G&G TR16 R4 Airsoft разборка

Введение

В этом руководстве вы узнаете, как разобрать TopTech TR16 R4 и его коробку передач с целью ремонта, модернизации и лучшего понимания функциональности коробки передач.

Что вам понадобится

Инструменты

• Посмотреть

•

•

  Посмотреть

•

Шаг 1 Разборка G&G TR16 R4 Airsoft

• Перед разборкой вашего AEG (Automatic Electric Gun) настоятельно рекомендуется ослабить натяжение пружины, чтобы легче было разобрать редуктор.

• Обычно для этого нужно дважды выстрелить из пистолета в полуавтоматическом режиме, но в пистолетах TopTech AEG пружина спускается в виде помощи при движении вперед. Это более эффективно.

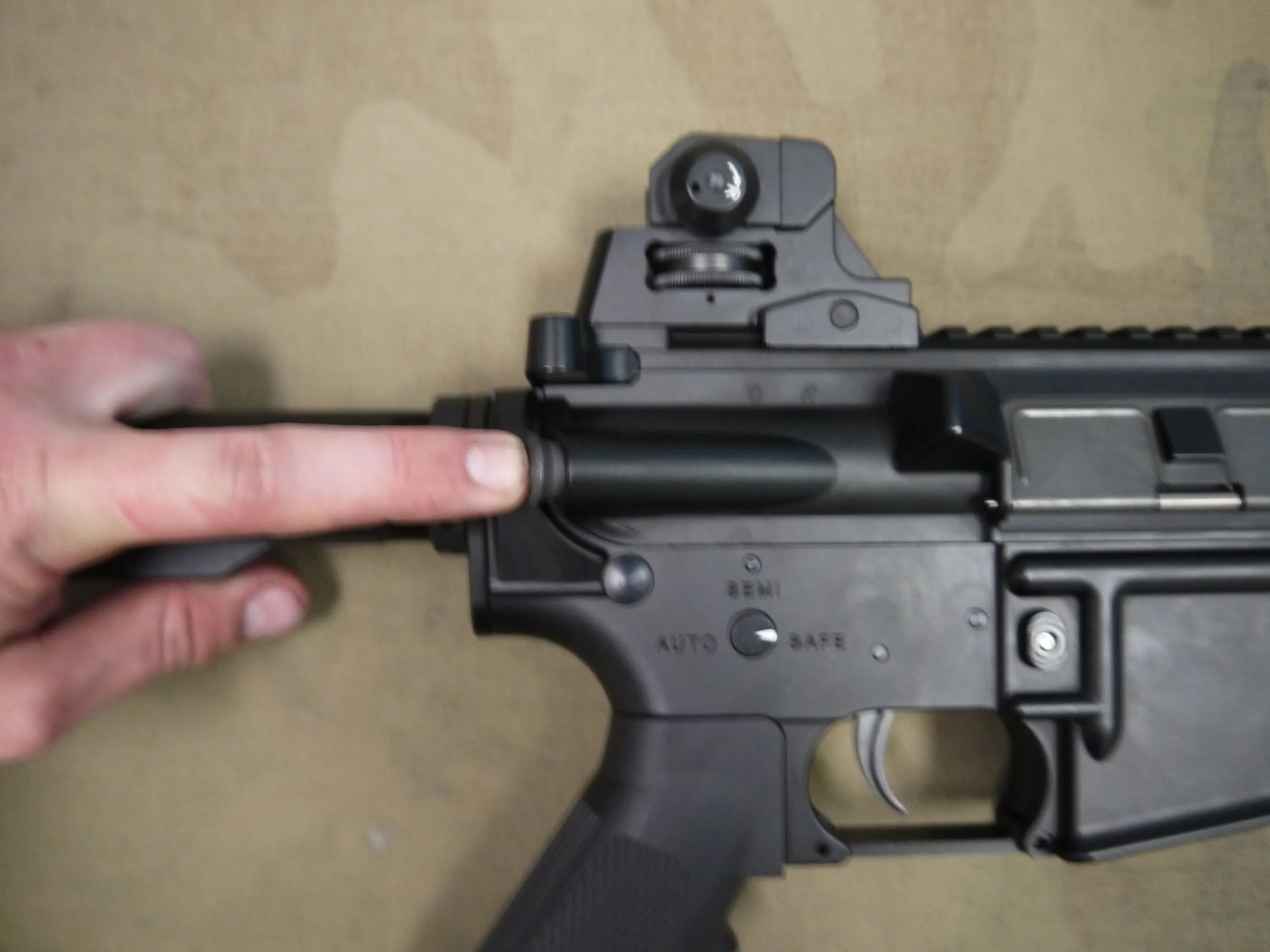

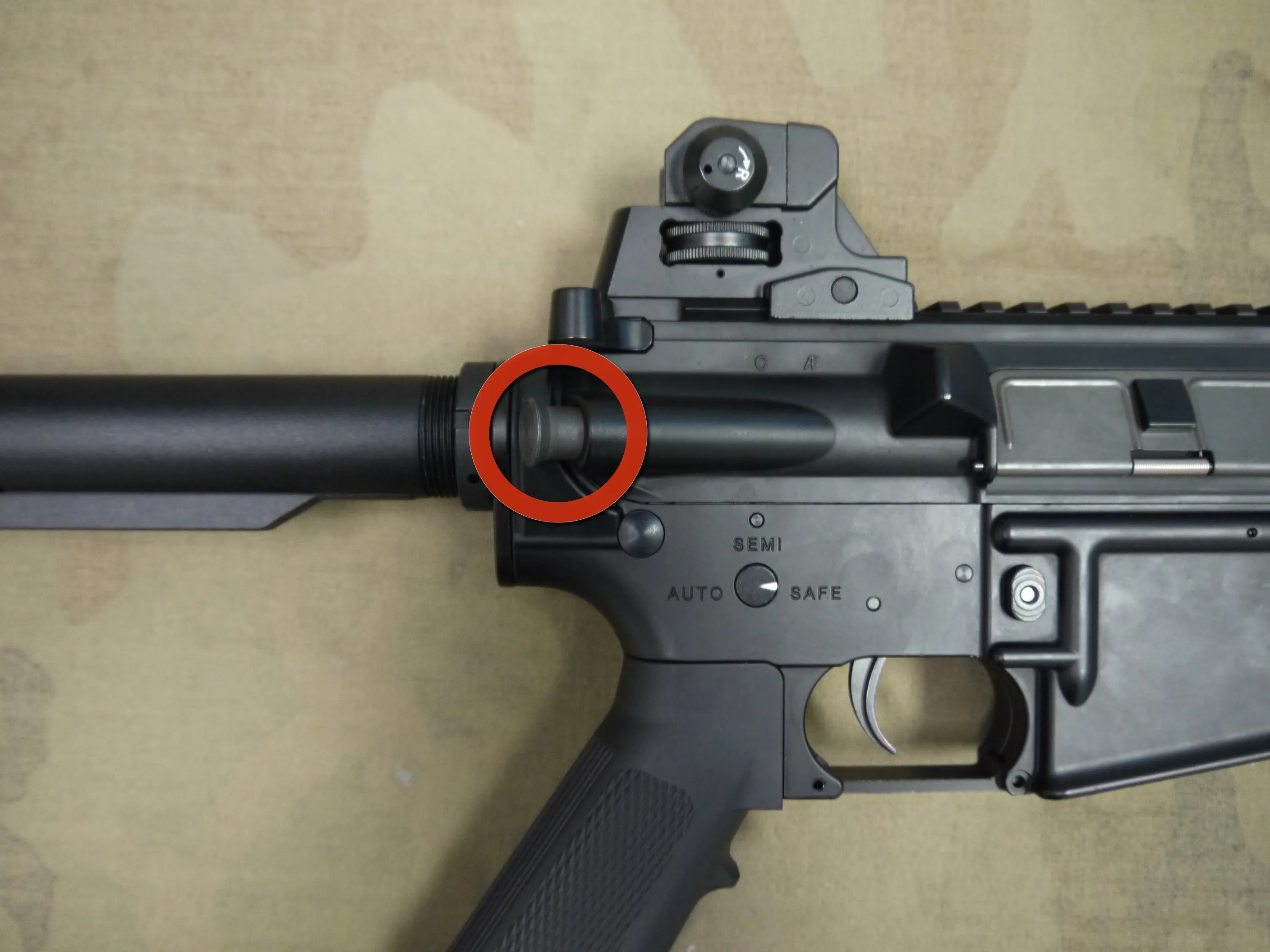

• Нажмите на кнопку помощи при движении вперед, как показано на рисунке

Шаг 2

• Этот шаг предназначен для тех, кто хочет снять переднюю направляющую, которая не нужна для следующих шагов, но все же полезно знать.

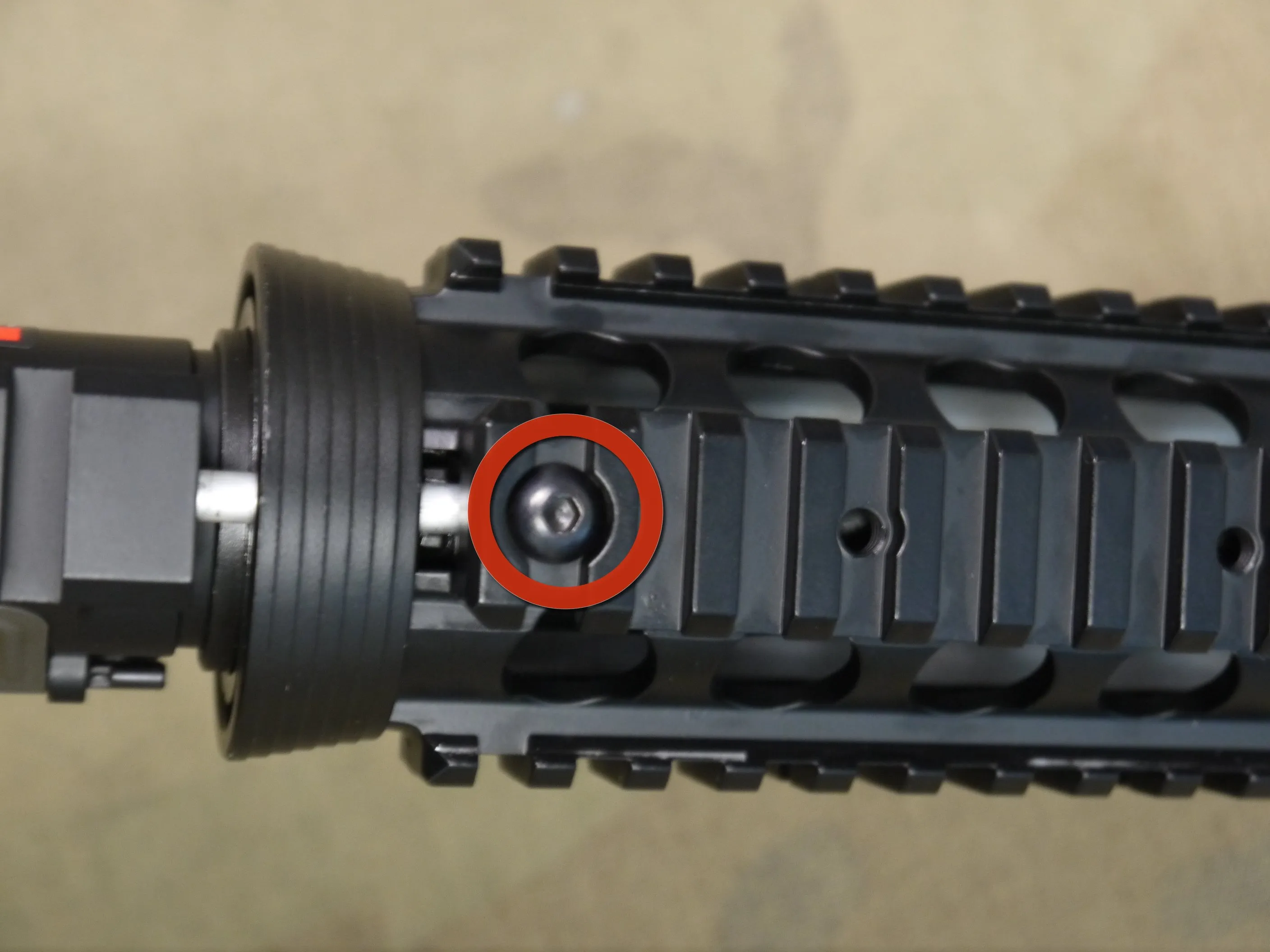

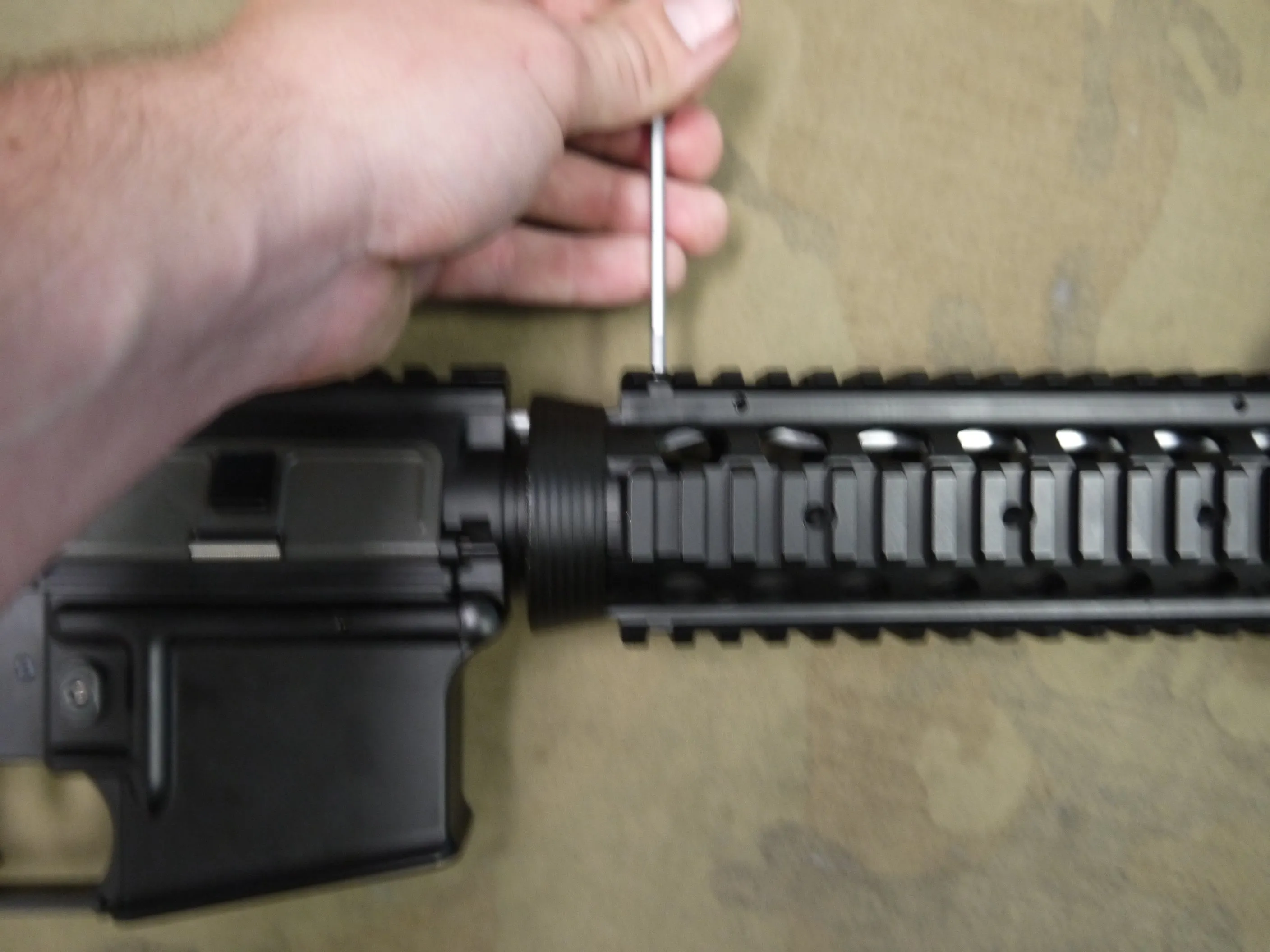

• Чтобы снять переднюю направляющую, сначала открутите винт с шестигранной головкой 3 мм на верхней части направляющей.

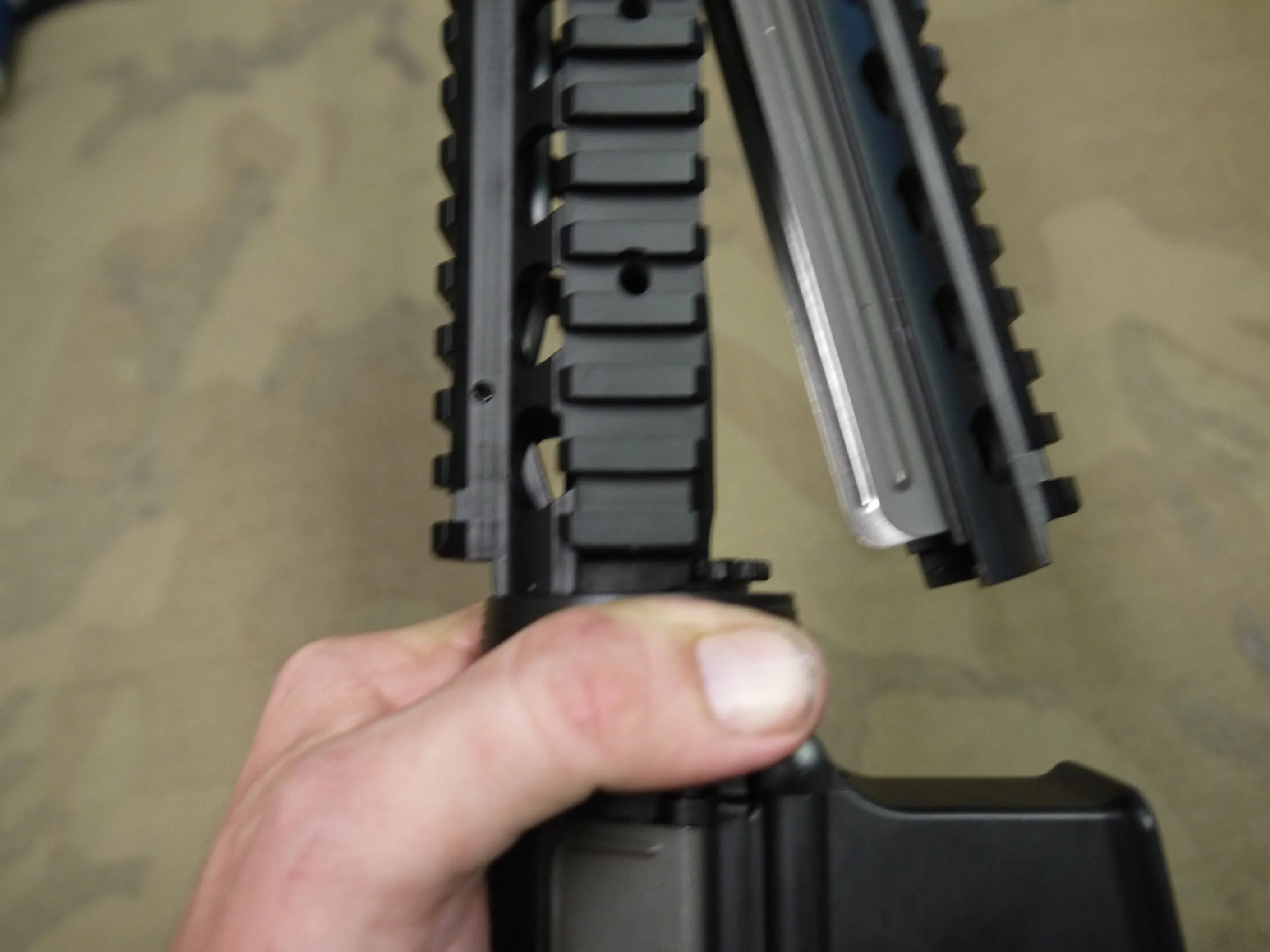

• Затем потяните назад кольцо Delta-Ring, как показано на третьем рисунке. Сначала снимите нижнюю часть рейки, а затем верхнюю.

Шаг 3

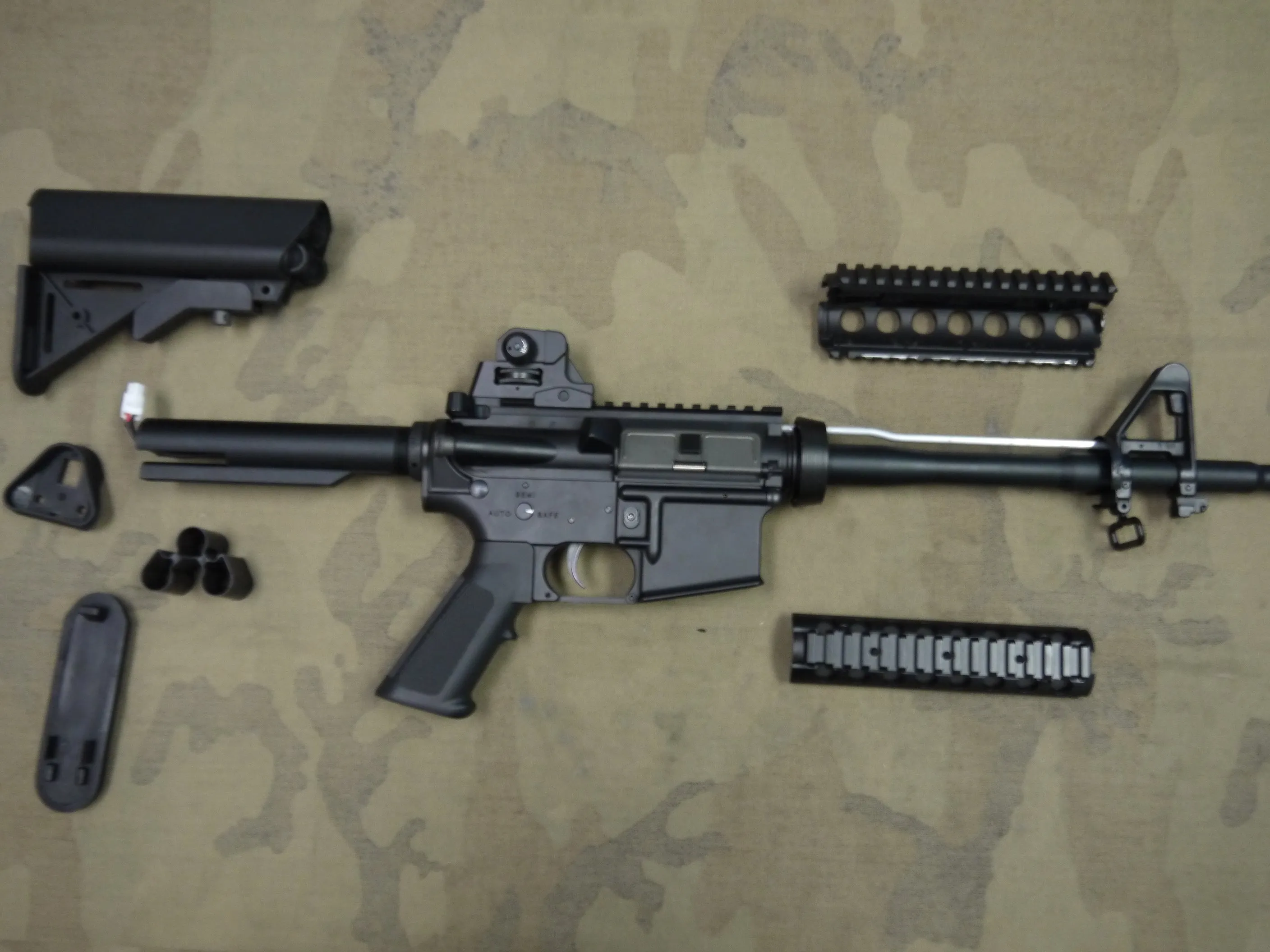

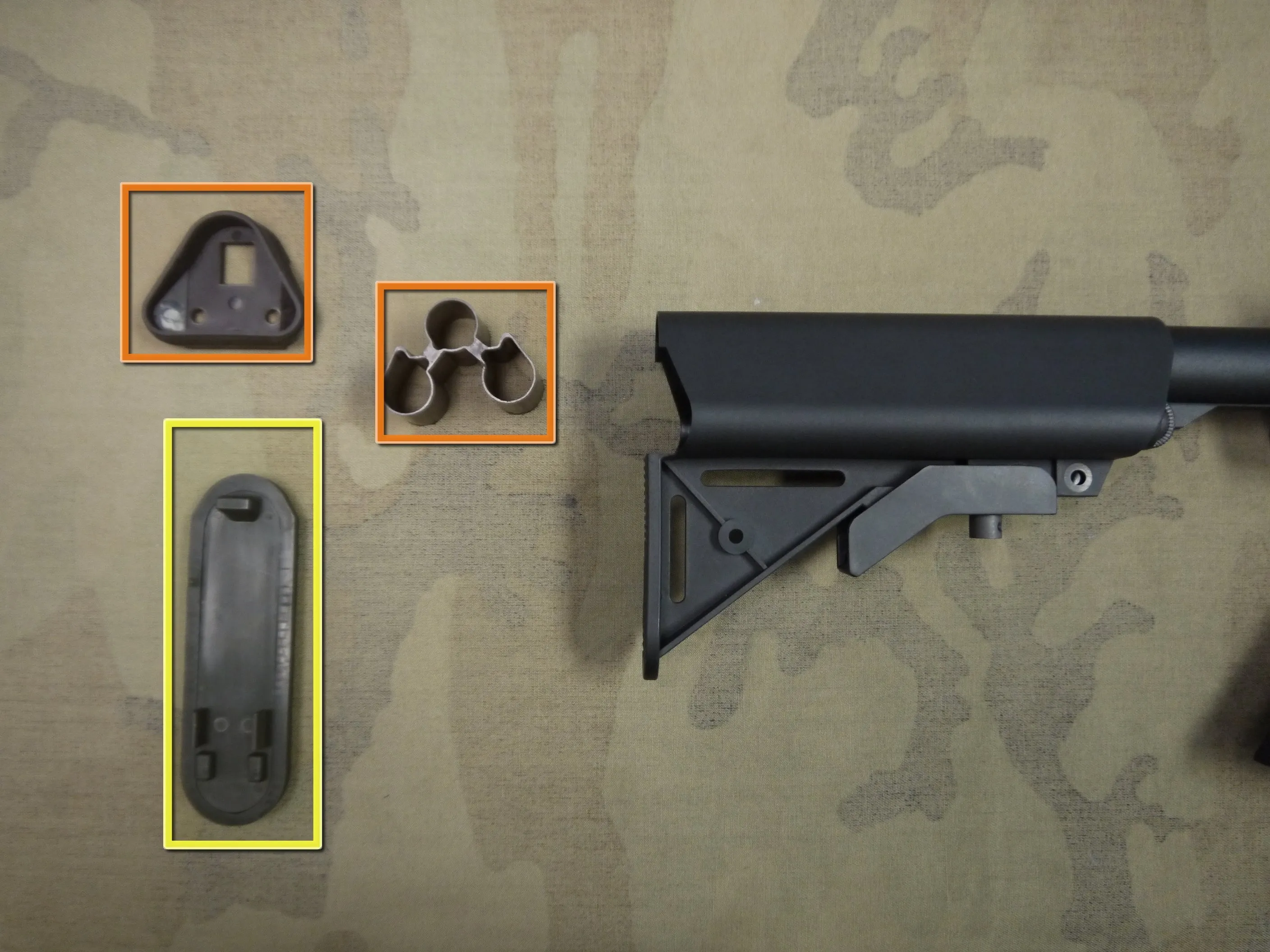

• Сначала снимите резиновую накладку с приклада, отжав выступы по обеим сторонам приклада.

• Снимите крепление для батареи и торцевую крышку приклада.

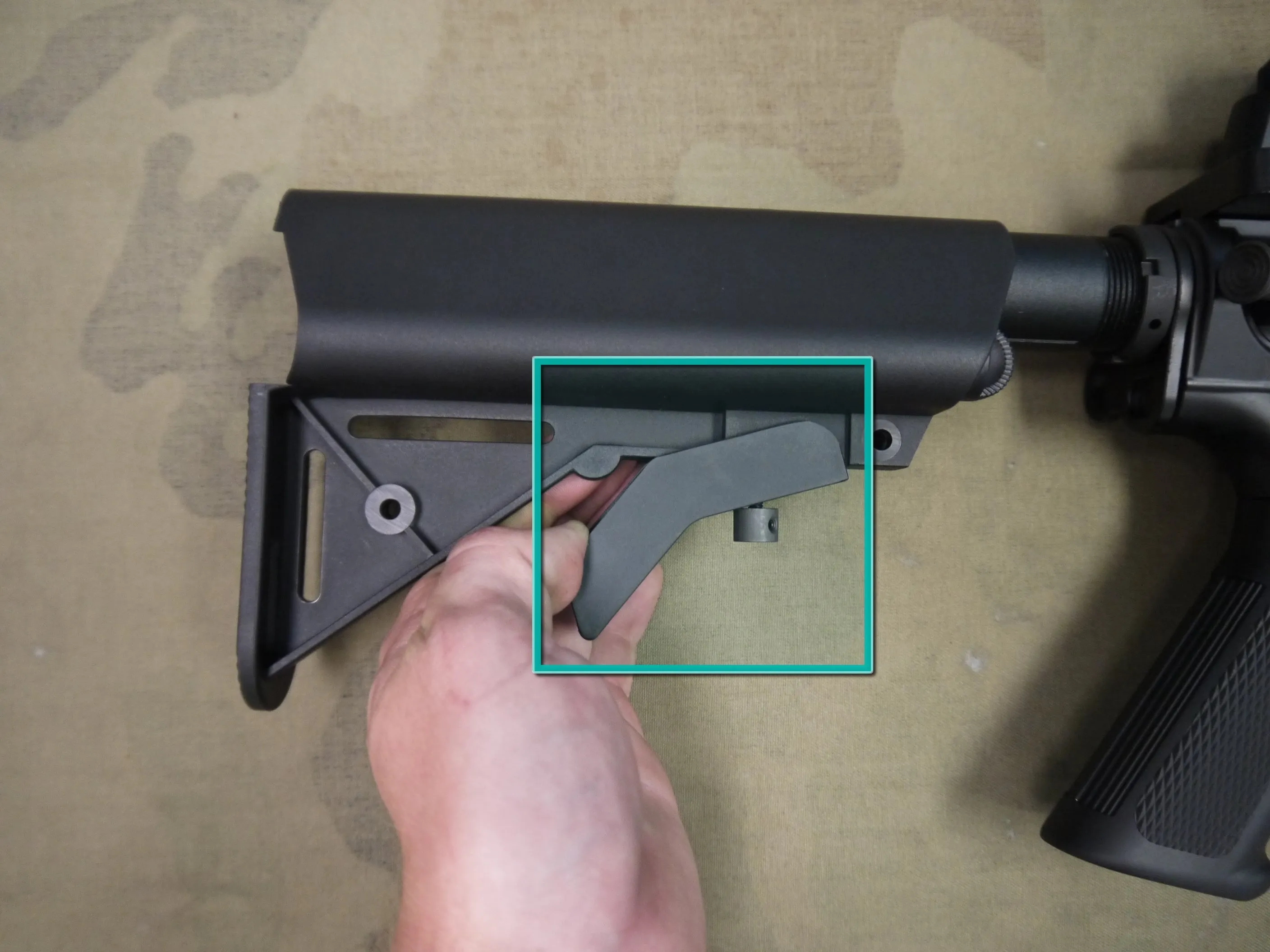

• Нажмите на рычаг регулировки приклада и снимите приклад с буферной трубы.

Шаг 4

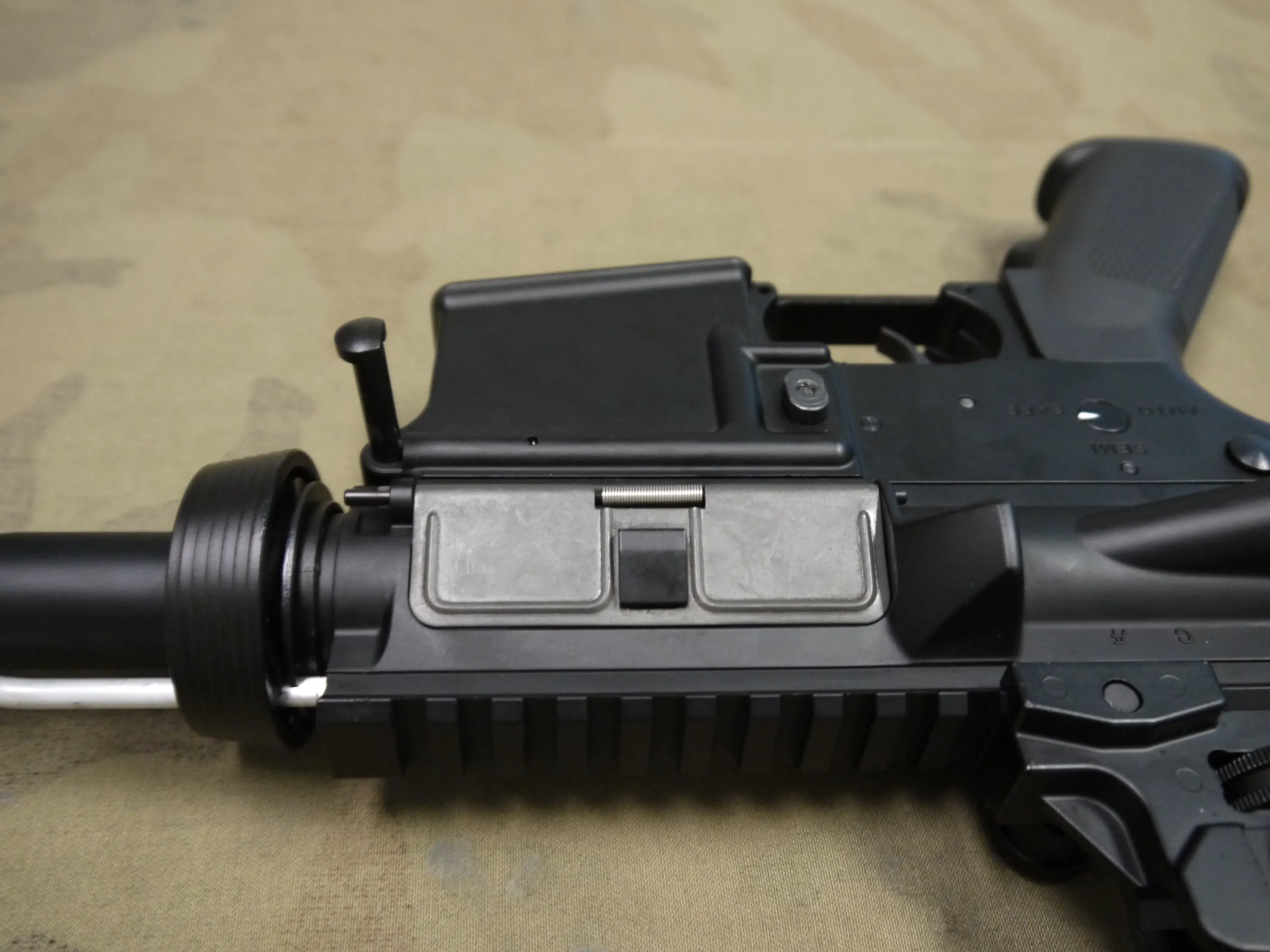

• Для того чтобы снять верхнюю часть ствольной коробки, необходимо сначала вытолкнуть штифты корпуса. (Штифты корпуса не вынимаются до конца).

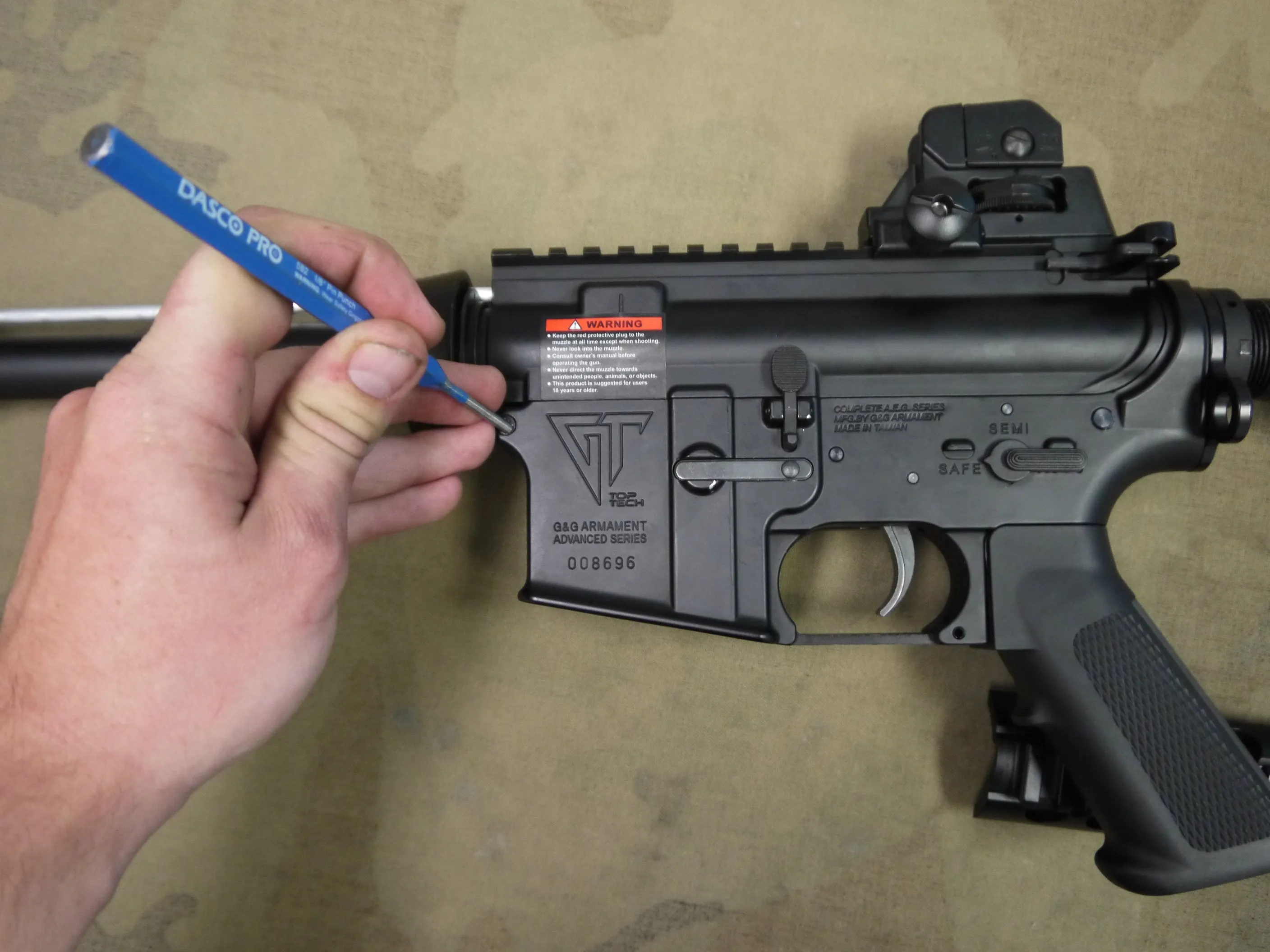

• Рекомендуется использовать пуансон, который немного меньше штифта корпуса. Когда штифт корпуса будет торчать наполовину, вы сможете вытащить его до конца рукой.

• Не вынимайте штифт полностью. Штифты должны оставаться прикрепленными к корпусу, чтобы они не потерялись и не выпали сами по себе.

Шаг 5

• Теперь вы можете сдвинуть верхнюю часть ствольной коробки вперед. Возможно, придется немного потянуть, чтобы она сдвинулась.

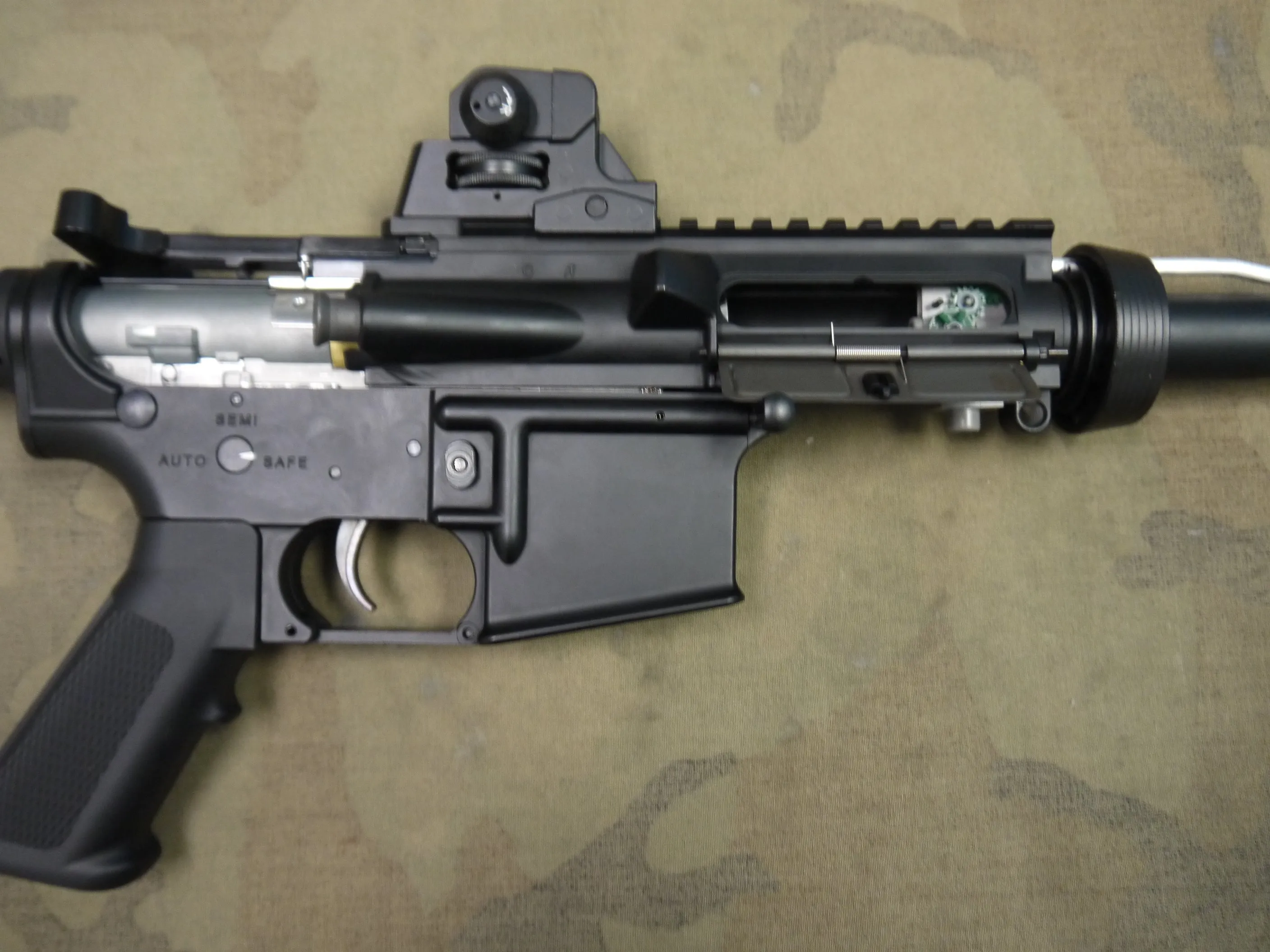

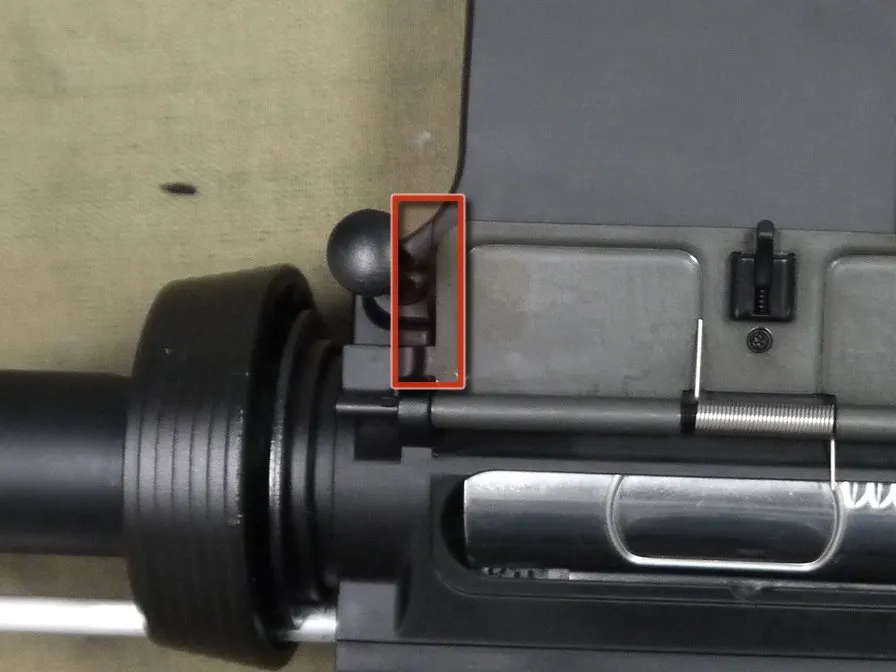

• Внимание: Хотя снимать ствольную коробку легче при открытой крышке, избегайте столкновения крышки с удлиненным штифтом корпуса, как показано квадратным маркером. Открытая пылезащитная крышка не позволит вам сдвинуть ствольную коробку вперед и может привести к сгибанию штифтов корпуса при чрезмерном усилии.

• После этого шага пружина и рукоятка заряжания могут отвалиться, и это нормально.

Шаг 6

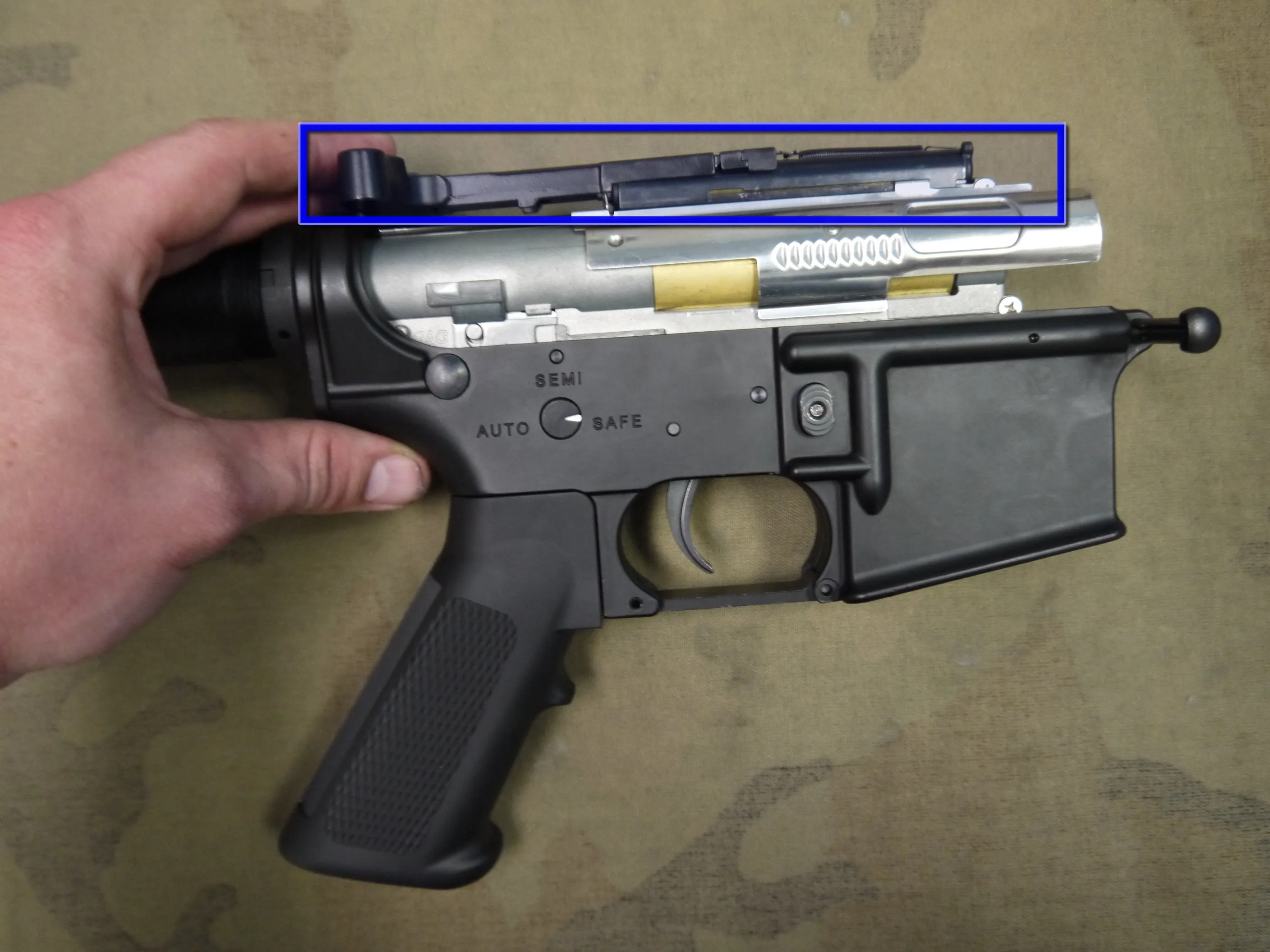

• Теперь, когда верхняя часть ствольной коробки снята, вы можете снять рукоятку заряжания и пружину, если они еще не сняты.

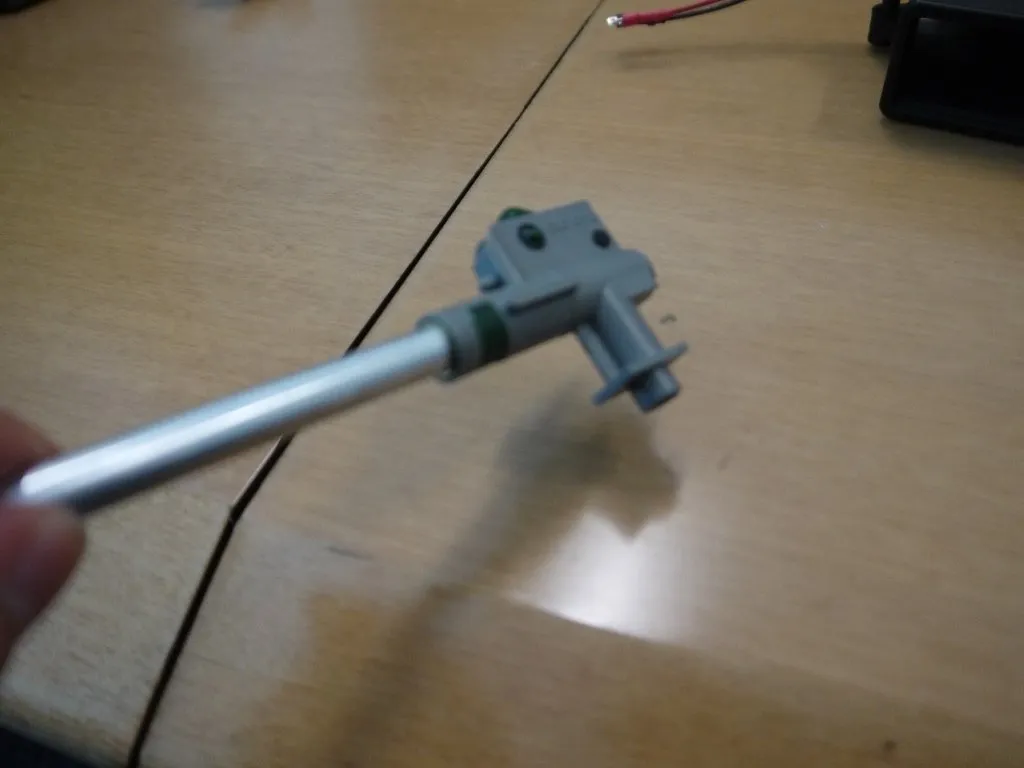

• Вы также можете снять с верхней части ствольной коробки блок хоп-ап и ствол. Для разборки хоп-апа вы можете перейти к шагу 10 Разборки карабина G&G CM16 Carbine Airsoft.

Шаг 7

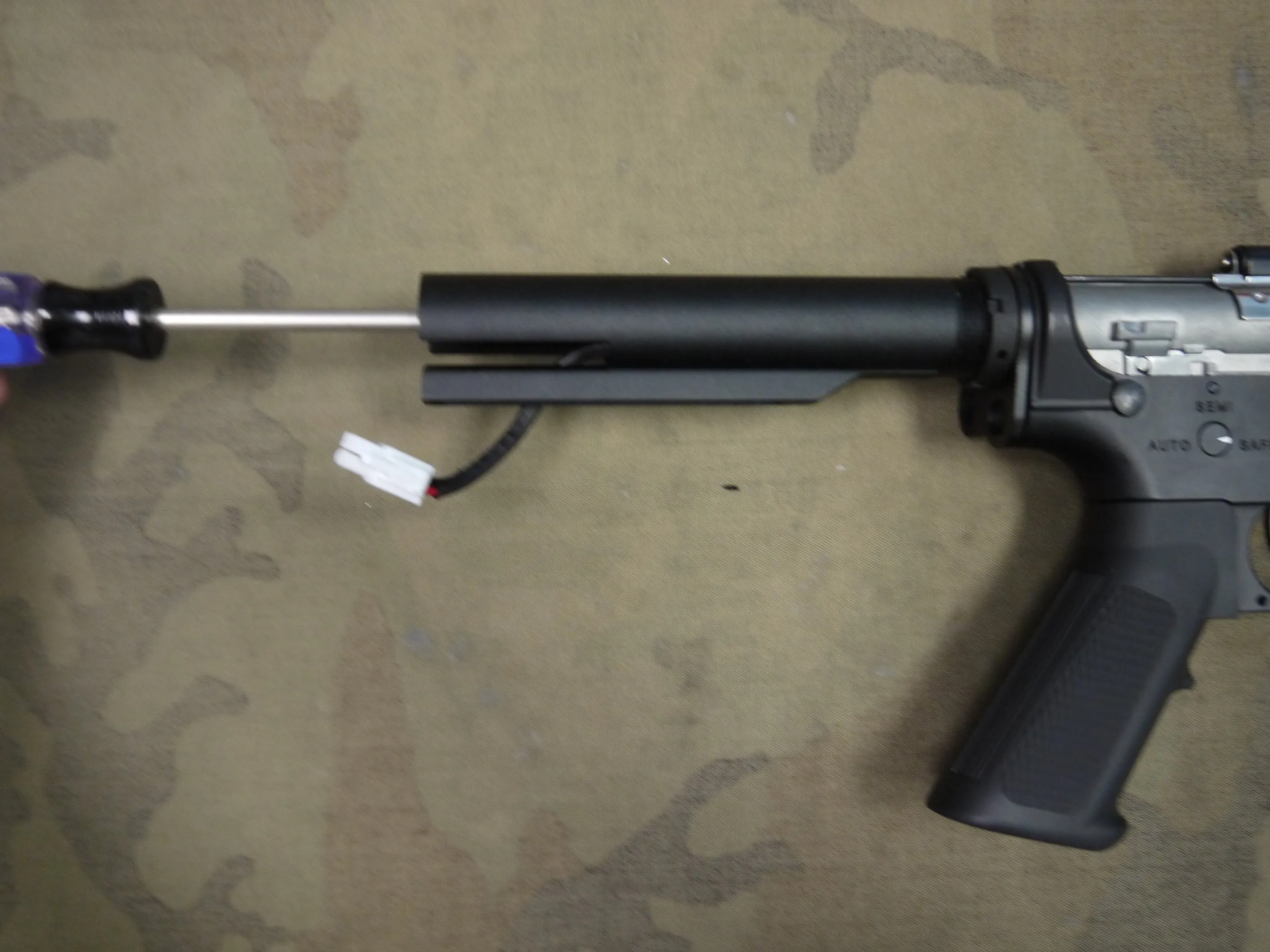

• Сняв приклад, посмотрите вниз на буферную трубку. Вы увидите большой винт Philips, который нужно выкрутить длинной отверткой.

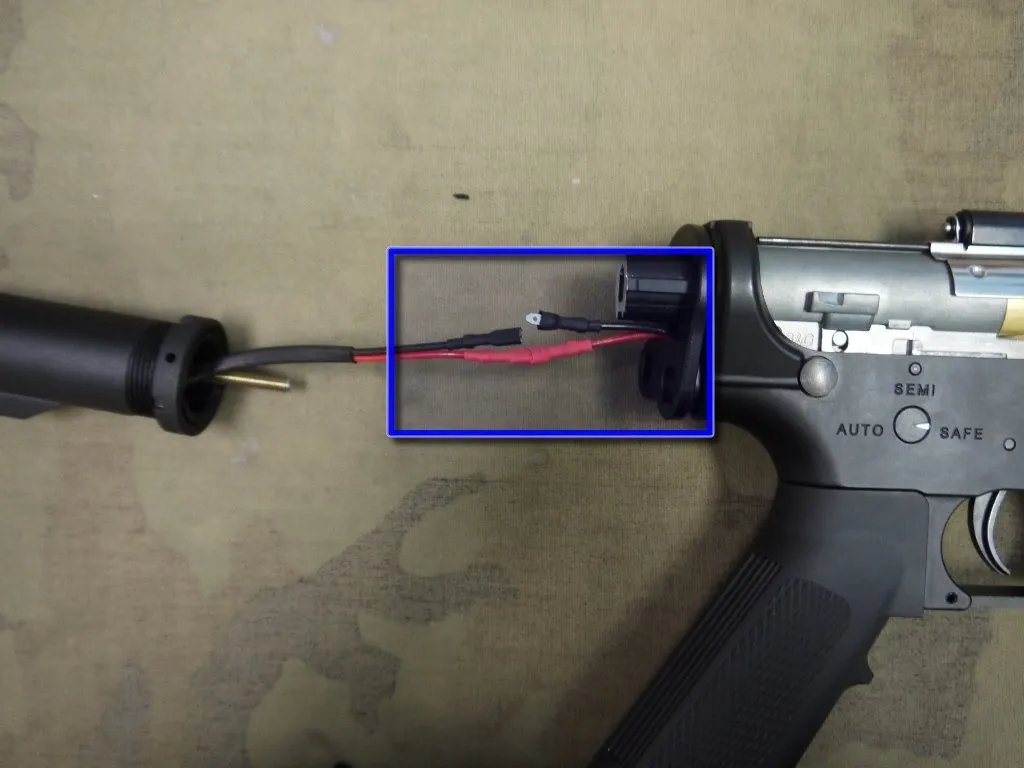

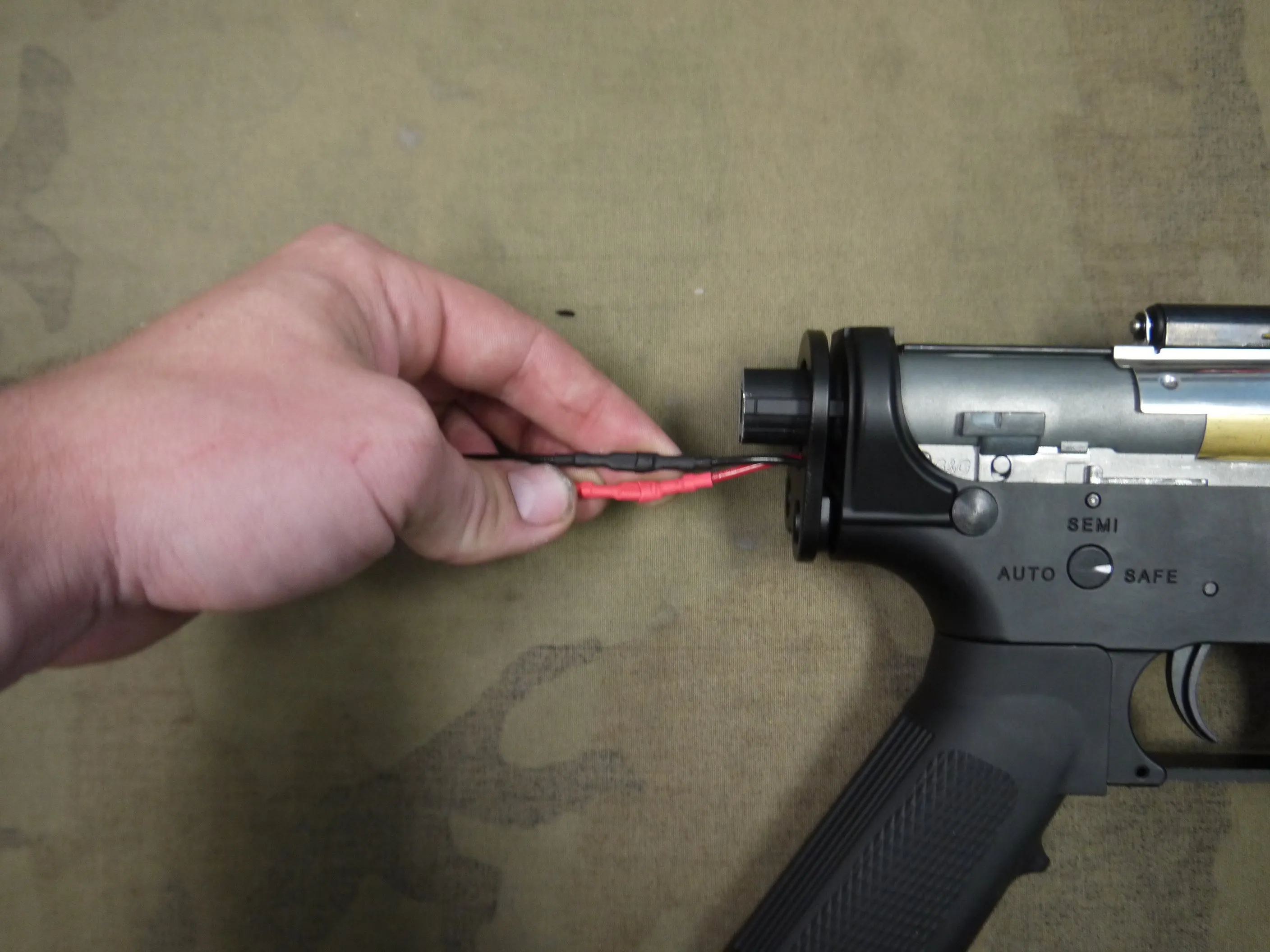

• Сняв винт, сдвиньте буферную трубку достаточно далеко, чтобы обнажить разъемы проводов между трубкой и корпусом пистолета.

• Возьмитесь за провода по обе стороны от разъемов и потяните их в стороны.

Шаг 8

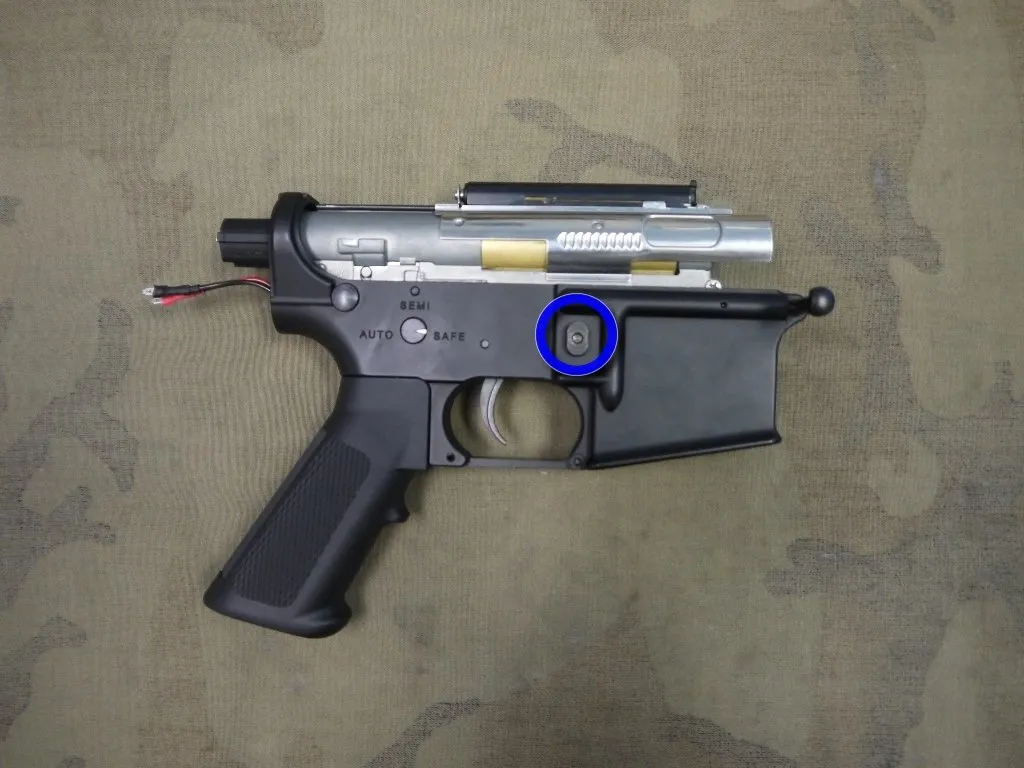

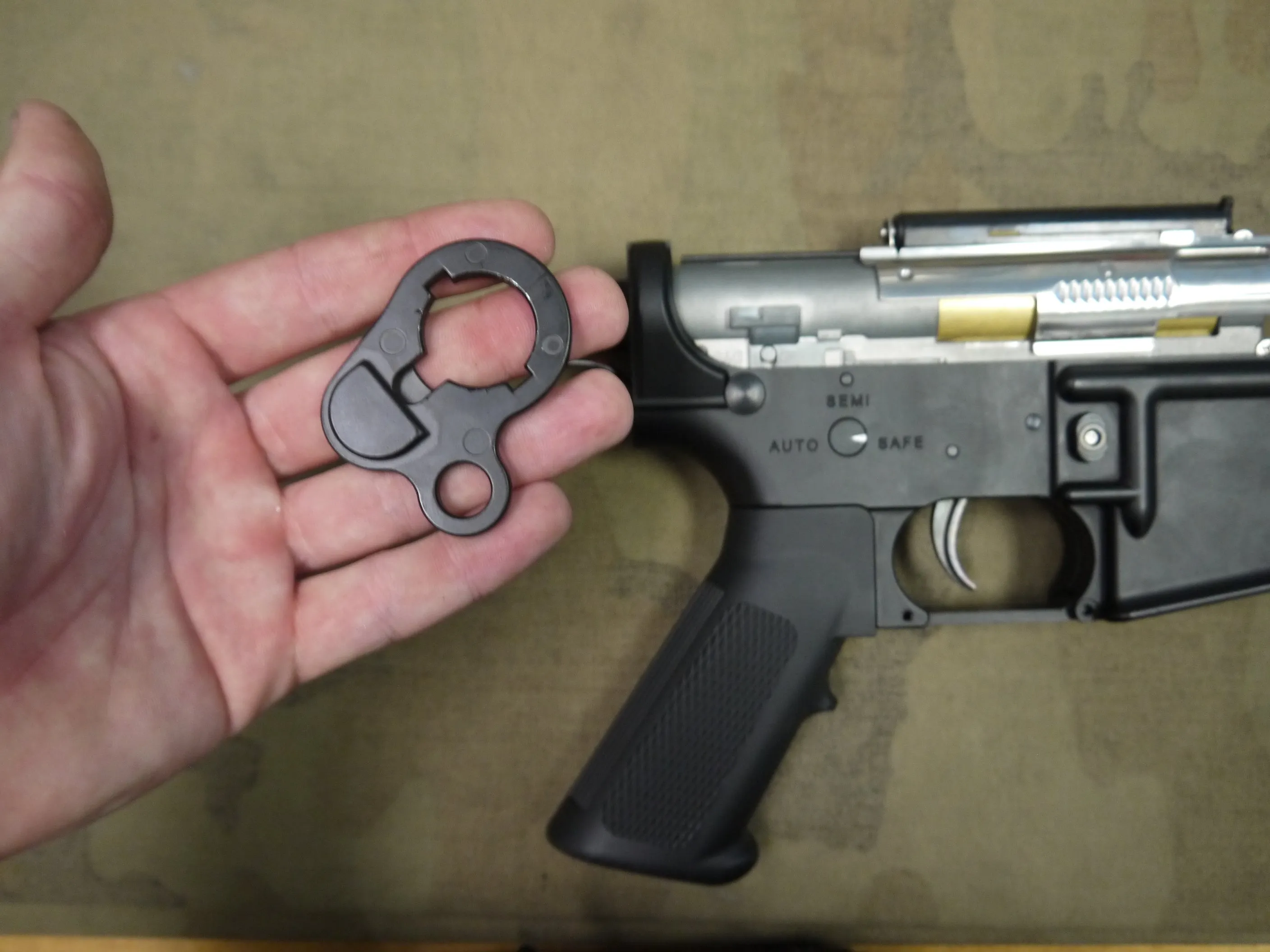

• Когда разъемы проводки отсоединены, а буферная трубка снята, адаптер для стропы должен сразу же соскочить.

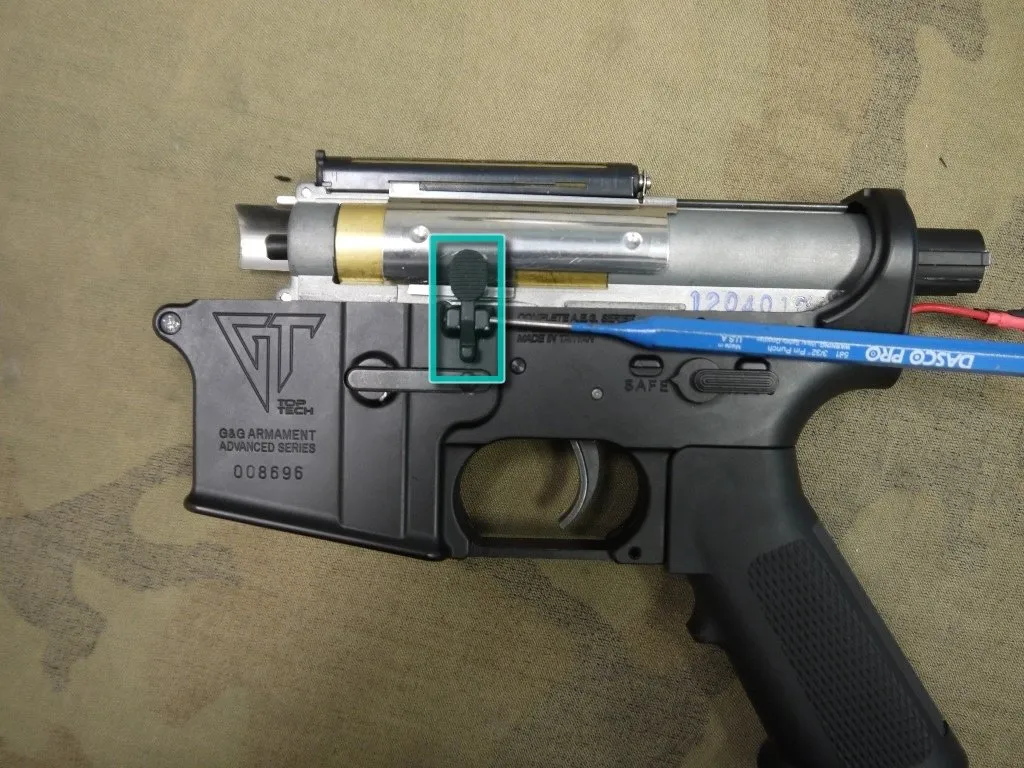

• Теперь вы можете снять фиксатор затвора, взяв тонкий дырокол и полностью вытолкнув штифт, как показано на рисунке. После извлечения штифта фиксатор должен сразу выйти.

• Это значительно облегчит снятие защелки магазина.

Шаг 9

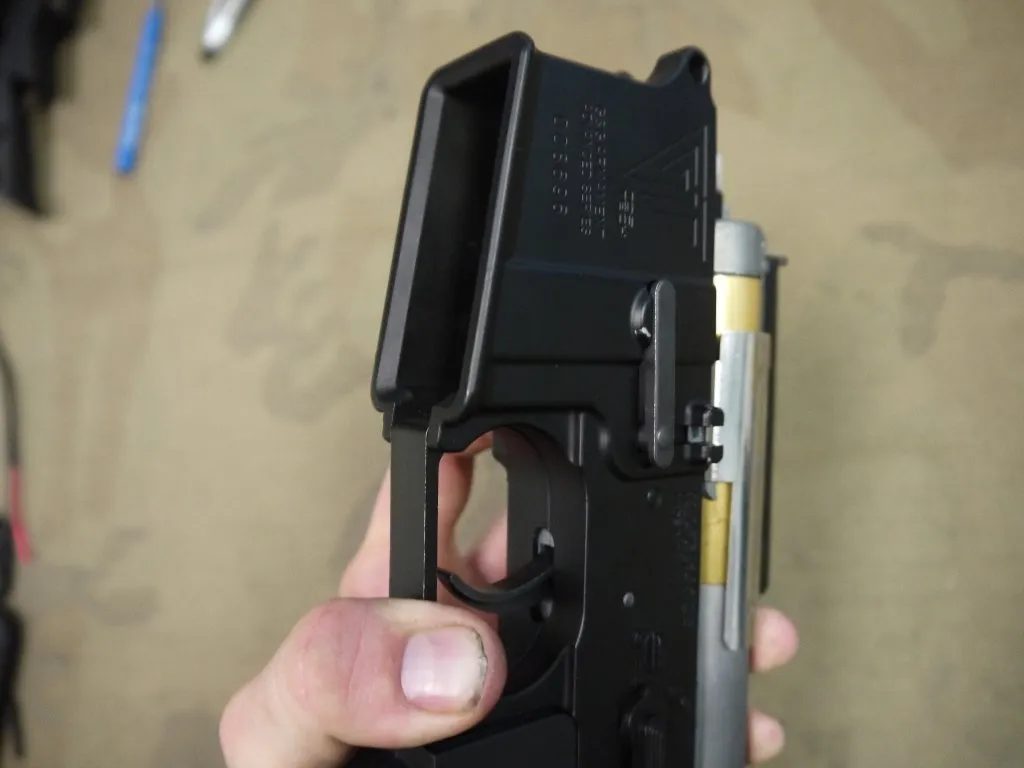

• Спуск магазина у TopTech m4 вынимается точно так же, как и у настоящего оружия M4.

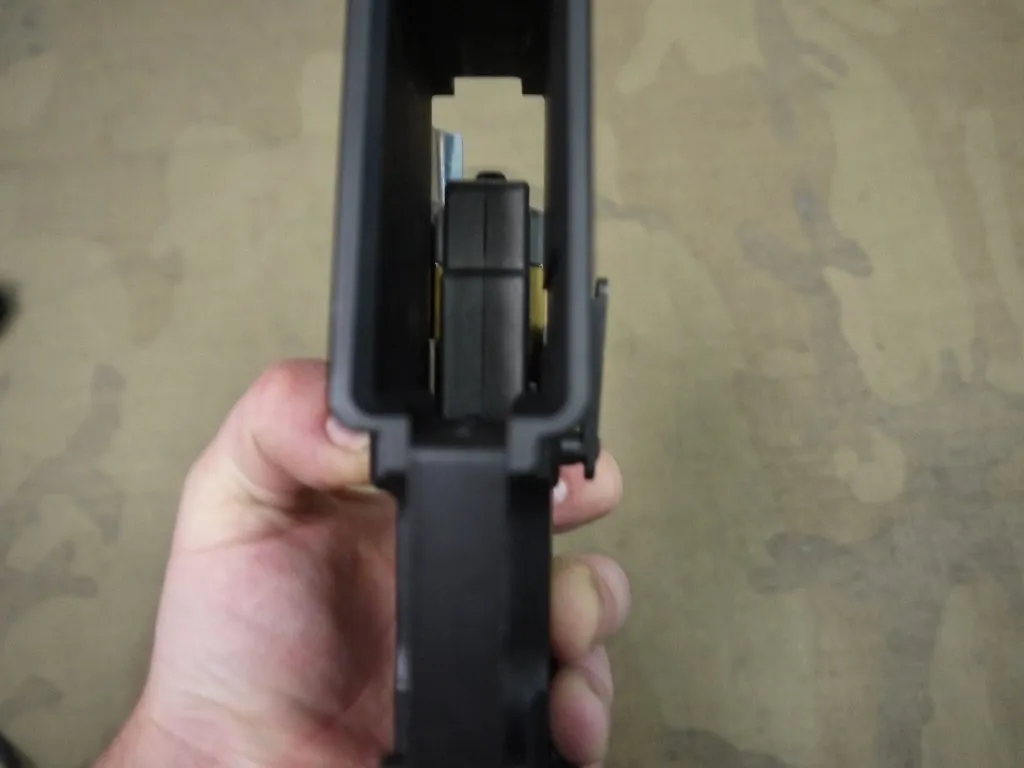

• Начните с того, что вдавите кнопку освобождения магазина в ствольную коробку так, чтобы секция защелки с другой стороны оружия выступала как можно дальше наружу.

• Затем поверните фиксатор магазина (длинную часть, торчащую наружу) против часовой стрелки, удерживая кнопку в неподвижном состоянии, что позволит отвинтить кнопку от фиксатора.

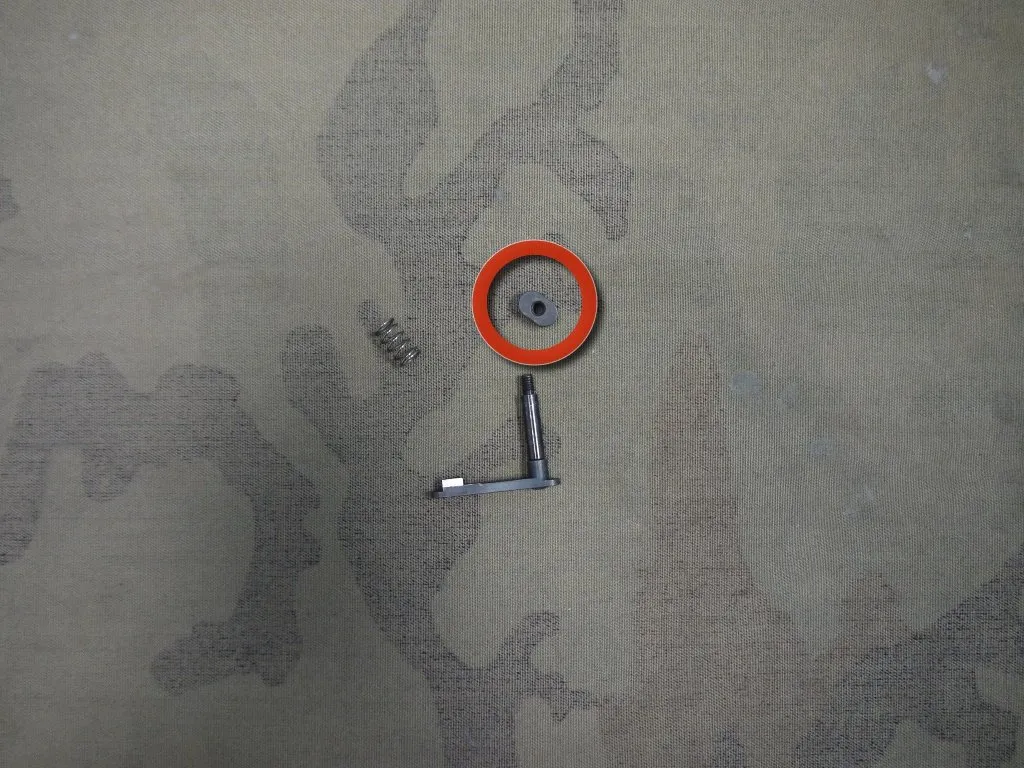

• Внимание: иногда при откручивании кнопка может вылететь. Медленно ослабляйте давление, чтобы не потерять кнопку или пружину.

Шаг 10

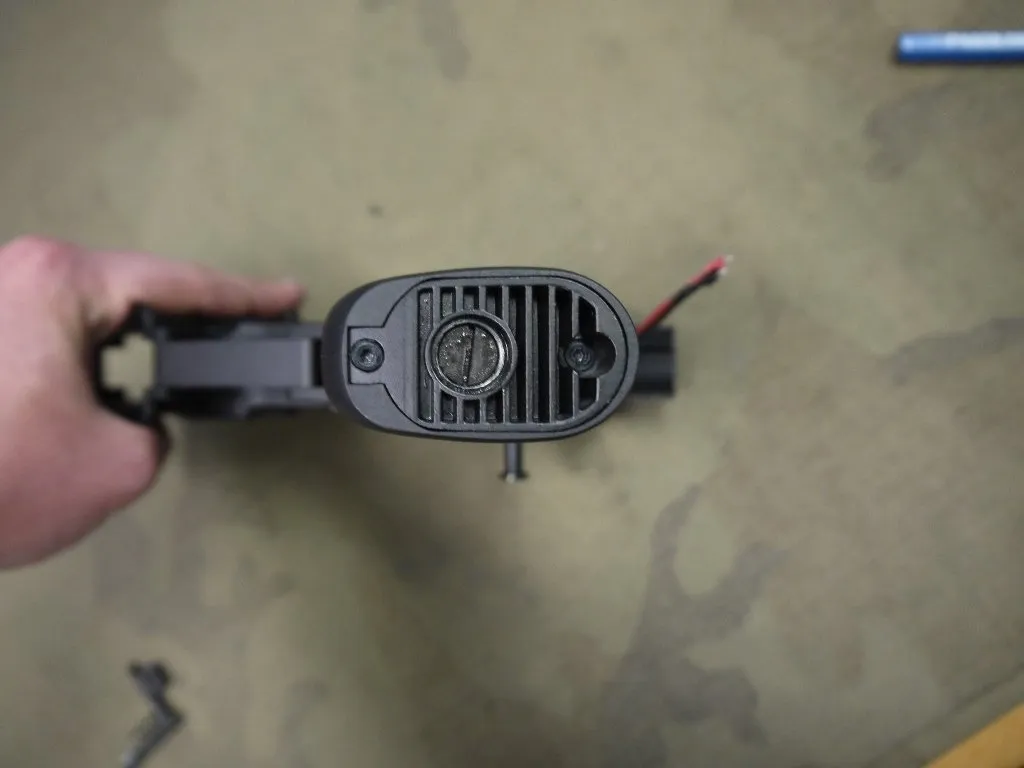

• Вытащив фиксатор магазина, вы можете приступить к снятию нижней пластины на рукоятке.

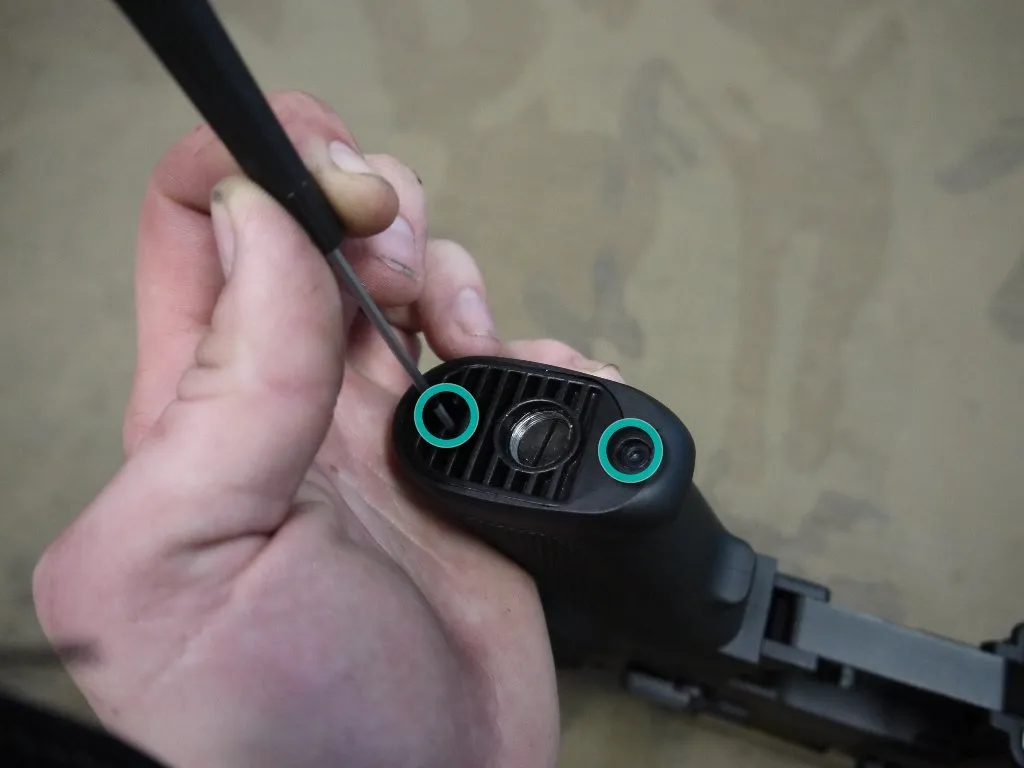

• Возьмите шестигранную отвертку на 2 мм и начните откручивать 2 маленьких винта.

• Открутив шестигранные винты, снимите нижнюю пластину с помощью плоскогубцев с игольчатым наконечником.

Шаг 11

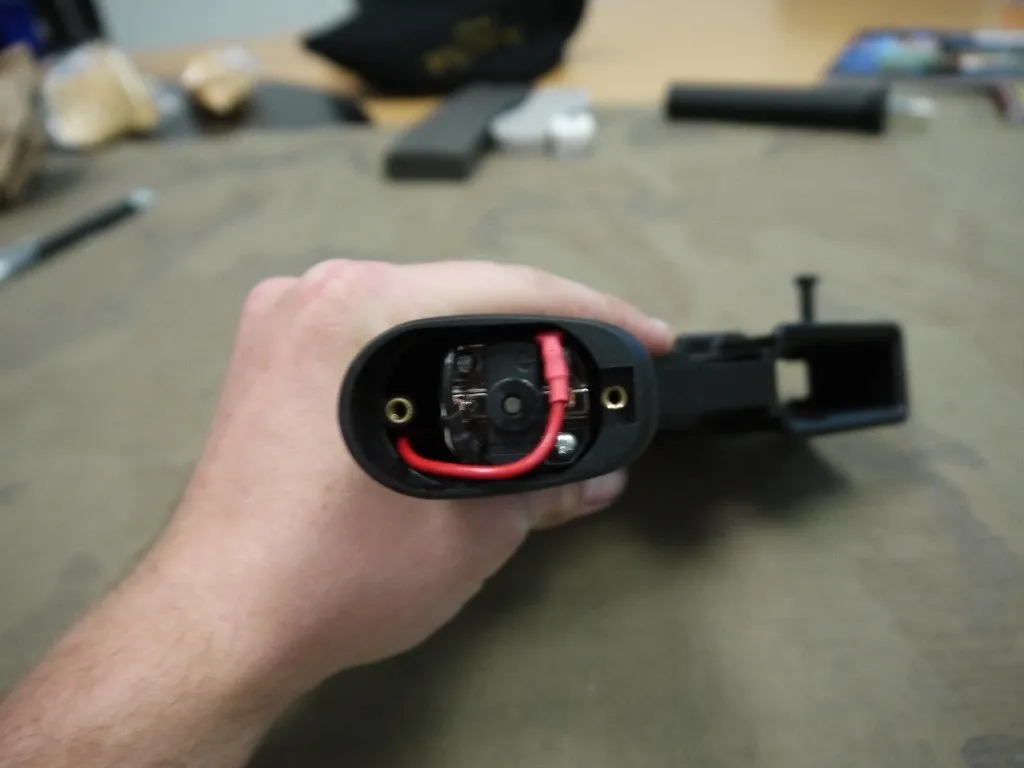

• Сняв нижнюю пластину, вы увидите заднюю часть двигателя. В отличие от других AEG, здесь нет маленького диска, о котором нужно беспокоиться.

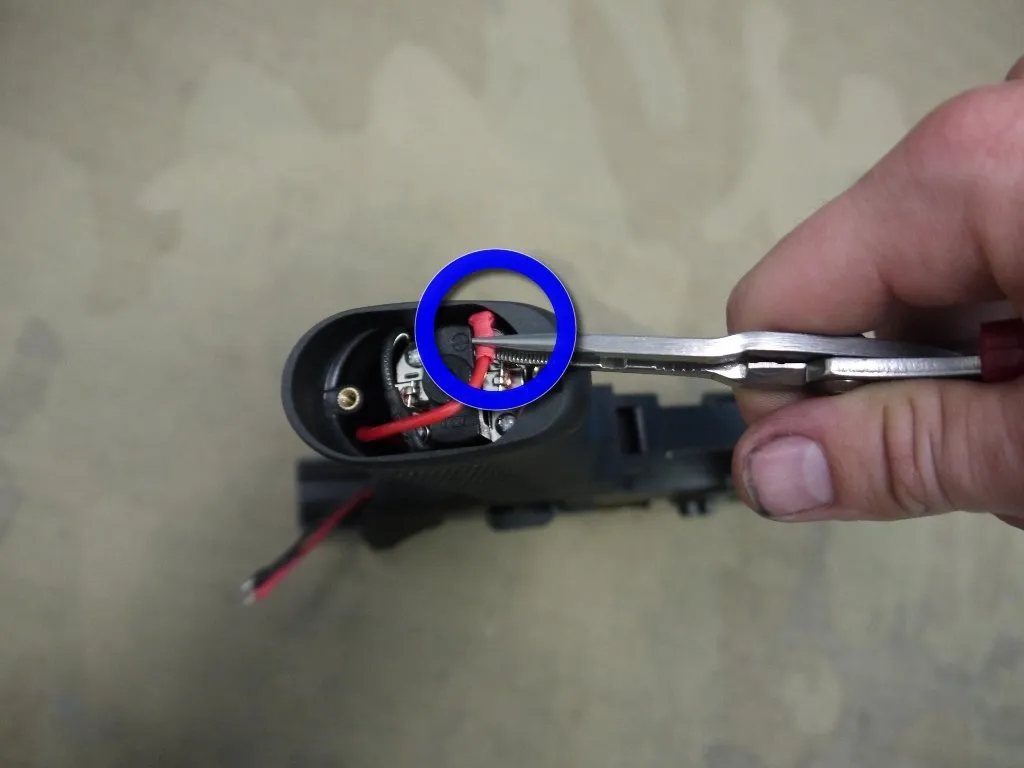

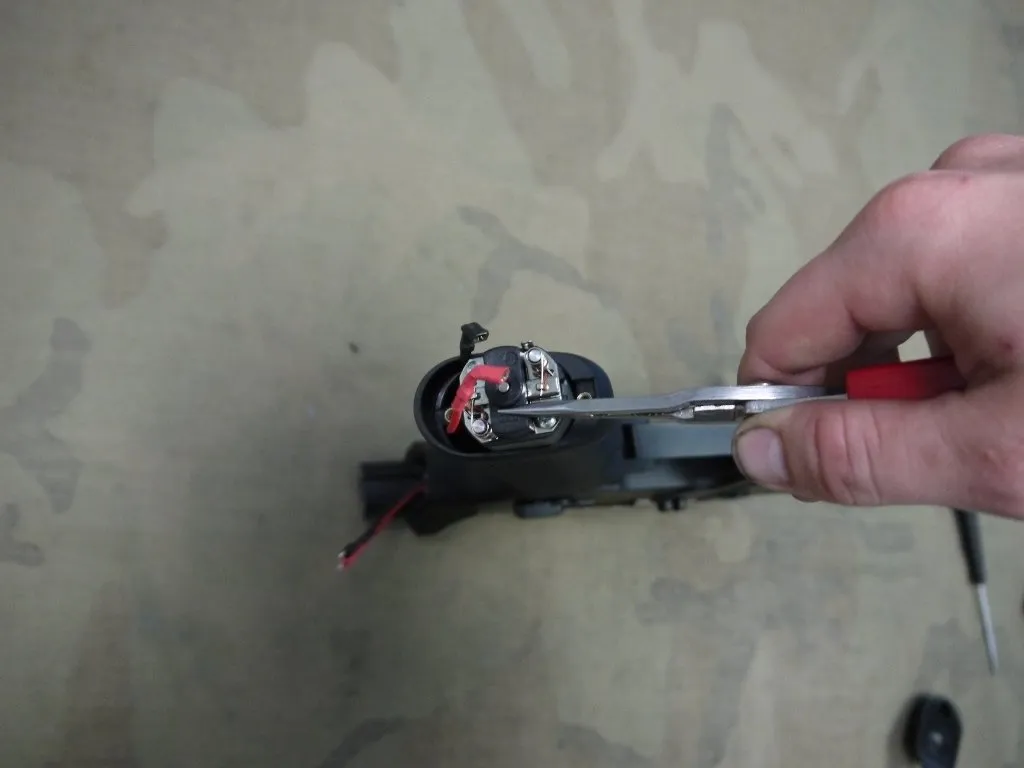

• Возьмите разъемы мотора плоскогубцами за их основание (место соединения провода и разъема) и снимите красный, а затем черный разъемы с контактов мотора.

• Затем вытащите двигатель из рукоятки с помощью плоскогубцев или длинного тонкого инструмента.

Шаг 12

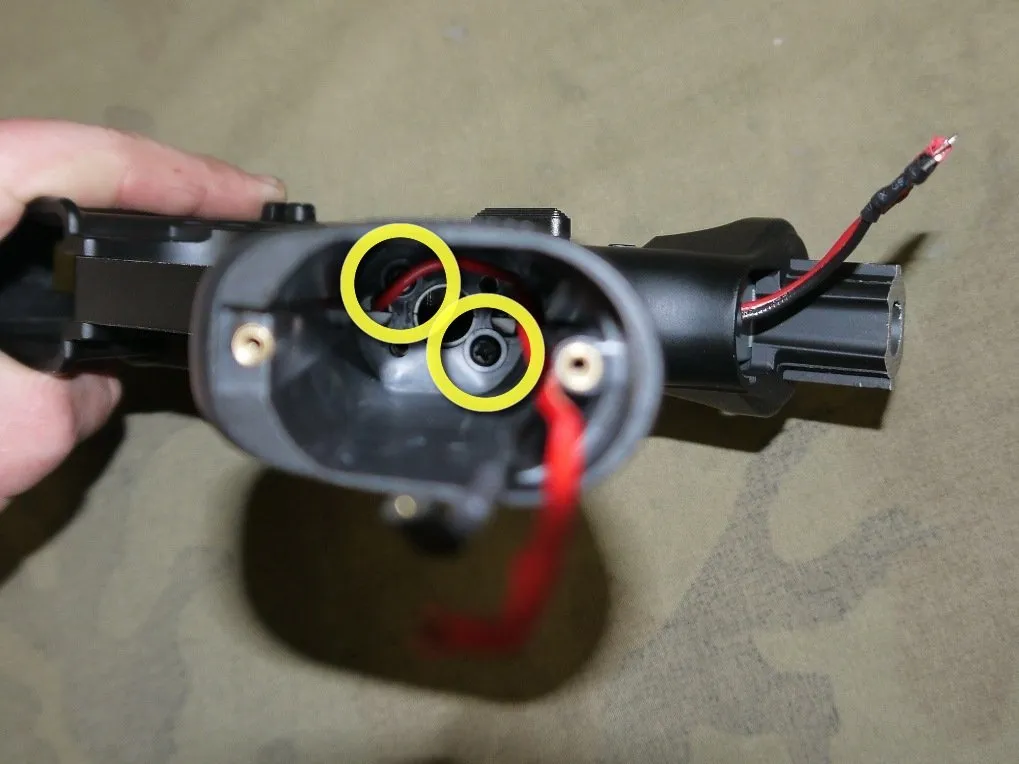

• Открутите 2 винта Philip в нижней части рукоятки.

• Часто бывает проще собрать устройство, если винты остались в рукоятке, особенно при использовании инструментов без намагничивания.

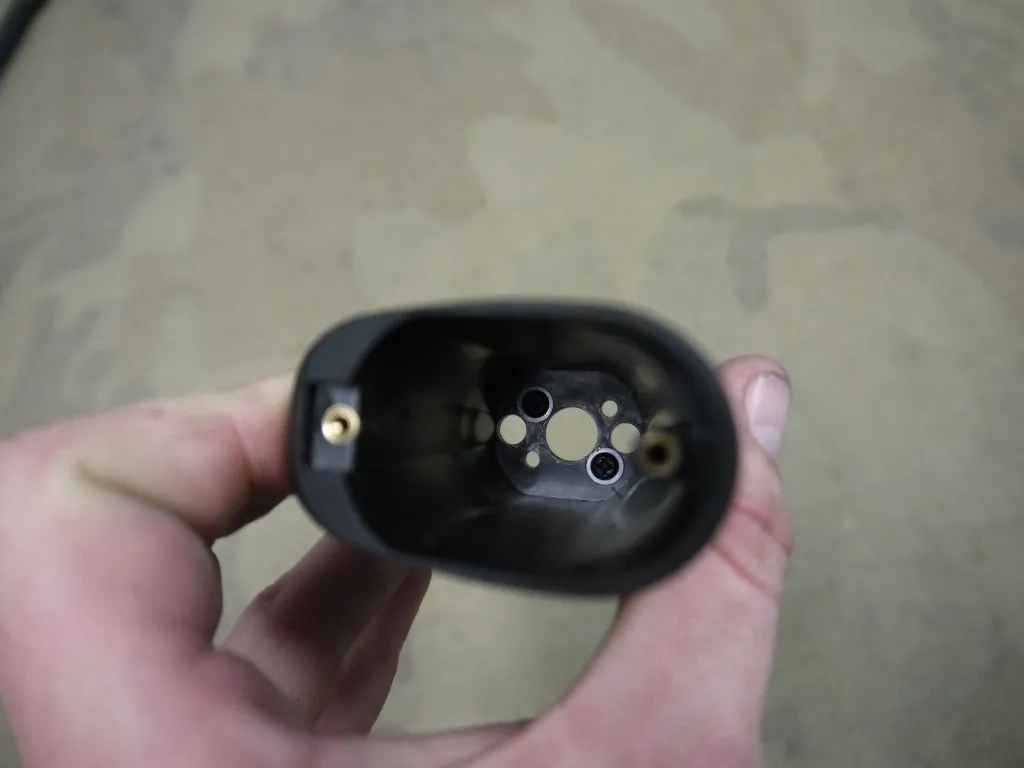

• Теперь снимите рукоятку с инструмента, следя за тем, чтобы разъемы не застряли.

Шаг 13

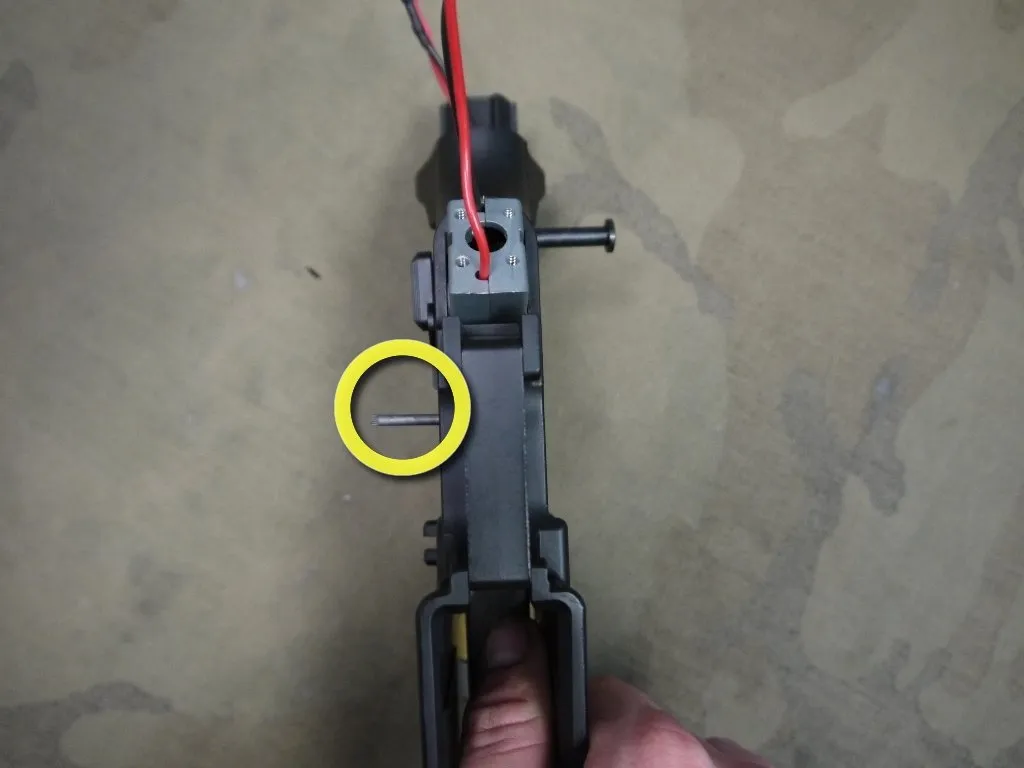

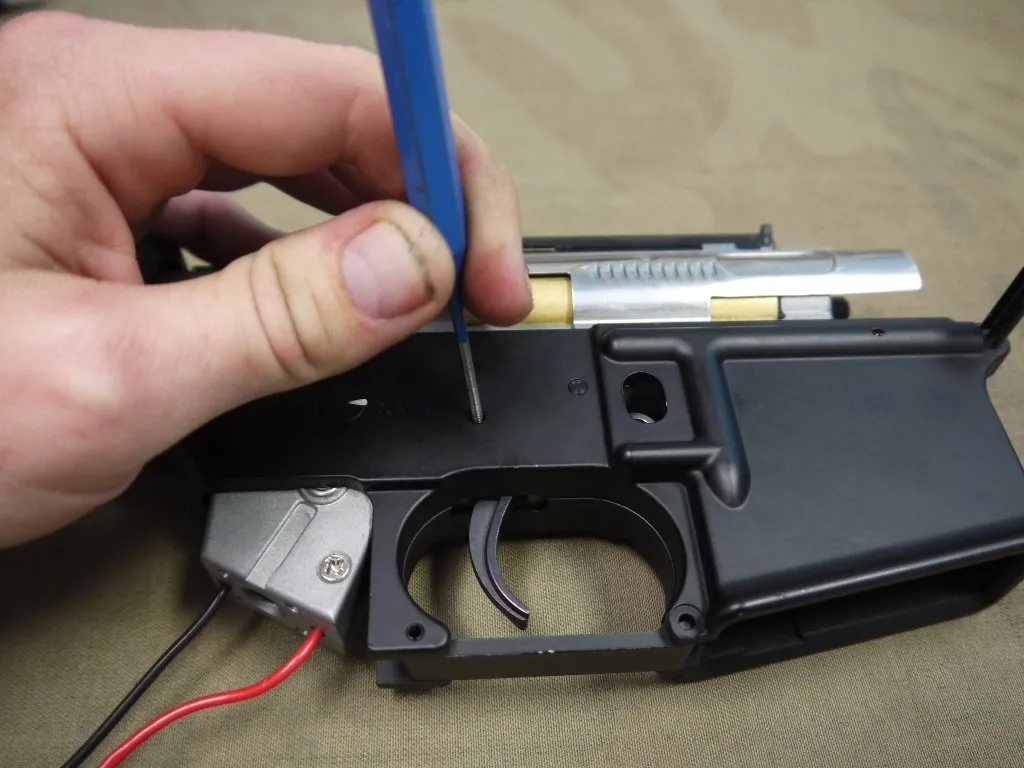

• Сняв рукоятку, возьмите тонкий дырокол и вытолкните маленький тонкий штифт корпуса, если вы увидите, что текстурированный конец штифта выходит наружу, значит, вы все делаете правильно.

• Тонкий штифт должен полностью выйти из пистолета.

• Затем вытолкните большой задний штифт корпуса наружу. Этот штифт не так трудно вытолкнуть, как его переднюю часть, и обычно это можно сделать вручную. Не пытайтесь вытолкнуть его полностью.

Шаг 14

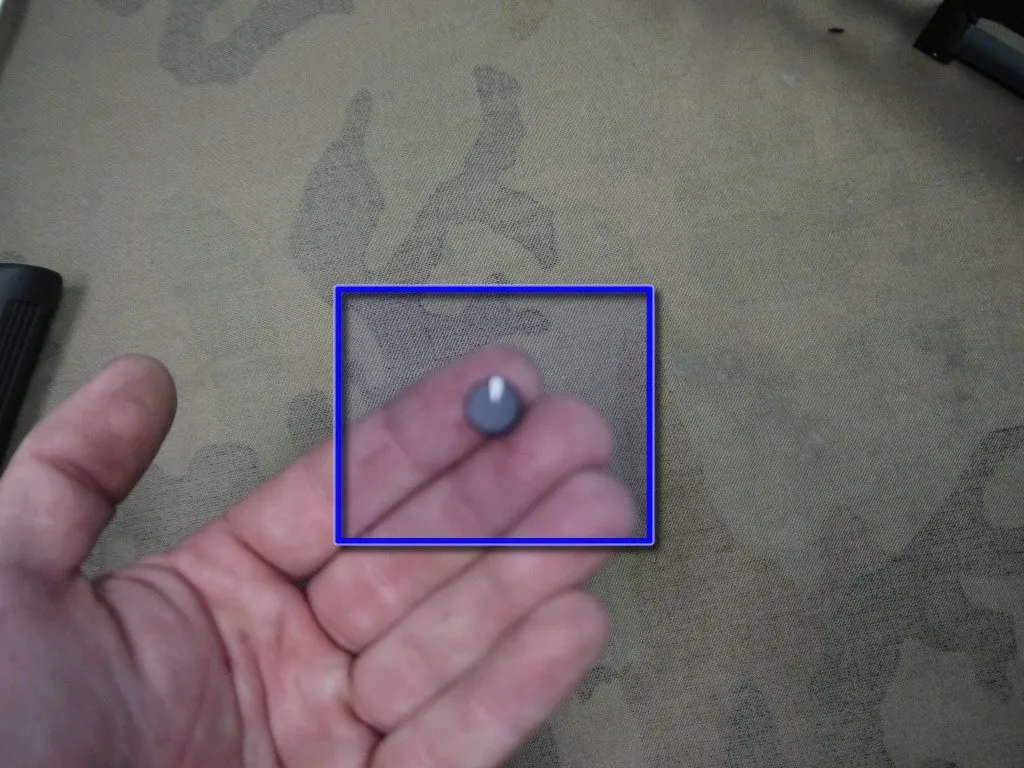

• Затем переключите режим огня на безопасный, если он еще не включен, и начните выталкивать редуктор из ствольной коробки.

• Возможно, вам придется переключать селектор взад-вперед между безопасным и полуавтоматическим режимами, чтобы вытолкнуть коробку передач. Коробка передач должна быть слегка выдвинута вперед, а затем поднята вверх из ствольной коробки.

• Вы можете взяться за ствол сверху и вытолкнуть редуктор снизу, где находилась пистолетная рукоятка.

• После извлечения коробки передач индикатор селектора на правой стороне пистолета должен выпасть.

Шаг 15

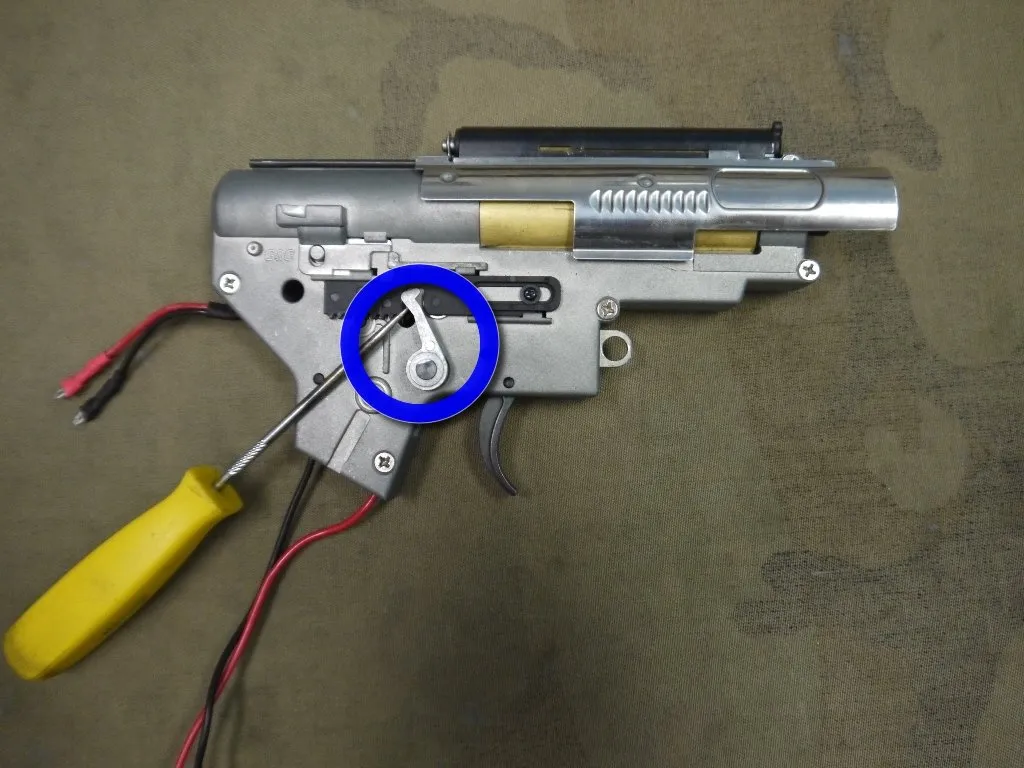

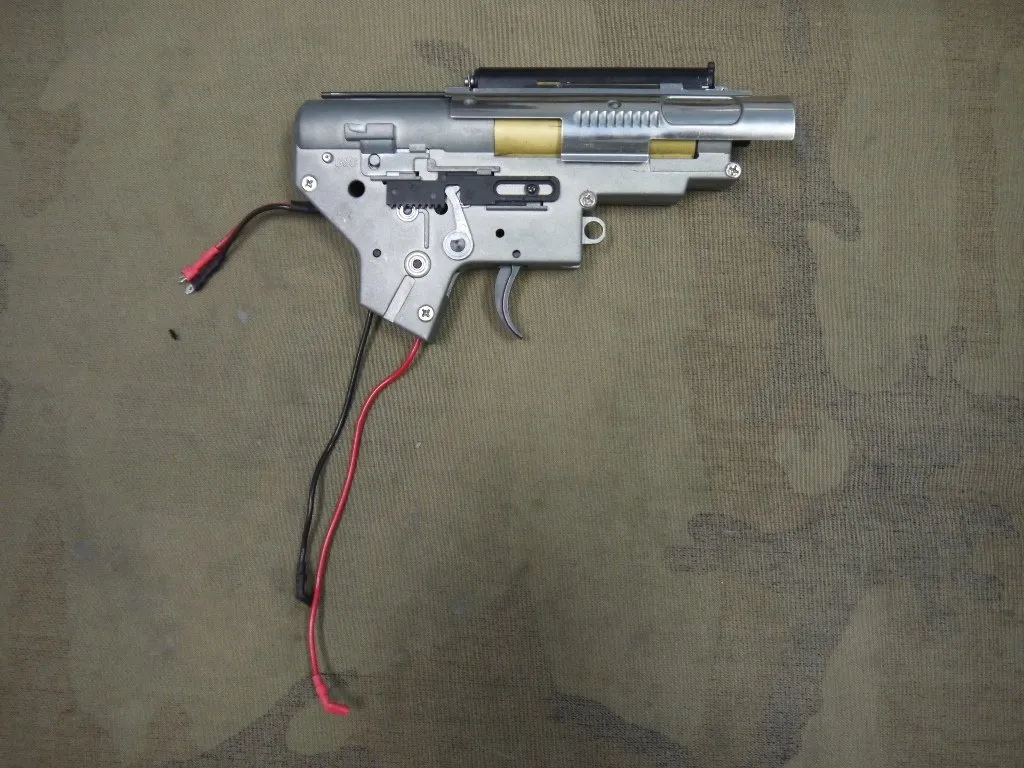

• Теперь снимите звено селектора, подложив инструмент под длинную часть, показанную на рисунке, и подтолкните ее вверх.

Комментарии к шагу

Не делайте этого шага, он сломал мое звено селектора

Джордж абсолютно прав - НЕ ДЕЛАЙТЕ ЭТОГО, потому что ваше звено сломается, так как качество металла довольно низкое.

Если вы сломали селекторную тягу, вы не сможете достать запасную часть. Но я создал 3d-модель для нее, чтобы вы могли распечатать ее. Предпочтительно из алюминия, иначе может подойти и абс пластик. Это мой первый прототип, и вам, возможно, придется сбрить некоторые края.

https://drive.google.com/drive/folders/1...

Шаг 16

• Следующая задача - снять фальшивый затвор.

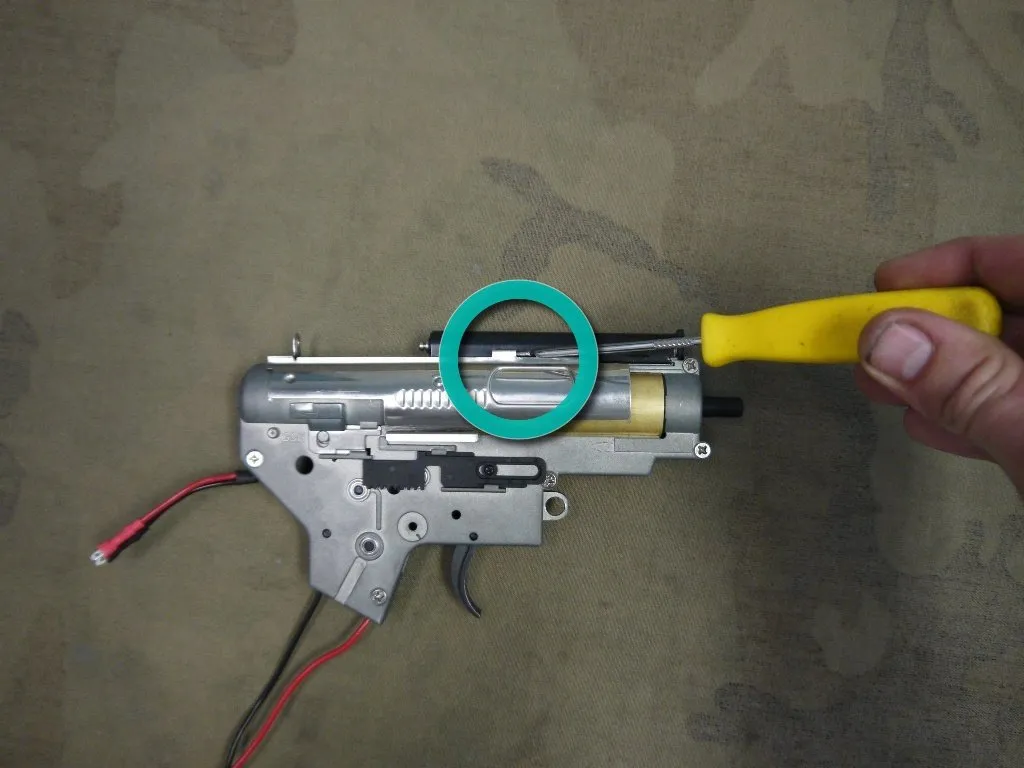

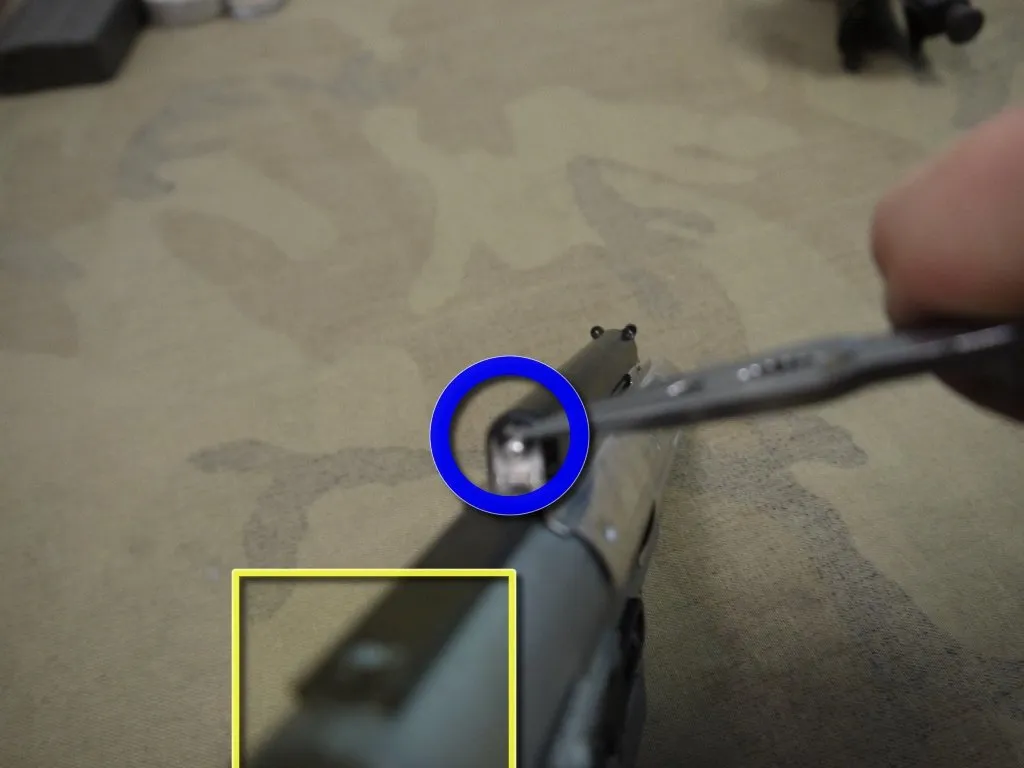

• Начните с удаления зажима C, как показано на рисунке.

• После снятия зажима сдвиньте фальшивый болт до упора назад. Когда болт находится в заднем положении, нажмите на части фальшивого болта, которые все еще прикреплены, немного вверх.

• С помощью кирки выньте соединительную часть болта из цилиндра blow back с обеих сторон.

• Осторожно, не погните фальшивый затвор, так как это может повредить его функциональность.

• Затем снимите крепежный ремень, поддев его в небольшой выемке, показанной желтым цветом, и выбейте крепежный ремень с задней части коробки передач.

Шаг 17

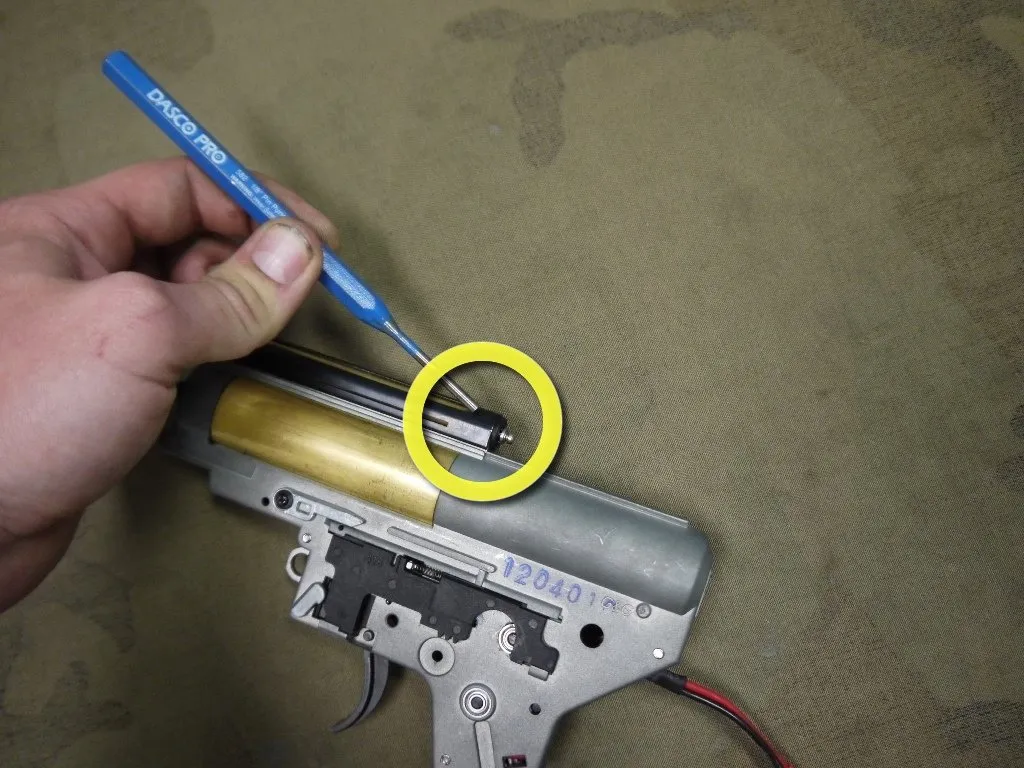

• Сняв фиксирующий ремешок, вы можете использовать тот же пуансон на показанном участке, чтобы снять корпус затворной задержки.

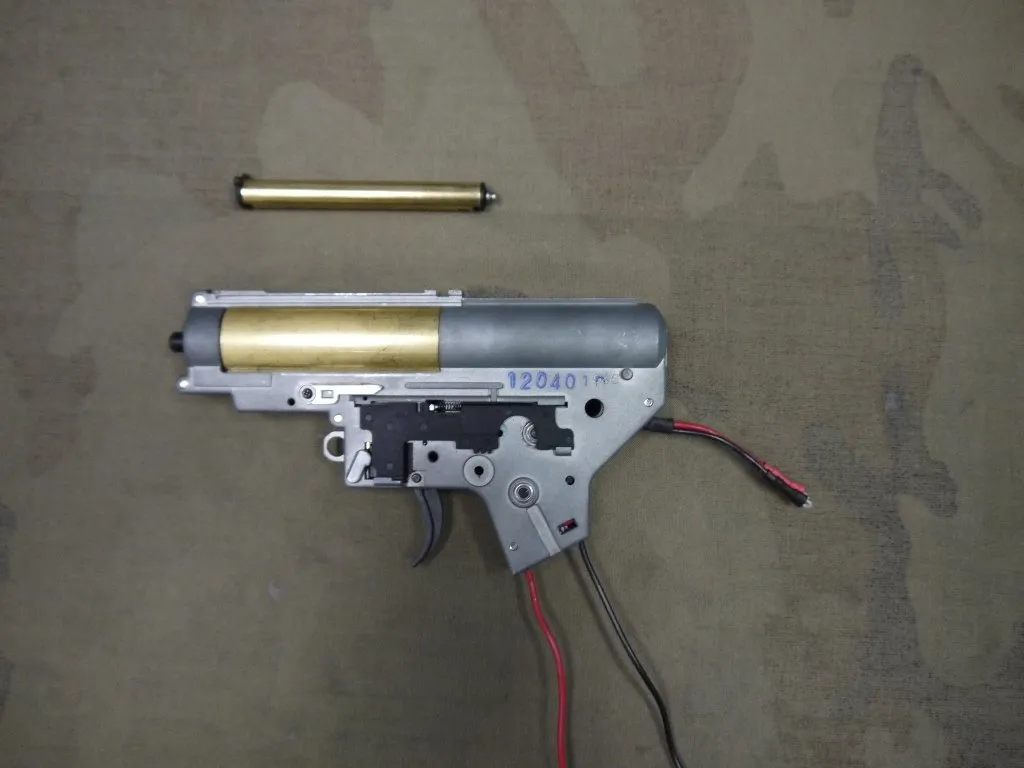

• После этого деталь цилиндра, показанную на втором рисунке, можно просто отполировать.

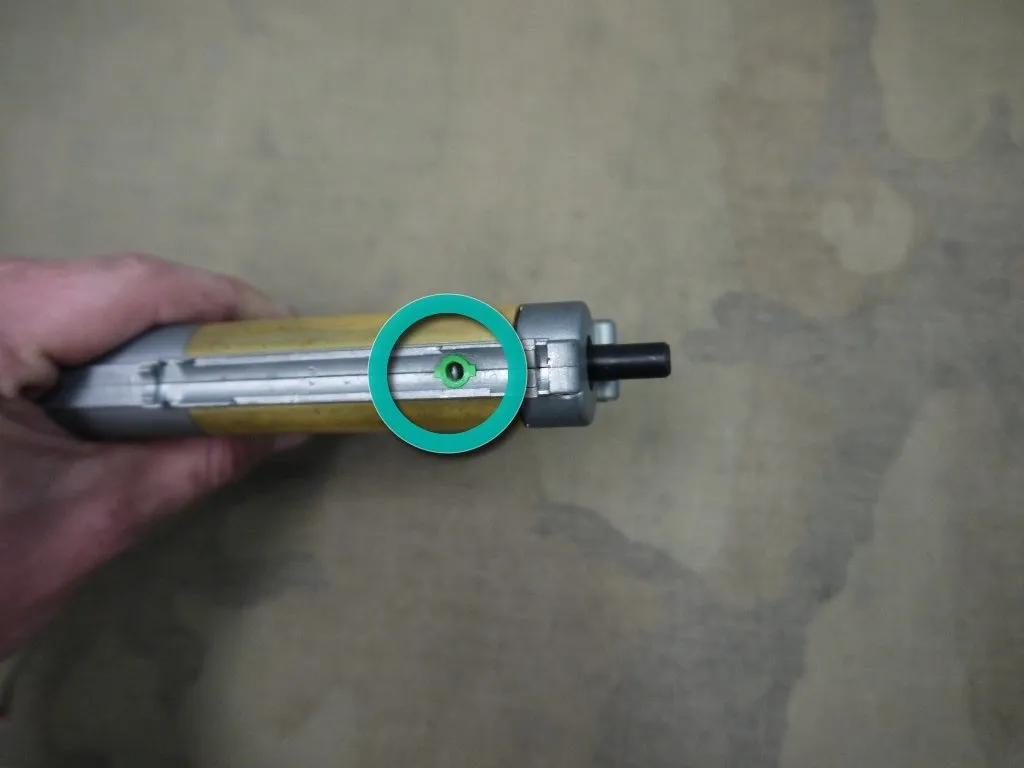

• Затем снимите прокладку (зеленая резиновая деталь), чтобы она не потерялась.

Шаг 18

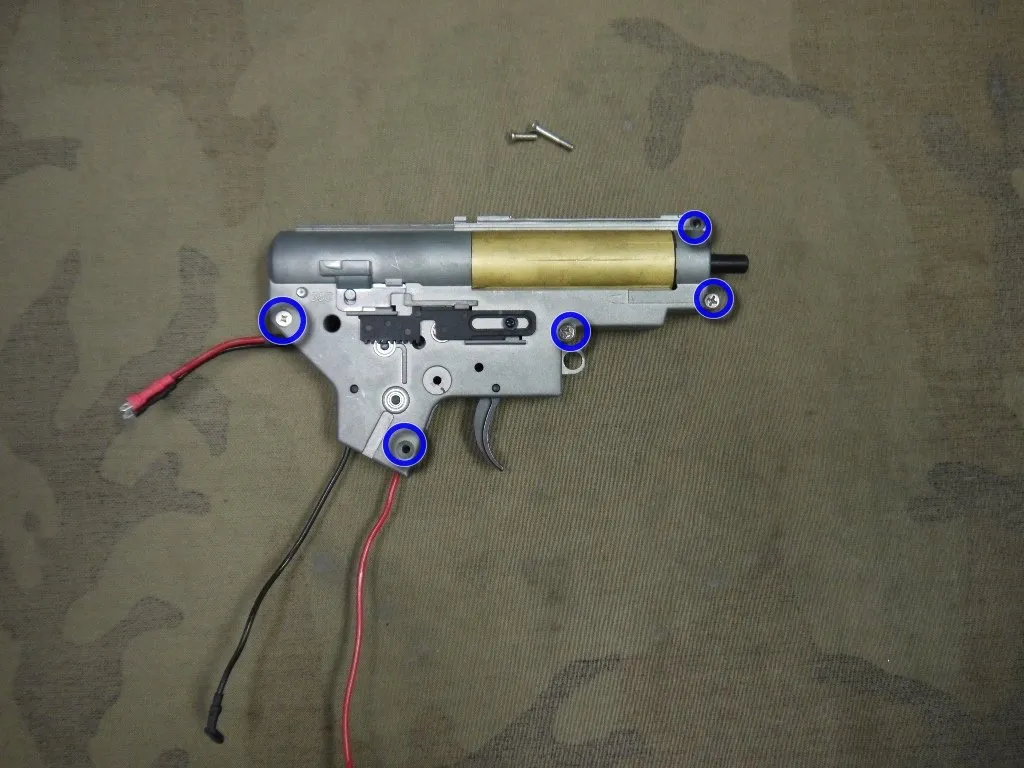

• Теперь наступает самая легкая часть. Открутите 5 блестящих винтов, показанных на рисунке.

• На старых моделях TopTech AEG эти винты будут с шестигранником 2 мм, а на новой линейке это будут стандартные винты Philips.

• Начните с винтов, расположенных на каждом конце, и двигайтесь к середине.

Шаг 19

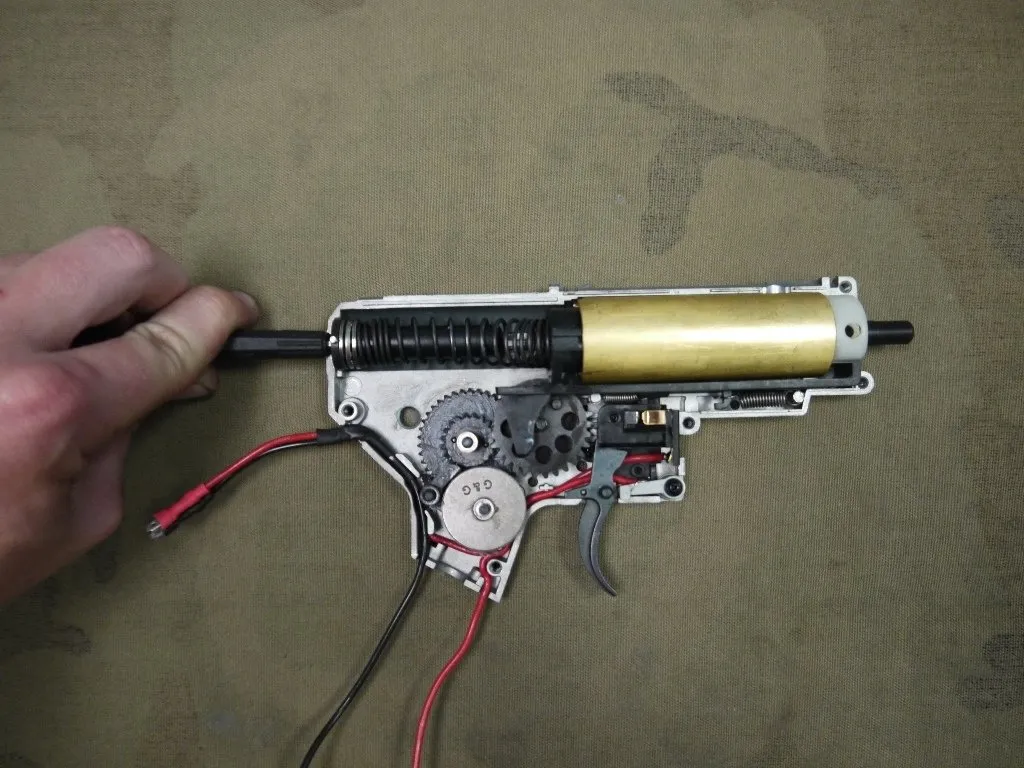

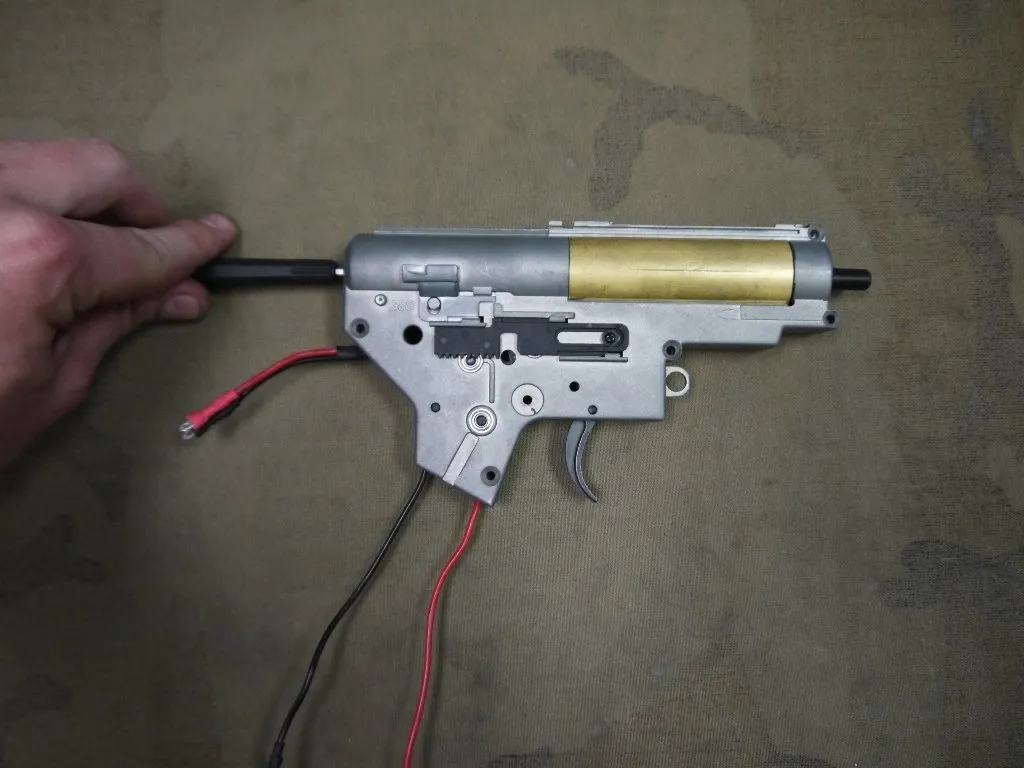

• После снятия винтов возьмите длинную тонкую отвертку и вставьте ее в заднее отверстие коробки передач. Это предотвратит вылетание деталей при снятии корпуса.

• Теперь вы можете поддеть ногтями пальцев обе стороны корпуса коробки передач и снять верхнюю половину коробки.

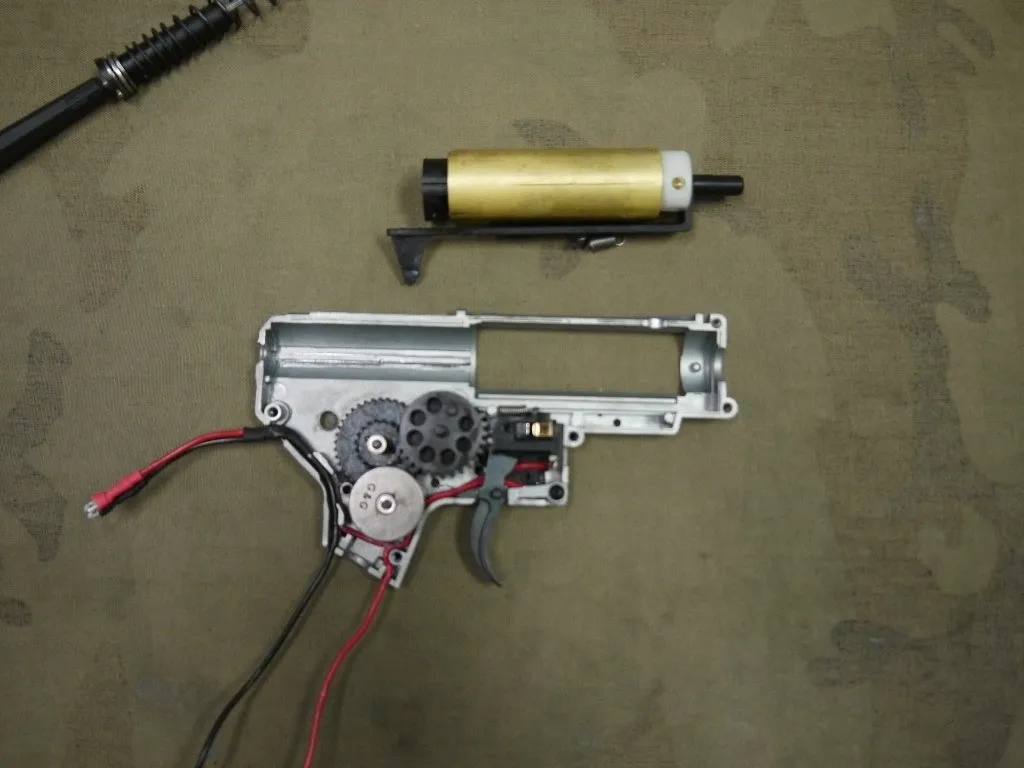

• Затем снимите пружину и направляющую пружины, подняв направляющую пружины вверх и вытащив ее из коробки передач. Затем выньте цилиндр и соединенные с ним детали, чтобы получить доступ к шестерням.

Шаг 20

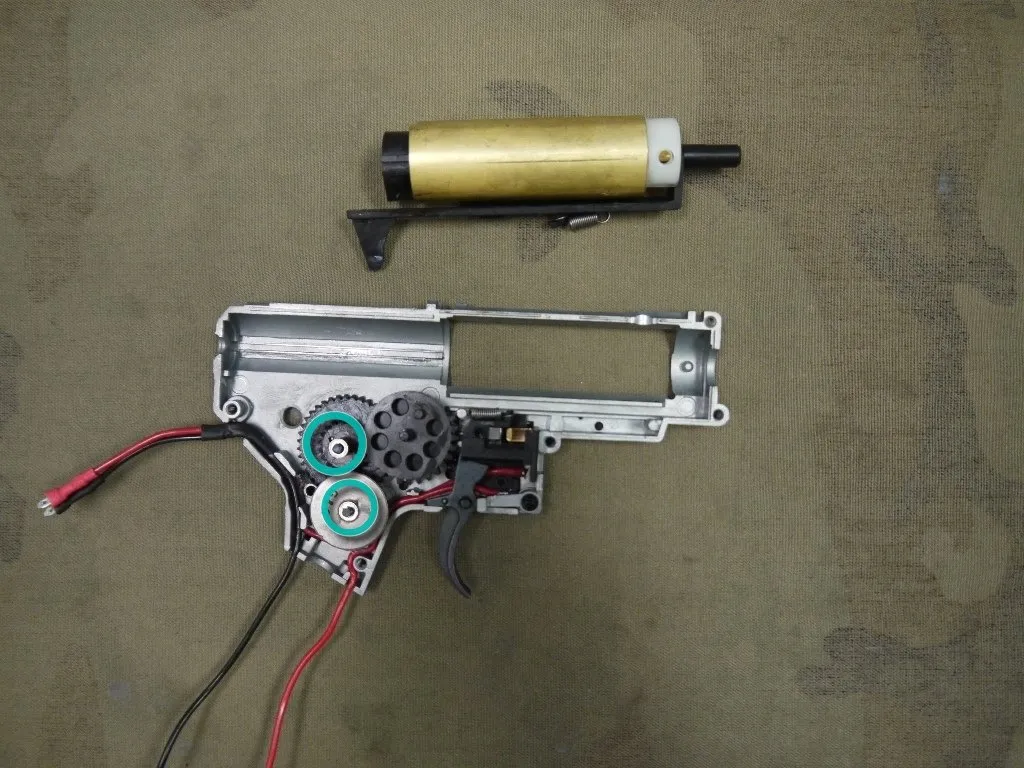

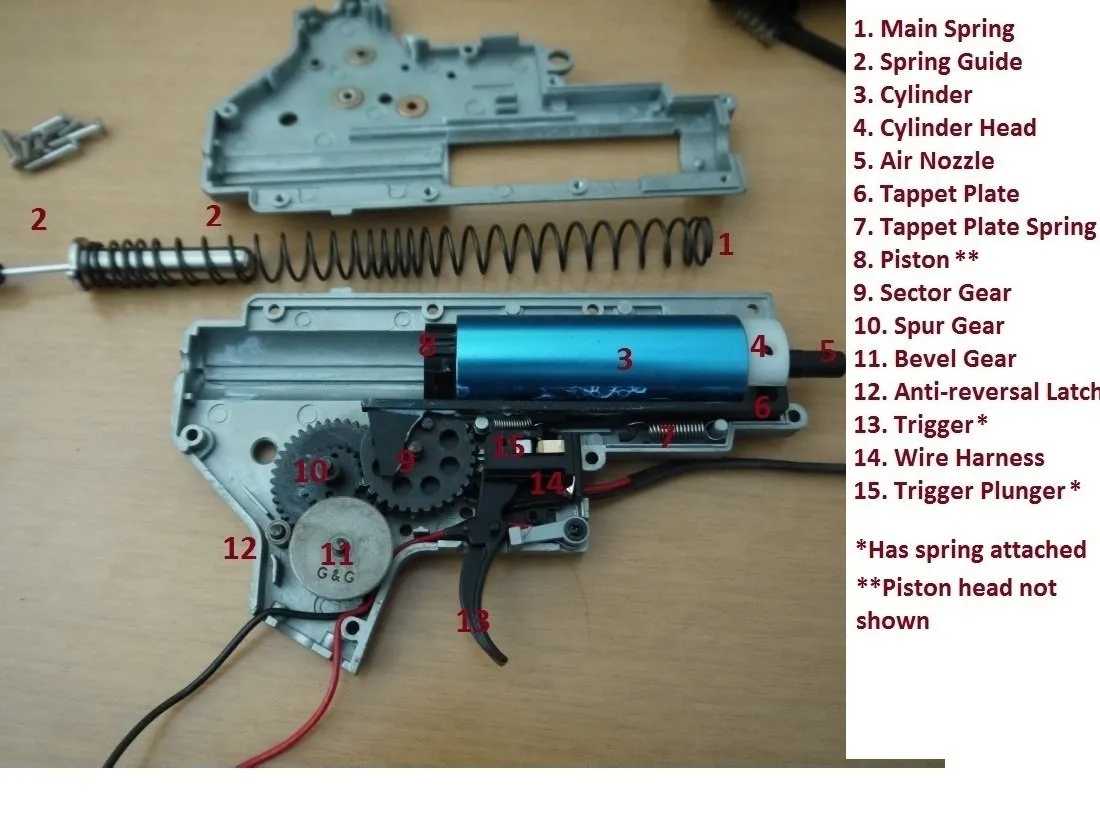

• На первых фотографиях показаны все термины для внутренних частей, чтобы помочь в дальнейших шагах. Примечание Некоторые детали будут выглядеть немного иначе.

• Теперь снимите шестерни, не снимая маленьких шайб (или шиммов, как их называют в airsoft-индустрии). Проверьте, остались ли шайбы на подшипниках, и установите их обратно на шестерню, с которой они были сняты.

• Внимание: Не перепутайте шайбы, так как они имеют очень точное расположение в коробке передач.

• Шимминг или практика установки прокладок на каждую шестерню может быть сложным и утомительным процессом, который рекомендуется для тех, кто уже имел опыт работы с техникой airsoft. G&G AEG Shimming Guide Airsoft руководство доступно, если вы хотите научиться этому процессу.

• Сняв шестерни, вы можете снять защелку и пружину антиреверса. Будьте осторожны, чтобы не потерять пружину антиреверсивной защелки, так как из-за ее небольшого размера ее легко перепутать.

Шаг 21

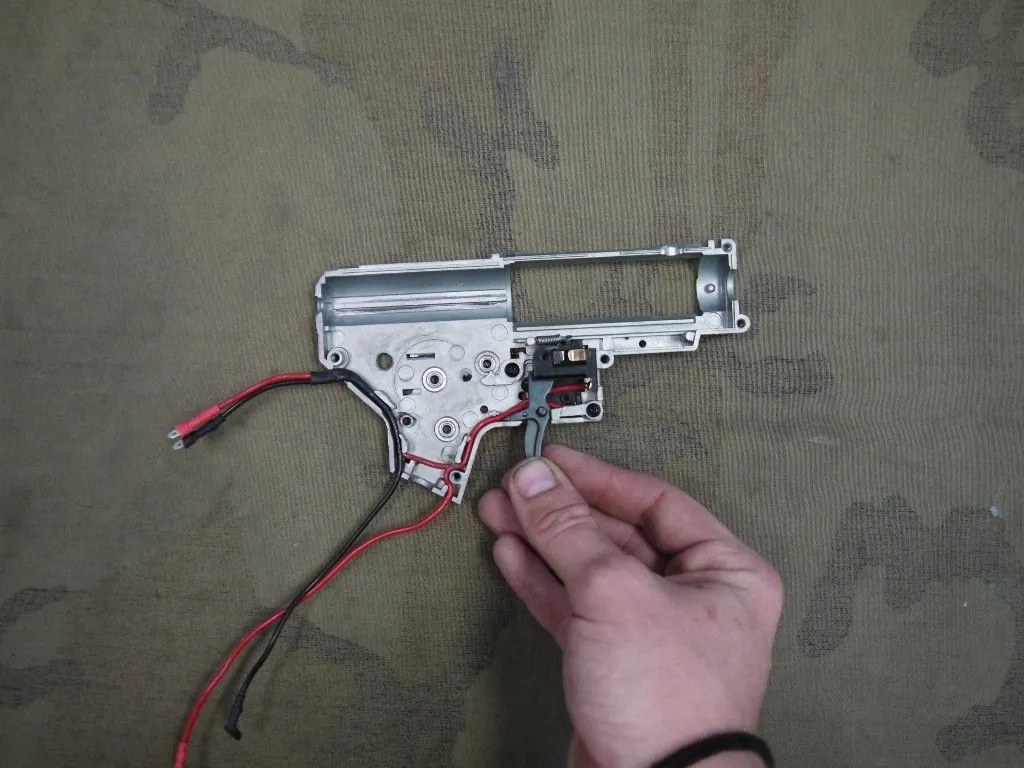

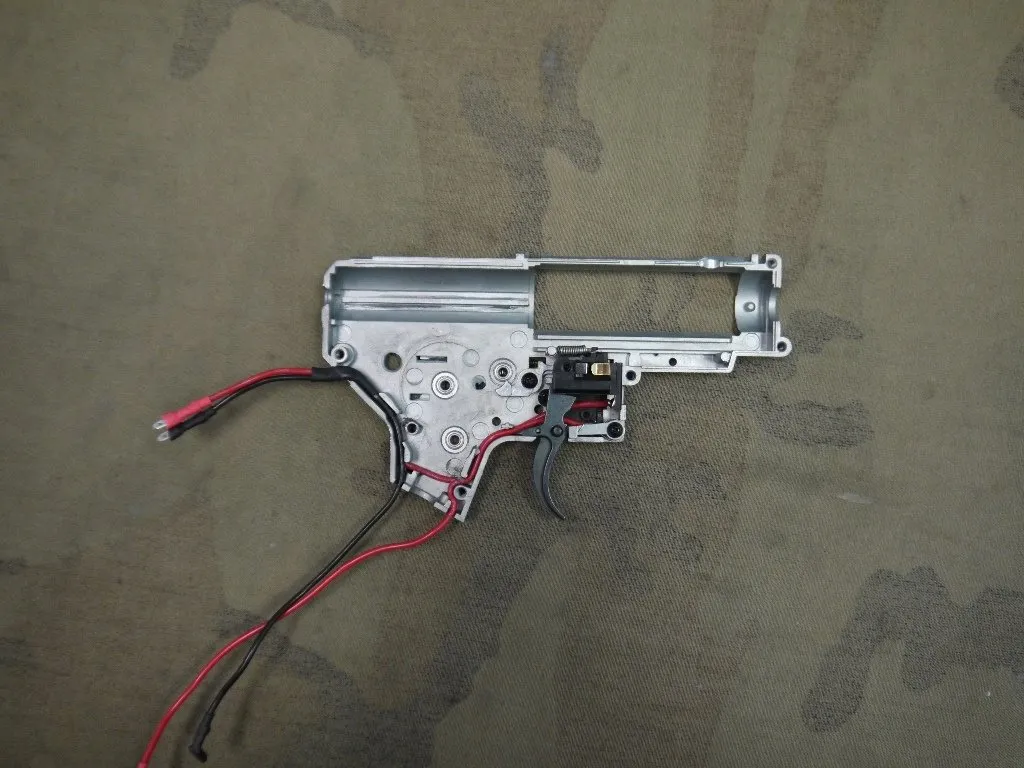

• При желании вы можете снять спусковой крючок и проводку.

• Курок можно вынуть, а переключатель/проводку можно снять, выкрутив небольшой винт под курком.

• Поздравляем, вы полностью разобрали TR16 R4.
