Разборка Galaxy S23

Разборка Galaxy S23

Что вам нужно

Инструменты

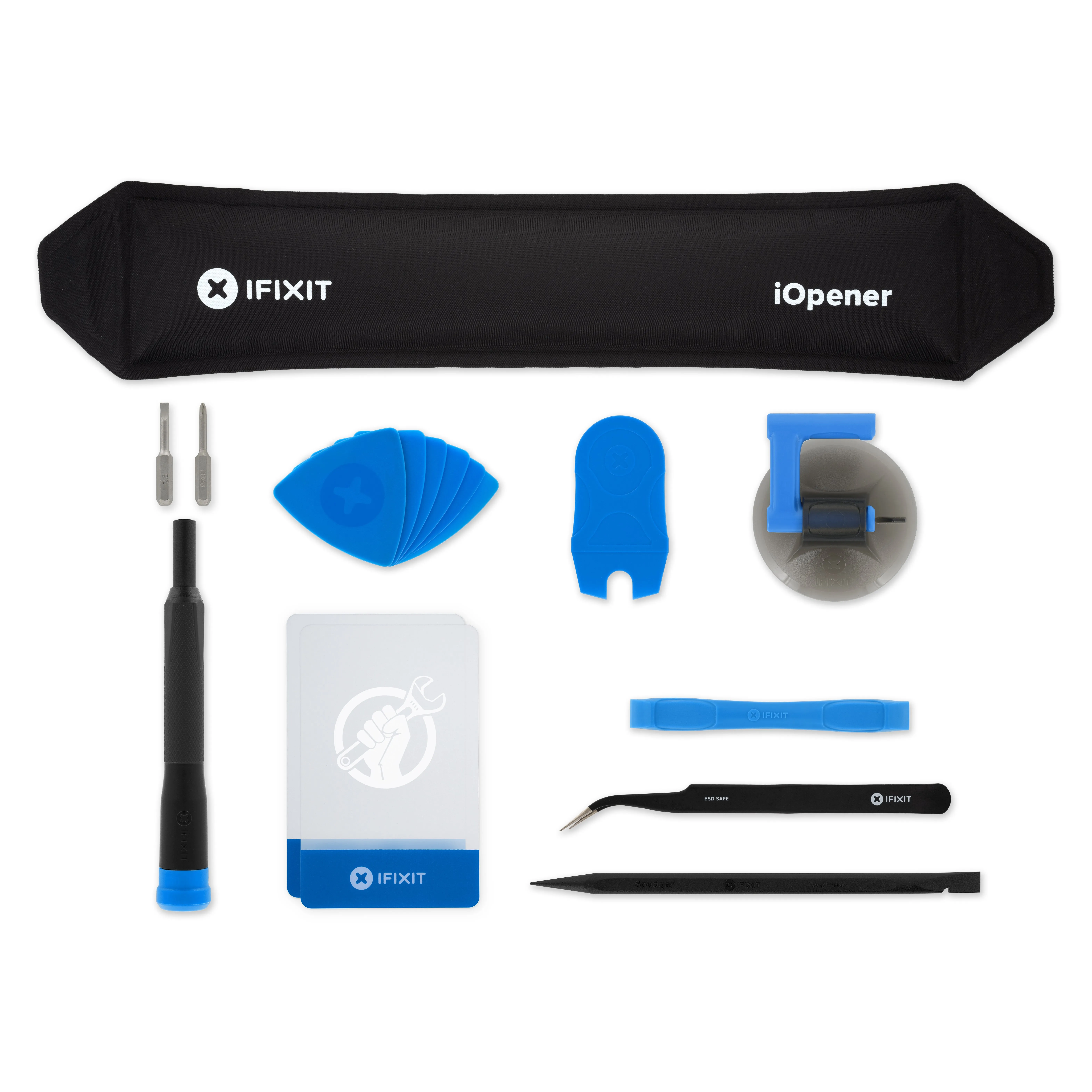

  • iOpener
    iOpener | Источник - ifixit.com

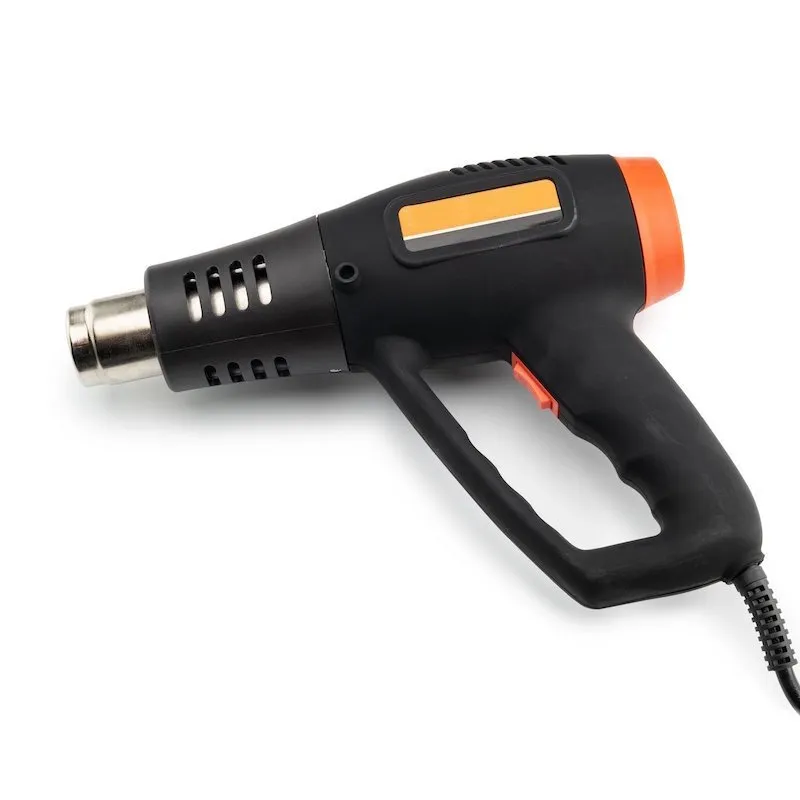

  • Тепловая пушка
    Тепловая пушка | Источник - ifixit.com
  • Отвертки iFixit (набор из 6)
    Отвертки iFixit (набор из 6) | Источник - ifixit.com

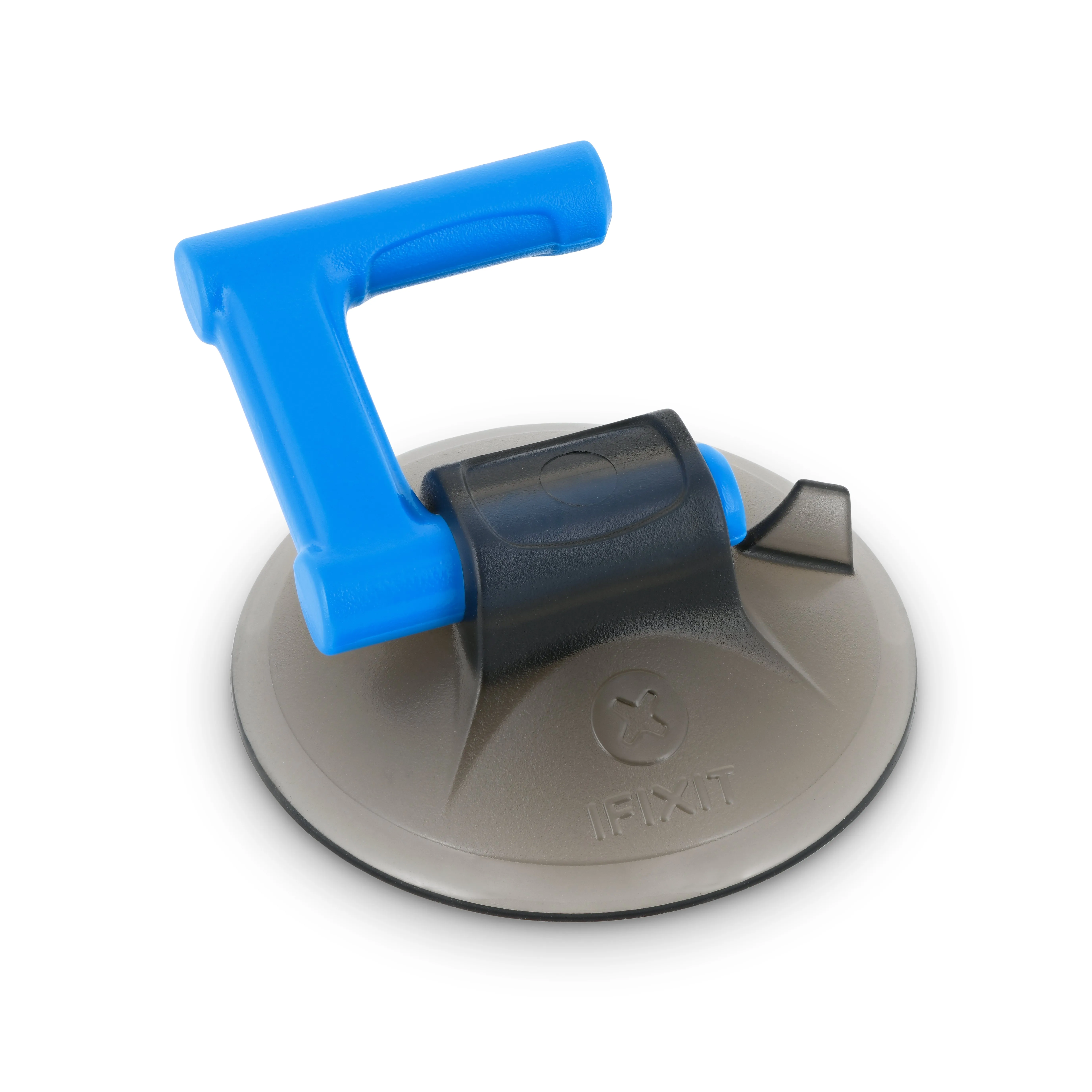

  • Ручка для отсоса
    Ручка для отсоса | Источник - ifixit.com
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Снимите заднее стекло

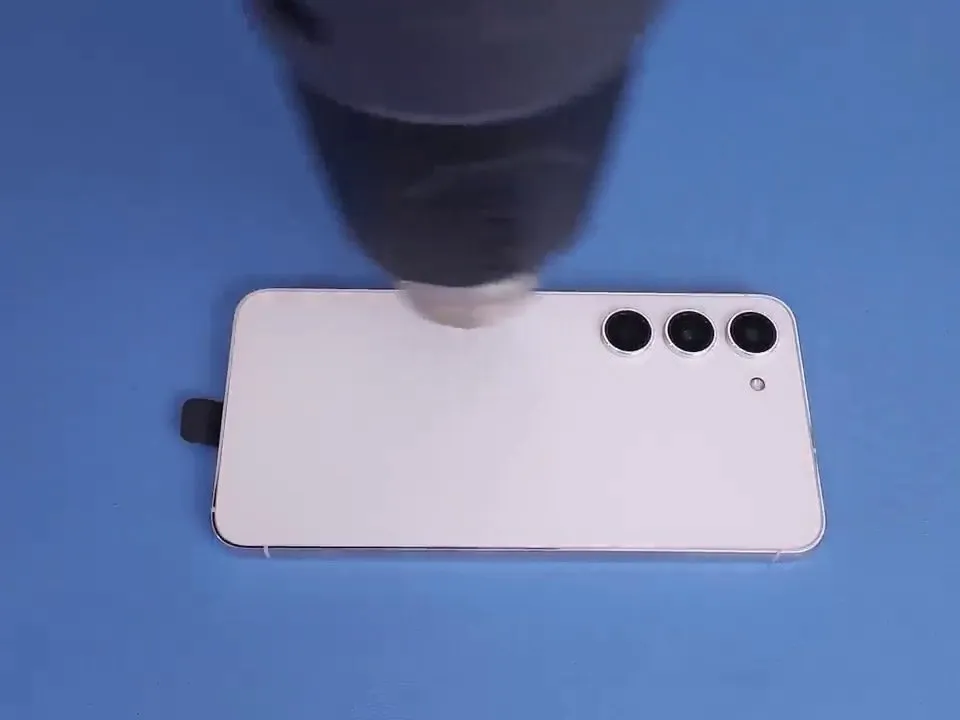

Galaxy S23 разборка, снятие заднего стекла: шаг 1, изображение 1 из 2
Galaxy S23 Разборка, снятие заднего стекла: шаг 1, изображение 1 из 2 | Источник - ifixit.com

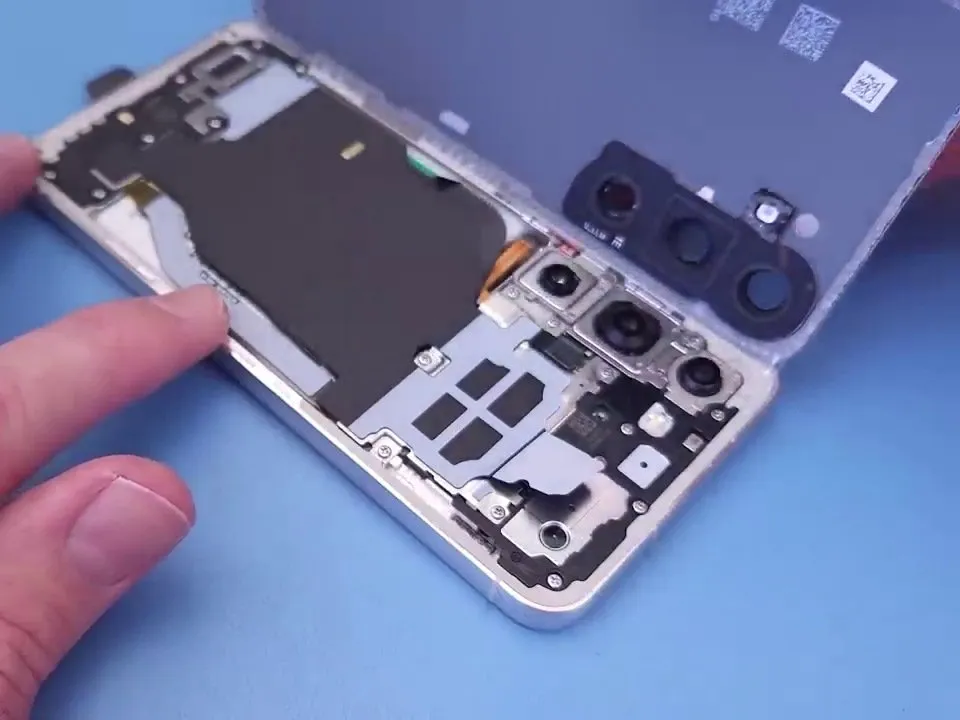

Galaxy S23 разборка, снятие заднего стекла: шаг 1, изображение 2 из 2
Galaxy S23 разборка, снятие заднего стекла: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Сначала мы нагреем заднее стекло телефона, чтобы расплавить весь клей, которым стекло приклеено к остальной части телефона. Мы можем сделать это либо с помощью iOpener, либо с помощью тепловой пушки.

  • Теперь плоским предметом или шилом срежьте остатки клея, вставив его между стеклом и остальной частью телефона и проведя вдоль всего края.

  • Теперь мы можем поднять экран, и все готово.

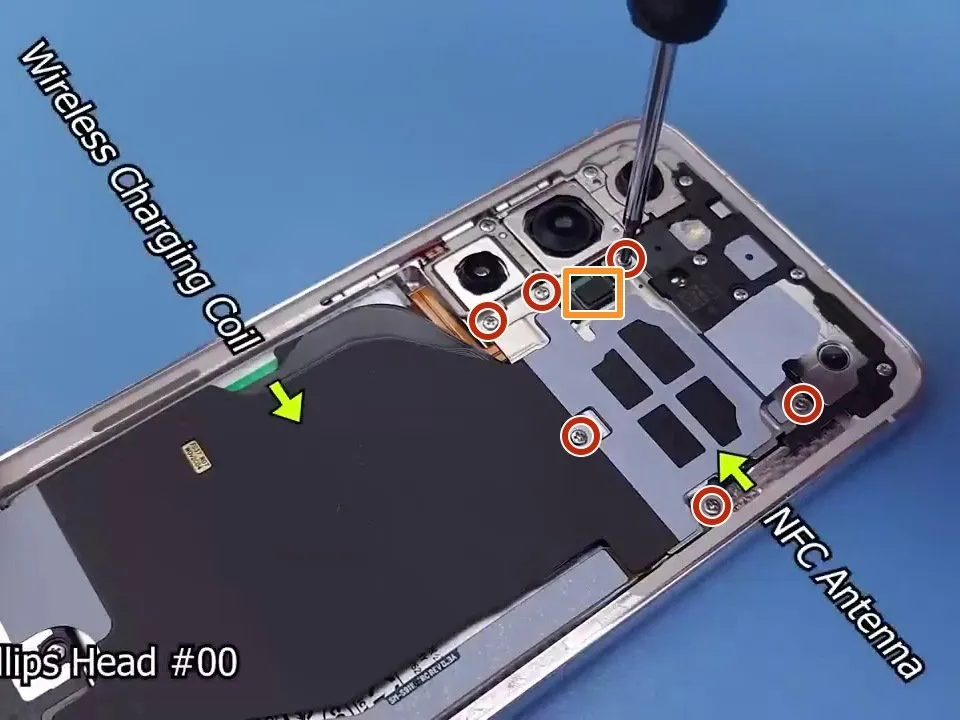

Шаг 2. Извлеките катушку беспроводной связи и антенну NFC

Galaxy S23 Teardown, извлечение катушки беспроводной связи и антенны NFC: шаг 2, изображение 1 из 1
Разборка Galaxy S23, извлечение катушки беспроводной связи и антенны NFC: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 6 винтов Phillips #00, которые скрепляют базу беспроводной зарядки и антенну NFC.

  • Отсоедините разъем, соединяющий две антенны, и снимите все.

Шаг 3 Отсоедините аккумулятор

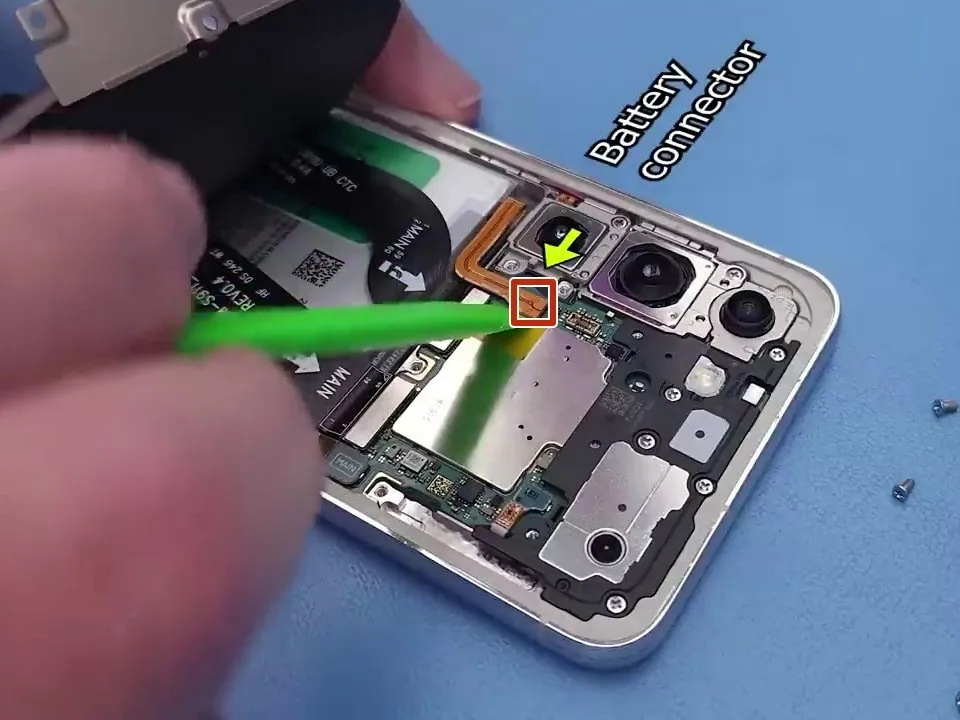

Разборка Galaxy S23, отсоединение аккумулятора: шаг 3, изображение 1 из 1
Разборка Galaxy S23, отсоединение аккумулятора: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Отсоедините разъем, чтобы отсоединить аккумулятор.

Шаг 4 Открутите плату зарядки

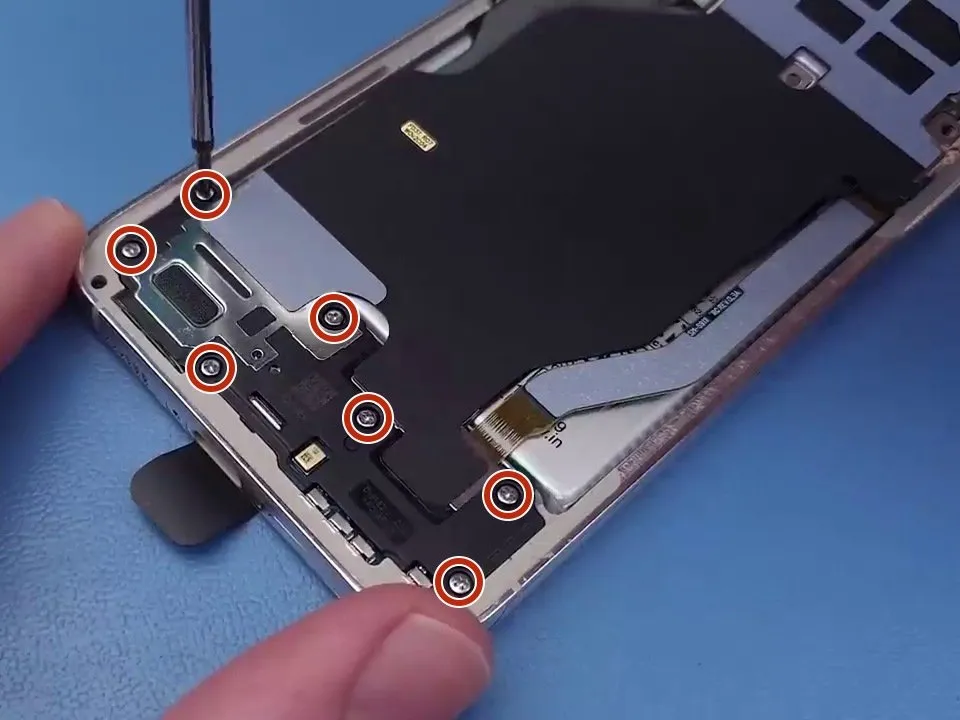

Разбор Galaxy S23, откручивание платы зарядки: шаг 4, изображение 1 из 1
Разборка Galaxy S23, откручивание платы зарядки: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 7 крестообразных винтов #00, которые крепят плату зарядки к остальной части телефона.

Шаг 5 Извлеките SIM-карту.

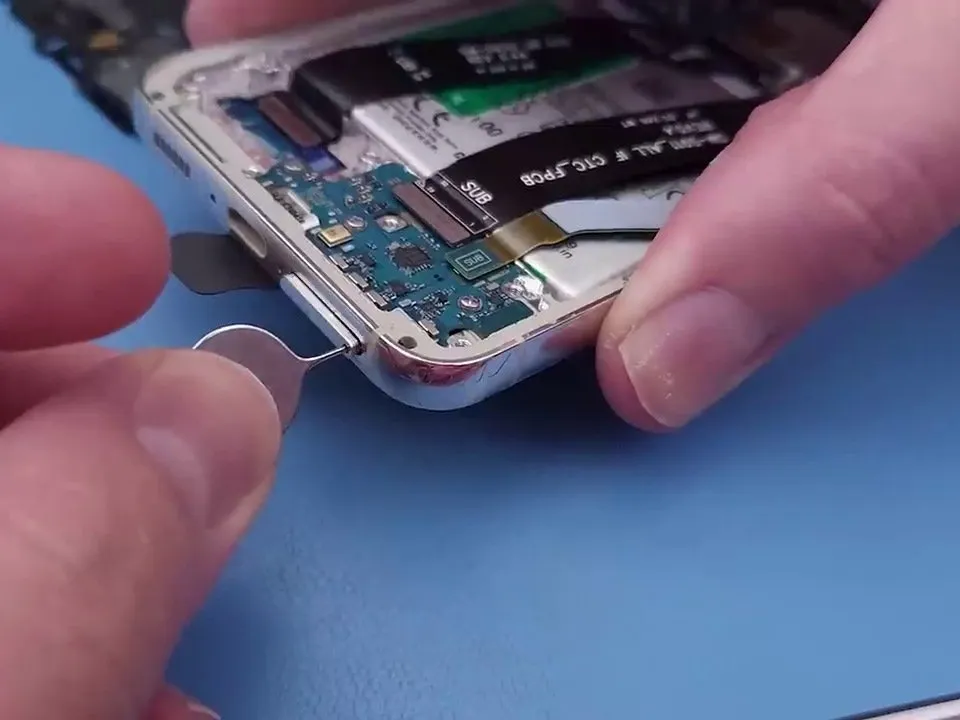

Разборка Galaxy S23, извлечение SIM-карты: шаг 5, изображение 1 из 1
Разборка Galaxy S23, извлечение SIM-карты: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Используйте тонкий инструмент, чтобы вытащить лоток SIM.

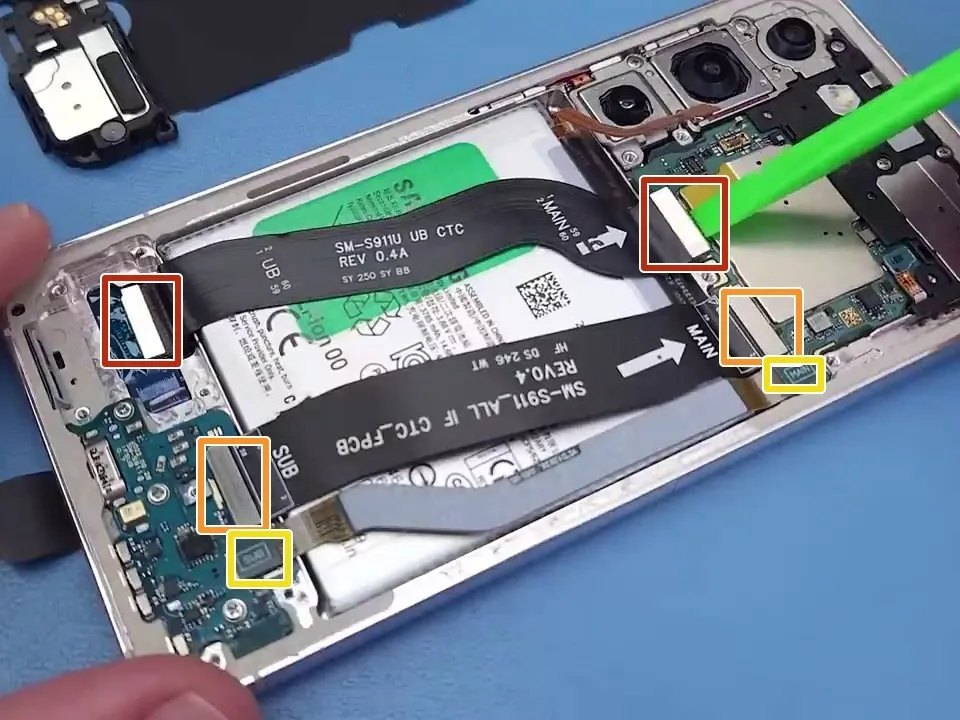

Шаг 6 Извлеките разъемы

Galaxy S23 разборка, извлечение разъемов: шаг 6, изображение 1 из 1
Разборка Galaxy S23, извлечение разъемов: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Извлеките разъем пальцами или плоским инструментом.

  • Извлеките разъем пальцами или плоским инструментом.

  • Извлеките разъем пальцами или плоским инструментом.

Шаг 7. Снимите защитную крышку передней камеры

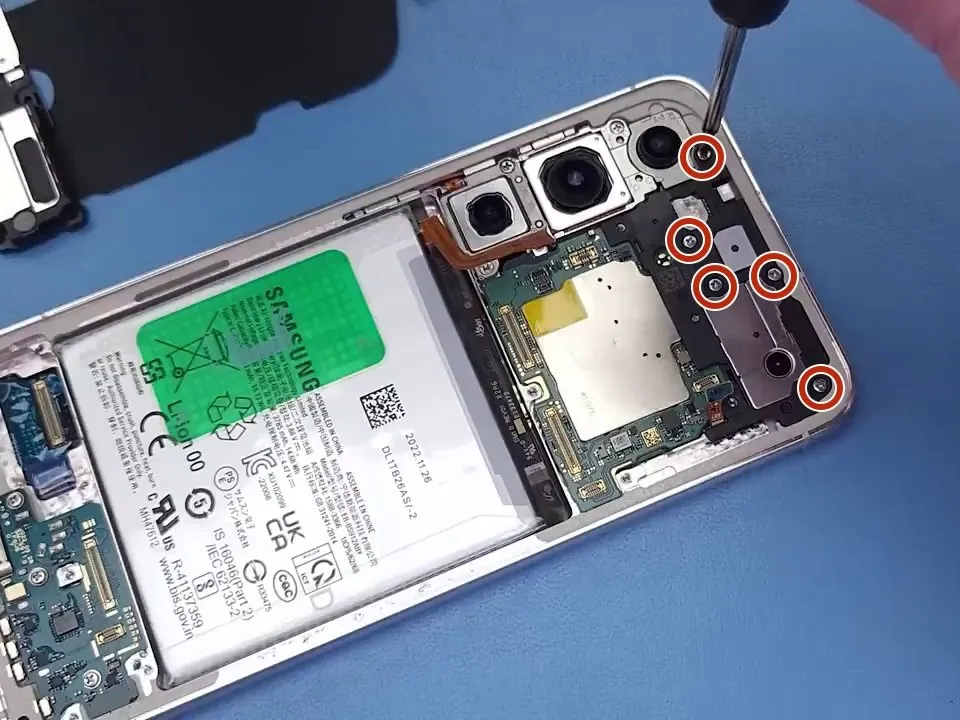

Разбор Galaxy S23, снятие защитной крышки передней камеры: шаг 7, изображение 1 из 1
Galaxy S23 разборка, снятие защитной крышки передней камеры: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Открутите 5 винтов Phillips #00, которые крепят защитную крышку передней камеры к остальной части телефона.

Шаг 8 Снимите переднюю камеру

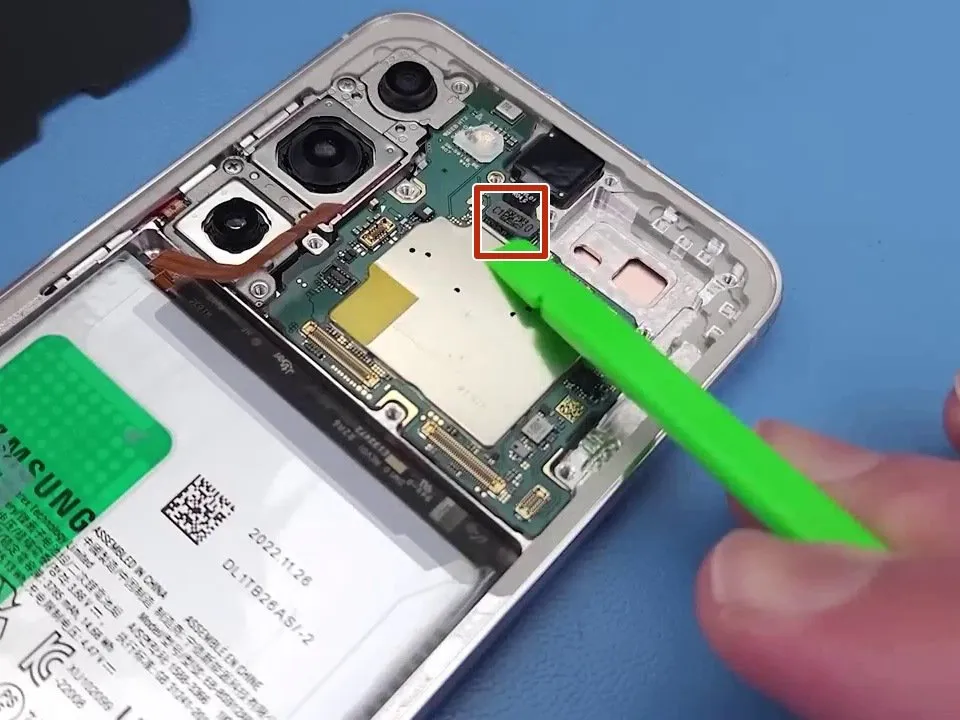

Разборка Galaxy S23, извлечение фронтальной камеры: шаг 8, изображение 1 из 1
Разборка Galaxy S23, извлечение фронтальной камеры: шаг 8, изображение 1 из 1 | Источник - ifixit.com

  • Отсоедините разъем передней камеры и извлеките ее.

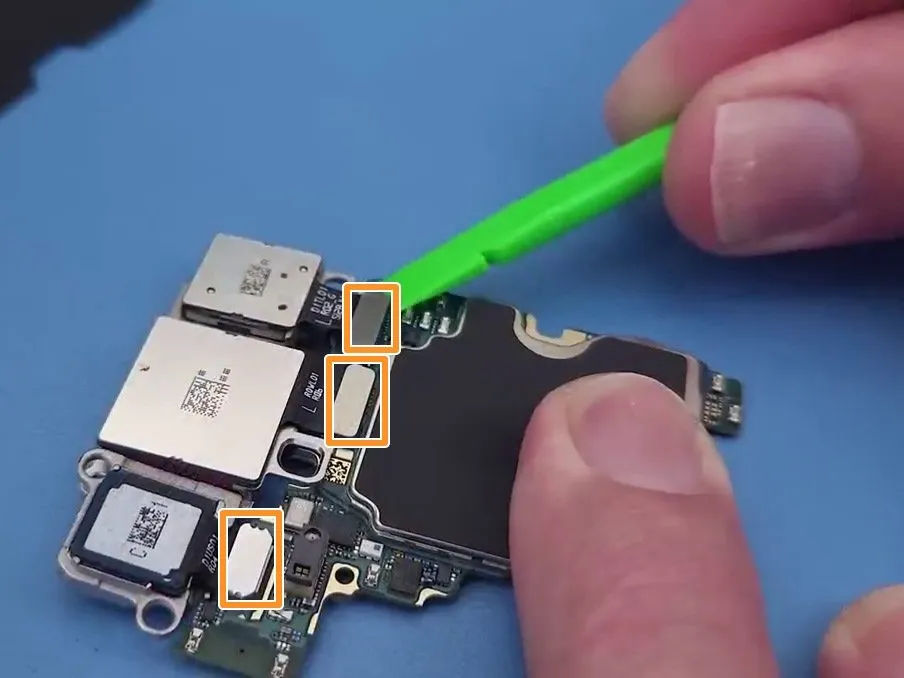

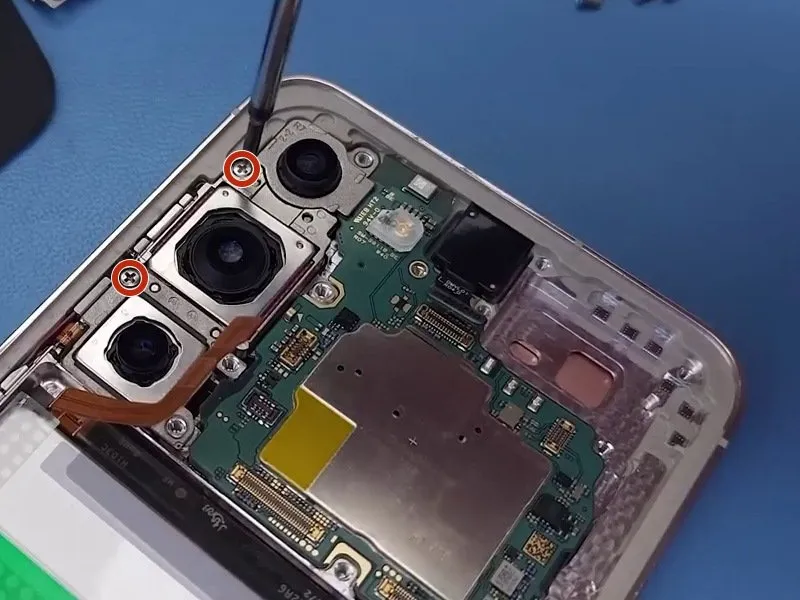

Шаг 9 Извлечение задних камер

Разборка Galaxy S23, извлечение задних камер: шаг 9, изображение 1 из 2
Разборка Galaxy S23, извлечение задних камер: шаг 9, изображение 1 из 2 | Источник - ifixit.com
Разборка Galaxy S23, извлечение задних камер: шаг 9, изображение 2 из 2
Разборка Galaxy S23, извлечение задних камер: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Выкрутите два винта Phillips #00, которые крепят защитный кожух задней камеры к остальной части телефона.

  • Отсоедините три разъема трех задних камер и снимите их.

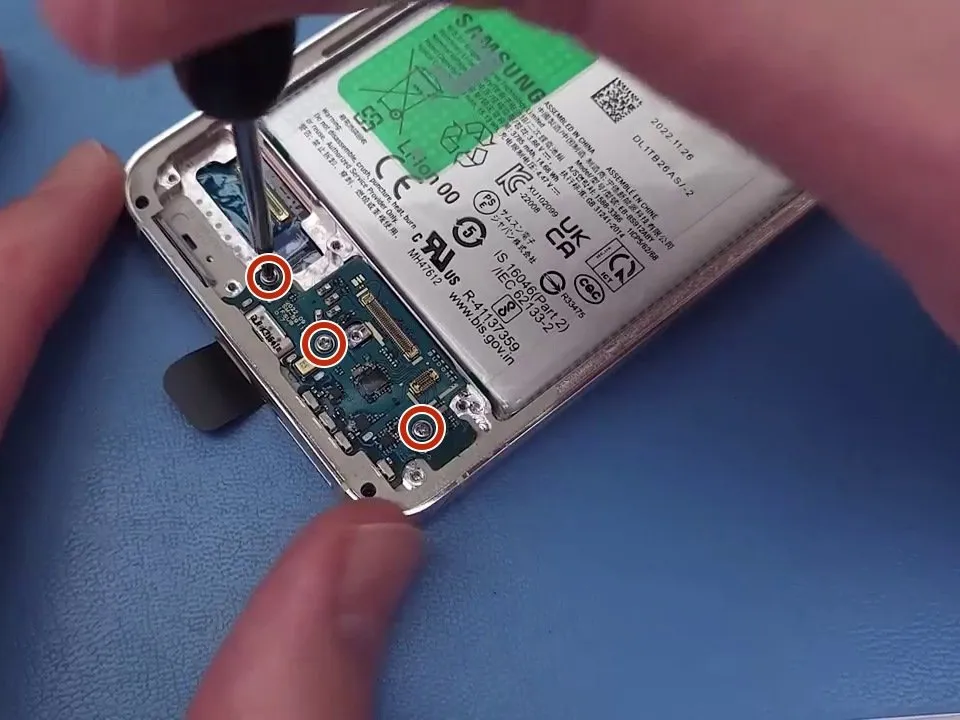

Шаг 10 Снимите плату зарядки

Galaxy S23 Teardown, извлечение платы зарядки: шаг 10, изображение 1 из 1
Разбор Galaxy S23, извлечение платы зарядки: шаг 10, изображение 1 из 1 | Источник - ifixit.com

  • Открутите три винта Phillips #00, которые крепят док-плату к остальной части телефона, а затем снимите ее.

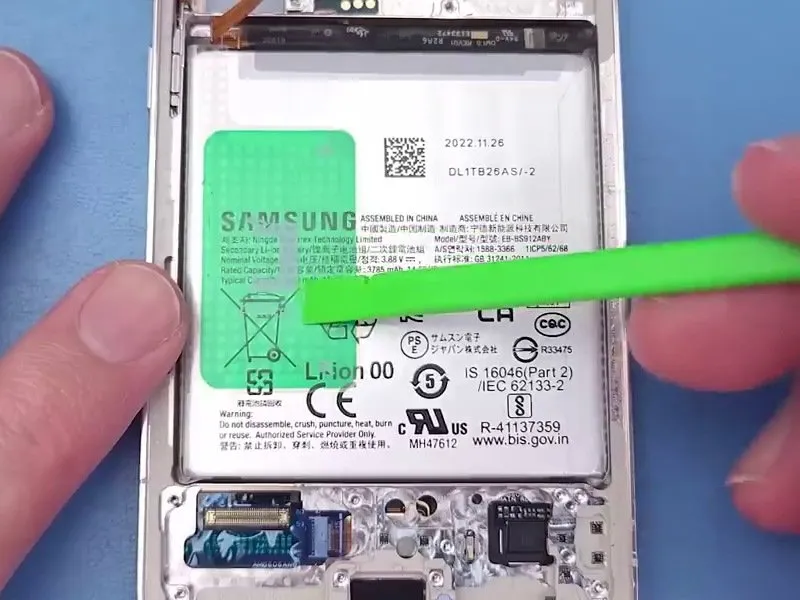

Шаг 11 Извлеките аккумулятор

Разбор Galaxy S23, извлечение аккумулятора: шаг 11, изображение 1 из 3
Разборка Galaxy S23, извлечение батареи: шаг 11, изображение 1 из 3 | Источник - ifixit.com

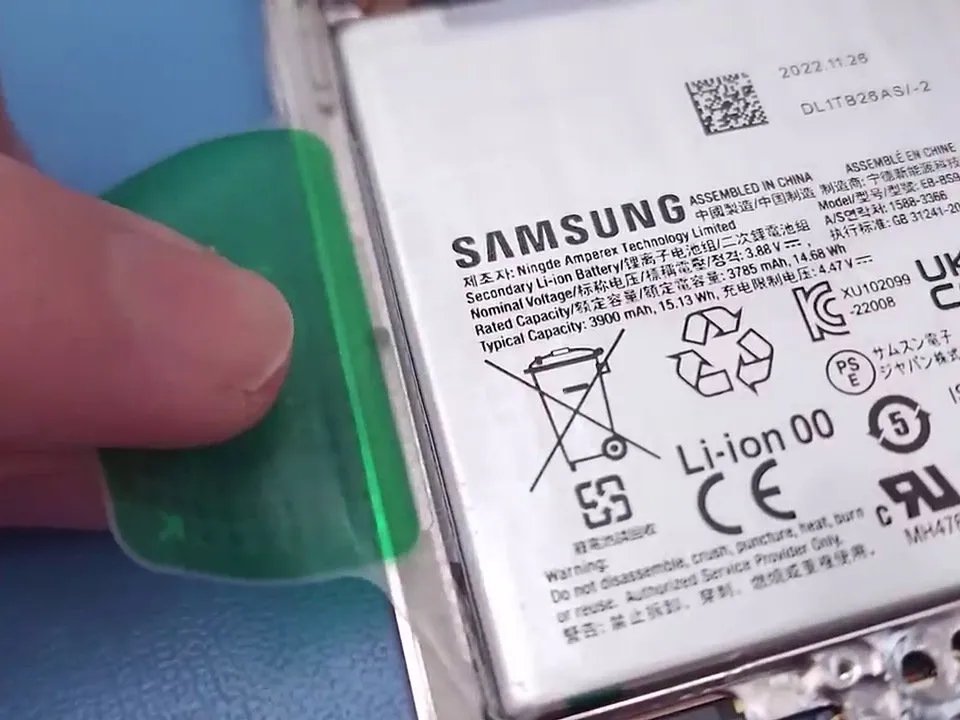

Galaxy S23 Разборка, извлечение батареи: шаг 11, изображение 2 из 3
Galaxy S23 Разборка, извлечение батареи: шаг 11, изображение 2 из 3 | Источник - ifixit.com

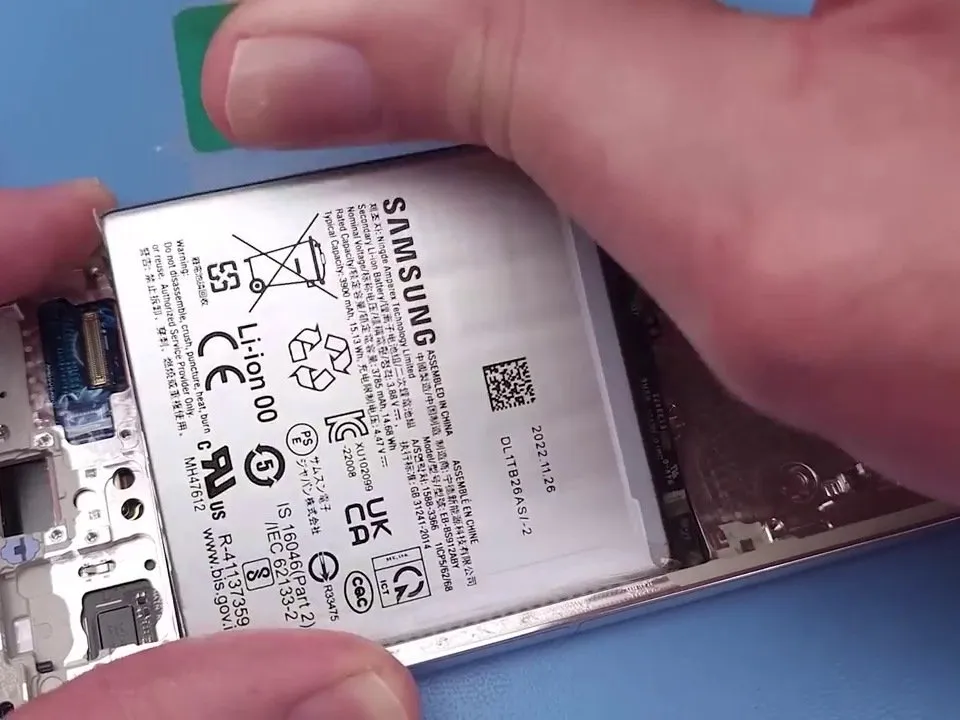

Galaxy S23 Разборка, извлечение аккумулятора: шаг 11, изображение 3 из 3
Galaxy S23 разборка, извлечение батареи: шаг 11, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините специальный выступ и потяните его, чтобы облегчить извлечение батареи.

Шаг 12 Удаление дополнений

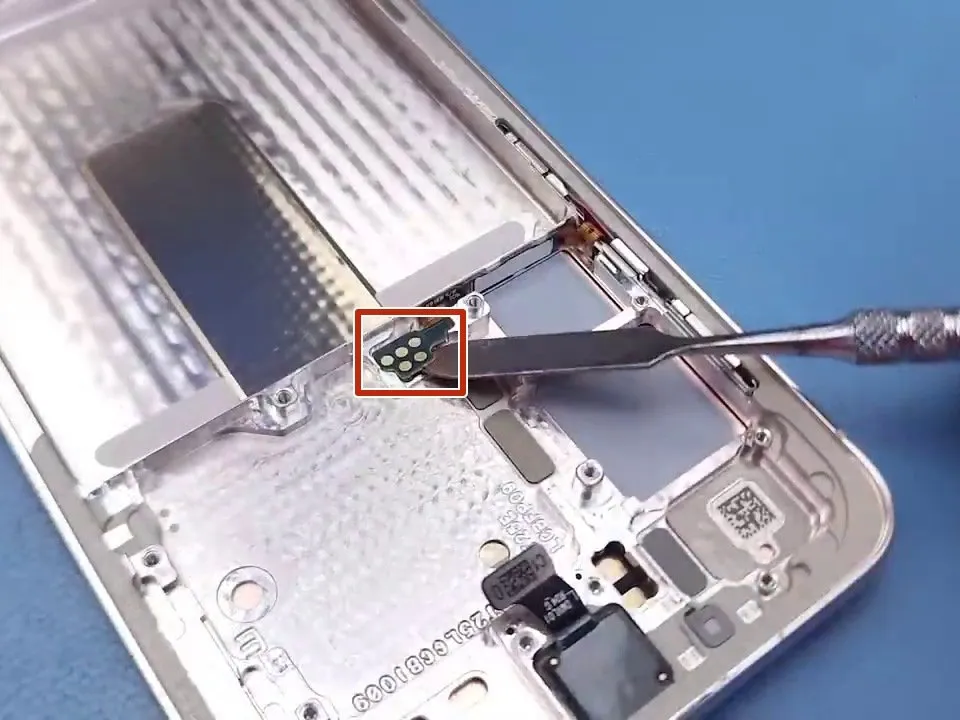

Разборка Galaxy S23, удаление дополнений: шаг 12, изображение 1 из 2
Разборка Galaxy S23, удаление дополнений: шаг 12, изображение 1 из 2 | Источник - ifixit.com

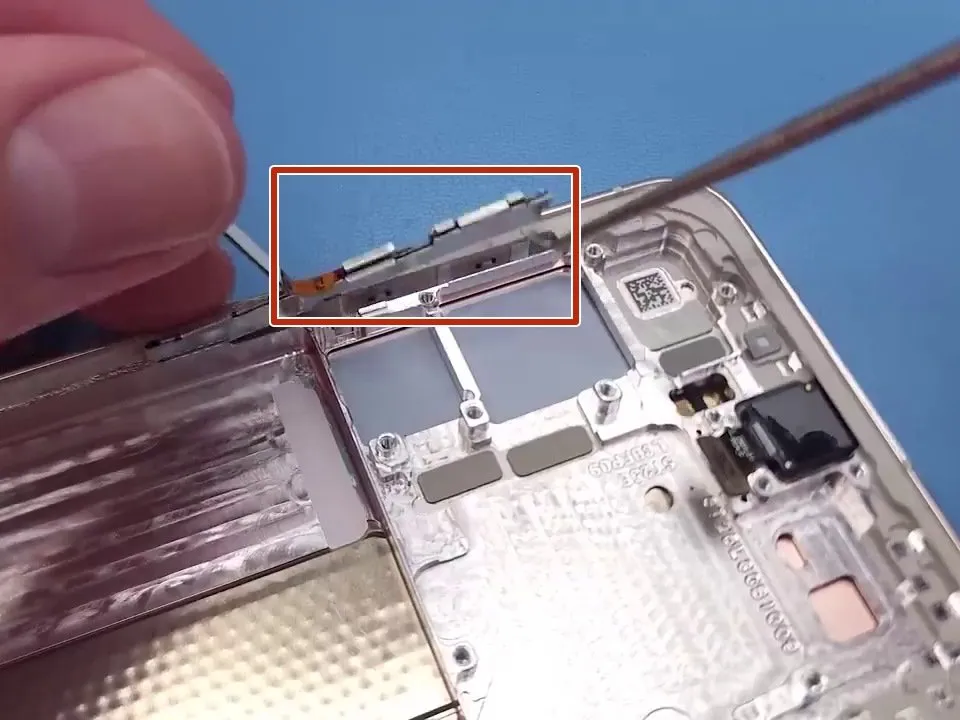

Galaxy S23 Teardown, удаление дополнений: шаг 12, изображение 2 из 2
Galaxy S23 Разборка, удаление дополнений: шаг 12, изображение 2 из 2 | Источник - ifixit.com

  • Удалите клавиши громкости с материнской платы и их тоже.

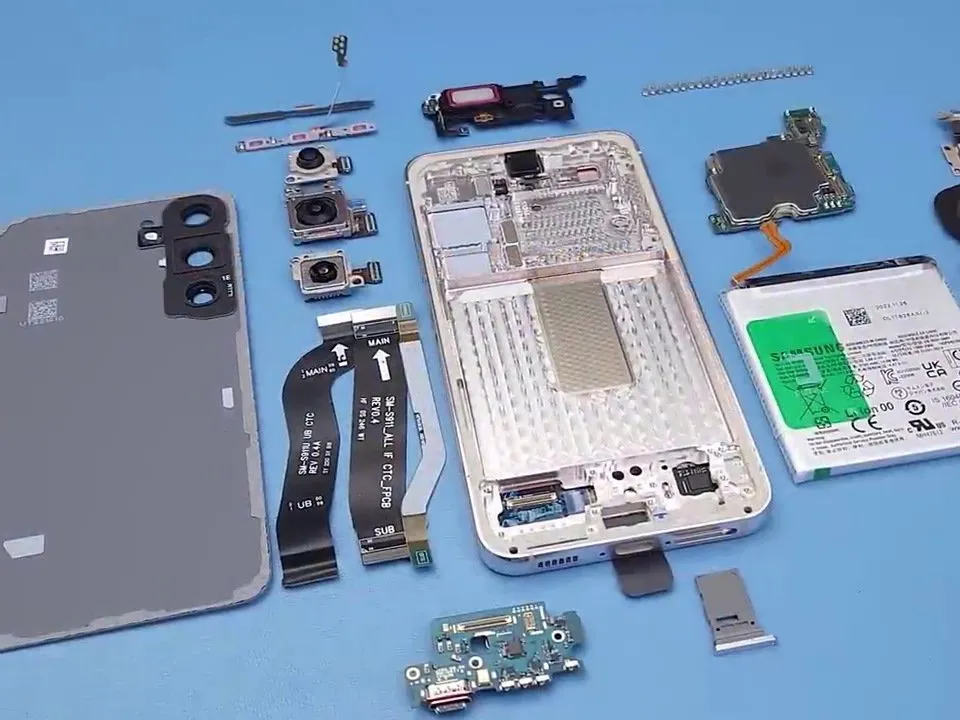

Шаг 13 Готово

Разборка Galaxy S23, готово: шаг 13, изображение 1 из 1
Разборка Galaxy S23, готово: шаг 13, изображение 1 из 1 | Источник - ifixit.com

  • Мы полностью разобрали новый Samsung Galaxy S23.
