Идентификатор микросхемы Galaxy S23 Ultra
Введение
Идентификатор микросхемы для смартфона Samsung Galaxy S23 Ultra.
Шаг 1 Сторона основной платы 1
Qualcomm SM8550 64-битный окта-ядерный процессор Snapdragon для приложений/базовой полосы, расположенный под Micron MT62F1536M64D8CL-026 WT:B 12 ГБ памяти LPDDR5 SDRAM
Samsung KLUFG8RHHD-B0G1 512 ГБ флэш-памяти NAND с контроллером
Контроллер дигитайзера Wacom WEZ02
Аудиоусилитель Cirrus Logic CS35L42
Cirrus Logic CS40L26 тактильный драйвер
Управление питанием Analog Devices MAX77705C
Зарядное устройство NXP Semiconductor PCA9481UK

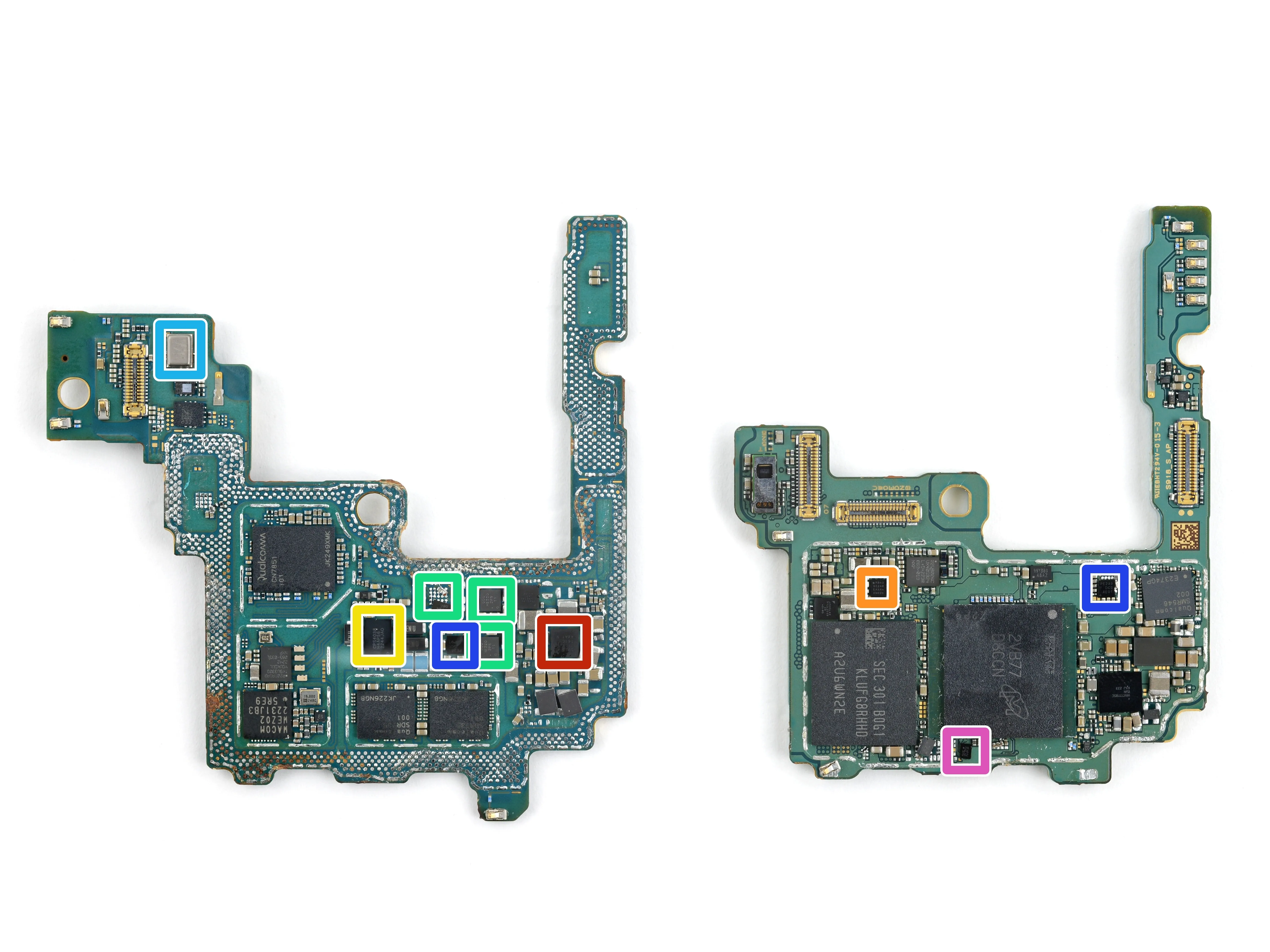

Шаг 2
Управление питанием Silicon Mitus SM3080I
Управление питанием Samsung S2MPBA3
ConvenientPower CPS4038 Беспроводной приемник энергии мощностью 40 Вт и беспроводной передатчик энергии мощностью 10 Вт
Возможно, блок питания Qualcomm для отслеживания огибающей
МЭМС-микрофон Knowles
Возможно, управление питанием Qualcomm
Возможно, переключатель нагрузки NXP Semiconductor
Шаг 3 Сторона основной платы 1 - подключение
Qualcomm WCN7851-101 Приемопередатчик FastConnect 7800 WiFi 7, 6, & 6E & Bluetooth 5.3
NXP Semiconductor SR200T ? сверхширокополосный трансивер
Радиочастотный приемопередатчик Qualcomm SDR735-001
Радиочастотный приемопередатчик Qualcomm SMR546-002
NXP Semiconductor SN220U ? Контроллер NFC с защищенным элементом

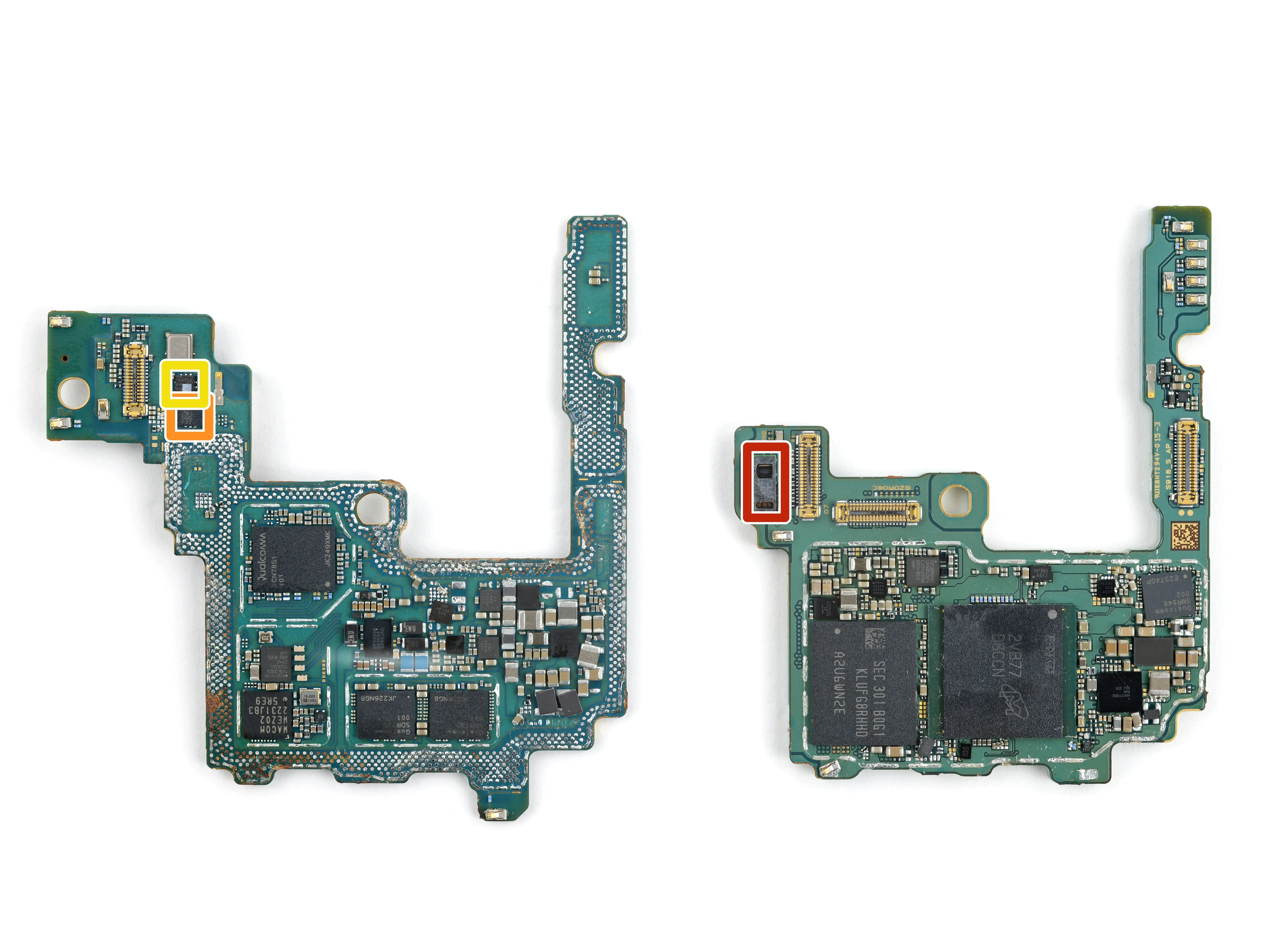

Шаг 4 Сторона 1 основной платы - датчики
AMS TMD4913 - датчик цвета и приближения
STMicroelectronics LSM6DSO 6-осевой акселерометр/гироскоп
STMicroelectronics LPS22HH датчик давления

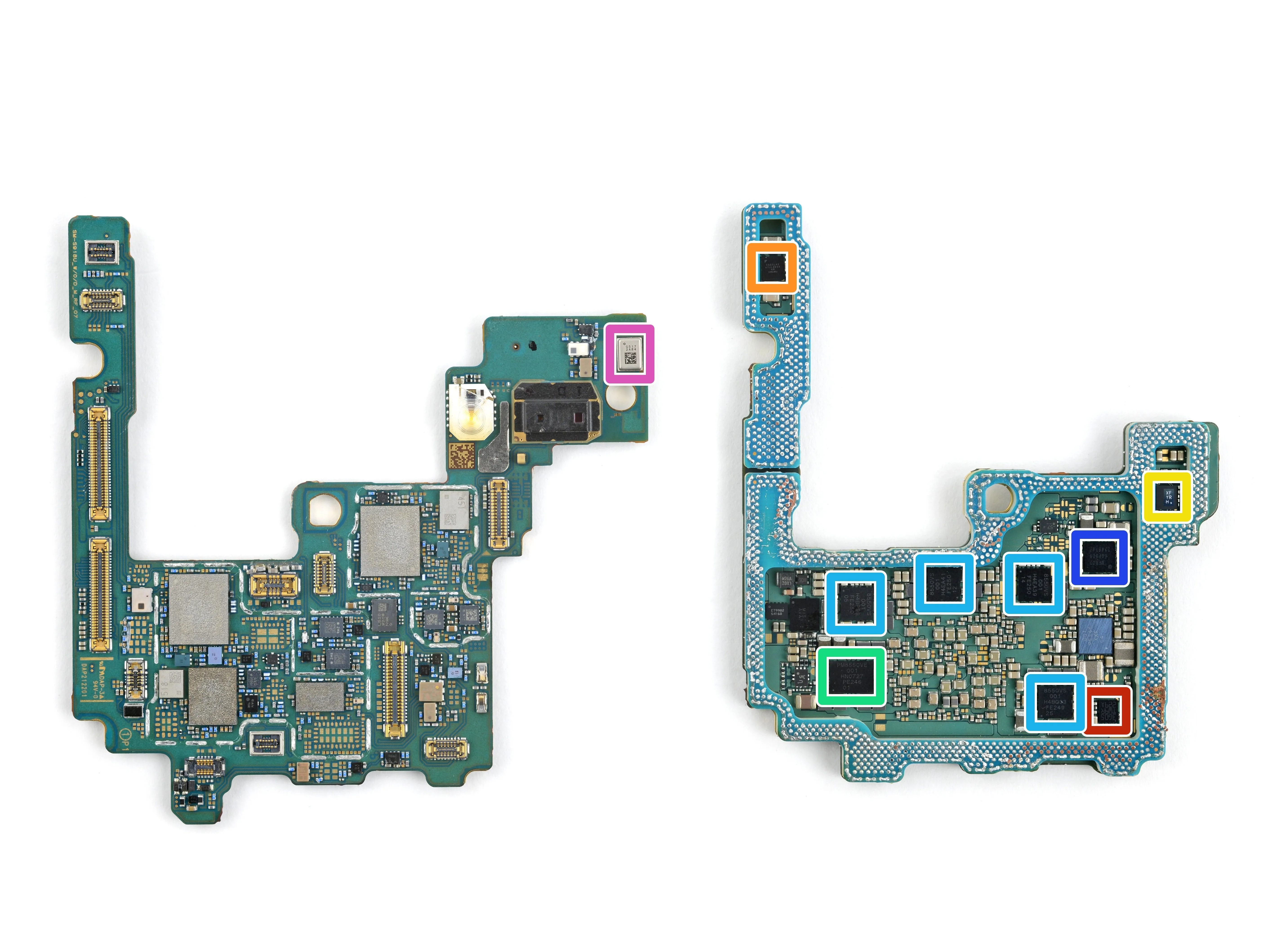

Шаг 5 Основная плата со стороны 2
STMicroelectronics STM32G051 ? 32-битный микроконтроллер
Аудиоусилитель Cirrus Logic CS35L42
Qualcomm PMK8550 ? тактовый генератор
Qualcomm PM8550VE-001 управление питанием
Qualcomm PM8550VS-001 управление питанием
Samsung S2MPB02 управление питанием
МЭМС-микрофон Goertek

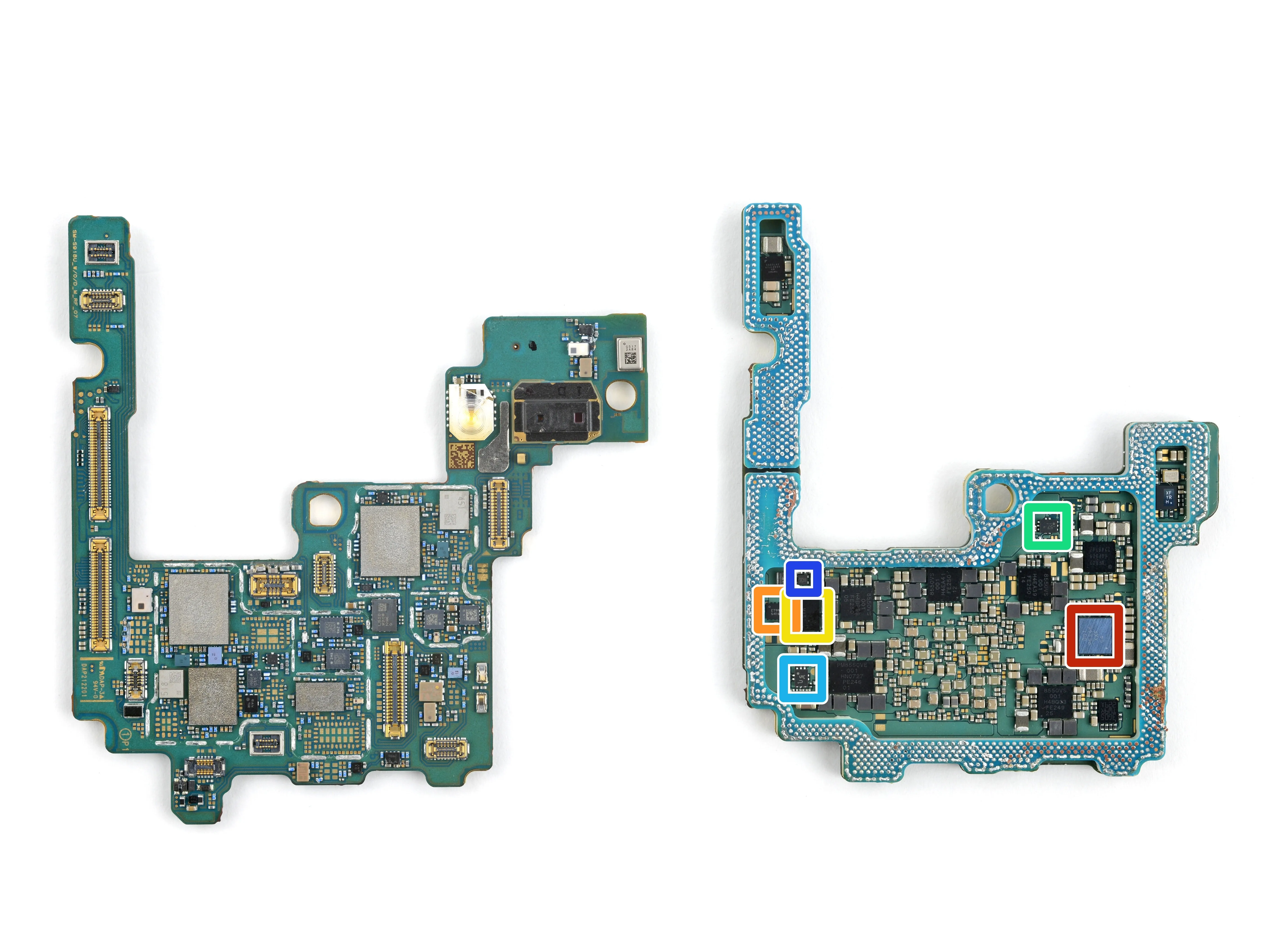

Шаг 6
Управление питанием Qualcomm
ETEK Microelectronics ET9902 защита от перенапряжения и скачков напряжения
Kinetic Technologies Защита от перенапряжения?
NXP Semiconductor NVT4557HK Транслятор уровня интерфейса SIM-карты
Vishay DG2730 2-портовый аналоговый переключатель DPDT
Diodes Incorporated AP7340D-30FS4-7 LDO-регулятор 150 мА / 3,0 В

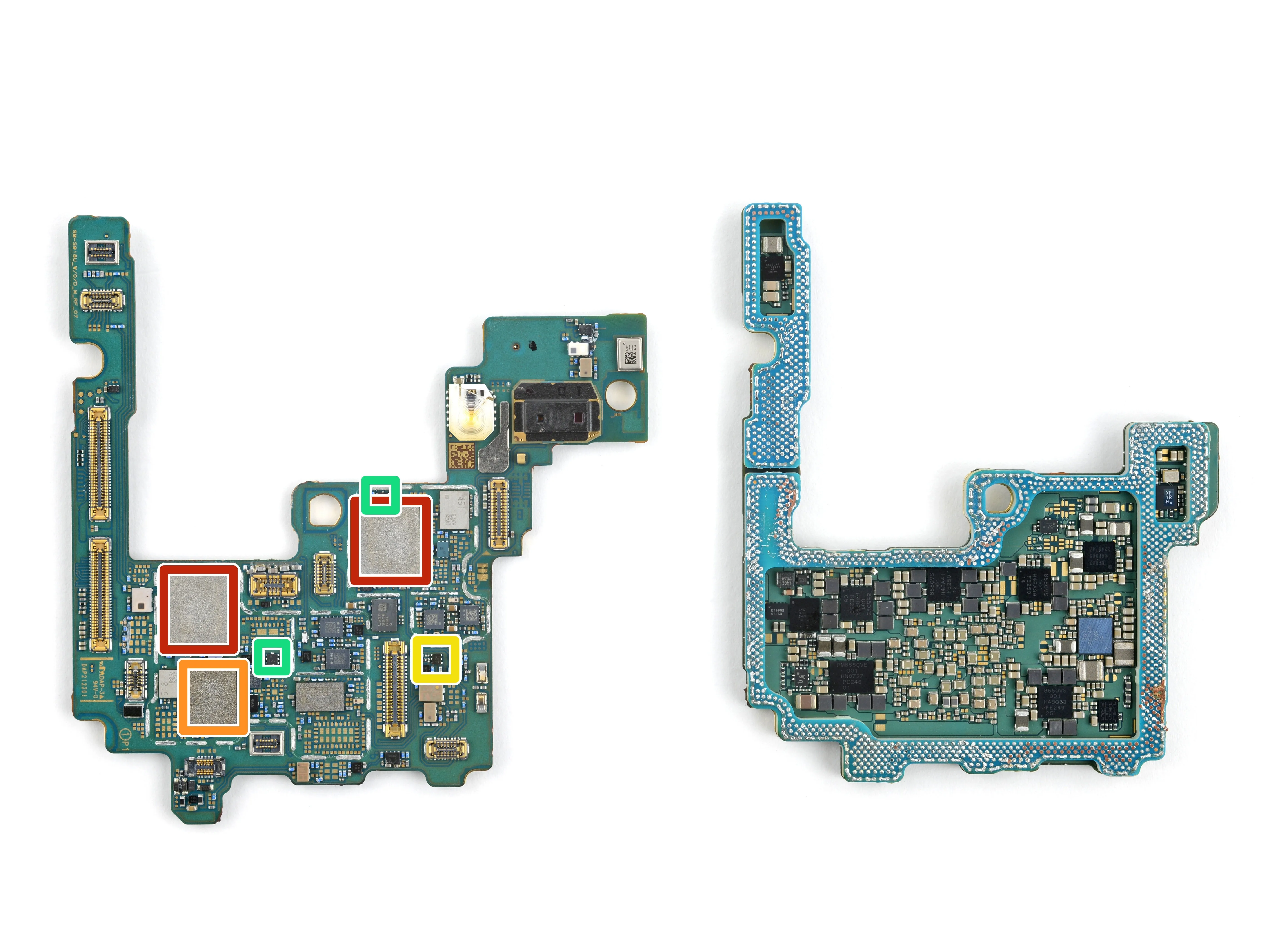

Шаг 7 Сторона 2 основной платы - подключение
Модуль передней панели Qualcomm QPM7815-005
Передний модуль Qualcomm QPM6810-003
Малошумящий усилитель Maxscend MXDLN16GE GPS/ГЛОНАСС/Галилео/BeiDou
Infineon BGSA20UGL8 двойной переключатель SPST RF

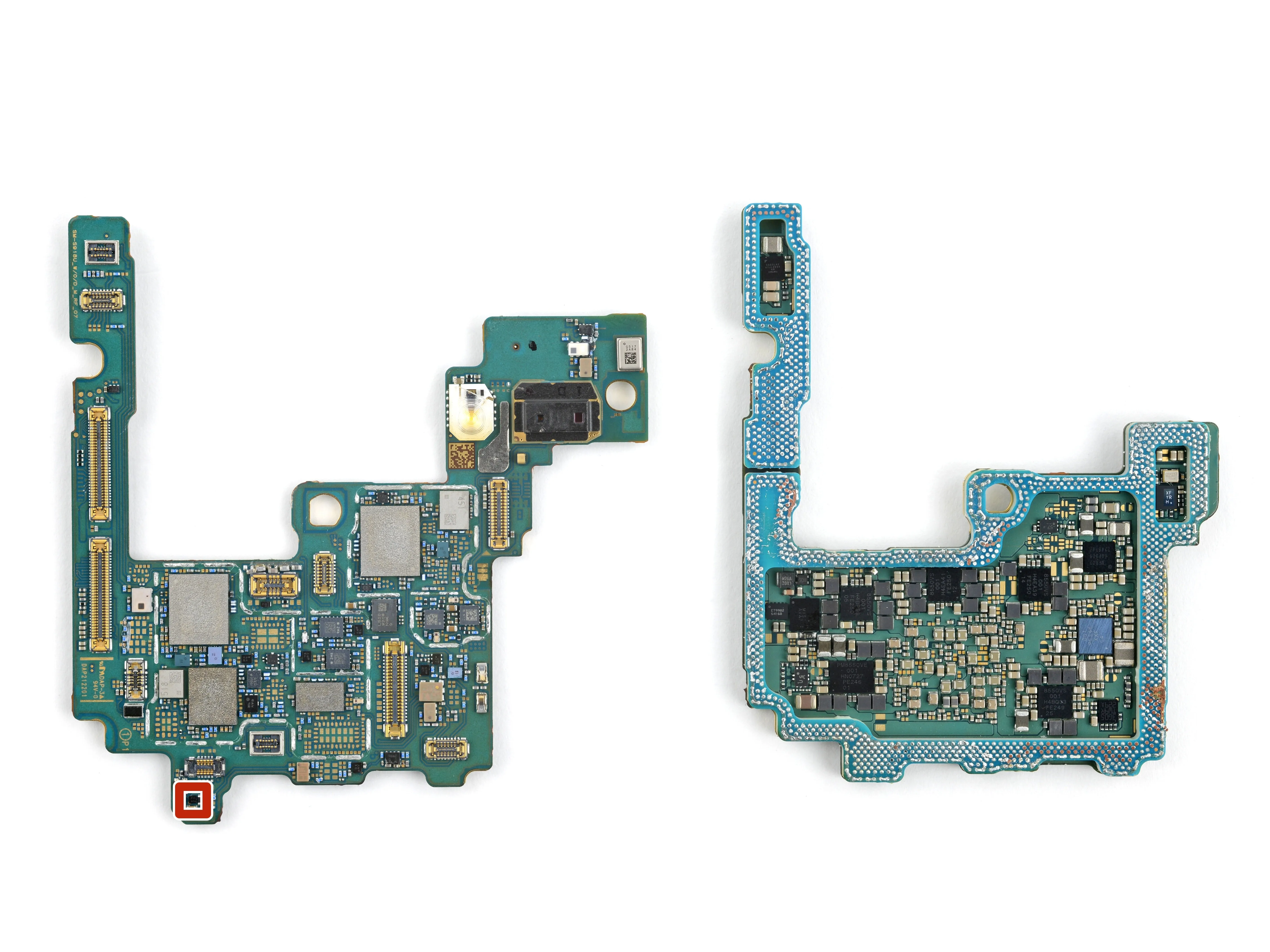

Шаг 8 Сторона 2 основной платы - датчики
AKM Semiconductor AK09918C электронный компас

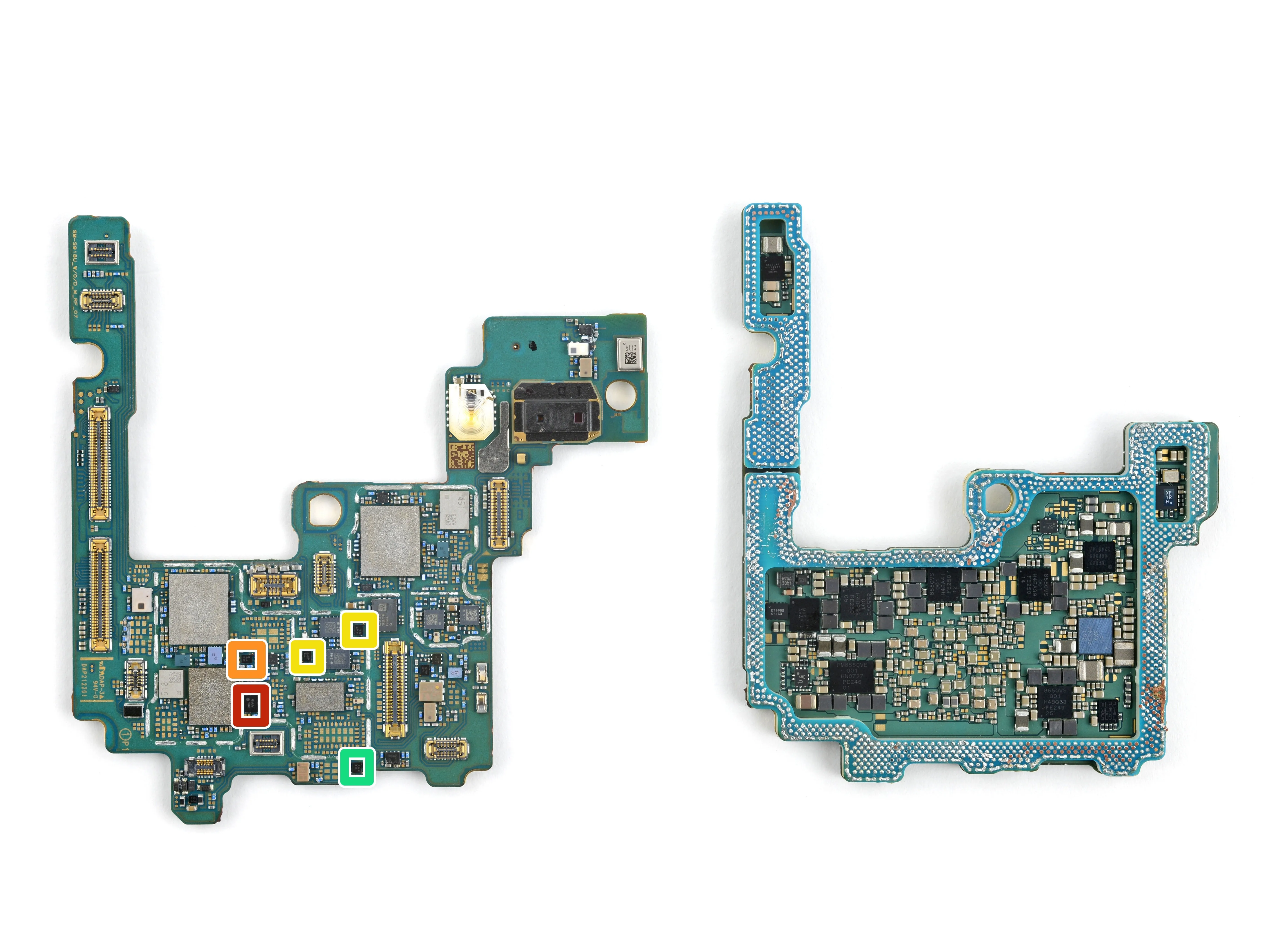

Шаг 9 Сторона 2 основной платы - фильтры
Мурата SAYRH634MBA0C0A Дуплексер SAW диапазона 71
Murata SAFFB722MAA0F0A полоса 29 SAW фильтр
Murata SAFFB2G45MA0F0A SAW-фильтр ISM 2.4G
Murata SAFFB1G17AA0F0A SAW-фильтр GPS L5

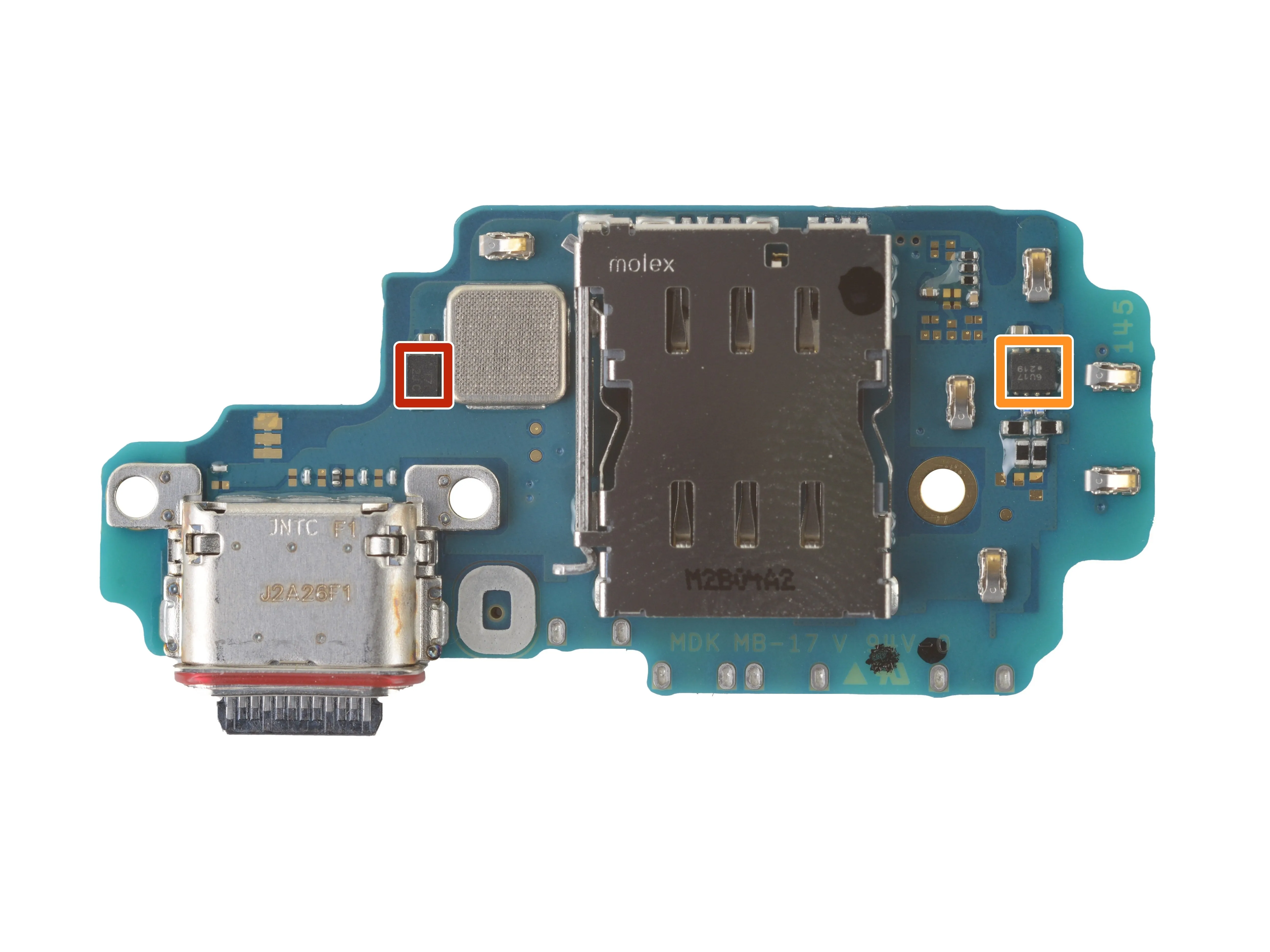

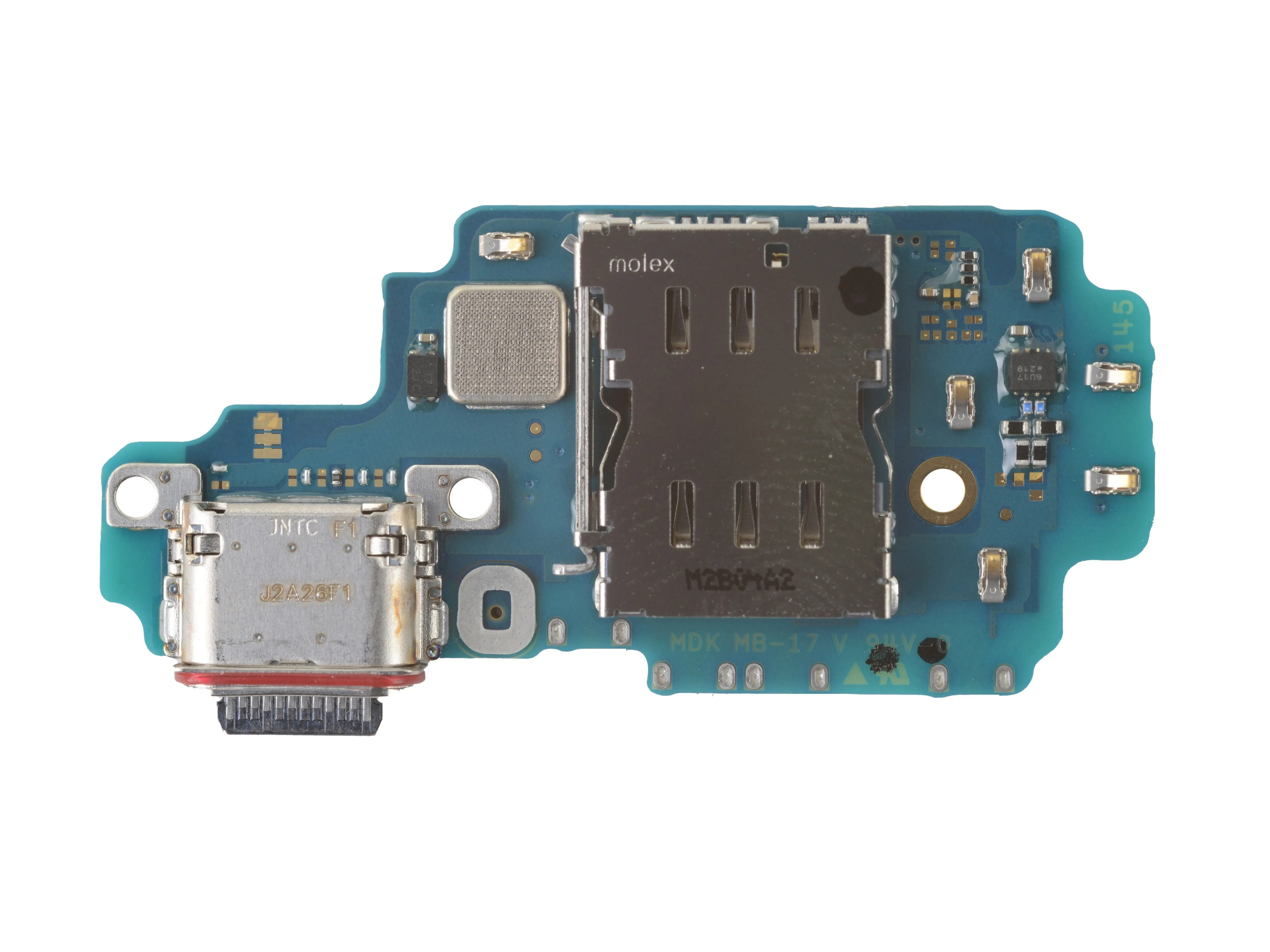

Шаг 10 Сторона 1 платы порта зарядки
Diodes Incorporated AH1897T ? Датчик Холла
Возможно, антенный переключатель

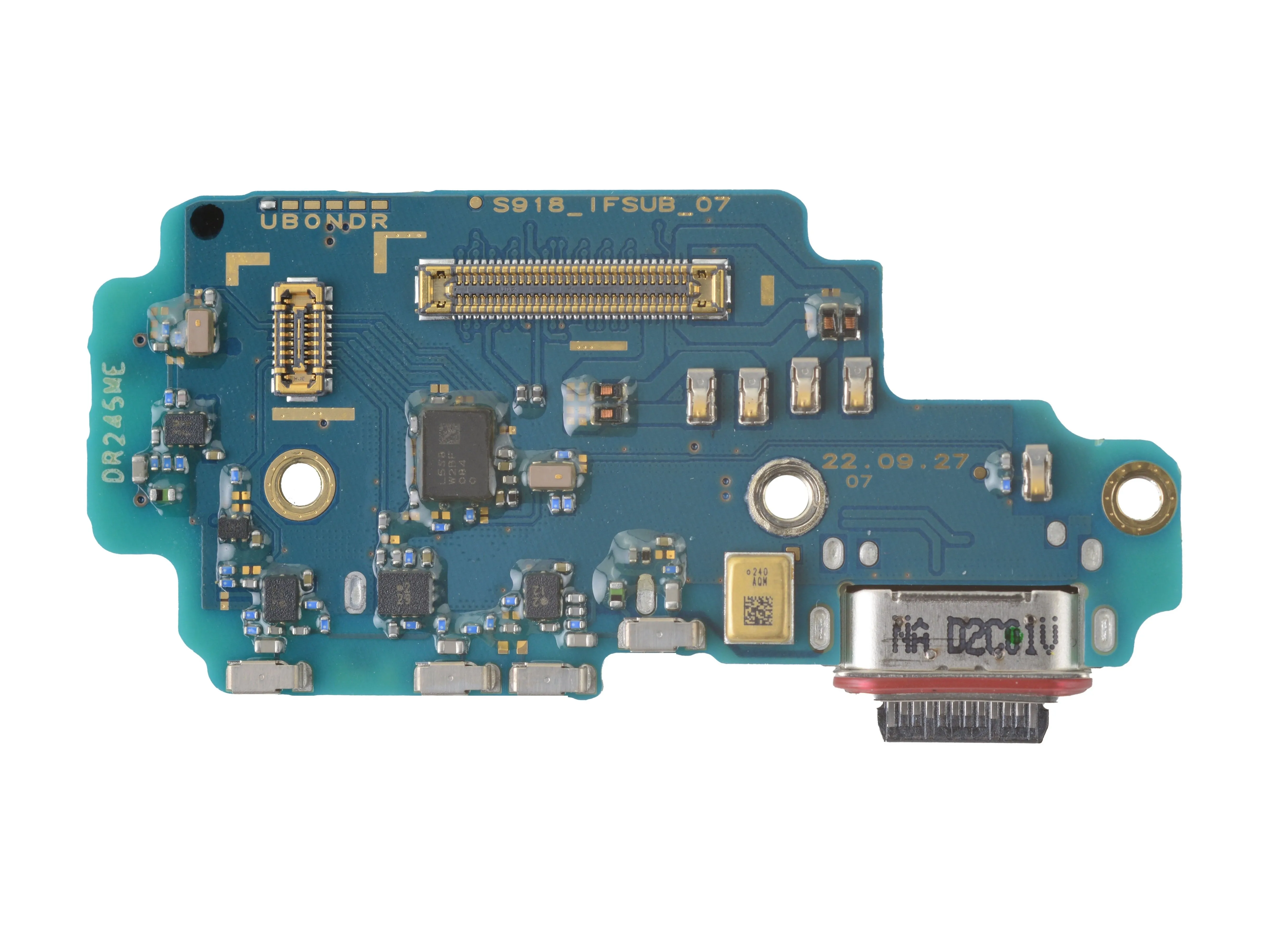

Шаг 11 Плата порта зарядки со стороны 2
МЭМС-микрофон Knowles
Модуль переключения антенн Wisol
Антенный тюнер Qualcomm
Антенный тюнер Qualcomm
Антенный тюнер Qualcomm
Maxscend MXDLN16GE GPS/ГЛОНАСС/Галилео/BeiDou малошумящий усилитель

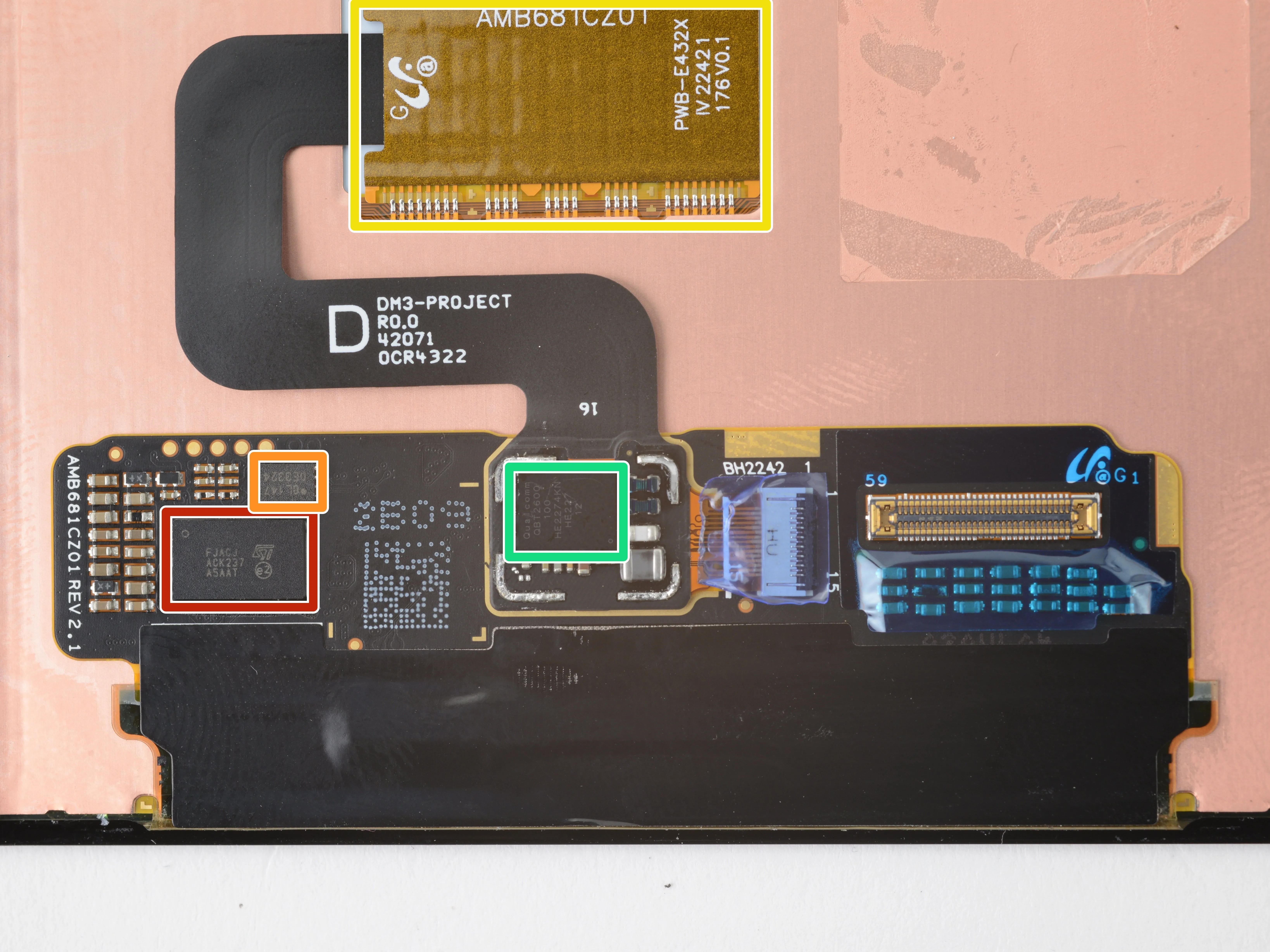

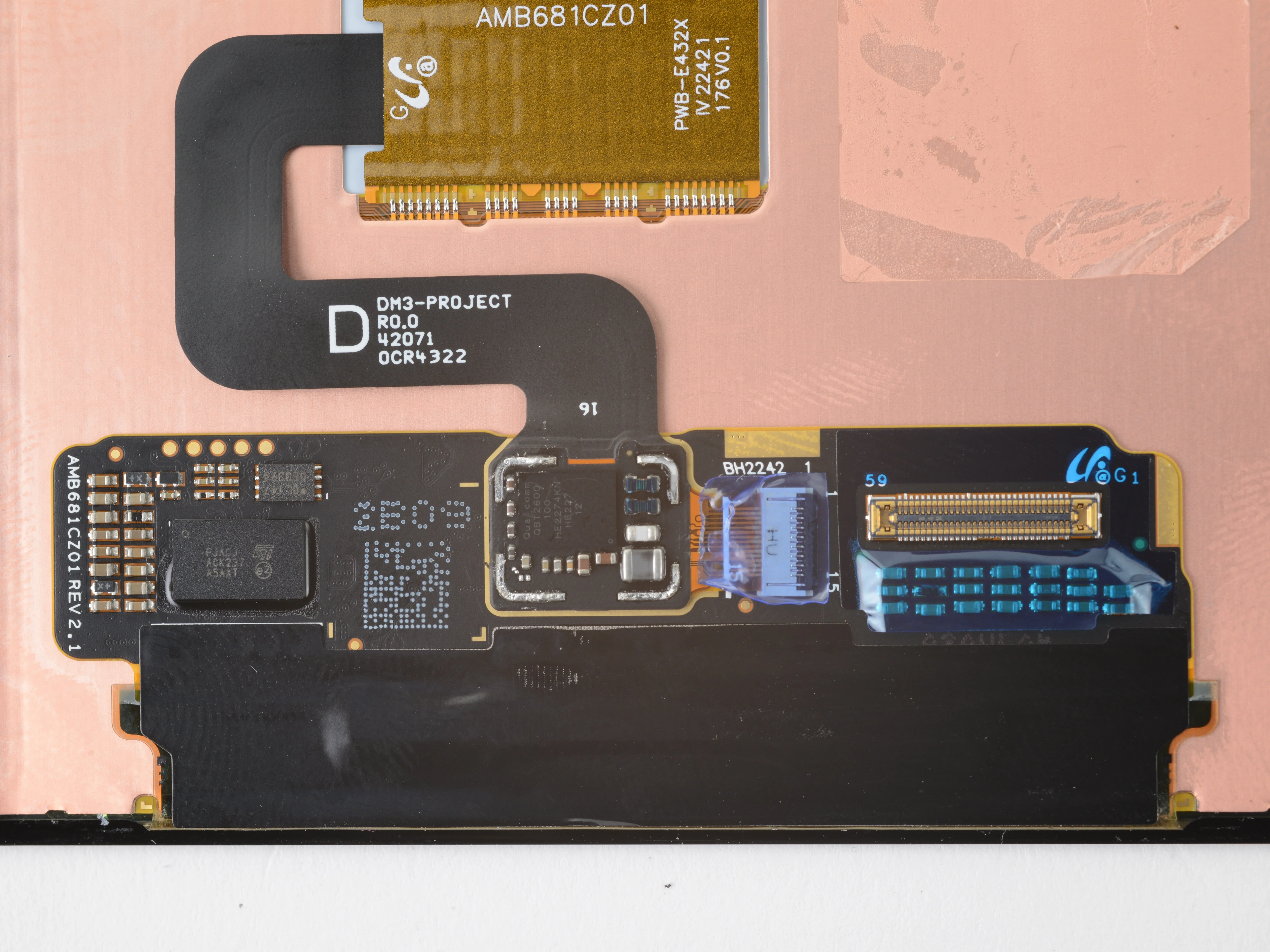

Шаг 12 Дисплей Flex
Контроллер сенсорного экрана STMicroelectronics FJACJ
Winbond W25Q80EWUXIE 1 МБ последовательной флэш-памяти NOR
Qualcomm QFS2630 ультразвуковой датчик отпечатков пальцев
Контроллер датчика отпечатков пальцев Qualcomm QBT2600-100
