Разборка Game Boy Advance

Введение

С помощью этого руководства вы сможете разобрать все или некоторые части Game Boy Advance.

Что вам понадобится

Инструменты

•

•

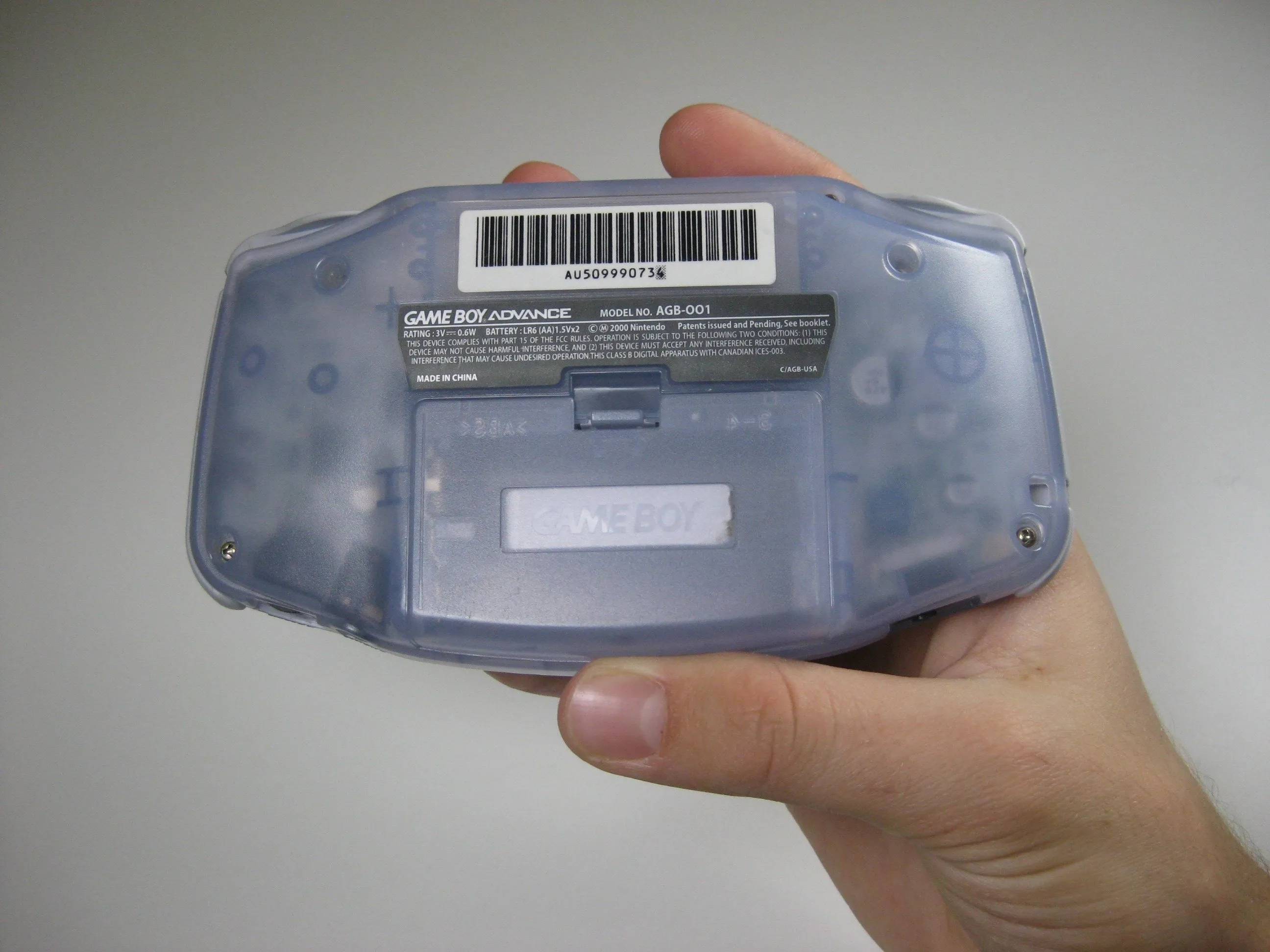

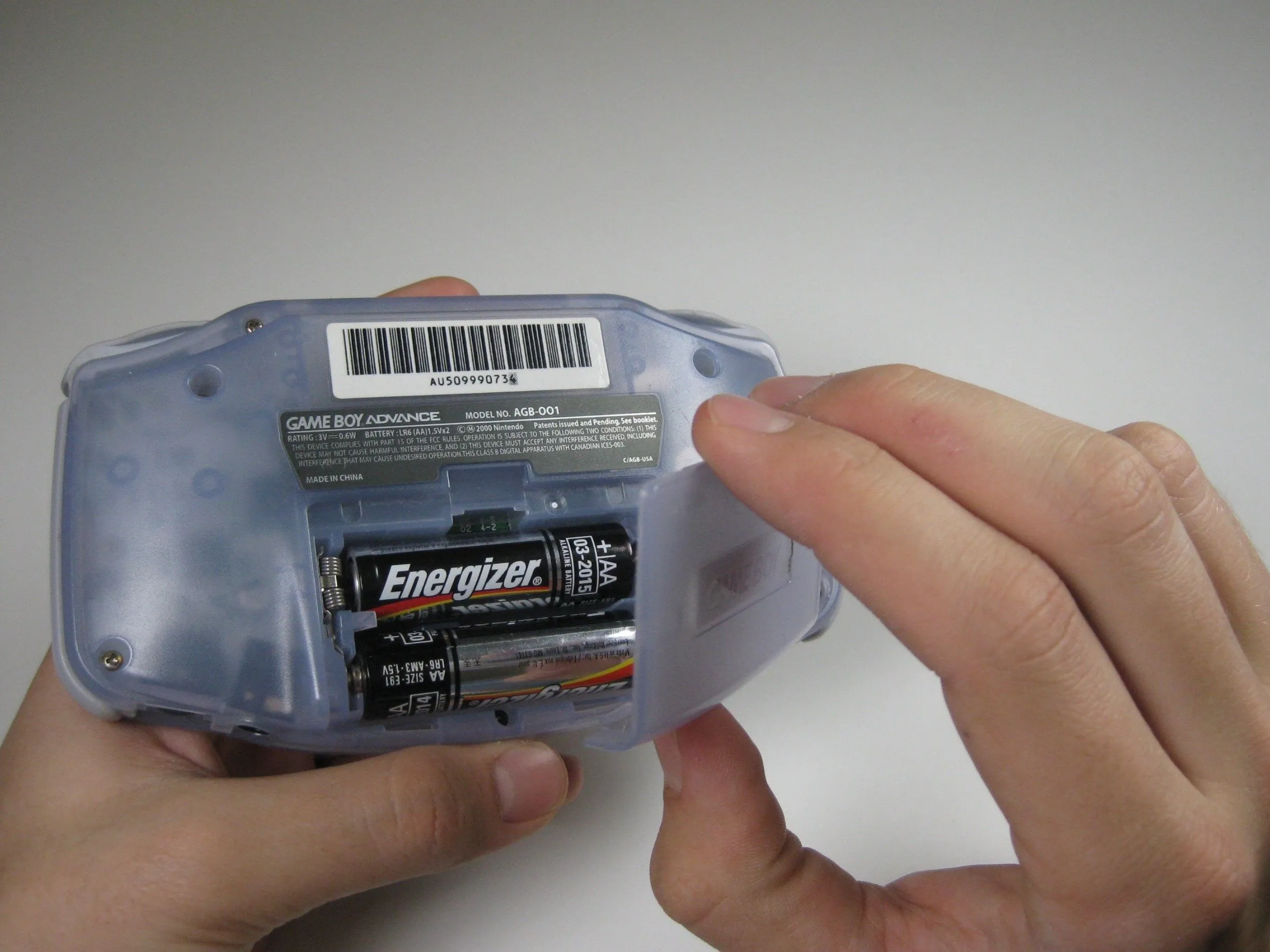

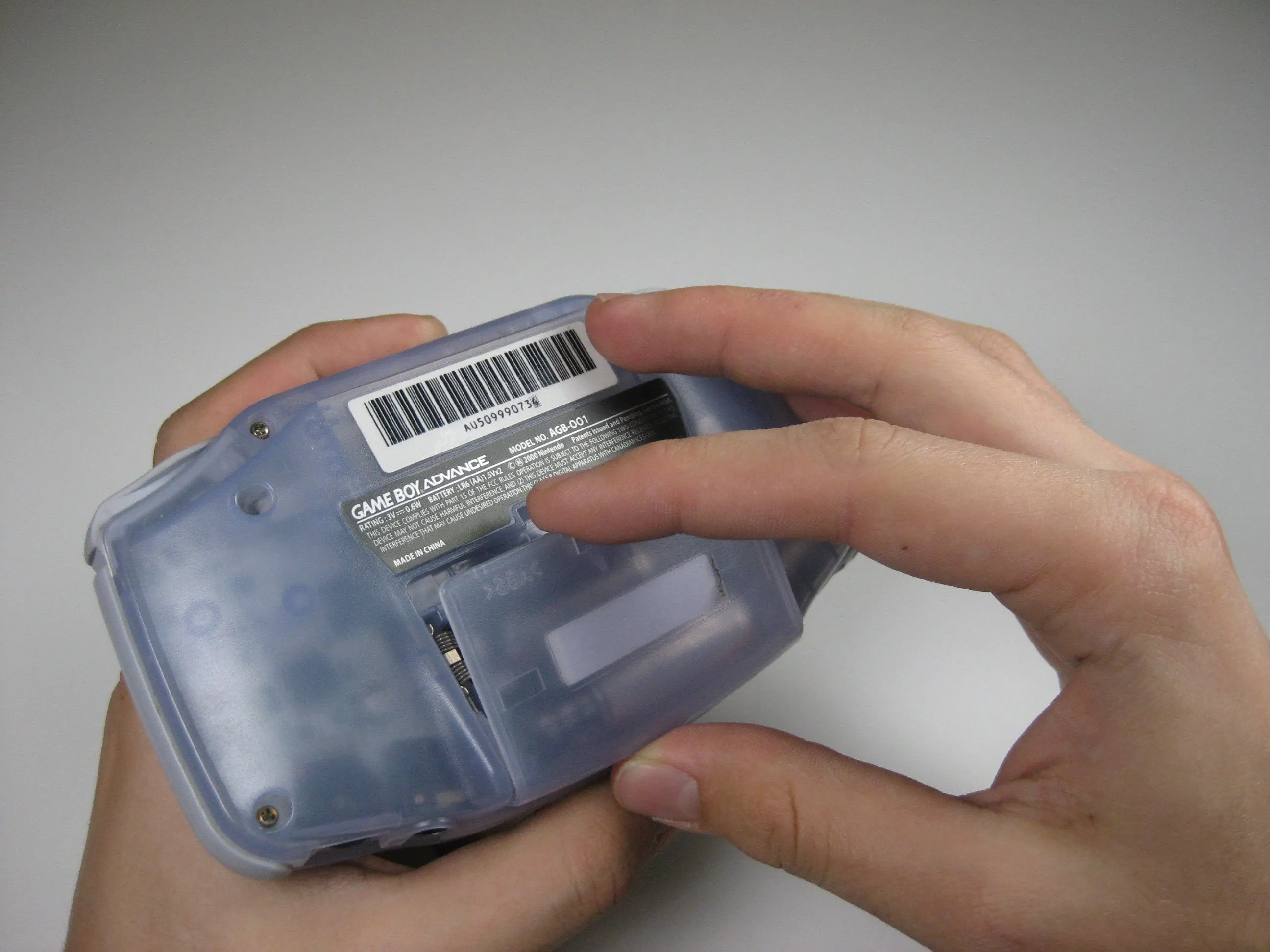

Шаг 1 Разбор Game Boy Advance

• Снимите заднюю крышку батарейного отсека, подцепив ее за выступ и потянув наружу.

Шаг 2

• Открутите шесть винтов задней панели, используя отвертку Y1.

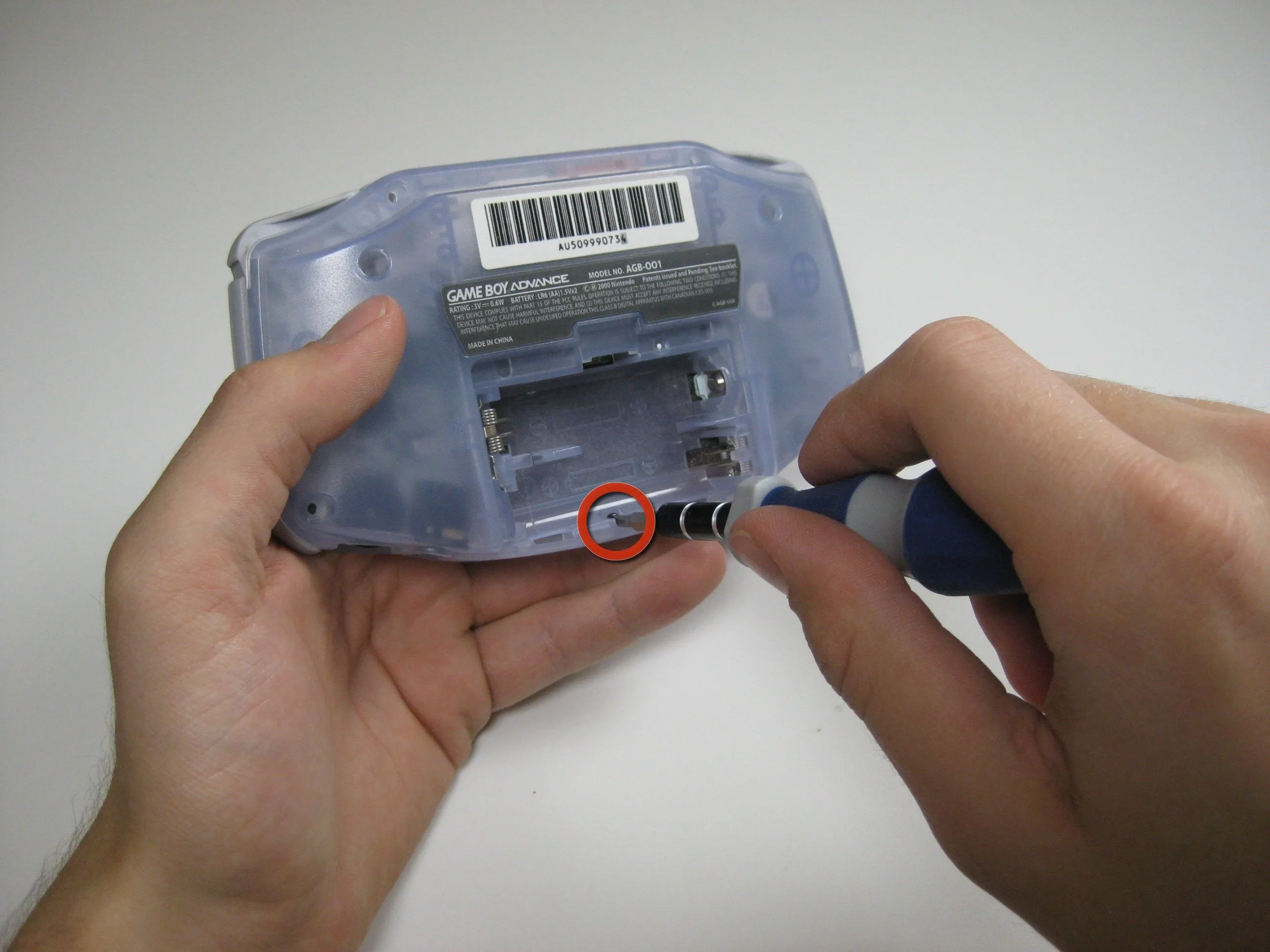

Шаг 3

• Открутите нижний винт задней панели с помощью отвертки Phillips #1.

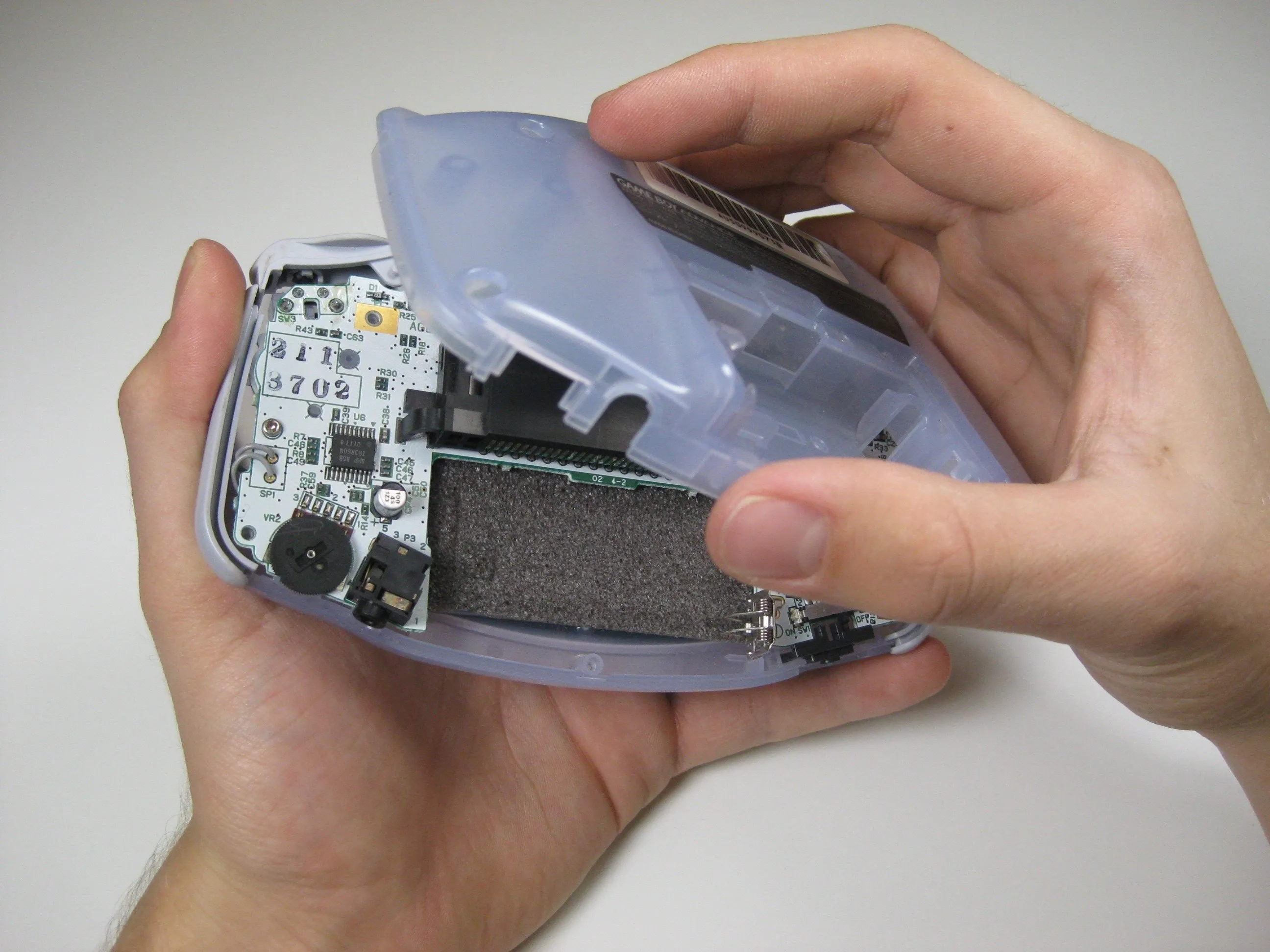

Шаг 4

• Снимите заднюю панель, оттянув ее одной рукой, а другой рукой закрепив переднюю.

• Остерегайтесь, что при снятии задней панели могут выпасть правый и левый триггеры, правая и левая панели, а также выключатель питания.

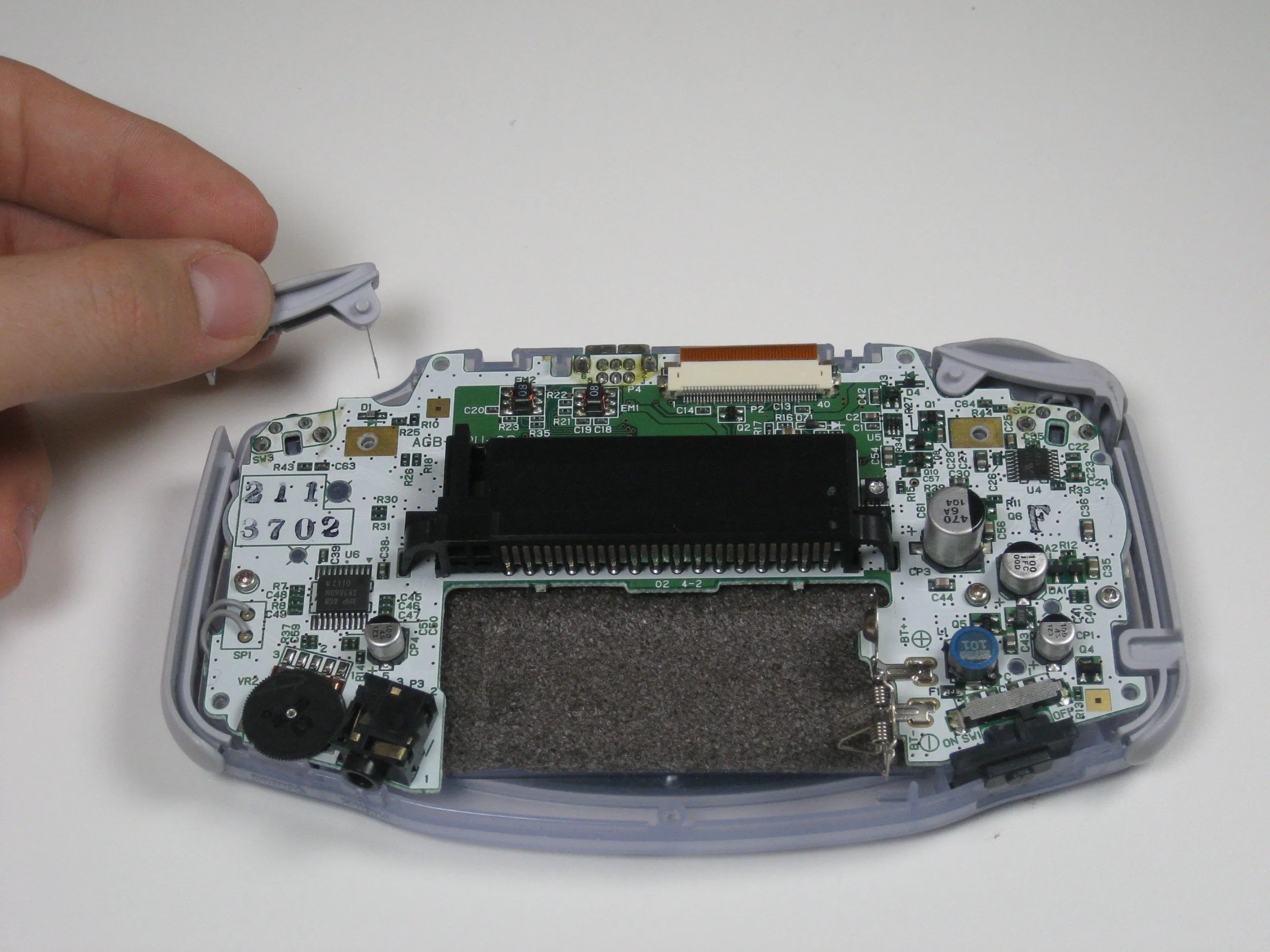

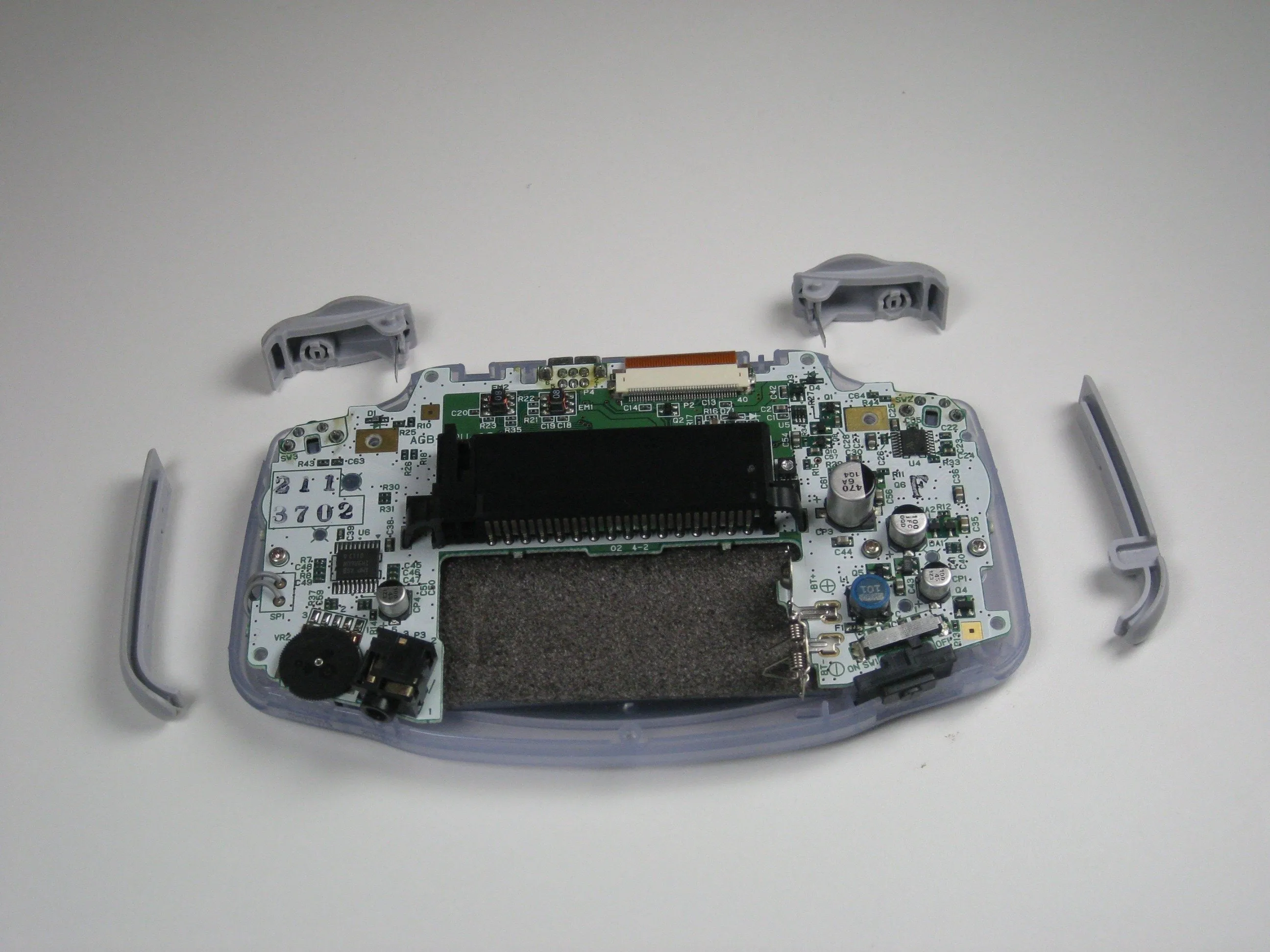

Шаг 5

• Снимите левый и правый триггеры, приподняв и потянув их в сторону от системы.

• То же самое сделайте с боковыми панелями.

• Только для неисправных или заклинивших триггеров. Отрегулируйте и исправьте триггеры и соберите устройство. Большинство заклинивших триггеров вызвано тем, что кнопки неправильно расположены или зажаты в корпусе.

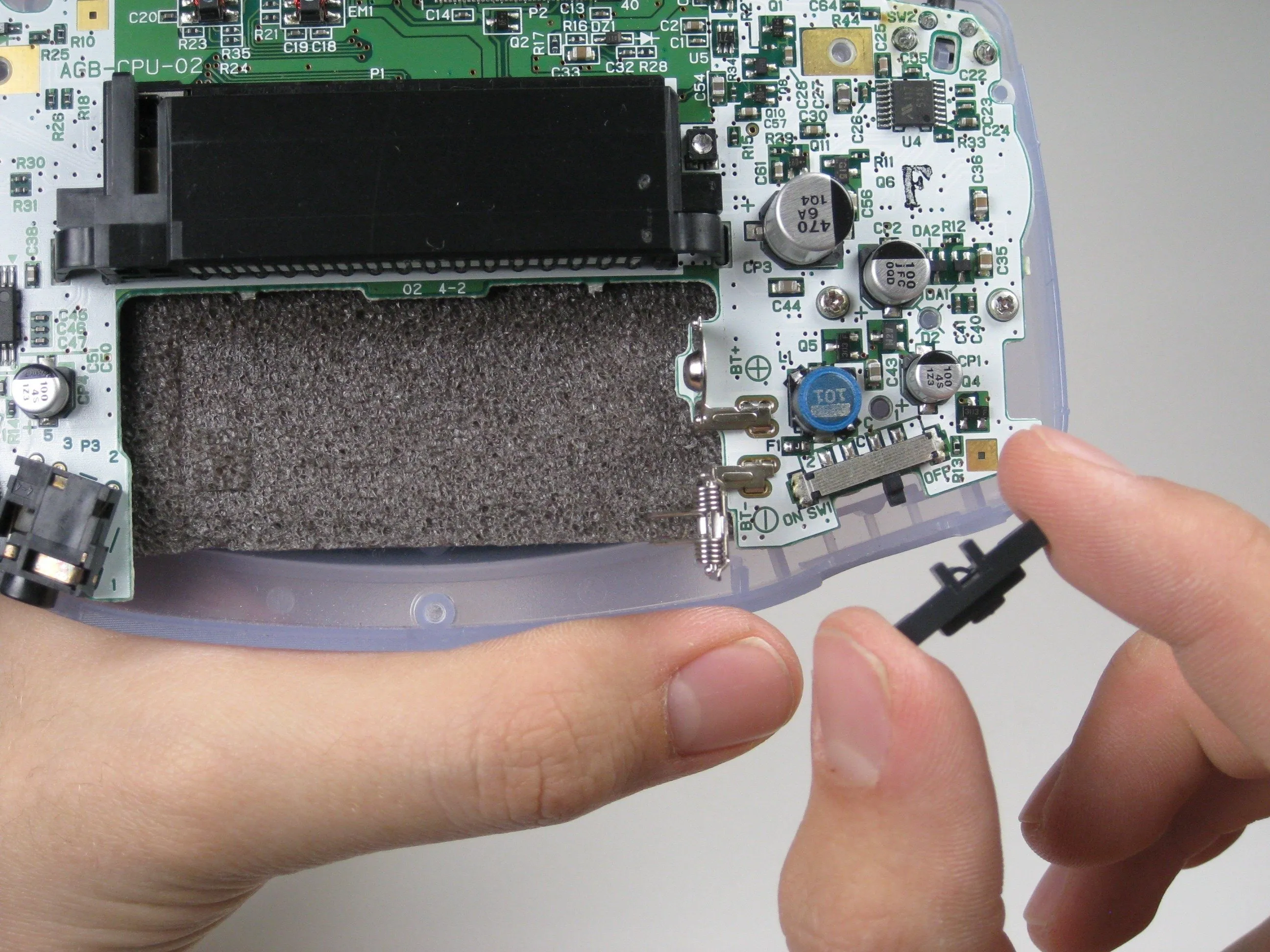

Шаг 6

• Снимите серый переключатель включения/выключения, потянув его вверх и в сторону от устройства. При необходимости замените его другим переключателем.

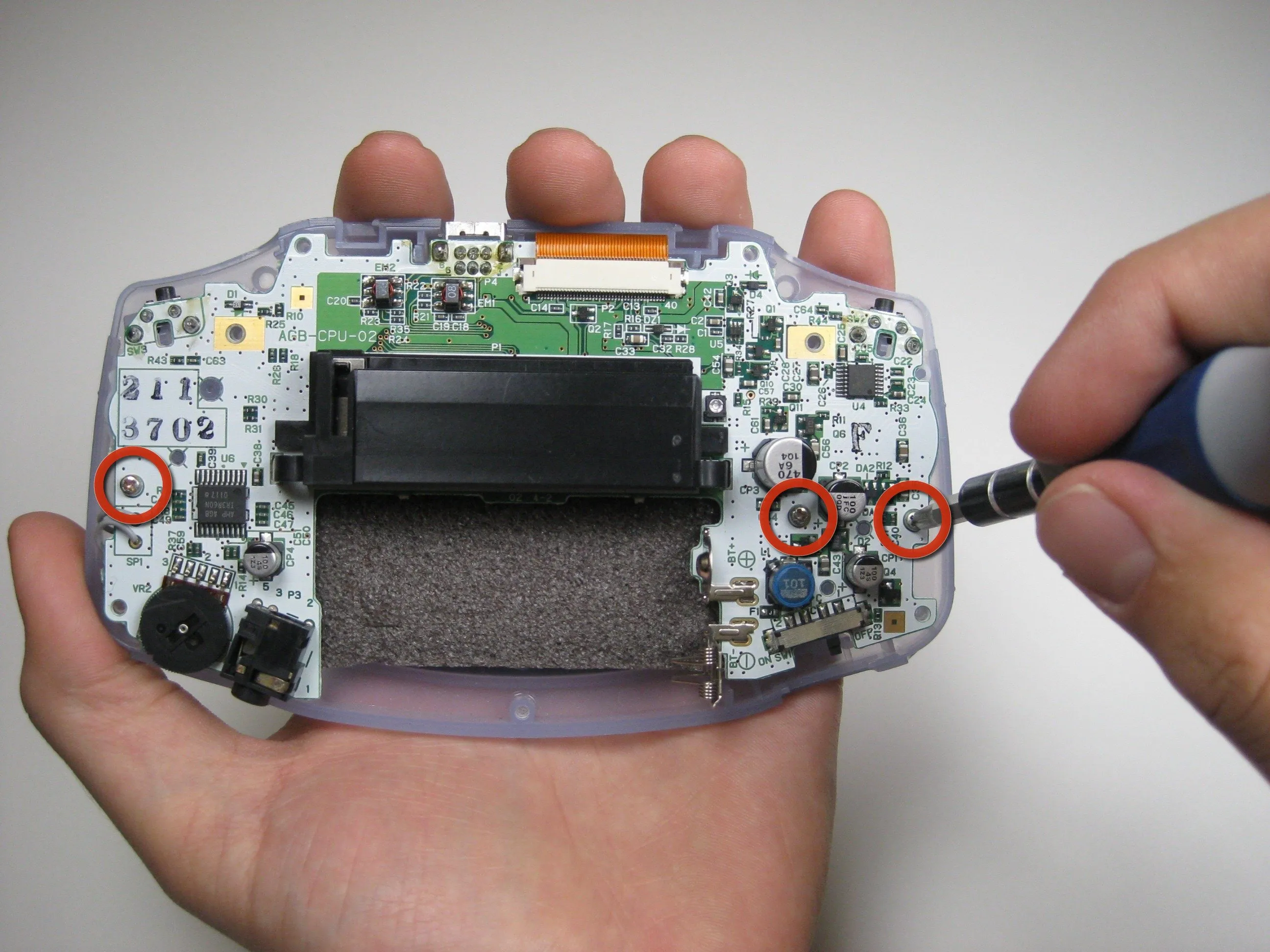

Шаг 7

• Открутите три винта на печатной плате с помощью отвертки Phillips #1.

• Последний винт справа не входит в комплект некоторых систем Game Boy Advance.

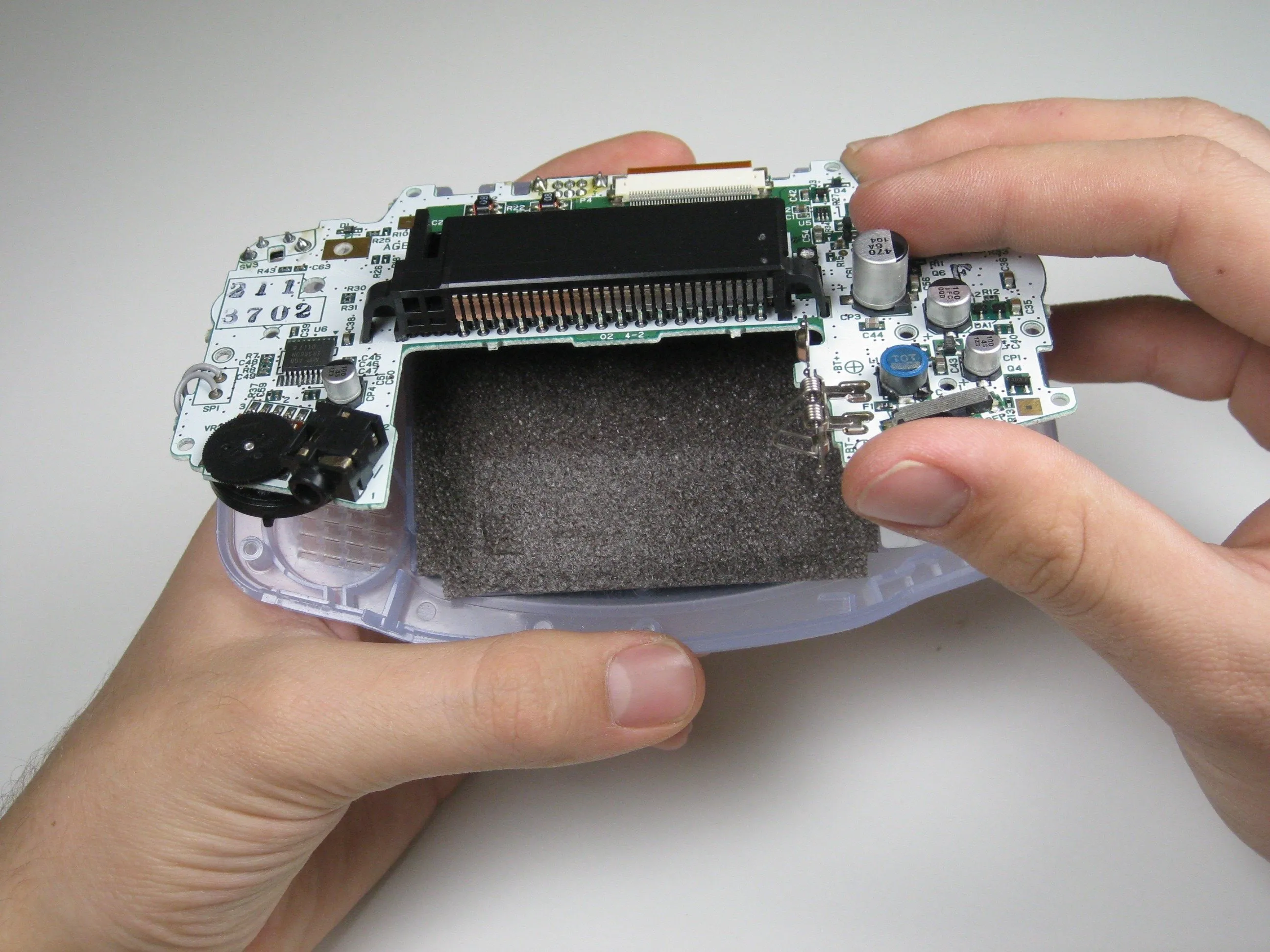

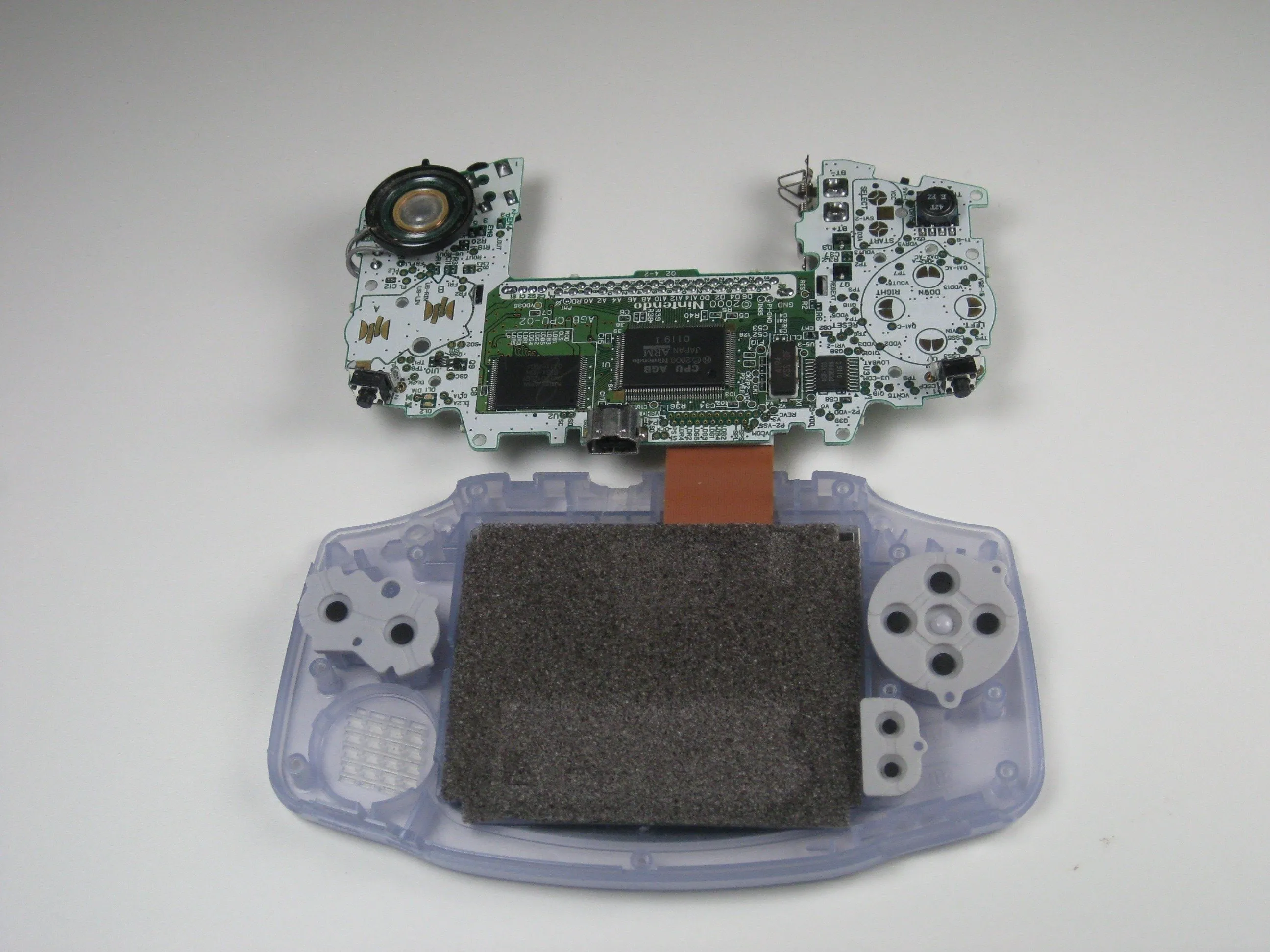

Шаг 8

• Отсоедините печатную плату от передней панели, потянув за нижнюю часть платы, не снимая верхнюю ленту.

• Осторожно потяните вверх, чтобы не повредить верхнюю ленту.

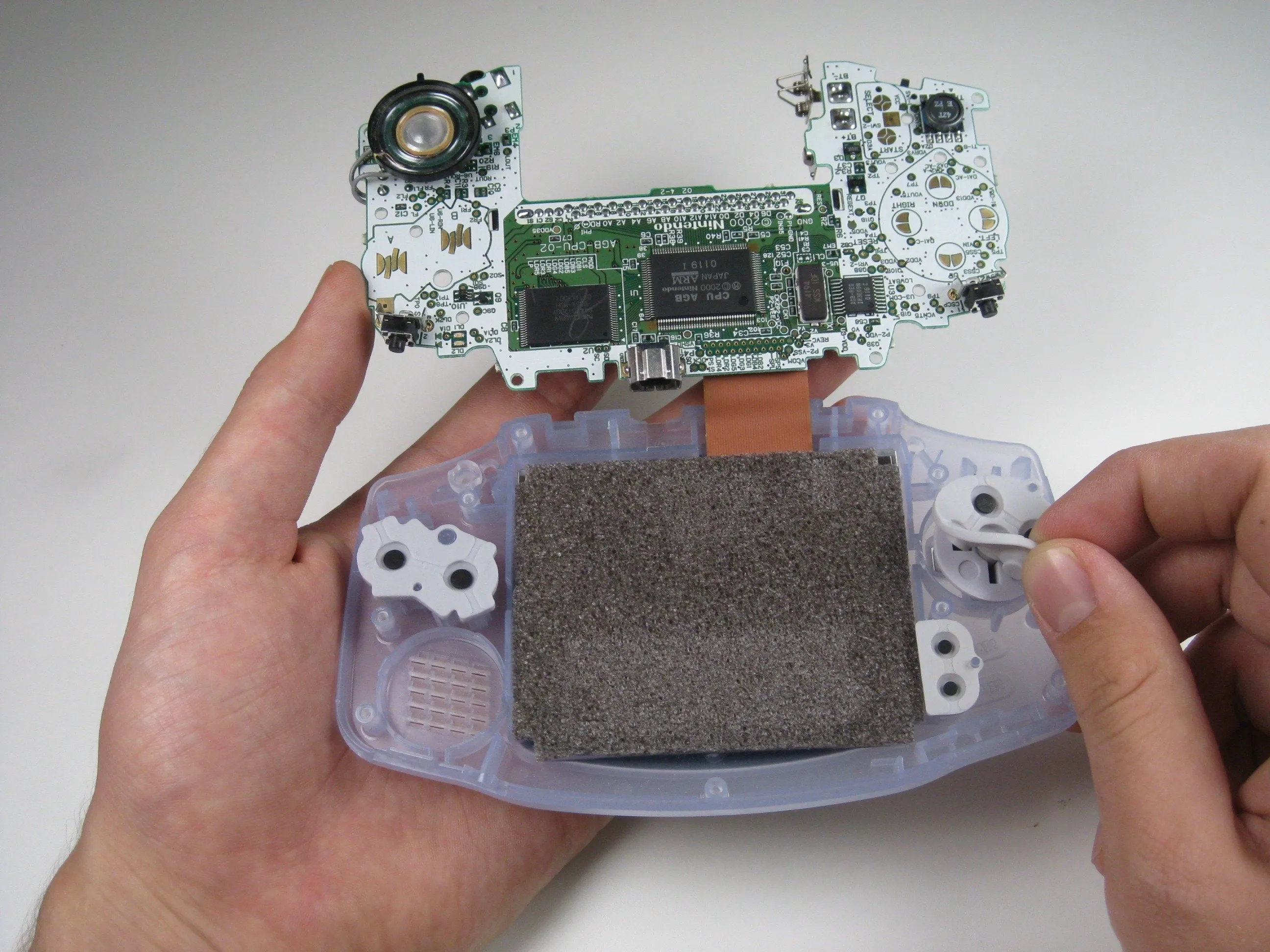

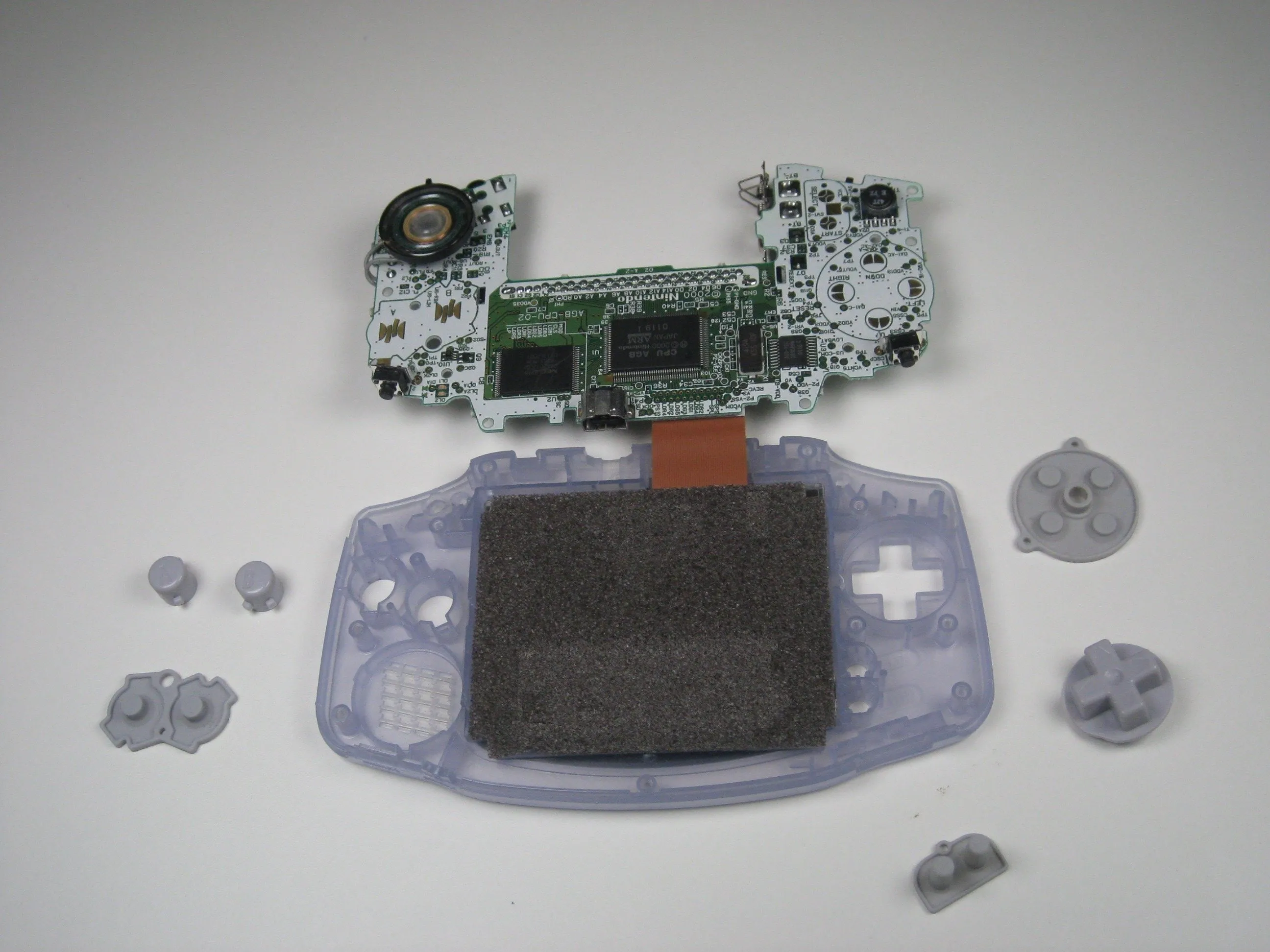

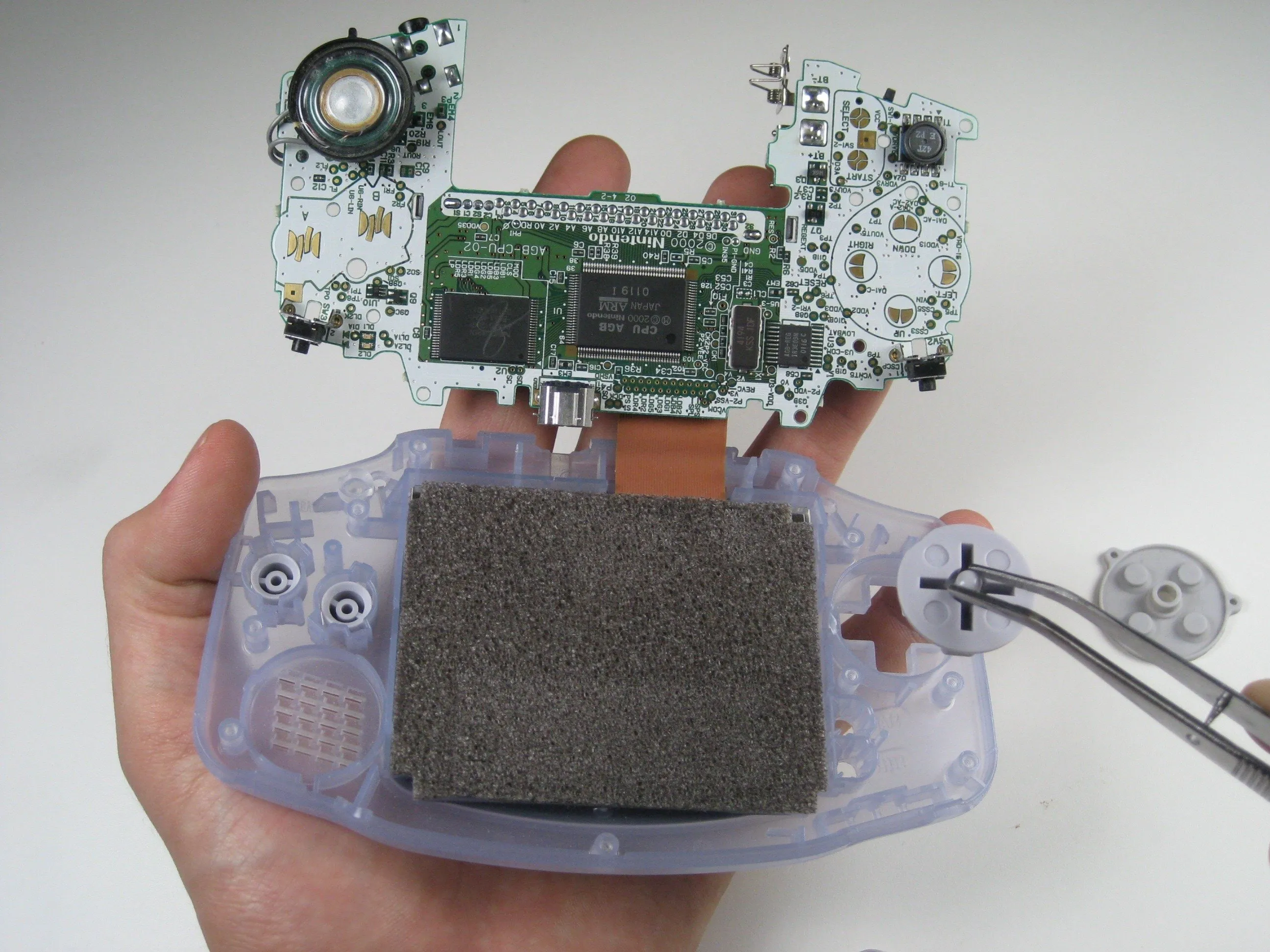

Шаг 9

• Извлеките резиновые накладки на кнопки из карманов.

• Извлеките пластиковые кнопки и D-pad из-под резиновых накладок с помощью пинцета или вручную.

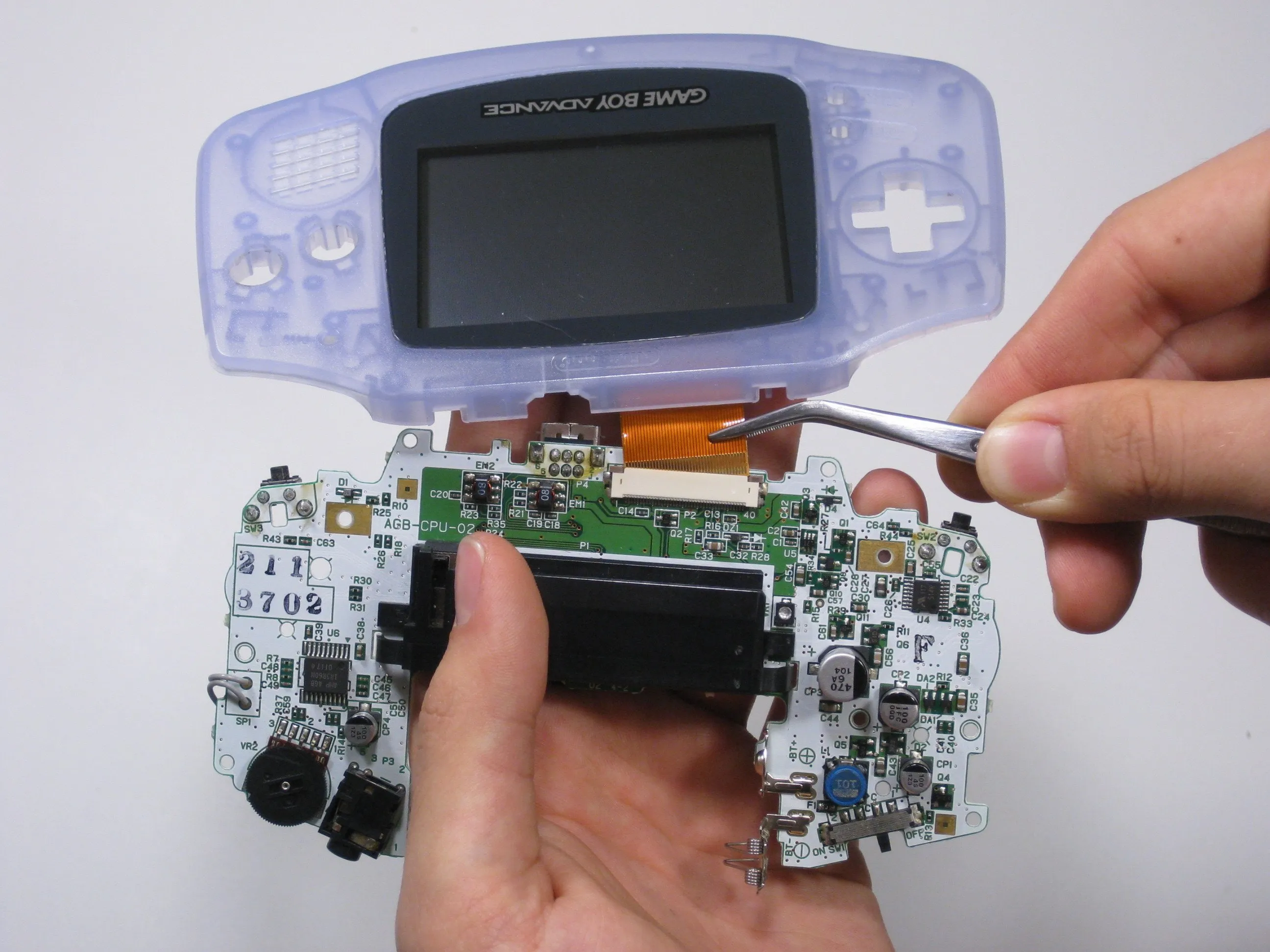

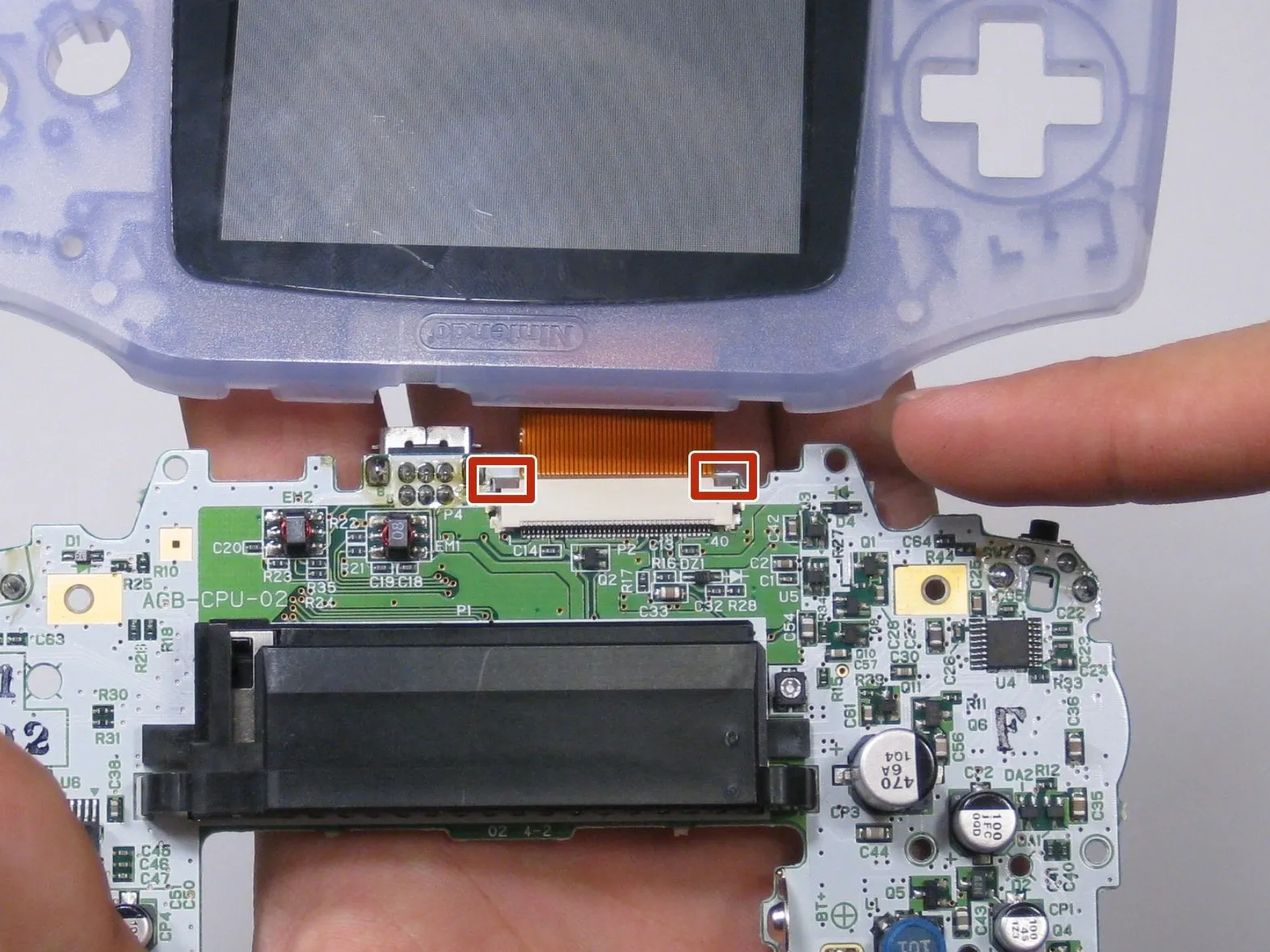

Шаг 10

• С помощью лопатки/пинцета/ногтей отсоедините ленточный порт ЖК-дисплея, потянув серые язычки по бокам вверх (к верхнему краю печатной платы).

• После того как порт ЖК-ленты будет разблокирован, ЖК-лента должна очень легко выскользнуть и может быть извлечена с минимальным усилием с помощью пальцев или пинцета.

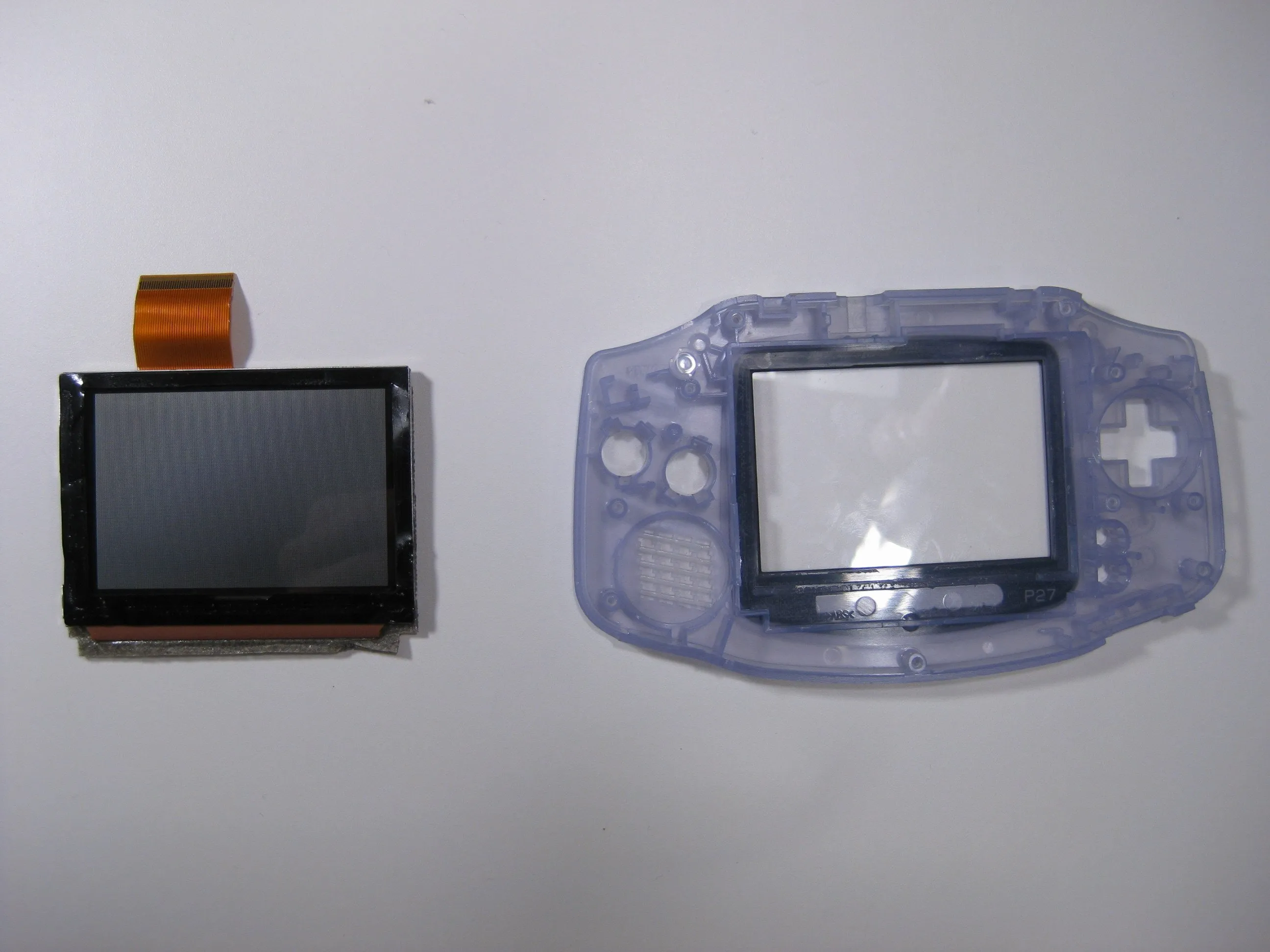

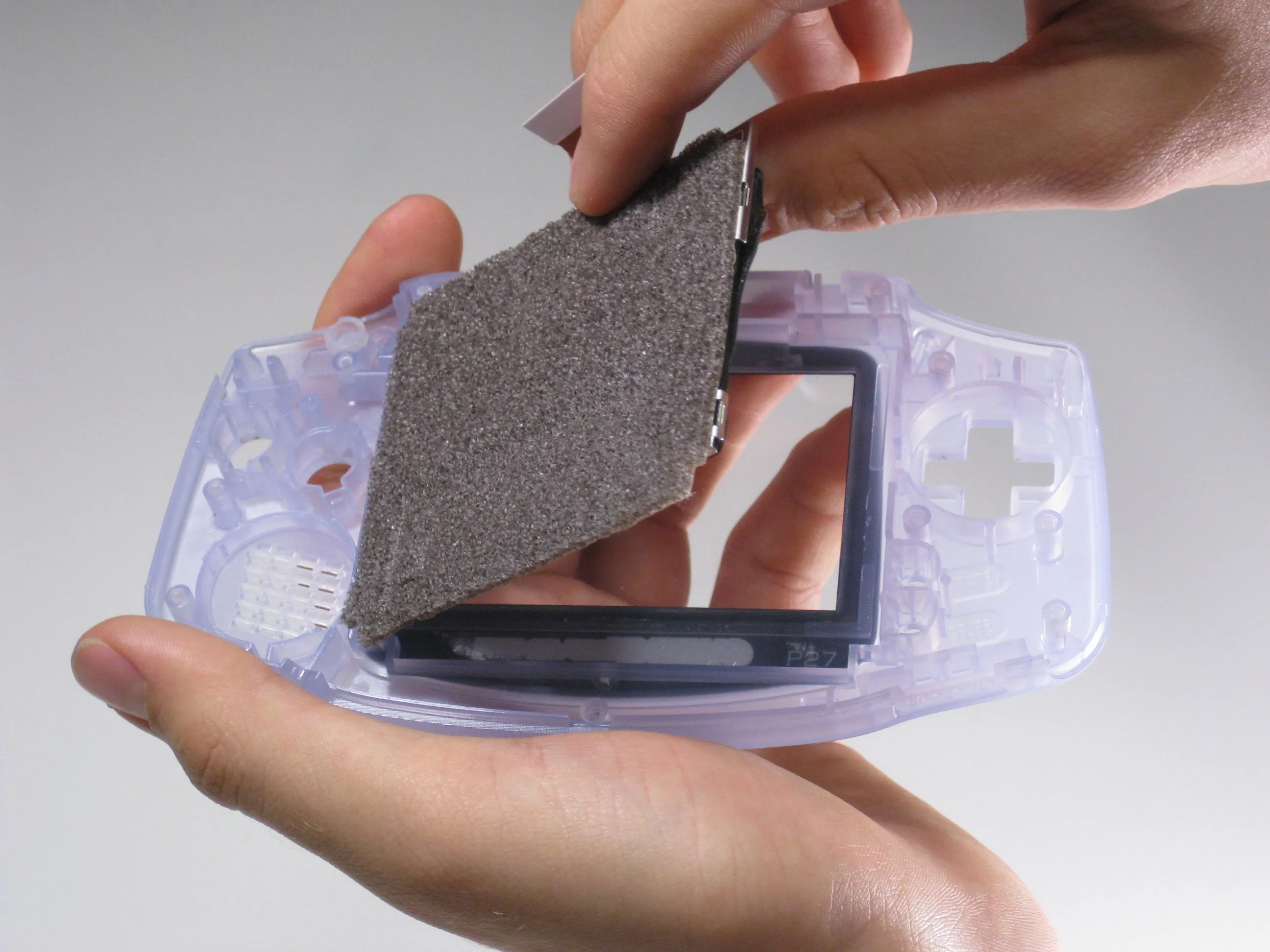

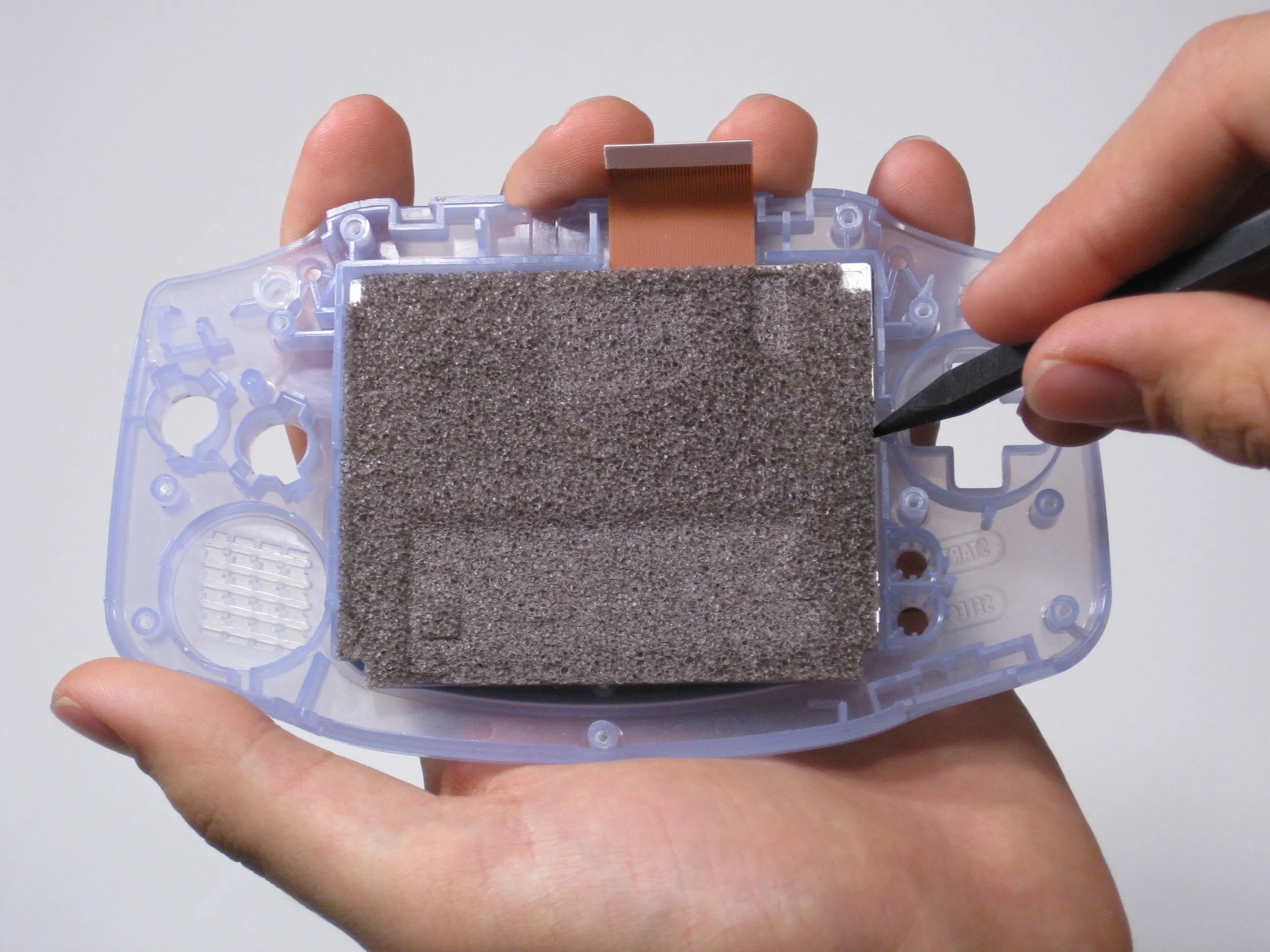

Шаг 11

• Подденьте экран с передней панели с помощью лопатки. Поместите пробойник в пространство прямо слева от D-pad.

• Экран и передняя панель соединены черной лентой, которая может порваться, если не удалить ее аккуратно.

• Чтобы размягчить черную ленту, можно воспользоваться iOpener или феном для волос с другой стороны передней панели.

Комментарии к шагу

Это плохое место для поддевания работающего ЖК-дисплея. Я использовал именно этот метод, медленно и осторожно, и мой ЖК-дисплей разбился вдребезги.

Вместо этого снимите линзу (стоит пожертвовать клеем для линзы, чтобы спасти ЖК-дисплей) и осторожно и медленно надавите большим пальцем в перчатке на угол, чтобы протолкнуть его спереди Game Boy. Позвольте клею высвободиться, не давите на него. Если в комнате очень тихо, вы должны услышать слабый звук отклеивания, даже если вы не видите, что что-то движется. Это значит, что вы все делаете правильно; просто подождите, и клей отклеится.

На самом деле вы можете просто поддеть ленточный кабель. У ЖК-дисплея есть металлическая рамка, которая позволила мне медленно и осторожно отсоединить его от этого места, не разбив ЖК-дисплей.

Ага. Со мной случилось то же самое :(

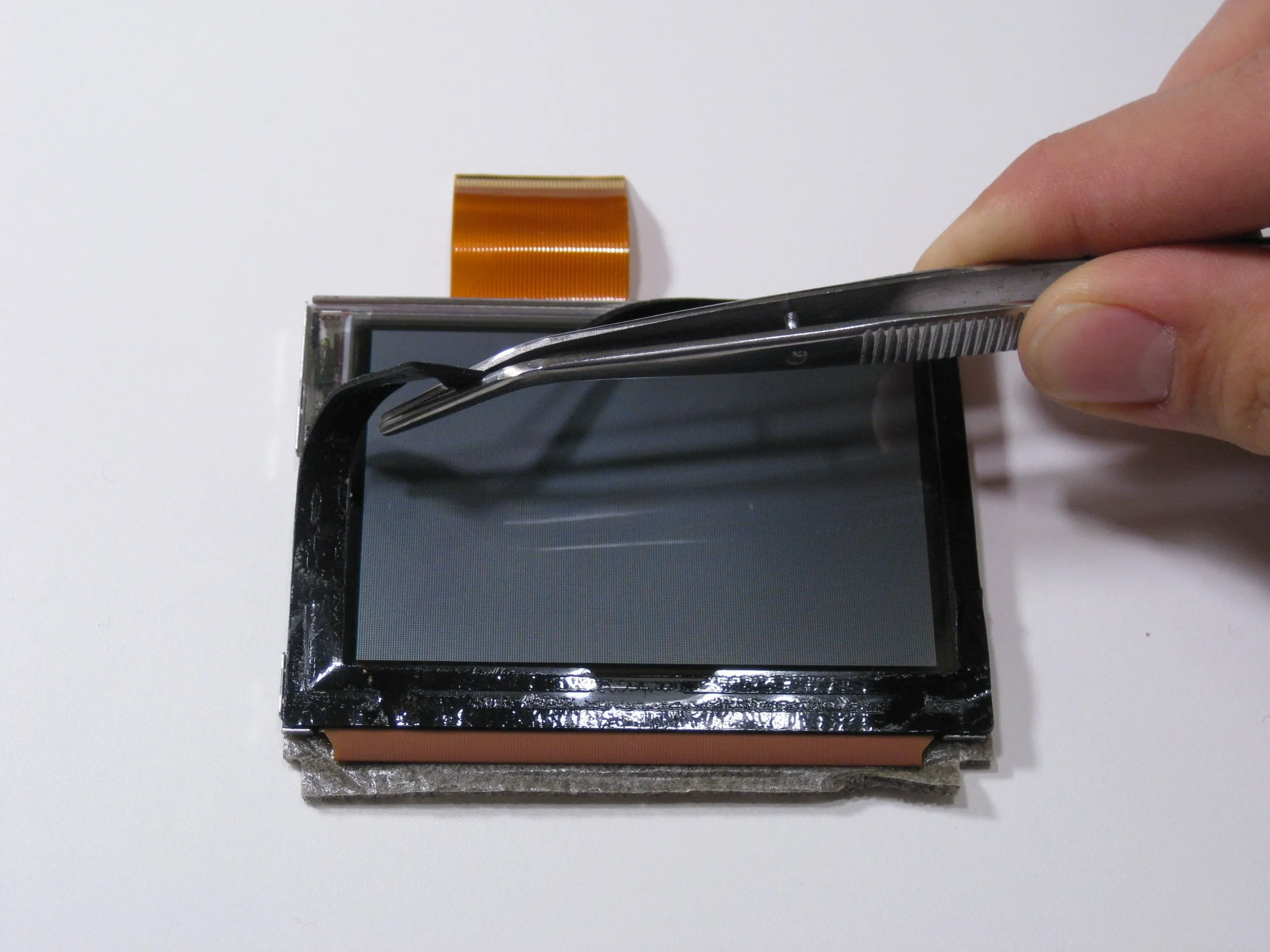

Шаг 12

• При необходимости удалите черную ленту с помощью пинцета.
