Разборка Game Boy Color

Введение

Это моя разборка цветного Game boy.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Game Boy Color

• Возьмите Game Boy и обратите внимание на то, как он был отлит под давлением с помощью двух инструментов на литьевом станке. Первое, что нужно сделать, - это разделить эти части.

Шаг 2

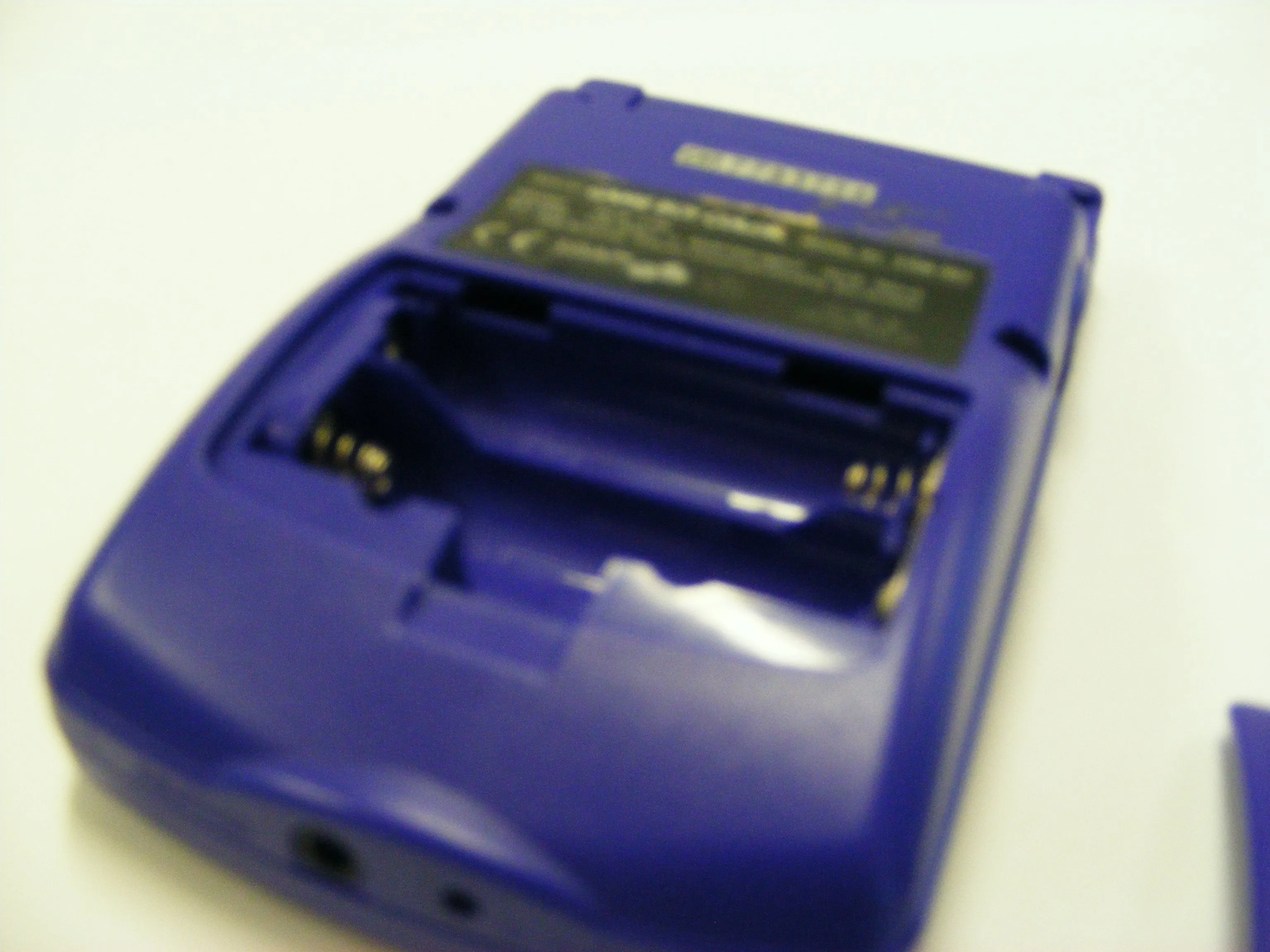

• Снимите с задней панели Game Boy батарейный отсек и выньте все вставленные в него батарейки. в результате вы получите заднюю панель.

Шаг 3

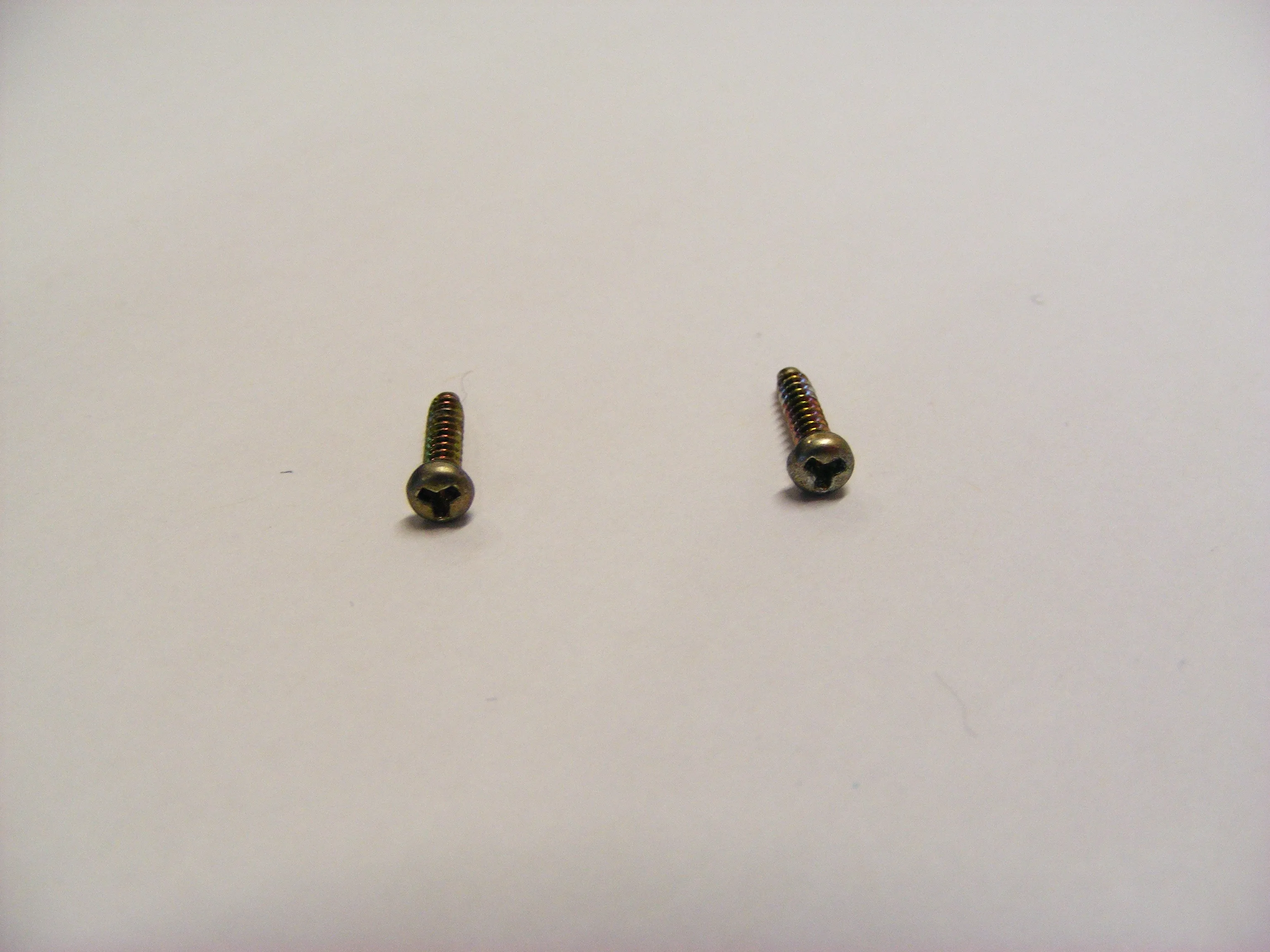

• Два винта в верхней части задней панели можно открутить с помощью Y-образной отвертки.

Шаг 4

• К другим маленьким винтам на задней панели очень трудно подобраться, их нужно высверлить, но будьте осторожны, чтобы не повредить геймбой, потому что это может привести к растрескиванию задней панели.

• Вместо этого можно использовать трехгранный наконечник.

Комментарии к шагу

Я не очень понимаю, зачем высверливать винты! Это специальные винты, и, конечно, для них есть отвертка, которая называется Tri-wing - она используется во многих деталях, включая Nintendo и Apple. Поищите ее в Википедии: https://en.wikipedia.org/wiki/Tri-Wing

Я сам купил одну на eBay - это лучше, чем испортить Game Boy ;)

Буууу!!! Почему ты используешь электрическую отвертку!

Это жульничество!

Не используйте дрель или крестовую отвертку, используйте трехгранную отвертку. Этот шаг должен быть отредактирован, чтобы отразить правильную процедуру.

Шаг 5

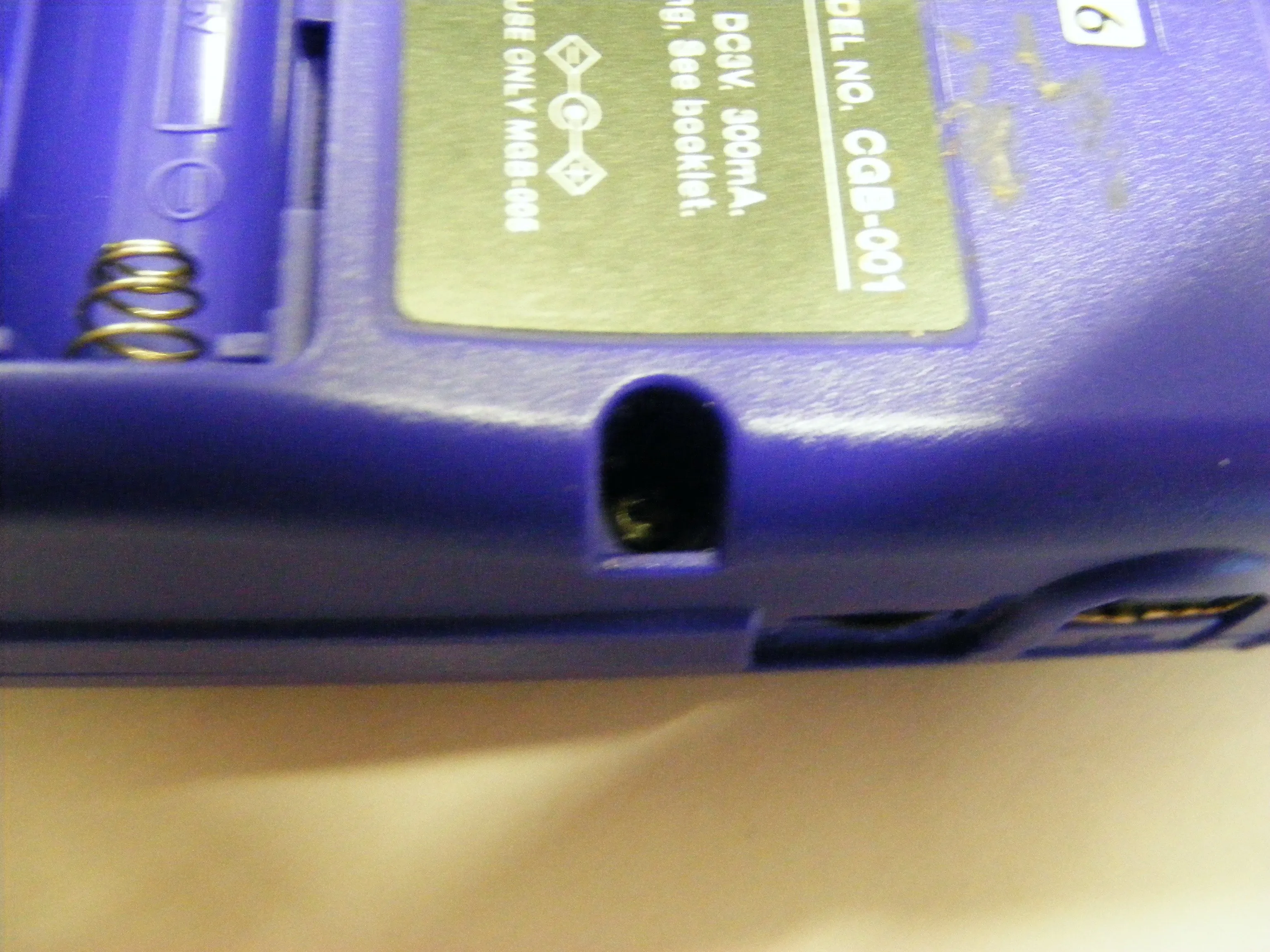

• Эти две панели крепятся на защелках, поэтому вам придется отщелкнуть их часть, используя что-нибудь, чтобы заклинить щель.

Шаг 6

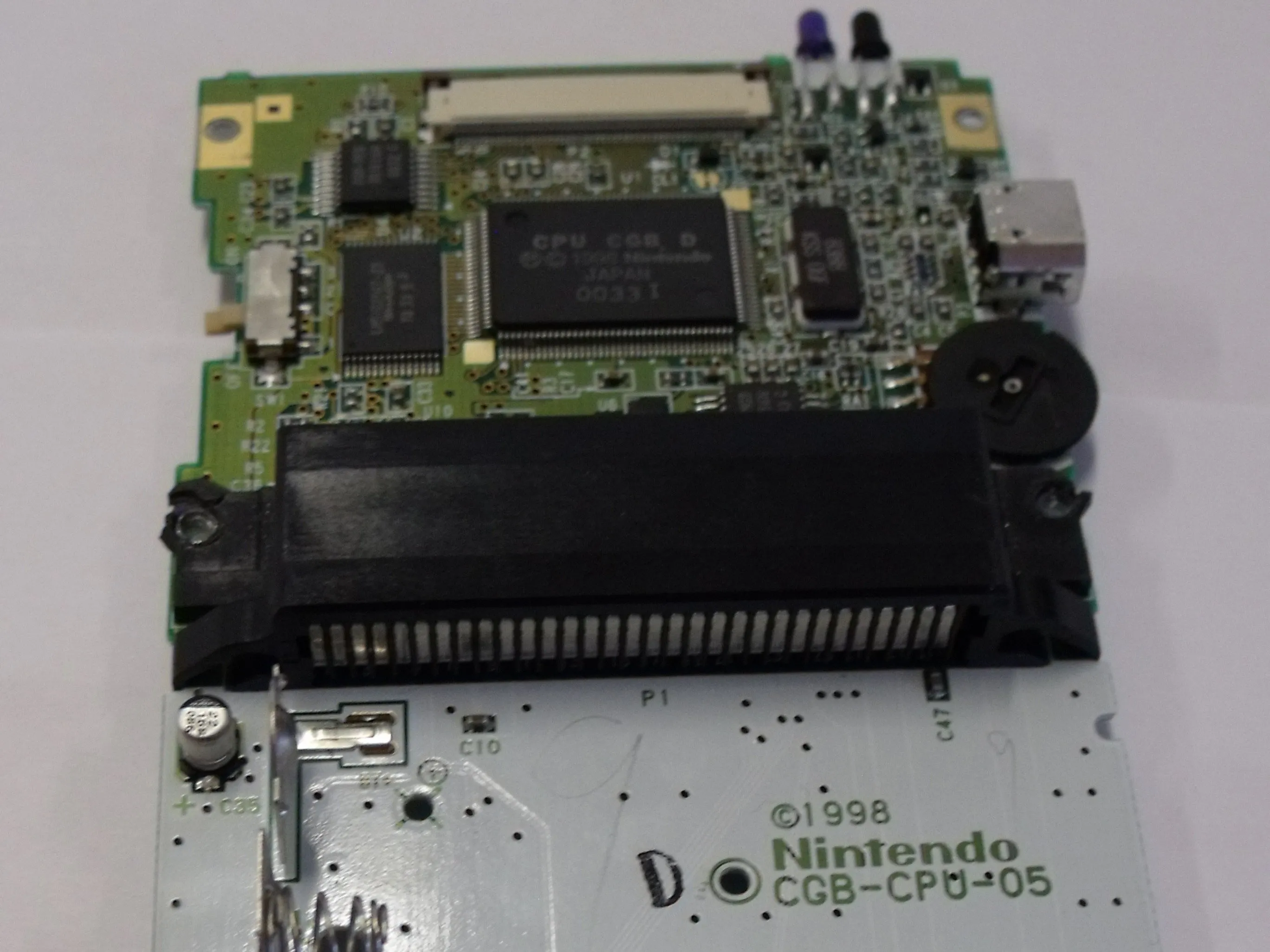

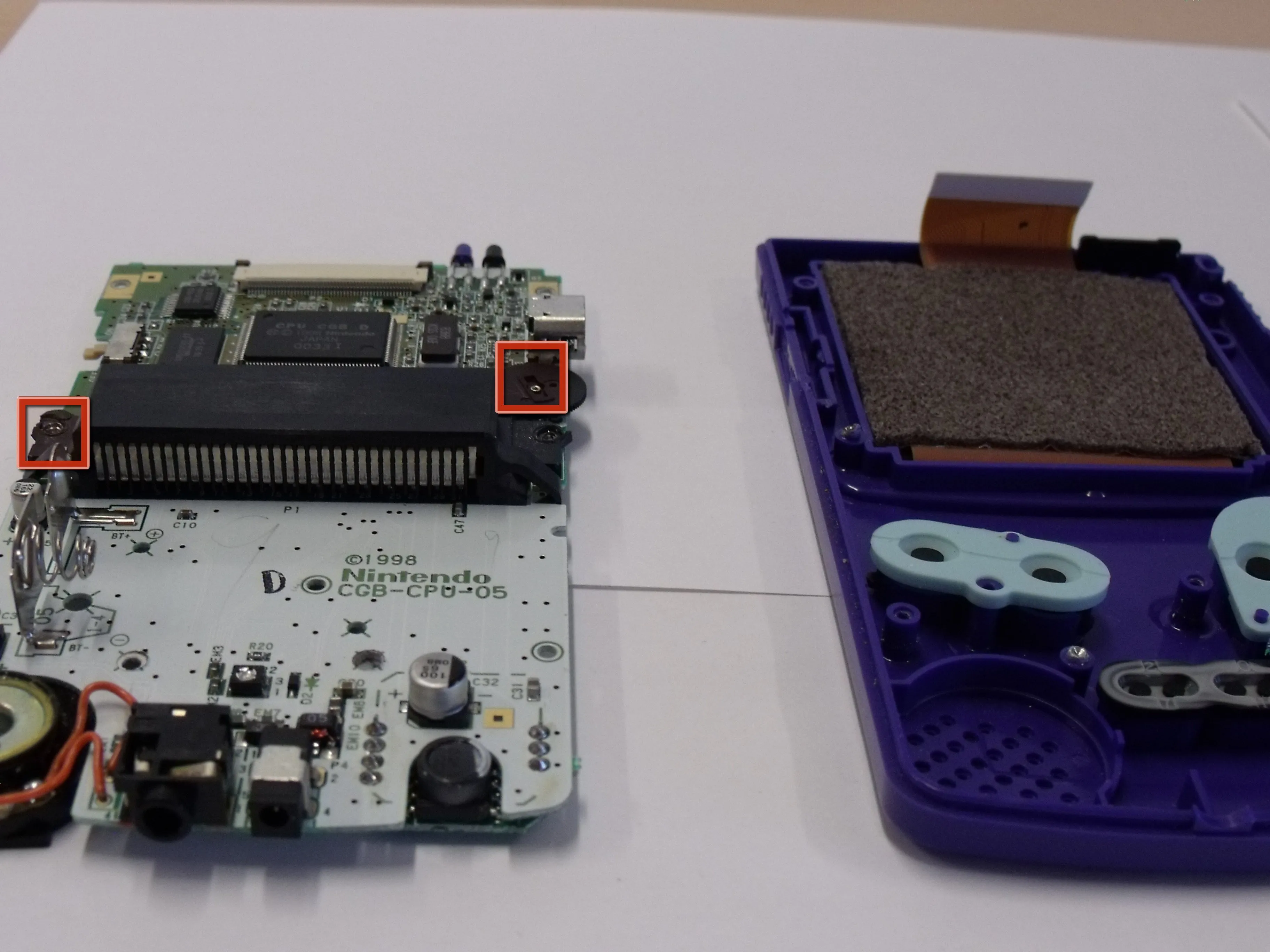

• Чтобы снять основную плату, просто открутите 4 винта в задней части, и вы сможете извлечь плату из пластиковых секций.

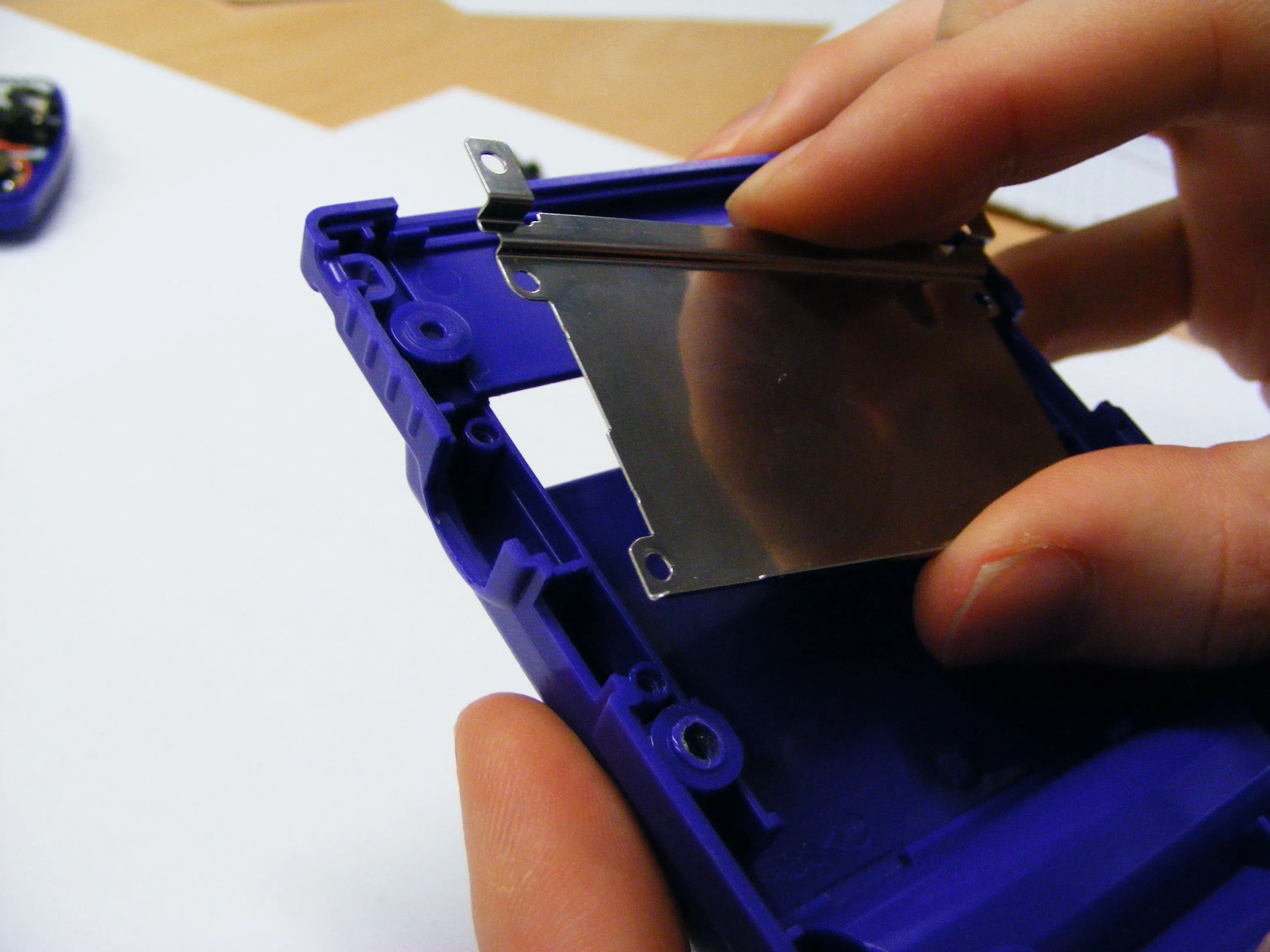

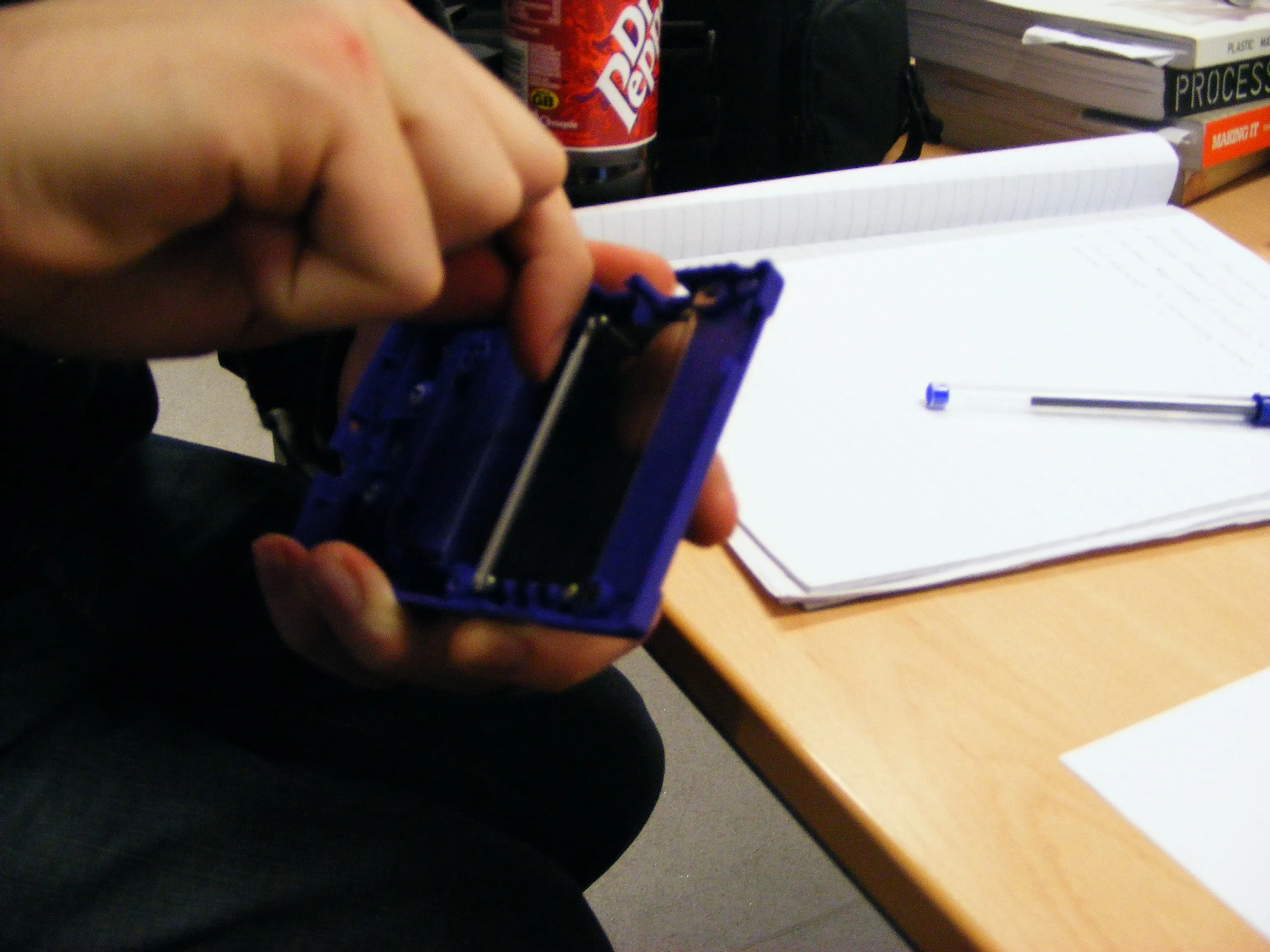

Шаг 7

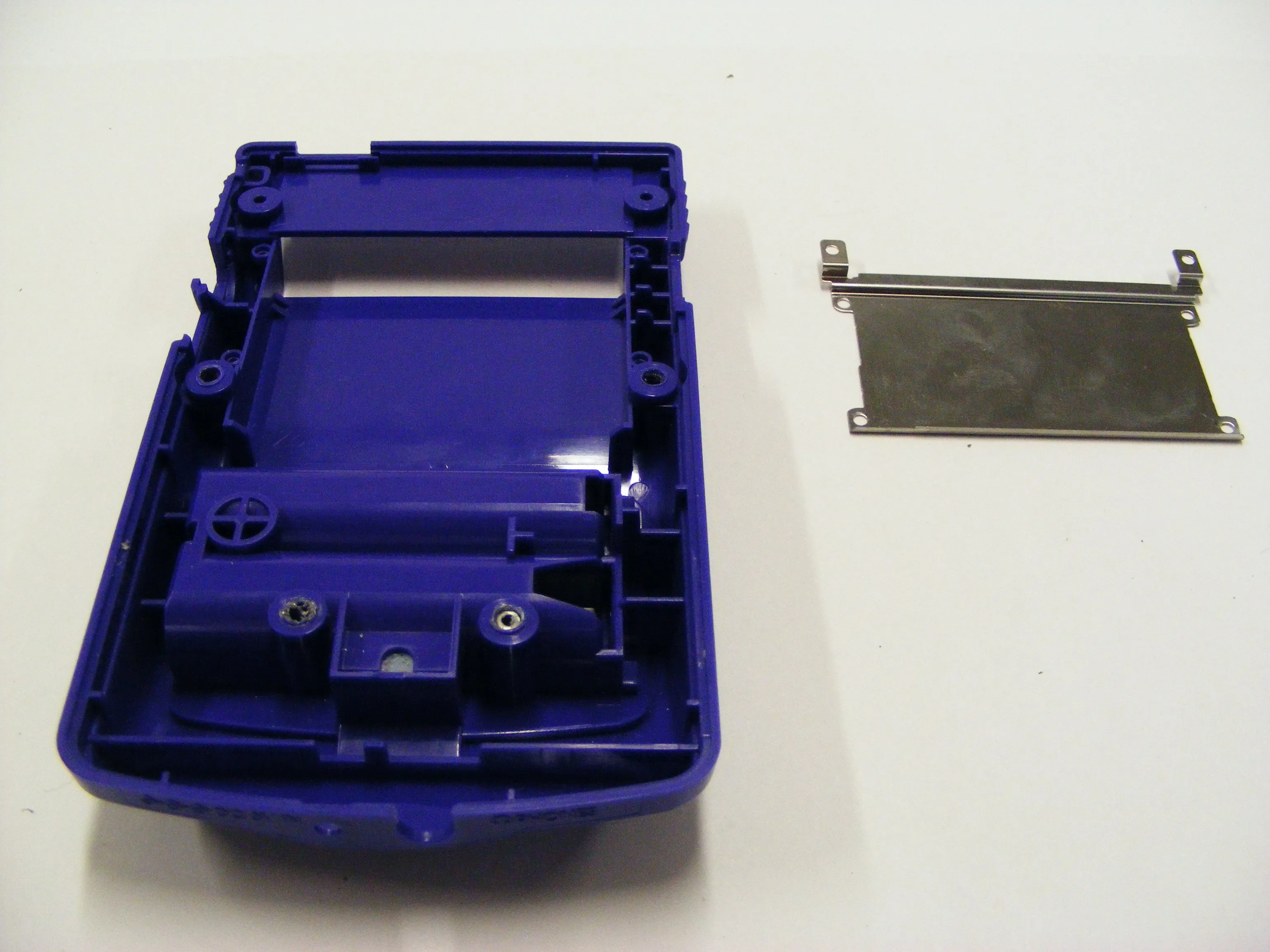

• Металлический держатель кассет на задней пластиковой панели можно снять, просто поддев маленькой отверткой все четыре угла, после чего он отскочит.

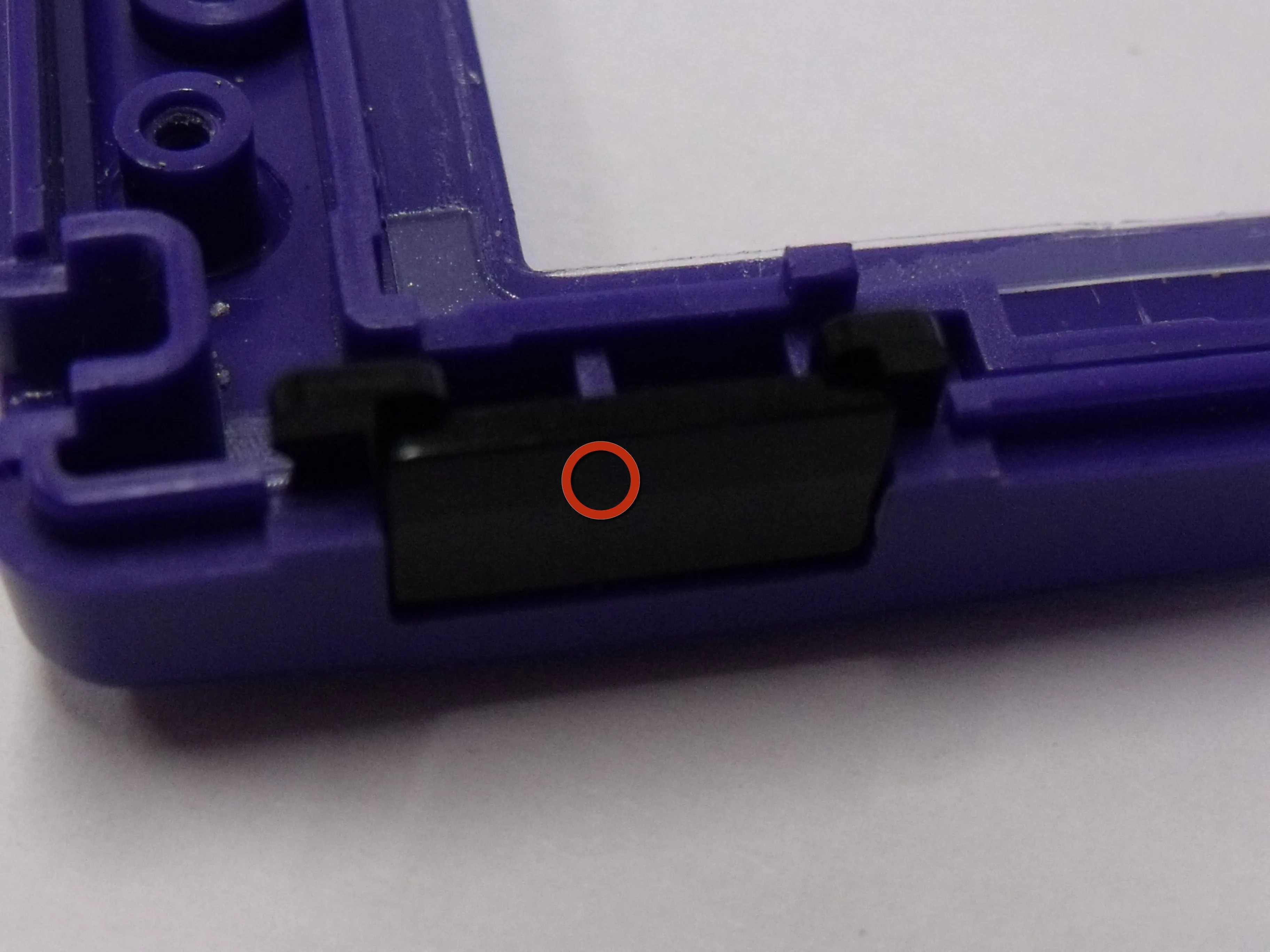

Шаг 8

• Маленький пластиковый переключатель должен просто выпасть из пластикового корпуса, убедитесь, что вы не потеряете его, когда будете открывать Game Boy.

Шаг 9

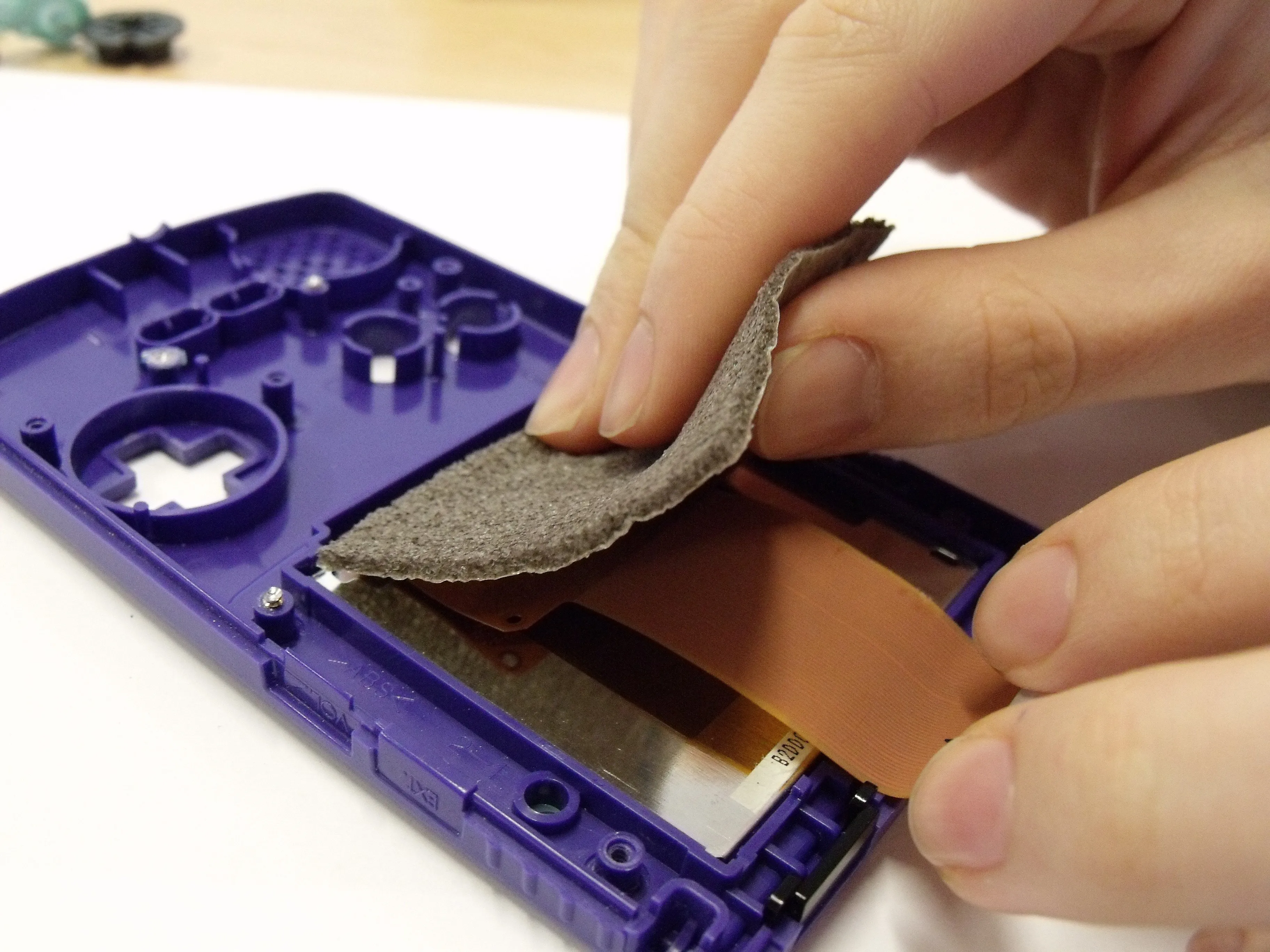

• Вы можете просто потянуть пенопласт с задней стороны экрана, отрывая клей, стараясь не порвать пенопласт - так будет проще в дальнейшем.

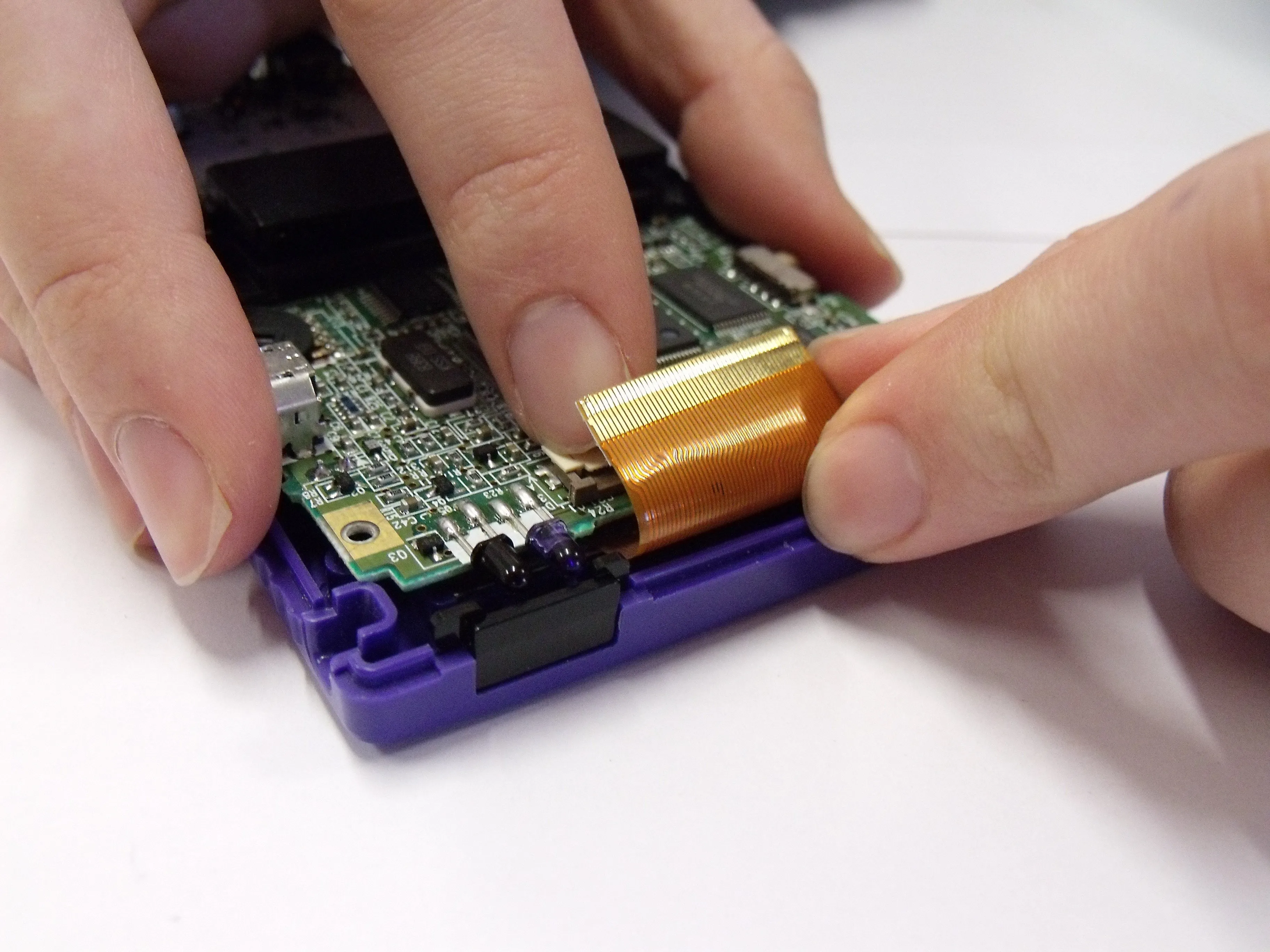

Шаг 10

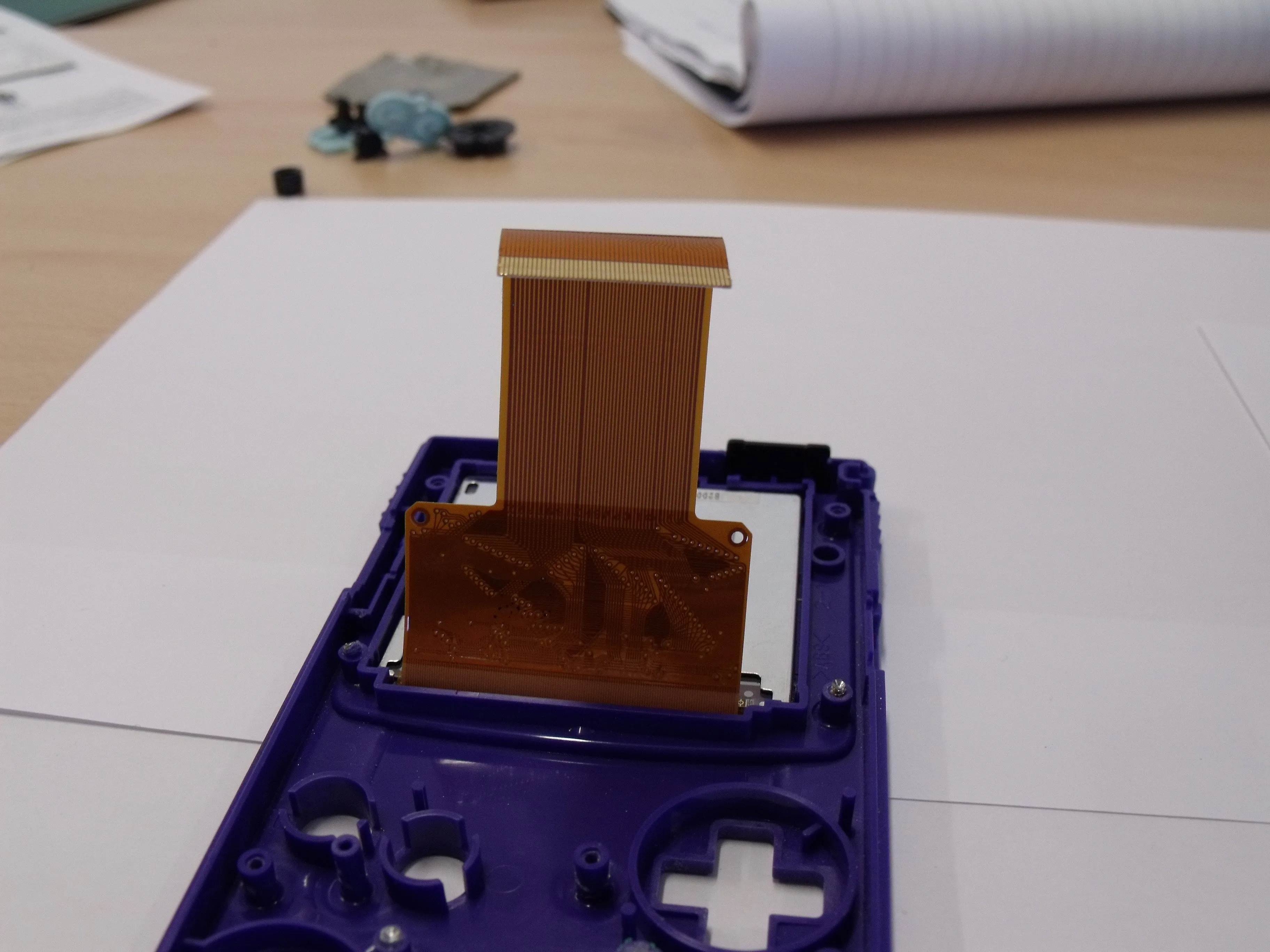

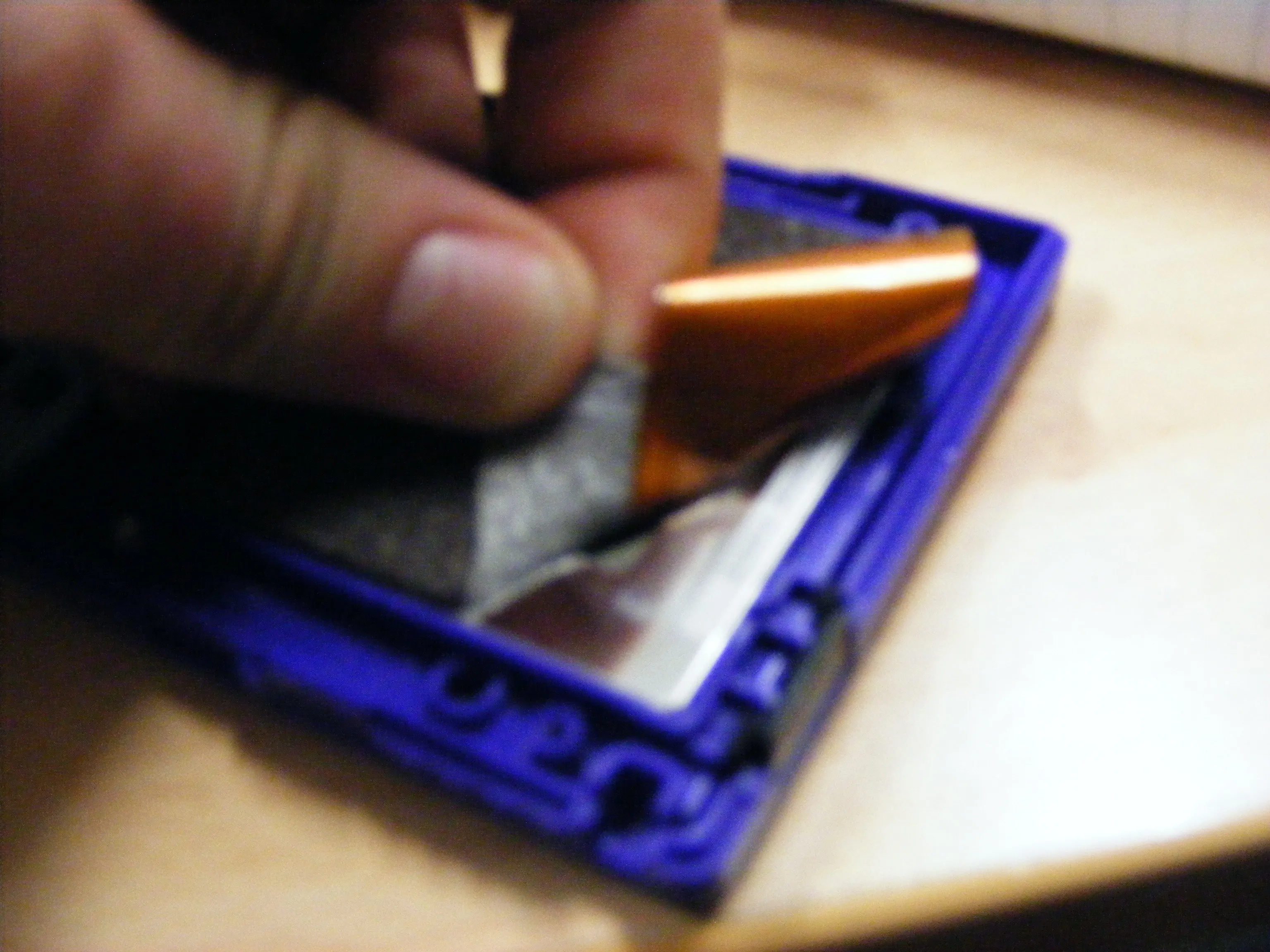

• Как только пена будет снята, вы можете вытащить основное соединение экрана - это коричневая часть пластиковой пленки, которая просто выдвигается.

Шаг 11

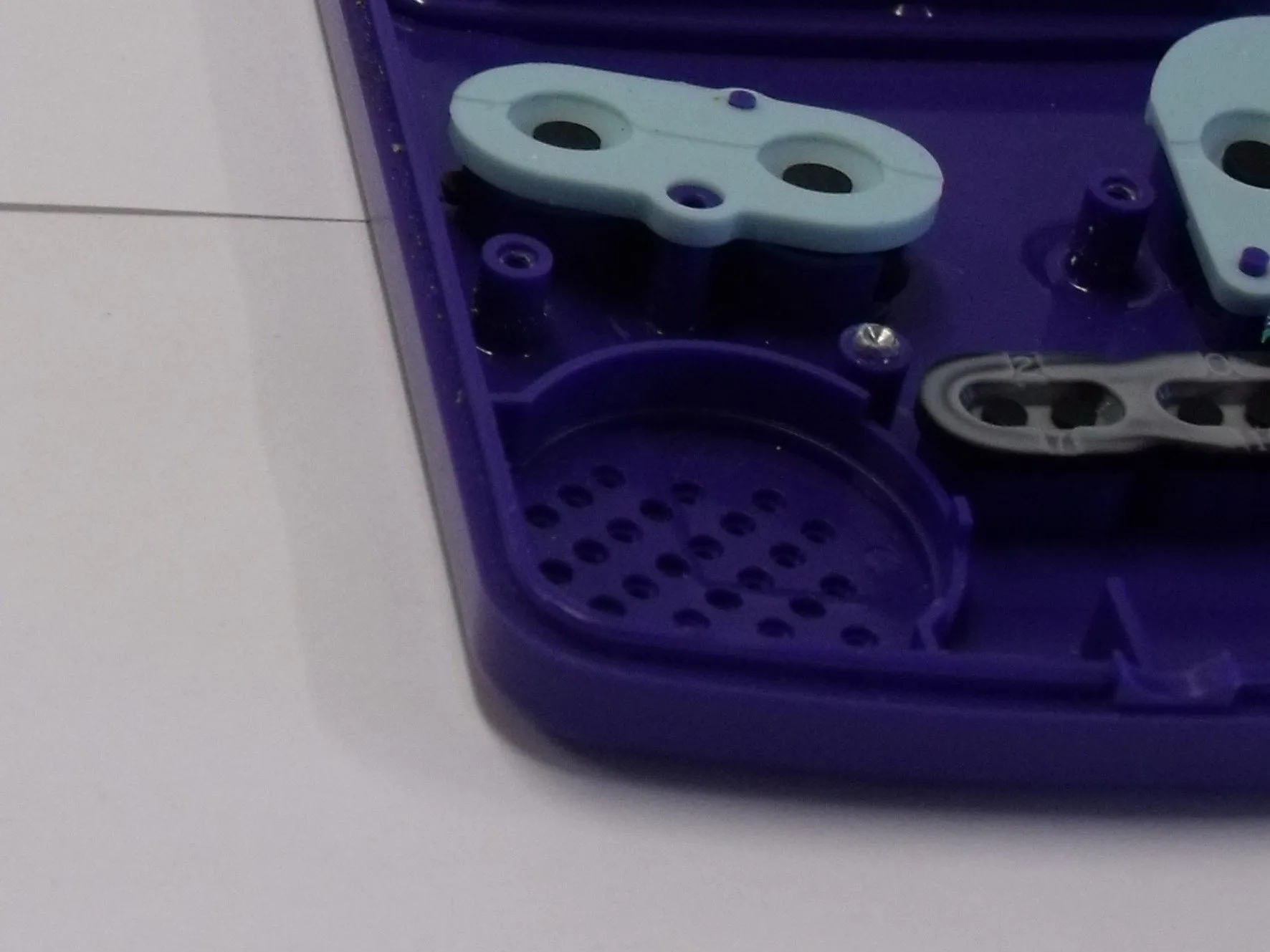

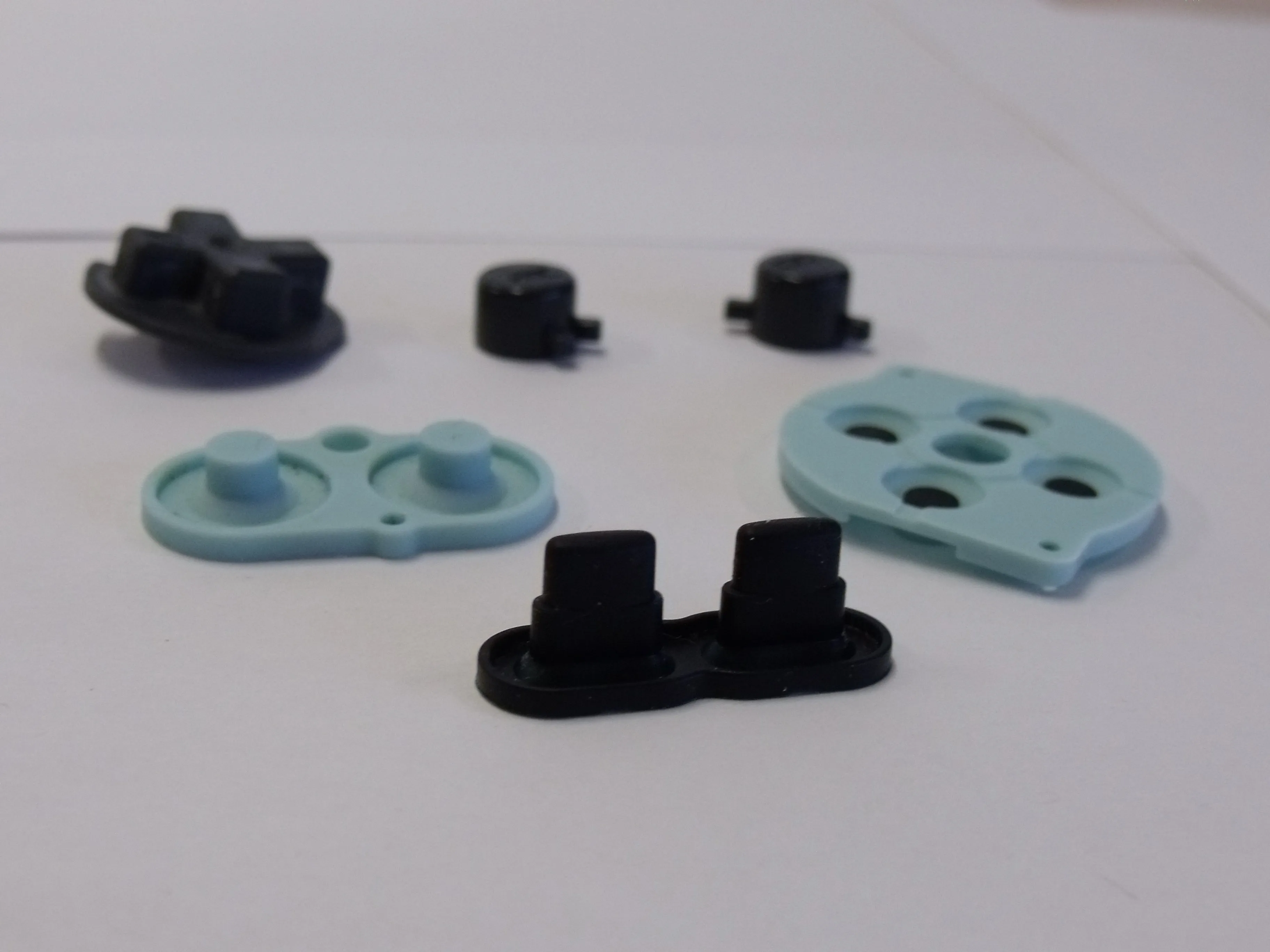

• Резиновые кнопки можно легко снять, они не держатся, но их нужно немного потянуть.

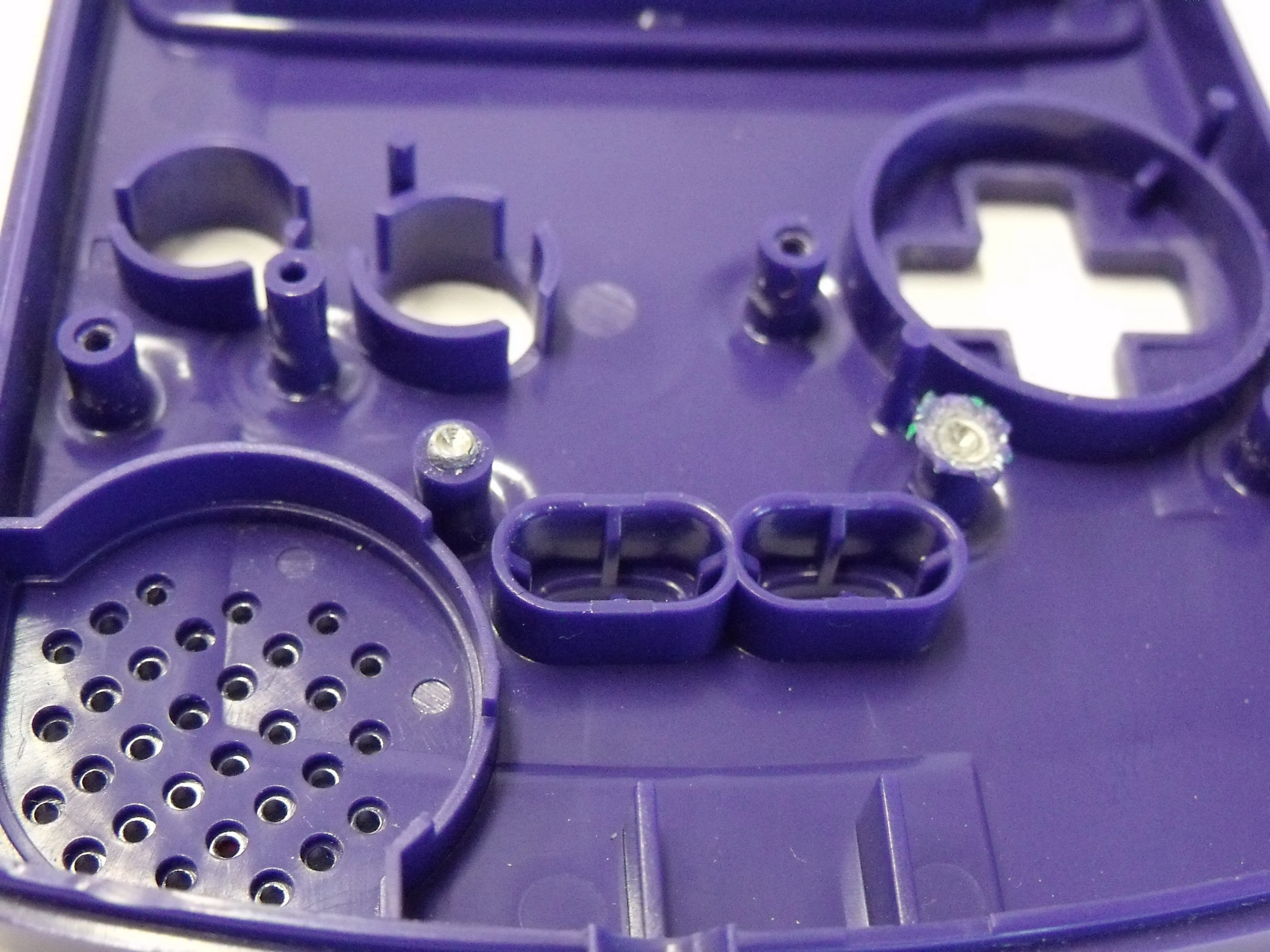

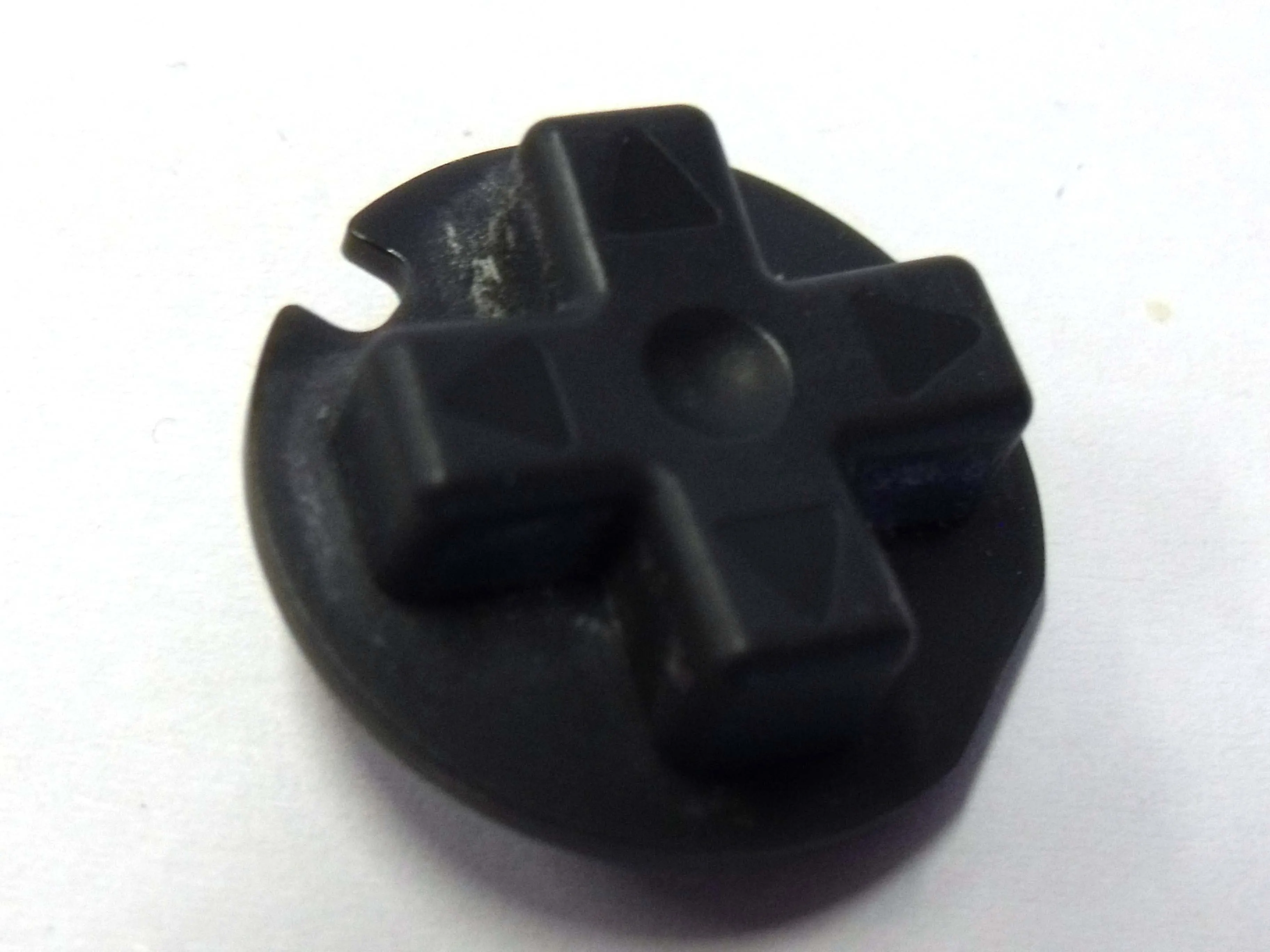

Шаг 12

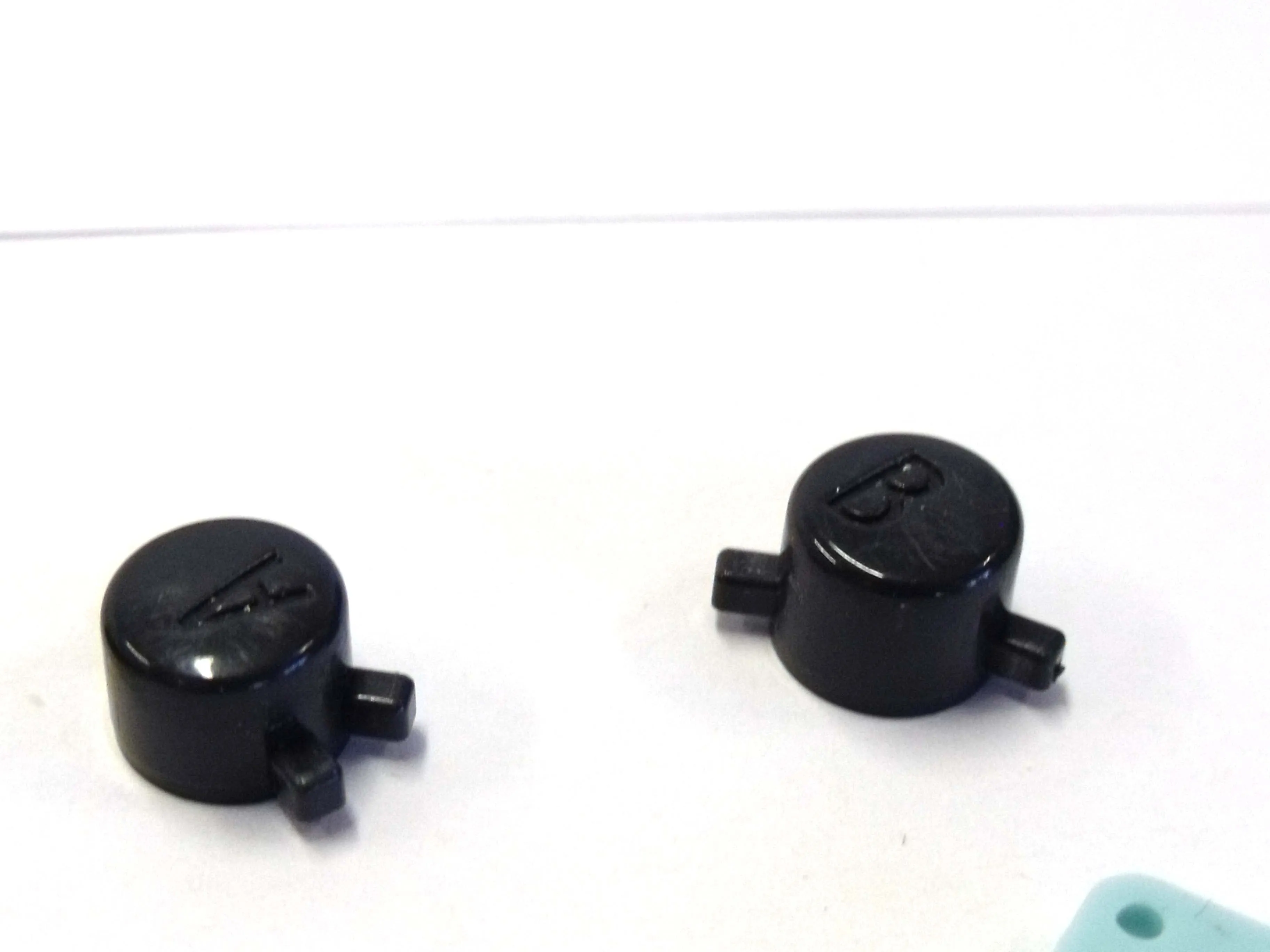

• Все остальные кнопки должны просто выпасть. Будьте осторожны, не уроните и не потеряйте эти детали, потому что они могут отсоединиться.

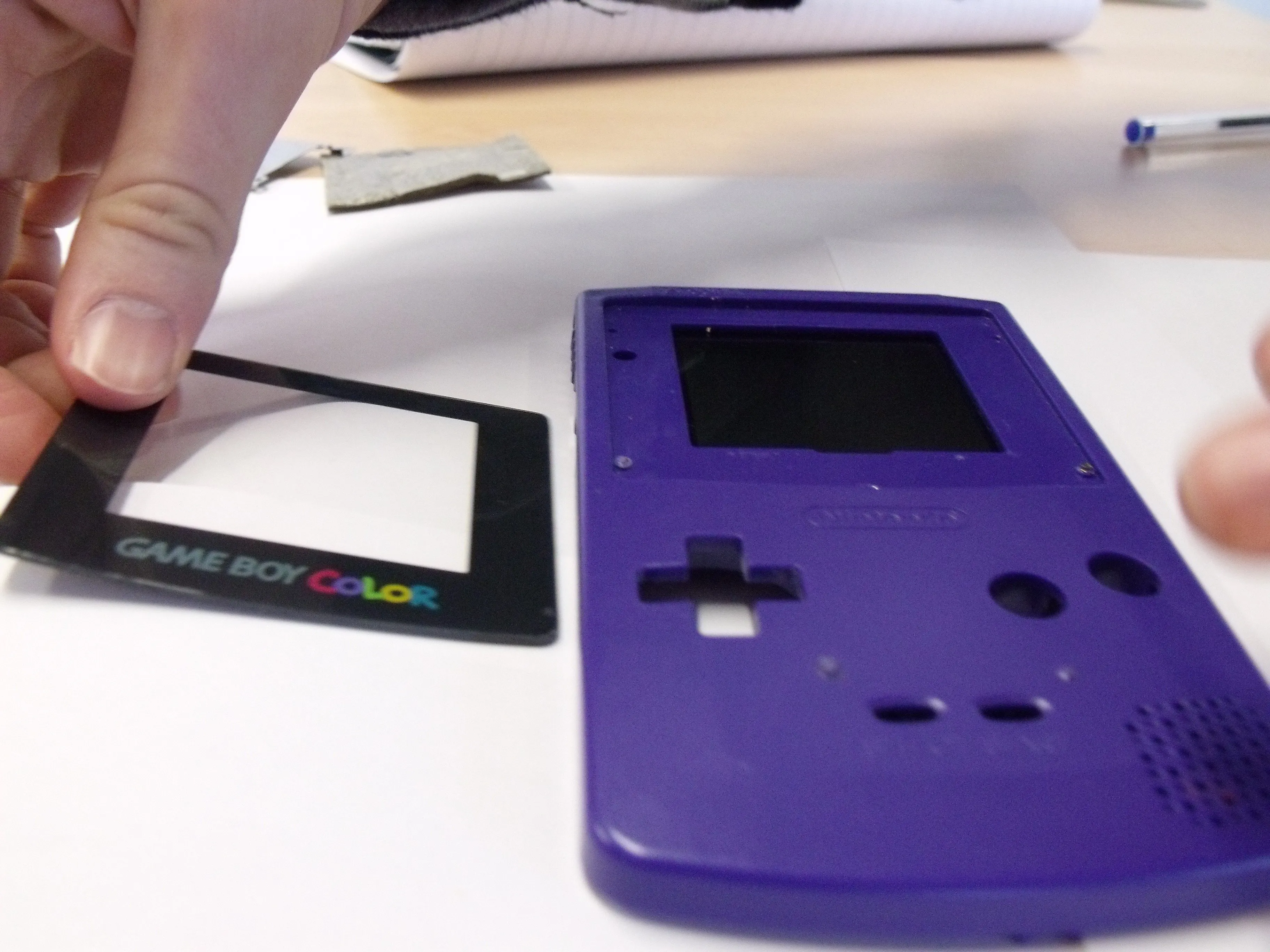

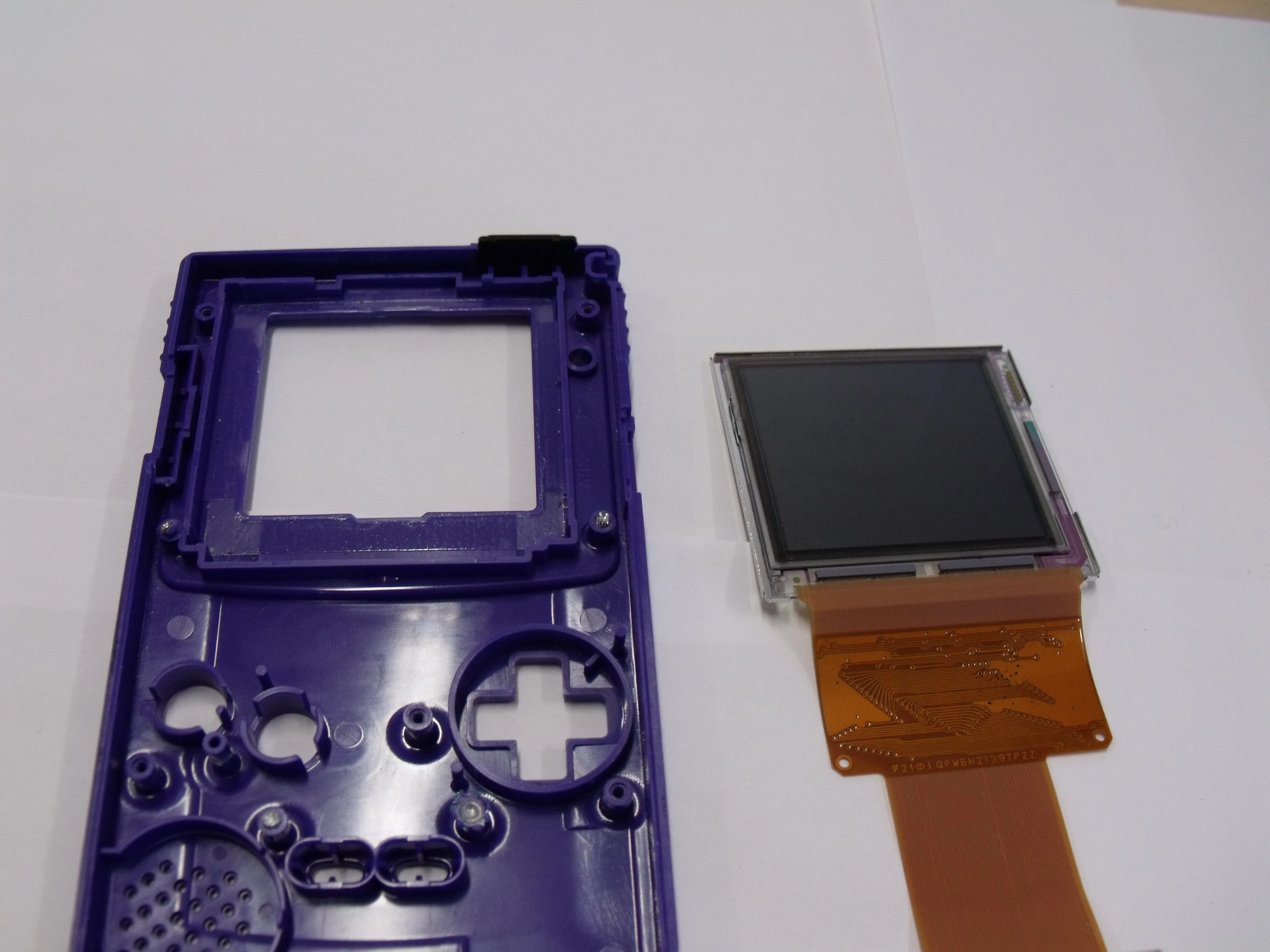

Шаг 13

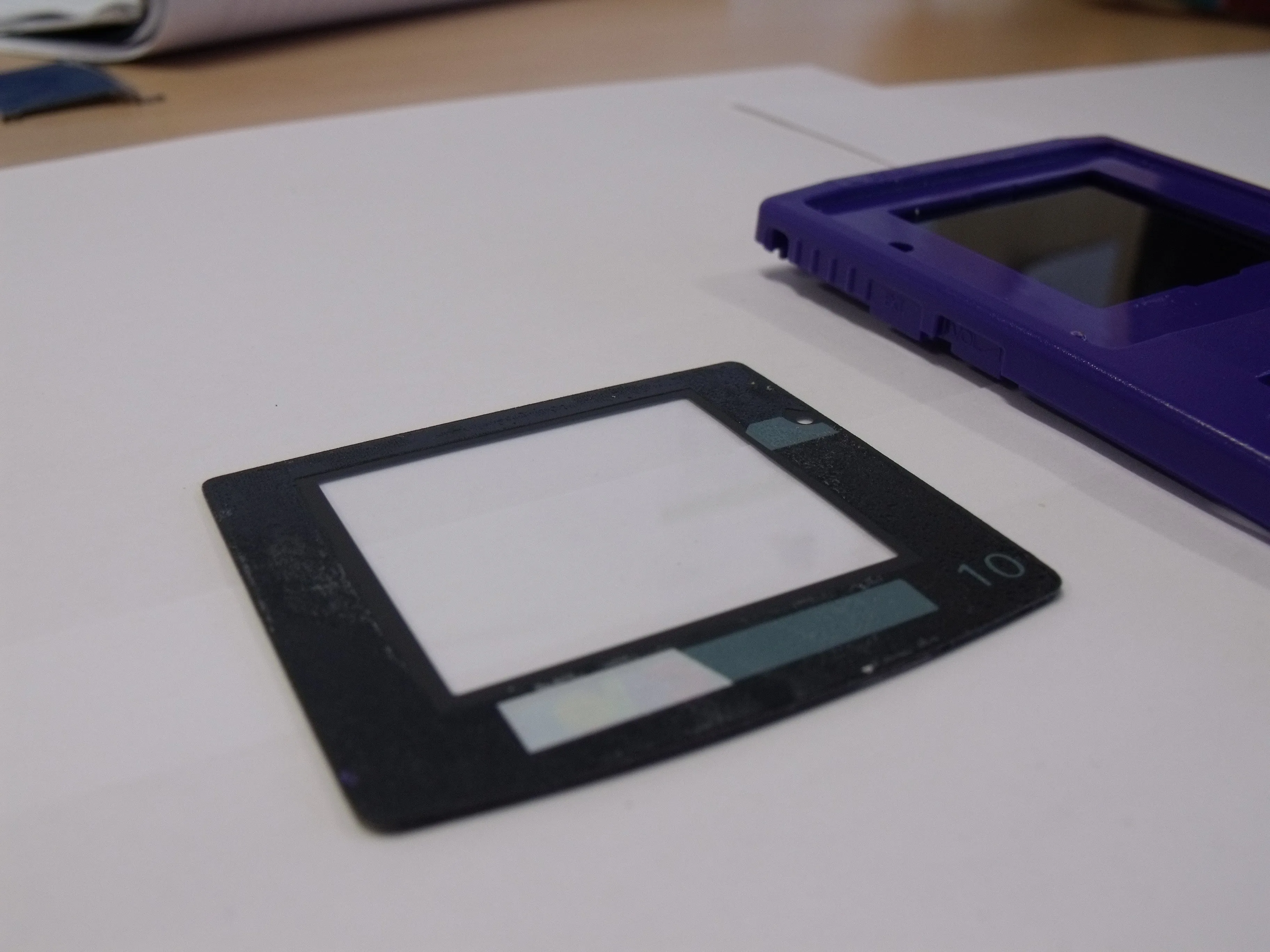

• Вытащите экран из геймбоя, снимите переднюю пластиковую панель и сдвиньте ее в сторону.

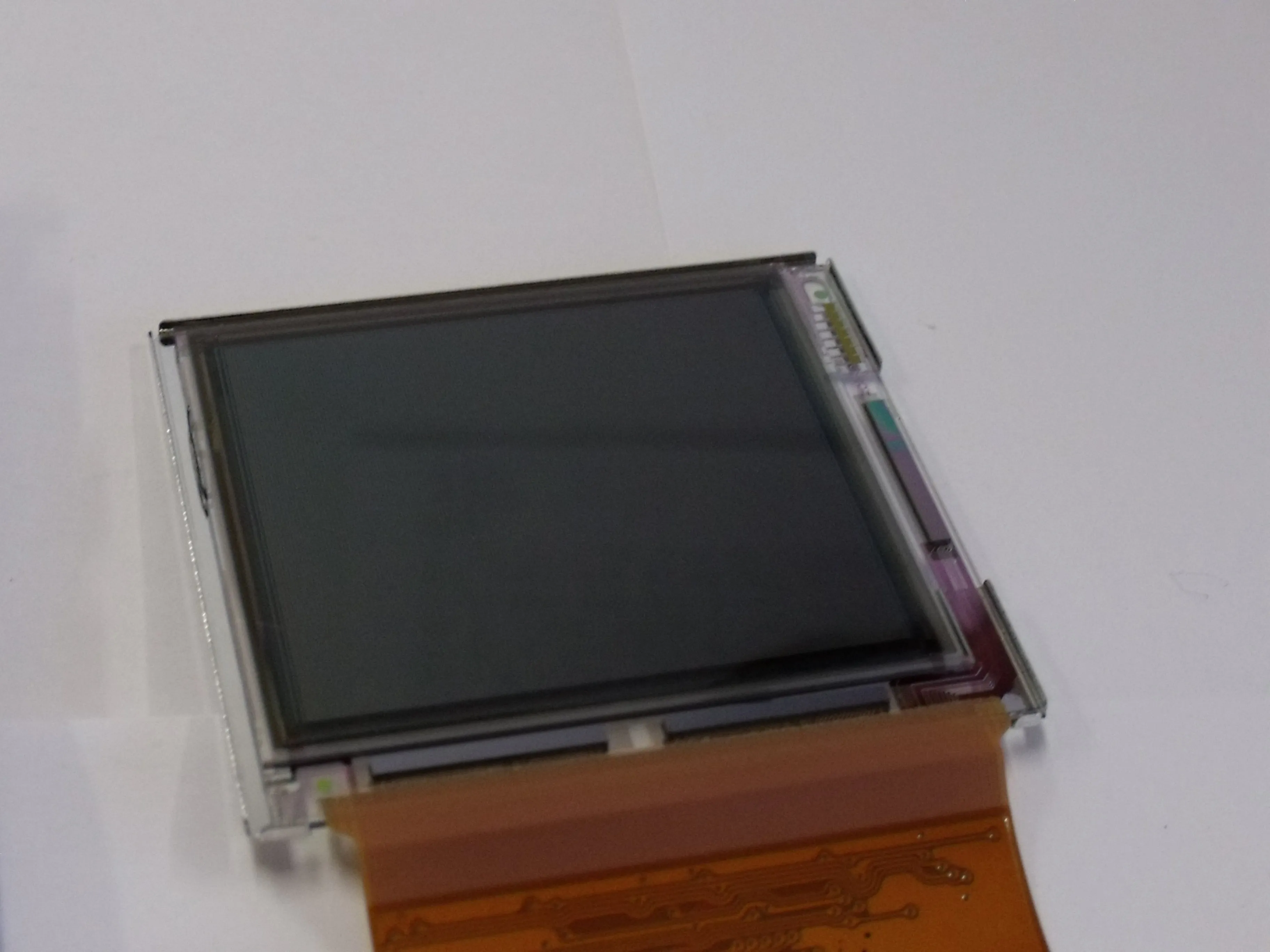

Шаг 14

• Снимите защитную пленку с ЖК-экрана и извлеките ЖК-экран из корпуса.

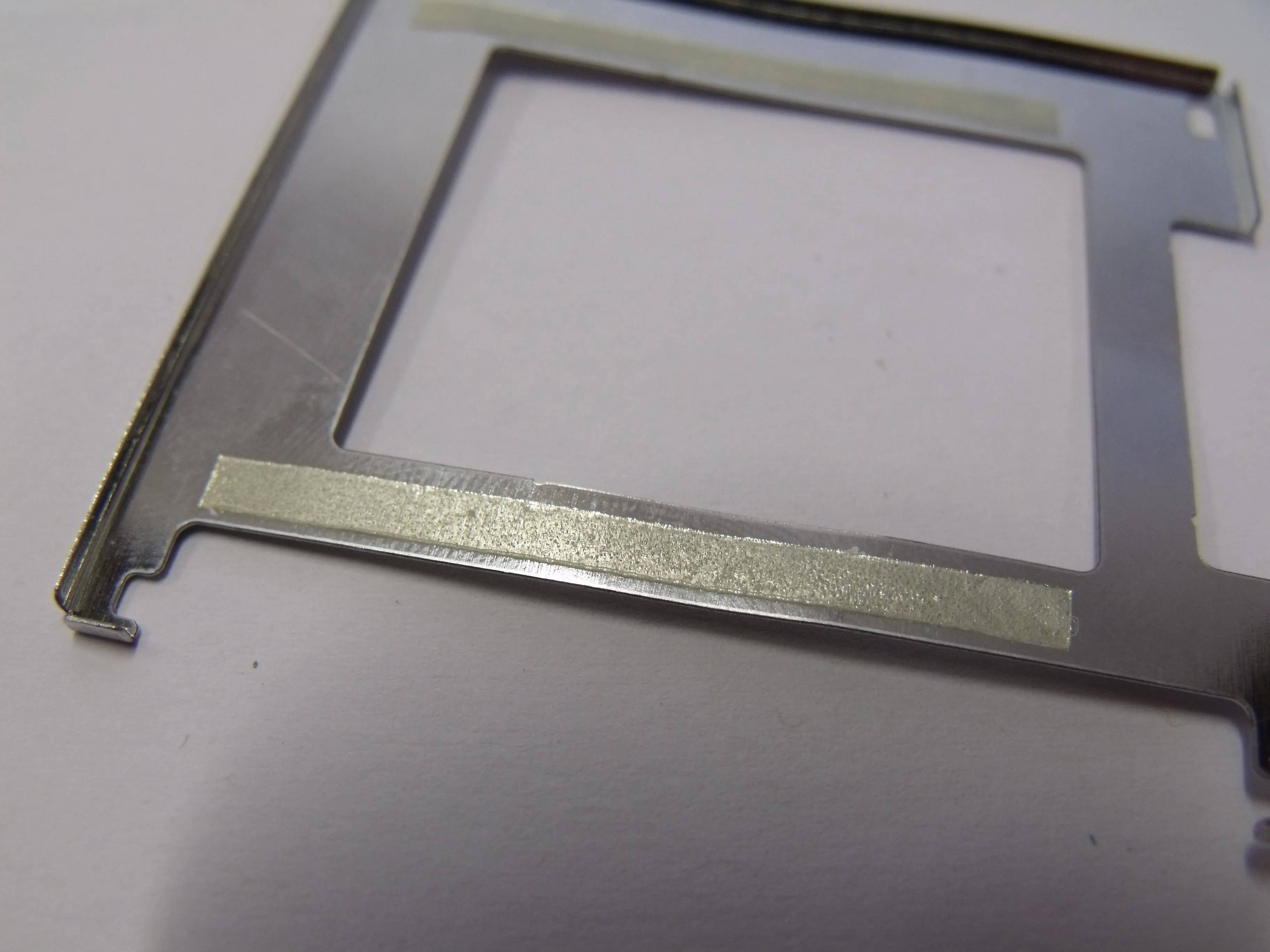

Шаг 15

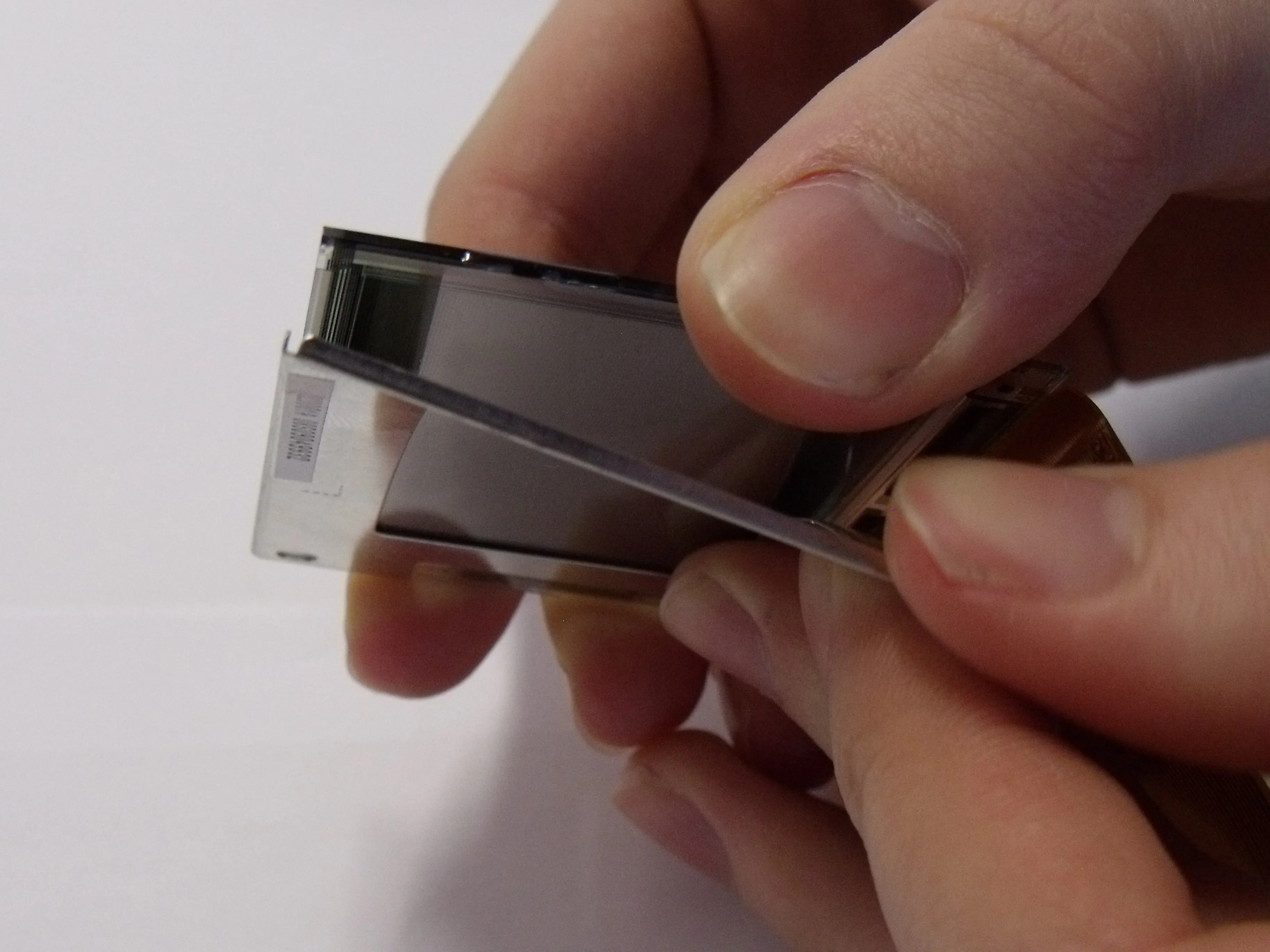

• Металл на экране можно снять, подцепив его пальцами, он приклеен скотчем.

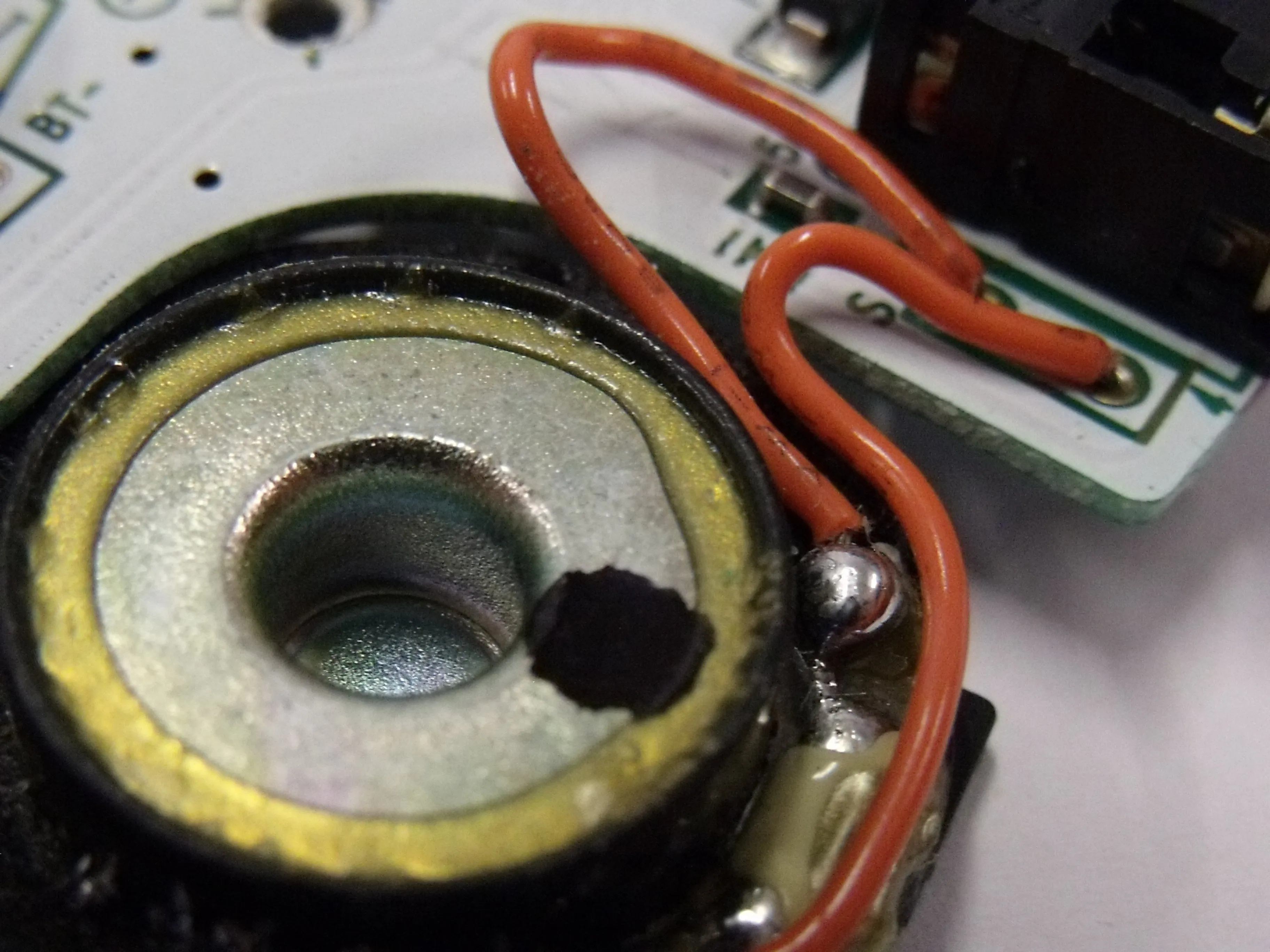

Шаг 16

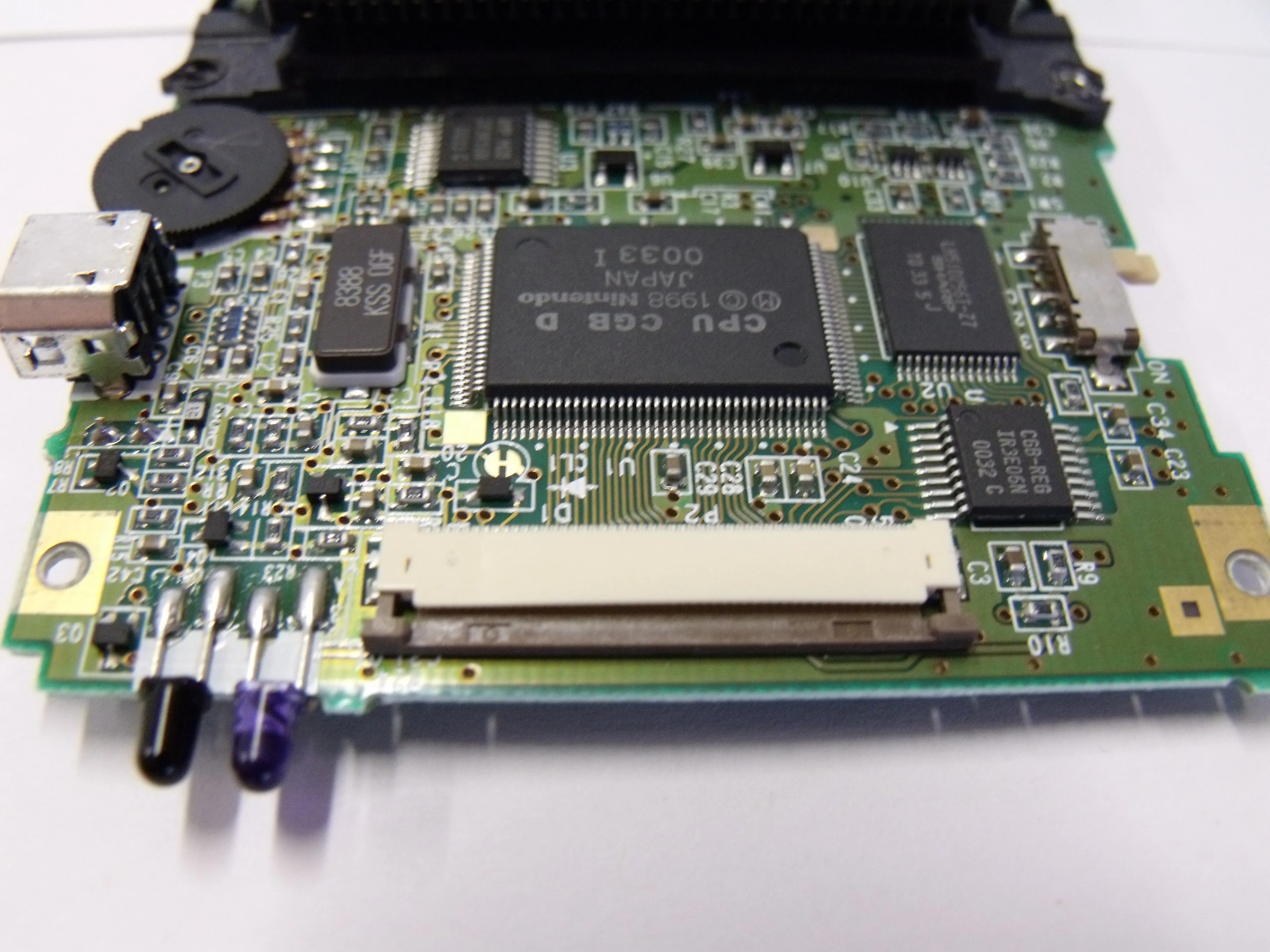

• Некоторые части печатной платы также можно снять и рассмотреть гораздо ближе, например, динамики и светодиодные индикаторы.

Комментарии к статье

Определенно не нужно использовать дрель, чтобы открыть Gameboy Color!

Вот именно! Я просмотрел множество видео по ремонту и восстановлению систем Gameboy Color, и ни в одном из них не используется дрель.
