Введение

Сегодня мы разберем Game Boy Pocket, чтобы поближе рассмотреть компоненты, корпус и т.д.

Что вам понадобится

Инструменты

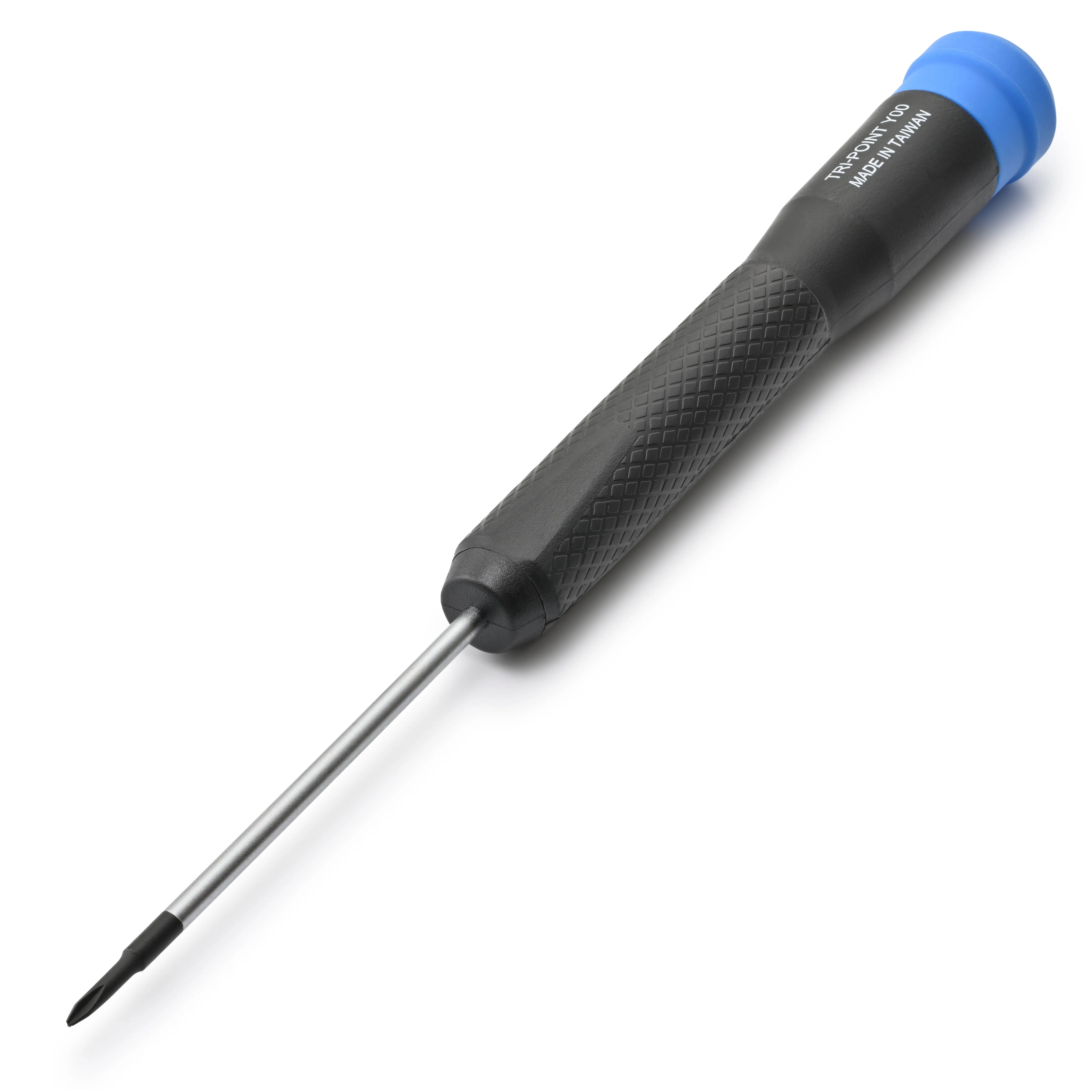

  • Отвертка Tri-point Y00
    Отвертка Tri-point Y00 | Источник - ifixit.com

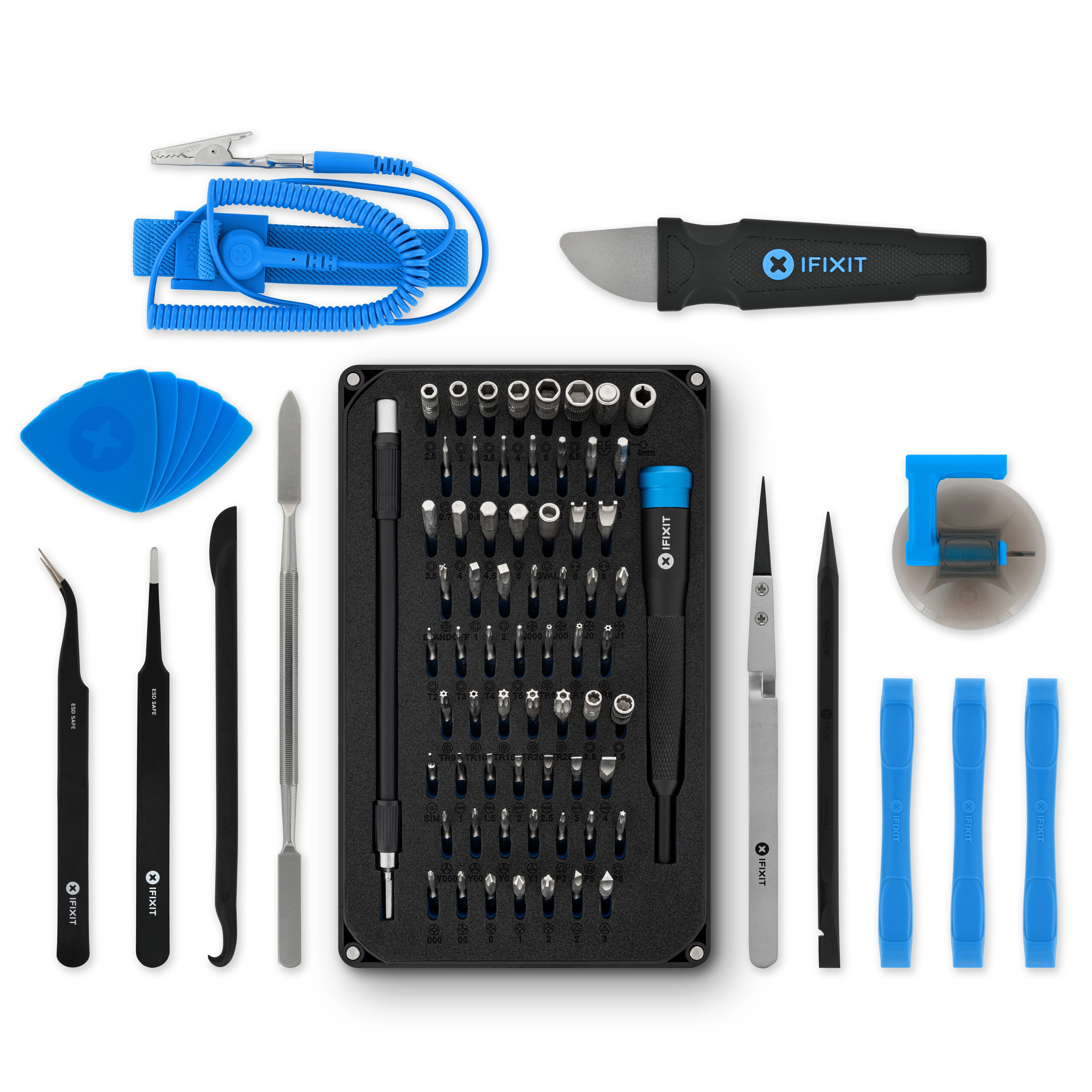

  • Набор инструментов Pro Tech
    Набор инструментов Pro Tech | Источник - ifixit.com

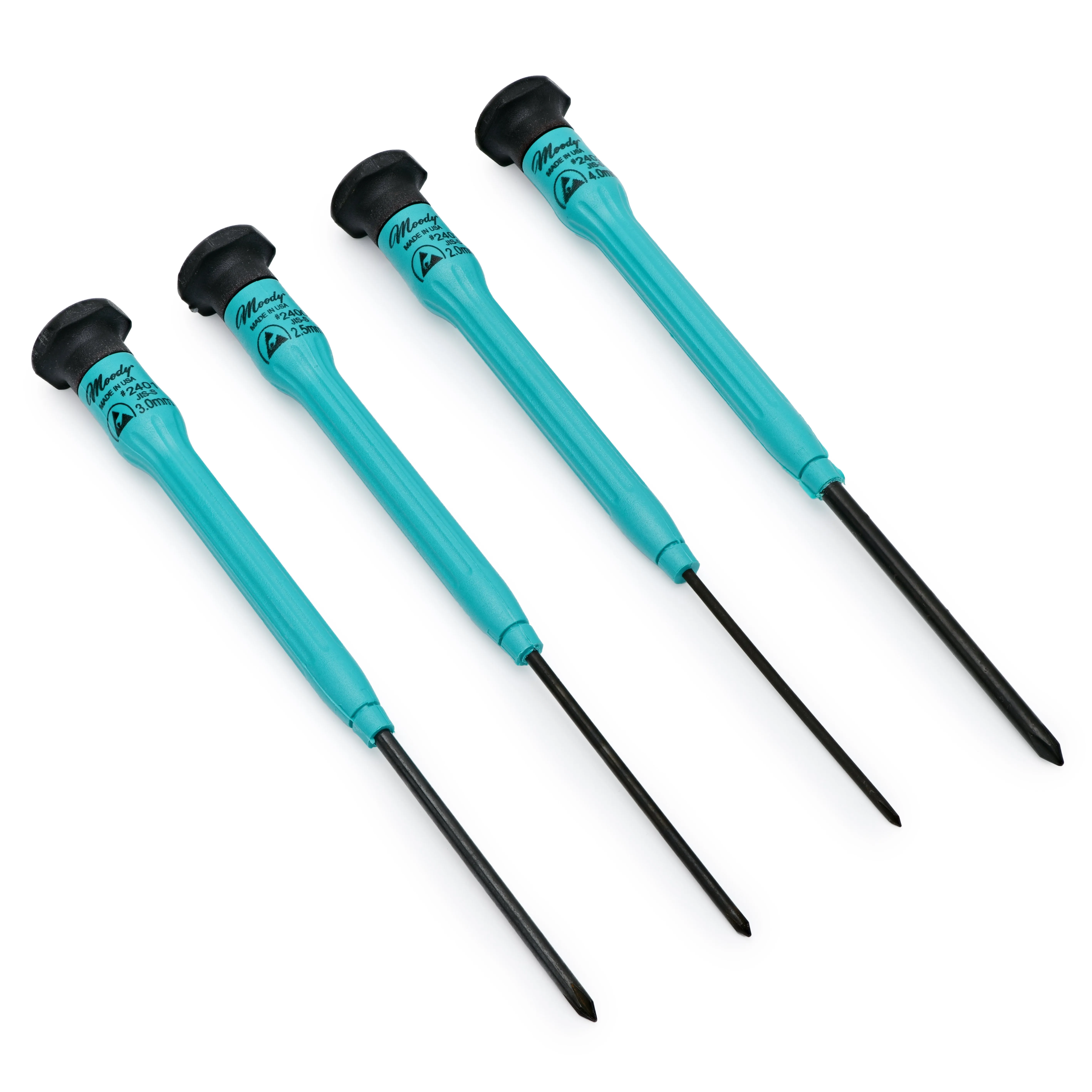

  • Набор драйверов JIS
    Набор драйверов JIS | Источник - ifixit.com

Шаг 1 Разборка Game Boy Pocket

Разборка Game Boy Pocket, разборка Game Boy Pocket: шаг 1, изображение 1 из 2
Game Boy Pocket Teardown, Game Boy Pocket Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Game Boy Pocket Teardown, Game Boy Pocket Teardown: шаг 1, изображение 2 из 2
Разборка кармана Game Boy, разборка кармана Game Boy: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Переверните Game Boy Pocket и снимите крышку батарейного отсека и батарейки.

  • Обратите внимание, что у меня нет крышки батарейного отсека.

Шаг 2

Разбор Game Boy Pocket: шаг 2, изображение 1 из 2
Разборка Game Boy Pocket: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Разборка Game Boy Pocket: шаг 2, изображение 2 из 2
Разборка Game Boy Pocket: шаг 2, изображение 2 из 2 | Источник - ifixit.com

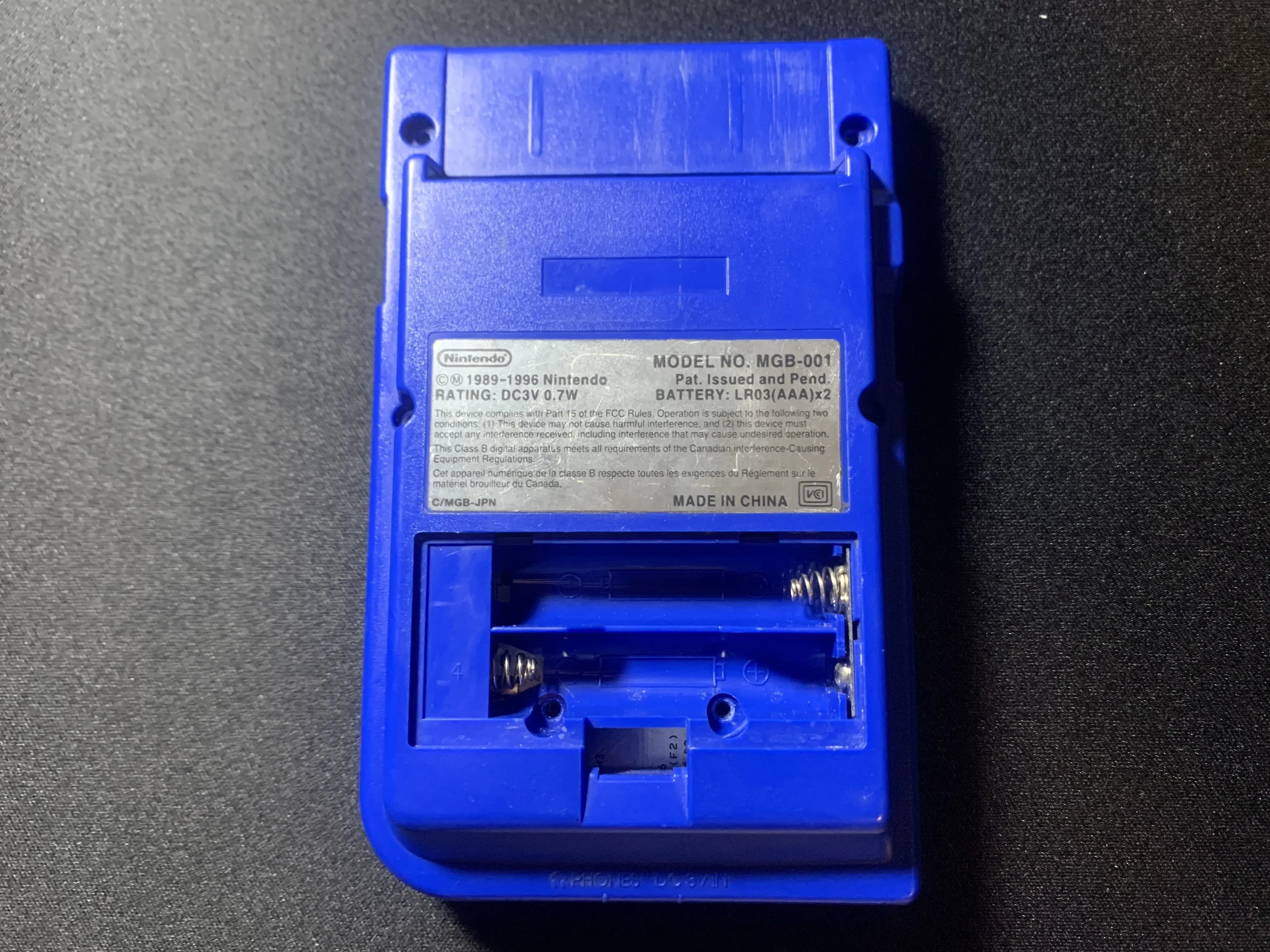

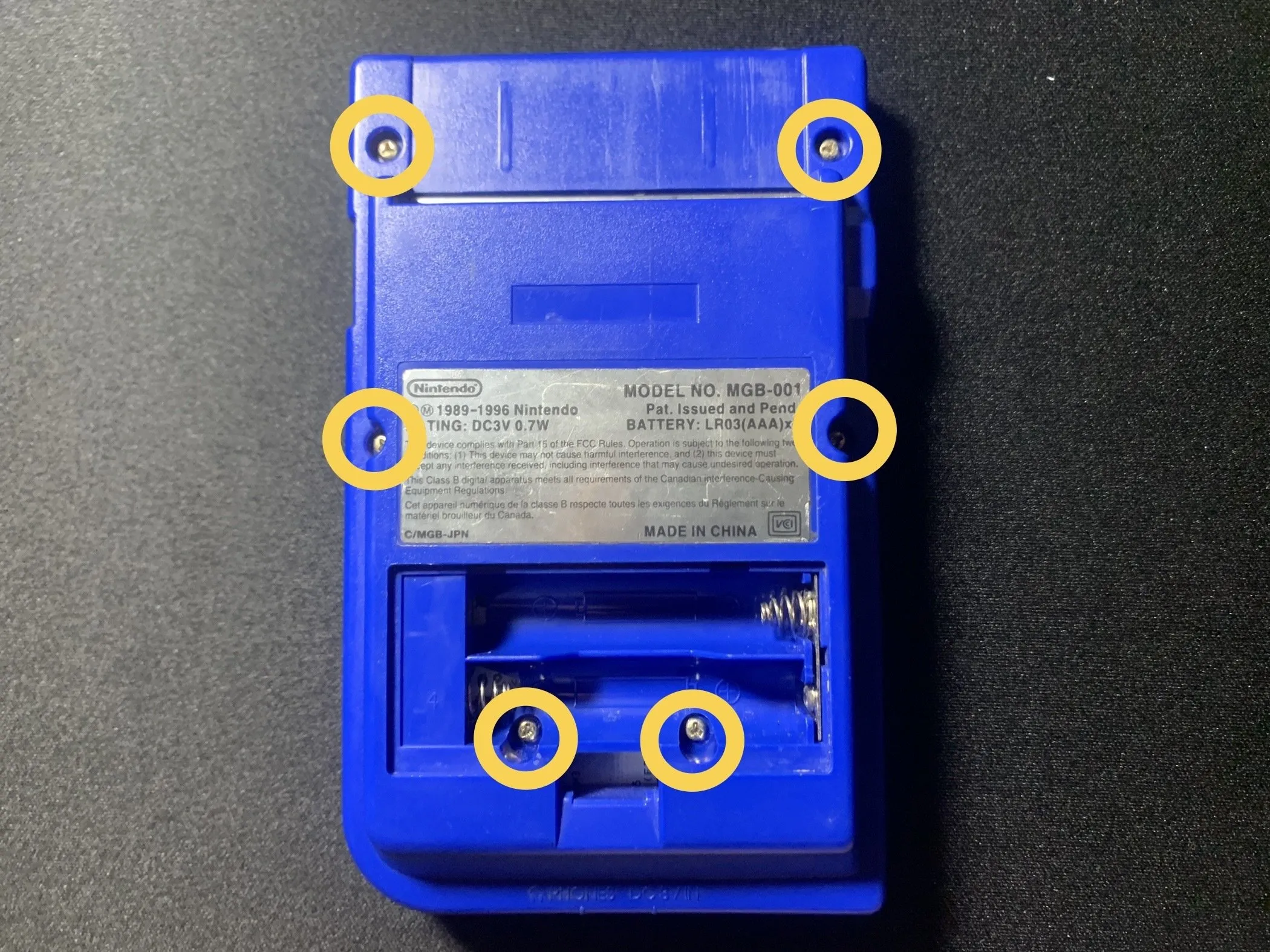

  • Используя винт Y00, открутите 6 винтов с задней стороны.

Шаг 3

Разборка Game Boy Pocket: шаг 3, изображение 1 из 1
Разборка Game Boy Pocket: шаг 3, изображение 1 из 1 | Источник - ifixit.com

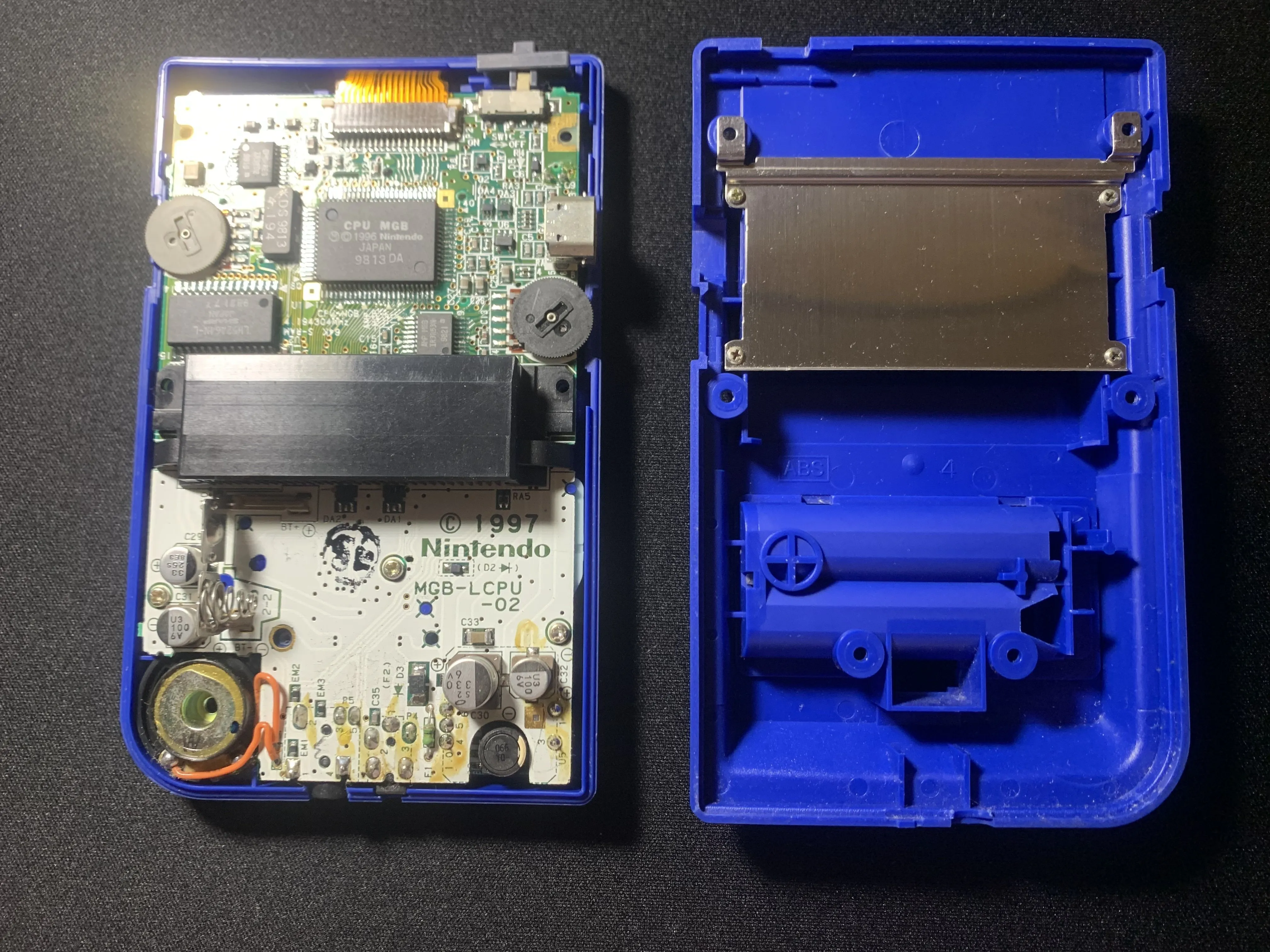

  • Снимите заднюю крышку.

Шаг 4

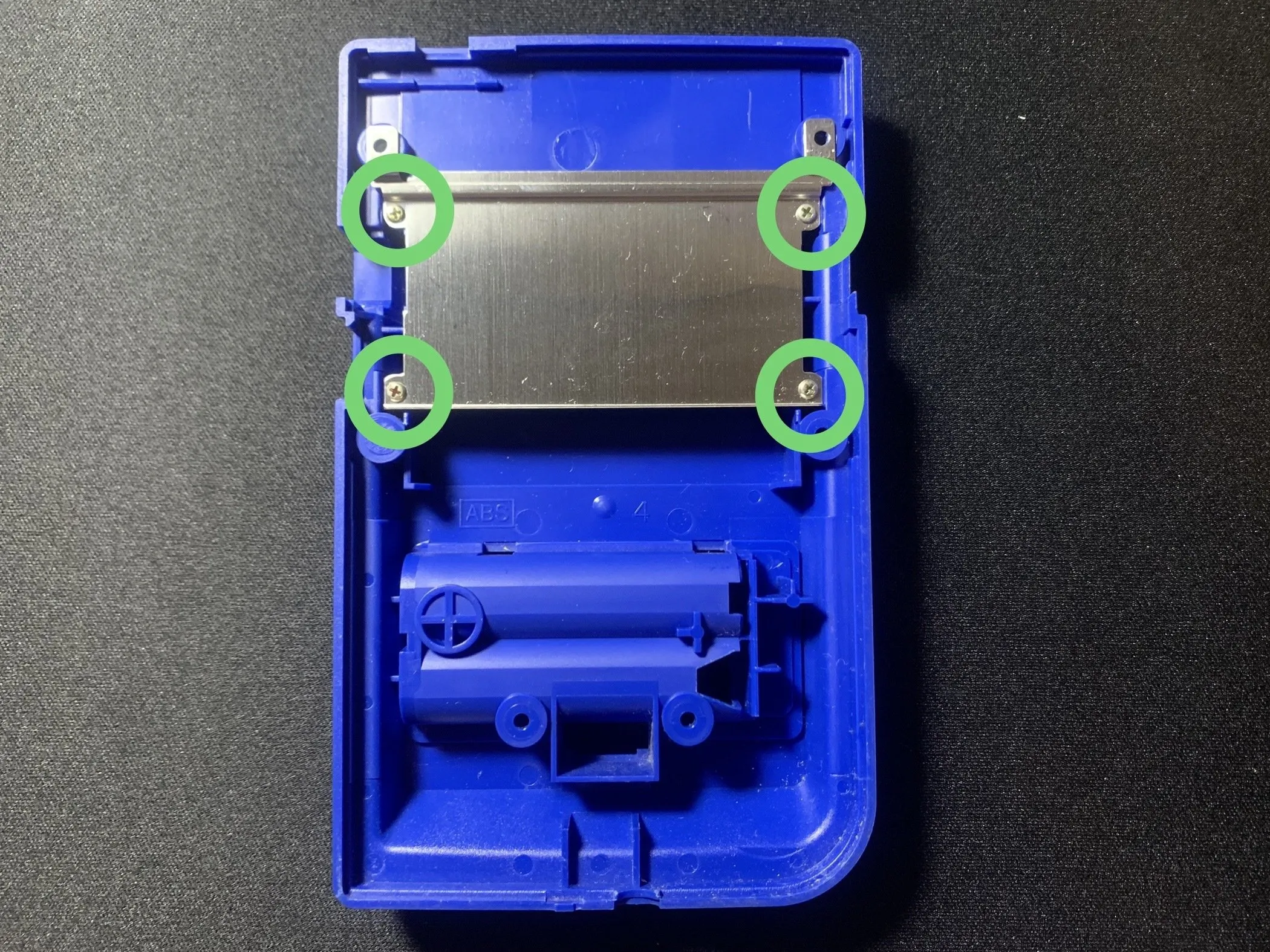

Разборка Game Boy Pocket: шаг 4, изображение 1 из 2
Разборка Game Boy Pocket: шаг 4, изображение 1 из 2 | Источник - ifixit.com

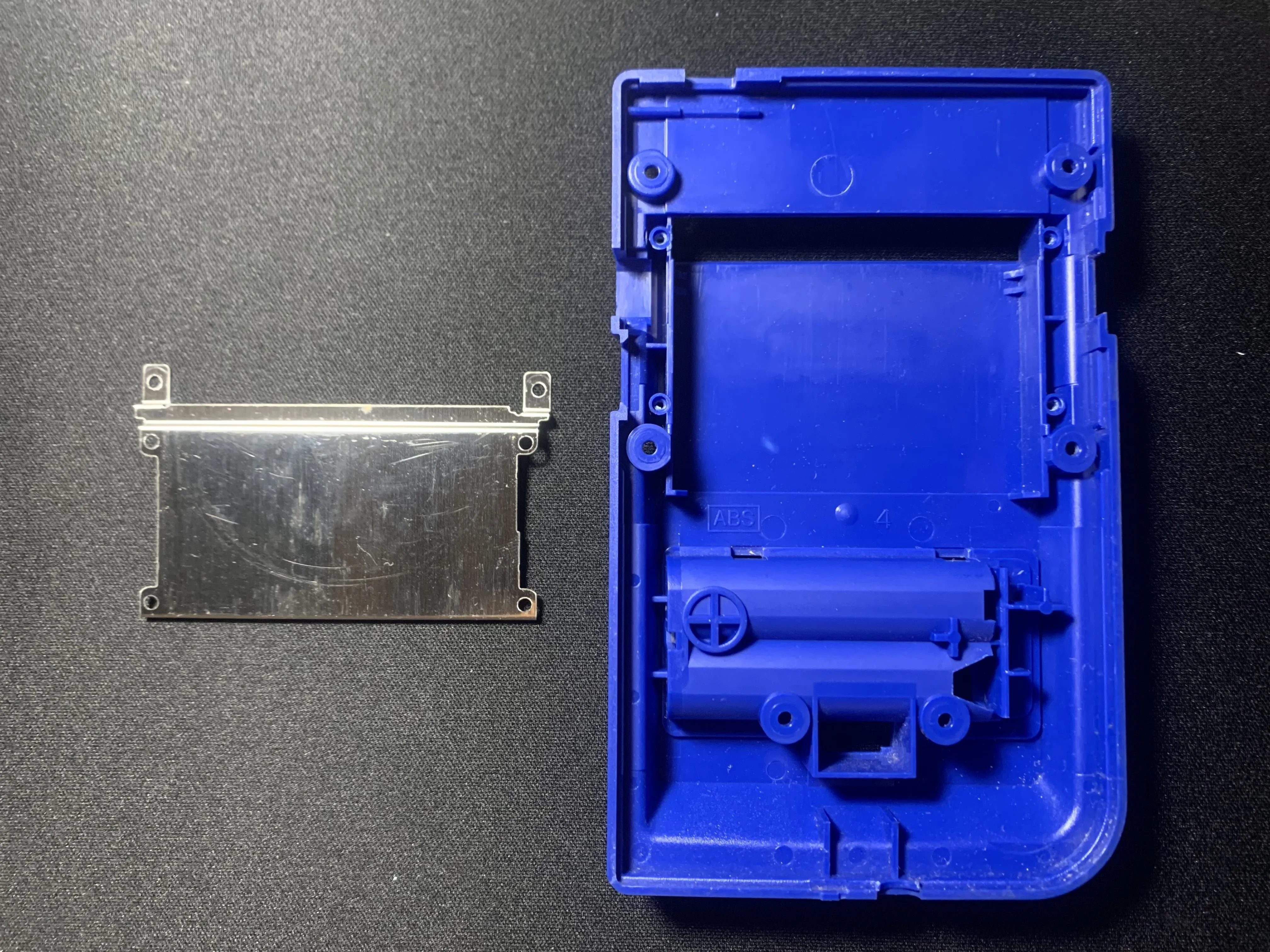

Разборка Game Boy Pocket: шаг 4, изображение 2 из 2
Разборка Game Boy Pocket: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Выкрутите 4 винта из панели картриджа, используя винт JIS000.

  • Снимите панель картриджа.

Шаг 5

Разборка Game Boy Pocket: шаг 5, изображение 1 из 1
Разборка Game Boy Pocket: шаг 5, изображение 1 из 1 | Источник - ifixit.com

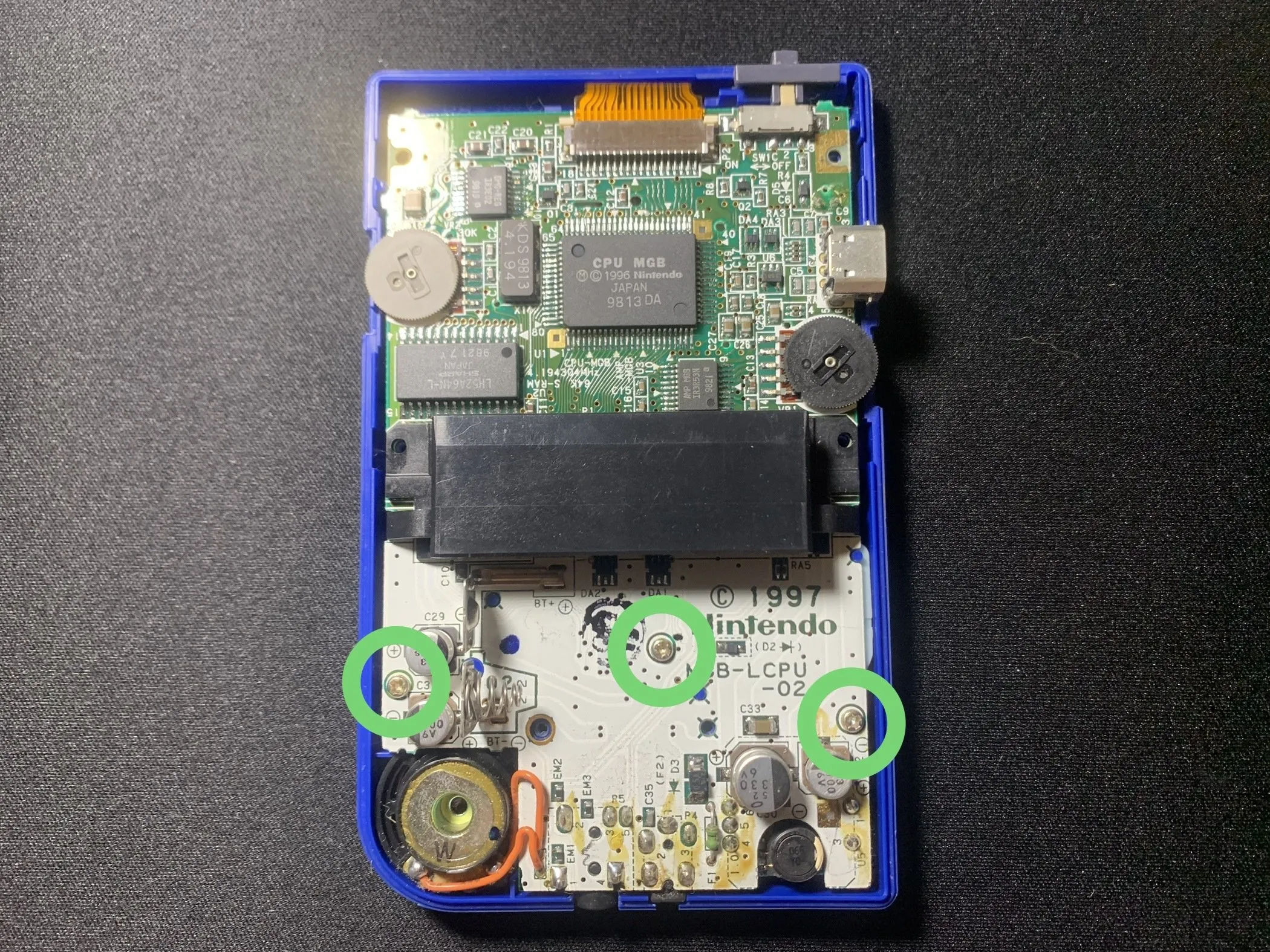

  • Открутите 3 винта на материнской плате с помощью винта JIS00.

Шаг 6

Разборка Game Boy Pocket: шаг 6, изображение 1 из 1
Разборка Game Boy Pocket: шаг 6, изображение 1 из 1 | Источник - ifixit.com

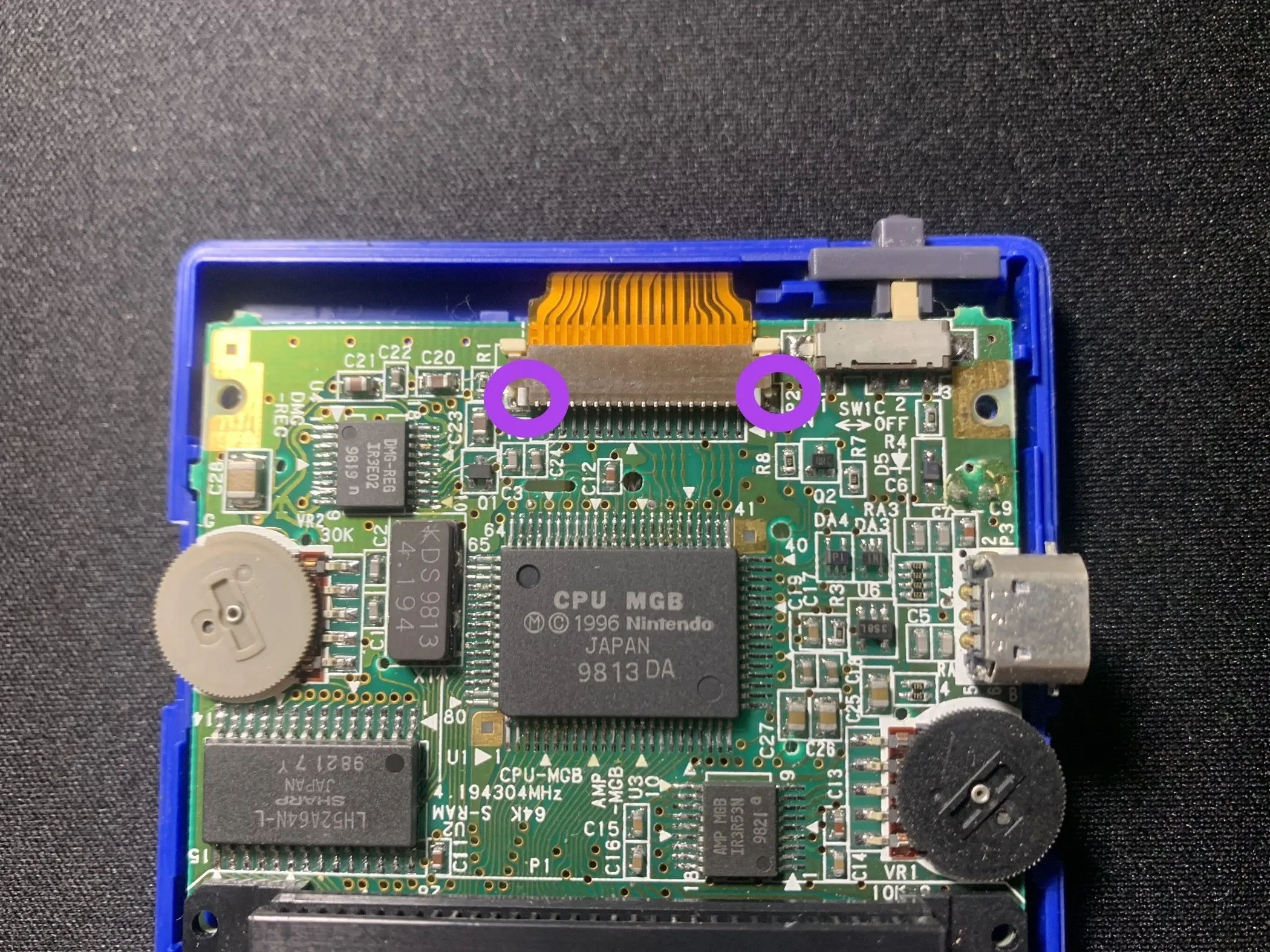

  • Надавите на два штифта, которые фиксируют ленточный кабель для экрана, используя палочку.

Шаг 7

Разбор Game Boy Pocket: шаг 7, изображение 1 из 3
Разборка Game Boy Pocket: шаг 7, изображение 1 из 3 | Источник - ifixit.com

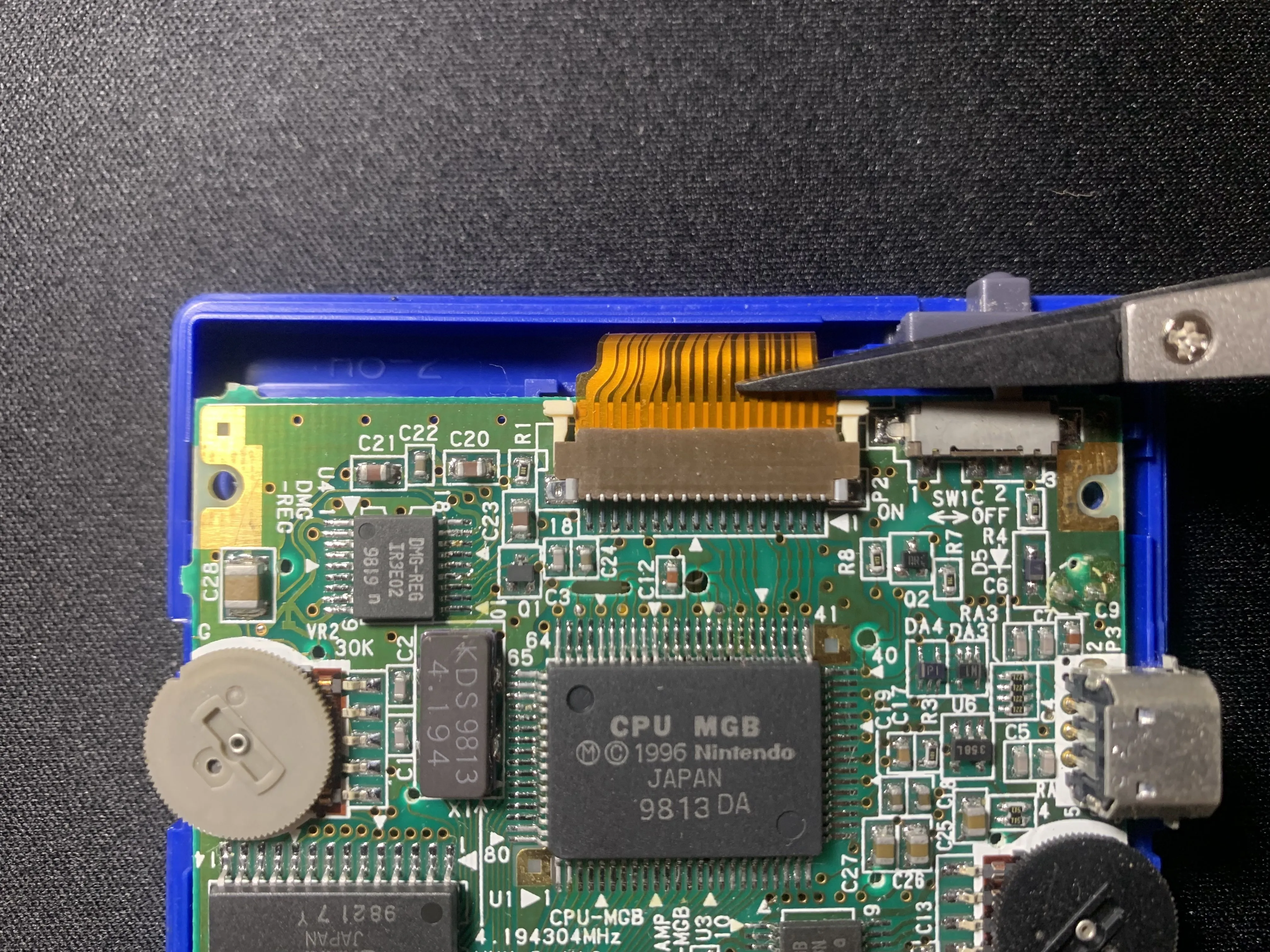

Разборка Game Boy Pocket: шаг 7, изображение 2 из 3
Разборка Game Boy Pocket: шаг 7, изображение 2 из 3 | Источник - ifixit.com

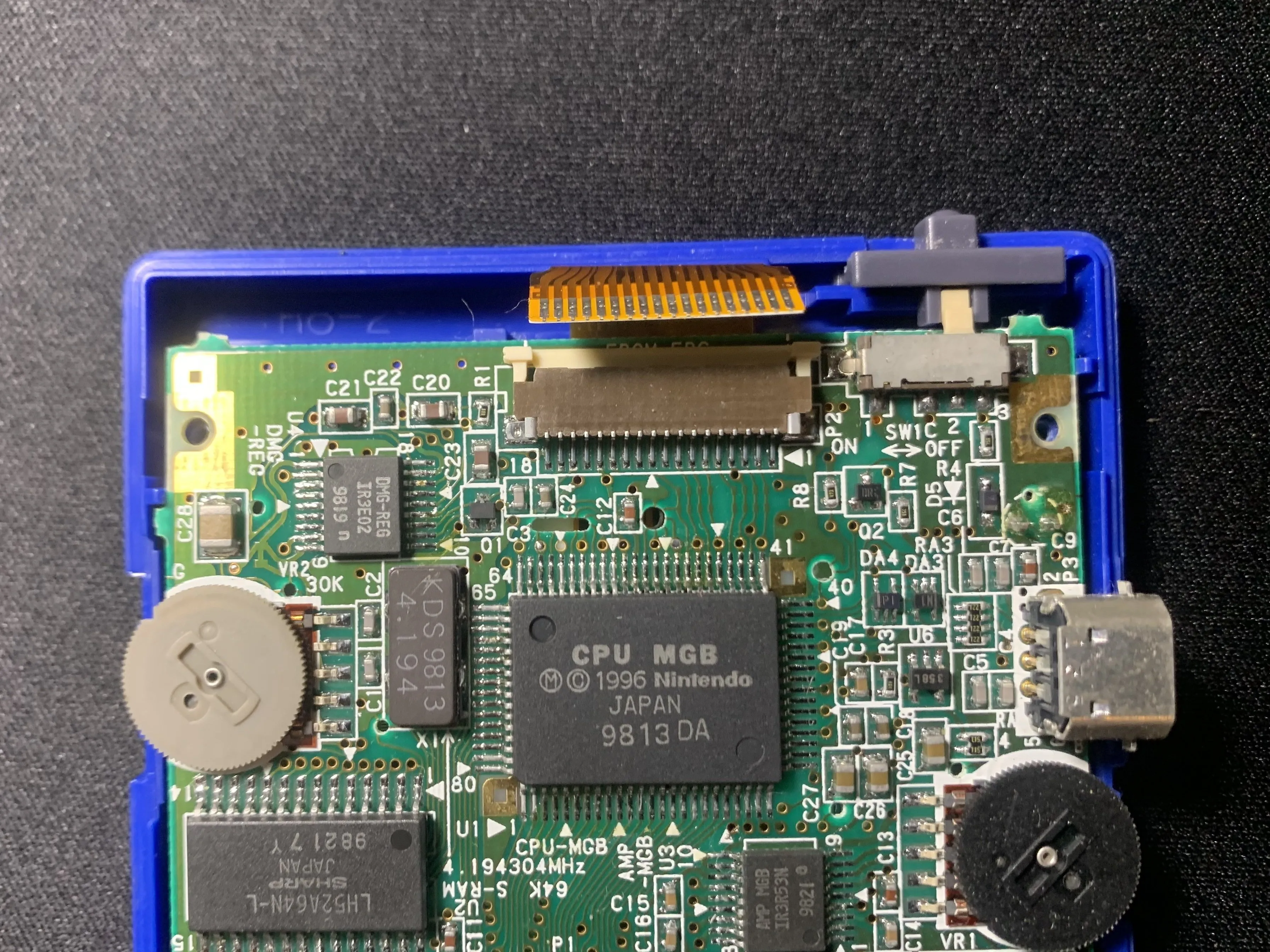

Разборка Game Boy Pocket: шаг 7, изображение 3 из 3
Разборка Game Boy Pocket: шаг 7, изображение 3 из 3 | Источник - ifixit.com

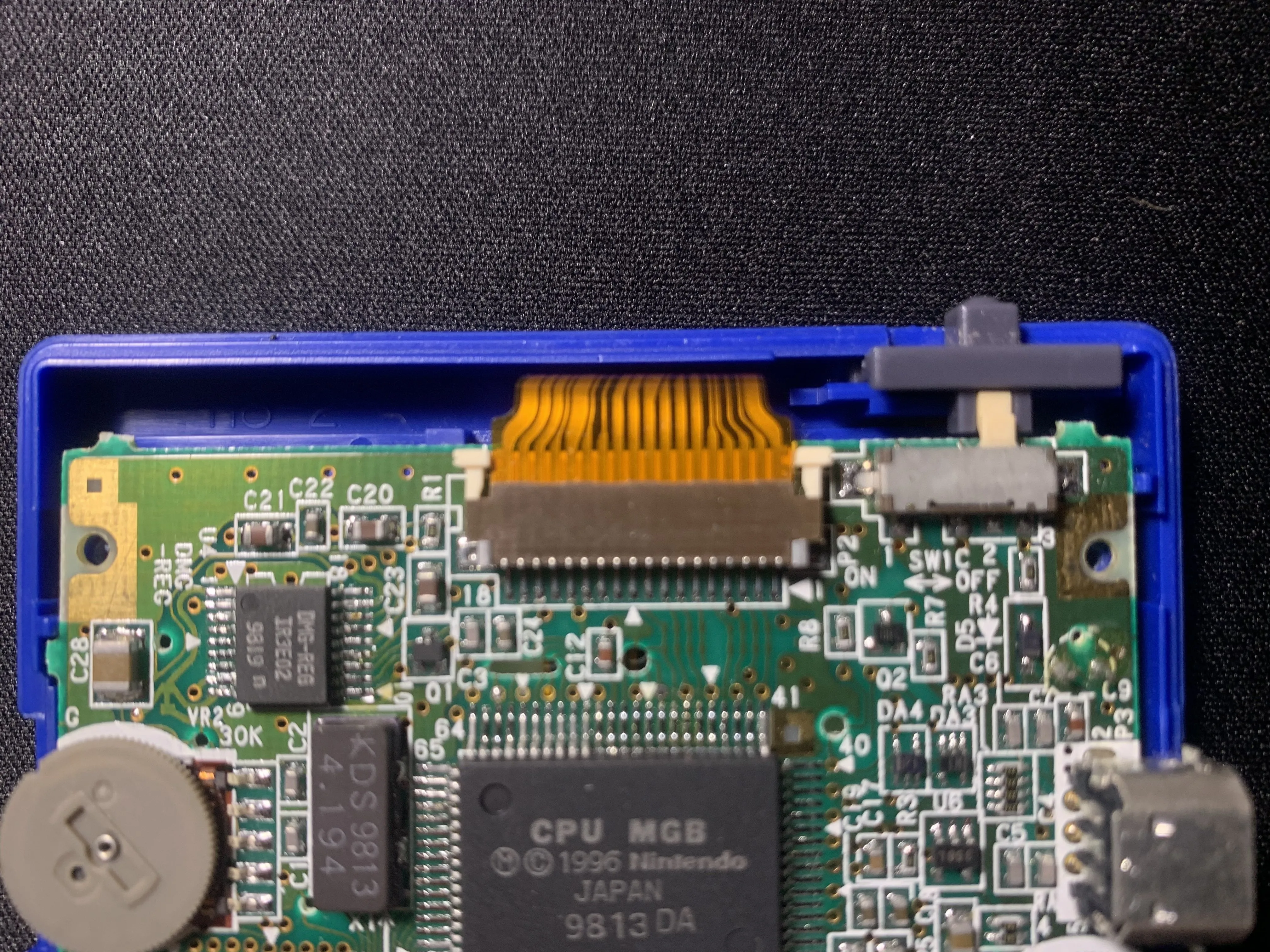

  • С помощью пластикового пинцета отсоедините ленточный кабель.

  • Будьте осторожны, чтобы не поцарапать и не сломать ленточный кабель!

Шаг 8

Разбор Game Boy Pocket: шаг 8, изображение 1 из 2
Разборка Game Boy Pocket: шаг 8, изображение 1 из 2 | Источник - ifixit.com
Разборка Game Boy Pocket: шаг 8, изображение 2 из 2
Разборка Game Boy Pocket: шаг 8, изображение 2 из 2 | Источник - ifixit.com

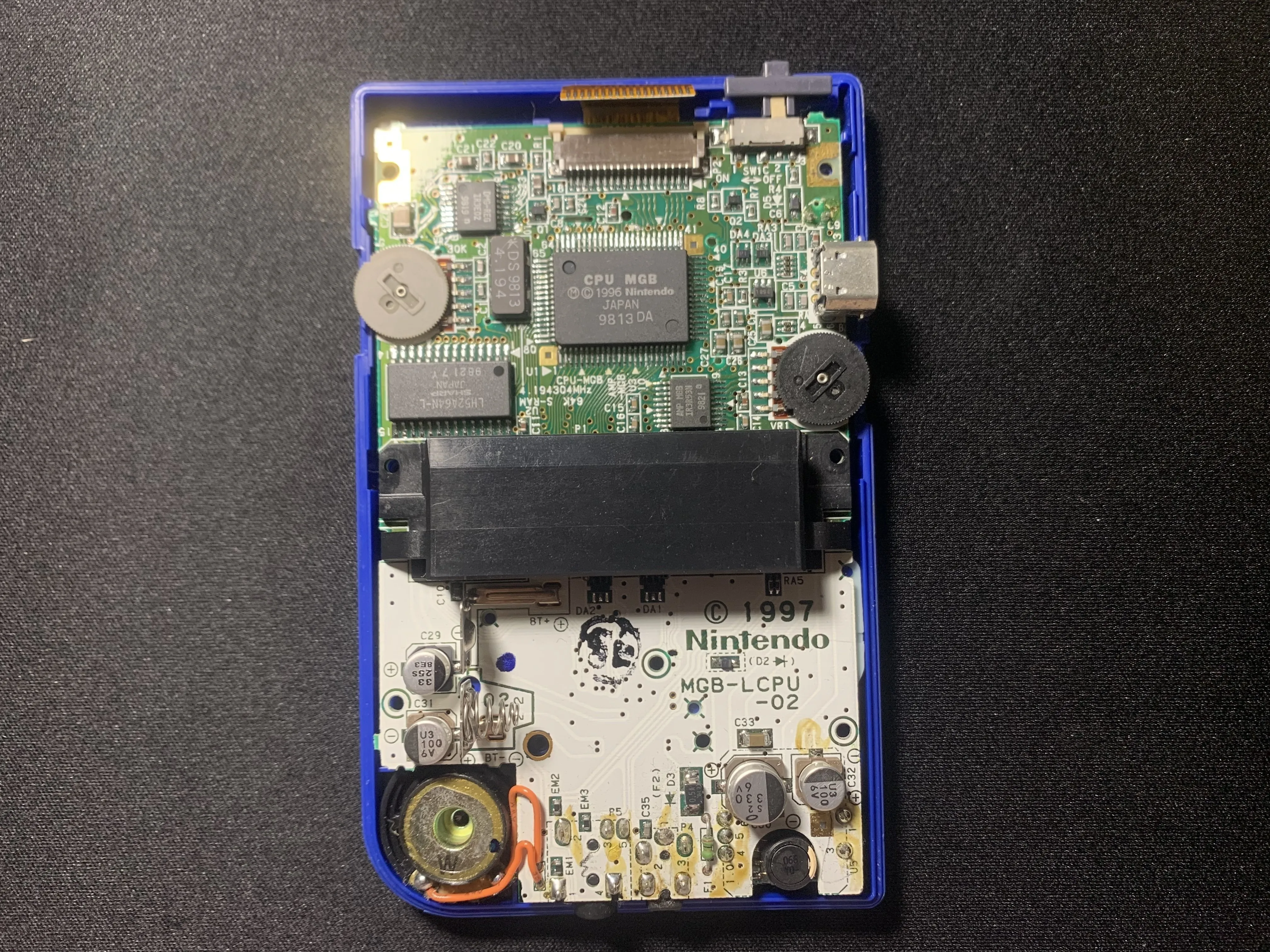

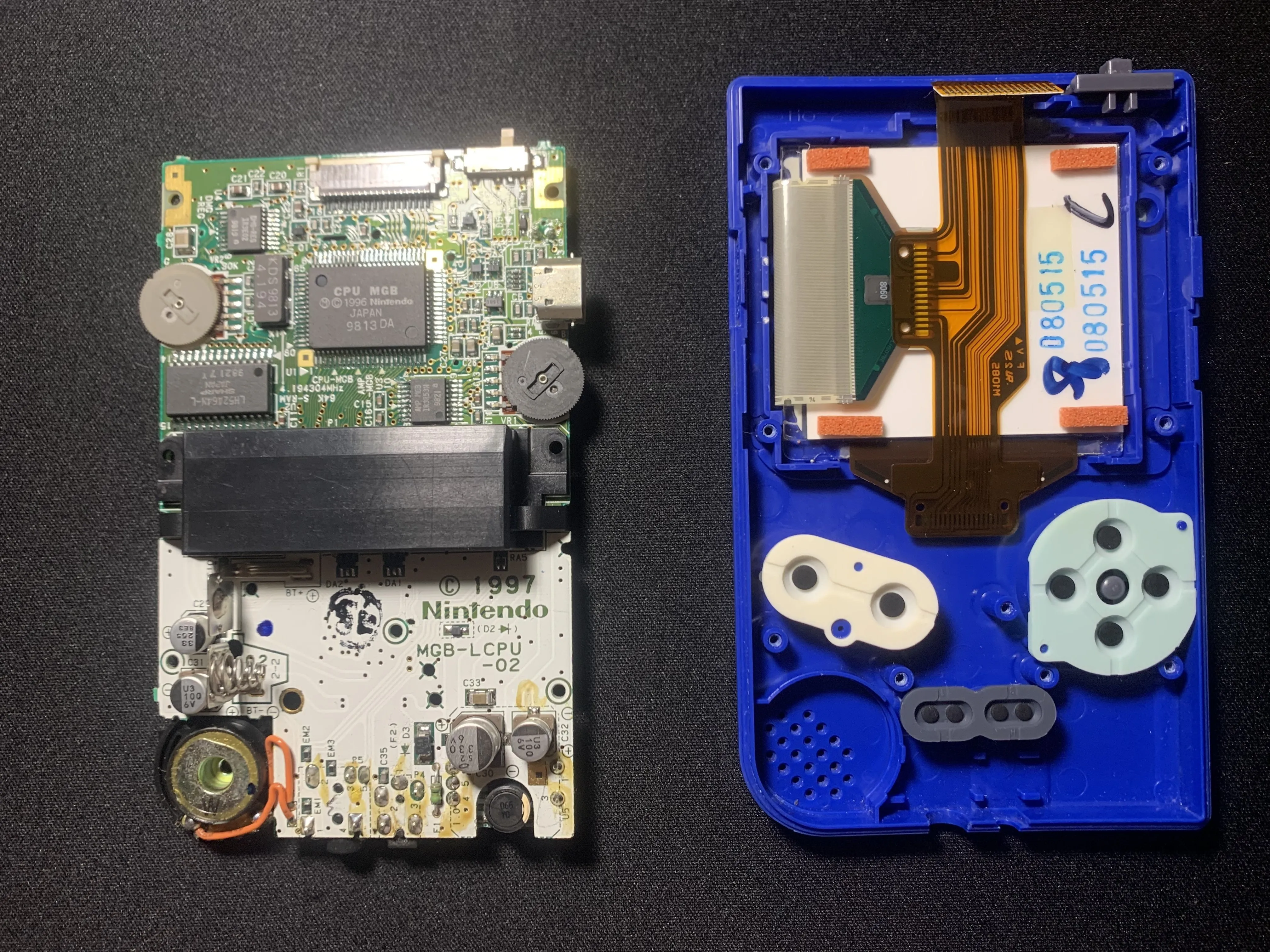

  • Снимите материнскую плату.

Шаг 9

Разборка Game Boy Pocket: шаг 9, изображение 1 из 2
Разборка Game Boy Pocket: шаг 9, изображение 1 из 2 | Источник - ifixit.com
Разборка Game Boy Pocket: шаг 9, изображение 2 из 2
Разборка Game Boy Pocket: шаг 9, изображение 2 из 2 | Источник - ifixit.com

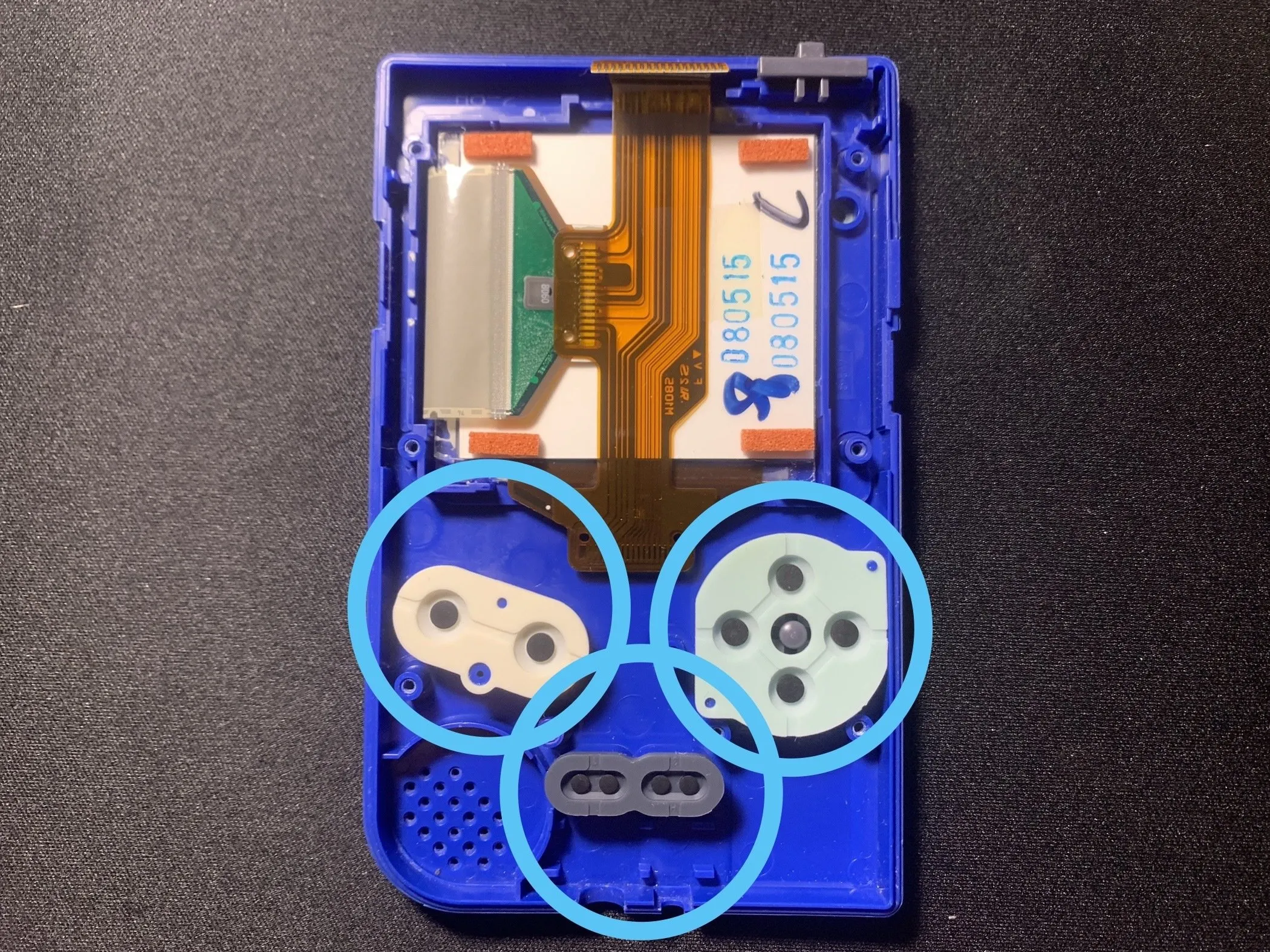

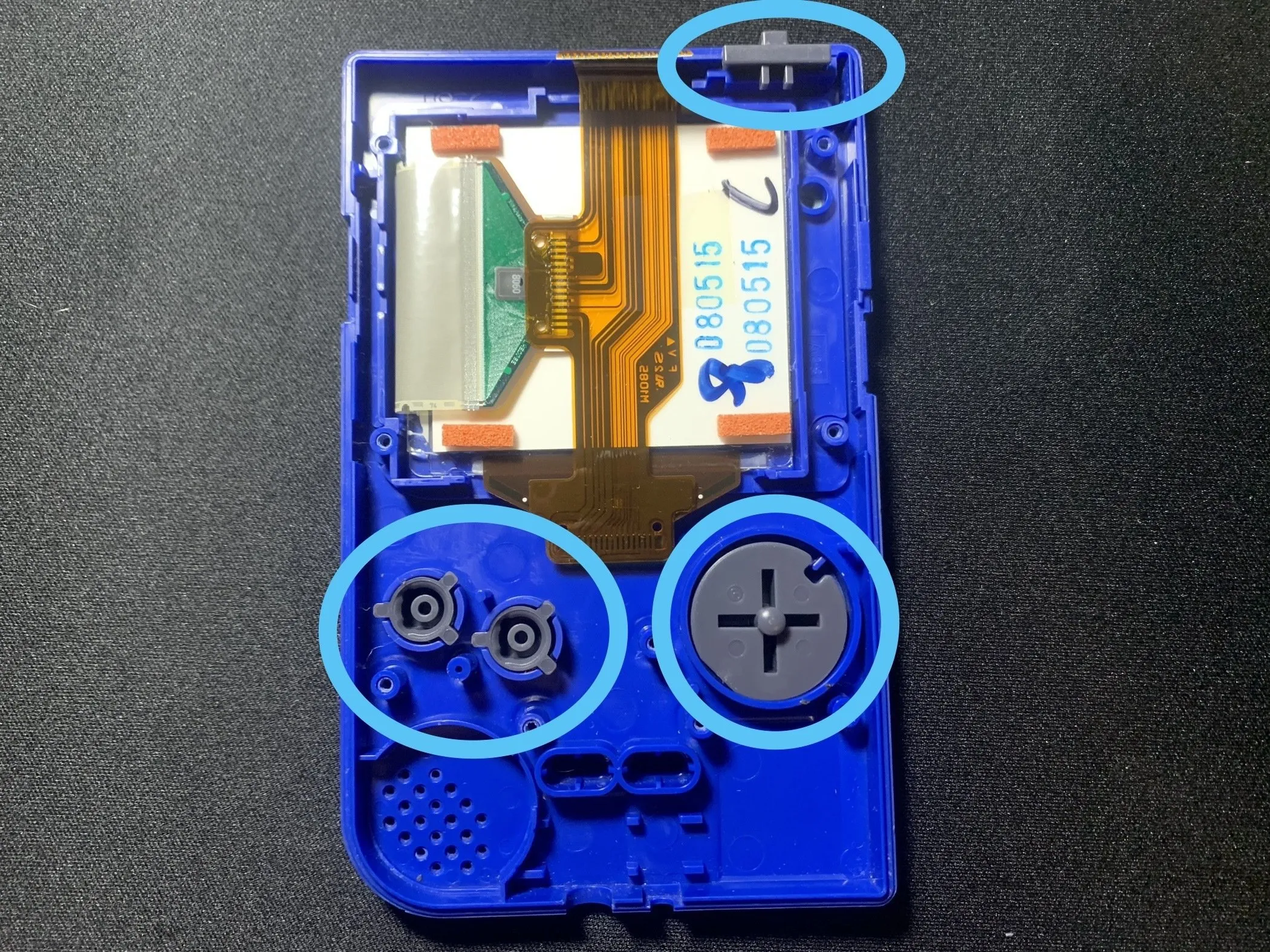

  • Снимите покрытие с кнопок.

  • Снимите кнопки.

Шаг 10

Разборка Game Boy Pocket: шаг 10, изображение 1 из 2
Разборка Game Boy Pocket: шаг 10, изображение 1 из 2 | Источник - ifixit.com

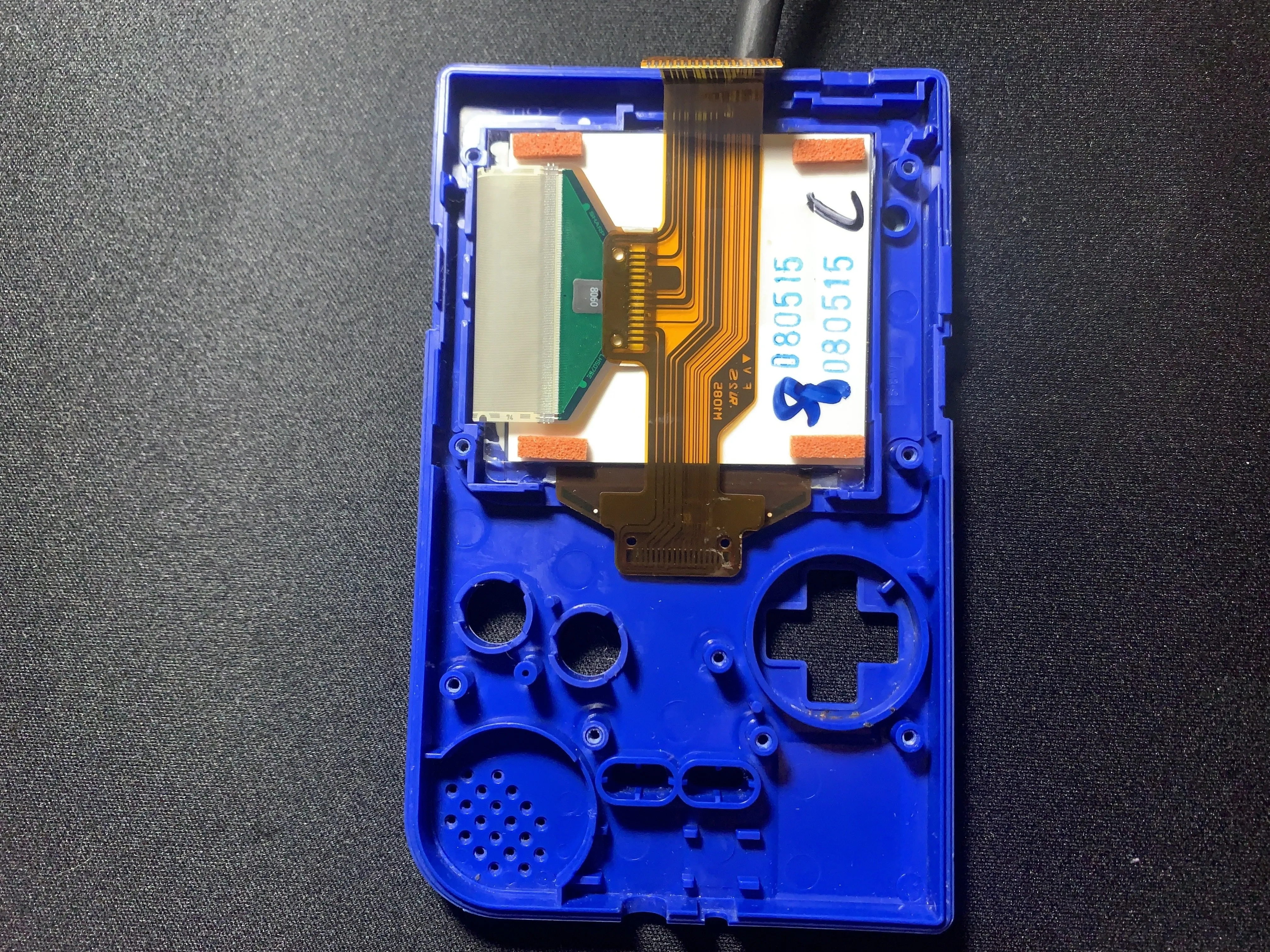

Разборка Game Boy Pocket: шаг 10, изображение 2 из 2
Разборка Game Boy Pocket: шаг 10, изображение 2 из 2 | Источник - ifixit.com

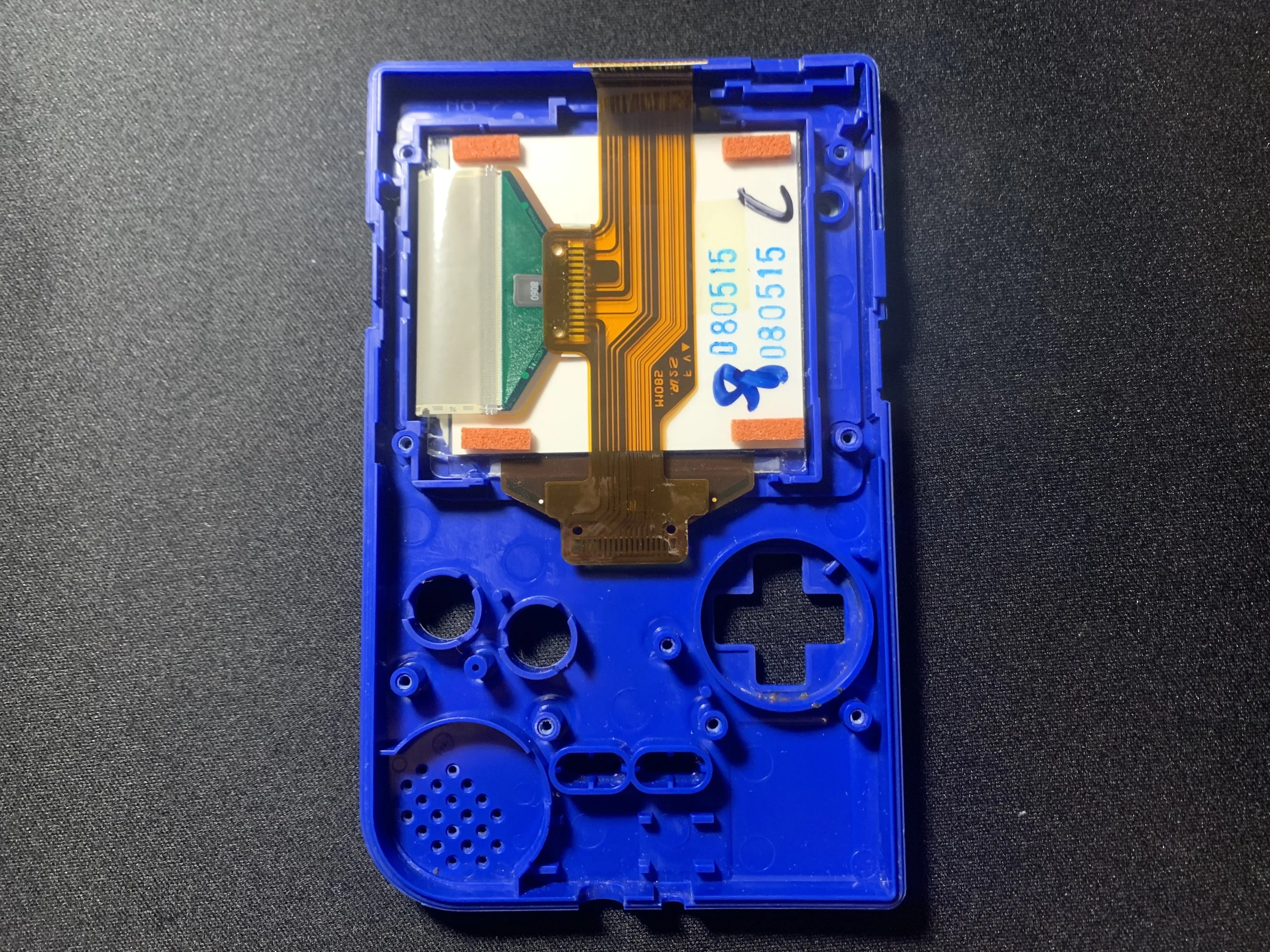

  • Извлеките дисплей с помощью пробки.

  • Будьте осторожны, чтобы не разбить дисплей!

Шаг 11

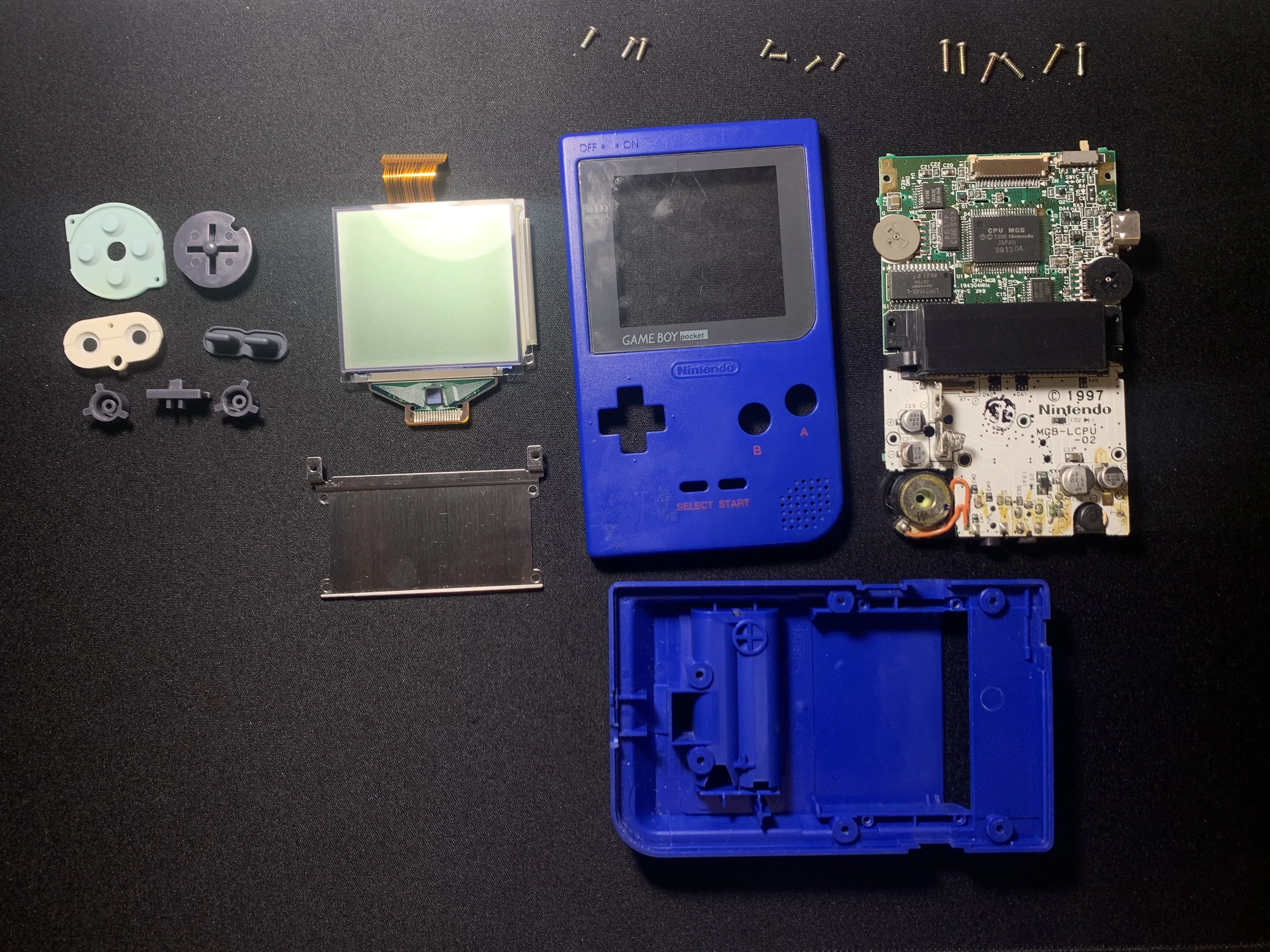

Разбор Game Boy Pocket: шаг 11, изображение 1 из 1
Разборка Game Boy Pocket: шаг 11, изображение 1 из 1 | Источник - ifixit.com

  • Готово!
