Разборка Garmin fēnix 7X

Введение

Все показанные винты - это винты T4 Torx.

Примечание по водонепроницаемости: похоже, что Garmin использовала резиновые прокладки для водонепроницаемости часов, а не клей или другие одноразовые уплотнения. Теоретически это означает, что при правильной сборке устройство должно сохранять свою водонепроницаемость. Однако без официального руководства Garmin это не гарантируется.

Действуйте на свой страх и риск

Что вам понадобится

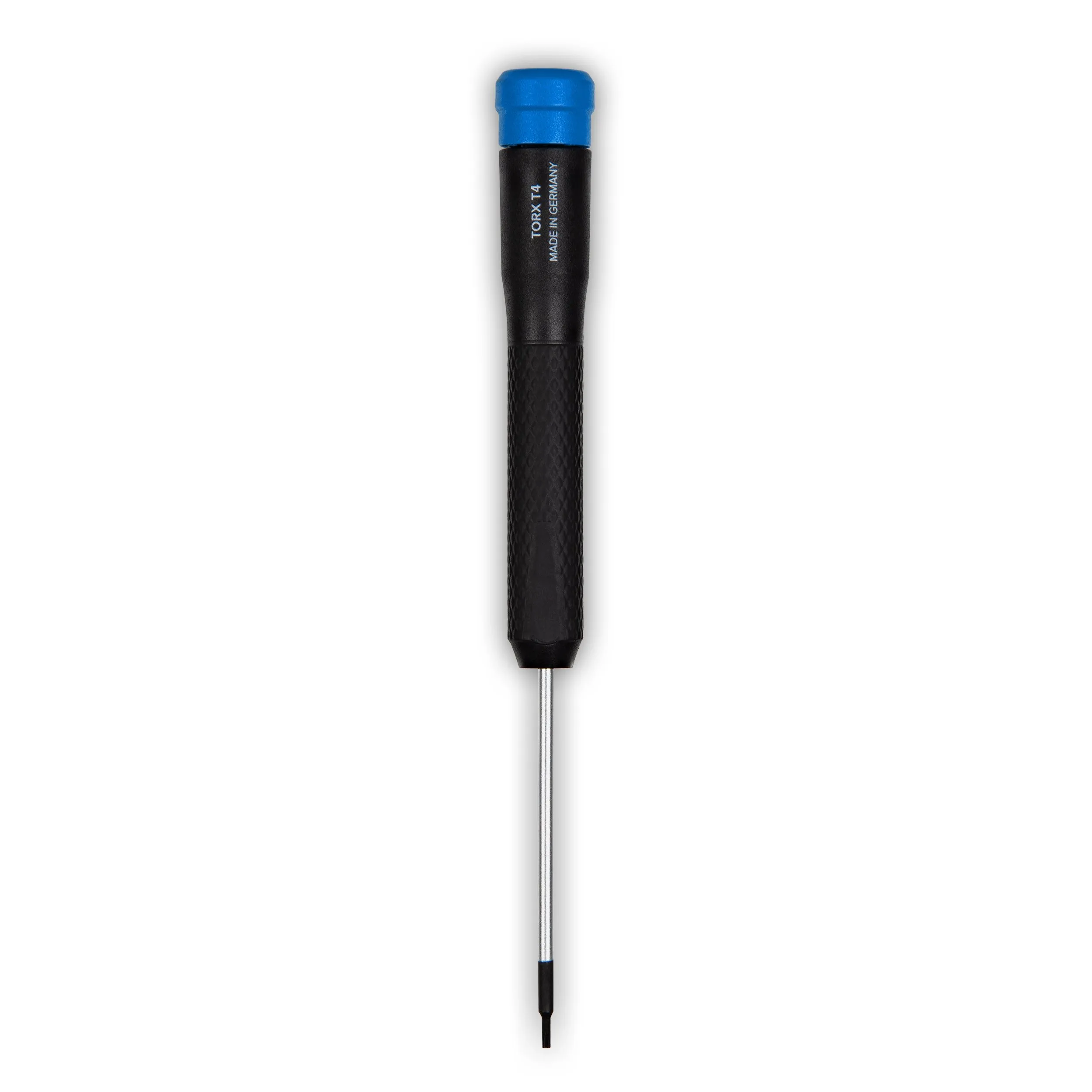

Инструменты

•

•

•

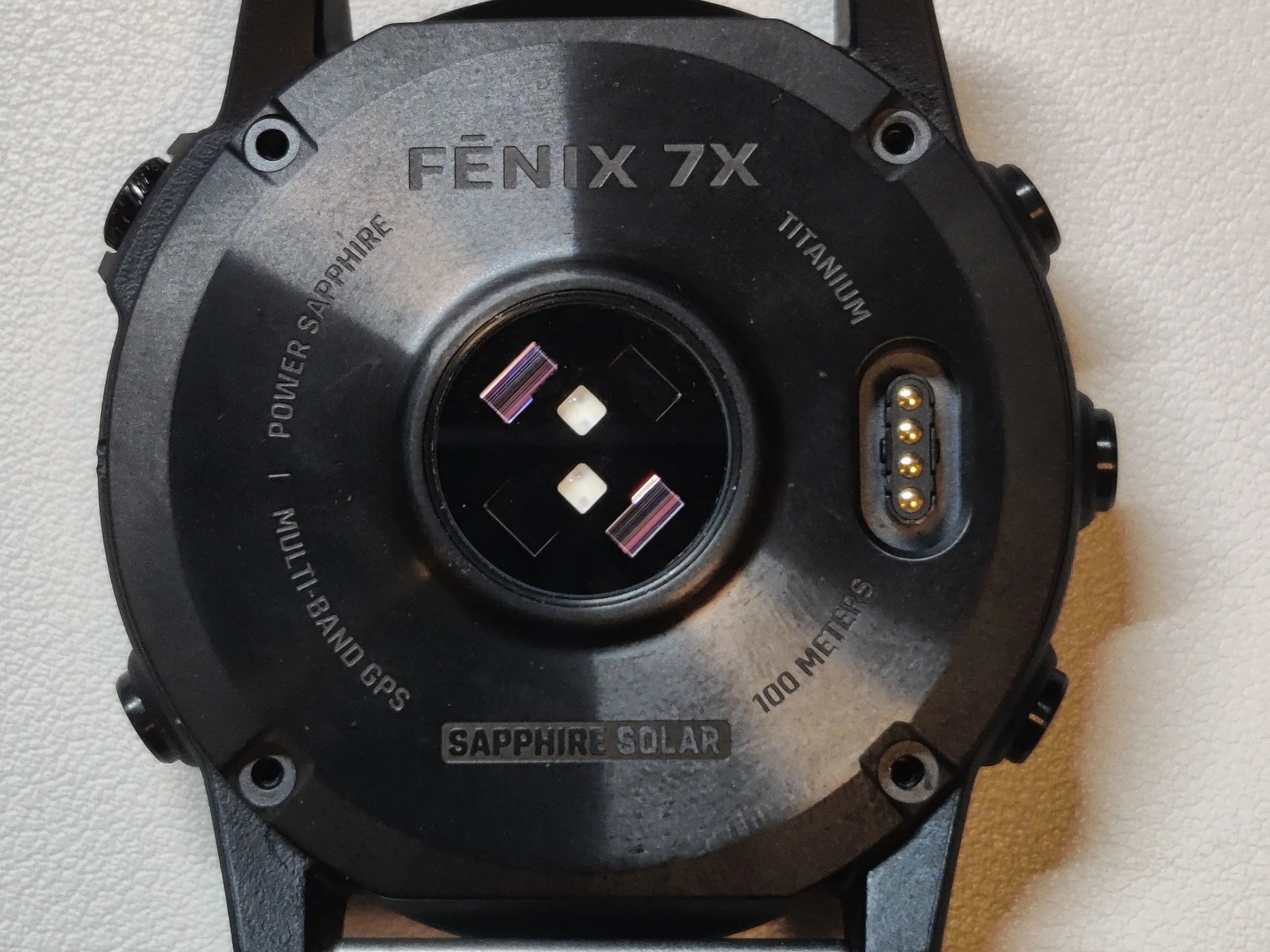

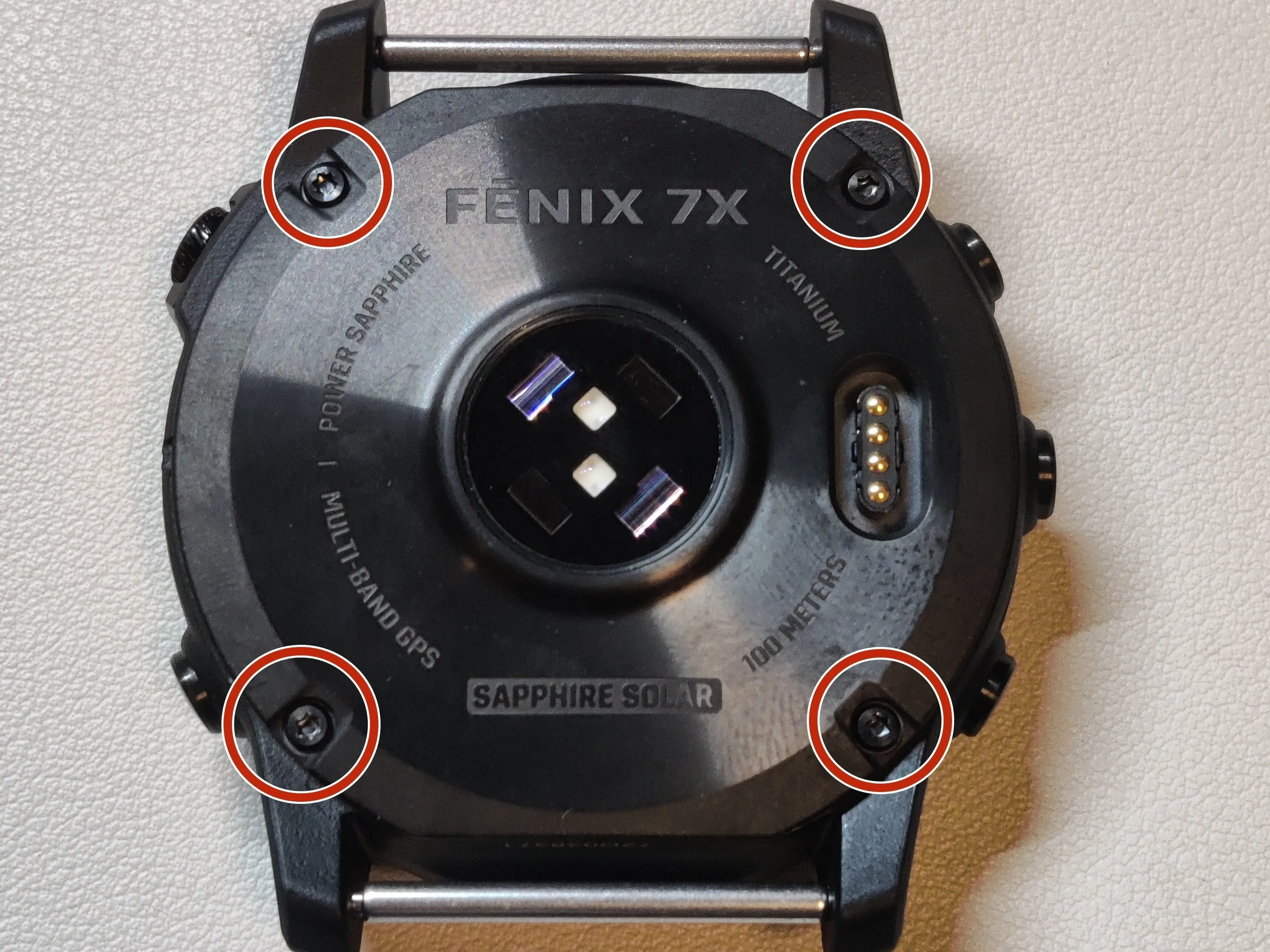

Шаг 1 Открутите винты задней панели

• Прежде чем приступить к работе, выключите часы и снимите наручный ремешок.

• Открутите четыре указанных винта.

• Не пытайтесь пока снять заднюю панель, так как к ней все еще прикреплены ленточные кабели.

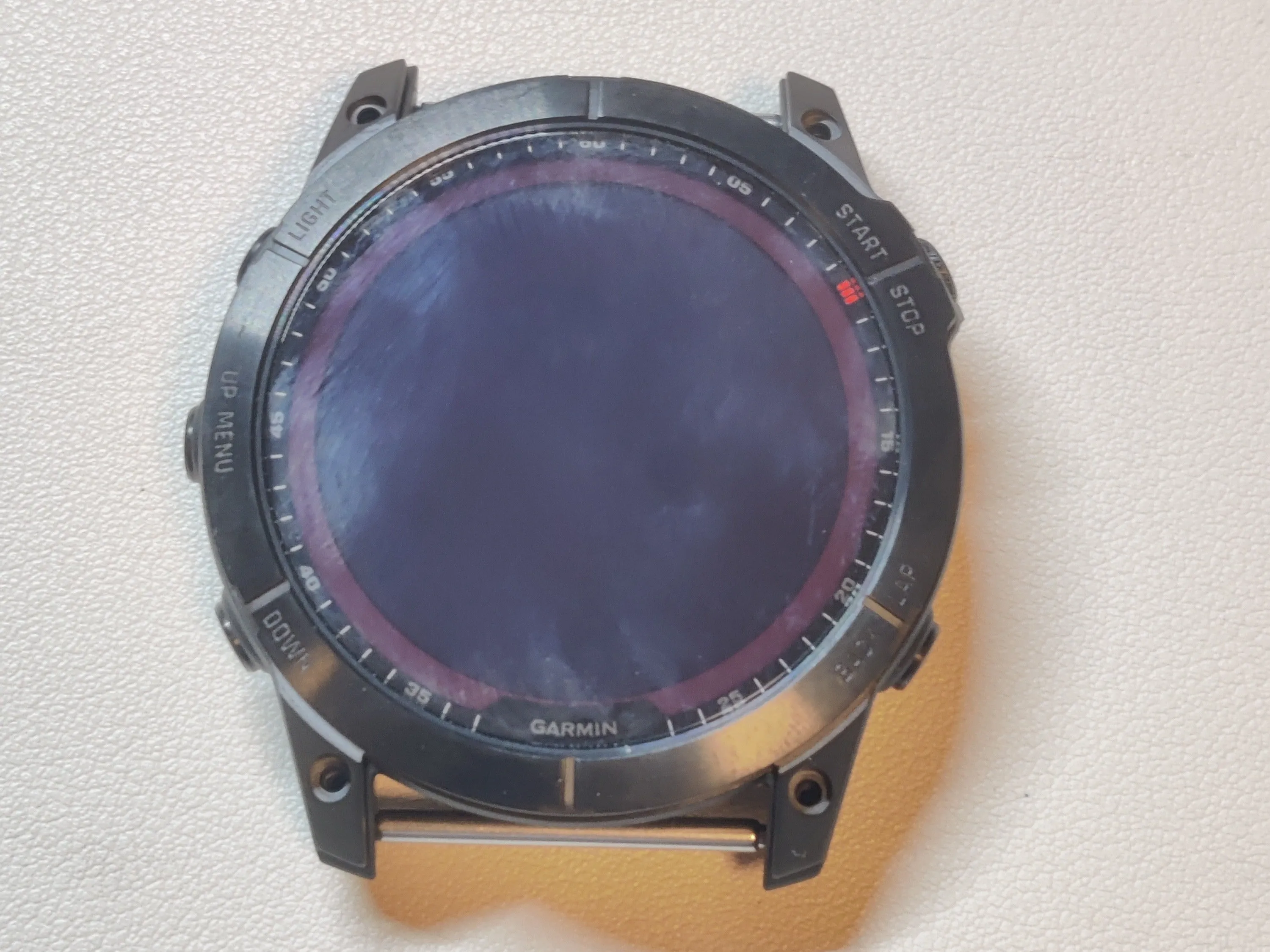

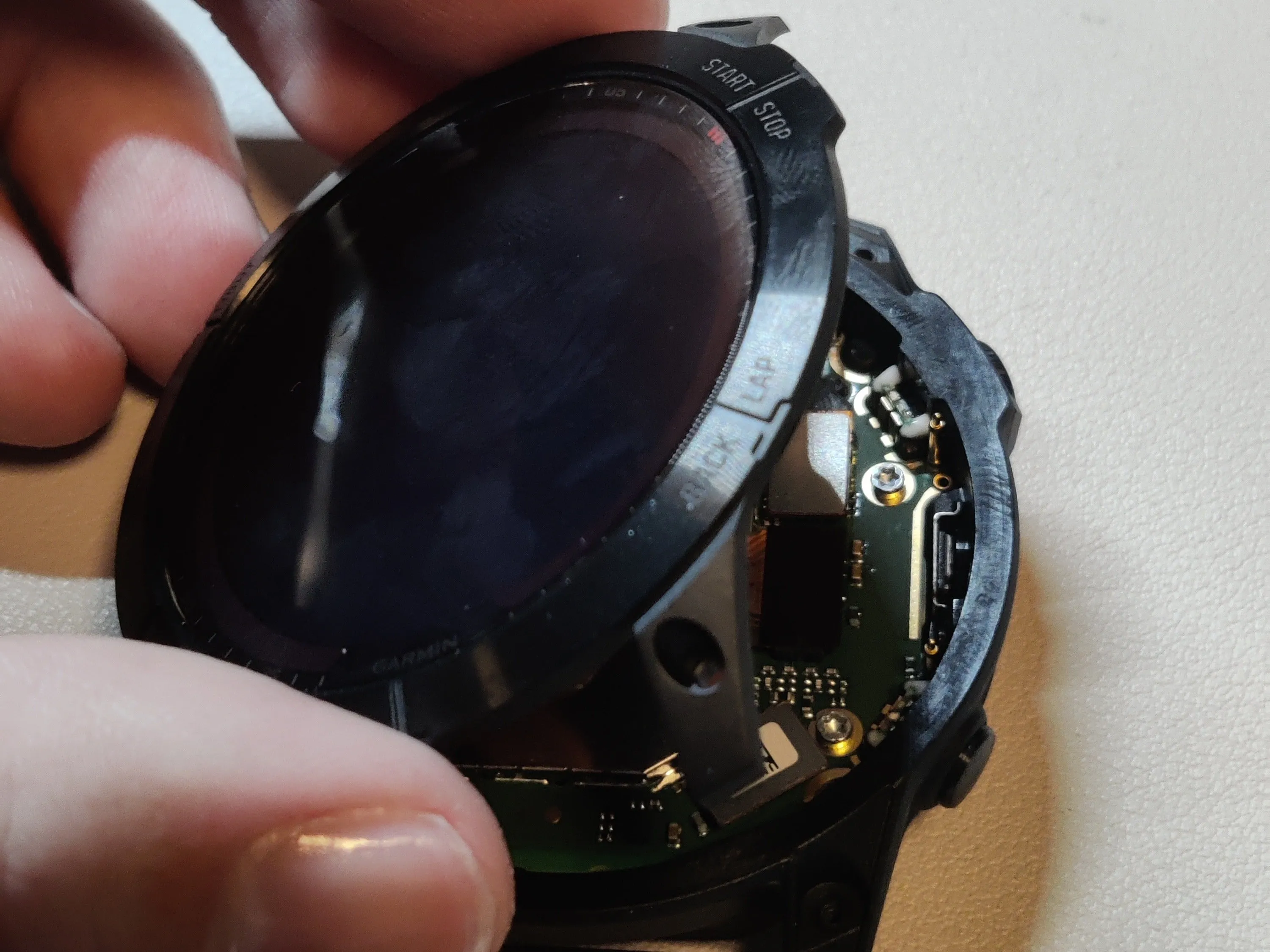

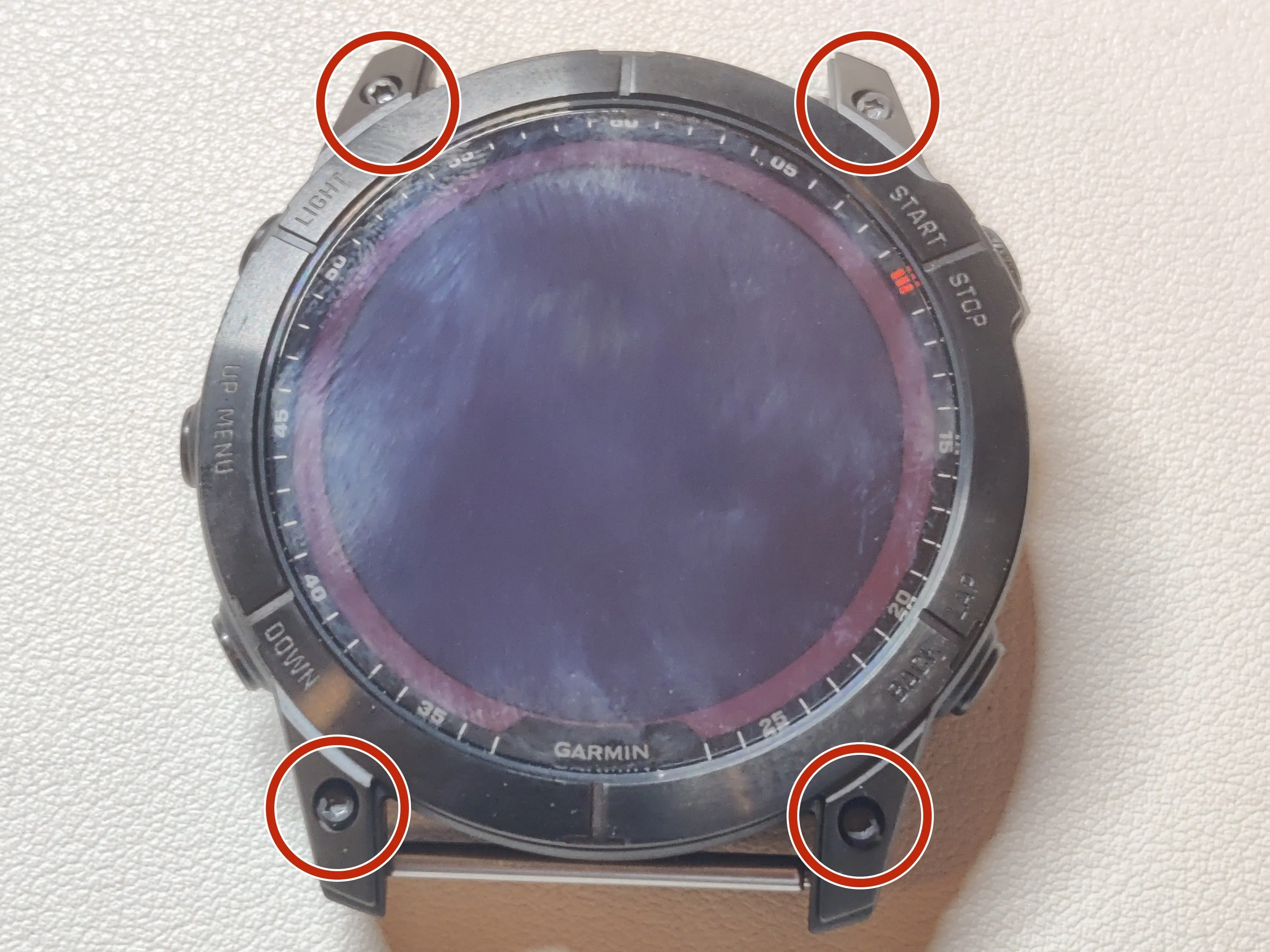

Шаг 2 Открутите экран в сборе

• Открутите четыре винта, крепящие экран.

• Чтобы не повредить ленточные кабели экрана, осторожно снимите экран с корпуса и слегка наклоните его влево, чтобы обнажить ленточные кабели.

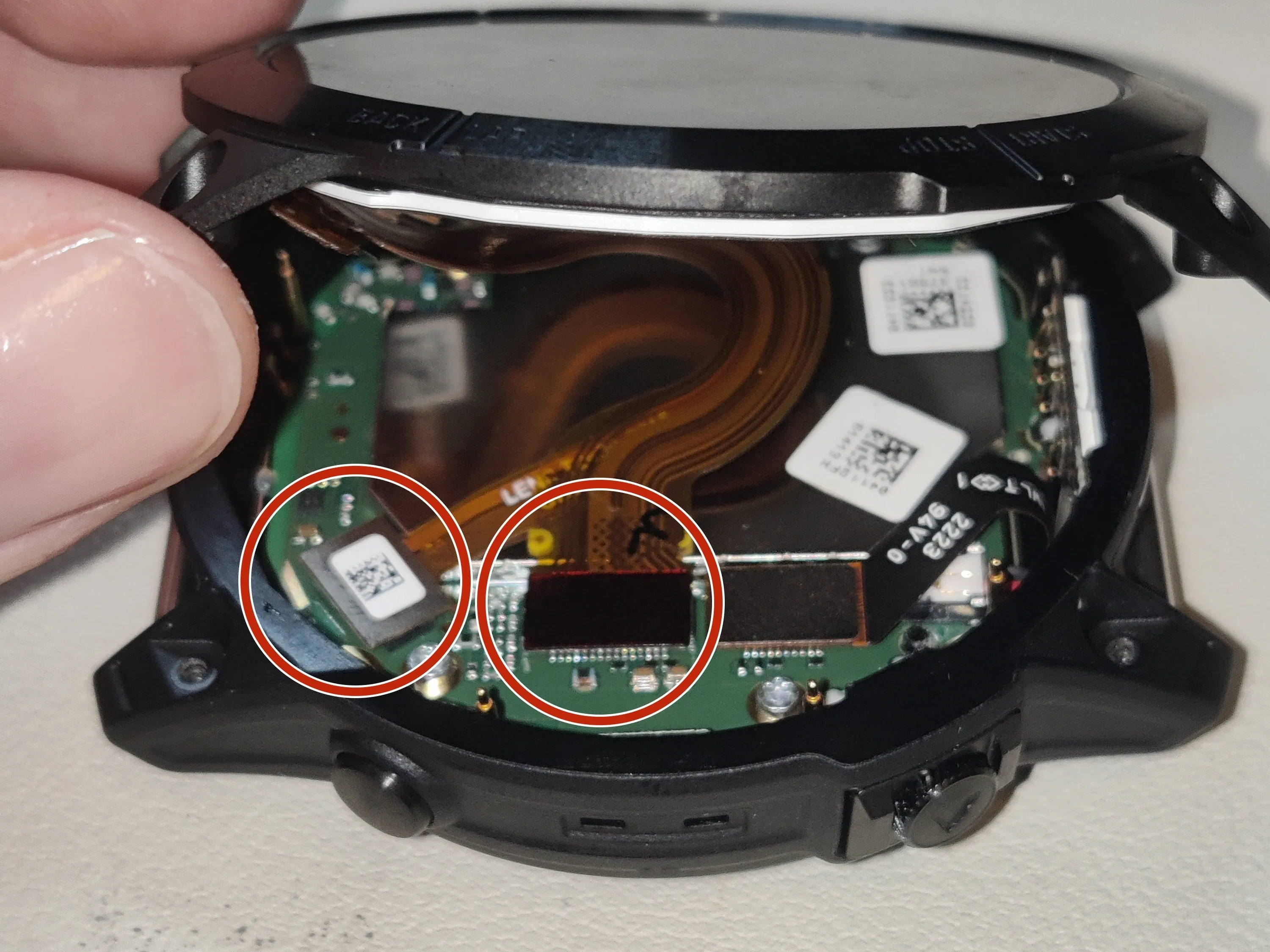

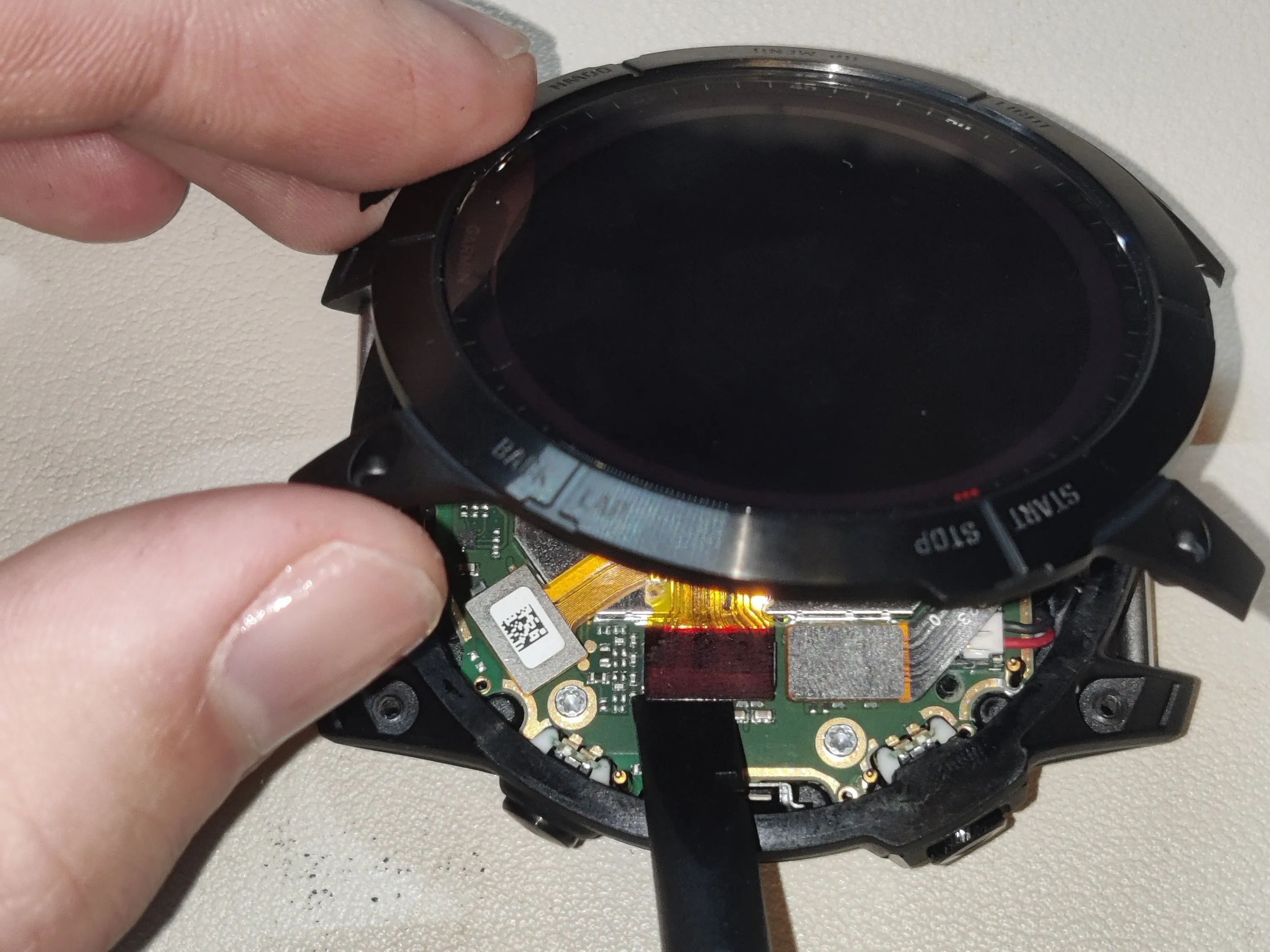

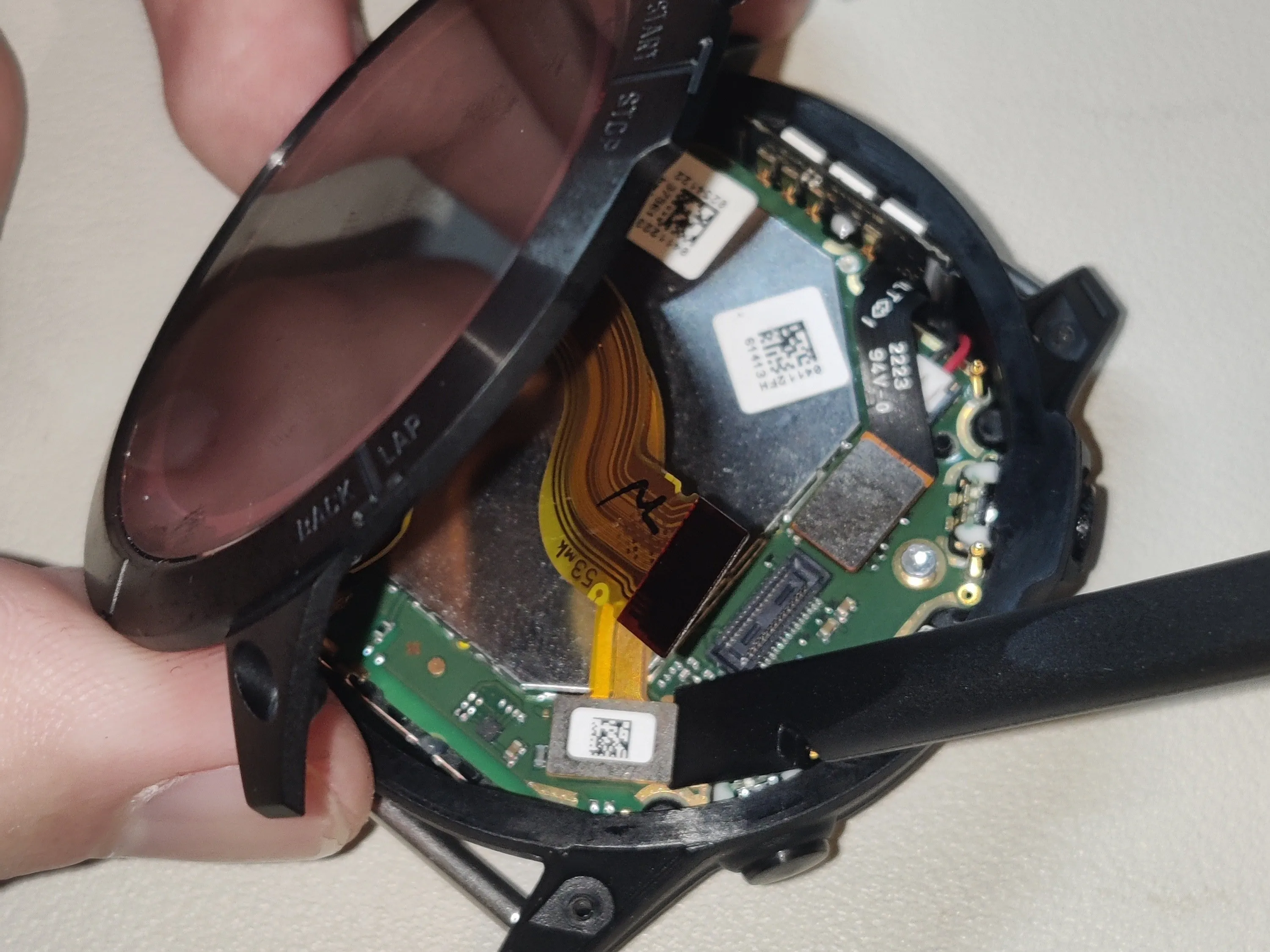

Шаг 3 Снимите экран в сборе

• Отсоедините указанные ленточные кабели, которые подключаются к экрану.

• Пластиковая лопатка может облегчить этот шаг и помочь избежать повреждений.

• Теперь экран должен быть полностью отсоединен от корпуса. Полностью отсоедините экран от корпуса и отложите его в сторону так, чтобы ленточные кабели были направлены вверх.

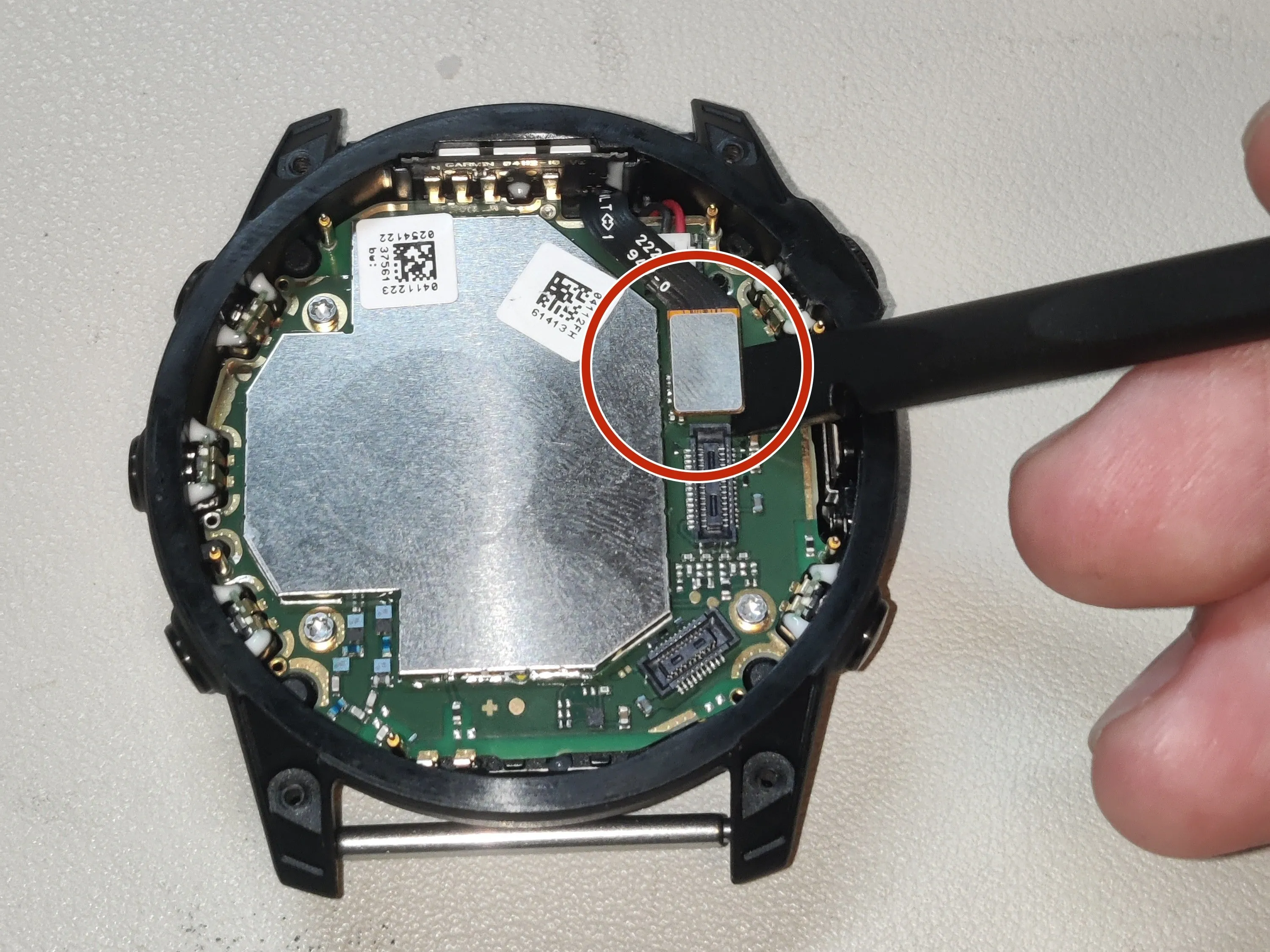

Шаг 4 Открутите главную печатную плату

• Отсоедините последний ленточный кабель от печатной платы.

• Открутите четыре указанных винта.

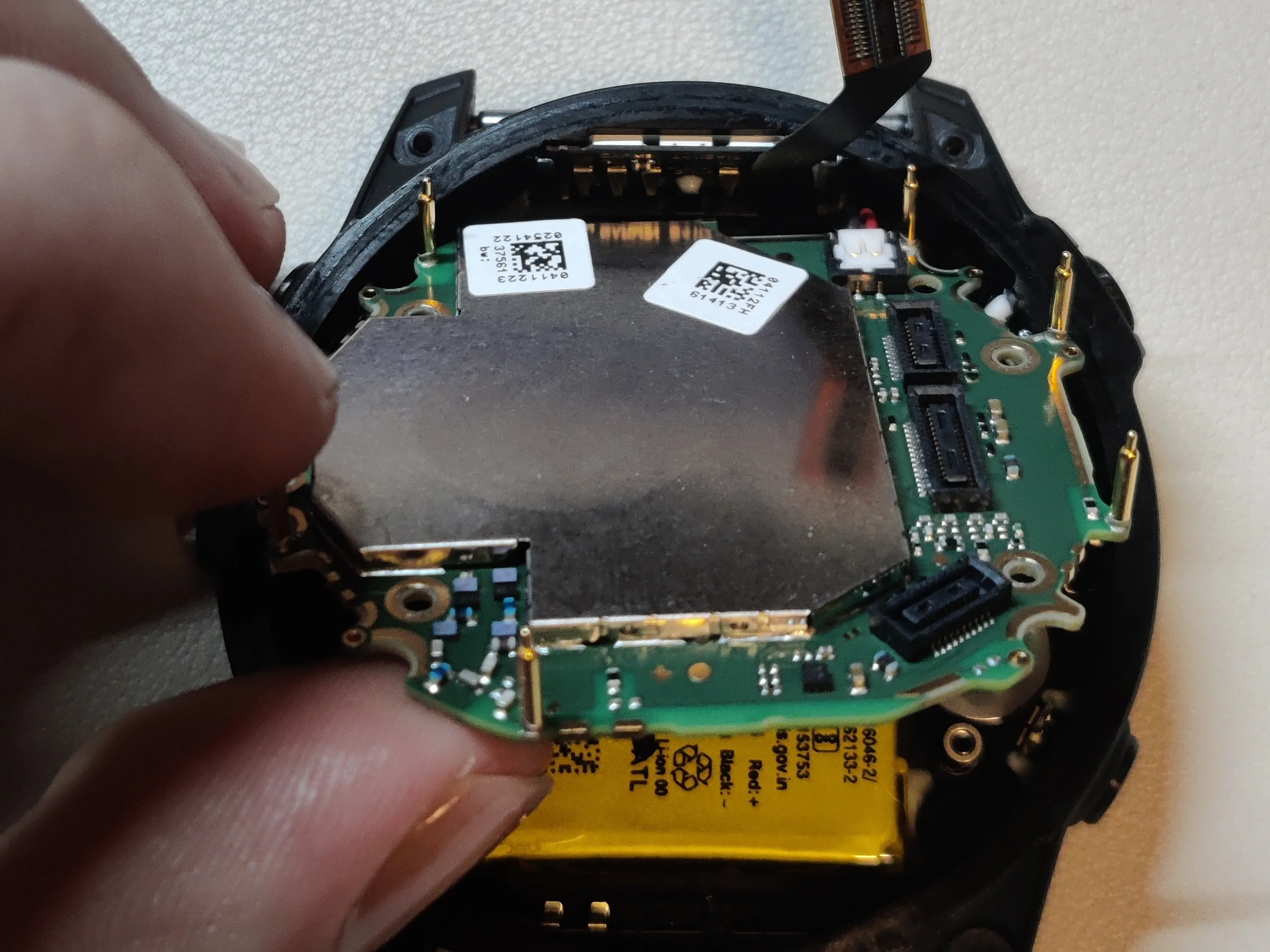

Шаг 5 Снимите главную печатную плату

• Подденьте печатную плату снизу, пока она не отсоединится от корпуса.

• Тонким концом поводка приподнимите заднюю часть указанного разъема, пока он не освободится. Разъем поворачивается на конце, поэтому его необходимо поднять с обратной стороны.

• Чтобы освободить разъем, может потребоваться некоторое усилие. Здесь может помочь наклон печатной платы для оказания давления. Будьте осторожны, чтобы не повредить провода, идущие к разъему.

• Теперь печатная плата должна быть полностью отсоединена от корпуса. Отложите ее в сторону.

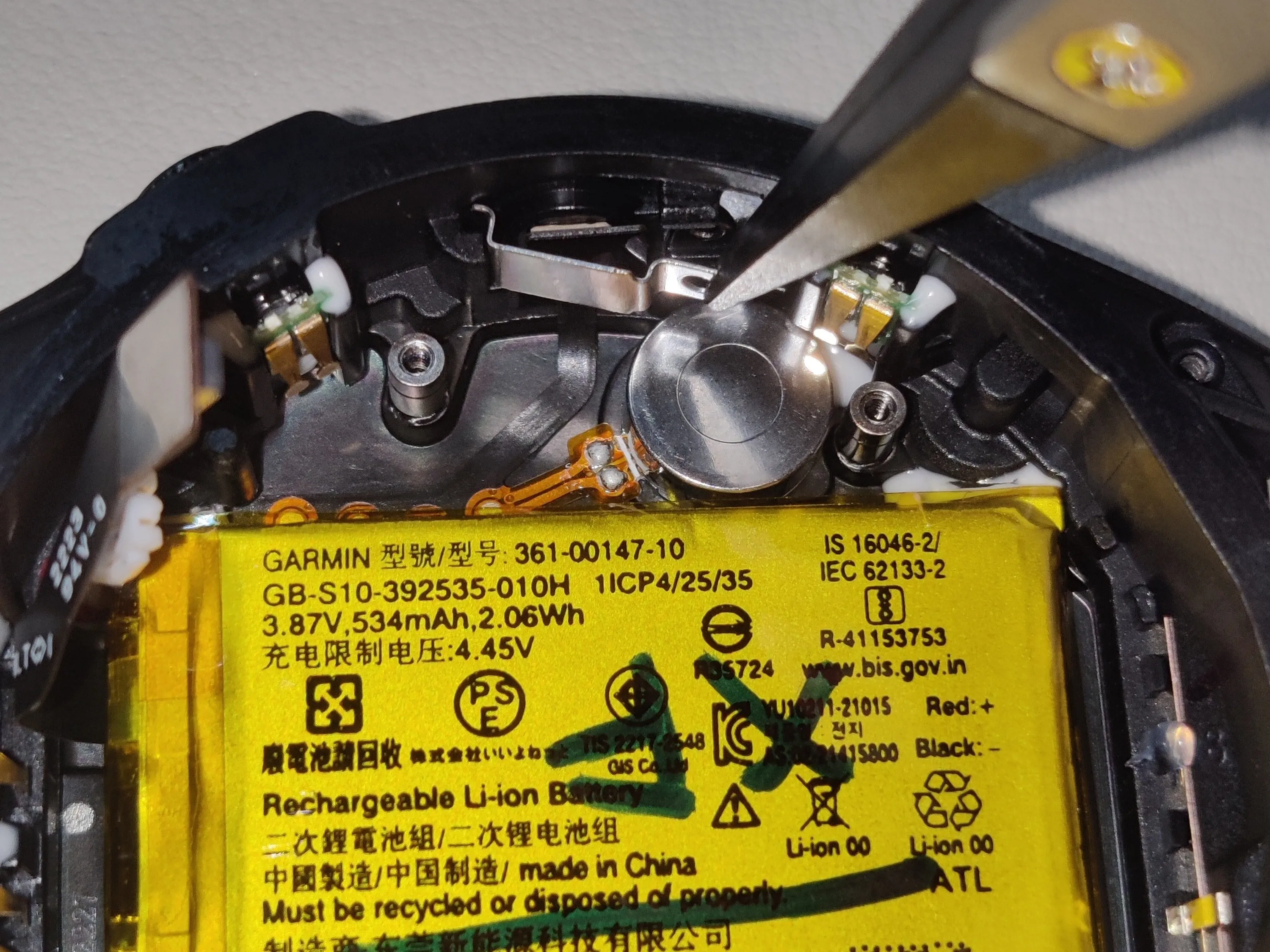

Шаг 6 Снимите зажим для фиксации динамика

• Открутите крепежный зажим динамика.

• Снимите удерживающий зажим. Здесь может пригодиться пинцет.

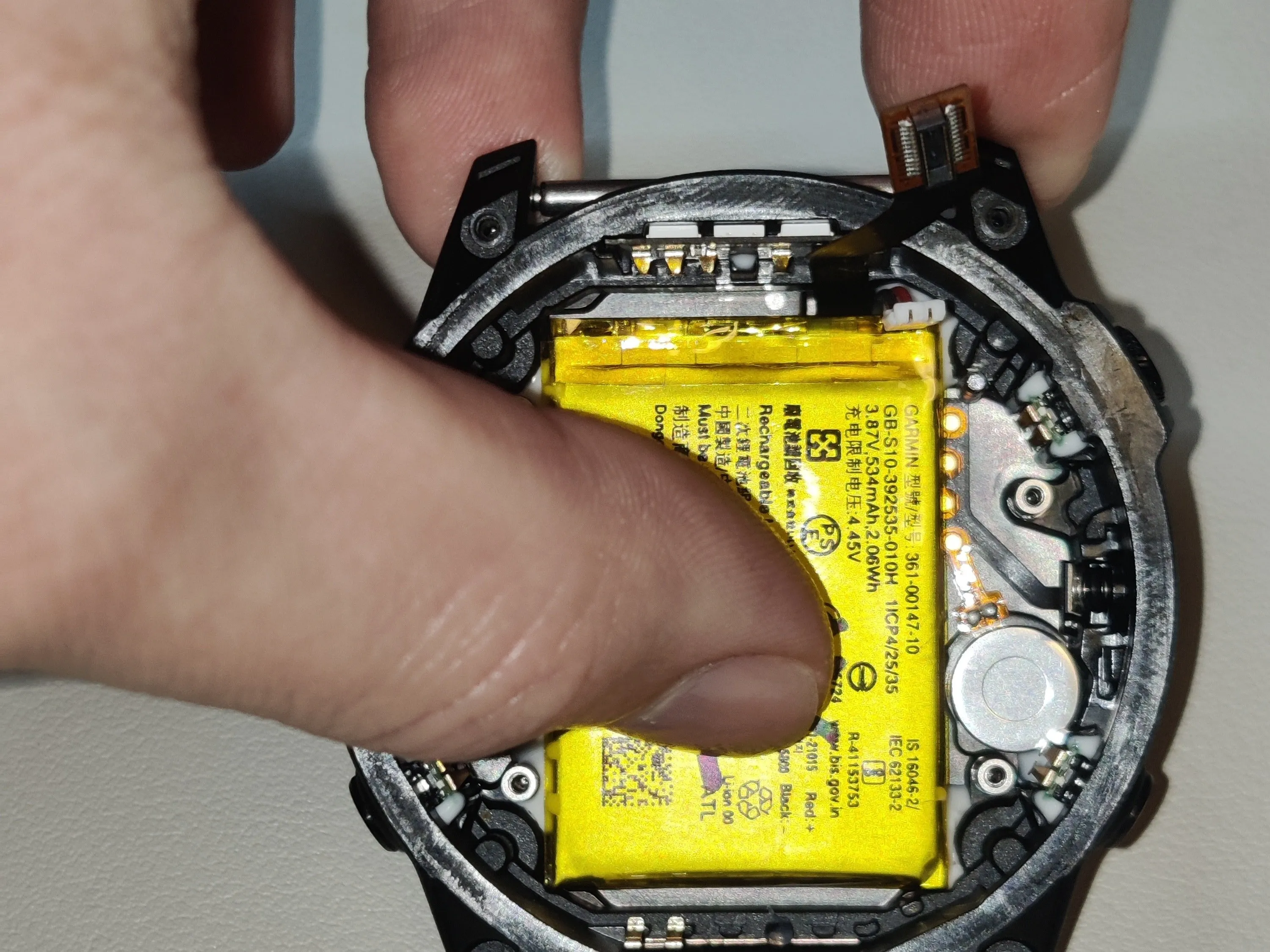

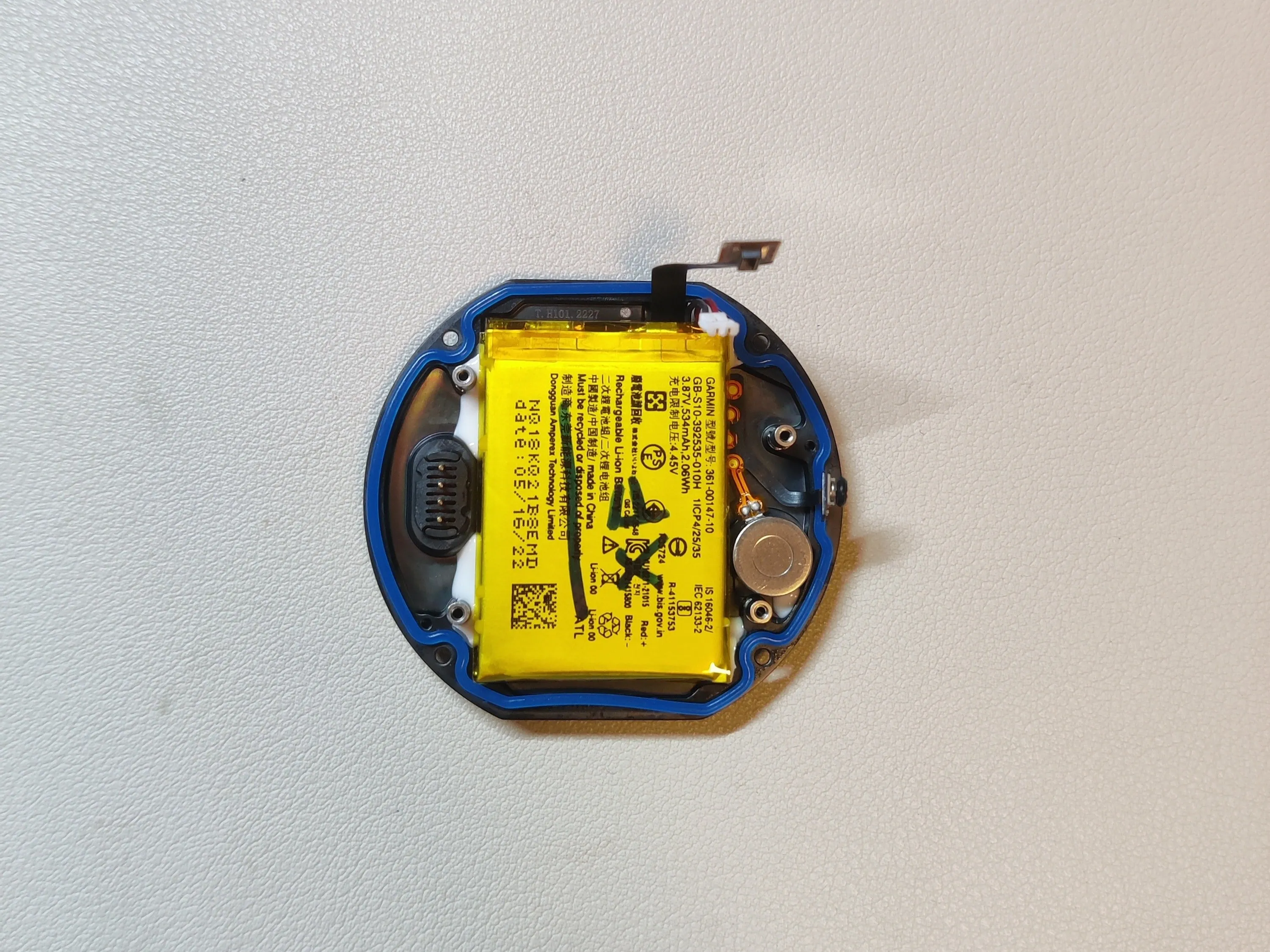

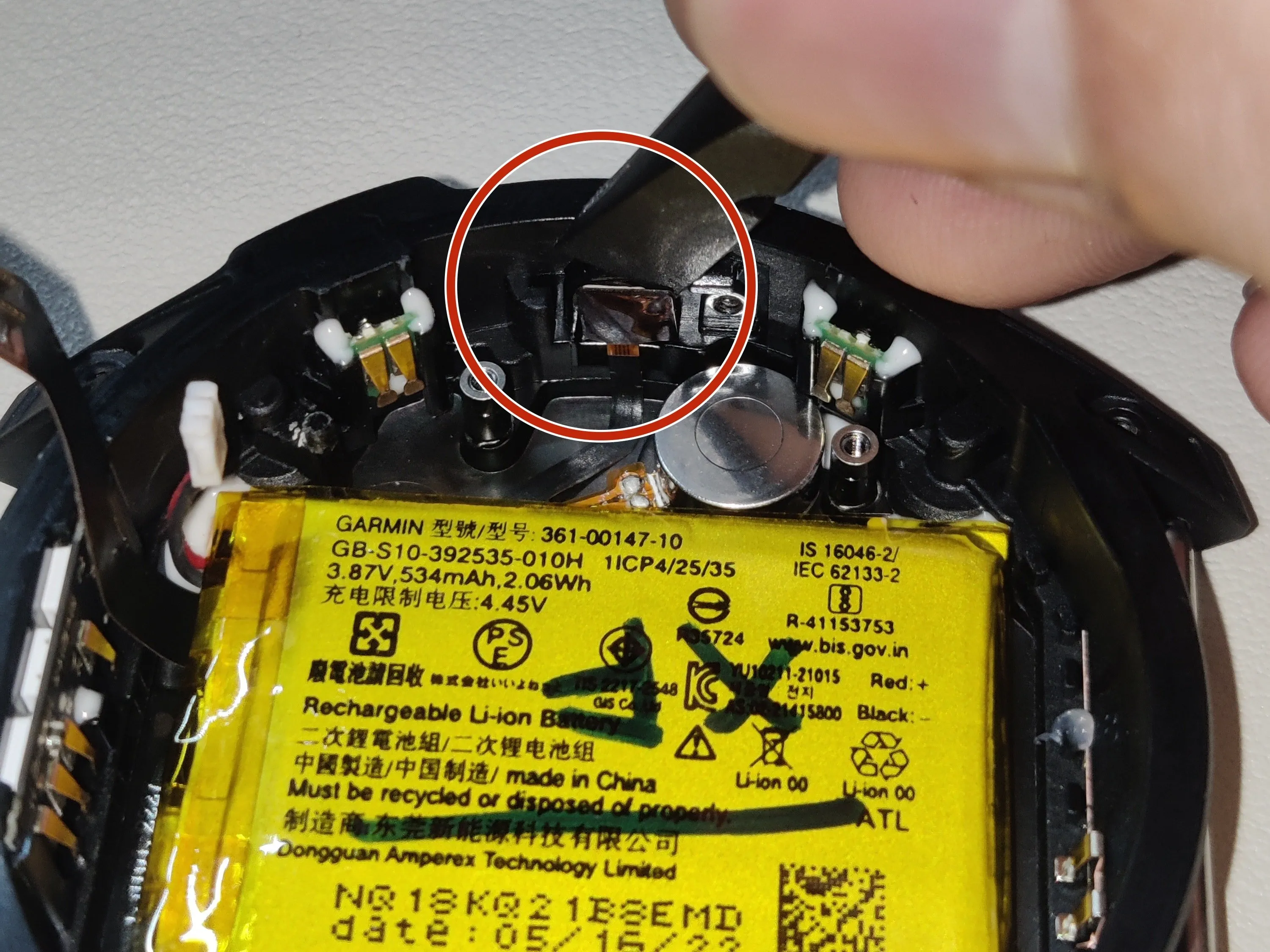

Шаг 7 Снимите заднюю панель

• Подденьте динамик, чтобы освободить его от корпуса.

• Упритесь пальцами в задние выступы и большими пальцами надавите на батарею, пока задняя панель не освободится.

• Для снятия задней панели может потребоваться некоторое усилие, так как к ней прилипло немного клея.

Шаг 8 Сборка

• Чтобы собрать устройство, выполните действия по разборке в обратном порядке.

• Особое внимание следует уделить прокладкам, образующим водонепроницаемое уплотнение. См. следующие шаги.

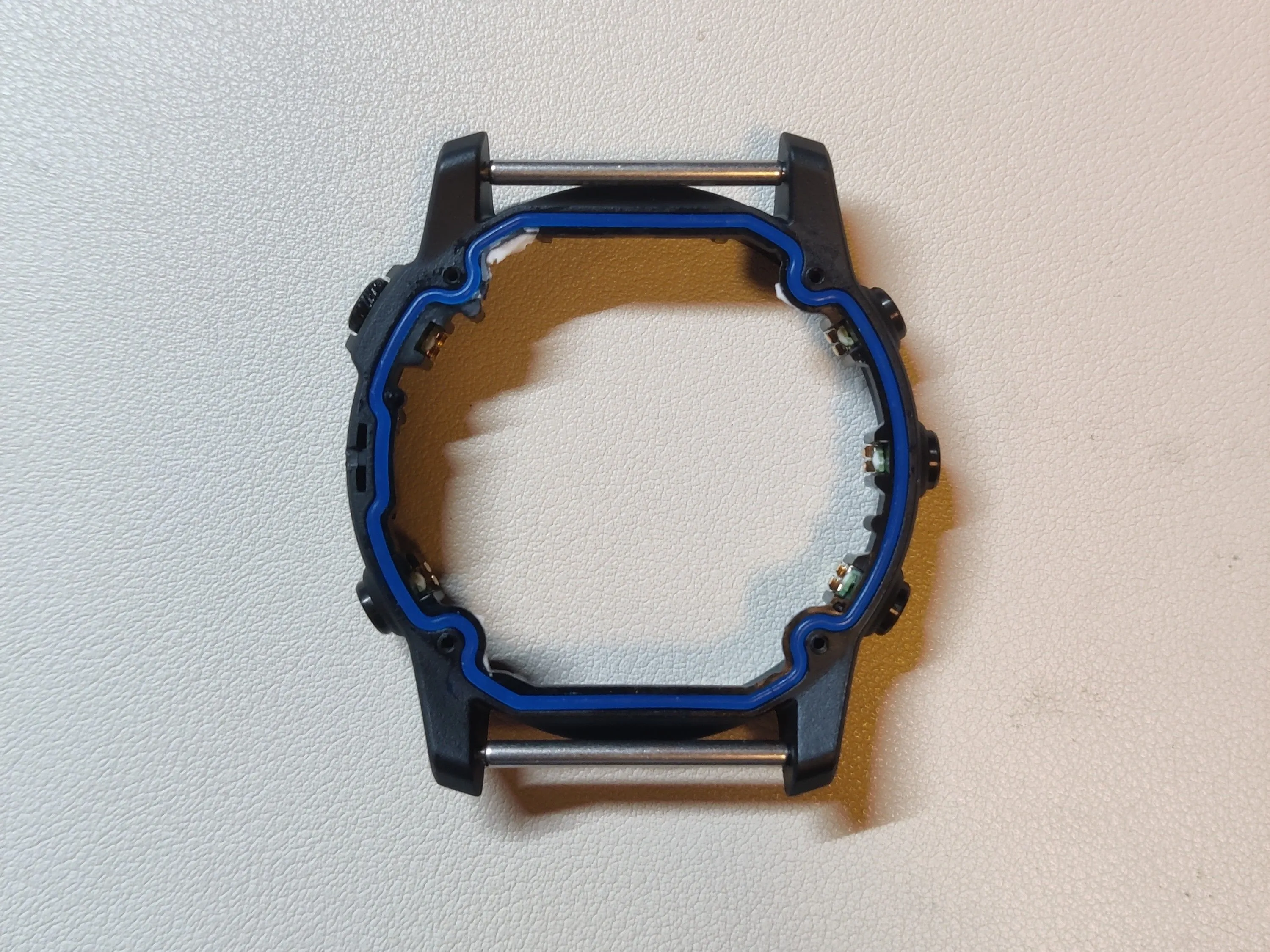

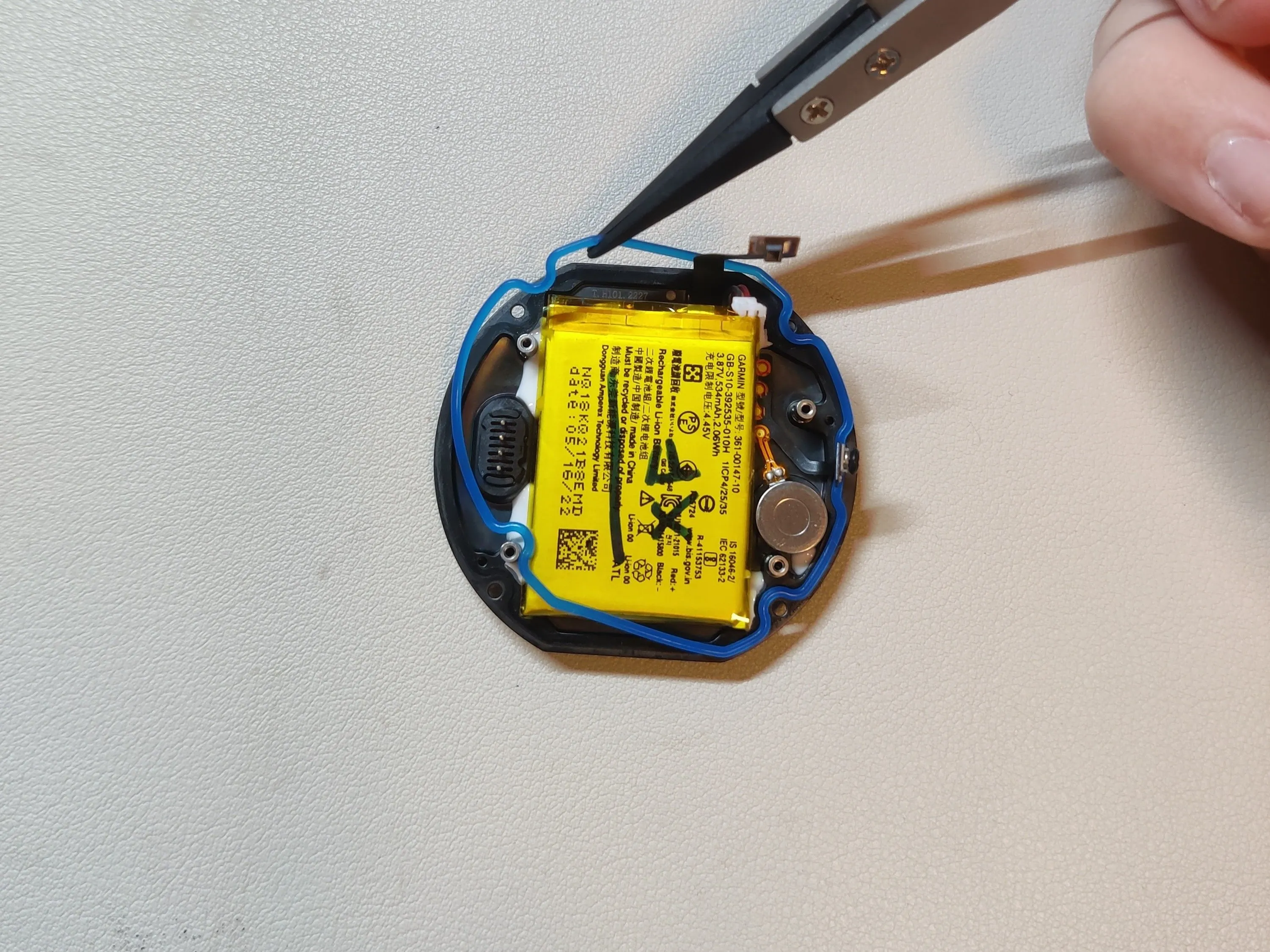

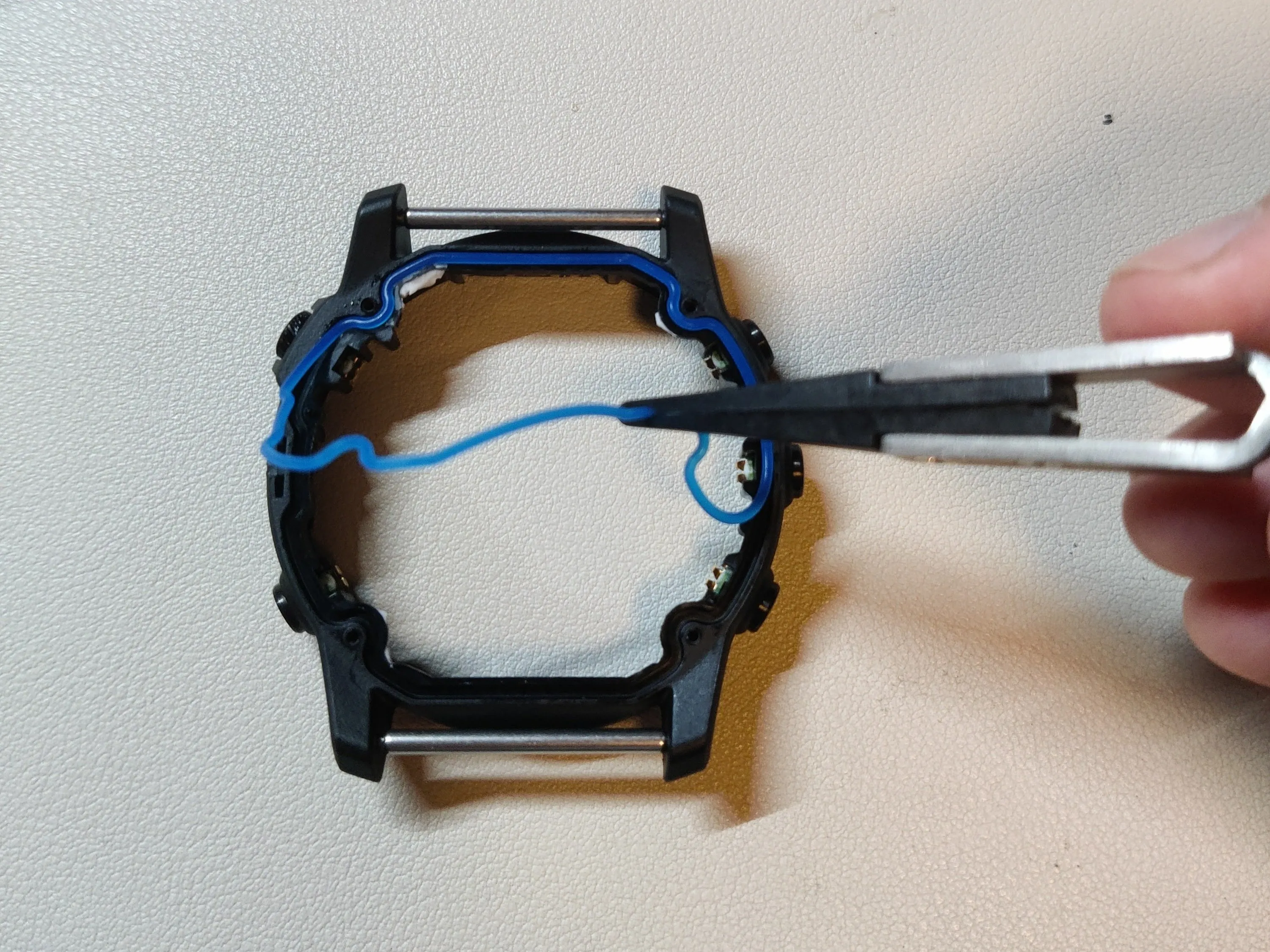

Шаг 9 Перед установкой задней панели установите на место прокладку задней панели

• Перед повторной установкой задней панели установите прокладку задней панели.

• Возможно, прокладка прилипла к задней панели во время снятия задней панели. Если это произошло, снимите прокладку с задней панели.

• Найдите паз на нижней части корпуса часов и вдавите в него прокладку. Прокладка и паз не симметричны, поэтому убедитесь в правильности ориентации прокладки.

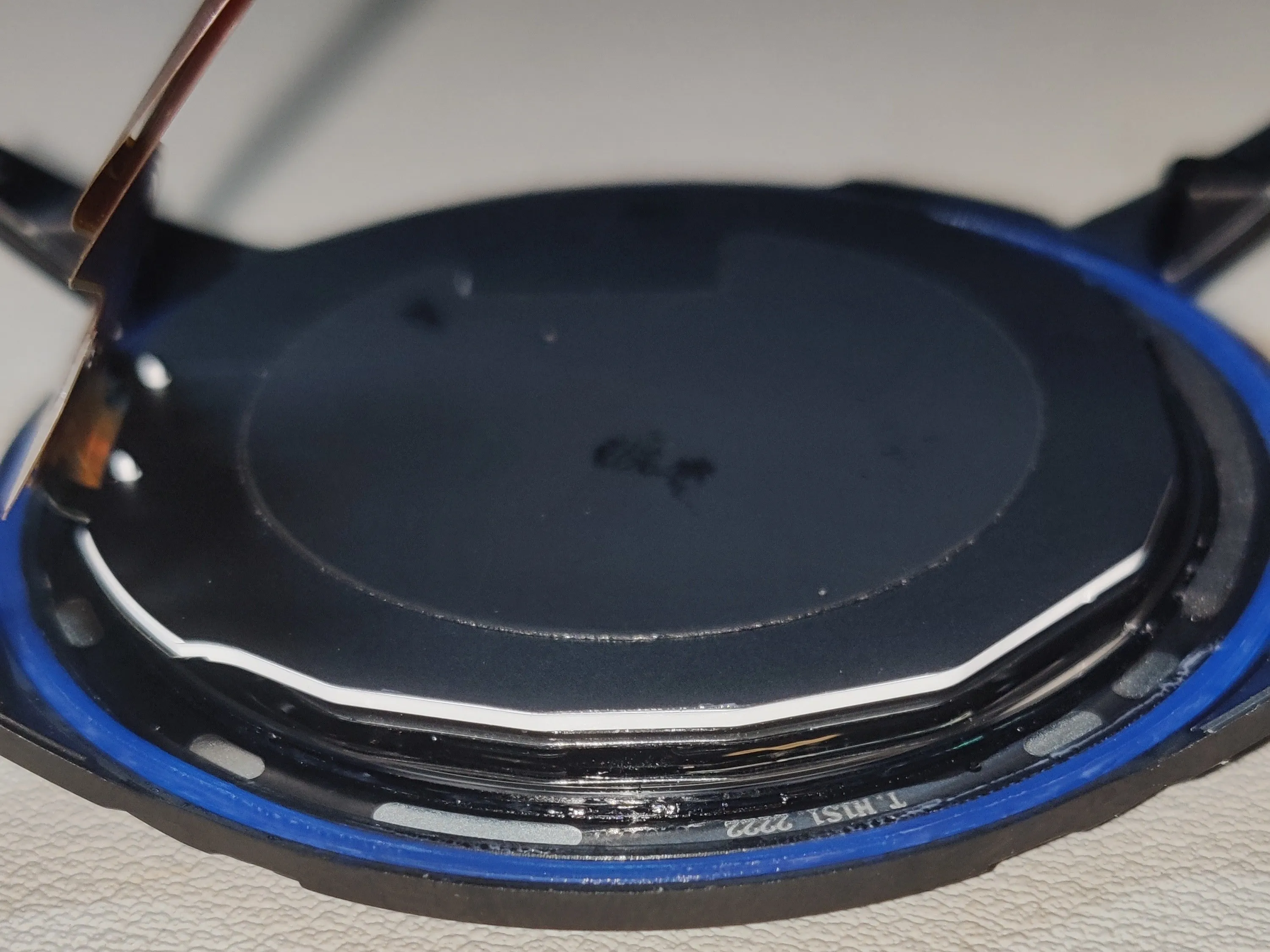

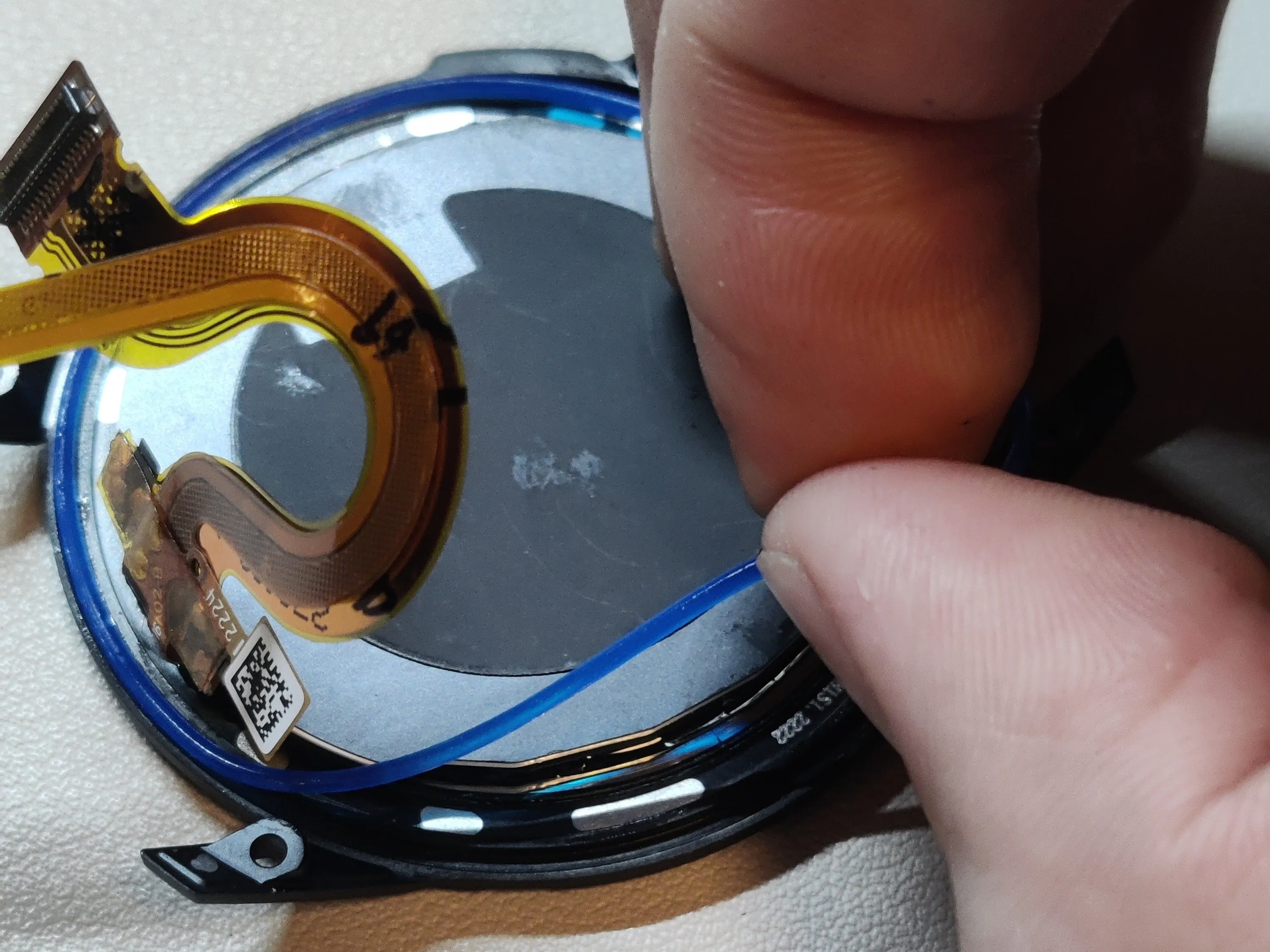

Шаг 10 Перед установкой экрана в сборе снова установите прокладку экрана в сборе

• Если прокладка узла экрана отклеилась во время снятия узла, вдавите ее обратно в паз на нижней стороне узла экрана.
