Разборка Garmin Forerunner 245 Music

Введение

Эти часы, как и большинство других последних моделей часов Garmin (за исключением серии Fenix), плотно склеены для защиты от воды. Поэтому разобрать их сложно, но не невозможно.

Что вам понадобится

Инструменты

•

•

•

•

•

•

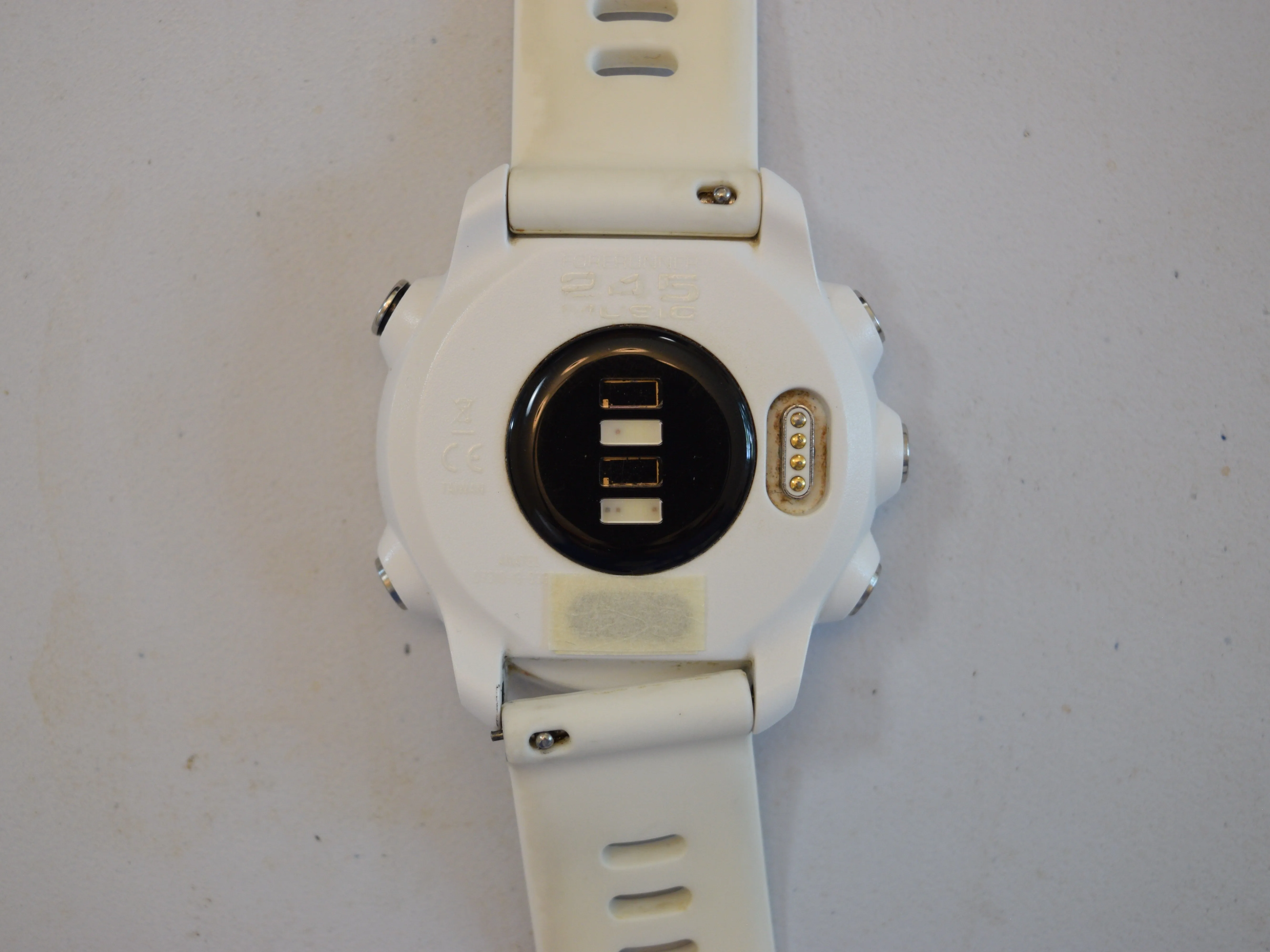

Шаг 1 (необязательно) Снимите ремешки

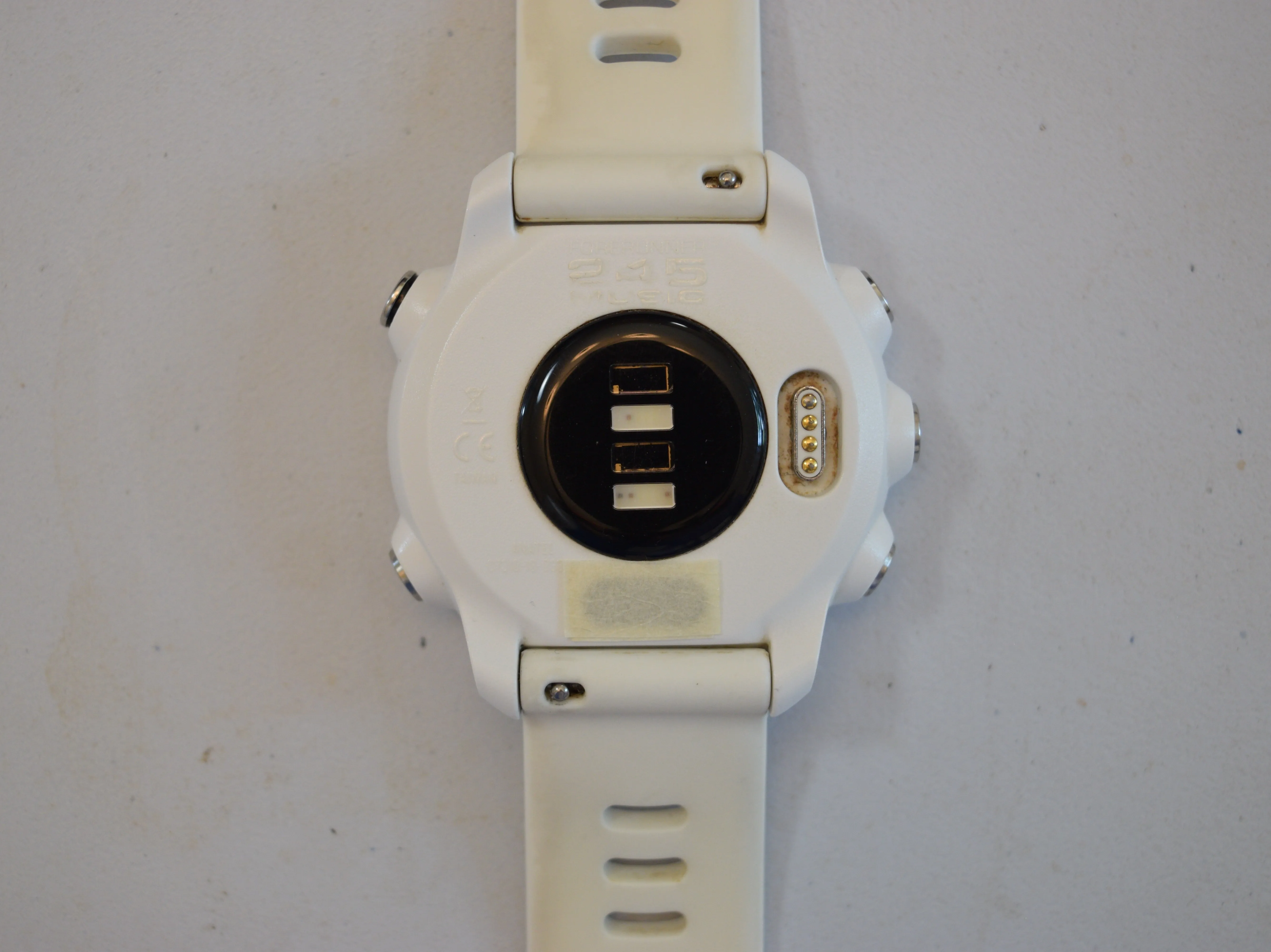

• В этих часах используются 20-миллиметровые быстросъемные ремешки.

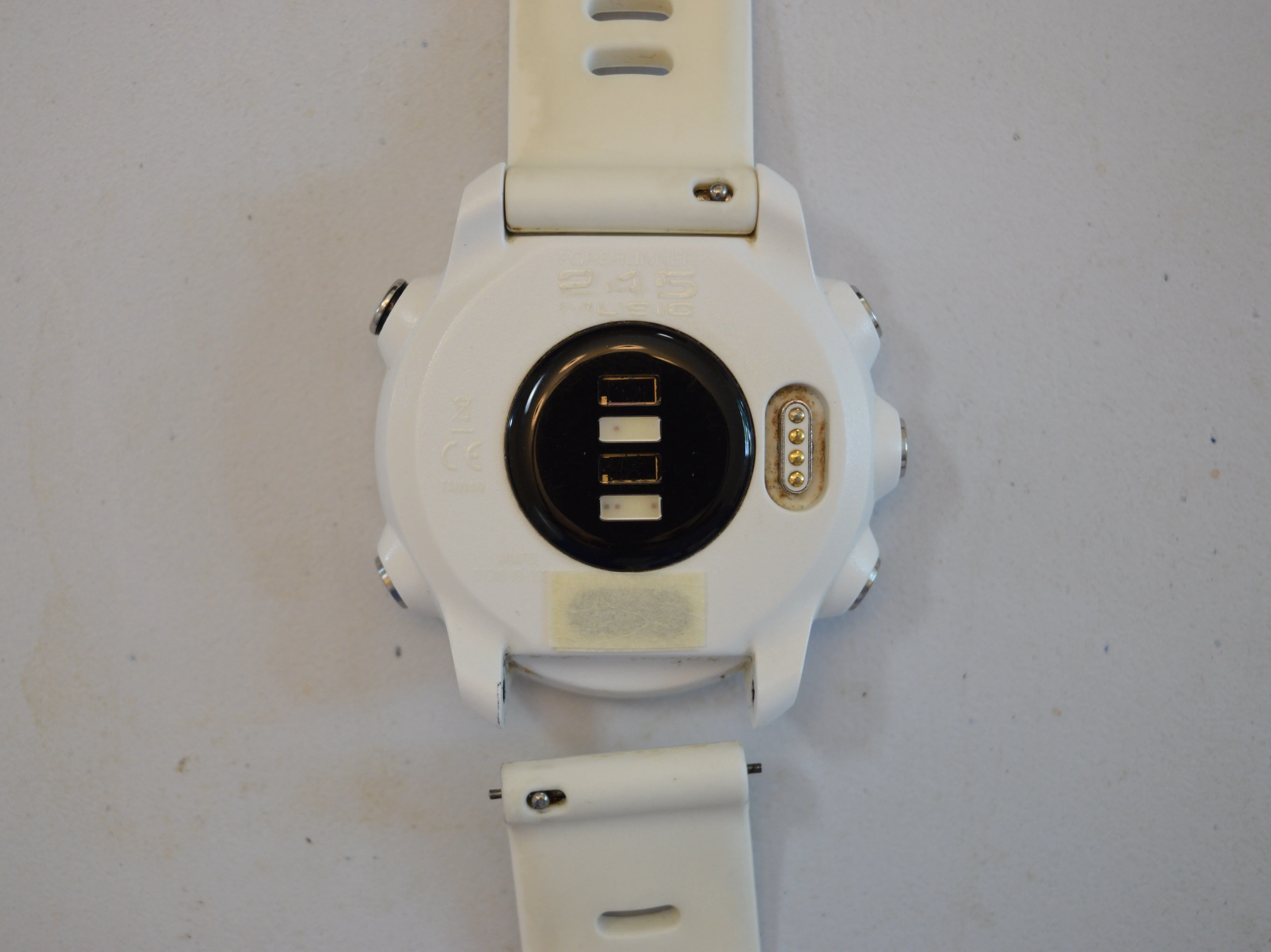

• Наденьте штифт на металлический стержень и потяните ремешок в сторону от корпуса часов.

Шаг 2 Объяснение препятствия для клея

• (Первое фото) В прошлых моделях Forerunner использовалась упрощенная конструкция клея, которая позволяла легче нагреть клей и снять экран путем поддевания или отсасывания.

• (Второе фото) В этих часах (и других последних моделях) используется сложная клеевая конструкция, которая усложняет процесс размягчения клея и снятия экрана путем отжима или отсасывания.

• Более подробные 3D-модели, использованные для создания этих изображений, доступны по этим ссылкам: (old, новая) и могут быть открыты в вашем браузере по адресу https://openjscad.azurewebsites.net/.

• Корпус часов

• Клей

• Безель

• Экран

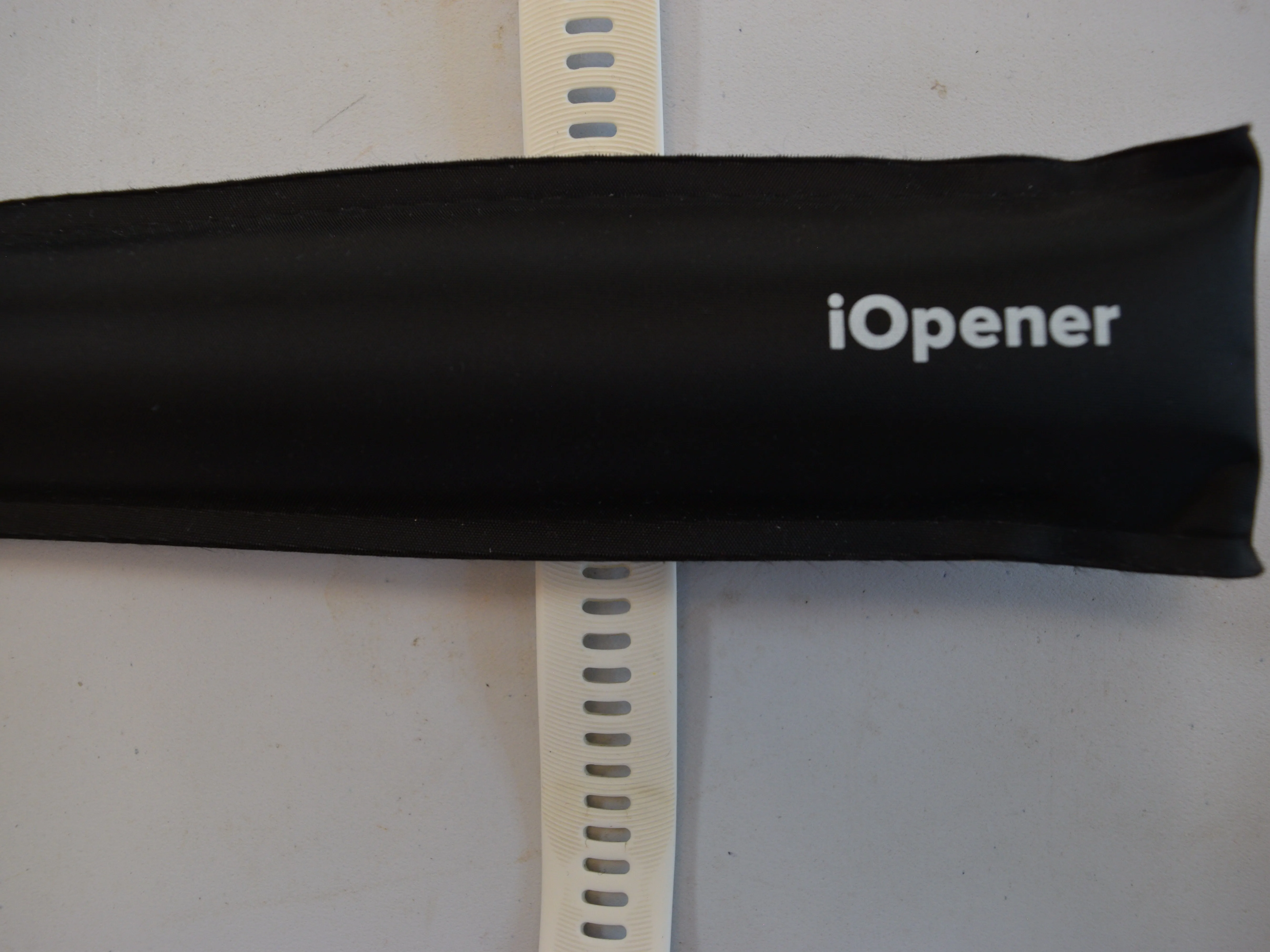

Шаг 3 Попытка 1: Снимите экран и ободок с помощью присоски

• Этот метод, скорее всего, окажется неудачным. Если вы не можете успешно завершить его, переходите к следующему (более разрушительному) шагу.

• Воспользуйтесь iOpener, тепловым пистолетом, феном, духовкой и т. д., чтобы размягчить внутренний клей.

• Прикрепите присоску к циферблату часов и потяните вверх, удерживая корпус часов на месте, пока они не отделятся друг от друга.

• Будьте осторожны, чтобы не повредить FFC (гибкий плоский кабель), подключаемый к экрану после отделения.

Шаг 4 Попытка 2: Снимите экран и ободок, поддев их.

• Этот метод, скорее всего, будет неудачным. Если вы не можете успешно завершить его, переходите к следующему (более разрушительному) шагу.

• Воспользуйтесь iOpener, тепловым пистолетом, феном, духовкой и т. д., чтобы размягчить внутренний клей.

• Вставьте выбранный вами инструмент (шило, инструмент для открывания, нож и т. д.) между ободком и остальной частью корпуса часов, пока не дойдете до стенки пластикового кольца, свисающего вниз с ободка. Отделите циферблат от корпуса часов, пока клей не отклеится.

• Будьте осторожны, чтобы не повредить FFC (гибкий плоский кабель), подключенный к экрану после отделения.

• Возможно, вам придется отрезать немного материала от корпуса часов или ободка, чтобы просунуть инструмент достаточно далеко для поддевания.

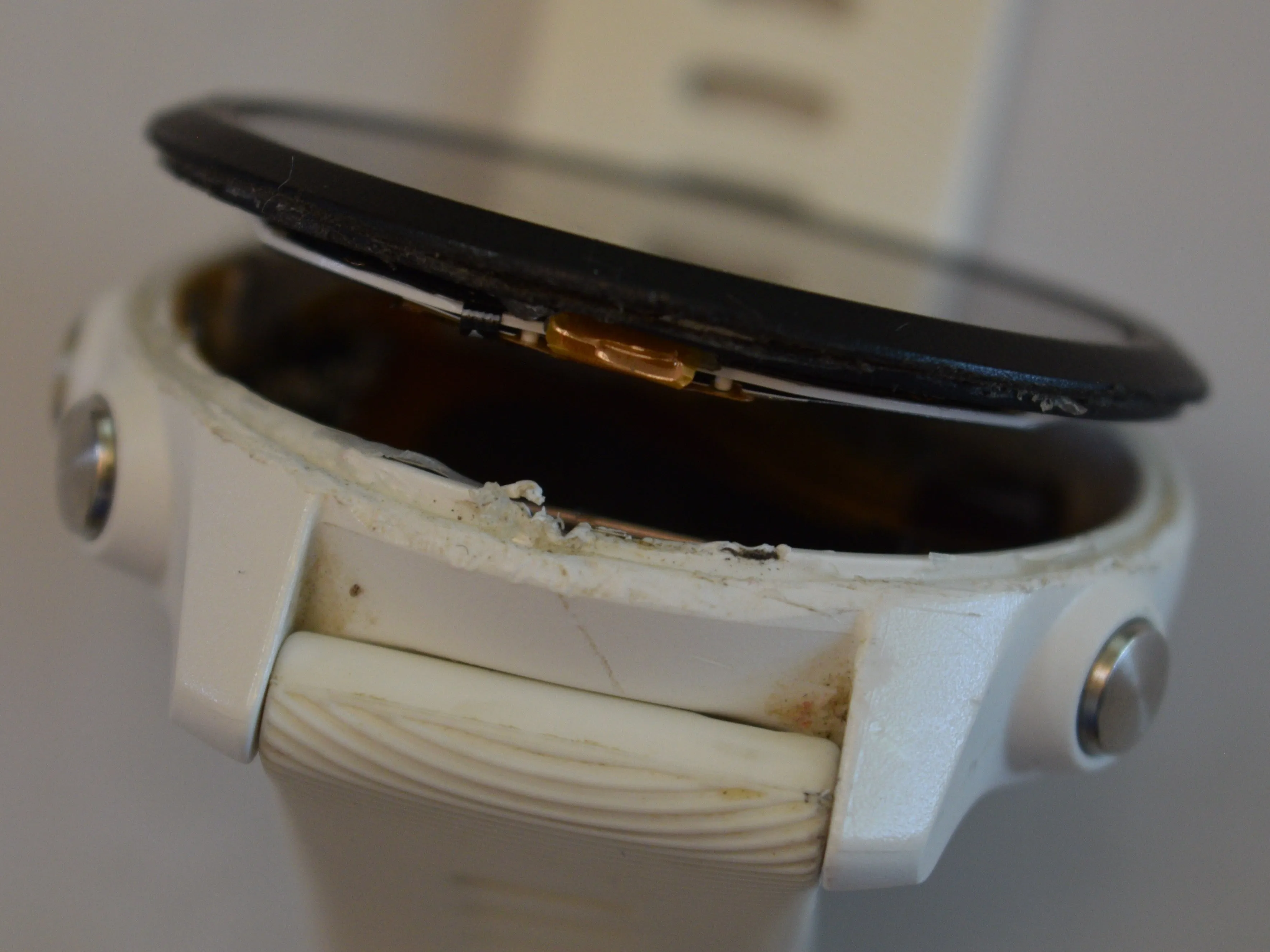

Шаг 5 Попытка 3: Извлечение совмещенного экрана и ободка путем разрезания

• Хотя этот метод с большей вероятностью сработает, он также с большей вероятностью повредит экран.

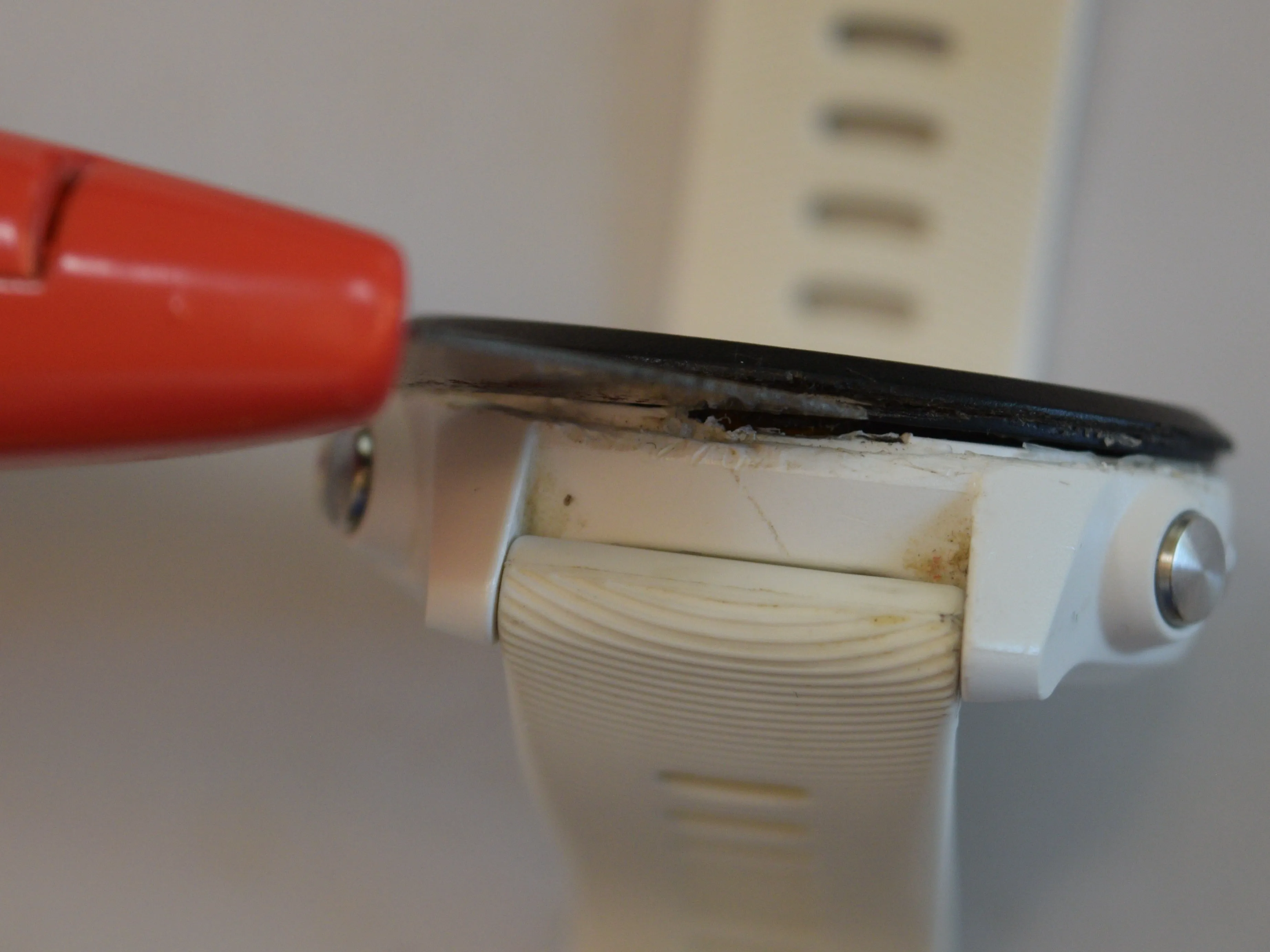

• Просуньте нож между ободком и остальной частью корпуса часов. Когда вы доберетесь до стенки пластикового кольца, свисающего с безеля, не останавливайтесь. Вместо этого пропилите эту стенку и сделайте щель, достаточно большую для инструмента для выкалывания.

• FFC для экрана особенно уязвим, если вы решили сделать прорезь в районе позиции '6 часов' (под логотипом GARMIN), так как его точка крепления к экрану находится сразу за кольцом ободка.

• Вставьте инструмент до упора в новый слот и надавите на экран, пока клей не отклеится.

Шаг 6 Отсоедините экран и датчик сердечного ритма

• Отсоедините FFC экрана от материнской платы, как описано в этом руководстве.

• Аналогичным образом отсоедините разъем FFC, ведущий под материнской платой к датчику сердцебиения и вибромотору.

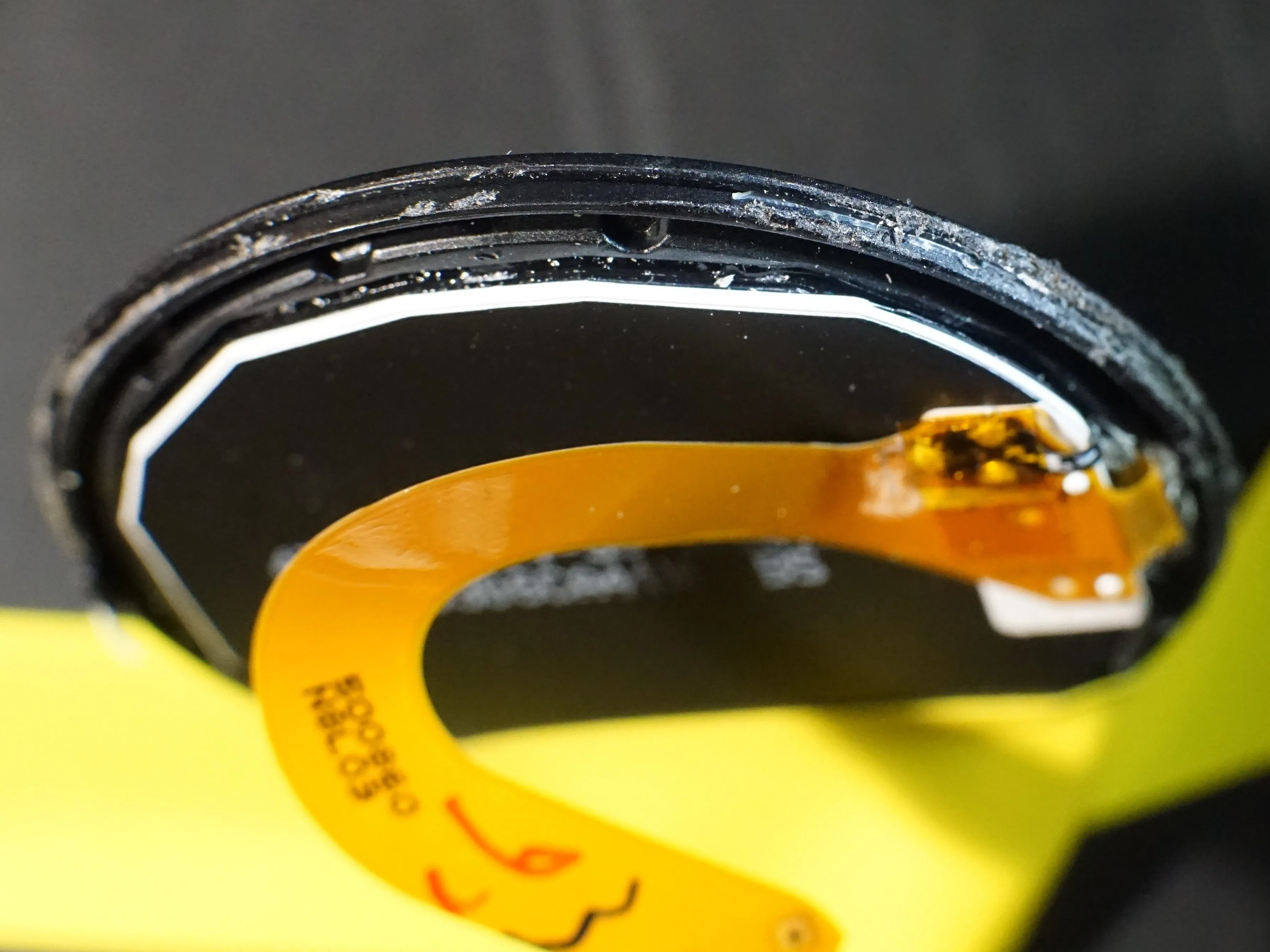

Шаг 7 Крупный план экрана

• Вставьте сюда мудрость.

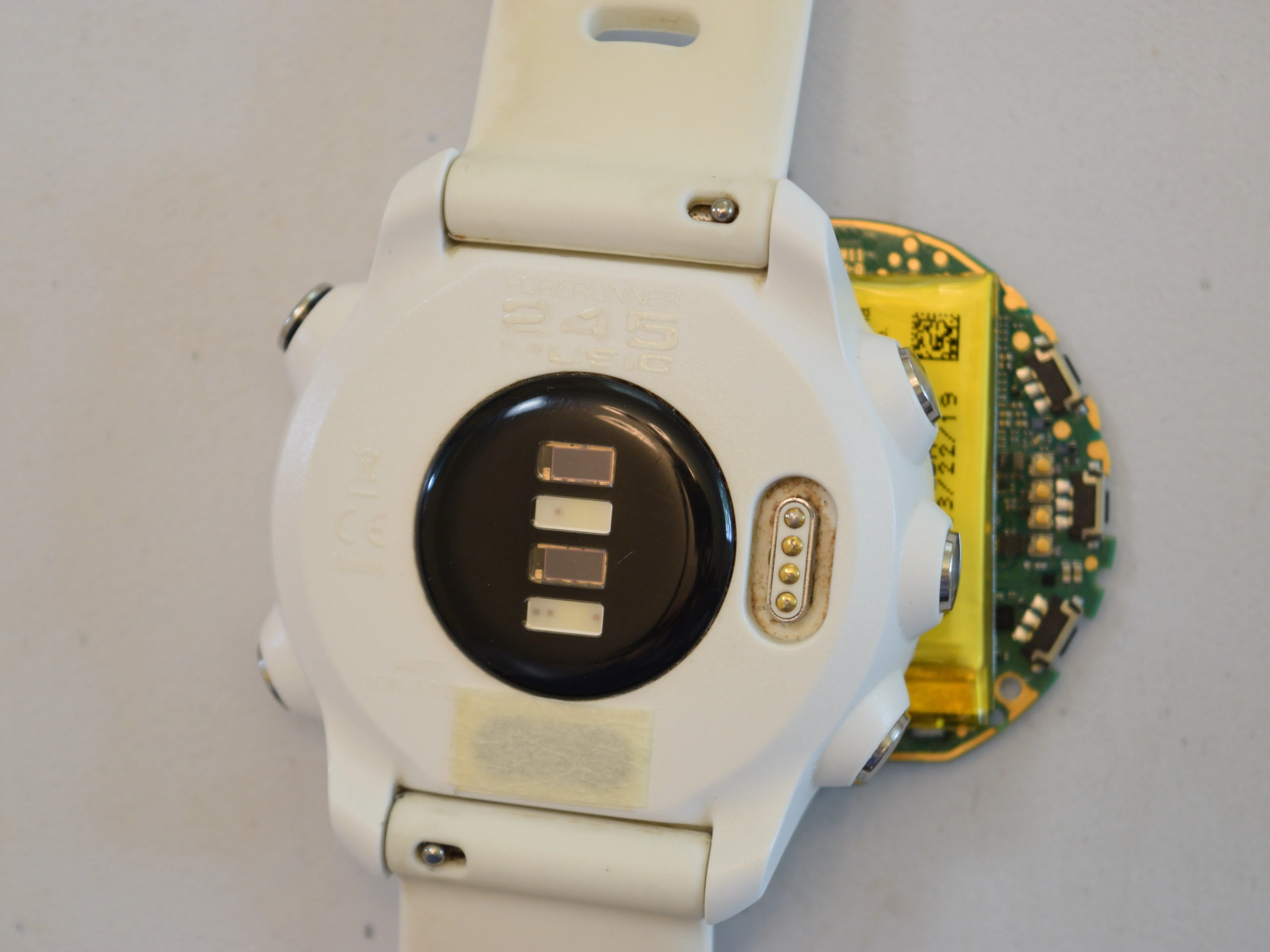

Шаг 8 Снимите материнскую плату

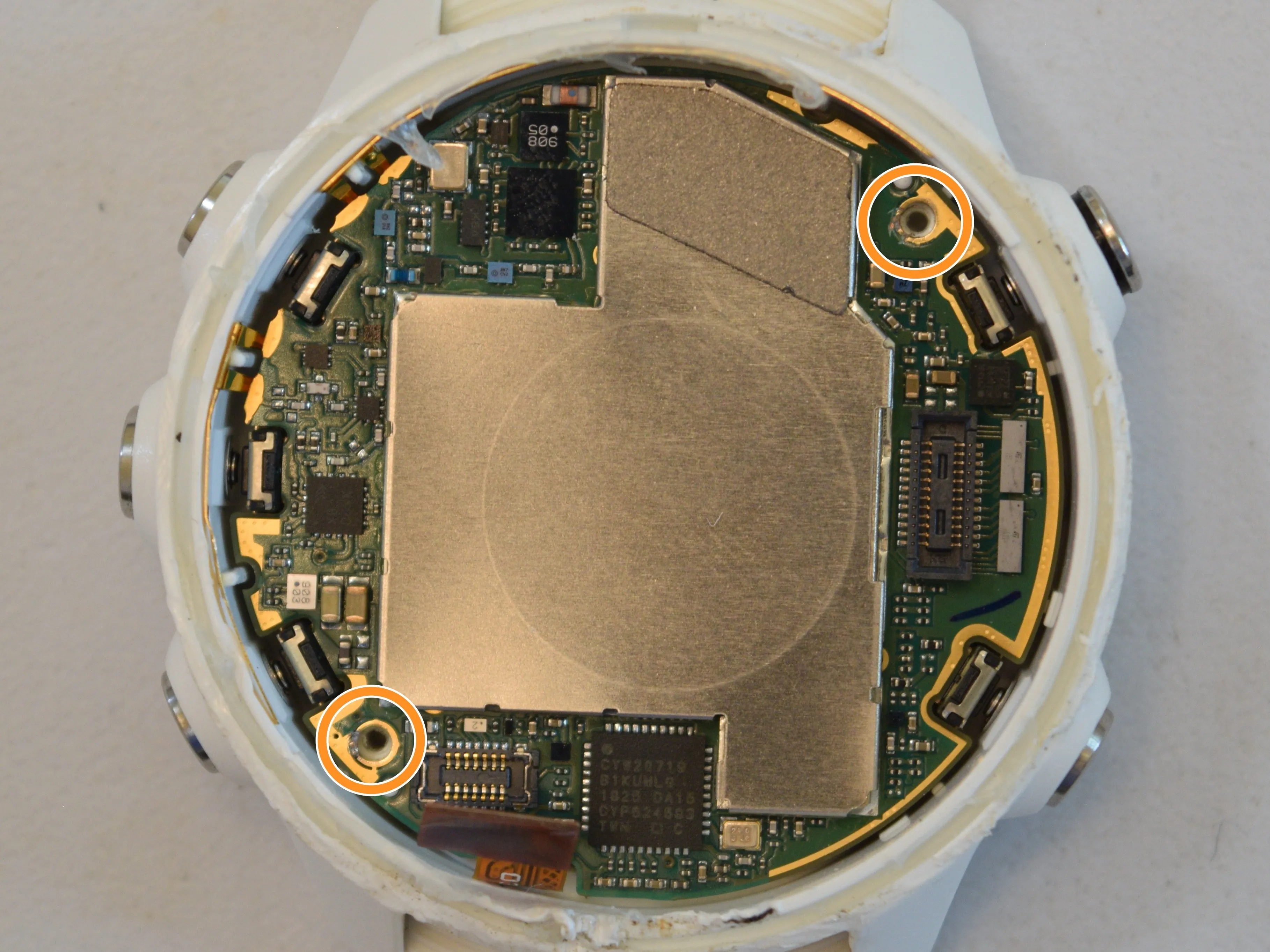

• Открутите и выньте оба винта T5.

• Переверните часы лицевой стороной вниз и дайте материнской плате выпасть из корпуса часов.

Шаг 9 Идентификация деталей (корпус часов)

• Датчик сердечного ритма

• Вибромотор

• Контакты зарядки/USB

• Антенны

• Водонепроницаемые камеры для кнопок

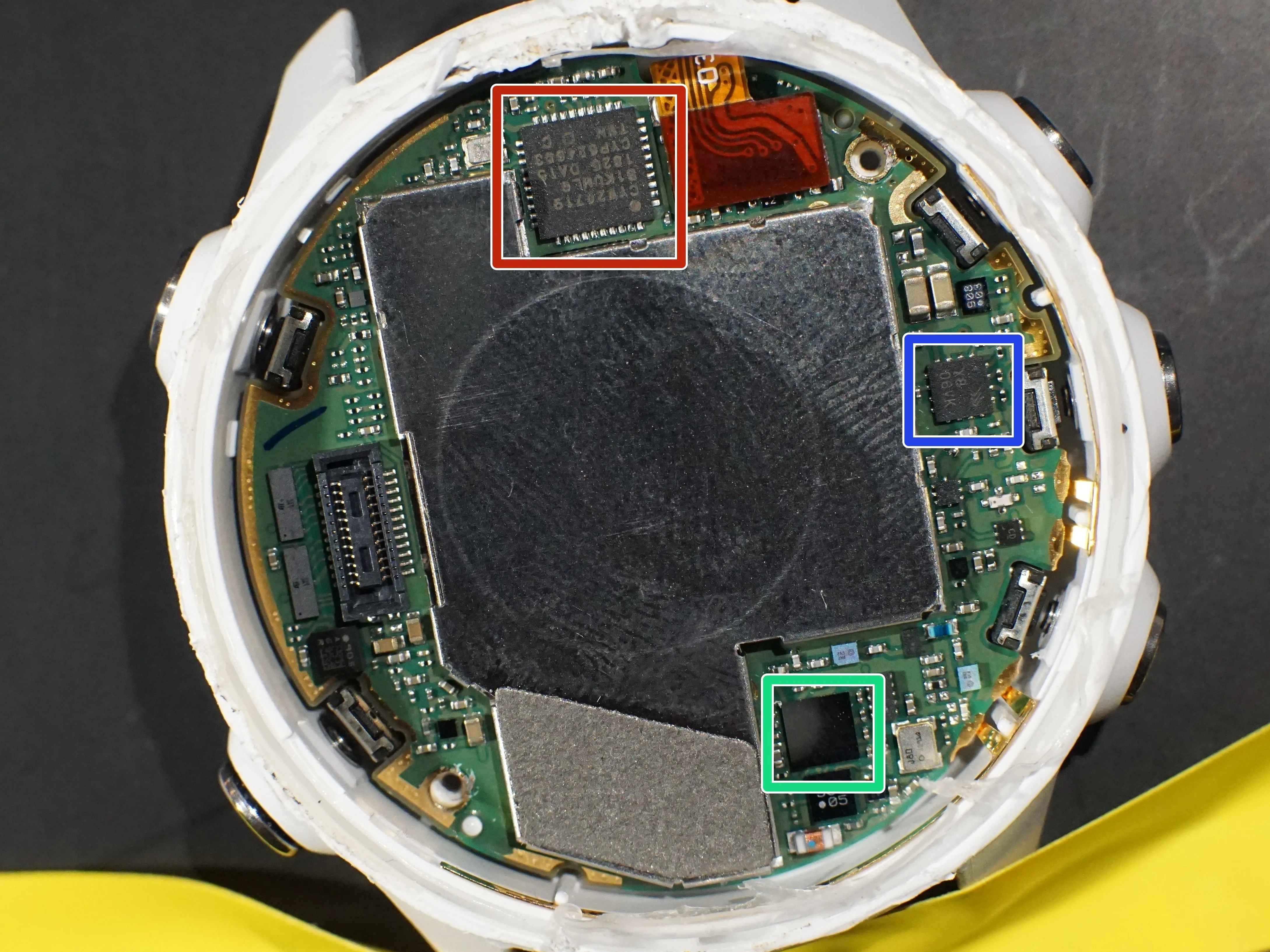

Шаг 10 Идентификация компонентов (вне экранирования)

• ANT/BLE/BT сопроцессор: Технический паспорт Cypress CYW20719

• GPS сопроцессор: Sony D5603 даташит

• Радиочастотный фронт-энд: Qorvo (RF Micro Devices) RFFM6205 даташит

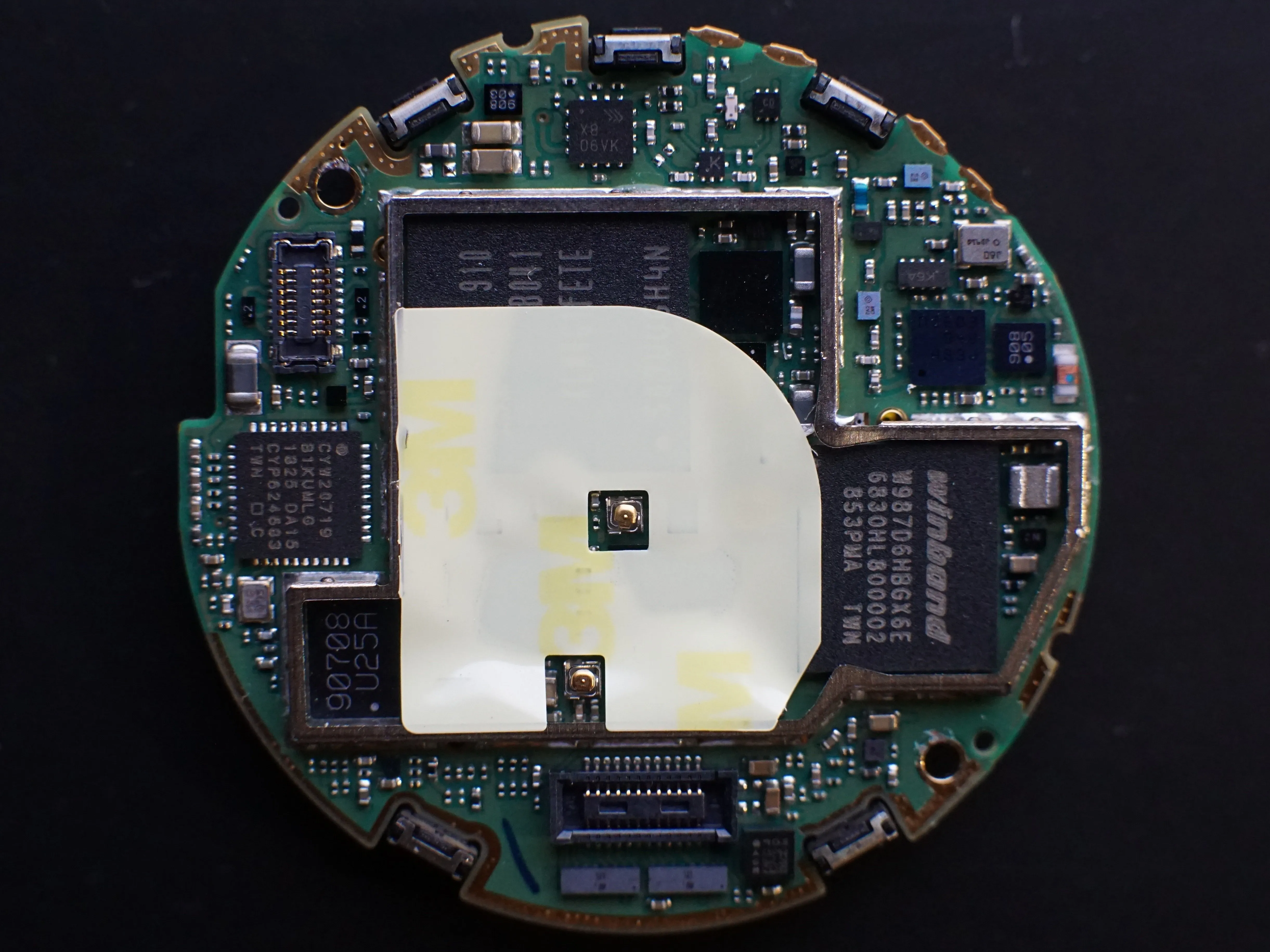

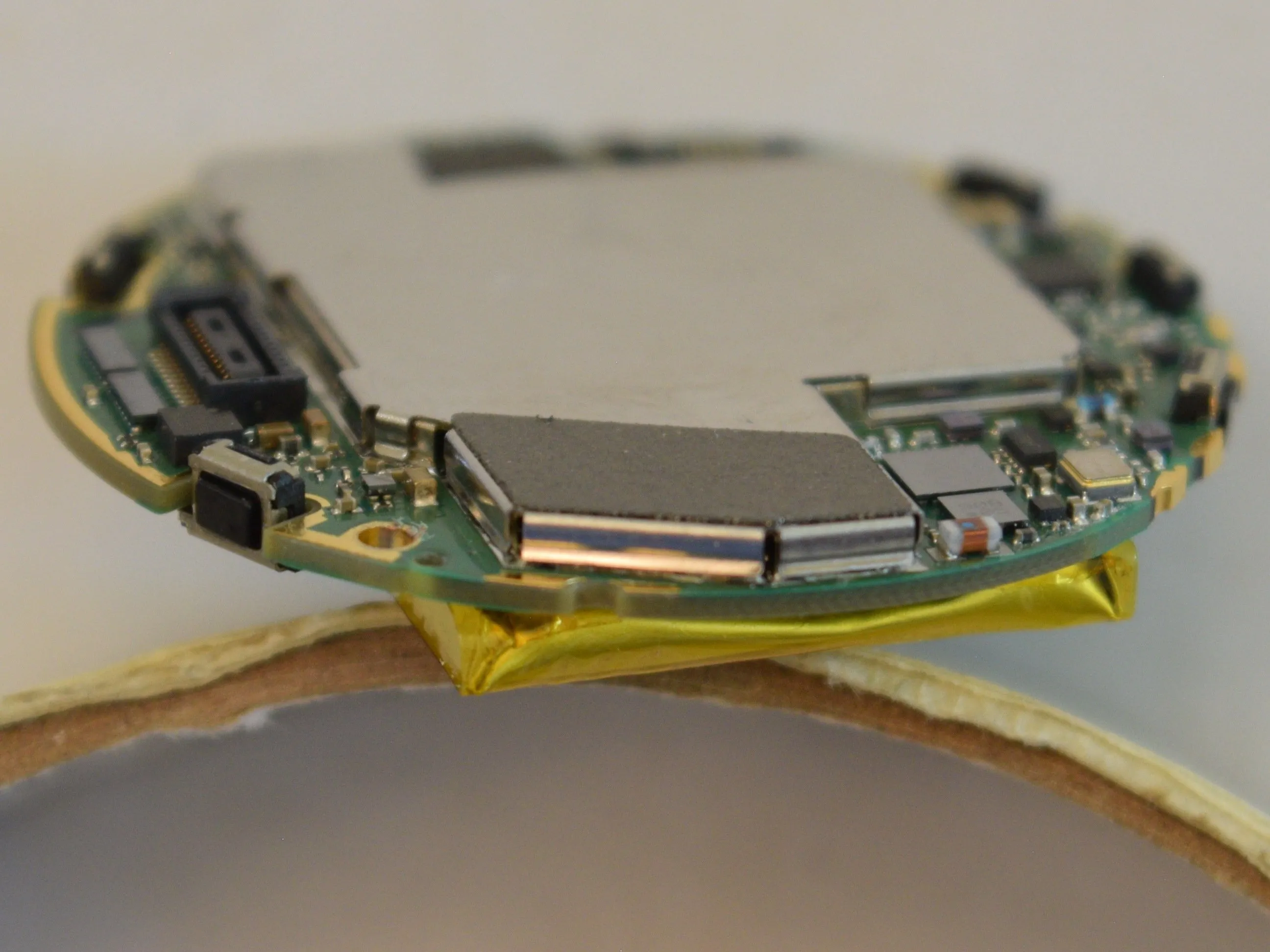

Шаг 11 Снятие экранирования

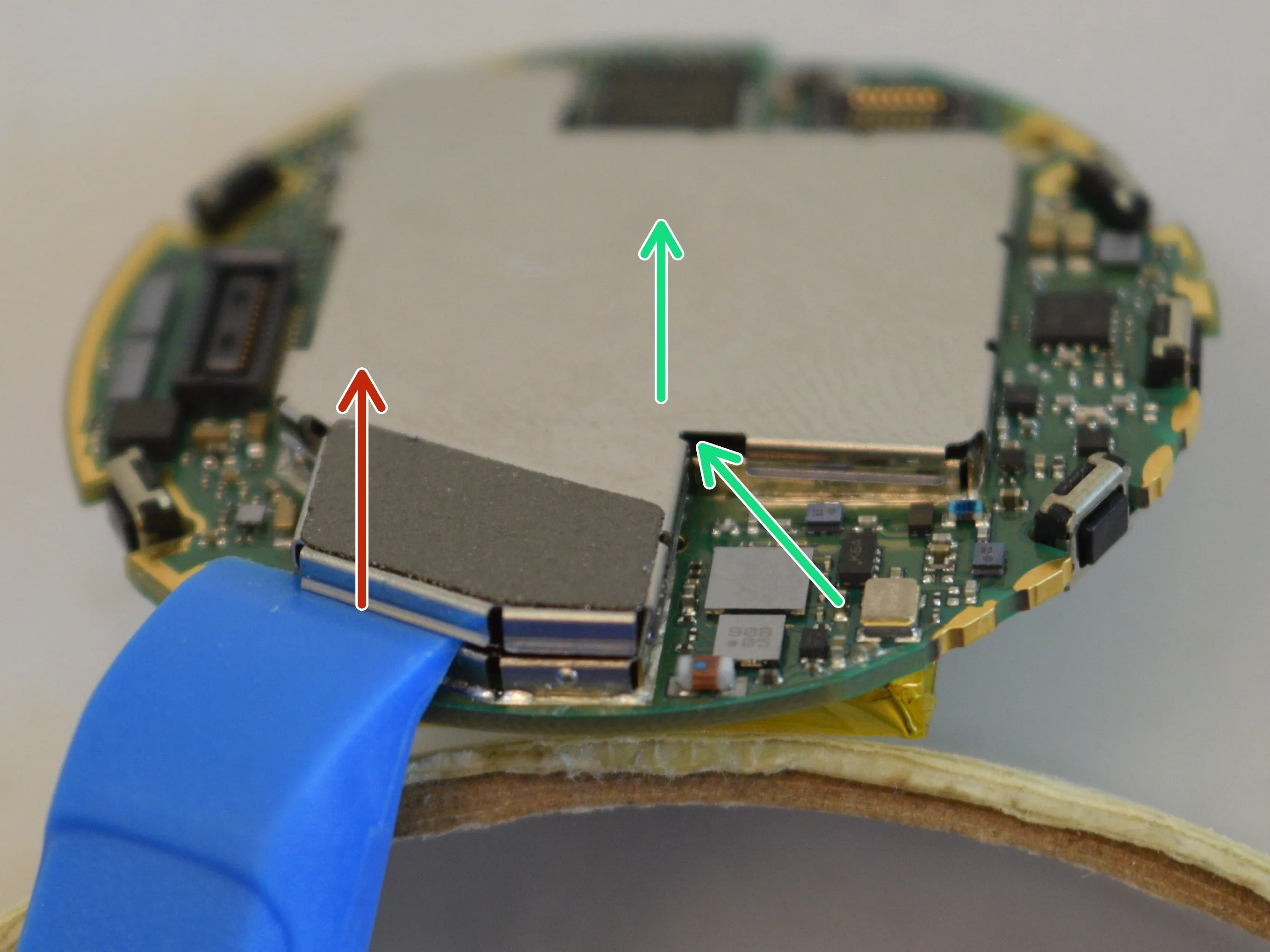

• По бокам металлического экрана находятся зажимы, которые прилегают к небольшим металлическим стенкам под ними на печатной плате. Вы можете поддеть конец клипс и надавить на них, чтобы снять.

• В качестве альтернативы просуньте что-нибудь небольшое в зазор между зажимами и под экранировку, а затем используйте это, чтобы потянуть экранировку вверх.

• Снимите 3M-ленту, закрывающую остальные компоненты.

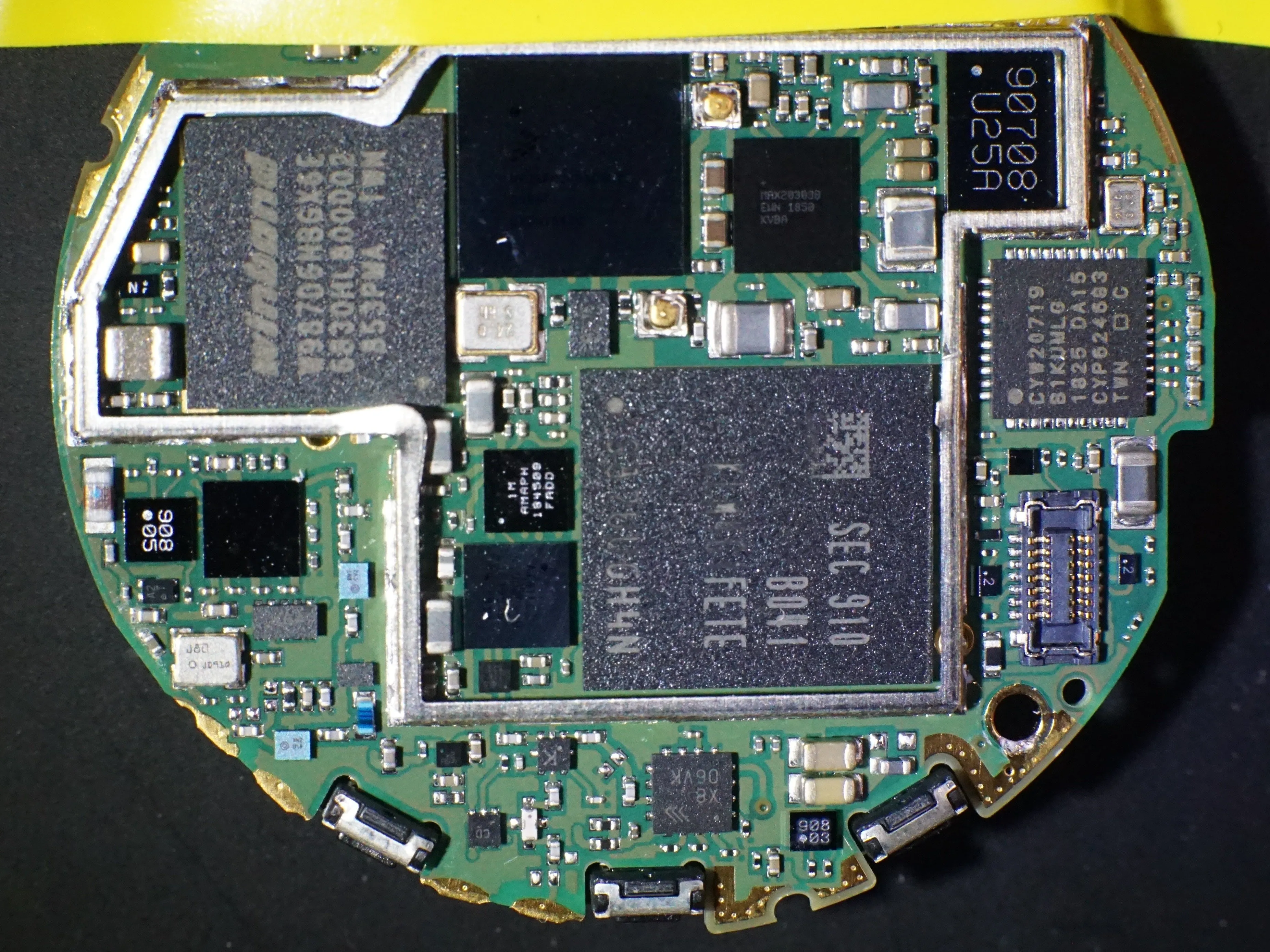

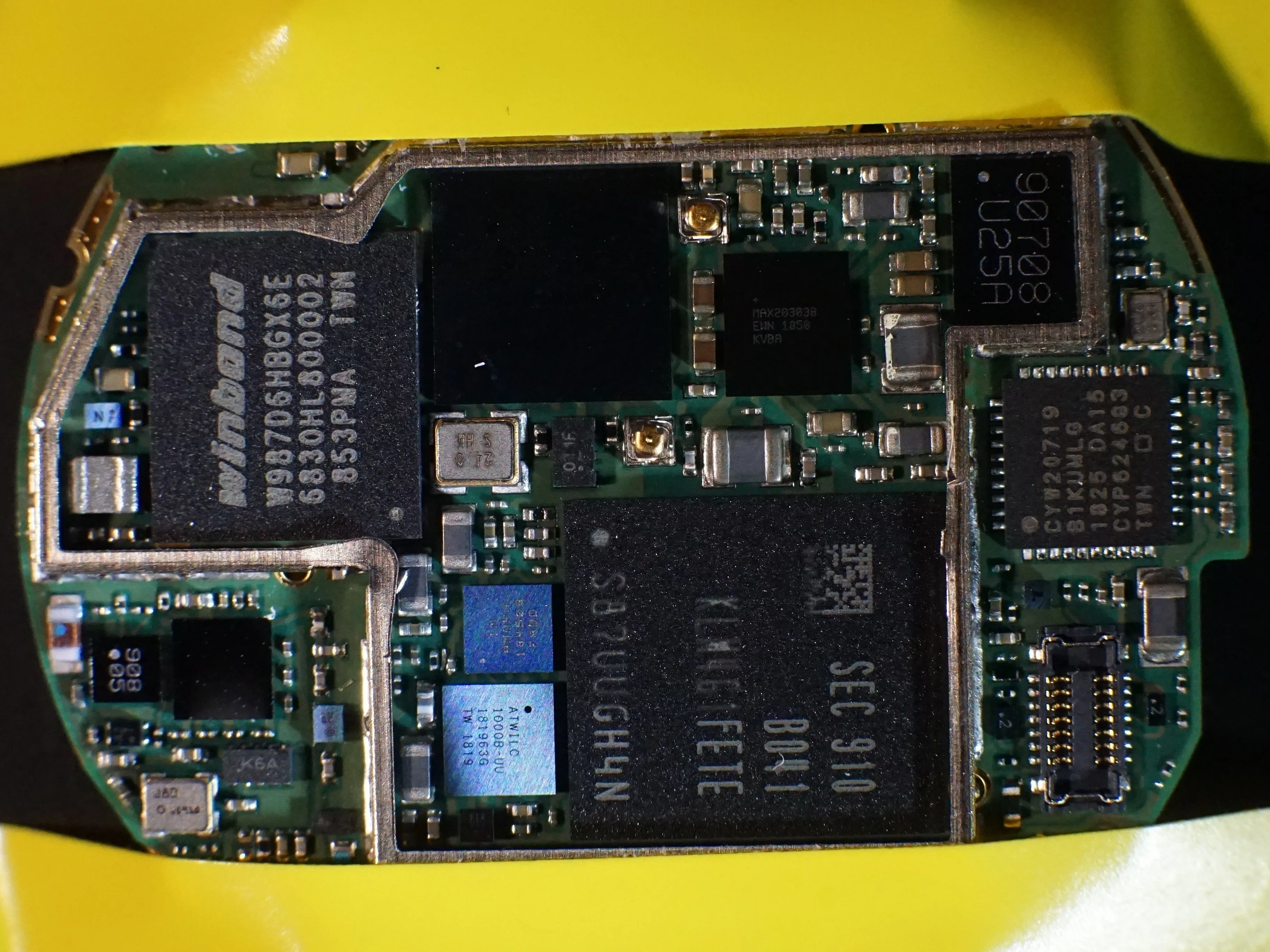

Шаг 12 Идентификация компонентов (внутри экранирования)

• Основной процессор: NXP Kinetis MK28FN2M0ACAU15 даташит, техническое справочное руководство (требуется бесплатный вход)

• SDRAM: Winbond W987D6HBGX6E технический паспорт

• Сопроцессор Sensorhub: Ambiq Micro Apollo2 даташит

• Сопроцессор Wifi: ATWILC 1000B-UU datasheet

• eMMC: KLM4G1FETE-B041 datasheet

• PMIC: Maxim Integrated MAX20303B datasheet

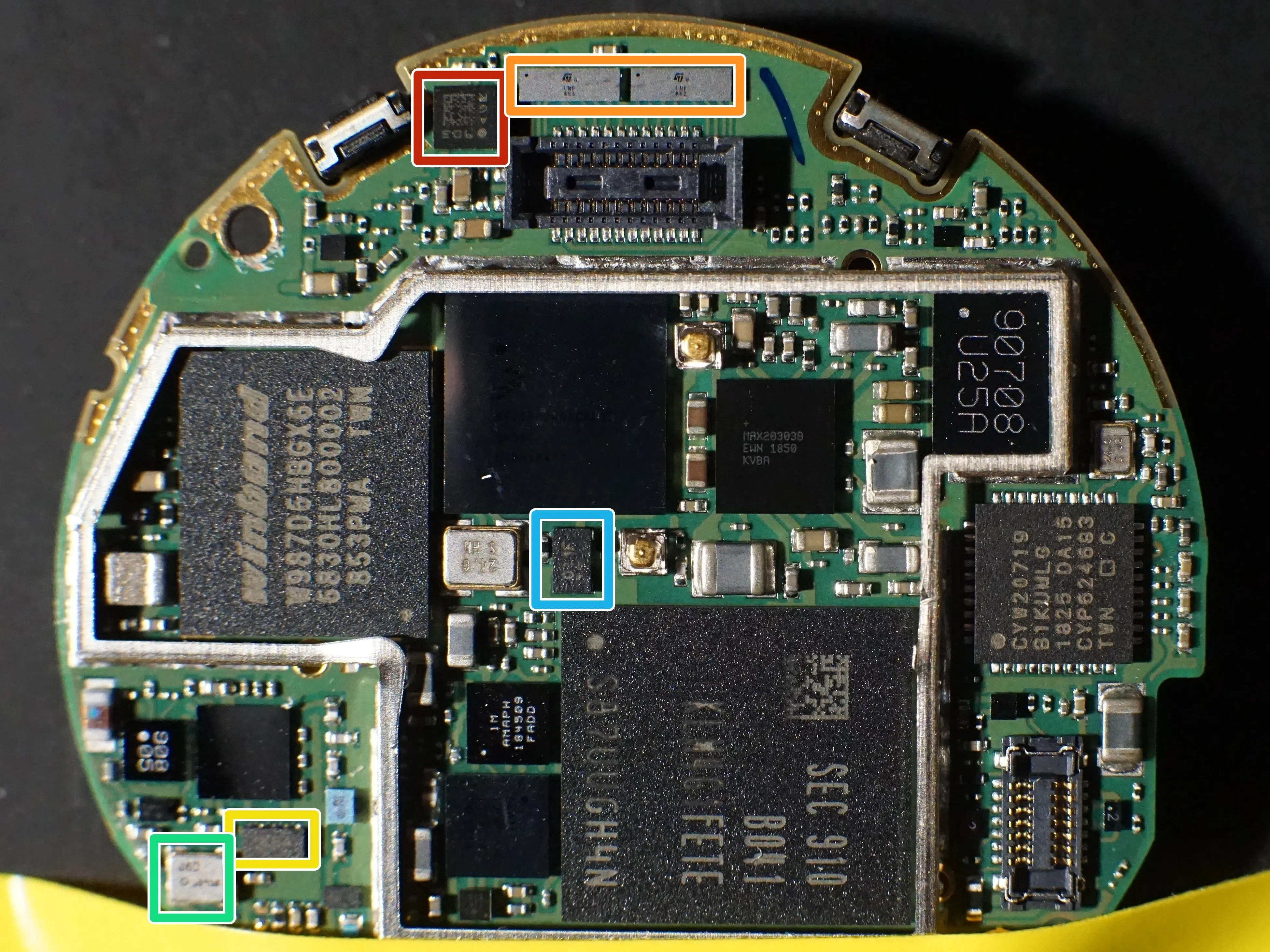

Шаг 13 Оставшиеся компоненты должны быть идентифицированы

• 905 AGR (qr-код)

• LNF 852

• K6A

• J80 (круг) JD910

• Неизвестно

• Многие другие микросхемы на обеих сторонах материнской платы слишком малы, чтобы их можно было разобрать, но могут иметь смысл для других.

• Микросхемы, начинающиеся с 908, скорее всего, разработаны компанией Garmin и являются собственностью компании.

• Другие микросхемы с одно- и двухбуквенными названиями могут быть названы в соответствии с по этой ссылке.

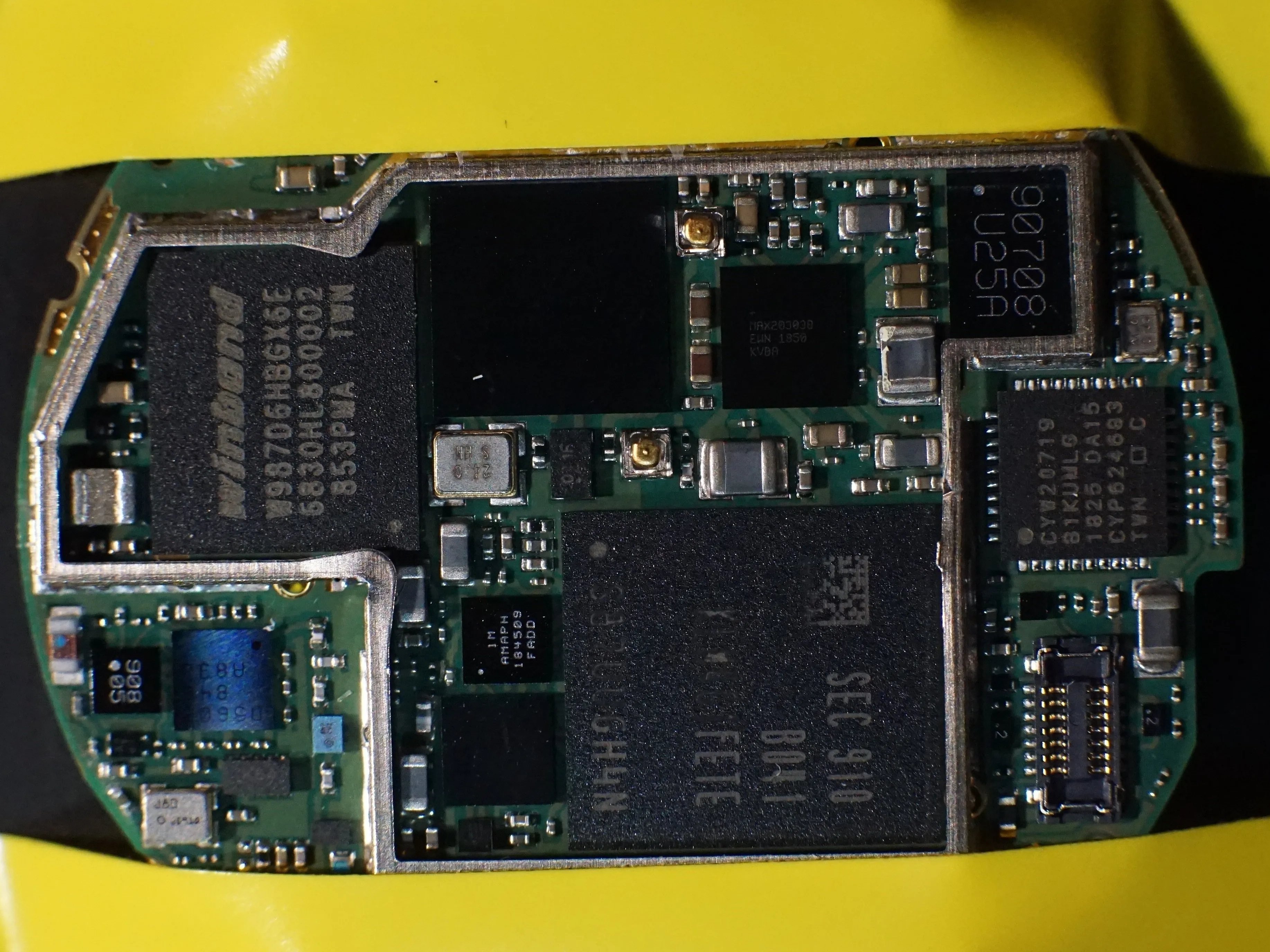

Шаг 14 Дополнительные крупные планы

• Вставьте сюда мудрость.

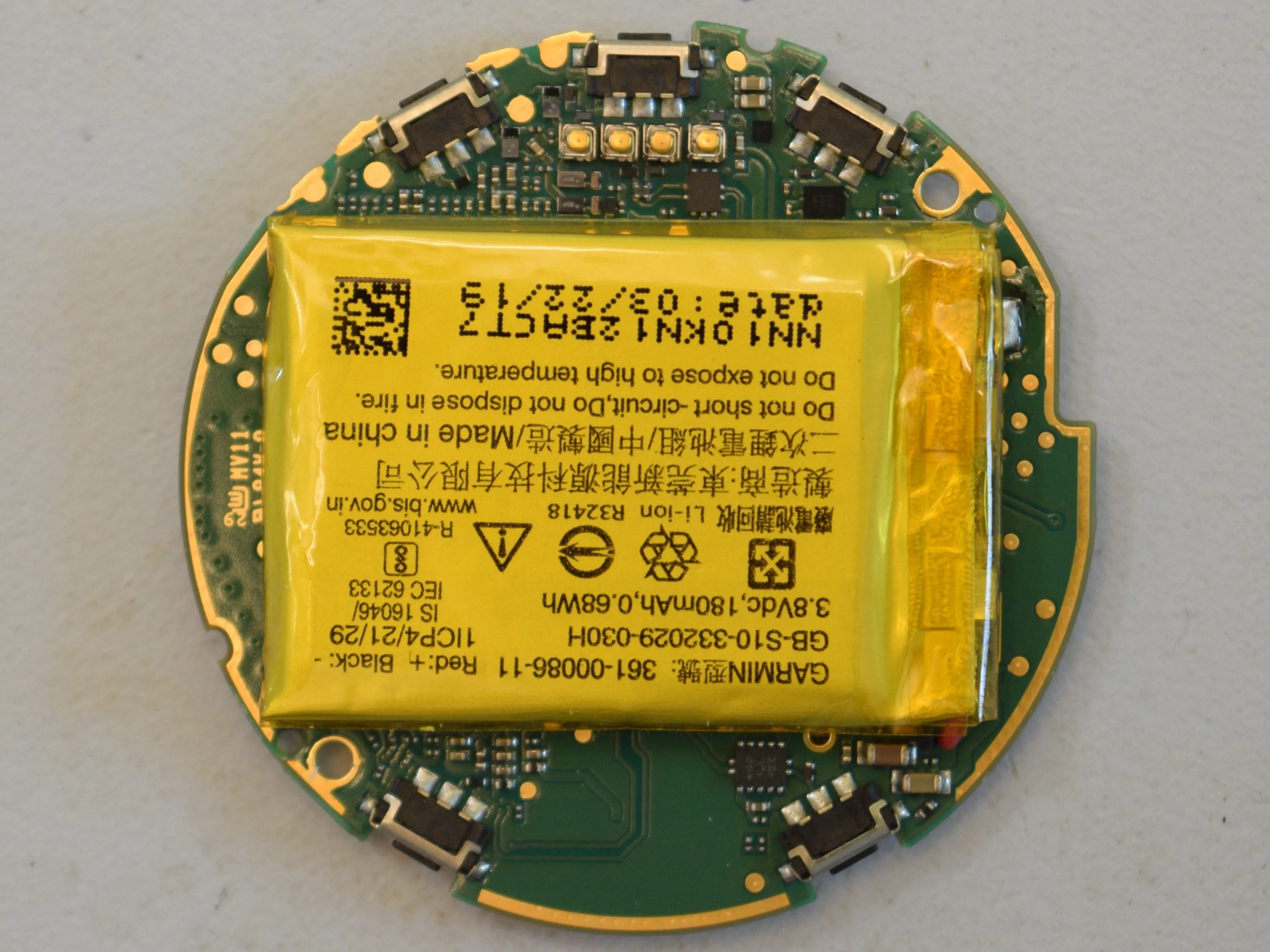

Шаг 15 Батарея

• Аккумулятор: Garmin 361-00086-11, 3.8Vcd * 180mAh = 0.68Wh, припаян к материнской плате

Шаг 16 Возвращение назад

• Если вы не сильно повредили часы во время разборки, то собрать их обратно будет проще простого: выполните все шаги в обратном порядке и замените старый клей на новый (B-7000, кажется, наиболее распространенная рекомендация в интернете).

Комментарии к статье

Это отличный учебник. Я попробую.

Вы не знаете, можно ли заменить батарею? Мои часы заряжаются, но потом батарея быстро разряжается. В магазине мне сказали, что, возможно, батарея села, потому что я заряжал их от сети, как мобильный телефон.

Спасибо ;)

Я не пробовал заменить батарею, но если у вас есть паяльник, это должно быть вполне осуществимо. Garmin, похоже, не продает замену именно для этой батареи, но я вижу варианты замены на ebay и amazon при поиске 'garmin 361-00086-11'. Конечно, будьте осторожны с дешевыми батареями - вероятно, самым безопасным вариантом будет взять одну из других Forerunner 245M, которые сломались до того, как батарея слишком сильно износилась (например, из-за разбитого экрана).

В общем смысле, любой li-ion, который достаточно мал, чтобы поместиться в корпус, и имеет провода для припаивания к материнской плате, должен выдавать правильное напряжение, но вам нужно проверить, находится ли схема зарядки в ячейке батареи или на материнской плате - они обычно продаются в Интернете как 'защищенные' и 'незащищенные' li-ion элементы.

Надеюсь, это поможет!
