Разборка Garmin Nuvi 200

Введение

В этом руководстве описывается разборка GPS-навигатора Garmin Nuvi 200.

В руководстве показаны детали устройства, а также то, какие из них можно заменить. Обратите внимание, что на сайте Делаете.ру также представлены руководства по ремонту аккумулятора, ЖК-экрана, динамика и заднего корпуса.

Что вам понадобится

Инструменты

Отвертка T5 Torx | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка Phillips #000 | Источник - ifixit.com

Шаг 1 Детали Garmin Nuvi 200

Garmin Nuvi 200 Teardown, детали Garmin Nuvi 200: шаг 1, изображение 1 из 1 — Garmin Nuvi 200 разборка, детали Garmin Nuvi 200: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Слева вверху: задний корпус
Справа вверху: передняя панель
Середина слева: динамик. Запчасти ($29) и сервис на portatronics.com
Справа посередине: материнская плата
Внизу слева: аккумулятор. Деталь ($5.20) на amazon.com
Справа внизу: ЖК-экран. Комплект для сборки ($49) на portatronics.com

Шаг 2

Полоска серийного номера находится на основании устройства. Снимите ее, чтобы открутить два винта T5 Torx.
С помощью отвертки T5 Torx открутите два винта T5 Torx.

Шаг 3

Garmin Nuvi 200 Разборка: шаг 3, изображение 3 из 3 — Разбор Garmin Nuvi 200: шаг 3, изображение 3 из 3 | Источник - ifixit.com

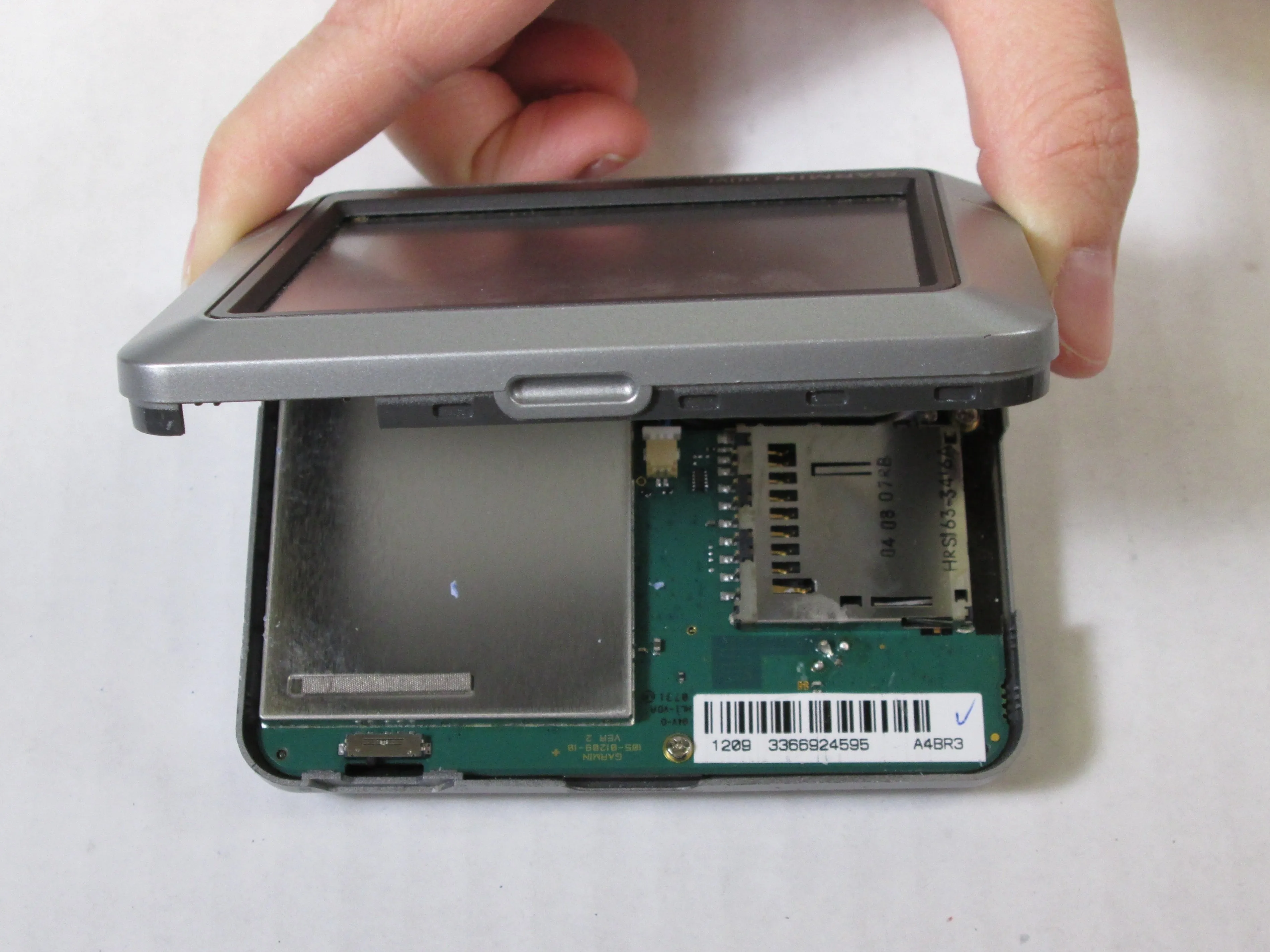

Соблюдайте осторожность. Не отрывайте полоску оранжевой ленты, соединяющую ЖК-экран и материнскую плату (красная рамка на третьем рисунке).
С помощью пластикового инструмента для открывания, расположенного только в нижней части устройства, отделите заднюю панель от передней.

Шаг 4

Будьте осторожны. Стекло в верхней части экрана очень хрупкое.
С помощью пластикового инструмента для открывания раздвиньте застежки, удерживающие ЖК-экран на месте.
Вставьте пластиковый инструмент для открывания между ЖК-экраном и металлической рамкой устройства.

Шаг 5

Возьмите синий провод за головку разъема.
Вытащите головку разъема из розетки, чтобы отсоединить динамик.

Шаг 6

Garmin Nuvi 200 Разборка: шаг 6, изображение 3 из 3 — Разборка Garmin Nuvi 200: шаг 6, изображение 3 из 3 | Источник - ifixit.com

С помощью крестообразной отвертки #PH00 открутите три винта, которыми крепится материнская плата.
Используйте отвертку #PH00 из набора инструментов Делаете.ру, чтобы выкрутить три винта, удерживающие материнскую плату на месте.

Шаг 7

Отклейте полоску оранжевой ленты от белой крепежной планки на материнской плате.
Это позволит отсоединить материнскую плату и ЖК-экран (см. второе изображение синей коробки).

Шаг 8

Garmin Nuvi 200 Разборка: шаг 8, изображение 3 из 3 — Garmin Nuvi 200 Teardown: шаг 8, изображение 3 из 3 | Источник - ifixit.com

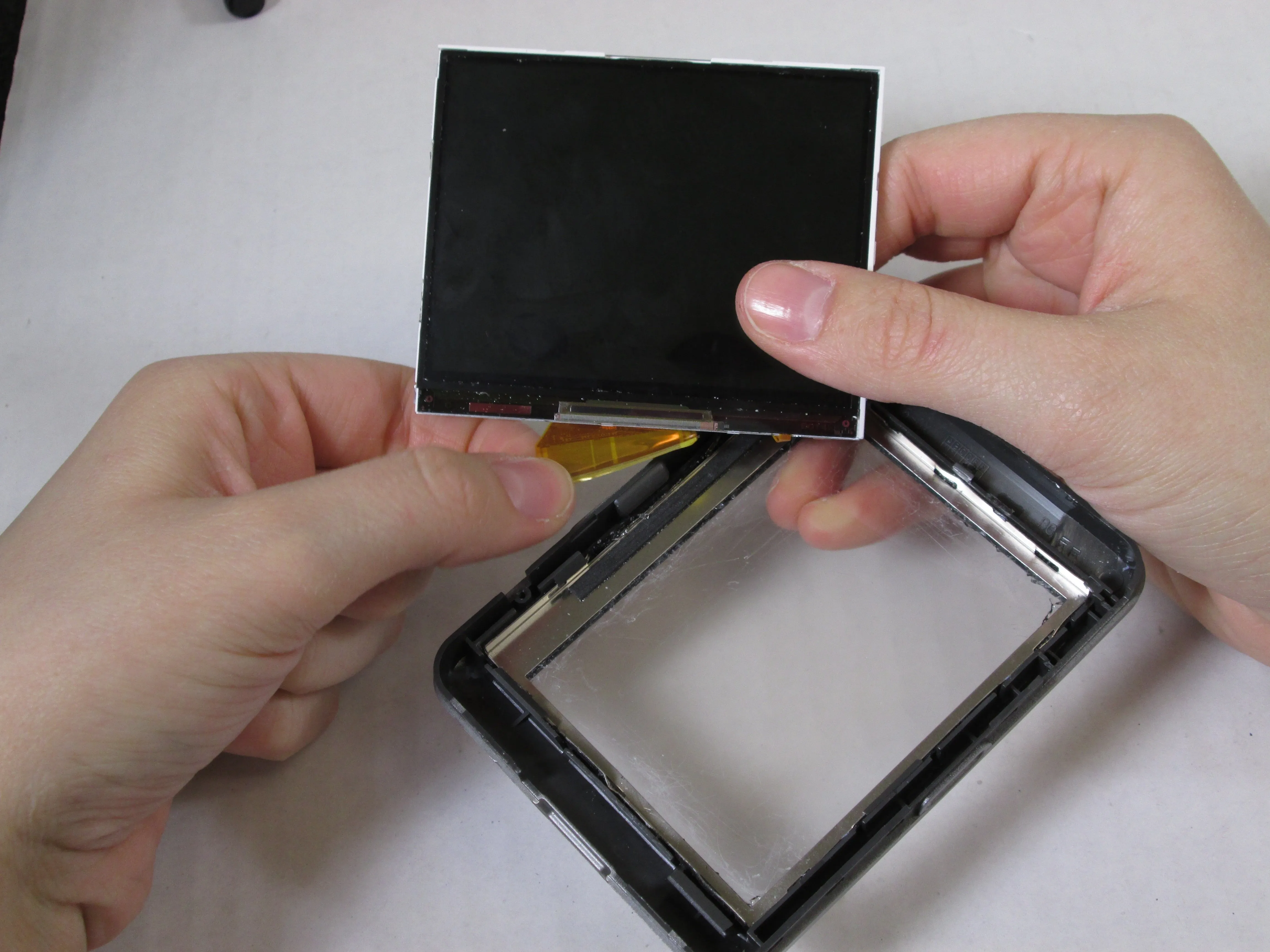

Снимите полоску оранжевой ленты с ЖК-экрана, чтобы отсоединить ЖК-экран от переднего корпуса.

Шаг 9

Garmin Nuvi 200 Разборка: шаг 9, изображение 3 из 3 — Разборка Garmin Nuvi 200: шаг 9, изображение 3 из 3 | Источник - ifixit.com

Поднимите материнскую плату.
Возьмитесь за красный и зеленый провода от головки разъема.
Потяните головку разъема из розетки, чтобы отсоединить материнскую плату от заднего корпуса.

Шаг 10

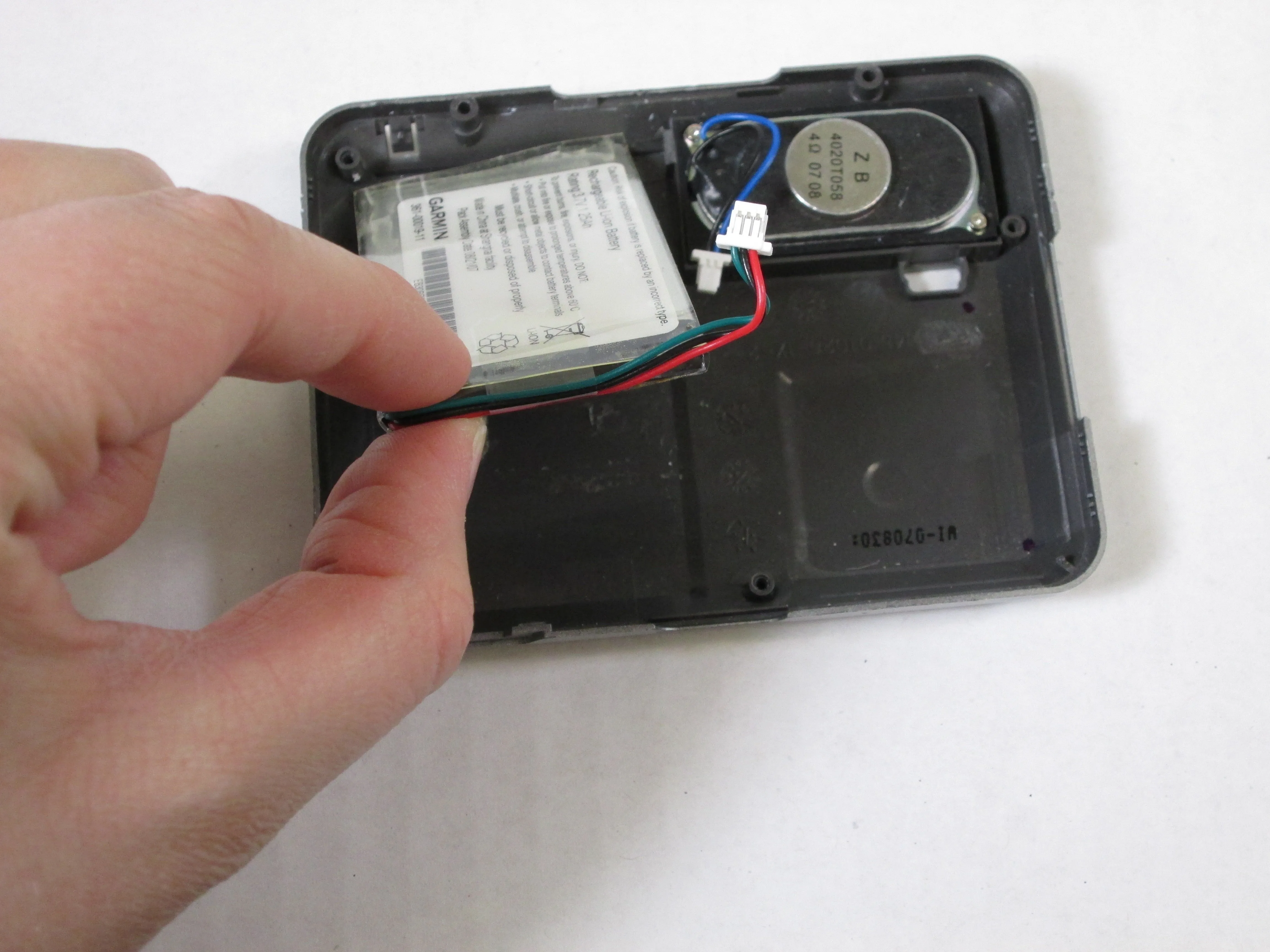

Будьте осторожны. Задний корпус и батарея склеены между собой. Не проткните батарею.
Подденьте аккумулятор плоским концом пробки и отделите его от заднего корпуса.

Шаг 11

С помощью отвертки Phillips #000 открутите два винта, удерживающих динамик на месте.
Снимите динамик.
