Разборка Garmin Vivosmart

Введение

Сегодня на рынке нет недостатка в фитнес-трекерах. После внимательного изучения нескольких из них, гладкий, минималистичный дизайн, 'скрытый' интерактивный OLED-экран и герметичная водонепроницаемая конструкция Vivosmart от Garmin выделили его.

Поскольку информации о конструкции этого устройства относительно мало, я провел собственное исследование и решил поделиться ею с вами здесь.

Что вам понадобится

Инструменты

•

  Вид

•

•

Шаг 1 Извлеките электронику из ремешка

• Я смог добраться до электроники, согнув ремешок и поддев жесткий пластиковый корпус острой хозяйственной бритвой.

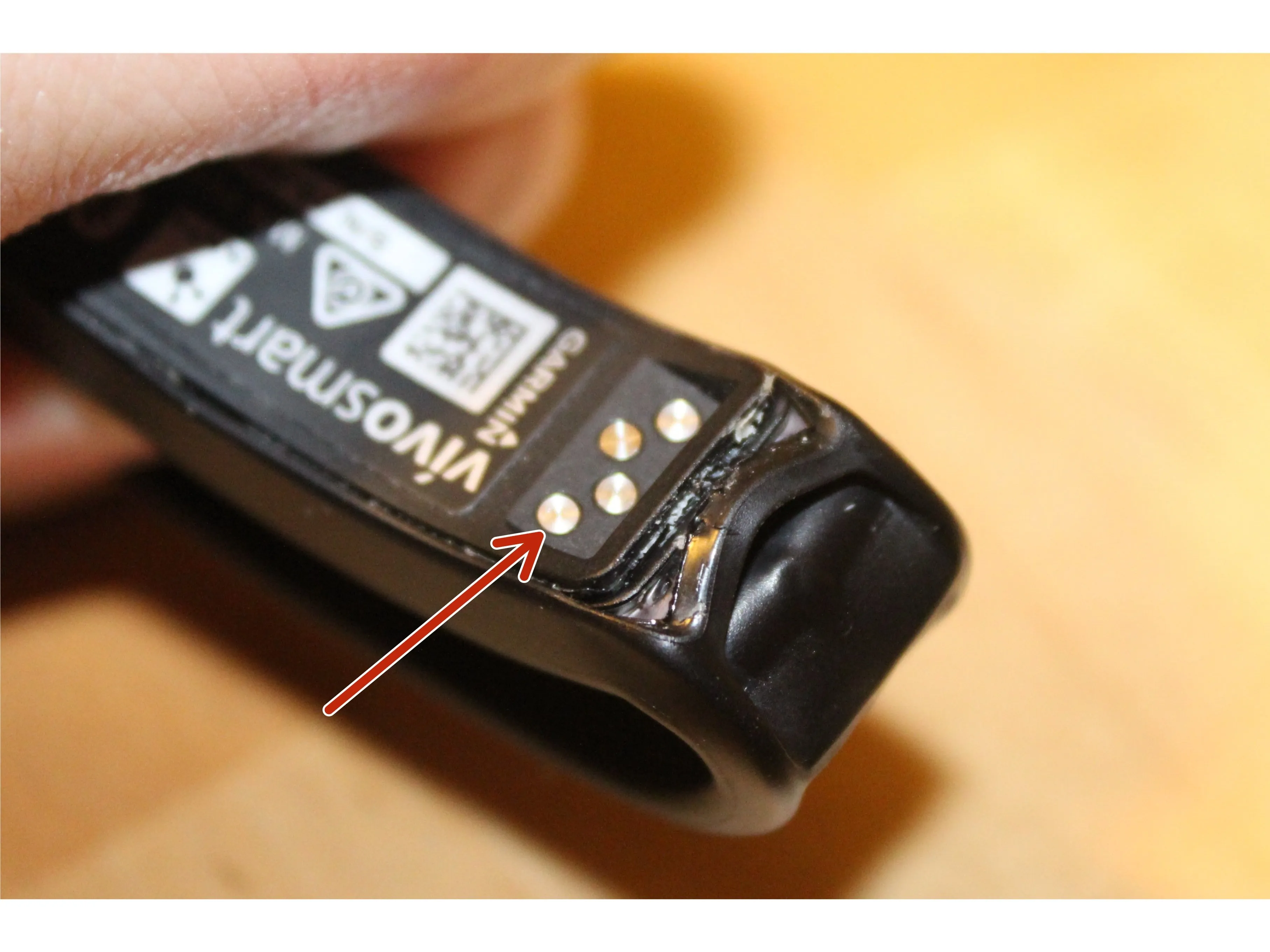

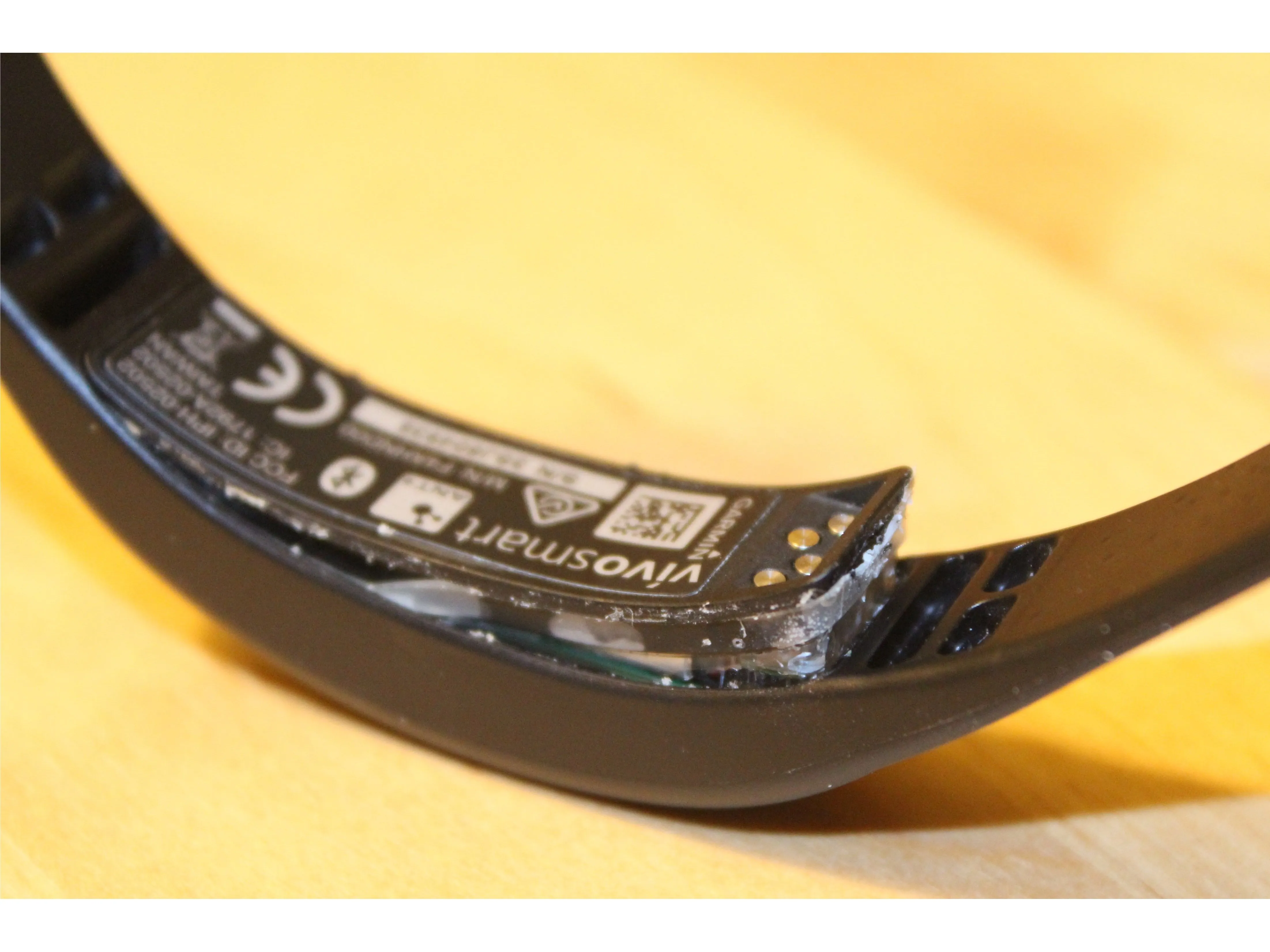

• Обратите внимание на 4 металлические накладки, к которым подключается USB-интерфейс - к ним мы еще вернемся.

• Водонепроницаемость Vivosmart составляет до 5 АТМ, поэтому получить доступ к электронике не так-то просто. Продолжайте ковыряться и ковыряться, и в конце концов она выйдет наружу.

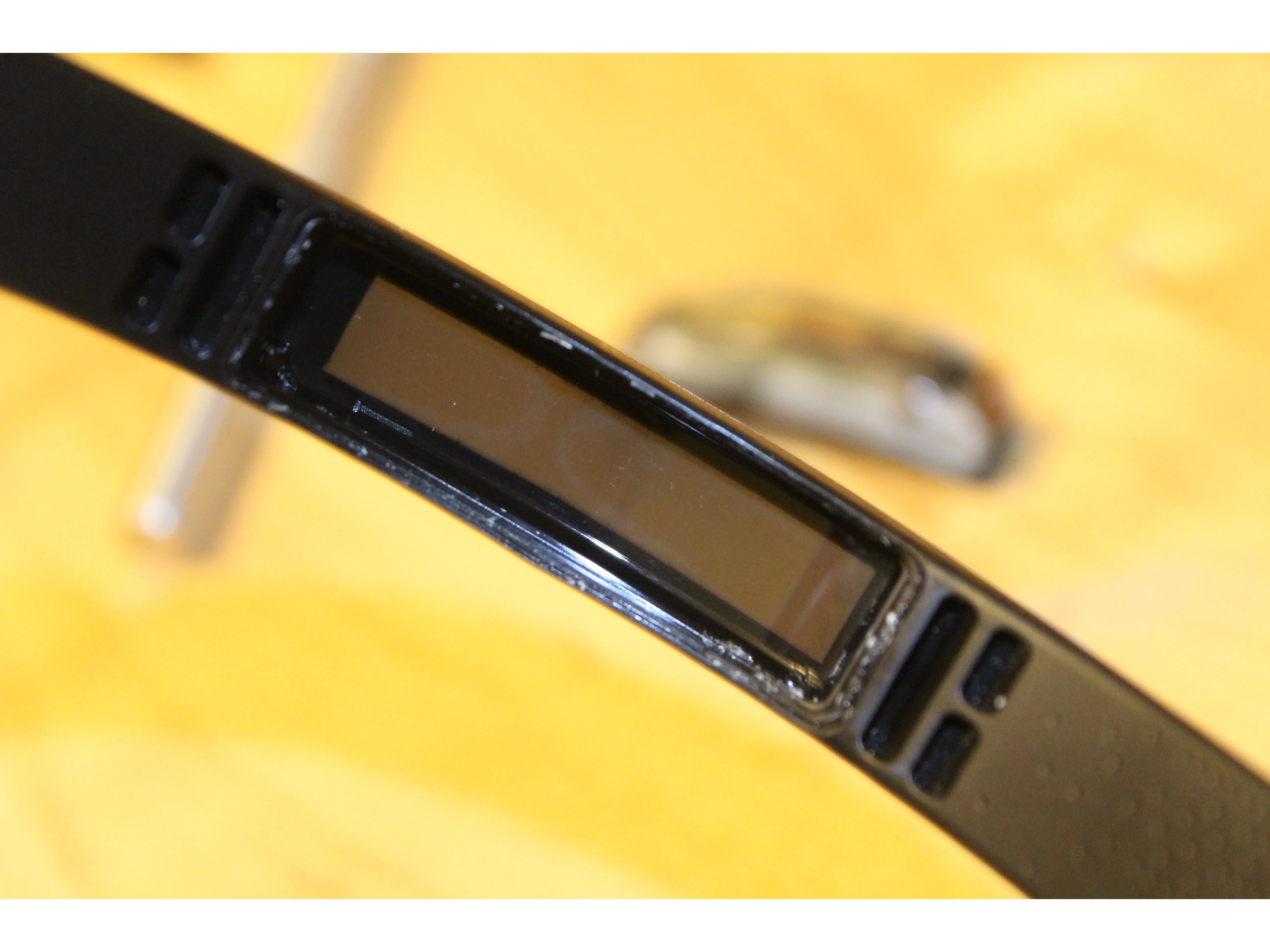

• Электроника в конце концов выйдет наружу в одном закрытом пакете, и вы останетесь с гибким ремешком с полупрозрачной вставкой.

• Обратите внимание на ощущение от ремешка - возможно, Garmin использовала мягкий материал. TPS а не более липкий на ощупь силиконовая резина которая обычно используется в других носимых устройствах.

Шаг 2 Доступ к электронике

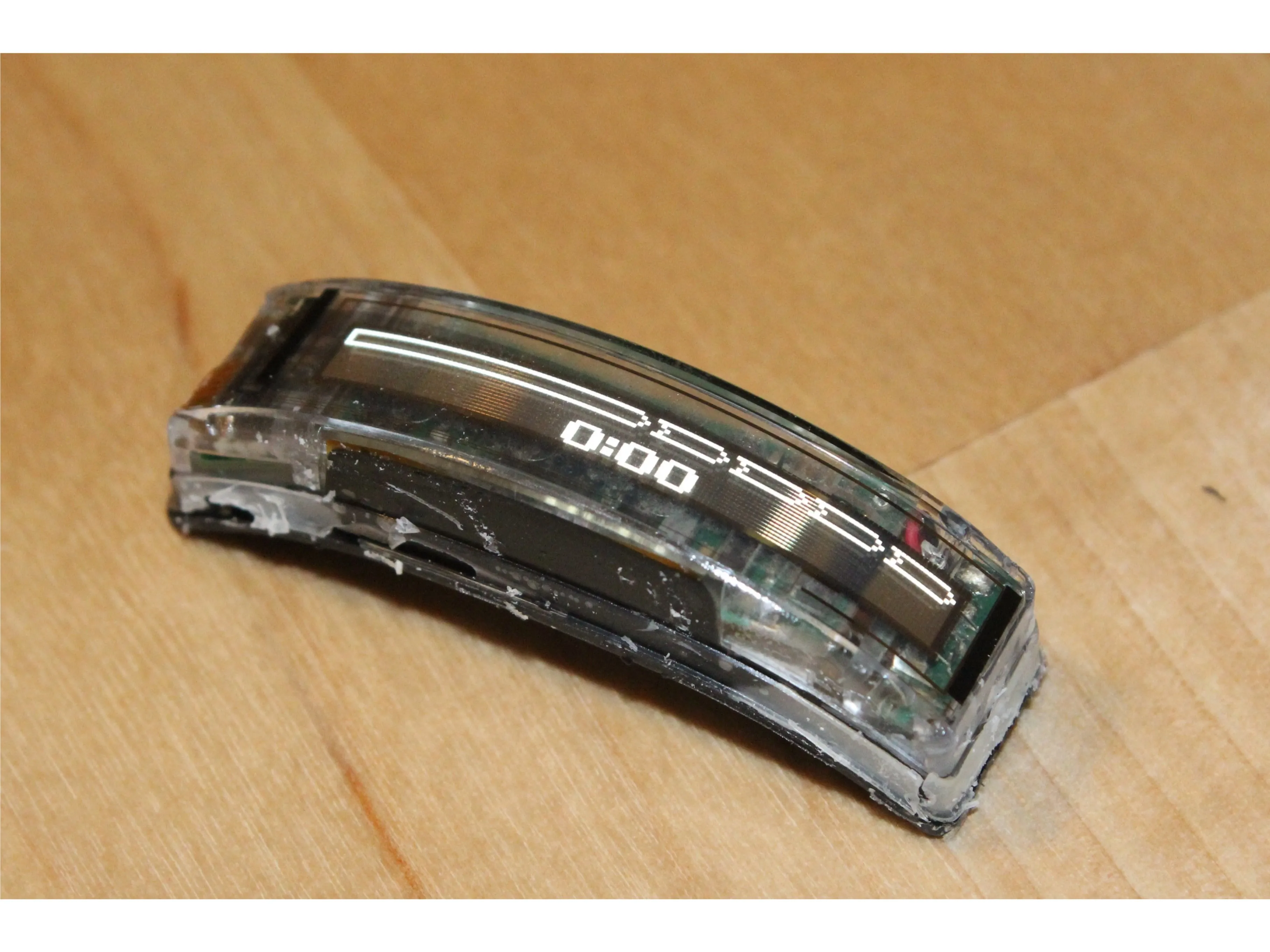

• Вот корпус электроники с силиконовым герметиком по краям.

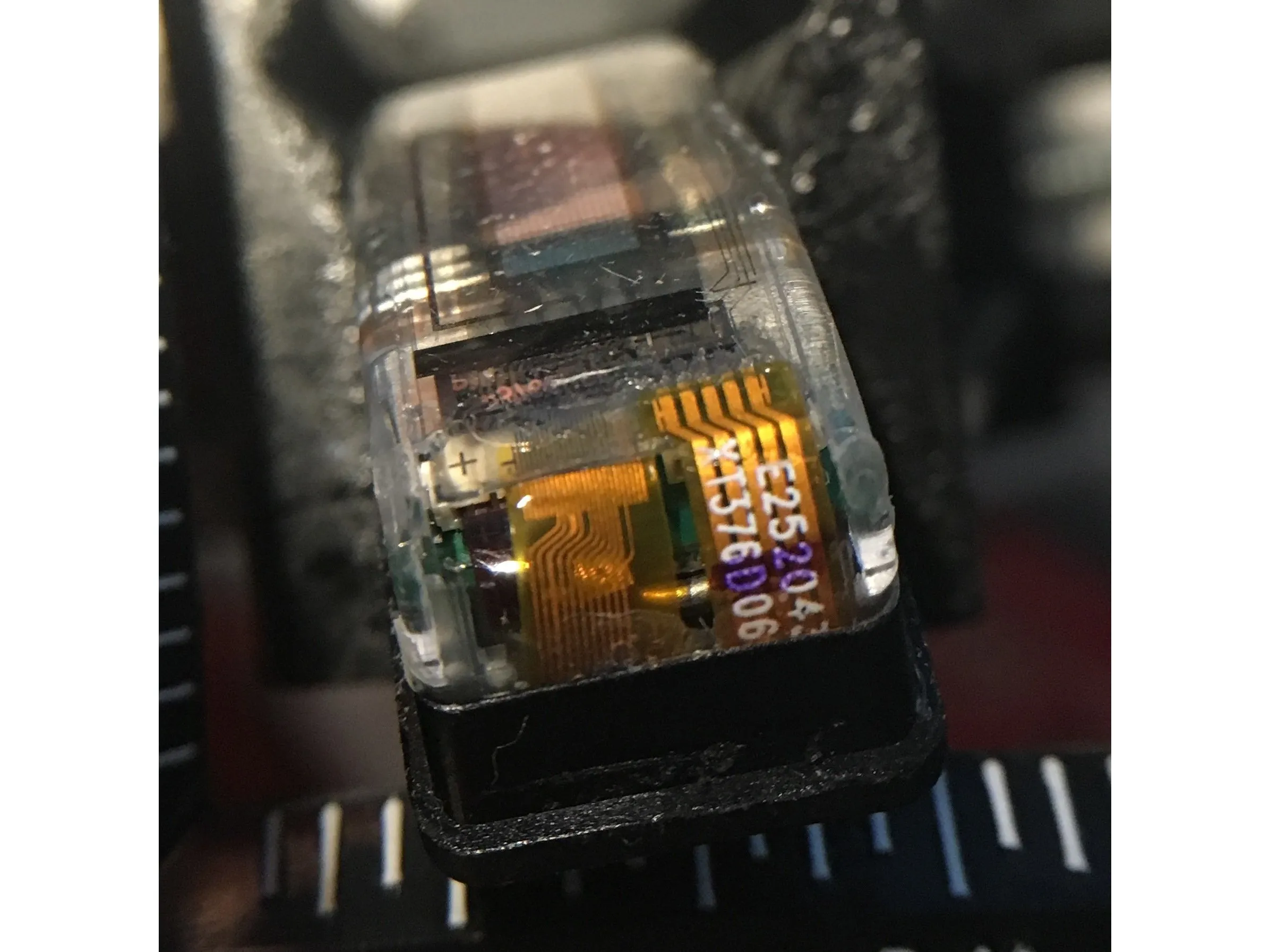

• Если смотреть сбоку, то от печатной платы к дисплею идут гибкие разъемы. Один для OLED-массива и один для... оставайтесь с нами.

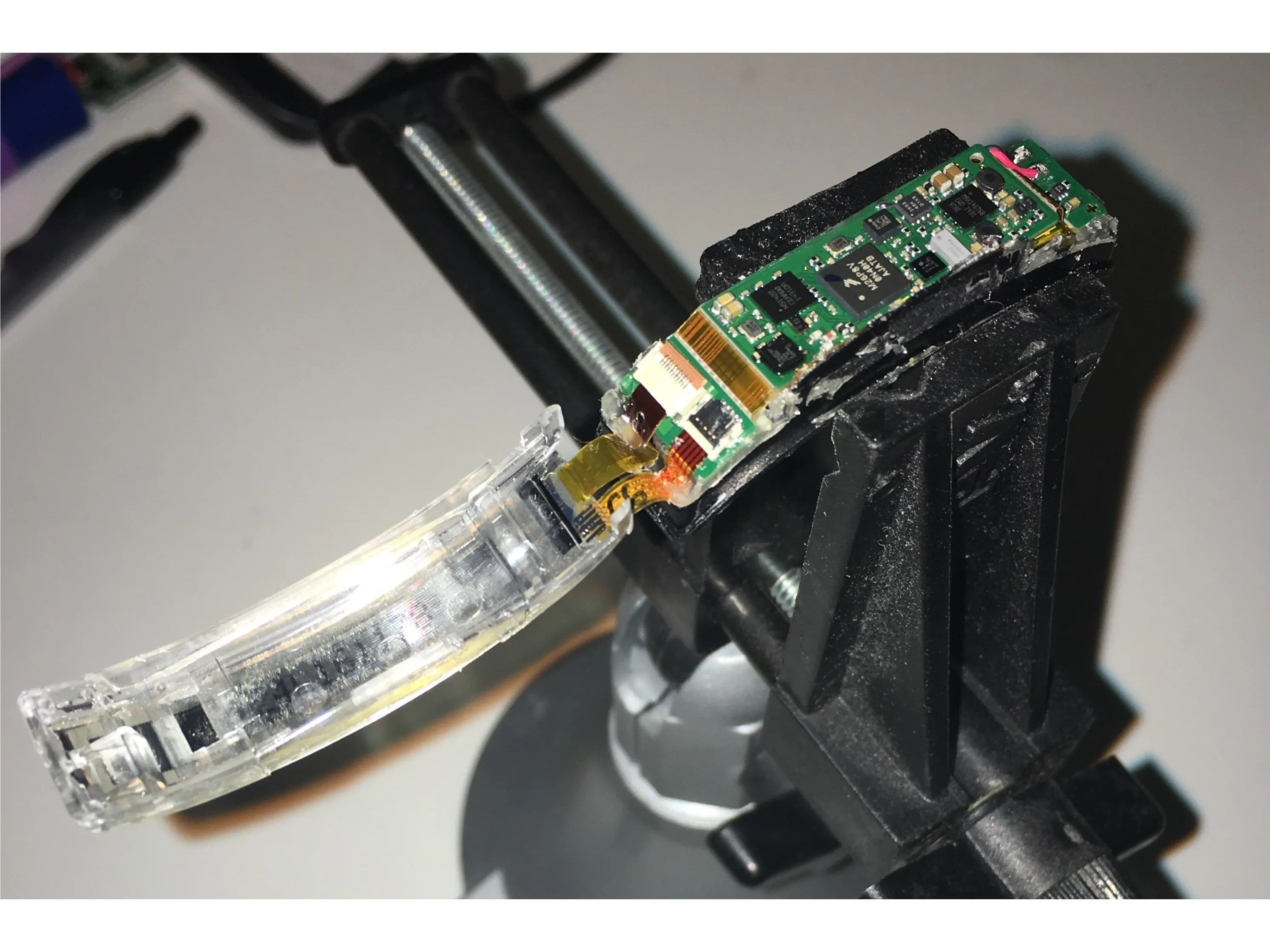

• Очистите еще кучу герметика лезвием бритвы, и прозрачную пластиковую крышку можно отделить, чтобы показать печатную плату.

Шаг 3 Осмотрите OLED-дисплей и сенсорный интерфейс

• Теперь взглянем на дисплей...

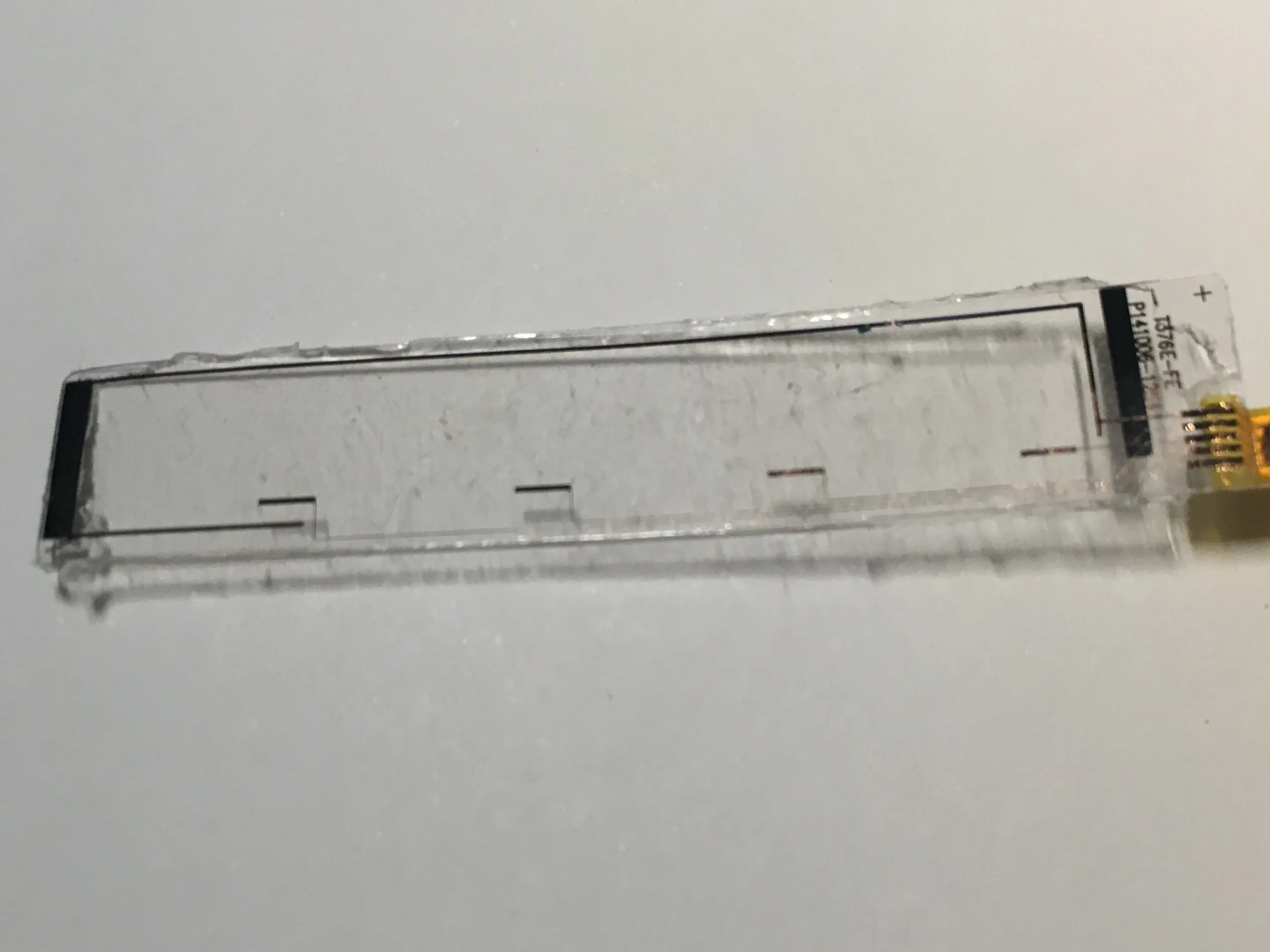

• Гибкую полоску дисплея можно отделить от прозрачного жесткого пластика.

• При ближайшем рассмотрении оказывается, что полоска дисплея может быть разделена на две части. Одна из них представляет собой OLED-дисплей с разрешением 128 x 16.

• Другая - емкостной сенсорный датчик.

• На рисунке 3 видно, что на емкостном сенсорном датчике есть 4 сенсорные площадки - это позволяет выбирать пункты меню и проводить пальцем по экрану.

Шаг 4 Извлеките печатную плату в сборе

• Чтобы извлечь электронику из жесткого пластикового основания, нам нужно выковырять еще много герметика.

• Сначала я поддел конец печатной платы рядом с интерфейсом USB.

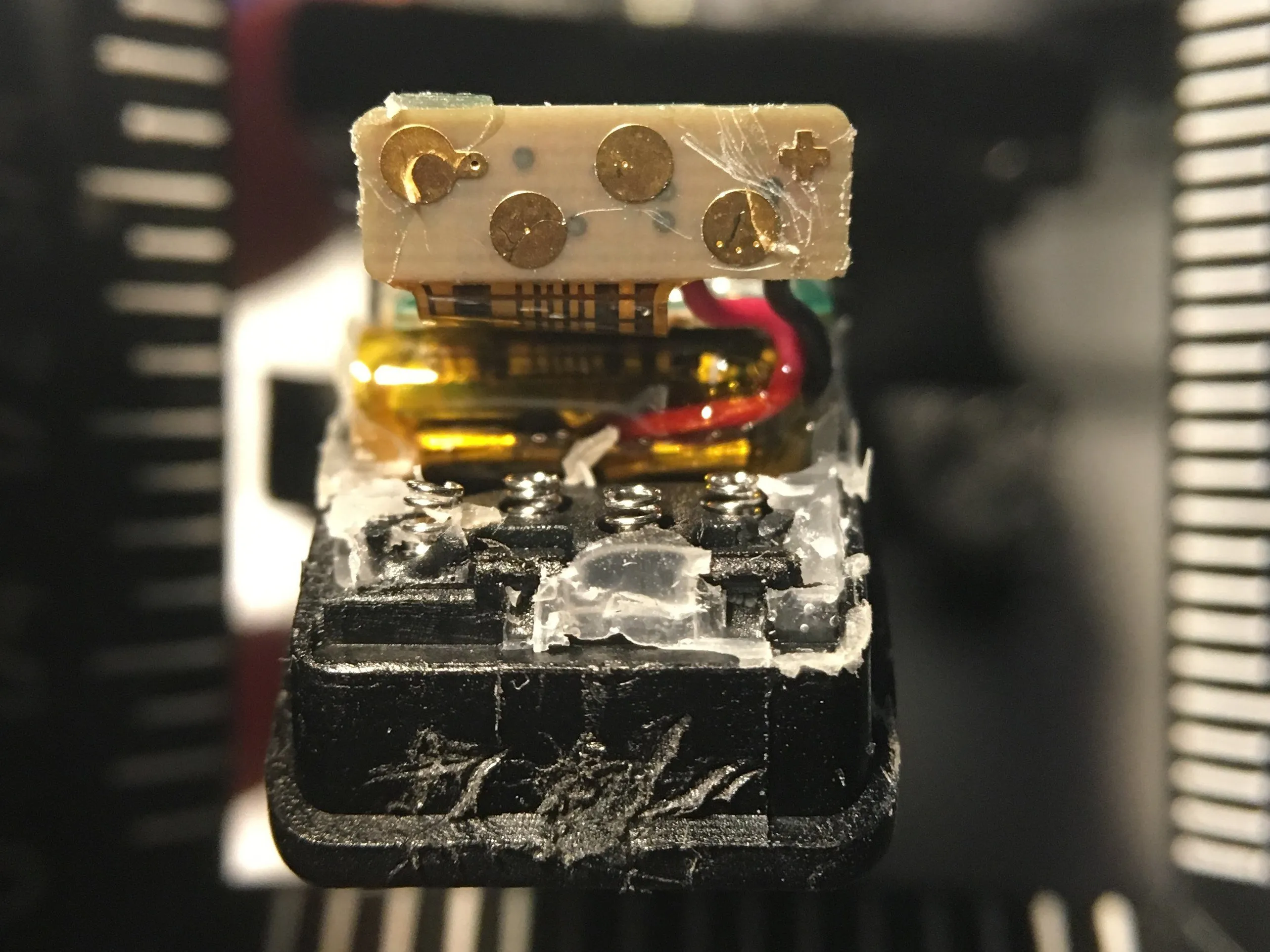

• Обратите внимание на пружинные контакты, идущие от 4 колодок USB-проводников - они соприкасаются с площадками на печатной плате.

• Наконец (рис. 2) электрическая сборка свободна! Три жесткие платы соединены гибким проводом.

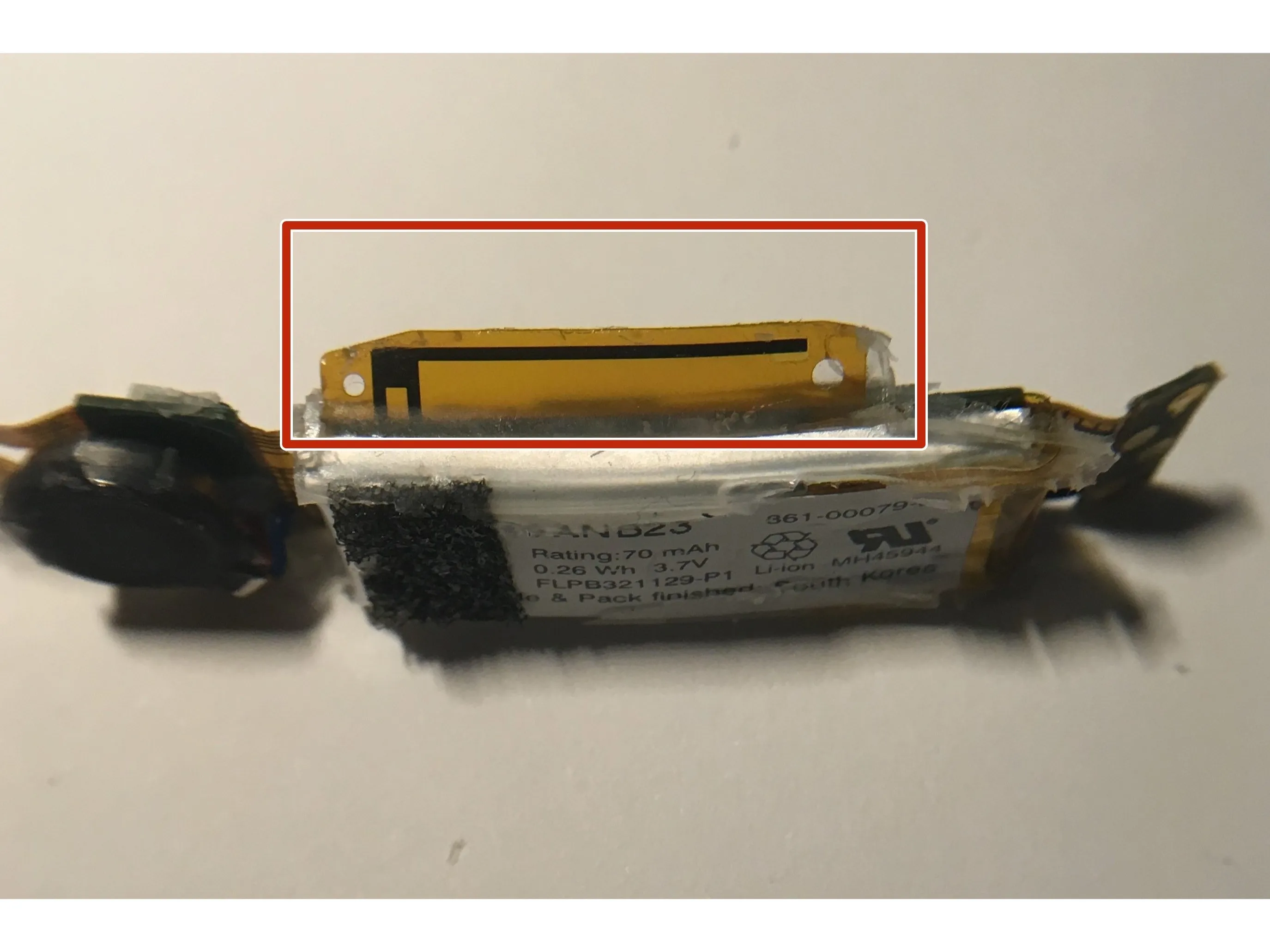

• Обратите внимание на антенну, встроенную в гибкую схему - похоже на PIFA.

• Вы можете продолжить отжимать и освободить

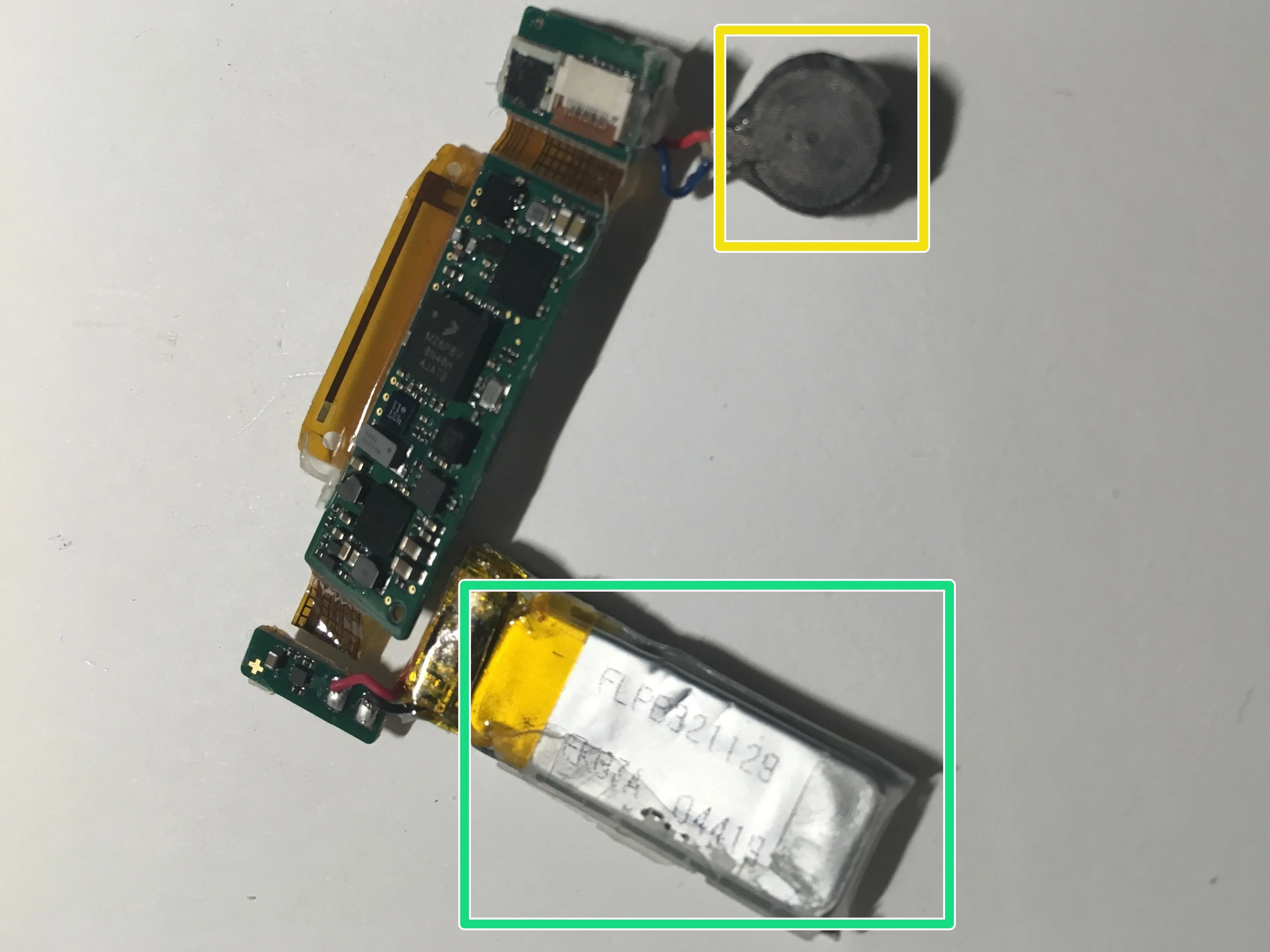

• литий-ионный аккумулятор емкостью 70 мАч

• и зуммер.

Шаг 5 Изучите печатную плату

• Теперь давайте посмотрим, какие типы микросхем используются:

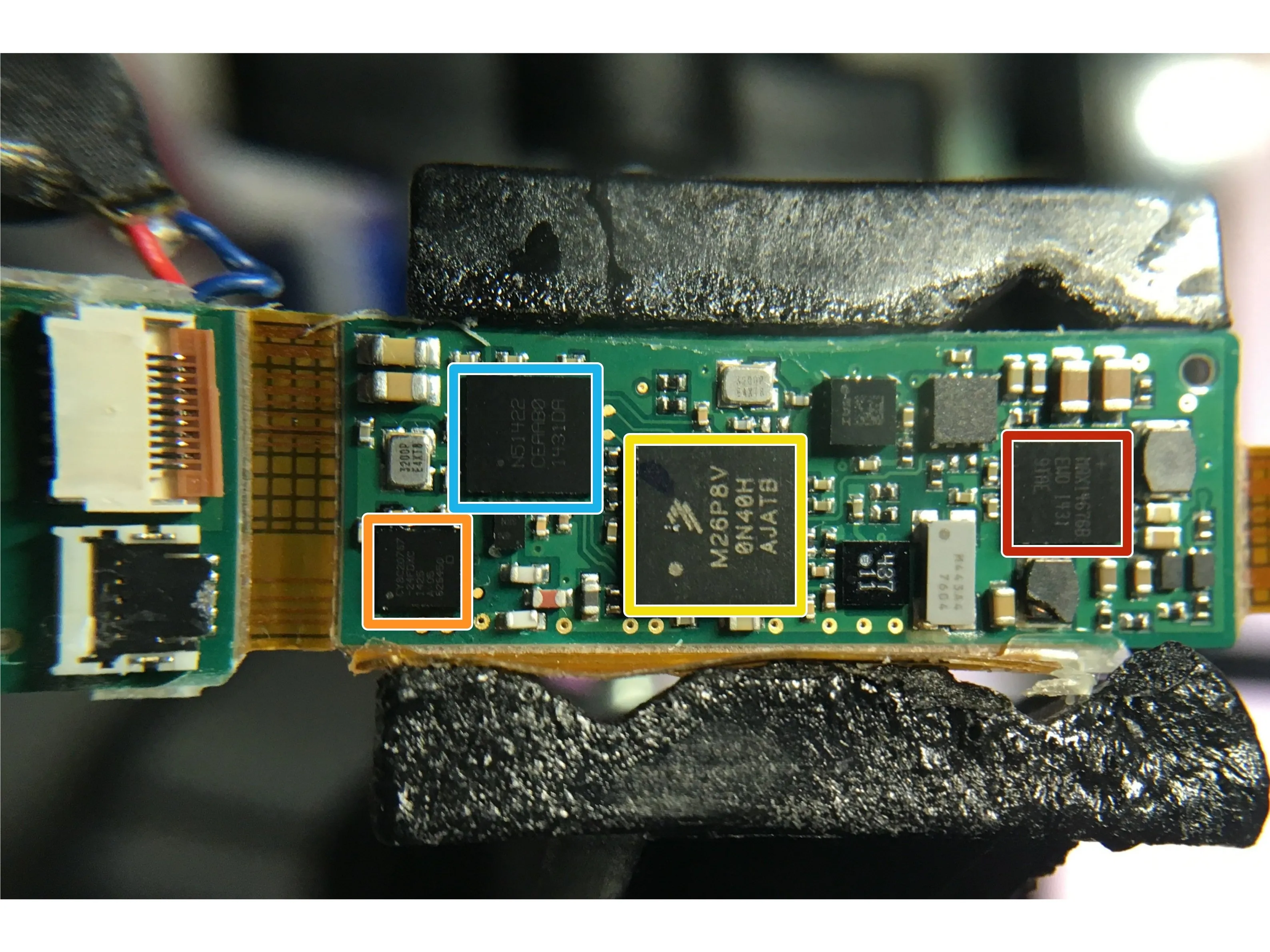

• Nordic nRF51422 маломощная радиочастотная SoC. Используется для Bluetooth LE.

• Cypress CY8C20767емкостной сенсорный контроллер.

• Maxim 14676B ИС управления зарядом для носимых устройств.

• Предполагается, что это микроконтроллер ARM Cortex-M. Компания Freescale, производитель, больше не работает, так как недавно была куплена NXP - это затрудняет поиск маркировки.

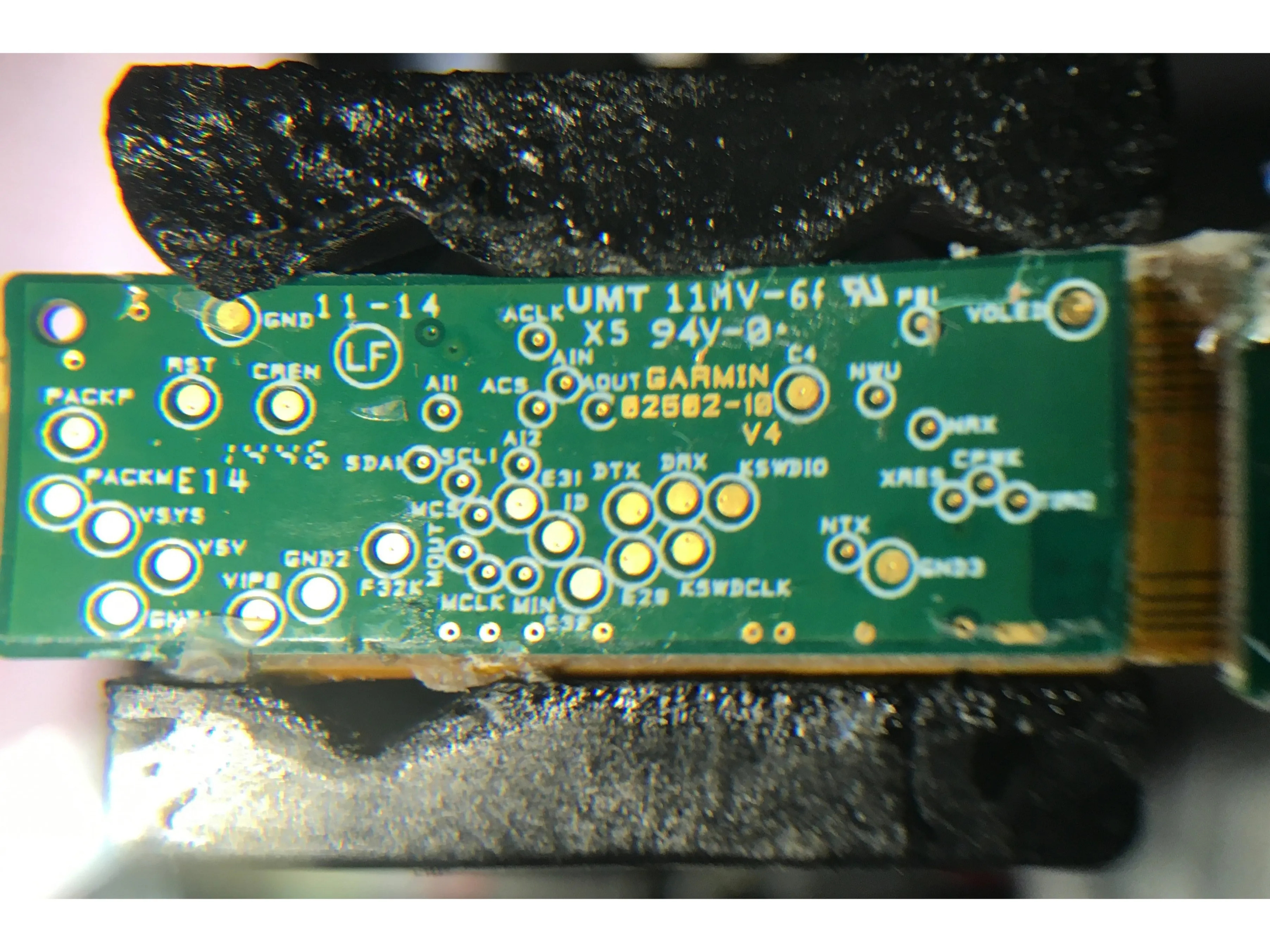

• На задней панели видны всевозможные точки тестирования. Garmin, должно быть, проводит довольно тщательный контроль качества.

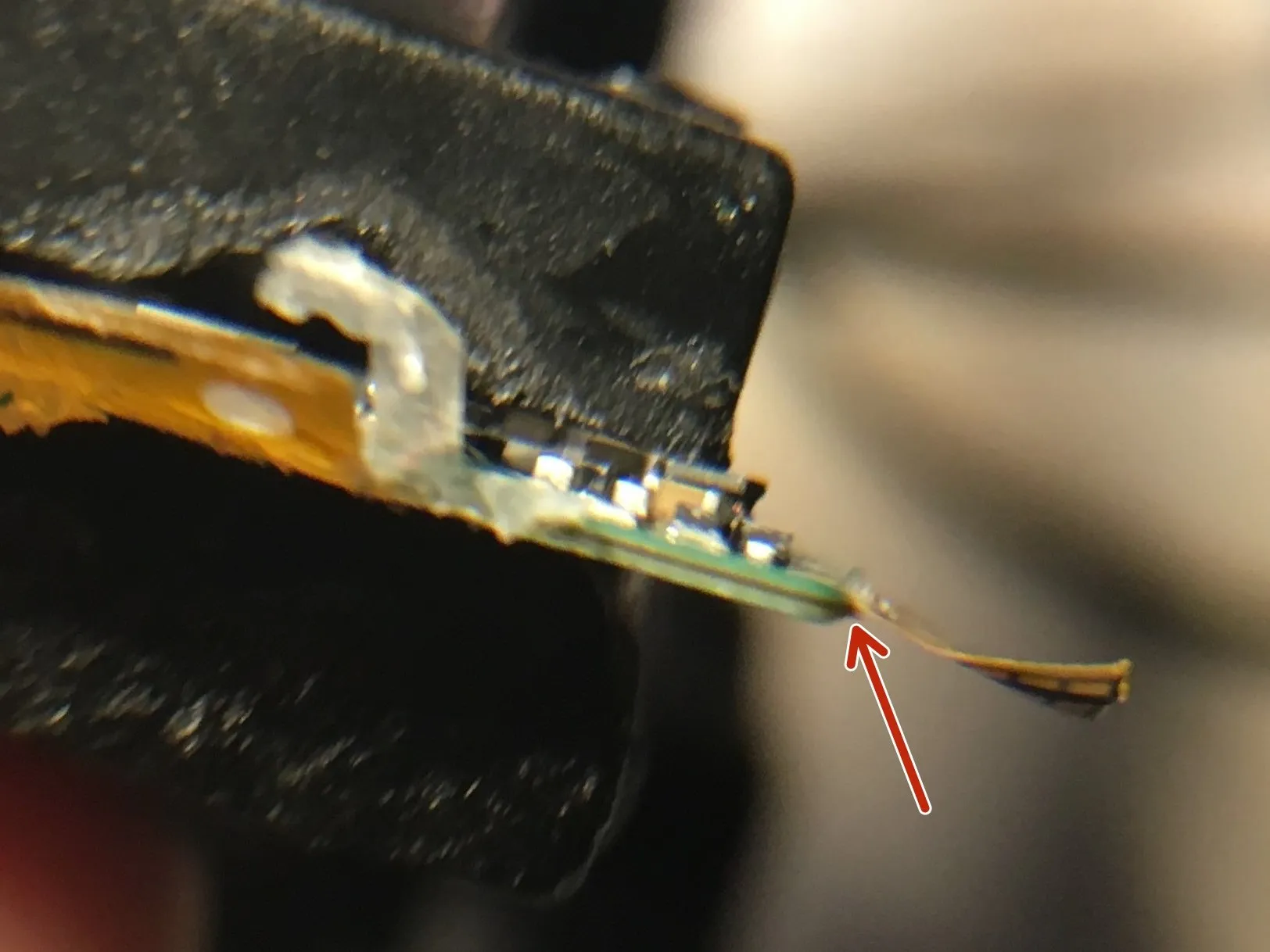

• Если посмотреть сбоку, то можно увидеть, что гибкая схема помещена между двумя наборами жестких печатных плат.

Комментарии к шагу

Я абсолютно уверен, что микросхема - одна из тех. https://www.nxp.com/products/microcontrol... .

Микросхема - Freescale MKL26Z256VMP4, обозначенная как M26P8V.

Шаг 6 Осмотрите механические компоненты

• Раз уж мы взялись за дело, давайте вкратце рассмотрим некоторые механические части.

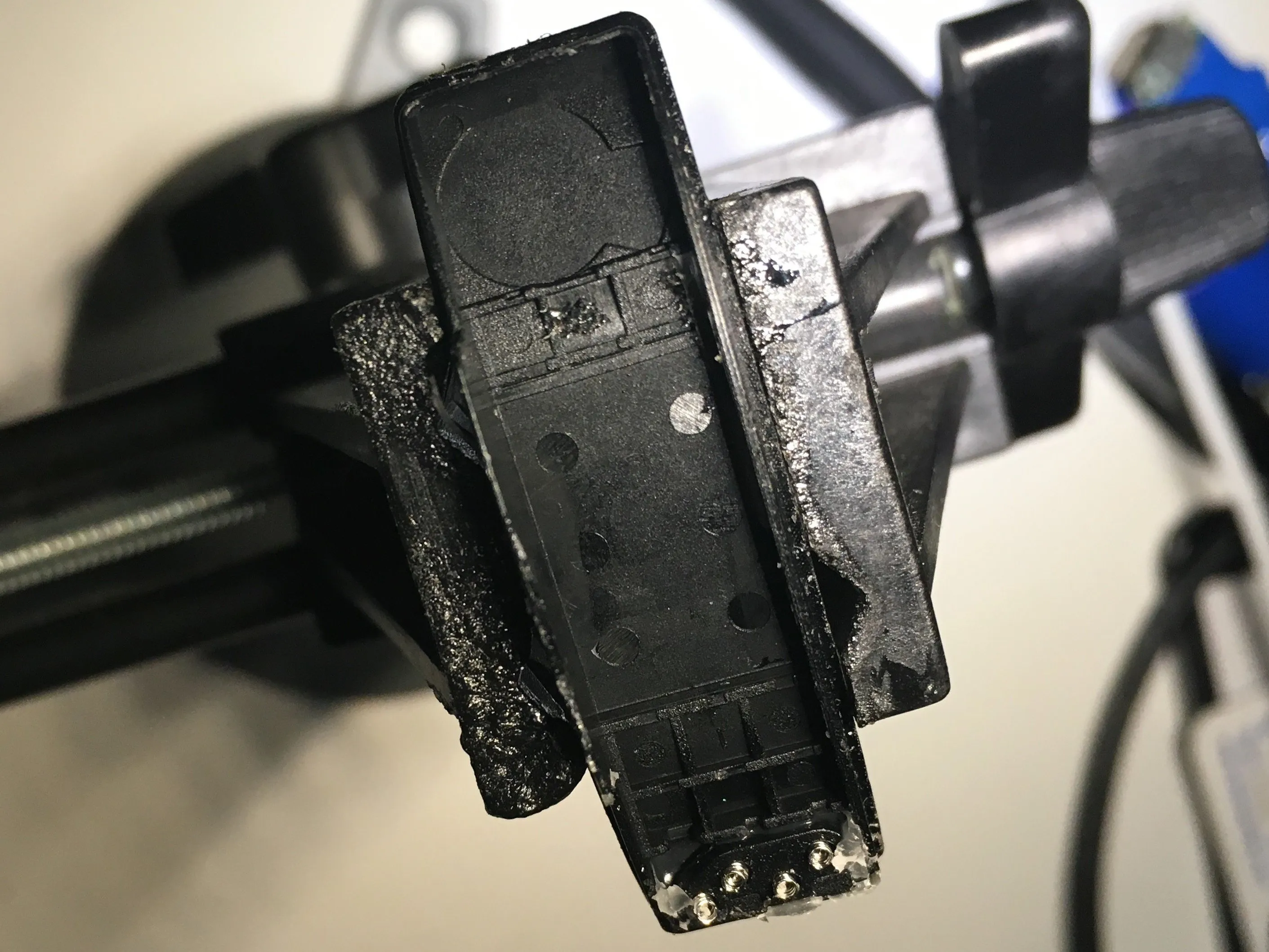

• Во-первых, жесткая (вероятно, ABS) литая под давлением опорная плита для электроники.

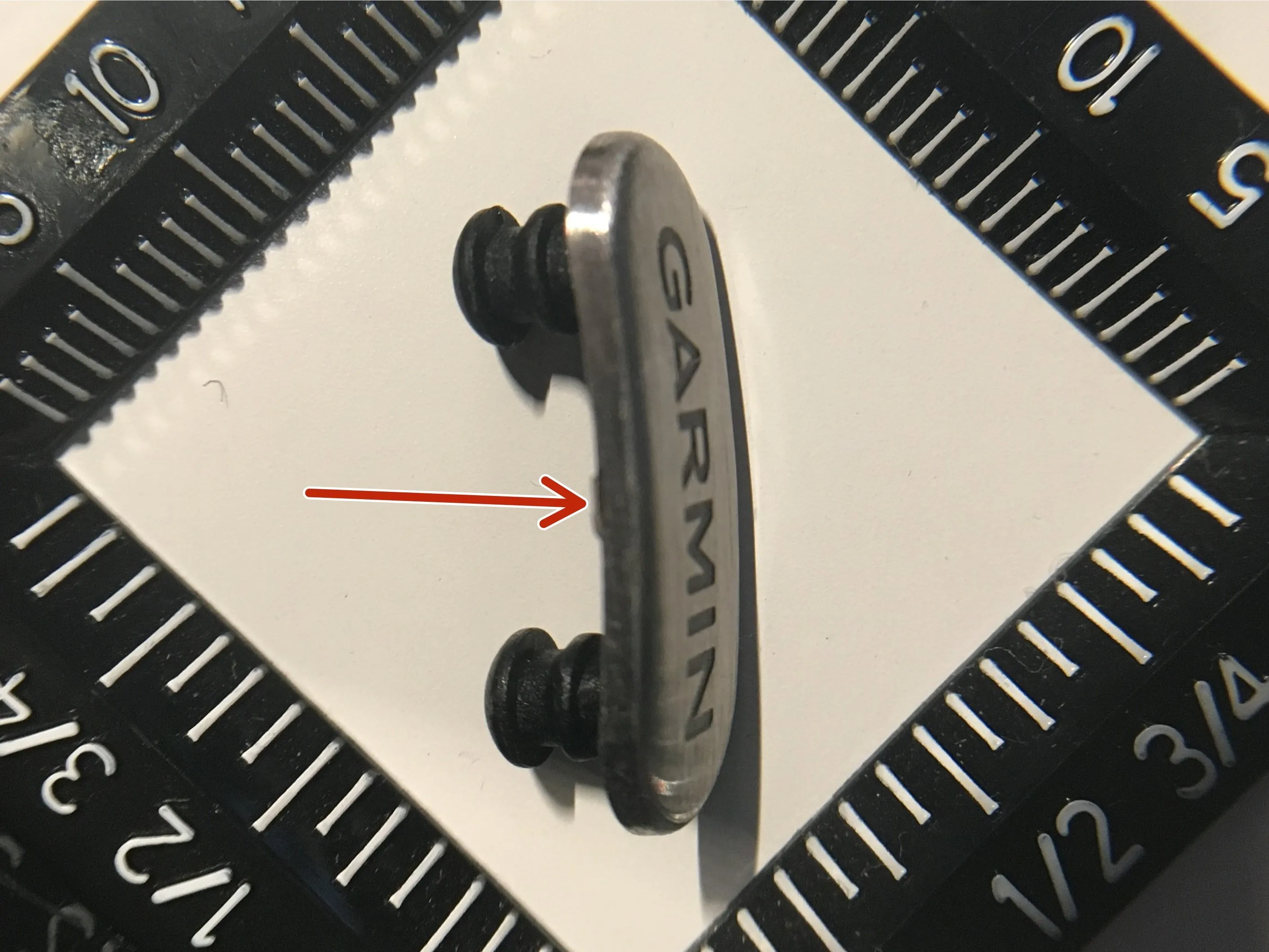

• Пластиковый замок ремешка имеет матовую алюминиевую пластину с тисненым логотипом Garmin. Приятный штрих!

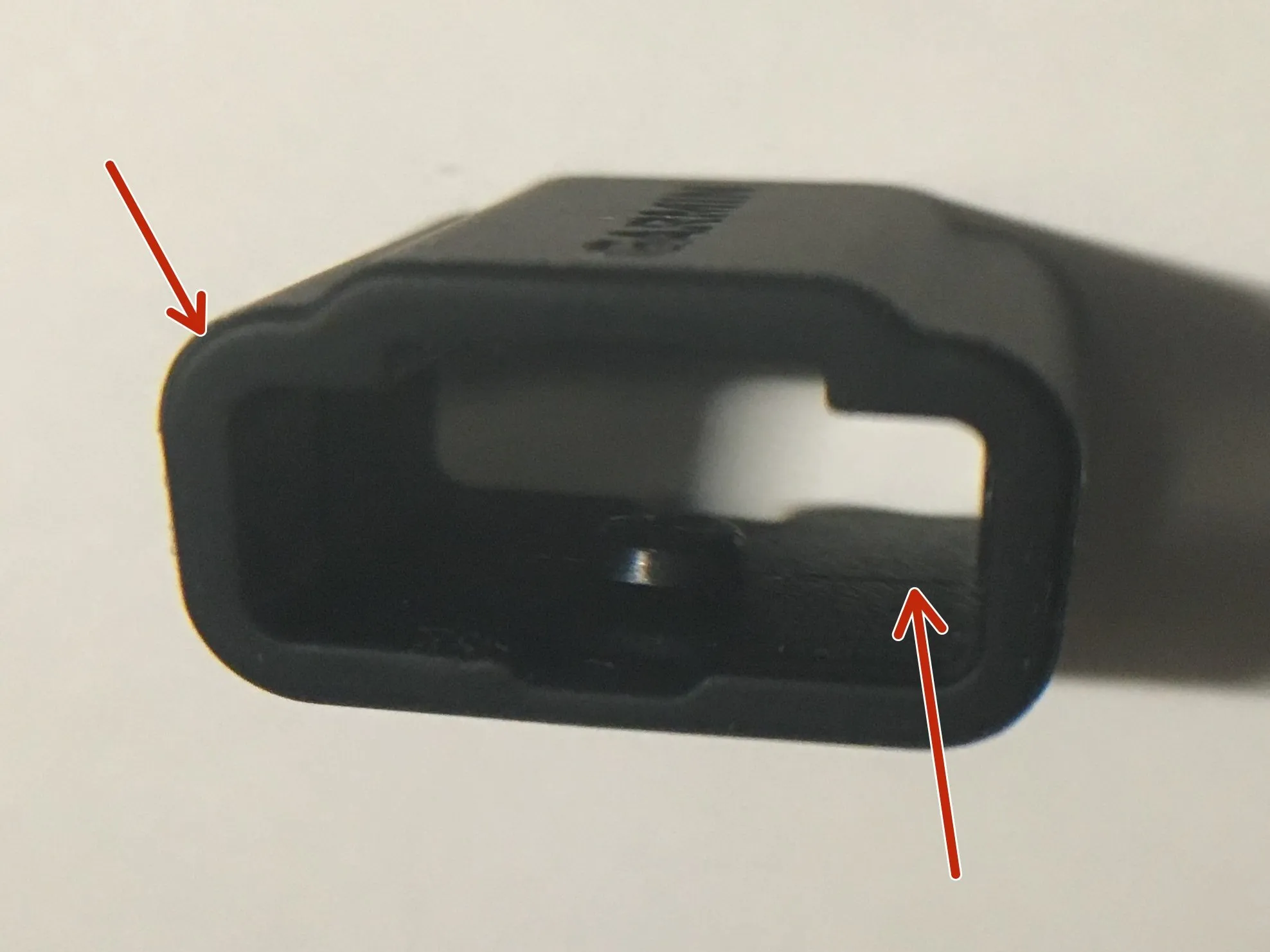

• При ближайшем рассмотрении на держателе ремешка видны линии деталей с внутренней и внешней стороны - вероятно, это многослойная пресс-форма. (Здесь очень плохо видно - извините).

• Теперь, когда ваш Vivosmart разобран... скорее всего, его не так-то просто собрать обратно. Надеюсь, это руководство спасло вас от необходимости разбирать его на части.
