Разборка GD Midea FT30-3D
Что вам нужно
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com

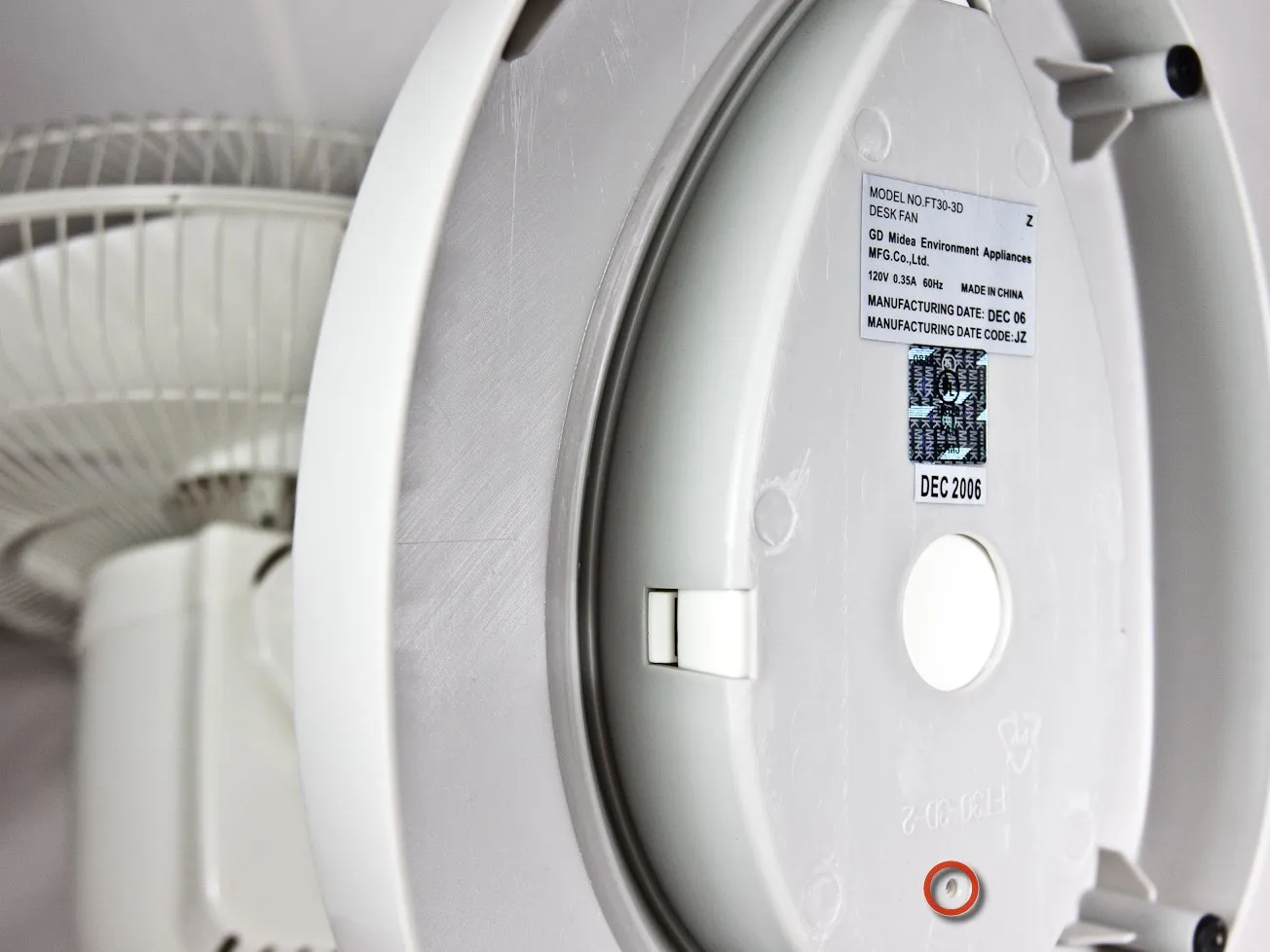

Шаг 1 Нижнее основание
Найдите и удалите 14,5 мм винт Phillips #1 в нижней части основания вентилятора.

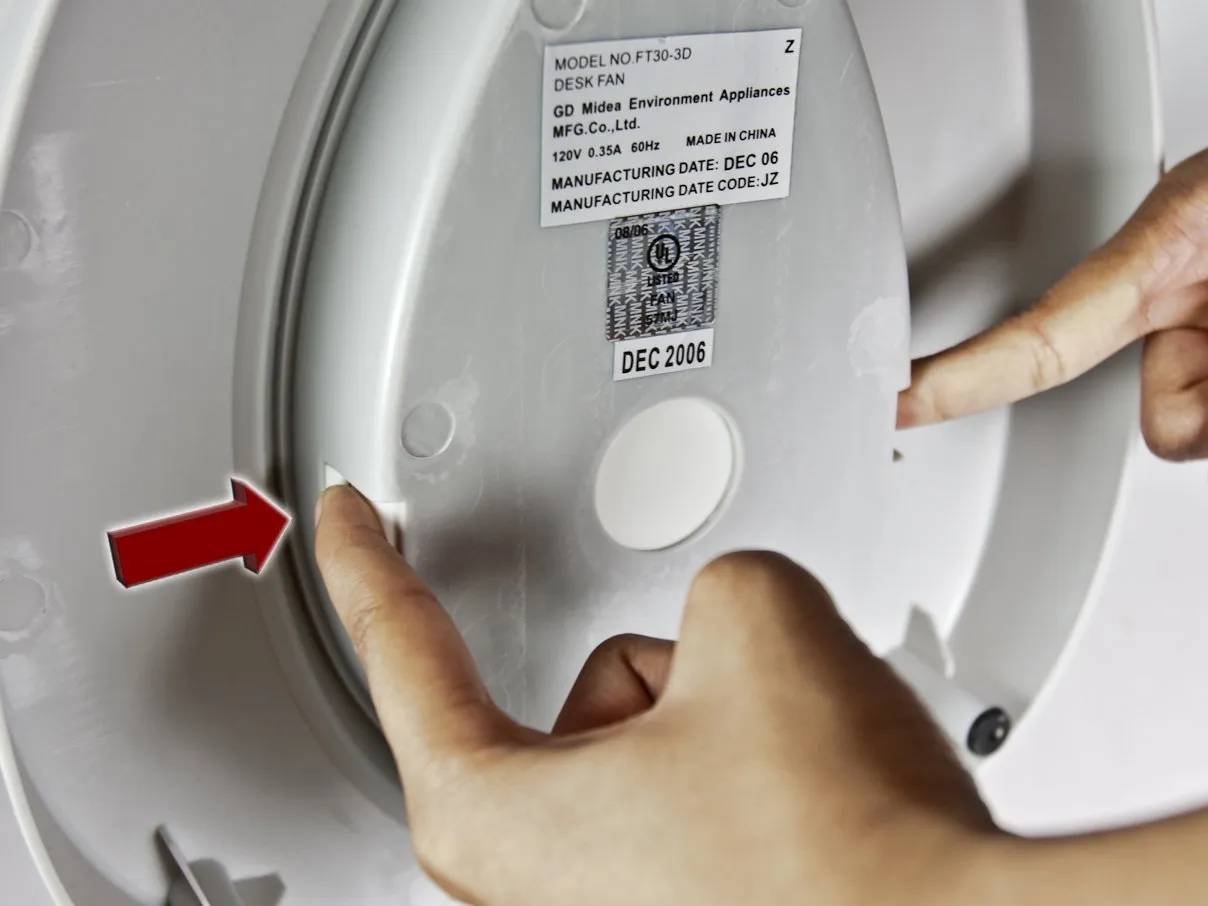

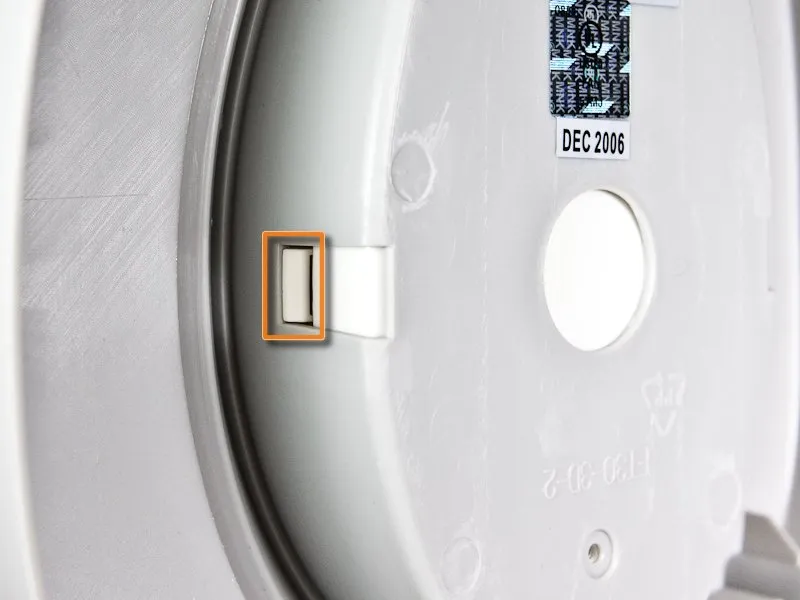

Шаг 2
Найдите серые выступы для фиксации опоры основания, расположенные с обеих сторон, как показано на первом изображении.
На каждой стороне основания есть выступы.
Надавите на оба выступа кончиками пальцев и потяните серую опору основания, пока выступы не освободятся.

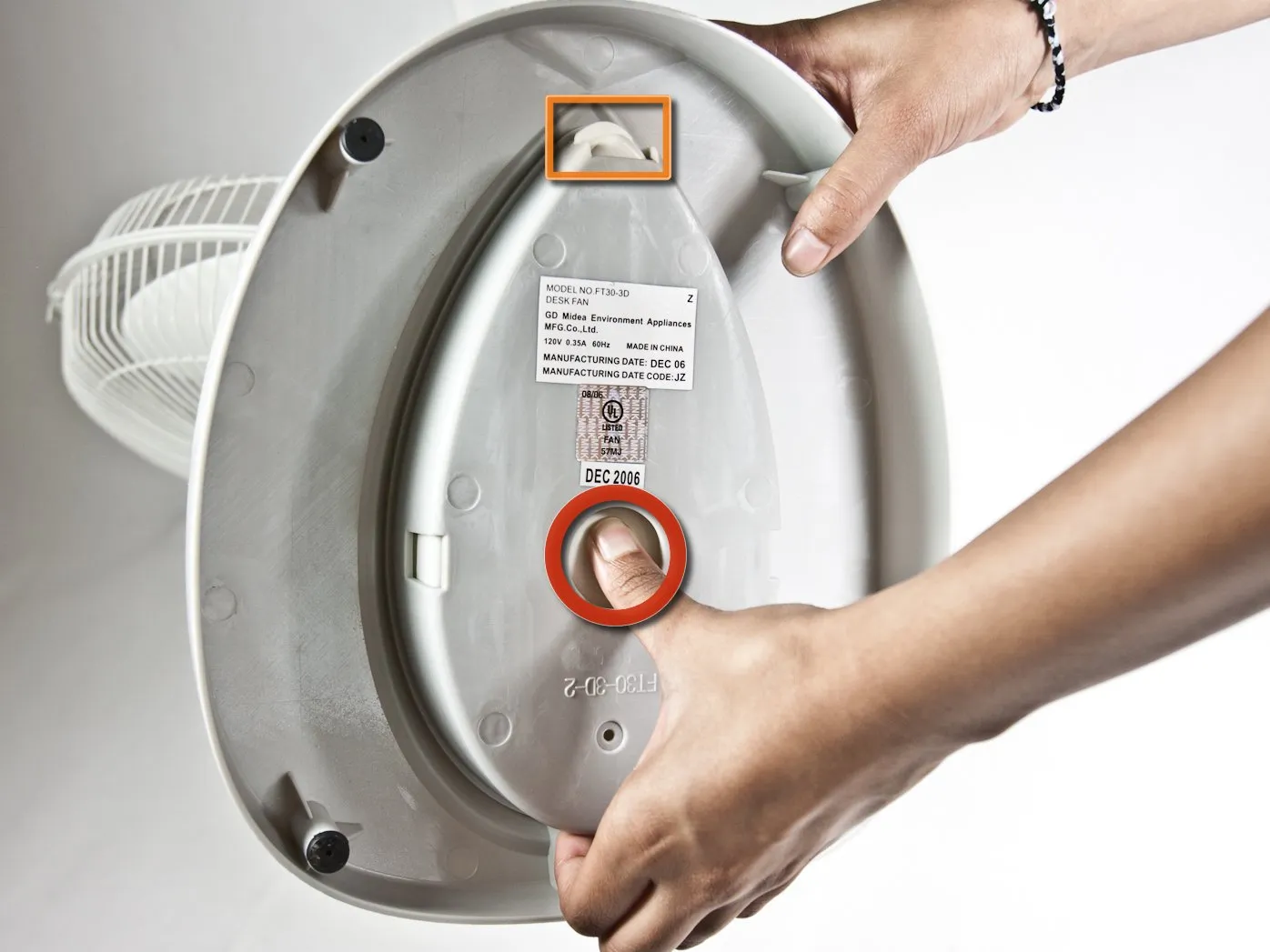

Шаг 3
Продолжайте снимать серую опору основания, вдавливая большой палец в круглое отверстие в основании и потянув за фигурки с обратной стороны.
Обратите внимание, что на внутреннем переднем конце основания есть выступ. Благодаря этому выступу задняя часть будет отгибаться в этом месте.

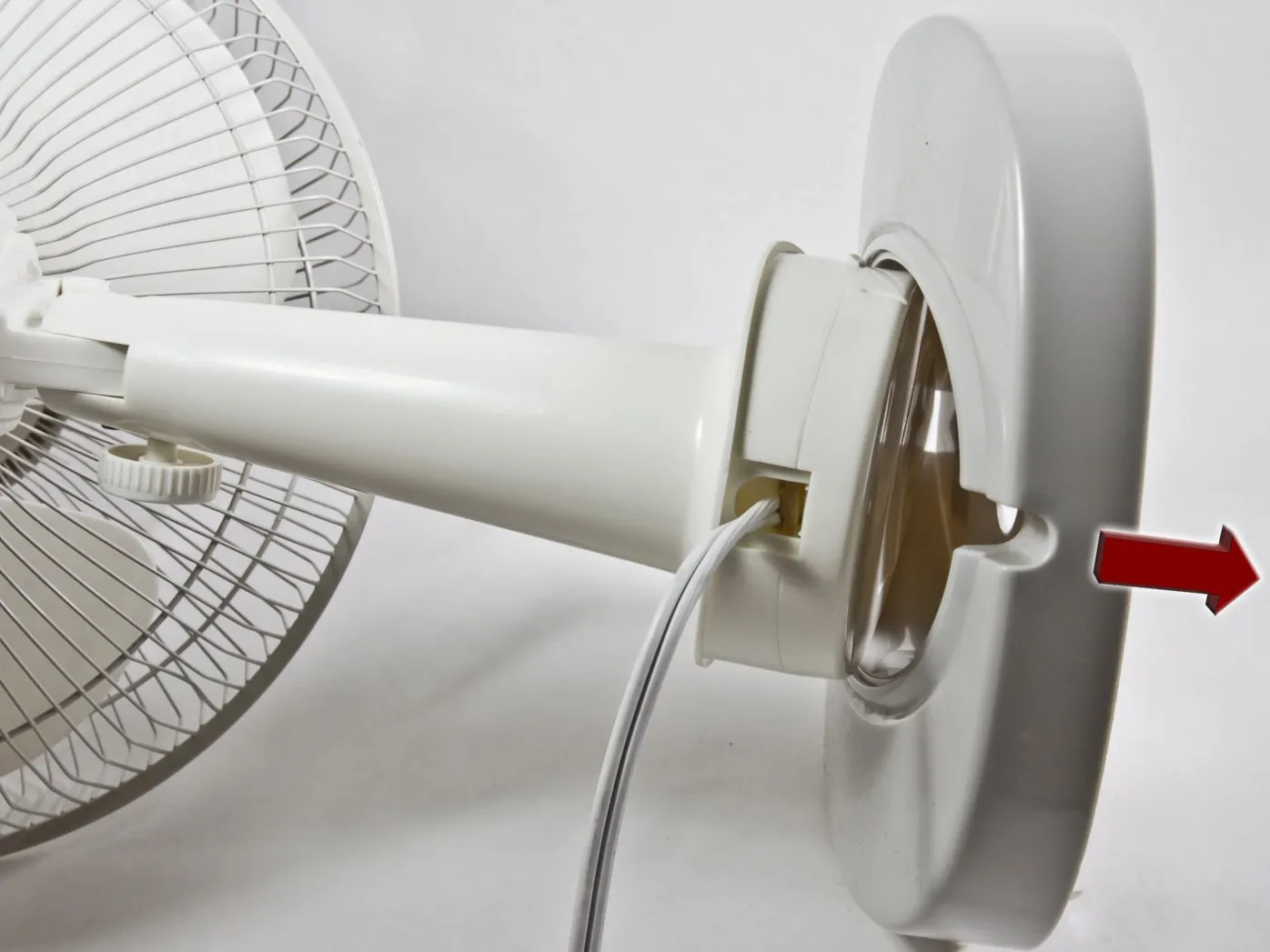

Шаг 4
После того как основание отделится, его будет легко полностью снять. Продолжайте тянуть за задний край серой опоры основания, поворачивая ее вокруг переднего выступа, пока она не снимется полностью.

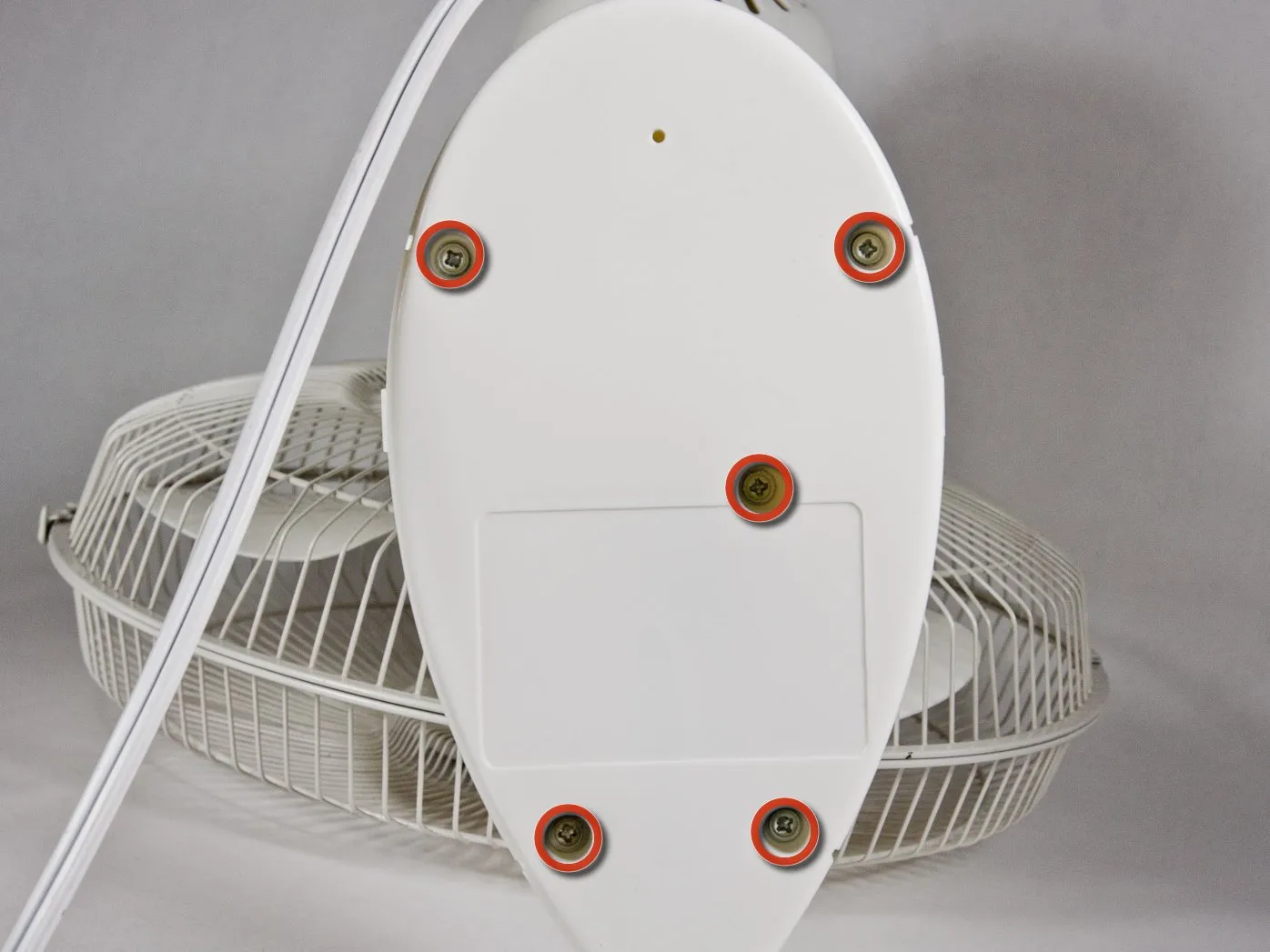

Шаг 5
Выкрутите следующие пять 14,5 мм винтов Phillips #1, расположенных на нижней части.
Все винты утоплены на 17,5 мм, поэтому убедитесь, что ваша отвертка может дотянуться до них на такое расстояние.

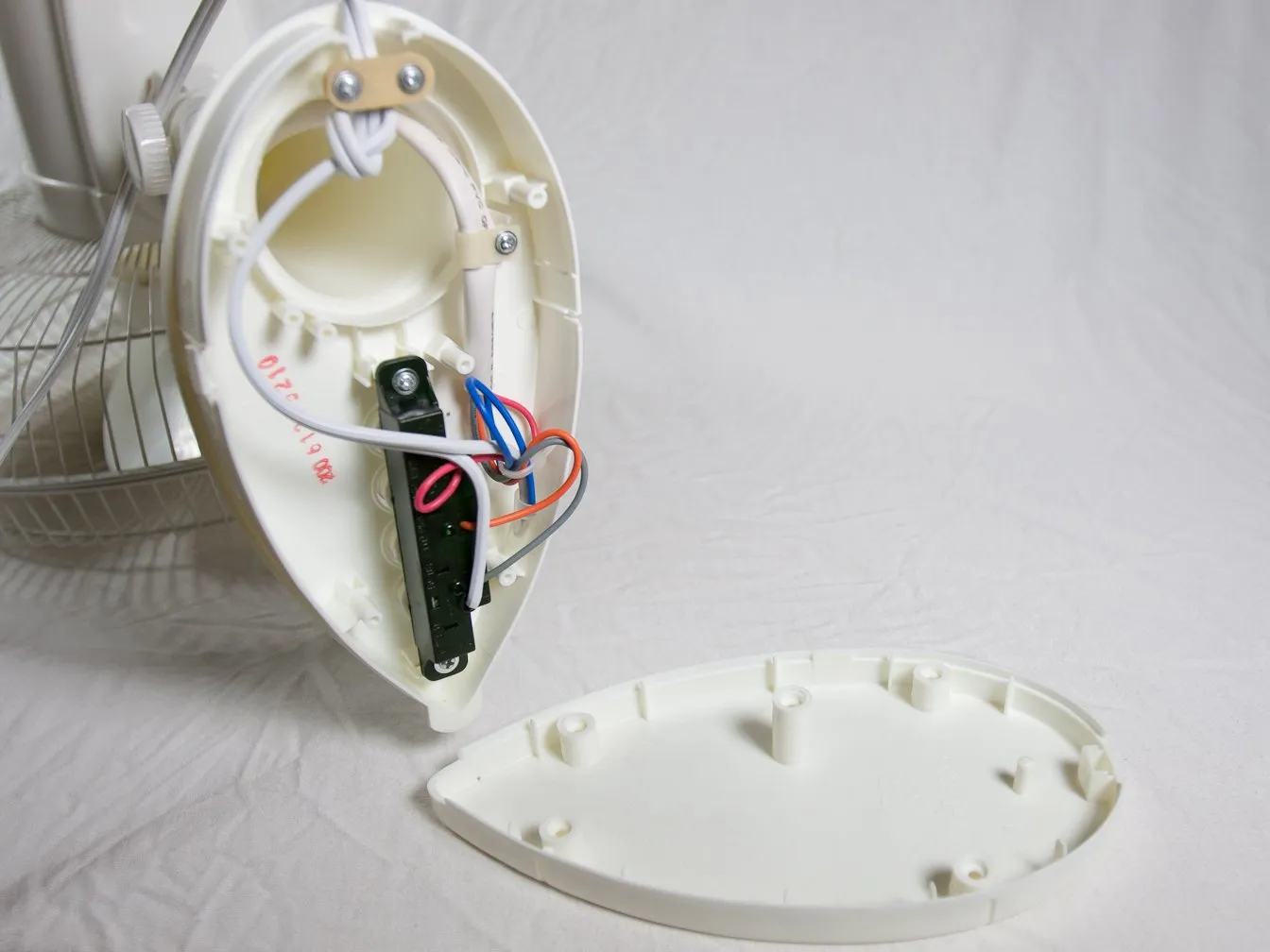

Шаг 6
После того, как все пять винтов будут откручены, крышка основания должна упасть без каких-либо усилий.
При установке крышки базы на место следите за тем, чтобы ни один из проводов не был зажат.
Шаг 7 Разборка GD Midea FT30-3D
Освободите выключатель питания от корпуса базы. Открутите 2 винта.
Шаг 8
Освободите шнур питания, отсоединив деталь #20, открутив 2 винта.
Шаг 9
Снимите крепеж проводов (#6), открутив винт #5, чтобы освободить основной пучок проводов от корпуса основания вентилятора.
Шаг 10
Снимите выключатель. Чтобы вытащить провода из выключателя, аккуратно вставьте отвертку в то же отверстие, в которое входит провод, и провод должен выскользнуть.
Шаг 11
Выверните болт, крепящий верхний узел вентилятора к его корпусу.
Шаг 12
Снимите осциллятор, открутив винт, соединяющий его с осциллятором.
Шаг 13
Снимите передний кожух вентилятора, найдя и освободив 3 зажима, которые крепят его к заднему кожуху вентилятора.
Шаг 14
Снимите лопасти вентилятора, отсоединив деталь № 12. При сборке убедитесь, что выемки в центре лопастей вентилятора совпадают с перпендикулярными выступами на металлическом валу.
Шаг 15
Снимите кожух заднего вентилятора, отсоединив деталь № 13; она снимается как винт.
Шаг 16
Снимите корпус двигателя переднего вентилятора, открутив 4 винта.
Шаг 17
Снимите корпус двигателя главного вентилятора, открутив один винт в задней части.
Шаг 18
Снимите конденсатор, открутив винт, крепящий его к вентилятору.
Шаг 19
Снимите механизм генератора, открутив винт, соединяющий его с коромыслом. Нажмите на коромысло вниз и снимите генератор.
Шаг 20
Снимите заглушку и винт, который находится под ней.
