Разборка беспроводного телефона GE 27990G3

Введение

Полная разборка беспроводного телефона и аксессуаров 2001 года.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка беспроводного телефона GE 27990G3

• Это разборка беспроводного телефона GE 27990G3 2001 года выпуска. К сожалению, хотя он все еще работает, его беспроводной передатчик на частоте 2,4 ГГц мешает работе WiFi.

Шаг 2

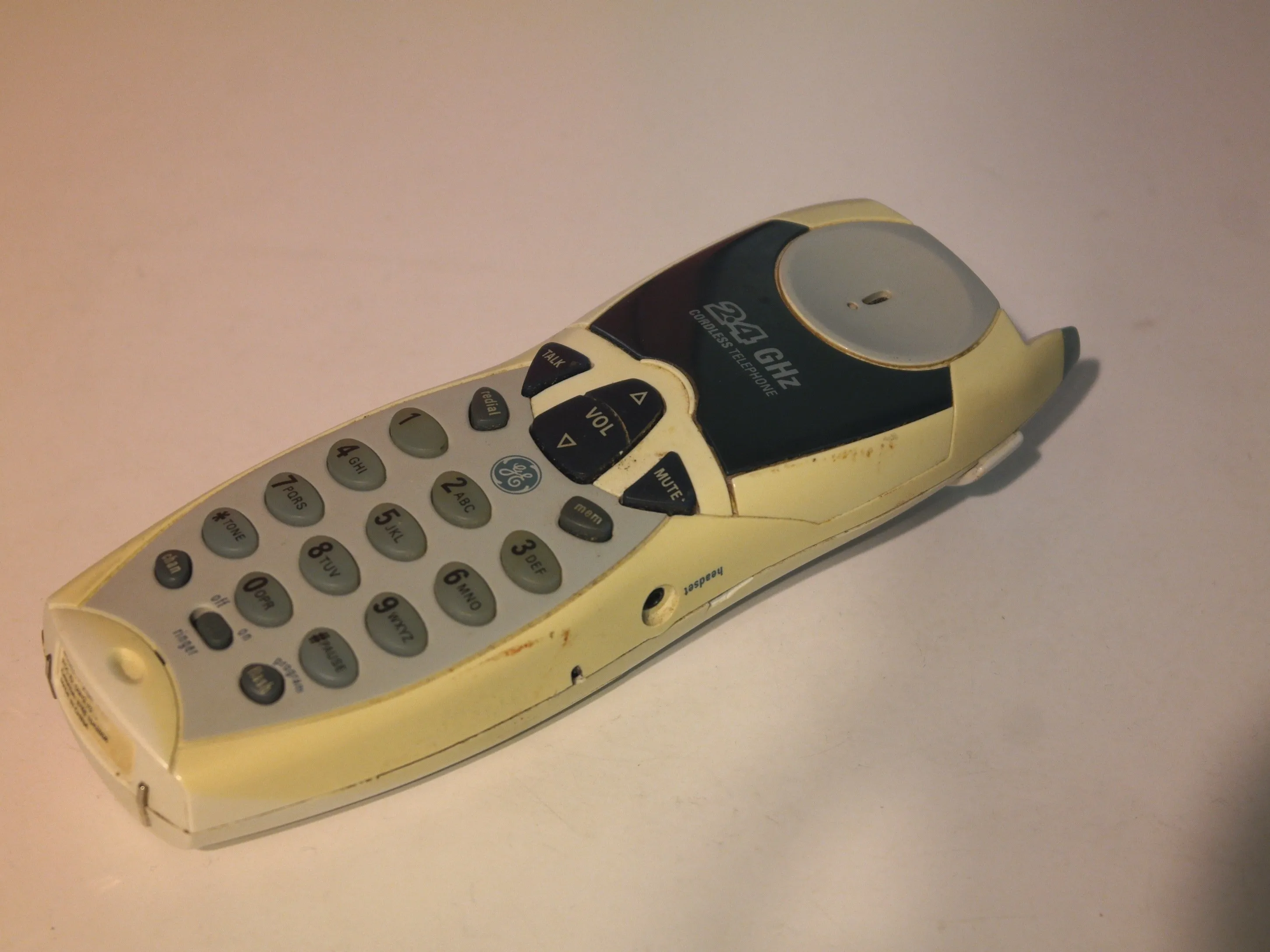

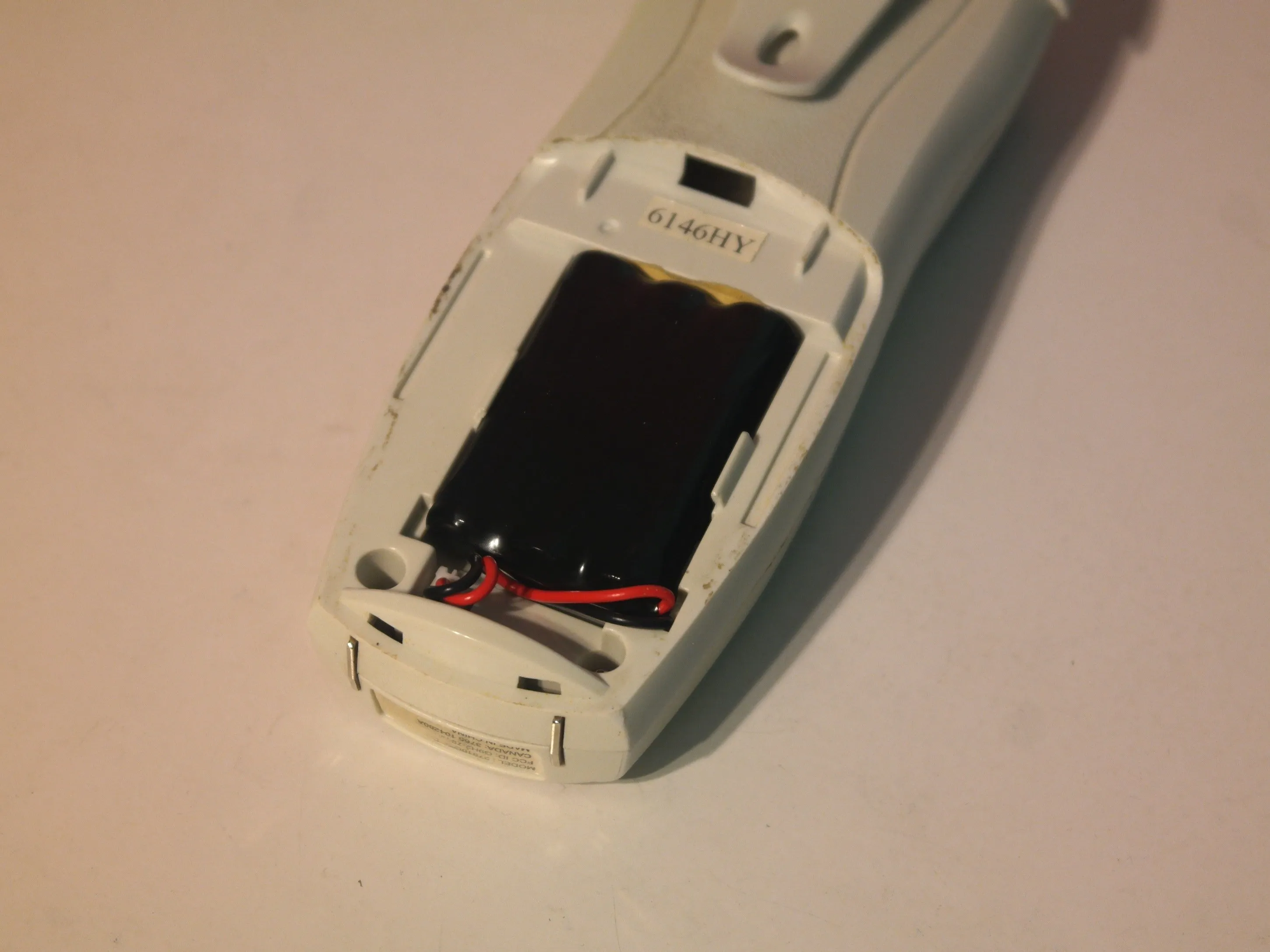

• Часть I: Телефонная трубка.

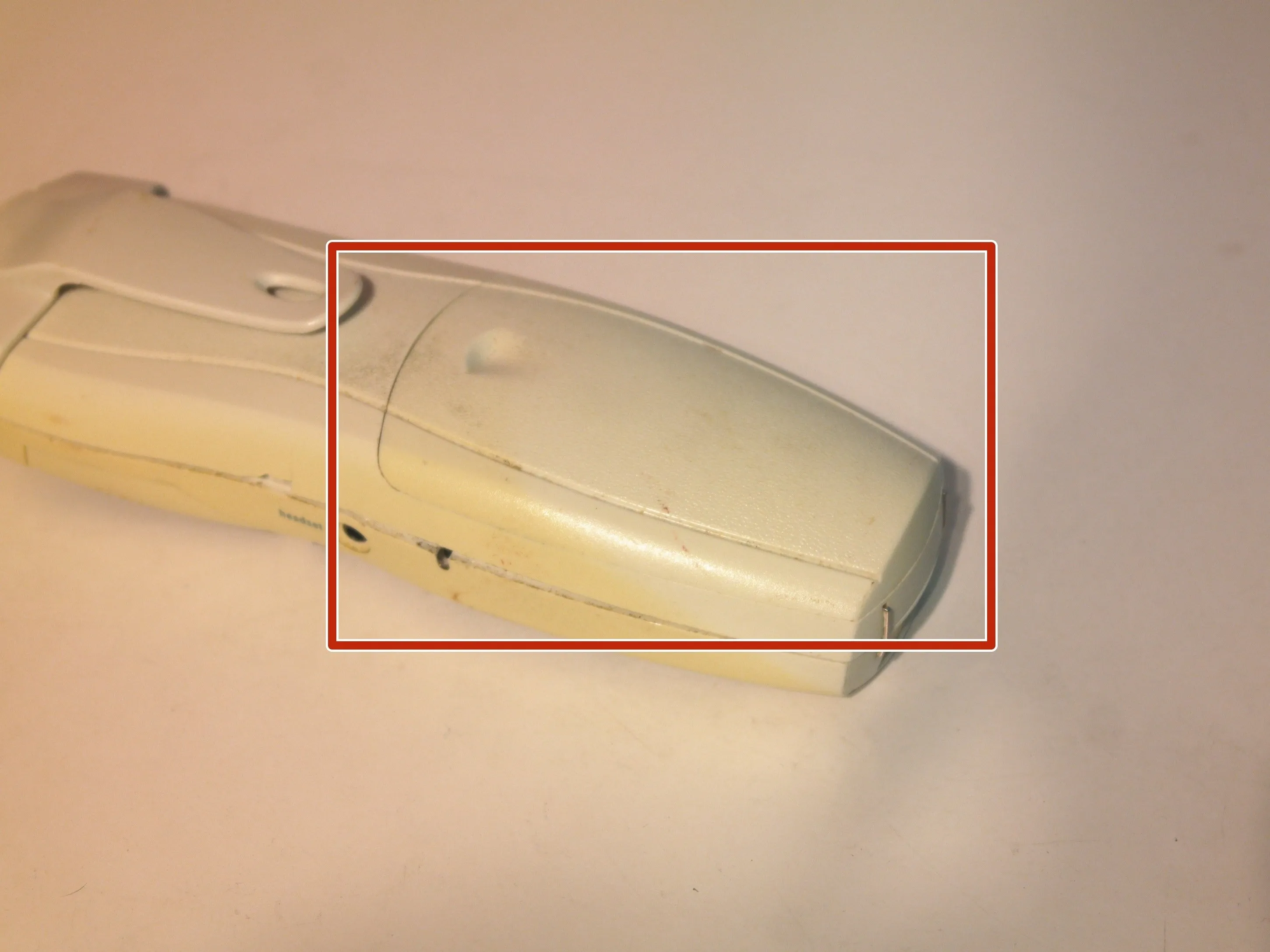

• Снимите крышку батарейного отсека на задней панели.

Шаг 3

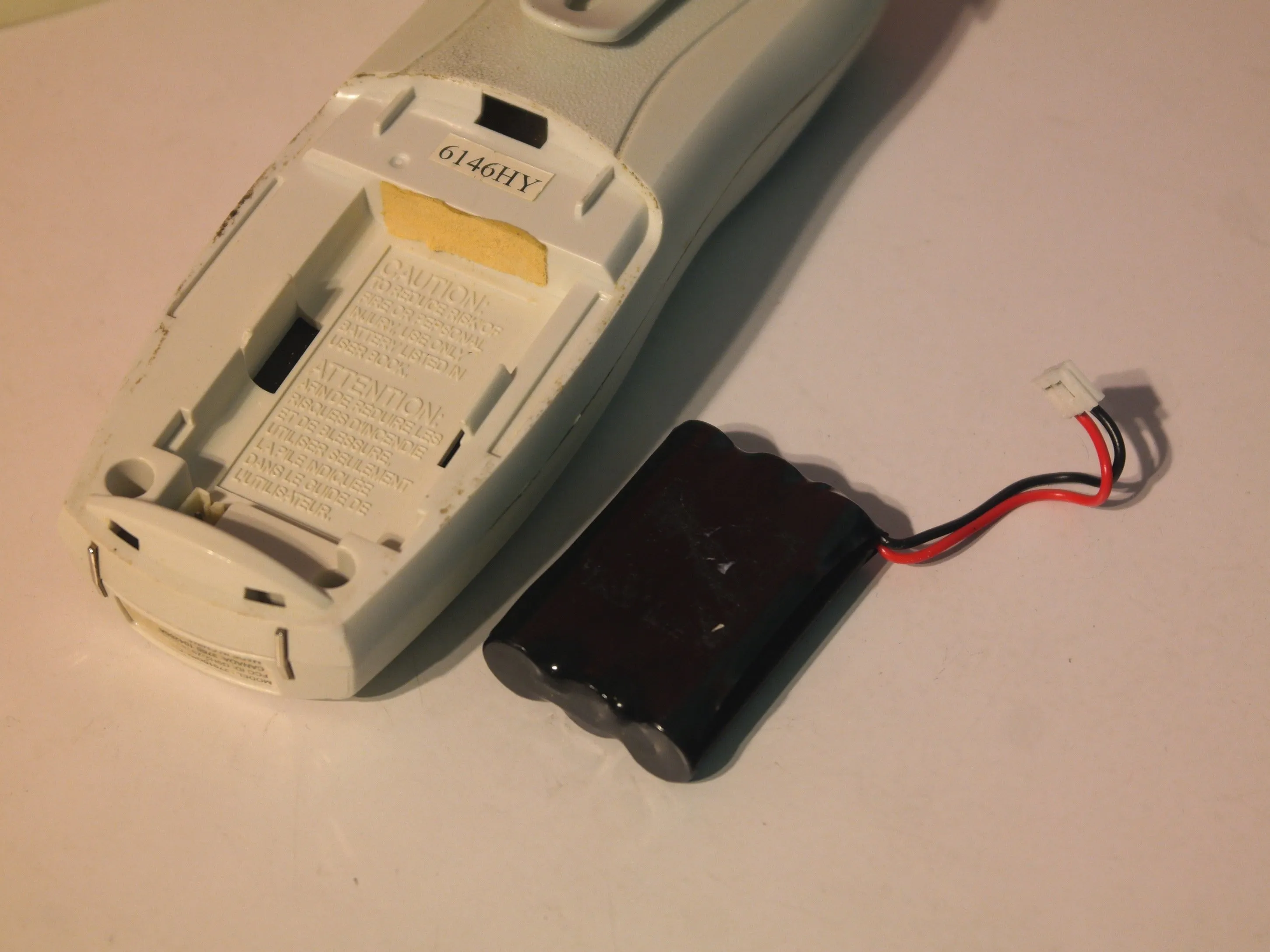

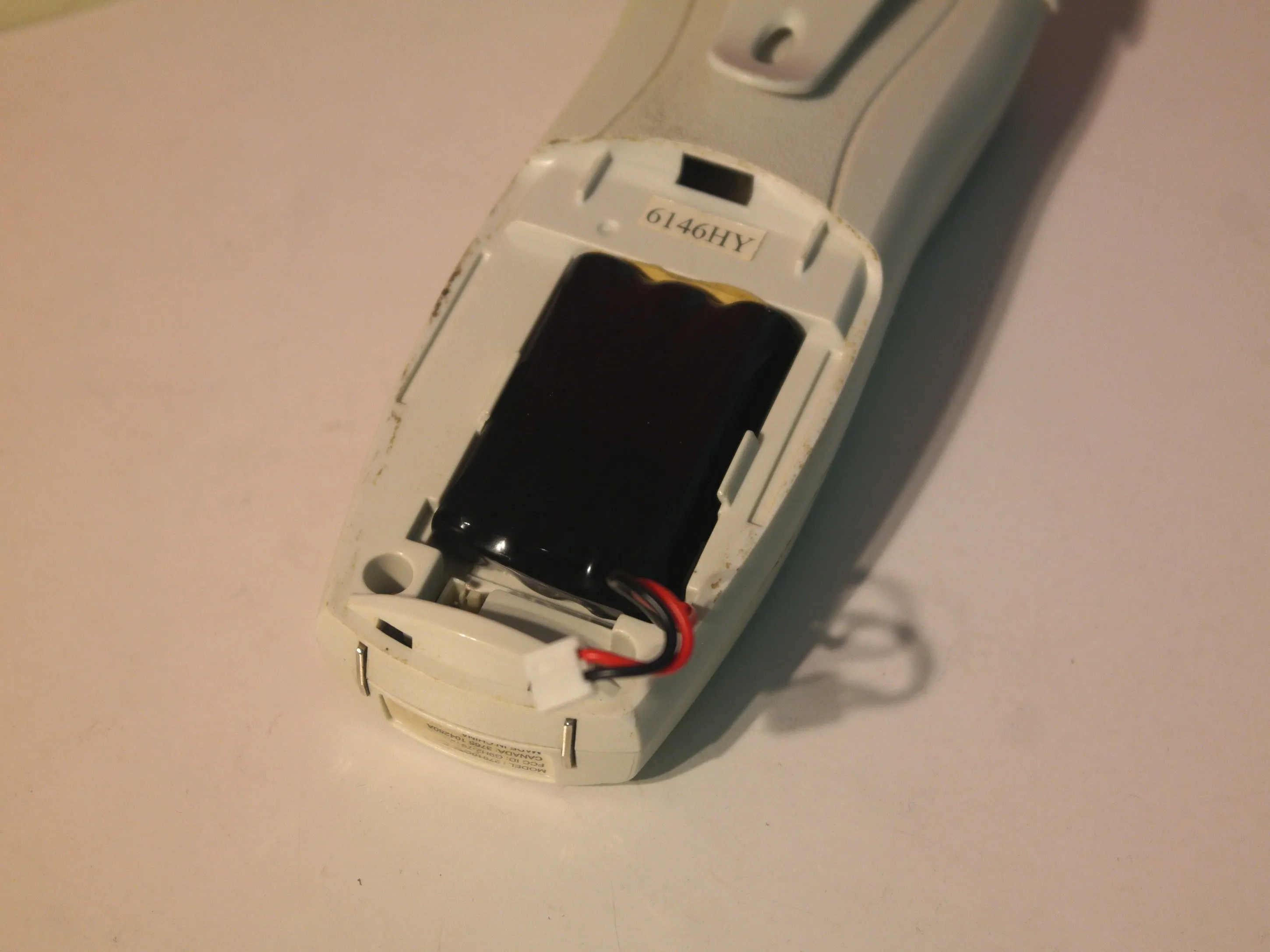

• С помощью плоскогубцев отсоедините разъем аккумулятора.

• Батарея представляет собой никель-кадмиевую перезаряжаемую батарею напряжением 3,6 В, состоящую из 3 элементов размера AAA.

Шаг 4

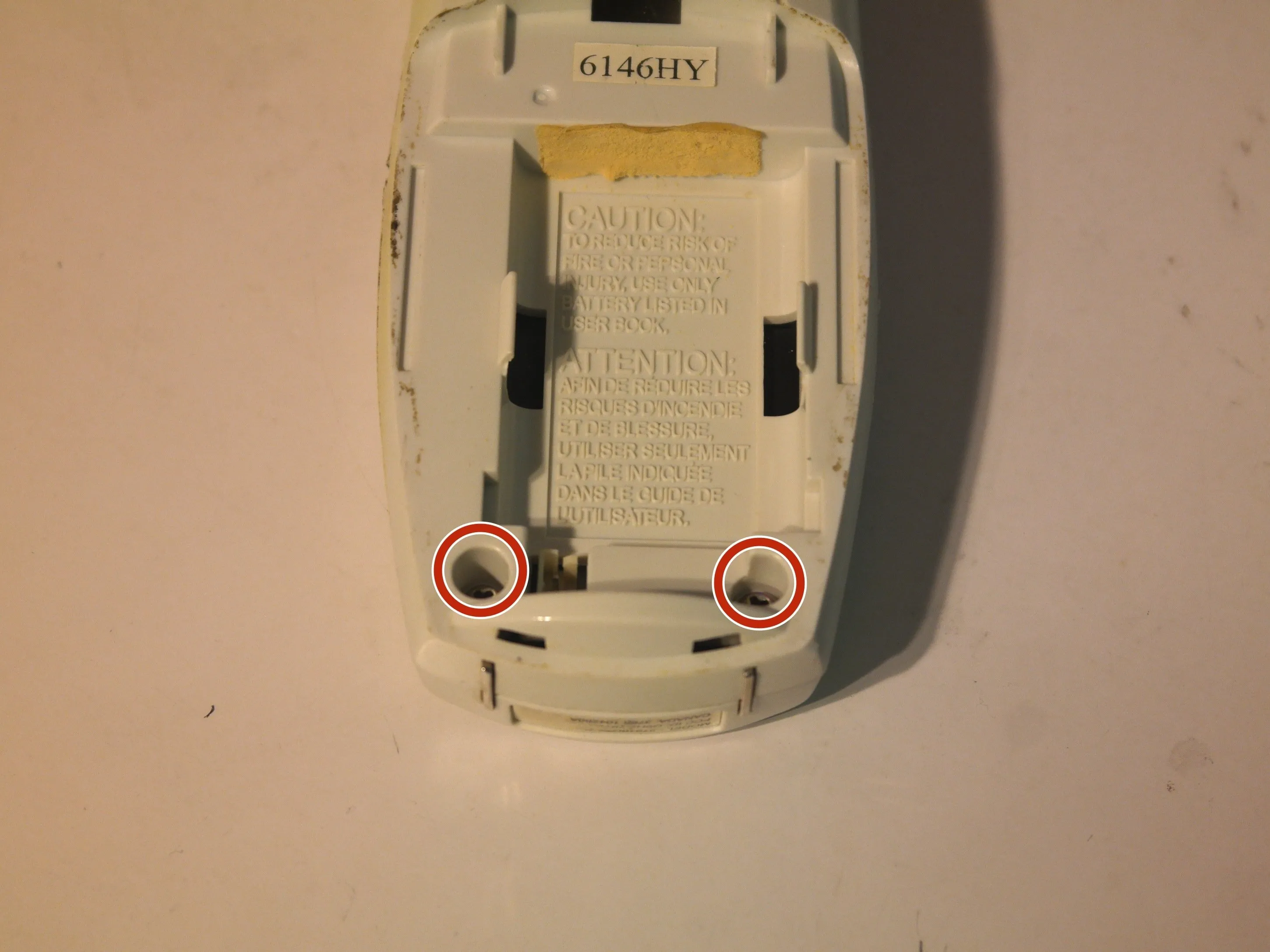

• Выкрутите 2 крестообразных винта внутри батарейного отсека.

Шаг 5

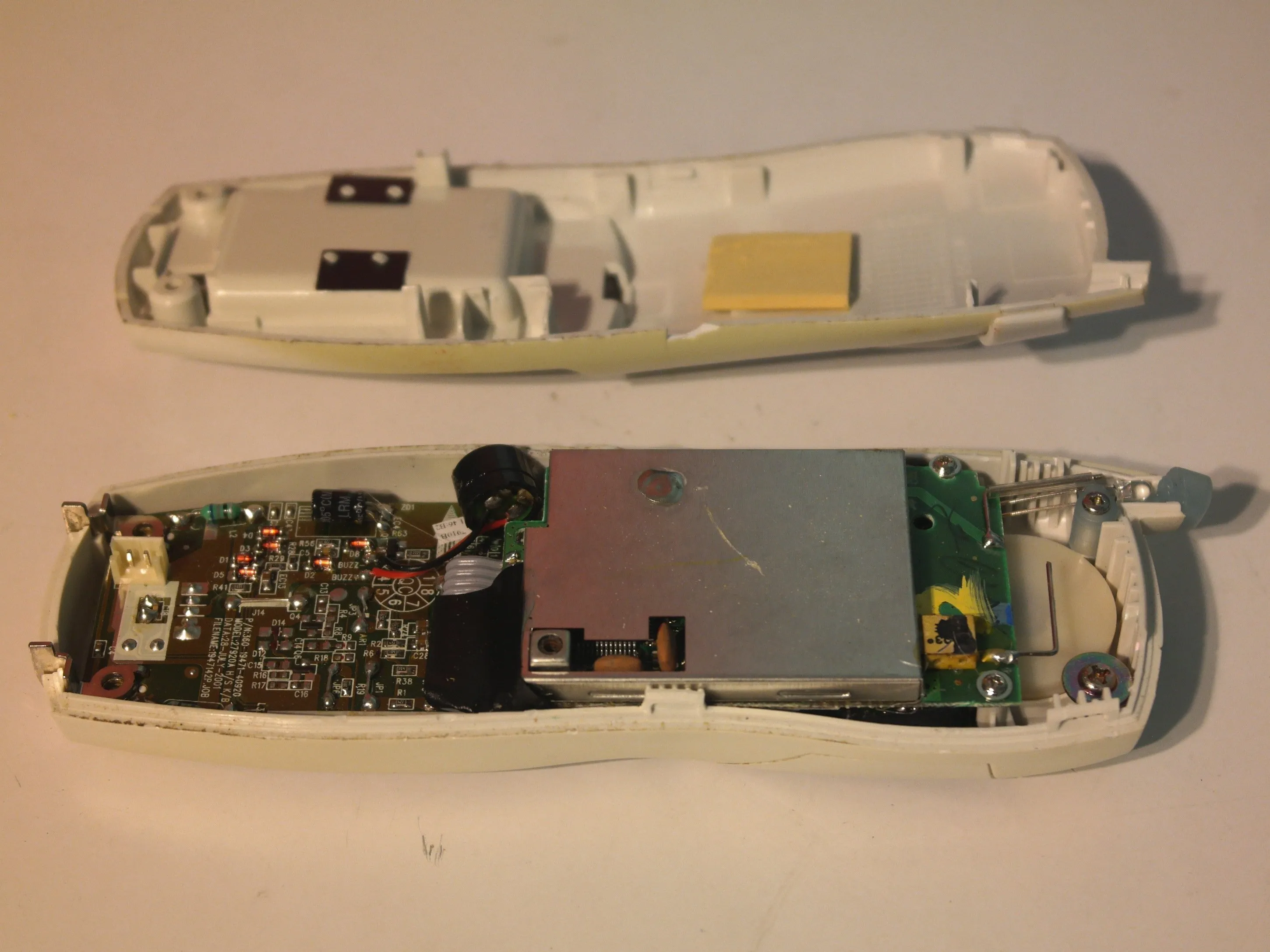

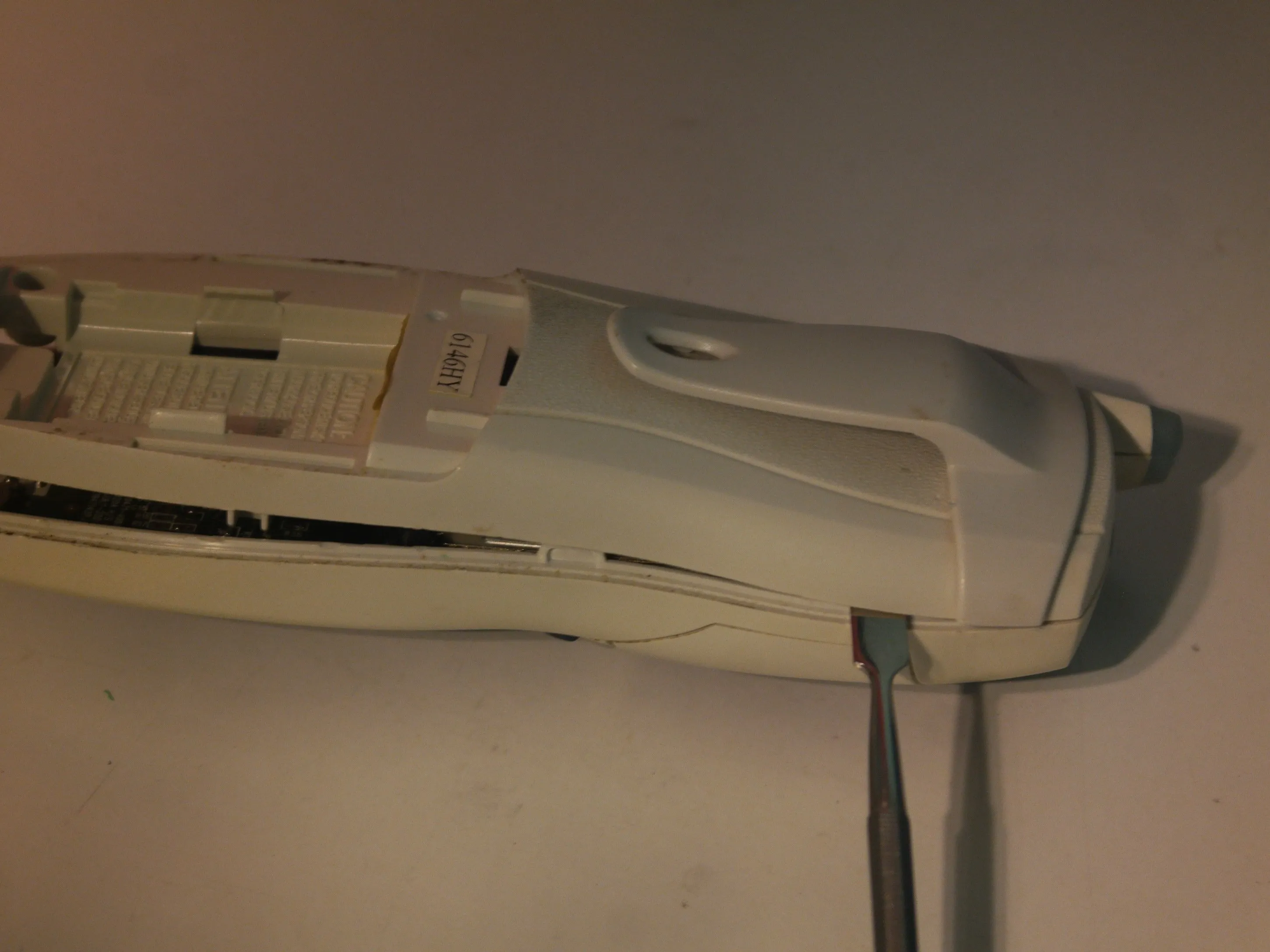

• После нескольких агрессивных ударов (на фотографиях это выглядит гораздо проще) заднюю часть корпуса можно снять.

Шаг 6

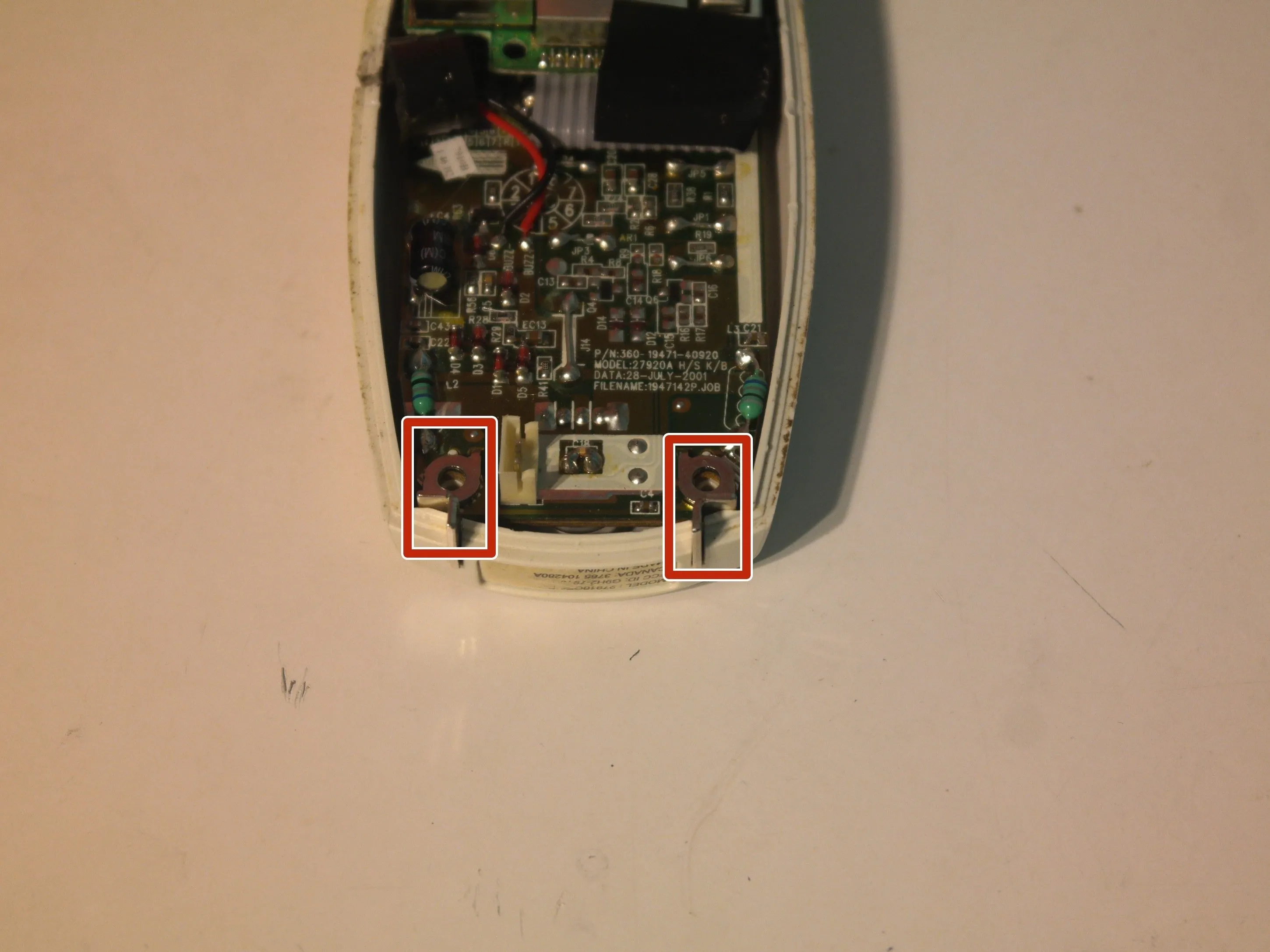

• Теперь контакты зарядки можно легко извлечь.

Шаг 7

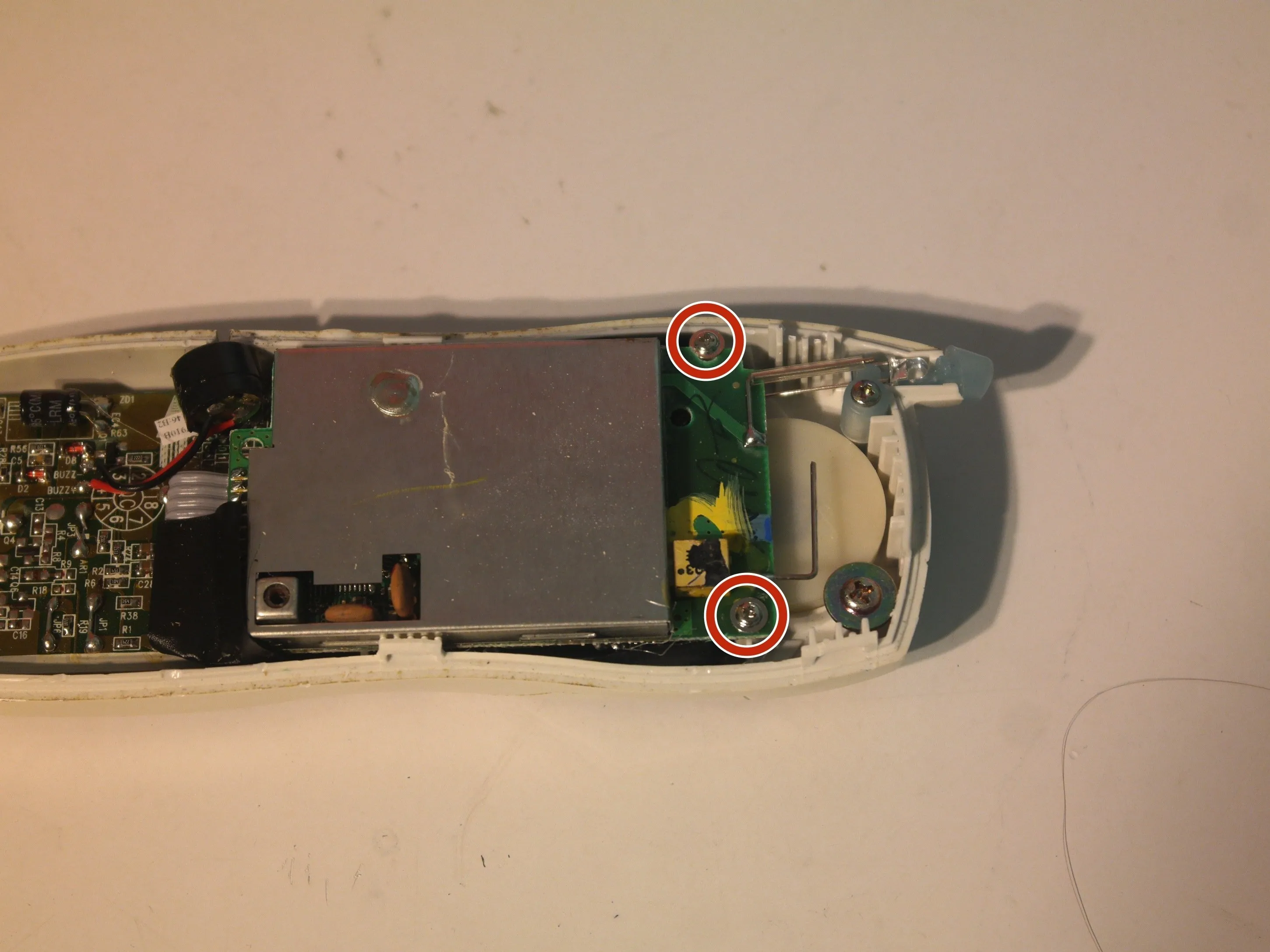

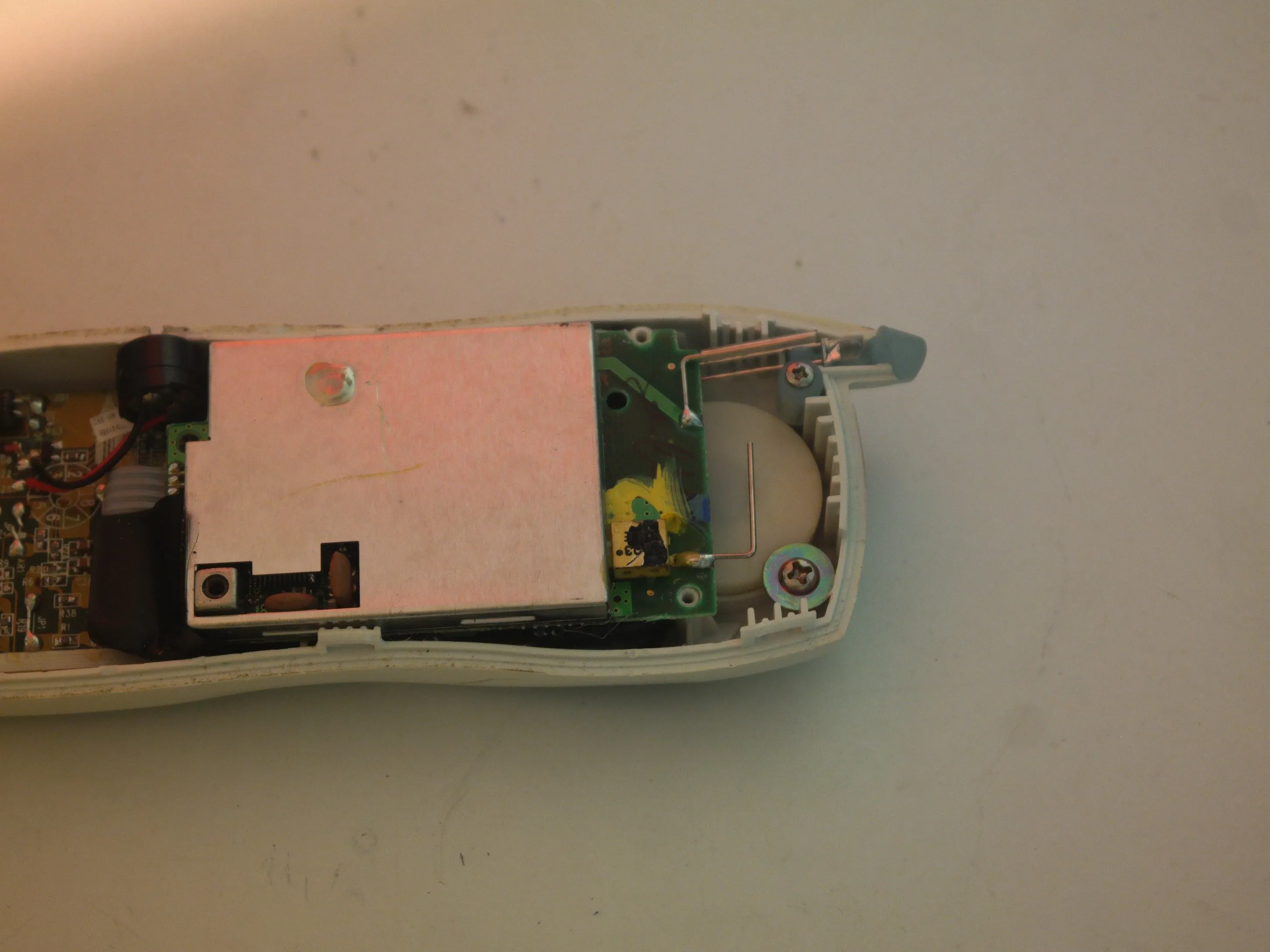

• Открутите 2 винта на плате беспроводной связи.

Шаг 8

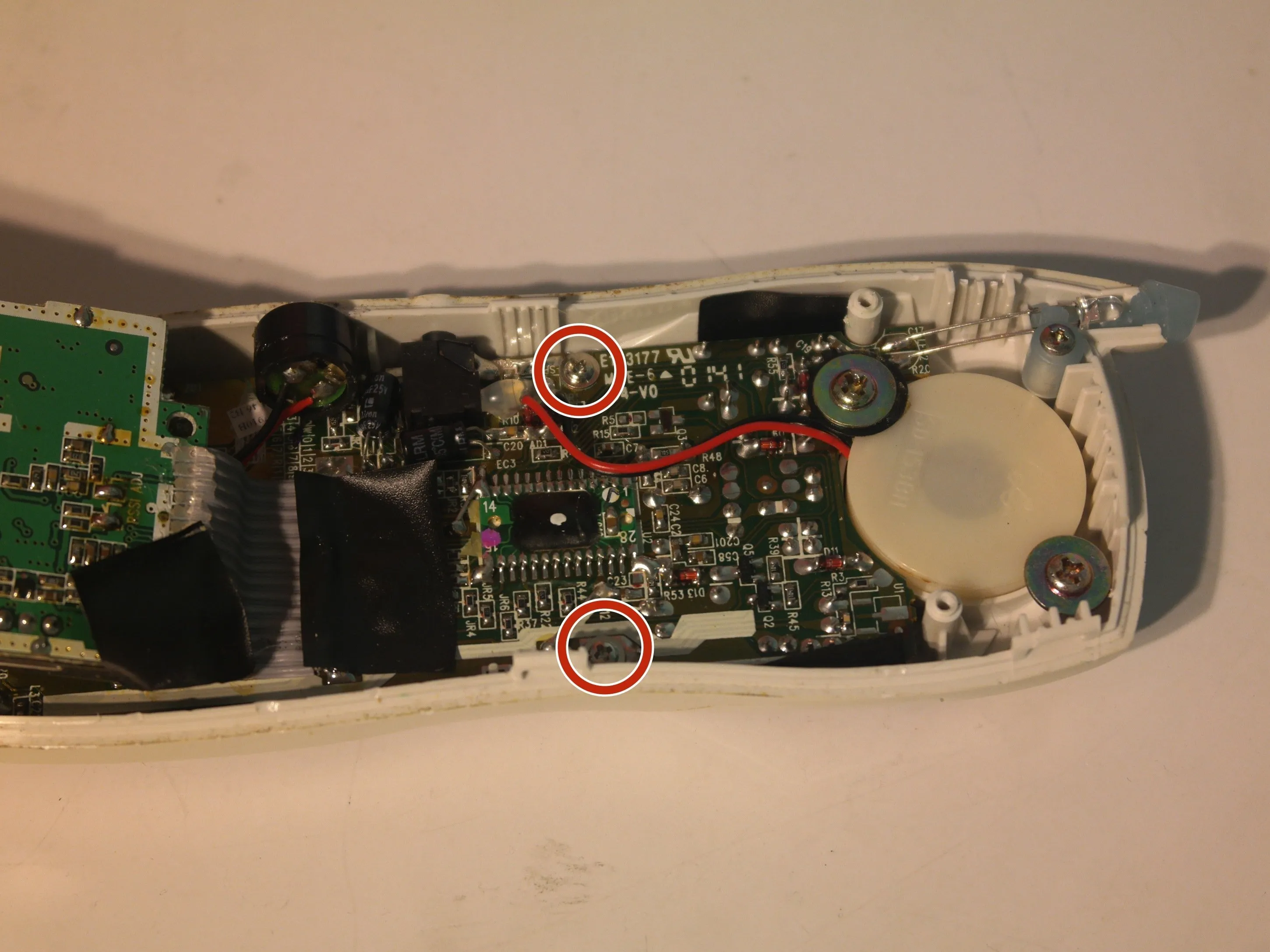

• Плату беспроводной связи можно перевернуть, но она по-прежнему прикреплена к основной плате коротким ленточным кабелем.

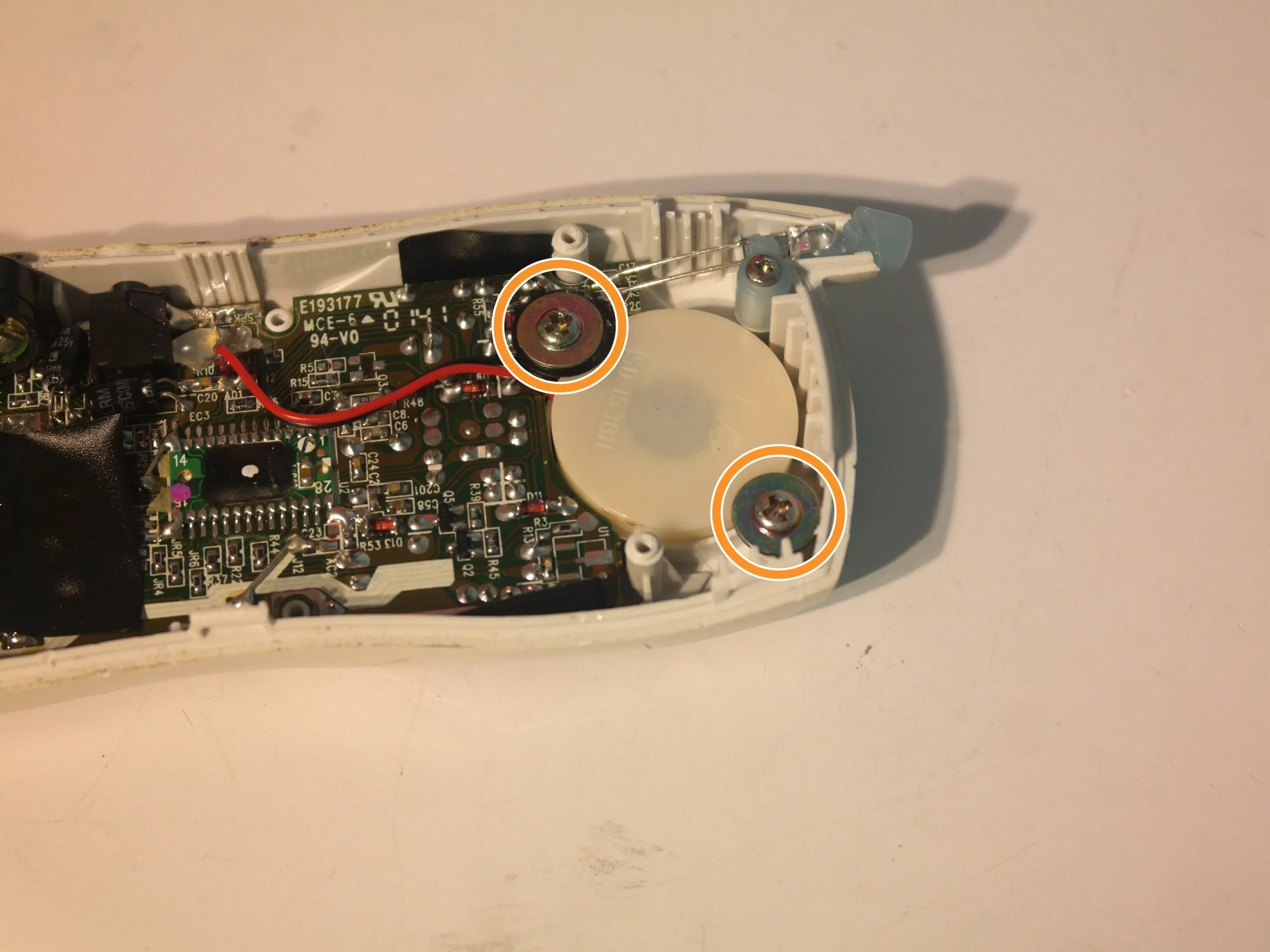

• Открутите 2 винта на основной плате.

• Выкрутите 2 винта на динамике.

Шаг 9

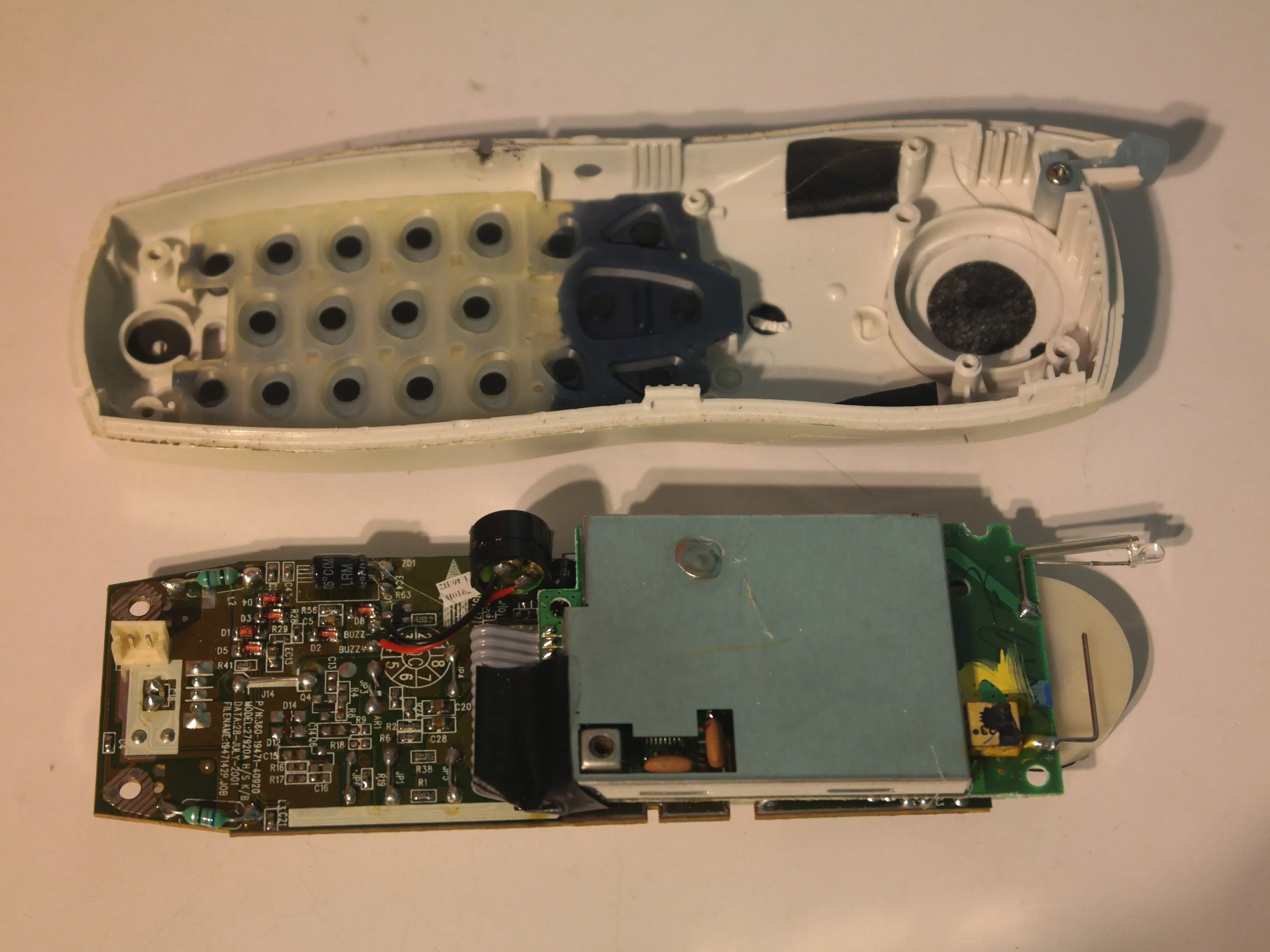

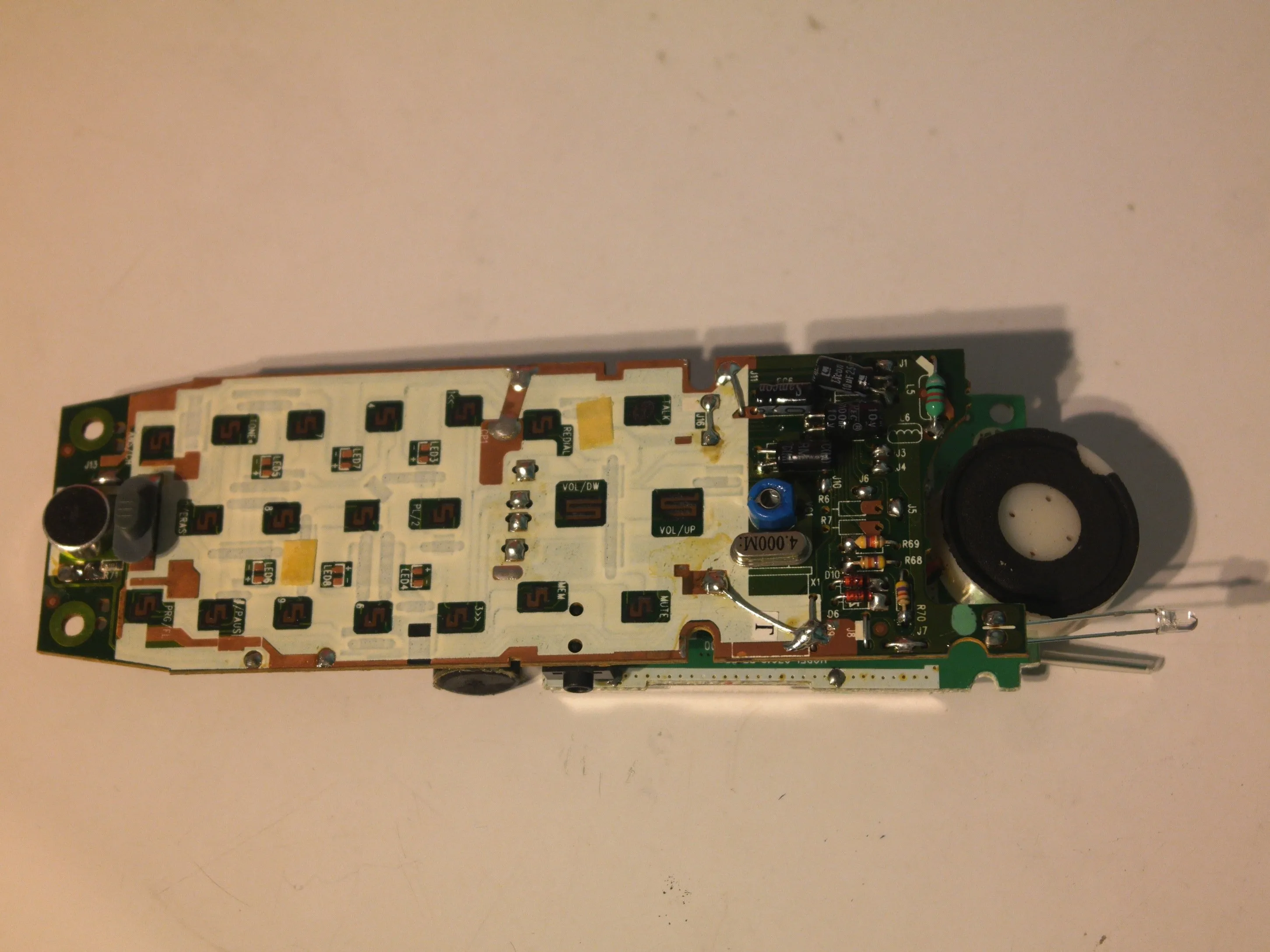

• Теперь можно извлечь материнскую плату из переднего корпуса.

Шаг 10

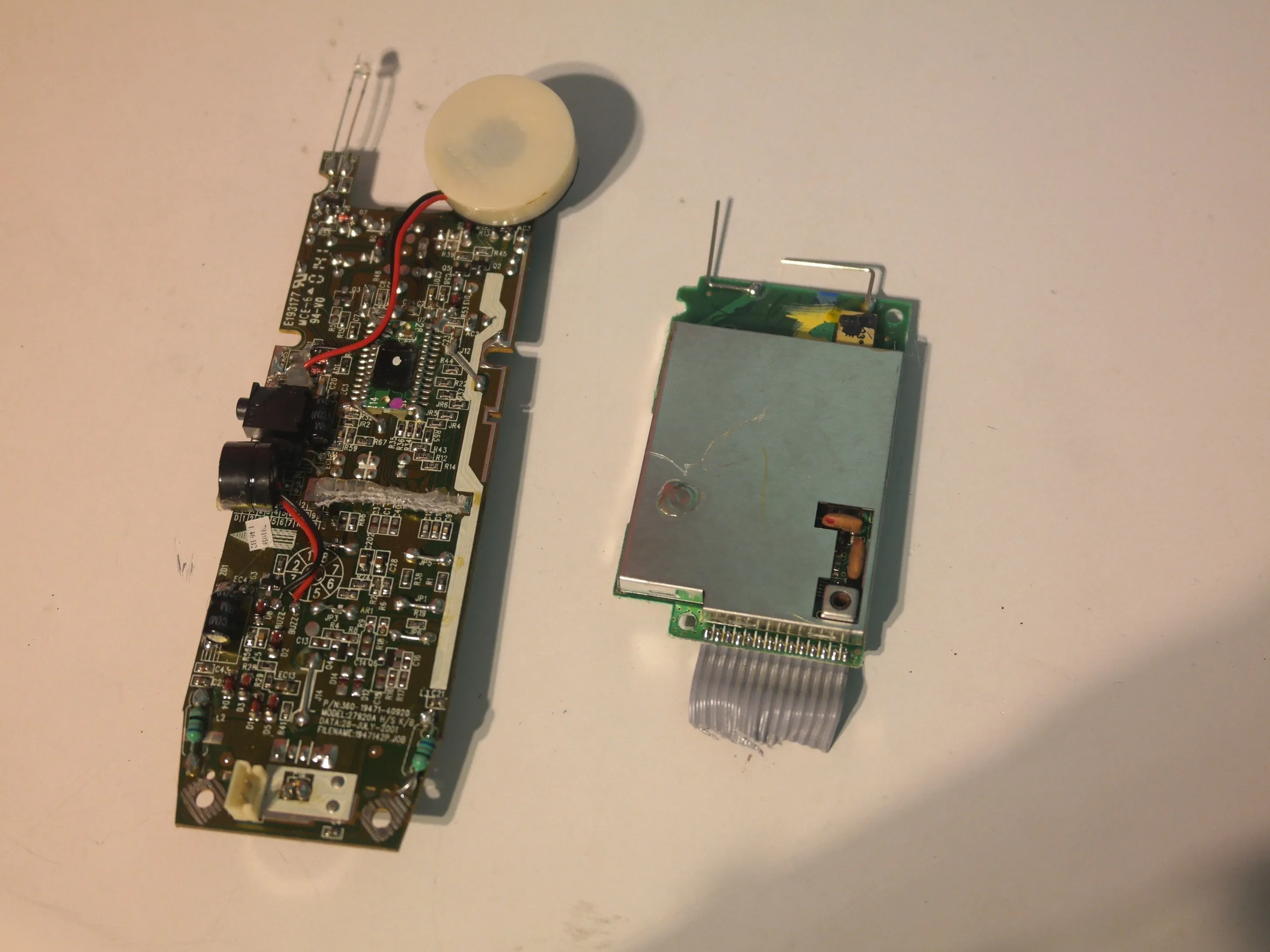

• Плата беспроводной связи прикреплена припаянным и вклеенным ленточным кабелем, который необходимо отрезать, чтобы извлечь.

Шаг 11

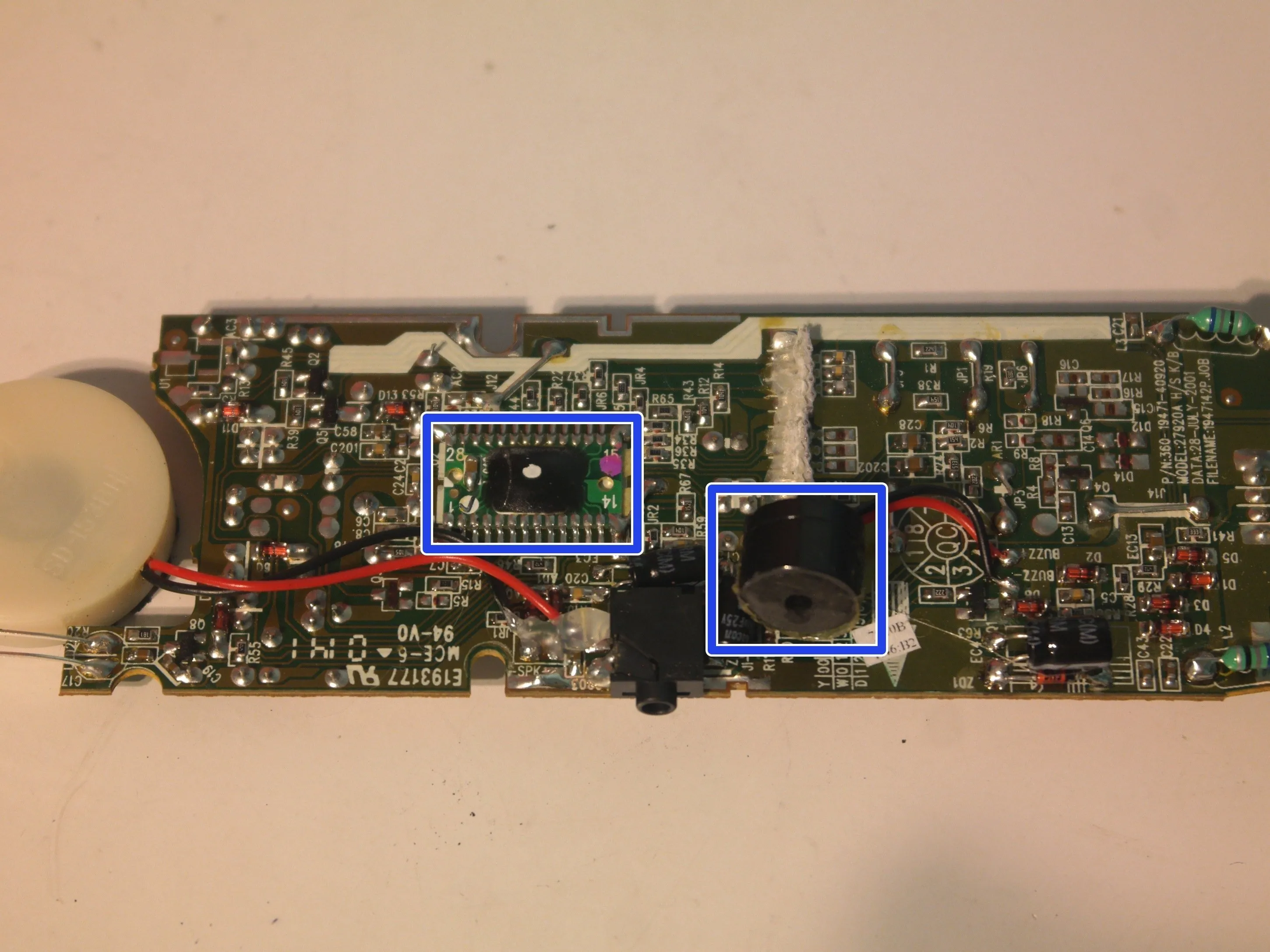

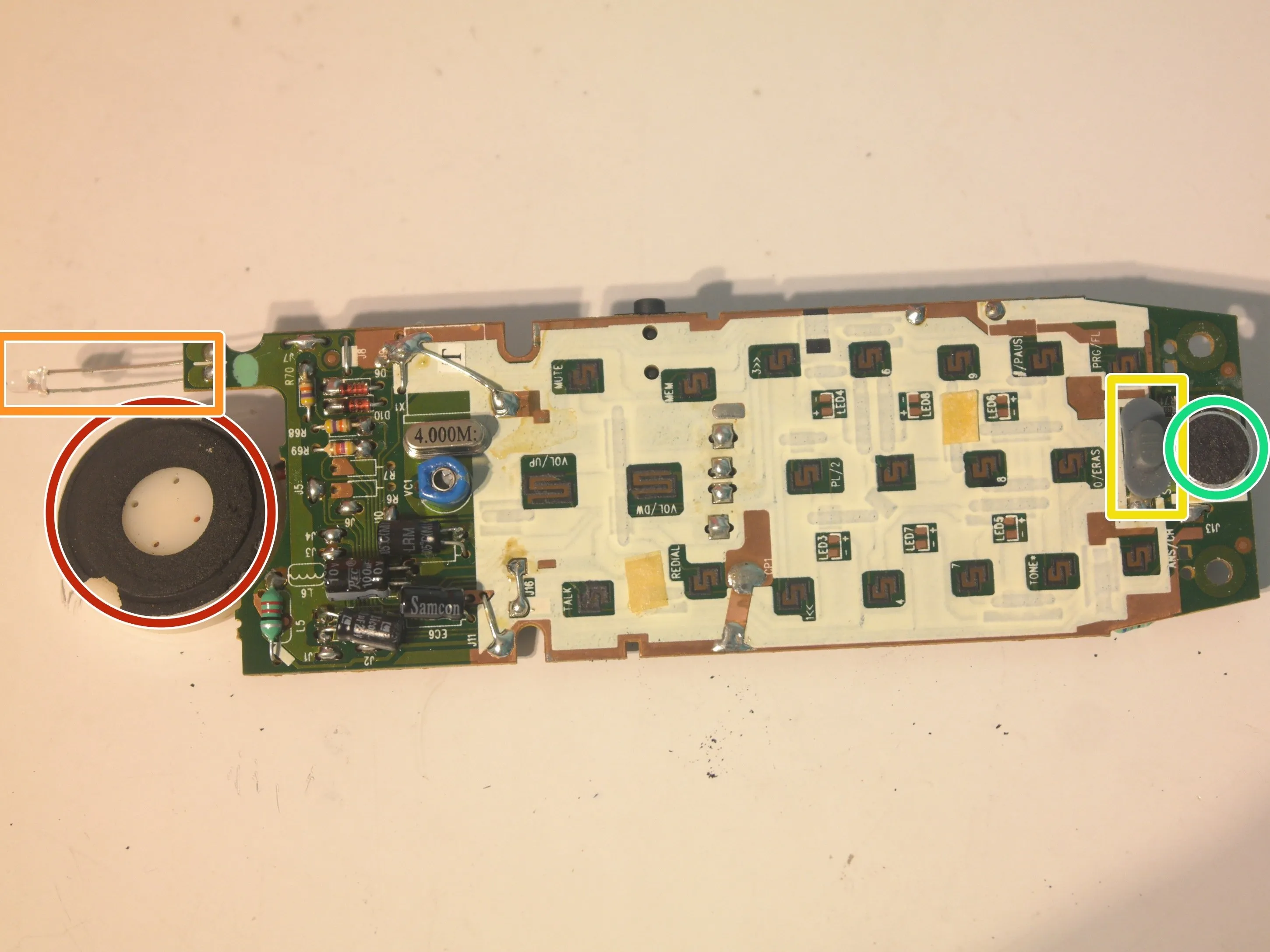

• Компоненты на основной плате:

• Динамик

• Светодиодный индикатор сообщения

• Переключатель звонка

• Электретный микрофон

• Неизвестная микросхема 'Blob' в горшке

• Пьезо зуммер для звонка

Шаг 12

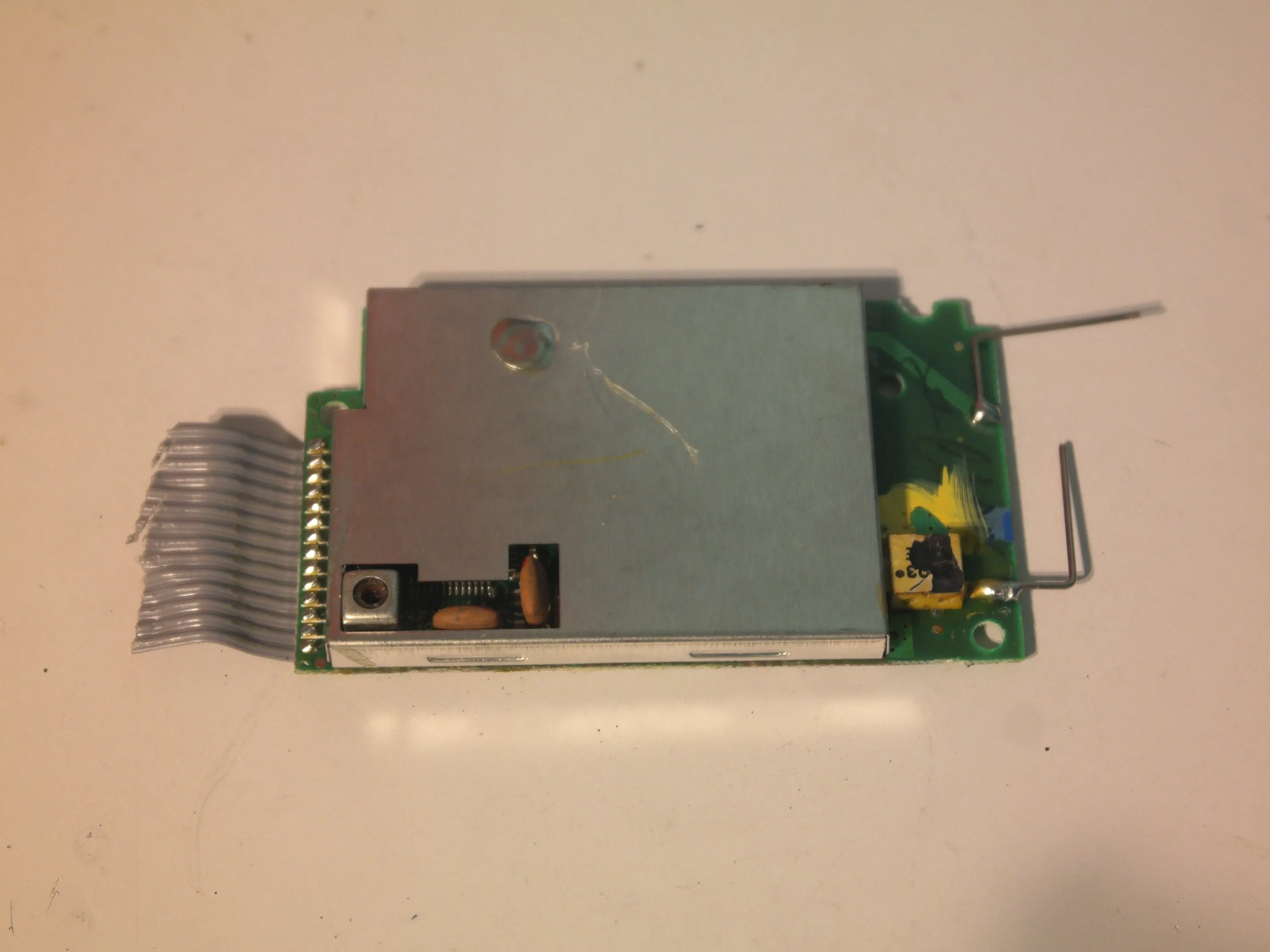

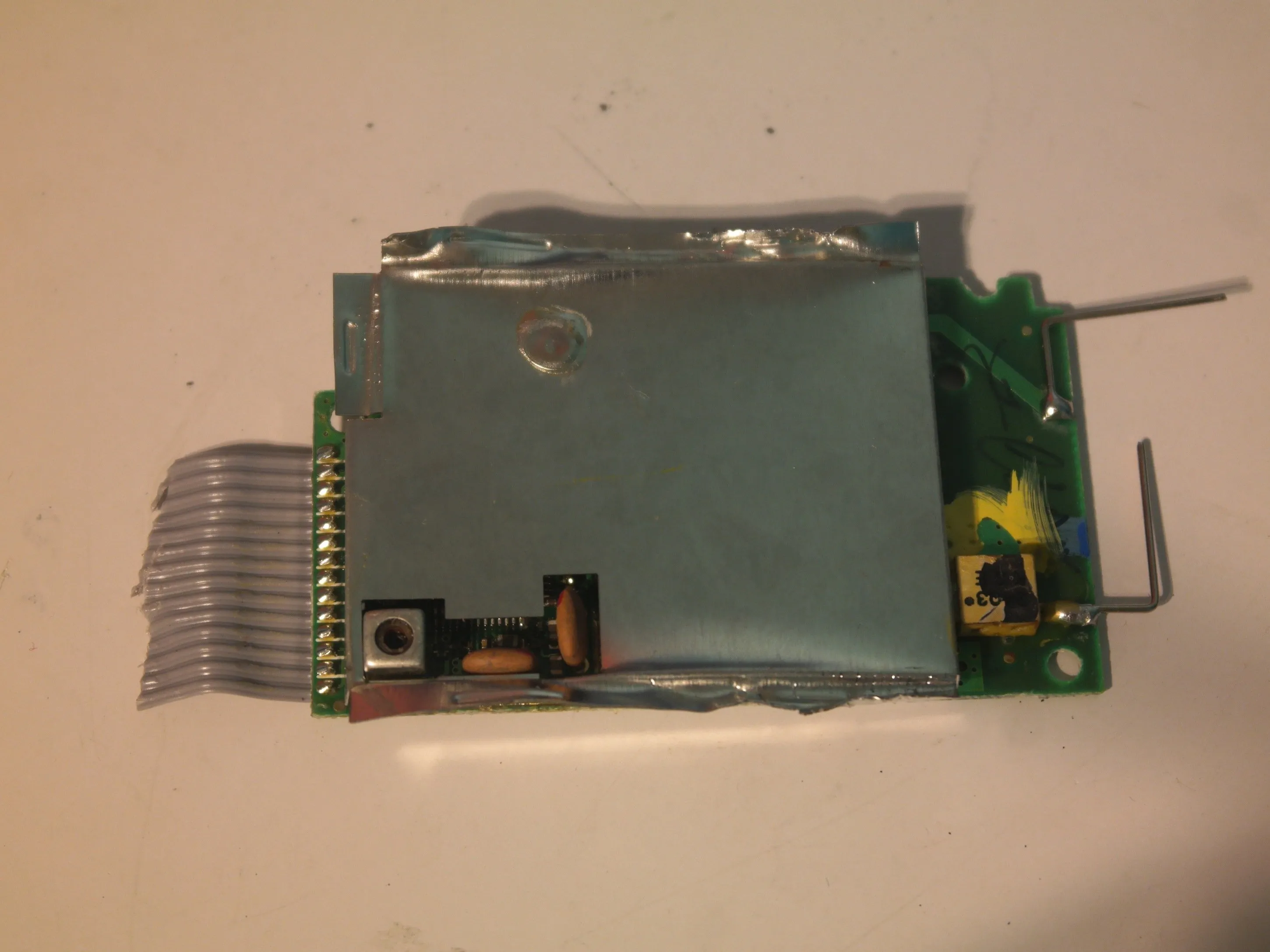

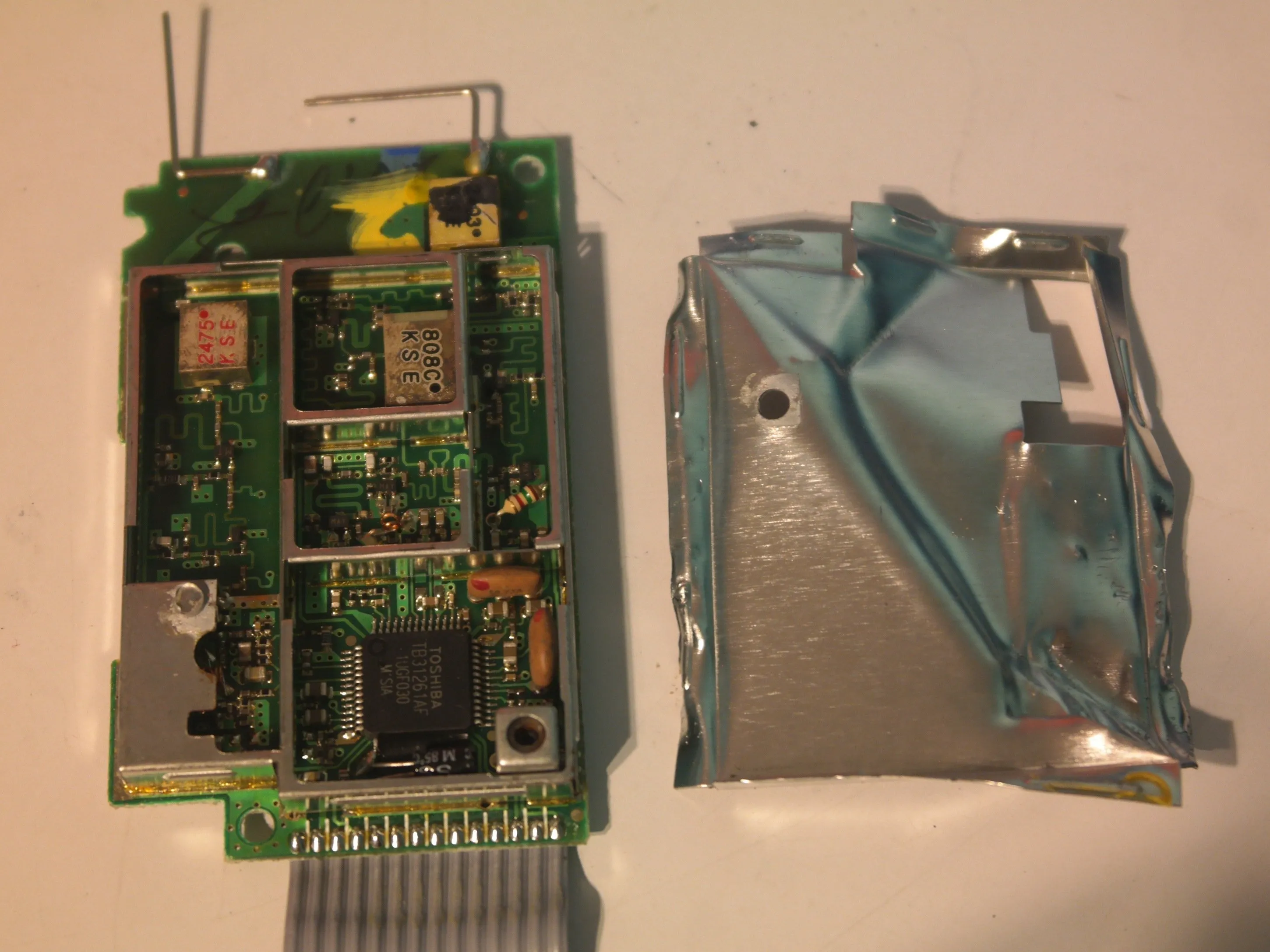

• Тот, кто разрабатывал беспроводной модуль, действительно не хотел, чтобы кто-то знал, что находится внутри. Очень толстый экран EMI припаян, обжат и приклеен эпоксидной смолой.

• На удаление экрана ушло около 20 минут с помощью диагональных кусачек, 2 пар плоскогубцев и 3 металлических лопаток.

• Нет нужды говорить, что экран необратимо поврежден, и беспроводной модуль, вероятно, больше никогда не будет работать.

Шаг 13

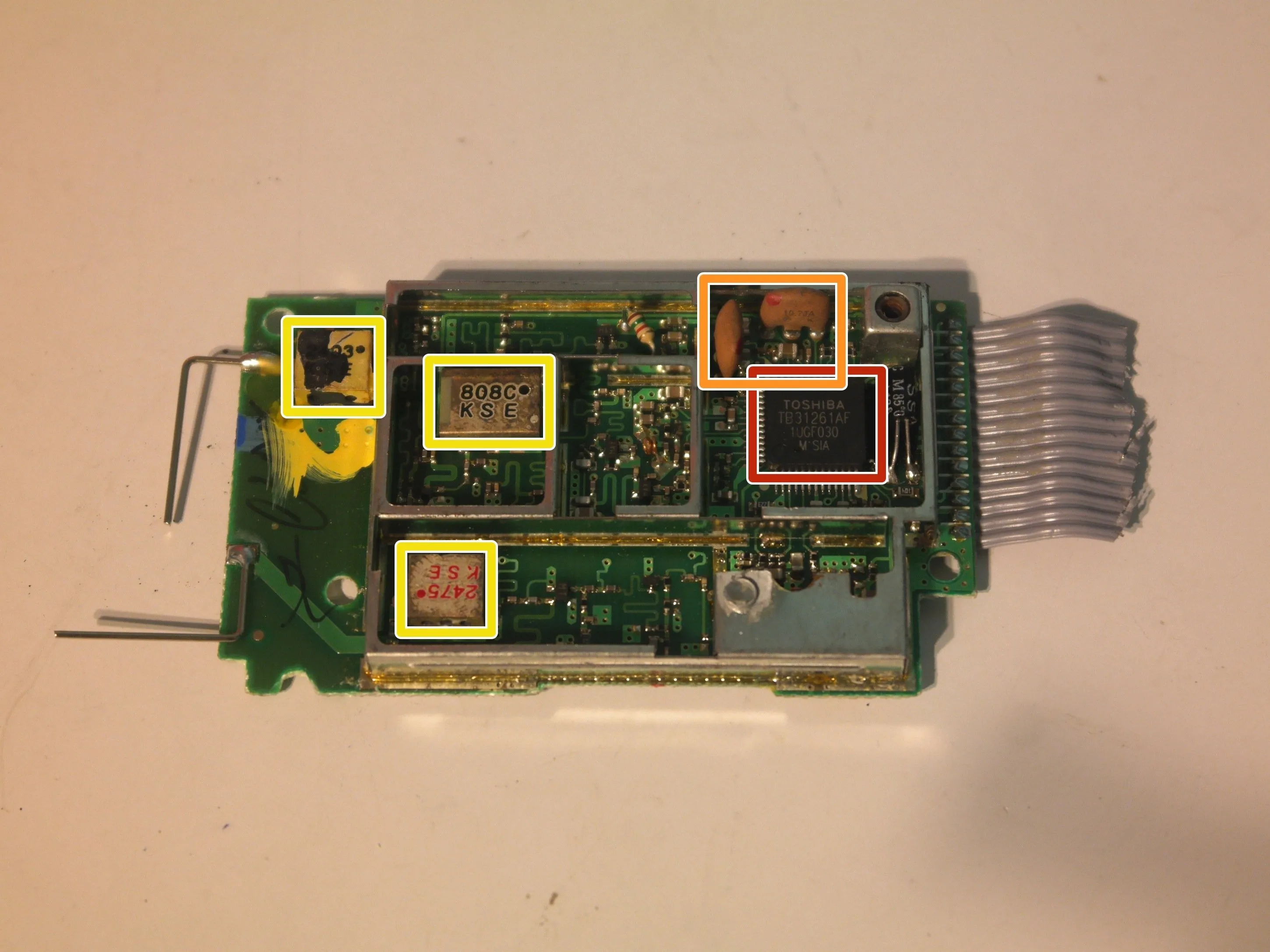

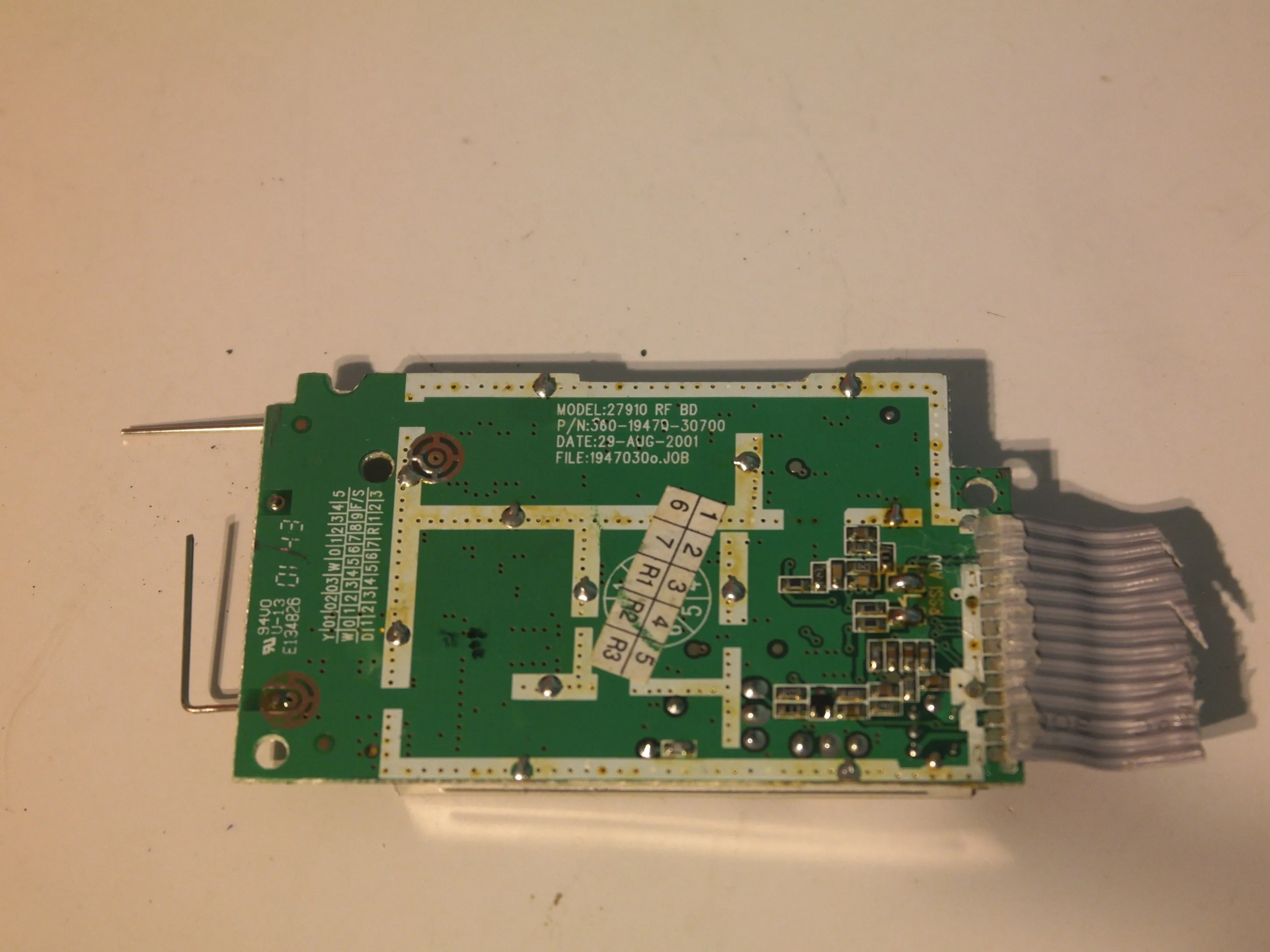

• Компоненты внутри беспроводного модуля:

• Toshiba TB31261AF радиочастотный чип беспроводного телефона

• Керамические резонаторы

• Неопознанные квадратные керамические компоненты с 2 цилиндрическими отверстиями по горизонтали (кто знает, что это такое, пожалуйста, прокомментируйте).

• На обратной стороне платы указано, что она была изготовлена 29 августа 2001 года, то есть на момент написания статьи телефону уже 14 лет.

• Интересно, что плата Toshiba TB31261AF предназначена для беспроводного телефона, работающего на частоте 900 МГц, а эта модель работает на частоте 2,4 ГГц.

Шаг 14

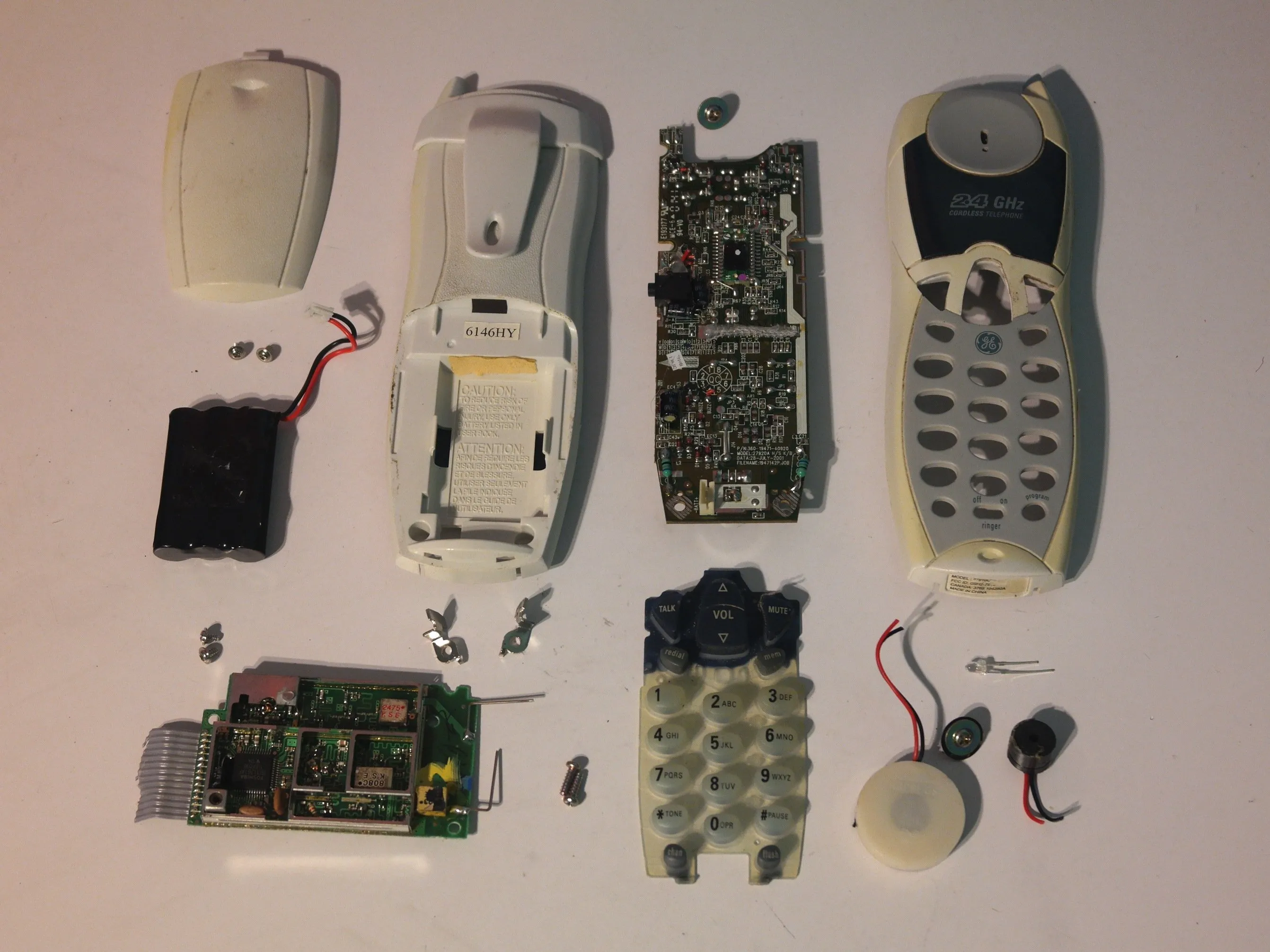

• Оценка ремонтопригодности: 6/10

• Телефон держится вместе с помощью только крестовых винтов.

• Аккумулятор - наиболее вероятная деталь, которая может выйти из строя, - является стандартным компонентом и легко заменяется.

• Корпус трудно открыть.

• Беспроводной модуль очень трудно заменить и невозможно отремонтировать.

• Все провода (за исключением аккумулятора) припаяны к печатной плате вместо использования разъемов.

Шаг 15

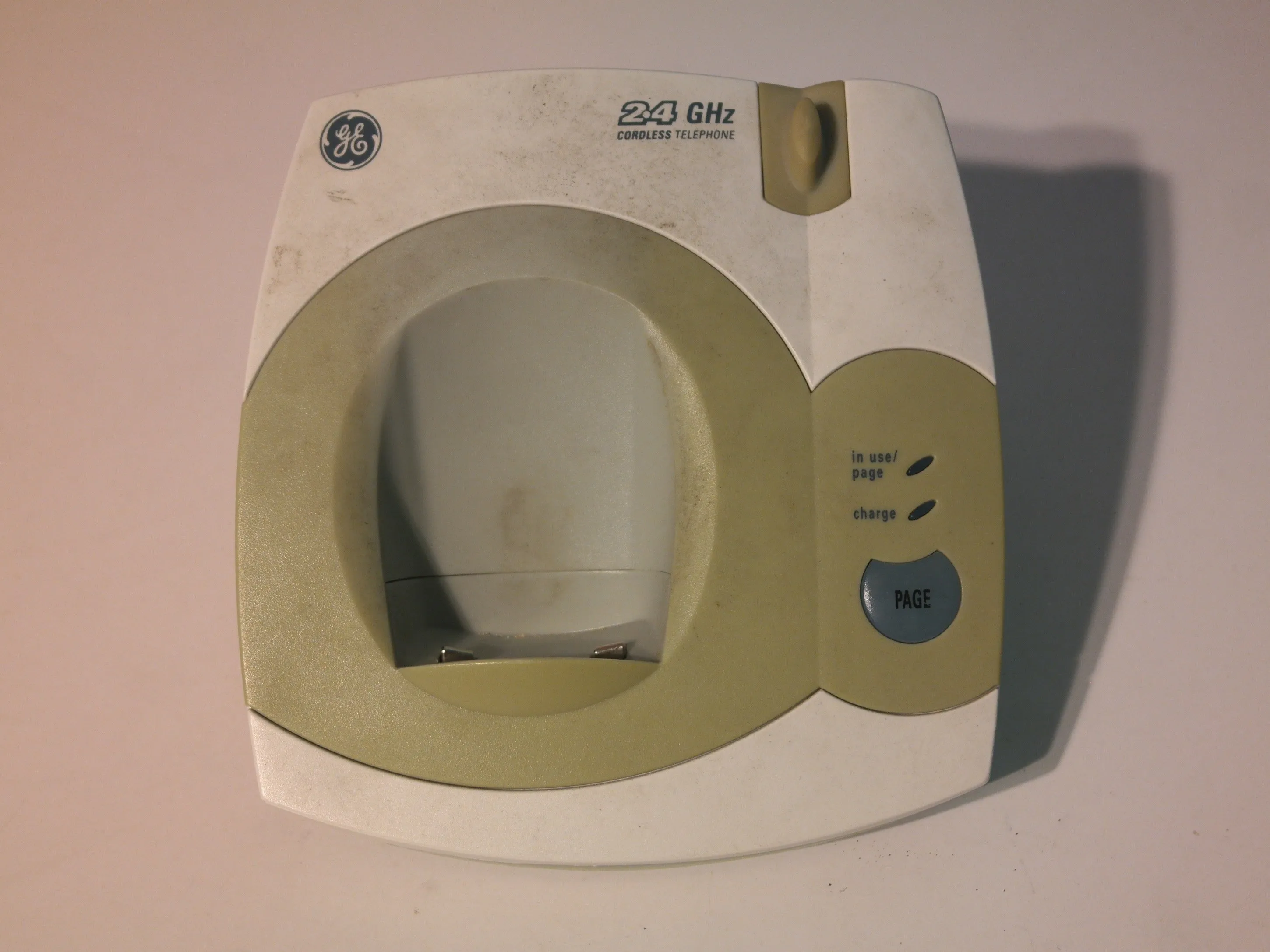

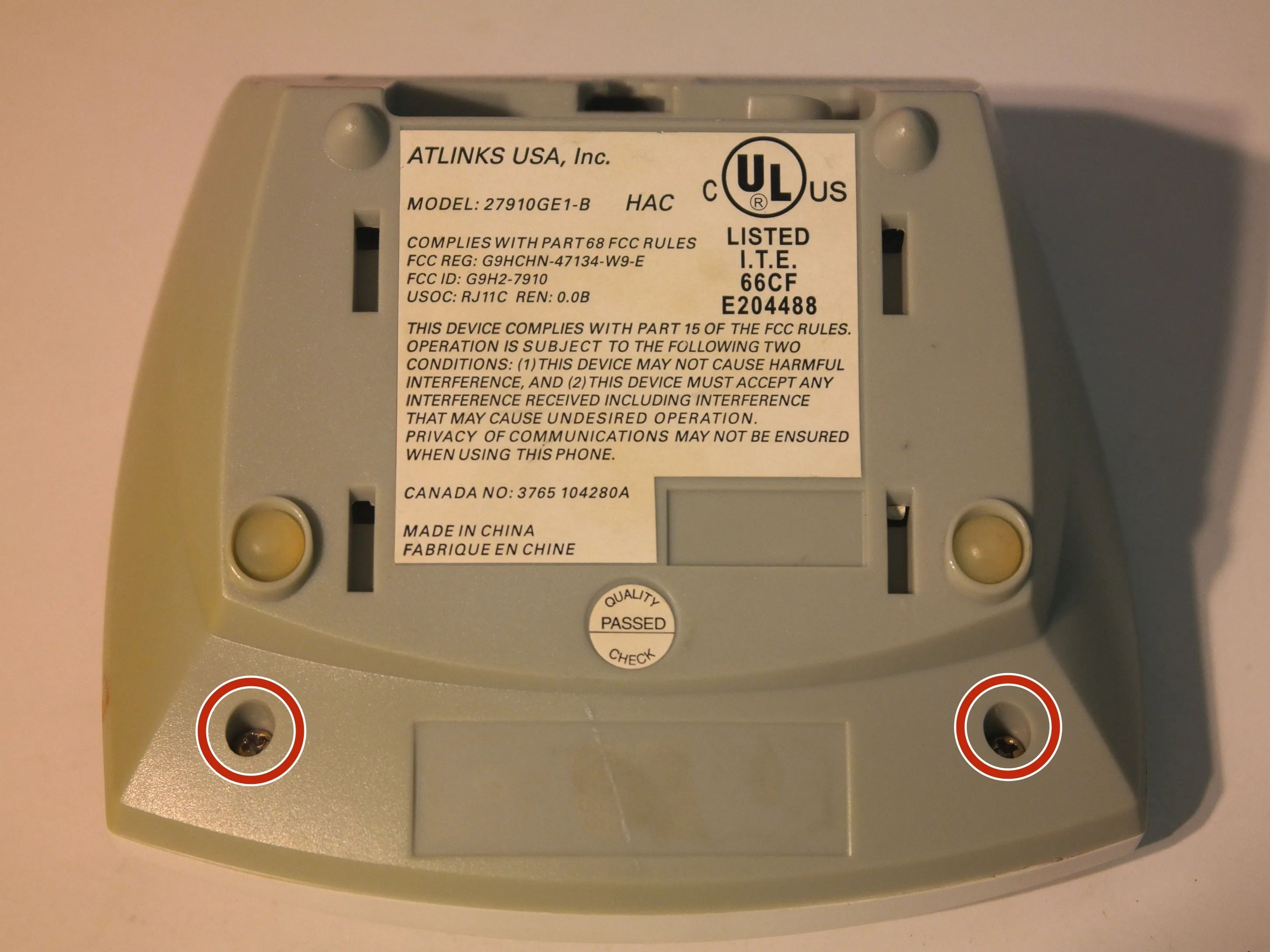

• Часть II: Вторичная базовая станция

• Выкрутите 2 крестообразных винта в нижней части.

Шаг 16

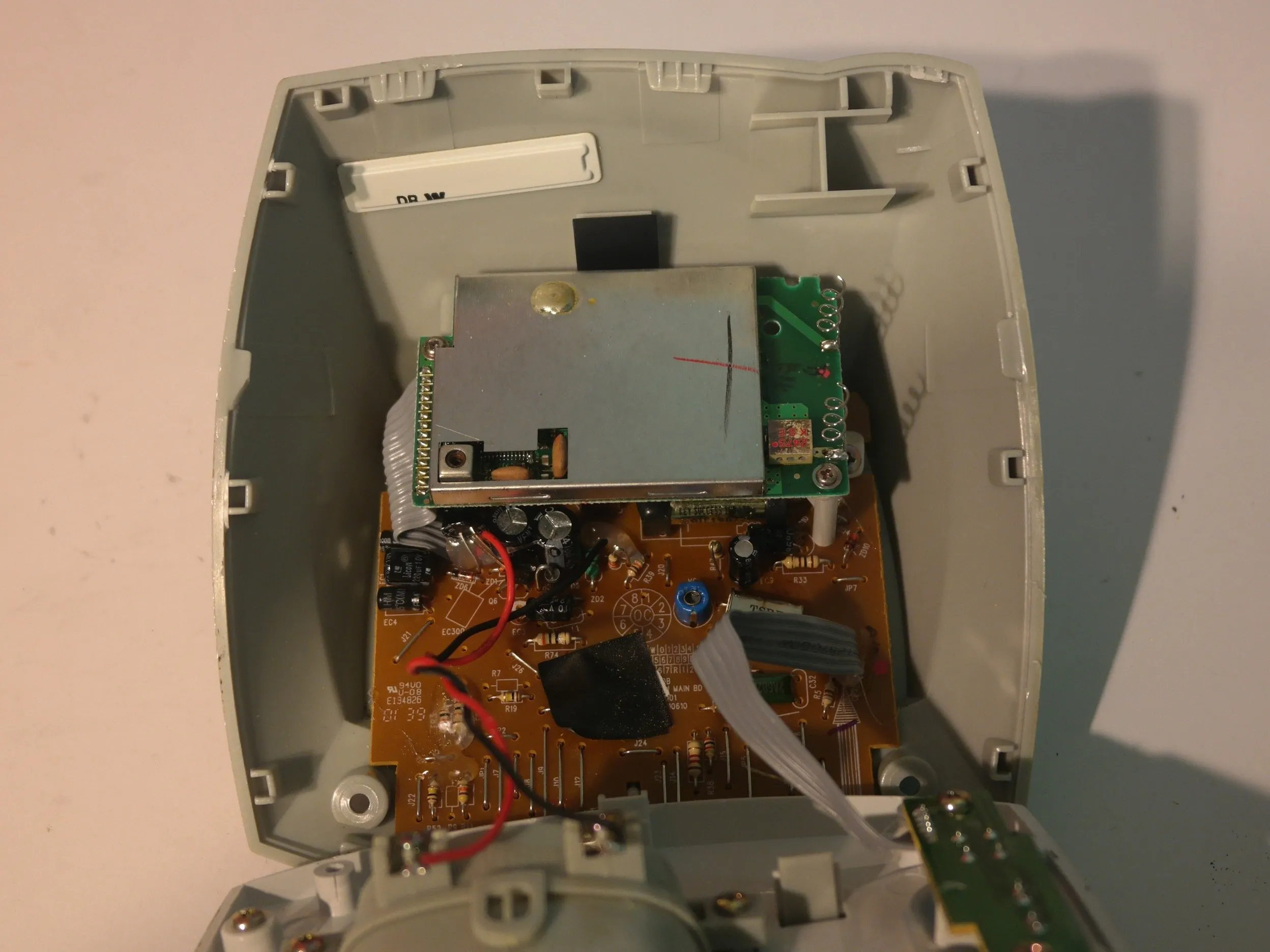

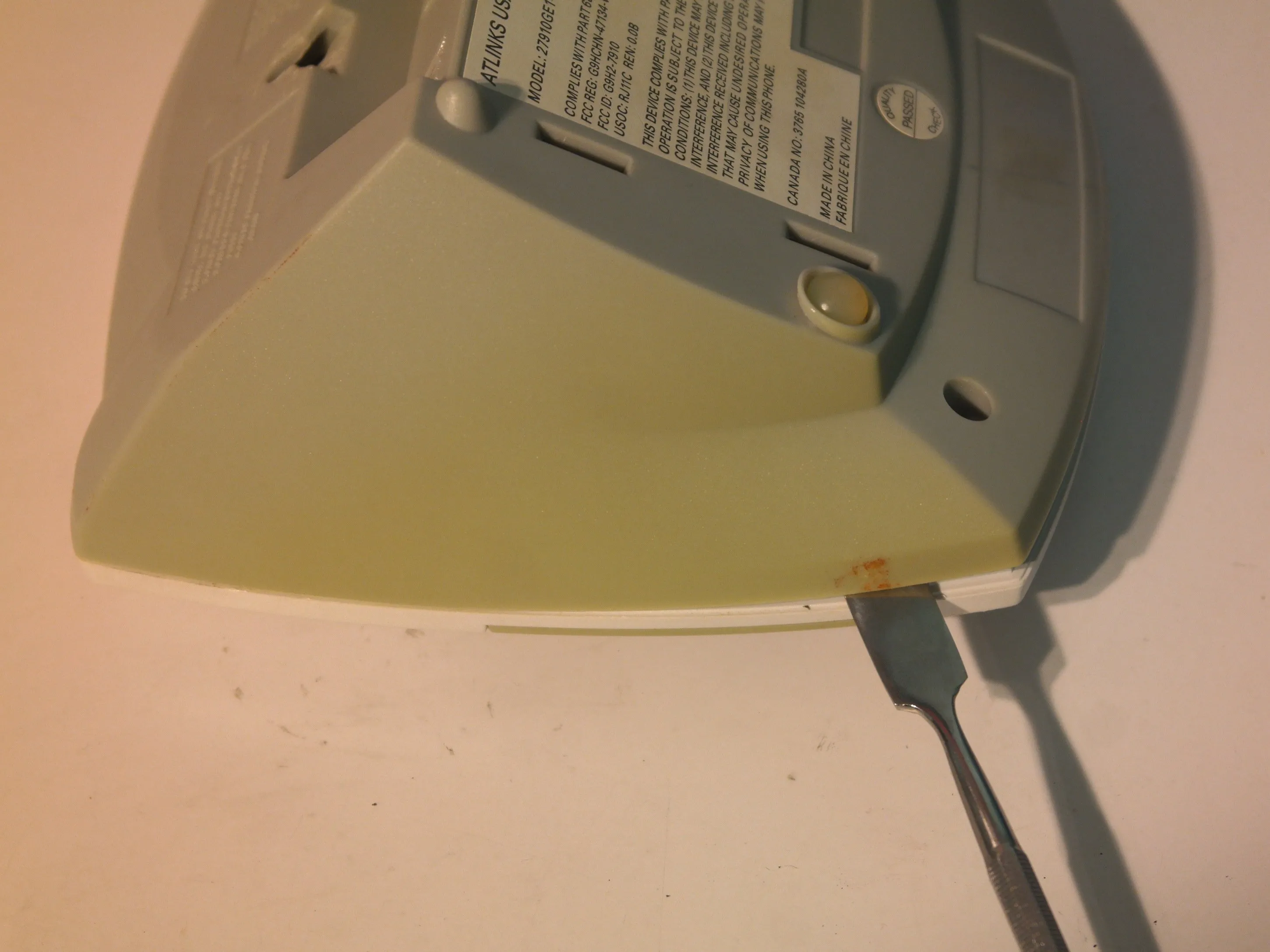

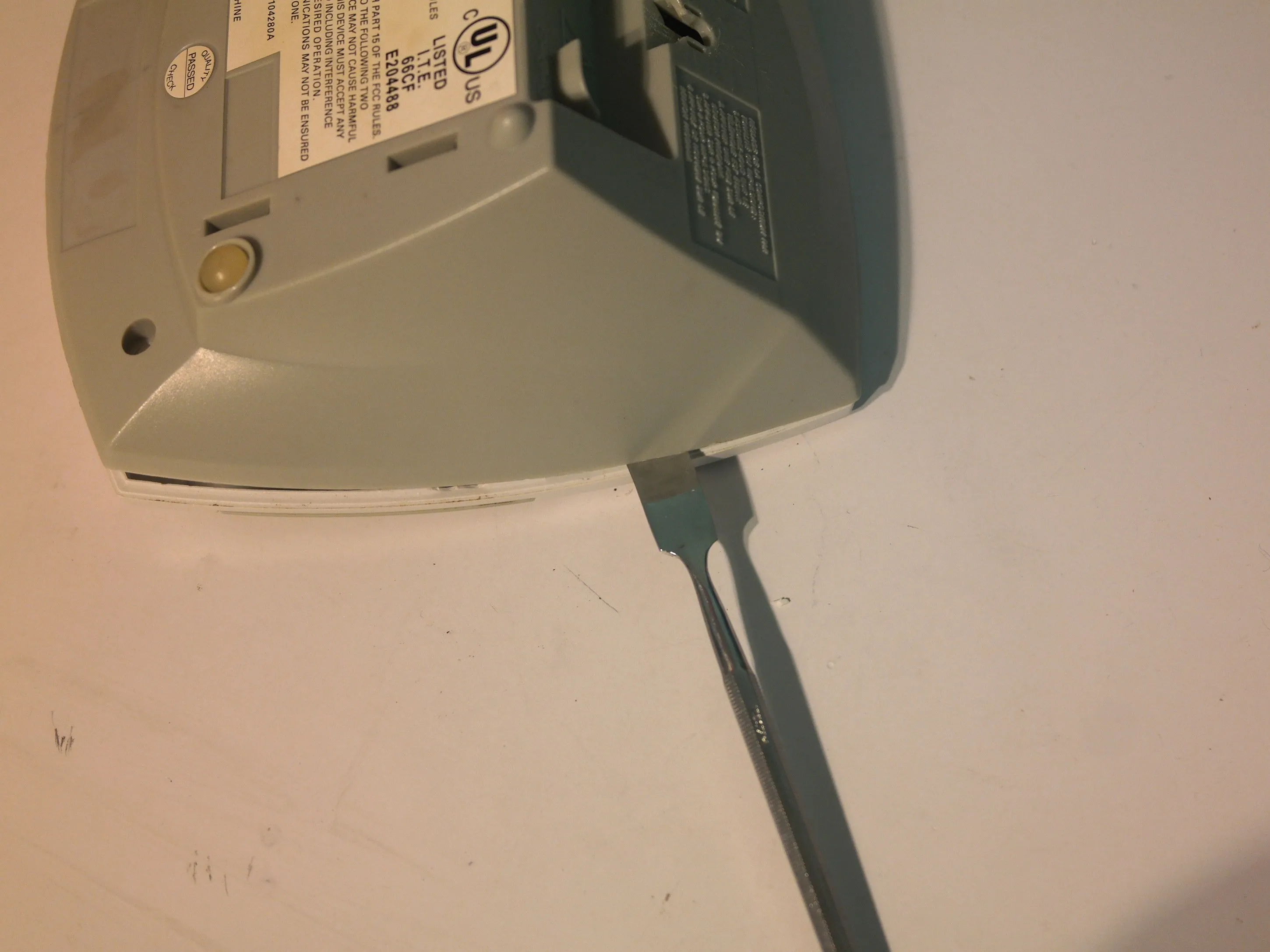

• Верхний корпус можно снять, немного поддев его палочкой.

Шаг 17

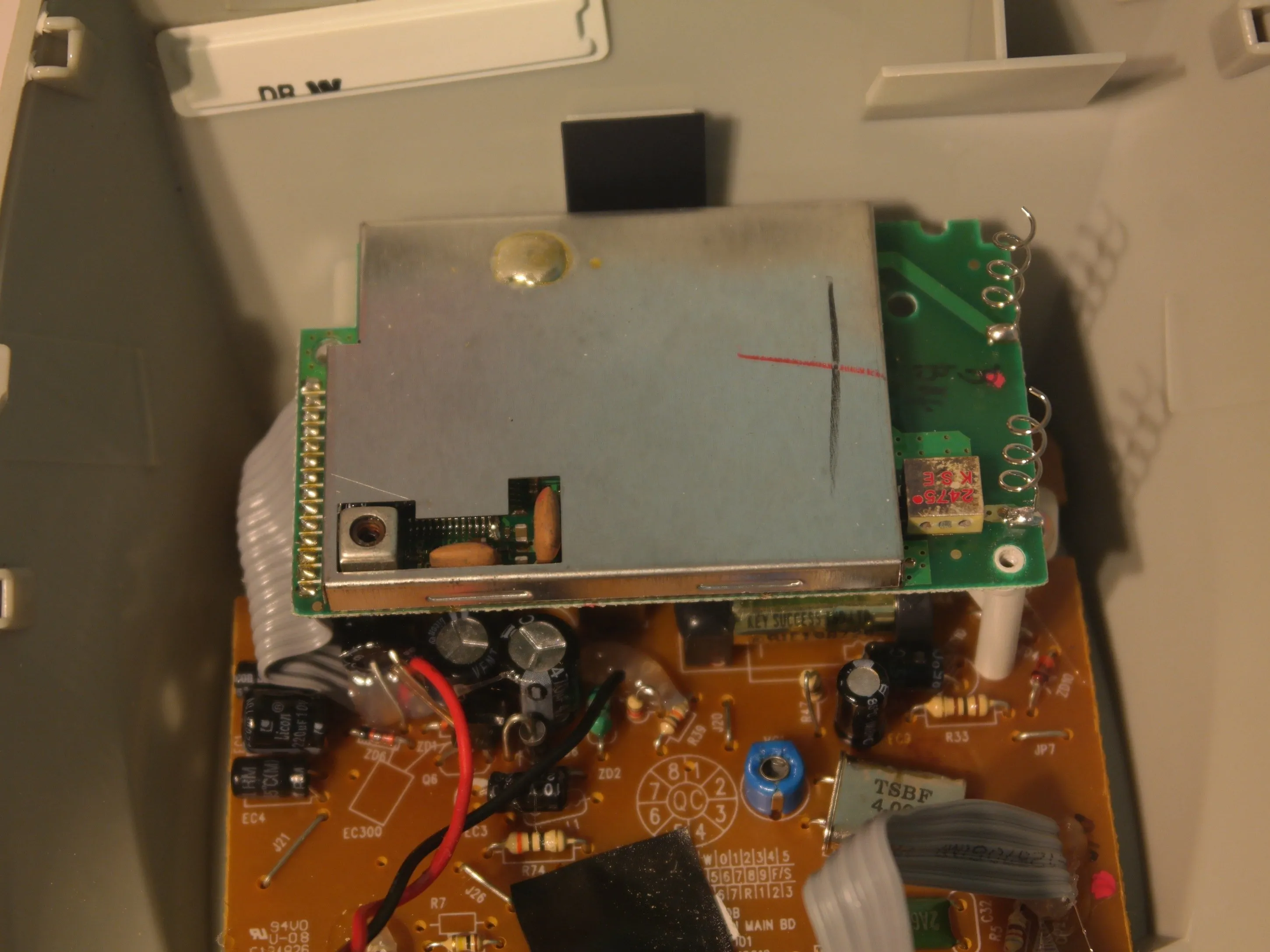

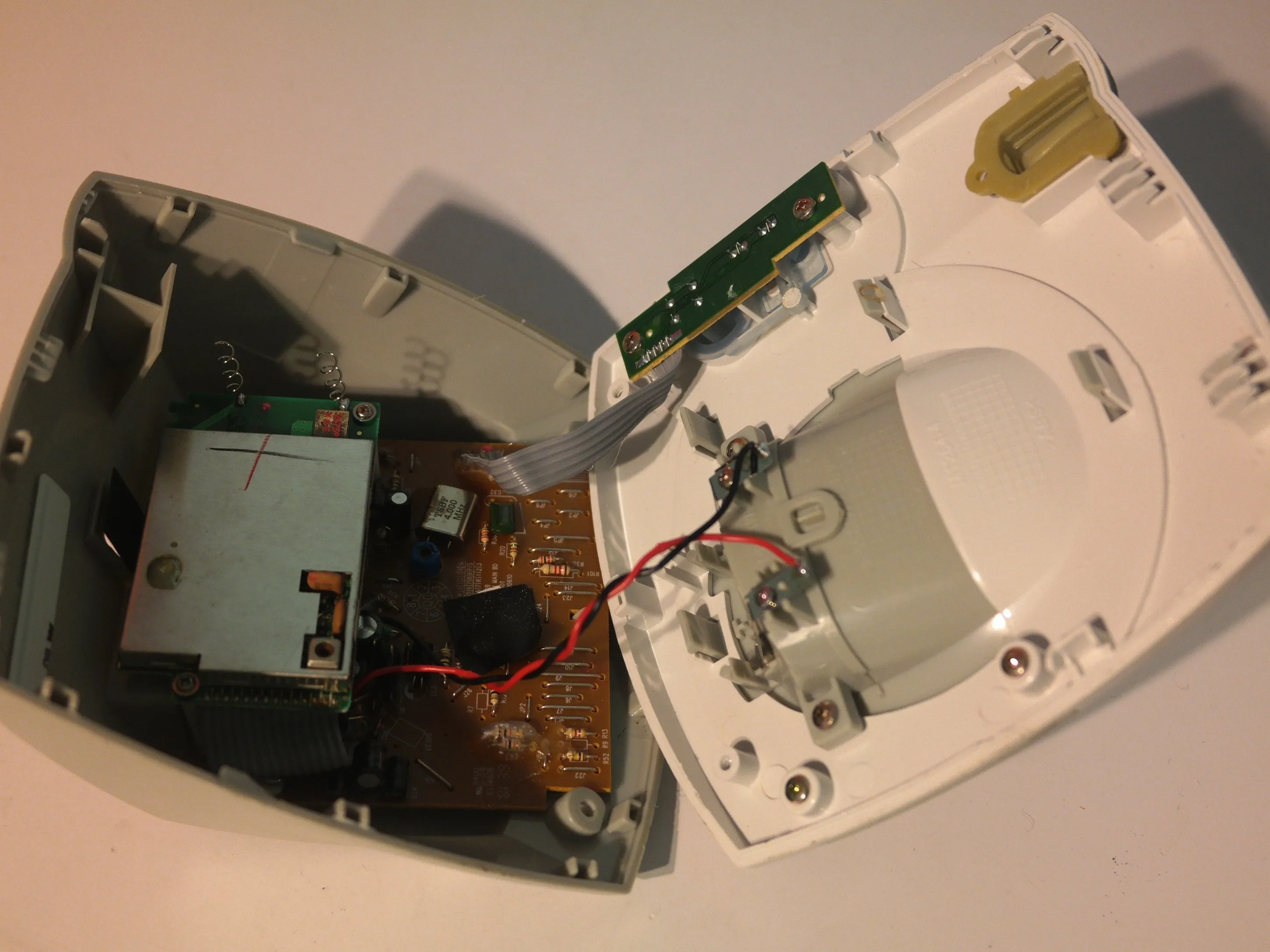

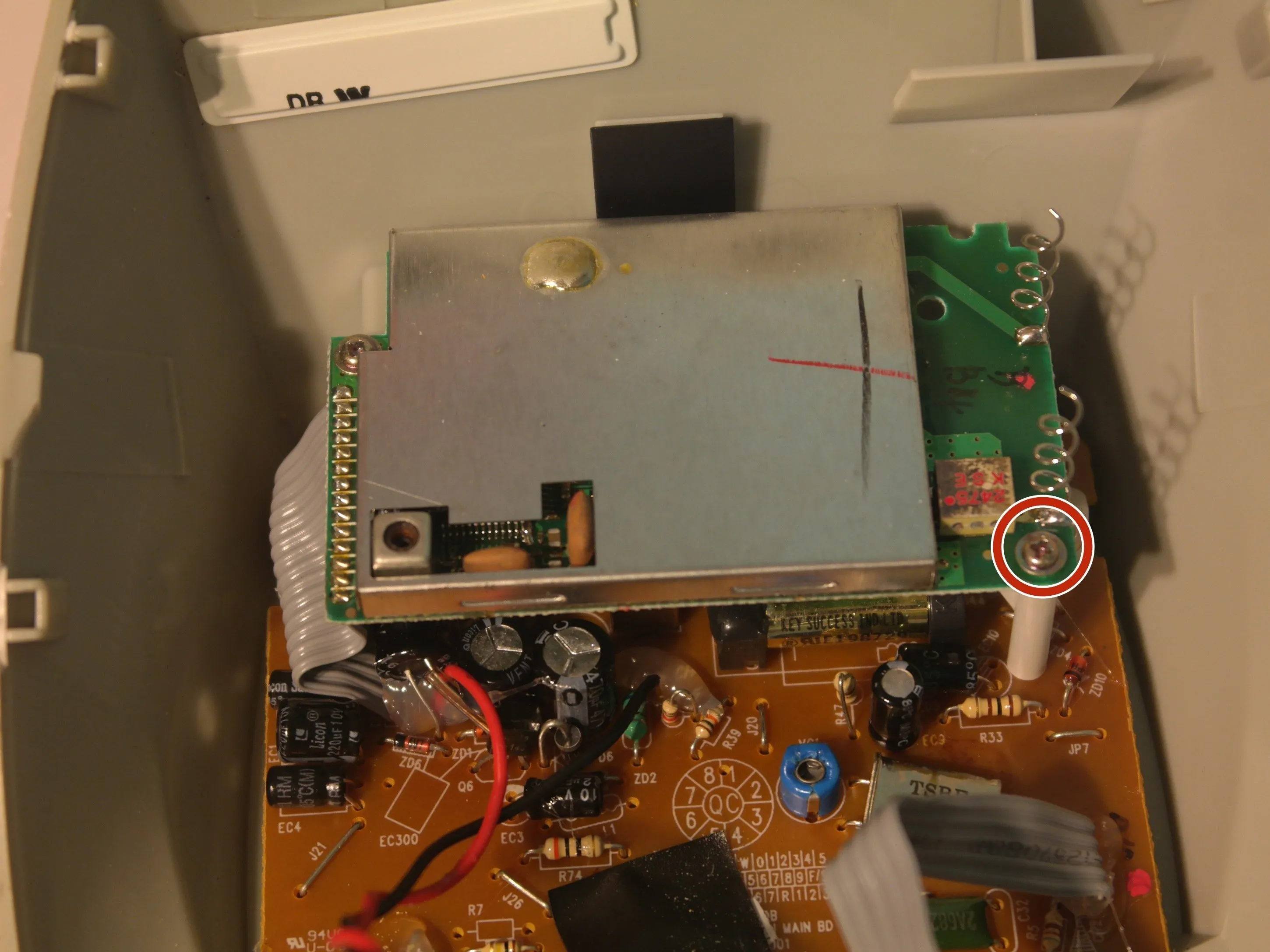

• Выкрутите 1 винт, чтобы снять модуль беспроводной связи.

Шаг 18

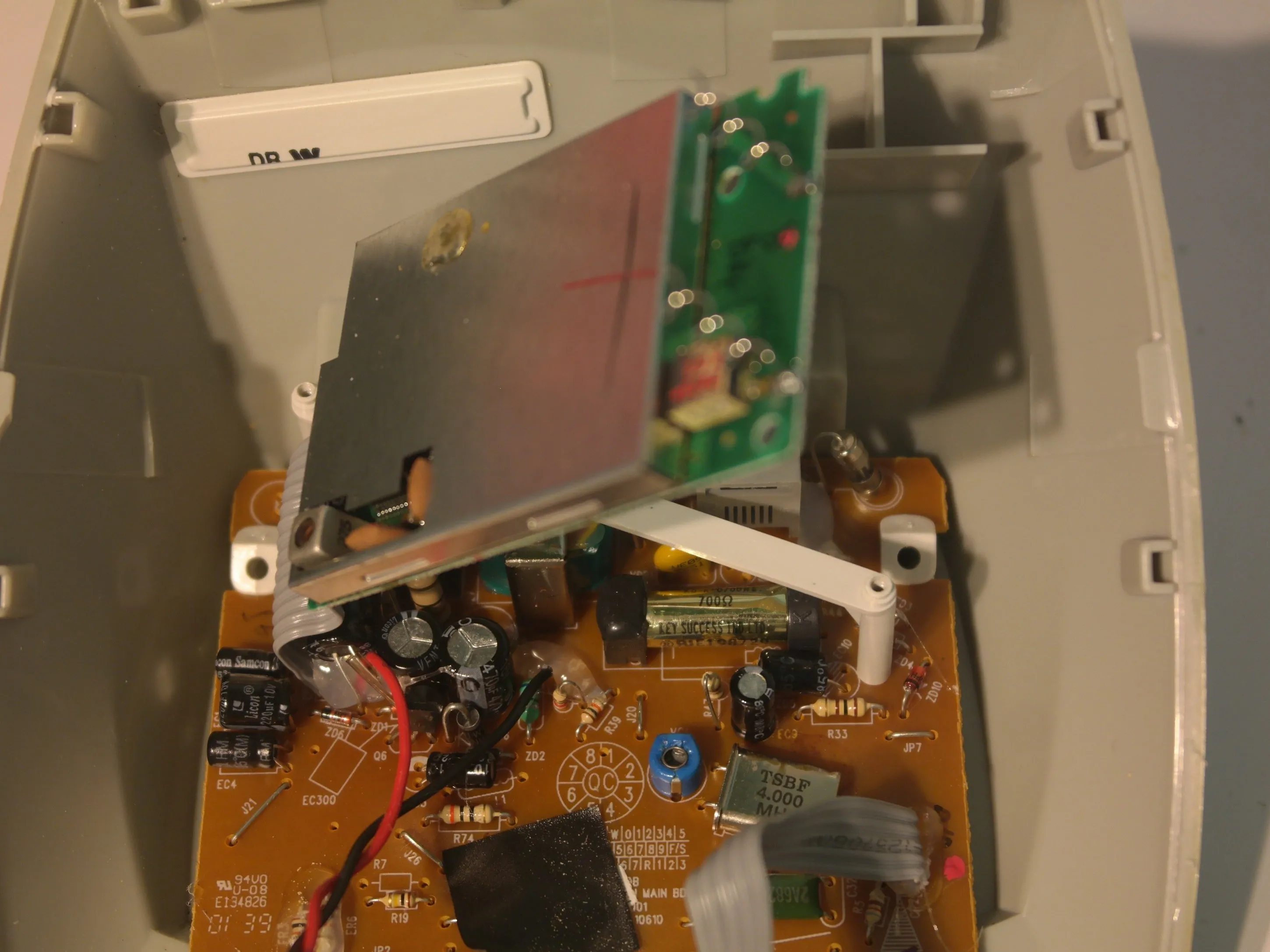

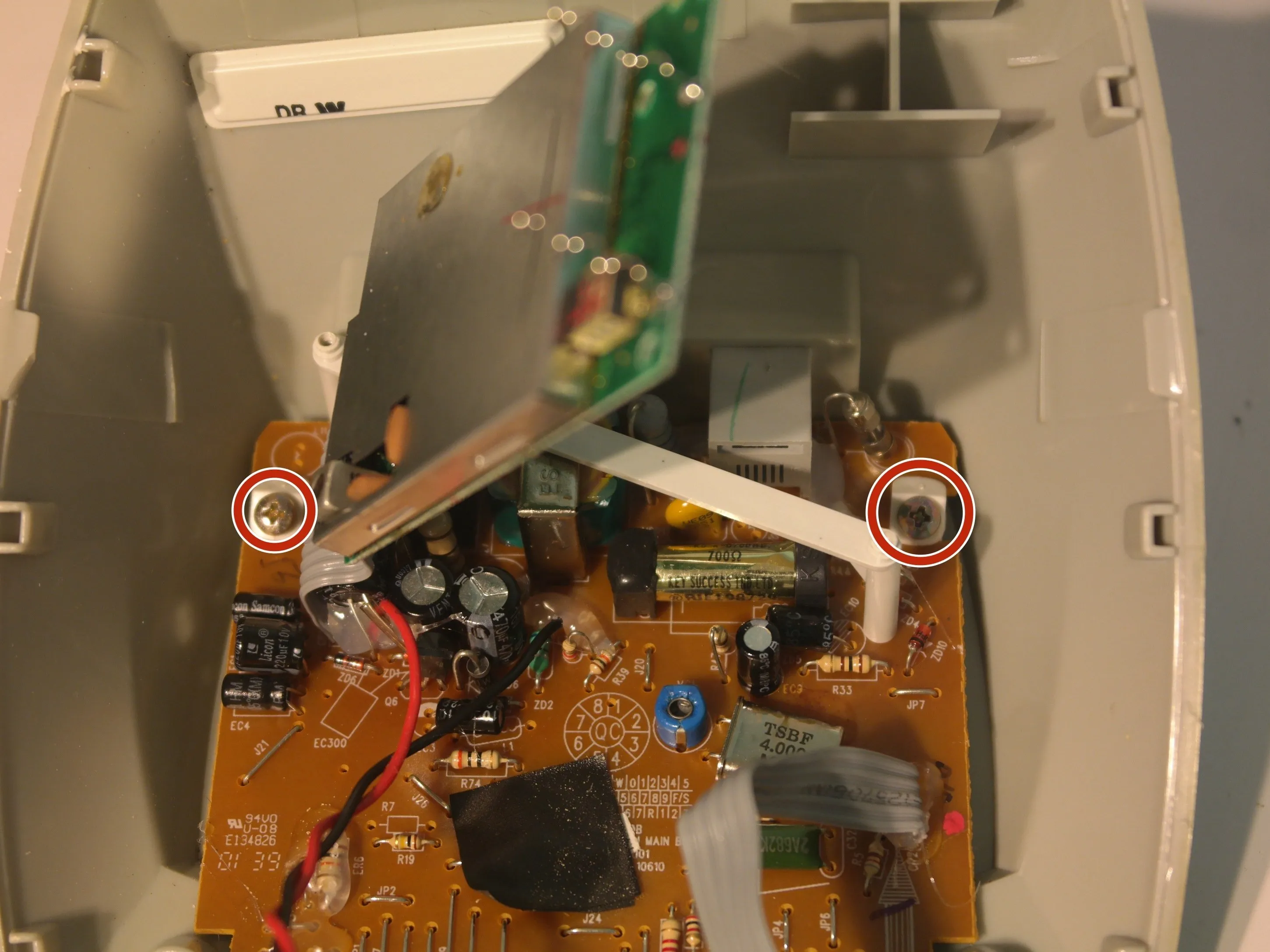

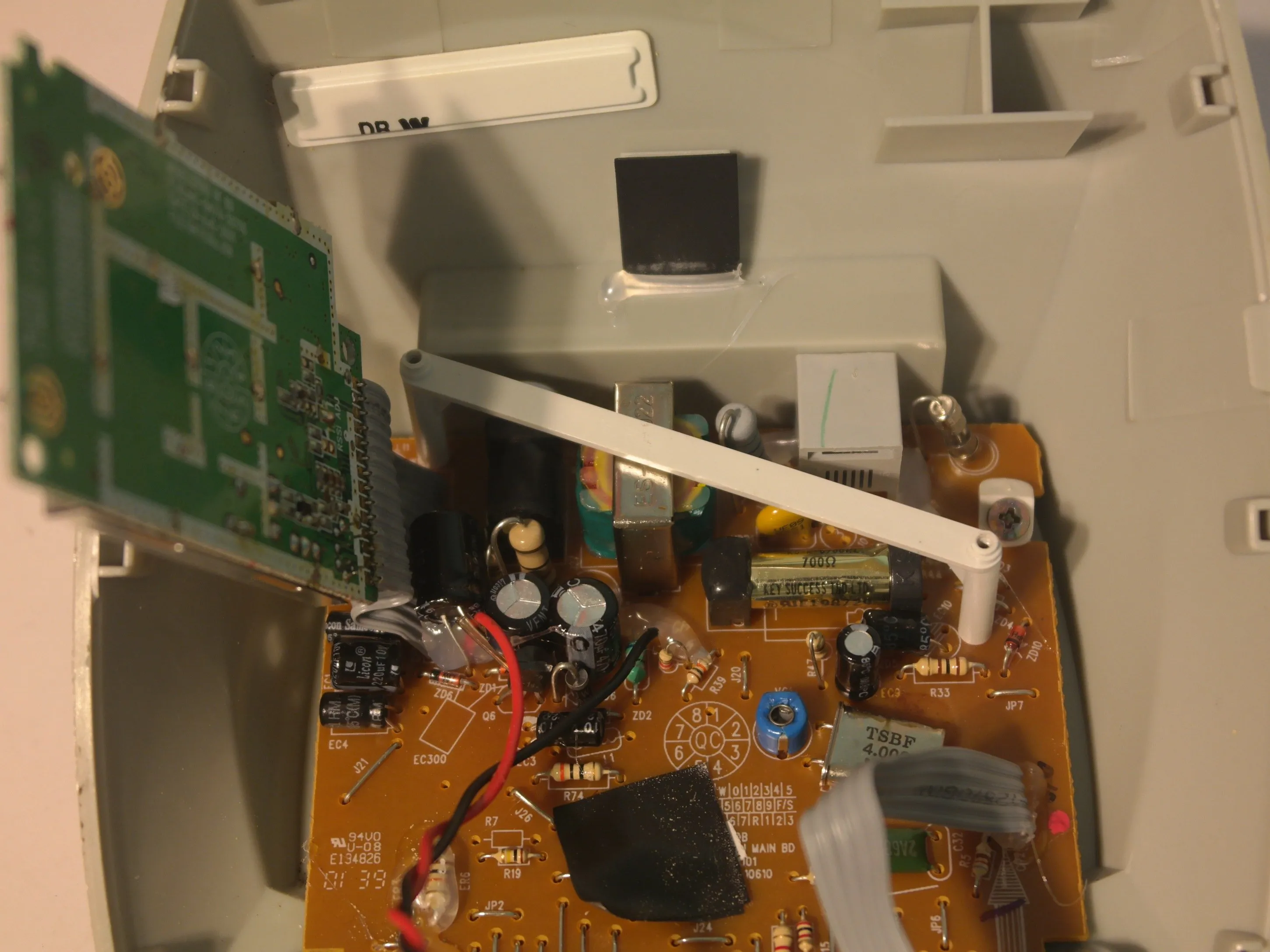

• Как и в трубке, беспроводной модуль подключен к основной плате с помощью припаянного ленточного кабеля. Я чувствую здесь какую-то тему.

• Открутите 2 винта, которые крепят основную плату.

Шаг 19

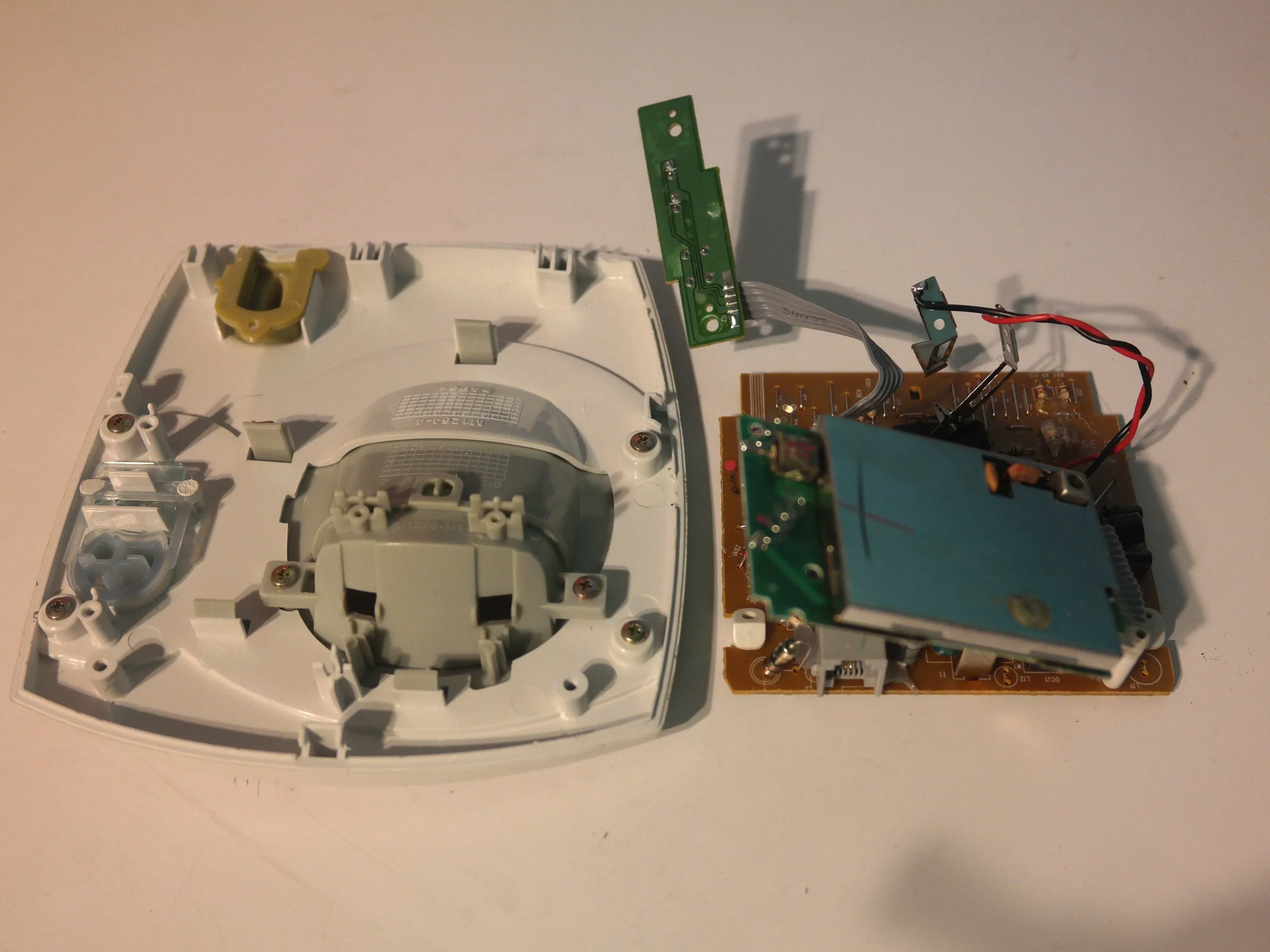

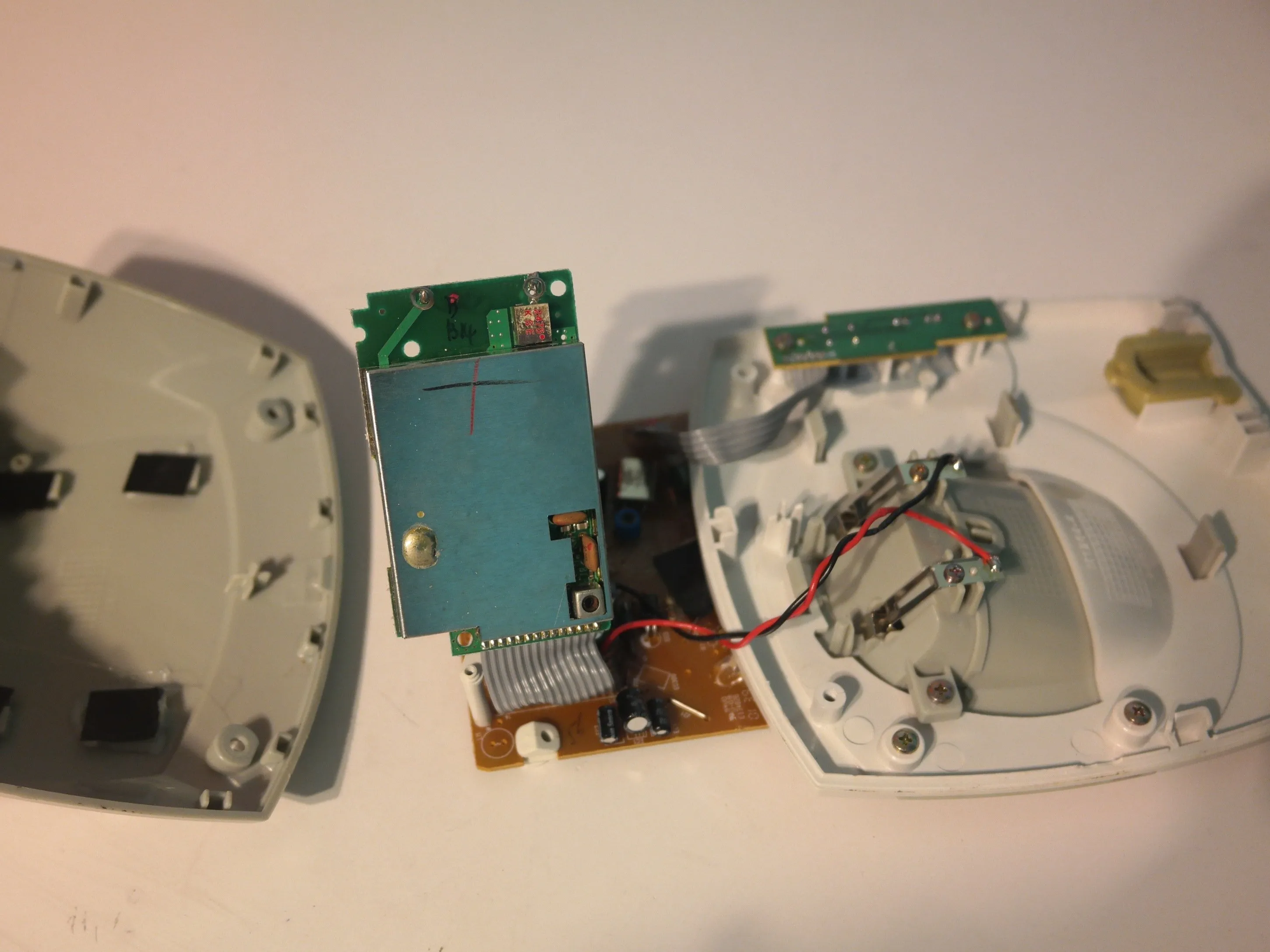

• Основная печатная плата может быть извлечена из нижнего корпуса.

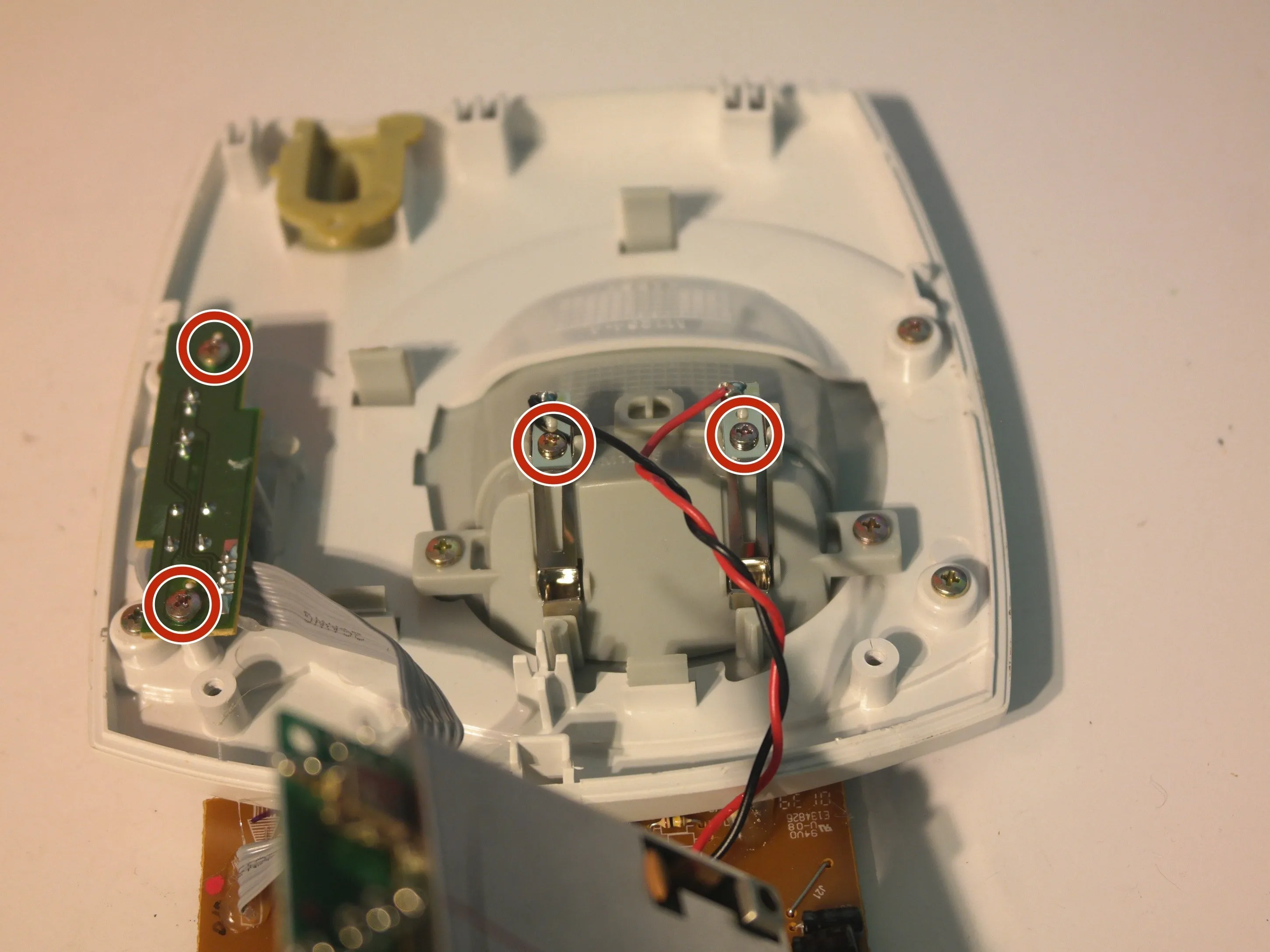

• Открутите 4 винта, удерживающие плату кнопок и контакты зарядки в верхнем корпусе.

Шаг 20

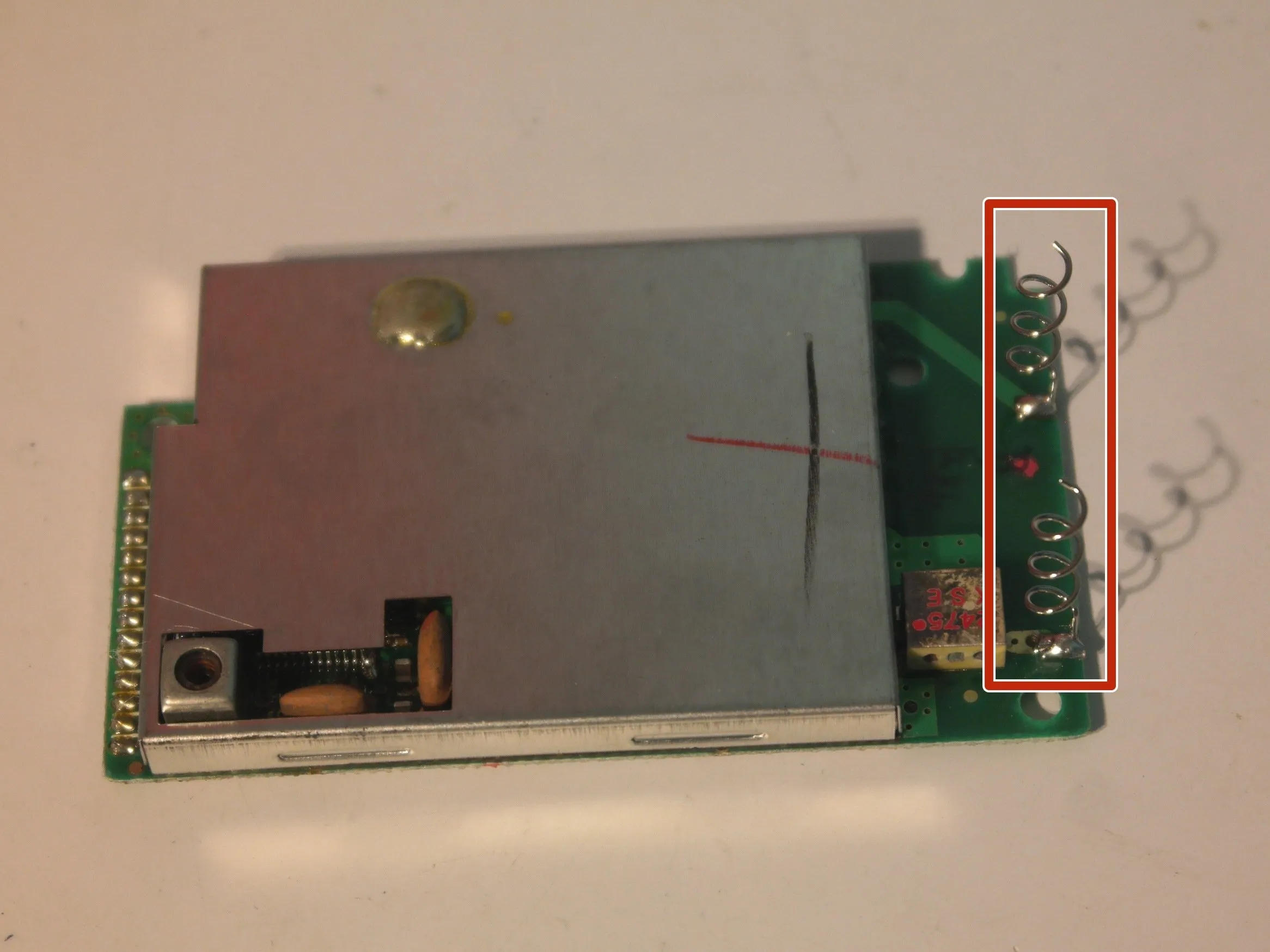

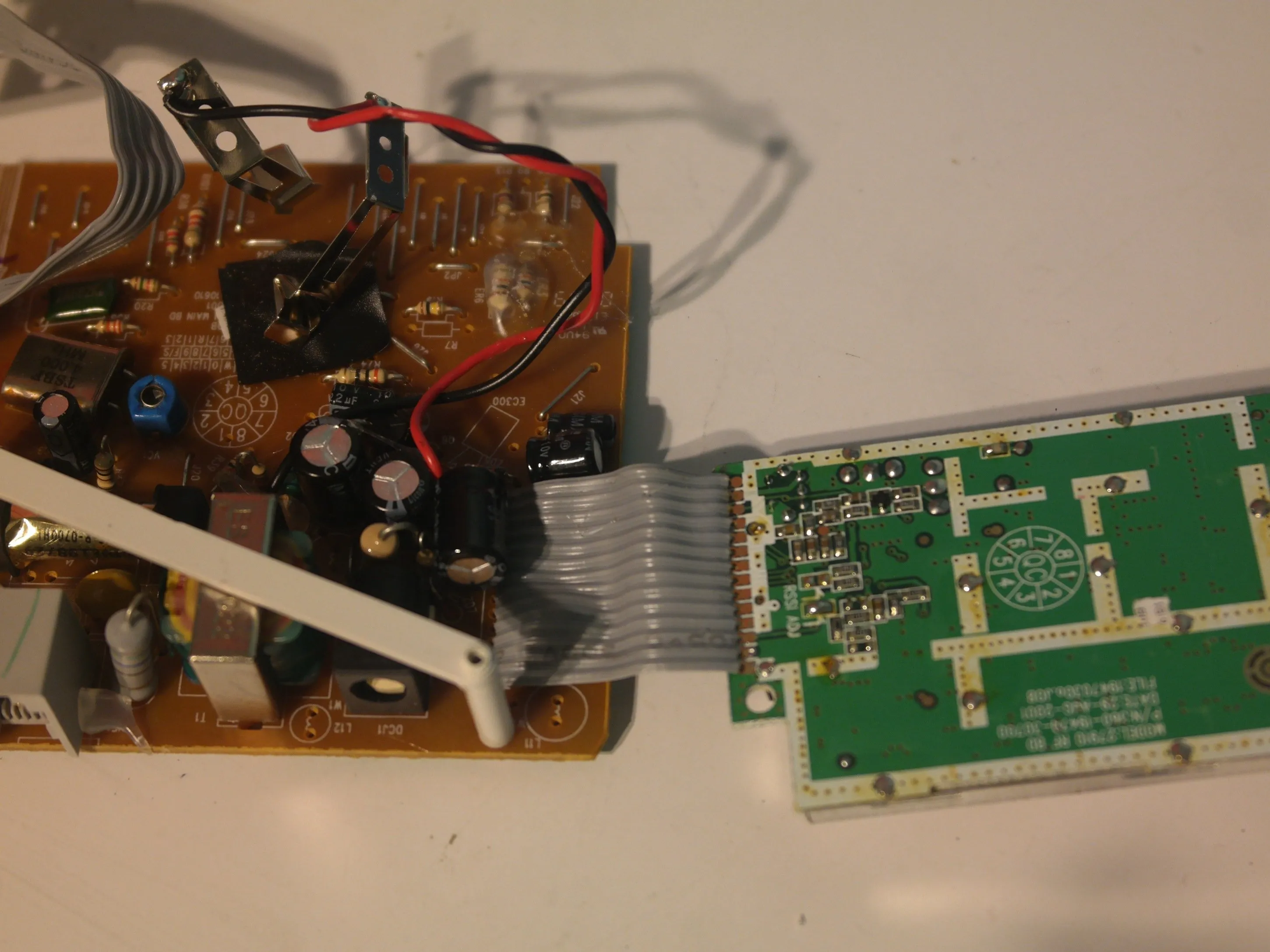

• Беспроводной модуль можно отрезать от логической платы.

• Этот беспроводной модуль идентичен тому, что находится в трубке, за исключением того, что для антенн используются не прямые, а намотанные провода.

Шаг 21

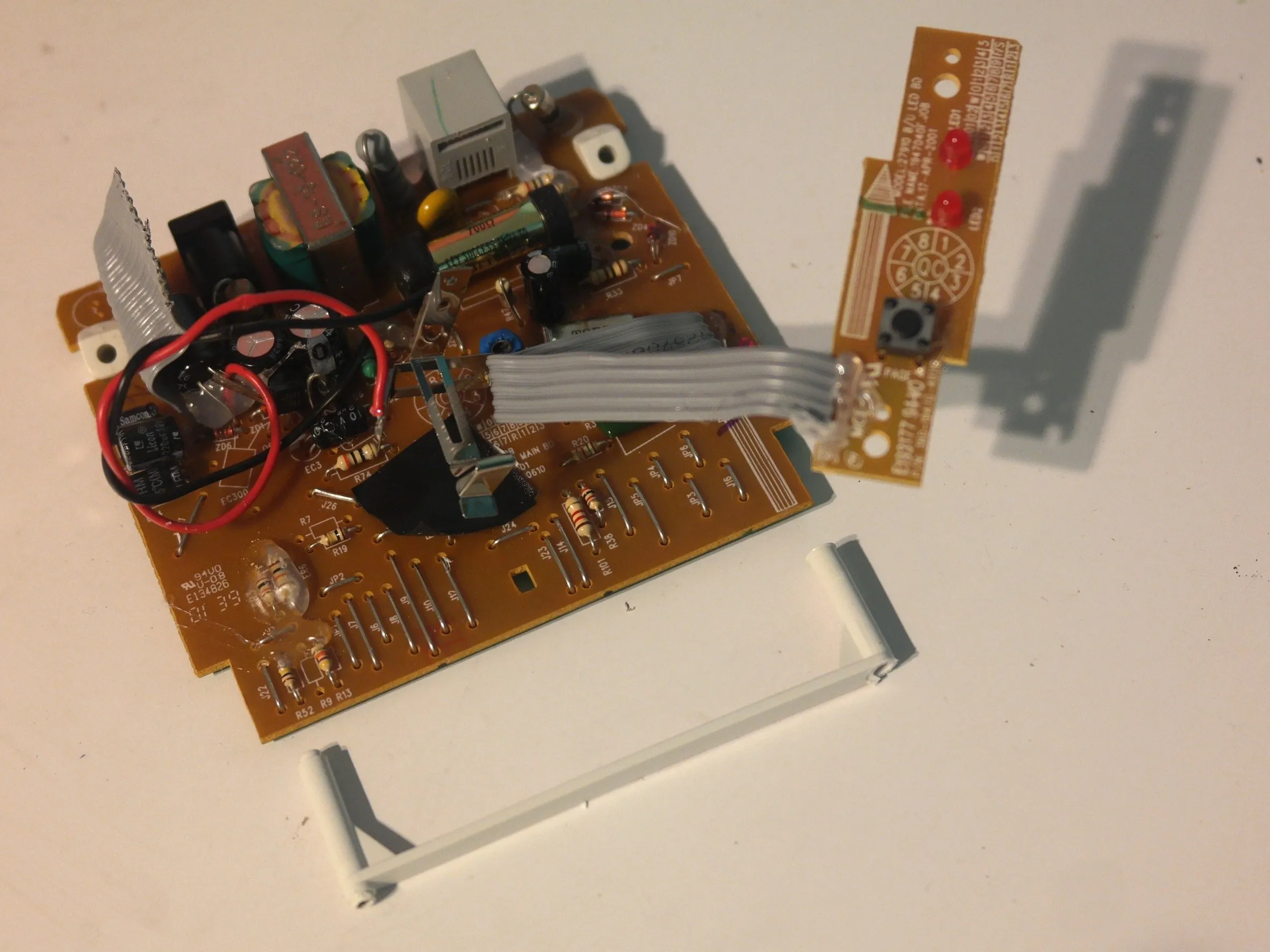

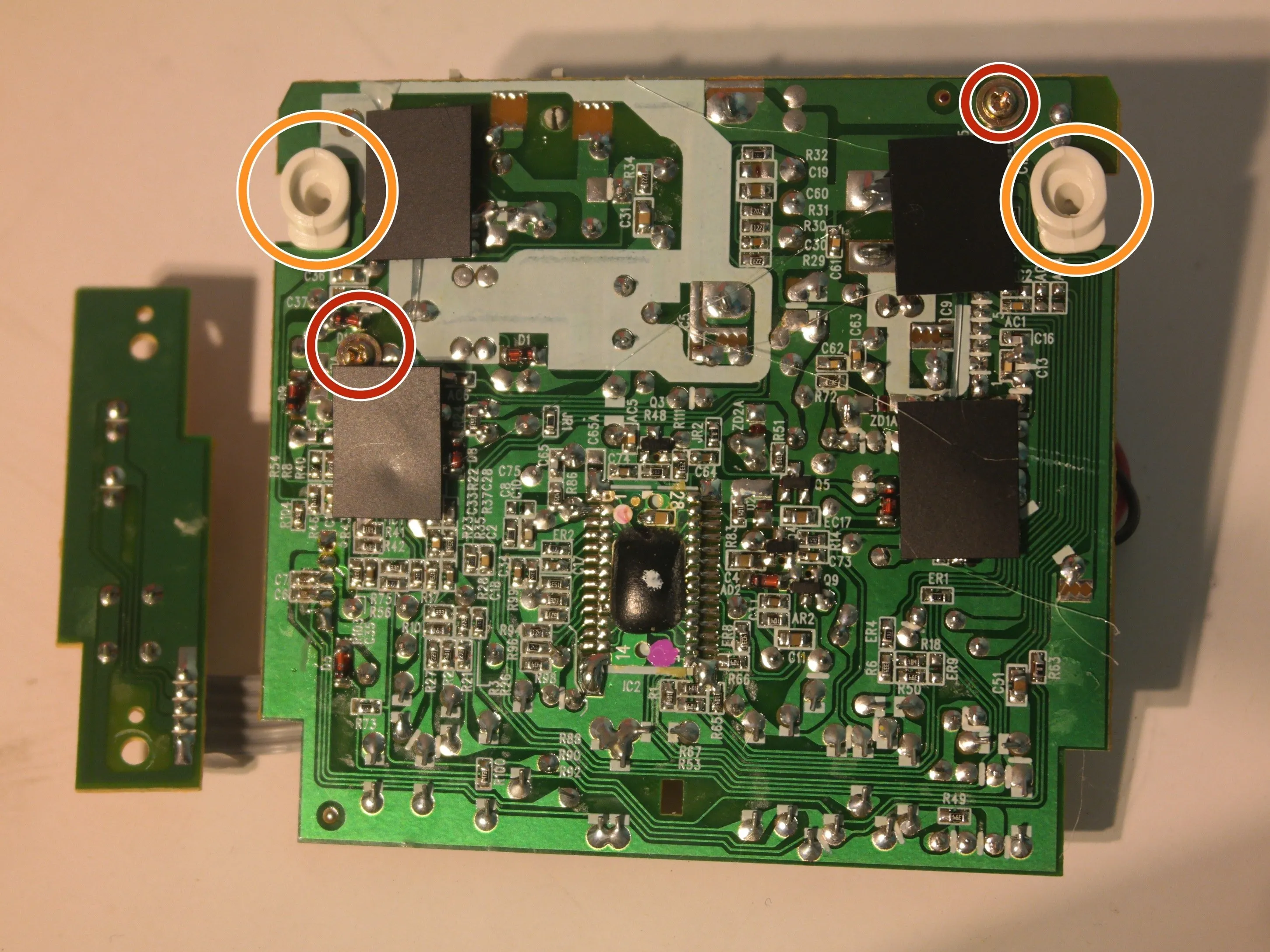

• Открутите 2 винта, чтобы снять опору для беспроводного модуля.

• Также можно снять пластиковые детали, удерживающие плату.

Шаг 22

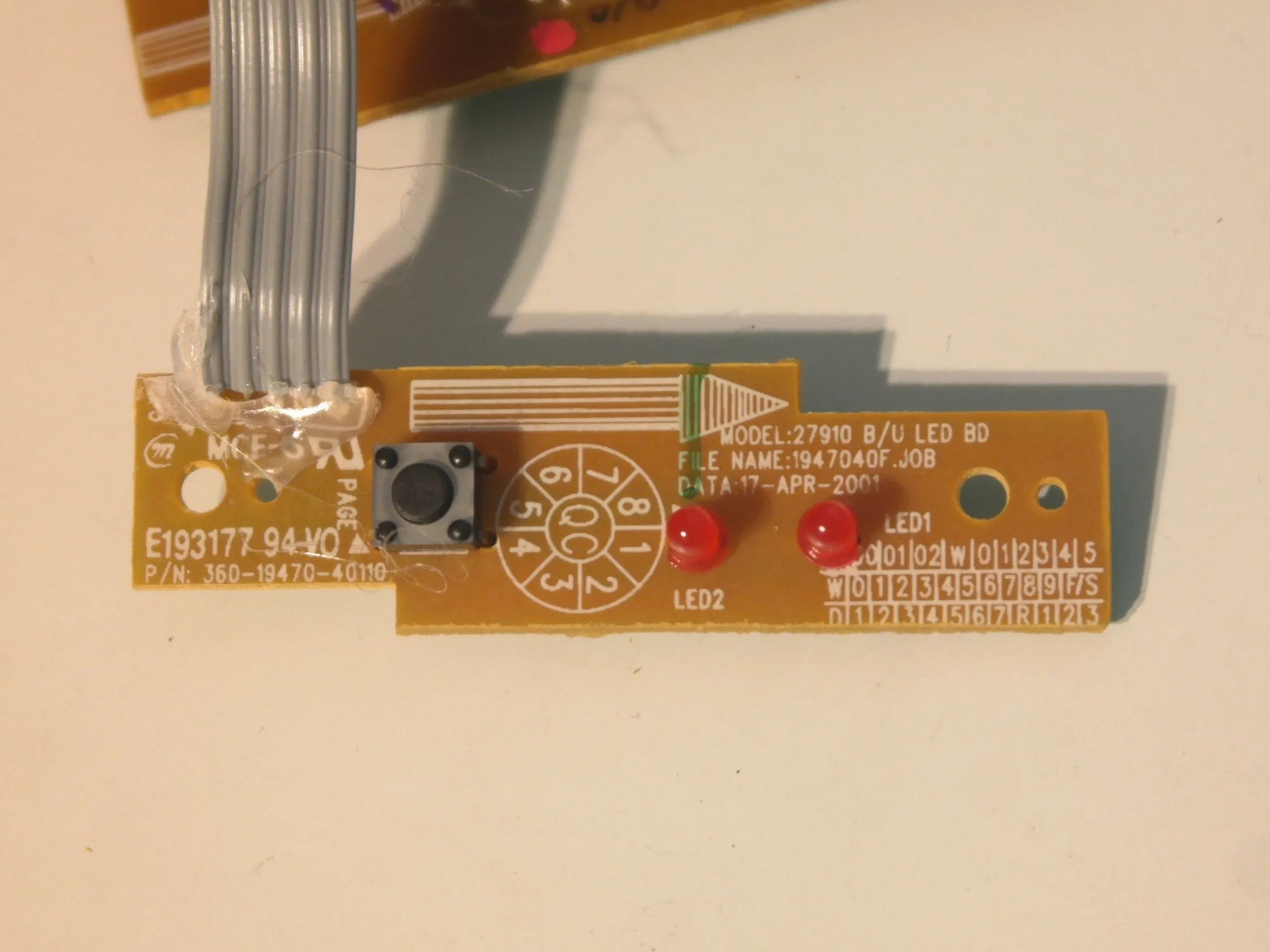

• Плата кнопок содержит одинокую кнопку, 2 светодиода и соединена припаянным ленточным кабелем, укрепленным горячим клеем.

• Судя по всему, эта плата была изготовлена 17 апреля 2001 года.

Шаг 23

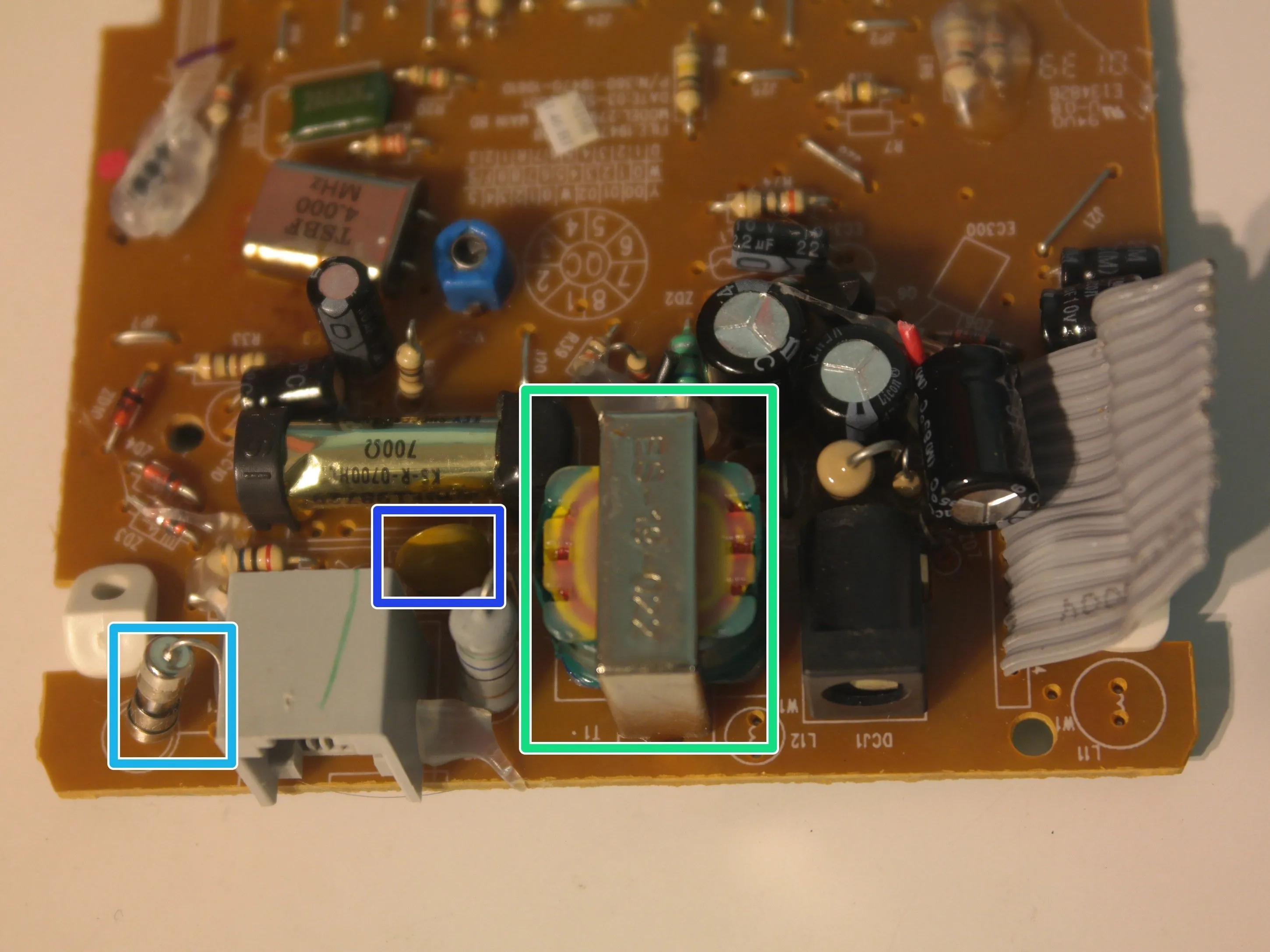

• Компоненты на основной плате:

• Кристалл 4 МГц

• Герконовое реле

• Переменный конденсатор

• Маленький аудио трансформатор

• Миниатюрный предохранитель

• Варистор для защиты от перенапряжения

• Эта плата была изготовлена 3 сентября 2001 года.

Шаг 24

• Оценка ремонтопригодности: 4/10

• Вторичная базовая станция собрана с использованием только крестовых винтов.

• На печатных платах используются в основном детали со сквозными отверстиями, поэтому ремонт отдельных компонентов проще.

• Для открытия корпуса требуется много усилий.

• Для извлечения платы требуется длинная отвертка.

• Беспроводной модуль очень трудно заменить и невозможно отремонтировать.

• Все провода и ленточные кабели припаяны к плате и укреплены горячим клеем.

Шаг 25

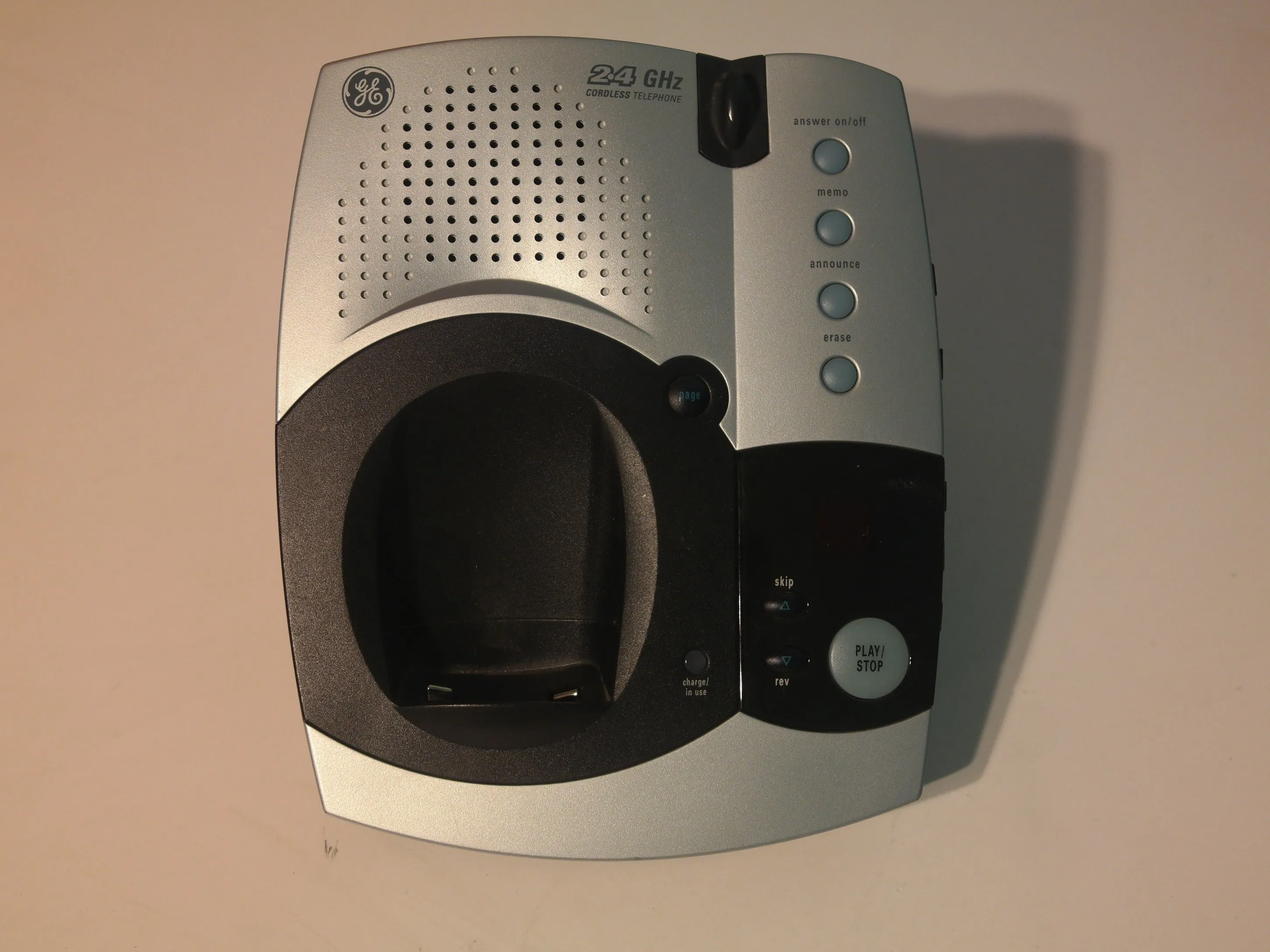

• Часть III: Основная базовая станция

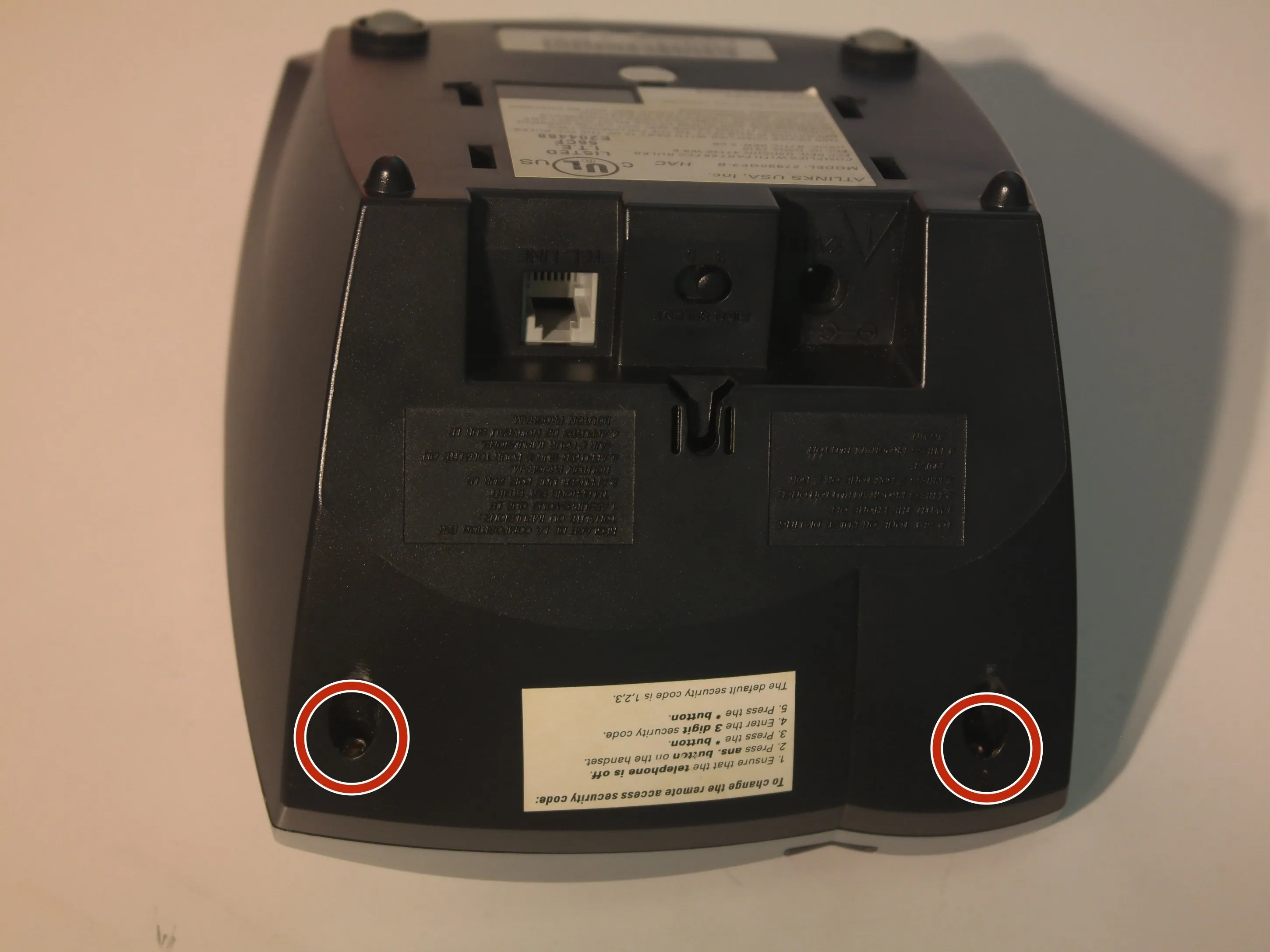

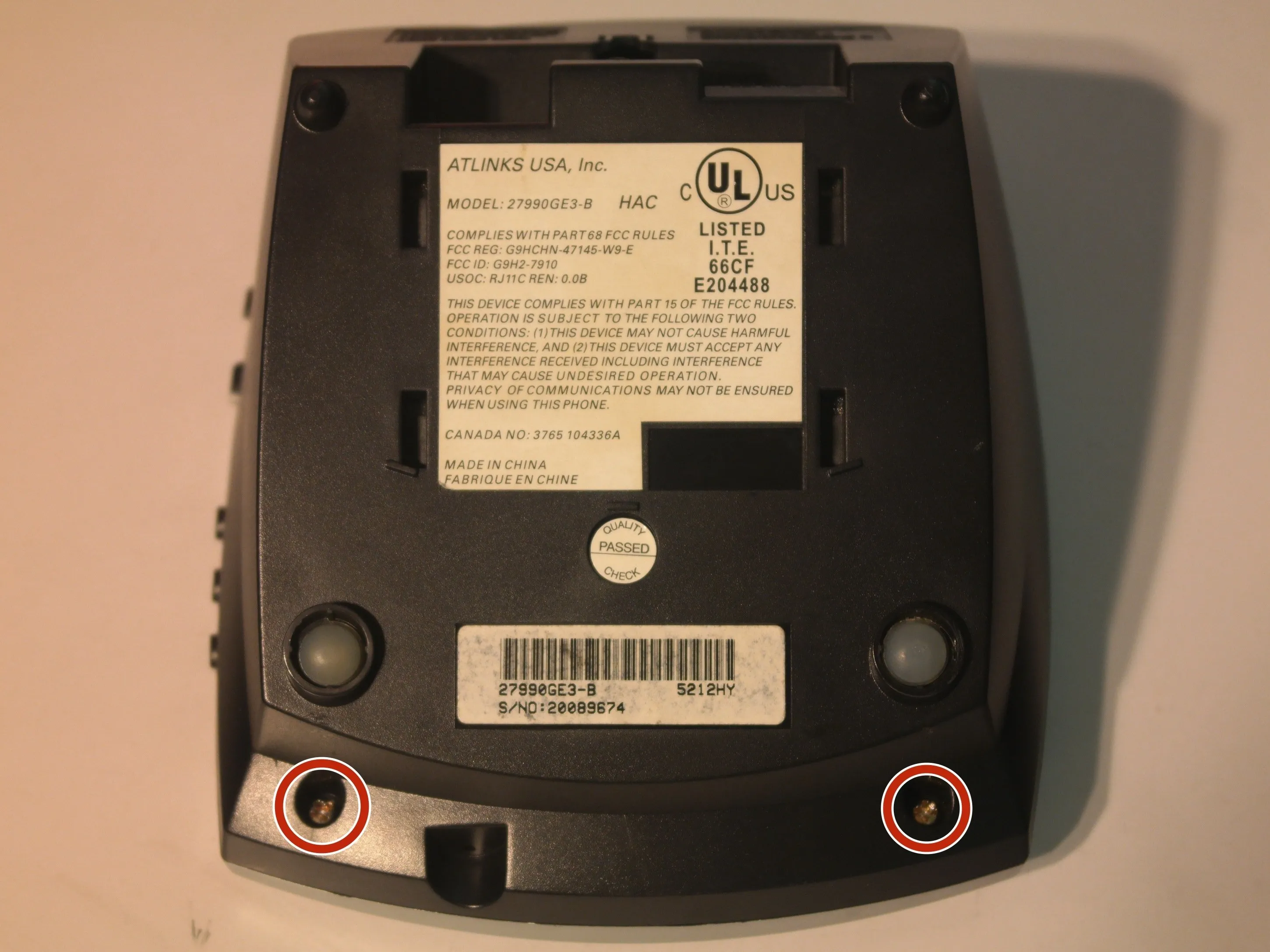

• Первый шаг: открутите 4 винта.

Шаг 26

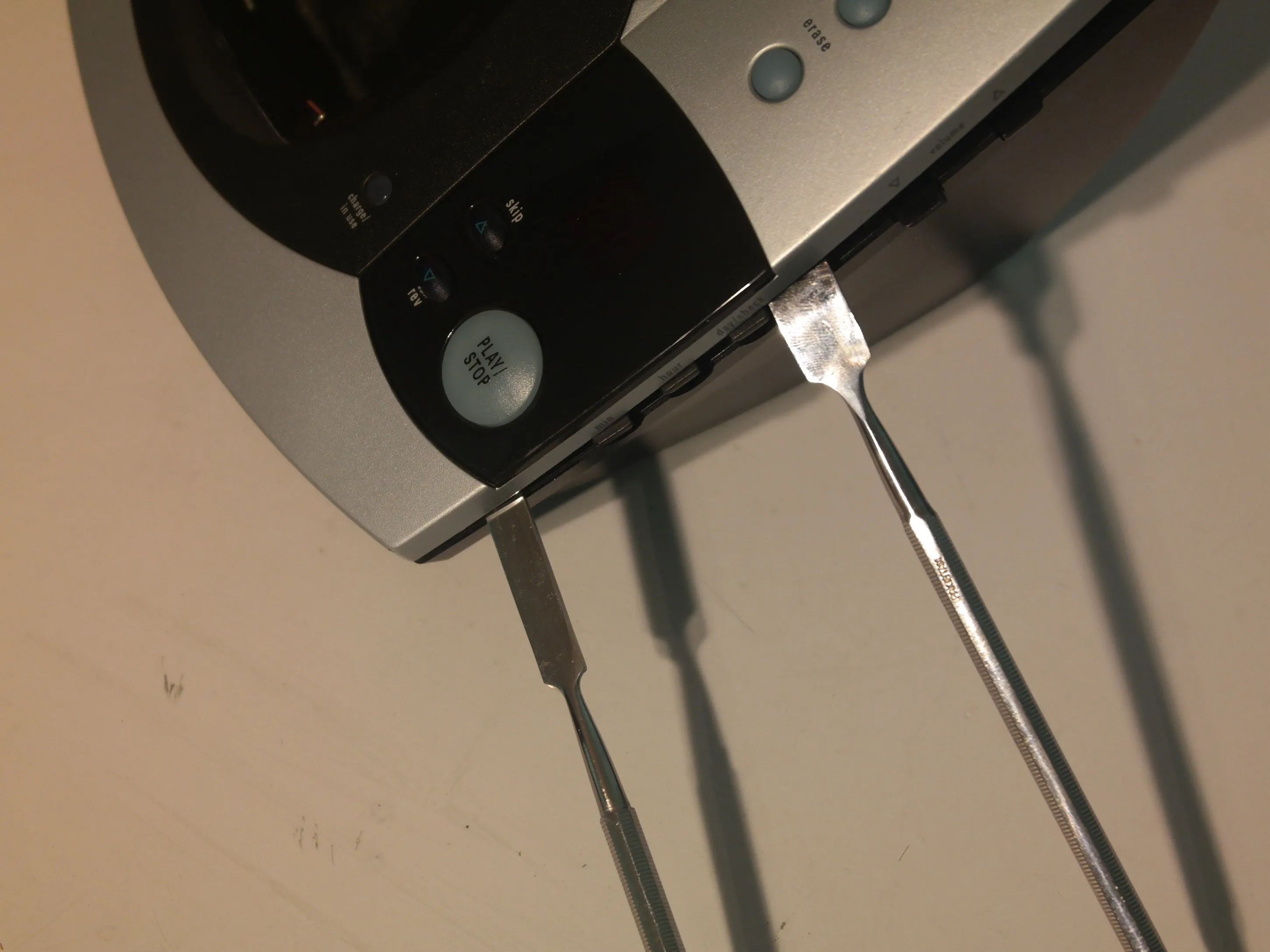

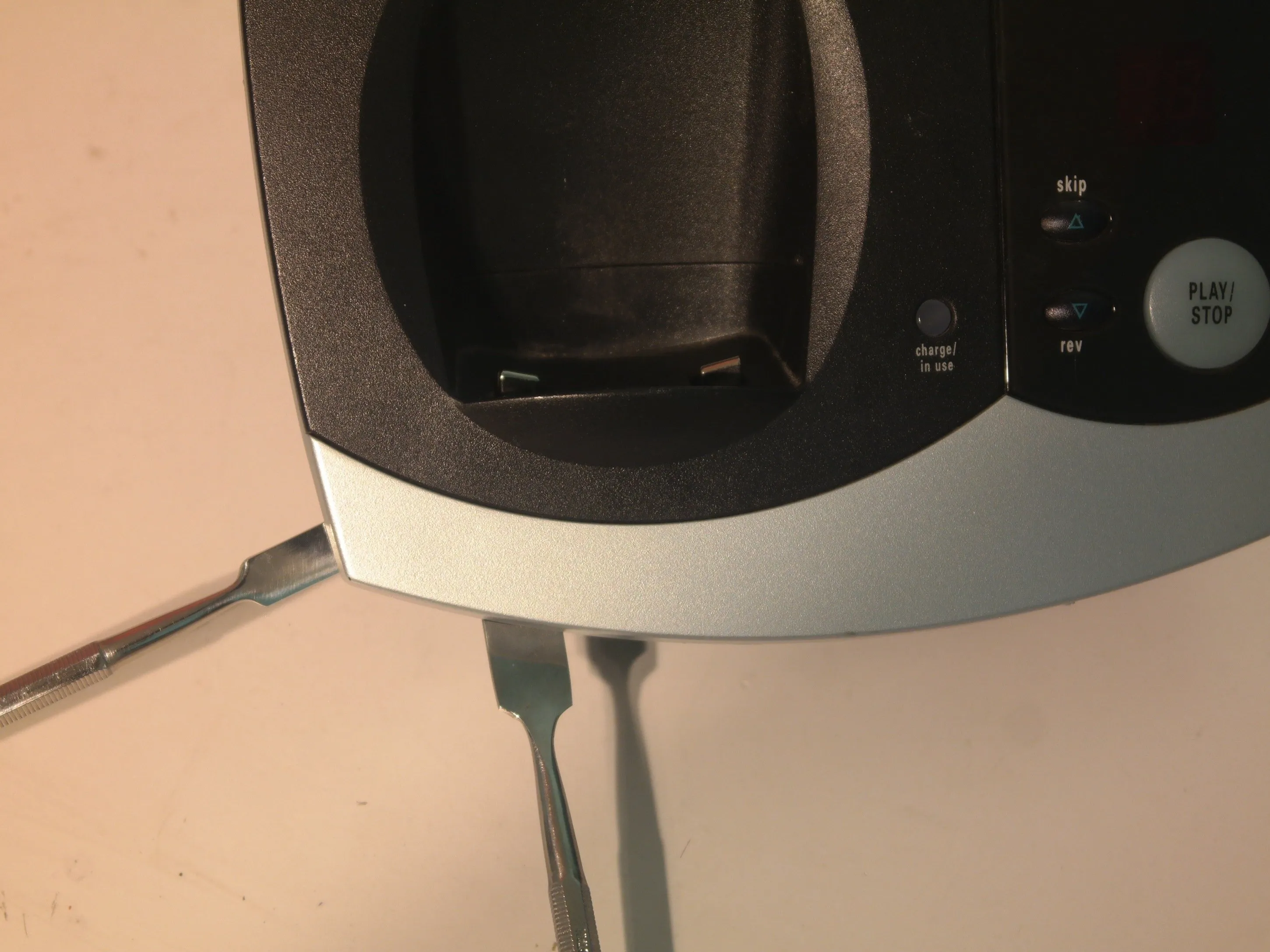

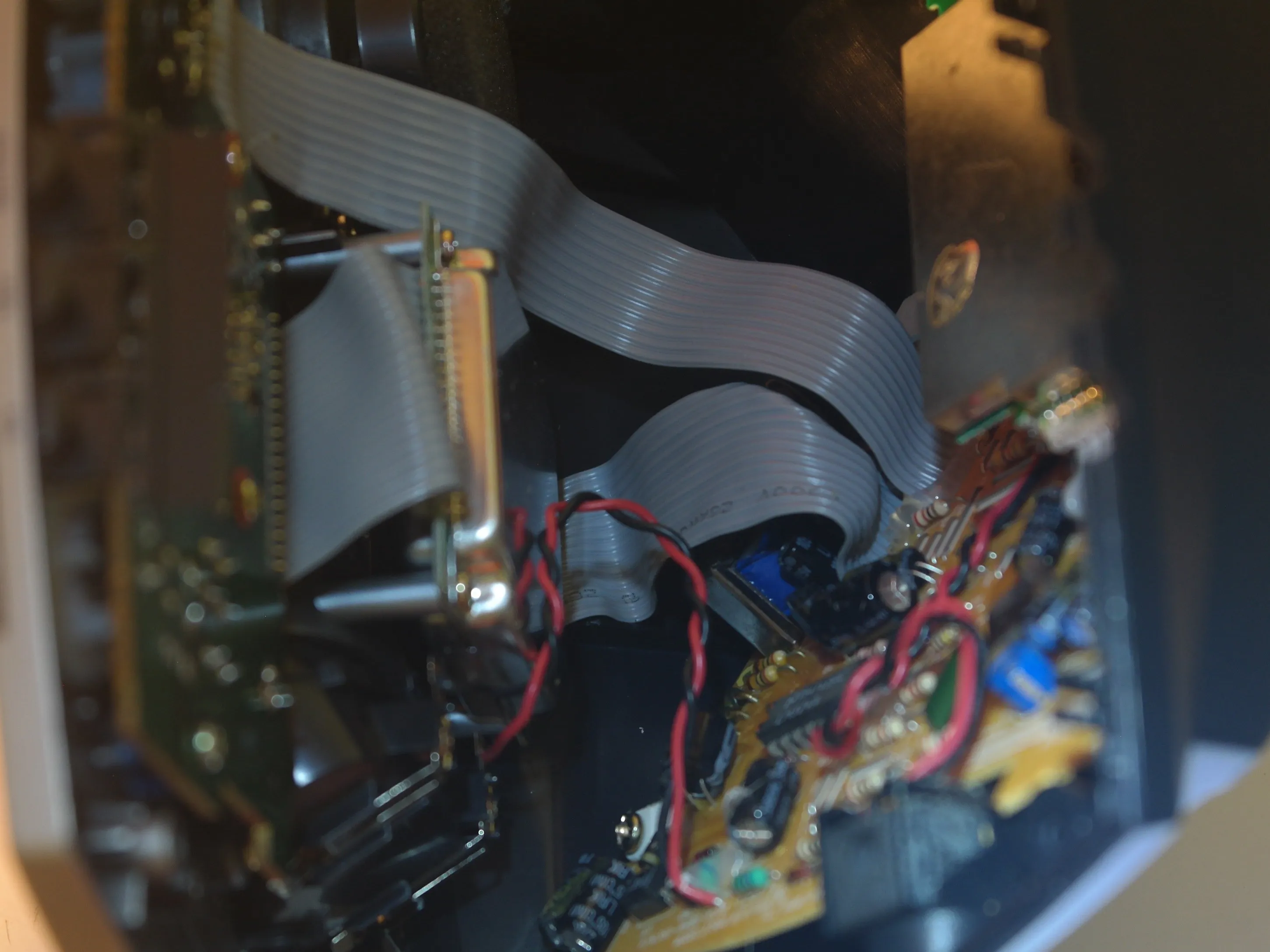

• Корпус основной базовой станции можно открыть, но для этого потребуется 2 лопатки и гораздо большее усилие, чем для другой.

• Помните, я говорил, что припаянные ленточные кабели становятся здесь темой? Я был прав.

Шаг 27

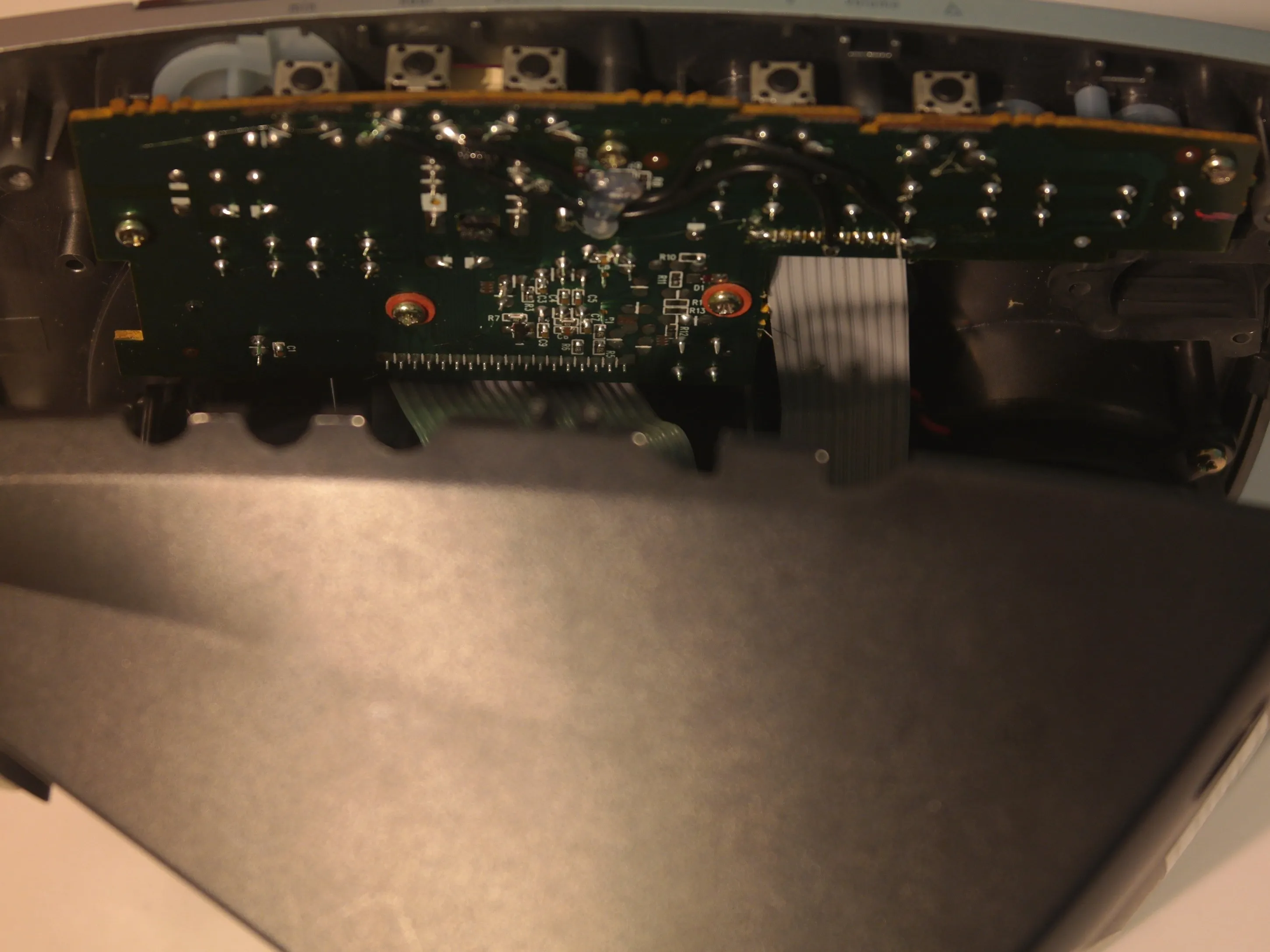

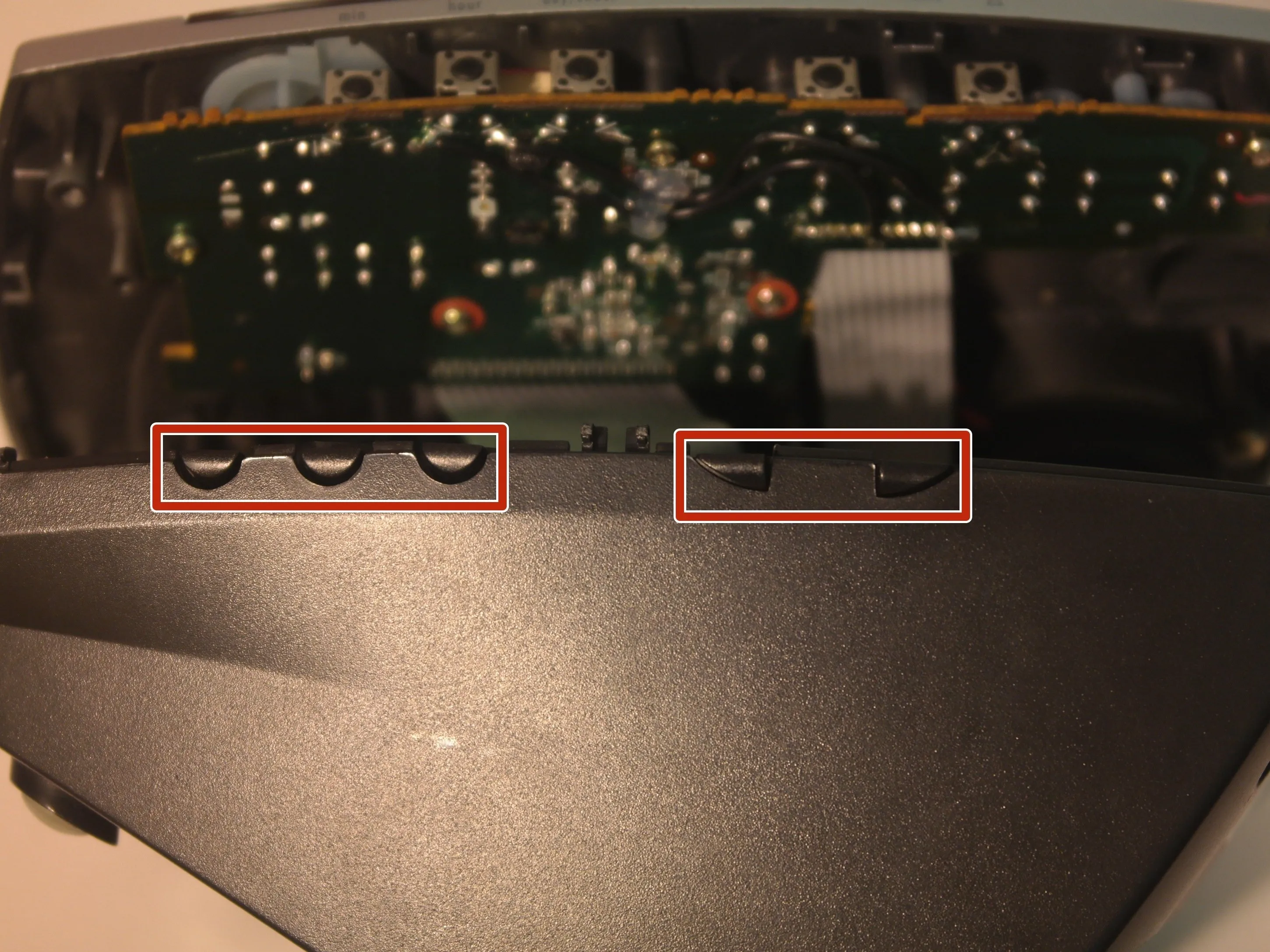

• Снимите кнопки с боковой стороны корпуса.

Шаг 28

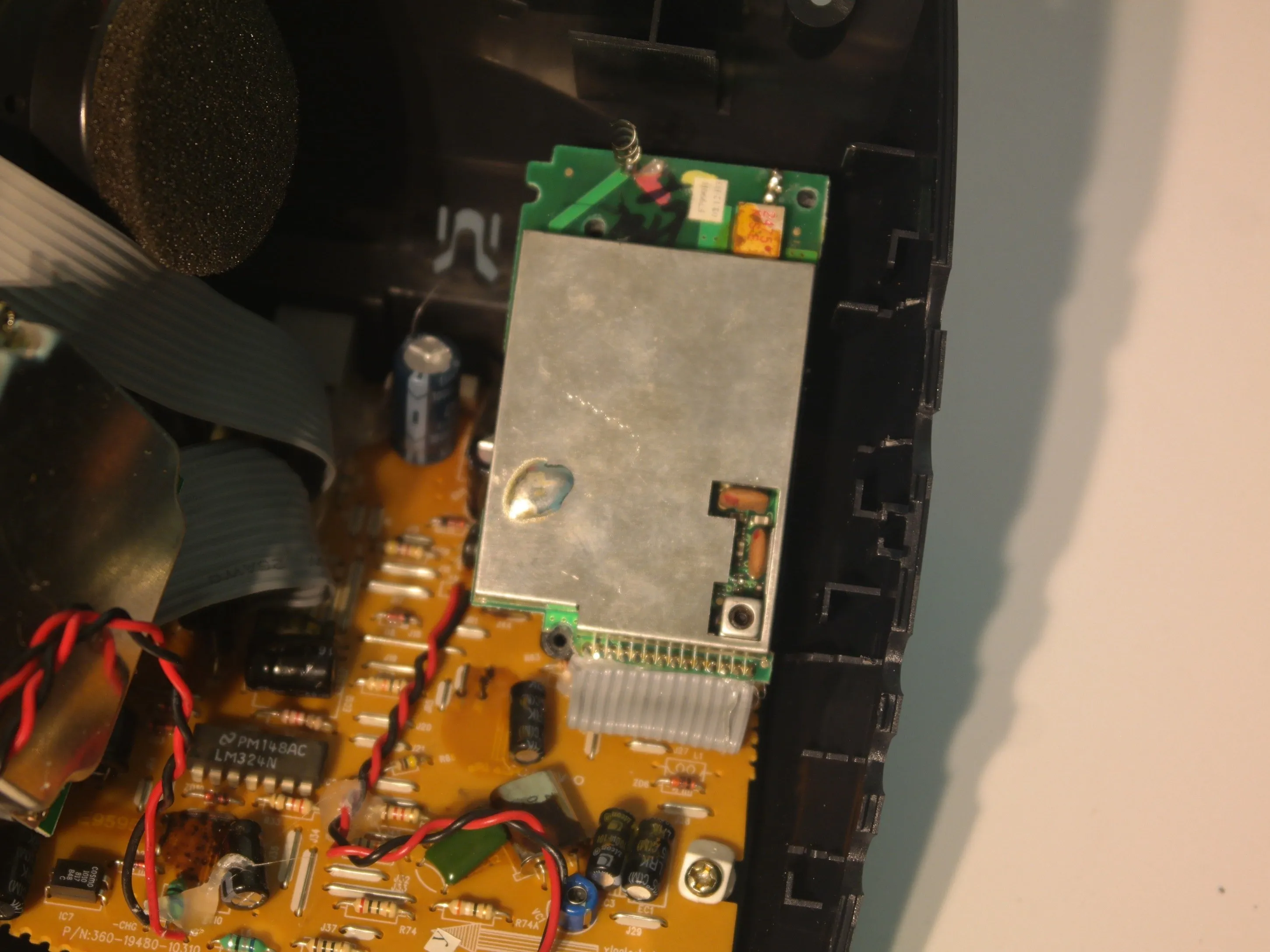

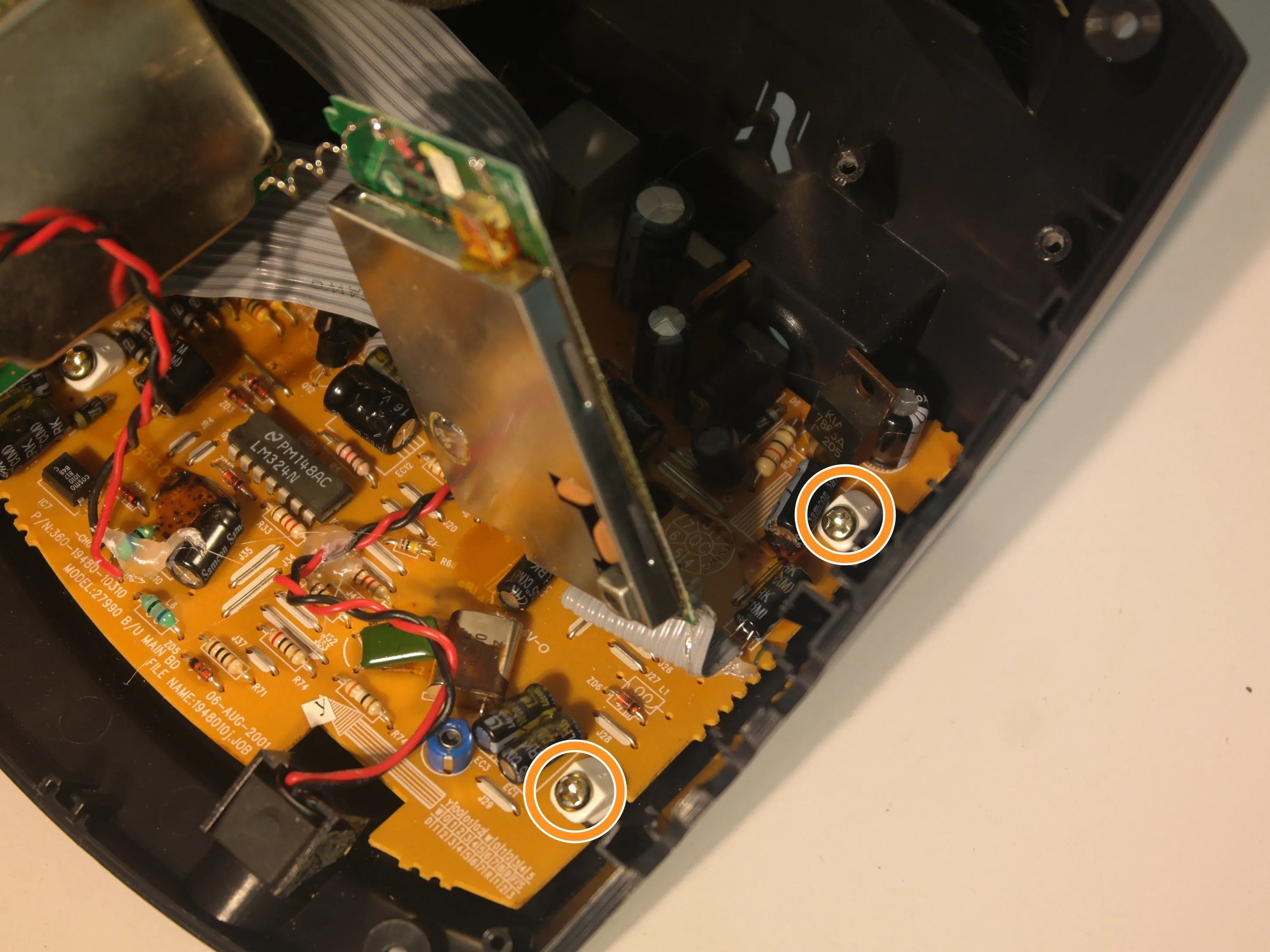

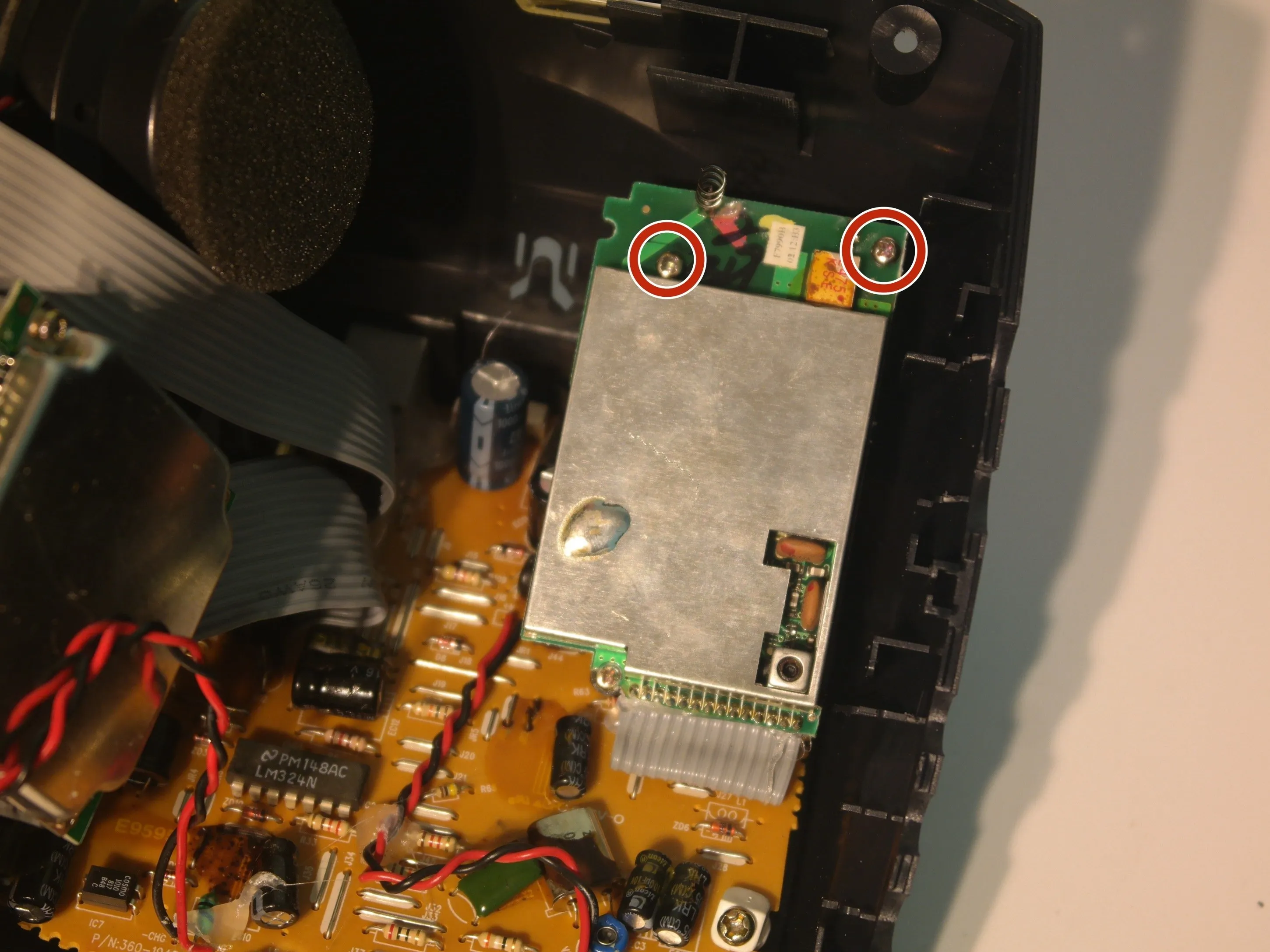

• Выкрутите 2 винта, крепящие беспроводной модуль.

• Выкрутите еще 2 винта, крепящие пластиковые детали, прикрепленные к печатной плате.

Шаг 29

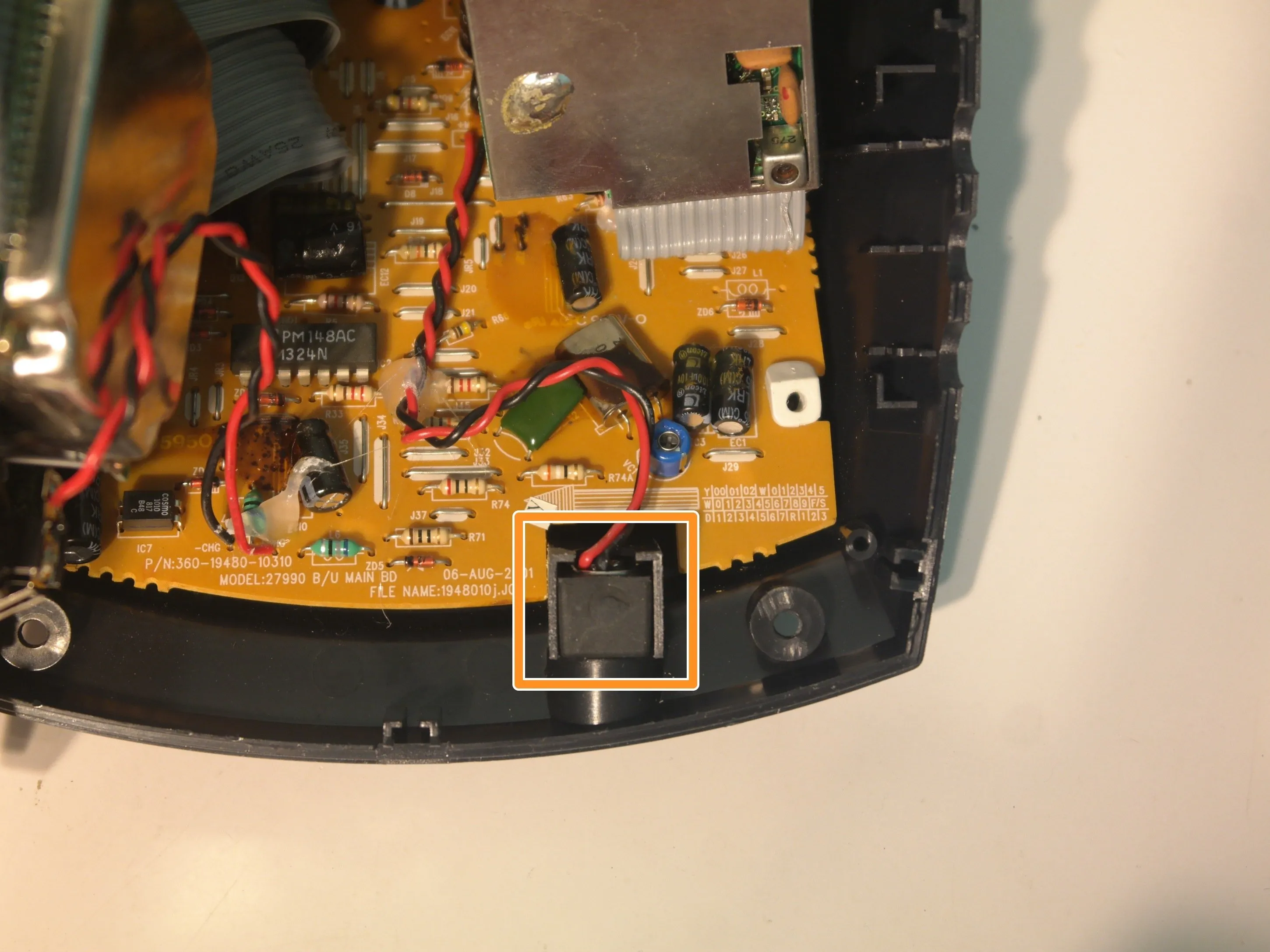

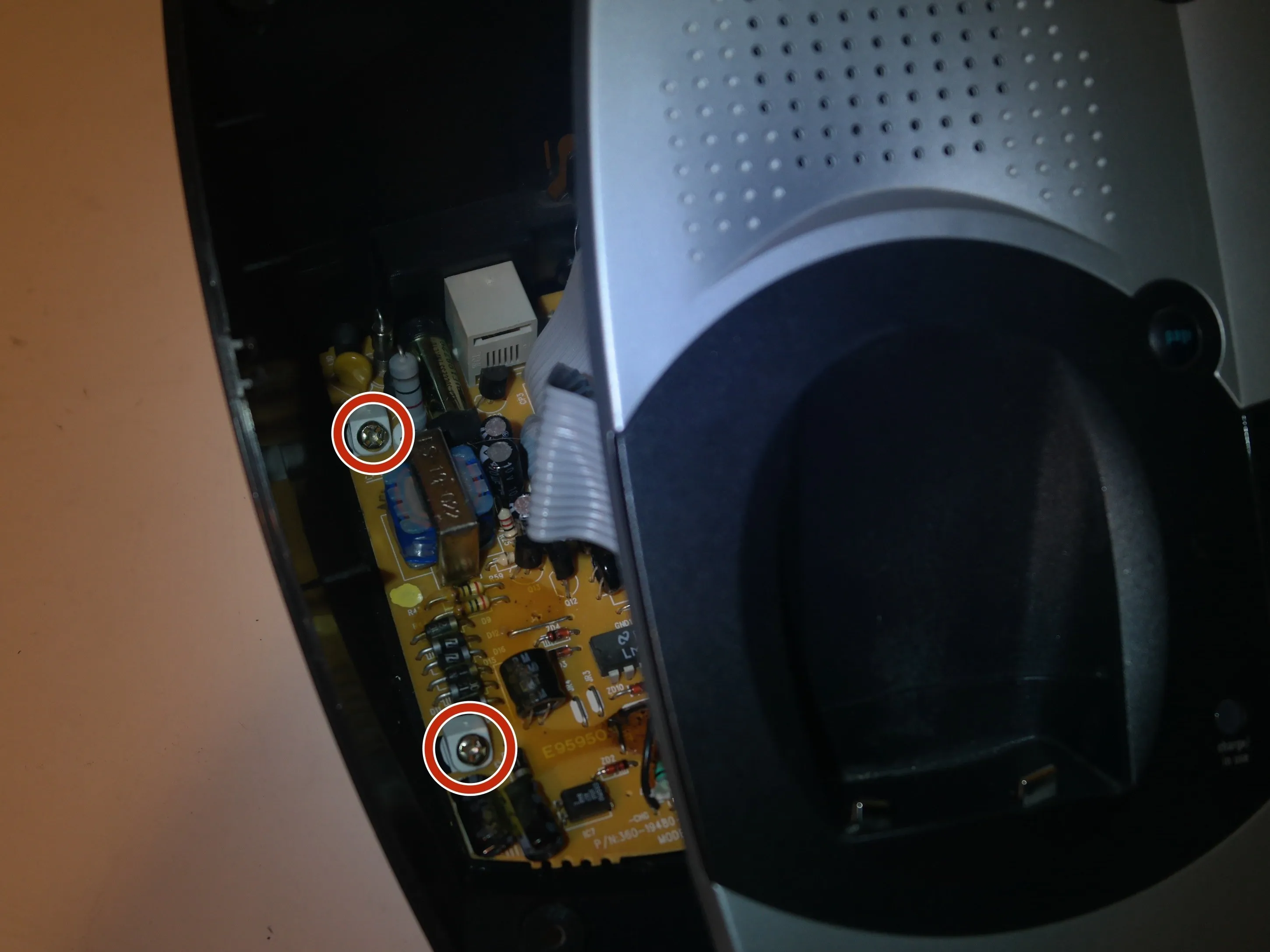

• Открутите еще 2 винта на другой стороне платы.

• Извлеките микрофон из держателя.

Шаг 30

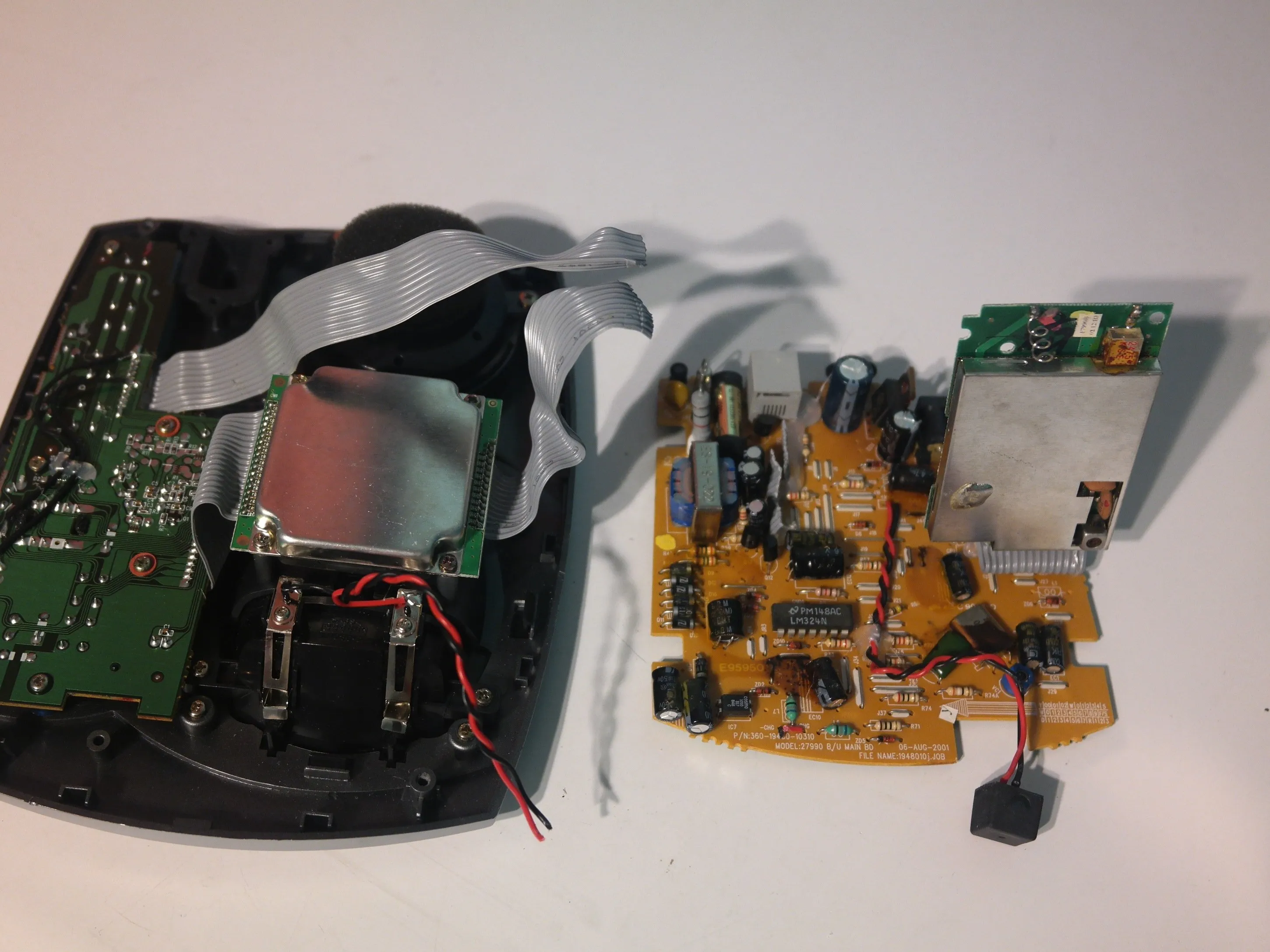

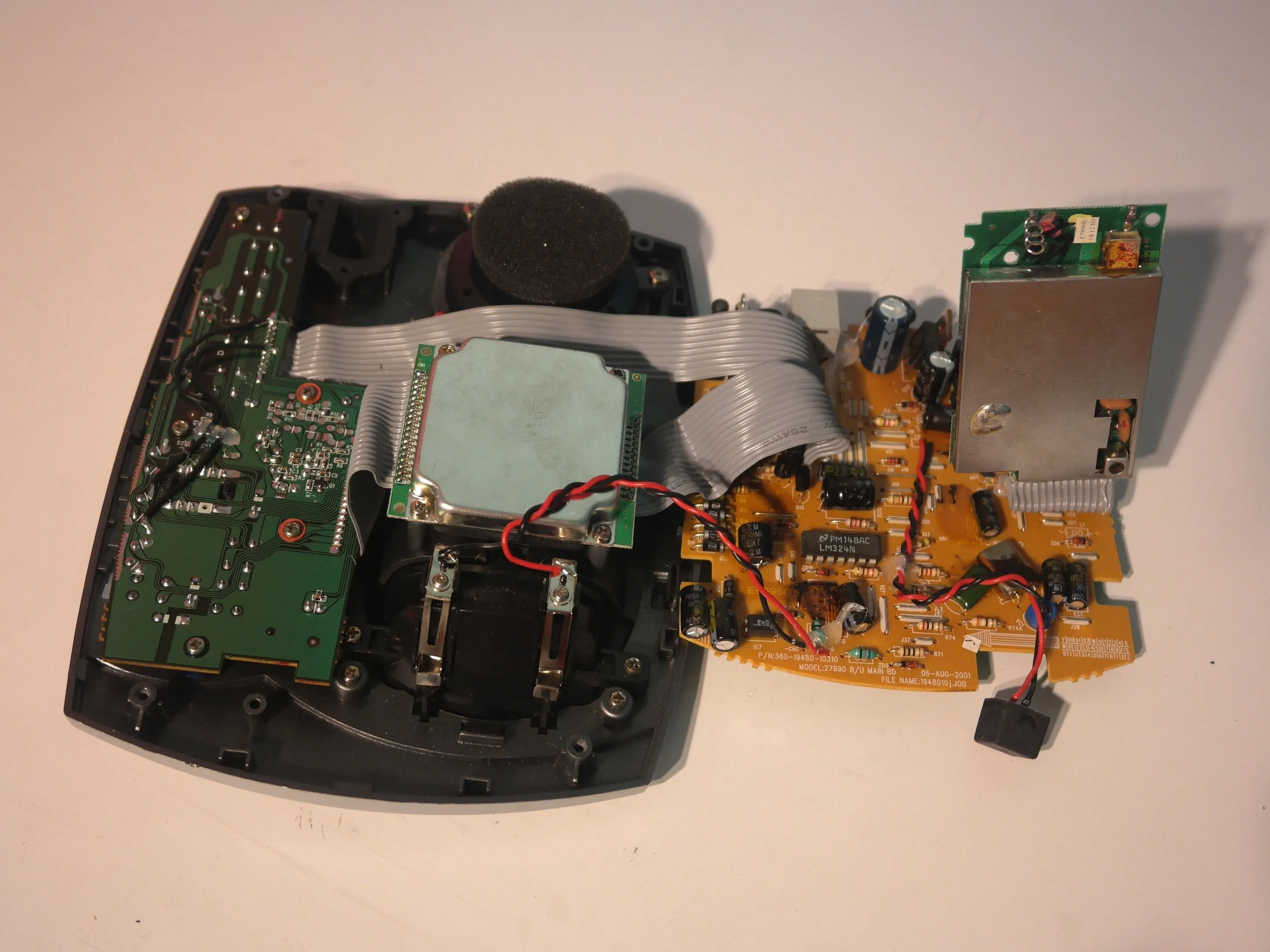

• Чтобы извлечь плату из нижнего корпуса, нужно аккуратно поддеть и освободить каждую из пластиковых деталей, прикрепленных к плате, от зажима на нижнем корпусе.

• Теперь можно отрезать все кабели, идущие к основной плате, и отрезать модуль беспроводной связи от основной платы.

Шаг 31

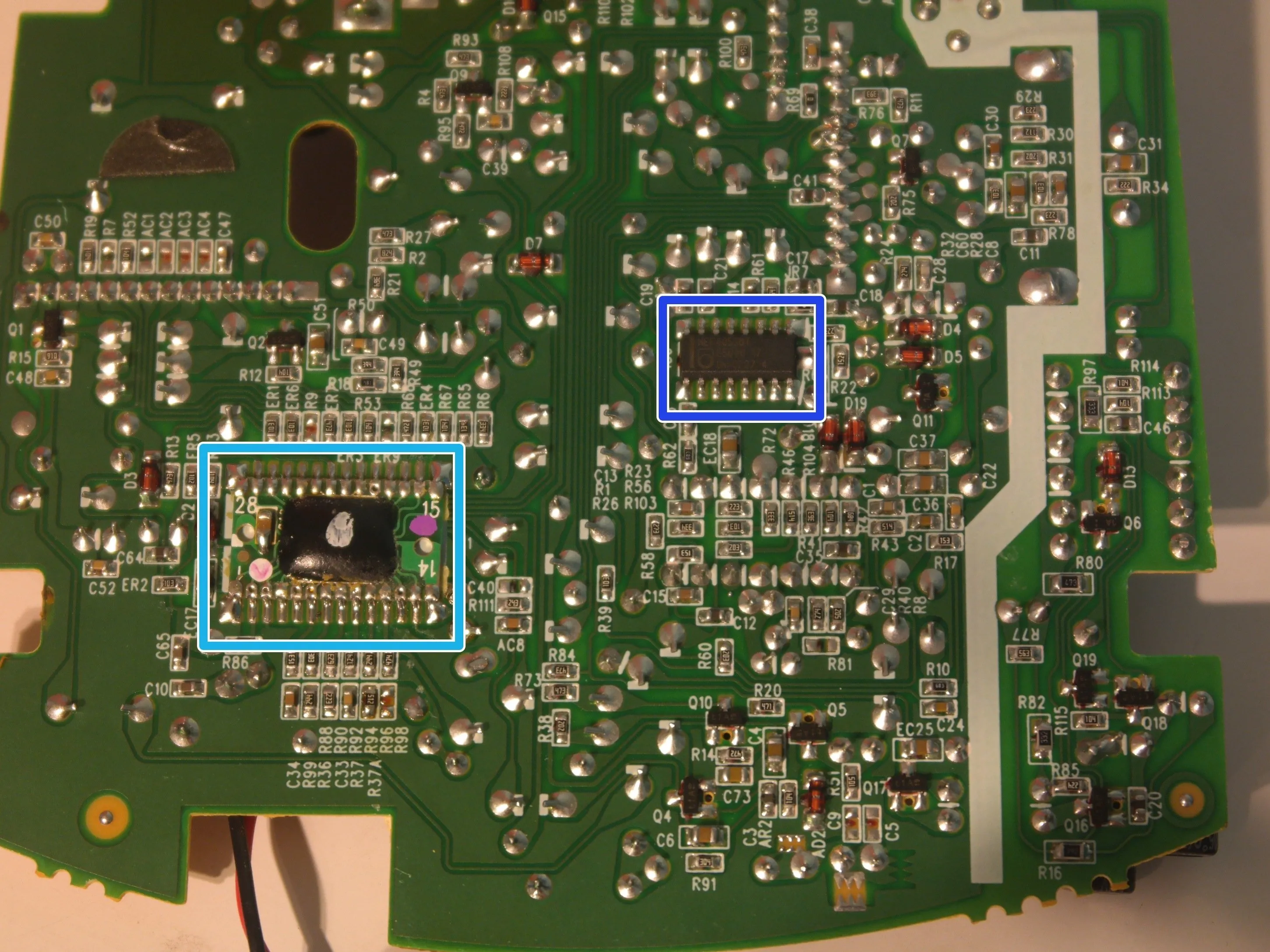

• Компоненты на основной плате:

• LM324 Четырехканальный операционный усилитель

• Электретный микрофон

• Маленький аудио трансформатор

• Герконовое реле

• Та же микросхема 'Blob' в горшке, что и в телефонной трубке

• HEF4053 тройной аналоговый переключатель SPDT

Шаг 32

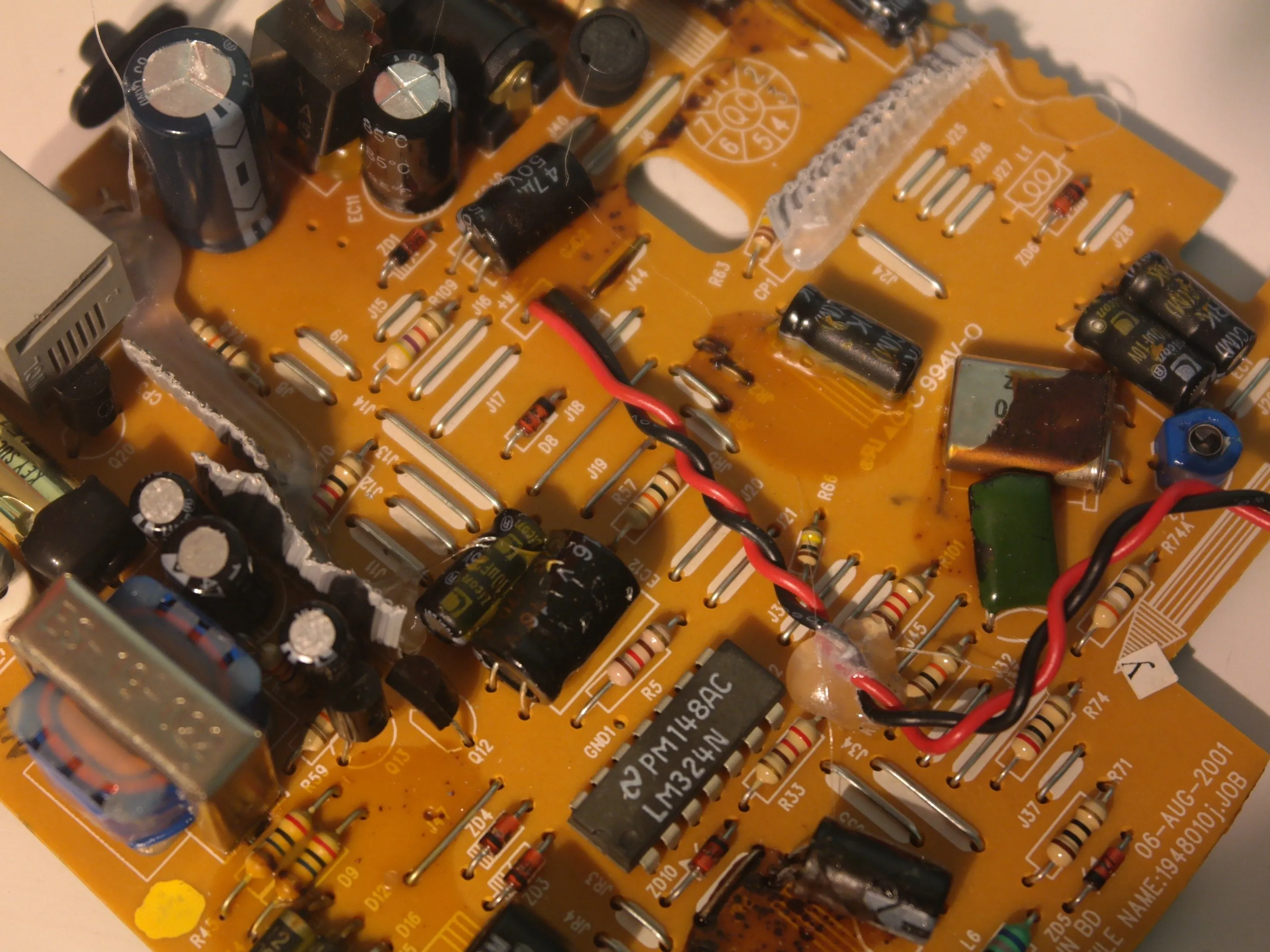

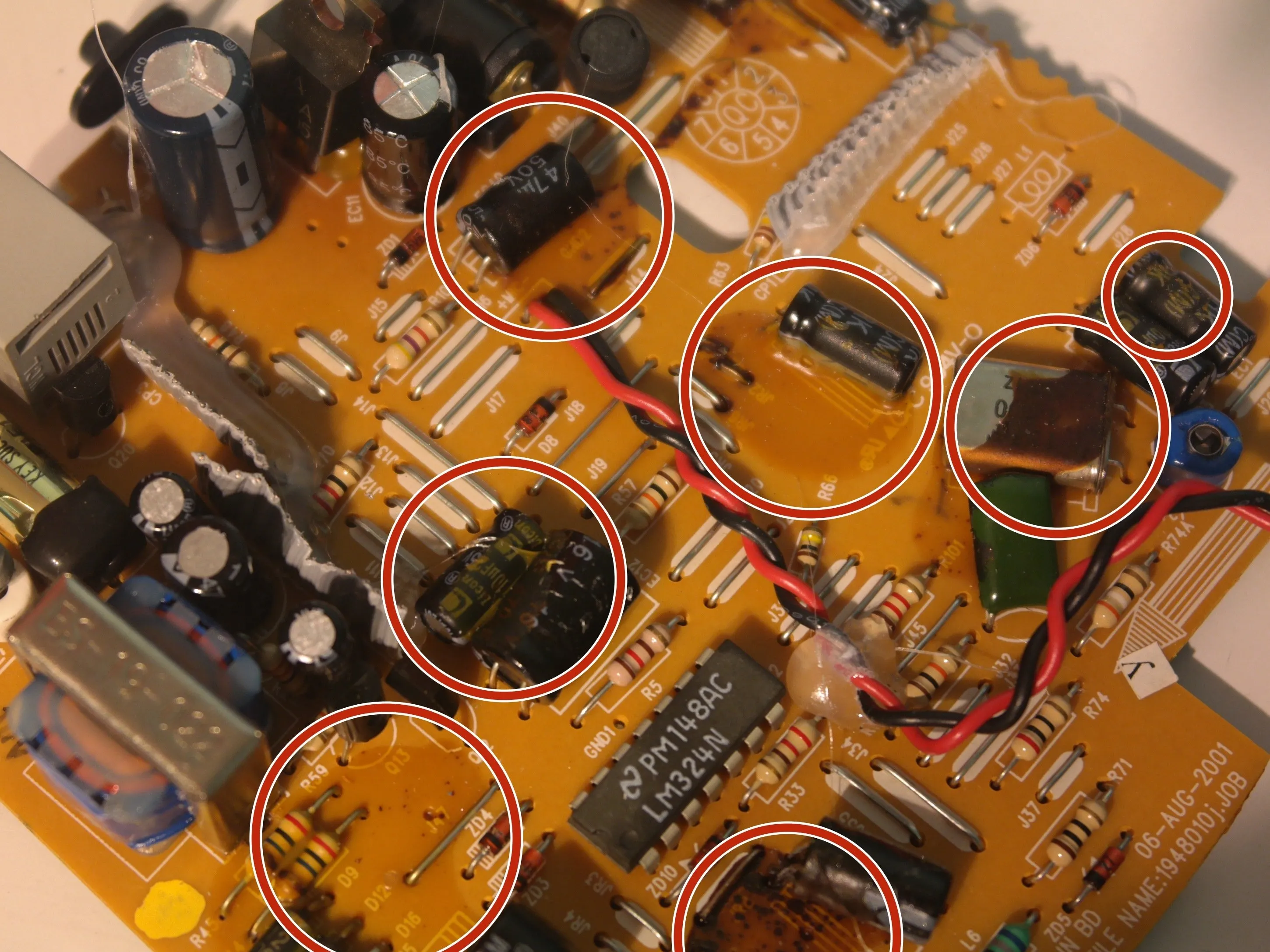

• На основной плате базовой станции имеются пятна неизвестного желтовато-коричневого вещества, похожего на какой-то слабый клей, и оно разбросано без видимых признаков.

Шаг 33

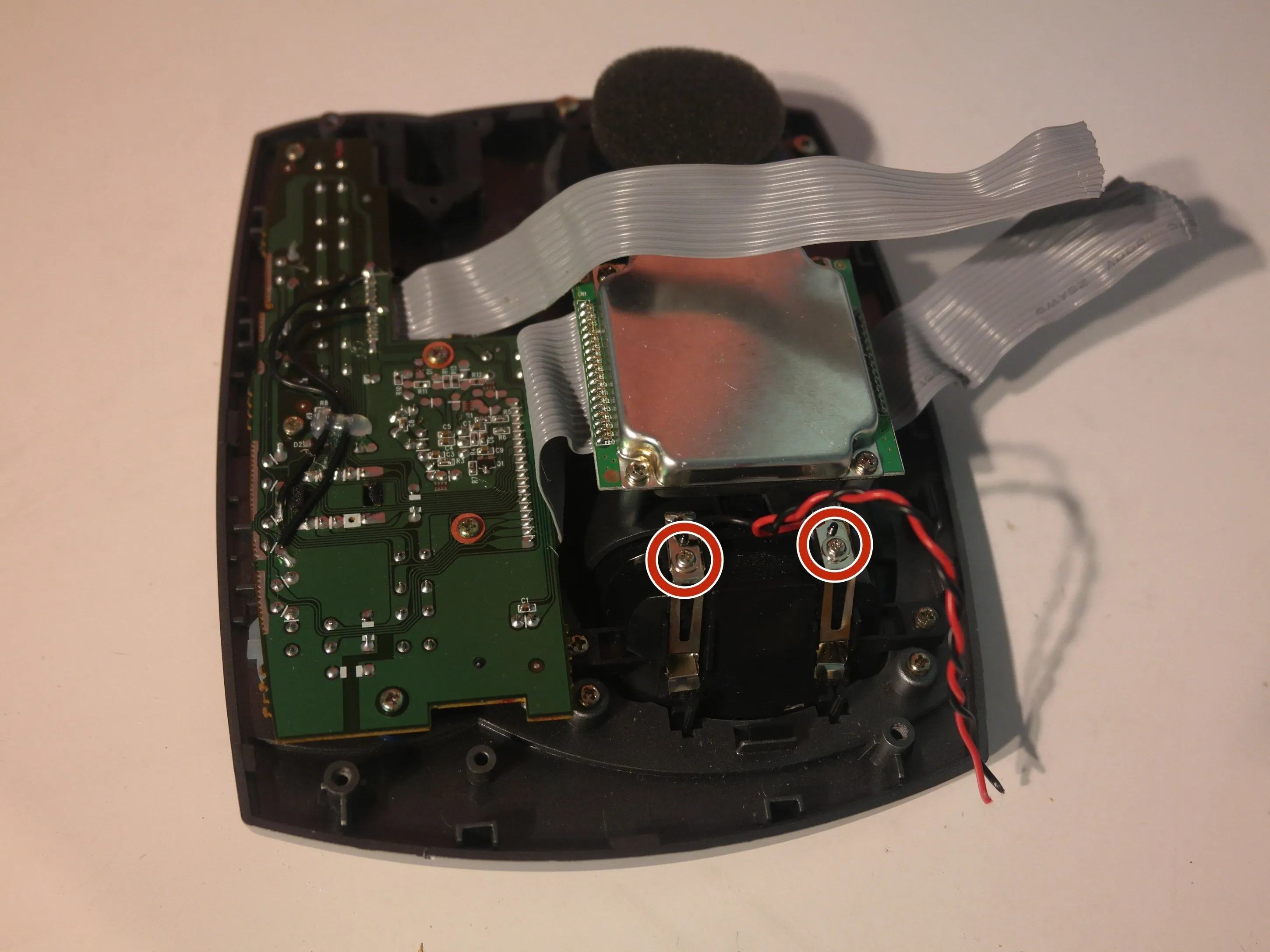

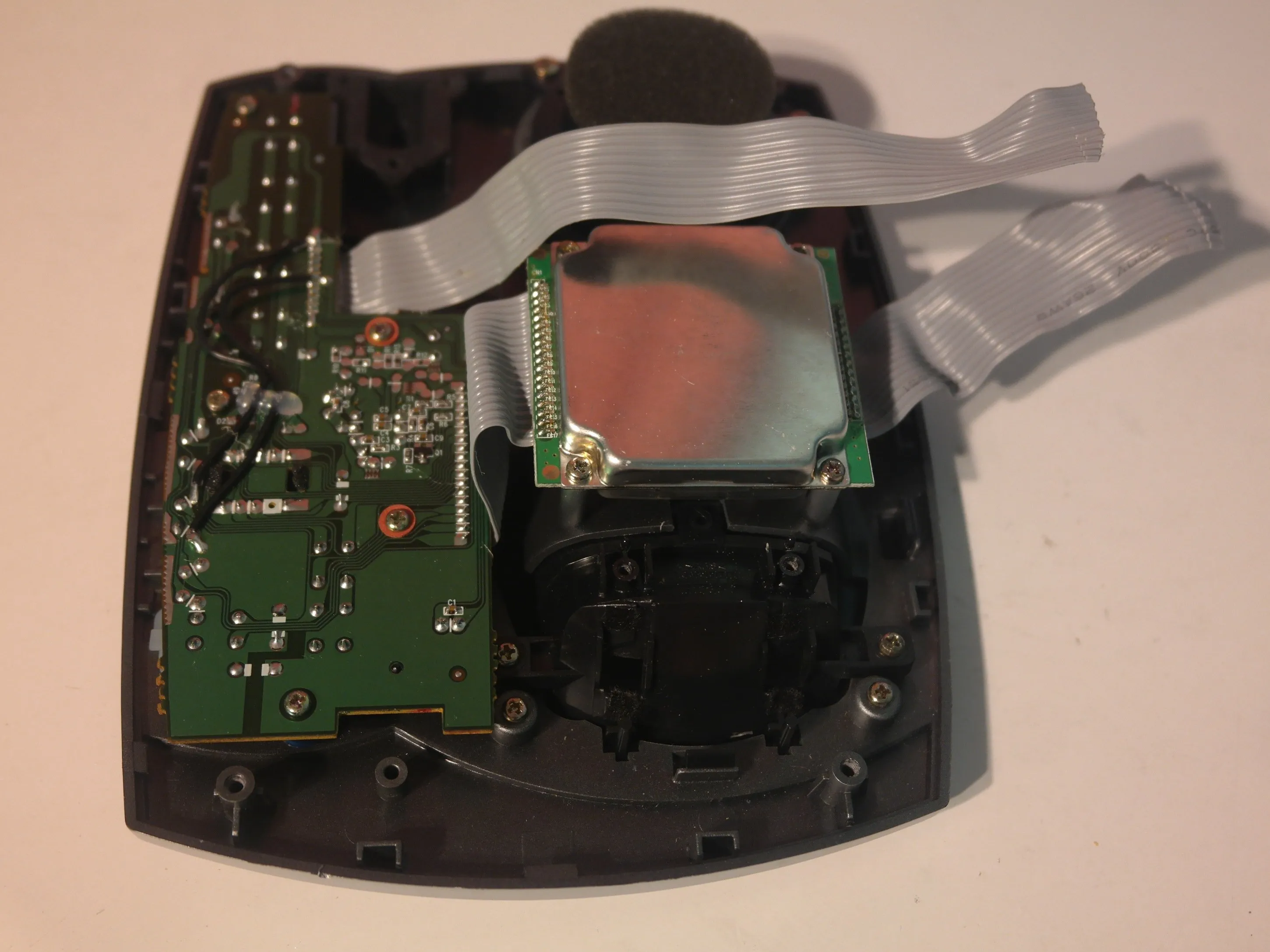

• Открутите 2 винта, чтобы снять контакты для зарядки в верхнем корпусе.

Шаг 34

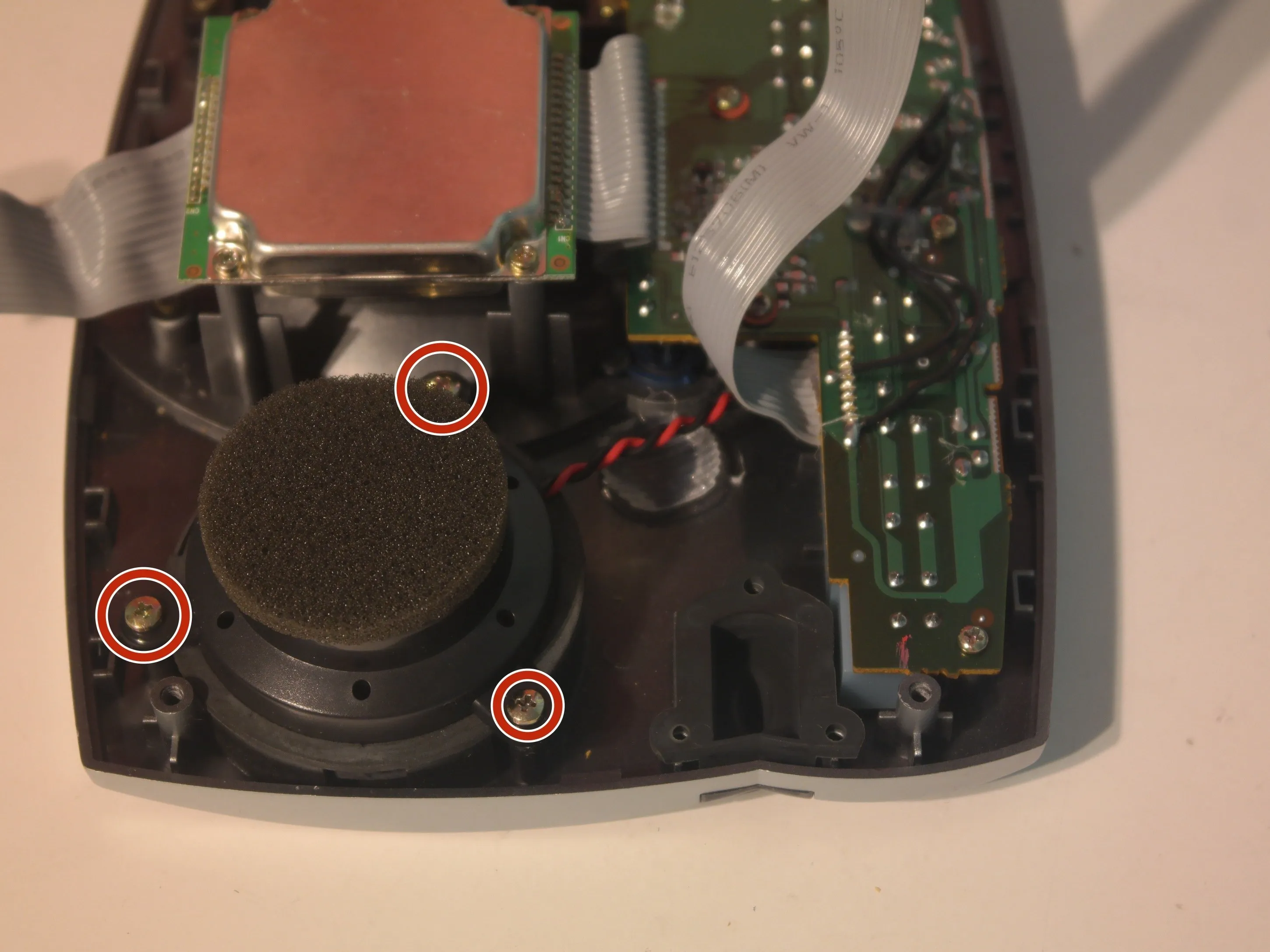

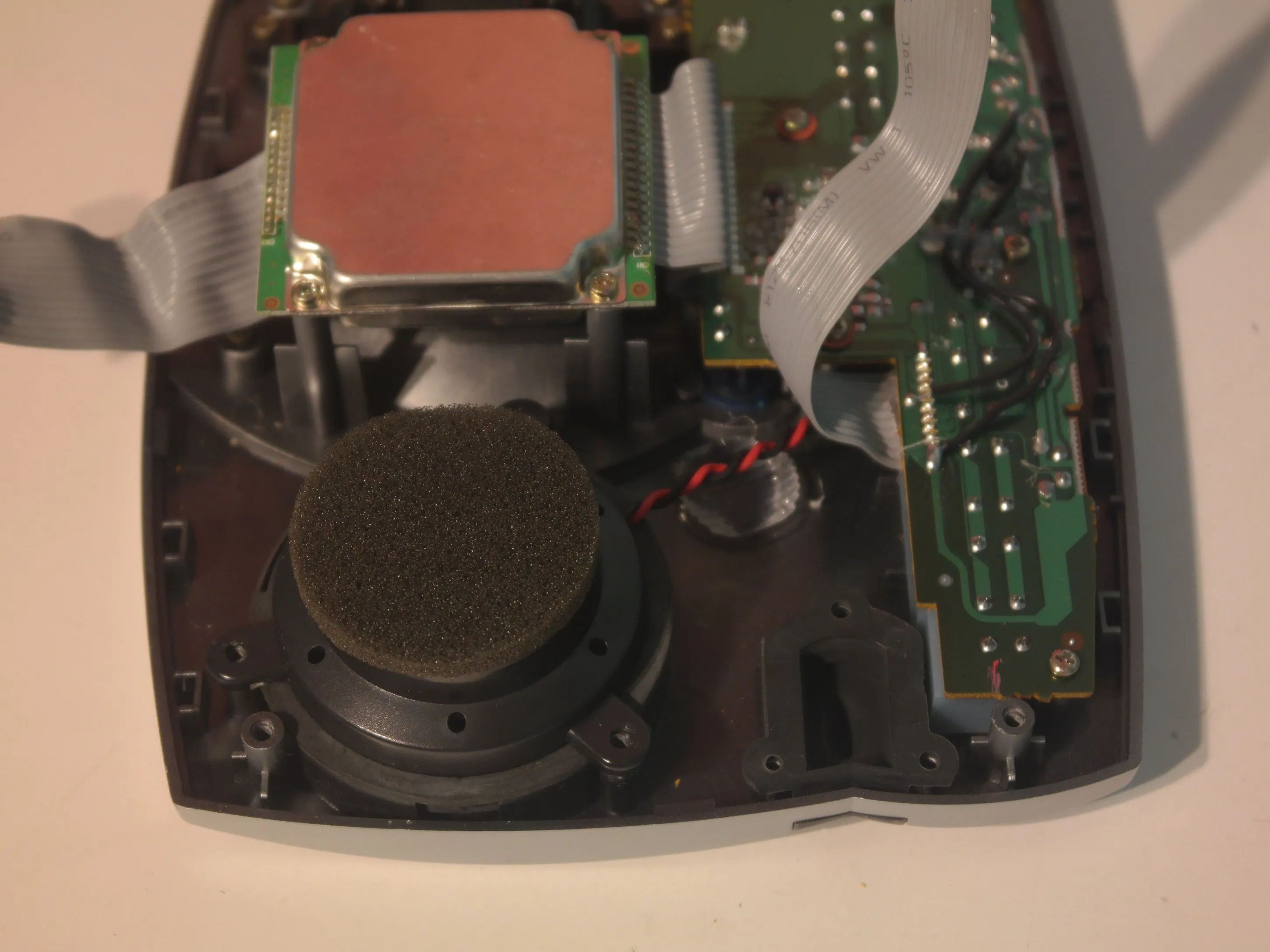

• Открутите 3 винта, чтобы снять крышку динамика.

• Похоже, что эта крышка динамика была разработана для установки как низкопрофильного динамика, так и динамика с большим магнитом на задней панели.

Шаг 35

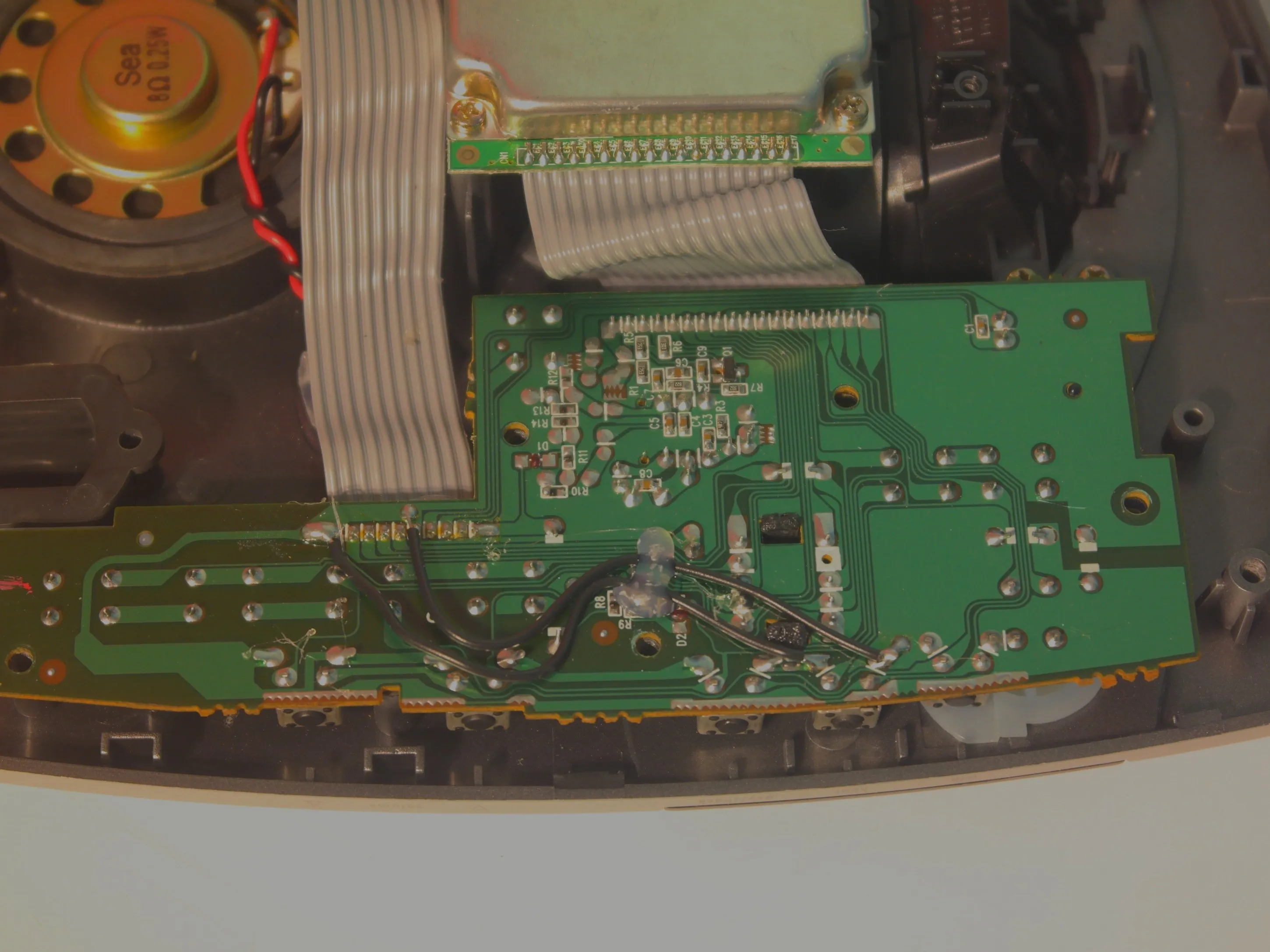

• Верхнюю плату корпуса можно снять, открутив 5 винтов.

Шаг 36

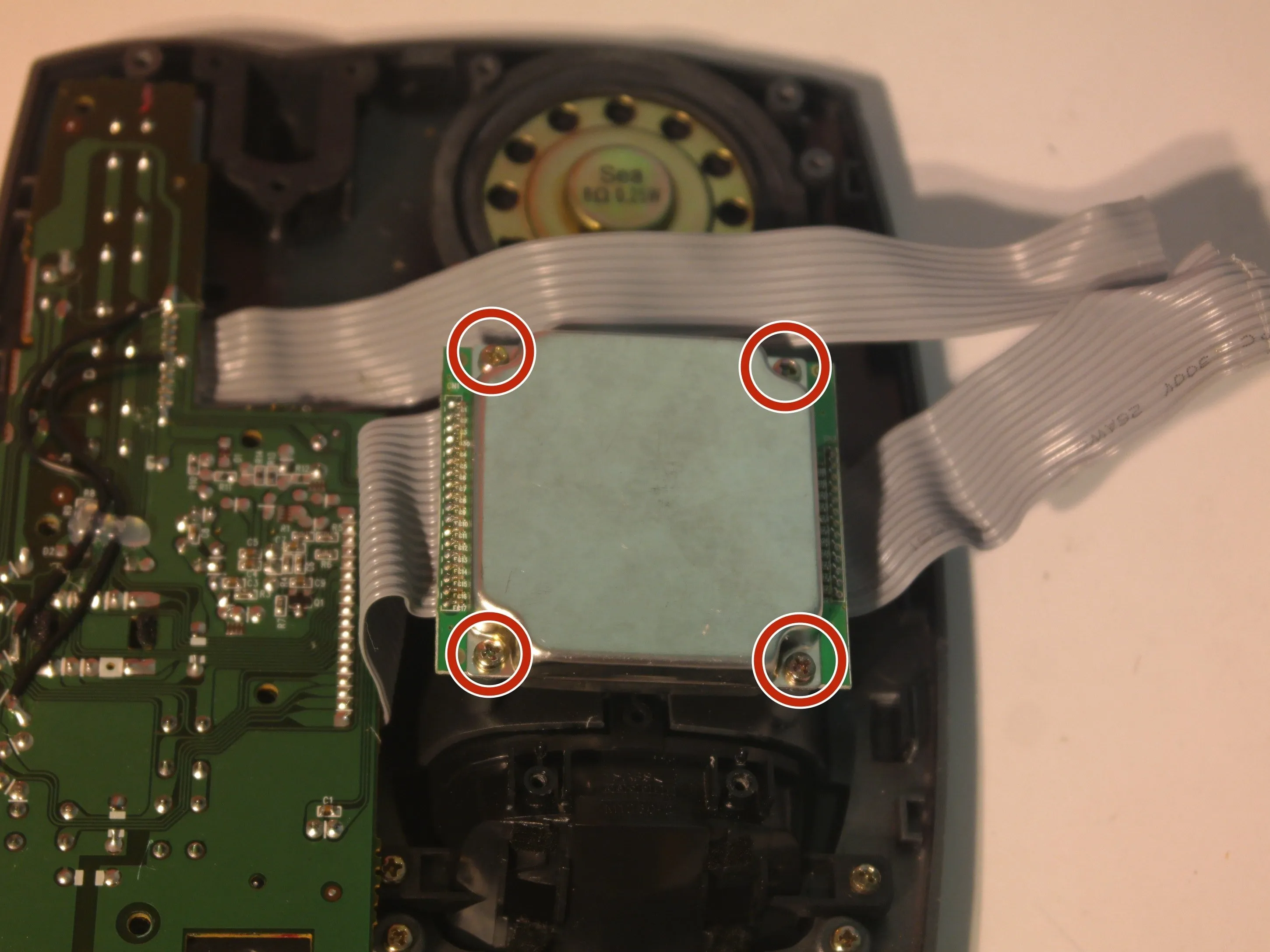

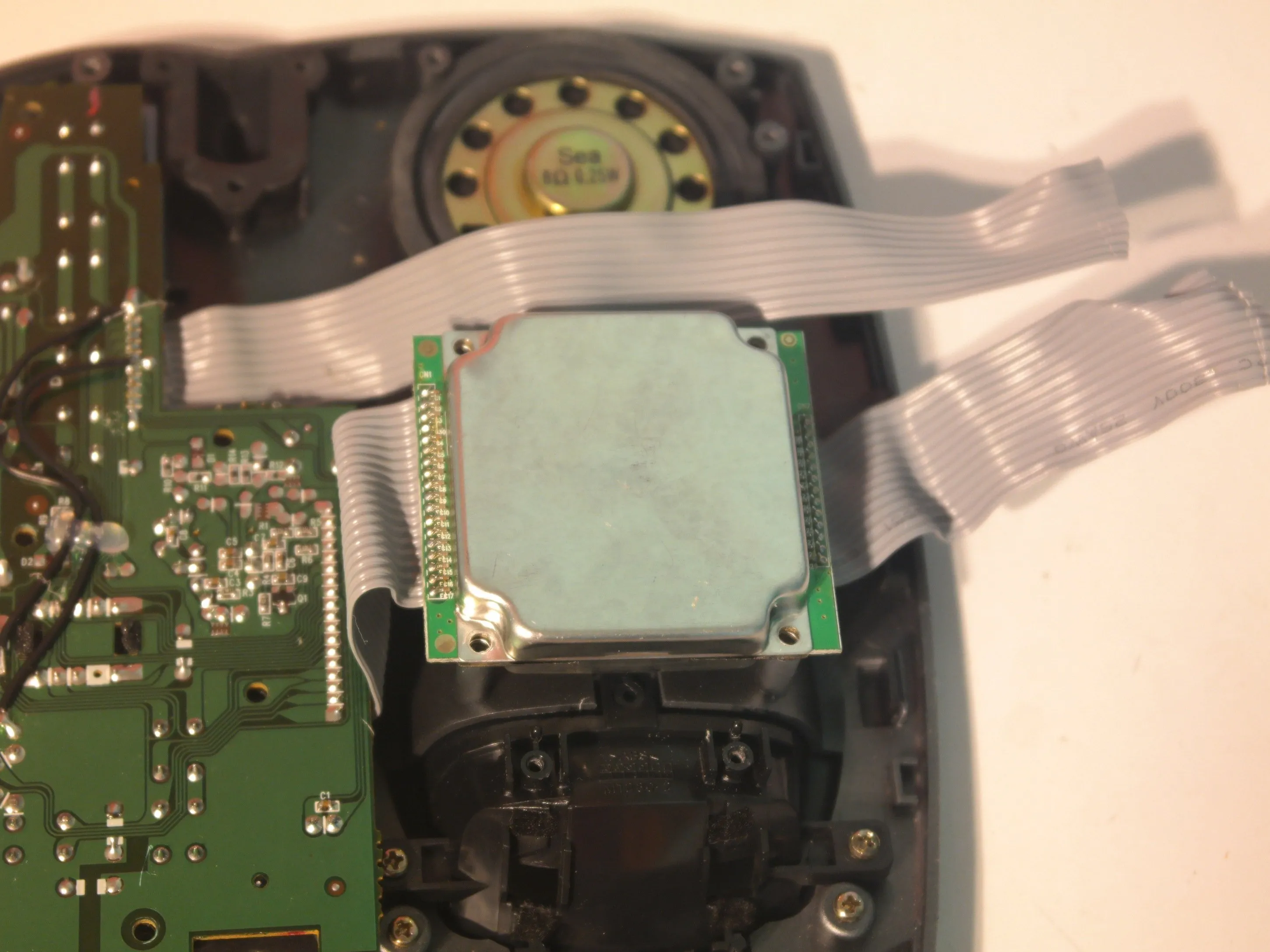

• Открутите 4 винта на загадочной металлической коробке.

Шаг 37

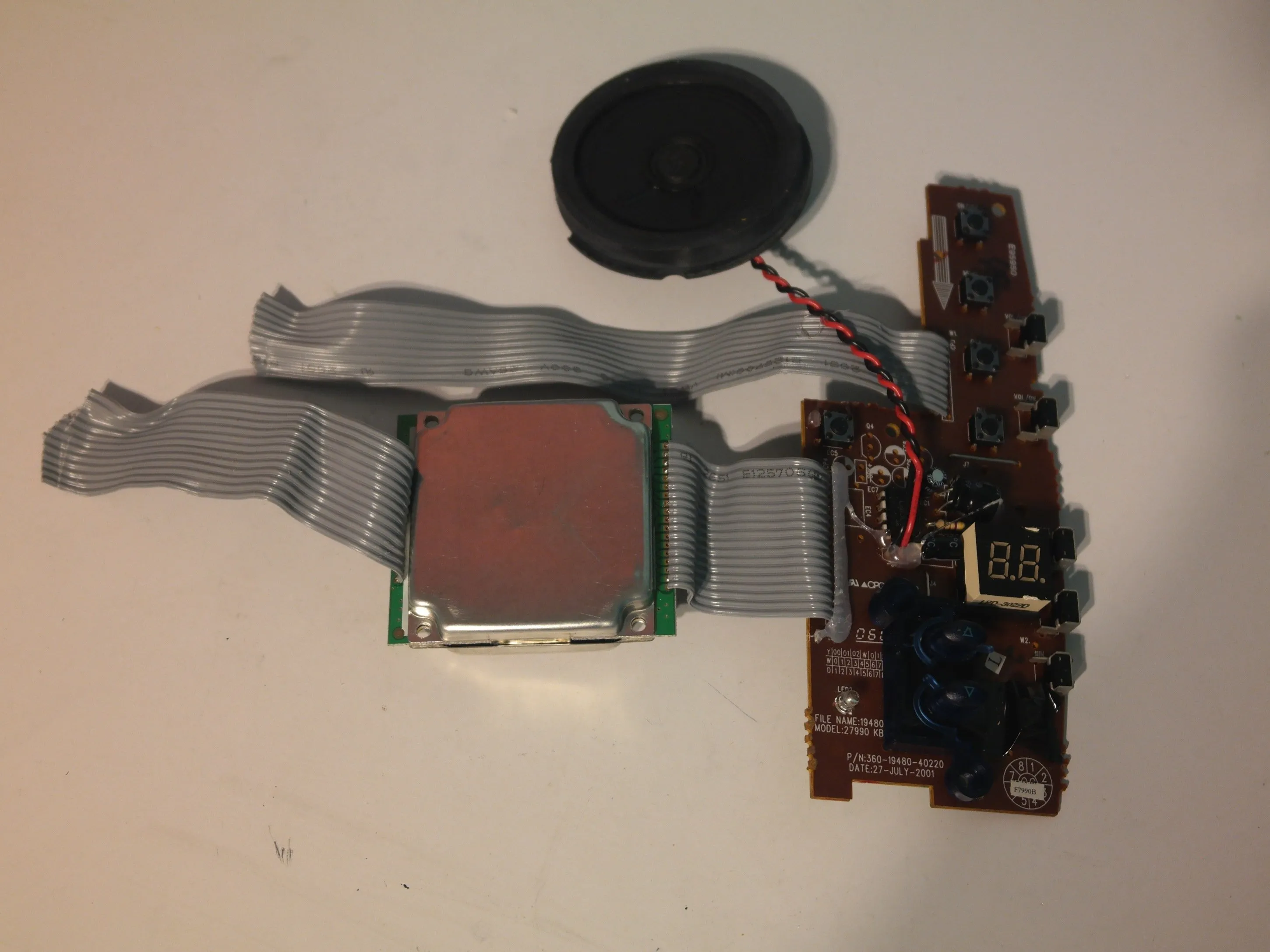

• Весь верхний корпус в сборе можно извлечь из принтера после того, как с помощью пробки освободите большие кнопки от зажимов в верхнем корпусе.

Шаг 38

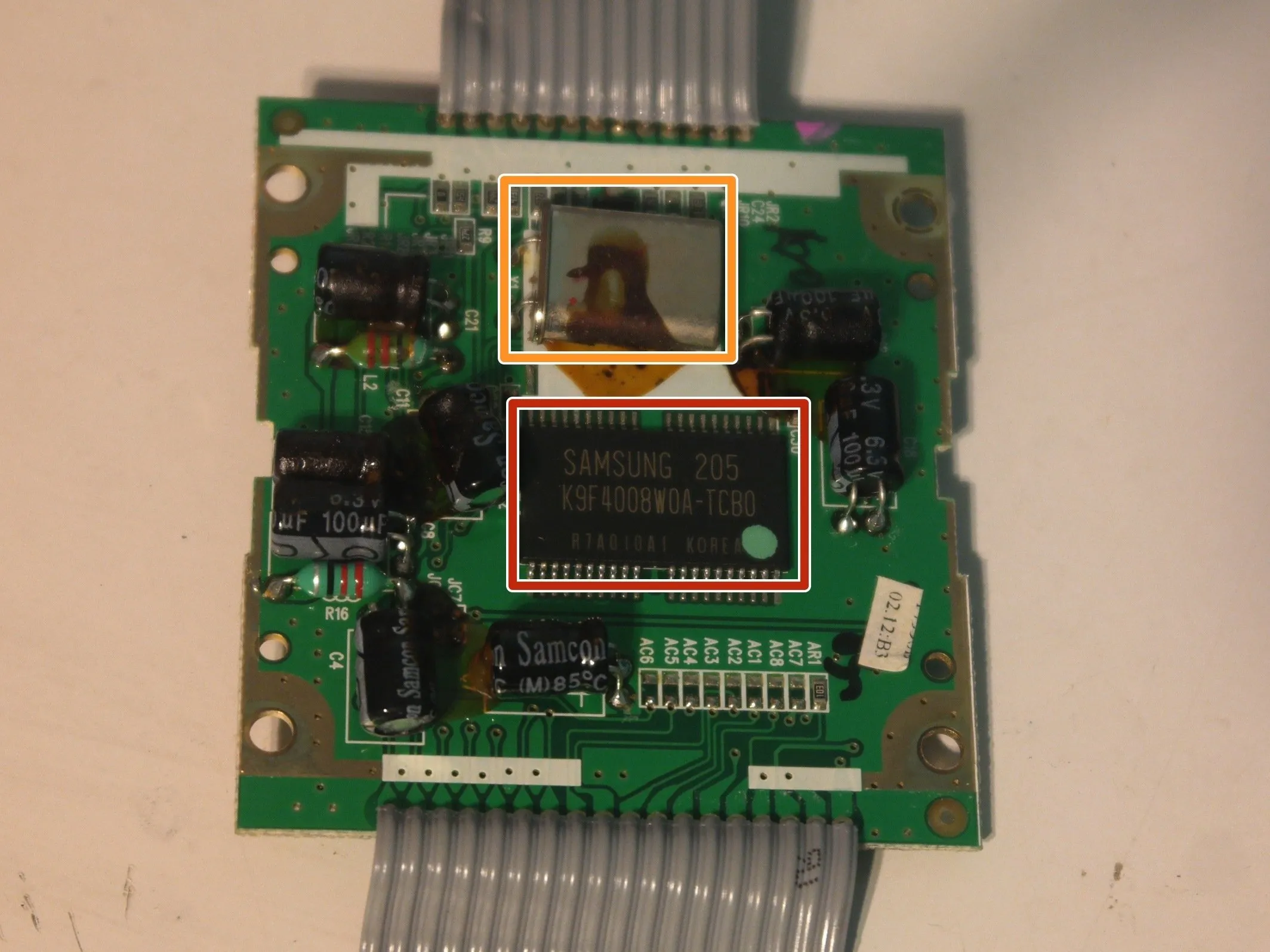

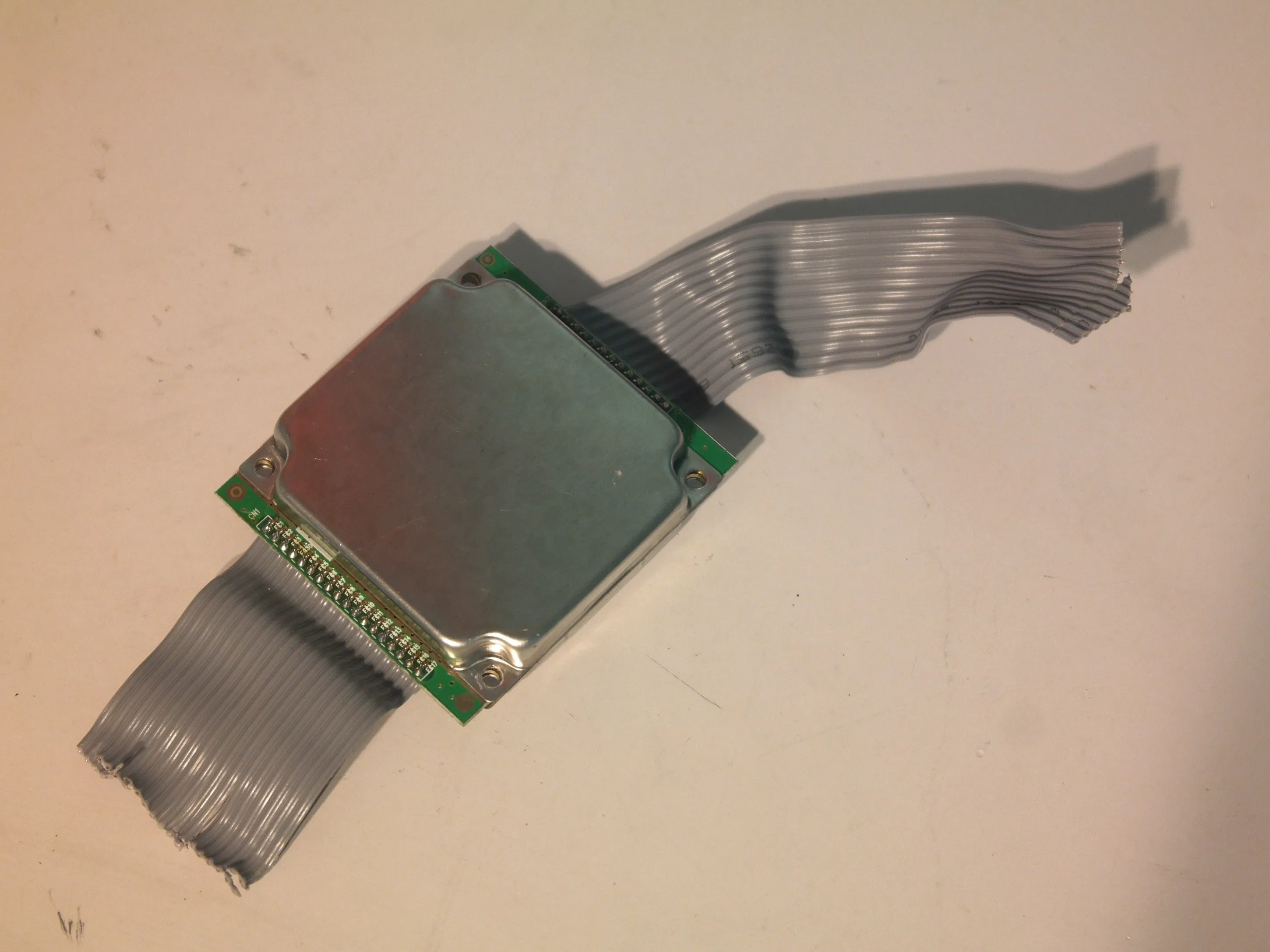

• Так что же находится внутри загадочной металлической коробки?

• Samsung K9F4008W0A-TCB0 Флэш-память 512x8 Кб (512 Кб) (предназначена для записи цифрового аудио)

• Кристаллический осциллятор, покрытый тем же необычным веществом, что и на основной плате.

• Неизвестная микросхема D16529CAC11CQC. Если погуглить, то ничего толкового не найдется.

• Вероятно, на этой плате хранятся сообщения.

Шаг 39

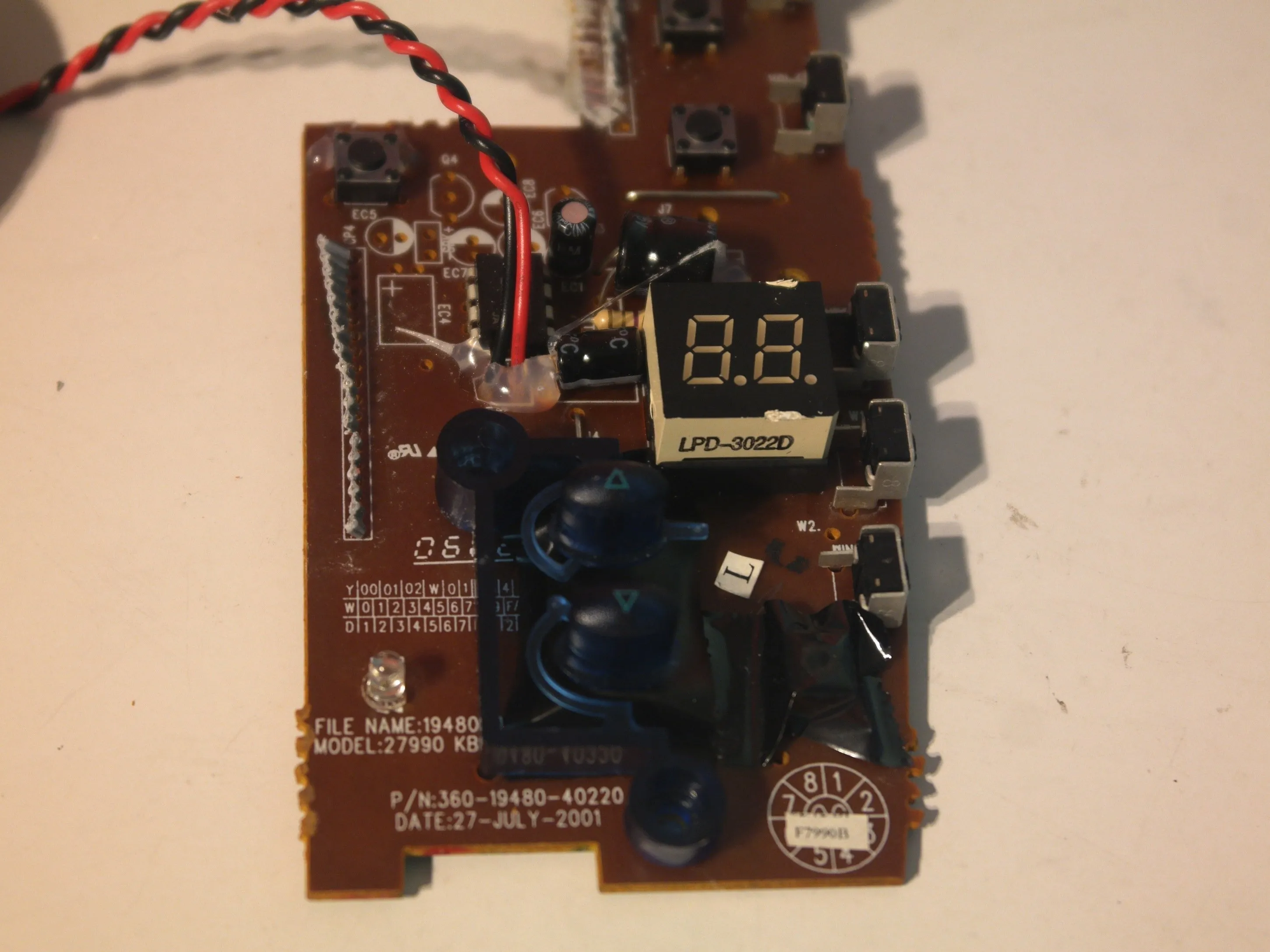

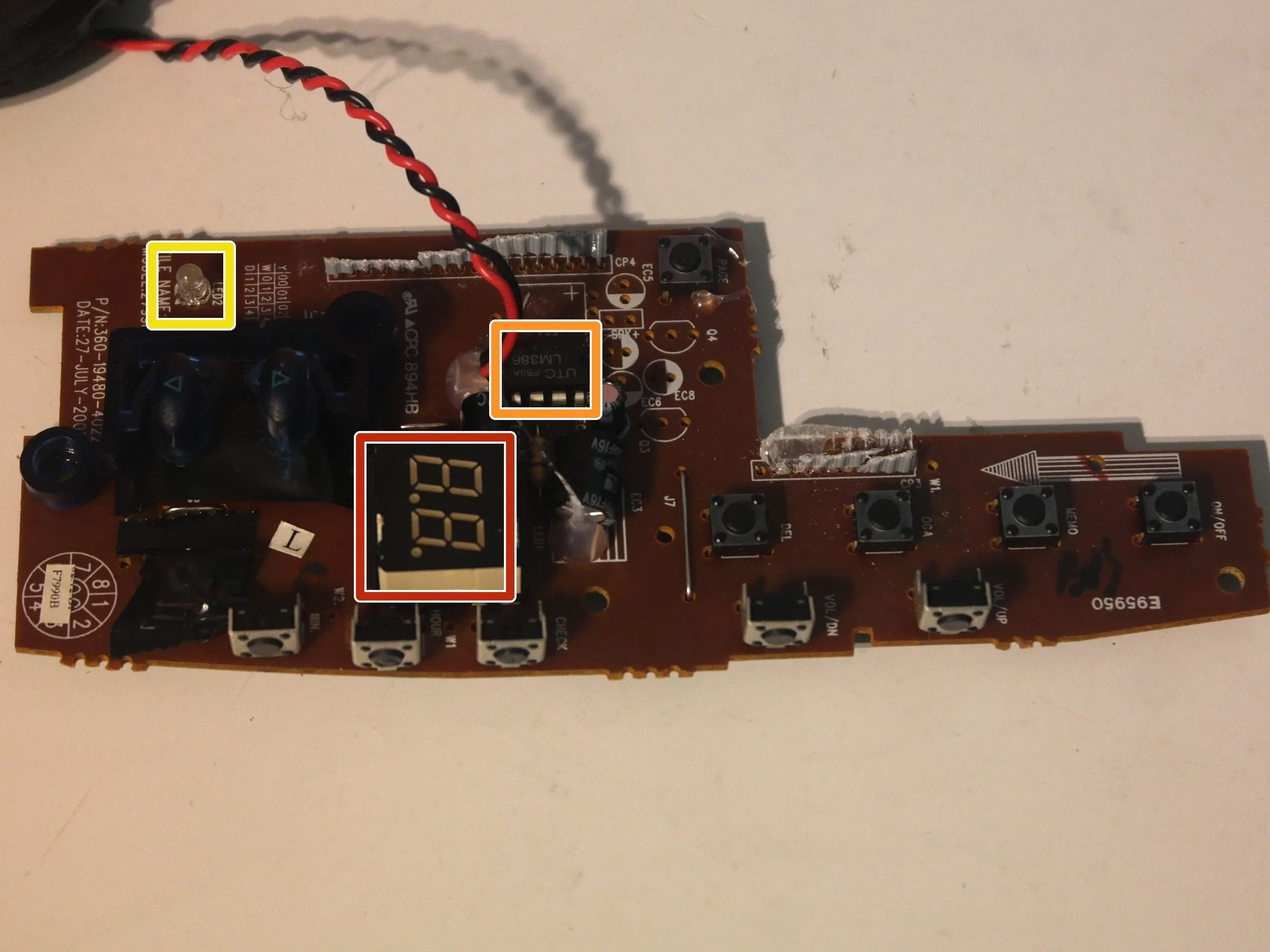

• Основные компоненты на верхней панели корпуса:

• Двойной 7-сегментный дисплей

• LM386 аудиоусилитель

• Светодиодный индикатор сообщения

• Эта плата была изготовлена 27 июля 2001 года.

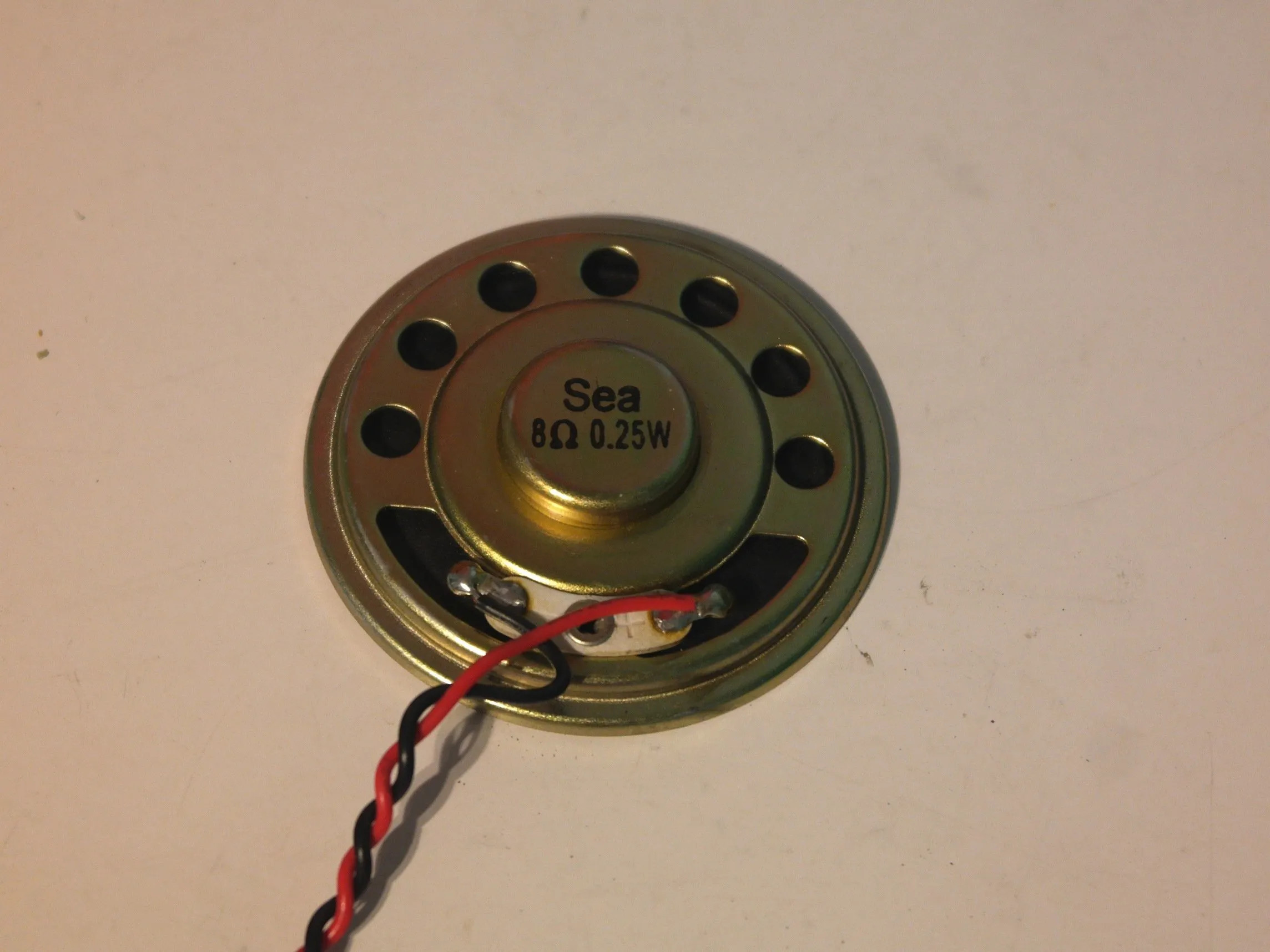

• Динамик представляет собой стандартный 2' низкопрофильный динамик 8 Ом мощностью 0,25 Вт.

Шаг 40

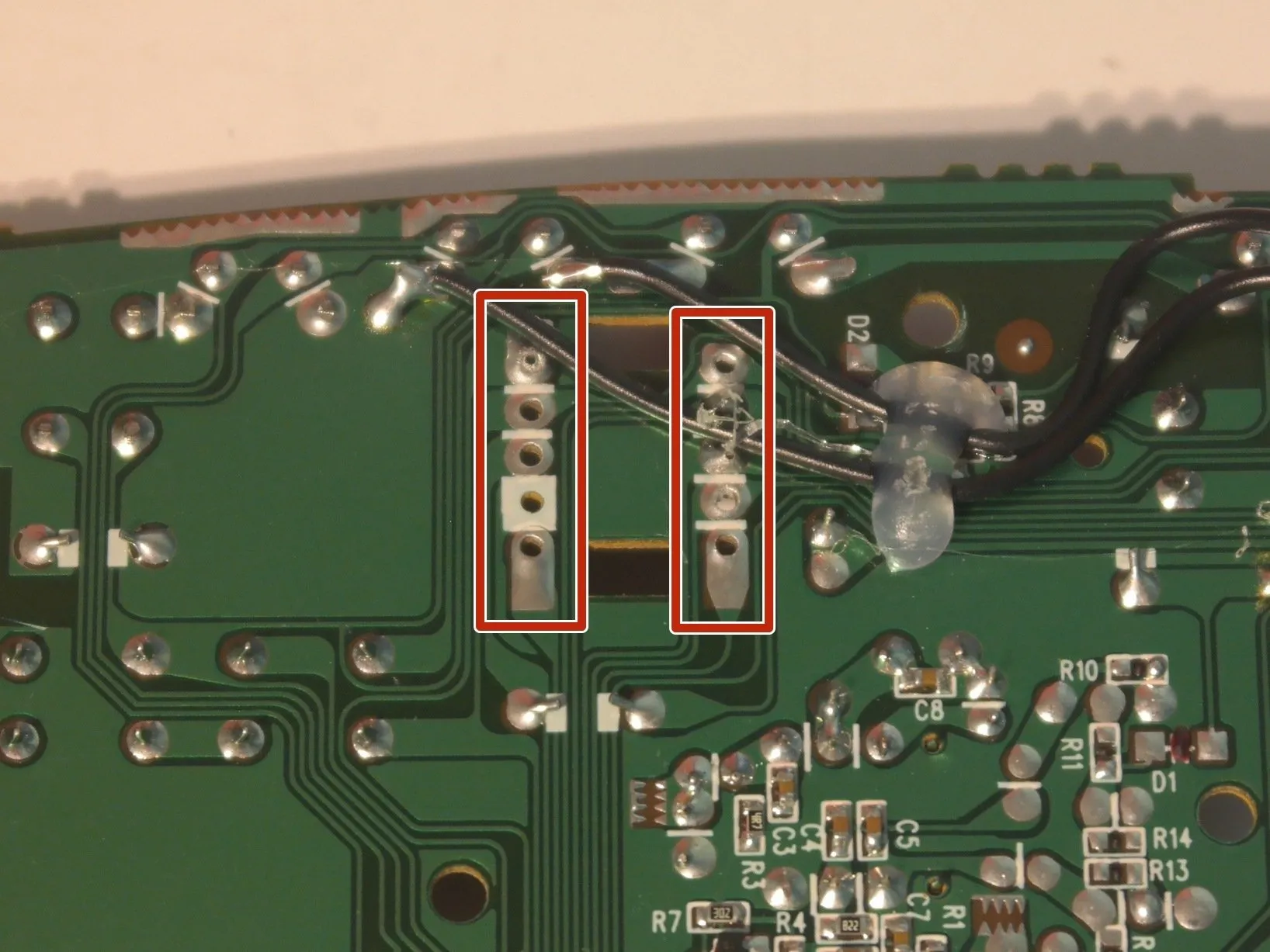

• Все платы в этой телефонной системе имеют ужасное качество пайки. С помощью игольчатых щипцов мне удалось аккуратно снять 7-сегментный дисплей, около 20 конденсаторов, 3 регулятора напряжения, 1 трансформатор и 2 кристаллических генератора, не повредив их.

Шаг 41

• Оценка ремонтопригодности: 3/10

• Базовая станция держится вместе только с помощью крестовых винтов.

• На печатных платах используются в основном детали со сквозными отверстиями, поэтому ремонт отдельных компонентов проще.

• Снятие верхней печатной платы затруднено, поскольку кнопки прикреплены к верхнему корпусу с помощью зажимов.

• Для открытия корпуса требуются 2 металлические лопатки и большое усилие.

• Снятие нижней печатной платы затруднено тем, что корпус все еще прикреплен припаянными ленточными кабелями.

• Беспроводной модуль очень трудно заменить и невозможно отремонтировать.

• Все провода и ленточные кабели припаяны к плате и укреплены горячим клеем.

Шаг 42

• Общая оценка ремонтопригодности: 5/10

• Батарея телефона - наиболее вероятная деталь, которая может выйти из строя, - является стандартным компонентом и легко заменяется.

• В печатных платах используются в основном детали со сквозными отверстиями, поэтому ремонт отдельных компонентов проще.

• Весь телефон держится вместе с помощью крестообразных винтов.

• Корпуса трудно открываются и требуют сильных ударов.

• Большинство деталей не предназначены для ремонта.

• Все провода и ленточные кабели припаяны к плате и укреплены горячим клеем.
