Разборка GEN 2 Wheelchair

Введение

Самая последняя модель коляски Free Wheelchair Mission, GEN 2, была создана для использования в развивающихся странах. Эта новая модель предназначена для взрослых и детей с особыми потребностями и подходит для любого типа телосложения.

GEN 2 имеет несколько обновленных функций для повышения безопасности и маневренности, в том числе: регулируемое сиденье, большие колеса с роликами, очень толстая подушка сиденья и регулируемые подножки.

В этом руководстве вы узнаете, как разобрать инвалидное кресло GEN 2 для хранения или транспортировки.

Что вам понадобится

Инструменты

Посмотреть
Просмотр

Шаг 1 Разбор инвалидной коляски GEN 2

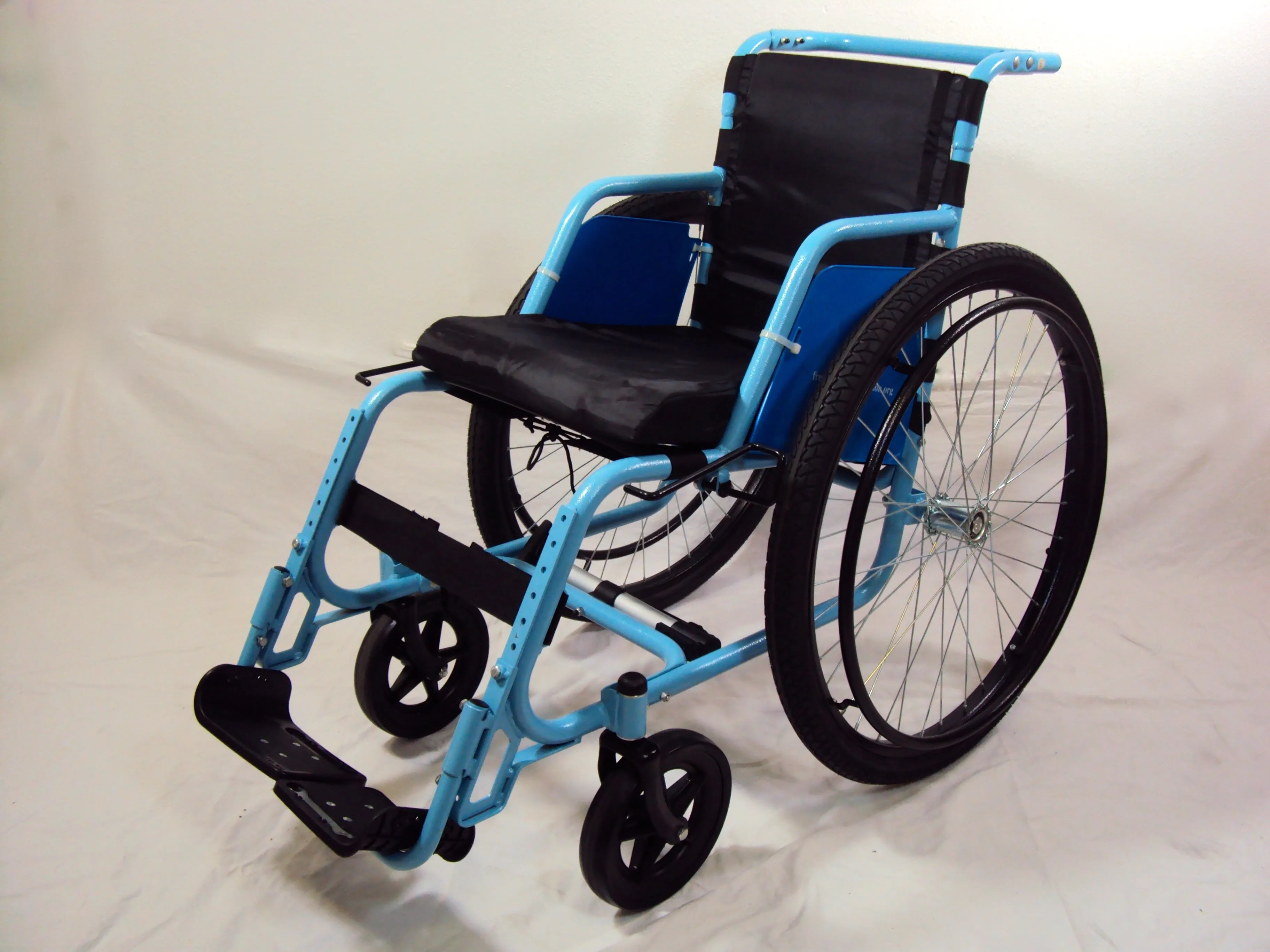

Разборка инвалидной коляски GEN 2, разборка инвалидной коляски GEN 2: шаг 1, изображение 1 из 3 — GEN 2 Wheelchair Teardown, GEN 2 Wheelchair Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

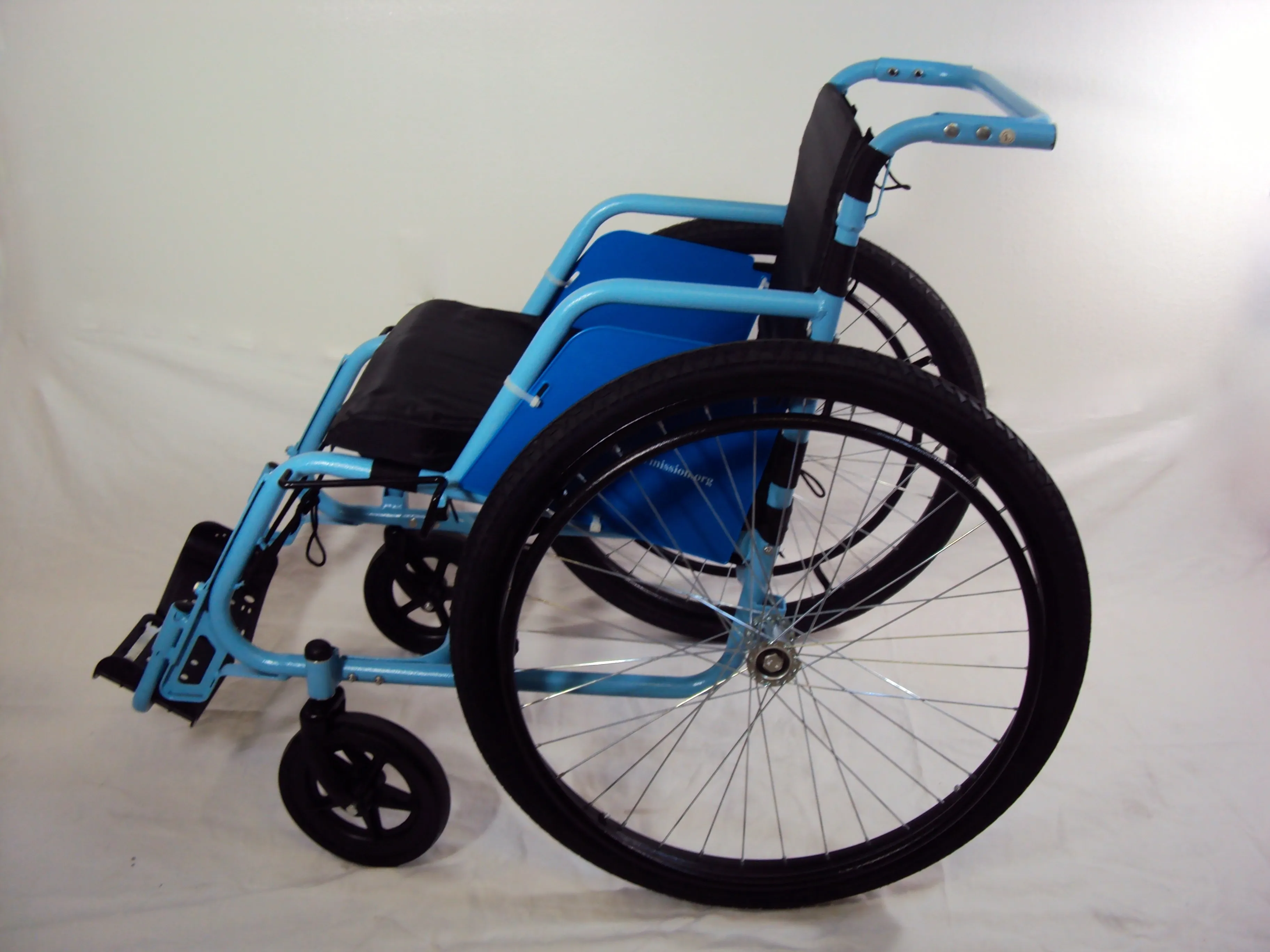

GEN 2 Wheelchair Teardown, GEN 2 Wheelchair Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com

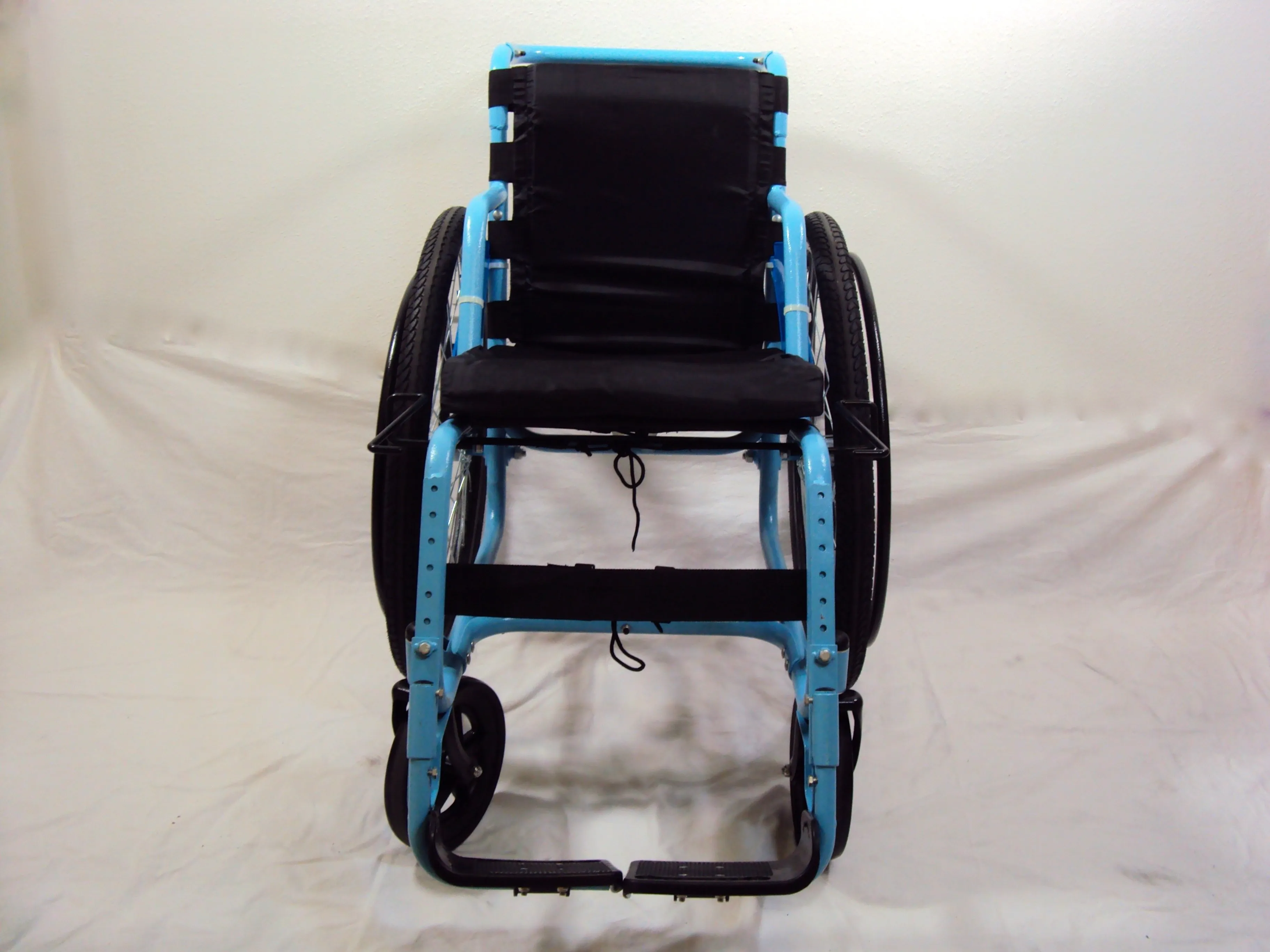

GEN 2 Wheelchair Teardown, GEN 2 Wheelchair Teardown: шаг 1, изображение 3 из 3 — Разборка коляски GEN 2, разборка коляски GEN 2: шаг 1, изображение 3 из 3 | Источник - ifixit.com

Найдите чистое место для работы, чтобы можно было учесть каждую деталь.

Шаг 2

GEN 2 Wheelchair Teardown: шаг 2, изображение 3 из 3 — Разборка инвалидной коляски GEN 2: шаг 2, изображение 3 из 3 | Источник - ifixit.com

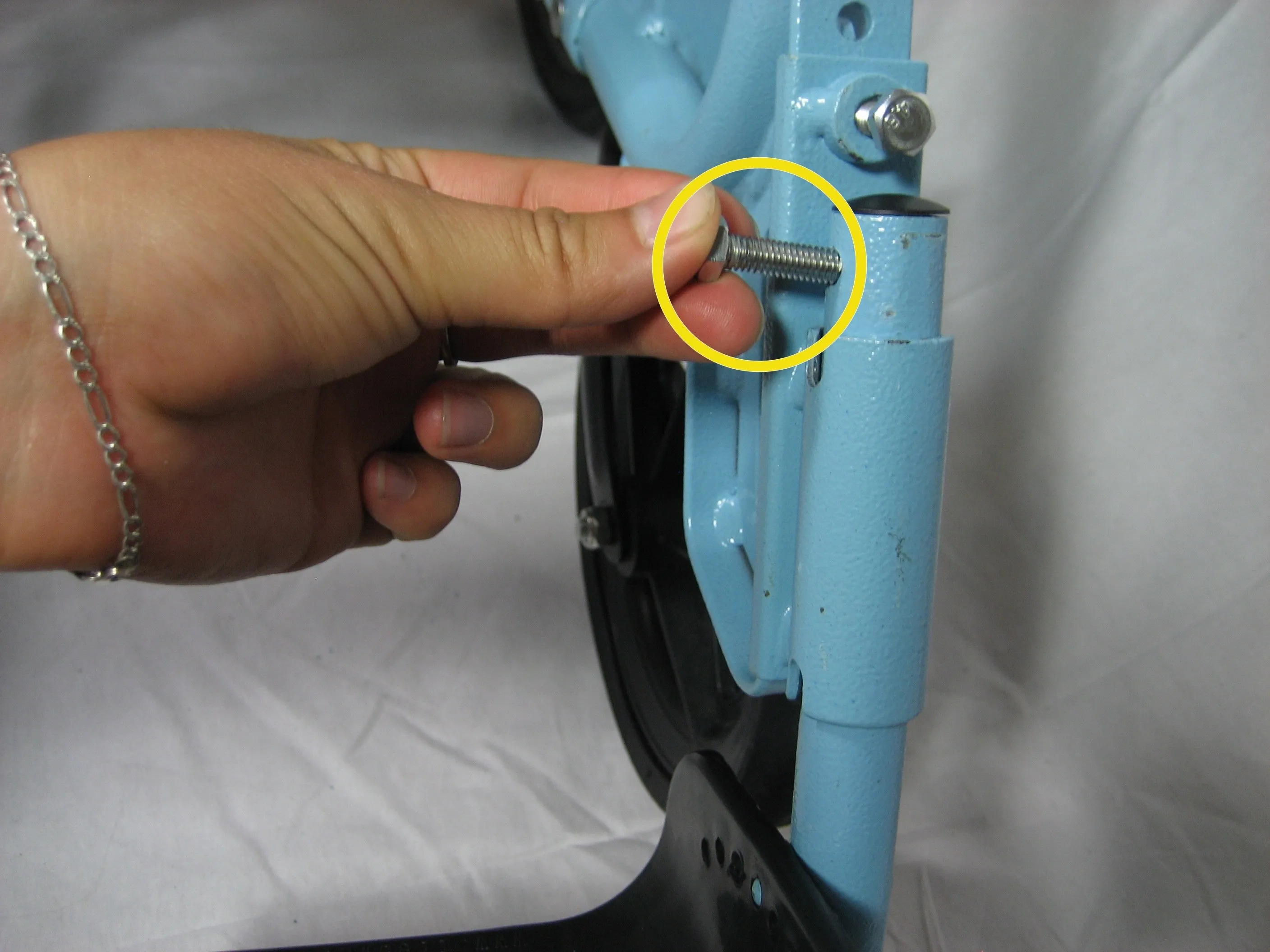

Снимите подножку, открутив нижний болт с помощью ключа на 10 мм.
Выверните верхний болт с помощью торцевой головки.

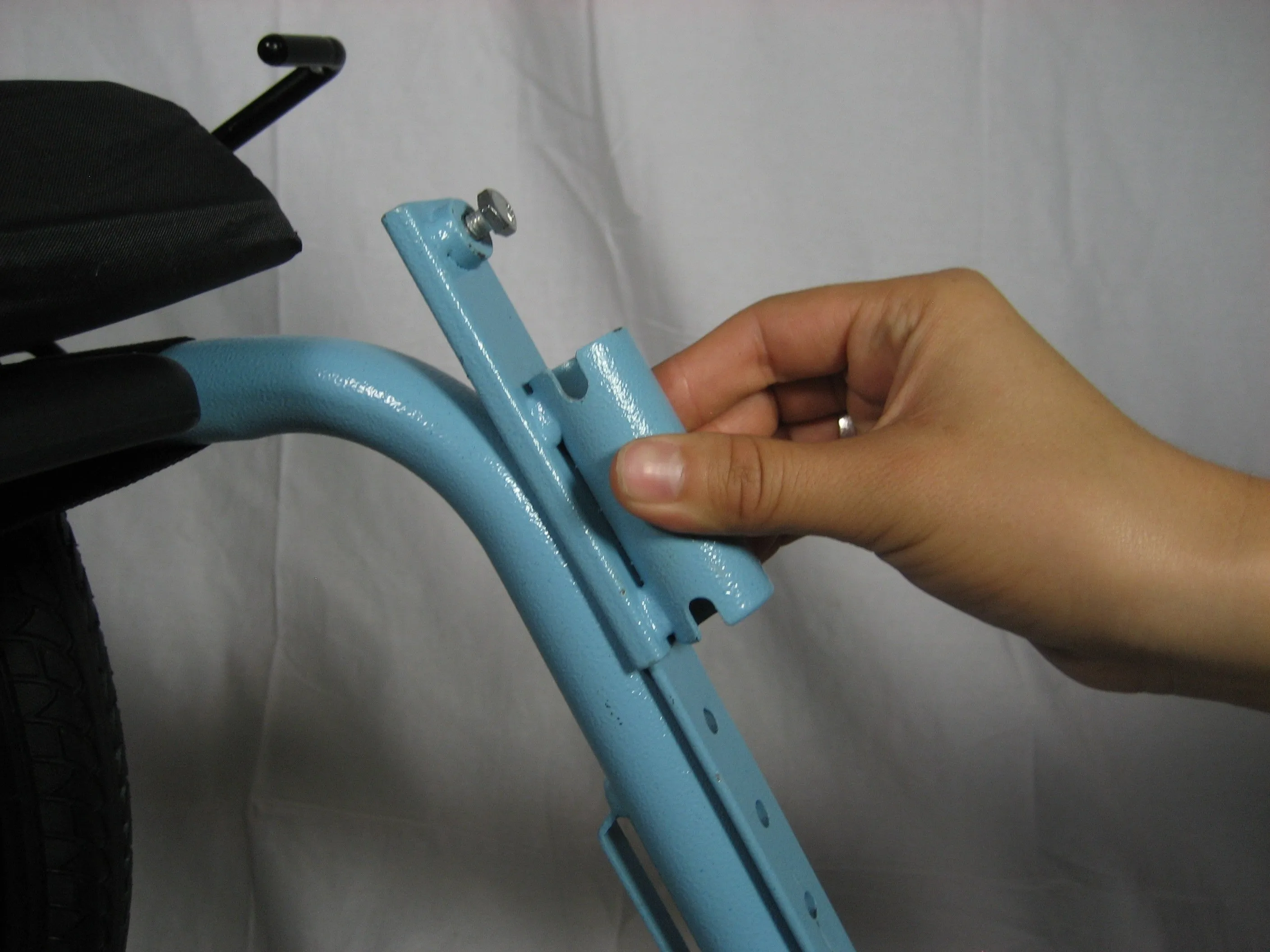

Выдвиньте подножку и открутите пластину, приваренную к гнезду.
Сдвиньте пластину вверх и снимите с направляющей.
Отвяжите ремень фиксации подножки.

Шаг 3

Отстегните ремень безопасности.

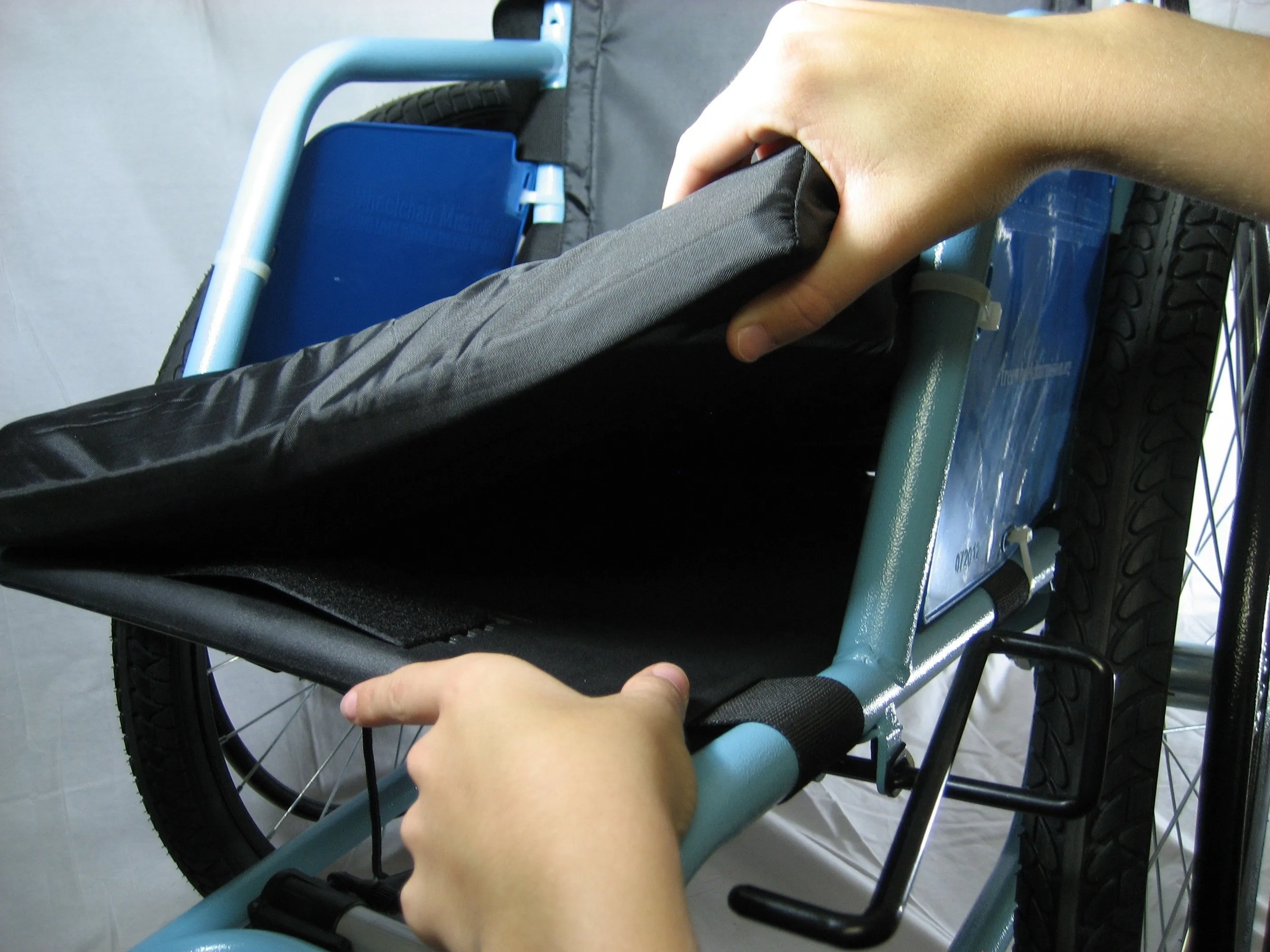

Снимите подушку сиденья, потянув ее за липучку.

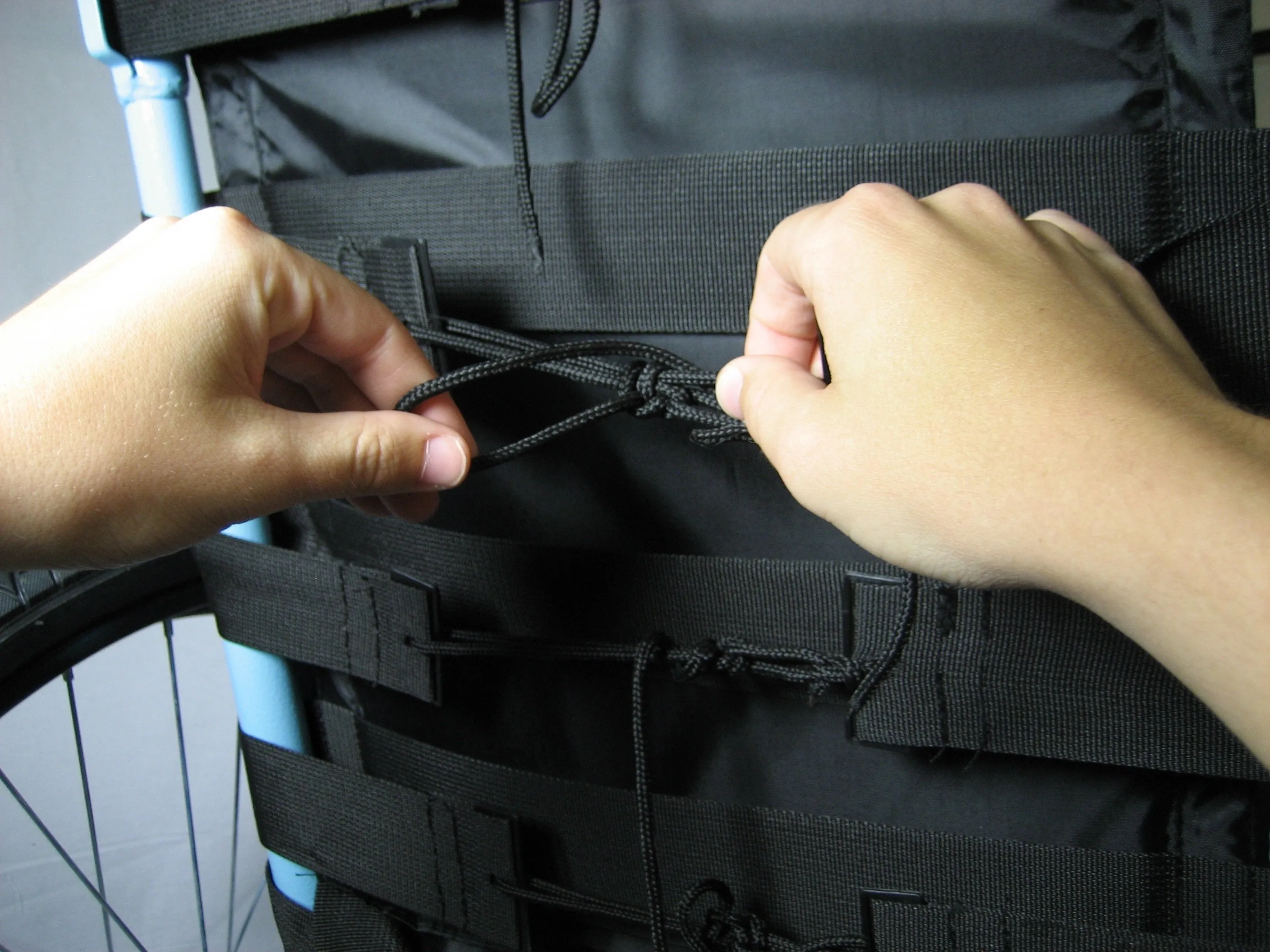

Снимите заднюю обивку, развязав ремни, прикрепленные к задней обивке.

Шаг 4

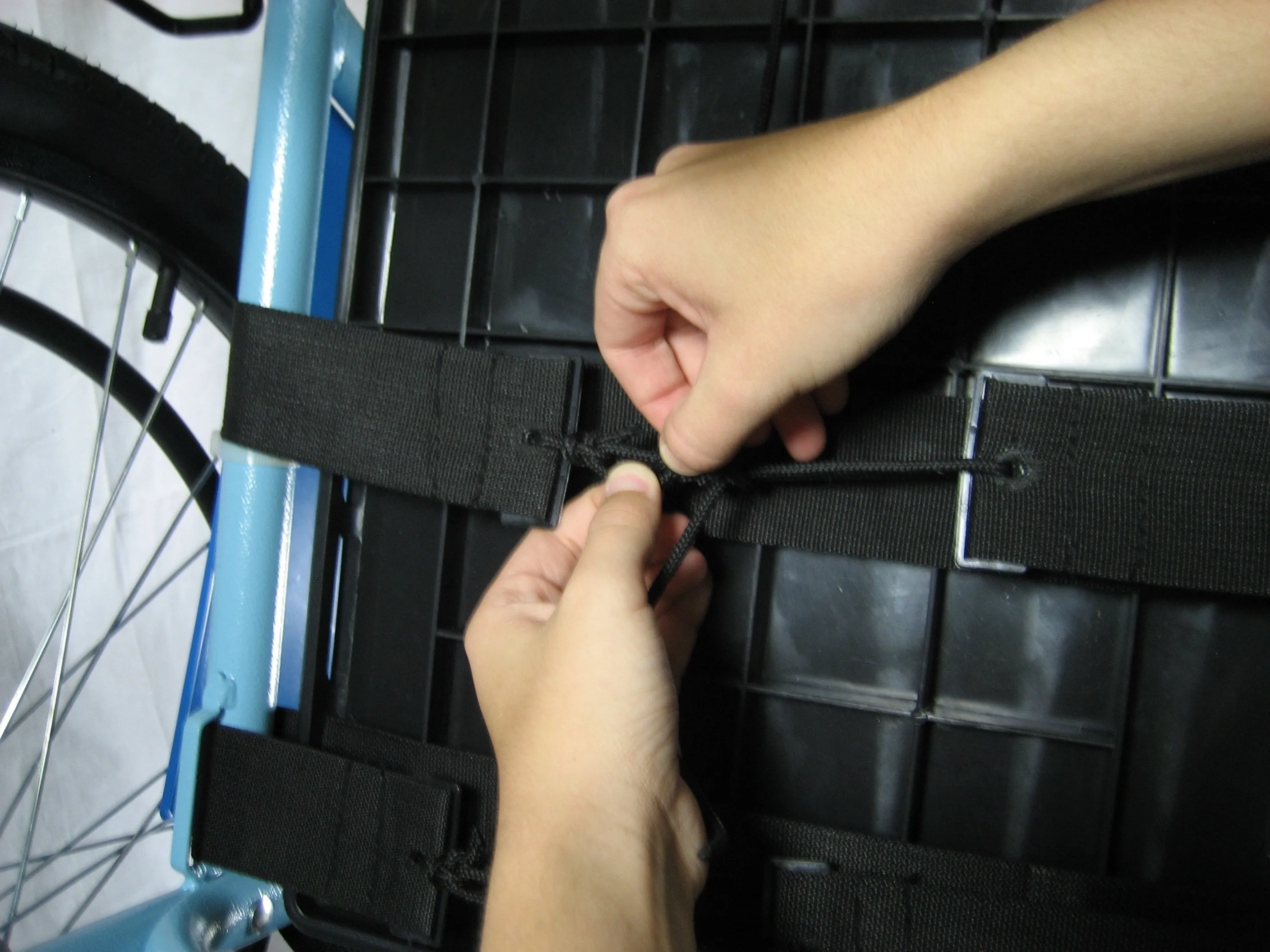

Переверните кресло-коляску вверх дном и отсоедините пластиковое сиденье.
Снимите пластиковую опору сиденья.

Шаг 5

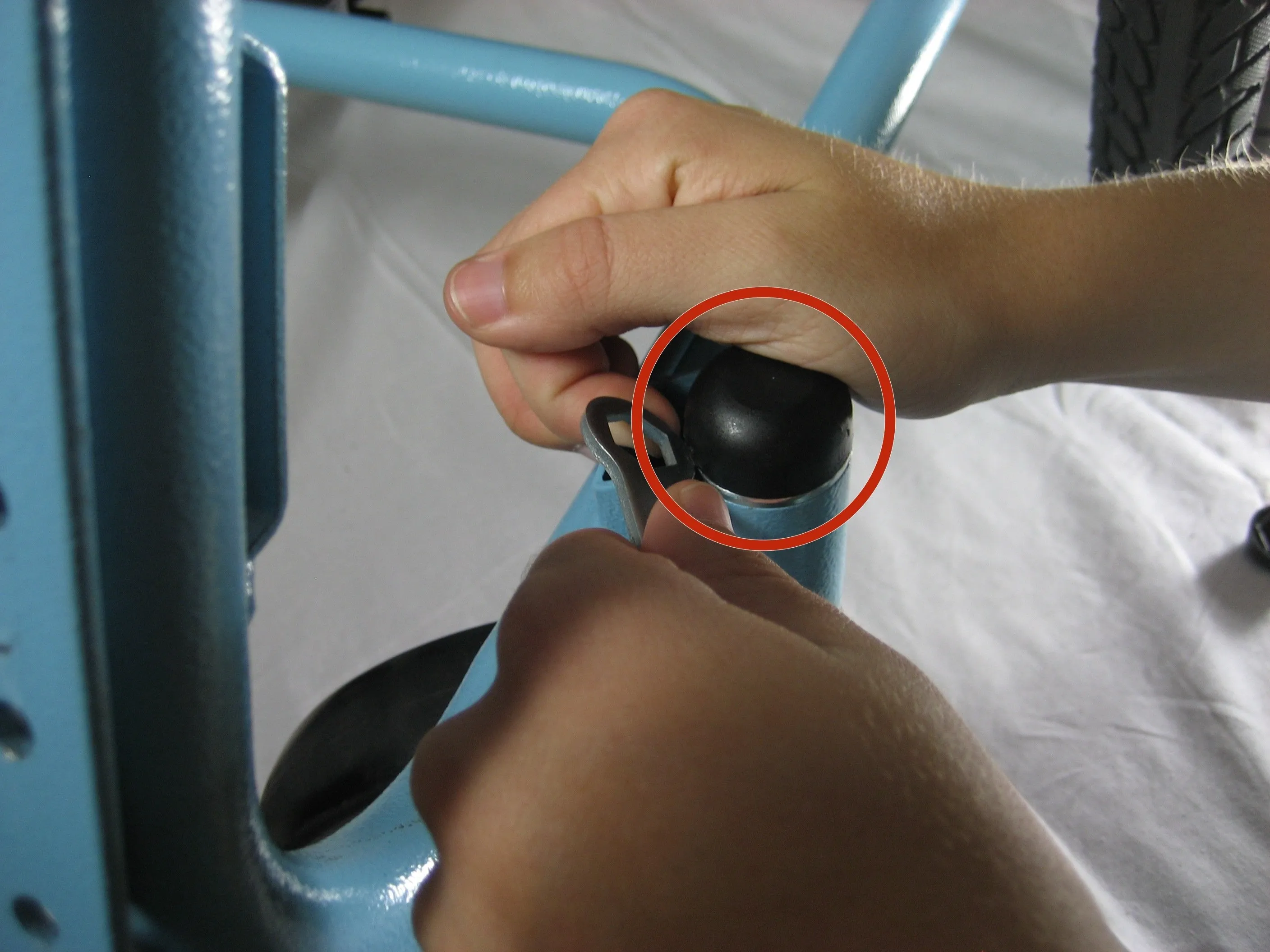

Найдите пластиковый колпачок на верхней части колес роликов.
Поместите 10-миллиметровый ключ под пластиковый колпачок и приподнимите его, чтобы снять.

Шаг 6

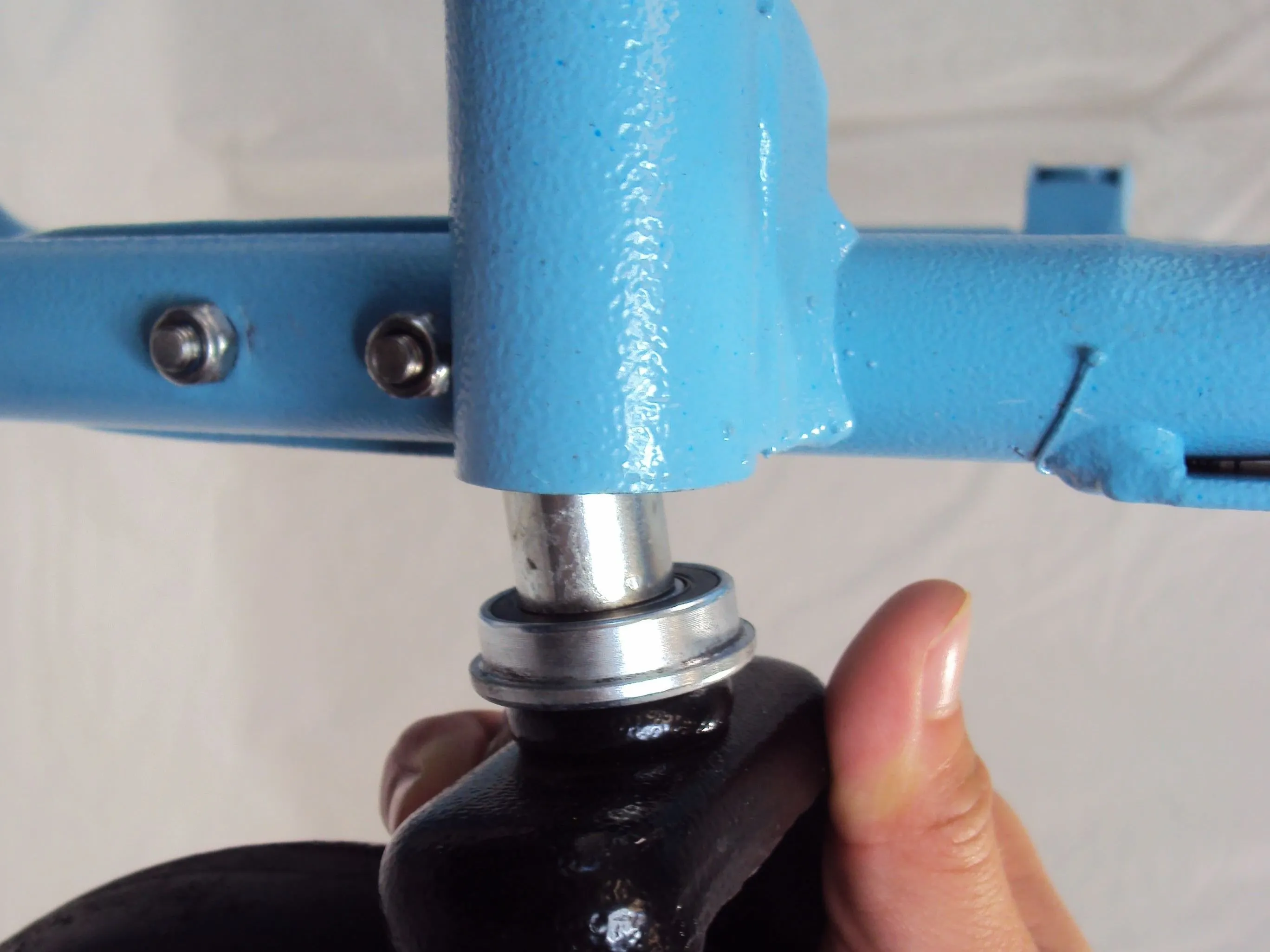

Снимите ролики, открутив болт под колпачком с помощью ключа на 19 мм.
Приподнимите инвалидное кресло, чтобы снять ролики.
Соблюдайте осторожность: Металлическая оболочка и подшипник опорного колеса не закреплены и могут отвалиться при снятии.

Шаг 7

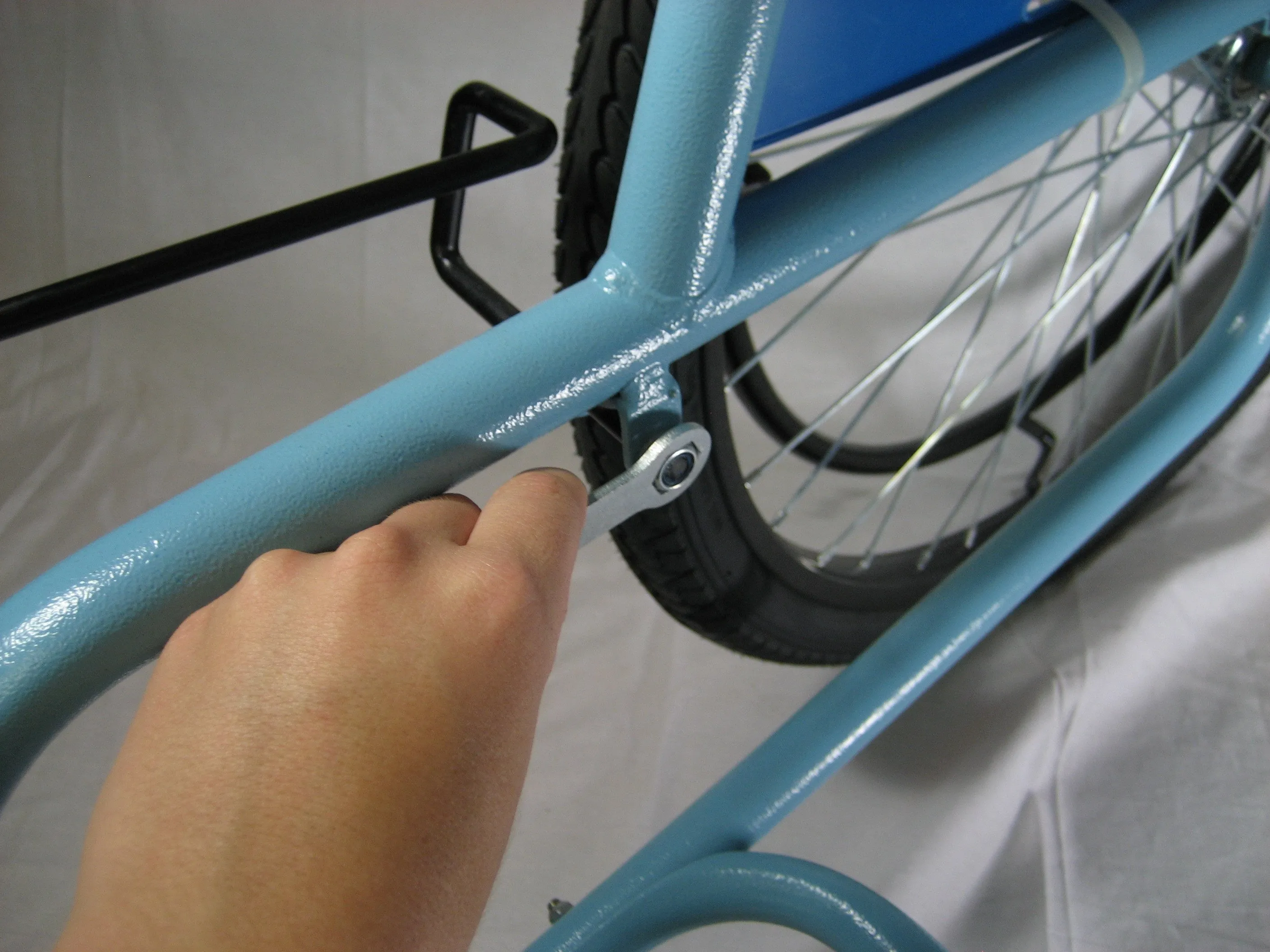

С помощью торцевого ключа на 1/2 дюйма открутите болты, чтобы снять тормоза.
Снимите тормоза.

Шаг 8

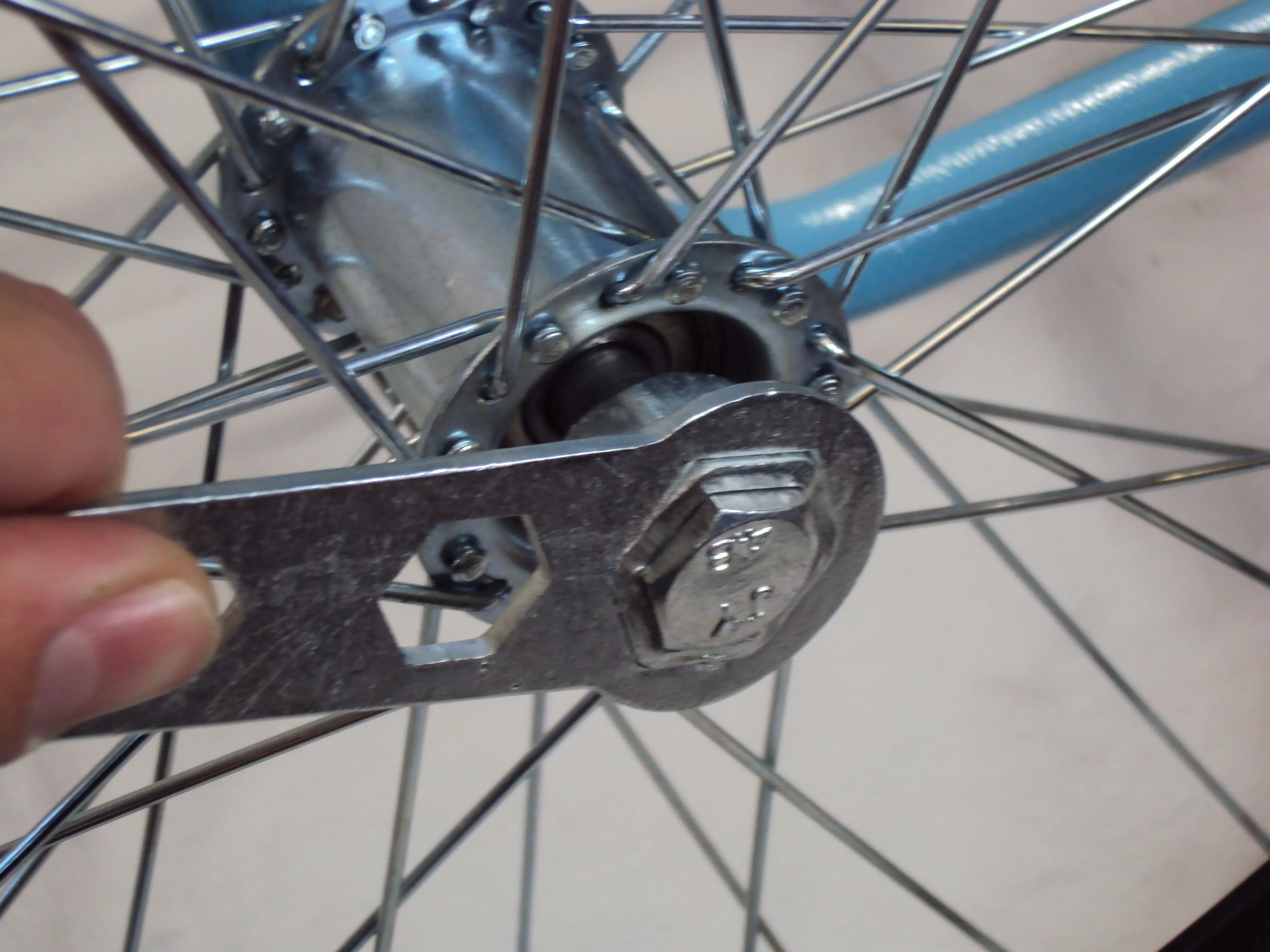

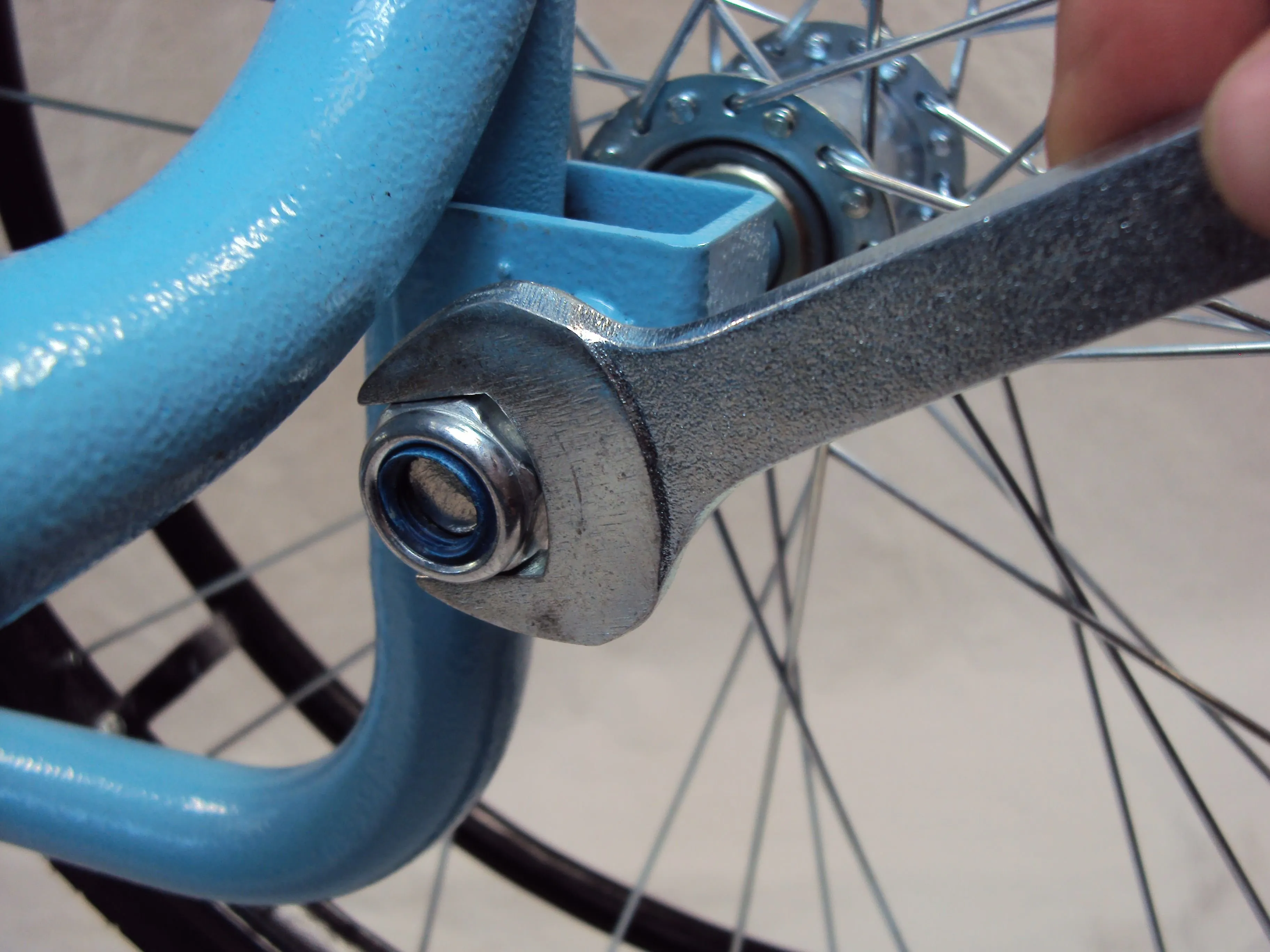

Снимите колеса, поднеся торцевой ключ на 19 мм к внутренней стороне колеса и открутив болт.
Открутите болт с внешней стороны колеса с помощью торцевого ключа на 19 мм.

Шаг 9

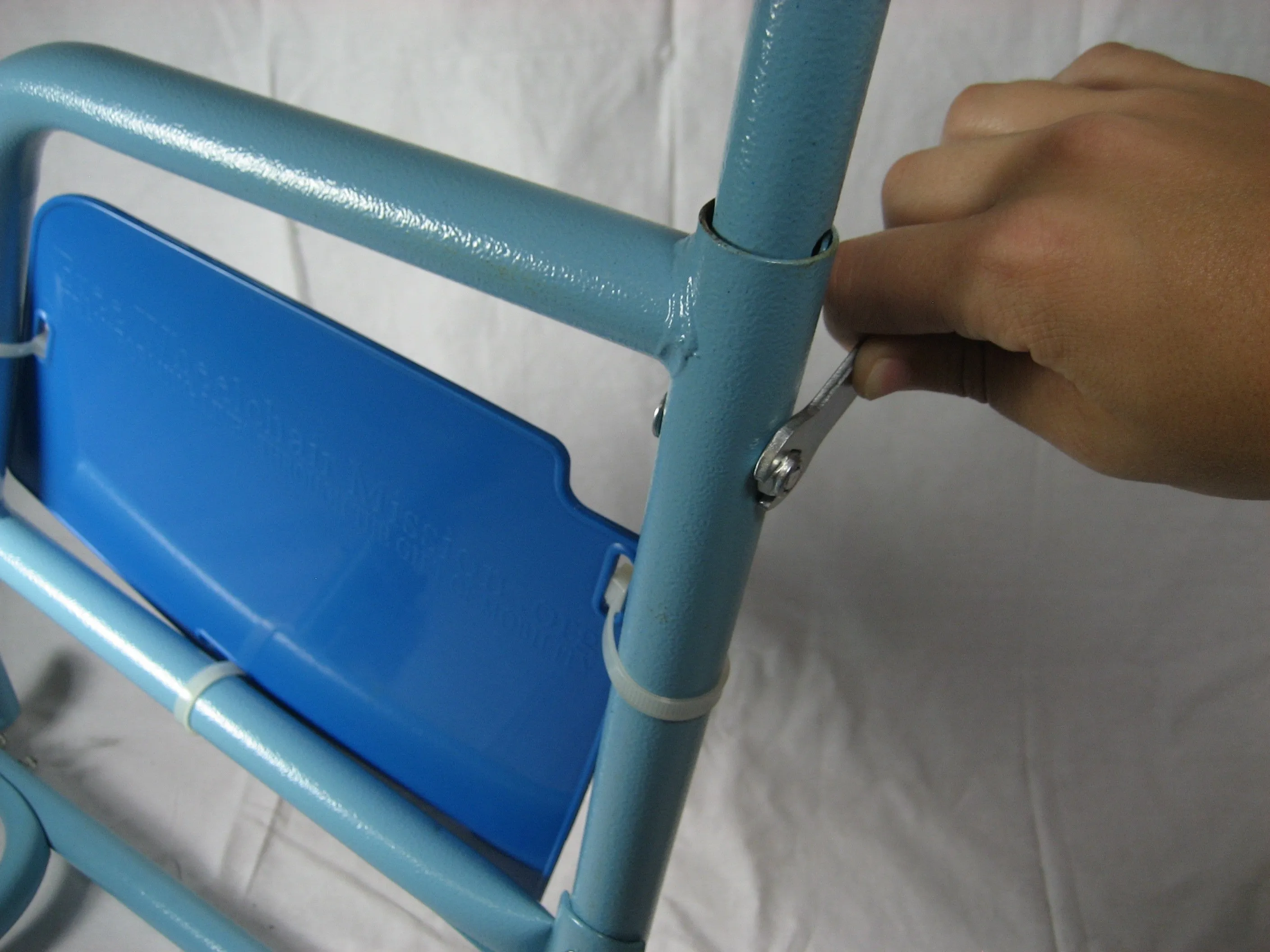

GEN 2 Wheelchair Teardown: шаг 9, изображение 3 из 3 | Источник - ifixit.com

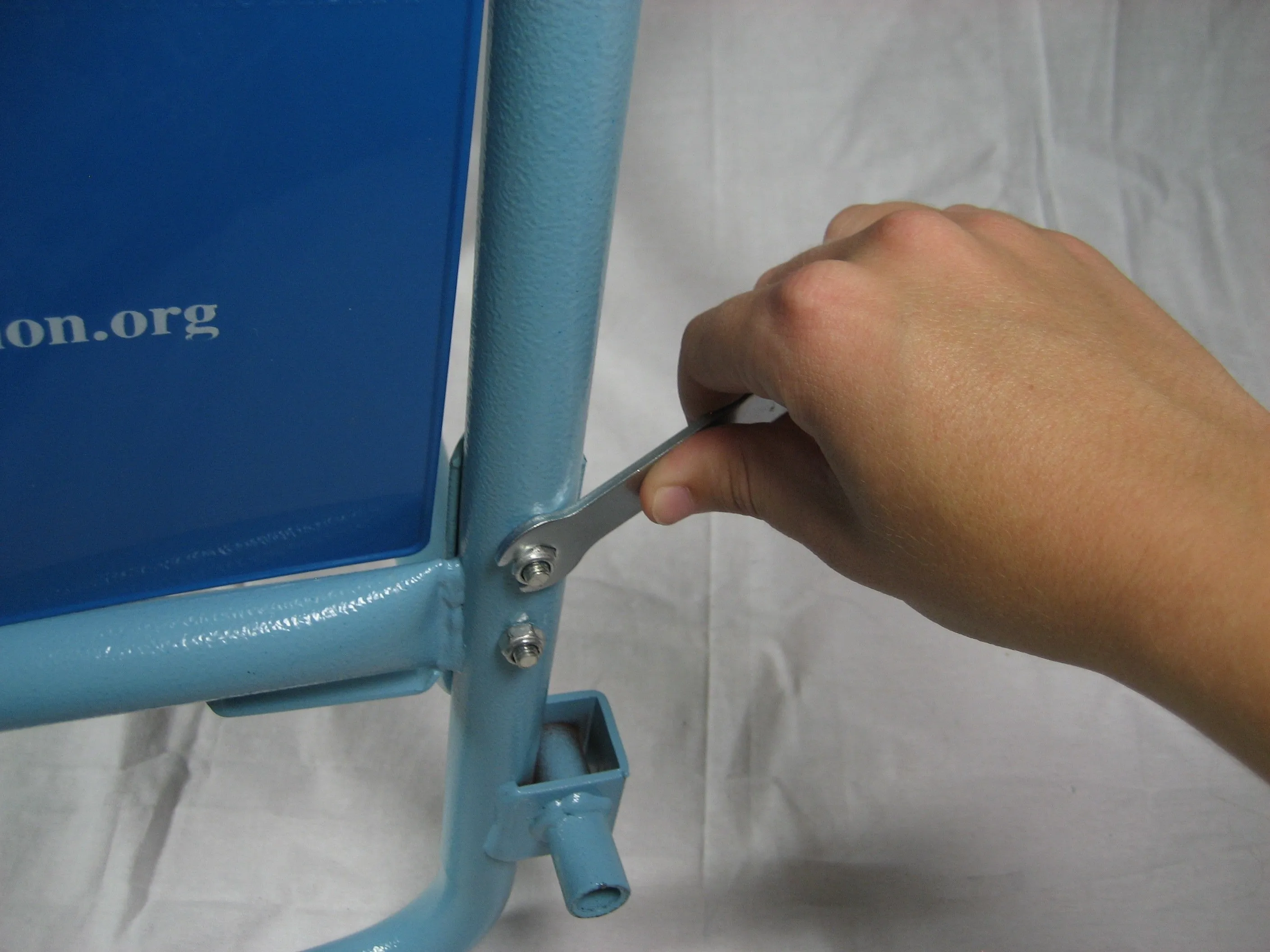

Открутите все 10-миллиметровые болты на раме с помощью 10-миллиметрового ключа (всего 15 болтов).
Отделите части рамы ручки от металлической боковой конструкции (всего 2 болта).
Выкрутите болты, крепящие три опорные балки (по 4 болта на каждую, всего 12 болтов).

Шаг 10

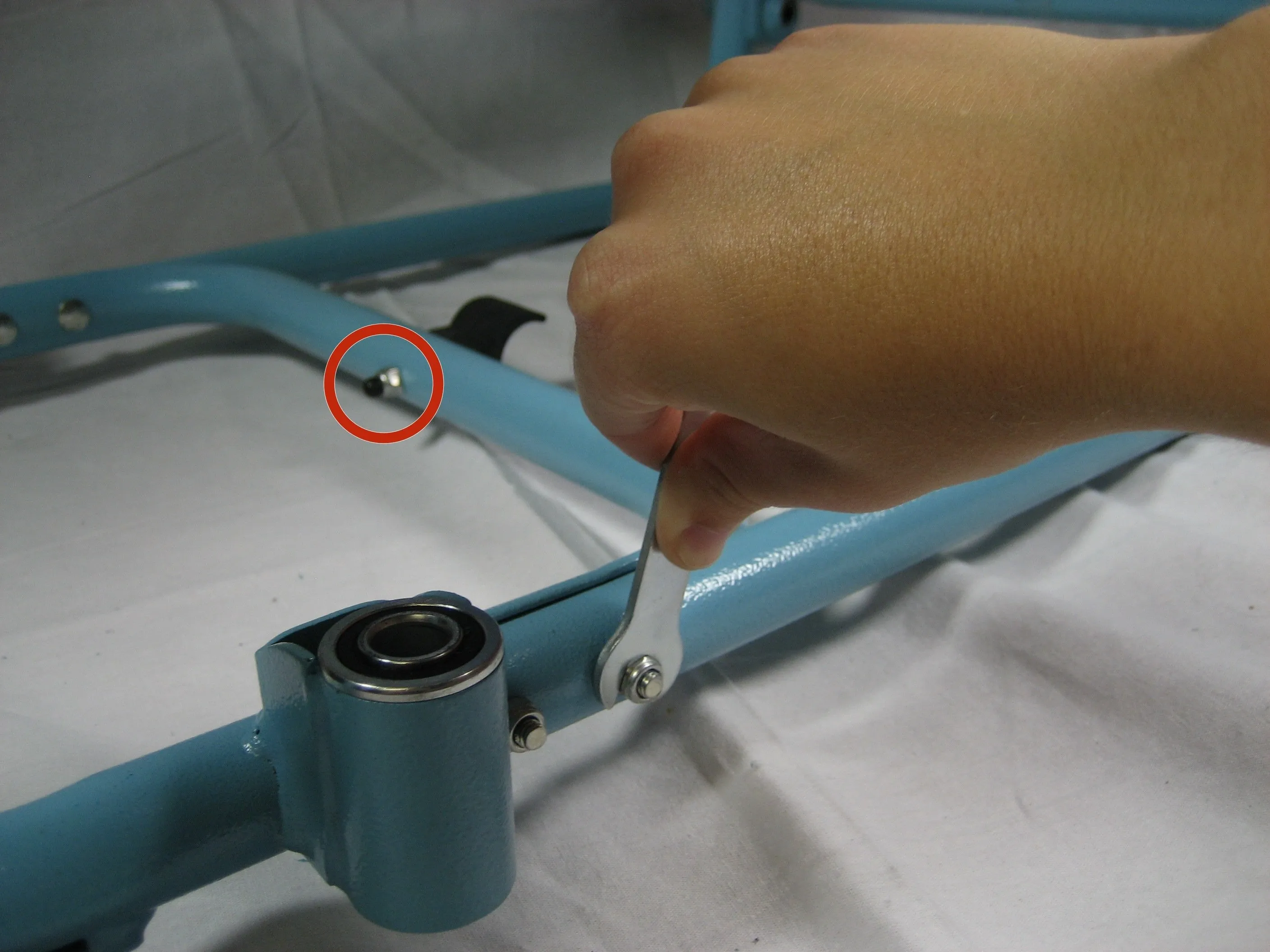

Открутите болт с резиновым колпачком, который крепит воздушный насос к центральной опоре снизу.

Шаг 11

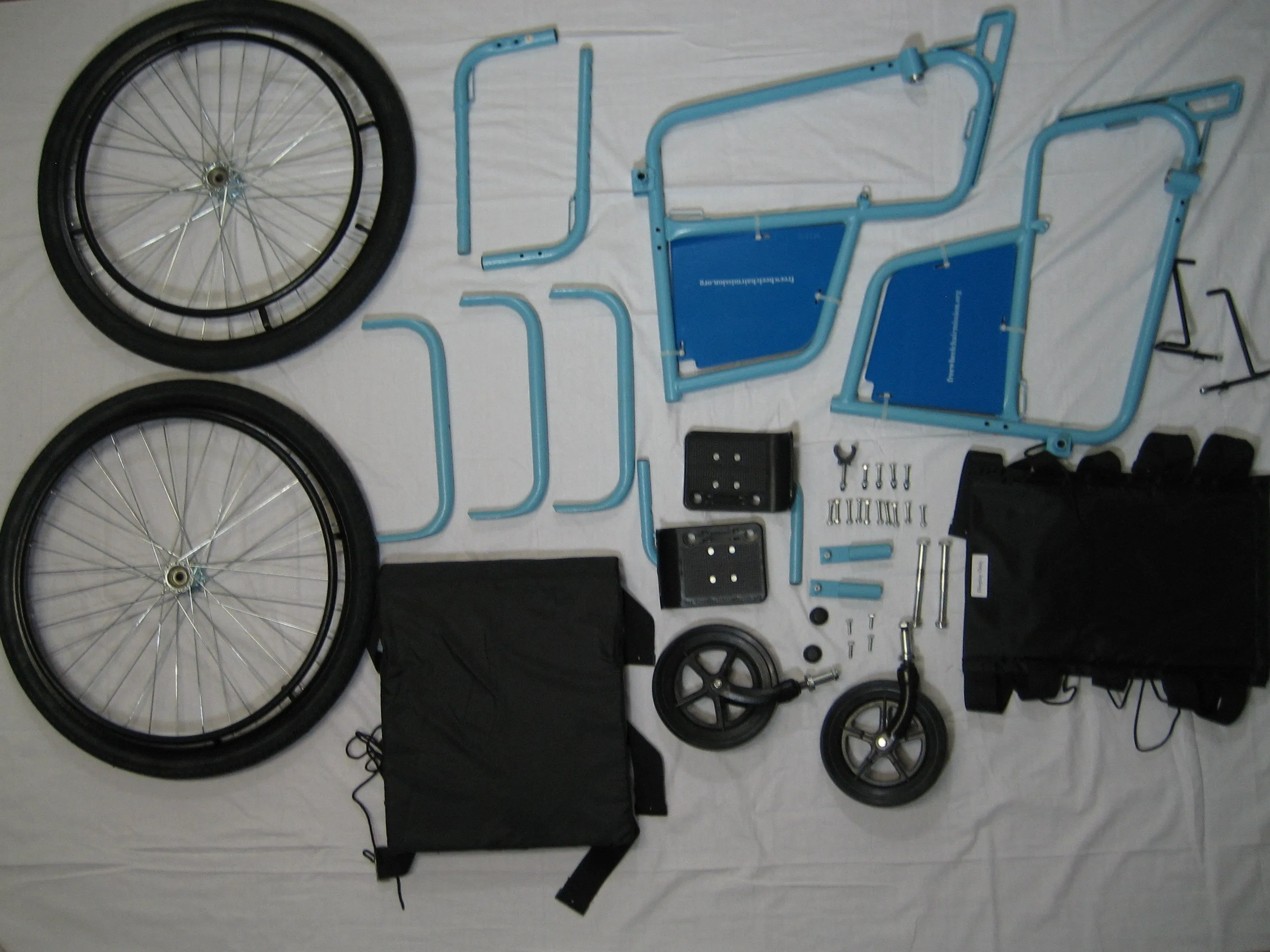

Поздравляем! Разборка завершена. Убедитесь, что все детали учтены перед хранением или отправкой.
