Разборка Generic 1A USB Car Charger

Что вам нужно

Инструменты

•

Шаг 1. Разбор автомобильного зарядного устройства Generic 1A USB

• Здесь мы видим устройство. Оно состоит преимущественно из дешевого пластика и тонкого штампованного металла.

• Оно выглядит и ощущается очень легким и дешевым, что не является хорошим знаком. Хотя, как говорится, не стоит судить о книге по ее обложке.

Шаг 2

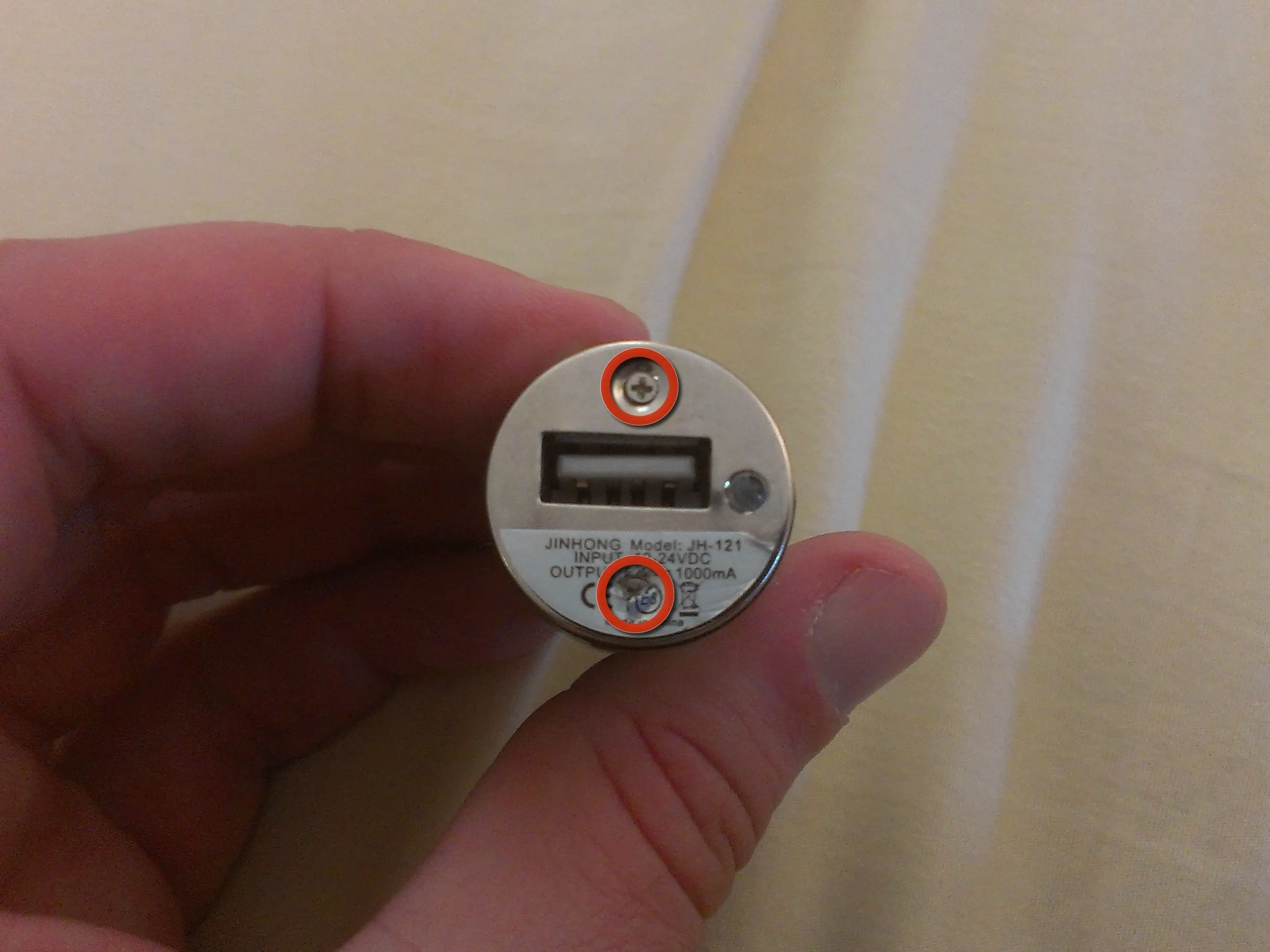

• Выкрутите два винта на передней панели с помощью отвертки Philips #00.

• Один из винтов скрыт под наклейкой.

• Будьте осторожны, так как эти винты очень маленькие, а пластик, в который они вкручиваются, ОЧЕНЬ хрупкий. Если вы слишком сильно затянете винты, они выйдут из строя.

• Подденьте металлическую торцевую крышку. Она должна сниматься довольно легко.

Шаг 3

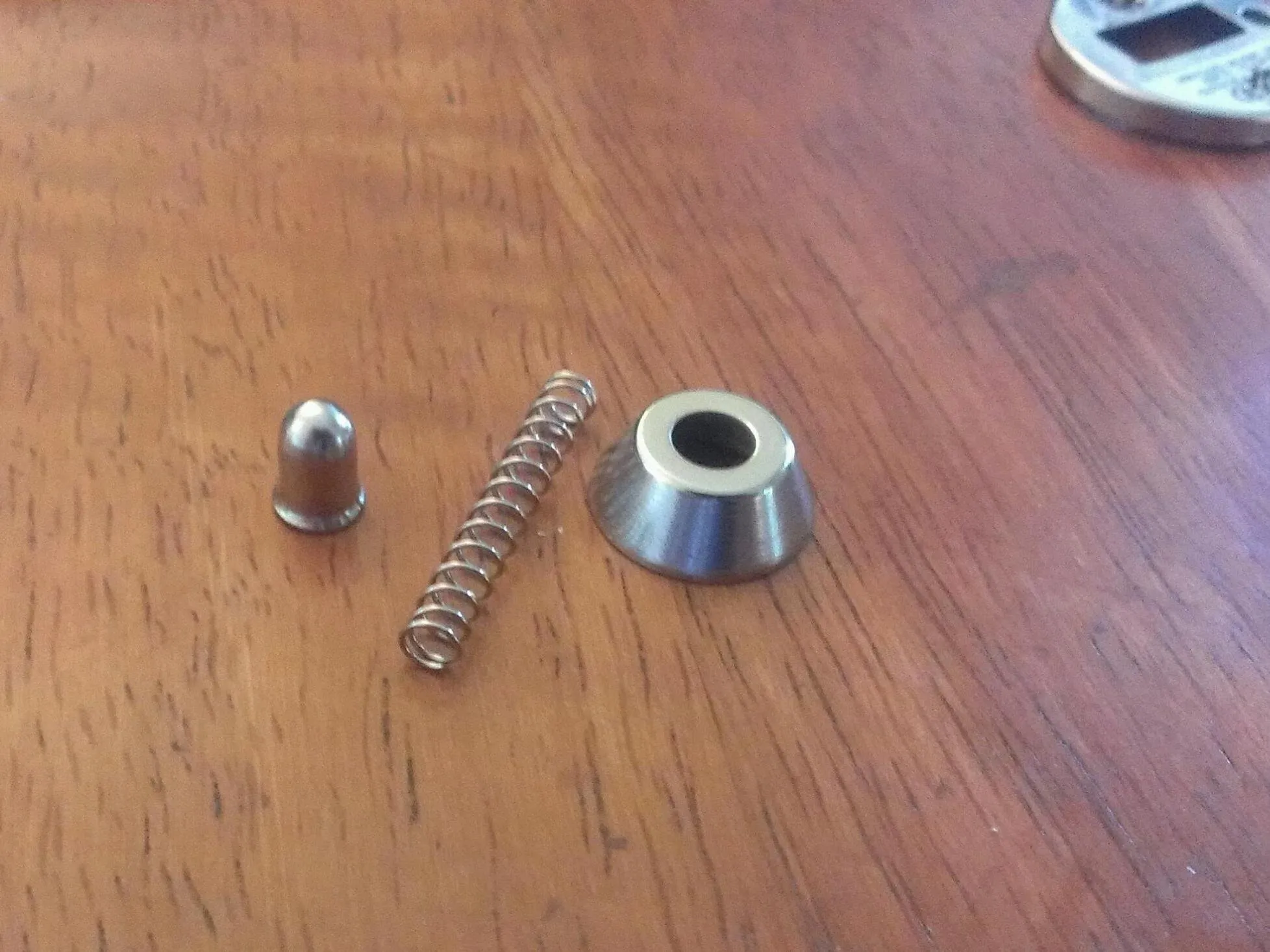

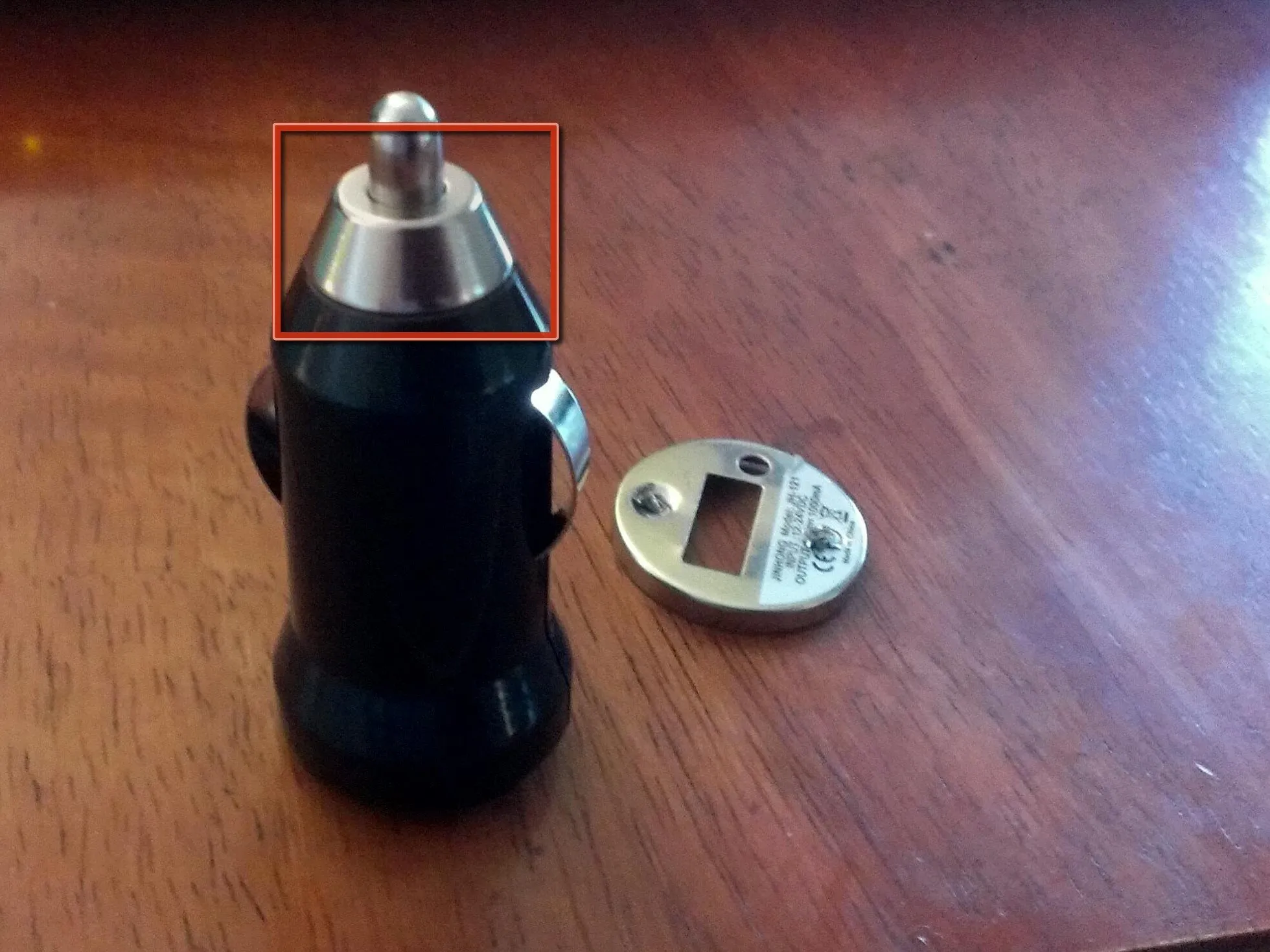

• Открутите металлическое кольцо в верхней части и извлеките детали.

• Внутри только пружина и предохранитель. Не очень хорошо. Это означает, что порт питания зависит от предохранителя.

Шаг 4

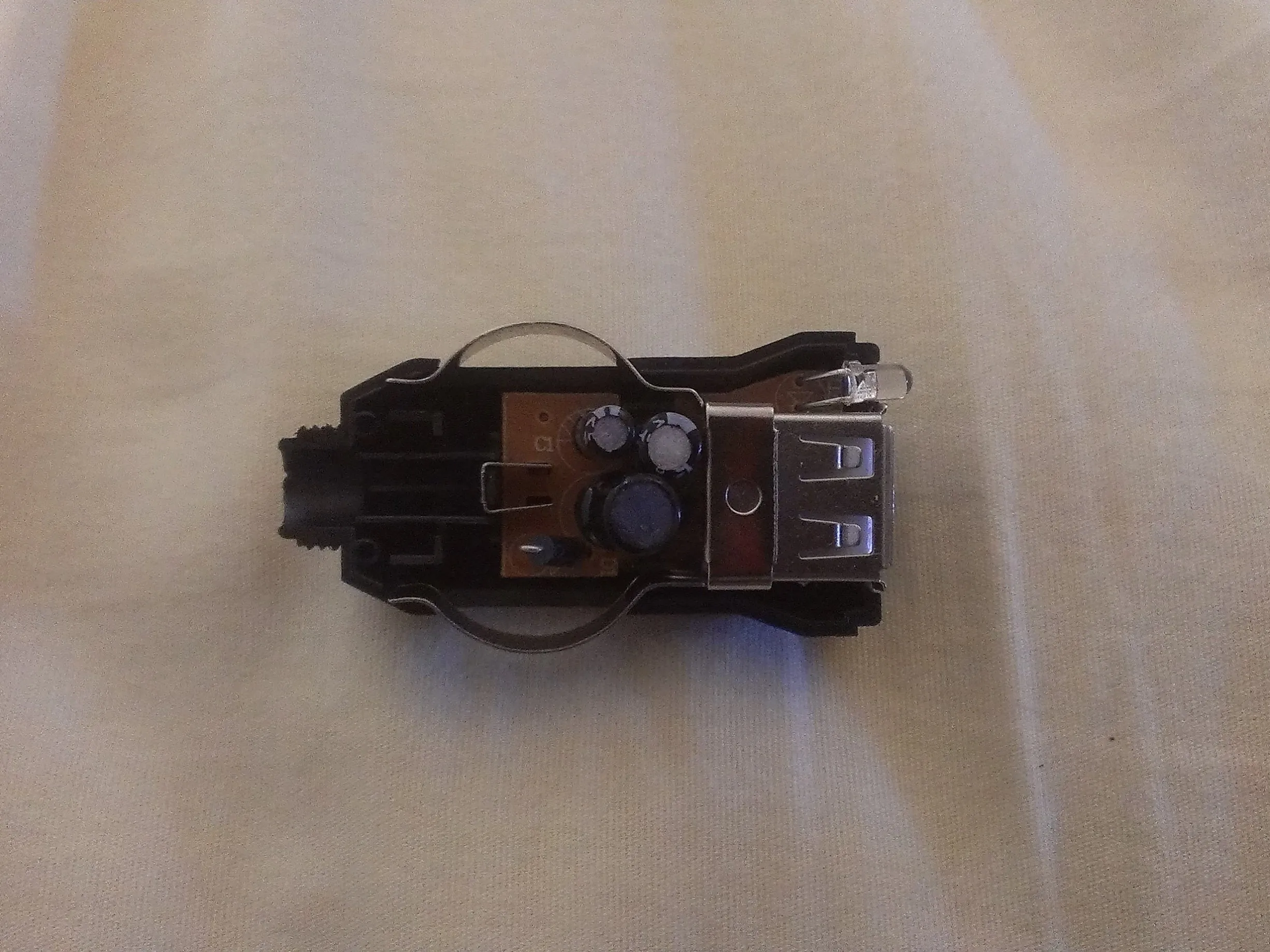

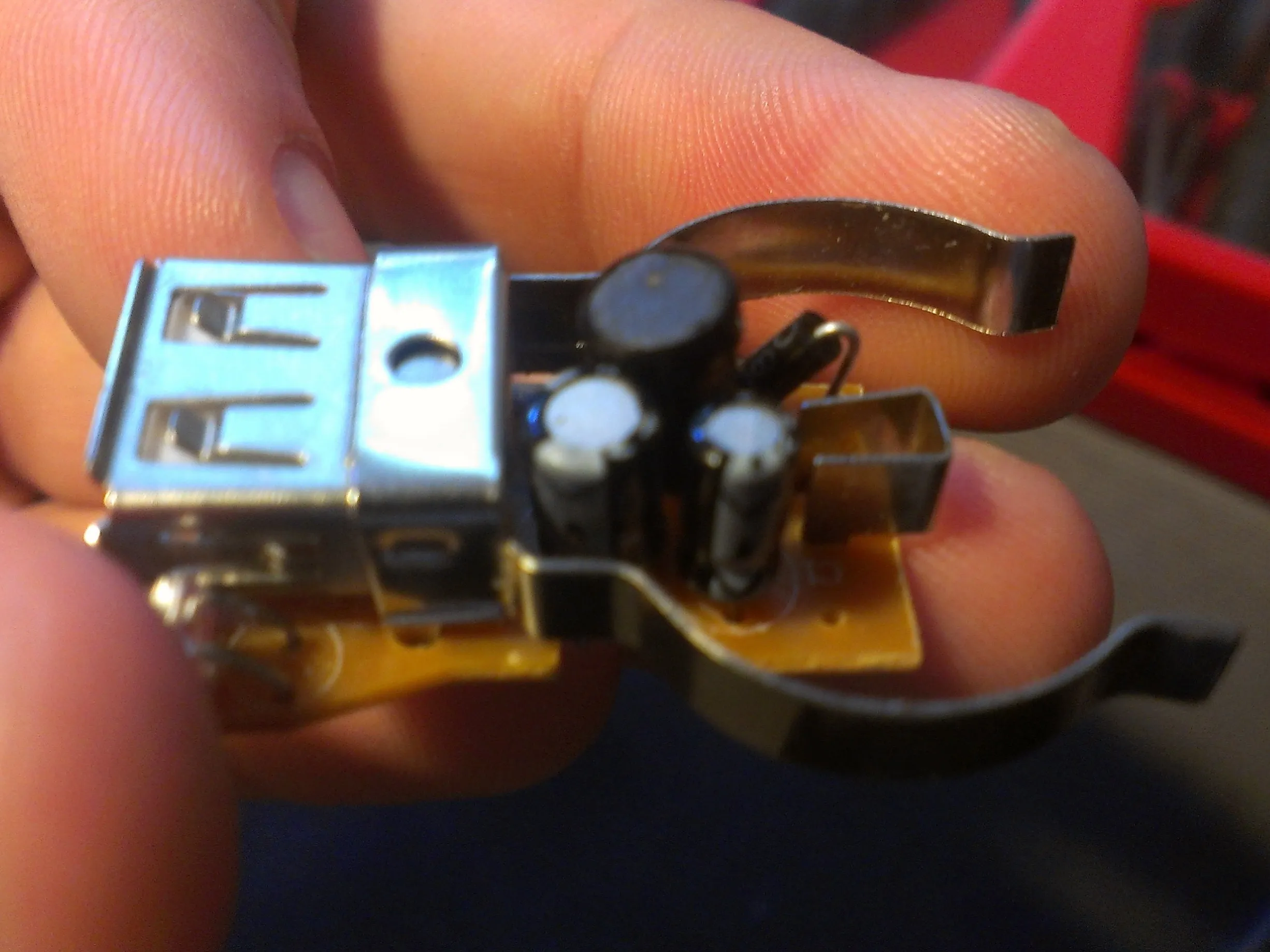

• Устройство разбирается на части, оставляя взору ОЧЕНЬ малонаселенные внутренности.

• Я вижу два конденсатора, индуктор, светодиод, usb-порт, диод и разъемы питания. Предохранителя или какого-либо другого подобия схемы защиты по-прежнему нет.

Шаг 5

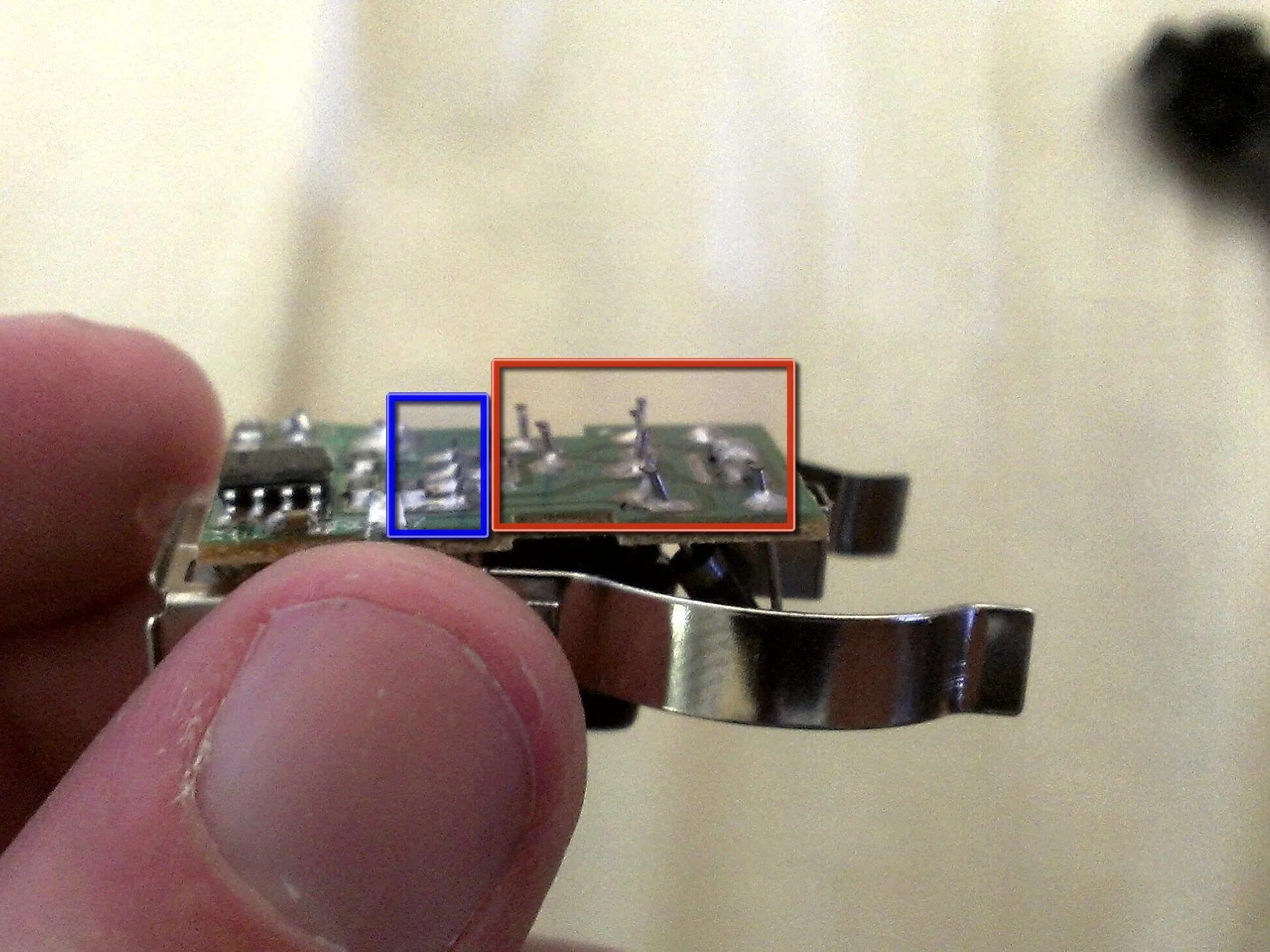

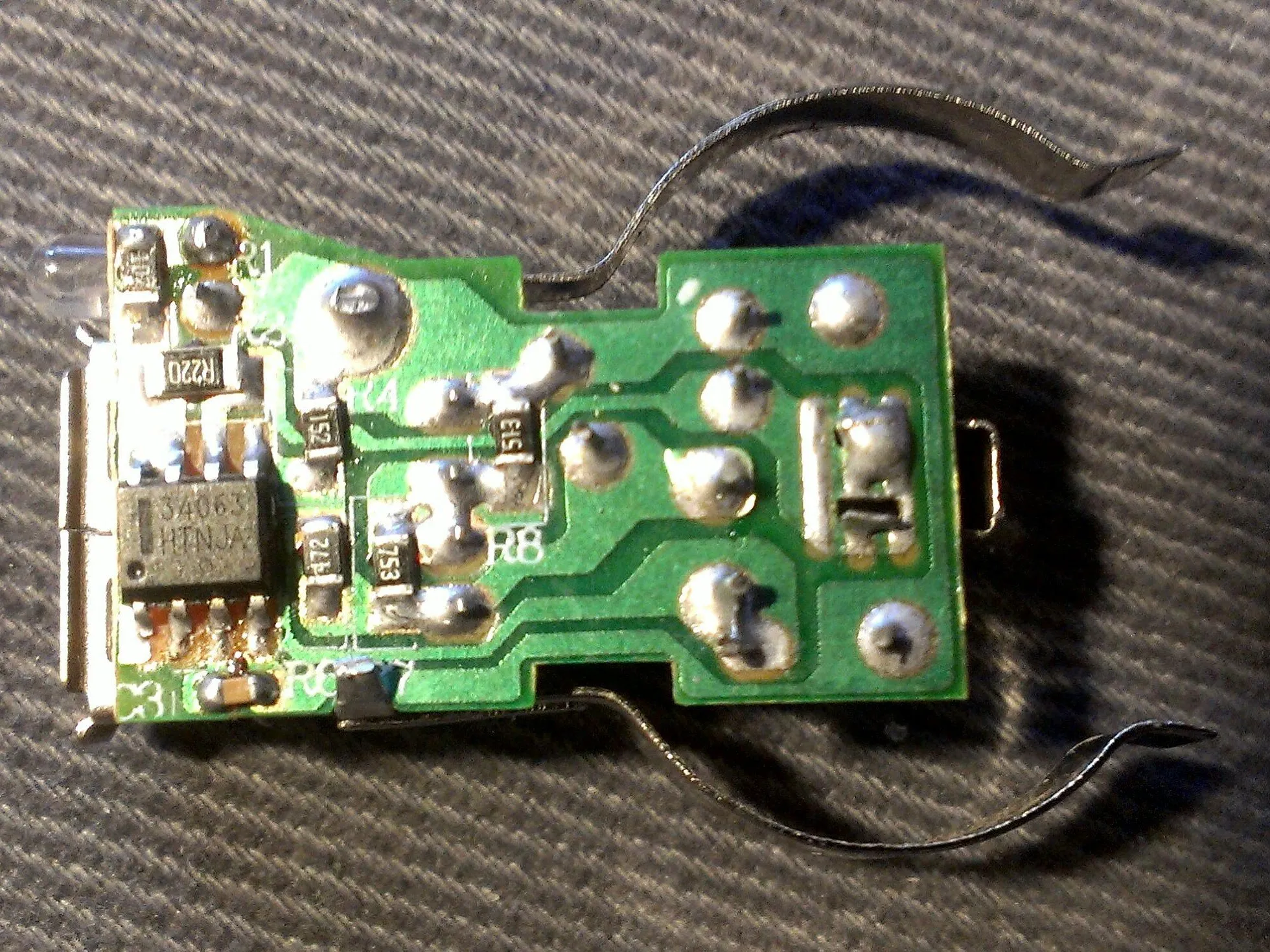

• Давайте посмотрим на другую сторону. Святые длинные провода, человек-летучая мышь! Эти провода (в красной рамке) слишком длинные. Сравните их длину с длиной проводов на USB-разъеме (синие). Хотя пайка выглядит нормально, длинные выводы свидетельствуют об общем отсутствии внимания к деталям и сокращении расходов.

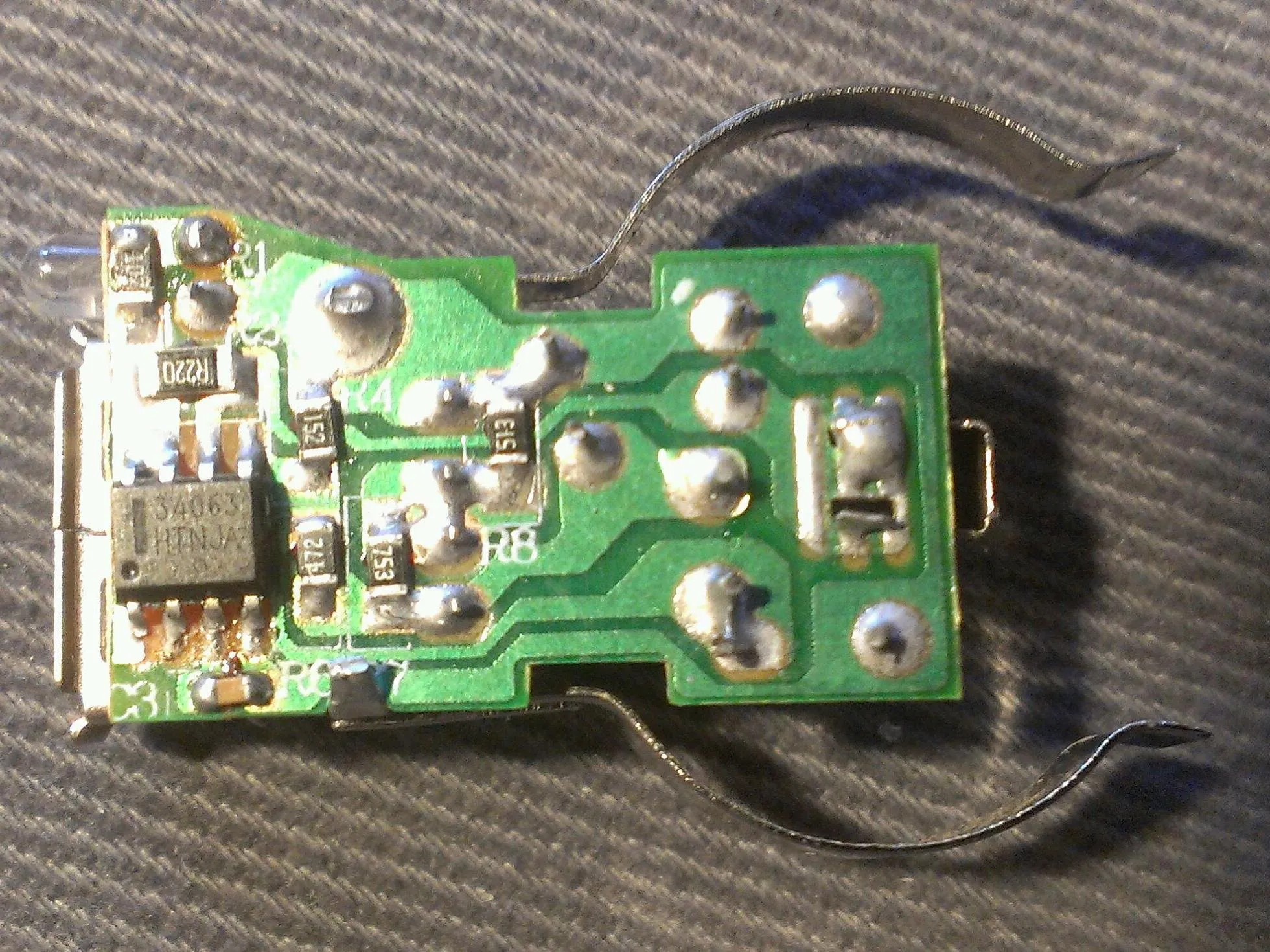

• Теперь мы можем рассмотреть печатную плату в целом. Еще больше признаков сокращения расходов. Паяльная маска (то, что делает печатную плату зеленой) имеет огромные пустые пространства вокруг паяльных площадок. Через них хорошо видна коричневая печатная плата. Это увеличивает риск короткого замыкания и т.д. И снова дешевый дизайн.

• Основная микросхема, похоже, представляет собой импульсный регулятор MC34063. Настоящая рабочая лошадка в зарядных устройствах USB. Хотя эта микросхема может выдавать до 1,5 А, считается, что она способна работать только до 700 мА непрерывно, прежде чем нагрев станет проблемой. Ух ты.

Шаг 6

• Теперь давайте взглянем на схему и посмотрим, как она соотносится с техническим паспортом.

Шаг 7

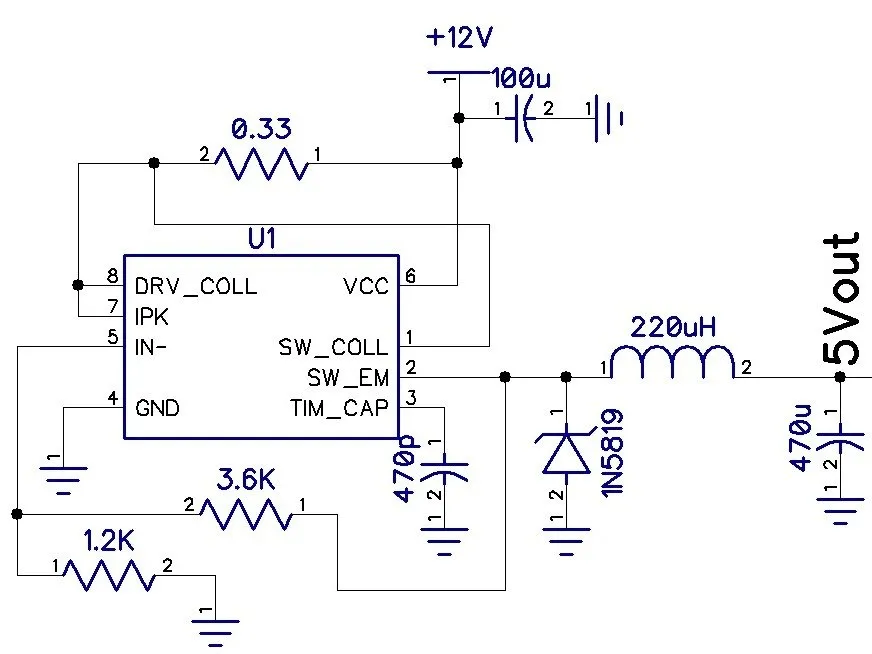

• Здесь мы видим схему из базы данных.

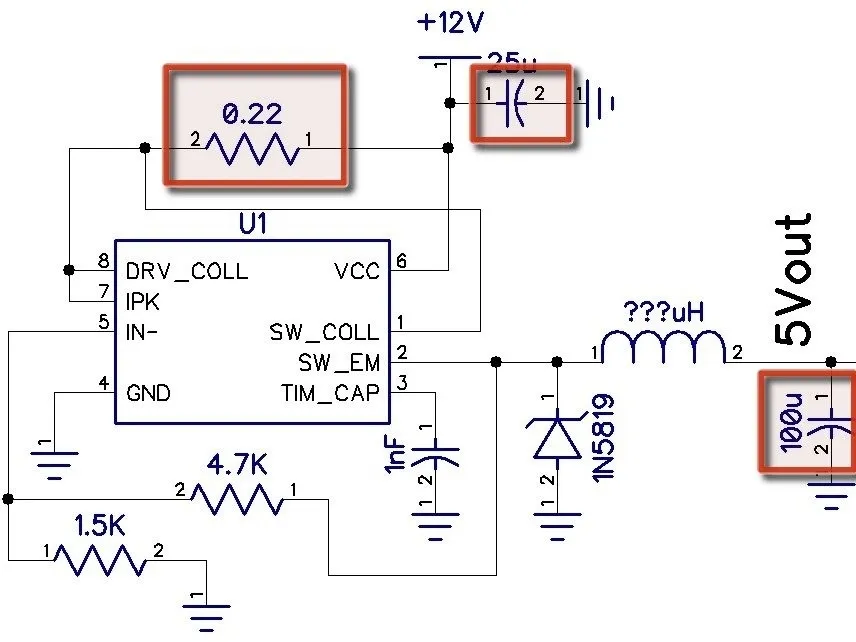

• На следующем изображении мы видим схему, используемую в устройстве. Мы видим, что многие значения изменились.

• Самое большое изменение заключается в том, что Rsc составляет 0,22 Ом. Это дает Ipk 1,36A, что дает Iout Max 0,68A. Это очень далеко от заявленного значения 1A.

• Кроме того, размер входного и выходного конденсаторов был уменьшен до 10uF и 100uF соответственно. Это означает, что на выходе мы увидим БОЛЬШИЕ пульсации. Возможно, они выйдут за пределы спецификации USB и подвергнут риску подключенное устройство.

• Проще говоря, это устройство в лучшем случае является переделанным зарядным устройством USB на 500 или 750 мА. Оно НЕ рассчитано на 1А, несмотря на то, что написано на наклейке на корпусе.
