Разборка Genius Smart kb-102
Введение
Здесь мы будем разбирать клавиатуру Genius Smart KB-102A, разработанную компанией Genius, которая имеет приподнятые клавиши, что облегчает ее чистку, а не замену. Она также довольно дешевая, так что будьте осторожныЭто делается с испанской версией клавиатуры, но это применимо и к остальным.
Шаг 1 Снятие задней крышки
Во-первых, вам понадобятся 2 отвертки, есть только 2 типа винтов, и они сильно отличаются друг от друга, не бойтесь перепутать их.

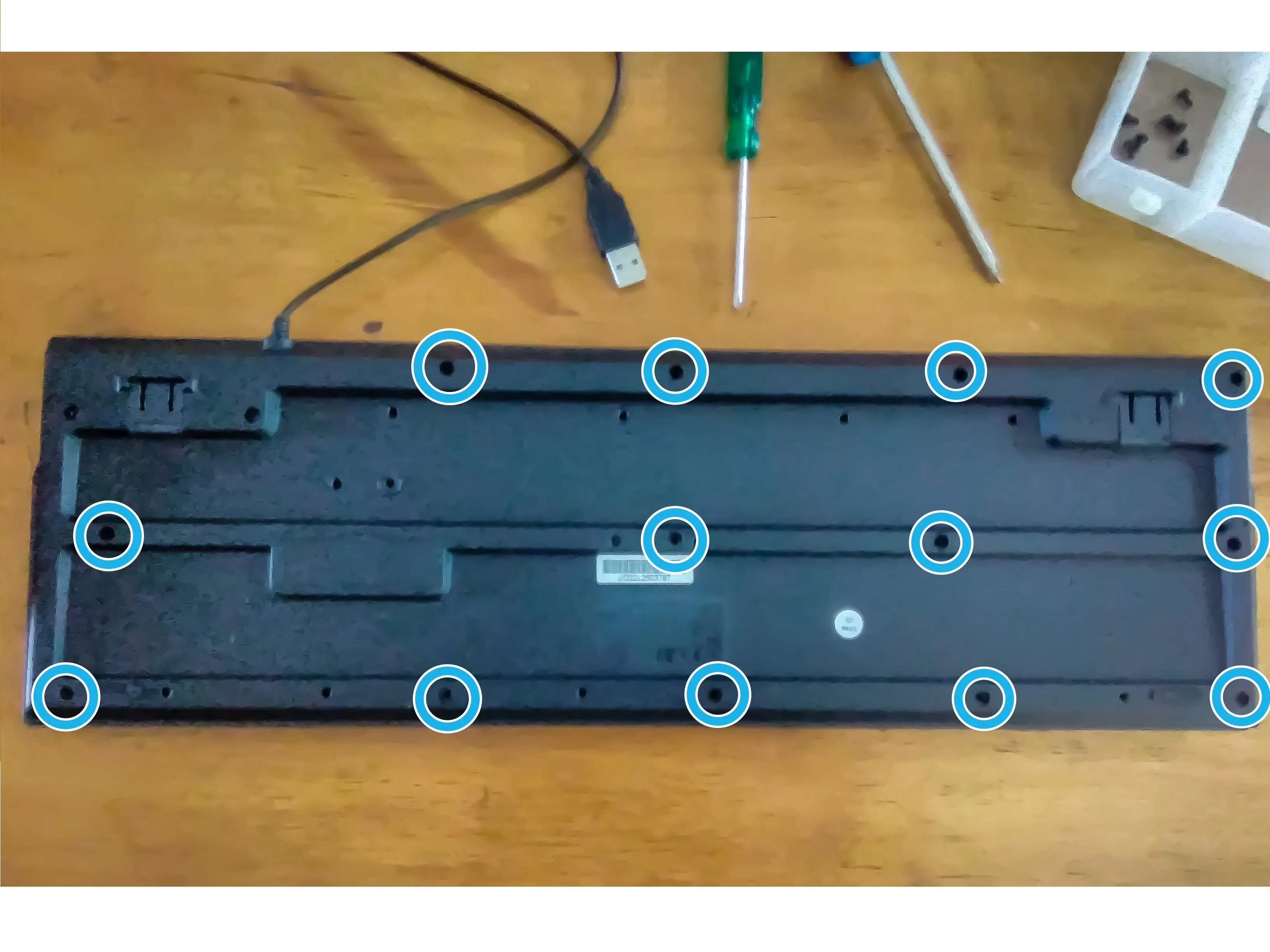

Переверните клавиатуру вверх ногами. Есть 13 основных винтов корпуса, это большие винты, они все одинаковые, удалите их (2-е изображение)

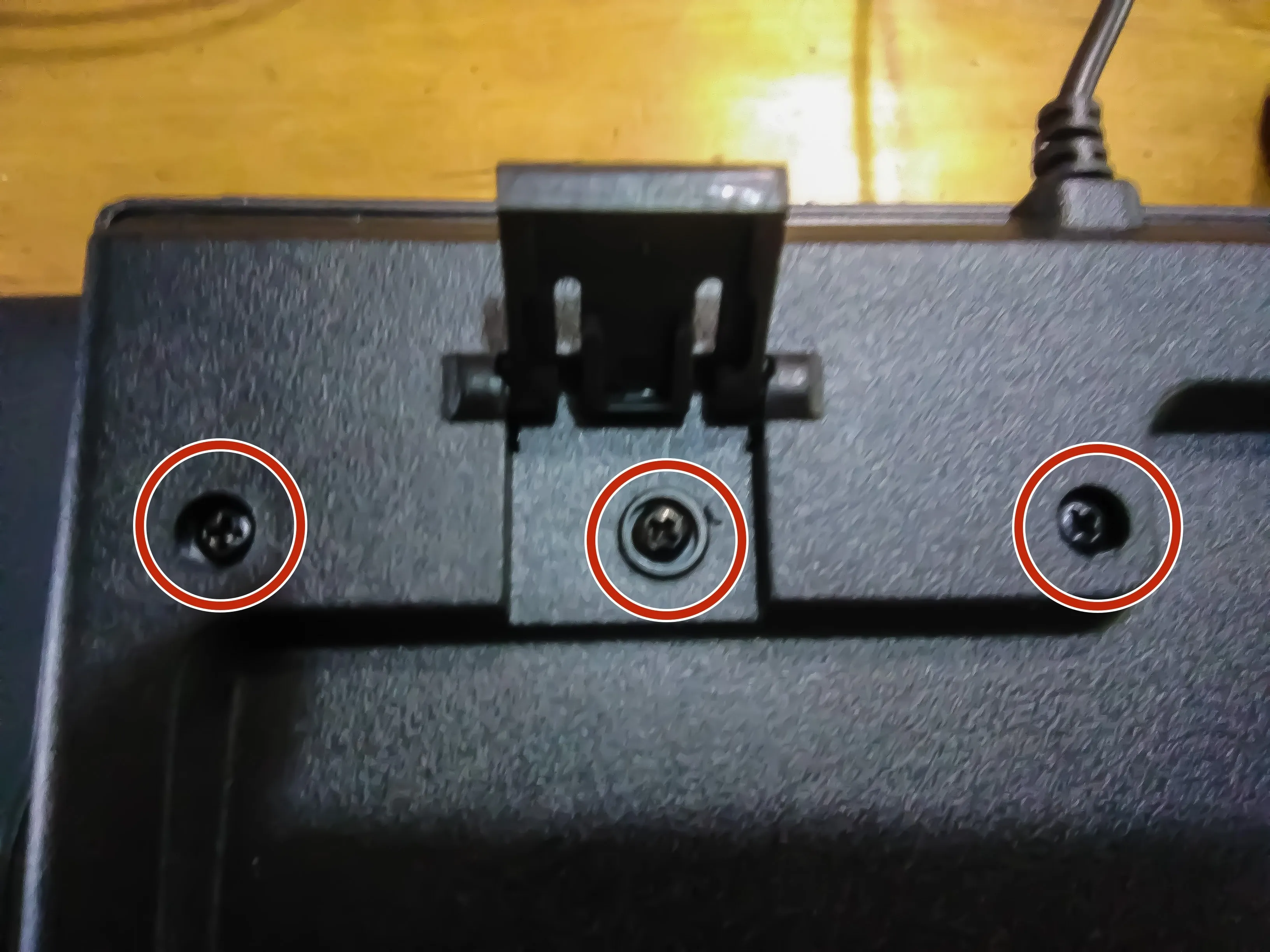

Есть еще 3 винта, которые держат печатную плату слева вверху, они имеют меньшие головки, но длиннее, без каламбура, удалите их (3-е изображение)
Шаг 2 Удаление мембраны

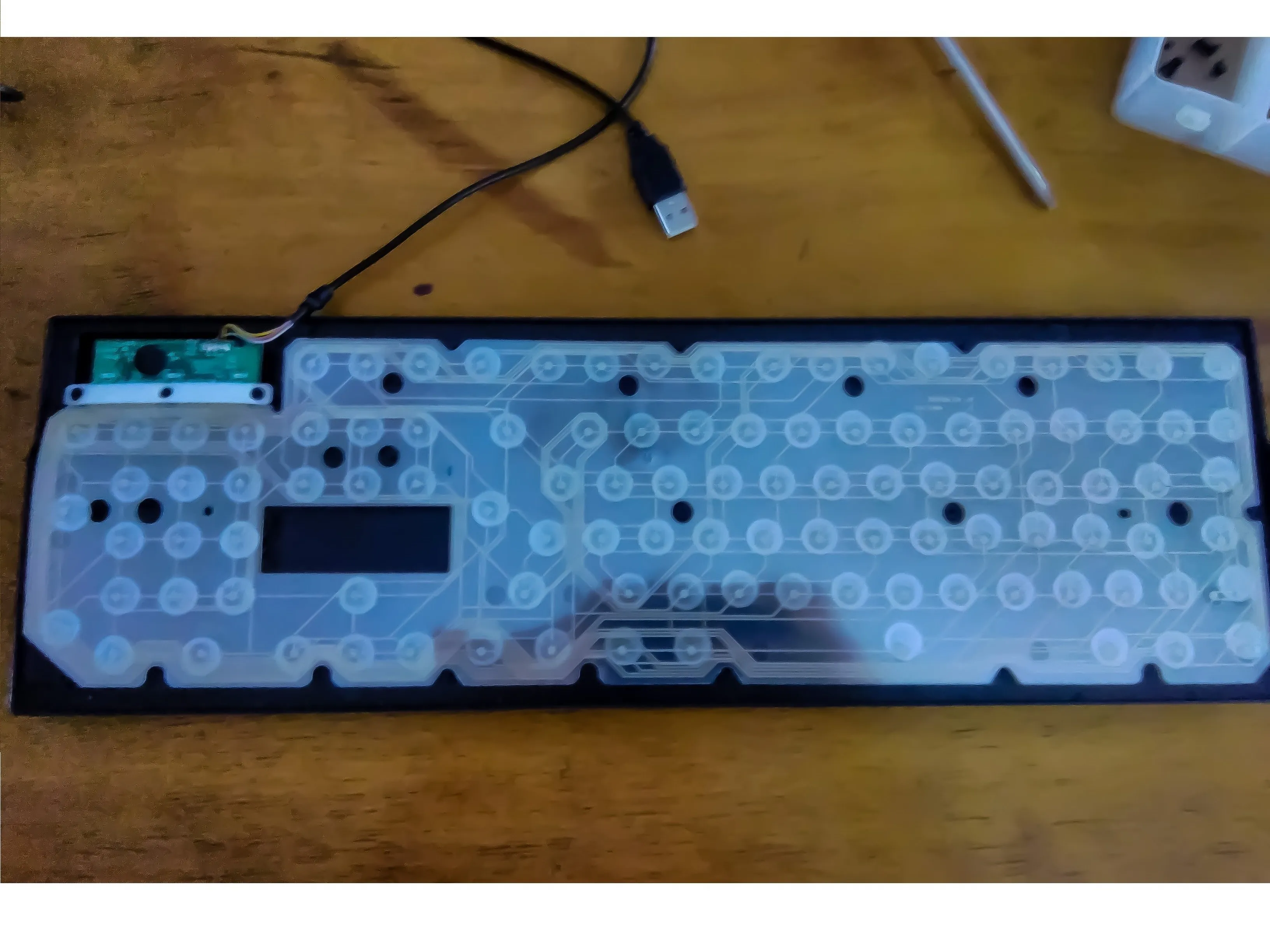

Откройте заднюю крышку, и вы увидите мембрану, так что да, если вы сомневались, это мембранная клавиатура, и дальше процедура почти такая же, как и у любой другой клавиатуры.
Чтобы снять мембрану, сначала удалите кусочек резины, удерживающий ее на печатной плате, она просто расположена там, вы можете снять ее рукой, то же самое с мембраной
Шаг 3 Извлечение клавиши

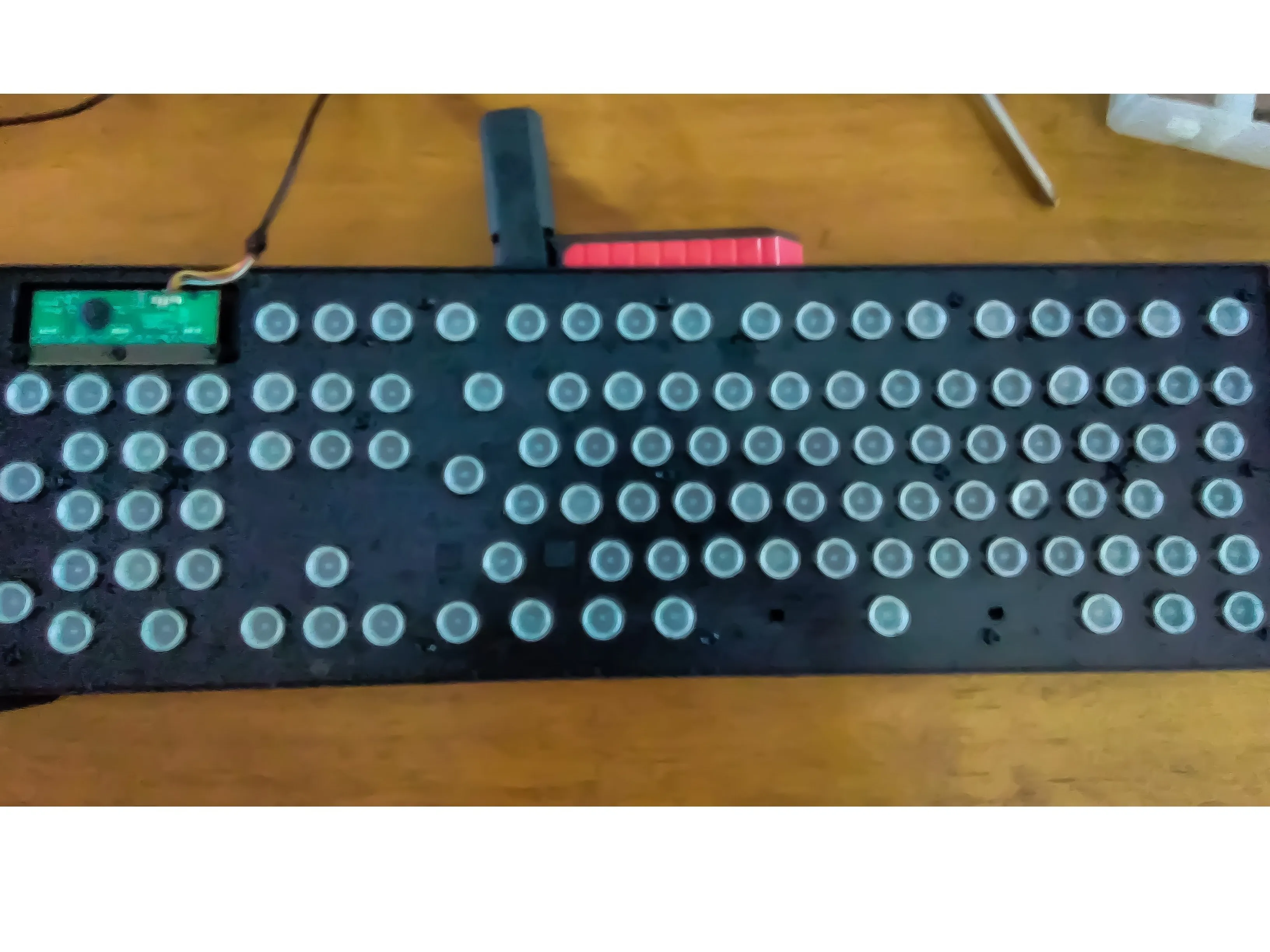

Следует отметить несколько моментов, связанных с этой клавиатурой: во-первых, печатная плата не очень хорошо держится на месте, поэтому она может отскочить. Вы можете просто поставить ее на место
Во-вторых, чтобы резиновые контакты не выпали, вам придется приподнять ее с боков, чтобы клавиши висели и не давили на поверхность,
При этом корпус слишком тонкий и будет гнуться, так что используйте столько точек опоры, сколько сочтете нужным, я использовал колонку Bluetooth, фонарь и рулон изоленты. Так делать не стоит, но это помогает, так что неважно.

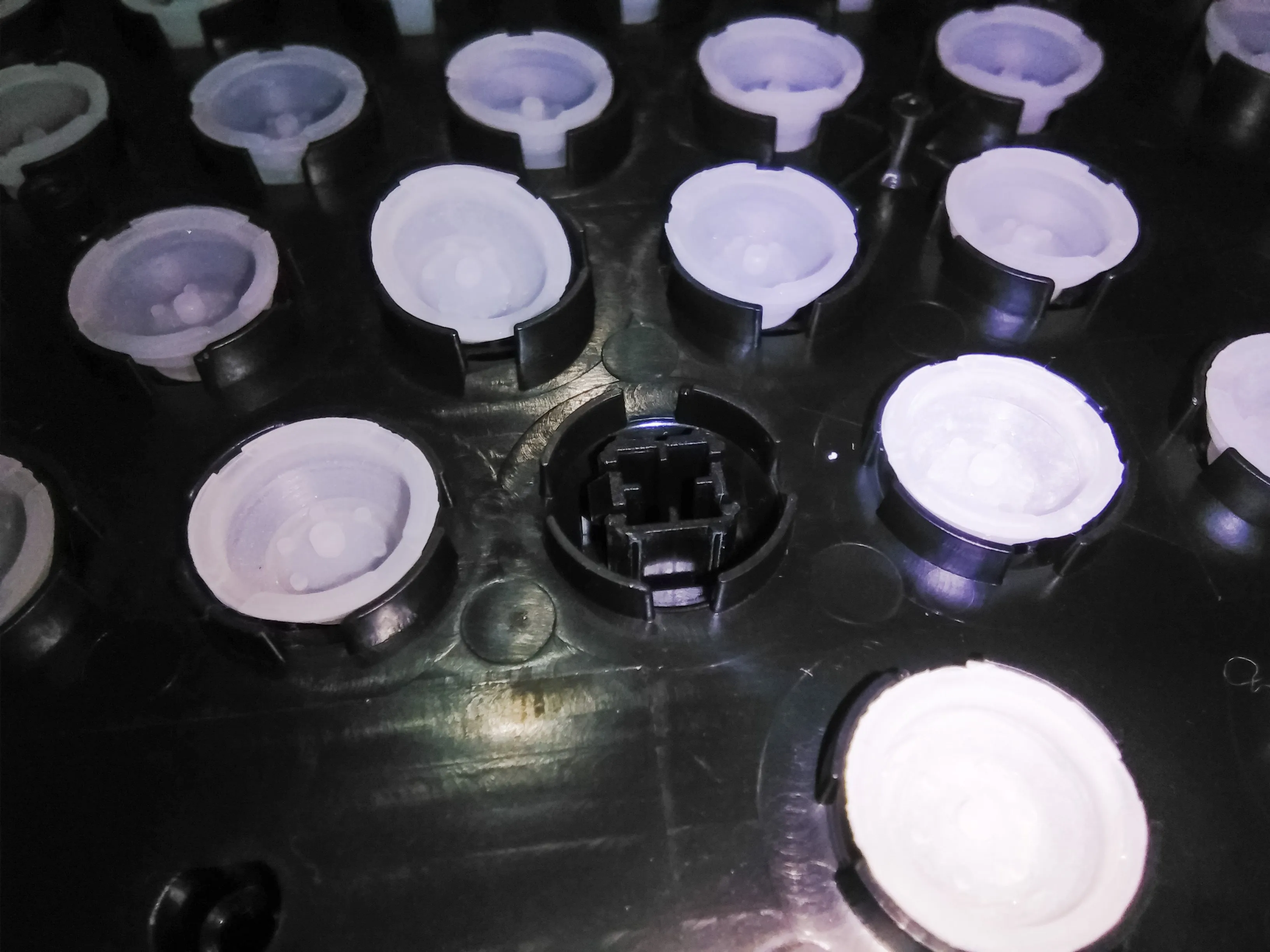

Теперь, чтобы снять клавишу, вам нужно будет нажать на эти 2 защелки (3-е изображение), и тогда клавиша может выйти, я предупреждаю вас еще раз, что они хрупкие, пластик этой клавиатуры довольно дешевый, некоторые плоскогубцы подойдут для того, чтобы нажать на них и снять ее, но будьте осторожны
Шаг 4 Сборка
Для того чтобы собрать устройство, просто проделайте все шаги в обратном порядке, но не забывайте о некоторых деталях:

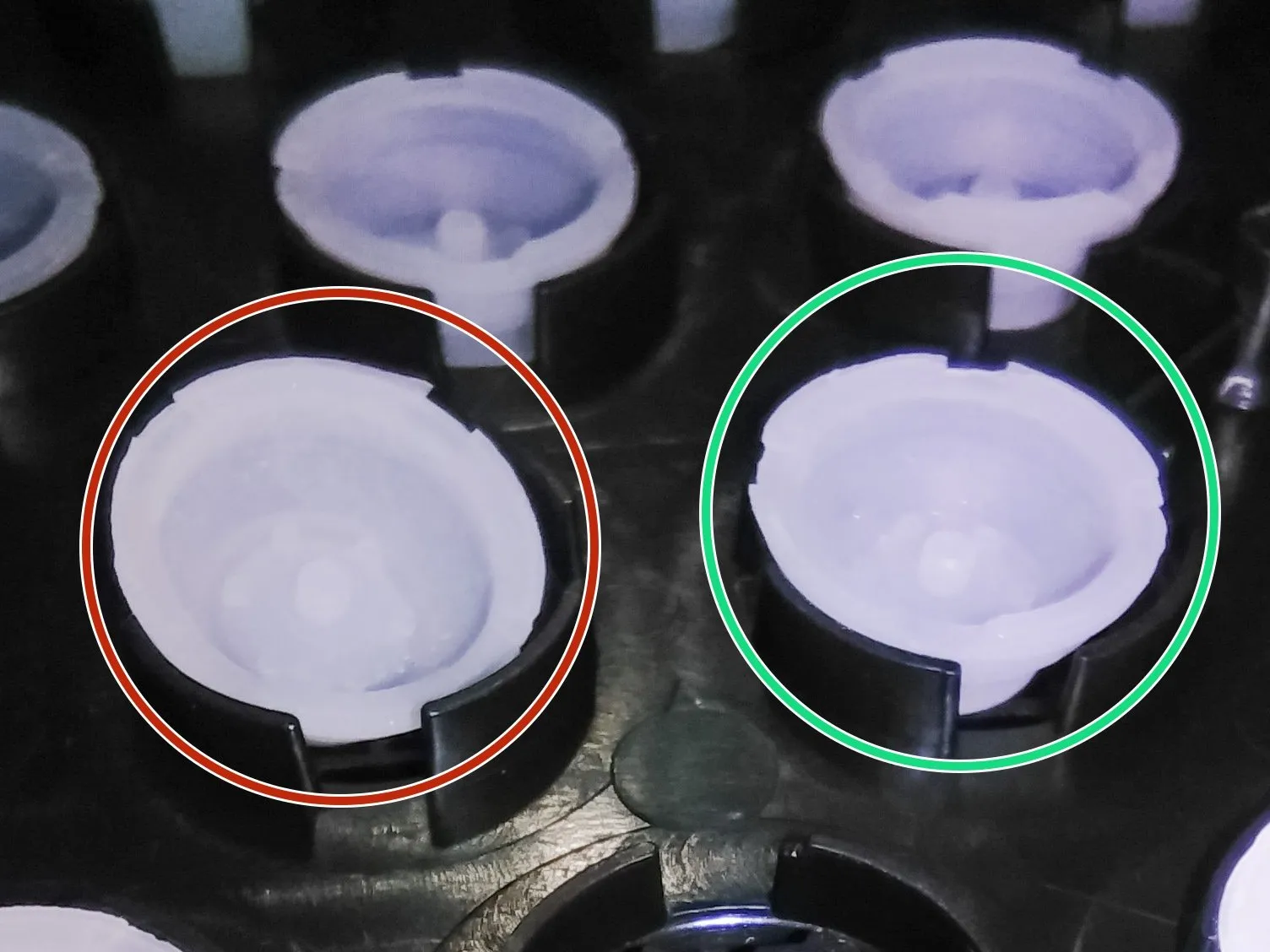

Резиновые контакты должны быть плоскими на поверхности, а полая сторона должна смотреть вверх, в зеленый это правильное расположение, в красныйнеправильное

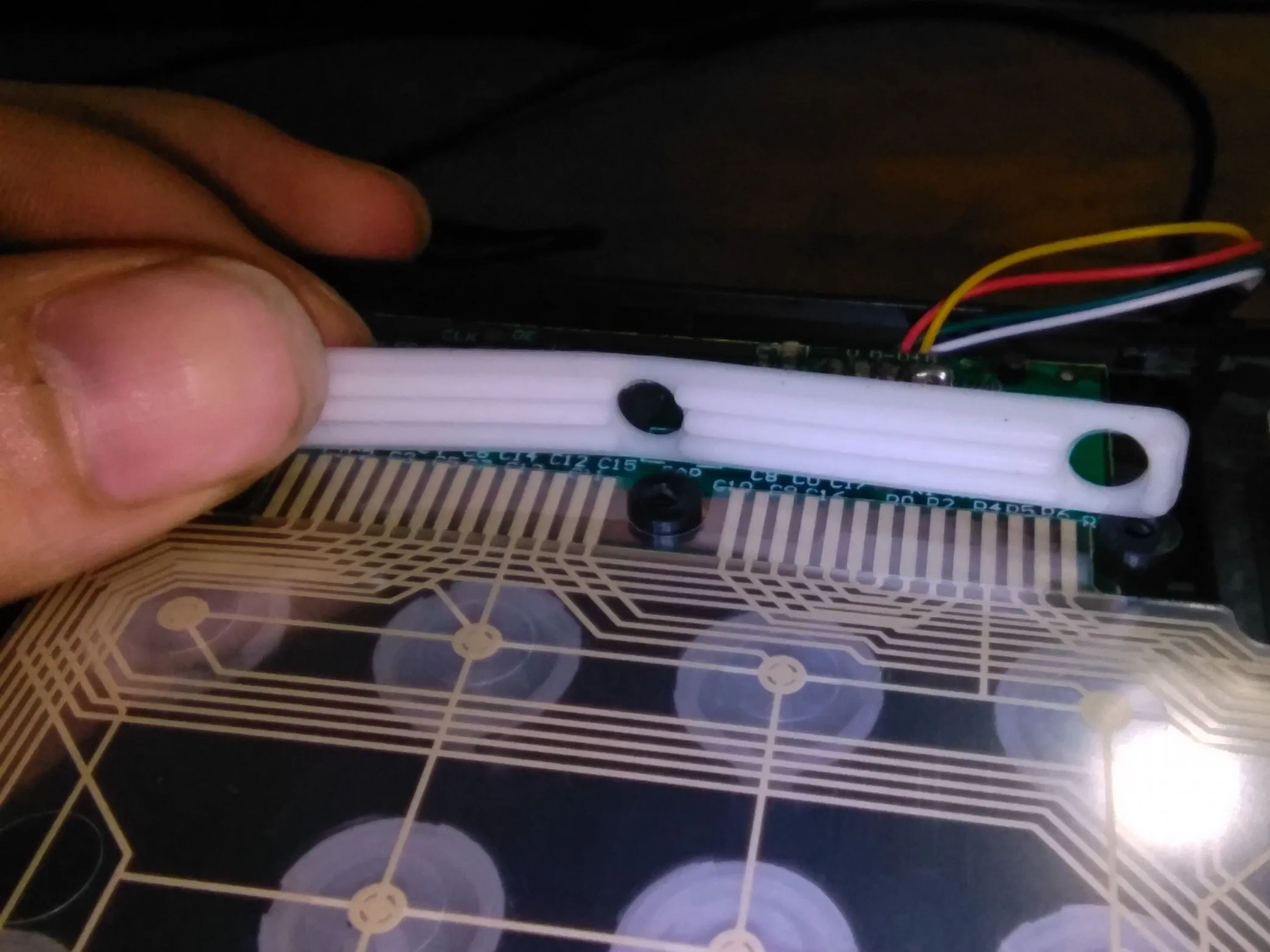

Кусок резины, который удерживает мембрану в плате, также имеет свое положение, где его гофрированная сторона должна смотреть вниз на мембрану
Все и мембрана на месте (см. фото шага 2), кабель почти ничего не держит на месте, поэтому убедитесь, что он правильно расположен при установке задней крышки на место
Шаг 5 Финиш

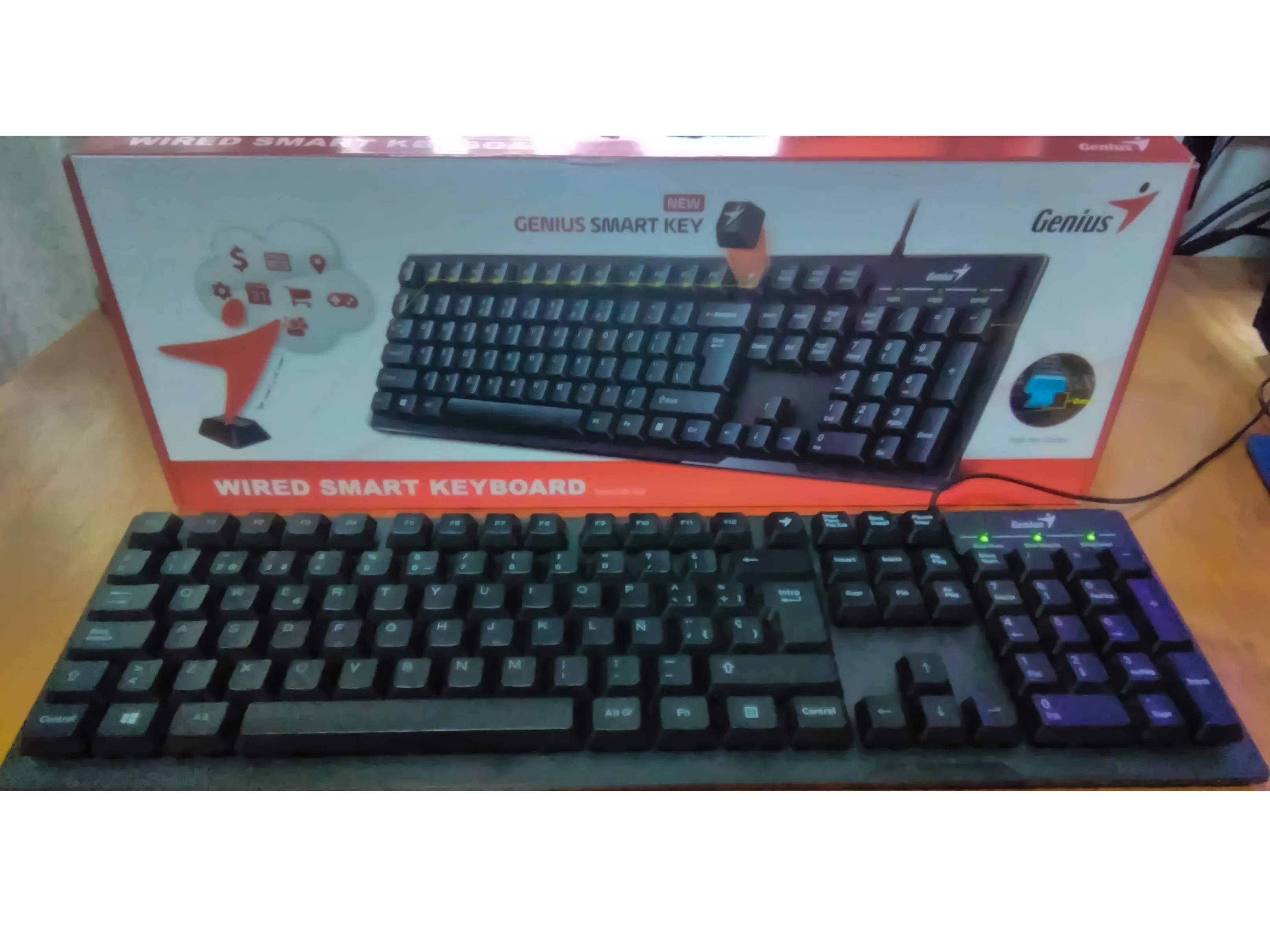

Открутите заднюю крышку, и все готово. Итак, все готово, и вам больше нечего сказать. Спасибо, что прочитали, и удачного дня.
