Разборка Google Home

Введение

Компания Google стремится привнести в мир роботов-помощников будущего уже сегодня. Оснащенный Google Assistant, Google Home готов работать с устройствами умного дома, поддерживать сервисы Google и отвечать на ваши повседневные вопросы. Есть ли в нем то, что нужно, чтобы воплотить ваши футуристические фантазии и мечты об умном доме? Пришло время разрушить Дом!

Мы не хотим, чтобы вы что-то пропустили, ведь будущее становится настоящим. Следите за нами в Instagram, Facebook или Twitter, чтобы быть в курсе событий.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка Google Home

• Ок, Google. Давайте посмотрим на технические характеристики вашего Home:

• Высокочастотный динамик с 2-дюймовым драйвером + два 2-дюймовых пассивных радиатора

• Микрофоны дальнего поля

• Настраиваемая база

• Wi-Fi 802.11ac (2,4 ГГц/5 ГГц)

• 'Сенсорная поверхность' управления

• Вооруженные рентгеновской разведкой от Creative Electronмы готовы начать вторжение в наш дом.

Комментарии к шагу

Щит на задней панели материнской платы выглядит как маленький домик на этой фотографии... намеренное 'домашнее' пасхальное яйцо?

Эта статья великолепна. Я ученик 7 класса и пишу в школе статью о дизайне умных колонок Google Home. Я хотел бы узнать, могу ли я использовать ваши фотографии в своем проекте. Конечно, я буду цитировать источник. Заранее спасибо. Эвелин

Шаг 2

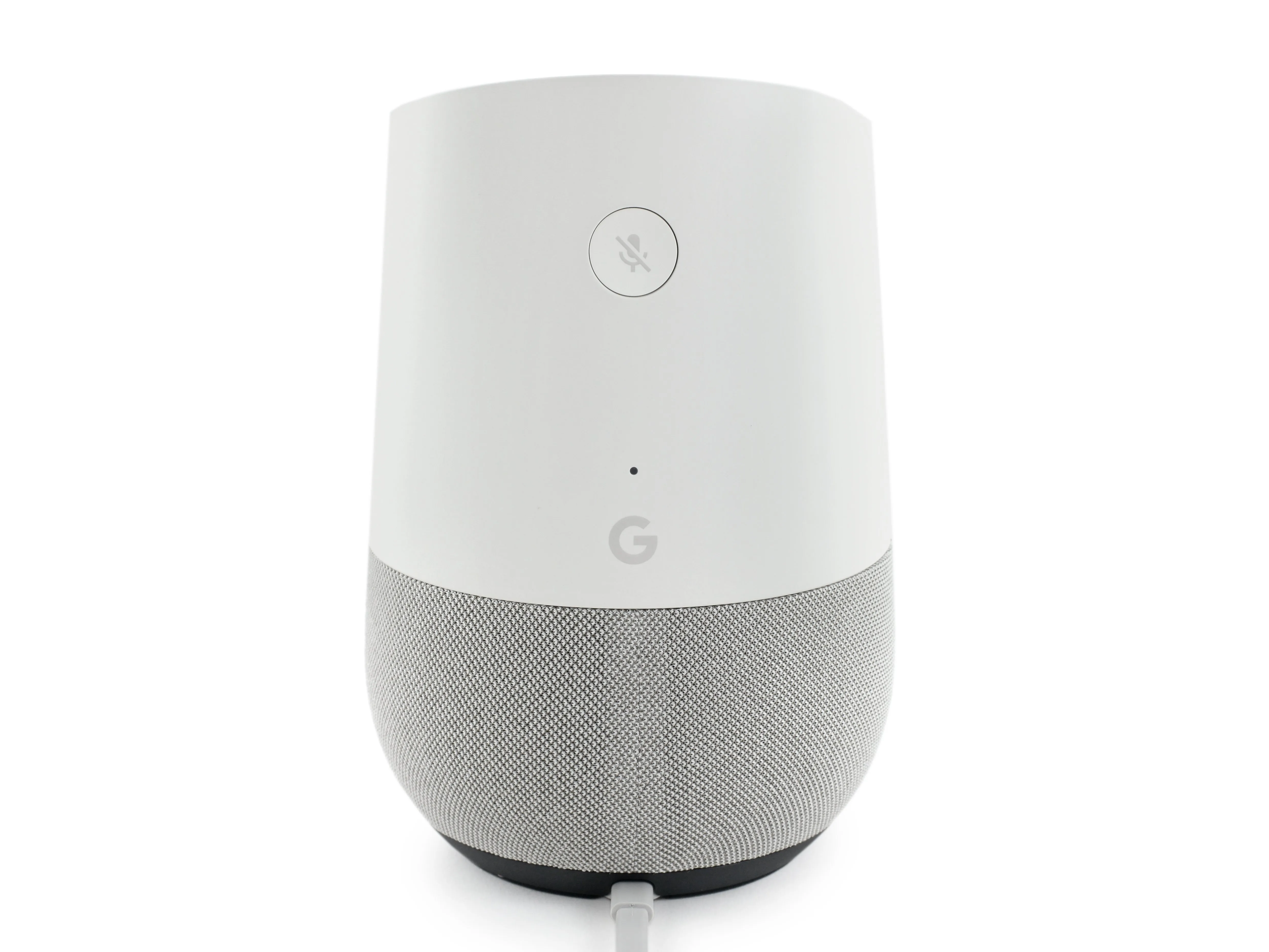

• Никакого приятного запаха от этого устройства (пока что), но мы находим кнопку 'ожидания' для микрофонов Home, а также светодиодный индикатор состояния.

• Удобно, если вам захочется уединиться от сверхразума Google...

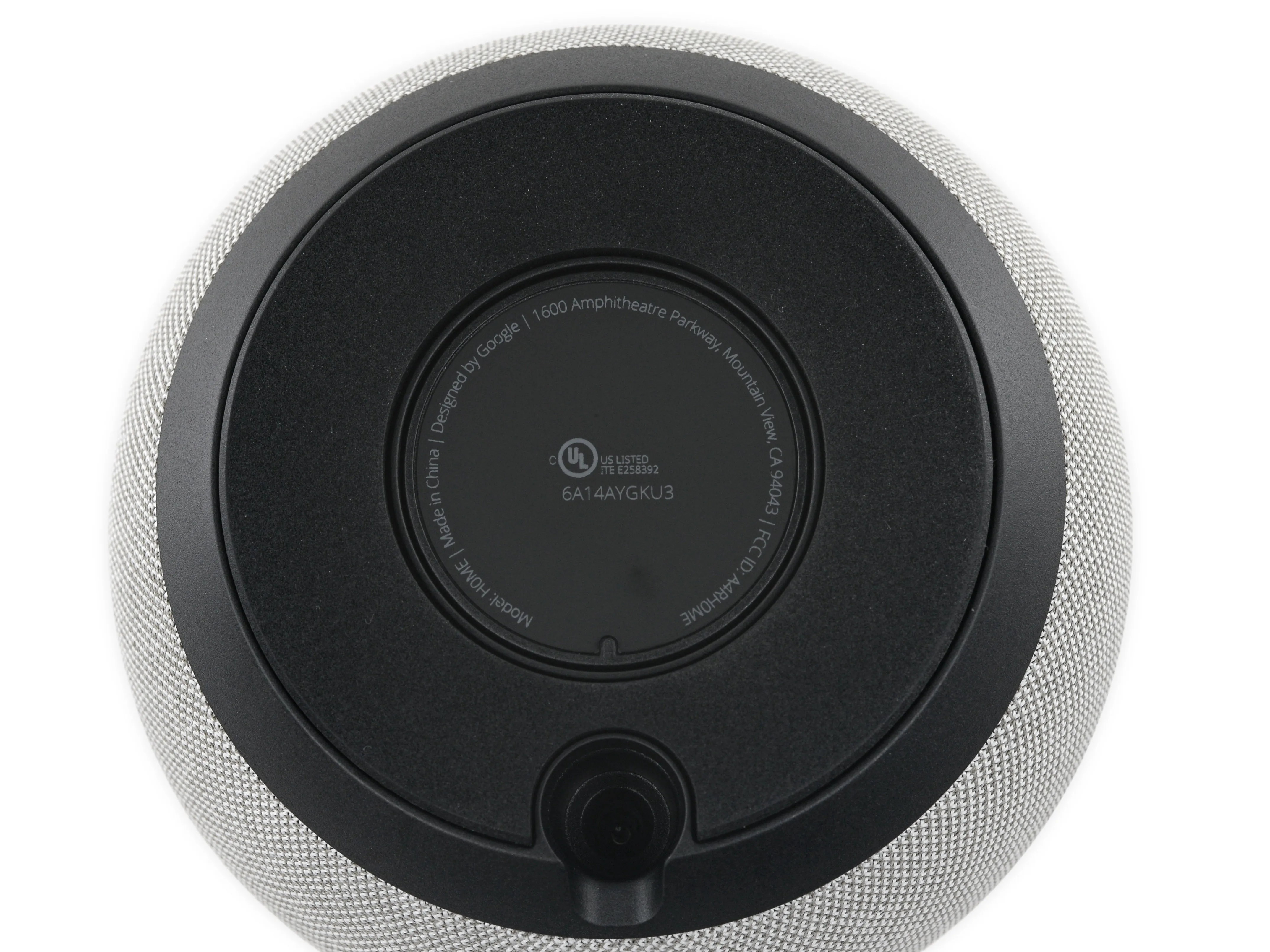

• На ножке находится порт питания A/C, номер модели и различные сертификаты.

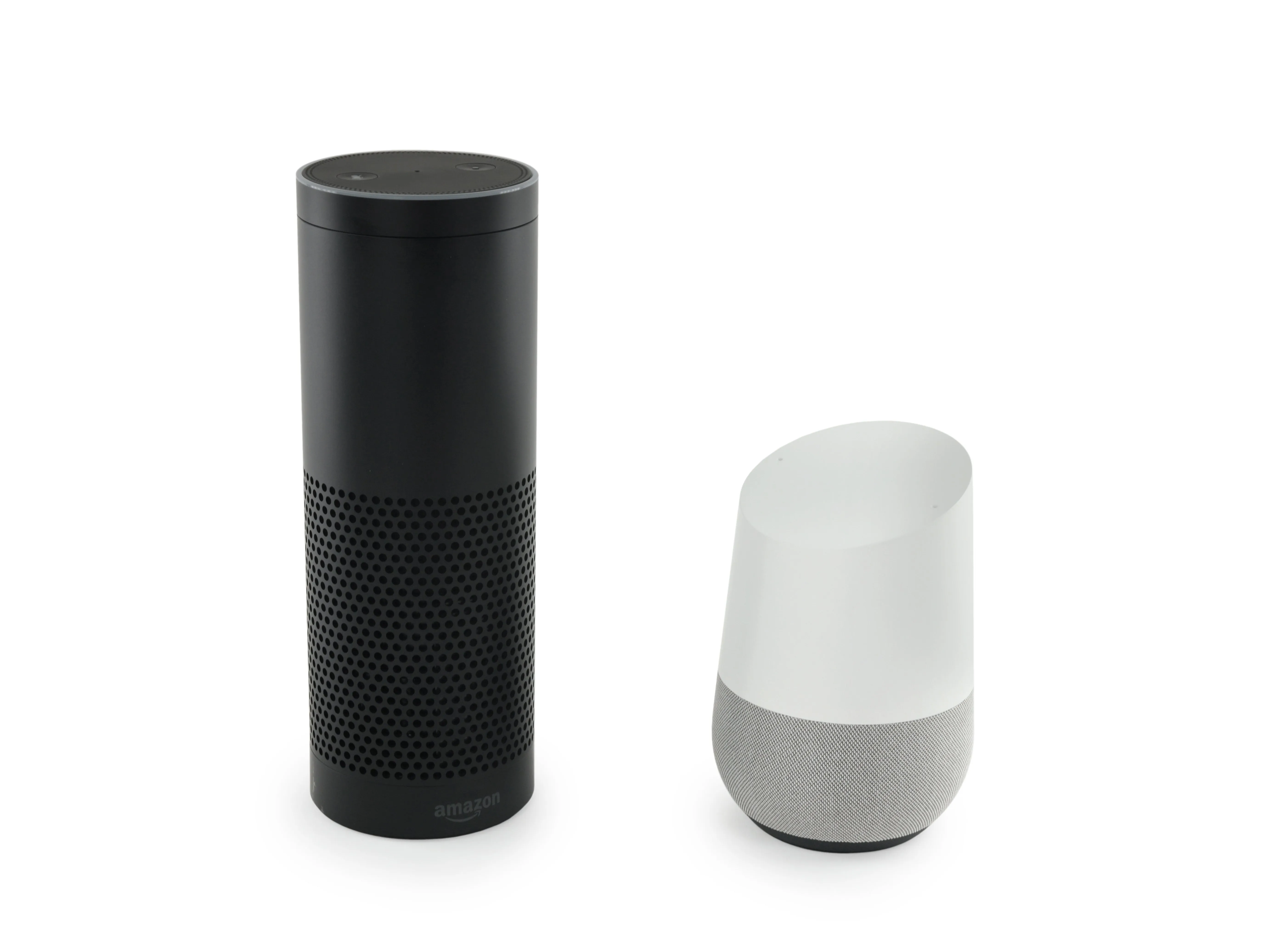

• При диаметре 3,79 дюйма и высоте 5,62 дюйма этот более круглый и мягкий динамик чуть больше половины высоты Amazon Echo.

Комментарии к шагу

Ваши размеры абсолютно неверны. Диаметр GH составляет около 3,5 дюйма, а высота - 5,5 дюйма.

Мы пересмотрели этот шаг после того, как увидели ваш комментарий, и заметили, что сформулировали его неудачно. Спасибо за предупреждение! С тех пор мы его отредактировали. Для тех, кому интересно, вот спецификации от Google.

Я не уверен, что 'порт для зарядки' здесь уместен, поскольку внутри нет аккумулятора для зарядки.

Отличный ответ! Мы обновили формулировку, чтобы сделать ее более точной. Спасибо :)

Шаг 3

• Возможно, чтобы отличить его от ограниченного количества цветовых решений Amazon (их всего два) для Echo, Google Home поставляется с магнитным съемным основанием, которое можно поменять на новое. цвет.

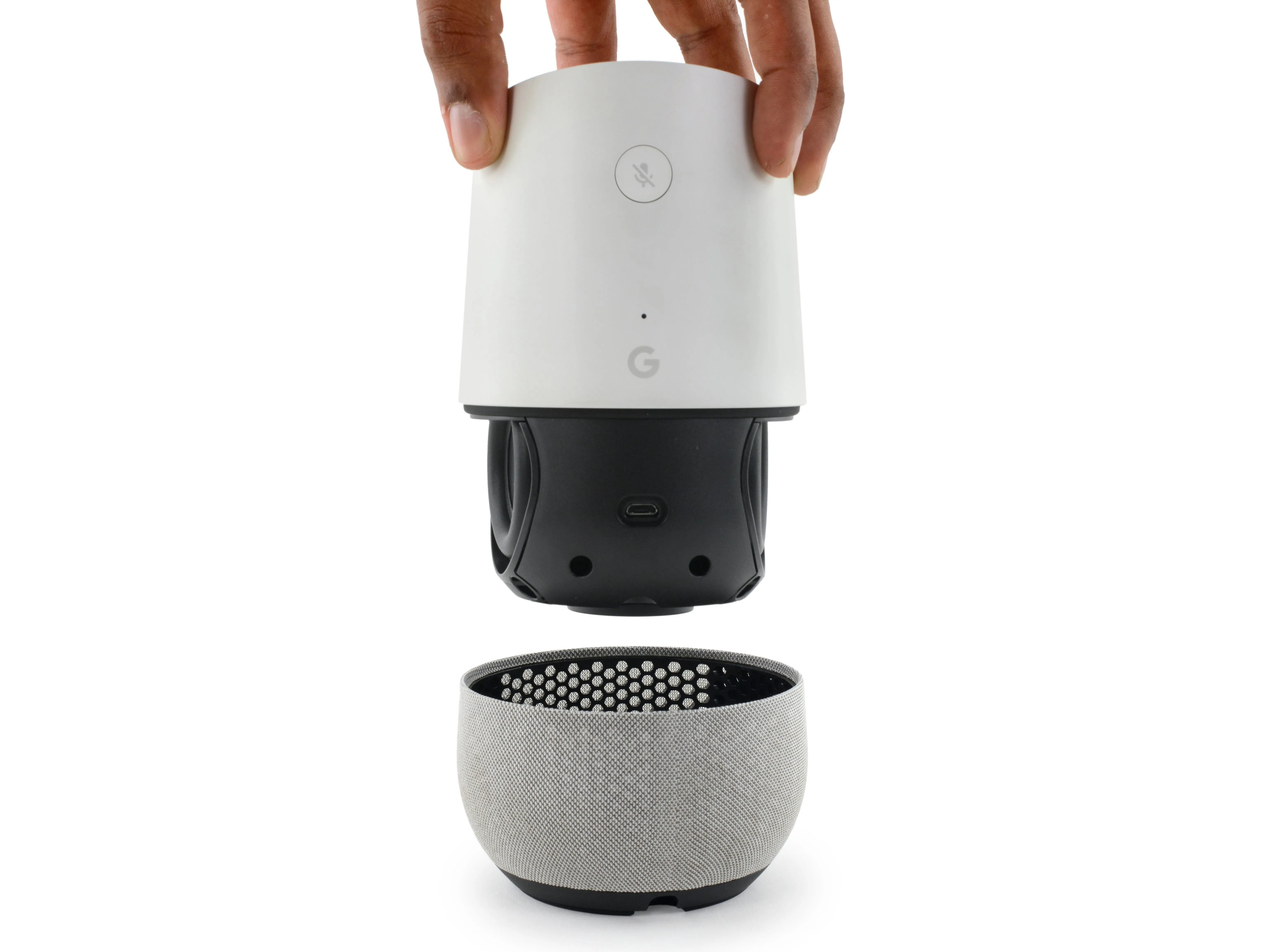

• Сняв основание, мы впервые видим динамик с высокой частотой и скрытый порт отладки/программирования micro-USB.

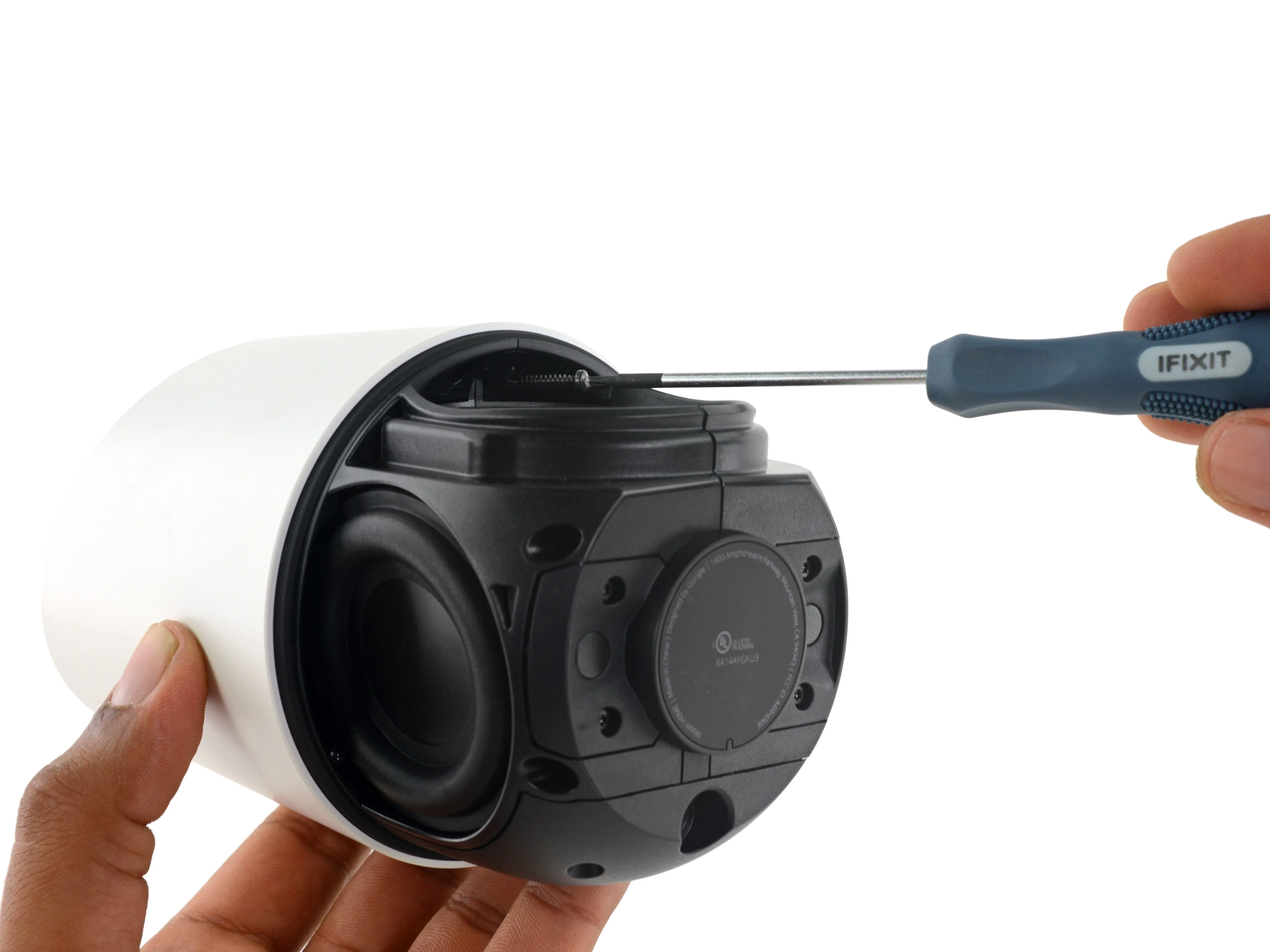

• Чтобы вытащить четыре винта Torx, спрятанные в углублении динамика, мы достаем набор отверток с фиксированным лезвием.

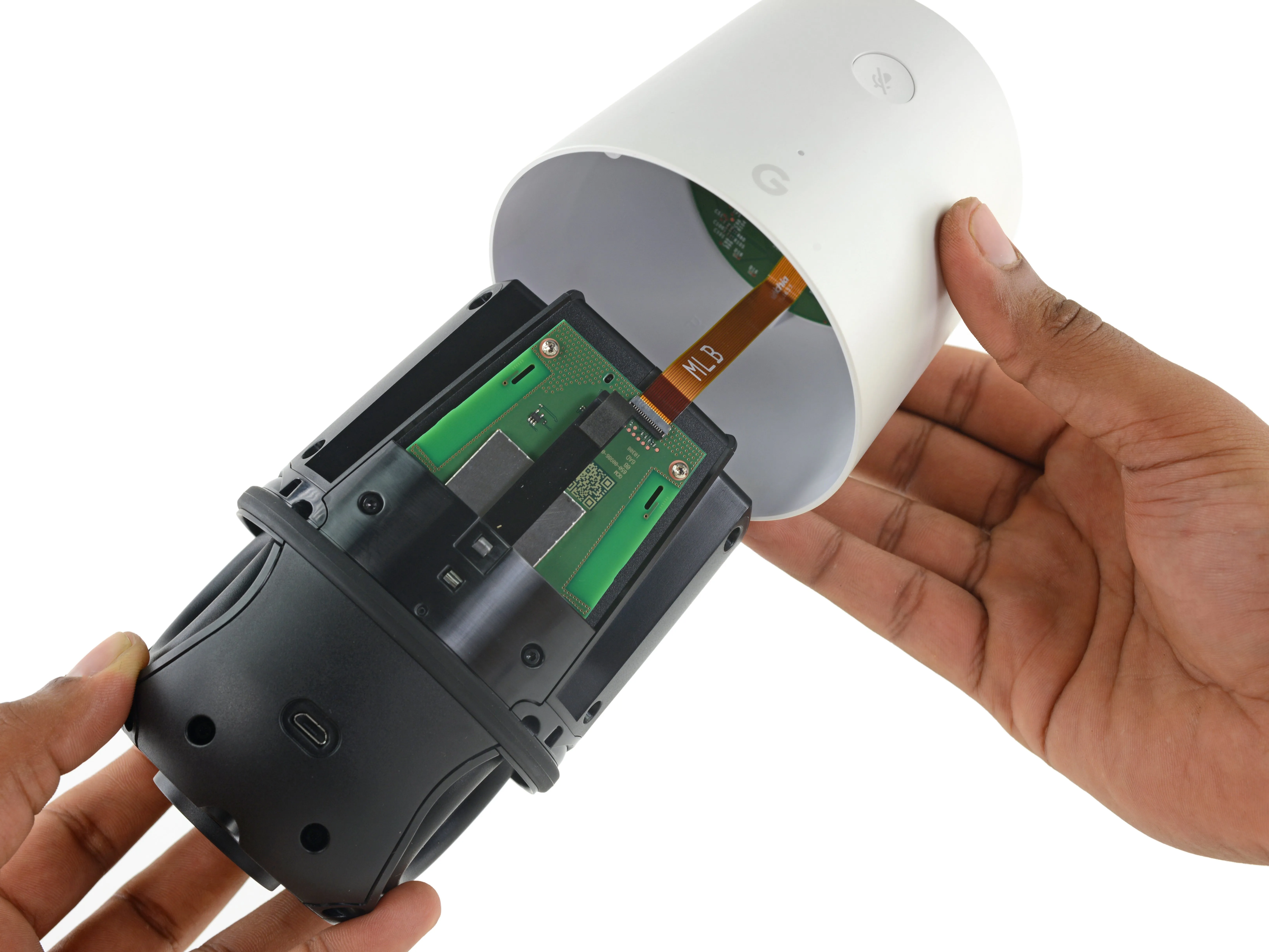

• Вытащив их, мы открываем крышку. Крышка легко отделяется, и наконец-то капсула открыта.

Шаг 4

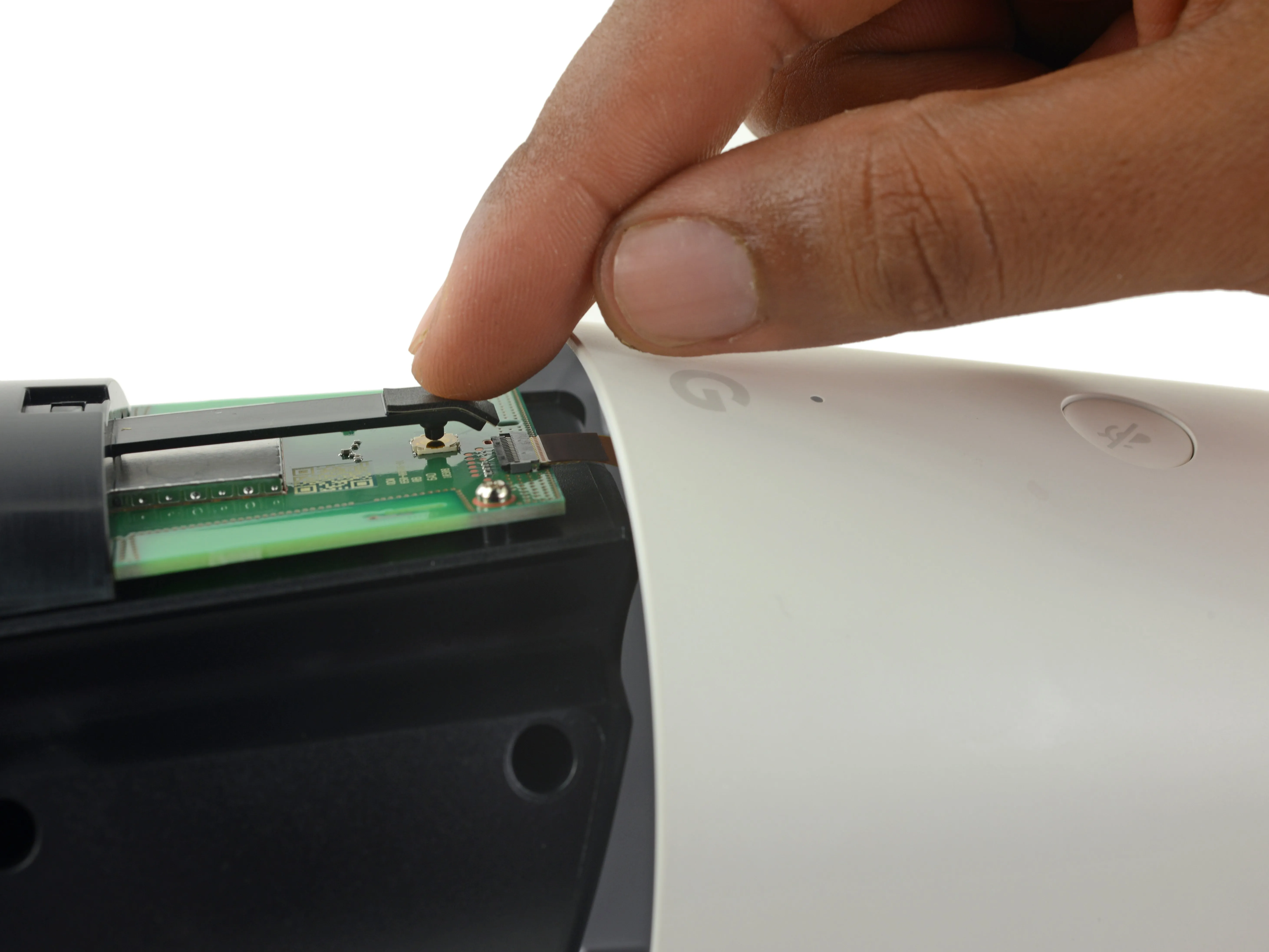

• Здесь мы видим крошечный телеграфный аппарат Home. Шутка. Это рука, которая проходит между кнопкой выключения звука и ее переключателем на плате, чтобы придать ей нужное пружинистое сопротивление.

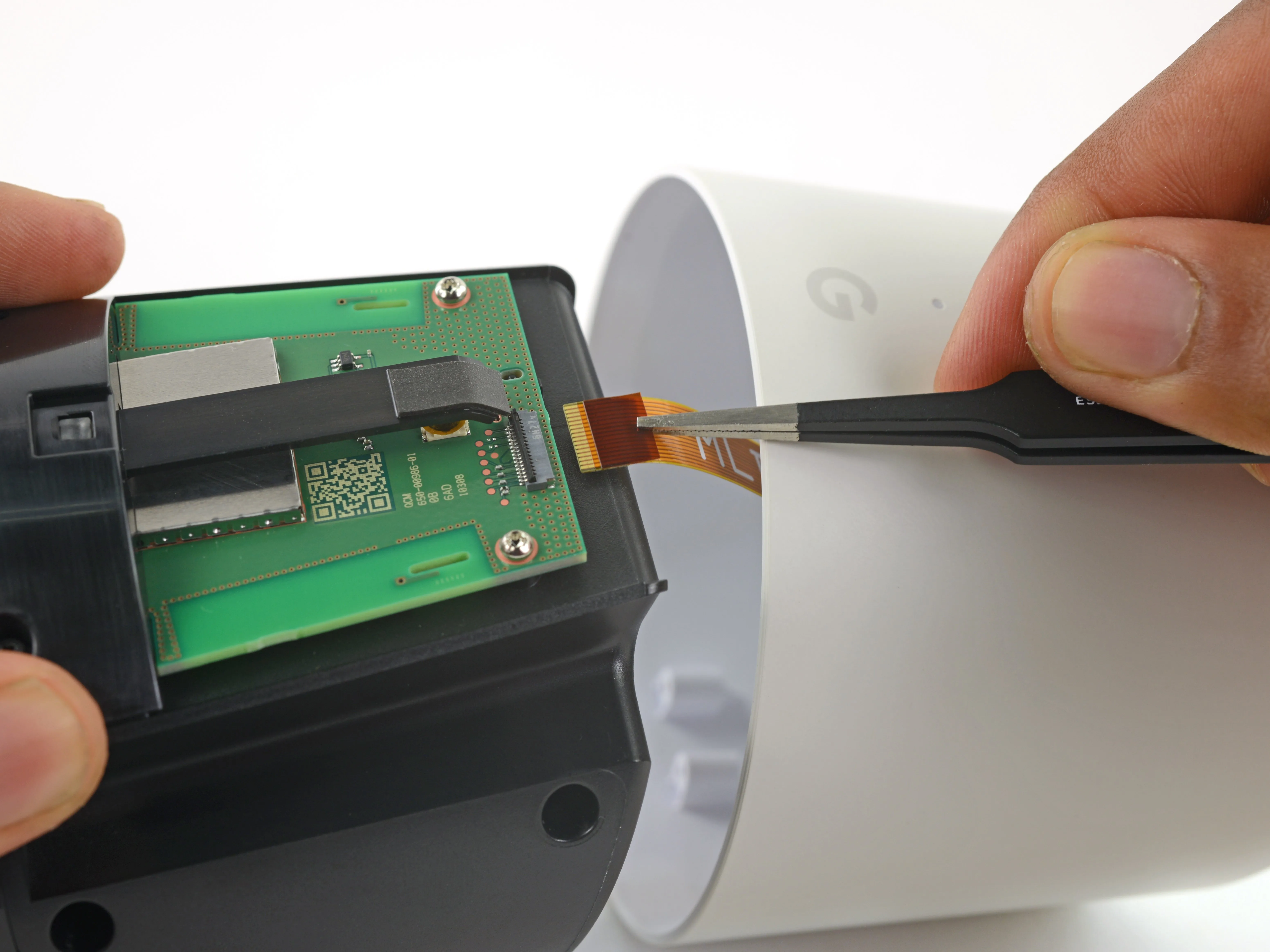

• После того как отправив несколько тестовых сигналов, мы переходим к отключению надоедливого соединительного кабеля.

• Этот кабель идет от материнской платы к плате, расположенной в верхней части крышки, где, вероятно, находится микрофон и светодиодный индикатор.

Шаг 5

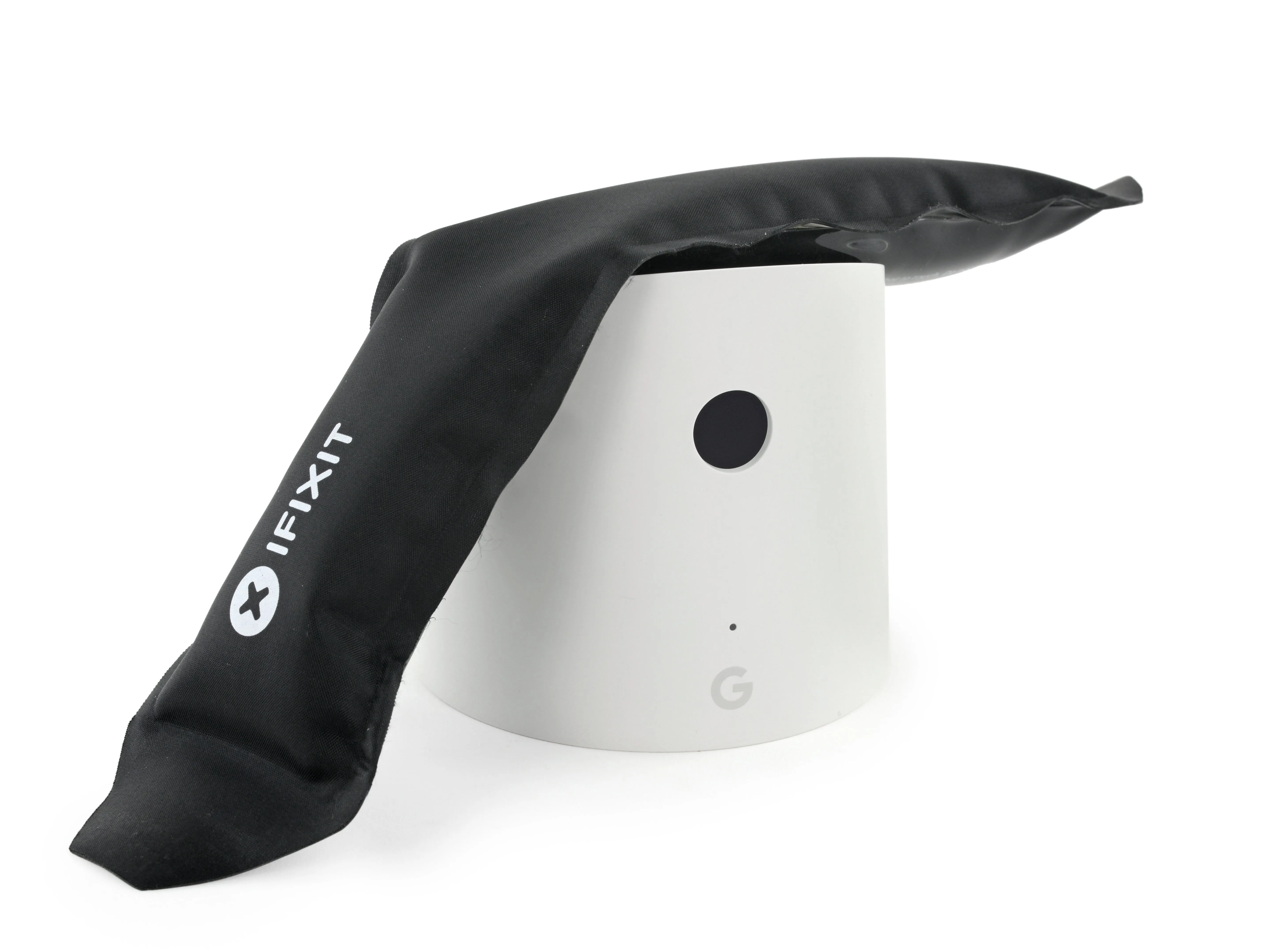

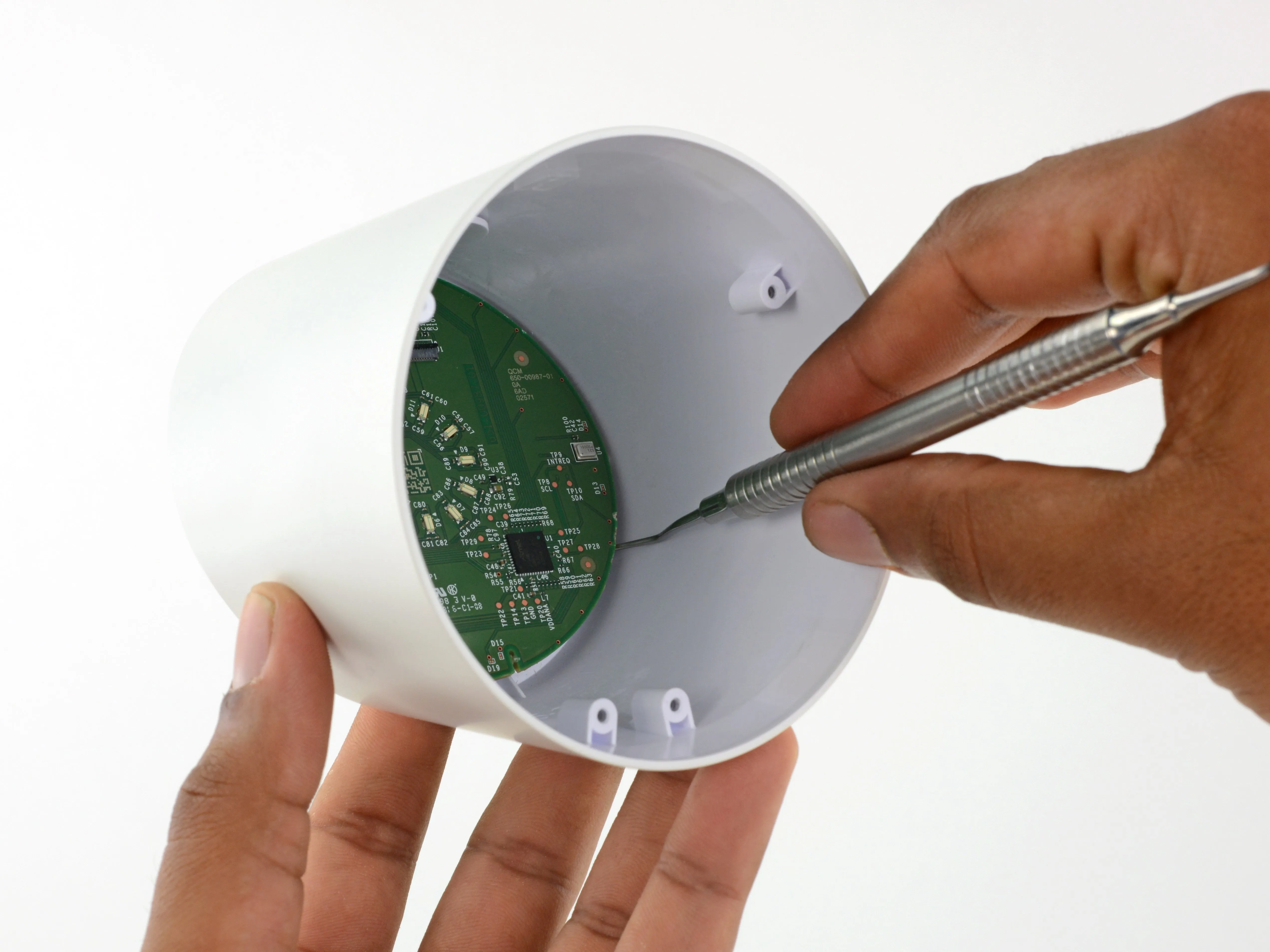

• В этом шаге мы нагнетаем обстановку и достаем несколько инструментов для допроса - iOpener и стоматологическую коронку, если быть точным.

• К верхней части корпуса эта плата прикреплена очень серьезным клеем.

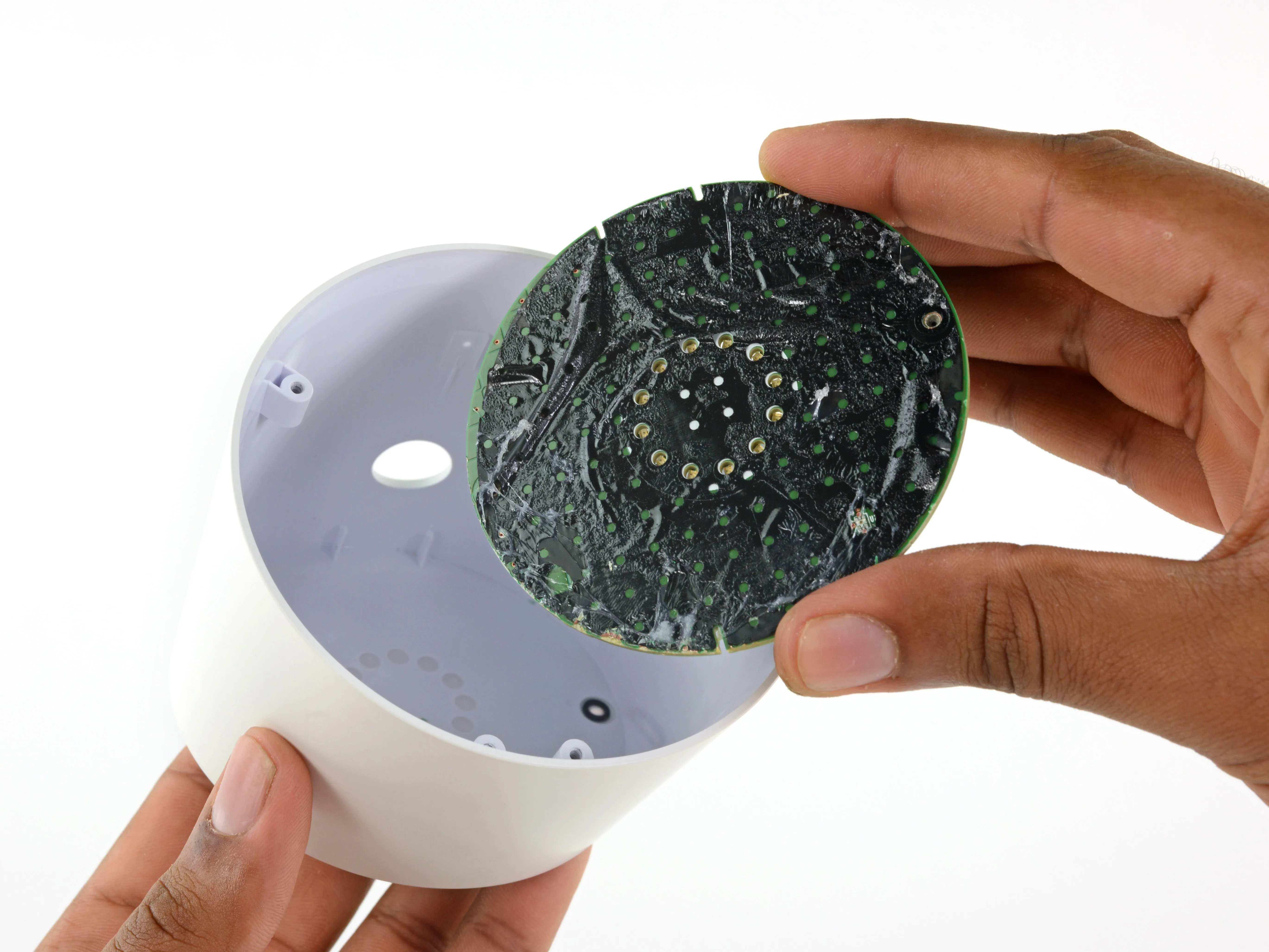

• Окончательно отклеив плату (и добавив изопропиловый спирт, чтобы растворить уйму клея), мы освобождаем светодиодную плату и обнаруживаем источник наших проблем: тонну клейкой ленты.

Шаг 6

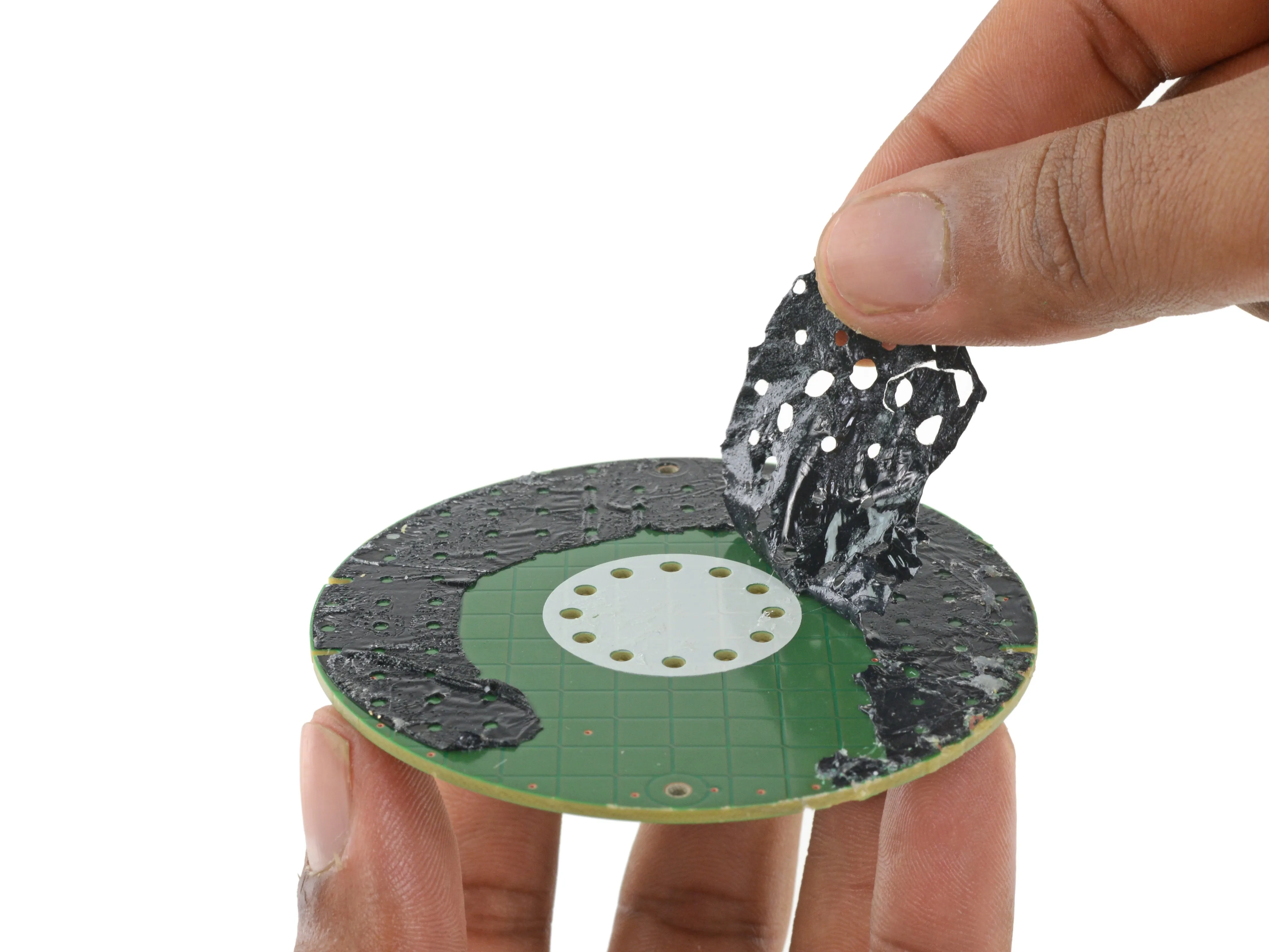

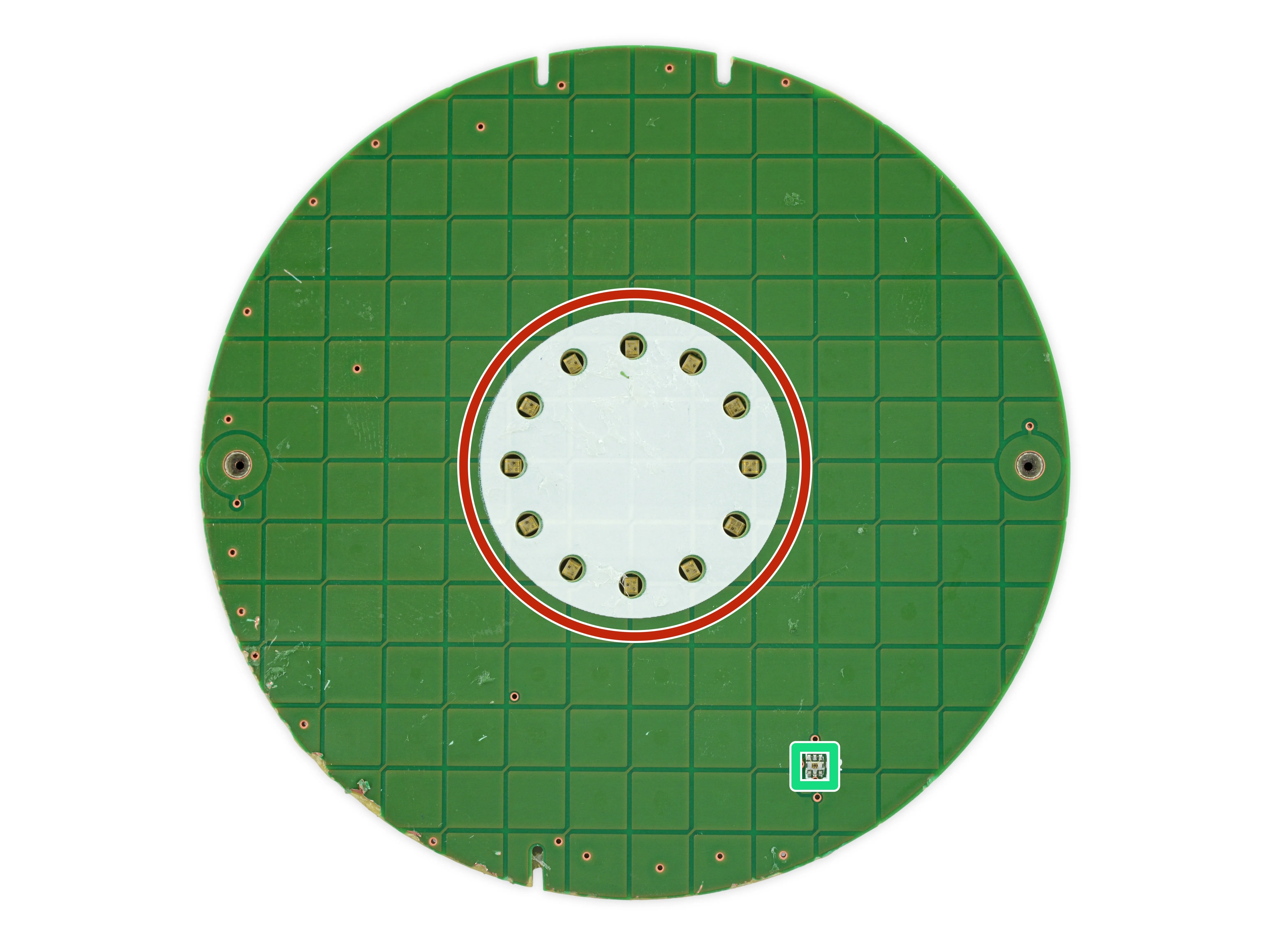

• Вот источник наших проблем с извлечением платы: Слой суперлипкого клея, удерживающий емкостную плату в контакте с пластиковым верхним корпусом.

• Эта круглая зеленая сетка представляет собой половину массива конденсаторов, вторая половина которых находится в другом, более глубоком слое печатной платы. Измеряя общую емкость каждой строки и столбца, контроллер может определить, когда и где именно ваш палец изменяет емкость решетки за счет емкостной связи. Наука!

• На этой стороне платы также расположен массив из 12 светодиодов состояния.

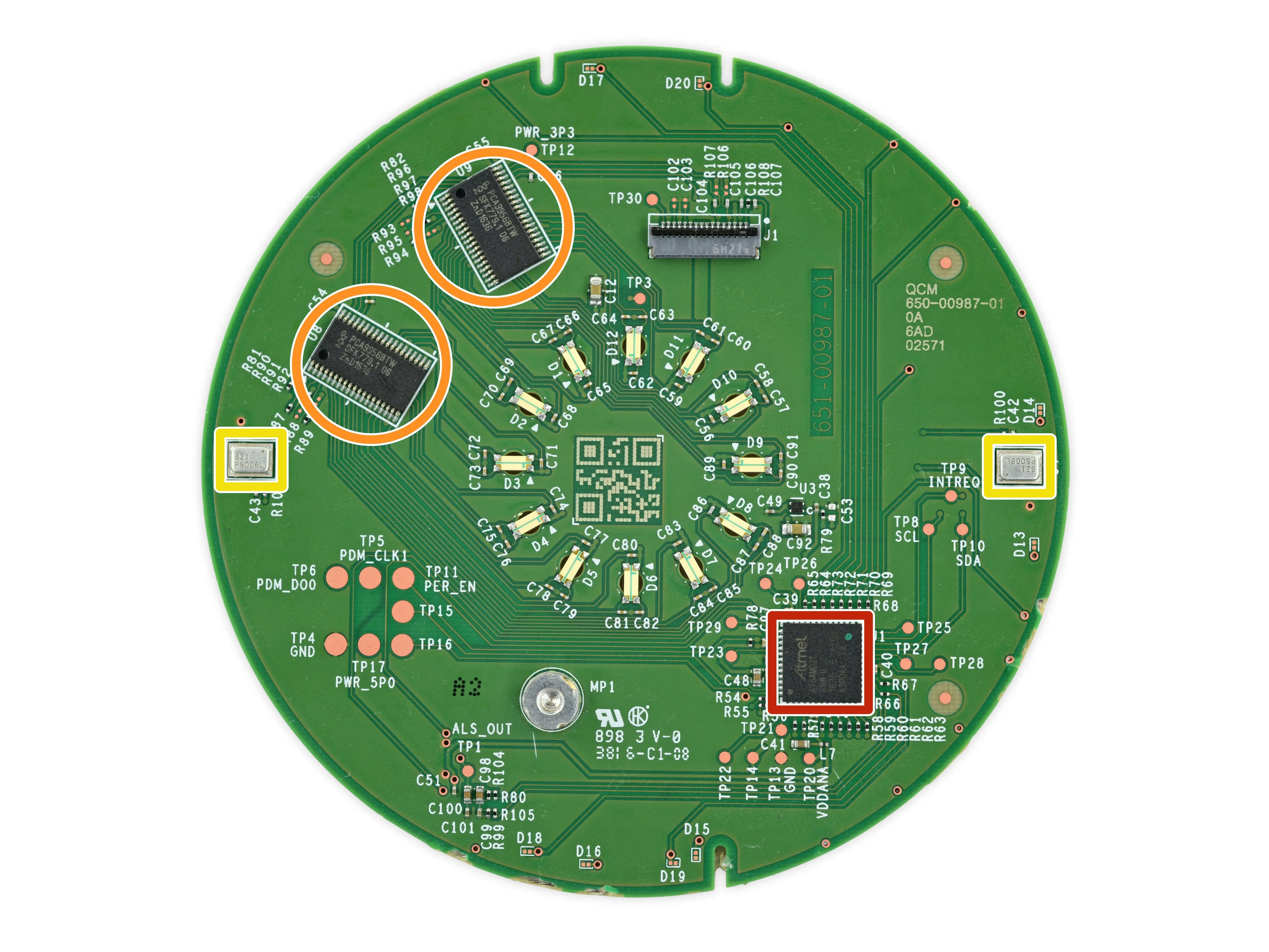

• На обратной стороне мы находим несколько микросхем:

• Atmel ATSAMD21 32-битный ARM Cortex-M0+ микроконтроллер

• Два NXP PCA9956BTW светодиодные драйверы

• Два InvenSense INMP621 MEMS-микрофоны - разве только двух будет достаточно по сравнению с Эхо семь?

• Датчик освещенности

Комментарии к шагу

Что написано в QR-коде?

Он гласит QCM650-00987-010A6AD02571. Похоже, это номер платы, нанесенный шелкографией примерно в 2:00 на фотографии платы.

Есть идеи, что это за микросхема U2 в верхней части?

Кроме того, MP1? 'MP' обычно обозначает механическую часть, но по фотографиям трудно понять, для чего она нужна?

У меня испортился микрофон в Google Home, можно ли его заменить?

Вот предложение. Вот что я сделал, я отключил google home от питания и жестко постучал несколько раз по верхней части после включения микрофон начал работать.

Мой микрофон тоже вышел из строя. Есть какие-нибудь запасные части?

IC U2 на вершине - это ALS (Ambient Light Sensor) для управления яркостью светодиодов.

Есть идеи, какой марки/типа светодиоды это?

Шаг 7

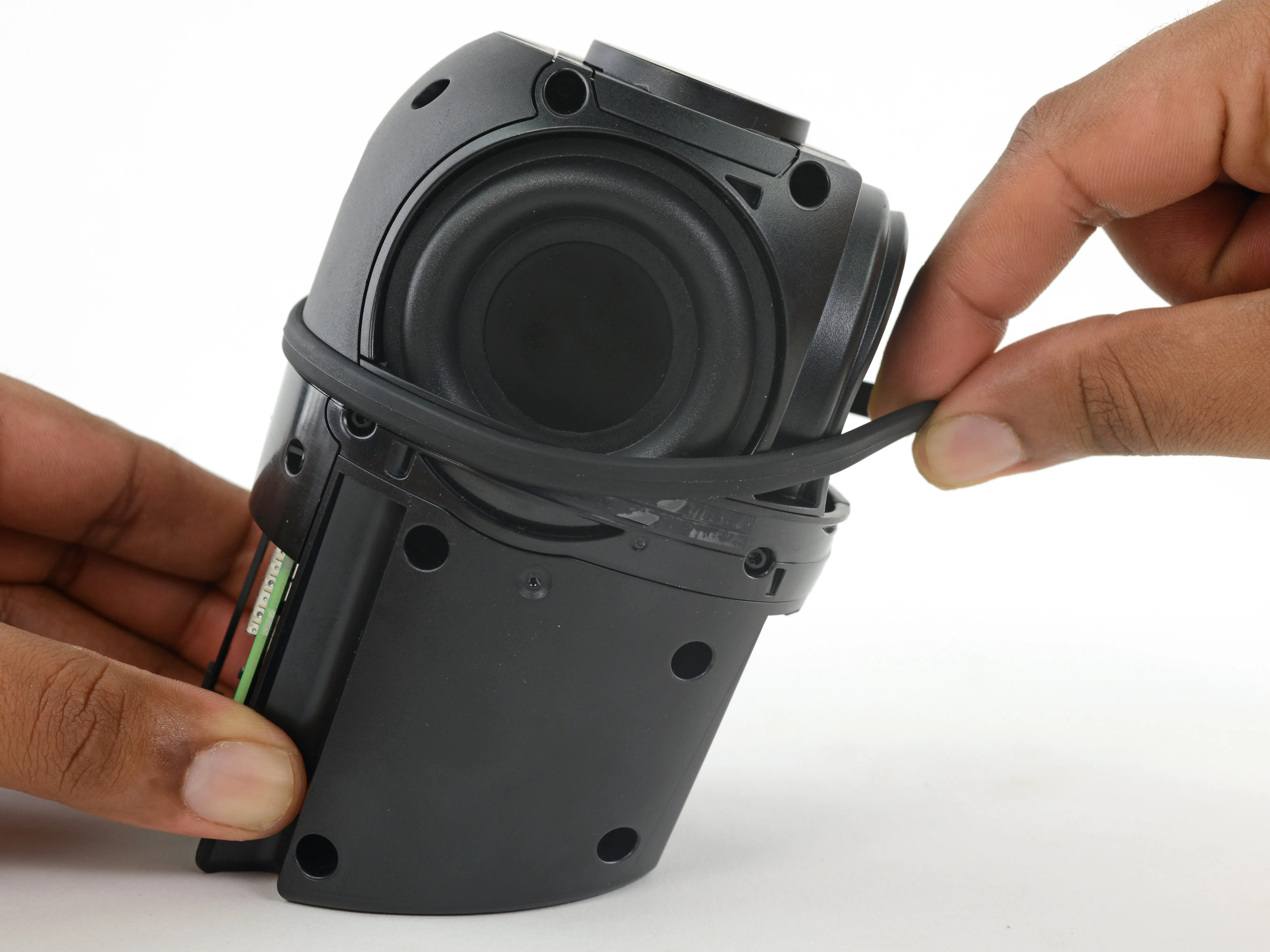

• Растягивающееся уплотнительное кольцо, похоже, является ключом к тому, чтобы проникнуть еще глубже внутрь этой умной колонки.

• Помимо роли задвижки, это уплотнительное кольцо, вероятно, также выполняет функцию гасителя вибраций.

• Такое решение кажется более удобным для ремонта, чем слой прилипшей ткани, который мы срезали с Echo..

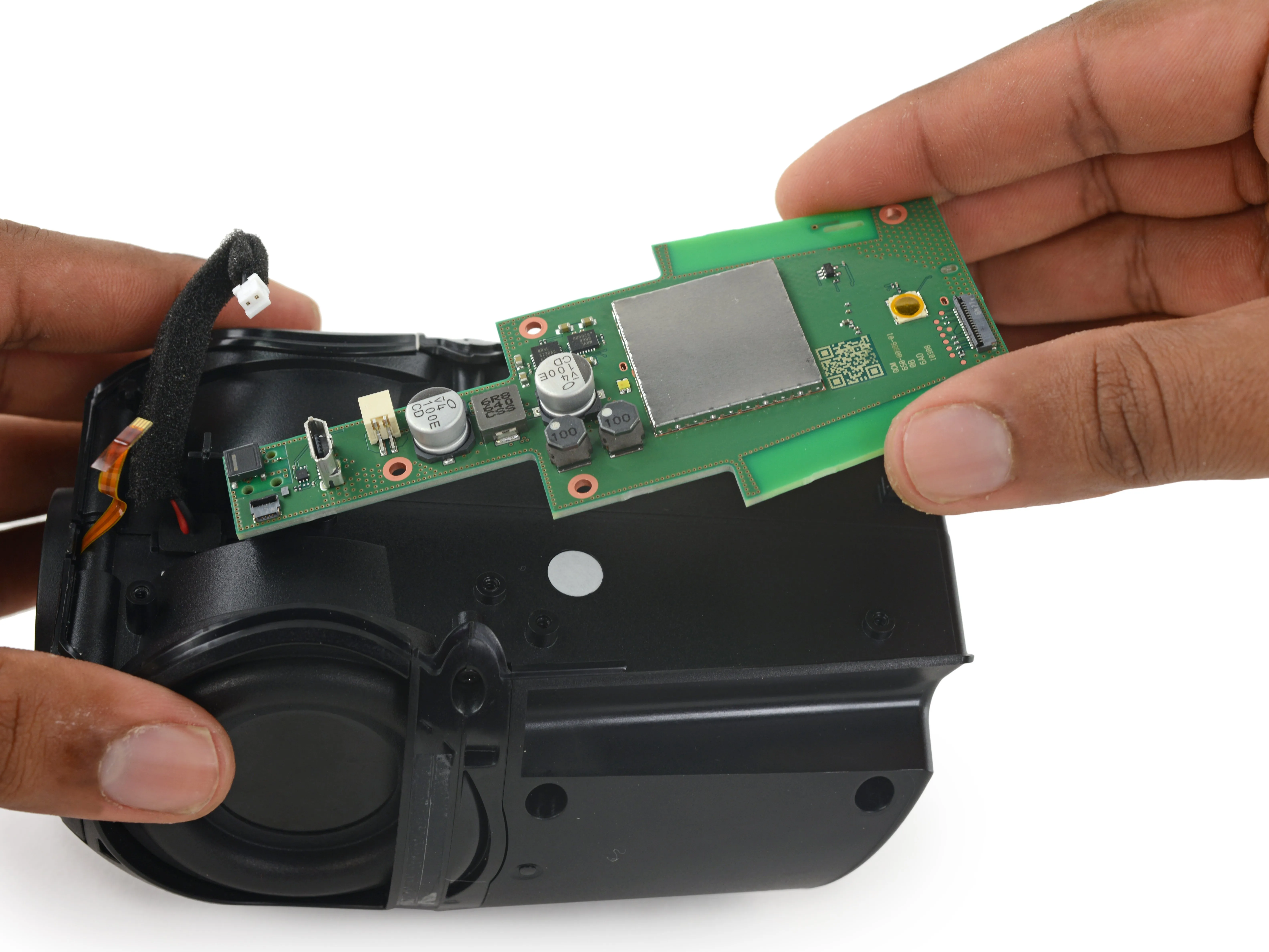

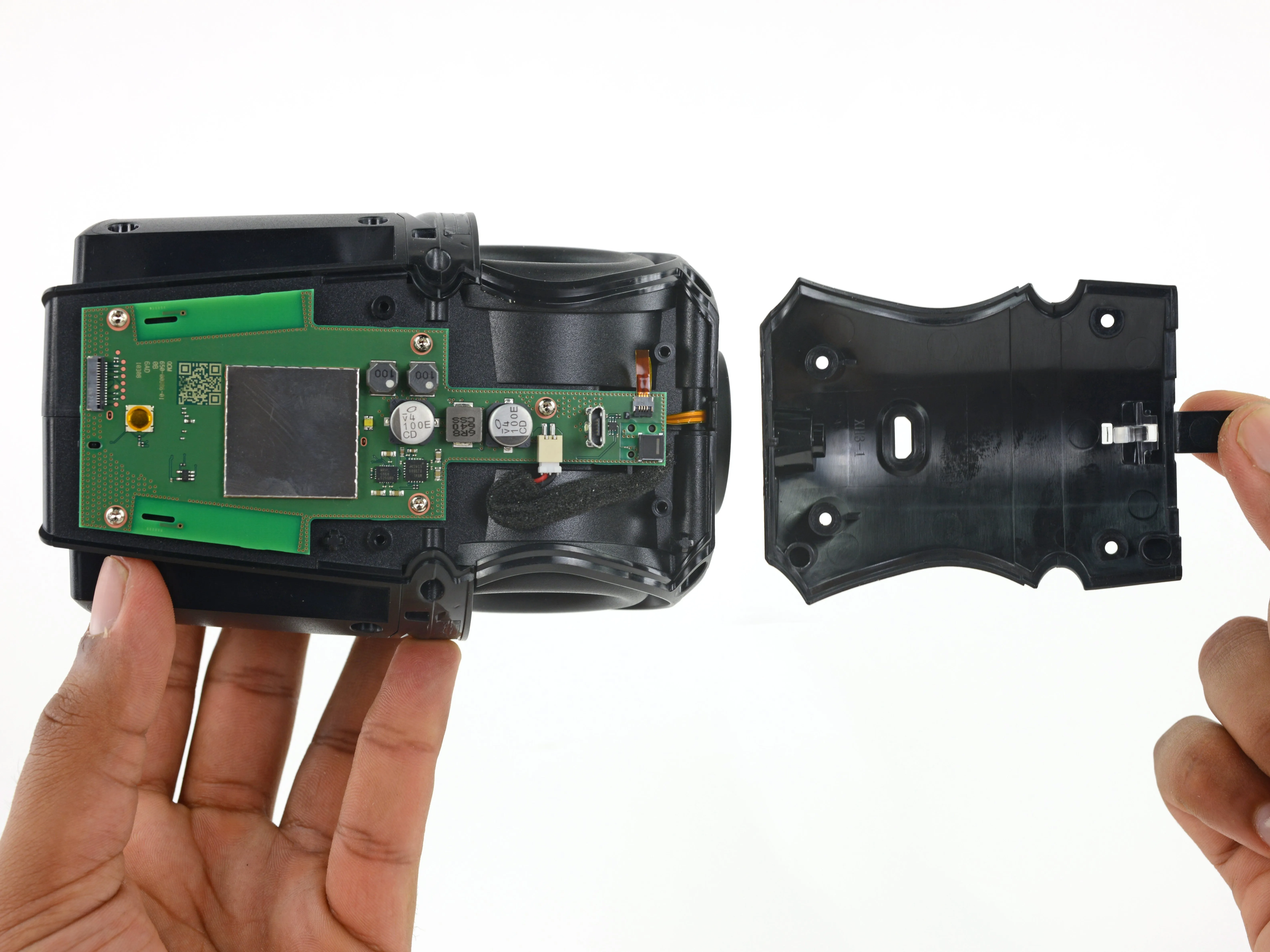

• Мы вскрываем корпус и открываем захватывающие зеленые поля магии и тайны:

• Материнская плата!

Шаг 8

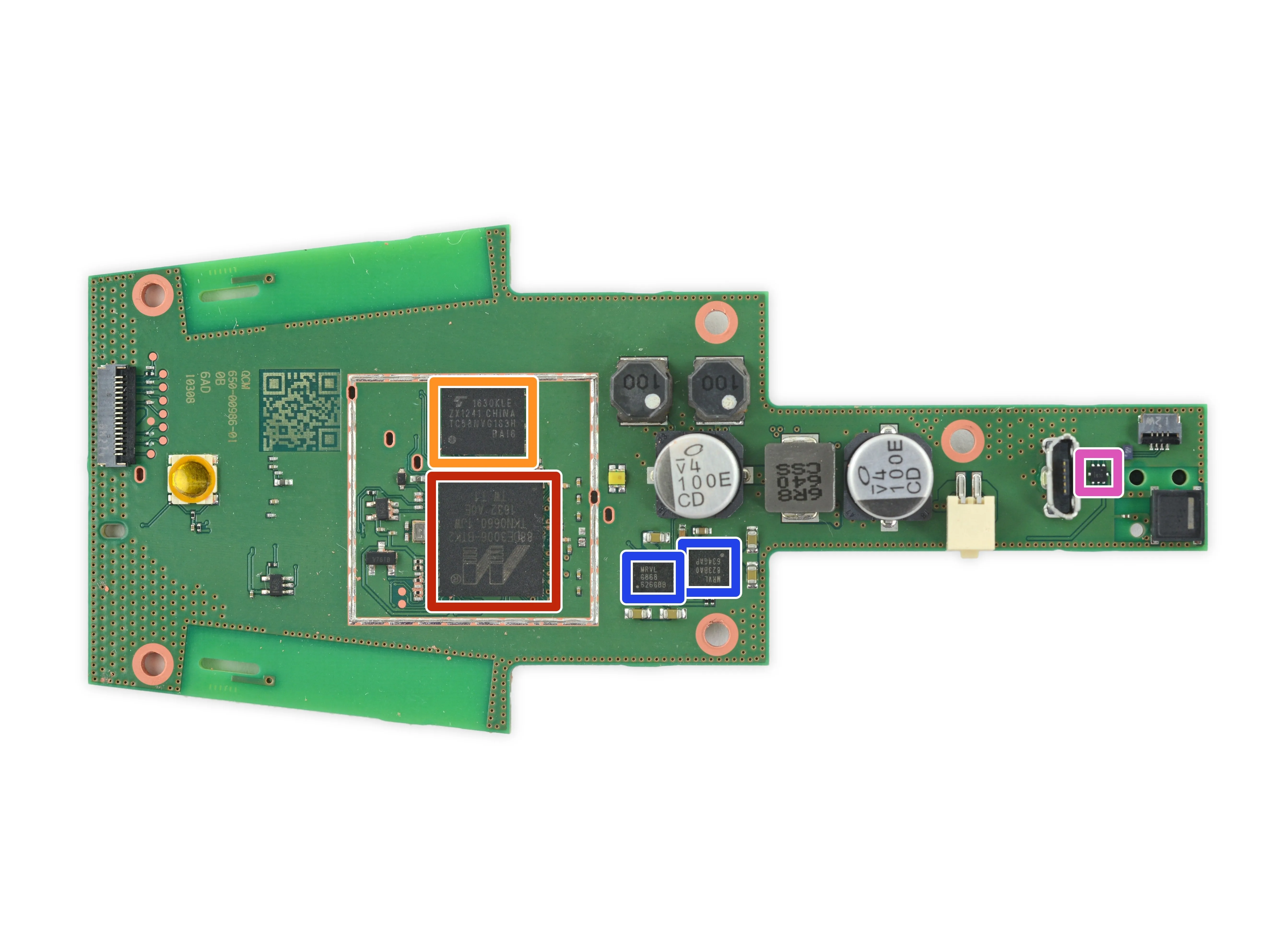

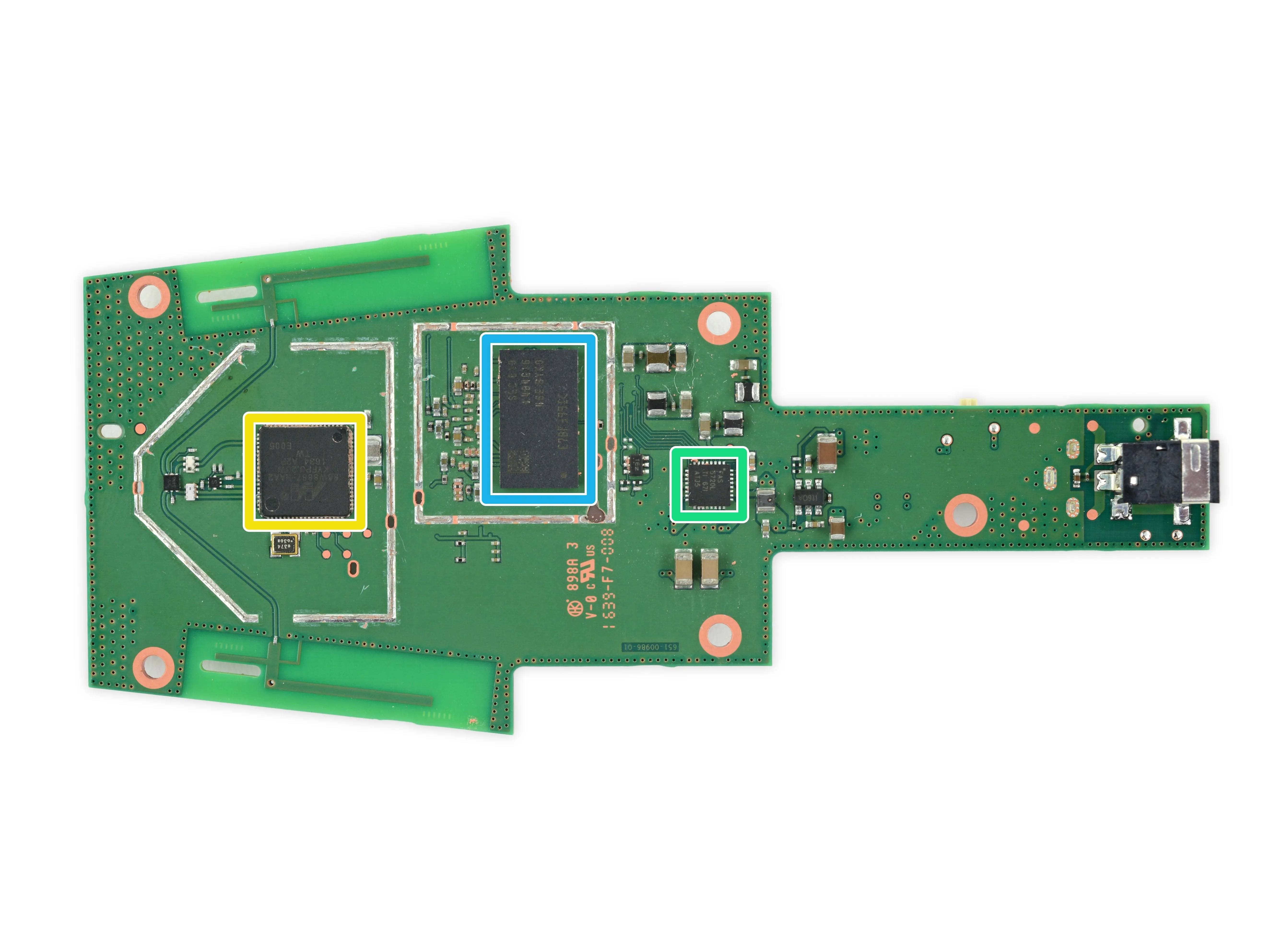

• У нас дежа вю с этими чипами, поскольку большинство из них (процессор, флеш-память и оперативная память) появились в прошлогоднем Chromecast:

• Marvell 88DE3006 Двухъядерный Armada 1500 Mini Plus ARM Cortex-A7 медиапроцессор

• Toshiba TC58NVG1S3HBA16 256 МБ флэш-памяти NAND

• Marvell Avastar 88W8887 WLAN/BT/NFC SoC

• Texas Instruments TAS5720 аудиоусилитель

• Samsung K4B4G1646E-BYK0 512 МБ B-Die DDR3 SDRAM

• Управление питанием Marvell

• Texas Instruments TS3USB31 Коммутатор USB 2.0 со скоростью передачи данных 480 Мбит/с

Комментарии к шагу

Help.... моя дочь дала мне свой дом Amazon, который она купила в Оз. Я, как дурак, думал, что его можно подключить в Великобритании (то же напряжение и т.д.). Теперь он взорвался чип, который имеет зеленый окружение на картинке в шаге 8. Кто-нибудь знает, где я могу получить замену материнской платы или как ее починить.

Спасибо, в ожидании.....................Paul

Извините, что этот ответ опоздал буквально на два года, но вы не сможете починить один чип на такой плате без талантливой микропайки. Я бы просто купил новое устройство.

Первое, что я заметил, увидев рентгеновский снимок, - это 'домашний' экран над беспроводной SoC. Я был удивлен, что это не было упомянуто здесь, несмотря на Делаете.ру глупые-глупые комментарии 😞

Шаг 9

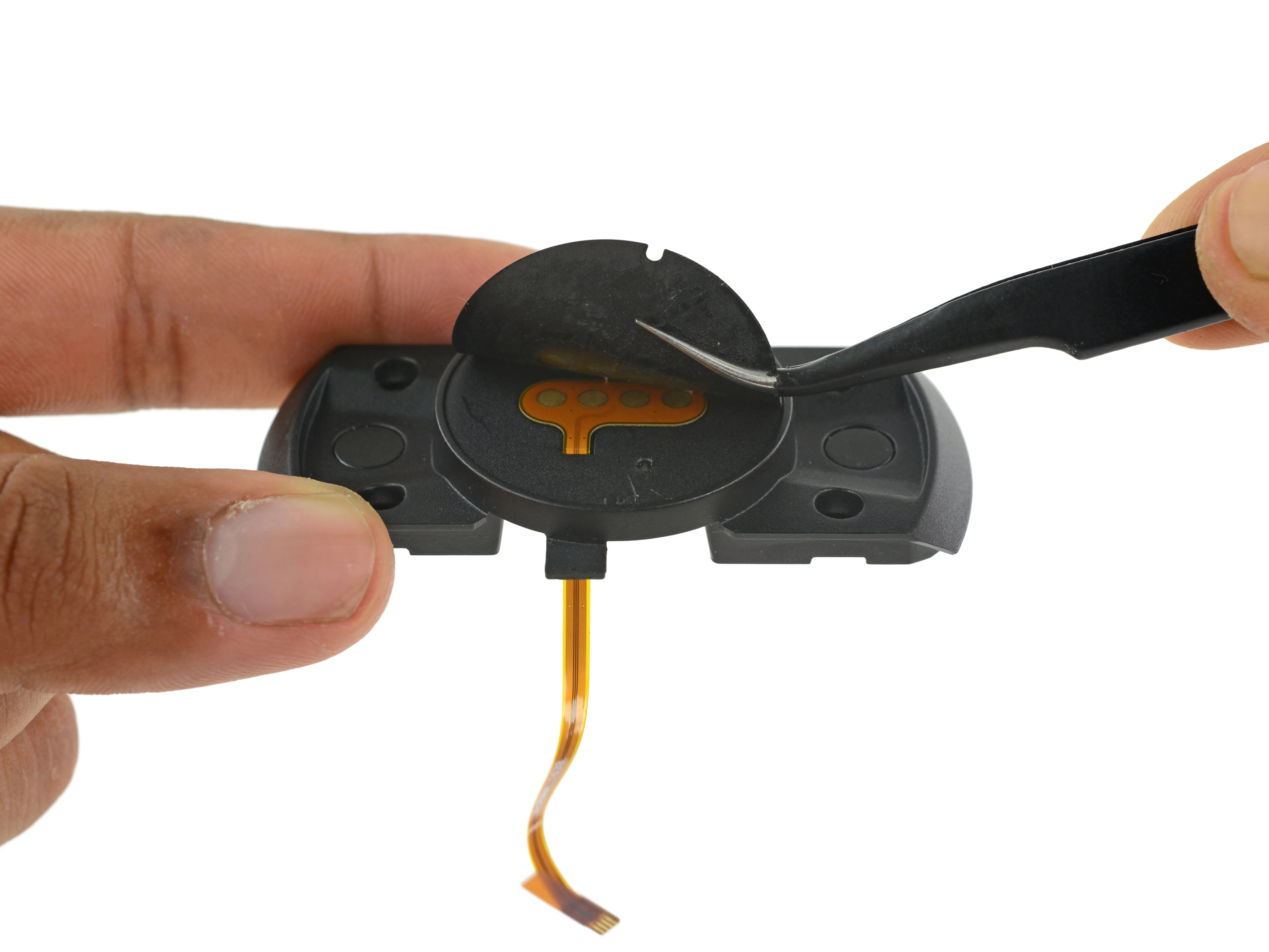

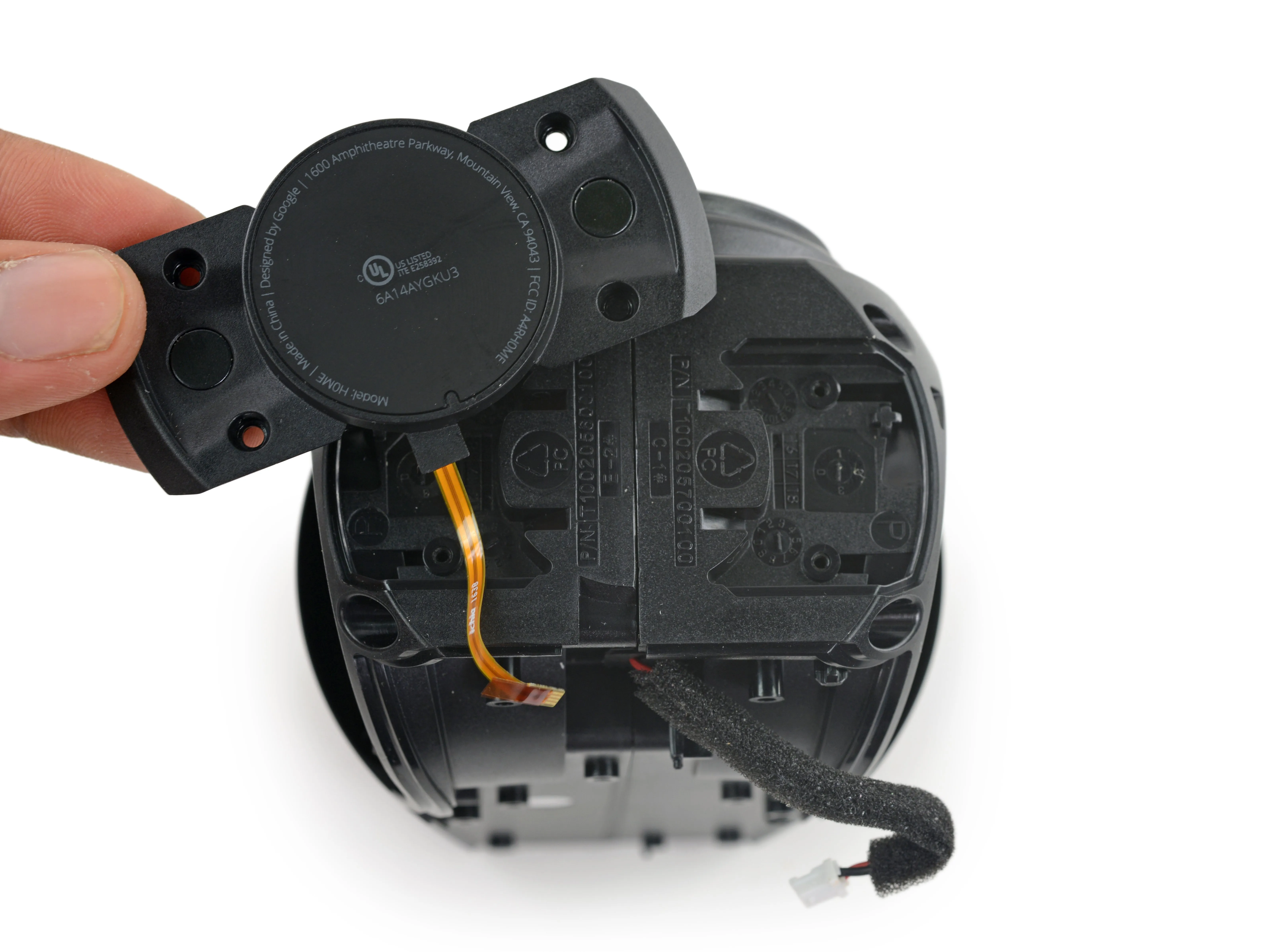

• В нижней части корпуса, где расположены магниты, также находится загадочный кабель.

• При ближайшем рассмотрении выясняется: еще больше загадок! Кабель имеет четыре контактные точки. Может быть, больше точек тестирования?

• Альтернативные (полностью выдуманные) теории:

• Распознает цвет подставки, чтобы Дом мог лучше координировать свои наряды.

• Вестибулярный механизм зарядки. (Может быть, архитекторы Дома задумали его как портативное устройство?)

• Заброшенный пасхальное яйцо Уровень подземелья для инженеров по демонтажу.

Комментарии к шагу

Может быть, разъем для последовательного порта, чтобы исправить прошивку, когда у него есть софт-брик, или что-то в этом роде...

У него есть порт Micro-USB для отладки.

Беспроводная зарядка?

Я бы предположил, что это последовательный или USB-порт, который производитель оборудования использует для первоначального программирования; возможно, на заводе есть специальные базовые станции, на которые они кладут эти вещи, прежде чем наклеить наклейку на дно или цветную основу. Хотя это вызывает некоторое недоумение, поскольку USB-порт доступен, если снять цветное основание.

Два контакта соединены друг с другом (внешние два) через проводящий материал под пленкой и общие толстые плоскости/медь с ленточным разъемом, который идет к материнской плате. Я очень подозреваю, что внешние два являются электрическими разъемами заземления, предназначенными для обеспечения некоторой степени экранирования двух линий в центре, которые, вероятно, являются дифференциально-парными сигналами. Это предполагает, что разъем является полудуплексным последовательным (поскольку USB имеет разъем 5 В, D+, D- и GND).

У меня почти возникло искушение достать омметр и попытаться выяснить, куда идут эти сигналы на плате.

Это отладочный порт USB для обновления прошивки и ATE. Дифференциальная парная трассировка на картинке позволяет определить, на 99,99%, что это D+,D-.

Возможно, в будущем появится возможность подключения периферийных устройств для расширения через специальные USB-доки

Плата UART для загрузки и отладки прошивки

Проверяли ли вы дополнительные контакты, чтобы увидеть, могут ли они быть другим аудиоканалом? (Если предположить, что для монофонического звука используется левый, то это будет правый канал)

Возможно, это простой UART, Rx, Tx, Gnd & Vcc lines.... самый простой & надежный способ прошивки FW & отладки... может кто-нибудь проверить линии с помощью мультиметра или подключить логический анализатор, чтобы увидеть сигнализацию... график сигнализации даст представление о том, какие сигналы несут линии....

Эти контакты открыты на демонстрационной модели, которую я однажды видел. Базовая платформа содержит четыре штырька, которые соединяются с этими контактами. Может быть, для прошивки?

Эти контакты подключаются непосредственно к базовой станции OUTFORM UC100376 на демонстрационных системах.

На базе есть кнопки для воспроизведения и паузы, увеличения и уменьшения громкости.

Шаг 10

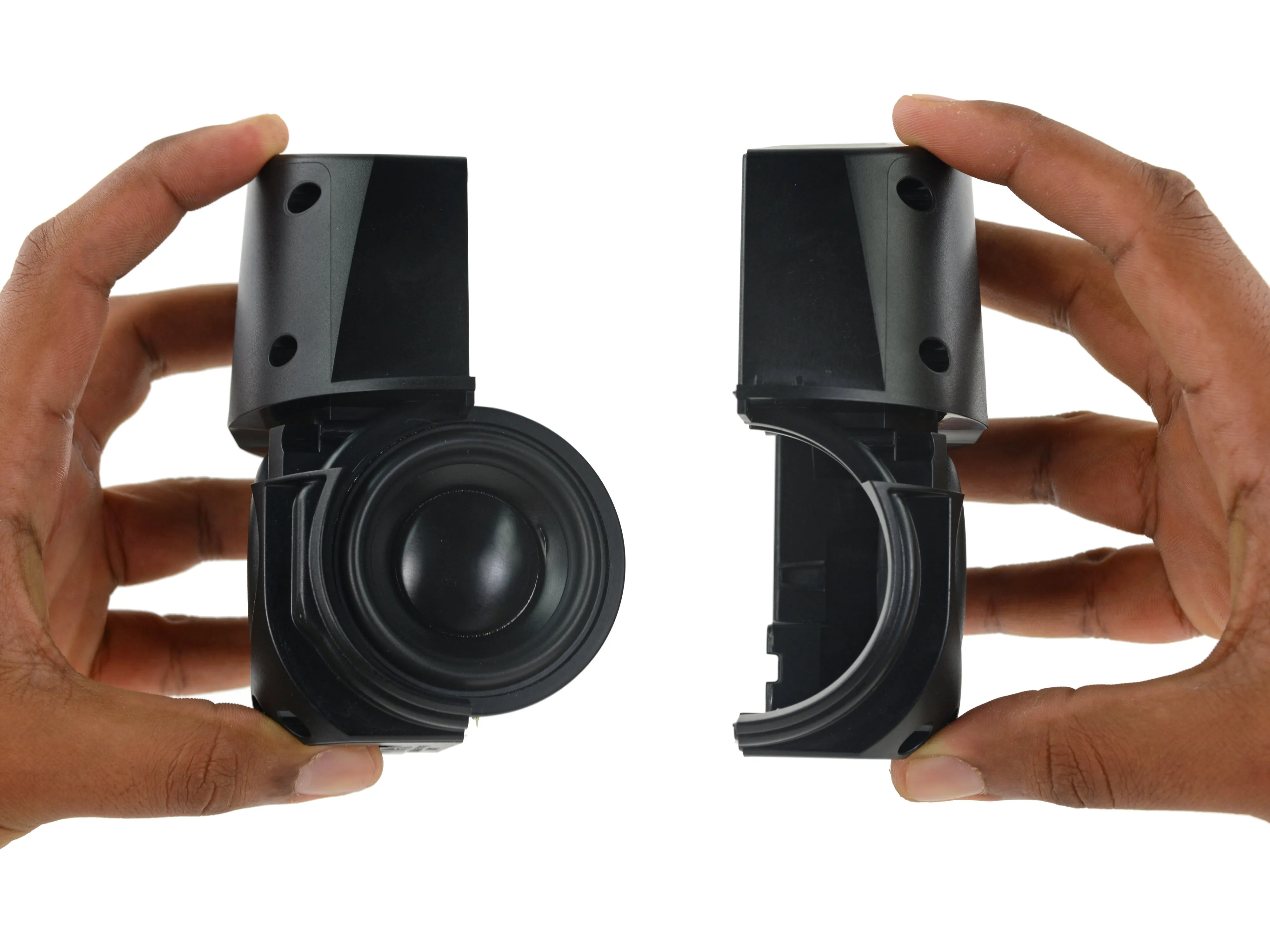

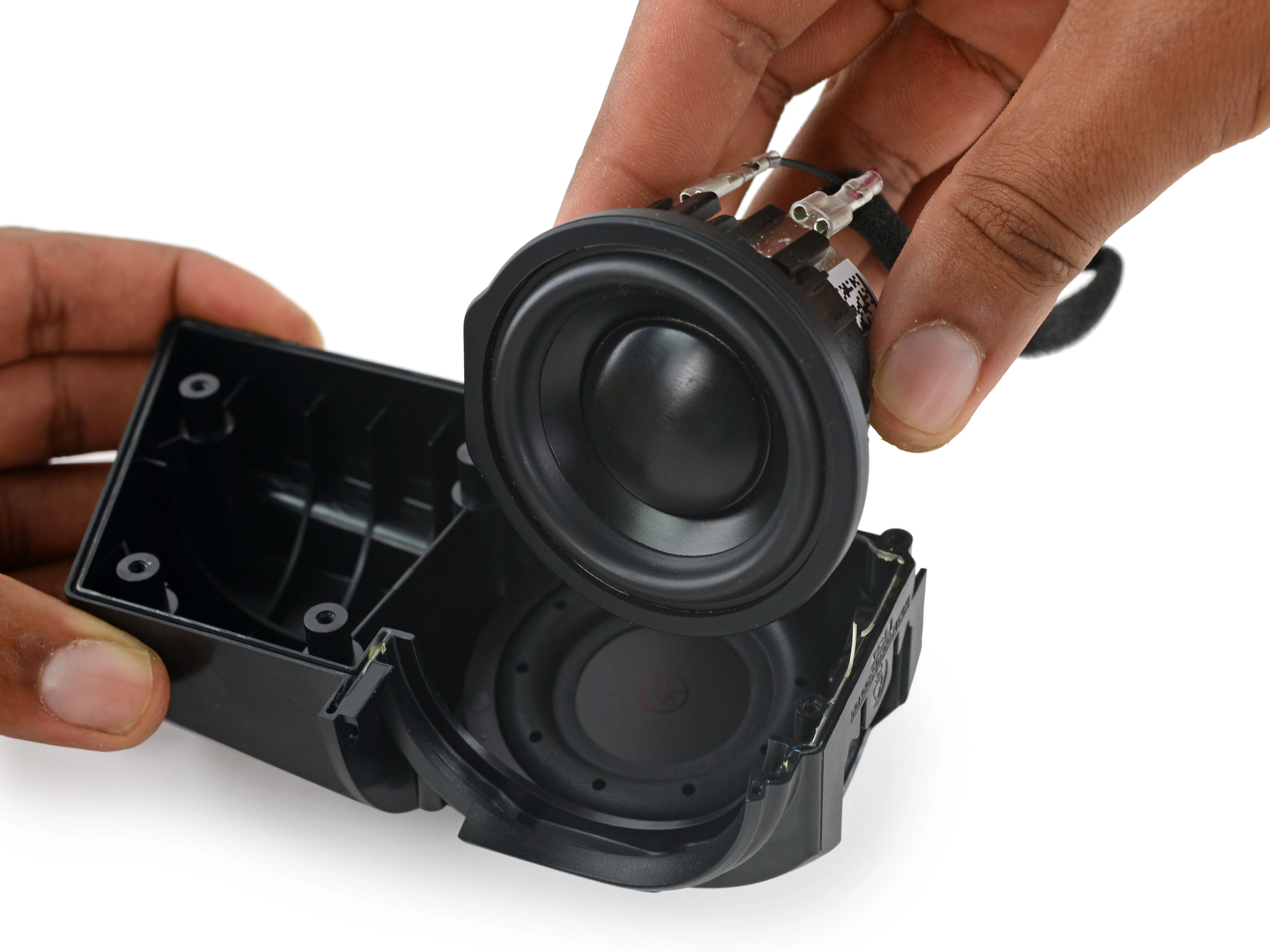

• Разбираем корпус динамика на две половинки....

• .... Вытаскиваем динамик...

• и вот она!

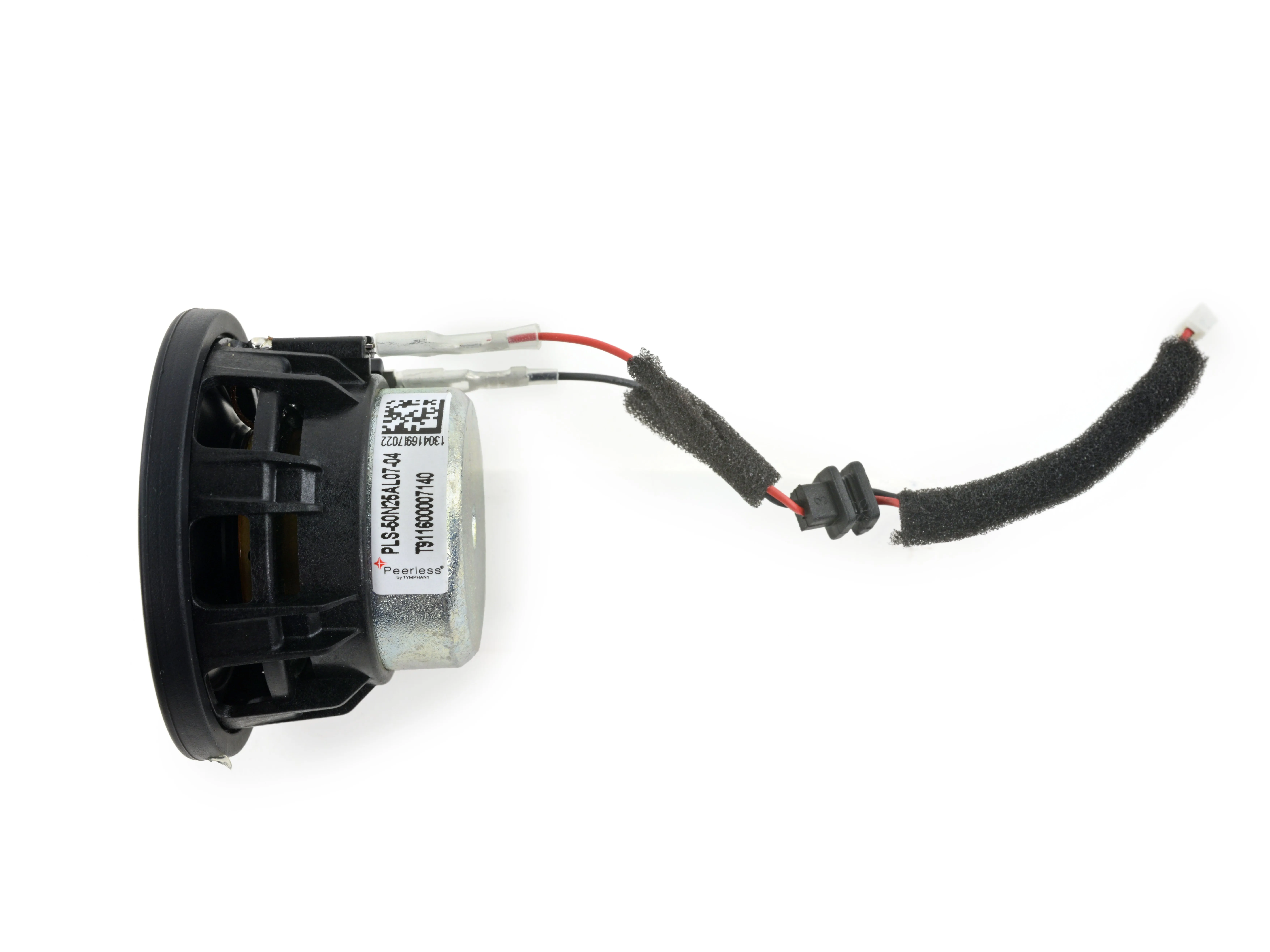

• Похоже, что в Home установлен Peerless PLS-50N25AL07-04, вероятно, очень похожий на PLS-50N25AL01-08.

• Но, судя по показаниям мультиметра и последней цифре '-04', похоже, что это 4-омная версия.

Шаг 11

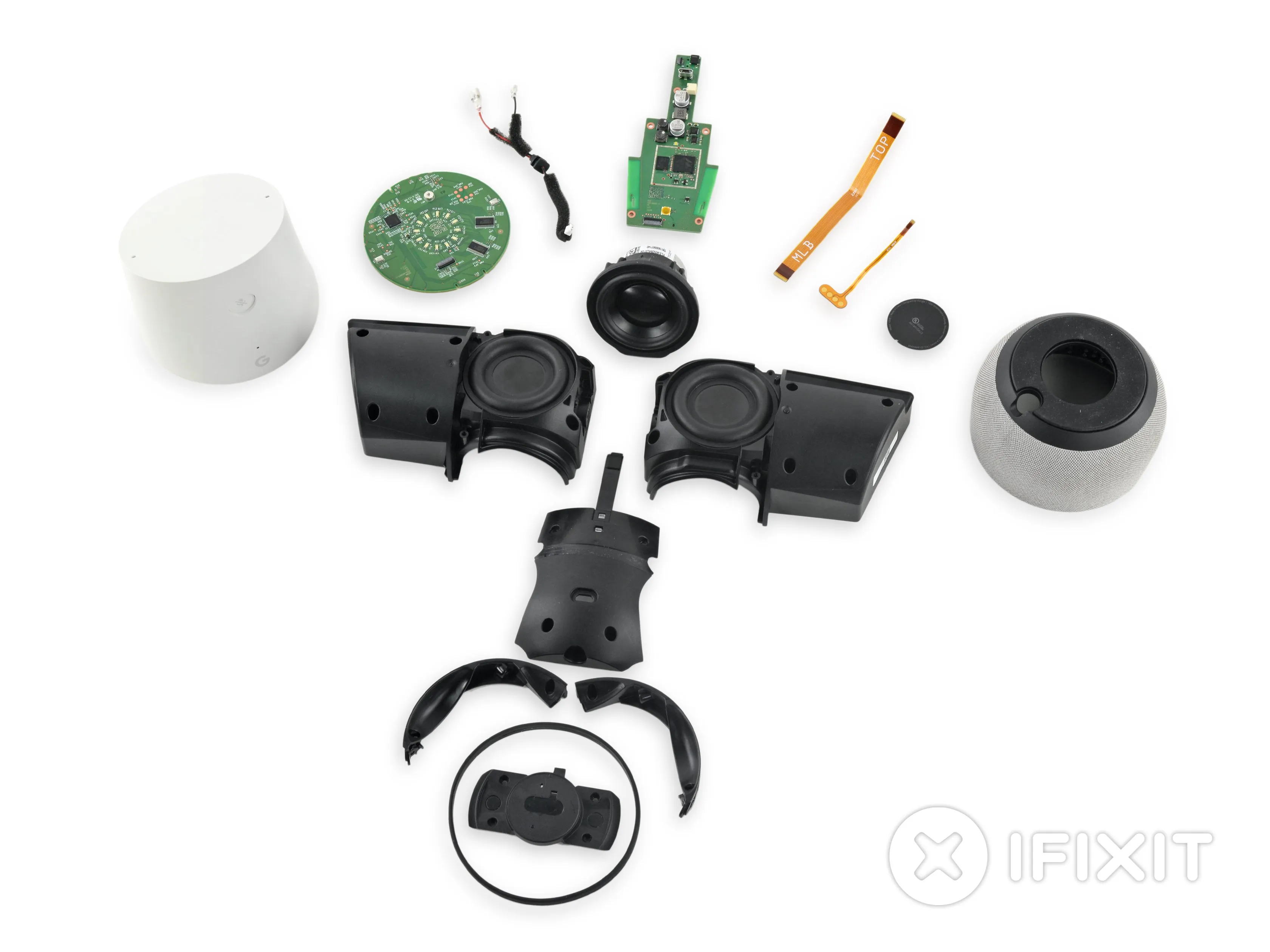

• Вот все внутренности и слава Google Home, выложенные для вашего любителя гаджетов.

• Еще раз спасибо Creative Electronнашему партнеру по откровениям, за рентгеновские снимки!

Вывод

• Минимум движущихся частей означает минимум точек отказа.
• Во всем устройстве используются только стандартные винты и разъемы.
• Многие компоненты являются модульными и могут быть заменены по отдельности.
• Порт DC-in припаян к материнской плате, но вряд ли подвергнется сильному износу, учитывая, что устройство постоянно подключено к сети.
• Сенсорная плата прочно приклеена к верхнему корпусу.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Есть ли в нем GPS?

Нет, поэтому он просит вас ввести свой адрес во время настройки.

Зачем стационарному устройству, подключенному к Интернету, GPS-приемник?!

Amazon рекламирует, что в Echo кнопка отключения звука использует аналоговую электронику для отключения микрофона, так что программный взлом не сможет игнорировать кнопку отключения звука. Можете ли вы сказать, так ли это в случае с Google Home?

Отличный вопрос! Мне тоже было бы интересно это узнать.

Меня также интересует этот вопрос

+1 к вопросу

Можете ли вы указать, где это рекламируется? Мне очень интересно, как это работает, так как кнопка не чувствует, что она переключает что-то.

Я не думаю, что bluetooth необходим, потому что я могу лить на Google Home из приложения Home.

Это намного лучше, чем Bluetooth.

Соединение на ножке, возможно, предназначено для дополнительного блока батарей, как у Heos? Так что вы можете носить его с собой на улицу или по дому?

Возможно, так и есть, и я могу сказать, что людям понравится такая возможность. По опыту могу также сказать, что, скорее всего, он предназначен для питания устройства во время финального тестирования. Однако это вторичный источник питания. Поэтому я ожидаю, что DIY'r и Makers воспользуются этой функцией раньше, чем Google.

Нет линейного выхода? Как в первом поколении Echo.

Это была единственная вещь, которая меня удивила.

Но в отличие от Echo, Home может передавать (ну, управлять) звук на Chromecast Audio (или два, или три, синхронно!), что гораздо более универсально, чем наличие аудиовыхода на самом устройстве. Я пользовался различными Echo (включая пару Dots, оснащенных выходным разъемом) с момента их первого выпуска, но подключение Chromecast - главная причина, по которой я приобрел Google Home.

Используйте Chromecast Audio. Линейный выход не нужен.

Для чего нужен порт Micro USB?

Несомненно, это то, что сделает всех нас, хакеров, очень счастливыми, как только мы это поймем.

Вероятно, для Android ADB.

У него есть Bluetooth, но, похоже, нет возможности подключить его как Bluetooth-динамик. Очень неудобно, когда я хочу смотреть видео на планшете, но при этом иметь более громкий динамик. С Echo все просто, только раздражает задержка в 1 секунду, надеялся, что Google будет лучше, но такой функциональности нет.

Сопряжение по Bluetooth всегда может появиться в будущем обновлении и управляться в приложении Google Home.

На момент написания этой статьи он, похоже, работает как BT-динамик. Я сделал это и на Home, и на Mini.

Ps. LG выпускает беспроводные колонки и саундбары со встроенным Chromecast Audio.

Хорошо, очень крутая разборка. А теперь соберите его обратно =)

Он полностью собран и отлично работает для прослушивания комнатных мелодий :)

Можно ли оценить стоимость производства? I

Снижение цены на 60%-70%, а в некоторых случаях и больше. Это делается для того, чтобы на каждую проданную единицу они могли произвести еще одну, оплатить производство (включая транспортировку) и получить прибыль. Таково мое предположение относительно Google.

Можно ли подключить аудиовыход к дому? Немного раздражает, когда он стоит рядом со стереосистемой и одновременно приходится использовать Chromecast Audio.

Хороший вопрос. Теперь люди добавили аудиоразъем к mini, но, к сожалению, mini - это моно. Предположительно, если бы аудиоразъем можно было добавить к домашнему, он был бы стерео? Я бы тоже хотел это сделать!

Есть ли дополнительный блок питания, чтобы можно было переносить устройство в другую комнату, не отключая его от сети?

У меня тоже вопрос. Какой адаптер мне понадобится для этого? На eBay можно найти сменный адаптер питания у продавца из Китая, но он стоит 30 долларов. Должен быть более разумный способ сделать это.

Мне нужен новый шнур питания для моего и не могу найти один любые идеи?

Вы когда-нибудь приходили к выводу по этому поводу?

На eBay есть продавец из Китая, предлагающий адаптер для замены за $29,99. Поиск по артикулу. 322441245141. Это кажется высоким для того, что это такое. Что именно неспециалист будет искать в альтернативном, более дешевом решении, например, в универсальном наборе адаптеров?

Каков фактический размер штекера питания постоянного тока?

Это блок питания постоянного тока на 16,5 В/2 А. Я не вижу в нем ничего особенного.

Какие АЦП и ЦАП они используют? TI?

Микрофон INMP621 имеет встроенный АЦП. Проверьте спецификацию.

К вашему сведению, номер детали Marvell IC, на который вы ссылались, неверен, на упаковке написано '88W8887'.

Я немного покопался, и в google home mini используется 88W8897. Мне интересно, использует ли последнее оборудование для google home все еще 88W8887 IC.

На самом деле в google home mini тоже используется 88W8887.

Хороший глаз! Думаю, вы правы, и этот шаг теперь обновлен.
