Разборка Google Home Mini

Введение

В этом руководстве вы узнаете, как открыть Google Home Mini и разобрать отдельные компоненты.

Что вам понадобится

Инструменты

•

•

•

•

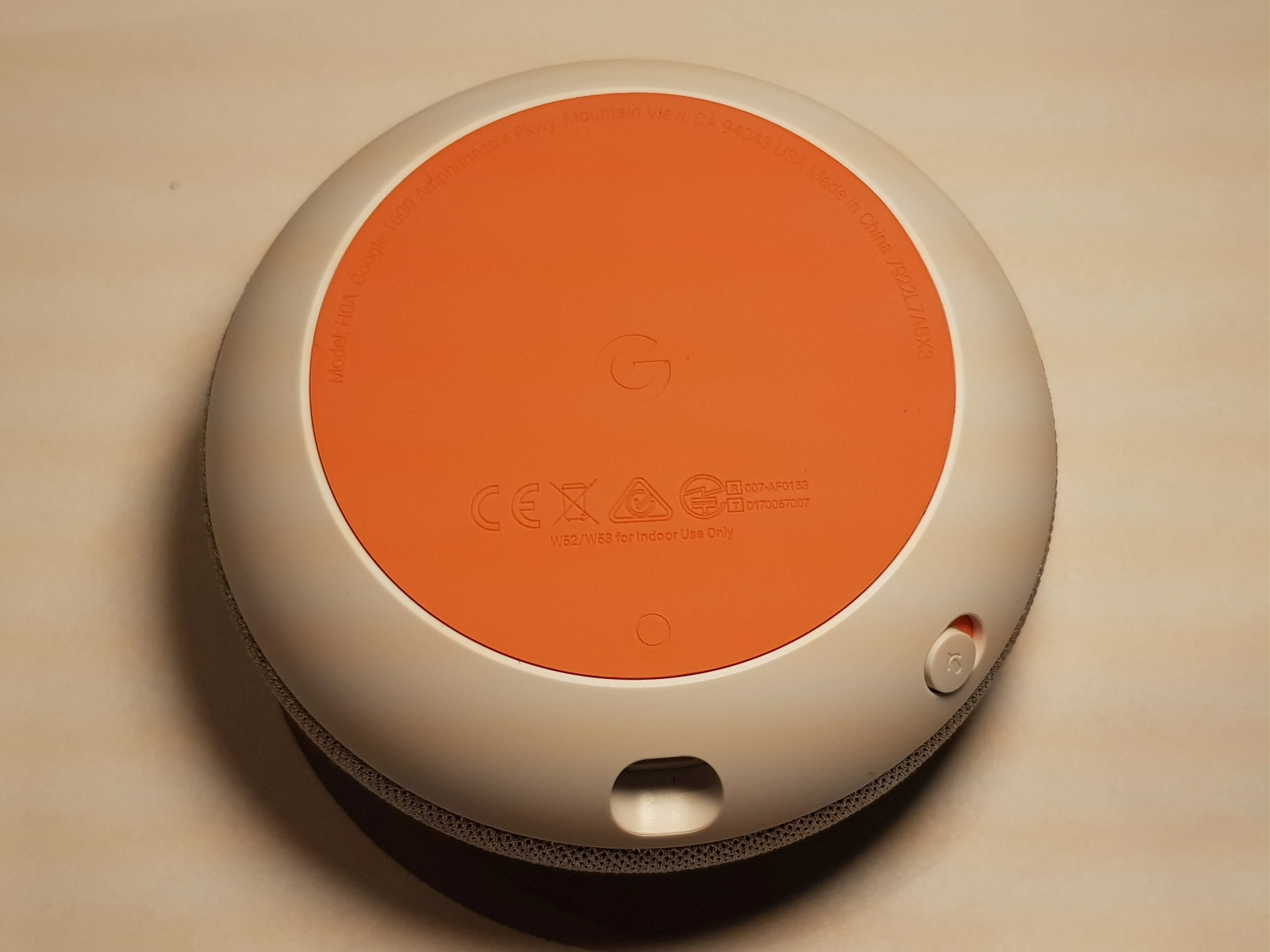

Шаг 1 Разборка Google Home Mini

• Google Home Mini открывается снизу. Там находится оранжевый пластиковый диск с прикрепленным к нему кусочком оранжевой резины. Кусок оранжевого пластика приклеен к устройству.

Шаг 2

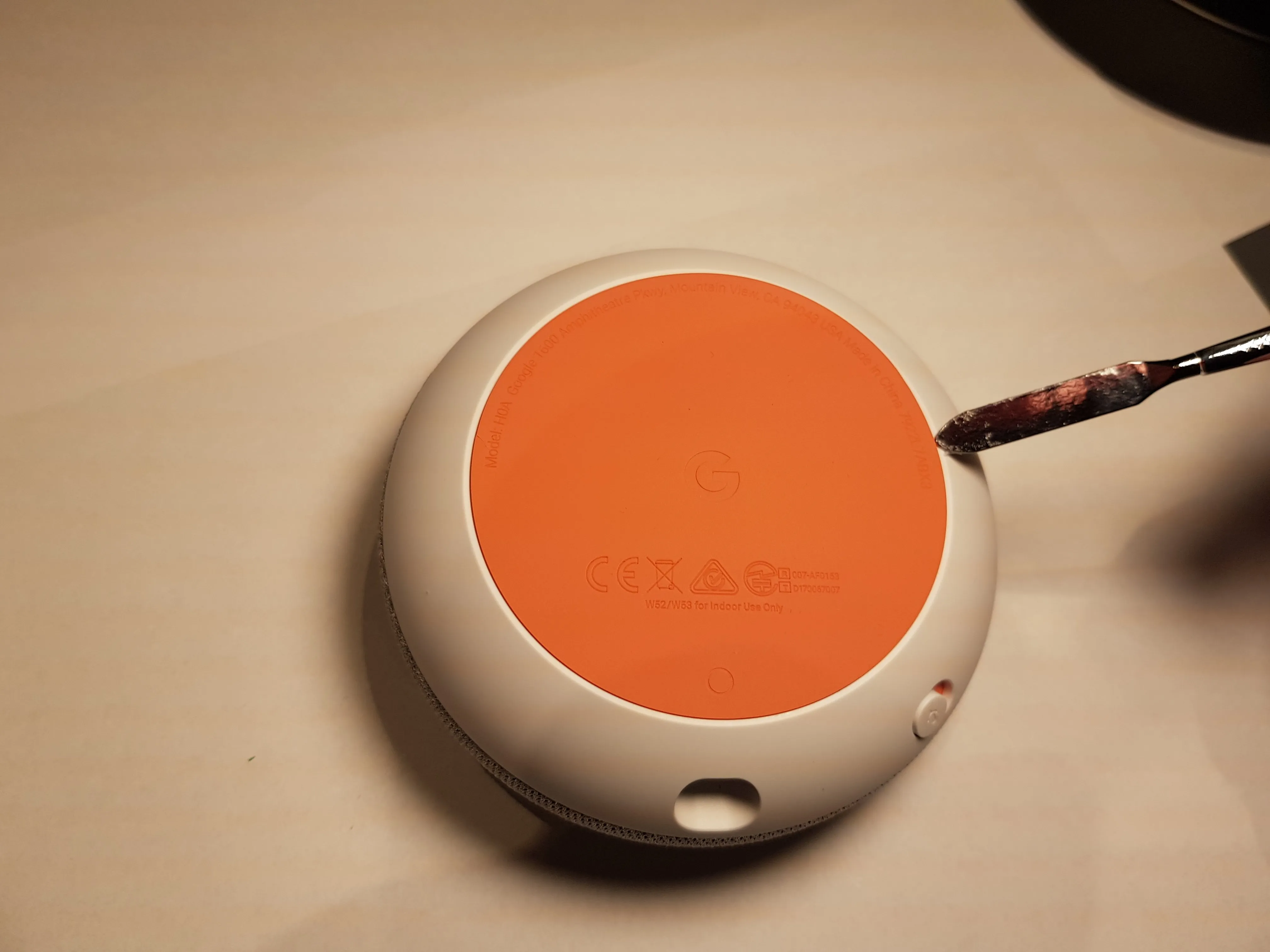

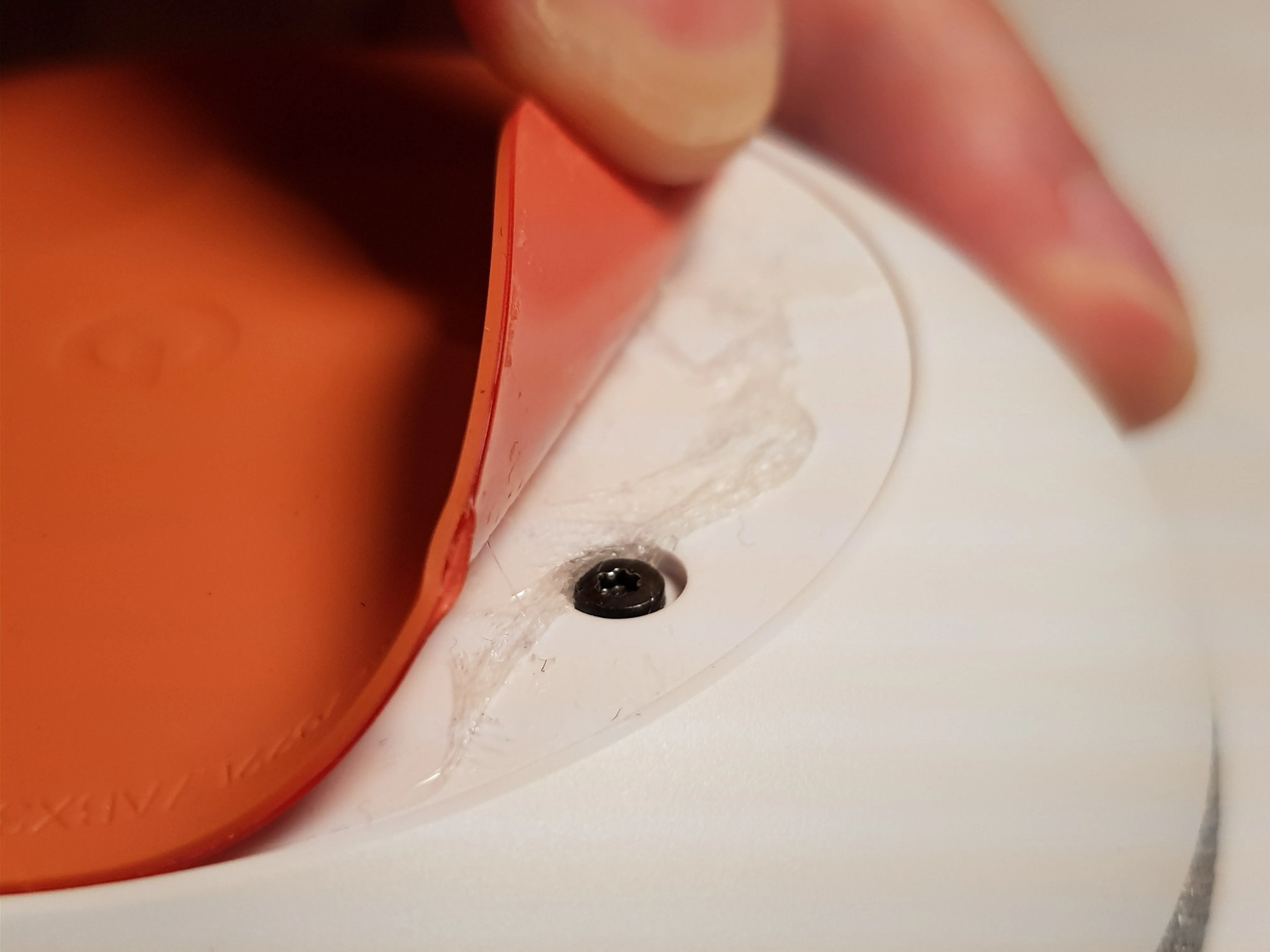

• Используйте металлический пробойник и поместите его между корпусом и прорезиненным пластиковым диском.

• ПРИМЕЧАНИЕ: Вы должны установить шпатель так, чтобы он прошел под пластиковым диском, а не между резиной и пластиковым диском. Google Home Mini открывается снизу. Это прорезиненный пластиковый диск, приклеенный к устройству.

Комментарии к шагу

Информация в примечании кажется противоречащей инструкции. Рекомендуем удалить текст примечания и обновить сам шаг, сказав: 'Используйте медаль и поместите ее между корпусом и приклеенным пластиковым основанием прорезиненного диска'.

Рекомендуется использовать тепловую пушку, чтобы немного размягчить клей. Одно лишь использование прокладки не помогло. Тепловой пушки на низкой мощности хватило, чтобы подвести пробойник под пластиковый/резиновый диск.

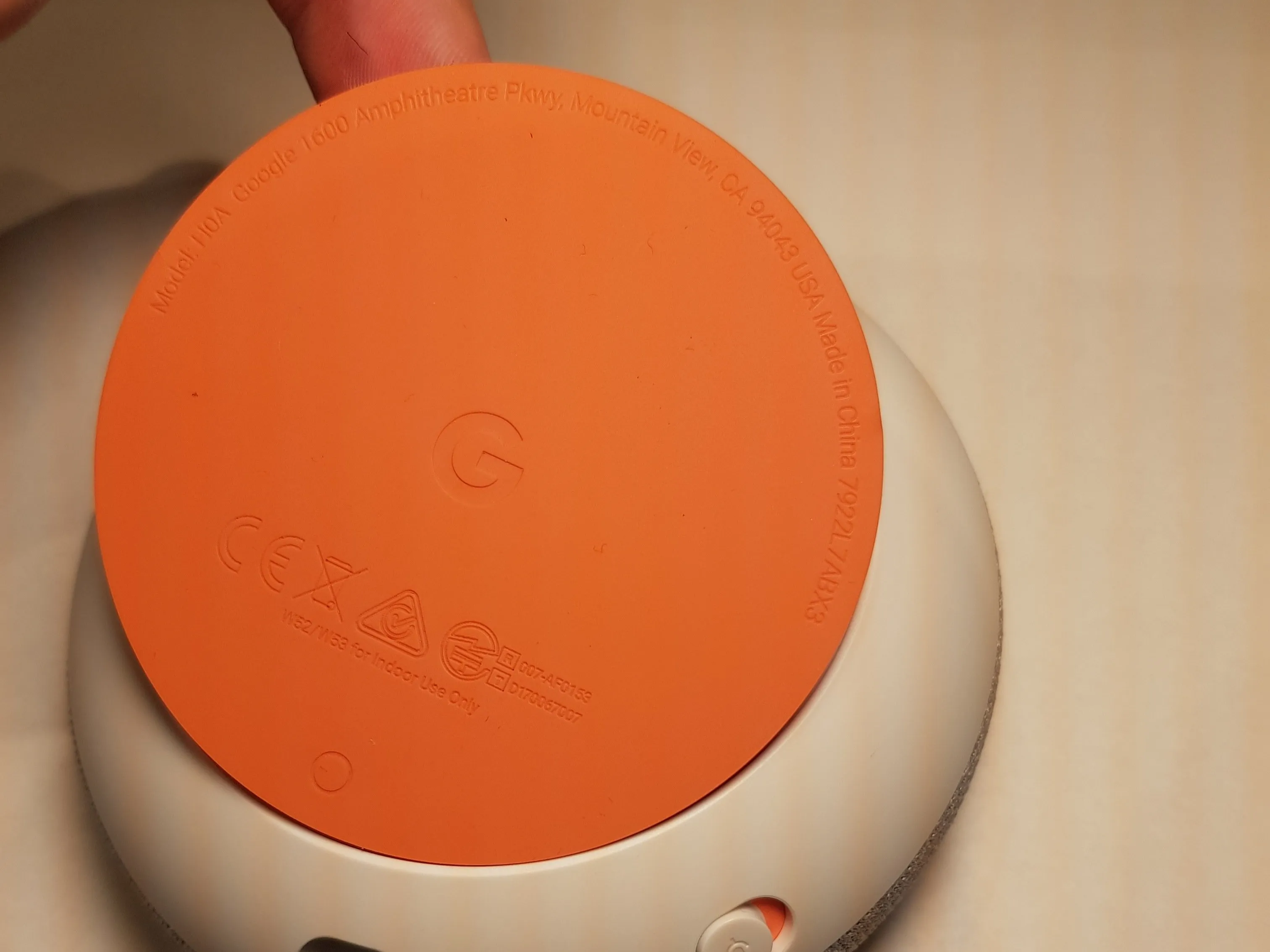

Шаг 3

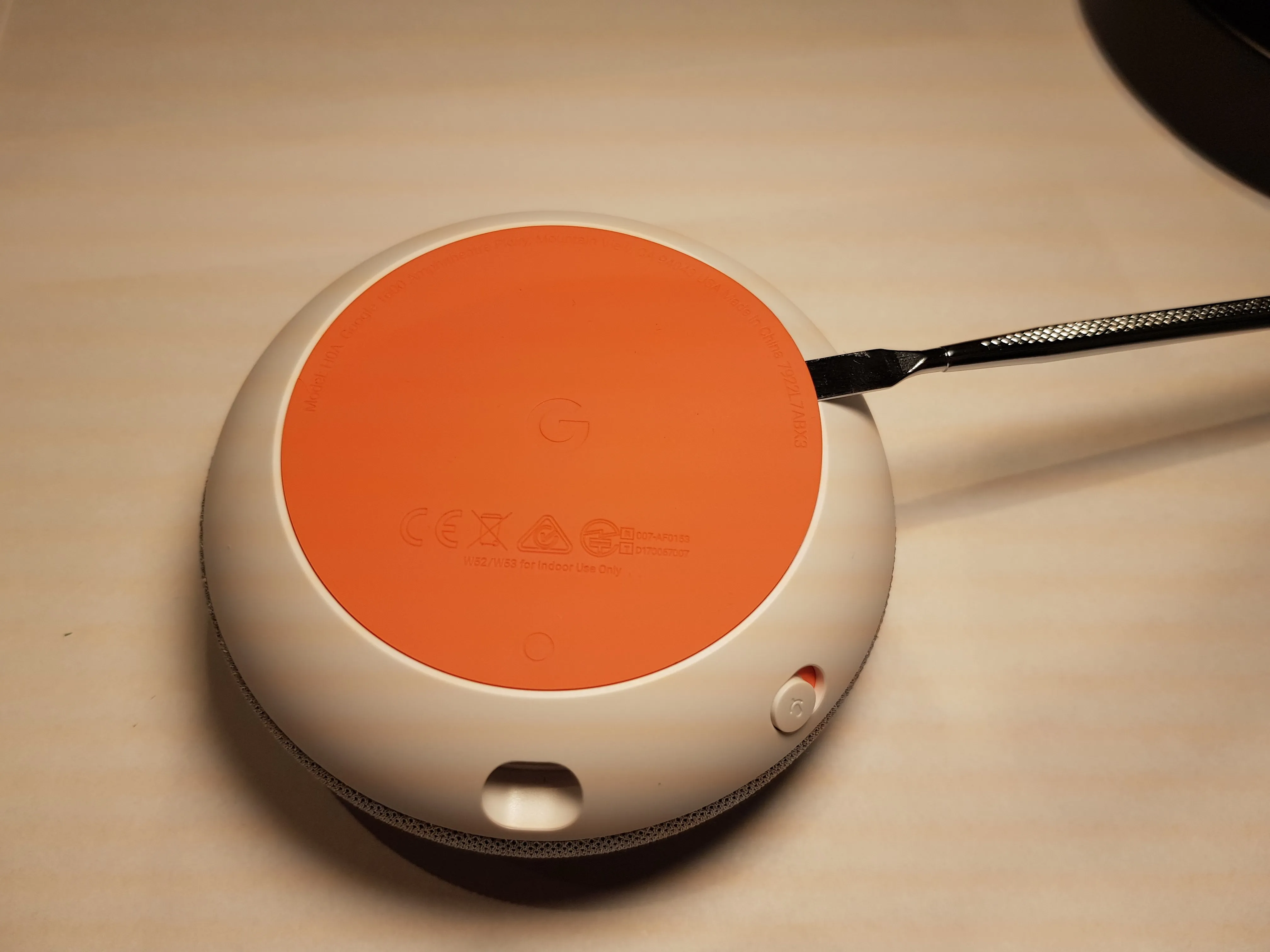

• Теперь проведите шпателем под пластиковой пластиной, пока клей не растворится на всей поверхности.

• Затем аккуратно отделите пластину.

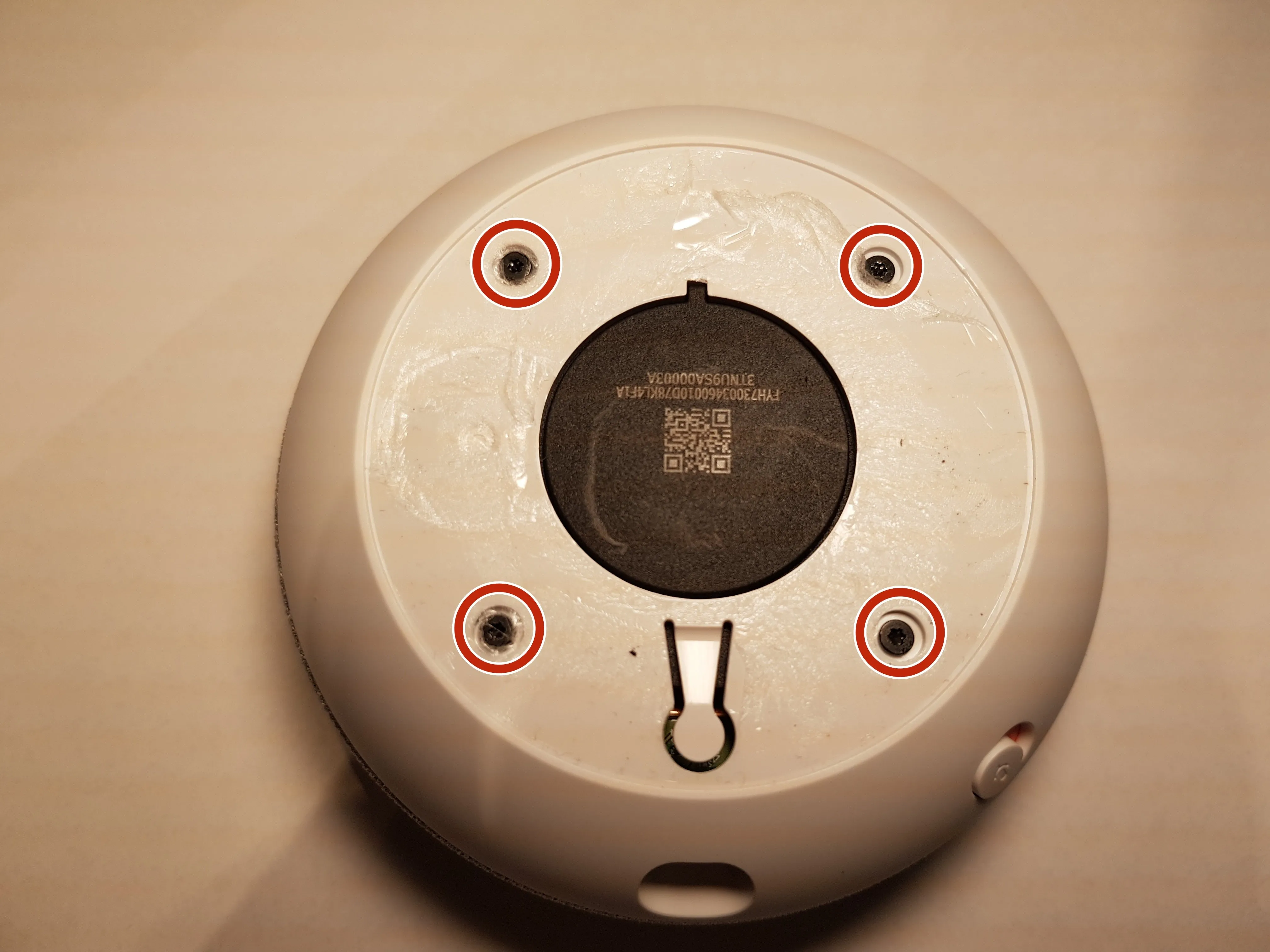

Шаг 4

• Теперь открутите 4 винта.

• 4 винта 6 мм T6

• Если над головками винтов остался клей, вы можете легко поддеть их отверткой. Не удаляйте клей, так как в противном случае дно не будет держаться.

Комментарии к шагу

Если вы не хотите снова прикреплять резиновую 'ножку' или предпочитаете использовать собственный двусторонний скотч для более удобного доступа в будущем, вы можете аккуратно поддеть один край клейкой ленты, чтобы захватить ее, а затем осторожно отклеить, и она оторвется целым куском.

Могу ли я вырезать вокруг отверстий для винтов в основании с помощью ножа xacto/dremel/drill, чтобы не отклеивать пластифицированную резиновую основу? Есть ли у кого-нибудь размеры и расположение отверстий для винтов относительно других элементов базы, чтобы я мог найти отверстия для винтов и попробовать вырезать отверстия в базе только в этих местах?

Hmmmmm.....

Держу пари, это получилось святое месиво lol (Inside The Mind of a glue sniffer) давайте сверлить электронику после тестирования микрофона... и ps головка винта утоплена, если бы вы пропустили, вы бы бросили на главную плату, прежде чем вы узнали это. e факт, что он разработан, чтобы звучать лучше со всем оборудованием нетронутым... Почему бы тебе не покрутить еще немного majic Chrystal и взять кучу маркеров и нанести символы банд, в которых ты был или никогда не был, и сделать несколько селфи с граффити на колонке с дырками, сидящей не на своем месте, потому что резиновые ноги все порваны, и ты будешь гангстером, как бы ты не думал, что ты какой-то техник-инженер на переднем крае электроники и твой тест IQ сказал это, тебе не нужно пытаться быть особенной принцессой, ты уже ею являешься, потому что этот разбор показан так, потому что какой-то особенный нестандартно мыслящий человек вроде тебя уже попробовал, потерпел неудачу и стал гангстером FB, и было решено, что этот разбор - один из или лучший метод. Так что намажьте им днище MINI G. DanKelly

Шаг 5

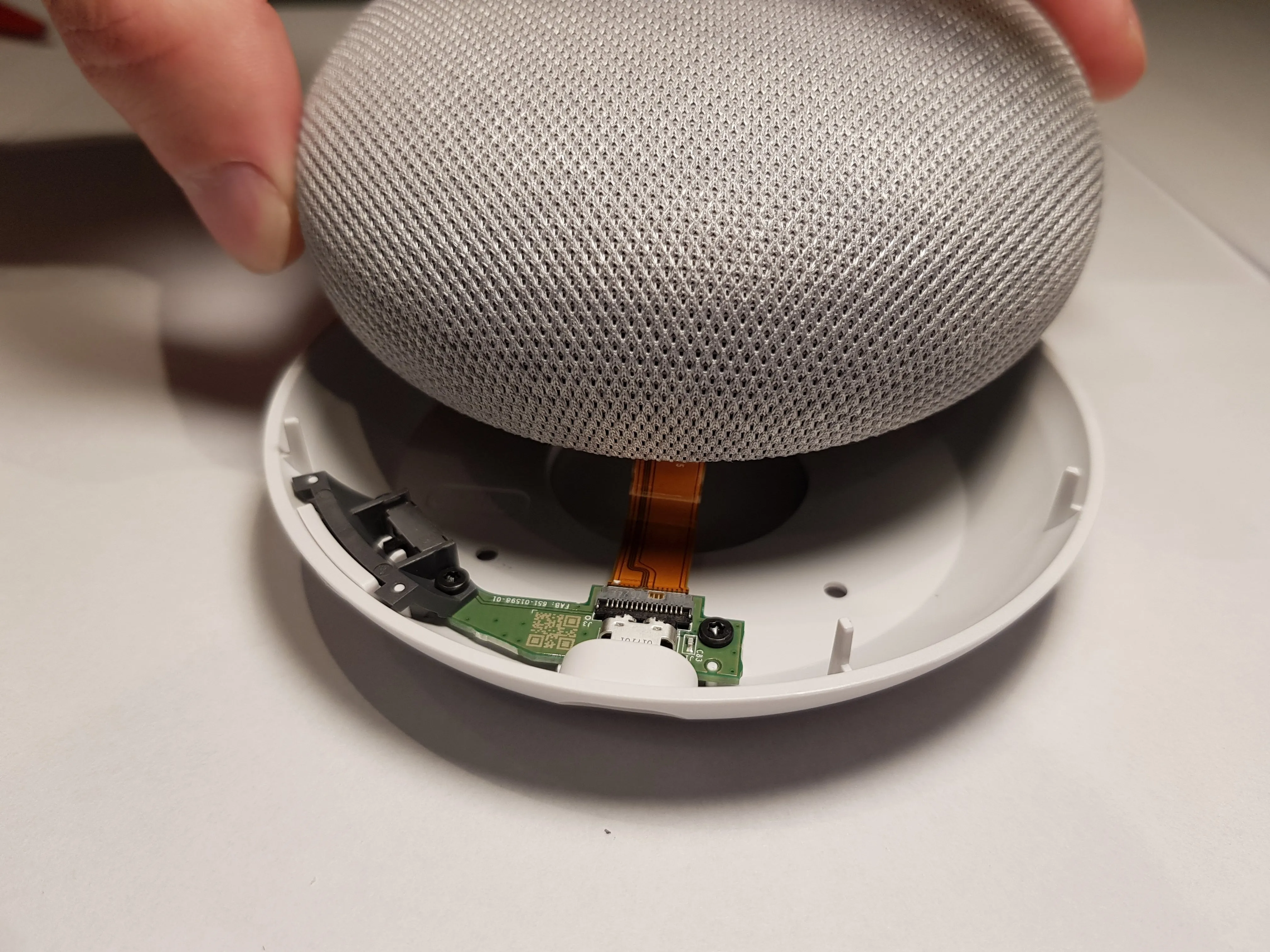

• Перевернув устройство, вы можете аккуратно поднять верхнюю часть, покрытую тканью.

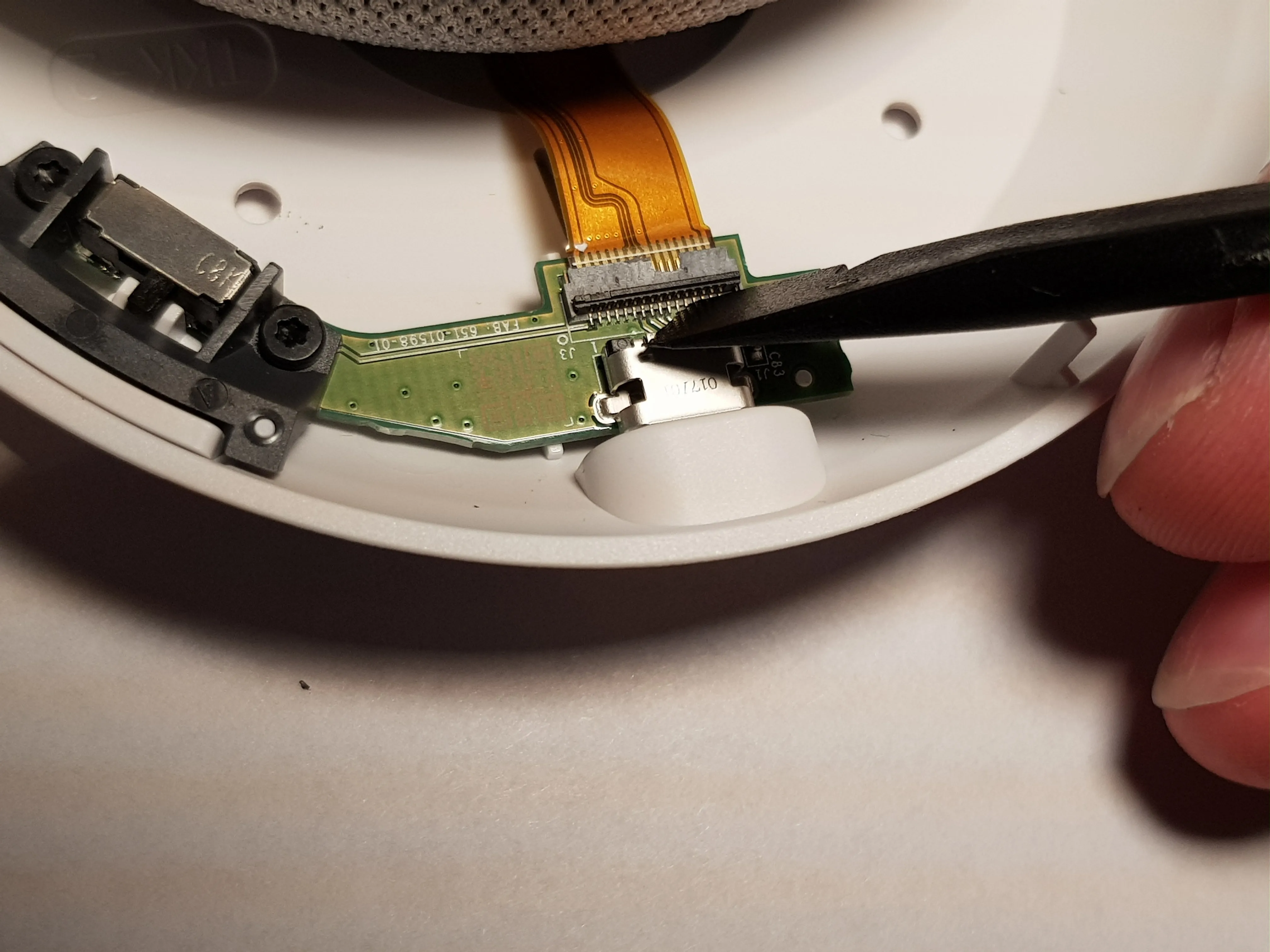

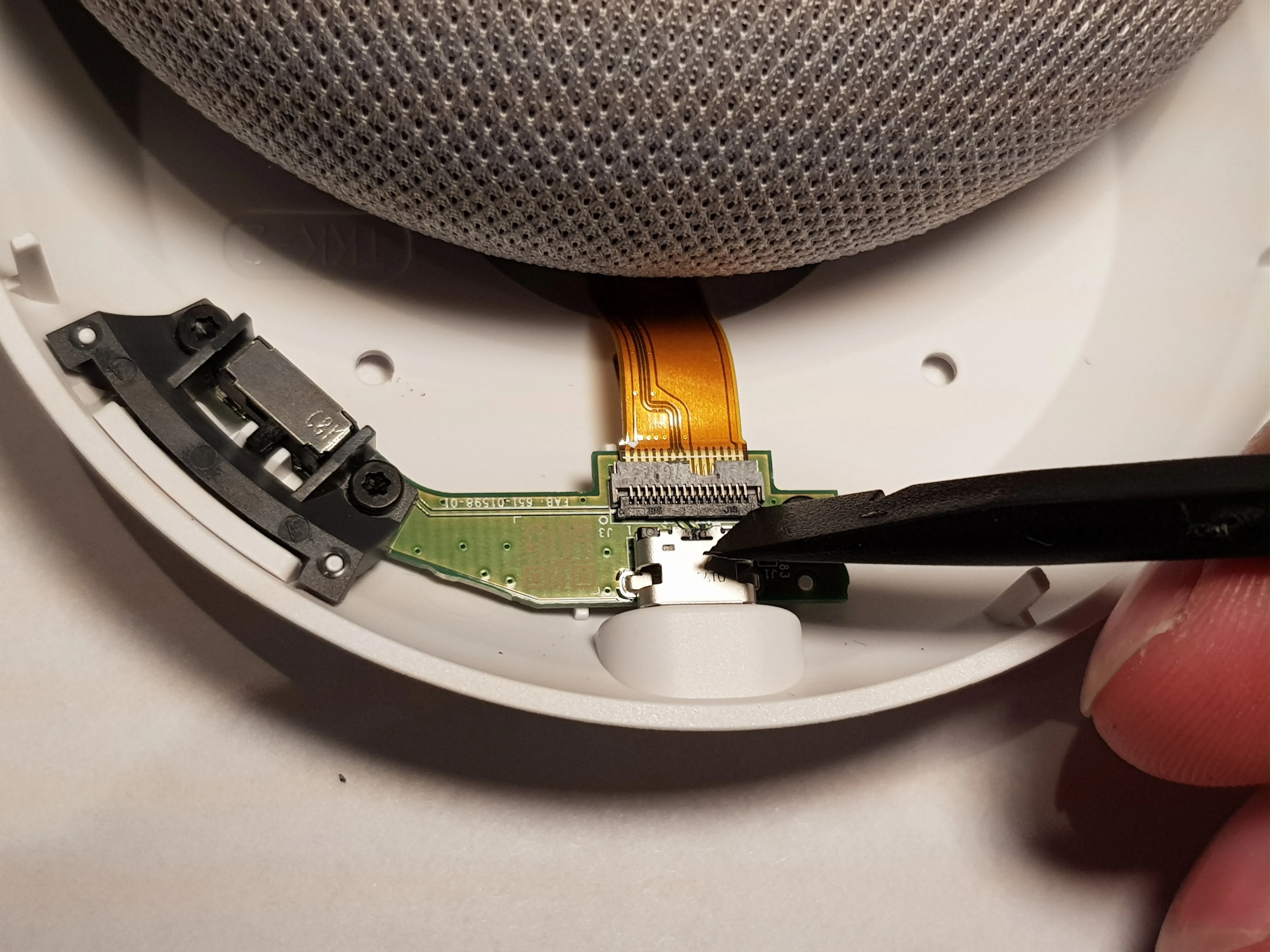

• Держа устройство так, как показано на рисунке, сначала отсоедините ленточный кабель от разъема с помощью палочки.

Комментарии к шагу

Предлагаемая редакция: 'Держа верхнюю часть устройства близко к основанию, как на рисунке, отсоедините ленточный кабель от разъема с помощью пробки'.

Посуда для покупки

У меня сломался USB-разъем. Могу ли я купить другой?

Я ищу замену USB-разъему.

Ленточный кабель отходит от разъема. Я попытался поддеть крышку/замок, но это оказалось необязательным (или, по-видимому, возможным).

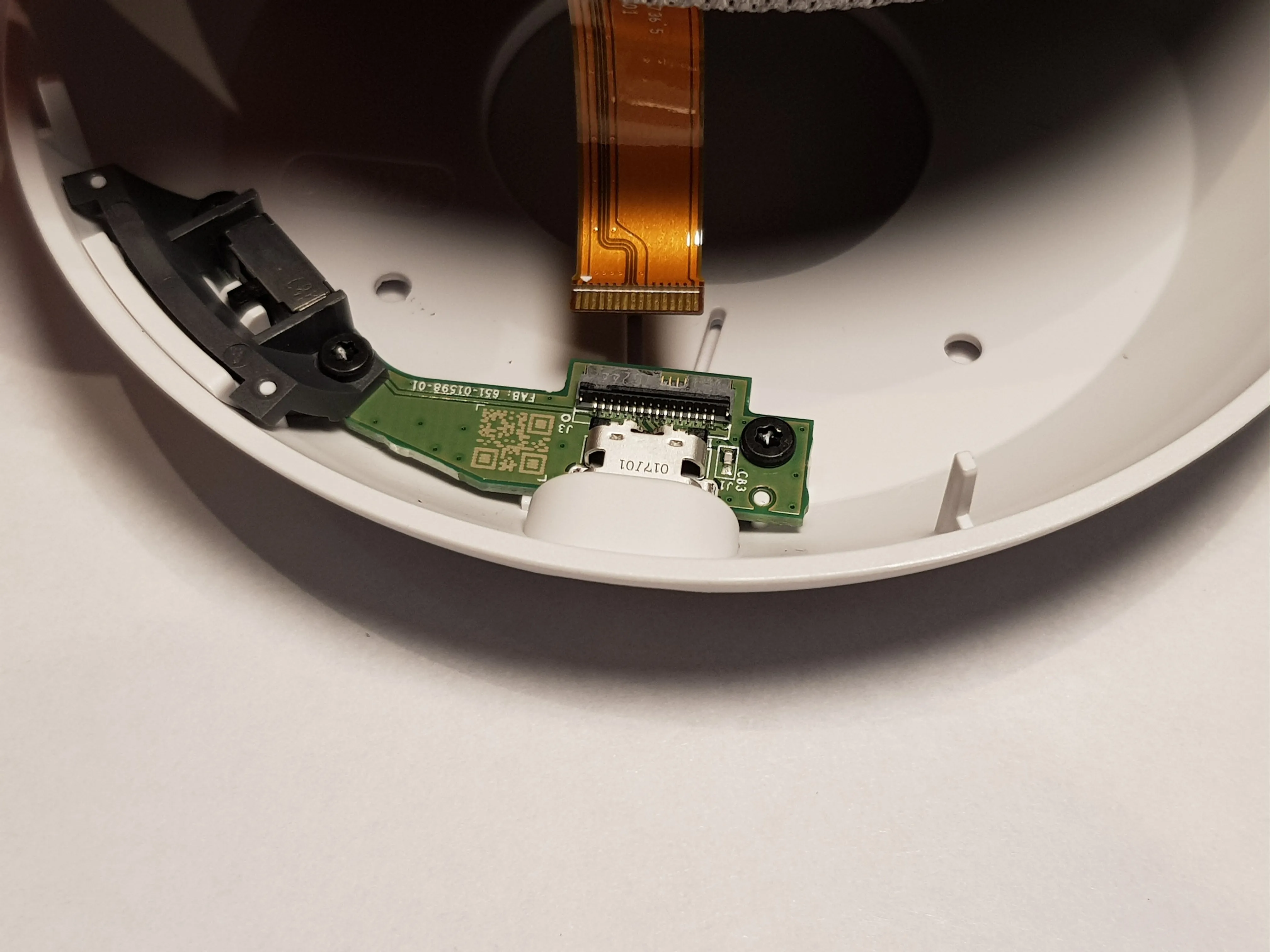

Шаг 6

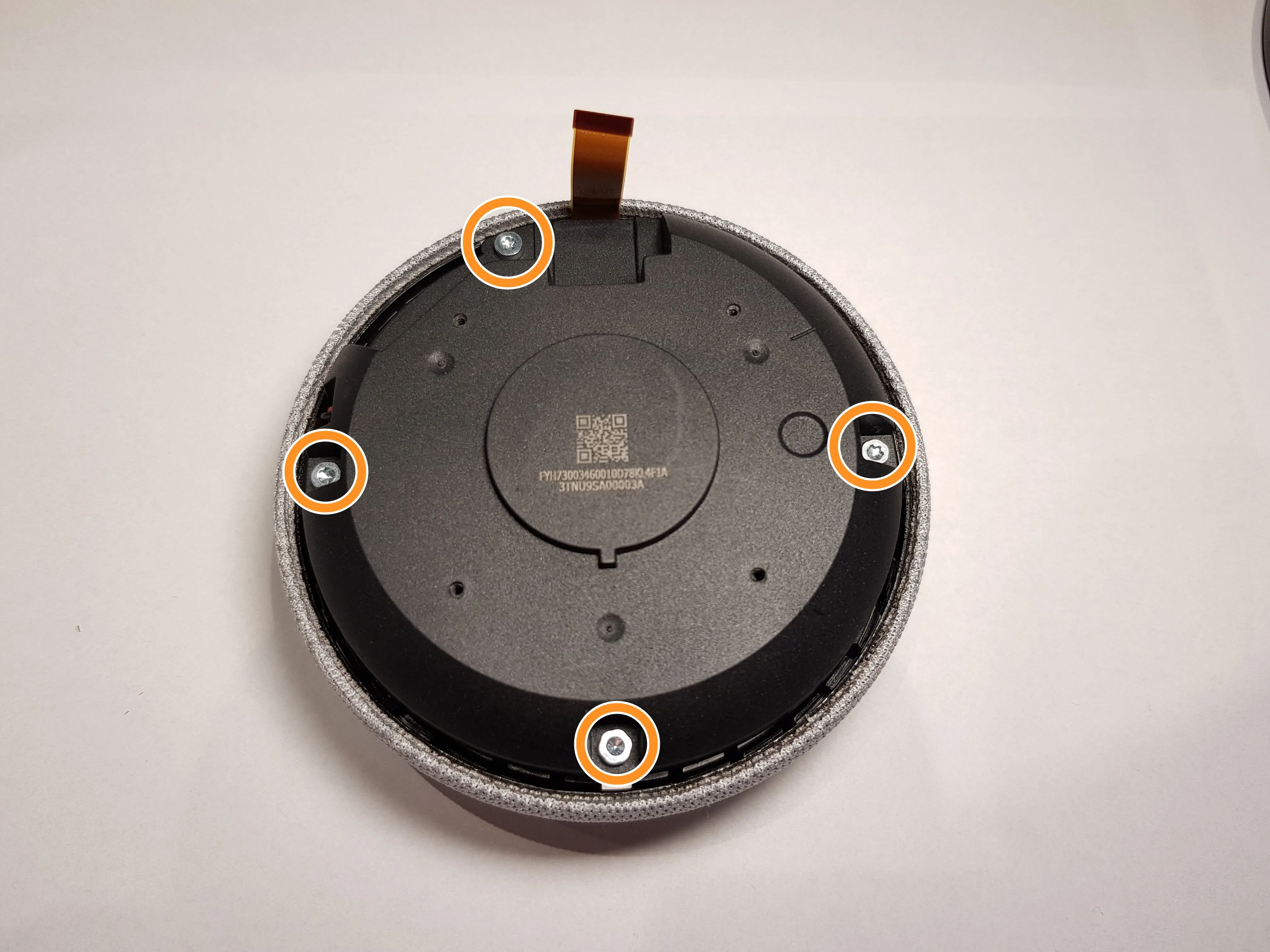

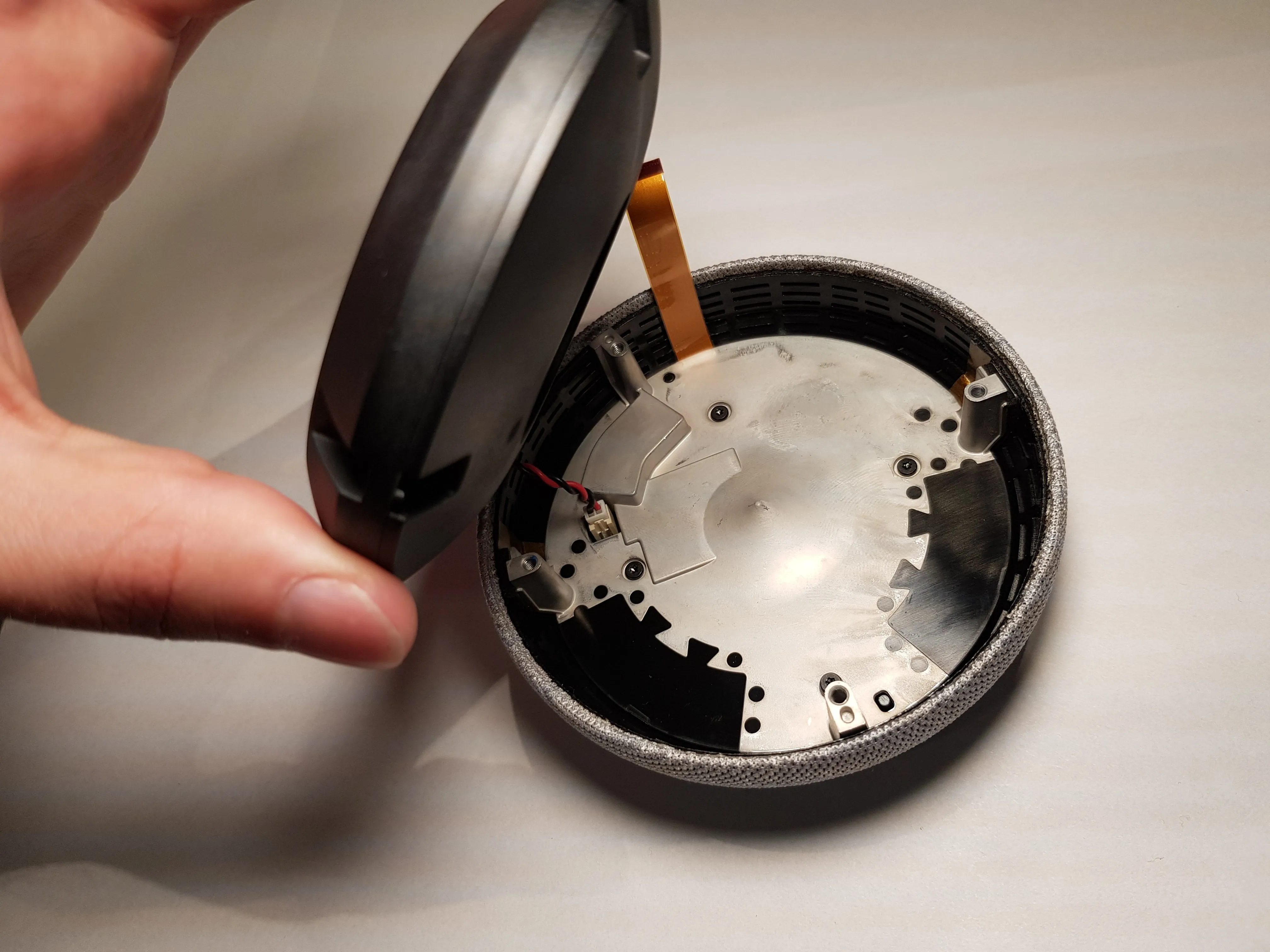

• Теперь открутите еще 4 винта на верхней части устройства

• 4 винта T9 x 8 мм

Шаг 7

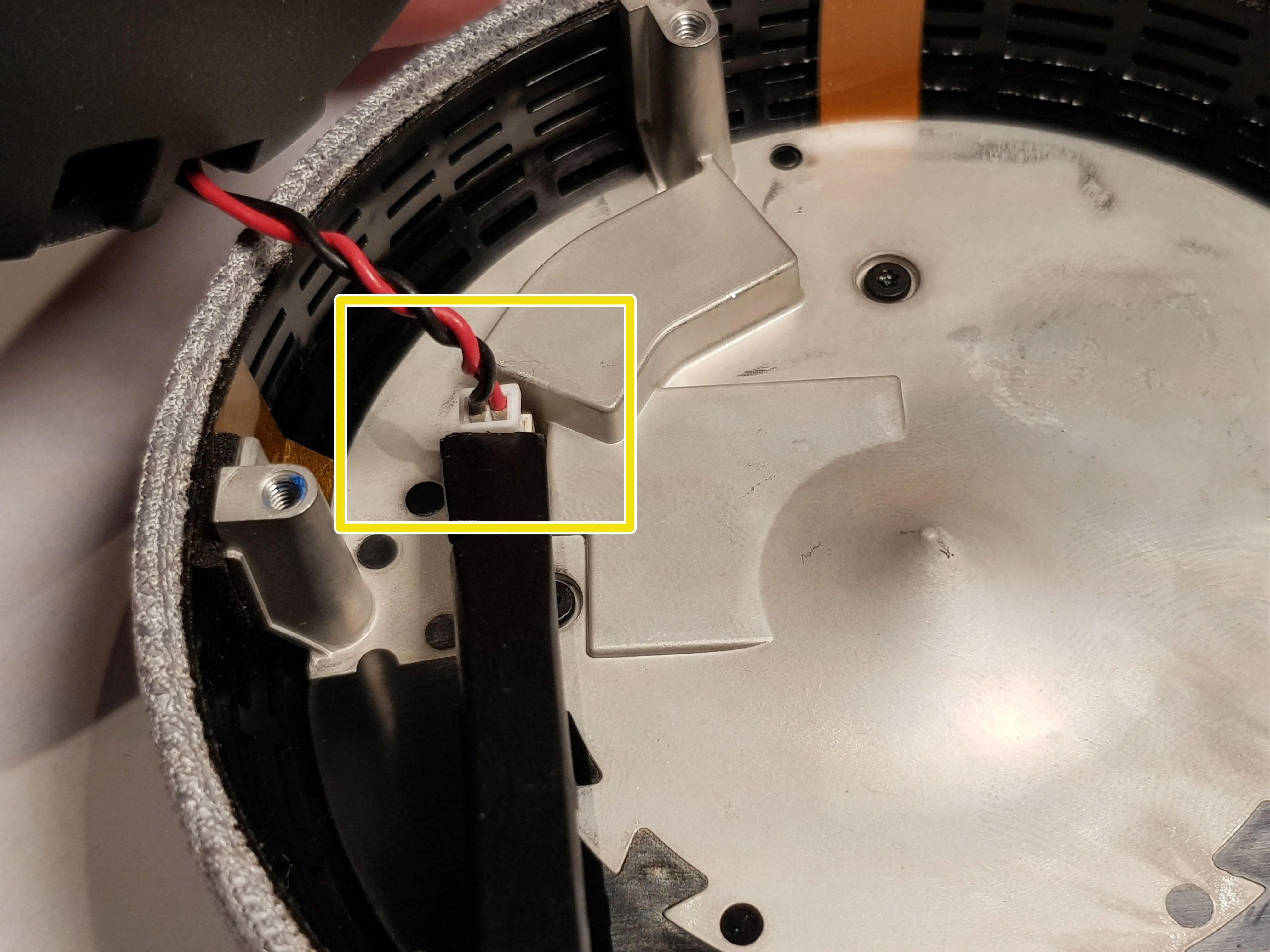

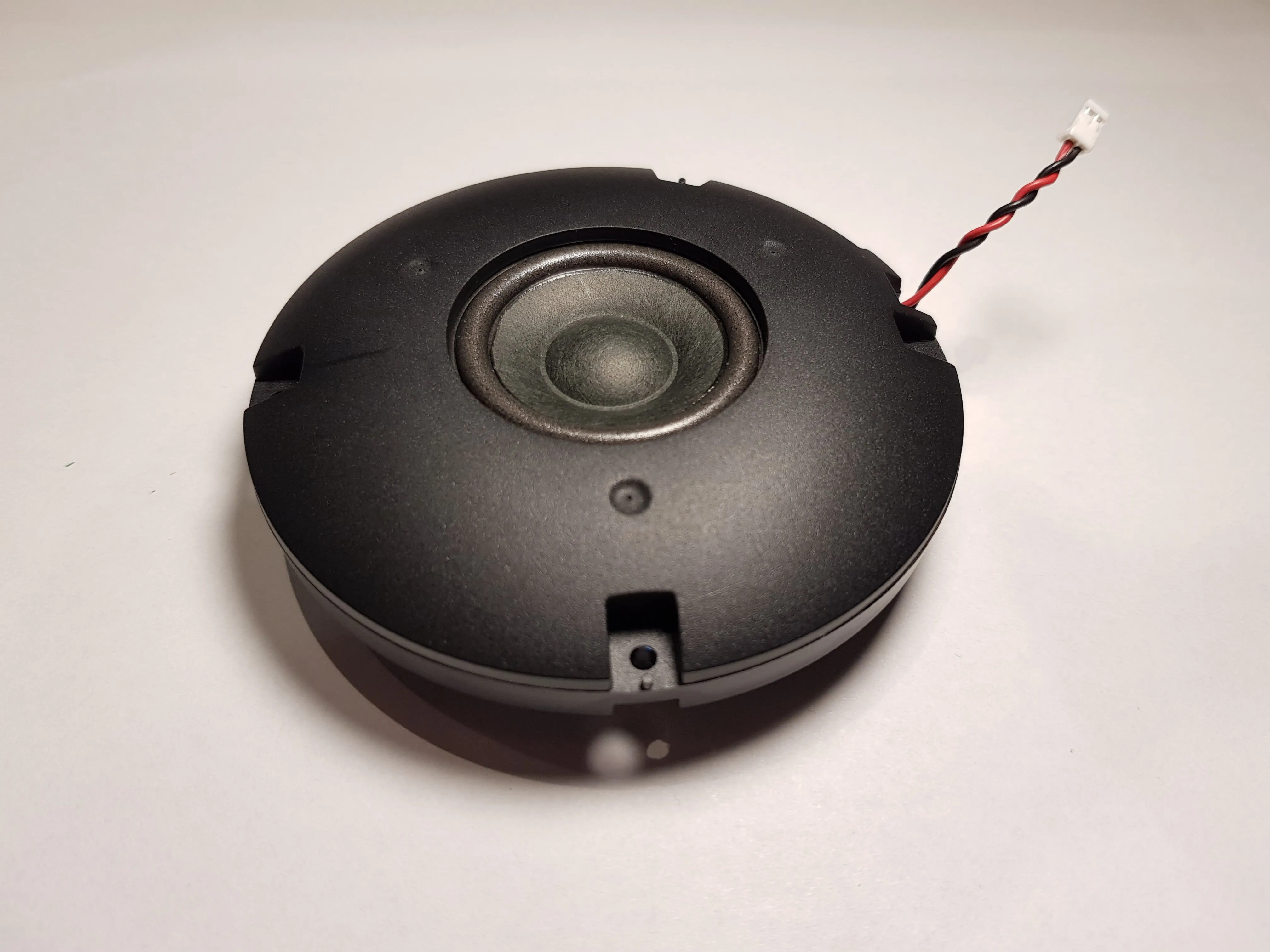

• Теперь отсоедините кабель динамика с помощью пассатижей.

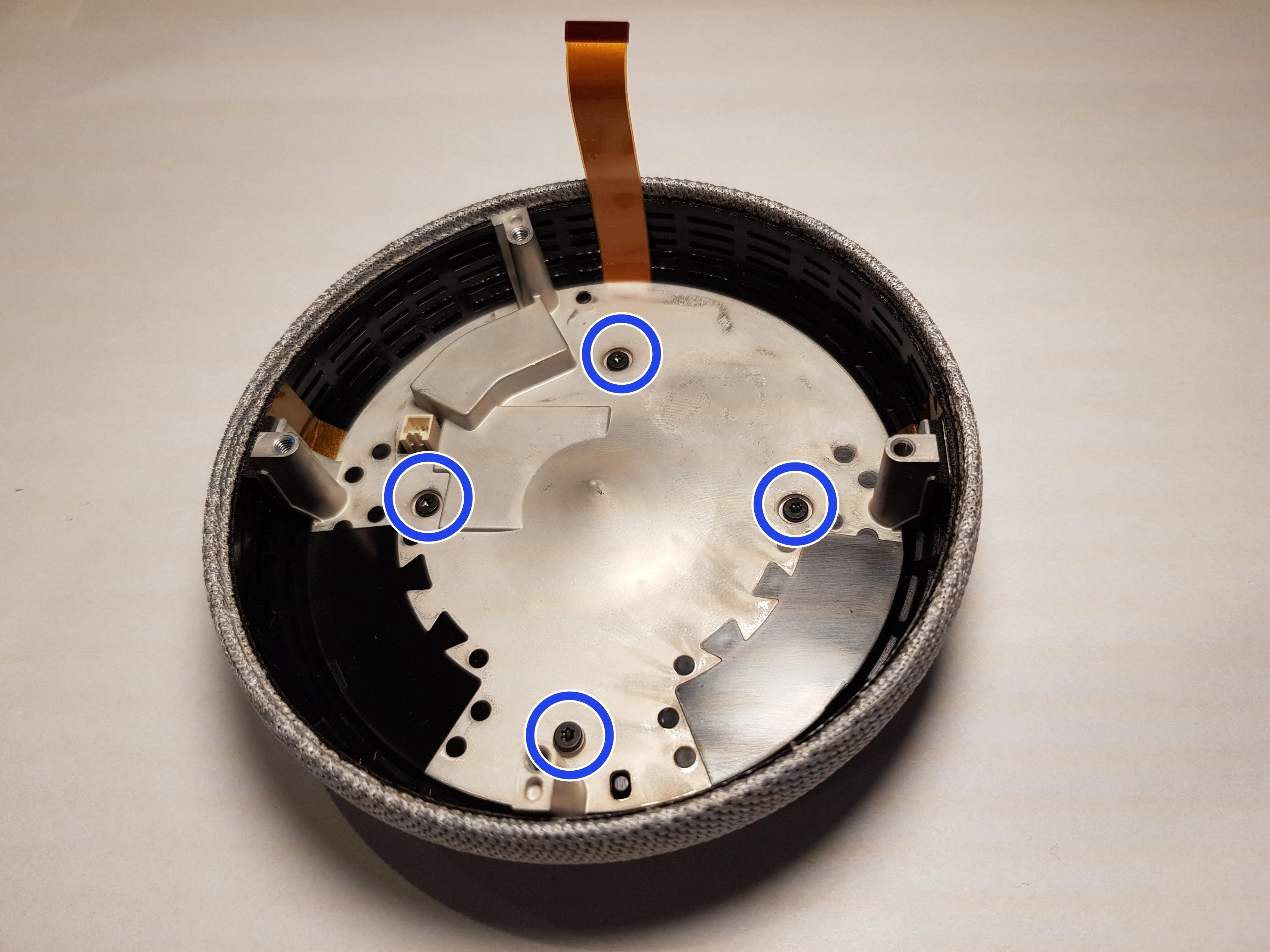

• Затем открутите еще 4 винта

• 4x 9-мм винта T6

Шаг 8

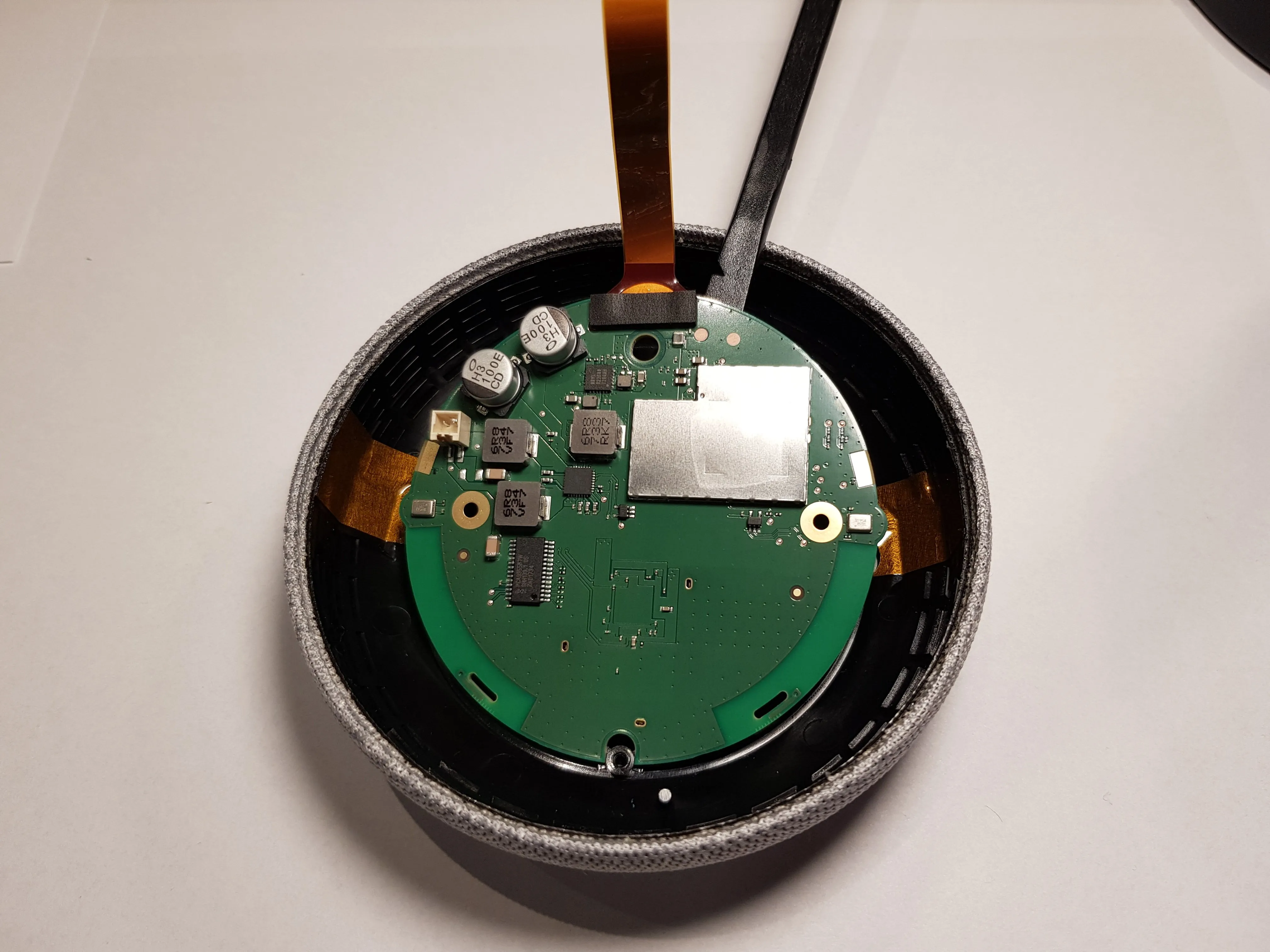

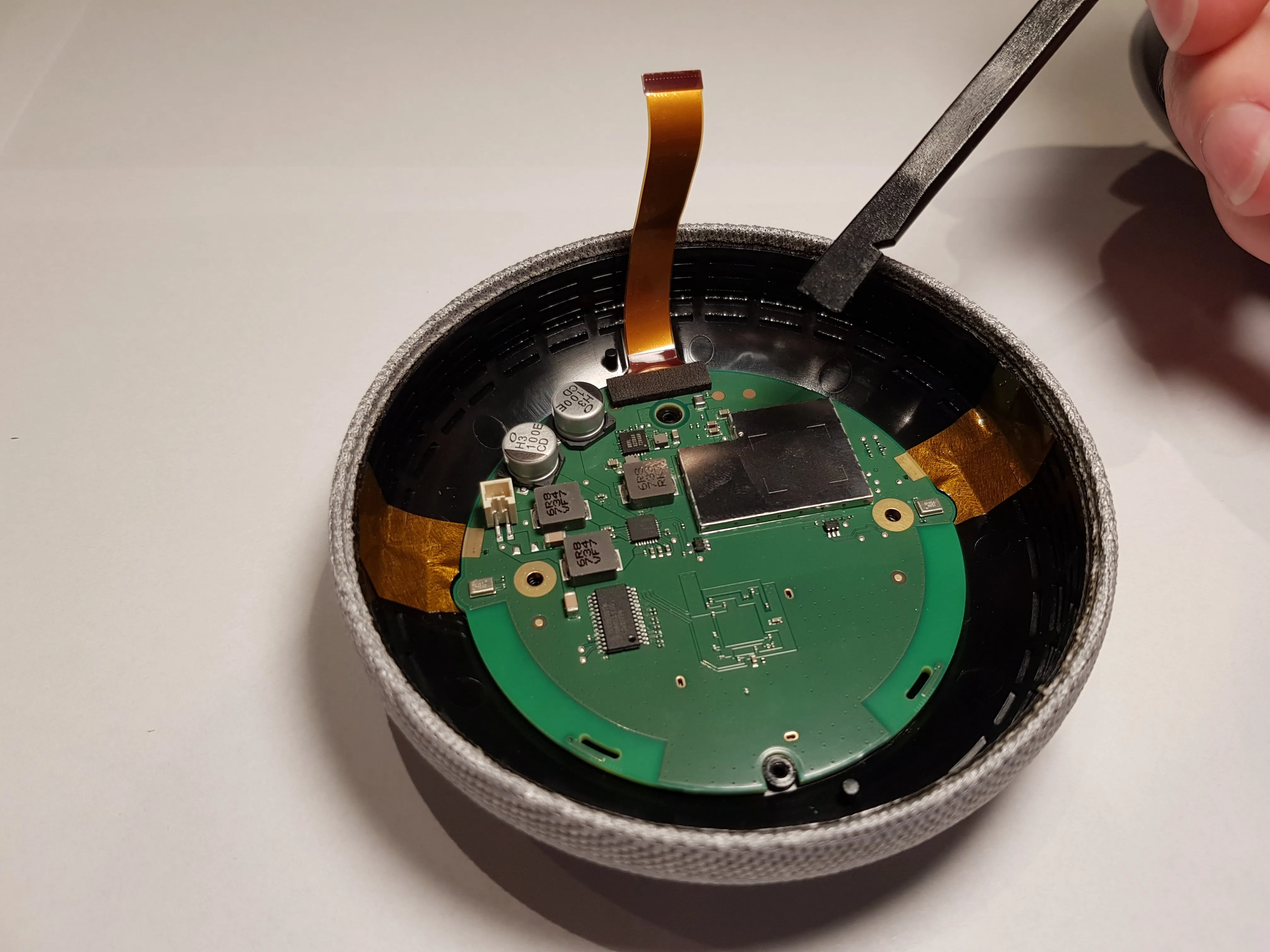

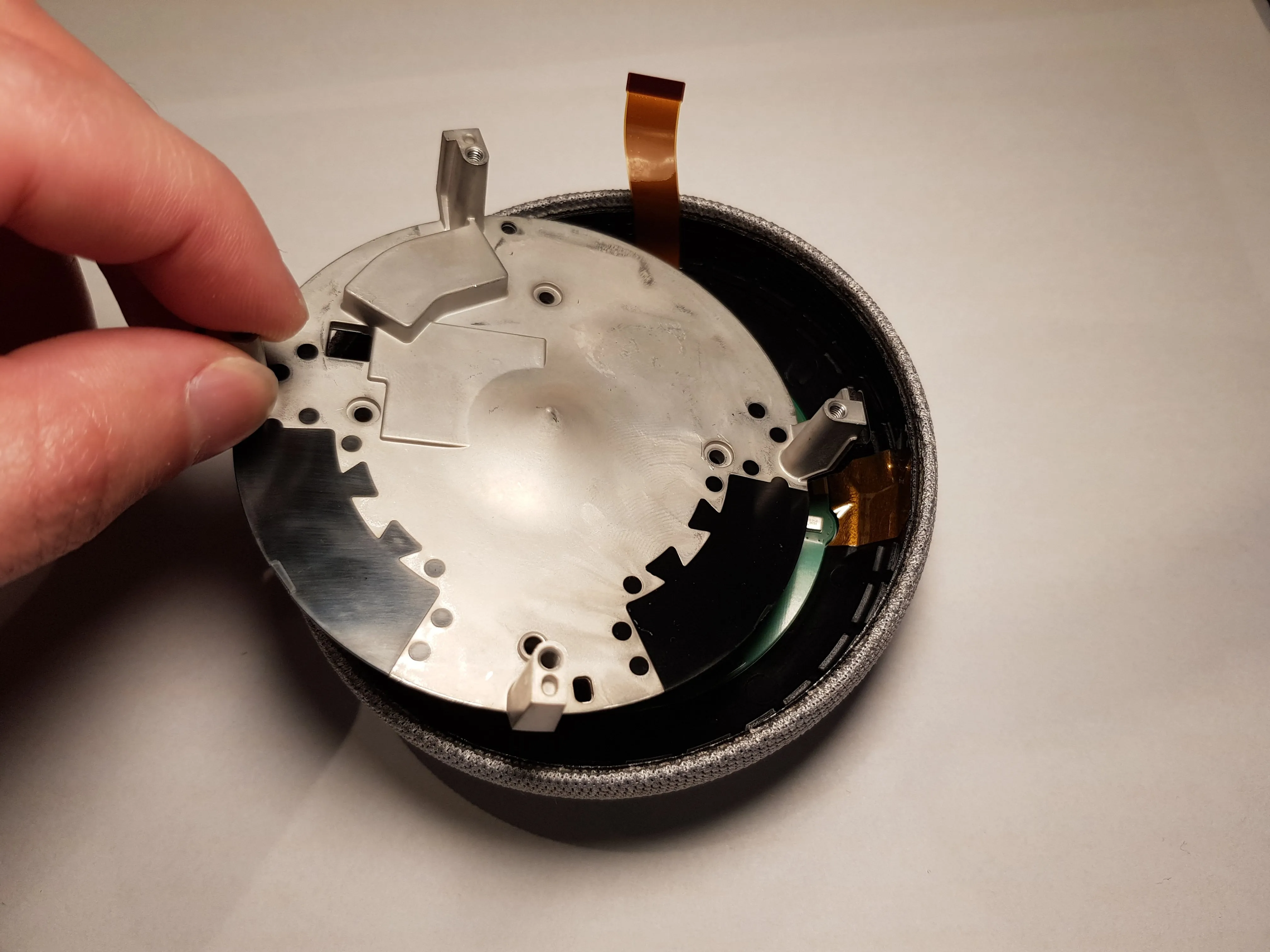

• Теперь снимите металлическую вставку и аккуратно подденьте плату с помощью пассатижей.

• Плата слегка приклеена в 2 местах, но все равно легко снимается.

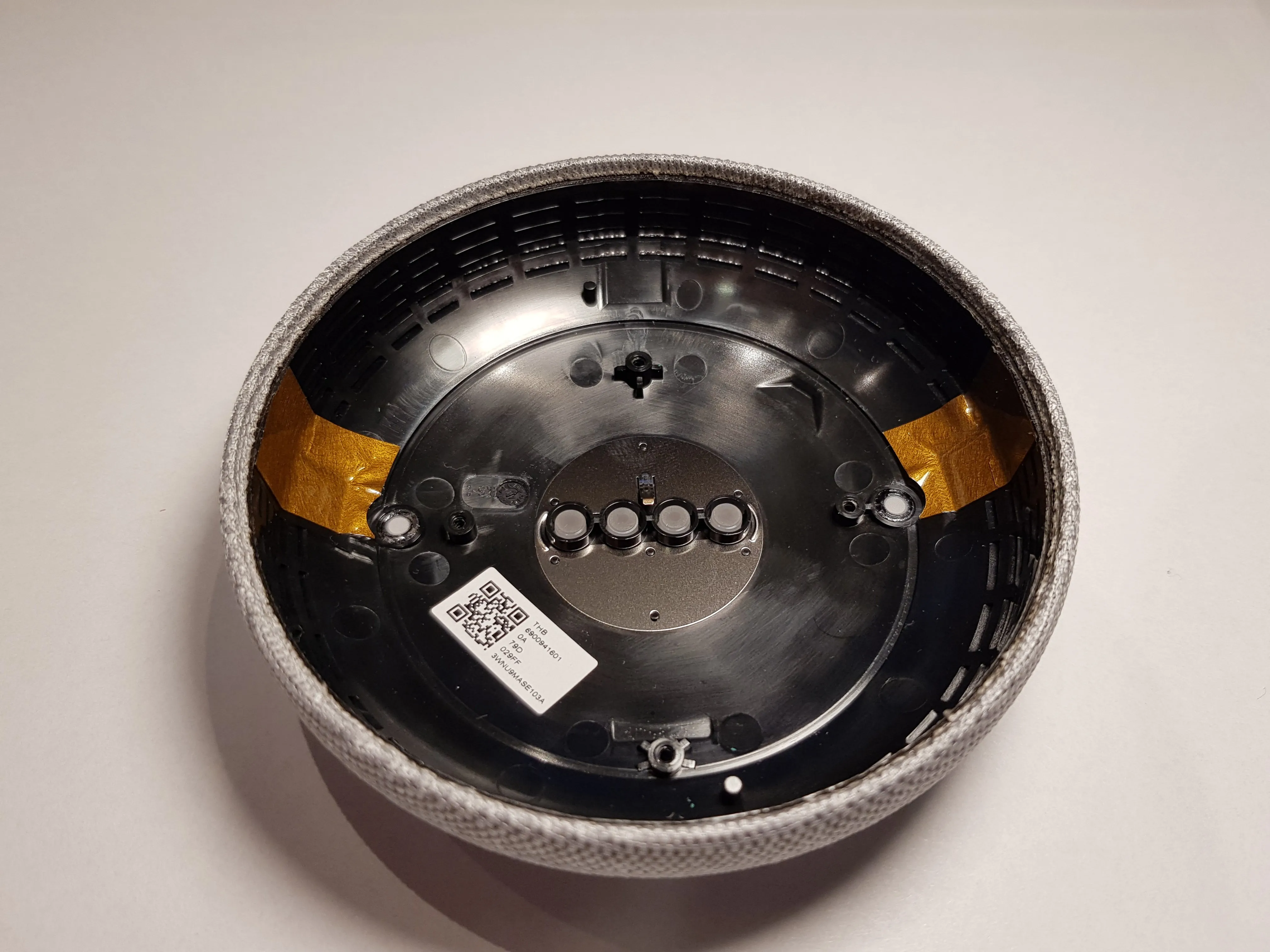

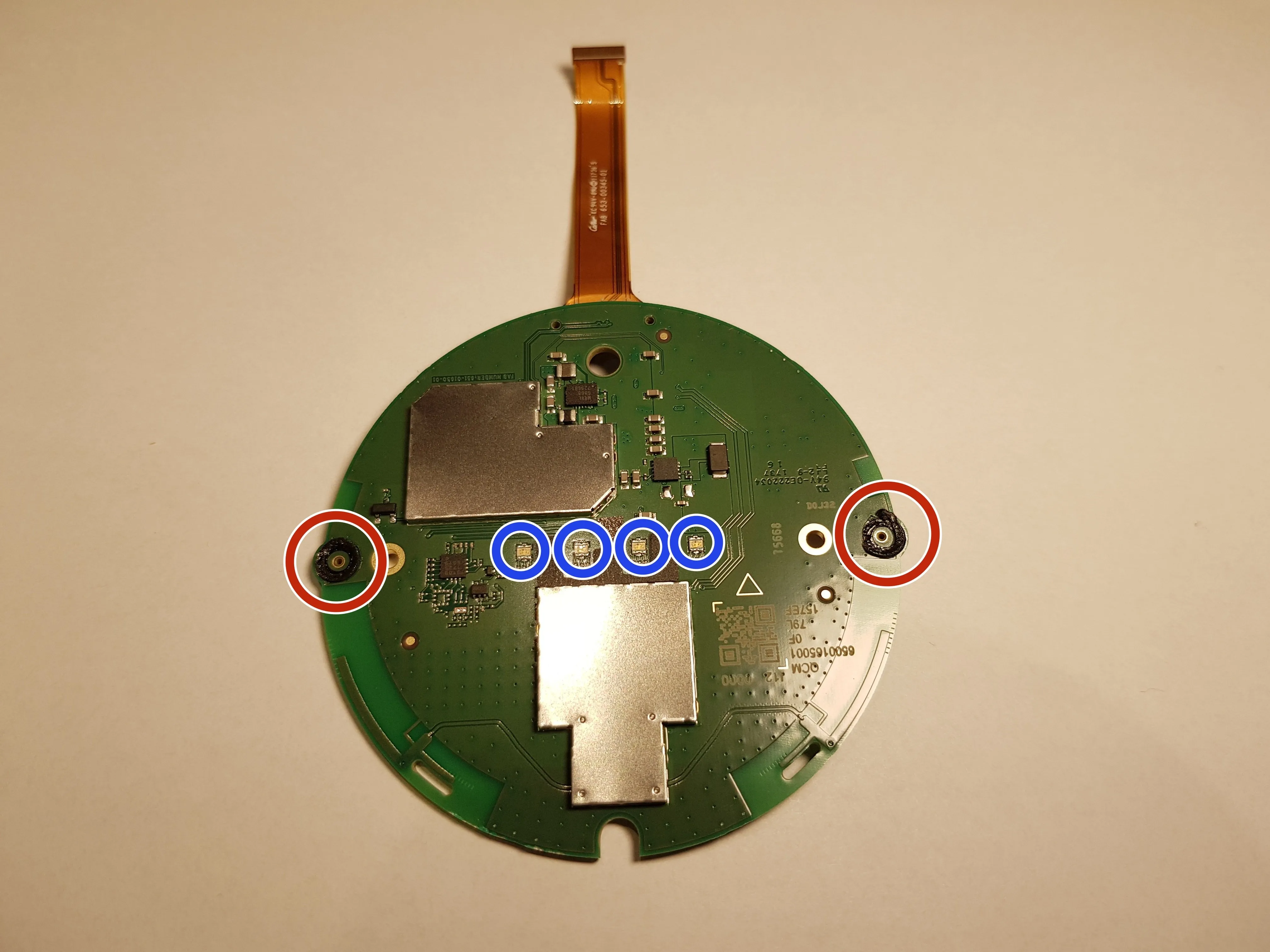

Шаг 9

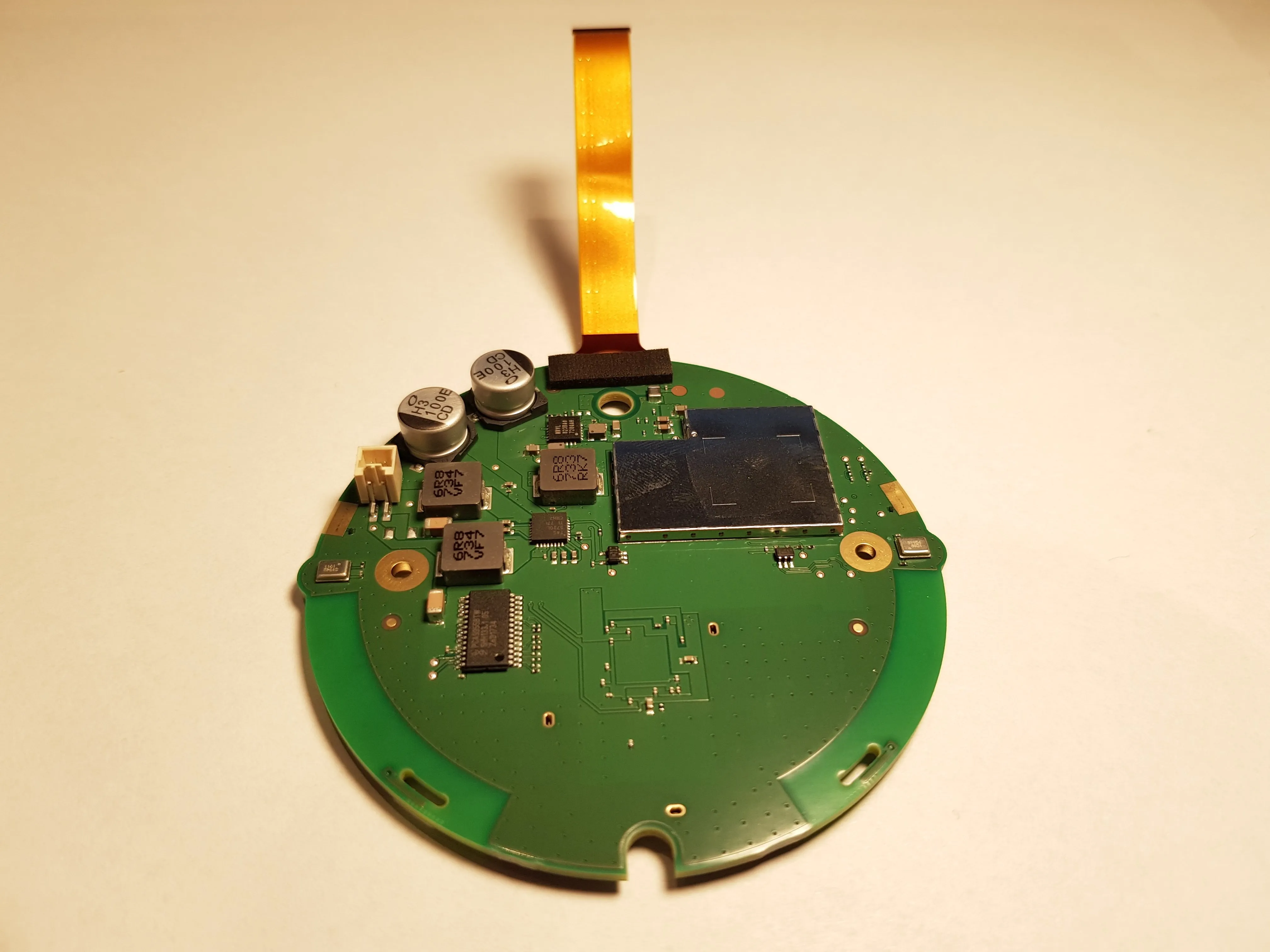

• Материнская плата

• Микрофоны

• Светодиоды состояния

Комментарии к статье

Знаете ли вы сопротивление (Ом) динамика?

Вы когда-нибудь выясняли это? Я знаю, что родной - 4 Ом, предполагаю, что и этот такой же?

Для тех, кто пришел к этому поздно, это 4-омный динамик.

Это динамик 4 Ом мощностью 3 Вт?

Используется микросхема усилителя Texas Instruments TAS5720LRSMT, рассчитанная на мощность 20 Вт @ 4 Ом.
