Введение

Google Nest Wifi Point - это расширитель диапазона Wi-Fi, который работает как умная колонка с Google Assistant.

Шаг 1 Открытие точки Google Nest Wifi

Google Nest Wifi Point Teardown, открытие Google Nest Wifi Point: шаг 1, изображение 1 из 3
Разборка Google Nest Wifi Point, открытие Google Nest Wifi Point: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, открытие Google Nest Wifi Point: шаг 1, изображение 2 из 3
Google Nest Wifi Point Teardown, открытие Google Nest Wifi Point: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, открытие Google Nest Wifi Point: шаг 1, изображение 3 из 3
Разборка Google Nest Wifi Point, открытие Google Nest Wifi Point: шаг 1, изображение 3 из 3 | Источник - ifixit.com

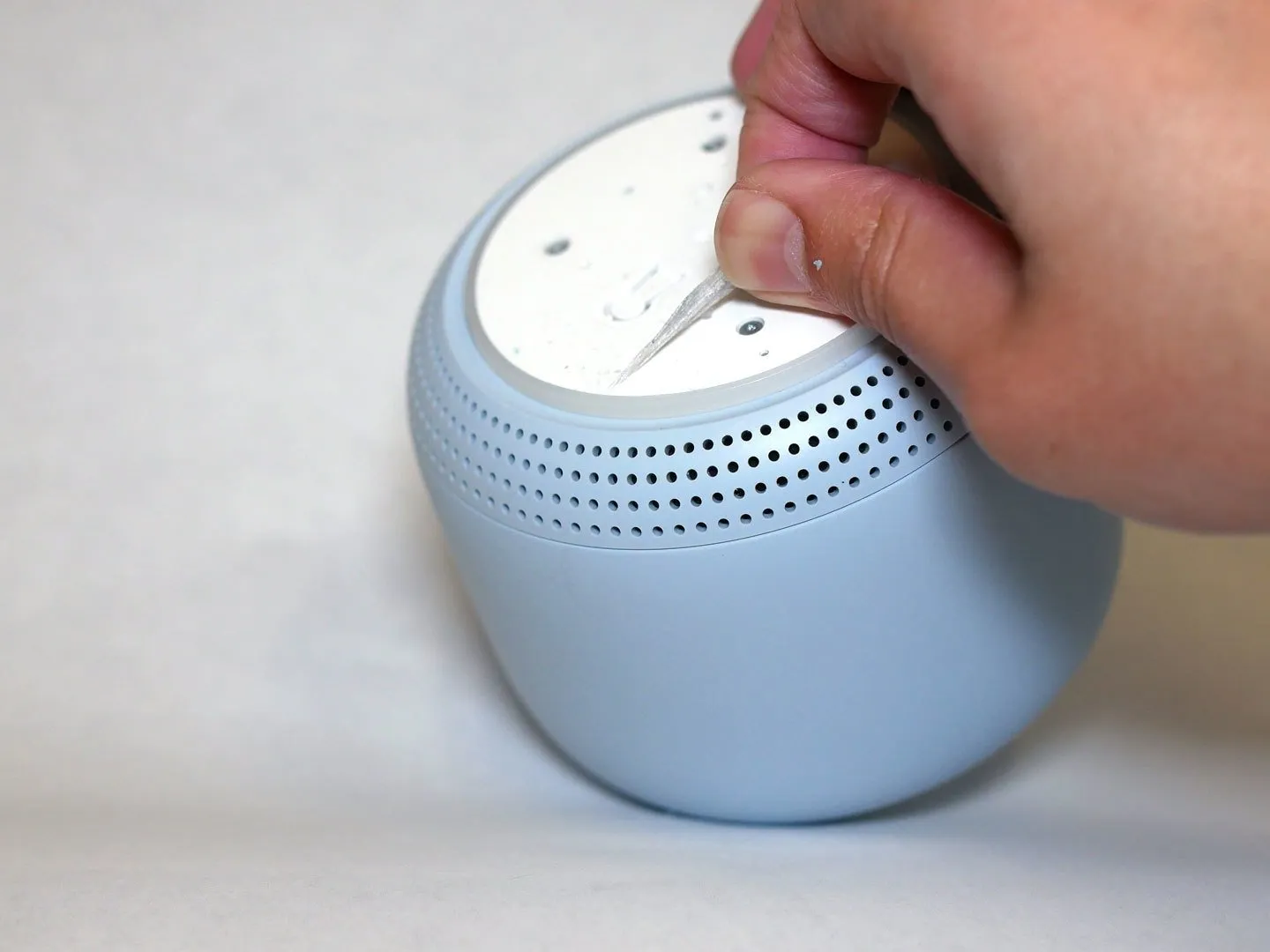

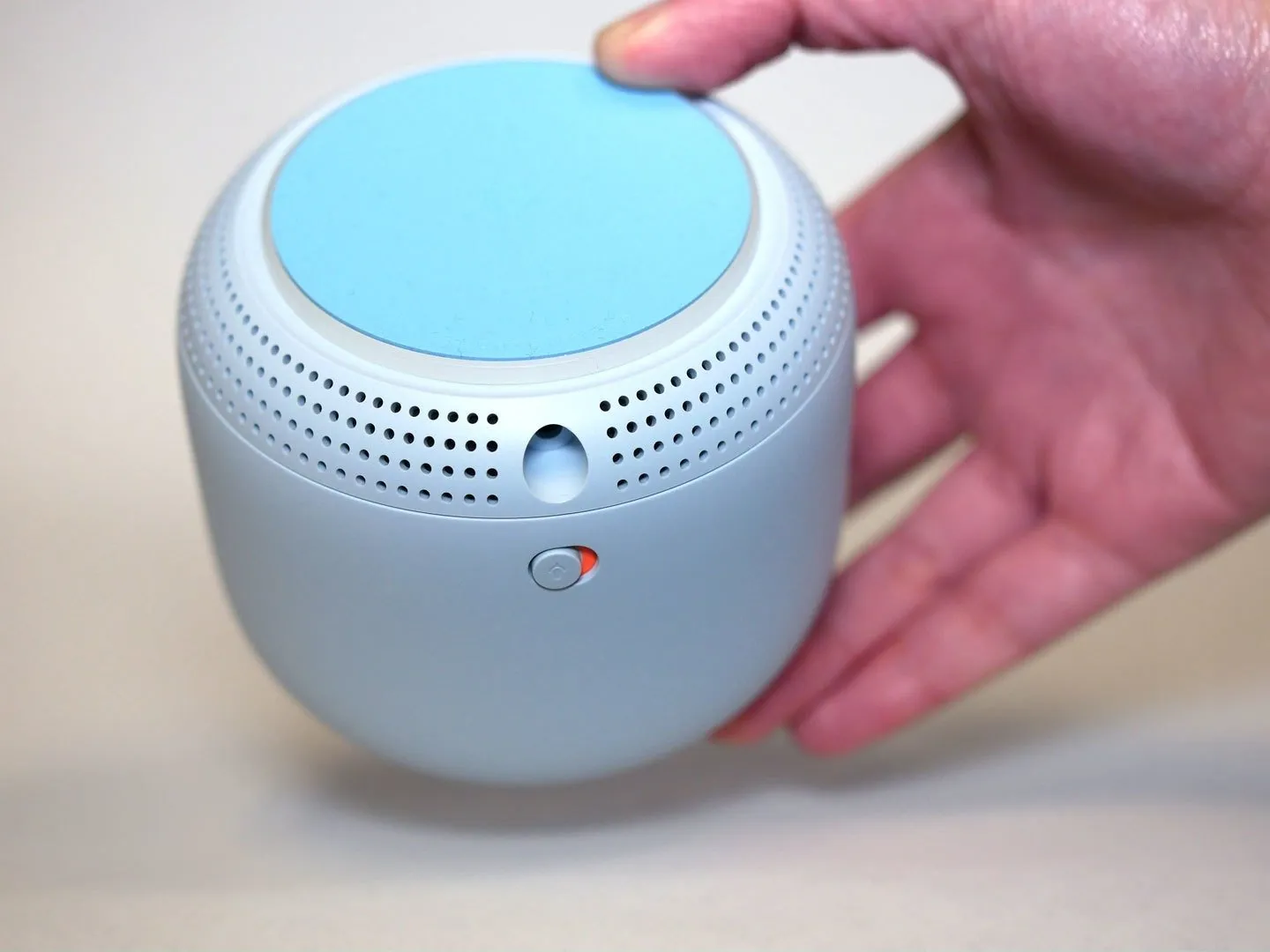

  • Точка Google Nest Wifi открывается снизу

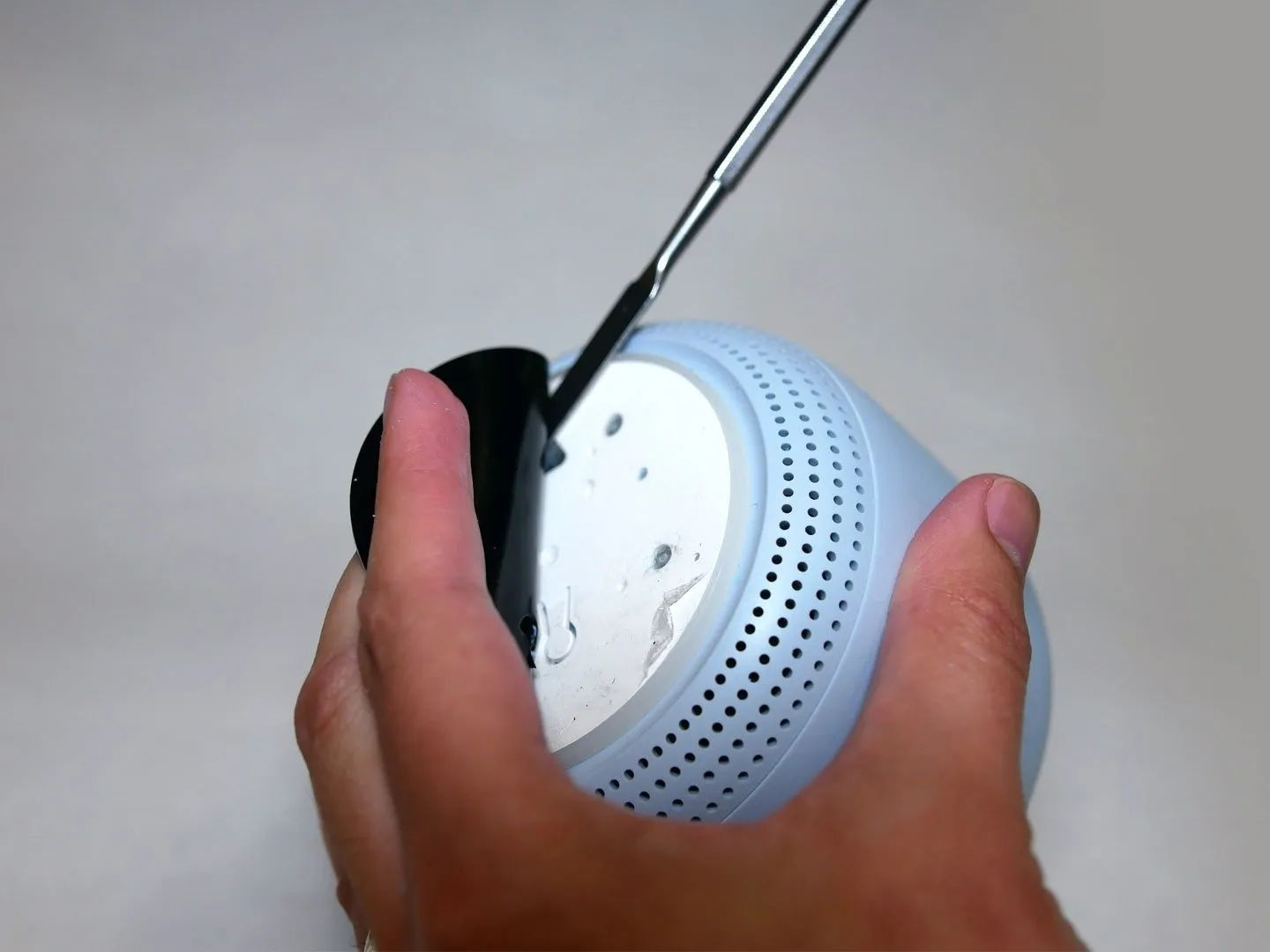

  • С помощью лопатки полностью удалите резиновый слой. Лучше всего начинать с кнопки питания.

  • Удалите липкий слой, чтобы обнажить 4 винта T4.

Шаг 2 Снятие нижней панели

Google Nest Wifi Point Teardown, снятие нижней пластины: шаг 2, изображение 1 из 2
Google Nest Wifi Point Teardown, снятие нижней пластины: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Google Nest Wifi Point Teardown, удаление нижней пластины: шаг 2, изображение 2 из 2
Разборка Google Nest Wifi Point, снятие нижней пластины: шаг 2, изображение 2 из 2 | Источник - ifixit.com

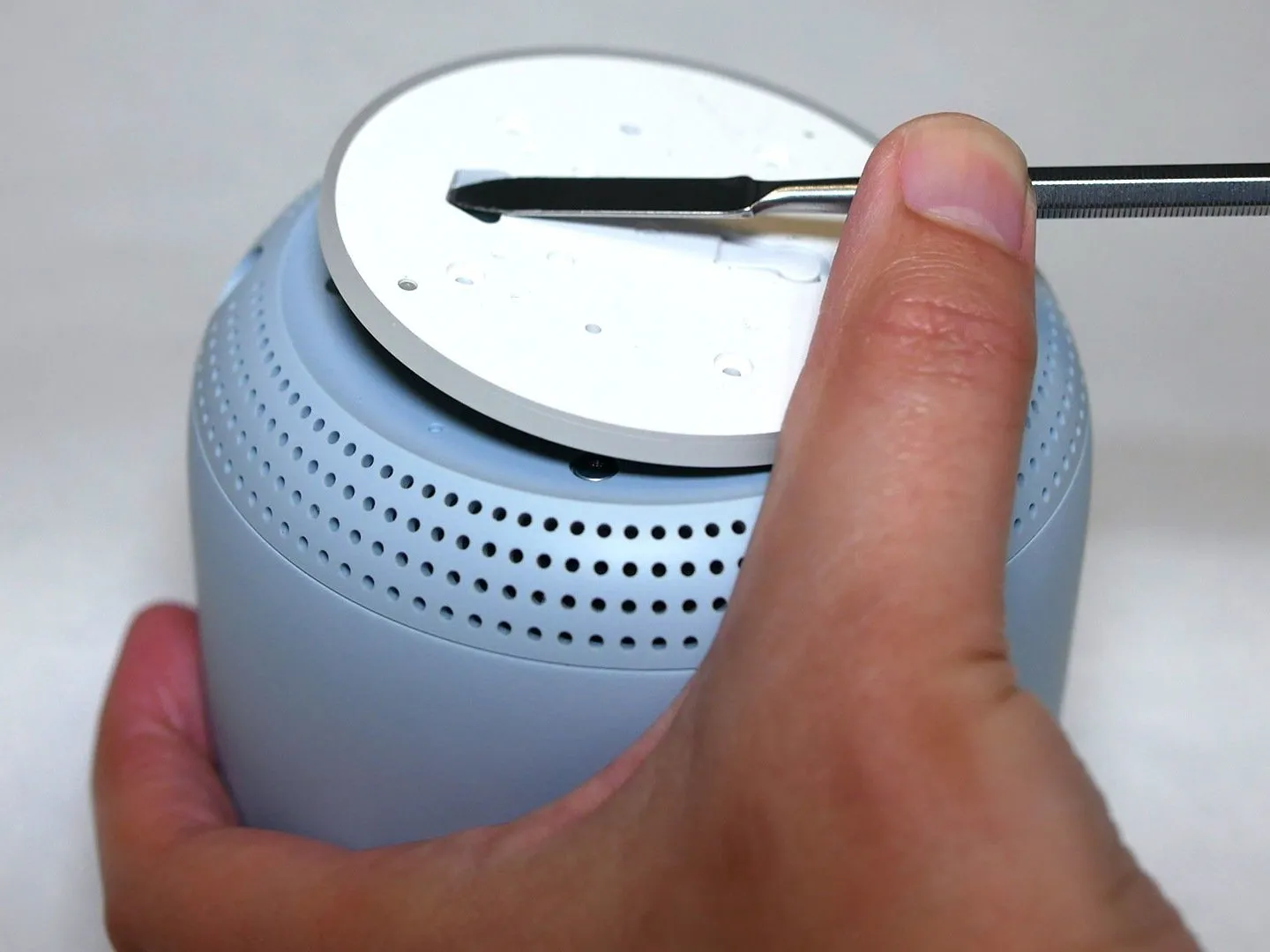

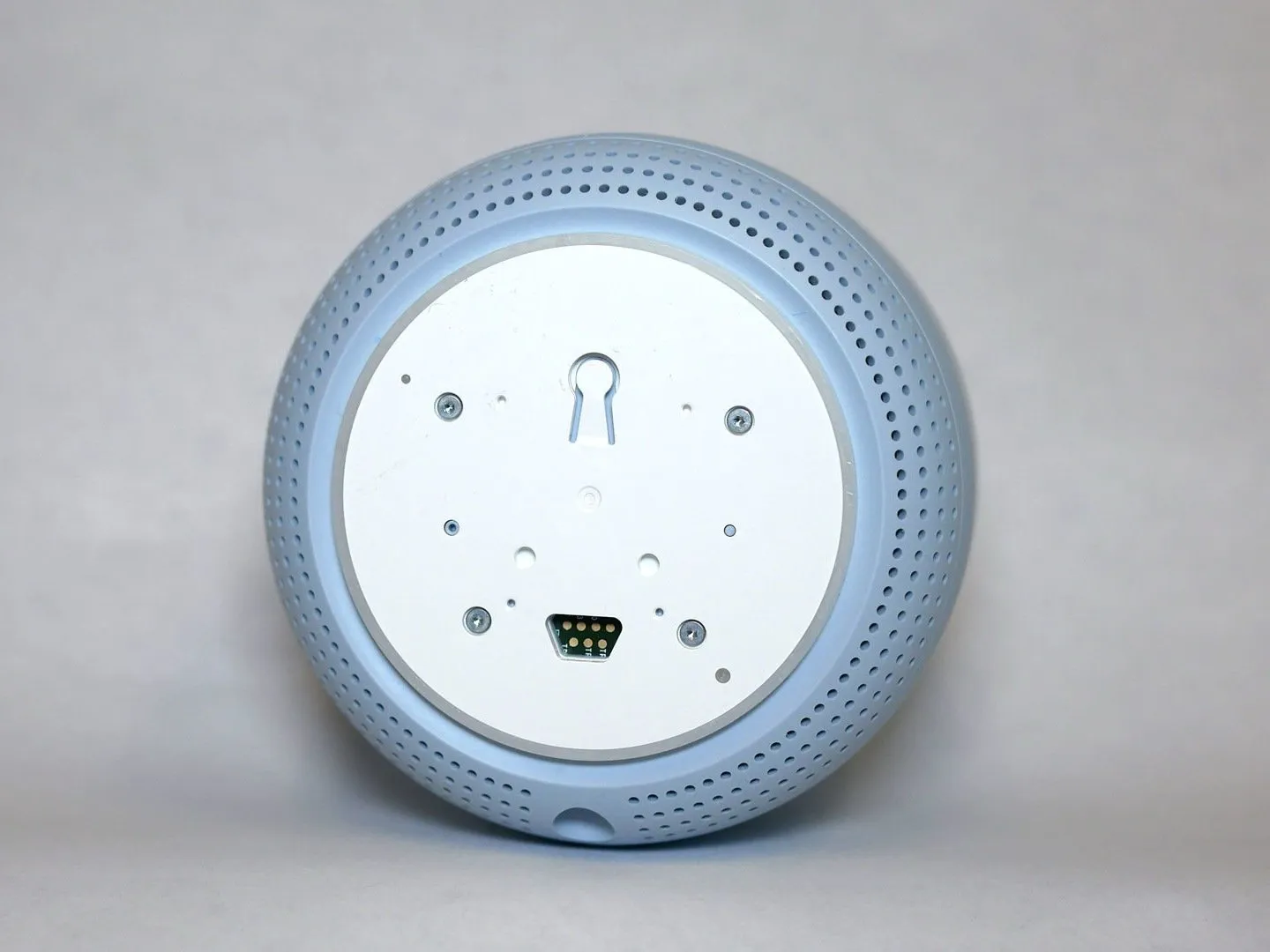

  • Выкрутите 4x винта T4 из нижней пластины Google Nest Wifi Point

  • Подденьте нижнюю крышку устройства с помощью пассатижей.

Шаг 3 Снятие нижней части

Google Nest Wifi Point Teardown, удаление нижней части: шаг 3, изображение 1 из 3
Разборка Google Nest Wifi Point, удаление нижней части: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, удаление нижней части: шаг 3, изображение 2 из 3
Google Nest Wifi Point Teardown, удаление нижней части: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, удаление нижней части: шаг 3, изображение 3 из 3
Разборка Google Nest Wifi Point, снятие нижней части: шаг 3, изображение 3 из 3 | Источник - ifixit.com

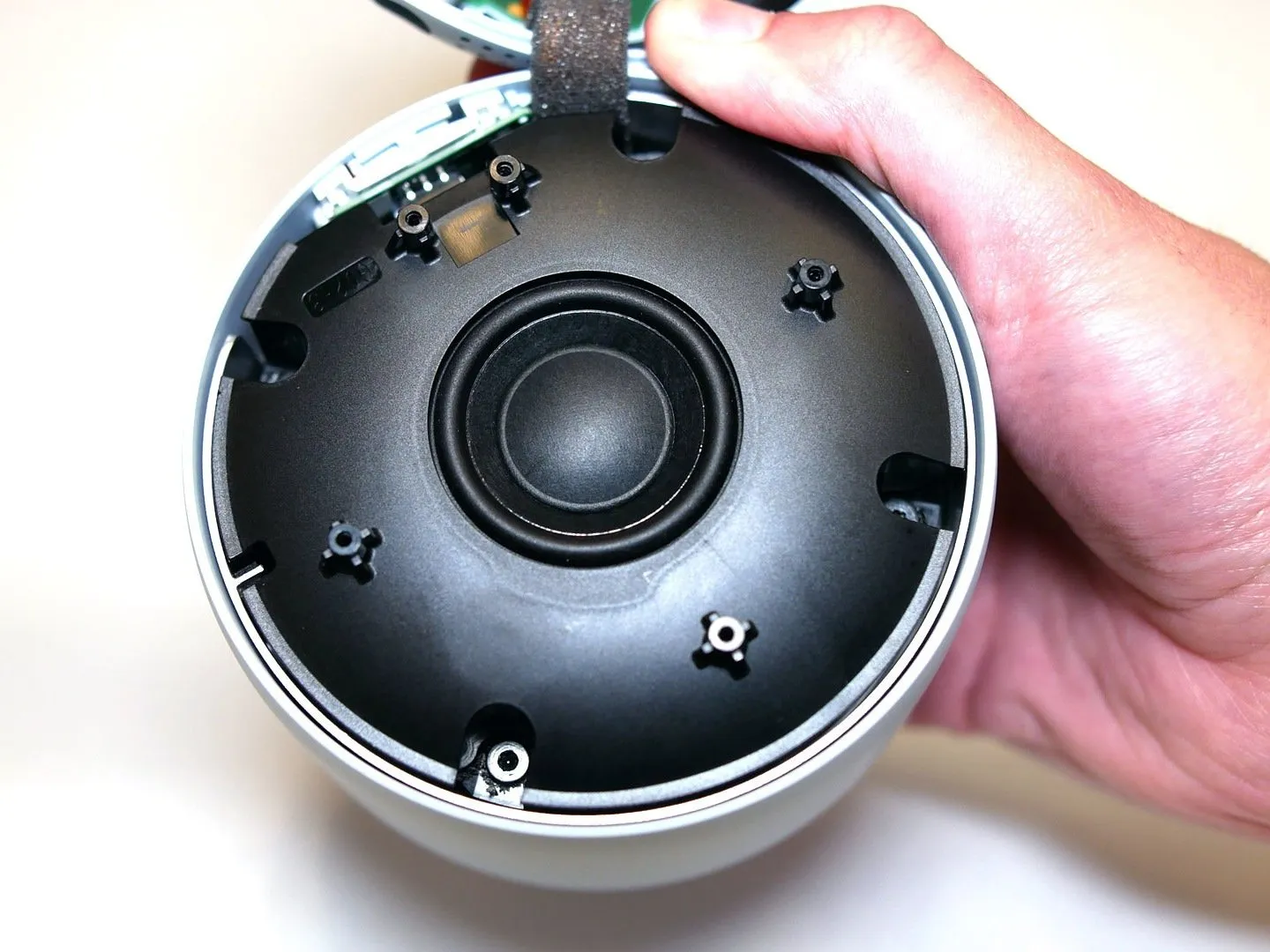

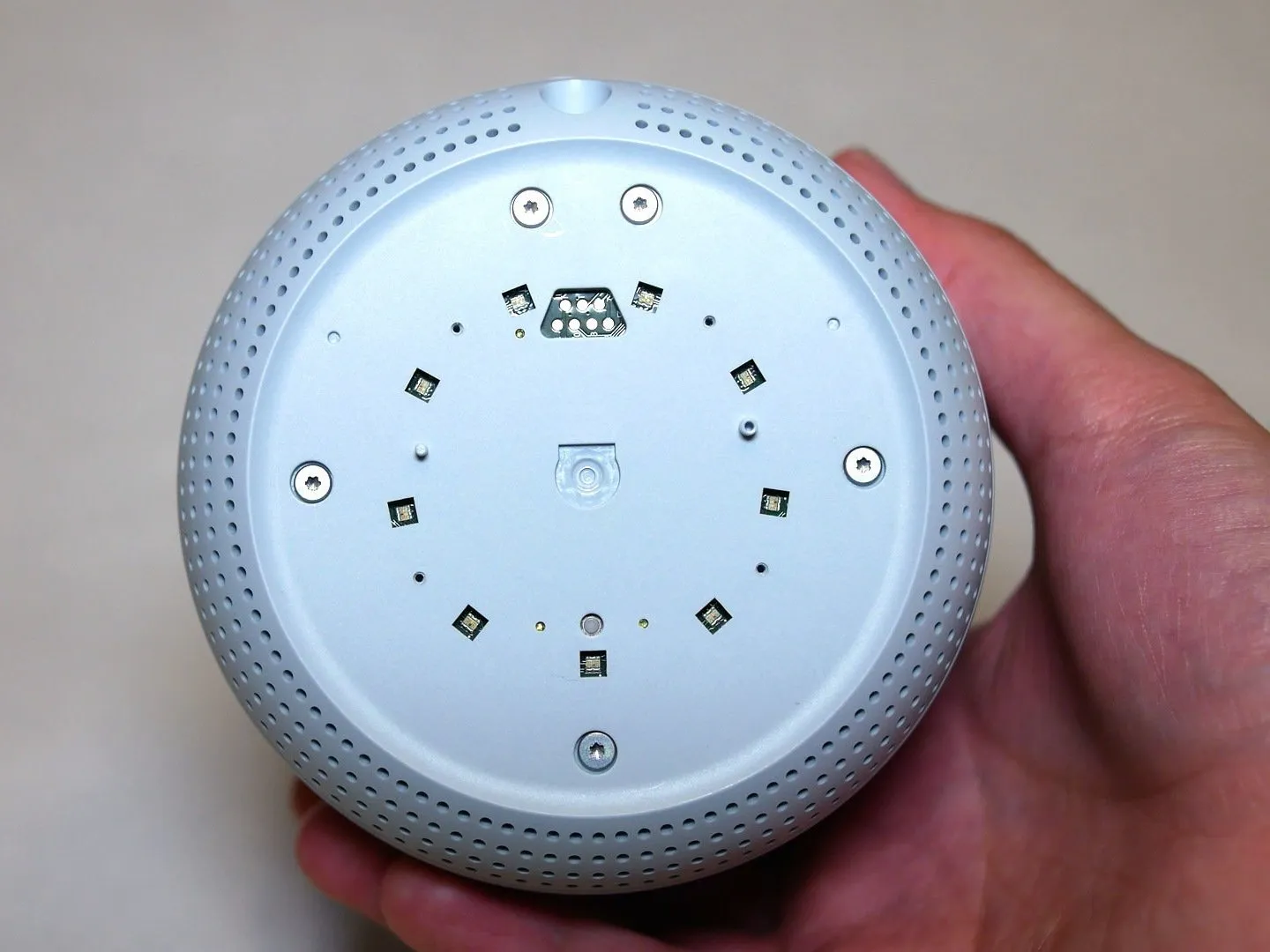

  • Нижняя часть устройства удерживается на месте с помощью 5 винтов T6H. Обратите внимание на 9 светодиодов на точке Google Nest Wifi

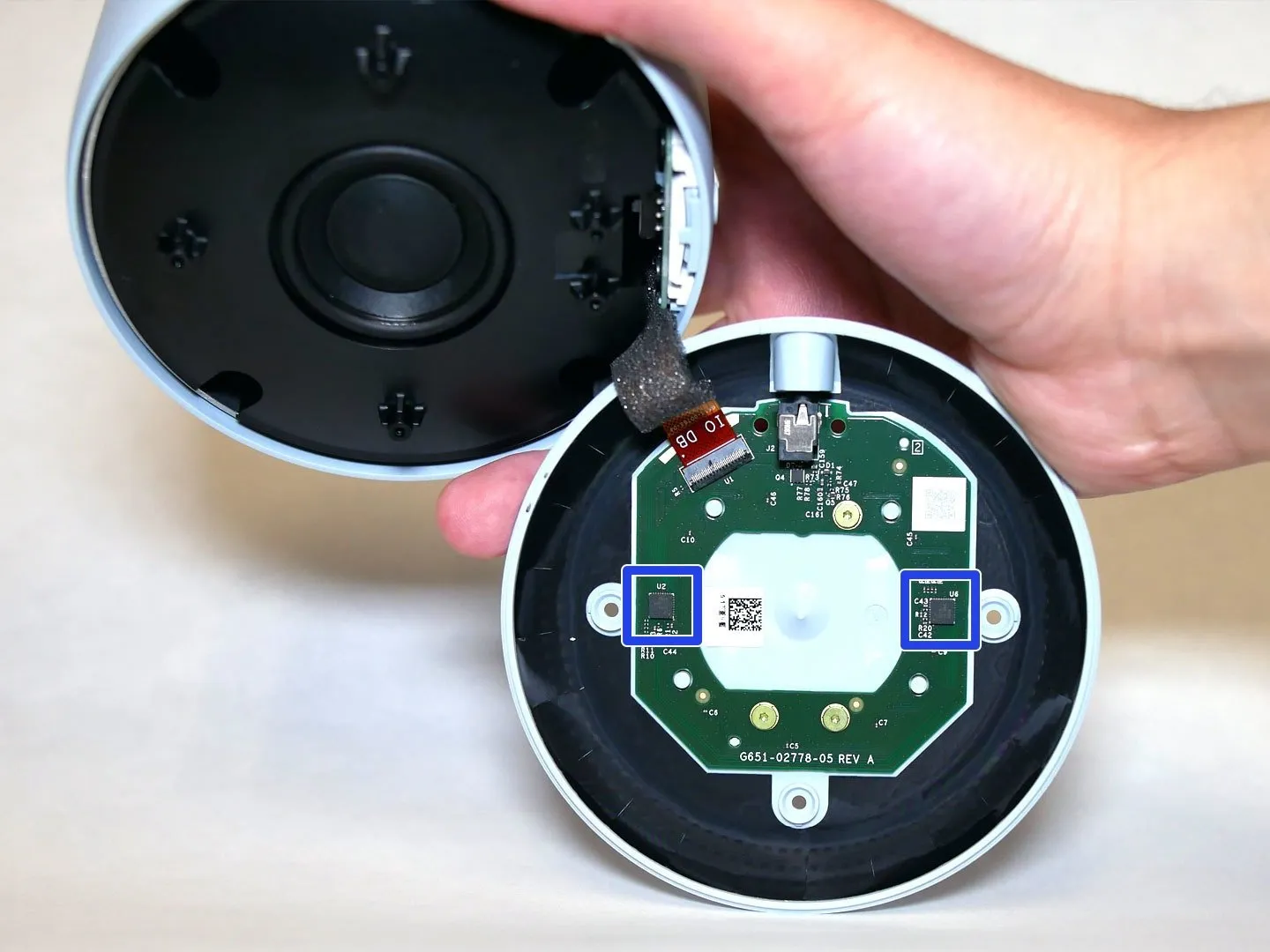

  • После снятия можно увидеть драйвер динамика, а также первую плату, содержащую 2x светодиодных драйвера - Texas Instrument LP5018.

  • Динамик удерживается на месте с помощью 4x винтов T8H

Шаг 4. Извлечение динамика и основной платы

Google Nest Wifi Point Teardown, снятие динамика и основной платы: шаг 4, изображение 1 из 3
Разборка Google Nest Wifi Point, извлечение динамика и основной платы: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, извлечение динамика и основной платы: шаг 4, изображение 2 из 3
Разборка Google Nest Wifi Point, извлечение динамика и основной платы: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разборка Google Nest Wifi Point, извлечение динамика и основной платы: шаг 4, изображение 3 из 3
Разборка Google Nest Wifi Point, извлечение динамика и основной платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

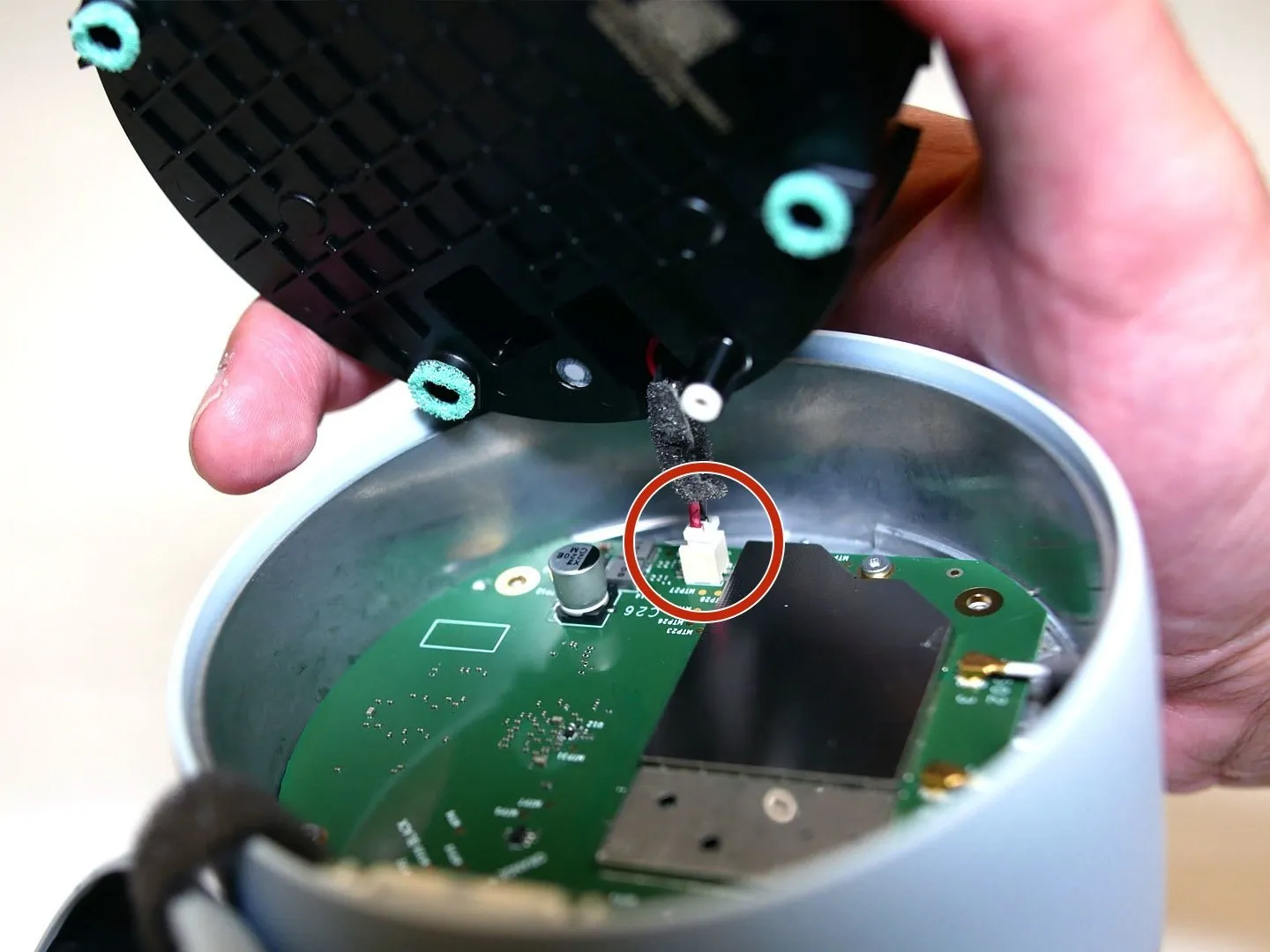

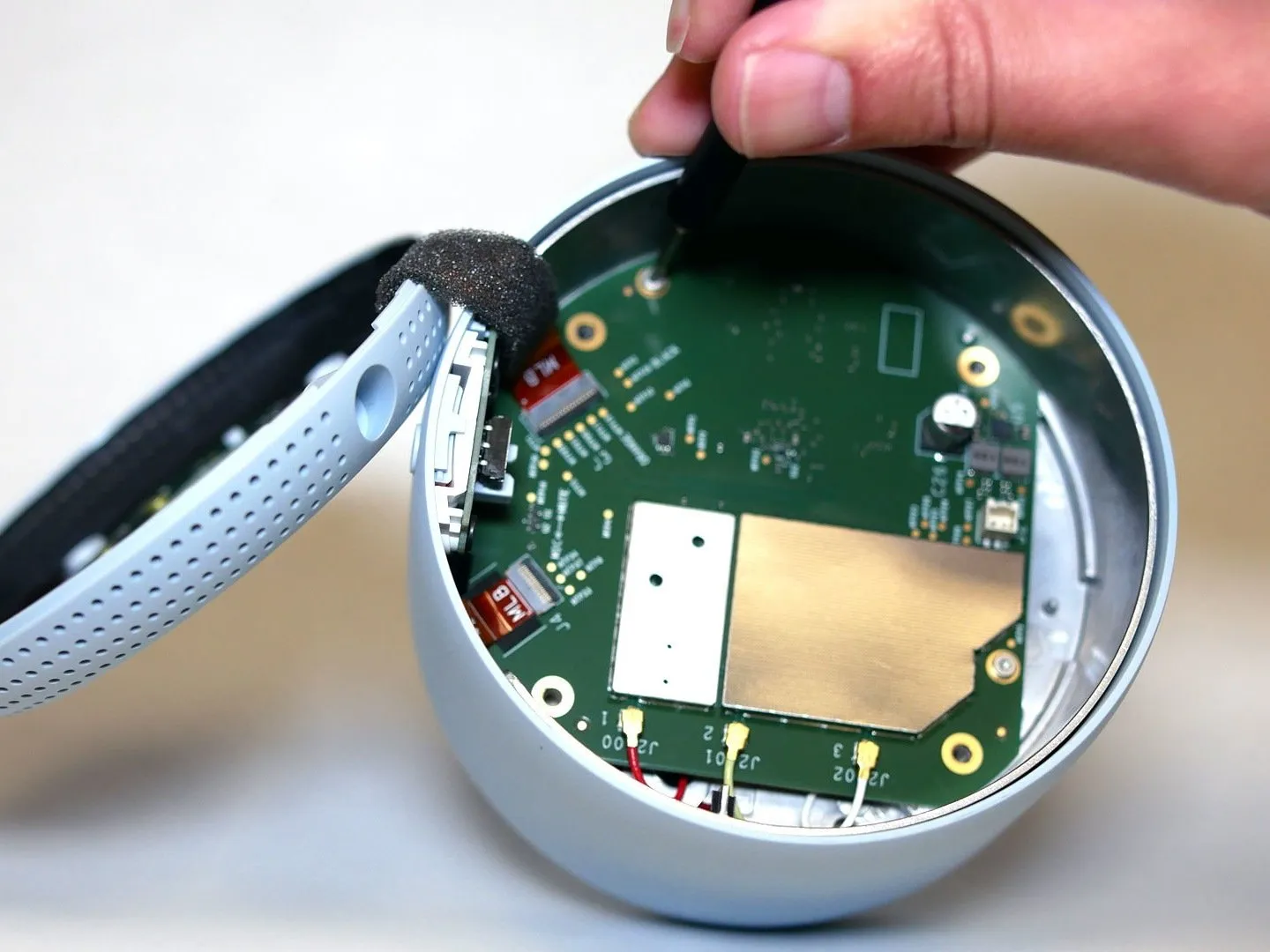

  • Отсоедините динамик от основной платы

  • Основная плата соединена с радиатором/субшасси 2 винтами T6H

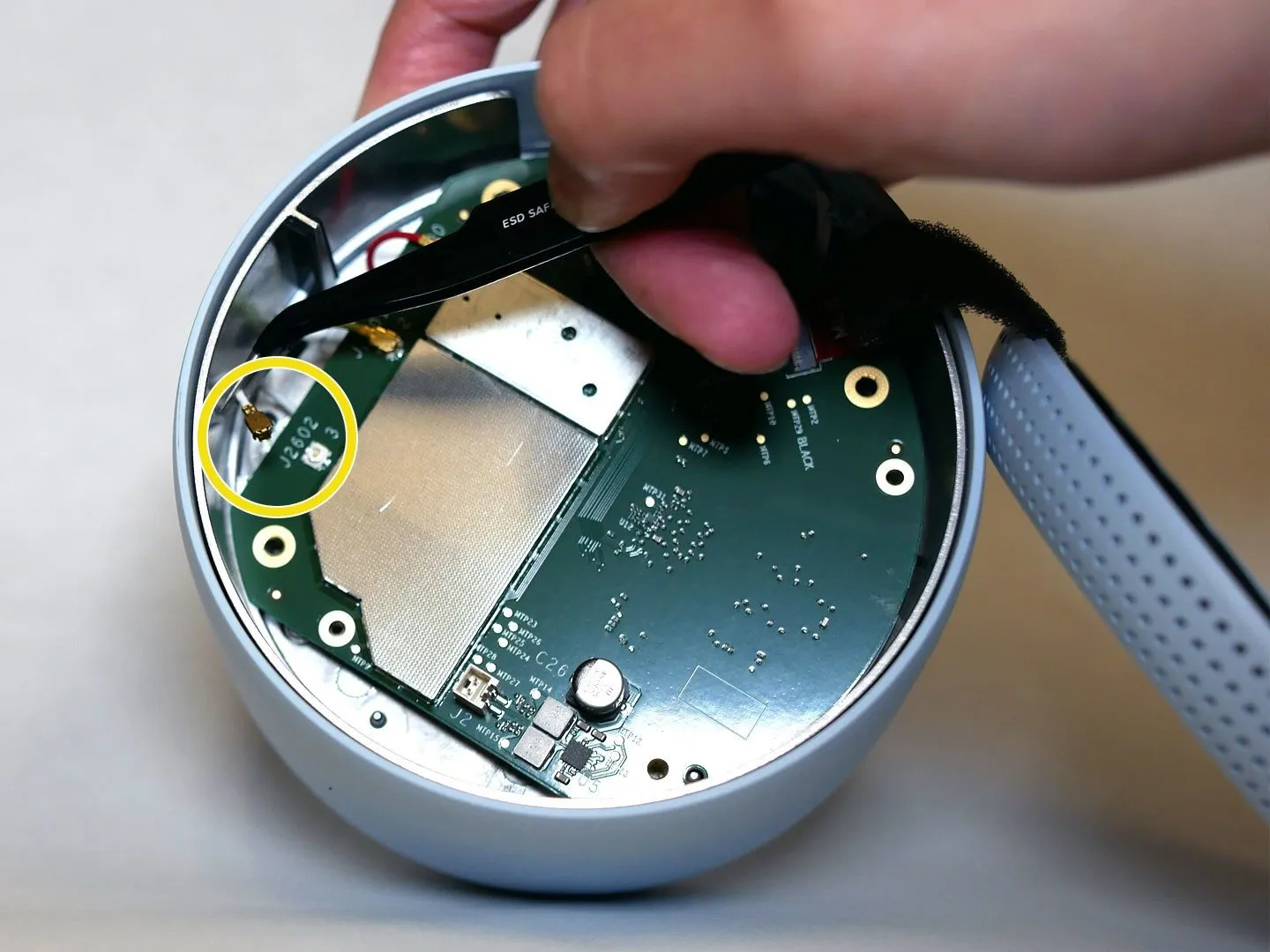

  • Отсоедините 3 провода антенны от основной платы

Шаг 5 Снятие субшасси

Google Nest Wifi Point Teardown, снятие субшасси: шаг 5, изображение 1 из 3
Google Nest Wifi Point Teardown, снятие шасси: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, снятие шасси: шаг 5, изображение 2 из 3
Google Nest Wifi Point Teardown, снятие шасси: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Google Nest Wifi Point Teardown, снятие шасси: шаг 5, изображение 3 из 3
Разборка Google Nest Wifi Point, снятие шасси: шаг 5, изображение 3 из 3 | Источник - ifixit.com

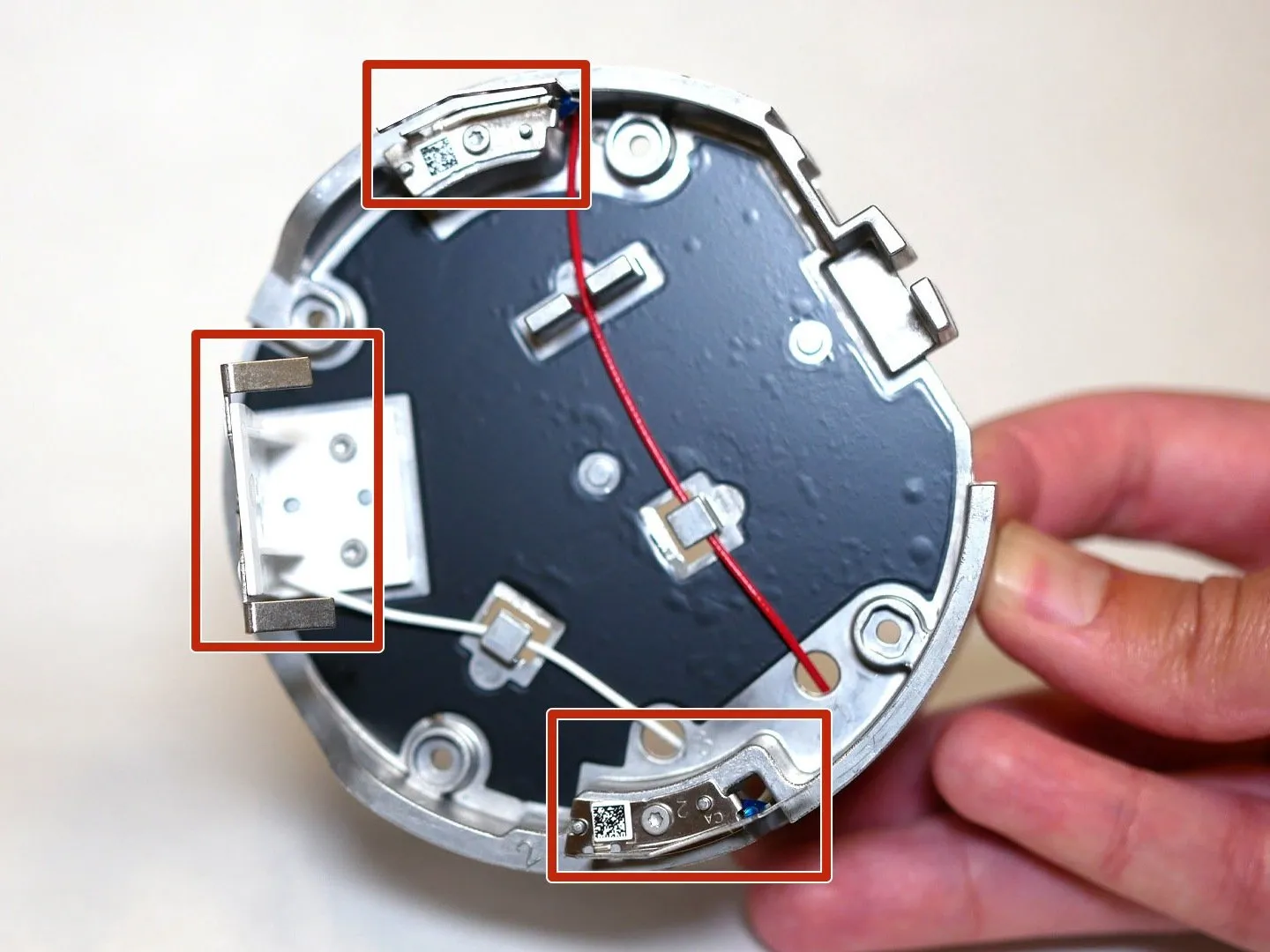

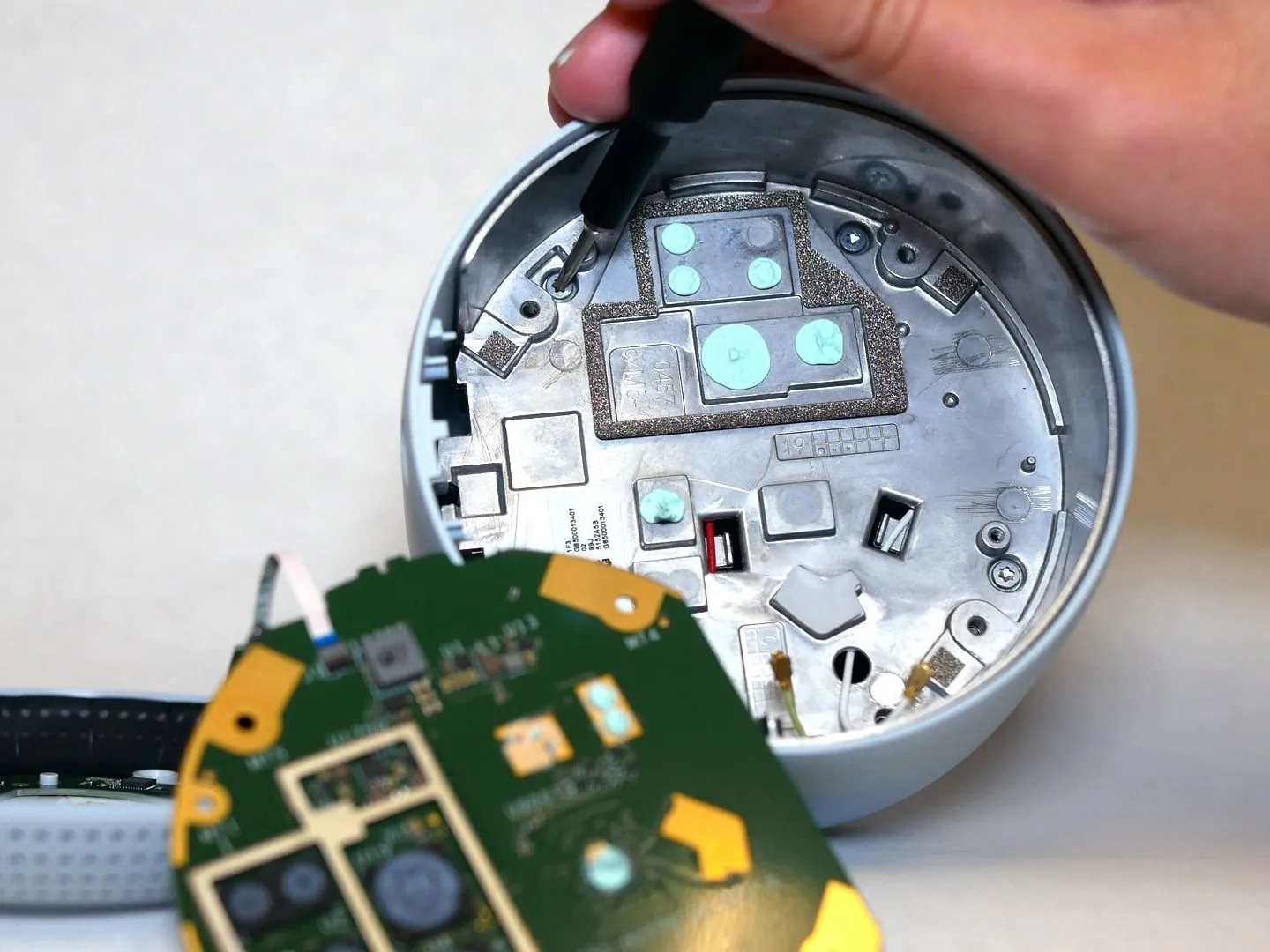

  • Шасси удерживается на месте с помощью 4x винтов T7H

  • На субшасси также расположены 3 антенны

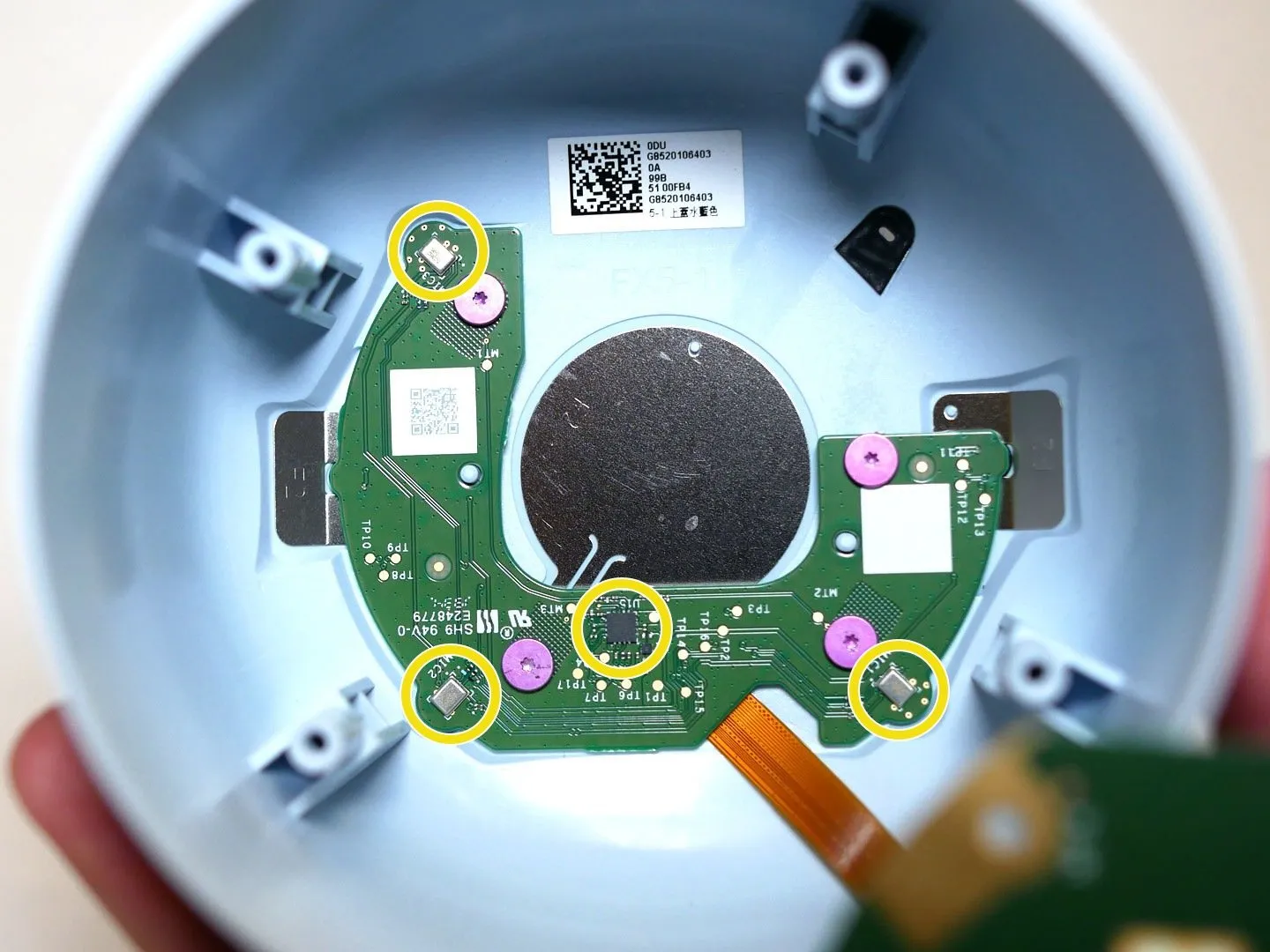

  • Верхняя плата содержит 3 DMIC, а также сенсорный датчик - Cypress CY8CMBR3108

Шаг 6 Компоненты основной платы

Разборка Google Nest Wifi Point, компоненты основной платы: шаг 6, изображение 1 из 2
Google Nest Wifi Point Teardown, компоненты основной платы: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Google Nest Wifi Point Teardown, компоненты основной платы: шаг 6, изображение 2 из 2
Разборка Google Nest Wifi Point, компоненты основной платы: шаг 6, изображение 2 из 2 | Источник - ifixit.com

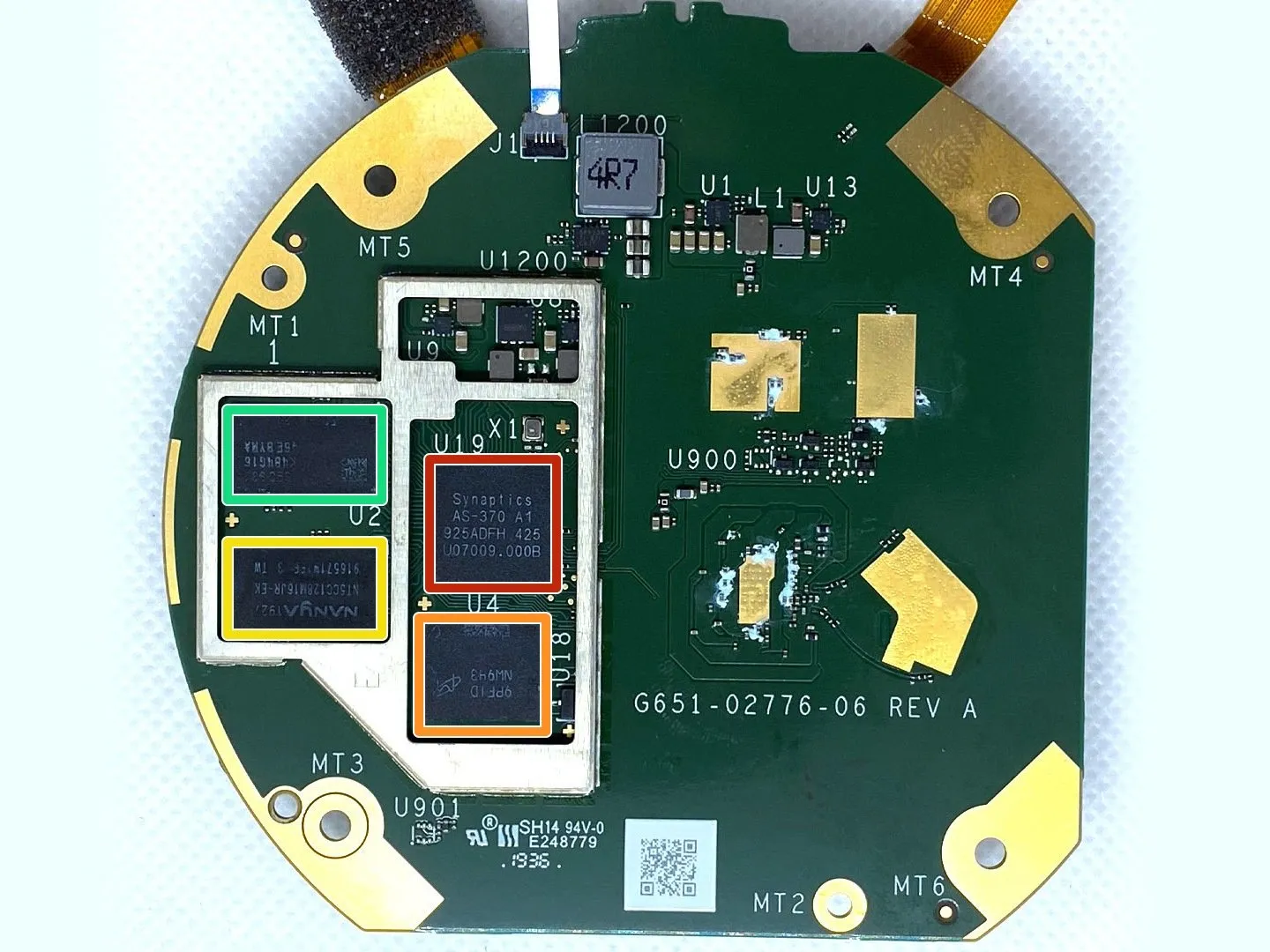

  • Synaptics AS-370 SoC

  • Флэш-память NAND Micron MT29F4G08ABAFAH4-IT

  • Nanya Technology NT5CC128M16JR-EK DRAM

  • Samsung K4B4G1646E-BYMA000 DRAM

  • Qualcomm QCA9886 WLAN SoC

  • Nordic Semiconductor N52811 QFAAA0 1922AG Bluetooth SoC
