Разборка Google Pixel 2 XL

Введение

Google совершает революцию на рынке смартфонов с Pixel 2 XL, предлагая новые возможности для обжима. Мы надеемся, что разборка покажет, насколько удобен этот телефон. Следуйте за нами, пока мы погружаемся в глубины последнего, величайшего (и самого большого) телефона Google!

Хотите выжать из нас все знания о разборе? Следите за нами на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Google Pixel 2 XL

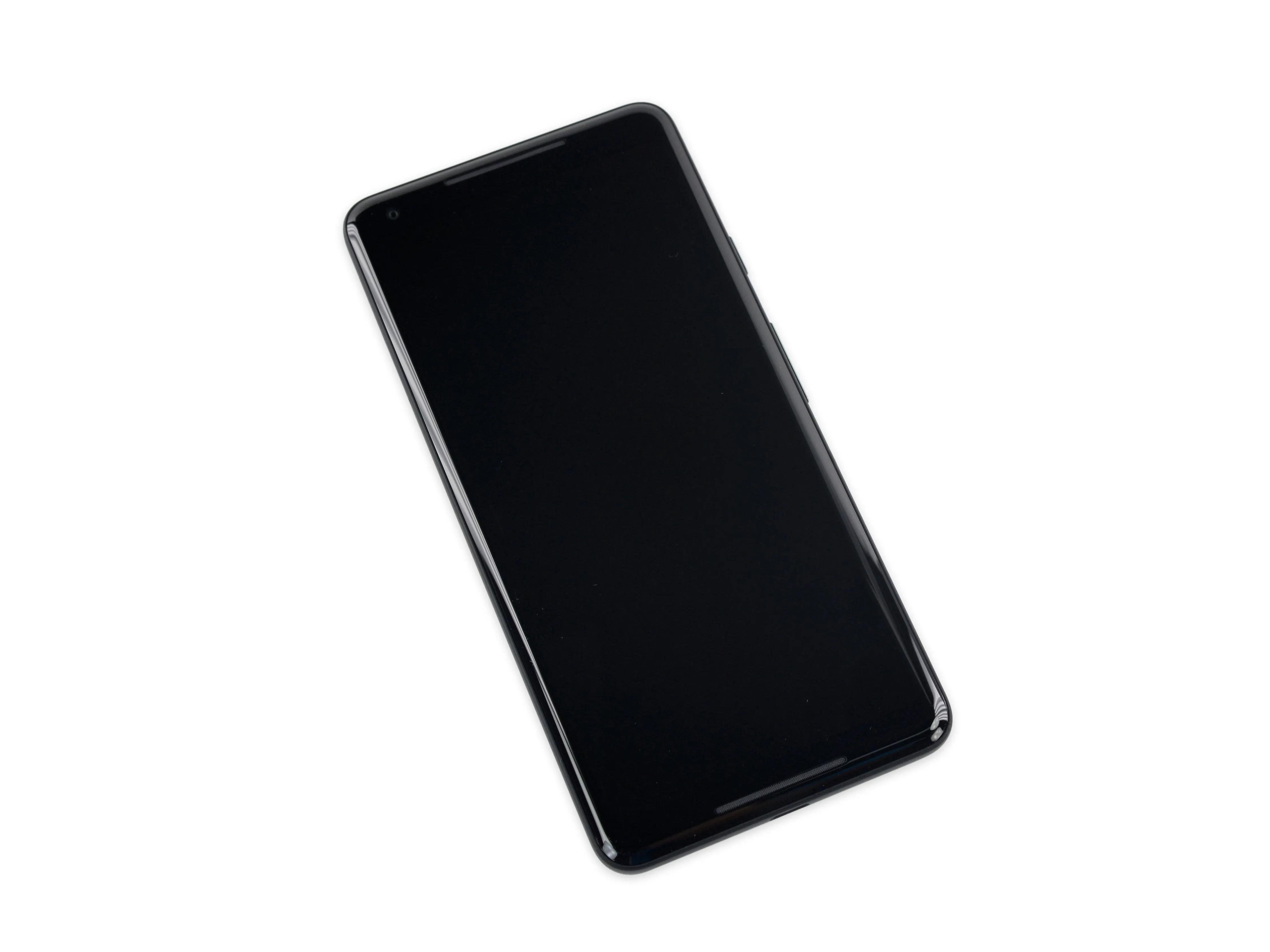

• Краткий обзор высококлассных технологий, которые команда разработчиков Google втиснула в этот телефон:

• 6-дюймовый дисплей Plastic OLED (POLED) с разрешением QHD+ 1440 x 2880 (538 ppi) и 3D Gorilla Glass 5

• Окта-ядерный 64-битный процессор Qualcomm Snapdragon 835 (2,35 ГГц + 1,9 ГГц) с 4 ГБ оперативной памяти LPDDR4x

• Основная камера 12,2 МП, f/1,8 с двухпиксельным автофокусом с фазовой детекцией и автофокусом с лазерной детекцией; камера selfie 8 МП

• Встроенная память 64 или 128 ГБ

• Установленный на задней панели датчик отпечатков пальцев Pixel Imprint

• Защита от воды и пыли по стандарту IP67

• Android 8.0 Oreo

Шаг 2

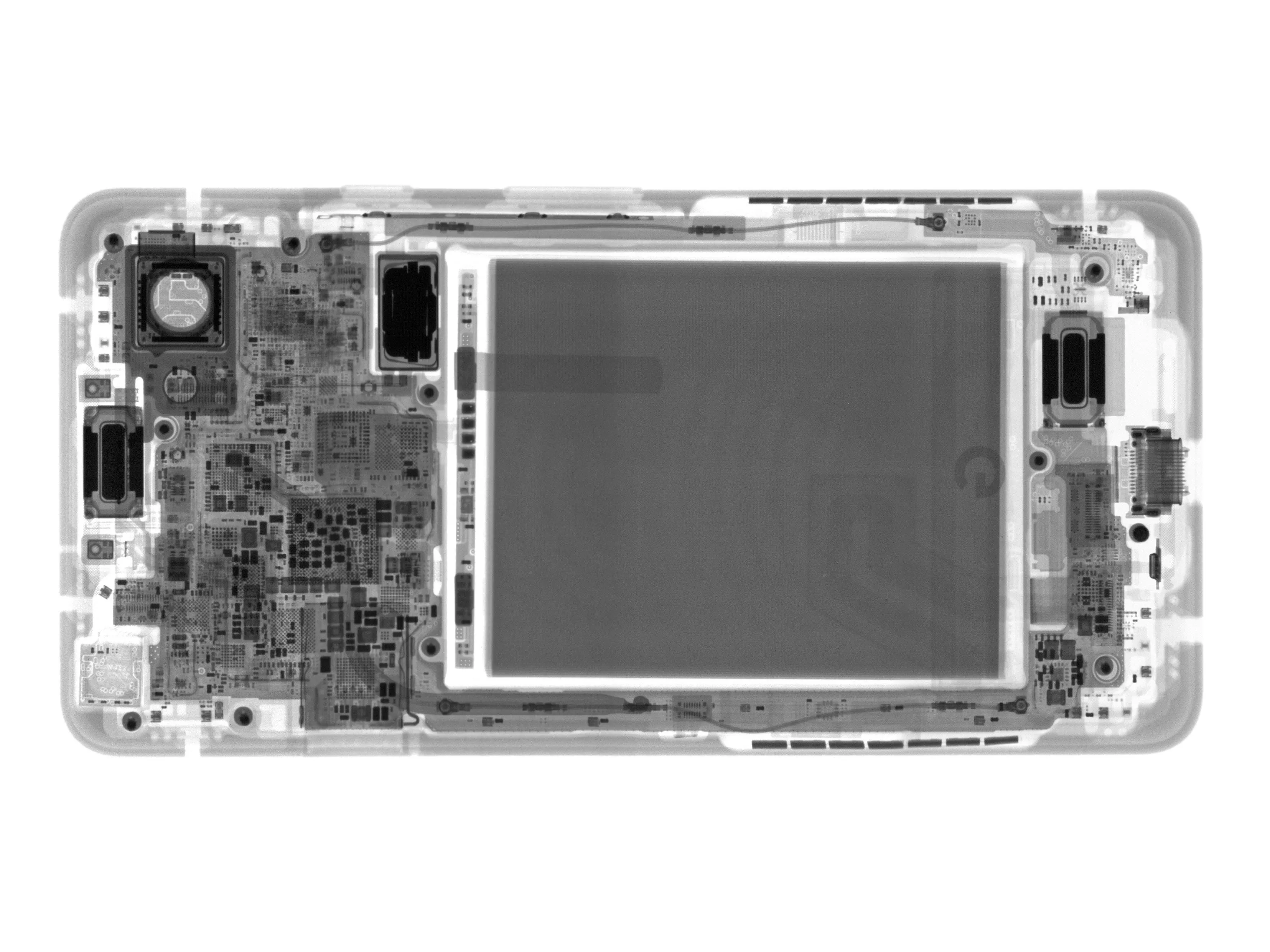

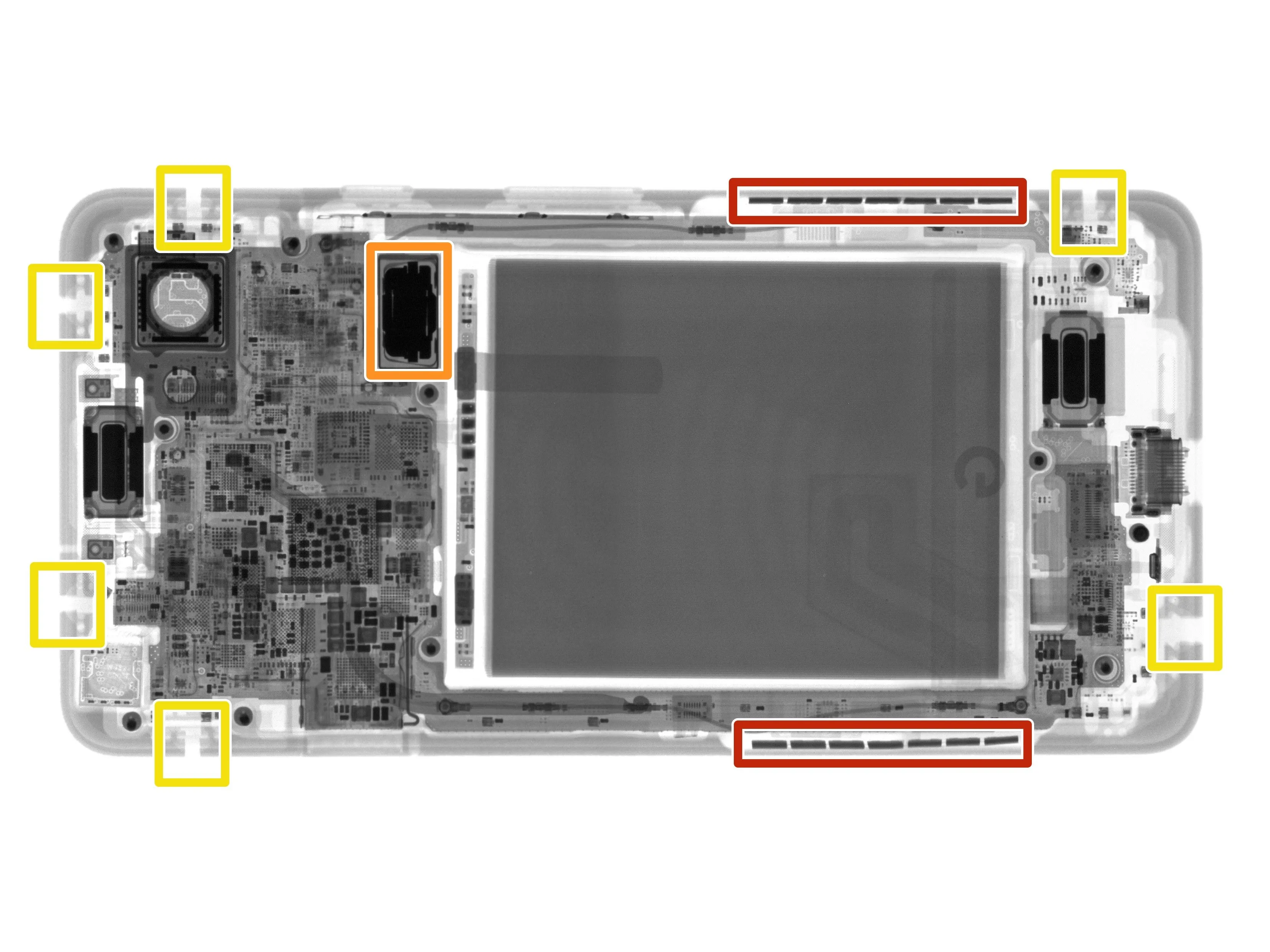

• Наши друзья из Creative Electron приехали из Сан-Маркоса, Калифорния, чтобы предоставить нам рентгеновские снимки.

• Эти два ряда сверхплотных прямоугольников выглядят так, будто они находятся в правильном месте, чтобы быть датчиками сдавливания. Наш магнит притягивается к ним через корпус, но это не магниты. Придется их отклеить, чтобы узнать их секреты.

• Похоже, что вибромотор (снова) линейный осциллятор.

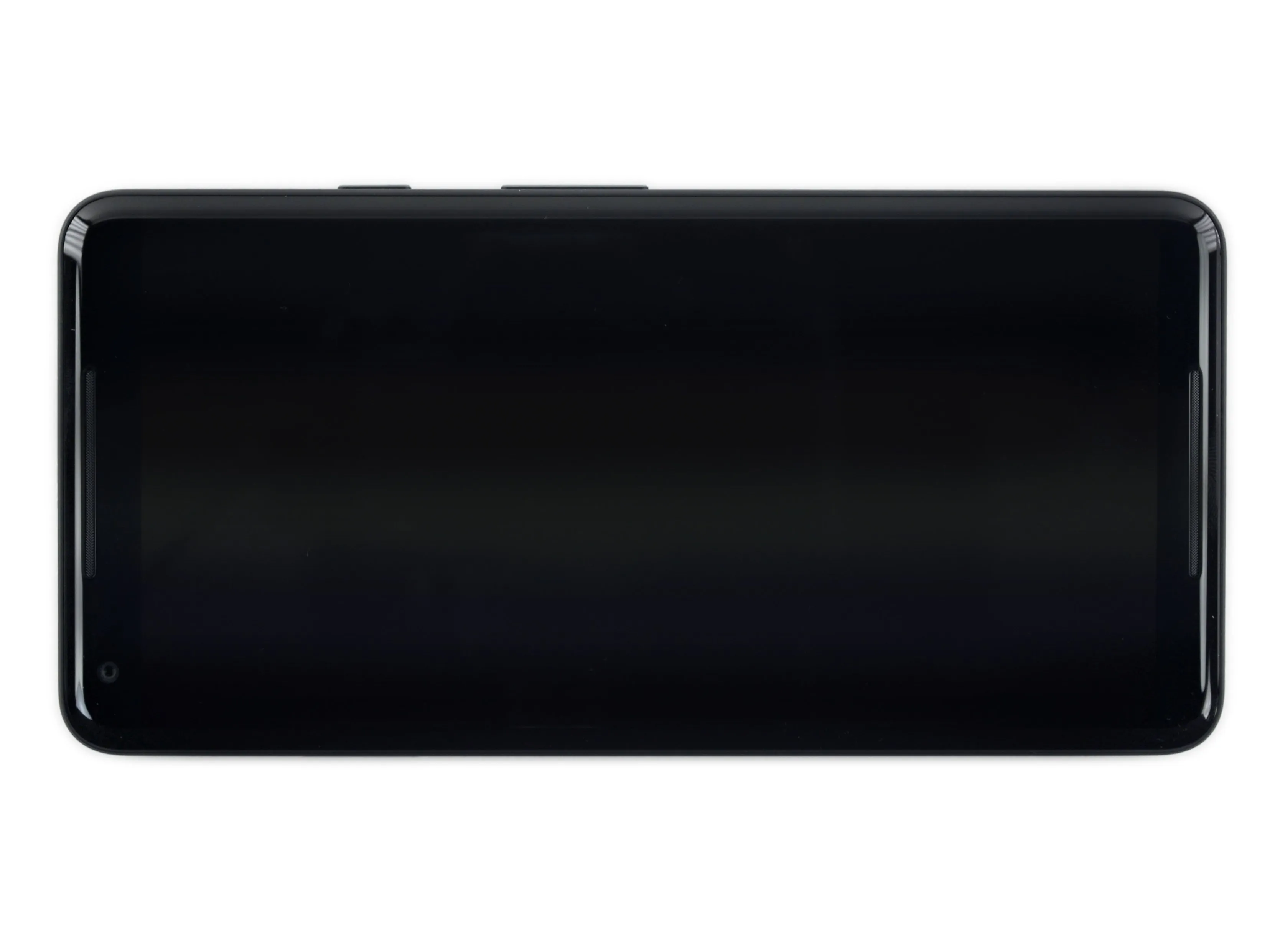

• Несмотря на то, что Pixel 2 XL совершенно невидим невооруженным глазом, на нем есть полосы антенн - светлые пятна по периметру задней панели.

• Даже с помощью рентгеновского зрения мы не видим разъема для наушников...

Шаг 3

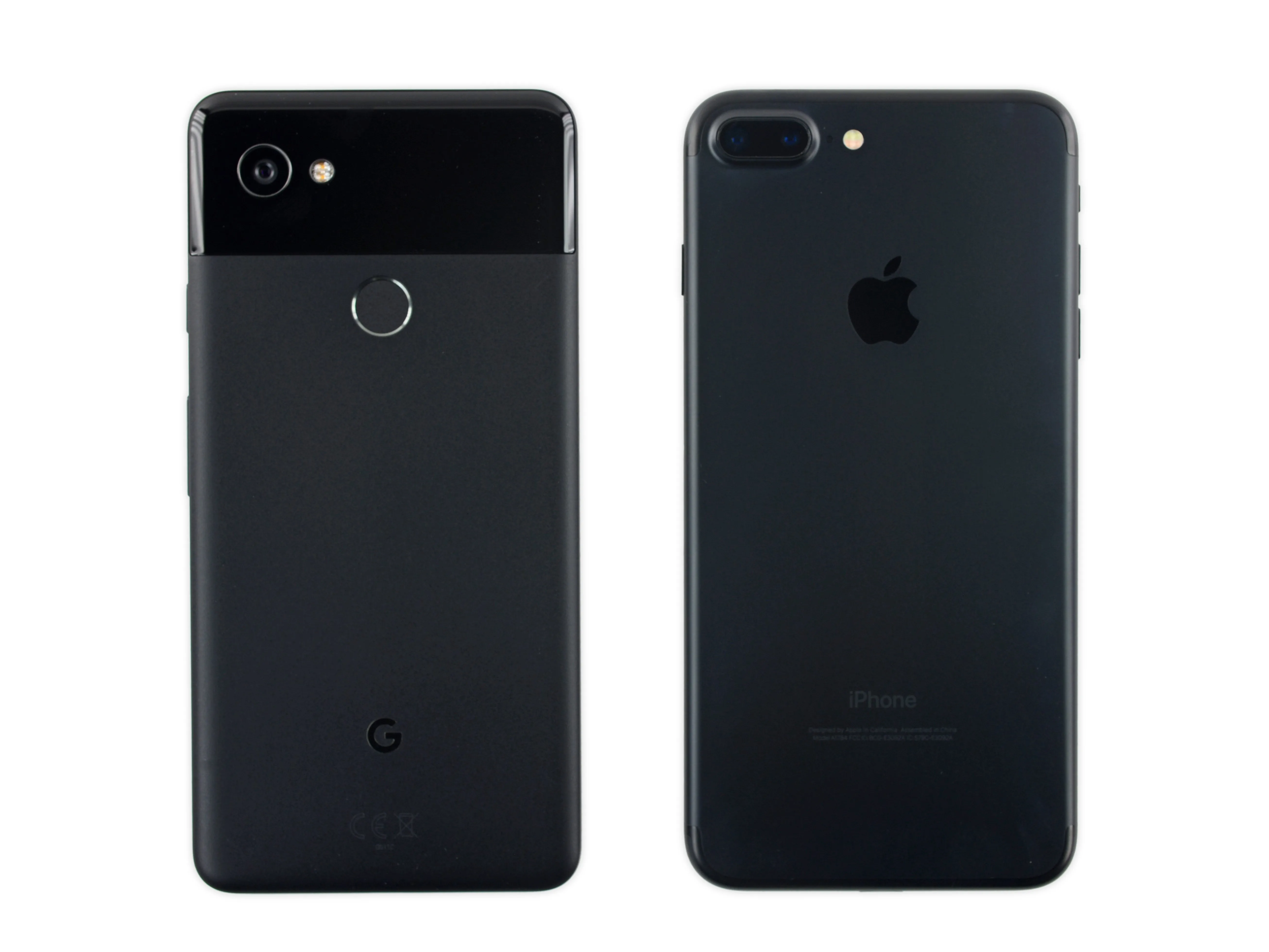

• Google призывает мир 'требовать от своего телефона большеХотя трудно требовать от iPhone 7 Plus чего-то большего, чем стилистика.

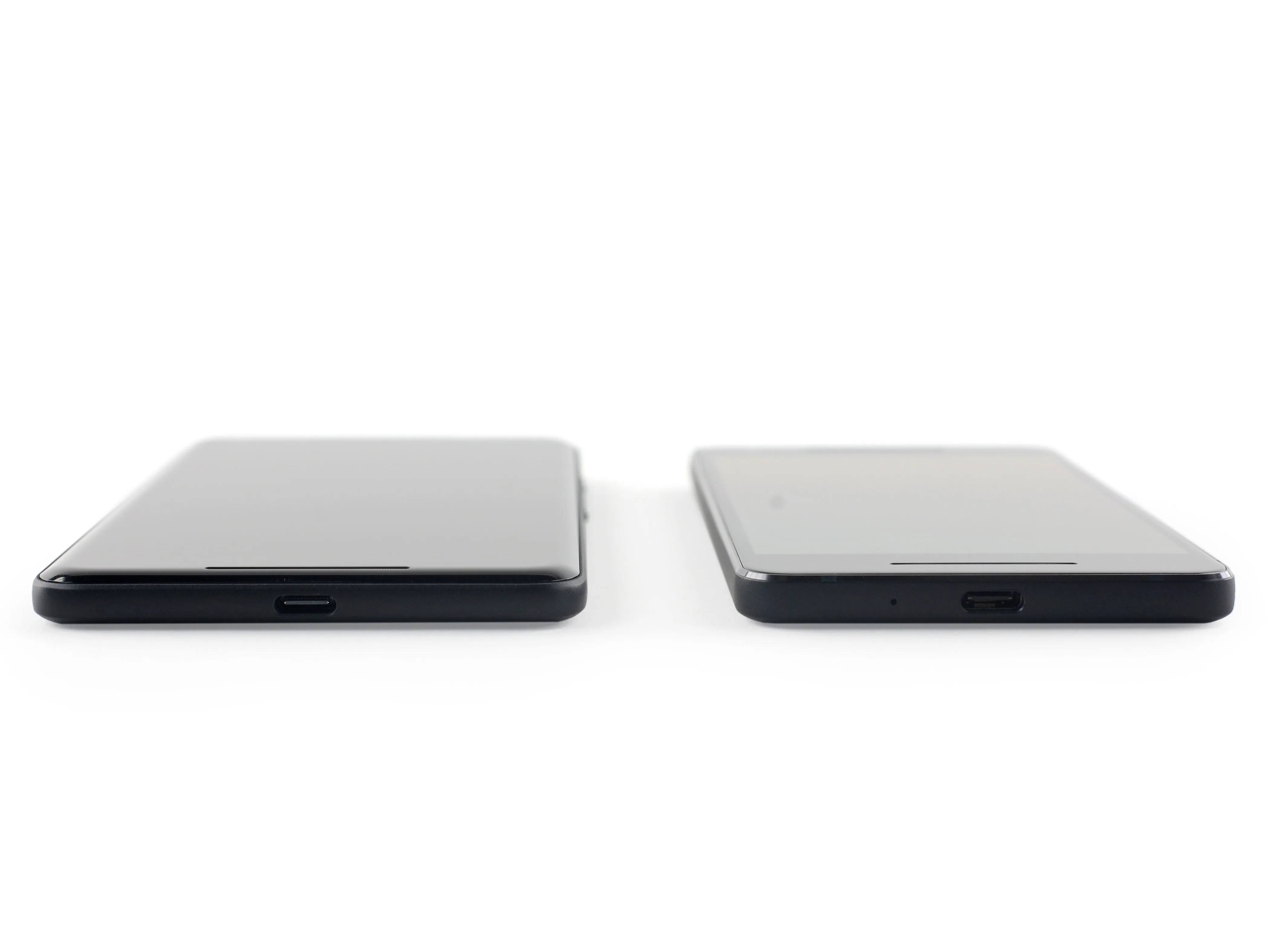

• Однако от Pixel 2 XL мы можем потребовать немного больше, чем от стандартного Pixel 2. У XL меньше рамка и больше экран, что делает дизайн более изящным.

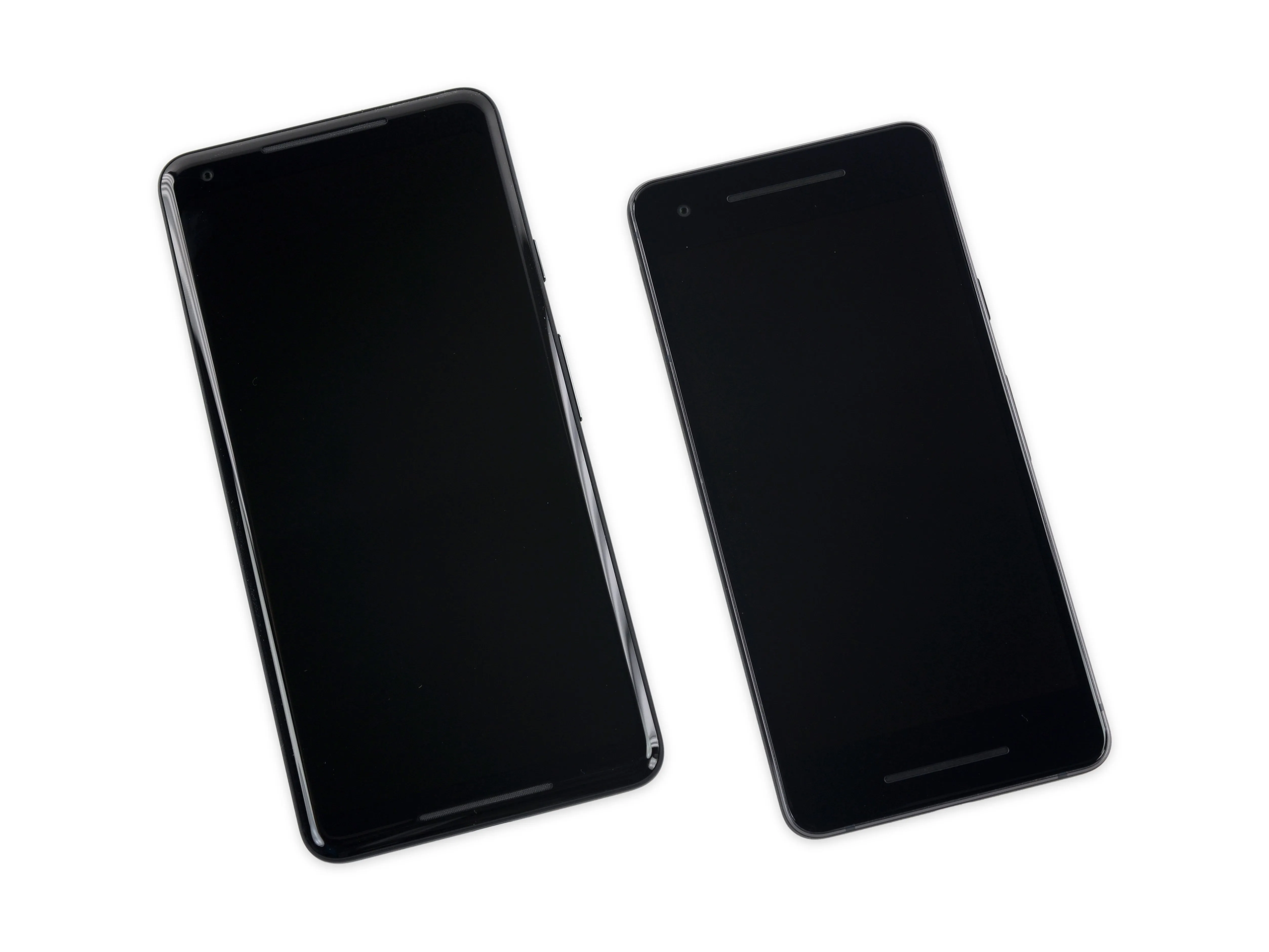

• По сравнению со стандартным 2D-экраном Pixel 2, экран XL дает пользователям еще одно половинное измерение!

Комментарии к шагу

'стилизация под iPhone 7 Plus' Правда? Я не вижу ничего похожего, кроме размера и цвета.

Согласен. Это было, конечно, глупое замечание. Я уверен, что у них одинаковый силуэт, но дизайн задней панели отличается, расположение отпечатков пальцев другое, совершенно другая настройка камеры, регуляторы громкости находятся на противоположных сторонах, и не будем забывать о стеклянной панели. В руке они тоже ощущаются совершенно по-разному. А если бы их развернуть, то фронтальные динамики и небольшие ободки стали бы еще более ощутимой разницей.

Эмм. Не могли бы вы прокомментировать аспект 2,5 D немного подробнее, чем просто ссылка на Википедию? Я запутался.

Шаг 4

• Водонепроницаемость смартфона означает герметизацию всех точек проникновения влаги. Первое доказательство усилий Google мы находим в прокладке на лотке SIM.

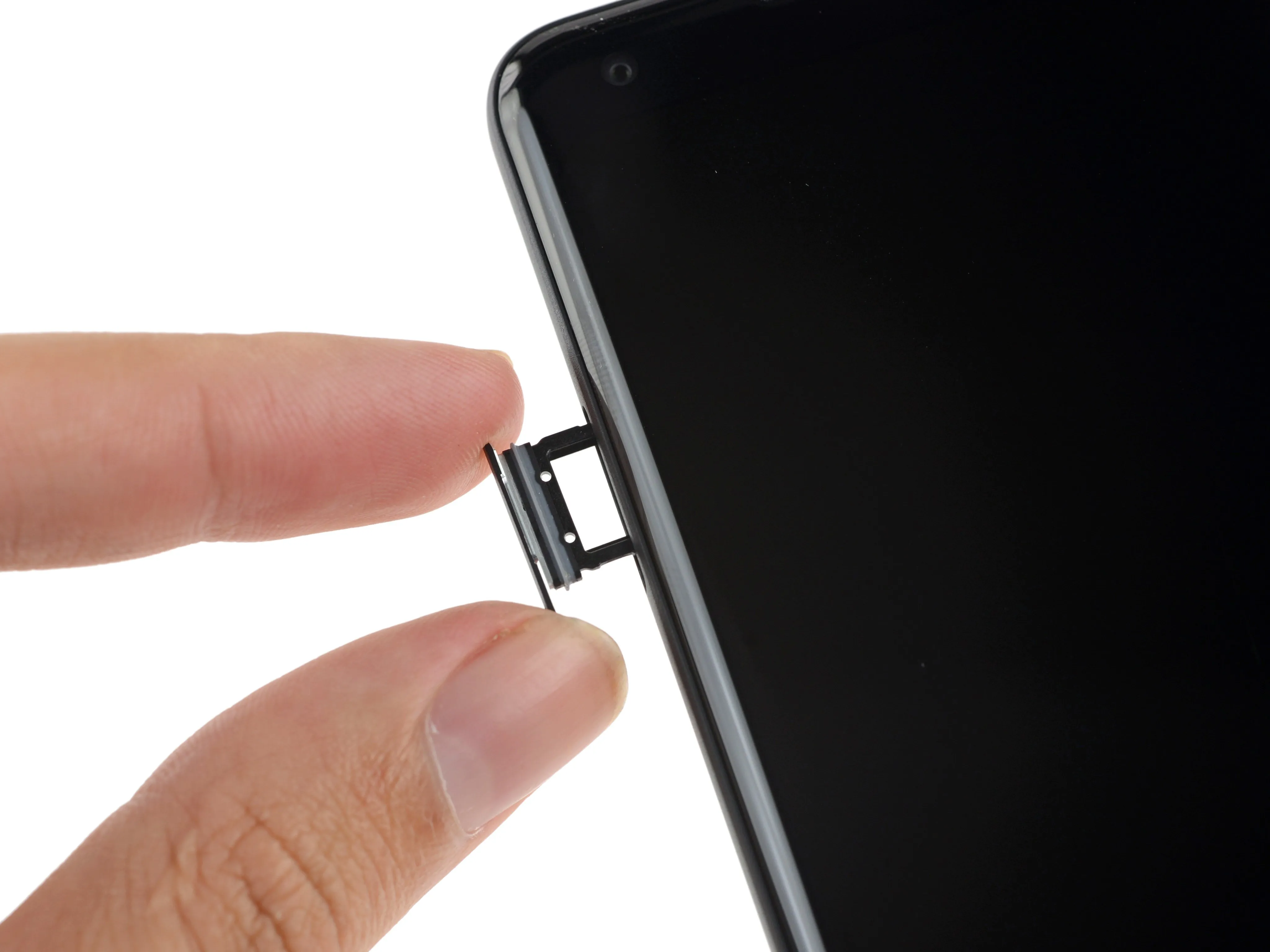

• Не то чтобы этот телефон нуждался в физической SIM-карте.

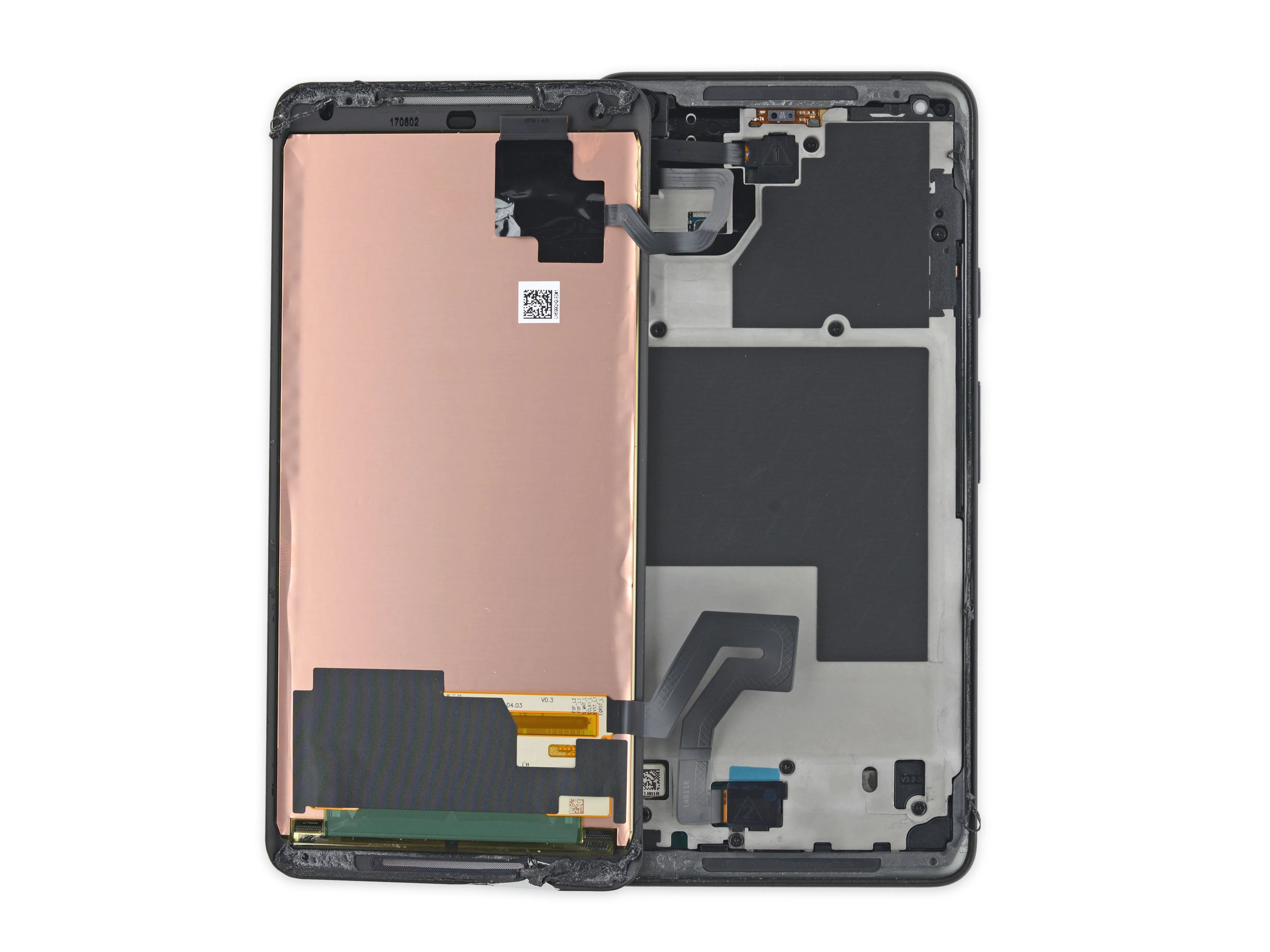

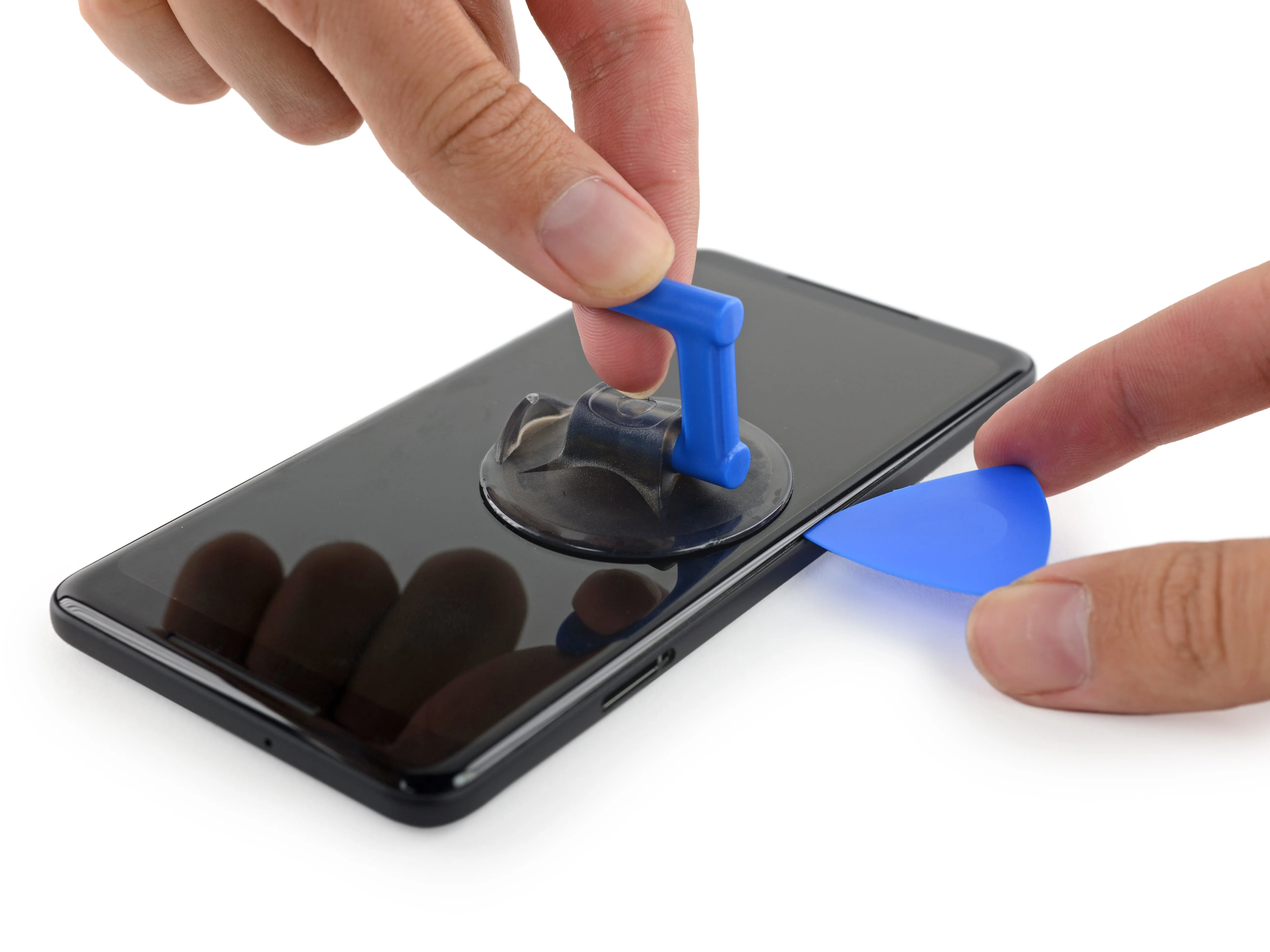

• Отступая от стандартной процедуры вскрытия смартфона, мы оставляем iOpener позади. В Pixel 2 используется вспененная лента, которую можно отделить без применения тепла.

• Внутри мы находим длинные кабели - долгожданная передышка после некоторых коварных открытий прошлых смартфонах ..

• Чип ams, вероятно TMD4903 модуль датчика цвета, расположенный в центре задней крышки.

Шаг 5

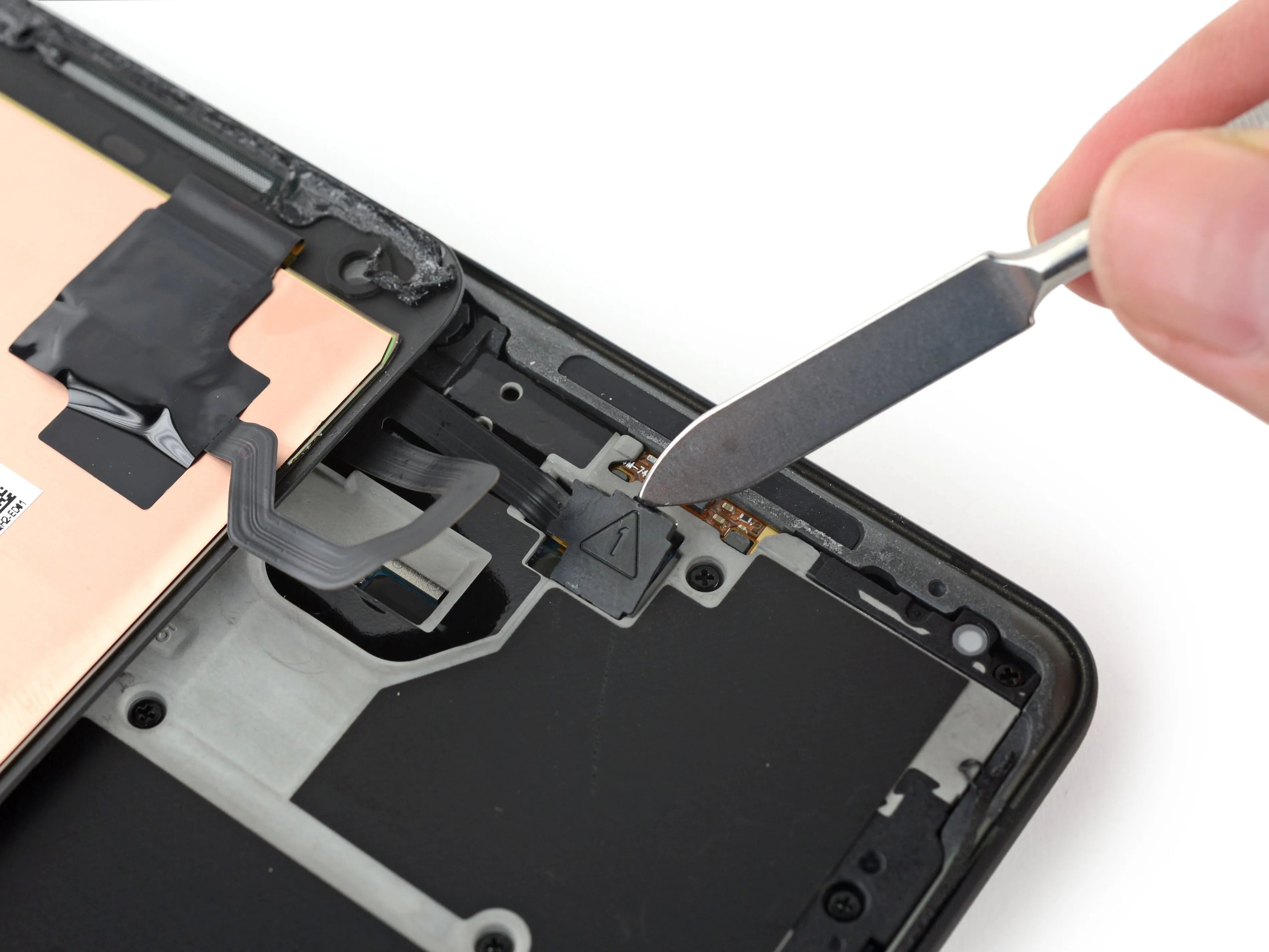

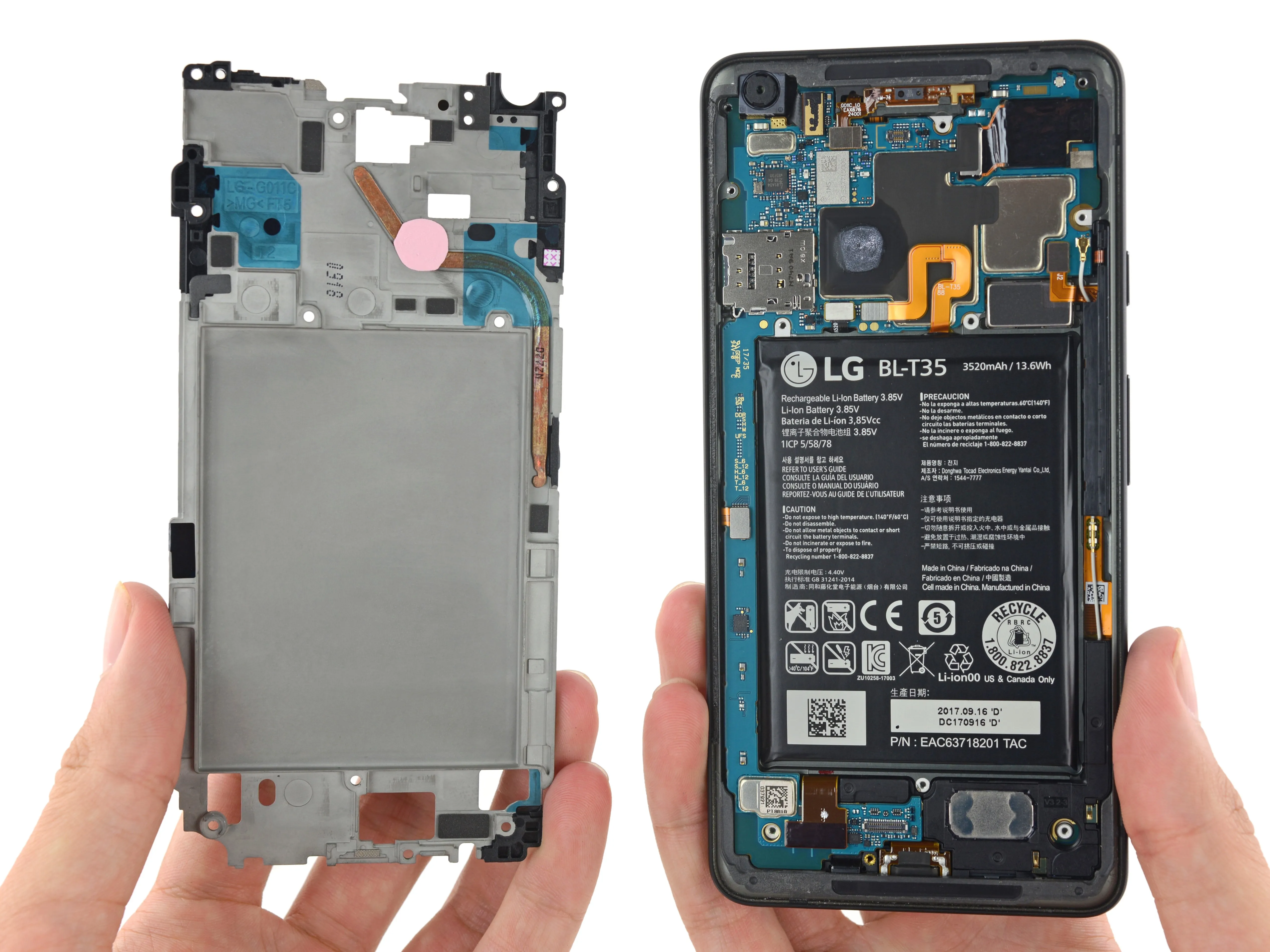

• Прежде чем приступить к дальнейшим действиям, нам придется отсоединить дисплей. Два его кабеля закреплены пластиковыми заглушками в средней части корпуса, и вытащить их можно только с помощью мощного выколотки.

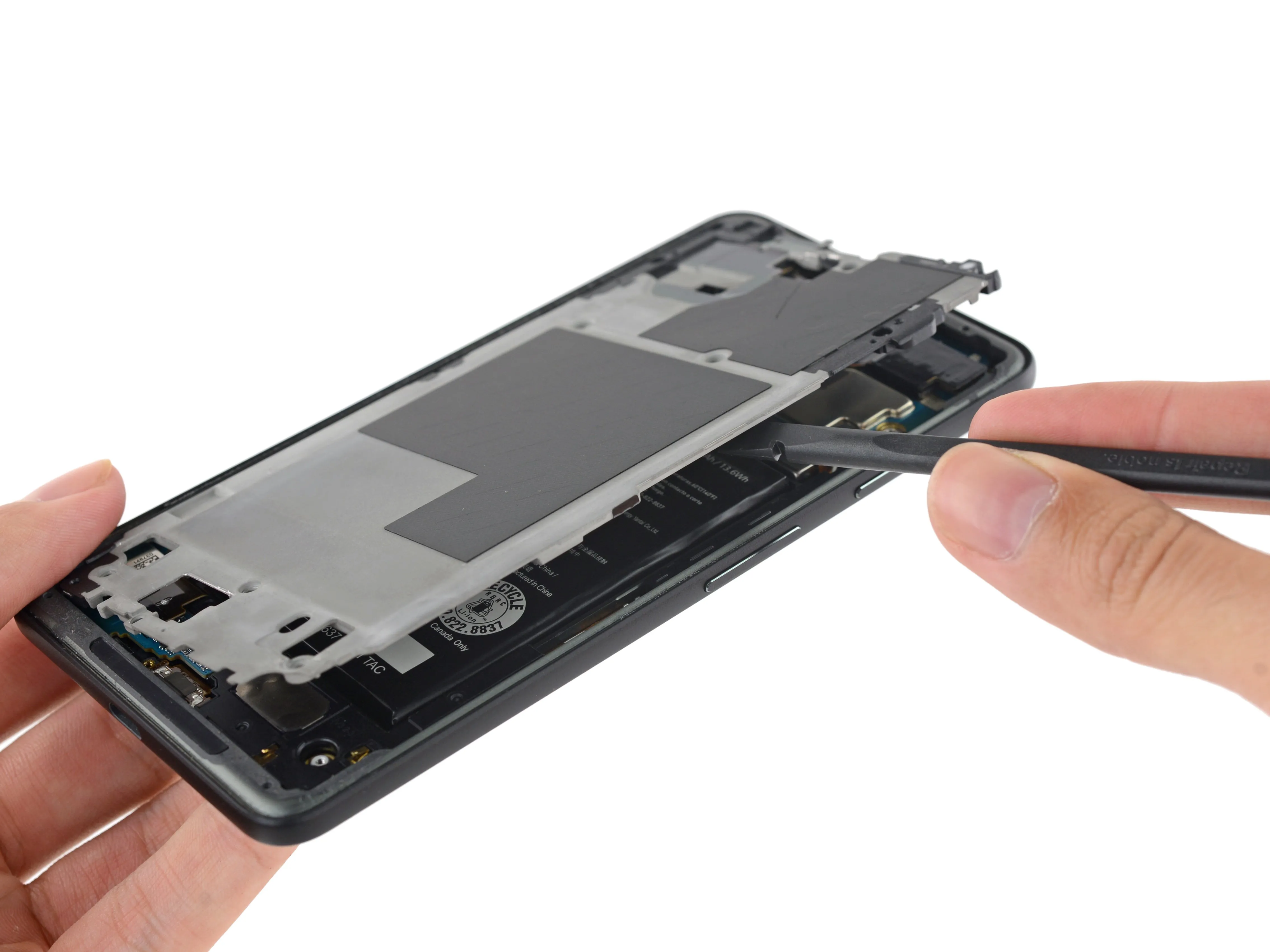

• Как и в оригинальном Pixel XL, середина корпуса магниевая средняя рамка отделяет дисплей от внутренностей и обеспечивает надежную опору за дисплеем, когда вы будете раздавливать его конфетами.

• На средней рамке находится новая тепловая трубка! Похоже, этот телефон может работать немного жарче, чем его предыдущая версия.

Шаг 6

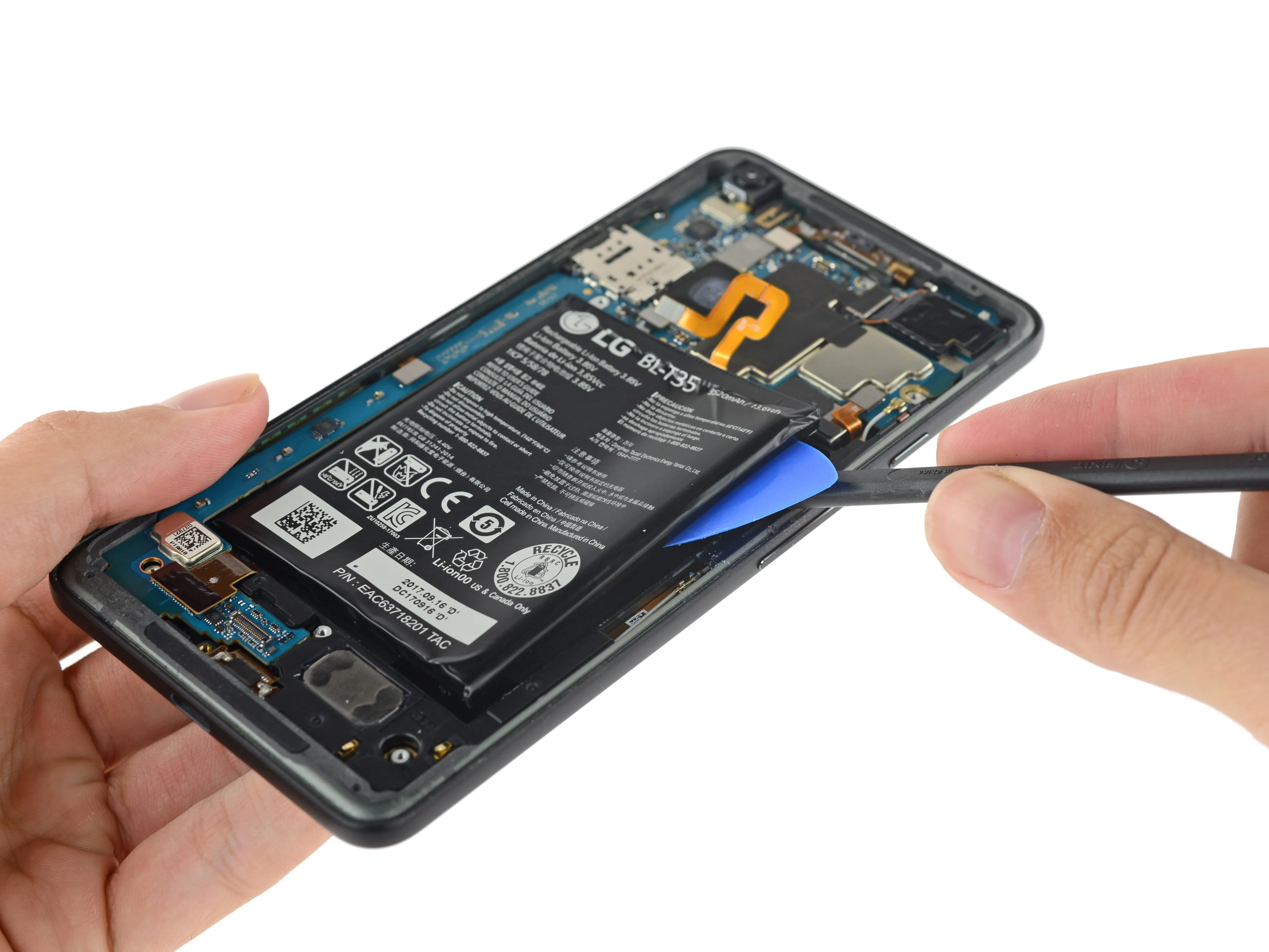

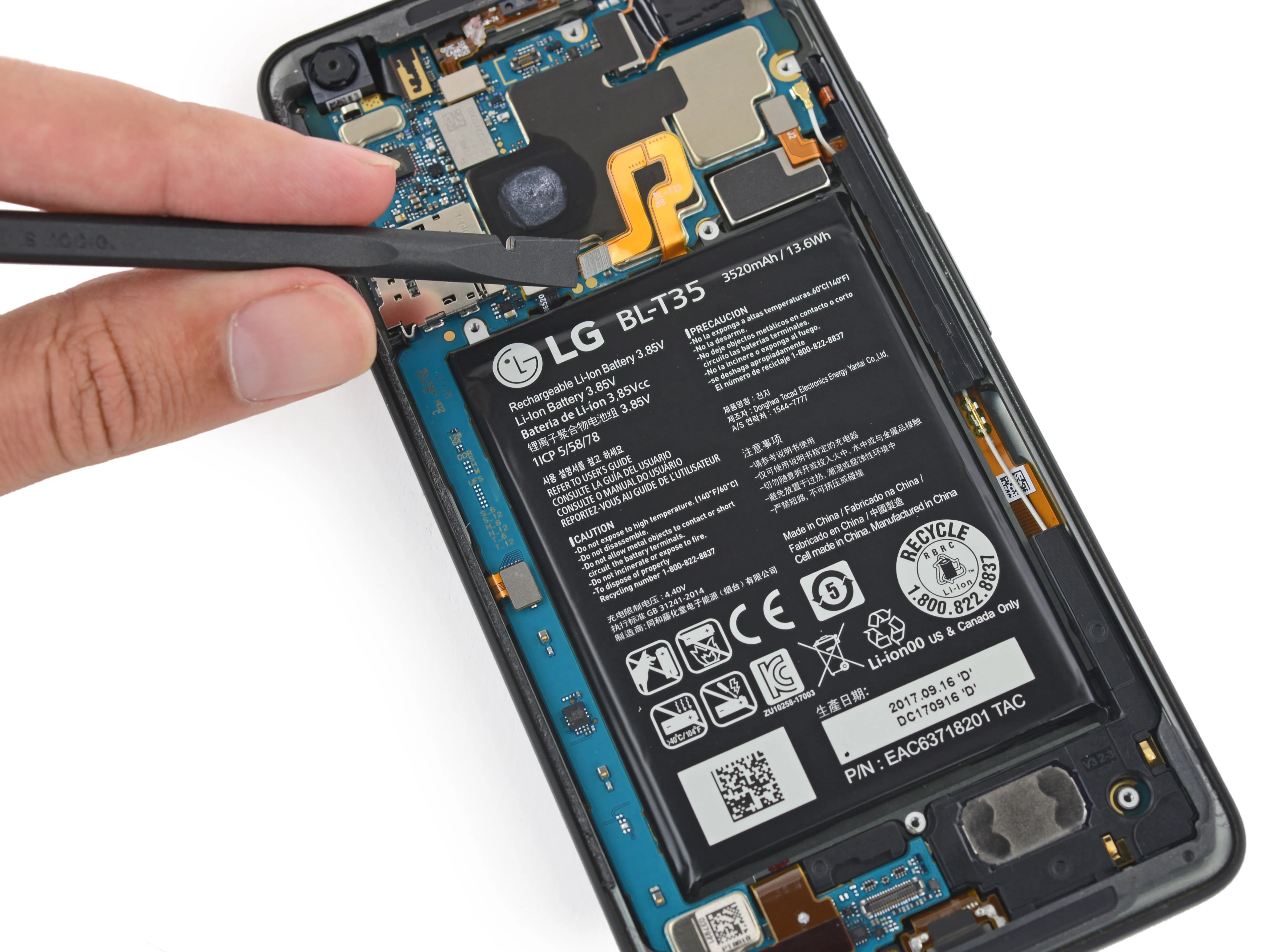

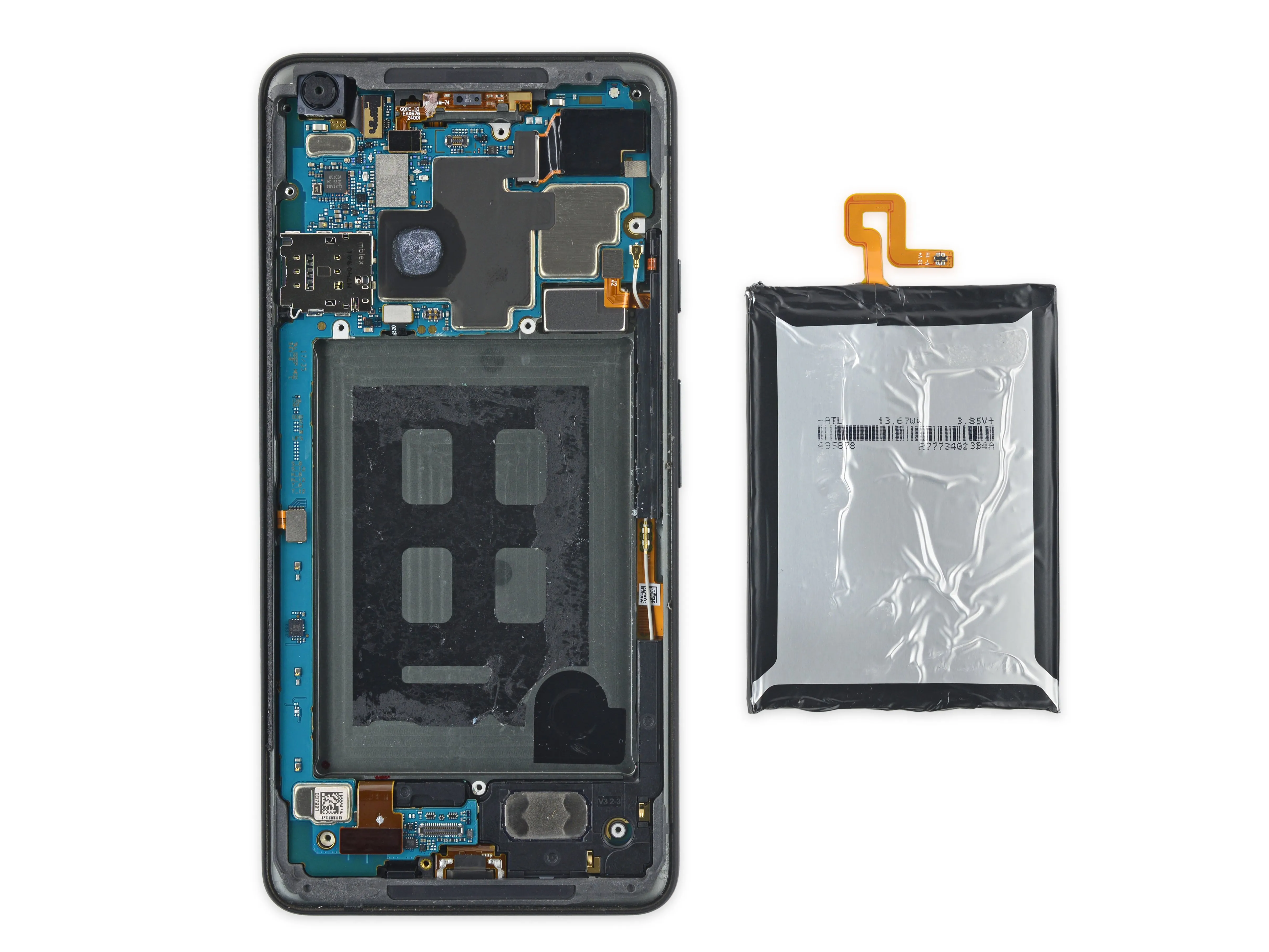

• В прошлом году Pixel XL, созданный HTC, продемонстрировал нам новый способ извлечения наклеенной батареи - перфорированная внешняя наклейка позволяла вытащить батарею из корпуса, а затем легко отклеить остальную часть наклейки.

• В этом году, похоже, промышленный дизайн LG не предусматривает никаких возможностей для легкого извлечения батареи. (RIP, ye olde LG.)

• Эта батарея вмещает 13,6 Вт-ч (3520 мА-ч при 3,85 В), что немного больше, чем прошлогодний 13,28 Вт-ч.

• Это примерно соответствует показателю 13,48 Втч, установленному в Samsung Galaxy S8+и значительно больше, чем 10,28 Вт-ч у iPhone 8 Plus с которым iPhone 8 Plus удается справиться.

Шаг 7

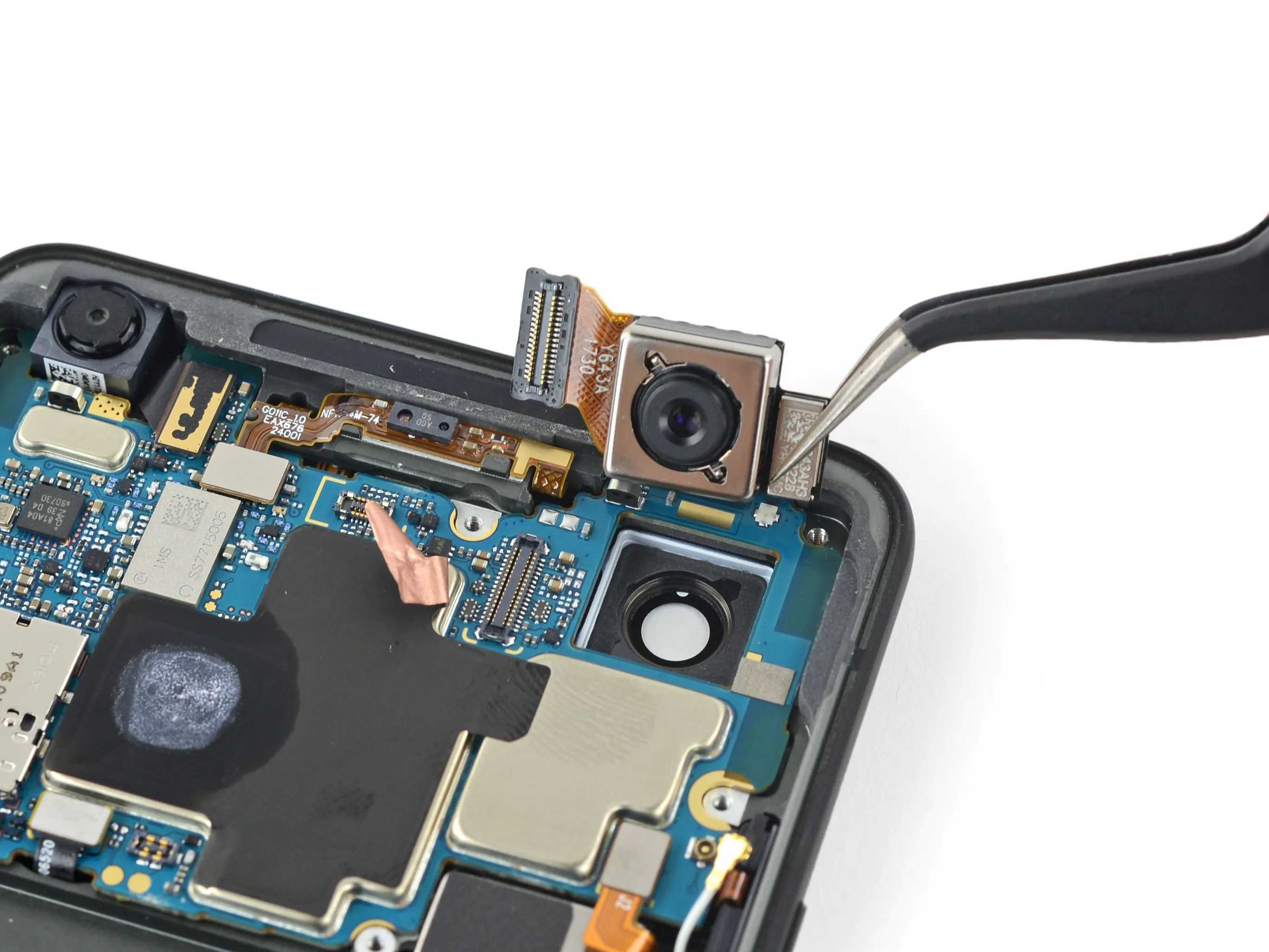

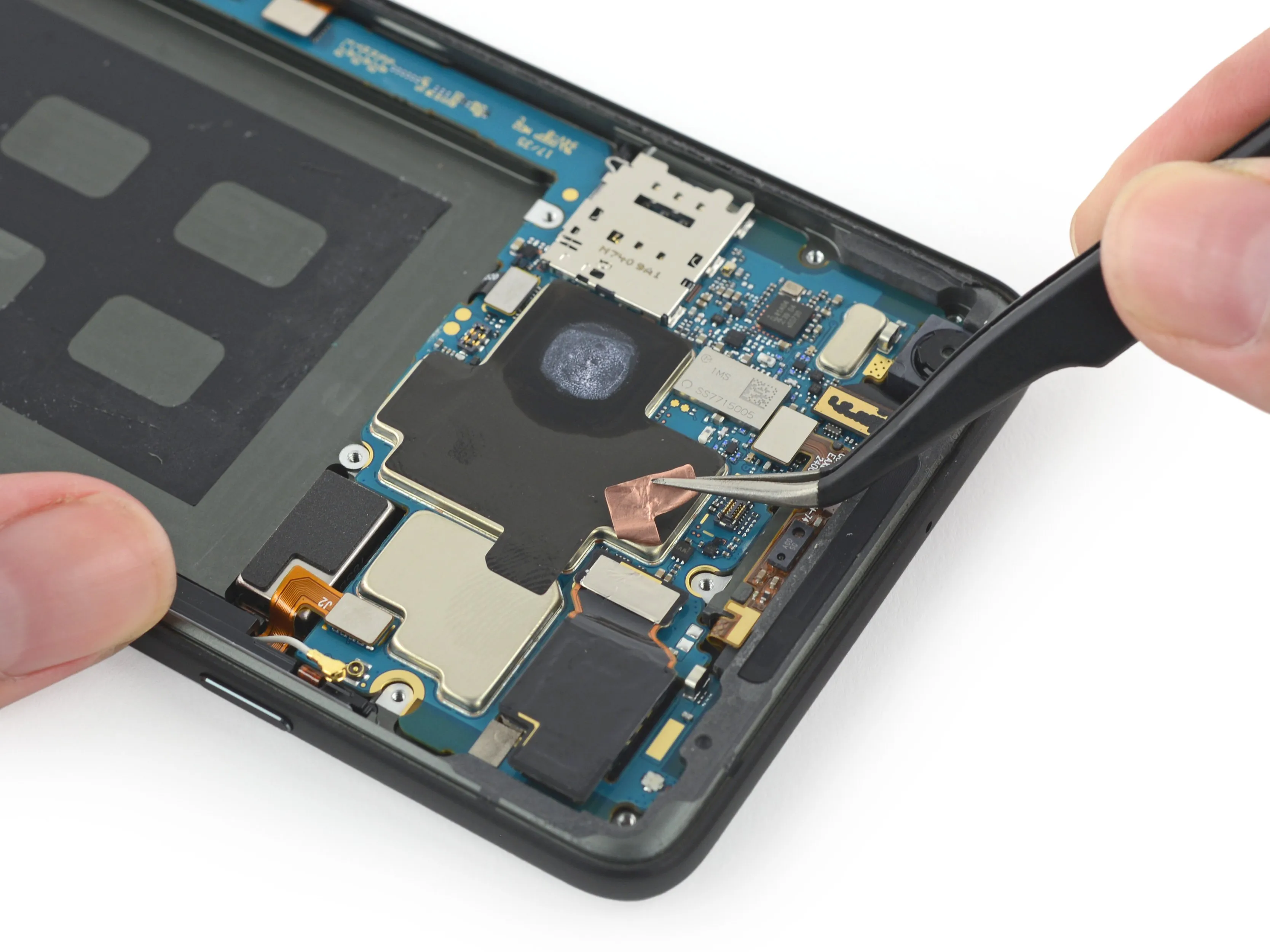

• Мы отклеиваем медную ленту, чтобы открыть зверя XL зверя основной камеры.

• Хотя по количеству мегапикселей эта камера близка к прошлогоднейно на этом сходство между сенсорами заканчивается.

• В этом году Google перешла на двухпиксельный сенсор, добавила оптическую стабилизацию изображения и увеличила диафрагму до f/1.8 с прошлогодней f/2.0.

• Также появилась новая функция Google Lens? О, о, это не... хорошо, не физический объектив, понял.

Комментарии к шагу

Какова точная модель задней CMOS-матрицы?

Какая точная модель сенсора в камере заднего вида? Все еще от Sony?

Шаг 8

• Массив фронтальных датчиков отсоединяется, но пока остается в телефоне - у нас есть дела поважнее.

• Вместе с несколькими другими разъемами это все, что удерживает эту материнскую плату - похоже, эти винты в средней рамке были единственным крепежом!

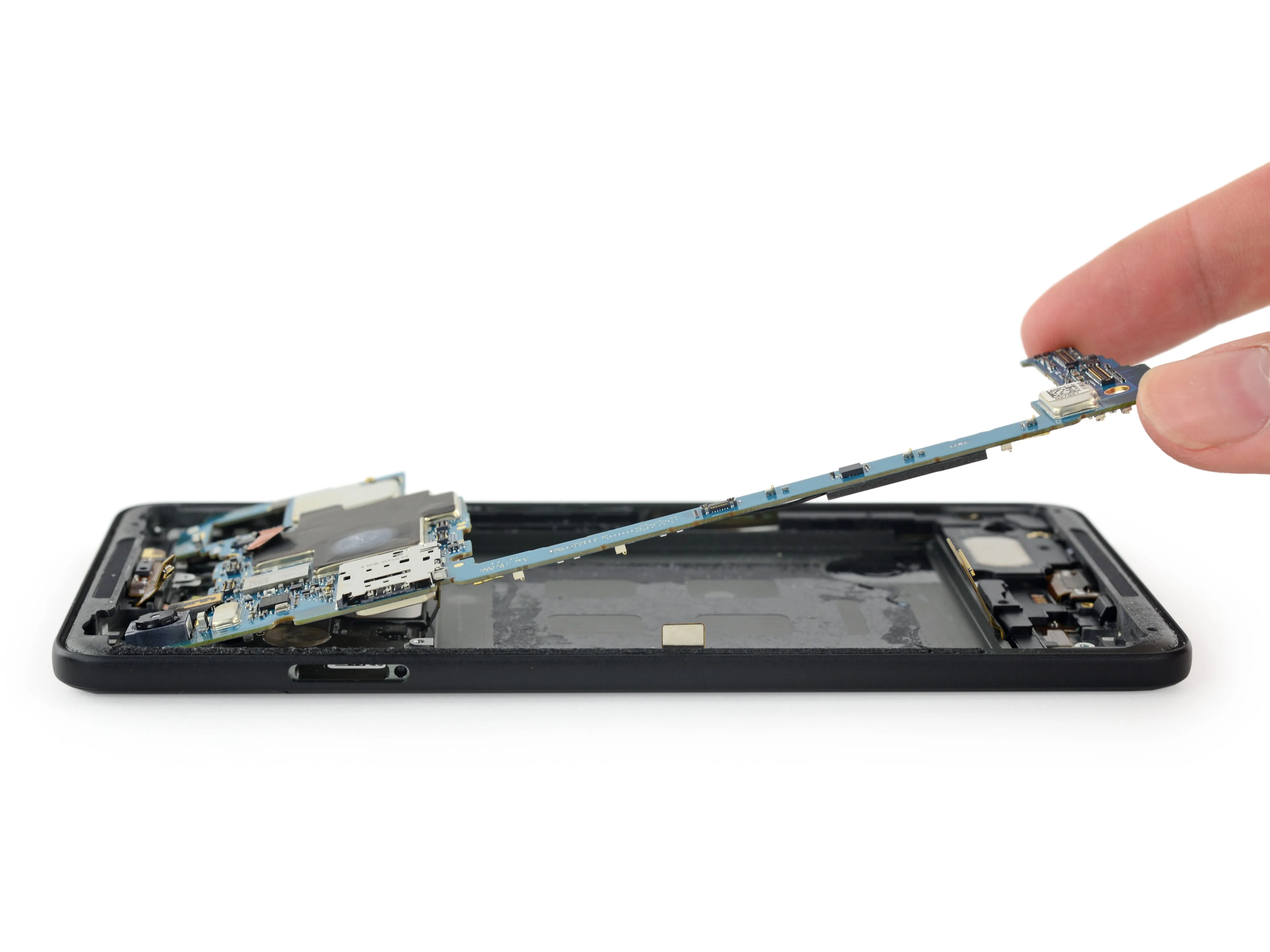

• Материнская плата извлечена! Но нам осталось удалить одну небольшую 'болячку'.

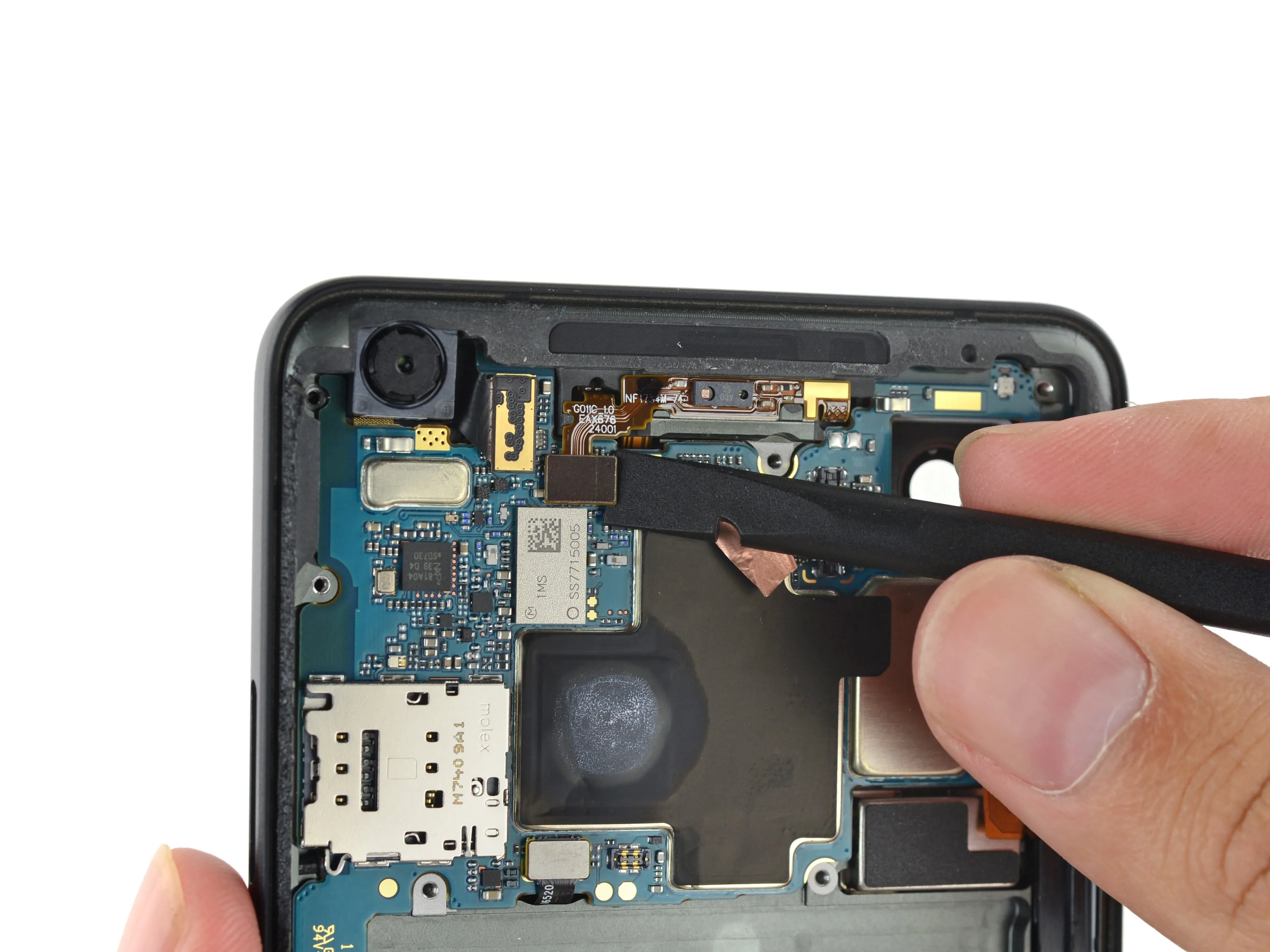

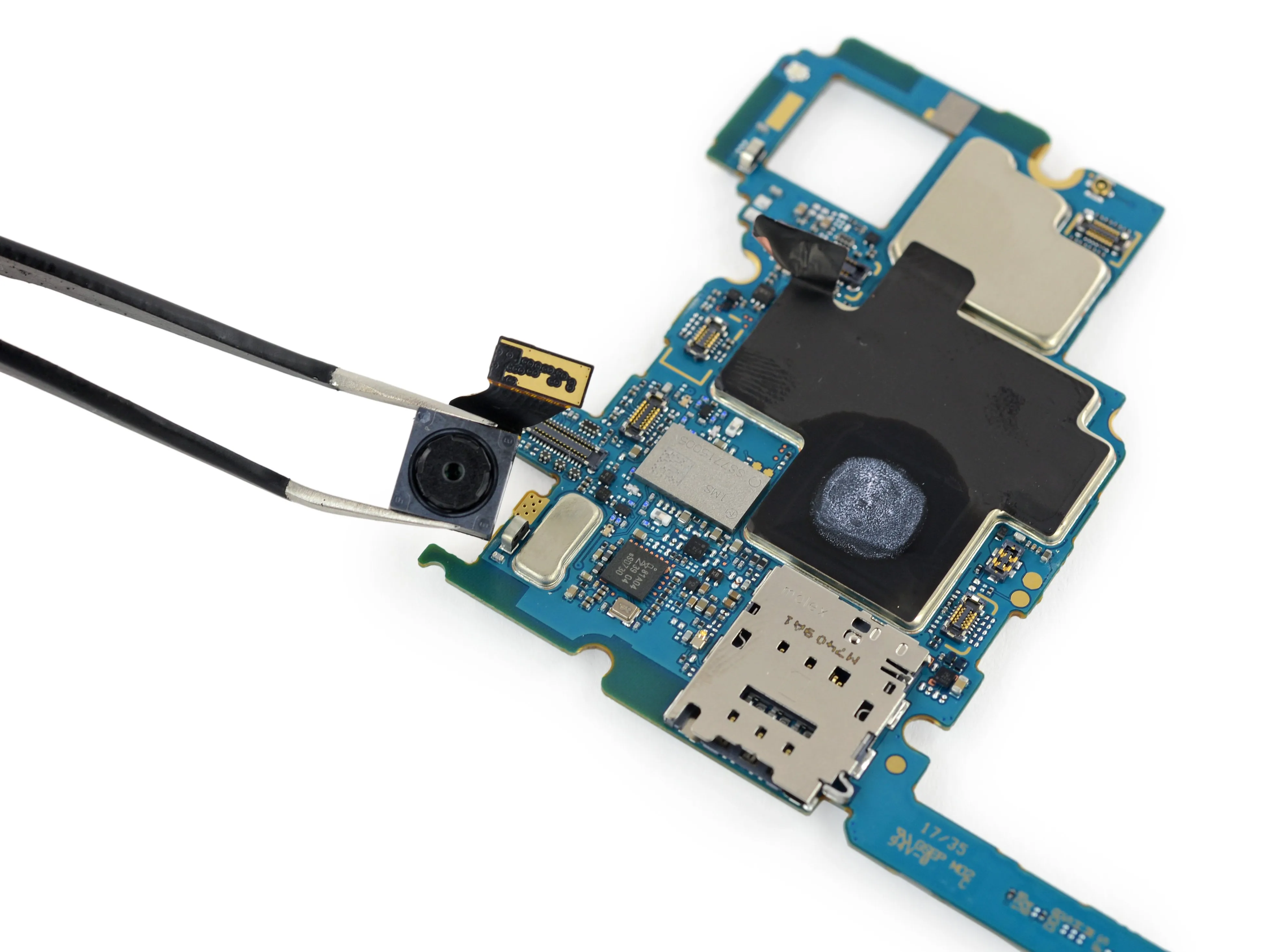

• 8-Мп фронтальная камера легко освобождается, и вы можете быть спокойны, зная, что она на целый мегапиксель лучше, чем в последних моделях iPhone.

Шаг 9

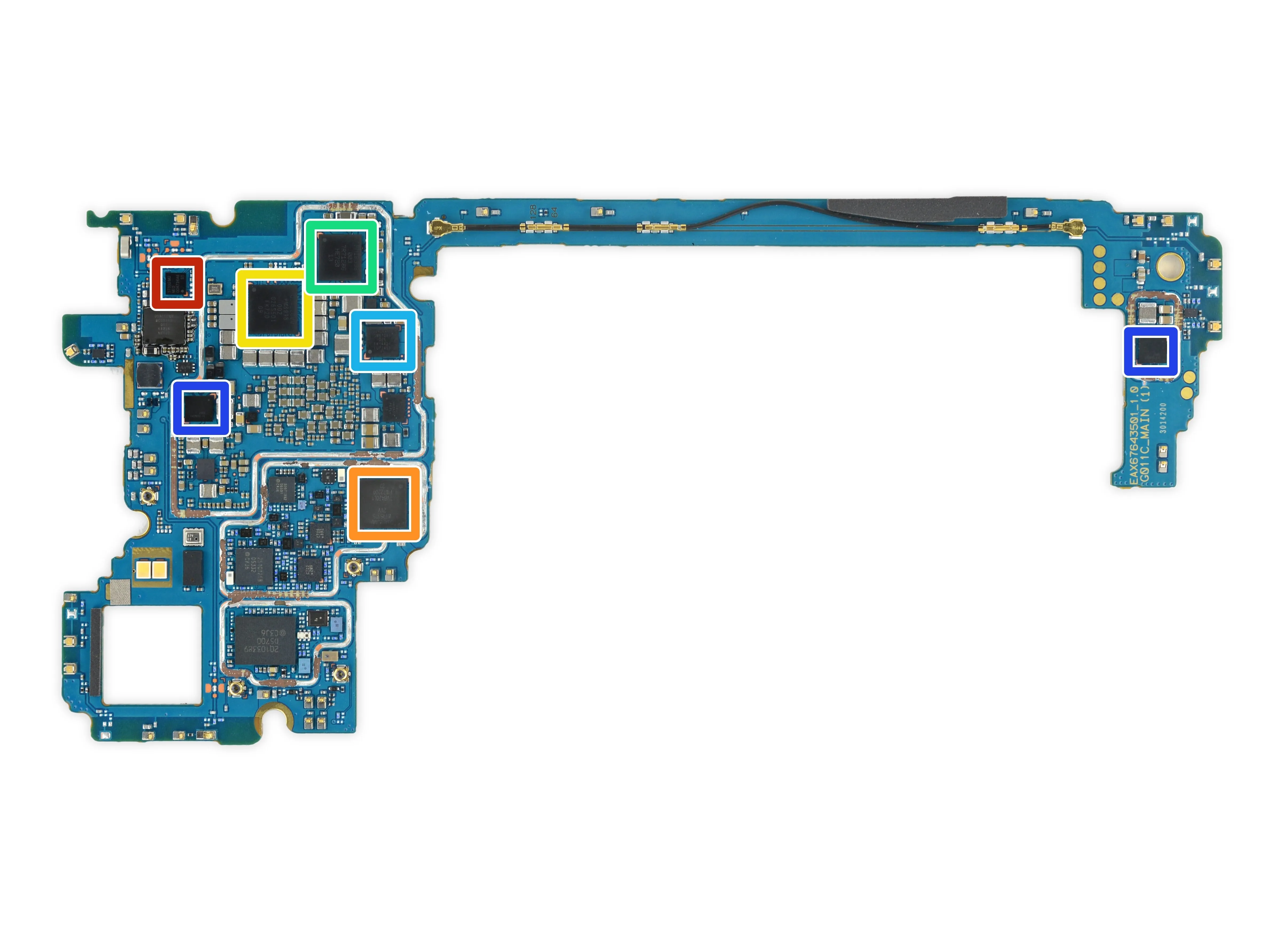

• От песка до кремния - все микросхемы на этой плате похожи на мини-сахару. Давайте назовем некоторые из них!

• Samsung K3UH5H50MM-NGCJ 4 ГБ мобильной памяти DRAM LPDDR4, расположенной поверх Qualcomm Snapdragon 835

• Samsung KLUCG4J1ED-B0C1 Универсальная флэш-память объемом 64 ГБ

• Фронтальный модуль Avago AFEM-9046

• Qorvo QM78035 (возможно, модуль RF Fusion?), возможно, радиочастотный усилитель

• Skyworks 7360-2A 1716 HX

• NXP 81A04 (PN81A) 39 04 sSD730 (вероятно, контроллер NFC) и Murata SS7715005 (модуль Wifi/Bluetooth?)

• И, наконец, самая первая SoC собственной разработки Google - Pixel Visual Coreпод маркировкой SR3HX X726C502. В настоящее время Pixel Visual Core находится в спящем состоянии, но будет включен в Android 8.1.

Комментарии к шагу

Что такое модуль wifi чипа?

Пиксельное визуальное ядро - настоящая инновация и открывает путь для ИИ в камере современного смартфона, но им следует улучшить сенсор камеры

Шаг 10

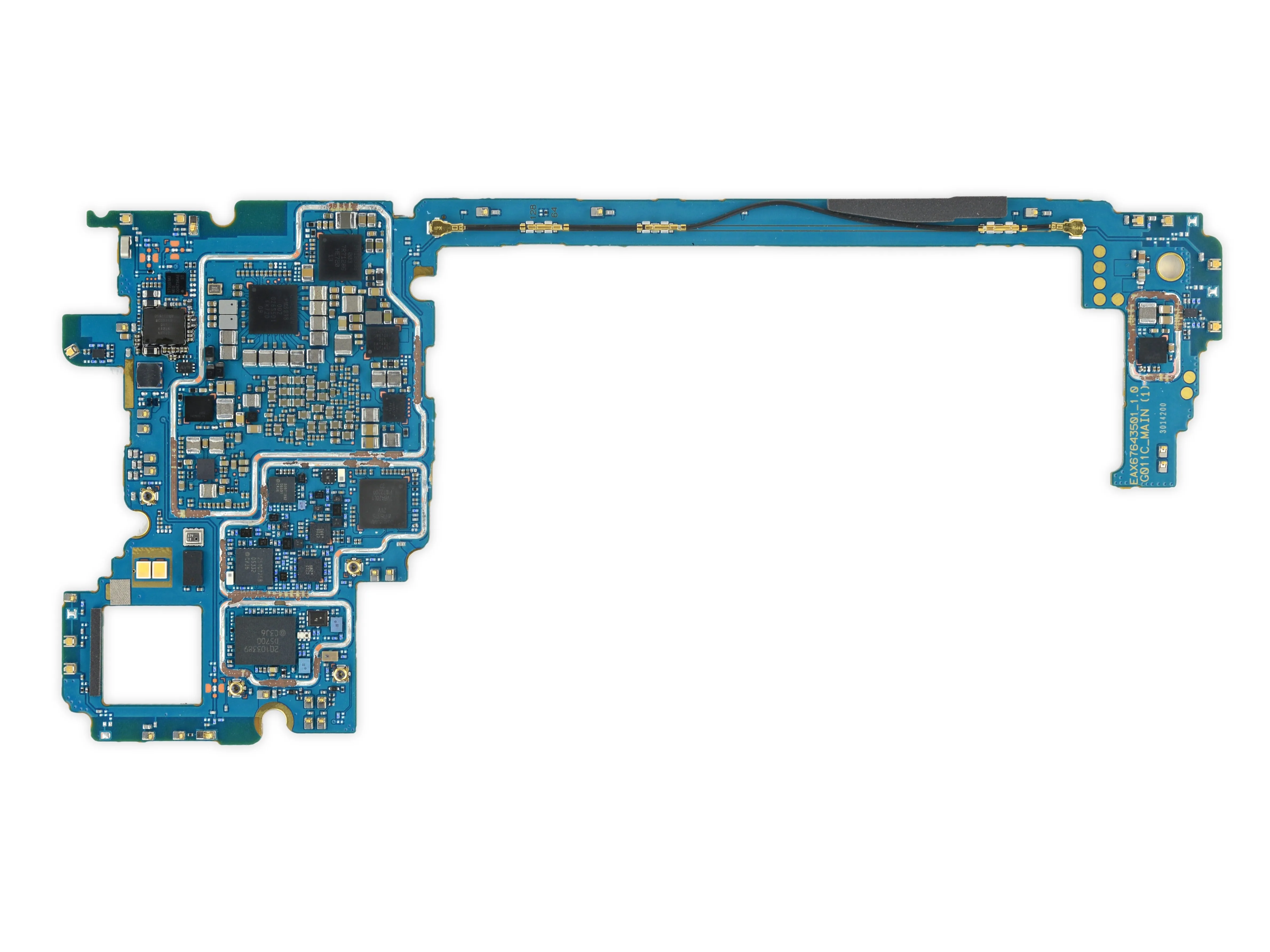

• В другом месте под землей мы раскопали:

• ST Microelectronics ST33G1M2 32-битный микроконтроллер с ARM SecurCore SC300

• Это тот же самый встроенная SIM-карта (eSIM), которую мы обнаружили в Apple Watch Series 3.

• Qualcomm WTR5975 Гигабитный радиочастотный приемопередатчик LTE

• ИС управления питанием Qualcomm PM8998

• ИМС управления питанием Qualcomm PMI8998

• Qualcomm SMB1381 ИС быстрой зарядки 4

• Texas Instruments TAS2557 монофонический аудиоусилитель класса D

Шаг 11

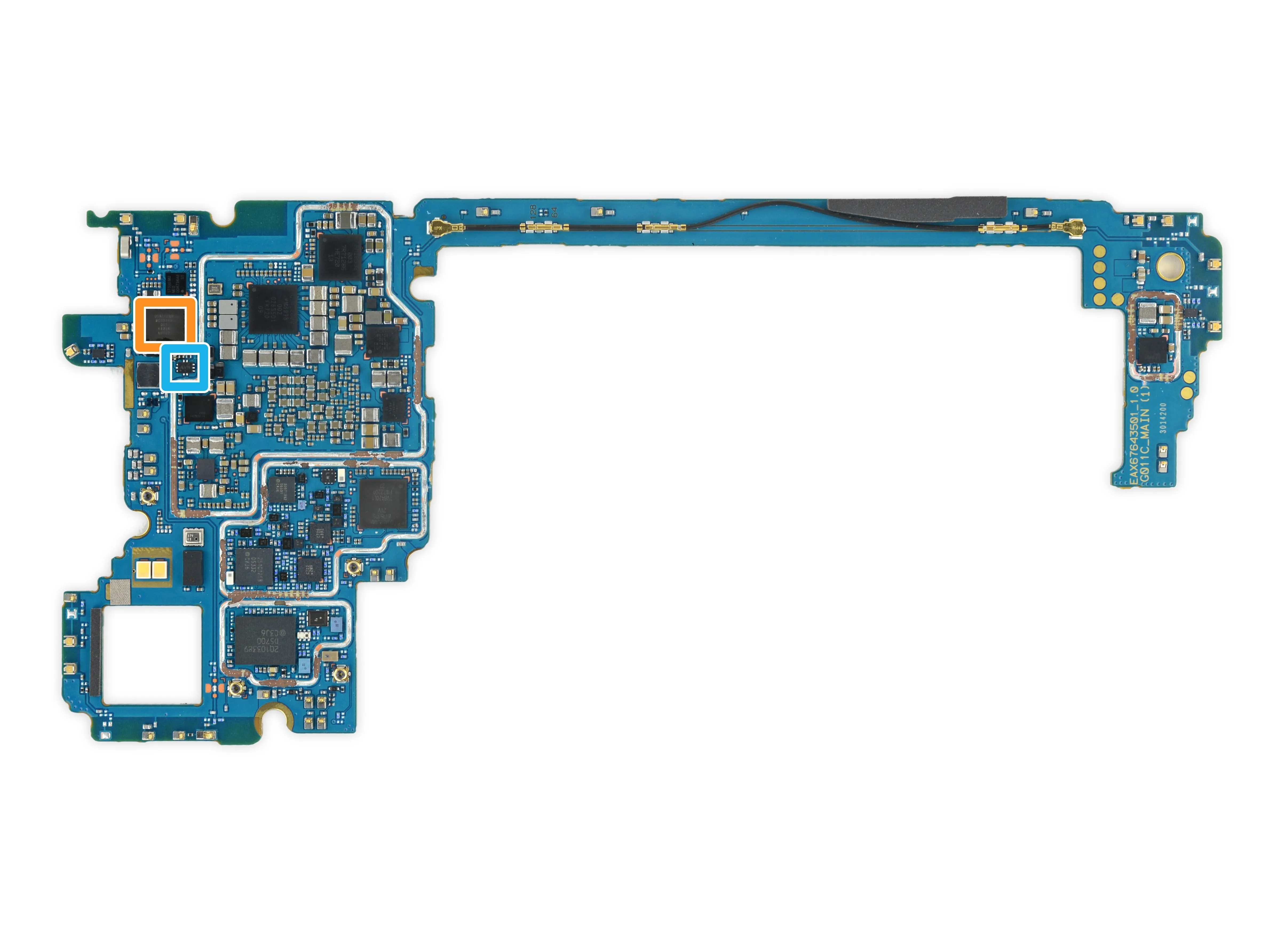

• Идентификация микросхем, часть 2:

• Qualcomm QET4100 устройство отслеживания огибающей

• Аудиокодек Qualcomm WCDxxx

• Maxim Integrated MAX11259 24-битный дельта-сигма аналого-цифровой преобразователь

• Texas Instruments DRV2624 тактильный драйвер

• ON Semiconductor NL3HS2222 DPDT-переключатель USB 2.0

• ON Semiconductor FSUSB74 Переключатель USB 2.0 (вероятно)

• Драйвер подсветки Texas Instruments (вероятно)

Шаг 12

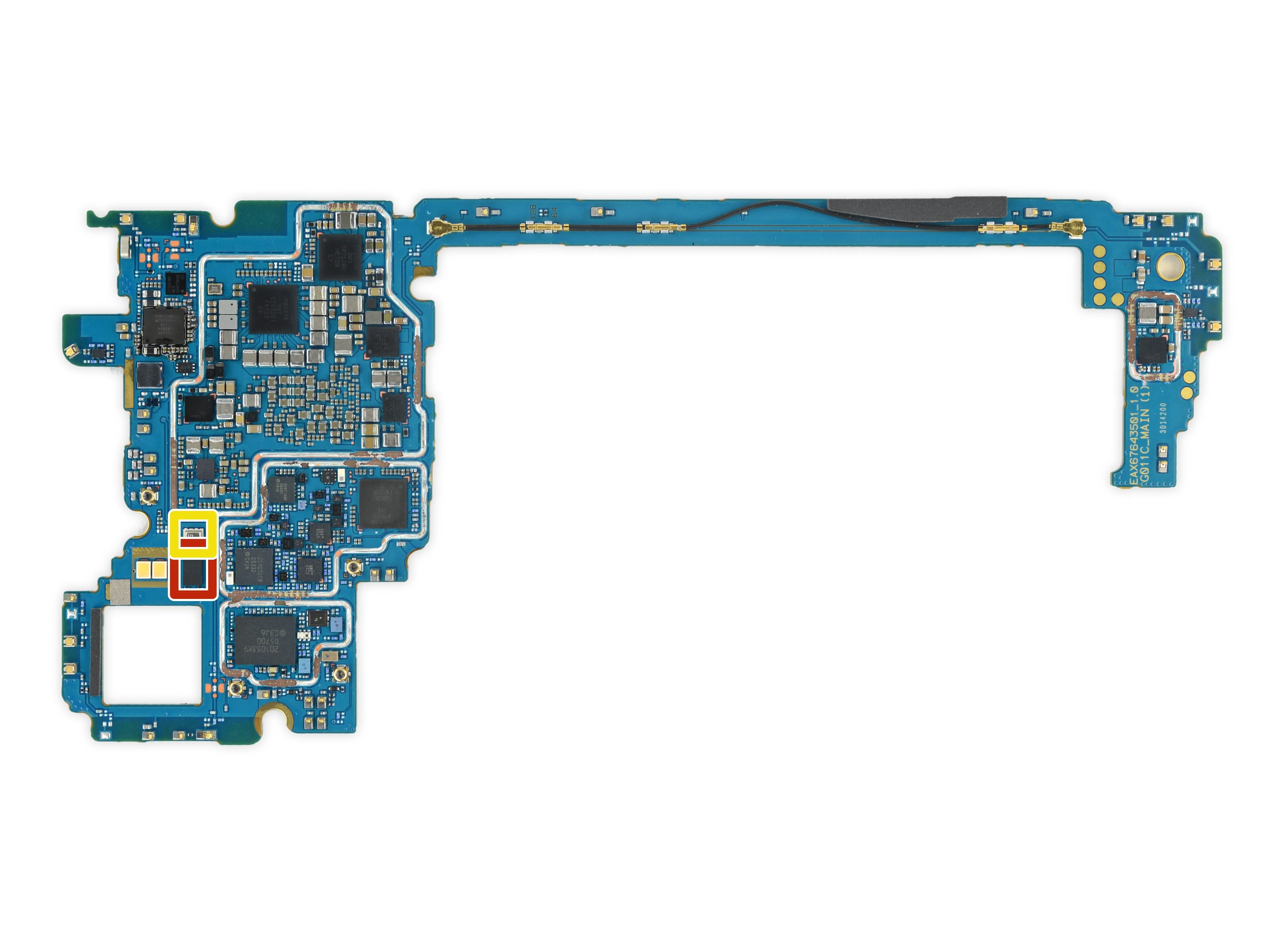

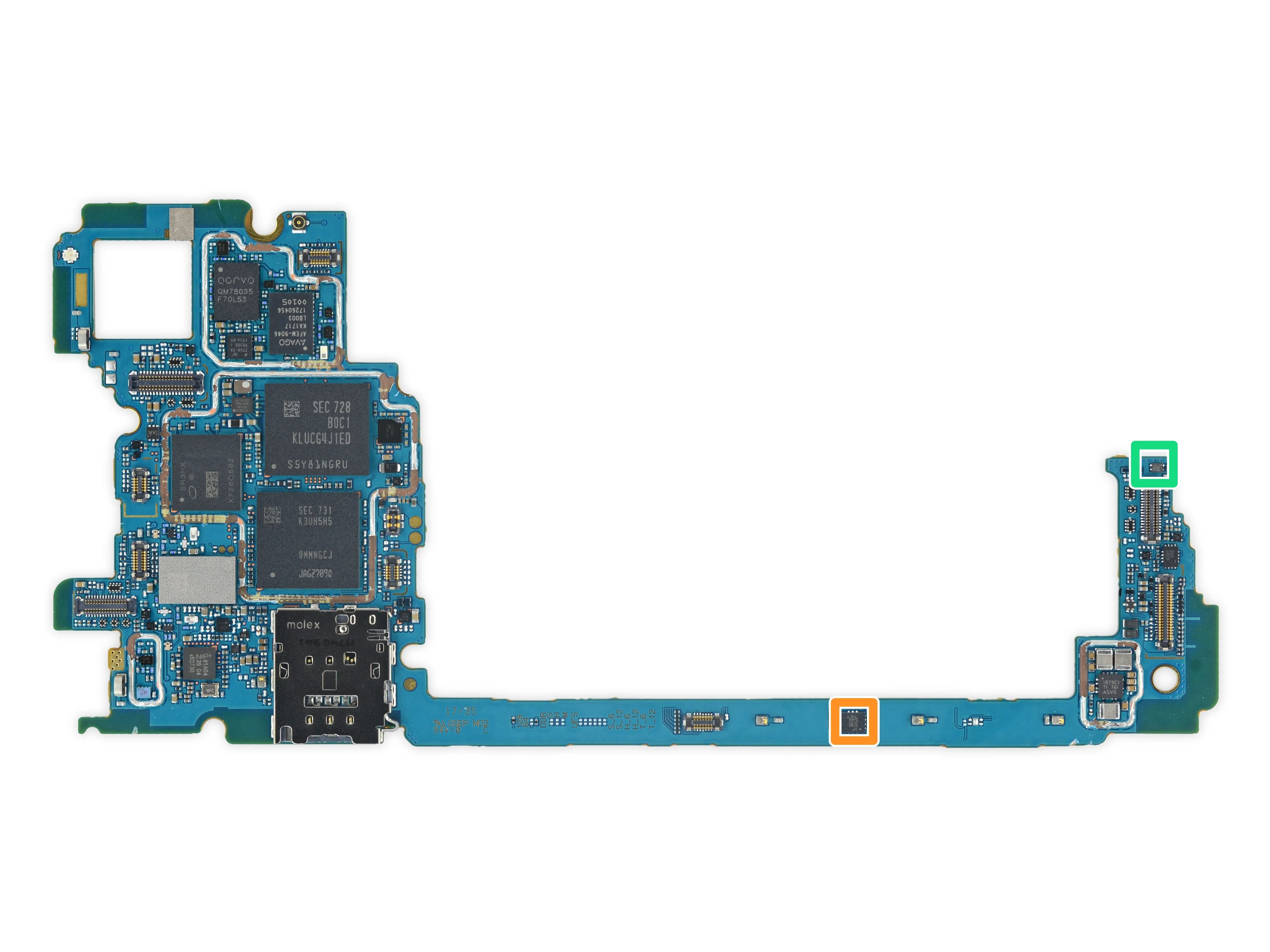

• Идентификация микросхем, часть 3 (датчики):

• STMicroelectronics VL53L0X определение времени полета/ранга/жеста

• STMicroelectronics LSM6DSM 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP280 датчик давления

• Датчик эффекта Холла AKM Semiconductor AK8789

Шаг 13

• После того, как 'мясо' Pixel извлечено, нам осталось разобраться с несколькими периферийными элементами корпуса.

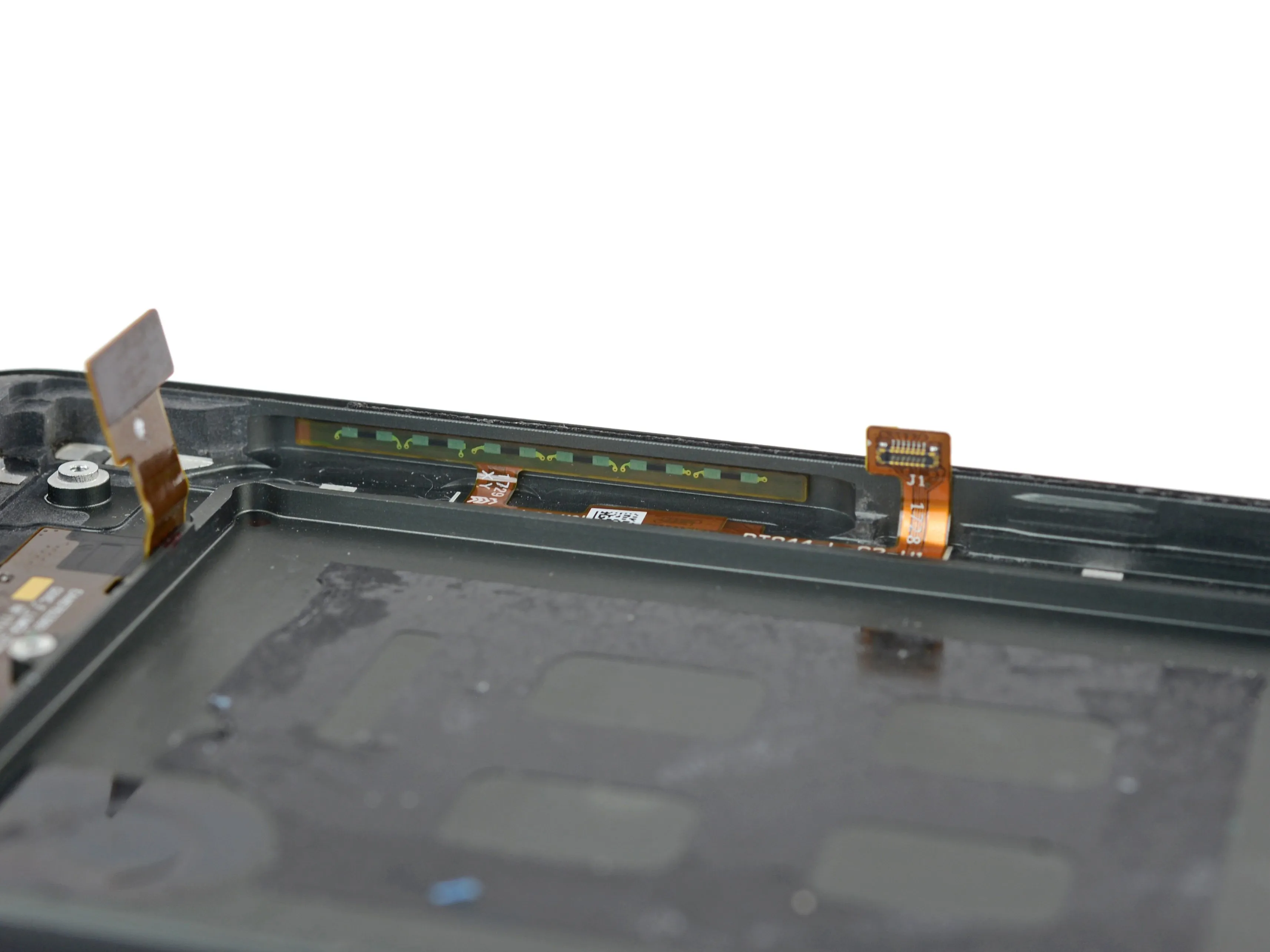

• Переключатели кнопок громкости и питания находятся на одном кабеле, прикрытом пластиковой рамкой.

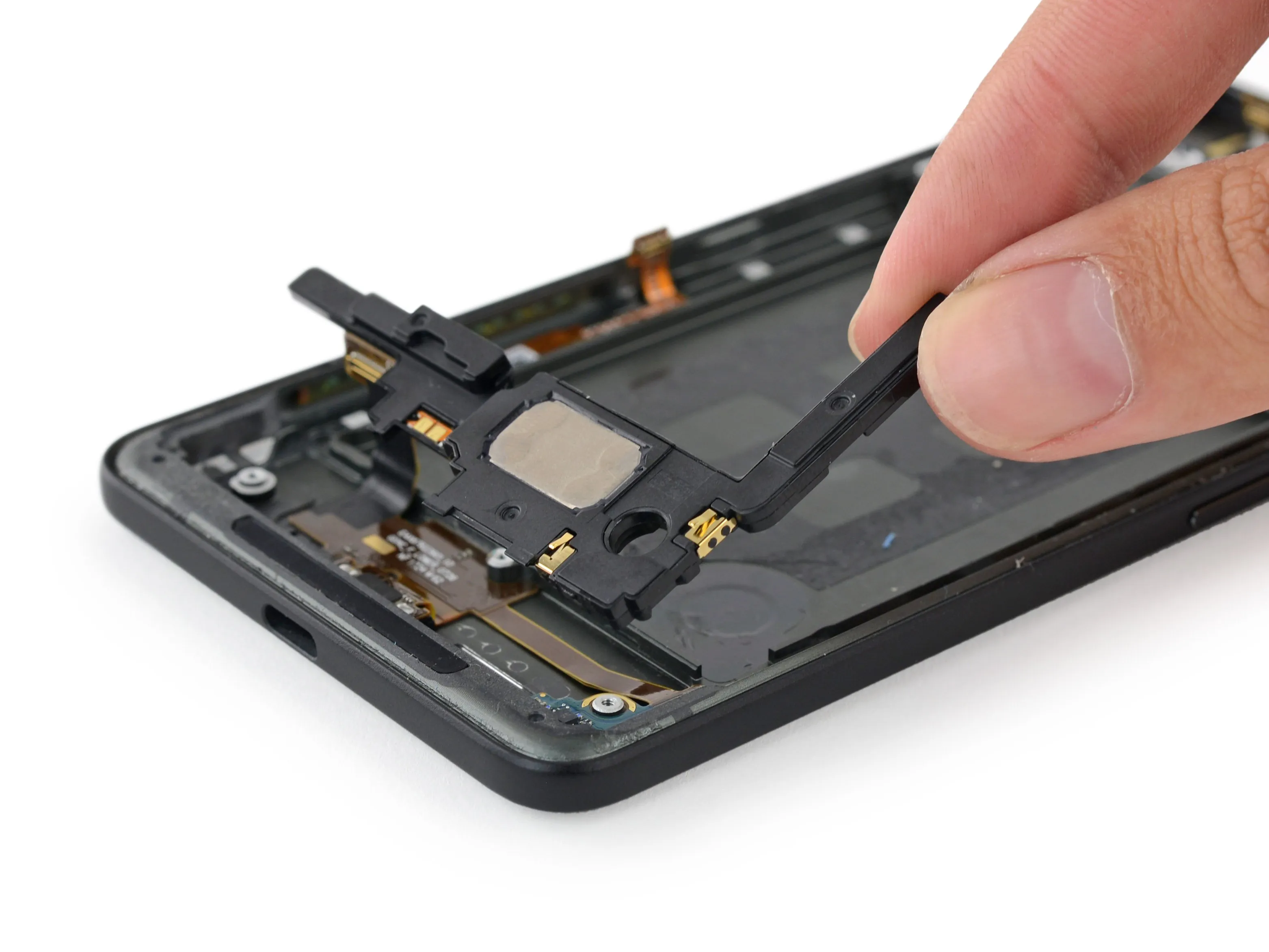

• Далее вынимается динамик, и мы впервые видим... датчик сжатия.

• Судя по тому, как реализована технология, мы ожидаем чего-то похожего на Apple Force Touch трекпадом Apple. Давайте вытащим этот датчик из корпуса и посмотрим, сможем ли мы извлечь из него хоть какой-то смысл.

Шаг 14

• Вот он, секрет работы половины пары датчиков, отвечающих за определение того, когда вы сжимаете край вашего Pixel 2 XL.

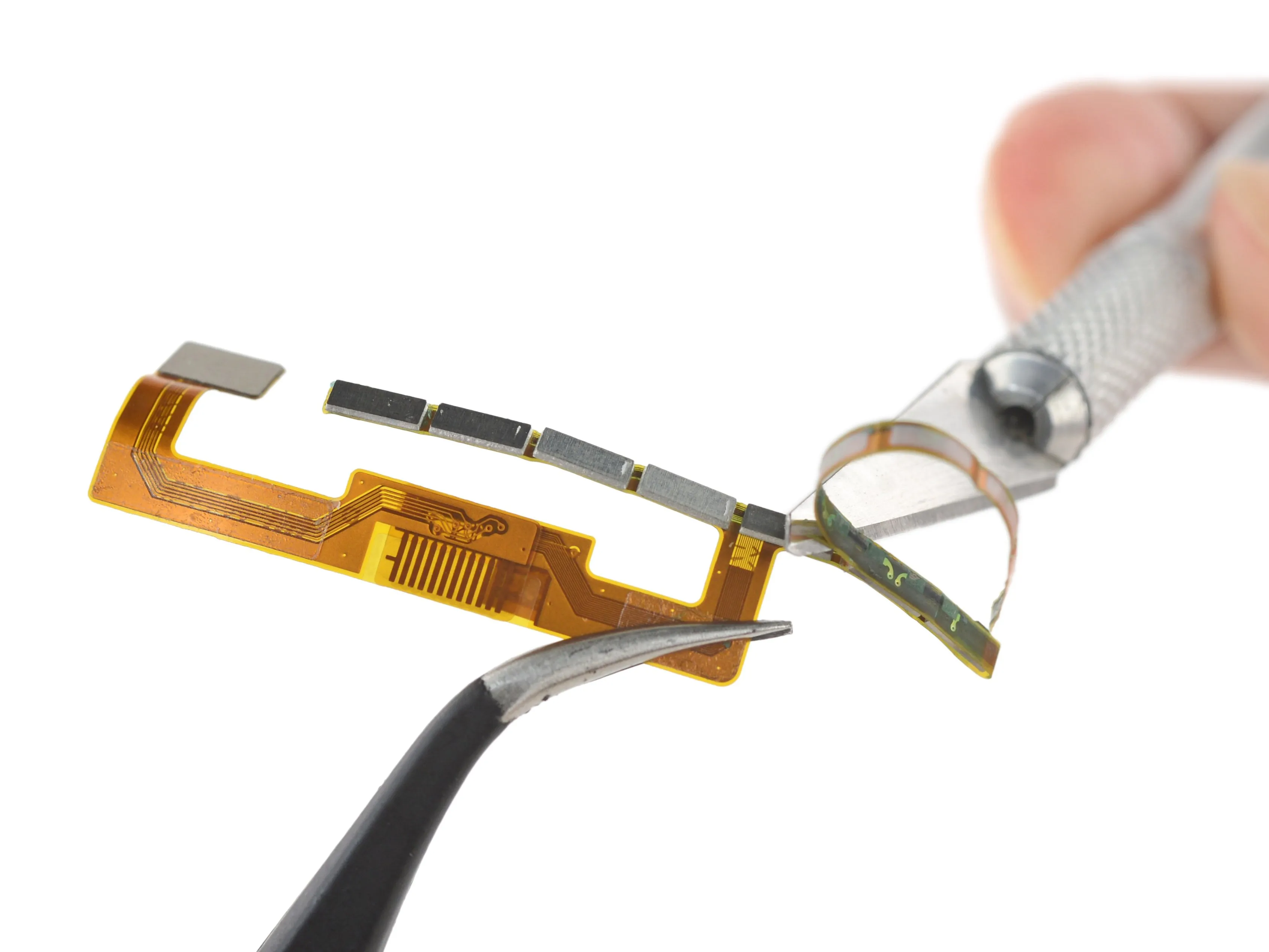

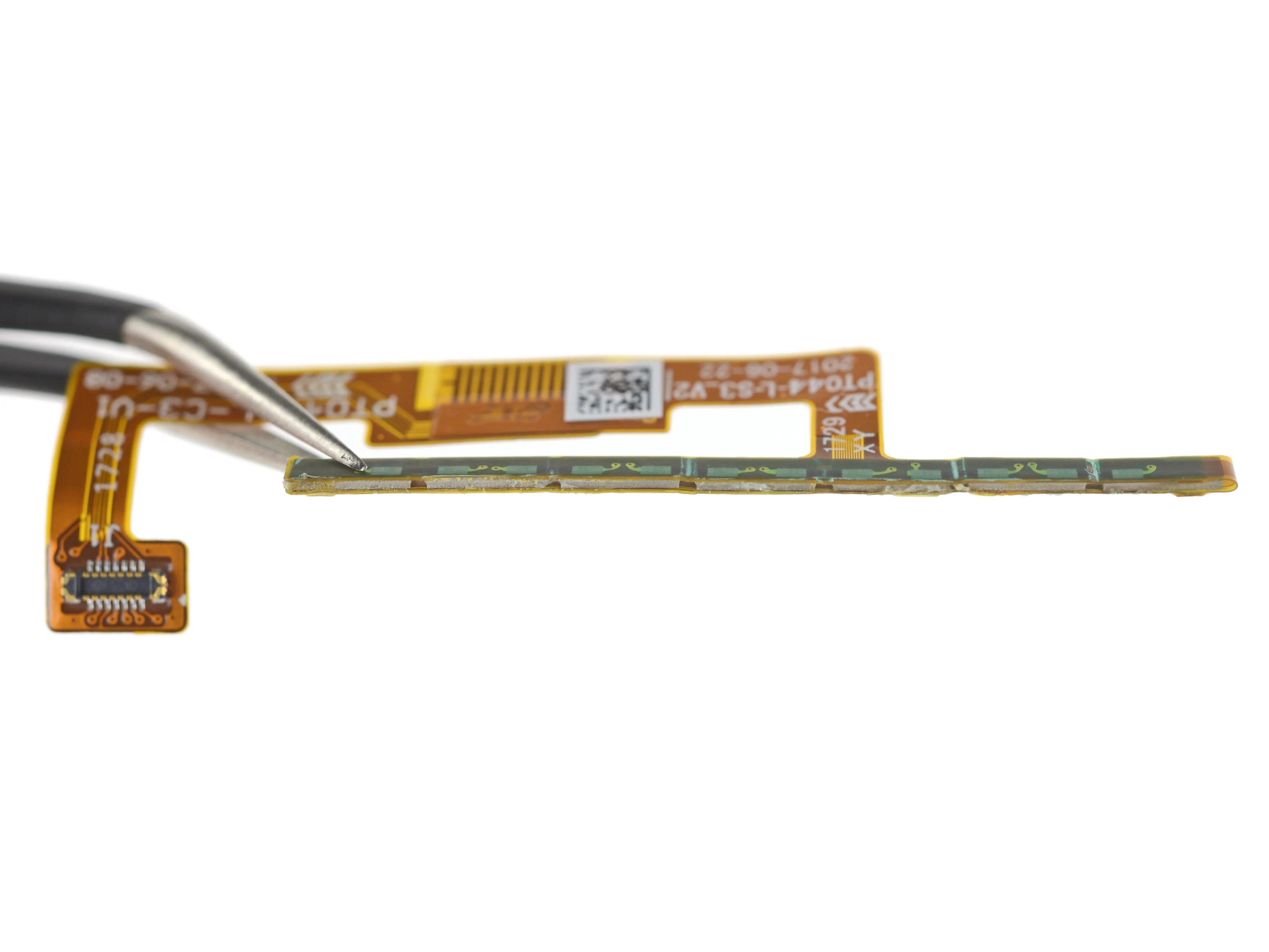

• Датчик состоит из гибкой печатной платы, обернутой с обеих сторон линией стальных кусков, с тензометрическими датчиками, перекрывающими зазоры между металлическими кусочками.

• Тензодатчики это резисторы, чувствительные к деформации, которые слегка изменяют свое сопротивление при растяжении или сжатии.

• Два ряда тензорезисторов, разделенных прокладками, обеспечивают датчику более высокое разрешение, чем одна полоска, позволяя обнаружить даже малейшие отклонения.

• При сжатии внешний ряд датчиков должен укорачиваться, а внутренний - удлиняться. Таким образом, программное обеспечение Pixel обнаруживает и измеряет большее абсолютное отклонение для запуска функции.

Шаг 15

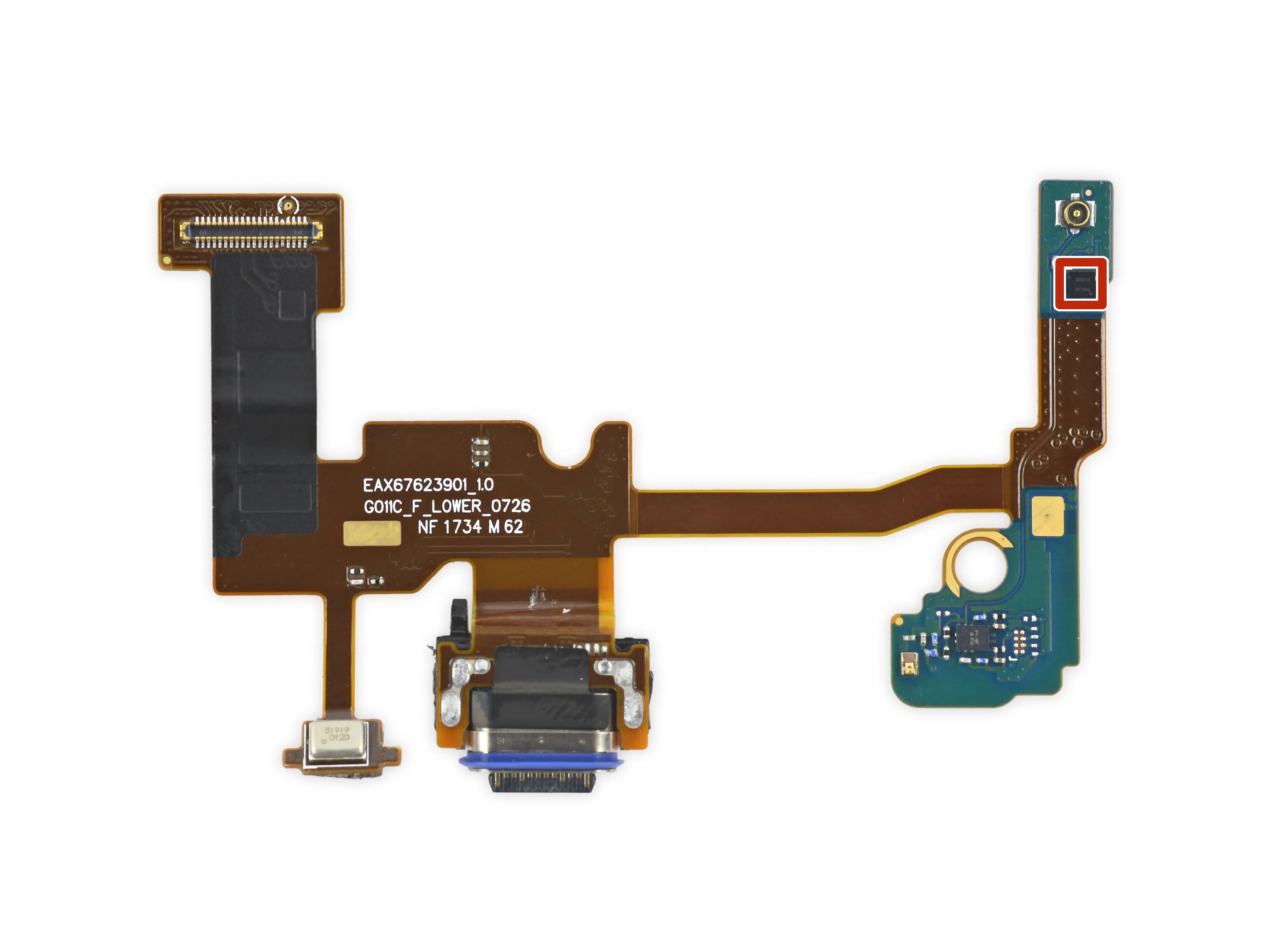

• Немного ловкости в работе с алебардами позволяют нам взглянуть на порт USB-C в сборе.

• Очки Google за размещение порта USB-C на отдельной плате. Это быстроизнашивающийся элемент, и припаивание его непосредственно к материнской плате привело бы к сложному (и дорогостоящему) ремонту.

• Кроме того, в отсутствие разъема для наушников мы можем ожидать двойной нагрузки на этот порт, поскольку вы будете использовать его для мультимедиа и зарядки.

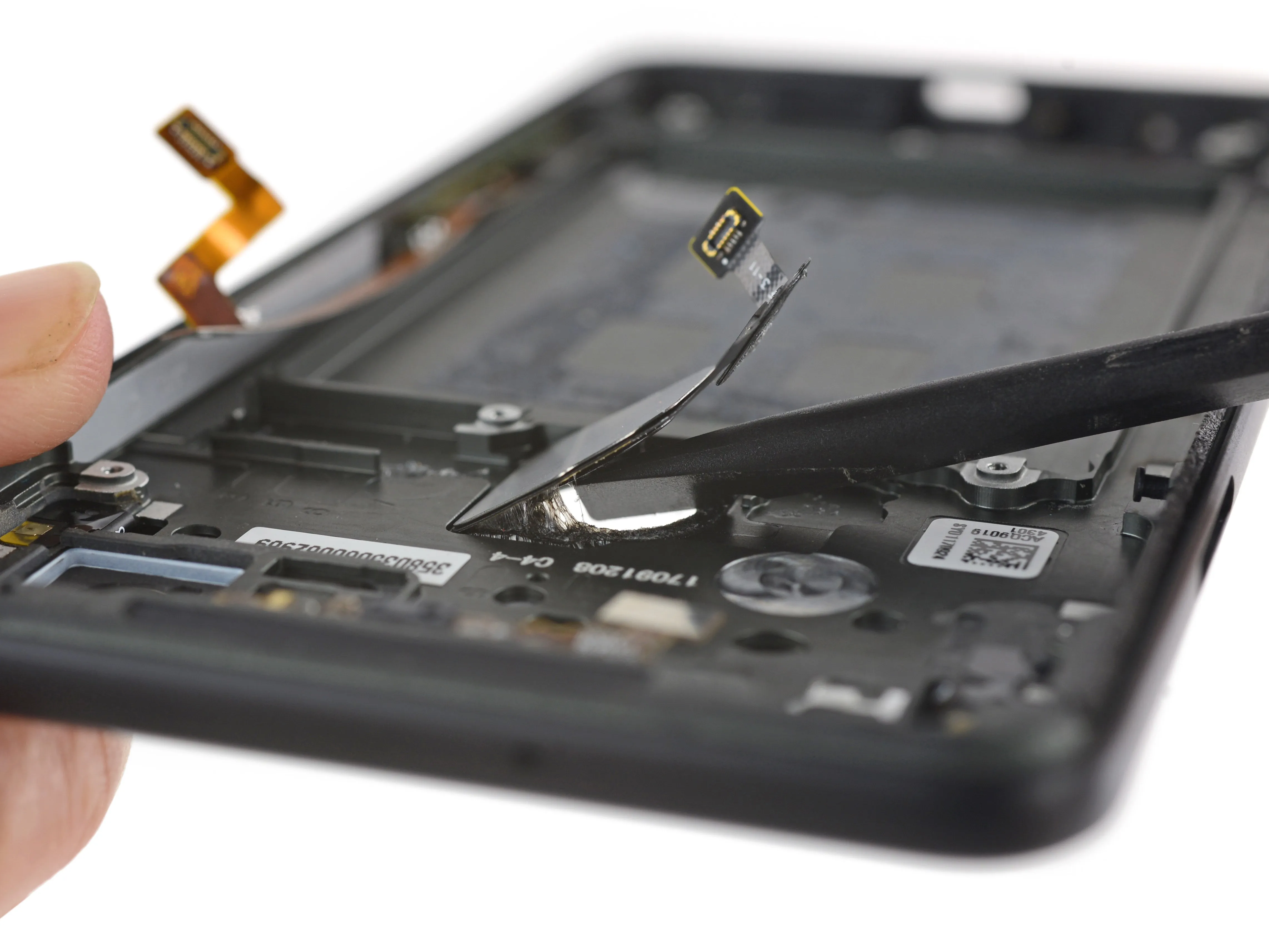

• В этом году датчик отпечатков пальцев стал намного чище. кабельчто делает извлечение датчика простым делом. (Понятно? Потому что пальцы).

• AKM Semiconductor AK09915C 3-осевой электронный компас

Шаг 16

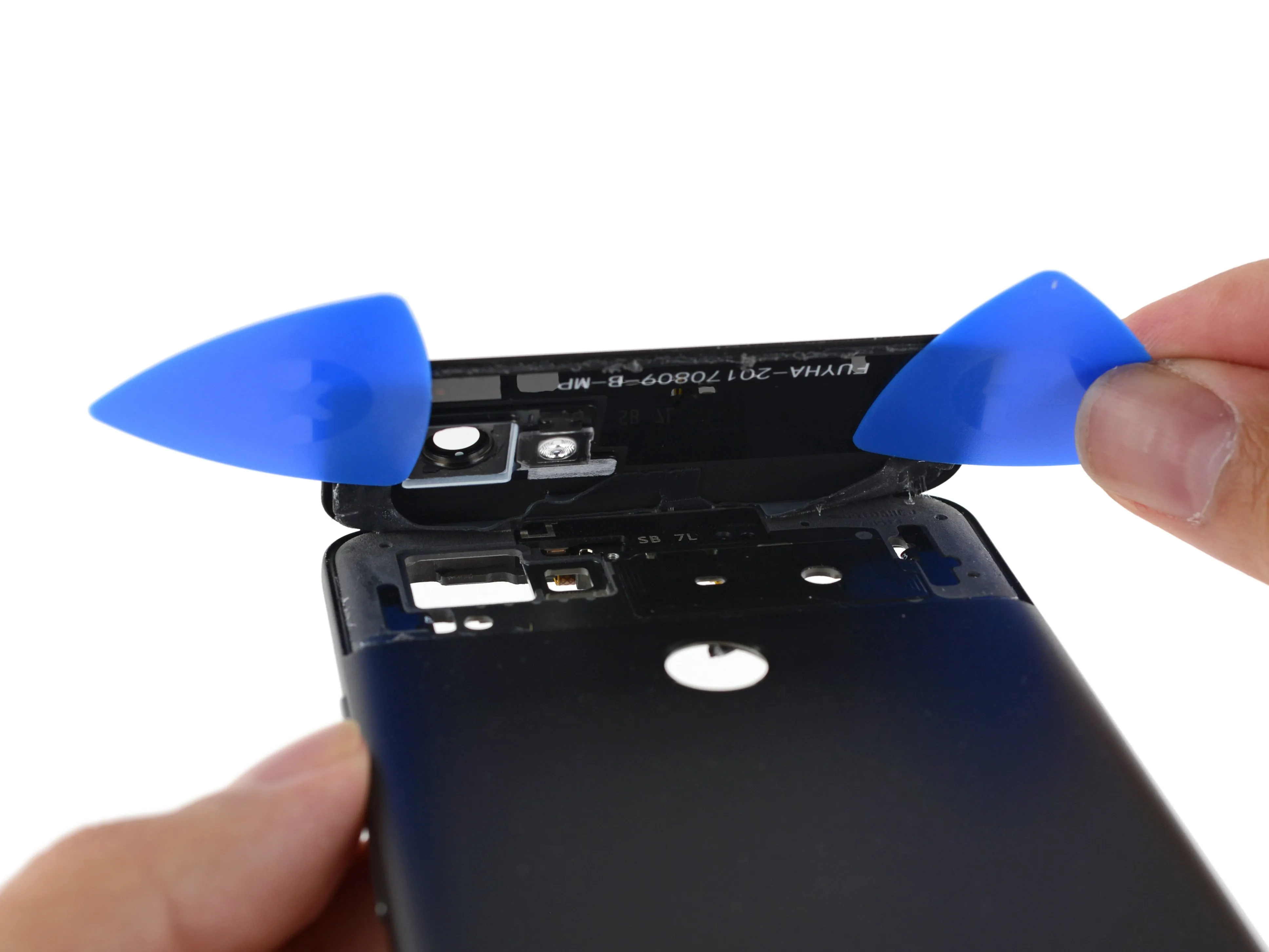

• Если стекло дисплея держится с помощью легко нарезаемого вспененного клея, то с задним стеклом все обстоит иначе.

• Мы рады видеть, что Google до сих пор не поддался тенденции на полностью стеклянные задние панели. Этот небольшой кусочек стекла, похоже, позволяет преодолеть разрыв между прочностью и пропусканием антенны.

• Мы подозреваем, что эта толстая площадка из липкого клея служит амортизатором, защищающим стекло от падений. Какова бы ни была причина, нам пришлось приложить немало тепла, чтобы извлечь ее.

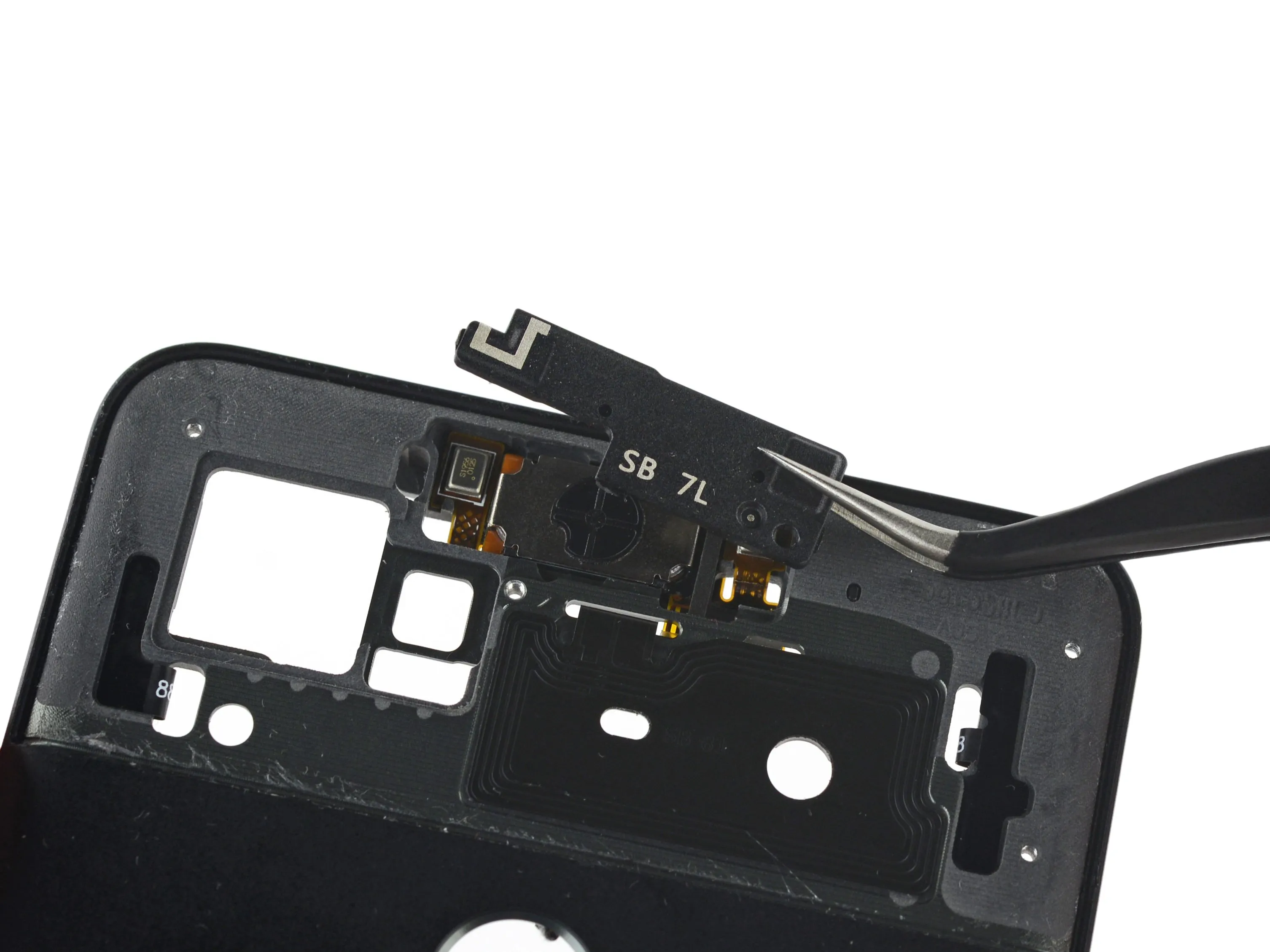

• Эта маленькая крышка с антенной отщелкивается, чтобы открыть кабель переднего датчика, доступный только с задней стороны после снятия стекла.

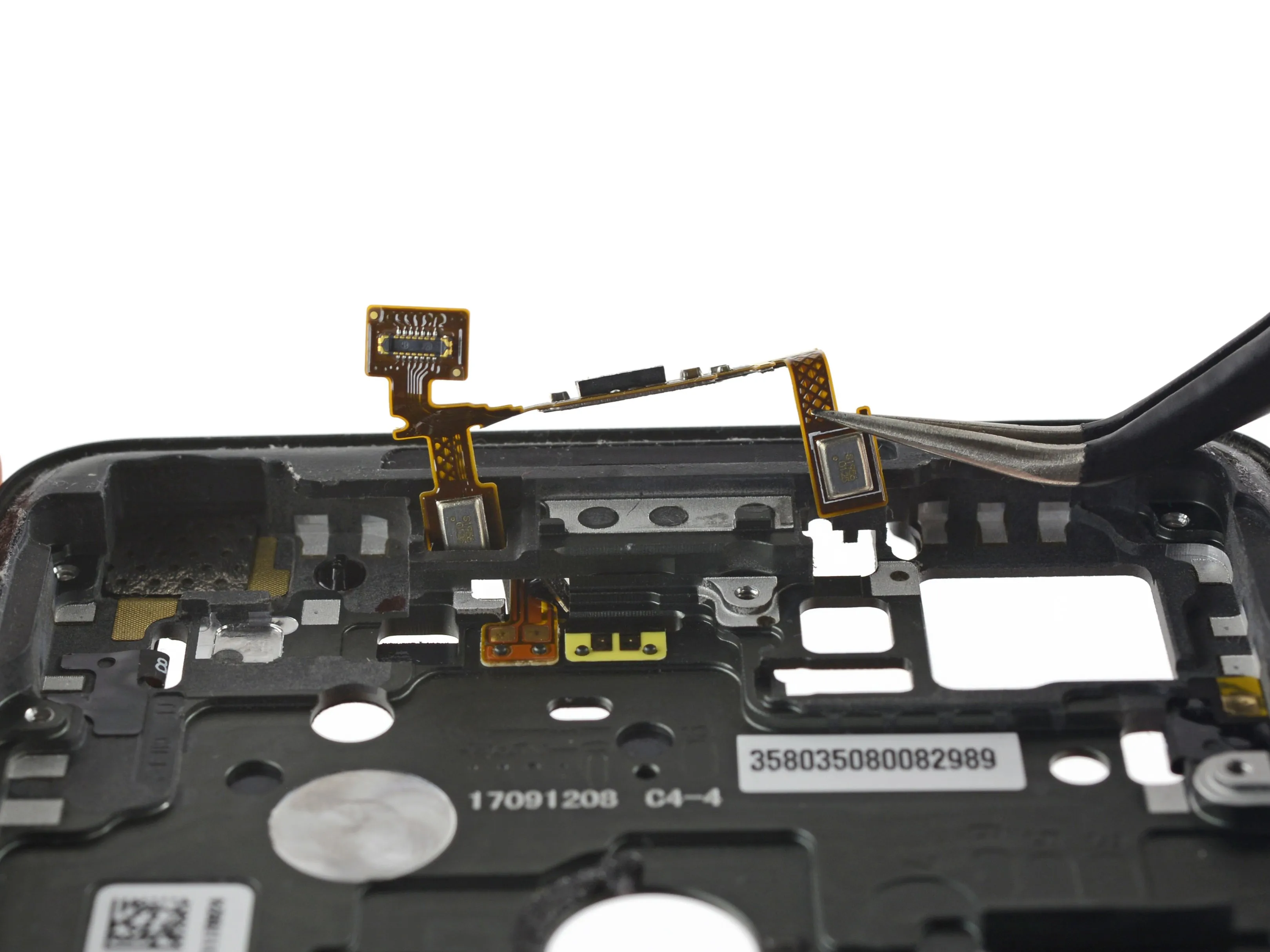

• Два микрофона Knowles MEMS находятся на гибком кабеле, прикрепленном к задней панели телефона.

Комментарии к шагу

Кто-нибудь знает, где можно достать эту деталь? Заднее стекло оказалось довольно сложно найти. Пока что самое близкое, что я могу найти, - это вся задняя крышка телефона.

Можно ли сначала снять заднее стекло? Не снимая ничего другого?

Что именно делает пластиковый модуль антенны. Что произойдет, если его не снять.

Да, заднее стекло можно снять, не снимая экрана.

Шаг 17

• Наконец, мы освободили еще два компонента, которые скрываются под приклеенной стеклянной задней панелью.

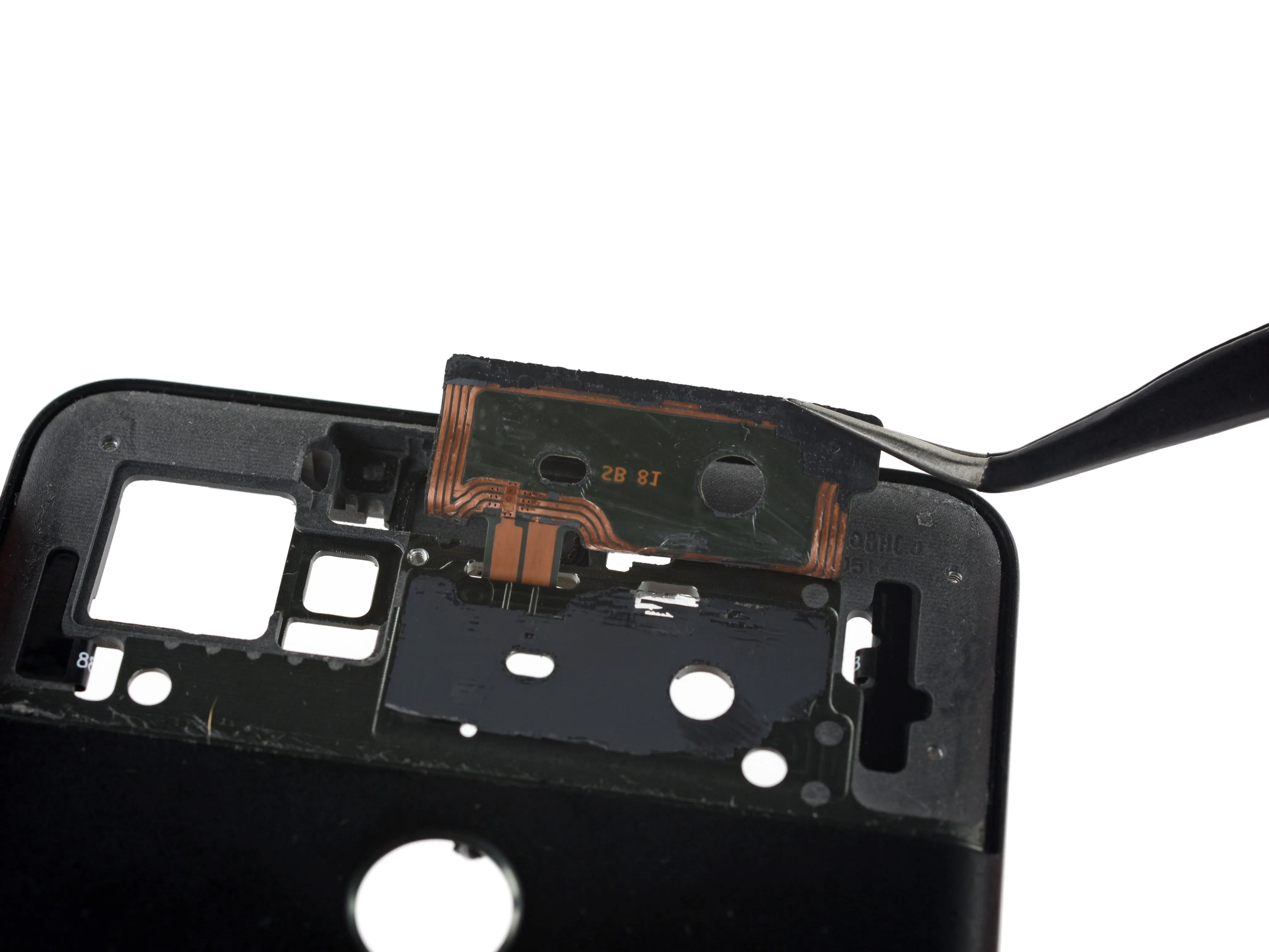

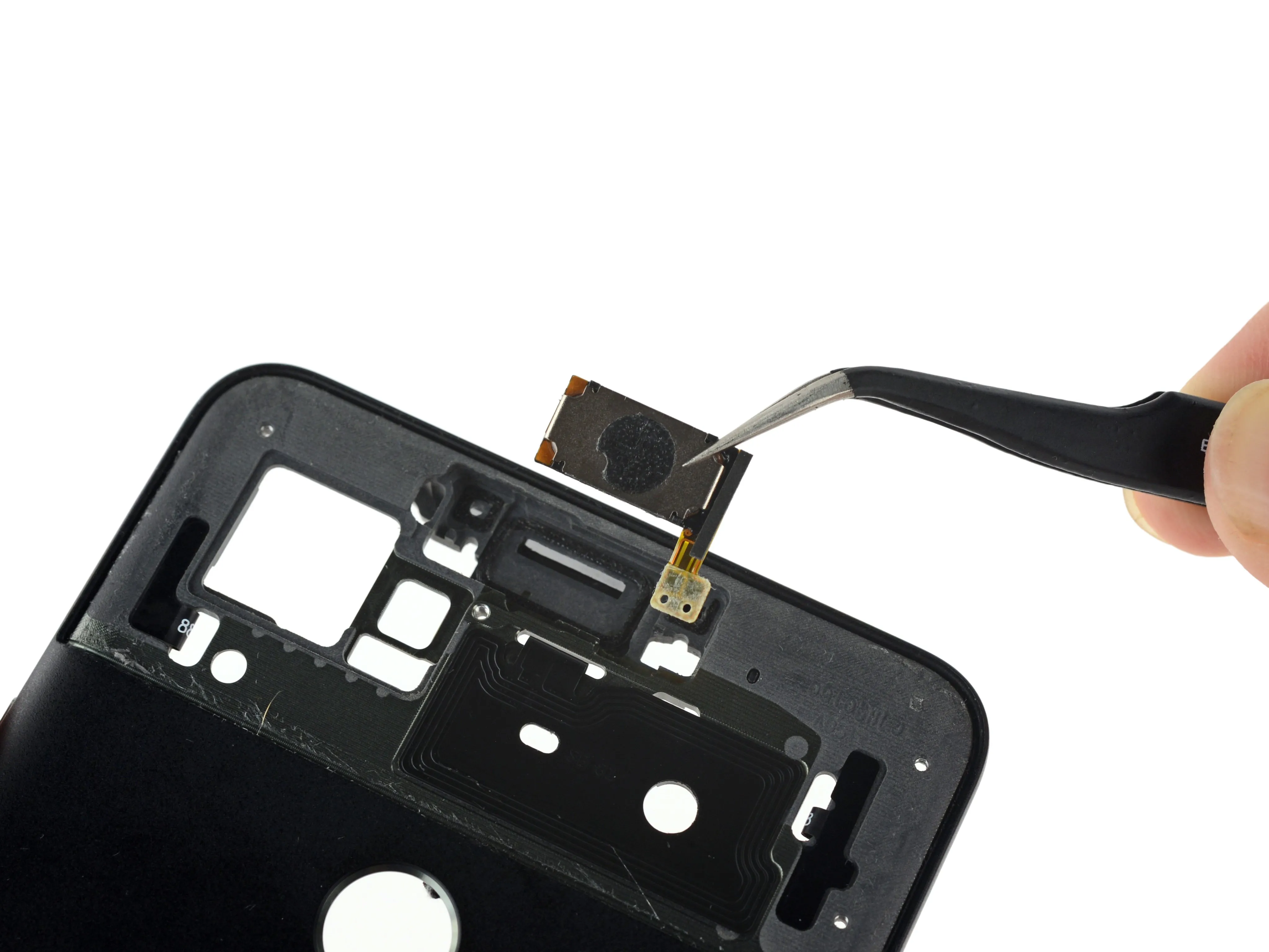

• Динамик наушника и антенна NFC вынимаются, но только после дополнительного нагрева - каждый из них прочно приклеен на место.

Шаг 18

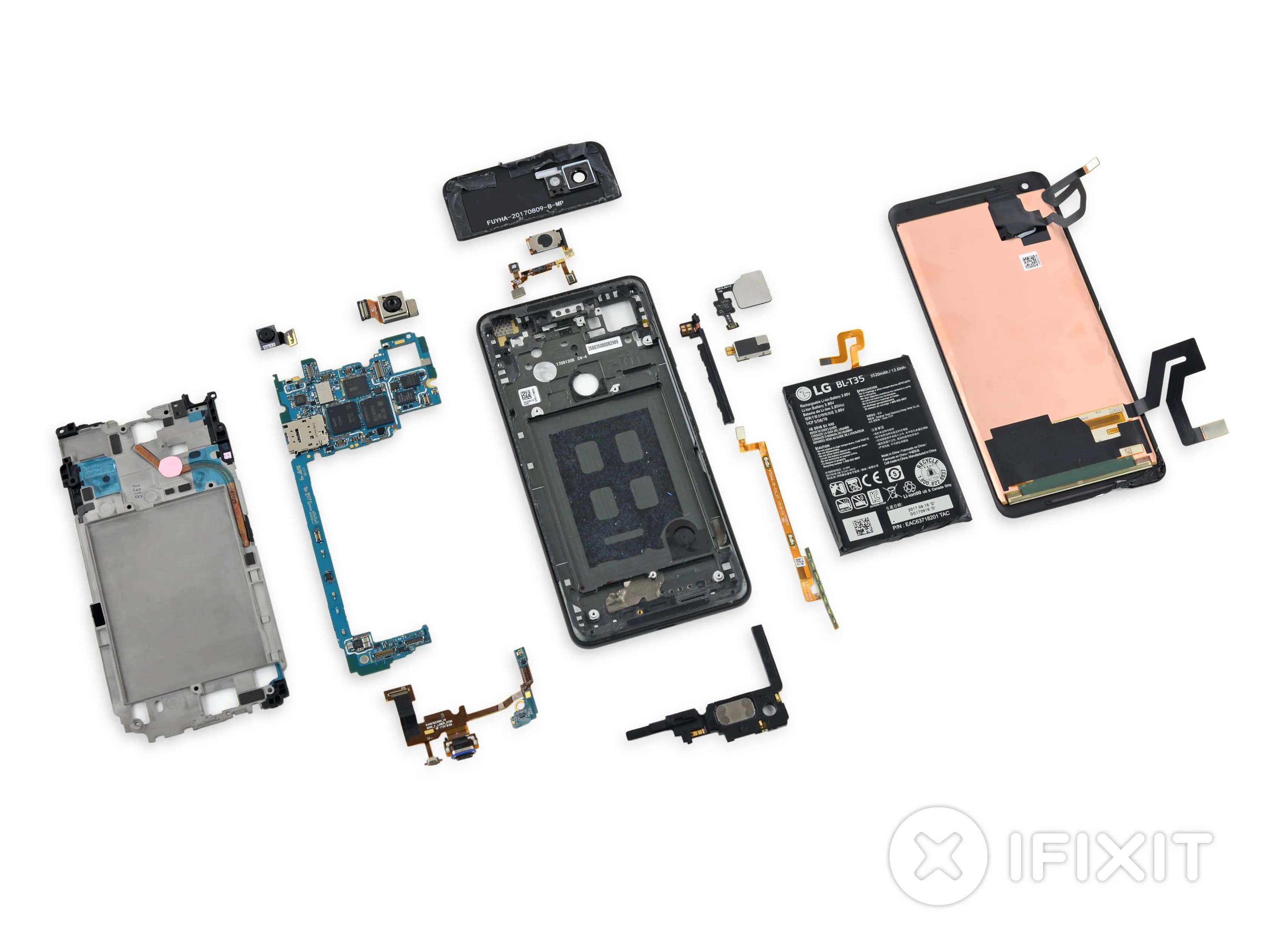

• Разобранный на составные части, этот Pixel 2 XL выглядит очень круто!

Вывод

• Многие компоненты являются модульными и могут быть заменены после снятия дисплея.
• Все винты - обычные Phillips #00, и их всего 9.
• Дисплей по-прежнему тонкий и плохо держится, особенно в районе решеток, но клейкая пена облегчает процесс вскрытия.
• Аккумулятор лишился клейкой накладки, а плотно прилегающая к стенке батарея значительно усложняет его извлечение.
• Непрочная средняя рамка и плотно прилегающие крышки кабелей дисплея делают ремонт более трудоемким.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - самый простой ремонт)
