Разборка Google Pixel 3 XL

Введение

Google Pixel 3 XL одет в самую современную форму флагманского телефона: стекло сзади и вырез спереди. Но мы не ограничиваемся новым блестящим фасадом, а хотим поближе рассмотреть внутренности. И есть только один способ добраться до них - разборка!

Ищете все самые блестящие и новые обновления? Заходите на наш Facebook, Instagram или Twitter, чтобы узнать все последние новости. Чтобы получить информацию о разборке прямо в ваш почтовый ящик, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка Google Pixel 3 XL

• Давайте посмотрим на технологии, которые скрываются под новым нотационным корпусом Pixel 3 XL:

• 6,3-дюймовый OLED-дисплей с разрешением QHD+ 1440 × 2960 (523 ppi) и стеклом Gorilla Glass 5

• Окта-ядерный 64-битный процессор Qualcomm Snapdragon 845 (2,5 ГГц + 1,6 ГГц) с 4 ГБ оперативной памяти LPDDR4x

• Основная камера 12,2 МП, ƒ/1,8, OIS с двухпиксельным автофокусом с фазовой детекцией; двойные камеры selfie 8,1 МП

• Встроенная память 64 ГБ или 128 ГБ

• Беспроводная зарядка Qi

• Водонепроницаемость по стандарту IP68

• Android 9.0 Pie

Шаг 2

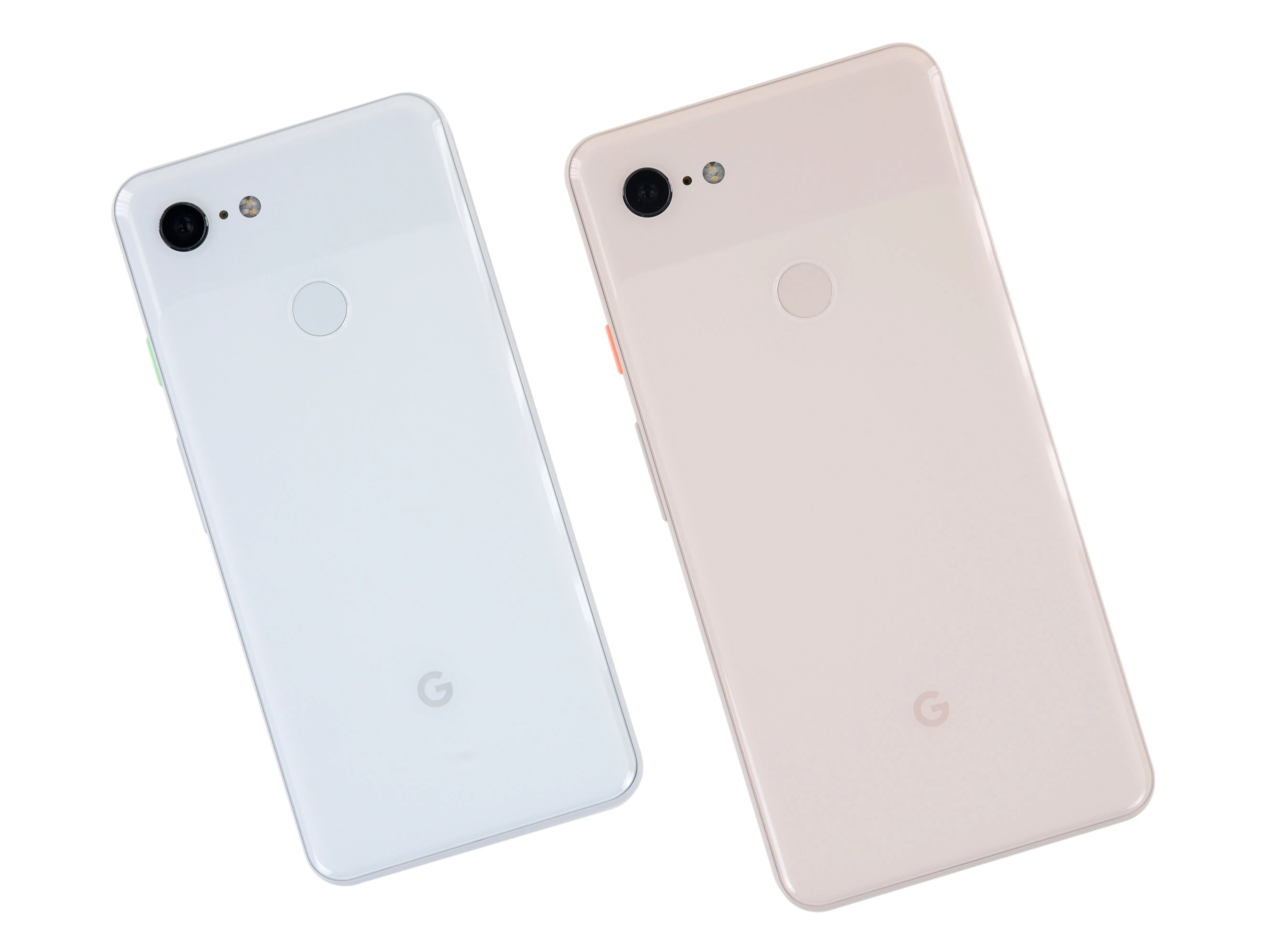

• Прежде чем погрузиться внутрь, давайте посмотрим на гладкий внешний вид Pixel 3 XL и его меньшего брата.

• Новая подложка на этих телефонах очень похожа на гибридную крышку от последние двапоколенийНо на этот раз она представляет собой цельный кусок стекла (с частичной матовой отделкой).

• К сожалению, стекло не так прочно, как алюминий, поэтому мы надеемся на простой способ замены часто ломающихся деталей.

• Переходя к лицевой стороне, мы видим дополнительную камеру, расположенную на обоих дисплеях.

• Именно так - в то время как все остальные размещают больше камер на задней панели, Google развернулась и добавила сверхширокоугольную (19 мм в эквиваленте) камеру рядом с существующей широкоугольной (28 мм в эквиваленте) камерой.

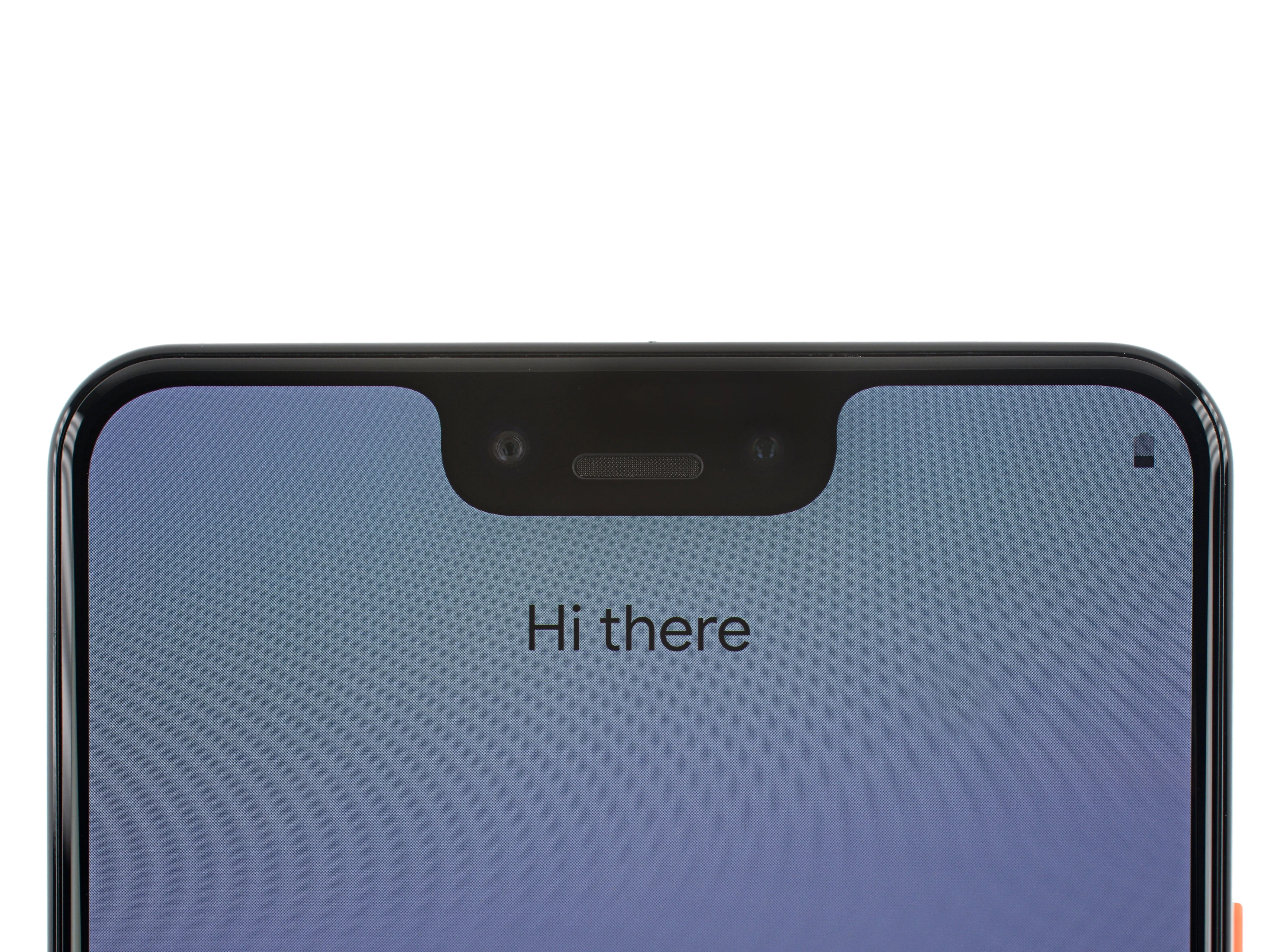

• Эксклюзивом для Pixel 3 XL является модный небольшой вырез, который приветствует нас при включении телефона.

Шаг 3

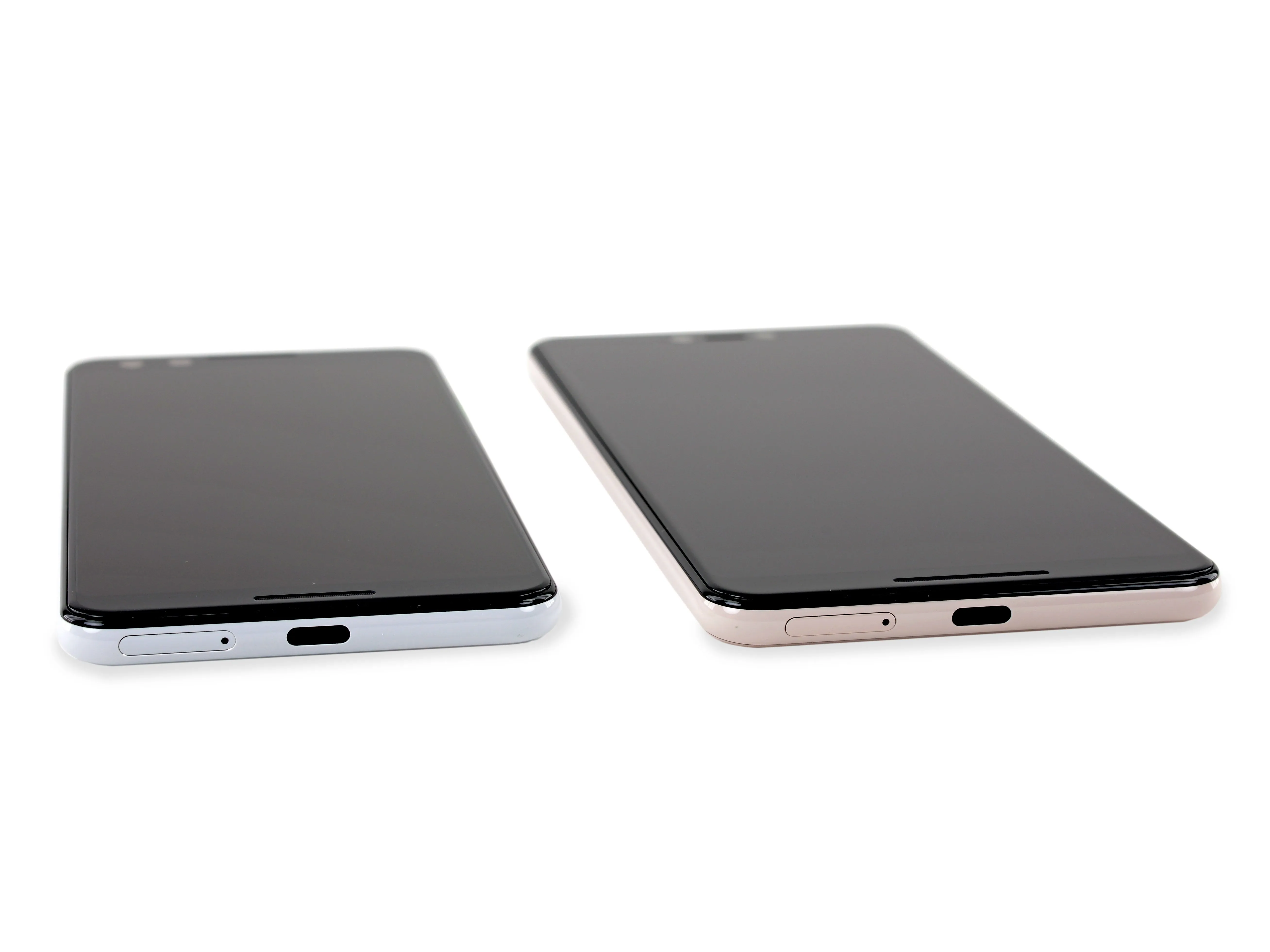

• Фронтальные динамики на обоих Pixel 3 оставляют алюминиевую рамку без решеток динамиков.

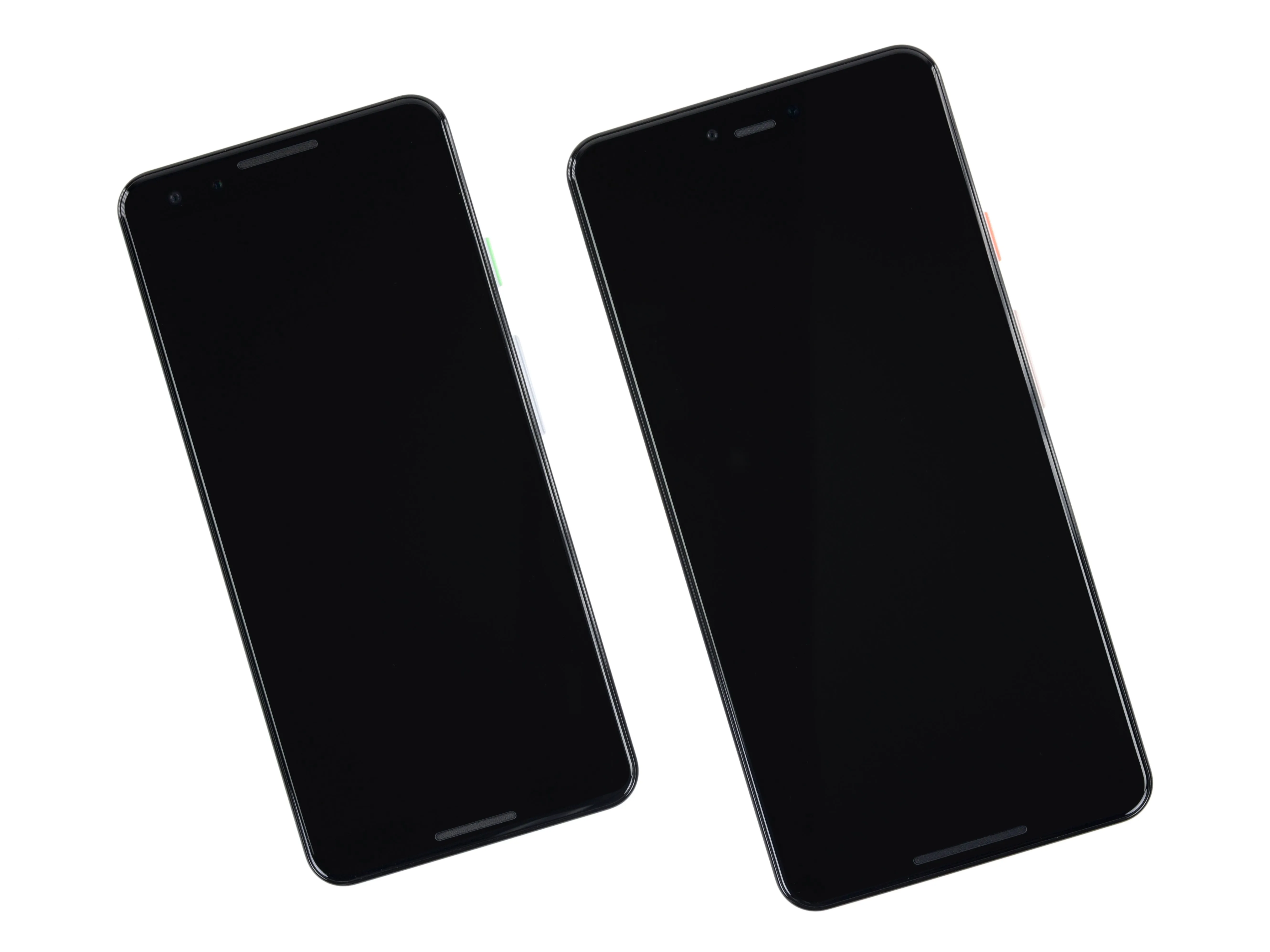

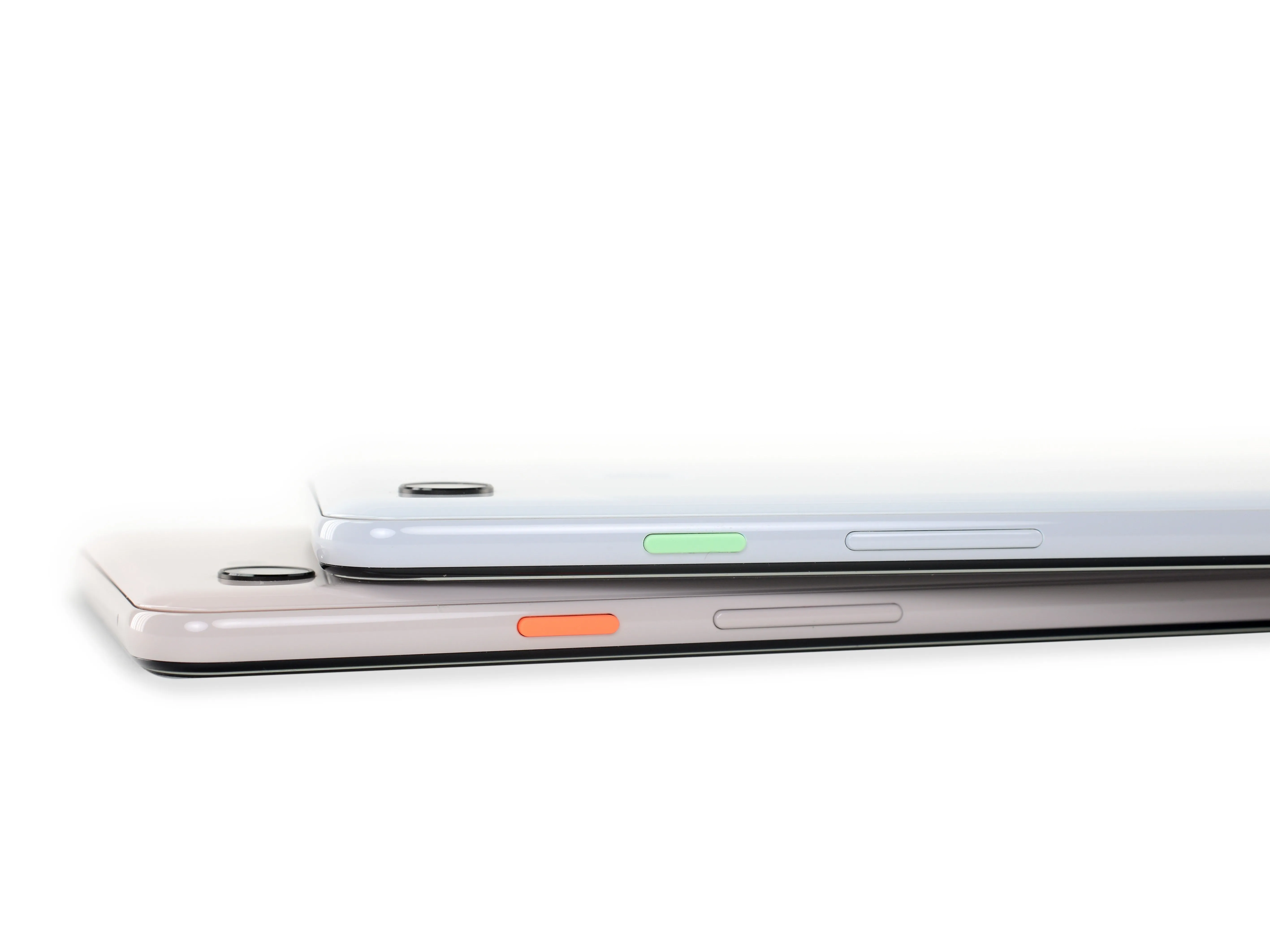

• В сложенном виде очевидно, что один из этих телефонов немного больше XL, чем другой, но в остальном разница невелика.

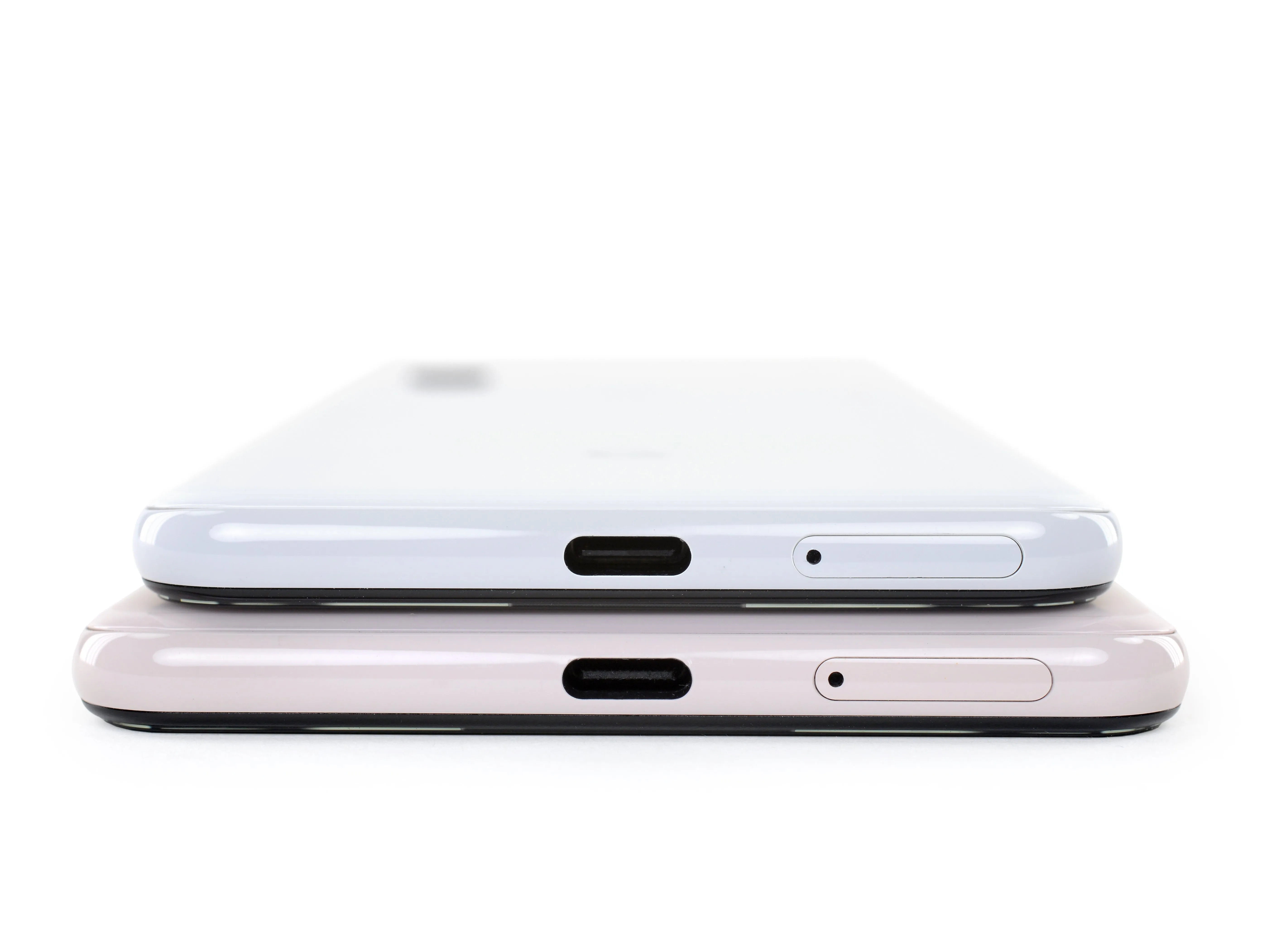

• Порт для зарядки USB-C, слот для SIM-карты и тематические кнопки Кнопки питания присутствуют и учитываются на обоих телефонах.

Шаг 4

• Теперь, когда мы разобрались с внешним видом, пришло время заглянуть внутрь.

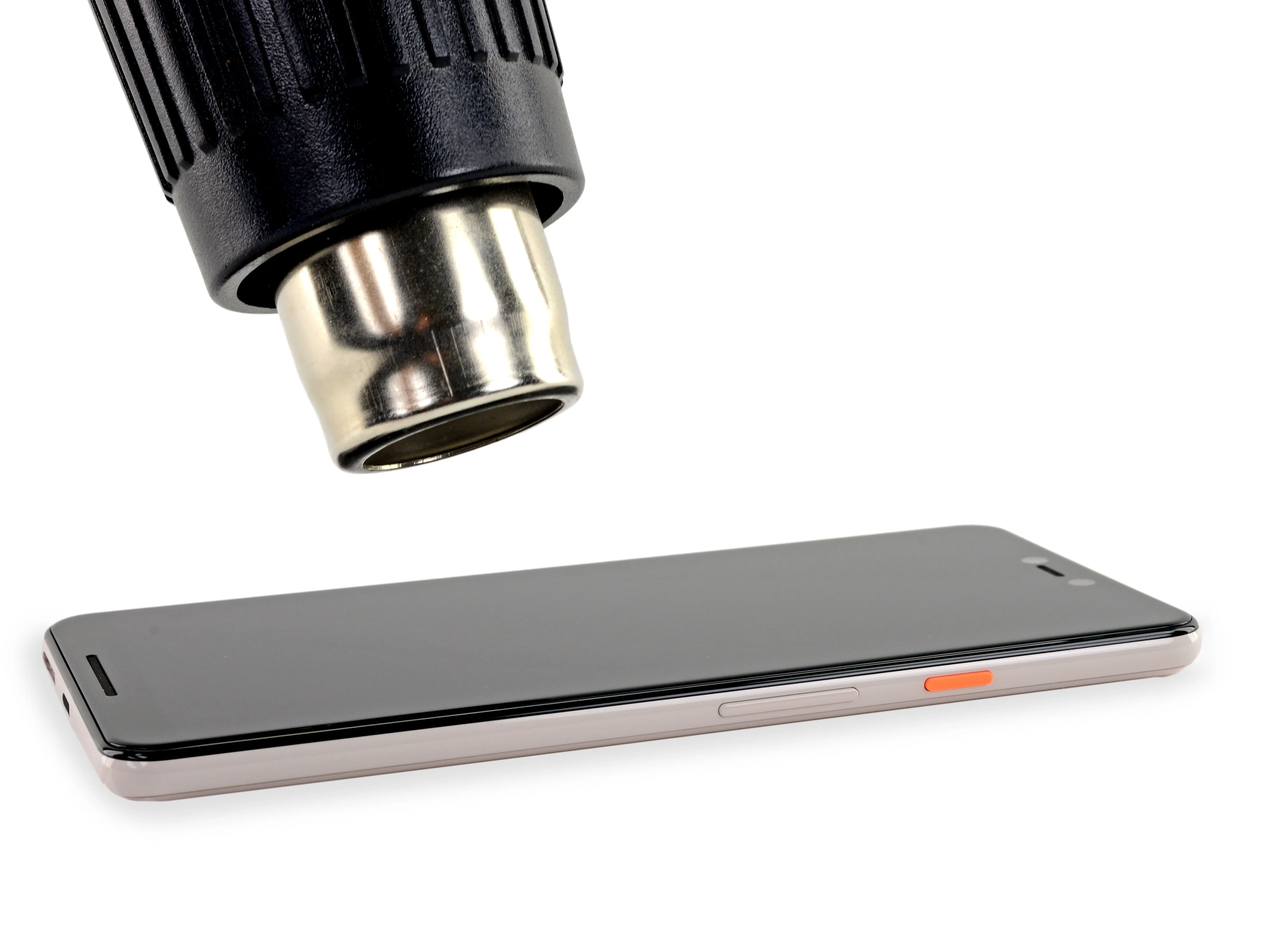

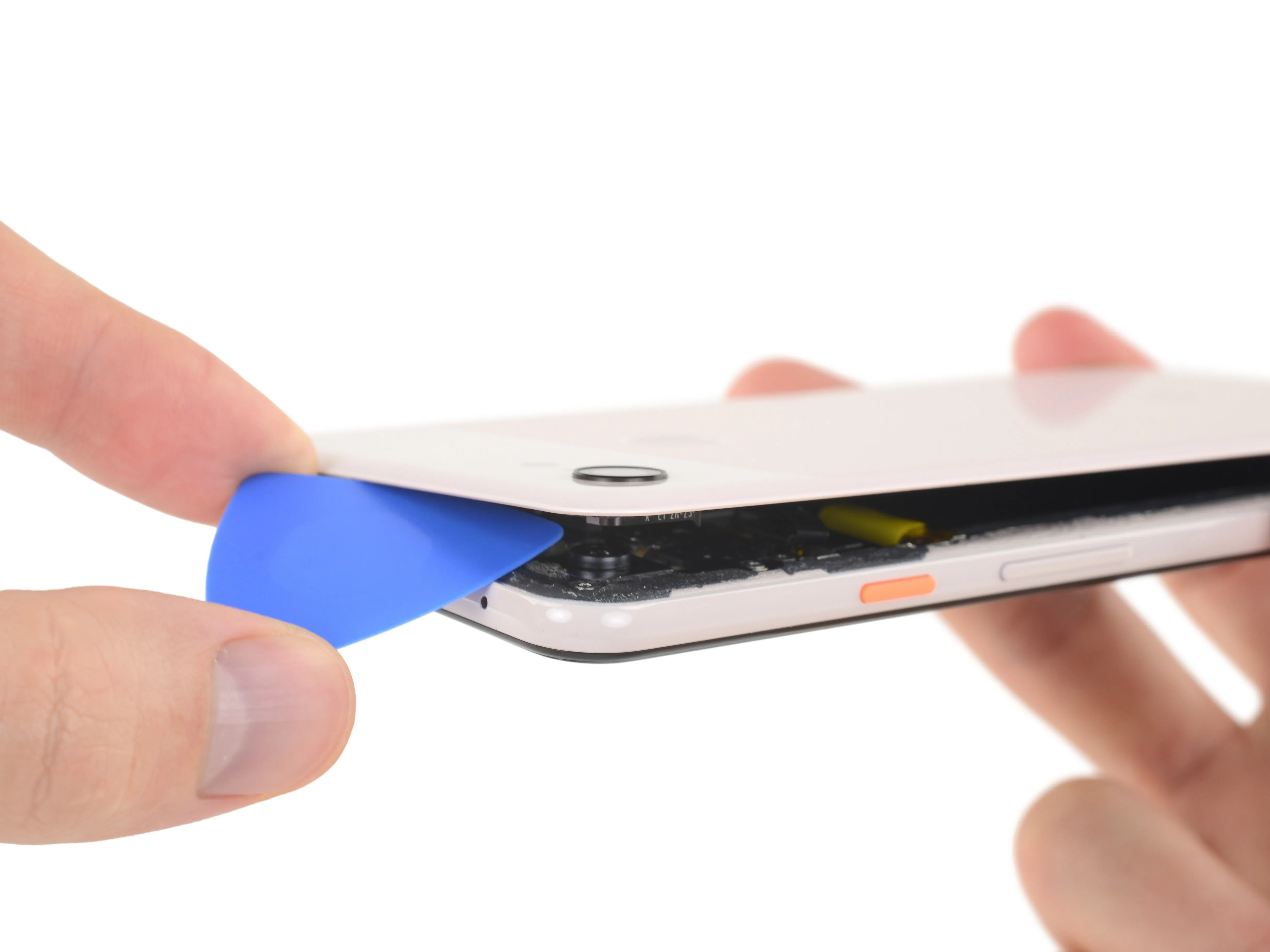

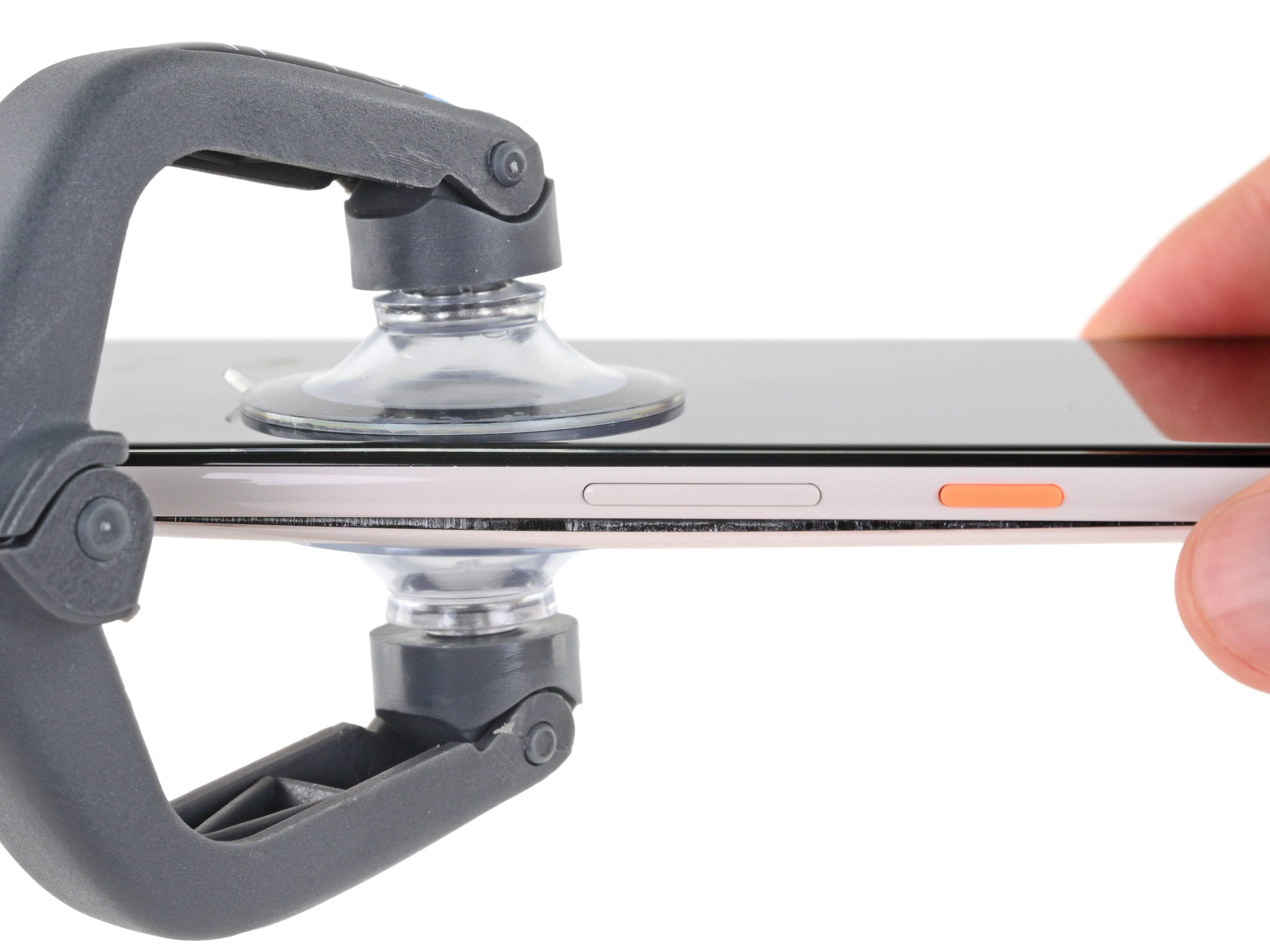

• Опыт подсказывает, что немного отсоса и разрезания - это все, что нужно, чтобы заставить дисплей открыться, но если это не помогает, мы достаем большие (тепловые) пушки.

• Похоже, что в Pixel 3 XL по-прежнему используется вспененный клей, но он гораздо более прочный, чем тот, который мы видели в прошлом году.

• Мы достаем верный iSclack, рассчитывая отделить дисплей в сборе, но задняя крышка поддается первой!

• Все это начинает меньше напоминать нам предшественника Pixel 3 и больше - его пресловутого хлипкого современника.

Шаг 5

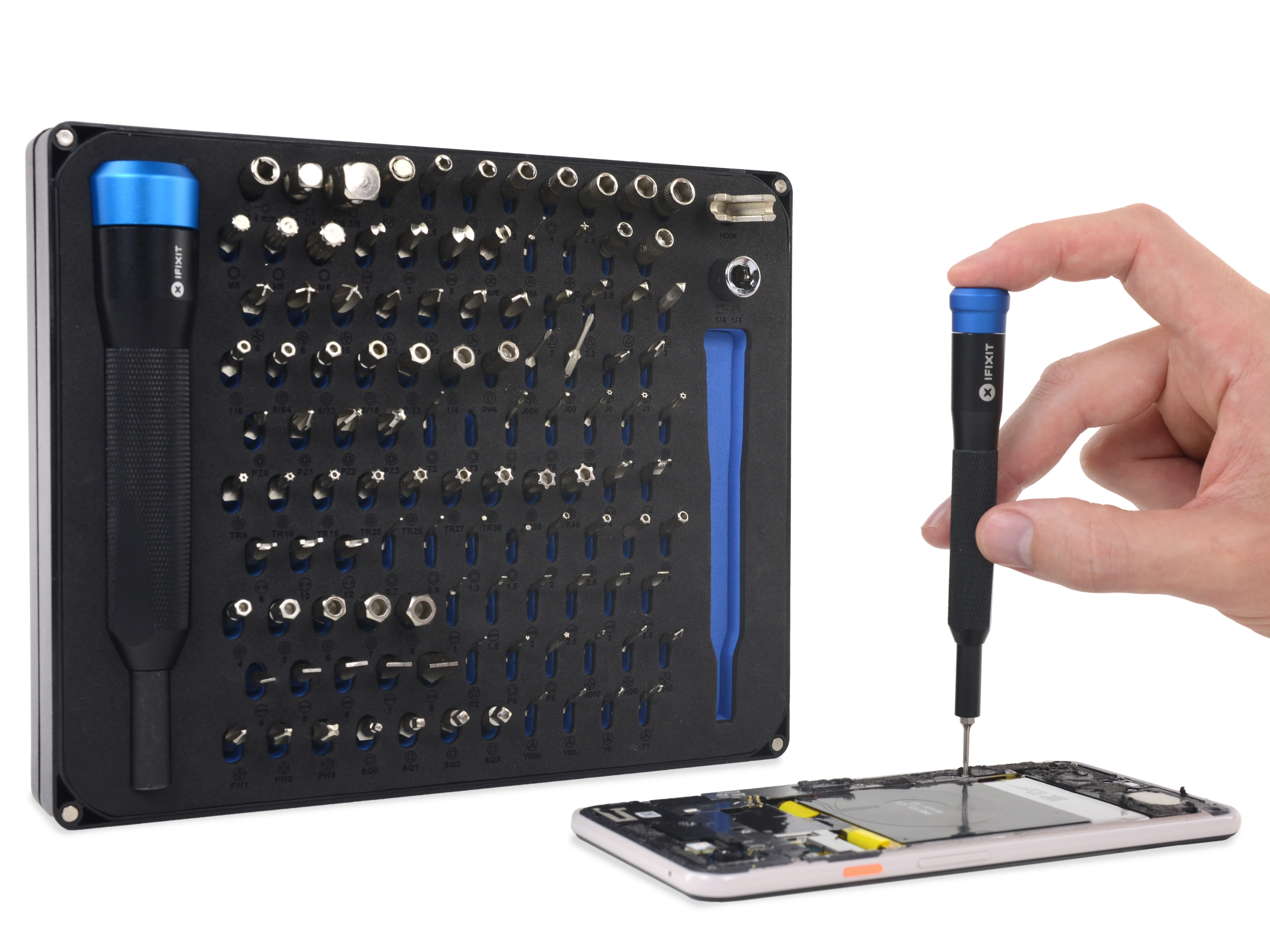

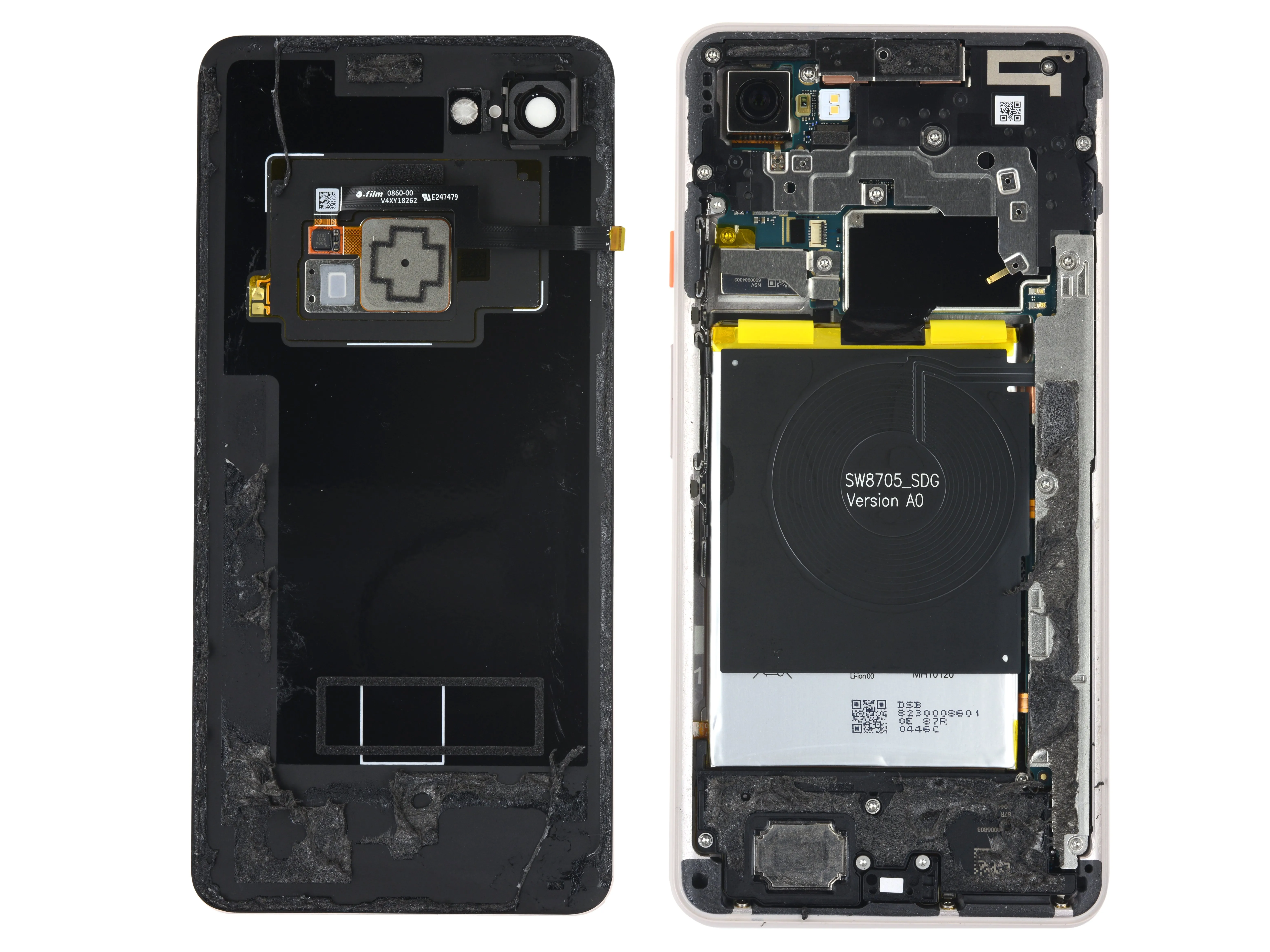

• После того, как мы продержались с большим количеством клея, чем ожидалось, мы попали внутрь!

• Возможно, Google посчитала, что дополнительный клей необходим для дополнительной защиты от жидкости, но мы видели и другие телефоны с классом защиты IP68. телефоны со степенью защиты IP68 которые легче открыть.

• К счастью, кабель датчика отпечатков пальцев достаточно длинный, чтобы его не порвали слишком усердные открыватели.

• Внутри все выглядит так, как мы и ожидали: новая блестящая площадка для беспроводной зарядки, аккумулятор, плата, пара камер и датчик отпечатков пальцев на задней крышке.

• Чуть менее ожидаемыми оказались металлические крышки над материнской платой и лоток для SIM-карт, спрятанный где-то под блоком динамиков.

• Google думала, что отпугнет нас несколькими винтиками? Угадайте, что: мы взяли с собой биту Torx для этих винтов и 111 других бит на всякий случай.

Шаг 6

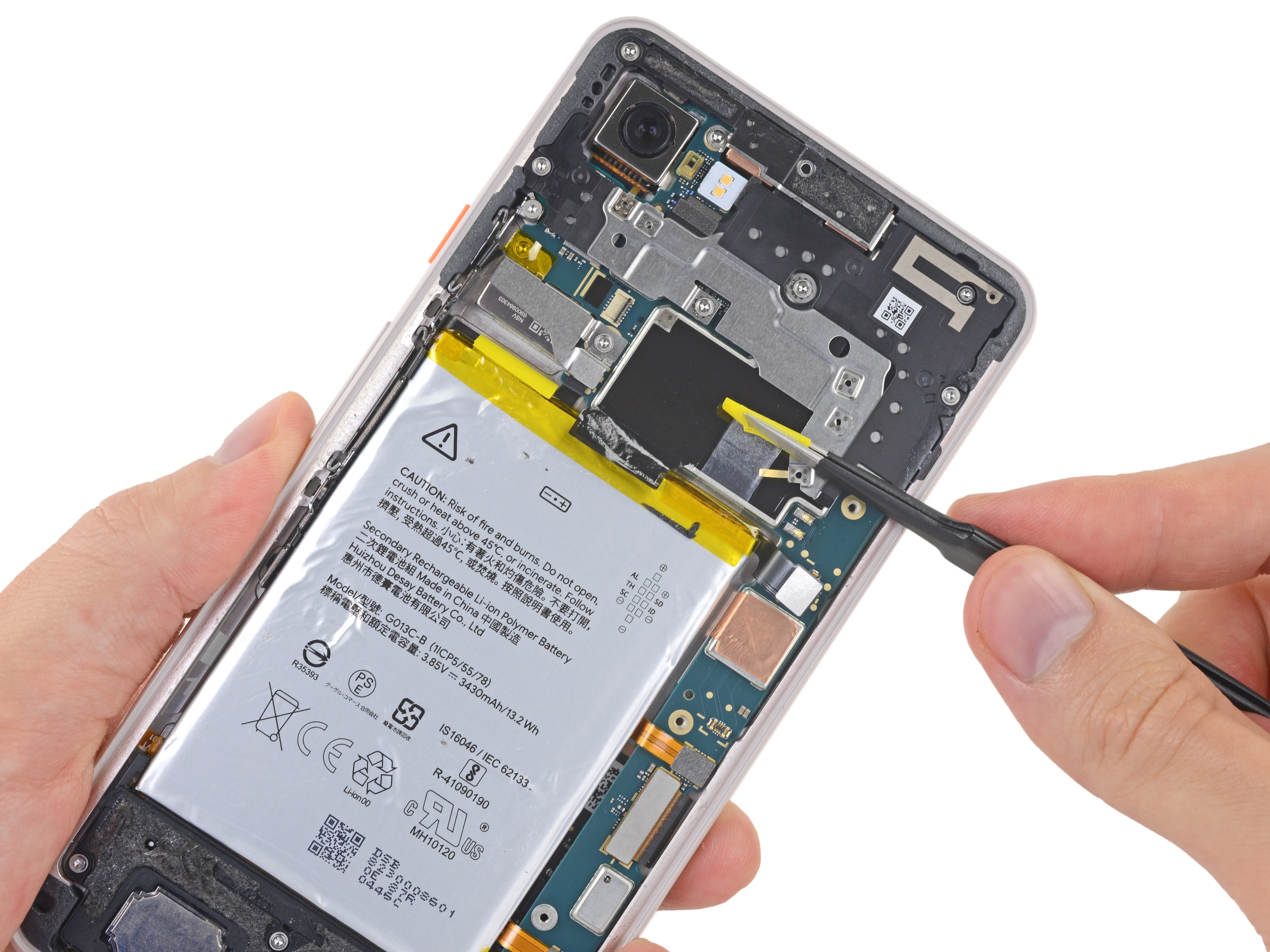

• Продолжается тенденция жесткого клея, который удерживает катушку беспроводной зарядки на корпусе Pixel. Но мы видим некоторую передышку!

• Аккумулятор закреплен с помощью относительно удобного для ремонта клея с растягивающимся слоем. Так что у вас есть хотя бы один шанс на легкое снятие, если вы правильно используете технику!

• Эти полоски не очень-то нам помогли, но Pixel 3 повезло больше.

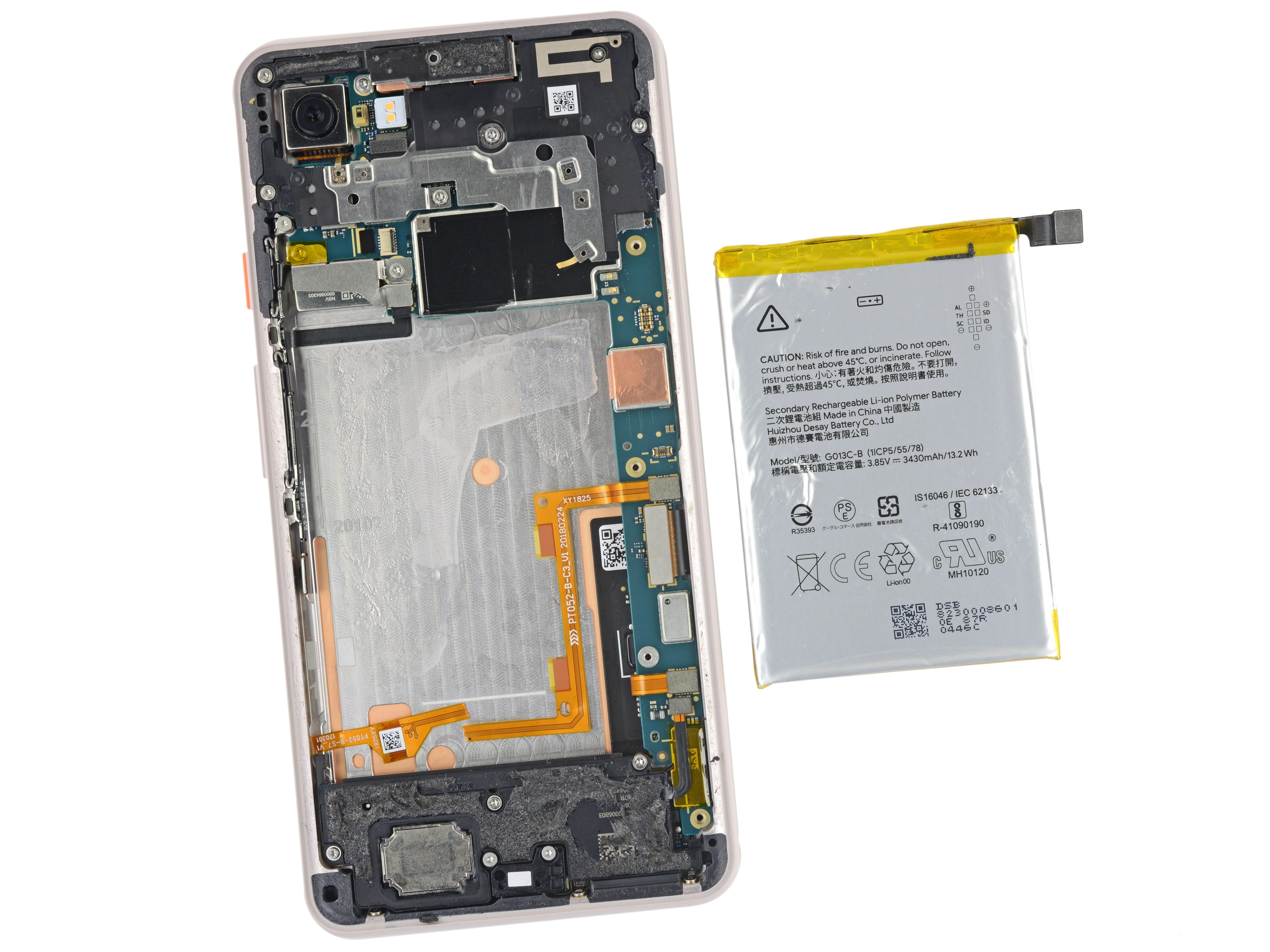

• Мы прибегли к извлечению аккумулятора с помощью нити и случайно перерезали хрупкий ленточный кабель, скрывавшийся под ним! Предупреждён, значит, предупреждён - руководство по ремонту помогло бы нам в этом деле.

• Клеящиеся мытарства закончились: батарея Pixel 3 XL имеет емкость 13,2 Вт-ч. Это на самом деле немного меньше, чем у 13,6 Вт-ч у Pixel 2 XLи примерно столько же, сколько у оригинального Pixel XL - 13,28 Вт-ч..

• Pixel 3 XL по-прежнему выигрывает у iPhone XS Max (12,08 Вт-ч) и приближается к Galaxy S9+ (13,48 Вт-ч).

Шаг 7

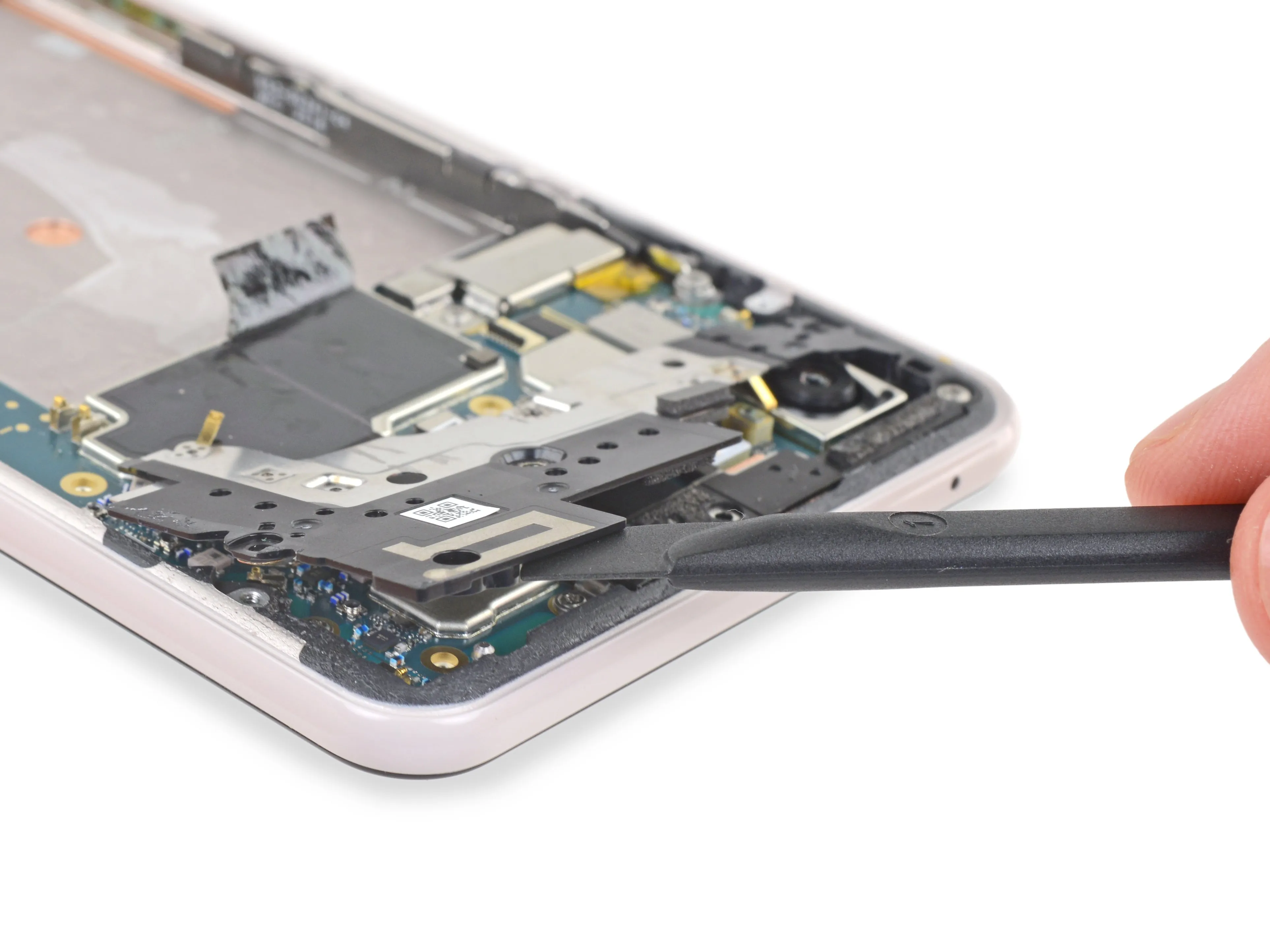

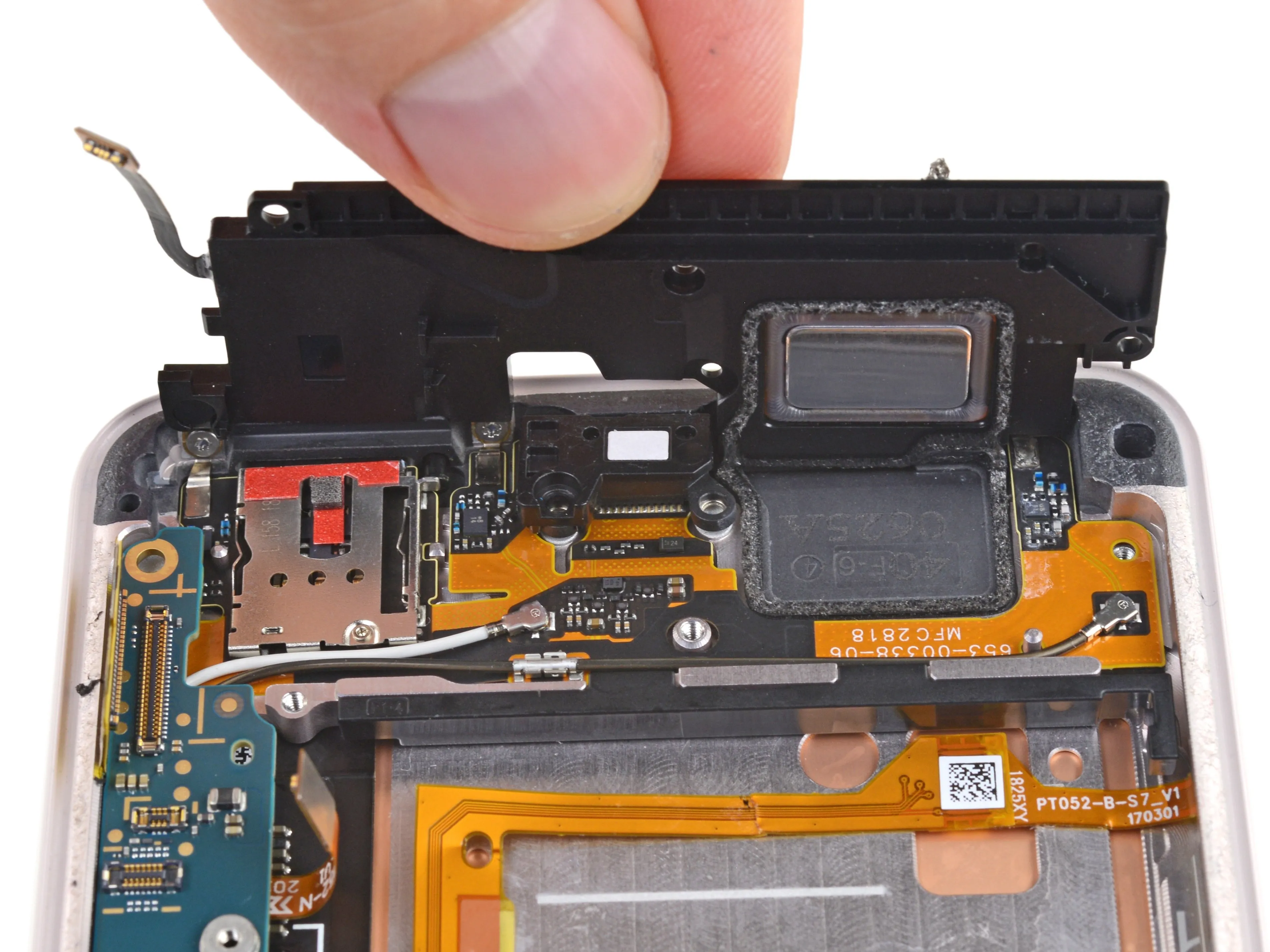

• Над кратером, где когда-то лежала батарея, мы извлекаем антенну, экранирующую материнскую плату.

• На южном конце телефона мы еще немного поработаем с клеем, чтобы освободить то, что кажется просто еще одним экраном.

• Еще одна ловушка! На самом деле этот экран - корпус динамика, который мы только что раскололи пополам, пытаясь получить доступ к компонентам под ним.

• Отсек динамика запечатан водостойким клеем, и чтобы получить доступ к любому из часто обслуживаемых портов на дочерней плате, его нужно сломать.

Шаг 8

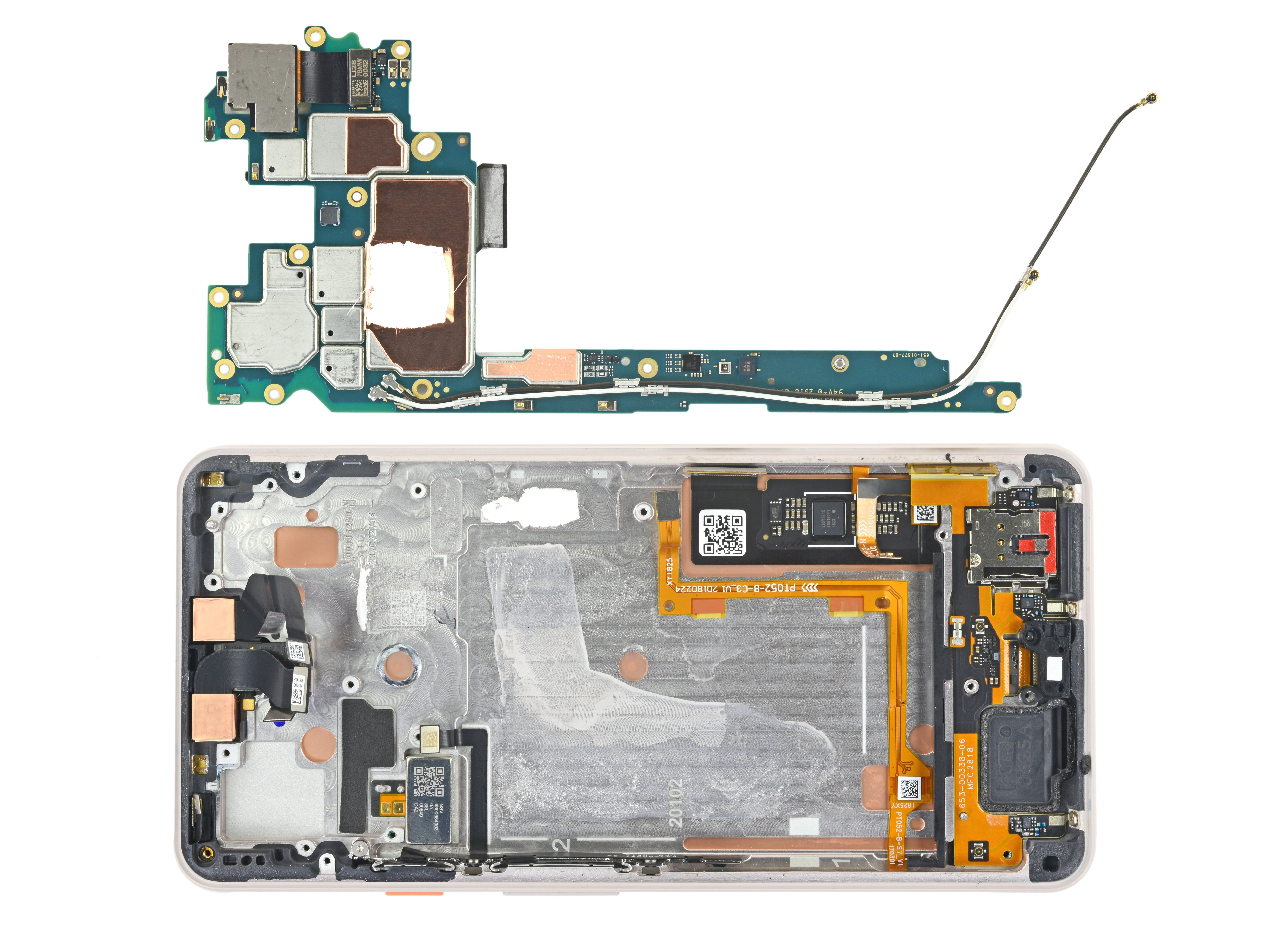

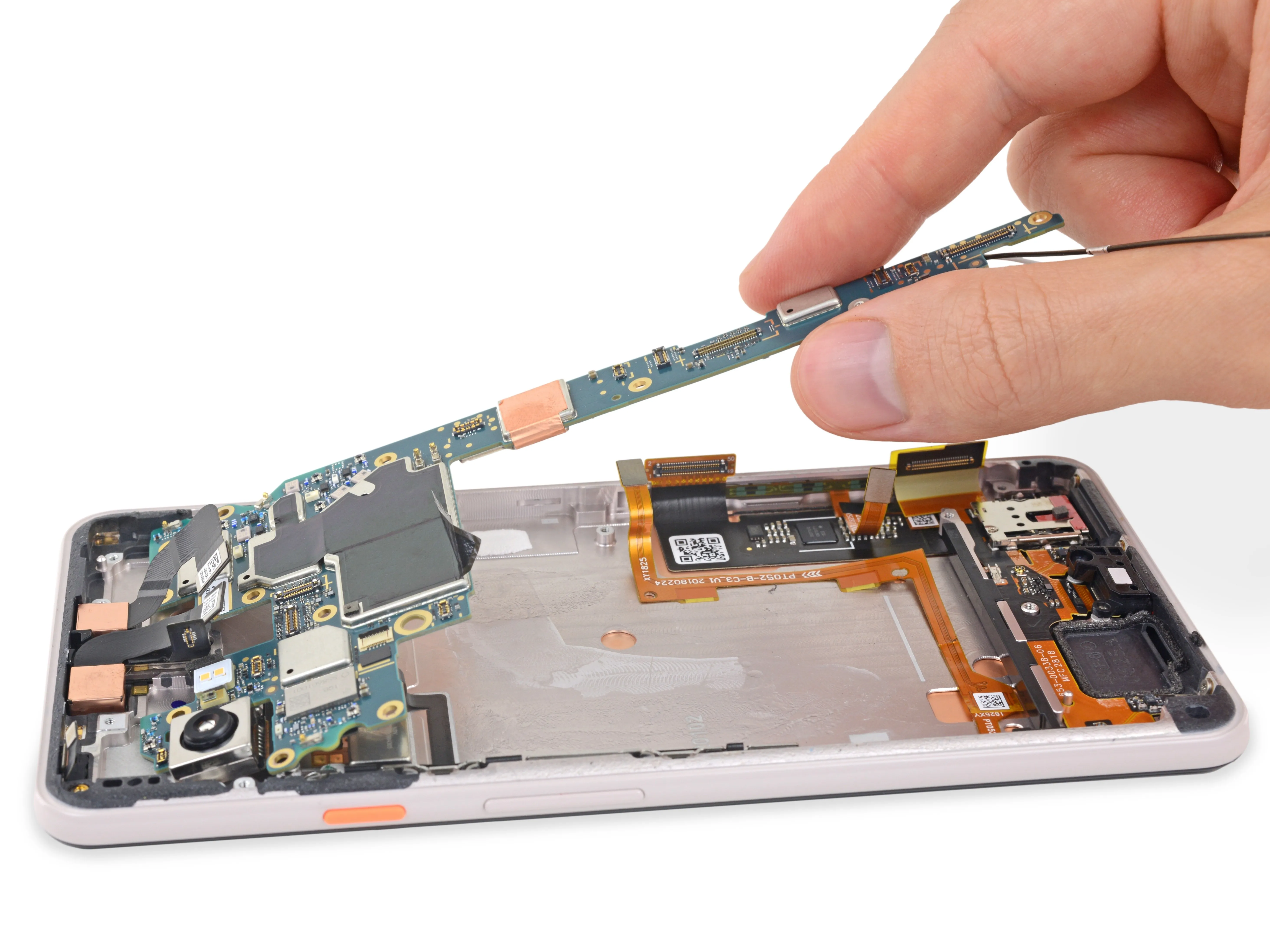

• Опустив экраны, мы наконец-то можем взглянуть на материнскую плату нового Pixel.

• Когда плата выходит наружу, мы не можем не заметить щедрую порцию термопасты на ее нижней стороне, чтобы передать тепло от самых рабочих чипов к металлическому каркасу.

• Кажется, что пасты много, но мощное оборудование выделяет много тепла.

Шаг 9

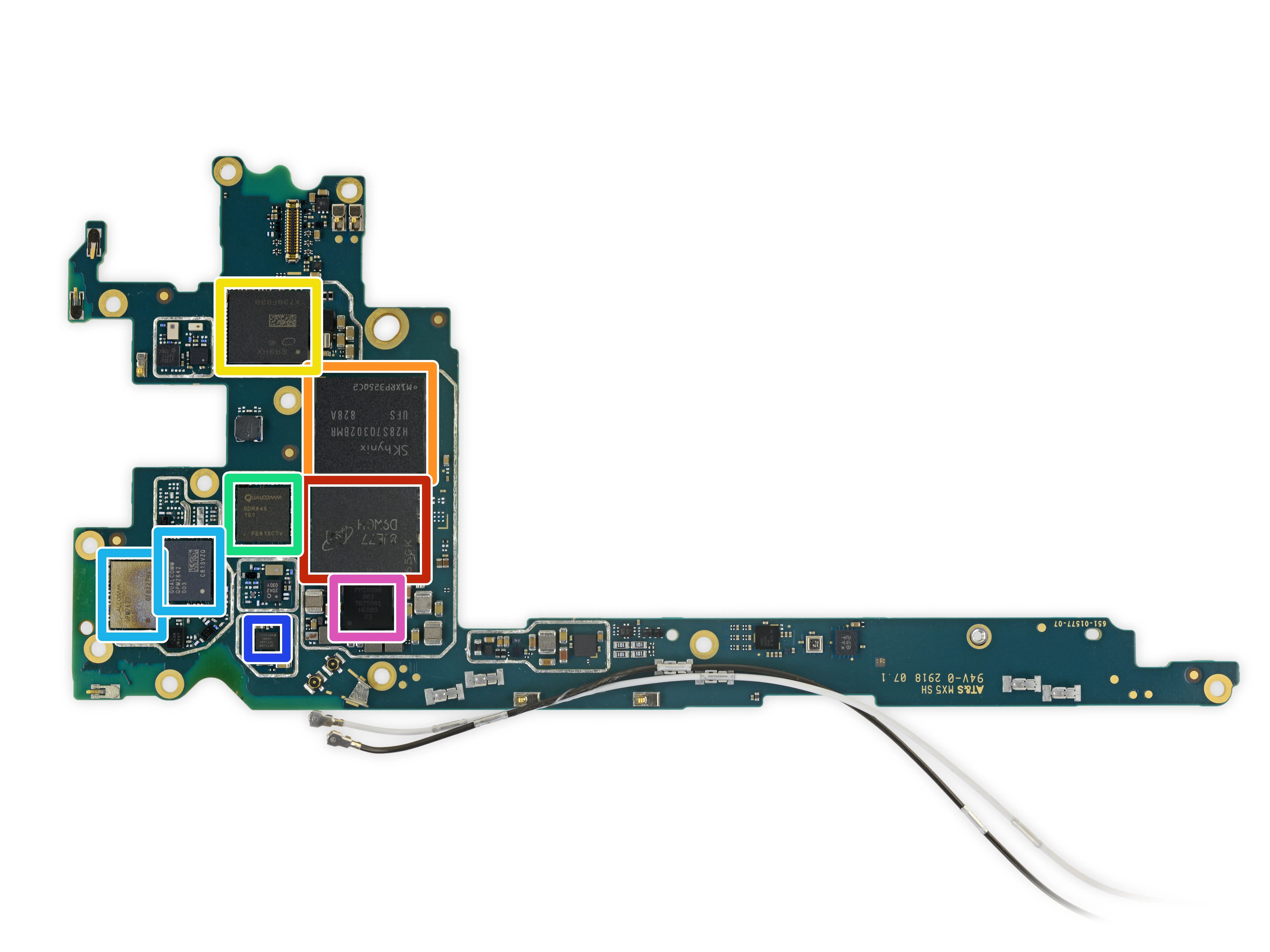

• От всего этого клея мы устали - давайте присядем за чипы:

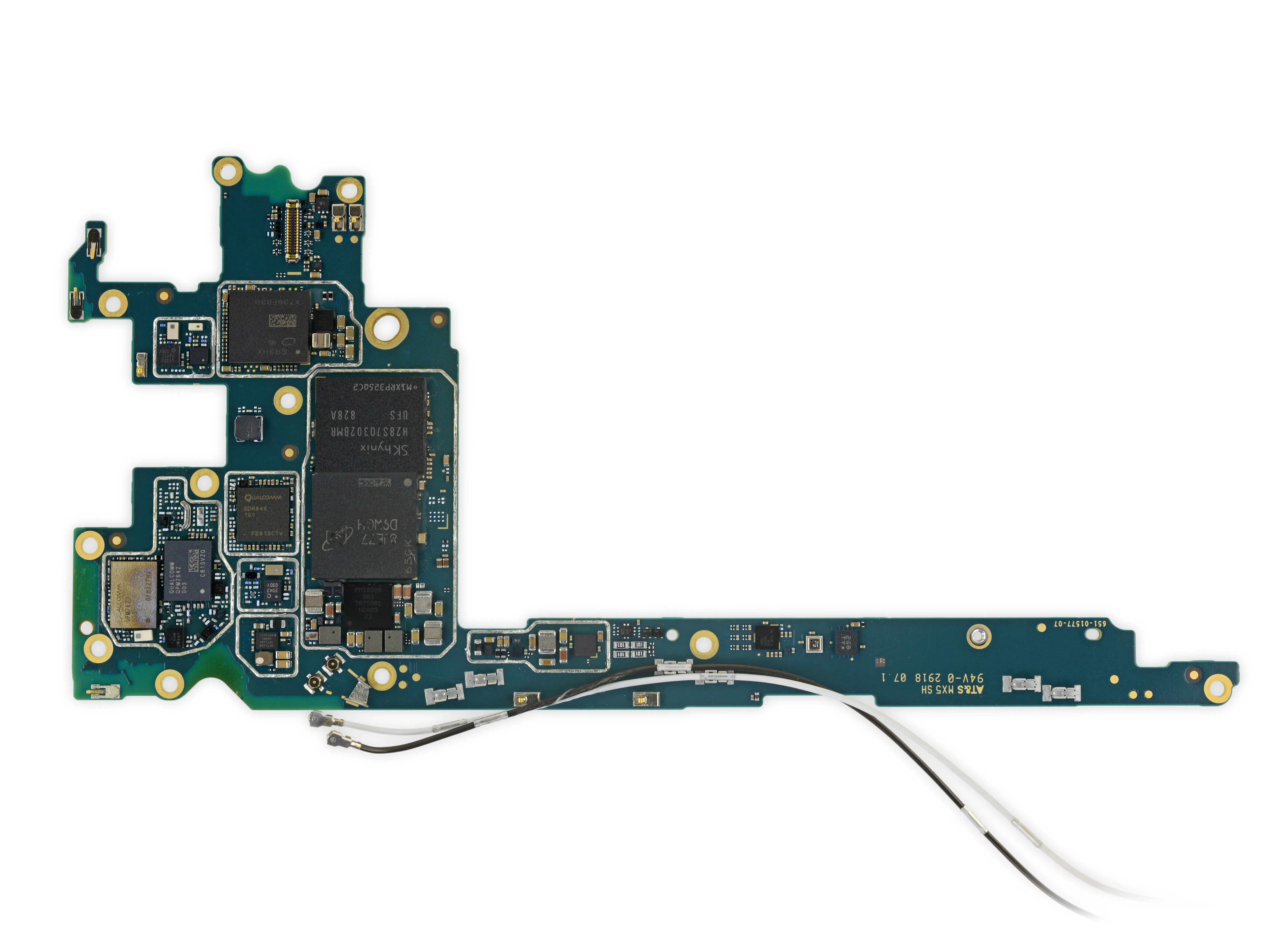

• Micron MT53D1024M32D4DT-046 AIT:D 4 ГБ LPDDR4X DRAM поверх Qualcomm Snapdragon 845

• Skhynix H28S7Q302BMR 64 ГБ флэш-памяти NAND (универсальный флеш-накопитель)

• Google SR3HX Визуальное ядро Pixel (как в Pixel 2 XL)

• Радиочастотный трансивер Qualcomm SDR845

• Модуль усилителя мощности Qualcomm QPM2622 и QPM2642 для низких и высоких частот (PAMiD)

• Qualcomm QET4100 Трекер огибающей на 40 МГц

• Qualcomm PMI8998 PMIC

Шаг 10

• Может быть, еще парочка...

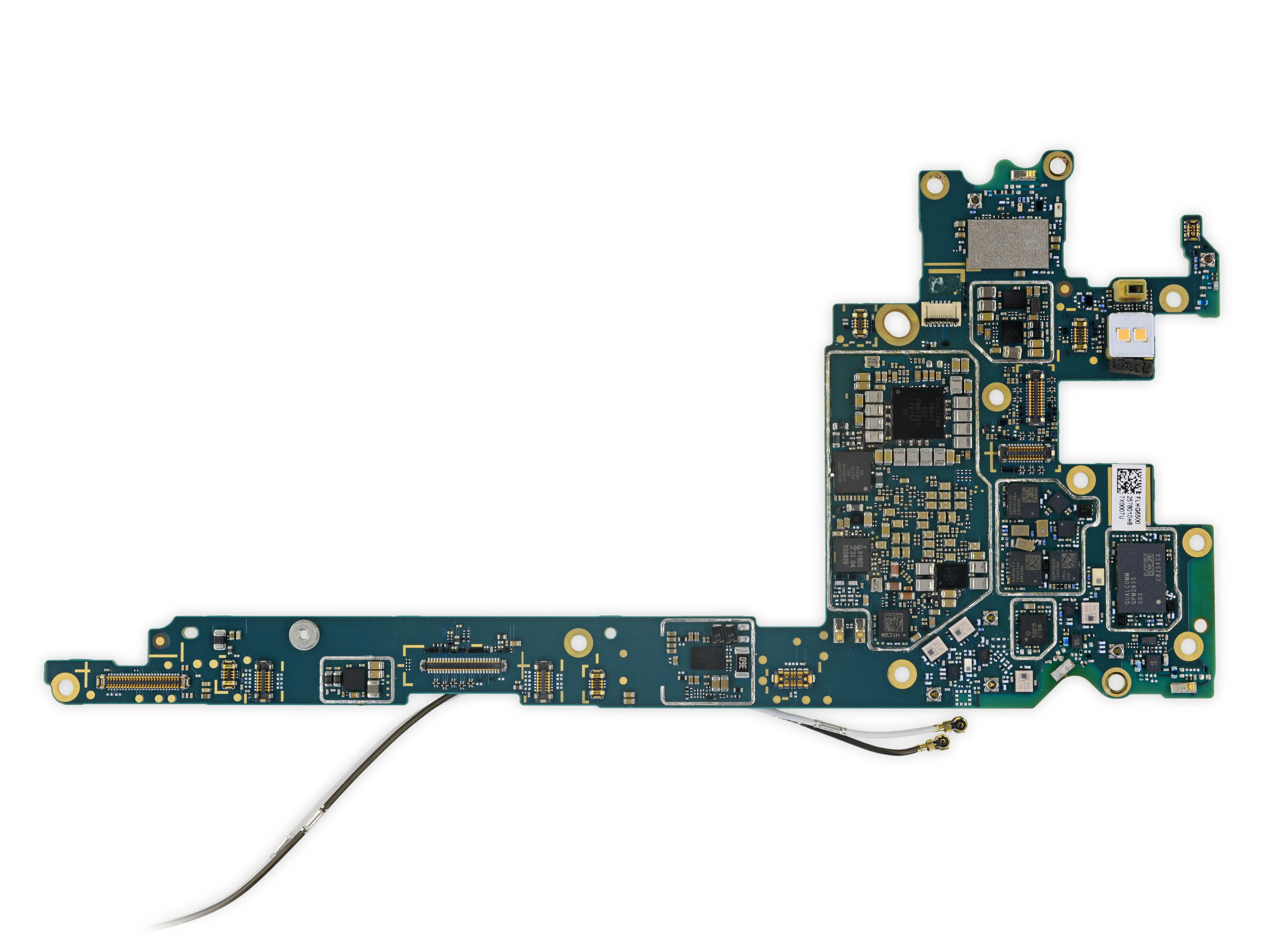

• Чип безопасности Google H1C2M Titan M

• IDT P9221 Приемник беспроводной зарядки Qi

• Qualcomm WCD9340 Аудиокодек Aqstic

• Qualcomm QDM3620, QDM3670, QDM3671 Модули разнесенного приема

• ИС управления питанием Qualcomm PM845

• Murata 1QB SS8601001, вероятно, модуль WiFi

• Qualcomm QPM2635, вероятно, модуль усилителя мощности среднего диапазона.

Комментарии к шагу

Можете ли вы определить, какие аудиоусилители они используют?

Кто-нибудь знает, какая модель процессора используется в pixel 3 (не xl)? MSM8998 102-AB или MSM8998 302-AB?

Кто-нибудь может сказать, где я могу получить иконку wifi

Шаг 11

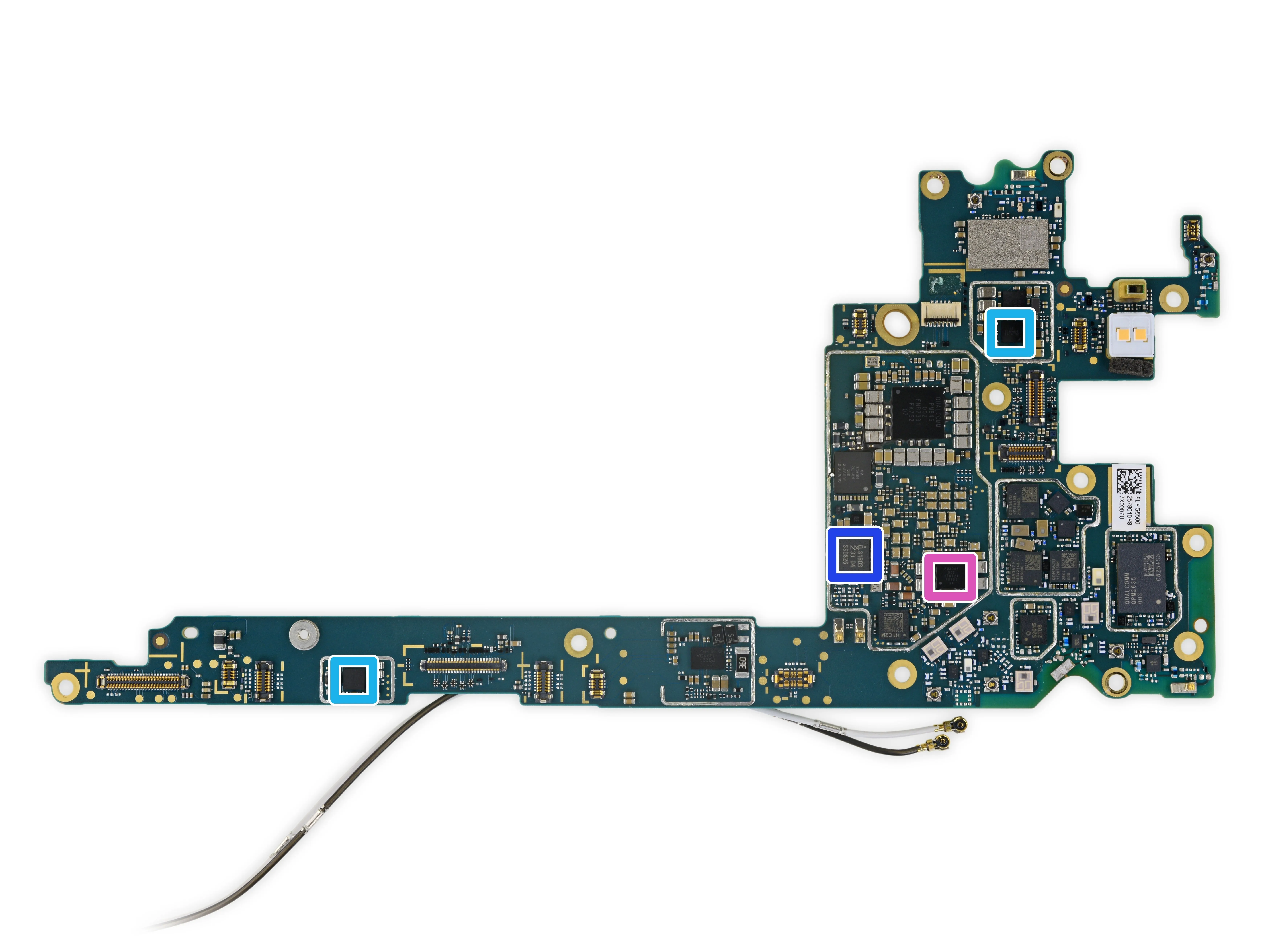

• Еще немного, мы не можем удержаться:

• Аудиоусилитель Cirrus Logic CS40L20

• Bosch Sensortec BMI160 16-разрядный 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP388 датчик давления

• Maxim Integrated MAX11261 24-разрядный, 6-числовой дельта-сигма аналого-цифровой преобразователь

• Аудиоусилитель Cirrus Logic CS35L36

• NXP Semiconductor PN81B Контроллер NFC

• ИС управления питанием Qualcomm PM8005

Шаг 12

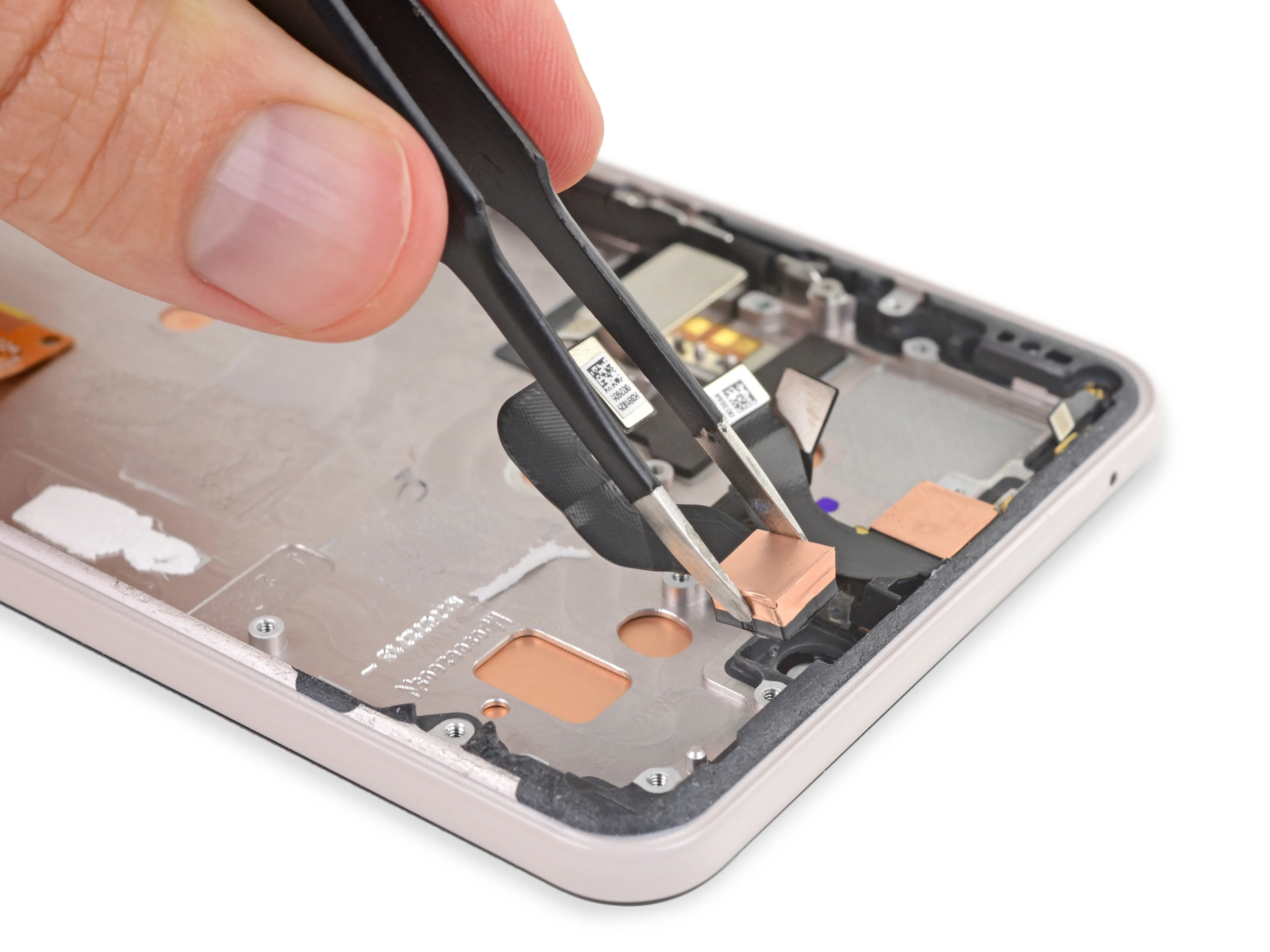

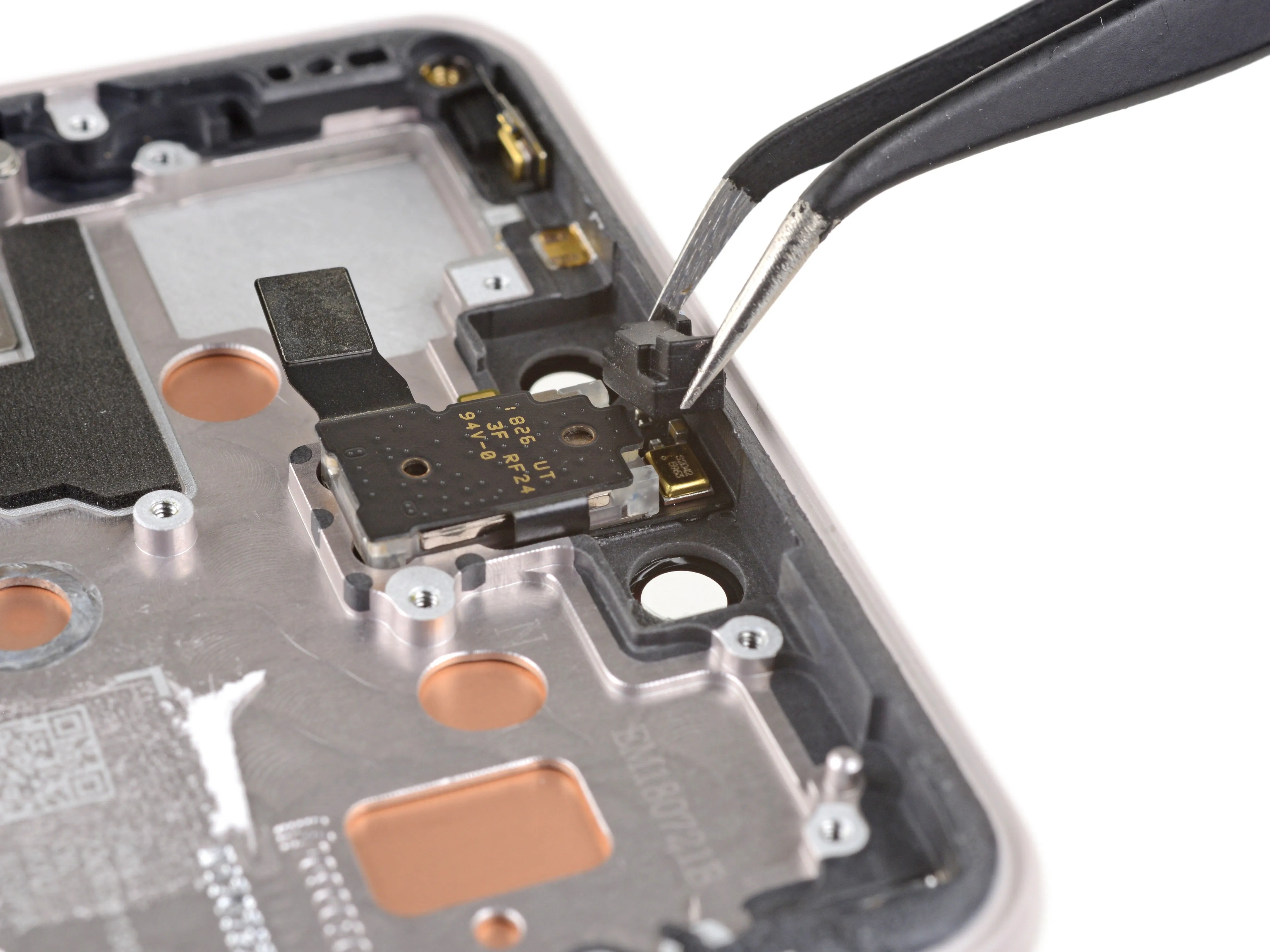

• Мы аккуратно извлекаем широкоугольную камеру, которая слегка приклеена к рамке.

• По словам Google, эта дополнительная камера позволит вам вместить в селфи больше ваших друзей, что сделает их ... групповыми?

• На задней панели Google снова делает ставку на то, что искусственный интеллект поможет одному датчику выполнять работу двух..

• Судя по первым отзывам, они могут быть правы. По слухам, это слегка модернизированный Sony IMX363 сенсор - остальное зависит от Pixel Visual Core.

• В верхней центральной части корпуса также можно увидеть MEMS-микрофон Knowles.

Комментарии к шагу

Не стоит спорить, что одна камера справится с работой двух, ведь они уже неоднократно побеждали телефоны с двумя камерами.

Что это за компонент, который остался посередине? Похоже, на нем тоже есть флекс, так что его тоже нужно будет снять?

Что за блок находится между двумя фронтальными камерами?

Шаг 13

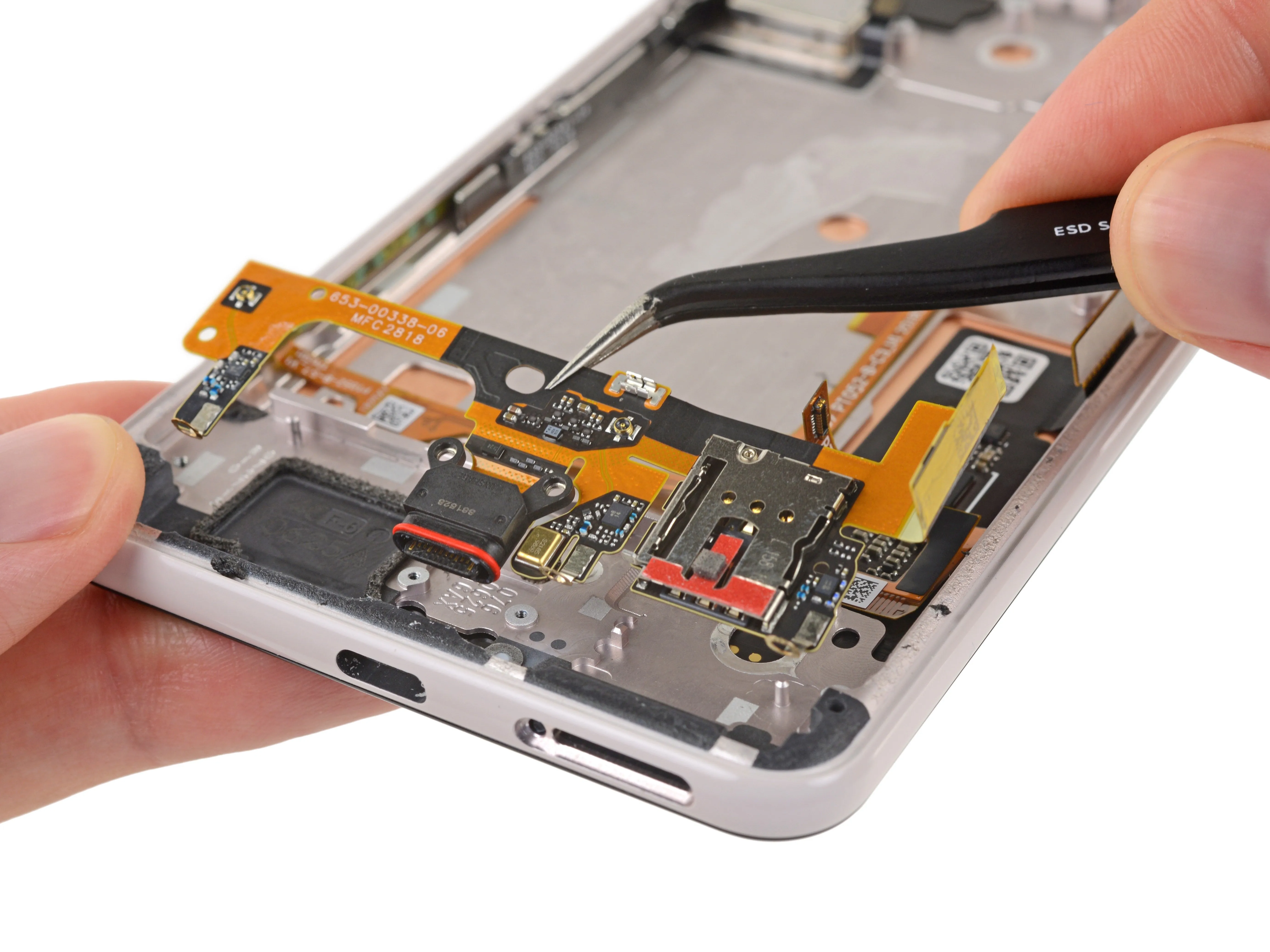

• Дочерняя плата извлекается без лишних хлопот, прихватив с собой порт USB-C, лоток для SIM-карт и некоторые элементы антенны.

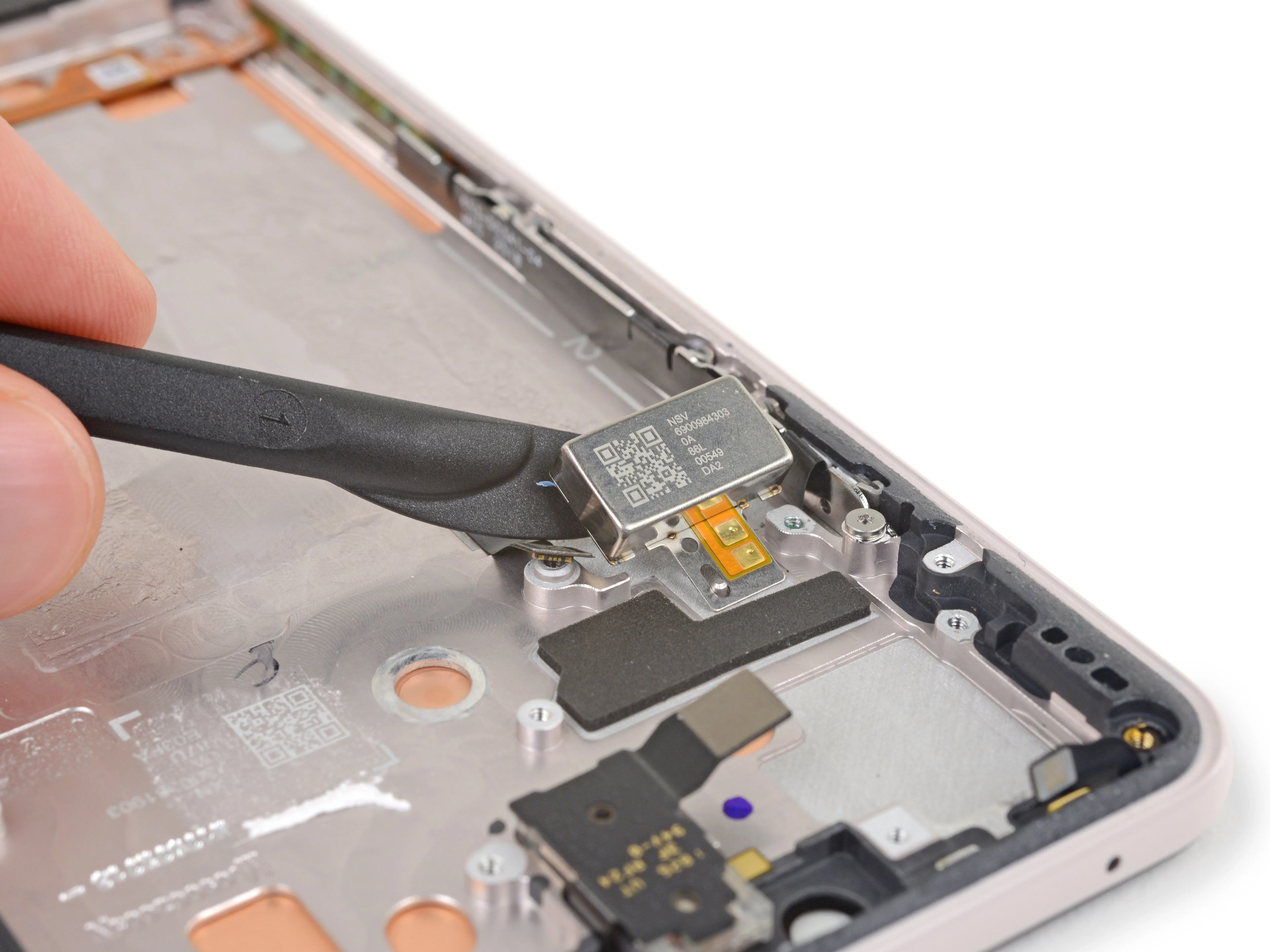

• Вибромотор немного неохотнее покидает свой дом, но наш алебардист Спаджер может быть очень убедительным.

• Вибромотор, как утверждается, был улучшен по сравнению с прошлогоднийи способен обеспечить более точную тактильную обратную связь.

• Датчики натяжения выглядят так же обнимательные как и прежде.

Шаг 14

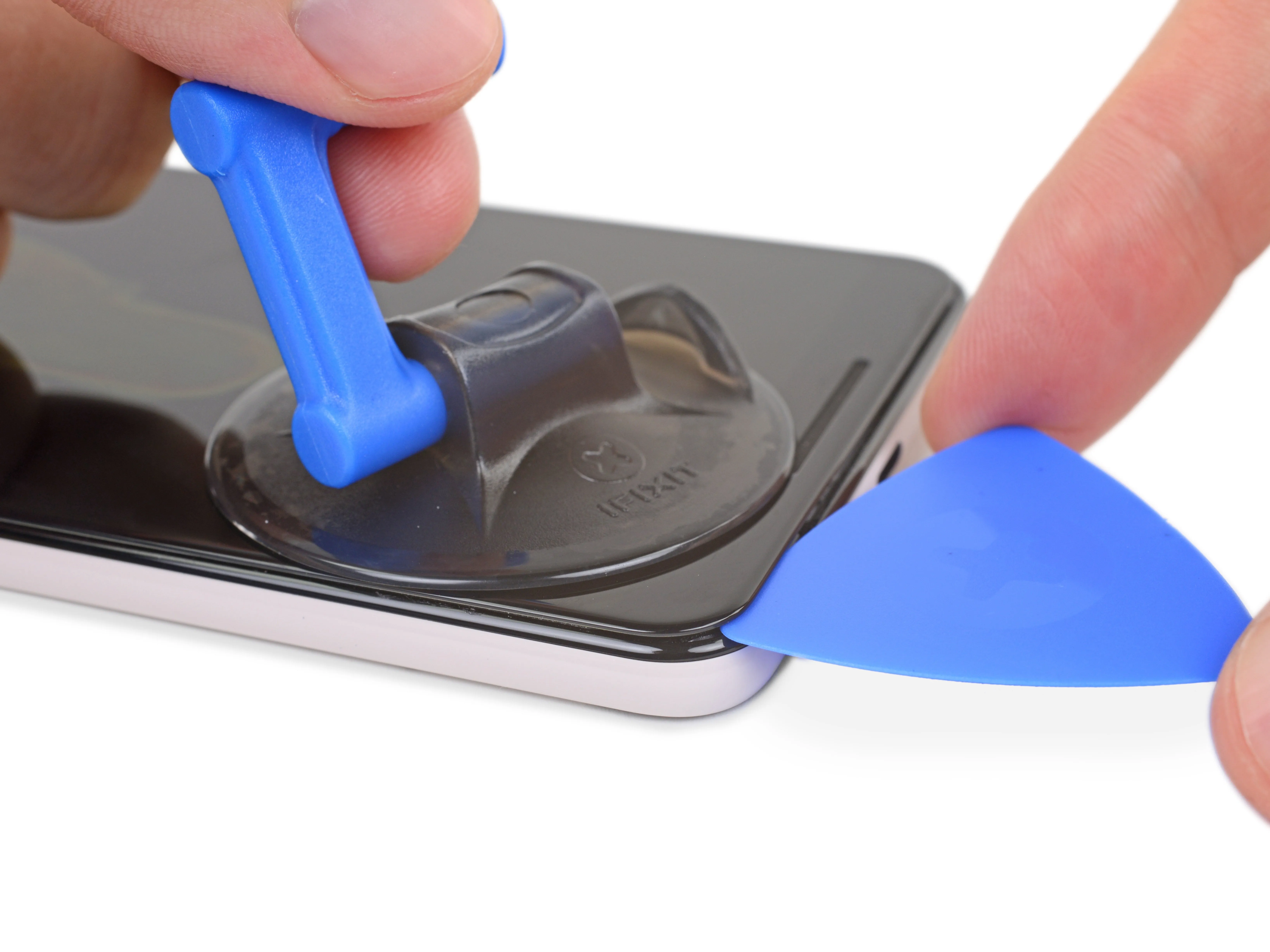

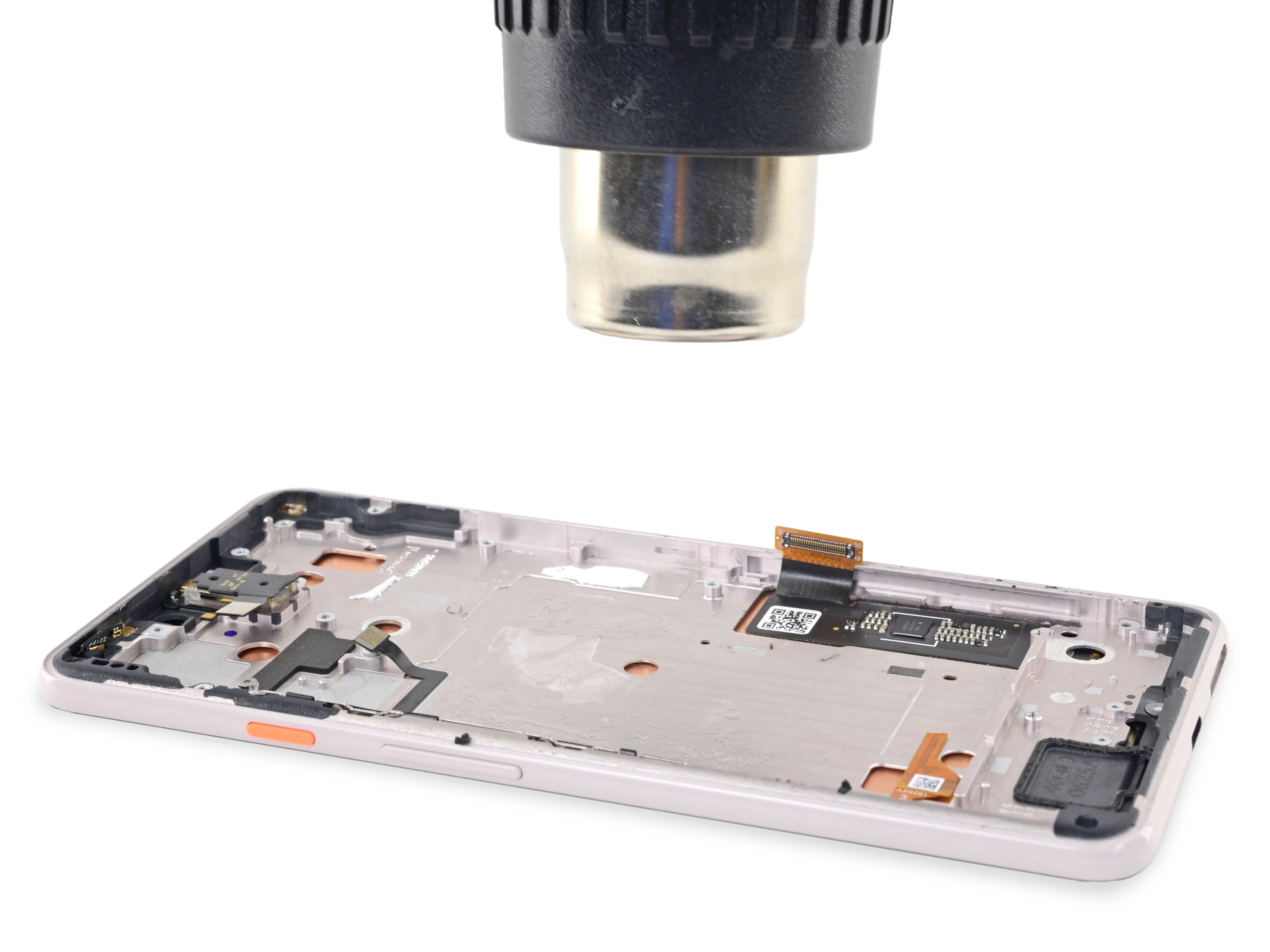

• Во имя науки мы решили разобрать наш дисплей на части, чтобы узнать, откуда он взялся. Его защита сильна, но не сравнится с теплом, терпением и умением делать дело.

• Сначала черная рамка рамы обманывает нас думая, что дисплей загибается к раме. Будущие лазутчики, берегитесь!

• Барабанная дробь, пожалуйста.... это Samsung! Слухи ходили повсюду, но похоже, что в этом году Google остановится на надежных AMOLED-панелях Samsung.

• Панели Samsung должны быть немного надежнее, чем прошлогодние, но, к сожалению, этот вариант также сопровождается процессом ремонта в стиле Samsung.

• Замена экрана Pixel 3 будет непростой задачей и, скорее всего, потребует замены всей рамки телефона.

• И последнее, но не менее важное: чип дисплея, сидящий в одиночестве на кабеле дисплея:

• сенсорный контроллер Samsung S6SY761X (как в S9+)

• GigaDevice GD25LQ80 8 Мб последовательной флеш-памяти

Шаг 15

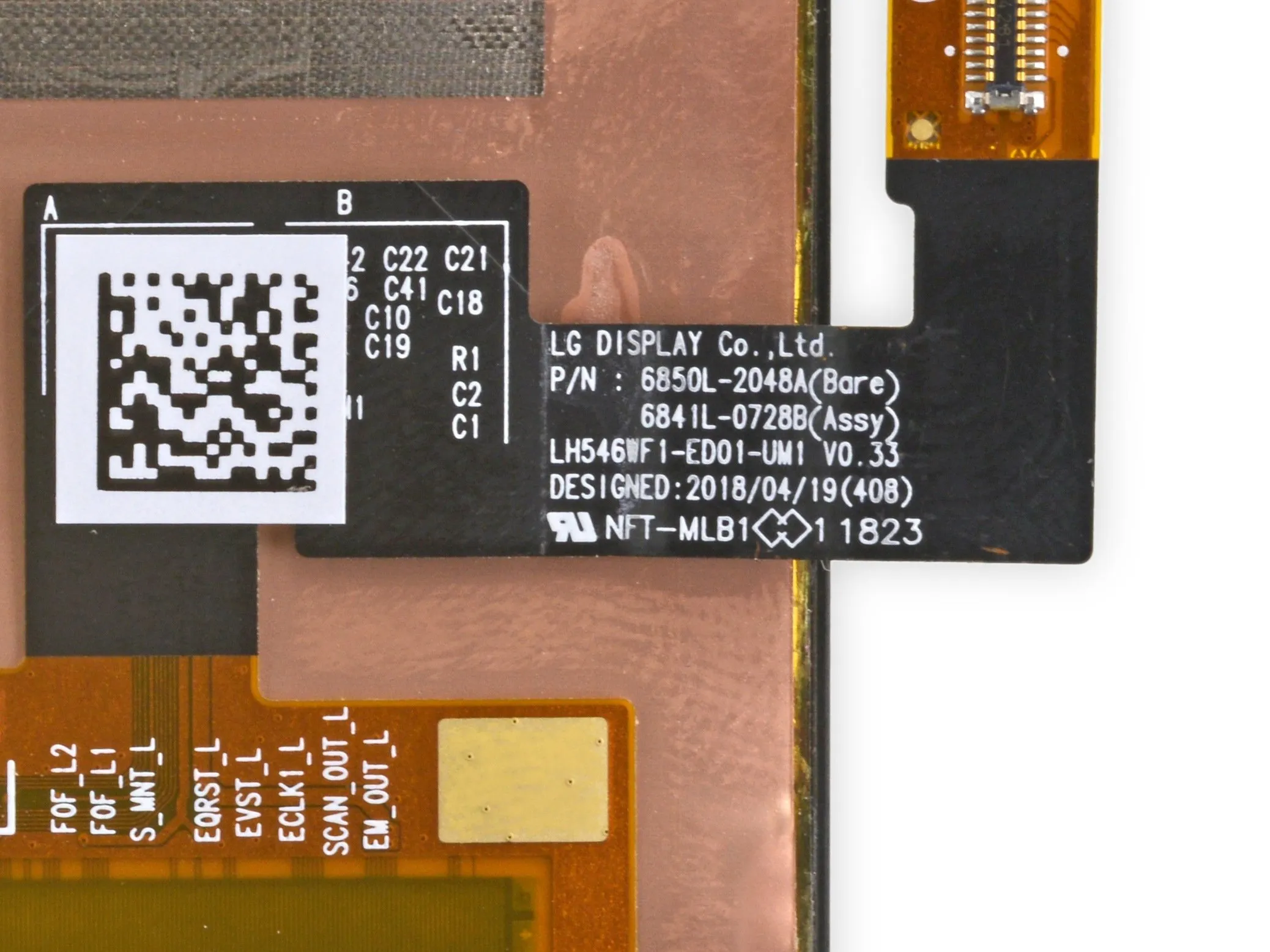

• Обновление: раз уж вы спросили, мы разобрали дисплей и в меньшем Pixel 3. Угадайте что? Это дисплей от LG Display!

• Таким образом, ситуация полностью изменилась по сравнению с прошлым годом, когда Pixel 2 получил панель от Samsung, а его более крупный собрат - дисплей от LG.

• Ходят слухи, что LG упорно работает над улучшением своей технологии OLED для мобильных устройств - нам интересно посмотреть, как проявит себя их новый дисплей в этом году.

Шаг 16

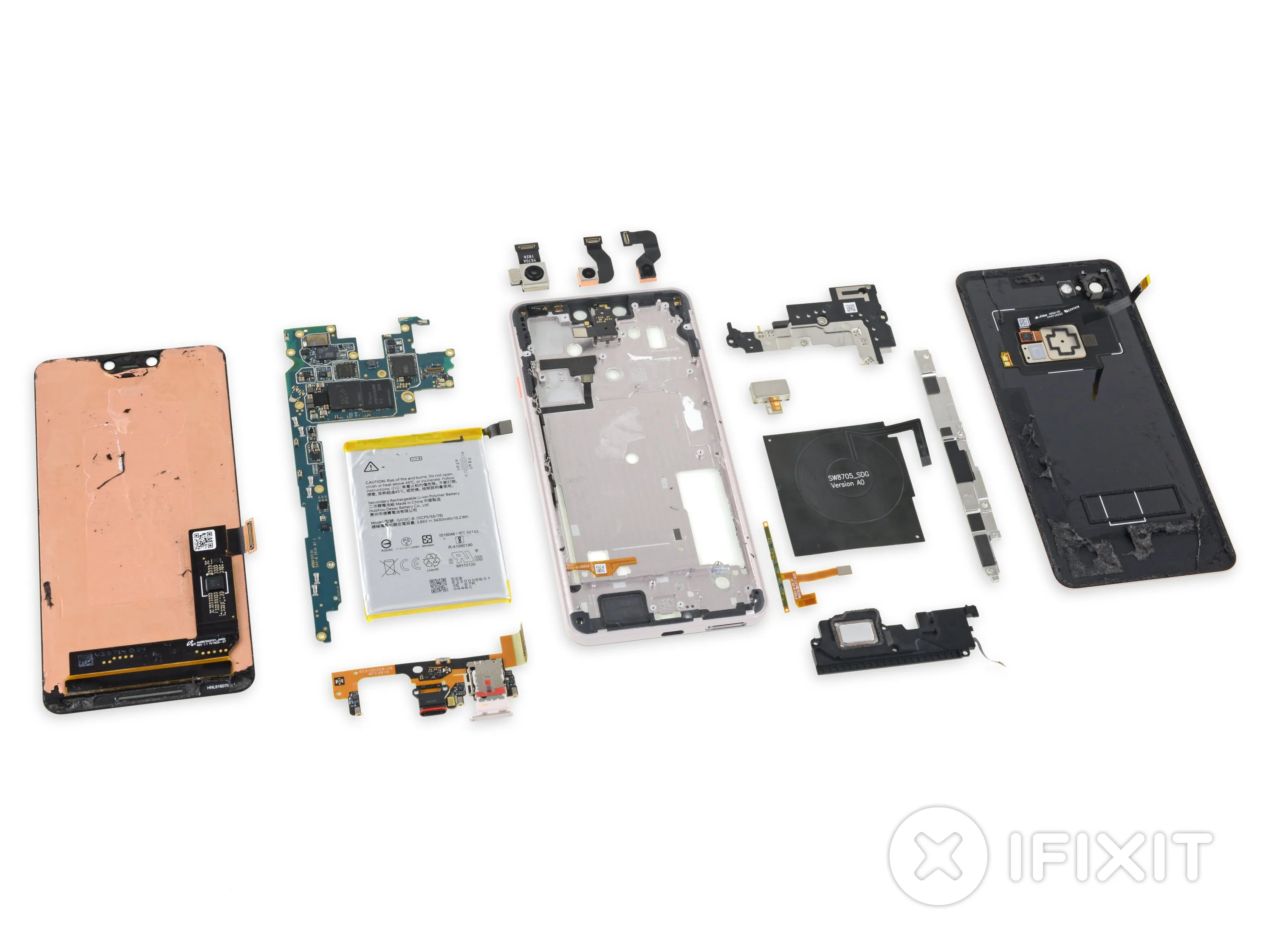

• Вот все красивые детали, которыми напичкан этот Pixel!

• Хотите еще больше разборов? Команда видеографов готова порадовать вас Видео разборки Pixel 3!

• Похоже, что Pixel не раз встречался с проблемной линейкой Galaxy, в результате чего у него появились знакомые антенны, неподатливый аккумулятор и труднозаменяемый дисплей, произведенный самой Samsung!

• Для замены треснувшего экрана придется не только полностью разобрать телефон, но и подумать о задней панели. Заднее стекло Pixel 2 XL покрывало 20 % корпуса телефона, а задняя панель Pixel 3 XL на 100 % состоит из трещин. Это не сулит ничего хорошего в плане ремонтопригодности...

Вывод

• Единственные винты - стандартные крепежи T3 Torx.
• Ремонтопригодный клей с растягивающимся слоем фиксирует батарею.
• Уплотнительные кольца и клей для защиты от воды усложняют ремонт, но снижают вероятность сложных повреждений от жидкости.
• Ремонт дисплея гораздо сложнее, чем в предыдущих моделях, и требует полной разборки телефона.
• Чтобы отремонтировать любой компонент, вам придется кропотливо отклеивать (а затем снова приклеивать) стеклянную заднюю панель.
• Стекло спереди и сзади означает повышенную уязвимость к повреждениям при падении.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - самый простой ремонт)

Комментарии к статье

Ходят слухи, что передние стереодинамики громче и четче, чем у 2XL. Есть ли визуальная разница в размерах самих динамиков?

На сайте корпус нового динамика выглядит немного больше и, возможно, герметичнее, чем старый. Я не эксперт по динамикам, поэтому не уверен, насколько велика разница в новом дизайне, или просто динамик лучше.

Чтобы уточнить, в обоих Pixel 3 и 3XL используются экраны Samsung? Пожалуйста, ответьте 'да'.

Я пришел задать тот же вопрос, так что я подписываюсь, чтобы услышать ответ!

Сюрприз: это панель LG! Мы добавили шаг 14, чтобы отразить это. Спасибо за ваше терпение!

Какой чип GPSS используется в Pixel 3? Может быть, Broadcom bcm47755?

Я бы тоже хотел это знать. Используется ли в Pixel 3 или 3XL BCM47755?

Чип Qualcomm обеспечивает функцию GNSS (GPS). Нет необходимости использовать дискретный чип для GPS.

есть ли светодиодный индикатор уведомлений?

К сожалению, нет.

Паркер, вы с Делаете.ру? Я надеялся услышать, так сказать, из уст в уста, поскольку были противоречивые сообщения. Некоторые сообщили около 10 числа, что люди из google сказали, что есть, а с 14 числа все говорят, что нет. Это наш лучший шанс получить достоверный ответ.

Светодиода нет. Использую его уже несколько дней, никаких признаков светодиодных индикаторов. Я бы действительно предложил использовать всегда включенный дисплей для уведомлений.

Одинакового ли размера оба фронтальных динамика у Pixel 3 XL?

При обычном использовании это определенно не так. Нижний динамик более басовитый/отзывчивый и громкий, а верхний - более тихий и звучит по-другому. Определенно, это не один и тот же динамик.

Комментарии по NFC совершенно неверны.

-шаг 6: это не антенна NFC, а беспроводная зарядка

-шаг 5: вы можете видеть антенну NFC на верхней части с двумя контактами для подключения к материнской плате, вокруг 'швейцарского креста'

-шаг 10: NFC IC NXP PN81B03, между желтым и красным IC

Том,

Вы совершенно правы! Мы определенно ошиблись. Спасибо, что заметили ошибку!

Нет упоминания о eSIM MCU, как в Pixel 2 или в iPhone Xs, в то время как в технических характеристиках упоминается поддержка eSIM?

Да, есть поддержка esim, потому что Google хочет поддержать свой собственный сервис Project Fi.

Я получил свой xl в прошлую пятницу, он работал хорошо, у меня не было таких проблем, как у других. Вчера вечером я решил зарядить его с помощью беспроводного зарядного устройства, которое я использовал на своем Samsung S9+, он показал зарядку и работал нормально, проснулся и мой пиксель теперь мертв! WTF подключил его к зарядному устройству, которое поставляется с ним ничего, попробуйте сбросить процесс ничего. Кто-нибудь еще с этой проблемой?

Я не могу ответить на ваши проблемы с тем, что он не включается, но хотя зарядные устройства Samsung показывают, что он заряжается, на самом деле они не заряжают устройство, к моему разочарованию, и, вероятно, ко многим другим, которые переходят с Samsung. Лучшее предположение заключается в том, что для чипов Qi требуется что-то конкретное, найденное в подставке Google Pixel, и без этого она не заряжается правильно. Я попробовал использовать беспроводное зарядное устройство Samsung с той же индикацией зарядки, что и у вас, но устройство все равно теряло заряд, поэтому я просто установил подставку Pixel для зарядки. Я бы рекомендовал, если вы еще не сделали этого, просто оставить его подключенным к сети на час и посмотреть, сможете ли вы заставить его включиться, если нет, отнесите его обратно в магазин, где вы его получили, и замените его.

Есть ли у пикселя видеовыход через USB c?

Да! Но вам понадобится совместимый адаптер.

Отверстие на верхней панели телефона - это микрофон? И мог ли я повредить его, если бы в это отверстие вставили штырек от лотка для сим-карты, или микрофон находится на расстоянии от отверстия?

Отверстие сверху - это микрофон. Я на самом деле сделал то же самое и застрял SIM инструмент внутри!!! Стыдно признаться... Микрофон, кажется, все еще работает, однако, когда я смотрю в отверстие, кажется, что я порвал пенопластовый пылезащитный экран.

Было бы здорово узнать, какой ущерб мы нанесли, у кого-нибудь есть информация об этом? Трудно понять, что микрофон дизайн из разбора.

Я сделал то же самое, ища здесь подсказку о том, что я повредил. Все вроде бы работает нормально, но при вводе инструмента раздался определенный хлопок.

У меня вмята решетка верхнего динамика. Основываясь на разборке, влияет ли вмятина на решетку динамика на рейтинг IP?

Это зависит от того, разорвано ли уплотнение вокруг решетки динамика. На самом деле, чем старше становится телефон, тем меньше вероятность того, что он сохранит свой рейтинг IP.

Является ли динамик наушников несъемным?

Динамик наушников крепится на месте с помощью клея, но его можно снять.

Есть ли шанс, что вы сможете определить разъем fpc на материнской плате для датчика отпечатков пальцев?

Привет, Бенджамин,

Это разъем FPC для датчика отпечатков пальцев. На самом деле это разъем ZIF. Кроме того, руководство по Pixel 3 XL находится в процессе разработки и будет доступно в течение следующих нескольких недель!

Как вы разбираете дисплей pix 3xl? Он приклеен толстым слоем клея?

Привет, Кевин,

У нас есть руководство для дисплея - вы можете найти его здесь.
