Разборка Google Pixel 3a

Введение

Pixel 3a нарушает все правила: поликарбонатная задняя панель, отсутствие беспроводной зарядки, заметные ободки, разъем для наушников и первоклассная камера в бюджетном телефоне. Есть ли смысл в безумии Google? Разборка может быть единственным способом узнать это!

Хотите получать все самые свежие новости о разборе? Заходите на наши страницы в Facebook, Instagram или Twitter. Чтобы получать обзоры прямо на свой почтовый ящик, подпишитесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Разборка Google Pixel 3a

• Необработанные характеристики этого телефона не должны впечатлять, но для такой цены здесь есть многое:

• 5,6-дюймовый OLED-дисплей с разрешением FHD+ 2220 × 1080 (441 ppi) и стеклом Dragontrail Glass

• Окта-ядерный 64-битный процессор Qualcomm Snapdragon 670 (2,0 ГГц + 1,7 ГГц) с 4 ГБ оперативной памяти LPDDR4x

• Основная камера 12,2 МП, ƒ/1,8, OIS с двухпиксельным автофокусом с фазовой детекцией; камера selfie 8 МП

• 64 ГБ встроенной памяти

• USB-C и загадочный 3,5-мм разъем для наушников

• Android 9.0 Pie

• Этот бюджетный Pixel также характеризуется отсутствием технических характеристик: нет беспроводной зарядки и степени защиты от проникновения. Это 2016 все сначала!

Шаг 2

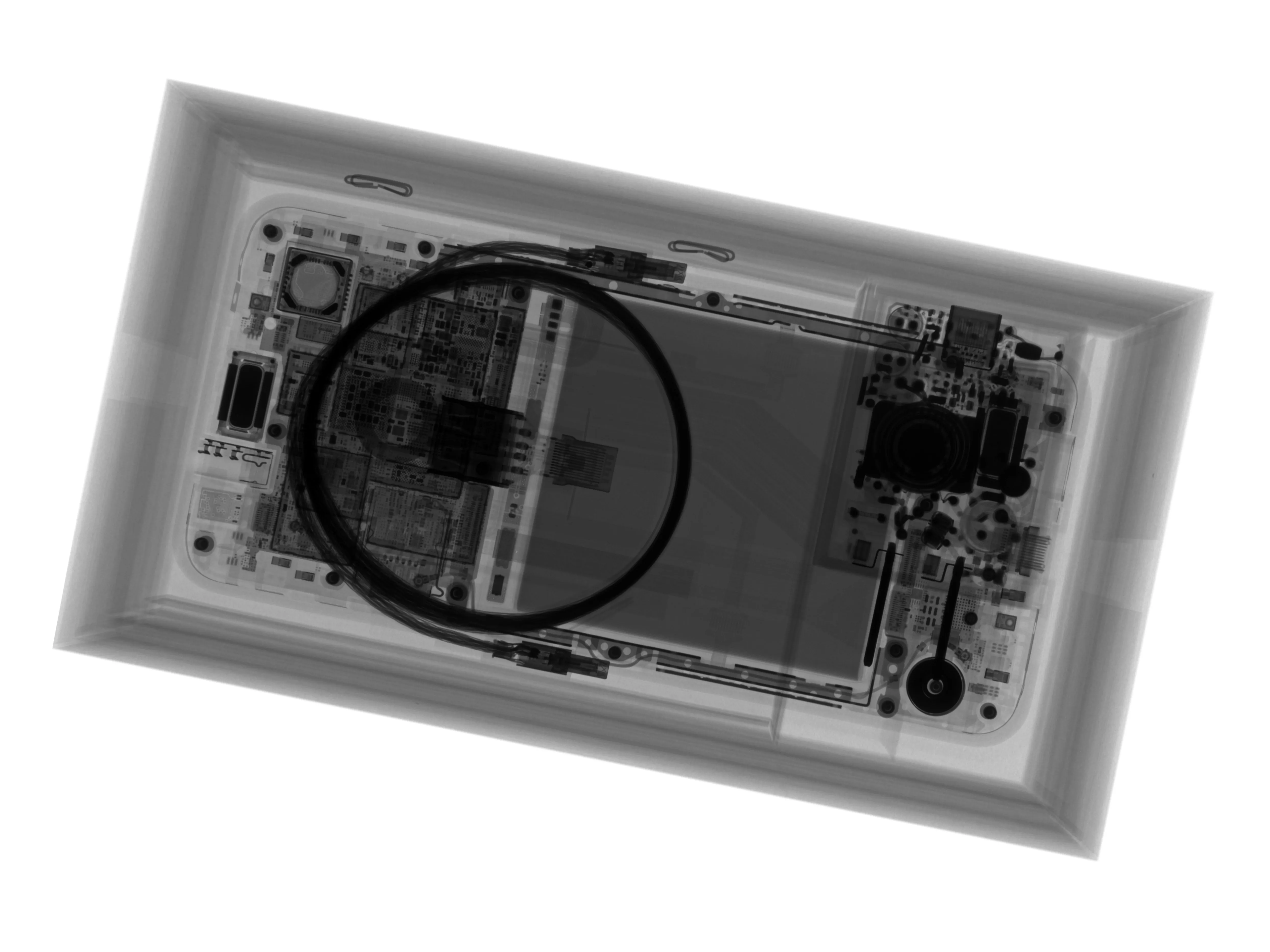

• Если вы торопитесь, вот разборка TL;DR в виде рентгеновского снимка - любезно предоставленного Creative Electron.

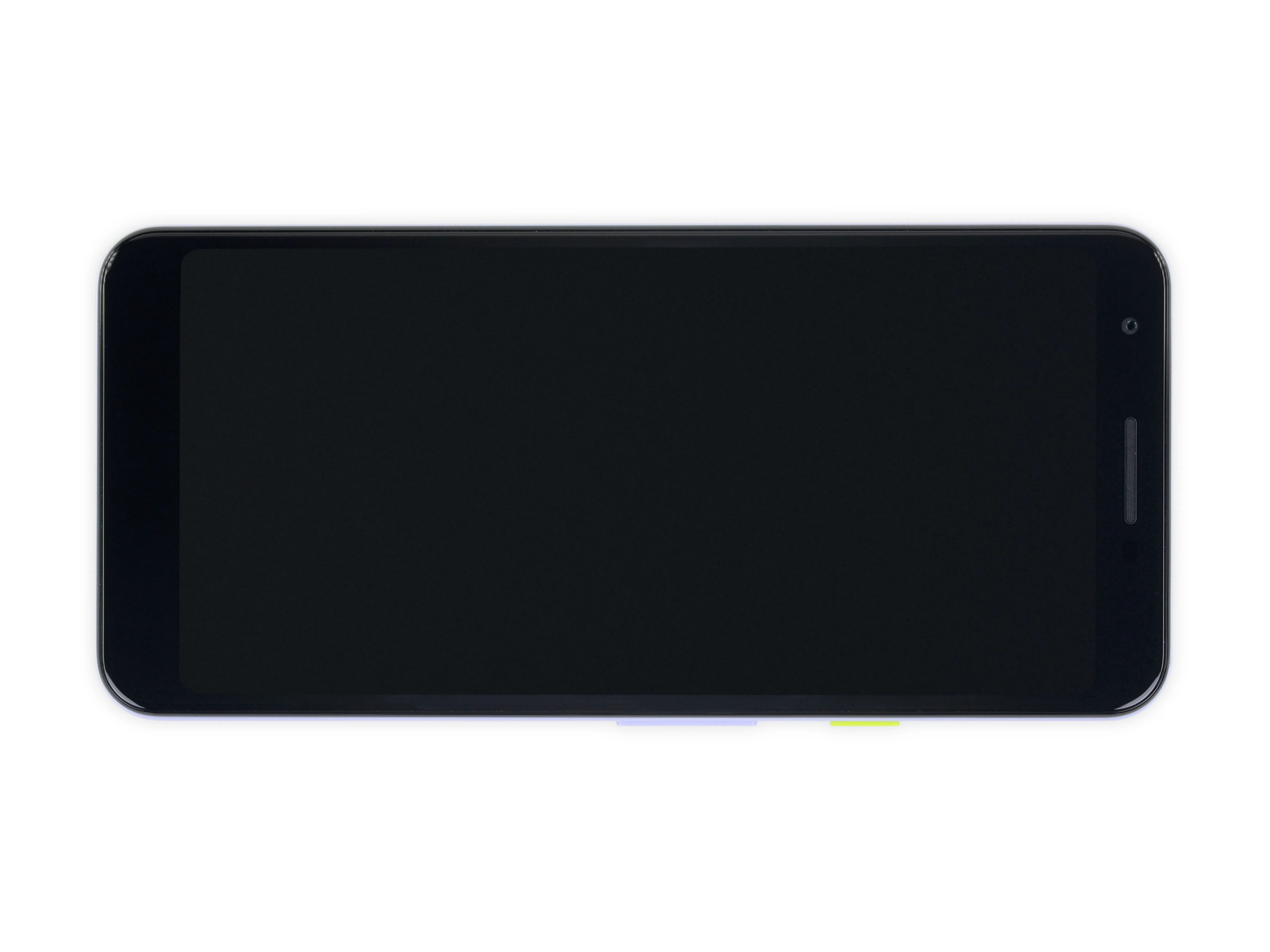

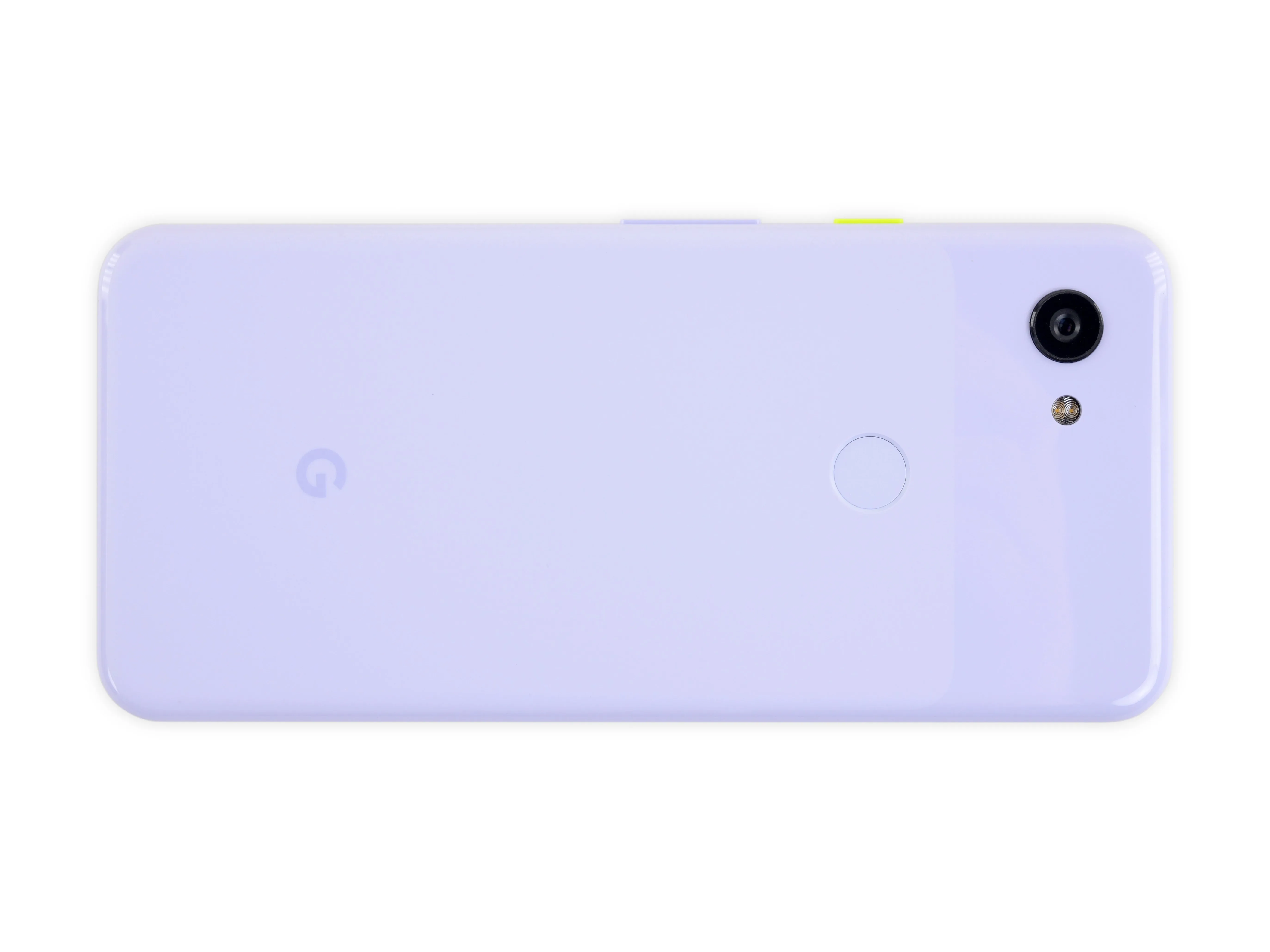

• Те из нас, кто не обладает рентгеновскими способностями, могут видеть только нетронутую поликарбонатную внешность.

• Поликарбонатная конструкция должна быть более прочной, чем стеклянная задняя панельхотя, скорее всего, он не сравнится с жесткостью металлическая конструкция прошлого.

• Одна вещь сохранилась в Pixel благодаря смене материалов - это частичная матовая отделка на задней панели.

• Между тем, главная особенность этого Pixel - задняя камера, как и в остальных моделях линейки Pixel 3, - обещает серьезную мощность для бюджетного телефона.

• Переходя к передней части телефона, отметим, что этот 3a без выреза имеет ободки, как у стандартного Pixel 3, но оснащен только одной фронтальной камерой.

Шаг 3

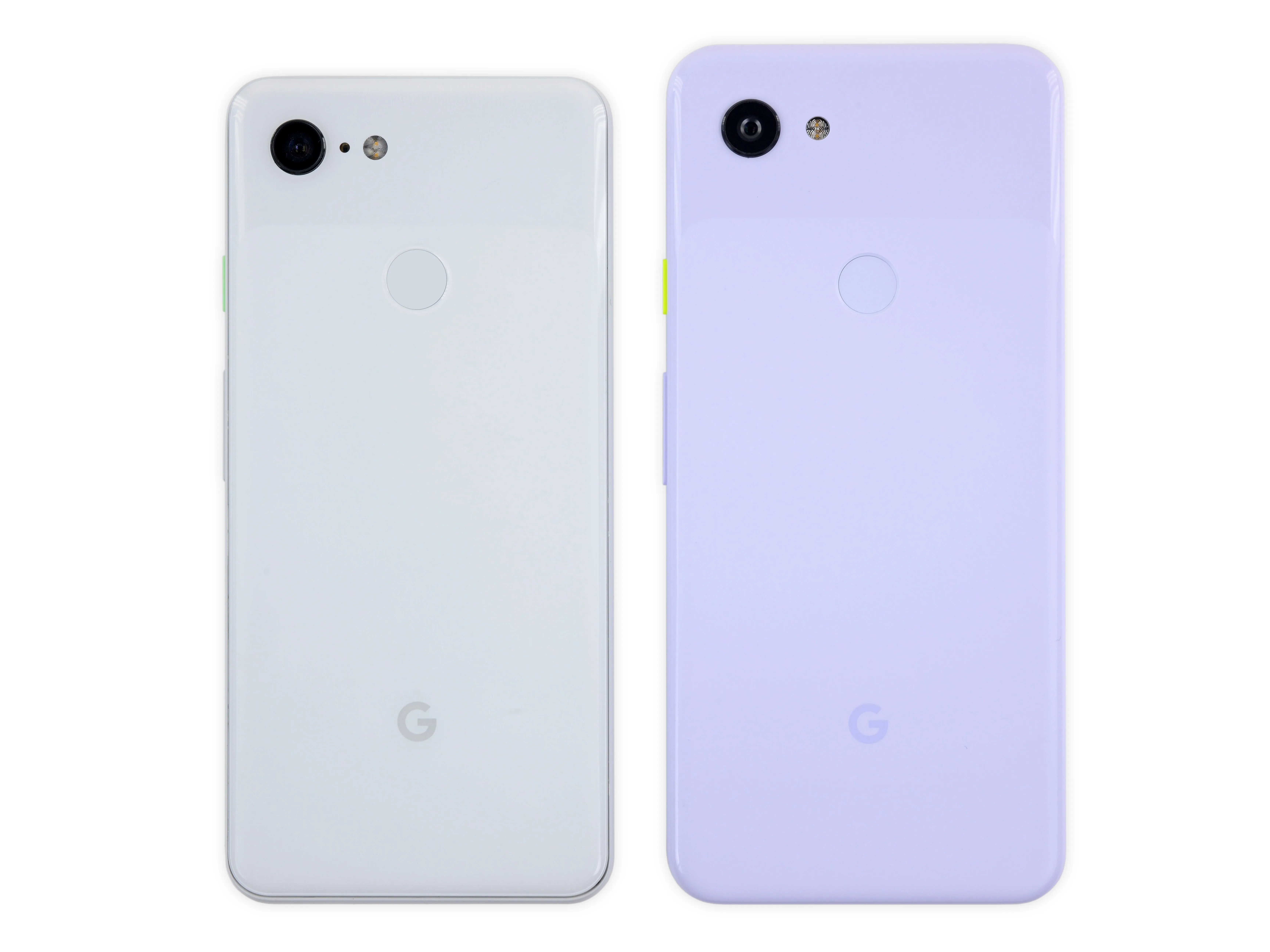

• Модель 3a очень похожа на своего старшего брата, Pixel 3, но с меньшим количеством швов. Наш аппарат также представлен в довольно необычном цвете, который Google называет 'фиолетово-рыжим', но мы называем его 'Thanos Edition."

• Бесшовный корпус указывает на то, что в этом телефоне впервые используется экран - мы надеемся, что это означает более легкую замену экрана, чем в случае с Pixel 3.

• Бойтесь этого, бегите от этого, но ремонт экрана все равно происходит.

• Google также удалось вписать сюда разъем для наушников, что, как ни странно, кажется роскошью для этого бюджетного телефона.

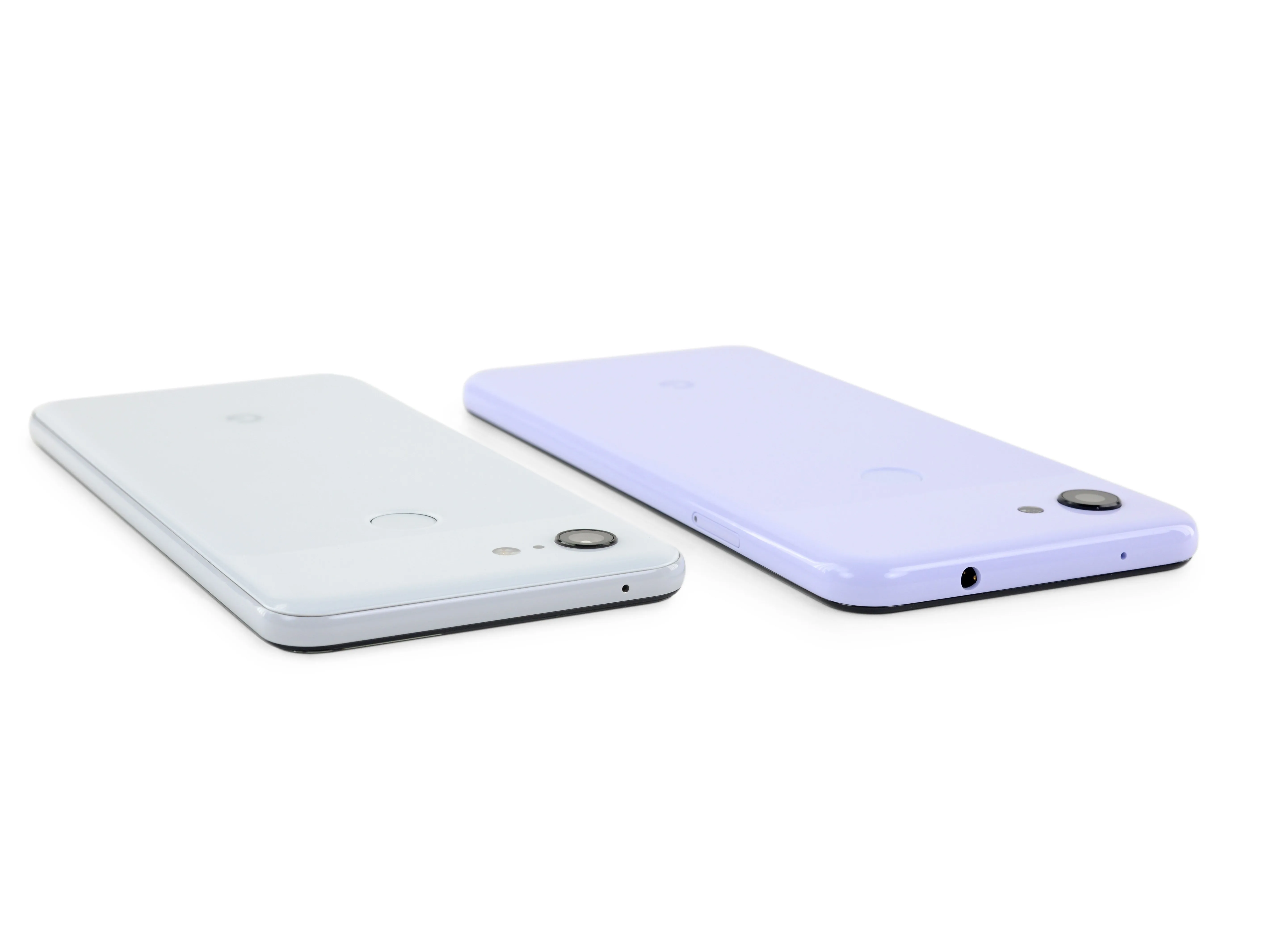

• Сзади трудно отличить 3 и 3a. Предполагается, что хрупкая стеклянная крышка делает телефон более премиальным, но отсюда мы не видим разницы.

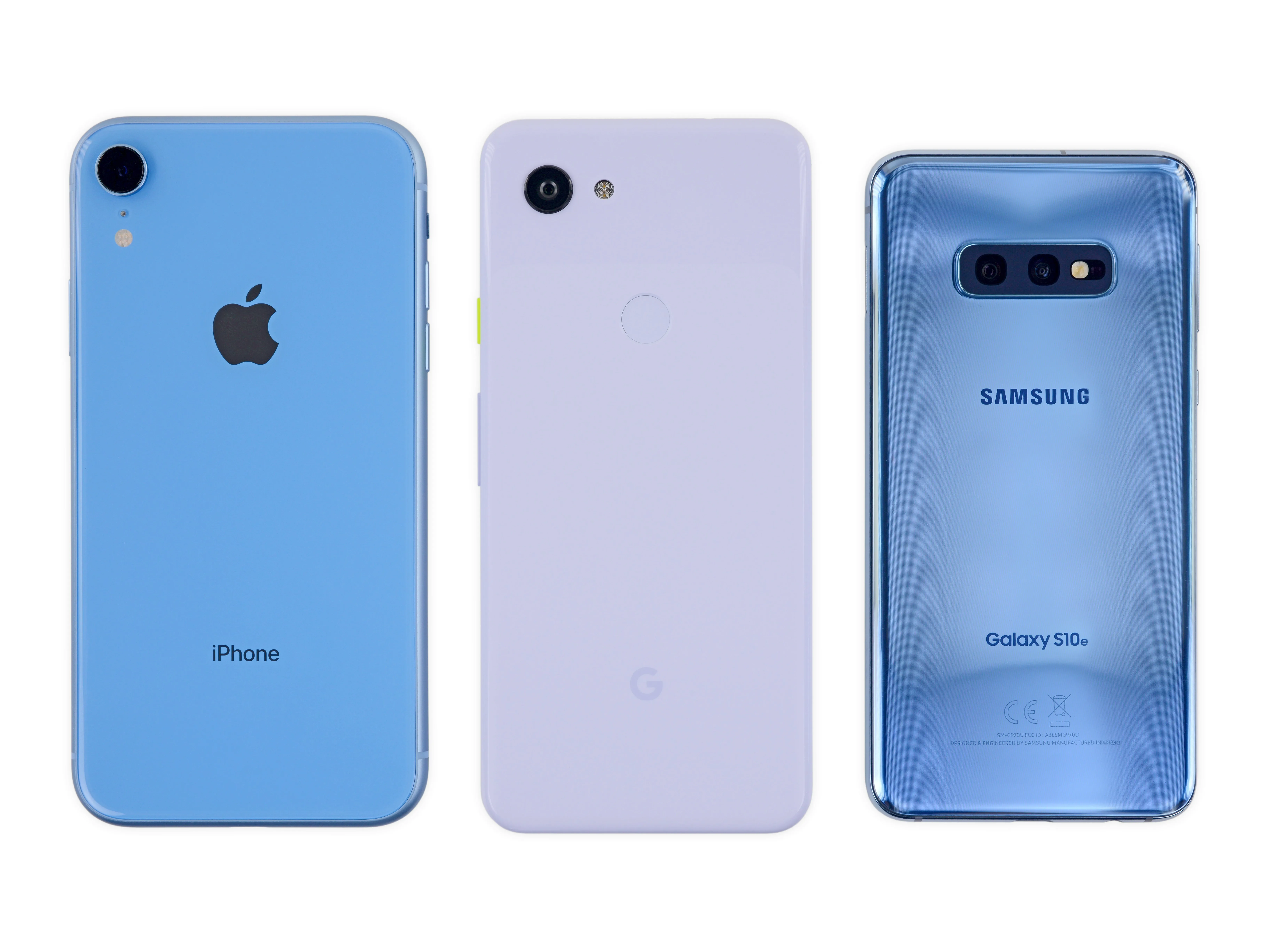

• Сайт iPhone XR и Galaxy S10e также хотели бы заполучить ваши бюджетные смартфоны, но при цене в $700+ они не так уж и стараются. Pixel 3a оснащен более медленным процессором и пластиковой конструкцией, а также другими изменениями, чтобы значительно снизить цену.

Шаг 4

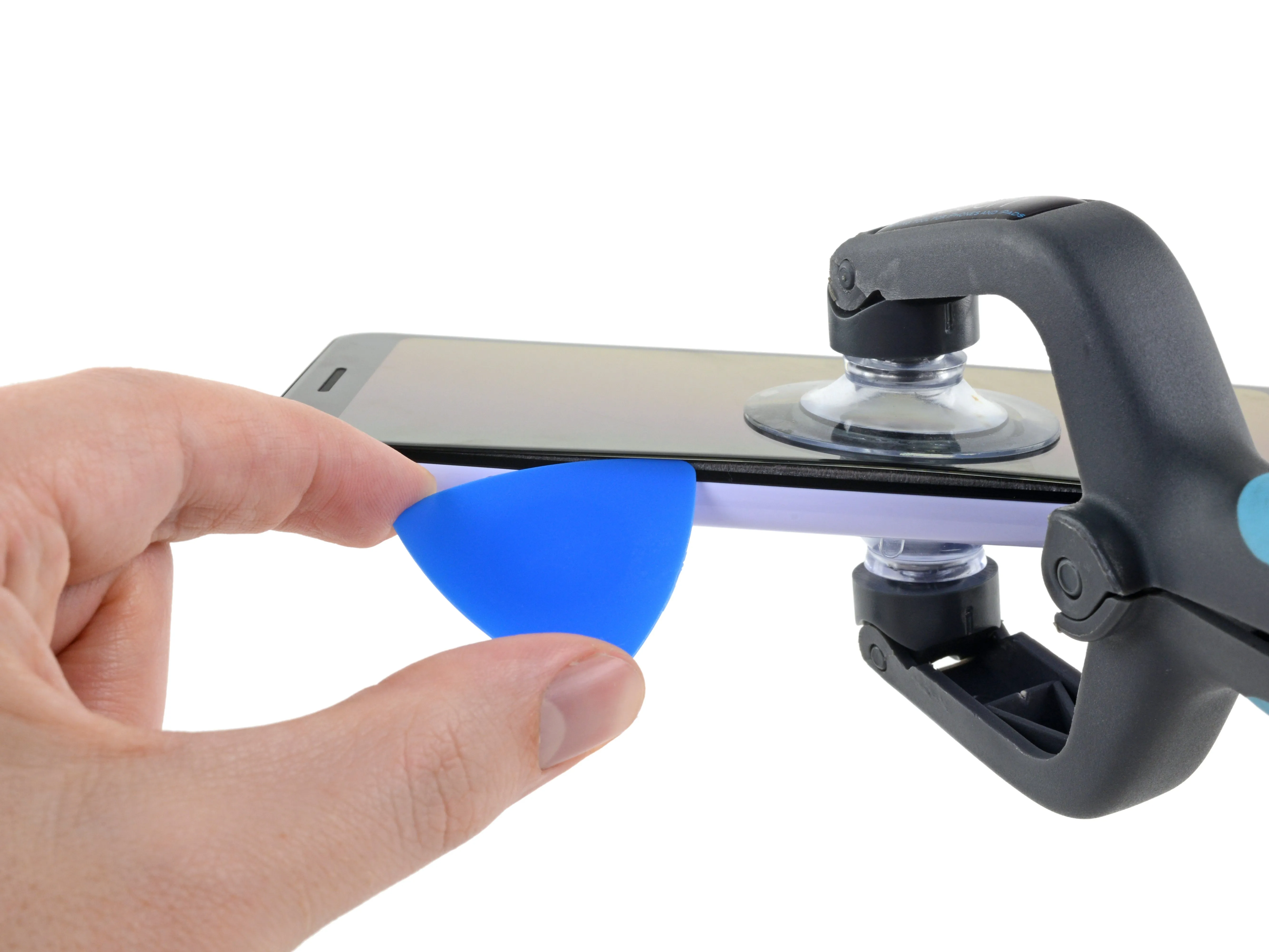

• Что, нет iOpener? Хотя он бы помог, этот телефон было достаточно легко открыть без нагрева - редкость в наши дни.

• Пористый, легко отделяемый клей надежно фиксирует дисплей, что хорошо для ремонта. Но это, вероятно, компромисс, который также делает этот телефон менее водонепроницаемым, так что будьте осторожны.

• Обычные крошечные боковые ободки делают эту дорогую OLED-панель уязвимой для нашего открывающего удара. Ожидая этого, мы смело разрезаем дисплей и освобождаем его от телефона.

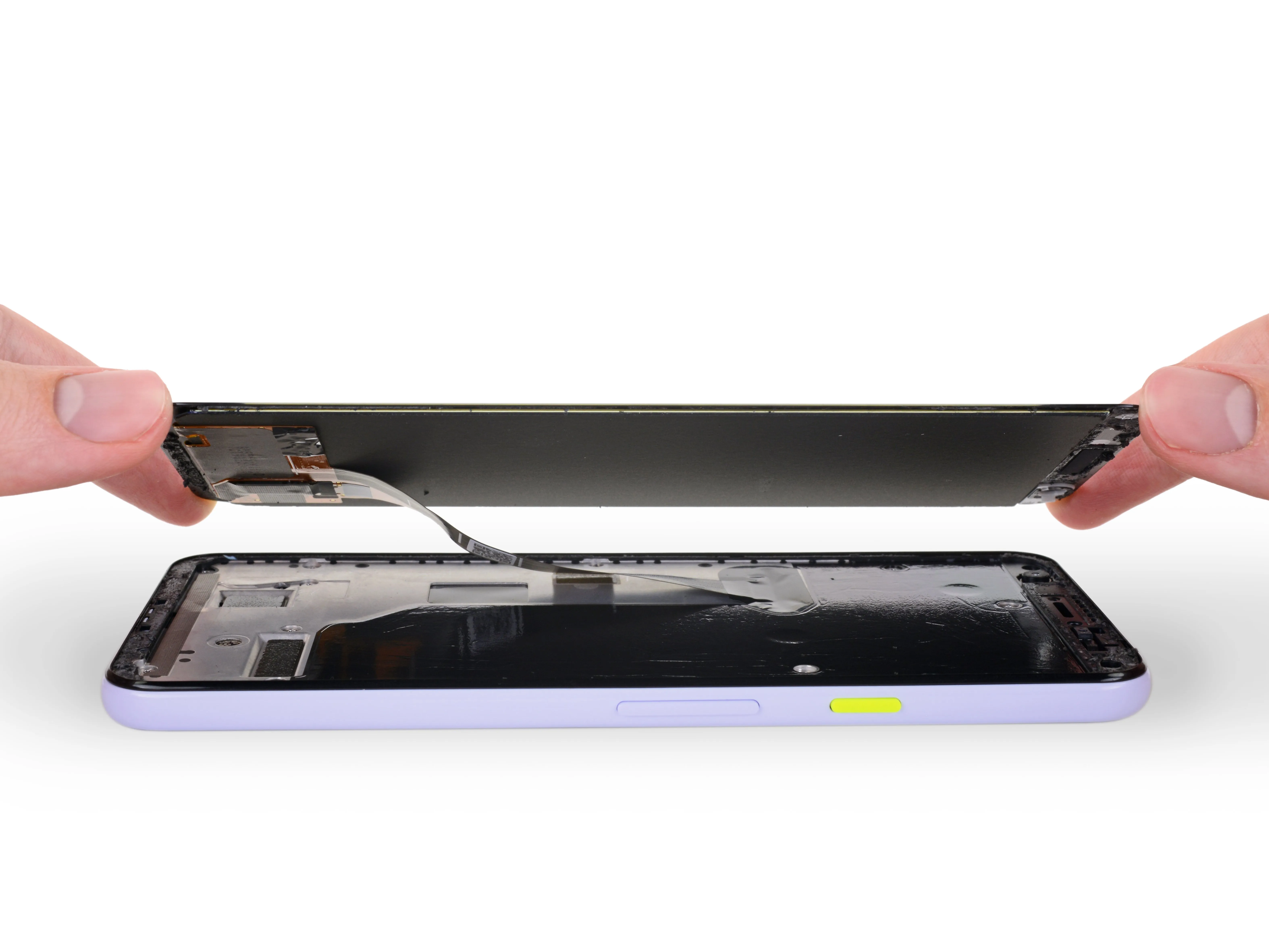

• Как старые временаДисплей соединен с материнской платой одним ленточным кабелем.

• Слухи указывали на 'gOLED' дисплей производства LG, но это безошибочно панель Samsung.

• Предупреждение под спойлером: мы также разбираем 3a XL, и в нем тоже установлена панель Samsung..

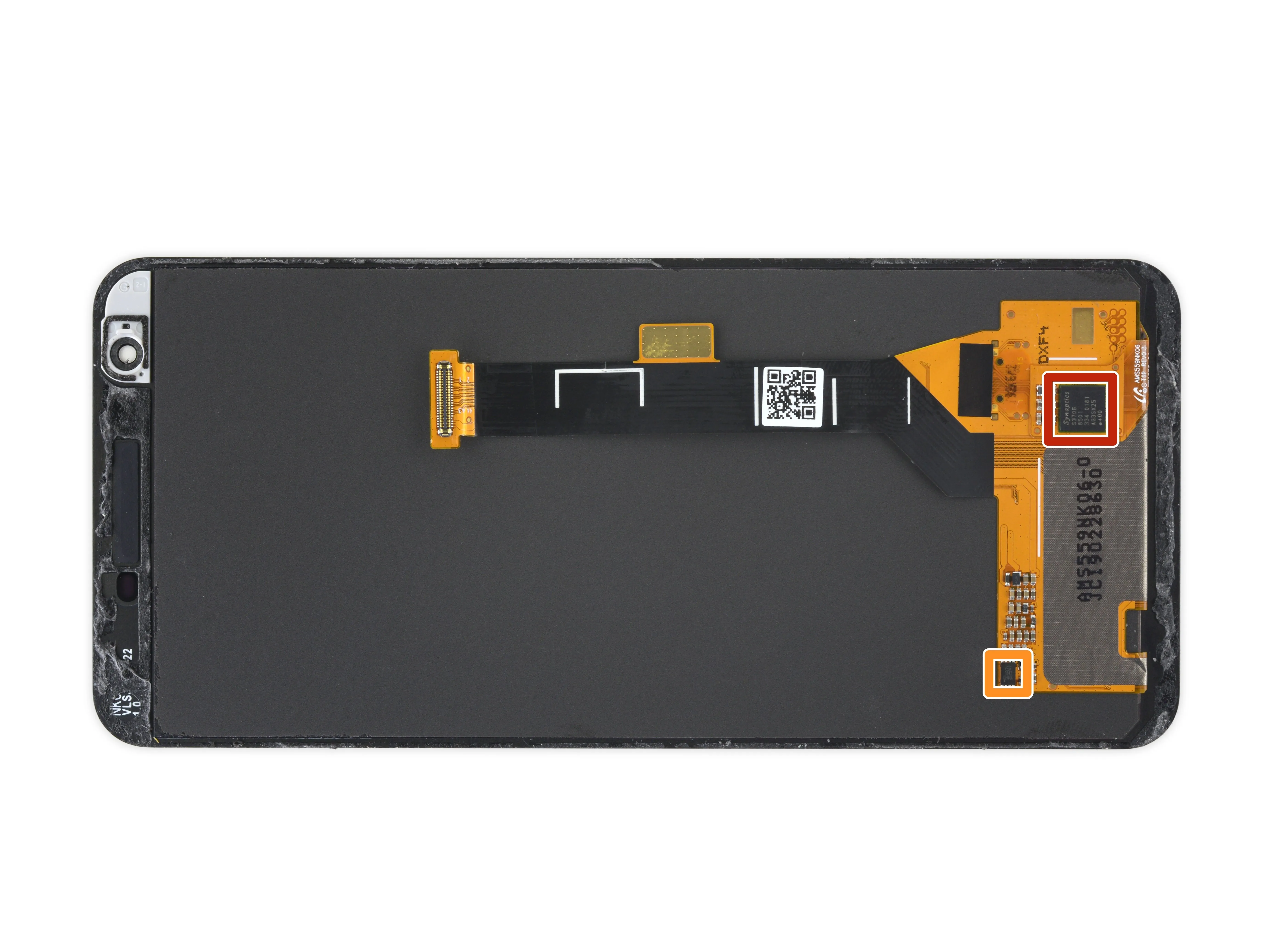

• Кроме того, в поездке участвует контроллер сенсорного экрана Synaptics S3706.

• GigaDevice GD25LH40C 4 Мб последовательной флеш-памяти

Комментарии к шагу

Некоторые дополнительные замечания:

* Это T3 Torx.

* Пенопластовый клей очень сложно удалить с корпуса.

* ЖК-дисплей+экран очень хлипкие.

Если вам нужно руководство по ремонту, перейдите к руководству по обслуживанию: Google Pixel 3a

Можно ли заменить экран без вторичного клея, если попробовать это сделать? У меня обычная проблема с батареей 3a, но я думаю, что быстрая очистка ее компонентов поможет мне.

Шаг 5

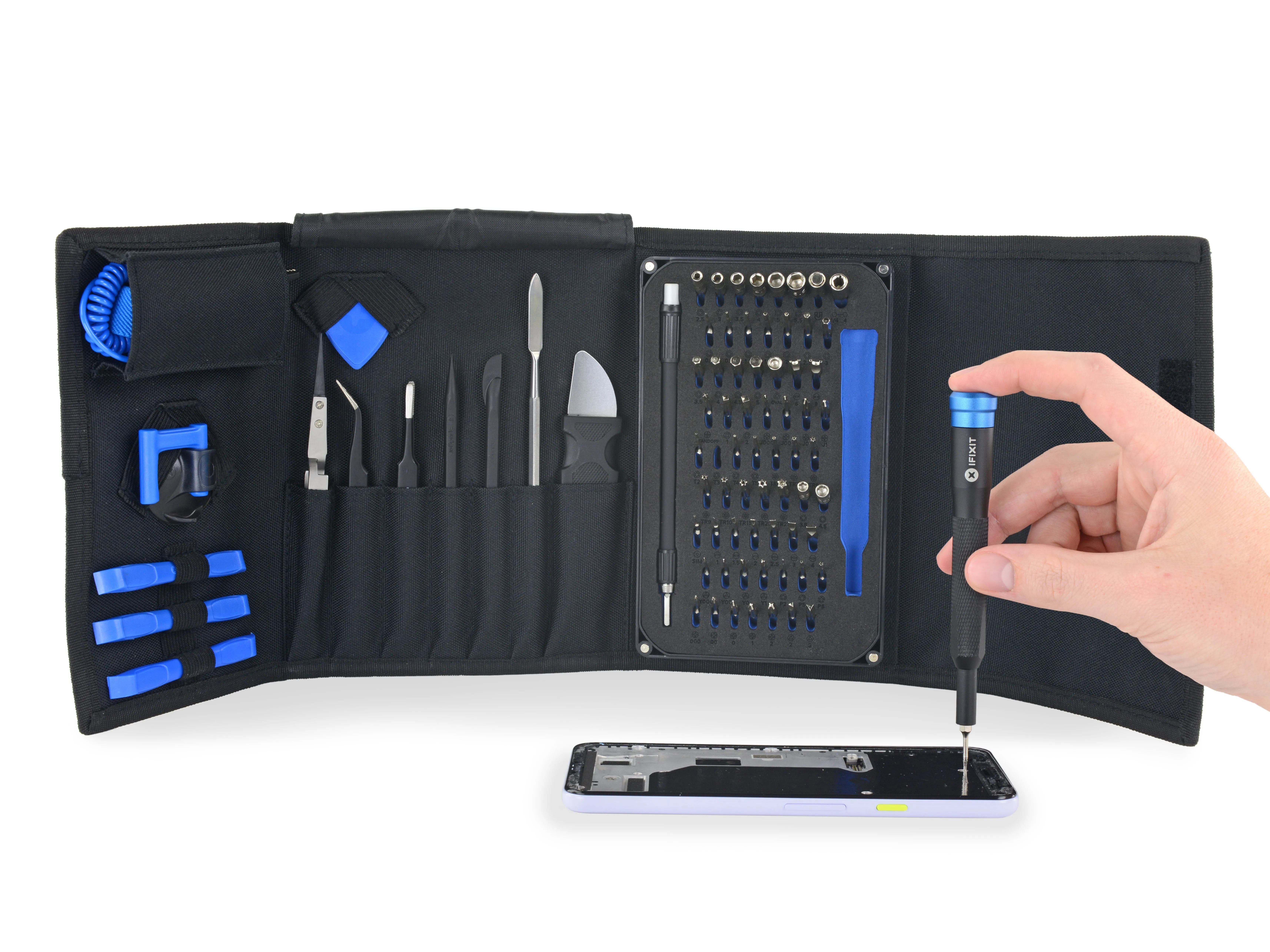

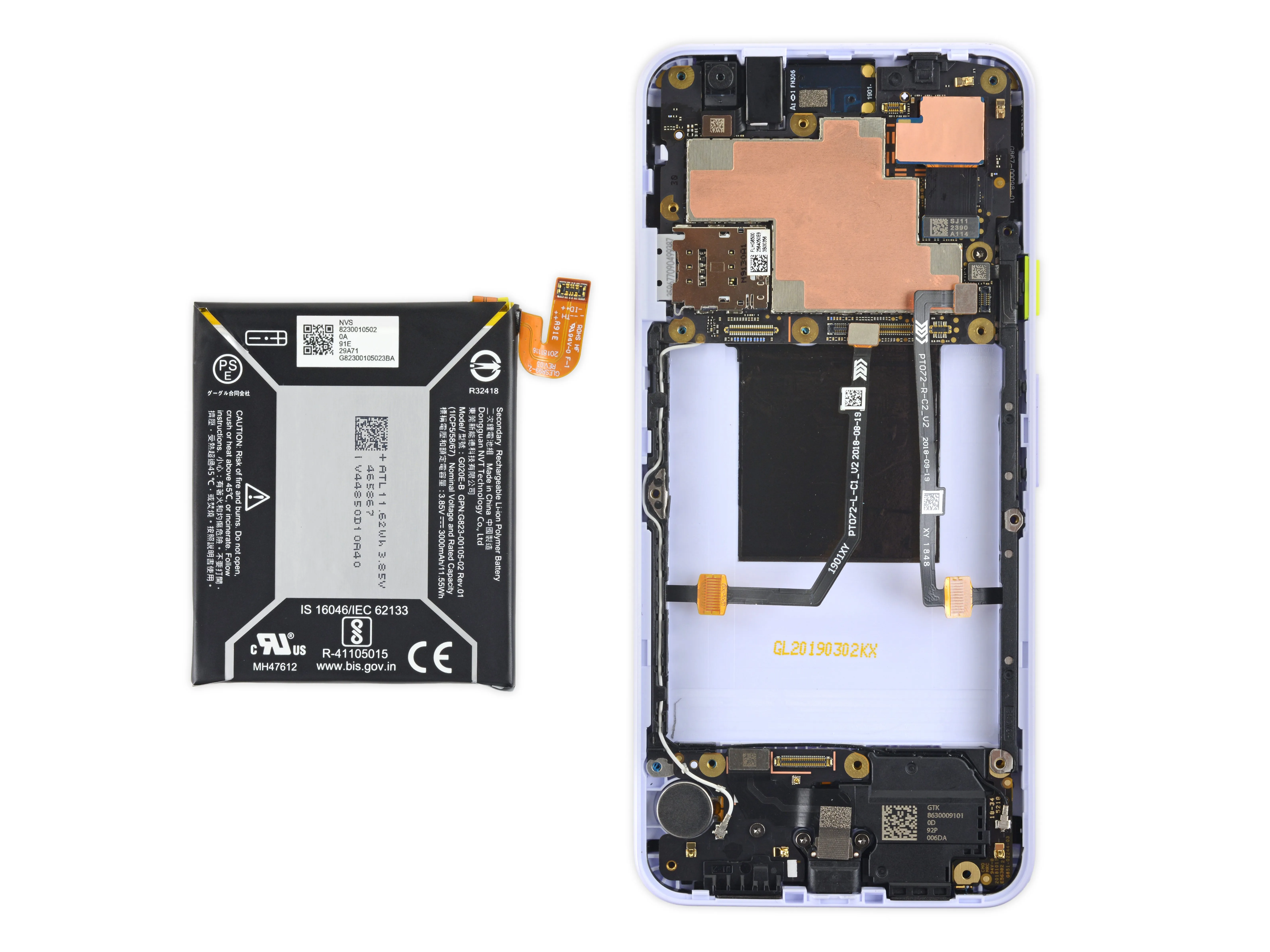

• Мы заранее подготовили наш набор Pro Tech Toolkit с 64 драйверами - нам нужен только один, чтобы открутить эти винты Torx и снять среднюю рамку вместе со встроенным динамиком наушников.

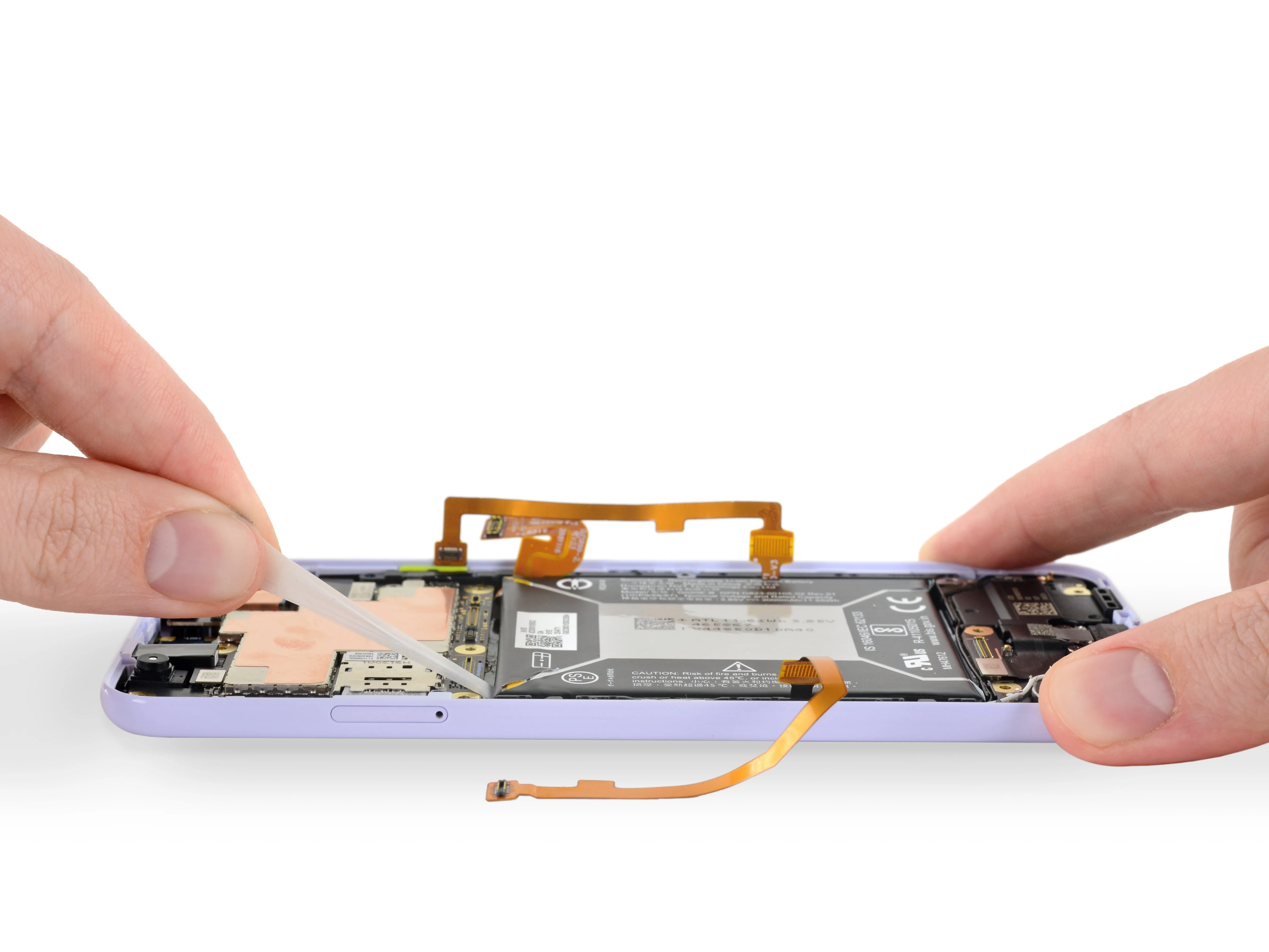

• По пути к аккумулятору мы отложили в сторону пару золотистых гибких кабелей для датчиков Active Edge. В прошлых моделях Pixels эти кабели были проложены под батареей, вне поля зрения и легко разрушались при небрежном обращении. Приятно видеть их вдали от посторонних глаз.

• Переходим к извлечению батареи, где на пути встают две клейкие полоски. Находим их и без лишних усилий отсоединяем. Успех! Батарея извлечена.

• Эта батарея превосходит аккумулятор Pixel 3 емкостью 11,2 Втч со своей собственной батареей мощностью 11,55 Вт-ч (3,85 В, 3000 мА-ч). Это находится как раз между iPhone XR и Samsung Galaxy S10e11,16 Вт-ч и 11,94 Вт-ч соответственно.

Шаг 6

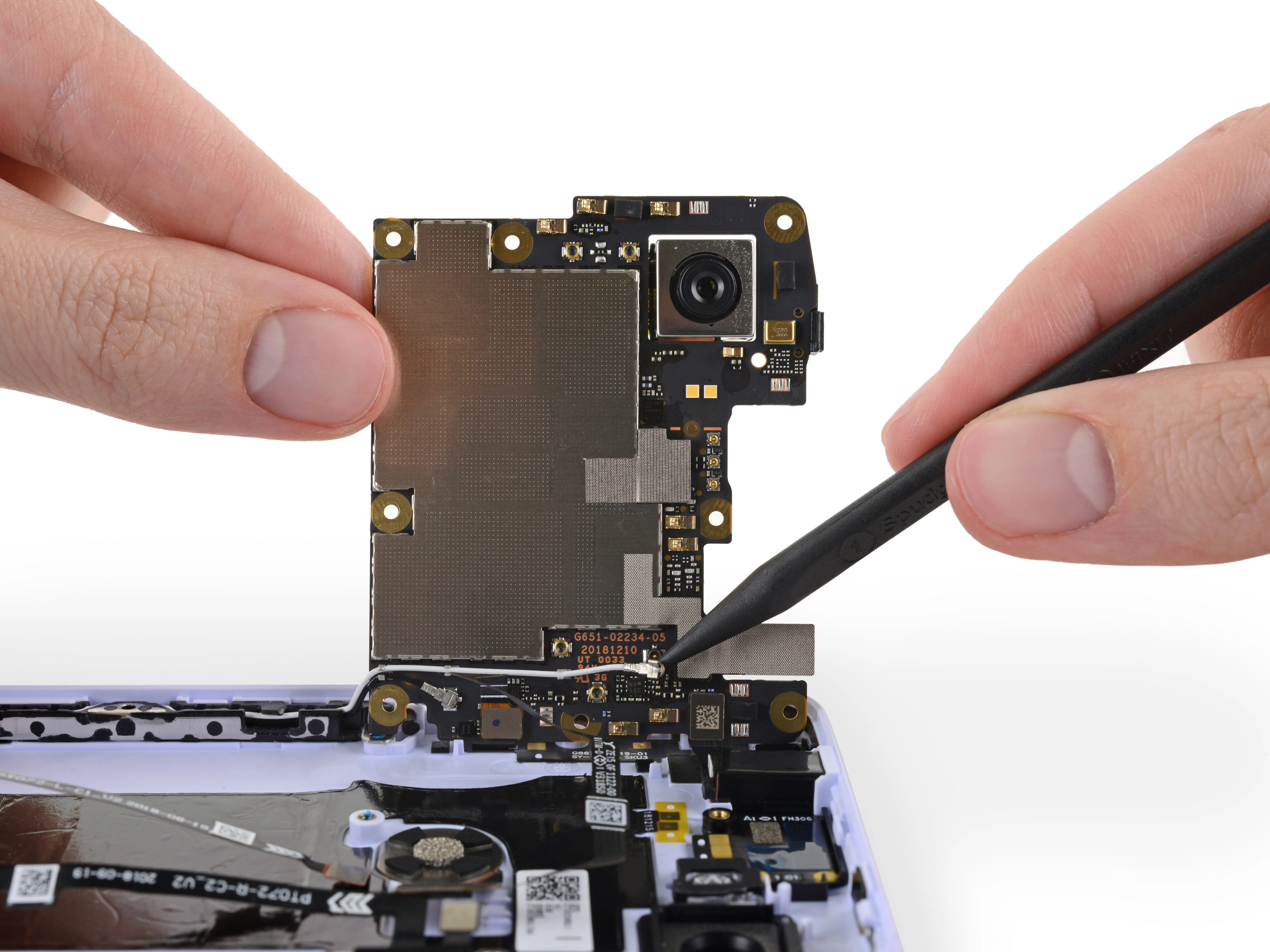

• Следующей будет извлечена материнская плата, к нижней стороне которой прикреплены несколько жилистых антенн-барабанов.

• У наших инженеров, занимающихся разбором, часто появляются руки с пинцетом из-за условий работы.

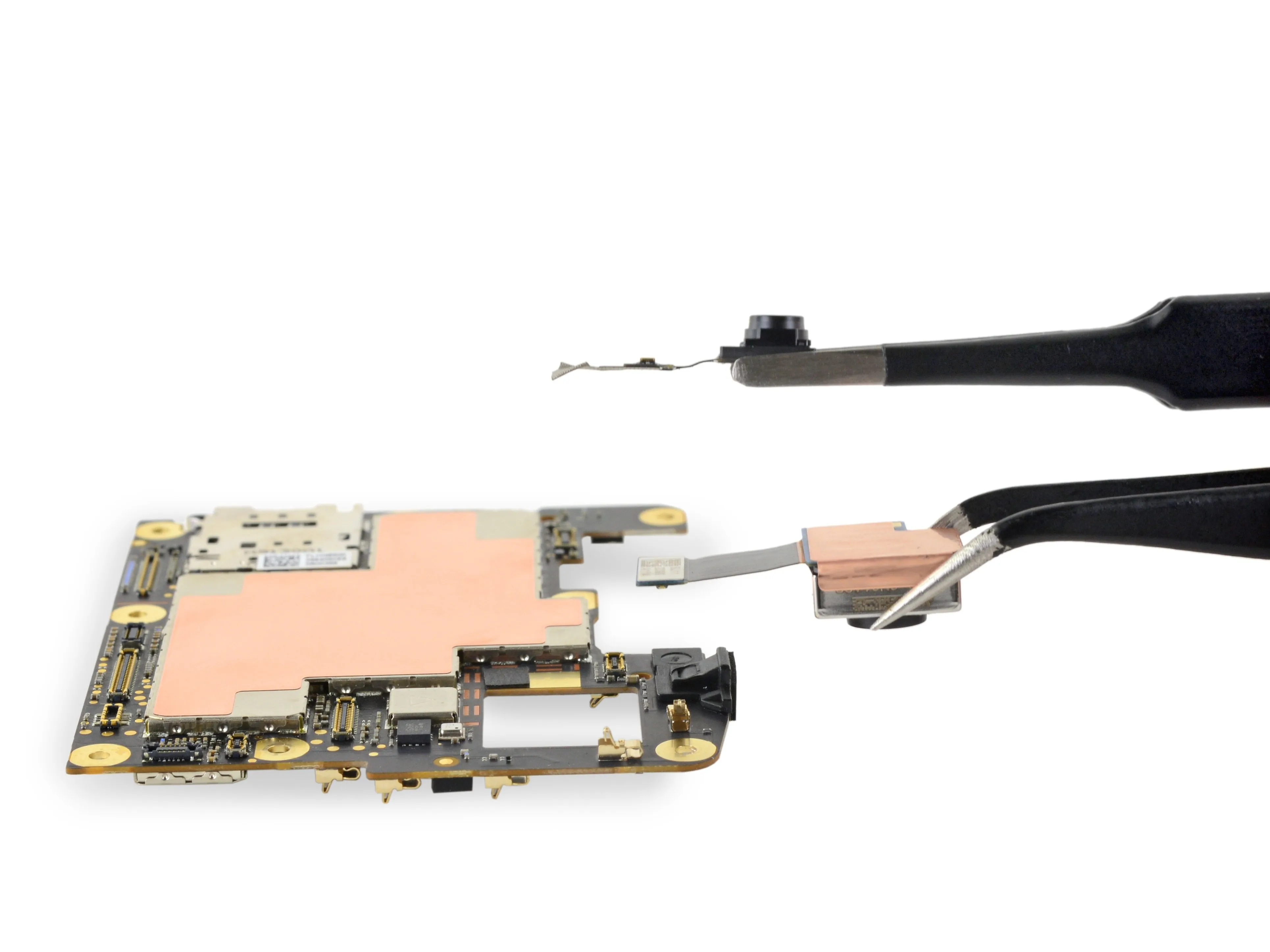

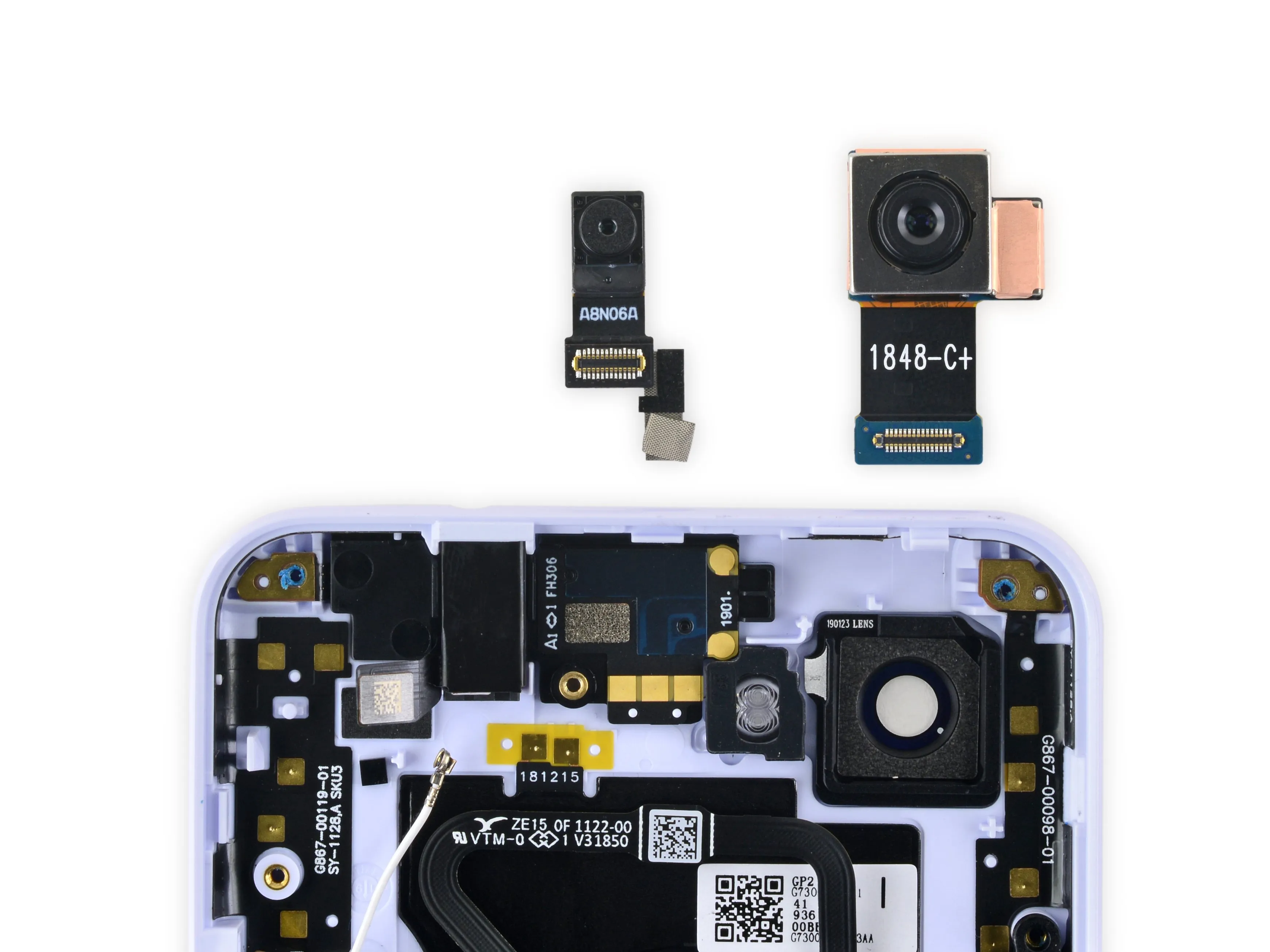

• Некоторых это настораживает, но какие руки могут быть лучше, чтобы вытащить пару крошечных камер?

• Модель 3a унаследовала от Pixel 3 хорошо зарекомендовавшую себя заднюю камеру на 12,2 МП. Вместо двух 8-Мп камер для селфи у 3a только одна, при этом апертуры ƒ/1,8 и ƒ/2,2 усреднены до среднего значения ƒ/2,0.

Комментарии к шагу

Привет, Энтони!

Возможно, вы сможете отпаять микрофоны от плат, хотя я не уверен, повлияет ли это на запуск телефона или нет (теоретически, не должно). Микрофонный модуль на материнской плате рядом с камерой. Аналогичный по форме модуль вы должны найти на на дочерней плате. Это все известные мне внешние порты - возможно, их больше, но без схемы сказать сложно.

Шаг 7

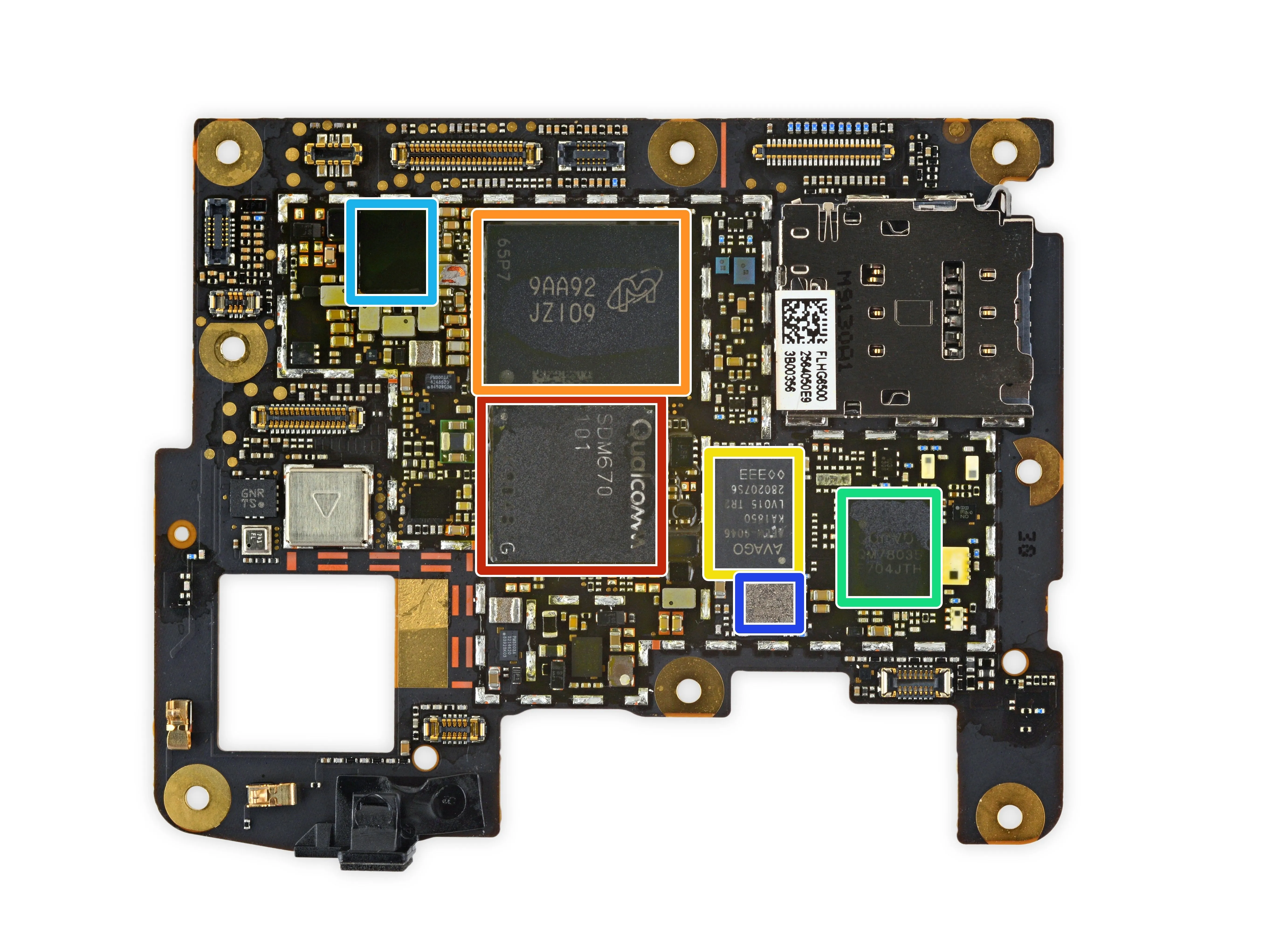

• Давайте посмотрим на эти пиксели, чтобы понять, что это за чипы.

• Qualcomm SDM670 Окта-ядерный процессор Snapdragon 670 + графический процессор Adreno 615

• Micron MT29VZZZAD8DQKSL-046 W.9K8 64 ГБ флеш-памяти + 4 ГБ LPDDR4X DRAM

• Avago AFEM-9046, вероятно, модуль переднего фронта

• Qorvo QM78035, вероятно, осциллятор с контролем напряжения

• Qualcomm PM670A PMIC

• Skyworks SKY77365-11 Модуль усилителя мощности четырехдиапазонного GSM / GPRS / EDGE

• И на этот раз мы не получили ни единого взгляда на Google Pixel Visual Coreкоторое мы видели в последняя параPixel.

Шаг 8

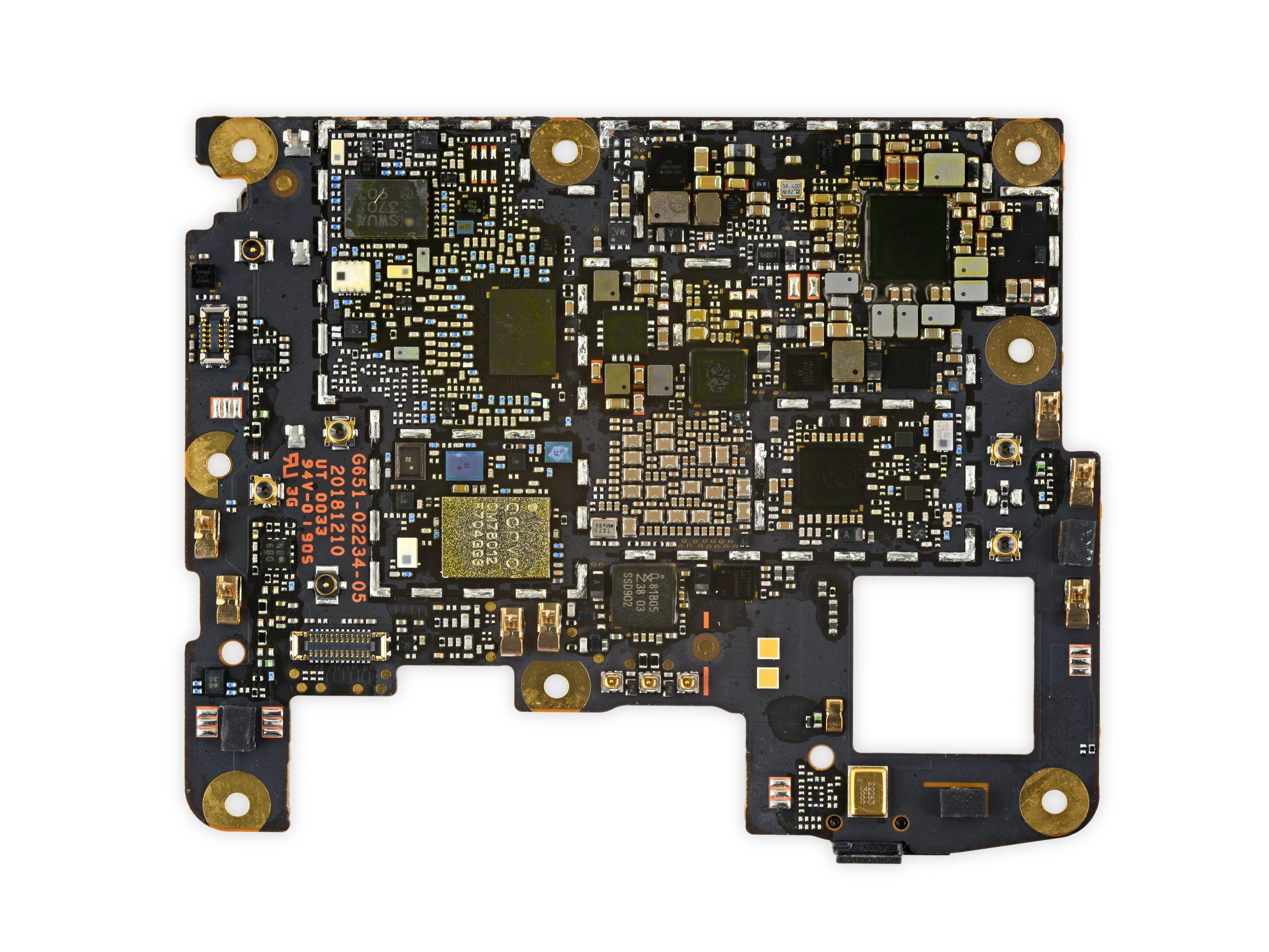

• Задняя сторона:

• Чип безопасности Google H1C2M Titan M

• STMicroelectronics ST33J2M0 Микроконтроллер ARM SecureCore

• Беспроводной комбинированный SoC Qualcomm WCN3990

• Qorvo QM78012 Модуль радиочастотного синтеза

• Радиочастотный трансивер Qualcomm SDR660

• NXP PN81B, вероятно, контроллер NFC с Secure Element

• Murata SWUA 370 90 и Qualcomm PM670 PMIC

Шаг 9

• Бонусные чипы!

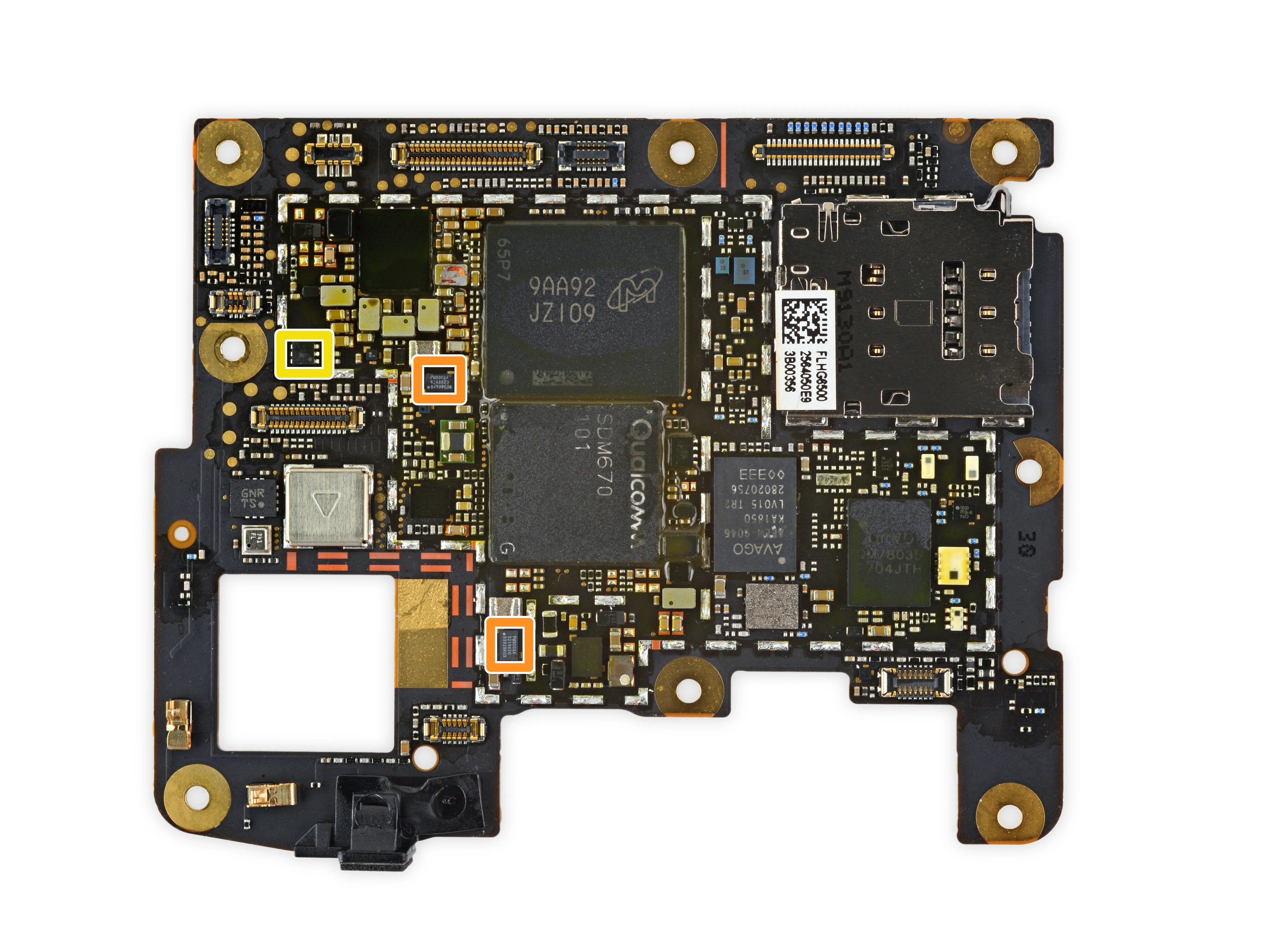

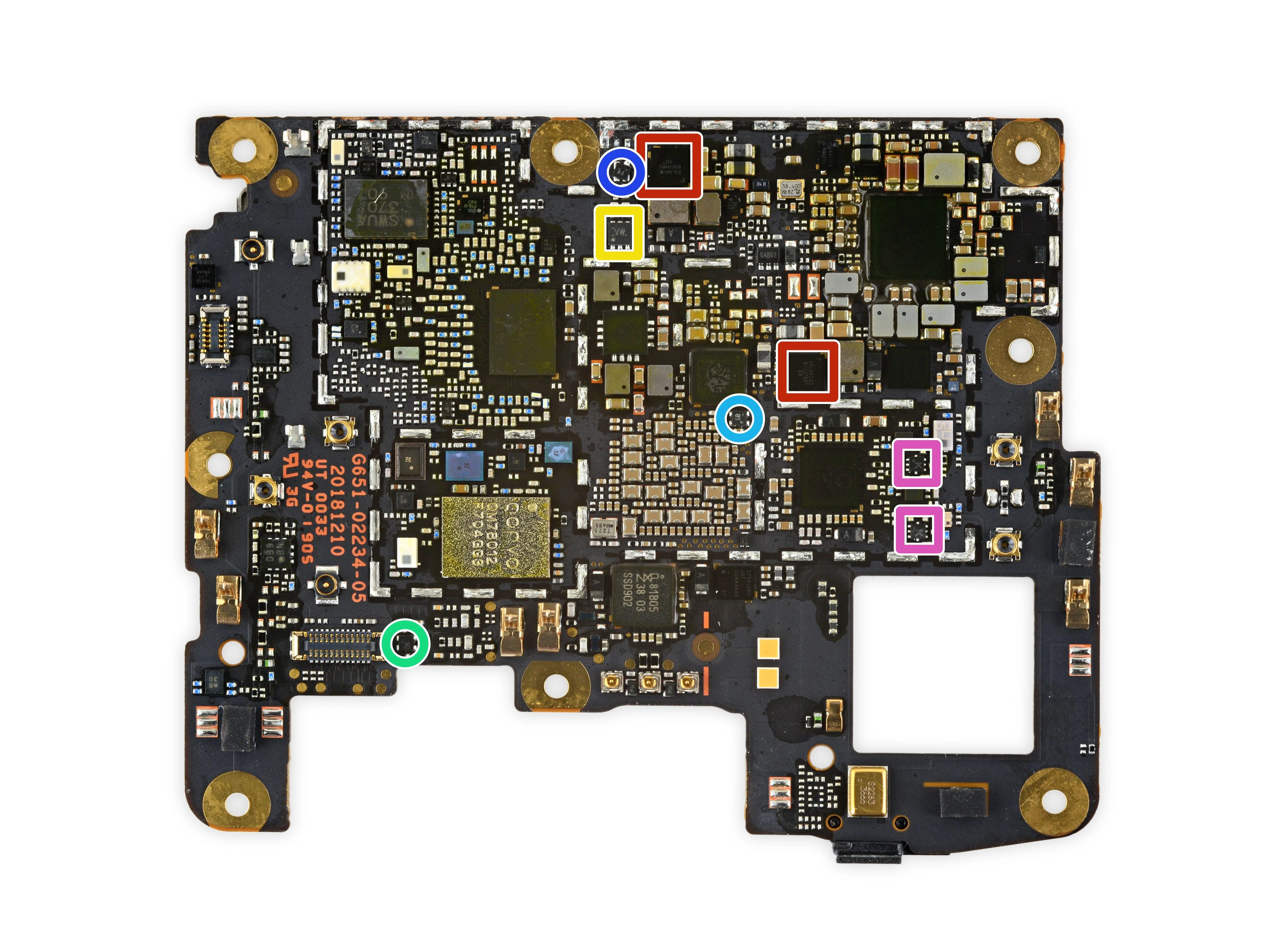

• Аудиоусилитель Cirrus Logic CS35L36-CWZR

• Управление питанием Qualcomm PM3003A

• Texas Instruments TLV7113318DDSE LDO-регулятор 200 мА

• Texas Instruments TLV70728PDQN Регулятор LDO 200 мА

• Texas Instruments TLV70718PDQN Регулятор LDO 200 мА

• Texas Instruments TLV73318PDQN Регулятор LDO 300 мА

• Skyworks SKY13351-378LF GaAs SPDT переключатель

Шаг 10

• И датчики:

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMP388 датчик давления

• AKM Semiconductor AK09915C 3-осевой электронный компас

Шаг 11

• После материнской платы в корпусе осталось совсем немного. Это не так уж и плохо, особенно когда каждая деталь вынимается легко и цельно.

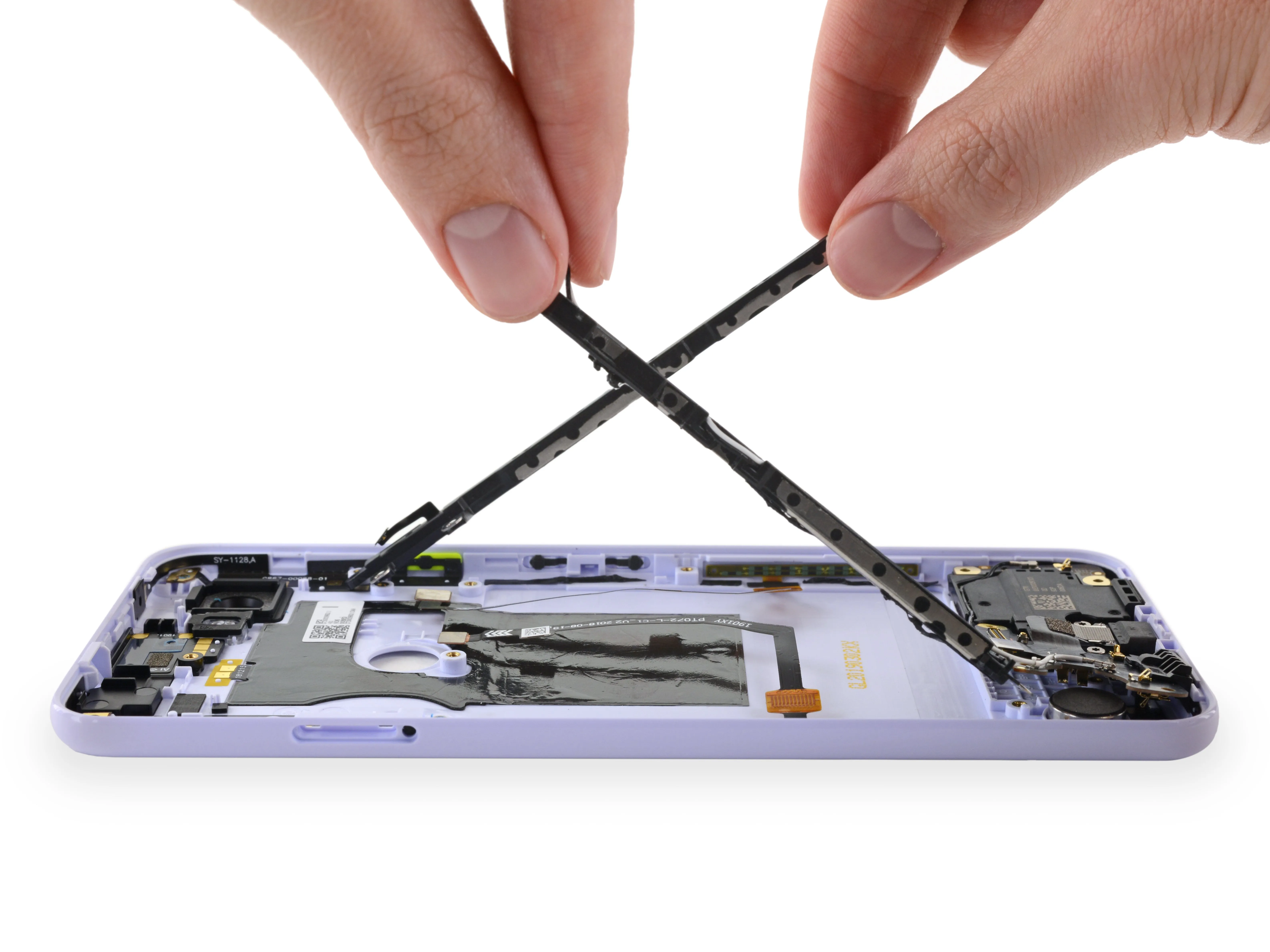

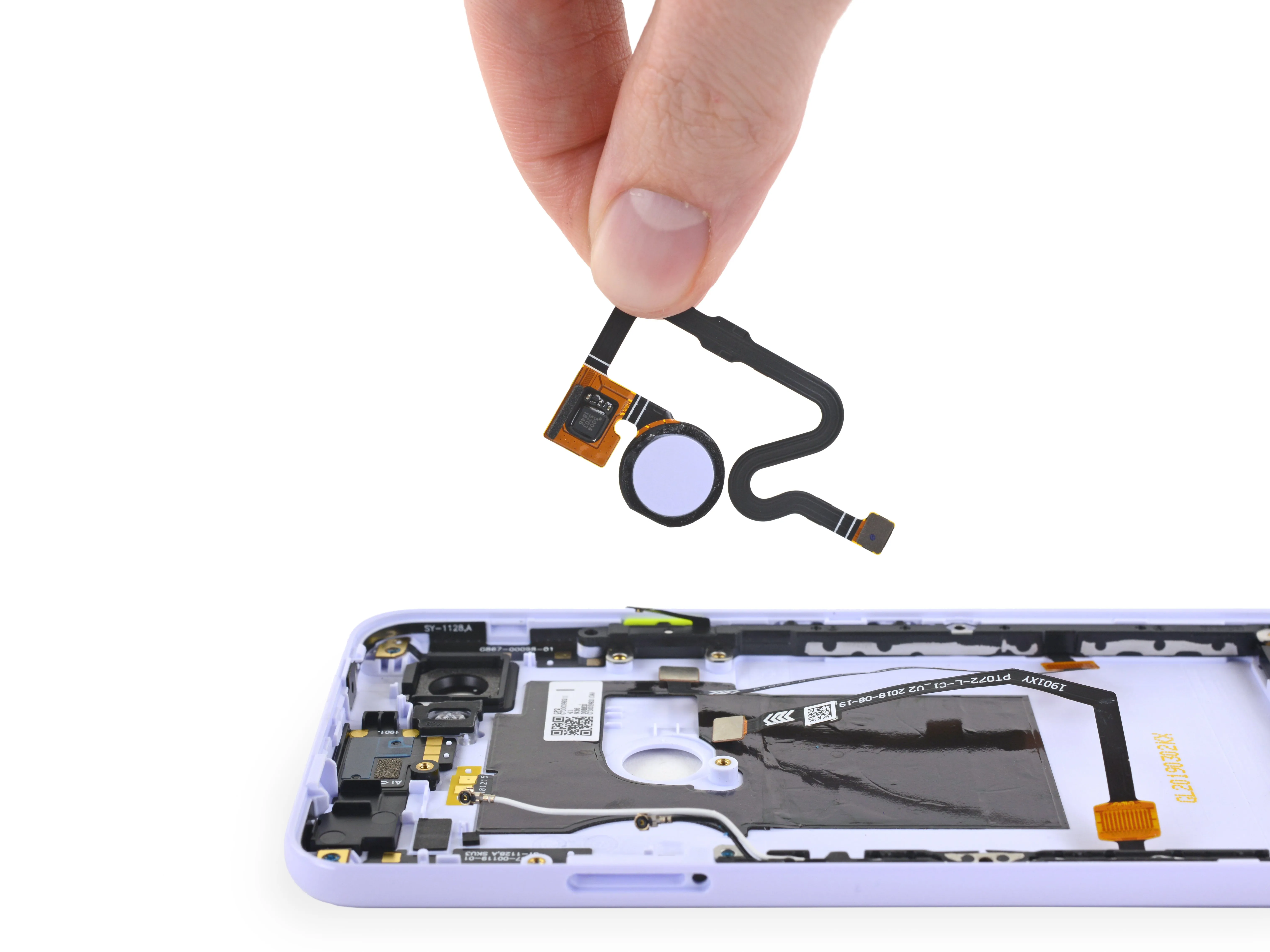

• Сначала мы извлекаем датчик отпечатков пальцев вместе с его волнистым гибким кабелем.

• Далее, эти пластиковые направляющие, выполняющие двойную функцию - как кабельные маршрутизаторы, так и кронштейны, которые прижимают датчики сдавливания на место.

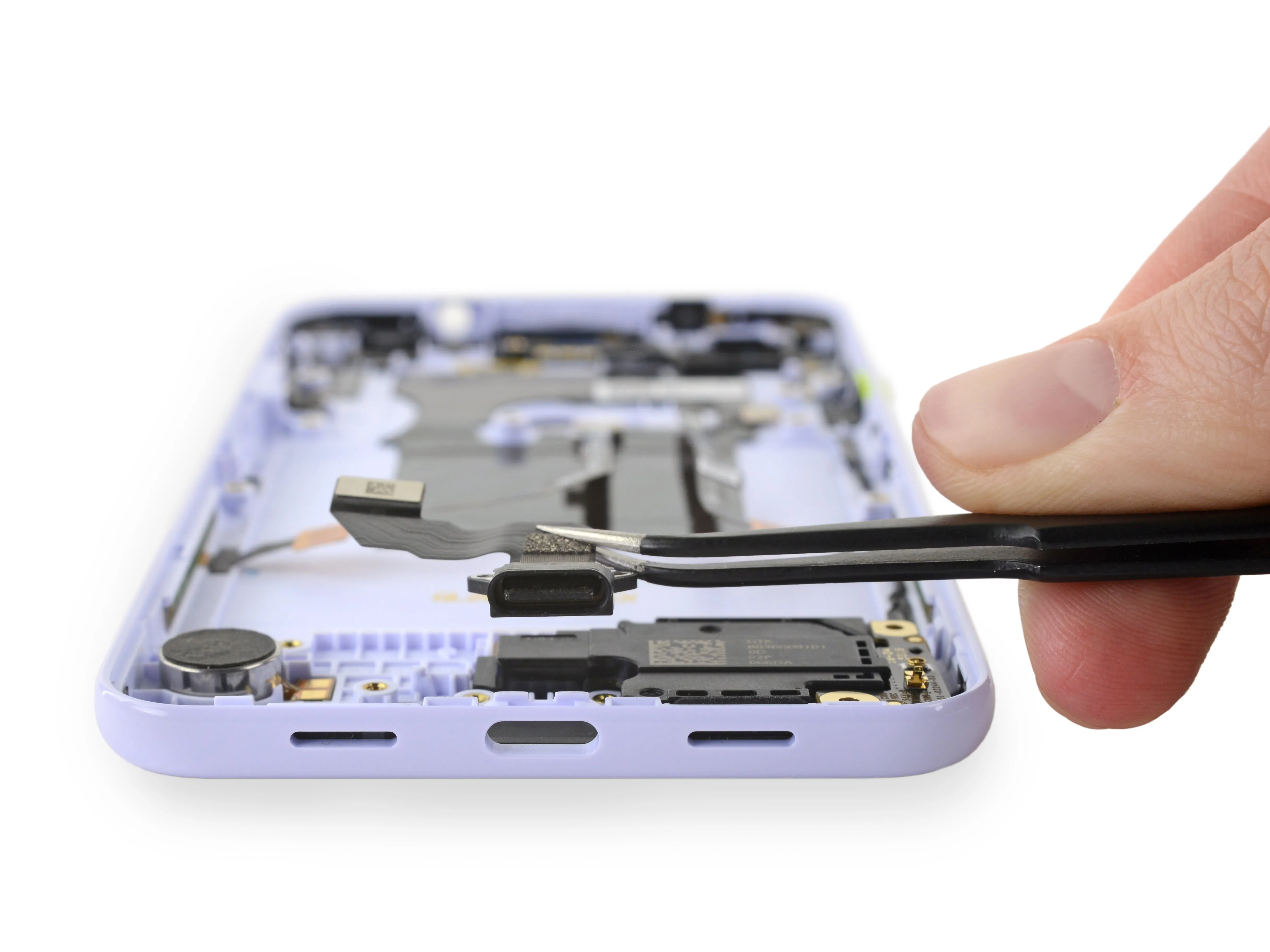

• На нижней грани мы находим модульный порт USB-C! Это очень удачный дизайн для такого быстроизнашивающегося компонента, особенно учитывая, что 3a не предлагает беспроводную зарядку.

• Разъем для наушников также модульное возвращение.

• Внизу мы также видим вибромотор - маленький, круглый LRA (Linear Resonant Actuator), который можно найти практически в каждом смартфоне, выпущенном не Apple или Google. Никаких модных высокоточный тактильный мотор для этого Pixel.

Шаг 12

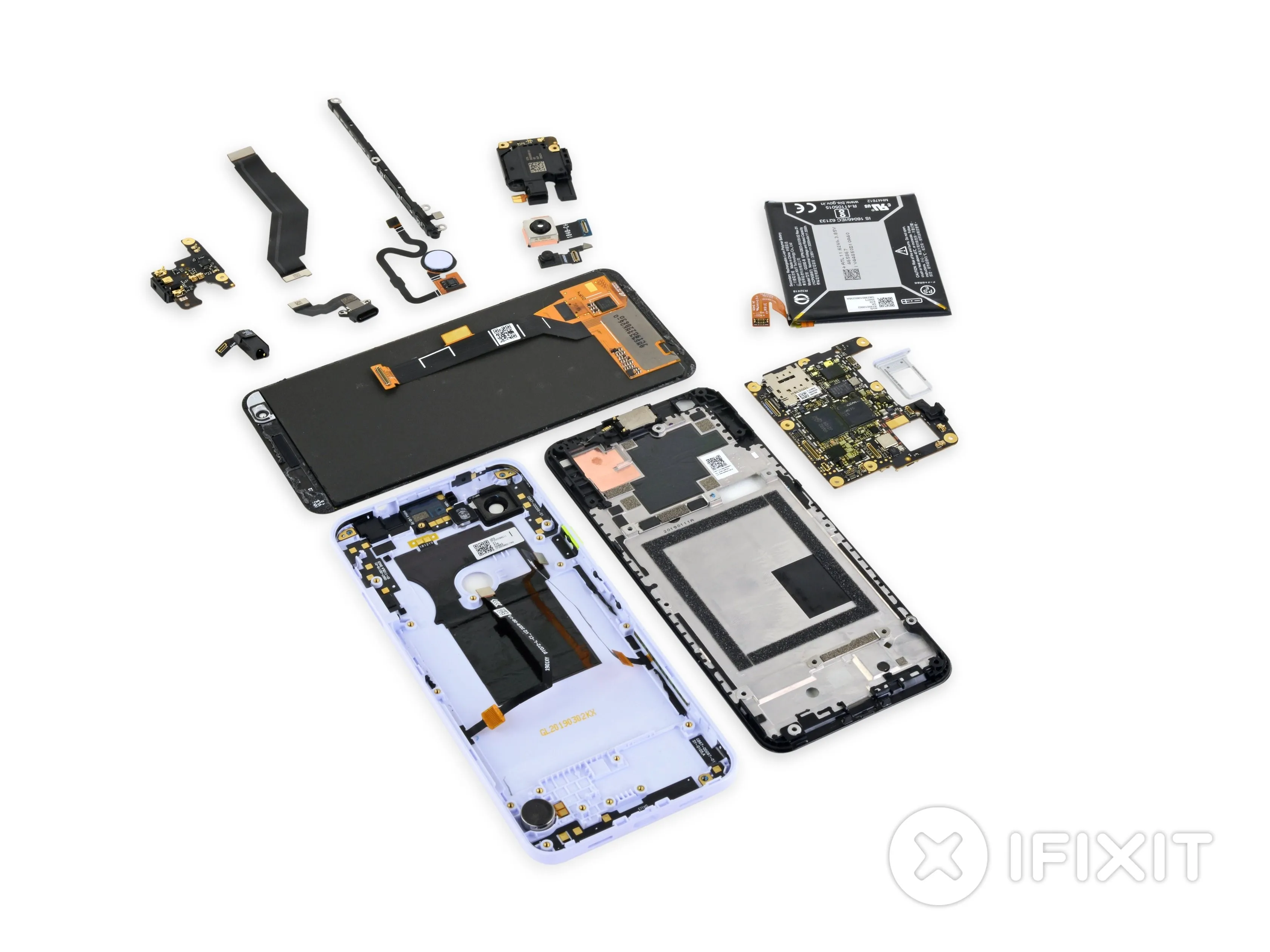

• Пройдя через все этапы разборки, мы выкладываем наше, казалось бы, бесконечное количество деталей.

• Хотя разборка этого телефона была далеко не простым делом, нам понравились некоторые моменты, возвращающие нас в прошлую, более ремонтопригодную эпоху.

• Как этот телефон справляется с ремонтом? Узнайте это, посмотрев на оценку ниже!

• Если вы ищете более кинематографичное предложение в этой серии, ознакомьтесь с нашим Видео разборки Pixel 3a XL.

• Если вы хотите полюбоваться на внутренности, мы сделали для вас несколько обоев для вас!

Вывод

• Большинство компонентов являются модульными и могут быть легко заменены после снятия дисплея.
• Удобный для ремонта клей с растягивающимся слоем фиксирует батарею.
• Единственные винты - это стандартные крепежи T3 Torx.
• Дисплей снимается первым, но он тонкий и плохо держится. Клейкая пена делает процесс открытия относительно простым.
• Бесчисленное множество длинных тонких ленточных кабелей, соединяющих внутренние компоненты, могут быть неприятны в работе, и их легко случайно порвать.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

О, ПЕРВЫЙ КОММЕНТАРИЙ!

Кстати, правда ли, что в 3a/3a XL нет чипа Pixel Visual Core (PVC)? Пожалуйста, дайте мне знать.

Здравствуйте, Динан,

При осмотре материнской платы мы не обнаружили ничего, что могло бы напоминать PVC. Возможно, хотя и маловероятно, что он находится под чипом.

Это обсуждалось во время презентации продукта на Google I/O. В Pixel 3a никакого ПВХ нет. Специалисты по вычислительной фотографии проделали большую работу, настраивая каждую деталь GCam так, чтобы она быстро работала на Snapdragon (не забывайте, что оригинальный Pixel тоже не имеет PVC, и GCam работает на нем просто отлично, в дополнение ко всем неофициальным портам GCam для всех устройств, не относящихся к Google). По словам рецензентов, это работает довольно хорошо.

QCM имеет внутренние DSP, которые могут быть использованы в качестве конволюционных ускорителей. Также они поставляются с AIX (ускоритель искусственного интеллекта). Tensorflow Lite, вероятно, хорошо работает на этих аппаратных движках.

Итак, это подтверждает, что это eMMC-накопитель, верно? Известны ли нам технические характеристики?

Разборка показывает, что это Micron MT29VZZZAD8DQKSL.

Это должно говорить само за себя. Хватит лениться.

Набрав в гугле MT29VZZZAD8DQKSL, вы получите объявление, в котором говорится

Multichip Packages eMCP 544Gb (2xNAND B16A TLC 256Gb+4xDRAM LPDDR4 8Gb)

а если погуглить eMCP, то мы получим eMCP - e.MMC с LPDRAM

Почему вы так торопились с разбором!?!? Почему разъем для наушников не был показан на картинке, а не в сноске!!!? А как же ЦАП для наушников? Вы также полностью игнорируете и не упоминаете боковые направляющие для сдавливания. Нет и фотографий крупным планом. Ваше видео о 3a XL невероятно короткое. Вы даете нам одно супербыстрое упоминание о печатной плате, где вы упоминаете только две микросхемы, а затем просто двигаетесь дальше. Я хочу рассмотреть все детали, получить информацию обо всех микросхемах и увидеть все в большом масштабе, чтобы не пришлось самому что-то разбирать. Я хочу положиться на ваш опыт в этой области. Больше фотографий всех деталей не повредит вашей репутации. Этот телефон - большой, даже несмотря на его бюджетную цену. Он не должен получить бюджетный разбор. Вы - единственное и неповторимое место, на которое кто-то вроде меня может положиться, чтобы действительно получить хорошие информативные фотографии того, что находится внутри такого телефона. Никто не сделает более подробные снимки, чем вы.

Если сделать краткий обзор внутренних деталей, то окажется, что здесь нет специального ЦАПа для наушников. Усилитель звука, скорее всего, такой же, как и колонки, которые питаются напрямую от Snapdragon 670.

Привет, Сквиши,

Для нас большая честь, что вы выбрали Делаете.ру в качестве сайта для получения информации об устройстве! В этом обзоре мы постарались подчеркнуть то, что выделяет Pixel 3a среди его предшественников.

В связи с этим я обновил разборку, добавив снимок разъема для наушников и ссылку на датчики сжатия (которые не изменились со времен предыдущих Pixels). Кроме того, следите за обоями устройства!

Я уверен, что Делаете.ру с радостью вышлет вам цену за более подробный разбор, чем тот бесплатный контент, который они щедро предоставляют всем желающим.

Есть ли у 3a магнитный переключатель под экраном для чехлов-фоло? Я знаю, что на прошлых устройствах pixel и nexus они были, но на моем pixel не было никакой магнитной реакции, и я не вижу ничего в статье об этом.

Привет, Сэм!

Это интересный вопрос. Насколько я могу судить, я не вижу датчика. Я также провел магнитом по всей поверхности 3a и 3a XL... и ничего не обнаружил :)

Здравствуйте, я планирую купить Pixel 3a или 3a xl. Посмотрел видео на YouTube, в котором упоминалось, что стекло телефона легко разбивается при падении с высоты фута. Это заставило меня забеспокоиться и засомневаться в покупке телефона. Мне нравится весь аспект, но я не хочу постоянно испытывать стресс из-за того, что могу разбить стекло. Буду рад узнать вашу точку зрения на этот вопрос. Большое спасибо.

Если вам нравится Pixel 3a, подумайте о покупке ударопрочного чехла. Хорошо продуманный чехол предотвратит трещины на экране гораздо больше, чем формула стекла.

Согласно этой статье, стекло Dragontrail так же устойчиво к царапинам, как и стекло Gorilla, но не так устойчиво к изгибам и ударам. Тем не менее, оно должно быть намного лучше, чем у всех телефонов, в которых не используется стекло Gorilla.

Нет тепловой пушки, экран первый, батарея легко снимается, модульные порты, все винты одного типа... Почему это только повторяемость 6/10? iPhone XR получил 6 баллов, у него нет модульных портов, он требует нагрева, а винты с тремя точками крепления специально сделаны так, чтобы мешать ремонту.

Пенопластовый клей довольно сложно удалить (я прошел через 5 пластиковых скребков).

Экран+дигитайзер практически невозможно снять, не сломав его.

См. шаг 1 замены ЖК-дисплея в руководстве по обслуживанию: Замена экрана Google Pixel 3a

Есть ли признаки водонепроницаемости?

Привет, Престон,

К сожалению, Pixel 3a не предназначен для этого. Вокруг портов нет прокладок, вокруг пресс-разъемов нет пены, а клей для экрана легко пропускает воду.

Я бы посоветовал приобрести для него водонепроницаемый чехол, чтобы сохранить его в безопасности.

Можно ли отремонтировать экран только с помощью стекла? А также где и когда экран и стекло pixel 3a будут доступны в продаже?

Здравствуйте, Колин,

Поскольку хрупкая OLED-панель приклеена к стеклу, ремонт только стекла будет очень сложным (хотя и не невозможным) и потребует специальных инструментов.

Будете ли вы поставлять запчасти для этого устройства?

Привет, Корай,

Скорее всего, будем в будущем!

Вы просто не сняли металлическую среднюю панель. Кажется, что вы перескочили от снятия дигитайзера к снятию батареи. Между ними находится металлическая средняя пластина для придания жесткости.

Эй, как указано в верхней части этого обзора, это сделано в развлекательных целях: 'Этот обзор не является руководством по ремонту. Для ремонта Google Pixel 3a используйте наше сервисное руководство'. Мы пропустим много шагов, чтобы перейти к интересным открытиям, полное руководство по ремонту появится чуть позже.
