Разборка Google Pixel 4 XL

Введение

Информация о телефонах Pixel этого года была предана забвению, поэтому, когда ключевая презентация наконец-то состоялась, интернет дружно пожал плечами. Но знаете, что не было утечкой? Внутренности! И есть только один способ добраться до них - разборка!

Хотите еще больше интересных новостей о разборе? Загляните на наш YouTube-канал, следите за нами в Twitter, Instagram или Facebook и подписывайтесь на нашу рассылку.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Видео обзор

Шаг 1 Разборка Google Pixel 4 XL

• Обычно мы выступаем за высокое разрешение, но это будет самая пиксельная разборка в истории. Ознакомьтесь с характеристиками нашего устройства:

• 6,3-дюймовый OLED-дисплей с разрешением QHD+ 3040 x 1440 (537 ppi) и переменной частотой обновления до 90 Гц.

• Окта-ядерный 64-битный процессор Qualcomm Snapdragon 855 в паре с 6 ГБ оперативной памяти LPDDR4X

• Двойная тыловая камера с одним широкоугольным модулем 12,2 МП ƒ/1,7 и одним телефото модулем 16 МП ƒ/2,4; одинарная широкоугольная камера selfie 8 МП ƒ/2,0

• 64 ГБ встроенной памяти (128 ГБ опционально)

• Степень защиты от проникновения IP68

• Мобильная ОС Android 10

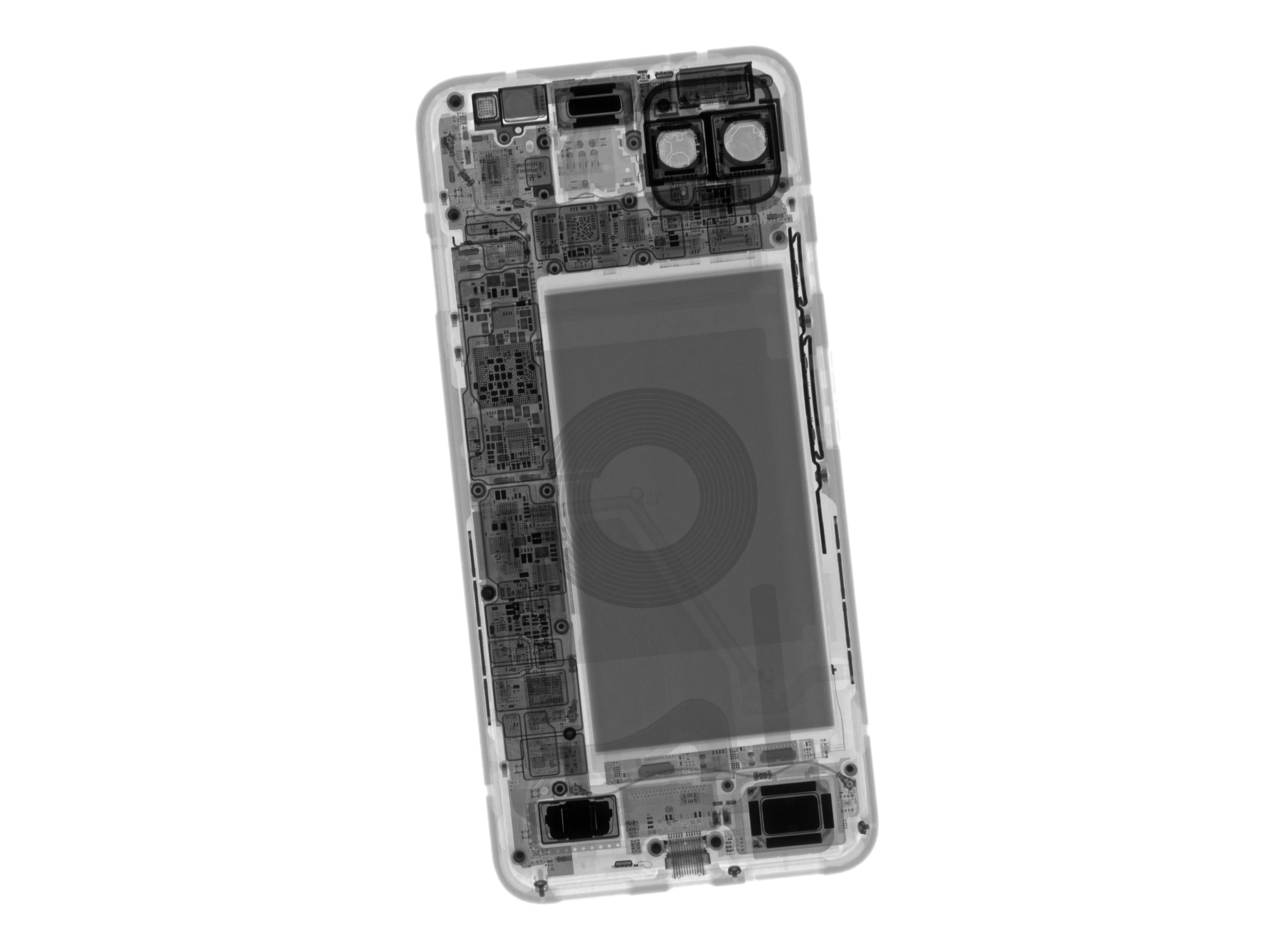

• Google, мы увидим ваш радар и поднимем вам рентгеновские лучи. Наши уважаемые коллеги из Creative Electron предоставили ранний взгляд на внутренности этого Pixel - и, похоже, он совершенно отличается от Pixel 2 и 3.

Шаг 2

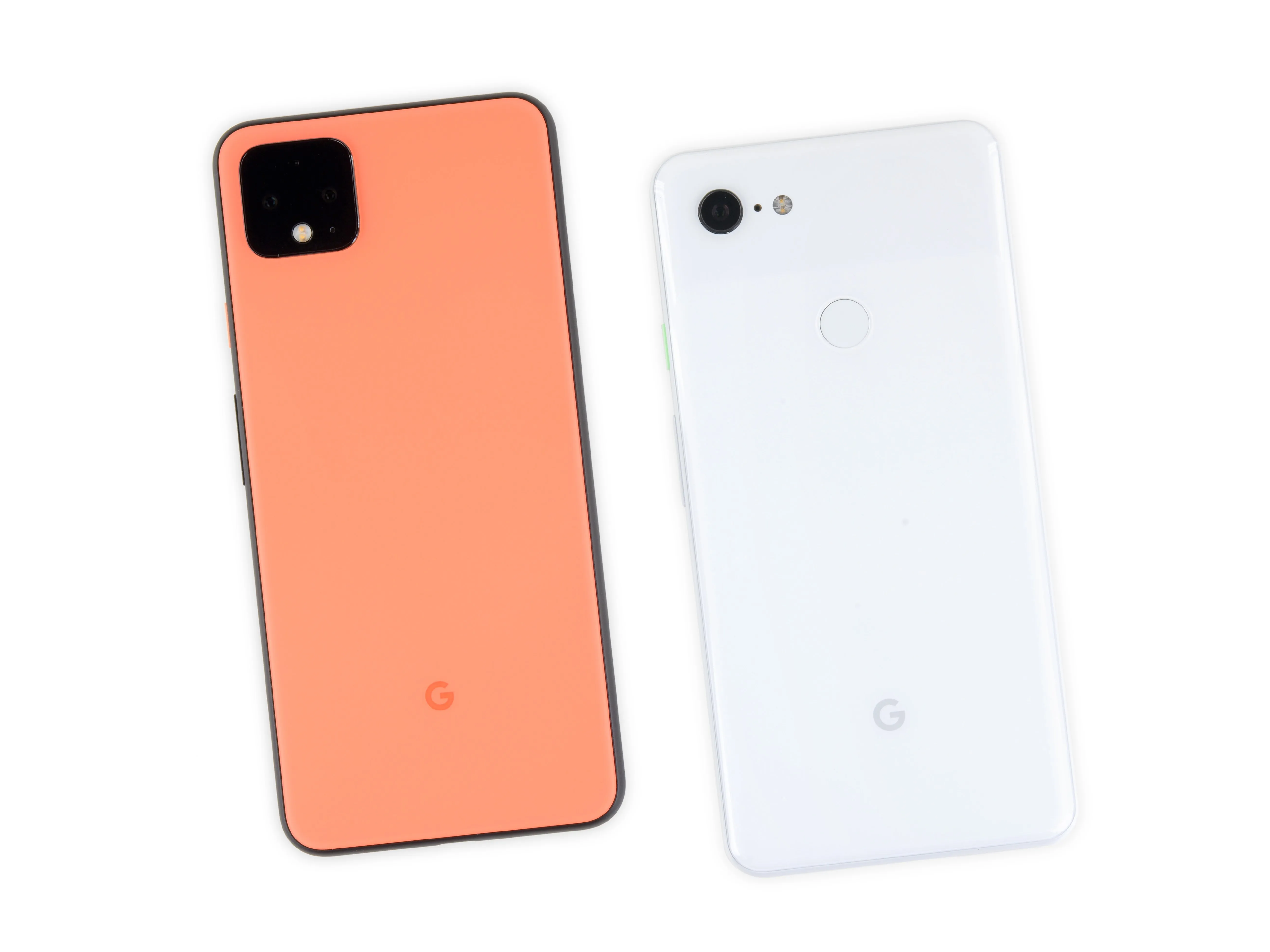

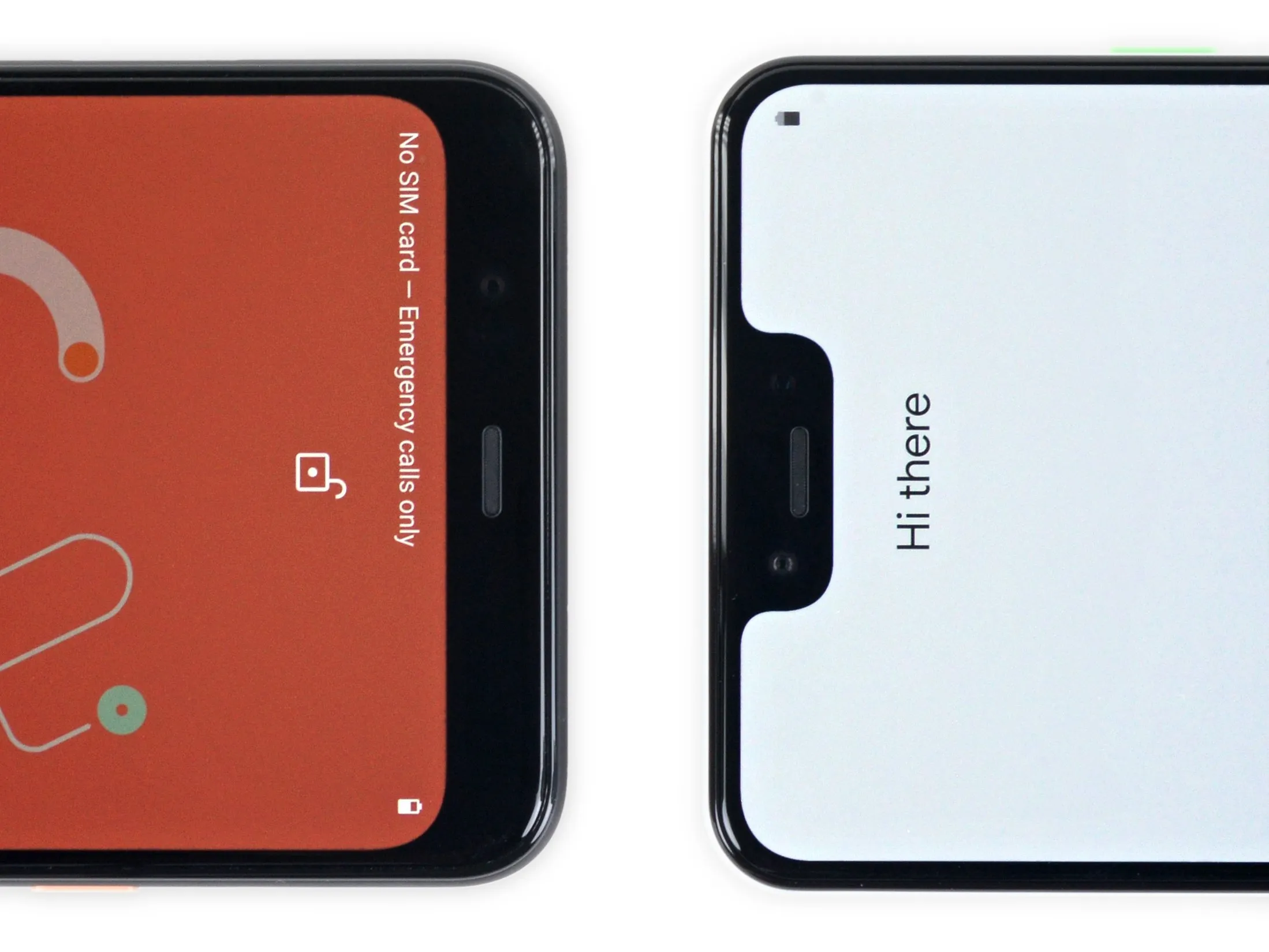

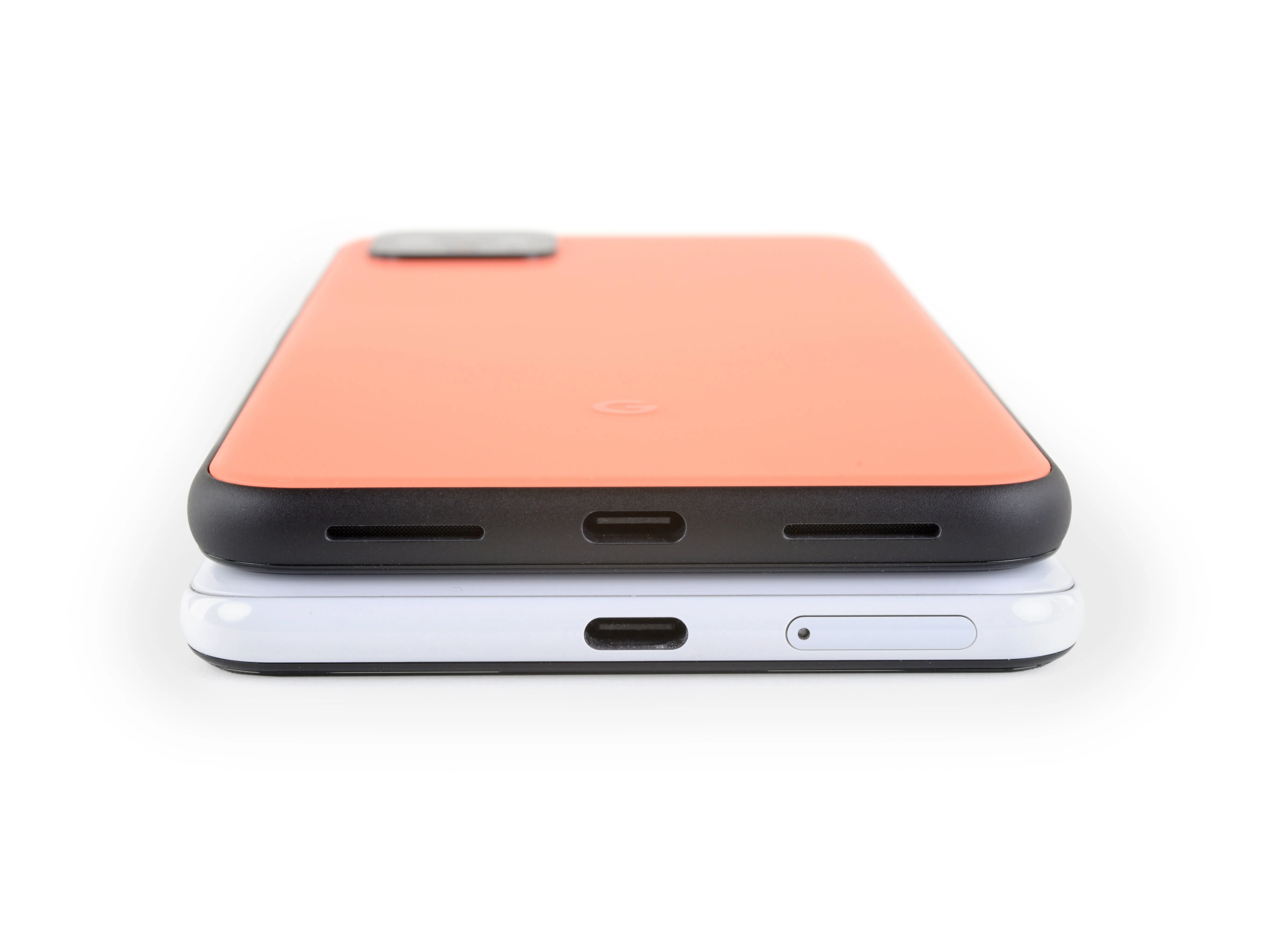

• Сравнивая наш новый Oh So Orange Pixel 4 XL с прошлогодним Clearly White 3 XL, можно сделать несколько замечаний:

• Среди заметных изменений - отсутствие (одной из) решеток фронтальных динамиков и датчика отпечатков пальцев прошлых лет. Новая система динамиков по-прежнему обеспечивает стереозвук, но нижний динамик выходит снизу (как у iPhone), а не на лицо.

• Лоток для SIM-карт также упакован и перемещен, вероятно, для того, чтобы разместить вышеупомянутый динамик.

• Вырез Pixel 3 превратился в целую рамку! В то время как все остальные производители яростно работают над устранением вырезов и ободков, подход Google кажется немного более спокойным.

• По крайней мере, они использовали пространство с пользой: внутрь поместили инфракрасное оборудование для распознавания лиц, широкоугольную фронтальную камеру и новый крутой радар.

• Если вы ищете сравнение между яблоками и апельсинами, вот, пожалуйста.

Шаг 3

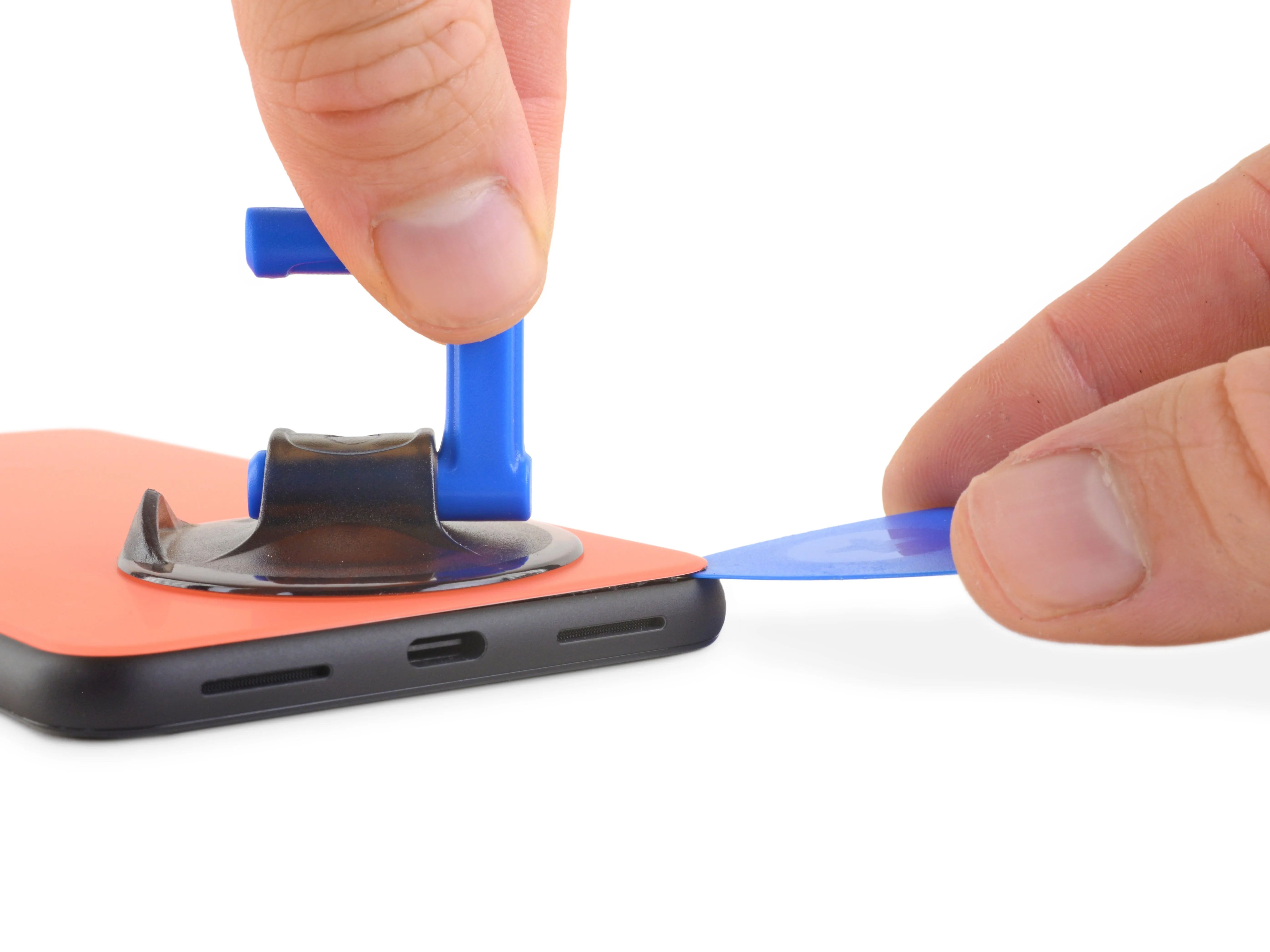

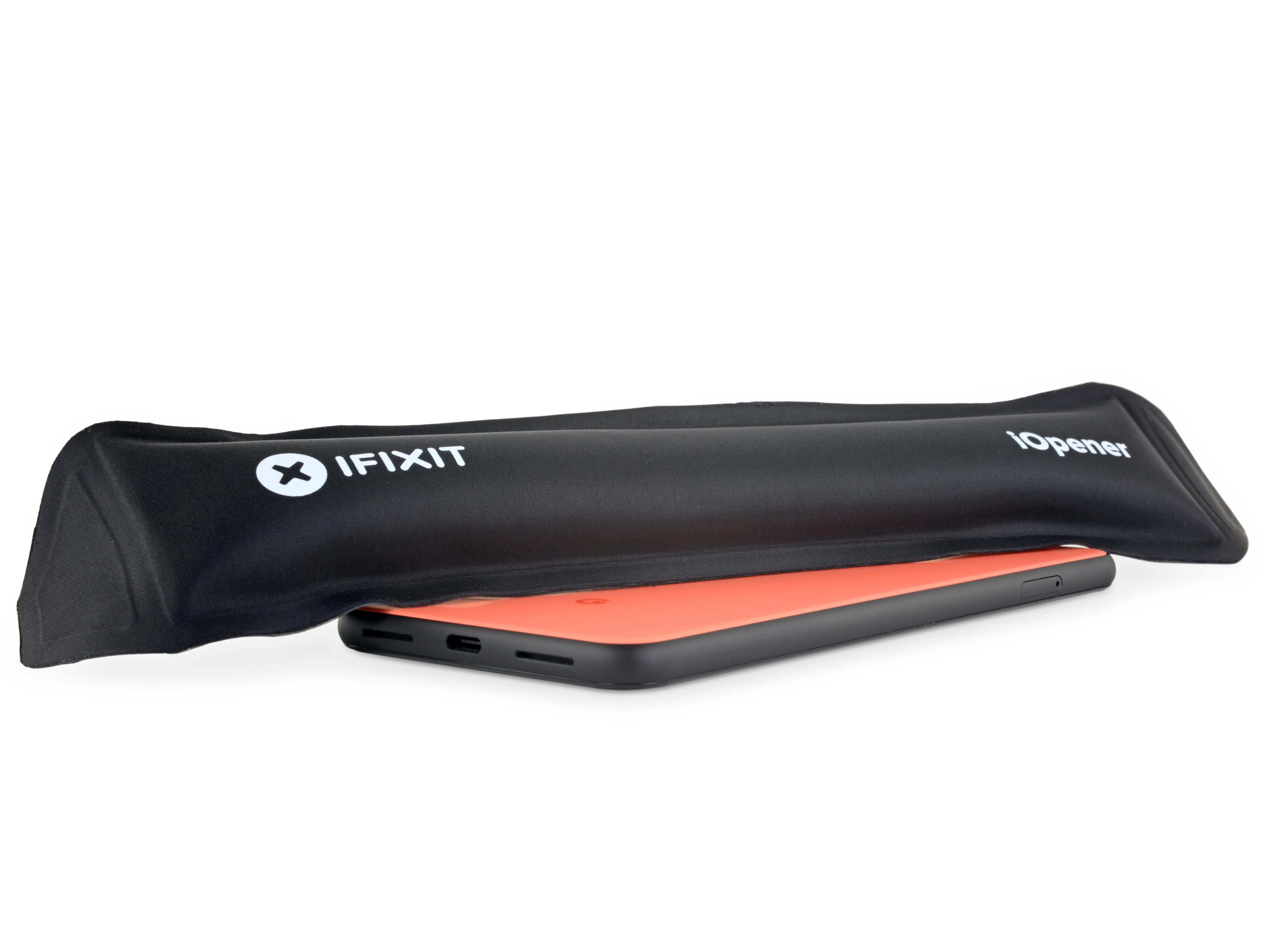

• Если бы к этому телефону прилагалась инструкция по ремонту, мы уверены, что первый шаг гласил бы: 'Приложите тепло к поверхности, отмеченной оранжевым цветом'. Так мы и поступили.

• Клей под ним, к счастью, тонкий, но, тем не менее, прочный. На данный момент мы готовы на все, лишь бы не густой липкой жижи прошлого года..

• Не имея больше датчика отпечатков пальцев, мы надеялись, что нам удастся пробраться внутрь, не столкнувшись с какими-либо ловушками для гибкого кабеля, но, увы, новый, еще более короткий кабель соединяет всевозможные элементы на бампе задней камеры: вспышку, микрофон и спектральный датчик + датчик мерцания.

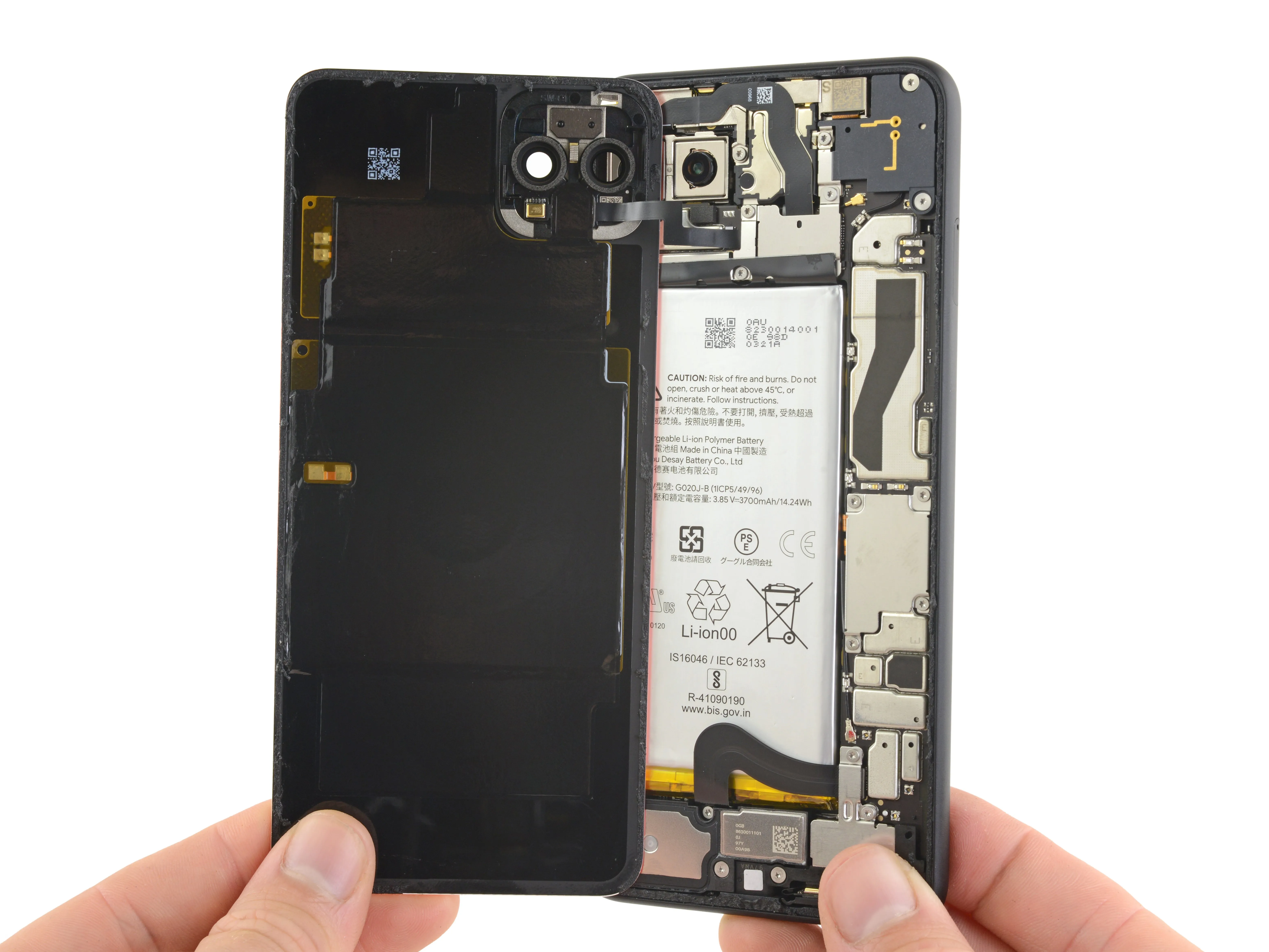

• К счастью, катушка беспроводной зарядки и катушка NFC, недавно приклеенные к задней панели с помощью клея, используют удобные для ремонта пружинные контакты.

• К сожалению, это означает, что клей на задней панели должен быть прочным. Вам не нужны свободные контакты, когда речь идет о схеме зарядки.

Шаг 4

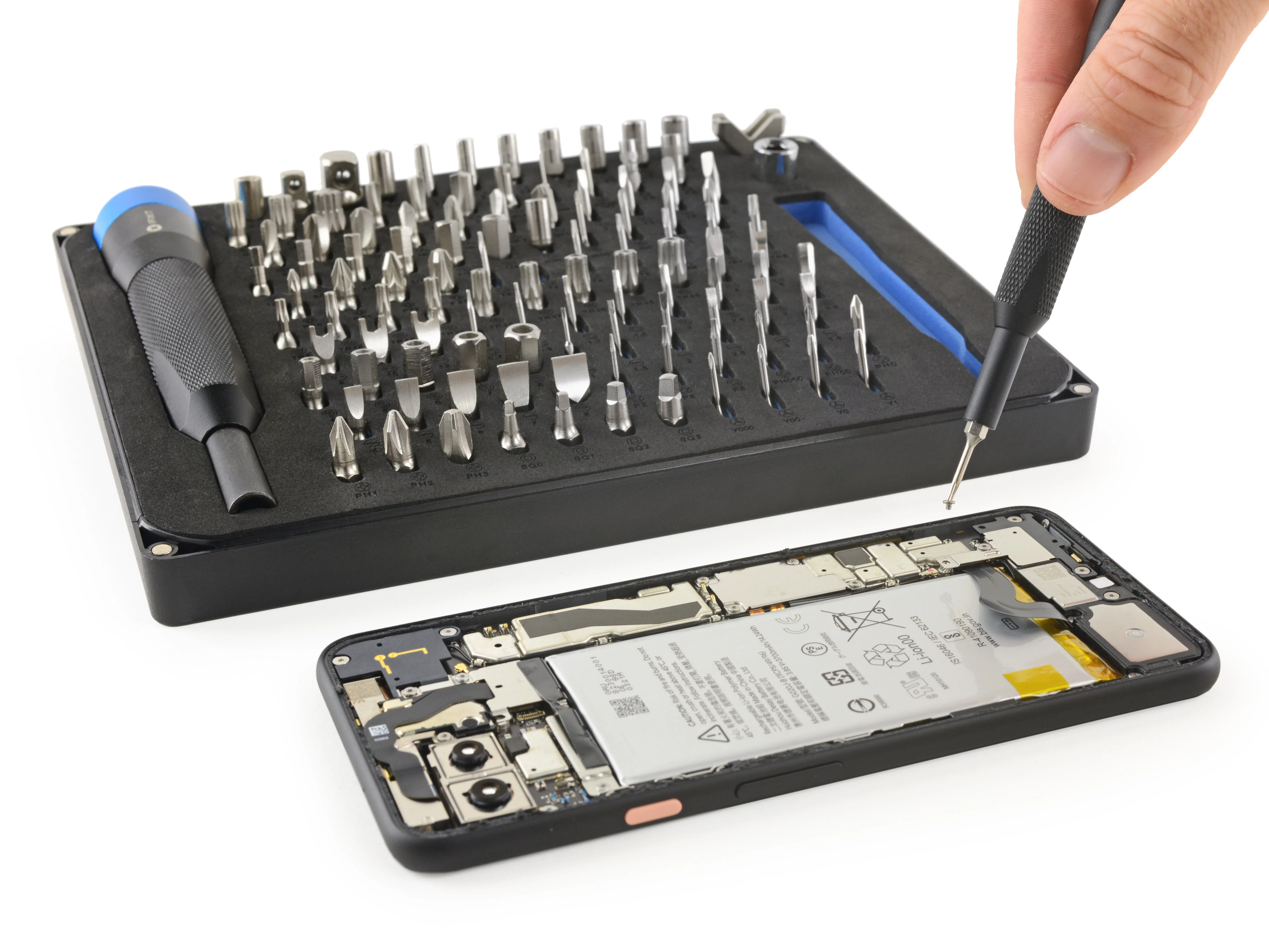

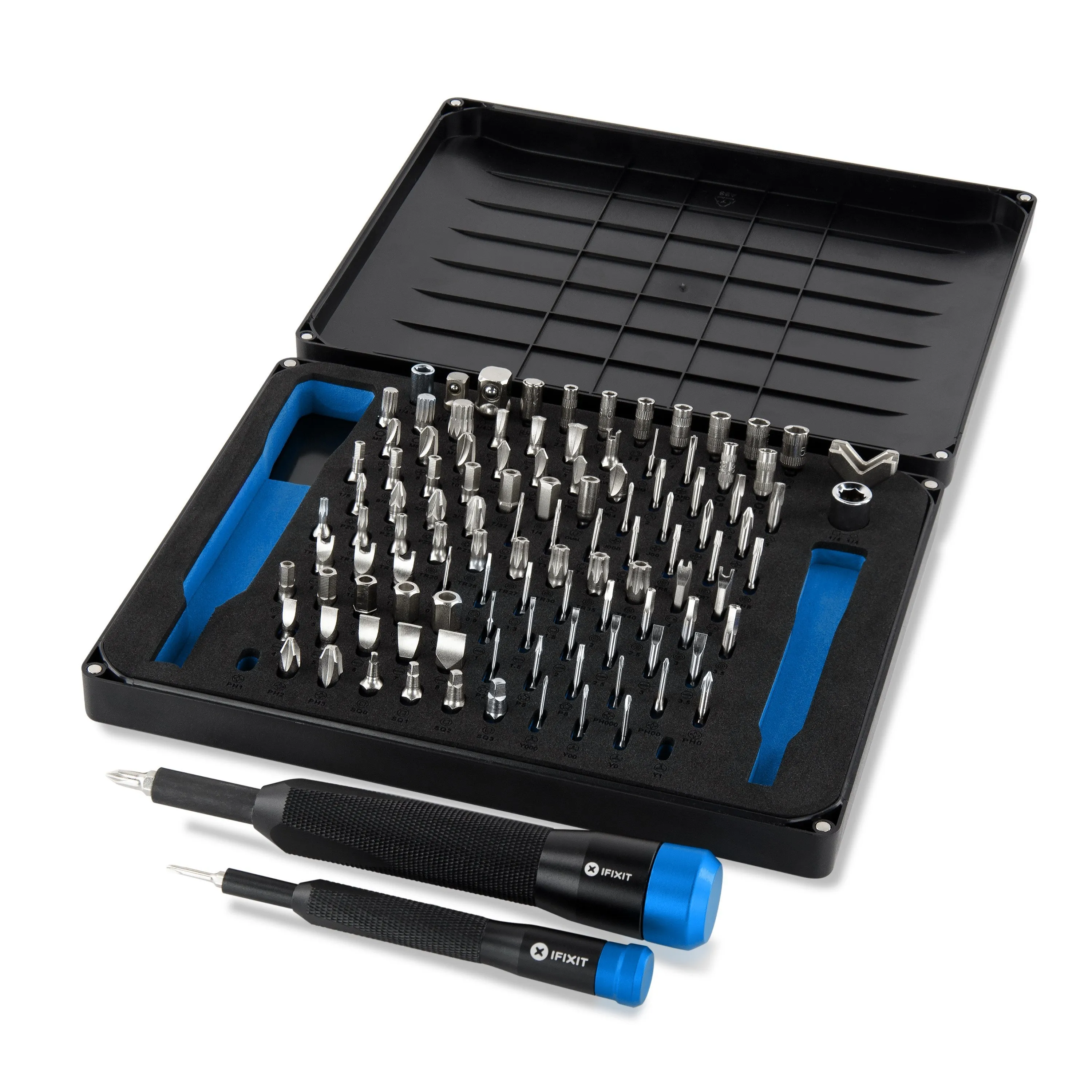

• Возможно, для разборки этого Pixel нам не понадобятся все 112 бит, но мы рады, что взяли с собой наш набор Manta Driver Kit! Мы достаем биту Torx 3 и начинаем выкручивать винты.

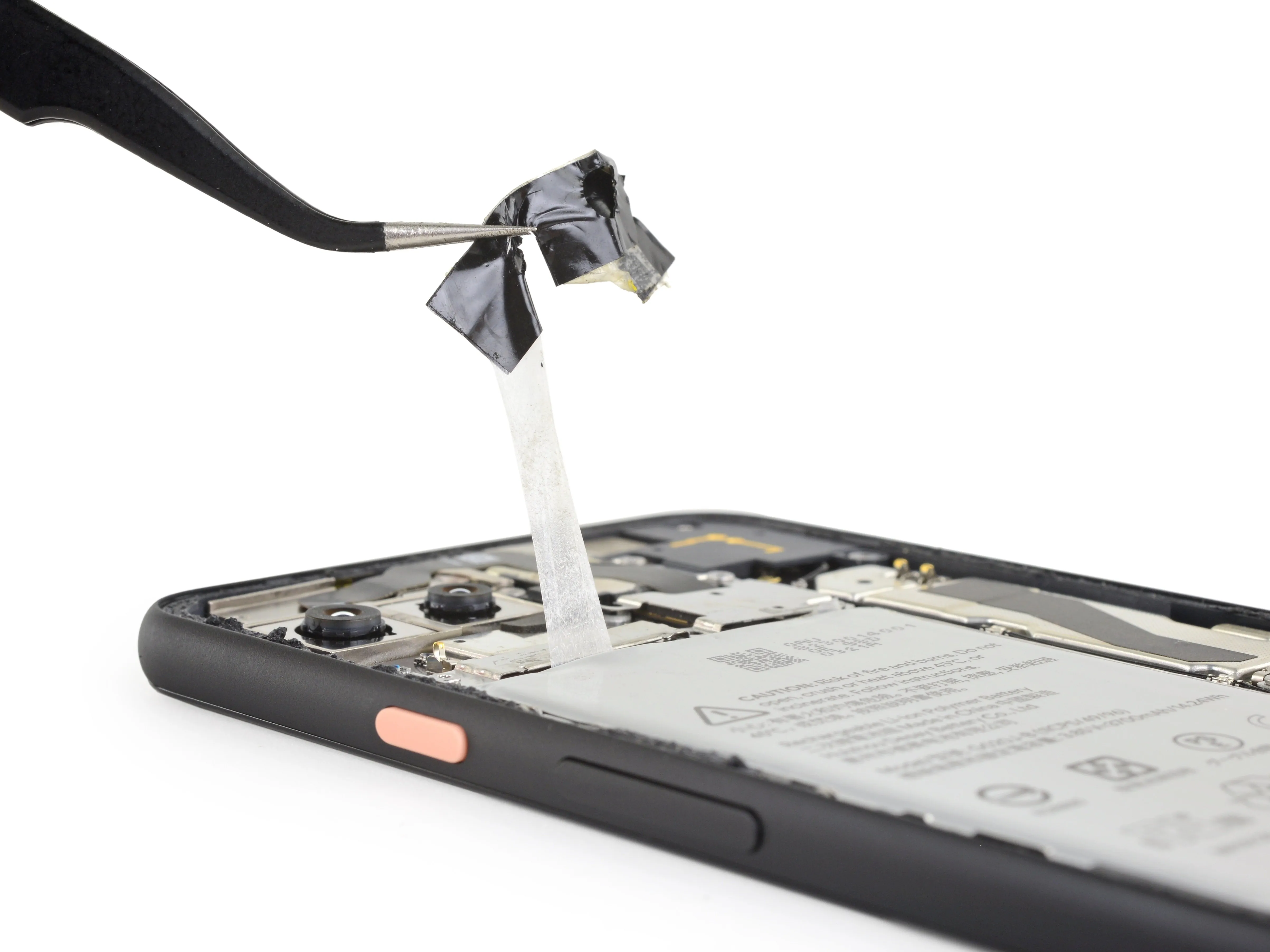

• Обычно мы любим вытаскивать клей с растягивающимся слоем - он гораздо удобнее для ремонта, чем грязные ленты и клеи. Но чтобы не зацепить и не сломать их, нужно тянуть под небольшим углом, а здесь с этим не повезло. Как и в случае с 3 XL, вам, скорее всего, придется снять материнскую плату, чтобы обеспечить достаточный зазор, а это требует множества дополнительных действий.

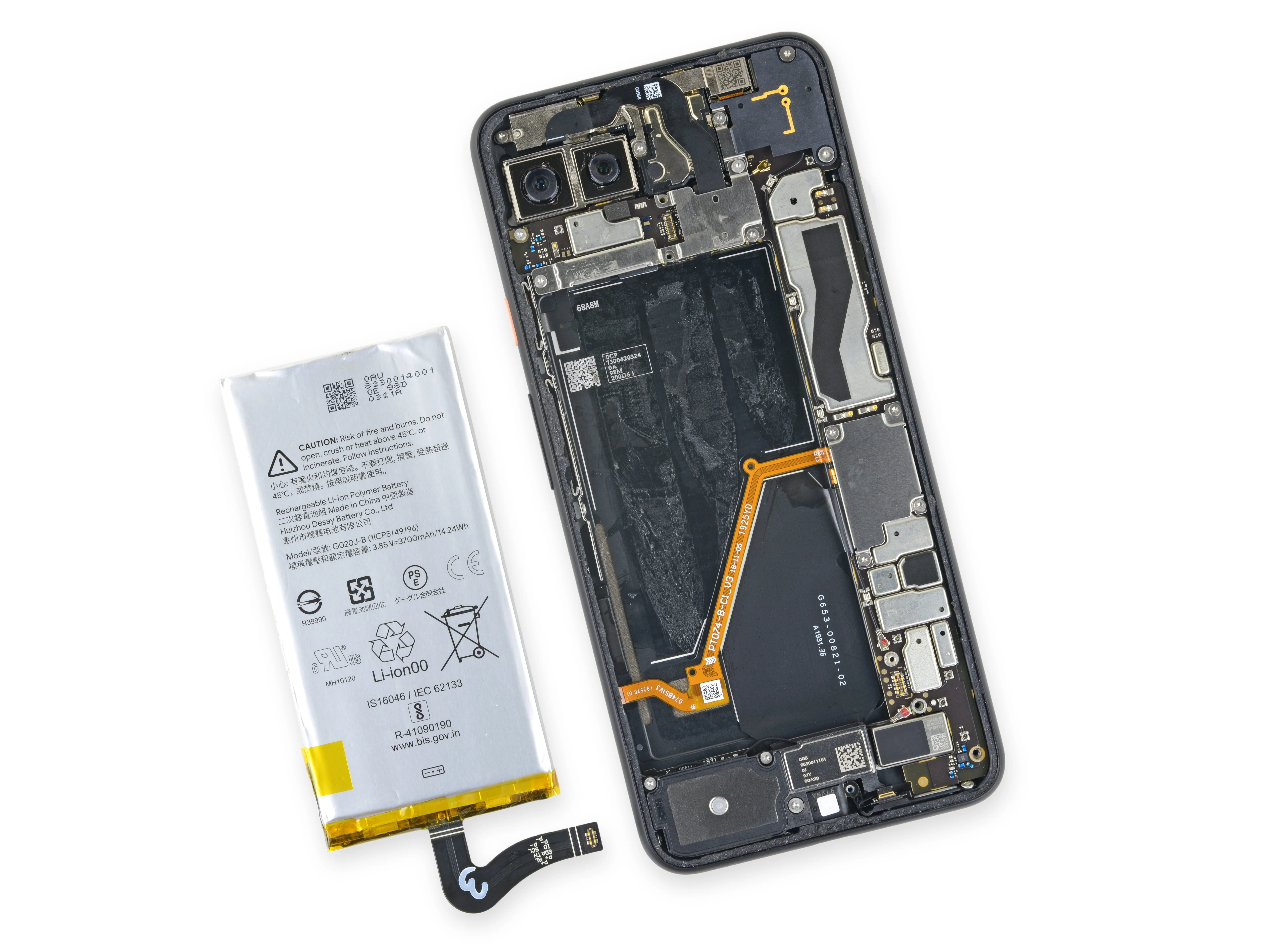

• С учетом опытаМы аккуратно извлекаем батарею, используя IPA и осторожно поддевая ее.

• Под ним находится небольшая, но серьезная мина, подстерегающая потенциальных ремонтников: хрупкий гибкий кабель Active Edge, который так и просится быть случайно перерезанным во время извлечения батареи.

• Сама батарея представляет собой элемент емкостью 14,24 Вт-ч (3700 мА-ч при напряжении 3,85 В). Это больше, чем в прошлом году. 13,2 Вт-чи наступает на пятки большим батареям в iPhone 11 Pro Max (15,04 Вт-ч) и Galaxy Note10+ (16,56 Втч).

Шаг 5

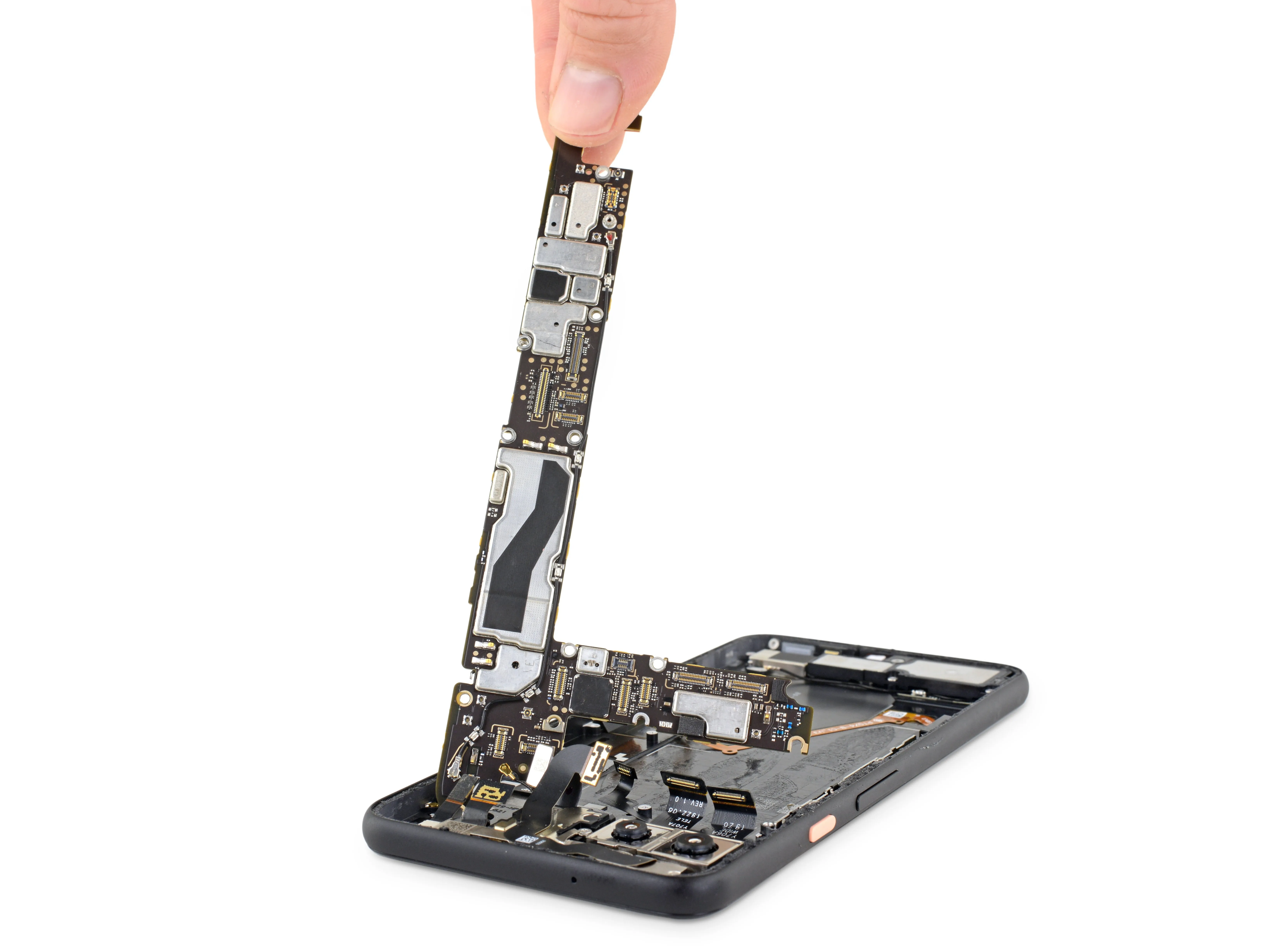

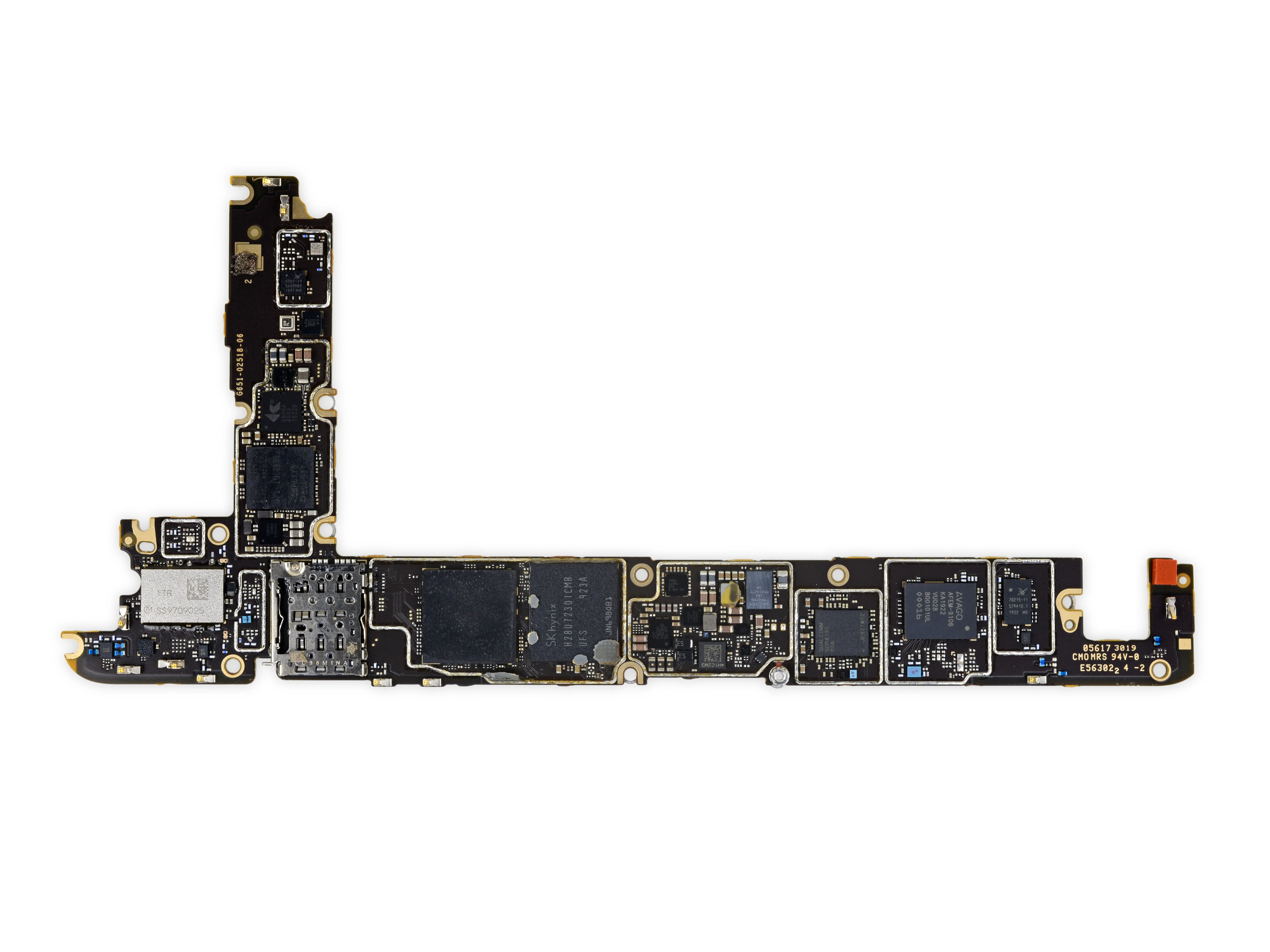

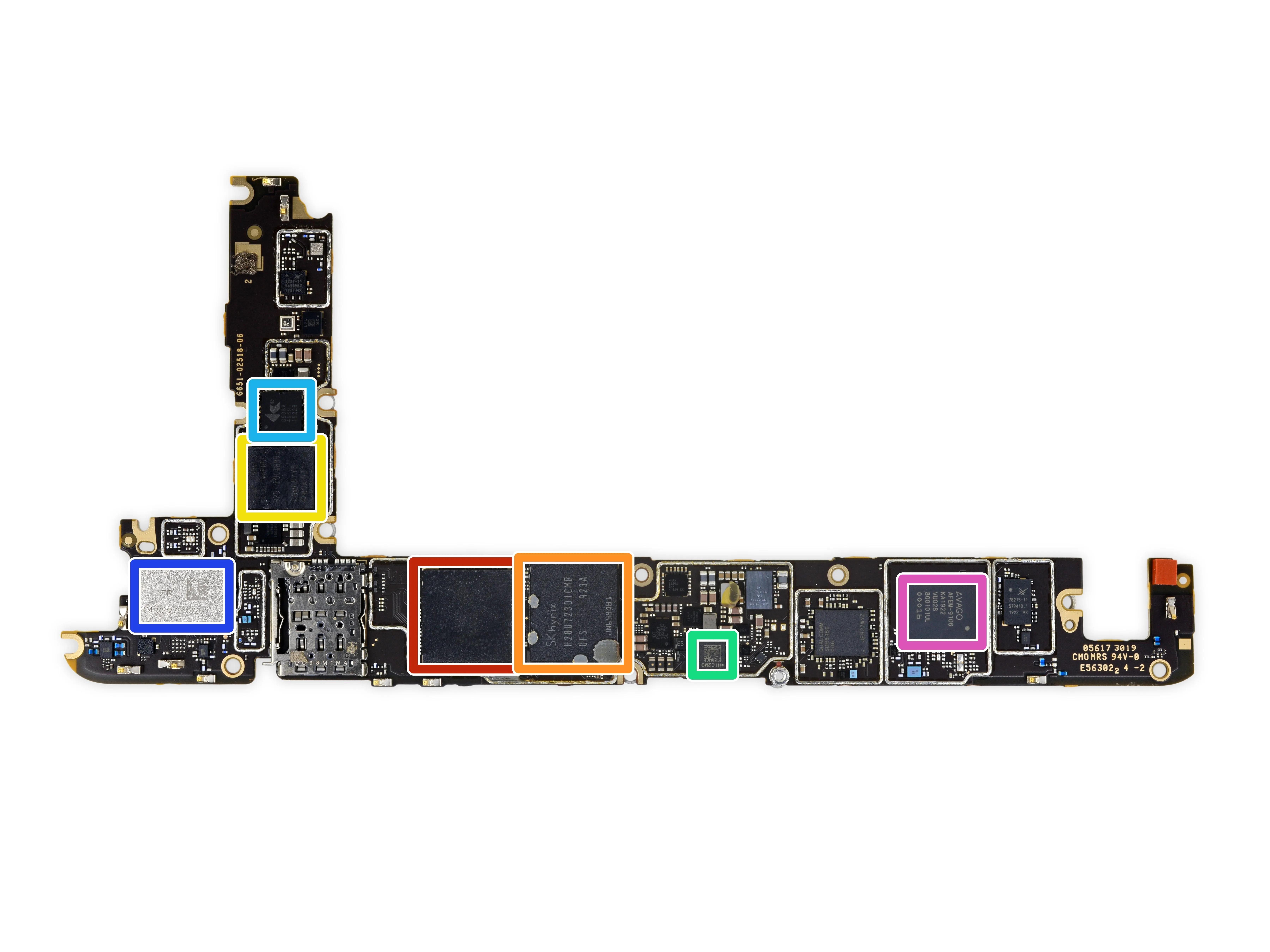

• Нам придется избавиться от довольно много кронштейнов и защитных экранов на пути к материнской плате, но все это стоит того ради этих чипов:

• 6 ГБ оперативной памяти Micron LPDDR4X, установленной поверх Qualcomm Snapdragon 855.

• Универсальный флеш-накопитель SK hynix H28U72301CMR объемом 64 ГБ

• Загадочная оперативная память Samsung K4U4E3S4AF-HGCJ с большой буквой 'P' на ней - лучшее предположение, что это выделенная оперативная память для нового чипа Pixel Neural Core, который, вероятно, скрывается непосредственно под ним

• Чип безопасности Pixel H1C2M3 Titan M

• Knowles 8508A четырехъядерный аудиопроцессор, несомненно, призванный помочь в работе с новым живым звуком надписи и транскрипция функции.

• Murata SS9709025

• Avago AFEM-9106 (вероятно, внешний модуль)

Шаг 6

• На стороне B этой пластинки изображены:

• Skyworks Sky5-8212-11 внешний модуль

• Qualcomm QET5100 устройство отслеживания огибающей

• Микросхемы PM8150 и PM8150A от Qualcomm

• STMicroelectronics ST54J Контроллер NFC

• Maxim MAX77826 сопутствующий PMIC

• XSPT6 SMC85201 Z

• Аудиоусилитель Cirrus Logic CS35L36CWZ

Комментарии к шагу

ST54J - контроллер NFC с возможностью работы с eSE/eUICC.

https://www.st.com/content/st_com/en/pro...

https://www.st.com/content/st_com/en/abo...

Спасибо! Мы обновим идентификатор чипа с учетом этого.

Зачем нужен фронтальный модуль для 5G, если 5G в этом телефоне не используется?

Извините! Модуль на самом деле более универсальный, чем указано. Я подкорректирую текст.

Шаг 7

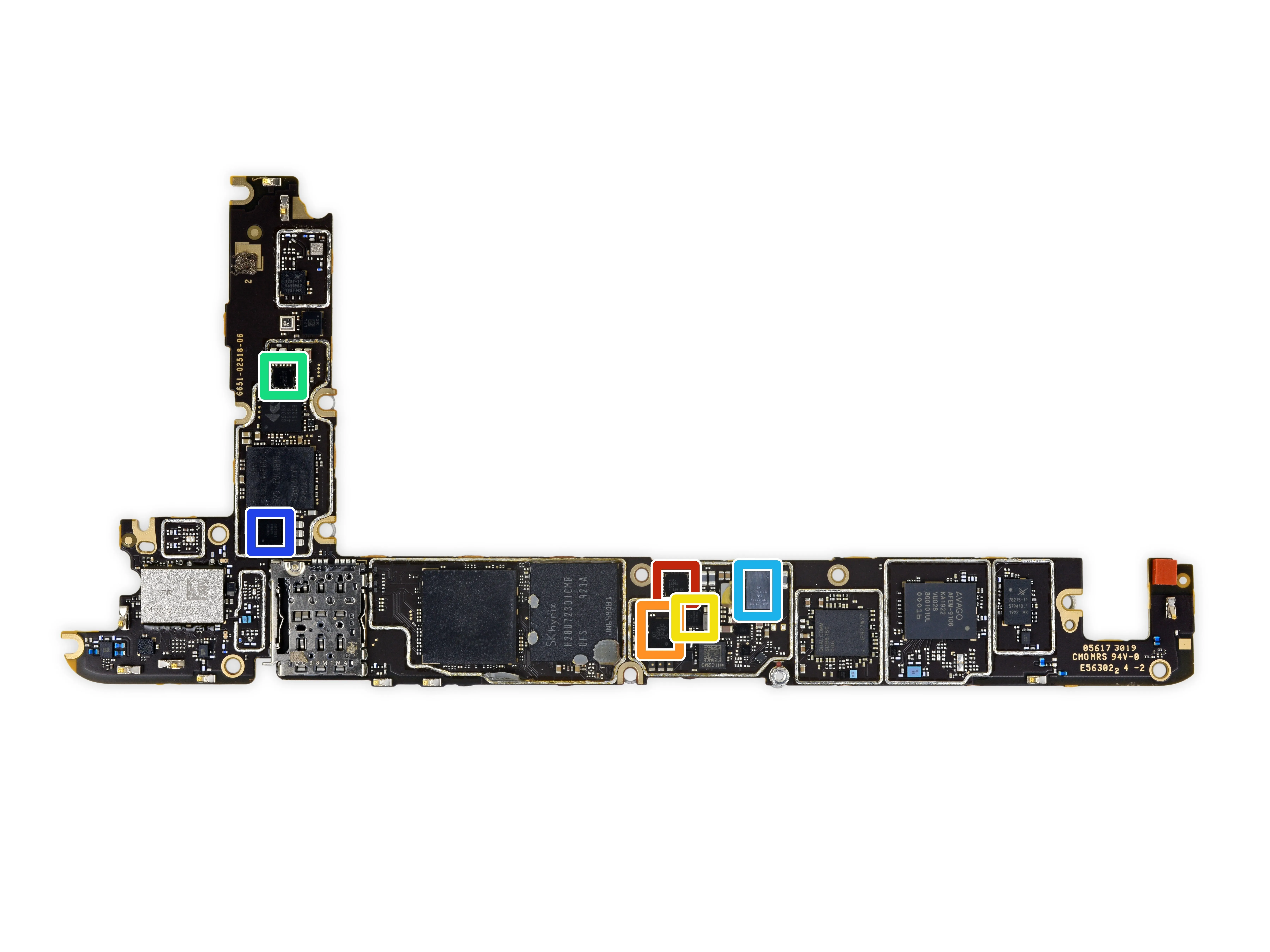

• Идентификация чипа, режиссерская доля часть 1:

• Maxim Integrated MAX11261 6-ч. 24-битный дельта-сигма АЦП

• Renesas (бывшая IDT) P9221-R Беспроводной приемник энергии мощностью 15 Вт

• Cirrus Logic CS40L25 тактильный драйвер

• Аудиоусилитель Cirrus Logic CS35L36CWZ

• ИС управления питанием Qualcomm PM8150S

• Чип беспроводной зарядки Samsung S2MPG01 (вероятно)

• Массив смешанных сигналов Dialog Semiconductor

Шаг 8

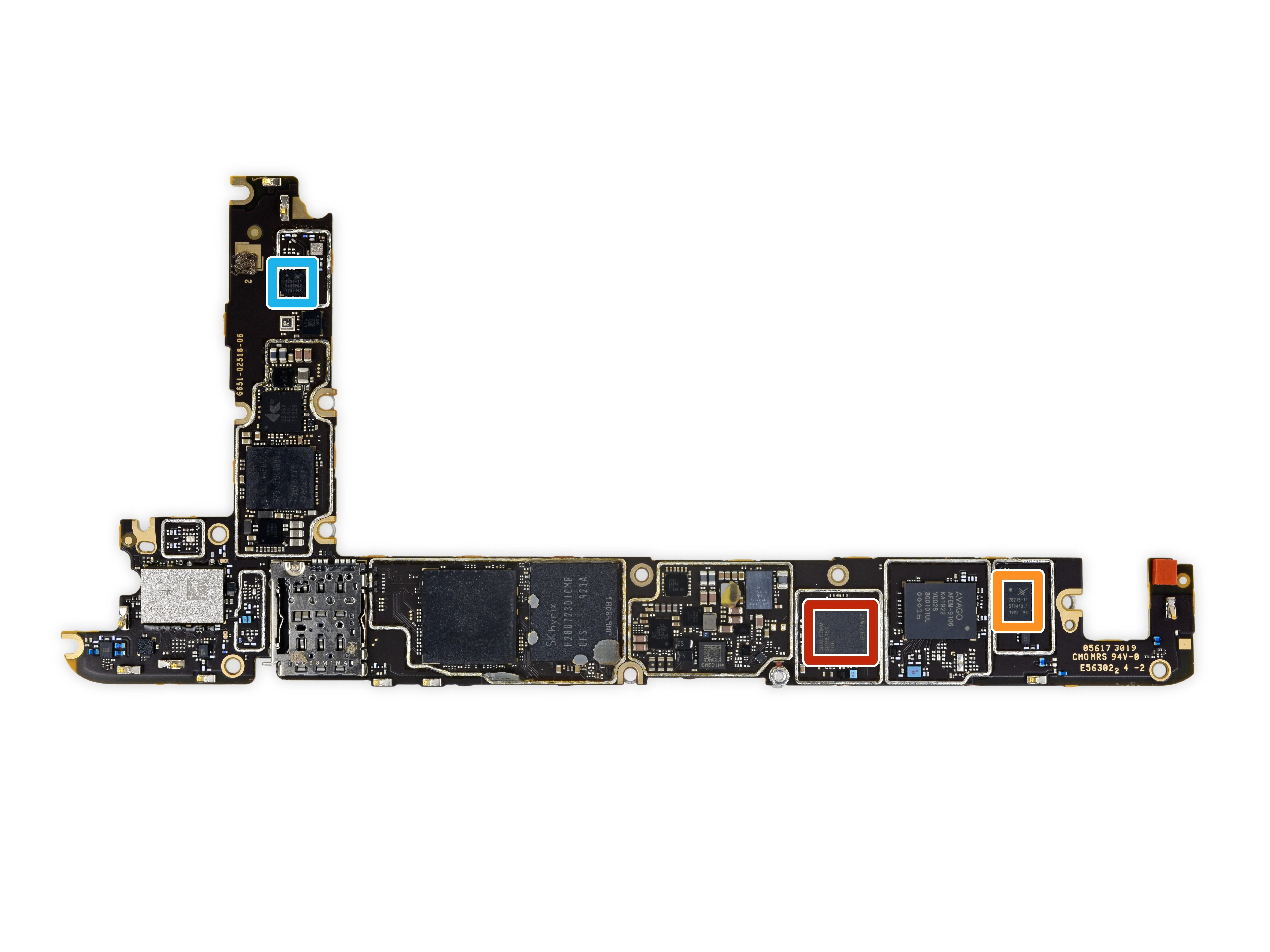

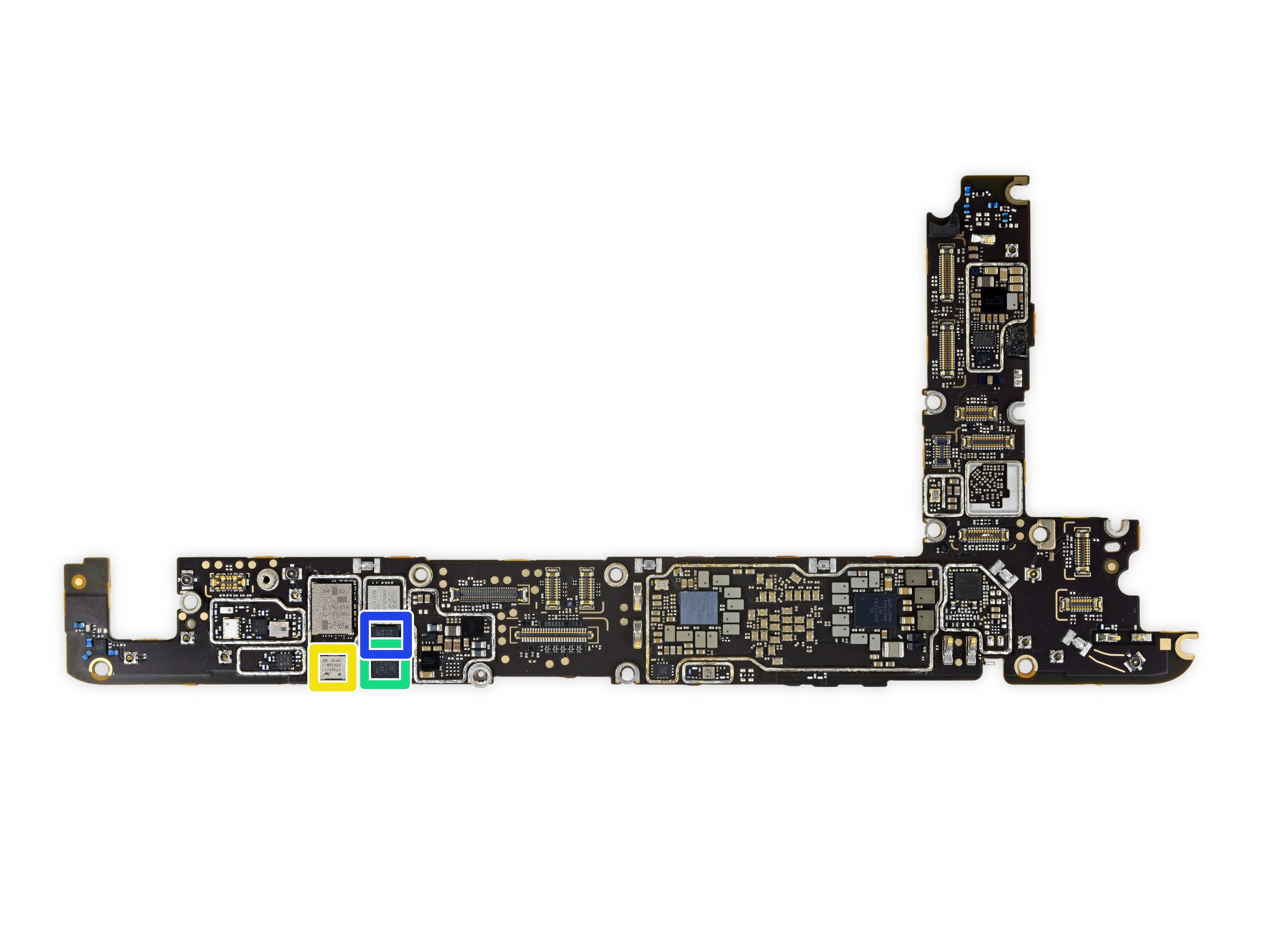

• Идентификация чипа, режиссерская часть 2:

• Радиочастотный трансивер Qualcomm SDR8150

• Фронтальный модуль Skyworks SKY78215-11

• Skyworks SKY77365-11 четырехдиапазонный модуль усилителя мощности GSM/GPRS/EDGE

• Skyworks SKY13726-11 Модуль разнесенного приема LMB/MB/HB/UHB

• Skyworks SKY13727-11 Модуль приема разнесенных сигналов MB/HB/UHB MIMO

• Skyworks SKY53735-11 LB/LMB/MB/HB модуль приема разнородных сигналов

Шаг 9

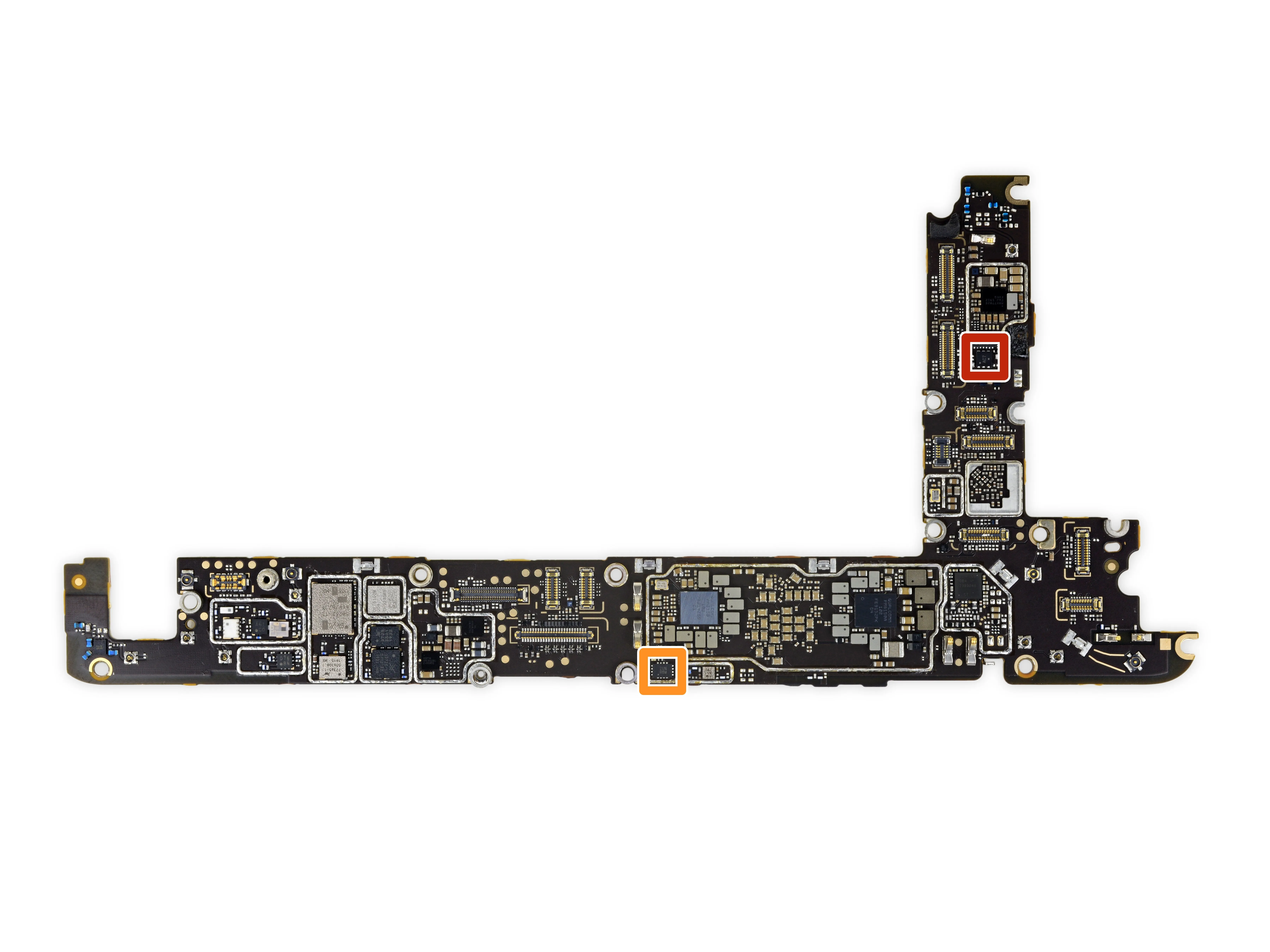

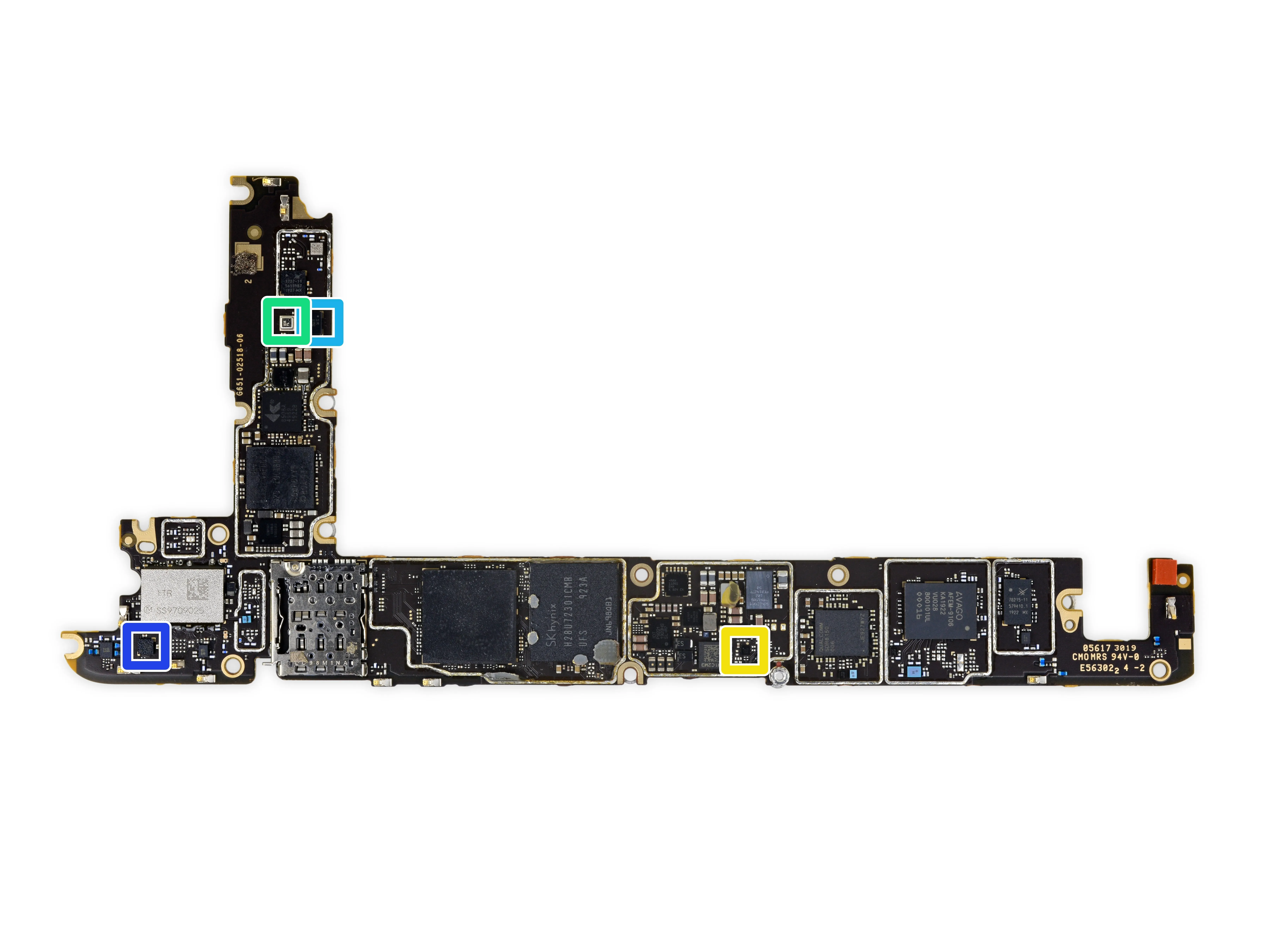

• Идентификация чипа, режиссерская часть 3:

• ON Semiconductor EMI8031MUTAG фильтр общего режима с защитой от электростатического разряда

• Texas Instruments TS3A5018 4-ка. Аналоговый переключатель SPDT

• ON Semiconductor FSUSB242UCX Аналоговый переключатель USB-C

• Bosch Sensortec BMP380 датчик давления

• STMicroelectronics LSM6DSR 3-осевой акселерометр/гироскоп

• STMicroelectronics LIS2MDL 3-осевой магнитометр

Шаг 10

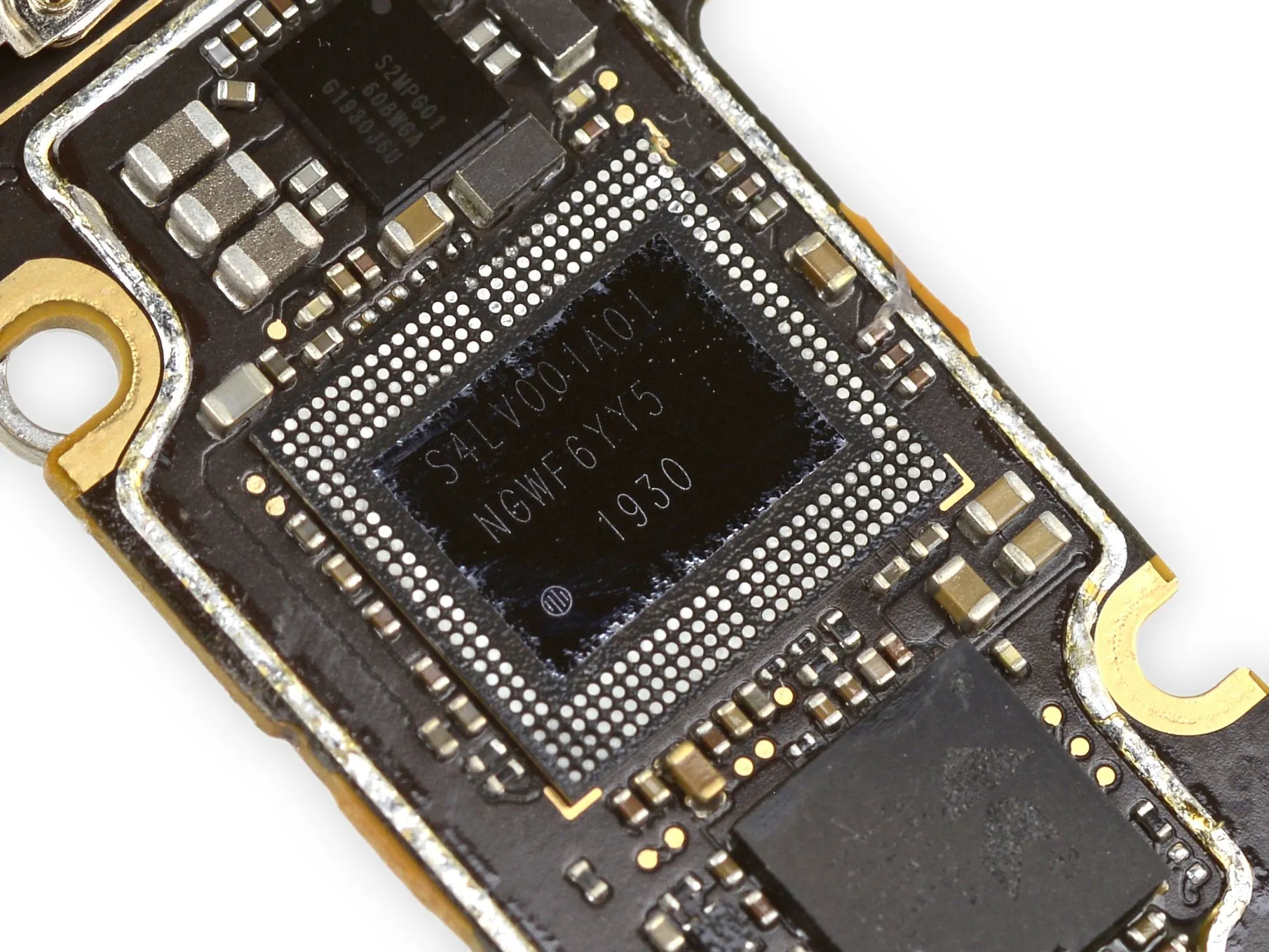

• Обновление: Мы извлекли загадочный чип оперативной памяти Samsung, о котором говорилось выше, и обнаружили под ним новую микросхему. Это может быть какой-то пользовательский кремний Google, но маркировка нам незнакома.

• Мы постараемся выяснить ее происхождение. Тем временем, если вы знаете больше, чем мы, сообщите нам об этом в комментариях!

• Упаковка чипа имеет маркировку:

• S4LV001A01 NGWF6YY5 1930 - вероятно, нейронное ядро Google/Samsung.

Шаг 11

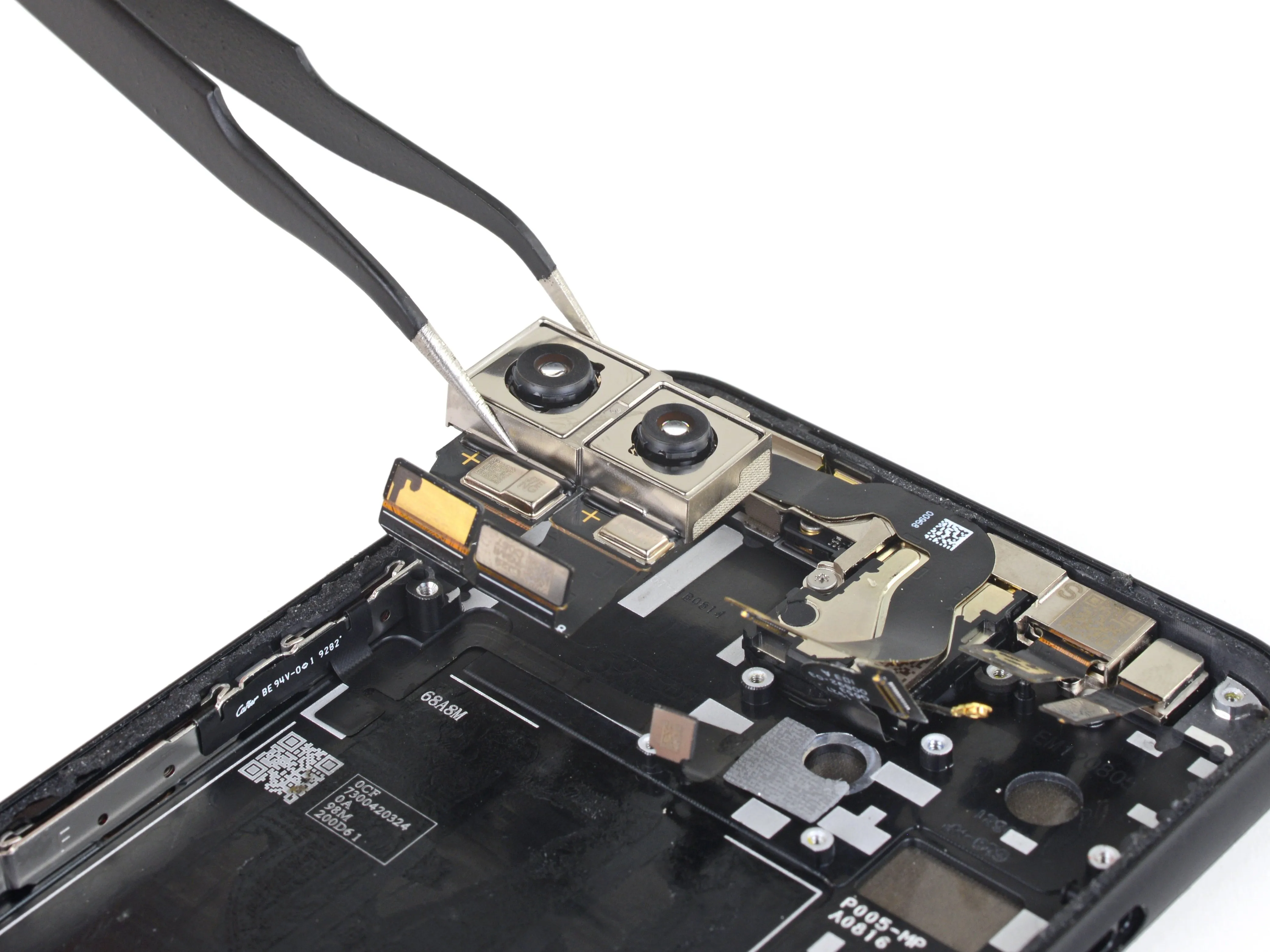

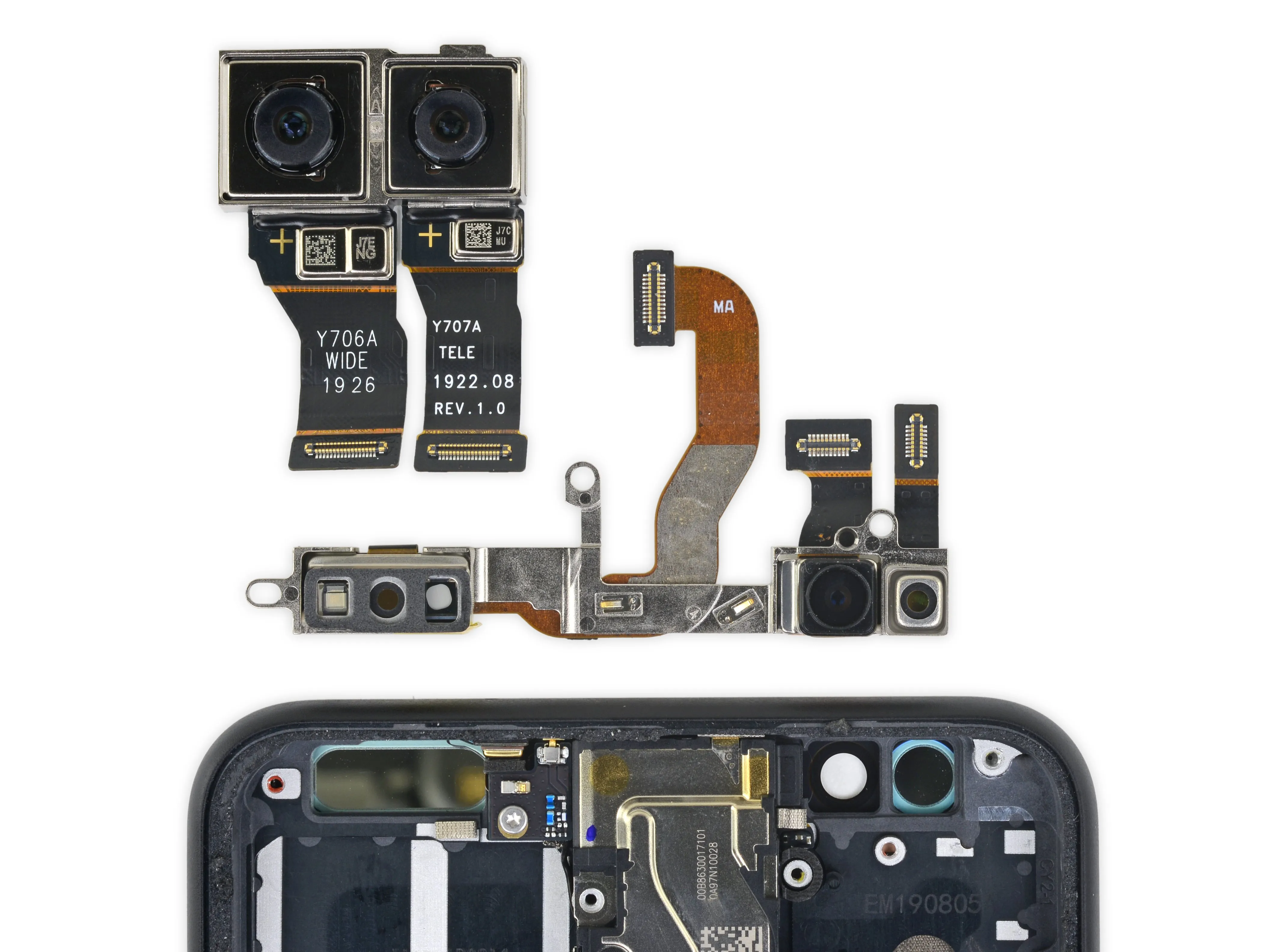

• Двойные задние камеры выходят наружу, соединяясь у бедра. На гибких кабелях они имеют приятную маркировку 'wide' и 'tele'. Спасибо, Google.

• 16-Мп телесенсор может показаться лучше 12,2-Мп, если считать только мегапиксели, но широкоугольный сенсор должен победить в большинстве конкурсов качества изображения благодаря более широкой диафрагме и большей ширине пикселя 1,4 мкм.

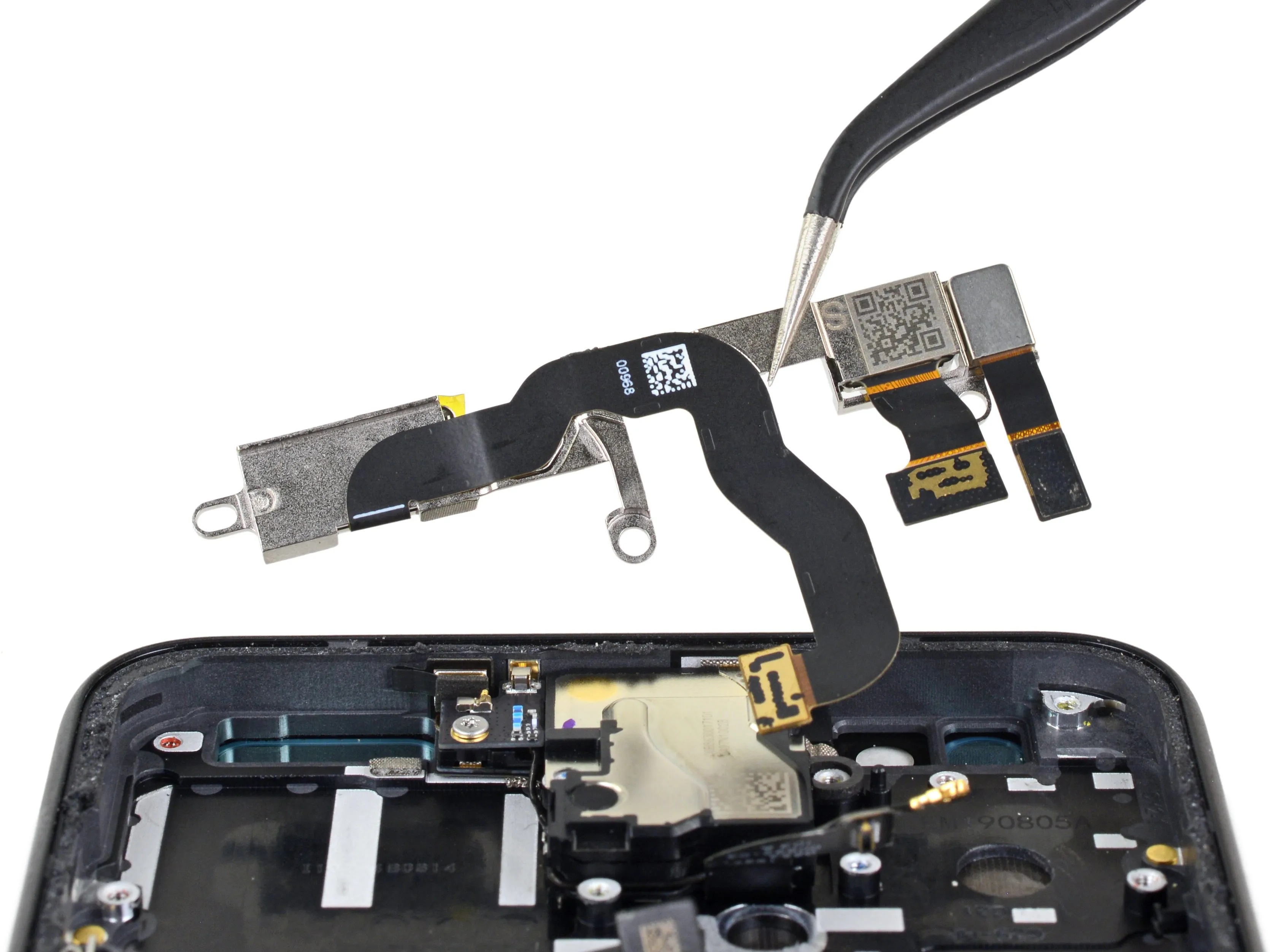

• Далее следуют датчики на передней панели, включая 8-Мп фронтальную камеру, и аппаратное обеспечение для разблокировки по лицу. (Датчик освещенности пока остается прикрепленным к дисплею).

• Биометрическое оборудование состоит из двух хорошо разнесенных камер ближнего инфракрасного диапазона (NIR), излучателя NIR-излучения и проектора NIR-точек.

• Но где же этот радарный чип Soli? Окей, Google, где ты его спрятал?

Шаг 12

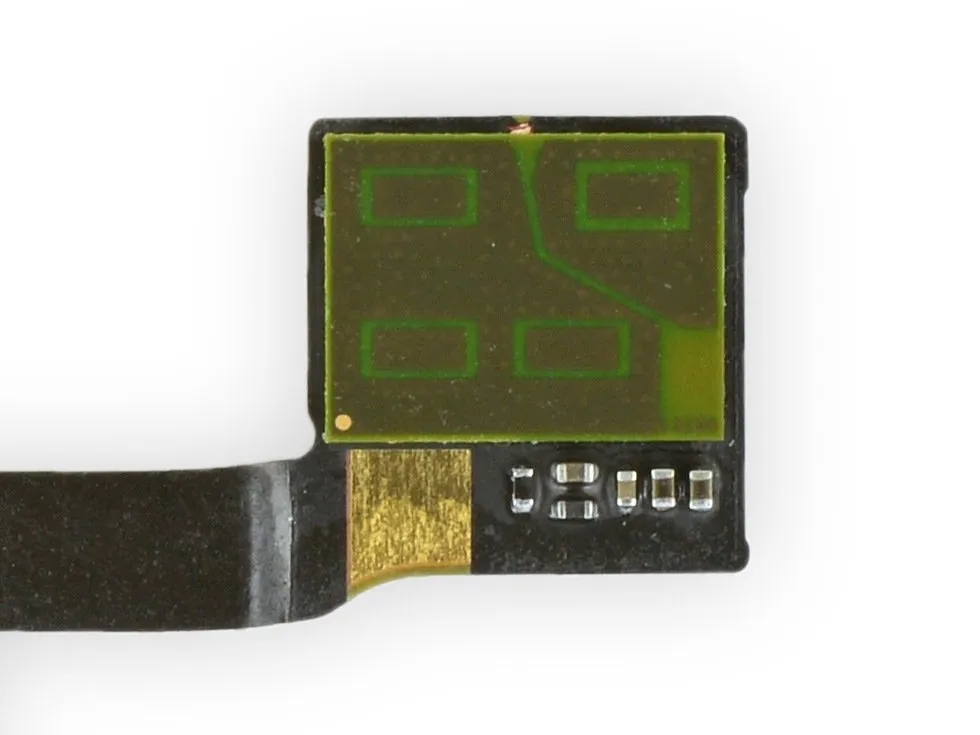

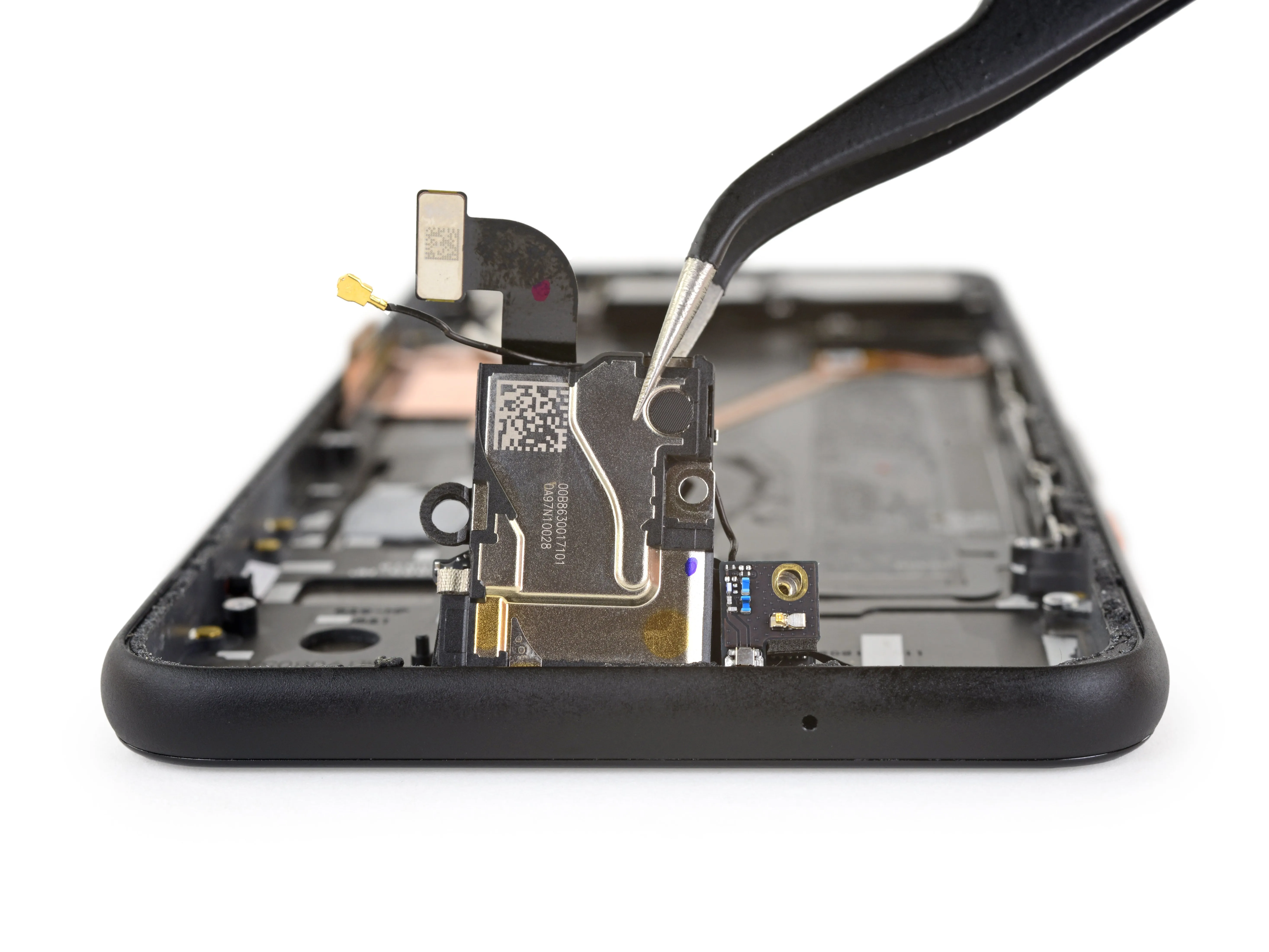

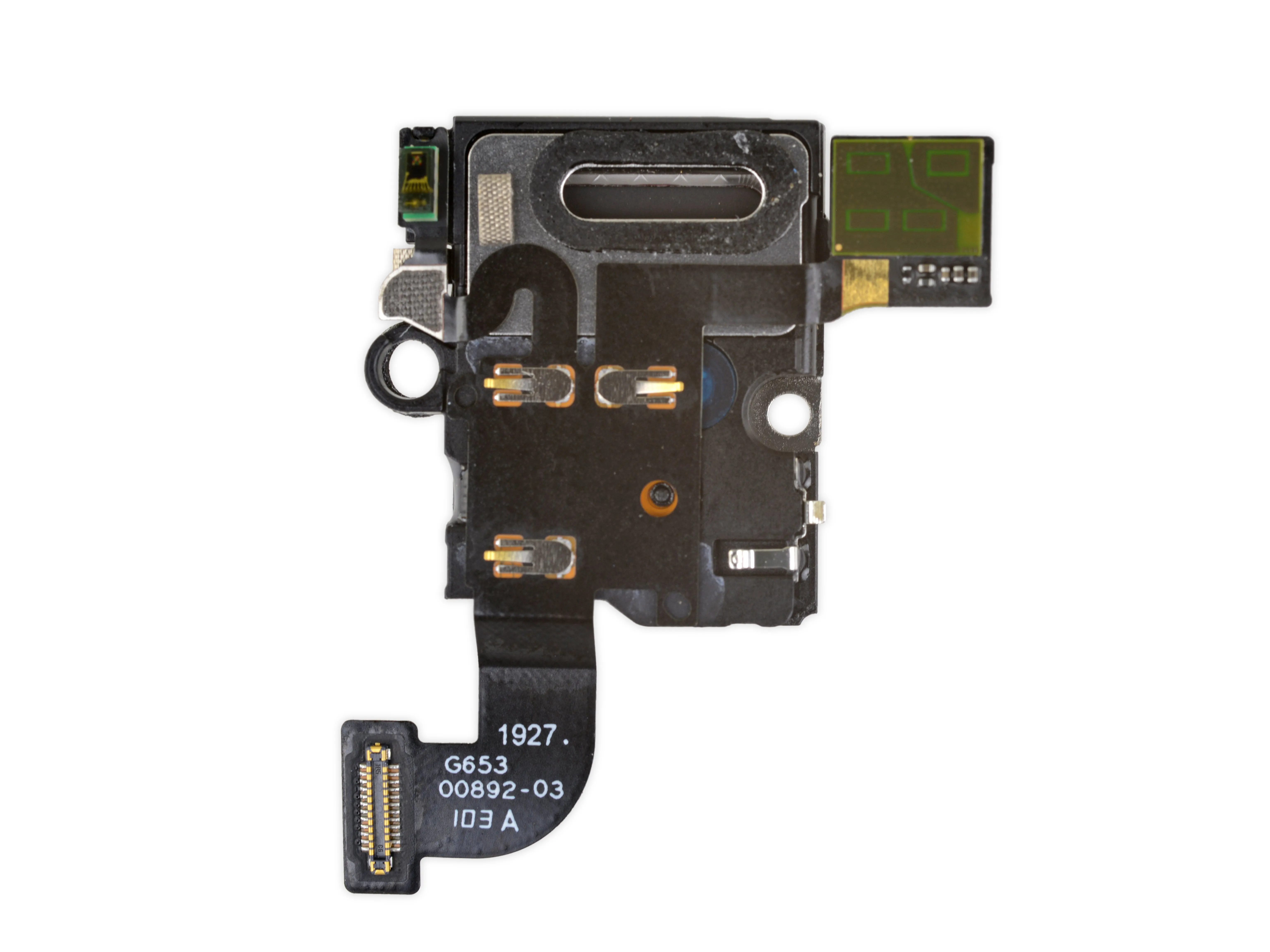

• Далее мы вынимаем этот кусок ... материала, который оказывается динамиком наушника, микрофоном, датчиком освещенности (AMS TMD3702VC), а также чип Soli, который интерпретирует ваши жесты, используя возможности радара ..

• Google называет эту реализацию своей собственной разработки проект SoliMotion Sense.

• Хотя технология радаров используется уже давно и на бумаге кажется достаточно простой, мы не можем понять, как Google запихнула всю систему в крошечный прямоугольник без движущихся частей.

• Motion Sense работает, излучая точно настроенные волны электромагнитной энергии. Когда эти волны отражаются от чего-либо (например, от вашей руки), некоторые из них возвращаются обратно к антенне.

• Затем чип Soli изучает отраженные волны и анализирует их временную задержку, частотный сдвиг и другие данные, чтобы узнать характеристики отразившего их объекта - насколько он велик, как быстро движется, в каком направлении и т. д.

• Затем Soli сравнивает эти данные с известной базой данных жестов, чтобы определить, какие действия, если таковые имеются, необходимо выполнить в ОС.

• TL;DR: магический прямоугольник знает каждый ваш шаг.

Комментарии к шагу

Если вы хотите узнать больше об используемом радарном чипе, загляните в документацию производителя: https://www.infineon.com/cms/en/product/...

Вот еще один малогабаритный радар на чипе. Полный базовый диапазон, радиочастотный фронт-энд и антенна на чипе. https://www.digikey.com/product-detail/e...

Шаг 13

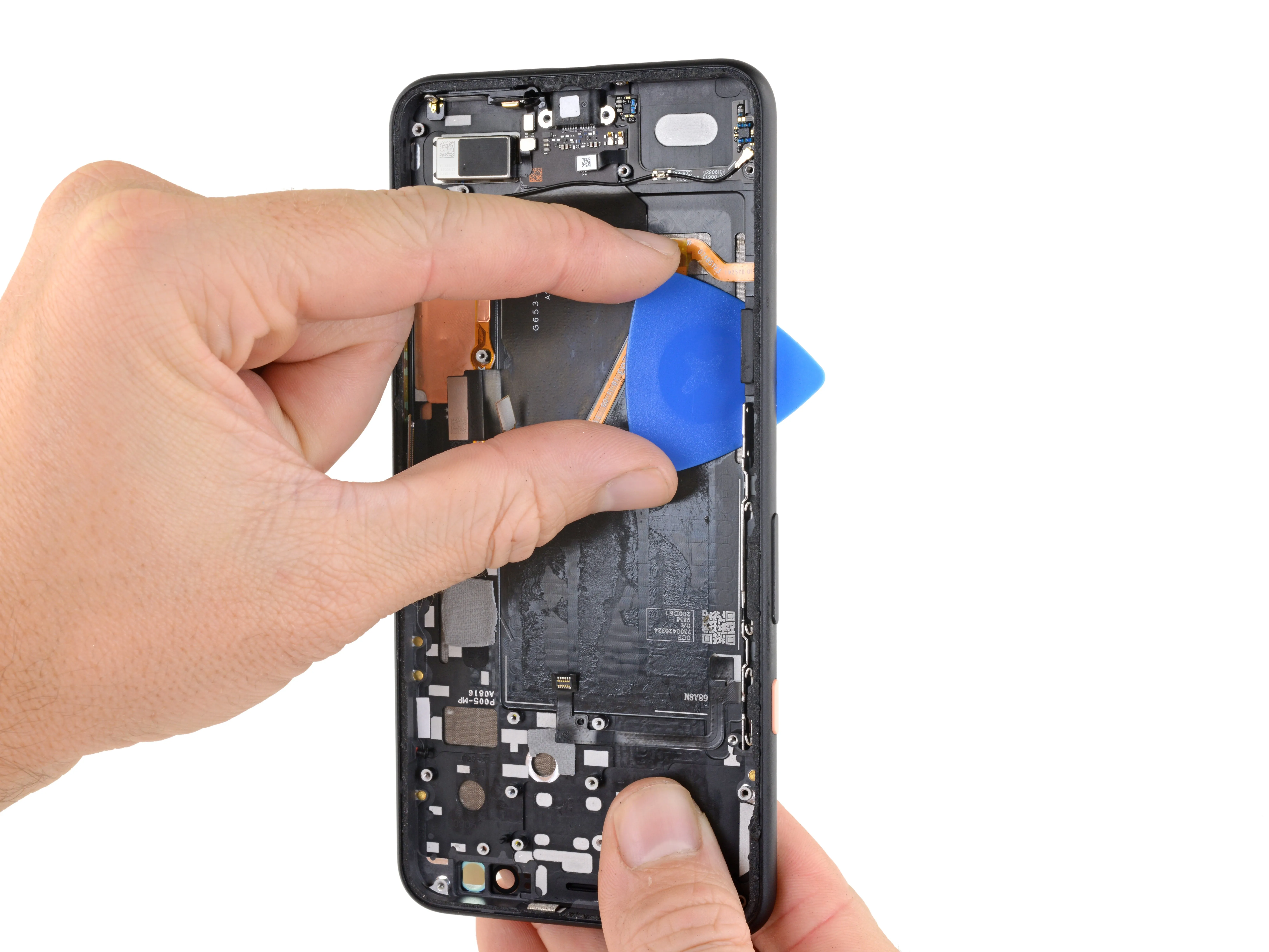

• Google подарила этому Pixel сверхгладкий (иногда) экран с частотой 90 Гц - редкость даже среди самых флагманских смартфонов.

• Google также позаботилась о том, чтобы никто не смог отобрать его у Pixel без труда. Сильный клей по периметру + слои экрана, доходящие буквально до края + гигантская клейкая площадка, похожая на скотч, = экран не хочет выходить целым.

• Теоретически, для этого нет никаких причин - только сломанные экраны должны сниматься таким образом. Но это не самый приятный процесс замены (слишком часто встречающегося) разбитого экрана.

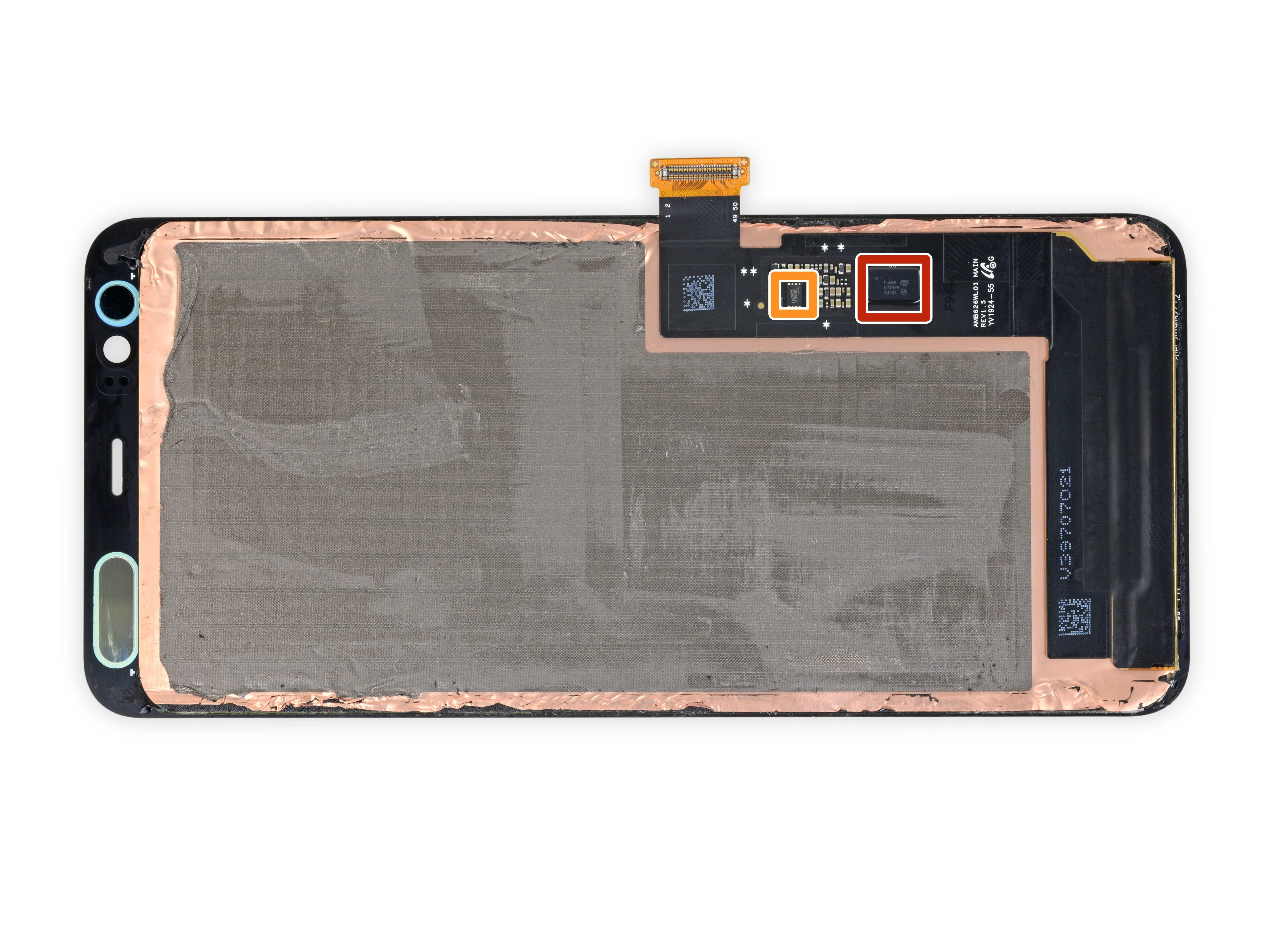

• По крайней мере, в данном случае результат интересен: этот дисплей произведен компанией Samsung! Это стало неожиданностью, учитывая, что Samsung еще не выпускала дисплеи с частотой 90 Гц. даже в собственных смартфонах.

• На борту мы также находим несколько неожиданный набор микросхем от STMicroelectronics, вероятно, контроллер емкостного сенсорного экрана.

• GigaDevice GD25LH80C 8 Мб последовательной флэш-памяти

Комментарии к шагу

У вас есть номер микросхемы для ST.

Это FJABH 07D924 83C0K. Вы можете перепроверить здесь.

Является ли дисплей оптически склеенным, как в iPhone?

Да. OLED-панель приклеена к стеклу. Вы не сможете заменить только переднее стекло без специальных инструментов... особенно потому, что это OLED, а не LCD.

Если кто-то ищет советы по замене экрана, я только что сделал это на своем первом P4XL.

Клей для переднего стекла не такой сильный, как я ожидал, но они не шутят, когда говорят, что вы не сможете достать его целым.

Ремонт можно выполнить, не снимая материнскую плату, но ее нужно ослабить настолько, чтобы немного сдвинуть вверх, чтобы плата могла подняться. В основном это означает, что нужно вынуть крепежные винты и ленточные кабели и слегка подтолкнуть плату вверх, чтобы вставить новый разъем.

Шаг 14

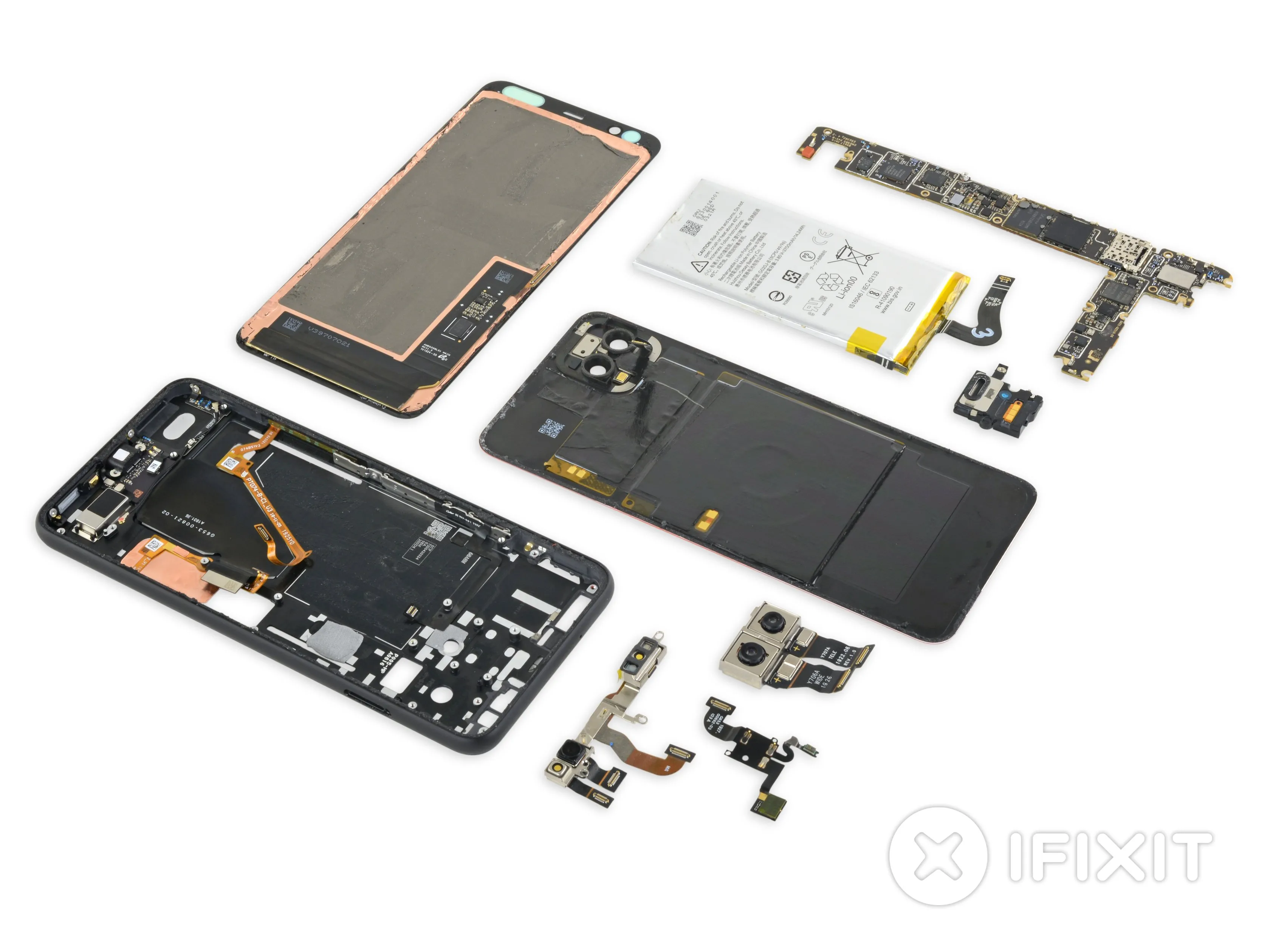

• Хотя конструкция устройства остается (к сожалению) привычной с точки зрения ремонта, мы нашли в нем немало интересного:

• Чип Soli, управляющий функцией Motion Sense, находится рядом с динамиком в верхней части телефона и невероятно мал, учитывая его функциональность.

• По нашим предположениям, ядро Pixel Neural находится под выделенной оперативной памятью Samsung, что означает, что оно должно выполнять тяжелую работу.

• Мы также обнаружили новый чип аудиопроцессора Knowles, который, вероятно, является основным игроком во всех новых функциях распознавания речи на устройстве.

• Samsung сделал дисплей с поддержкой частоты 90 Гц - похоже, Pixel опередил телефоны Galaxy в этой функции.

• Но вернемся к тому знакомому ощущению - что же будет у этого телефона?

Вывод

• Все винты - стандартный крепеж T3 Torx.
• Растягивающийся клей для крепления аккумулятора, возможно, и не является надежным, но его использование удобно для ремонта.
• Меры по защите от воды усложняют ремонт, но, надеюсь, делают его менее распространенным.
• Ремонт дисплея по-прежнему затруднен и требует полной разборки телефона.
• Все ремонтные работы требуют доступа через упорно приклеенную заднюю панель.
• Стекло на передней и задней панелях удваивает возможные повреждения при падении.

Оценка ремонтопригодности

Ремонтопригодность 4 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Подскажите, почему WiFi 6 не поддерживается, несмотря на поддержку процессора? Может быть, не хватает чипсета или конфигурации антенны, которые есть у других телефонов, поддерживающих WiFi 6 (в которых используется тот же процессор Snapdragon 855)?

Чип Murata WIFI в шаге 5 не поддерживает WIFI 6.

Уродливые, не подлежащие ремонту, похожие на 2016 год спецификации на смартфоне 2019 года? Никогда не куплю за 1000 долларов.

Как FCC вообще разрешила такое?

Лол - остынь, приятель. И почему FCC должна иметь отношение к разрешению выпуска продукта / цены / и т.д.? Если только вы не имеете в виду использование диапазонов радаров Soli...

Вспомните все эти телефоны 2016 года с частотой обновления 90 Гц, радаром, разблокировкой по лицу, e-sim.

Так действительно ли чип Pixel Neural Core лежит прямо под загадочной оперативной памятью Samsung K4U4E3S4AF-HGCJ в конфигурации POP?

Если это действительно нейронное ядро, то да! Это будет POP-конфигурация.

Через два с половиной года после выхода pixel 1 вы сделали обои с внутренностями... есть ли шанс, что мы получим обои с внутренностями pixel 4 и pixel 4 xl до 2021 года?

Вы можете найти обои здесь! Наслаждайтесь!

Вы не попали в 'гиперспектральный датчик', который приклеен к верхней части бампа камеры!

Об этой функции почти ничего не известно, за исключением отдельных комментариев на ключевой презентации. У вас еще есть шанс обновить этот разбор с подробным анализом того, что это может означать на самом деле. (Тем не менее, отличный пост. Спасибо!)

Вот снимок сенсора. Он крошечный (размером в половину рисового зернышка)! Похоже, что датчик изображения покрыт сеткой настроенных фильтров. Через эти фильтры он способен улавливать свет определенной частоты.

Хотя существует множество применений спектральной визуализации, Google представила эту технологию в Pixel 3 как средство обнаружения мерцания экрана телевизора/монитора, чтобы при записи видео настроить его для уменьшения мерцания/полосчатости. Думаю, она по-прежнему используется для этой цели в Pixel 4 XL.

Собирался рассмотреть возможность перехода на Pixel 4 с Galaxy S5, но ответ однозначный - нет. Нехватка оперативной памяти. 6 ГБ - это не лучше, чем в моем S5 пятилетней давности. Отсутствие разумной замены батареи. Невероятно маленькая батарея для 2019 года. Опять же, батарея моего S5 больше, плюс я могу заменить ее за 2 минуты. Нет разъема для наушников. Нет 4K / 60-кадрового видео. Хотя я могу жить и без этого. Нет Wi-Fi 6. Нет 5G. Похоже, я оставлю свой Galaxy S5 еще на год или около того. Извините, Google. Ты просто не понимаешь.

Чувак, твой S5 слишком стар, чтобы сравнивать его с Pixel 2 XL, не говоря уже о Pixel 4 XL. Видимо, ты не пробовал телефоны нового поколения. Вы должны попробовать их и подумать еще раз.

В Galaxy S5 всего 2 ГБ оперативной памяти, и это более медленная LPDDR3, а батарея всего 10,78 Втч (2800 мАч) (Samsung Galaxy S5 Teardown ). Пришло время обновиться! Сдайте S5 в Verizon за $450 по программе trade-in в пользу Pixel 4 XL, и вы будете счастливы.

Пытаюсь убедиться, что мое магнитное кольцо не мешает катушке беспроводной зарядки... насколько смещен от центра корпуса центр катушки? Спасибо

Вот снимок стеклянной задней панели. Пересечение синих линий обозначает центр задней панели, который находится немного выше центра катушки зарядки.

Спасибо, это помогает! Кажется, я понял.

Я понимаю, что линейка, проложенная по длине/высоте и ширине телефона, тоже была бы полезной фотографией. Но это очень помогло.

Радар почти наверняка не полностью помещен в изображенную сборку. На ней изображена печатная плата антенны и некоторые пассивные компоненты - резисторы, конденсаторы и индукторы, - но нет активных компонентов, если только в печатную плату не встроена матрица, в чем я сомневаюсь. Вероятно, где-то в другом месте телефона находится ASIC, который подает напряжение на антенну PCB и обрабатывает полученные сигналы. Я бы проследил за гибкими дорожками от антенны и пассиков, чтобы увидеть, какое активное устройство подает на них напряжение.

Проверьте комментарии к этому шагу. Существует множество компаний, производящих одночиповые радарные решения.

Определенно не стоит того за такую цену. Я лучше куплю 11 Pro по более высокой цене. Google не создан для производства телефонов, это не их компетенция. Вот почему я считаю, что этот телефон не является таким уж большим технологическим рывком, в отличие от 11 Pro, который был гигантским скачком для iPhone. Кроме экрана с частотой 90 Гц при более высоком разрешении и дополнительной оперативной памяти, он ни в чем не сравнится с 11 Pro. Я возлагал большие надежды на серию Pixel, но этот телефон меня разочаровал.

Да, Google здесь со своим нейронным ядром, обработкой звука и кучей других фишек, которых нет ни у одного производителя, и все же он того не стоит, потому что на бумаге его характеристики выглядят не лучшим образом. Прежде чем высказывать свое негативное мнение, попробуйте им воспользоваться.

Можете ли вы снять дисплей, не сломав его?

Теоретически это возможно, но очень сложно из-за большого количества сильных клеев в сочетании с хрупкой неармированной OLED-панелью.

Может ли кто-нибудь указать мне на GPS?

Или если есть какие-либо антенные кабели, подключенные к нему?
