Разборка Google Pixel Buds 2
Введение
Взгляд изнутри на Google Pixel Buds 2
Что вам нужно
Инструменты
Бритвенный набор техника | Источник - ifixit.com
Шаг 1 Разборка Google Pixel Buds 2
Особенности:
Устойчивость к поту и воде
Bluetooth® 5.0
Пространственный вентилятор для снижения давления в ушах и пространственного восприятия
Микрофоны с двойным формированием луча / акселерометр с функцией распознавания голоса
До 5 часов в режиме прослушивания и до 2,5 часов в режиме разговора
Емкостные сенсорные датчики / Двойные ИК-датчики приближения

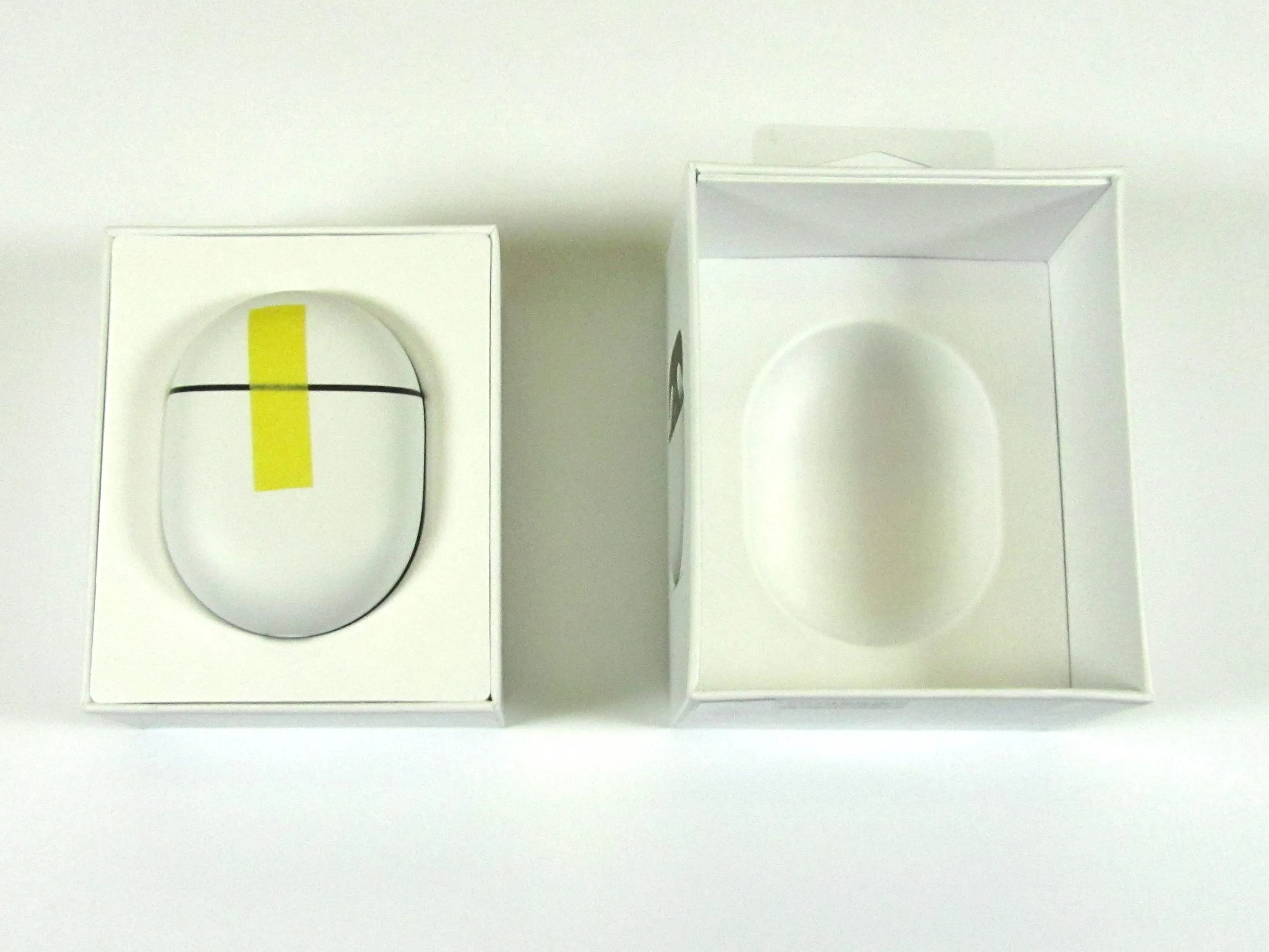

Шаг 2

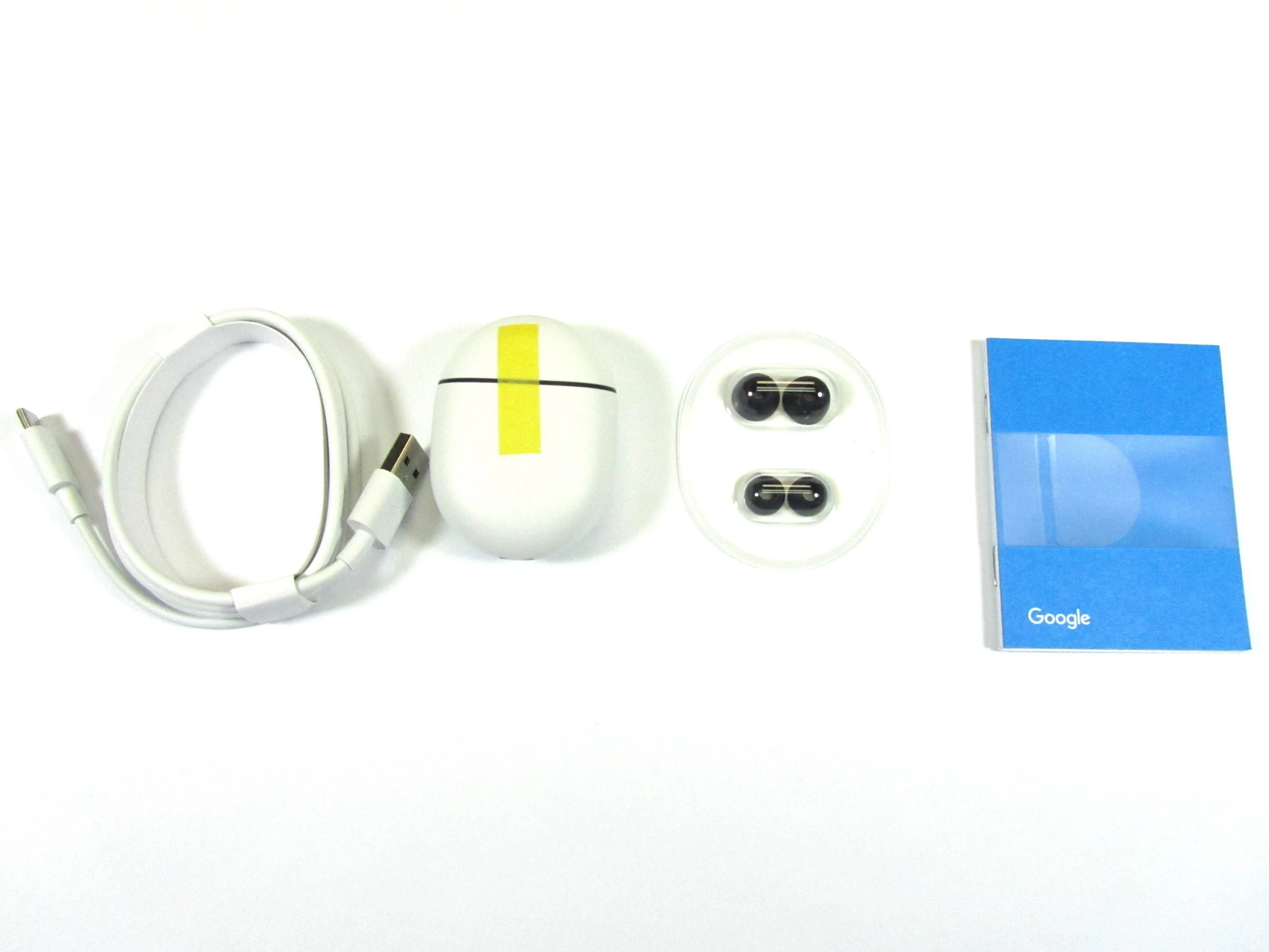

Что в коробке:
Чехол для переноски/зарядки Buds
Кабель USB 'C'
Резиновые насадки для ушей разного размера
Руководство пользователя

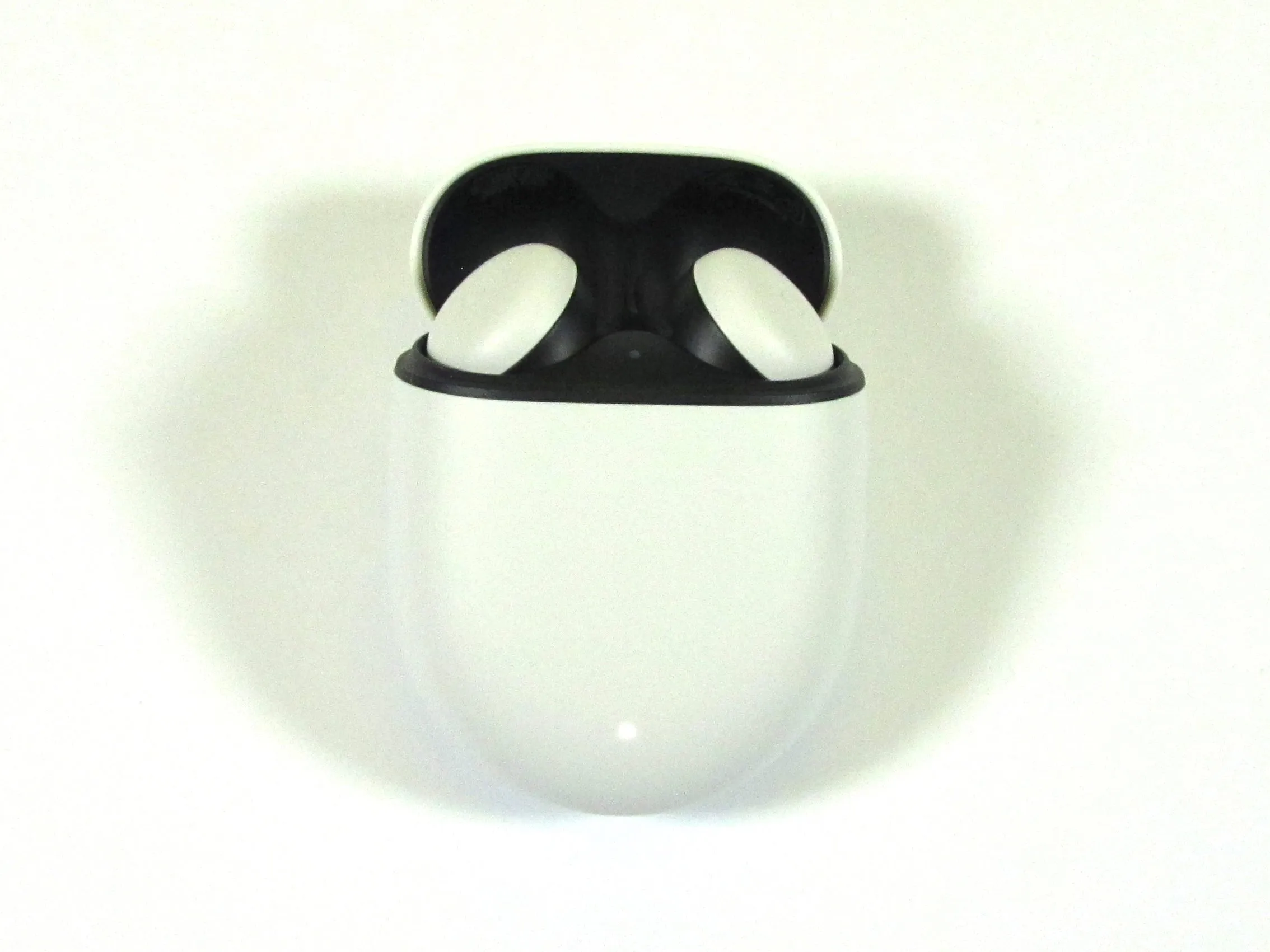

Шаг 3

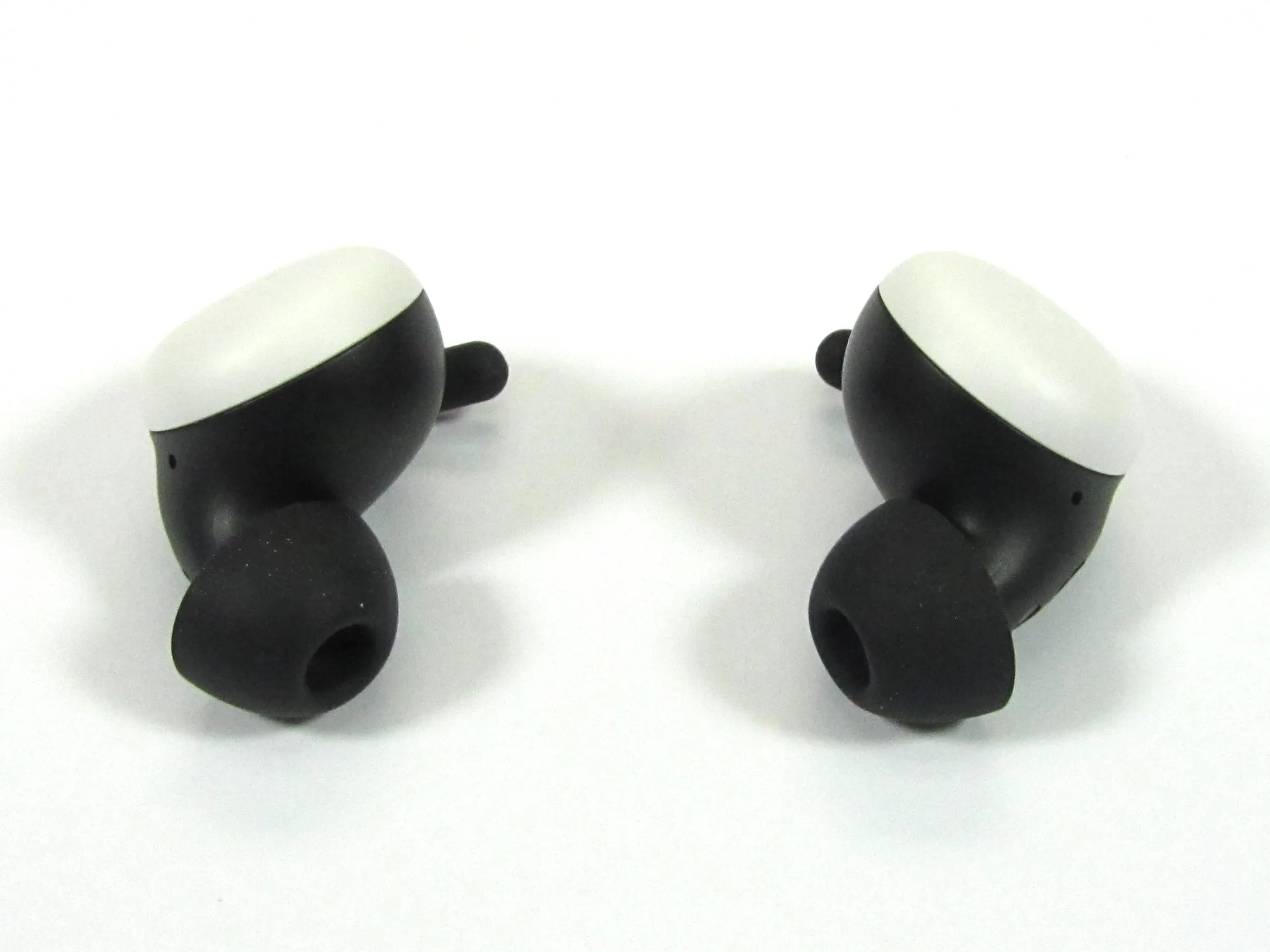

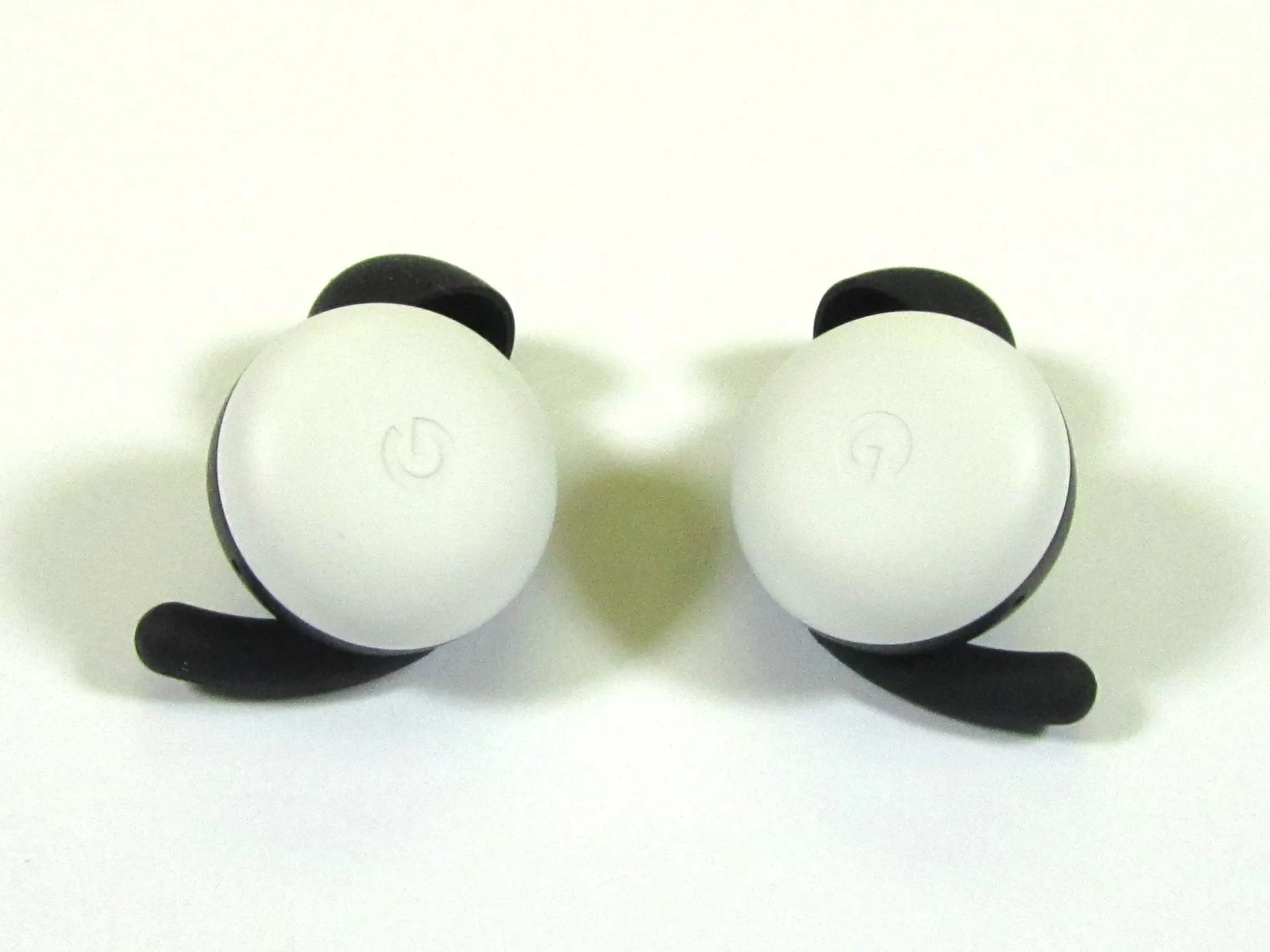

Откройте чехол для зарядки/носителя Google Pixel Buds, чтобы найти наушники
После снятия Google Pixel Buds мы сможем рассмотреть их поближе.

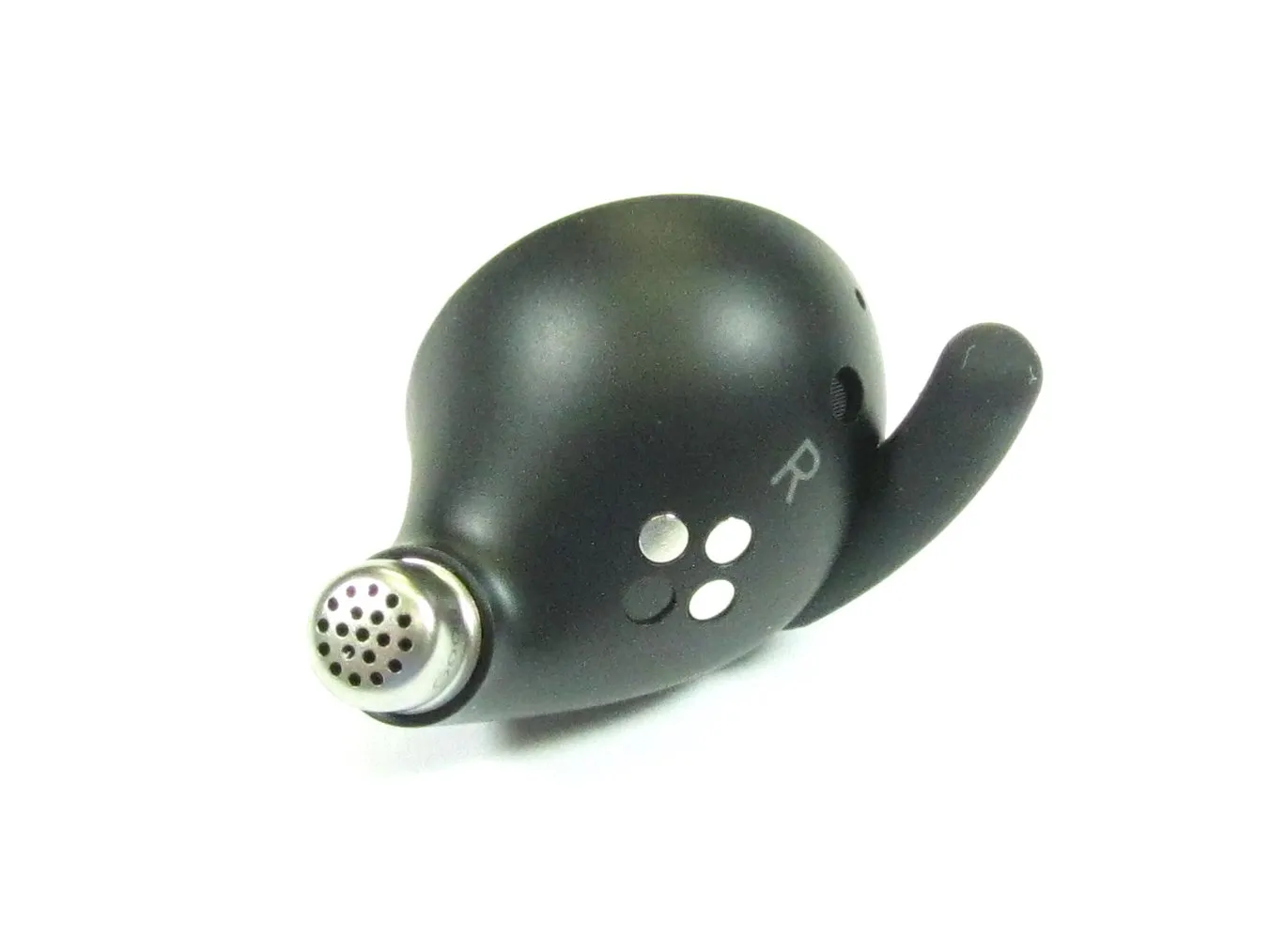

Шаг 4

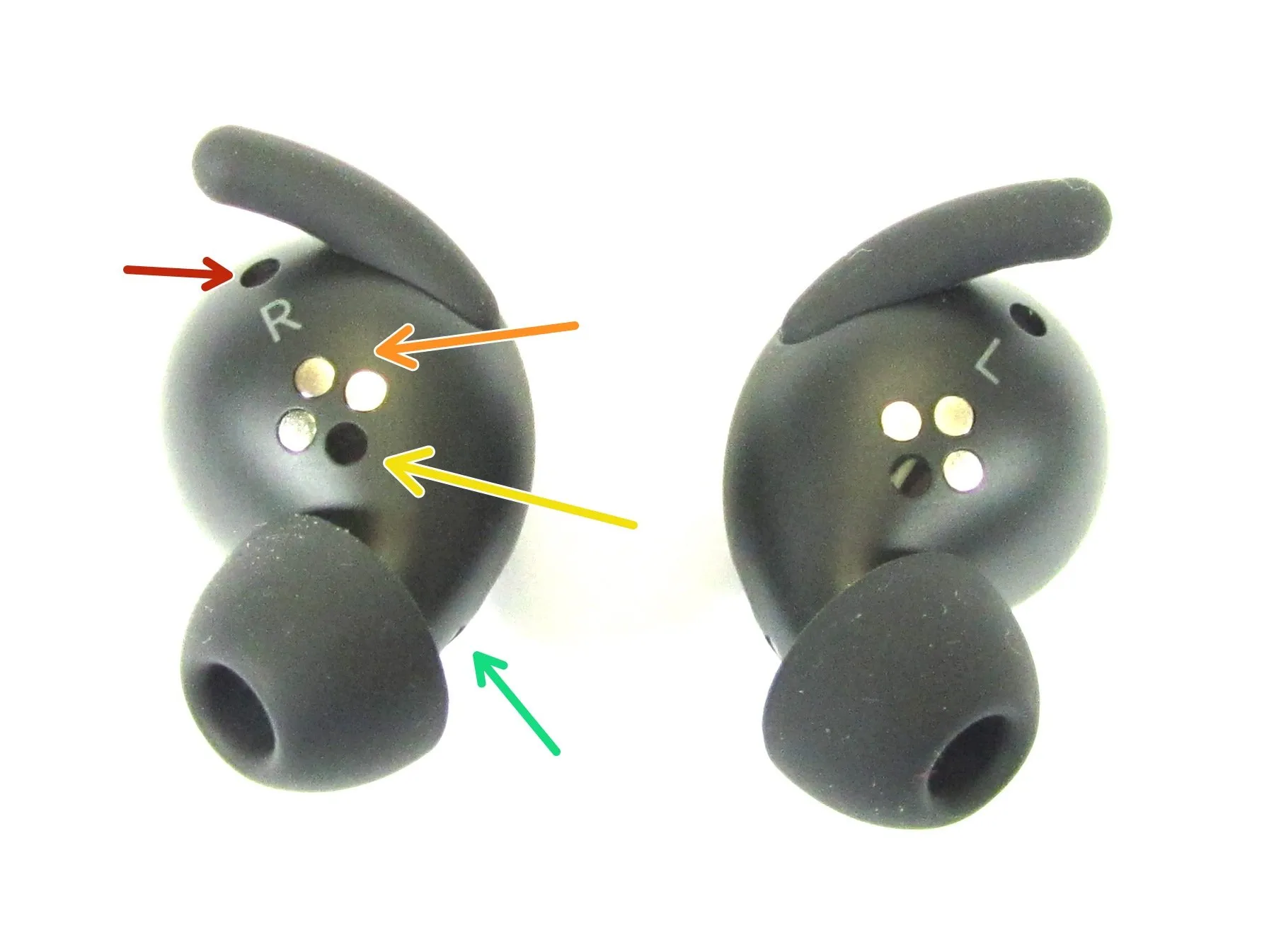

Вид сзади на наушники
Пространственное вентиляционное отверстие
Разъемы для зарядки аккумулятора в футляре/чехле для зарядки
ИК-детектор для обнаружения, когда наушники находятся в зарядном чехле или в ухе
ИК-детектор для обнаружения, когда бутон находится в ухе

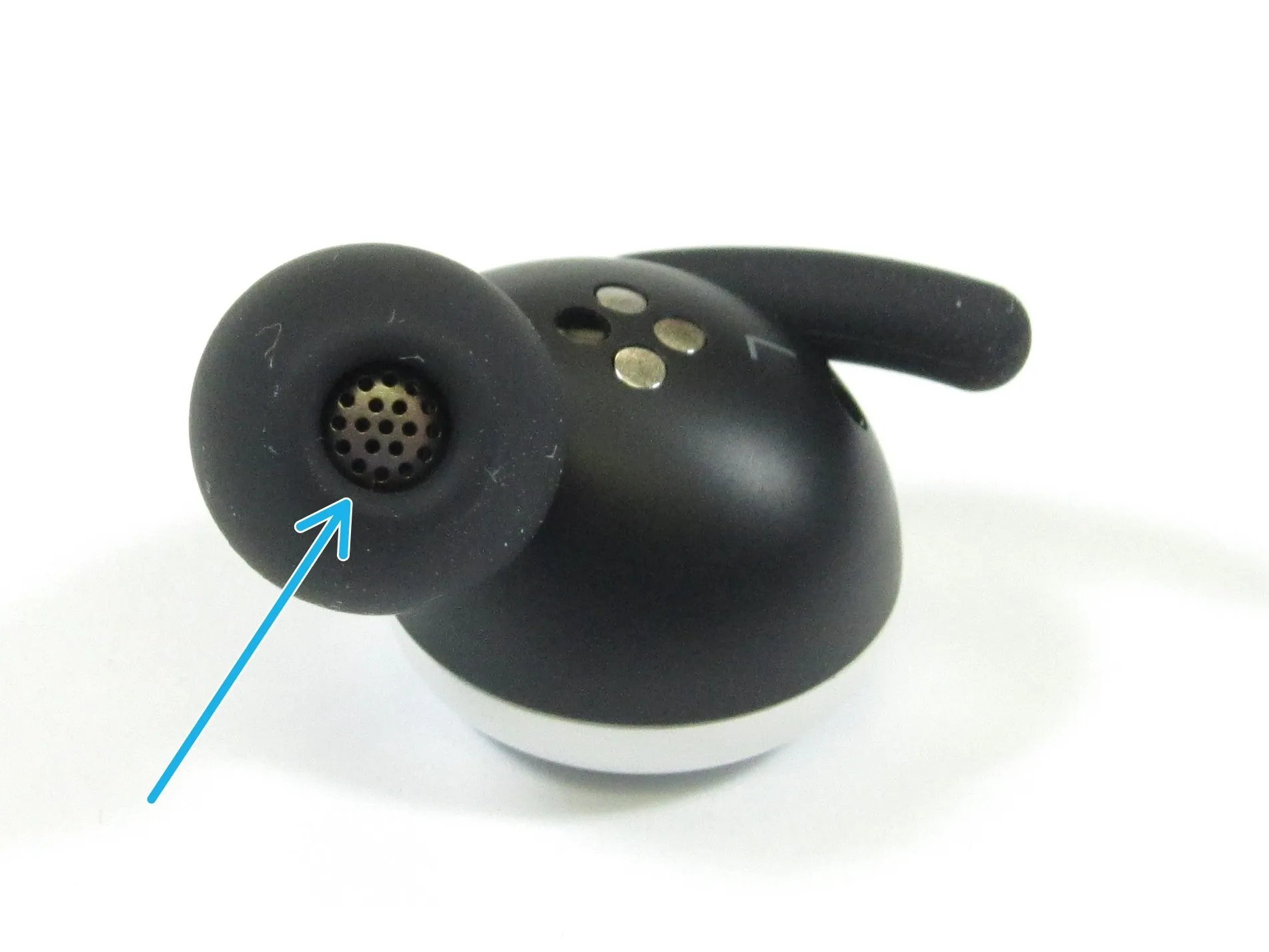

Крышка звуковой камеры с заземленной металлической решеткой
Вид крупным планом на металлическую решетку с заземлением

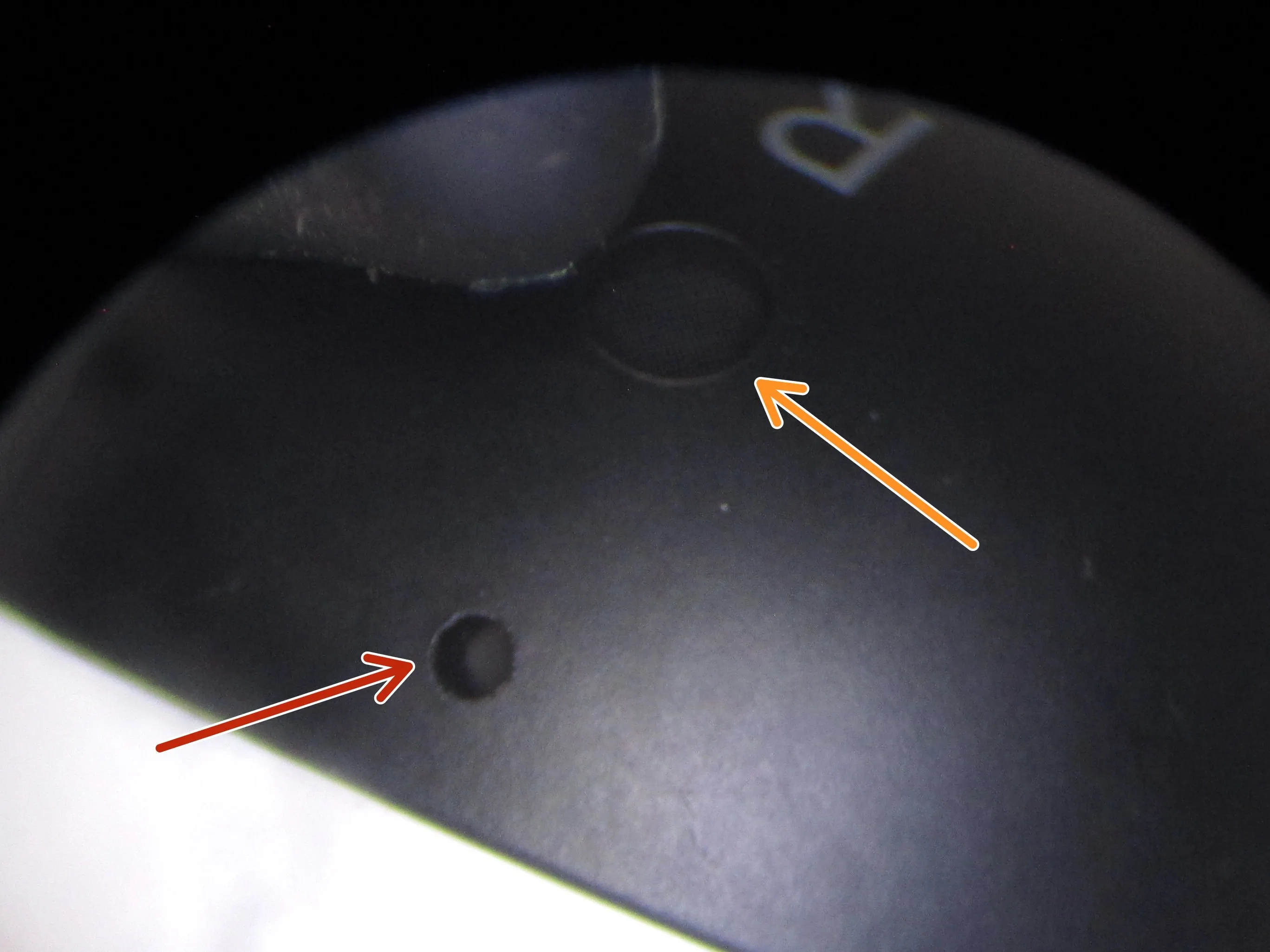

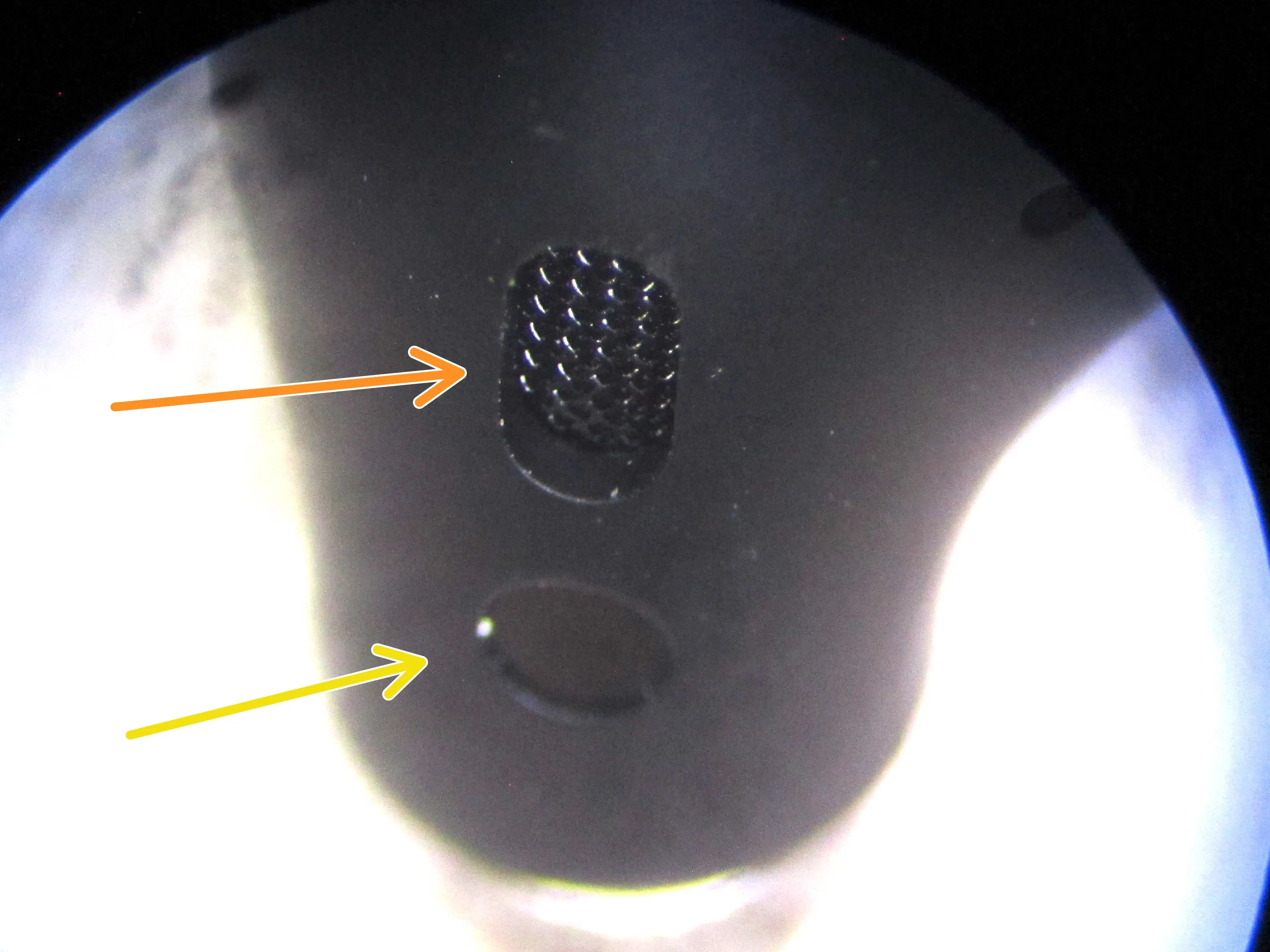

Шаг 5

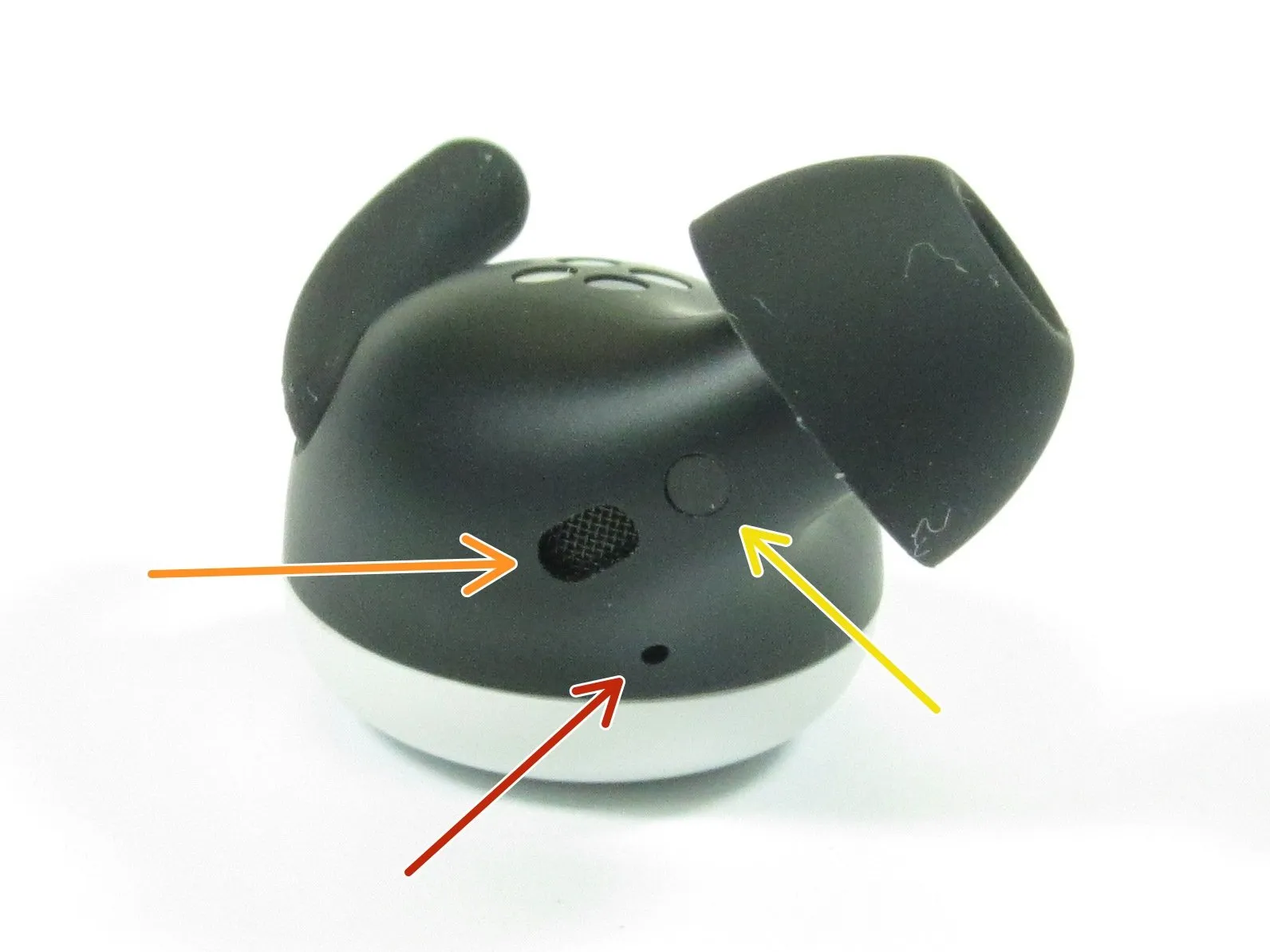

Порт микрофона. По одному с каждой стороны и напротив друг друга.
Пространственное вентиляционное отверстие / заземленная сетка
ИК-детектор для обнаружения в ухе

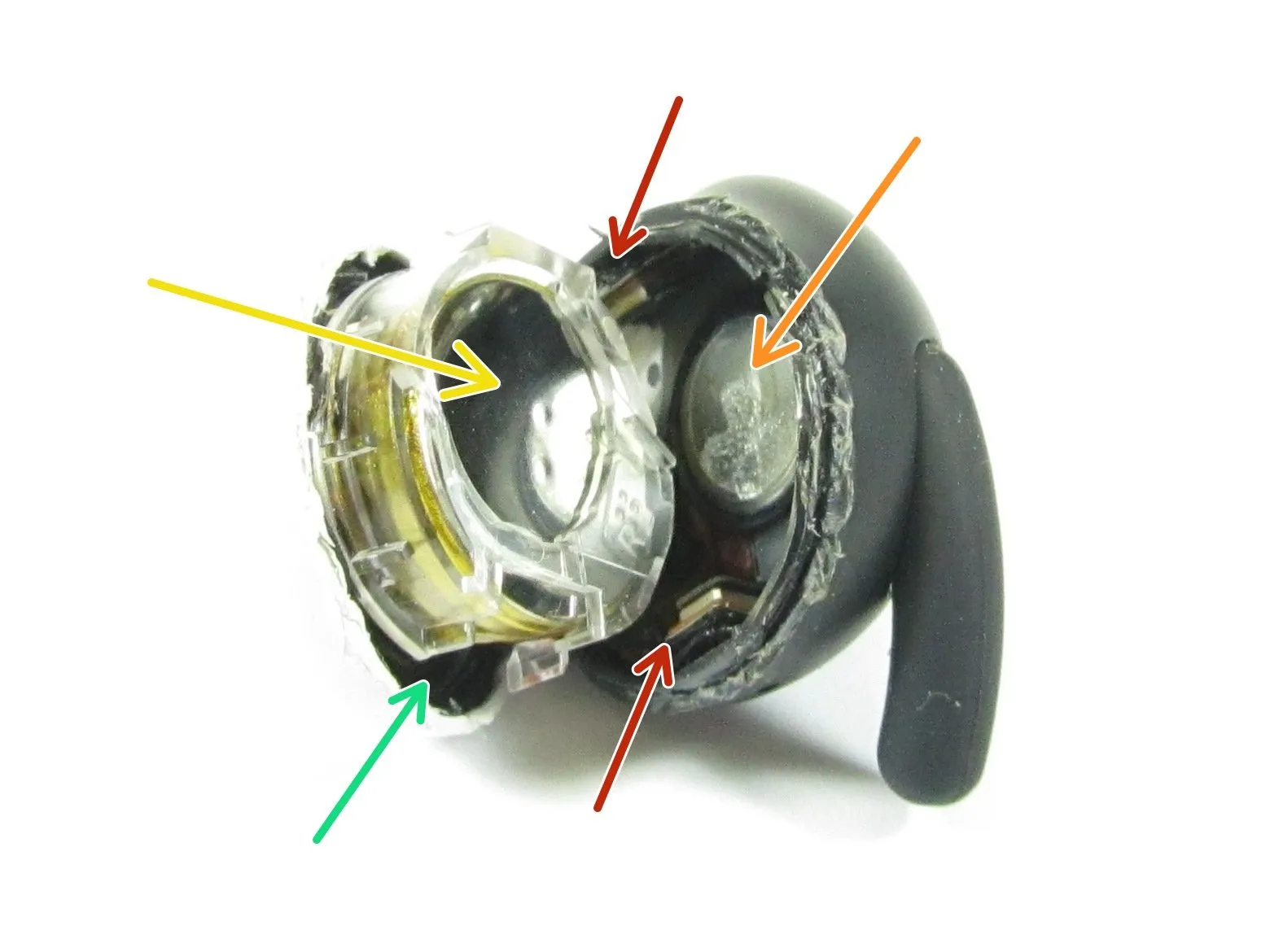

Шаг 6

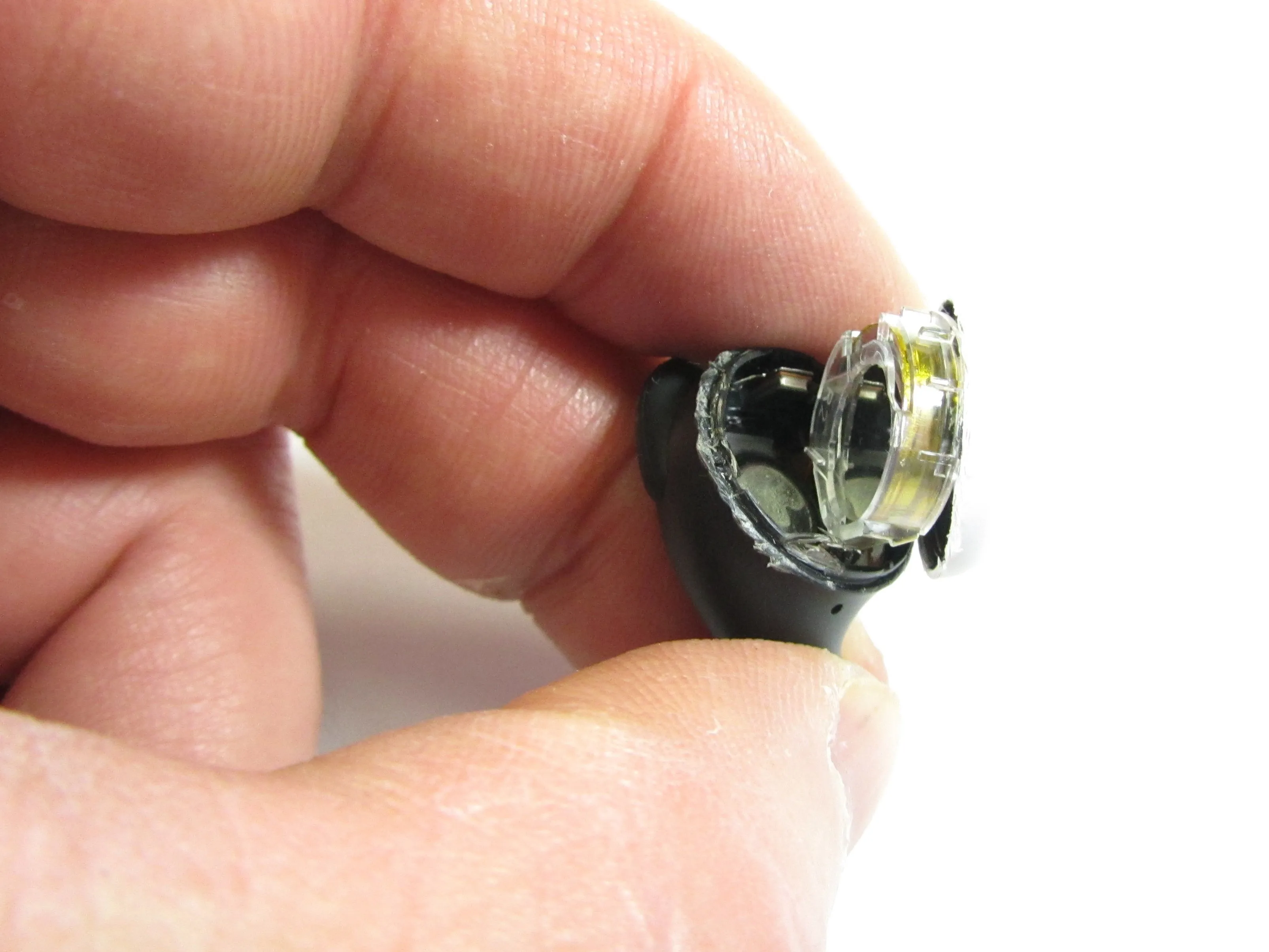

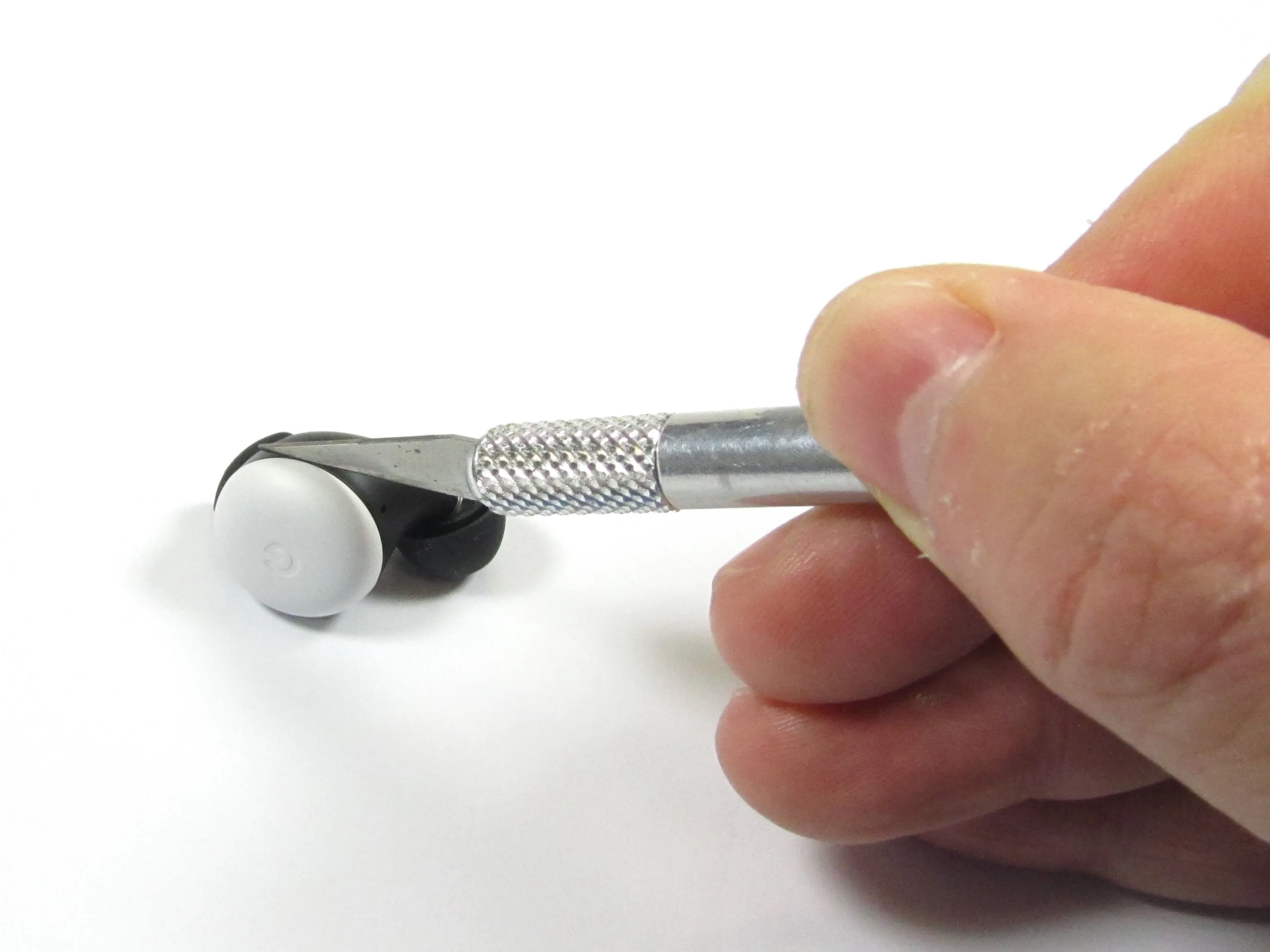

Так как наушники Google Pixel Buds сделаны из пластика и склеены между собой, единственным способом проникнуть внутрь было разрезать наушники Google Pixel Bud. Это разрушительная разборка
Попав внутрь, мы можем впервые взглянуть на электронику Google Pixel Bud. В Google Pixel Bud все выглядит следующим образом:
Сенсорный датчик
Основная печатная плата
Аккумулятор
Динамик
Микрофоны
Зарядка и ушные ИК-детекторы (не показаны)

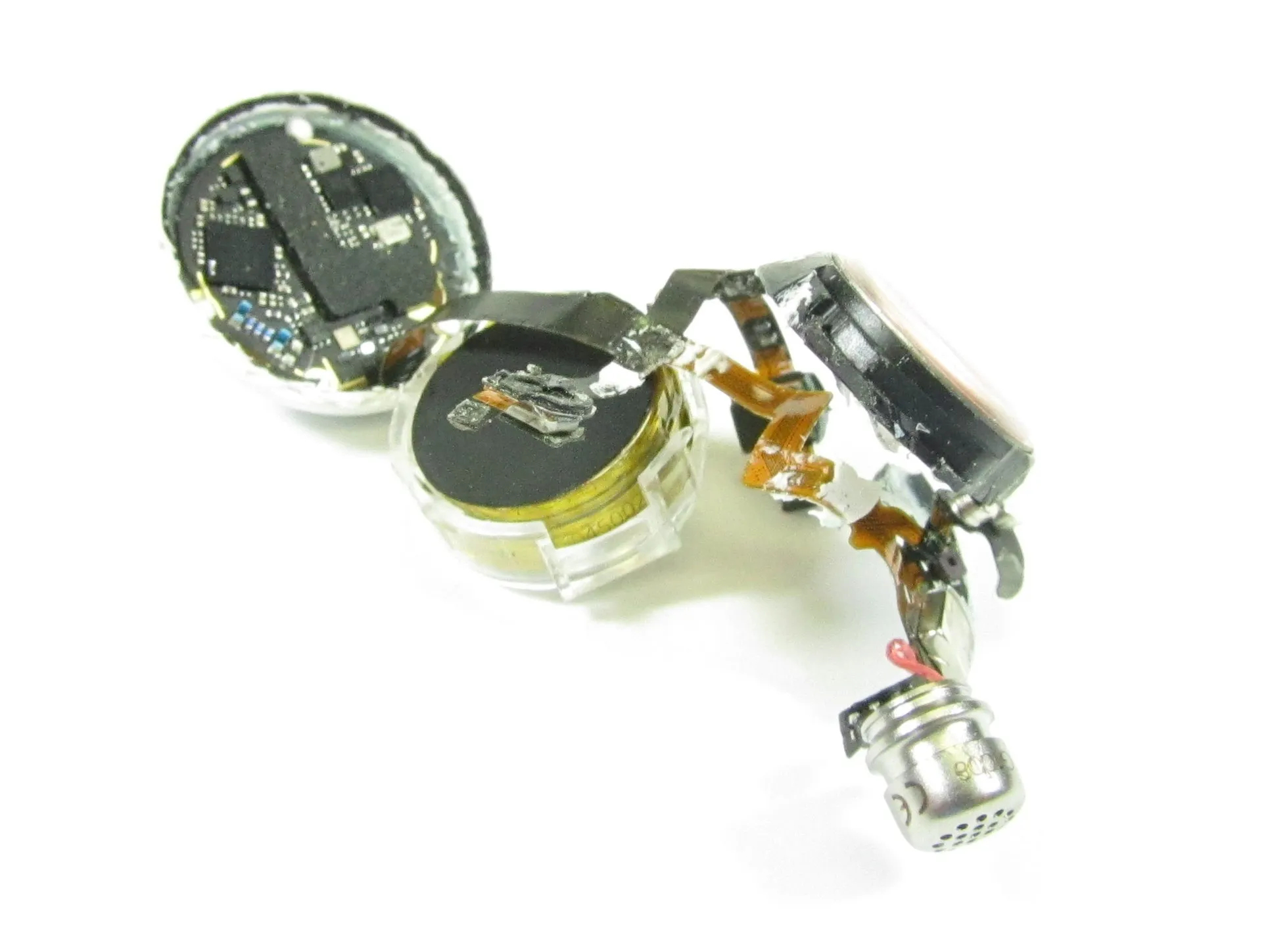

Шаг 7

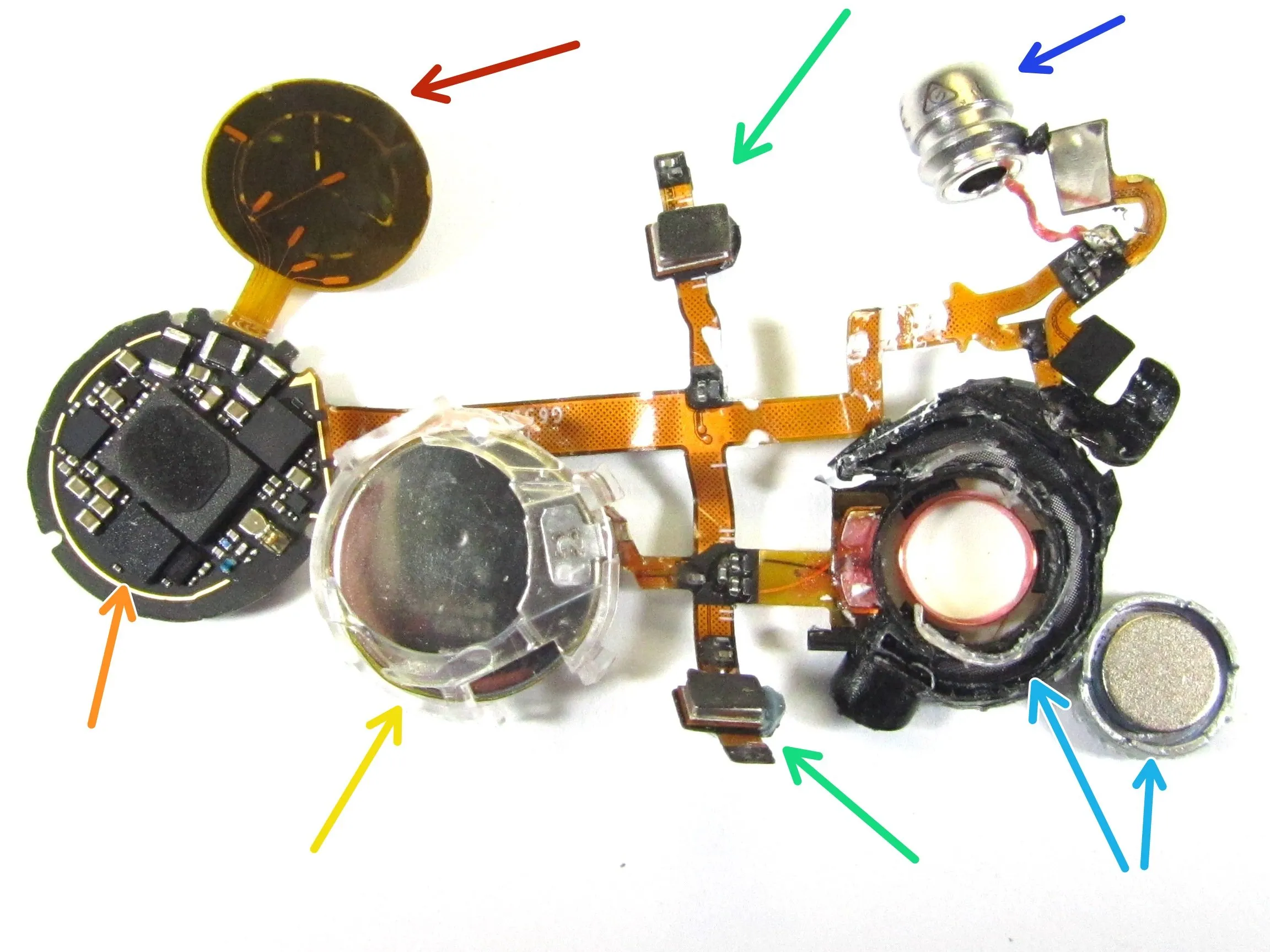

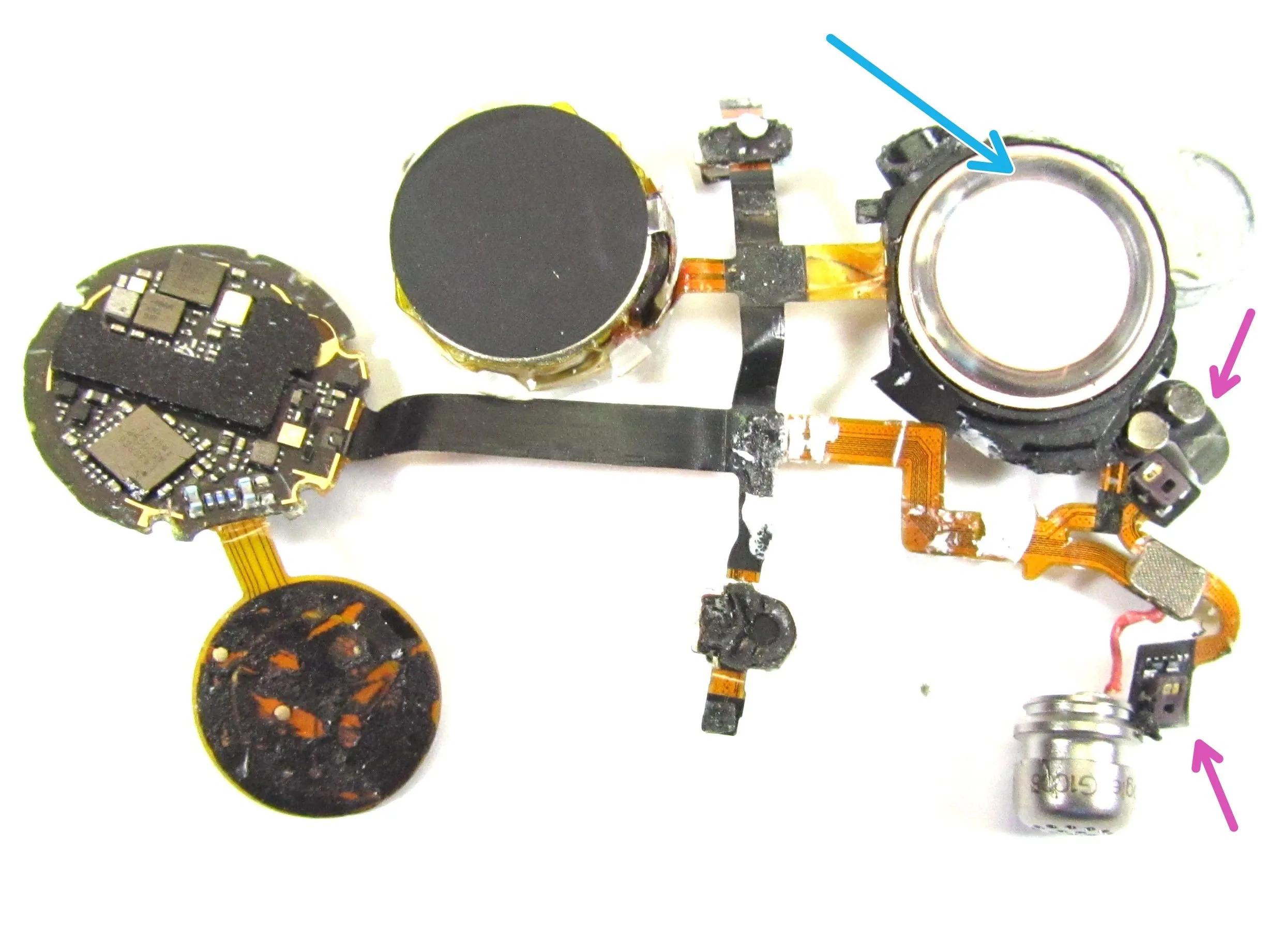

Вид на электронику, извлеченную из корпуса Google Pixel Bud
Сенсорный датчик на гибкой печатной плате
Основная печатная плата. Содержит MCU, радио Bluetooth, обработку звука, управление питанием и датчики.
Батарея
Микрофоны MEMS
Катушка динамика, магнит динамика и мембрана динамика.
Заземленный металлический кожух звукового канала
ИК-детектор для обнаружения в ухе
Шаг 8

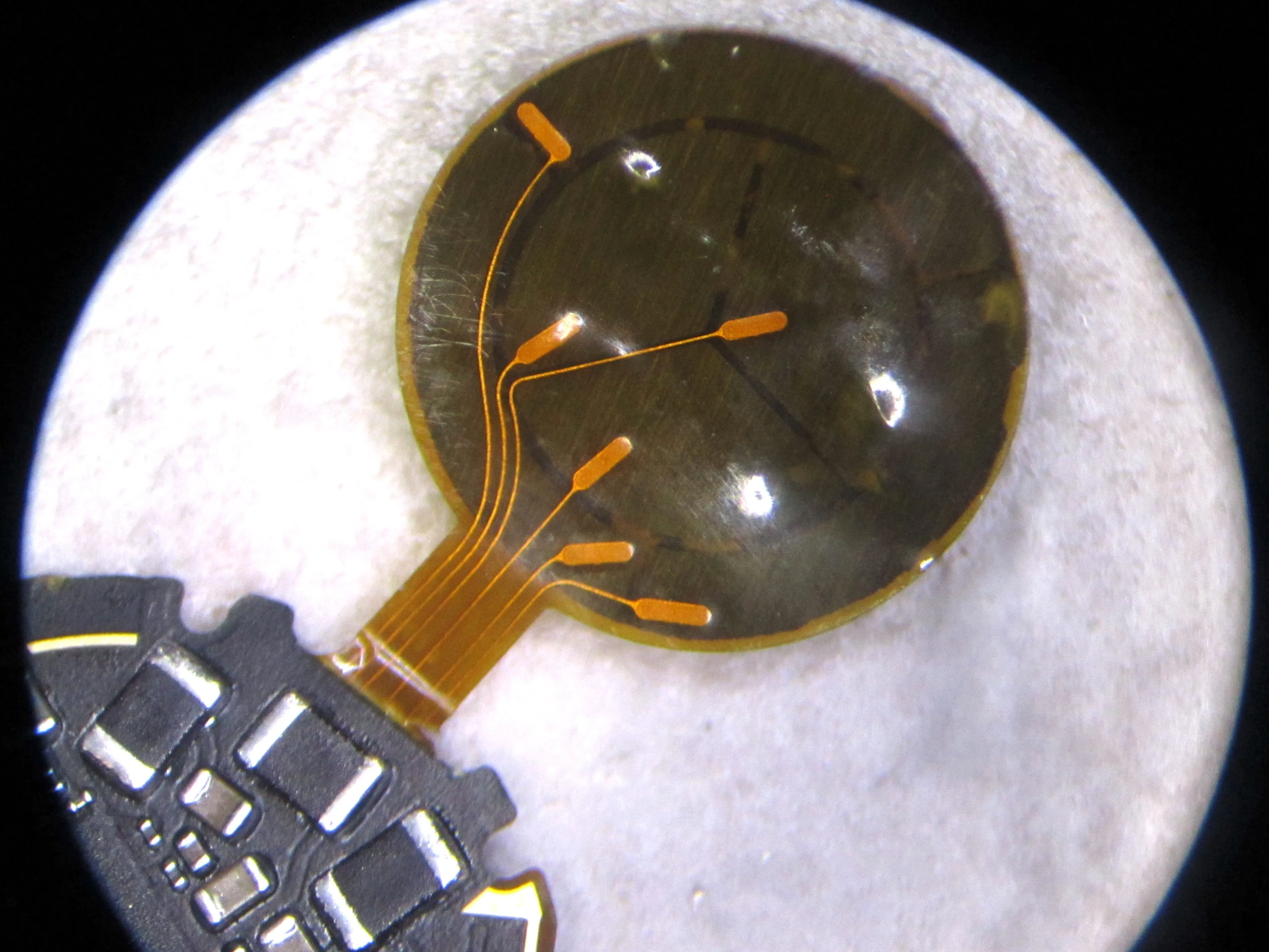

Вид крупным планом на гибкую печатную плату сенсорного датчика

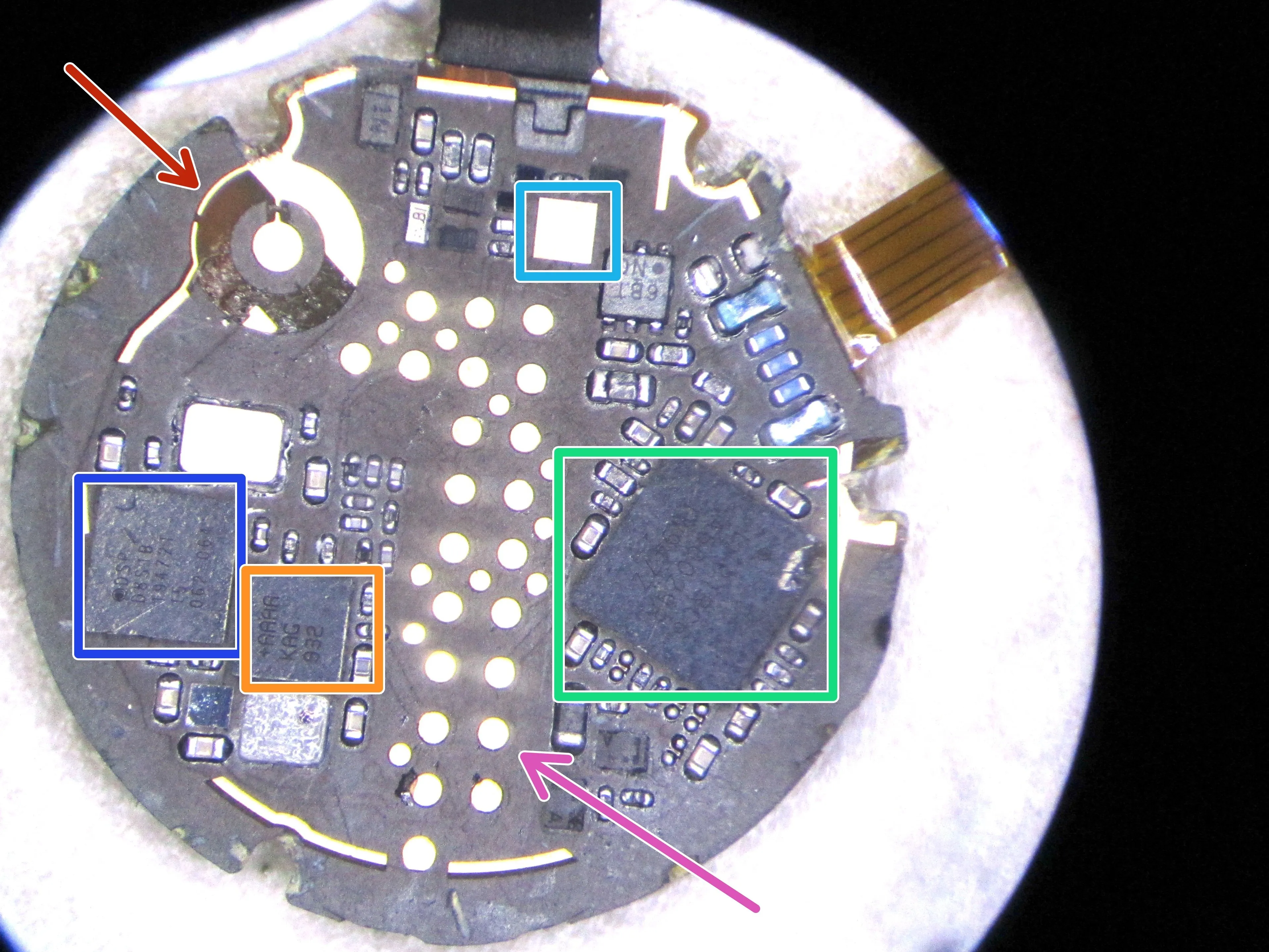

Шаг 9
Вид крупным планом на нижнюю сторону основной печатной платы
Неизвестный компонент. Помечен как 'ix6'. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент.
Интерфейс программирования и тестовые точки. Похоже, это стандартный 20-контактный разъем ARM.
Антенна Bluetooth. Проходит по внешней стороне основной печатной платы - сверху и снизу.

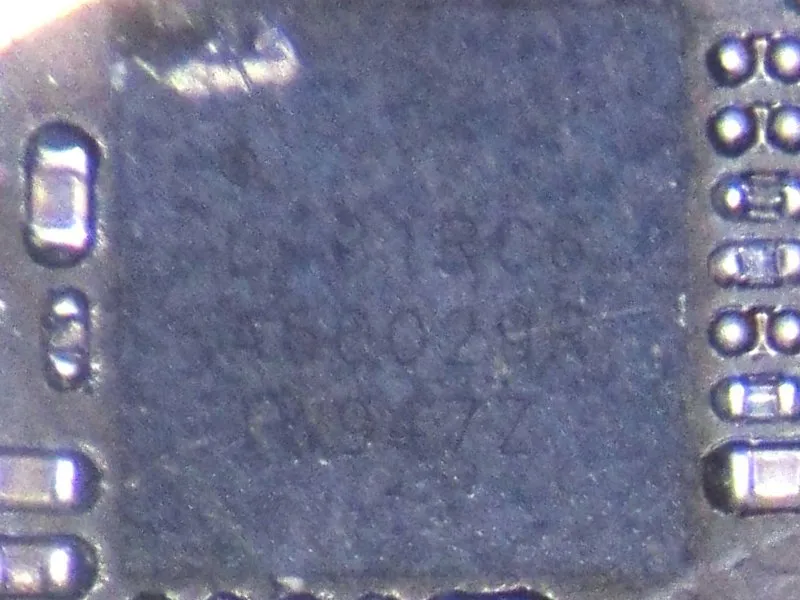

Шаг 10

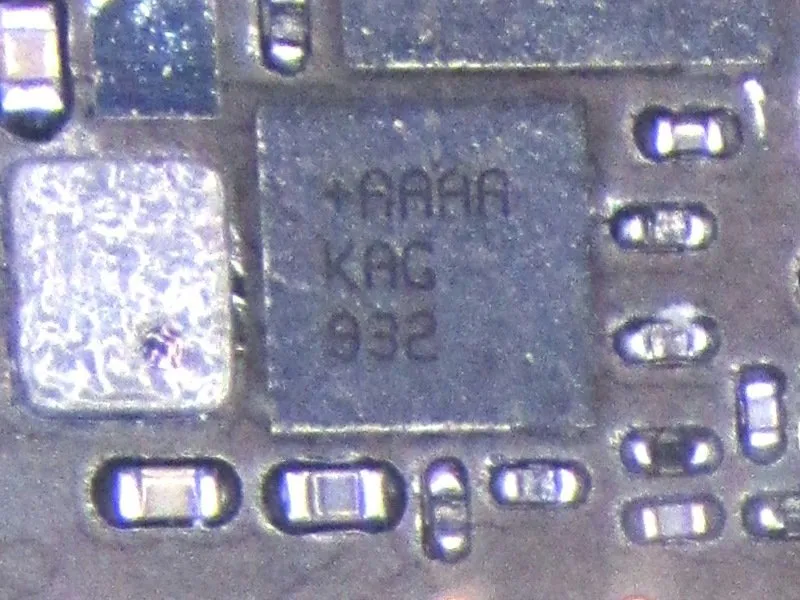

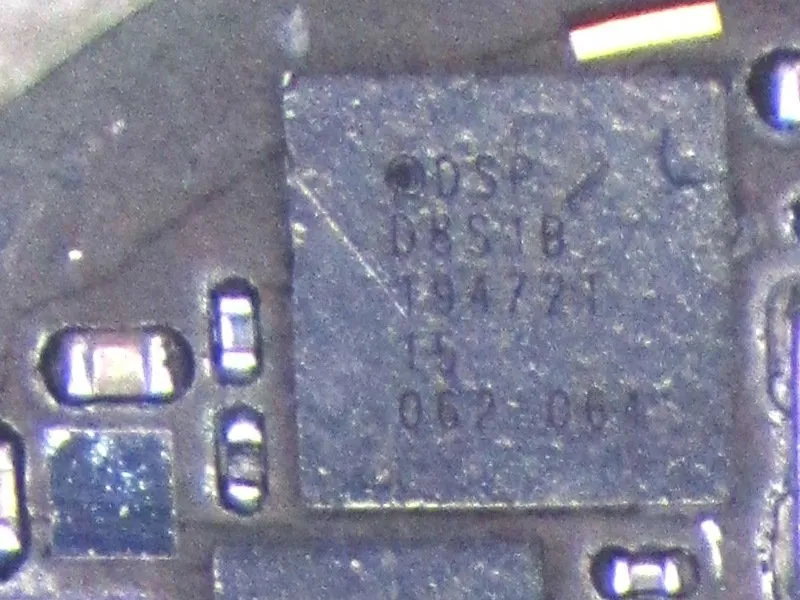

Крупный план некоторых компонентов на нижней стороне основной печатной платы

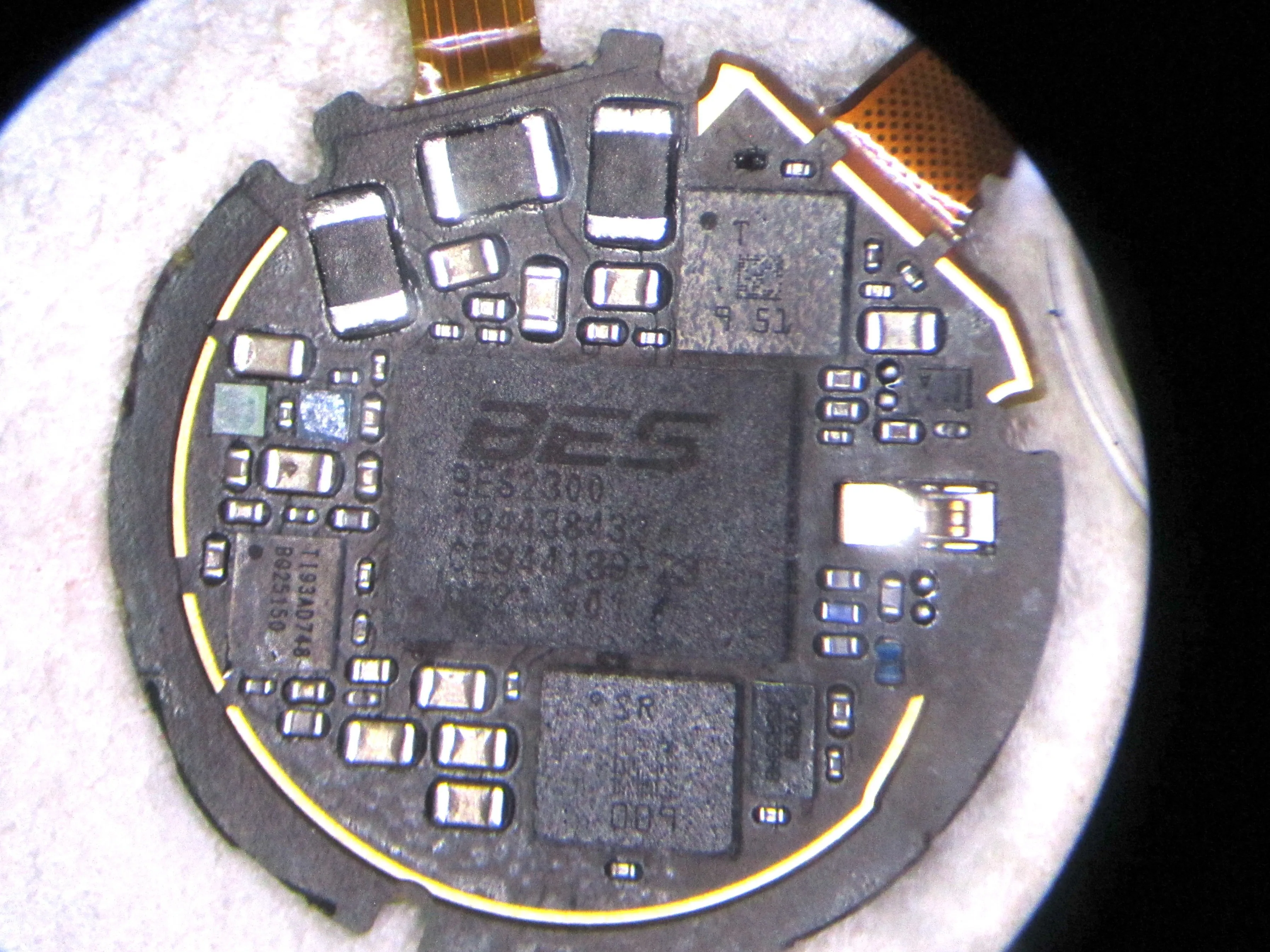

Шаг 11

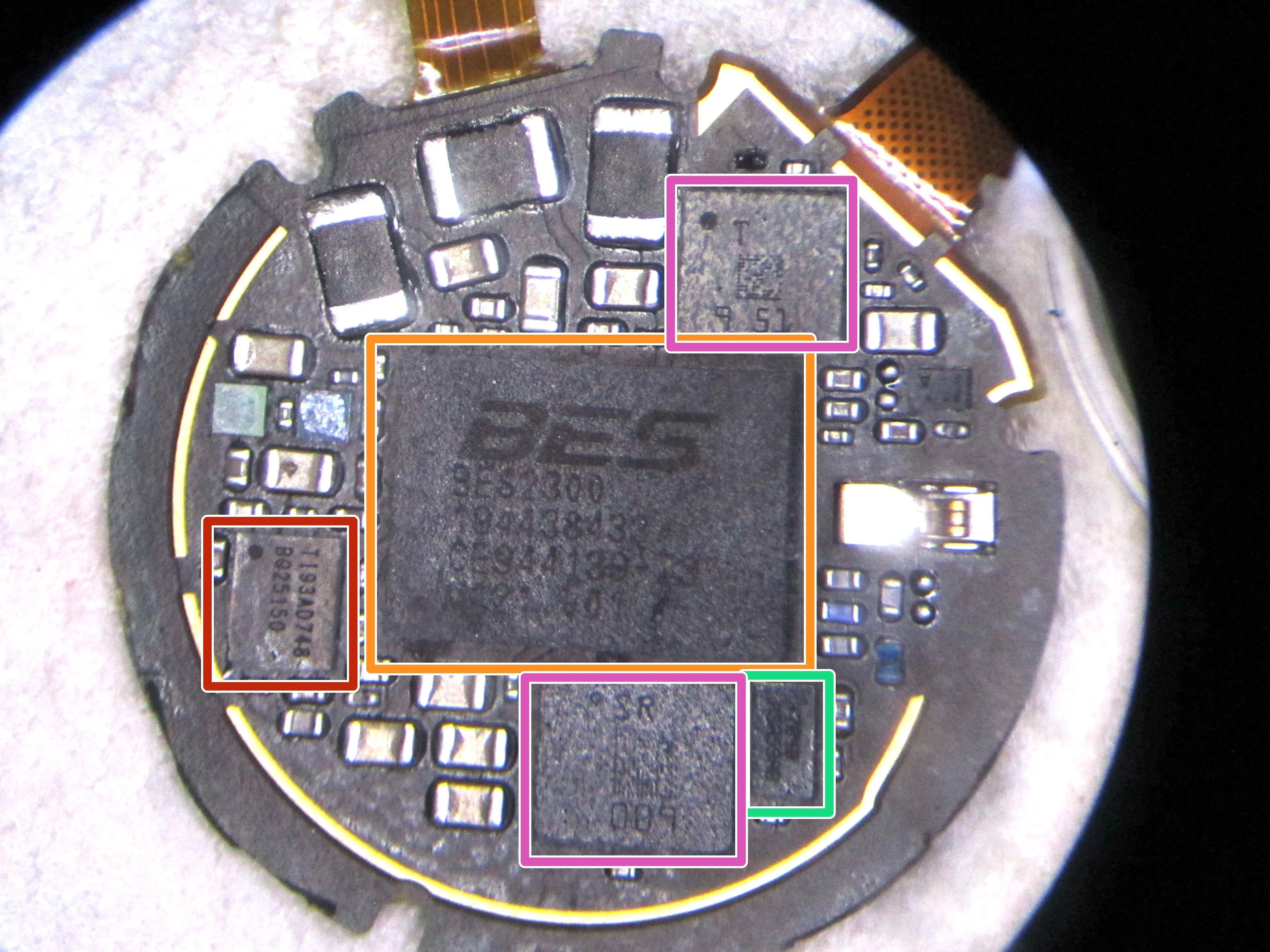

Вид крупным планом на верхнюю сторону основной печатной платы
Неизвестное устройство - +7048/A5A59AB - возможно, акселерометр и гироскоп, используемые для определения голоса. Пожалуйста, оставьте комментарий, если вы знаете это устройство
Неизвестное устройство - T 9 51 - Возможно, флэш-память или оперативная память. Пожалуйста, оставьте комментарий, если вы знаете это устройство
Неизвестное устройство - SR 009 - Может быть флэш-памятью или оперативной памятью. Пожалуйста, оставьте комментарий, если вам известно это устройствоНовая строка.

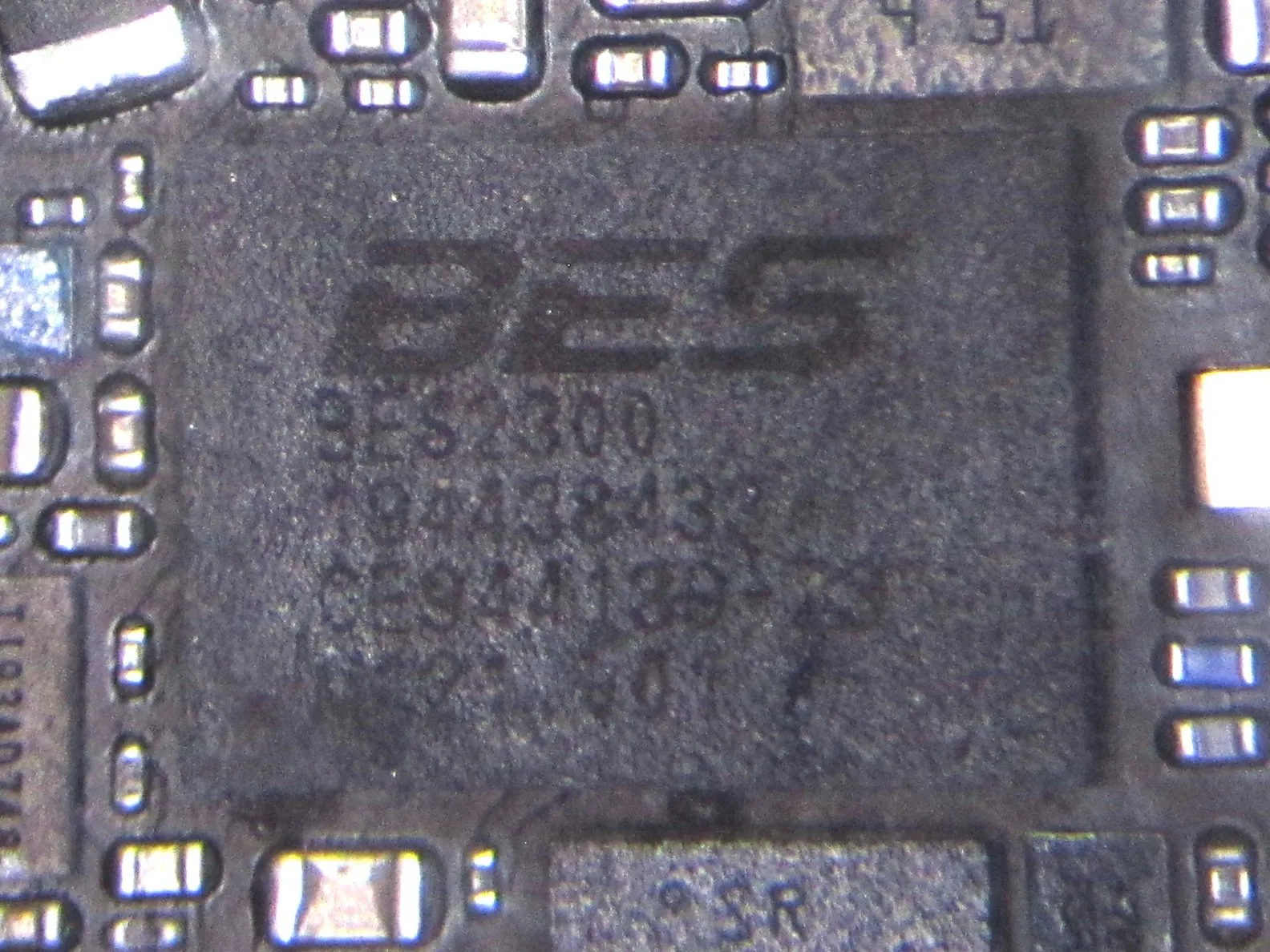

Шаг 12

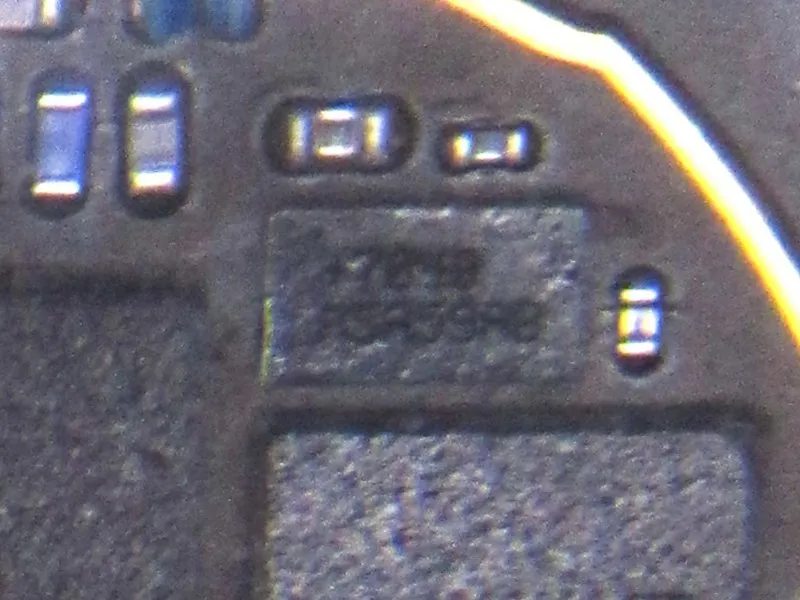

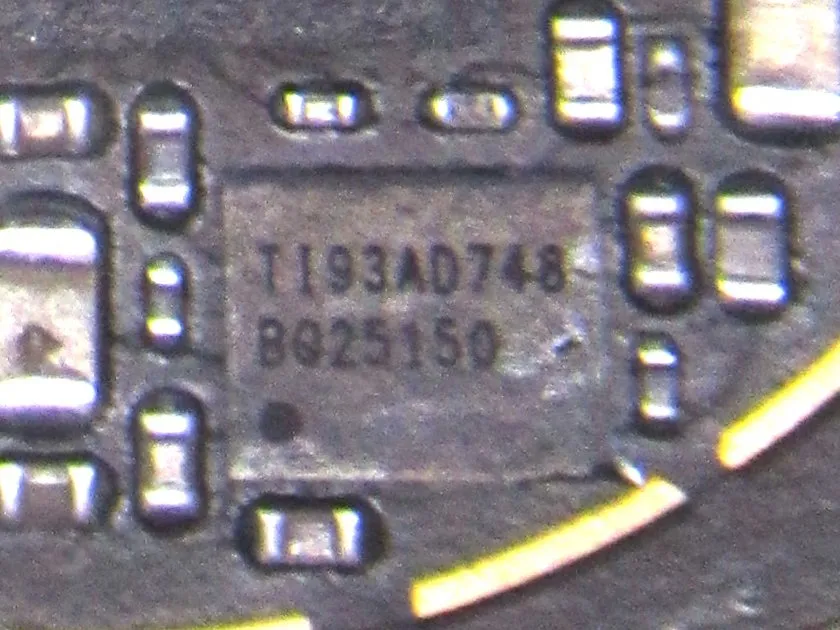

Крупный план некоторых компонентов на верхней стороне основной печатной платы
Неизвестное устройство - +7048/A5A59AB - возможно, акселерометр и гироскоп для определения голоса. Пожалуйста, оставьте комментарий, если вы знаете это устройство

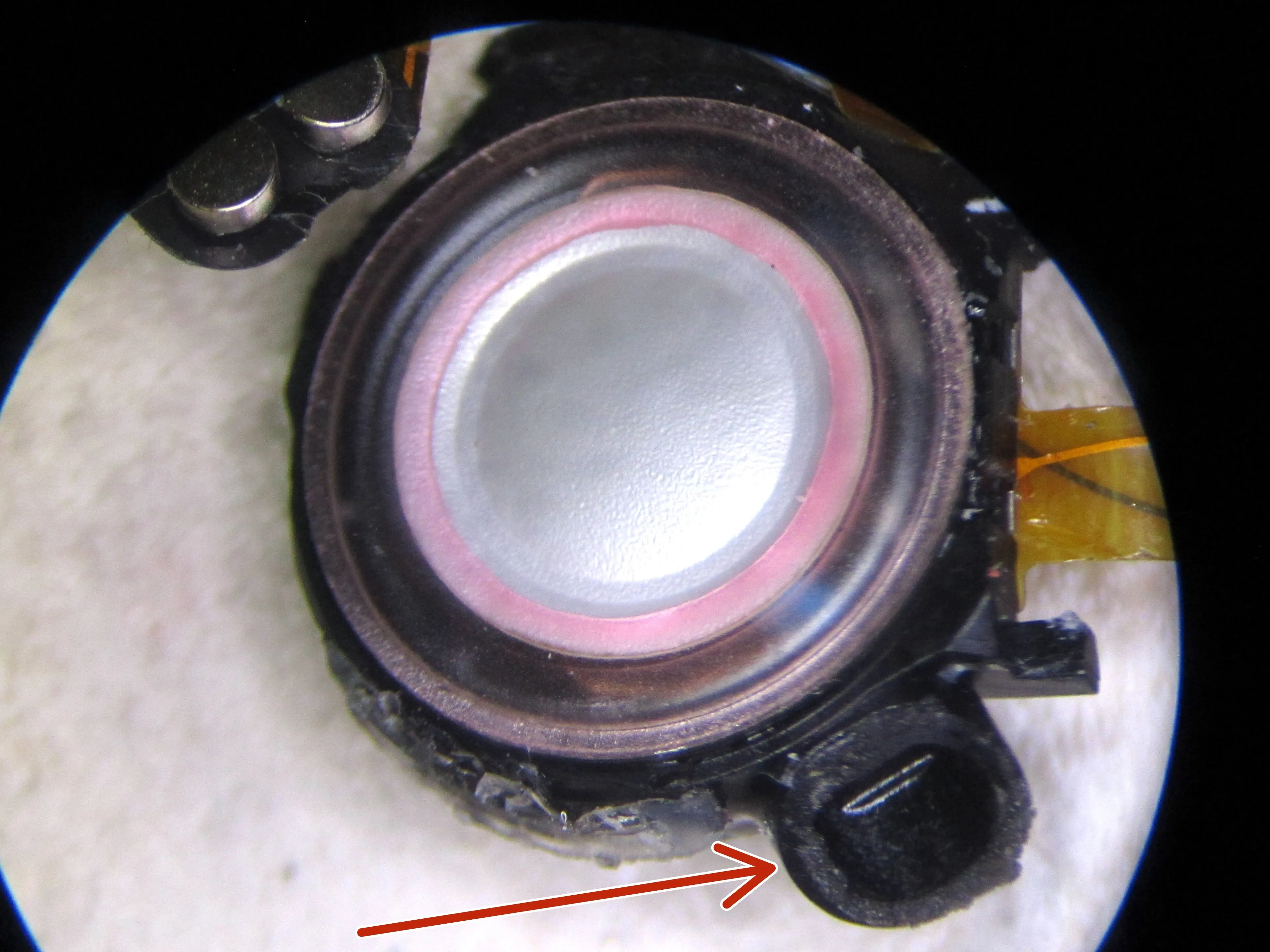

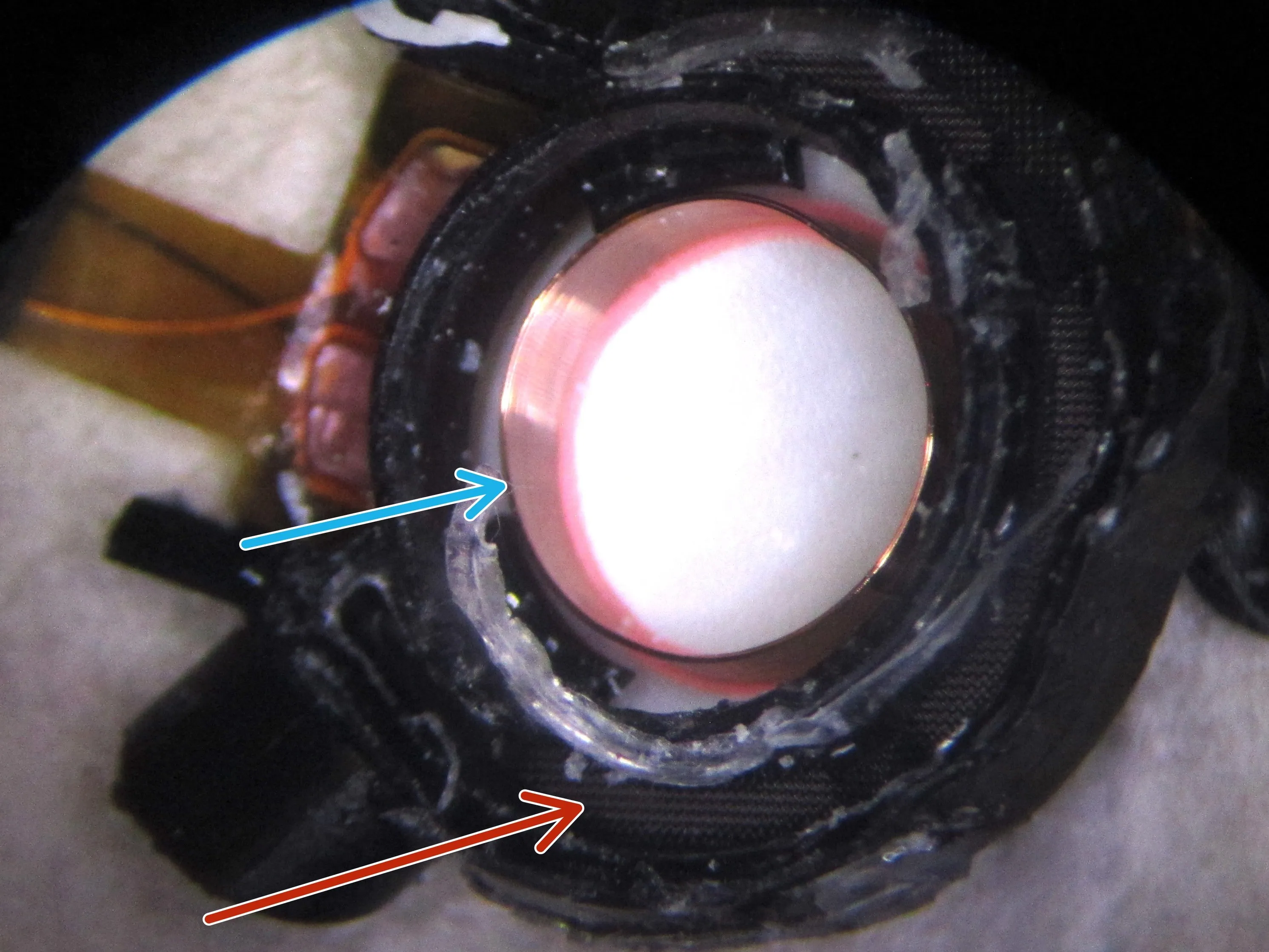

Шаг 13
Мембрана динамика крупным планом
Катушка динамика со снятым магнитом
Динамик имеет порт для усиления басов. Область порта оборачивается вокруг внешней стороны динамика

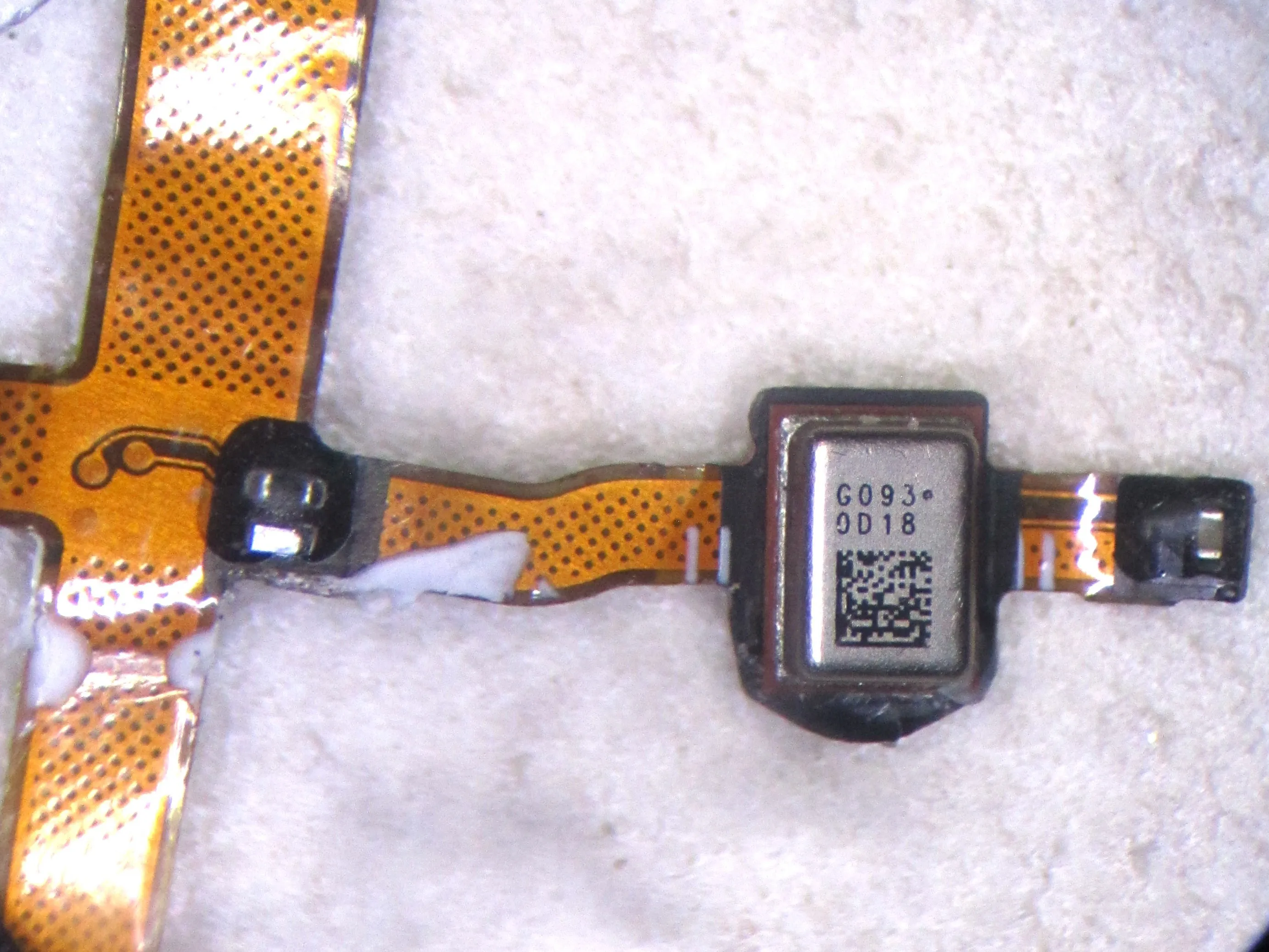

Шаг 14
Микрофон MEMS
Не удалось сопоставить номер детали микрофона, но, похоже, это деталь Goertek. Пожалуйста, оставьте комментарий, если вы знаете этот компонент.
Шаг 15

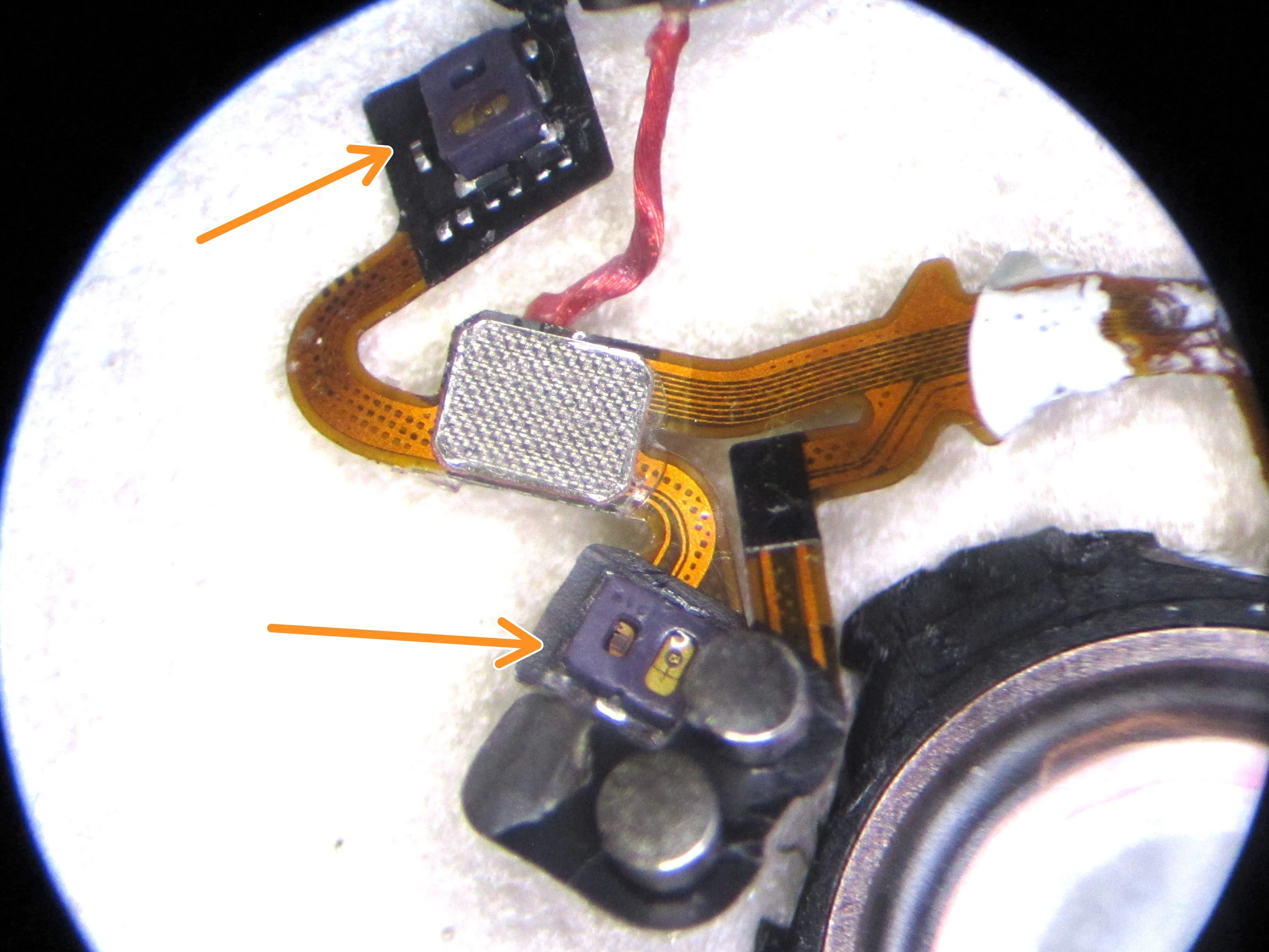

Крупный план ИК-детектора. Не удалось сопоставить номера деталей с производителем. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент.
ИК-детекторы используются для обнаружения того, когда бутон находится в ухе или в зарядном устройстве.
Шаг 16

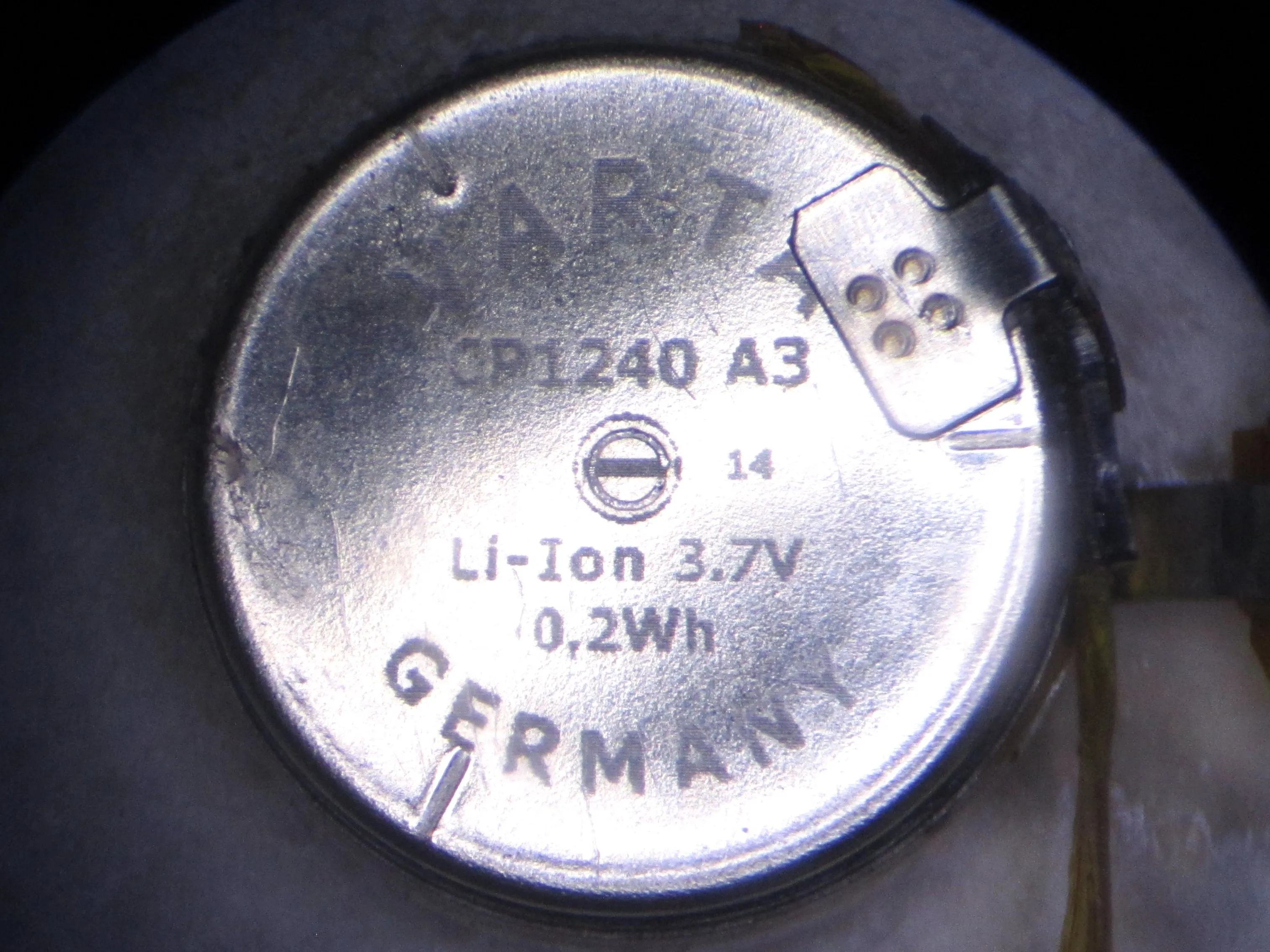

Вид на аккумулятор крупным планом
Varta, CP1240 A3, Li-Ion 3.7V, 0.2Wh

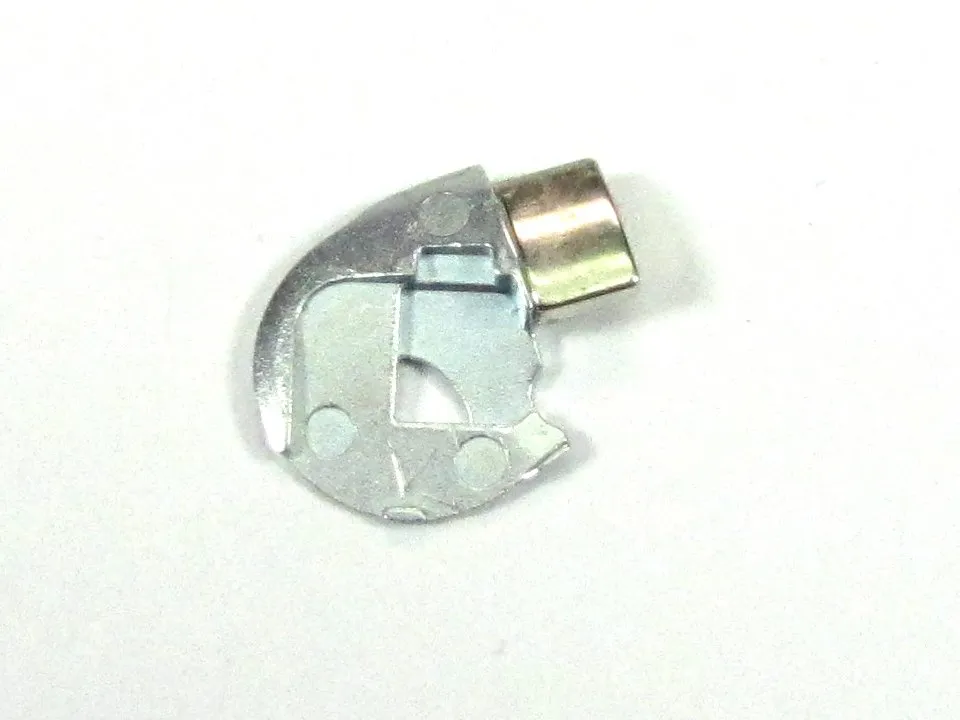

Шаг 17
Крупный план магнита, который удерживает Bud в зарядном устройстве. Магнит расположен под динамиком в области звуковой камеры.

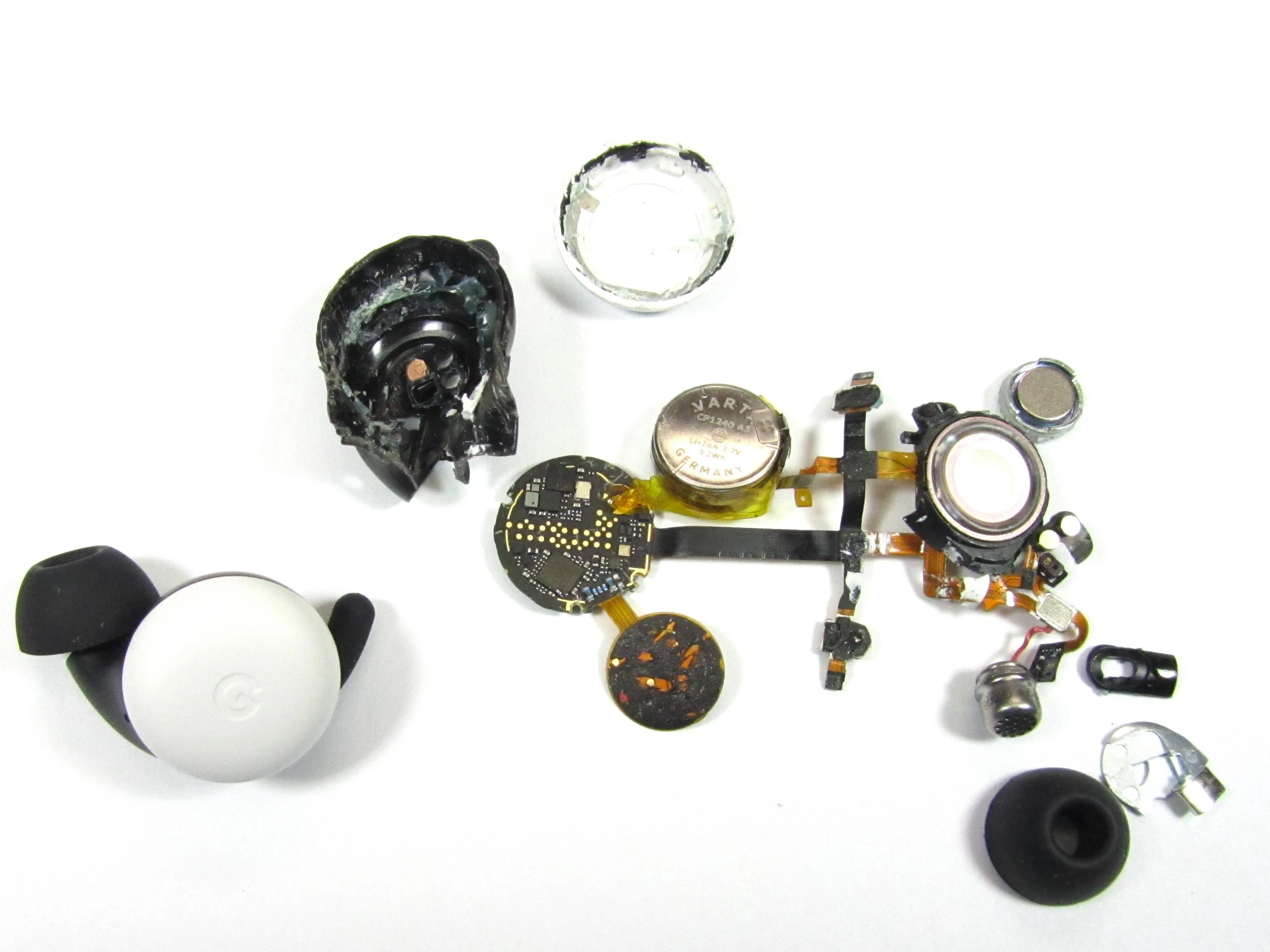

Шаг 18
Разборка в разобранном виде Google Pixel Buds 2
До и после
