Разборка Google Pixel C

Введение

Спустя несколько месяцев после своего первого релиза и не слишком теплого приема Pixel C снова оказался в центре внимания: разработчикам, желающим опробовать новую операционную систему Android N, предлагается значительная скидка. Похоже, настало время разборки.

Чтобы получить самые свежие продукты, найдите нас на Facebook, Instagram или Twitter, чтобы узнать последние новости о разборке.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

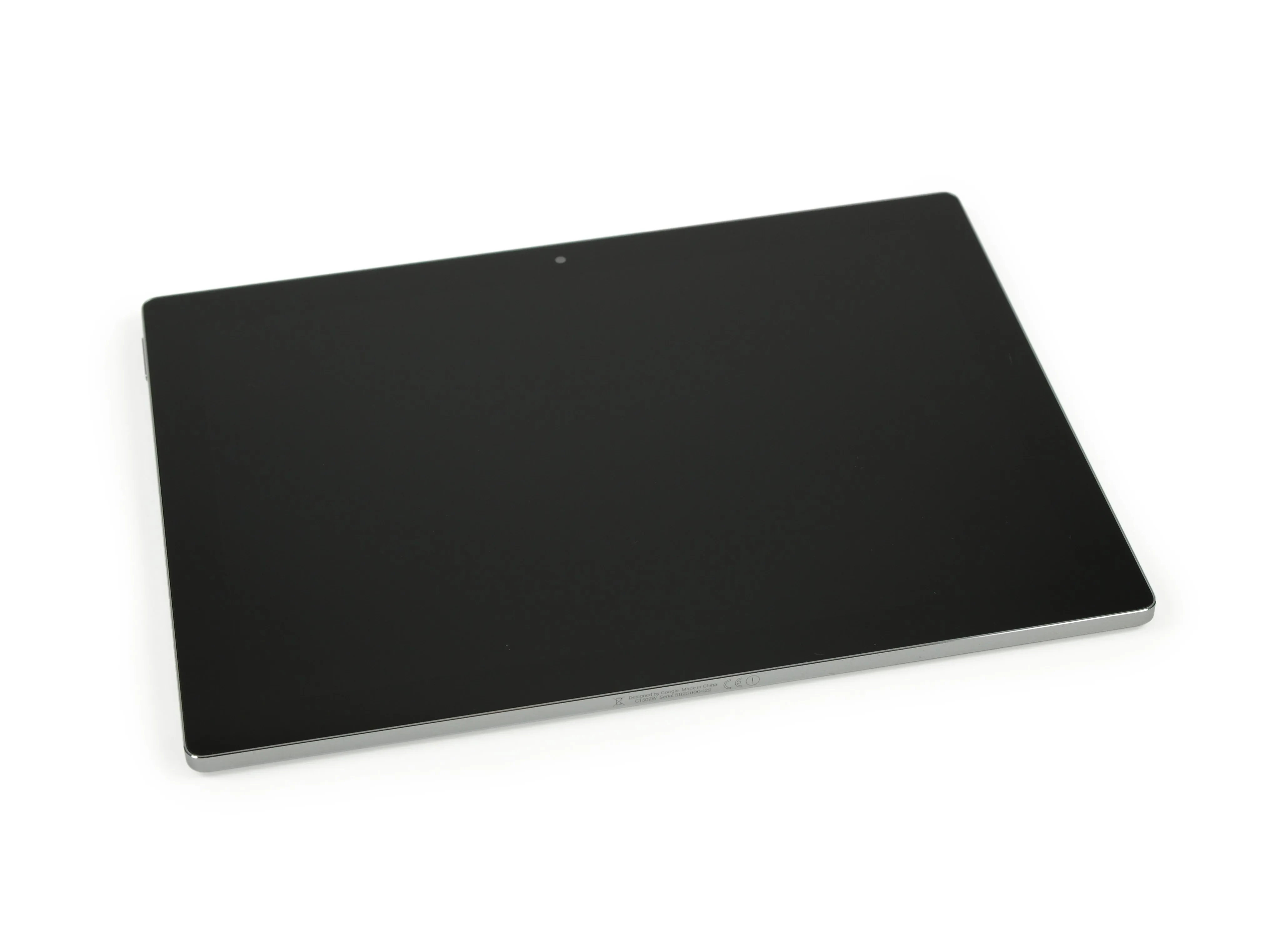

Шаг 1 Разборка Google Pixel C

• Что делает Pixel C? Давайте посмотрим!

• 10,2-дюймовый ЖК-дисплей LTPS с разрешением 2560 x 1800 (308 ppi)

• 64-битный четырехъядерный процессор Nvidia Tegra X1 в паре с 256-ядерным GPU Maxwell

• 3 ГБ оперативной памяти LPDDR4

• Возможность установки 32 или 64 ГБ памяти

• USB Type-C

• Задняя камера 8 МП и фронтальная камера 2 МП

• Android 6.0 Marshmallow

Шаг 2

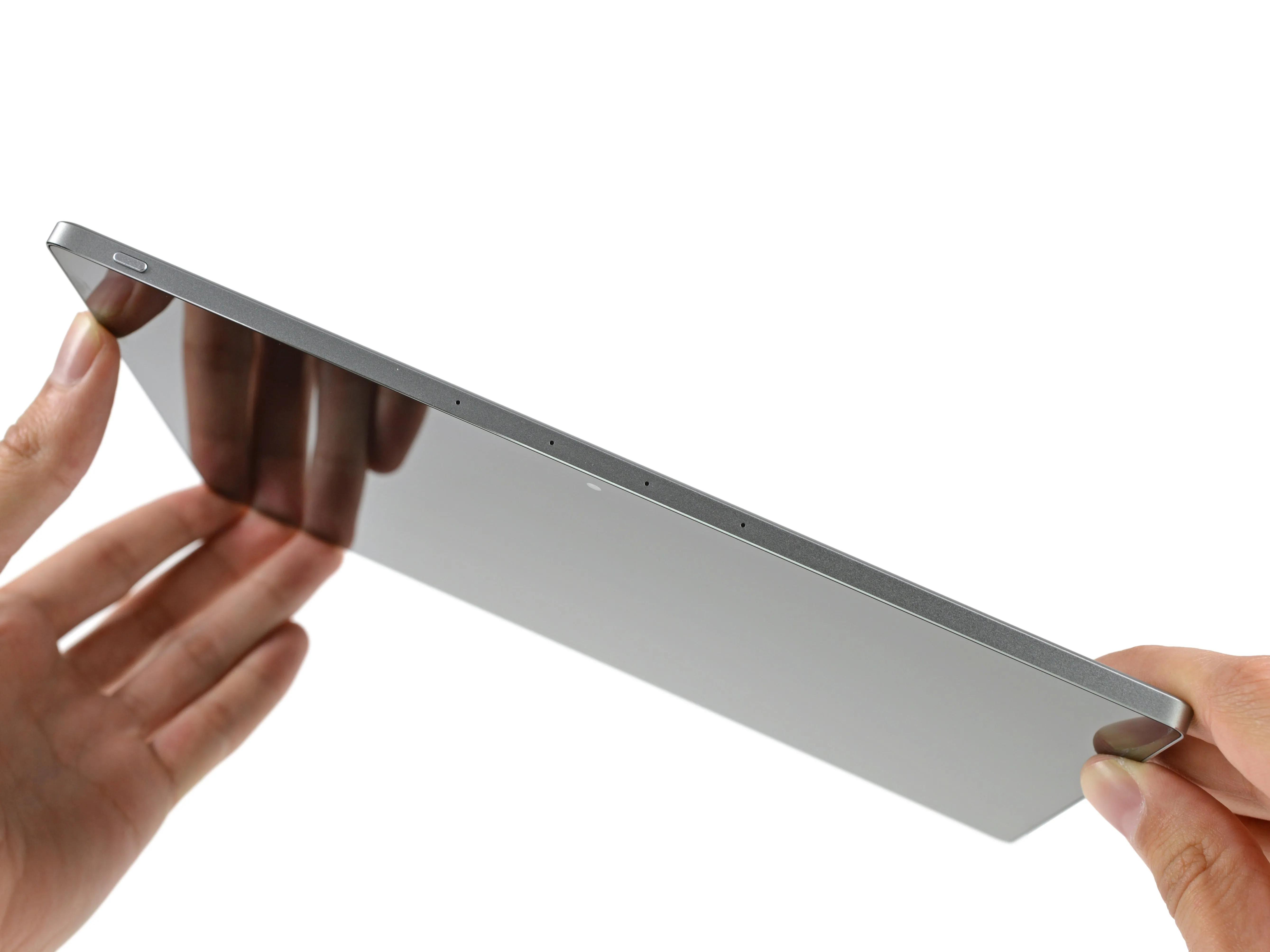

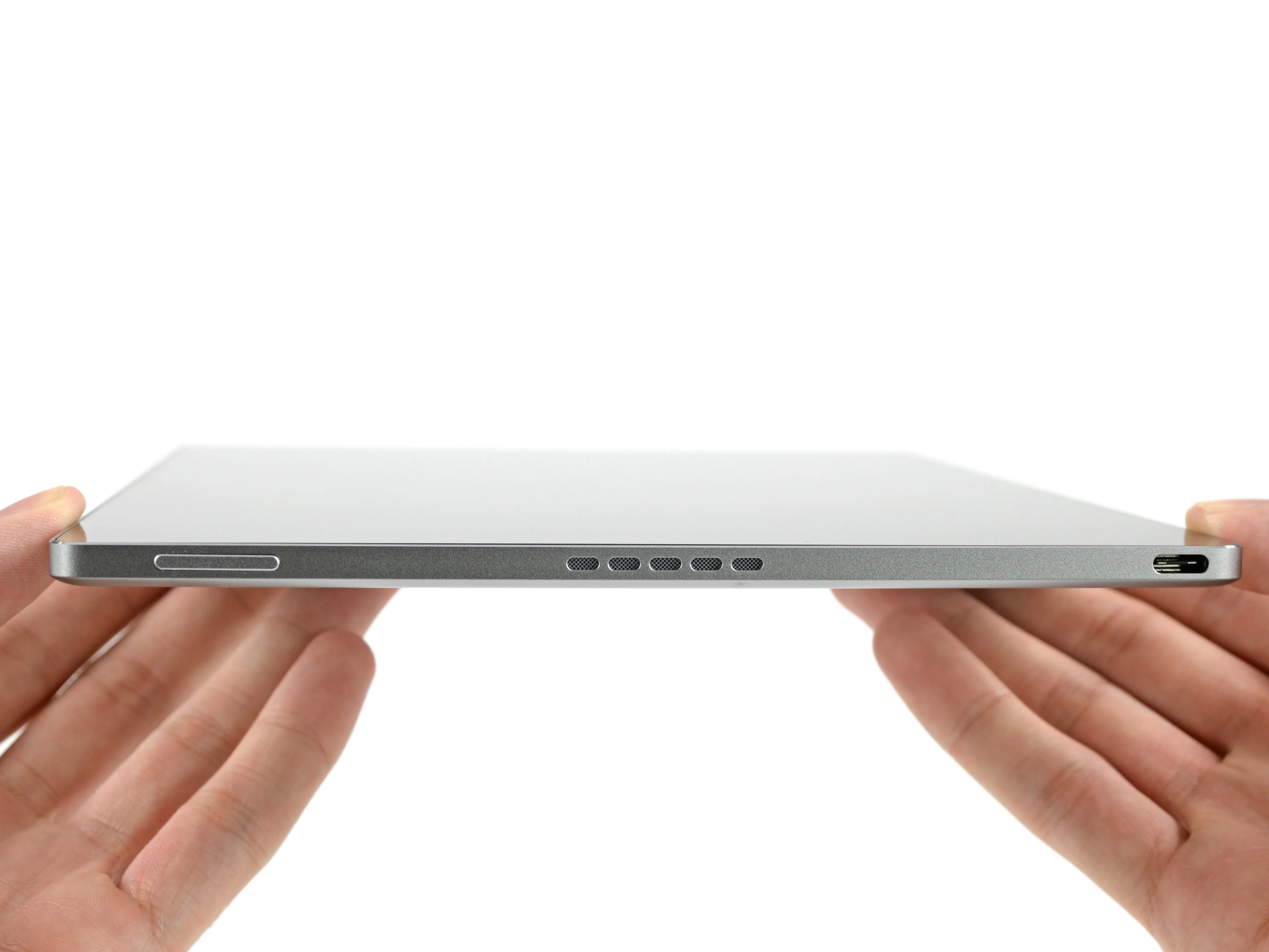

• Pixel C имеет изящный алюминиевый корпус unibody, стереодинамики, USB C, а также привычные кнопки включения и регулировки громкости.

• Вдоль верхней части расположены отверстия для 'четырех микрофонов с шумоподавлением'. Интересная особенность для устройства, которое пока не поддерживает постоянно включенный 'OK Google'.

• (По всей видимости, эта функция 'скоро появится.')

• Мы уже видели двойные микрофоны в устройствах уже несколько лет. Эта функция устраняет окружающий шум путем сравнения сигналов из двух разных мест. Четыре - это большее число, чем два, так что, возможно, она справляется с этой задачей лучше.

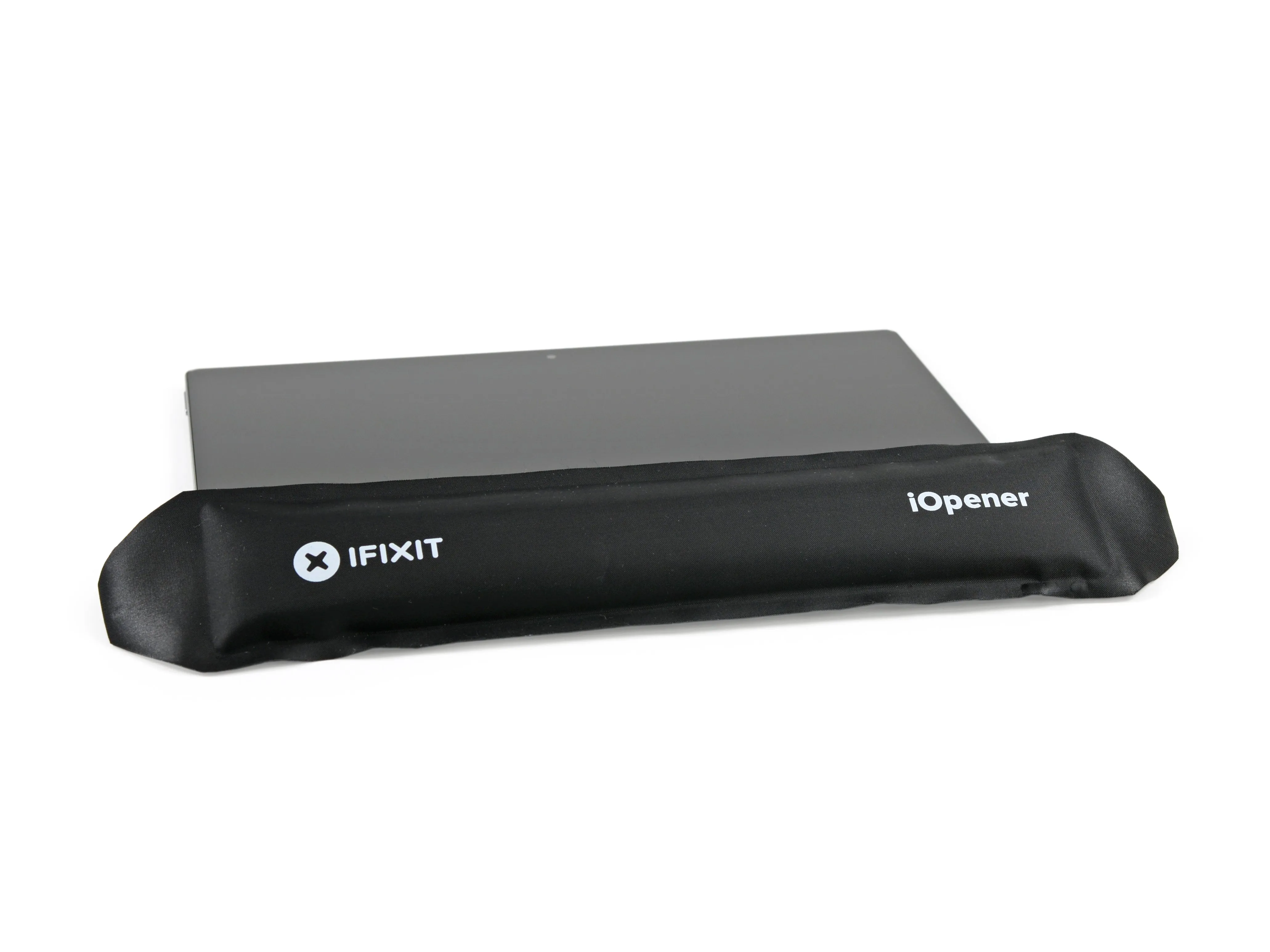

• Но хватит о посторонних вещах - давайте немного подогреем эту лабораторию и откроем ее.

Шаг 3

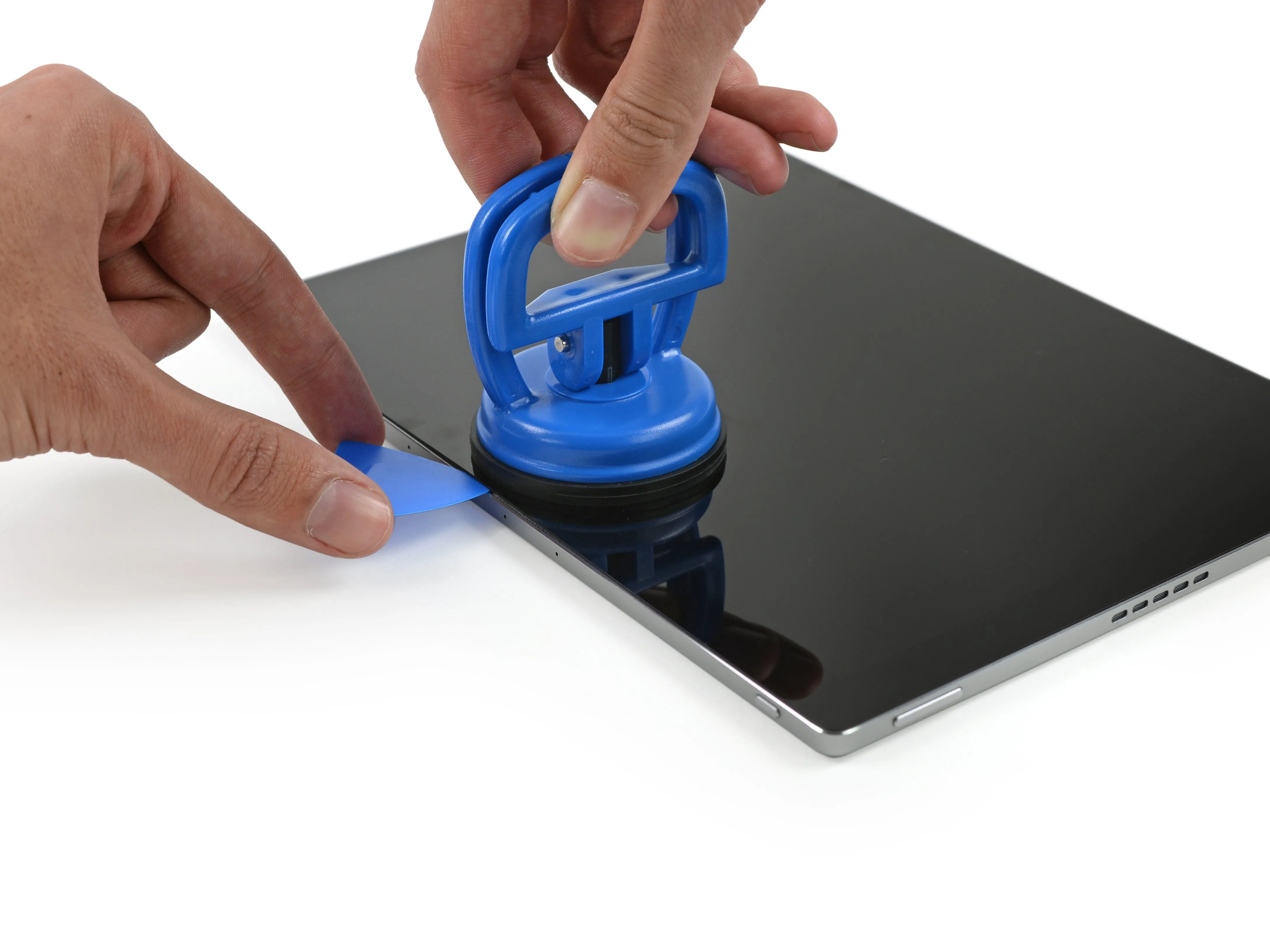

• После длительного нагрева и сильного всасывания мы можем взлететь!

• Увы, мы, похоже, привязаны к стартовой площадке: тонкий кабель для фронтальной камеры мешает нам сразу же открыть устройство.

• Приходится прибегнуть к помощи ловких палочек.

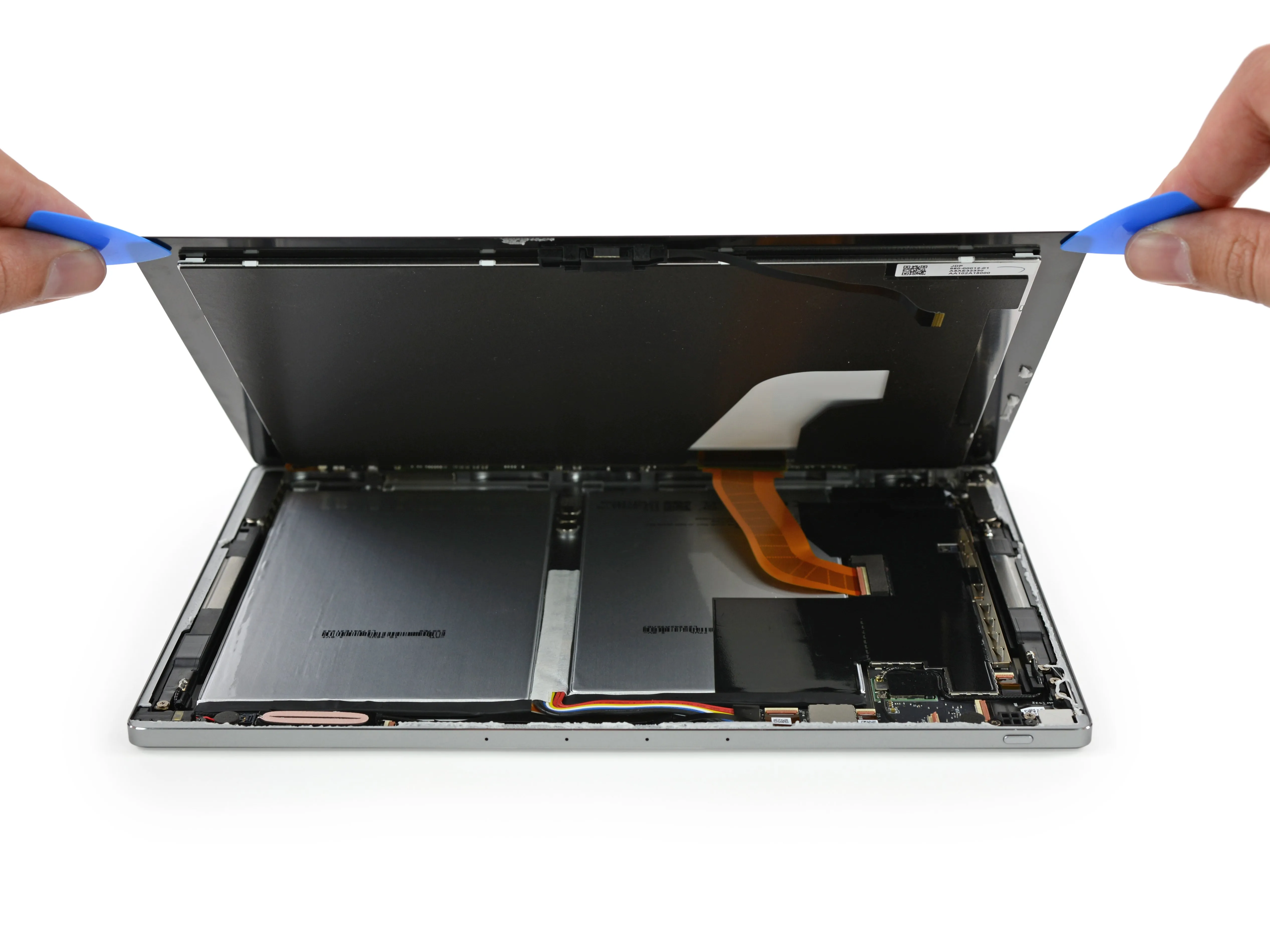

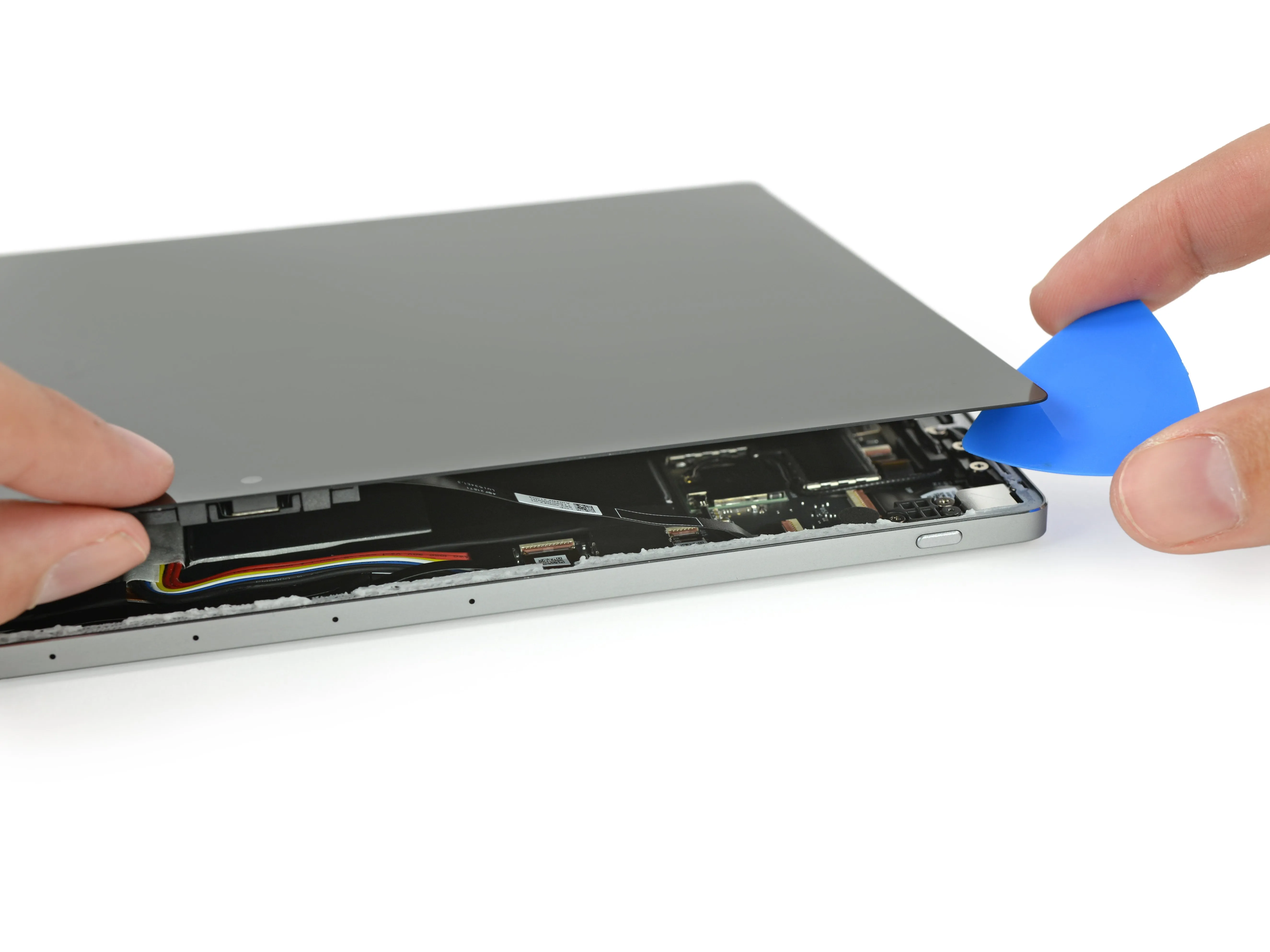

• Избавившись от кабеля камеры, мы можем открыть Pixel C, при этом широкий ленточный кабель для передачи данных дисплея все еще прикреплен.

• И посмотрите на клей - толстый, липкий и обильный. Неудивительно, что расколоть этот орешек оказалось непросто.

Шаг 4

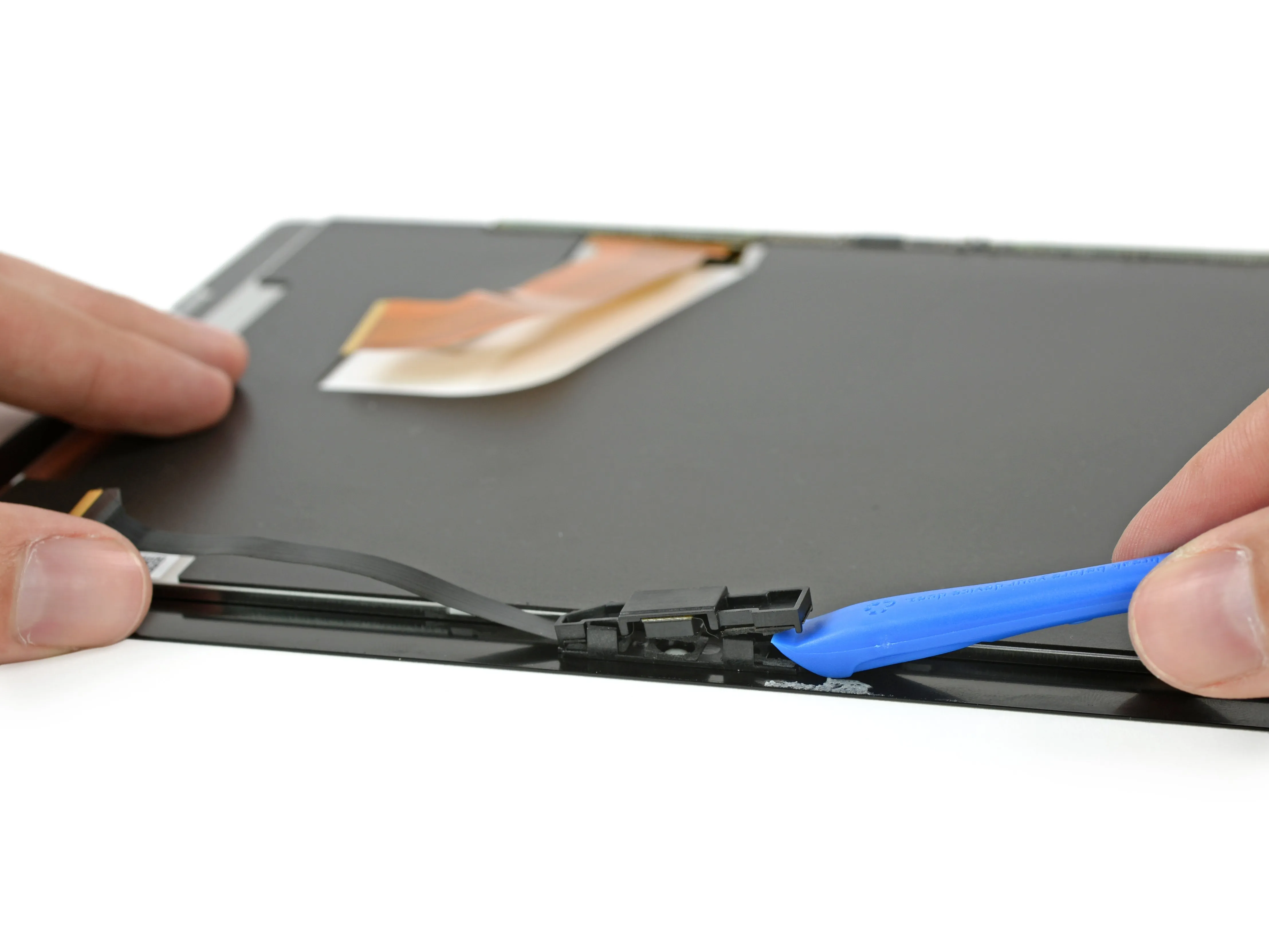

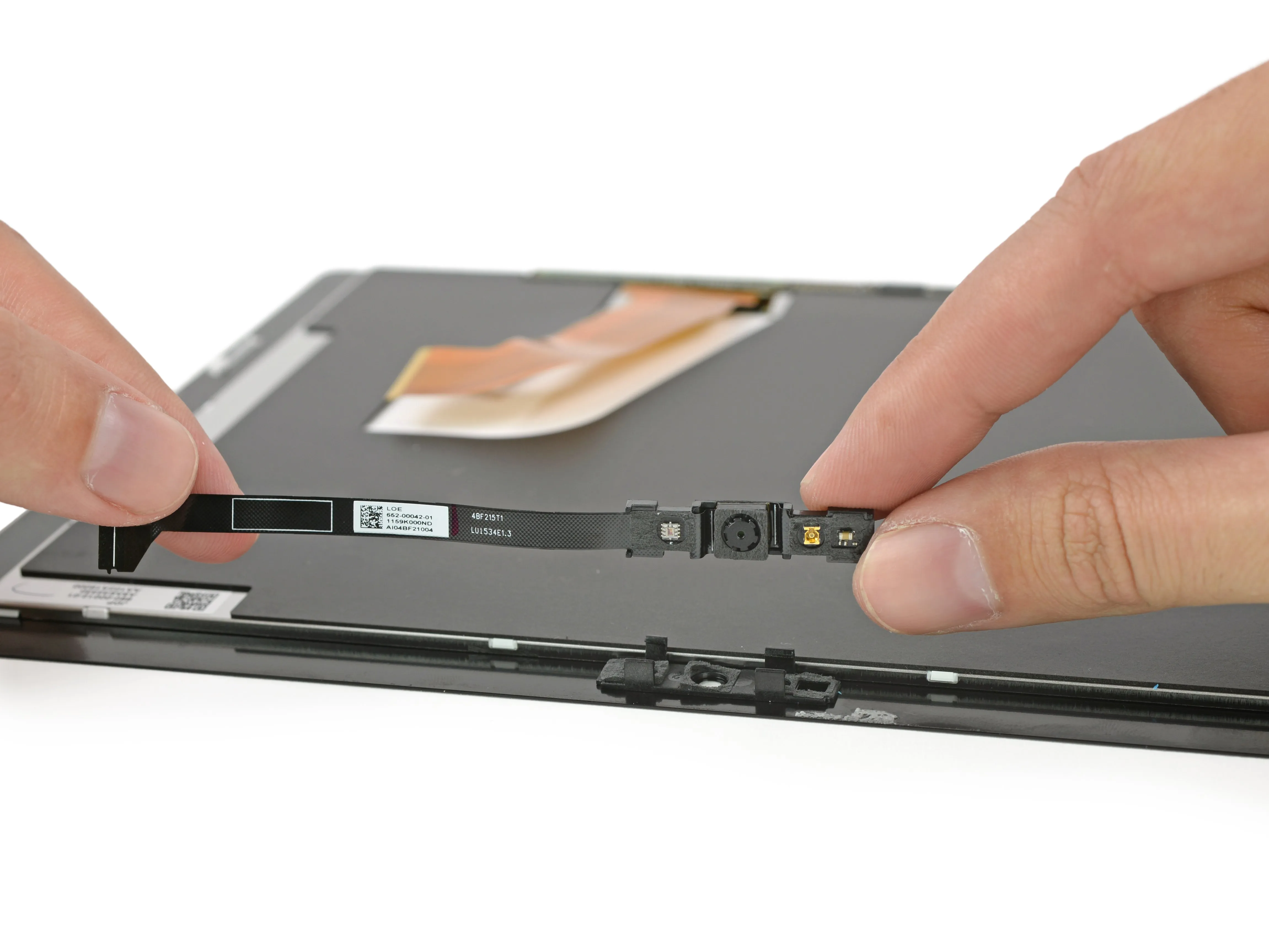

• В отличие от большинства другихпланшетов Pixel C фронтальная камера расположена на дисплее, а не в корпусе устройства.

• Из-за этого при открытии устройства приходится отсоединять дополнительный кабель.

• Блок фронтальной камеры содержит 2-Мп камеру selfie, датчик освещенности и, похоже, светодиодный индикатор камеры.

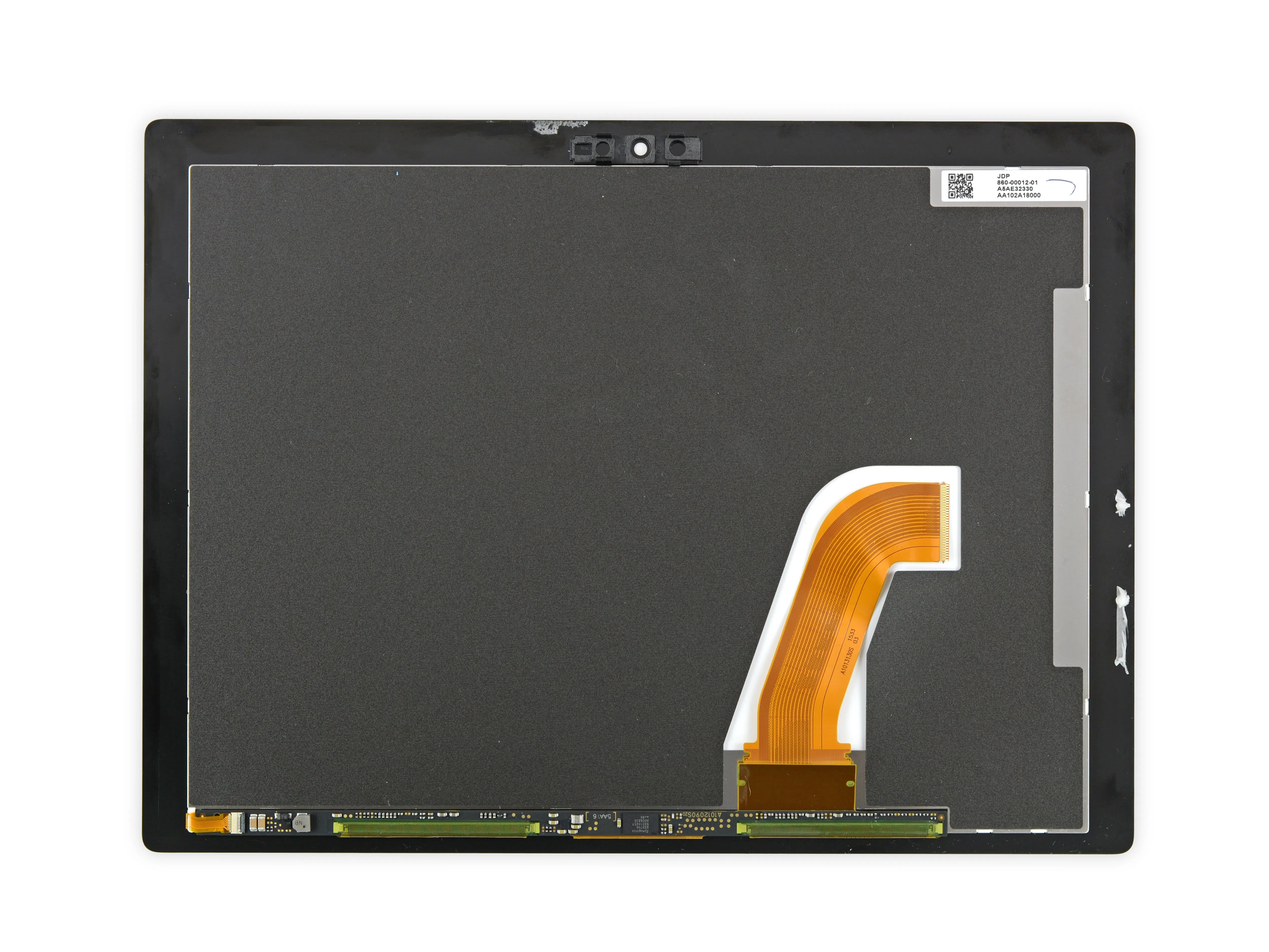

• Небольшая дочерняя плата соединяет кабель данных дисплея и является хостом для контроллера сенсорного экрана Synaptics (S3370B).

Шаг 5

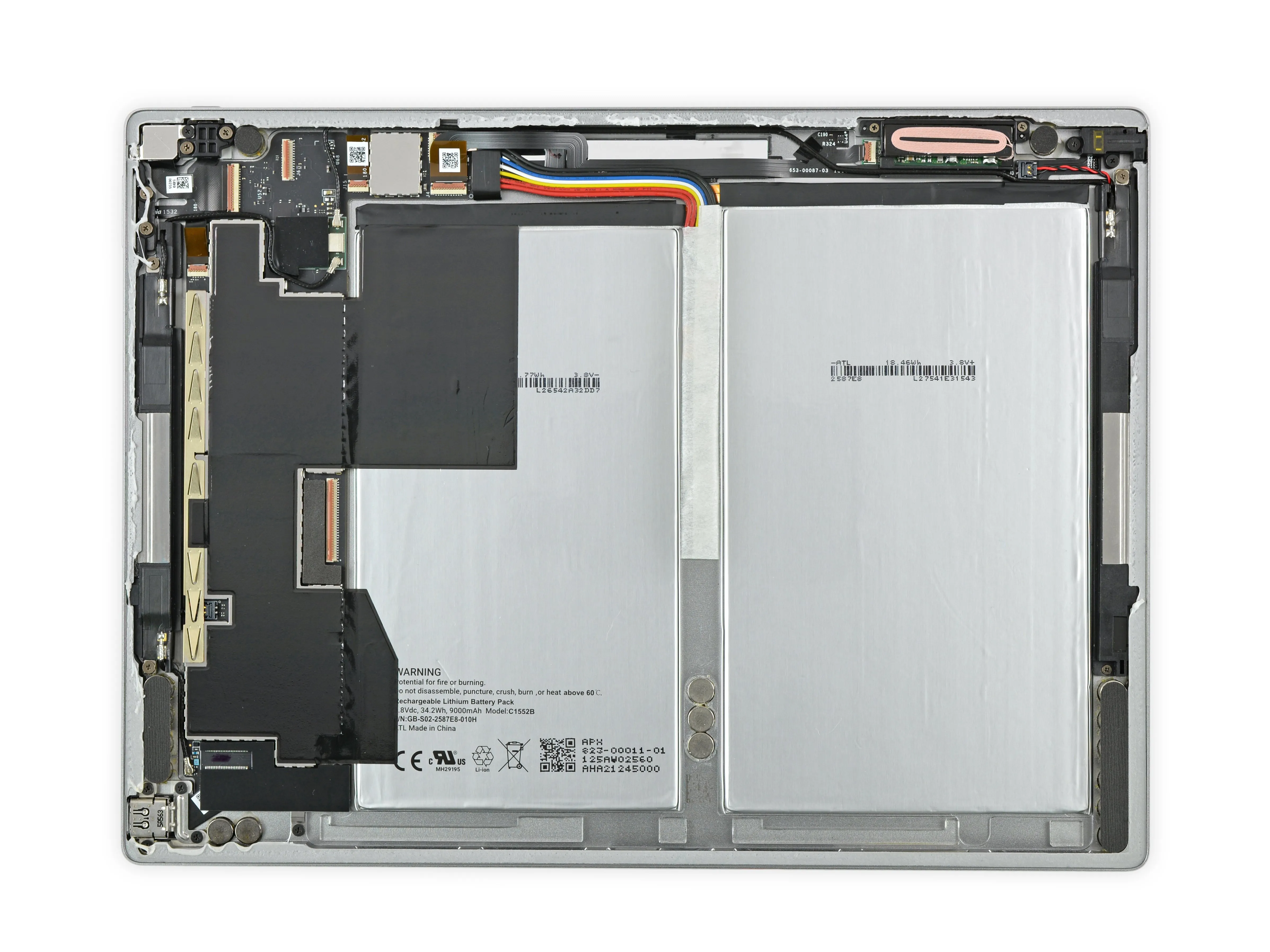

• Дисплей отправлен, и мы можем получше рассмотреть товар.

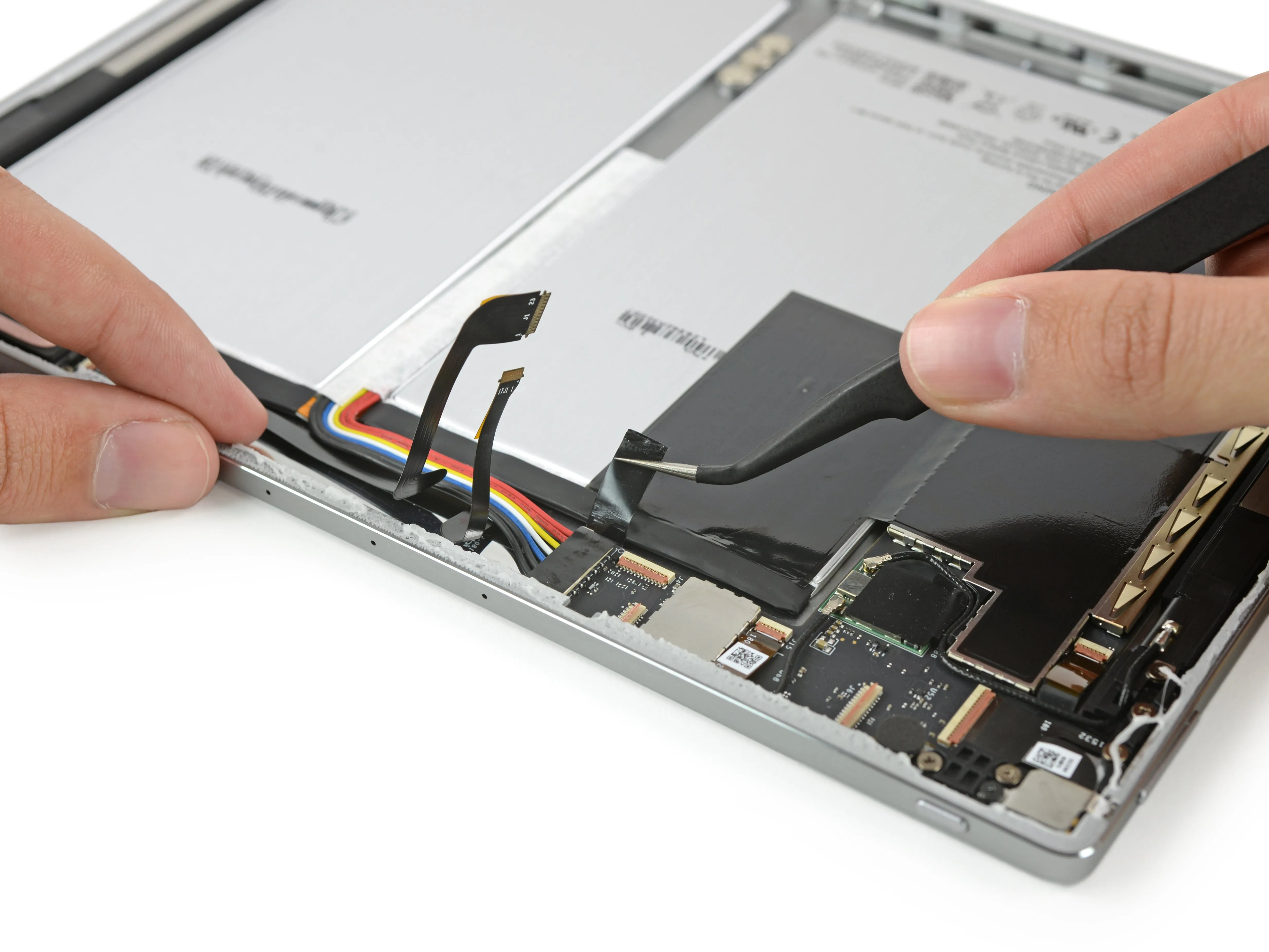

• В целях безопасности мы решаем сначала отсоединить батарею - задача не из легких.

• Разъем скрыт под двумя ленточными кабелями и куском изоленты.

• А исследовательское тыканье в батарею говорит нам, что эти элементы очень прочно приклеены к корпусу... Оставим это занятие на потом...

• Всего по всему корпусу расположено 17 магнитов, позволяющих подключать его к клавиатуре.

Шаг 6

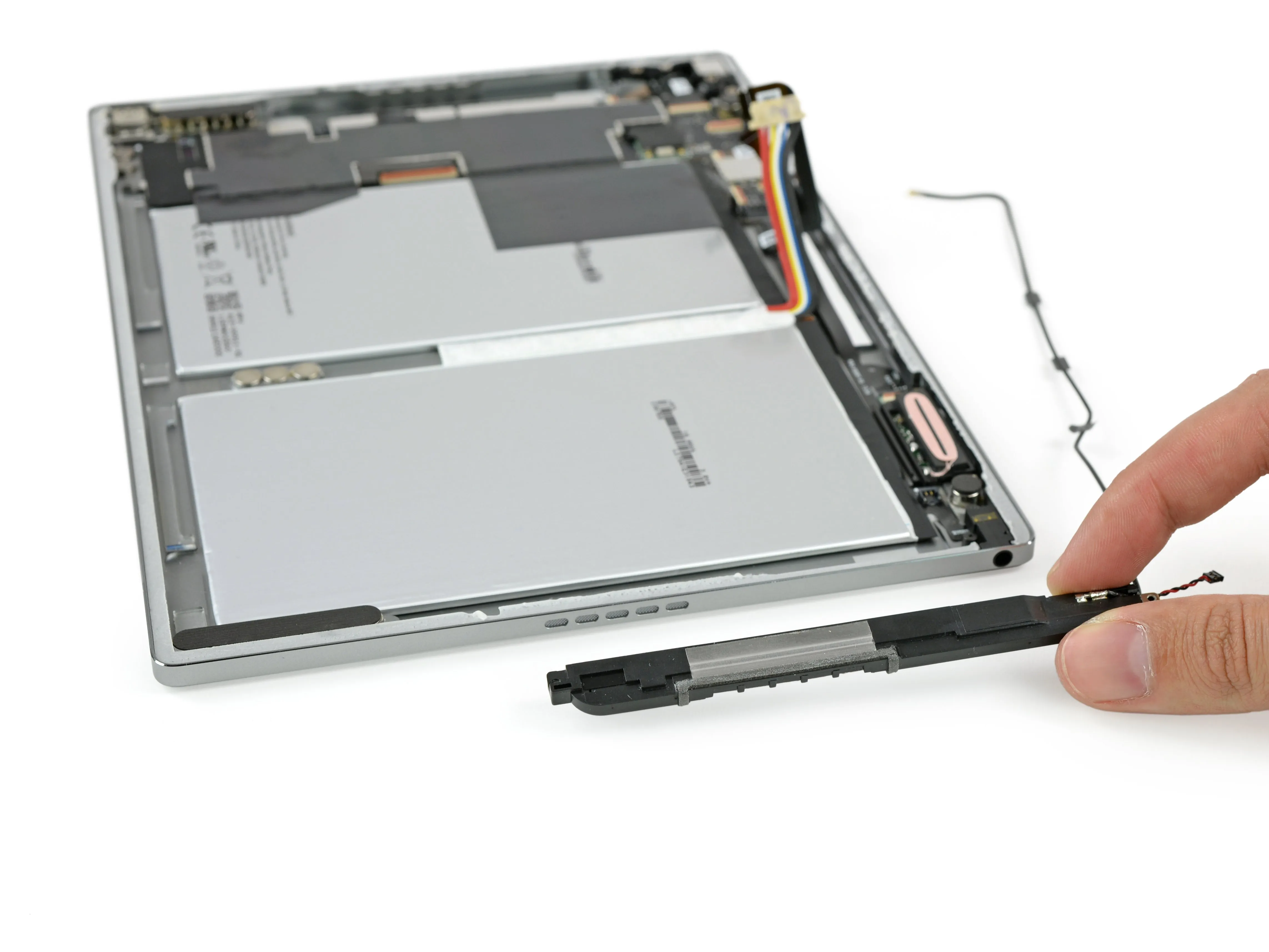

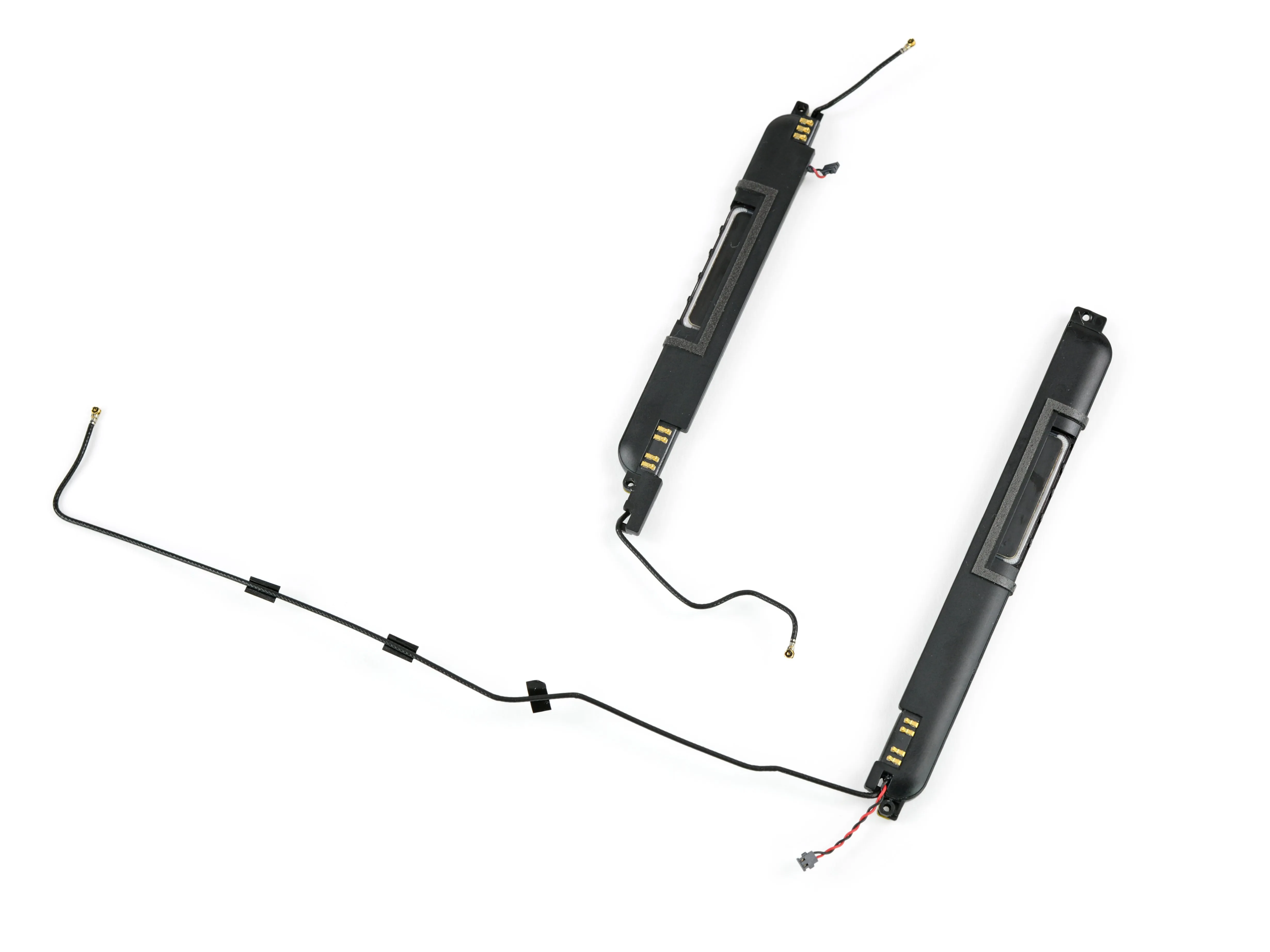

• Куда дальше? Возможно, на эти модные стереодинамики.

• На динамиках расположены приклеенные антенны, поэтому замена динамика, скорее всего, потребует дополнительной работы в виде отклеивания и повторного приклеивания.

• Задние панели динамиков покрыты пружинными контактами, которые соединяются с задней панелью корпуса - возможно, для заземления или для проведения сигнала WiFi к антеннам.

Шаг 7

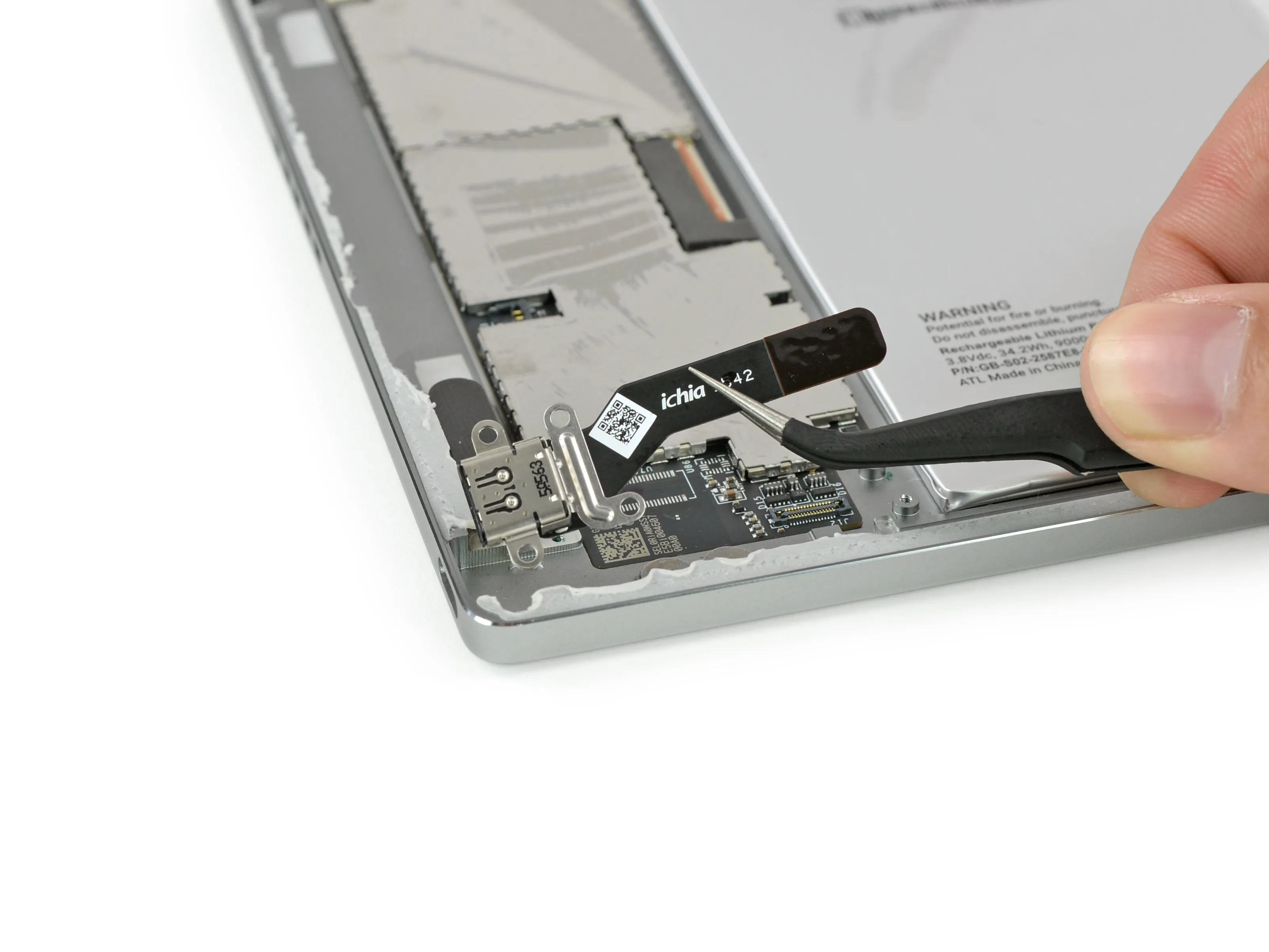

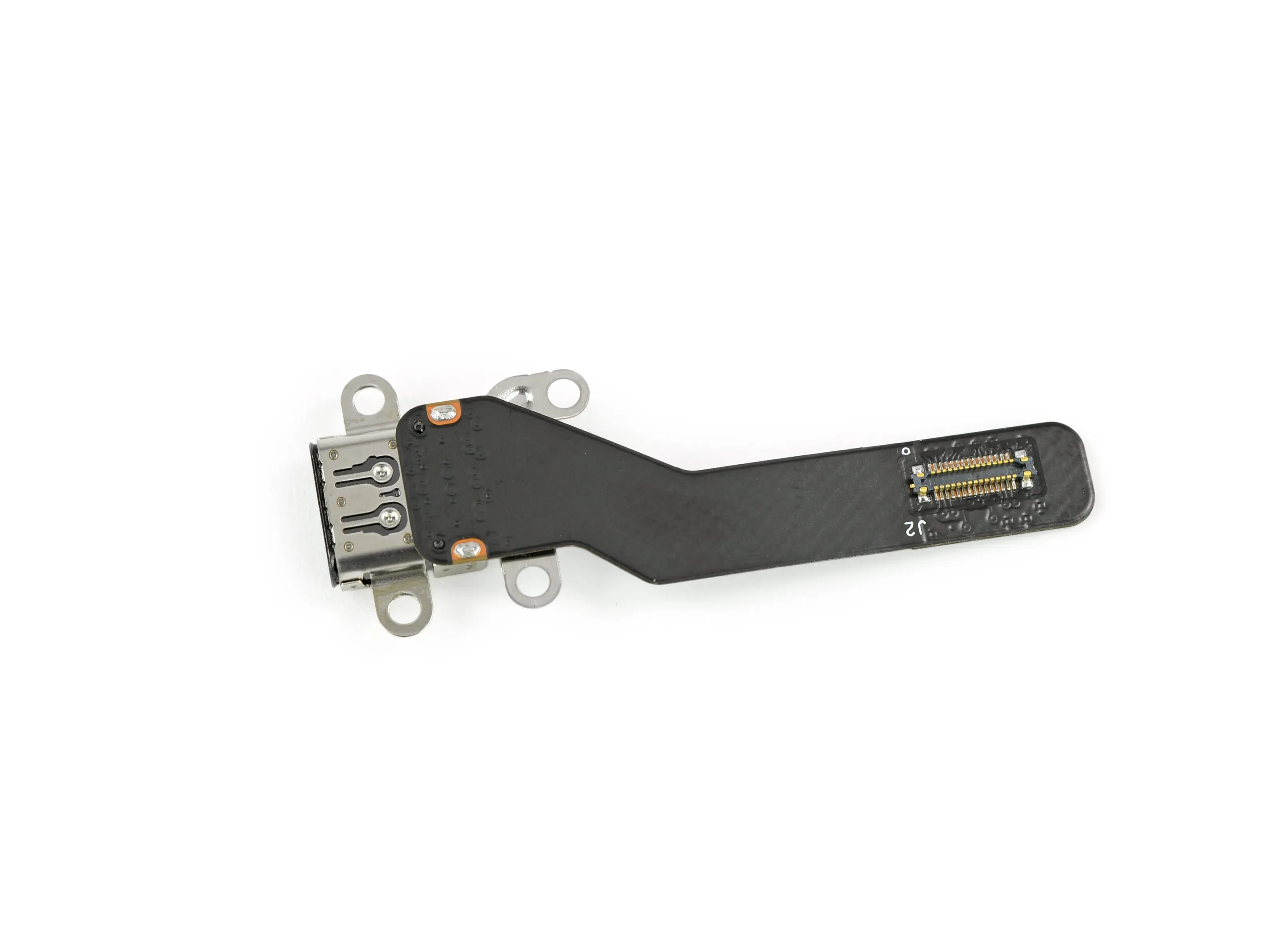

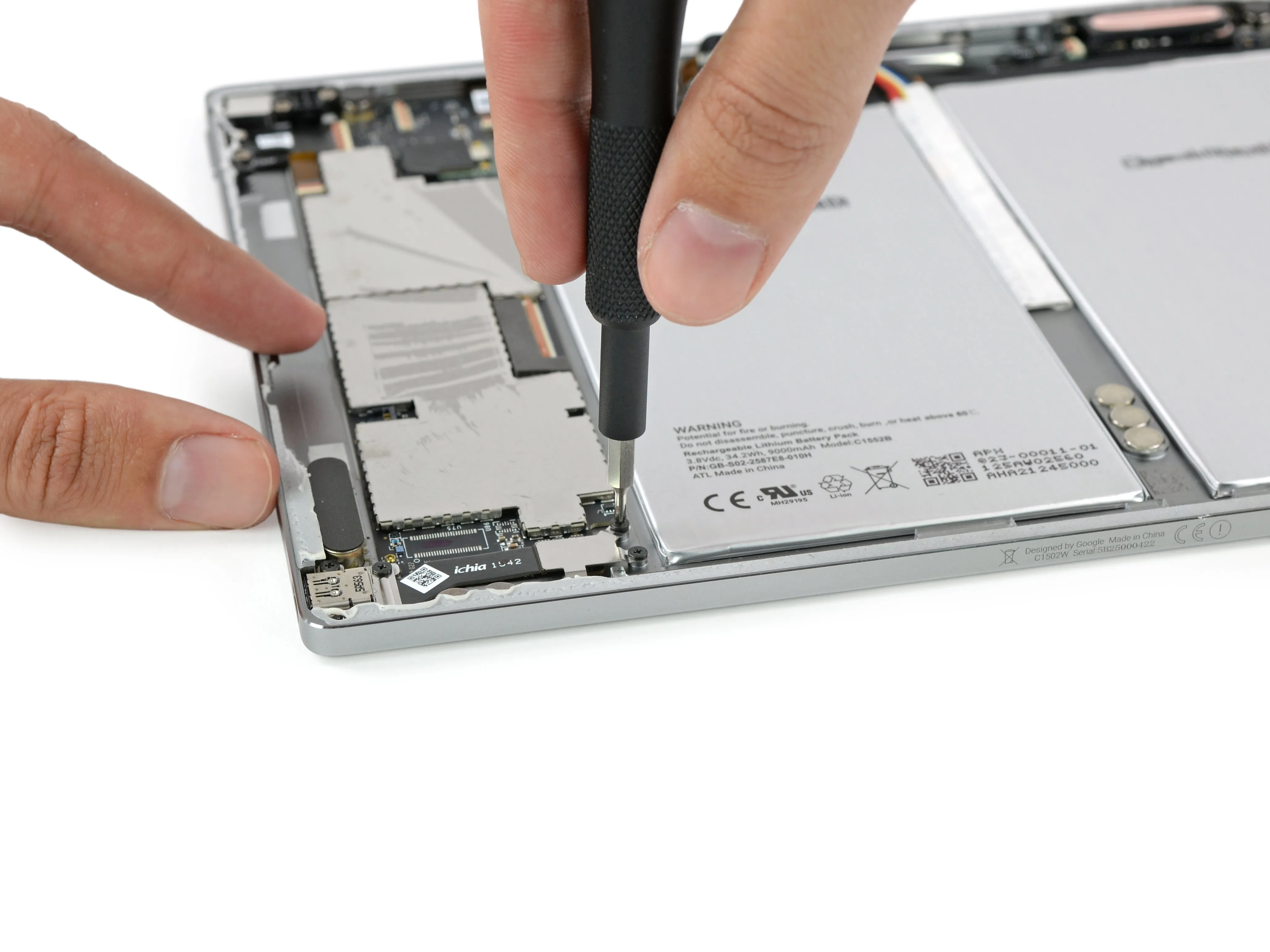

• Пара стандартных крестообразных винтов фиксирует кронштейн порта USB-C, но после этого снятие становится безболезненным и очень модульным.

• Нам нравится видеть порты в виде отдельных частей! Этот порт, скорее всего, будет подвергаться сильному воздействию на протяжении всей своей жизни, а модульный компонент означает, что его можно заменить с относительной легкостью и без особых затрат (при условии, что вы сможете открыть устройство, не разбив дисплей...)

Шаг 8

• Впереди еще больше модульных компонентов!

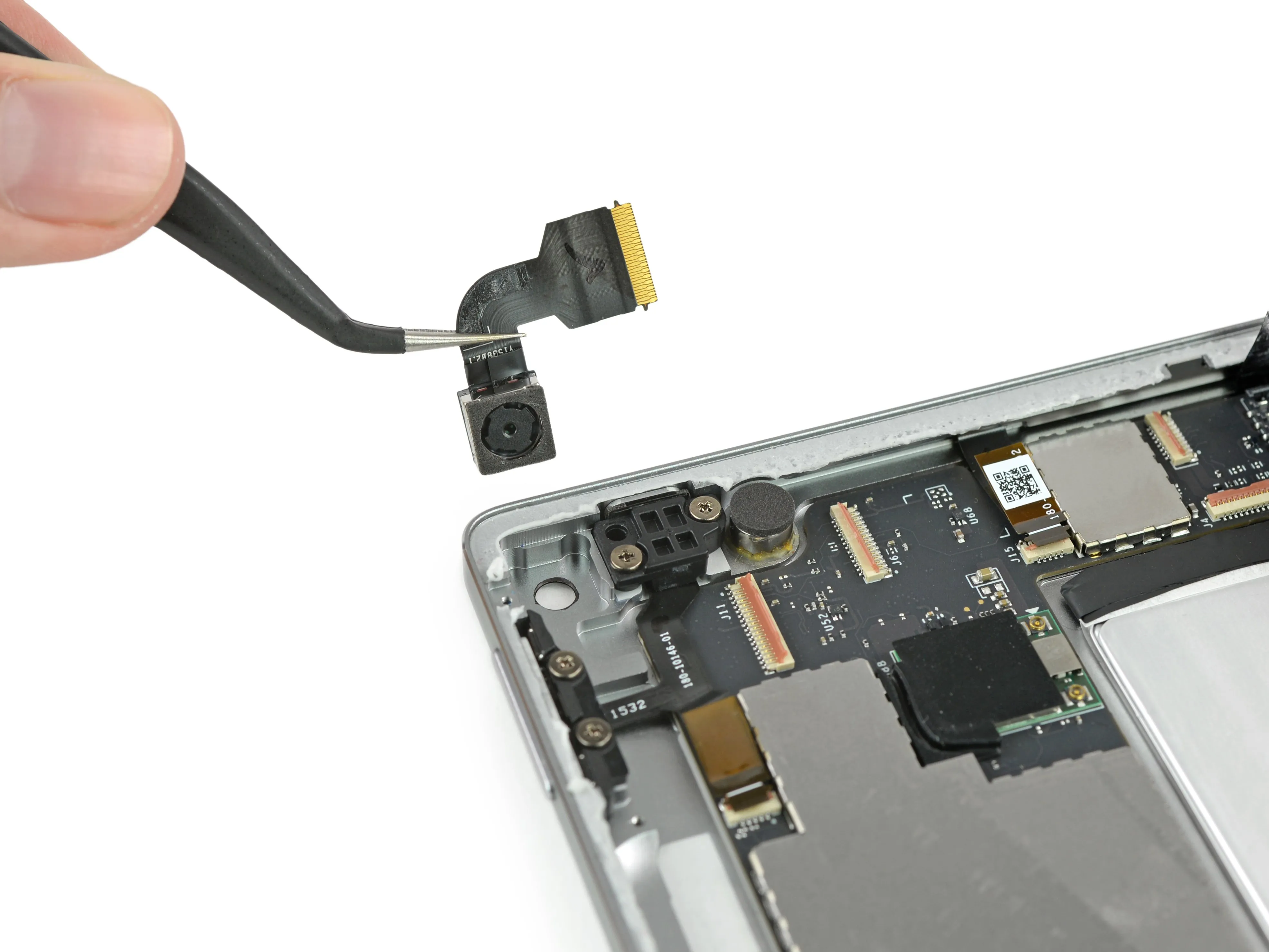

• Задняя камера выходит из своего гнезда после снятия металлического кронштейна, удерживающего ее на месте.

• Мы продолжаем путаться в камерах планшетов, но при разрешении 8 МП вы можете делать вполне приличные снимки своих кошек, не доставая телефон.

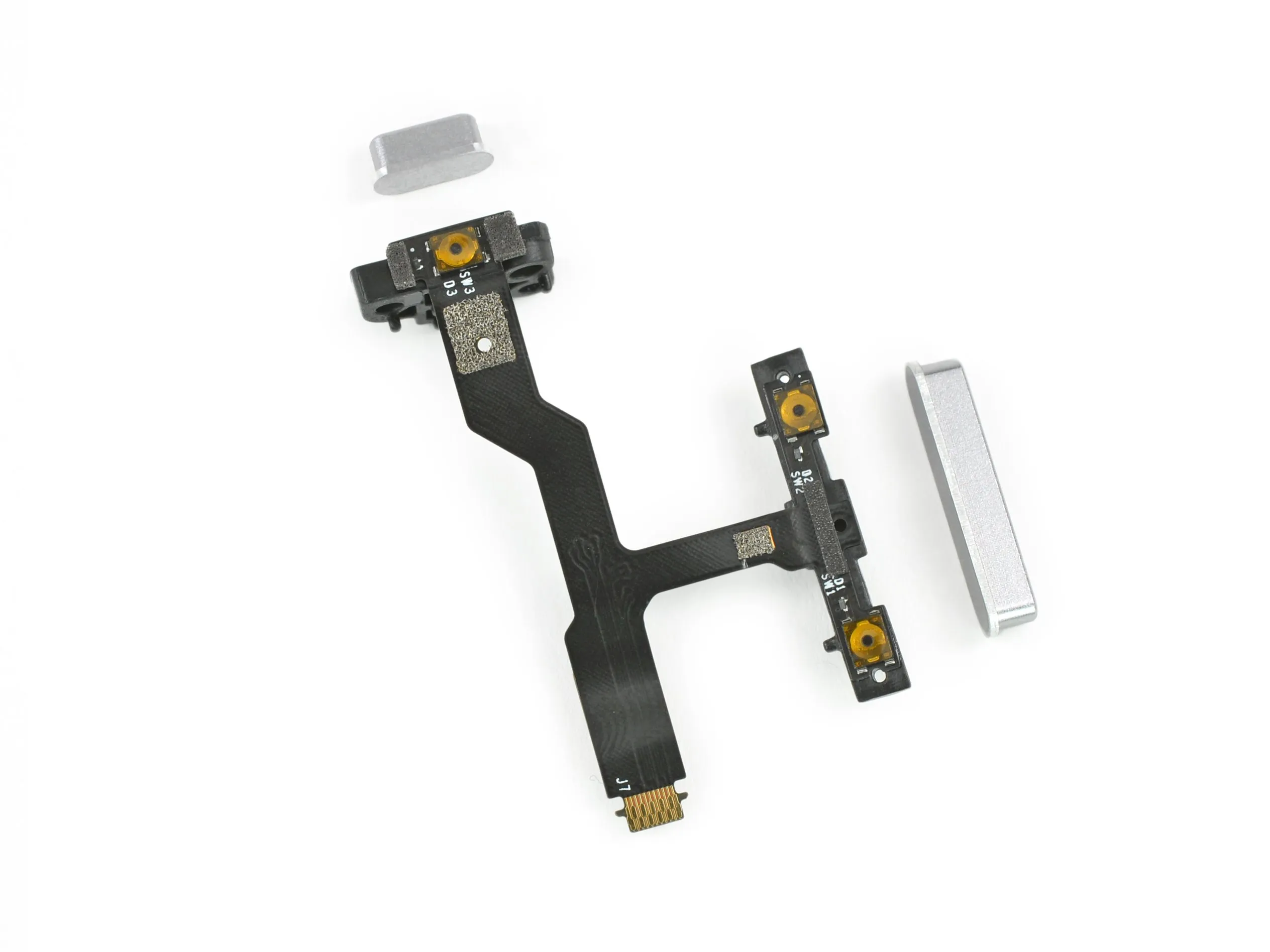

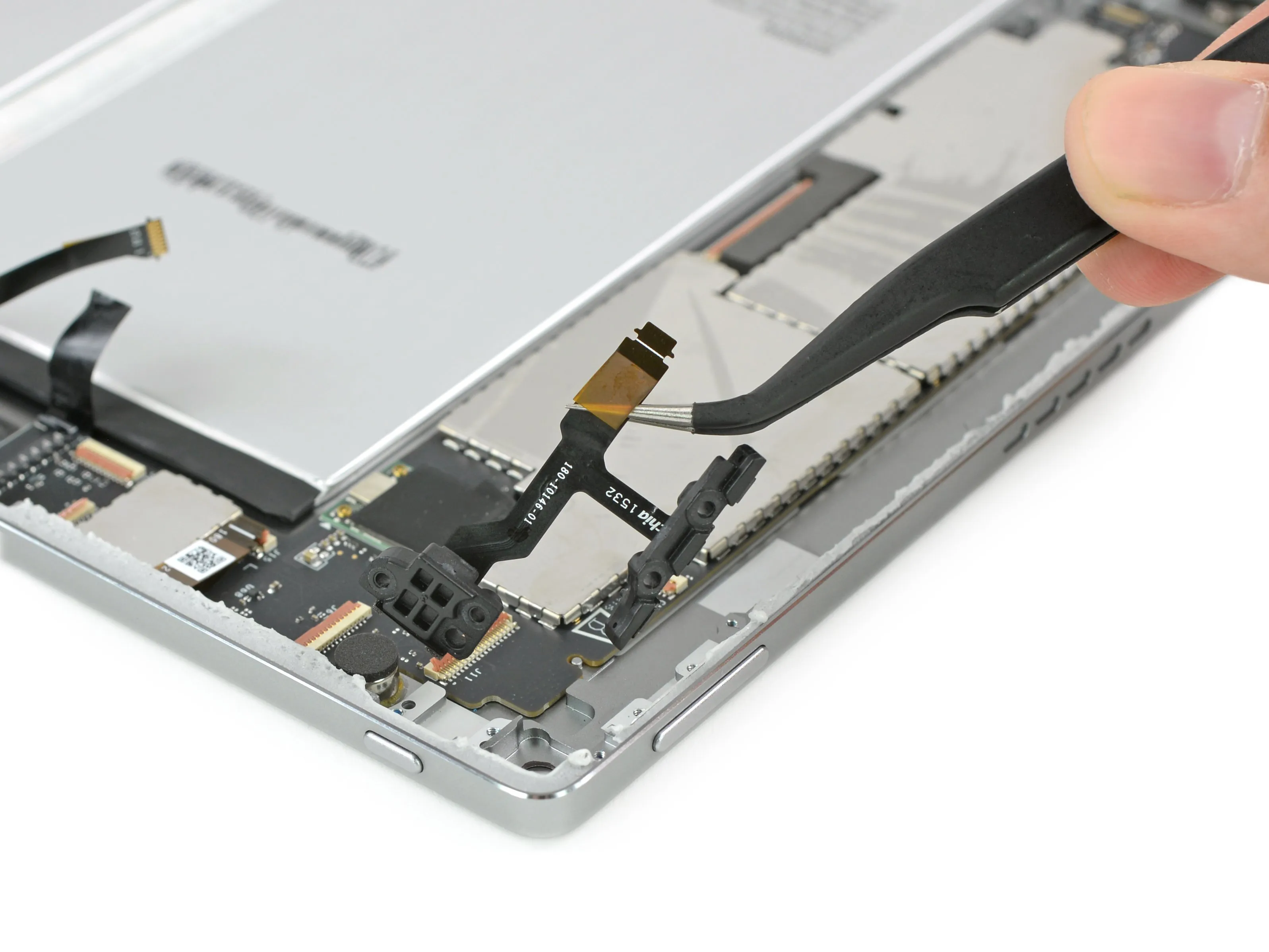

• Кнопка питания и регулятор громкости просто крепятся двумя винтами. Короткие кабели и простые крышки для кнопок позволят легко заменить их.

Шаг 9

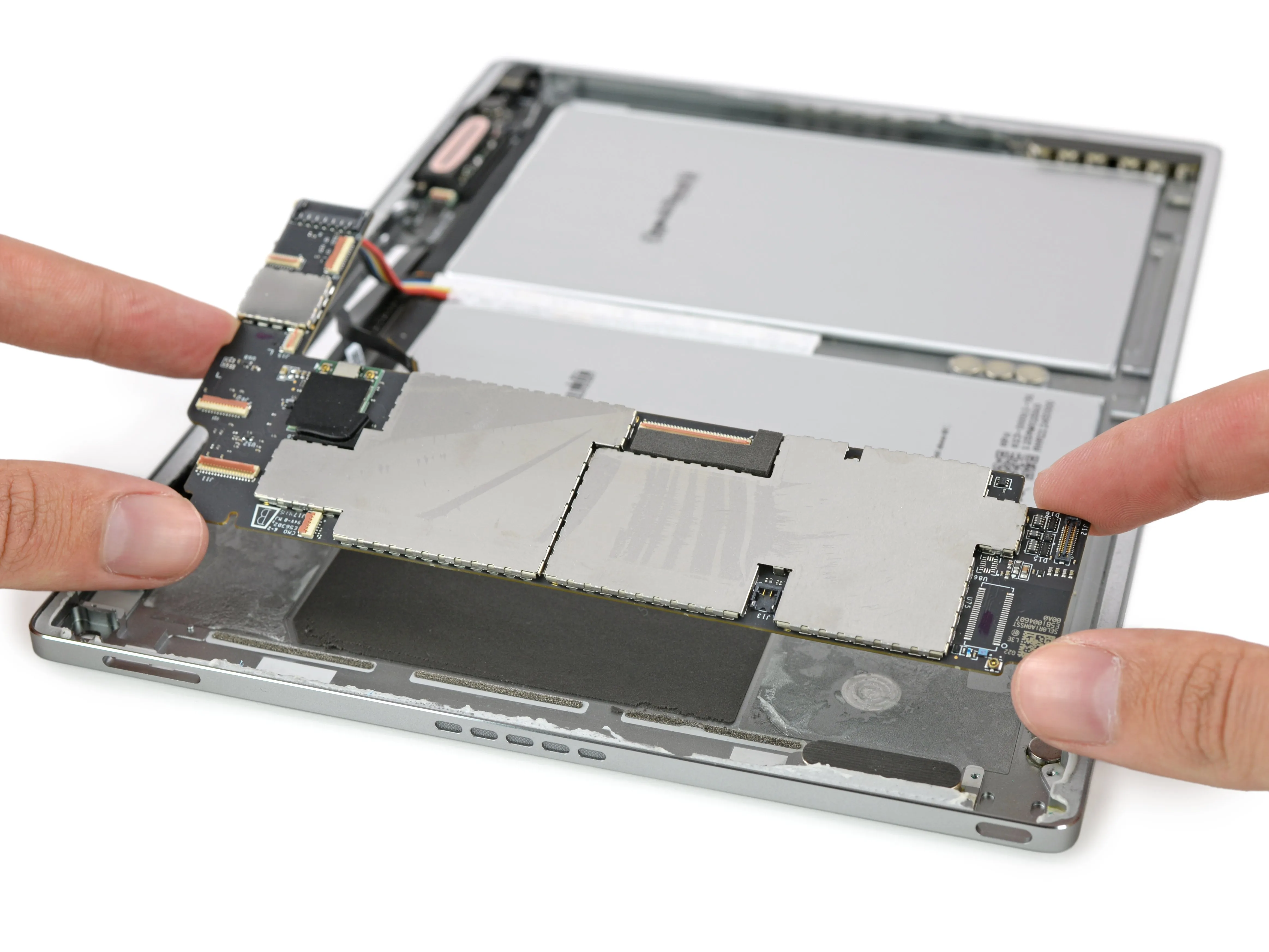

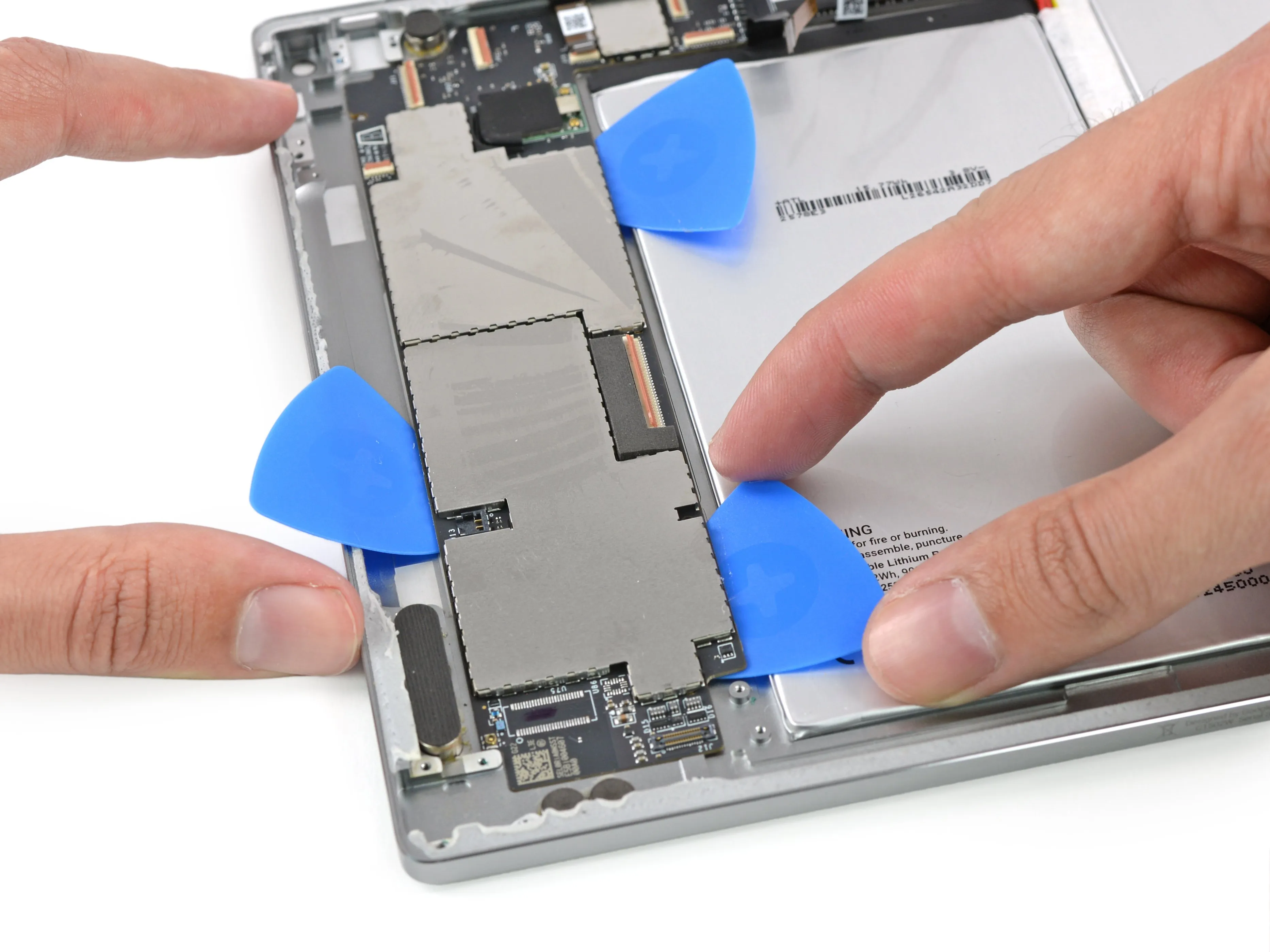

• После медового месяца с модульными деталями мы сталкиваемся с неприятностью: приклеенной материнской платой.

• Да еще и черная! У нас начинаются воспоминания о продукции Apple. По крайней мере, порт USB был модульным.

• Не найдя винтов, мы решили использовать тепловое воздействие.

• В конце концов мы выковыриваем сердце планшета, отделяя его от двух клейких прокладок, нескольких (антипригарных) поролоновых прокладок и пары полосок токопроводящей пены.

Шаг 10

• Основные игроки на плате:

• Nvidia Tegra X1 64-битный четырехъядерный процессор

• Samsung KLMBG4GEND 32 ГБ флэш-памяти eMMC

• Samsung K4F2E304HMMGCH 6 Гб (1,5 Гб) оперативной памяти LPDDR4 (x2 для 3 Гб в сумме)

• Broadcom BCM43540LKUBG Контроллер 5G Wi-Fi 802.11ac

• Nuvoton NAU88L25 аудиокодек

• STMicroelectronics STM32F3x8 32-битный ARM Cortex-M4 микроконтроллер

• Модуль доверенной платформы Infineon SLB 9645

Шаг 11

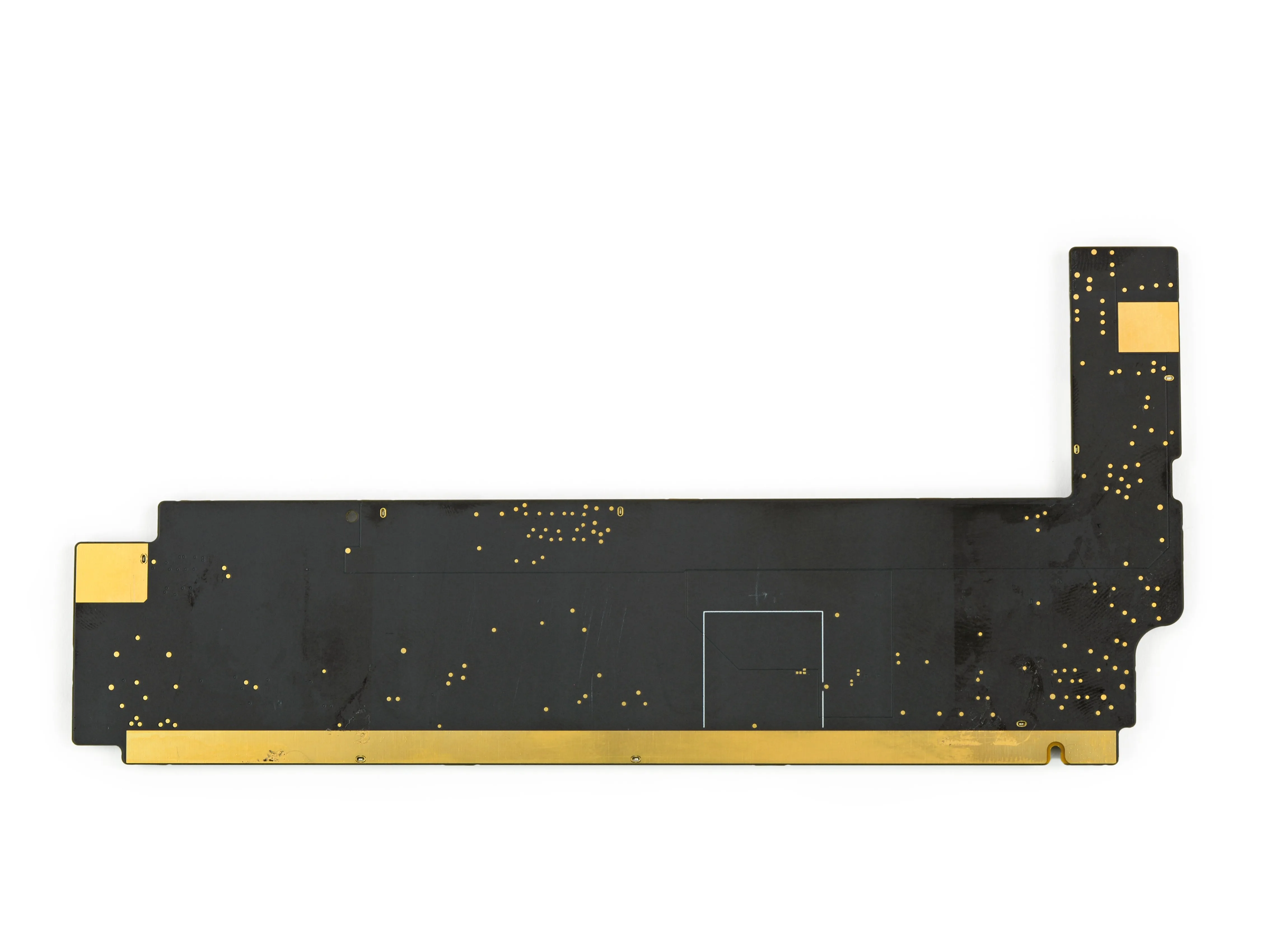

• Идентификация микросхем, часть 2:

• Контроллер чтения карт Realtek ALCxxxx

• Аудиоусилитель Analog Devices (скорее всего)

• Maxim Integrated MAX77620A управление питанием

• Управление питанием Maxim Integrated MAX77621A

• Diodes Incorporated PI3USB30532 Аналоговый переключатель USB 3.2 Type-C

• Diodes Incorporated PI3USB9281C Защита порта USB с обнаружением зарядного устройства

• Winbond W25Q128FW Флэш-память Serial NOR объемом 128 Мб

Шаг 12

• Идентификация микросхем, часть 3 (датчики):

• Bosch Sensortec BMI160 3-осевой акселерометр/гироскоп

• Bosch Sensortec BMM150 3-осевой магнитометр

• Texas Instruments TMP451 датчик температуры

Шаг 13

• Эта маленькая катушка питает паразитную клавиатуру Pixel C, когда она подключена в правильном положении, закрывающем экран.

• Не имея собственных портов, клавиатура нуждается в индуктивной зарядке от планшета. Близнец этой катушки мы найдем в периферийном устройстве.

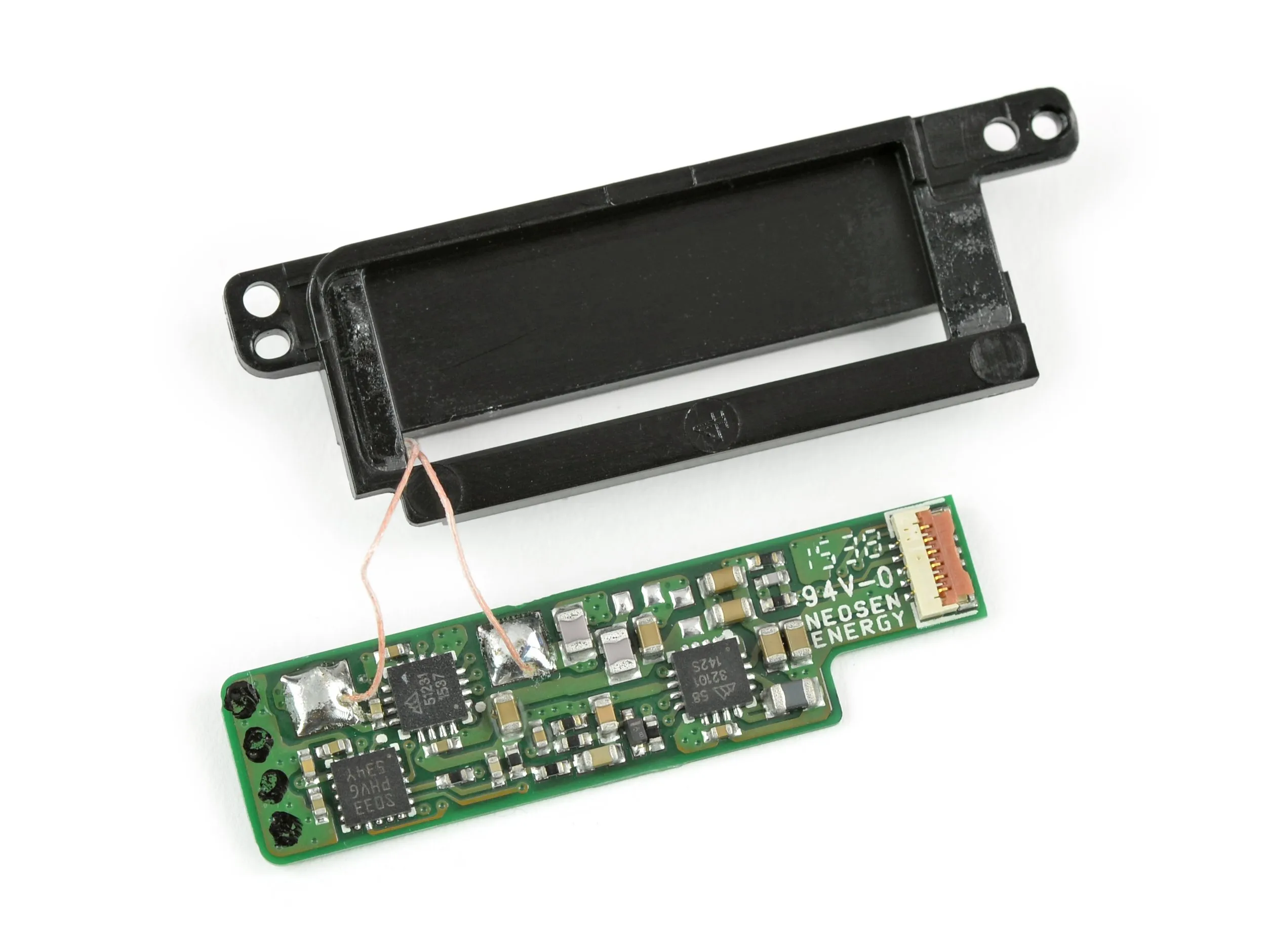

• Под катушкой находится плата управления, которая, вероятно, отвечает за превращение старого доброго постоянного тока от батареи в возбуждающий переменный ток с переменным магнитным полем для питания катушки.

• Микросхемы, расположенные на этой печатной плате, включают STMicroelectronics STM8S003F3 8-битный микроконтроллер, микросхема Semtech TS32101 повышающий DC-DC преобразователь, и Semtech TS51231 беспроводной передатчик системы питания.

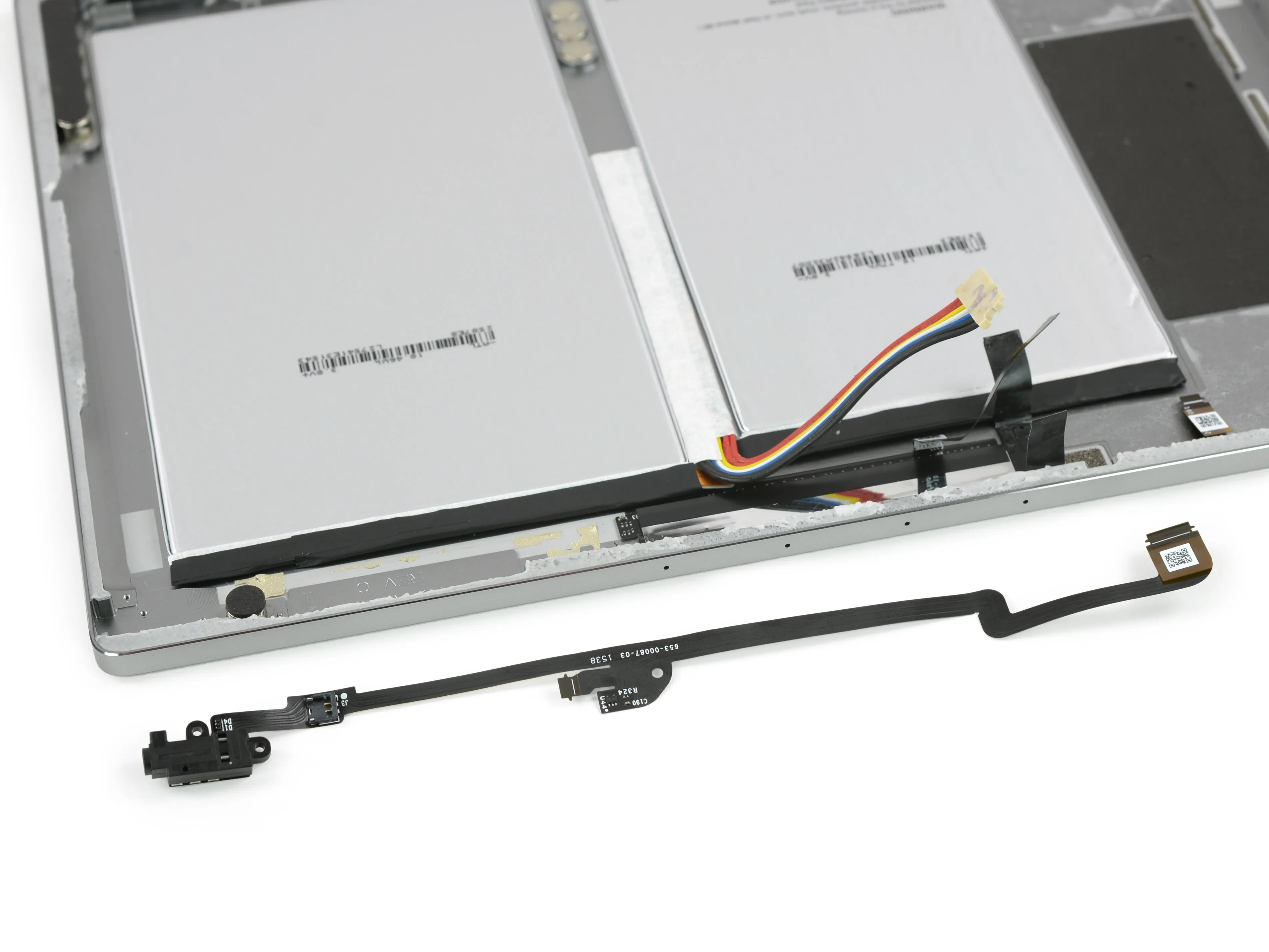

• Кроме того, мы видим рекордный порт для наушников с самым длинным хвостом в истории.

• На самом деле он выполняет двойную функцию - соединительного кабеля для катушки индуктивности и правого динамика.

Шаг 14

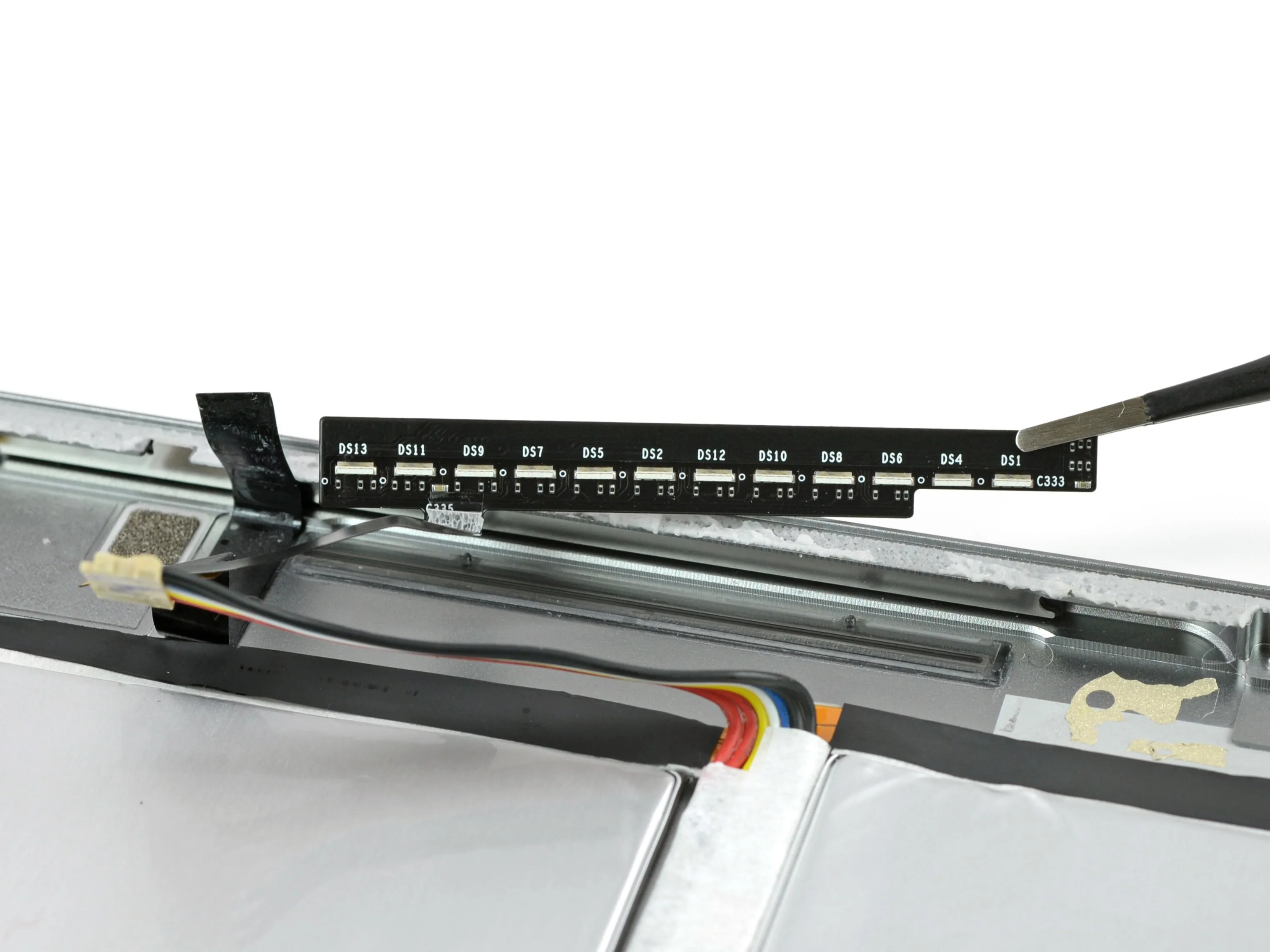

• Эта часть корпуса кажется геологически интересной: под коркой разъема для наушников находится светоотражающая подложка, прикрывающая светодиодную плату.

• Но подождите - эти светодиоды направлены на дисплей, а не на индикаторную полоску в корпусе. Это кажется странным.

• На самом деле блестящий слой фольги задерживает свет от платы и отражает его вниз, на световод, который светит через корпус.

• Последний слой - массив из четырех микрофонов с шумоподавлением.

• Кто знает, может быть, удвоение количества микрофонов действительно удвоит производительность стандартного двухмикрофонного массива.

Шаг 15

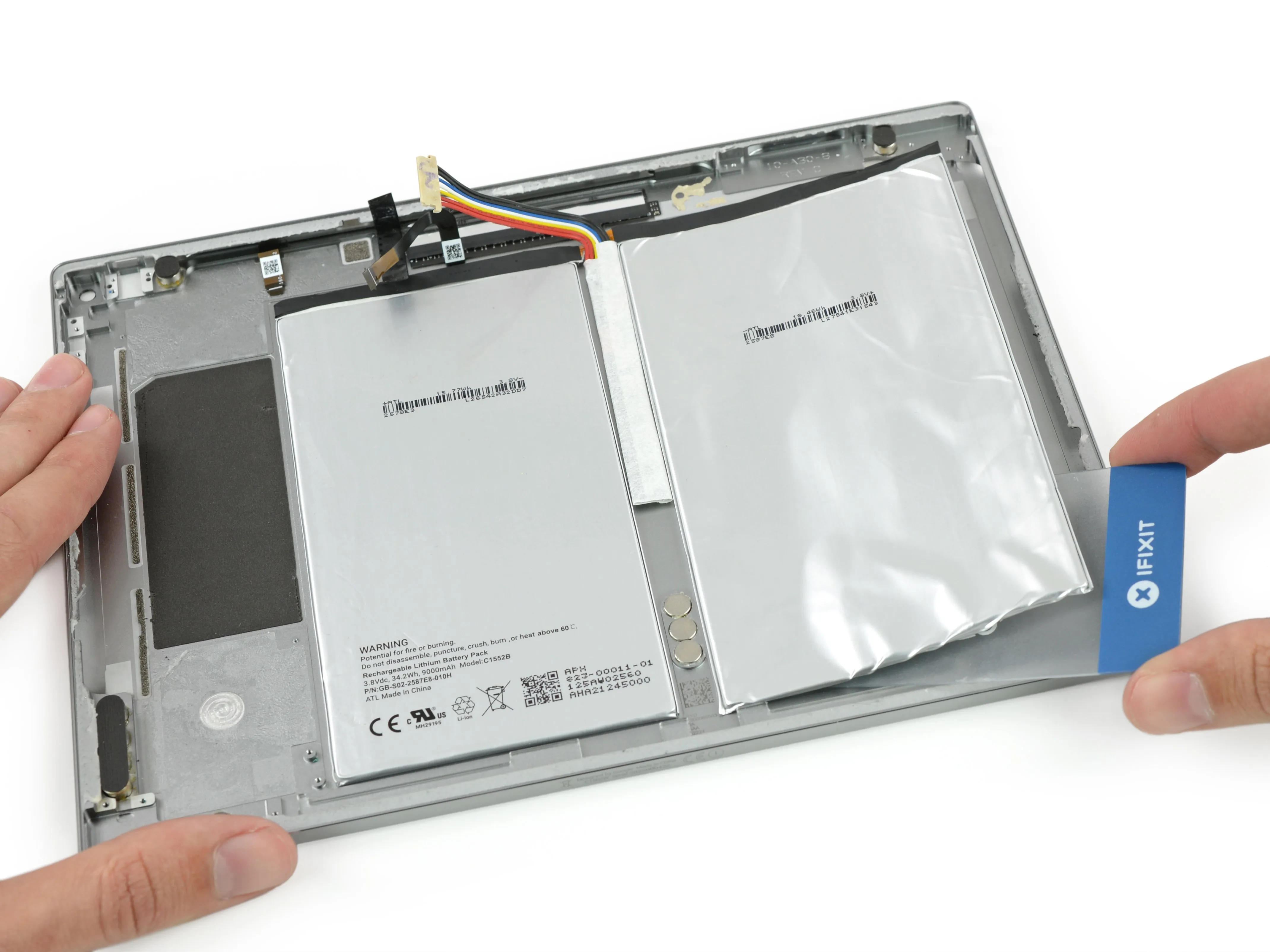

• Наконец-то мы готовы рассмотреть этот внушительный аккумулятор, но сначала давайте взглянем на его характеристики.

• При емкости 34,2 Вт-ч Pixel C значительно превосходит 27,9 Вт-ч. 9,7-дюймовый iPad Proно уступает Surface Pro 4с мощностью 38,2 Вт-ч.

• После серьезного нагрева мы начинаем скрести пластиковой картой.

• Даже под самыми малыми углами мы начинаем скручивать батарею, как опилки карандаша. Это довольно жесткий клей.

• Мы решили, что завтрашний день будет более подходящим для взрыва литий-ионной батареи, и остановились на этом.

Шаг 16

• Переходим к клавиатуре Pixel C. Хотя она не входит в базовую комплектацию, на нее все же стоит взглянуть.

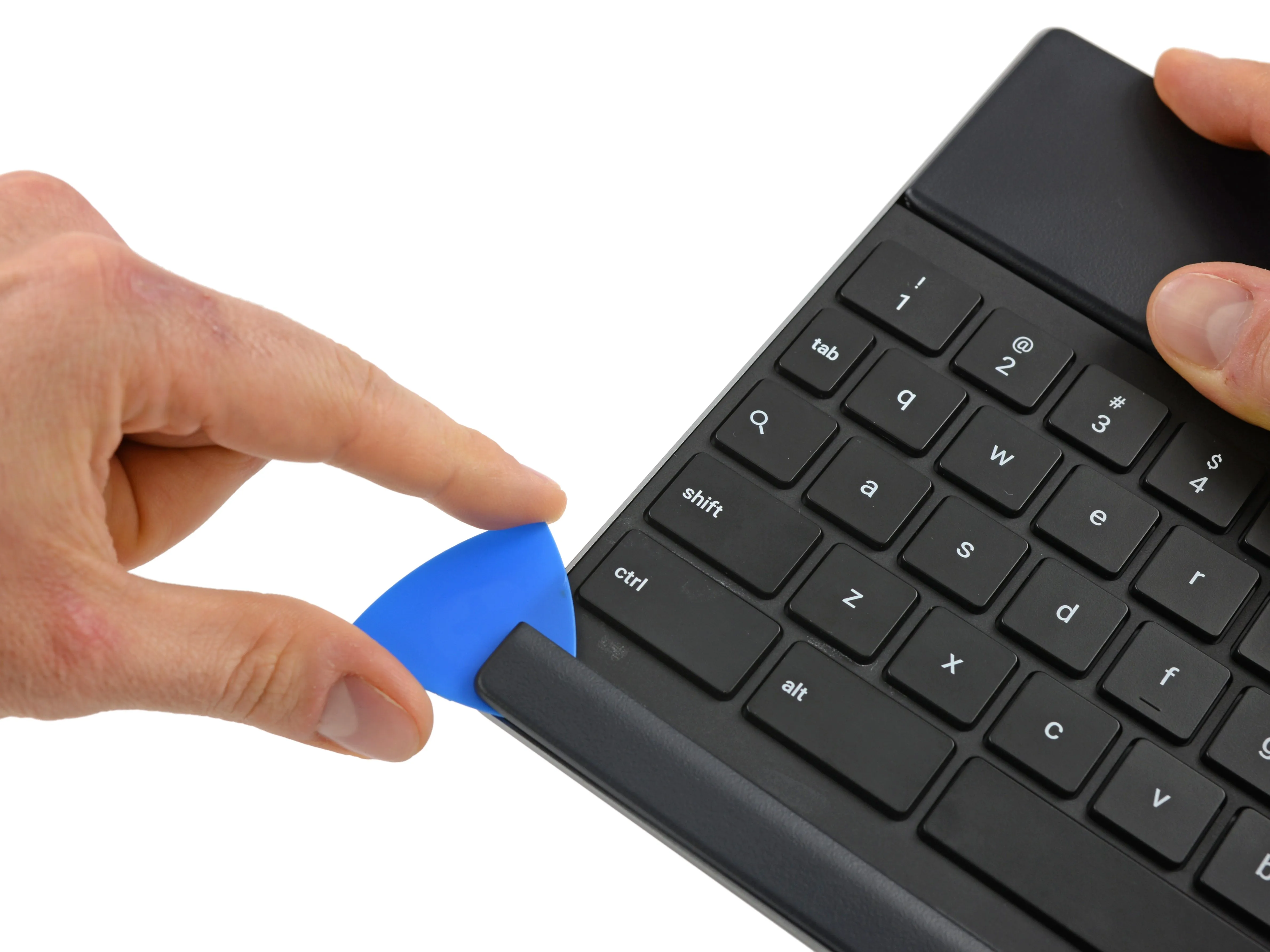

• Поскольку очевидных точек входа нет, мы начинаем прощупывать, нагревать и отжимать.

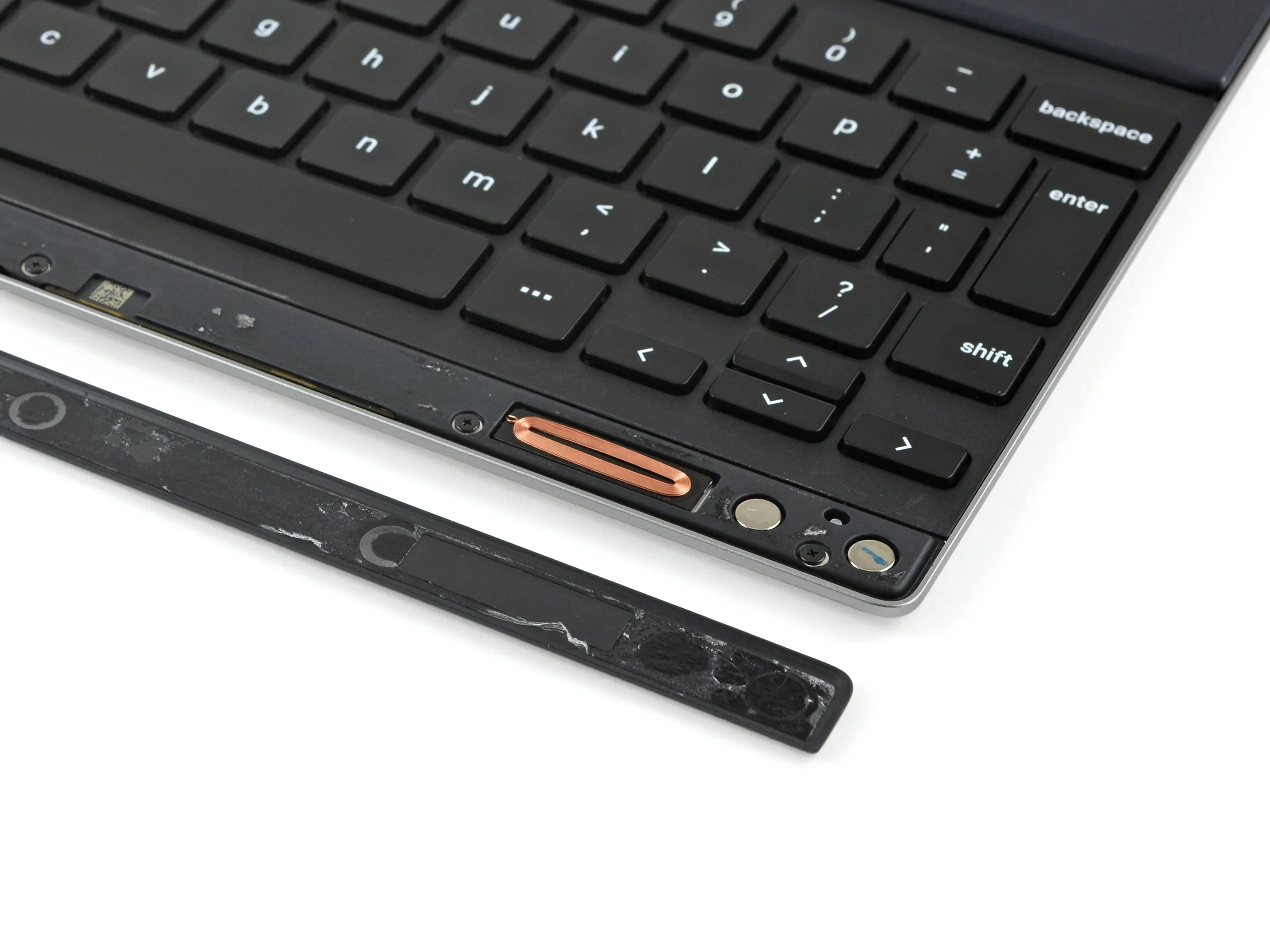

• Пластиковый ободок - первая брешь в броне, и, похоже, мы сделали хороший выбор. У нас уже есть катушка индуктивной зарядки и несколько магнитов, выставленных на всеобщее обозрение.

Шаг 17

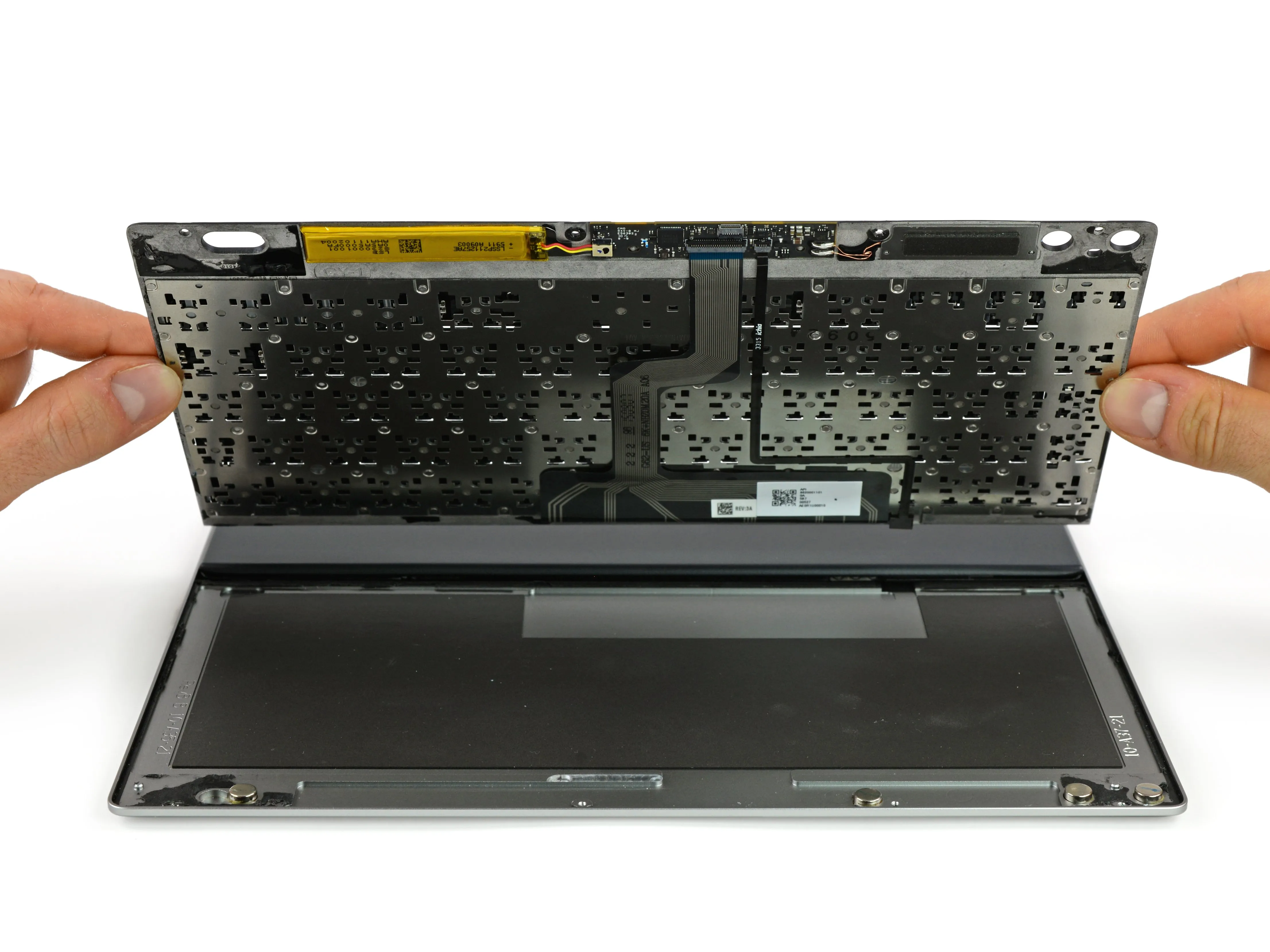

• Открутив несколько винтов и приложив больше тепла, мы получаем доступ к основному корпусу.

• И клавиатура сразу же поднимается вверх - никаких надоедливых кабелей, соединяющих клавиатуру с нижним корпусом, и ни один из них не проходит рядом с оттопыренными краями. Фух!

• Большой кабель предназначен для клавиатуры, но что делать с тем тонким?

• Узкий кабель совпадает с магнитом в корпусе Pixel C - значит, мы делаем ставку на датчик на основе эффекта Холла. Таким образом, клавиатура мгновенно узнает, что она подключена к планшету, и 'вы можете начать печатать в одно мгновение'.

Шаг 18

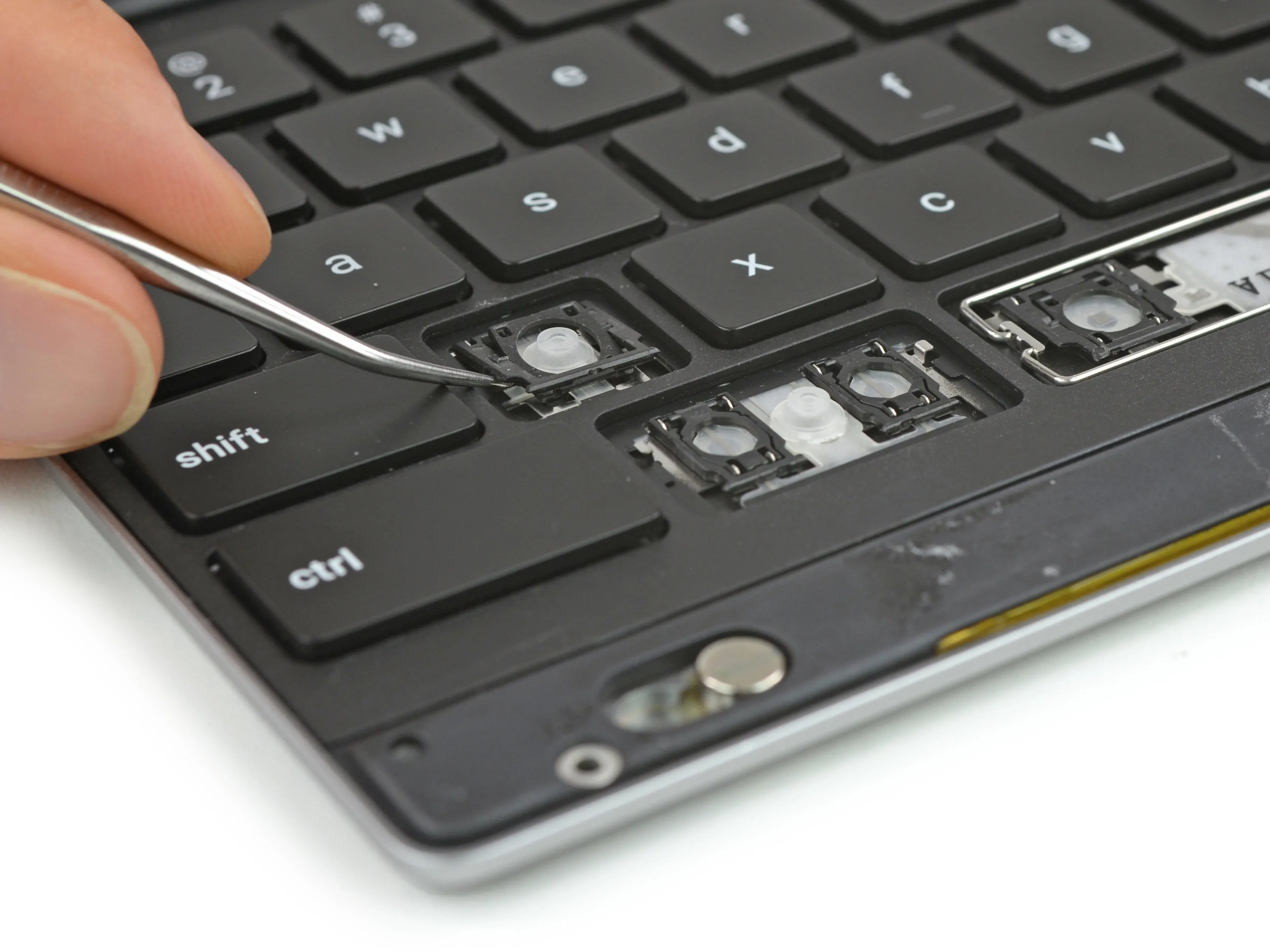

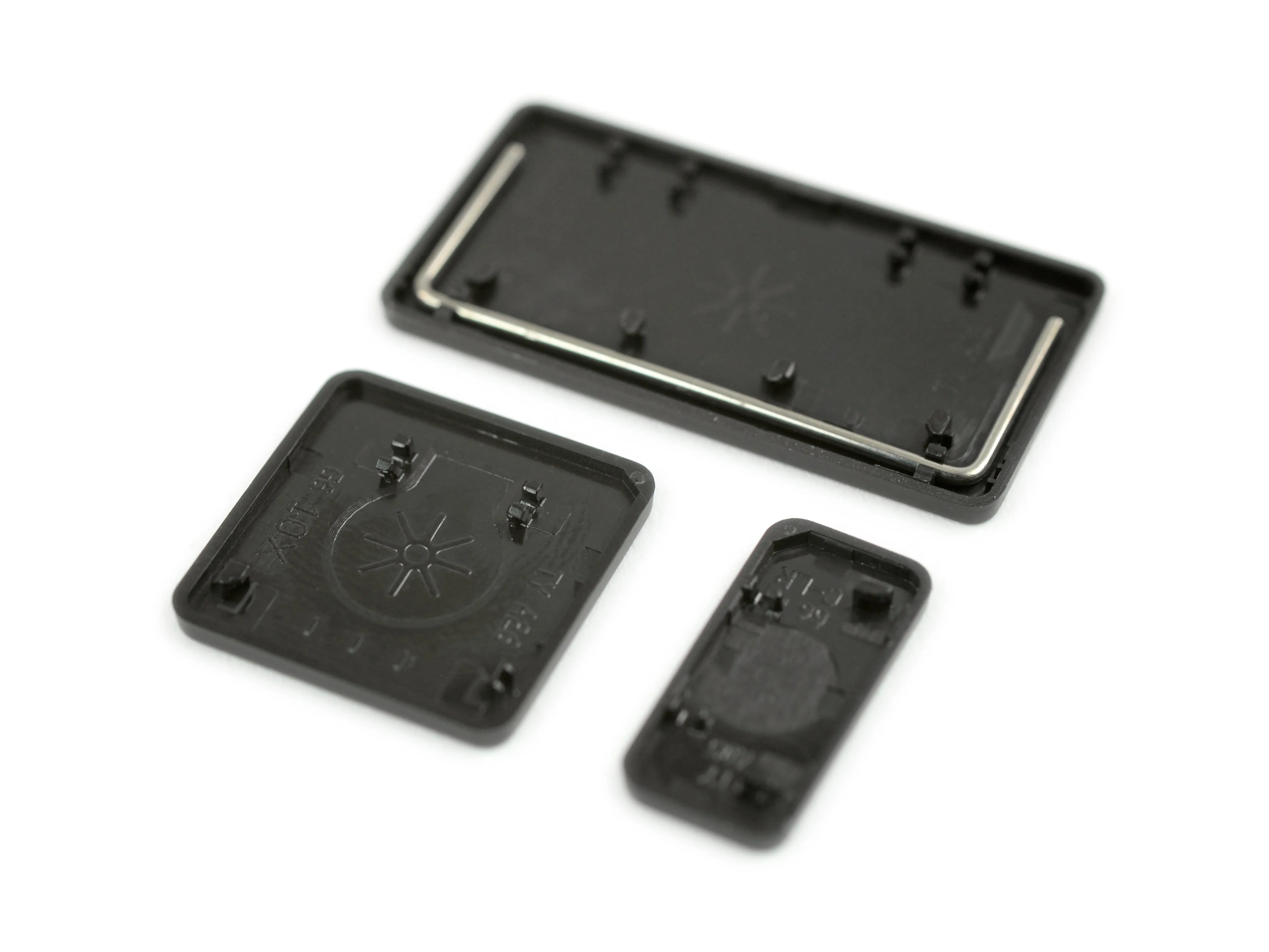

• С помощью подковырки мы можем просто поддеть отдельные клавиши.

• За ней находится традиционный ножничный механизм. Более крупные ключи имеют дополнительный небольшой металлический стержень.

• Ключи также легко защелкиваются. Мы немного опасаемся, что крошечные пластиковые клипсы сломаются при попытке вставить ключ в неправильной ориентации.

Шаг 19

• Похоже, что основание - это просто груз и шарнир, а внутренности прикреплены к клавиатуре.

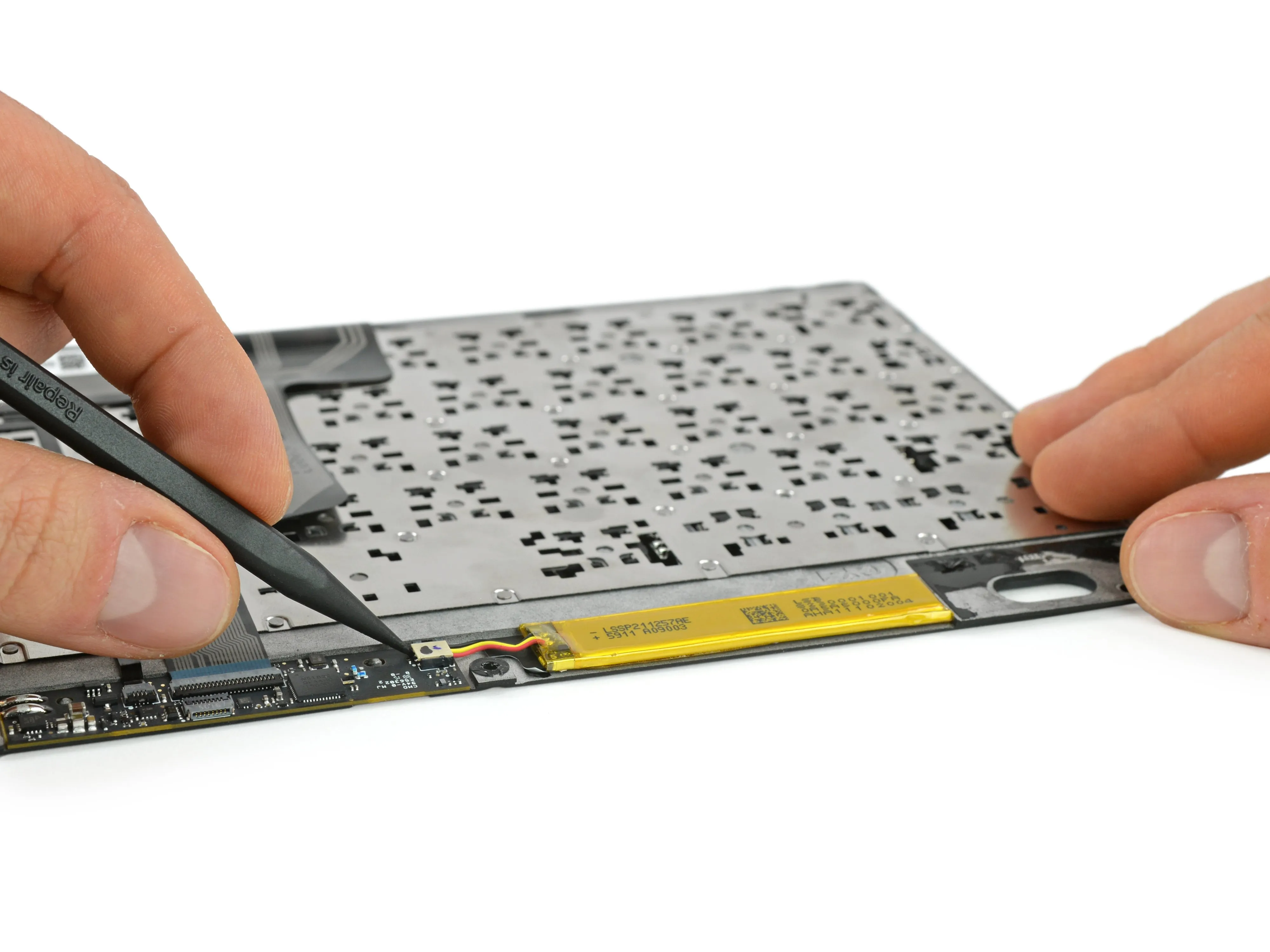

• Не обращая внимания на кабели, мы вынимаем крошечный аккумулятор.

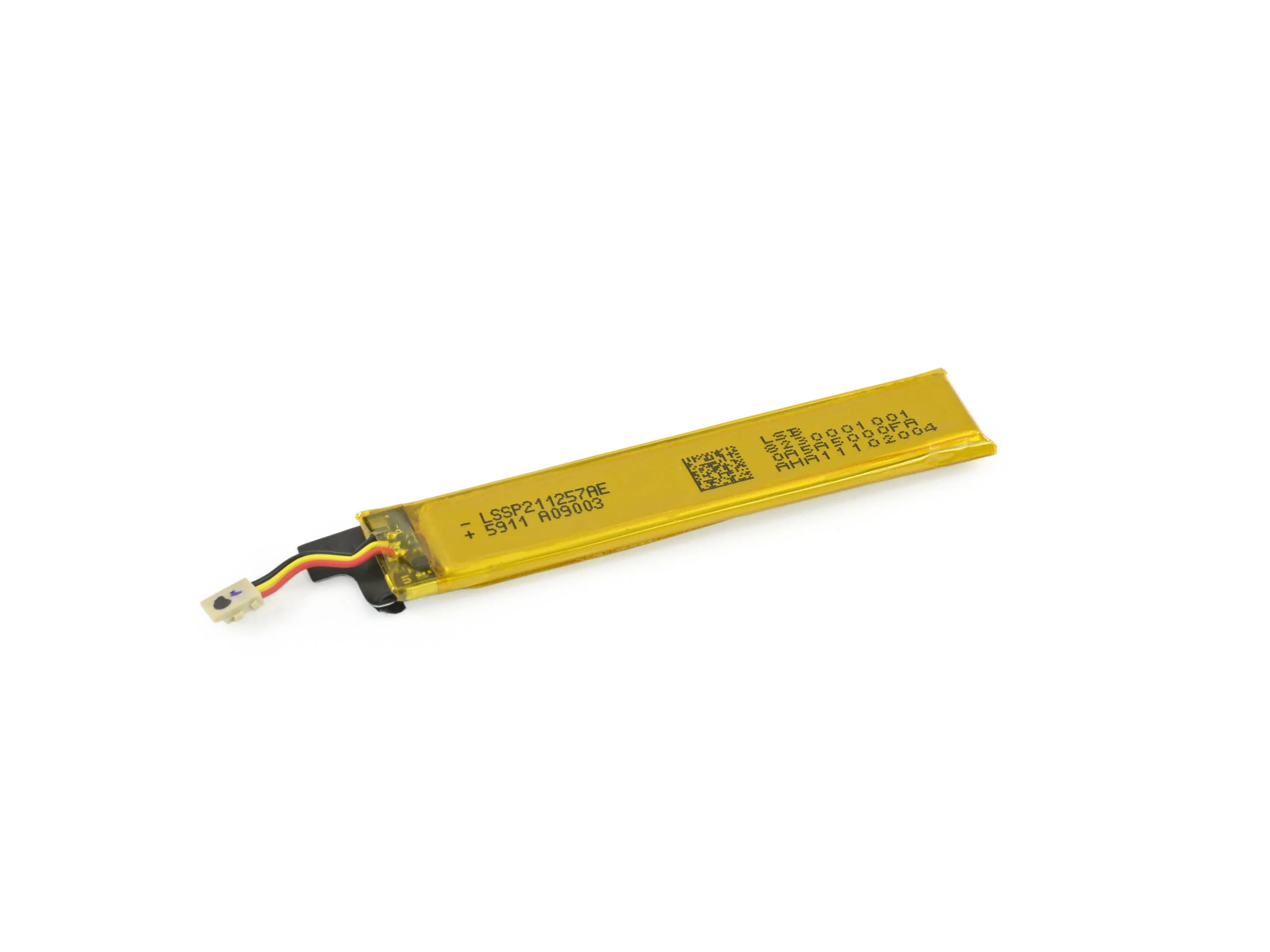

• Не имея никаких спецификаций, мы не можем сказать о батарее ничего особенного - кроме того, что она маленькая. И заряжается от планшета индуктивно.

Шаг 20

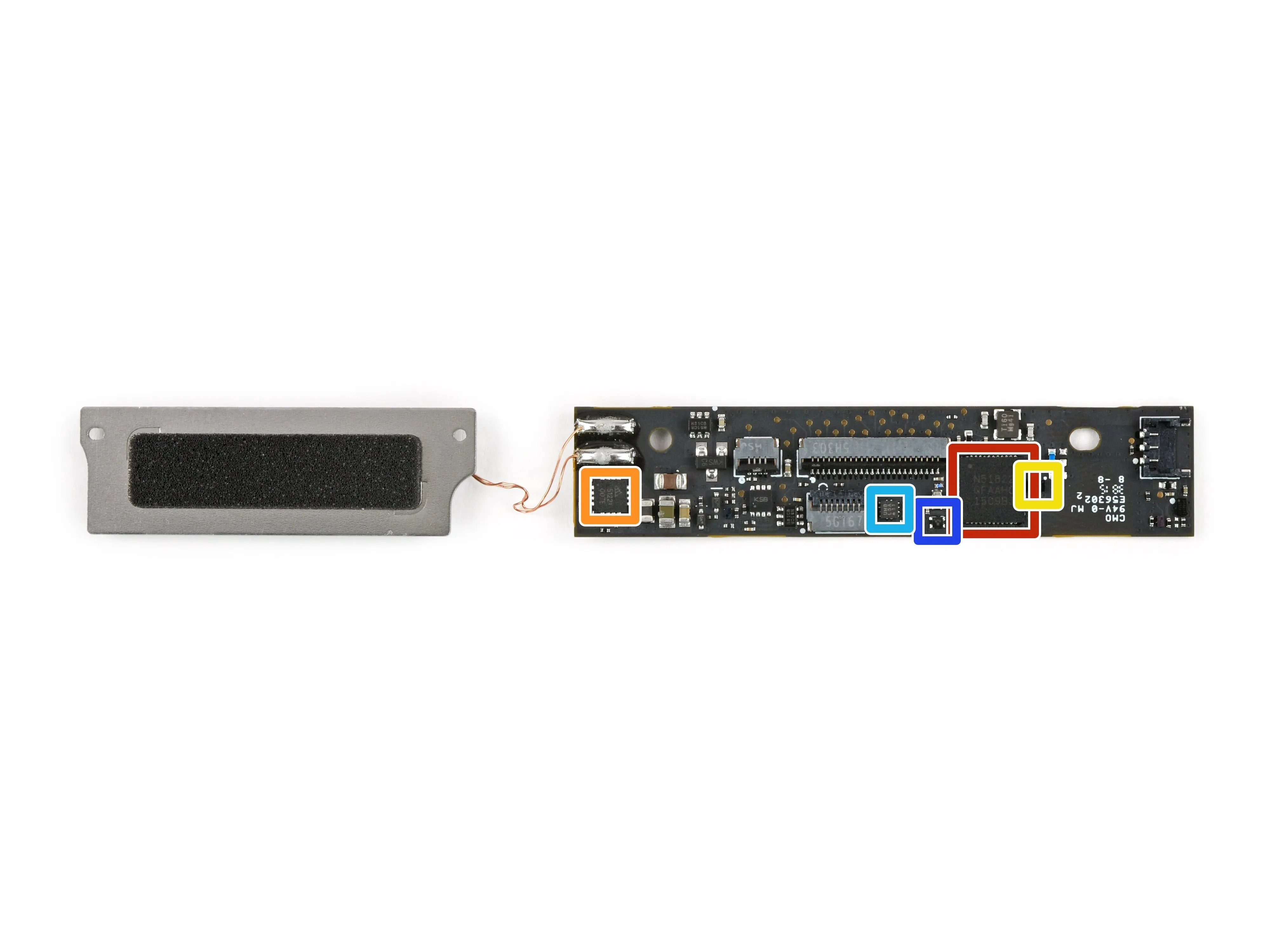

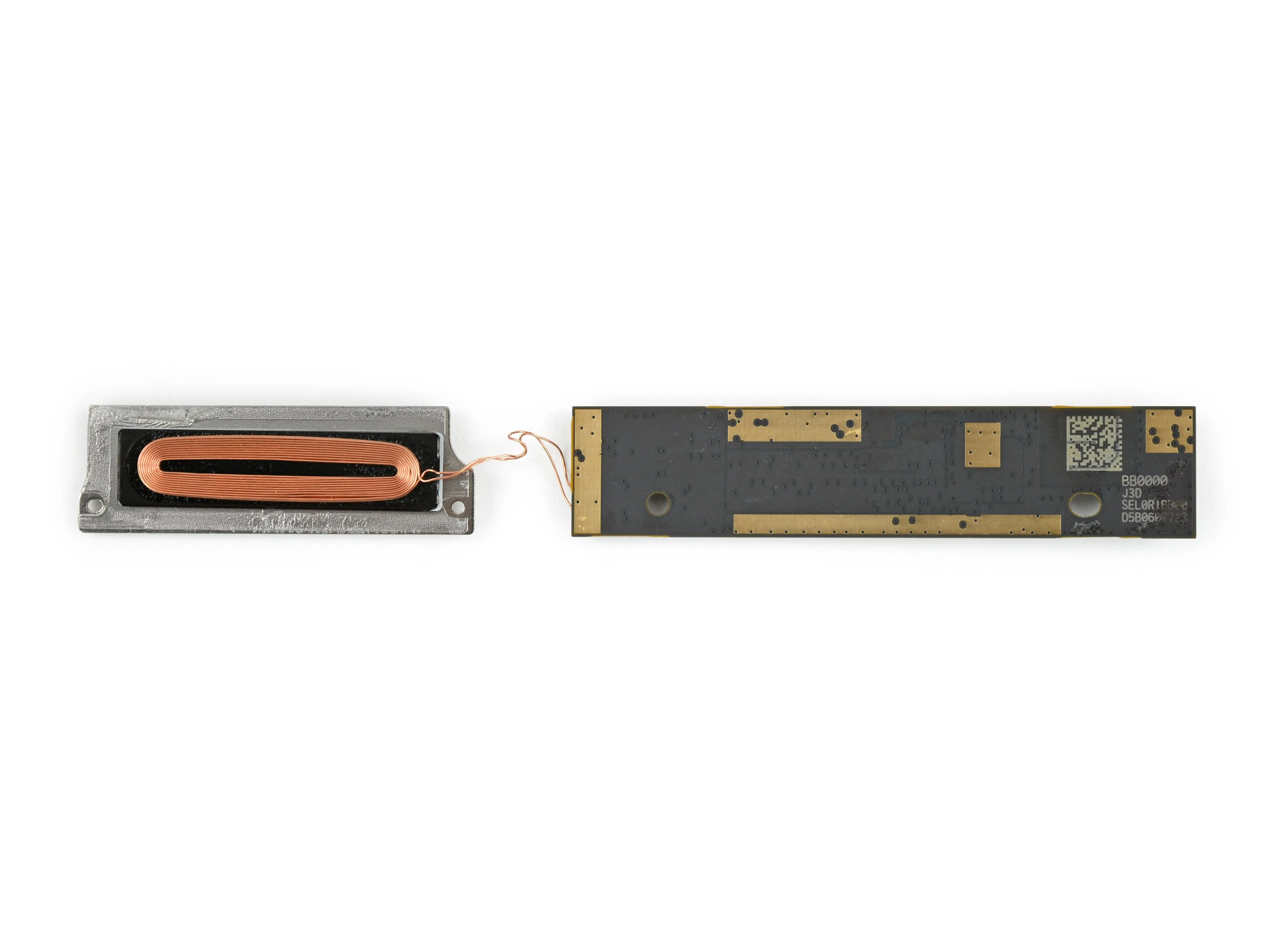

• Отсоединив клавиатуру и сенсорный кабель, мы вынимаем основную плату и катушку индуктивной зарядки из клавиатуры.

• И мозги этого (маленького) зверя: Nordic Semiconductor nRF51822 2,4 ГГц Bluetooth и 32-битный ARM Cortex-M0 микроконтроллер

• Semtech TS51221 стабилизатор напряжения для беспроводного приемника питания

• STMicroelectronics BAL-NRF01D3 Балун 50 Ω для Bluetooth

• Dialog Semiconductor (ранее Silego) SLG46110 Программируемый массив смешанных сигналов (вероятно)

• Texas Instruments LP5907SNX-3.3 Регулятор LDO на 250 мА / 3,3 В

Шаг 21

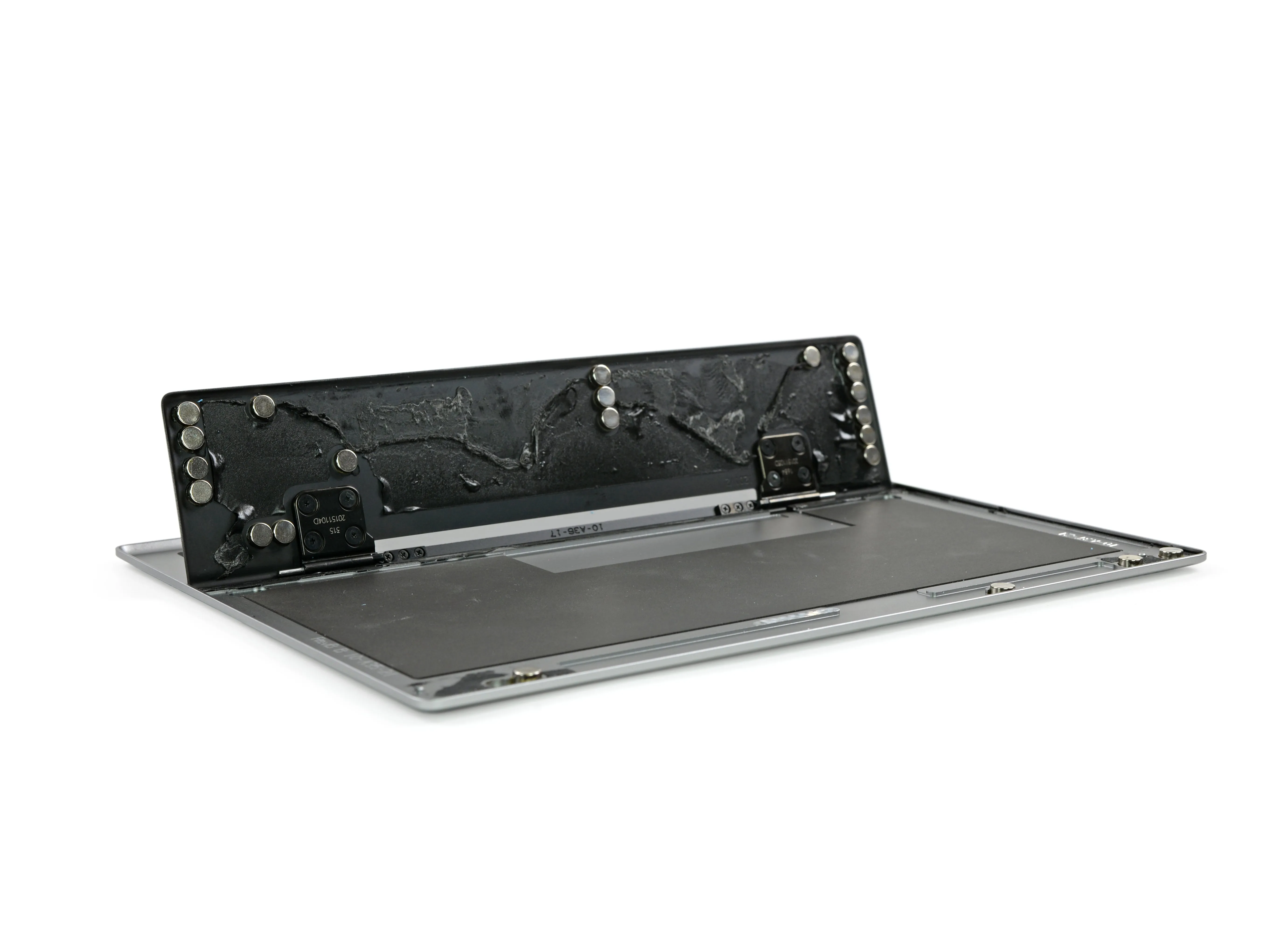

• Последний рубеж: шарнир для крепления планшета.

• Как и остальная клавиатура, он залит клеем, но после марафона с нагревом нам удается отделить компоненты шарнира.

• Под крышкой мы обнаруживаем: еще много магнитов! Google действительно хочет, чтобы этот планшет сидел надежно...

• Этот быстрый макет дает вам хорошее представление о простой, но надежной конструкции этого периферийного устройства.

Шаг 22

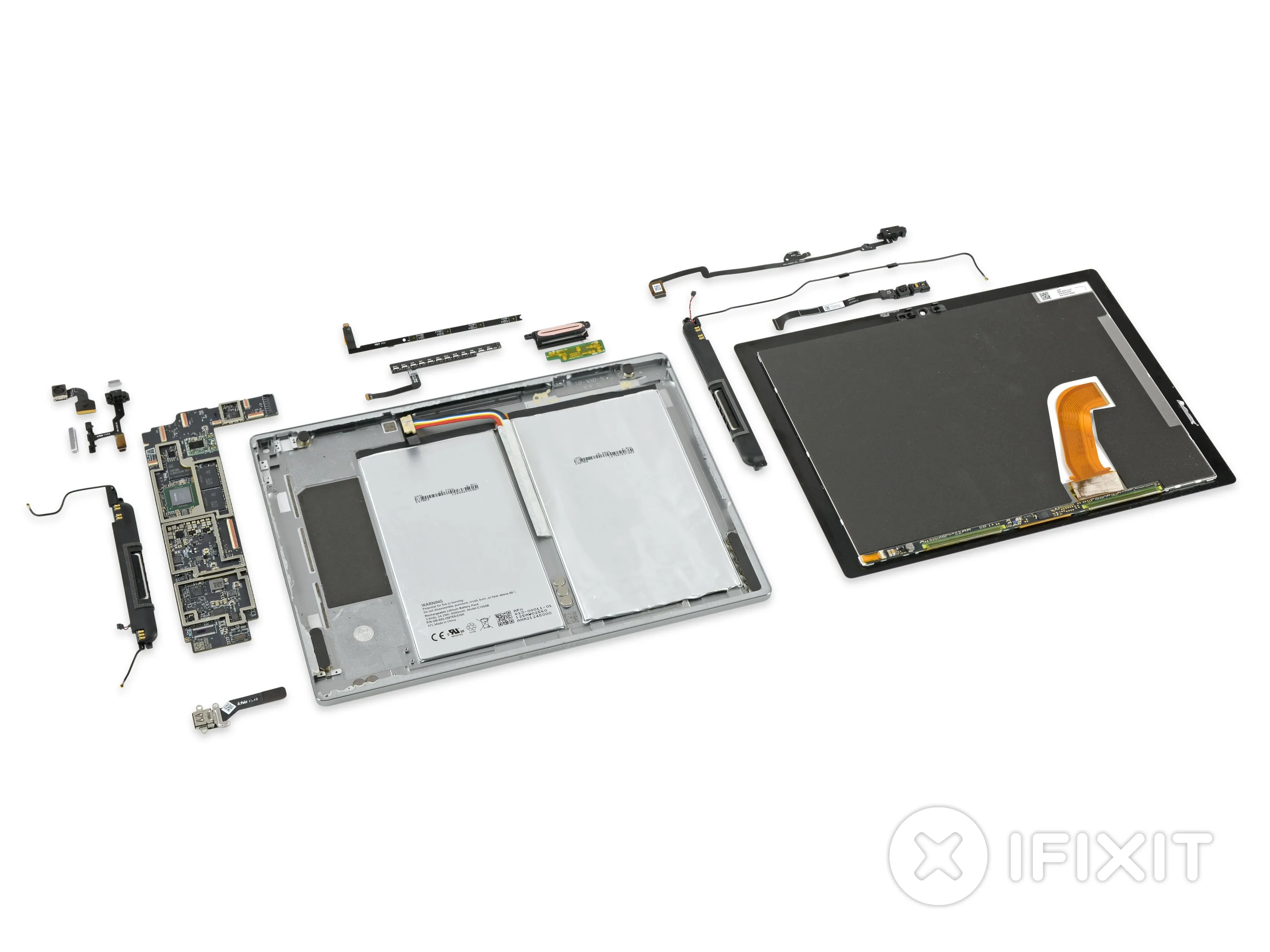

• Оценка ремонтопригодности Pixel C: 4 из 10 (10 - наилучший вариант):

• Многие детали, включая порт USB-C, являются модульными и могут быть заменены независимо друг от друга.

• Материнская плата плотно приклеена к заднему корпусу.

• Безумно сильный клей приклеивает батарею к заднему корпусу, усложняя неизбежную замену.

• Чтобы получить доступ к внутренним деталям, необходимо снять плавкий дисплей, что не так-то просто сделать благодаря прочному клею.
