Разборка Google Pixel XL

Введение

Сегодня мы впервые разбираем телефон, полностью разработанный компанией Google: Pixel XL. Что ожидать? На первый взгляд, он имеет более чем мимолетное сходство с iPhone-Но нас интересуют именно внутренности. Хватайте свою Nougat, потому что пришло время разорвать этот смартфон на части.

Следите за последними новостями из мира ремонта на Facebook, Instagram или Twitter.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Видеообзор

Шаг 1 Разборка Google Pixel XL

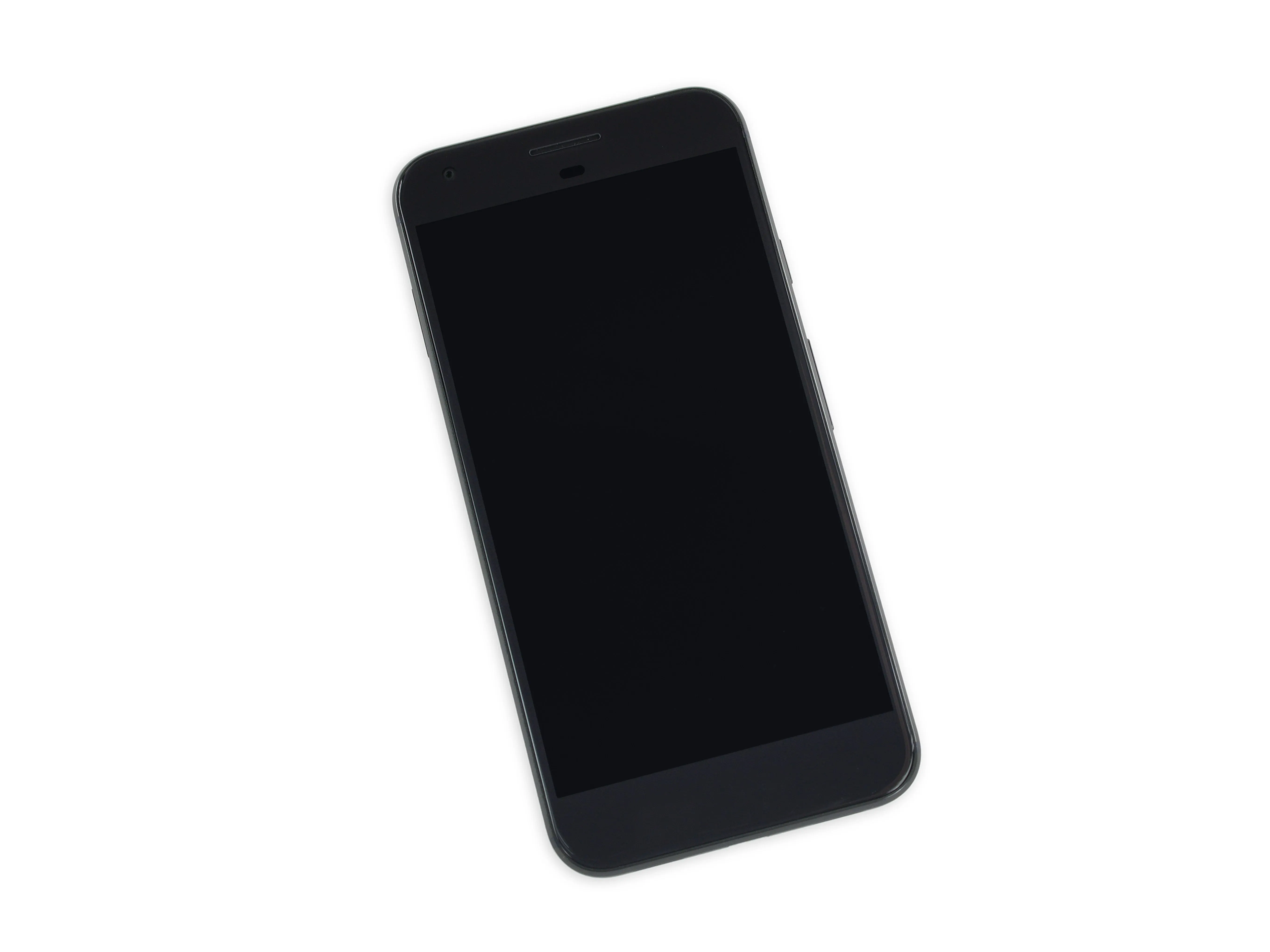

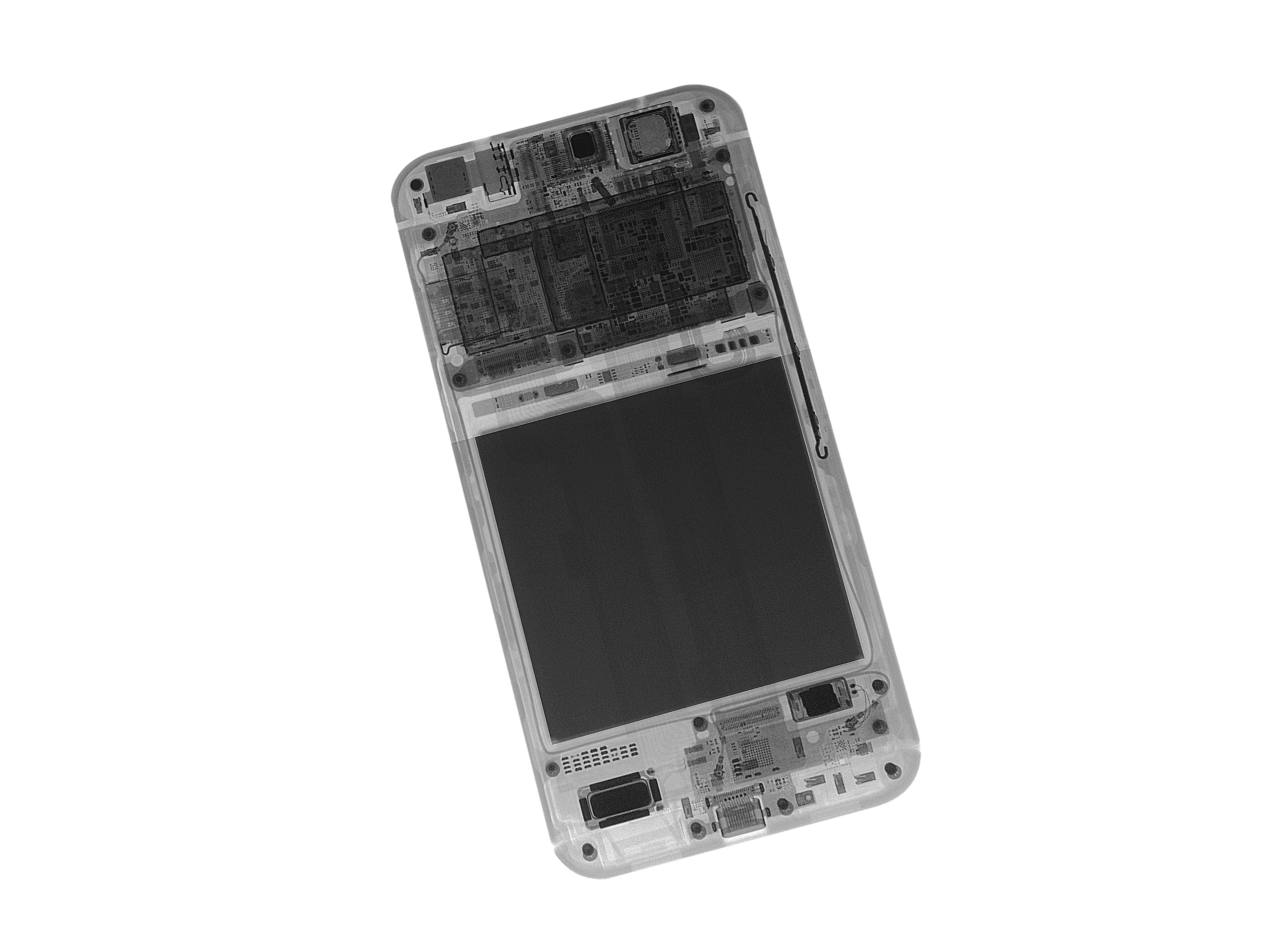

• Первые отзывы о телефонах Pixel были положительными, и, глядя на эти характеристики, мы не удивлены:

• 5,5-дюймовый AMOLED-дисплей с разрешением QHD 1440 x 2560 (534 ppi) и 2,5D стеклом Gorilla Glass 4

• Четырехъядерный 64-битный процессор Qualcomm Snapdragon 821 (2,15 ГГц + 1,6 ГГц) с 4 ГБ оперативной памяти LPDDR4

• 12,3-мегапиксельная основная камера с f/2.0, автофокусом с фазовой детекцией и автофокусом с лазерным обнаружением; 8-Мп камера для selfie

• Встроенная память 32 ГБ или 128 ГБ

• Установленный на задней панели датчик отпечатков пальцев Pixel Imprint

• Порт USB Type-C и порт для наушников 3,5 мм

• Android 7.1 Nougat

Шаг 2

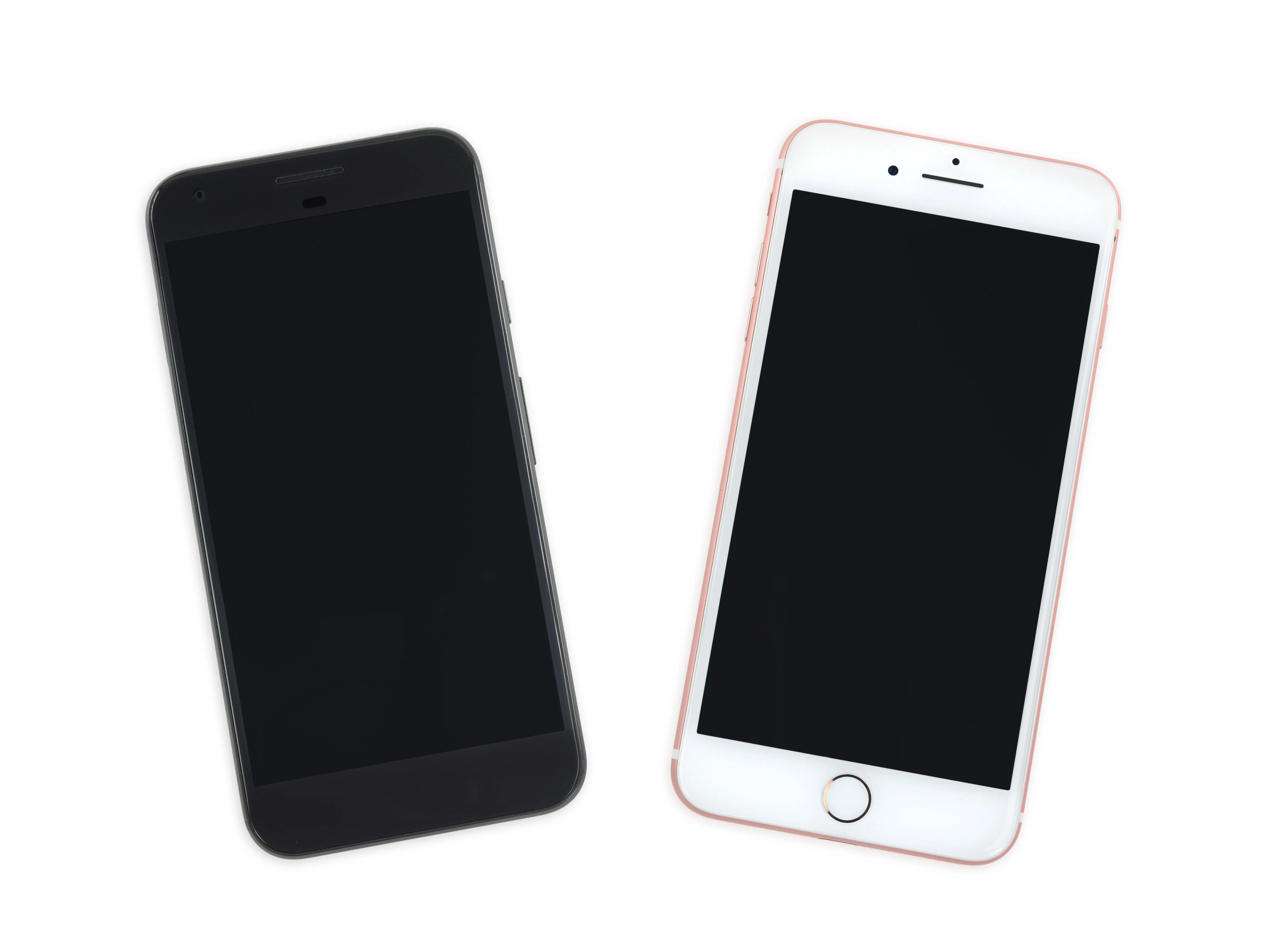

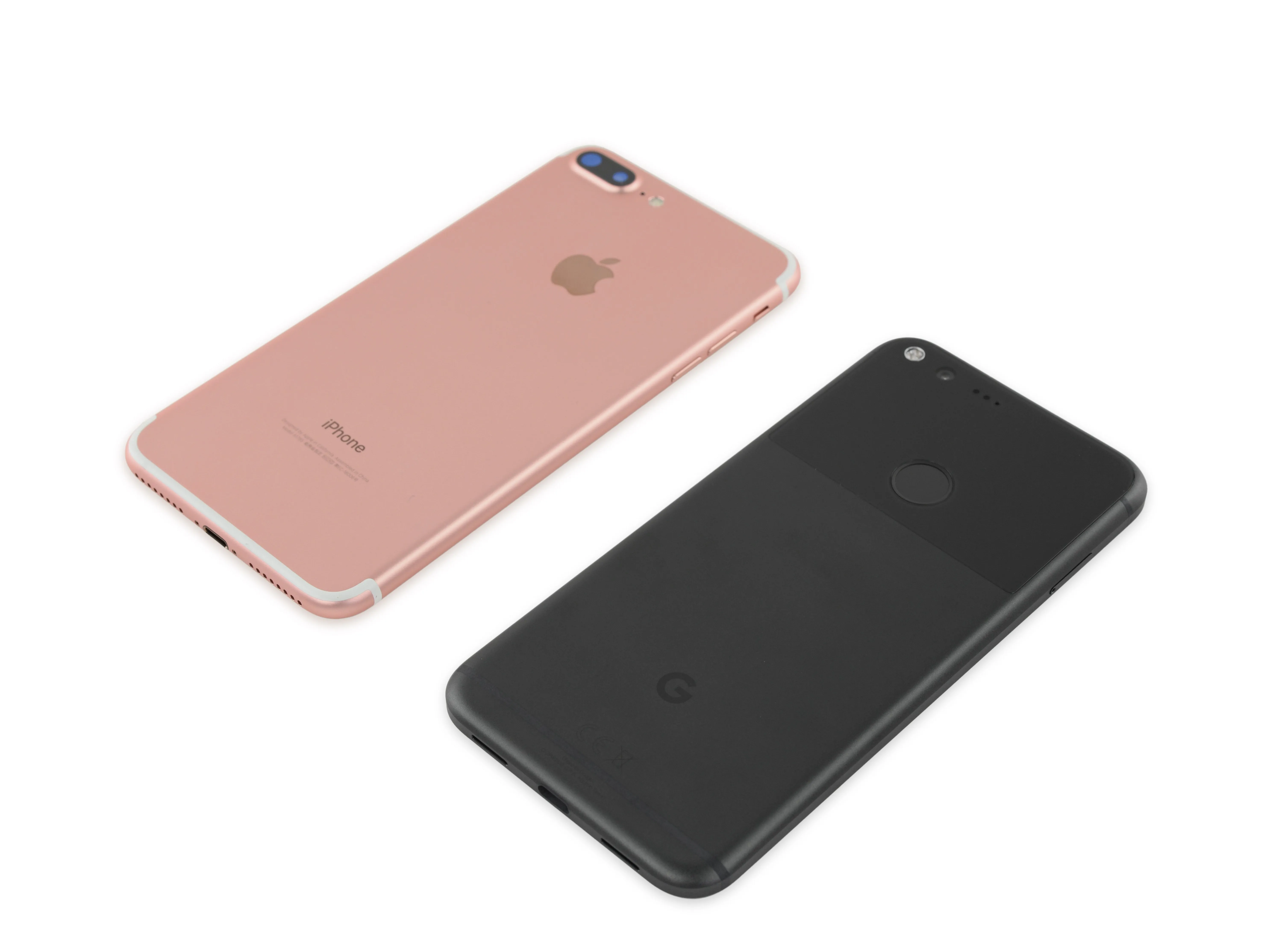

• Несмотря на то, что внутри и снаружи этот Pixel заявлен как Google, он, возможно, вдохновлен фруктовыми фруктами.

• Несмотря на схожий дизайн, есть несколько физических особенностей, которые отличают Pixel XL от его самого розового конкурента:

• Отсутствие кнопки 'Домой' - Google отказался от экранных кнопок, что позволило создать гладкую переднюю панель без кнопок.

• Сканер отпечатков пальцев, расположенный на задней панели, и одиночная камера на задней панели (без неприглядного бугорка).

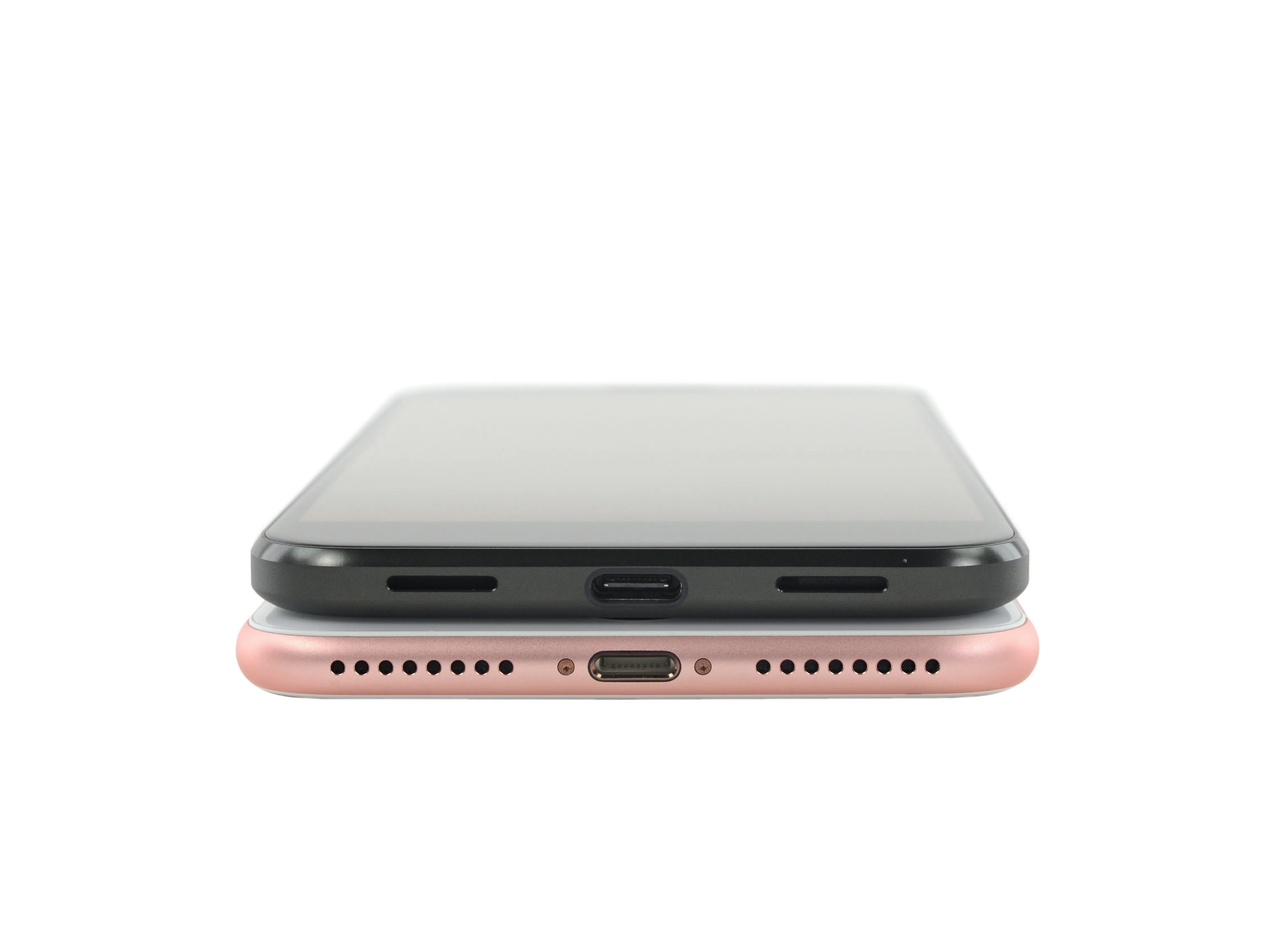

• Две прорези для динамиков - вместо дырявых решеток - и порт USB-C, а не проприетарный Lightning.

• О да! Он также сохранил разъем для наушников в верхней части телефона..

Комментарии к шагу

Разъем для наушников? Как трусливо с их стороны!

Разъемы для наушников - это круто!

Шаг 3

• Учитывая, что этот iPhone очень похож на iPhone, наша уверенность близка к самоуверенности, когда мы берем пьесу из наших руководств по iPhone 7 Plus, нагреваем iOpener и выбираем наш удачный вариант для открытия.

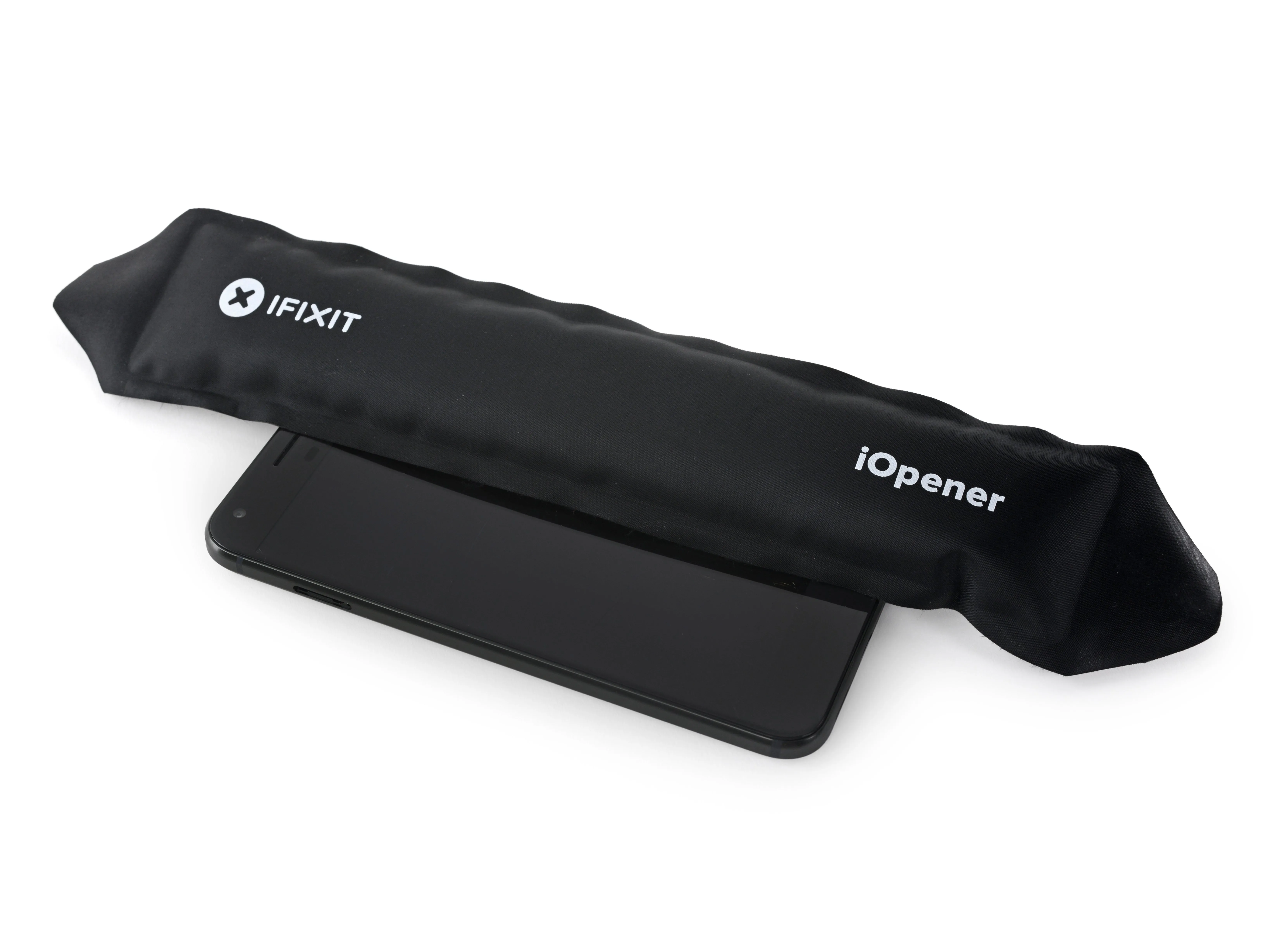

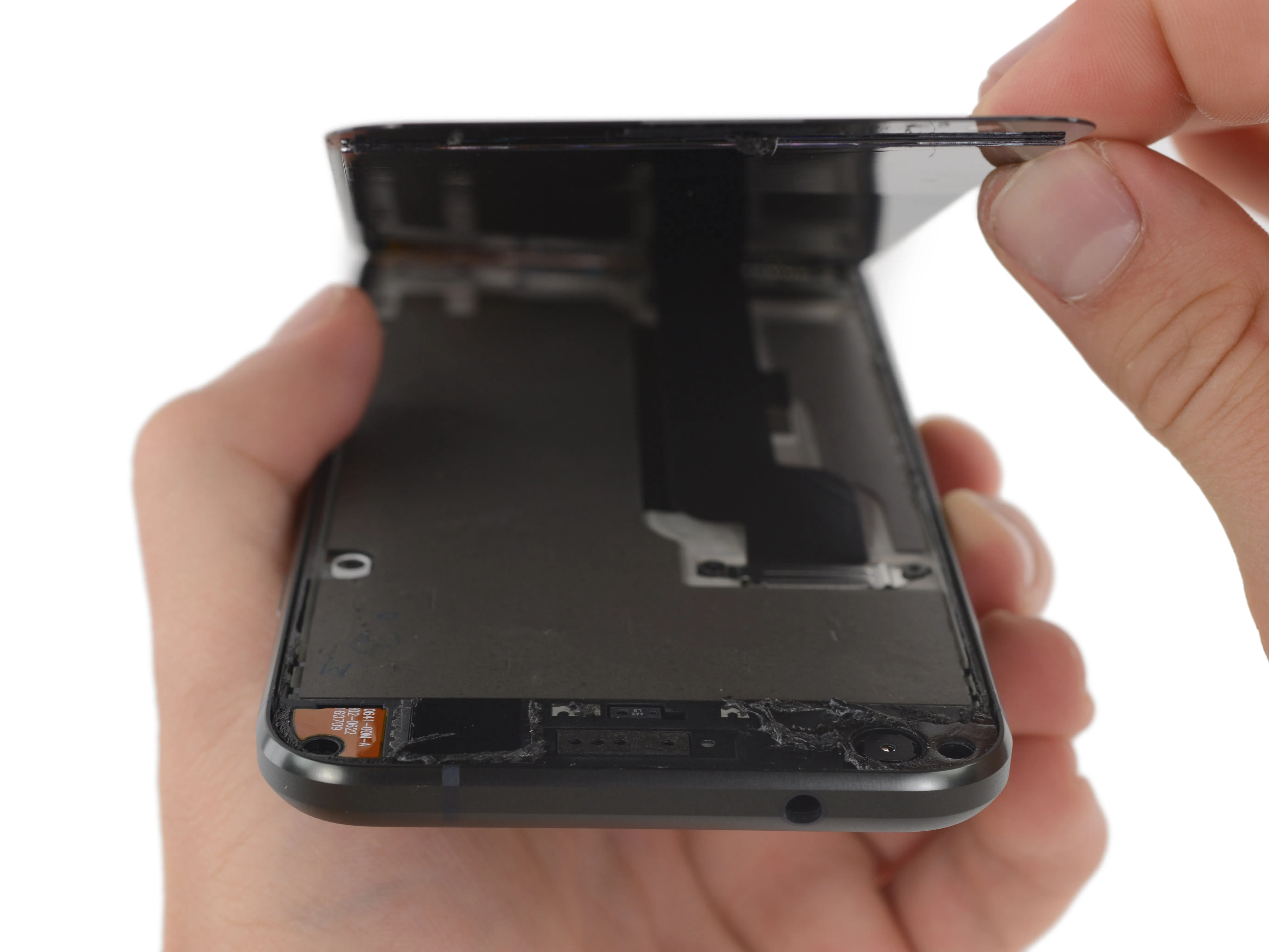

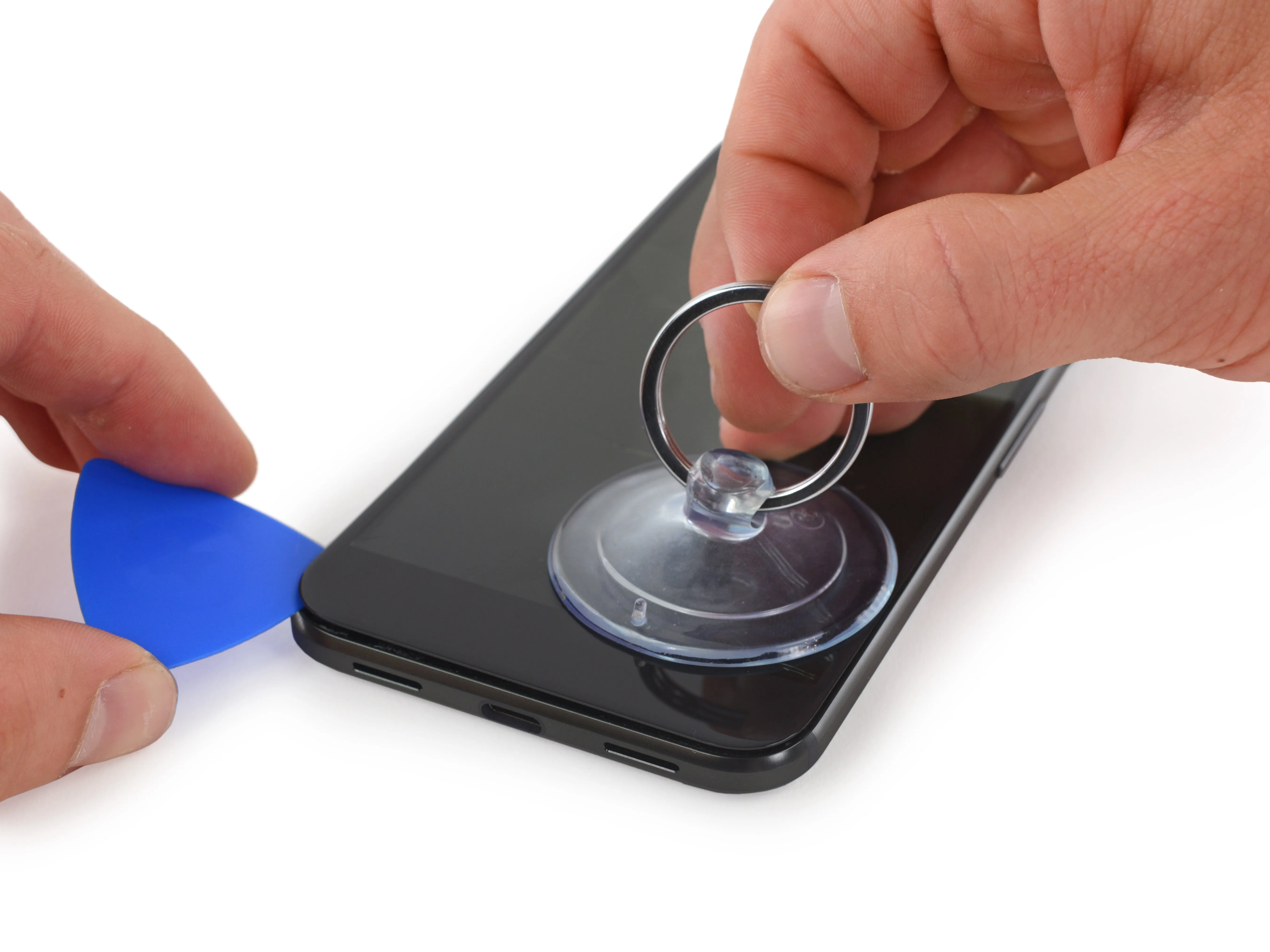

• После минуты нагрева и минуты поддевания мы открываем телефон сверху, ожидая, что его внутренности откроются миру.

• Но, увы, прикрученная скоба на кабеле дисплея останавливает наше продвижение. Пора смахнуть пыль с нашего драйвера и погрузиться чуть глубже.

Шаг 4

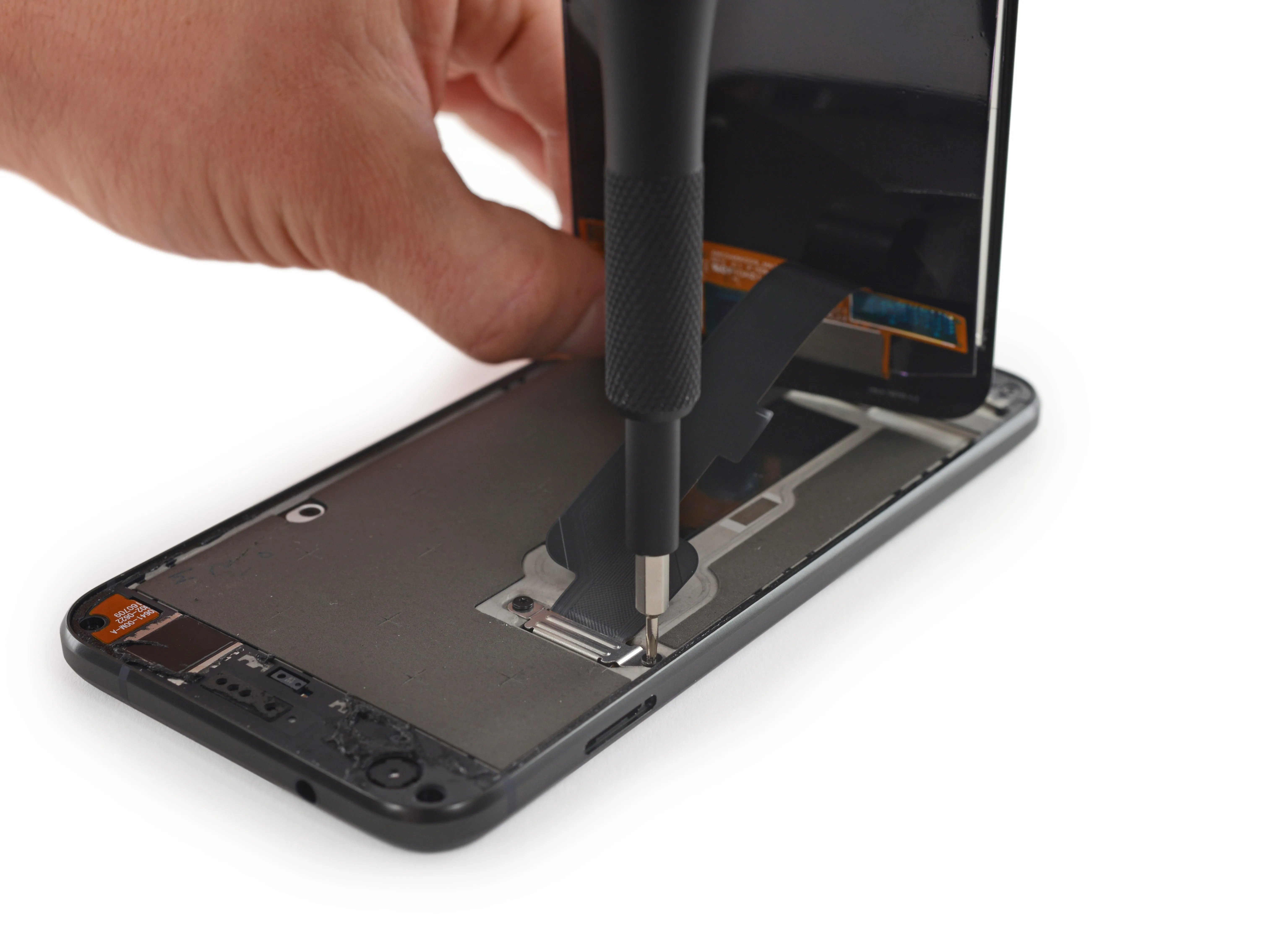

• Наш путь к победе ясен: снимаем кронштейн, освобождаем дисплей, побеждаем. Инструменты из 64-битного набора драйверов быстро справляются с винтами T5 Torx.

• Нам нравится говорить, что мы ломаем вещи, чтобы вам не приходилось это делать. Именно это и произошло сегодня. Разборка - это наша возможность узнать, как устроено новое устройство, чтобы мы могли разработать руководство с повторяющейся, неразрушающей процедурой, которую могли бы использовать все остальные.

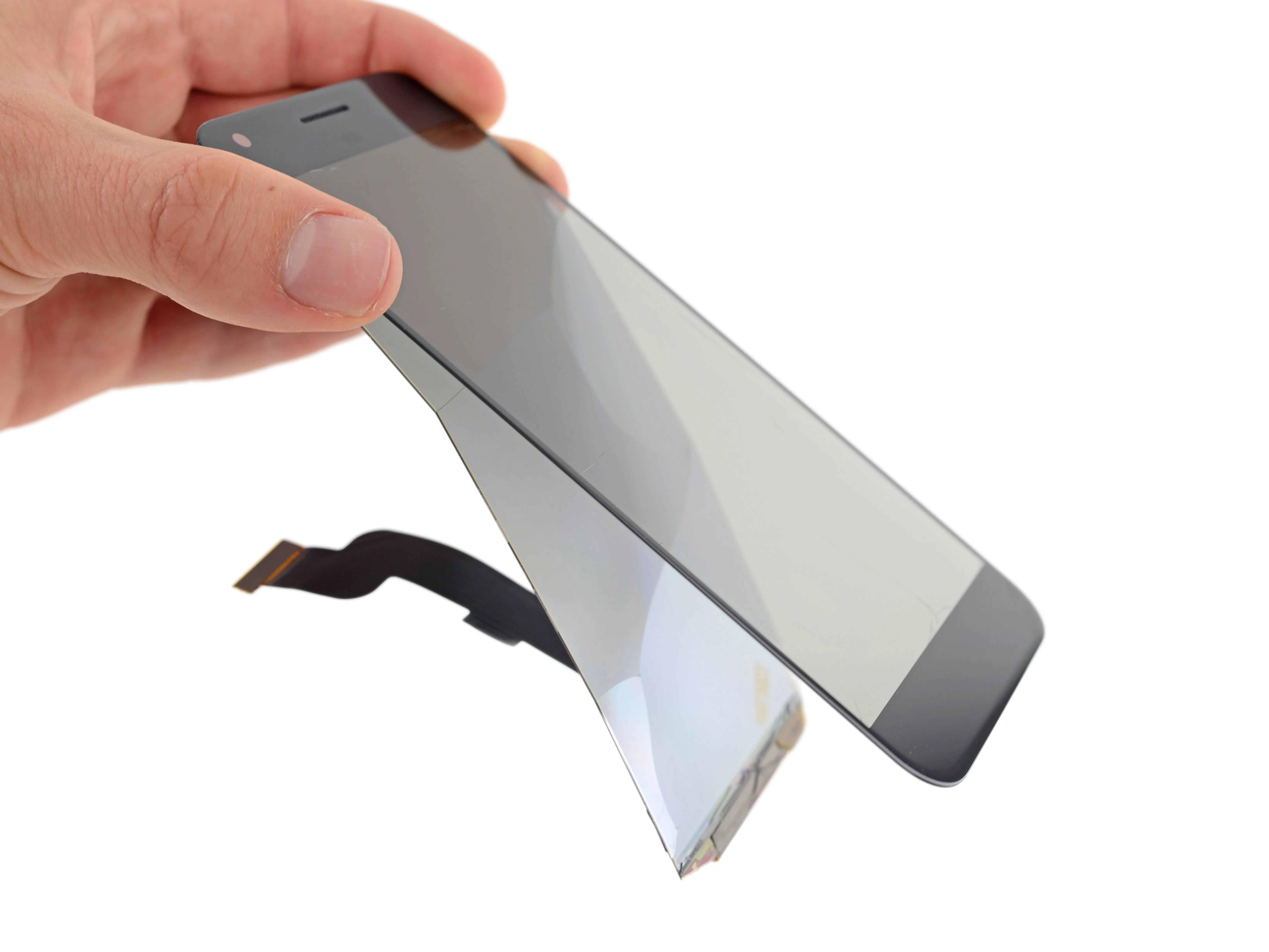

• В данном случае OLED-панель отделилась от стекла дигитайзера слишком легко, чтобы нам это понравилось. Сверхтонкие компоненты и отсутствие рамки или ободка позади дисплея делают его очень сложным для извлечения - но в следующий раз мы будем работать над лучшим способом извлечь его.

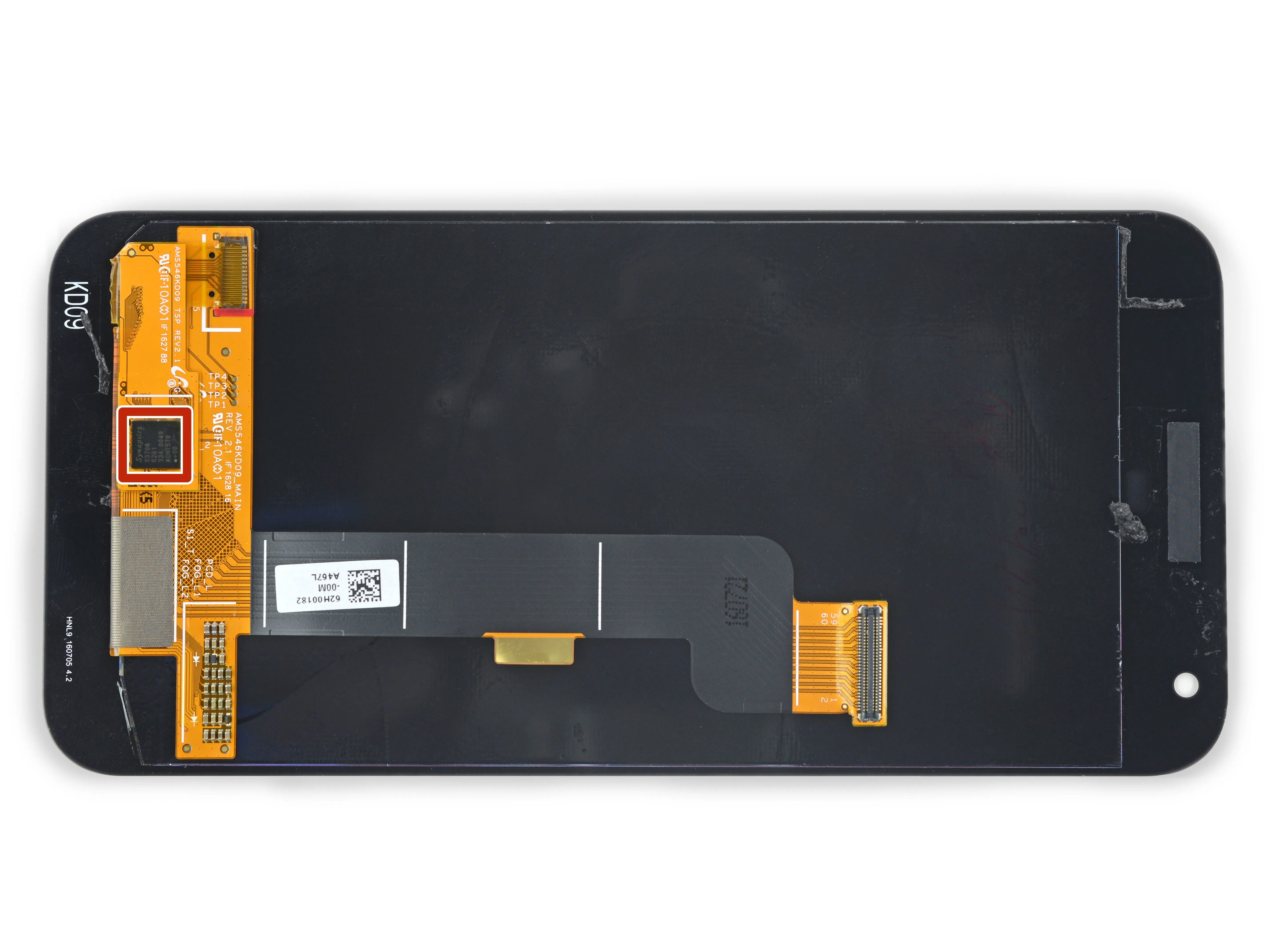

• Дисплей производства Samsung имеет артикул AMS546KD09.

• А на задней панели дисплея расположен сенсорный контроллер Synaptics ClearPad S3708.

Комментарии к шагу

Ооо... чертов Самесонг! От этих парней просто невозможно оторваться!

Дисплей больше не пригоден к использованию или его можно отремонтировать?

Что за медная площадка напротив камеры - я ее немного повредил. антенна?

Шаг 5

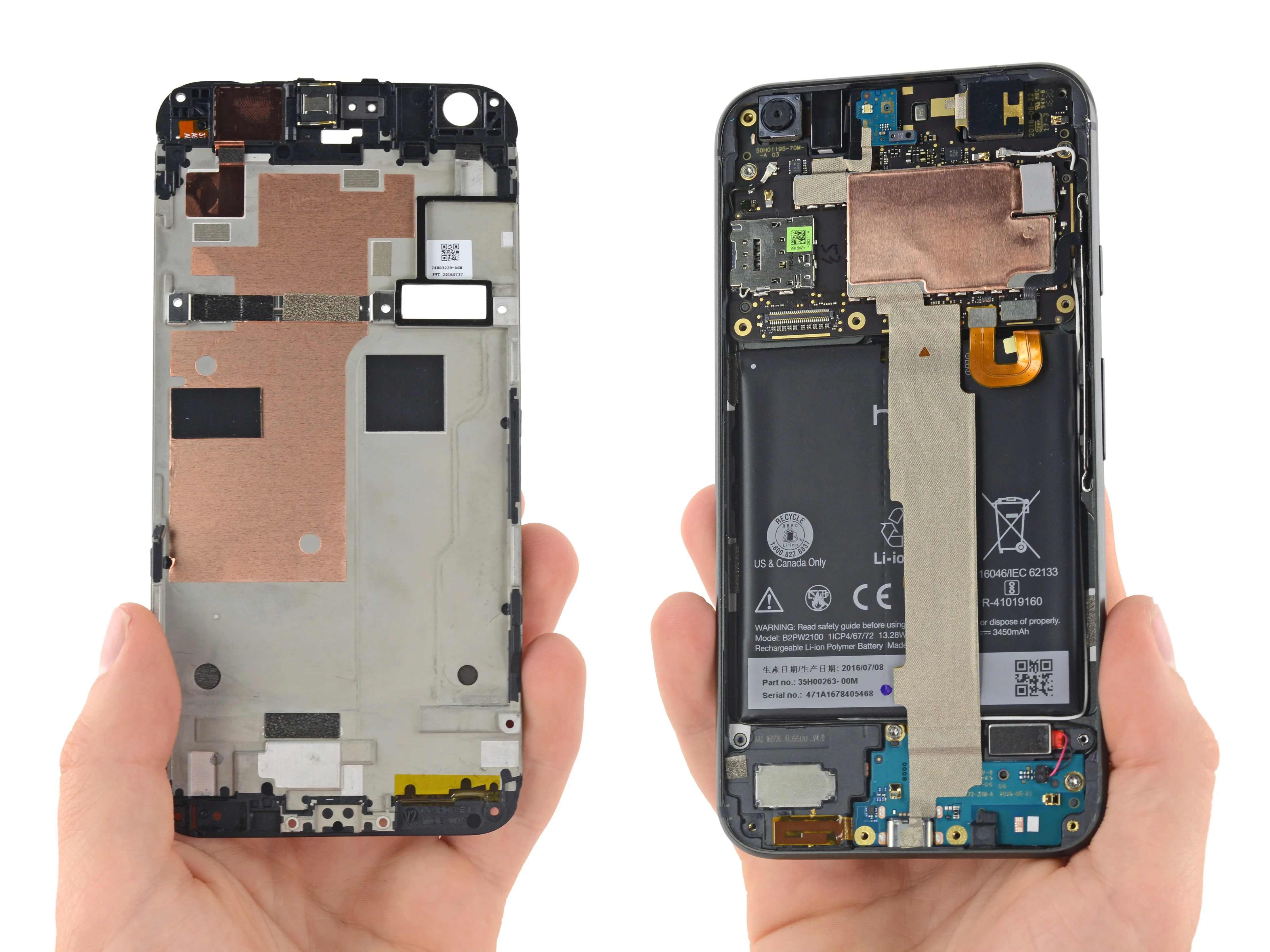

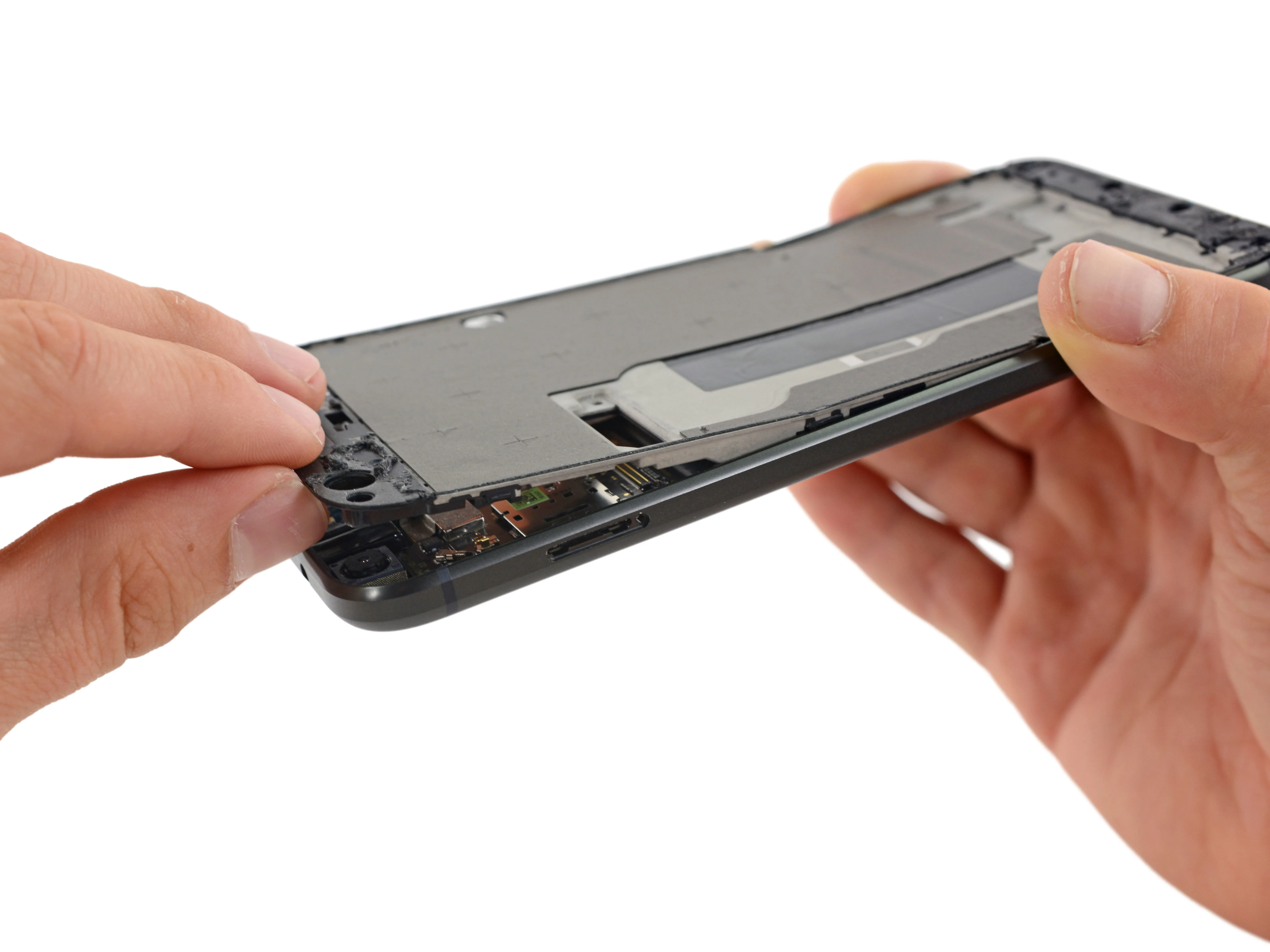

• Эта тонкая и жесткая средняя рамка, скорее всего, изготовлена из магнияи прикреплена (очень прочно) к корпусу телефона.

• Когда мы говорим 'жесткий', мы ожидаем, что он не будет 'гнущимся'. Мы ошиблись. Упс. Он будет гнуться обратно.

• Слева на средней рамке находится загадочный ленточный разъем и динамик наушника.

• Справа - остальная часть телефона с материнской платой, выполненной в черном матовом цвете.

• Дочерняя плата - стандартного сине-зеленого цвета, никакого семейного сходства.

Шаг 6

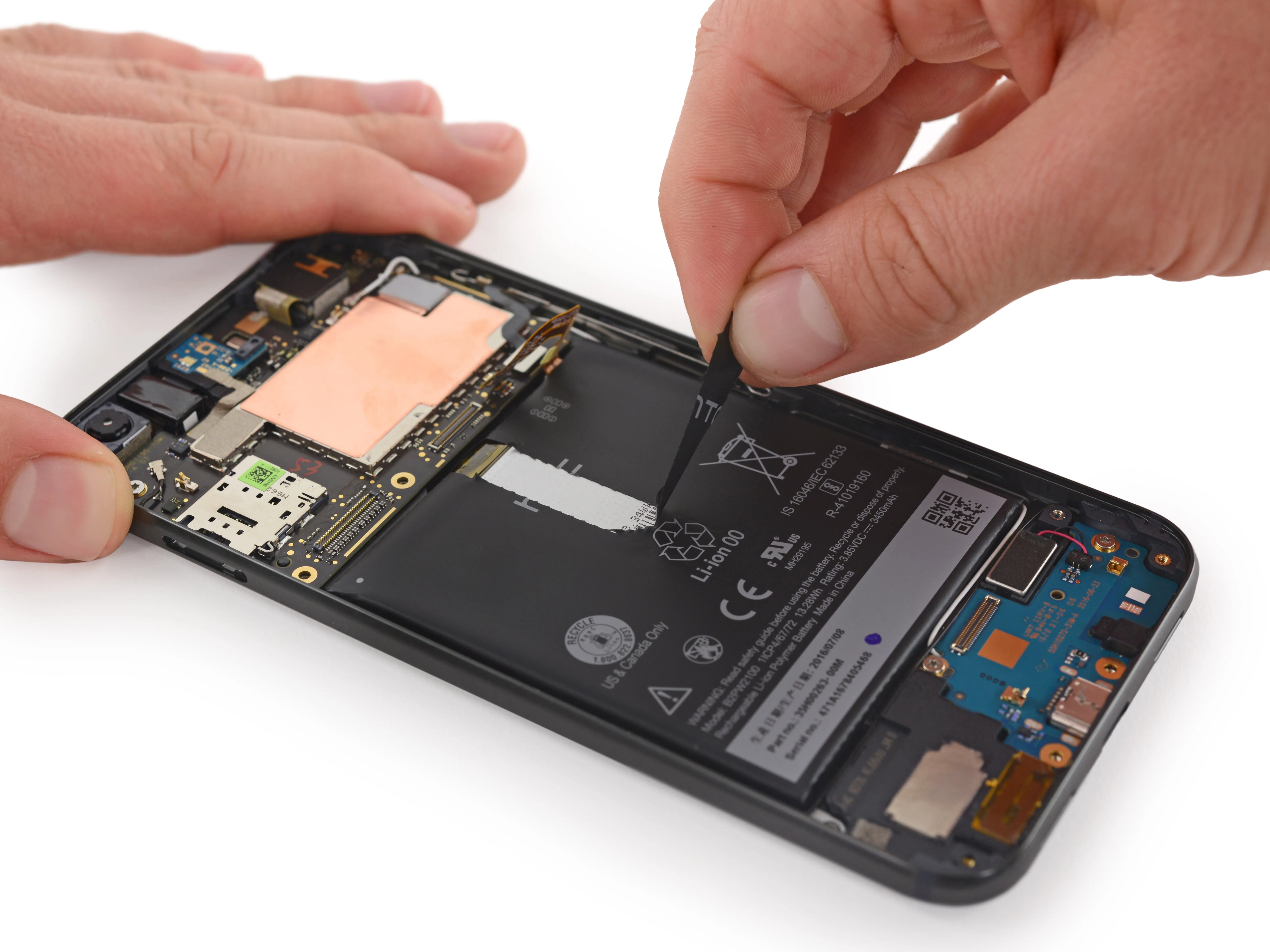

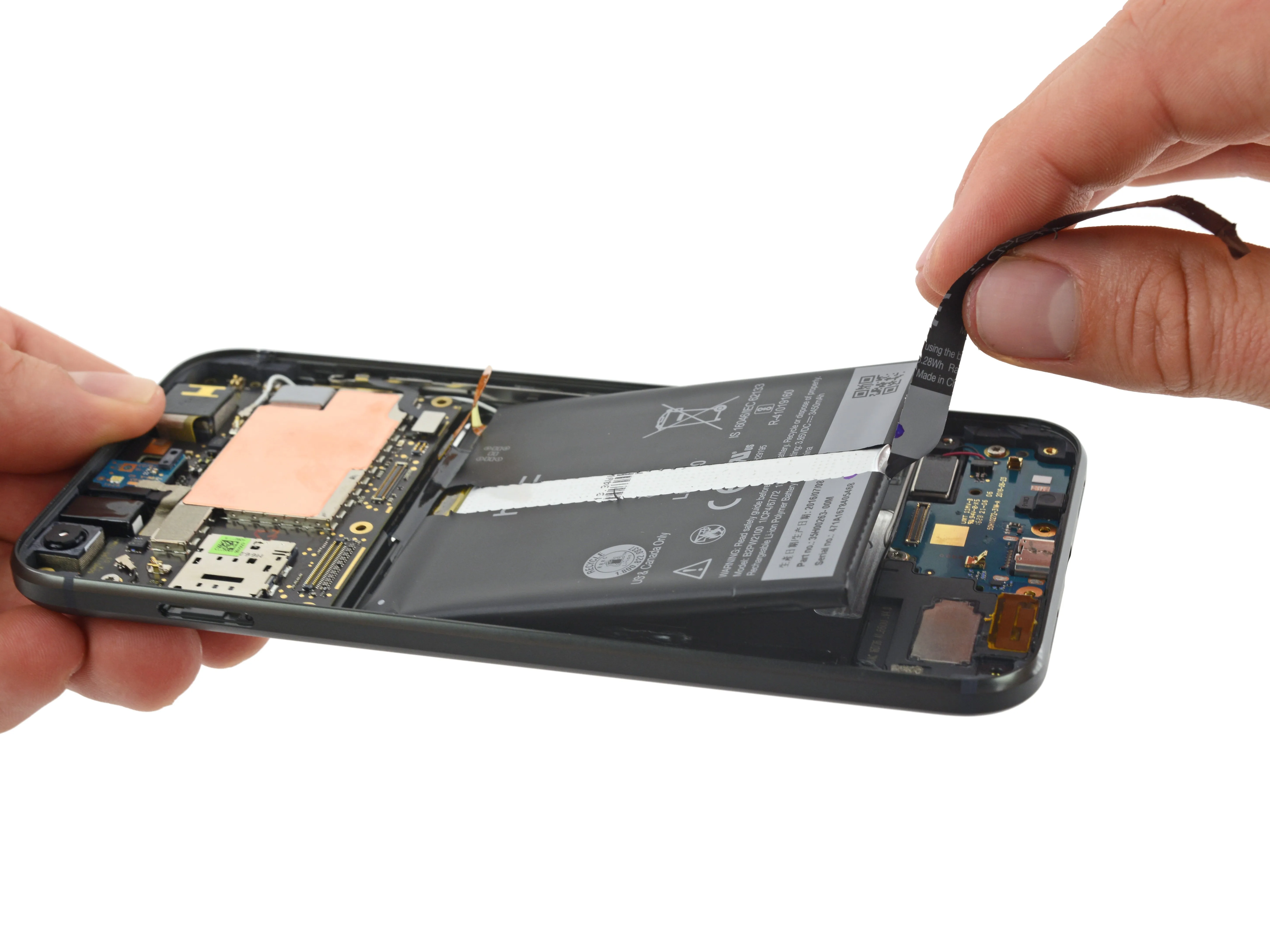

• Google по-другому относится к вкладка аккумулятора 'потяните, чтобы снять': перфорированная часть корпуса, которая при отклеивании превращается во внушительный выступ.

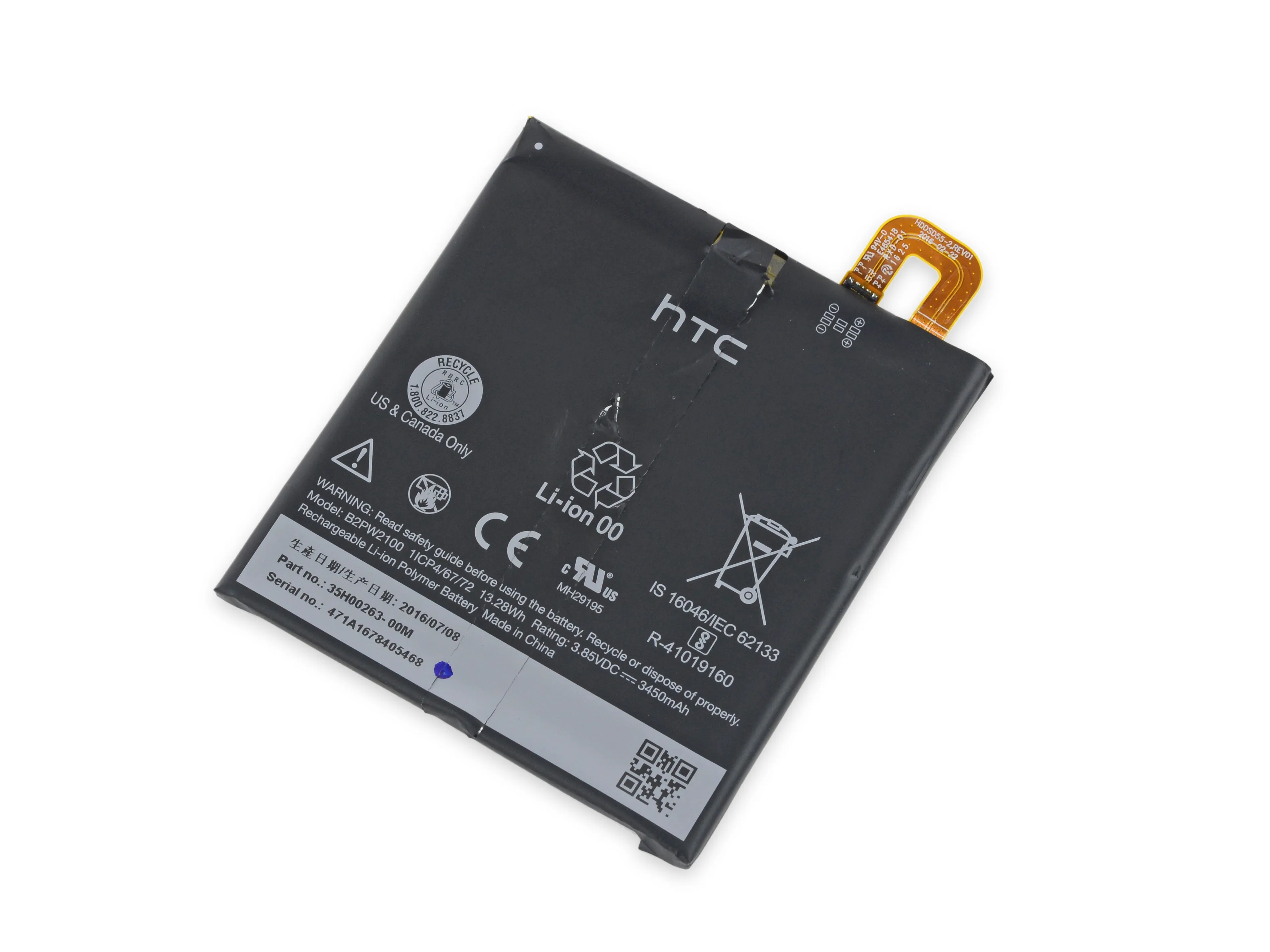

• Две полоски довольно сильного клея крепят эту батарею, изготовленную HTC, но выступ справляется со своей задачей без нагрева (и может выполнять двойную функцию пломбы с контролем вскрытия?).

• Эта батарея емкостью 13,28 Вт-ч опережает батарею емкостью 11,1 Вт-ч. iPhone 7 Plusно не Galaxy S7 Edge с его 13,86 Вт-ч.

• Стоит отметить, что взрывающийся Samsung Galaxy Note7 перед своей безвременной кончиной оснащался батареей емкостью 13,48 Вт-ч.

Шаг 7

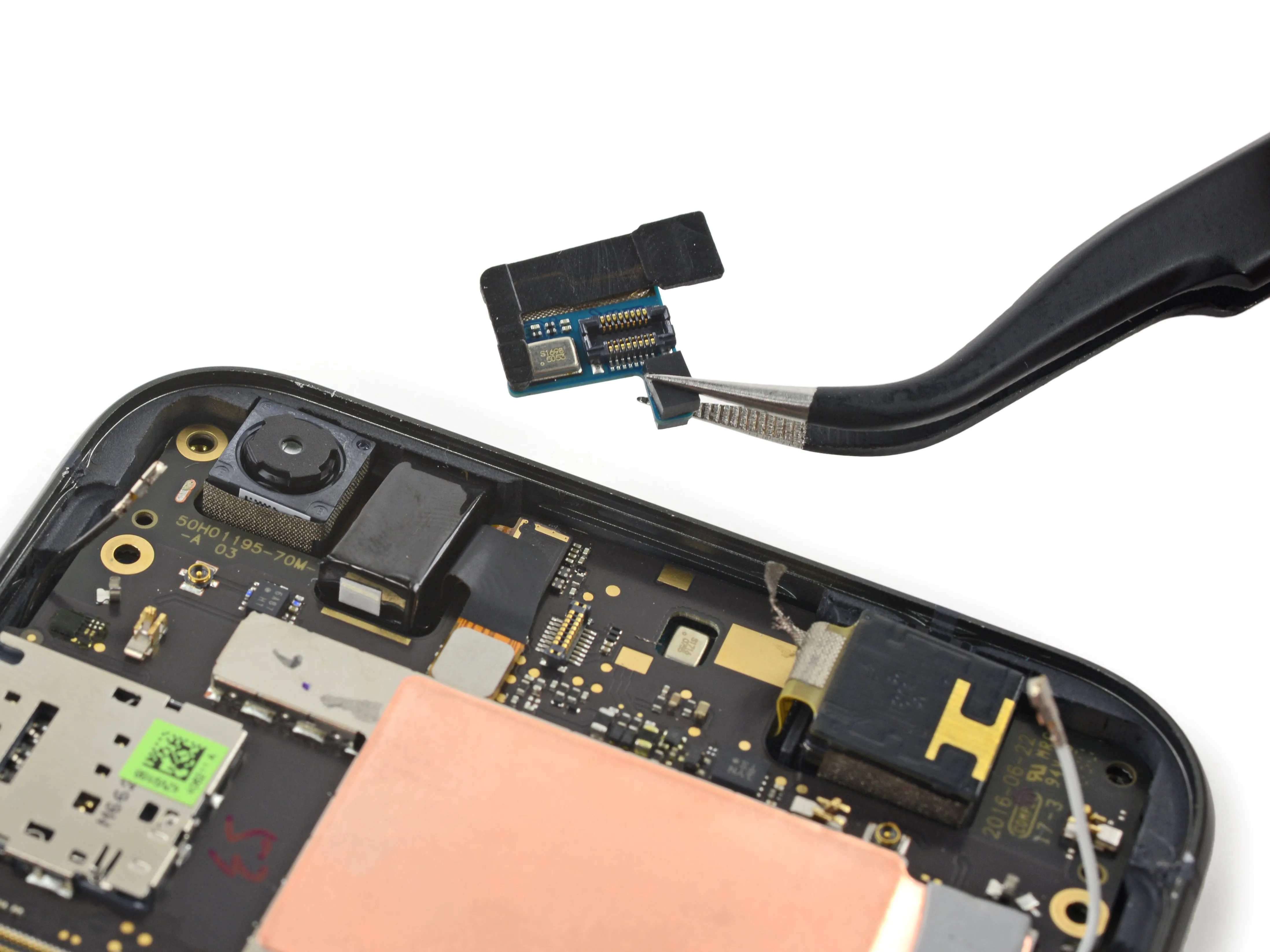

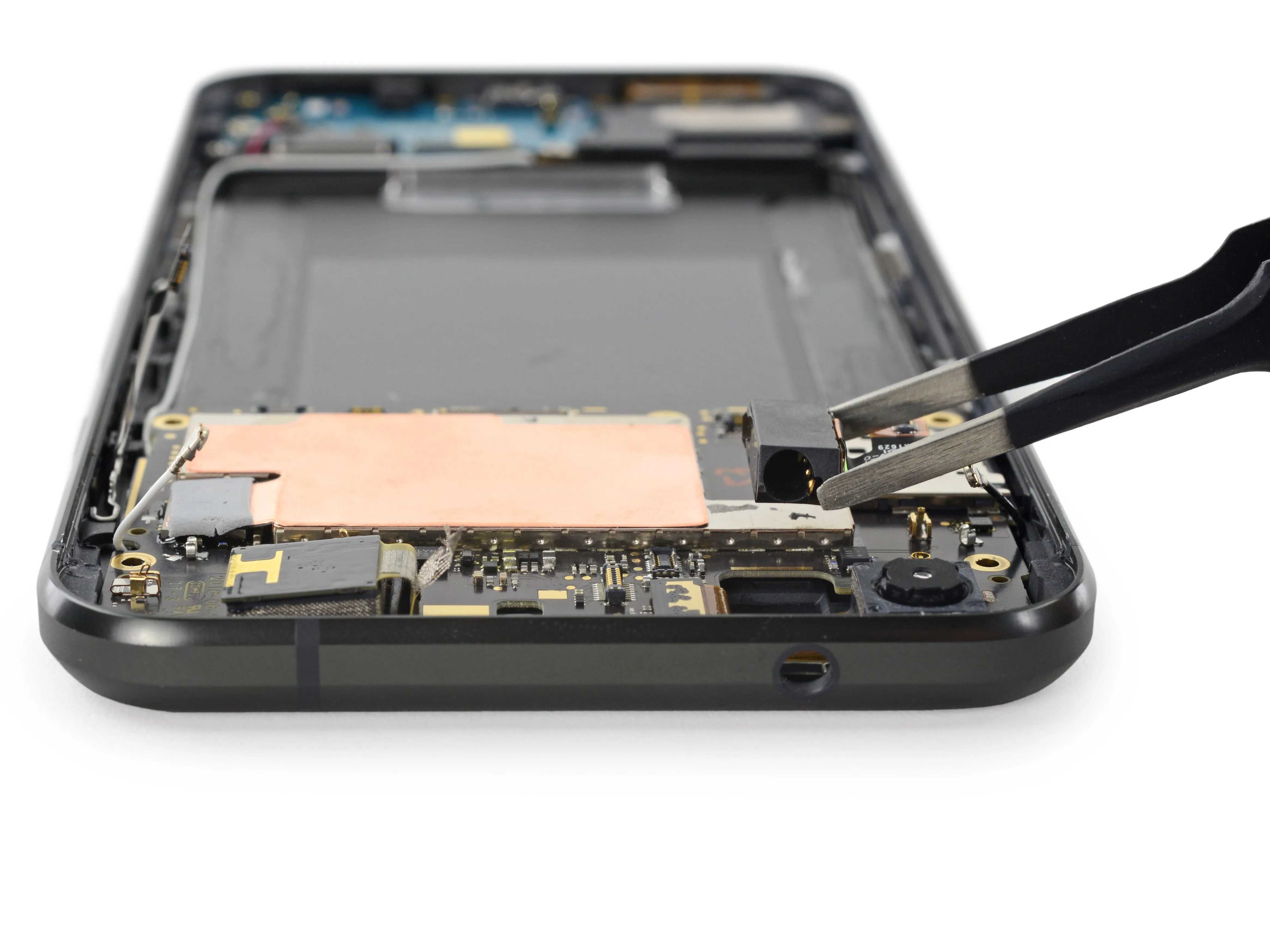

• Пора собирать кучу деталей Pixel!

• Мы любим модульность! Все эти мелкие компоненты могут быть заменены независимо друг от друга, и это будут недорогие запасные части.

• Первым будет странныйКомбинированная плата лазерного автофокуса и микрофона.

• Следующий: 3,5 мм разъем для наушников. (Получите это, наушники Lightning).

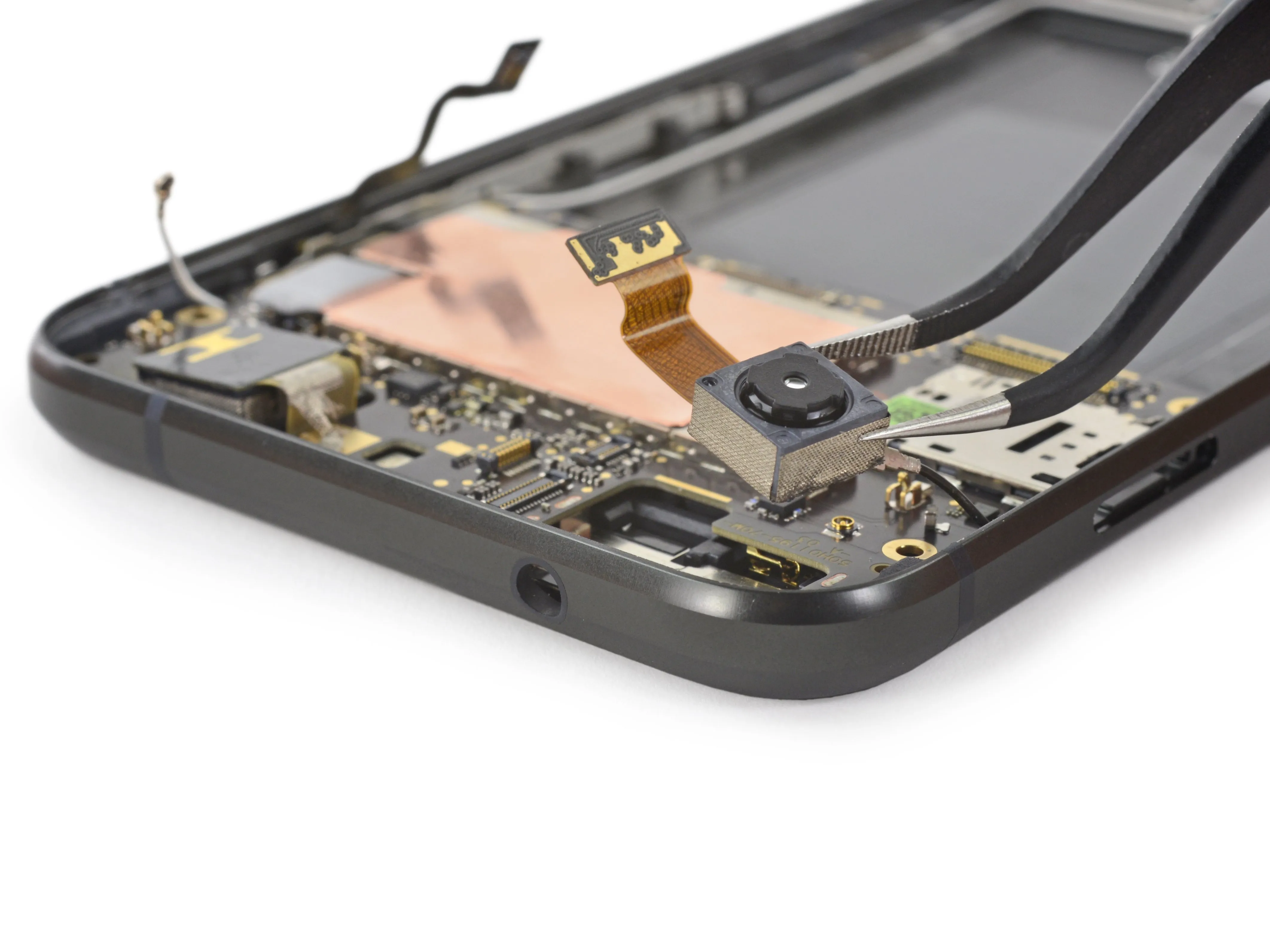

• И, наконец, 8-мегапиксельная фронтальная камера (selfie).

Комментарии к шагу

Этот странный модуль - 'Laser-AF' :) вы можете видеть огни через камеру :)

также можно разгадать загадочные отверстия на задней панели :D

Разъем для наушников - это OMTP или CTIA? На форумах поддержки где-то пишут, что разъем для наушников OMTP. Нигде не могу найти разъяснений по этому поводу.

Я считаю, что Pixel - это OMTP, который, несмотря на то, что является менее популярным вариантом, на мой взгляд, является более здравым вариантом. Впрочем, я опираюсь только на результаты сканирования Reddit.

Шаг 8

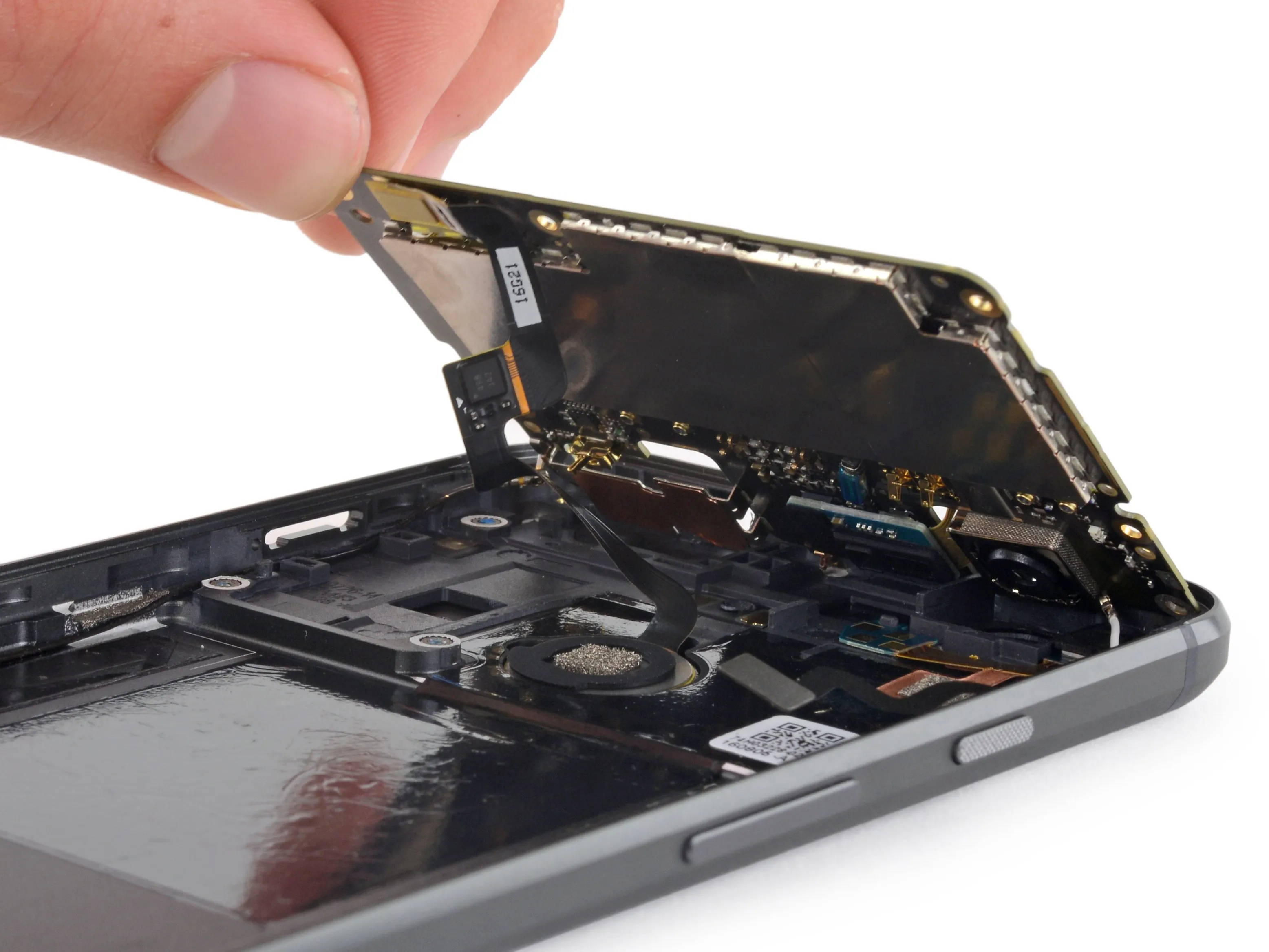

• Мы действительно хотим взглянуть на эту материнскую плату, но нам мешает (очень похожий на Apple) ловушка для кабеля датчика отпечатков пальцев! К счастью, ее очень легко обезвредить.

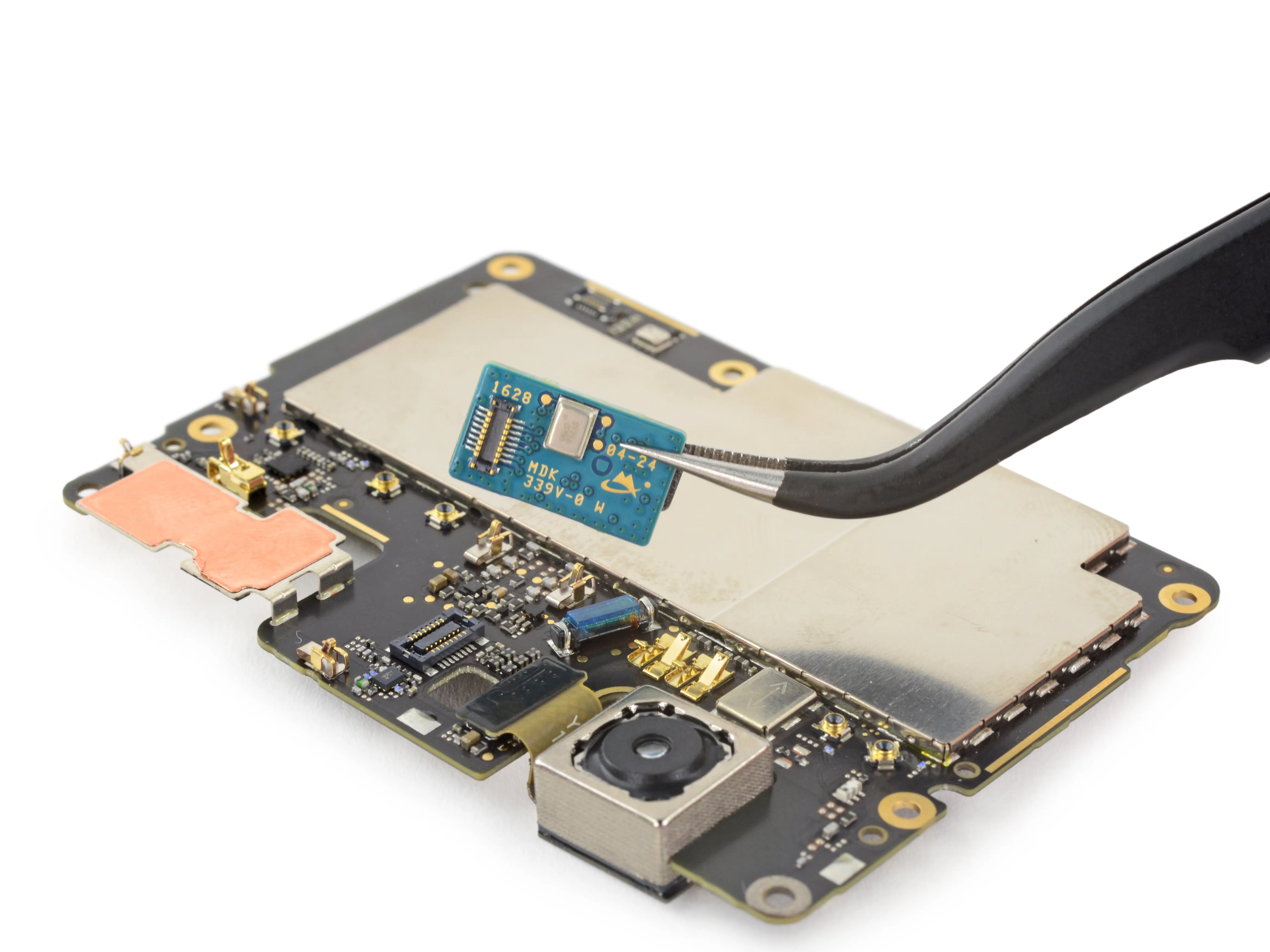

• Далее находится еще одна мини-плата с микрофоном и дальномером, обеспечивающим лазерную автофокусировку XL.

• В других телефонах эти мелкие детали не всегда так модульны; часто мы видим их сгруппированными на основной плате. Большая модульность означает более дешевый и простой ремонт - если выйдет из строя один компонент, вам не придется заменять всю материнскую плату или пускаться в рискованное приключение с микропайкой.

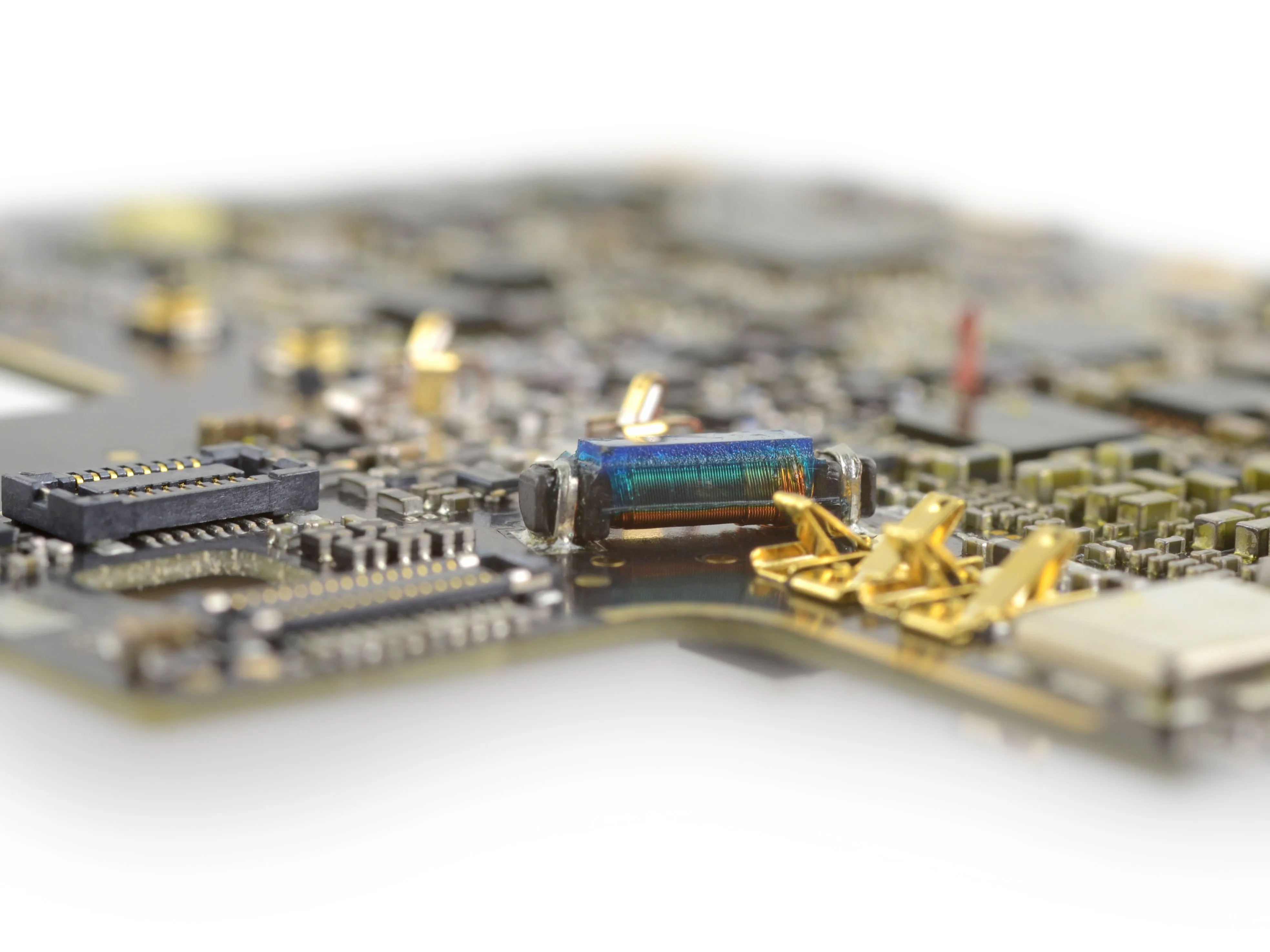

• Обновление: Этот синий 'загадочный' компонент, висящий рядом с основной камерой, скорее всего, является пассивным индуктором, о чем свидетельствуют две площадки для пайки и катушка медной проволоки.

Комментарии к шагу

Да, но. Больше модульных дочерних плат означает больше ненадежных соединений, которые также подвержены разъединению при падении устройства. Легче ремонтировать, но больше ремонтировать?

Загадочный компонент больше похож на антенну, чем на индуктор.....

Синий 'загадочный' компонент, похоже, является антенной с катушкой индуктивности. Она расположена за частью телефона со стеклянной подложкой, поэтому я подозреваю, что это антенна NFC.

Какой компонент используется для дальномера?

Спасибо за потрясающую разборку!

Загадочный компонент может быть индукционной катушкой для совместимости со слуховым аппаратом.

Шаг 9

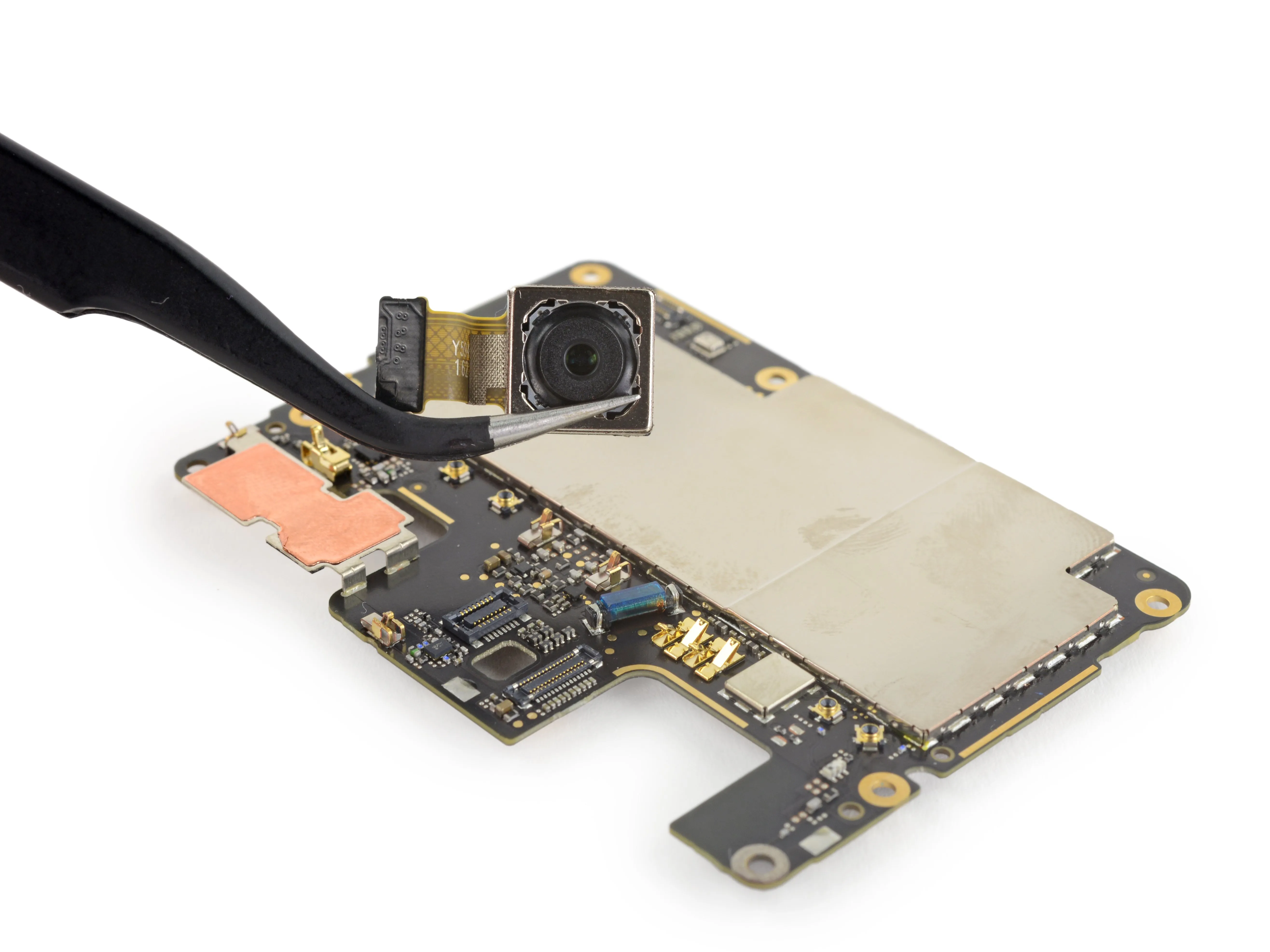

• Наконец, мы извлекаем высоко оцененную камеру на задней панели! При разрешении 12,3 мегапикселя она не является слабой, хотя ей и не хватает модного механизма оптической стабилизации изображения, который мы нашли в обоих iPhone этого сезона.

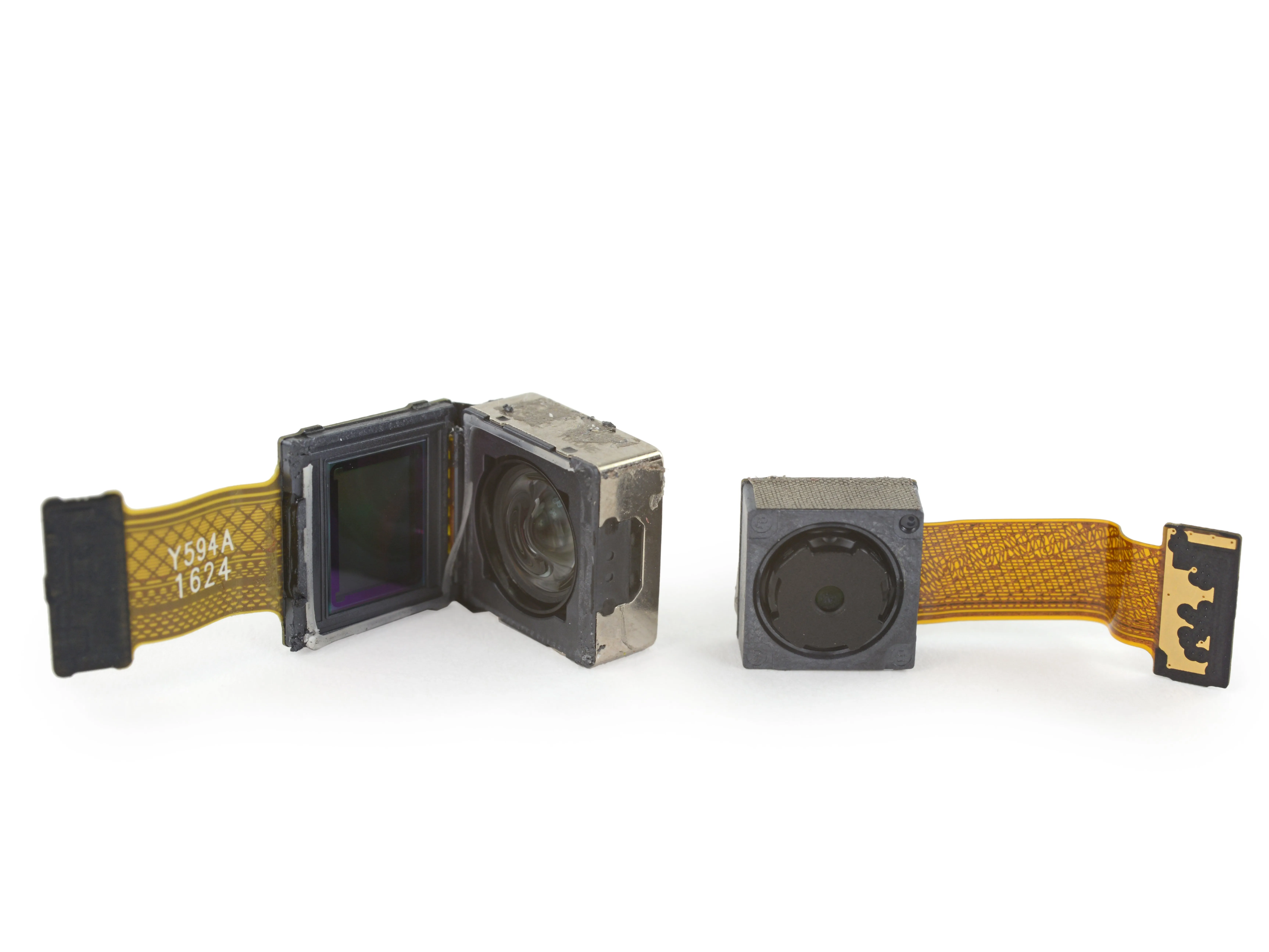

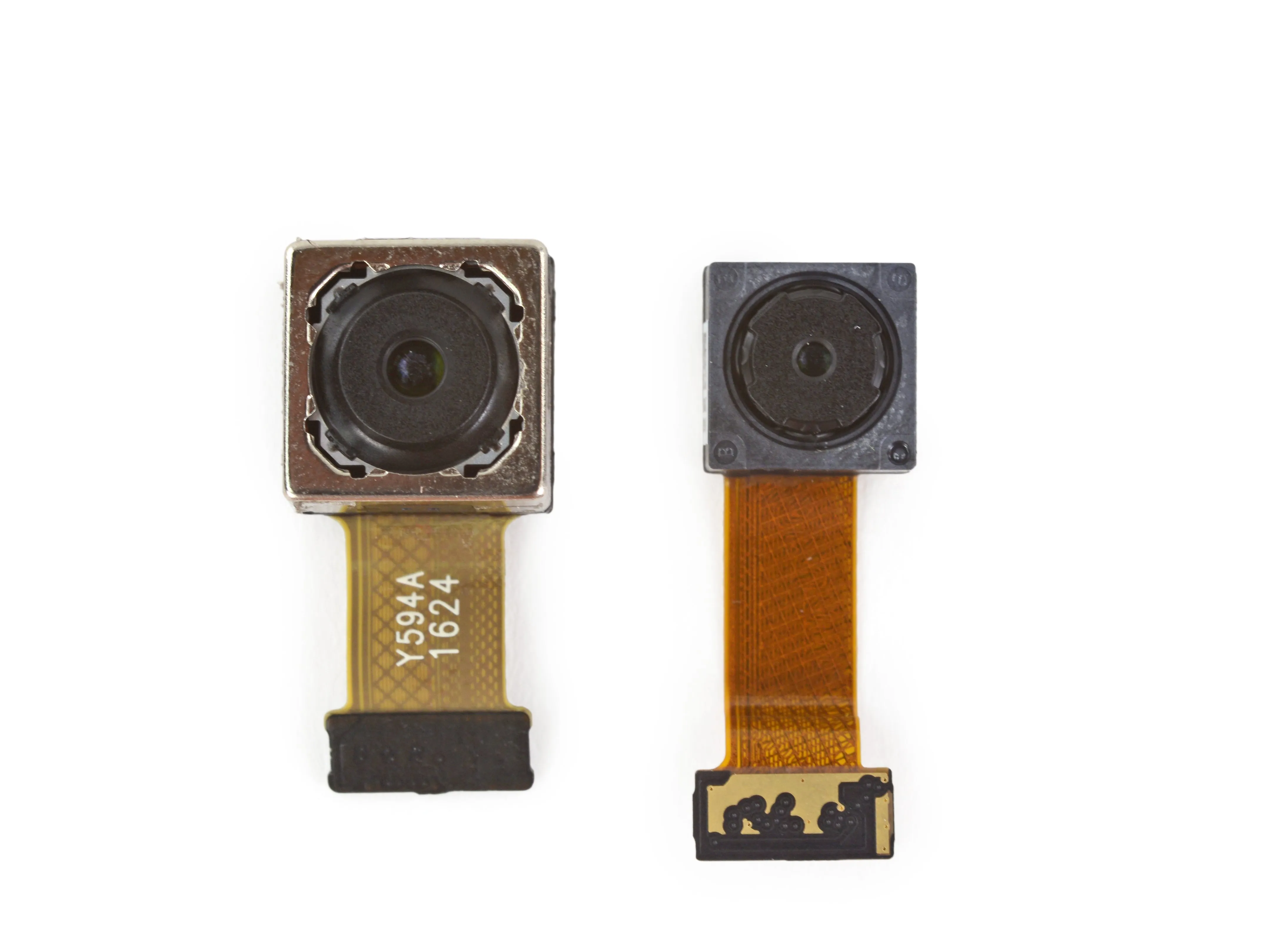

• А вот камеры на задней и передней панели рядом друг с другом для сравнения размеров.

• Взгляните на сенсор и оптику основной камеры!

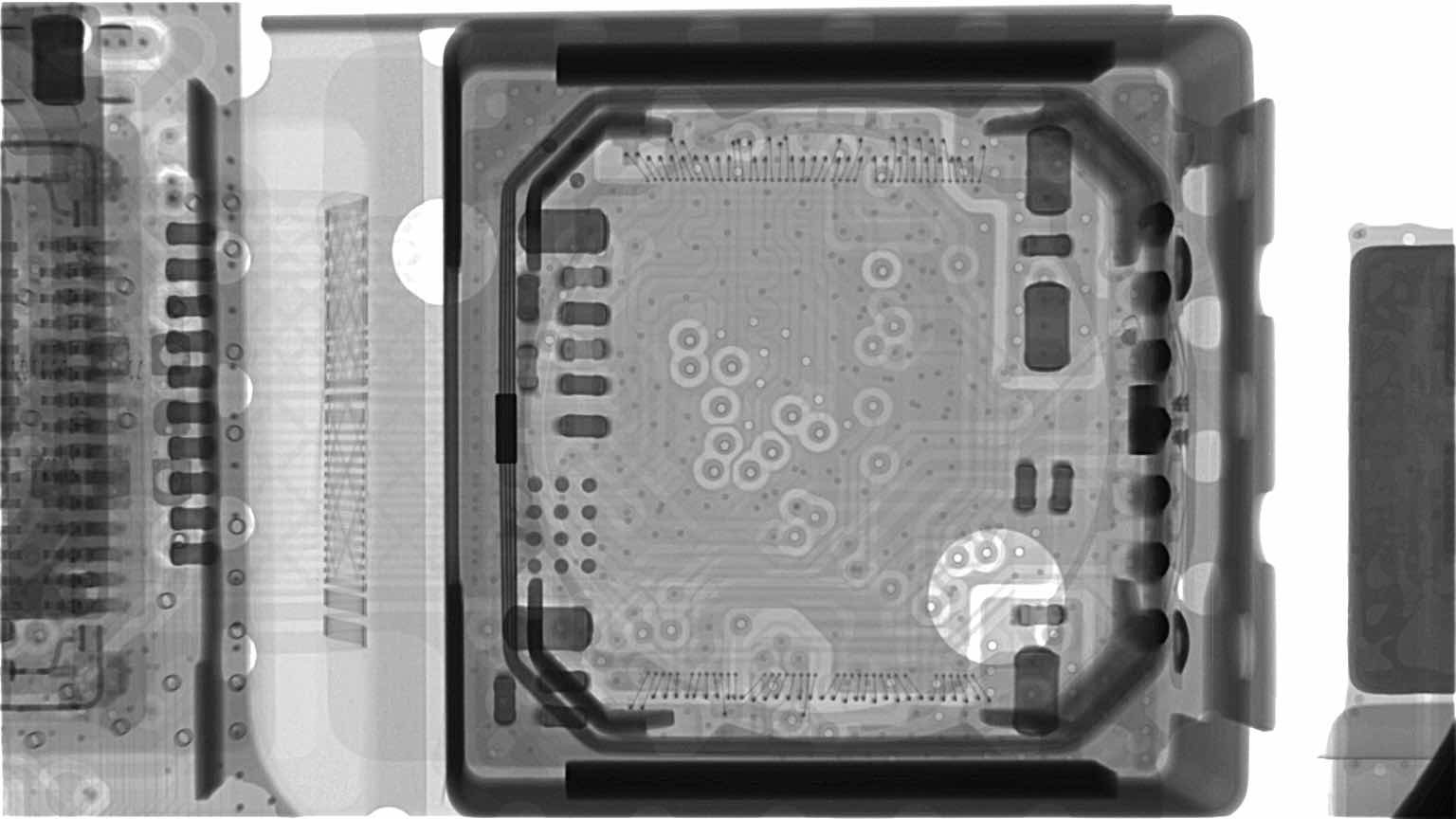

• И еще один взгляд на основную камеру с помощью рентгеновского зрения (совет нашим приятелям из Creative Electron)!

Шаг 10

• Микросхемы на передней панели материнской платы:

• Samsung K3RG2G20BM-MGCJ 4 ГБ мобильной оперативной памяти LPDDR4 с четырехъядерным процессором Qualcomm Snapdragon 821 (два ядра с тактовой частотой 2,15 ГГц и два ядра с тактовой частотой 1,6 ГГц).

• ИС управления питанием Qualcomm PMI8996 и Qualcomm SMB1350 ИС быстрой зарядки 3.0

• NXP Semiconductor TFA9891 интеллектуальный аудиоусилитель

• Qualcomm WTR4905 LTE RF трансивер

• 3207RA G707A (похоже на Wi-Fi)

• NXP 55102 1807 S0622 (PN551 ?) Контроллер NFC

• Bosch Sensortec BMI160 маломощный IMU

Комментарии к шагу

Потрясающе! Неанонсированная поддержка быстрой зарядки 3.0

Интересно, что рядом с правым верхним углом чипа Qualcomm WTR4905 есть крошечный конденсатор поверхностного монтажа, который, похоже, припаян в неправильном положении. Либо автоматические системы оптического контроля качества, используемые после пайки, несовершенны, либо этот единственный конденсатор был отпаян и смещен, когда большая защитная пластина, закрывающая эту область печатной платы, была отпаяна и удалена Делаете.ру. Обратите внимание, что ни один из других SMD-колпачков, включая гораздо более мелкие, похоже, вообще не сместился, так что довольно сложно сказать, является ли удаление экранирующей пластины EMI (предположительно аккуратное) причиной того, что выглядит как пайка / производственный дефект...

Страшный улов, скрестим пальцы, чтобы Google сделал свою домашнюю работу и не дал нам следующий виток проблем с загрузкой (было бы интересно посмотреть, как изменится ситуация с обвинениями Google/LG, если Google сделает аналогичный дефект пайки).

Делаете.ру проявляет максимальную осторожность при снятии экранов EMI, но, учитывая близость этого компонента к паяльным площадкам экрана EMI, вполне вероятно, что конденсатор был сбит во время разборки.

Чип над DRAM Samsung (красная коробка) с маркировкой 1YN-TS - это инерциальный измерительный блок BMI160 от Bosch Sensortec.

Но после подключения к зарядному устройству QC2.0 быстрая зарядка не происходит. Это блокируется программным обеспечением?!

Шаг 11

• И на задней панели:

• Samsung KLUBG4G1CE-B0B1 32 ГБ универсального флеш-накопителя (UFS) 2.0

• ИС управления питанием Qualcomm PM8996

• Avago ACPM-7800 усилитель мощности

• Qualcomm WTR3925 LTE RF трансивер, и Qualcomm RF360 Тюнер динамического согласования антенн (QFE2550)

• Qualcomm WCD9335 аудиокодек

• Skyworks SKY77807 Четырехдиапазонный модуль усилителя мощности (PAM)

• Bosch Sensortec BMP280-датчик барометрического давления серии

Комментарии к шагу

На изображении не видно модуля усилителя мощности (PAM) Skyworks SKY77807 Quad-Band.

Вы правы, и теперь это исправлено! Спасибо за предупреждение.

Так для чего же нужен этот гигантский индуктор с ферритовым сердечником в синем горшке? Тонны витков крошечного провода, так что это не связано с питанием. RFID-антенна на 150 кГц?

Антенна NFC, похоже.

Датчик барометрического давления BMP285 от Bosch Sensortec находится в металлическом корпусе под усилителем мощности.

Можно ли извлечь жесткий диск из моего мертвого пикселя и заменить его в рабочем пикселе?

Я понимаю, что телефон уже древний, но может кто-нибудь знает, какие из пружинных контактов предназначены для GPS-антенны (если таковые имеются)?

Я также хочу знать, сложно ли или вообще возможно заменить флэш-память на другую...

Шаг 12

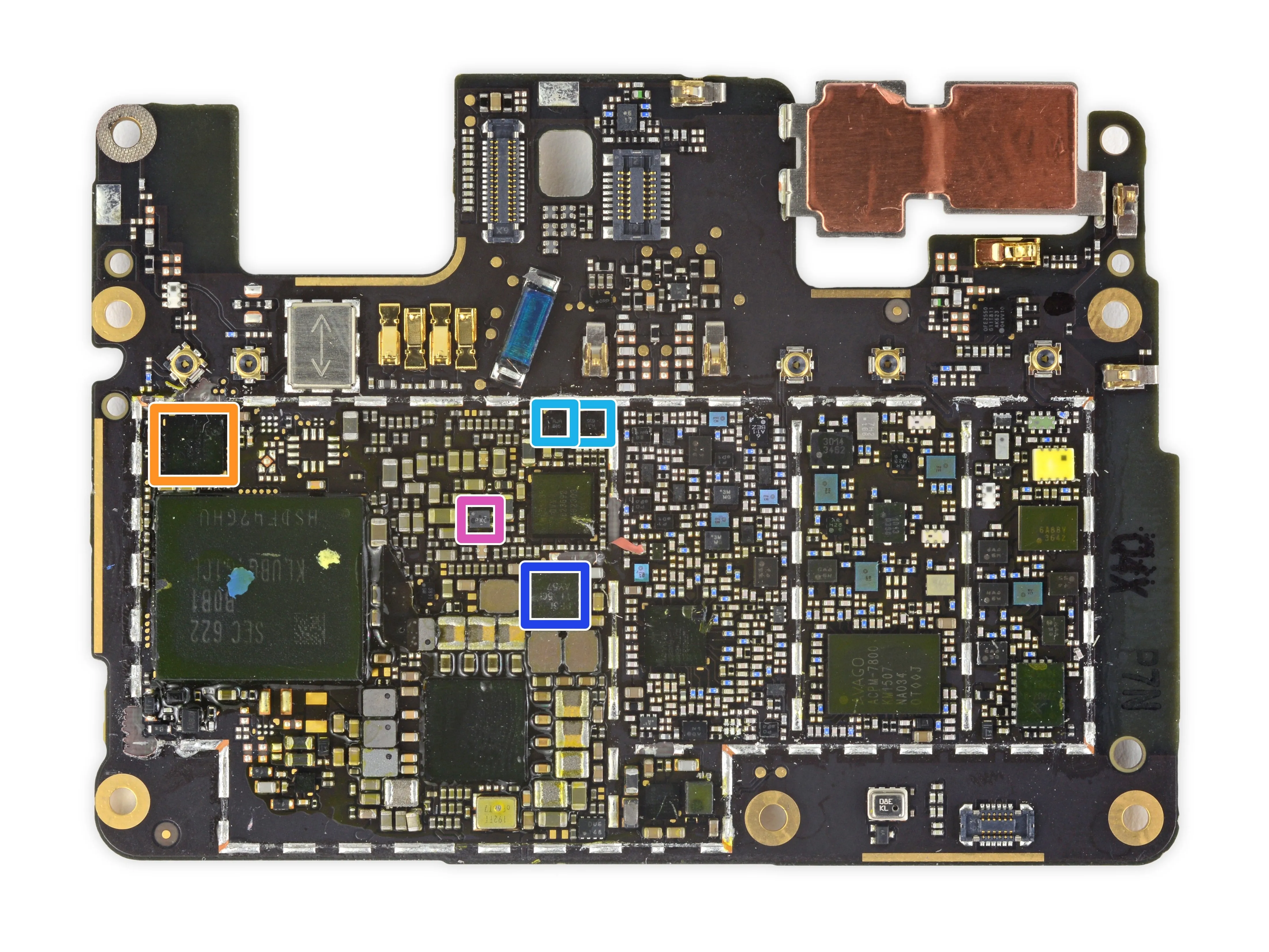

• Идентификация микросхем, часть 2:

• AKM Semiconductor AK09915C 3-осевой электронный компас

• STMicroelectronics STM32F412RG 32-битный ARM Cortex-M4 с 1 Мб флэш-памяти (вероятно)

• Texas Instruments TPA2011D1 Монофонический усилитель звука класса D мощностью 3,2 Вт

• ON Semiconductor FSA3000L10X двухпортовый переключатель USB-2.0 MHL DPDT

• Maxim Integrated MAX14589E Аналоговый переключатель DPDT

• Texas Instruments TPS65633B Управление питанием AMOLED-дисплеев

• ABLIC, Inc. (ранее Seiko Instruments) S-1000C17-I4T1U Детектор напряжения 1,7 В

Шаг 13

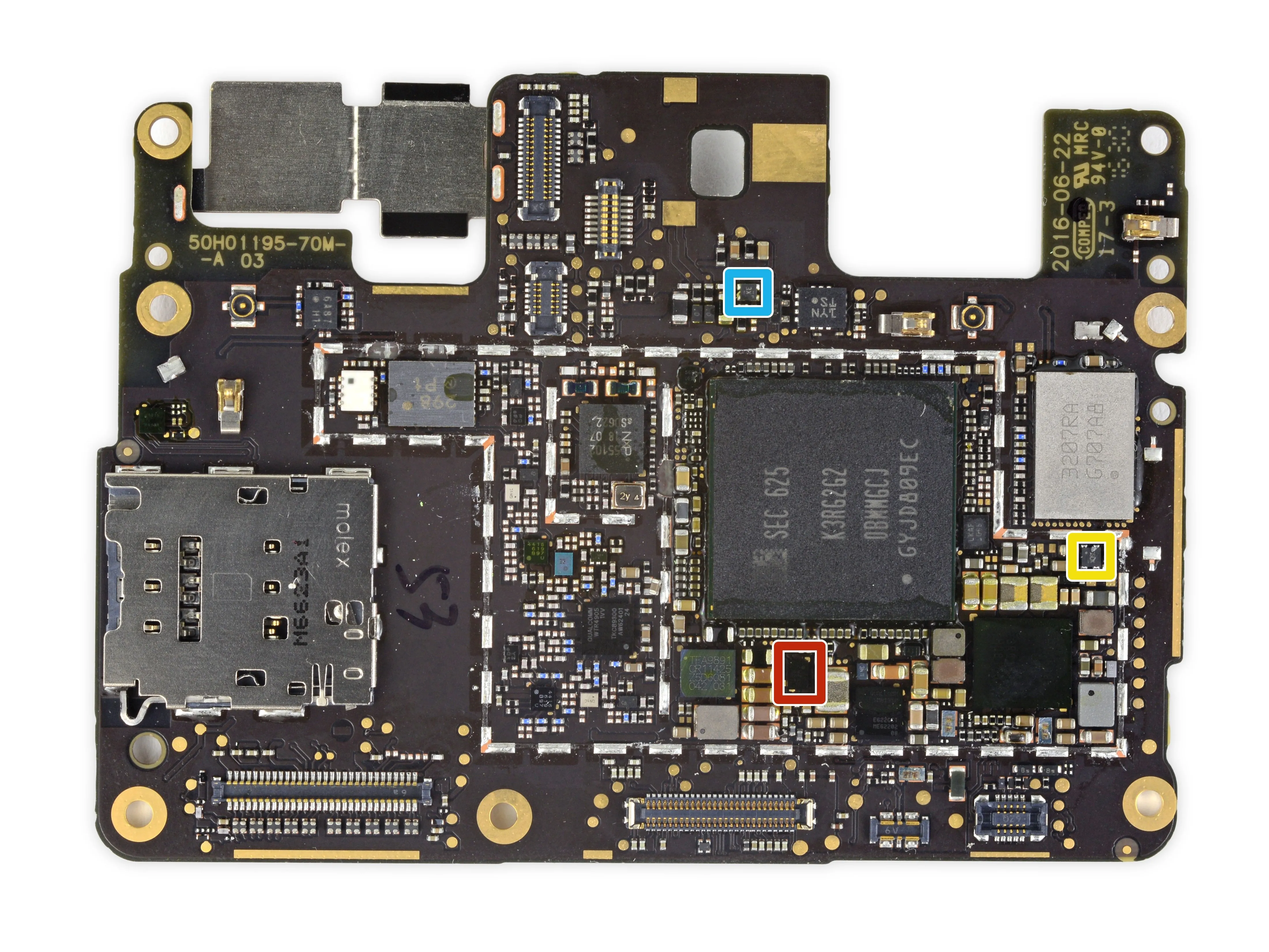

• Идентификация микросхем, часть 3:

• ON Semiconductor FPF2281BUCX-F130 переключатель нагрузки с защитой от перенапряжения

• Texas Instruments TPS61240 Повышающий преобразователь на 450 мА

• Texas Instruments TLV707285P LDO-регулятор 200 мА

• Ricoh RP115L171B5 LDO-регулятор 500 мА

• ON Semiconductor NCP134AMX110TCG Регулятор LDO 500 мА

Шаг 14

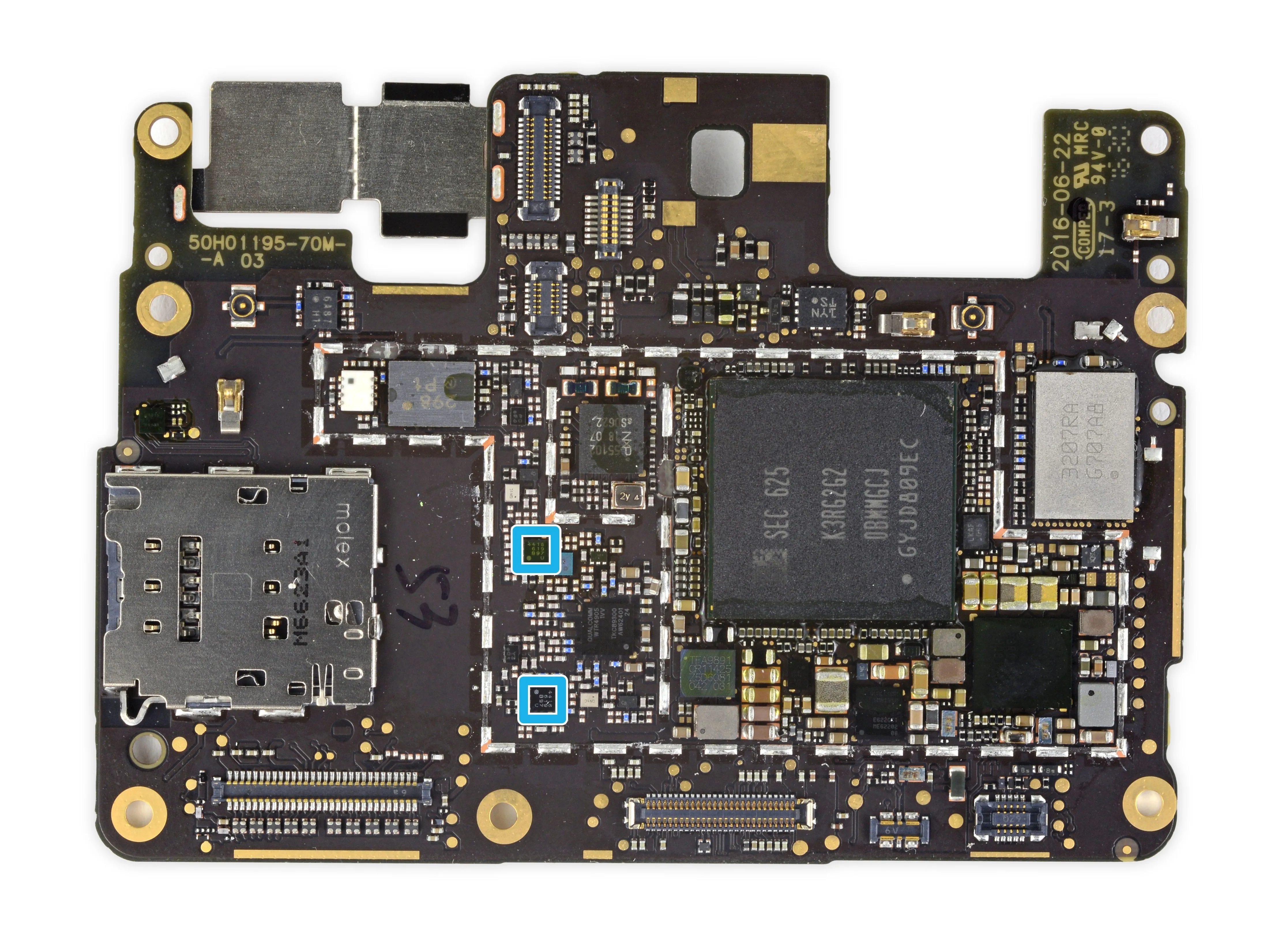

• Идентификация микросхем, часть 4:

• Qualcomm QFE3100 трекер конвертов

• Модуль антенного переключателя Sony CXM3642K SP12T + SP9T

• Qorvo TQQ1013 дуплексер SAW диапазона 13

• Qorvo TQM963014 BC14/BC1/B25 BAW дуплексер

• Антенный переключатель Sony CXA4416 SP6T (вероятно)

• Антенный тюнер (возможно)

Шаг 15

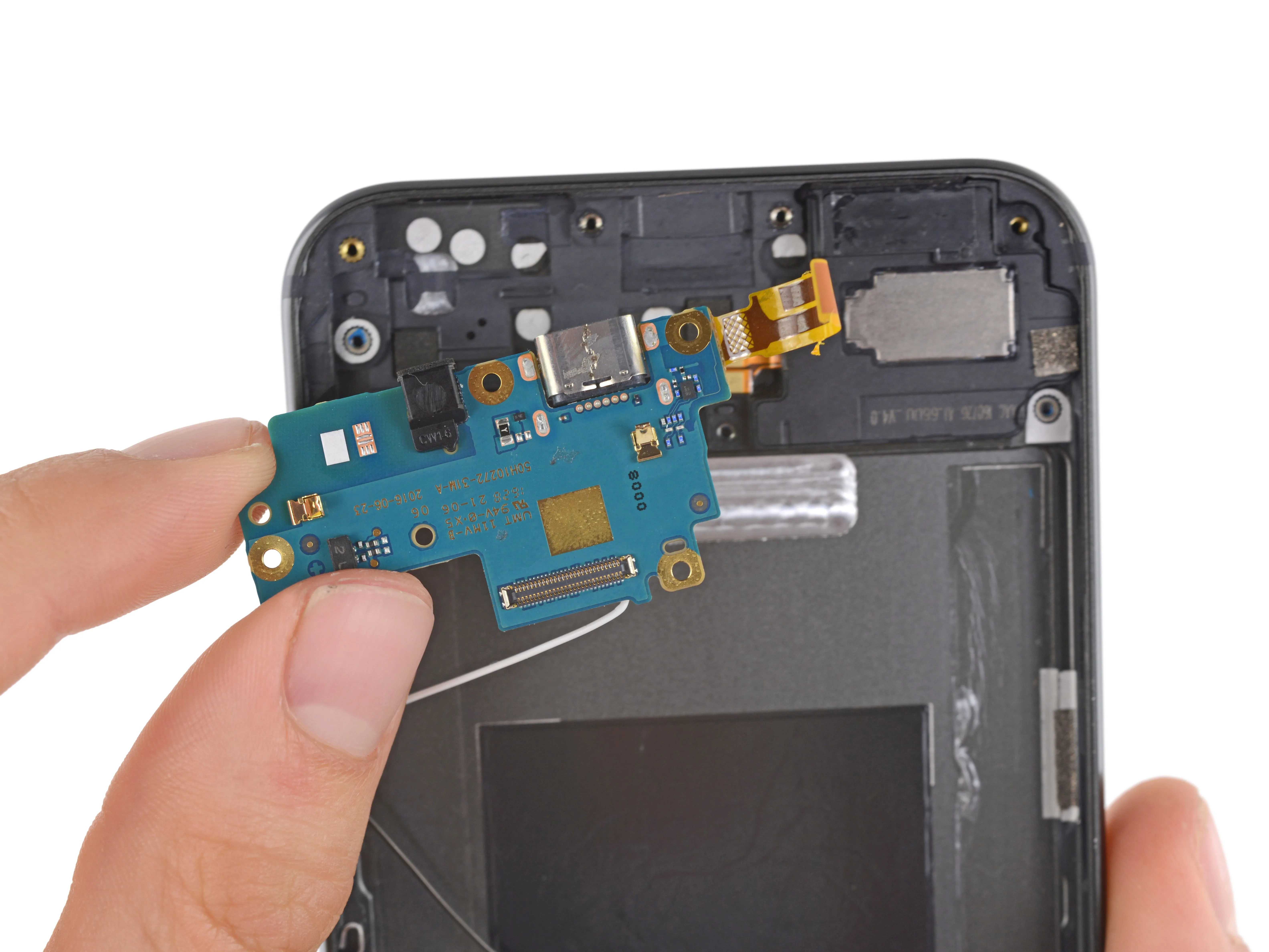

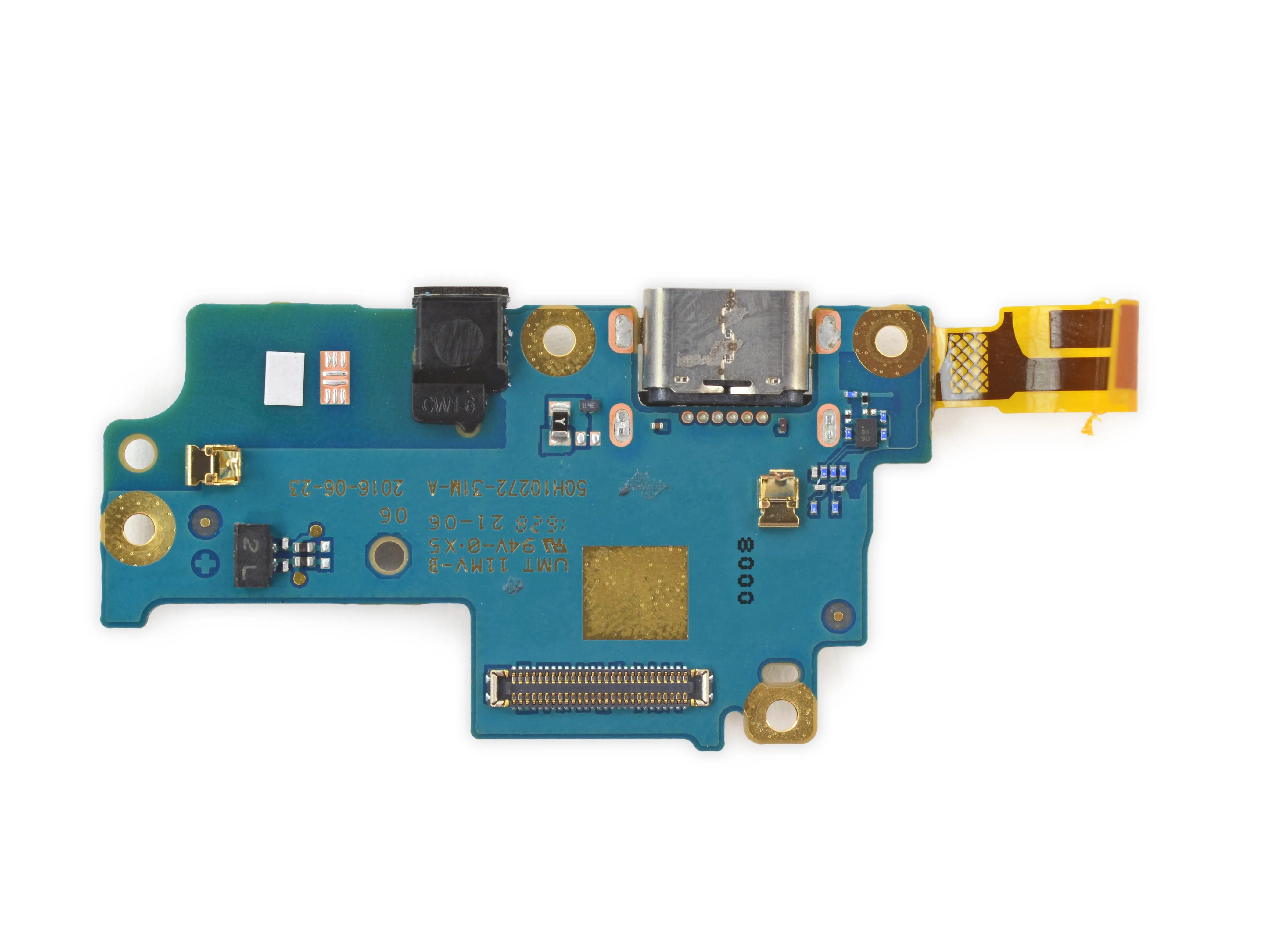

• Дочерняя плата вынимается из заднего корпуса с относительной легкостью, открывая нам доступ к порту USB Type-C и микрофону.

• Это довольно 'голая' деталь, что означает дешевую замену USB-портов. Исторически сложилось так, что порты USB часто выходят из строя (хотя USB Type-C может оказаться несколько более надежным в этом отношении).

• К сожалению, у USB-C были и другие проблемы.

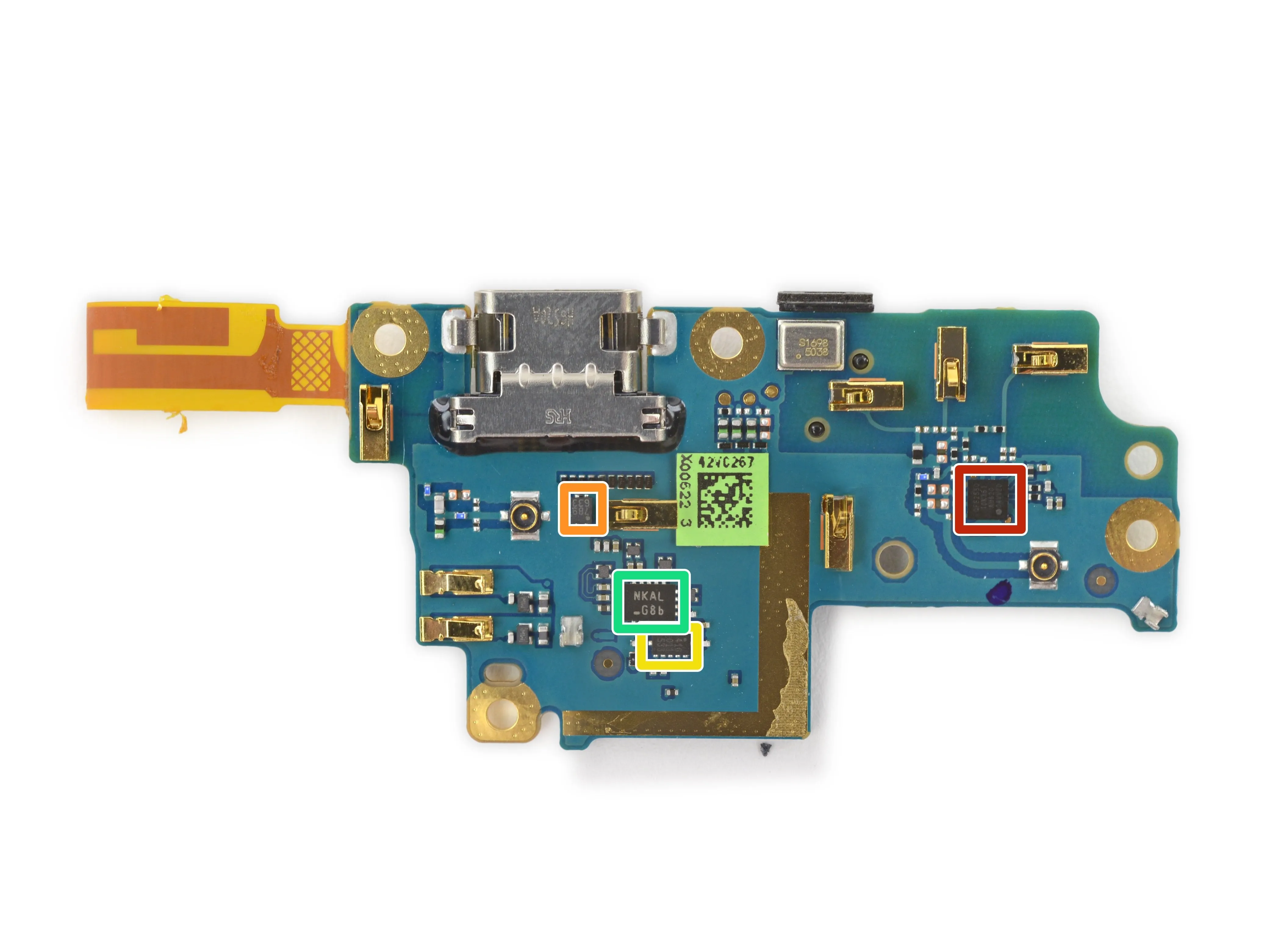

• Мы обнаружили несколько кусочков кремния на дочерней плате:

• Qualcomm QFE2550 тюнер динамического согласования антенны.

• AKM Semiconductor AK8789 Датчик эффекта Холла

• NXP Semiconductor PTN36241G USB 3.0 редрайвер

• ON Semiconductor FUSB340 Коммутатор USB 3.1 SuperSpeed 10 Гбит/с

Шаг 16

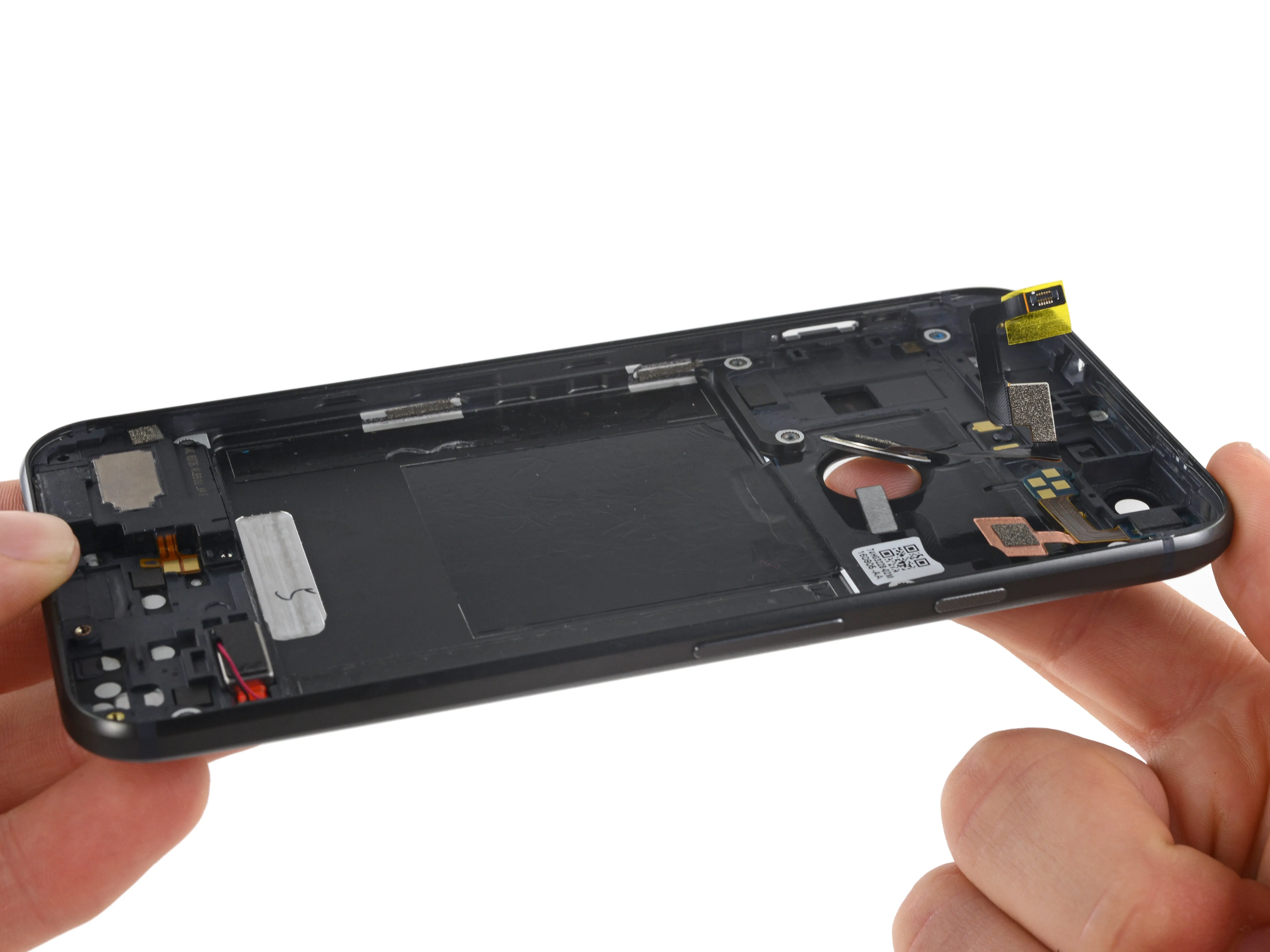

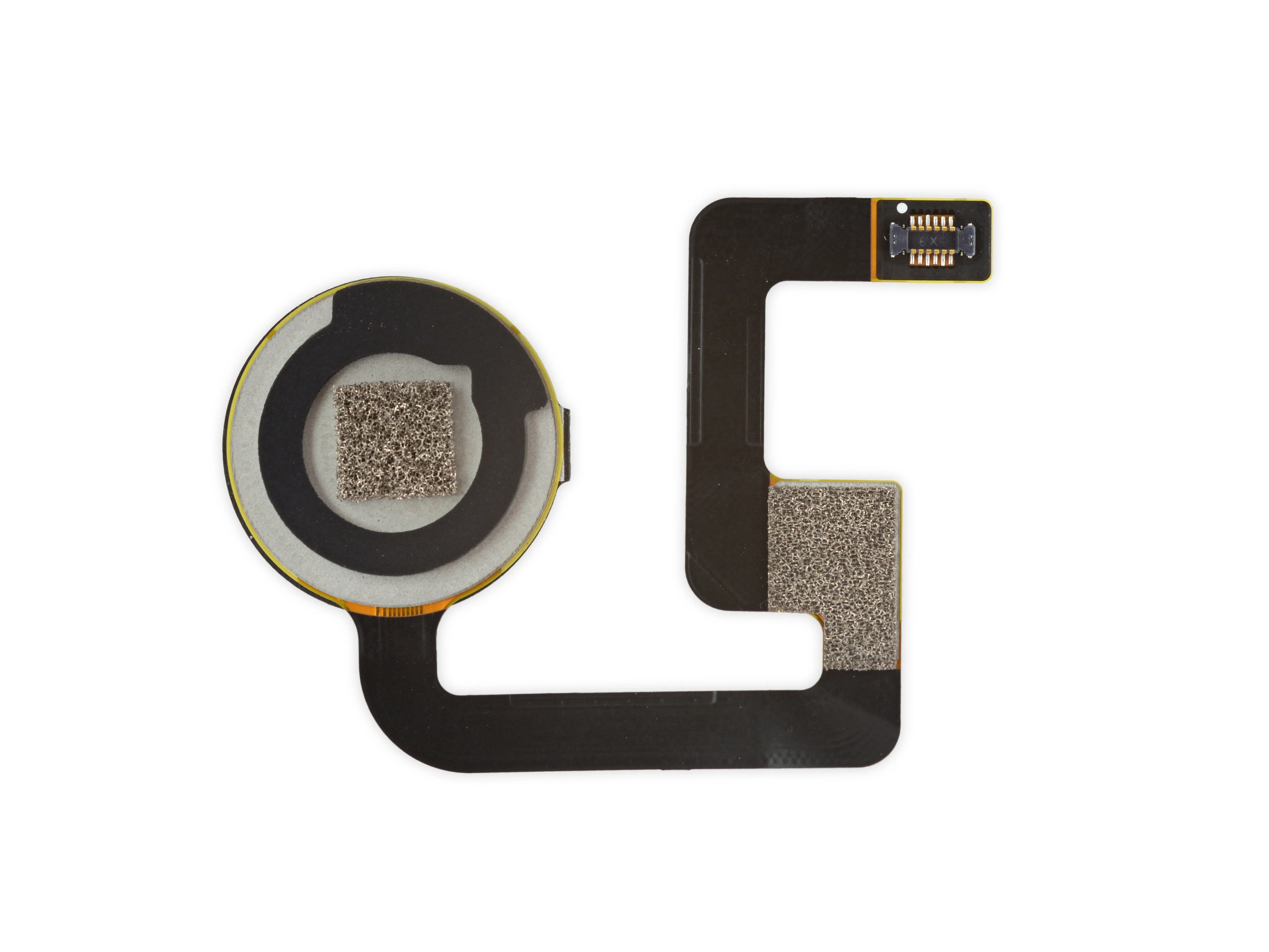

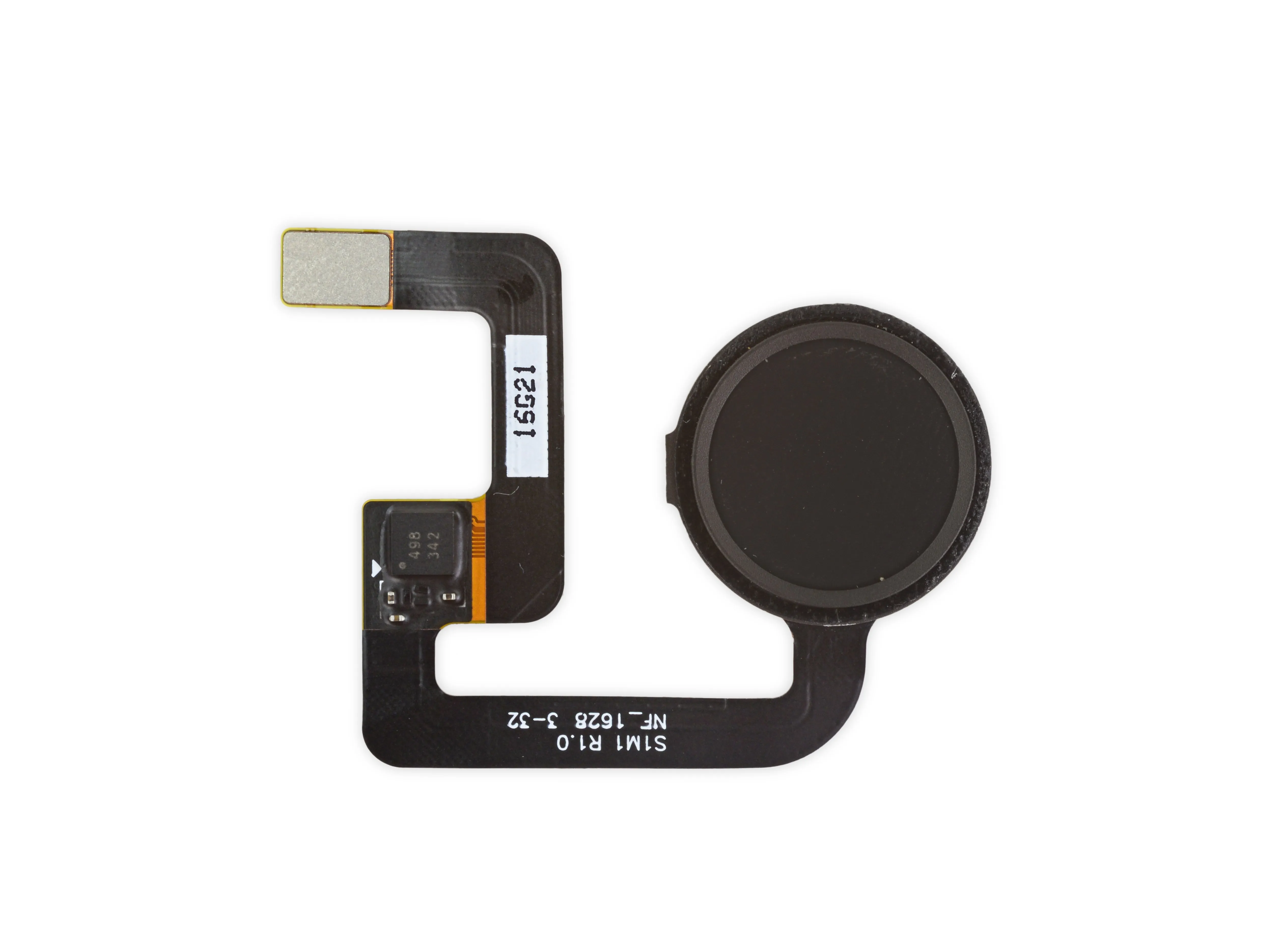

• Датчик отпечатков пальцев Pixel Imprint можно пощупать, открыв его, как люк, из задней панели.

• Вблизи он выглядит отличается отно напоминает те, что были в телефонах Google в прошлом.

• Практически все, что находится вне корпуса, свидетельствует о том, что этот телефон изготовлен HTC.

• Несмотря на то, что HTC сам по себе является крупным брендом смартфонов, на этот раз он, похоже, не оставил своего следа ни на чем, кроме батареи. Будучи молчаливым партнером Google, она оказалась в том же статусе, что и Foxconn.

Комментарии к шагу

Однако есть существенное различие. HTC - это качественный OEM-производитель... просто в последнее время у него не очень хороший послужной список. Foxconn - это просто фабрика рабского труда.

Есть ли инструкции по разборке части заднего стекла?

Шаг 17

• К корпусу Pixel XL по-прежнему прикреплен мотор линейной вибрации - и он как раз там, где нам нужно, потому что немного рентгеновской магии показывает его в действии.

• Наши уважаемые соучастники из Creative Electron подготовили это милое видео, в котором сравнивают мотор, работающий от Pixel, с новейшим Taptic Engine от iPhone 7 Plus. Зацените!

Шаг 18

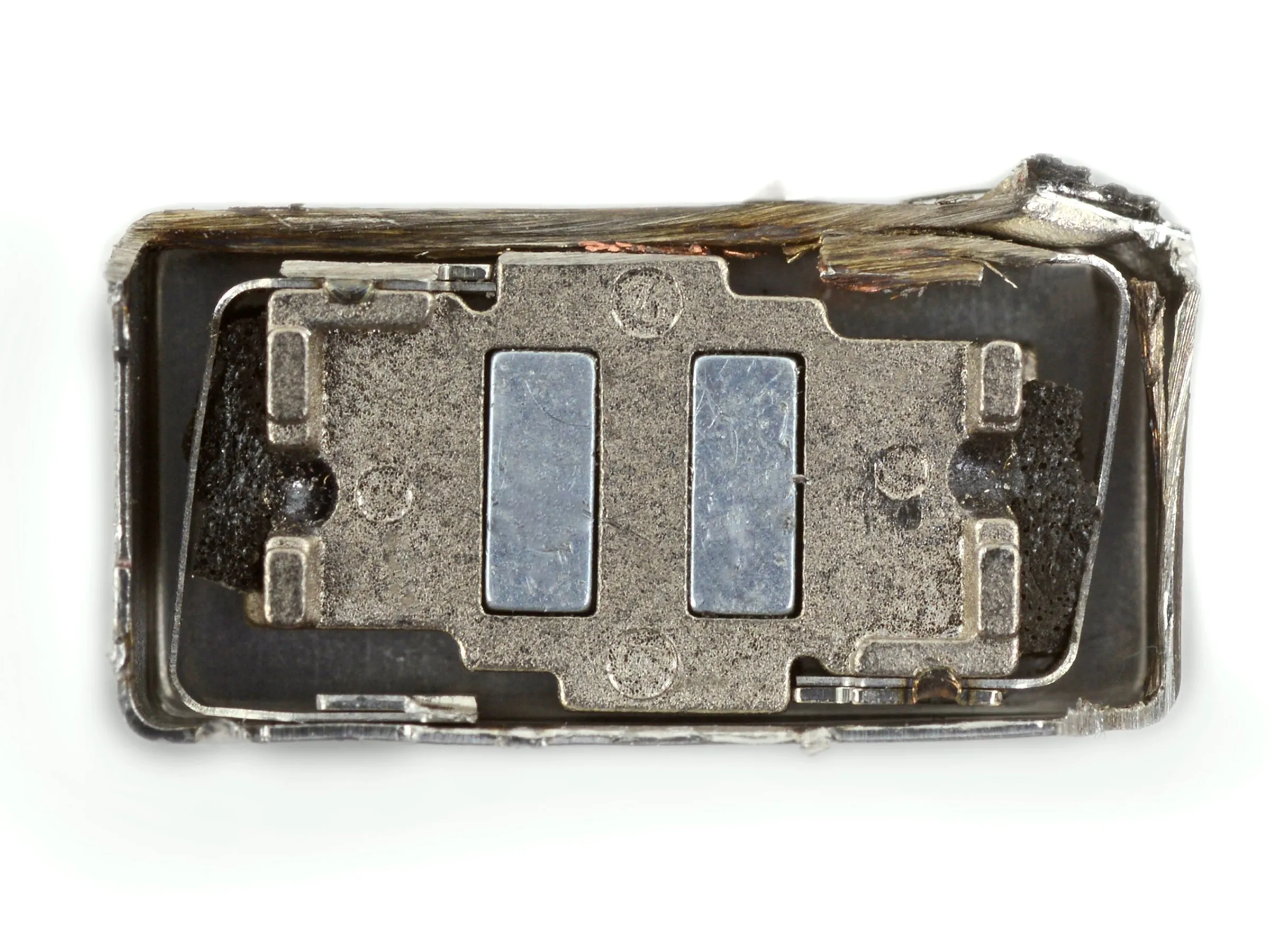

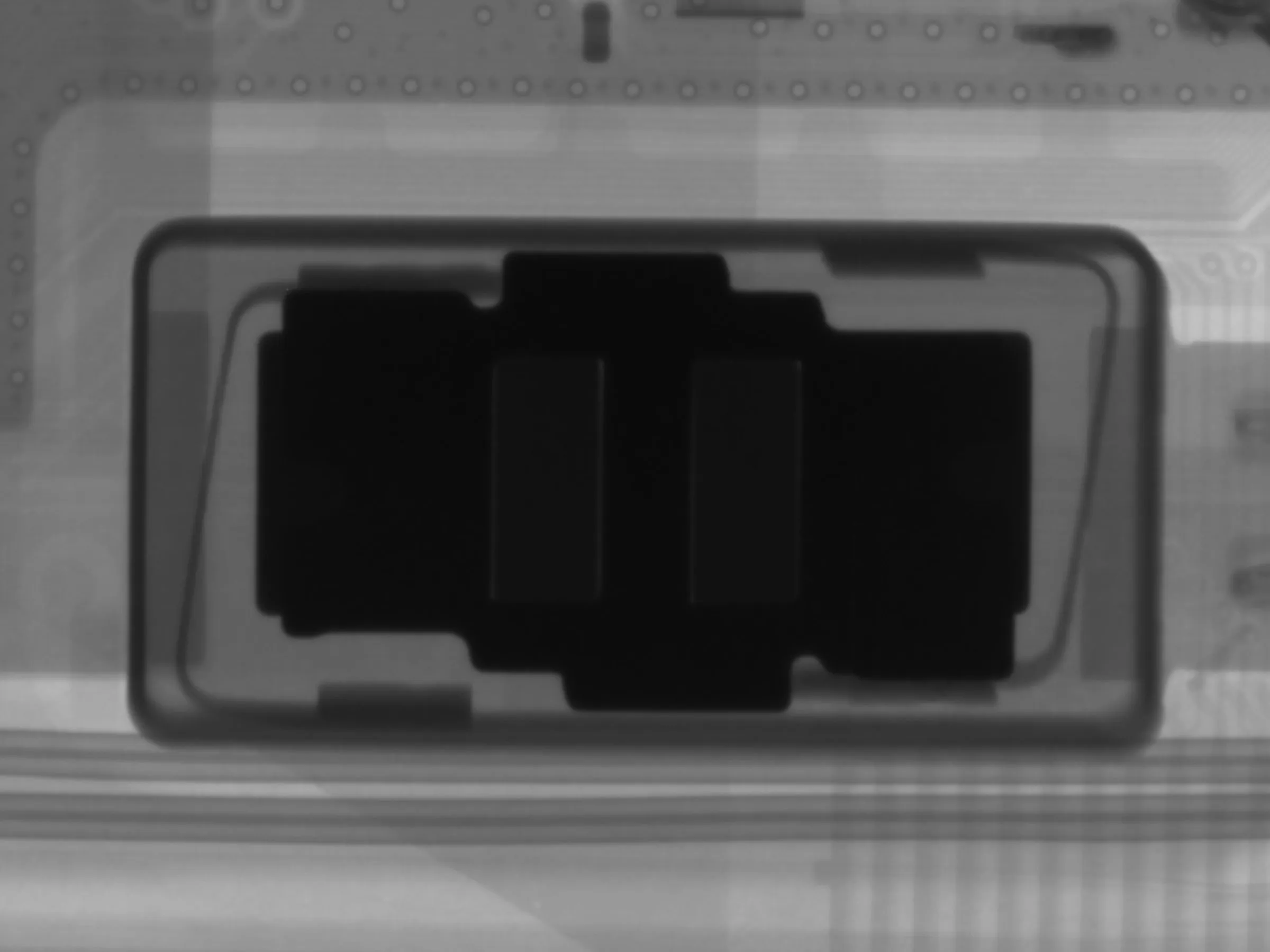

• Обновление: Вы спрашивали, и мы ответили - вот более близкий (и менее тряский) снимок этого вибромотора.

• Нас не слишком впечатлил внешний вид вибромотора, поэтому во имя науки мы взялись за корпус с помощью ротационного инструмента.

• Отказ от ответственности: мы были вооружены рентгеновскими снимками, чтобы направлять наше путешествие, и наткнулись именно на то, что ожидали: маленький грузик между маленькими пружинками.

• Линейный осциллятор - это технический термин, обозначающий взвешенный магнитный сердечник, дрожащий между двумя пружинящими металлами. Скорость и ход этой вибрации имитируют тактильную обратную связь, что превращается в виртуальный щелчок без каких-либо внешних движущихся частей.

Шаг 19

• Вот пиксельное изображение некоторых деталей Pixel, специально для вас!

Комментарии к шагу

Если я просто хочу заменить заднюю панель телефона, потому что разбилось стекло, возможно ли это или это связано конкретно с телефоном.

Вывод

• Многие компоненты являются модульными и могут быть легко заменены после снятия дисплея.
• Аккумулятор имеет выступ для извлечения и приклеен скромным количеством клея, что делает его извлечение безболезненным.
• Все винты - под ключ T5 Torx.
• Процедура открытия требует поддевания тонкого, плохо закрепленного дисплея, что затрудняет открытие телефона без повреждений.
• Помимо винтов, средняя рамка крепится с помощью плотно прилегающих пазов, что делает ее снятие (и последующий ремонт) трудоемким.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
