Разборка GoPro HERO11 Black Mini

Введение

В этом году выпуск GoPro преподнес сюрприз: Совершенно новая форма камеры.

В то время как HERO11 Black выглядит практически идентично прошлогодней HERO10 Black, GoPro также выпустила HERO11 Black Mini. Она обладает практически теми же аппаратными характеристиками, что и ее старший брат, обеспечивает те же режимы видеосъемки с частотой до 5,3k 60 кадров в секунду и встроенную стабилизацию видео HyperSmooth.

Несмотря на современные функции, Mini-Me HERO11 Black создает ощущение 'возвращения к истокам' - никакого дисплея для предварительного просмотра в реальном времени. Просто маленькая прочная камера, готовая выдержать все испытания.

А теперь давайте посмотрим на ее внутреннее устройство и раскроем секреты, благодаря которым стал возможен этот новый форм-фактор!

Что вам понадобится

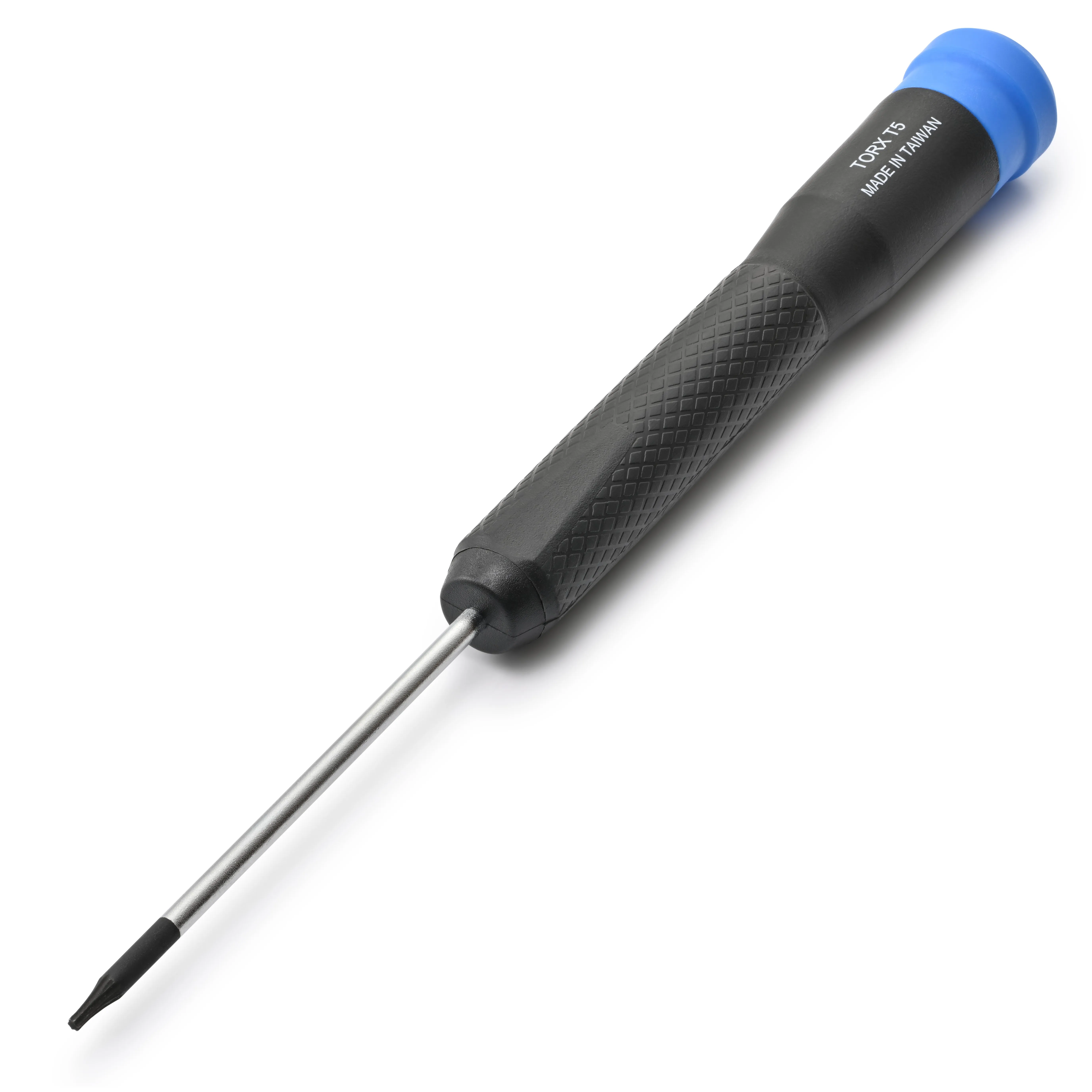

Инструменты

•

•

•

•

•

• Посмотреть

•

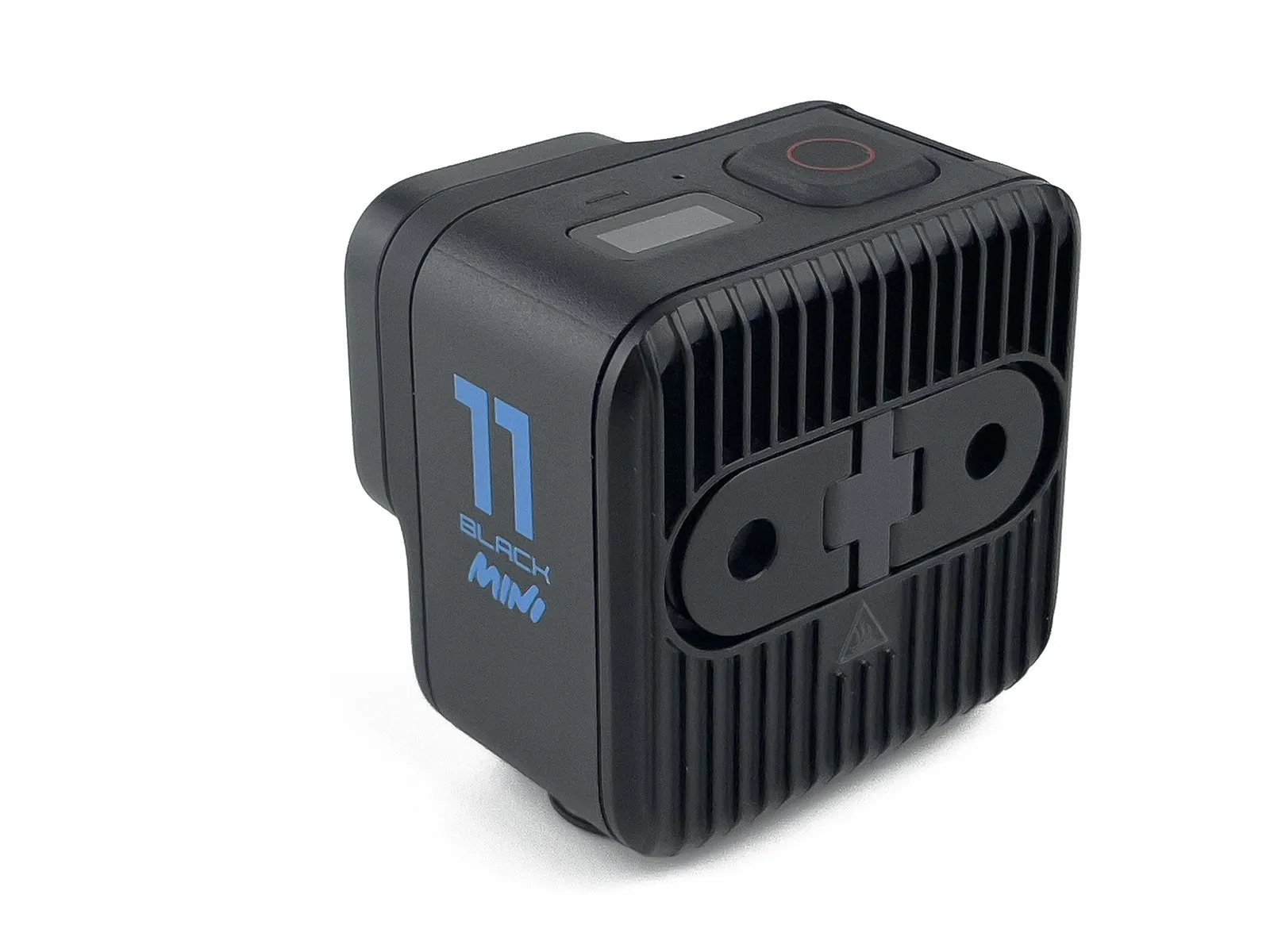

Шаг 1 Разборка GoPro HERO11 Black Mini

• Хотя HERO11 Black Mini имеет некоторые недостатки по сравнению со своим старшим братом, такие как отсутствие GPS или фоторежима, вот что она предлагает:

• Процессор GoPro GP2, обеспечивающий самую современную обработку и стабилизацию изображения.

• 27,6-Мп матрица 8:7 1/1,9' с 10-битными цветами и сверхширокоугольным объективом (ƒ/2,5)

• Видео высокого разрешения со скоростью до 5,3k @60 кадров в секунду и до 2,7k @240 кадров в секунду для замедленной съемки

• OLED-дисплей состояния 0,5' 72x32px

• Водонепроницаемость до 10 м

• 133 г, что на 21 г легче, чем более крупная и дорогая HERO11 Black

• Мощный алюминиевый радиатор, покрывающий всю заднюю панель

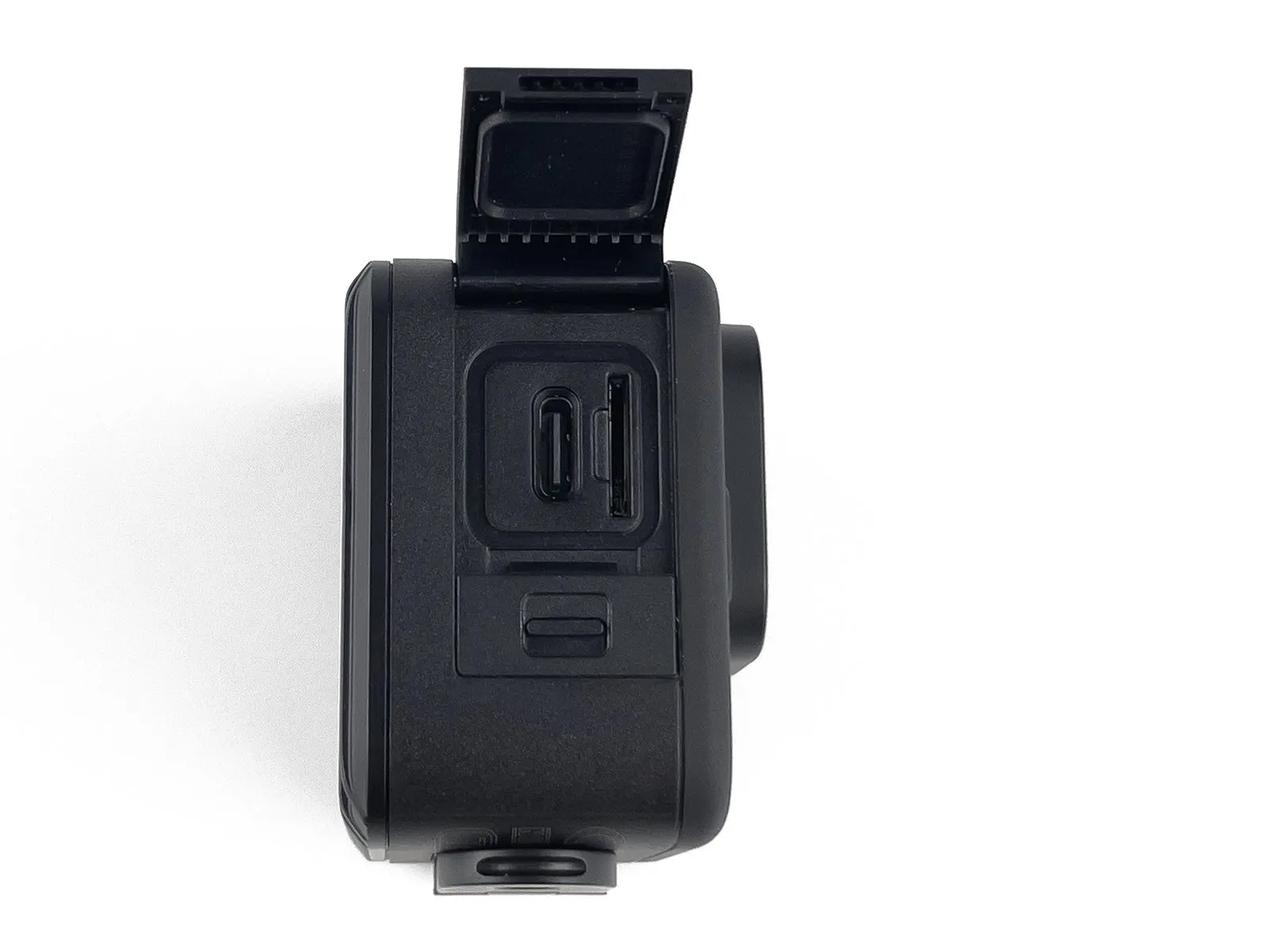

Шаг 2 Винты?

• Первый взгляд под капот показывает: У этой GoPro есть внутренний аккумулятор. Все, что мы получаем, - это порт USB-C для зарядки и слот microSD.

• Крышка объектива - та же самая, которую GoPro использует на своих камерах со времен HERO9 Black, и она сразу же откручивается.

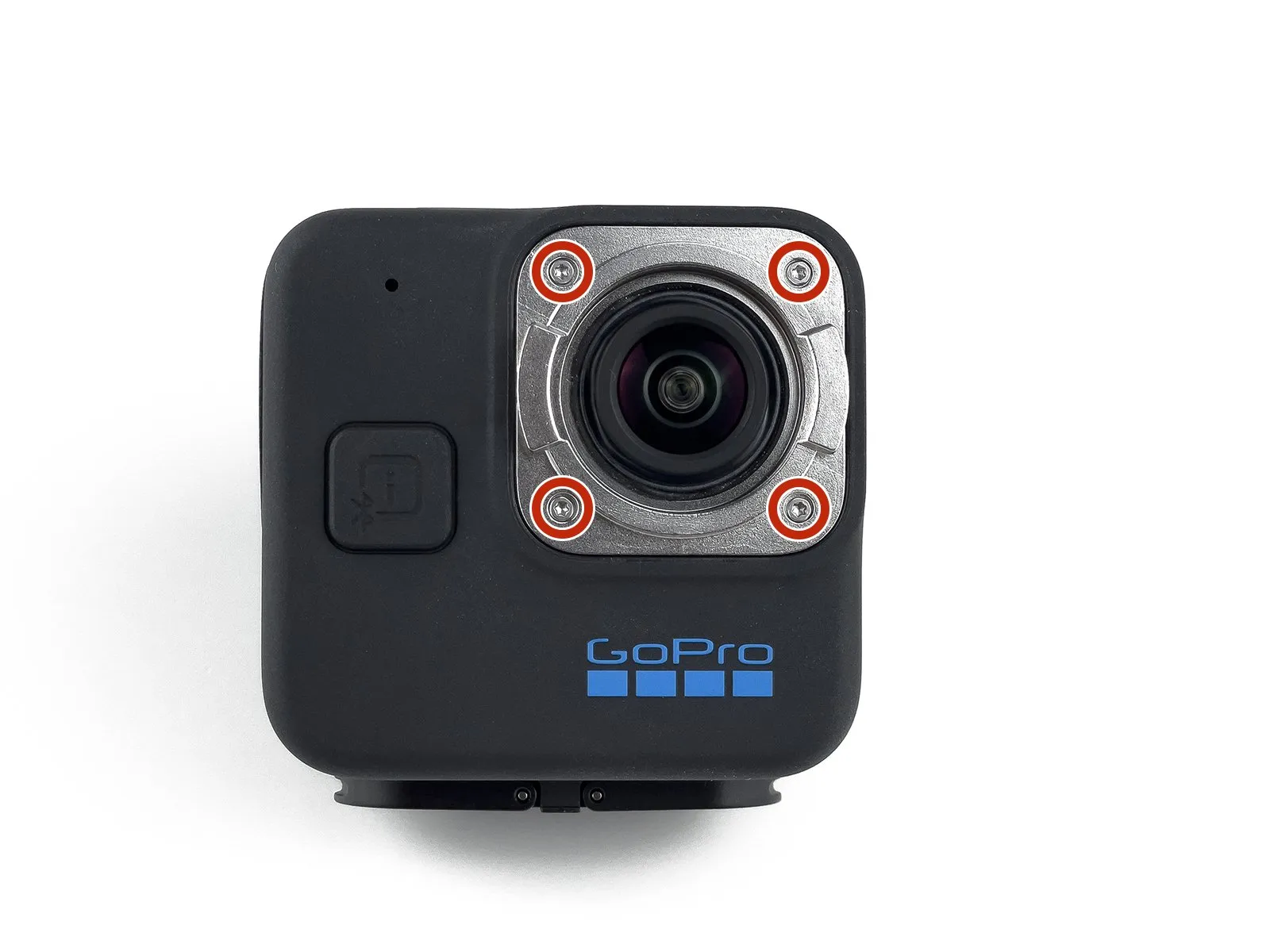

• Под крышкой объектива скрываются четыре винта T4 Torx. Их откручивание не дает возможности проникнуть внутрь камеры.

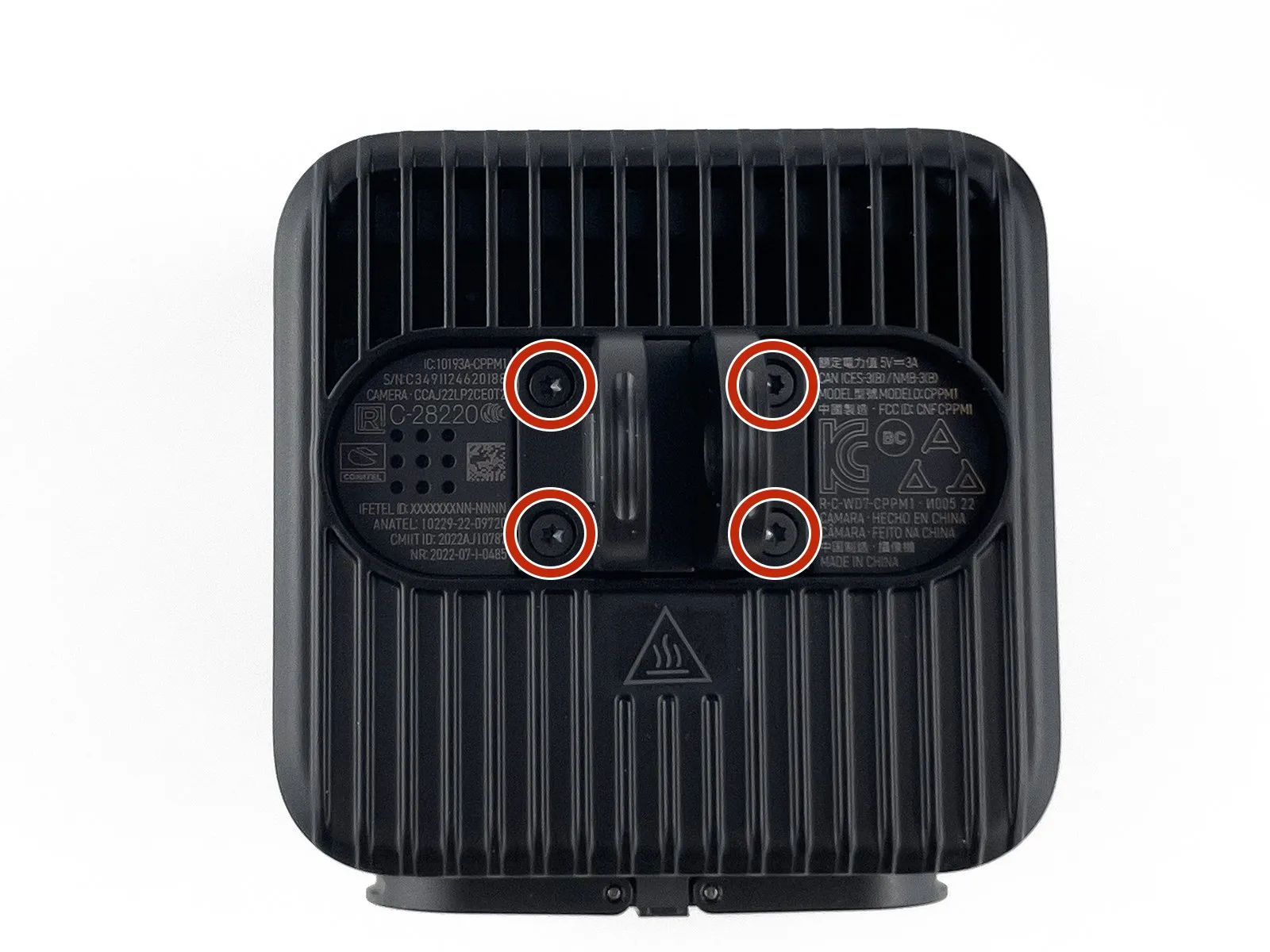

Шаг 3 Еще винты?

• HERO11 Black Mini - первая модель, оснащенная двумя наборами фирменных креплений GoPro 'Folding Fingers'.

• Откинув складные пальцы, можно обнаружить восемь винтов T5 Torx, что позволяет быстро и легко заменить их в случае дефекта или сэкономить вес для тех, кто их не использует.

• Под складными пальцами сзади находятся еще два винта T5 Torx, но, как и винты под крышкой объектива, они оказываются красной селедкой и не обеспечивают доступа к внутренностям GoPro. Вздох.

Шаг 4 Больше энергии!

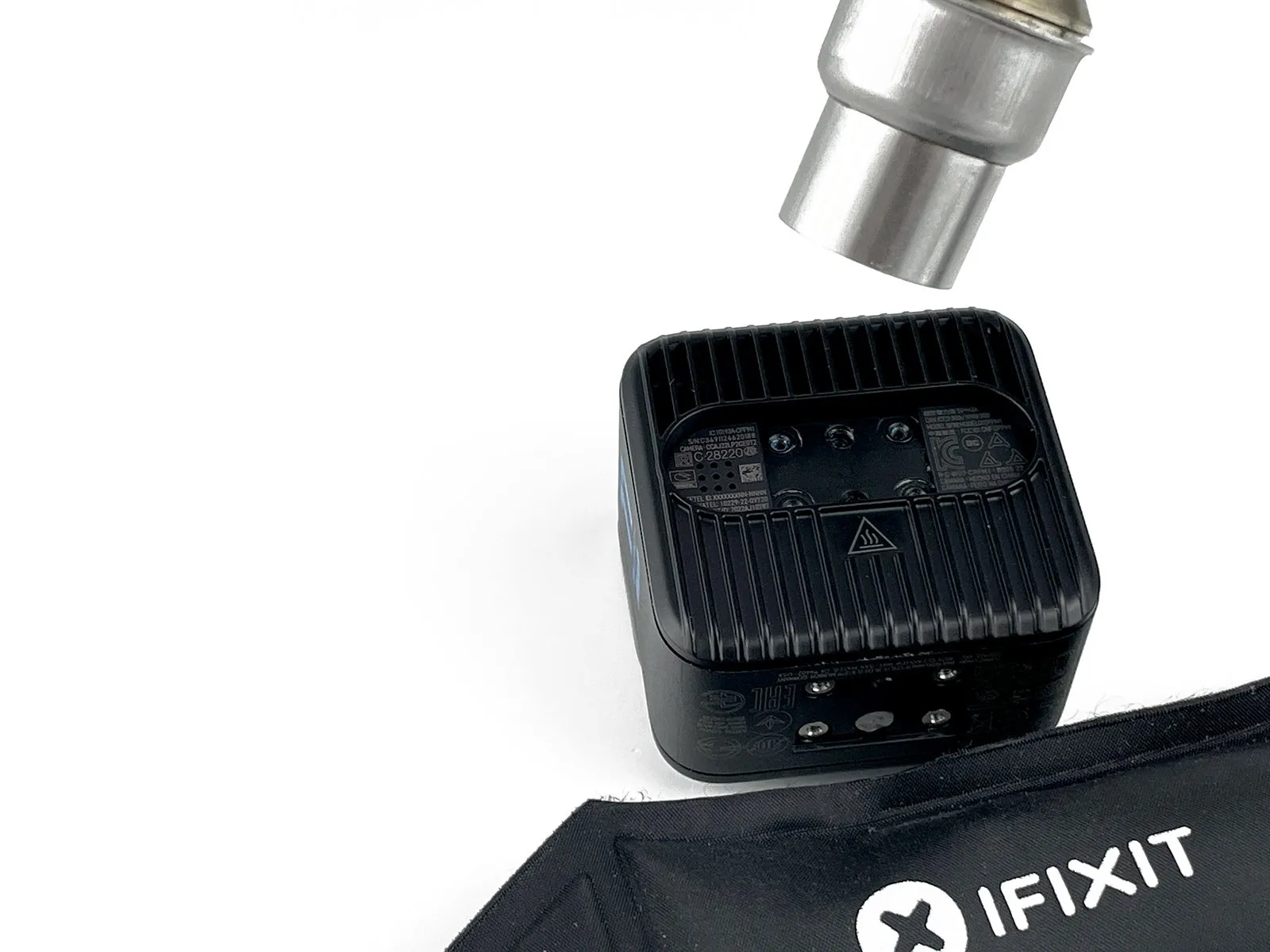

• Все винты выкручены, но ничего не двигается, так что здесь должен быть клей. Здесь нет ничего удивительного - последней камерой GoPro, которая не была приклеена, была HERO4, выпущенная в 2014 году.

• Тепло обычно помогает, но если ваш противник - буквально радиатор, все становится сложнее. Верный iOpener быстро достиг своего предела и был вынужден обратиться за помощью к тепловой пушке.

• Столкнувшись с неминуемой гибелью от перегрева батареи, признание поражения стало единственным разумным шагом. 1:0 в пользу радиатора.

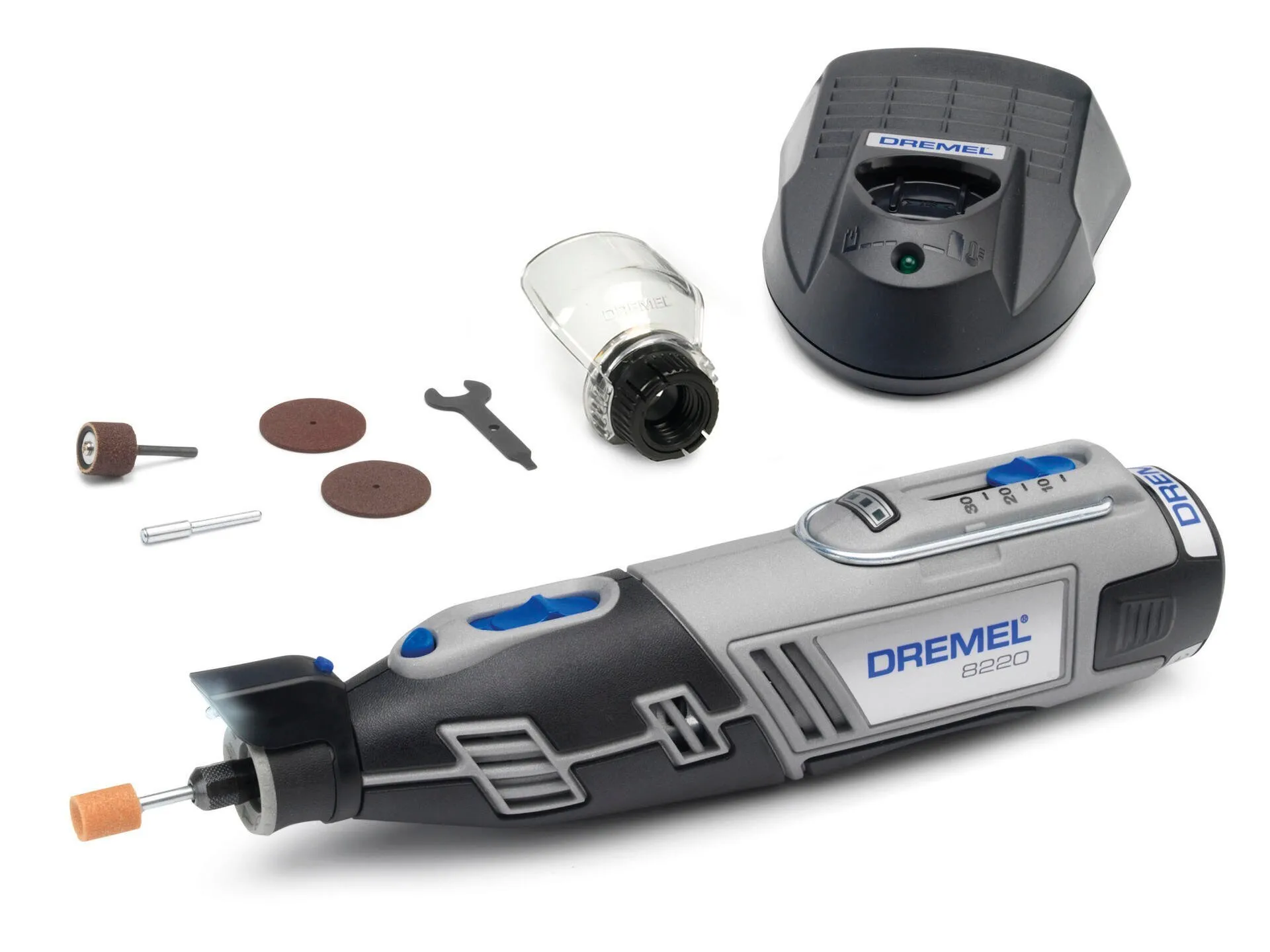

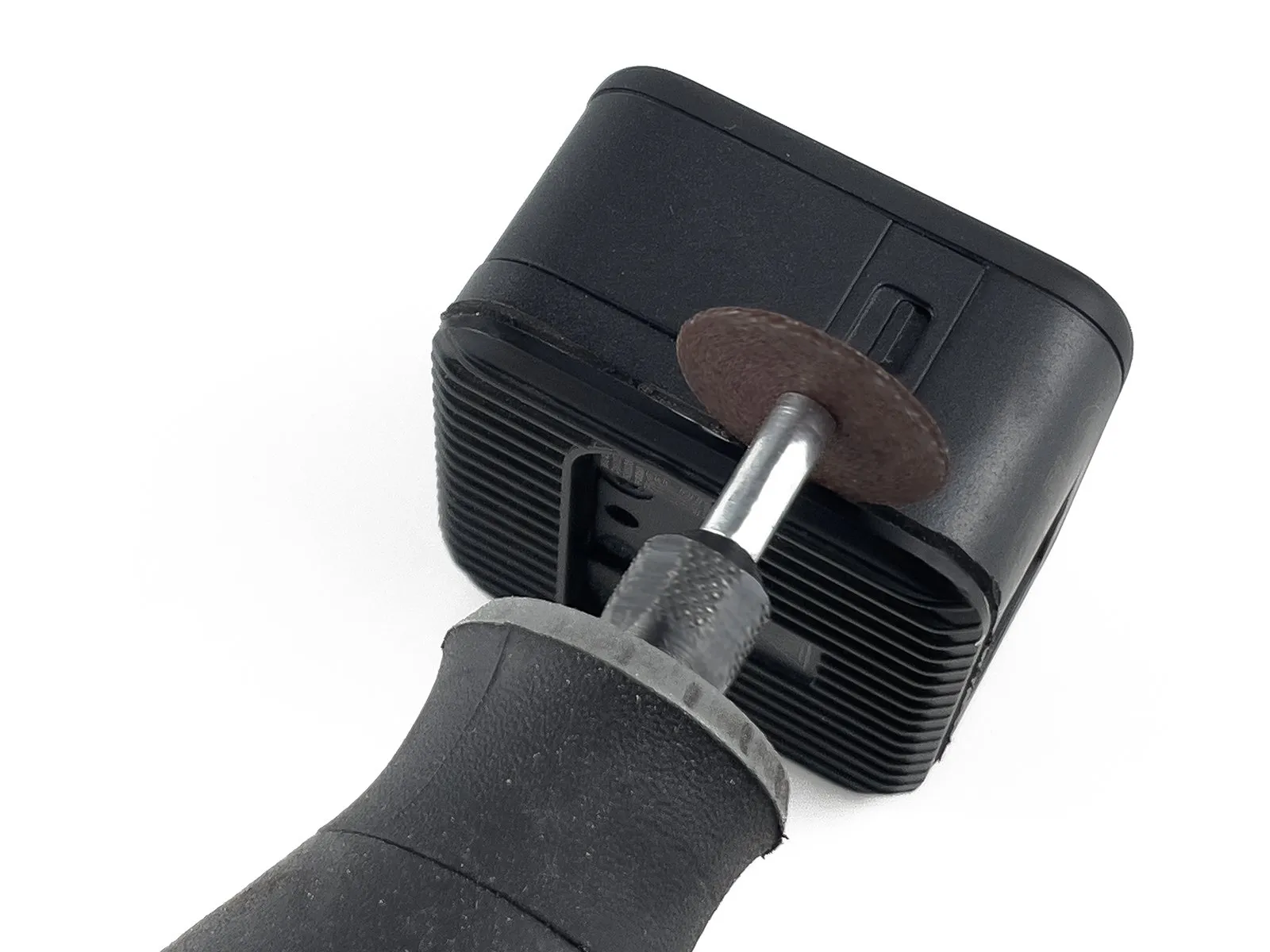

• Однако проигрыш в битве не означает проигрыш в войне. Пришло время противостоять GoPro с Bagger 288 электроники: Dremel.

• Некоторые компоненты, особенно гибкий кабель аккумулятора, расположены в опасной близости от шва между радиатором и пластиковым корпусом GoPro.

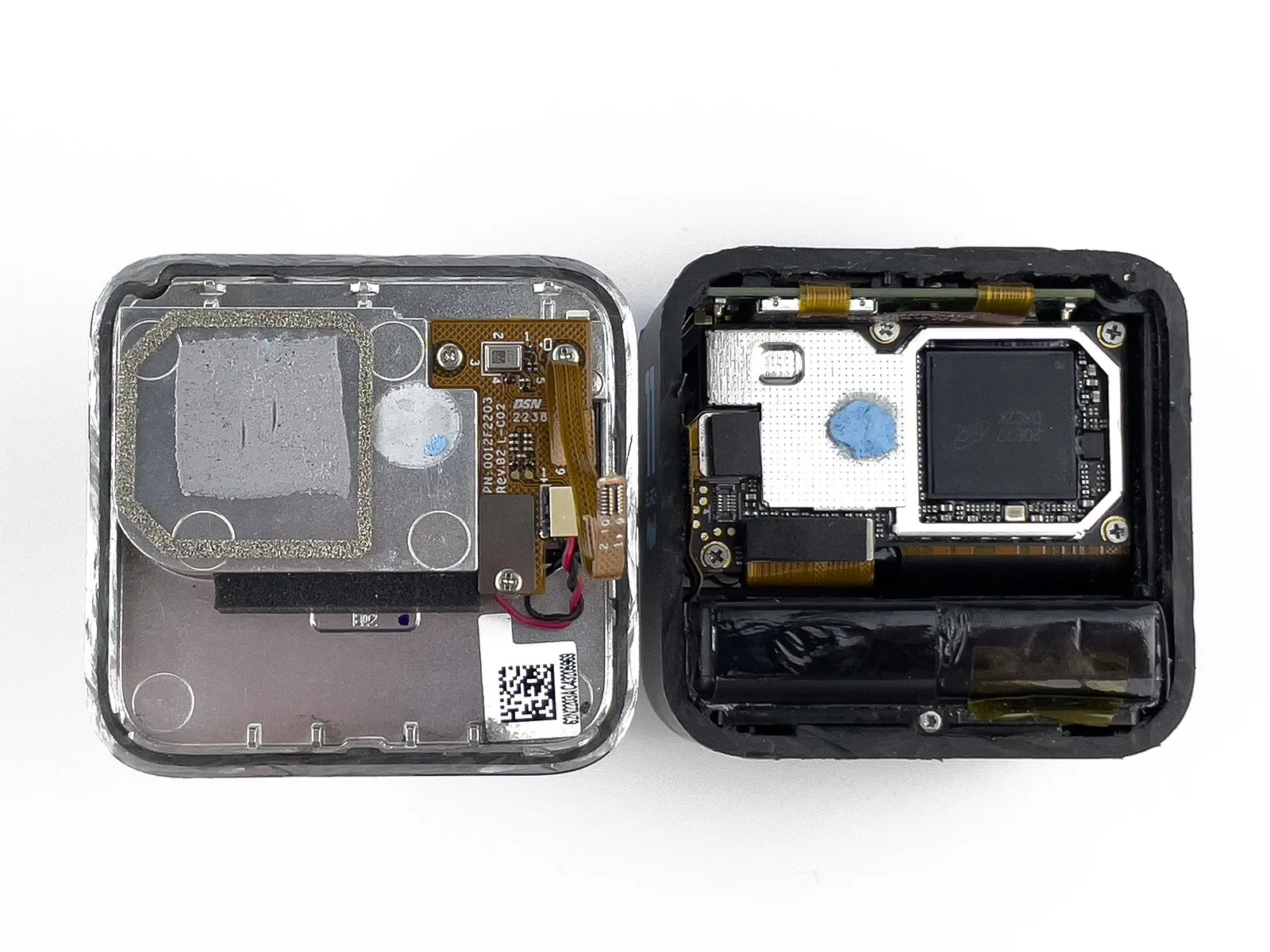

• Спустя несколько минут и аккуратных разрезов радиатор отсоединяется, как будто его и не собирались крепить. Наконец-то: Победа!

Шаг 5 Отдел аудио

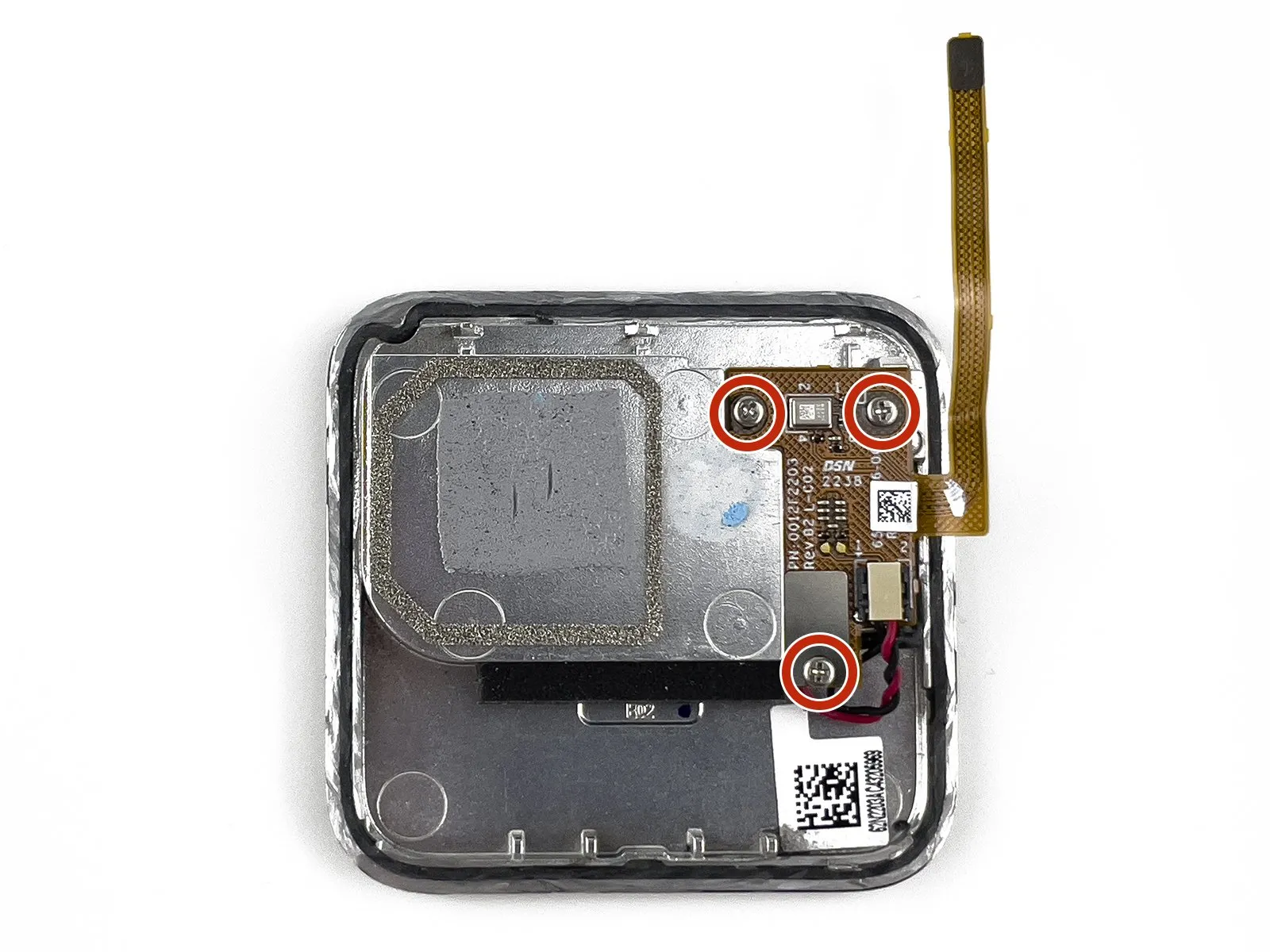

• Открутите три винта Phillips #000, чтобы снять гибкую печатную плату (FPC) с радиатора.

• Под FPC находится динамик для милых звуковых сигналов камеры, которые сообщают нам о ее работе.

• Между двумя крепежными отверстиями незаметно расположен MEMS-микрофон GoPro.

• В HERO11 Black Mini используется в общей сложности три микрофона, направленных в разные стороны, чтобы добиться оптимального подавления шума ветра.

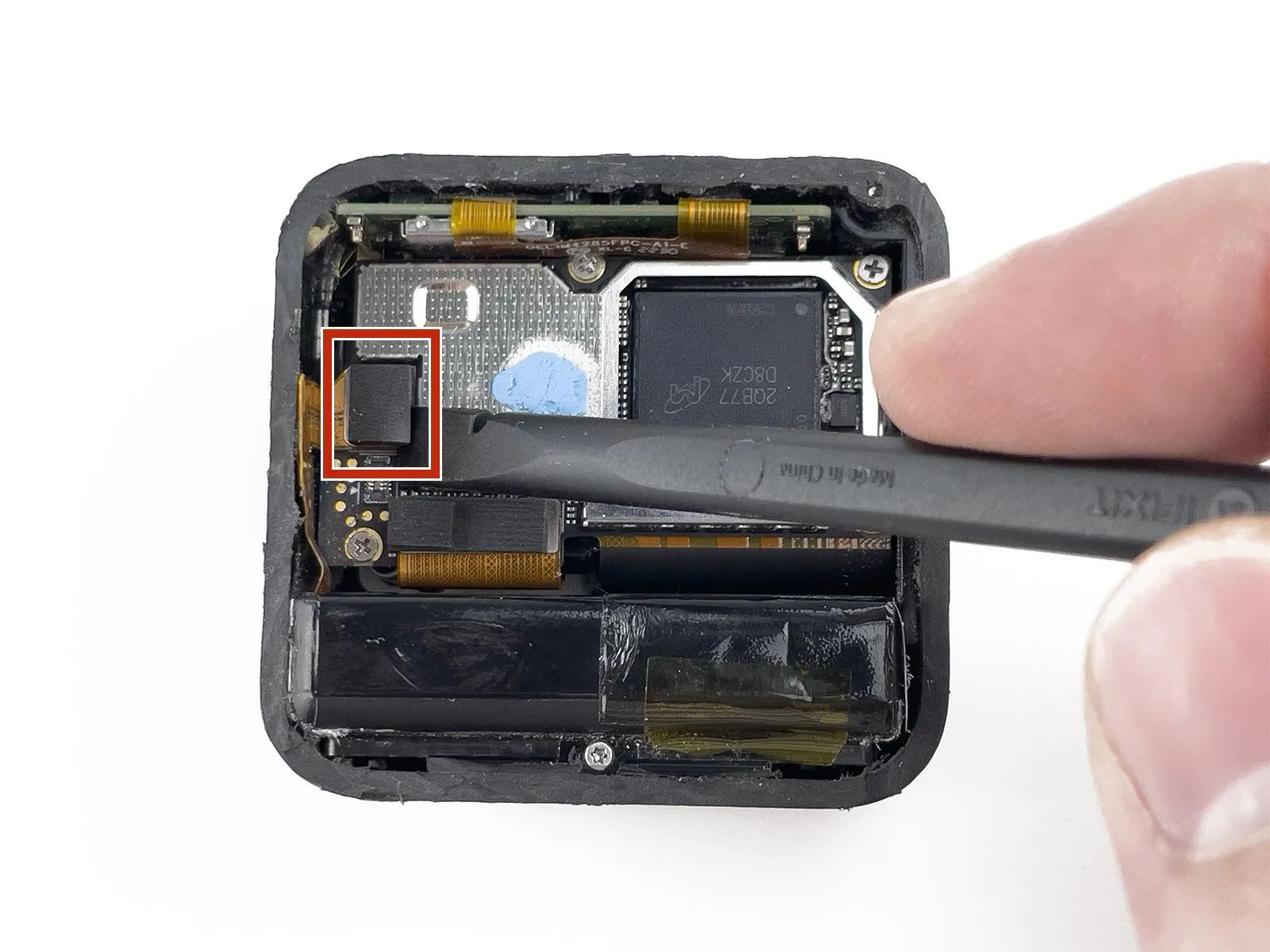

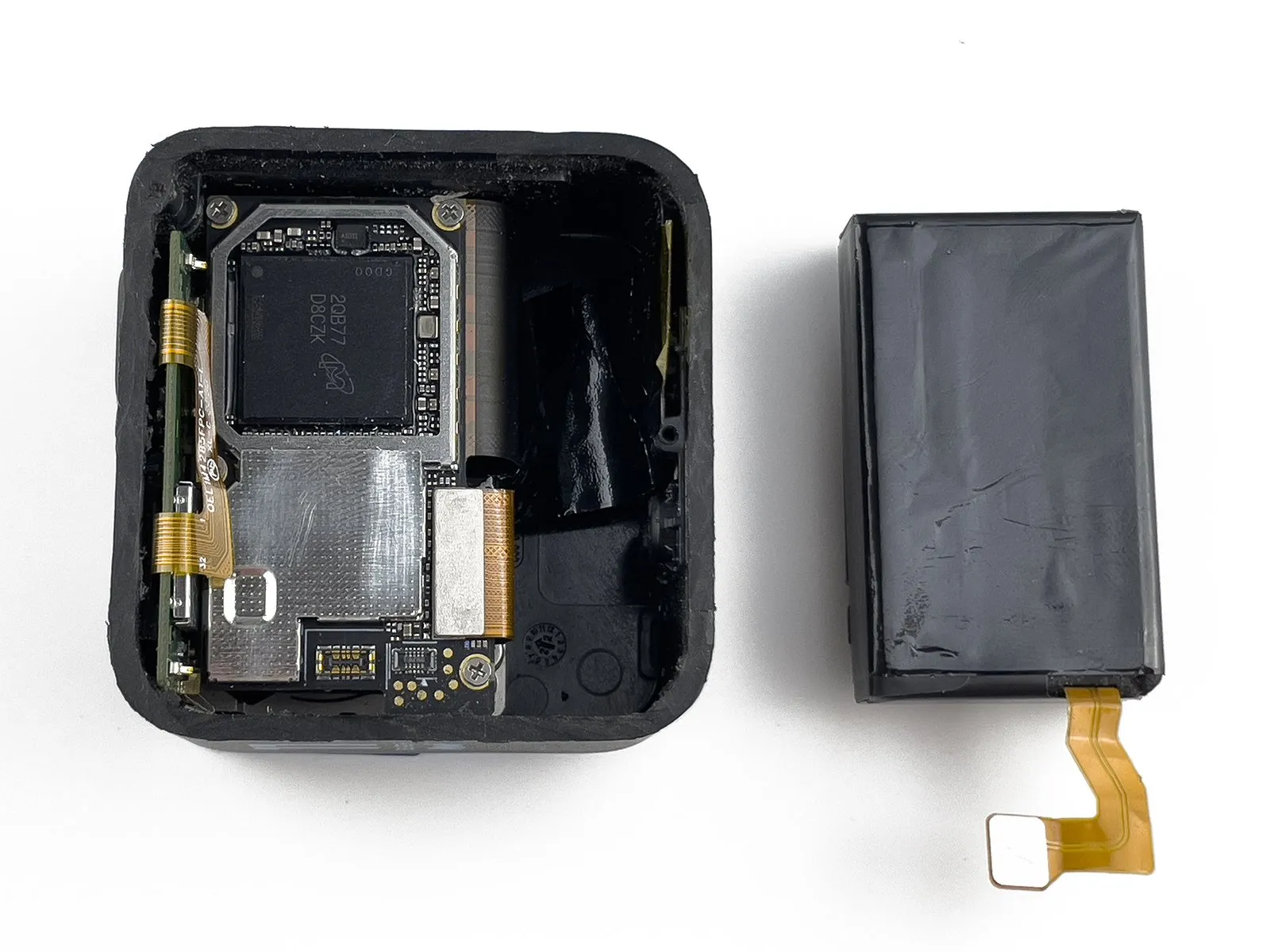

Шаг 6 Затемнение

• Переходим к настоящему приключению, но сначала о безопасности:

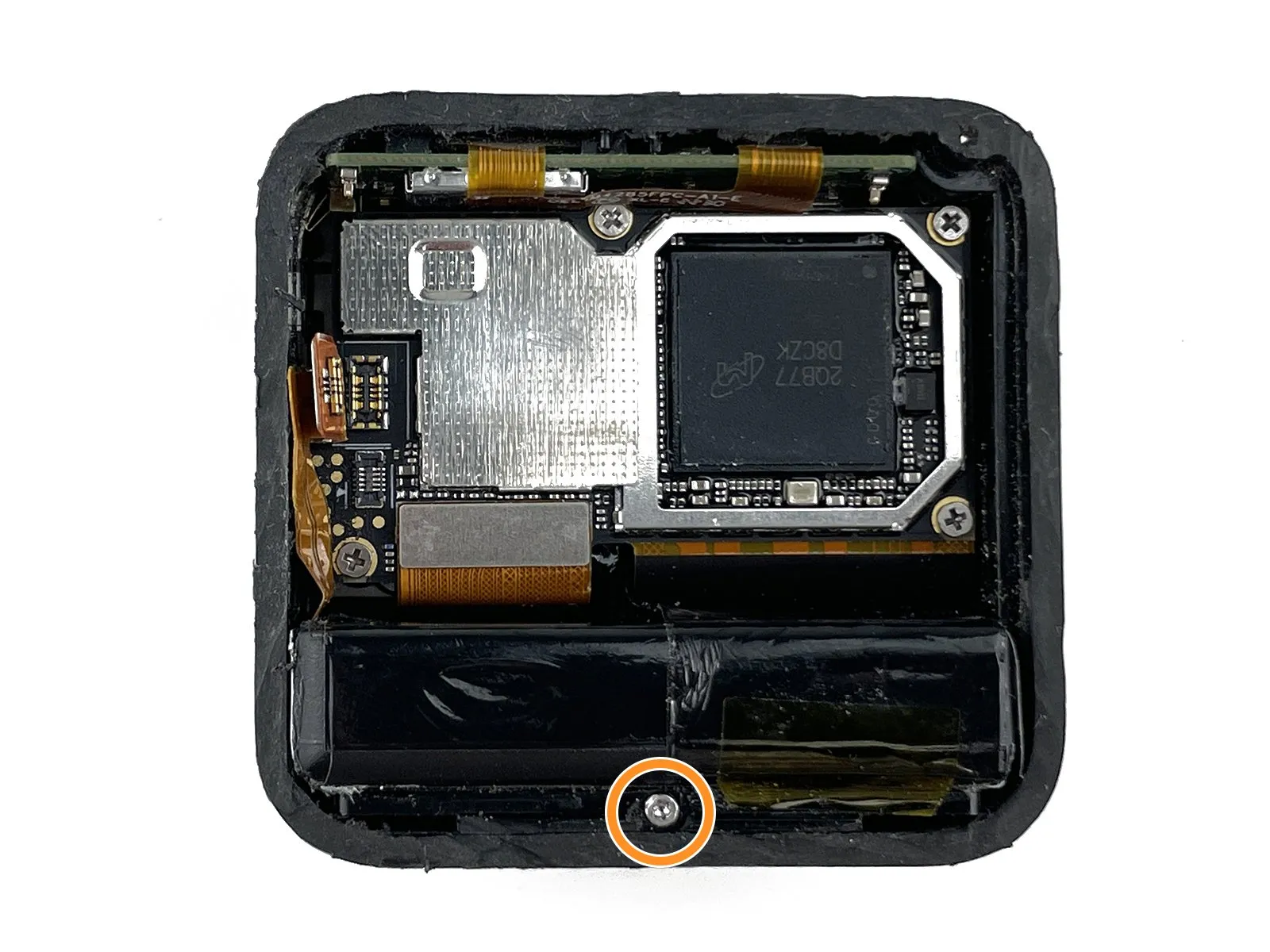

• Сняв радиатор, можно отсоединить батарею.

• После этого достаточно одного винта T4 Torx, чтобы ослабить лоток для батареи и аккуратно извлечь литий-ионный элемент емкостью 1500 мАч из корпуса.

• Внутренняя батарея для камеры, которую практически невозможно открыть, не разрушив? Нехорошо, GoPro.

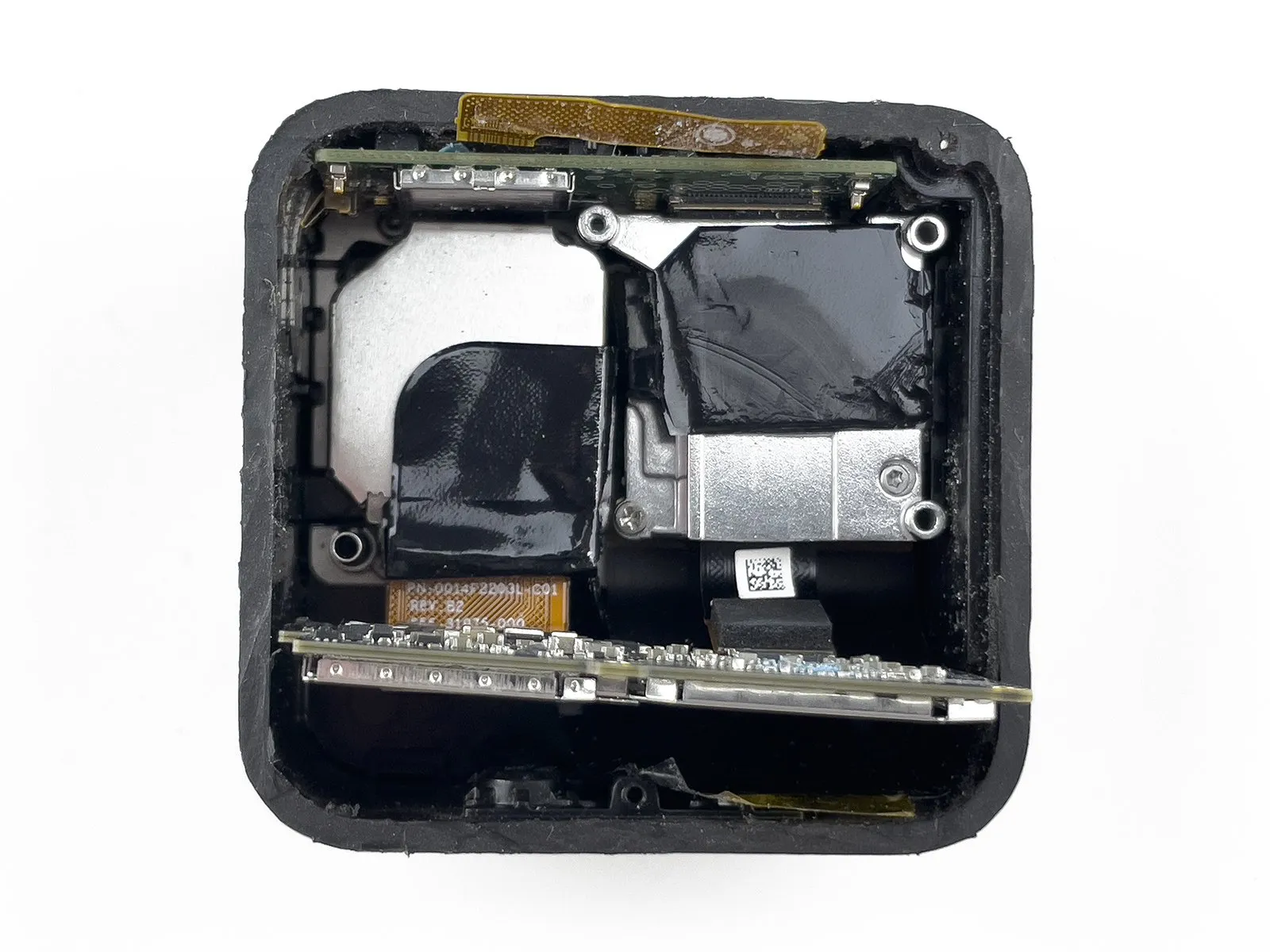

Шаг 7. Гибкая доска

• Мы подходим ближе! Материнская плата находится на виду и почти свободна.

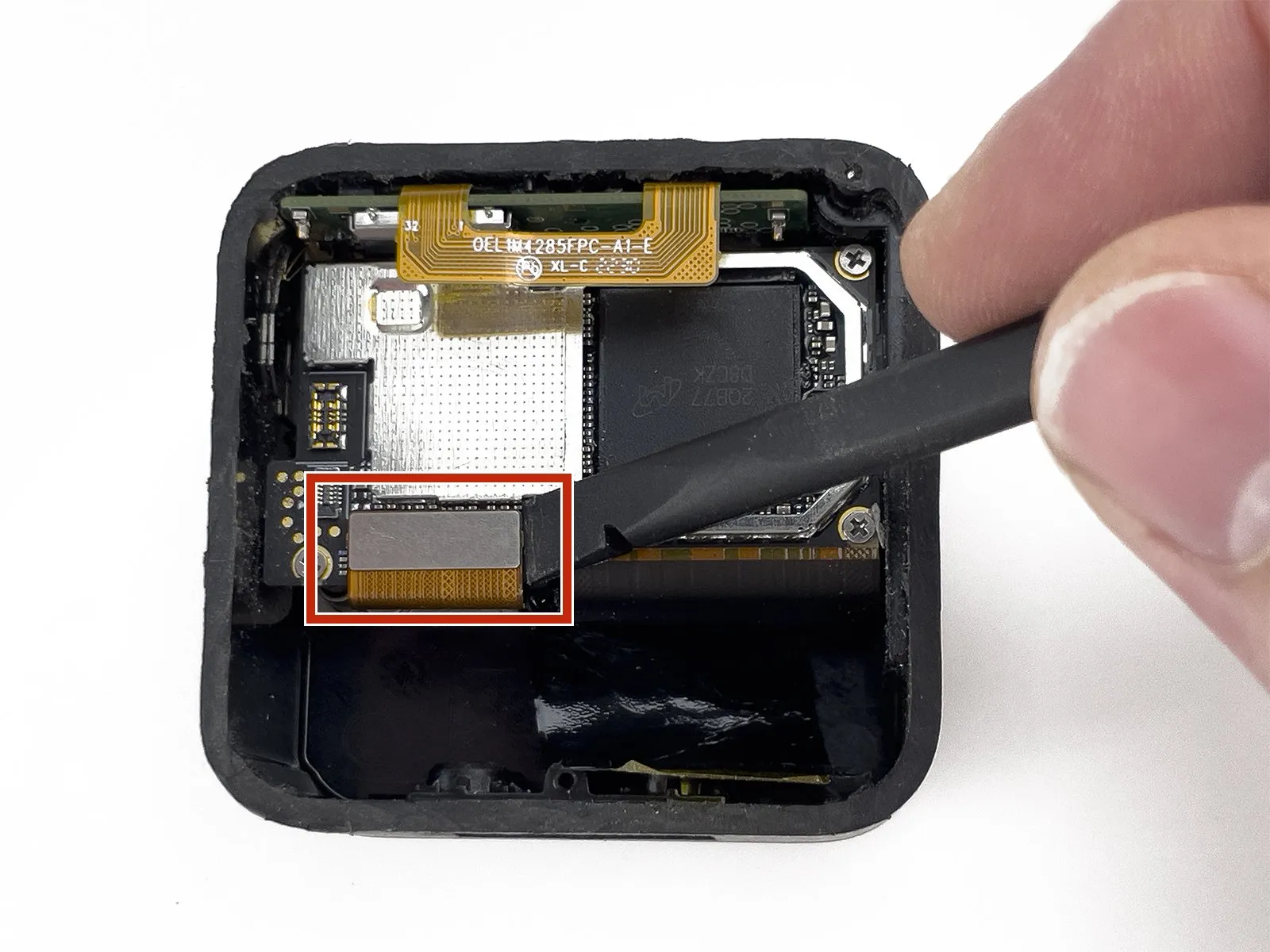

• Осталось только отсоединить разъем для датчика...

• И открутить четыре винта Phillips #000...

• Чтобы обнаружить, что это жесткогибкая печатная плата, и понять, что другая часть зарыта еще глубже.

• Похоже, первоначальное празднование было несколько преждевременным. Упс.

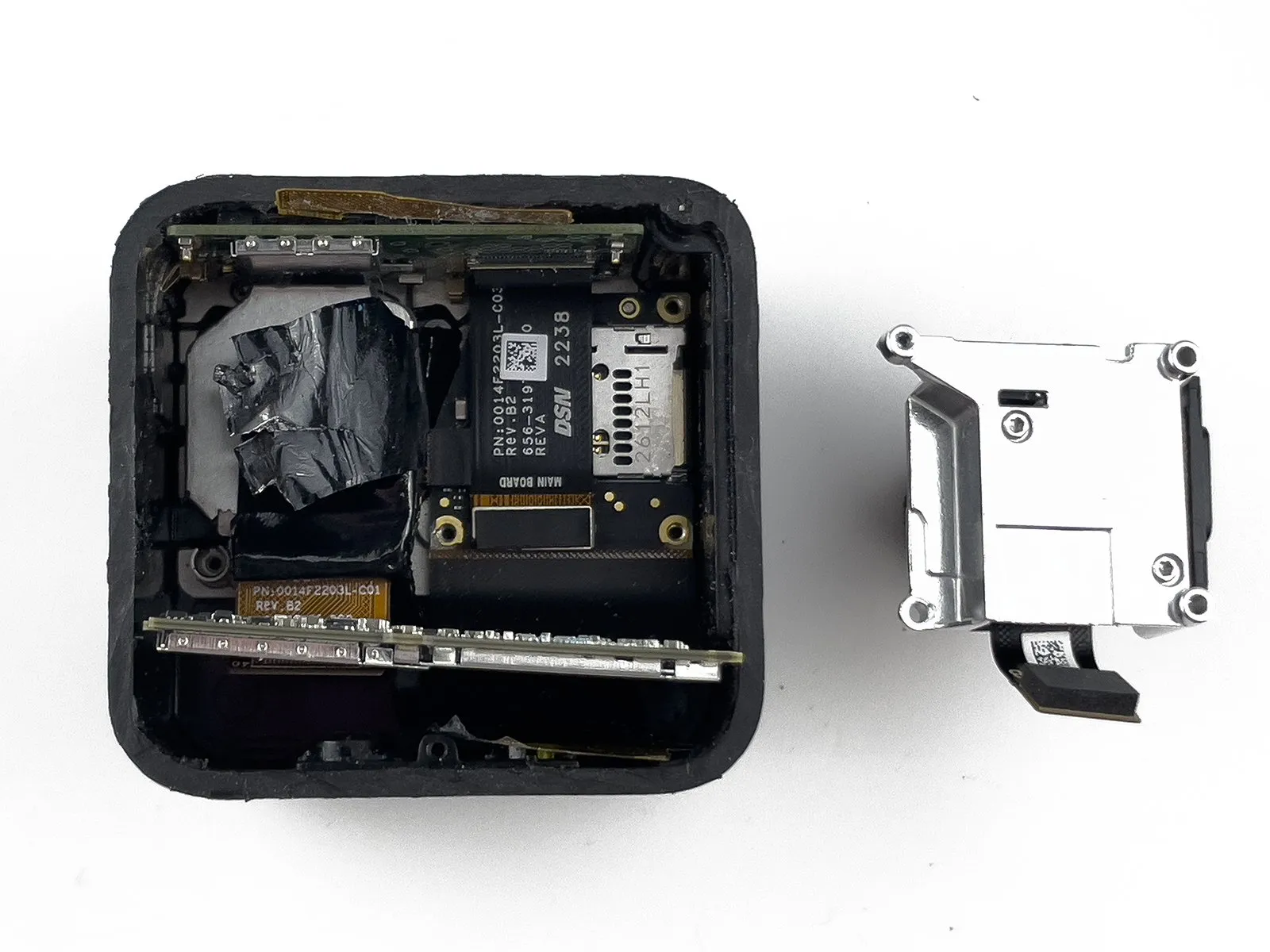

Шаг 8 USB(e) нет!

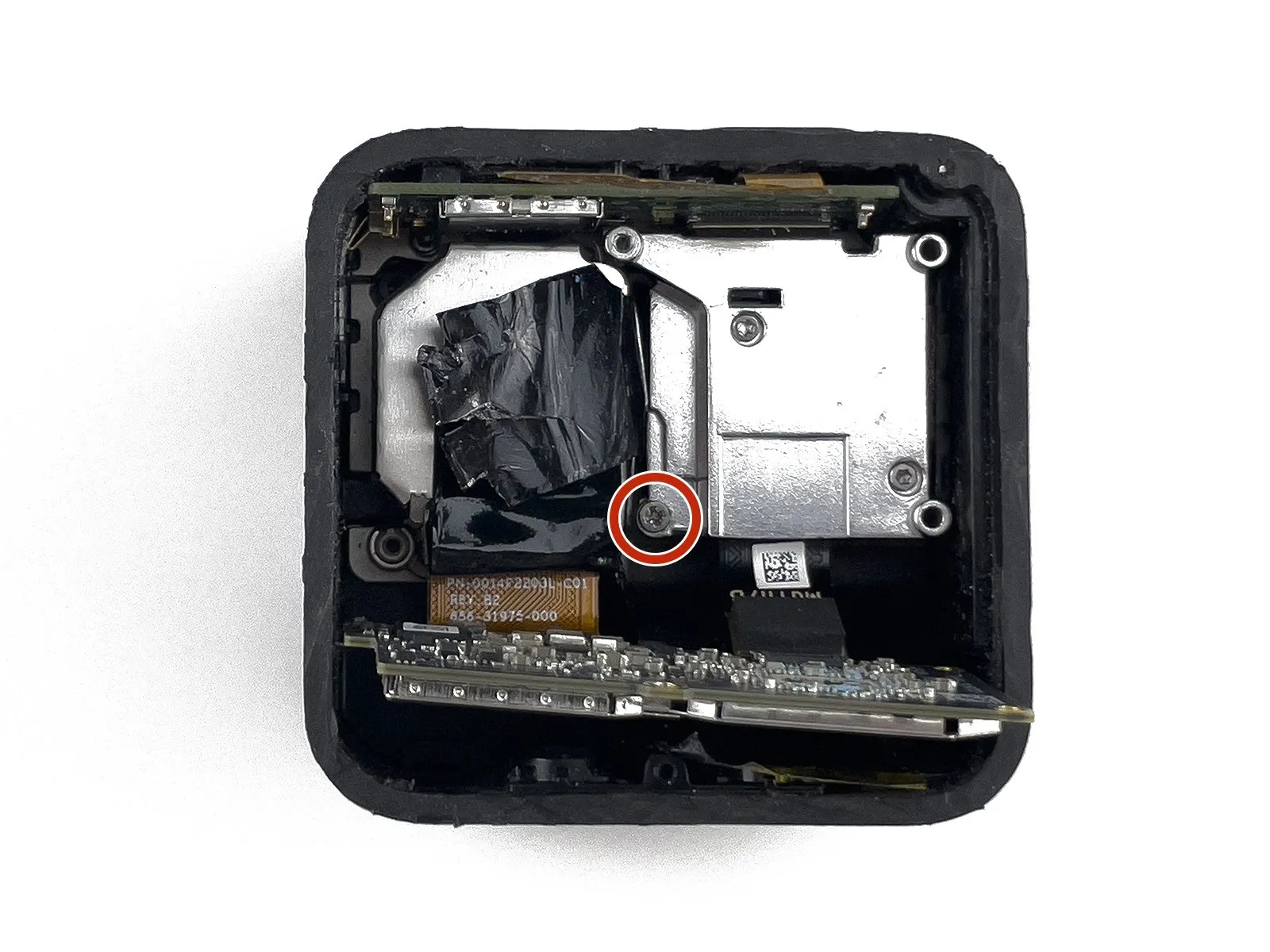

• После отклеивания скотча остается еще один винт Phillips #000, и узел USB-порта можно вытащить из корпуса камеры.

• Теперь вид на остальную часть материнской платы практически свободен, и можно увидеть, что слот microSD фактически припаян непосредственно ко второй части материнской платы. Довольно необычный выбор, так как это часто один из первых компонентов, который 'убирают' с материнской платы, когда не хватает места.

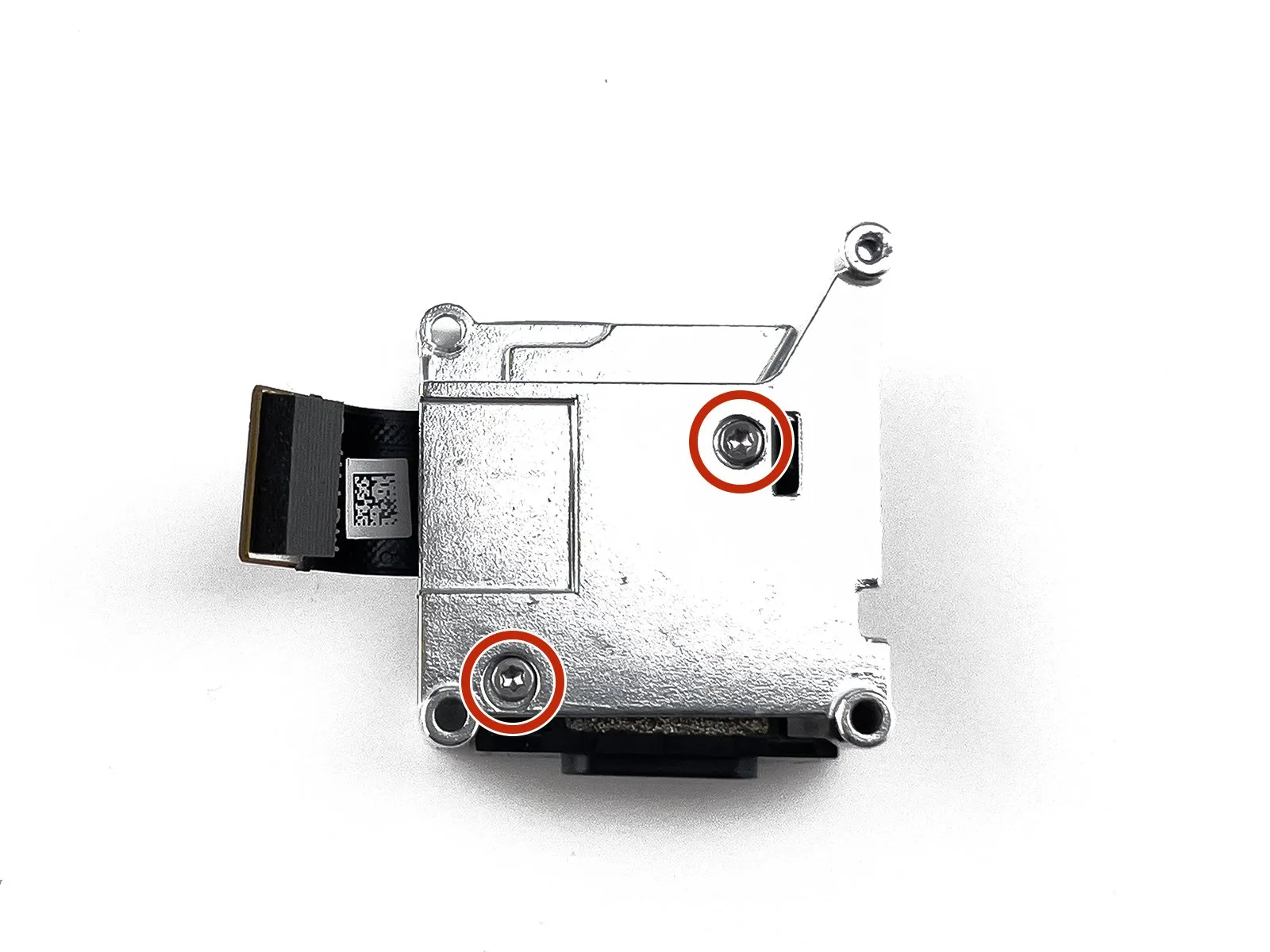

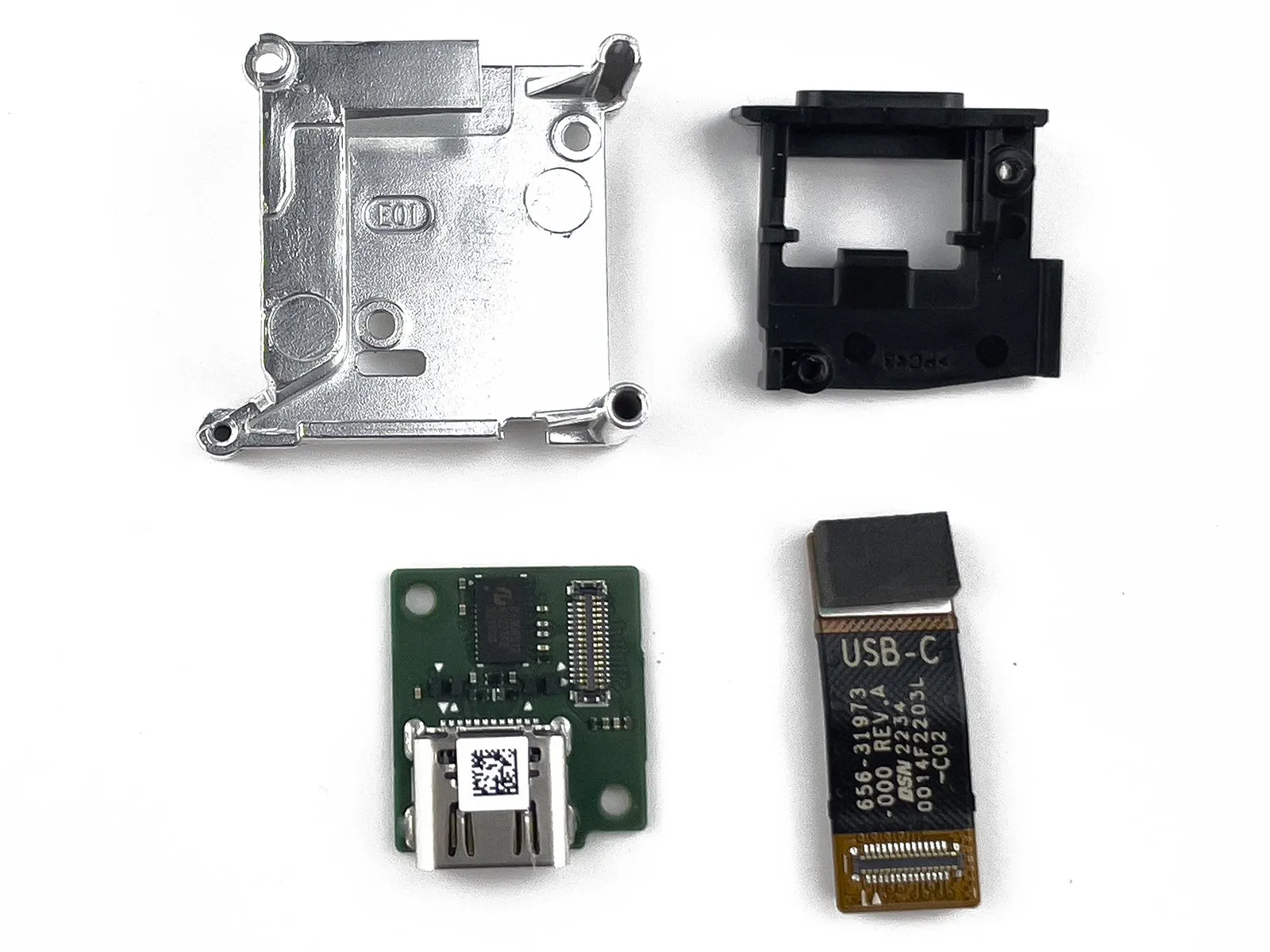

Шаг 9 Наконец-то микросхема

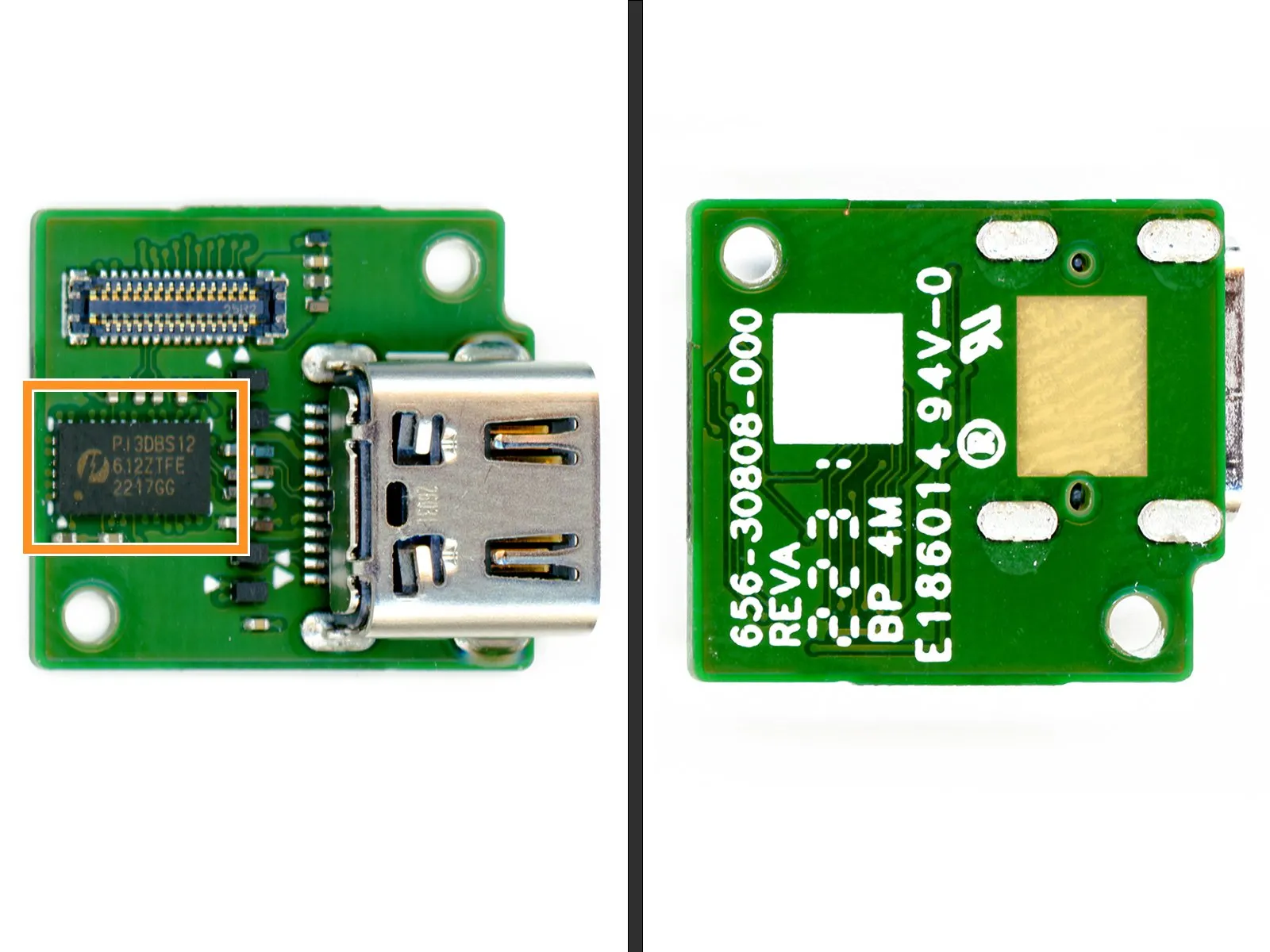

• Прежде чем мы углубимся в эту камеру, давайте подробнее рассмотрим детали, которые мы только что сняли.

• Достаточно открутить два винта T4 Torx. После этого сборка без особых усилий разваливается на части и обнаруживает первую микросхему этого разбора:

• Pericom (Diodes Inc.) PI3DBS12612ZTFE

• Этот модуль USB-C не менялся на протяжении нескольких итераций продукта. Это тот же самый модуль, который GoPro использовала в HERO11 Black и предыдущих поколениях.

Шаг 10 Зверь свободен!

• Это может показаться дежавю, но..: Мы все ближе!

• Осталось отсоединить два разъема, и они выскочили, словно уже смирились со своей участью.

• Извлечение черного FPC открывает еще один винт Phillips #000, а затем...

• готово! Материнская плата для дискет освобождена от оков и предстает перед нами во всей красе.

Шаг 11 Силиконовое добро

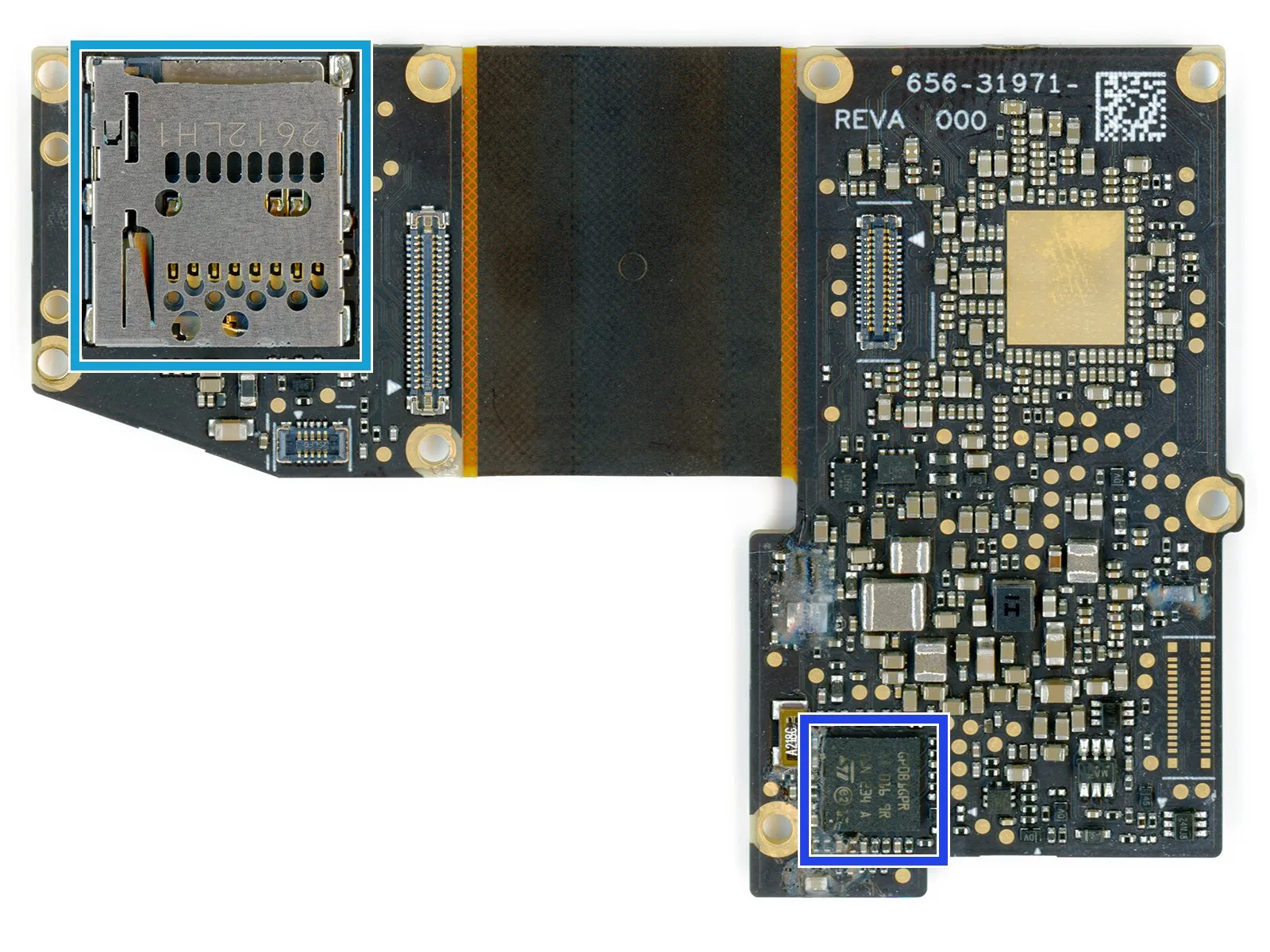

• Оставалось только отсоединить экраны EMI и удалить термопасту, чтобы наконец-то обнаружить все микросхемы, благодаря которым происходит волшебство:

• GoPro GP2, пользовательский процессор GoPro, который впервые был представлен в модели HERO10 Black.

• Samsung KLM8G1GETF-B041 8 ГБ памяти eMMC

• ИС управления питанием '9150VD106' (возможно, от Qorvo)

• Qorvo ACT88760 микросхема управления питанием

• Разъем microSD JAE ST11-H

• Микроконтроллер STM 'GP081GPR' (похоже, это пользовательская версия)

Шаг 12 Разбираем, переворачиваем, выкручиваем

• Мы увидели материнскую плату, но на этом наша миссия еще не закончена. Следующий шаг:

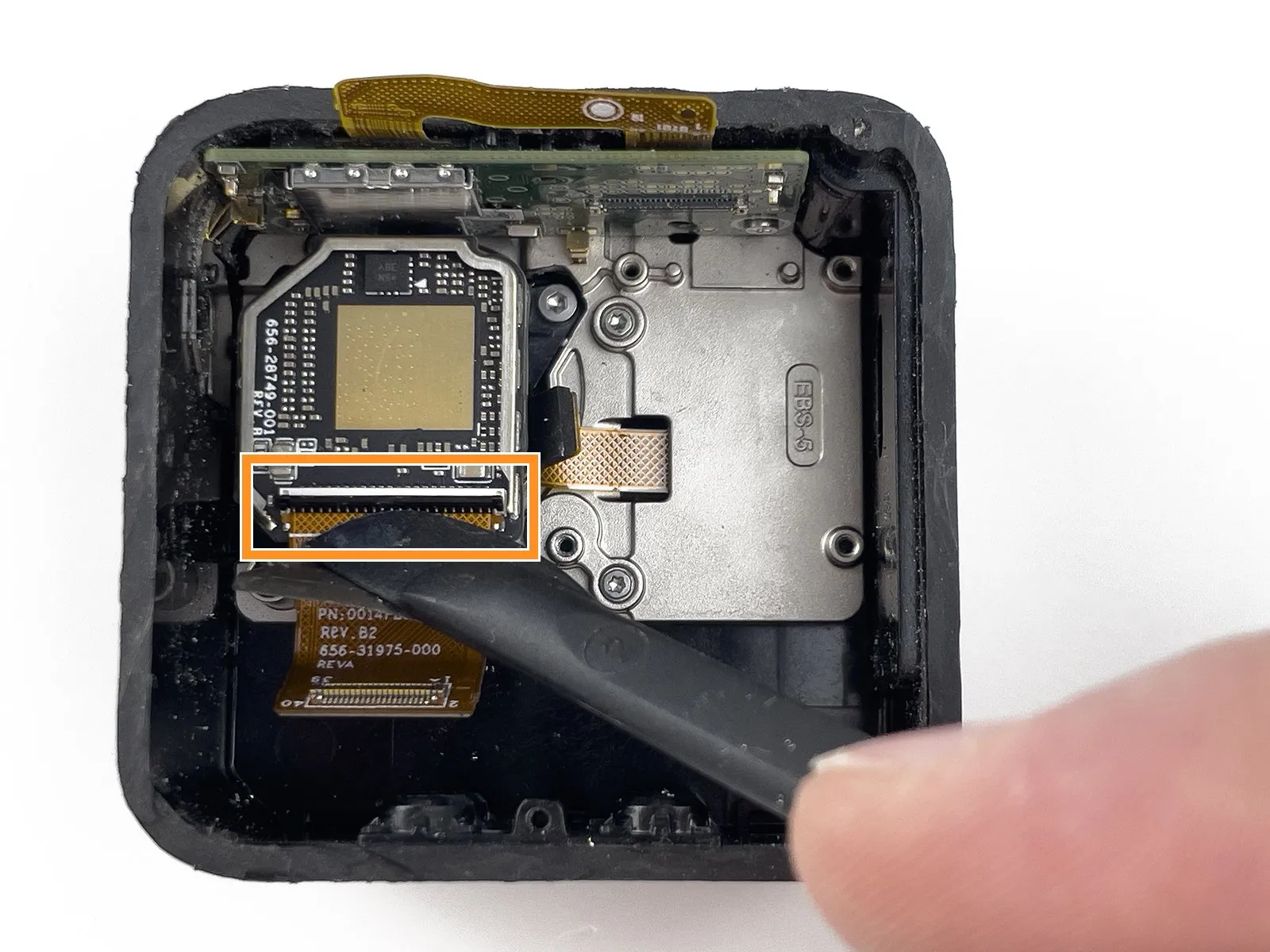

• Отсоединение электромагнитного экрана датчика.

• Удалите скотч и поднимите защелку, удерживающую FPC на месте.

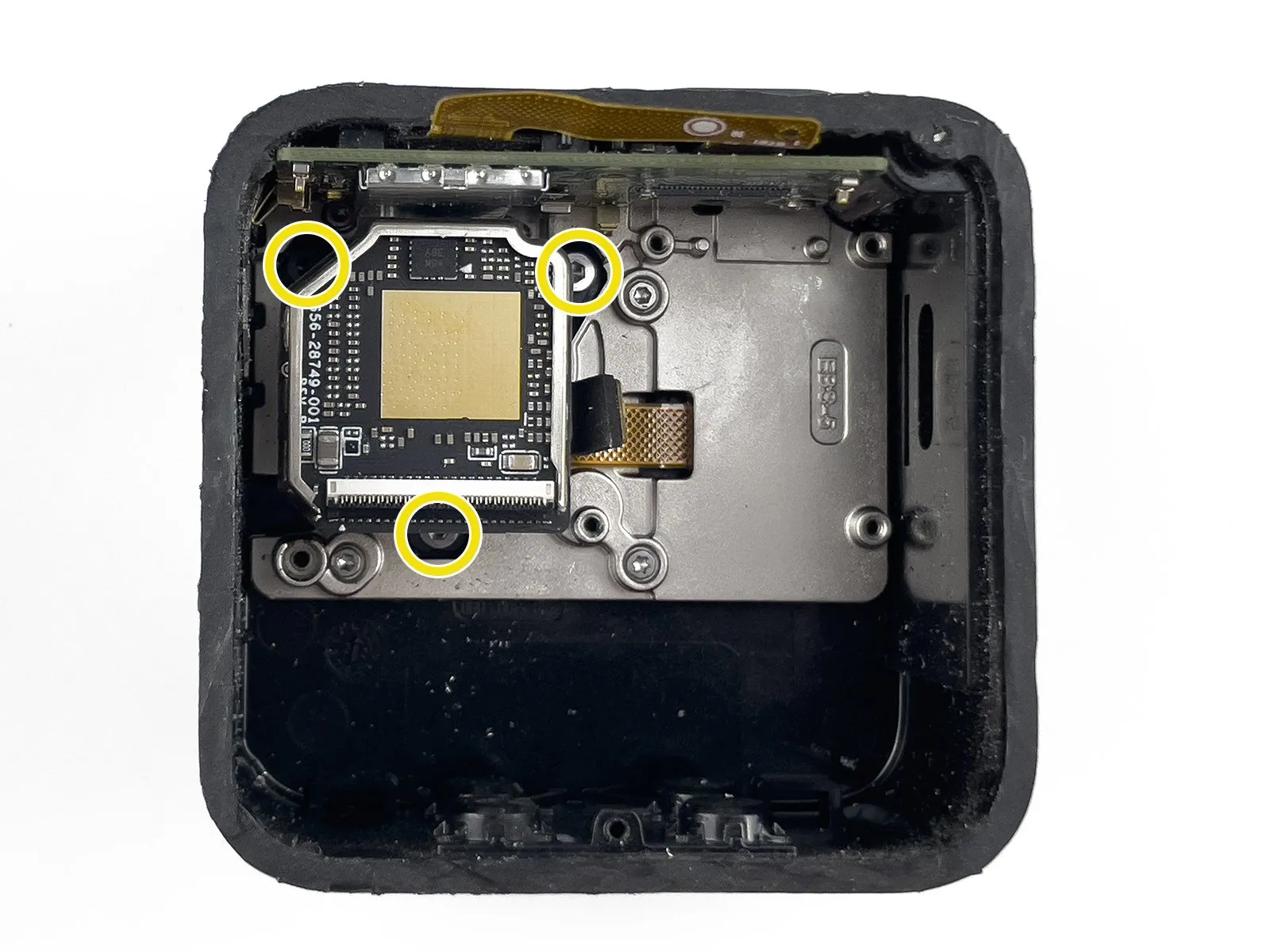

• Откручиваем три винта с шестигранной головкой диаметром 1,3 мм, которые крепят линзу.

• Помните неподвижную часть под крышкой объектива из шага 2? Так вот, эти винты - причина того, что она не двигается.

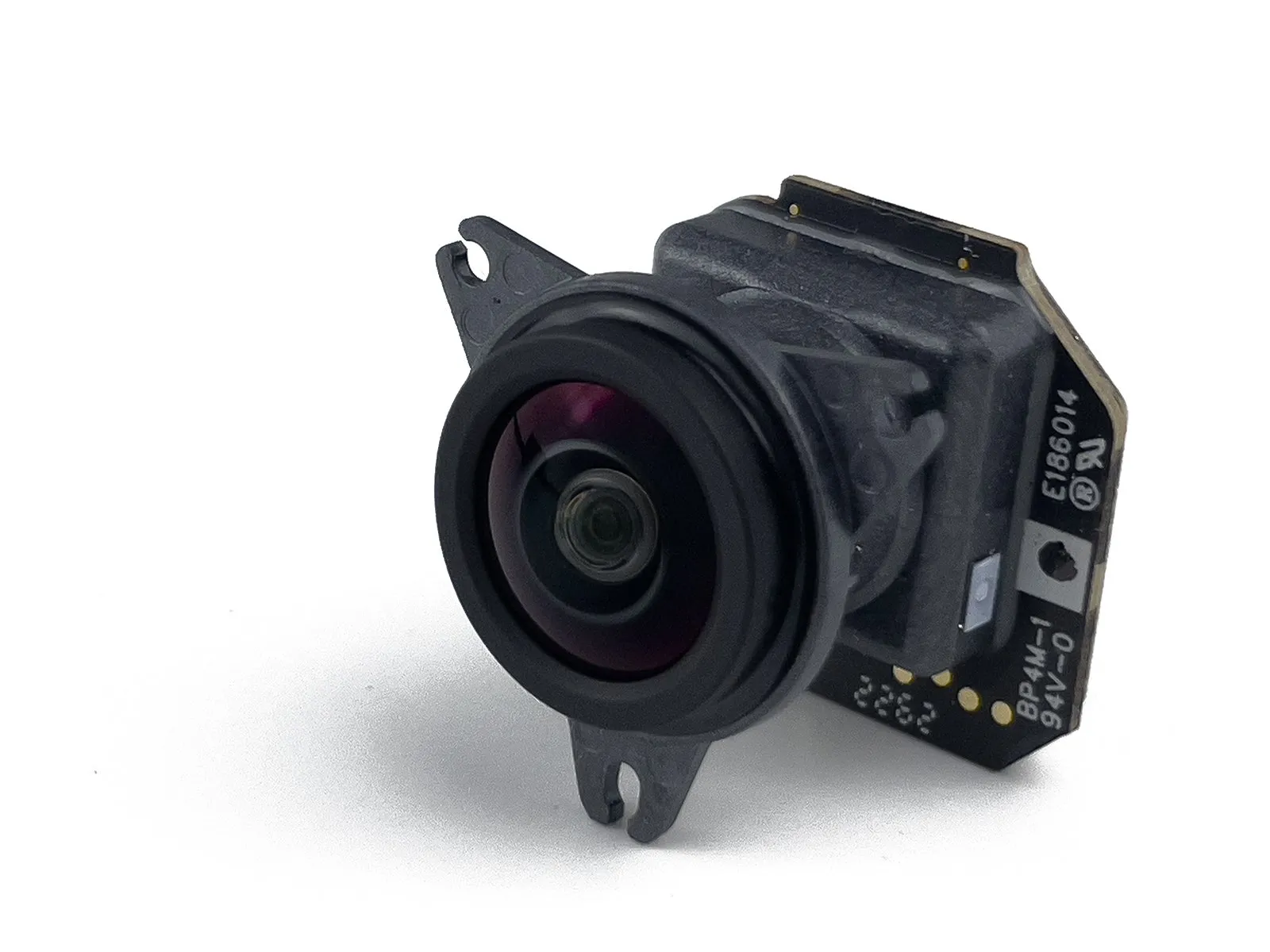

Шаг 13 Вазовски

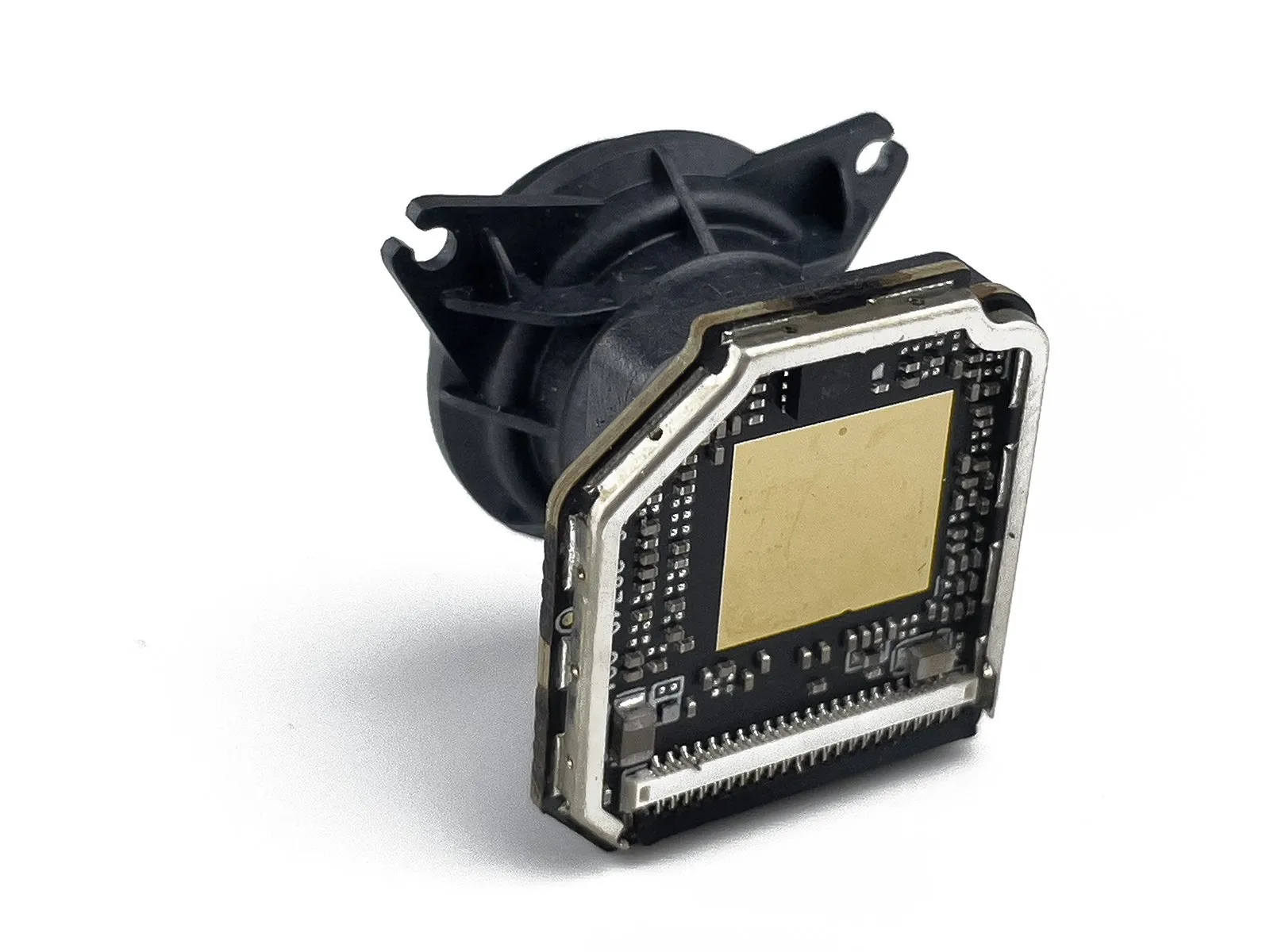

• Как и обещала GoPro: точно такой же объектив и сенсор, как и в полноразмерной HERO11 Black.

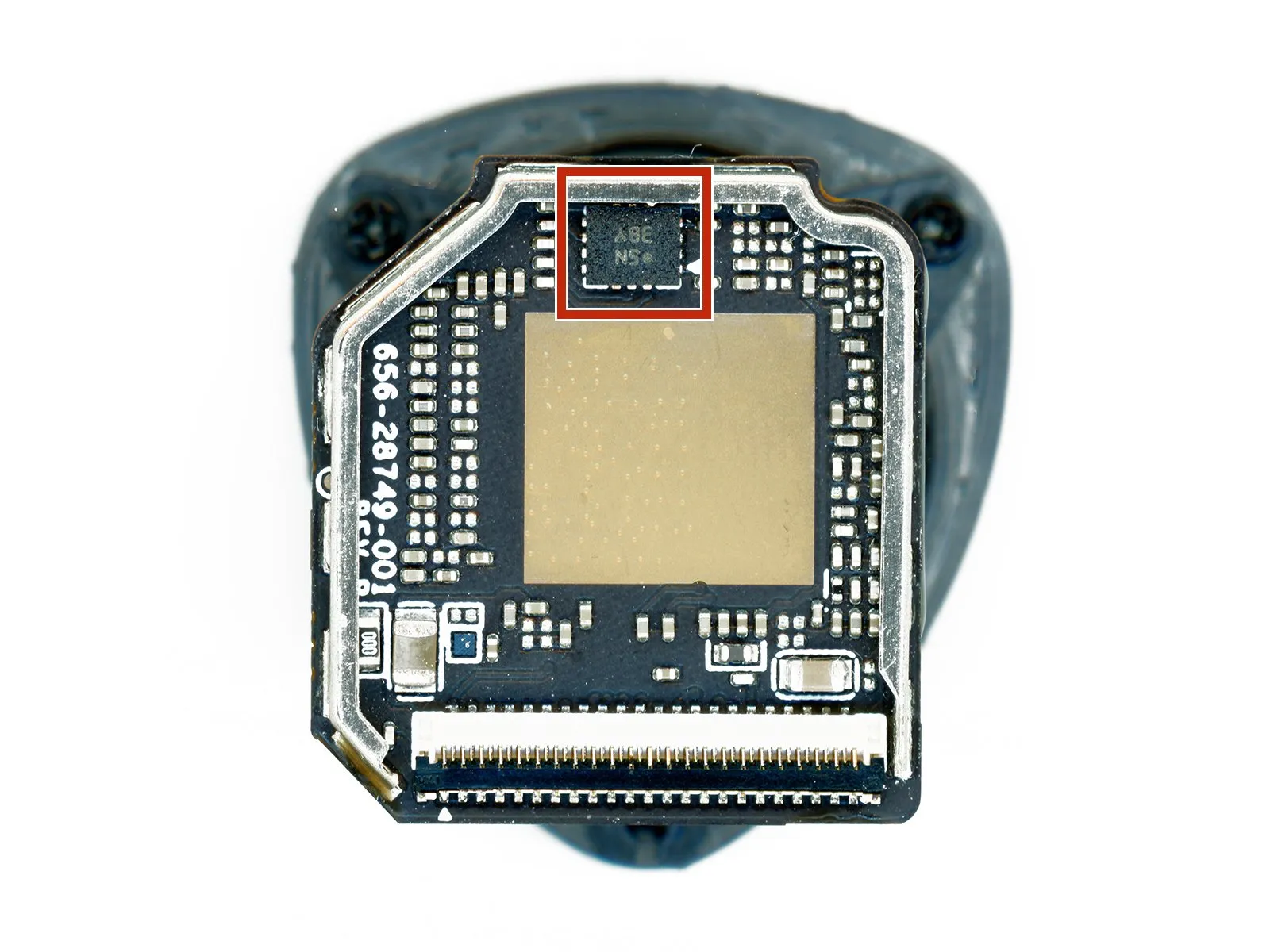

• Печатная плата выглядит довольно непримечательно: на ней разместилась горстка пассивных компонентов и площадка для охлаждения, но на самом верху мы можем заметить значительный вклад в стабилизацию HyperSmooth от GoPro:

• Bosch BMI260 блок межпространственных измерений

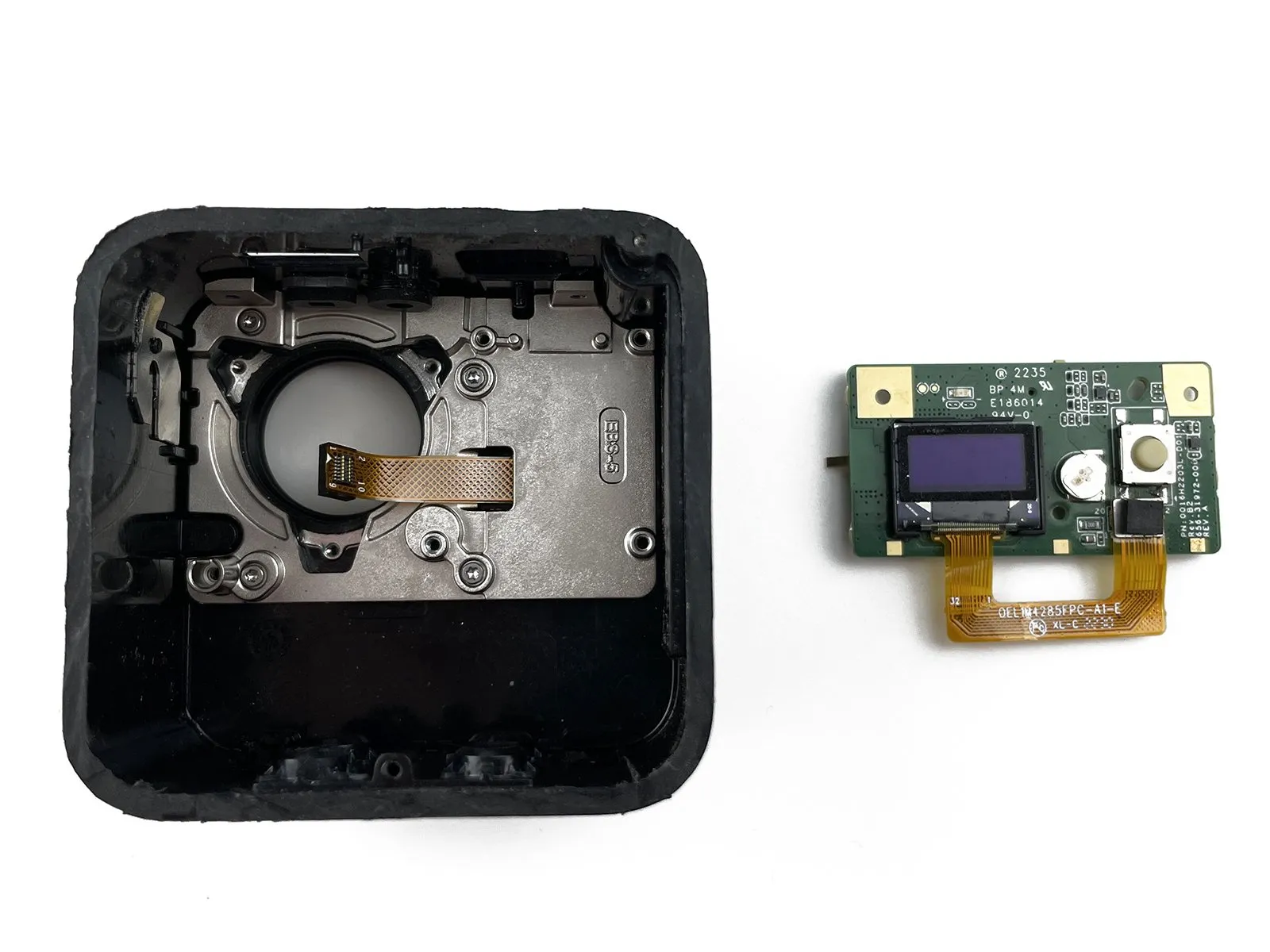

Шаг 14 Угловые задачи

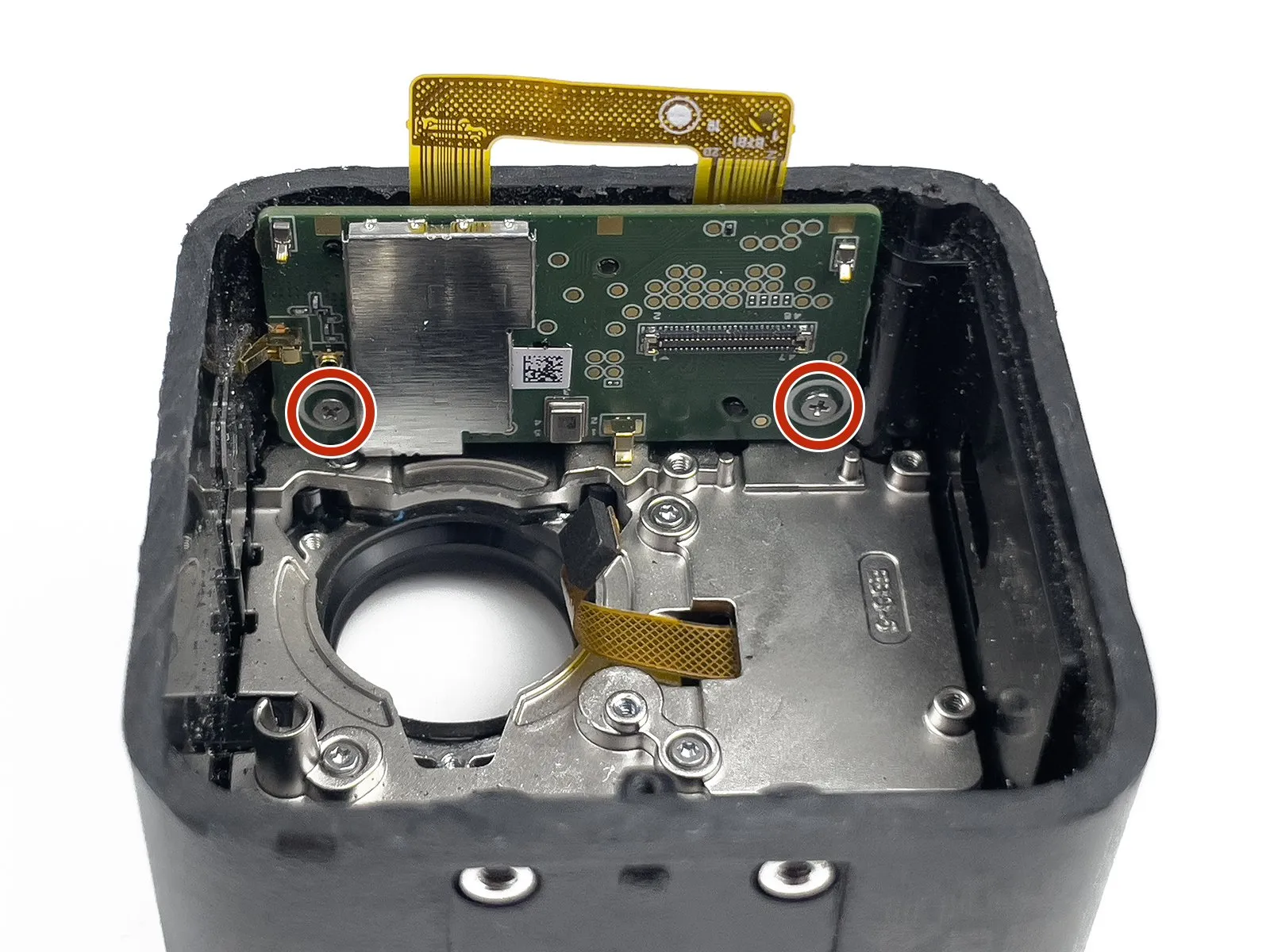

• 'Мы уже на месте?' Не совсем. Сначала нужно открутить еще два винта Phillips #000.

• Теперь мы видим вторичную печатную плату Mini, на которой находится дисплей состояния. Пристегните ремни для глубокого погружения!

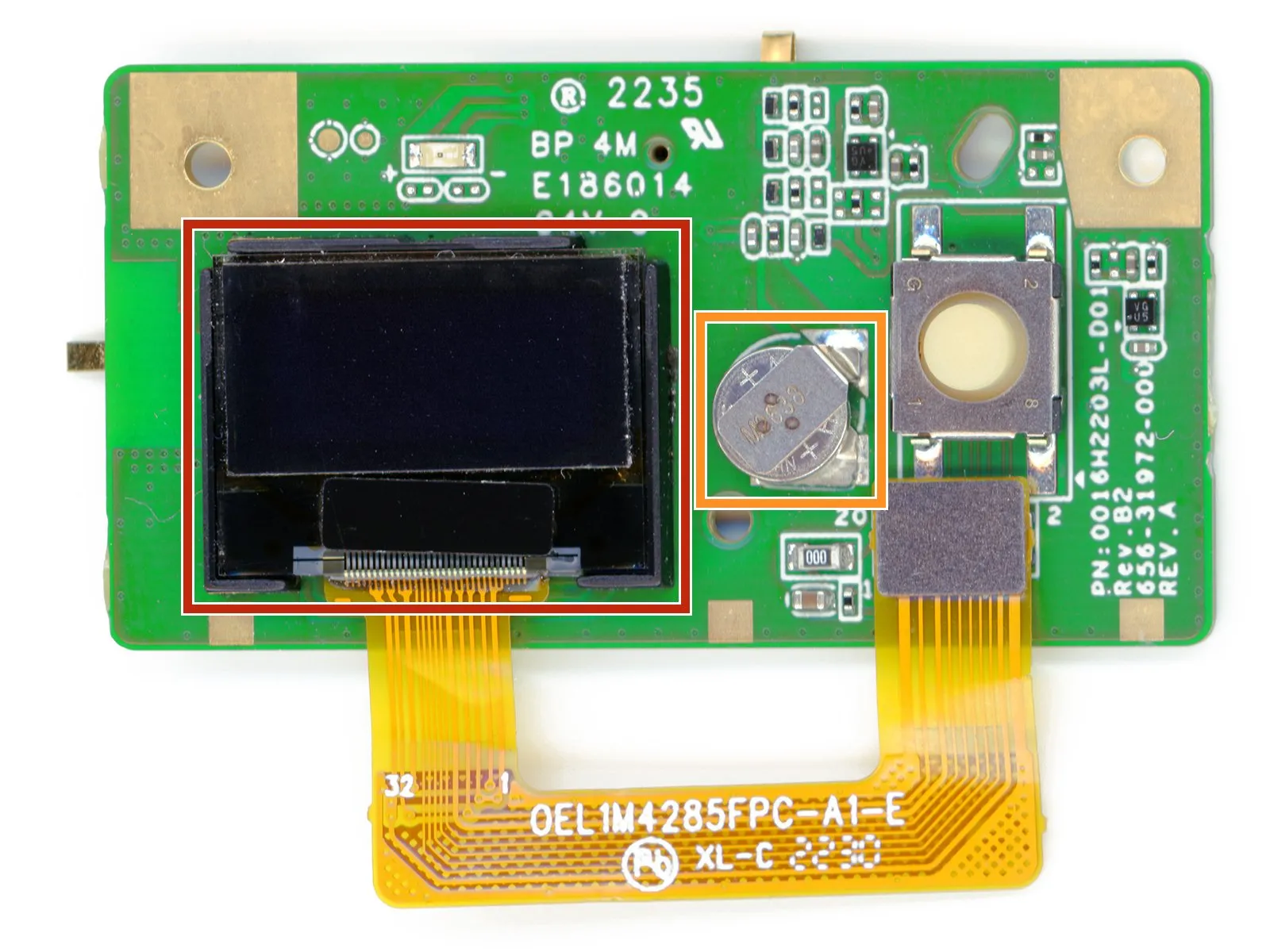

Шаг 15 Зеленее травы

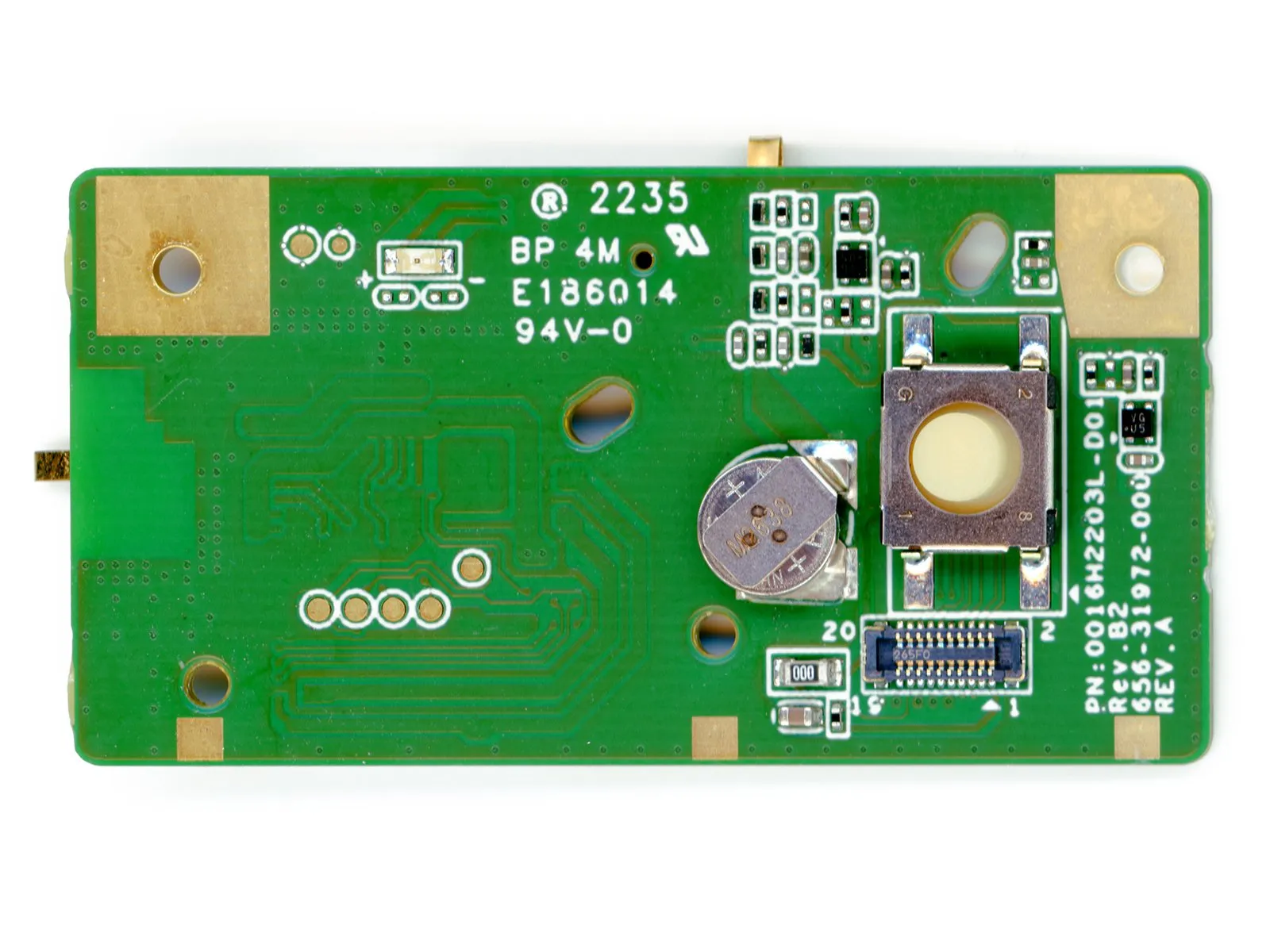

• На верхней стороне этого зеленого зверя находится не только кнопка спуска затвора GoPro. Это также часть команды:

• 0,5-дюймовый OLED-дисплей 72x32px (маркировка OEL9E3033A0).

• Seiko ML414H резервная батарея

• Еще один экран EMI и термопрокладка, и нижняя сторона не менее интересна:

• Qualcomm QCA9377 чипсет WiFi и Bluetooth

• Микрофон MEMS на верхней стороне

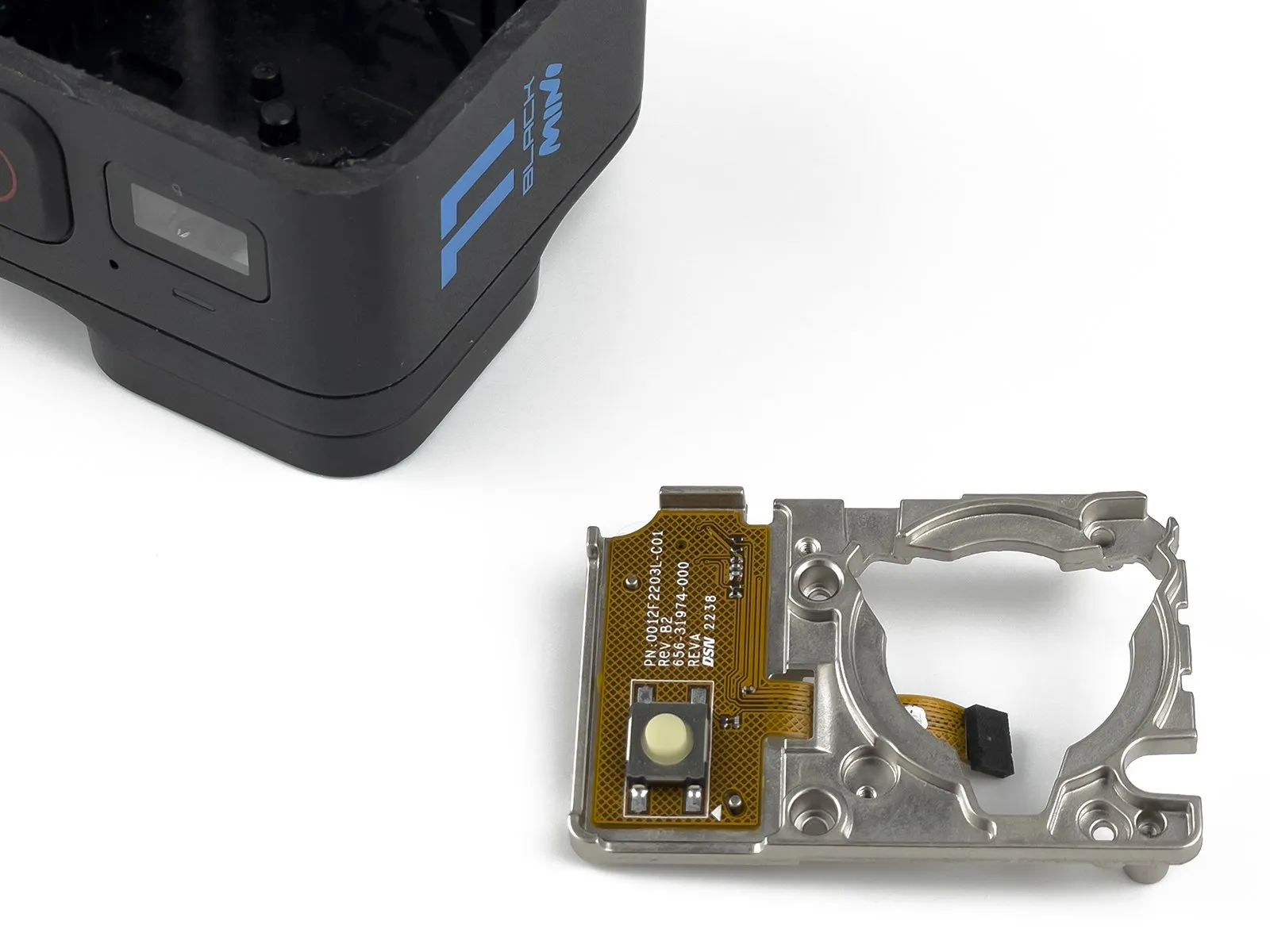

Шаг 16 Еще один микрофон

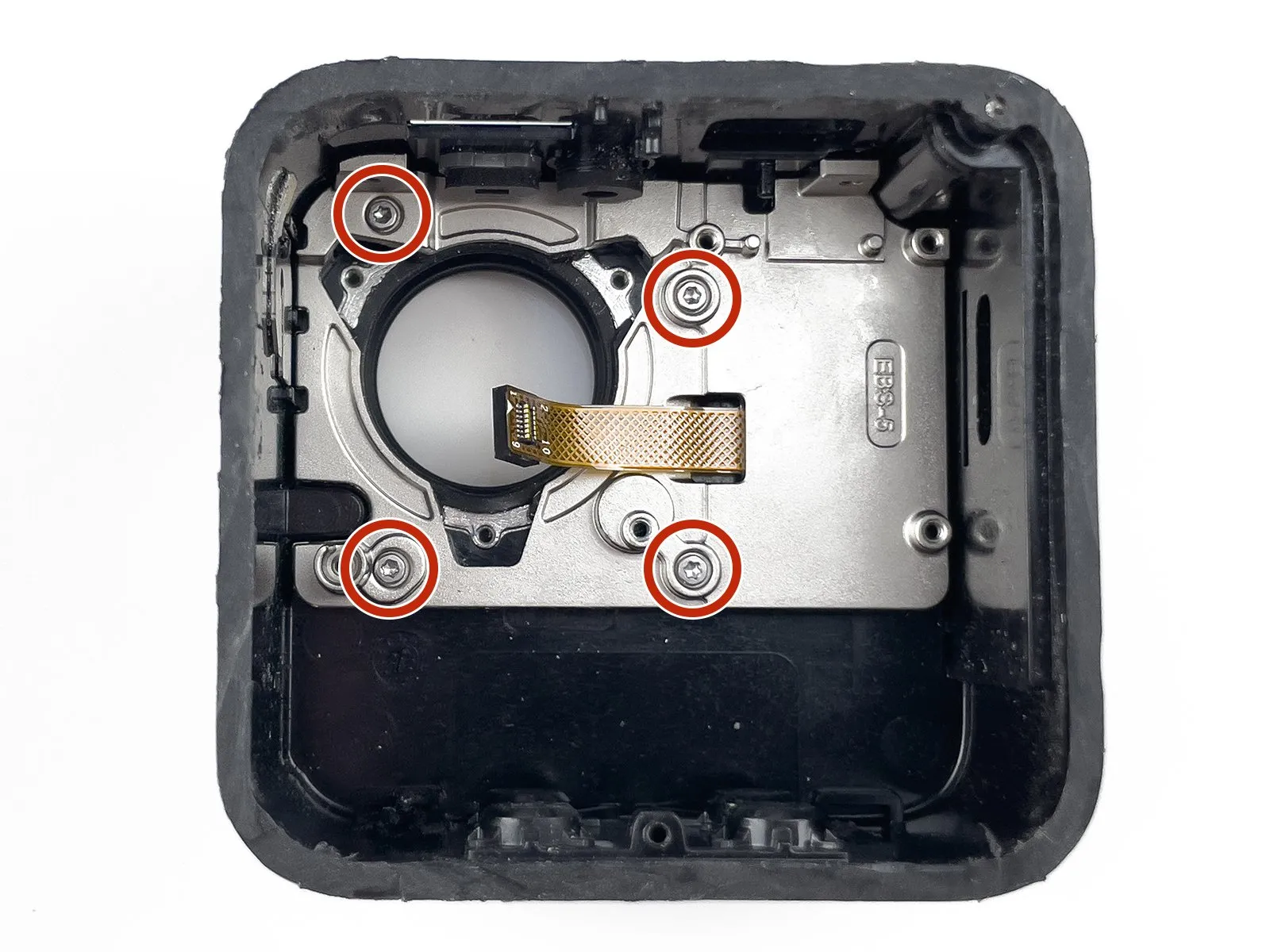

• Осталось четыре винта T4 Torx, удерживающих алюминиевый кронштейн, к которому когда-то были прикреплены все печатные платы.

• Больше никакого клея, никаких винтов. Вытащив металлическую рамку из корпуса, вы оставляете безжизненную, пустую пластиковую оболочку и обнаруживаете последние электронные компоненты:

• Кнопка питания/сопряжения и, спрятанный на нижней стороне, третий член звукозаписывающей тройки:

• Микрофон MEMS с лицевой стороны

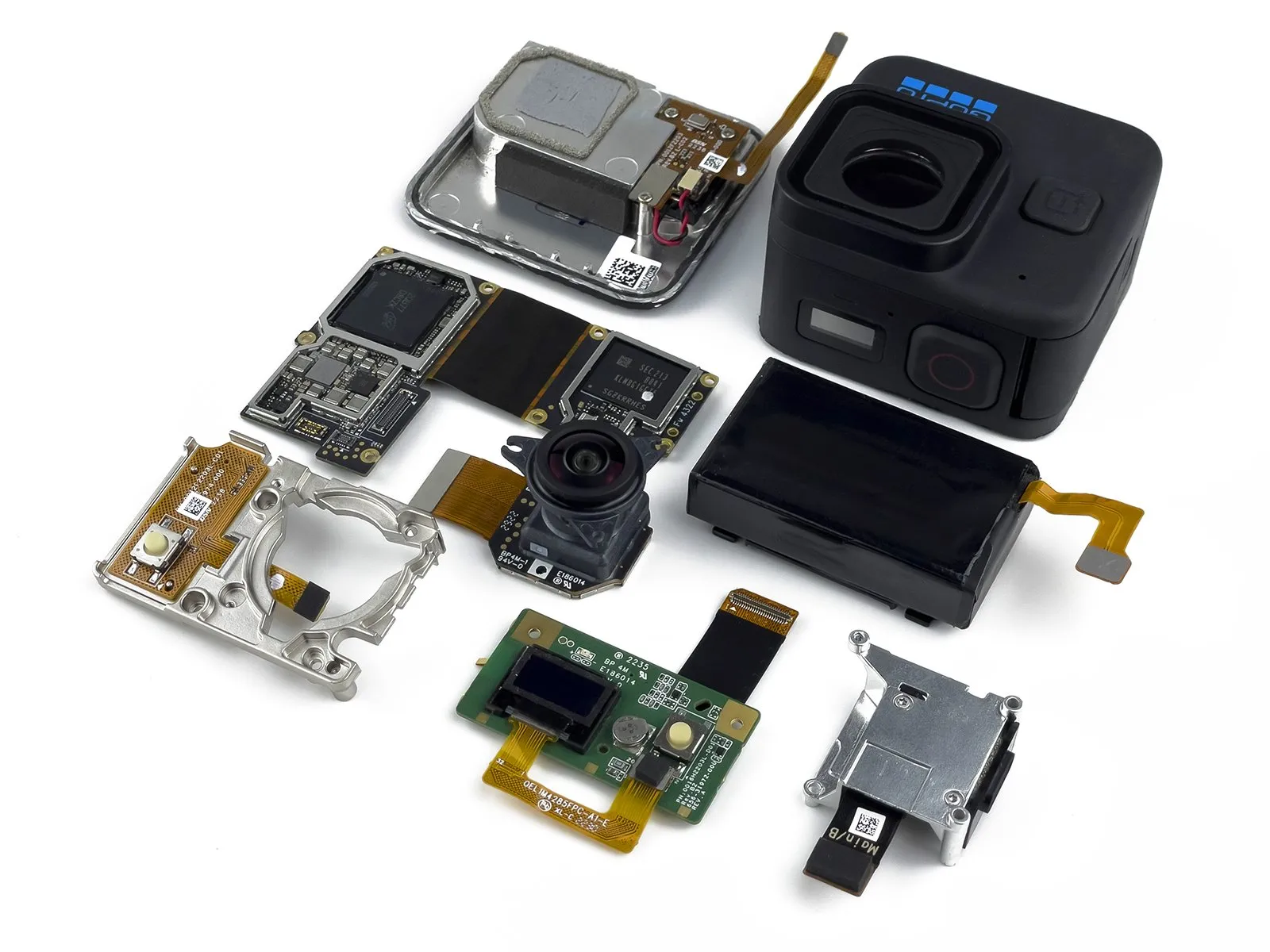

Шаг 17 Фин

• Пора закругляться! После тщательного разбора мы можем с уверенностью заключить, что GoPro HERO11 Black Mini была создана не для ремонта. Начнем с положительных моментов:

• Крышку объектива можно легко открутить и заменить. Для этого не требуется никаких инструментов, и она совместима с крышками объективов для других камер GoPro.

• Складные пальцы крепятся стандартными винтами Torx и заменяются почти так же легко, как и крышка объектива. Однако...

• Складные пальцы в нижней части прикручены только к металлическим резьбовым вставкам в пластиковом корпусе GoPro, и эти резьбовые вставки могут рассохнуться легче, чем сами складные пальцы.

• Это не так интересно и, конечно, для некоторых станет решающим фактором:

• Слон в комнате: У камеры несъемный аккумулятор. Это не только ограничивает удобство использования из-за нехватки времени автономной работы, но и ограничивает продолжительность жизни камеры в целом. Мы уже сталкивались с подобным - вспомните GoPro SESSION?

• Все внутренние компоненты очень легко заменить, если открыть камеру, но открыть ее неразрушающим способом практически невозможно.

• Оценка ремонтопригодности: 2/10. Похоже, это та цена, которую мы должны заплатить за современную экшн-камеру.
