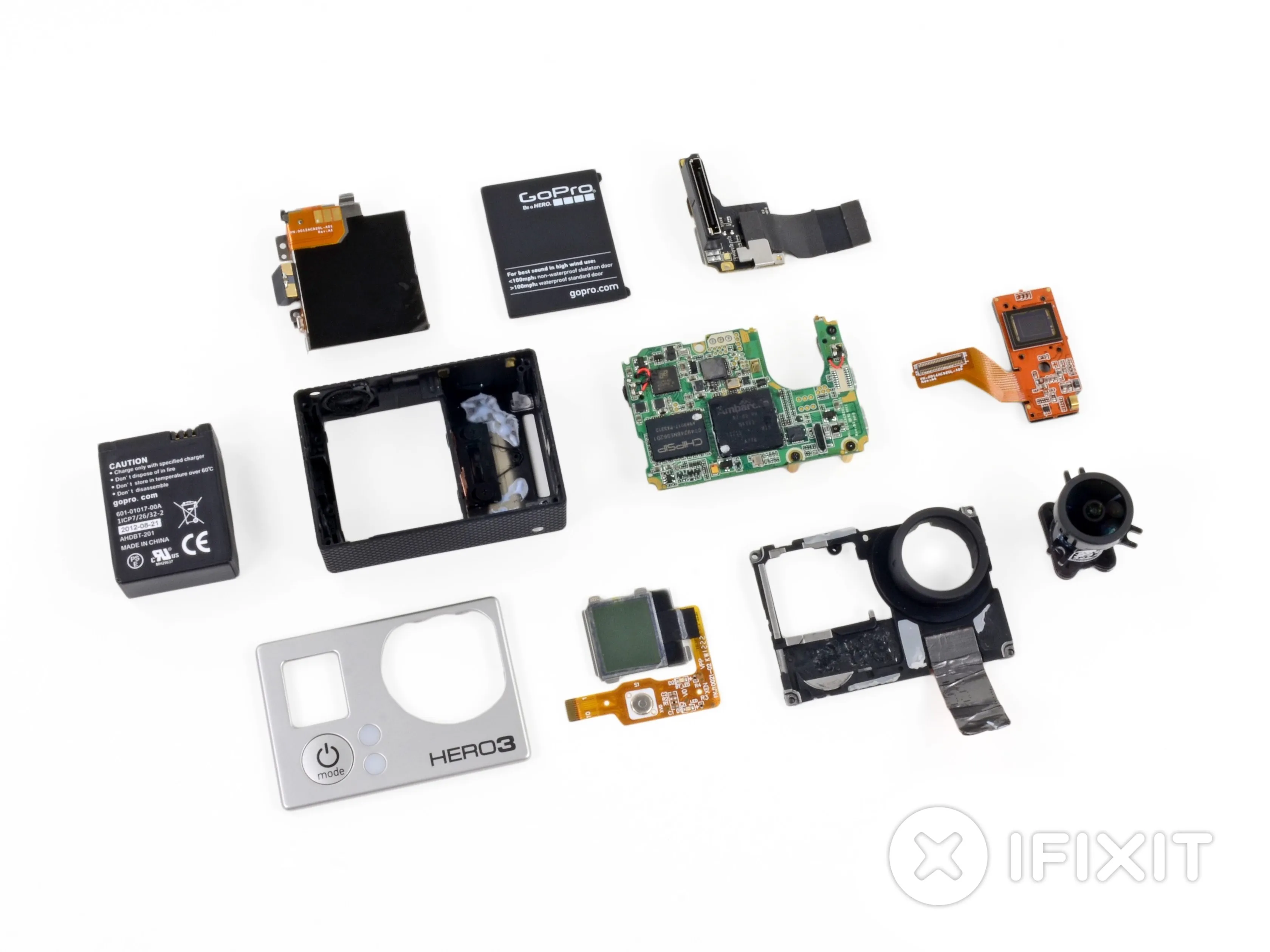

Разборка GoPro Hero3

Введение

Снег падает, и пора идти! Время GoPro! Хватайте ботинки, затягивайте крепления и надевайте шлемы: этот срыв скоро станет просто ужасным.

Хотите быть в курсе последних радикальных разрывов? Следите за нами в Twitter или ставьте лайк на Facebook, чтобы быть в курсе новостей Делаете.ру.

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

Шаг 1 Разборка GoPro Hero3

• В дополнение к более гладкому дизайну с более четкими кнопками, чем у Hero2, Hero3 имеет следующие характеристики:

• Белая/серебристая/черная версии с разрешением видео до 1080p30 (белая/серебристая) / 1080p60 (черная) и 4K (!) при 15 кадрах в секунду (fps) в Black Edition.

• 5/11/12-мегапиксельная камера с серийной съемкой 30/10/3 кадров в секунду соответственно

• Литий-ионная аккумуляторная батарея емкостью 1050 мАч

• До 64 ГБ внешней памяти microSD

• Встроенный Wi-Fi

Шаг 2

• Что у тебя внутри, маленькая коробочка радости?

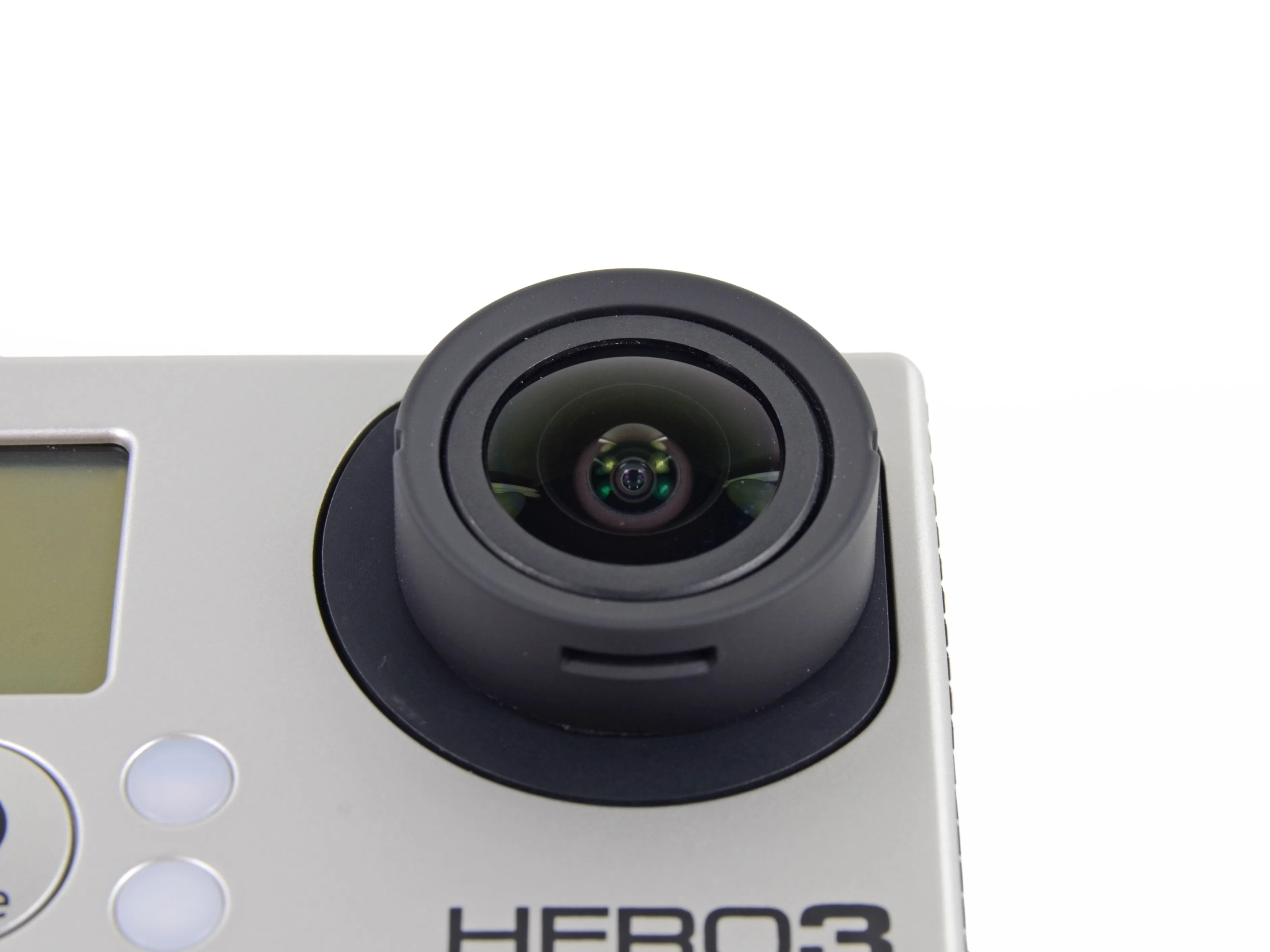

• К нашему ужасу, мы не смогли рассмотреть темные внутренности Hero3 через объектив. Пришло время вскрыть ее!

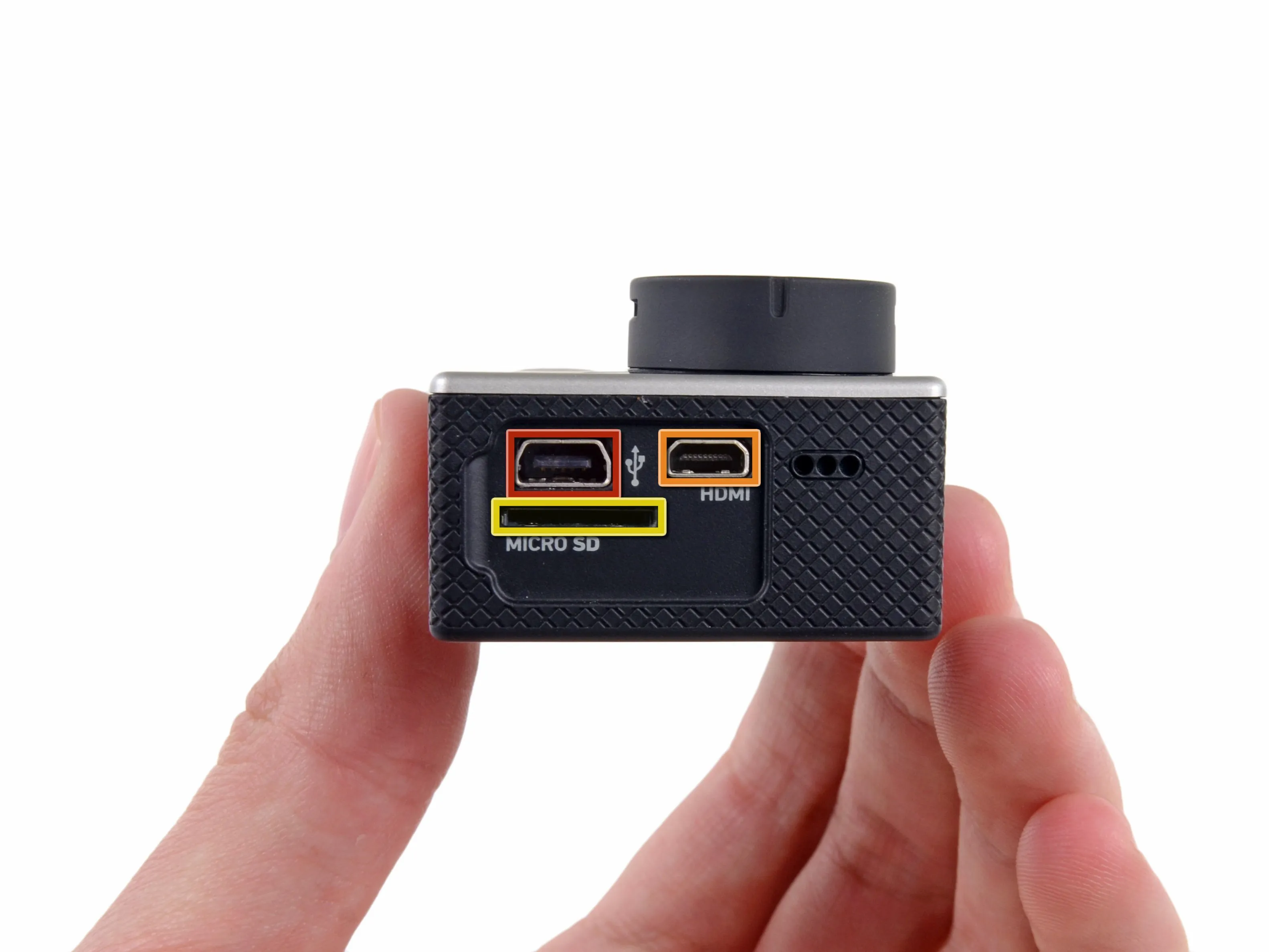

• Отклеив водонепроницаемую крышку, вы обнаружите следующие порты:

• Mini USB

• Micro HDMI

• microSD

Комментарии к шагу

Это не microUSB, а miniUSB.

Принято к сведению. Спасибо за предупреждение!

Исправлено.

Шаг 3

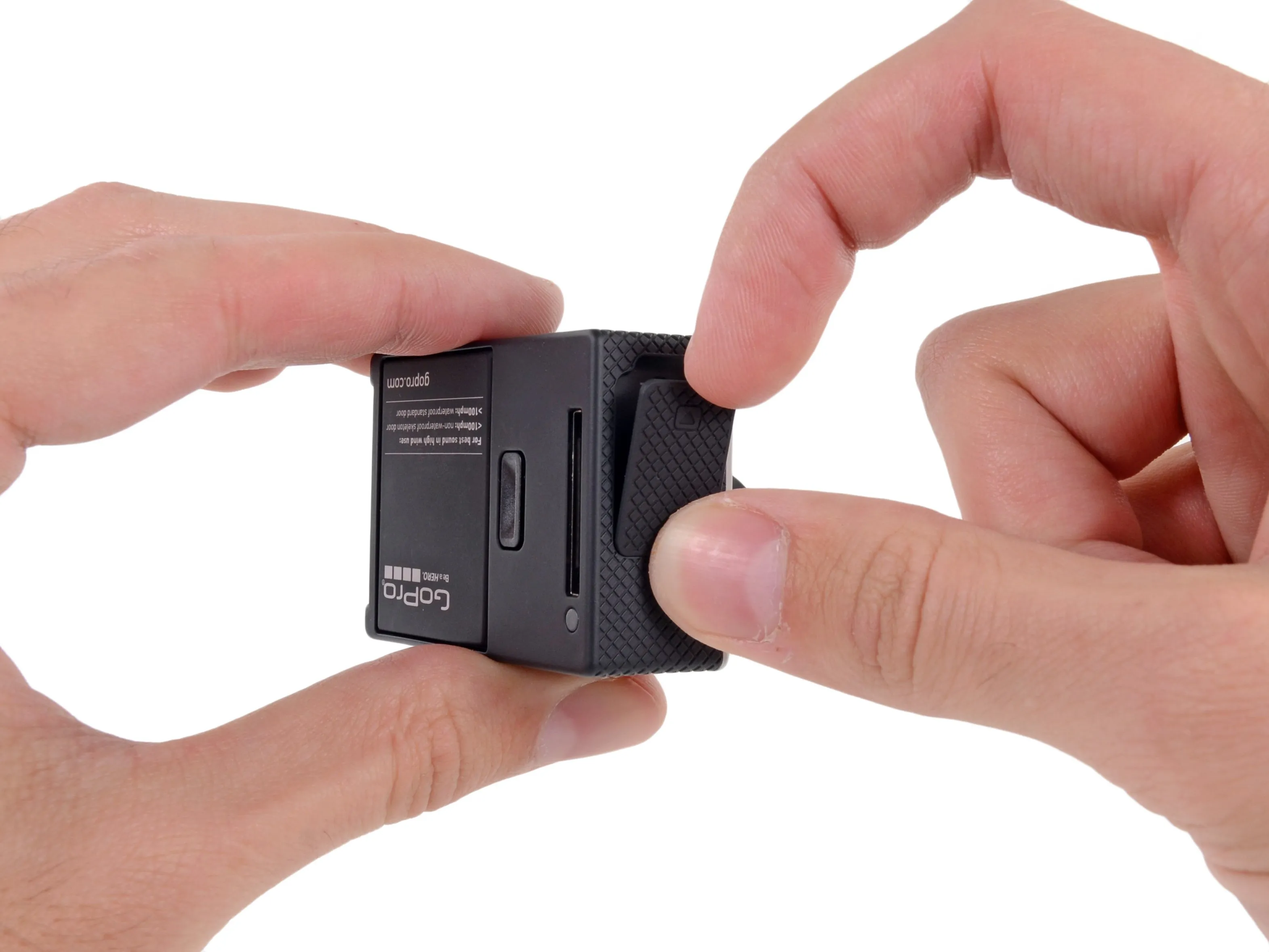

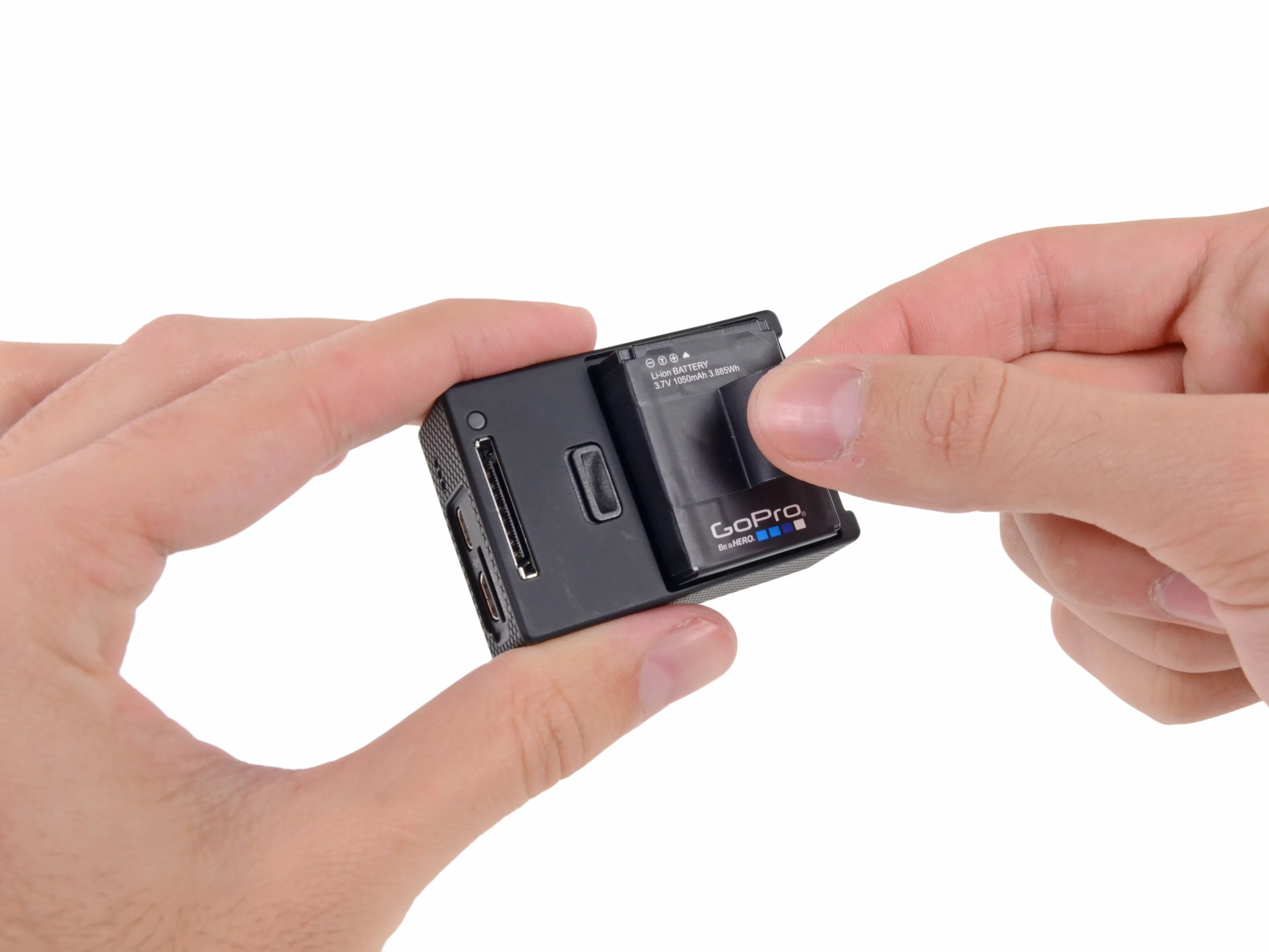

• Простым нажатием кнопки задняя крышка освобождается, открывая доступ к - что это?

• Как будто компания GoPro хотела, чтобы вы могли вынуть аккумулятор из своей HD Hero3. Какая оригинальная идея.

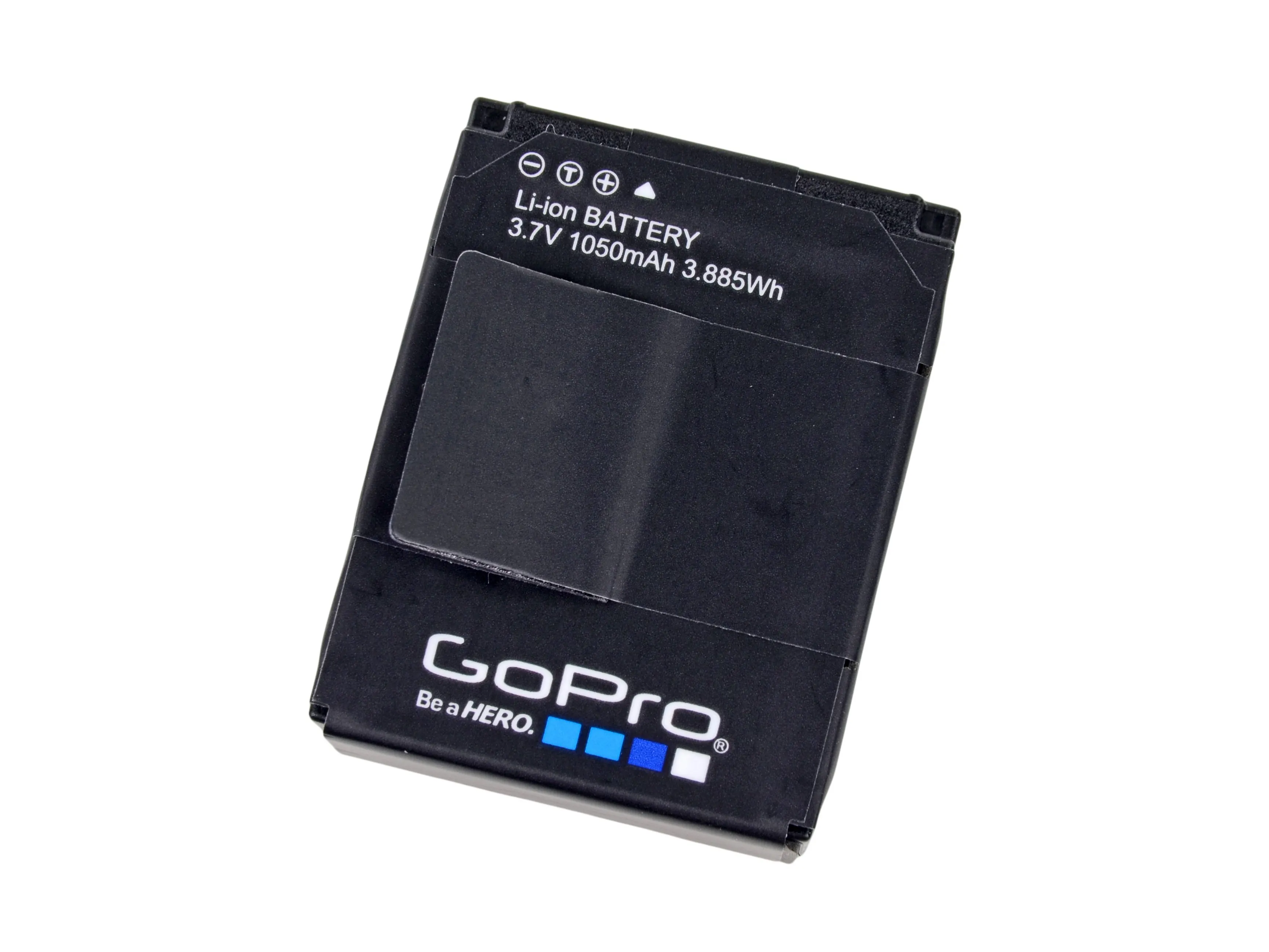

• Аккумулятор Hero3 с напряжением 3,7 В имеет емкость 1050 мАч/3,85 Втч, что на 50 мАч меньше, чем у предыдущих моделей, предположительно из-за меньшего размера устройства.

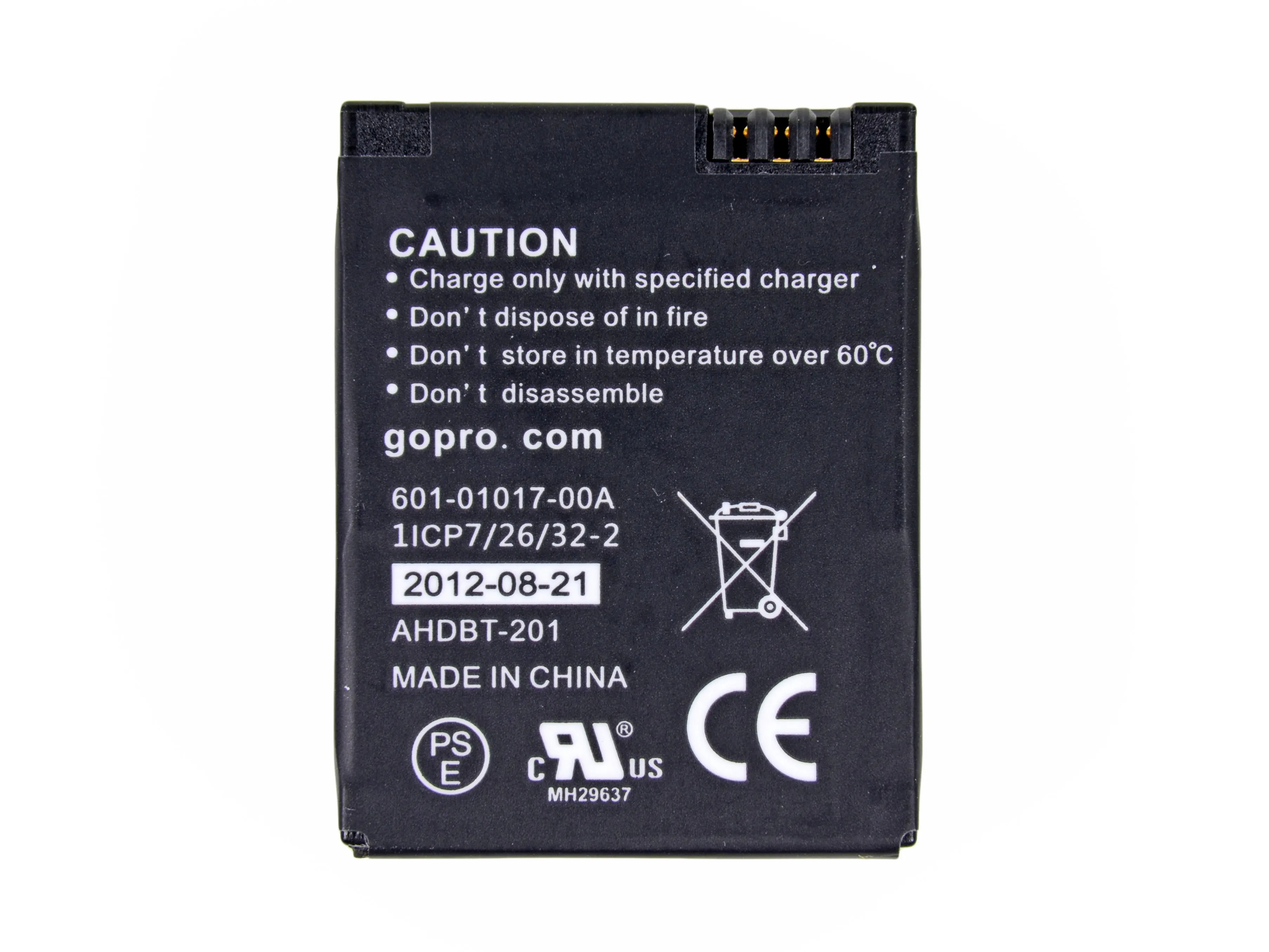

• Как обычно, на задней стороне батареи есть предупреждающие наклейки, запрещающие хранить батарею при высоких температурах, разбирать ее или выбрасывать...с огнем.

• Спасибо за предупреждение, GoPro.

Шаг 4

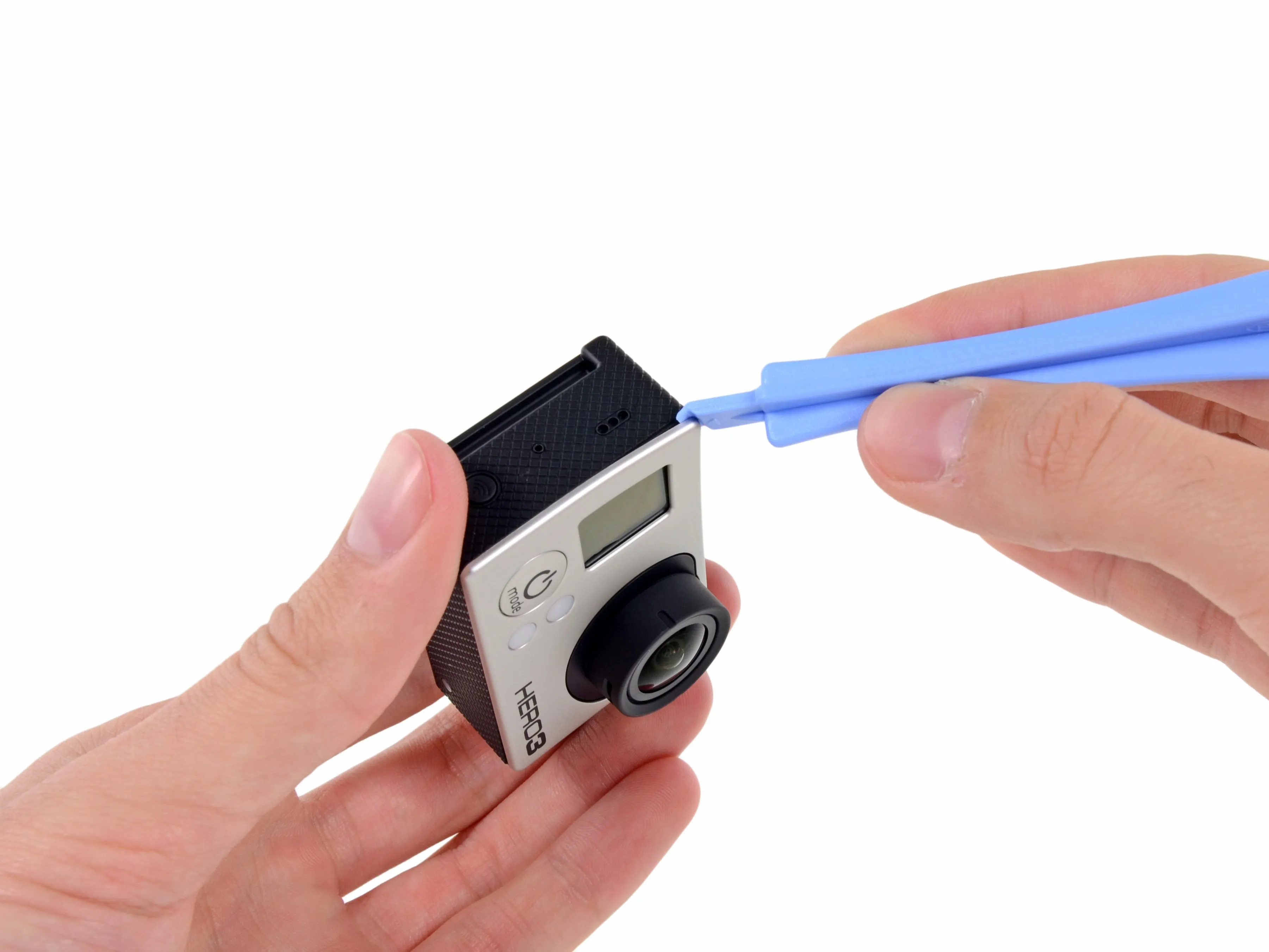

• Настал тот момент, когда в процессе разборки камеры приходится доставать инструмент. Не просто инструмент, а всегда уместный пластиковый инструмент для открывания.

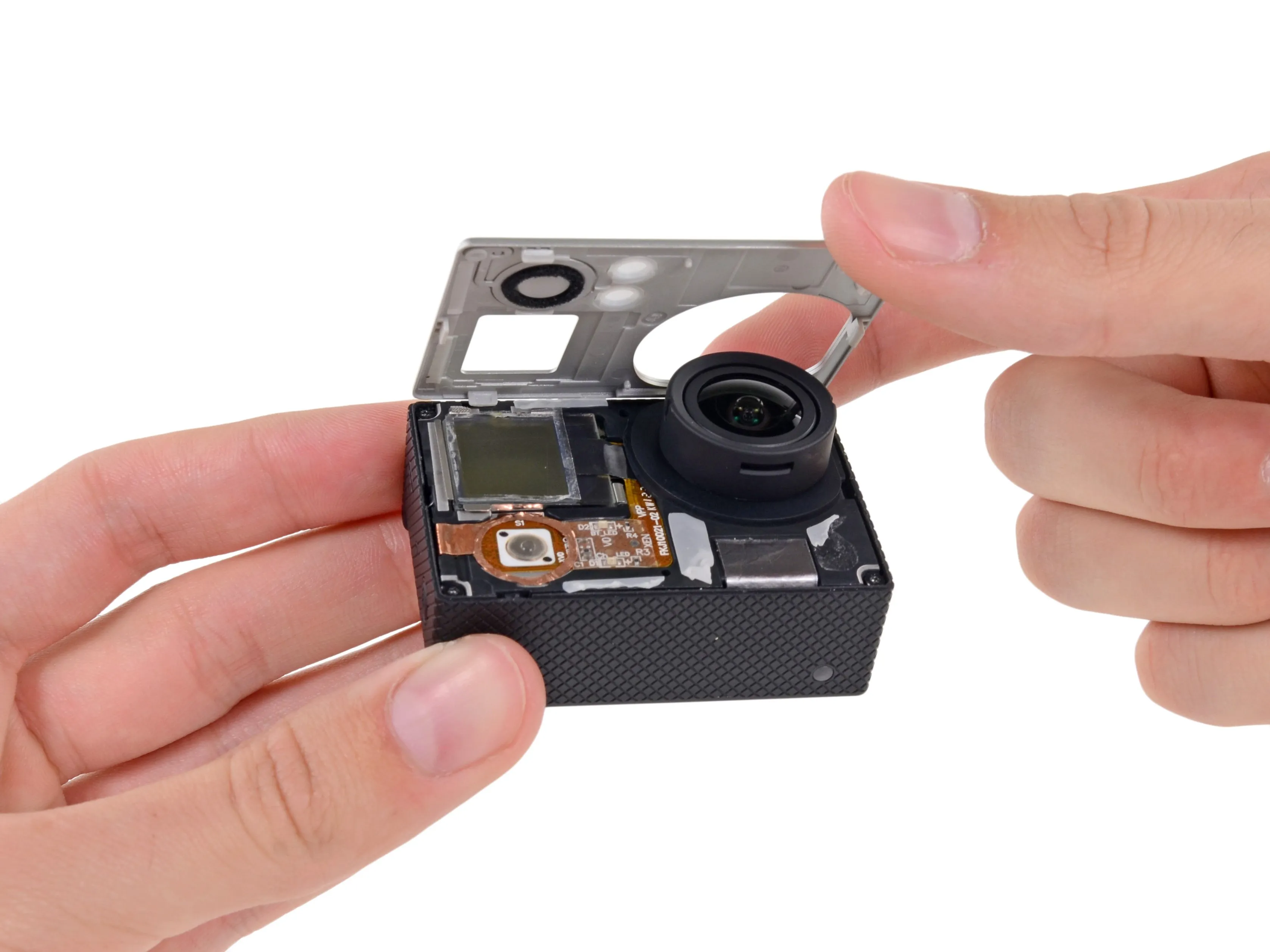

• Несколько зажимов и немного клея не составили труда для наших натренированных рук, и передняя крышка снимается.

Комментарии к шагу

Снять переднюю крышку будет проще, если камера работала некоторое время непосредственно перед разборкой.

Тепло, выделяемое компонентами, делает клей менее липким...

Но не забудьте вынуть аккумулятор!

Снимая переднюю крышку, учтите, что ЖК-дисплей может захотеть выйти вместе с крышкой и оборвет ленточный кабель, если ему позволить это сделать. Просто подтолкните сам экран назад к корпусу, когда будете отщелкивать язычки. Совершенно не из личного опыта...

На не связанной с этим ноте, кто-нибудь знает, где я могу получить замену переднего ЖК-дисплея + ленту?

ragecams продает эту деталь здесь:

https://ragecams.com/shop/gopro-hero33-re...

https://ragecams.com/shop/rear-part-ribbo...

Шаг 5

• Мы закончили с клеем и перешли к нашим любимым друзьям, которые помогают в ремонте: винтам Torx!

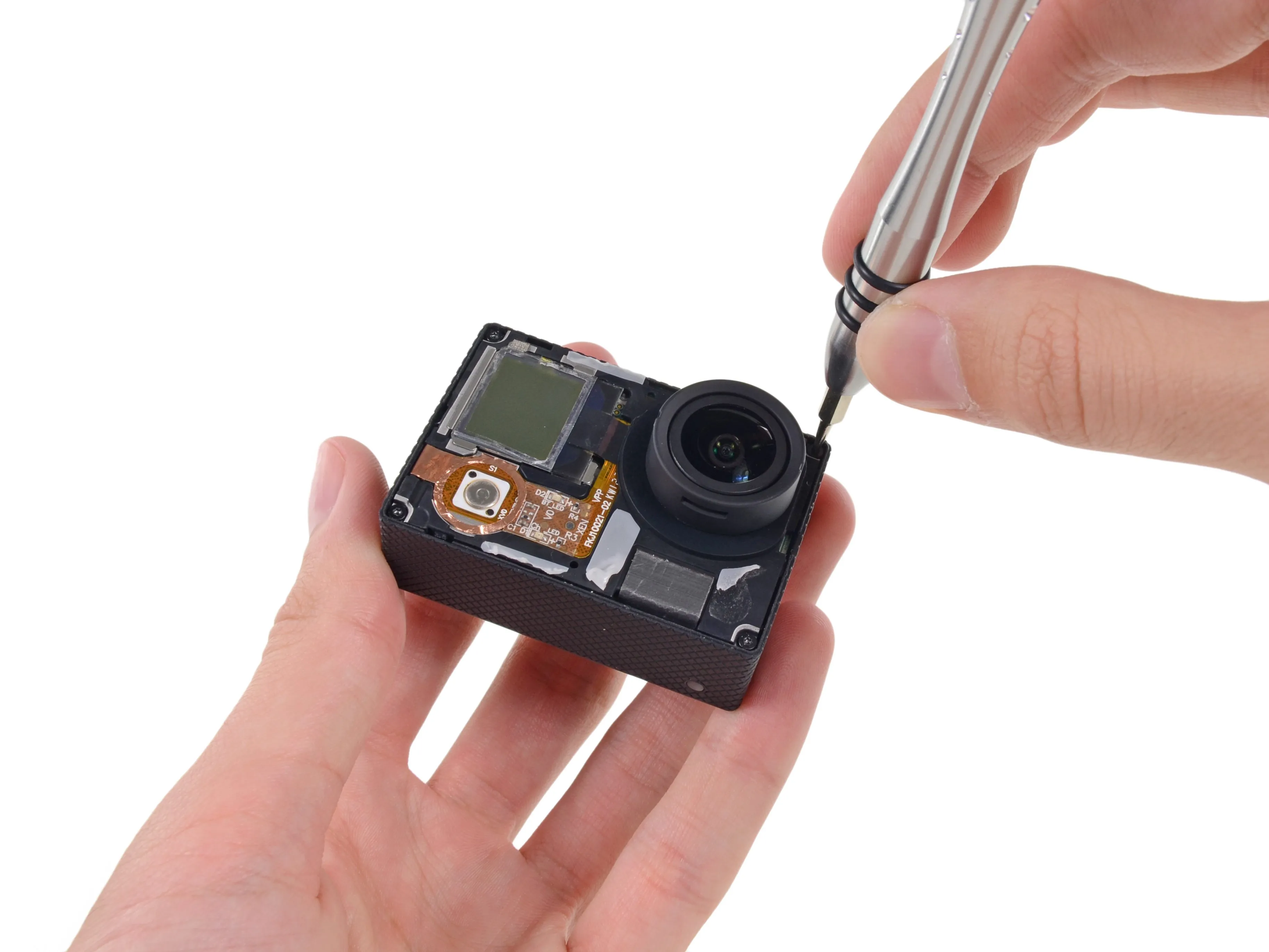

• Четыре удивительно длинных (8,1 мм) винта T4 Torx удерживают среднюю рамку на месте и легко извлекаются с помощью нашего набора 54 Bit Driver Kit.

Комментарии к шагу

Торкс - это T3, а не T4.

T4 подойдет мне?

Шаг 6

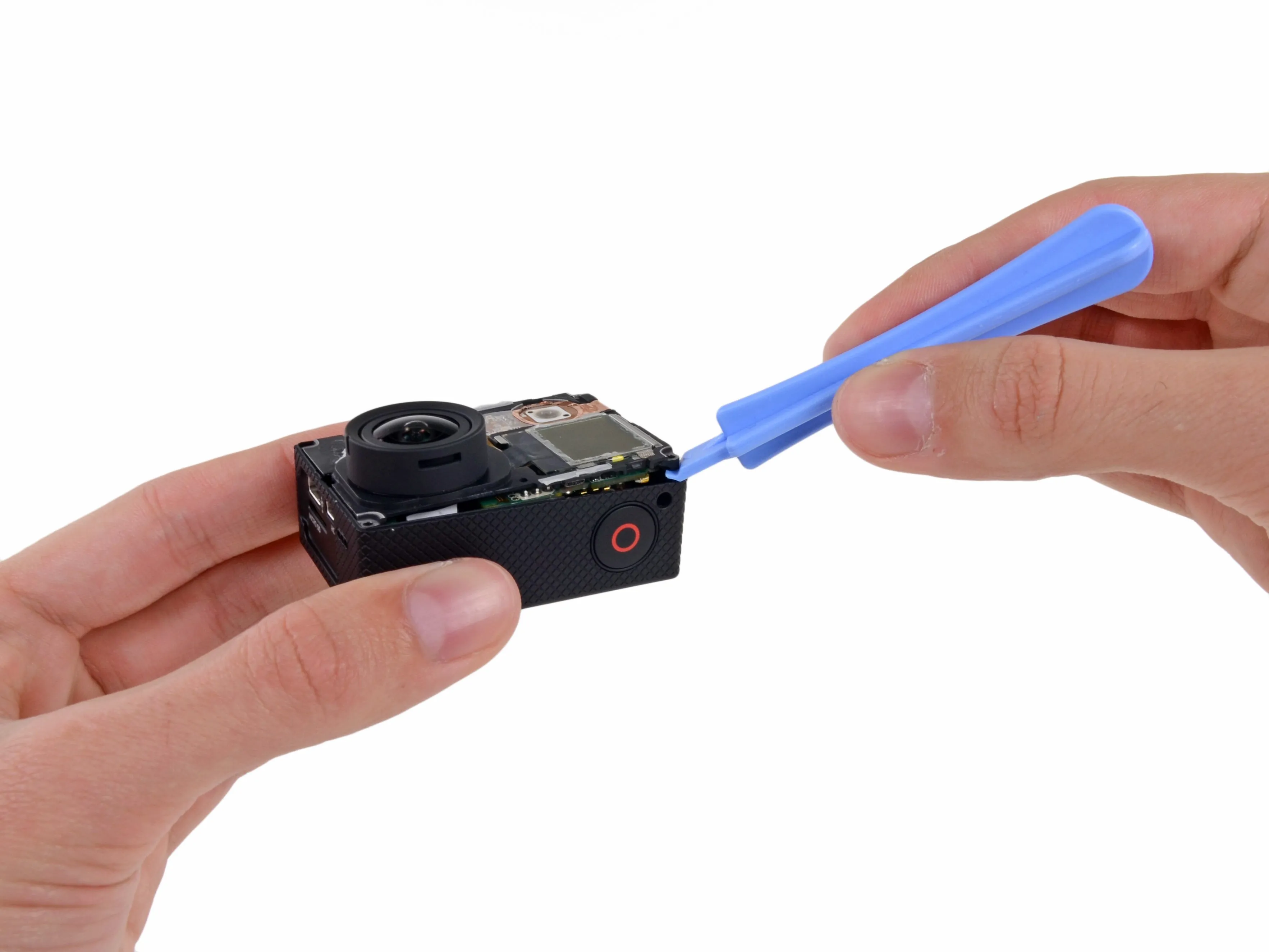

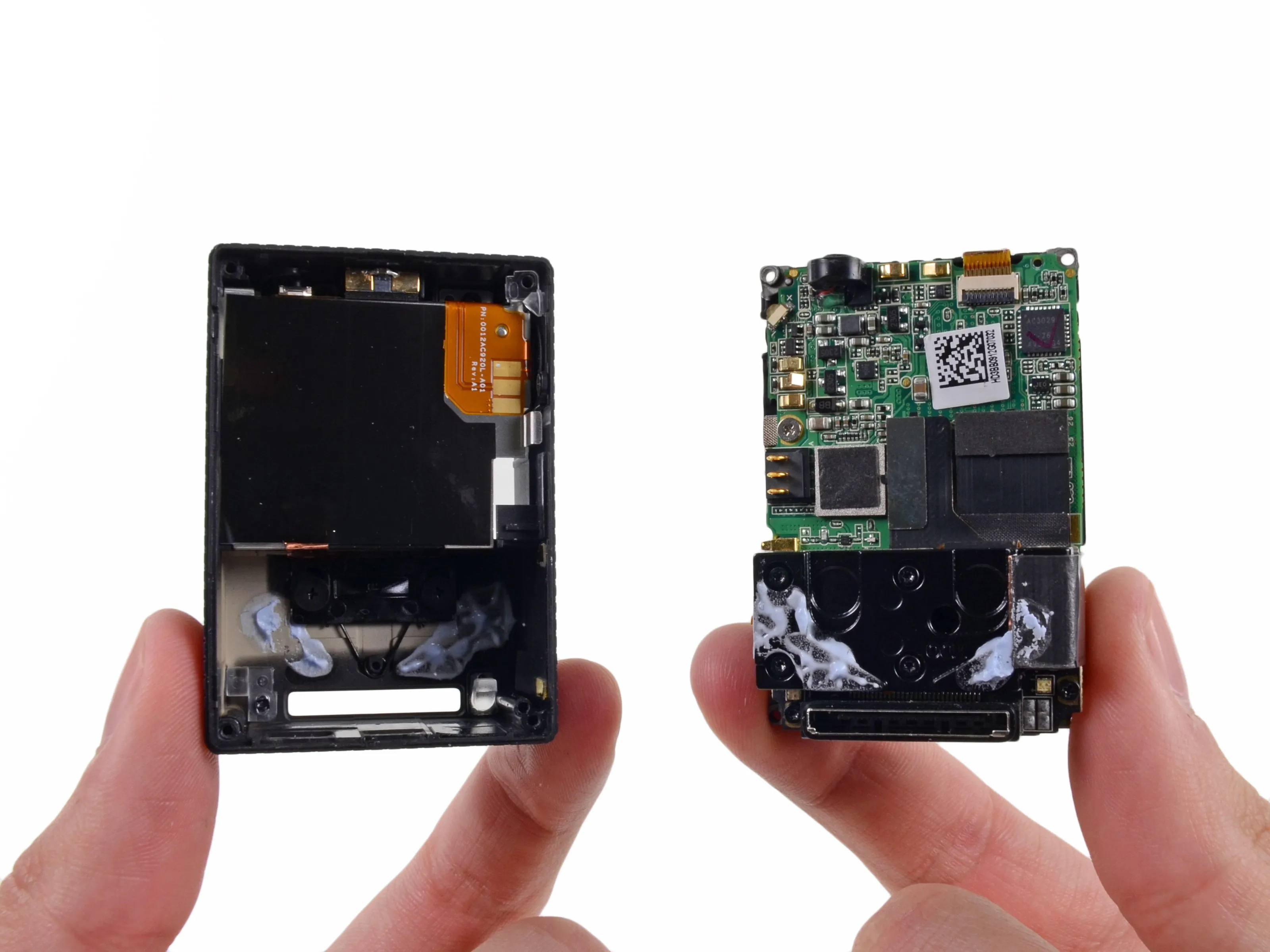

• Еще немного усилий, и средняя рамка и материнская плата в сборе станут следующей деталью, которая практически отвалится от GoPro. Это почти слишком просто.

• Мы всегда ратовали за то, чтобы дизайн продукции способствовал ремонтопригодности, но, увидев это в действии, мы все равно невольно задумались.

Шаг 7

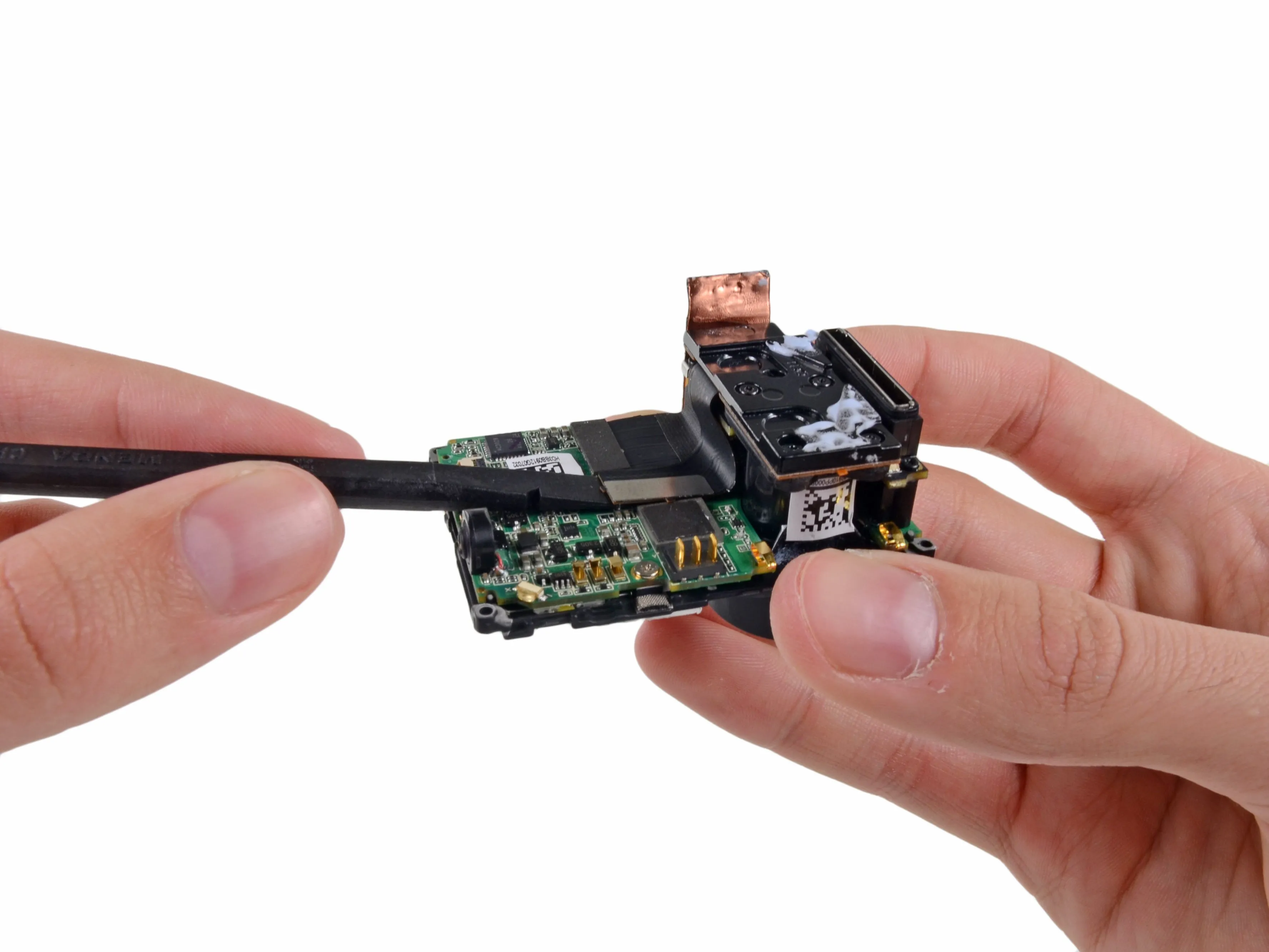

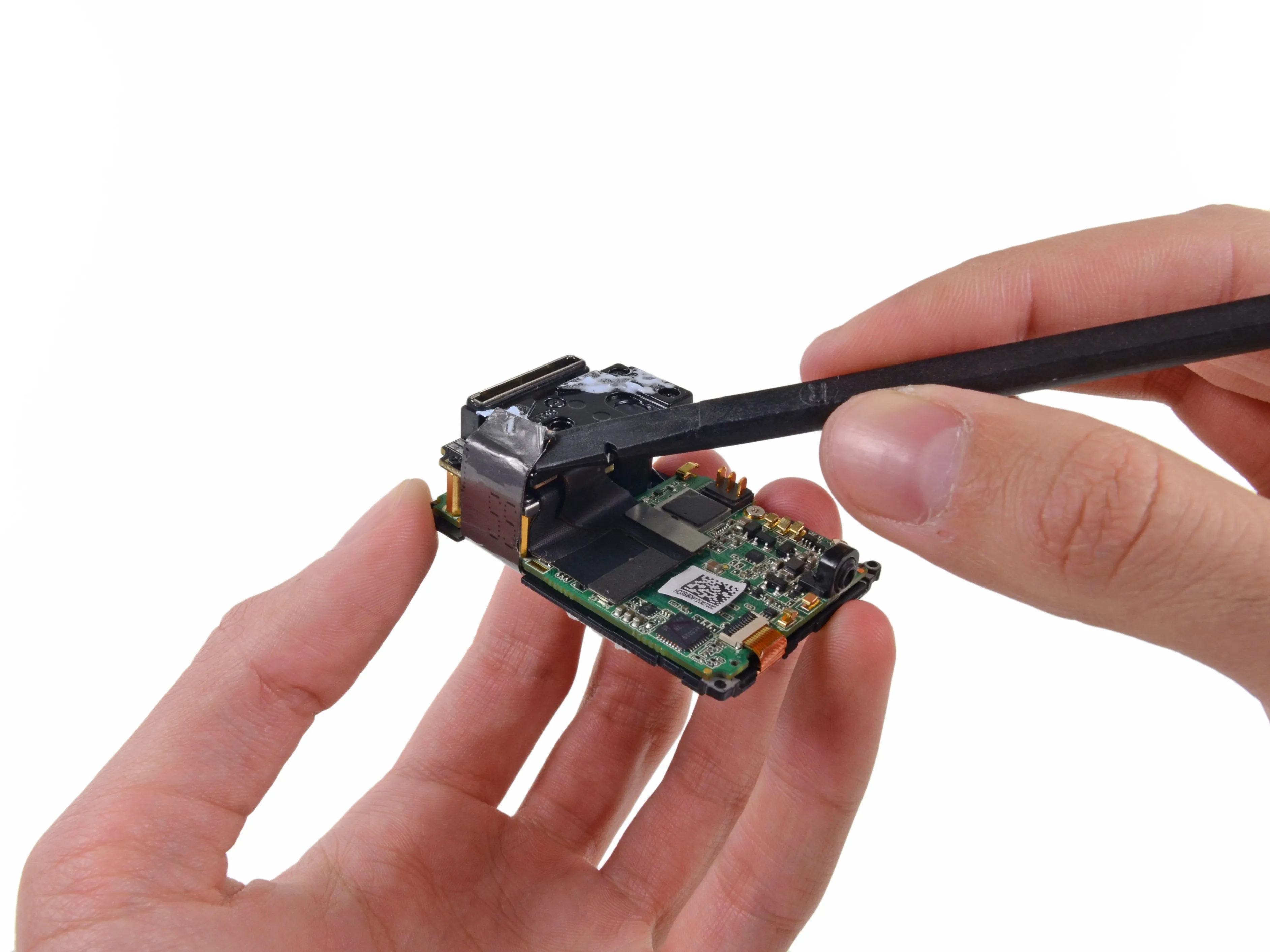

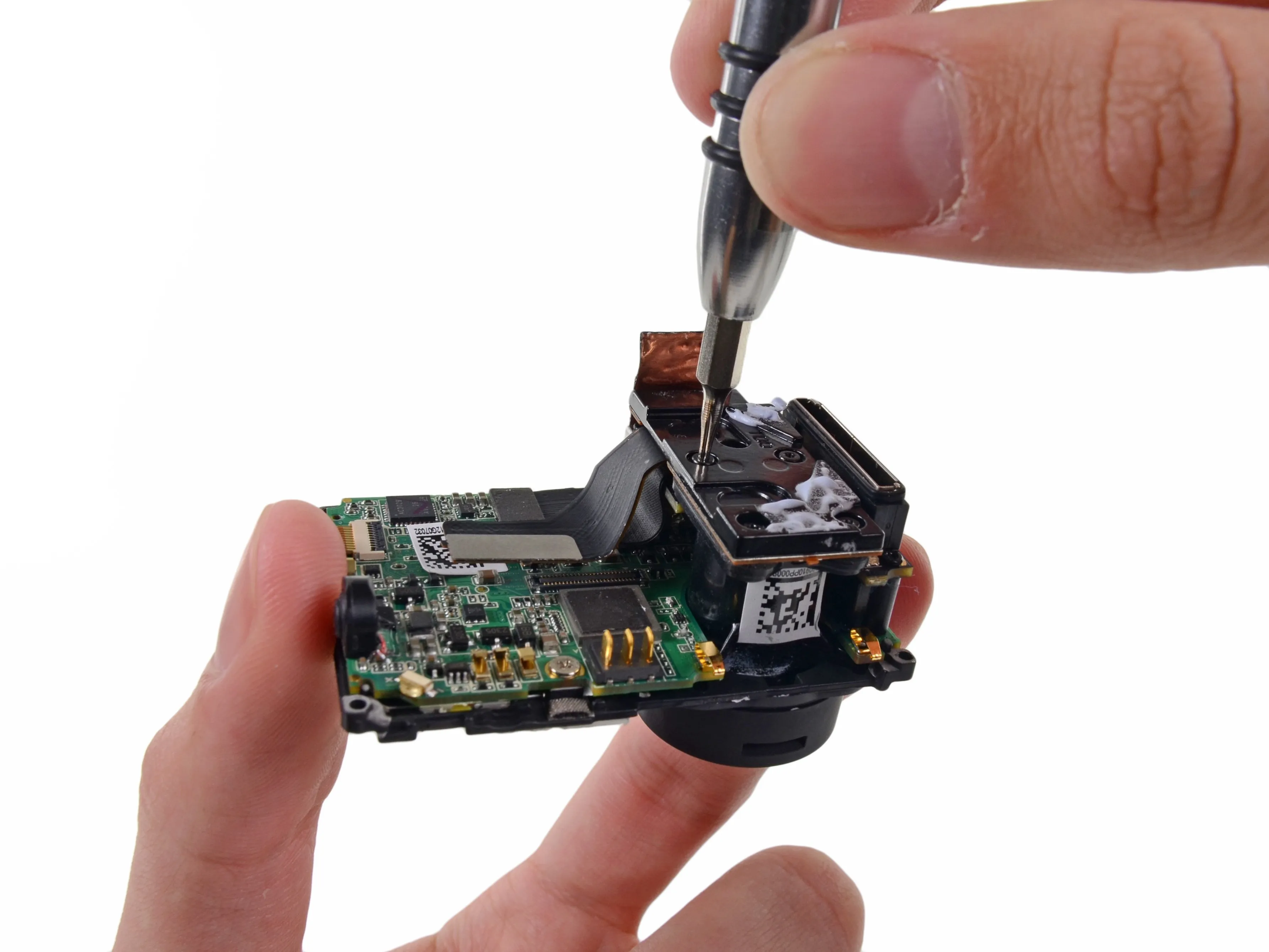

• Два кусочка ленты, один коннектор, еще четыре винта, немного отжатия... это устройство разбирается довольно легко, учитывая его небольшой размер и большие возможности записи!

Комментарии к шагу

Где можно купить оригинальный объектив для gopro hero 3 black на замену?

Спасибо

Если вы нашли оригинальный объектив для вашей gopro, дайте мне знать, спасибо.

ragecams предлагает все сменные объективы:

https://ragecams.com/shop/advanced_search...

RageCams продает объективы:

https://ragecams.com/shop/25mm-gopro-hero...

ragecams предлагает сменные объективы для камер gopro

https://ragecams.com/shop/advanced_search...

https://ragecams.com/shop/25mm-gopro-hero...

Шаг 8

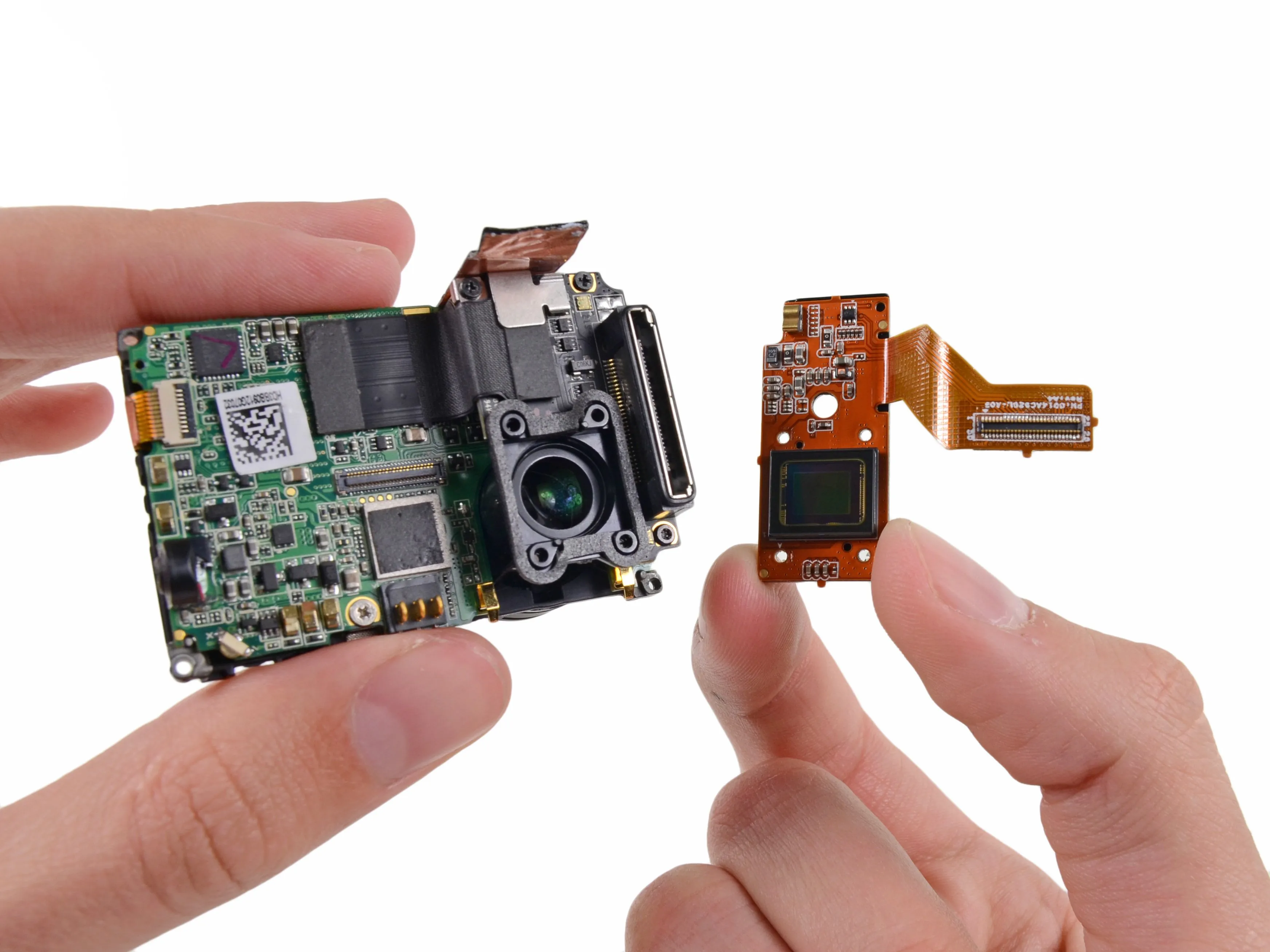

• Датчик изображения отсоединяется от материнской платы и может быть заменен независимо от остальных микросхем. Эта камера получает доверие к ремонтопригодности налево и направо.

• Наша Hero3 Black Edition оснащена 12-мегапиксельным датчиком изображения с улучшенными возможностями съемки при низкой освещенности, что является шагом вперед по сравнению с 5- и 11-мегапиксельными модулями в других моделях Hero.

• В то время как большее разрешение отлично подходит для фотоснимков, пиксельная мощь, которая отличает видеосъемку Black Edition от других моделей, находится в процессоре обработки изображений - об этом позже.

Комментарии к шагу

Где я могу купить передний ЖК-экран? Мой сломан, и я не могу достать его здесь, в Бразилии!

Спасибо

ragecams предлагает все запасные части для gopro:

https://ragecams.com/shop/gopro-hero33-re...

Отличная разборка!

Вы знаете, как называется кабель между CMOS и основной платой? Я только что узнал, что он называется Flat Flex Cable, но вопрос в том, как называется этот порт.

Я хотел бы знать, можно ли отделить датчик от корпуса.

да, ragecams предлагает этот кабель

www.ragecams.com

Привет, Дэниел, вы смогли найти кабель? Я тоже пытаюсь отсоединить CMOS и объектив от камеры. Я буду благодарен за любое руководство!

Просто хотел сказать спасибо за руководство, все просто и легко. К сожалению, корпус объектива оказался слишком маленьким на приемной стороне. В итоге я заменил объектив, а не весь корпус.

https://drive.google.com/open?id=12_EMqp...

Шаг 9

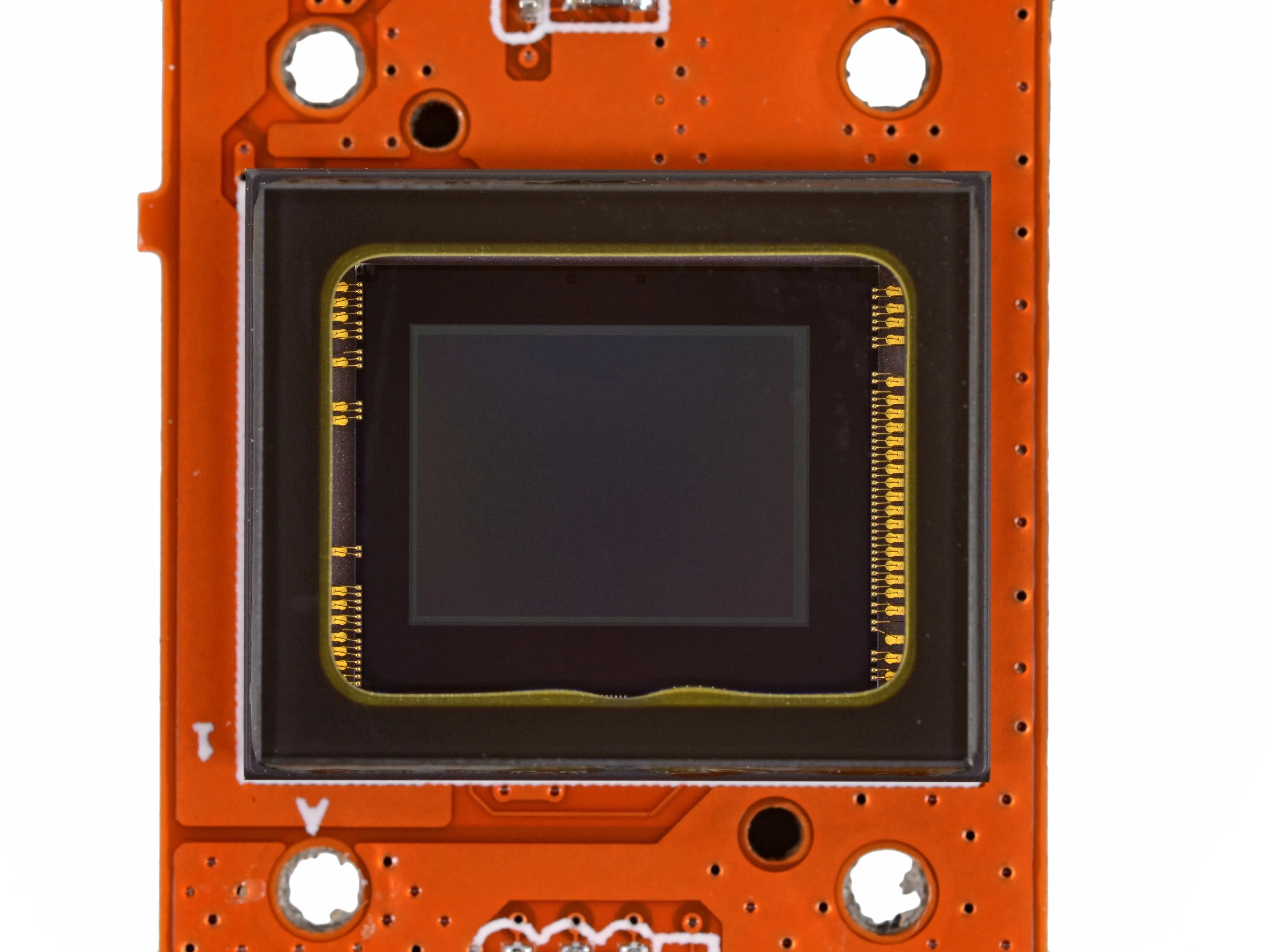

• В основе GoPro лежит датчик изображения Sony IMX117.

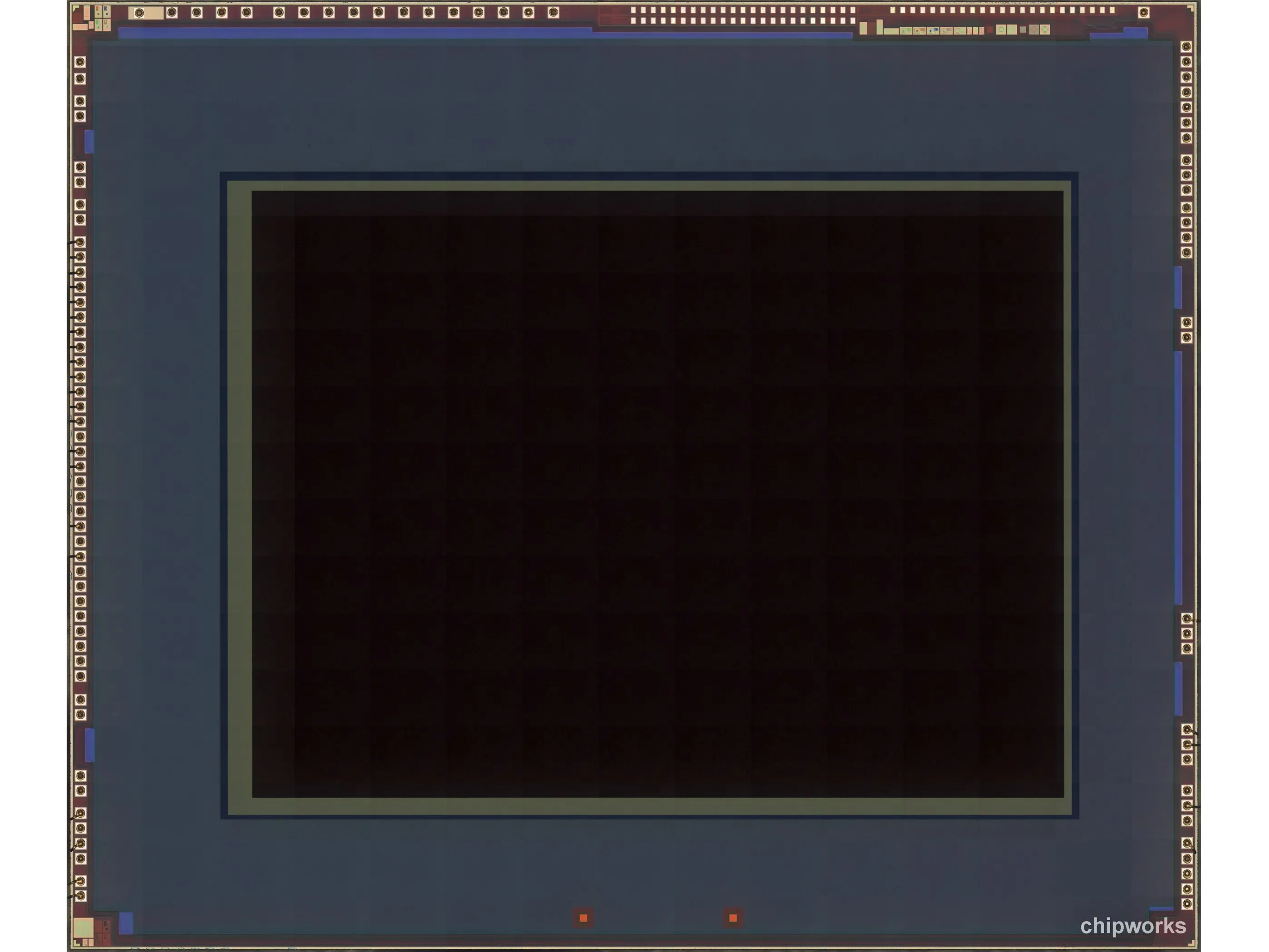

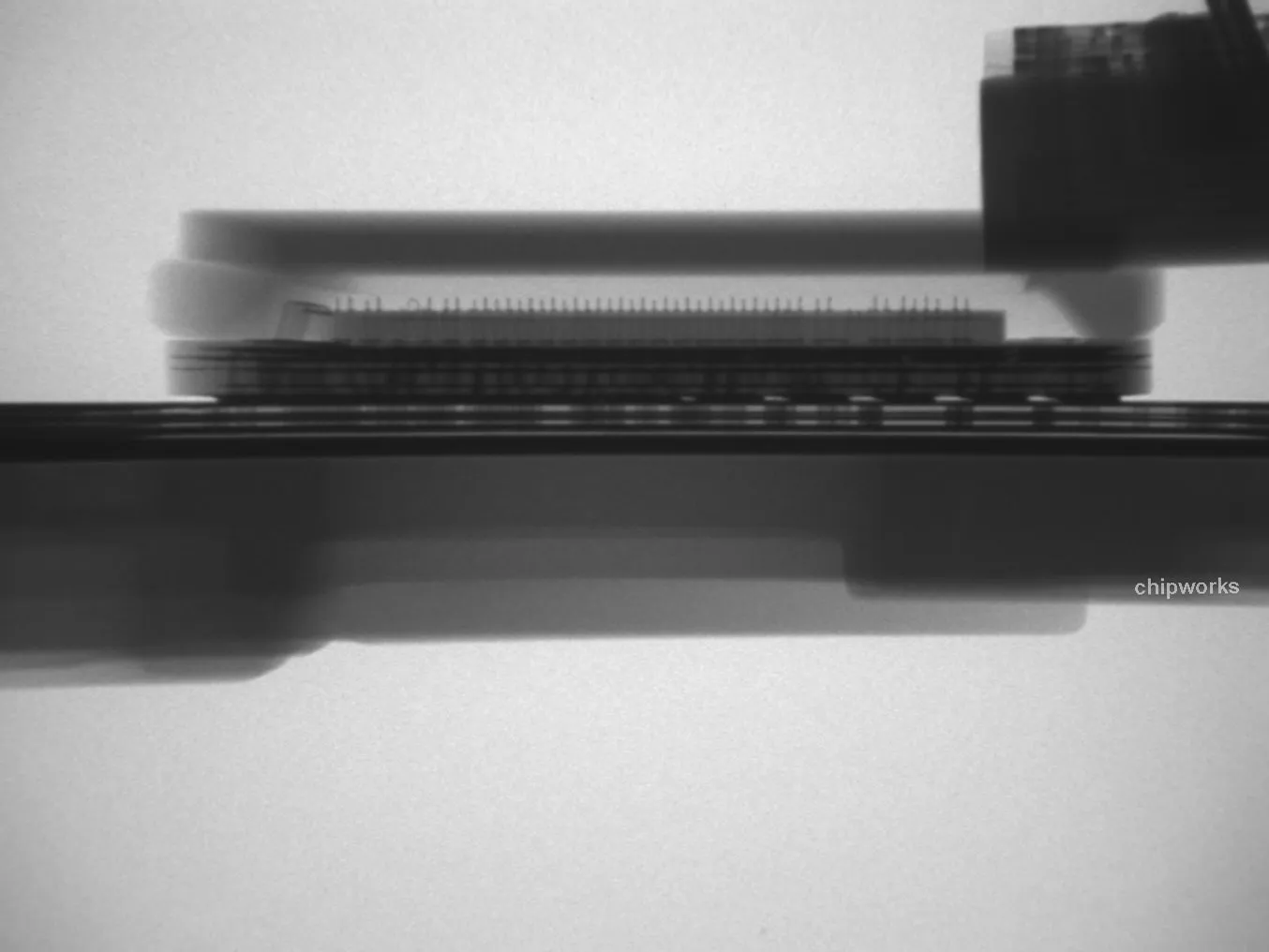

• По словам наших друзей из Chipworksдатчик Exmor-R имеет 'конструкцию с задней подсветкой 1,55 мкм на керамической подложке' - круто!

• Матрица поддерживает съемку с разрешением 12 МП со скоростью до 35 кадров в секунду, хотя камера рекламирует скорость серийной съемки 30 кадров в секунду.

• Посмотрите их разбор чтобы получить еще больше информации о Hero3!

Шаг 10

• Пришло время для всеми любимой рубрики: Наука с Делаете.ру! Мы решили немного повеселиться с объективом камеры Hero3 и одним из наших гитарных медиаторов Делаете.ру.

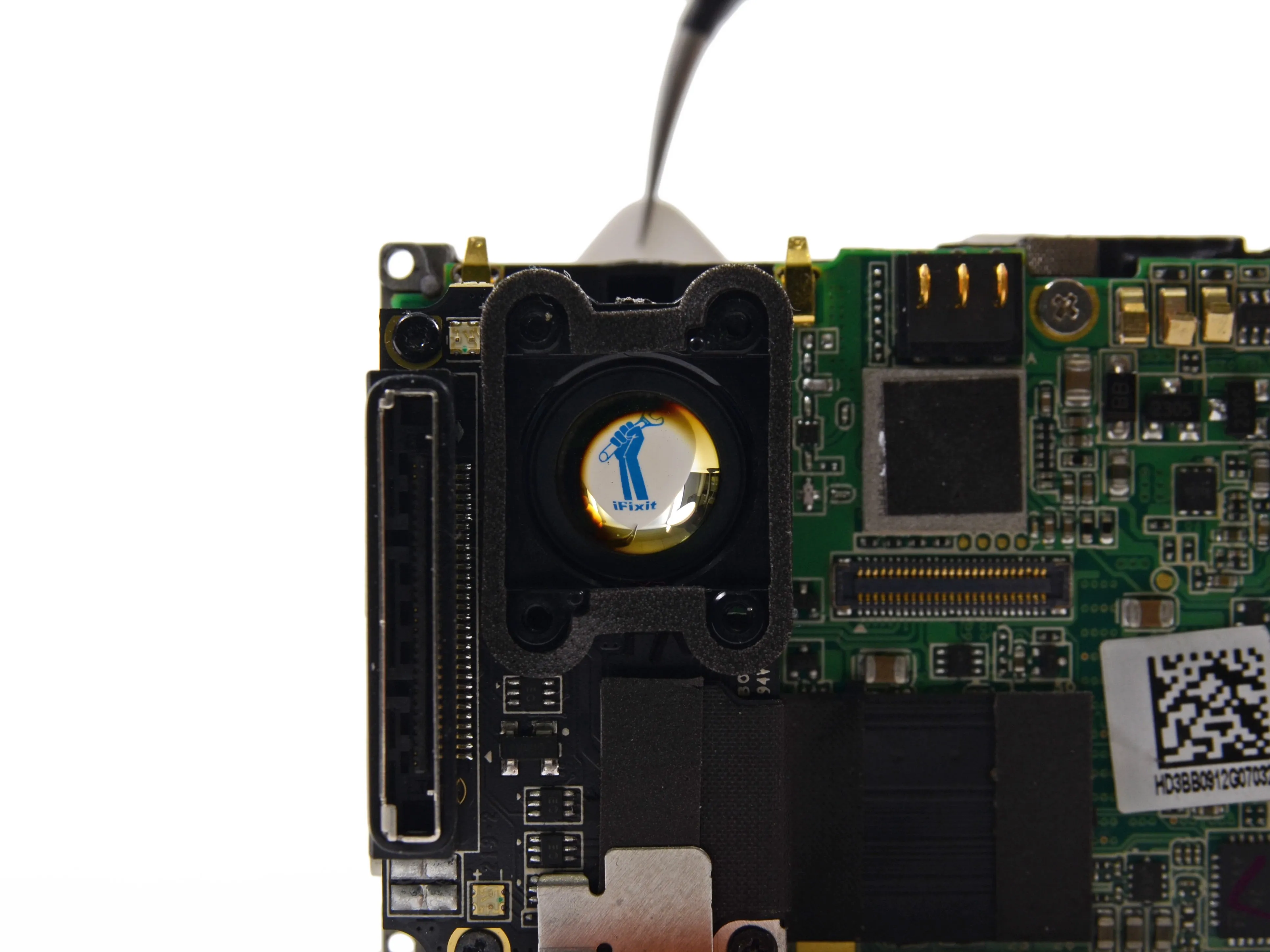

• Для этой простой демонстрации мы положили гитарный медиатор перед объективом в перевернутом виде и посмотрели через стекло. Как видите, перевернутое изображение было перевернуто вверх ногами!

• Так если объектив переворачивает изображение, почему же все снимки с наших цифровых камер не перевернуты?

• Как и линза нашего глазного яблока, все, что мы видим через оптическую линзу, выглядит перевернутым, пока не пройдет через какой-либо процессор. Для цифровой камеры таким процессором является интегральная схема. Наше зрение, напротив, использует самый совершенный процессор в мире, чтобы перевернуть изображение: человеческий мозг.

Шаг 11

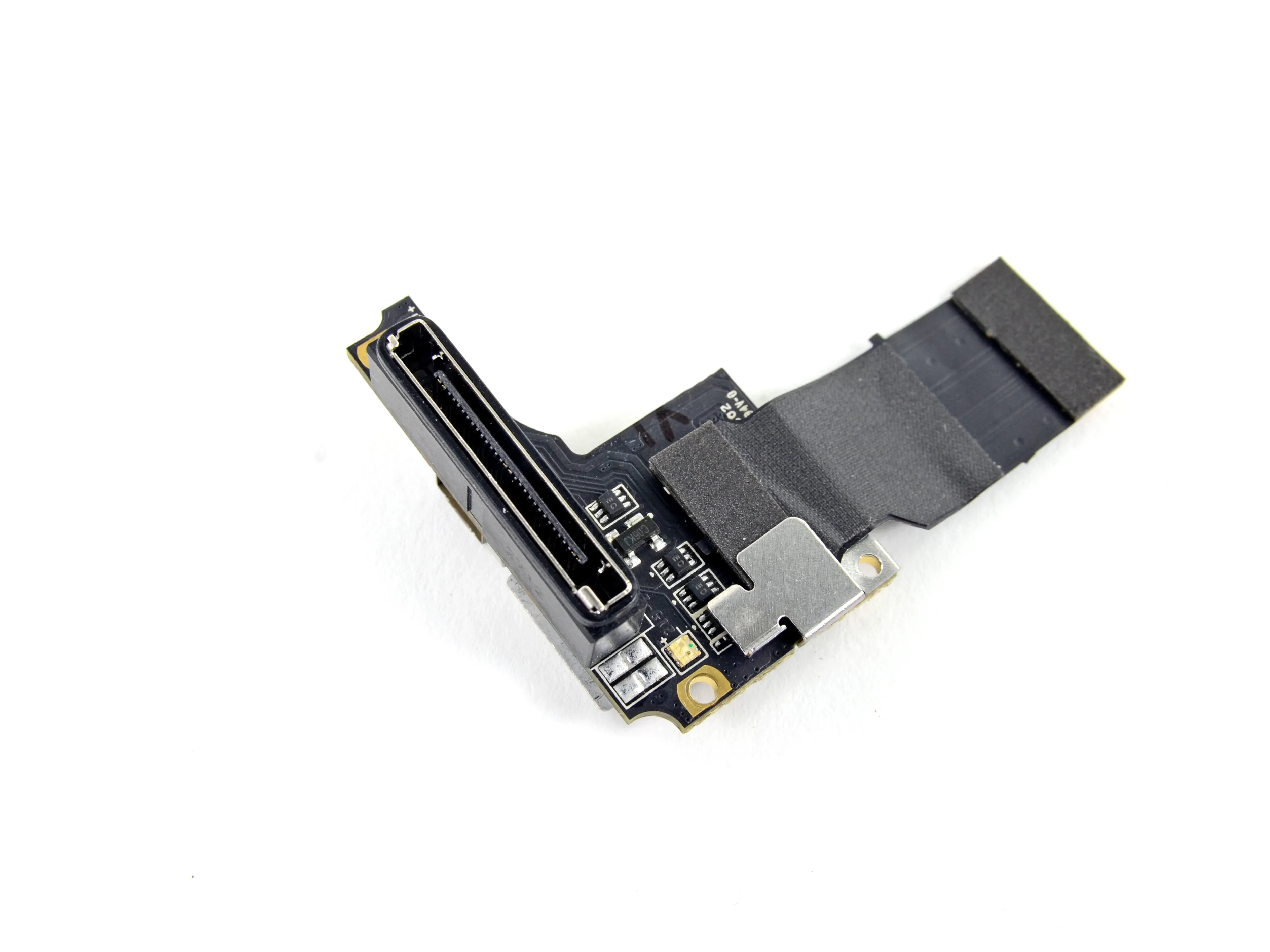

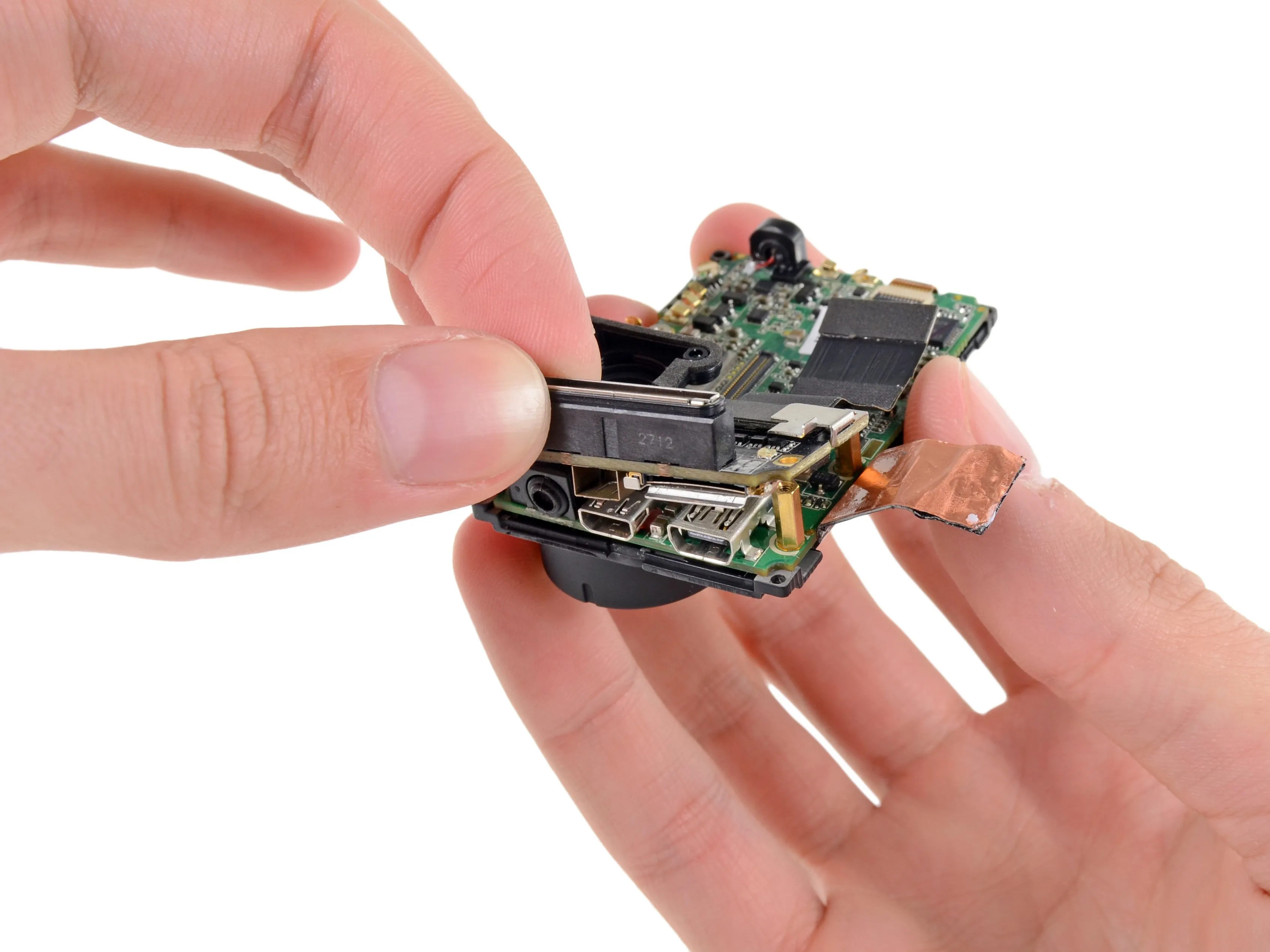

• Еще одна дочерняя плата вылетает из основного узла; на этот раз это плата microSD и аксессуаров.

• Если вы никогда не пользовались камерой GoPro, этот большой порт может показаться вам непривычным. Ничего страшного, вы не одиноки. Этот проприетарный порт используется для различных аксессуаров GoPro, включая раскладной ЖК-дисплей, дополнительный аккумулятори различные аудио-видео адаптеры.

Шаг 12

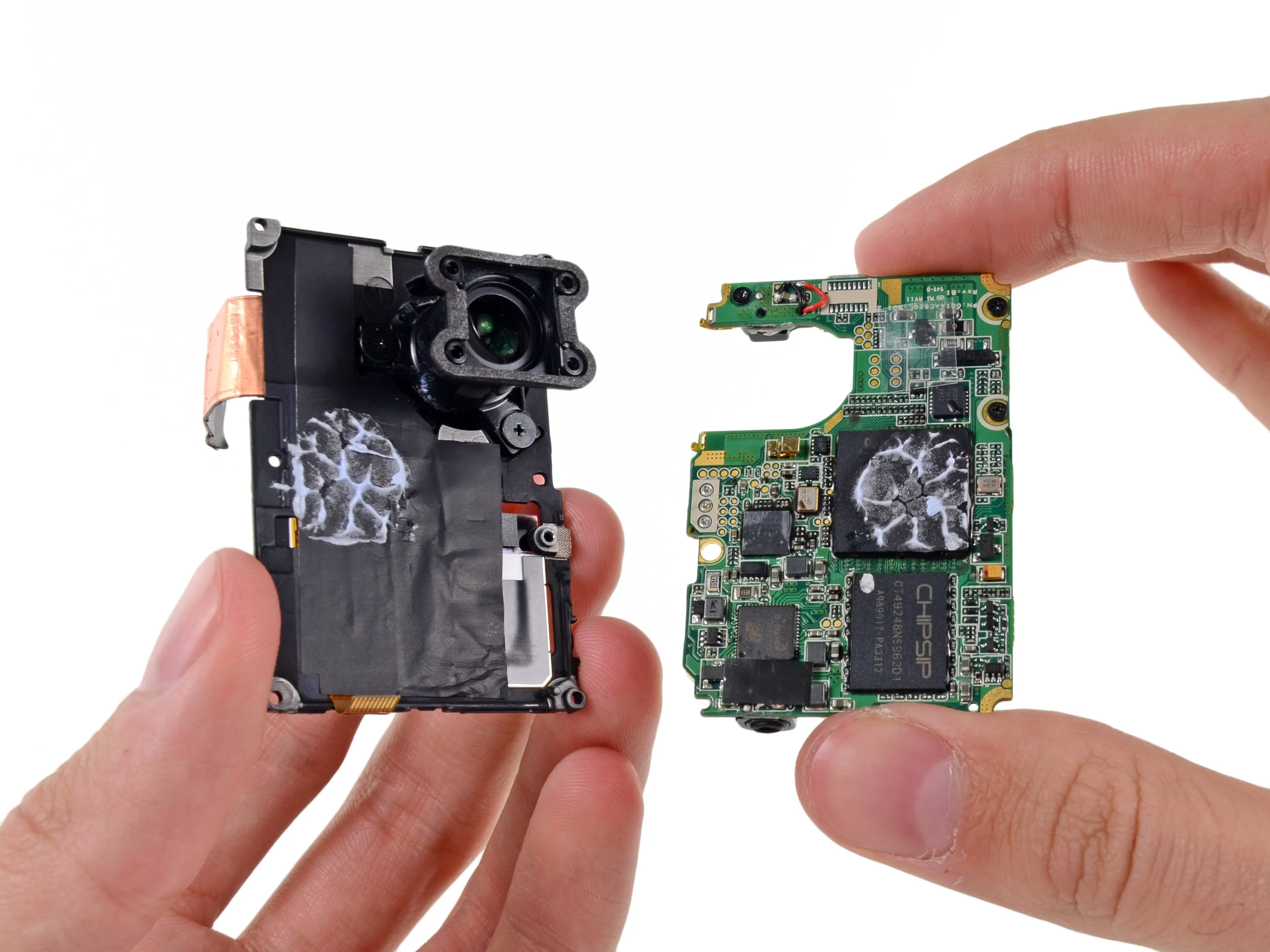

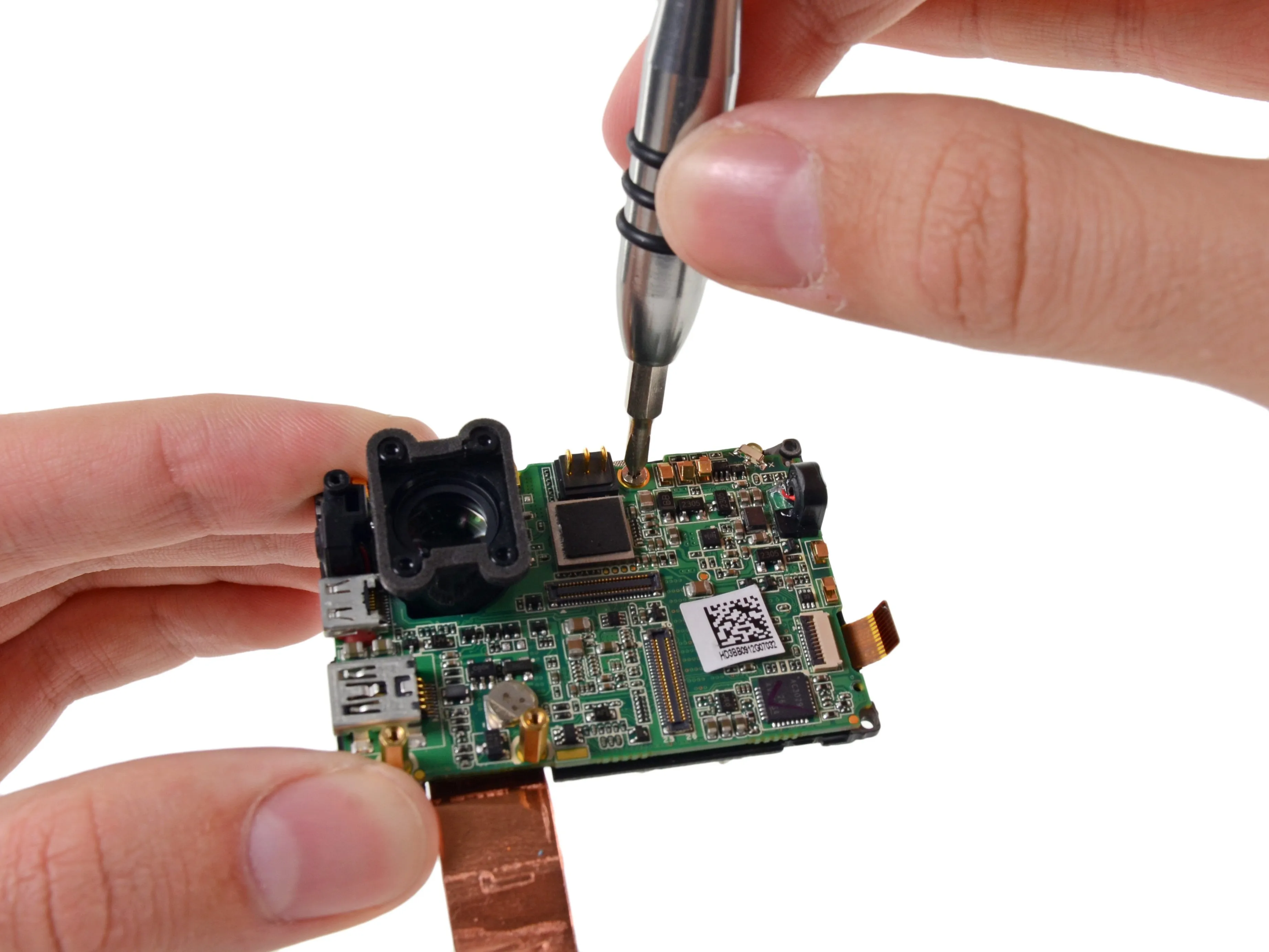

• Никаких новых трюков здесь тоже нет. Для снятия материнской платы не требуется ничего, кроме палочки и крестообразной отвертки №0.

• Большинство компонентов Hero3 потребляют очень мало энергии и выделяют минимальное количество тепла. Легкий слой термопасты на процессоре изображения - самая агрессивная функция охлаждения в устройстве.

Шаг 13

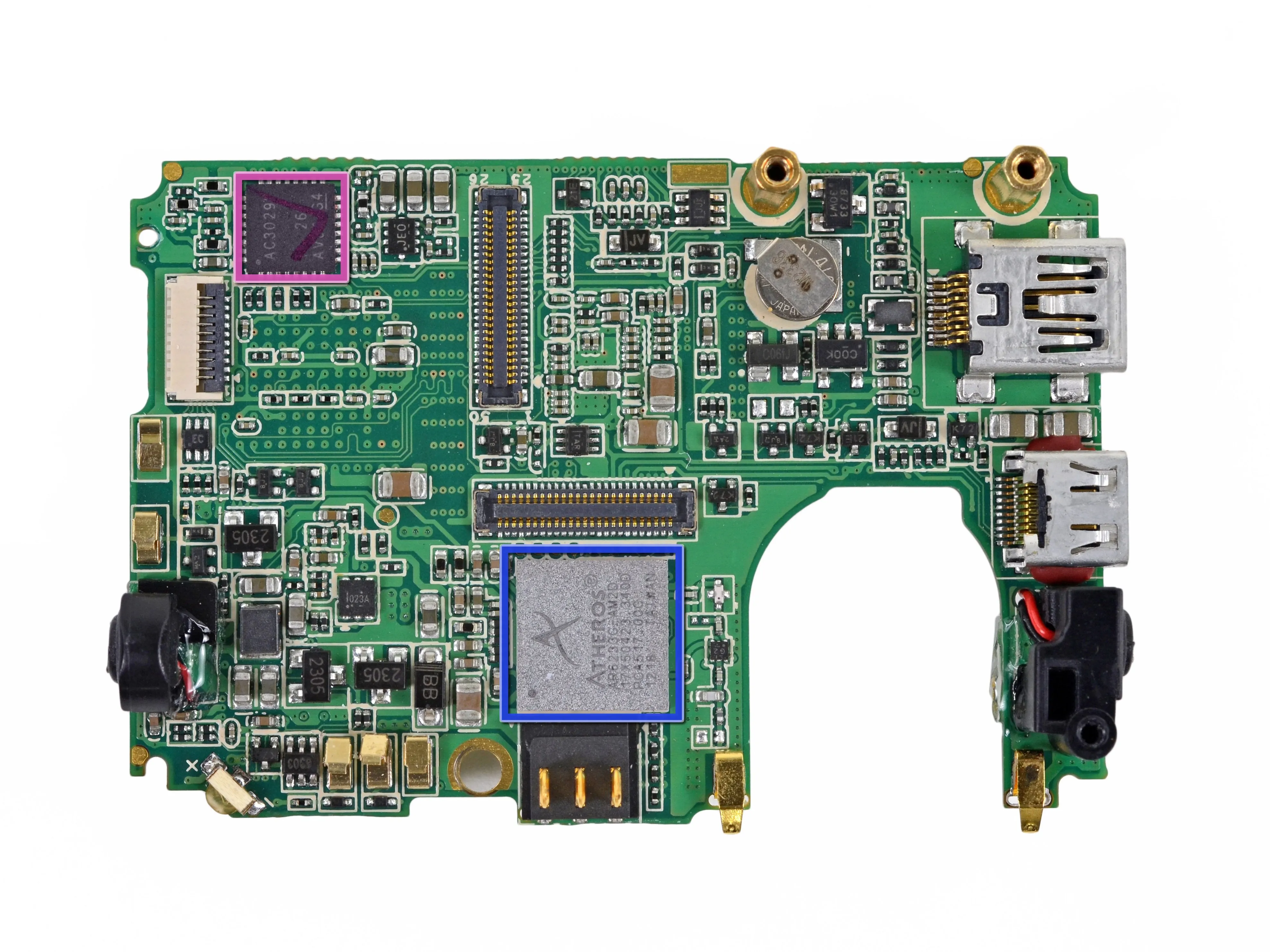

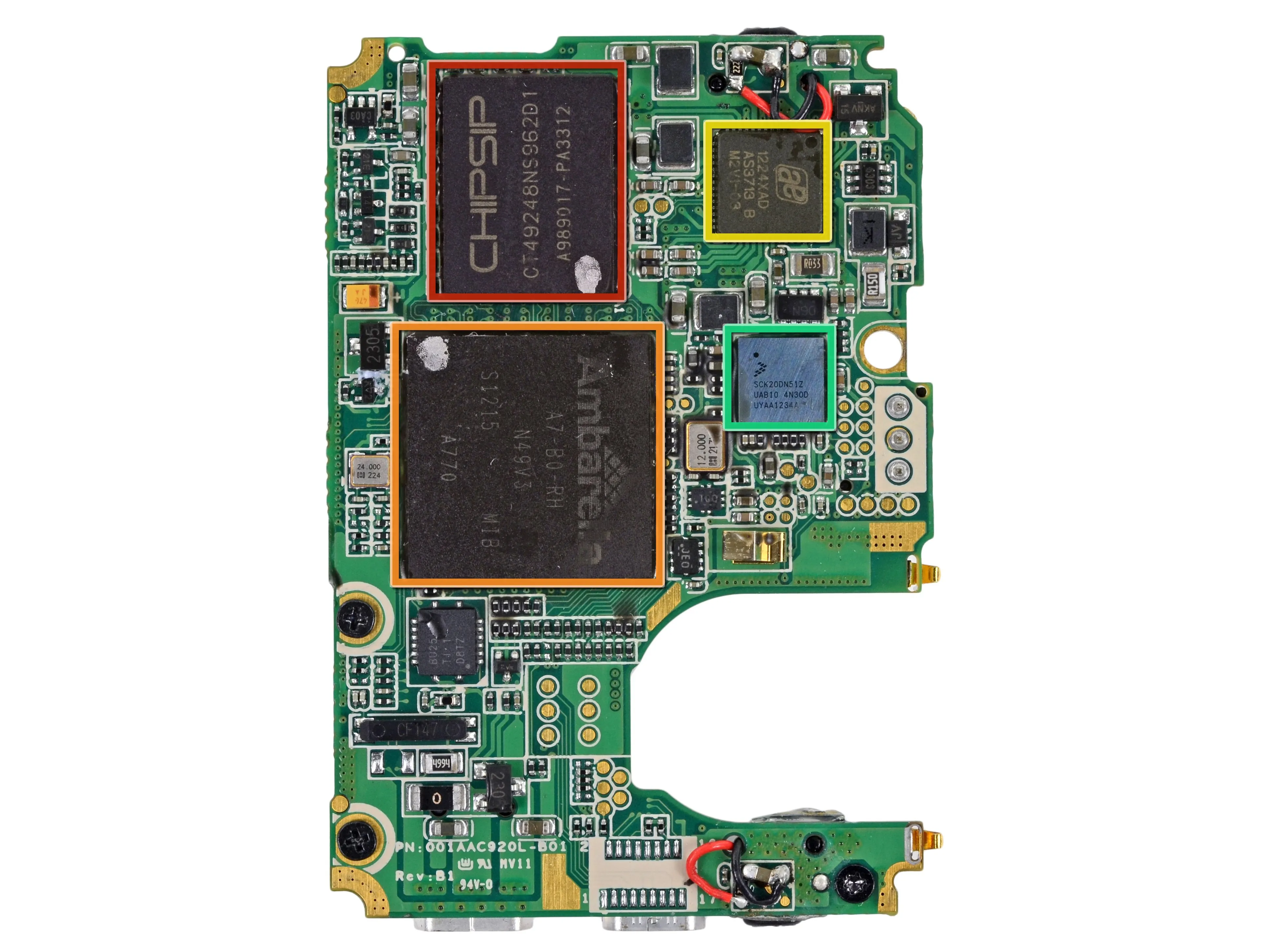

• Микросхемы на материнской плате:

• ChipSiP CT49248NS962D 1 Гб NAND флеш + 4 Гб DDR3 SDRAM

• Система-на-кристалле с камерой Ambarella A770

• Austriamicrosystems AS3713 системный PMU с драйвером подсветки

• Freescale Kinetis SCK20DN51Z USB-контроллер

• Qualcomm Atheros AR6233GEAM2D Контроллер 802.11n + Bluetooth 4.0

• AC3029

Комментарии к шагу

Согласно данным chipworks (и этому номеру детали)

ChipSip CT49248DD962D 1 Gb NAND flash + 4 Gb DDR3

что правильно?

Спасибо, что обратили на это внимание! Мы обновили этот шаг с правильной идентификацией.

Если в gopro есть чип bluetooth, почему он не использует этот режим передачи данных? Или используется, как это сделано?

Что представляет собой микросхема AC3029?

Кто знает, какова маркировка внутренней батареи?

Я также хотел бы знать, какой тип внутренней батареи с кнопочным элементом используется в этой камере.

Шаг 14

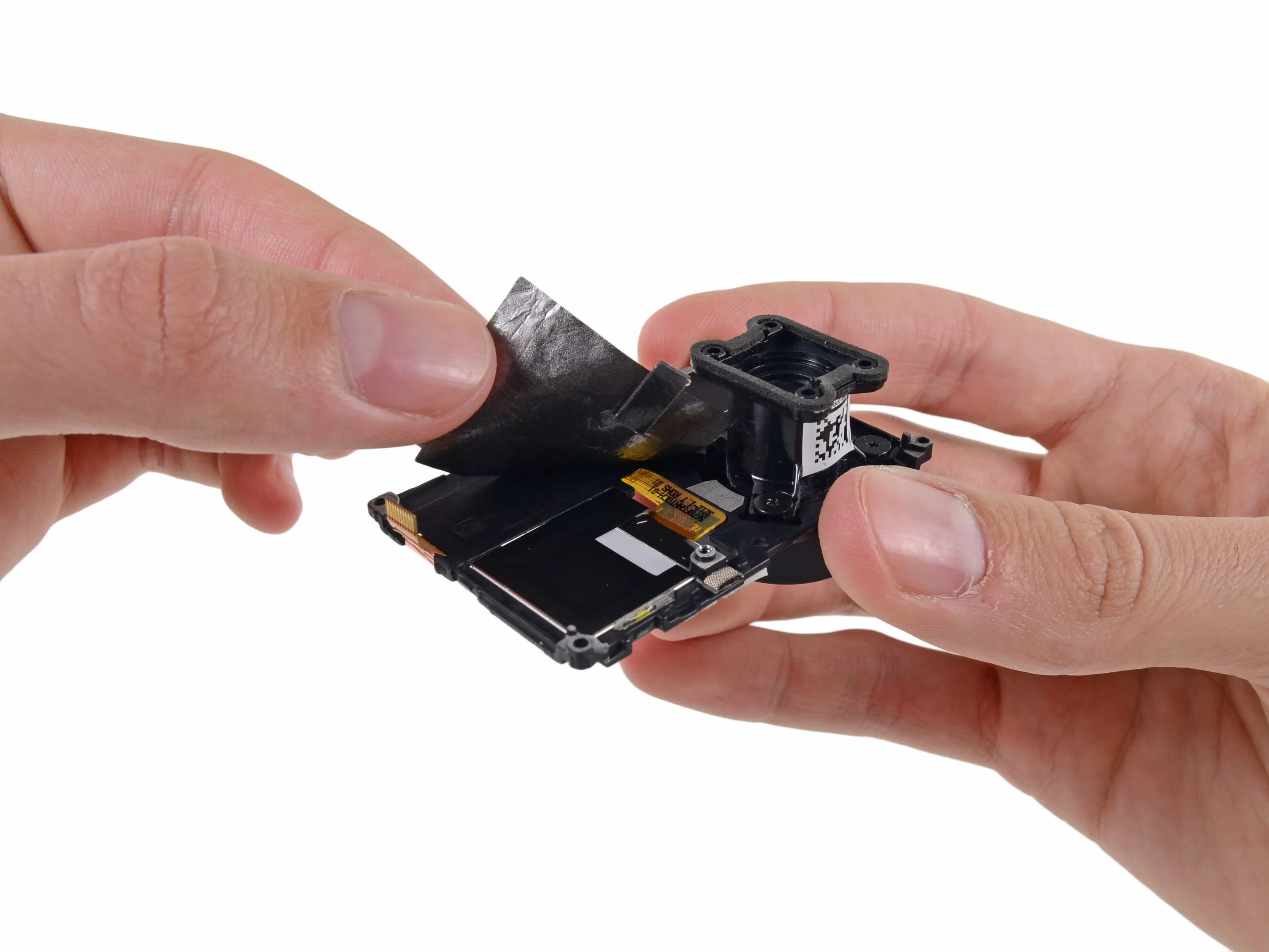

• Больше ленты, больше винтов, больше веселья!

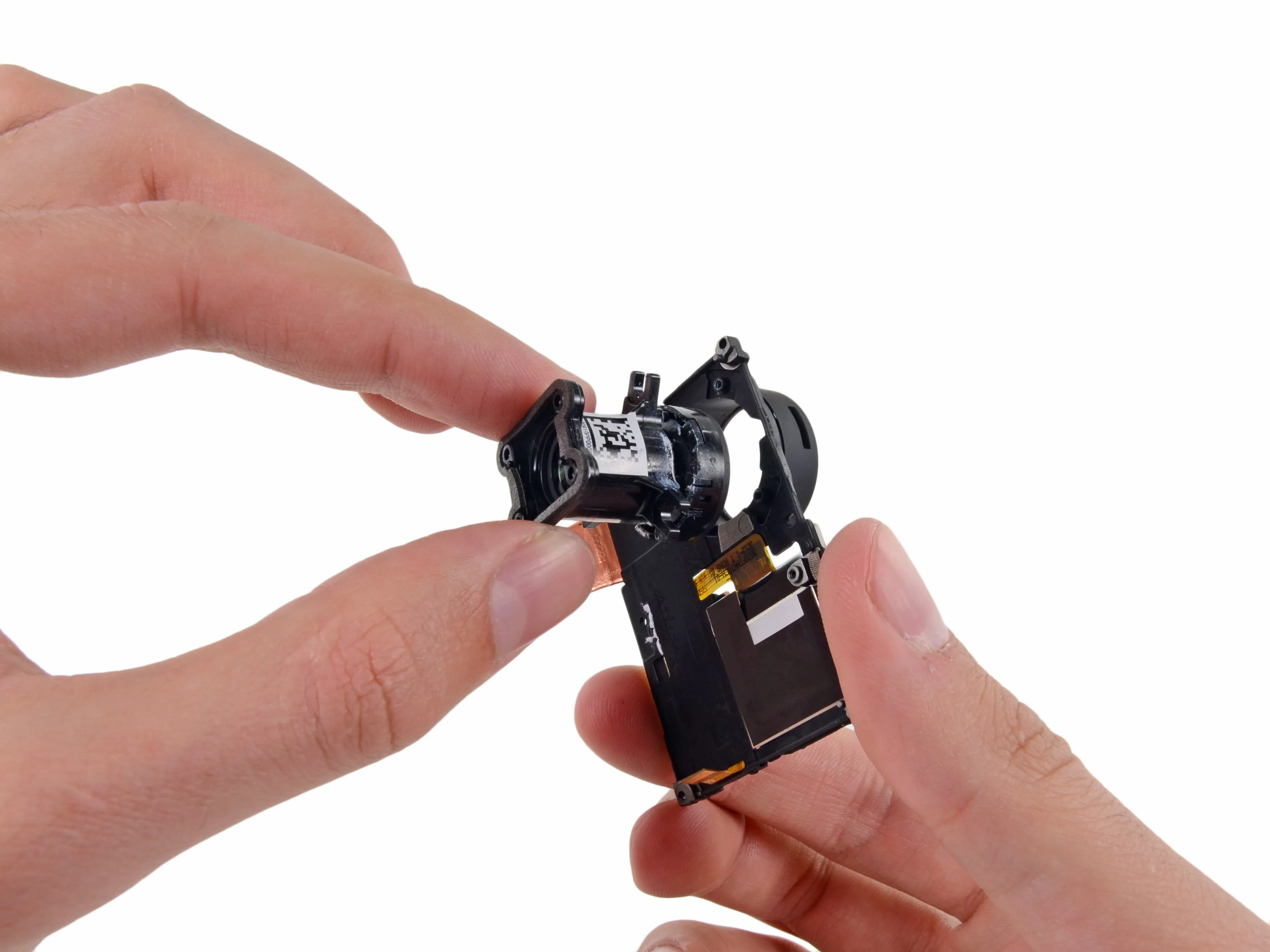

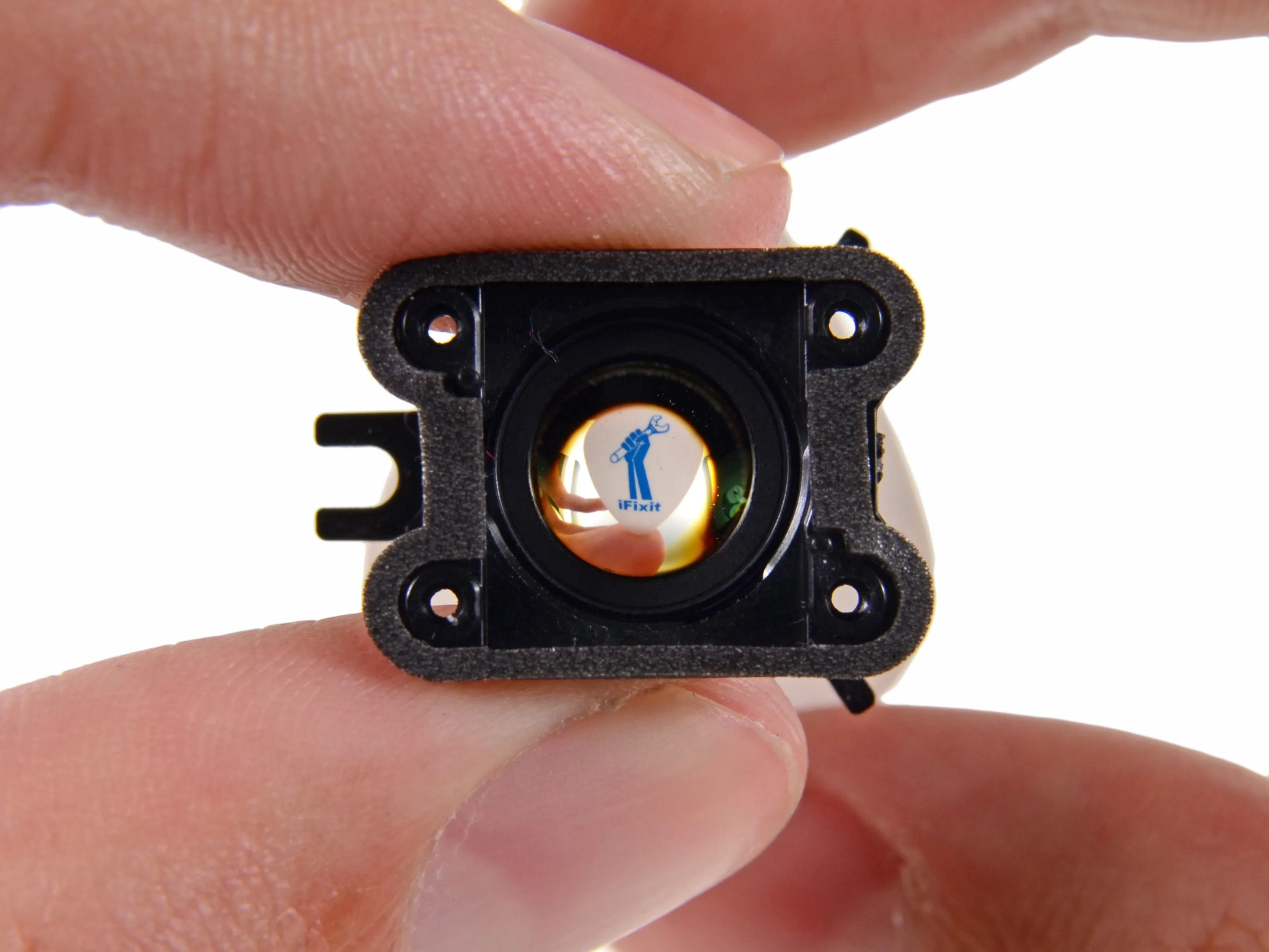

• Еще несколько винтов Phillips стоят на пути к извлечению 'сверхчеткой 6-элементной асферической стеклянной линзы ƒ/2,8'.

• Честно говоря, нам просто было очень весело смотреть на наши гитарные медиаторы через эту линзу - вот еще один взгляд через глаз Hero3, который теперь свободен от материнской платы.

• Почему? Потому что science.

Шаг 15

• Вокруг корпуса устройства осталось всего несколько компонентов.

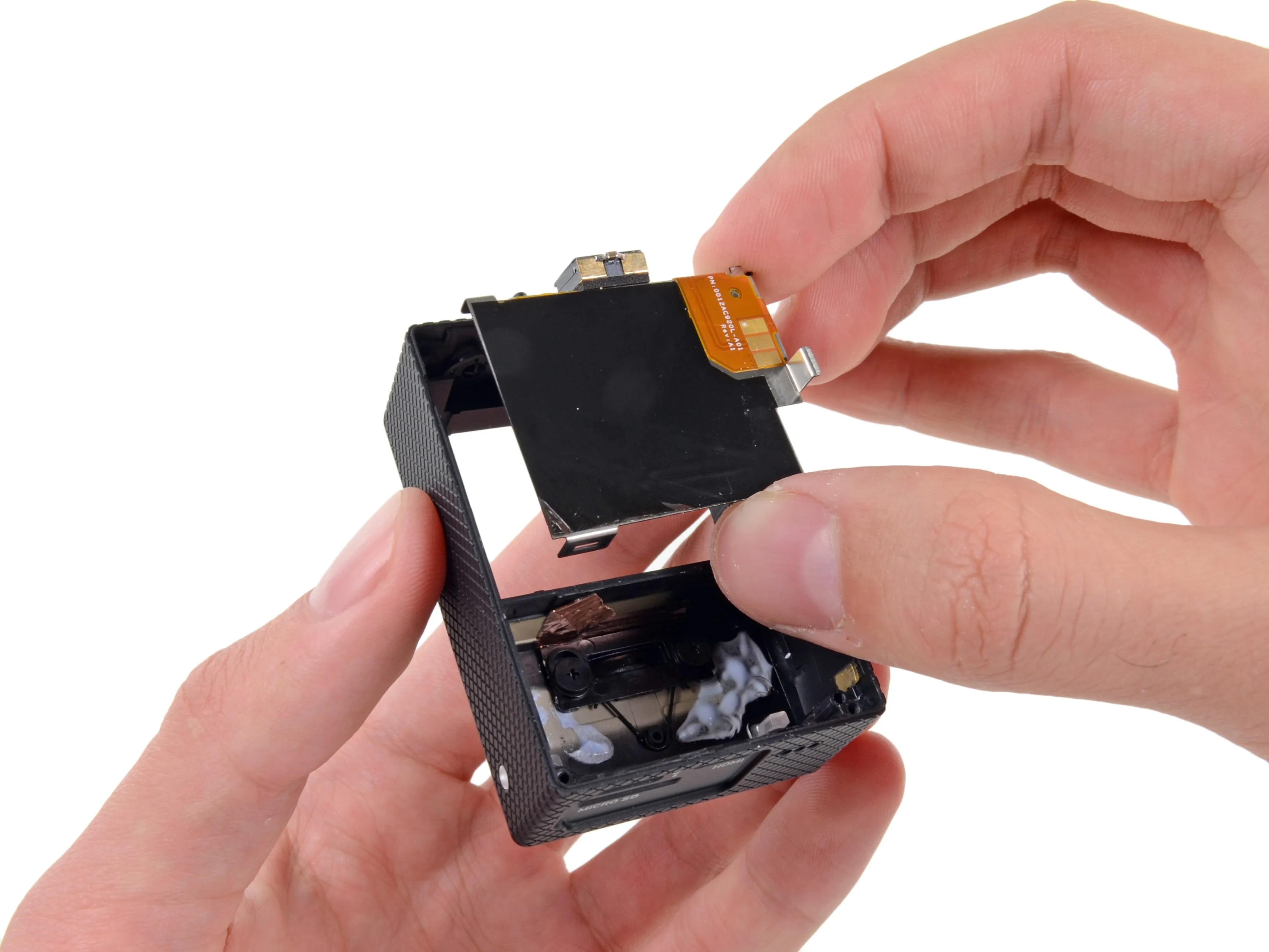

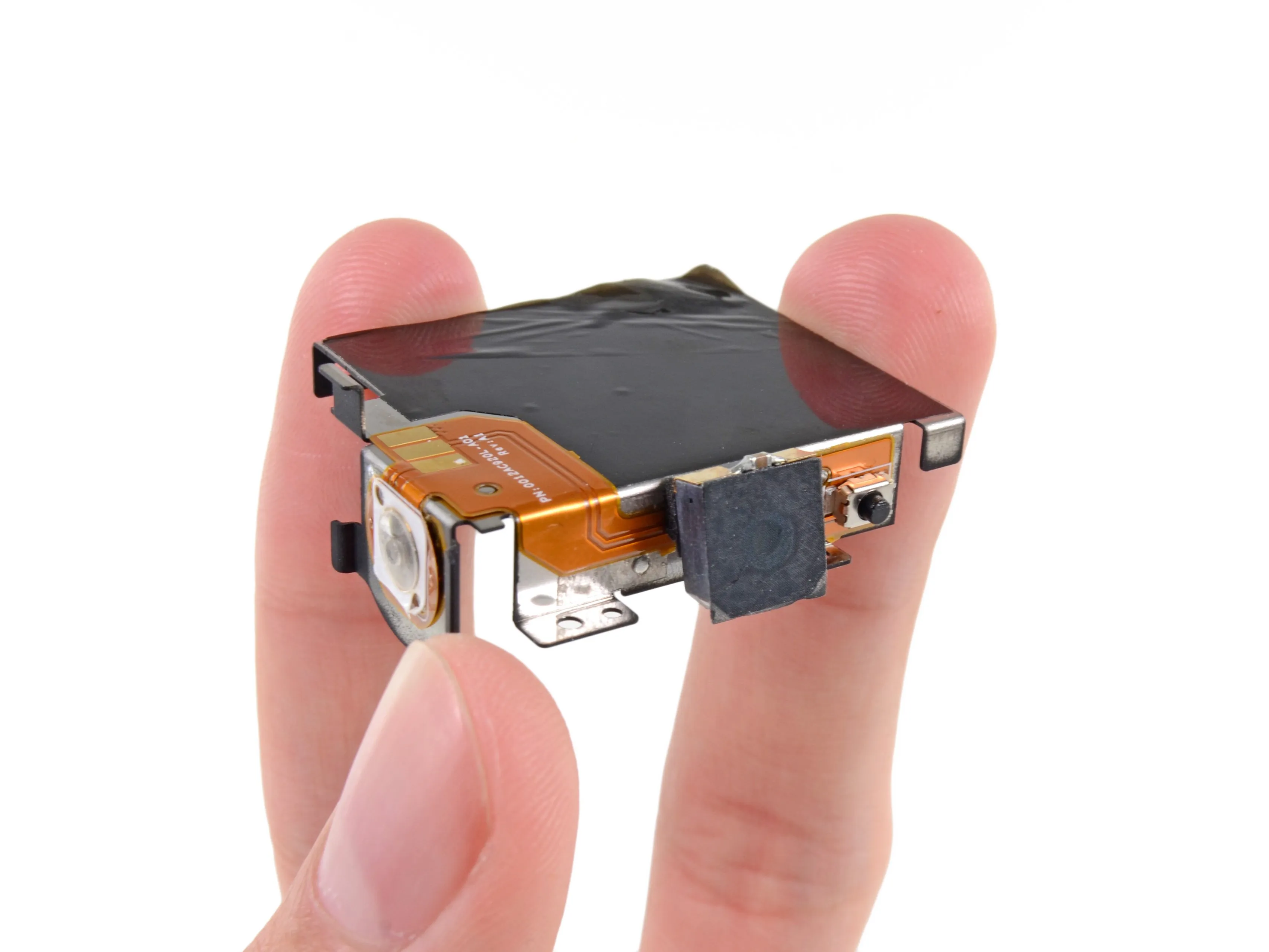

• Последним на средней рамке находится ЖК-дисплей и припаянный к нему кабель. Ремонтопригодность здесь оставляет желать лучшего, так как нам приходится использовать термопистолет и металлическую лопатку, чтобы ослабить клей, крепящий этот кабель к средней рамке.

• Последним компонентом задней панели является блок кнопок/динамиков, который прикреплен к задней стенке батарейного отсека. Пара винтов и скотч удерживают его на месте.

Шаг 16

• Оценка ремонтопригодности GoPro HD Hero3: 7 из 10 (10 - легче всего отремонтировать)

• Батарея предназначена для легкой замены пользователем и не требует инструментов для доступа.

• Все устройство можно разобрать с помощью легкодоступных инструментов.

• Модульная конструкция позволяет заменять несколько отдельных компонентов.

• Минимальный клей, крепящий переднюю крышку, может быть трудно отделить, но не представляет реальной проблемы для открытия.

• Хрупкую медную ленту заземления трудно отклеить и заменить.

• Поскольку кабель дисплея приклеен к средней рамке, замена ЖК-дисплея требует использования тепловой пушки.
