Разборка GoPro Hero4 Session

Введение

Серфинг продолжается! Новая камера GoPro Hero4 Session только что поступила в продажу, и она полностью трубчатая. Это первая водонепроницаемая камера GoPro, для которой не нужен чехол. Смогут ли герметики на этой Session удержать ее от 10 баллов по нашей шкале ремонтопригодности? Хватайте свою доску и отправляйтесь в волны, потому что этот разрыв скоро достигнет 10 баллов!

Следите за нами на Facebook, Twitter и Instagram чтобы быть в курсе последних новостей Делаете.ру.

Что вам понадобится

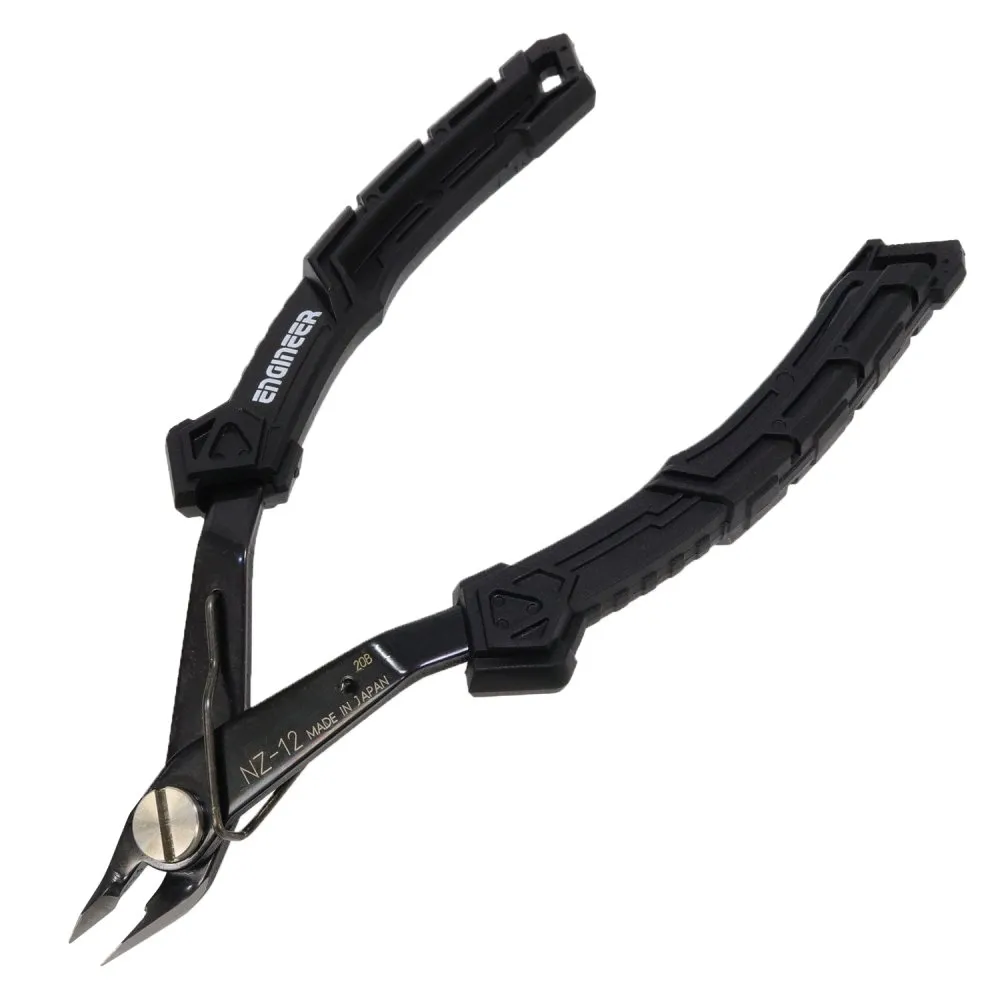

Инструменты

•

•

•

•

•

•

•

•

•

Шаг 1 Разбор GoPro Hero4 Session

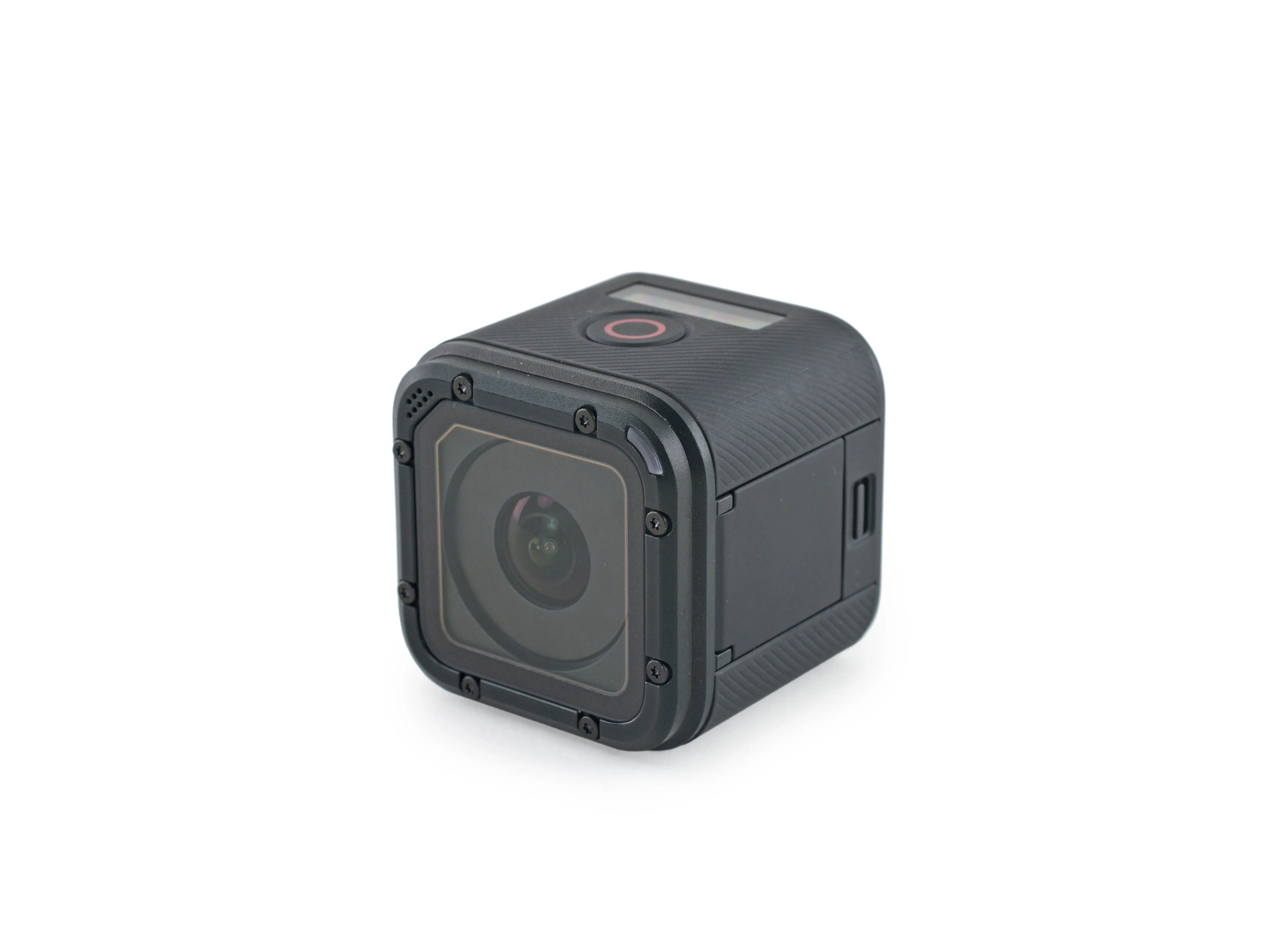

• После трех лет разработки компания GoPro представила радикально новую экшн-камеру с новым форм-фактором. Вот что они говорят о ней:

• Прочная водонепроницаемая конструкция

• Литий-ионный аккумулятор емкостью 1030 мАч

• Встроенный Wi-Fi, micro-USB и слот microSD (с возможностью расширения до 64 Гб)

• Множество режимов видеосъемки, от WVGA при 120 к/с до 1440p при 30 к/с

• 8 МП фотоснимки с широким углом обзора

Шаг 2

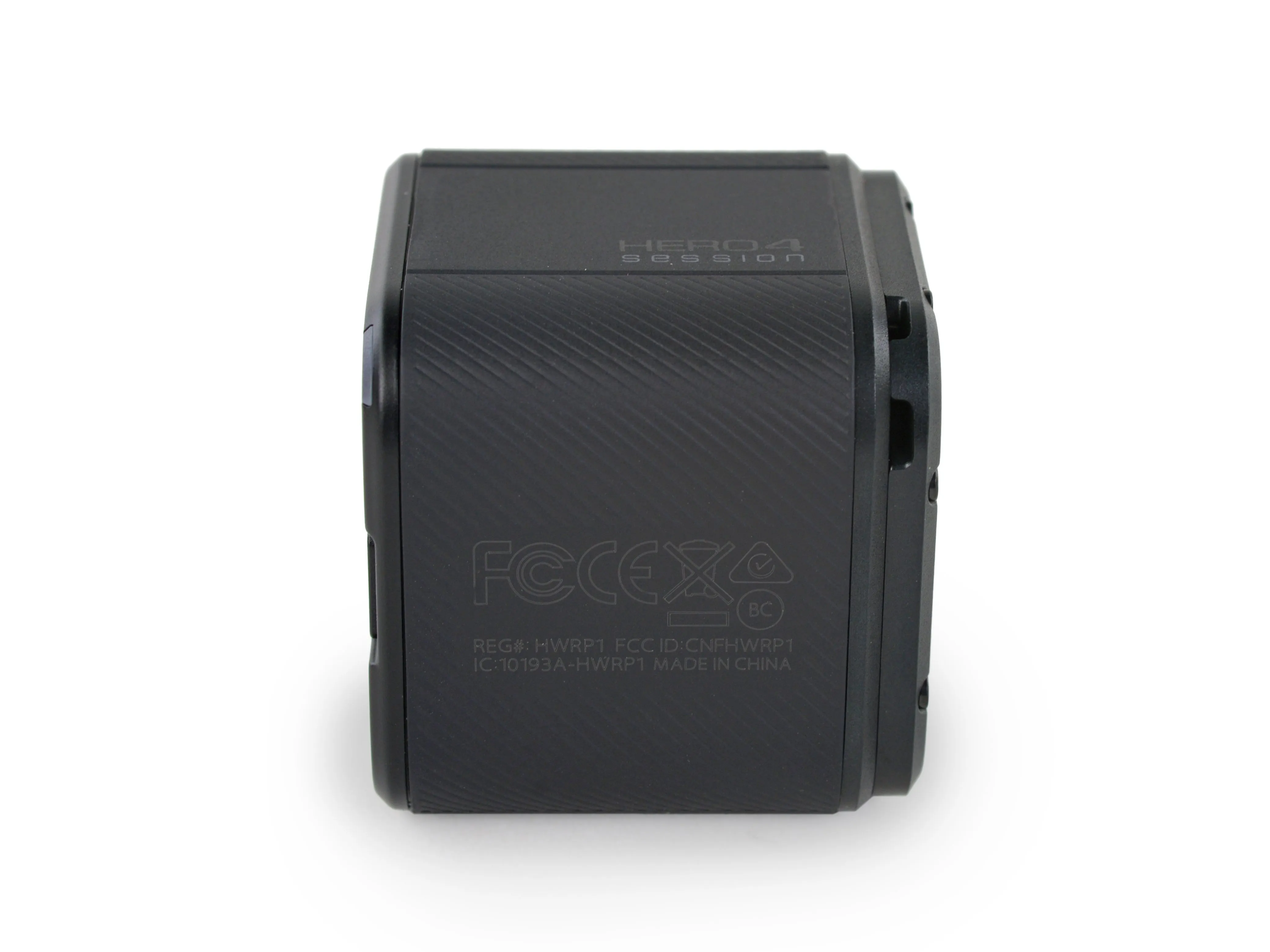

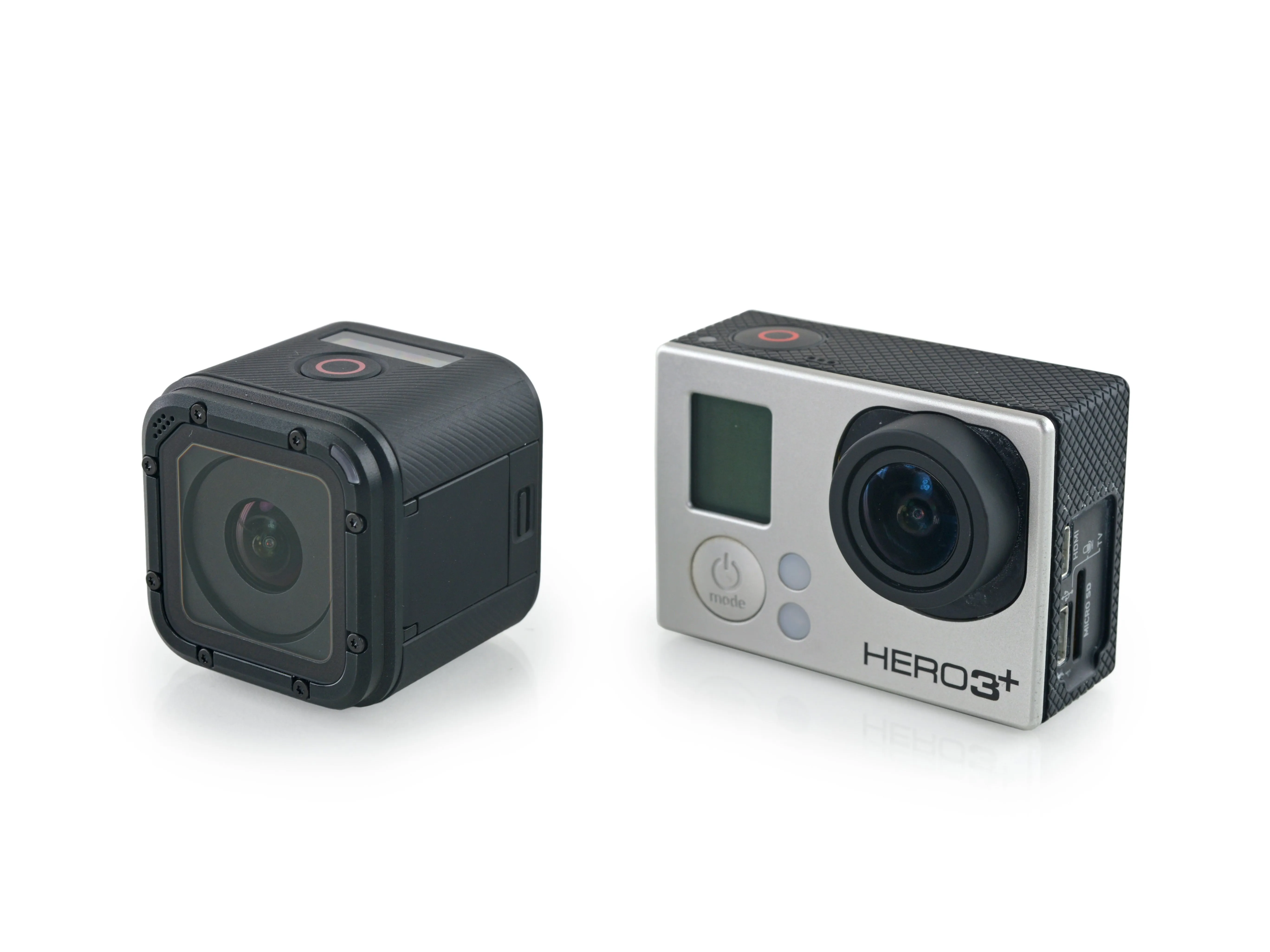

• Для сравнения мы взяли камеру GoPro Hero3+; вот что мы обнаружили:

• Тот же вес: 74 г.

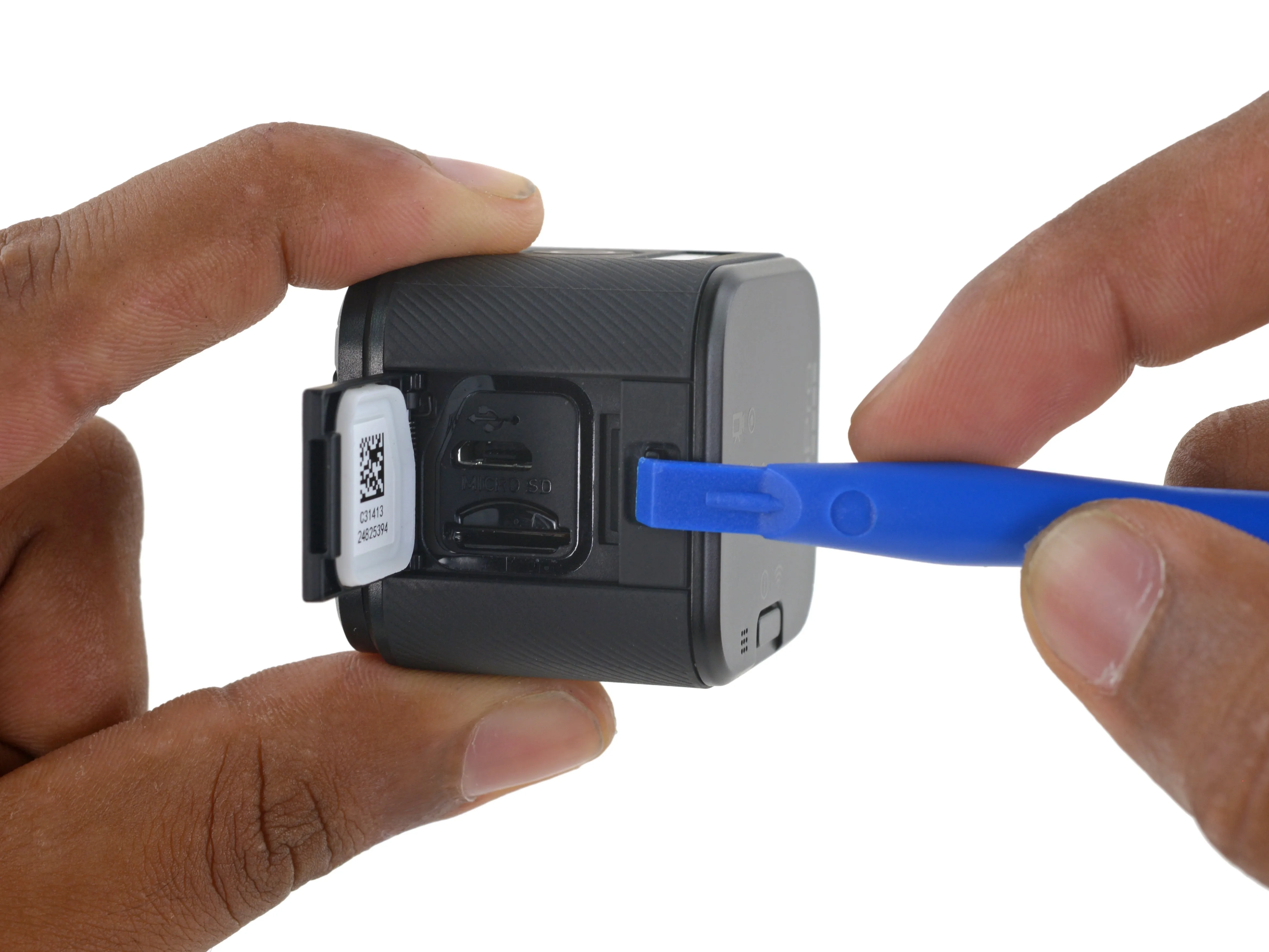

• Почти одинаковые порты. Обе камеры оснащены microSD, но Session перешла на micro-USB вместо mini-USB и отказалась от порта для аксессуаров, как у традиционных GoPros.

• Кроме того, у Session порты спрятаны под герметичной откидной дверцей, в то время как у 3+ они находятся под открывающейся дверцей, которую мы вытащили и потеряли.

• Очень похожие объем! По нашим приблизительным представлениям о геометрии, объем Hero3+ и Session составляет чуть более 50 кубических сантиметров.

• Так справедливо ли называть сессию меньшей? Да. Водонепроницаемость камеры позволяет отказаться от громоздкого футляра, который более чем втрое превышает объем традиционных GoPros.

Шаг 3

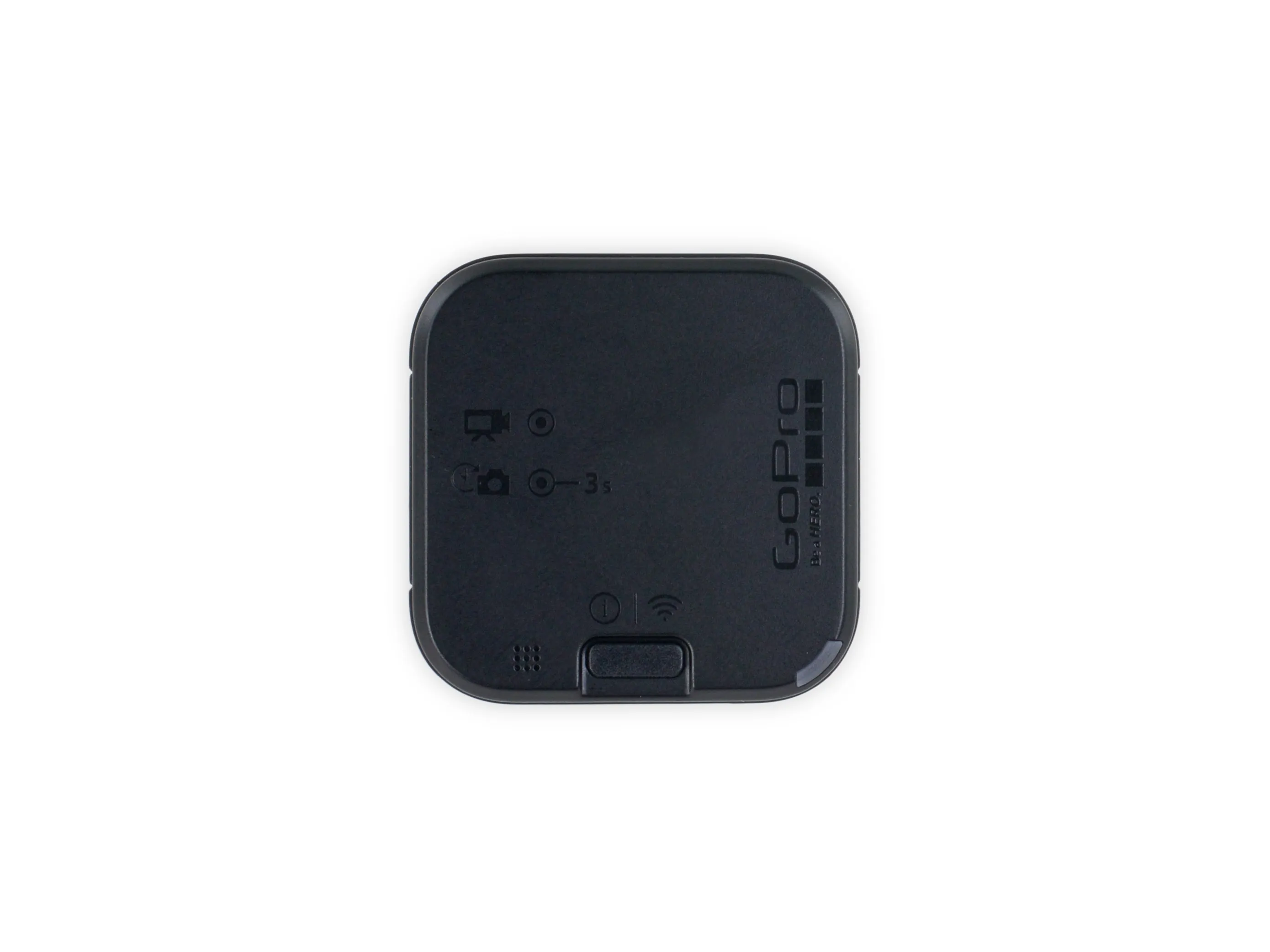

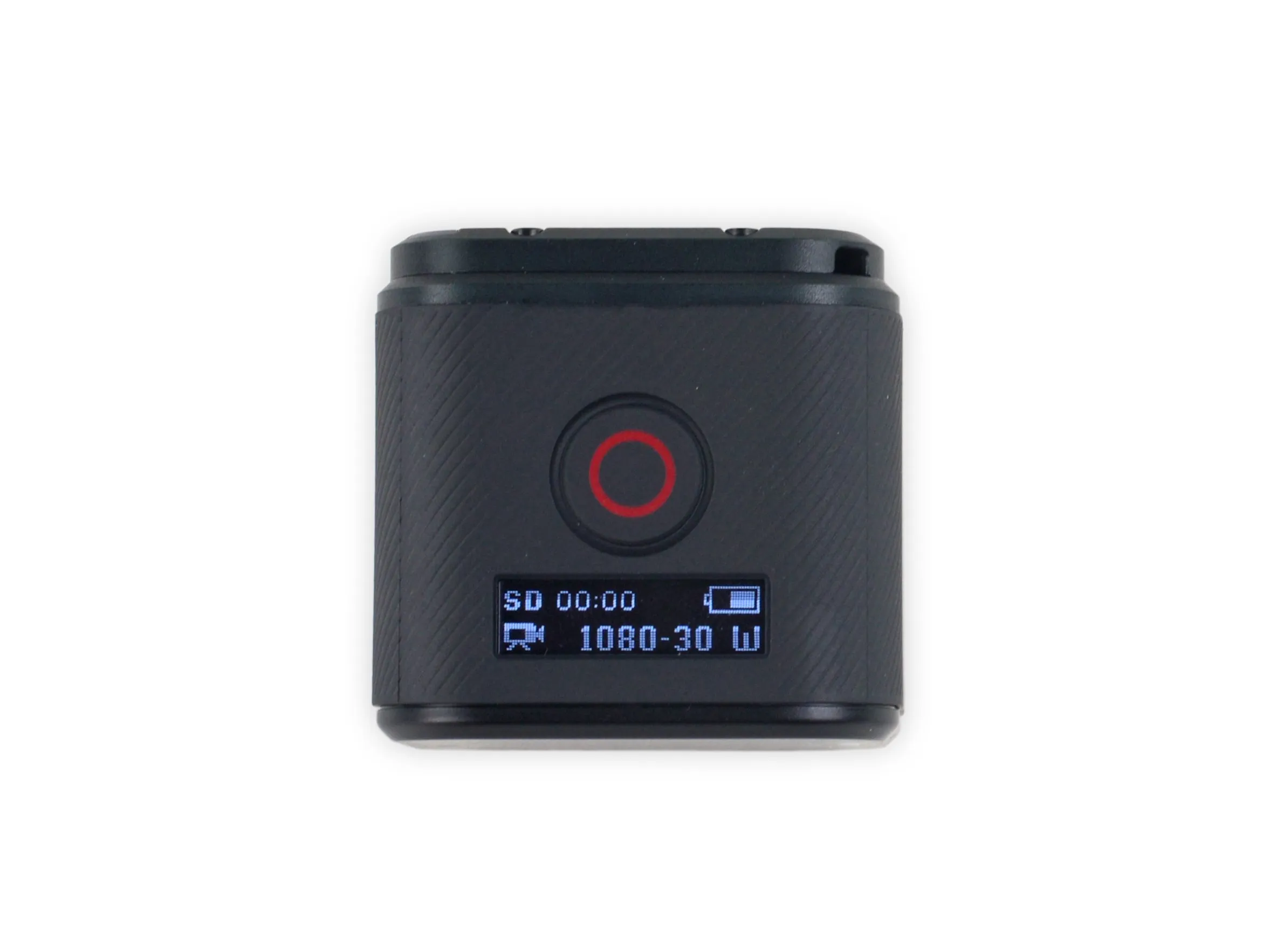

• Снимки или видео - снимайте одним нажатием кнопки! На задней панели GoPro также разместила удобные инструкции, как сделать то или иное.

• Мы были немного удивлены наличием подсветки дисплея - еще один расход энергии для устройства со встроенным аккумулятором.

Шаг 4

• Прежде чем приступить к работе, давайте повернемся лицом к этой GoPro и снимем несколько собственных видео.

• Наши замечательные друзья из Creative Electron прокрутили камеру Session в рентгеновском аппарате, открыв радикальный 360-градусный вид на внутренности.

• Похоже, нам предстоит серьезная работа.

Шаг 5

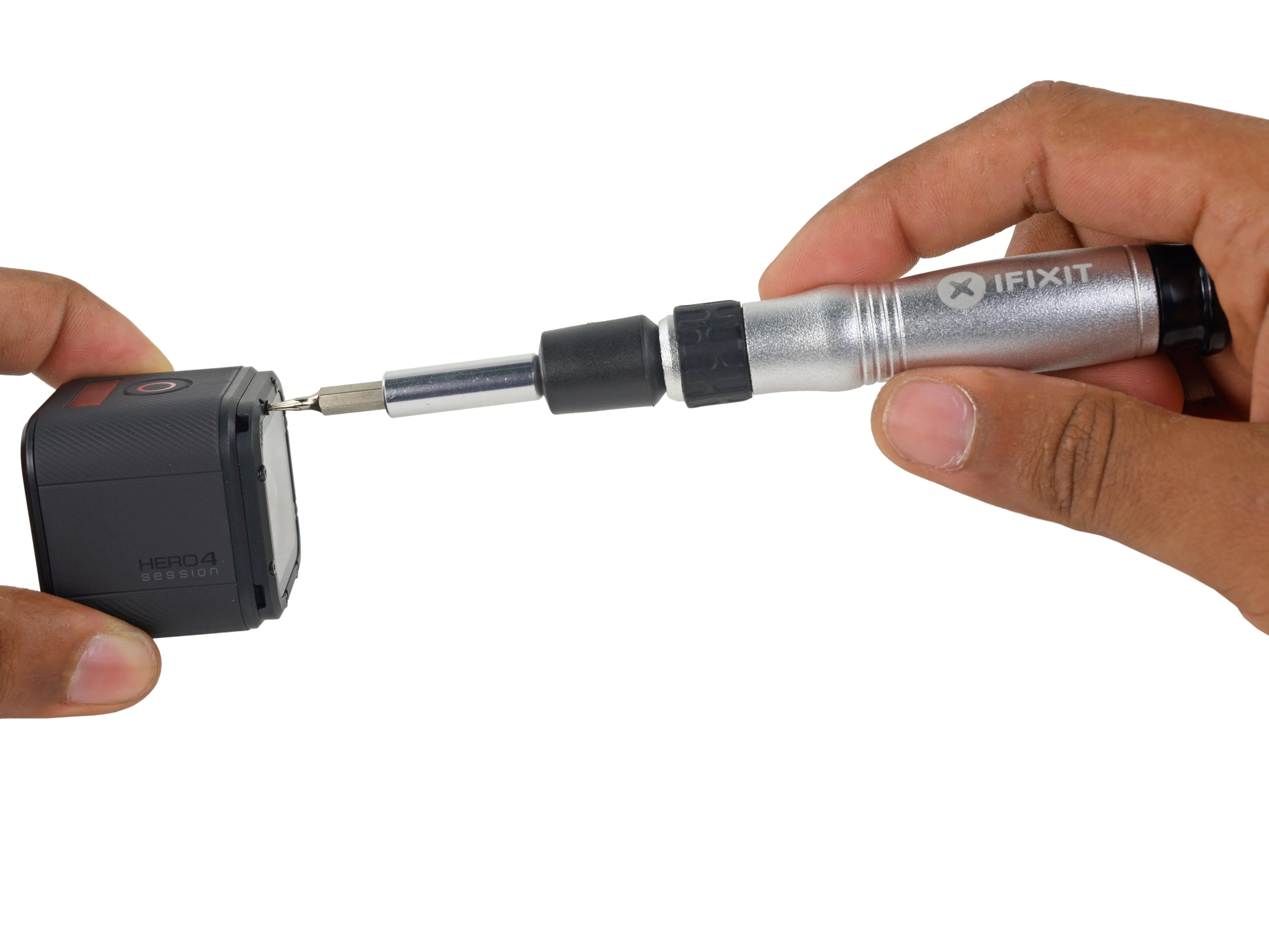

• Смотрите, спереди партия винтов T4 Torx! Вы заставили нас на секунду забеспокоиться, GoPro.

• Первые попытки производителей обеспечить водонепроницаемость обычно приводят к созданию полностью склеенных устройств, зачастую без возможности проникновения внутрь. Похоже, здесь все будет иначе.

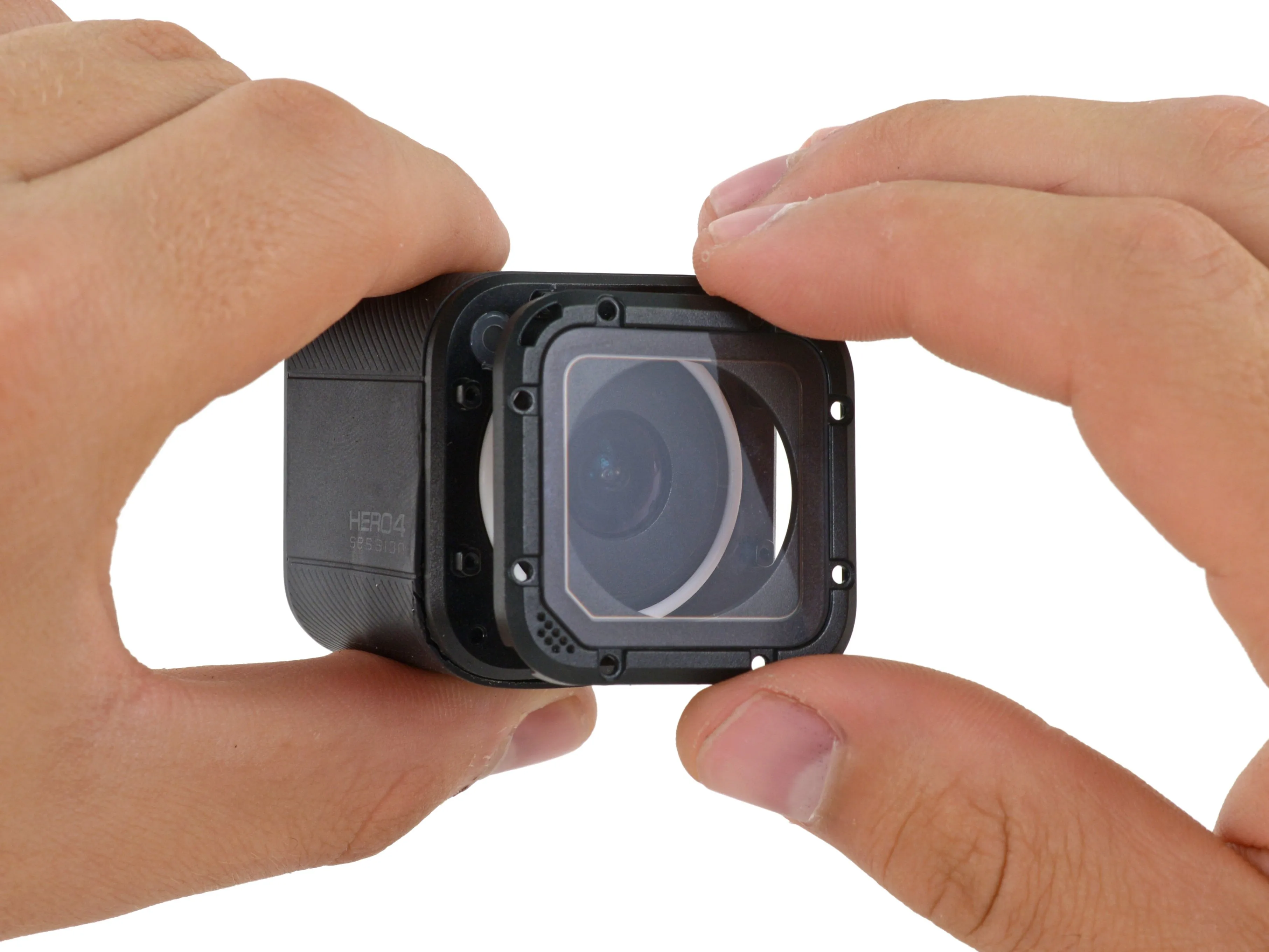

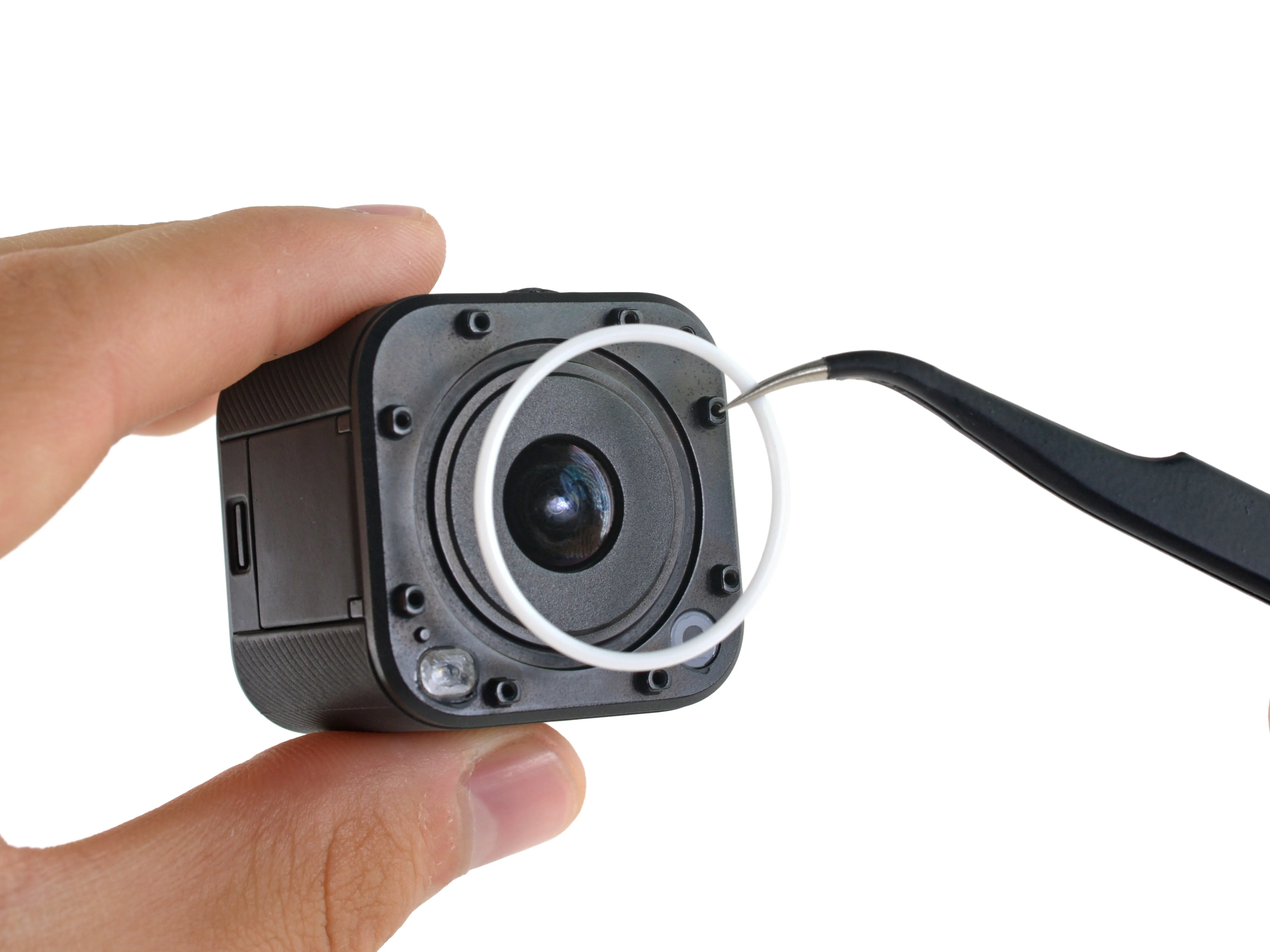

• Выкручиваем винты, и крышка объектива освобождается, открывая доступ к... уплотнительному кольцу.

• Стеклянная крышка объектива - это, пожалуй, самая вероятная деталь, которая может сломаться в Session, но ее также проще всего заменить. Приятно видеть, что GoPro предусмотрела возможность ремонта крышки объектива, так как она продается в комплекте комплект для замены крышки объектива.

Комментарии к шагу

Я только что купил набор отверток, в который входит T-4, но T-4 не подходит для моих винтов на моей сессии. Теперь мне нужно найти меньшие T-3 или T-2. Аргх!!! slinscome@hotmail.com

Нашел инструмент T-3, но он оказался слишком большим. Не знаете, где найти T-2?

В наш 64-битный набор драйверов входят биты T2, T3, T4 и T5. Не знаю, почему T4 не работает у вас - возможно, на данный момент существует более одного варианта оборудования.

Джефф, я только что купил 64-битный комплект. Надеюсь, T-2 будет работать. Я ходил в Lowe's, Osh, где нашел t-4 как самый маленький. У Fry Electronic был набор с самым маленьким t-3. Я мог бы заказать в Best Buy комплект с одним инструментом, стеклом, крышкой и винтами за 40 долларов, но у меня теперь есть 4 стекла, которые я заказал через Интернет. Так что, если набор - это исправление, я буду впереди в сборе инструментов. Спасибо за вашу рекомендацию.

Я сломал линзу в 'Сеансе'. Не могли бы вы помочь мне найти замену, пожалуйста? vcarusone1@gmail.com

Шаг 6

• Итак, винты были немного красной селедкой. Они пригодятся для замены треснувшей крышки объектива или уплотнительного кольца, но внутрь мы с их помощью не попали.

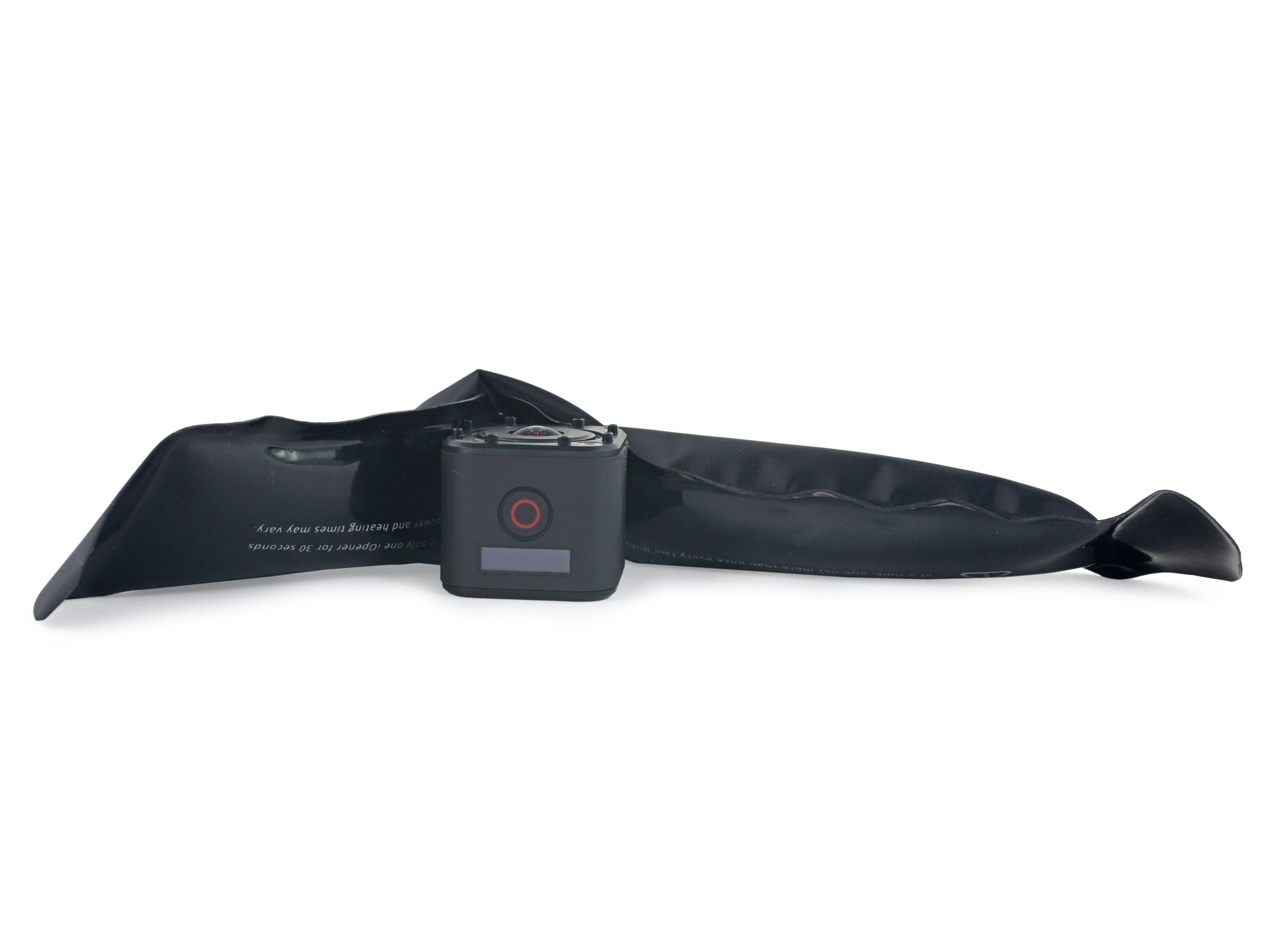

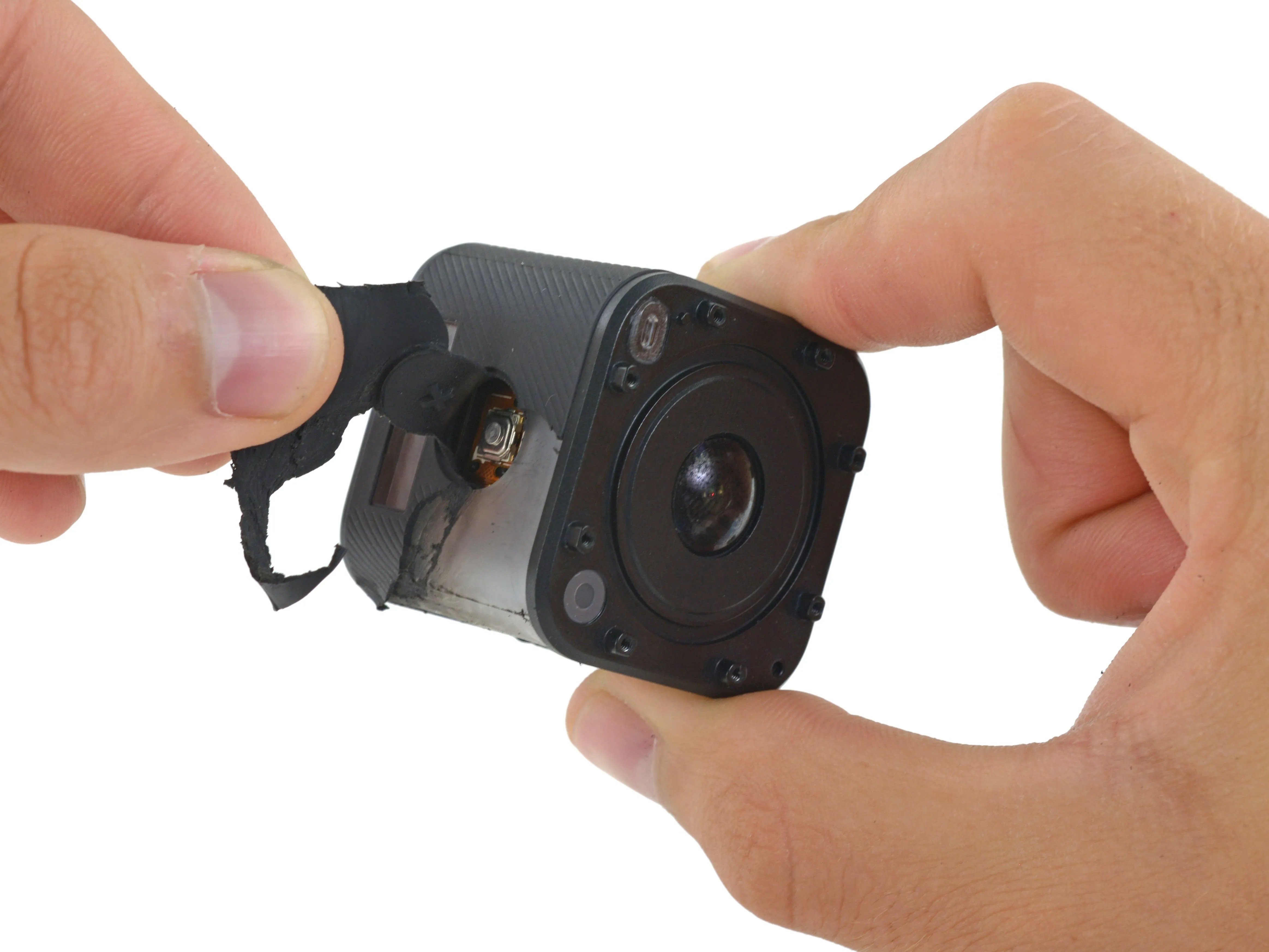

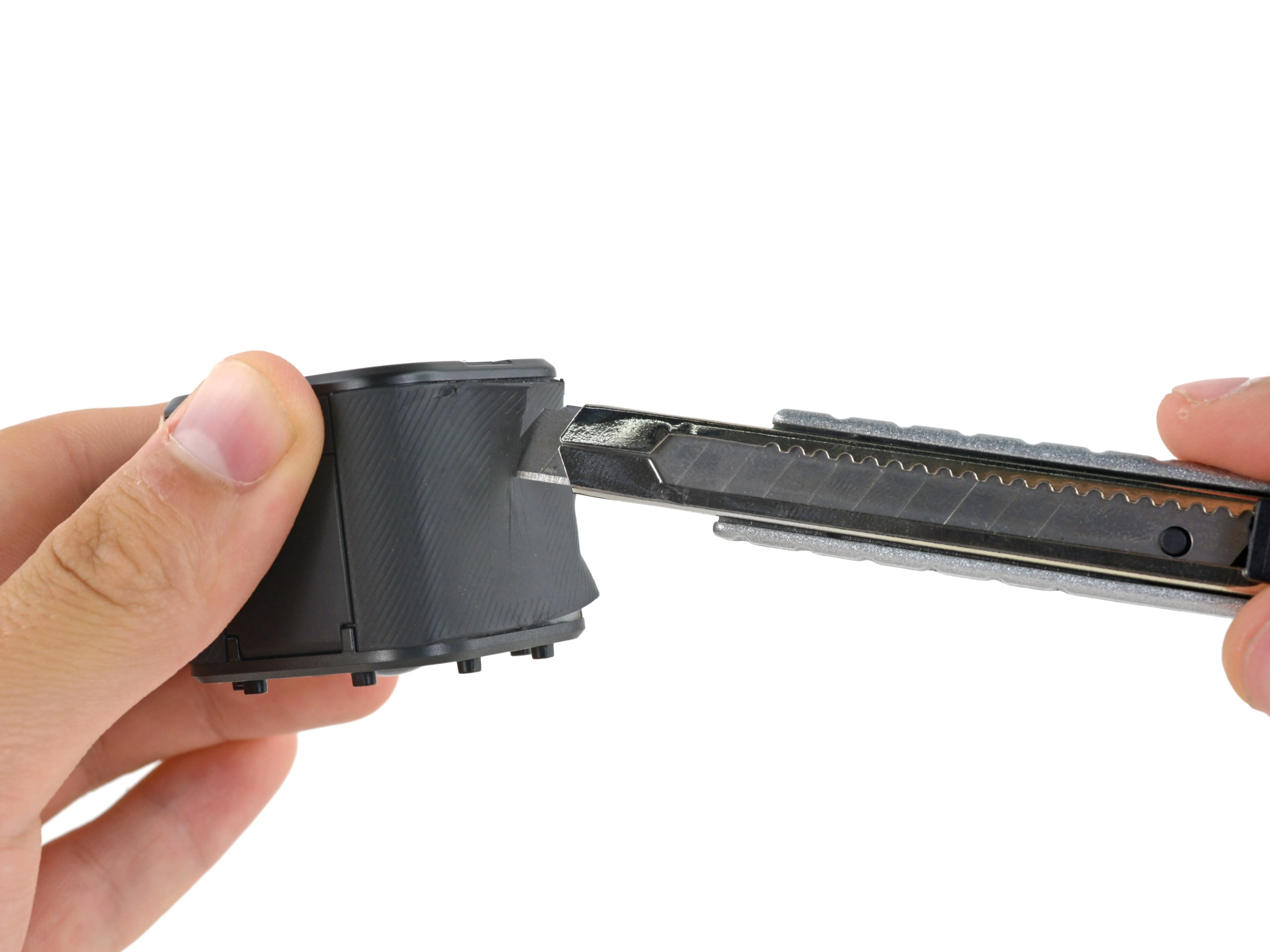

• Откручивание передней и задней крышек тоже ни к чему не привело. Поэтому мы обняли нашу новую камеру горячим iOpener, чтобы размягчить клей на резиновом покрытии, а затем начали отрезать и отклеивать.

• В верхней части камеры кнопка спуска затвора встроена в резиновую крышку, а отверстие в пластиковом корпусе под ней открывает доступ к микропереключателю.

Шаг 7

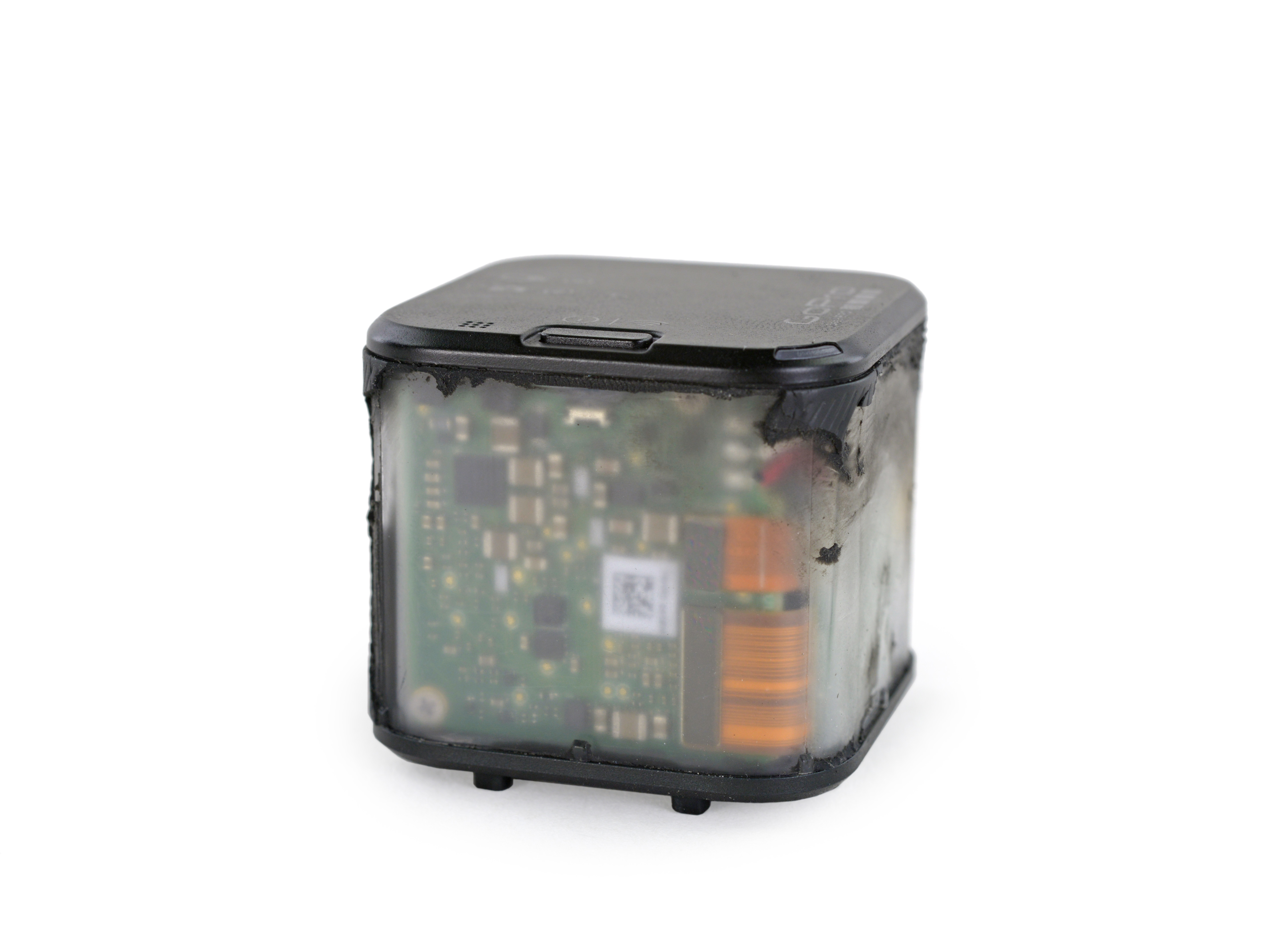

• Сняв резиновую крышку, мы видим, что находится под ней - прозрачный пластиковый куб, манящий нас своими интересными внутренностями, как один из тех милых прозрачных телефонов.

• Мы так близко! Вот они, платы! Но если мы видим, что внутри, это еще не значит, что мы можем туда попасть.

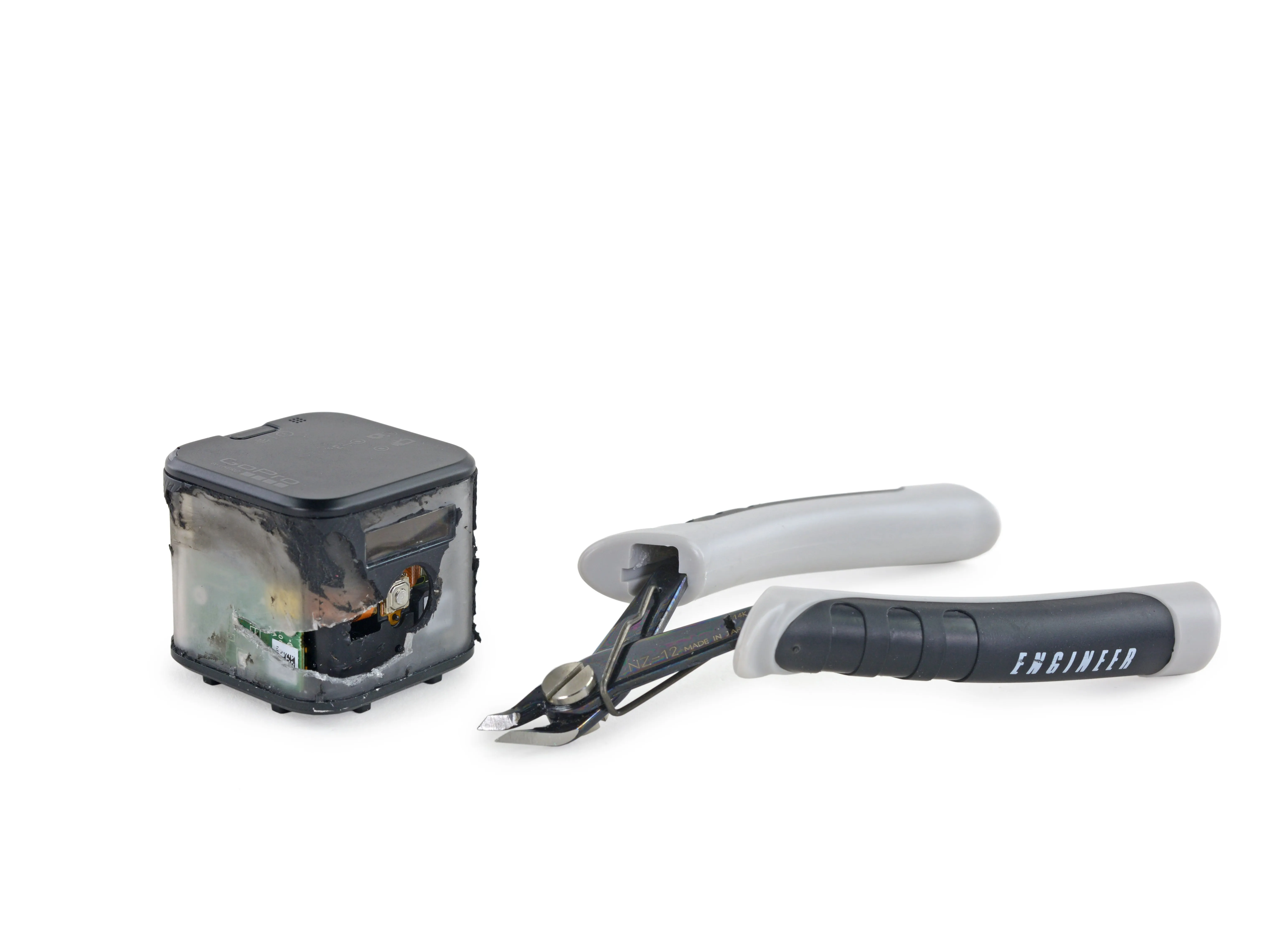

• К сожалению, мы не нашли никаких внешних винтов или зажимов - похоже, этот щенок запечатан. Пора атаковать куб Борга с помощью кусачек.

Комментарии к шагу

Выдержит ли пластиковая часть давление воды, если она будет открыта из-за трещины в задней металлической панели?

В чате поддержки мне сказали, что если на резине, покрывающей камеру, есть разрывы, то она больше не подходит для использования вблизи или под водой... и что гарантия не распространяется на естественный износ (или разрыв) резиновой поверхности.

Шаг 8

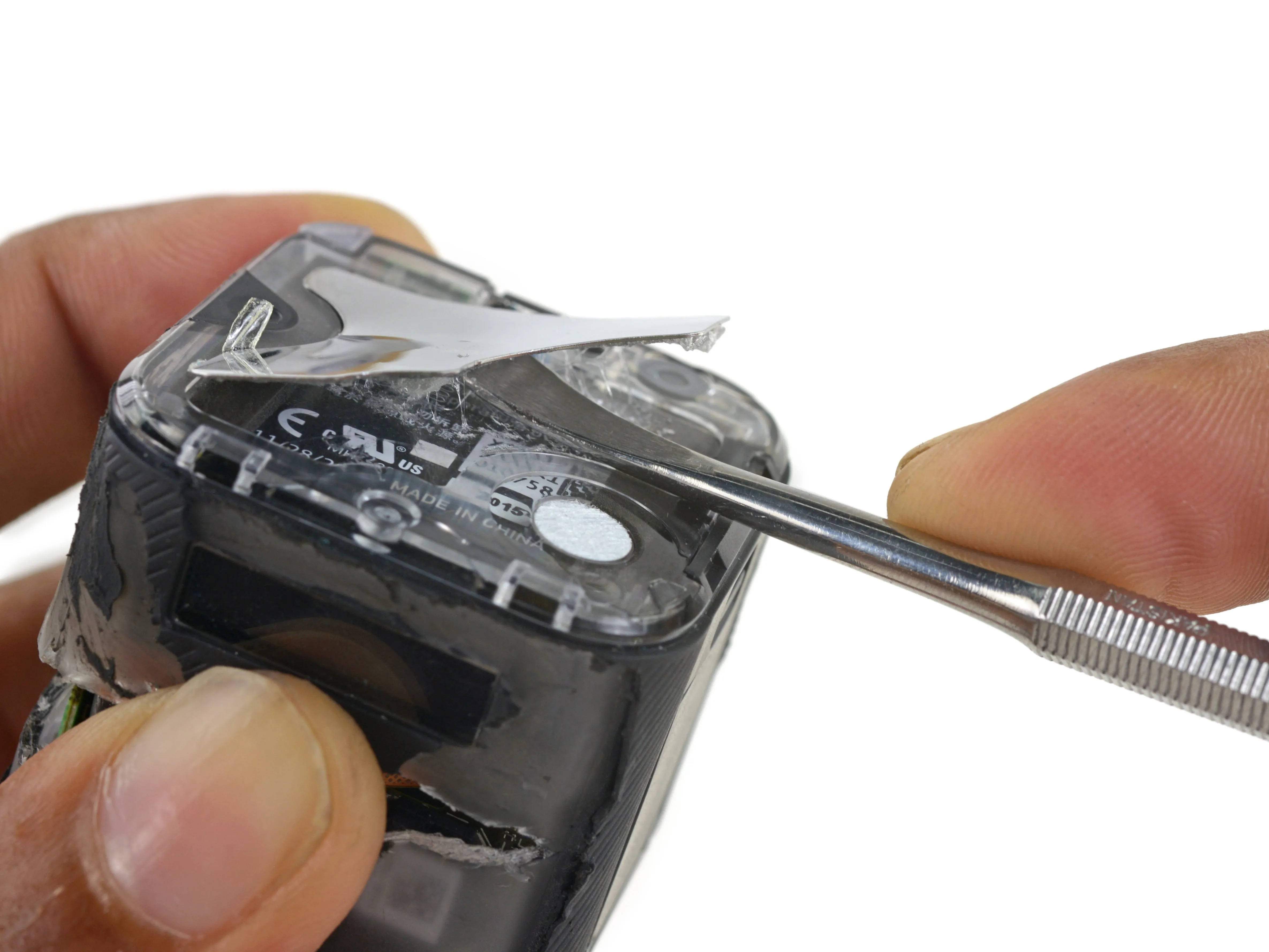

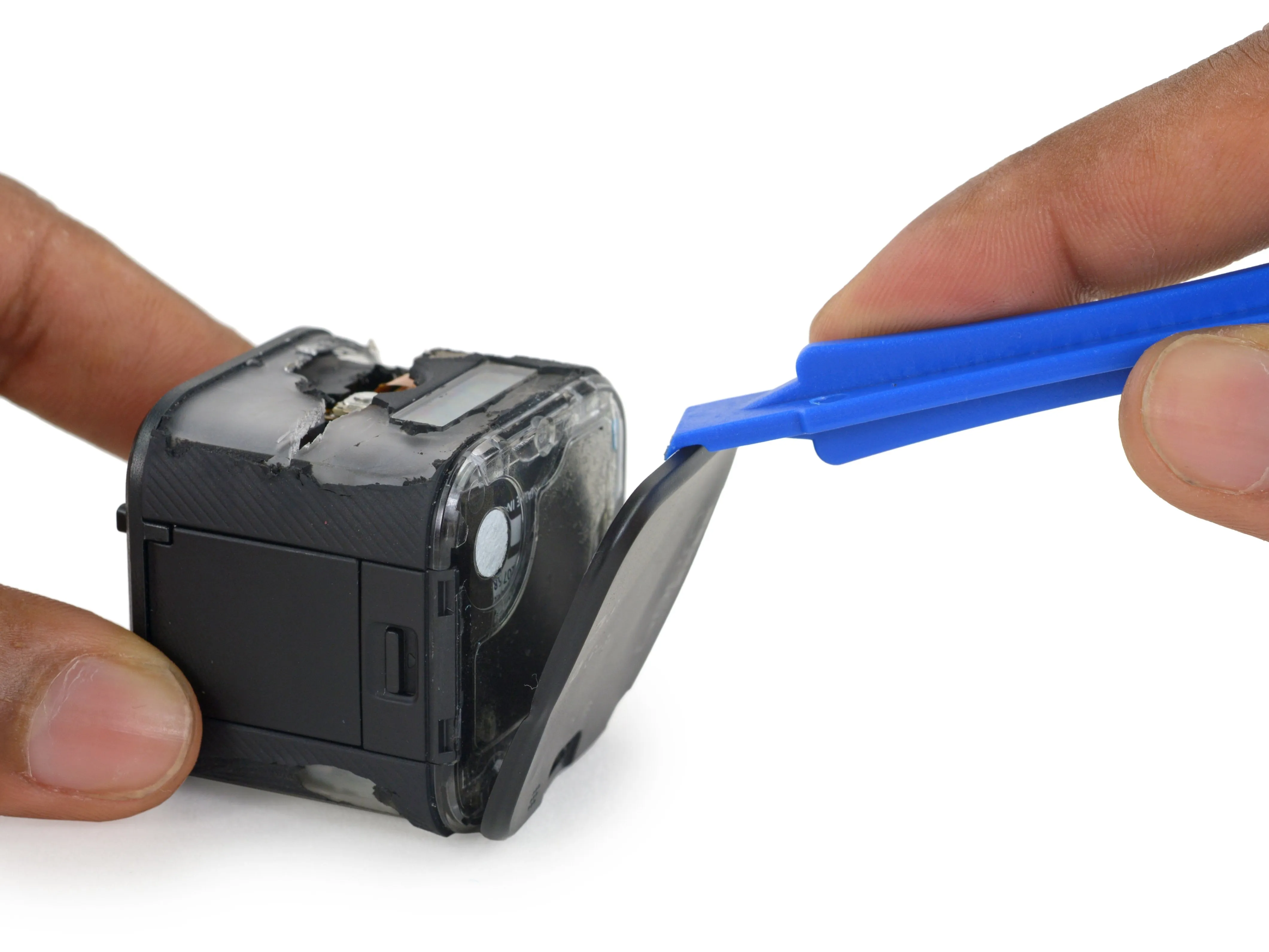

• Должен быть лучший способ попасть внутрь, который мы просто не видим, верно? Давайте отклеим эту крышку.

• ...и эту металлическую пластину...

• ...и нет. Никакого входа. Возвращаемся к вырезанию.

• Если серьезно, мы надеемся, что ошиблись. Может быть, с бесплатной, общедоступной документацией по ремонту все стало бы проще...

Шаг 9

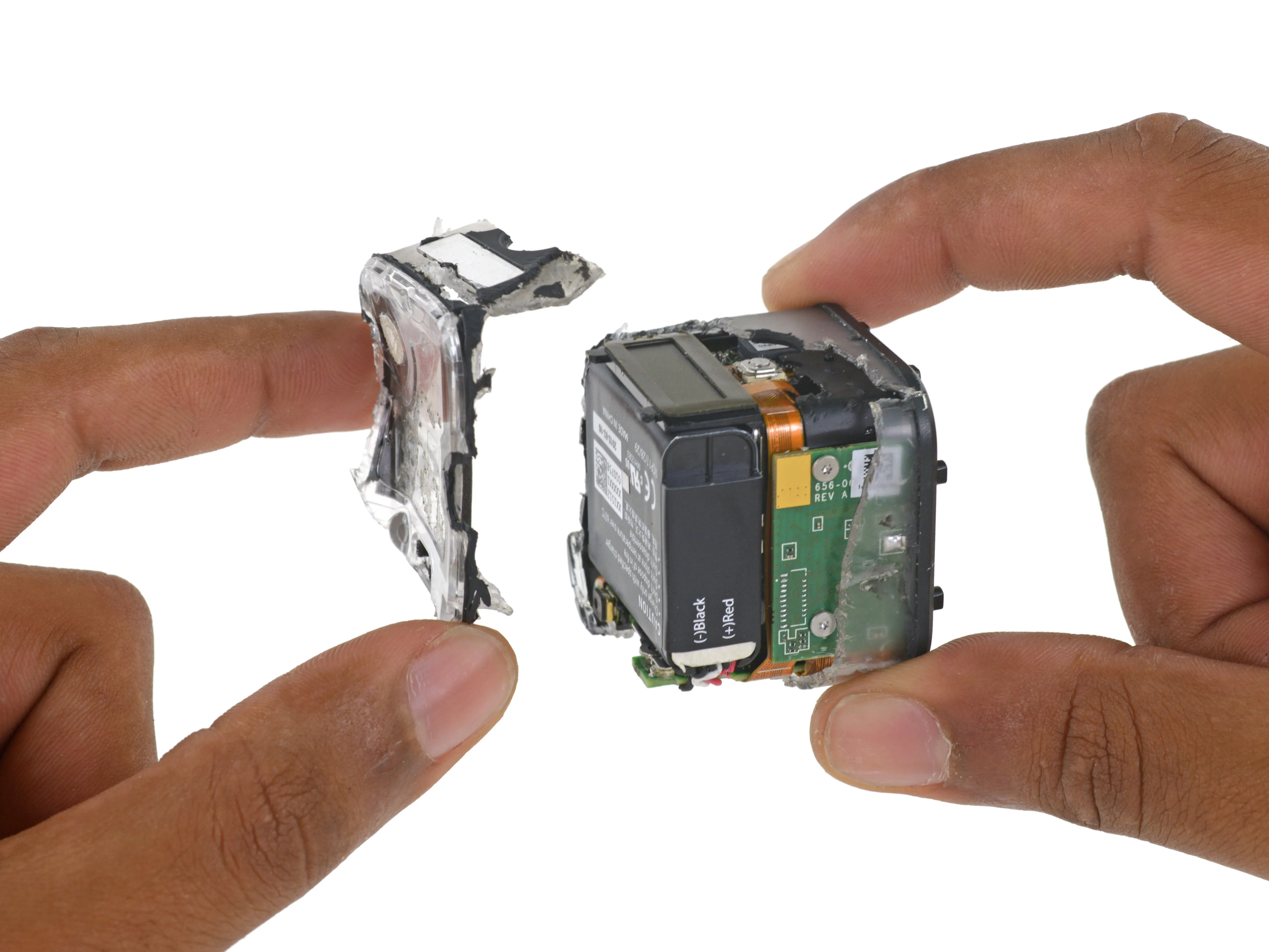

• Хьюстон, мы видим взлет одной части внешнего корпуса. Внутренние компоненты представляют собой тетрис из деталей без очевидного способа извлечения батареи.

• Вздох.

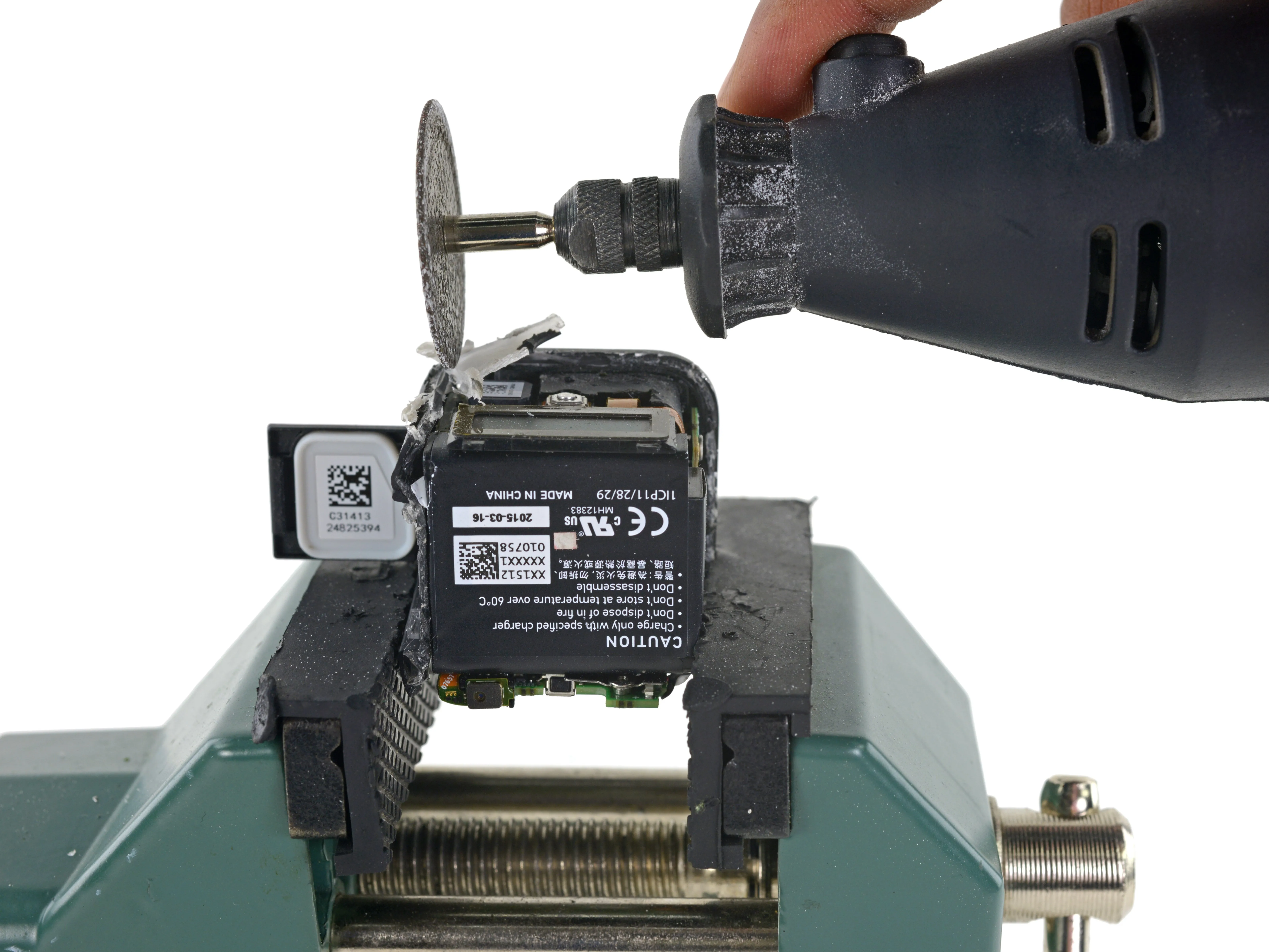

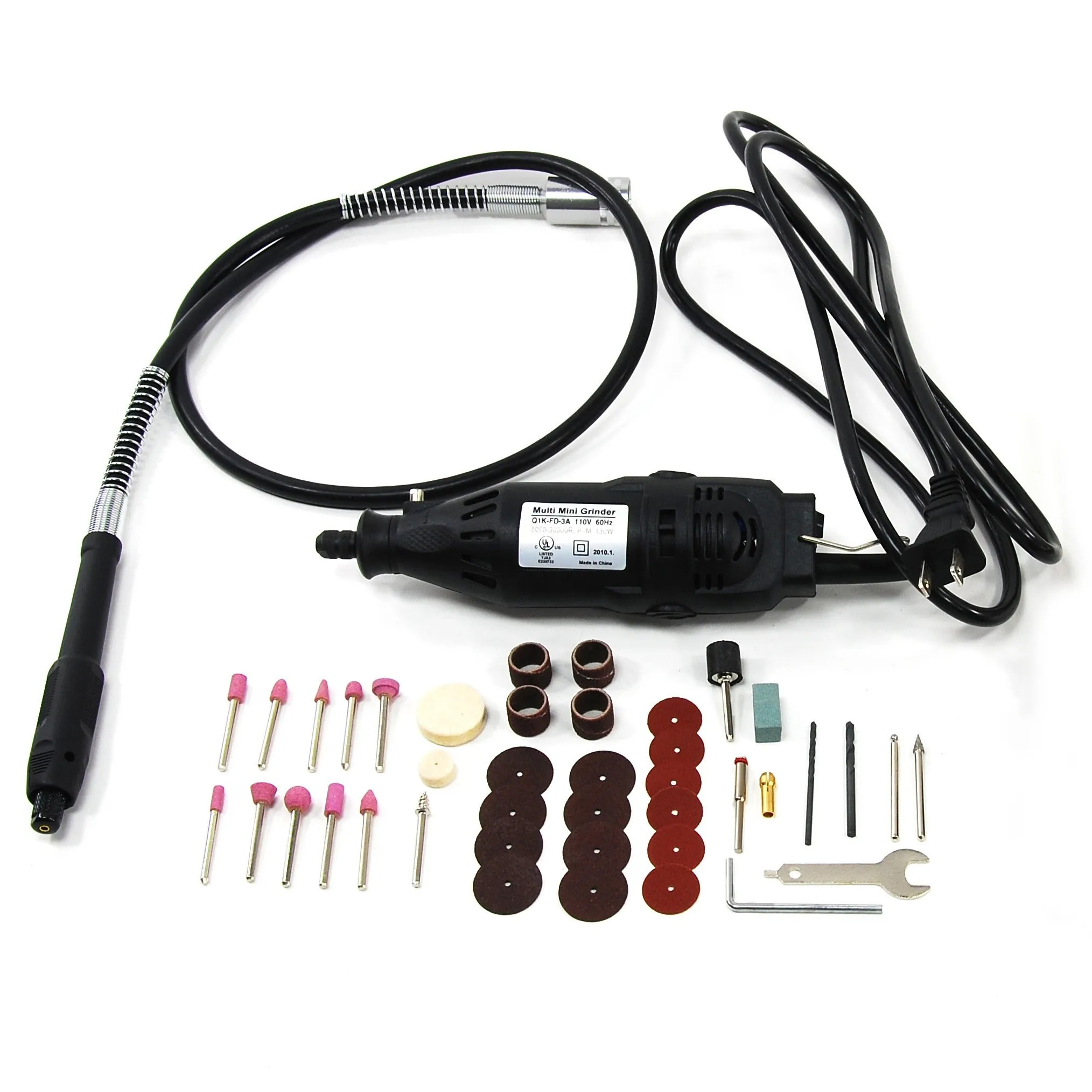

• Нетерпение берет верх, и мы достаем роторный инструмент, чтобы сделать последний рывок.

• Мы практически чувствуем вкус внутренних компонентов. Но, возможно, это просто пластиковая пыль.

Шаг 10

• Успех! Пора заняться анализом.

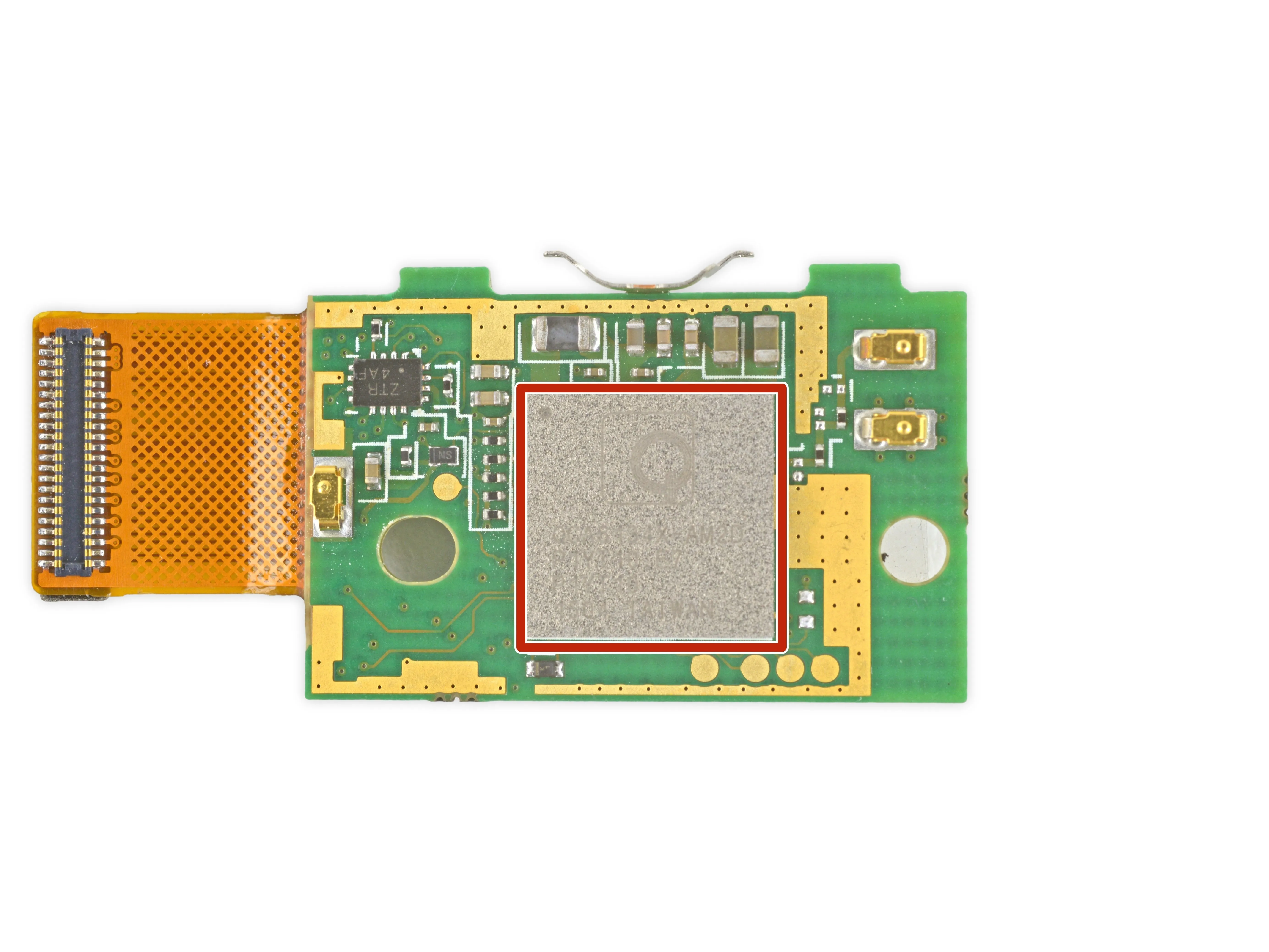

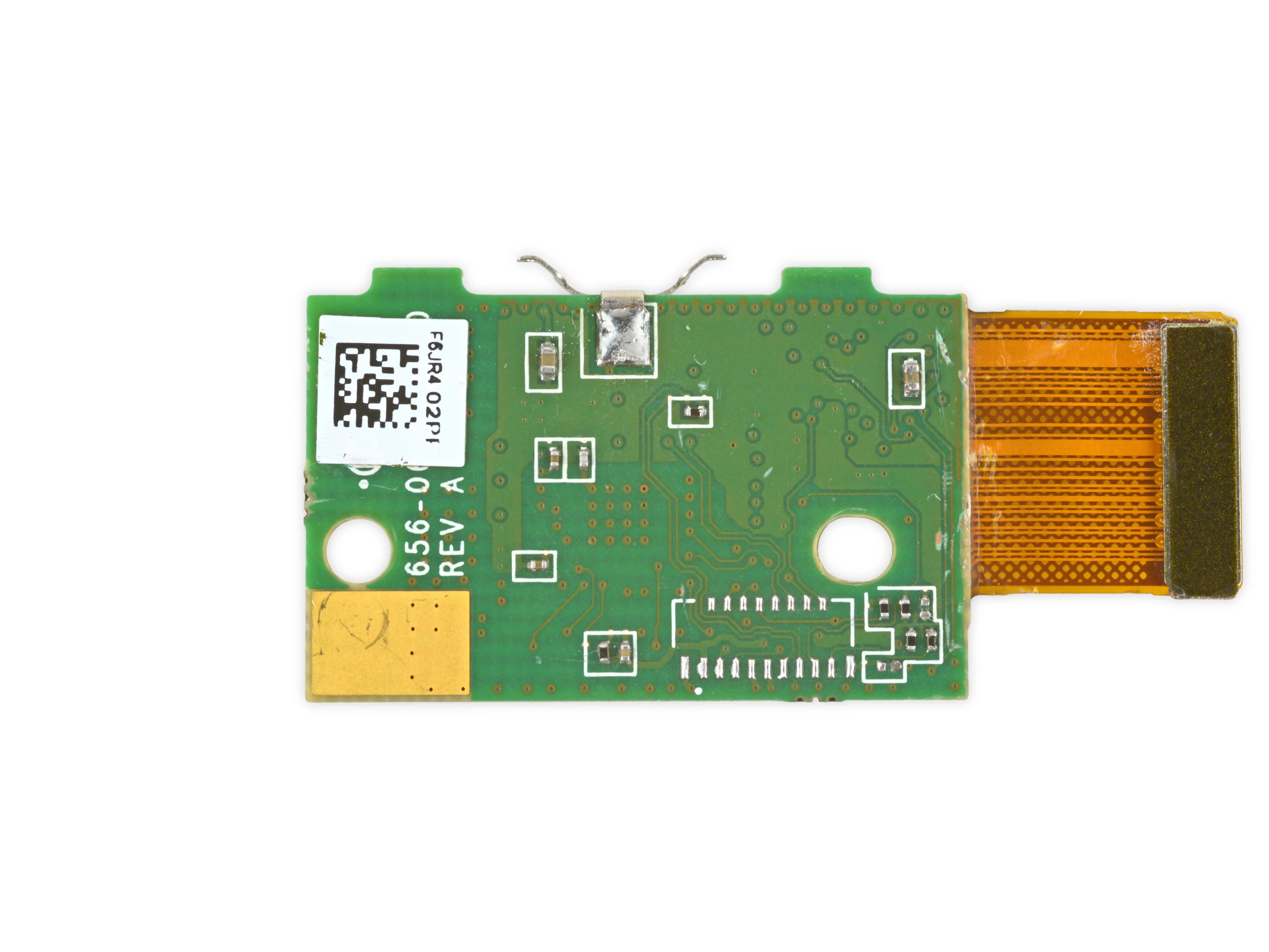

• Первый компонент - дочерняя плата беспроводной связи, на которой установлено оборудование Qualcomm:

• Qualcomm QCA6134X-AM2D Wi-Fi/Bluetooth SiP

Шаг 11

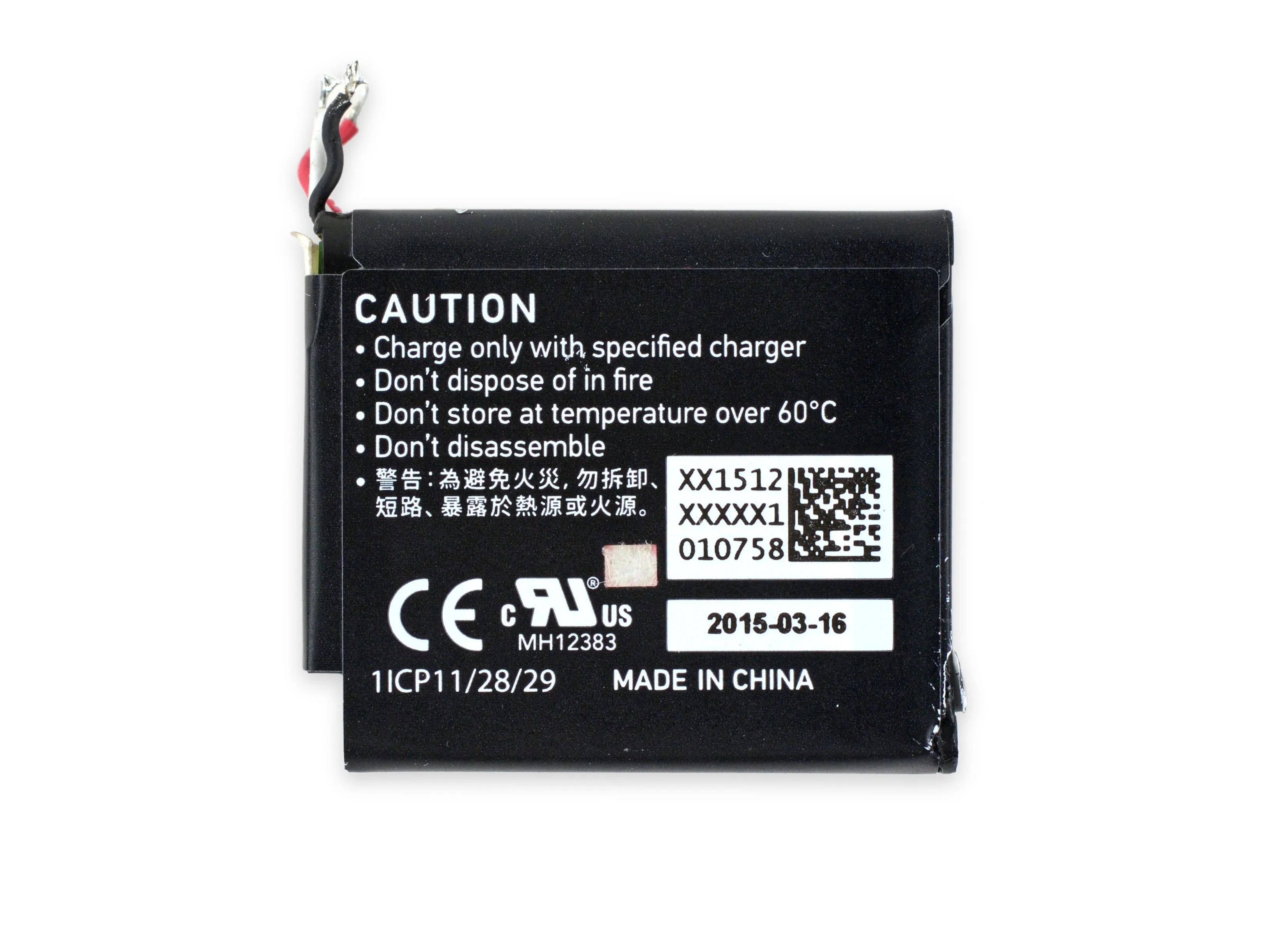

• Разбирая большую часть внешнего корпуса, мы не удивились, обнаружив, что аккумулятор GoPro припаян к материнской плате и приклеен к кронштейну.

• Не более съемные батареи-предположительно в интересах водонепроницаемости.

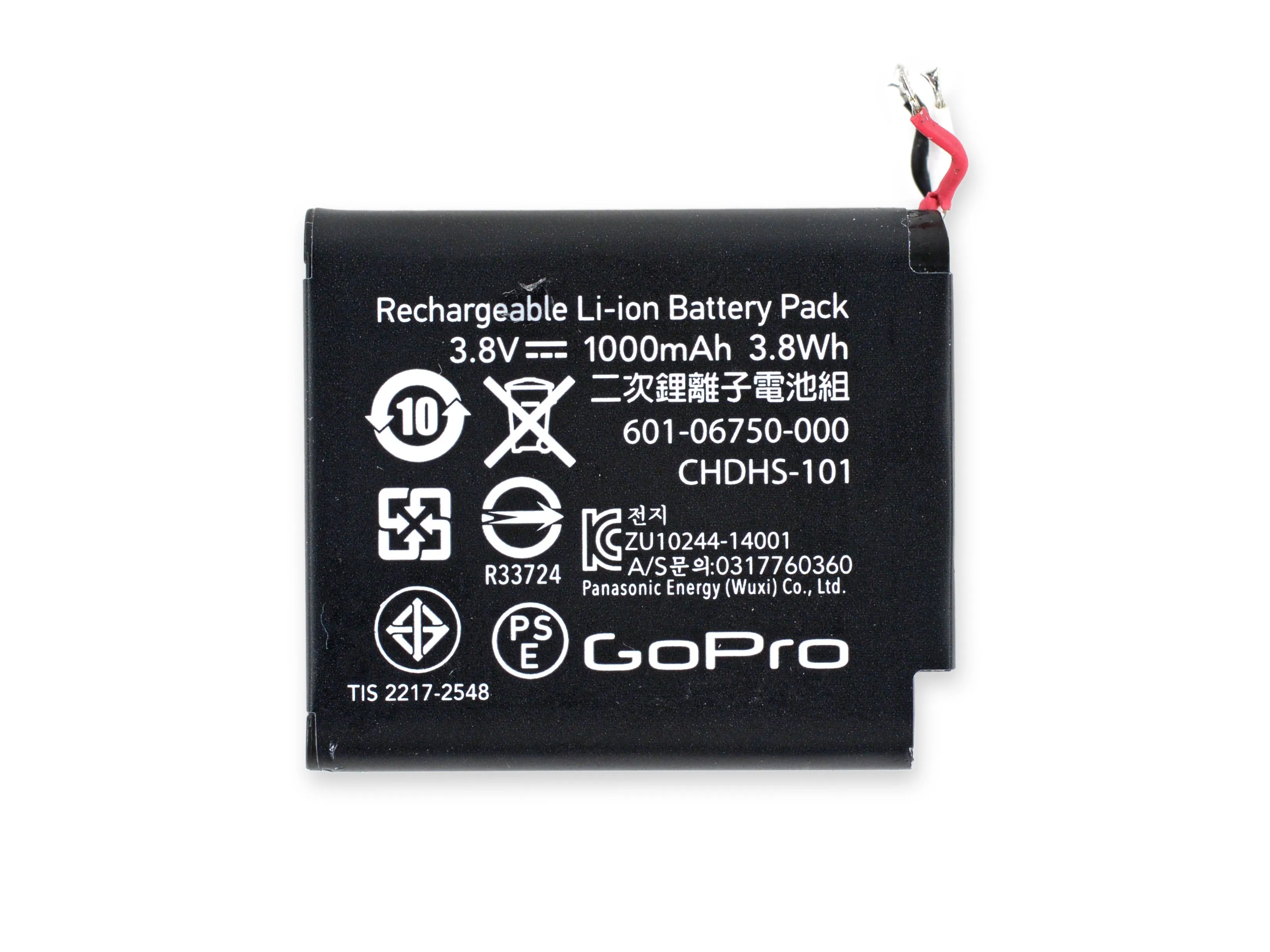

• В Hero4 Session установлен аккумулятор 3,8 В, 1000 мАч, 3,8 Втч, что примерно соответствует Hero 3+ и меньше, чем аккумулятор 1160 мАч в Hero4.

• При предполагаемом двухчасовом времени автономной работы вам придется часто подзаряжать аккумулятор, что увеличит количество циклов зарядки камеры и уменьшит срок ее службы до того, как вам понадобится, но вы не сможете заменить аккумулятор.

Шаг 12

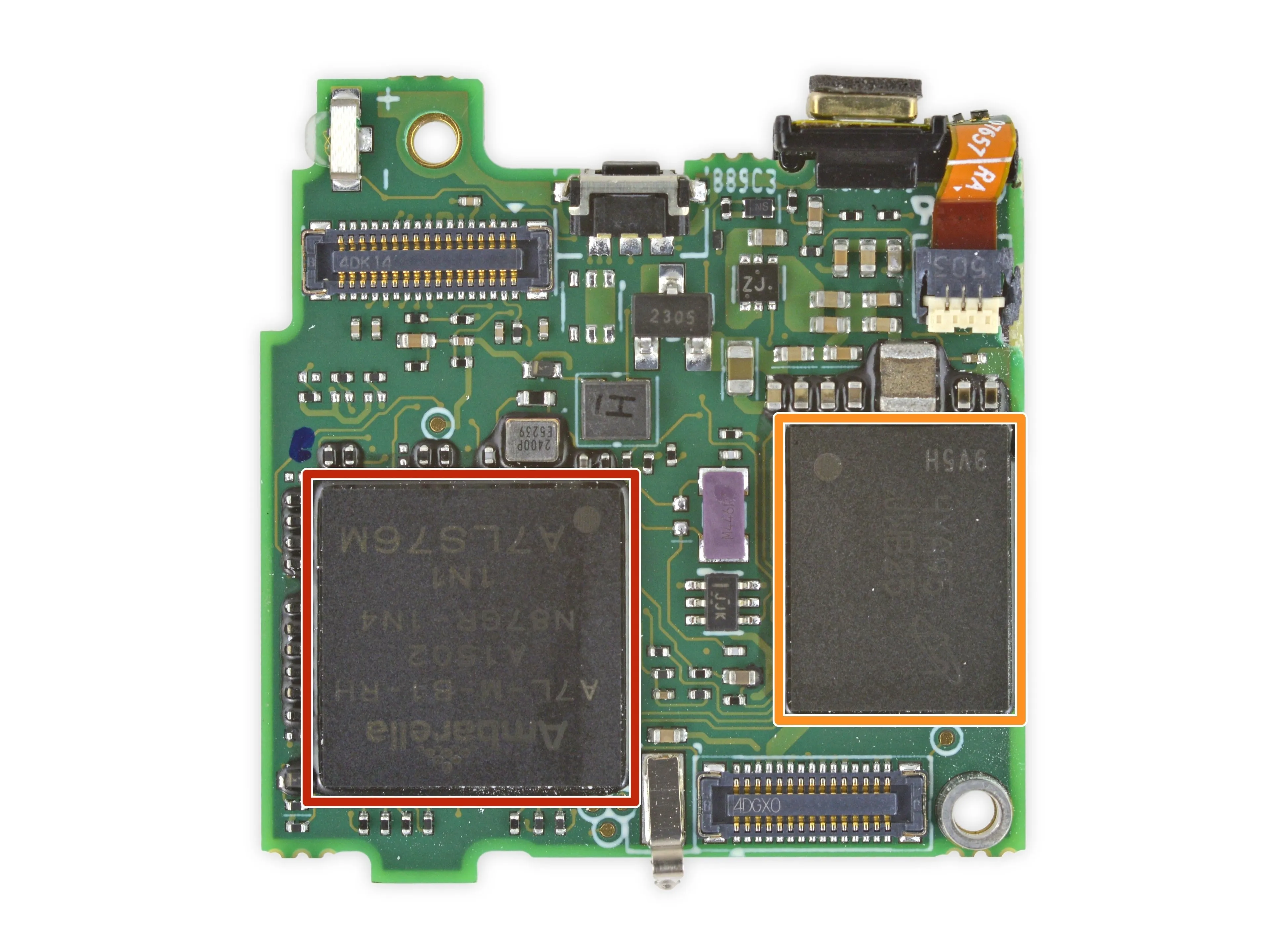

• Наконец-то мы извлекли материнскую плату. Давайте посмотрим, что на ней находится:

• Ambarella A7LS SoC для обработки видео и изображений

• Micron JWB25 NAND Flash + LPDDR2 MCP

• Блок управления питанием AMS AG AS3715

Шаг 13

• Одним движением запястья выводится дисплей и кнопка питания/захвата - все, что нужно для управления GoPro, на одном путаном кронштейне.

• Как и все остальное в Session, эти компоненты стали меньше и имеют более сложные, переплетенные гибкие кабели, чем в прошлых моделях.

Шаг 14

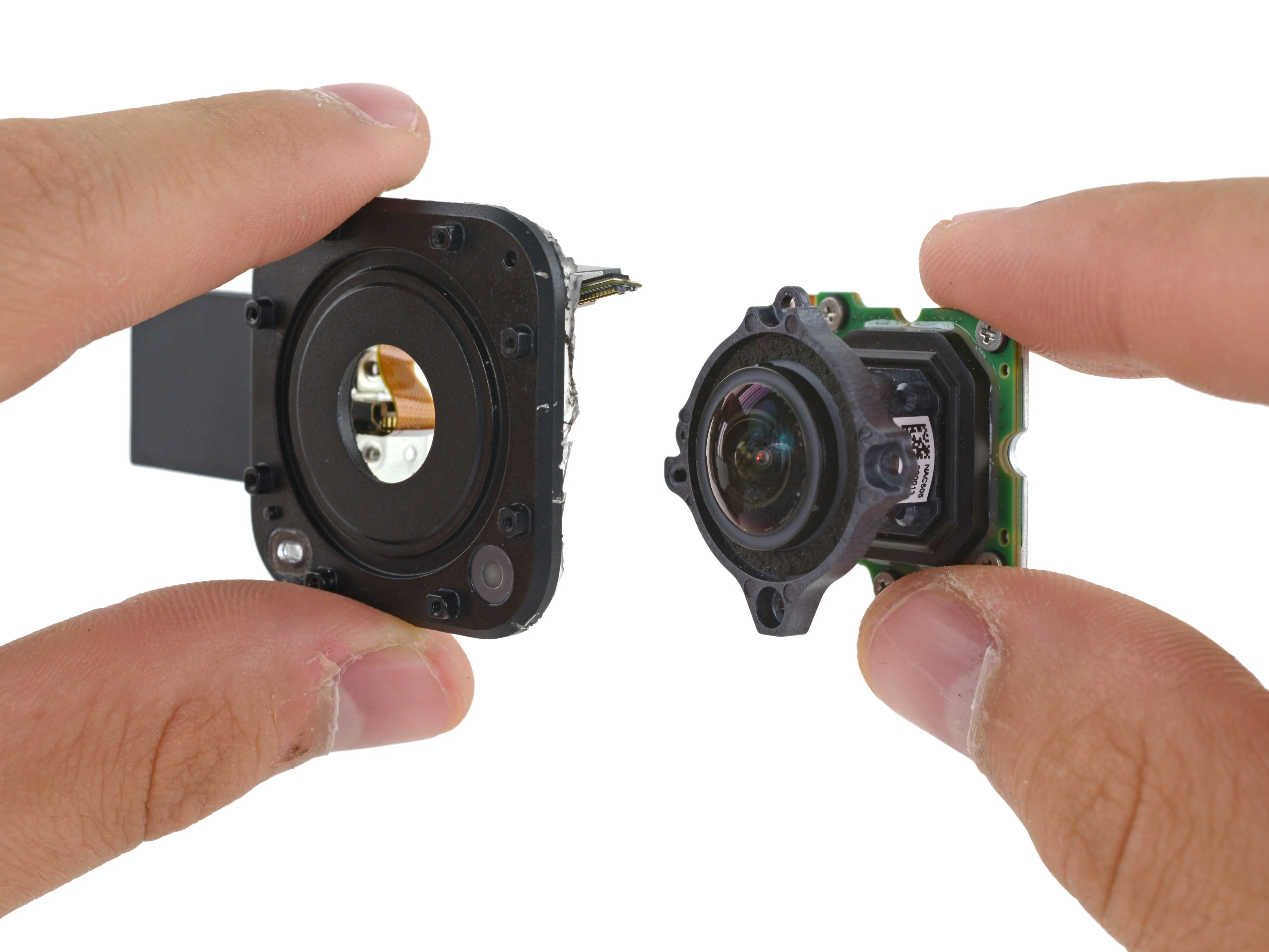

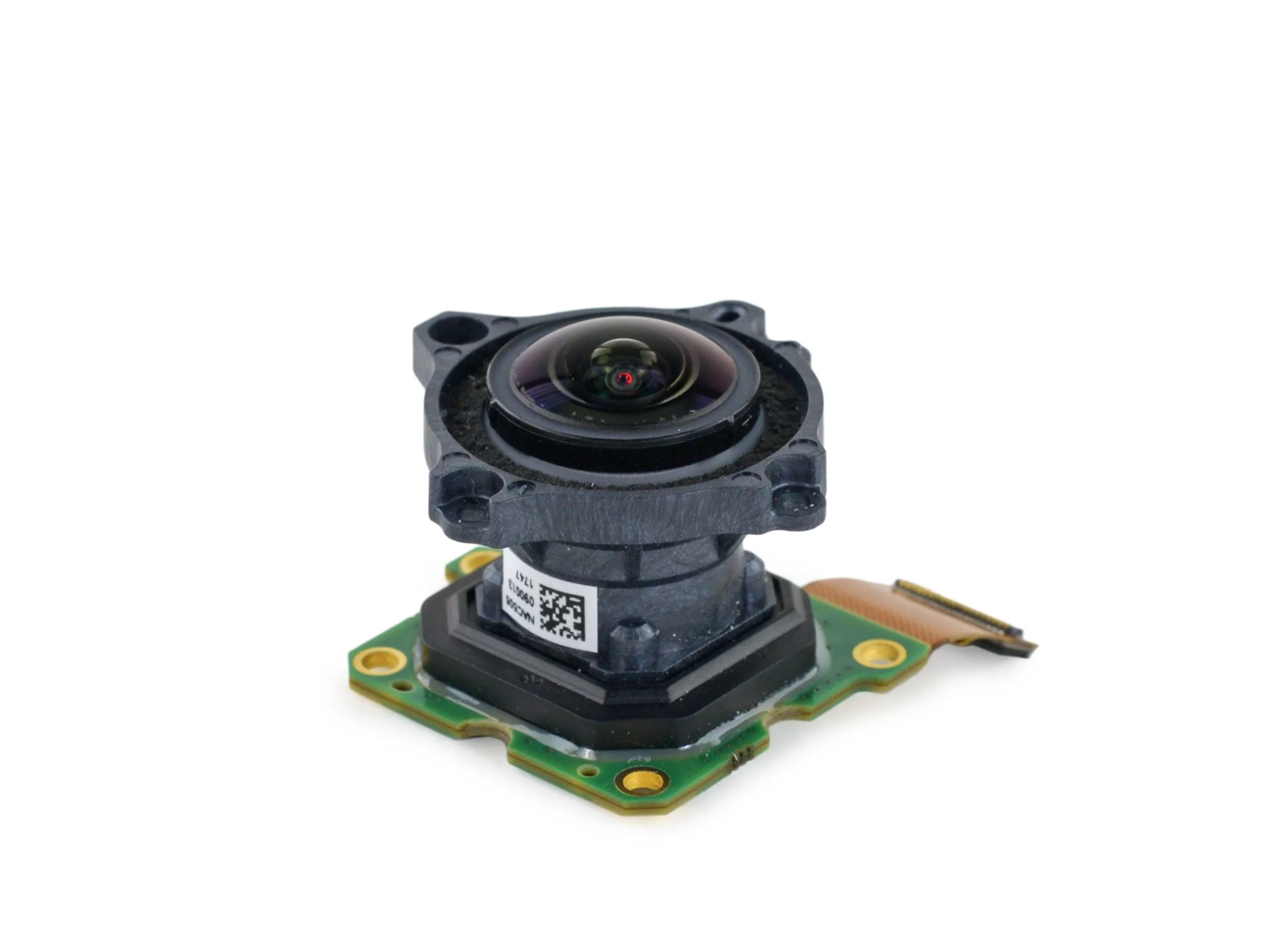

• Наконец-то! Сердце и глаз GoPro свободны!

• Как и предыдущие камеры Hero4, Session оснащена стеклянным объективом ƒ/2,8 со 'сверхширокоугольным полем зрения с уменьшенными искажениями'.

• Будем надеяться, что водонепроницаемость и защита конструкции действительно работают - заменить этот объектив, не разрушив камеру, будет практически невозможно.

Шаг 15

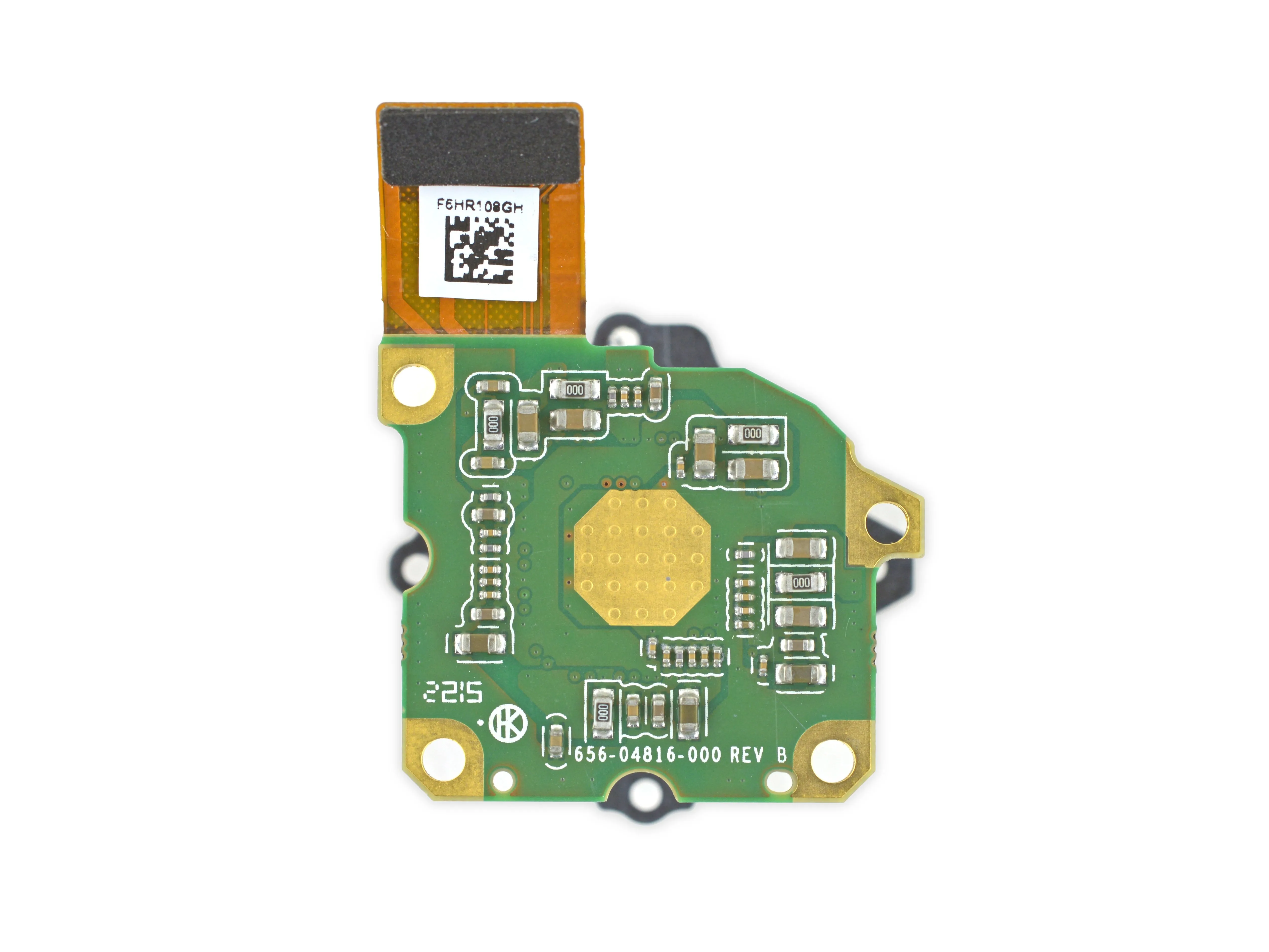

• Помните, как можно было открутить плату датчика изображения с задней стороны блока объектива? Делаете.ру помнит..

• Увы, те времена давно прошли. Клейкое кольцо - это единственное, что прикрепляет объектив к датчику изображения в Session.

• Датчик 8 МП в Session лишен возможности съемки в формате 4K, которая была в 12 МП сенсорах Hero4 Black/Silver, и поддерживает разрешение до 1440p при 30 кадрах в секунду.

• После нескольких быстрых измерений мы обнаружили, что датчик изображения в камере Session имеет размеры примерно 4,5 мм x 3,4 мм, что означает формат датчика 1/3,2 дюйма (похоже, что это тот же формат, что и в более дешевой GoPro Hero. тот же формат, что и в более дешевой модели GoPro Hero).

Шаг 16

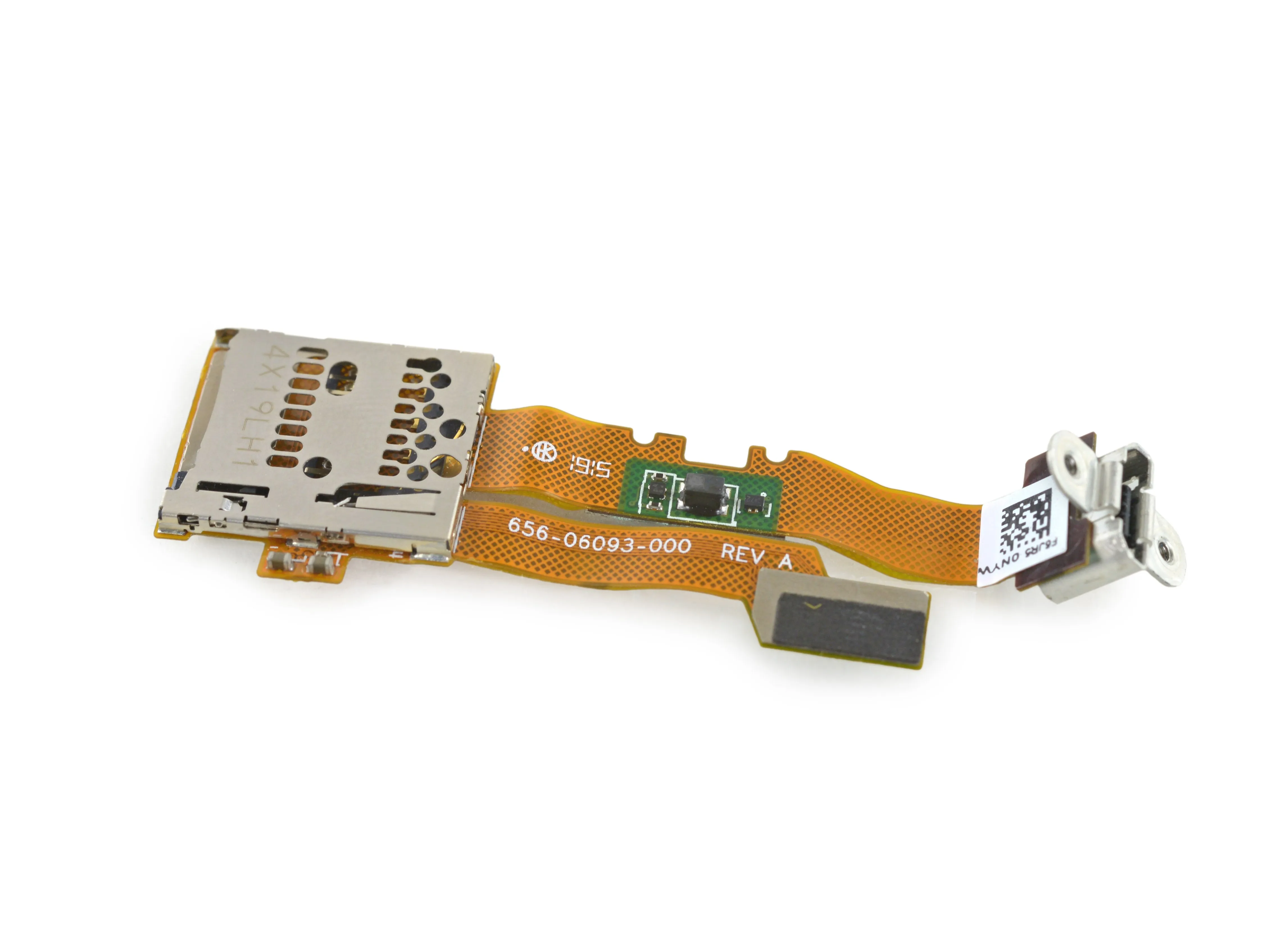

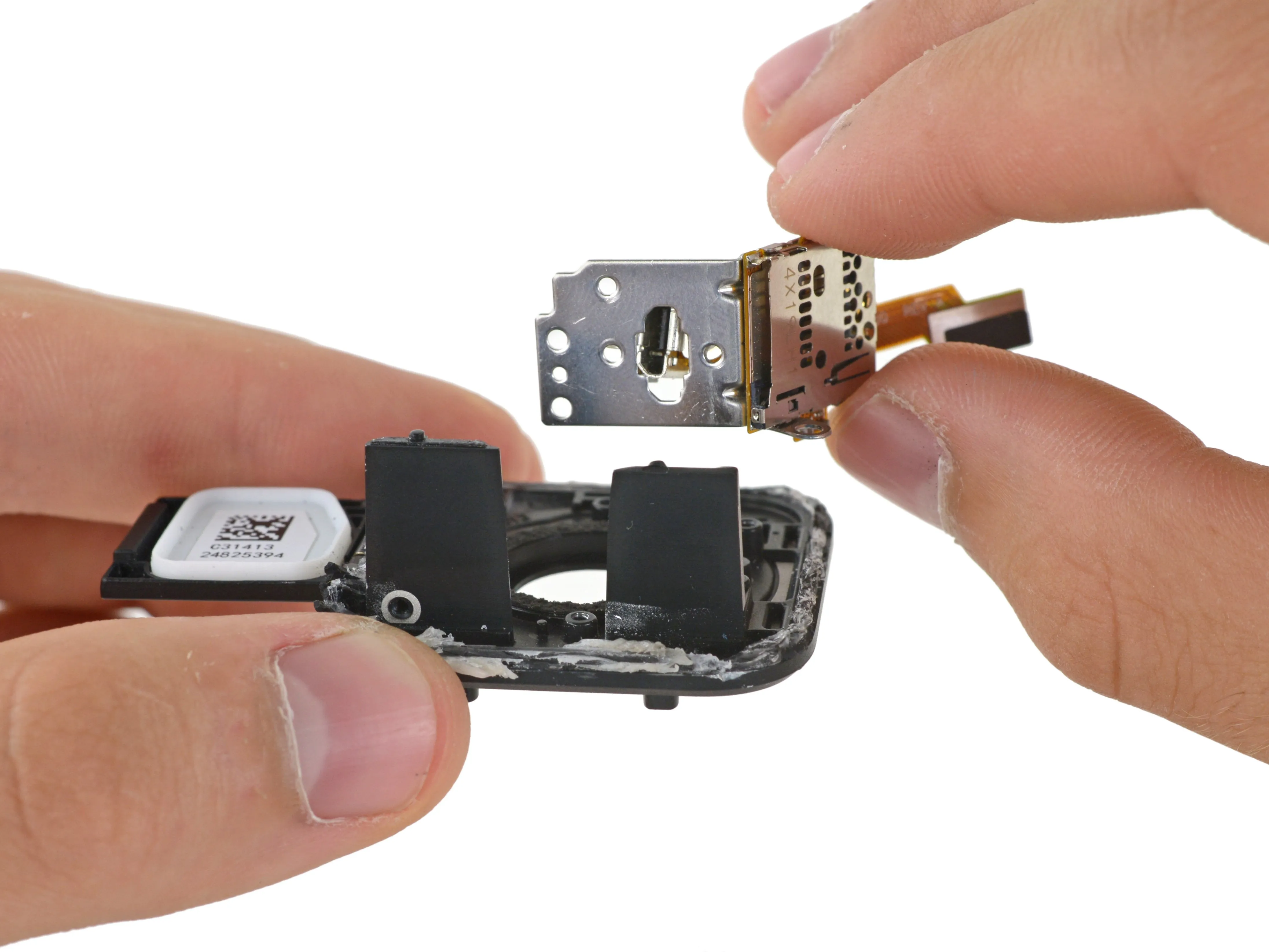

• Последний блок тетриса - хитрый, расположенный под углом слот для карт памяти microSD. Также частью этой сборки является порт micro-USB.

• В отличие от своих больших и более дорогих собратьевSession не имеет порта для подключения аксессуаров. Это означает, что вы не сможете прикрепить к GoPro такие вещи, как ЖК-экран или дополнительный аккумулятор.

• Хотя это последний компонент камеры, разборка еще не закончена...

Шаг 17

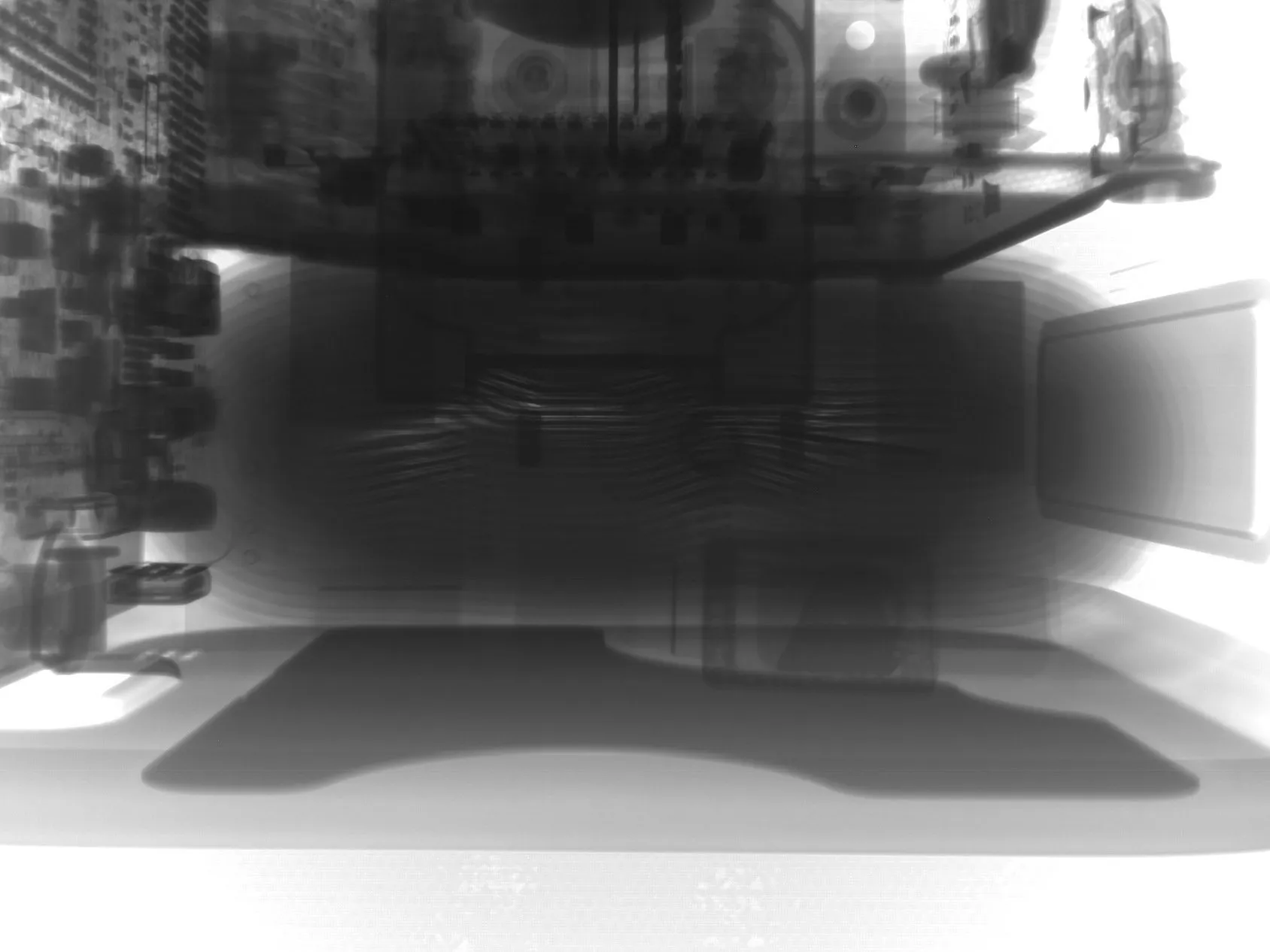

• Правильно, пришло время рентгена! Волшебным образом собрав и уплотнив камеру GoPro, мы можем поближе рассмотреть, как все это устроено.

• Если в этом маленьком кубике есть место для того, чтобы вместить что-то еще, то для нас это новость. Посмотрите, как маленький слот для карт памяти microSD вставляется в него под углом.

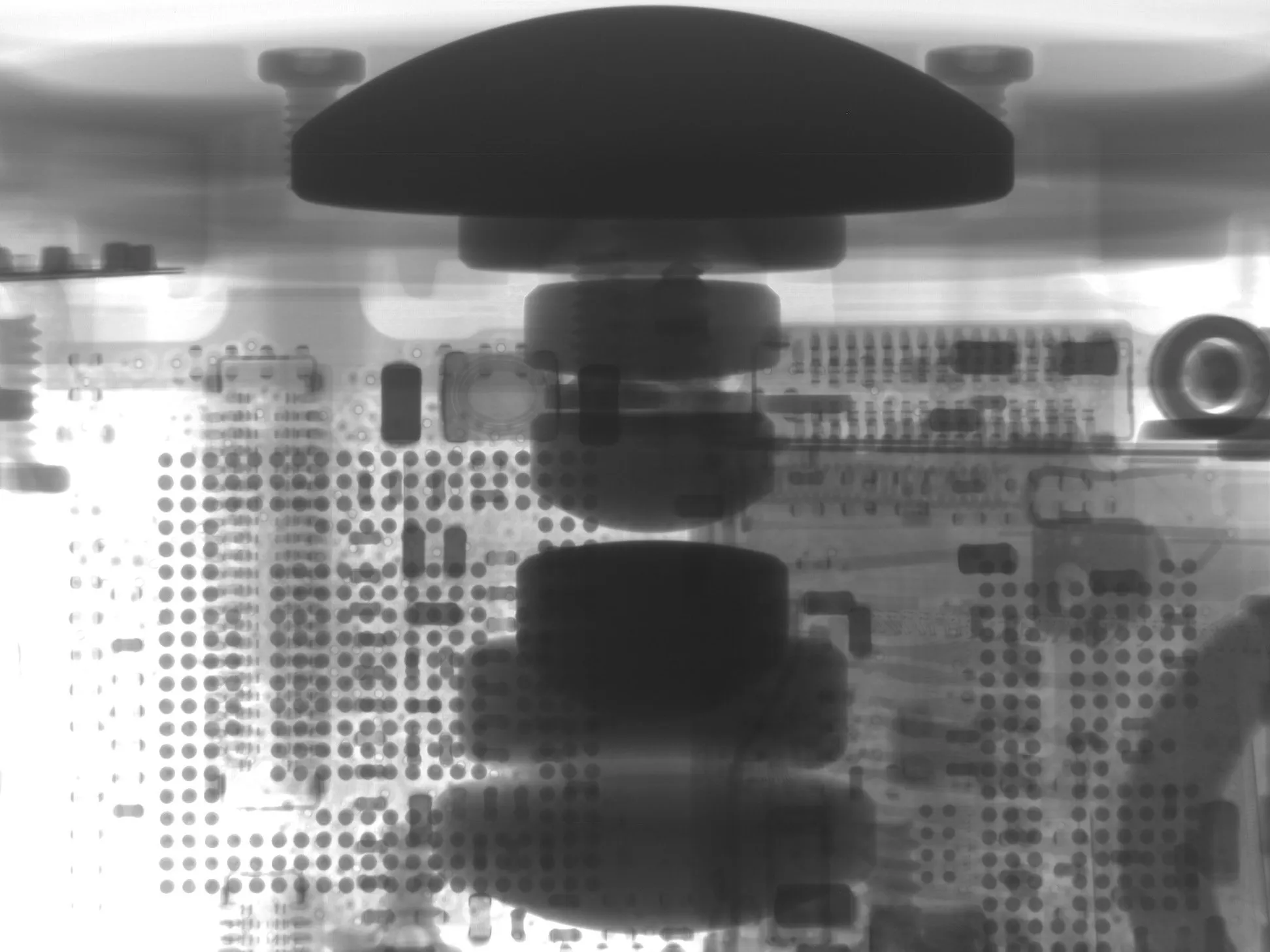

• Это многоступенчатое грибовидное облако на самом деле является объективом!

• Продолговатый овал с лапшой - это батарея, состоящая (как луковица) из слоев.

Шаг 18

• Оценка ремонтопригодности GoPro Hero4 Session: 1 из 10 (10 - легче всего отремонтировать)

• Передняя рамка крепится восемью винтами T4 Torx и легко заменяется.

• Доступ к устройству для внутреннего ремонта означает разрывы, надрывы и выемки через резиновую ленту, пластиковый корпус и большое количество клея, что делает сборку невозможной.

• Внутренние компоненты собраны вместе в паутину из схем и клея.

• 'Интегрированная' батарея припаяна и приклеена к остальной части устройства, что означает, что замена батареи практически невозможна.

• Как всегда, сердечная благодарность нашим друзьям из Creative Electron за их потрясающие изображения и опыт!
