Разборка GPD Win Max v3

Введение

Создаем первое руководство по GPD в Интернете. Эта разборка позволяет увидеть общее устройство внутри машины.

Инструменты

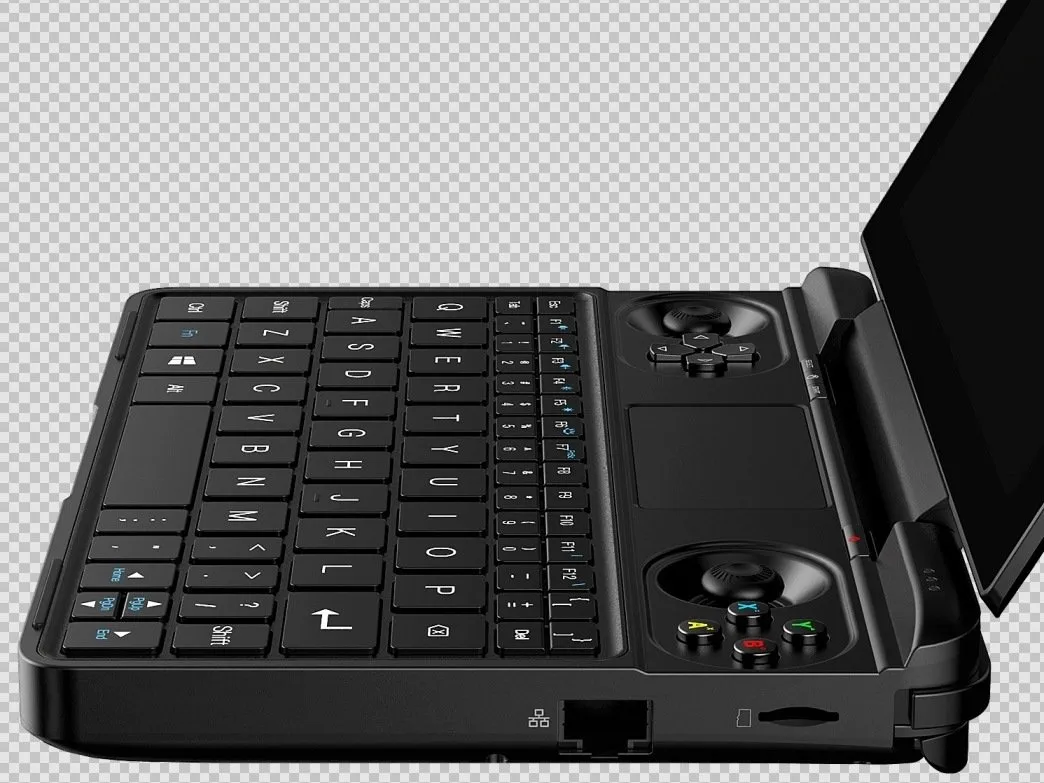

i5-1035G7 с TDP 25 Вт в 7-дюймовом корпусе? С NVMe/PCIe SSD и полноскоростным Thunderbolt 3?
С двухвентиляторным охлаждением? Аккумулятор емкостью 55 Вт-ч?
Сенсорный экран? Встроенные джойстики? Гигабитный Ethernet? Мультисенсорный трекпад? Клавиатура с подсветкой?
Это может быть самая горячая (и самая модная) картошка, которую вы можете получить на свои ладони.
Давайте же окунемся внутрь и посмотрим, что это за картофель?

Переверните, задняя крышка закрыта 9 вертикально ориентированными винтами Philip и двумя горизонтальными винтами Philip.
По крайней мере, два из этих винтов будет трудно закрутить обычной 4-миллиметровой битой HEX из-за глубины отверстий. Это те, которые находятся непосредственно под двумя триггерами.

Аккумулятор приклеен к заднему корпусу. Переверните его на короткую сторону и отсоедините.
Она держится на умеренном клею, что означает, что ее можно снять, немного поддев, без необходимости нагрева.

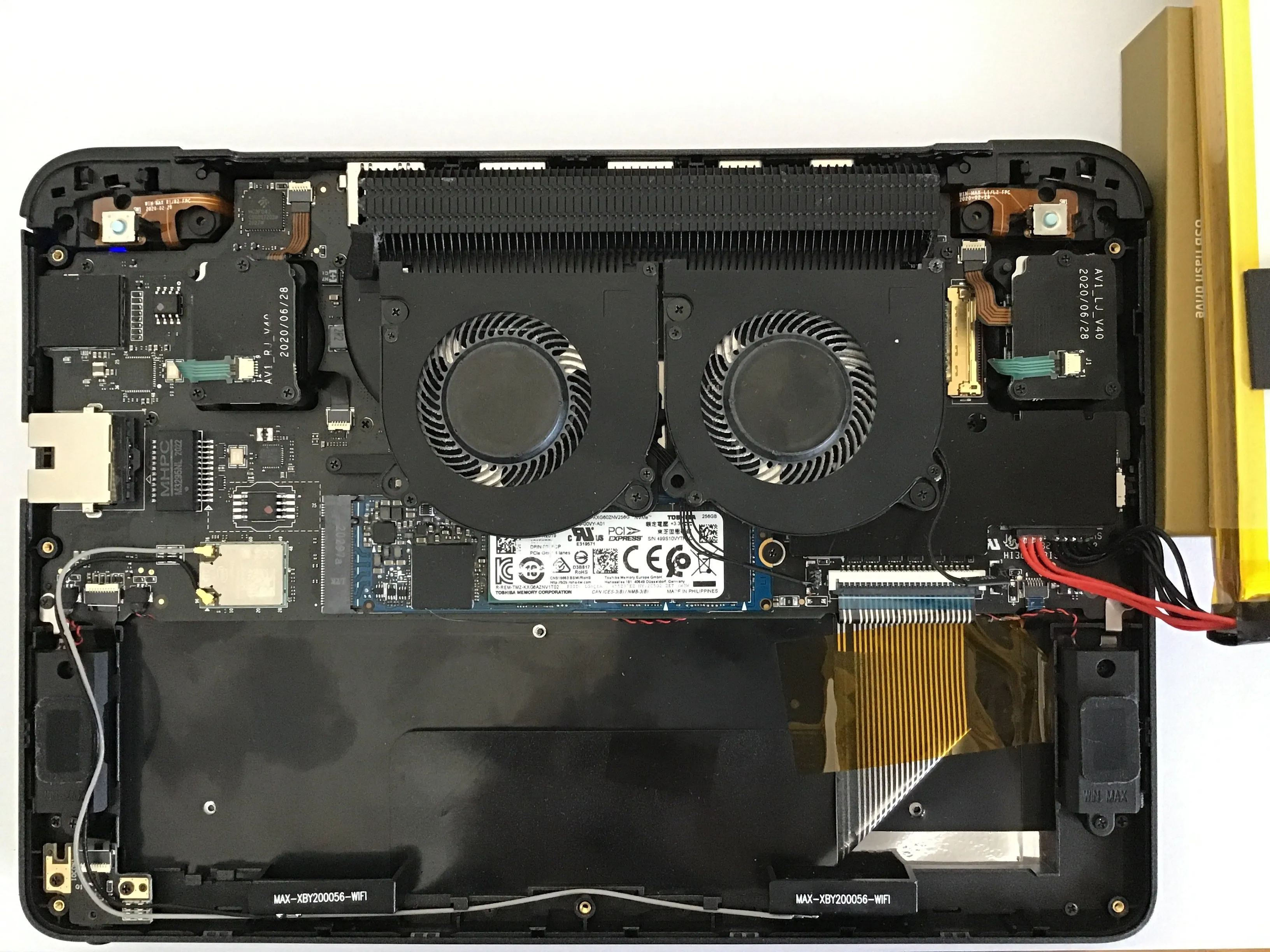

На данный момент можно снять динамики, вентилятор и модули джойстика.

Винты радиатора доступны после снятия вентилятора.

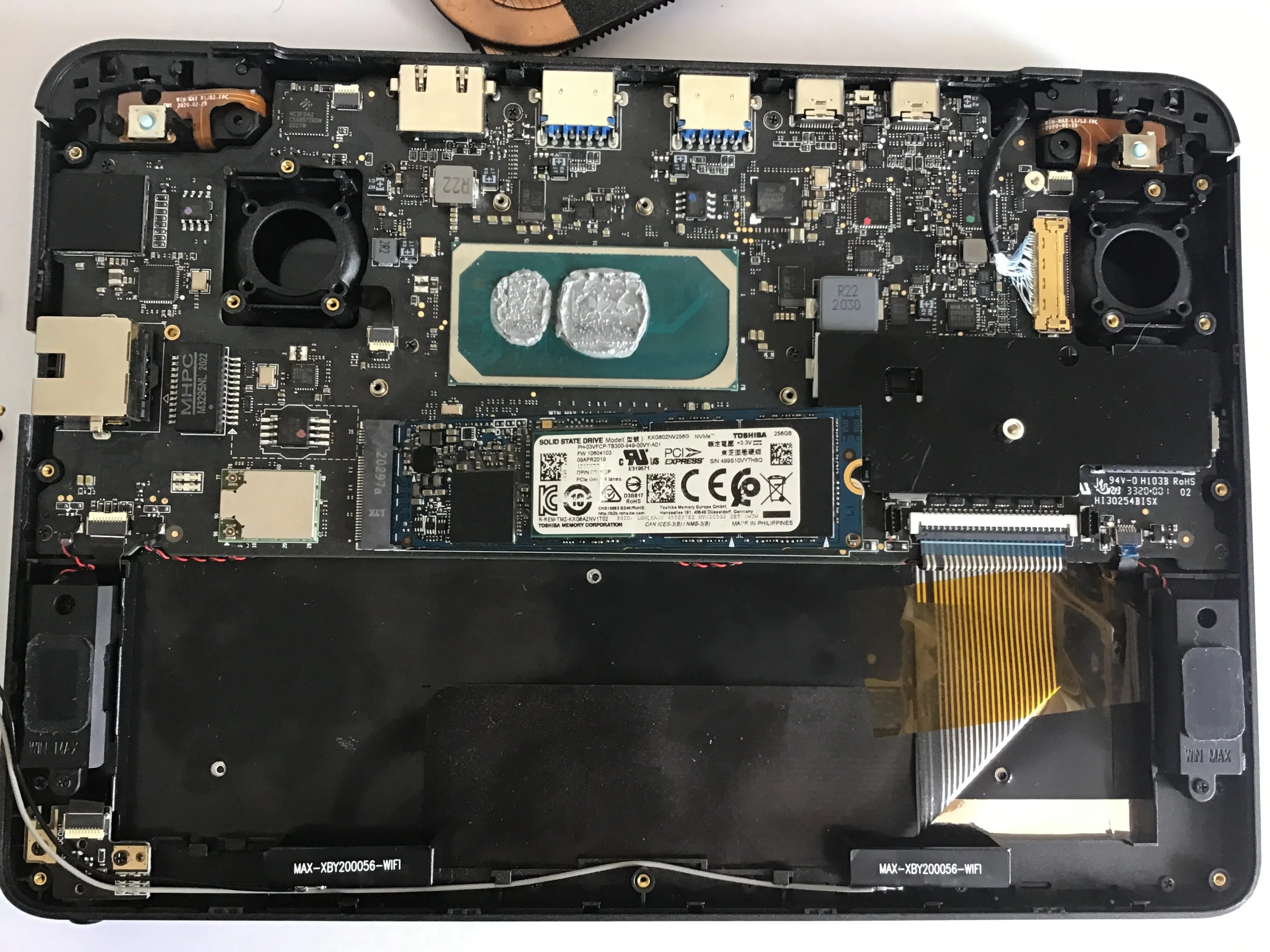

В этот момент SSD можно свободно извлечь, но для замены SSD можно аккуратно выковырять его из-под радиатора (без необходимости его предварительного отсоединения).
Итак, извлеките SSD и радиатор в удобном для вас порядке и двигайтесь дальше.

На этом этапе все винты материнской платы будут доступны.
Отсоедините разъем для наушников (и кабель для наушников), антенну, подсветку клавиатуры и кабели клавиатуры.

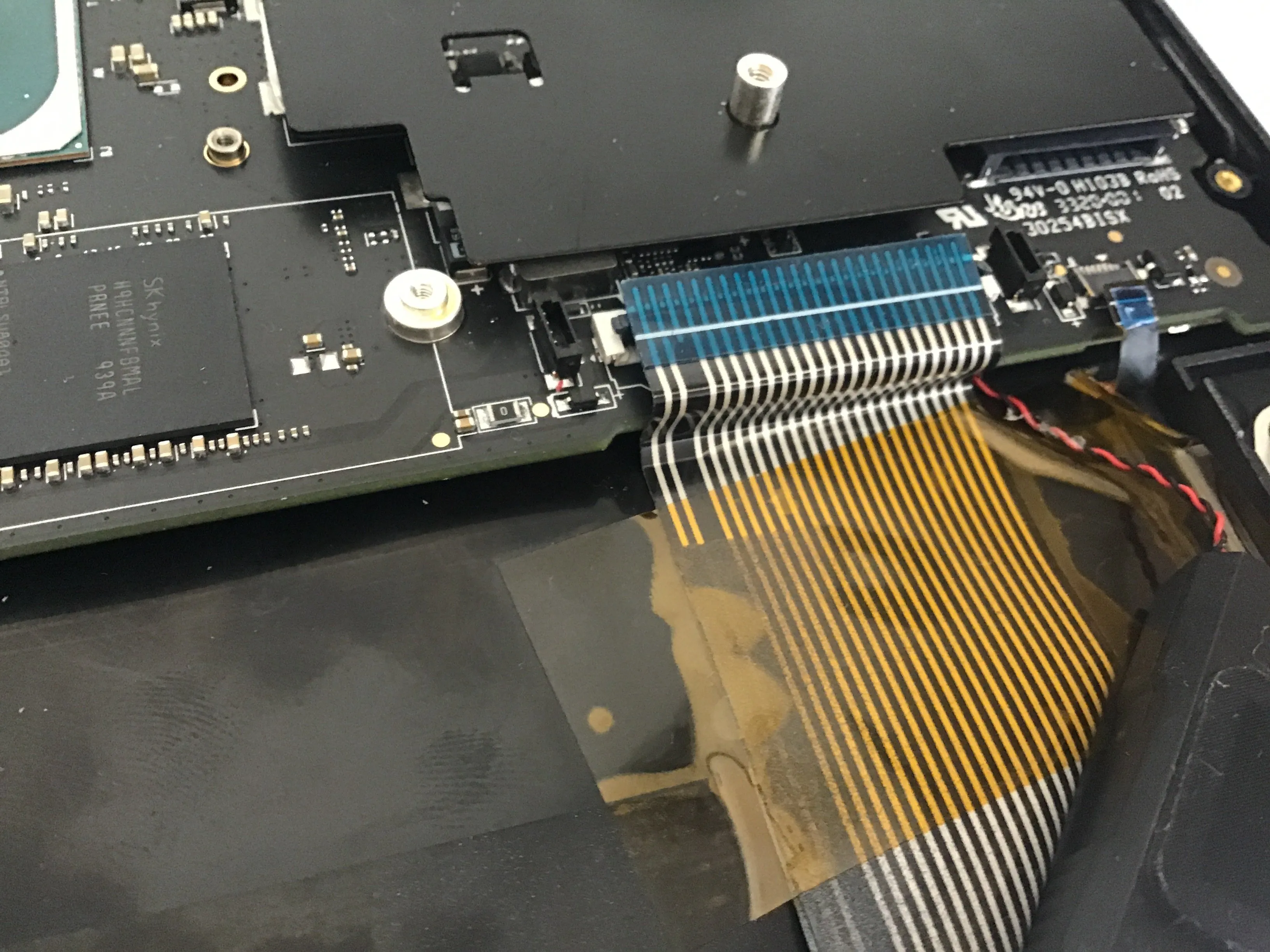

Под правым джойстиком (тот, что ближе к центру платы) находится кабель тачпада, который необходимо отсоединить. Также необходимо отсоединить кабель дисплея.
Разъем дисплея имеет несколько хлипких оголенных тонких проводов, которые могут сломаться. Рекомендуется соблюдать осторожность.

Модуль джойстика, естественно, не препятствует извлечению материнской платы, но ленточный кабель может сделать движение затруднительным и опасным. Удалите их, если вы этого не сделали.
Теперь материнская плата будет доступна для извлечения.
Триггеры соединены пружинным контактом, но они зажаты под платой.
Пока что все винты - Philips PH0. Это хорошо, но и плохо, так как винты Philips не выдерживают такого большого крутящего момента, как Torx.

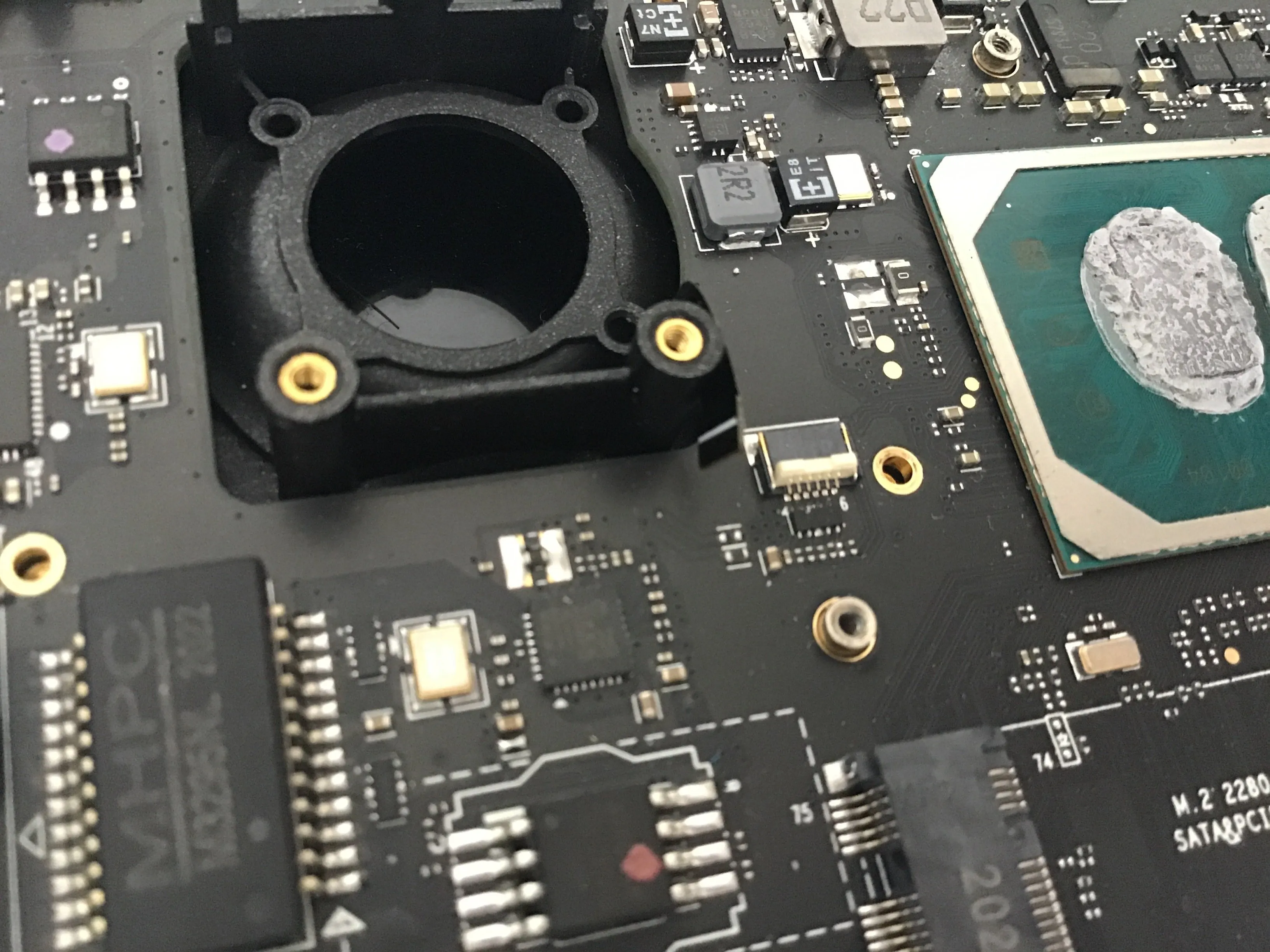

ссылка на материнскую плату.

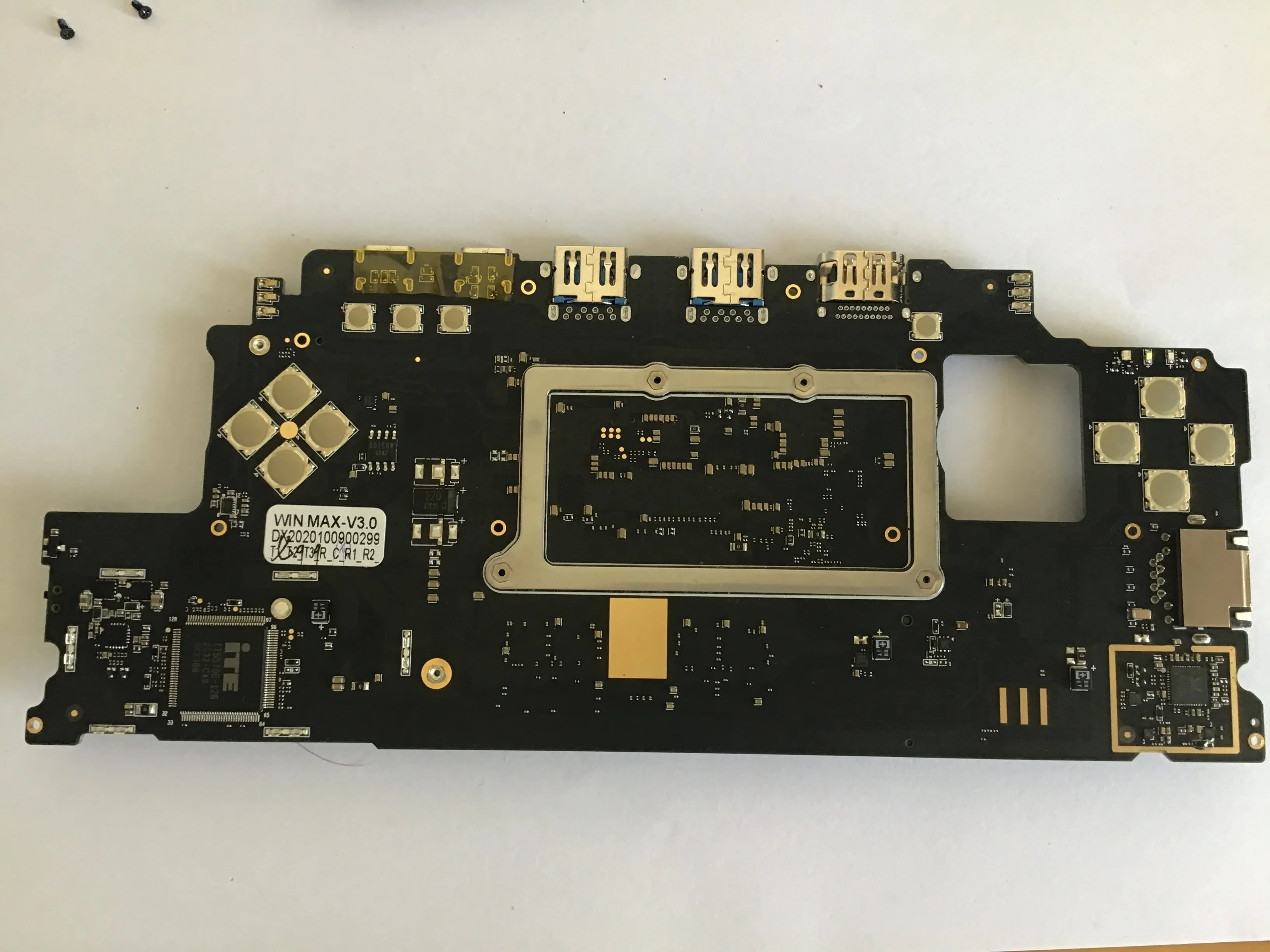

С правой стороны все примерно так же тесно, как может быть - и, возможно, слишком тесно.
С левой стороны, однако, все становится более скудным. И, возможно, даже слишком.
Вы можете видеть гигабитный контроллер Ethernet и (довольно хлипкую) USB SD-карту... вещь.

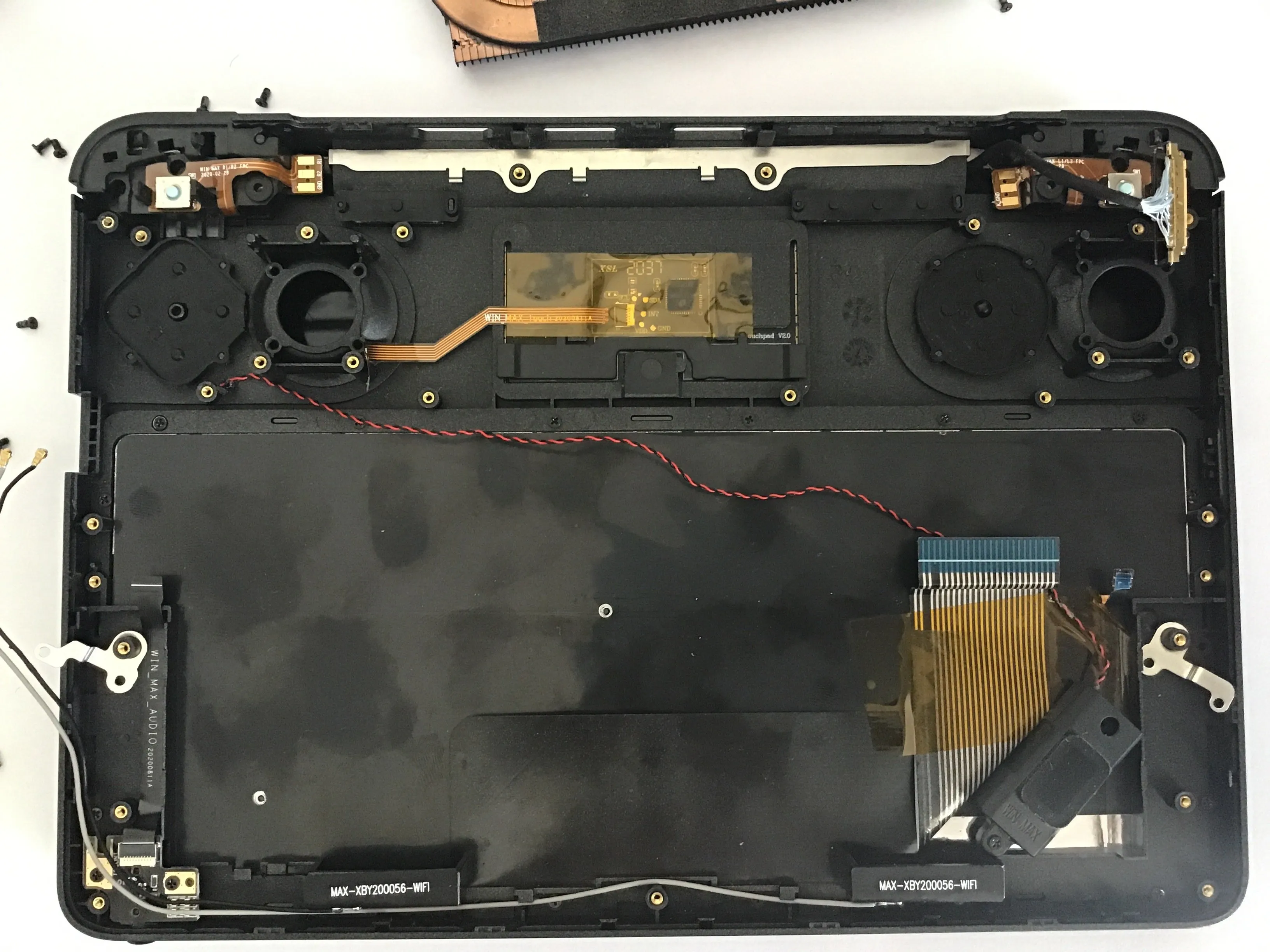

После этого трекпад, триггеры и клавиатура будут доступны для снятия.
Винты шарнира тоже доступны, но их освобождение ничего не даст.
Кроме того, эти винты очень жесткие (и их довольно сложно вынуть, не испортив, из-за момента затяжки), так что лучше их просто оставить.

Чтобы получить доступ к шарниру со стороны дисплея, откройте крышку дисплея.
Там будет выемка, в которую входит кабель передачи данных. Оттуда можно поднять дисплей.

GPD Win Max v3 получает 6 баллов из 10 по нашей оценке ремонтопригодности (10 - самый простой ремонт):
В устройстве используются стандартные винты, в основном одинакового размера.
Джойстики можно заменить сразу после вскрытия устройства.
Твердотельный накопитель можно снять, но процедура несколько сложна. Кнопки включения находятся глубоко под слоями.
D-Pad, кнопки ABXY, а также кнопки Select, Menu и Start припаяны к плате.
Все порты припаяны.
