Разборка графического планшета-стилуса
Введение
Вы когда-нибудь задумывались о том, что находится внутри планшетного карандаша wacom и как он работает? Мой побывал в воде несколько секунд и перестал работать. Вот что я сделал...
Что вам понадобится
Инструменты
Точный нож | Источник - ifixit.com
Шаг 1 Перо
Сначала аккуратно отсоедините маленькую пластиковую деталь под номером 1. Для этого нужно использовать нож или что-то с острым краем.
После этого можно разбирать внешний корпус ручки, сильно потянув за части 3 и 4. Если это трудно, вы можете повернуть части 3 и 4 между собой, но только немного, потому что электроника внутри имеет направляющую, которая фиксирует ее в корпусе.
Шаг 2

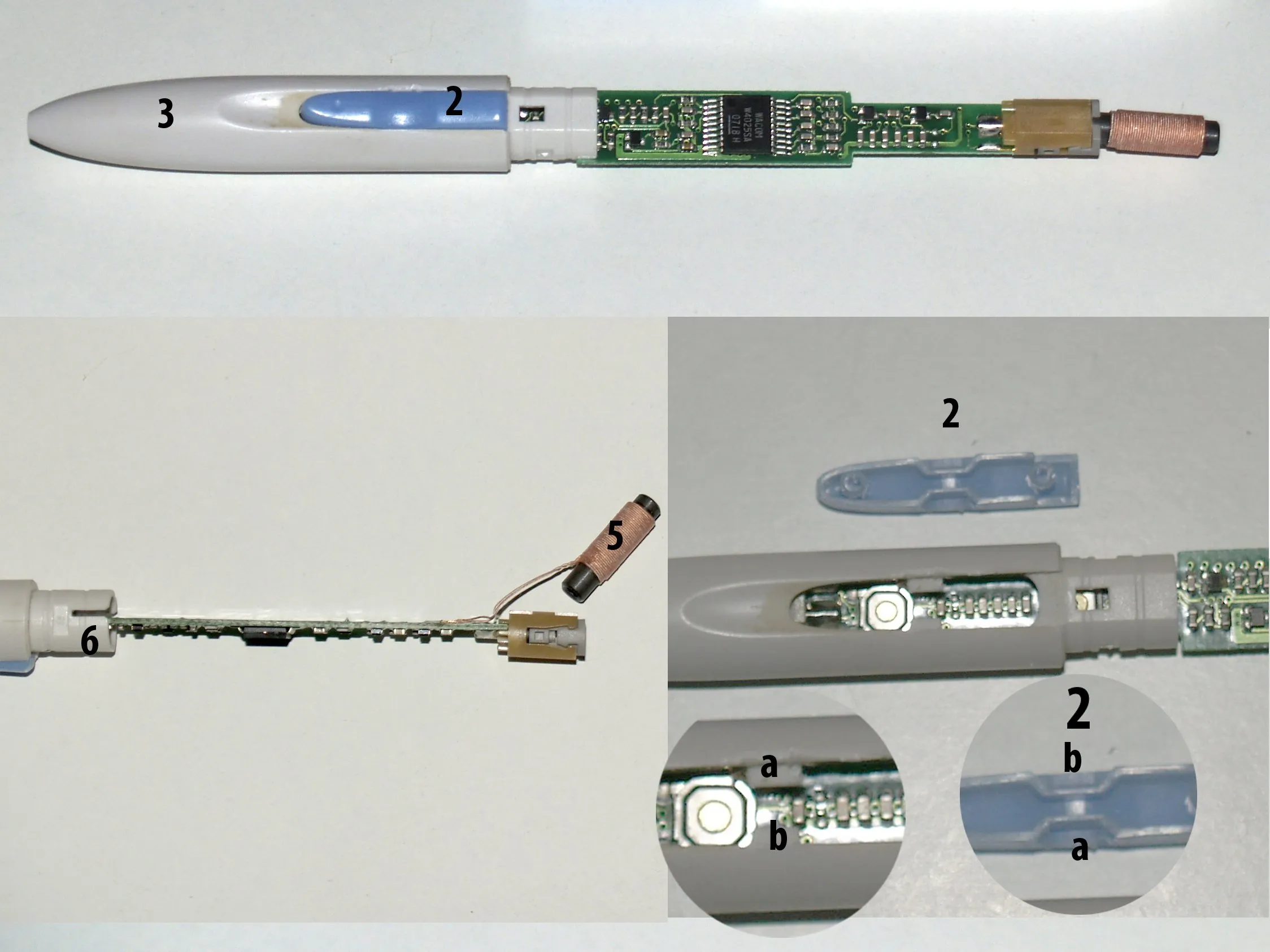

Вот что вы найдете внутри. Следующим шагом будет освобождение первичной и вторичной кнопок (деталь nº 2), потянув вверх прямо и мягко, осторожно, чтобы не сломать части a и b, которые держат кнопку.
Другая деталь, о которой мы должны позаботиться, это деталь № 5, которая довольно хрупкая, потому что приклеена к плате через 2 тонких провода, которые могут сломаться. Эта деталь остается влажной вокруг проволоки, и мы должны высушить ее, держа в тепле.
Пункт № 6 показывает, как плата входит в корпус ручки. Поэтому в шаге 1 мы не должны слишком сильно поворачивать детали 3 и 4 между собой, чтобы не сломать плату.
Шаг 3

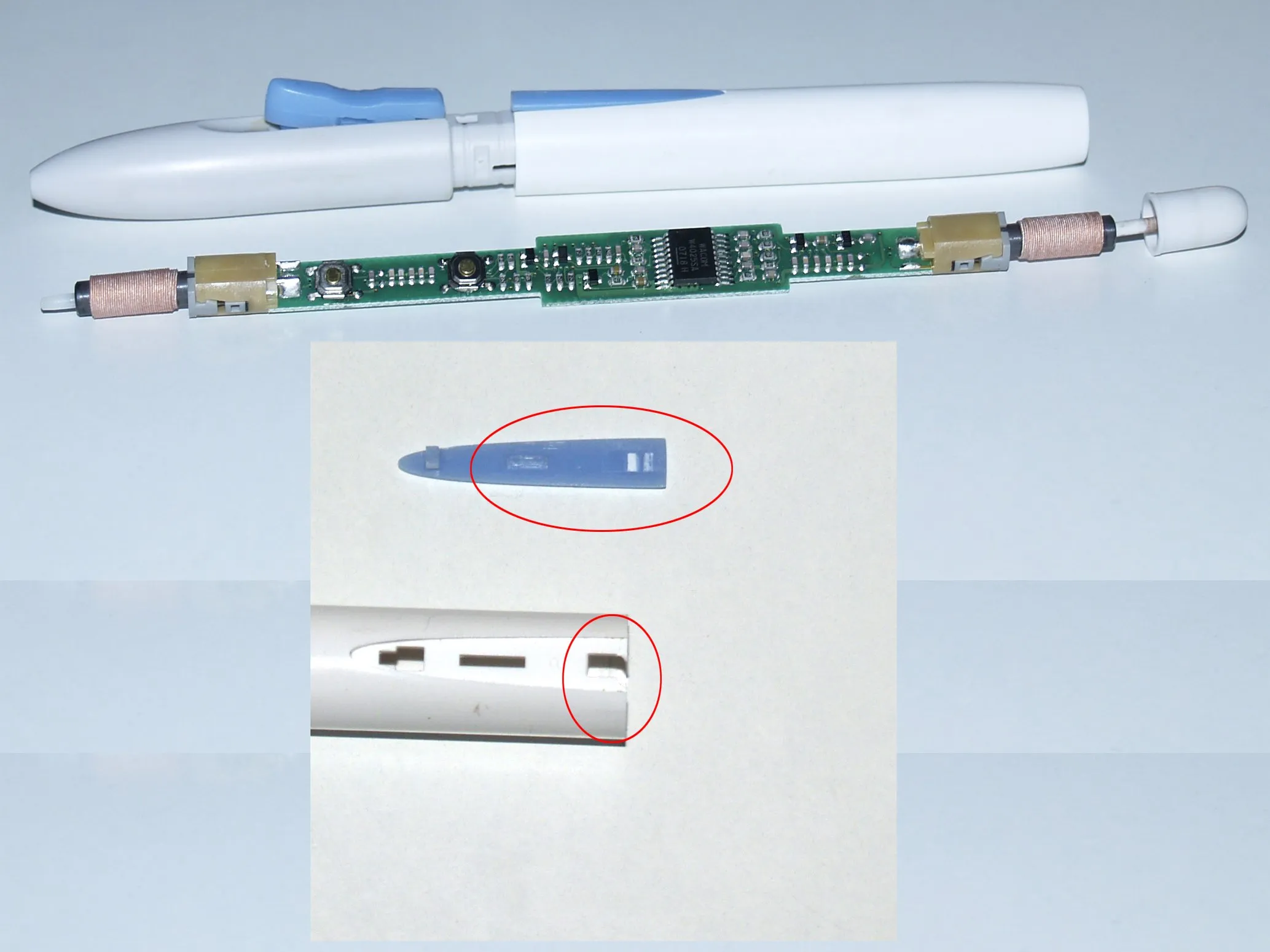

А вот что находится внутри шариковой ручки графического планшета и что я разобрал.
Надеюсь, этот урок поможет вам, теперь, когда вы знаете, что находится внутри карандаша графического планшета, вы поймете, в чем ваша проблема.
