Разборка Griffin FireWave
Введение
FireWave - это устройство, которое, по сути, является внешней FireWire-звуковой картой, выпущенной компанией Griffin Technology в качестве стороннего аксессуара для линейки персональных компьютеров Apple Inc.
FireWave использует порт FireWire (IEEE 1394) компьютера Mac в качестве аудиовыхода для аппаратной обработки звука Dolby Digital, фактически выступая в качестве внешней звуковой карты.
На сайте компании Griffin Technology поясняется, что FireWave использует процессоры Dolby для подключения системы объемного звучания 5.1. Колонки подключаются непосредственно к акустическим терминалам FireWave (три стереоразъема 1/8'). Возможно множество различных звуковых настроек и конфигураций, используя комбинацию входящего в комплект поставки Griffin программного обеспечения FireWave и утилиты Apple 'Audio MIDI Setup'.
К сожалению, на сайте Griffin Technology модель Griffin FireWave снята с производства.
Что вам нужно
Инструменты
Набор металлических шпателей | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разборка Griffin FireWave
Корпус Fire Wave защелкивается, что означает, что его трудно разобрать, не повредив косметический вид.
8
Шаг 2

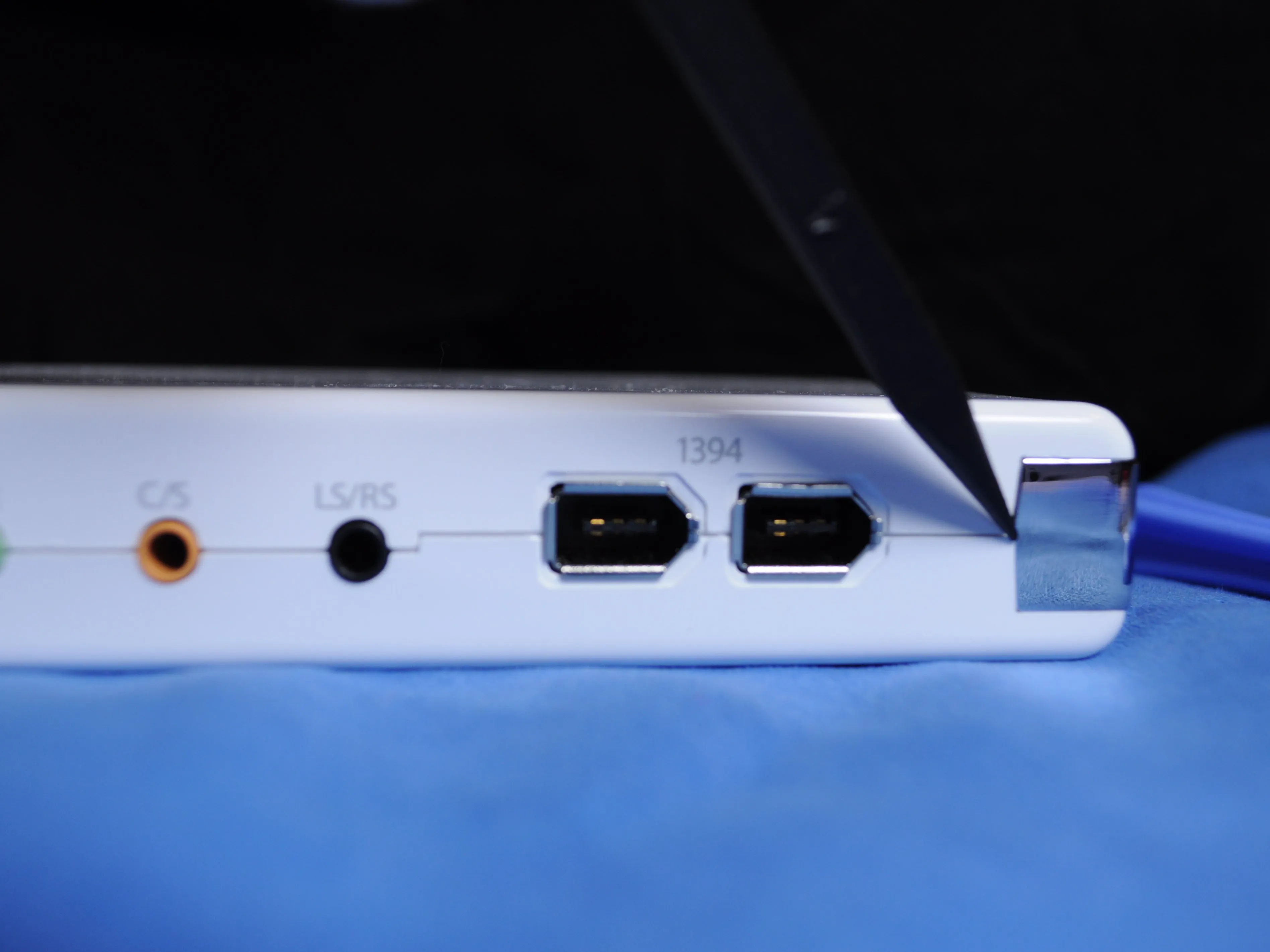

Лучше всего начать с правой стороны, где расположены порты пожарного провода.
Шаг 3
Как только я запустил его, дальше все было довольно просто, с помощью пластикового пассатижа.
Шаг 4
Теперь, когда плата открыта, давайте заглянем внутрь.
Плата довольно простая, никаких радиаторов или вентиляторов.
Шаг 5
Перед нами аудиодекодер Micronas MAS 3529H Dolby Digital и Mpeg2 Layer 2. Это сердце звуковой карты, без него не было бы 5.1. Лаборатория Dolby заключила контракт с Micronas на производство этих микросхем в соответствии со спецификациями.
6
Микросхема декодера MAS 3529H выступает в качестве полной реализации декодеров 5.1 DTS и Dolby Digital/Pro Logic II. На 8-канальном выходе микросхемы одновременно доступен даунмикс Lt/Rt или Lo/Ro на многоканальный звук для записи или использования в наушниках.
I
Шаг 6

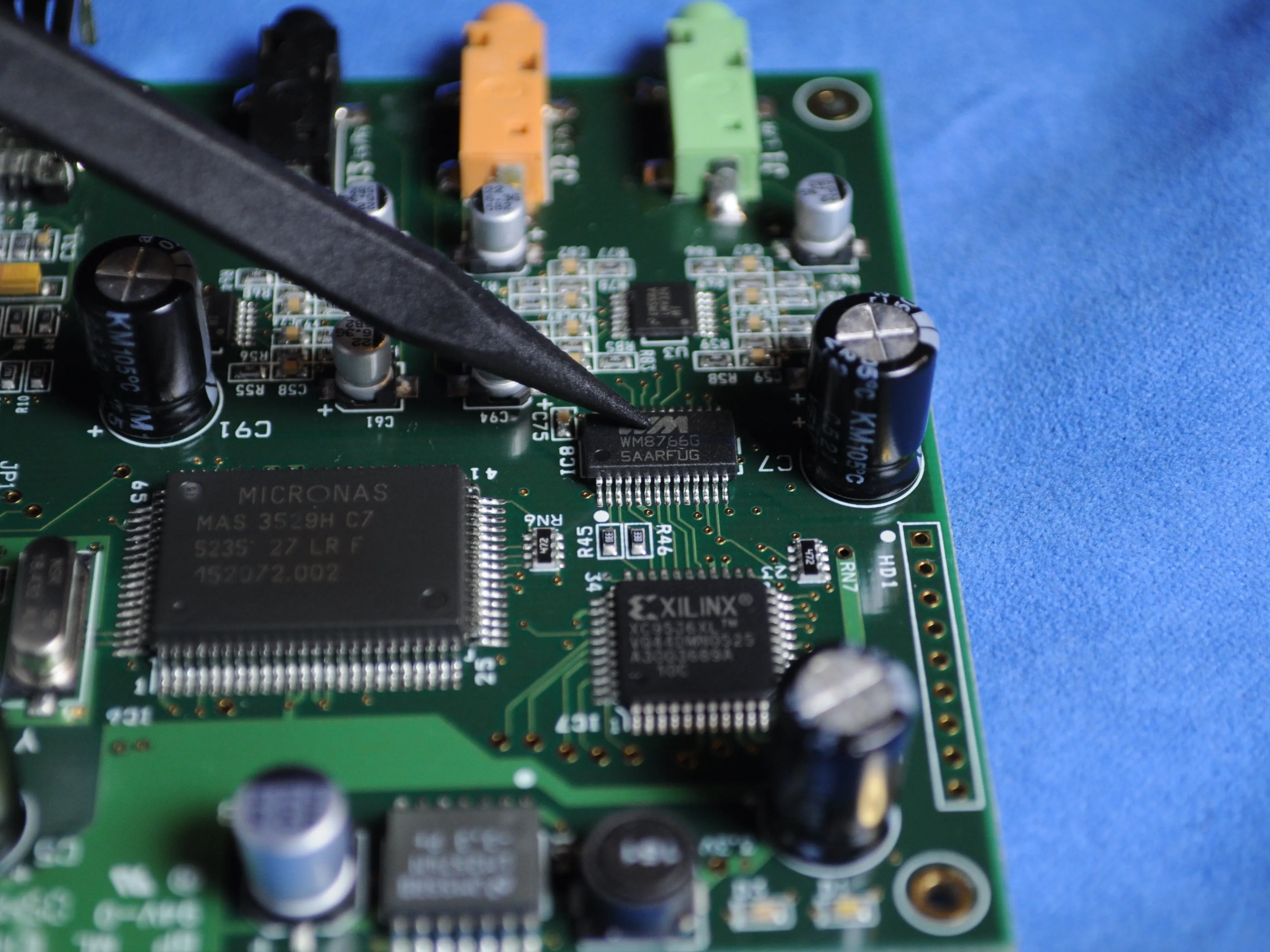

Второй микросхемой является Wolfson Microelectronics WM8766G. Этот полупроводник представляет собой 24-битный 192 кГц 6-канальный ЦАП, используемый во многих устройствах домашнего кинотеатра, таких как ресиверы и dvd/blu-ray плееры.
Микросхема прямо под ним - это Xilinx XC9536XL High Perfonmace CPLD (Complex Programmable Logic Device). Она работает вместе с микросхемой Wolfson для расчета времени задержки центрального и окружающего динамиков.
Шаг 7
На передней панели устройства есть два индикатора, которые показывают питание и наличие или отсутствие чипа dolby.
На этом разборка устройства закончена. Я до сих пор использую свой firewave, он отлично подходит для просмотра DVD и тому подобного.
