Разборка Harman Kardon HK3700

Что вам нужно

Инструменты

•

  Посмотреть

•

Шаг 1 Введение

• Перед вами Harman/Kardon HK3700.

• Пожалуйста, будьте осторожны с высоковольтными конденсаторами и другими компонентами внутри. Я не несу ответственности за любые ваши действия в результате использования этого руководства.

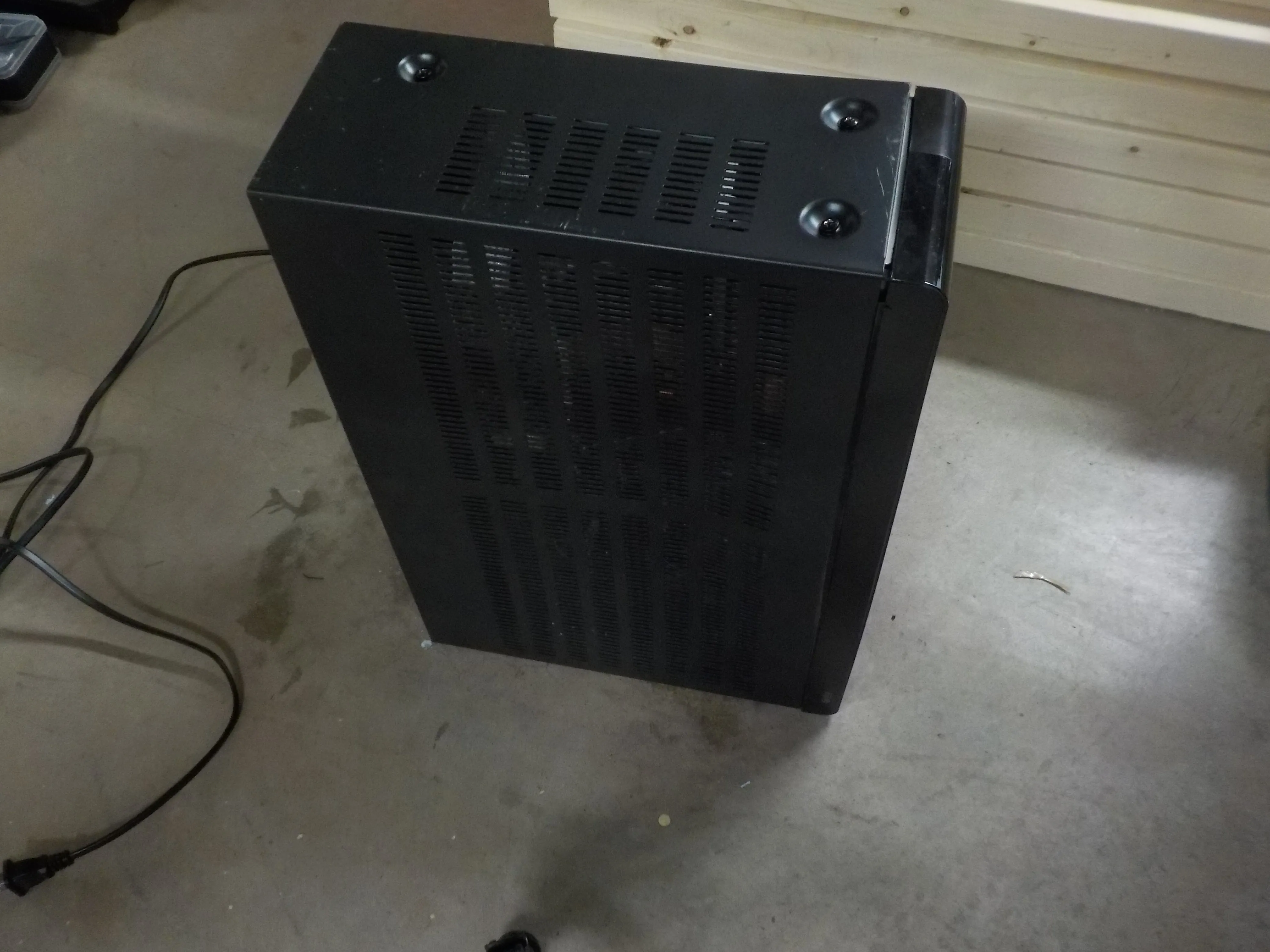

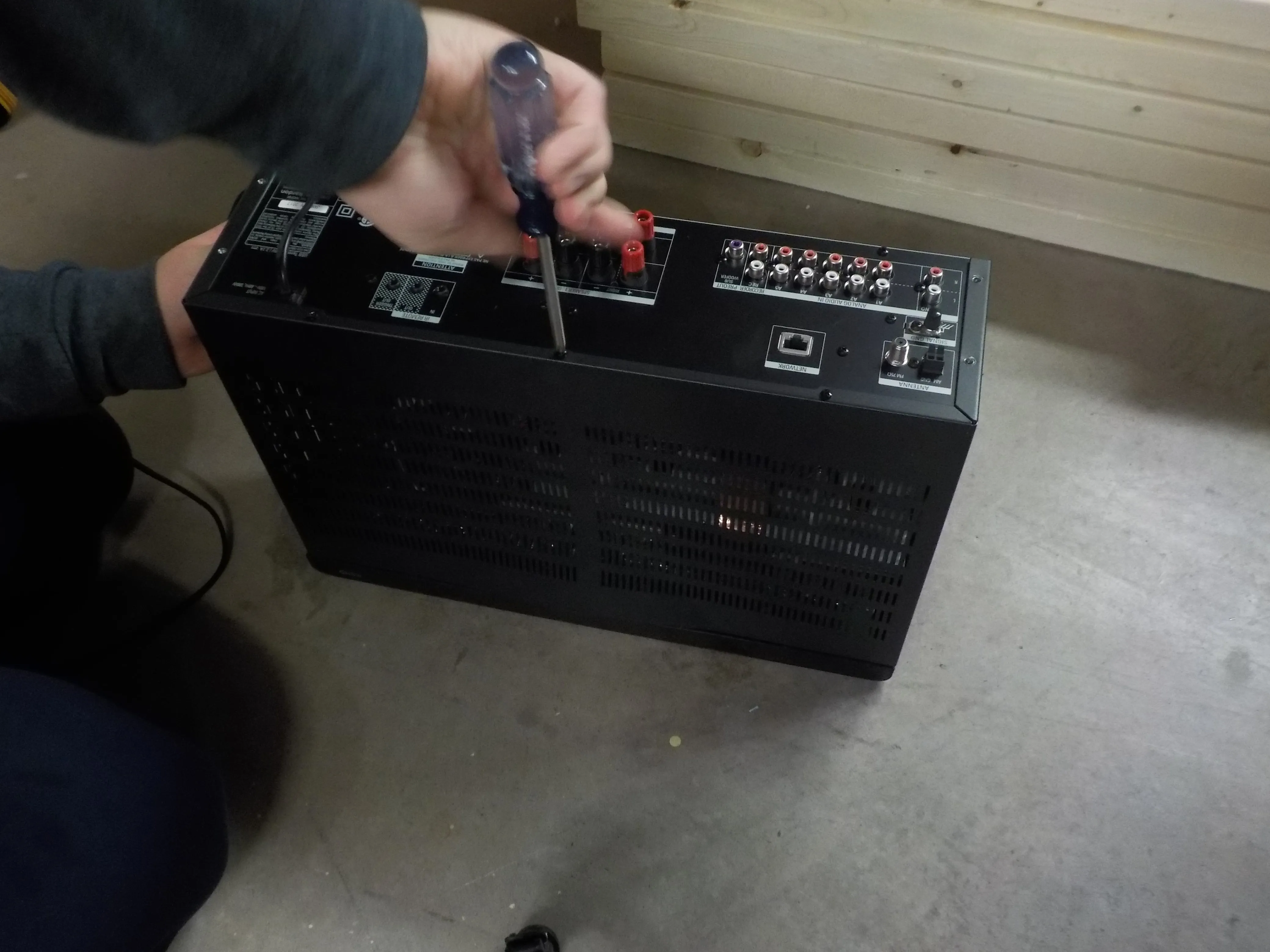

• Используя крестовую отвертку P2, вы можете открутить все винты на боковых и задней сторонах устройства. После их удаления можно снять верхнюю крышку, сдвинув ее к задней стенке, а затем подняв.

• Скорее всего, на вашей крышке не будет вмятин, как на моей.

Шаг 2 Внутренняя часть

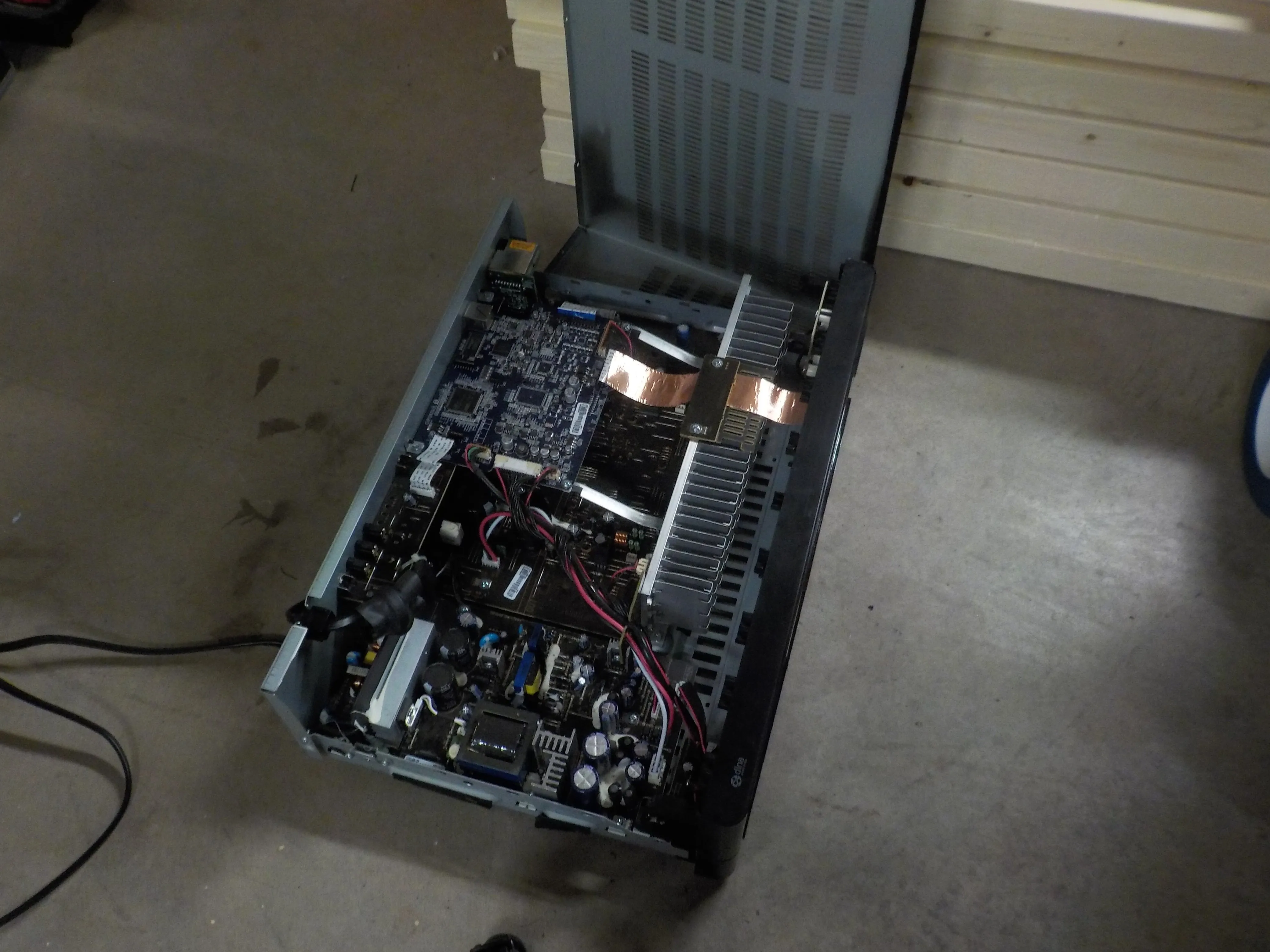

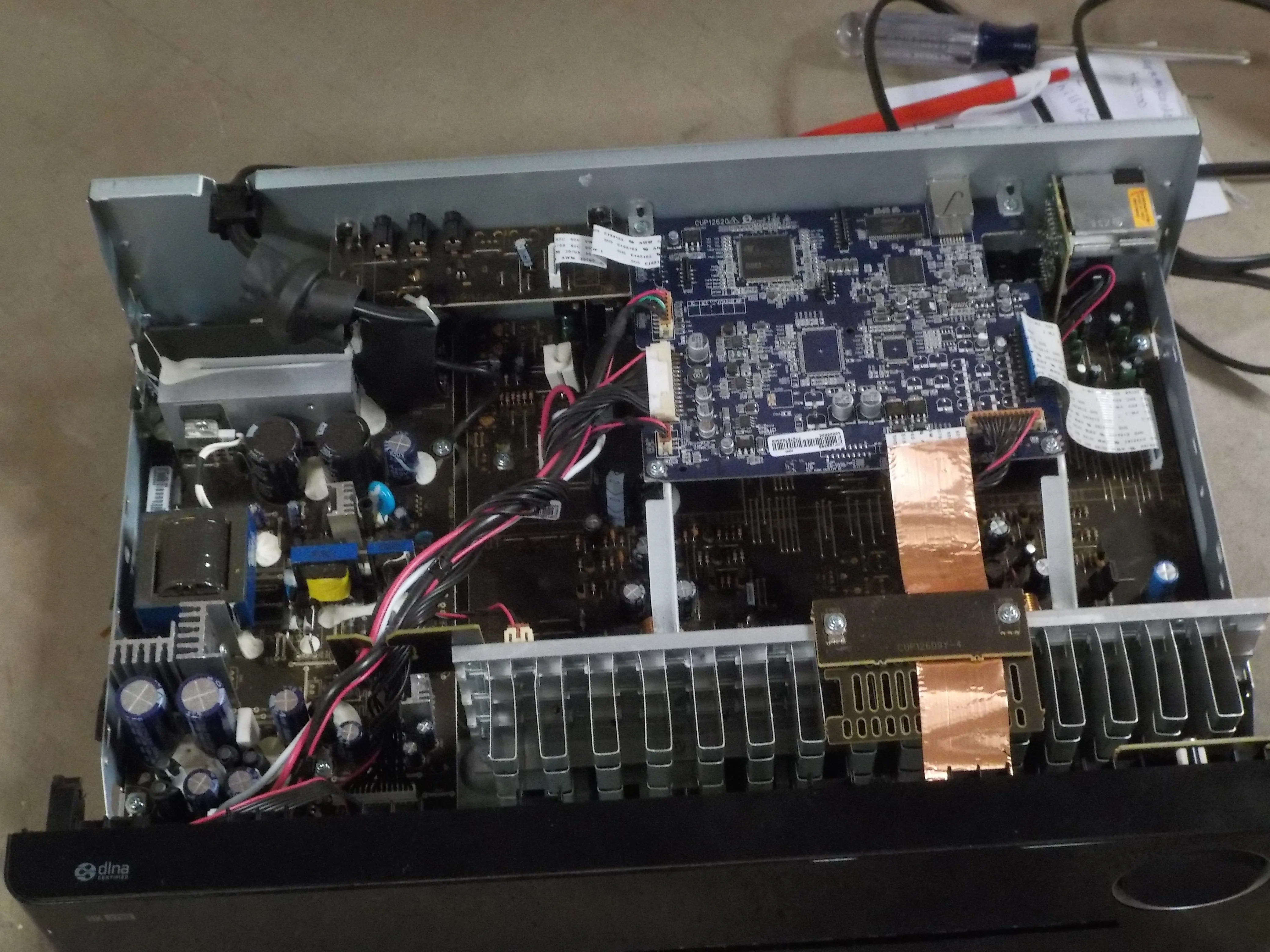

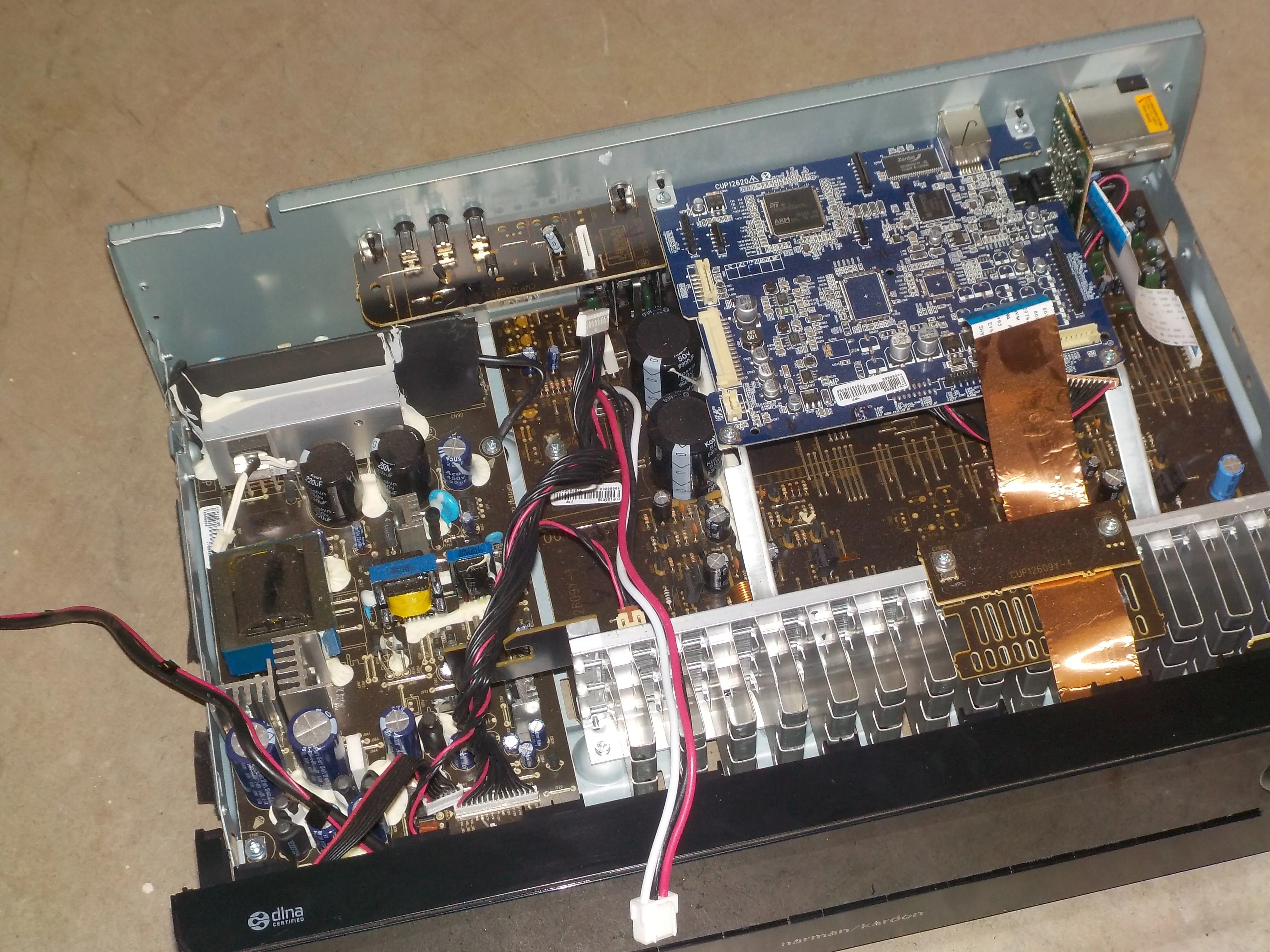

• Теперь вы должны быть внутри корпуса.

Шаг 3 Отсоедините кабели и блок питания

• Начните с отсоединения всех доступных кабелей.

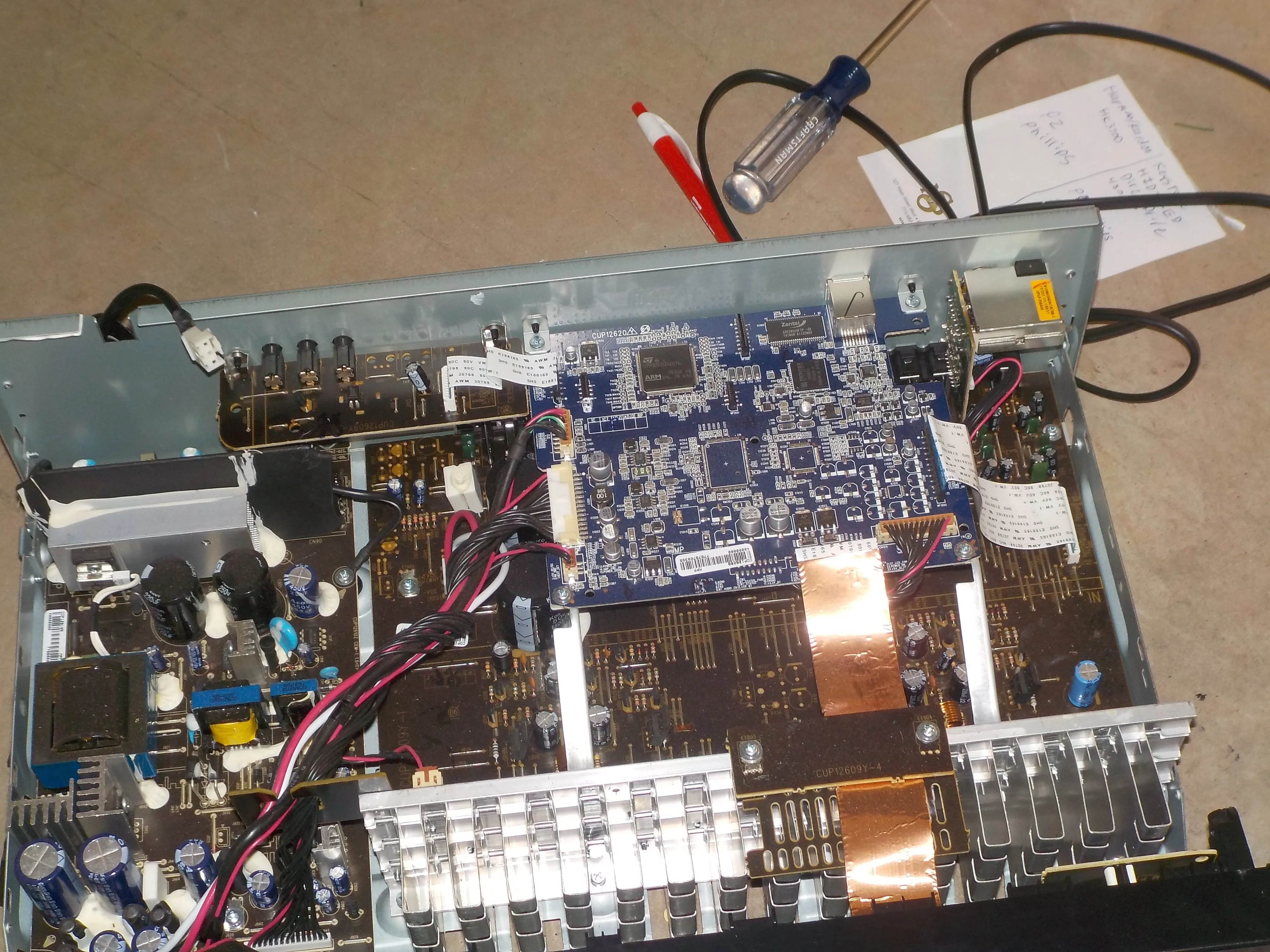

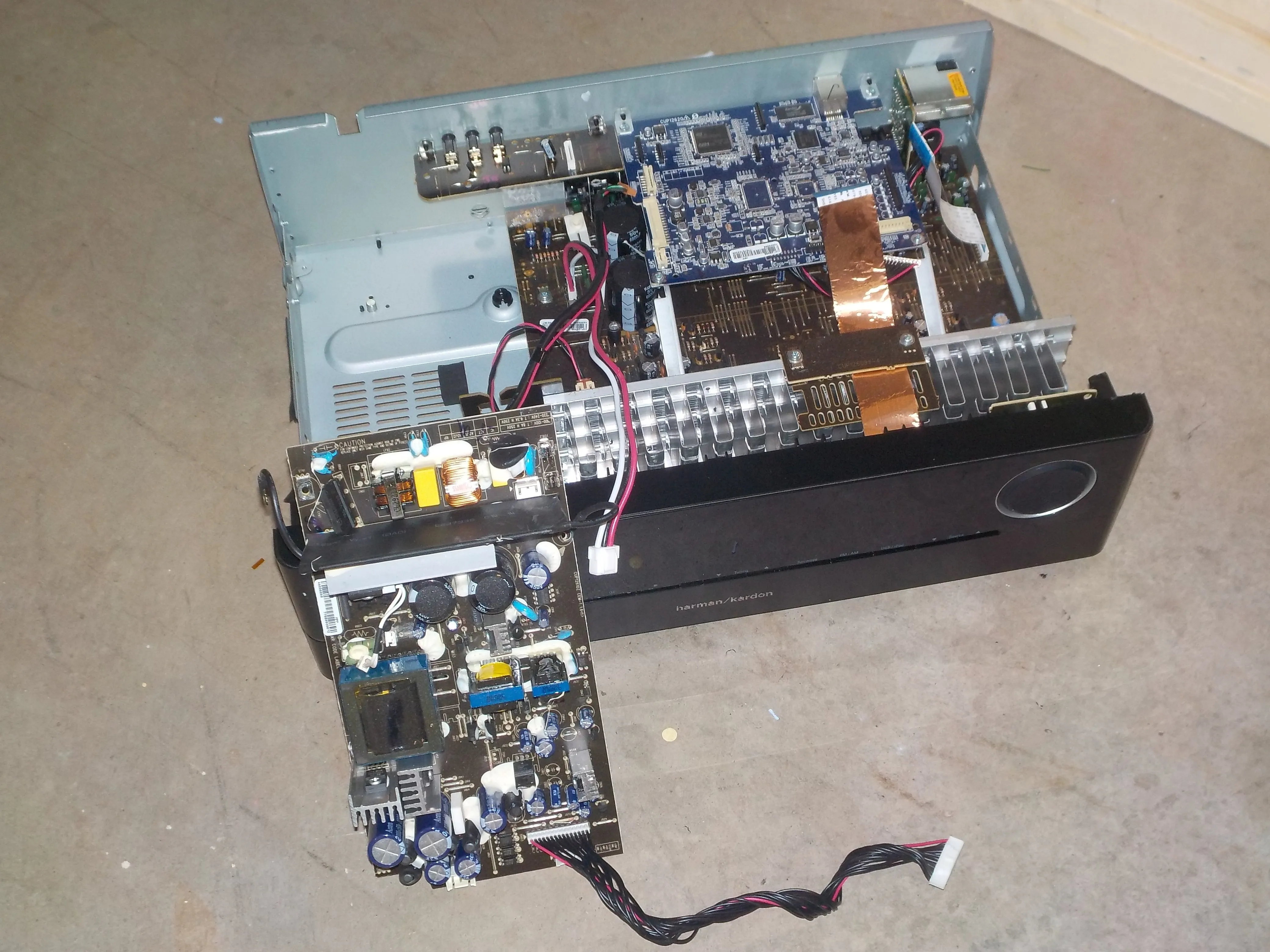

• После того как кабели будут отсоединены, открутите 4 крестообразных винта, удерживающих плату блока питания, и отсоедините ее от корпуса.

Шаг 4 ИК-плата

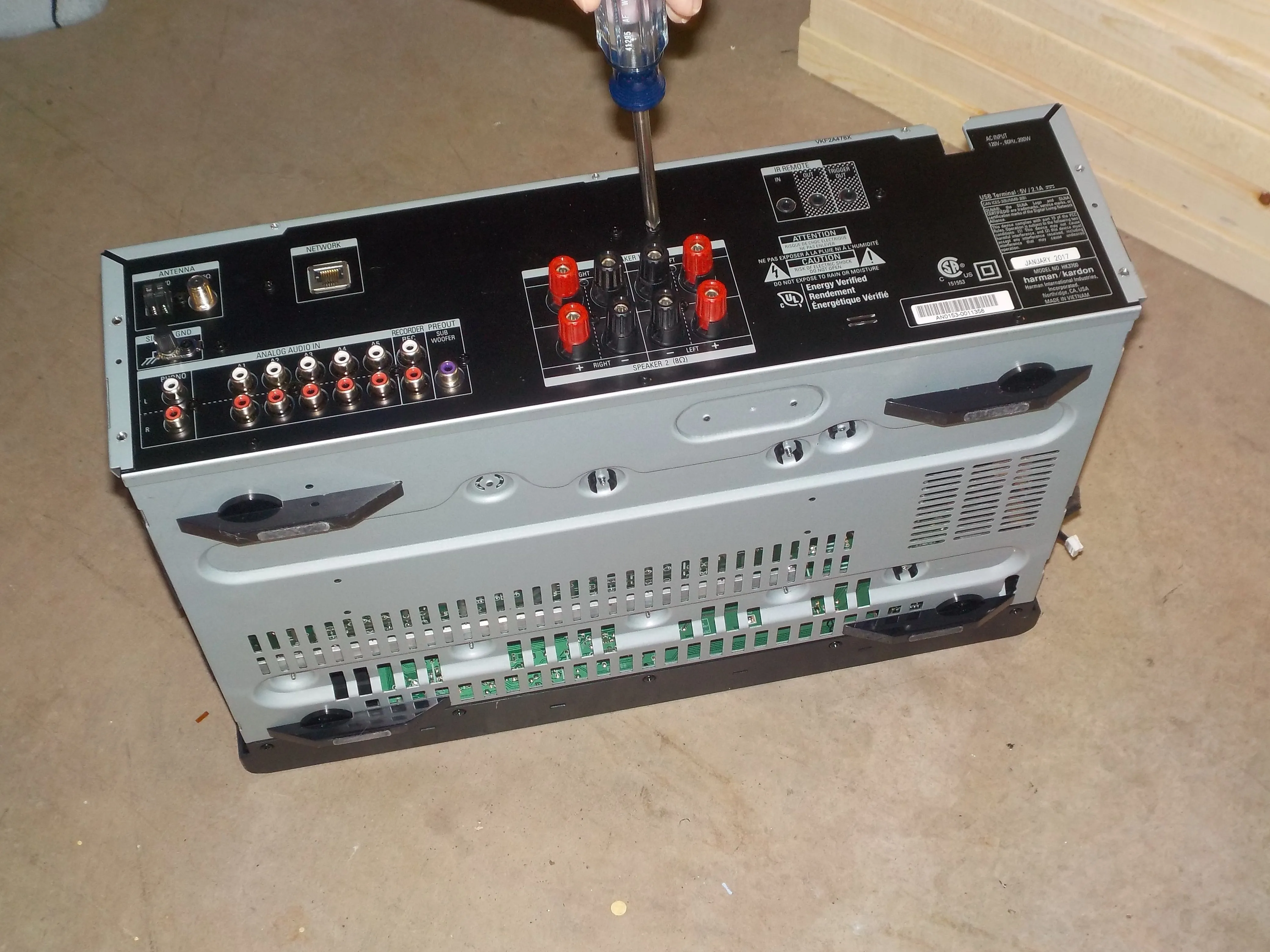

• На этом этапе вы можете открутить все винты с задней панели. Это облегчит вам жизнь в дальнейшем.

• После того как винты будут удалены, вы сможете извлечь плату ИК-пульта.

Шаг 5 Плата Ethernet

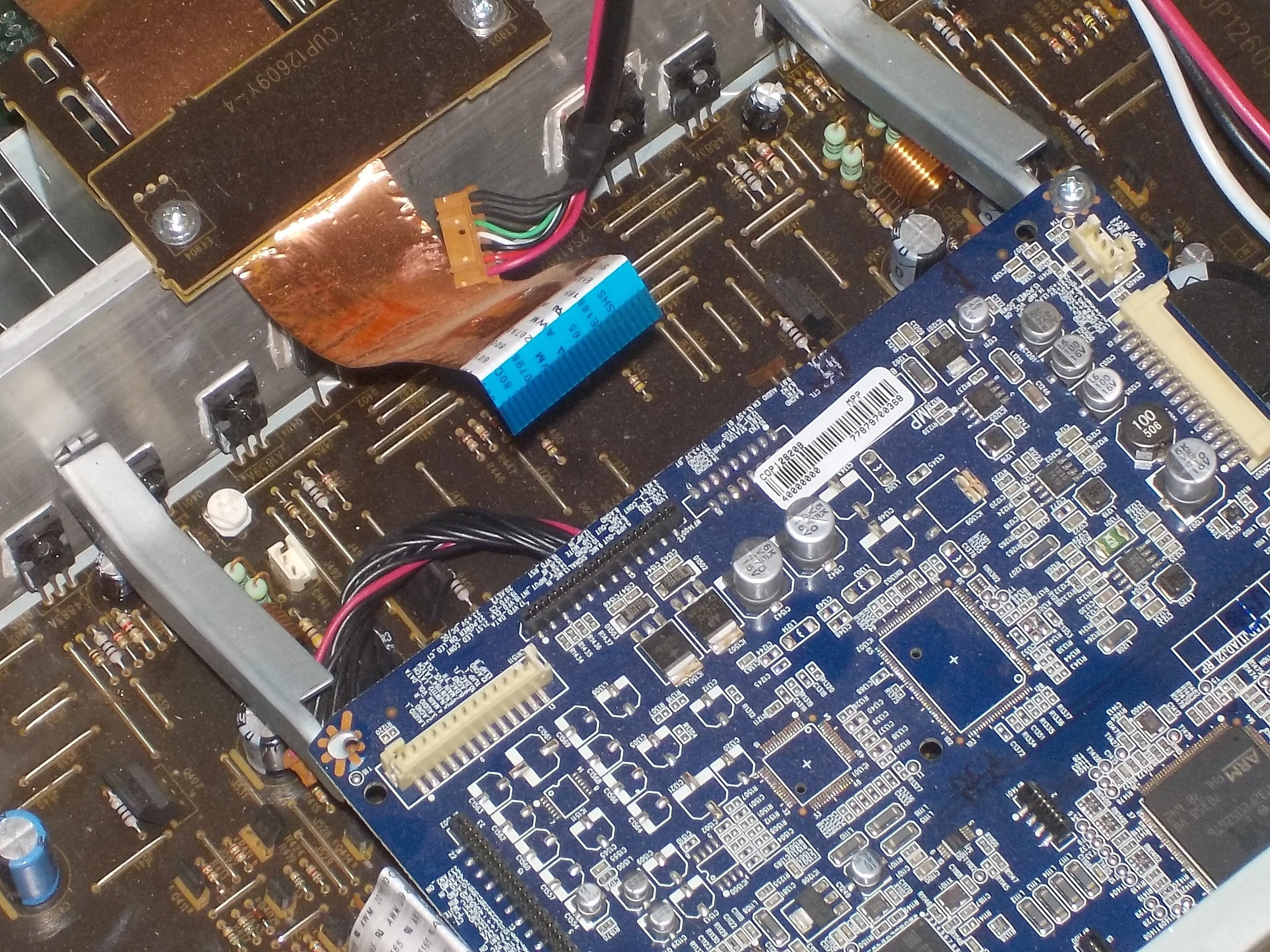

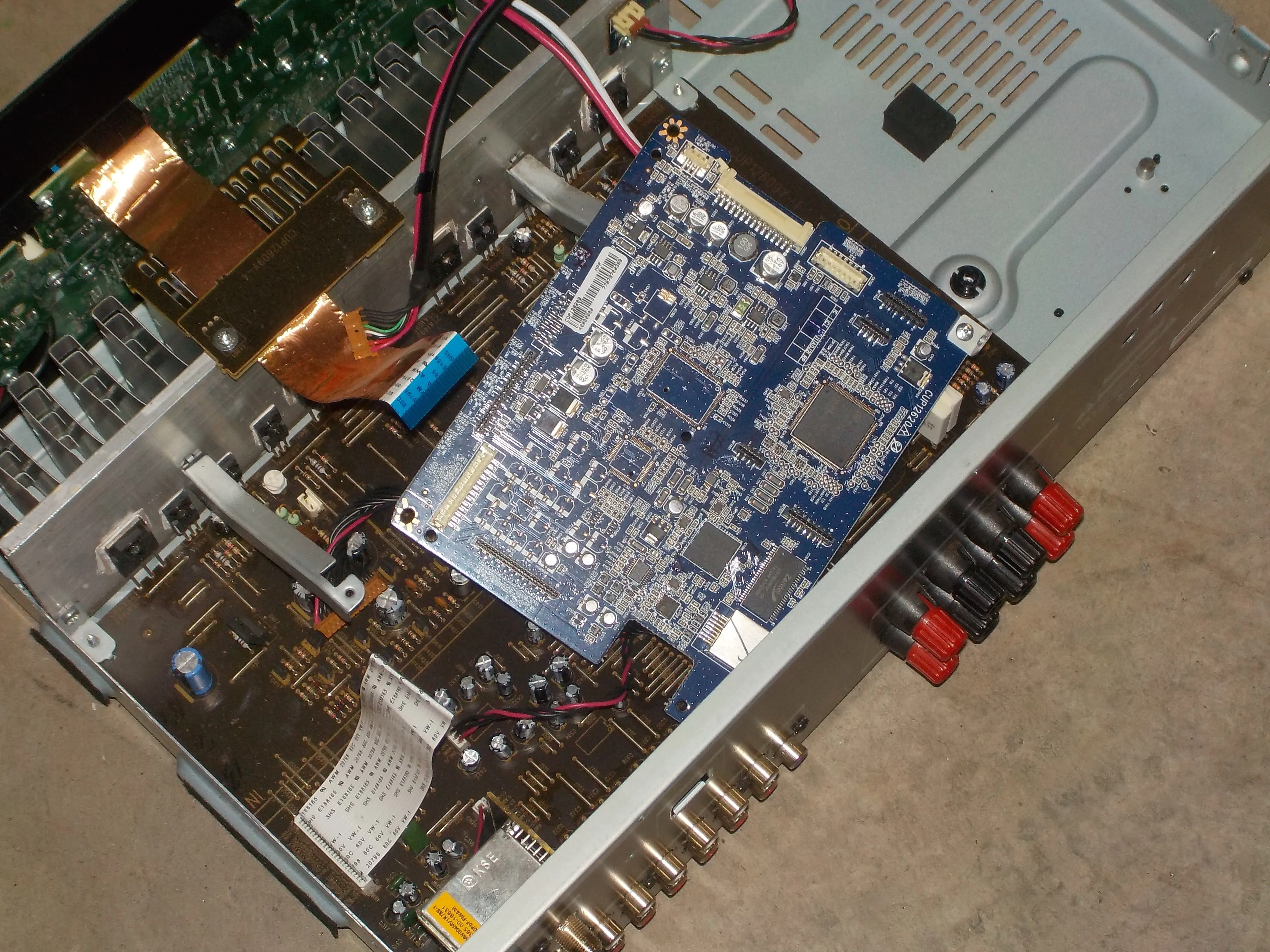

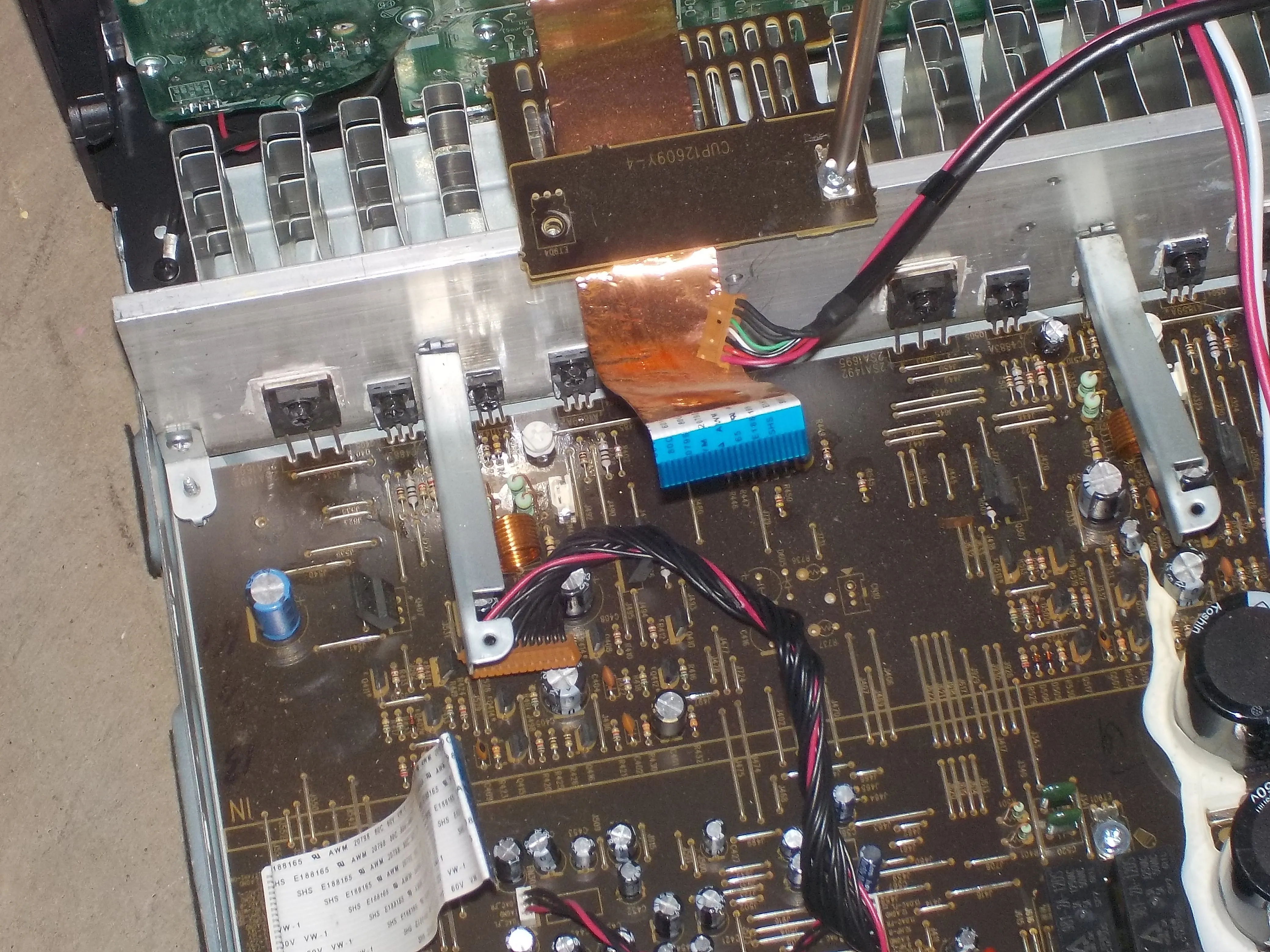

• Открутите 2 винта, крепящие карту Ethernet к кронштейну. Затем, если винты задней панели удалены и все кабели отсоединены, можно извлечь плату ethernet из устройства.

Шаг 6 Снимите заднюю панель

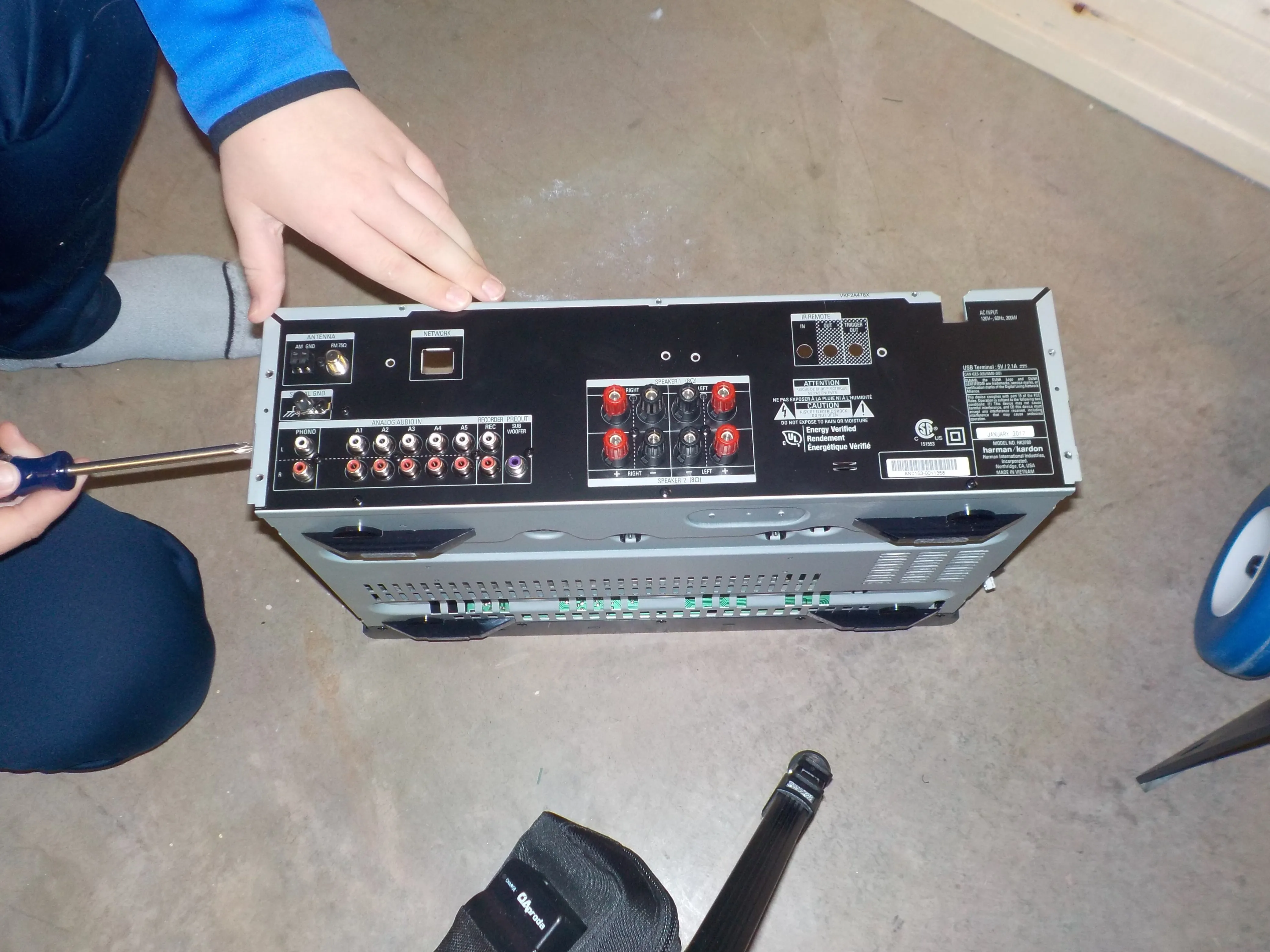

• Открутите винты, крепящие заднюю панель, с обеих сторон.

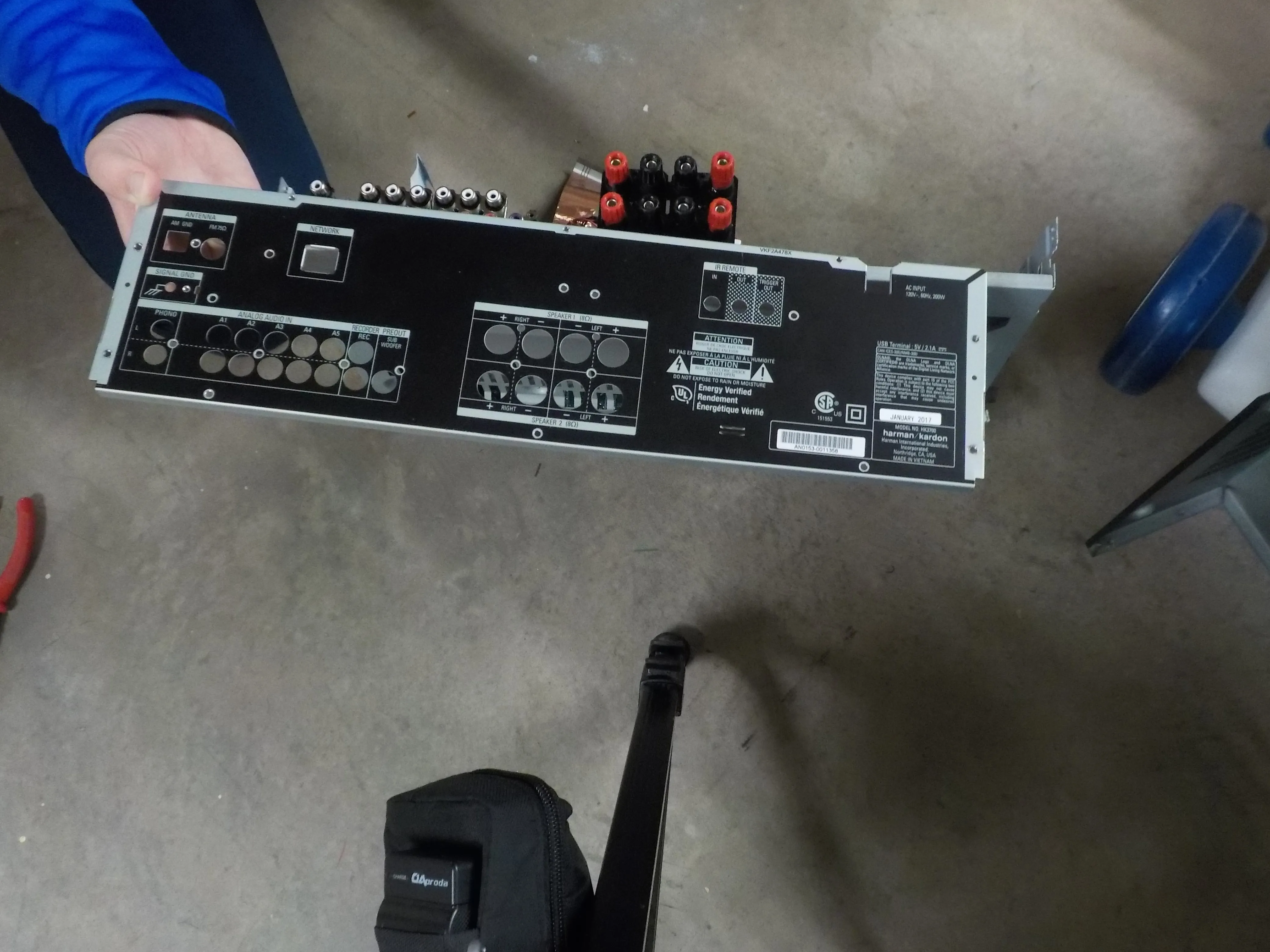

• После того как винты будут удалены, снимите заднюю панель.

Шаг 7 Извлеките основную плату

• Выкрутите все винты, крепящие основную плату и радиатор. Отсоедините кабель от передней панели, если можете, или перережьте его, если не можете. Если вы его отрежете, его можно будет припаять позже, если вы захотите.

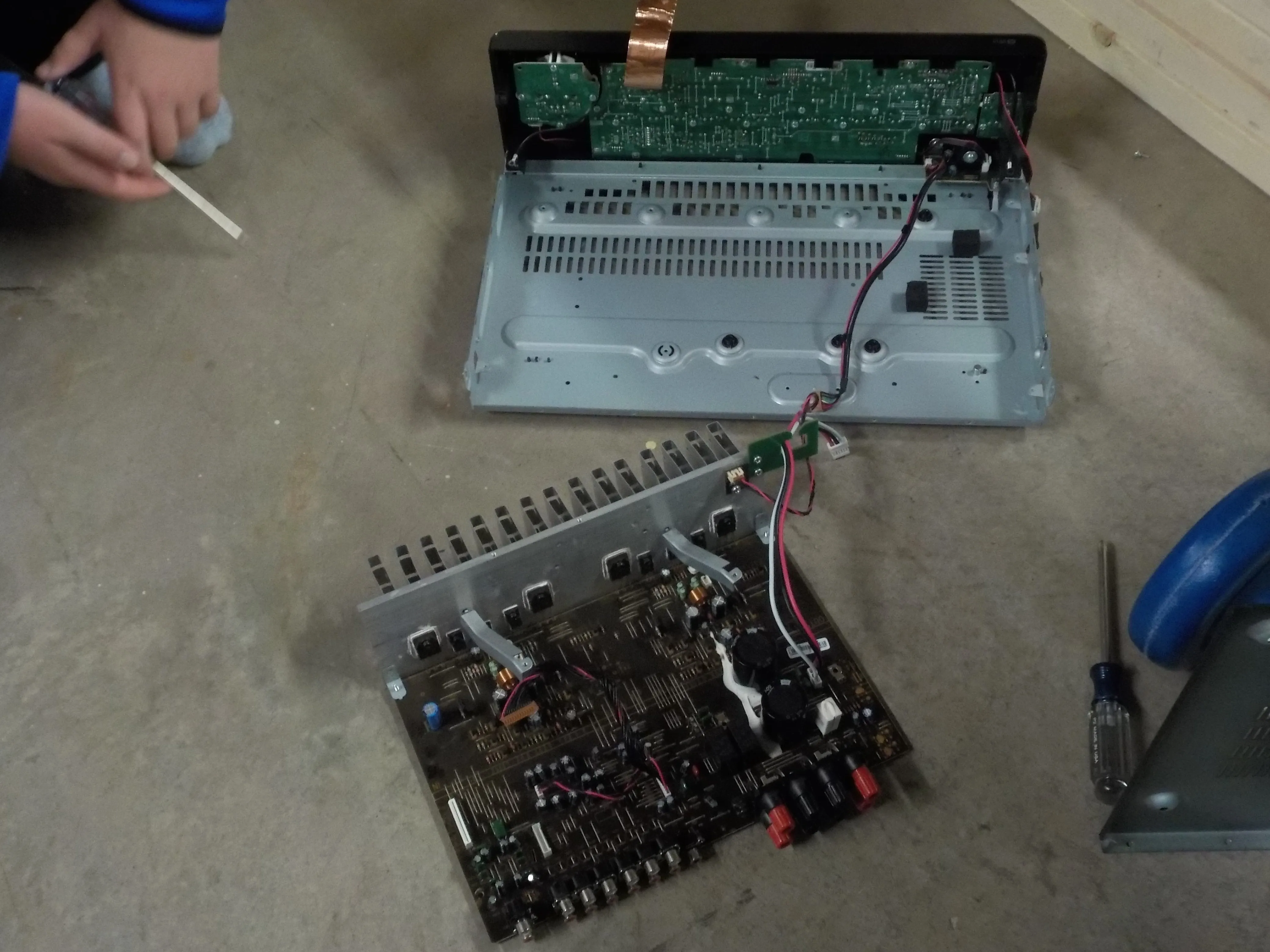

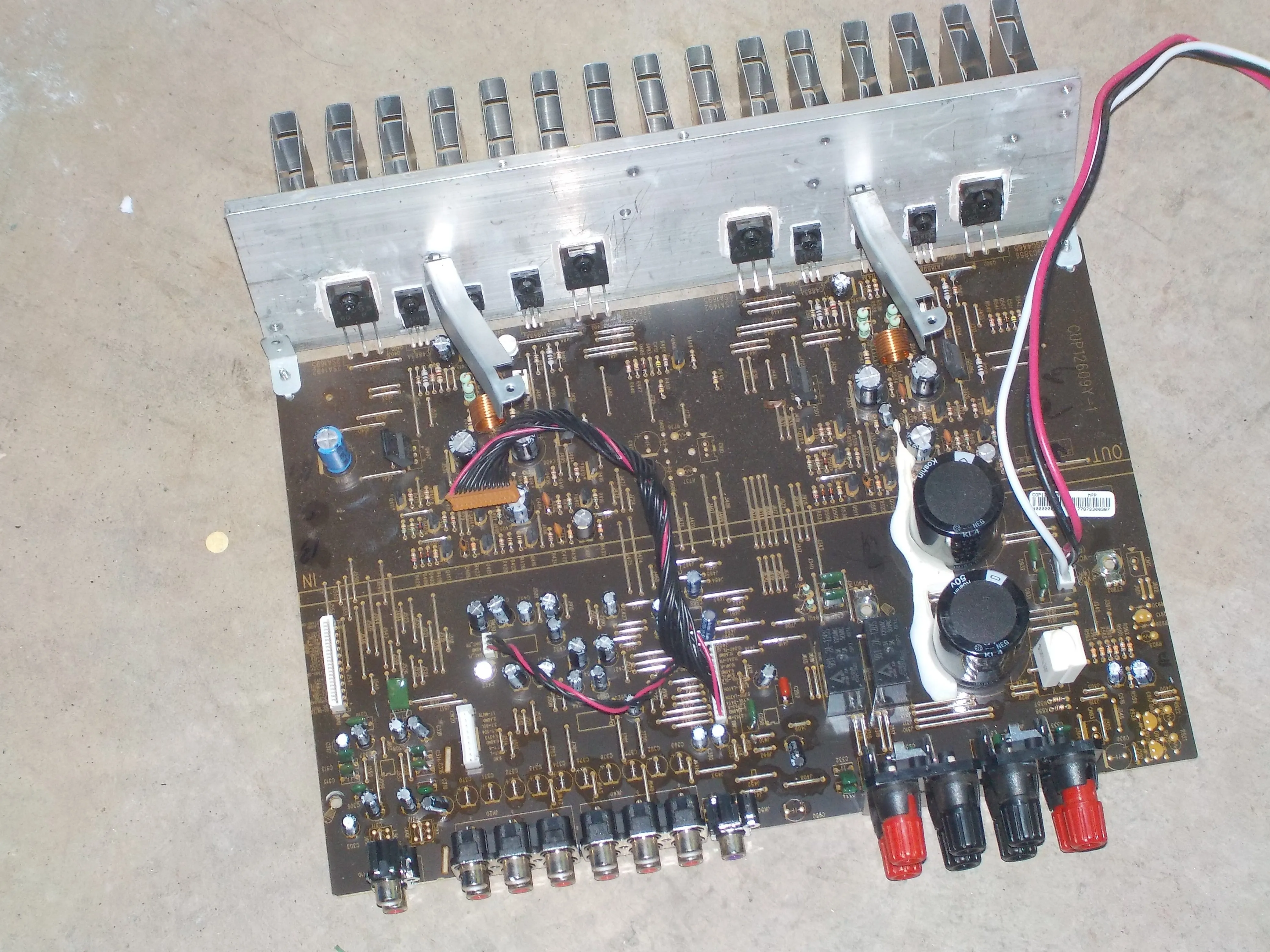

• Теперь можно извлечь плату из каркаса.

• Я не стал отсоединять транзисторы от радиатора, но вы можете это сделать с помощью крестовой отвертки и чего-нибудь, чтобы отделить транзисторы от термопасты.

Шаг 8 Ножки

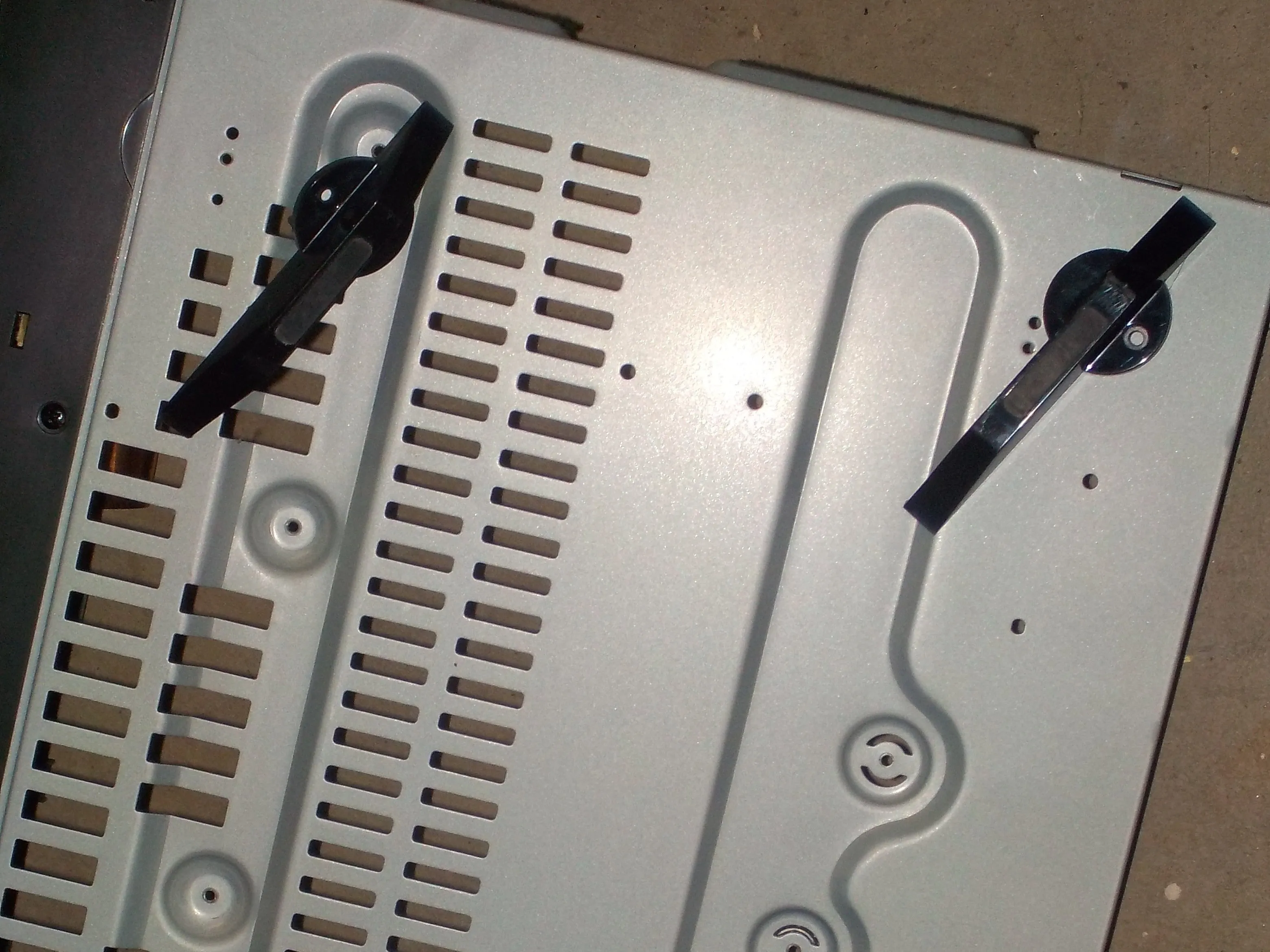

• Открутите винты и снимите ножки. Это все, что нужно.

Шаг 9 Снимите переднюю панель

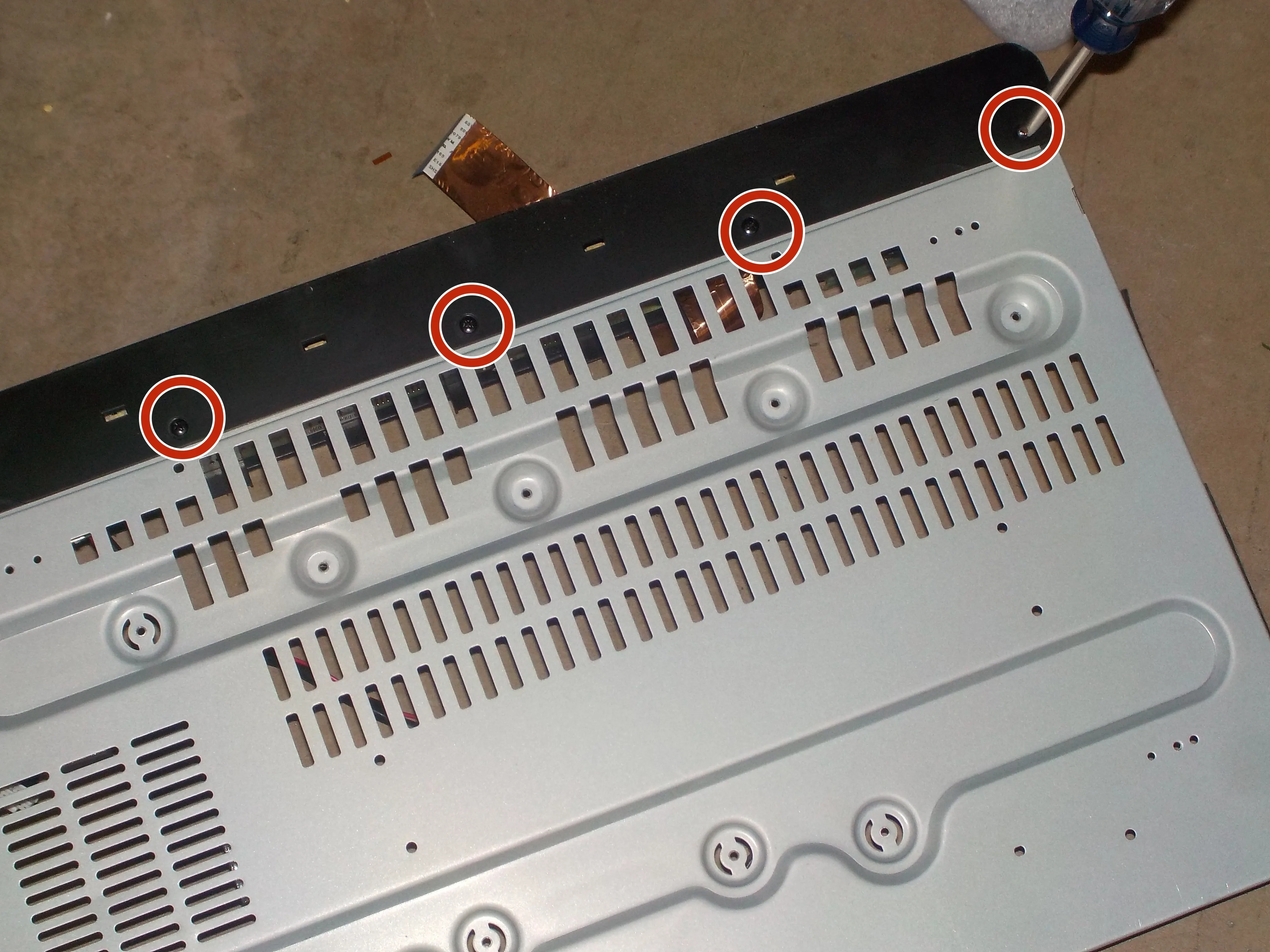

• Выкрутите винты из нижней части рамки, удерживающие переднюю панель.

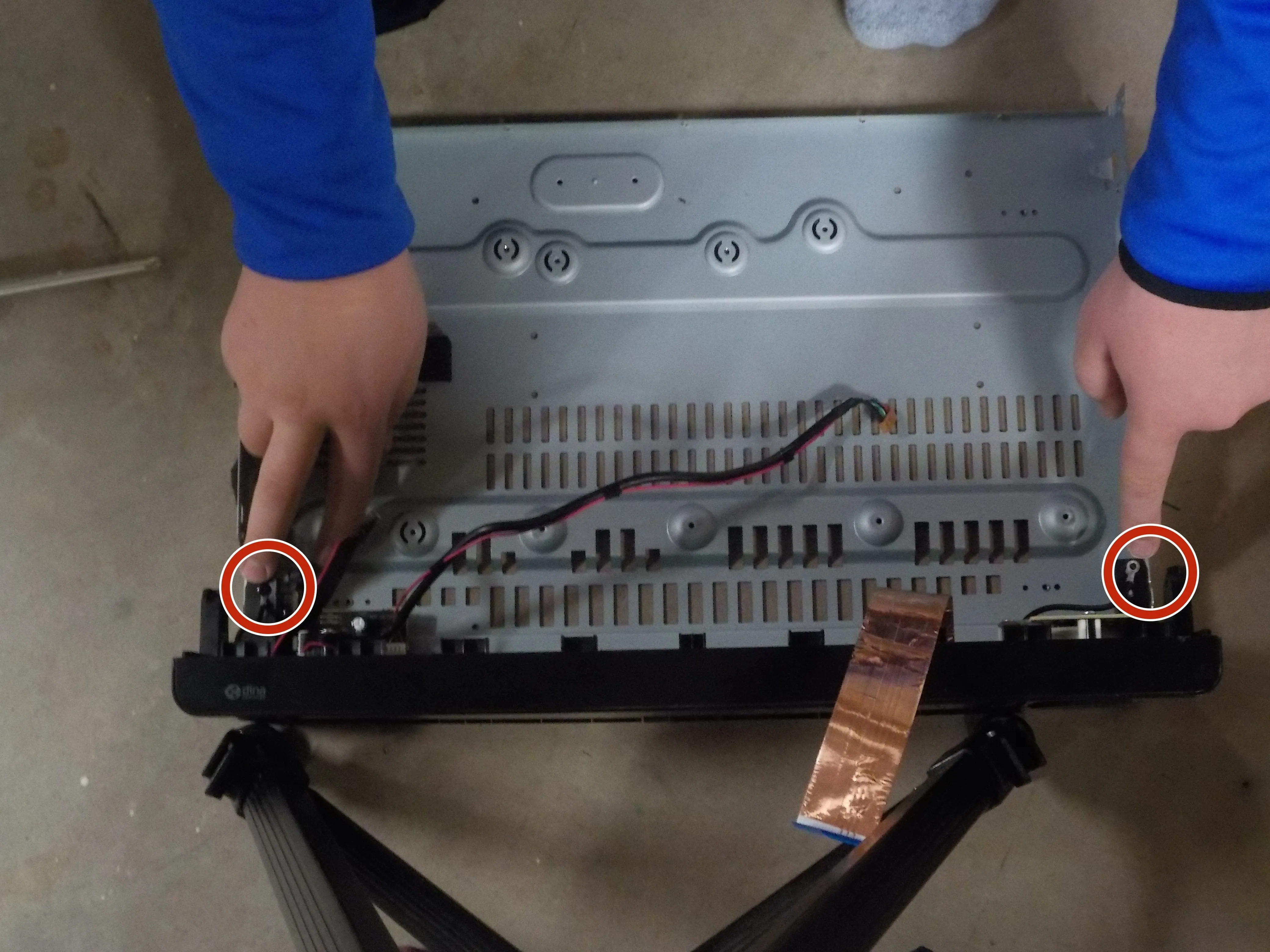

• Также открутите 2 больших винта сверху, удерживающих переднюю панель.

• После того как эти винты будут выкручены, можно снять переднюю панель и отложить раму в сторону.

Шаг 10 Разборка передней панели

• Отсоедините все доступные кабели.

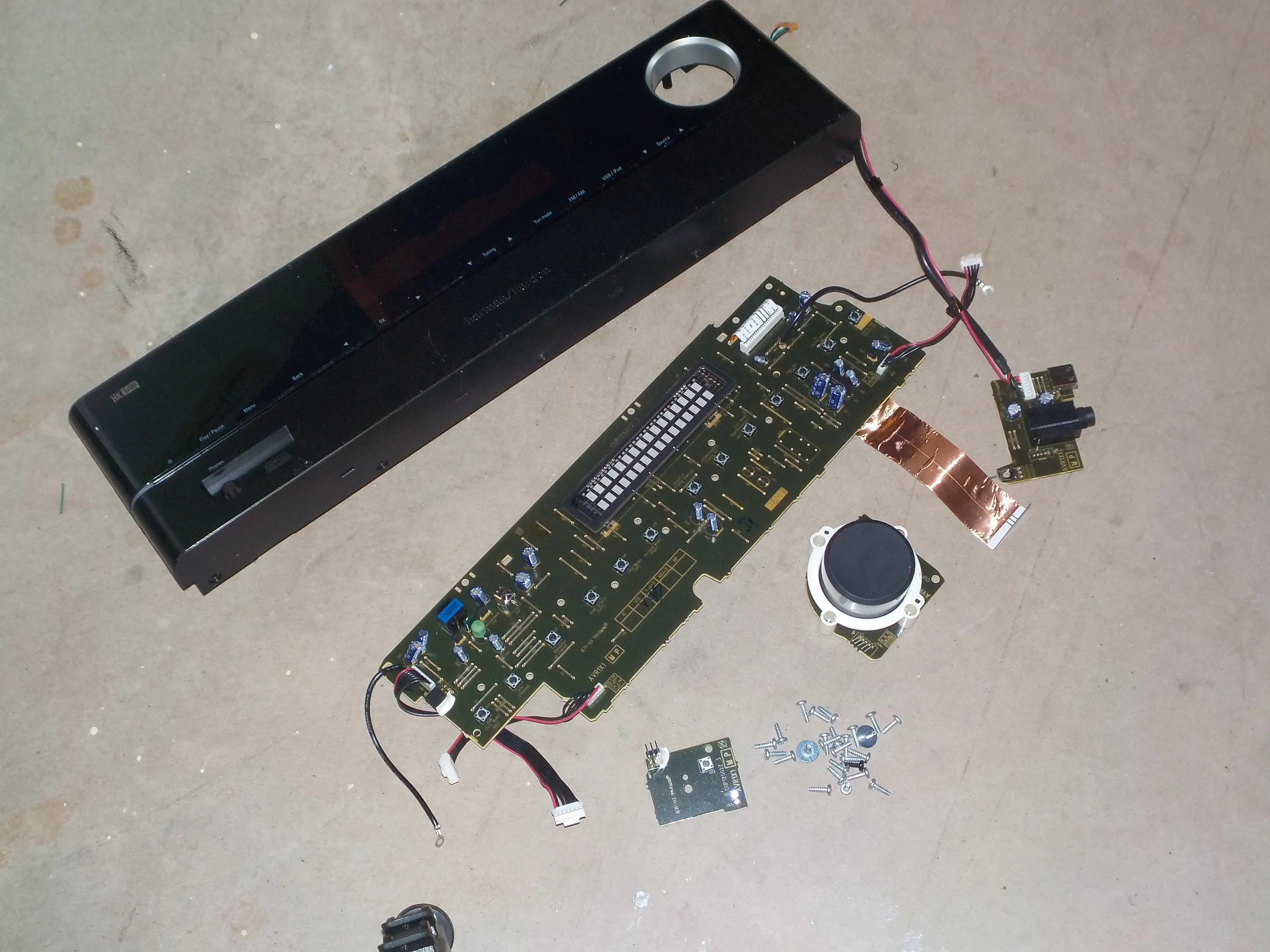

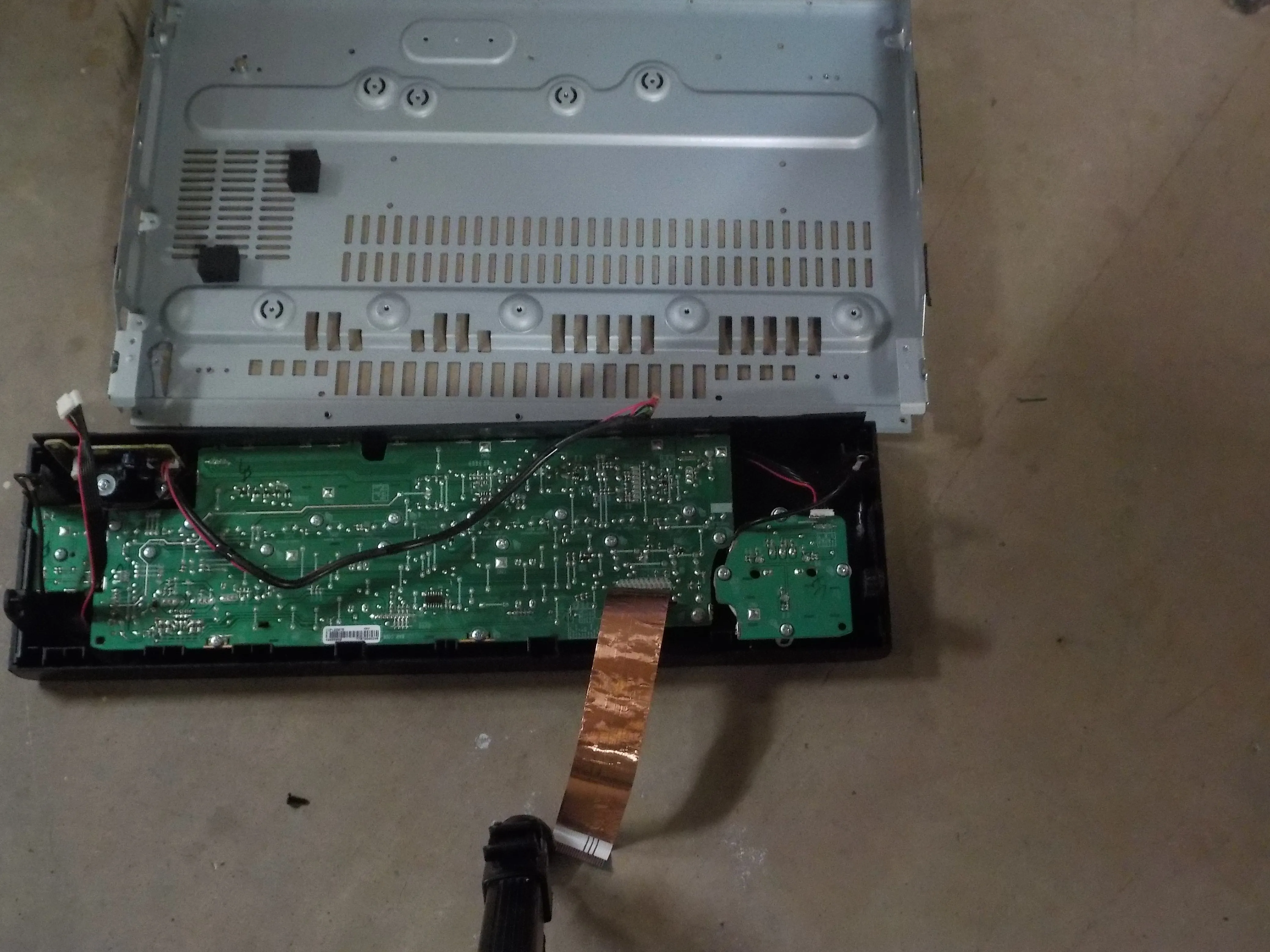

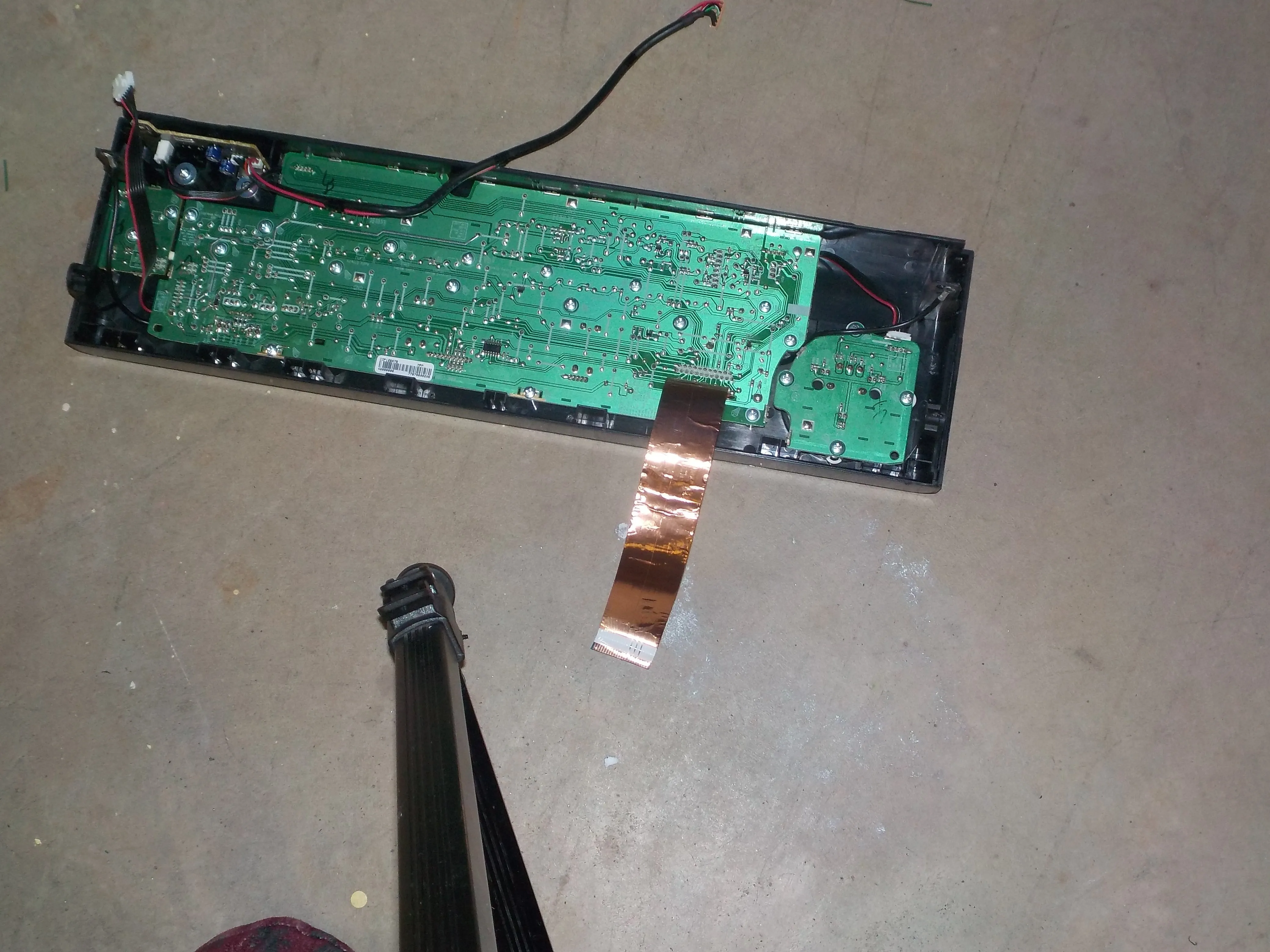

• Выкрутите все винты с задней стороны передней панели. Затем все детали вынимаются из передней панели.

Шаг 11 Заключение

• Здесь все детали разложены по полочкам. Больше о них сказать нечего.

• В качестве бонуса здесь представлена оригинальная розничная коробка для этого устройства. Я просто подумал, что должен включить ее, прежде чем утилизировать коробку.
