Разборка Harman Kardon Onxy Studio 5
Введение
Это не настоящий разбор, а скорее взгляд изнутри и описание работы этой довольно запутанной колонки.
Шаг 1 Лицо
Снять переднюю крышку довольно сложно, но после этого можно увидеть твитер, НЧ-динамик и один из двух пассивных радиаторов.
Шаг 2 Внутри

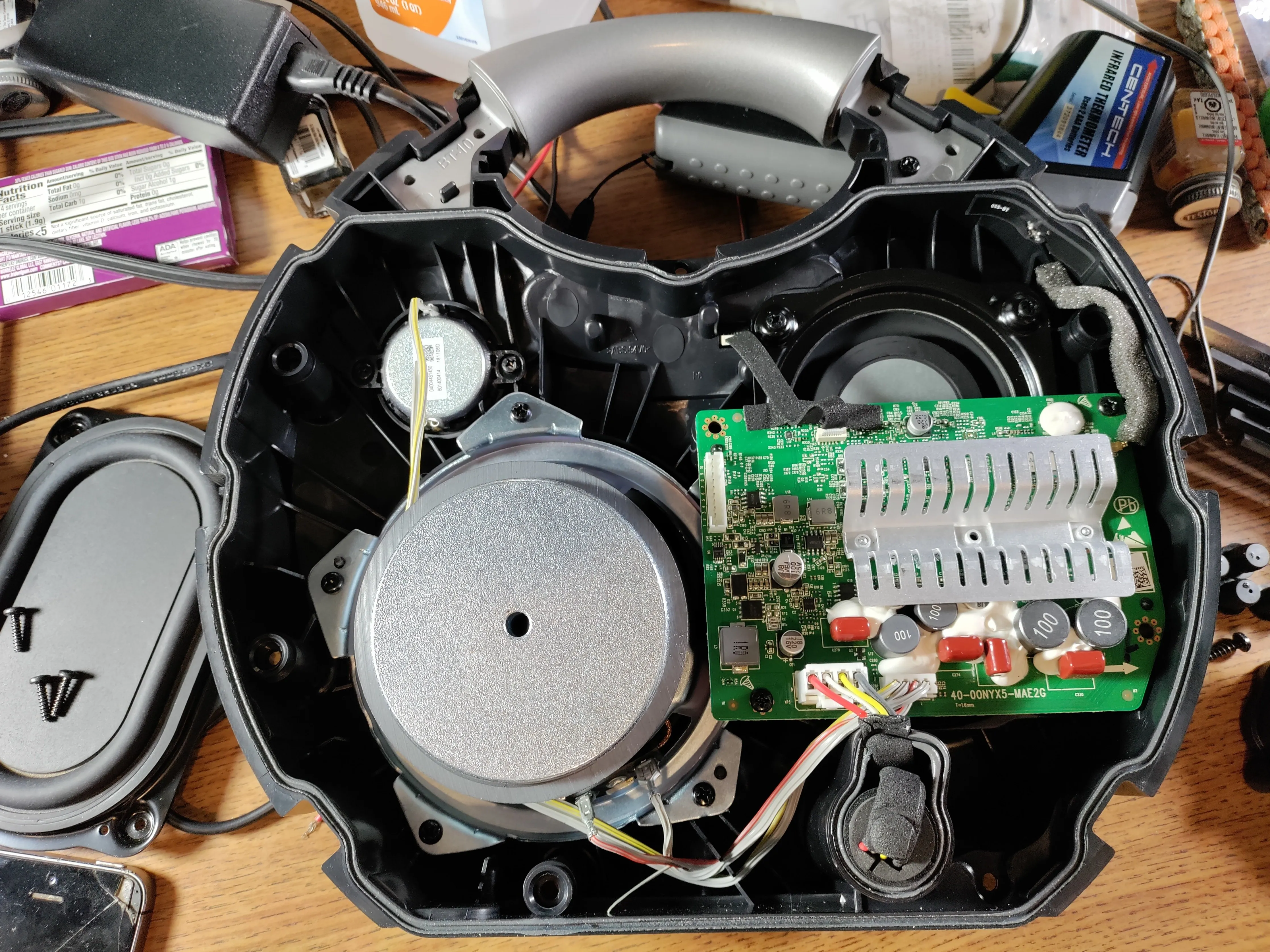

Задняя крышка - это не крышка, как передняя, это - задняя часть. Если открутить все винты на лицевой стороне, она легко снимется и откроет внутренности.

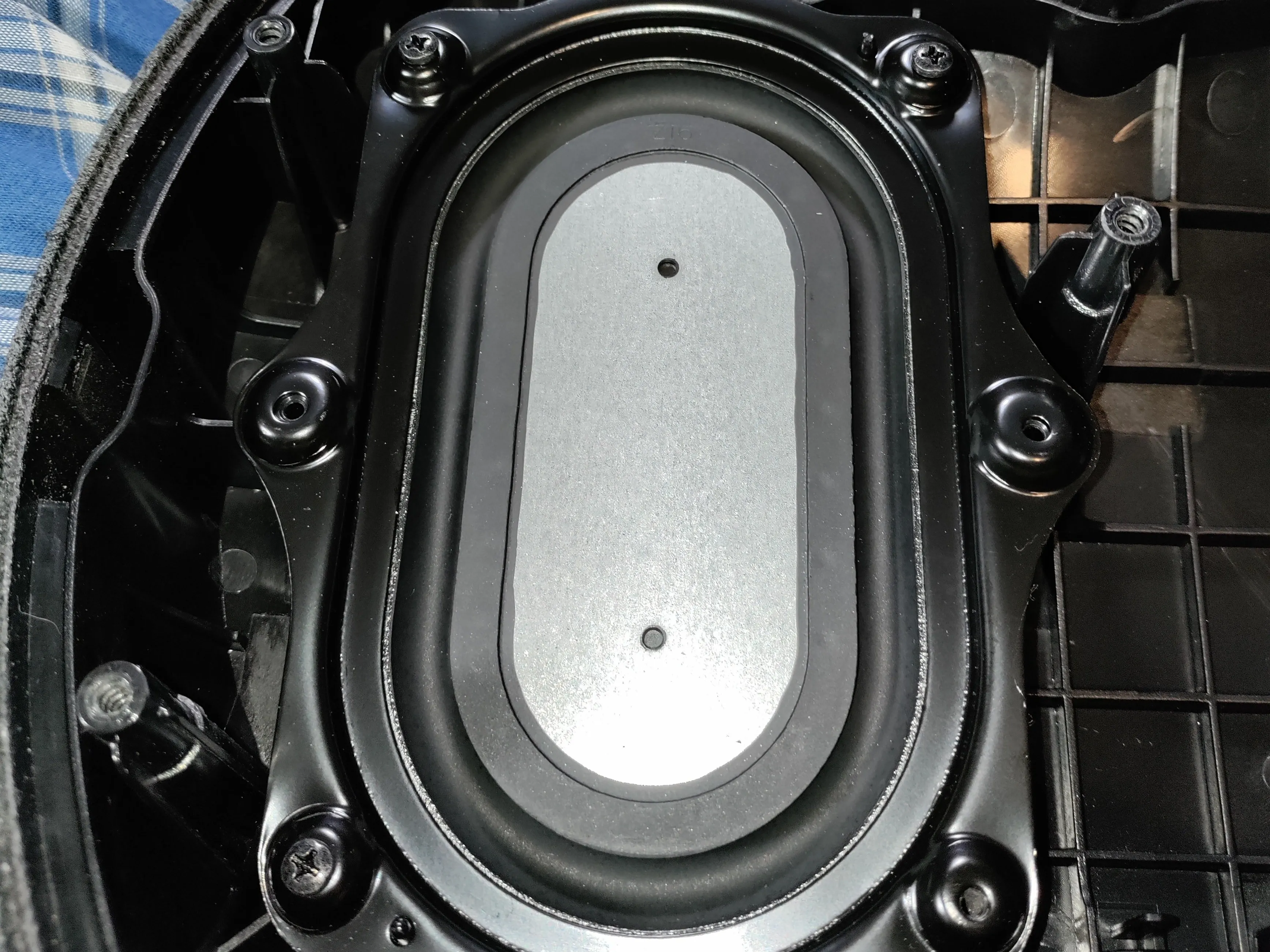

Внутри мы найдем твитер Onyx, сабвуфер Aura и оба утяжеленных пассивных излучателя Omni.
Также здесь находится ОДИН аккумулятор 18650 и основная плата.
ВЧ-динамик имеет сопротивление 4 Ом, НЧ-динамик - 2 Ом. Запомните эти данные, так как они будут использоваться на следующей странице
Шаг 3 Уровень платы

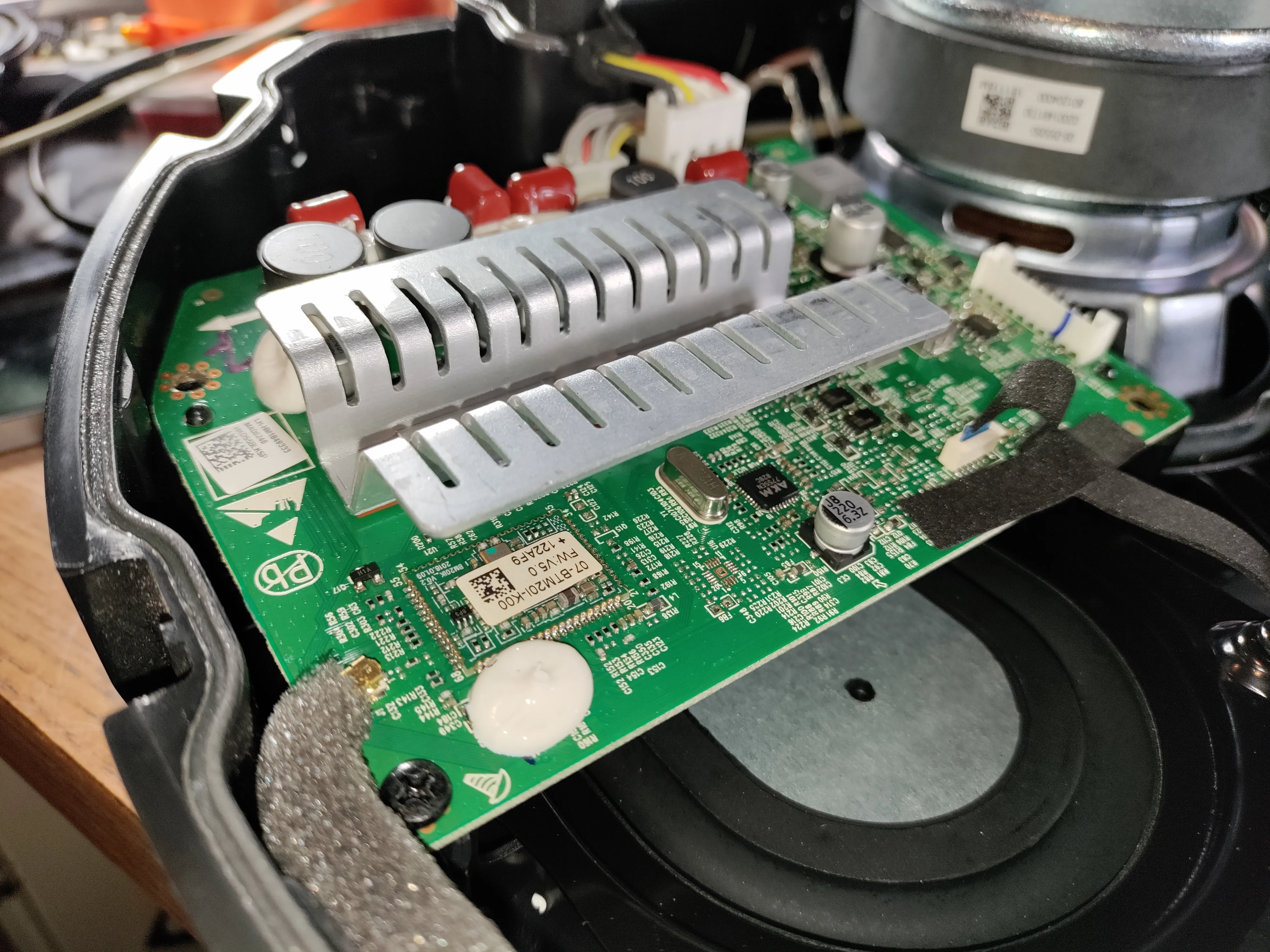

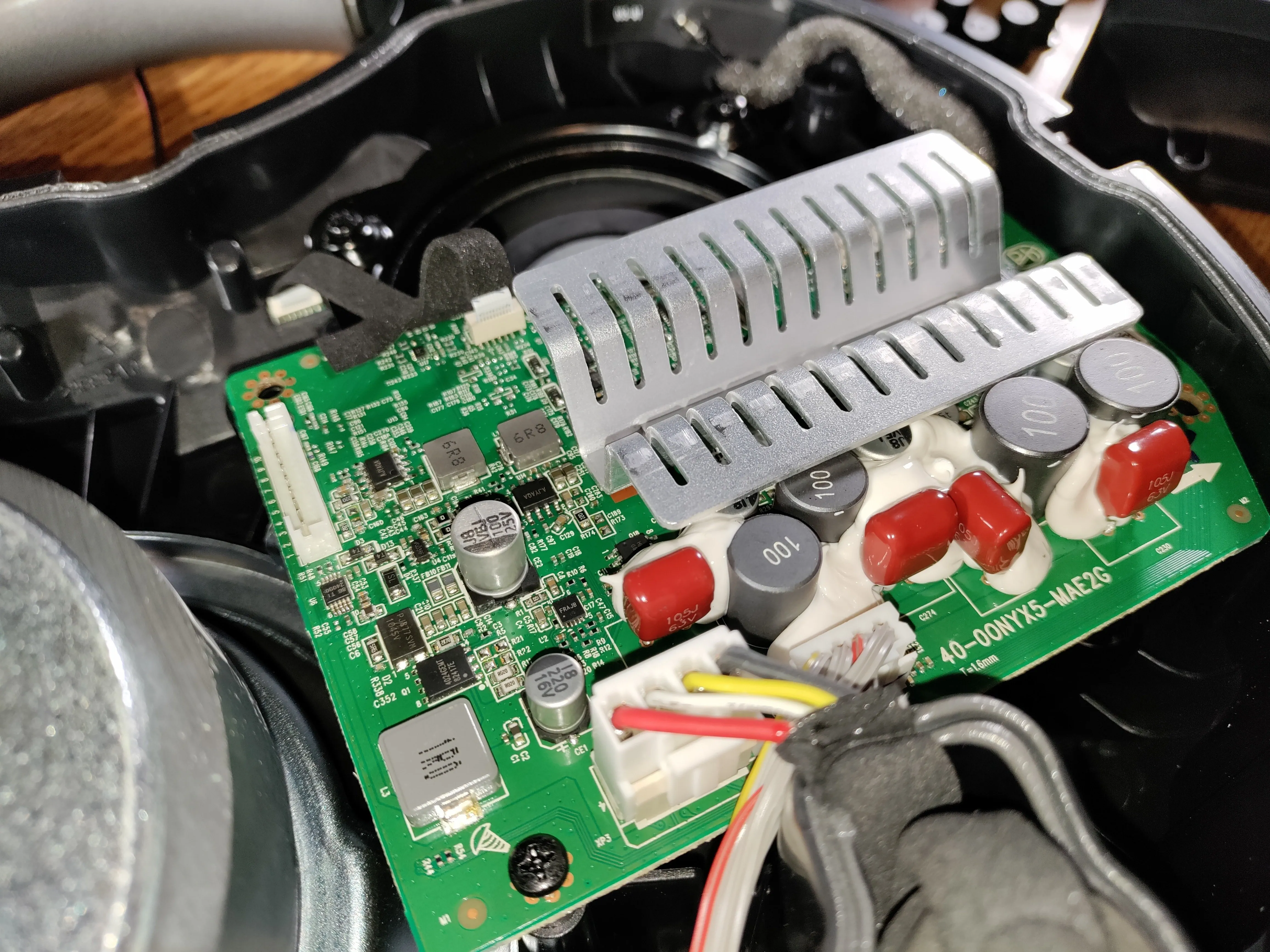

Здесь не так много интересного: модуль Bluetooth и его антенна, ЦАП AK7755EN, различные блоки питания и выходные фильтры для усилителя. Повышающий DC-DC преобразователь подает повышенное напряжение на усилители.

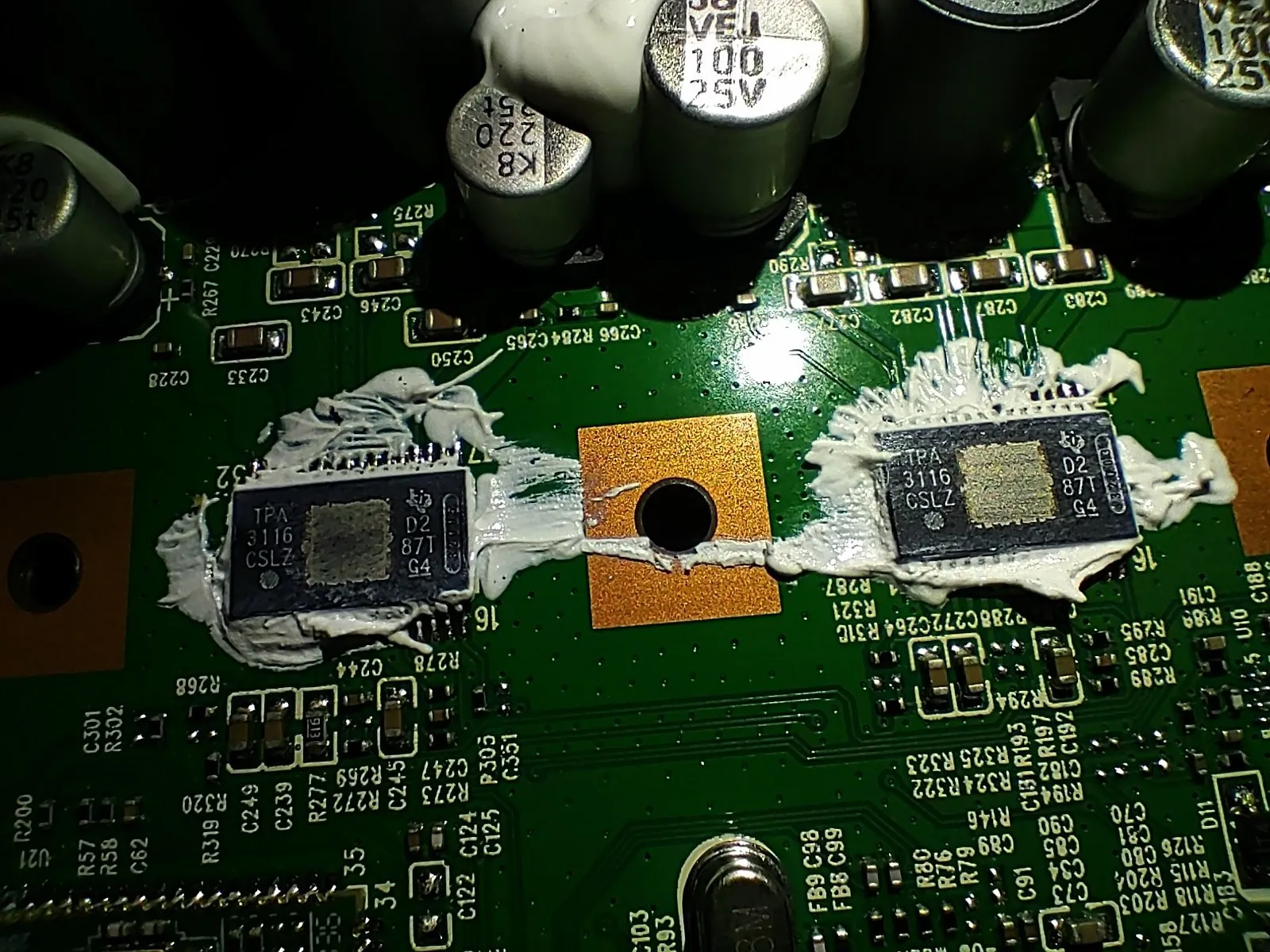

Под радиатором находятся 2 микросхемы TPA3116D2, которые, как я полагаю, работают в PBTL.
Вот здесь все становится сложным и долгим. У колонки есть 2 режима работы. От батареи и от сети переменного тока, которая представляет собой кирпич 19 В 2 А. При работе от батареи напряжение питания скачет между 7В-10В при измерении на контакте 32 TPA's. При подключении к сети напряжение питания держится на более стабильном уровне 12 В.
ЦАП также реализует агрессивный компрессор при питании от батареи. Мощность AT THE WOOFER при питании от батареи составляла 5,9 В, что соответствует 17,5 Вт на 2 Ом. При подключении напряжение подскочило до 9 В, что при нагрузке 2 Ом составляет 40,5 Вт! Я не проверял мощность твитера, но предположу, что от батареи он потребляет около 3-5 Вт, а при подключении - около 10 Вт.
Комментарии к статье
Привет, Bassblaster,
Возможно, странный вопрос, но недавно я решил обновить батарею моего Harman Kardon Onyx 6, так как текущая батарея работает не так хорошо, как новая.
Мой вопрос заключается в том, что, поскольку я увеличиваю мощность в любом случае, как вы думаете, как можно 'модифицировать' усилитель, чтобы дать больше напряжения на динамики от батареи? И что бы вы порекомендовали изменить? Отключить какие-то дорожки к ЦАПу?
Заранее спасибо!
Модификация возможна, но вам понадобится либо схема устройства, либо реверс-инжиниринг печатной платы для модификации повышающего DC-DC преобразователя. но тогда вы рискуете выскочить из динамиков, поскольку JBL/Harmon Kardon делают довольно хорошую работу по согласованию компрессора усилителя с динамиками. Например, когда я разбирал эту Studio 5, я смог вывести НЧ-динамик из строя, когда же она собрана вместе, это невозможно сделать из-за давления корпуса, хотя я уверен, что усилитель способен на это. Отключение дорожек к ЦАПу, вероятно, не очень хорошая идея, я могу ошибаться, но я не вижу, как цифро-аналоговый преобразователь может влиять на напряжение питания.
