Разборка Hasbro Bop-It Micro Series

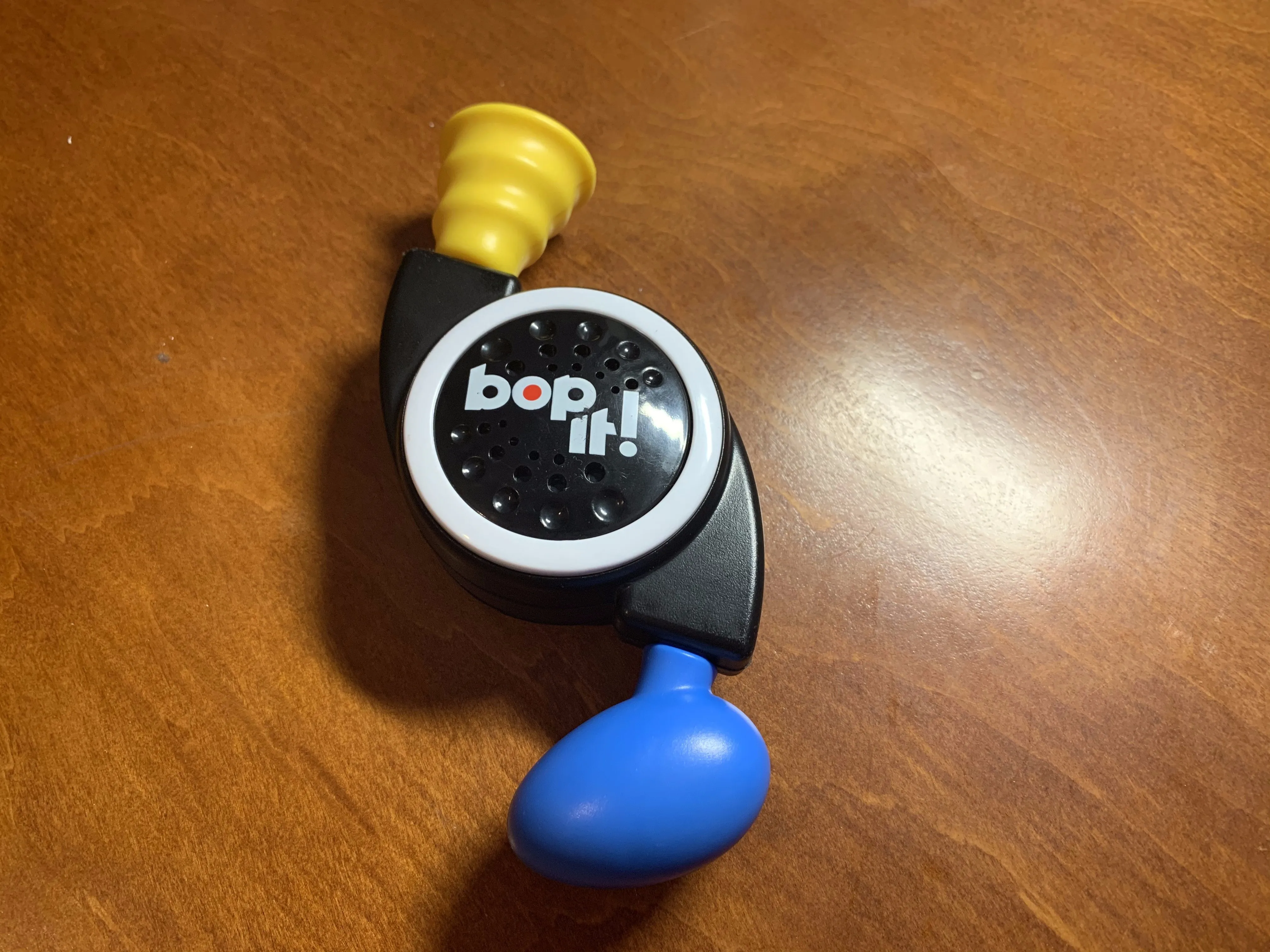

Шаг 1 Игрушка Bop-It
Вот и игрушка Боп-Ит! По сравнению со старыми версиями игры эта более компактная, что позволяет ее переносить.

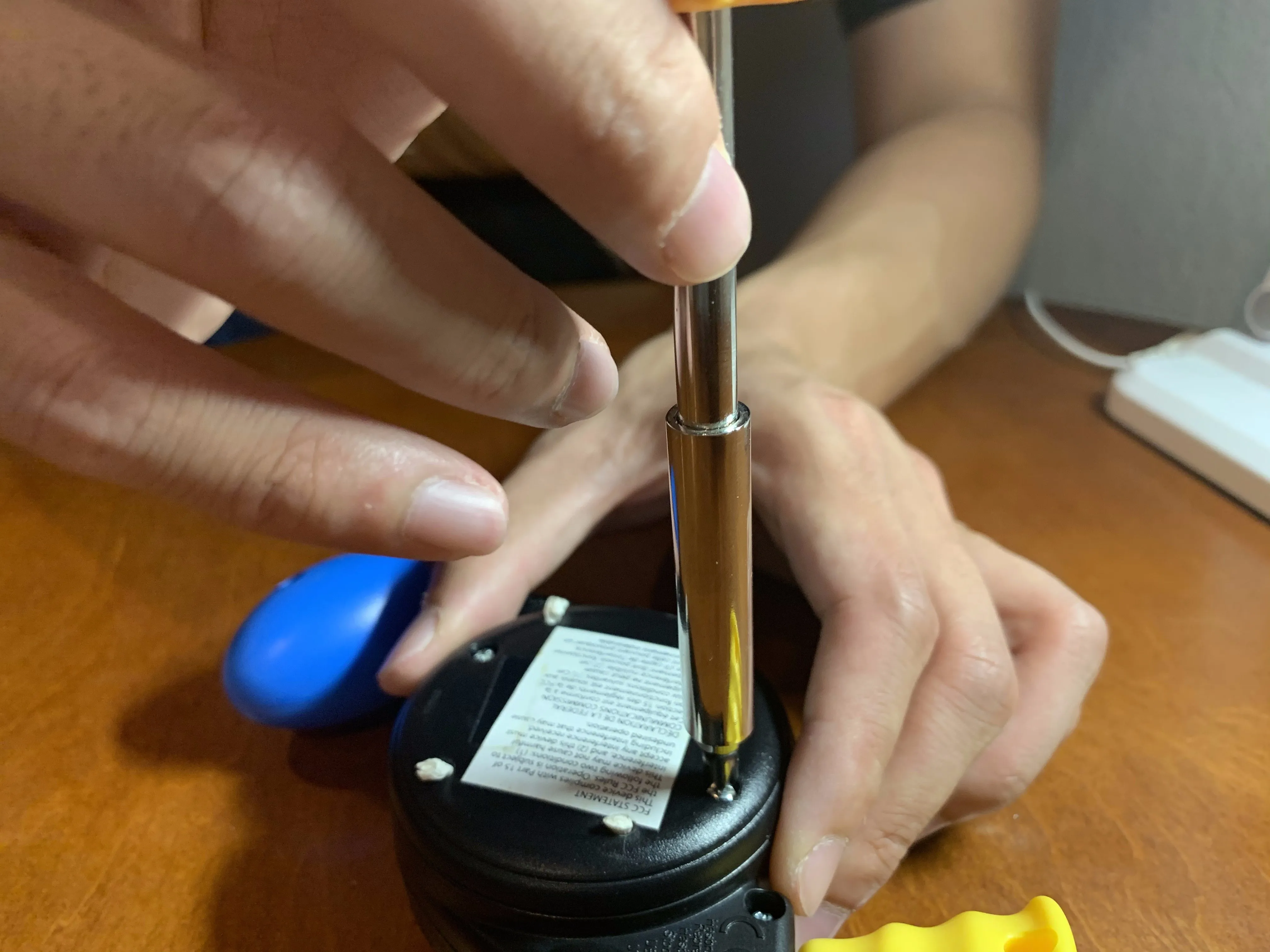

Шаг 2 Извлечение батареек

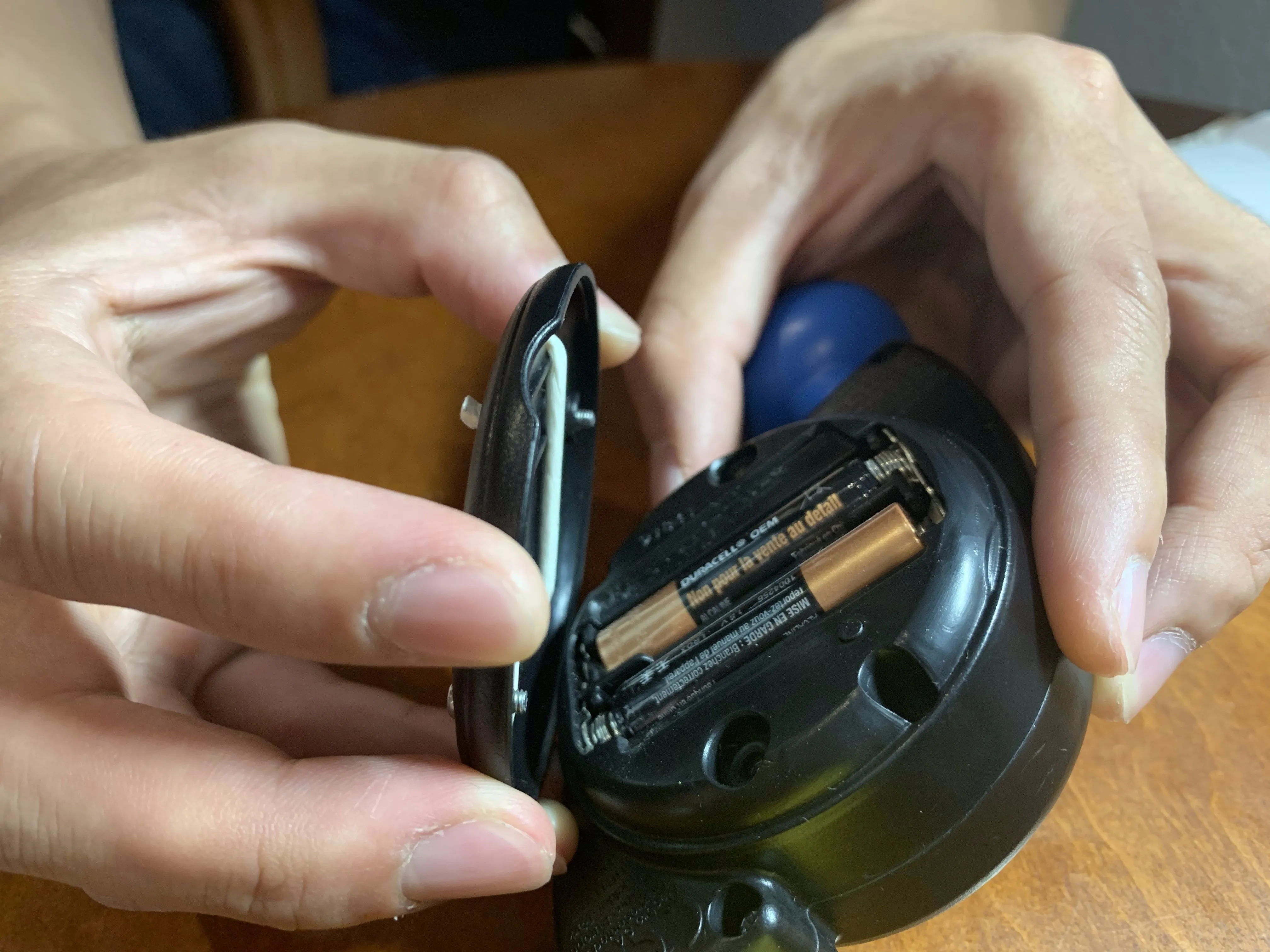

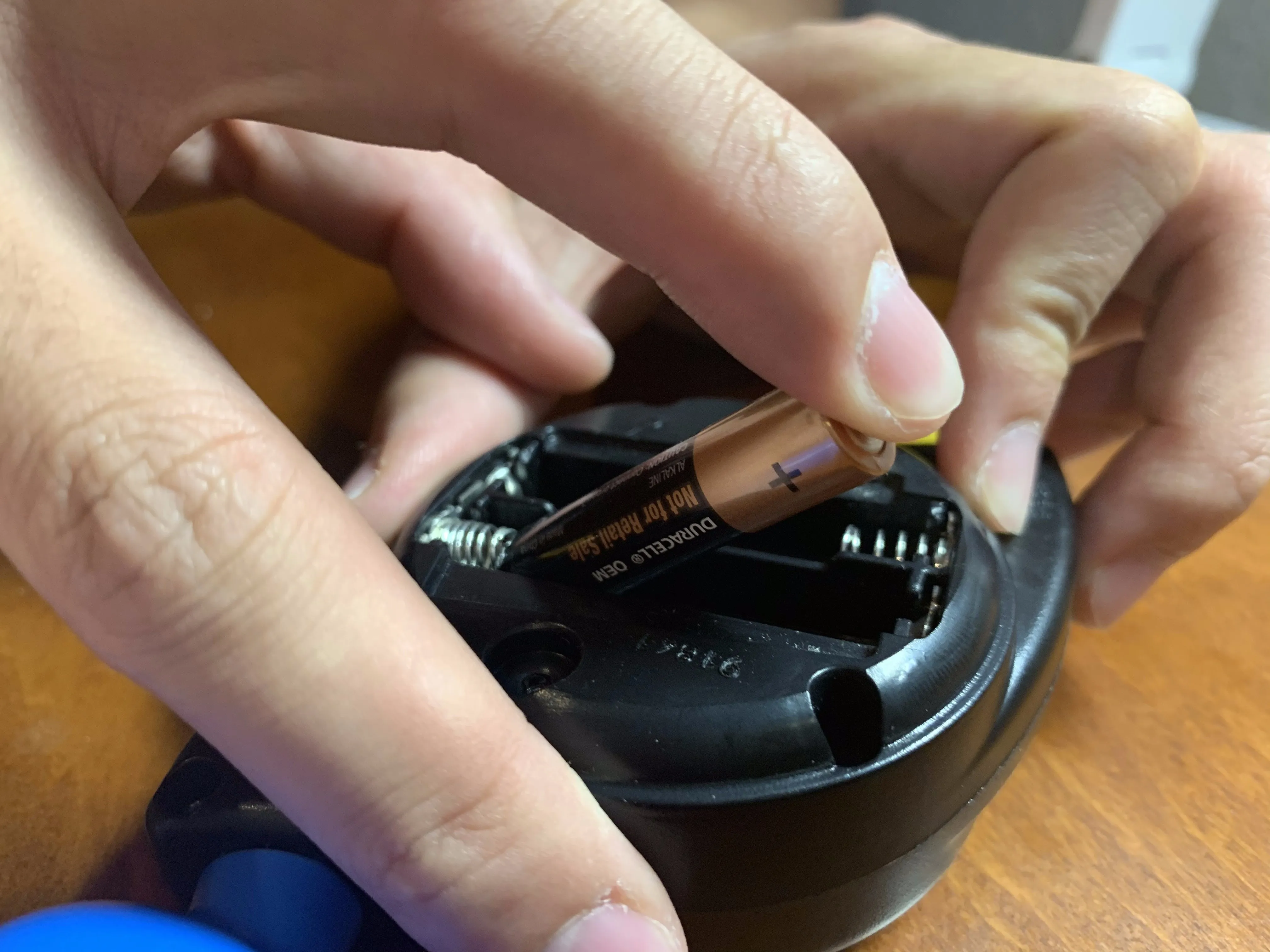

Далее мы извлечем батарейки. К счастью, при покупке игрушки эти батарейки были в комплекте.

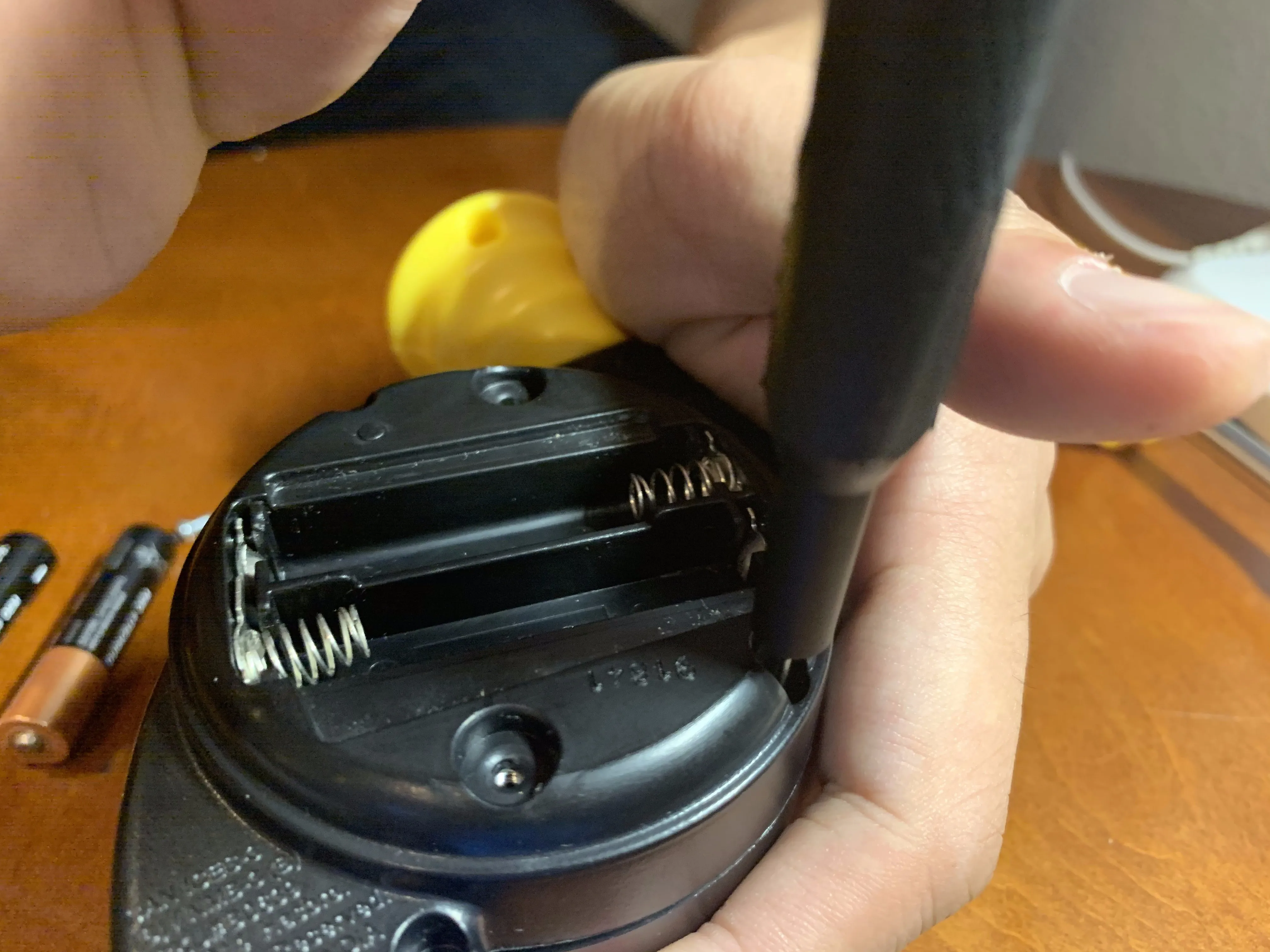

Шаг 3 Открытие игрушки

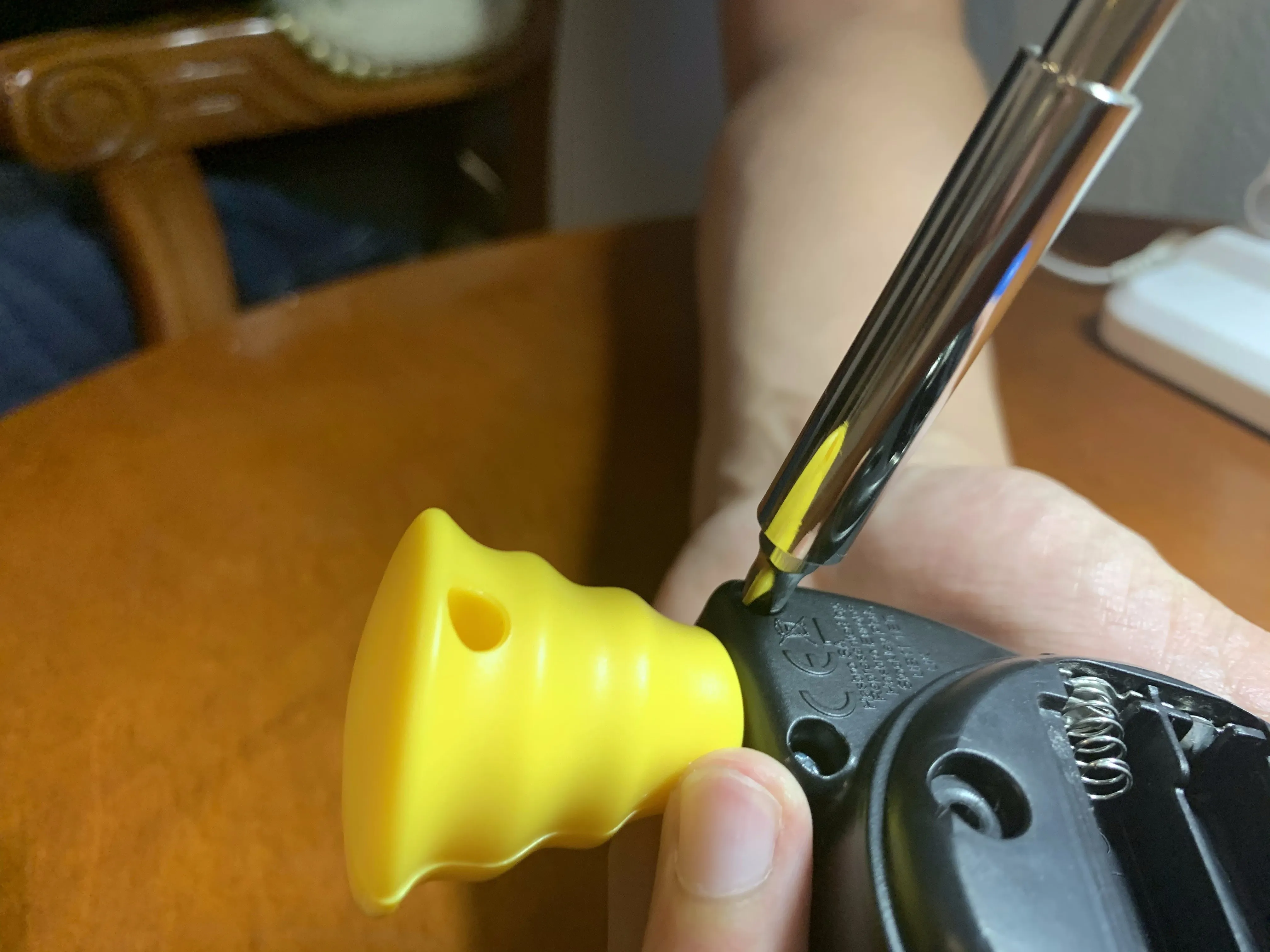

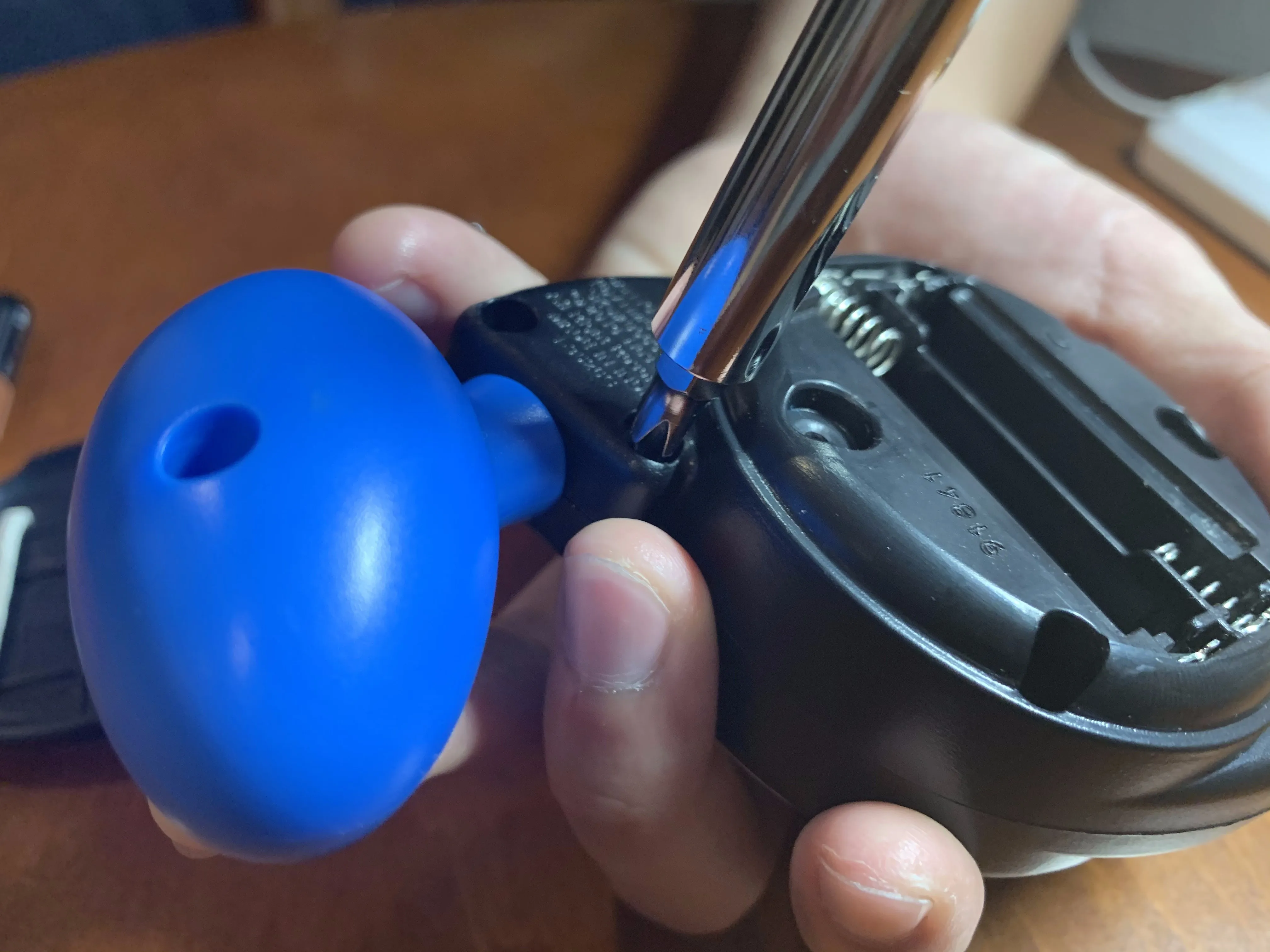

Теперь мы готовы разобрать остальные части игрушки Bop-It.
Для двух дополнительных винтов в центре нам понадобилась более тонкая и длинная крестовая отвертка, чтобы добраться до винтов.

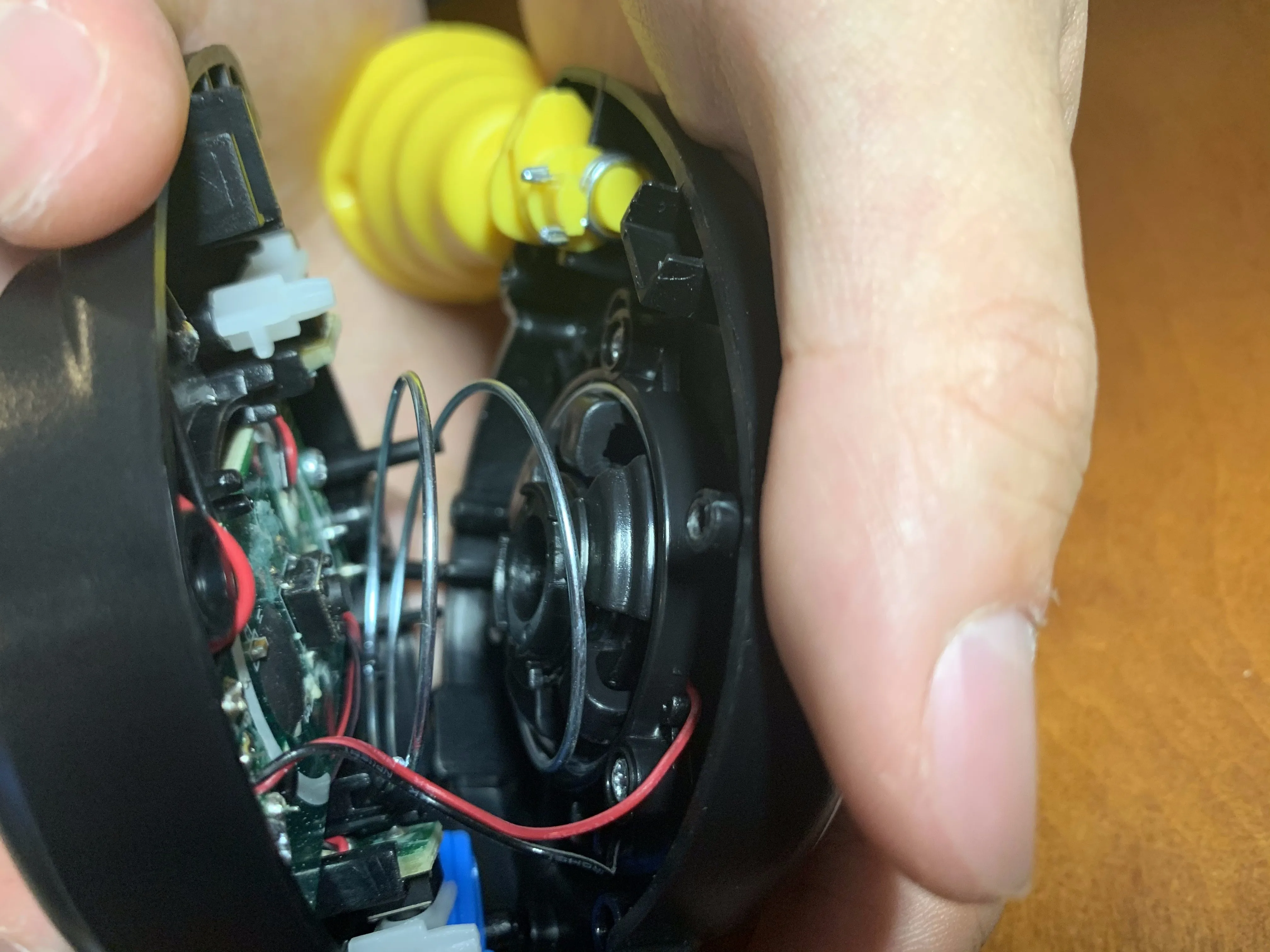

Шаг 4 Разбор Bop-It на части
Разбирая обе части игры, мы убедились, что никакие незакреплённые детали, такие как показанная пружина, не отвалились.
Шаг 5 Взгляд на детали игры Bop It

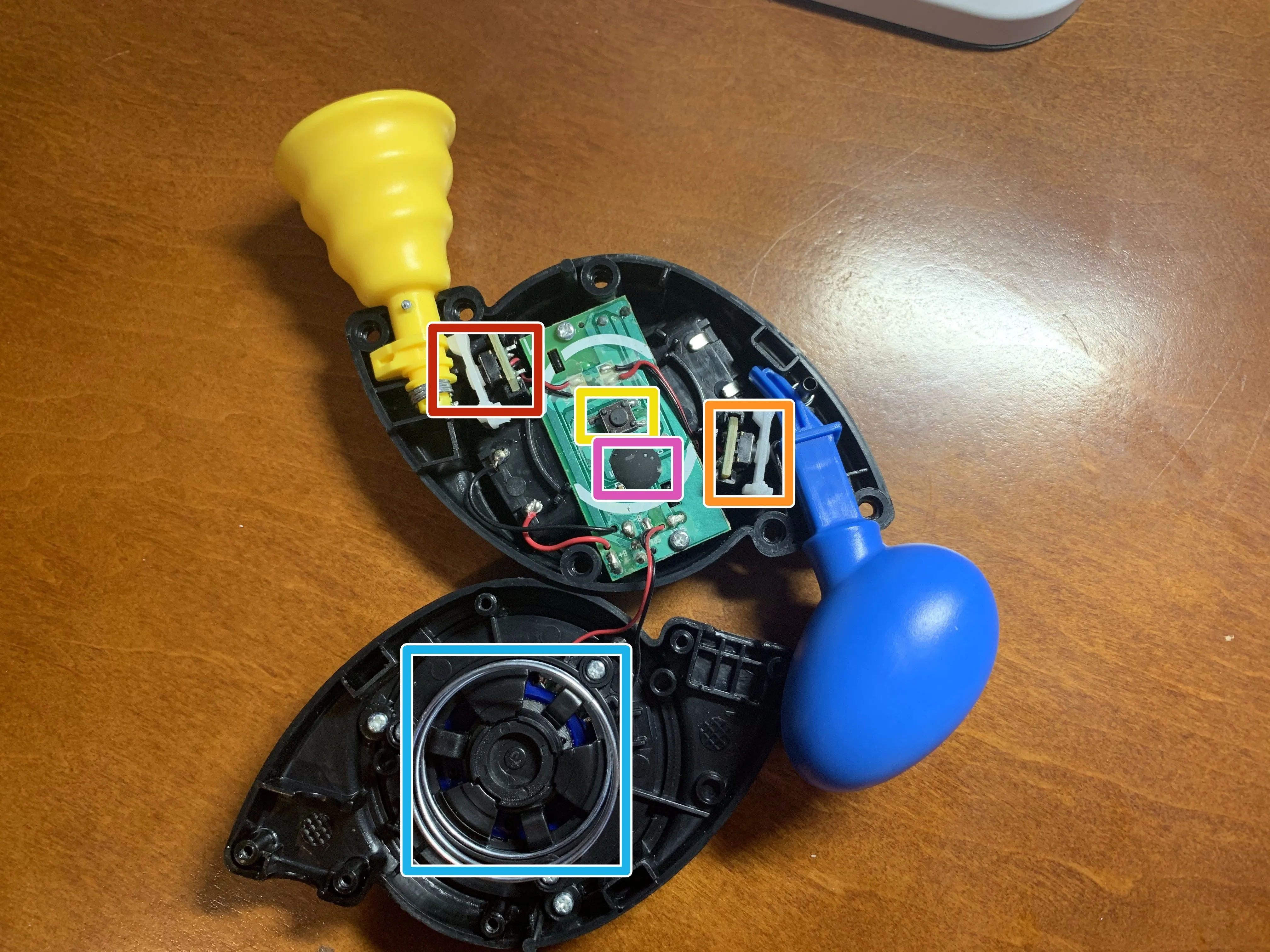

Открыв Bop It, мы можем увидеть различные компоненты, обеспечивающие работу игры:
Кнопка, используемая для обнаружения поворота. Похоже, что вместо того, чтобы использовать специальный датчик для обнаружения поворота, игрушка соединяет поворот с рычагом, чтобы нажать на кнопку. Возможно, это было сделано для экономии денег, но это может сделать игрушку не такой долговечной.
Кнопка, используемая для обнаружения потягивания. Как и в случае с твистом, здесь также используется кнопка, а не специальный датчик.
Кнопка, определяющая движение. Поскольку боп - это просто нажатие кнопки, здесь не нужны дополнительные причудливые механические детали.
Динамик. Похоже, что он снабжен пружиной, которая делает 'боппинг' таким же забавным, как и он сам.
Микроконтроллер. Он закрыт сверху, поэтому мы не можем определить тип микроконтроллера, к сожалению.

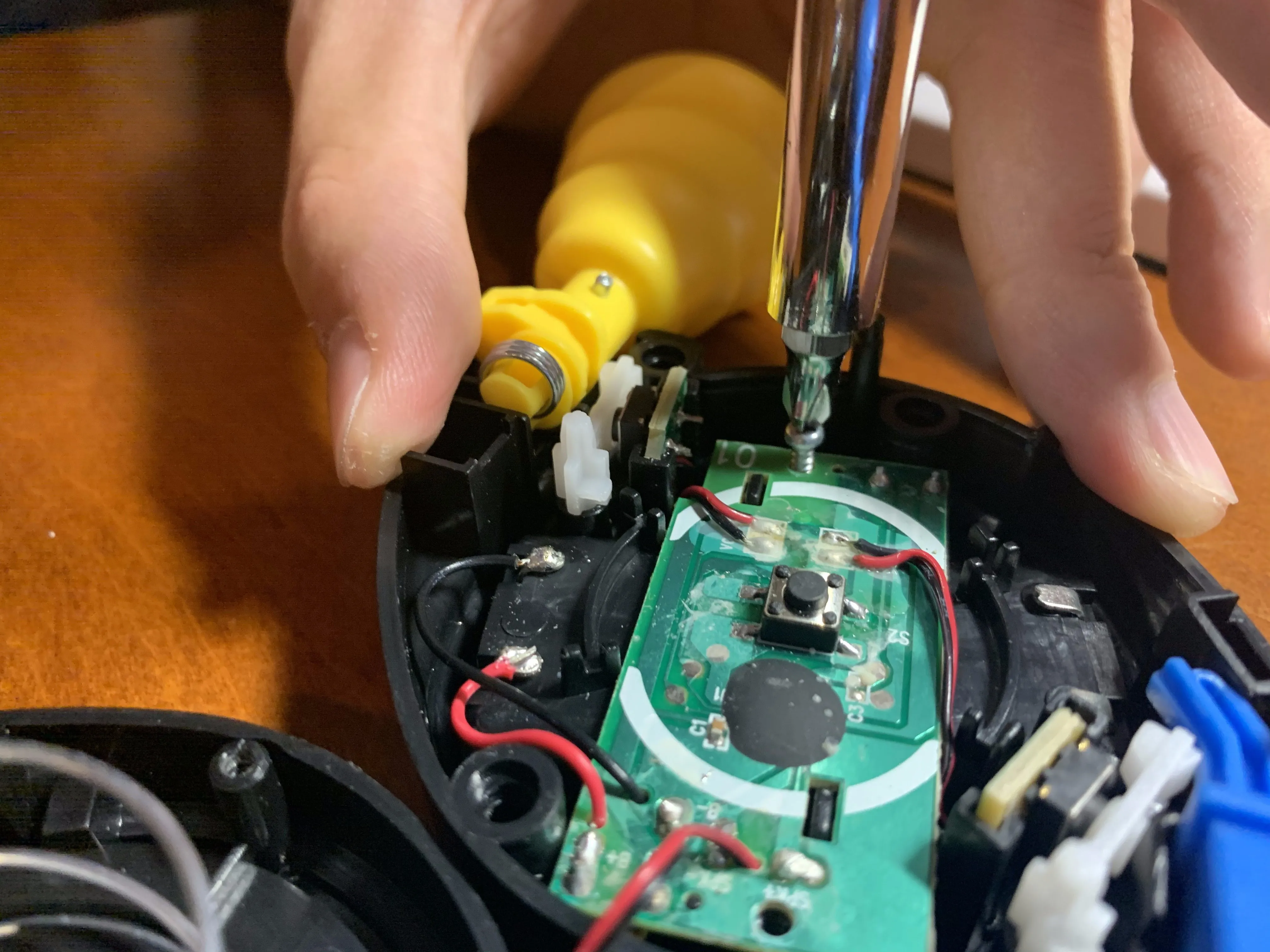

Шаг 6 Загляните под печатную плату

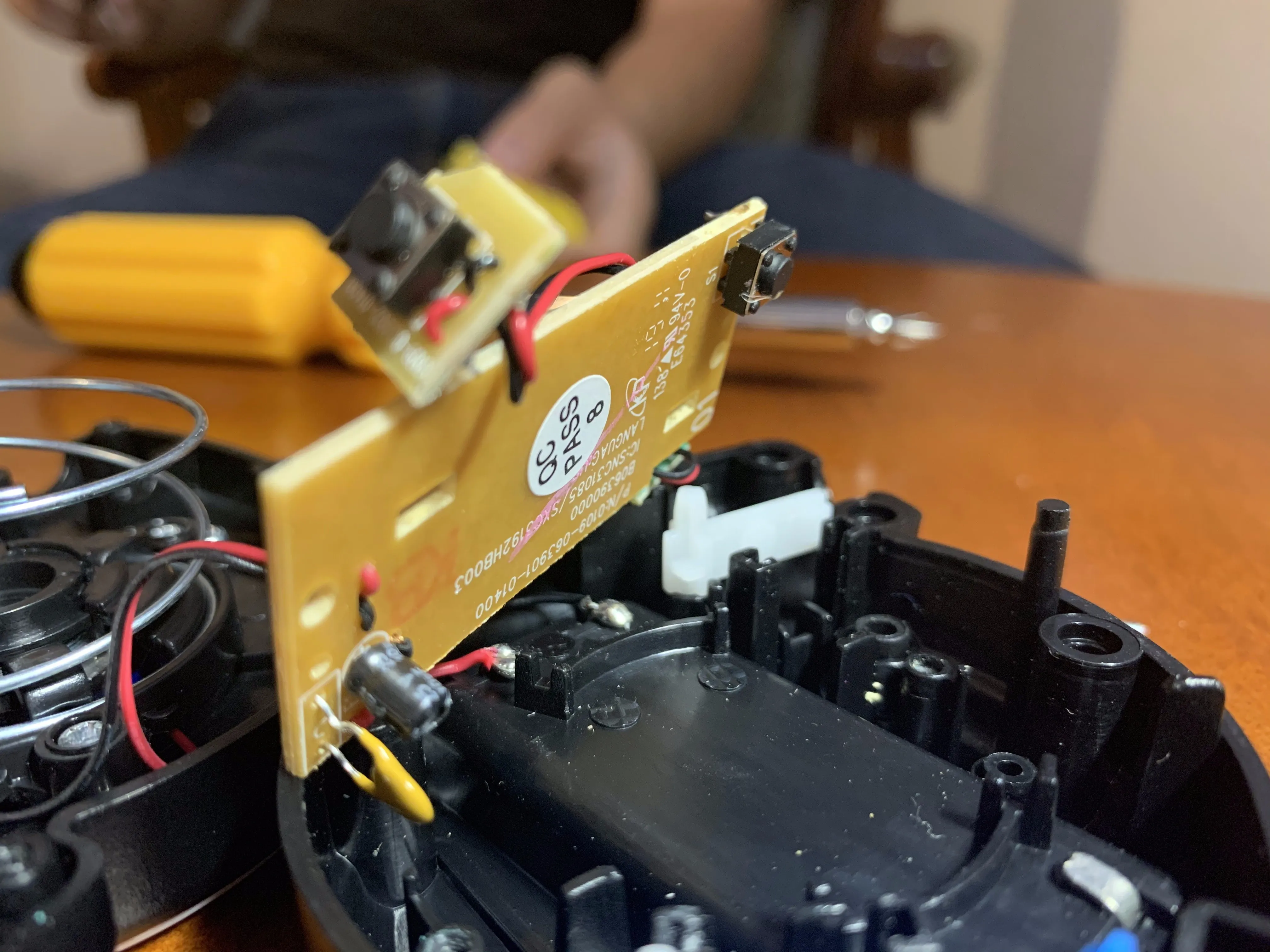

Теперь давайте посмотрим, есть ли что-нибудь еще под печатной платой.
К сожалению, кроме кнопки сброса и нескольких конденсаторов там ничего не было видно.

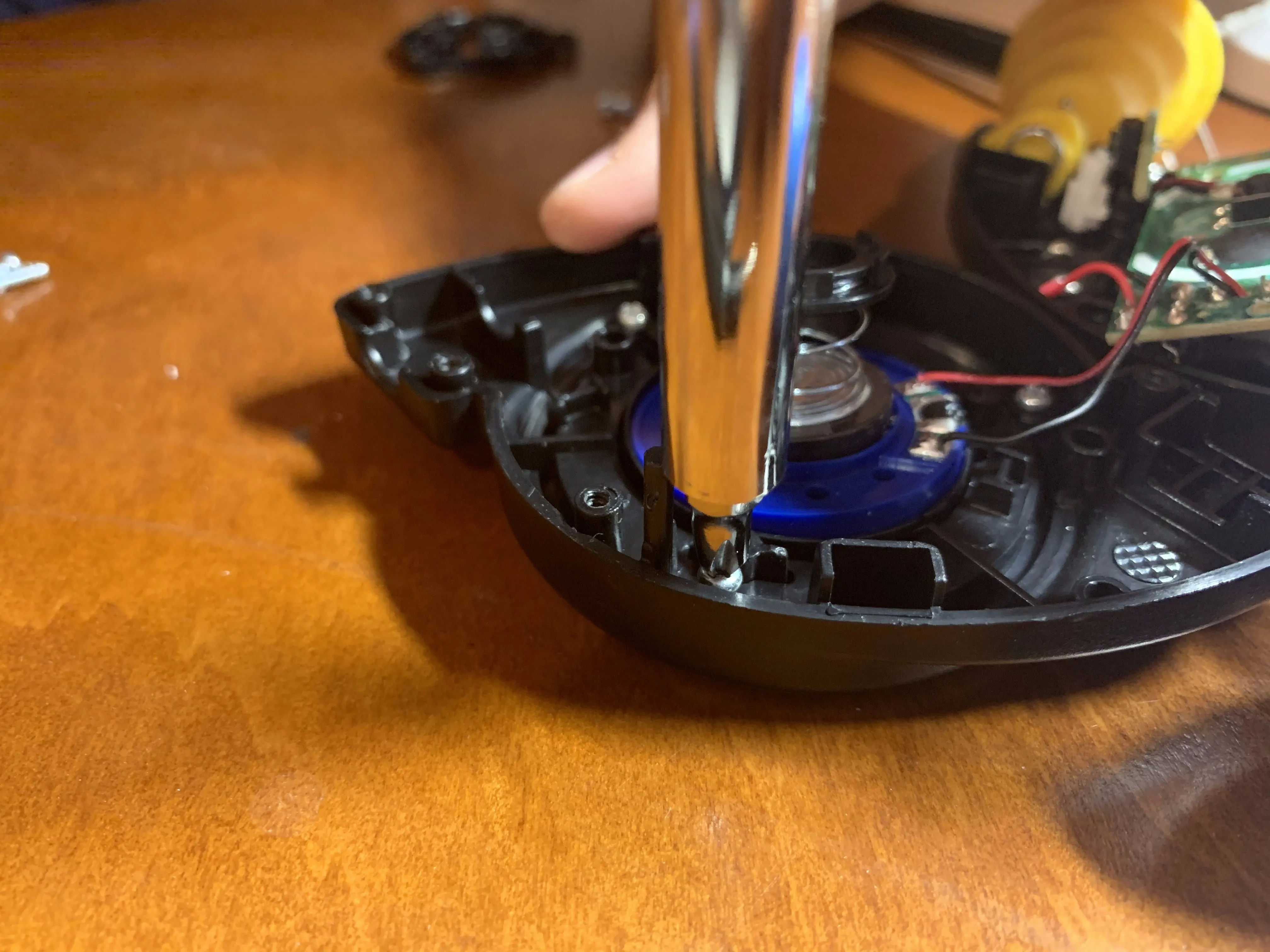

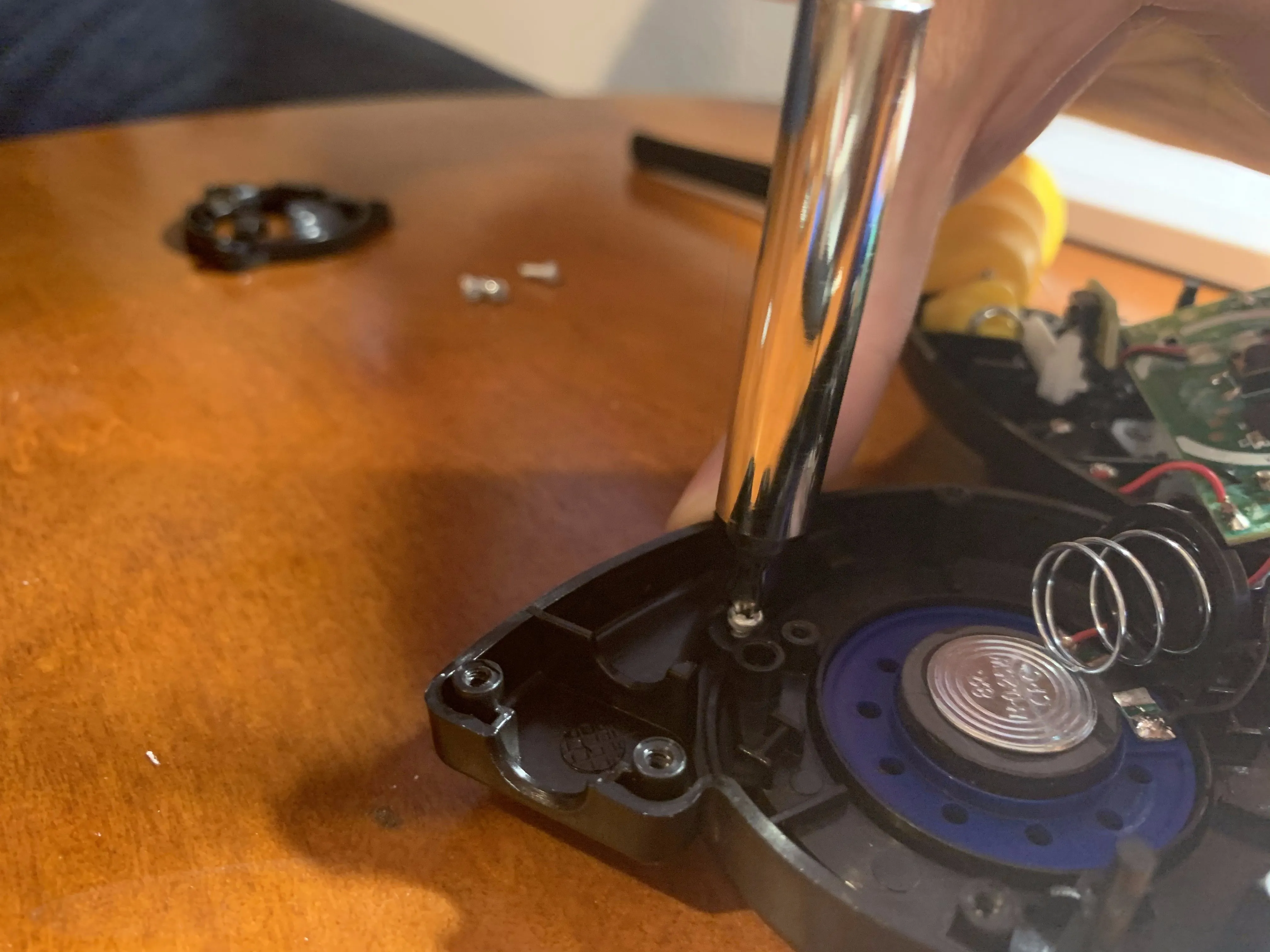

Шаг 7 Открытие динамика
Итак, осталось открутить еще несколько винтов.
Наряду с самим динамиком мы увидели еще одну пружину, подключенную к нему. Возможно, эта пружина защищает динамик от повреждений после 'удара'.

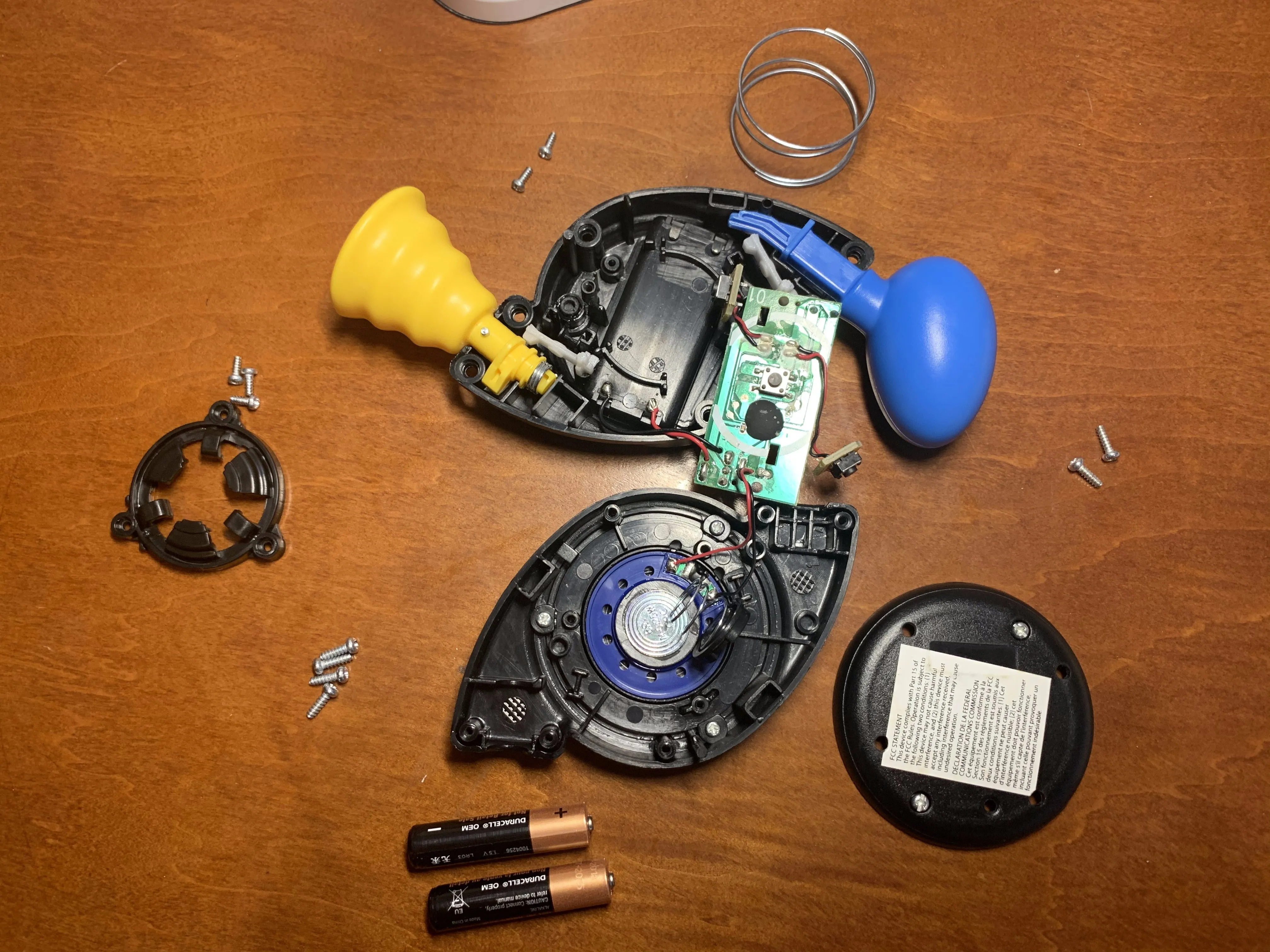

Шаг 8 Заключение
