Разборка люка для восстановления

Разборка люка для восстановления

Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com
  • Джимми
    Джимми | Источник - ifixit.com

Шаг 1 Введение

Восстановление люка, введение: шаг 1, изображение 1 из 2
Hatch Restore Teardown, Intro: шаг 1, изображение 1 из 2 | Источник - ifixit.com

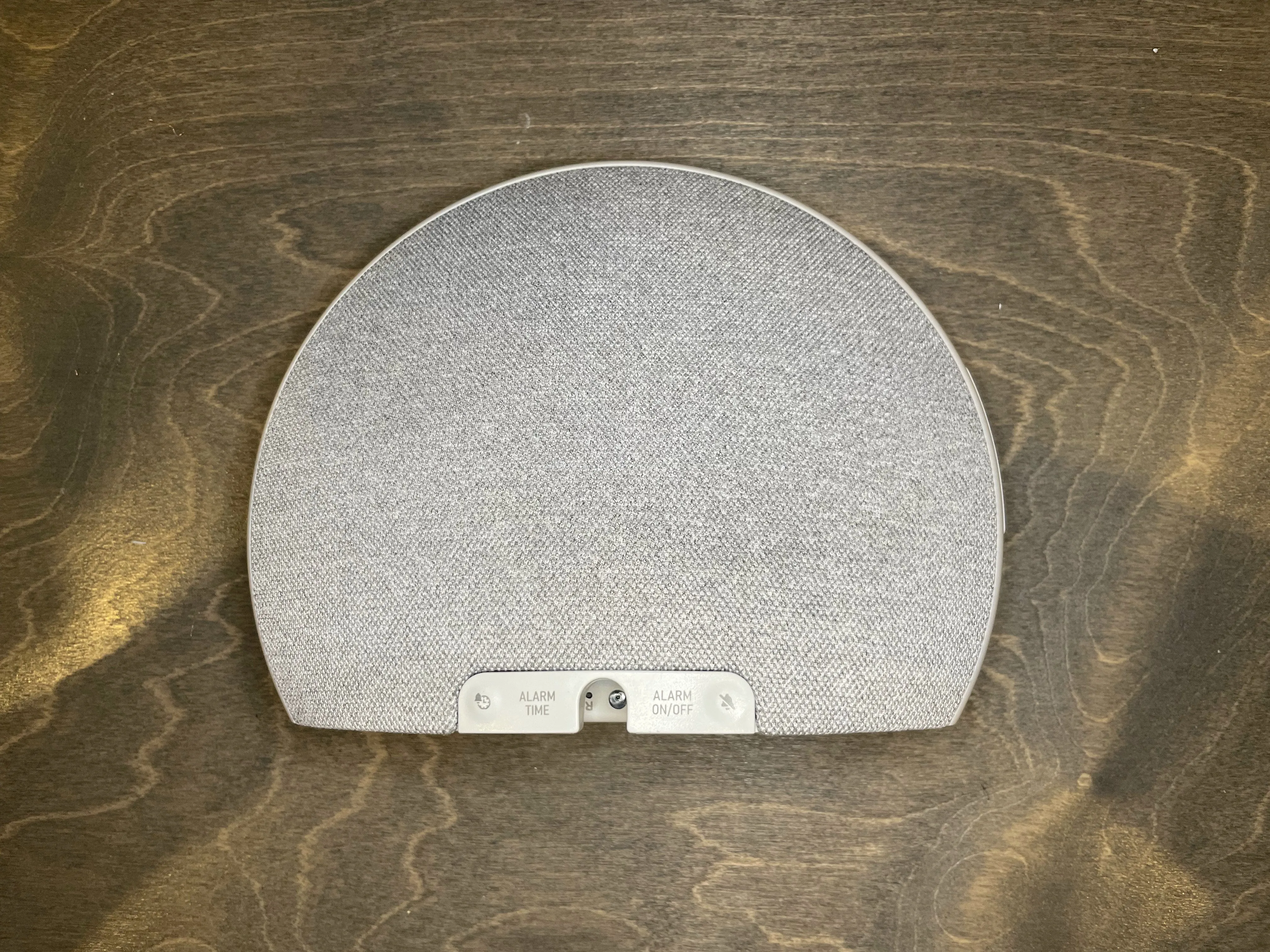

Восстановление люка, введение: шаг 1, изображение 2 из 2
Восстановление люка, введение: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Это устройство несложно отремонтировать. Просто следите за своими винтами.

  • Вам понадобится только отвертка PH1 для всего этого демонтажа.

Шаг 2 Резиновые ножки

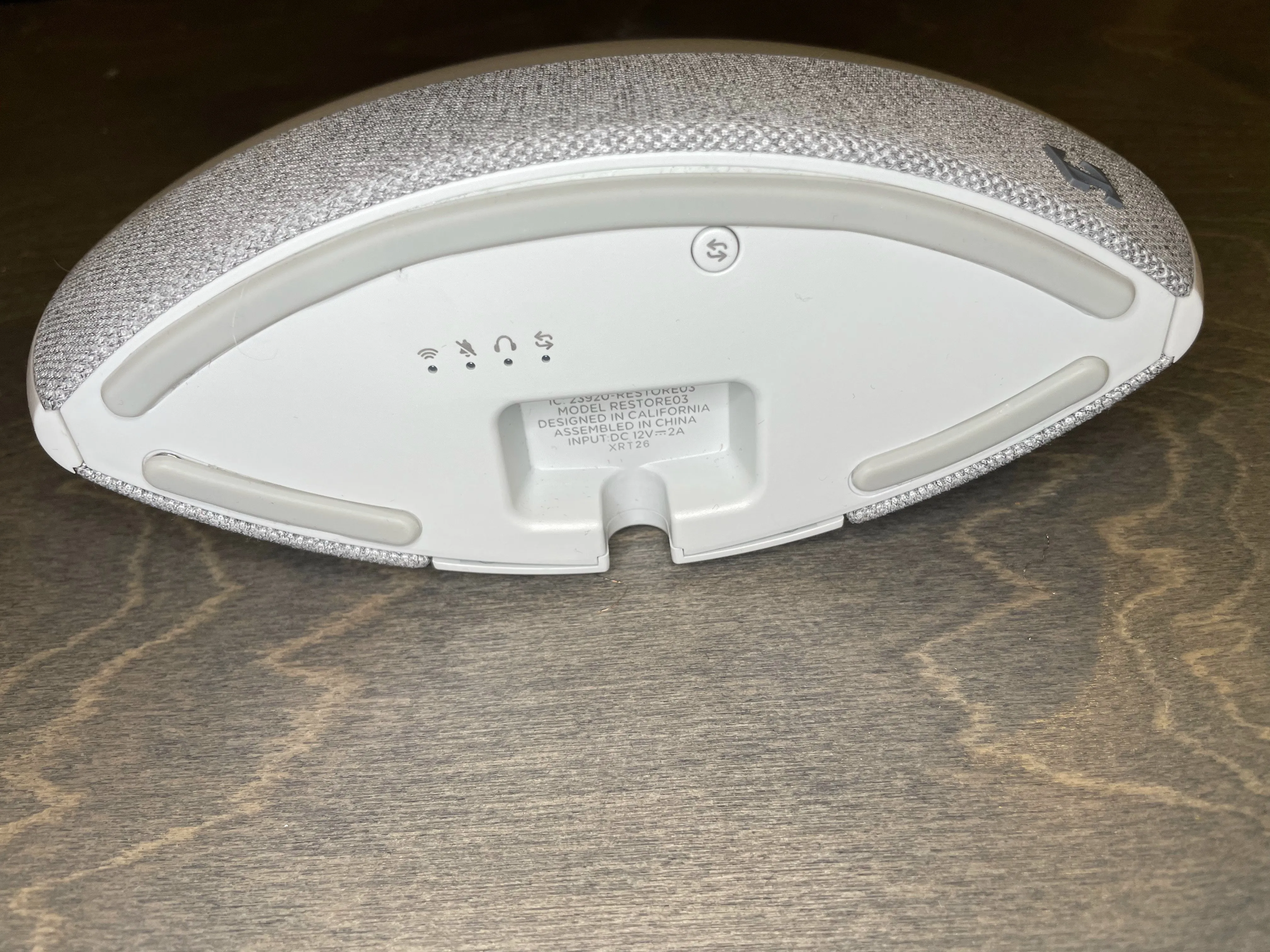

Разборка люка, резиновые ножки: шаг 2, изображение 1 из 3
Восстановление люка, резиновые ножки: шаг 2, изображение 1 из 3 | Источник - ifixit.com

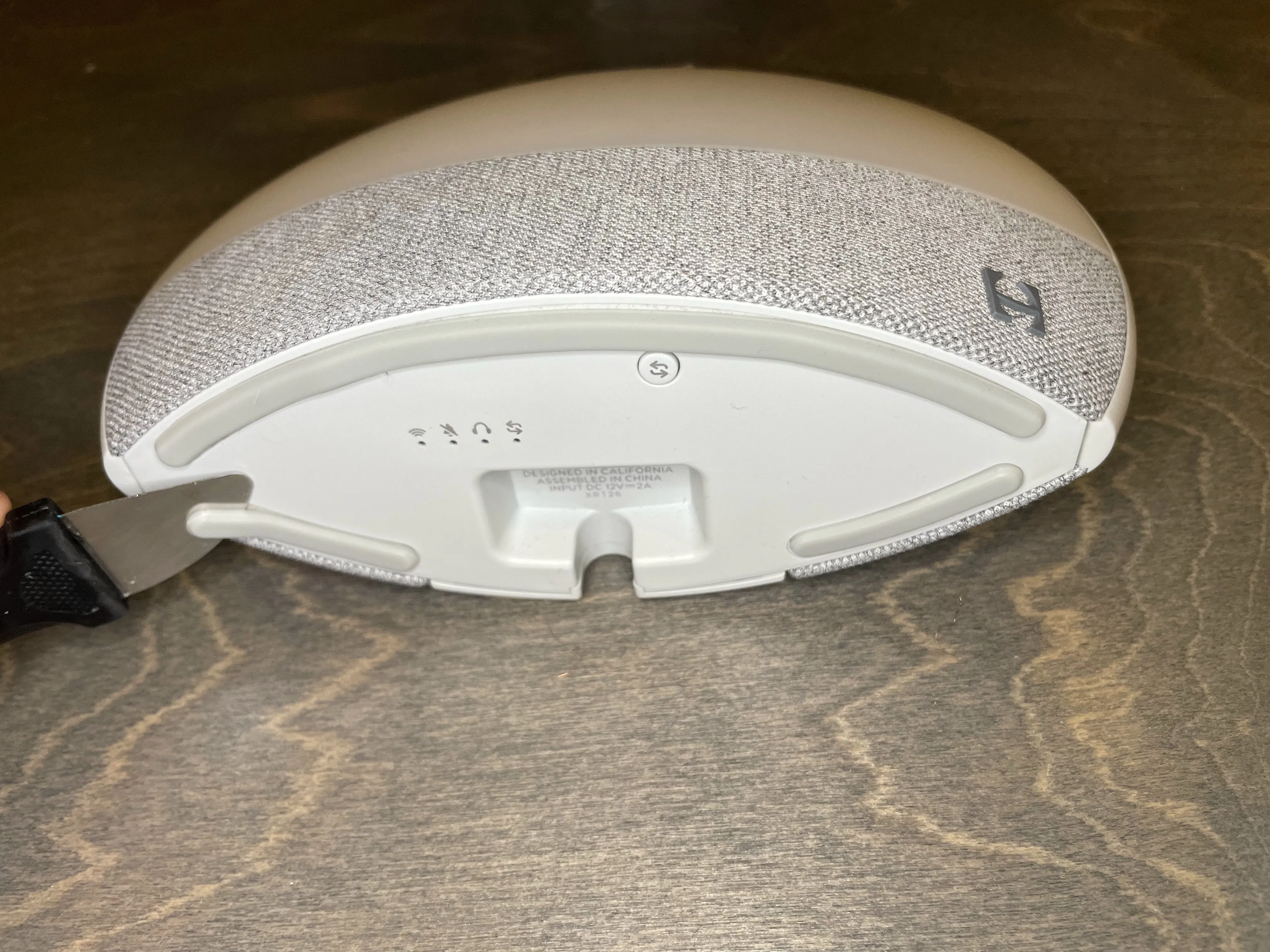

Восстановление люка, резиновые ножки: шаг 2, изображение 2 из 3
Восстановление люка, резиновые ножки: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Восстановление люка, резиновые ножки: шаг 2, изображение 3 из 3
Снятие люка, резиновые ножки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Снимите резиновые ножки с нижней части устройства.

Шаг 3 Нижние винты

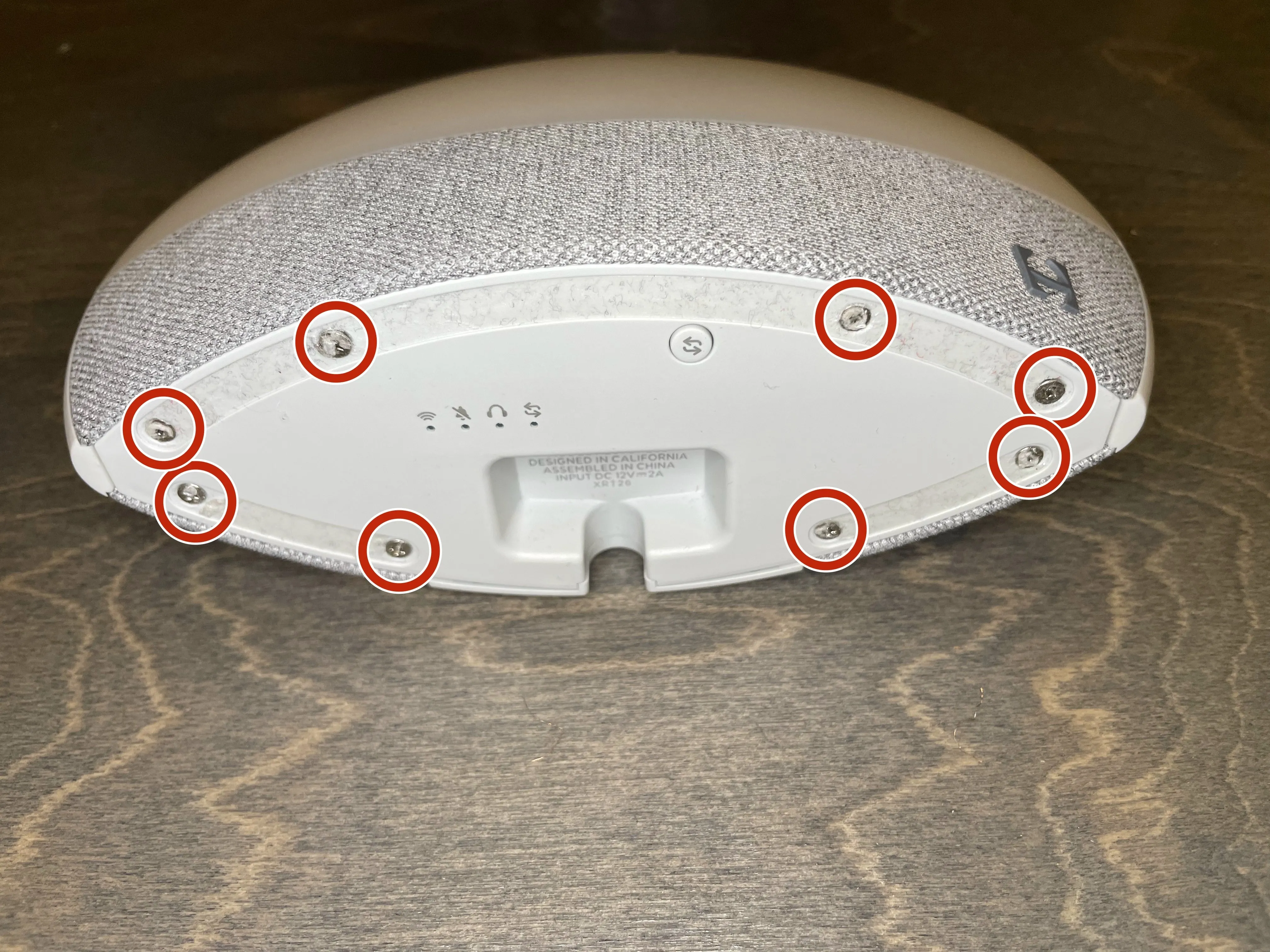

Снятие люка, нижние винты: шаг 3, изображение 1 из 2
Восстановление люка, нижние винты: шаг 3, изображение 1 из 2 | Источник - ifixit.com

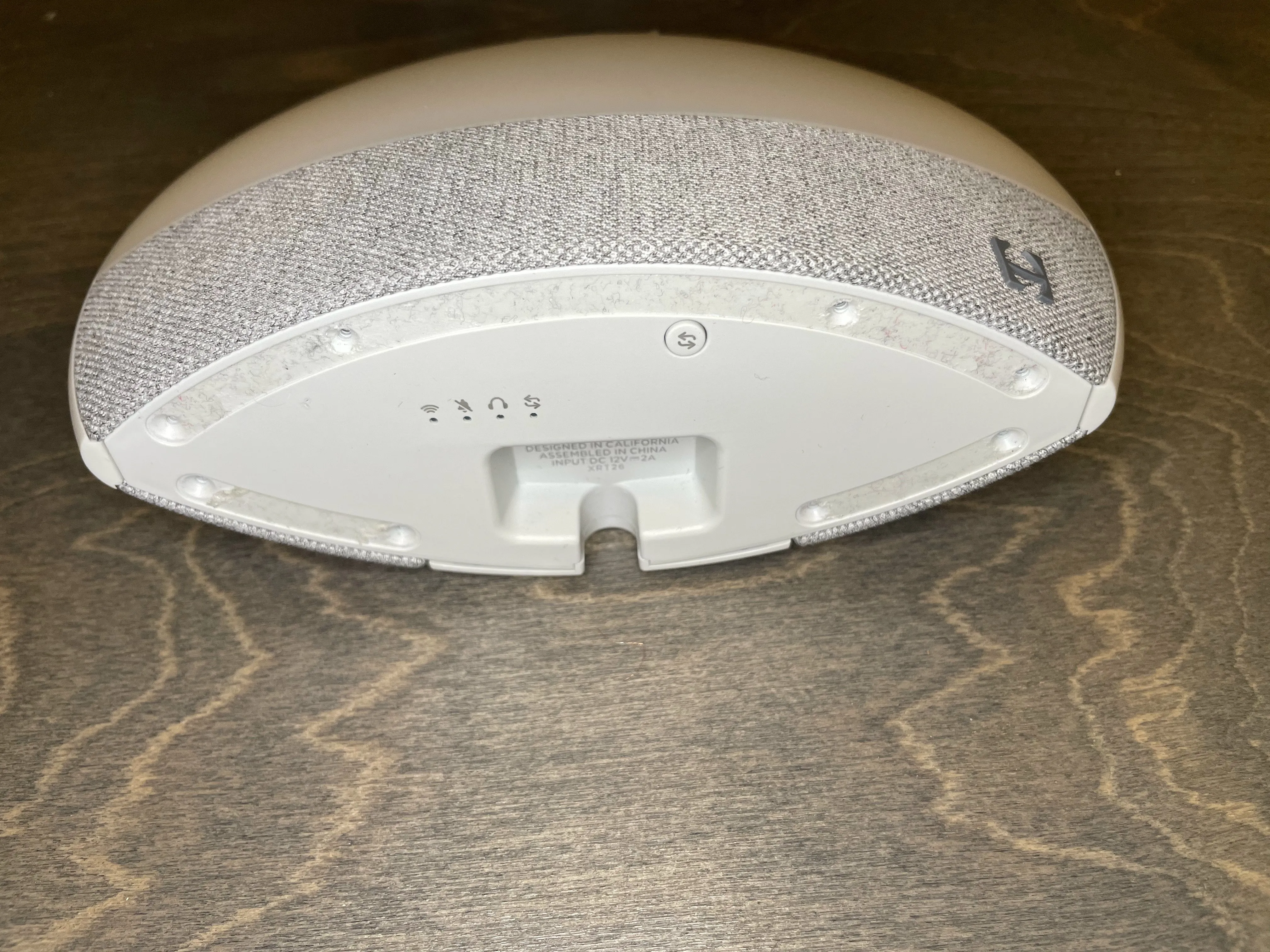

Восстановление люка, нижние винты: шаг 3, изображение 2 из 2
Снятие люка, нижние винты: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Выкрутите эти 8 винтов.

  • Возможно, вам придется удалить клей с винтов, прежде чем вы сможете их извлечь.

Шаг 4 Нижняя крышка

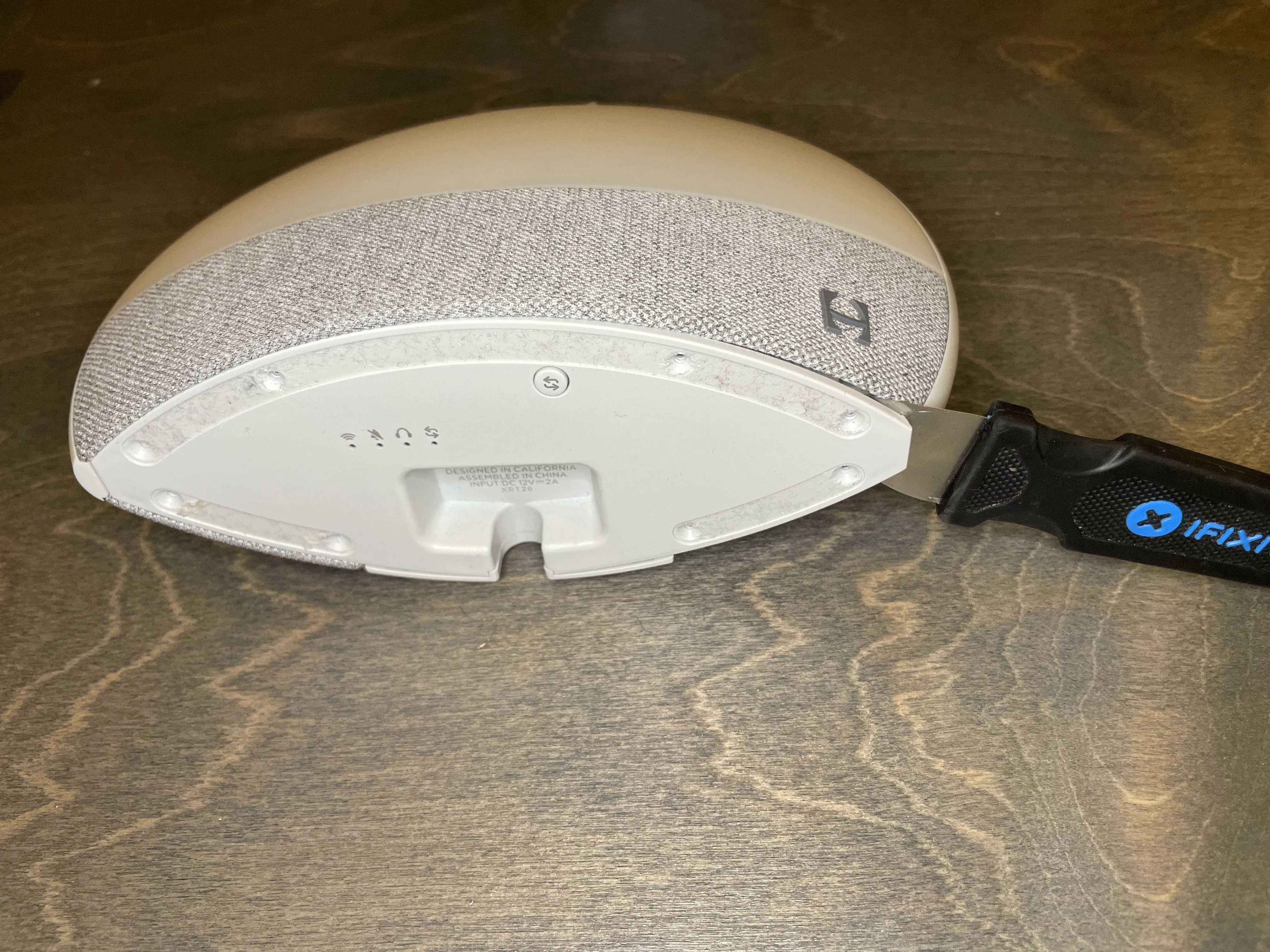

Восстановление люка, нижняя крышка: шаг 4, изображение 1 из 2
Восстановление люка, нижняя крышка: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Восстановление люка, нижняя крышка: шаг 4, изображение 2 из 2
Снятие люка, нижняя крышка: шаг 4, изображение 2 из 2 | Источник - ifixit.com

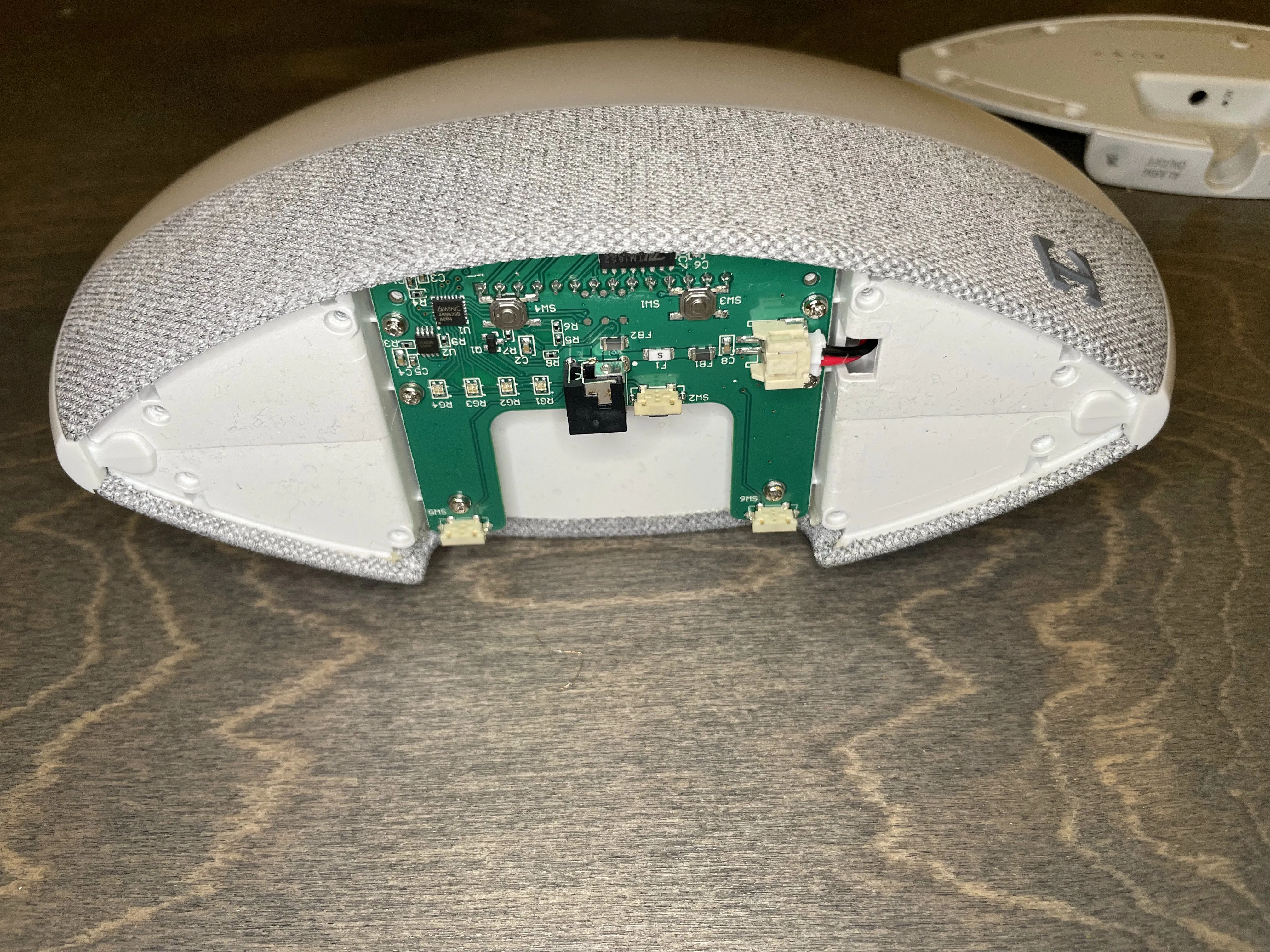

  • Подденьте нижнюю крышку, используя инструмент для поддевания.

Шаг 5 Винты крепления печатной платы

Разборка люка, винты печатной платы в задней части: шаг 5, изображение 1 из 2
Восстановление люка, винты печатной платы в задней части: шаг 5, изображение 1 из 2 | Источник - ifixit.com

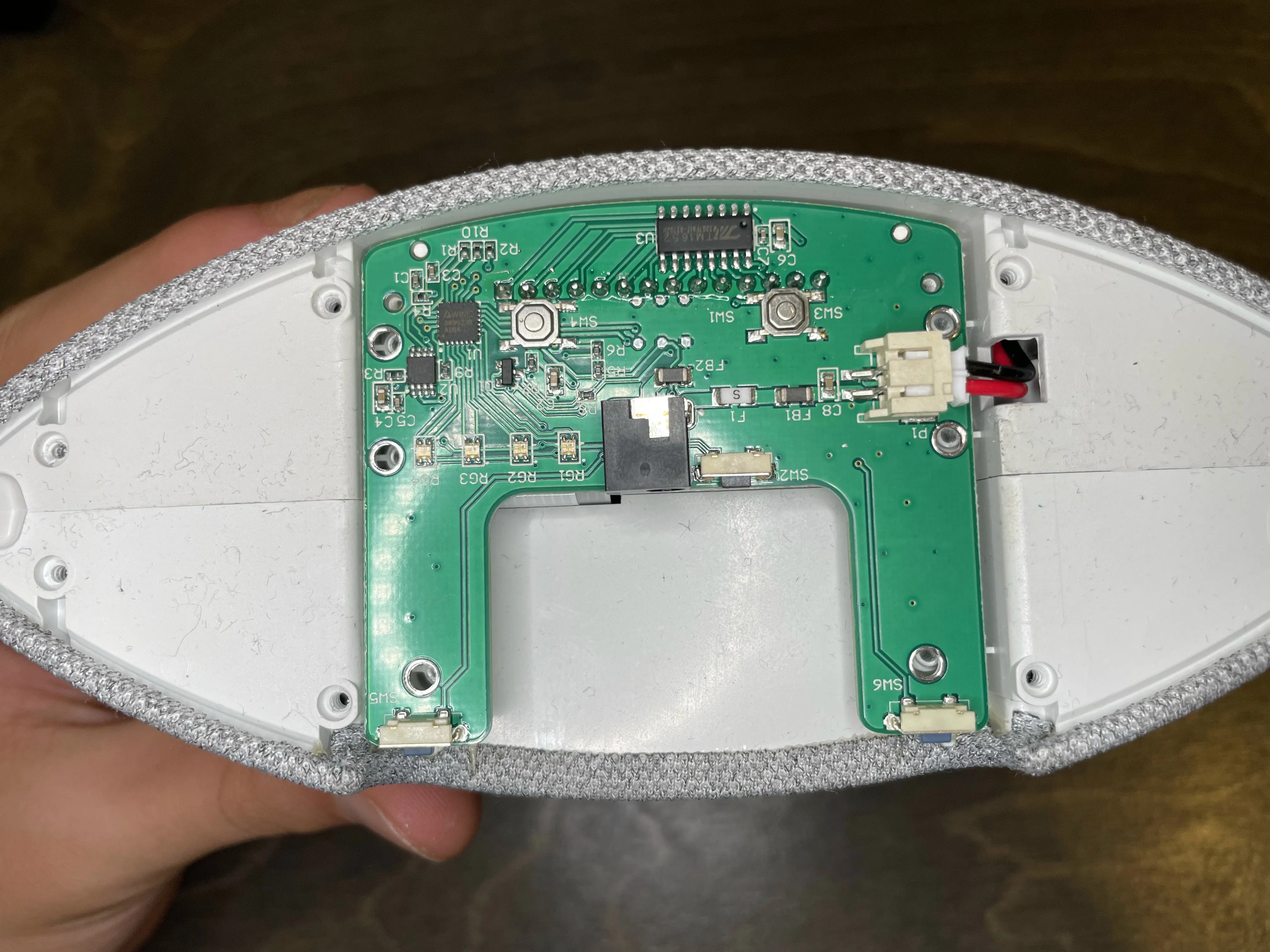

Восстановление люка, винты печатной платы: шаг 5, изображение 2 из 2
Снятие люка, винты печатной платы в задней части: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Выкрутите 6 винтов из печатной платы.

Шаг 6 Кабель питания нижней печатной платы

Разборка люка, кабель питания нижней печатной платы: шаг 6, изображение 1 из 2
Восстановление люка, кабель питания нижней печатной платы: шаг 6, изображение 1 из 2 | Источник - ifixit.com

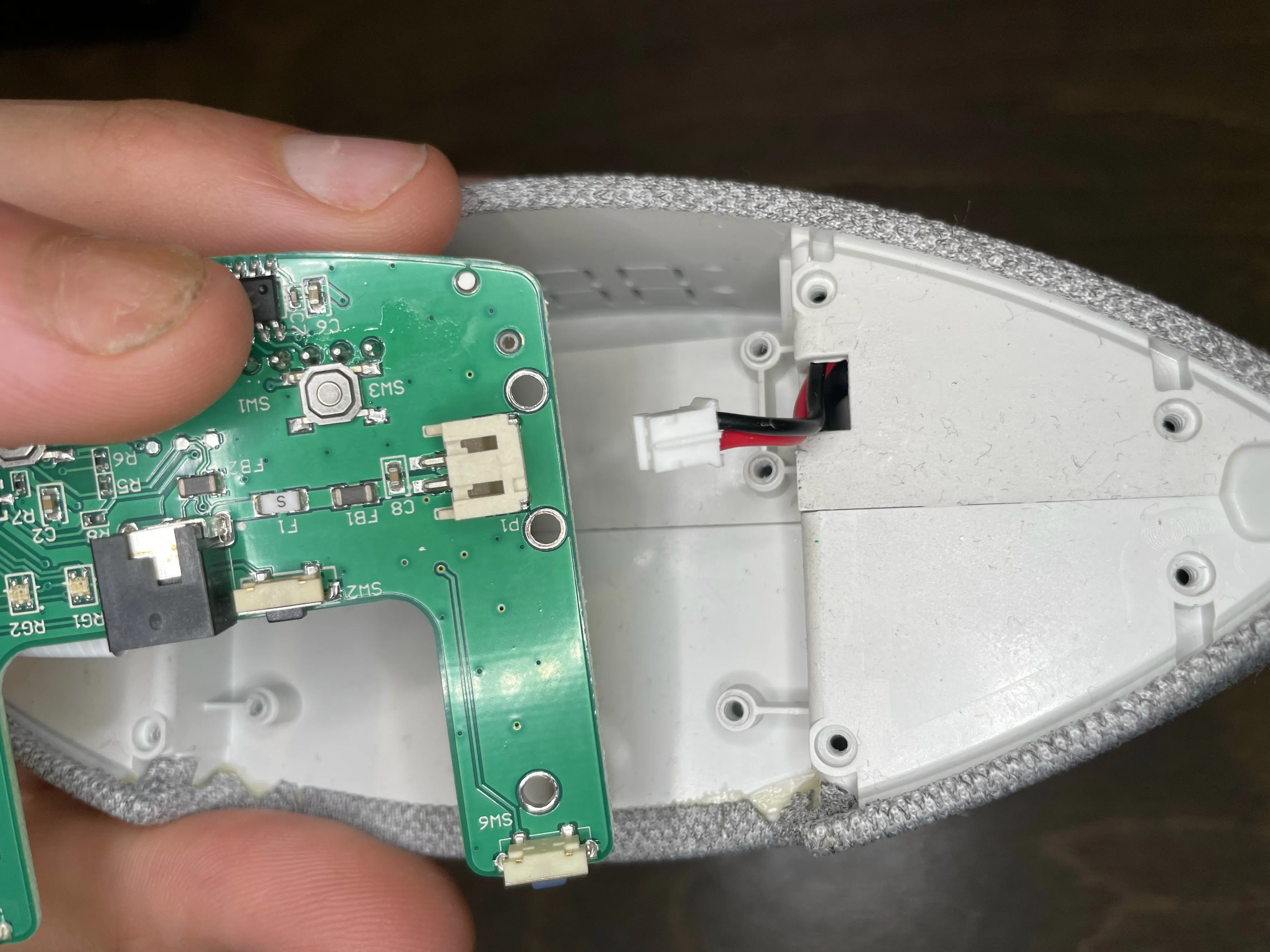

Восстановление люка, силовой кабель нижней печатной платы: шаг 6, изображение 2 из 2
Разборка люка, кабель питания нижней печатной платы: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините разъем питания от печатной платы.

  • Не тяните плату слишком далеко от устройства. В нижней части находится ленточный кабель.

Шаг 7 Ленточный кабель нижней печатной платы

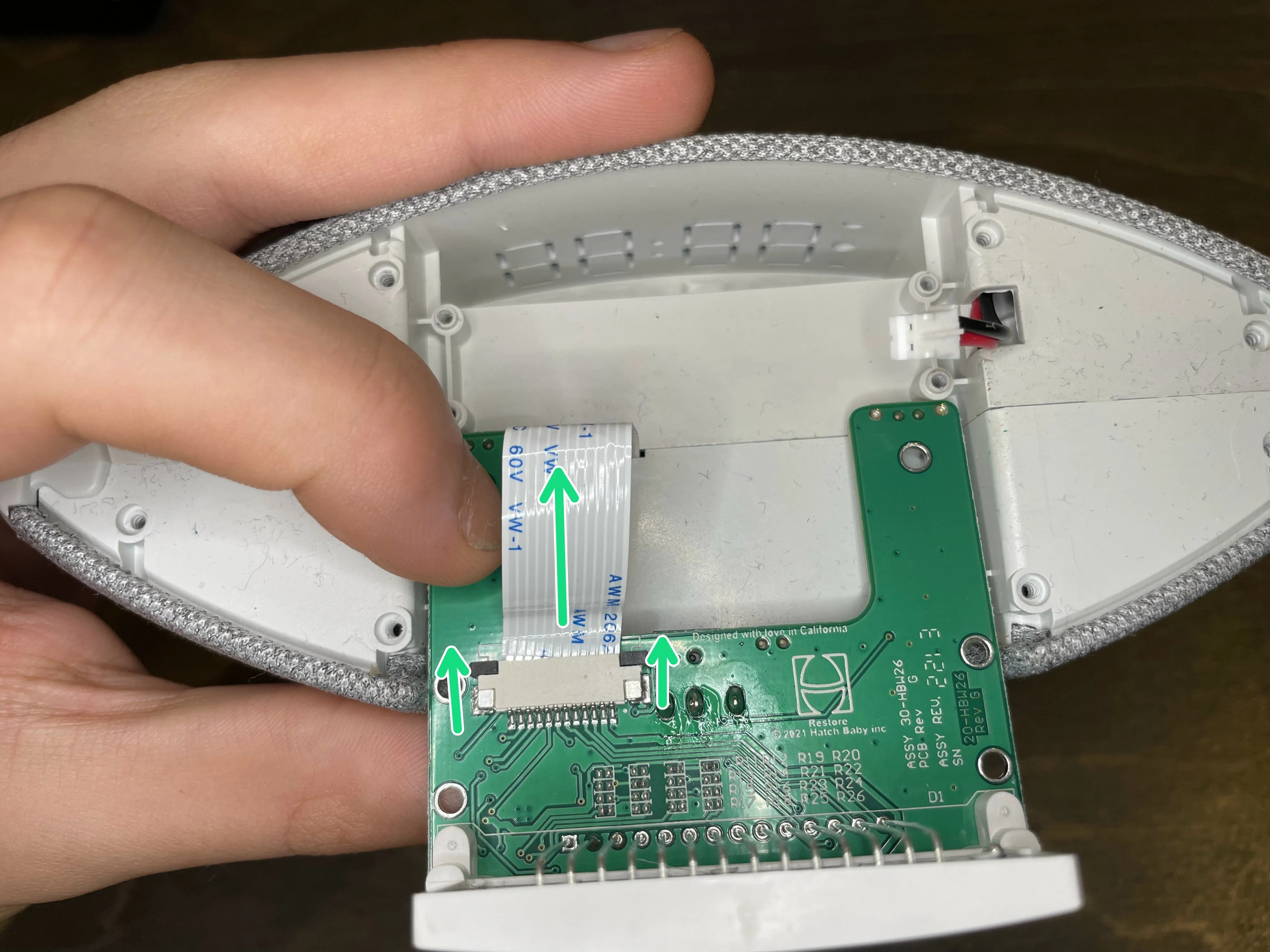

Разборка люка, ленточный кабель нижней печатной платы: шаг 7, изображение 1 из 2
Восстановление люка, разборка нижней части печатной платы, ленточный кабель: шаг 7, изображение 1 из 2 | Источник - ifixit.com

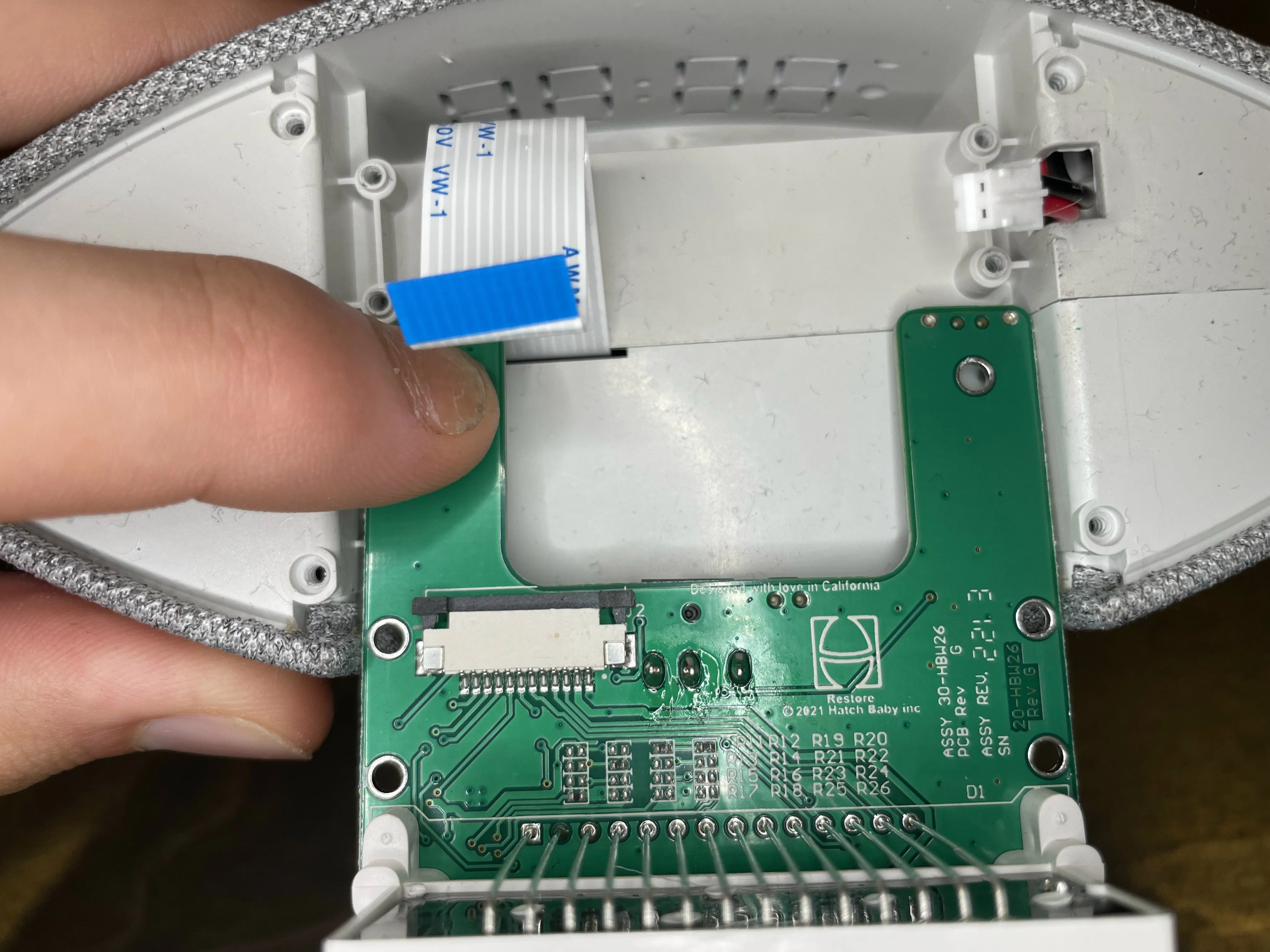

Восстановление работоспособности люка, ленточный кабель нижней печатной платы: шаг 7, изображение 2 из 2
Восстановление люка, ленточный кабель нижней печатной платы: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Нажмите на черные выступы на разъеме ZIF в направлении кабеля, затем извлеките кабель.

  • При извлечении кабель не должен оказывать сопротивления. Не извлекайте кабель с усилием.

Шаг 8 Внешнее кольцо кнопки

Разборка люка, внешнее кольцо кнопки: шаг 8, изображение 1 из 3
Восстановление люка, внешнее кольцо кнопки: шаг 8, изображение 1 из 3 | Источник - ifixit.com

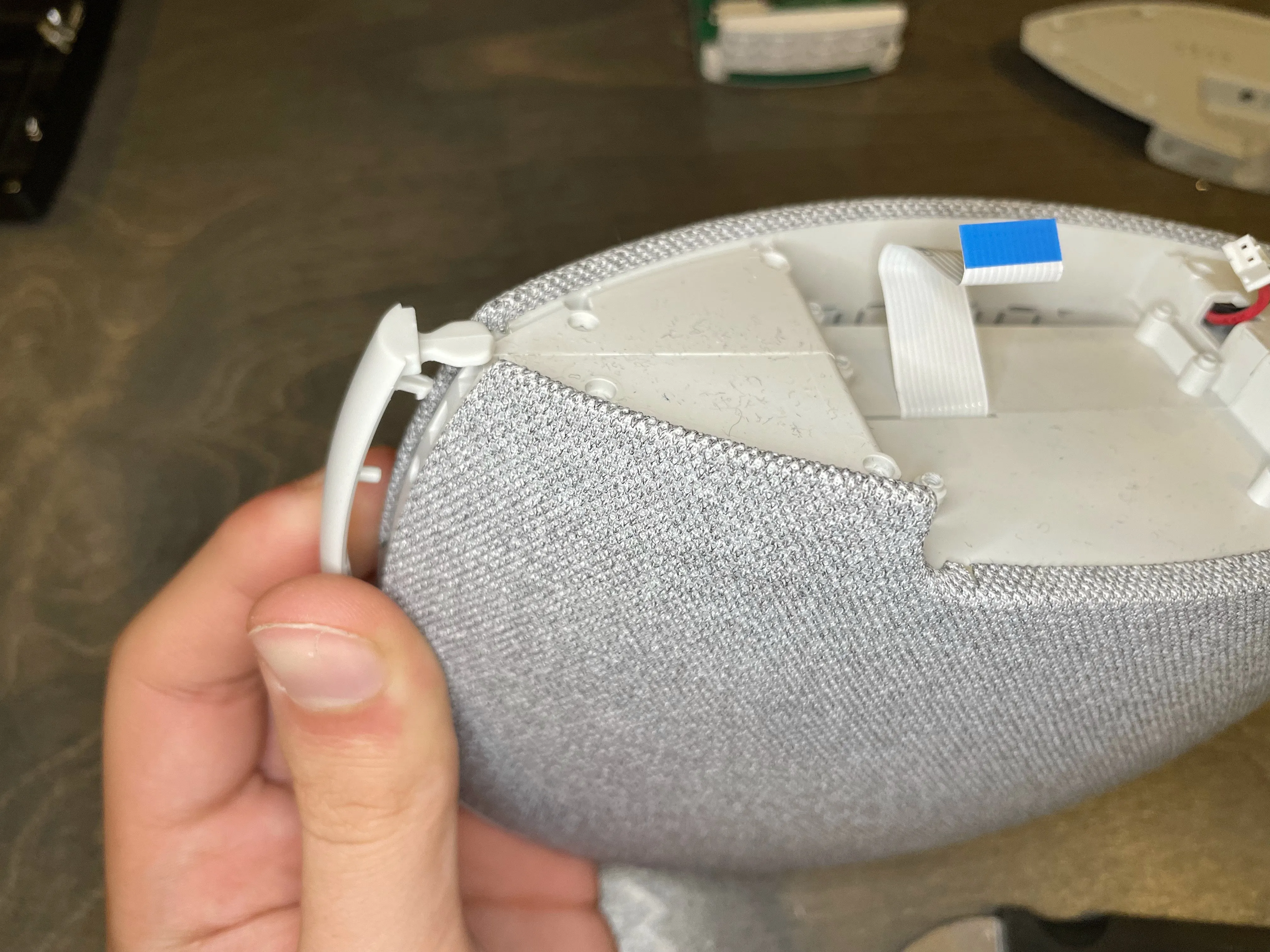

Восстановление люка, внешнее кольцо с кнопкой: шаг 8, изображение 2 из 3
Восстановление люка, внешнее кольцо для пуговиц: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Восстановление люка, внешнее кольцо с кнопкой: шаг 8, изображение 3 из 3
Восстановление люка, внешнее кольцо с кнопкой: шаг 8, изображение 3 из 3 | Источник - ifixit.com

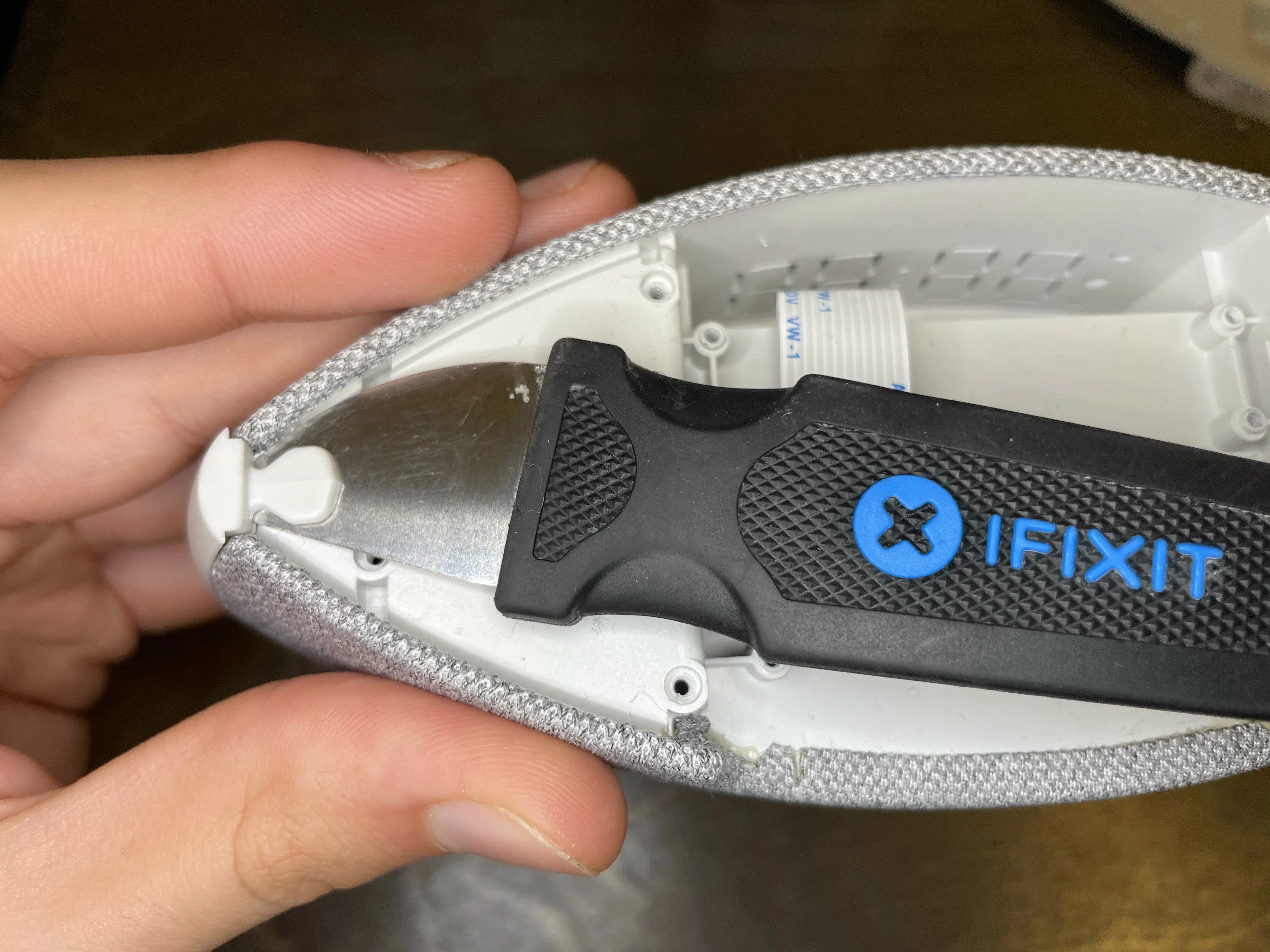

  • Снимите внешнее кольцо кнопки, используя инструмент для поддевания.

Шаг 9 Винты внешнего кольца

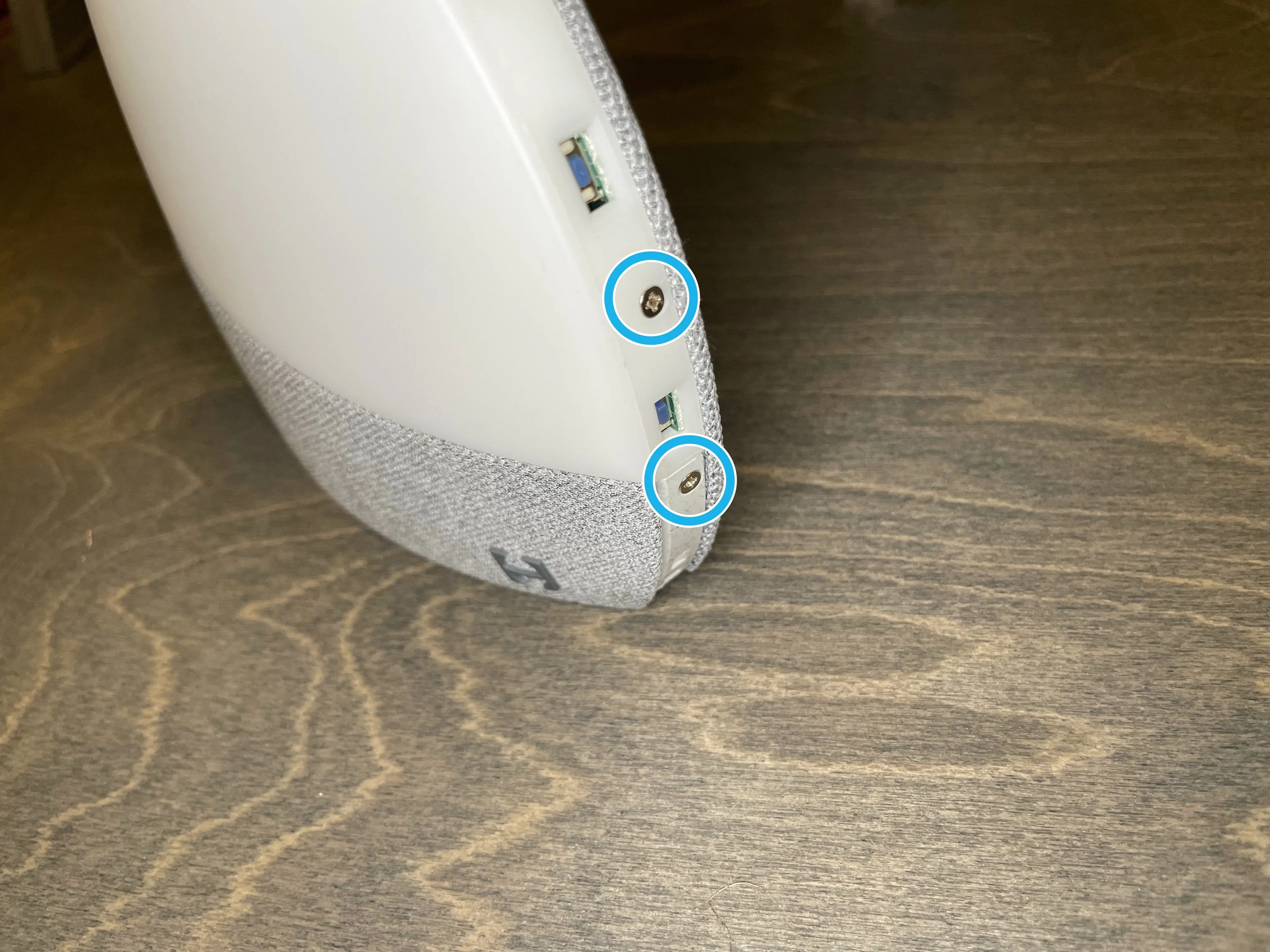

Снятие люка, винты внешнего кольца: шаг 9, изображение 1 из 2
Восстановление люка, винты наружного кольца: шаг 9, изображение 1 из 2 | Источник - ifixit.com

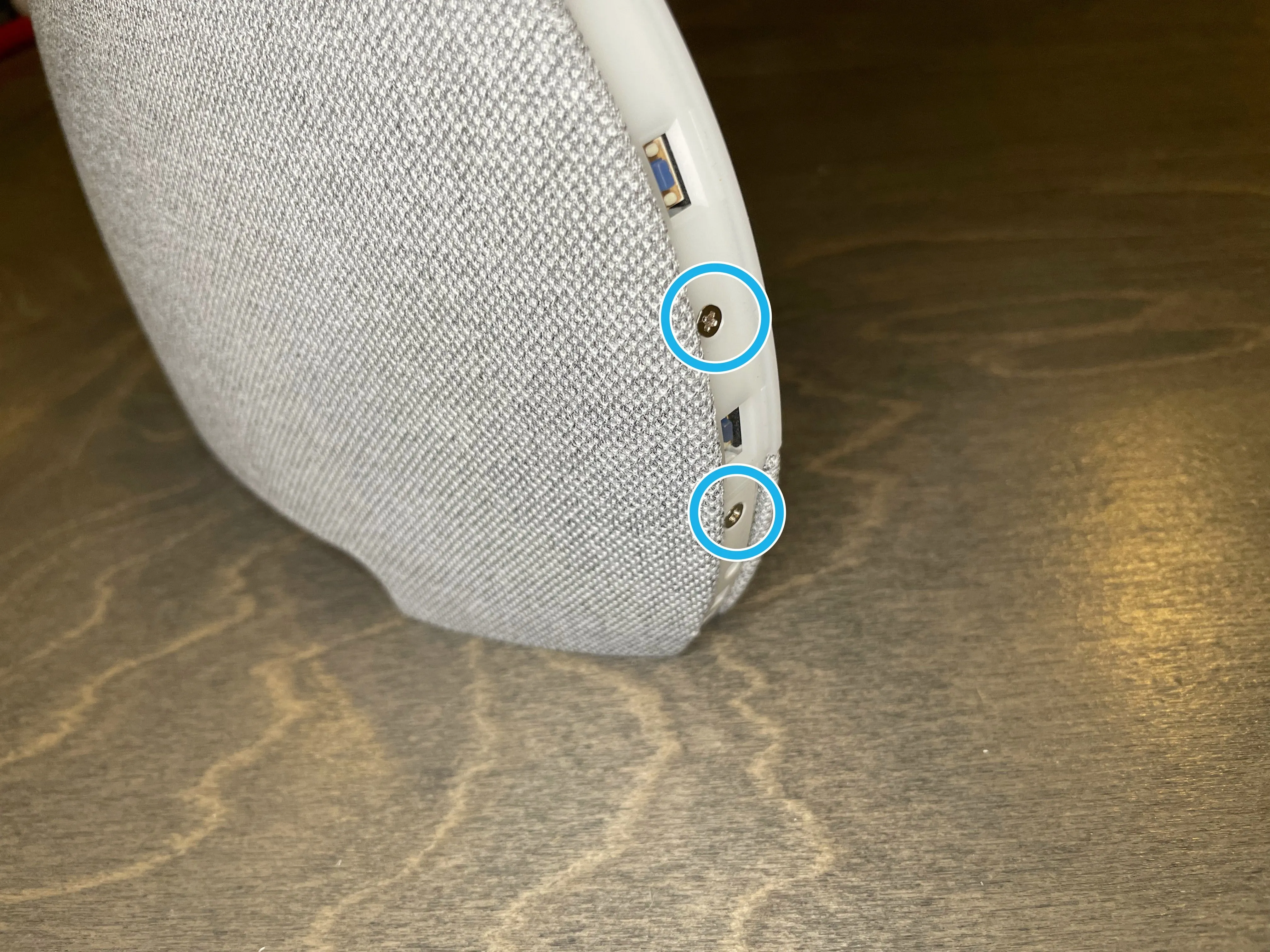

Восстановление люка, винты наружного кольца: шаг 9, изображение 2 из 2
Восстановление люка, винты наружного кольца: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Выкрутите по 2 винта с обеих сторон устройства, всего 4 винта.

Шаг 10 Накладки внешнего кольца

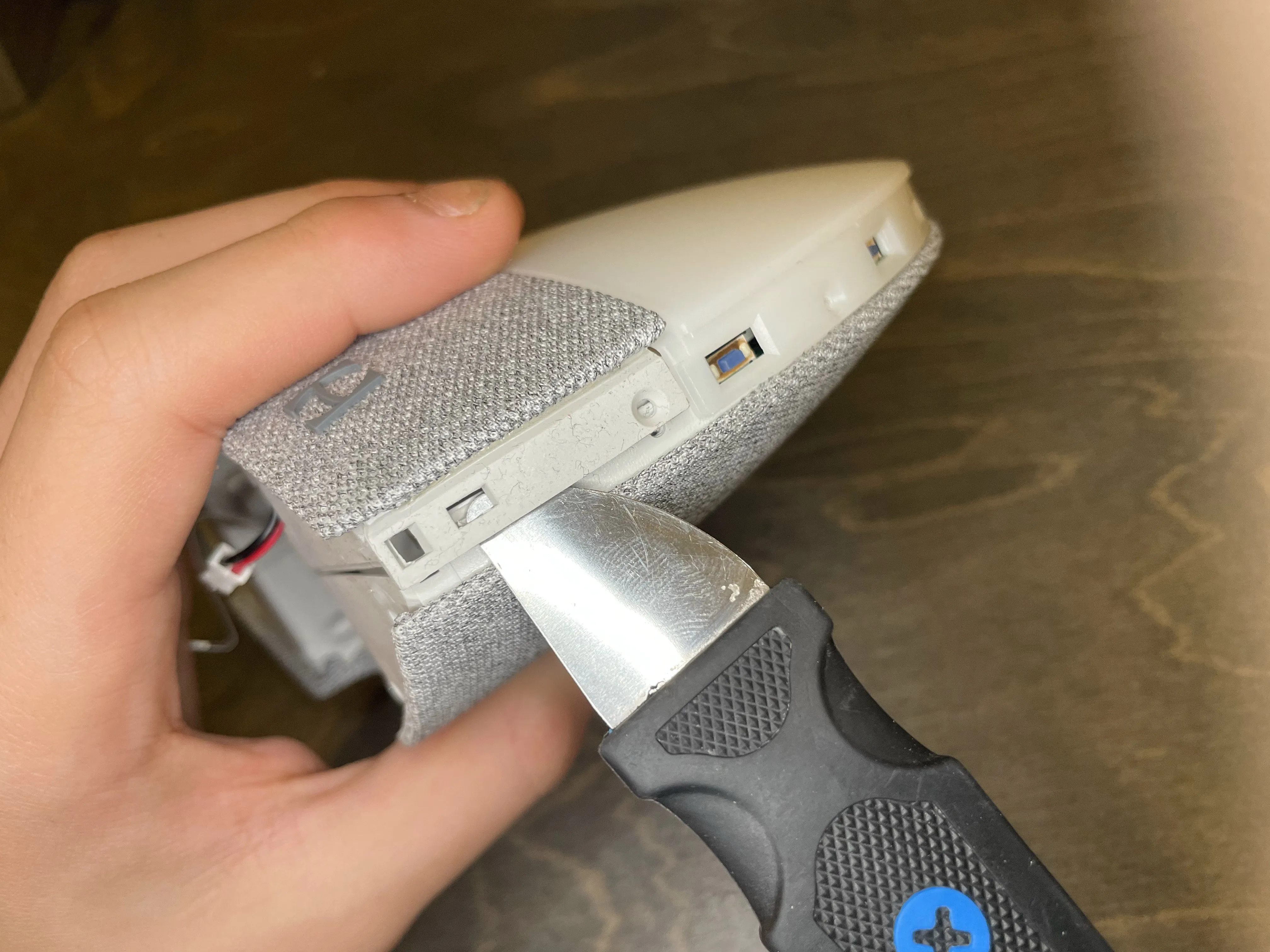

Разборка люка, накладки внешнего кольца: шаг 10, изображение 1 из 3
Восстановление люка, накладки на внешние кольца: шаг 10, изображение 1 из 3 | Источник - ifixit.com
Восстановление люка, накладки на внешние кольца: шаг 10, изображение 2 из 3
Восстановление люка, накладки на внешние кольца: шаг 10, изображение 2 из 3 | Источник - ifixit.com

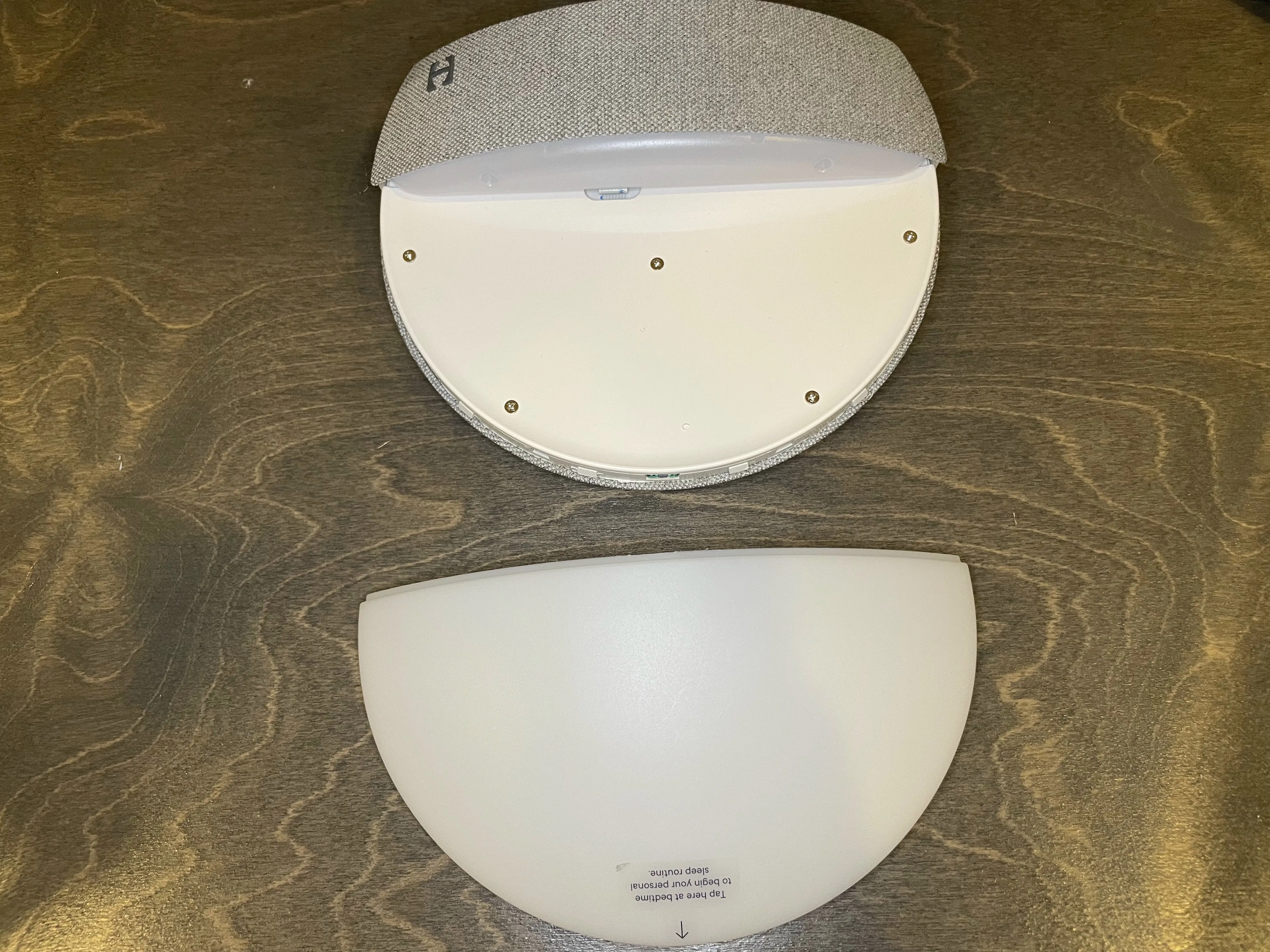

Восстановление люка, внешние кольцевые вставки: шаг 10, изображение 3 из 3
Восстановление люка, внешние кольцевые вкладки: шаг 10, изображение 3 из 3 | Источник - ifixit.com

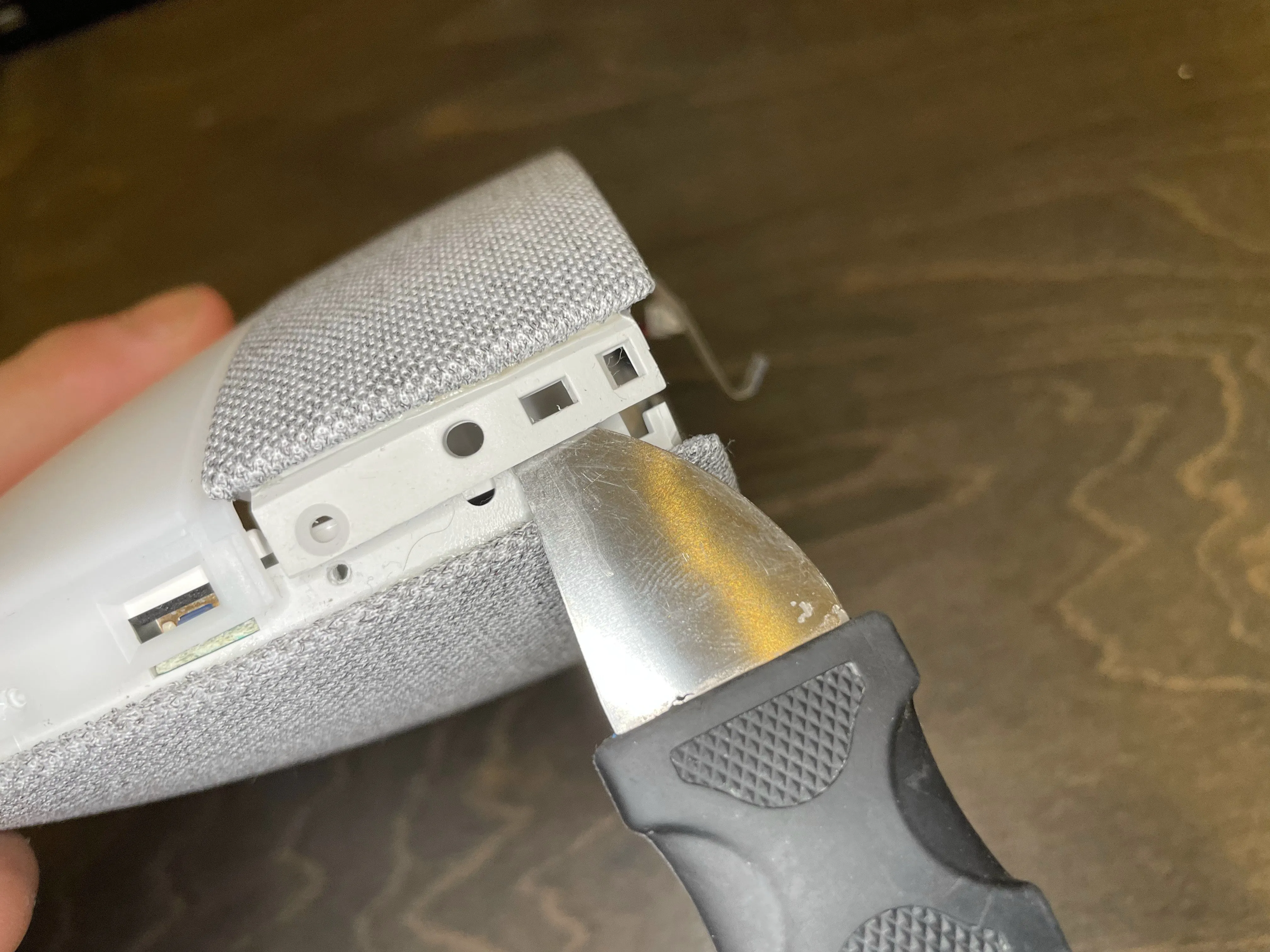

  • Освободите выступы вокруг кольца.

  • Снимите светорассеиватель.

Шаг 11 Массив светодиодов

Разборка люка, светодиодный массив: шаг 11, изображение 1 из 3
Восстановление люка, светодиодный массив: шаг 11, изображение 1 из 3 | Источник - ifixit.com

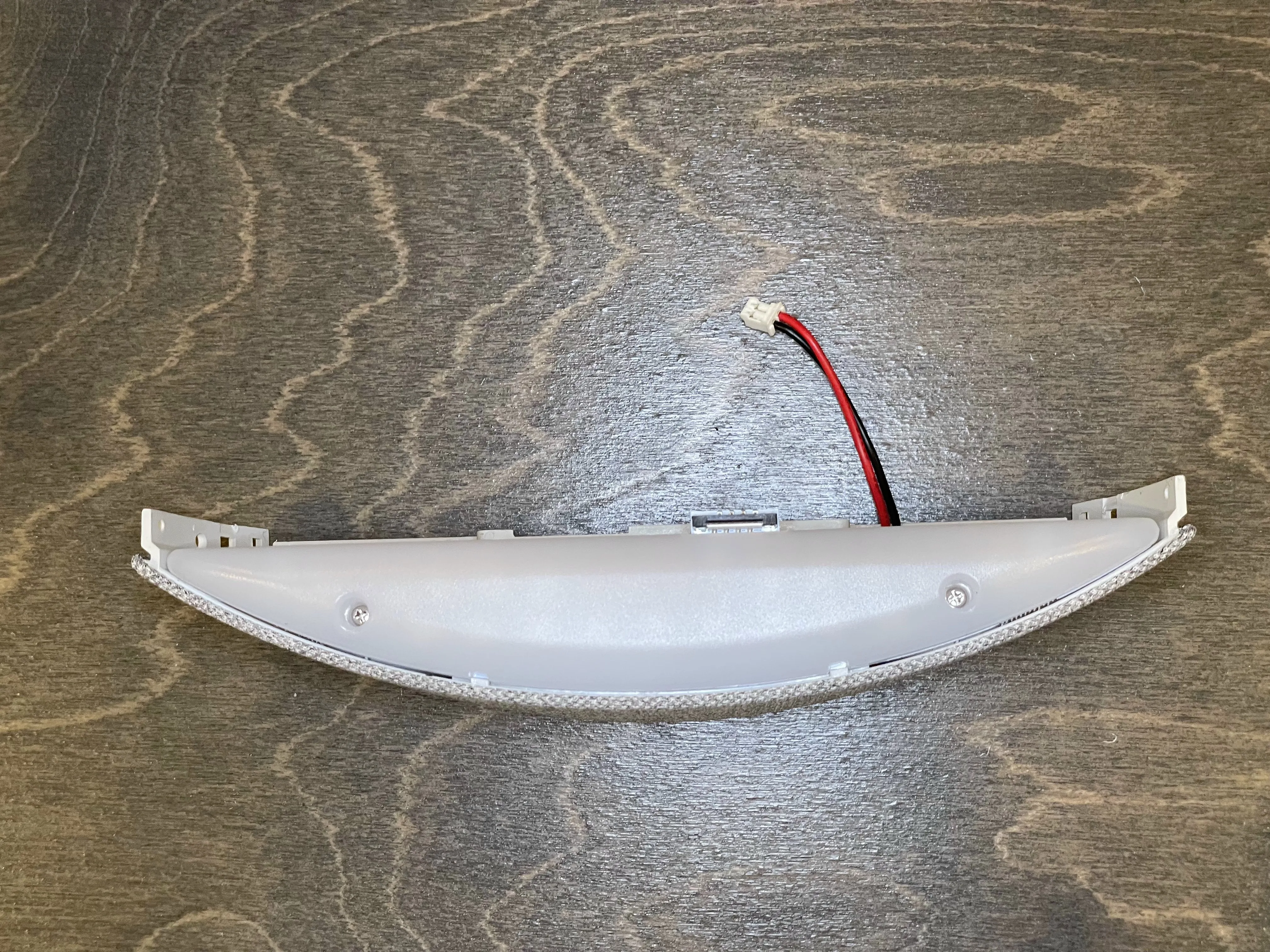

Восстановление люка, светодиодный массив: шаг 11, изображение 2 из 3
Восстановление люка, светодиодный массив: шаг 11, изображение 2 из 3 | Источник - ifixit.com
Восстановление люка, светодиодный массив: шаг 11, изображение 3 из 3
Разборка люка, светодиодный массив: шаг 11, изображение 3 из 3 | Источник - ifixit.com

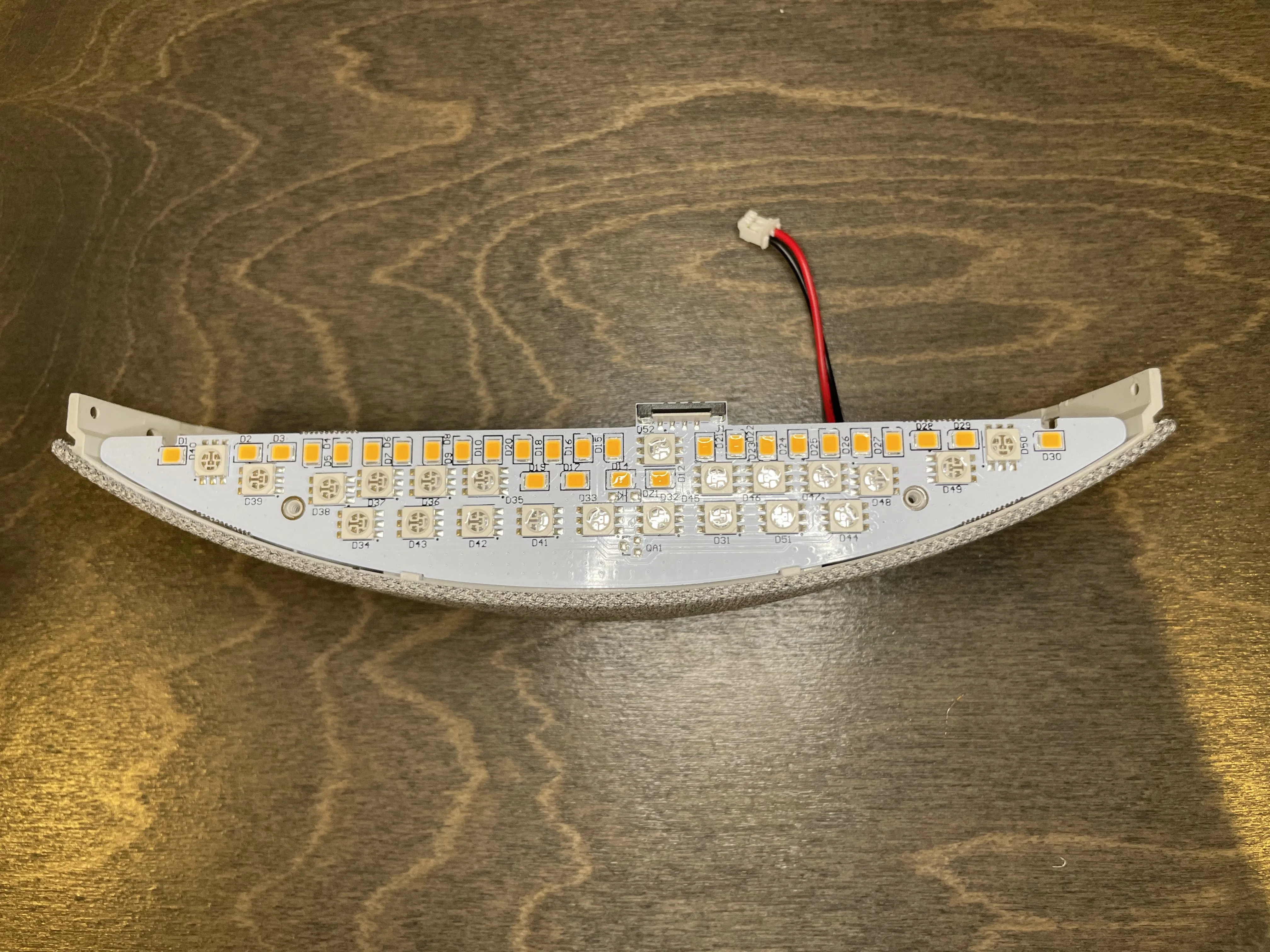

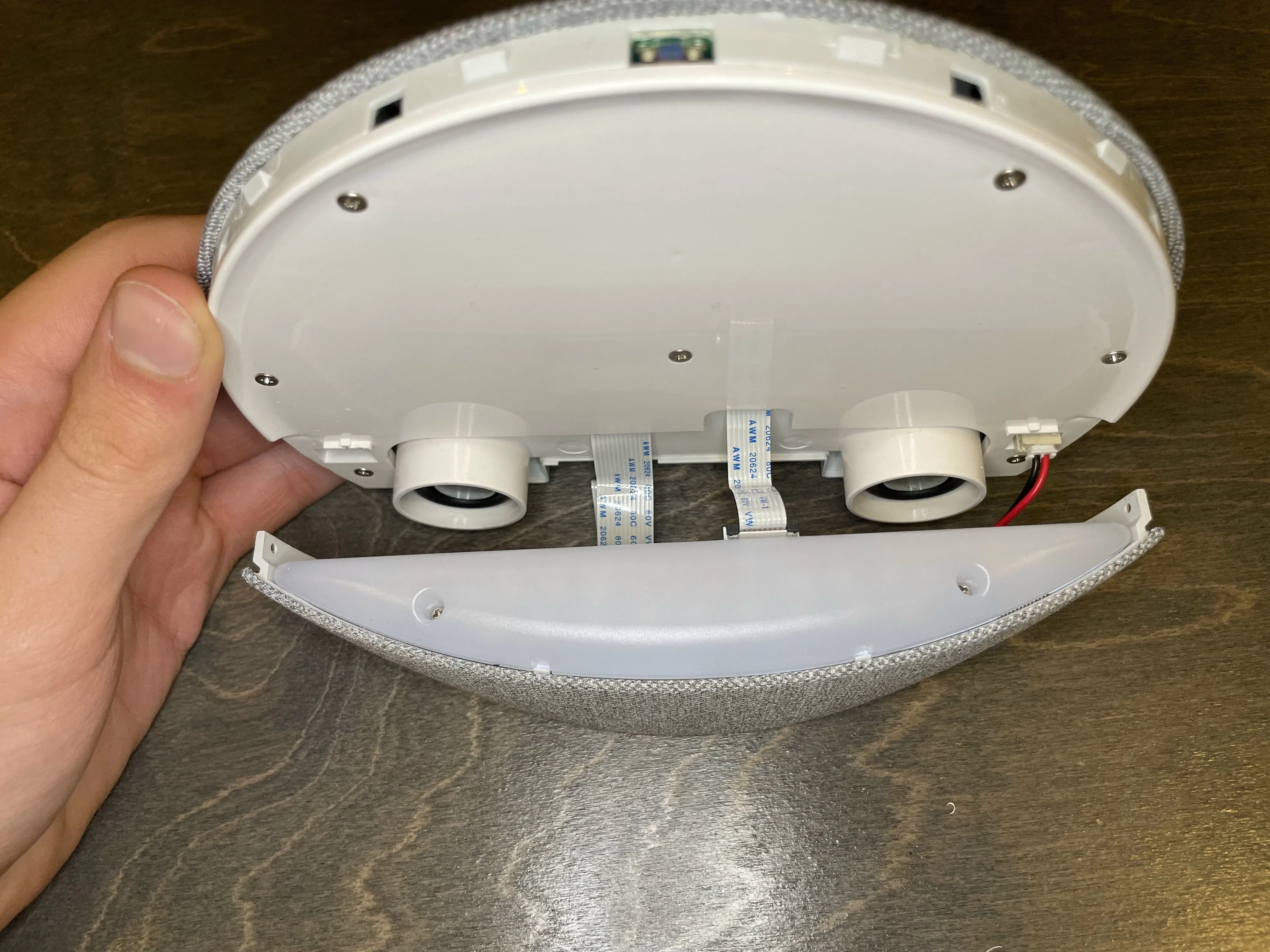

  • После отсоединения ленточного кабеля мы можем осмотреть светодиодный массив.

  • В нем есть светодиоды теплого и холодного цвета.

  • Под светодиодом приклеен грузик.

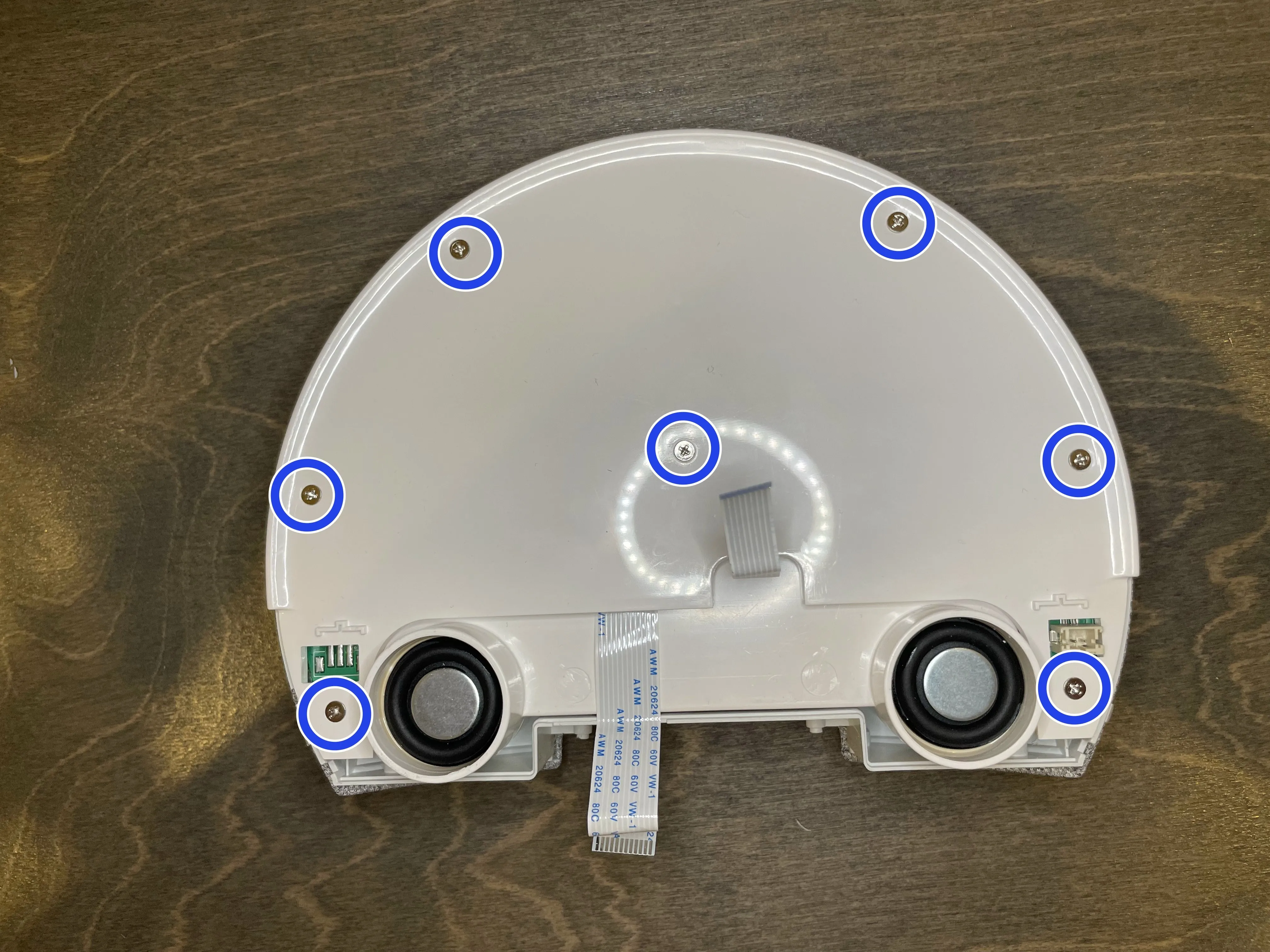

Шаг 12 Винты внутренней панели

Разборка люка, винты внутренней панели: шаг 12, изображение 1 из 2
Восстановление люка, винты внутренней панели: шаг 12, изображение 1 из 2 | Источник - ifixit.com

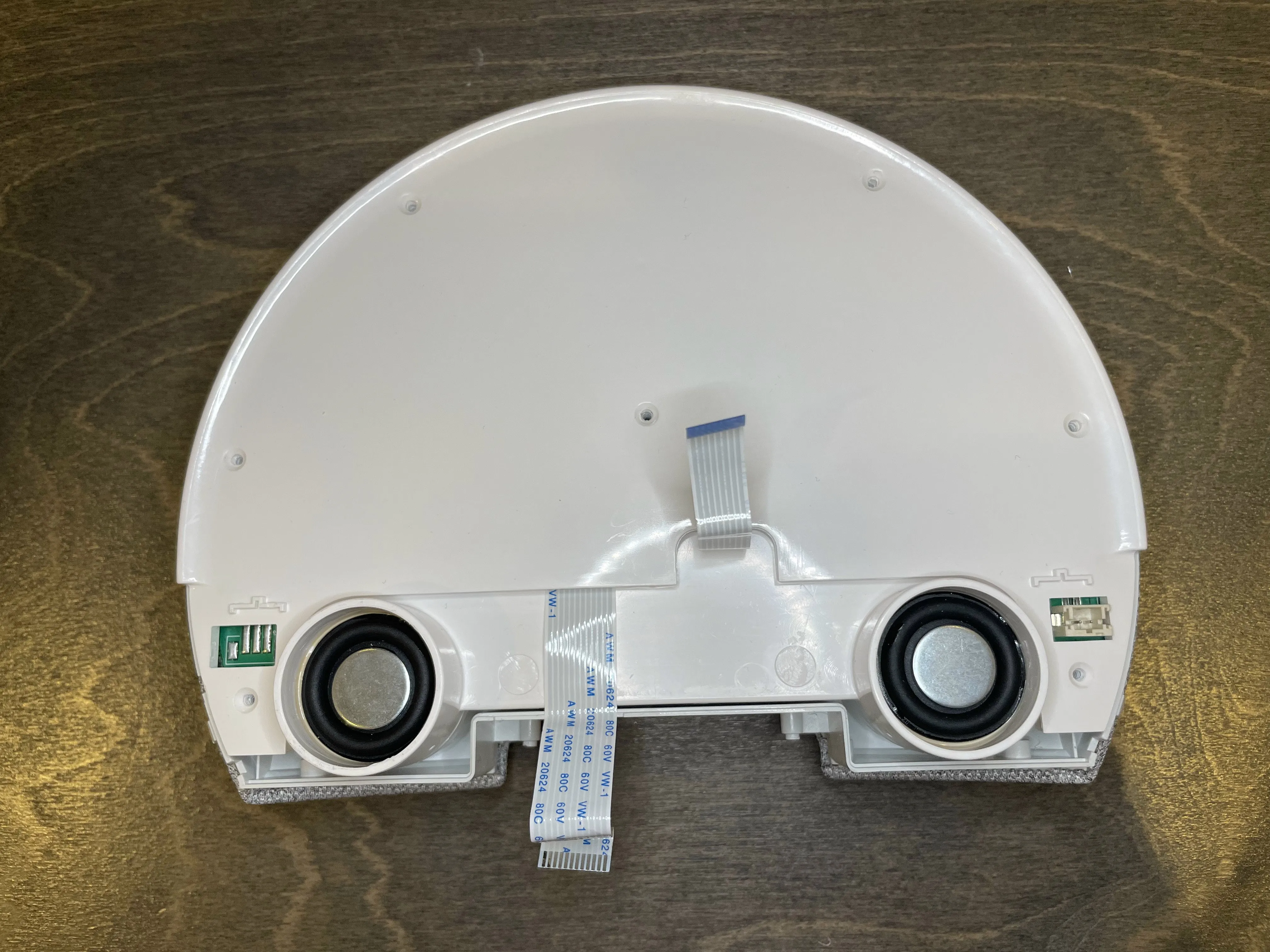

Восстановление люка, винты внутренней панели: шаг 12, изображение 2 из 2
Снятие люка, винты внутренней панели: шаг 12, изображение 2 из 2 | Источник - ifixit.com

  • Открутите эти 7 винтов.

Шаг 13 Аудиокабель материнской платы

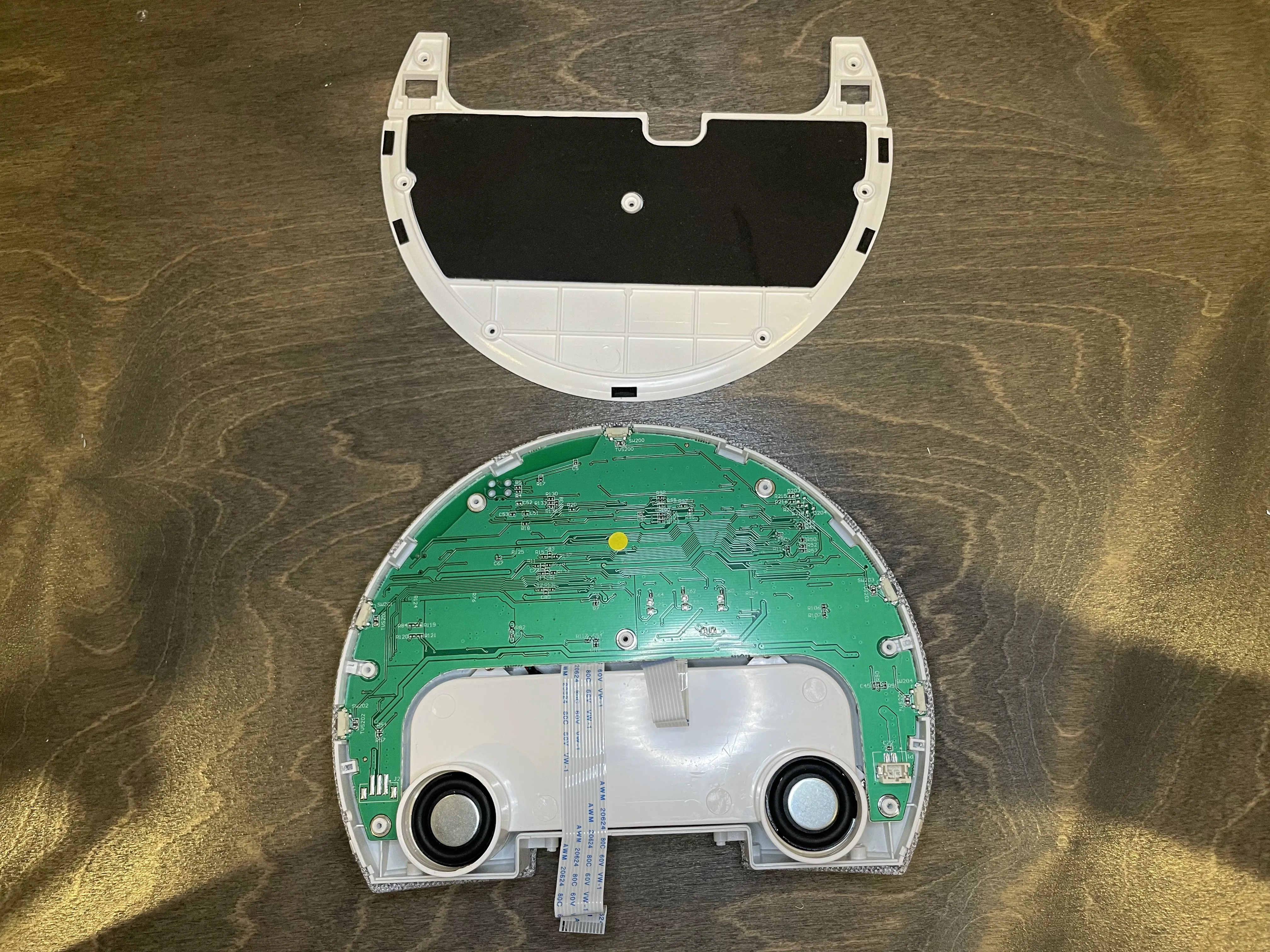

Восстановление работоспособности люка, аудиокабель материнской платы: шаг 13, изображение 1 из 2
Восстановление люка, аудиокабель материнской платы: шаг 13, изображение 1 из 2 | Источник - ifixit.com

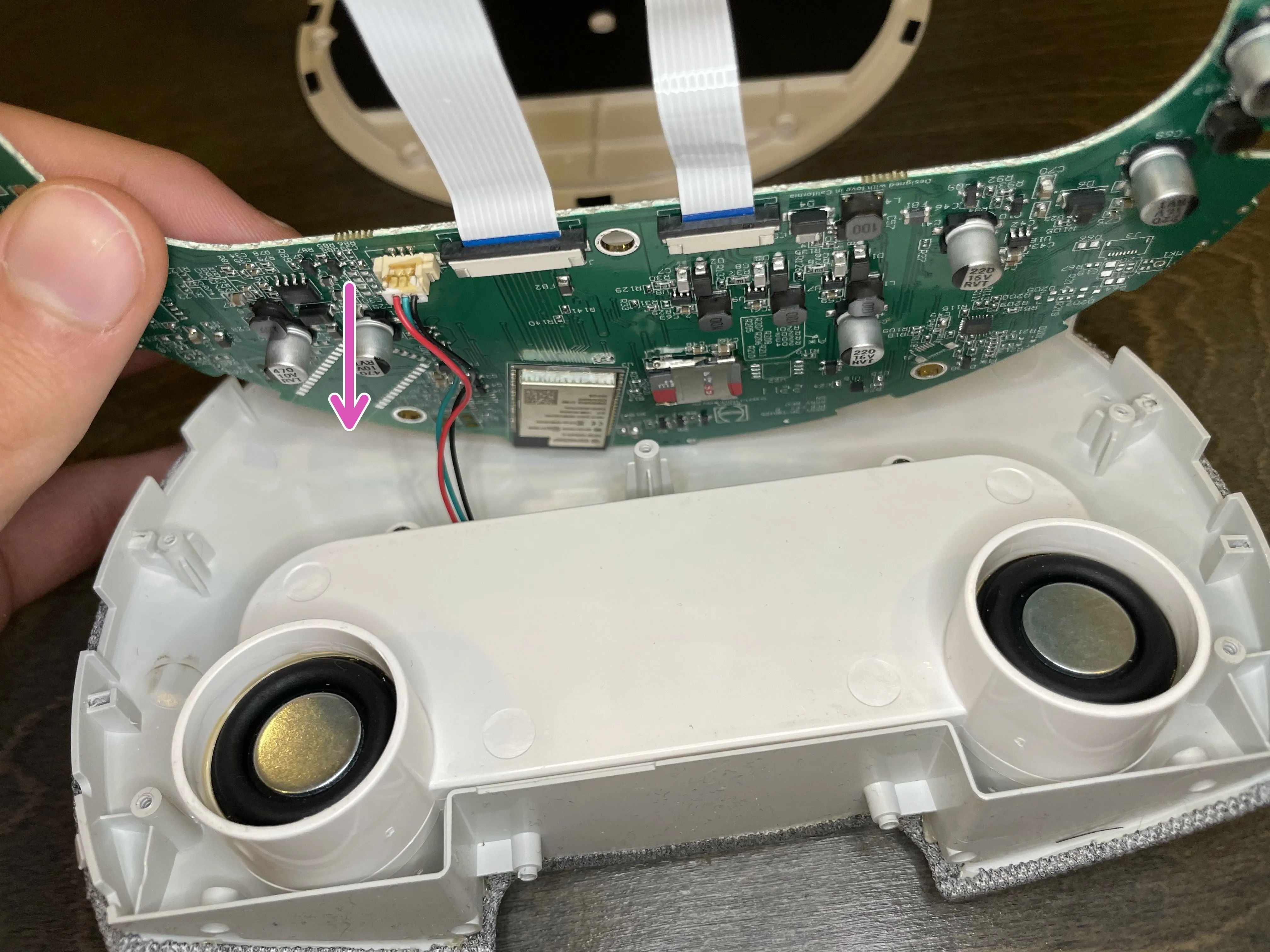

Восстановление работоспособности люка, аудиокабель материнской платы: шаг 13, изображение 2 из 2
Разборка люка, аудиокабель материнской платы: шаг 13, изображение 2 из 2 | Источник - ifixit.com

  • Панель кажется тяжелой и увесистой. Под светодиодной матрицей также приклеен грузик, видимо, в попытке придать устройству более премиальный вид.

  • Отсоедините аудиокабель

Шаг 14 Материнская плата

Hatch Restore Teardown, материнская плата: шаг 14, изображение 1 из 2
Разборка люка, материнская плата: шаг 14, изображение 1 из 2 | Источник - ifixit.com
Восстановление работоспособности люка, материнская плата: шаг 14, изображение 2 из 2
Hatch Restore Teardown, материнская плата: шаг 14, изображение 2 из 2 | Источник - ifixit.com

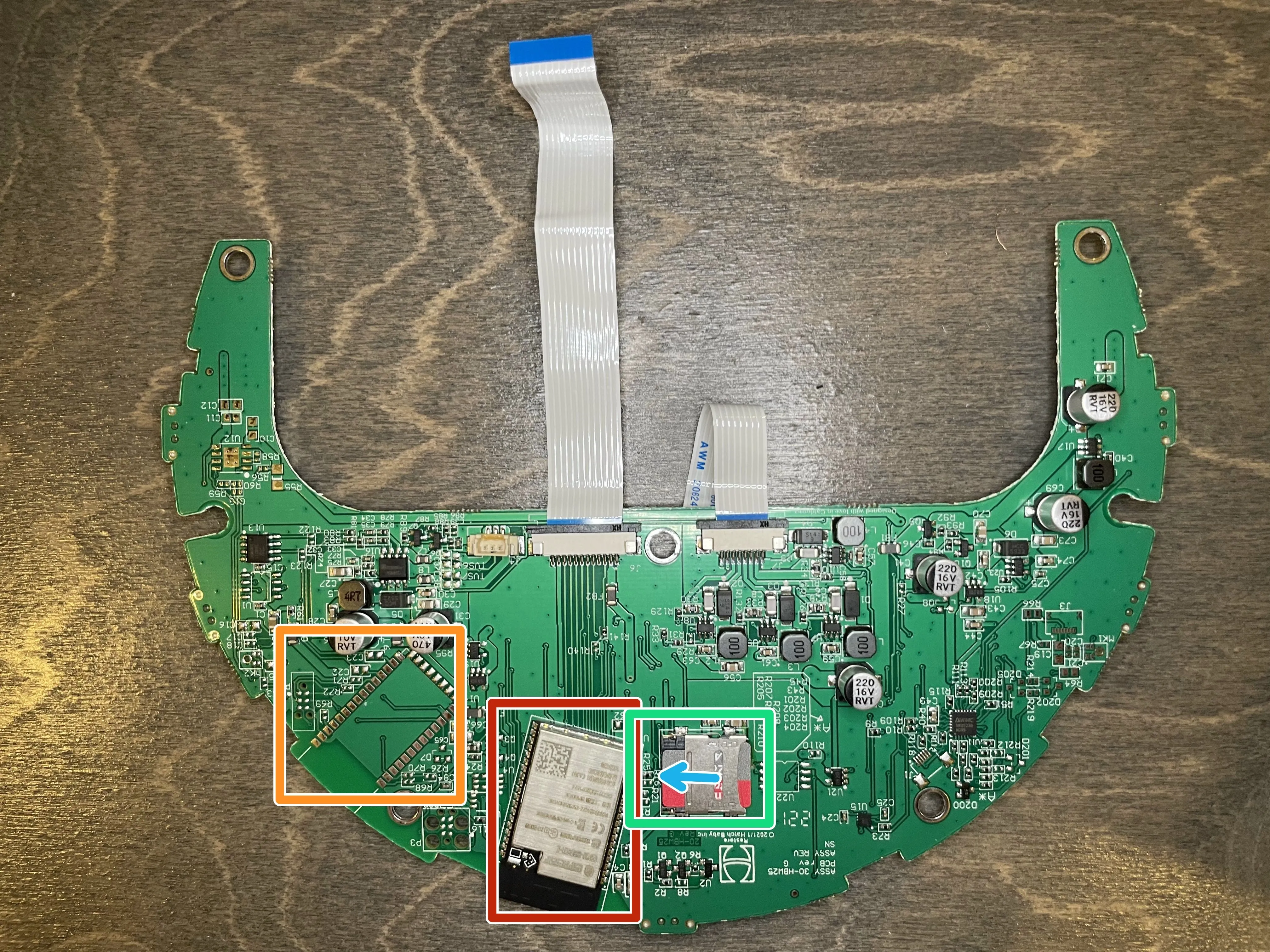

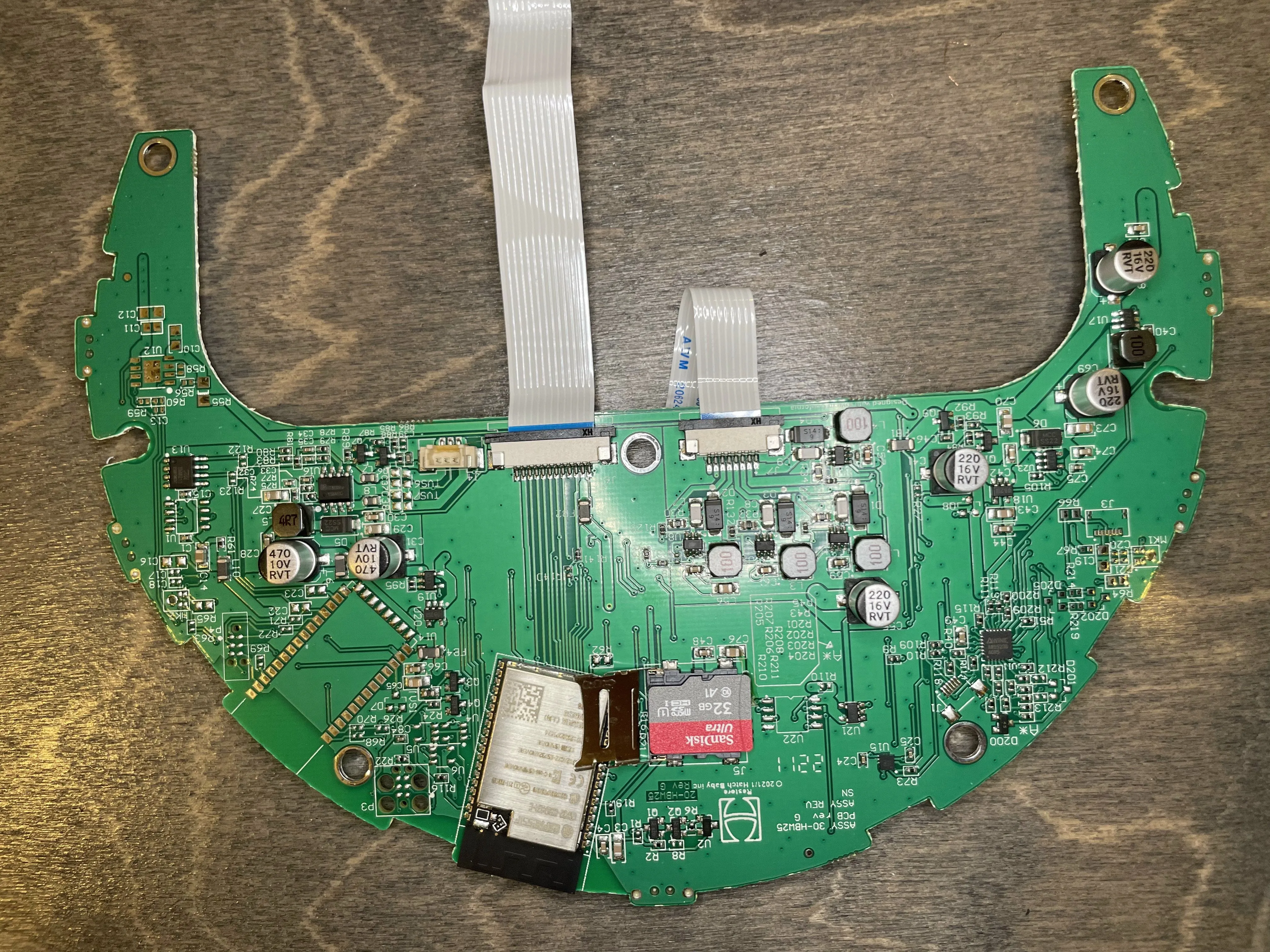

  • Здесь мы видим материнскую плату. На ней установлен процессор ESP32.

  • Есть пустая область, в которой, возможно, разместится второй ESP32.

  • Здесь же находится карта памяти MicroSD объемом 32 Гб.

  • Чтобы извлечь карту MicroSD, вставьте ноготь в прорезь на металлической защелке и сдвиньте ее в сторону ESP32.

  • Содержание карты MicroSD можно найти здесь.

Шаг 15 Сборка динамика

Разборка люка, сборка динамика: шаг 15, изображение 1 из 3
Восстановление люка, сборка динамика: шаг 15, изображение 1 из 3 | Источник - ifixit.com

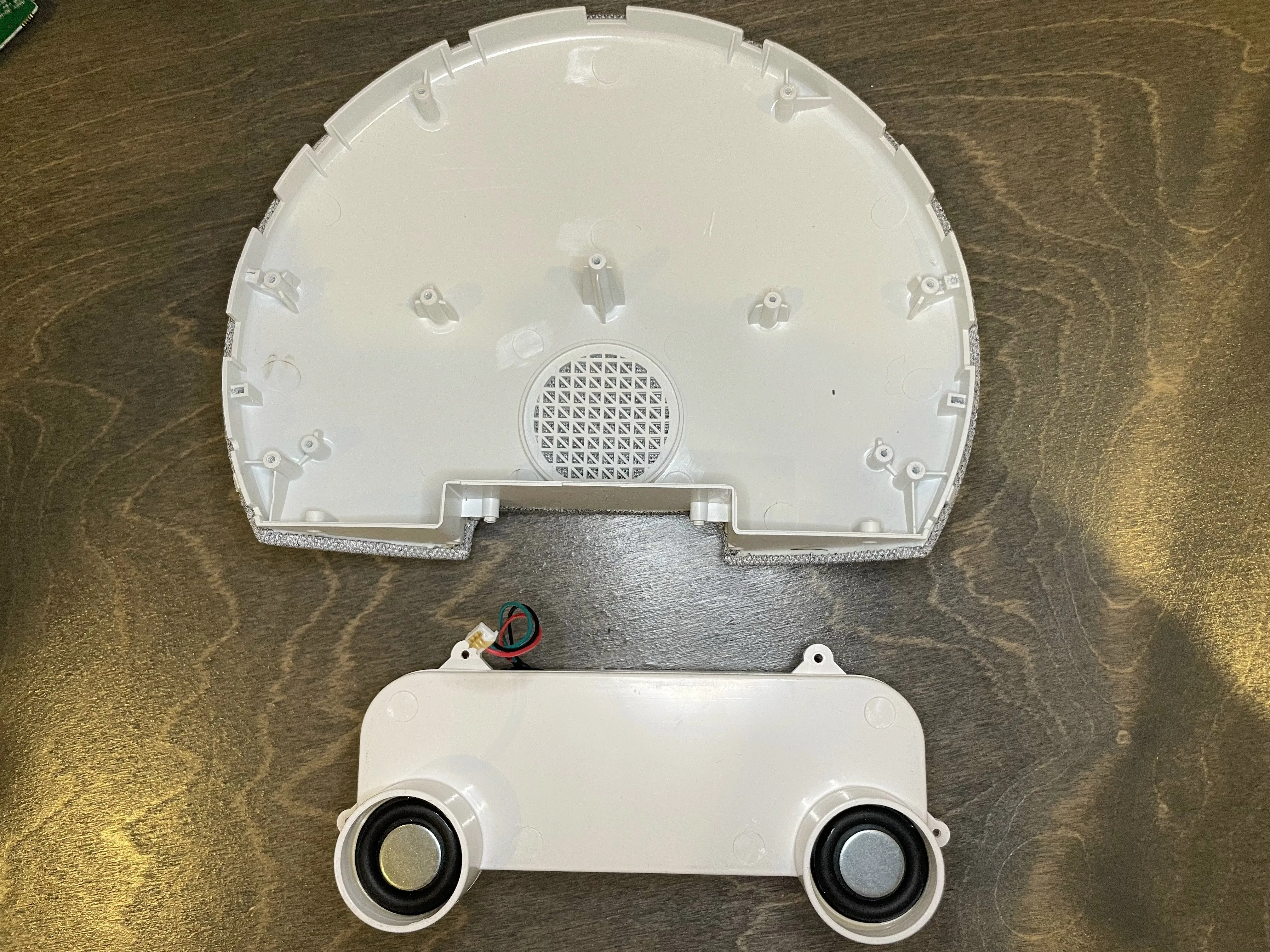

Восстановление люка, сборка спикера: шаг 15, изображение 2 из 3
Восстановление люка, собрание спикеров: шаг 15, изображение 2 из 3 | Источник - ifixit.com

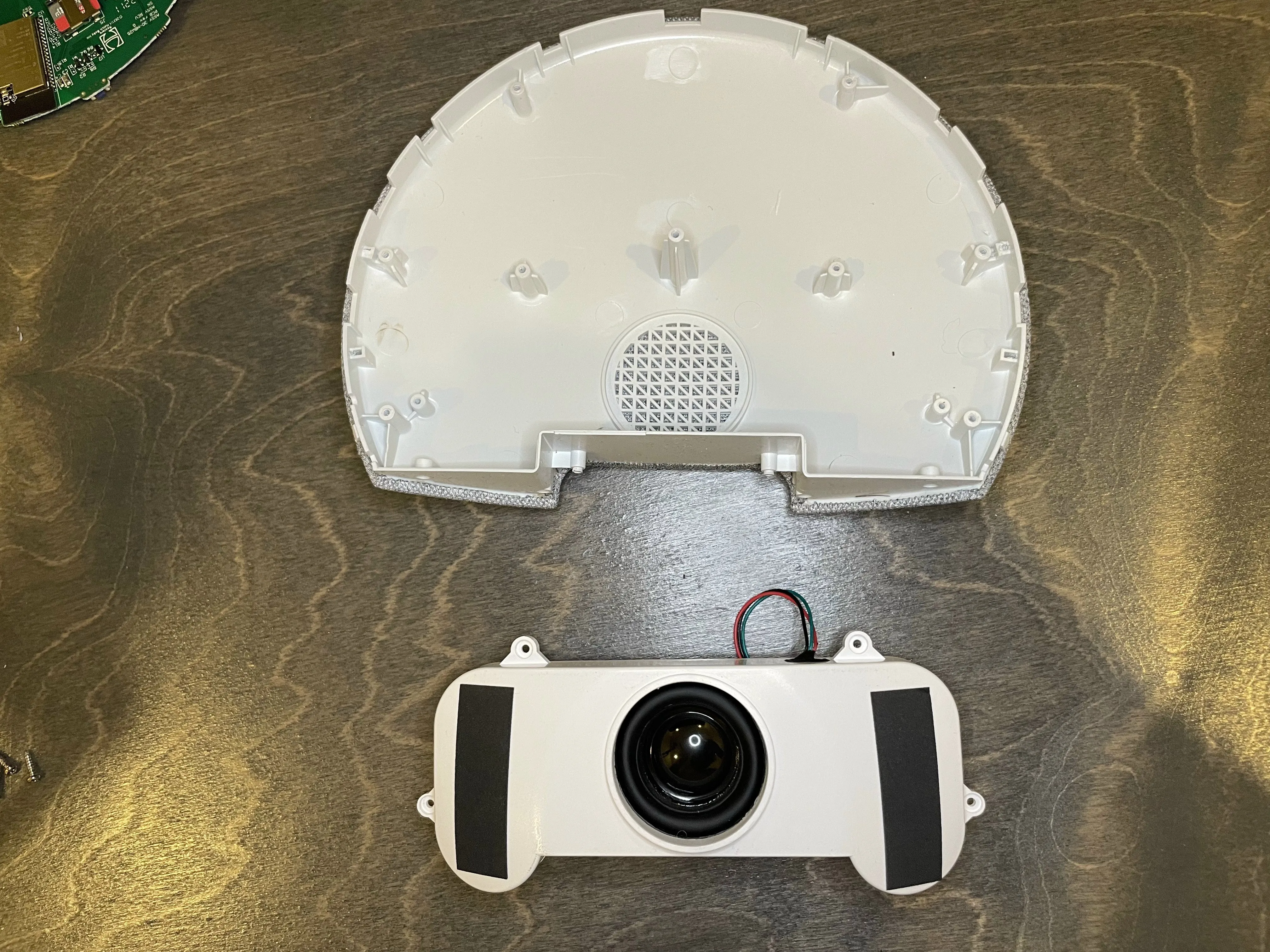

Хэтч Восстановить снос, спикер Ассамблеи: шаг 15, изображение 3 из 3
Восстановление люка, сборка динамика: шаг 15, изображение 3 из 3 | Источник - ifixit.com

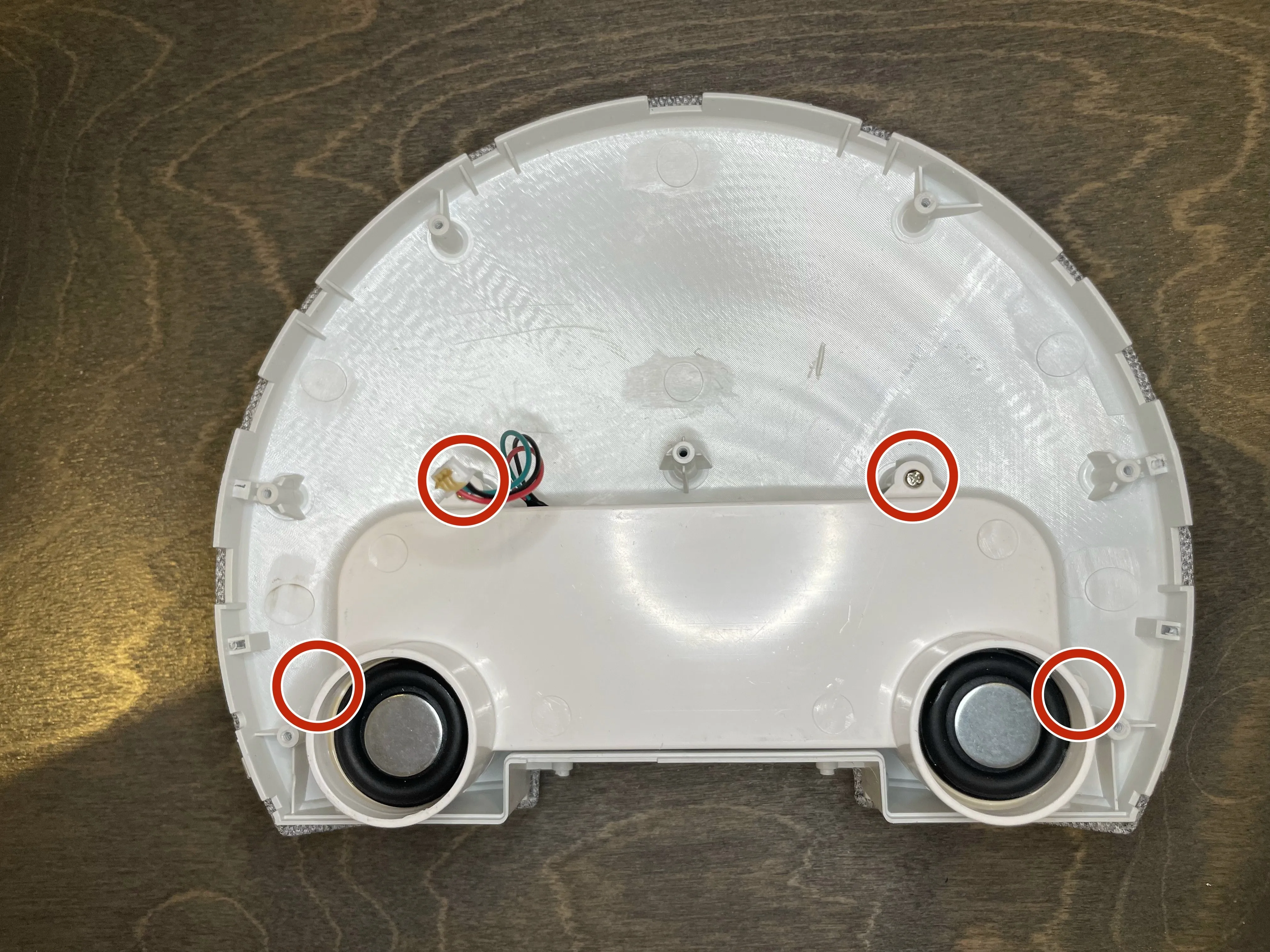

  • Выкрутите 4 винта, удерживающие динамик в сборе на месте.

  • Динамик в сборе запаян, и его не следует открывать.
