Разборка прецизионного блока питания Hewlett-Packard 6114A
Введение
На этом сайте мы часто сетуем на отсутствие ремонтопригодности современных устройств. Данное устройство является полной противоположностью современной этики; это устройство родом из той эпохи, когда ремонт устройств был не только обычным делом, но и ожидаемым. Об этом свидетельствует даже руководстве пользователя/сервиса (которое занимает более 60 страниц) с полной схемой и списком деталей, подробными объяснениями работы различных подсистем, правильного обслуживания устройства, а также обычными правилами использования устройства и мерами предосторожности.
ПРЕДУПРЕЖДЕНИЯ:
Данное устройство подключается к сети. Всегда отключайте устройство от сети перед открытием.
В этом устройстве есть несколько больших конденсаторов, которые не только могут легко накопить заряд, достаточный для того, чтобы убить вас, но и могут хранить этот заряд в течение длительного времени. Если вы должны работать с конденсаторами, разрядите их должным образом перед обслуживанием.
Как и с любым другим сетевым оборудованием, относитесь к нему с уважением, которого оно заслуживает.
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разборка прецизионного блока питания Hewlett-Packard 6114A
Внимание: Блок питания содержит очень большие конденсаторы, которые могут оставаться под напряжением в течение длительного времени. Прикосновение к проводам конденсатора может привести к серьезным травмам. Используйте пробник для разрядки конденсаторов, чтобы безопасно избавить их от опасных зарядов.

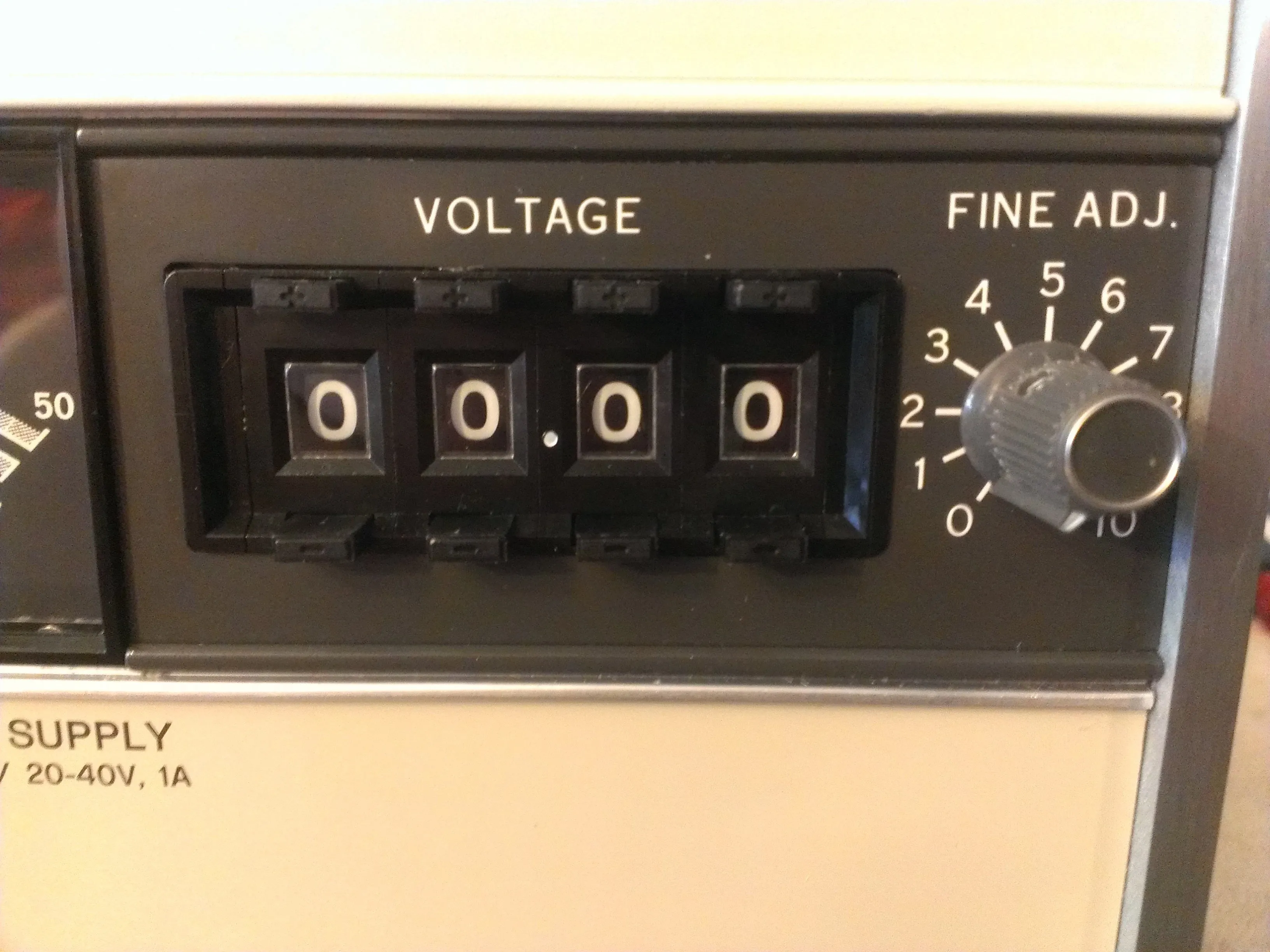

На первом изображении показано, как регулируется выходное напряжение. Вы нажимаете кнопку над цифрой, чтобы повысить ее, и кнопку под ней, чтобы понизить. С учетом потенциометра точной регулировки справа это дает возможность регулировки в 5 значащих цифр.

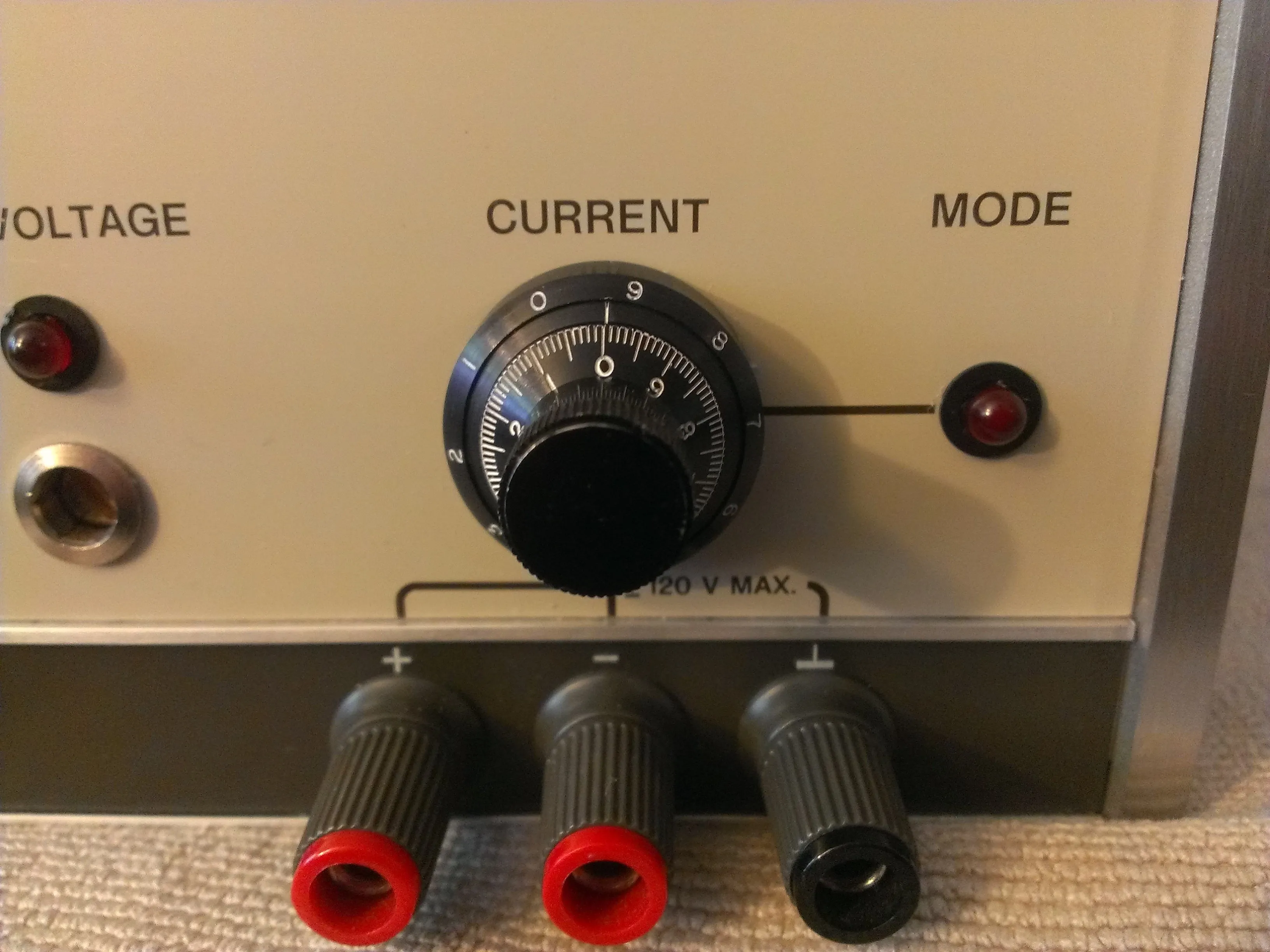

На втором изображении показан диск управления током. В этой модели установлен десятиоборотный регулятор тока Option 14. Он позволяет очень точно регулировать выходной ток, теоретически с разрешением примерно до 1 мА.

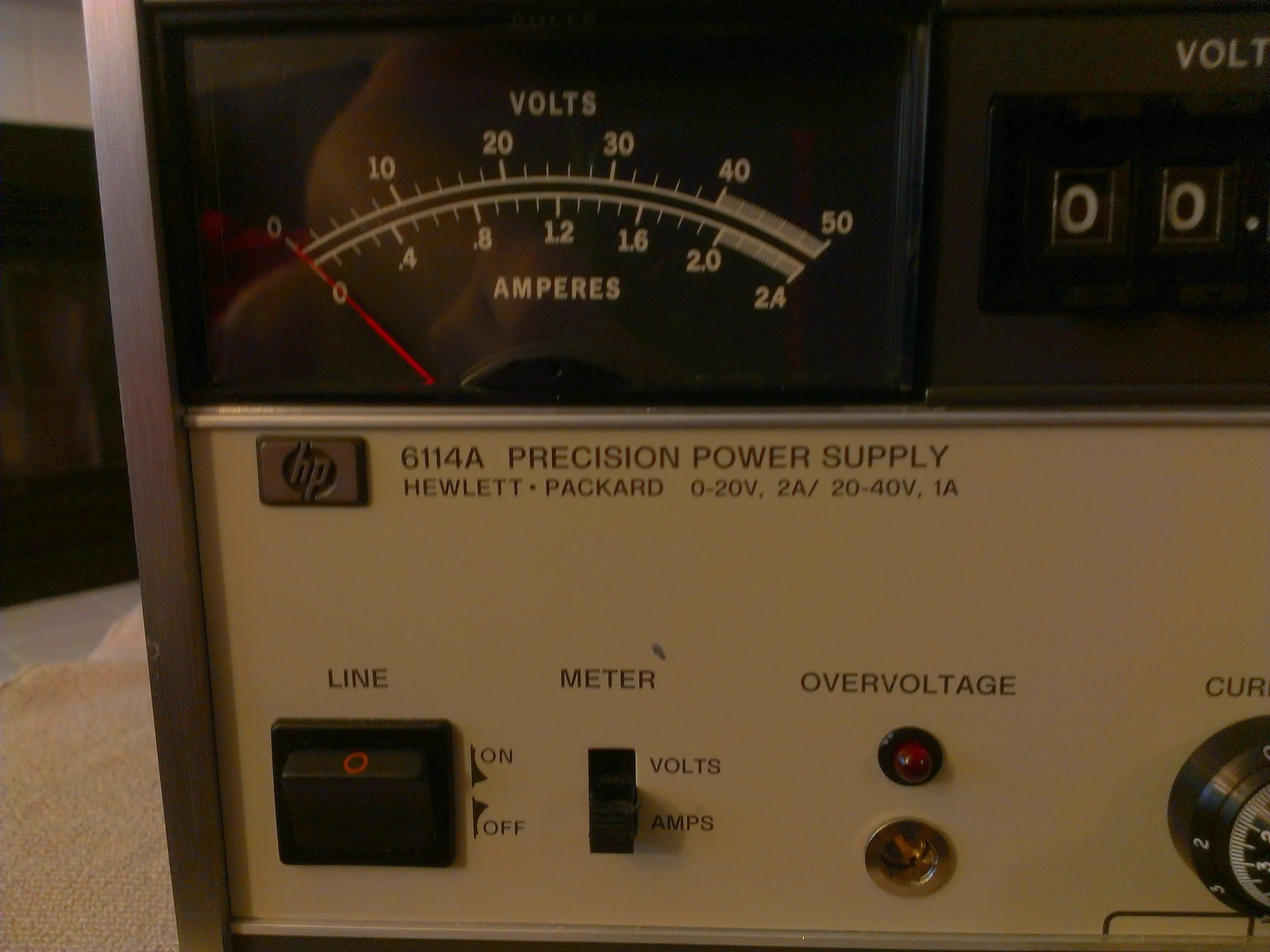

На последнем изображении показаны остальные элементы на передней панели. Выключатель питания, переключатель, который переключает измеритель между вольтами и амперами, и, наконец, ограничитель перенапряжения.
Шаг 2

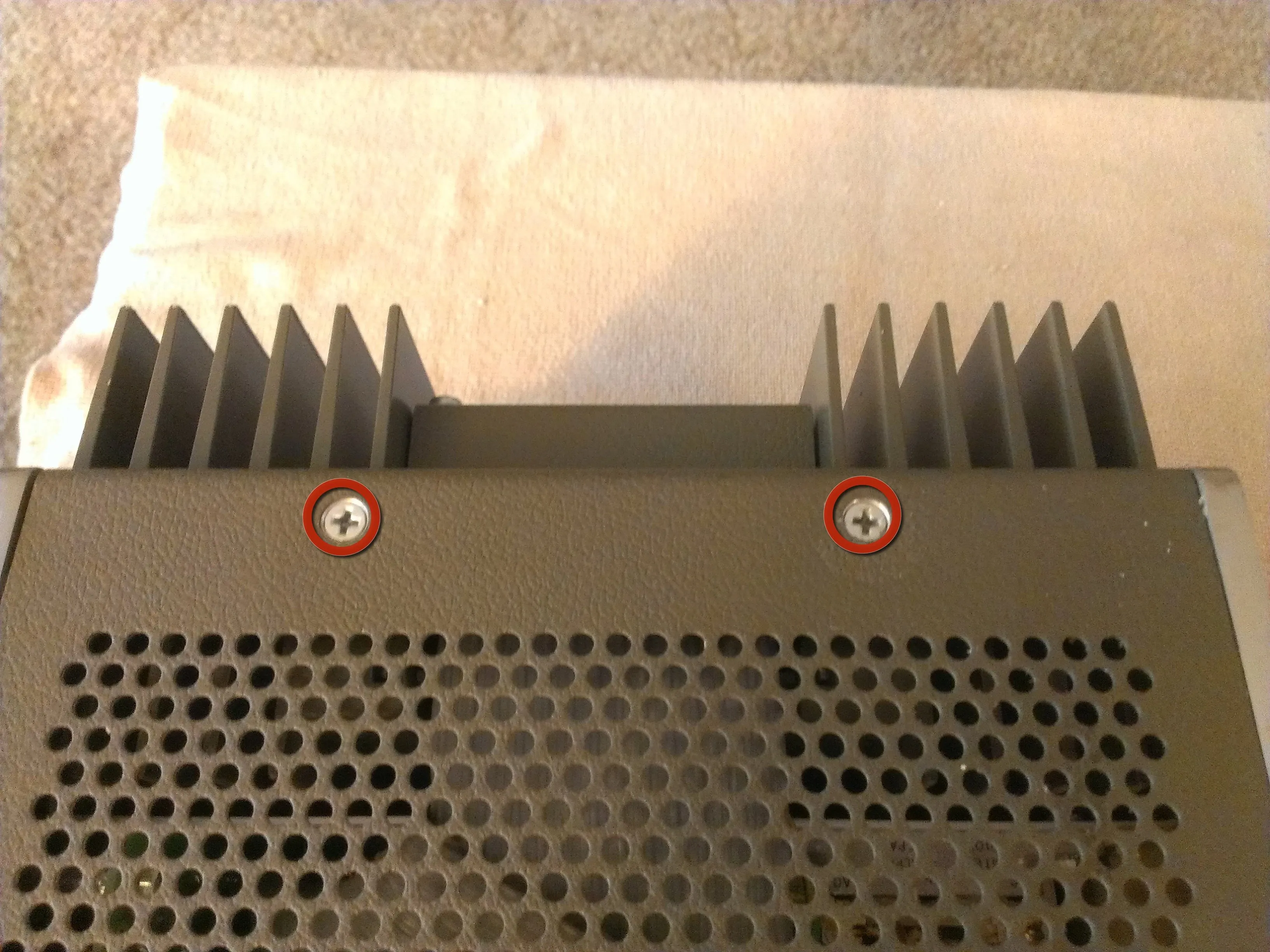

Выкрутите два винта на задней панели устройства.
Надавите на алюминиевую кромку в передней части, сдвигая панель назад с фиксаторов.

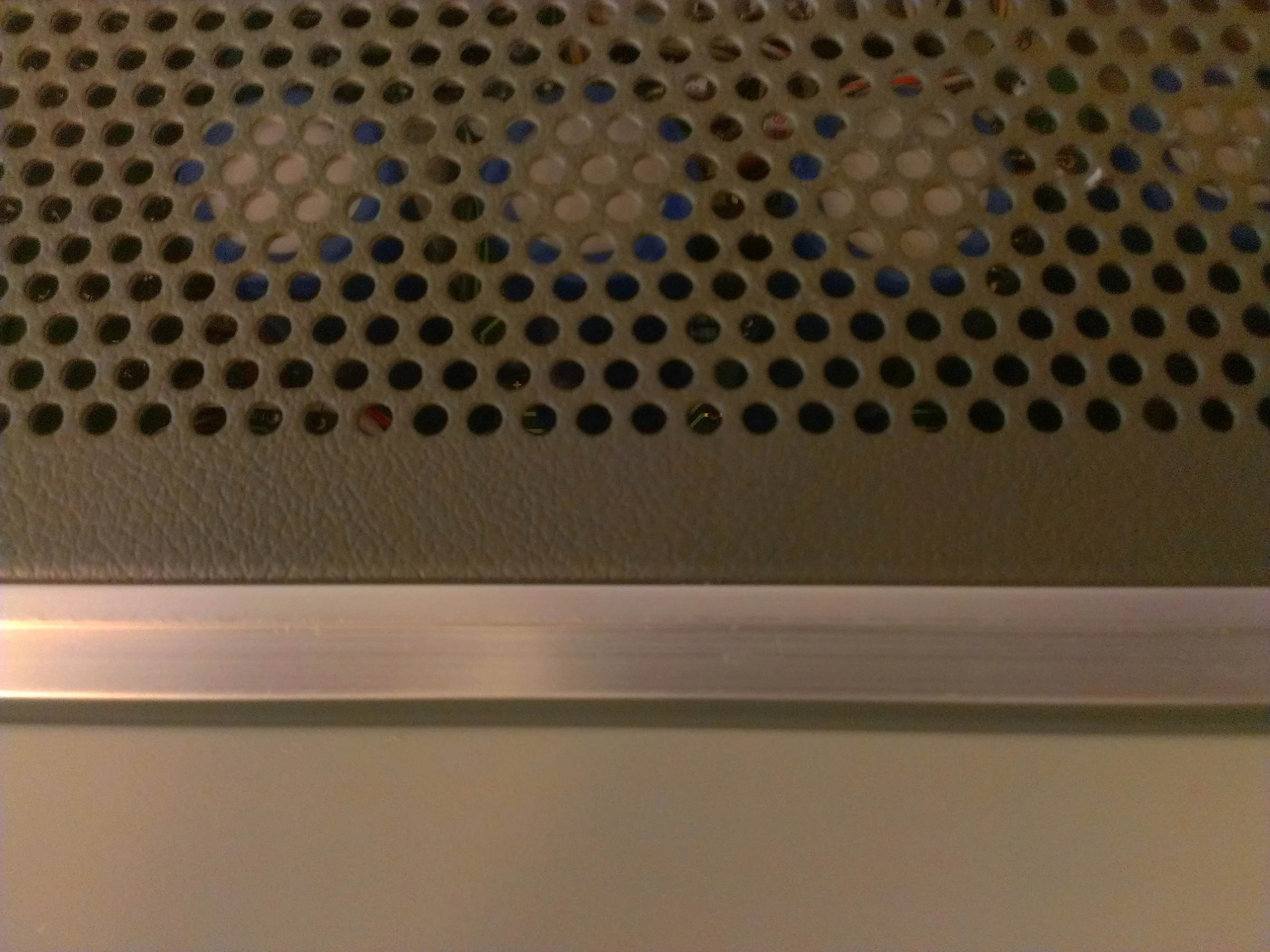

Приподнимите панель вдоль этой кромки, чтобы снять ее. Она должна сниматься легко.
Шаг 3

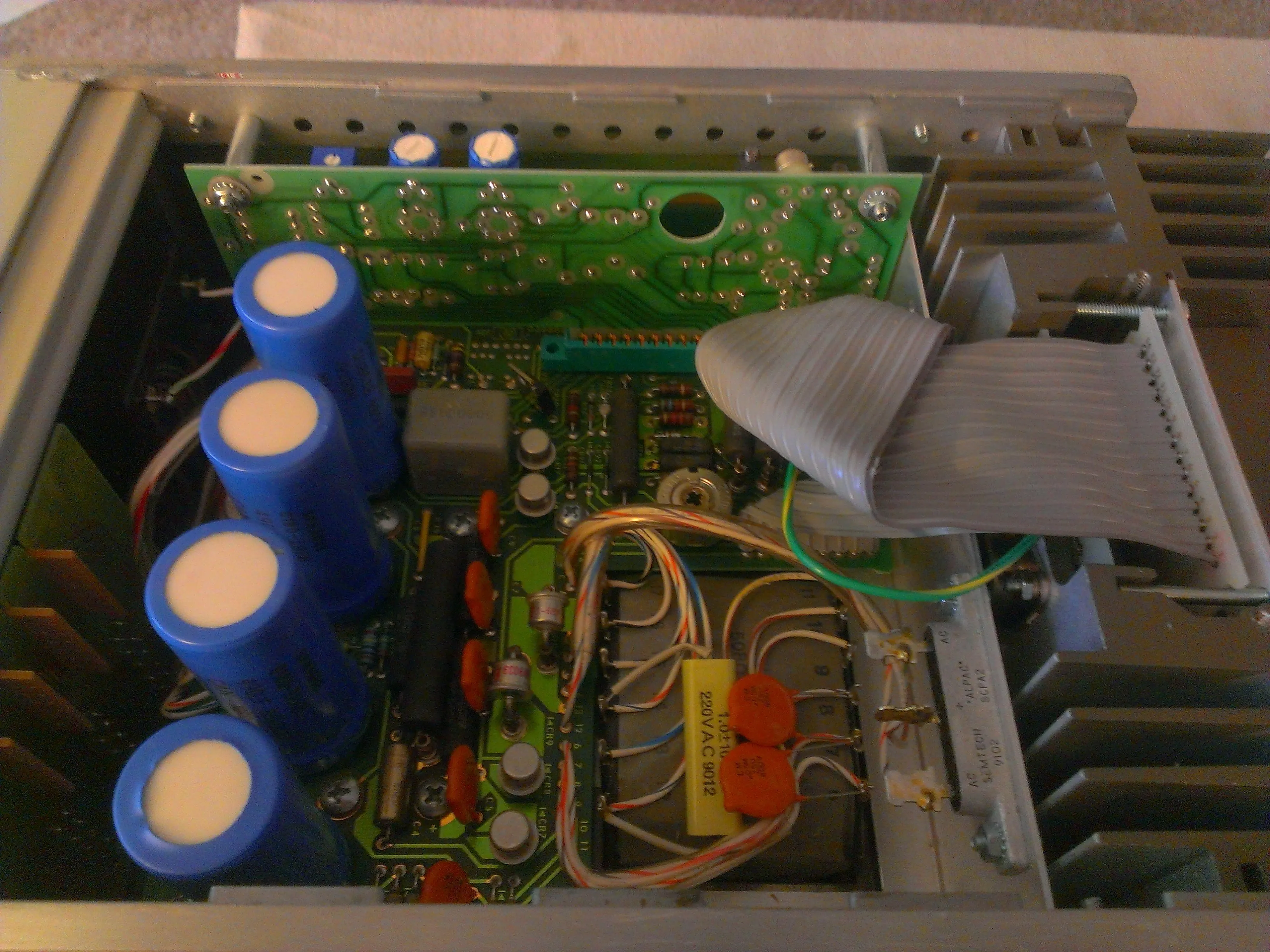

Первый вид на внутренности. Большие синие цилиндры слева - это конденсаторы 490uF 85V Sprague Capacitors (Made In USA).

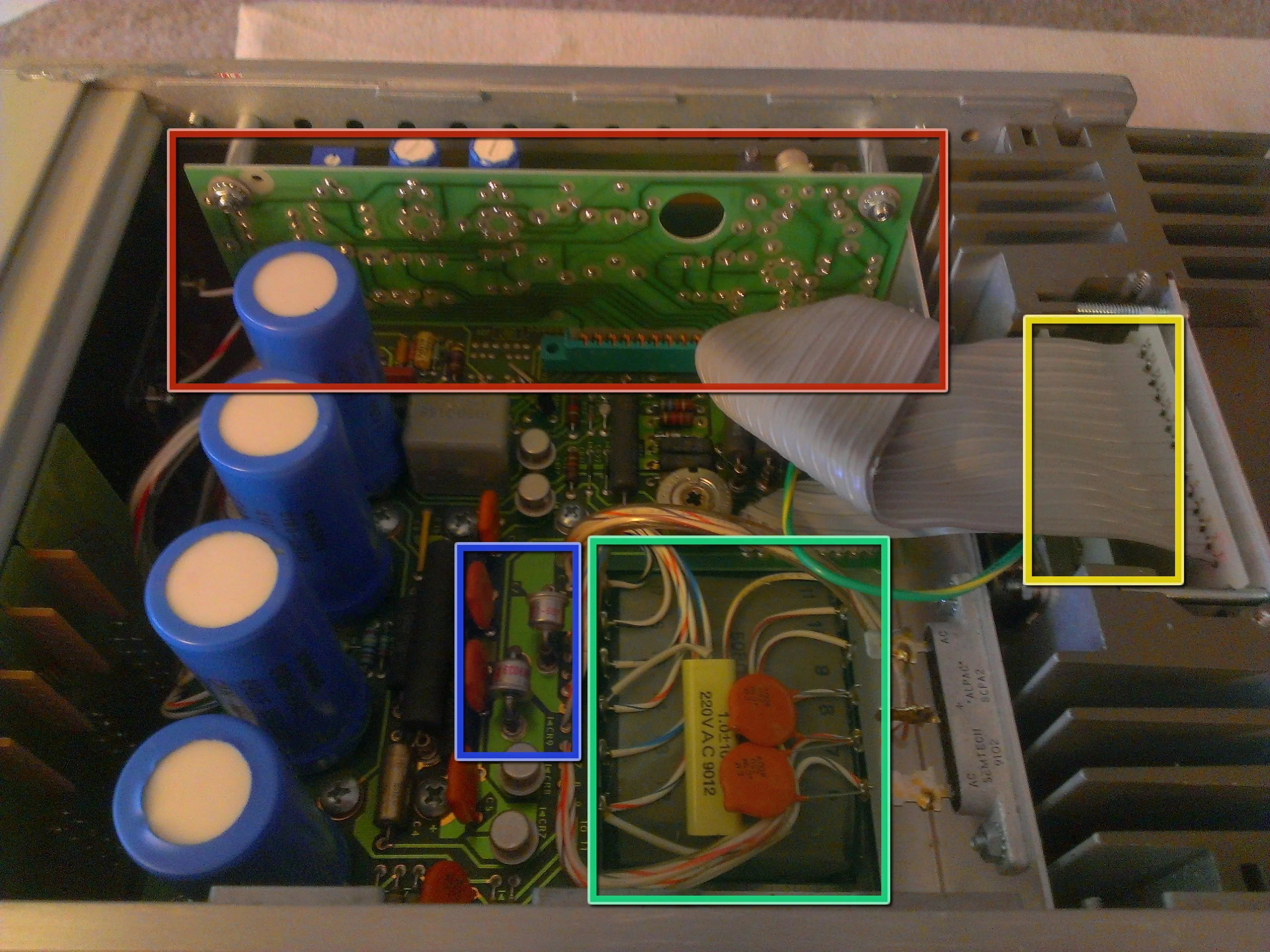

На втором изображении я выделил несколько деталей. Элементы в синей коробке - это несколько странных диодов, сверху в красной коробке - полностью заменяемая плата на стойке, зеленая пена - это основной силовой трансформатор (17 отводов), а под лентой в желтой коробке прячутся проходные транзисторы.
Я не решаюсь сказать это из-за этих ужасных падальщиков золота, но, похоже, все дорожки на плате покрыты золотом. Даже спустя 40 лет она прекрасно блестит.
Шаг 4

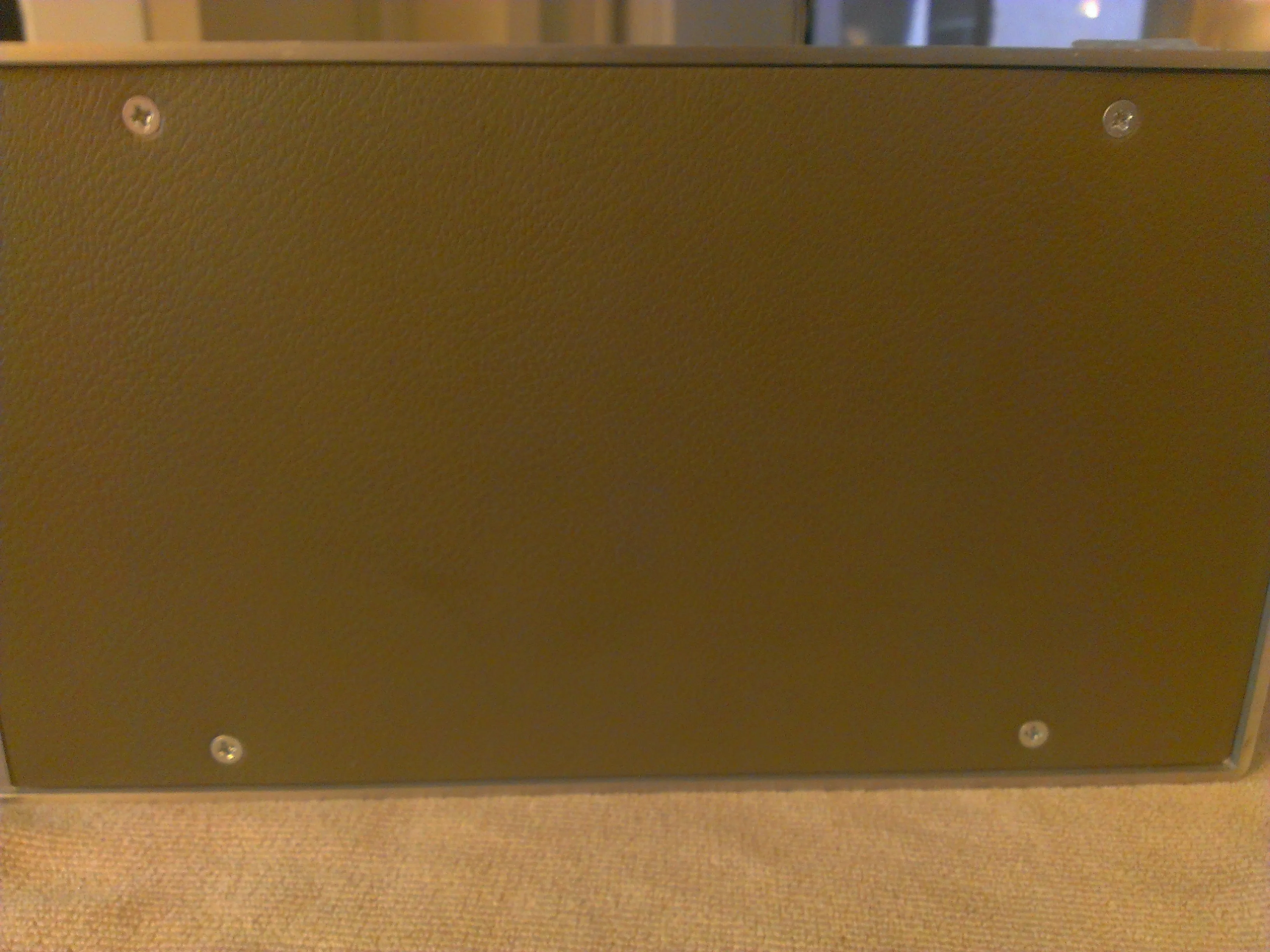

Открутите четыре винта на боковой панели, и она сразу же отвалится.

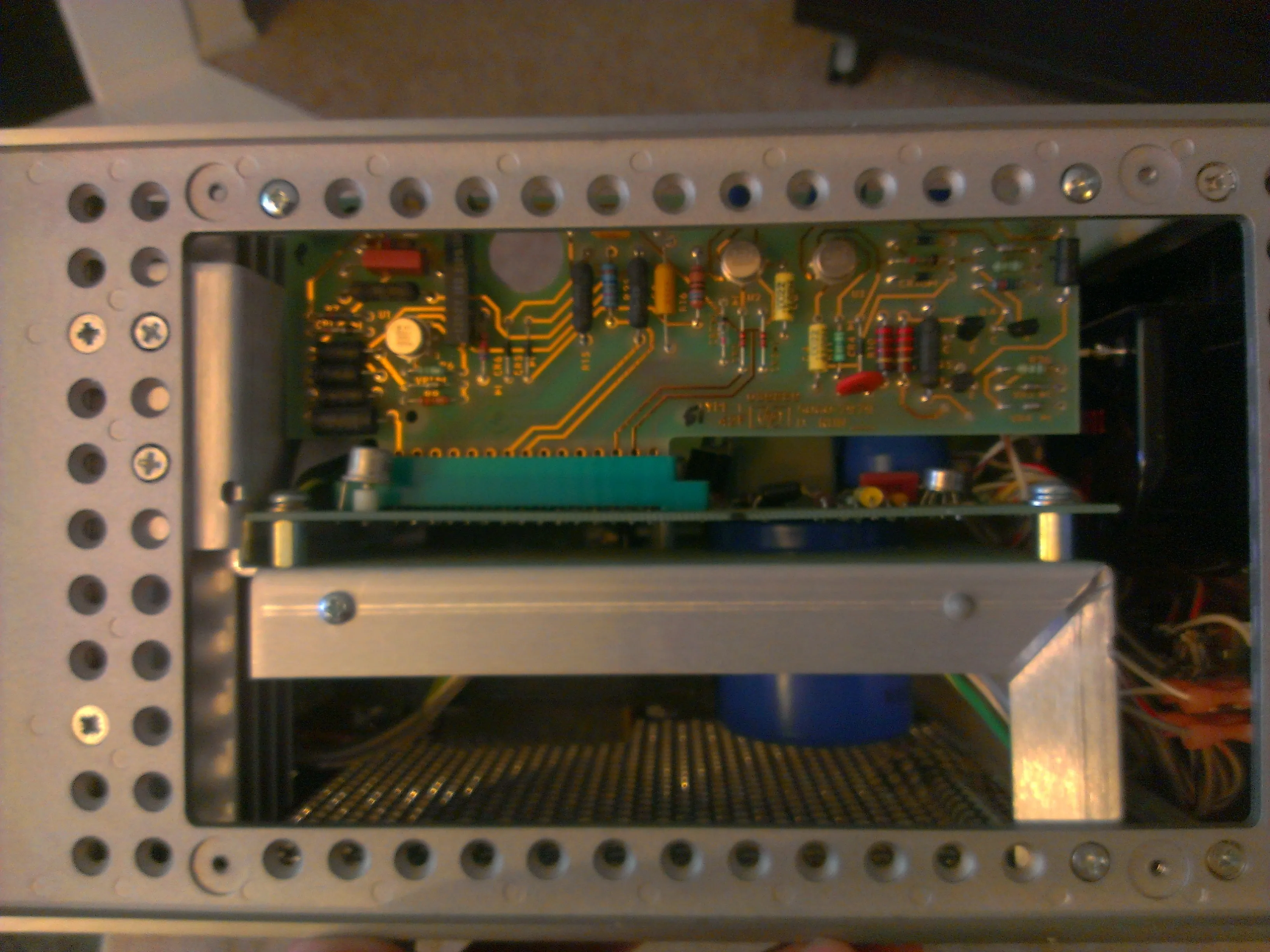

Открывается прекрасная внутренняя часть. Судя по всему, это плата регулировки напряжения, так как на ней есть несколько триммеров.

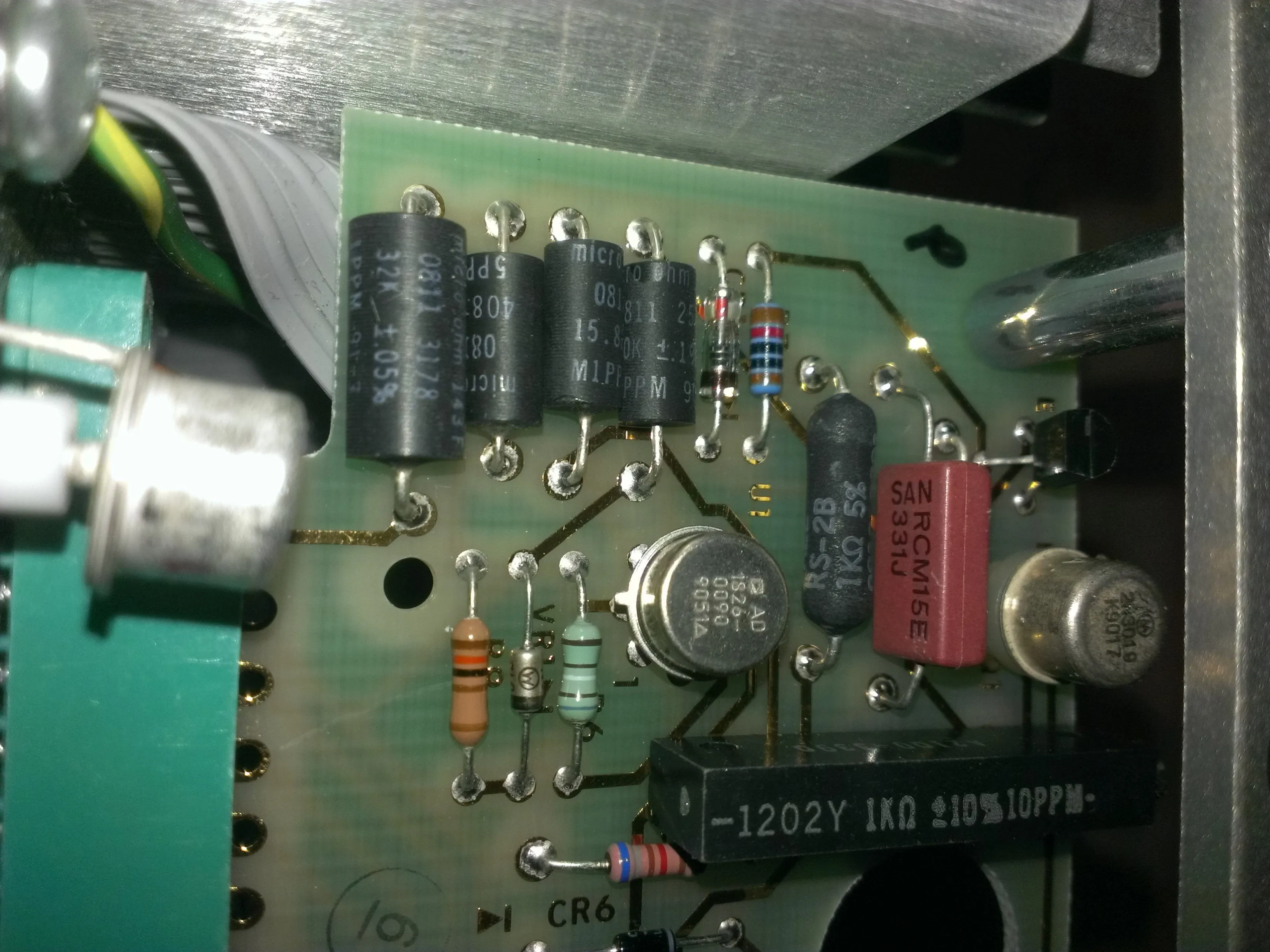

Все на этой плате выполнено на высшем уровне. Прецизионные резисторы от micro ohm (1%, 0.1%, 0.05%), более крупные резисторы от Dale, конденсаторы от Sangamo и Sprague, диоды Зенера и транзисторы от Motorola, потенциометры от Allen-Bradly, Vishay и Bourns, оп-ампы от Analog Devices. Это похоже на список американских компаний, производящих электронные компоненты.
В руководстве сказано, что операционные усилители - от Sprague, но на них явно есть логотип AD.
Шаг 5
Повторите тот же процесс на другой панели.

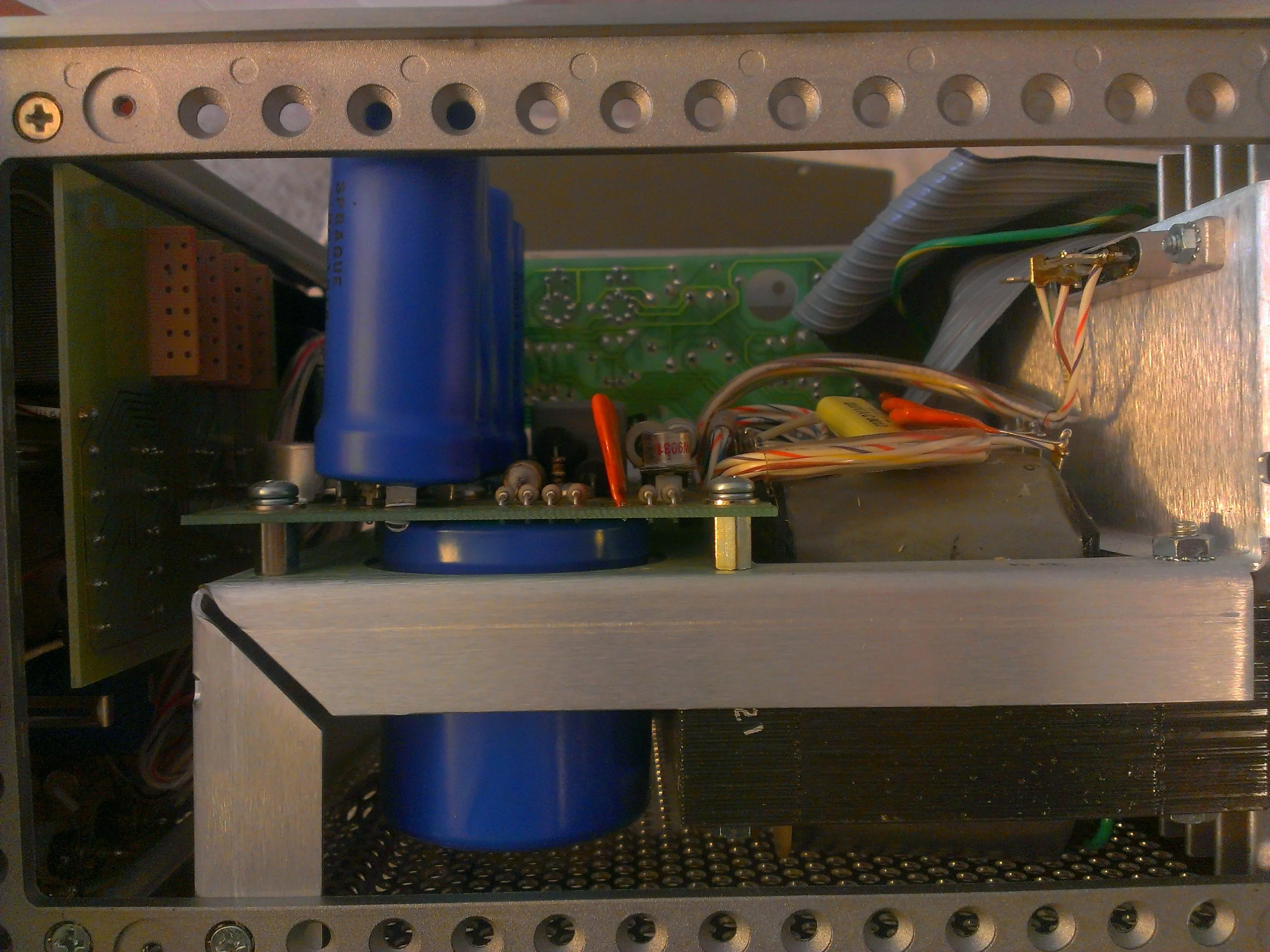

Эта сторона немного менее интересна. Вы можете увидеть, что удерживает главную печатную плату. Вы также можете увидеть действительно большие конденсаторы Sprague (45000uF 45V), которые, вероятно, используются в качестве фильтра для выпрямителя.

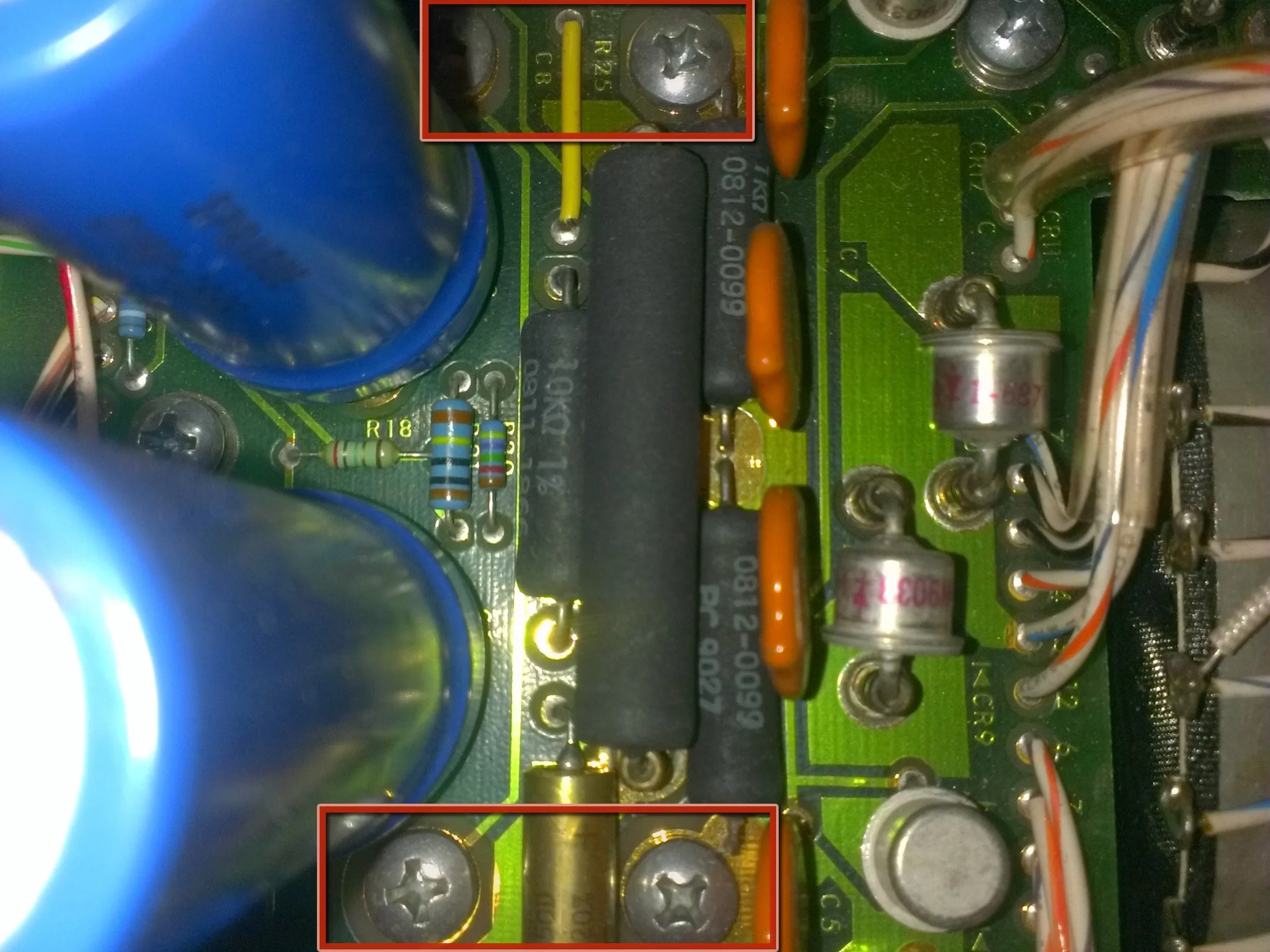

Интересно, что эти большие конденсаторы имеют винтовые клеммы и прикручены непосредственно к плате. Рядом с этими винтами вы можете увидеть большие неиндуктивные резисторы с проволочной обмоткой.
Шаг 6

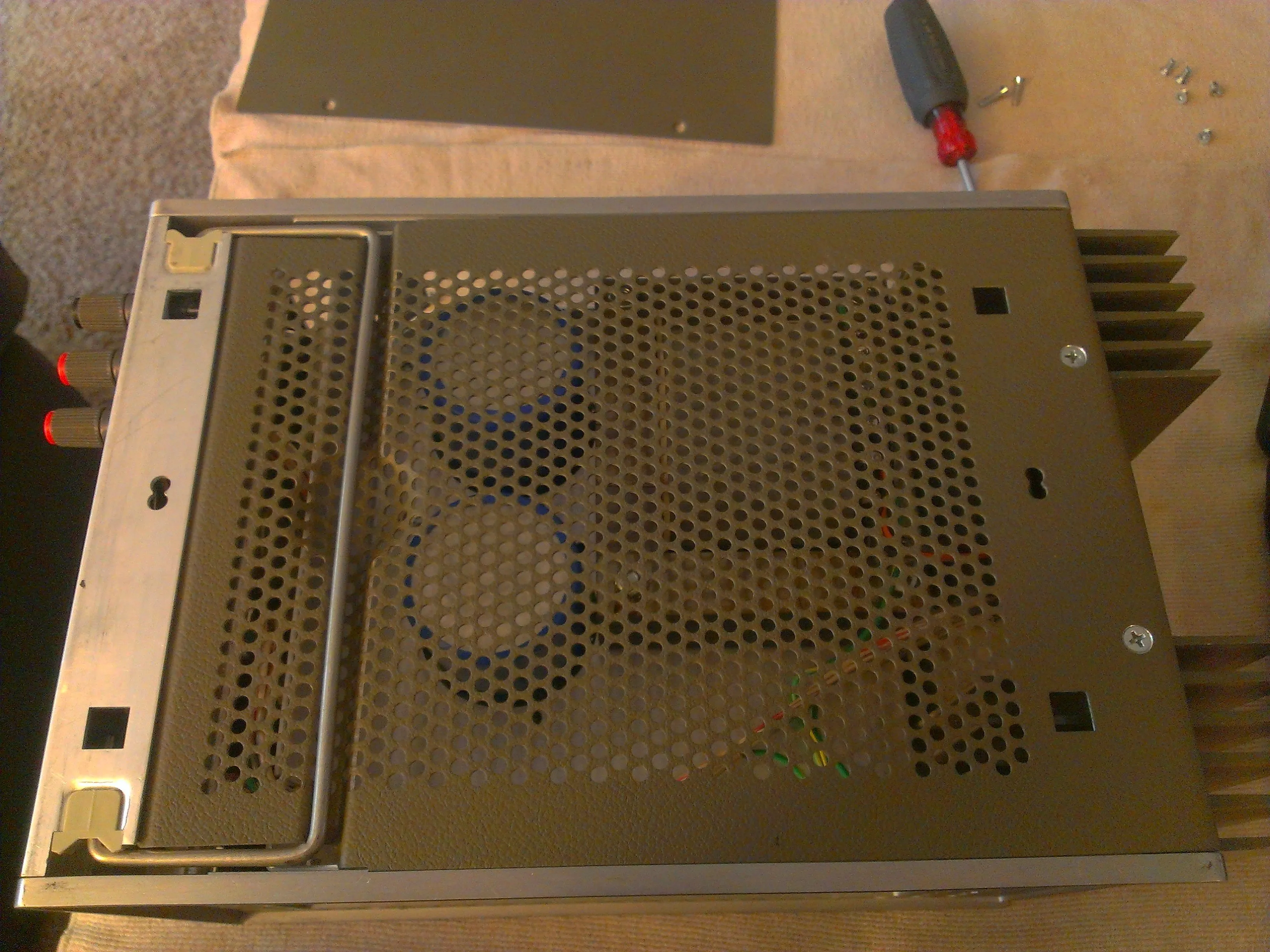

Снятие нижней части аналогично снятию верхней части, но с одним дополнительным шагом.
Прежде чем снимать панель, уберите металлическую стойку с дороги, чтобы нижняя часть могла выдвинуться.

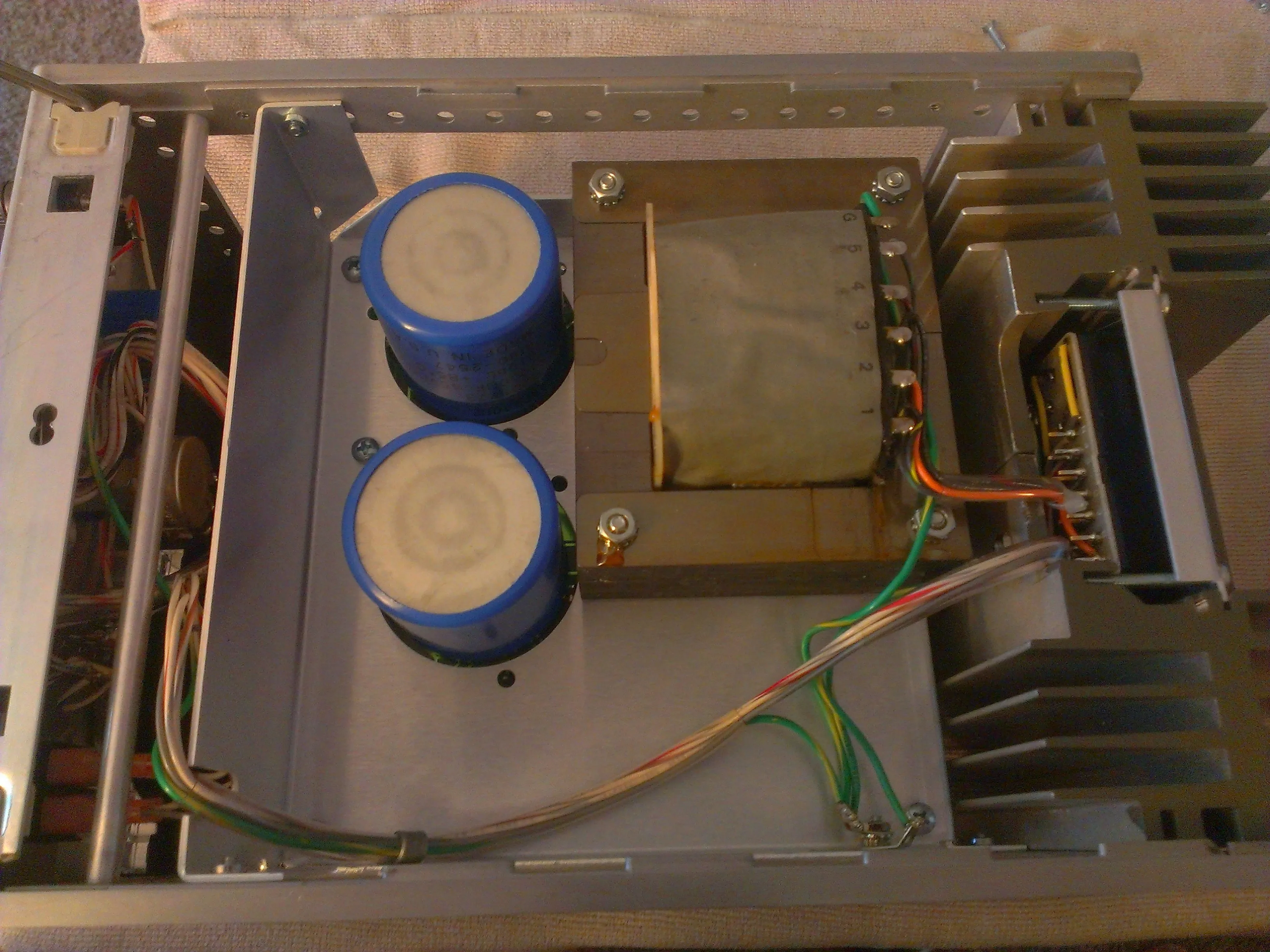

Вы можете увидеть большие конденсаторы фильтра, большой трансформатор, а также большой радиатор, который позволяет устройству иметь пассивное охлаждение.
Шаг 7

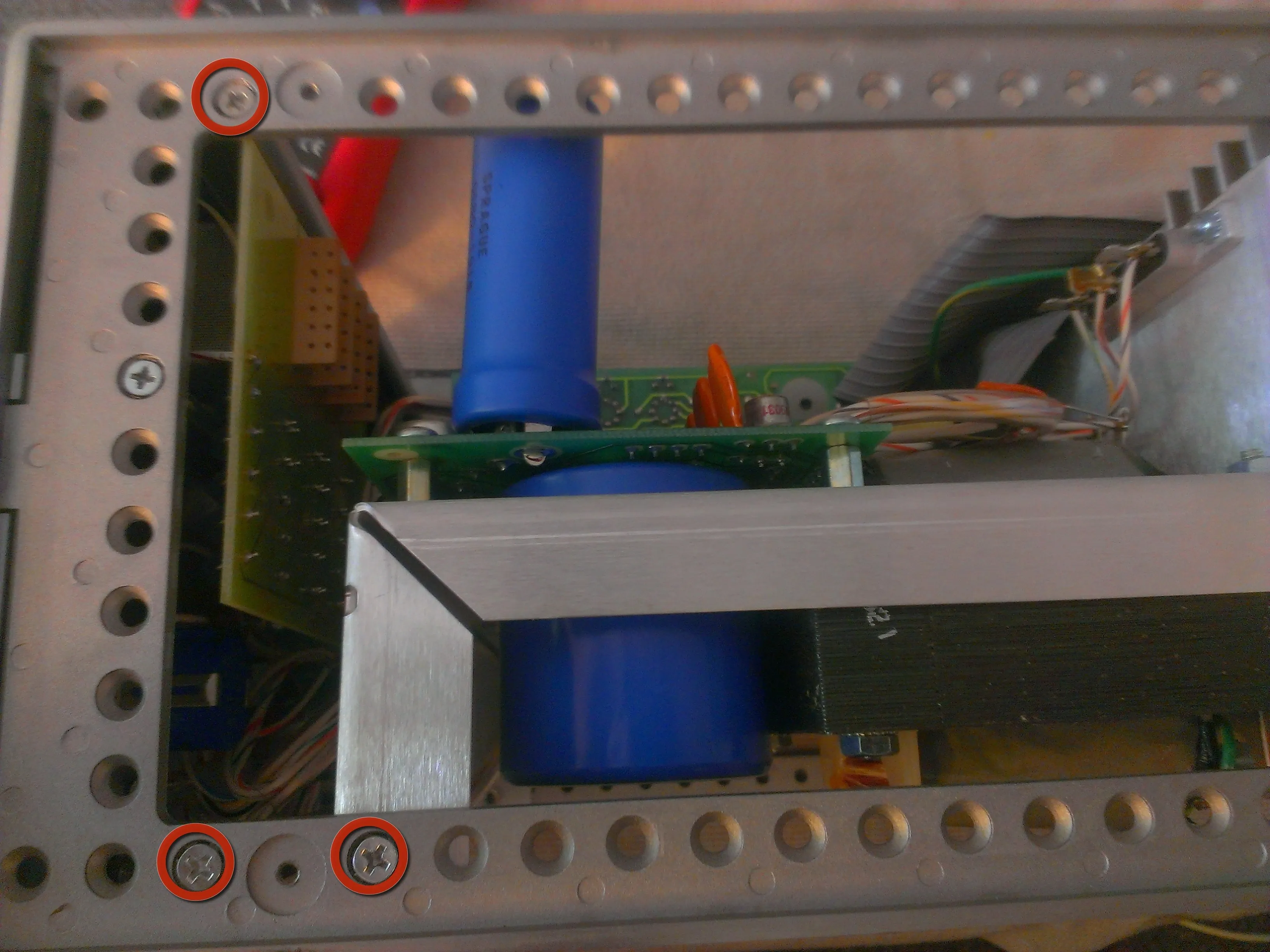

Чтобы получить доступ к передней панели, открутите эти три винта с каждой стороны с помощью крестовой отвертки №2.
Затем потяните рамку на себя, чтобы снять нижнюю панель.

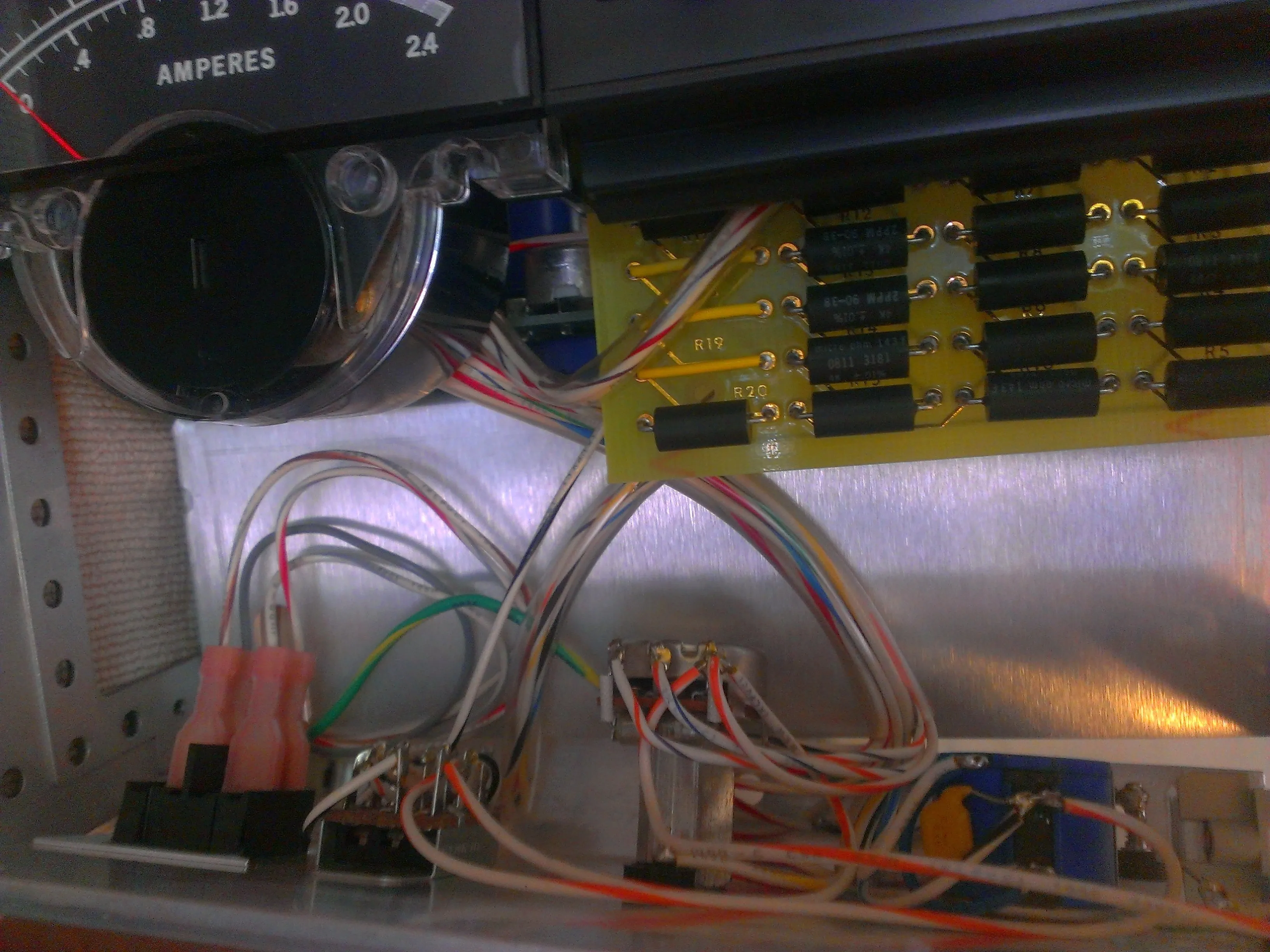

Вы видите главный выключатель питания, 10-оборотный горшок Bourns 1K, который управляет уставкой тока, меньший горшок Bourns, который устанавливает ломик перенапряжения.

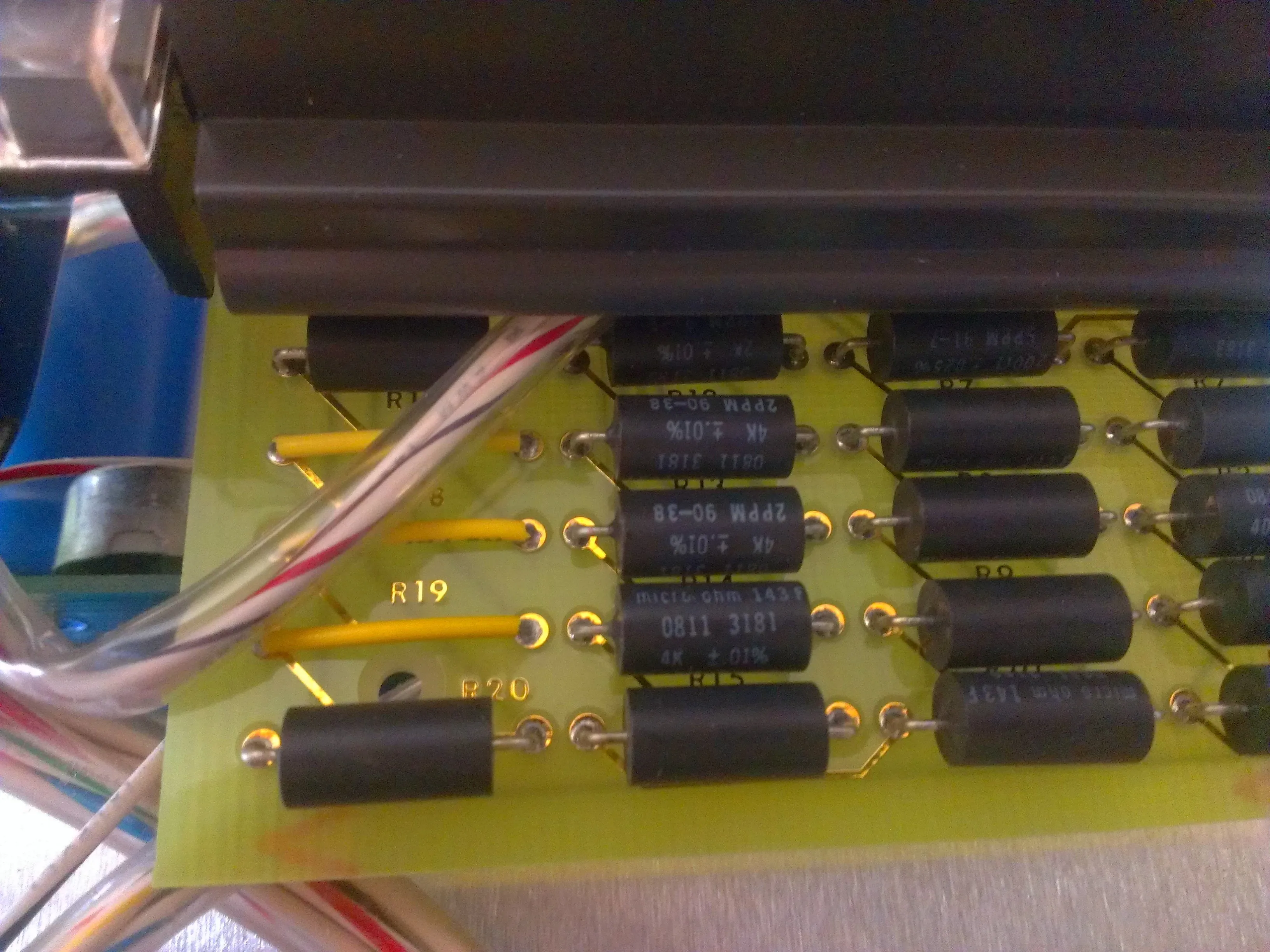

Более интересной является плата под/за селектором напряжения. Эта плата заполнена множеством сверхточных резисторов, включая резисторы с допуском 0,01%, 0,025% и 0,1%. Все они имеют температурный коэффициент 1ppm или 2ppm. Это сверхвысокая точность даже по сегодняшним стандартам.
Шаг 8

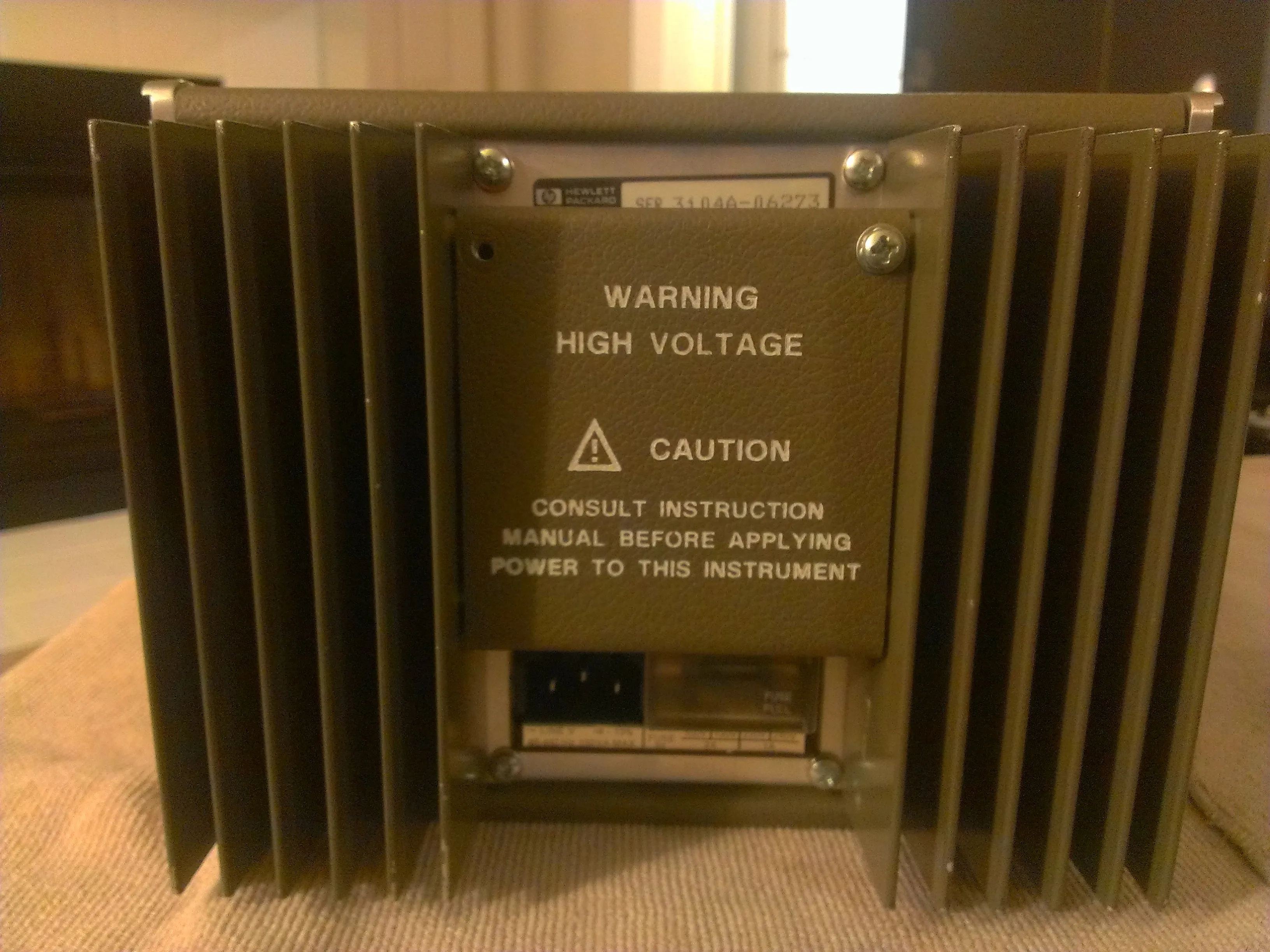

На задней стороне мы видим огромный радиатор, который обеспечивает пассивное охлаждение устройства.

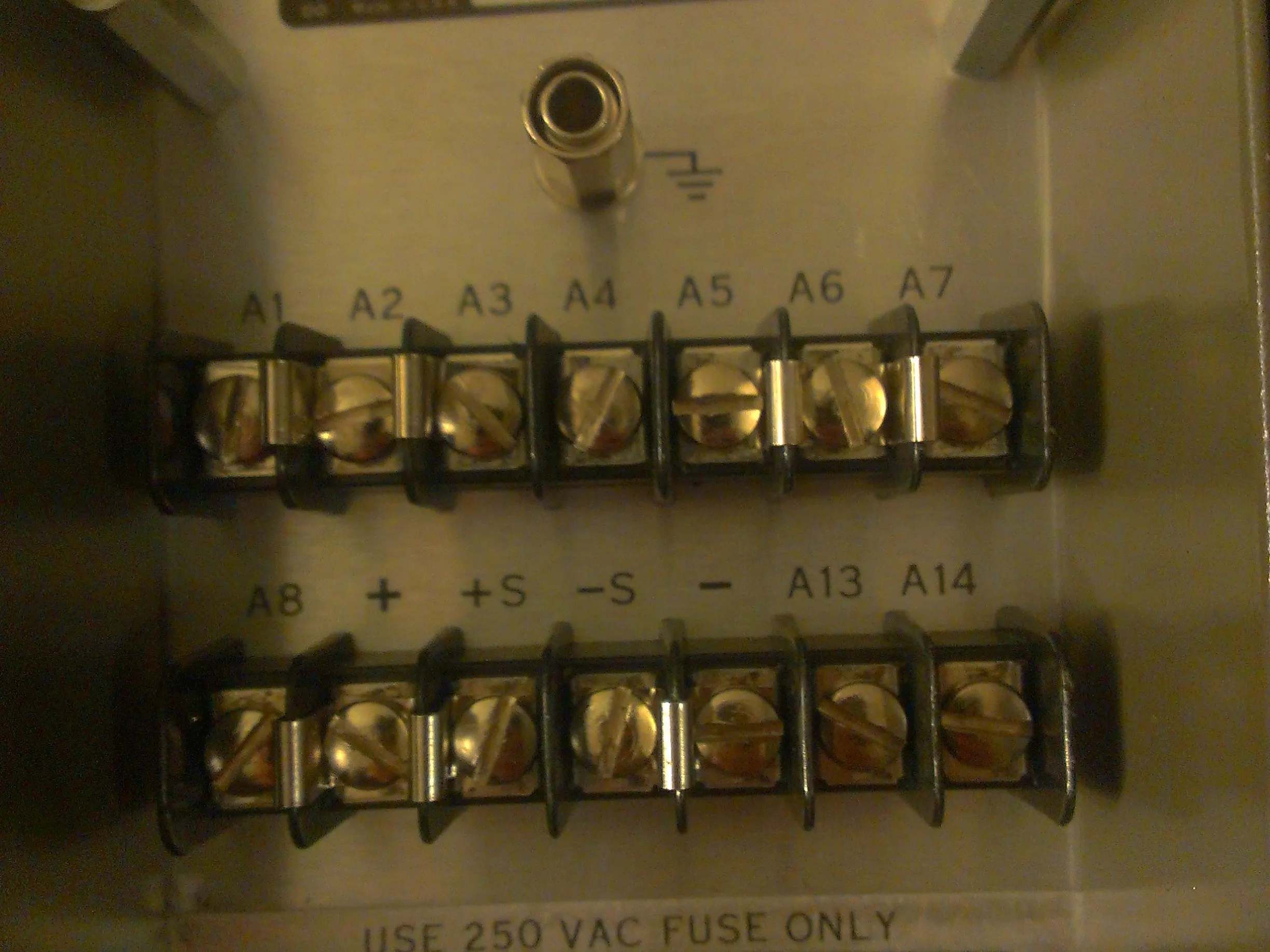

Под простой предупреждающей крышкой находится множество точек подключения. Большинство из них используются для удаленного программирования напряжения, последовательного или параллельного подключения источников питания и множества других функций. Важными являются клеммы +, -, S+ и S-.
Терминалы + и - - - это именно то, о чем вы подумали. Это просто задние выходы для напряжения. S+ и S- немного более особенные, это линии чувств для определения напряжения в удаленной точке. Это очень полезно, если вы питаете что-то на расстоянии нескольких десятков ярдов, где падение напряжения в проводах становится ОЧЕНЬ значительным.
