Разборка радиобудильника Hitachi KC30, снятие верхней крышки 1: шаг 1, изображение 1 из 2 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, снятие верхней крышки 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

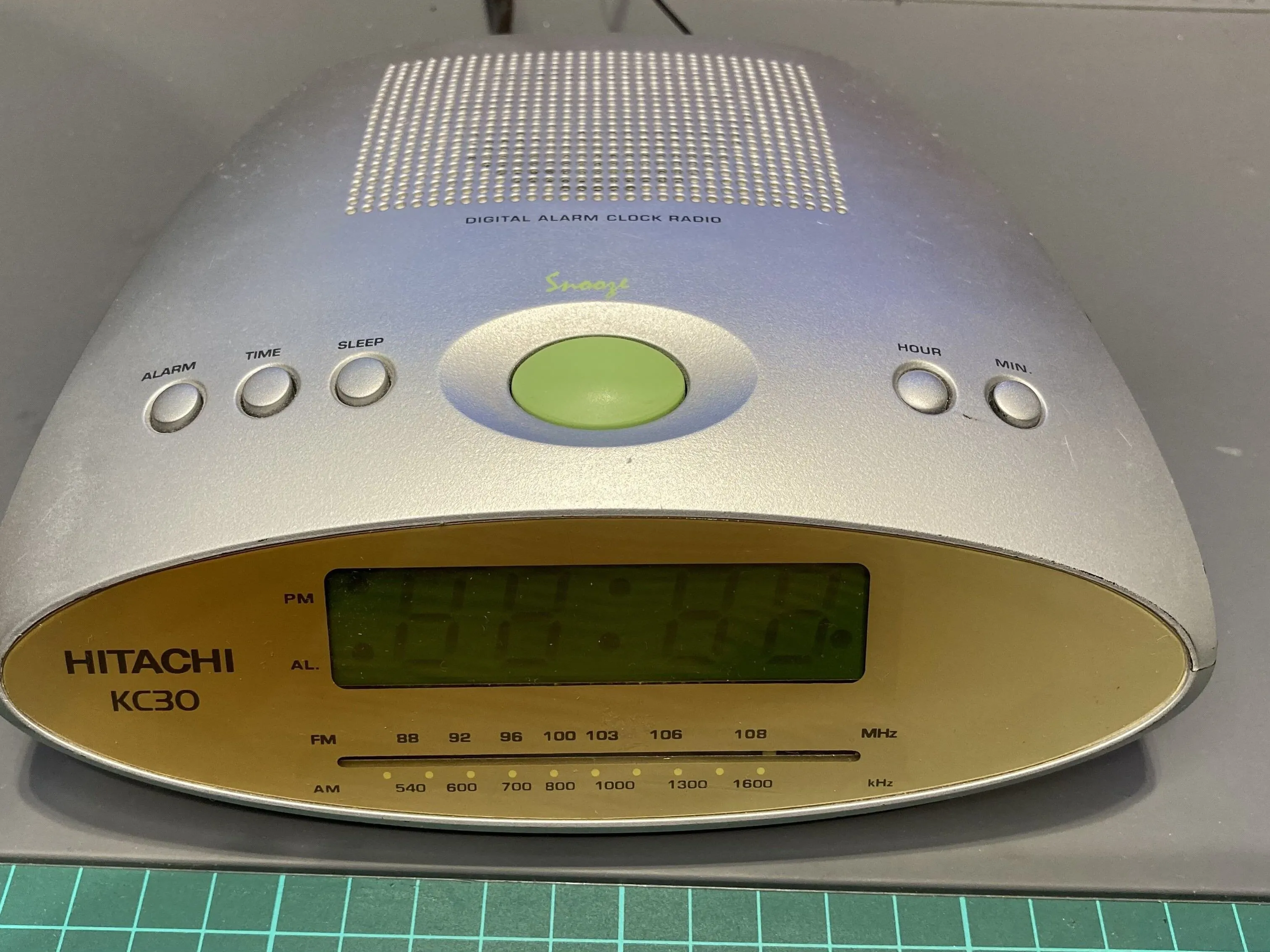

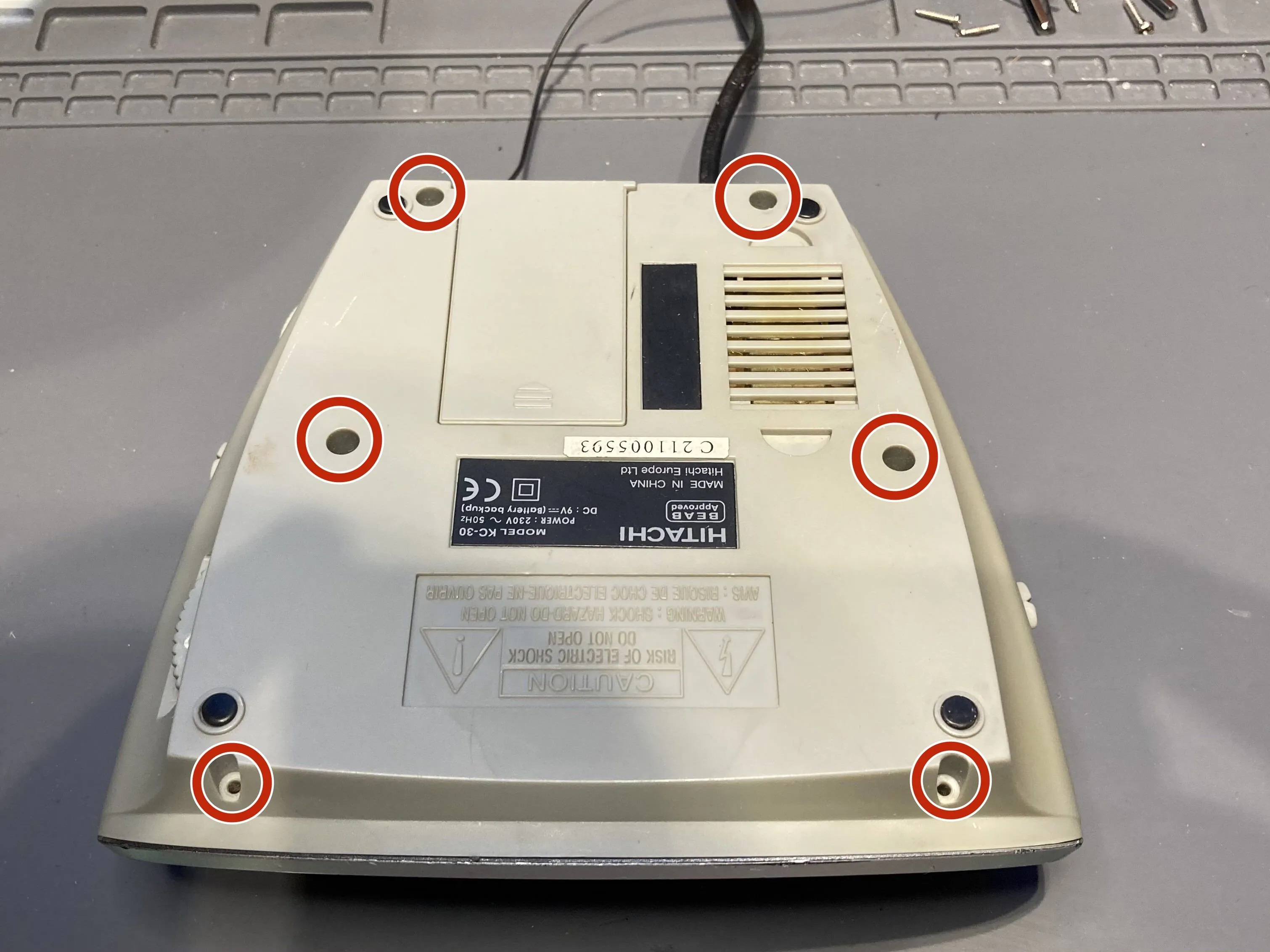

Переверните часы вверх дном.
Открутите 6 винтов.
Два передних винта короче и тоньше.
Шаг 2 Снятие верхней крышки 2
Разборка радиобудильника Hitachi KC30, снятие верхней крышки 2: шаг 2, изображение 1 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, снятие верхней крышки 2: шаг 2, изображение 2 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, снятие верхней крышки 2: шаг 2, изображение 3 из 3 | Источник - ifixit.com

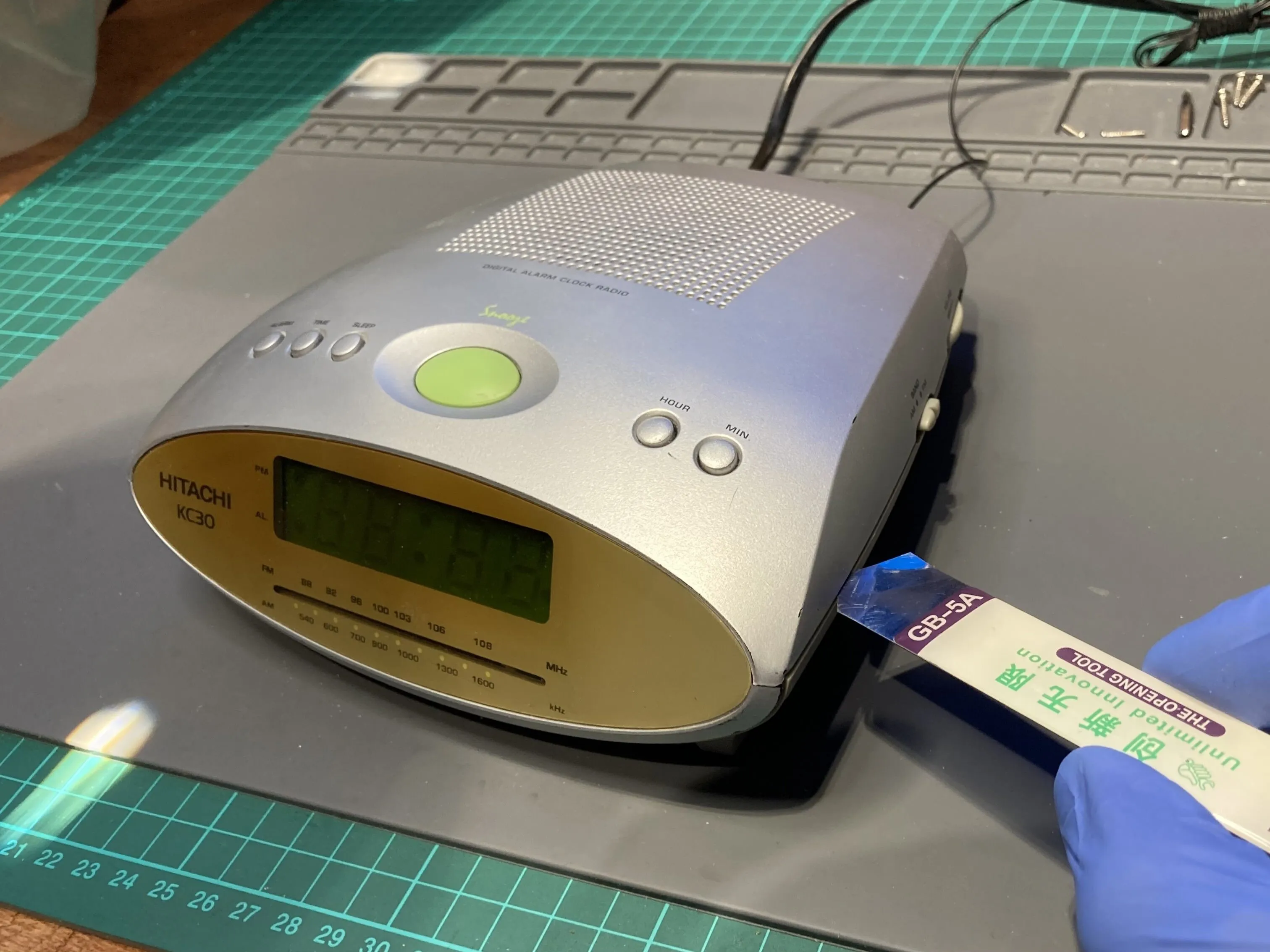

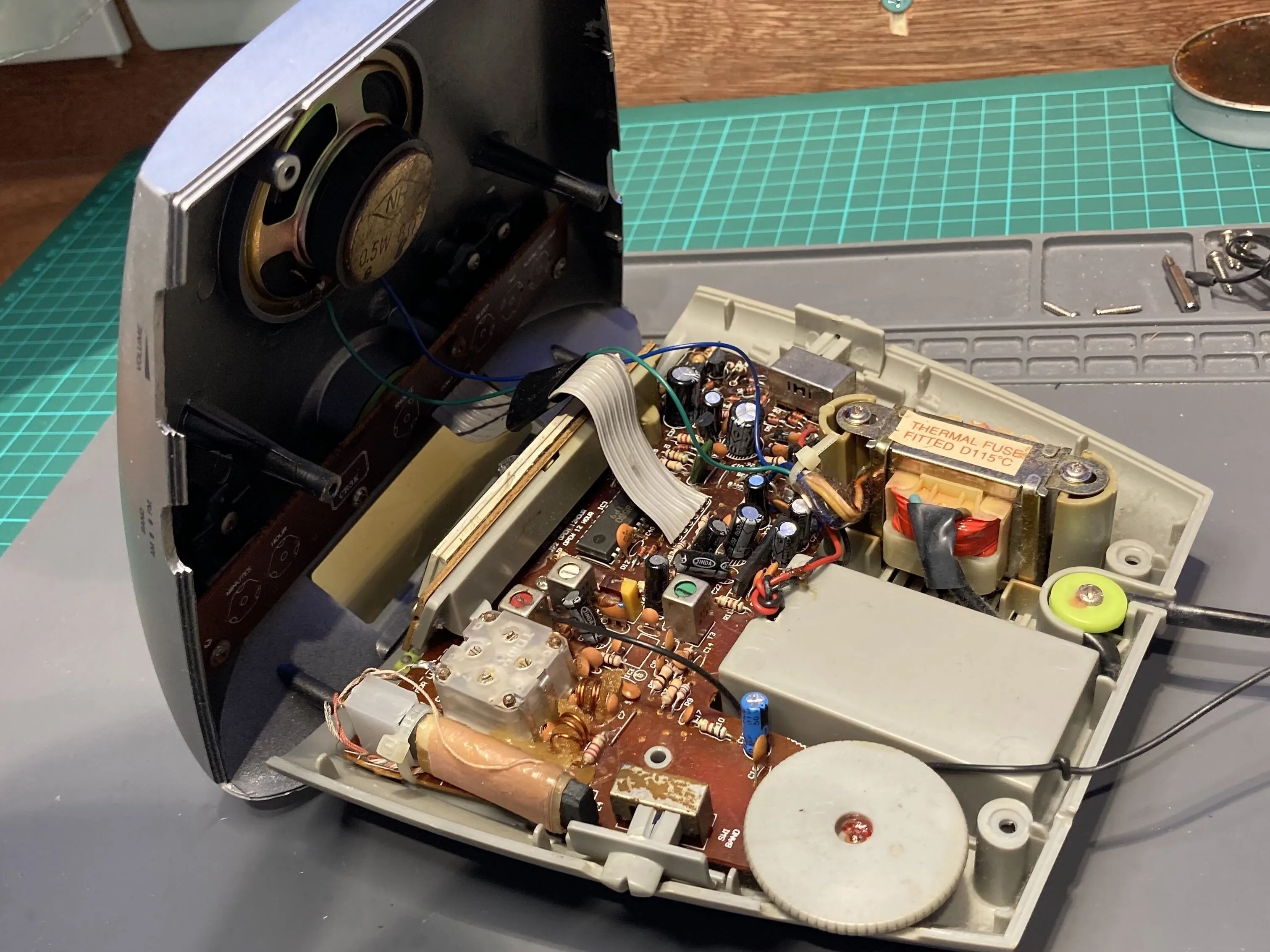

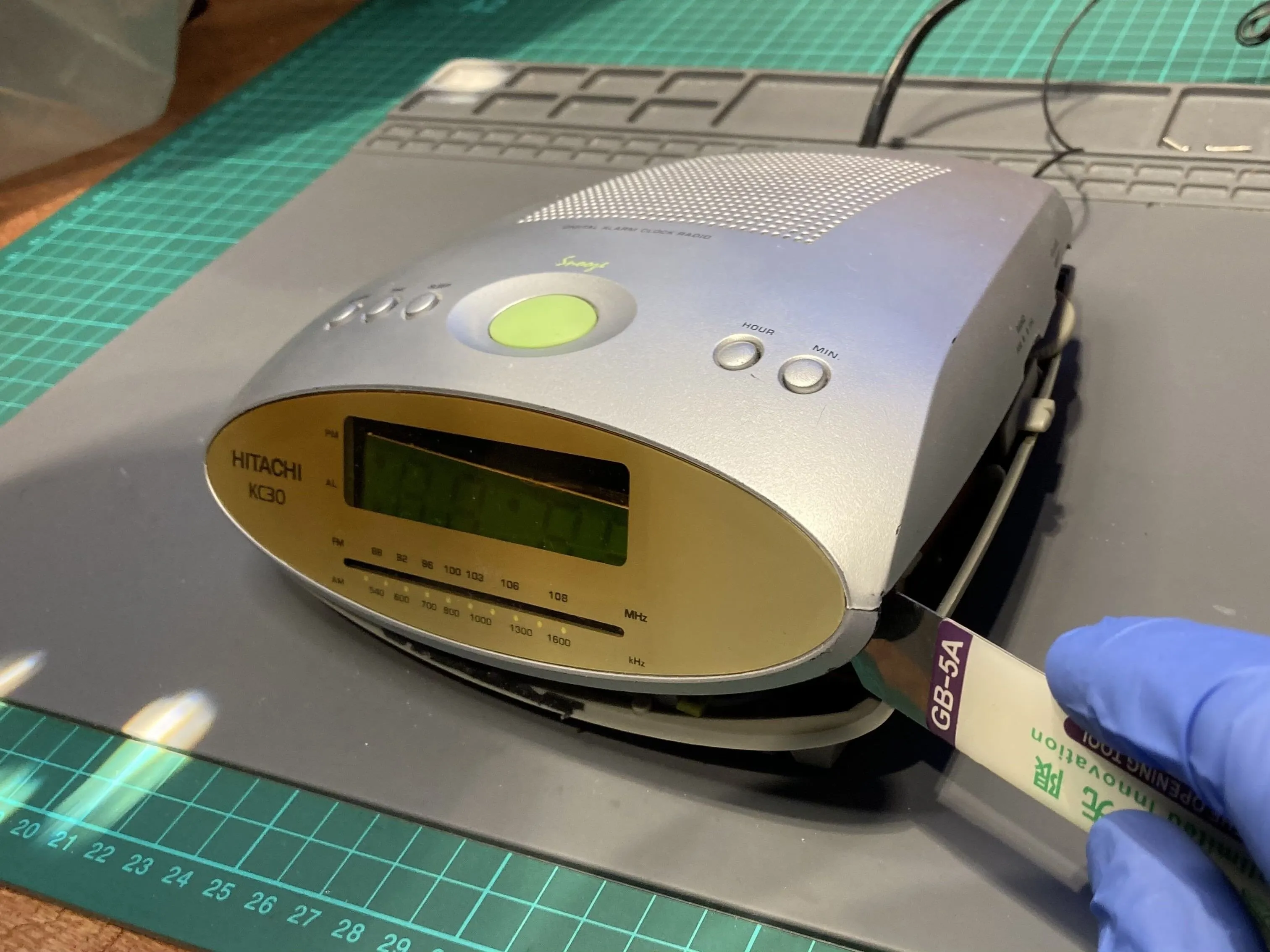

С помощью инструмента для поддевания подденьте крышку.
Откройте ее с задней стороны по направлению к дисплею часов.
Не пытайтесь отделить крышку, так как динамик и материнская плата все еще подключены!
Шаг 3 Снятие верхней крышки 3 / Отсоединение динамика
Разборка радиобудильника Hitachi KC30, снятие верхней крышки 3 / Отсоединение динамика: шаг 3, изображение 1 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, снятие верхней крышки 3 / Отсоединение динамика: шаг 3, изображение 2 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, снятие верхней крышки 3 / Отсоединение динамиков: шаг 3, изображение 3 из 3 | Источник - ifixit.com

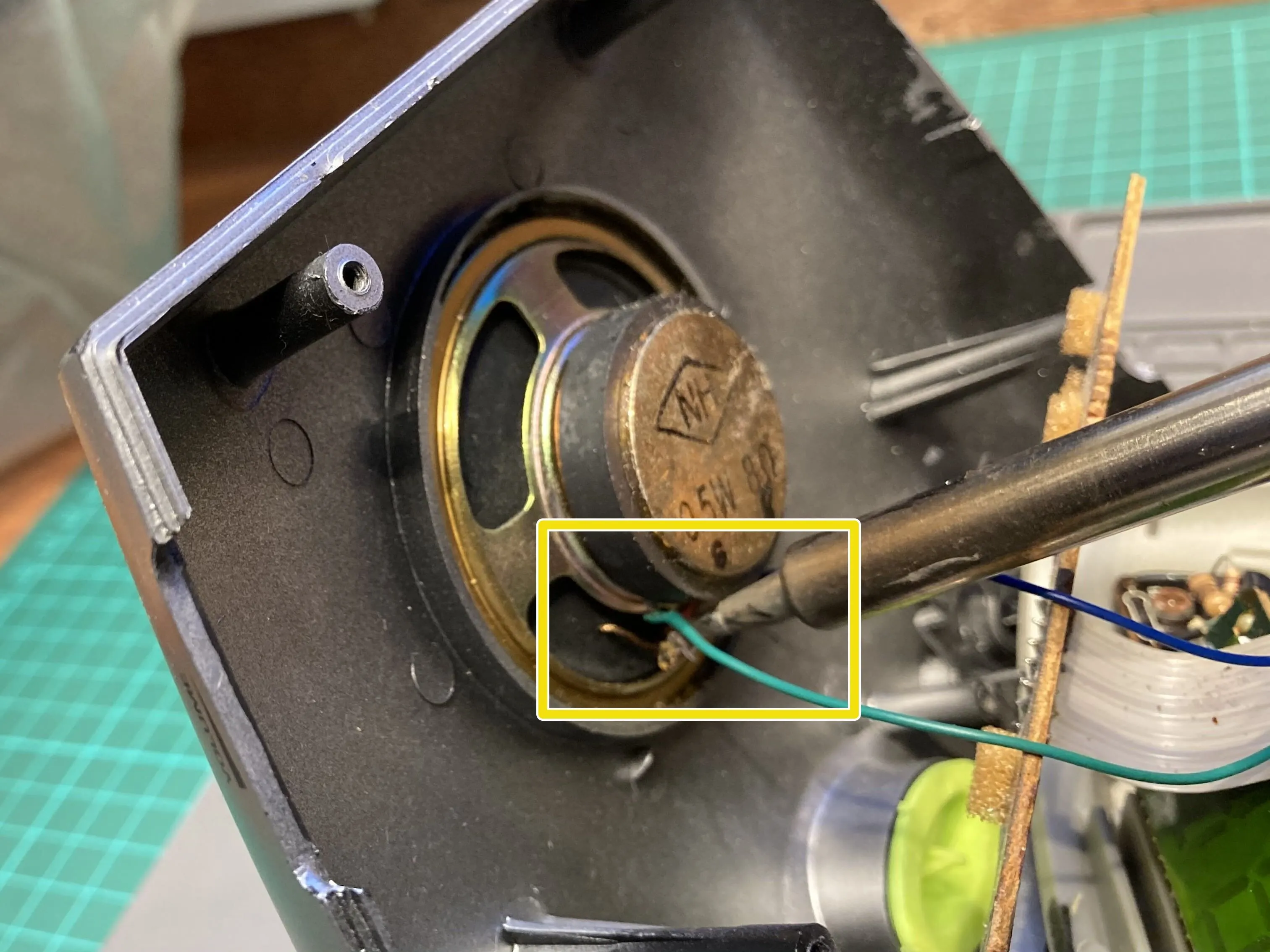

Отпаяйте разъемы динамиков.

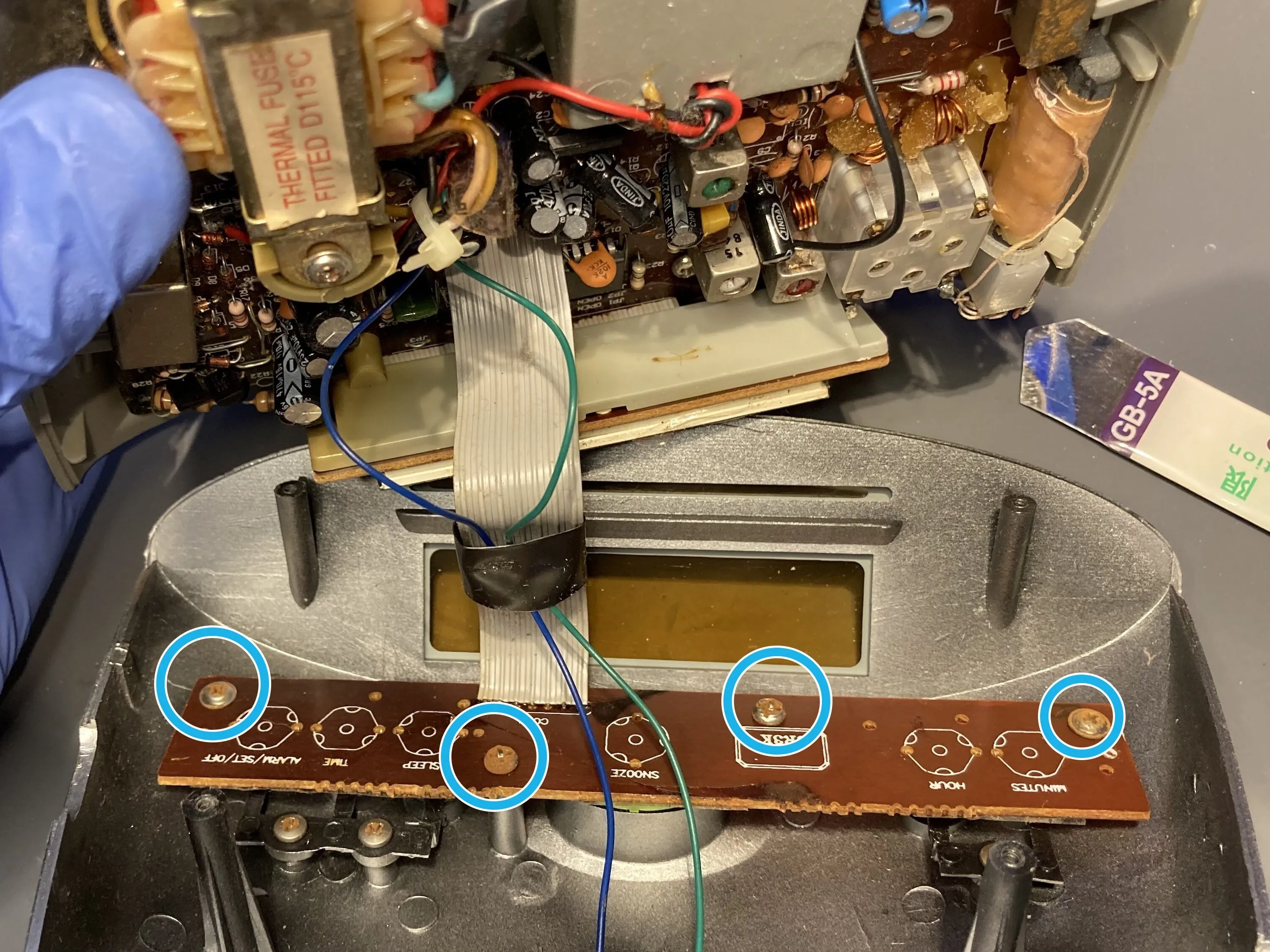

Отвинтите панель кнопок от верхней крышки.

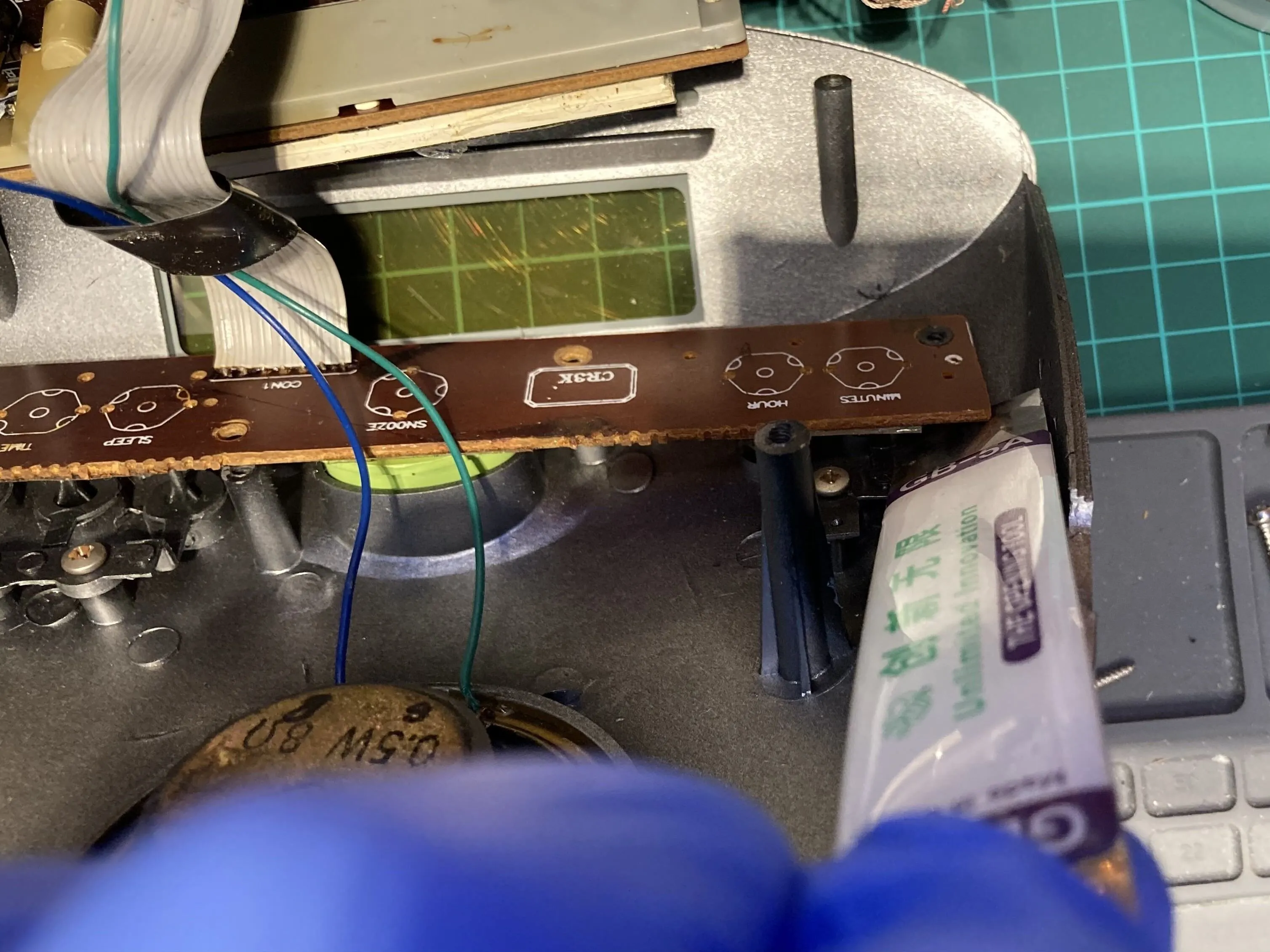

Выньте панель кнопок из крышки.
Шаг 4 Снятие переключателя ALARM
Разборка радиобудильника Hitachi KC30, извлечение выключателя ALARM: шаг 4, изображение 1 из 2 | Источник - ifixit.comРадио-будильник Hitachi KC30 разборка, снятие ALARM переключатель: шаг 4, изображение 2 из 2 | Источник - ifixit.com

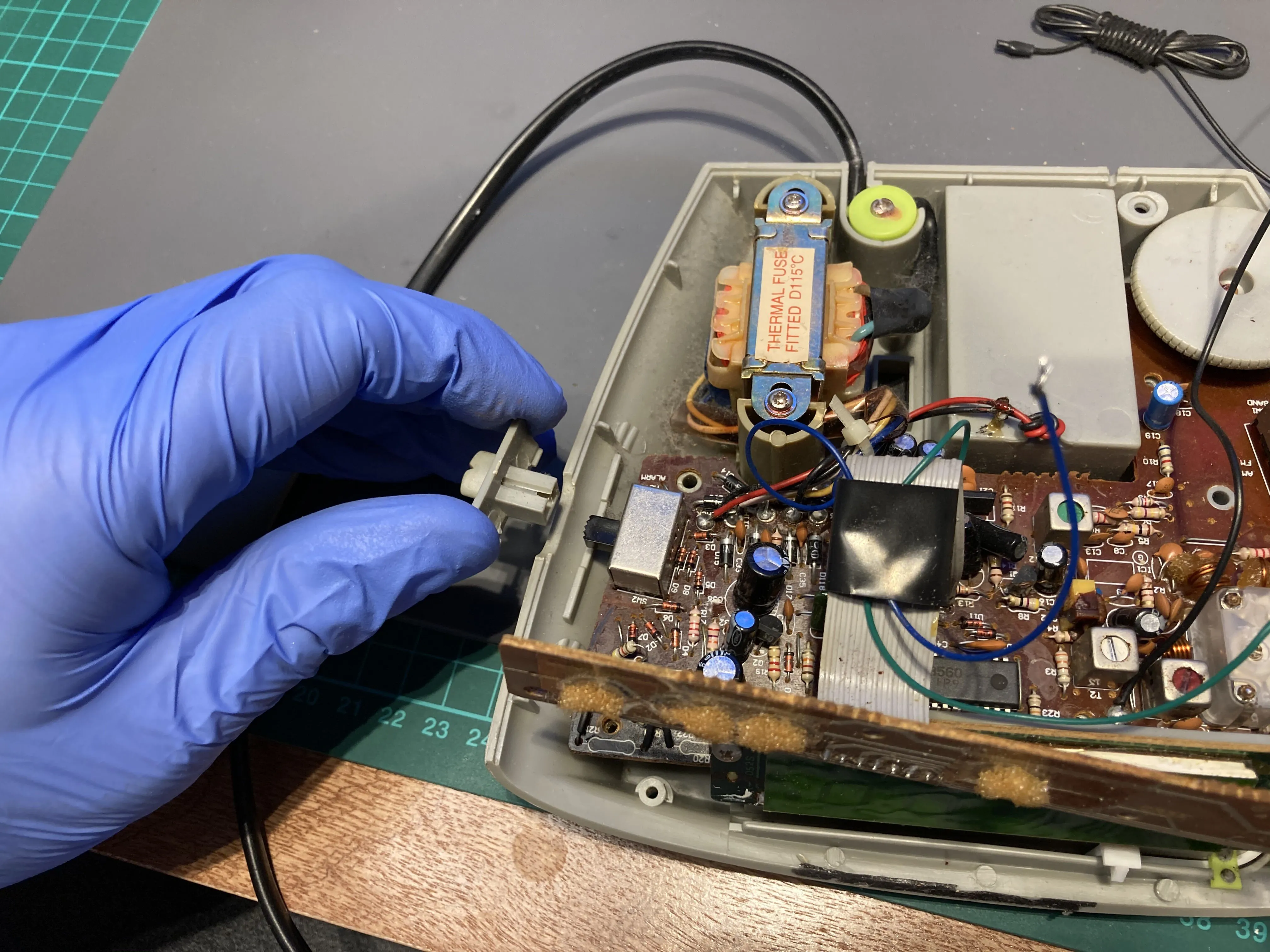

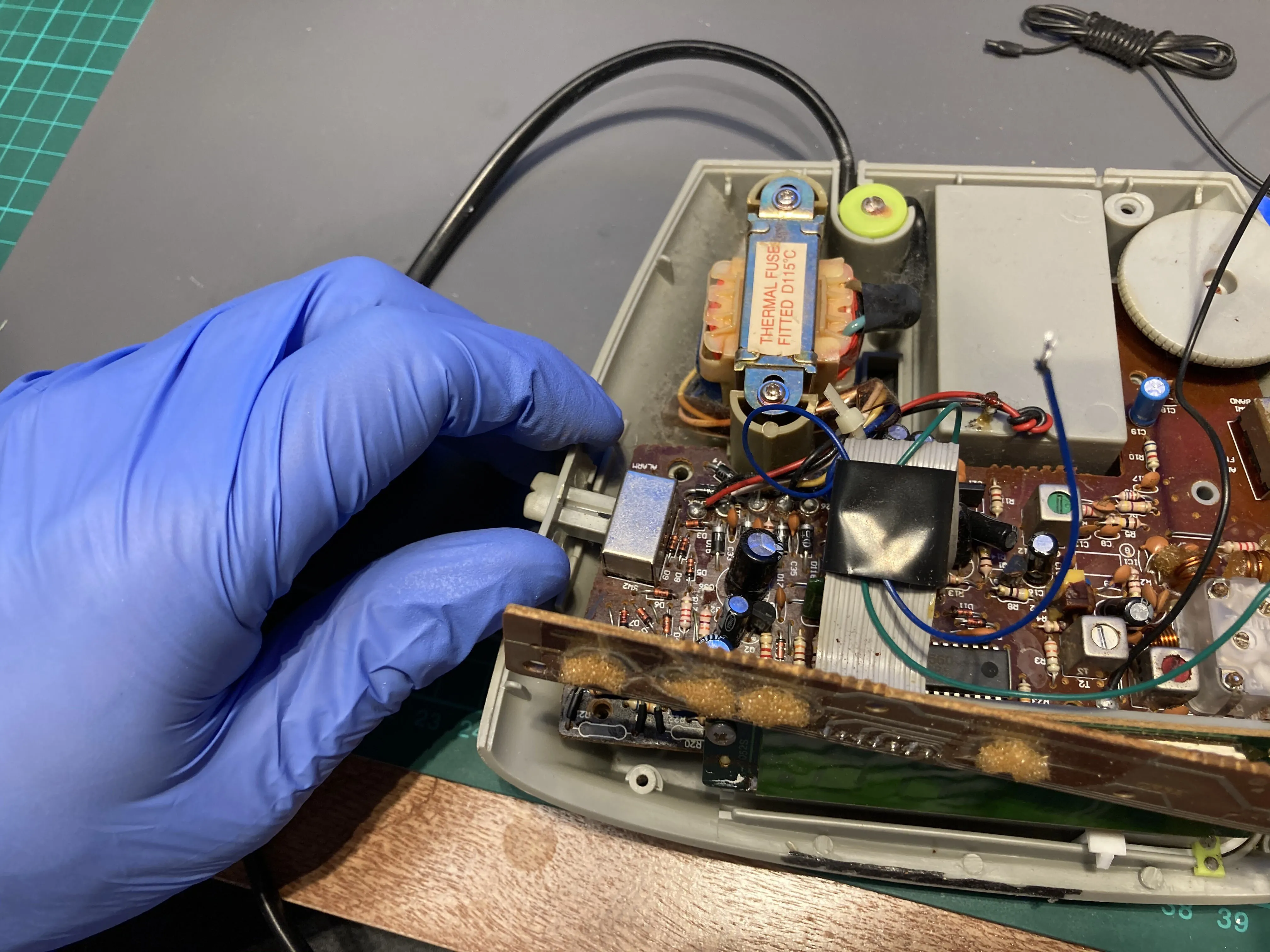

Снимите кнопку включения/выключения будильника
Шаг 5 Снятие переключателя FM/AM
Будильник Hitachi KC30 Разборка, извлечение FM/AM переключателя: шаг 5, изображение 1 из 2 | Источник - ifixit.comБудильник Hitachi KC30 разборка, снятие FM/AM переключатель: шаг 5, изображение 2 из 2 | Источник - ifixit.com

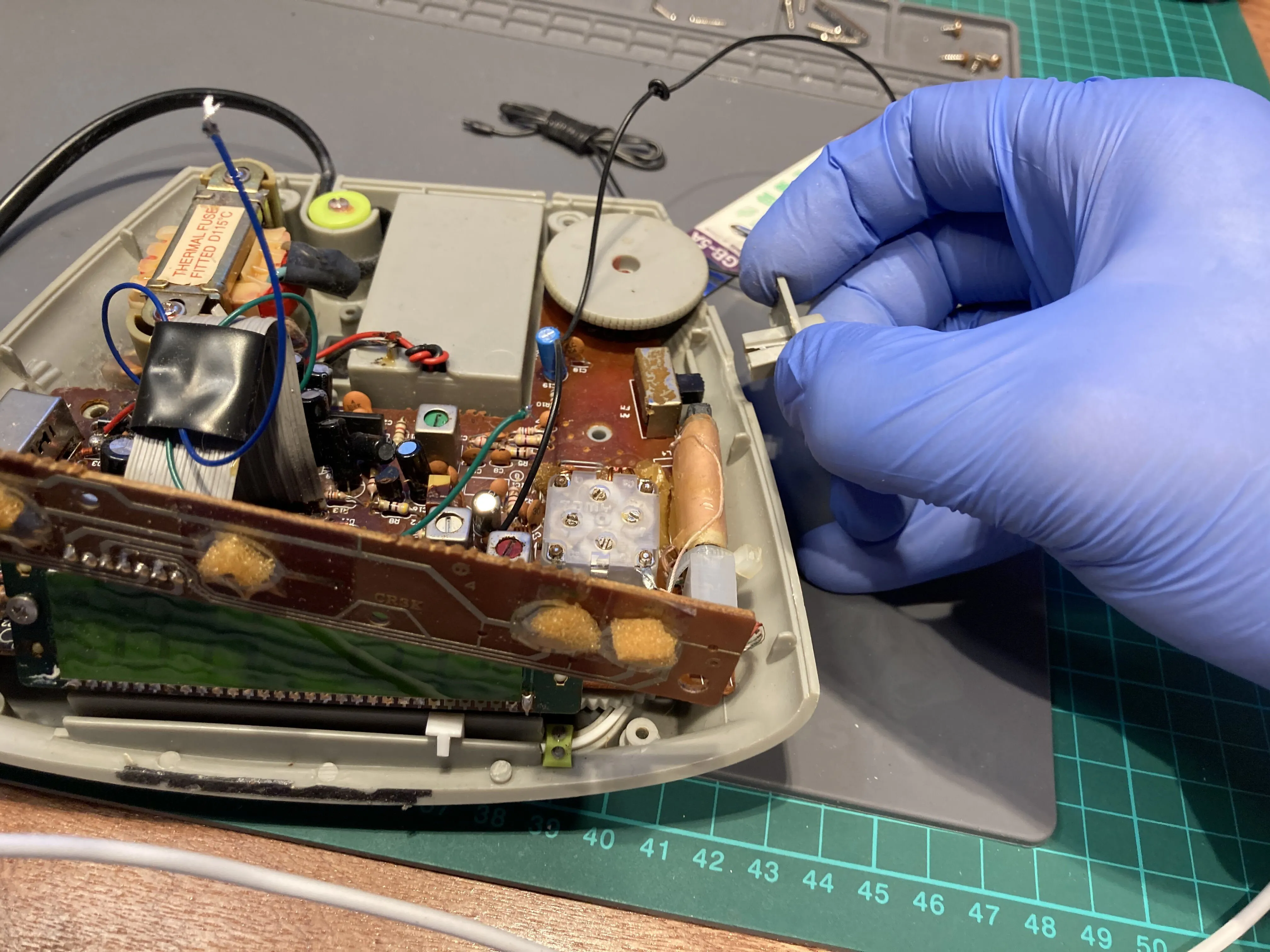

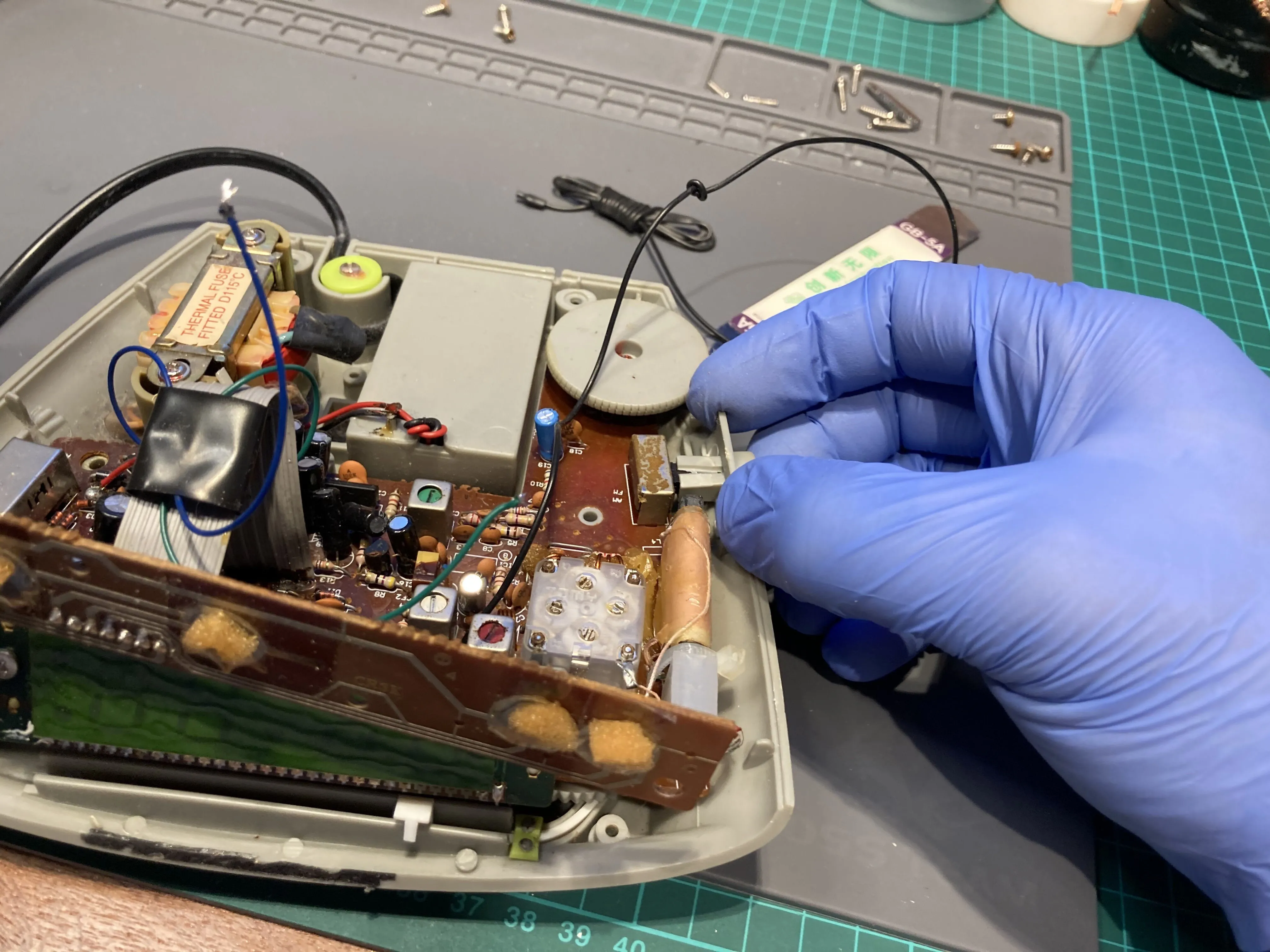

Снимите ручку селектора FM/AM
Шаг 6 Снятие трансформатора
Разборка радиобудильника Hitachi KC30, снятие трансформатора: шаг 6, изображение 1 из 2 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, снятие трансформатора: шаг 6, изображение 2 из 2 | Источник - ifixit.com

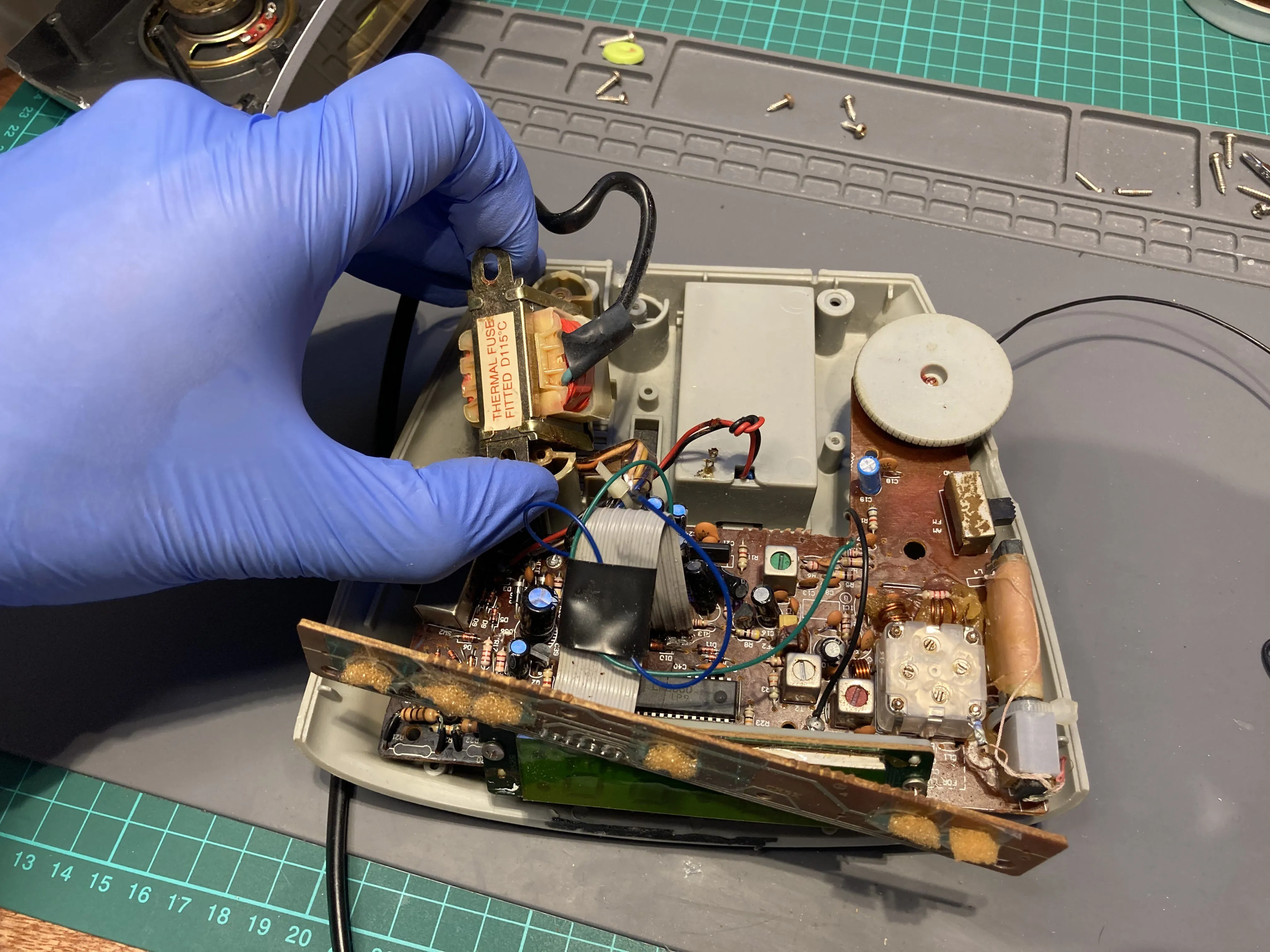

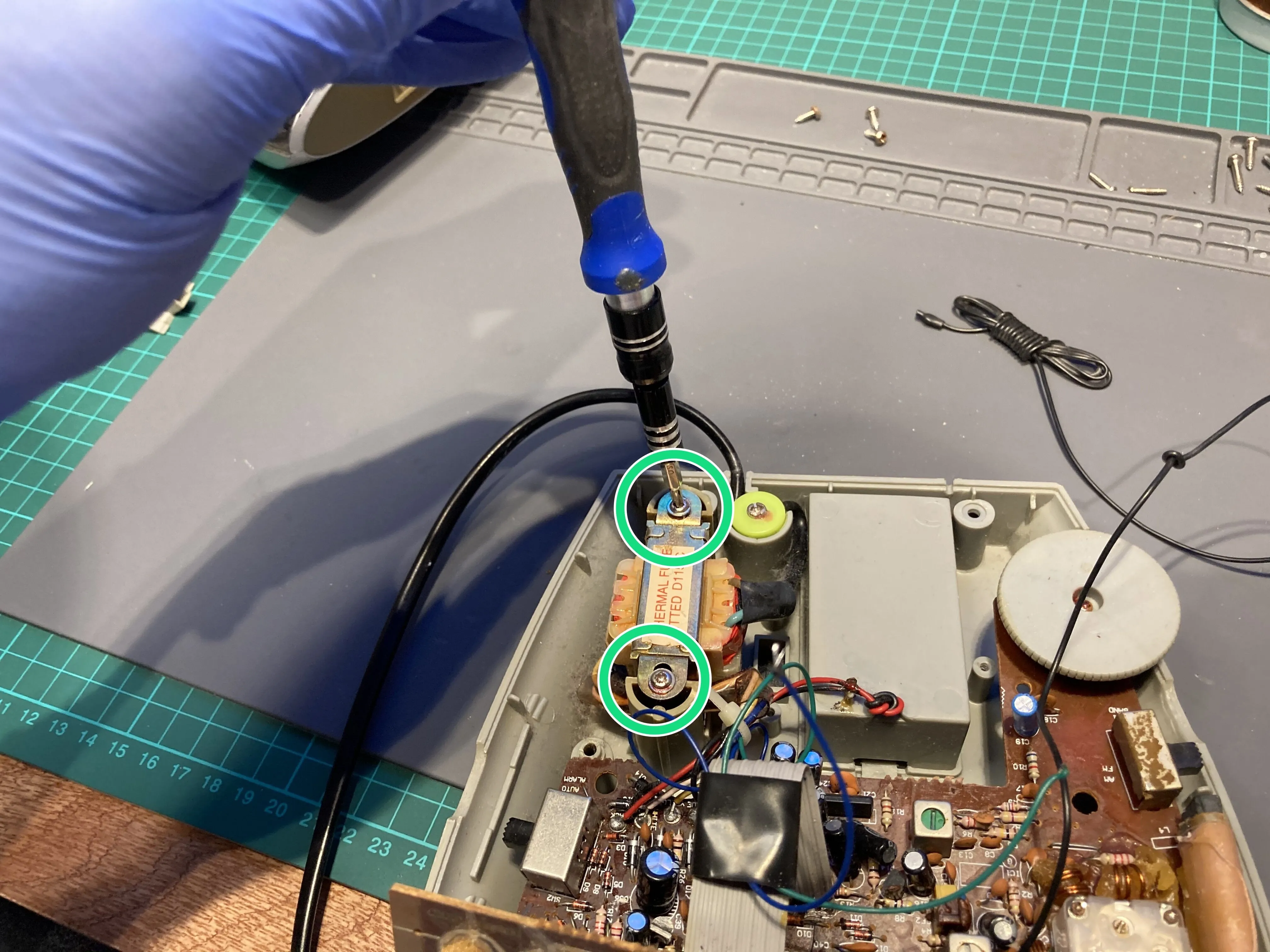

Открутите винты крепления трансформатора
Вытащите его из гнезда
Шаг 7 Извлеките материнскую плату из корпуса
Разборка радиобудильника Hitachi KC30, извлечение материнской платы из корпуса: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, извлечение материнской платы из корпуса: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, извлечение материнской платы из корпуса: шаг 7, изображение 3 из 3 | Источник - ifixit.com

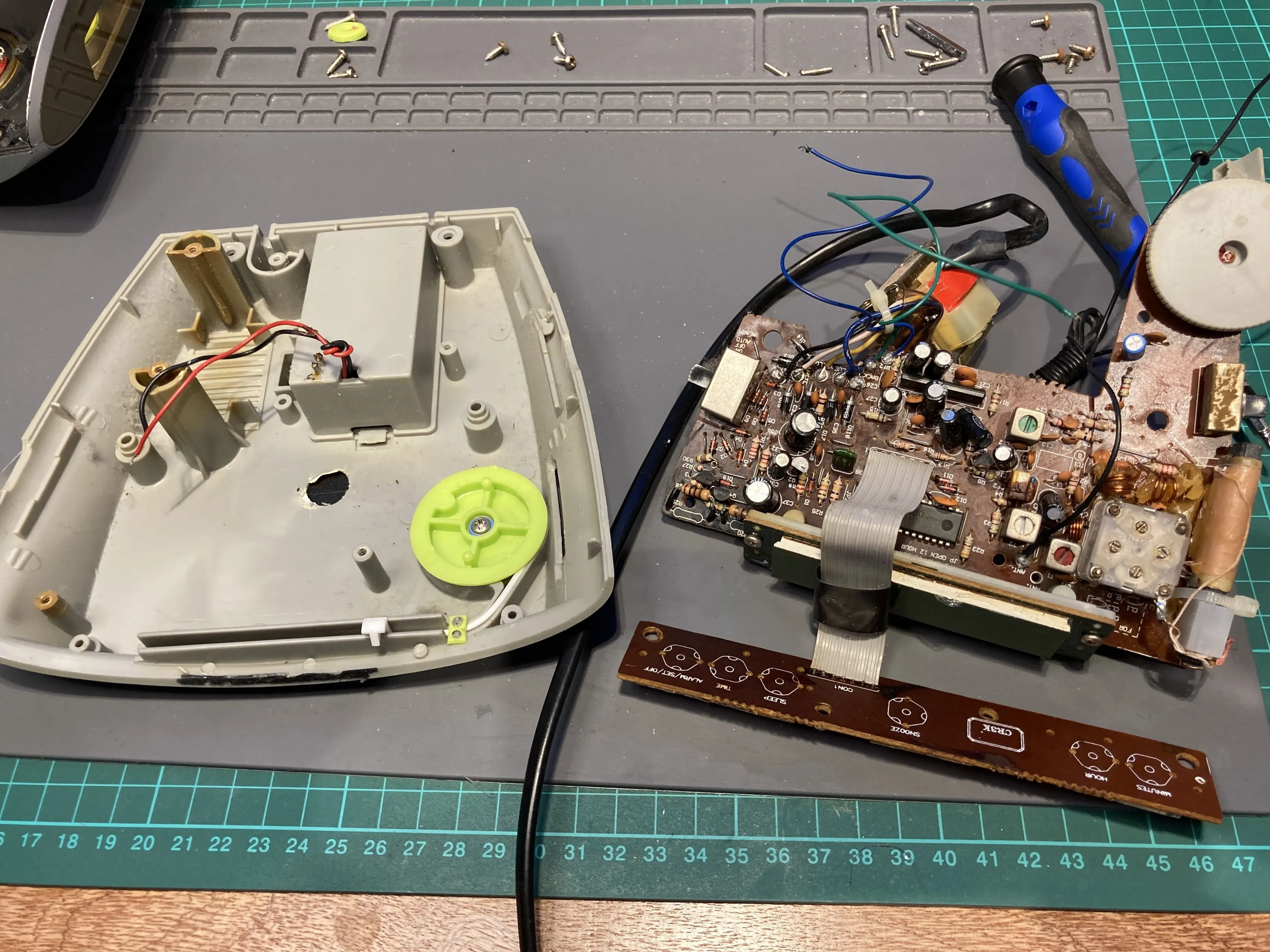

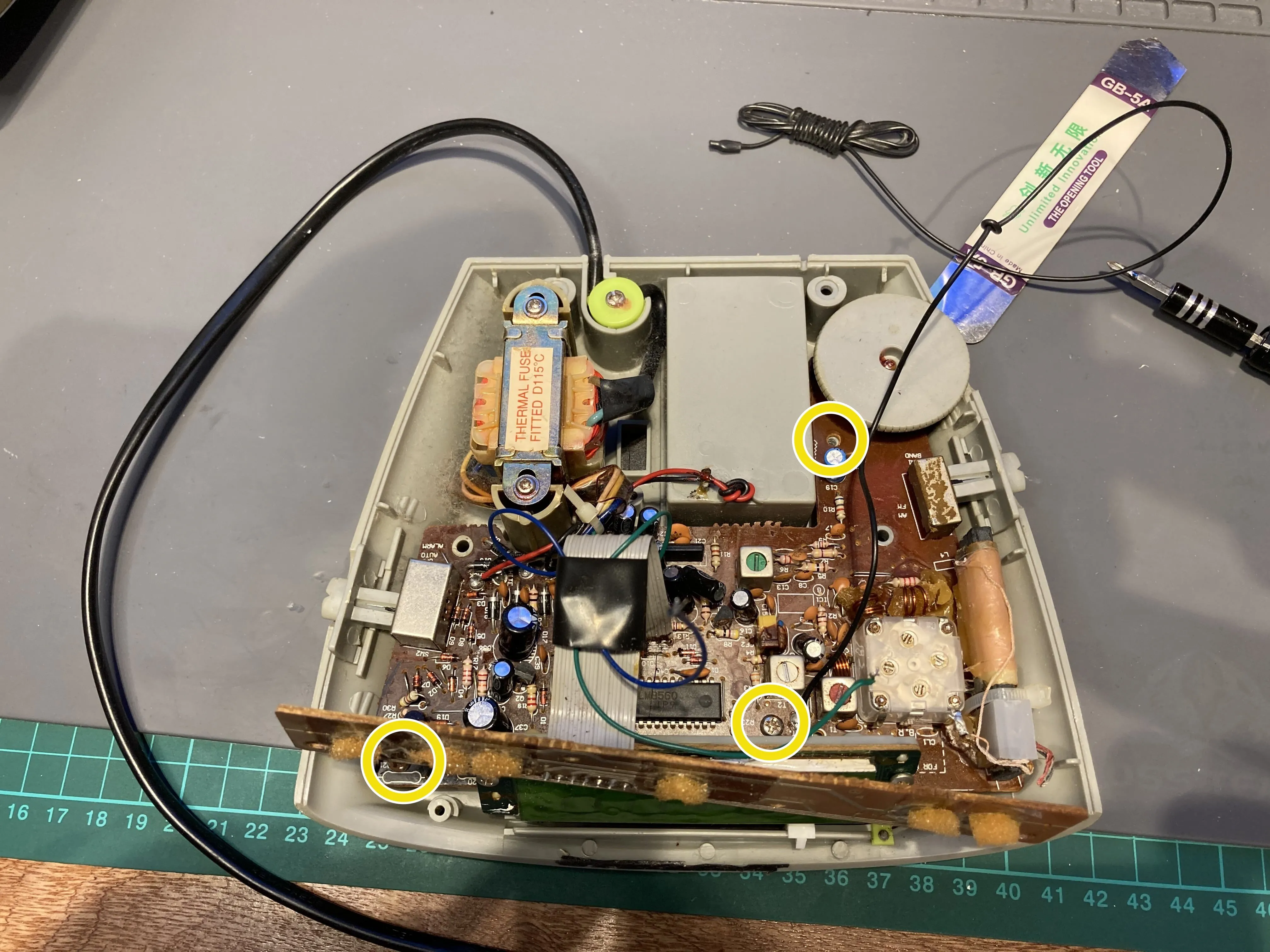

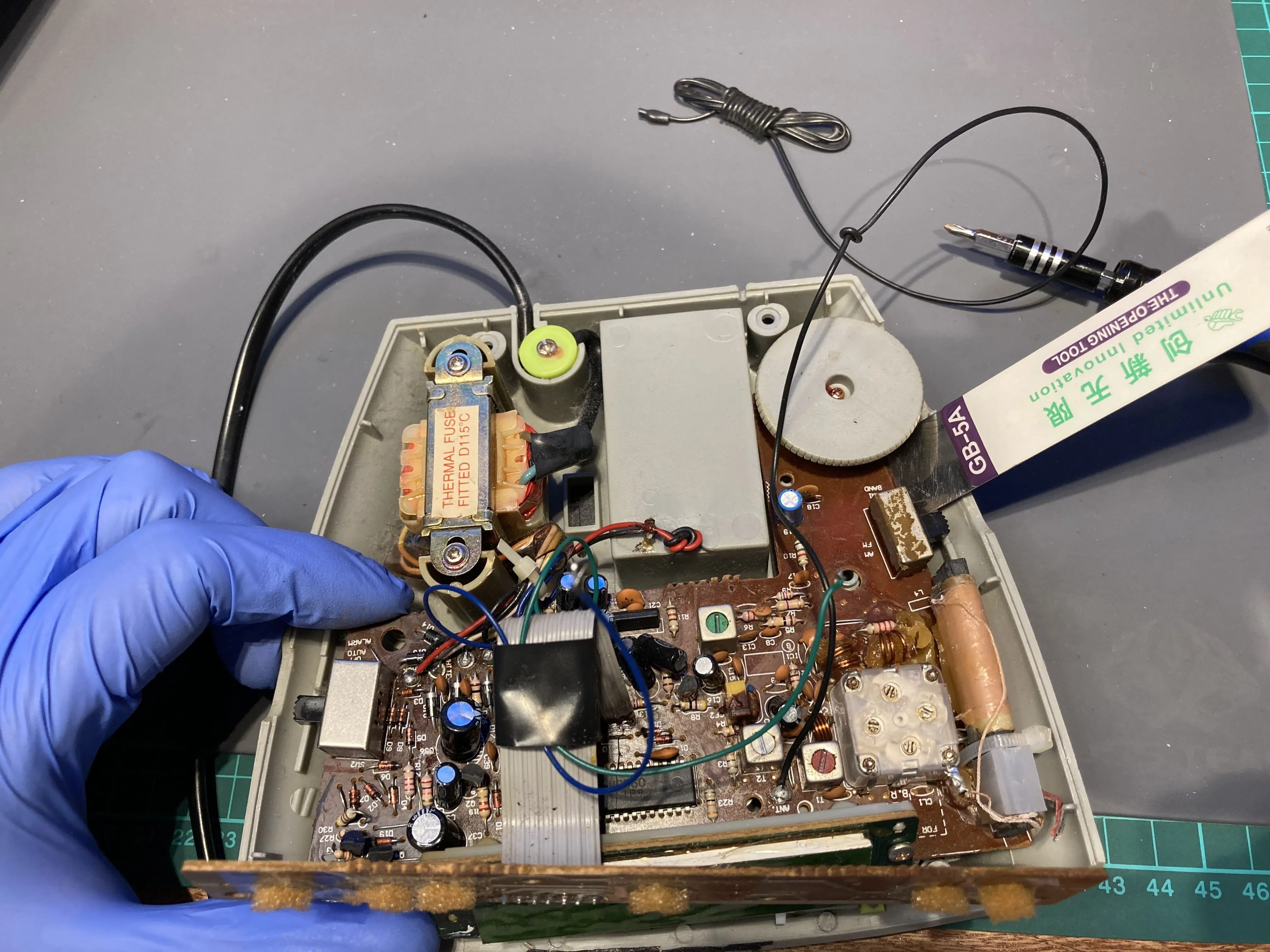

Открутите винты, крепящие материнскую плату к основанию.
Возьмитесь за материнскую плату с одной стороны и подденьте ее с противоположной стороны, чтобы освободить ее от основания.
Шаг 8 Завершите разборку
Разборка радиобудильника Hitachi KC30, полная разборка: шаг 8, изображение 1 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, полная разборка: шаг 8, изображение 2 из 3 | Источник - ifixit.comРазборка радиобудильника Hitachi KC30, полная разборка: шаг 8, изображение 3 из 3 | Источник - ifixit.com

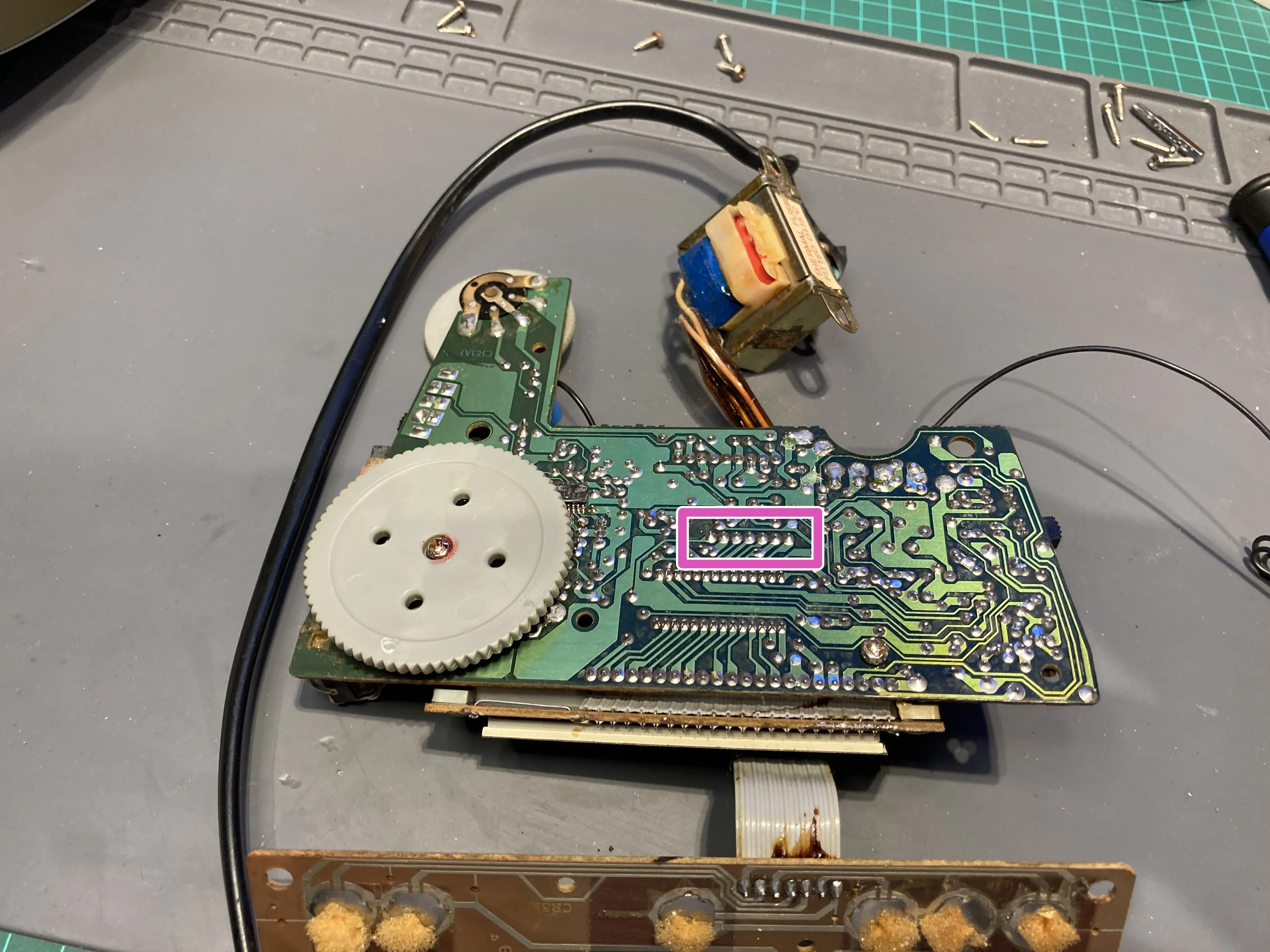

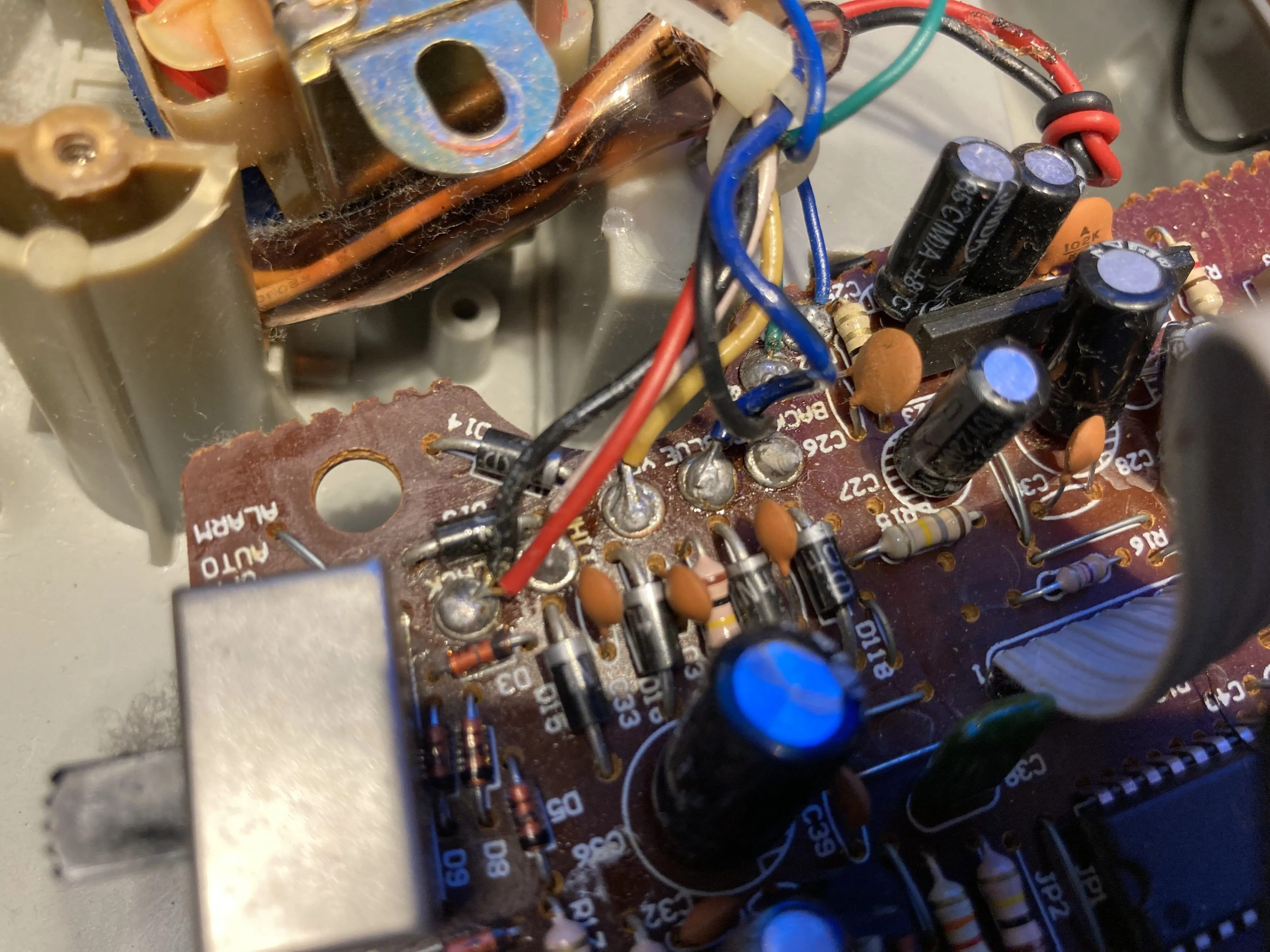

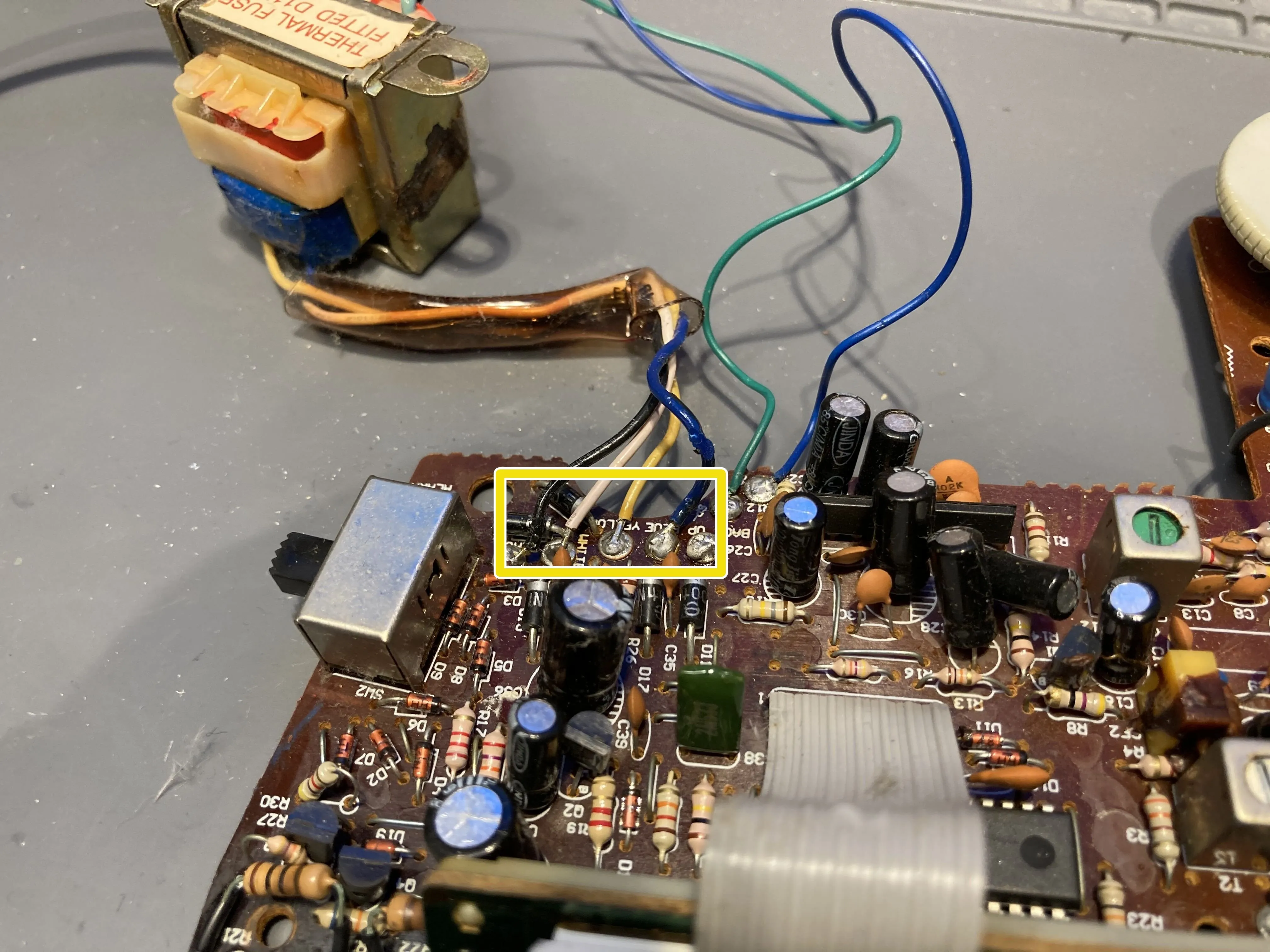

Для полной разборки отпаяйте трансформатор.
...и плату кнопок (управления).
Запомните маркировку и цвета проводов
