Идентификатор микросхемы HomePod 2
Введение
Перед вами краткое описание идентификации микросхем для Apple HomePod 2023. Для получения дополнительной информации ознакомьтесь с нашим описанием HomePod 2023.

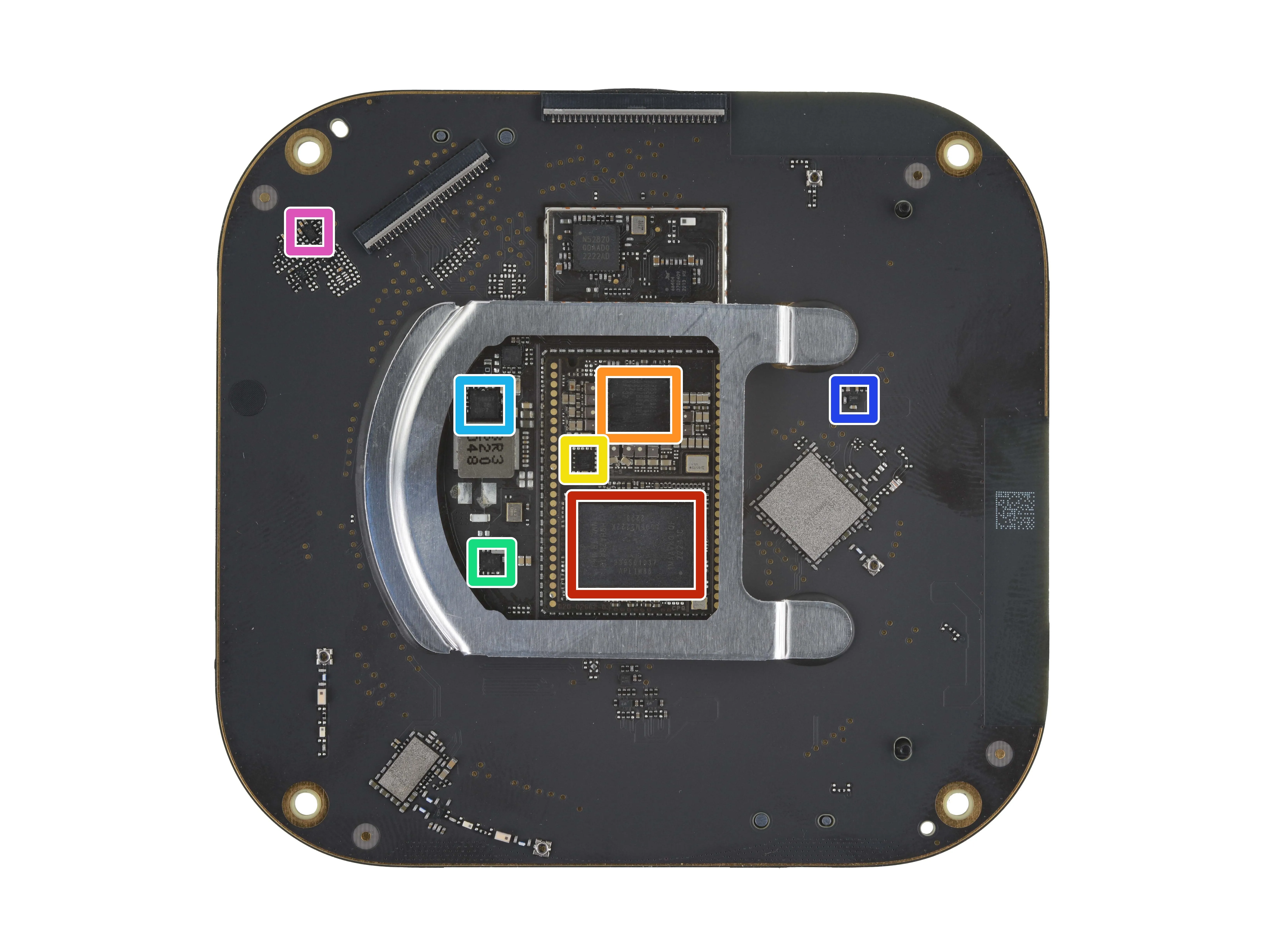

Шаг 1 Сторона главной платы 1

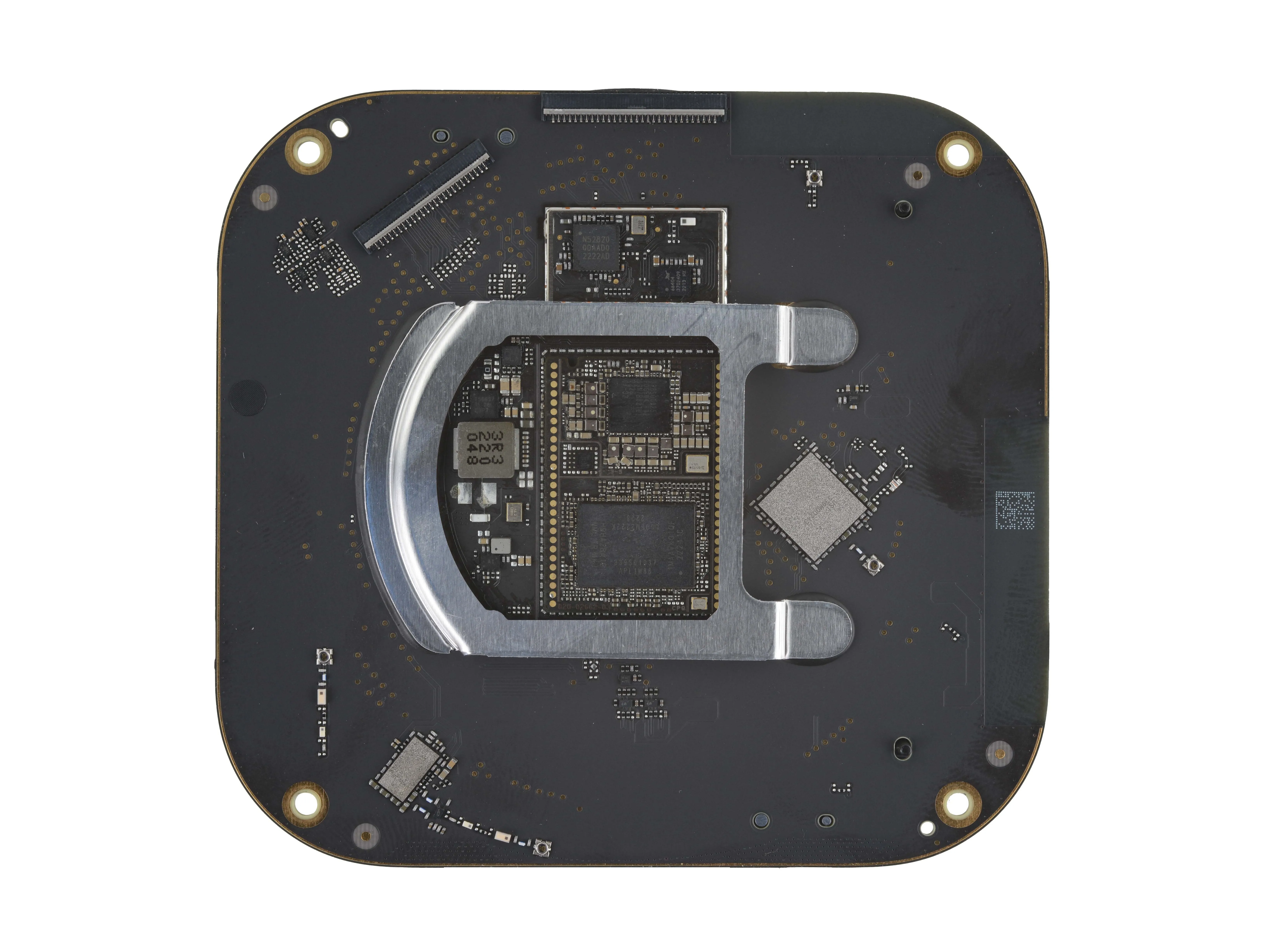

Apple APL1W86 / 339S01037 S7 64-битный двухъядерный процессор приложений, расположенный под SK hynix H9HA28A12MNLTR-4KJ вероятно 1,5 ГБ LPDDR4 SDRAM & 32 ГБ NAND Flash Memory
Управление питанием Apple 338S00325
Вероятно, последовательная память EEPROM от STMicroelectronics
Texas Instruments TPS62821 Синхронный понижающий DC-DC преобразователь на 1 А
Texas Instruments TPS56637 6 А синхронный преобразователь
onsemi NCP160AMX330TBG LDO-регулятор 250 мА / 3,3 В
Nexperia 74AVC1T45 преобразователь уровня напряжения/трансивер
Шаг 2

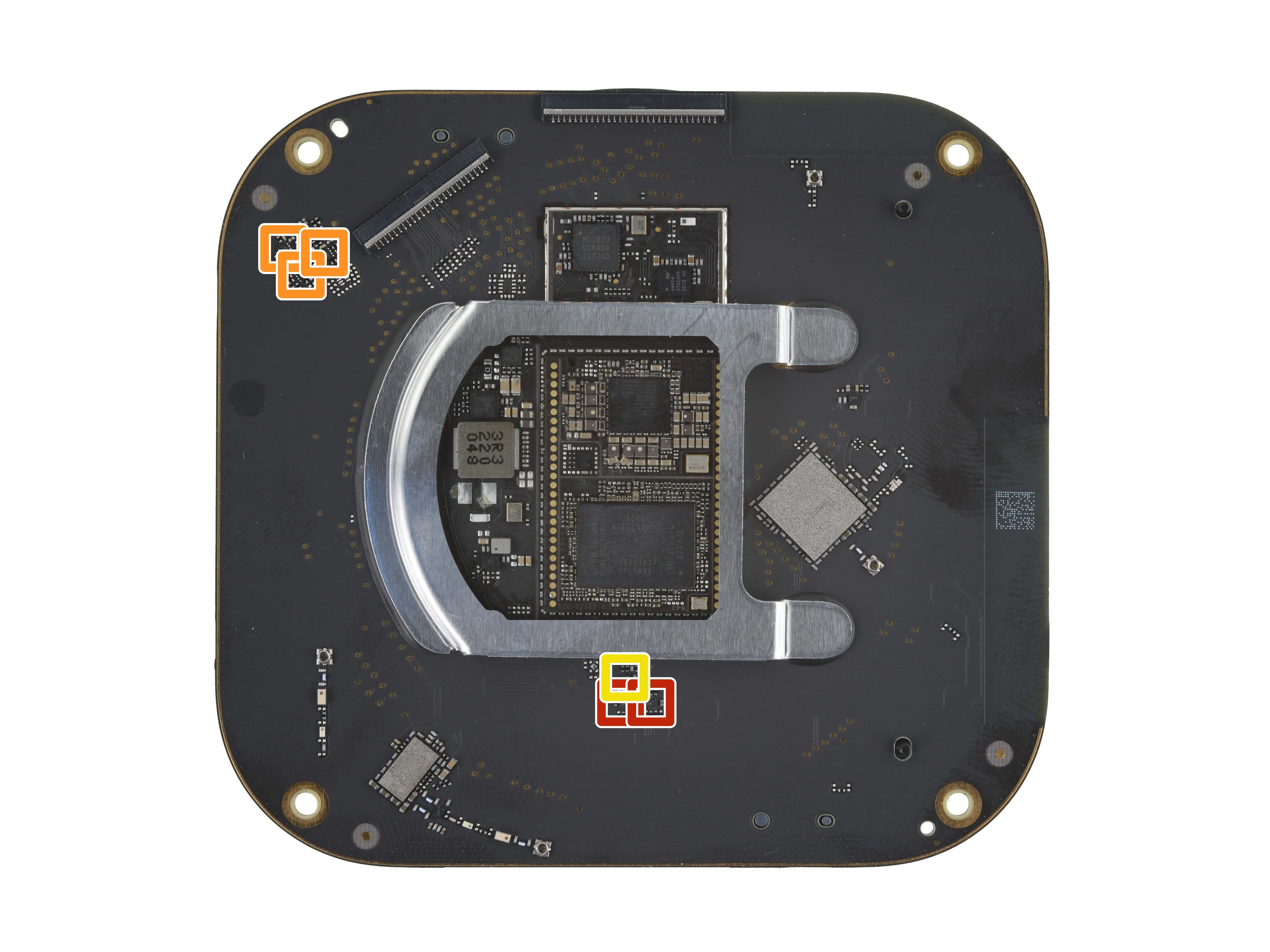

Texas Instruments SN74AXC2T45 2-битный транслирующий приемопередатчик
Nexperia 74LVC2G125 двойной шинный буфер/линейный драйвер
Nexperia 74LVC1G08 один 2-входовой И-гейт
Шаг 3 Сторона 1 главной платы - подключение

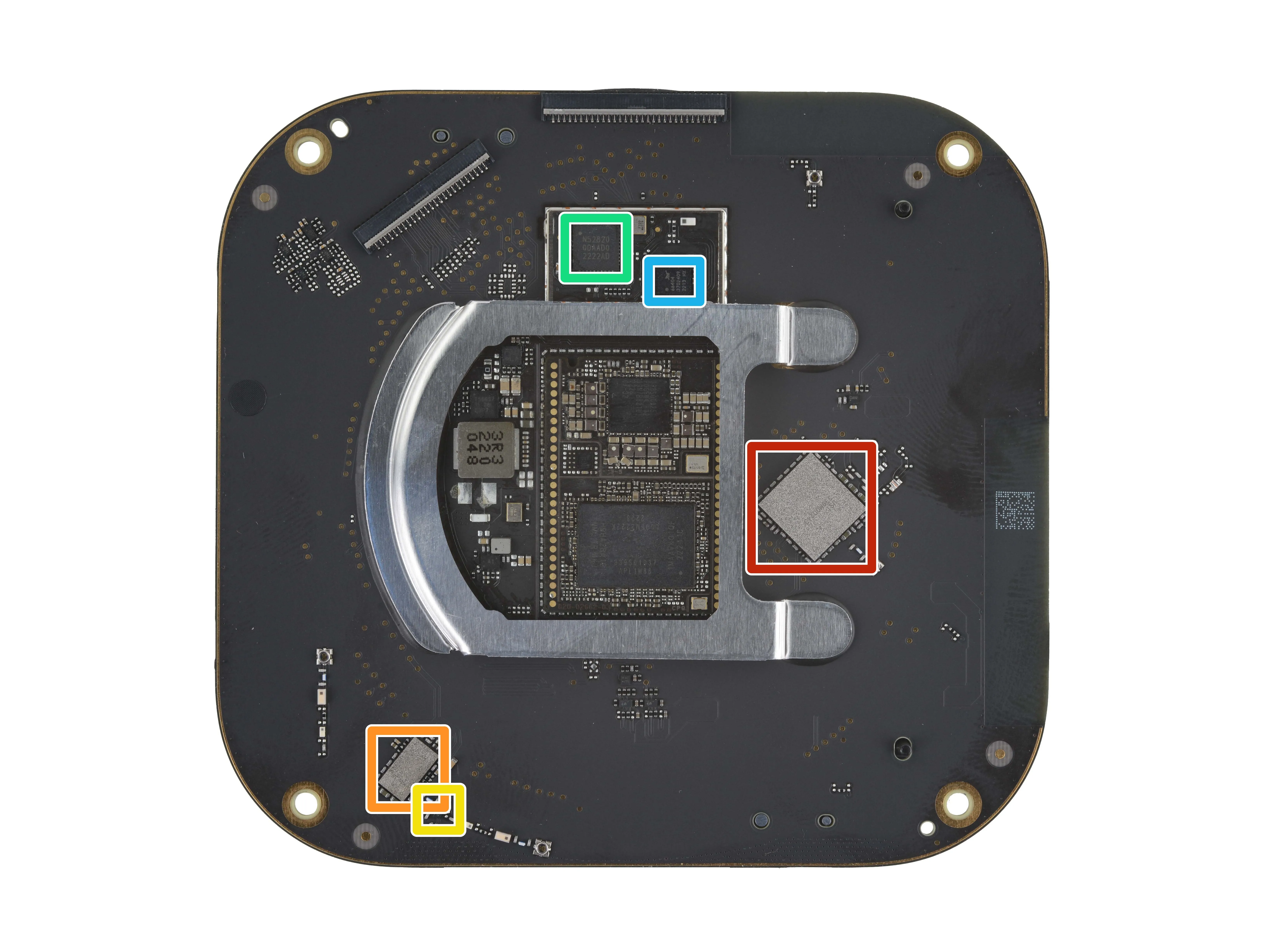

Модуль WiFi / Bluetooth USI 339M00243
Модуль USI UWB
Возможно, Qorvo QPC8019Q Радиочастотный переключатель SPDT
Nordic Semiconductor nRF52820 Bluetooth 5.3 SoC
Skyworks SKY66404-11 Внешний модуль на 2,4 ГГц

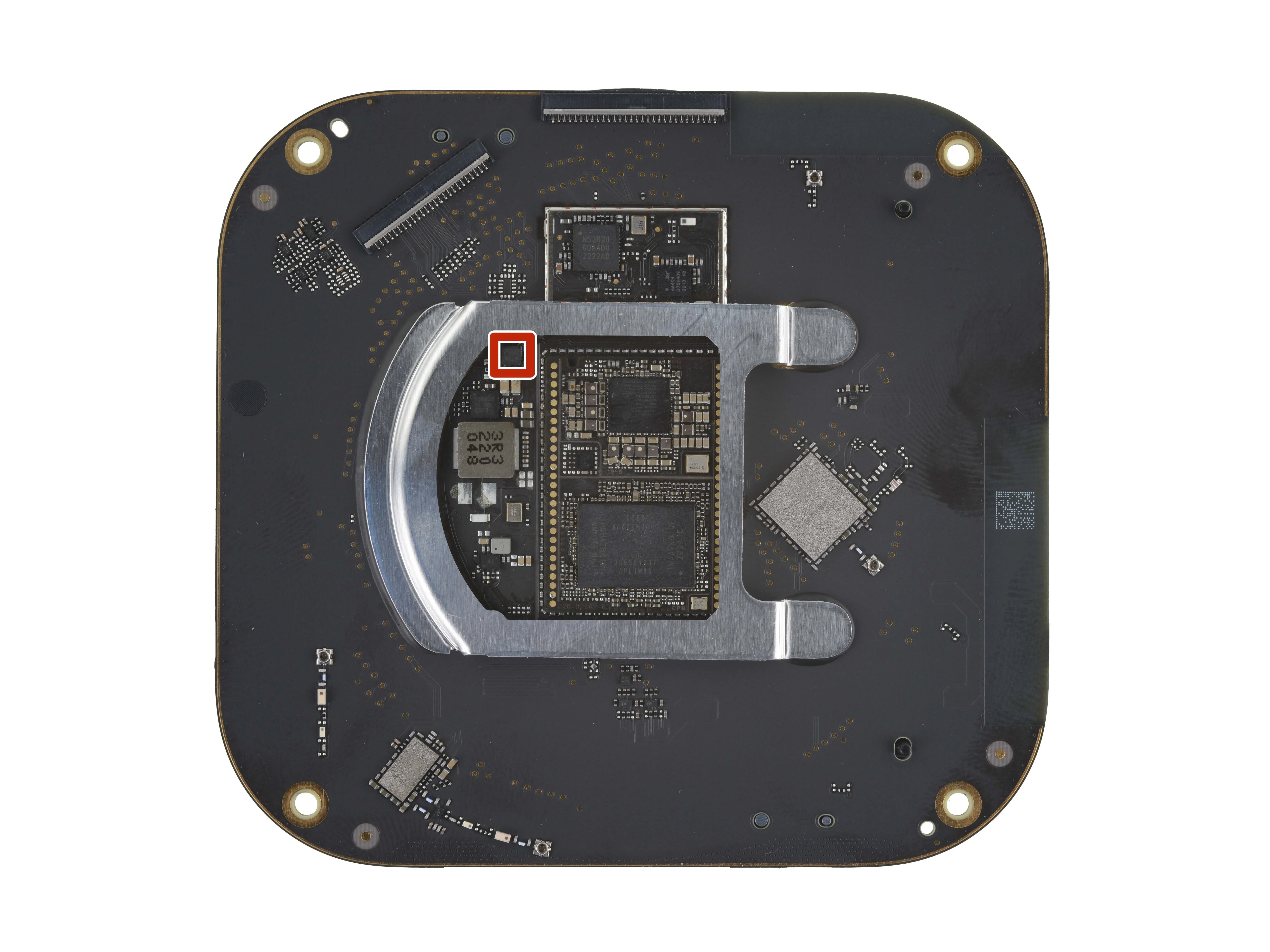

Шаг 4 Сторона основной платы 1 - датчики
3-осевой акселерометр Bosch Sensortec BMA282

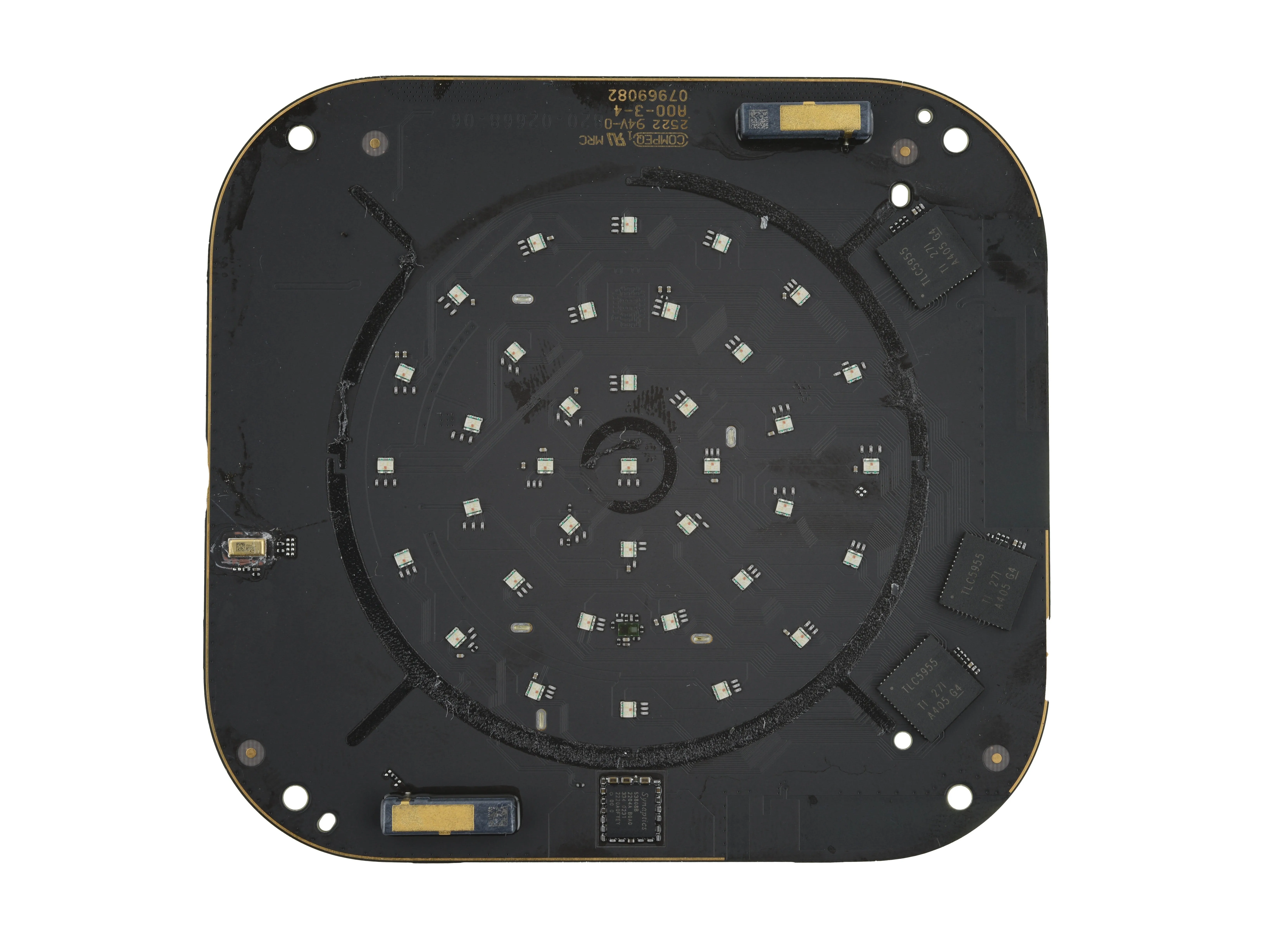

Шаг 5 Основная плата со стороны 2

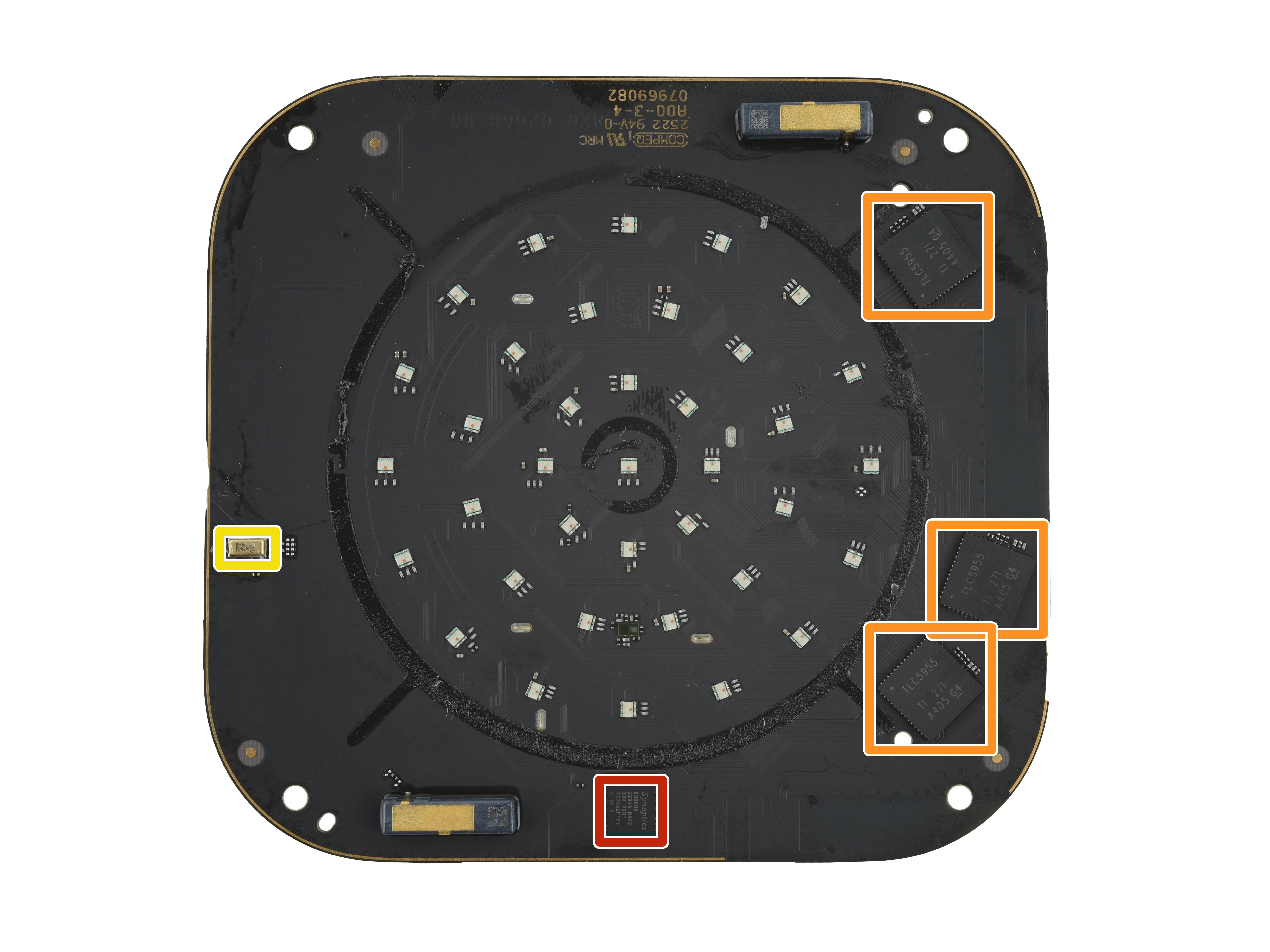

Сенсорный контроллер Synaptics S3808B
Texas Instruments TLC5955 48-ч. светодиодный драйвер
Микрофон Knowles MEMS

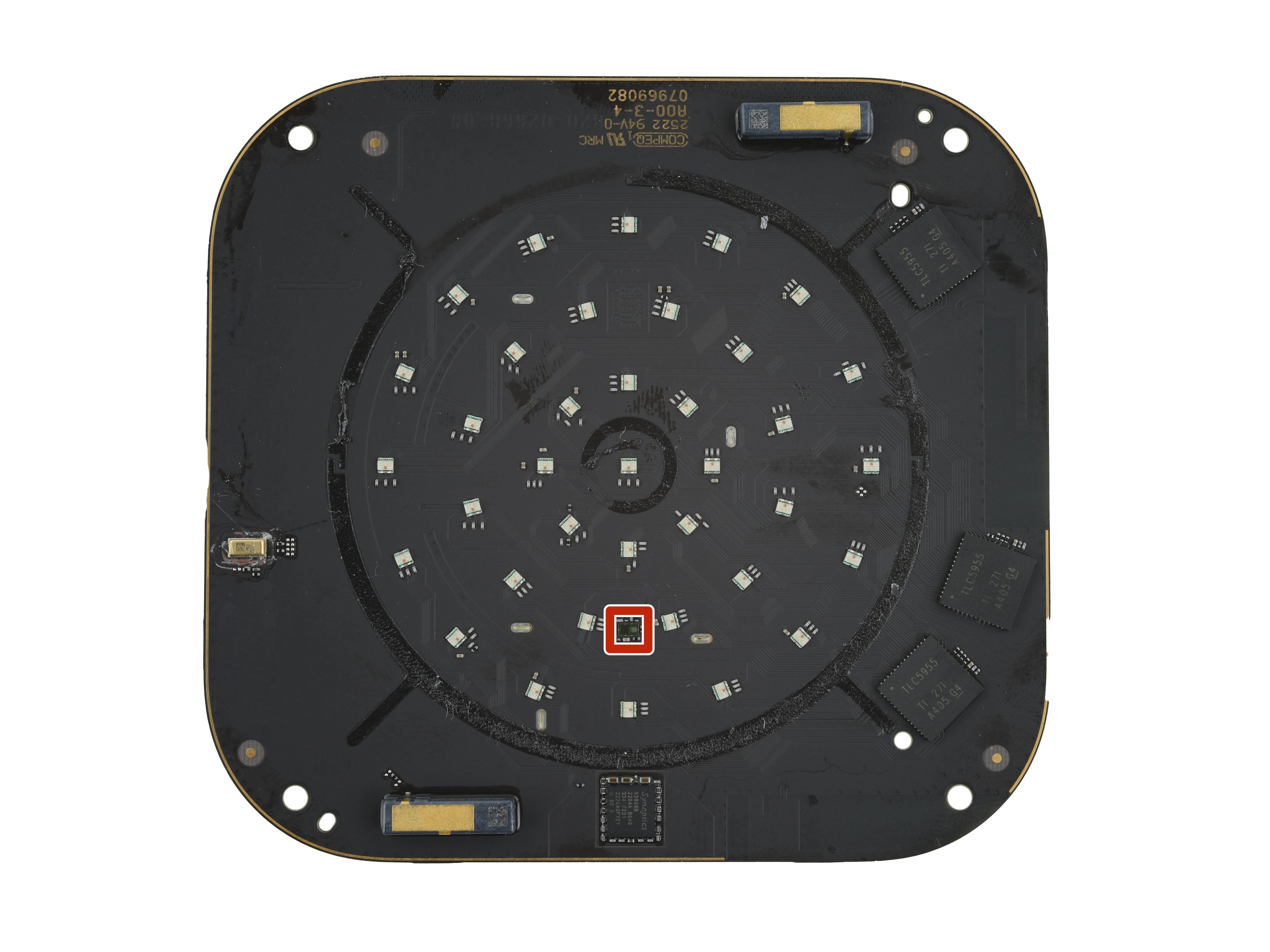

Шаг 6. Сторона 2 главной платы - датчики
Датчик освещенности

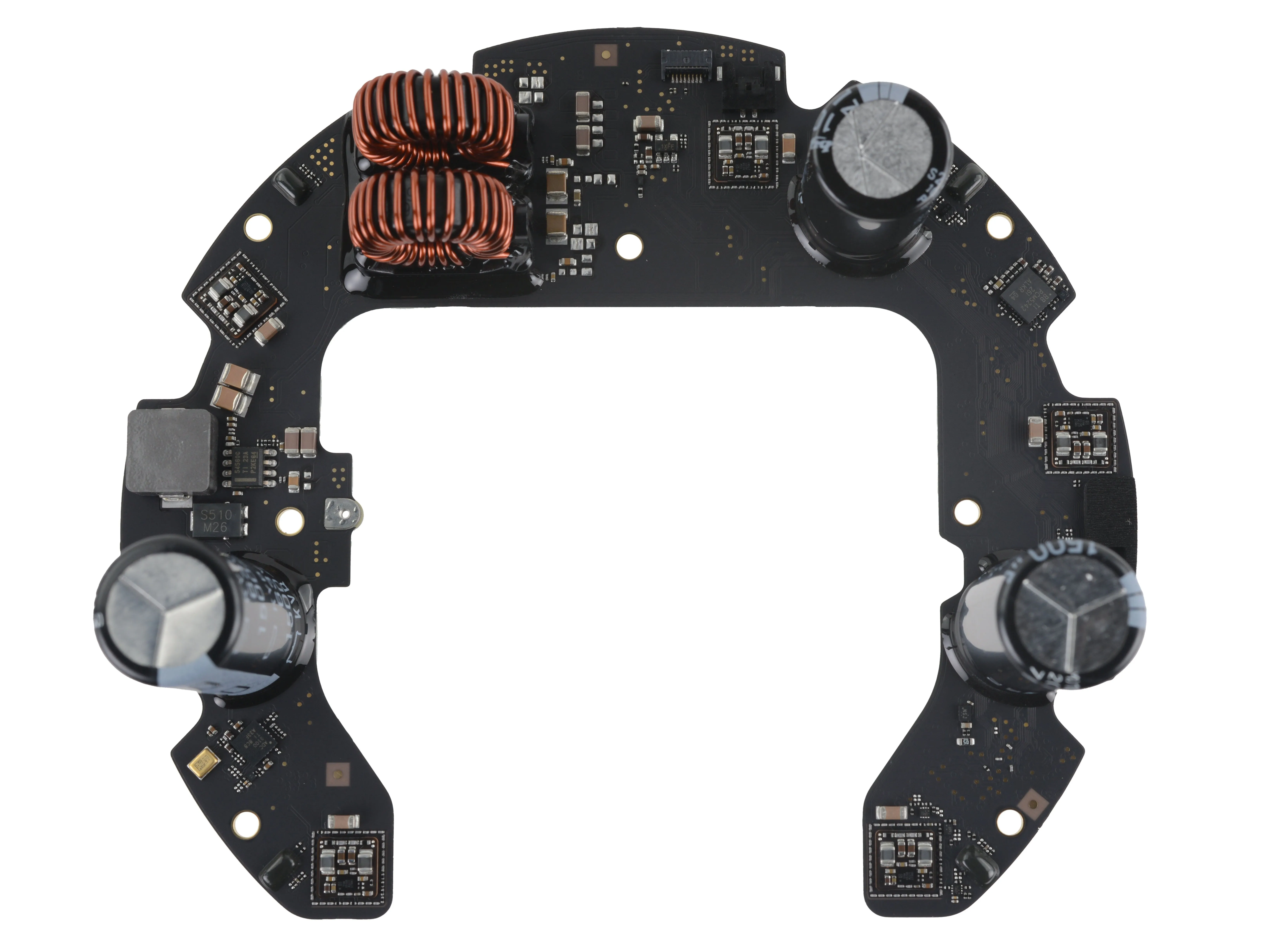

Шаг 7 Звуковая плата со стороны 1

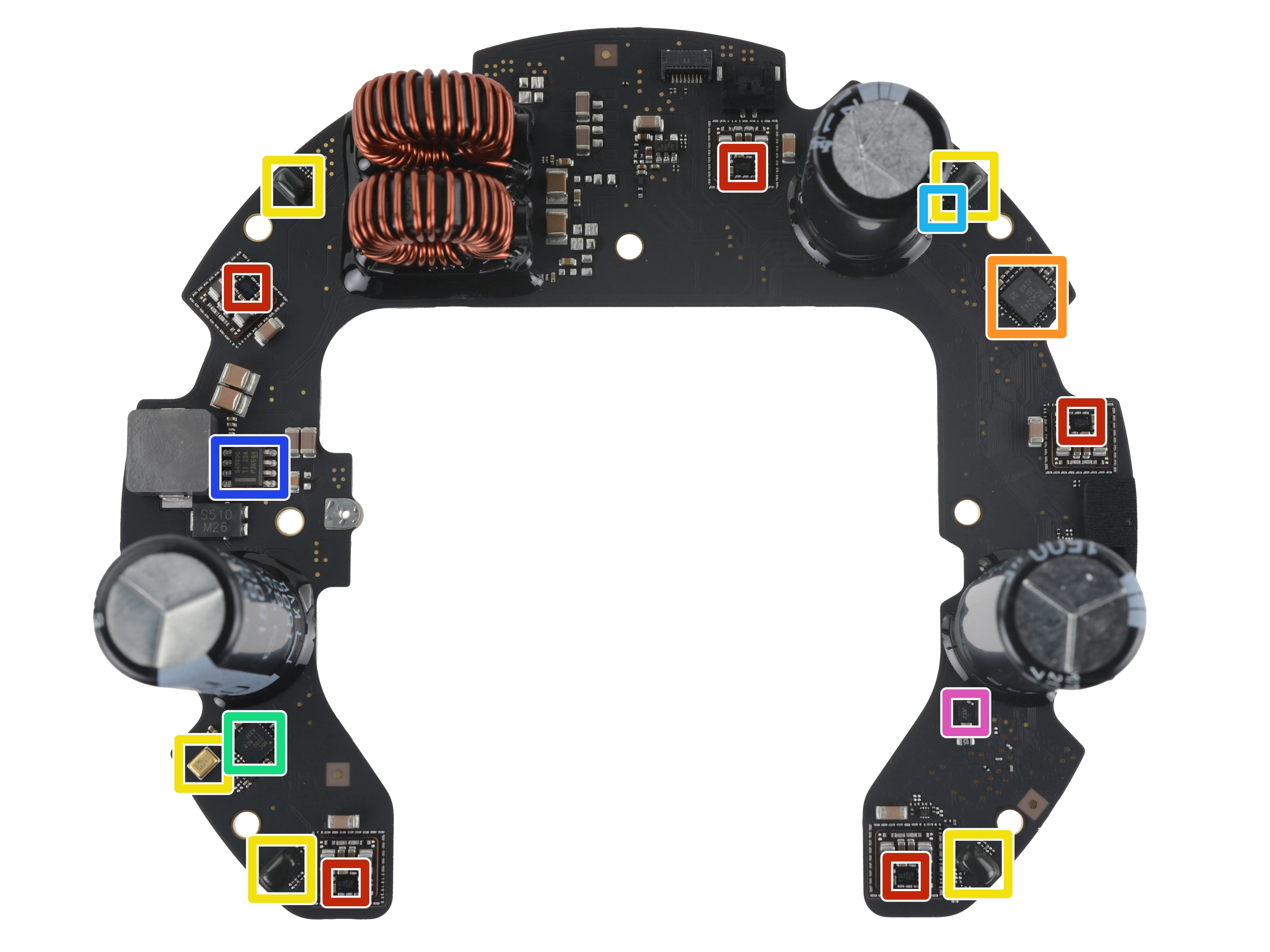

Аудиоусилитель Analog Devices SSM3515B
Texas Instruments PCM5242 стереофонический цифро-аналоговый преобразователь
Микрофоны MEMS
Texas Instruments TLV320ADC3100 стереофонический АЦП
Аналоговые устройства ADAU7002 Стереофонический преобразователь PDM в I2S или TDM
Texas Instruments TPS54560B Понижающий DC-DC преобразователь на 5 А
Texas Instruments INA210A Усилитель тока

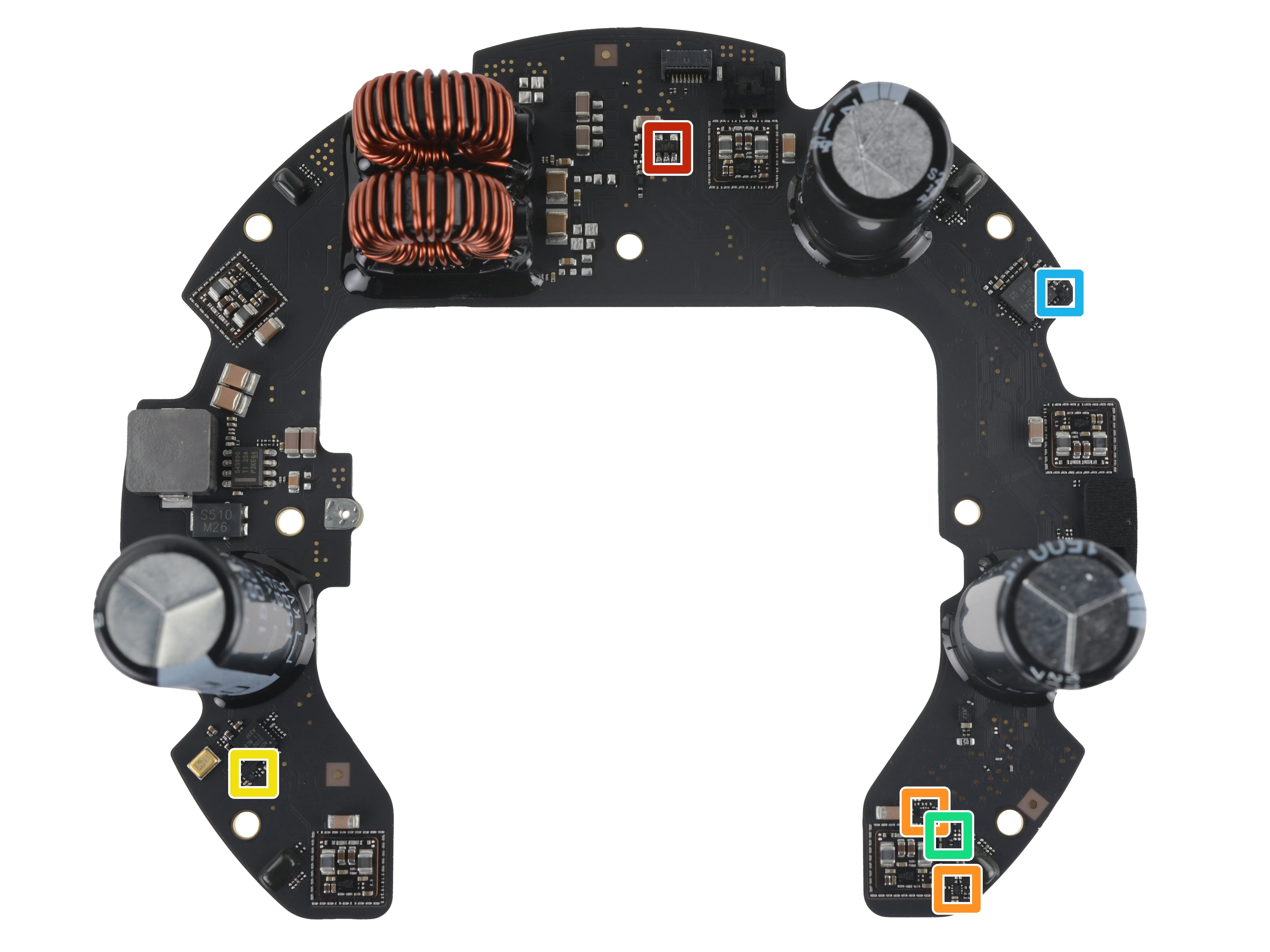

Шаг 8
Texas Instruments TPS7A2401 Регулятор LDO на 200 мА / прибл.
Nexperia 74LVC2G125 двойной буфер/линейный драйвер шины
Texas Instruments SN74LVC1G17 одиночный триггерный буфер Шмитта
Texas Instruments 74AUP1G126 одинарный буфер
Texas Instruments SN74LVC1G04 одиночный инвертор

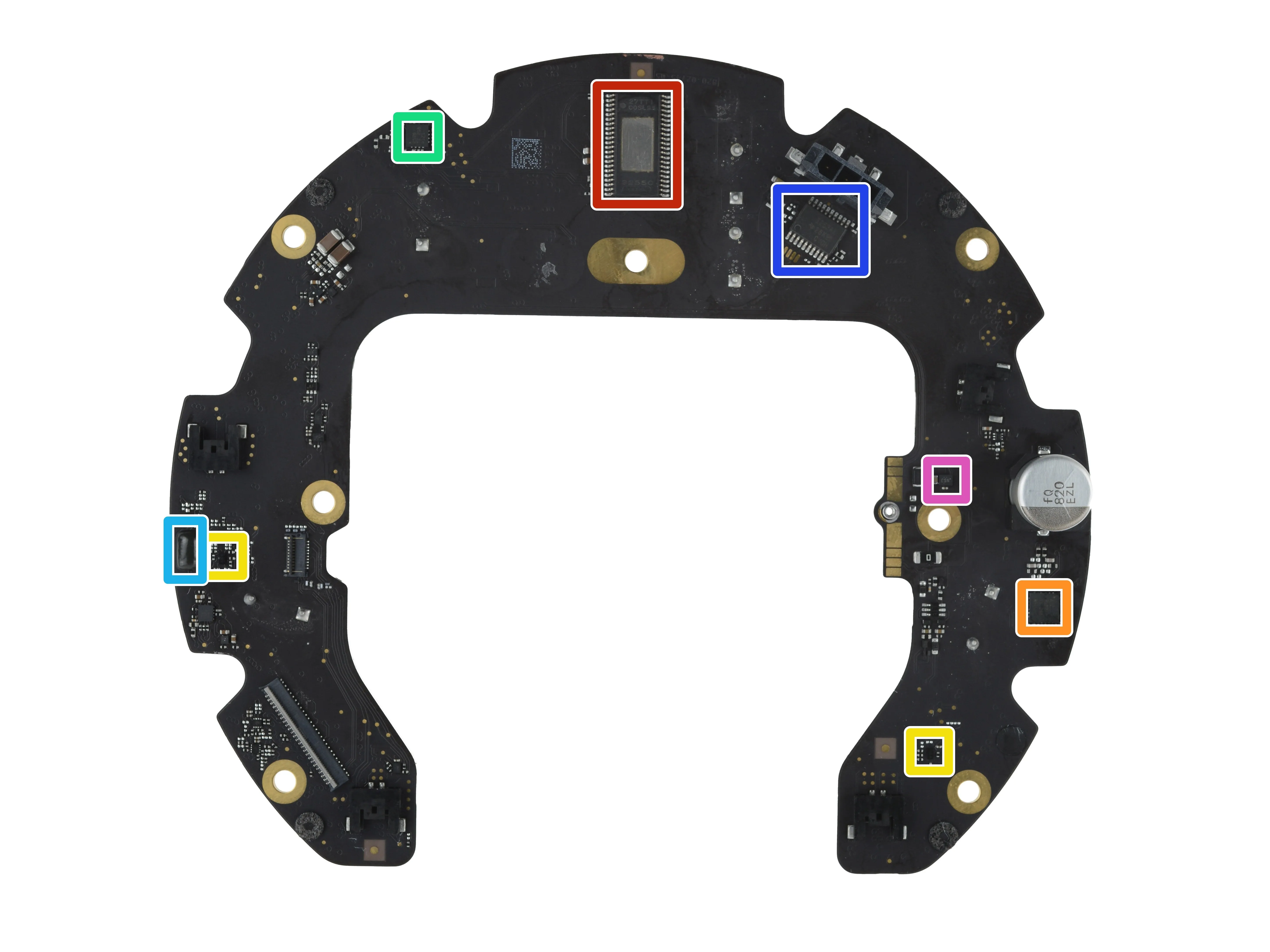

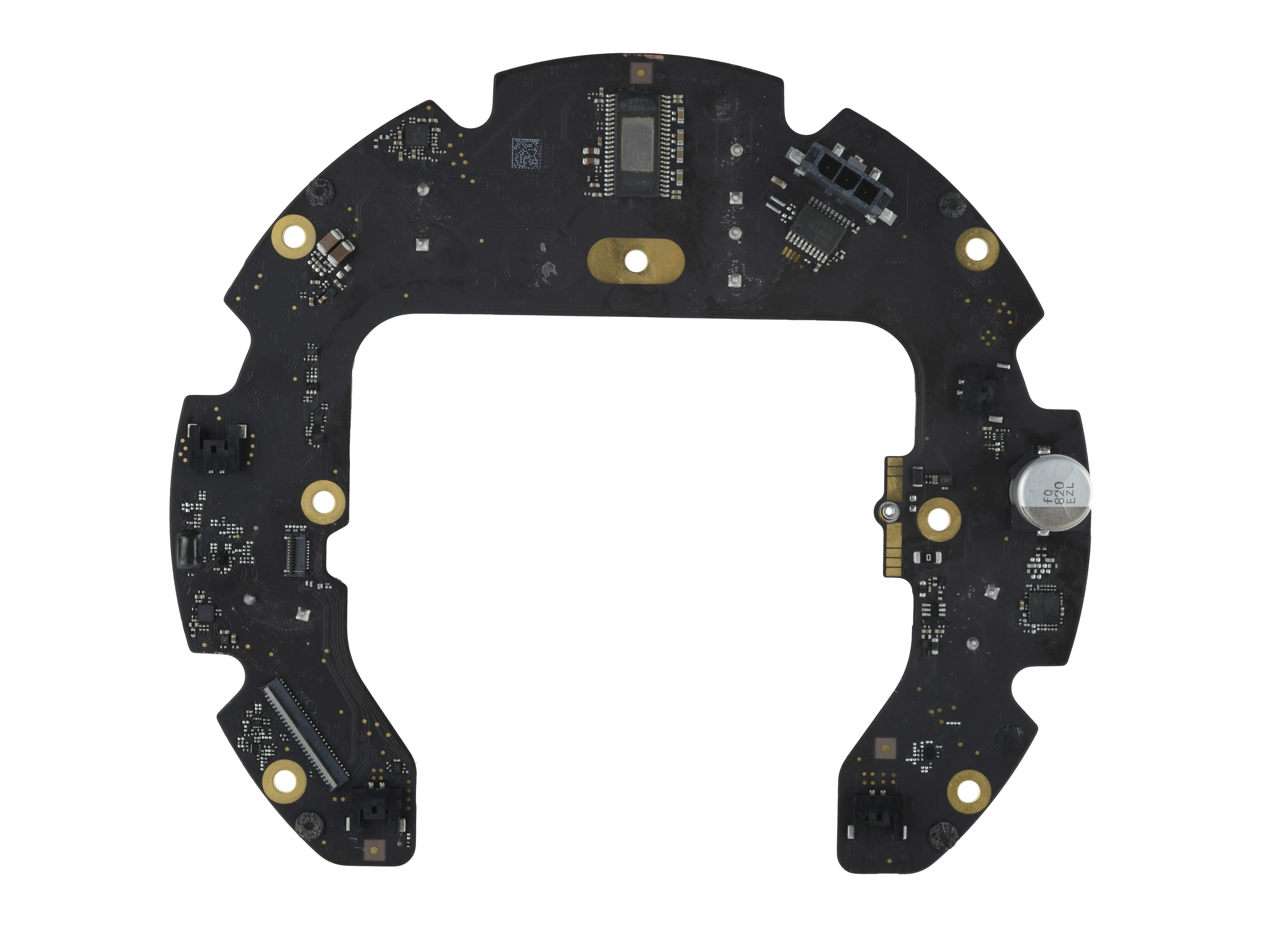

Шаг 9 Аудиоплата со стороны 2
Аудиоусилитель Texas Instruments TAS3255C
Texas Instruments TLV320ADC3100 стереофонический АЦП
Analog Devices ADAU7002 Стереофонический преобразователь PDM в I2S или TDM
Texas Instruments TLA2528 8-канальный, 12-разрядный АЦП
Микрофон MEMS
Texas Instruments INA253A1 усилитель чувствительности к току
Texas Instruments INA210A Усилитель тока

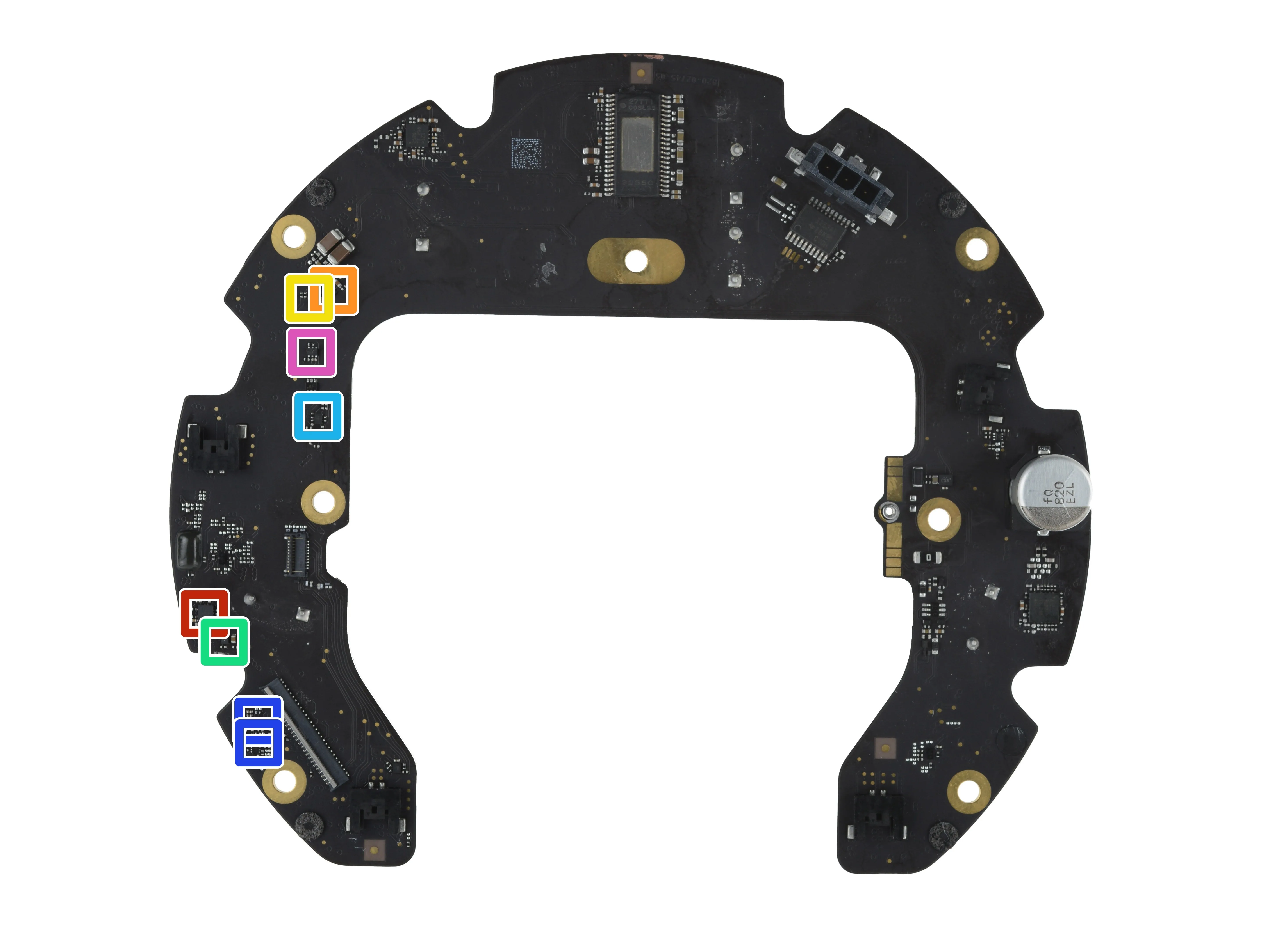

Шаг 10
Массив смешанных сигналов Renesas
onsemi NCP160AMX180TBG LDO-регулятор 250 мА / 1,8 В
Texas Instruments TLV70733P LDO-регулятор 200 мА / 3,3 В
Texas Instruments TLV70736P LDO-регулятор 200 мА / 3,6 В
Texas Instruments SN74AUP1G74 один D-образный флип-флоп
Nexperia 74LVC2G125 двойной буфер/линейный драйвер шины
Nexperia 74LVC1G07 одиночный буфер

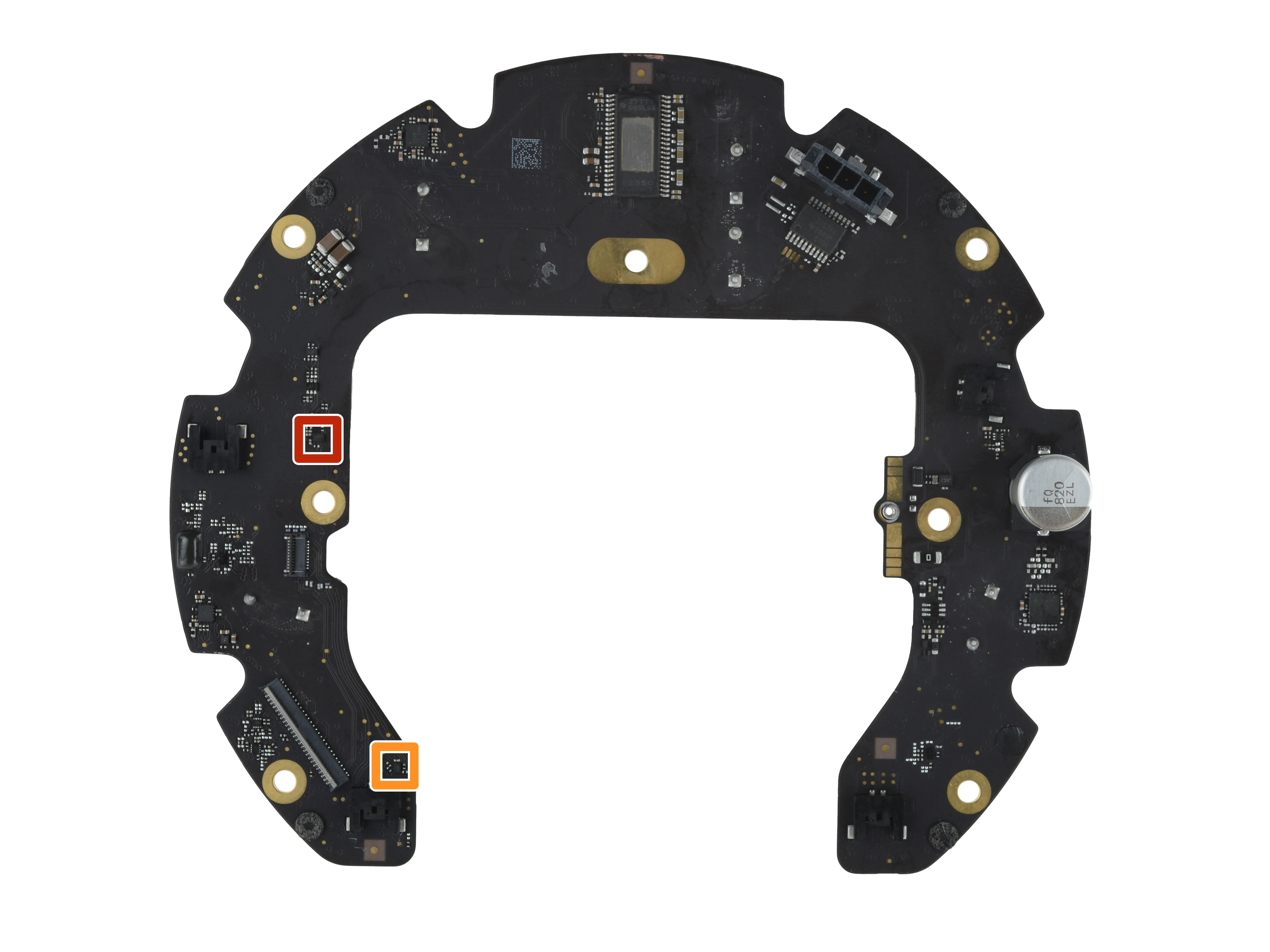

Шаг 11
Nexperia 74AXP1T34 Однобуферный
Nexperia 74AUP1G126 Однобуферный

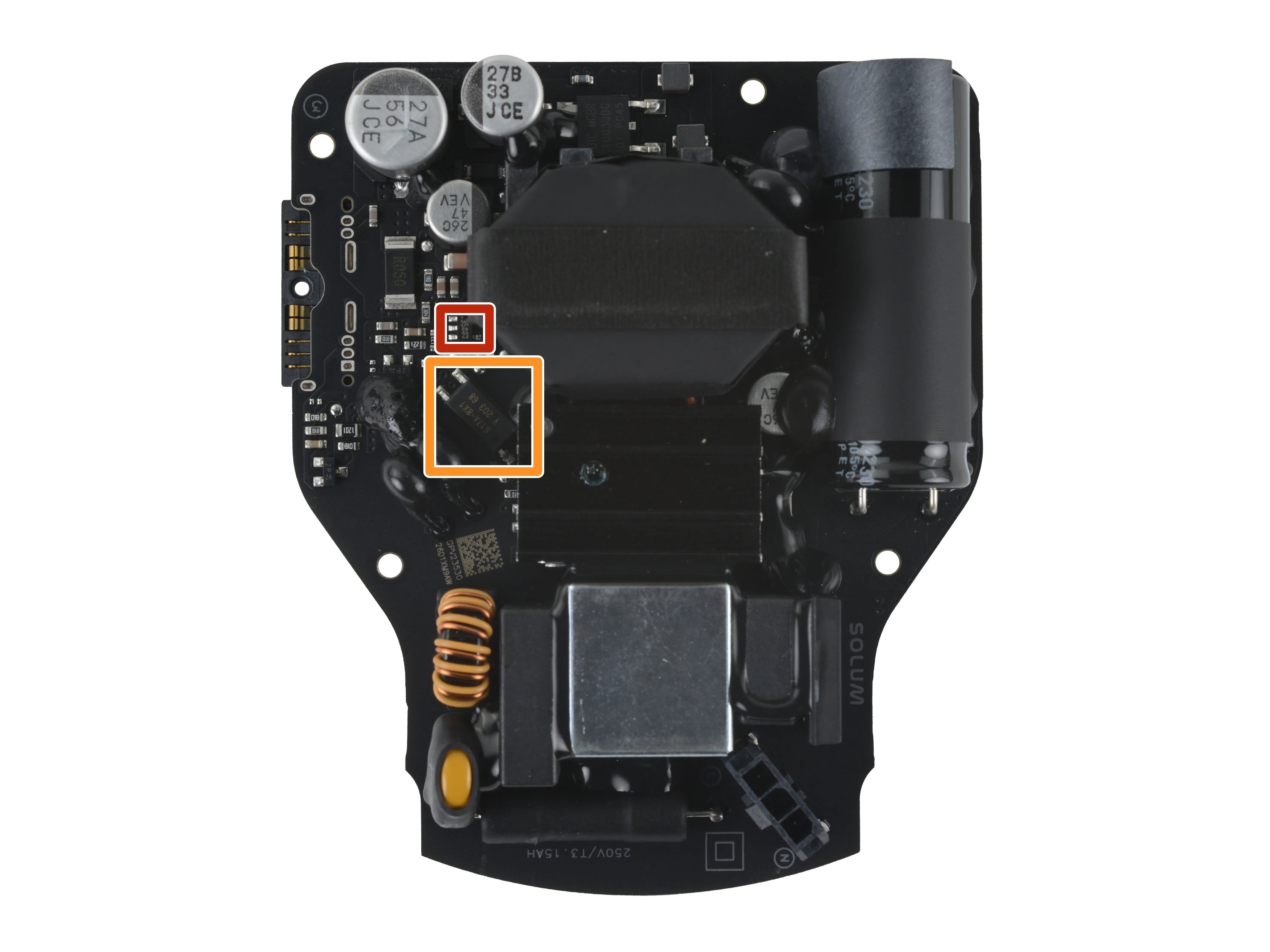

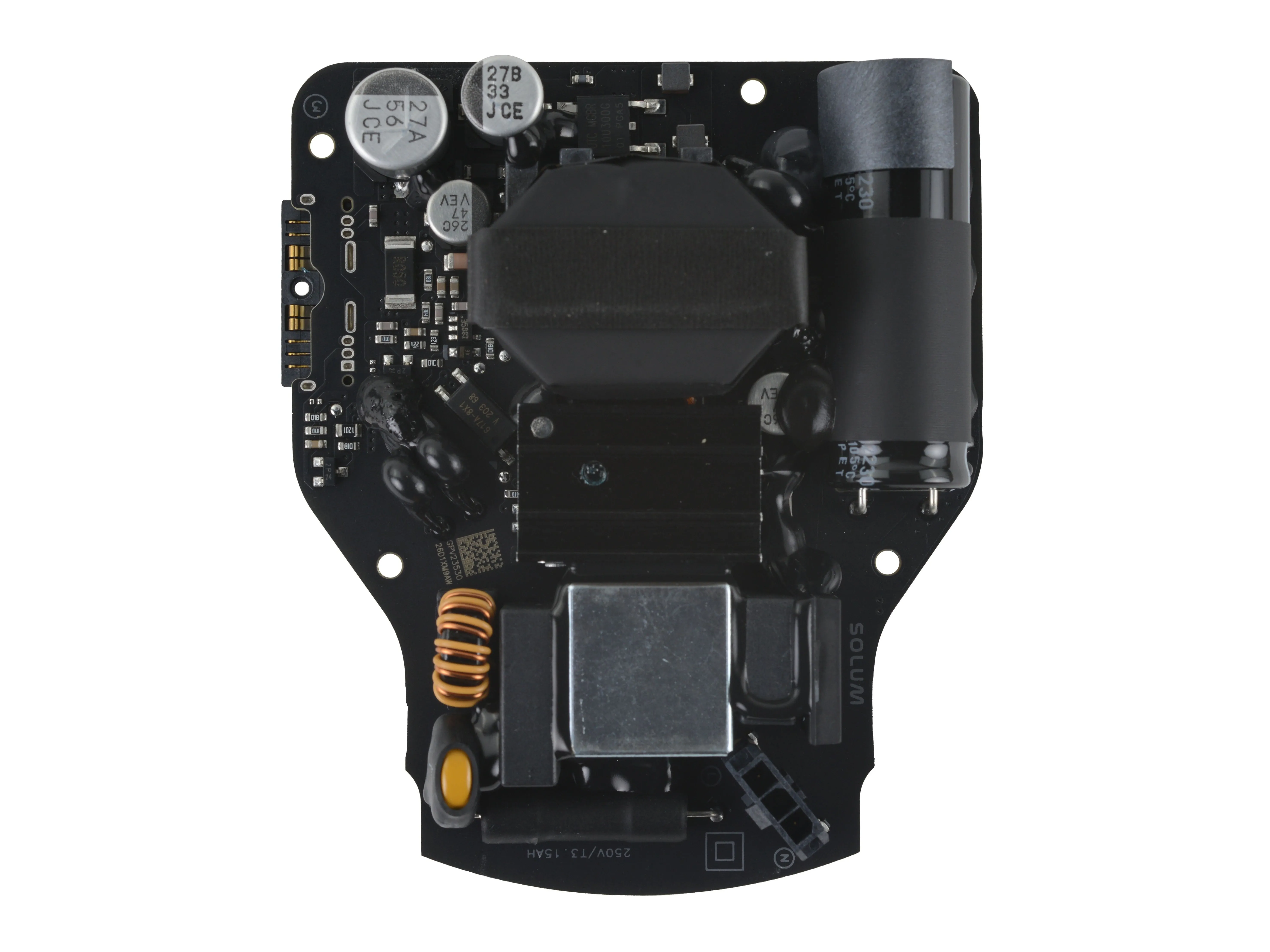

Шаг 12 Плата блока питания сторона 1
KEC KIA75S358F одиночный операционный усилитель
Vishay VOL617A-8 оптопара

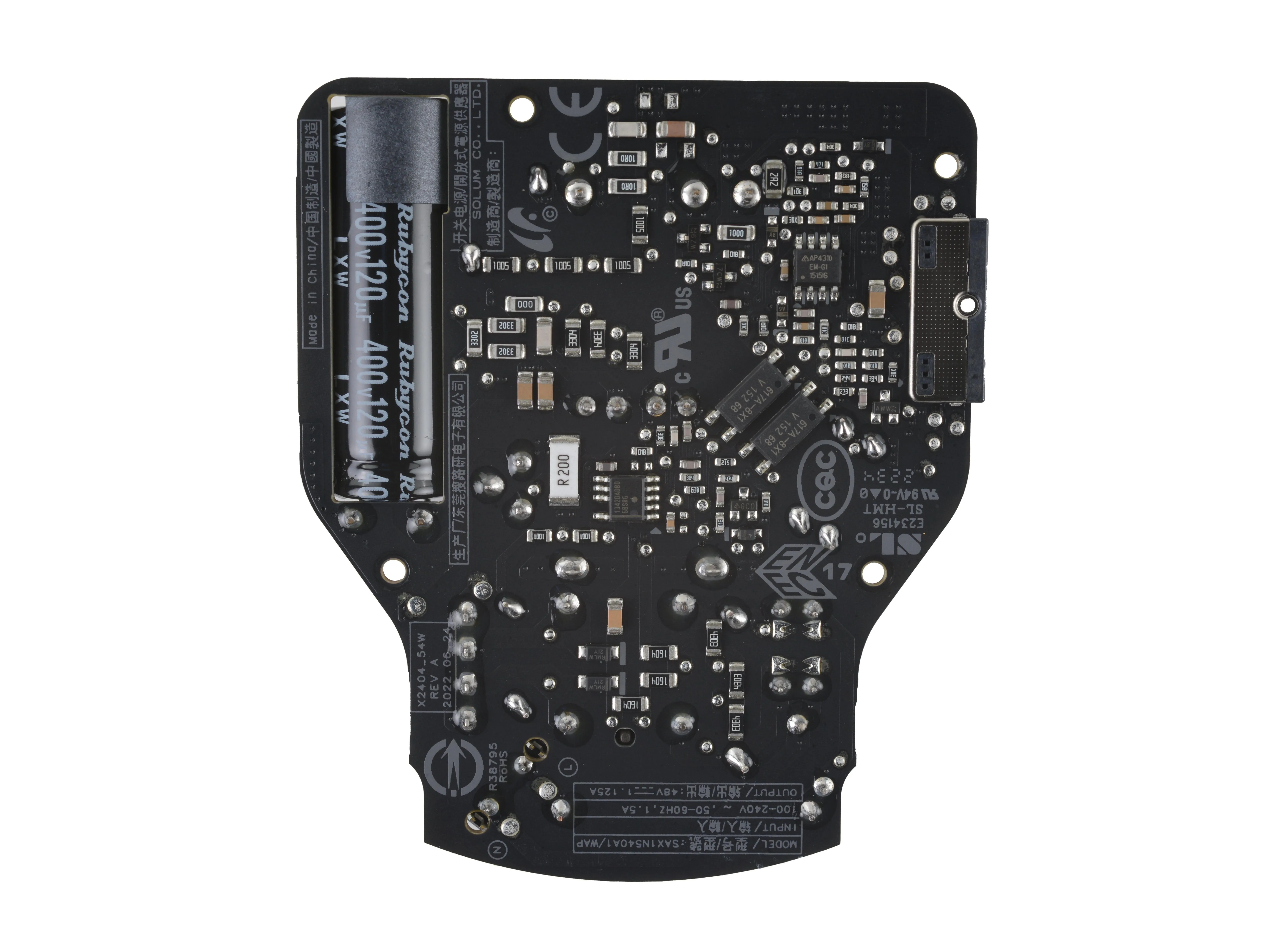

Шаг 13 Плата блока питания со стороны 2

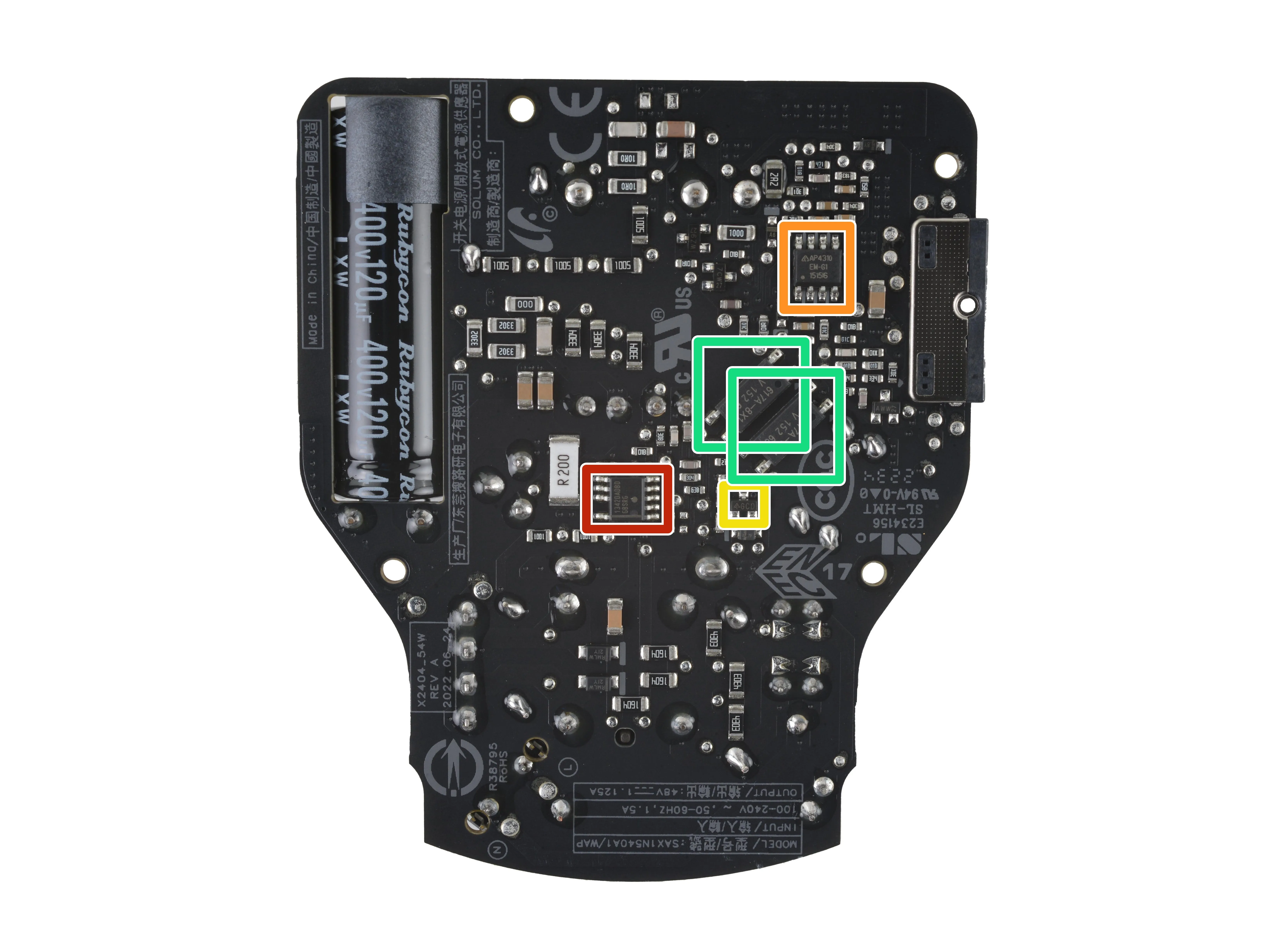

onsemi NCP1342DADBD квазирезонансный контроллер обратного хода
Diodes Incorporated AP4310EMTR-G1 Двойной операционный усилитель с опорным напряжением 2,5 В
Diodes Incorporated AP431SHANTR-G1 регулируемый шунтирующий регулятор
Vishay VOL617A-8 оптопара

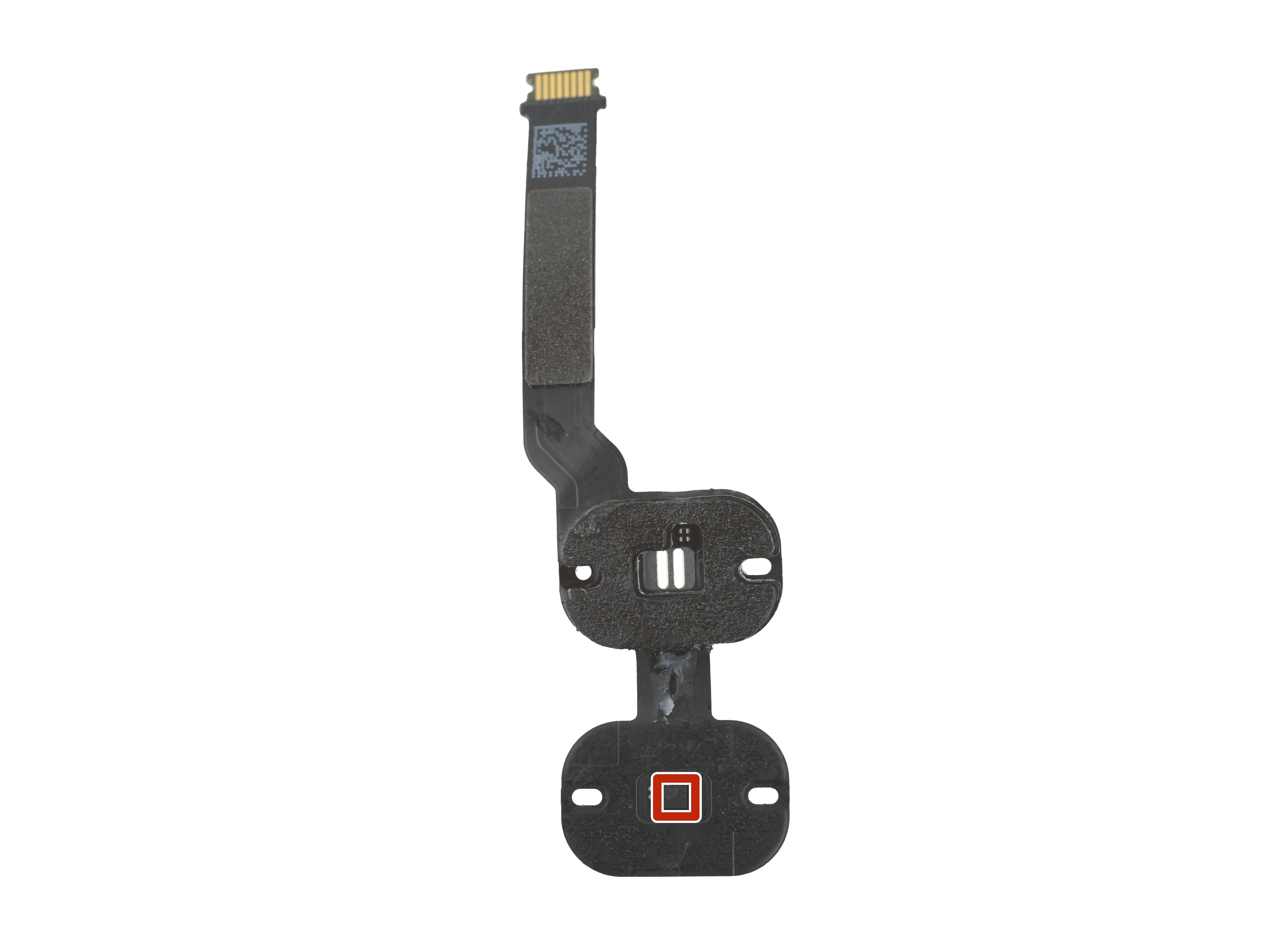

Шаг 14 Сенсор Flex
Texas Instruments HDC2010 Датчик влажности и влажности; датчик температуры
