Идентификация микросхемы HomePod Mini

Введение

В связи с интересом на форумах к идентификатору микросхемы этого устройства, здесь представлены IC-идентификаторы HomePod Mini. Изображения взяты из блога Делаете.ру.

Полные идентификаторы микросхем можно скачать выше.

Шаг 1 Идентификация микросхемы HomePod Mini

• Сторона 1 Идентификация микросхемы, шаг 1:

• 64-разрядный двухъядерный процессор Apple APL1W82 с графическим процессором и памятью LPDDR3 SDRAM объемом 1 Гб.

• Это тот же процессор, что и в Apple Watch Series 5только не защищённый эпоксидной смолой.

• Управление питанием Apple 338S00553-A0

• Nordic Semiconductor nRF52833 SoC с Bluetooth 5.2, NFC и Zigbee

• Skyworks SKY66404-11 Модуль фронтальной связи 2,4 ГГц Zigbee/Thread/Bluetooth

• USI 339M00117 Модуль WiFi/Bluetooth

• USI UWB трансивер

Шаг 2

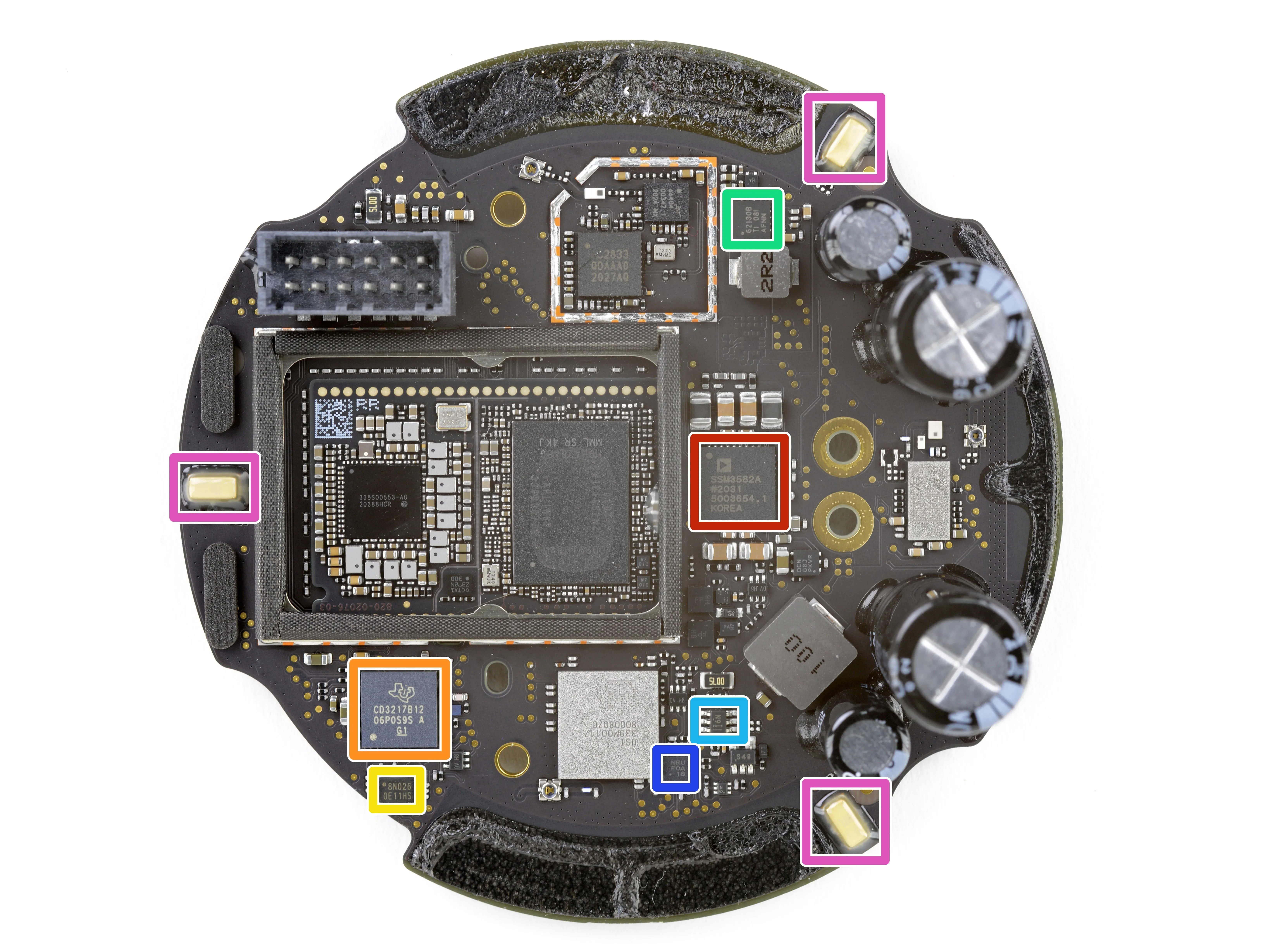

• Сторона 1 Идентификация микросхем, часть 2:

• Analog Devices SSM3582A 31,76 Вт Бесфильтровый стереофонический аудиоусилитель класса D

• Контроллер USB Type C Texas Instruments CD3217B12

• Winbond W25Q80DVUXIE 8 Мб последовательной NOR флэш-памяти

• Texas Instruments TPS62130B Понижающий преобразователь 3 А

• Texas Instruments INA199C3DCK Двунаправленный усилитель с датчиком тока

• Dialog Semiconductor SLG46140 Программируемый массив смешанных сигналов

• 3 микрофона Goertek MEMS расположены по периметру печатной платы.

Шаг 3

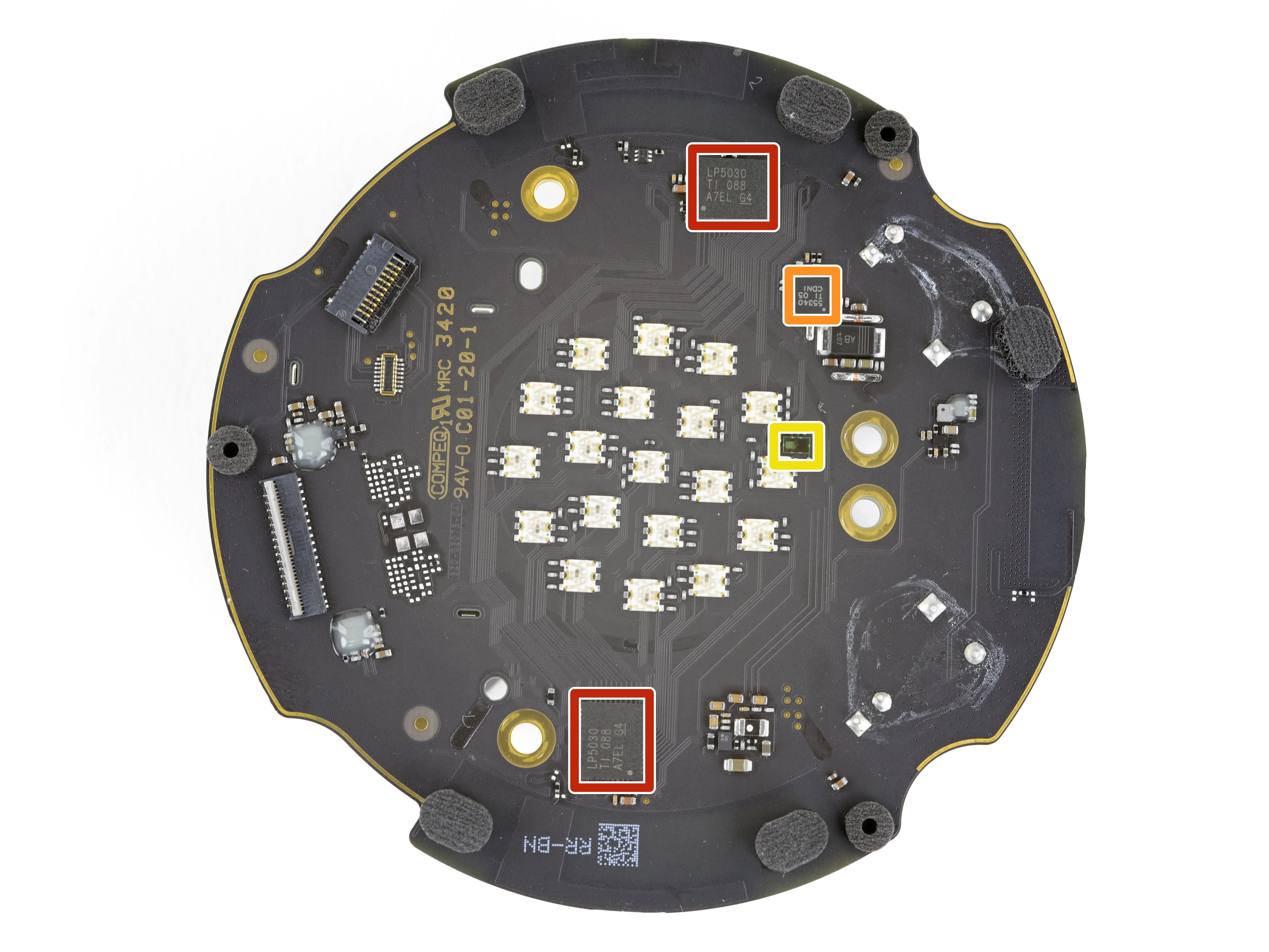

• Сторона 2 Идентификация микросхемы:

• Texas Instruments LP5030RJVR 30-символьный драйвер RGB-светодиодов с постоянным током

• Texas Instruments TPS55340RTE Буст-регулятор на 5 А

• Датчик освещенности Austria Microsystems (AMS)

Шаг 4

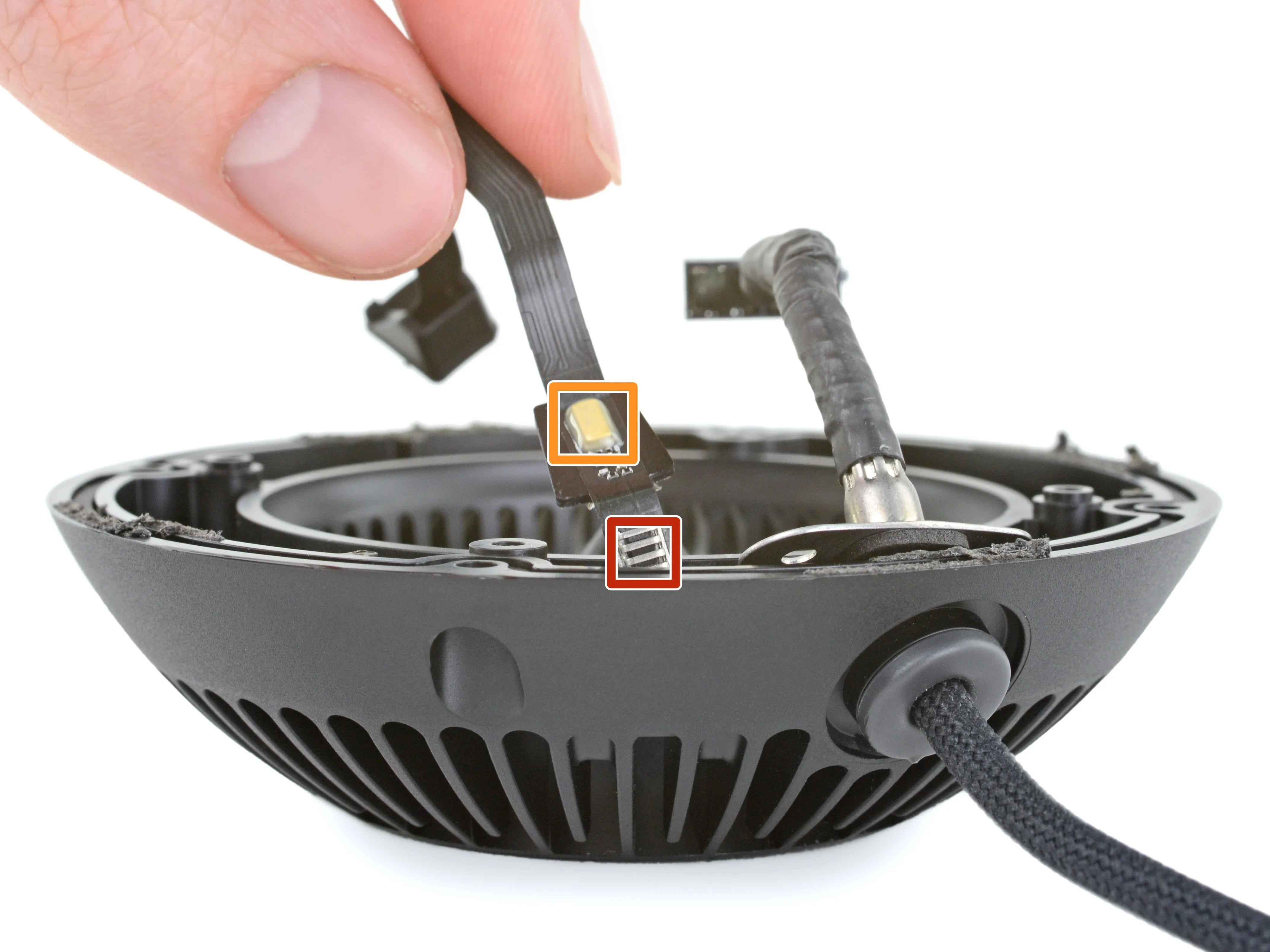

• Идентификация ИС Sensor Flex:

• Texas Instruments HDC2010YPA Датчик влажности/температуры

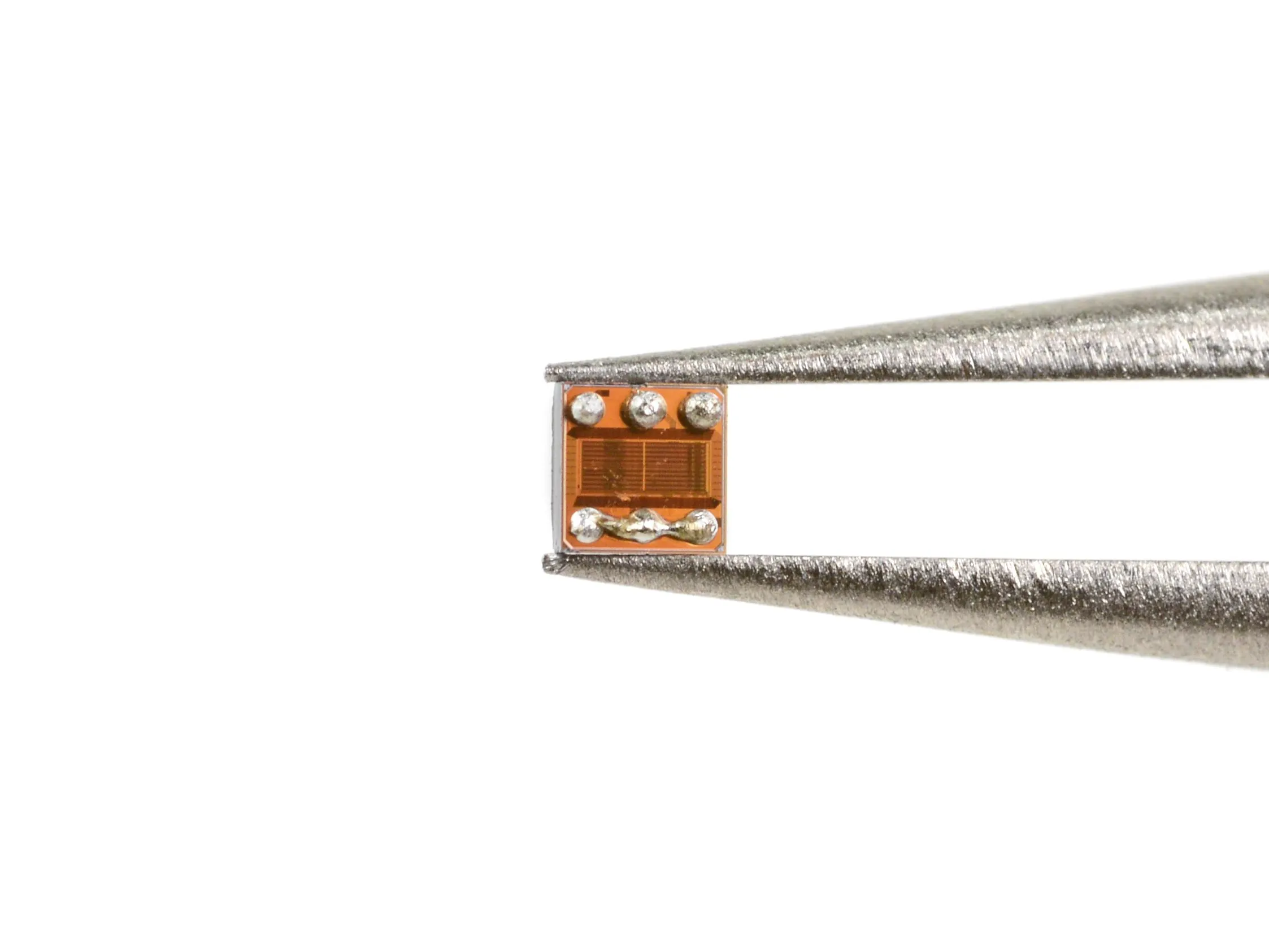

• Еще один вероятный МЭМС-микрофон Goertek
