Разборка Honeywell Water Sensing Alarm

Введение

Сигнализатор протечки воды Honeywell RWD41 Water Defense (продается на Amazon) подает сигнал тревоги, когда его чувствительный кабель погружается в воду. Это устройство обнаруживает утечку воды на ранней стадии и избавляет домовладельцев от дорогостоящих счетов за ремонт повреждений, вызванных водой.

Что вам понадобится

Инструменты

Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Разбор сигнализации Honeywell с датчиком воды

Снятие сигнализации Honeywell с датчиком воды, Снятие сигнализации Honeywell с датчиком воды: шаг 1, изображение 1 из 2 — Сигнализация Honeywell Water Sensing Alarm Teardown, Сигнализация Honeywell Water Sensing Alarm Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

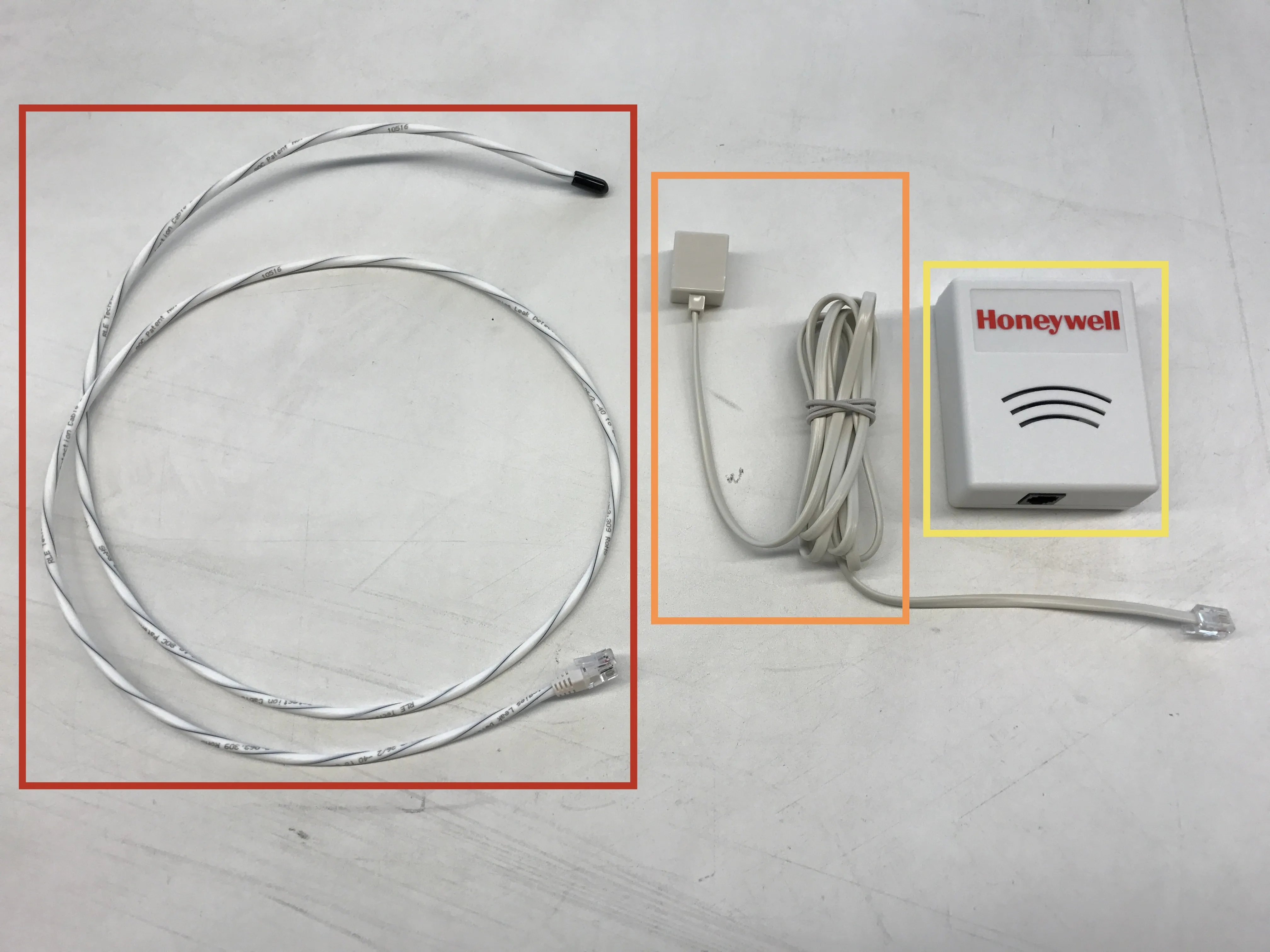

Сигнализация Honeywell с датчиком воды Снос, Сигнализация Honeywell с датчиком воды Снос: шаг 1, изображение 2 из 2 — Сигнализация Honeywell с датчиком воды Разбор, разбор сигнализации Honeywell с датчиком воды: шаг 1, изображение 2 из 2 | Источник - ifixit.com

Сигнализация Honeywell с датчиком воды состоит из трех компонентов:
Кабель датчика
Удлинительный кабель
Базовая станция
Отключите разъем RJ-11, соединяющий базовую станцию с удлинительным кабелем.
Отсоедините разъем RJ-11, соединяющий удлинительный кабель с сенсорным кабелем.

Шаг 2 Извлеките батарею

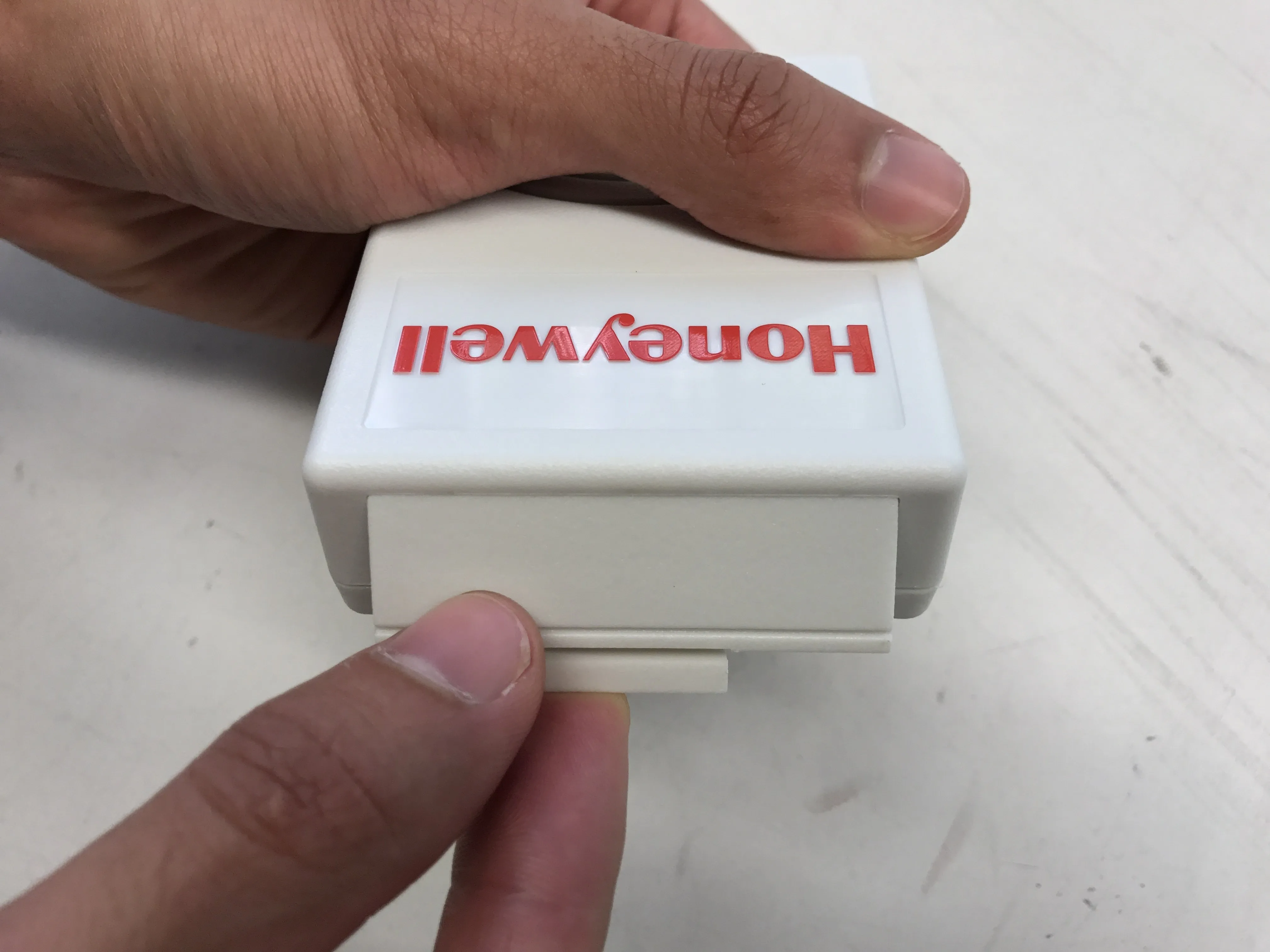

Снятие сигнализации Honeywell с датчиком воды, извлечение батареи: шаг 2, изображение 1 из 3 — Разбор сигнализации Honeywell с датчиком воды, извлечение батареи: шаг 2, изображение 1 из 3 | Источник - ifixit.com

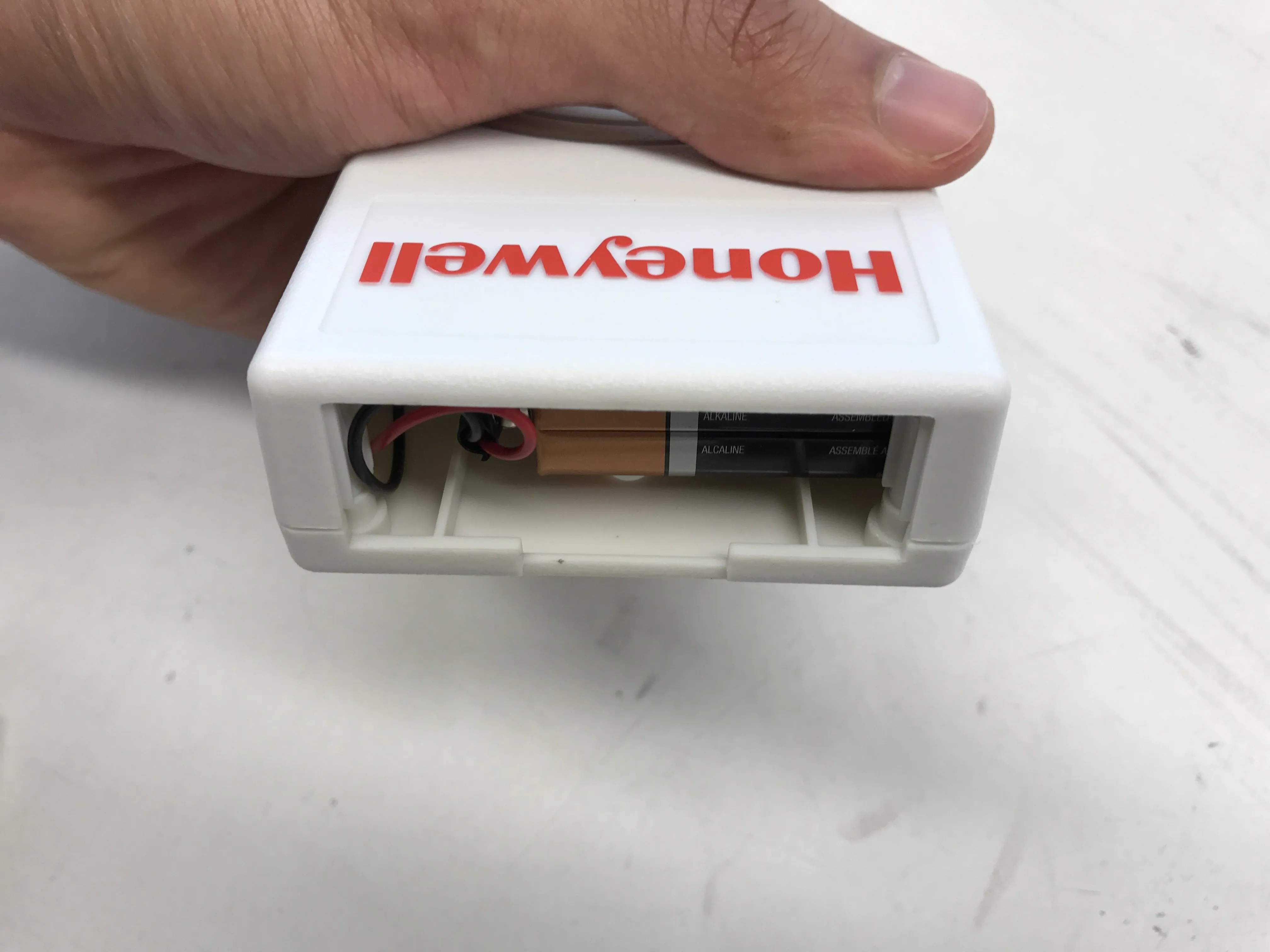

Сигнализация Honeywell с датчиком воды Разборка, извлечение батареи: шаг 2, изображение 2 из 3 — Разбор сигнализации Honeywell с датчиком воды, извлечение батареи: шаг 2, изображение 2 из 3 | Источник - ifixit.com

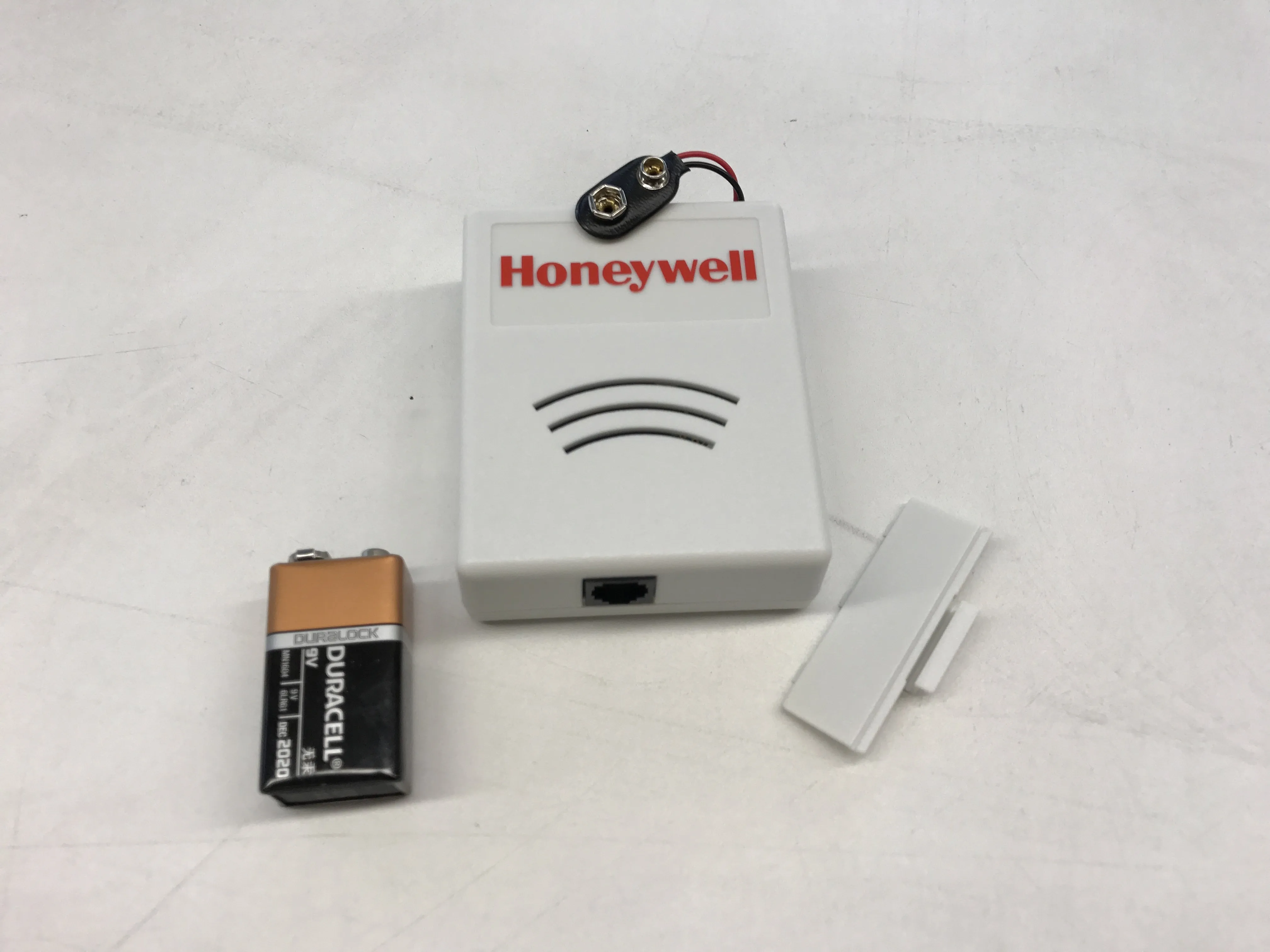

Разборка сигнализации Honeywell с датчиком воды, извлечение батареи: шаг 2, изображение 3 из 3 — Разбор сигнализации Honeywell с датчиком воды, извлечение батареи: шаг 2, изображение 3 из 3 | Источник - ifixit.com

Подденьте ногтем корпус батареи и осторожно извлеките 9-вольтовую батарею, не сломав коннектор 9-вольтовой батареи, который все еще прикреплен к батарее.
Отсоедините разъем батареи 9 В от батареи

Шаг 3 Откройте корпус

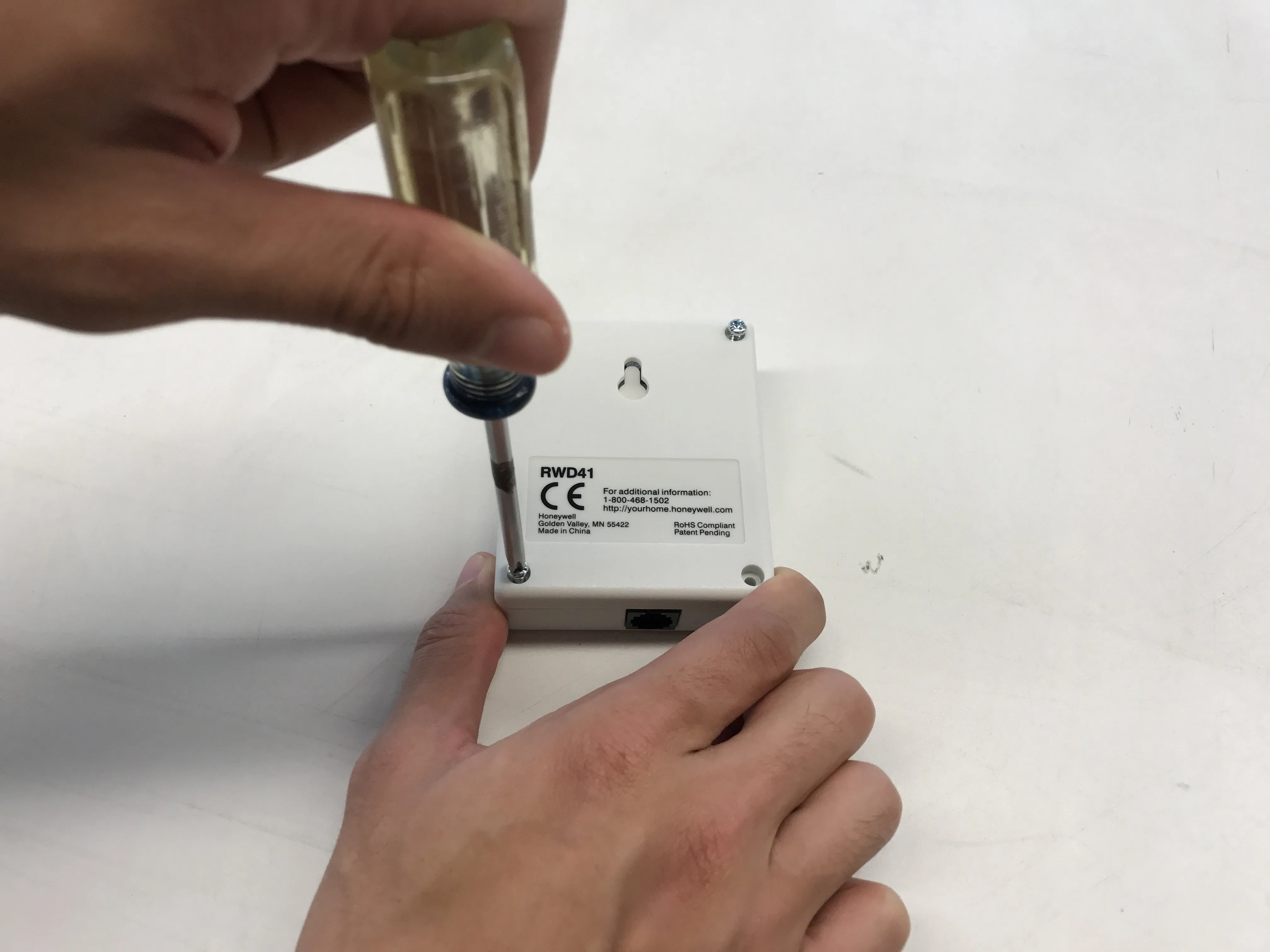

Разбор сигнализации Honeywell с датчиком воды, вскрытие корпуса: шаг 3, изображение 1 из 3 | Источник - ifixit.com

Снятие сигнализации Honeywell с датчиком воды, открытый корпус: шаг 3, изображение 2 из 3 — Разбор сигнализации Honeywell с датчиком воды, открытый корпус: шаг 3, изображение 2 из 3 | Источник - ifixit.com

Снятие сигнализации Honeywell с датчиком воды, открытый корпус: шаг 3, изображение 3 из 3 — Разбор сигнализации Honeywell с датчиком воды, открытый корпус: шаг 3, изображение 3 из 3 | Источник - ifixit.com

Отверткой Phillips #1 открутите 4 винта, скрепляющих пластиковый корпус.
Печатная плата сдвигается с пластиковых стоек для более тщательного осмотра

Шаг 4 Осмотр печатной платы

Разбор сигнализации Honeywell с датчиком воды, осмотр печатной платы: шаг 4, изображение 1 из 3 — Разборка сигнализации Honeywell с датчиком воды, осмотр печатной платы: шаг 4, изображение 1 из 3 | Источник - ifixit.com

Разбор сигнализации Honeywell с датчиком воды, осмотр печатной платы: шаг 4, изображение 2 из 3 — Разборка сигнализации Honeywell с датчиком воды, осмотр печатной платы: шаг 4, изображение 2 из 3 | Источник - ifixit.com

Разбор сигнализации Honeywell с датчиком воды, осмотр печатной платы: шаг 4, изображение 3 из 3 — Разборка сигнализации Honeywell с датчиком воды, осмотр печатной платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com

Печатная плата содержит три заметных компонента
8-битный микроконтроллер Microchip PIC12F510
Пьезоэлектрический зуммер для предупреждения о наличии воды
Разъем RJ-11
Микроконтроллер подает сигнал на динамик и интерпретирует сигнал, поступающий с разъема RJ-11.
Микроконтроллер работает от напряжения 2,0-5,5 В (из даташита здесь), поэтому плата также регулирует напряжение батареи 9 В до напряжения, используемого микроконтроллером.
