Разборка пистолета горячего воздуха

Разборка пистолета горячего воздуха

Введение

Целевой пользователь этого инструмента - профессионал, использующий нагрев для формовки и гибки различных материалов.

Что вам понадобится

Инструменты

  • Набор Mako Driver Kit - 64 прецизионные биты
    Набор Mako Driver Kit - 64 прецизионные биты | Источник - ifixit.com

Шаг 1 Общая конструкция

Разборка воздушного пистолета, общая структура: шаг 1, изображение 1 из 3
Разборка пистолета для горячего воздуха, общая структура: шаг 1, изображение 1 из 3 | Источник - ifixit.com

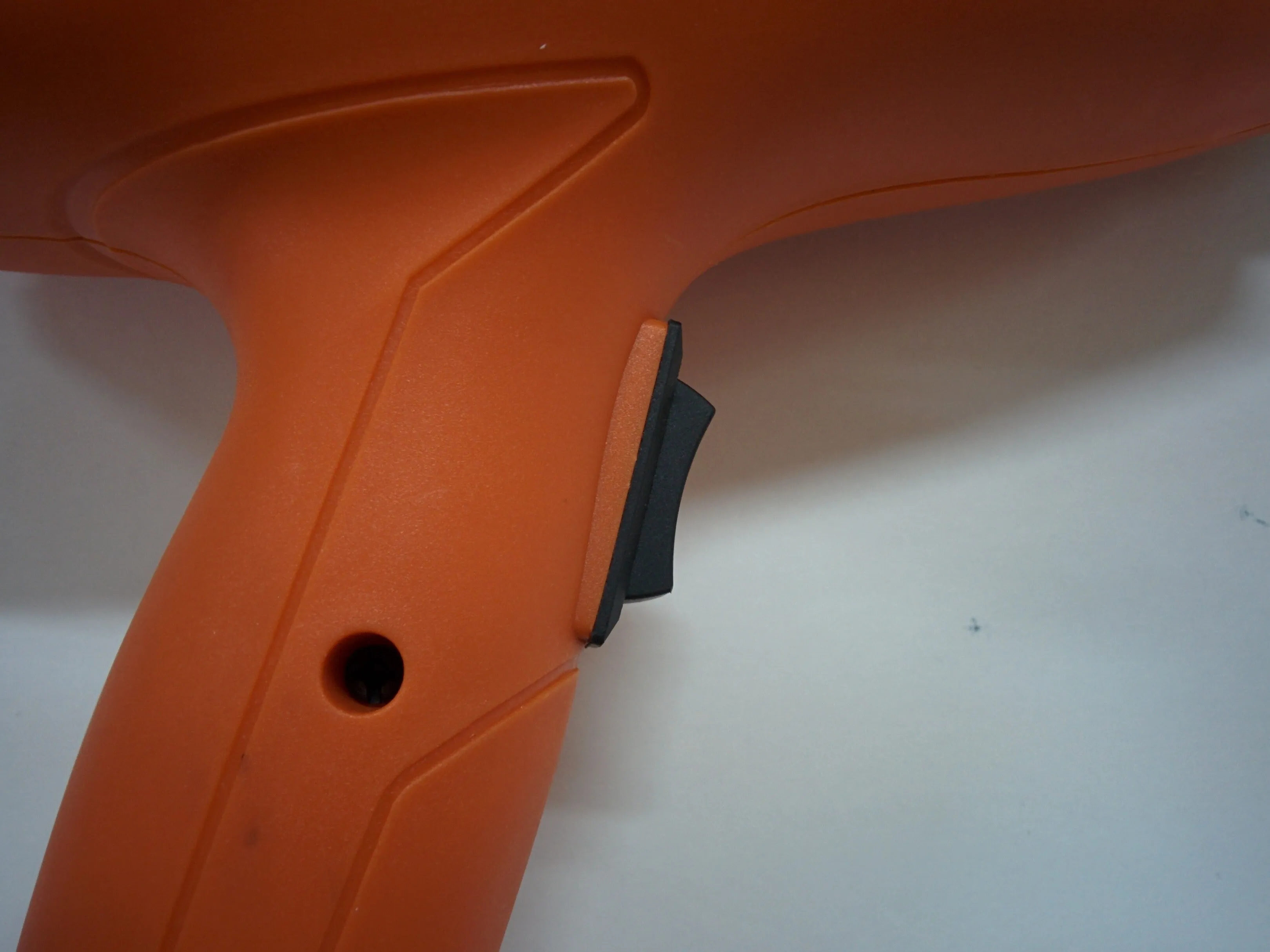

Разборка пистолета для горячего воздуха, общая структура: шаг 1, изображение 2 из 3
Разборка пистолета для горячего воздуха, общая структура: шаг 1, изображение 2 из 3 | Источник - ifixit.com

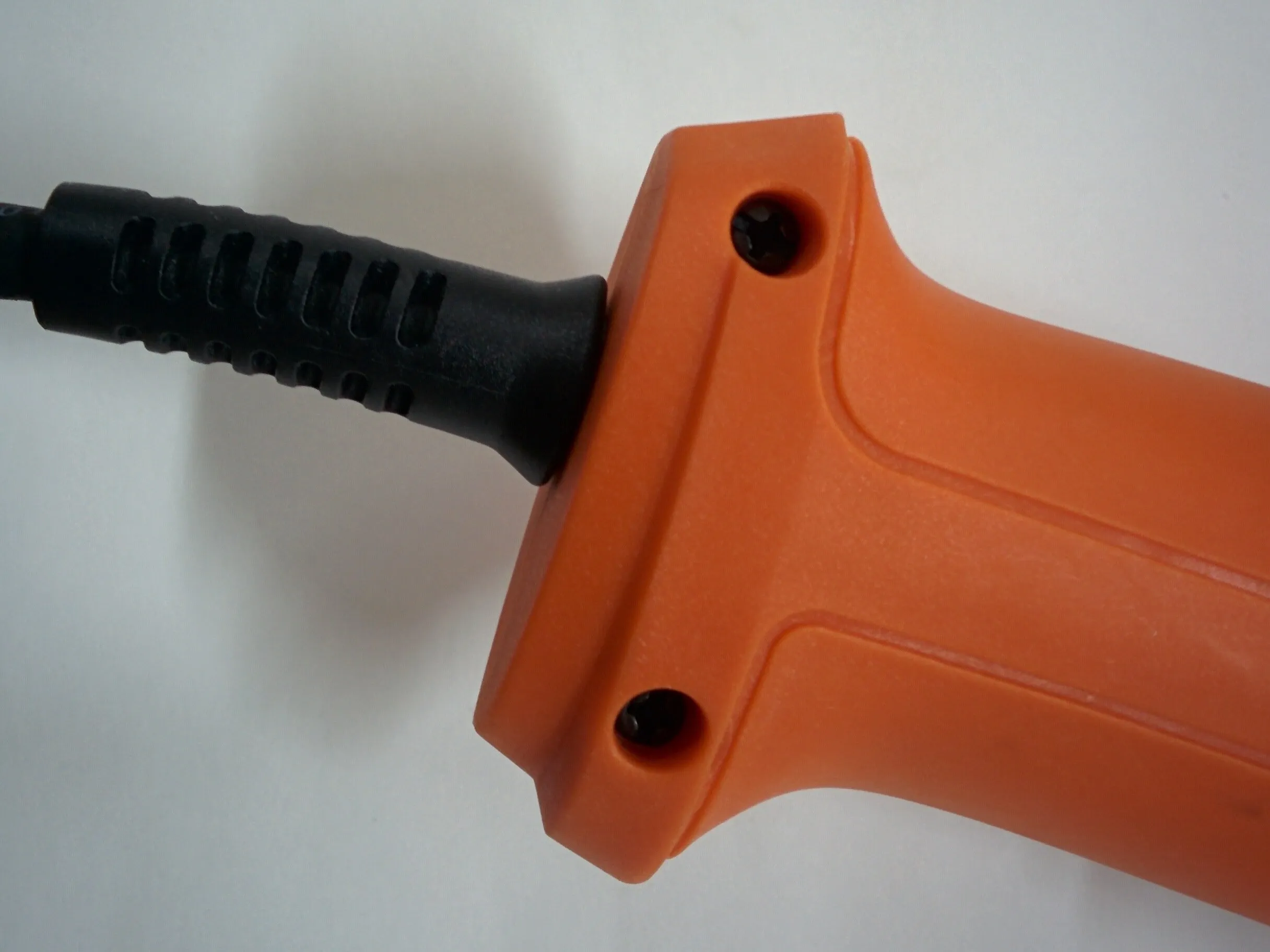

Разборка пистолета для горячего воздуха, общая структура: шаг 1, изображение 3 из 3
Разборка пистолета для горячего воздуха, общая структура: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Все винты с одной стороны для удобства сборки

  • Провод имеет жесткую защиту

  • Выключатель расположен на рукоятке в эргономичном положении, что позволяет легко управлять им одной рукой

  • Задняя часть рукоятки и задняя часть корпуса находятся в прямой плоскости, чтобы после работы можно было поставить пистолет в вертикальное положение для охлаждения

  • В верхней части расположены вентиляционные отверстия для облегчения потока воздуха

  • Изделие окрашено в промышленный оранжевый цвет, чтобы быть легко заметным и отличимым от рабочей среды

Шаг 2 Детализация пластика

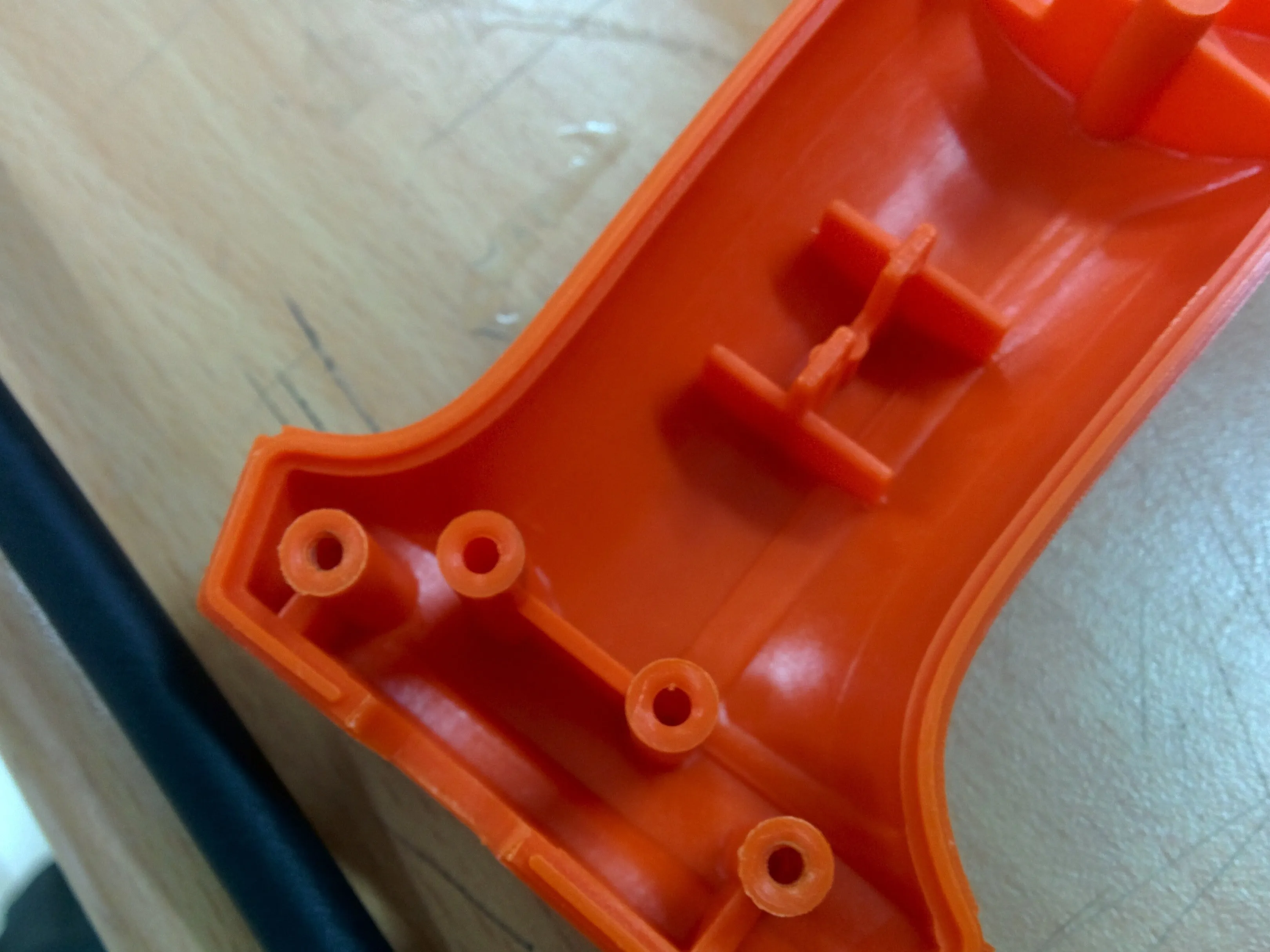

Разборка пистолета горячего воздуха, детализация пластика: шаг 2, изображение 1 из 3
Разборка пистолета для горячего воздуха, детализация пластика: шаг 2, изображение 1 из 3 | Источник - ifixit.com

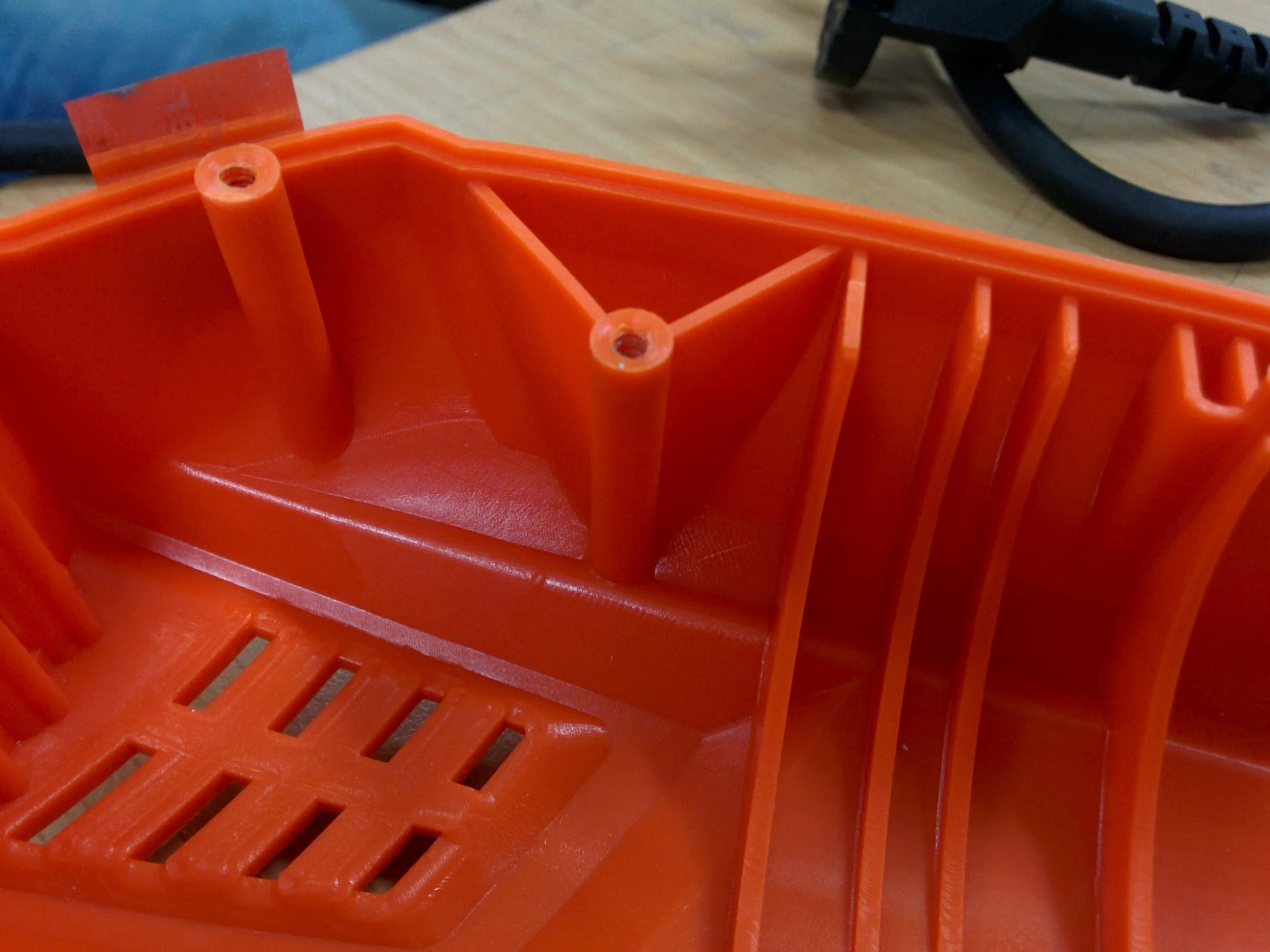

Разборка пистолета для горячего воздуха, детализация пластика: шаг 2, изображение 2 из 3
Разборка пневматического пистолета, детализация пластика: шаг 2, изображение 2 из 3 | Источник - ifixit.com

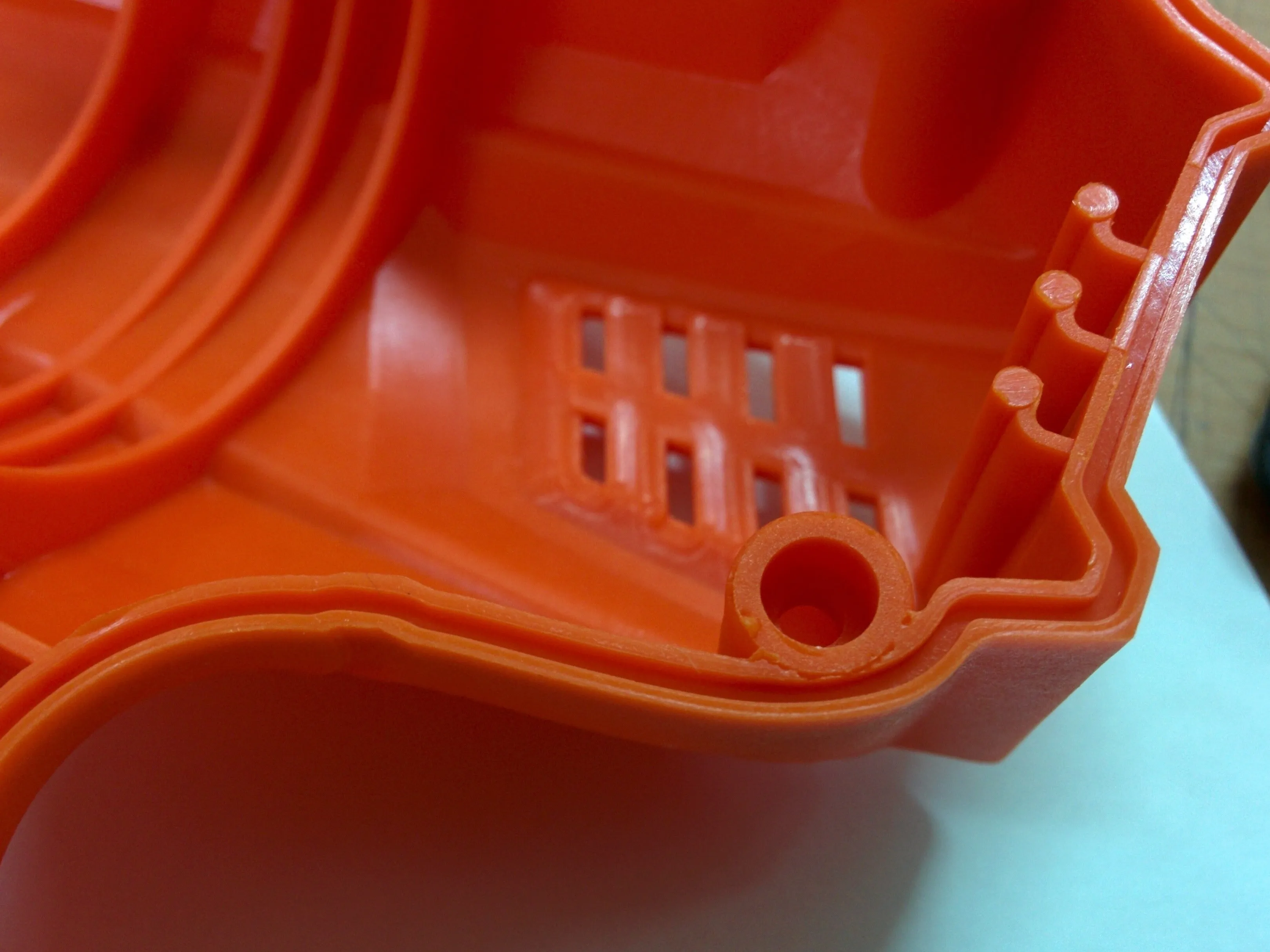

Разборка пневматического пистолета, детализация пластика: шаг 2, изображение 3 из 3
Разборка пневматического пистолета, детализация пластика: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Все пластиковые детали сделаны так, чтобы не было выступов

  • Для того чтобы соединить две половинки без внешних приспособлений, используются винтовые детали

  • Для фиксации сборки, а также для придания ей герметичности и жесткости используется манжетное соединение.

Шаг 3 Размещение электрических компонентов

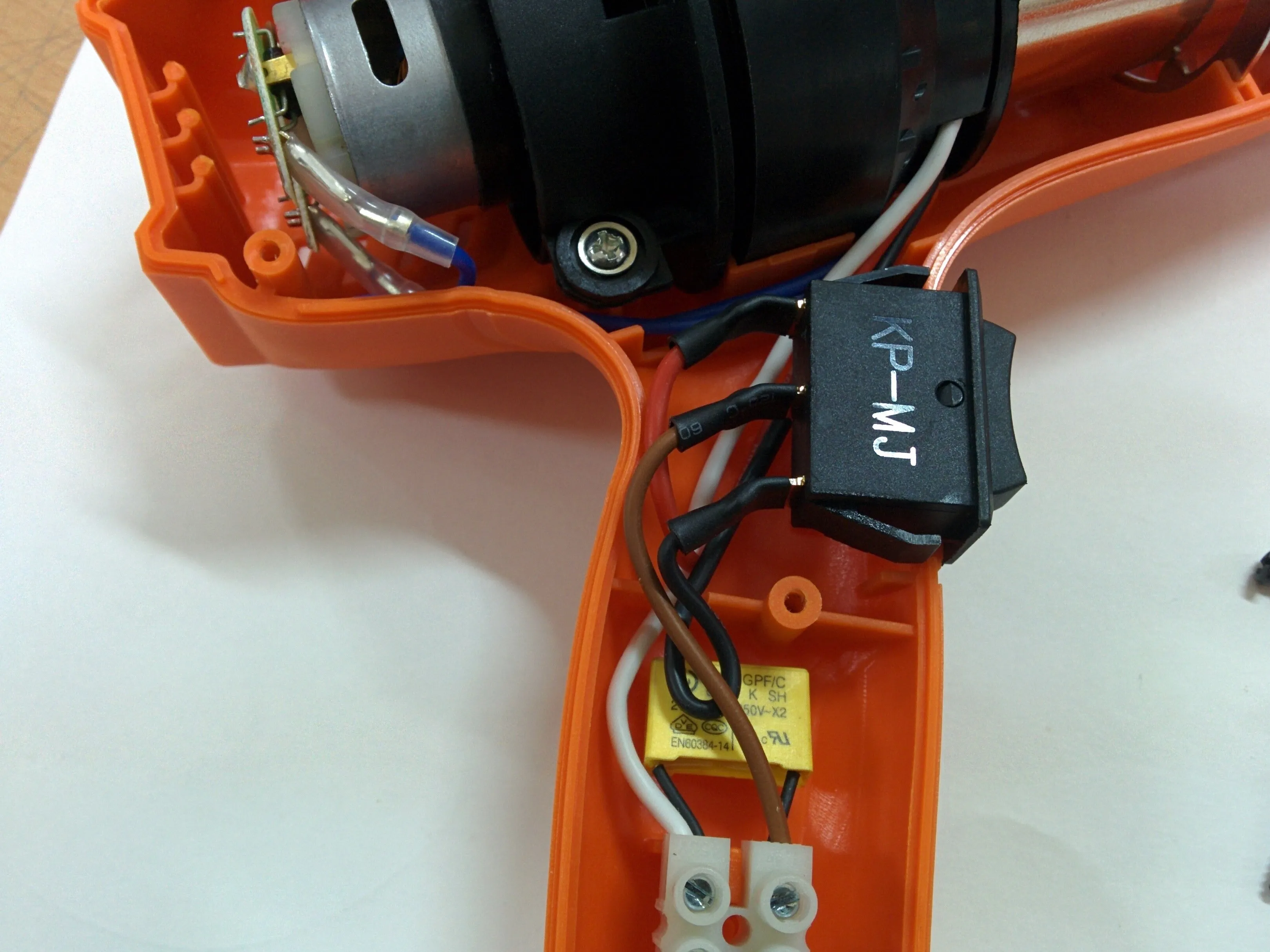

Разборка пистолета Hot Air Gun, размещение электрических компонентов: шаг 3, изображение 1 из 2
Разборка пневматического пистолета, размещение электрических компонентов: шаг 3, изображение 1 из 2 | Источник - ifixit.com

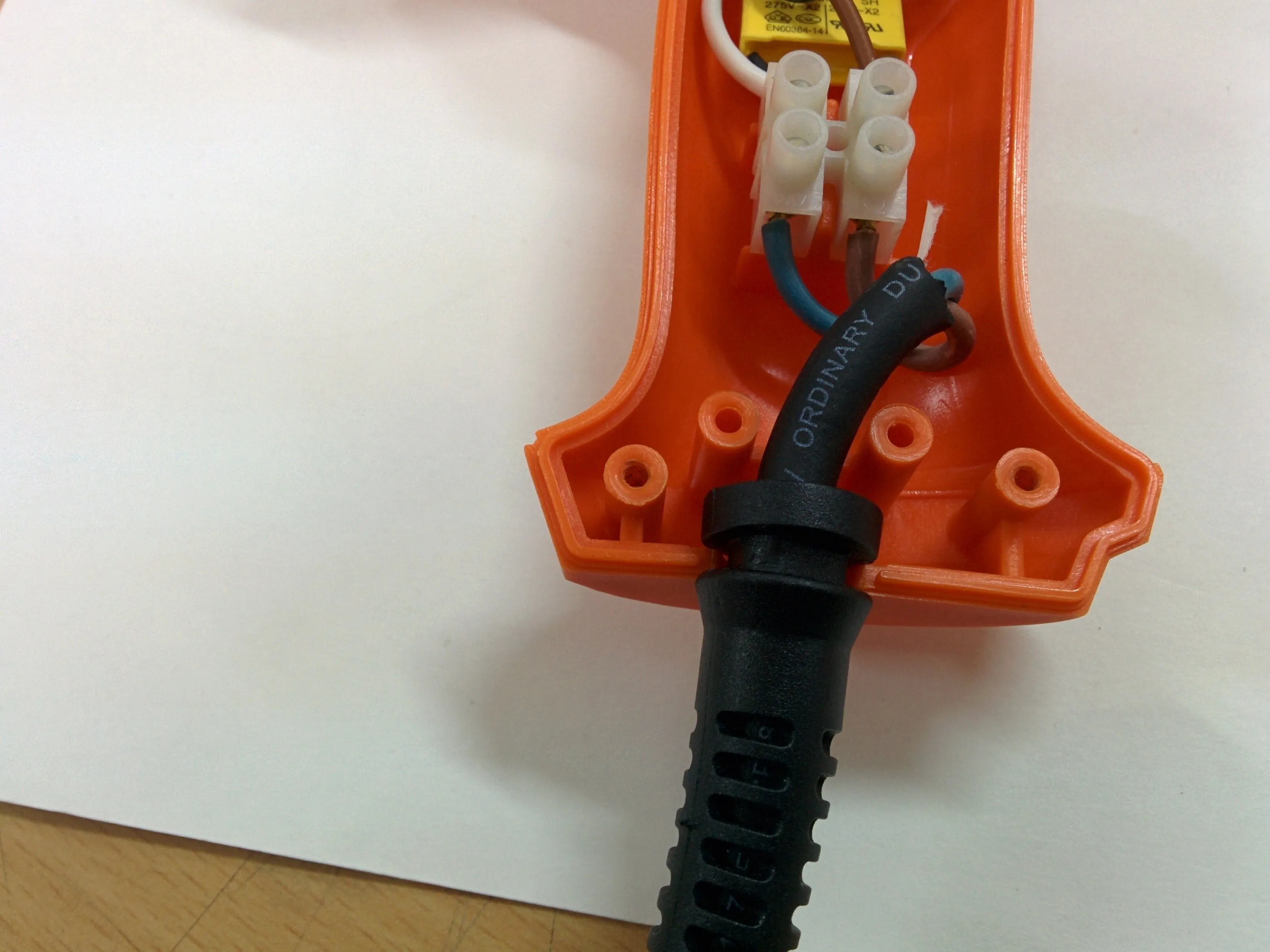

Разборка пневматического пистолета, размещение электрических компонентов: шаг 3, изображение 2 из 2
Разборка пневматического пистолета, размещение электрических компонентов: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Все электрические компоненты соединены с помощью разъемов вместо прямой пайки для облегчения замены

  • Компоненты имеют отрицательные россыпи, встроенные в пластиковую литьевую форму

  • Электрические компоненты размещены таким образом, чтобы предотвратить замыкание

Шаг 4 Нагрев компонентов

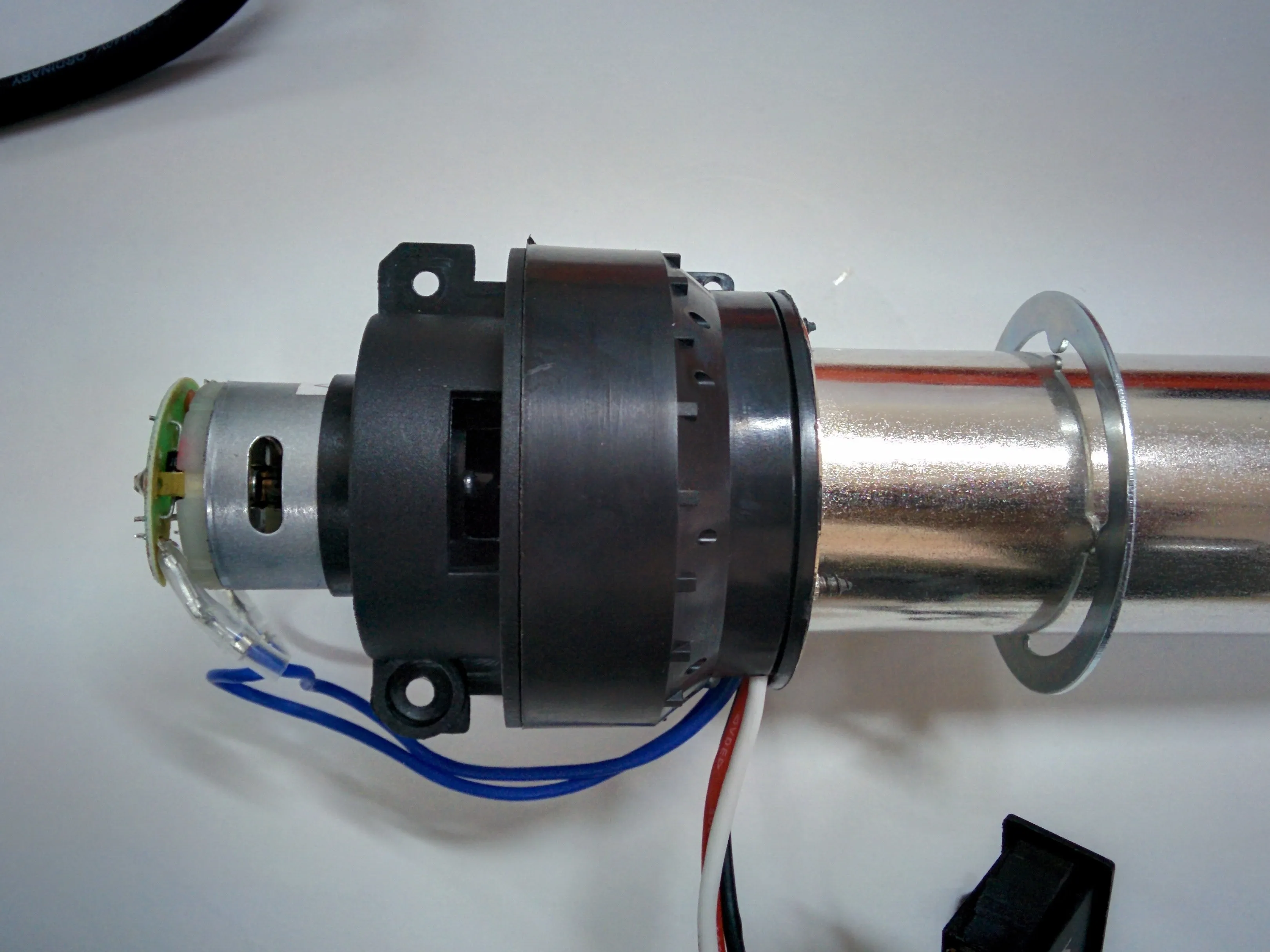

Разборка горячего воздушного пистолета, размещение нагревательных компонентов: шаг 4, изображение 1 из 3
Разборка горячего воздушного пистолета, размещение тепловых компонентов: шаг 4, изображение 1 из 3 | Источник - ifixit.com

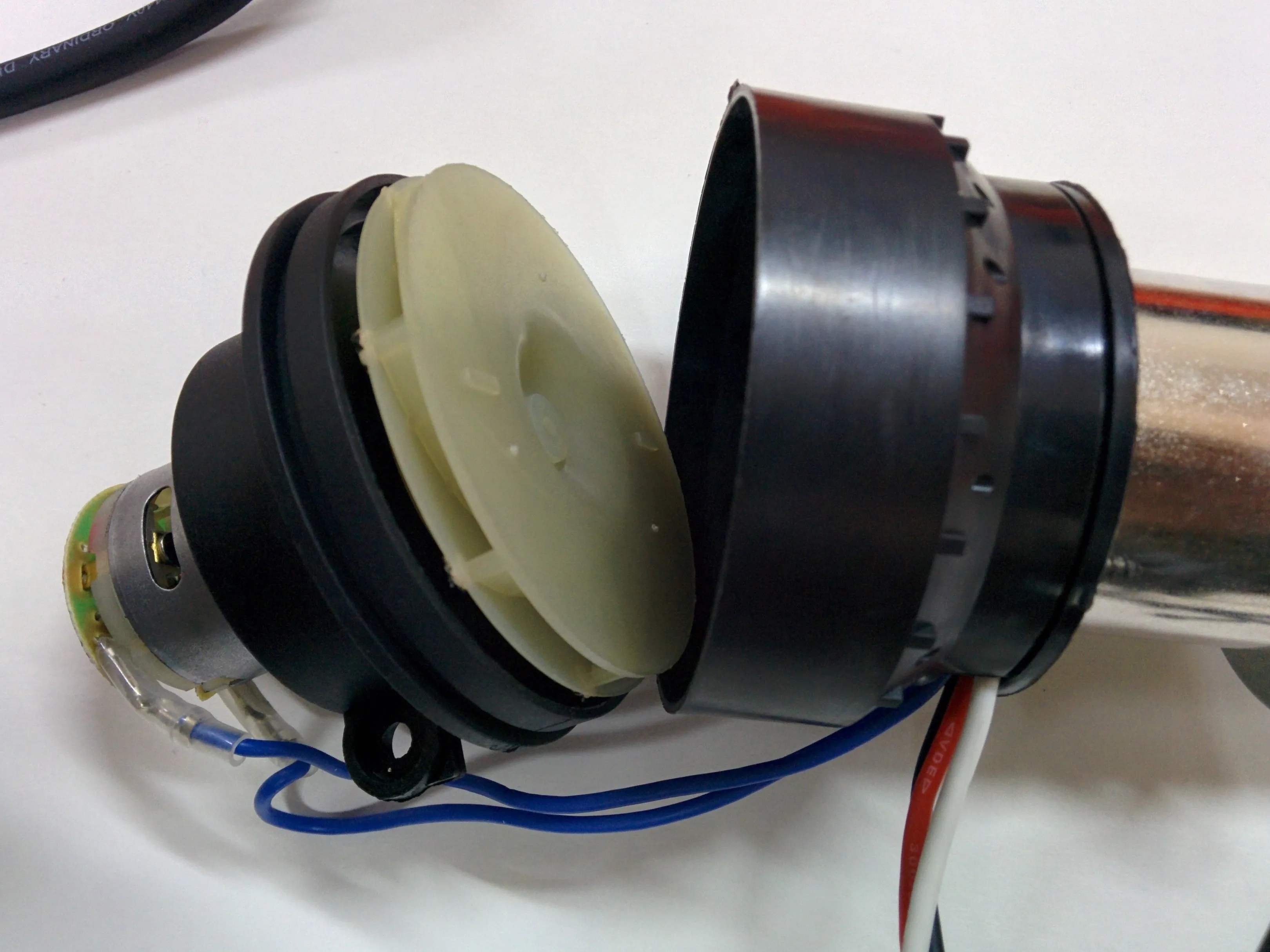

Разборка горячего воздушного пистолета, размещение тепловых компонентов: шаг 4, изображение 2 из 3
Разборка воздушного пистолета, размещение тепловых компонентов: шаг 4, изображение 2 из 3 | Источник - ifixit.com

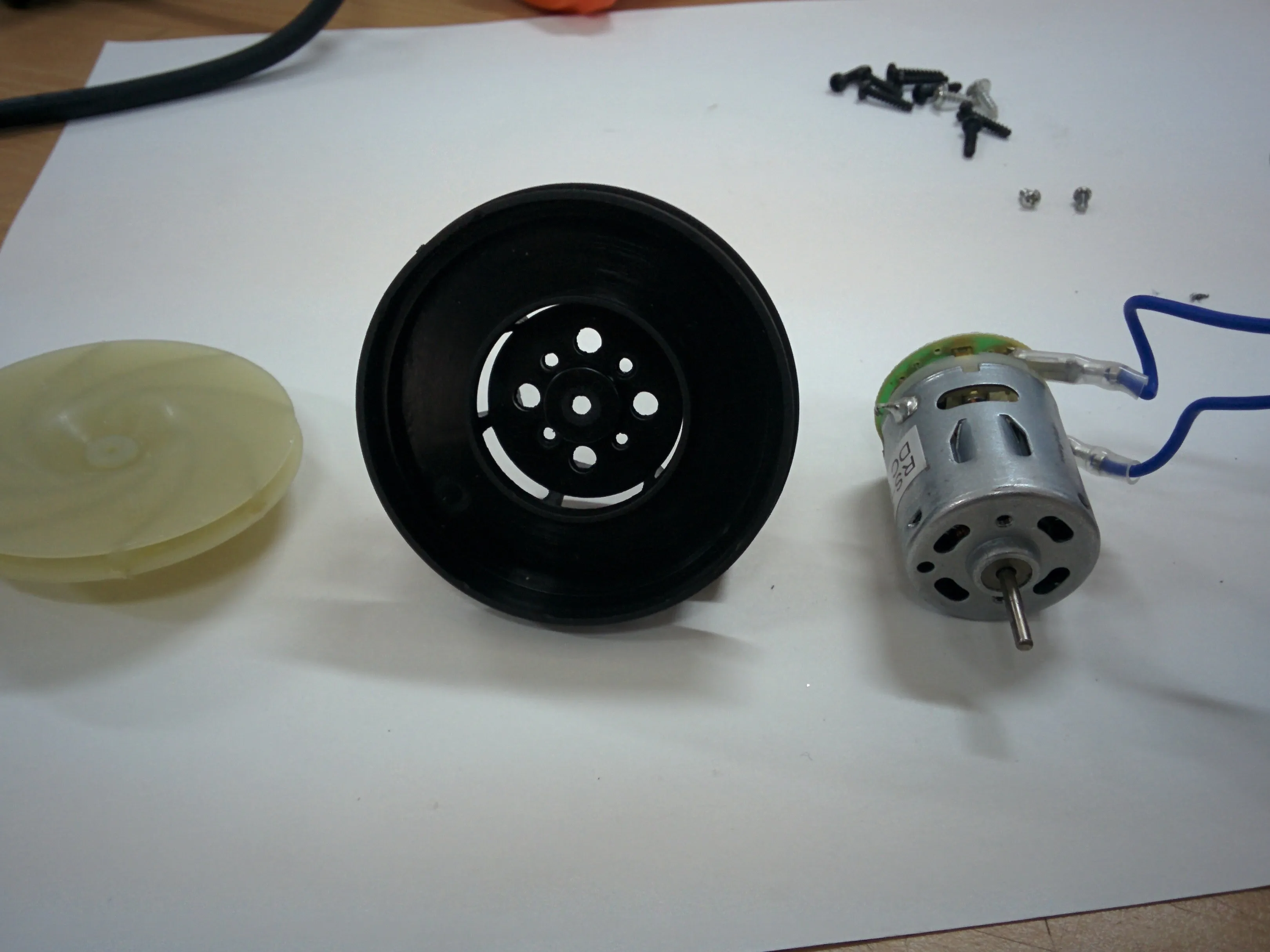

Разборка горячего воздушного пистолета, размещение тепловых компонентов: шаг 4, изображение 3 из 3
Разборка горячего пистолета, размещение тепловых компонентов: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Все тепловые компоненты подвешены, чтобы предотвратить контакт нагретых элементов с пластиковыми деталями

  • Камера воздуходувки выполнена из термостойкого материала, чтобы предотвратить ее деформацию

  • Двигатель и вентилятор обдува имеют прессовую посадку

Шаг 5 Нагревательная трубка

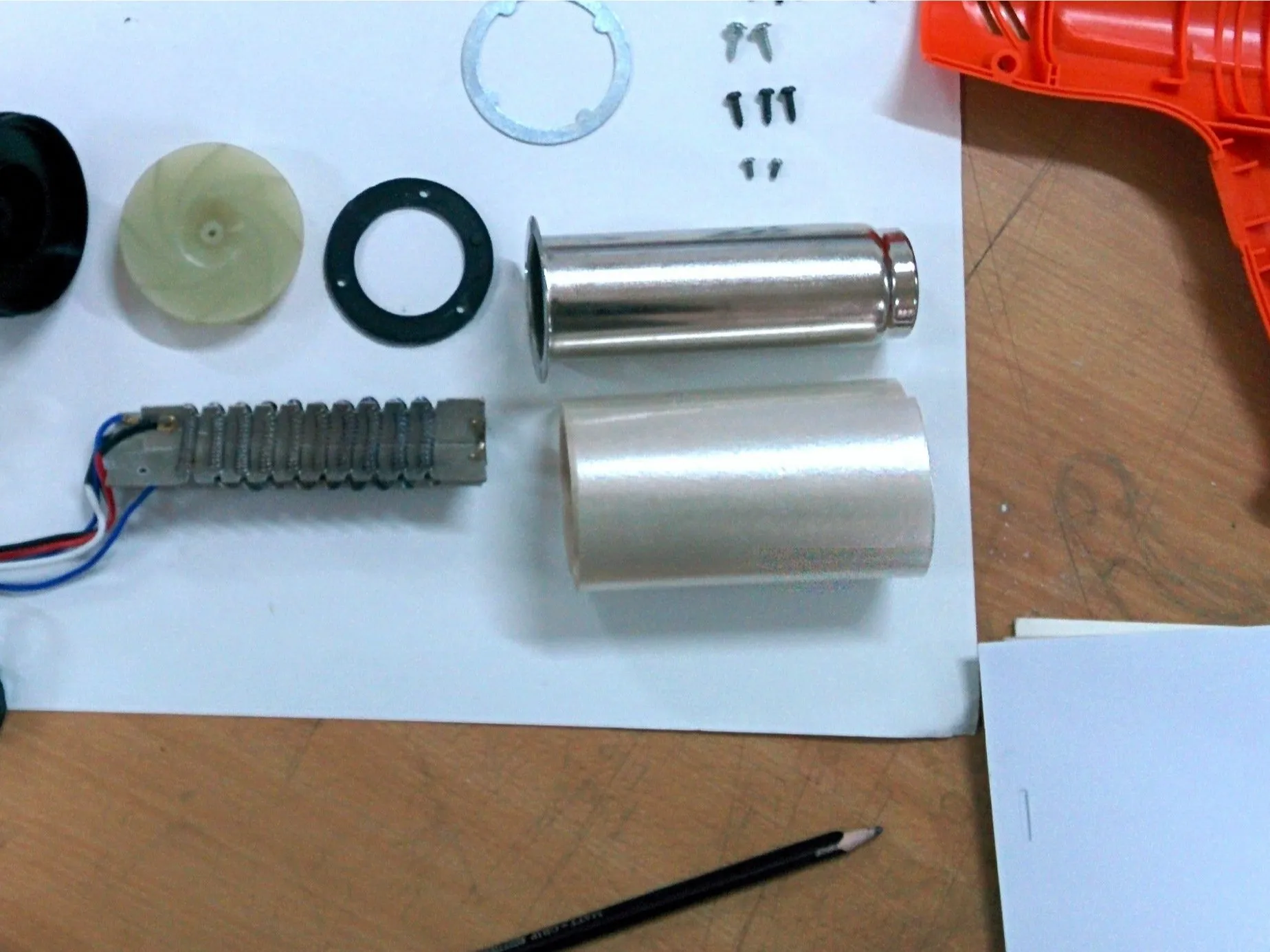

Разборка воздушного пистолета, тепловая трубка: шаг 5, изображение 1 из 2
Разборка воздушного пистолета, тепловая трубка: шаг 5, изображение 1 из 2 | Источник - ifixit.com

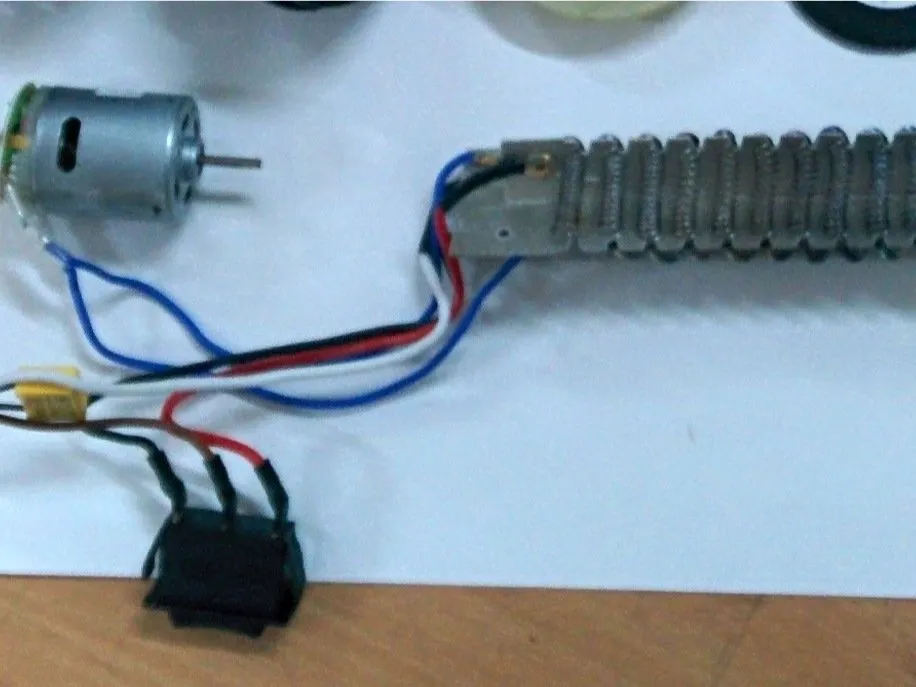

Горячий воздушный пистолет Разборка, тепловая трубка: шаг 5, изображение 2 из 2
Разборка воздушного пистолета, тепловая трубка: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Тепловая трубка использует слюдяную опору и каптоновую изоляцию

  • Внешняя тепловая трубка изготовлена из нержавеющей стали для предотвращения деградации трубки.

  • Тепловая катушка используется в качестве резистора для понижения напряжения для двигателя и, следовательно, имеет двойное назначение

  • Тепловая катушка изготовлена из нихромовой проволоки.

Шаг 6 Детальная сборка

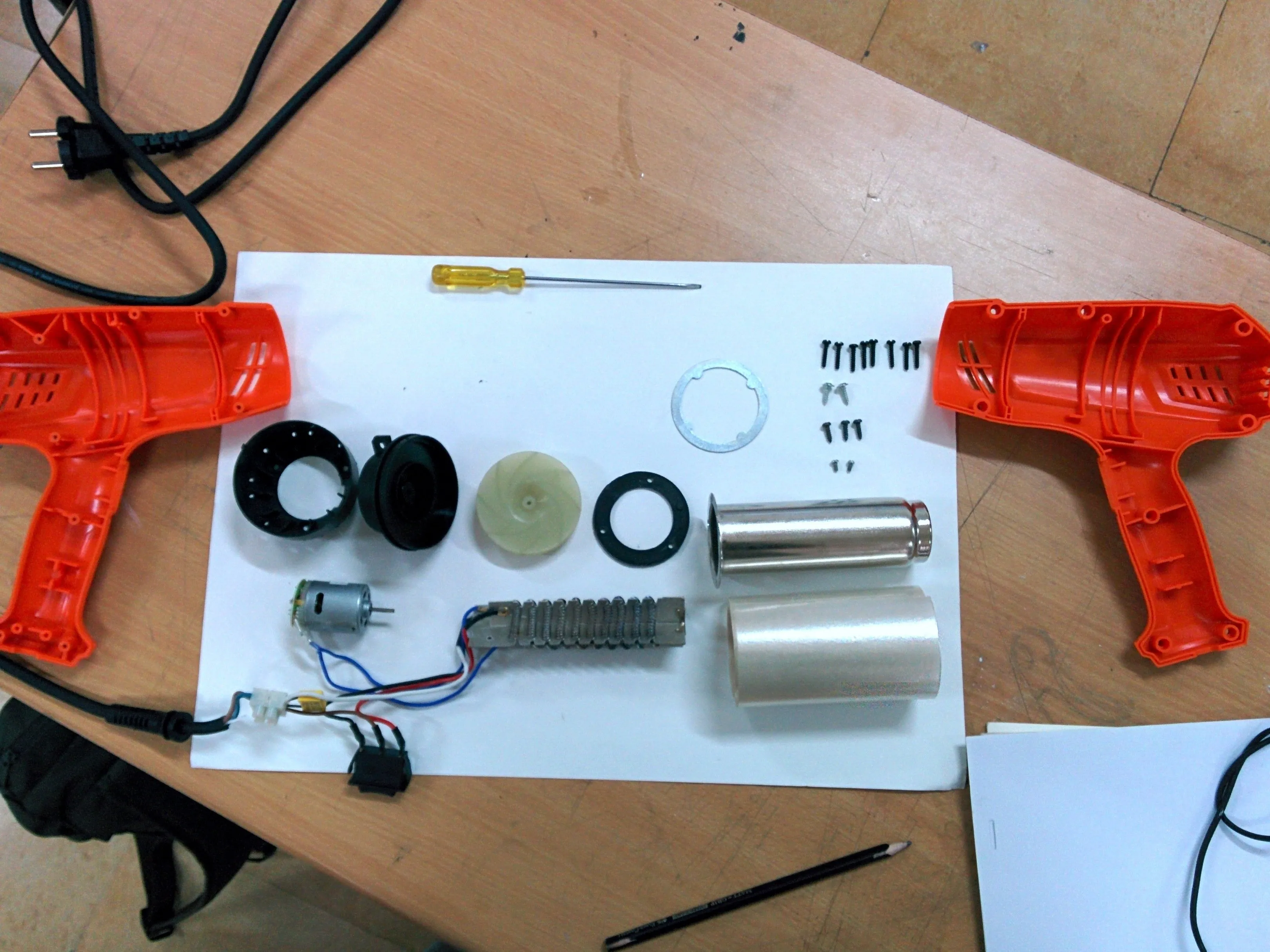

Разборка и сборка горячего воздушного пистолета: шаг 6, изображение 1 из 3
Разборка горячего воздушного пистолета, сборка деталей: шаг 6, изображение 1 из 3 | Источник - ifixit.com

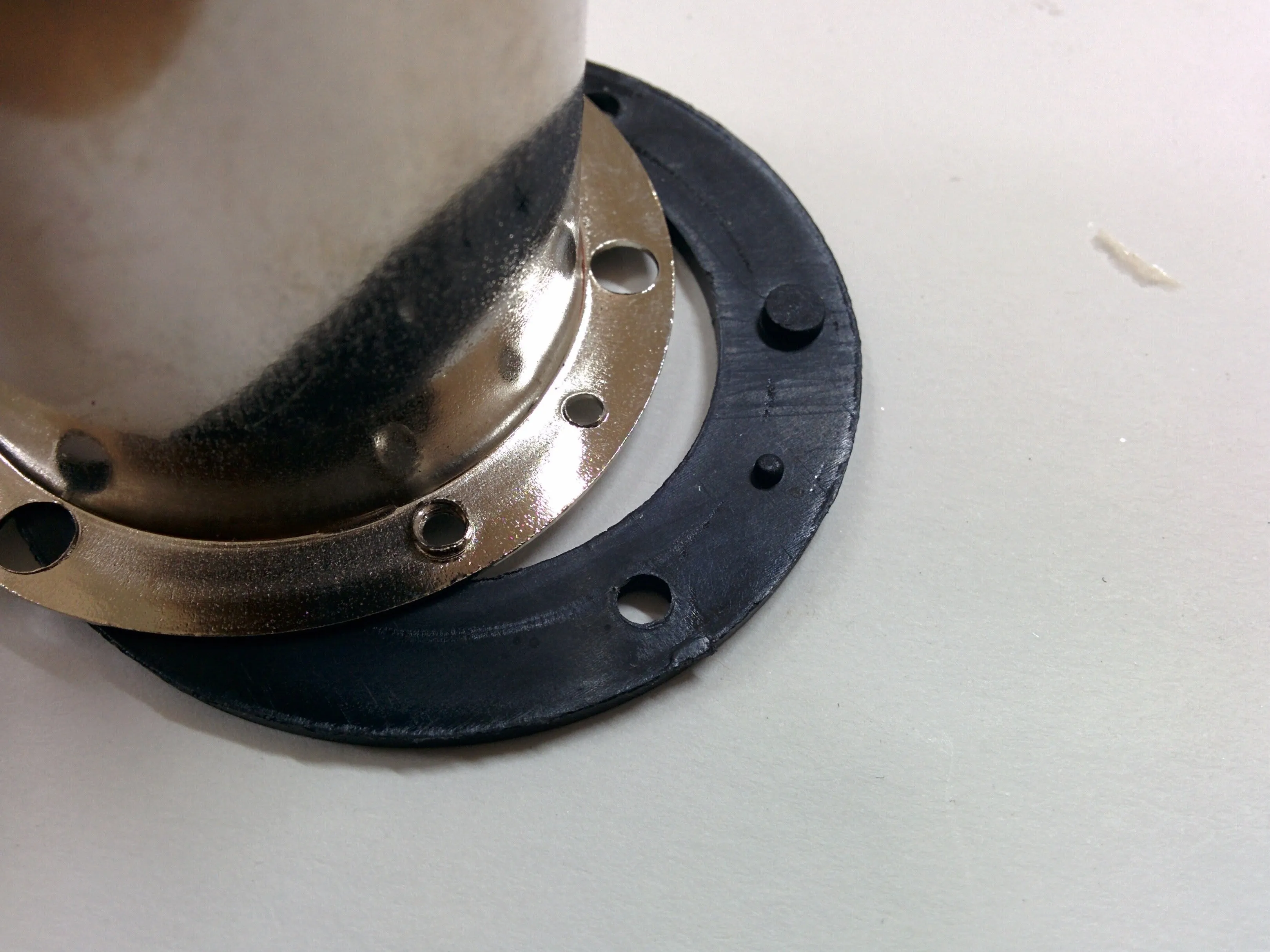

Разборка пистолета для горячего воздуха, детальная сборка: шаг 6, изображение 2 из 3
Разборка, сборка деталей: шаг 6, изображение 2 из 3 | Источник - ifixit.com

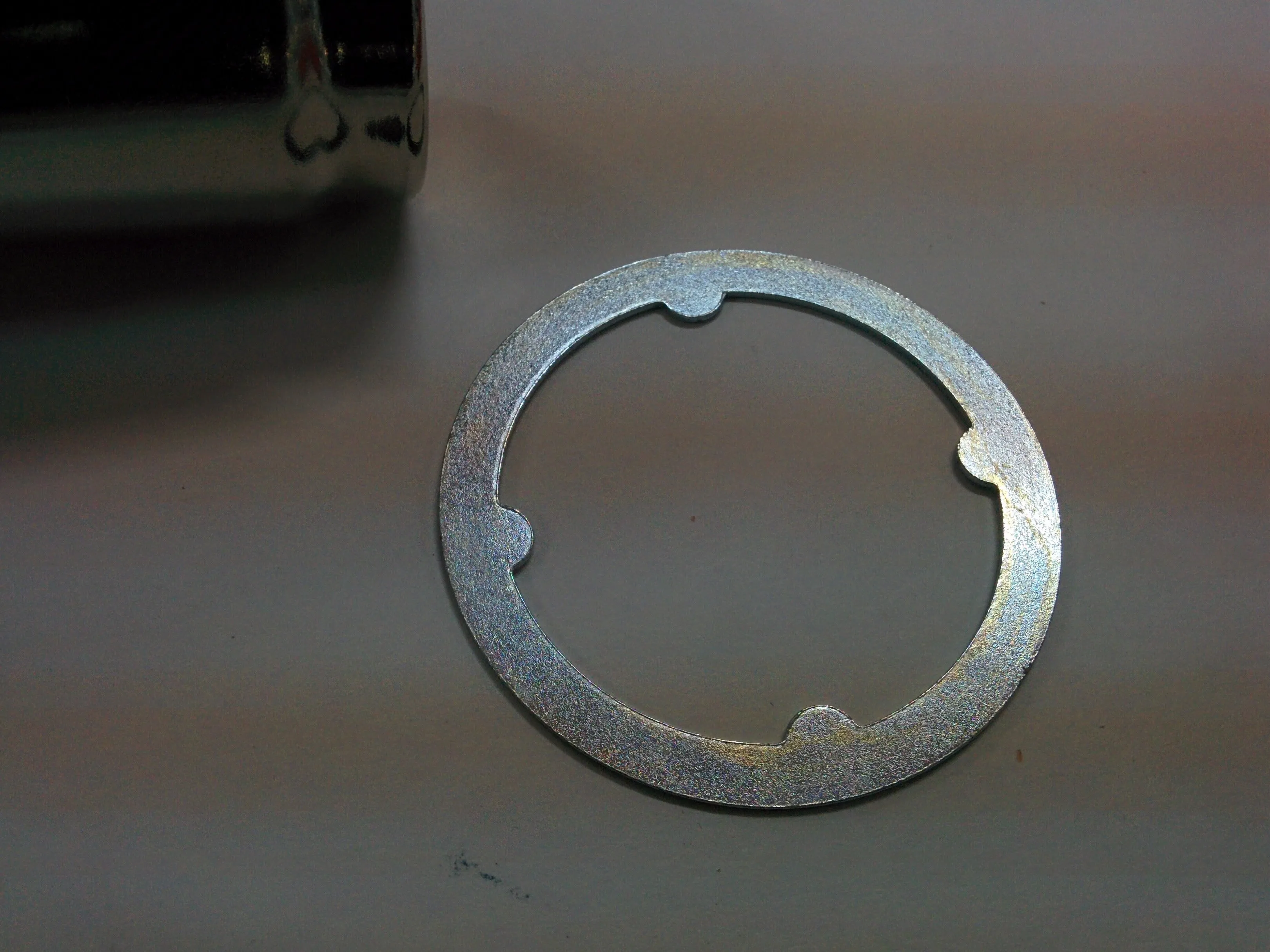

Разборка пистолета горячего воздуха, детальная сборка: шаг 6, изображение 3 из 3
Разборка пистолета горячего воздуха, детальная сборка: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Используется минимальное количество винтов (множество), все винты самонарезающие, чтобы исключить использование гаек и незакрепленных деталей.

  • Сборка оснащена установочными штифтами для выравнивания круглых деталей в фиксированной ориентации.

  • Для предотвращения перегрева используются тепловые кольца.
