Разборка ноутбука HP Compaq nx7010 Business Notebook

Что вам нужно

Инструменты

•

•

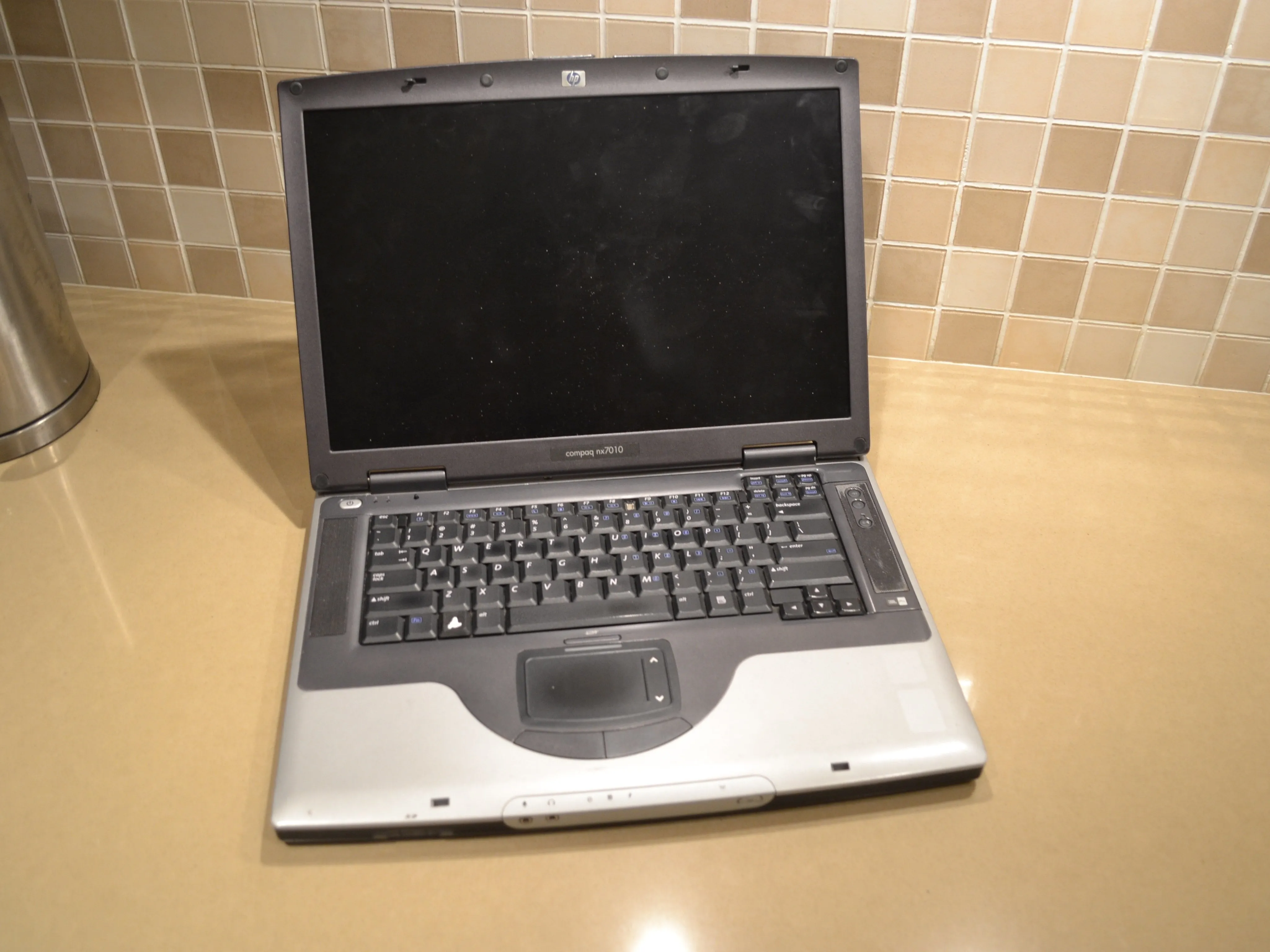

Шаг 1 Разборка ноутбука HP Compaq nx7010 Business

• 9-летний бизнес-ноутбук Hewlett Packard nx7010 2004 года выпуска.

• Более конкретно, номер модели: Cnx7010RP745Y580Wcg25P.

• В 2004 году это был ноутбук среднего класса по цене около 2 000 австралийских долларов.

• Одноядерный процессор Intel Celeron с частотой 1,8 ГГц.

• Windows XP Professional.

• Антибликовый экран с разрешением 1680x1050 (который имел ужасный эффект призрачности).

Шаг 2

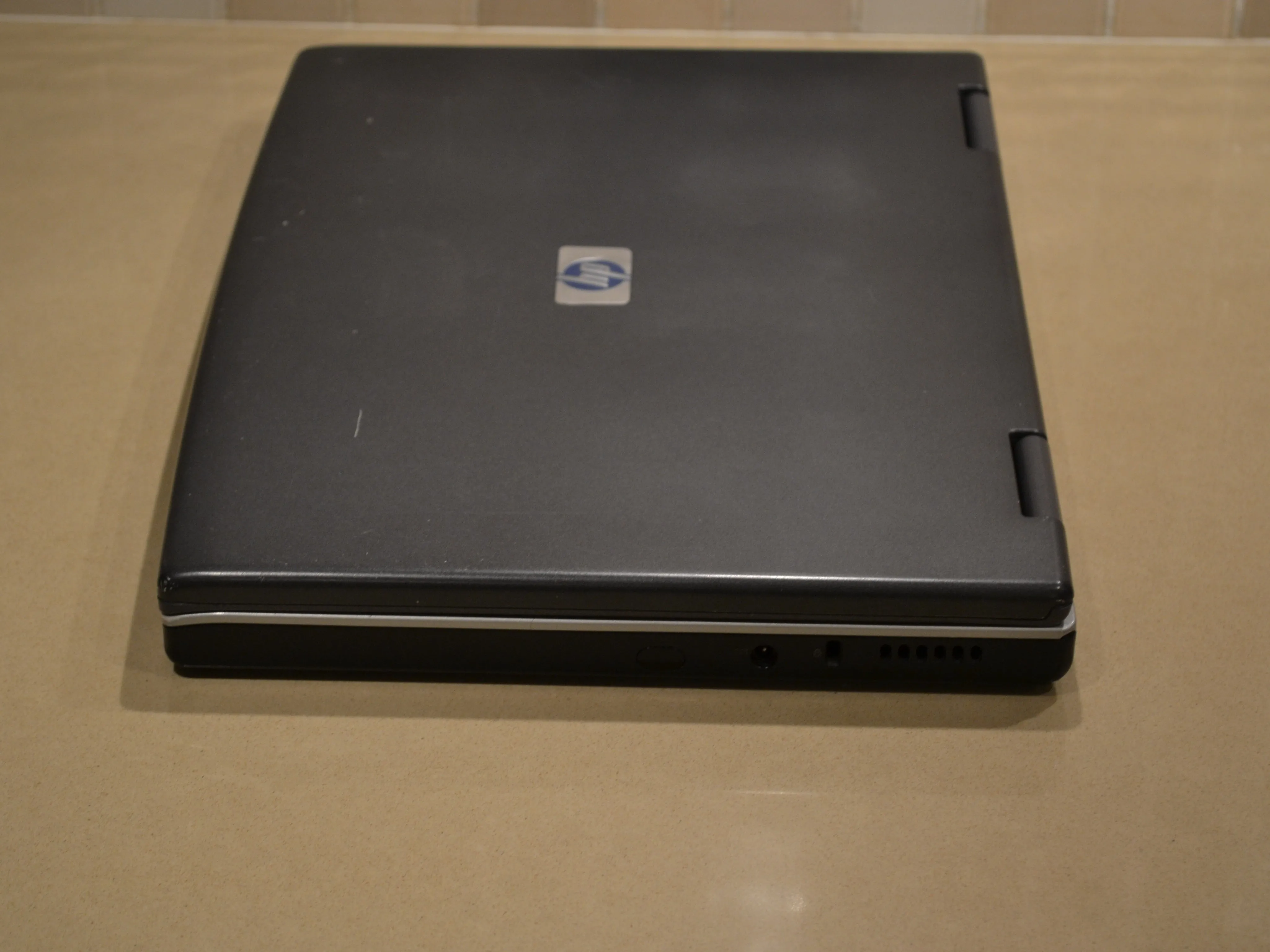

• Осмотр ноутбука.

• На левой стороне вы найдете слот для карт PCMCIA и оптический привод.

• С правой стороны находятся инфракрасное окно, разъем питания, замок Кенсингтона и вентиляционное отверстие.

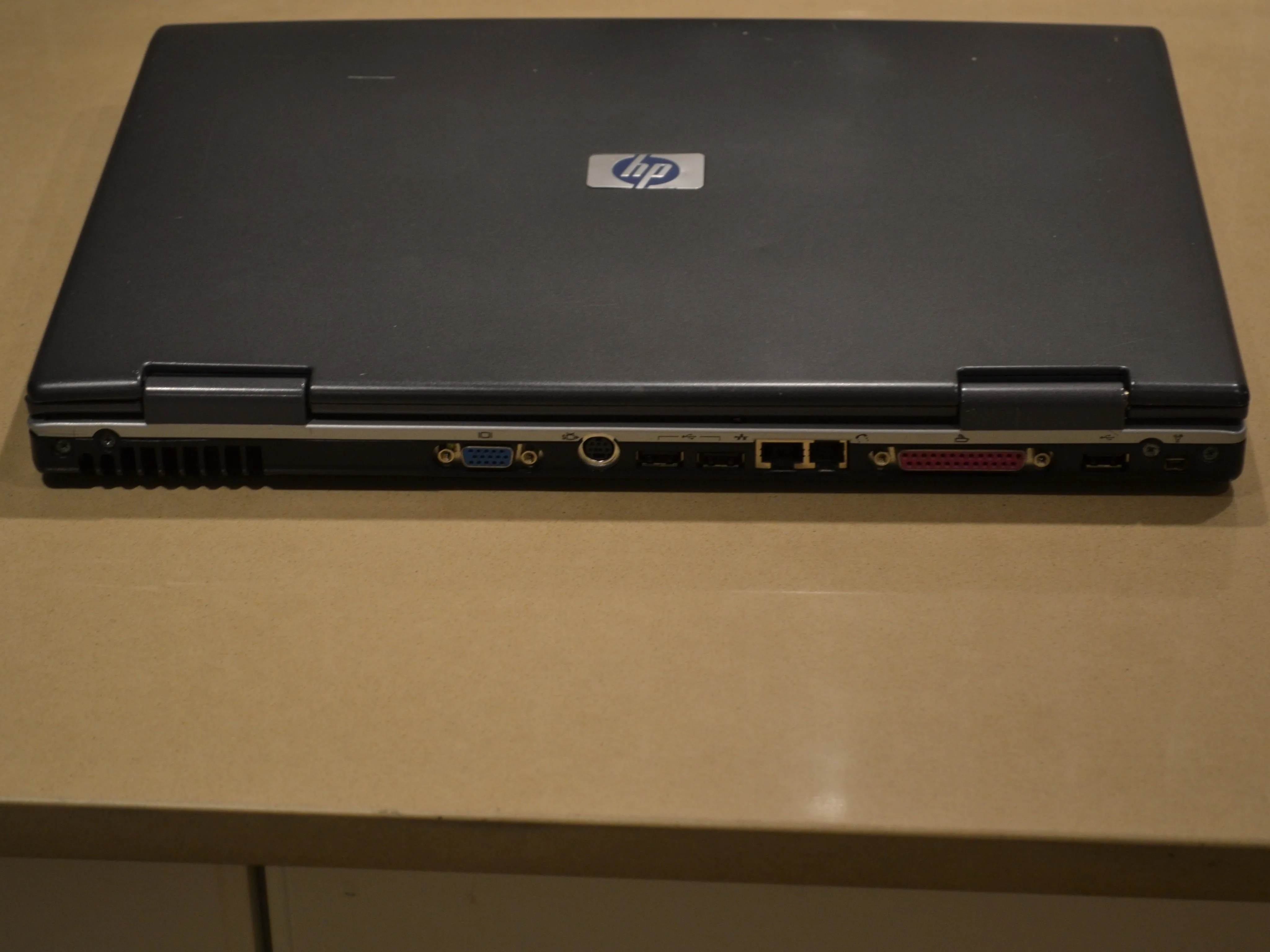

• На задней панели вы найдете VGA-выход, S-Video, 3 порта USB 2.0, телефонную линию и Ethernet, параллельный порт и FireWire (4 pin).

Шаг 3

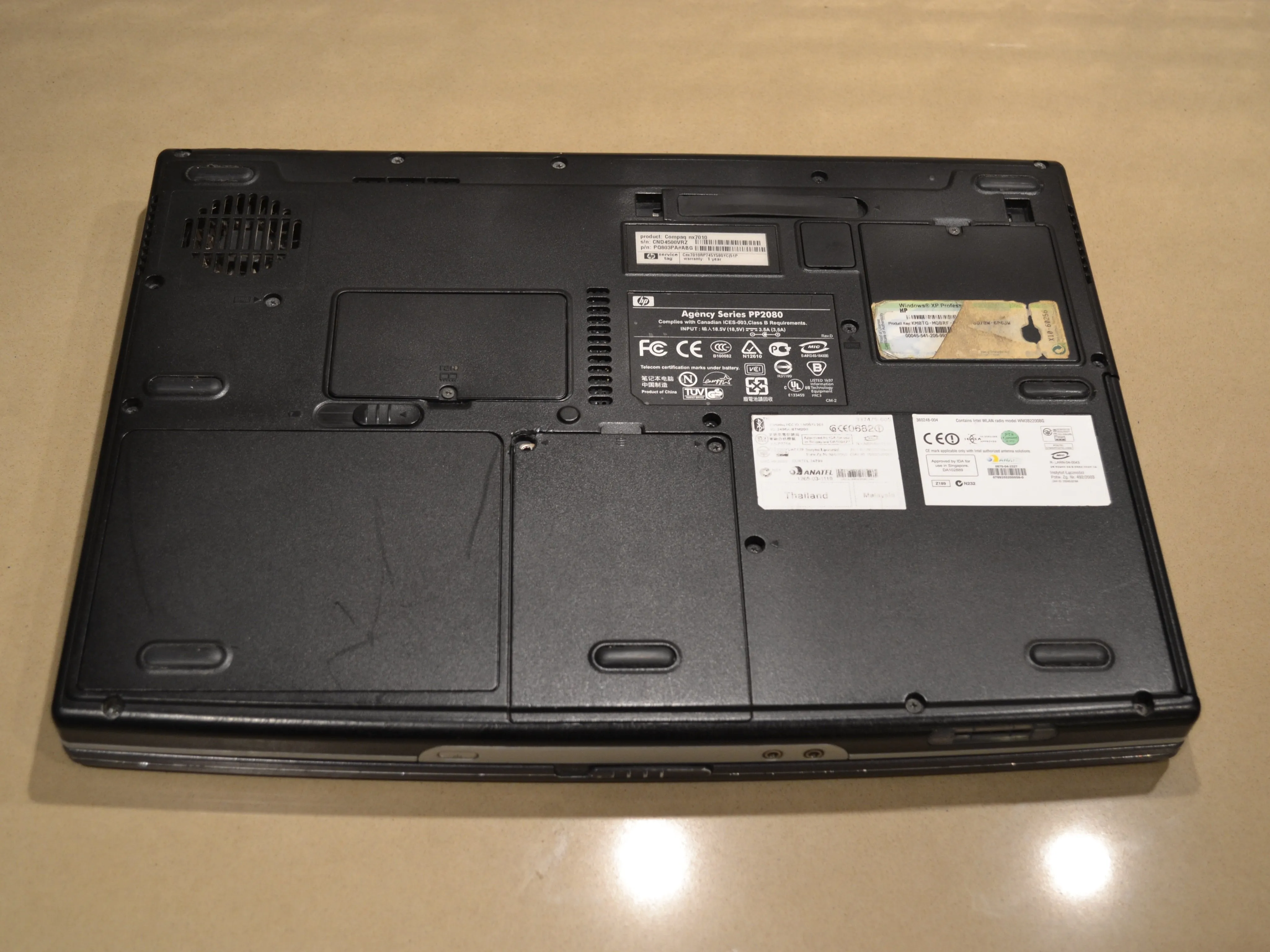

• Вот основание ноутбука.

• Номер продукта PQ803PA#ABG

• Дверцы для доступа к аккумулятору, жесткому диску, оперативной памяти, батарейке CMOS, док-порту и сетевой карте Mini PCI LAN.

• Серийный номер [CND4500VRZ]. Расшифровка этого номера показывает, что ноутбук был произведен в Китае в декабре 2004 года.

Шаг 4

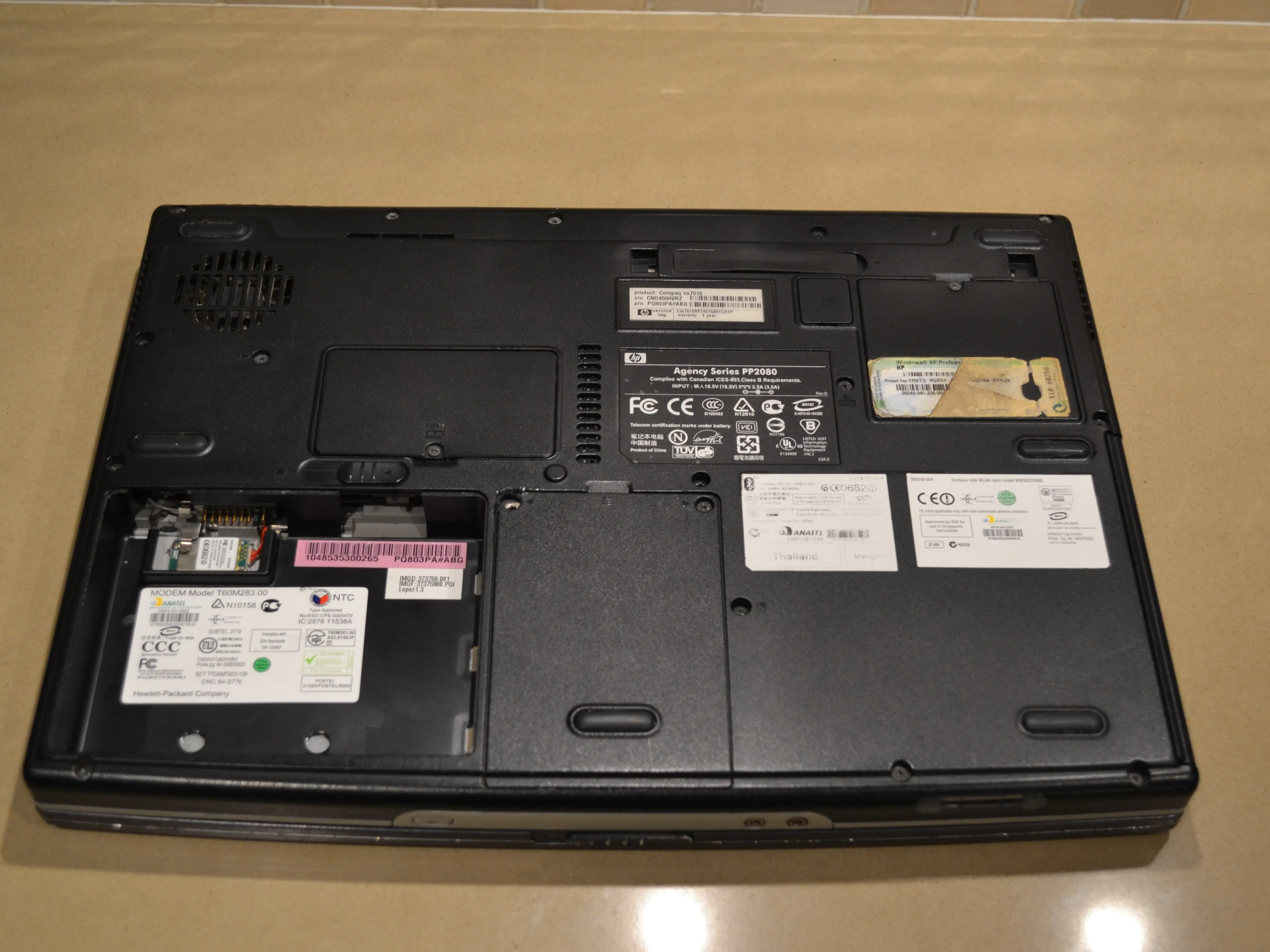

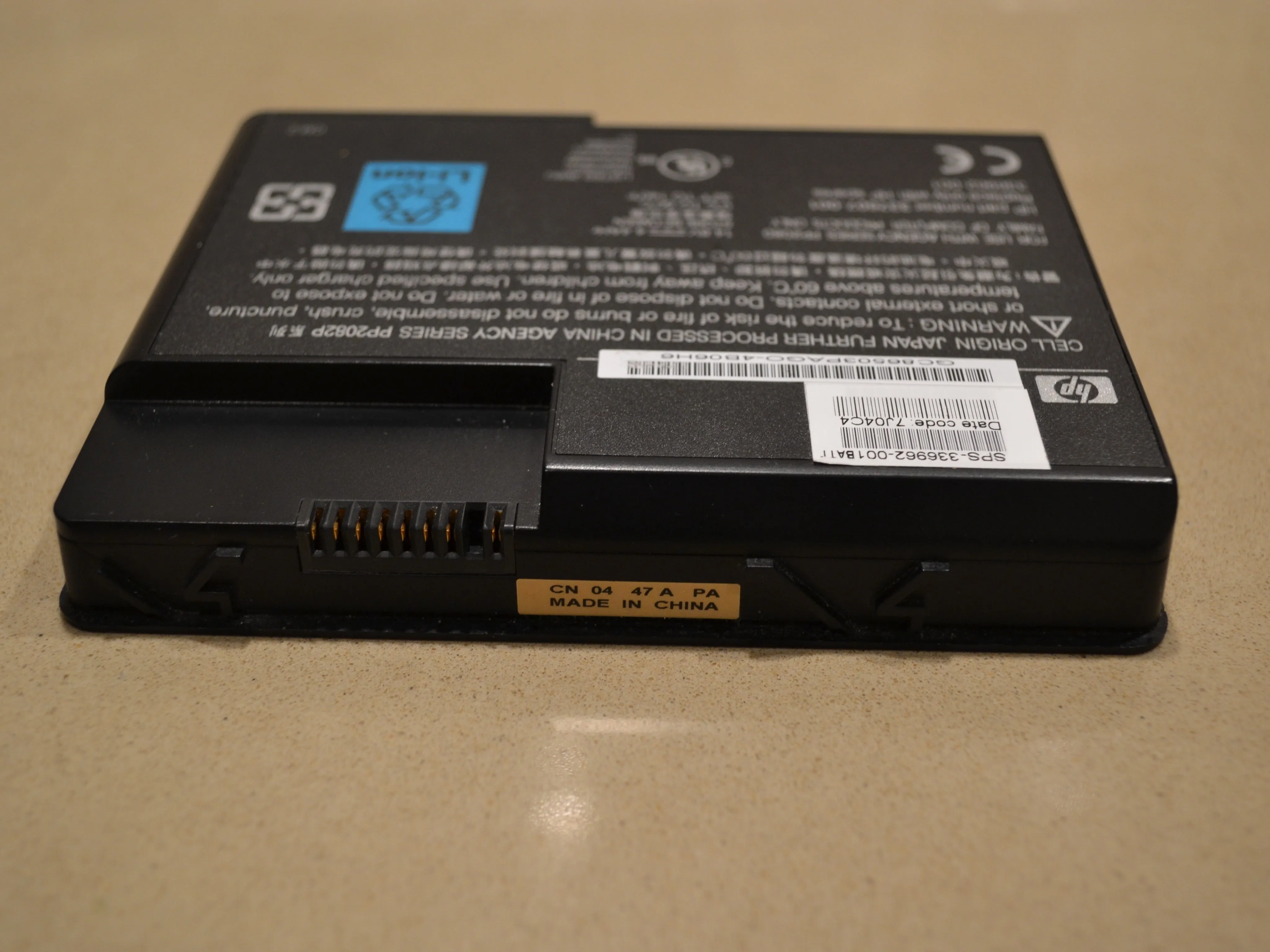

• ВСЕГДА отключайте основной источник питания при работе с электрическими устройствами (как от батареи, так и от сети).

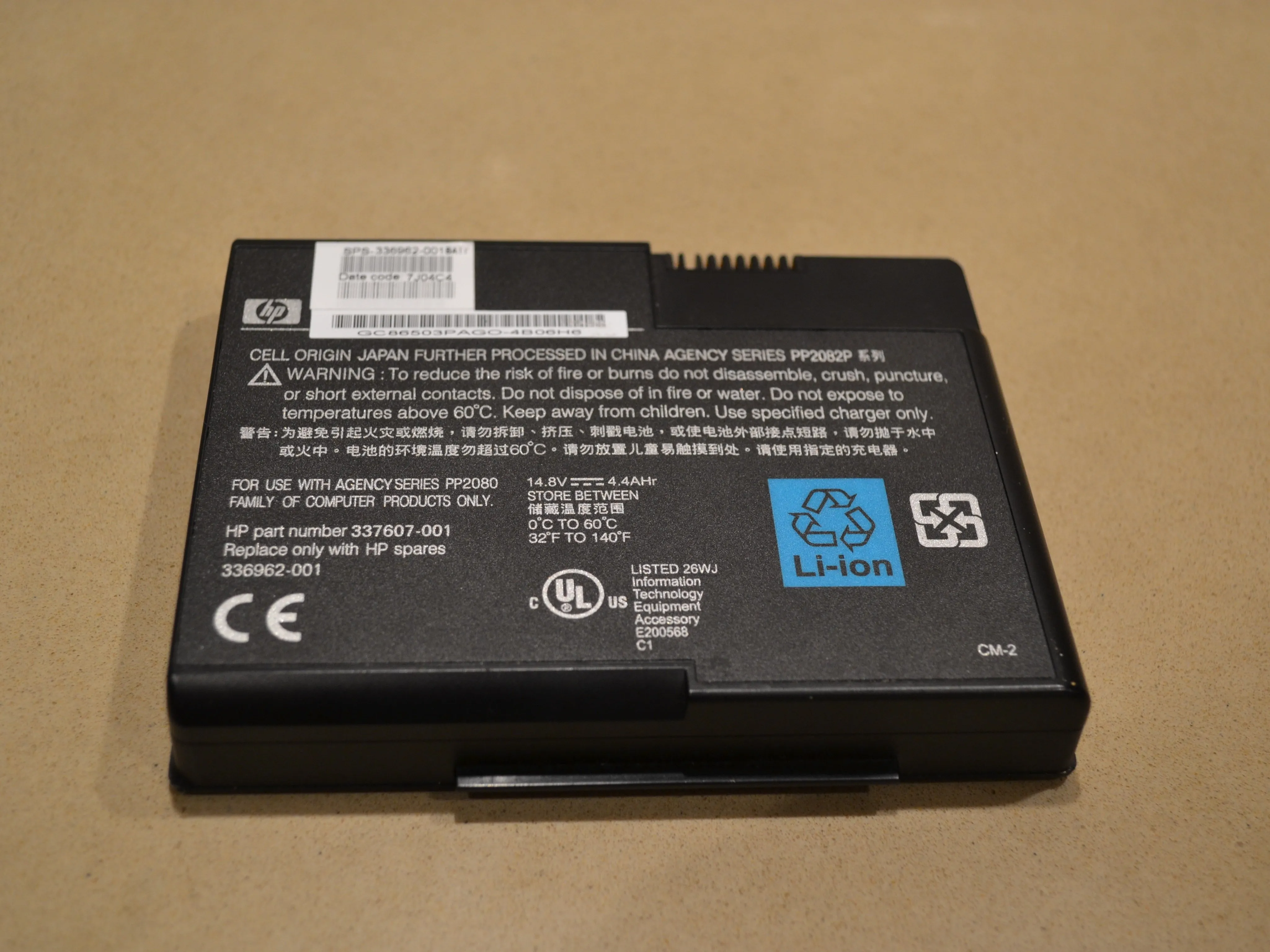

• Номер детали аккумулятора [337607-001].

• 14,8 вольт.

• 4,4 ампера в час (4400 мАч).

• 8-ячеечная.

• Когда батарея была новой в 2004 году, она была заявлена как работающая в течение 5 часов без подзарядки.

• После 9 лет износа ячеек время автономной работы составляет не более 10 минут.

Шаг 5

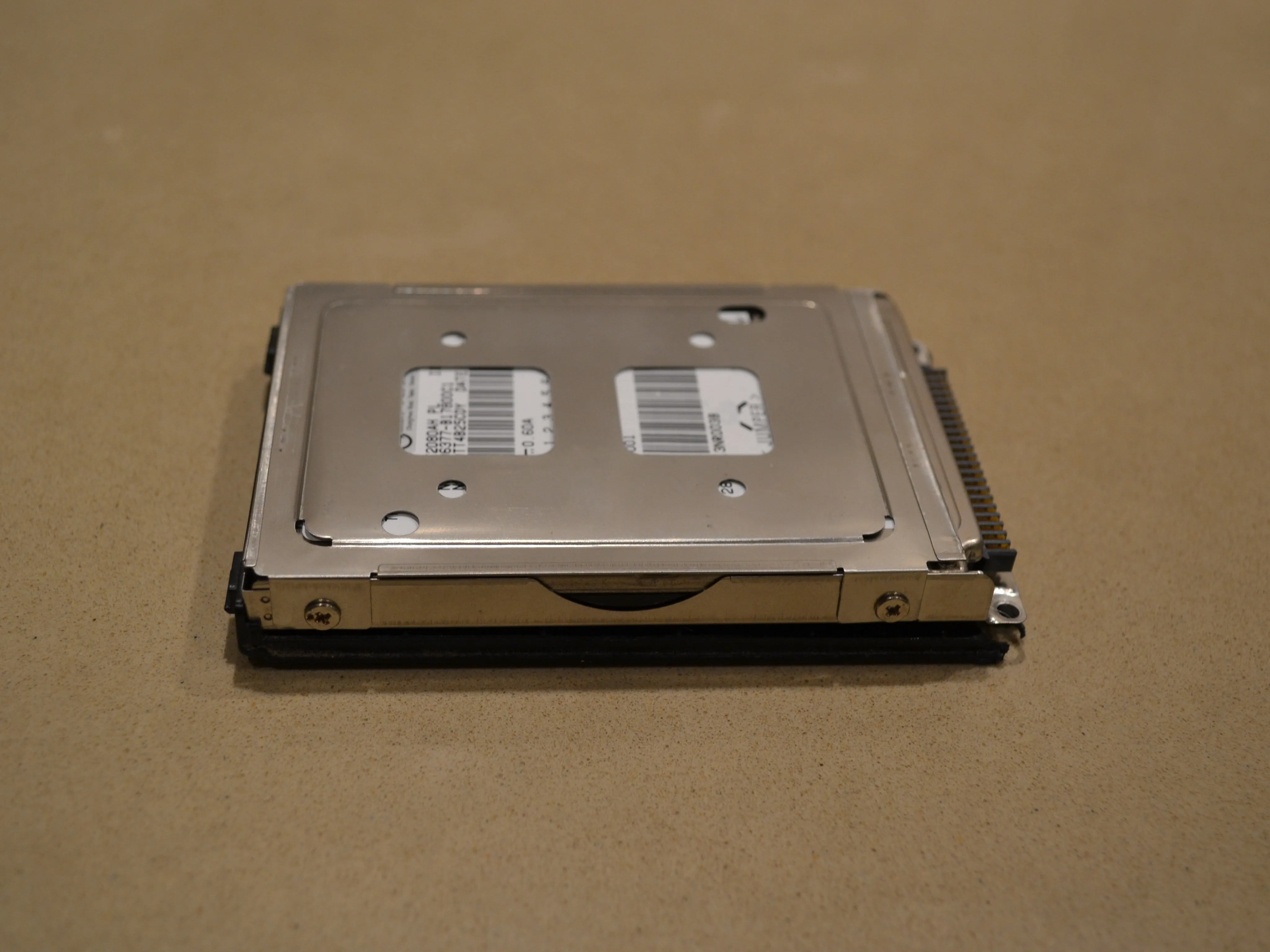

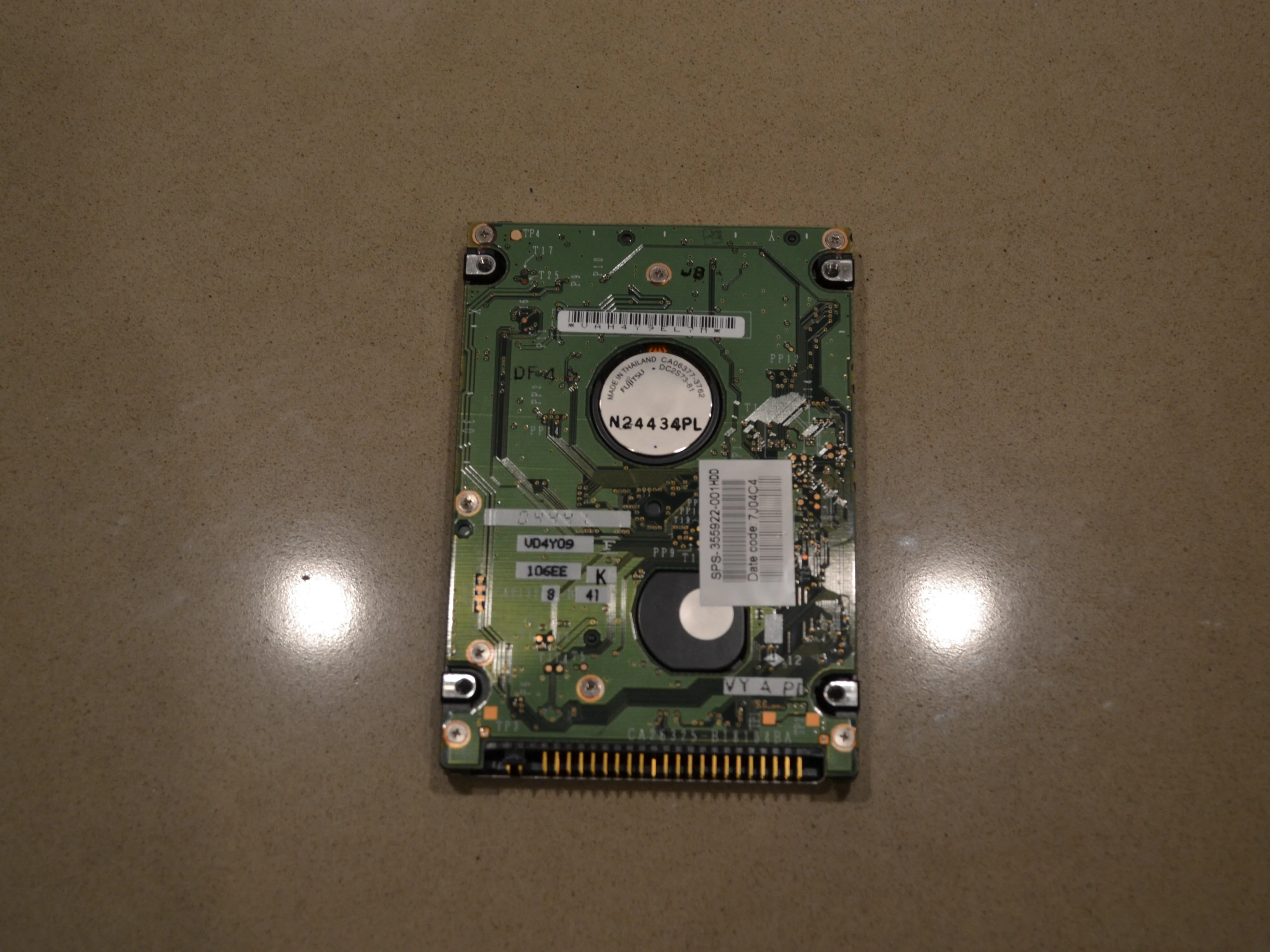

• Жесткий диск

• Fujitsu MHT2080AH PL

• Емкость 80,0 ГБ

• 5 400 оборотов в минуту

• Интерфейс IDE

• Сделано в Таиланде

• Ноутбук был доступен с несколькими вариантами жестких дисков. 40 и 60 Гб со скоростью вращения шпинделя 4 200 или 5 400 оборотов в минуту. Также предлагался жесткий диск емкостью 80 Гб со скоростью вращения шпинделя 5200 об/мин (как показано здесь).

• Данные S.M.A.R.T показывают, что этот диск проработал в общей сложности 2 года.

Шаг 6

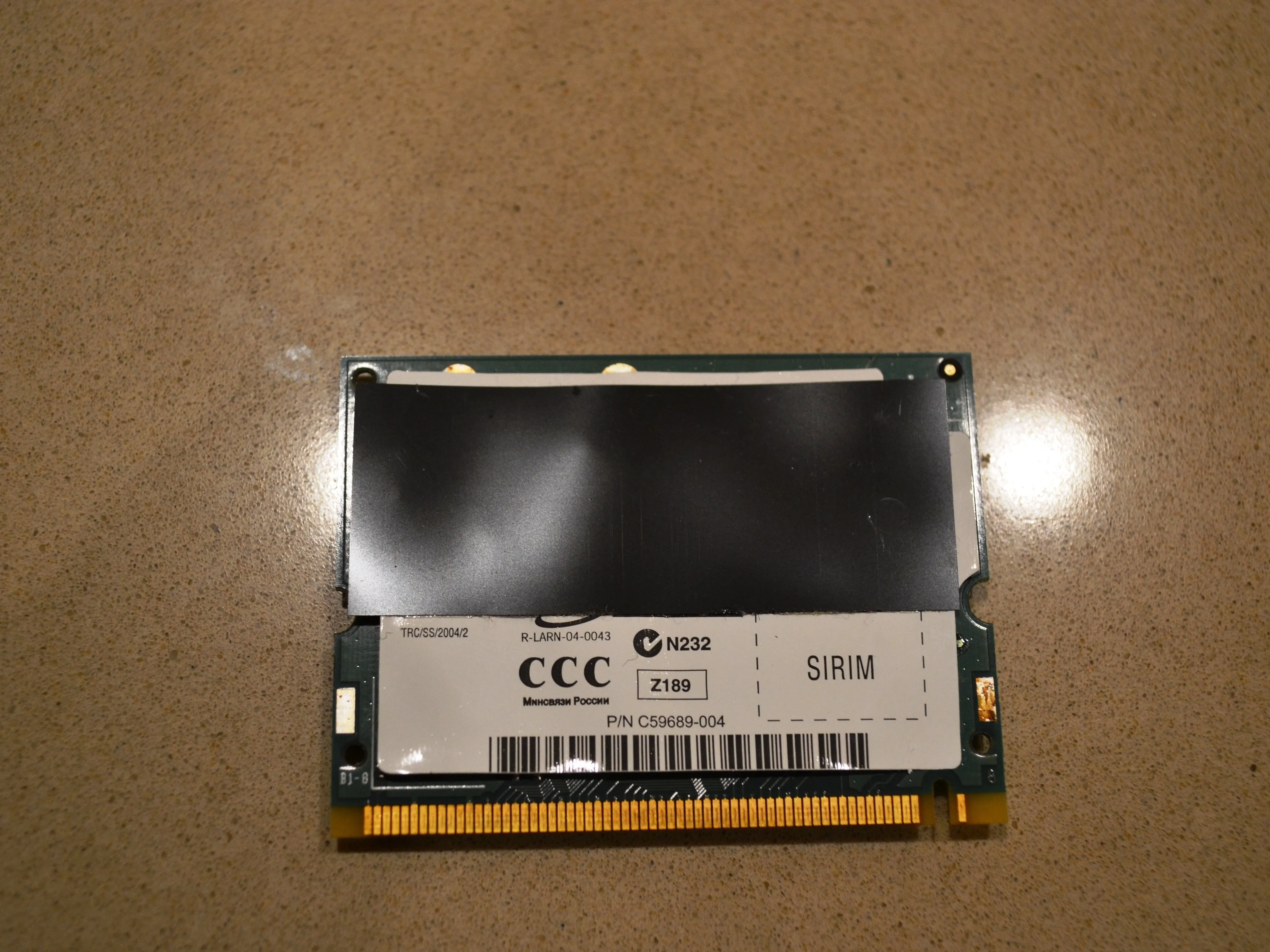

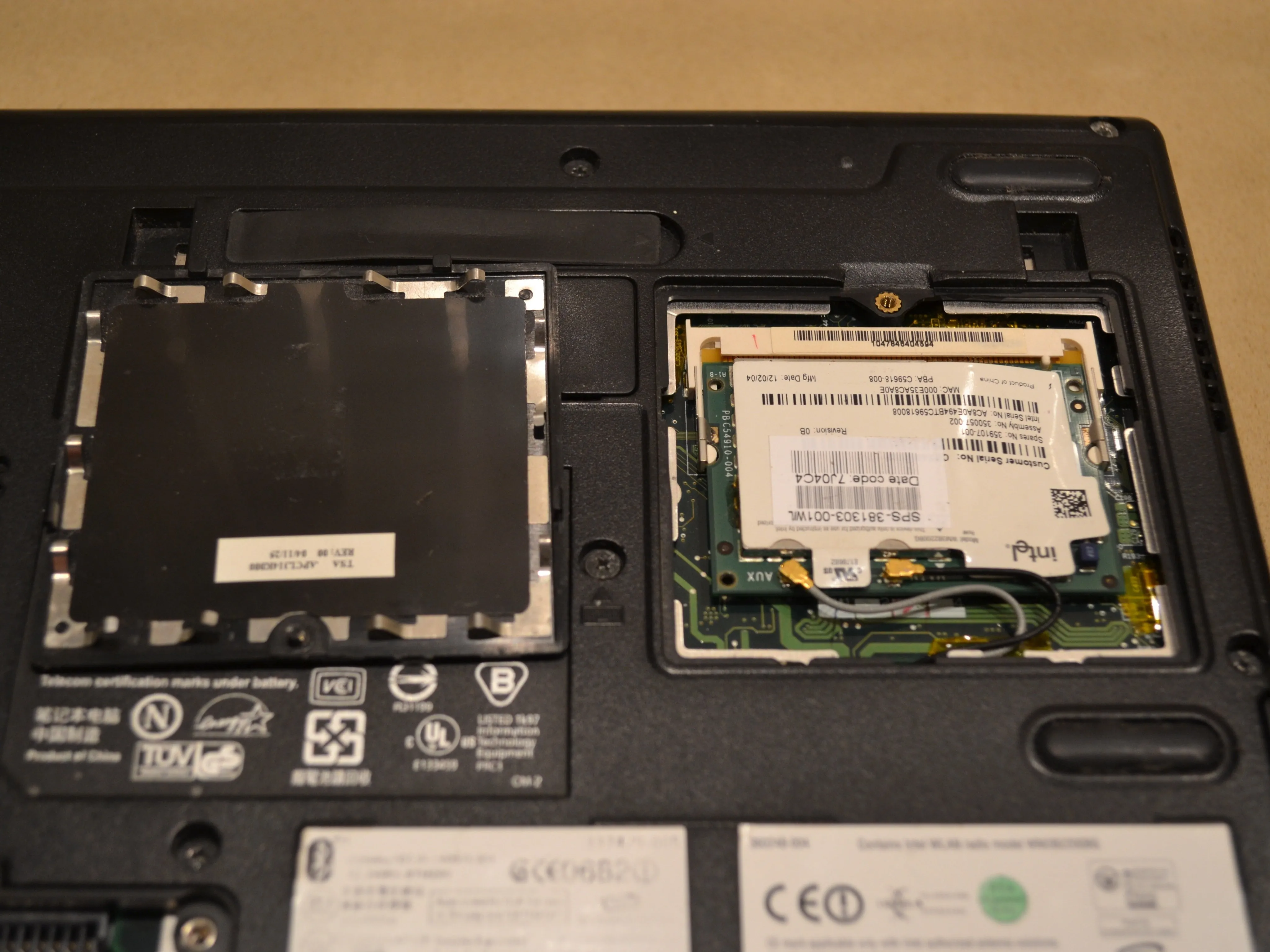

• Сетевая карта Mini PCI LAN

• Intel

• Номер модели [WM3B2200BG]

• Антенна Wi-Fi подключается к этой карте

Шаг 7

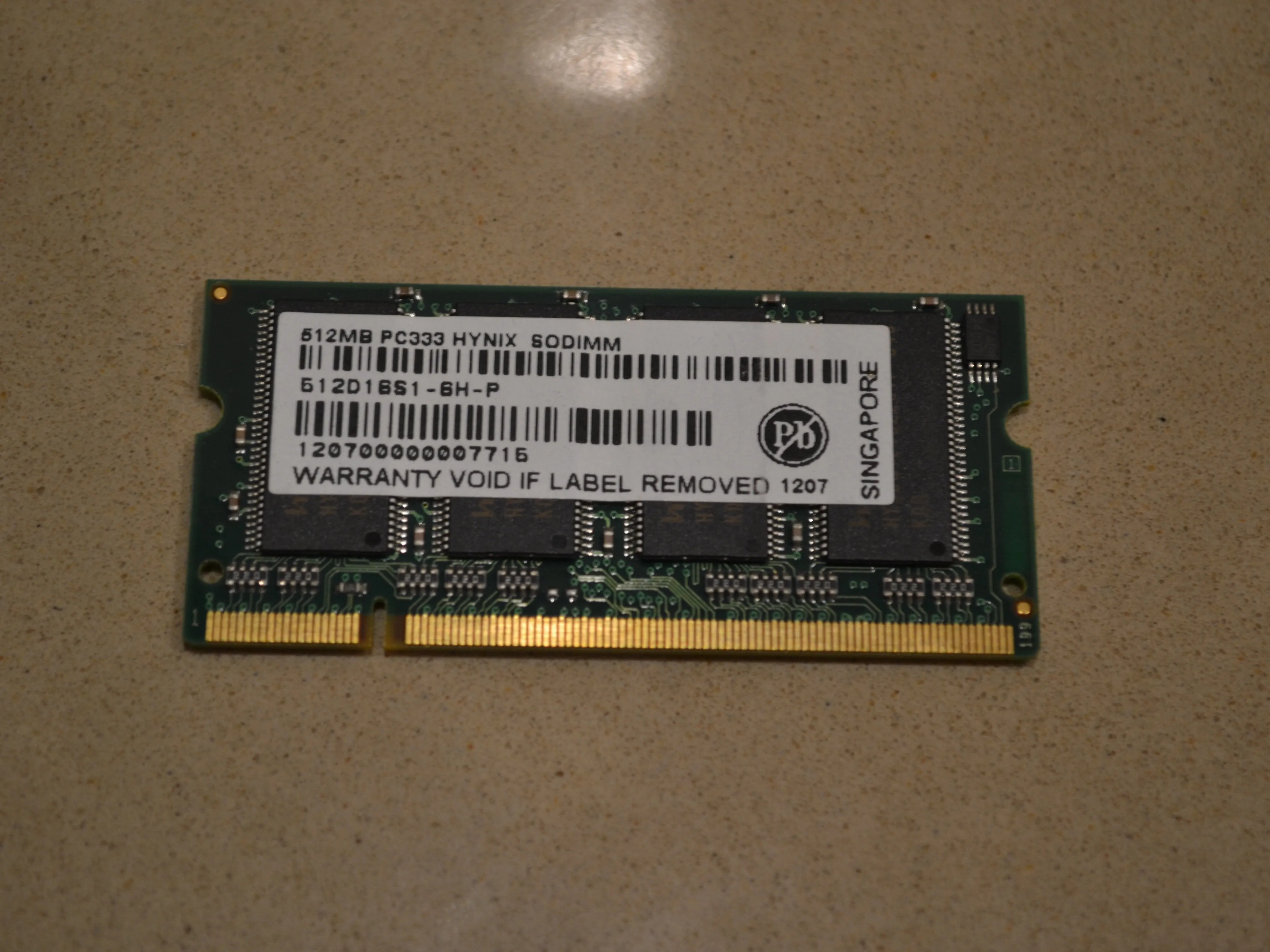

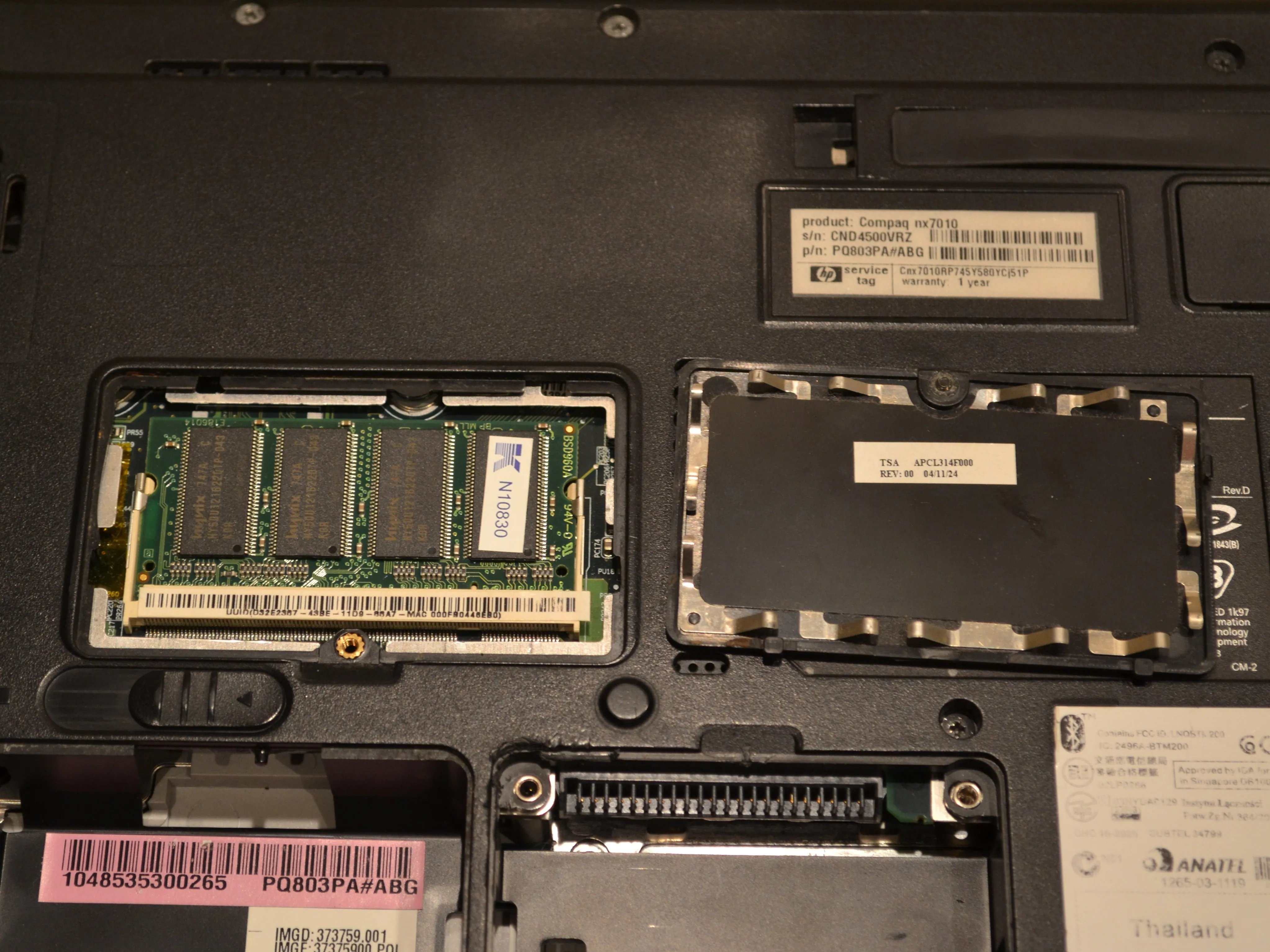

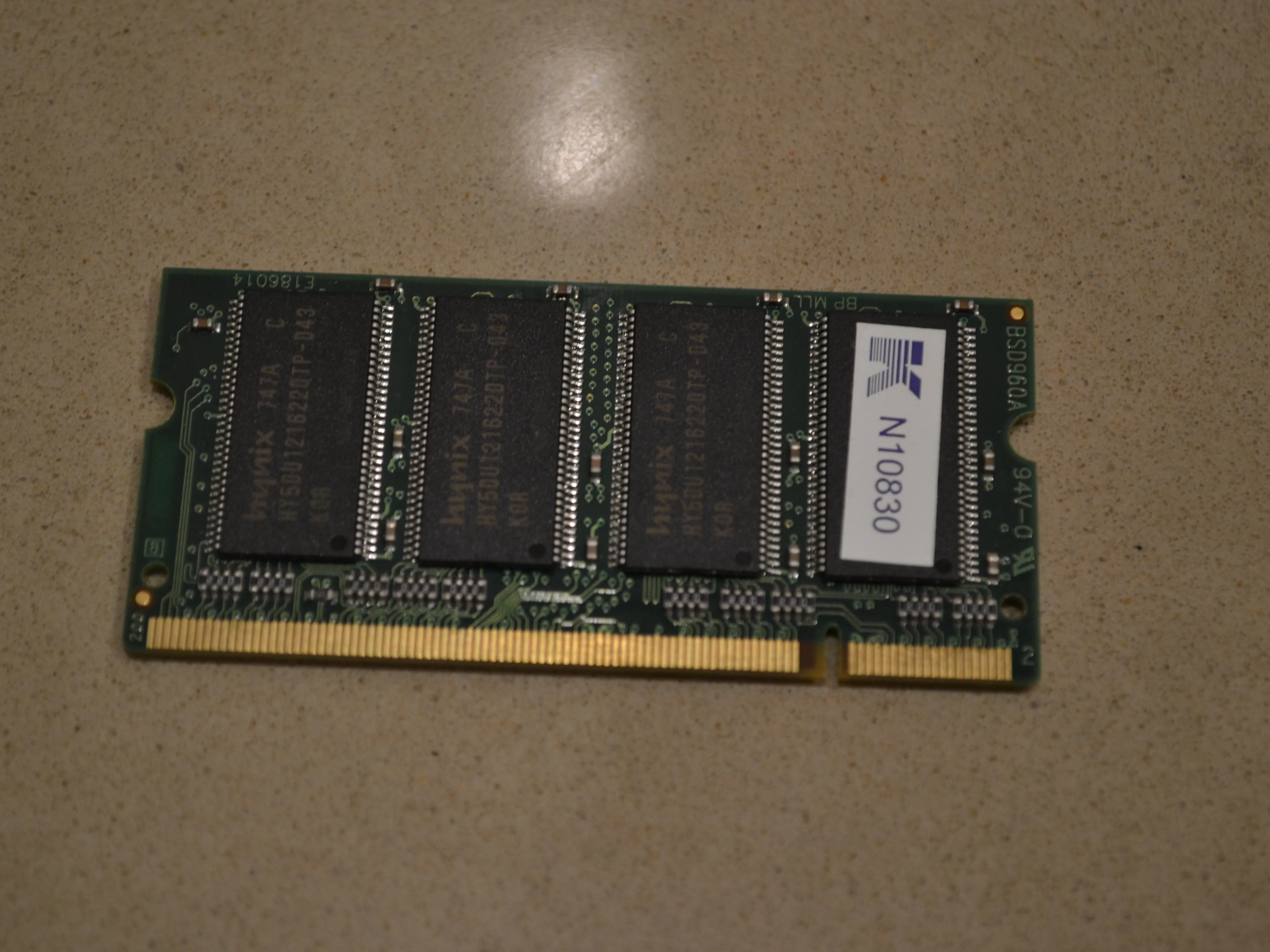

• Оперативная память Hynix из слота 1 под основанием

• 512 Мб SODIMM

• 333 МГц

• Номер модели [512D16S1-6H-P]

• В nx7010 есть два слота, причем слот 2 находится под клавиатурой. Максимальная емкость компьютера составляет всего 2 Гб (1 Гб на слот).

Шаг 8

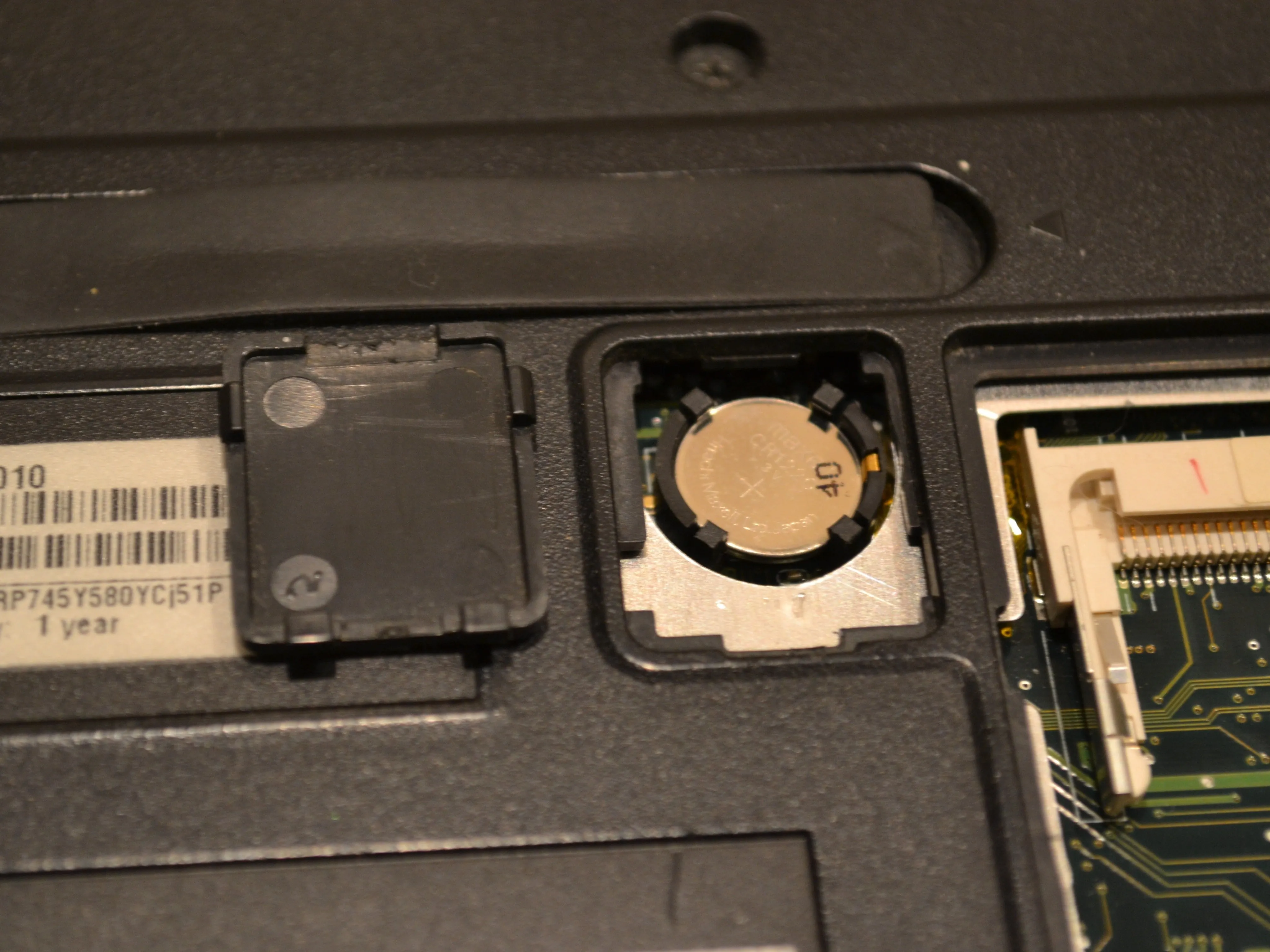

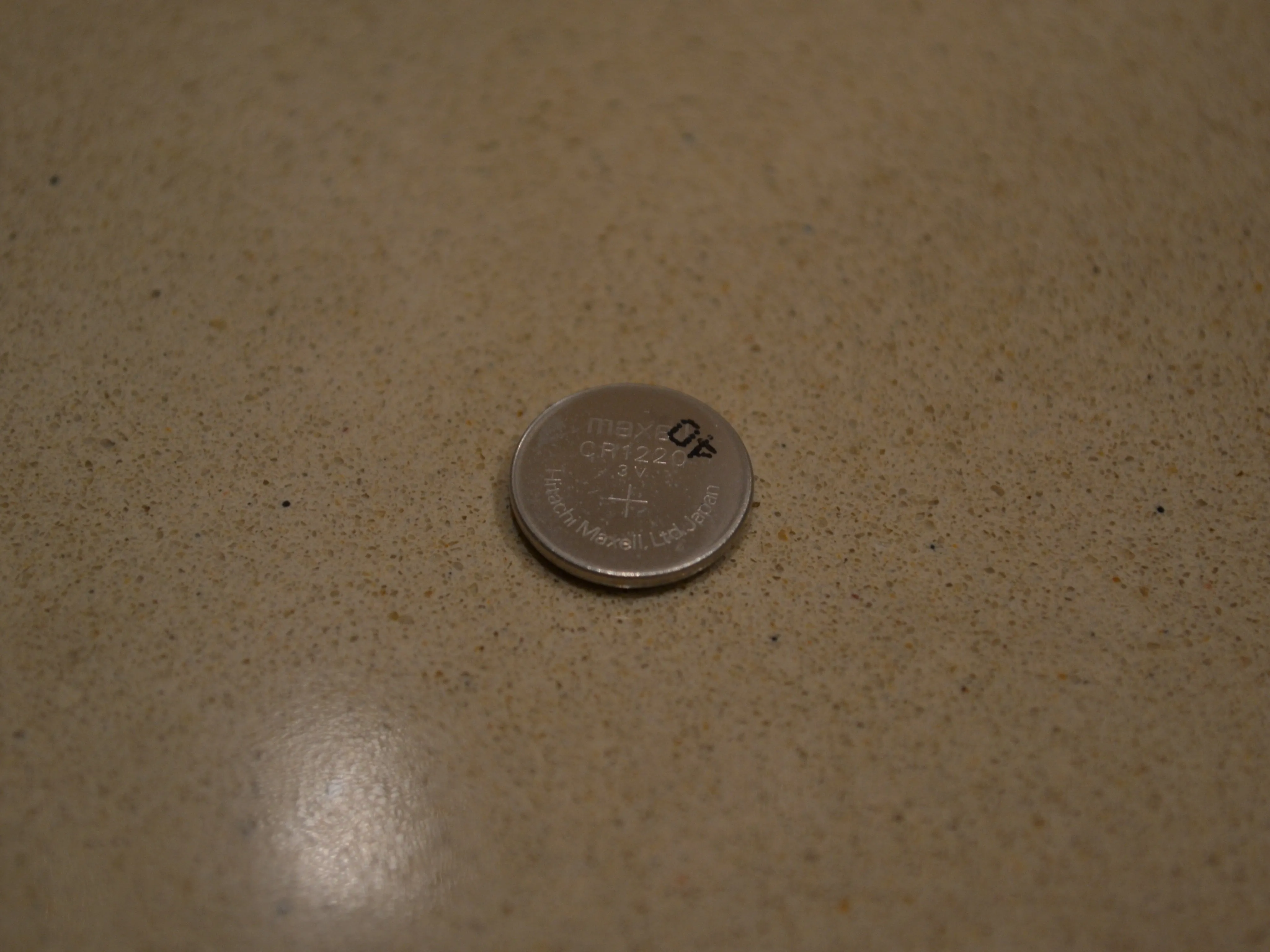

• Батарейка CMOS

• Maxell CR1220

• 3 вольта

• Не очень интересно

Шаг 9

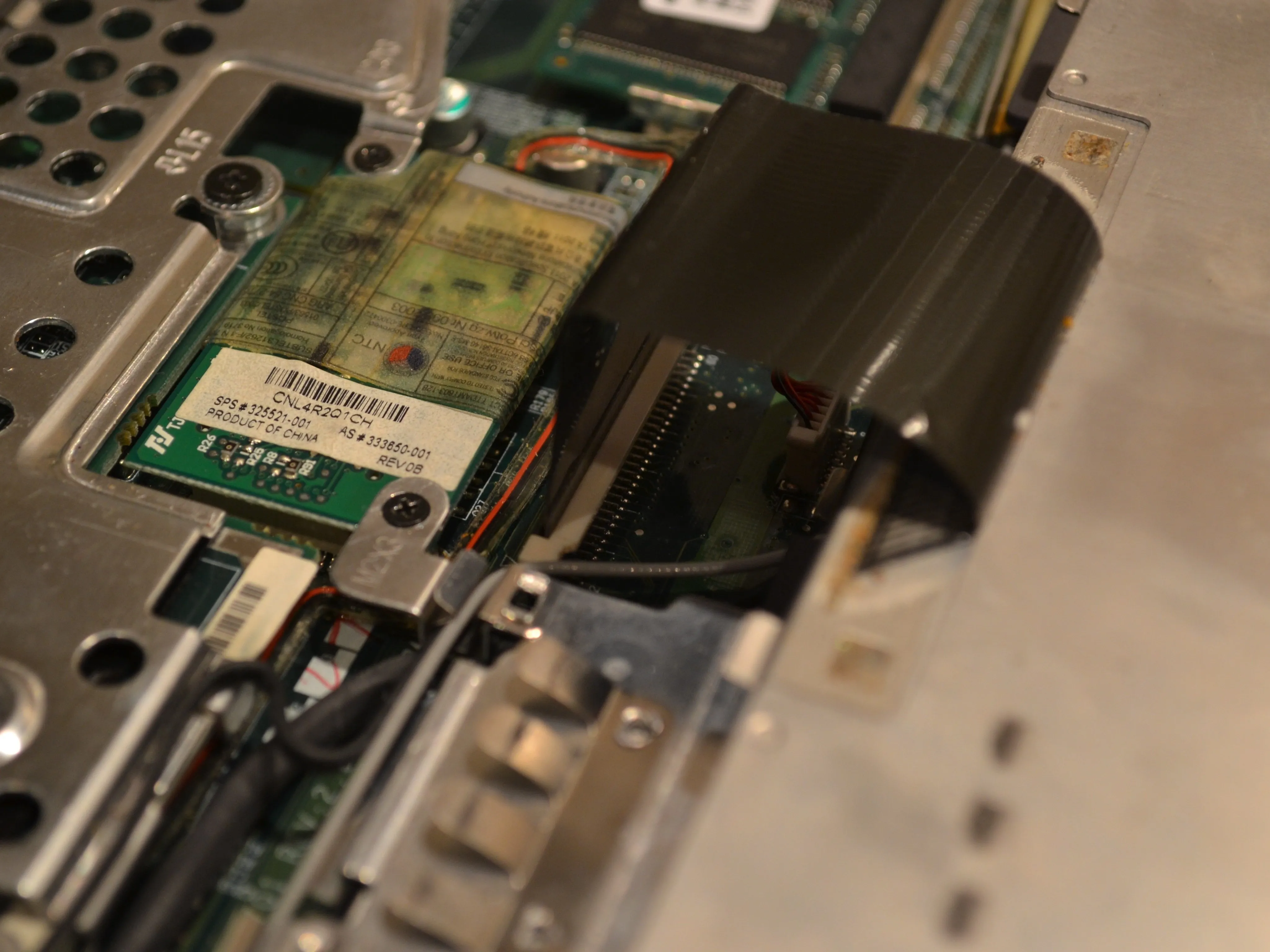

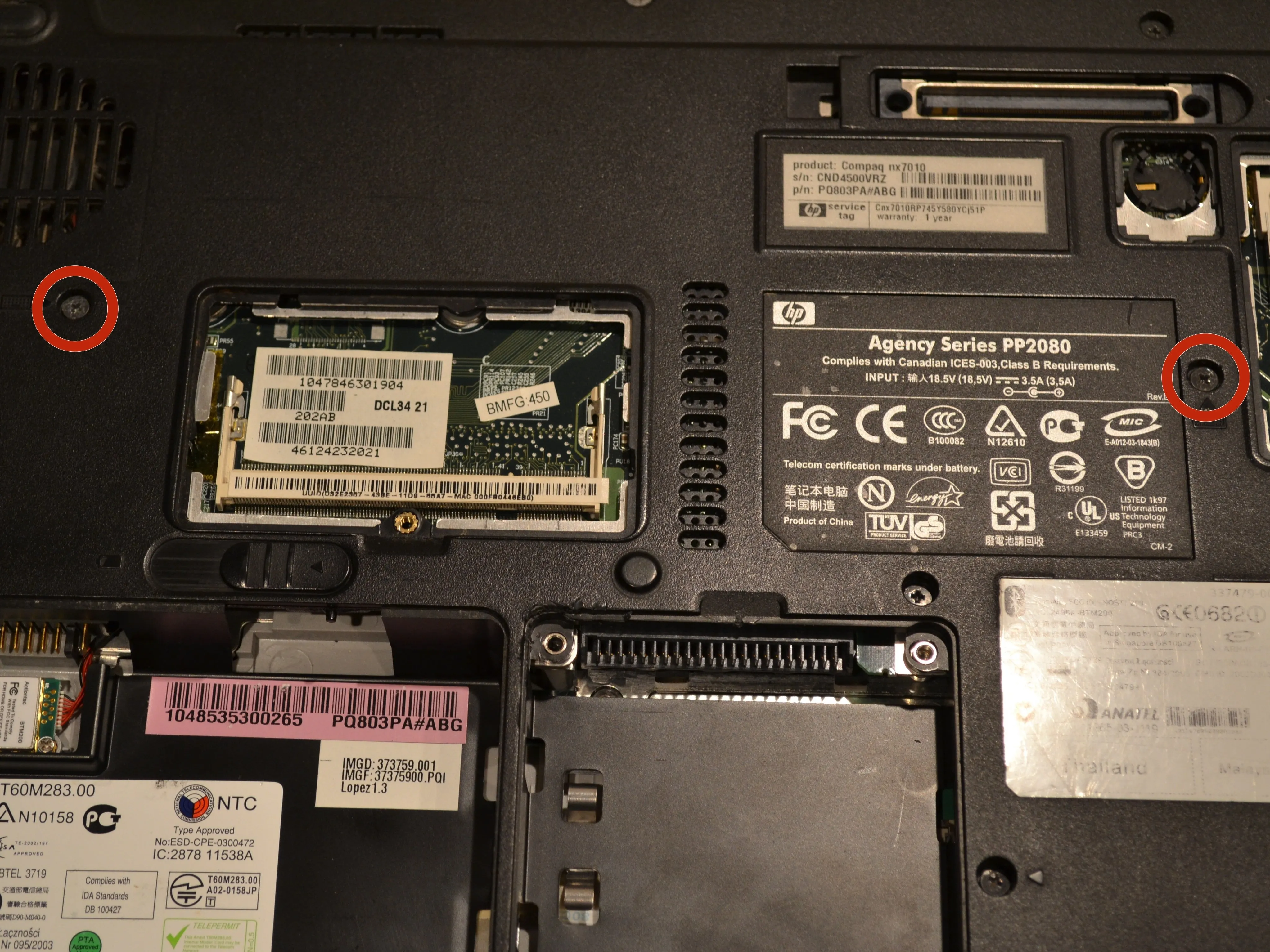

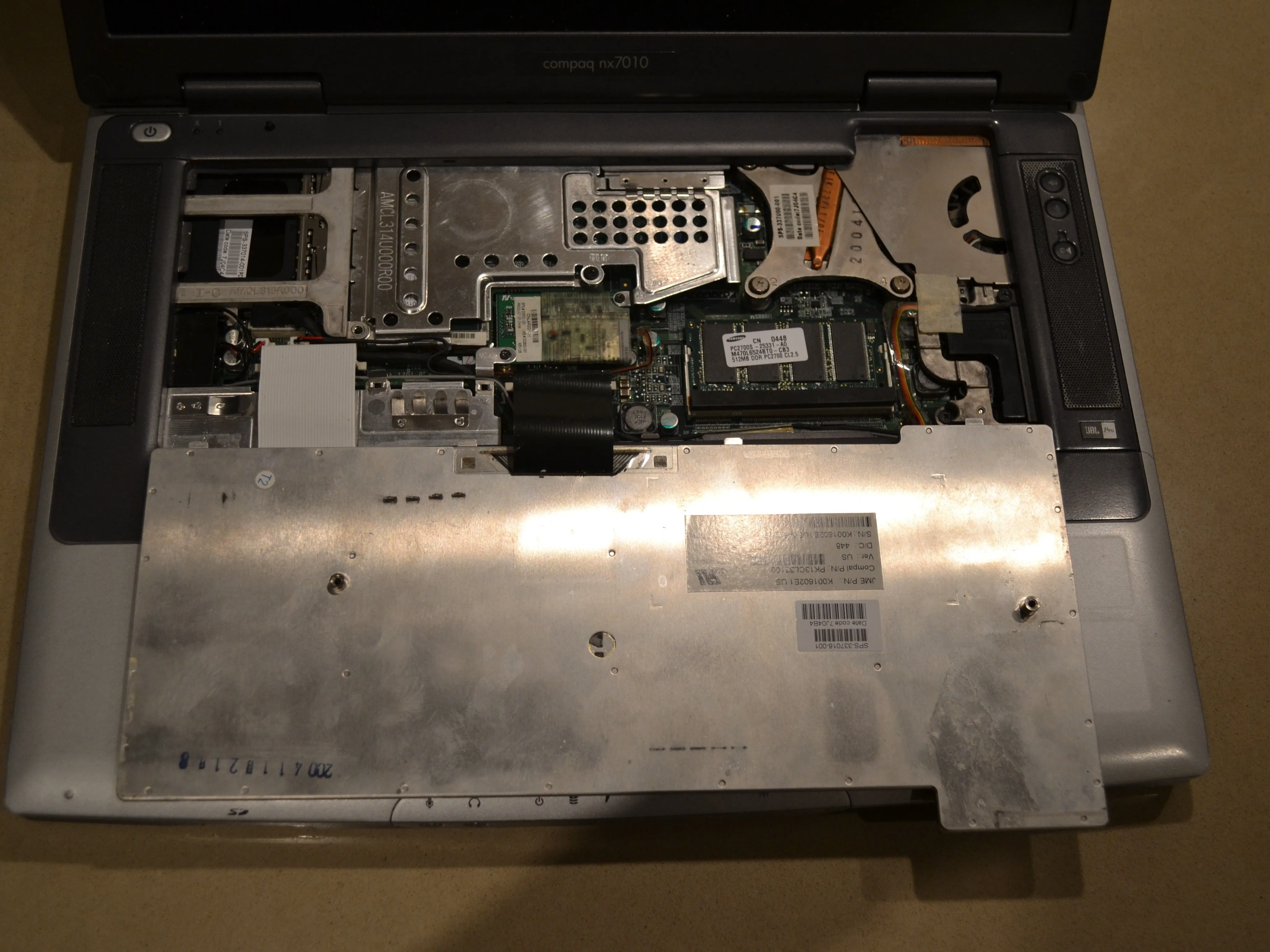

• Извлечение клавиатуры

• Выкрутите два крестообразных винта #0 из основания ноутбука.

• Переверните ноутбук и откройте крышку

• Отстегните четыре зажима в верхней части клавиатуры и выньте ее.

• Осторожно отстегните зажим на ленточном кабеле с помощью плоской отвертки или скребка

Шаг 10

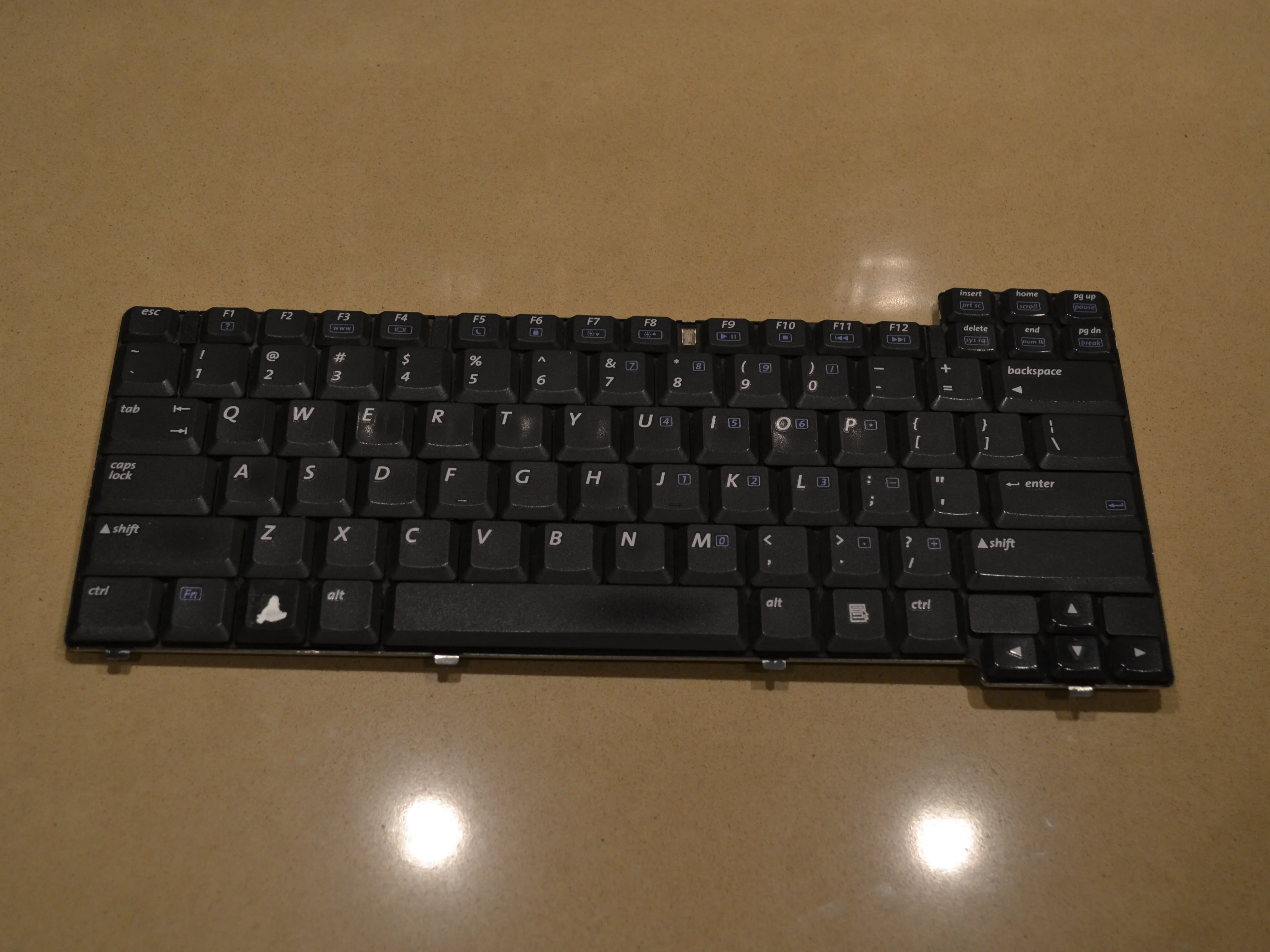

• Клавиатура

• Номер детали [K001602E1 US]

• Обратите внимание, что сомнительный символ Tux, нарисованный на клавише Meta, является кастомизированной клавишей и не является оригинальной.

Шаг 11

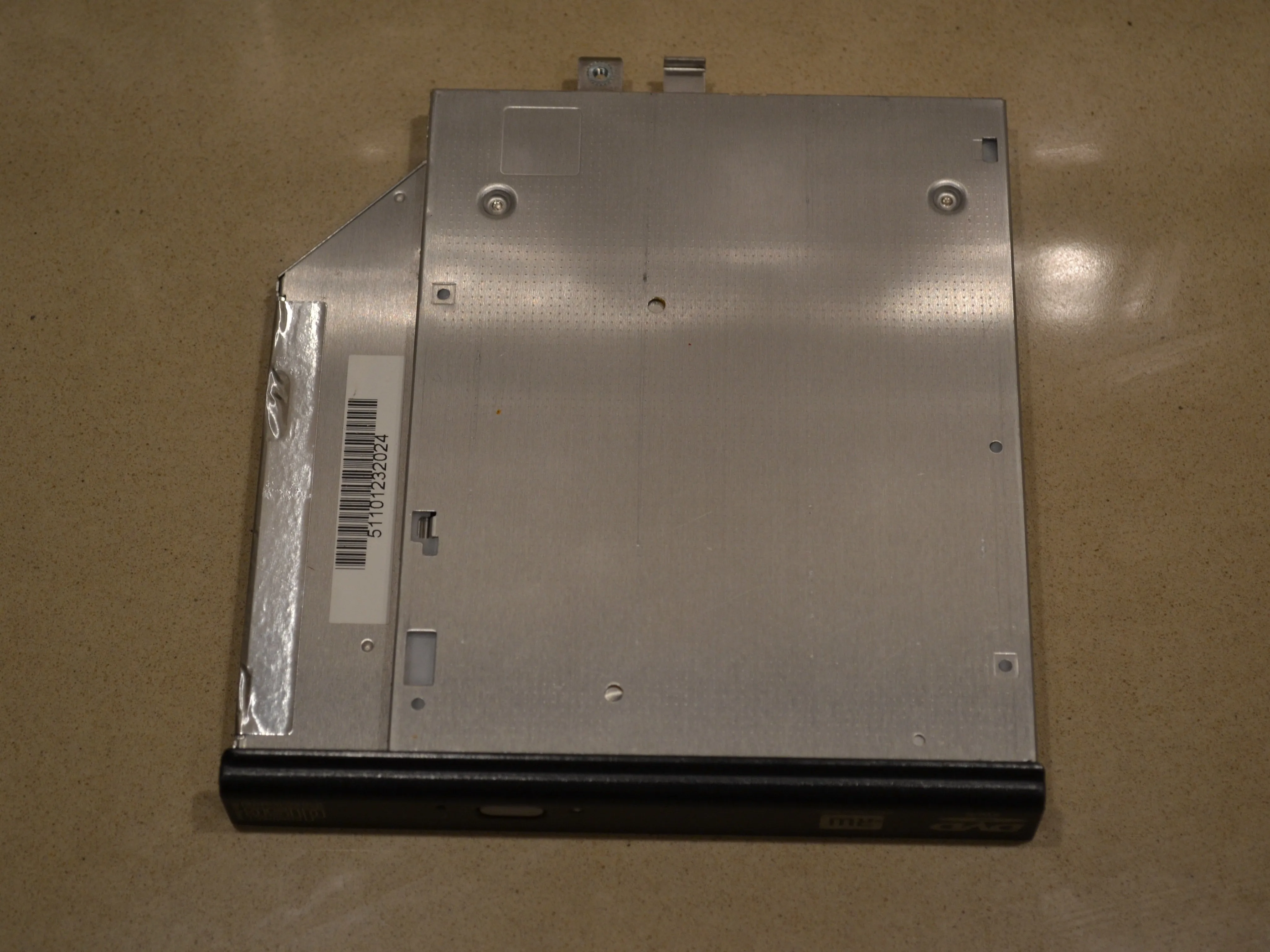

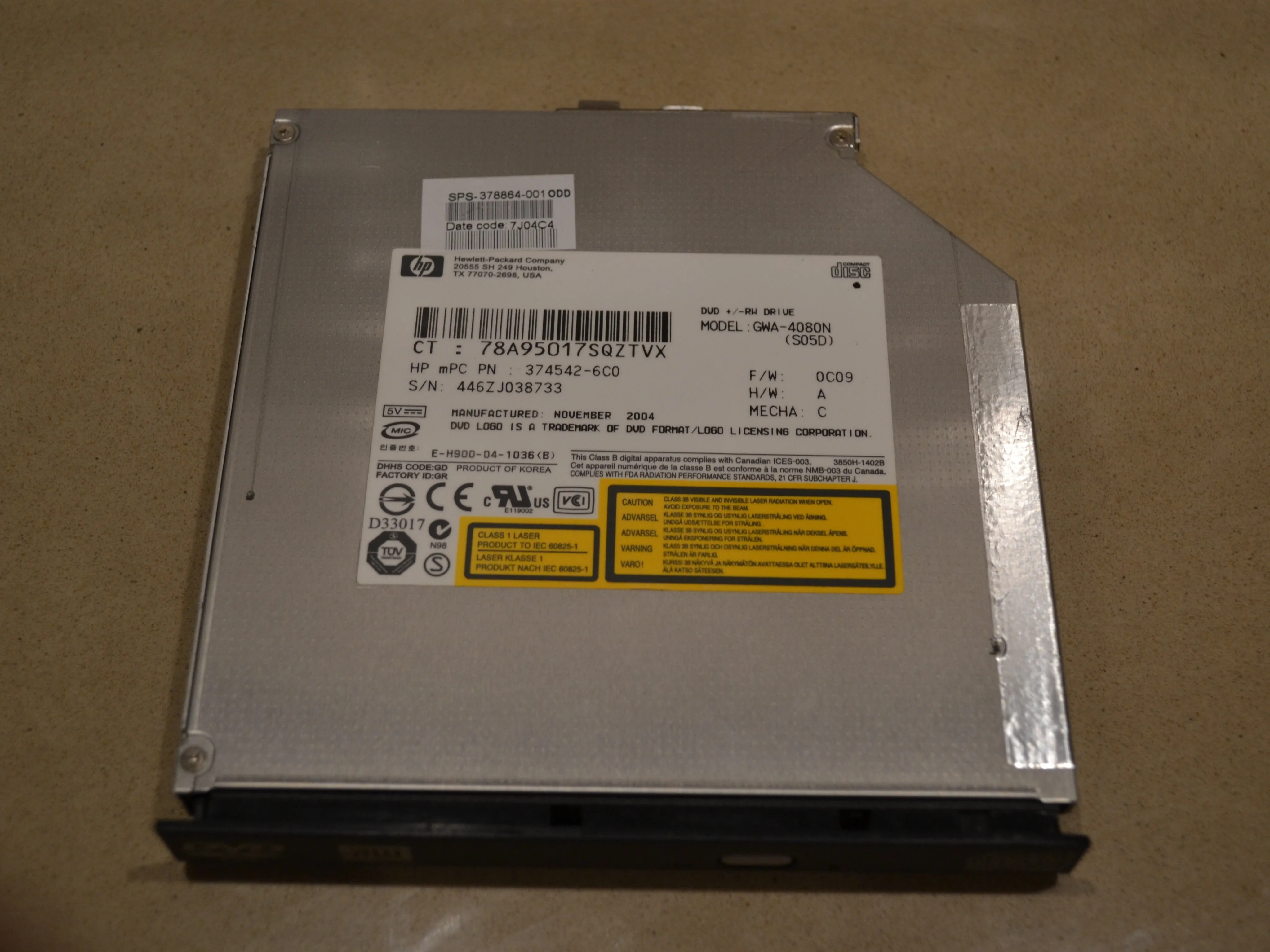

• Оптический привод

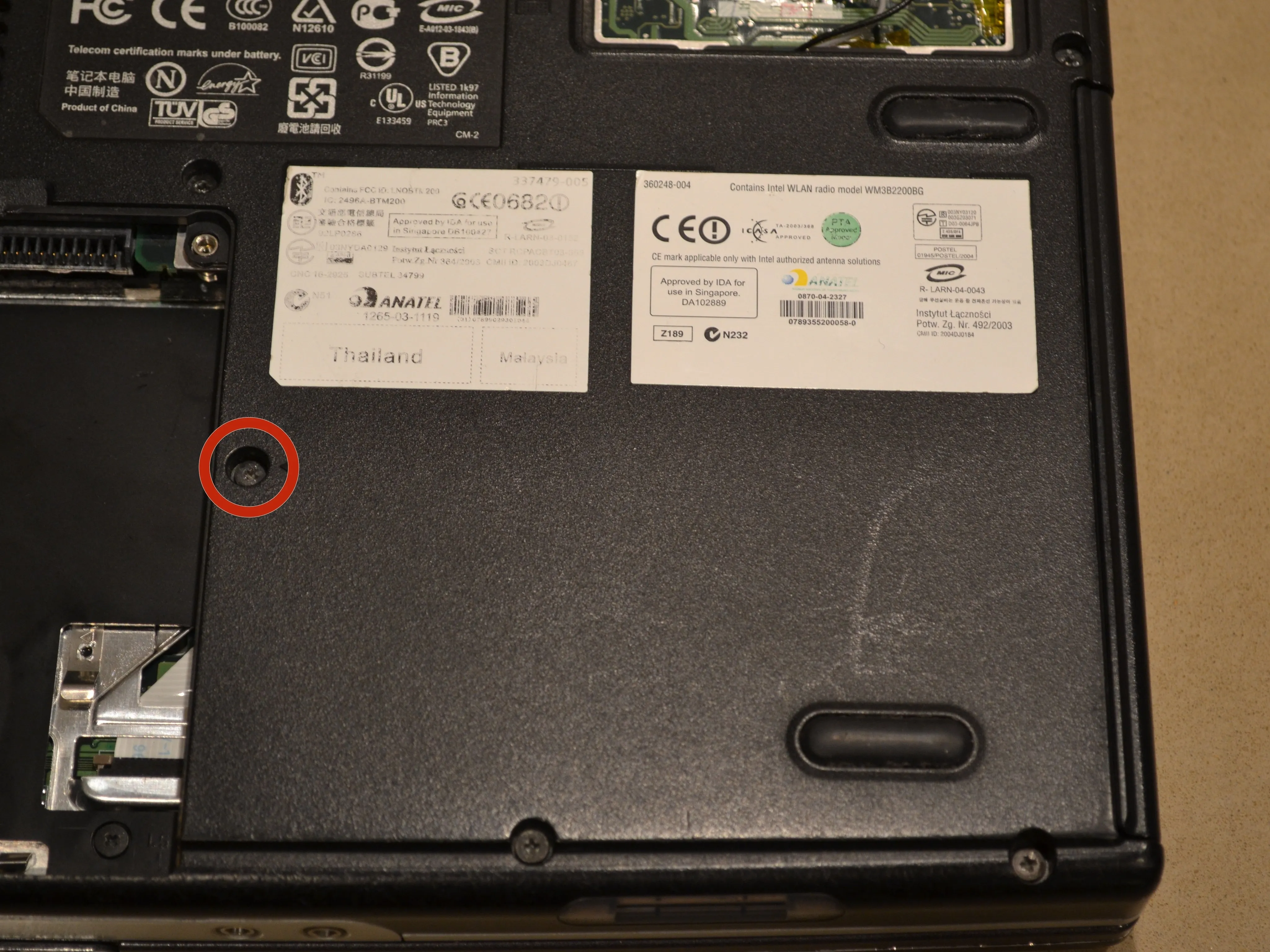

• Выкрутите один крестообразный винт #0.

• Выдвиньте оптический привод

• Номер модели GWA-4080N

• Произведено с клеймом HP

• Произведено в Корее в ноябре 2004 года

• Совместимость с DVD и CD

Шаг 12

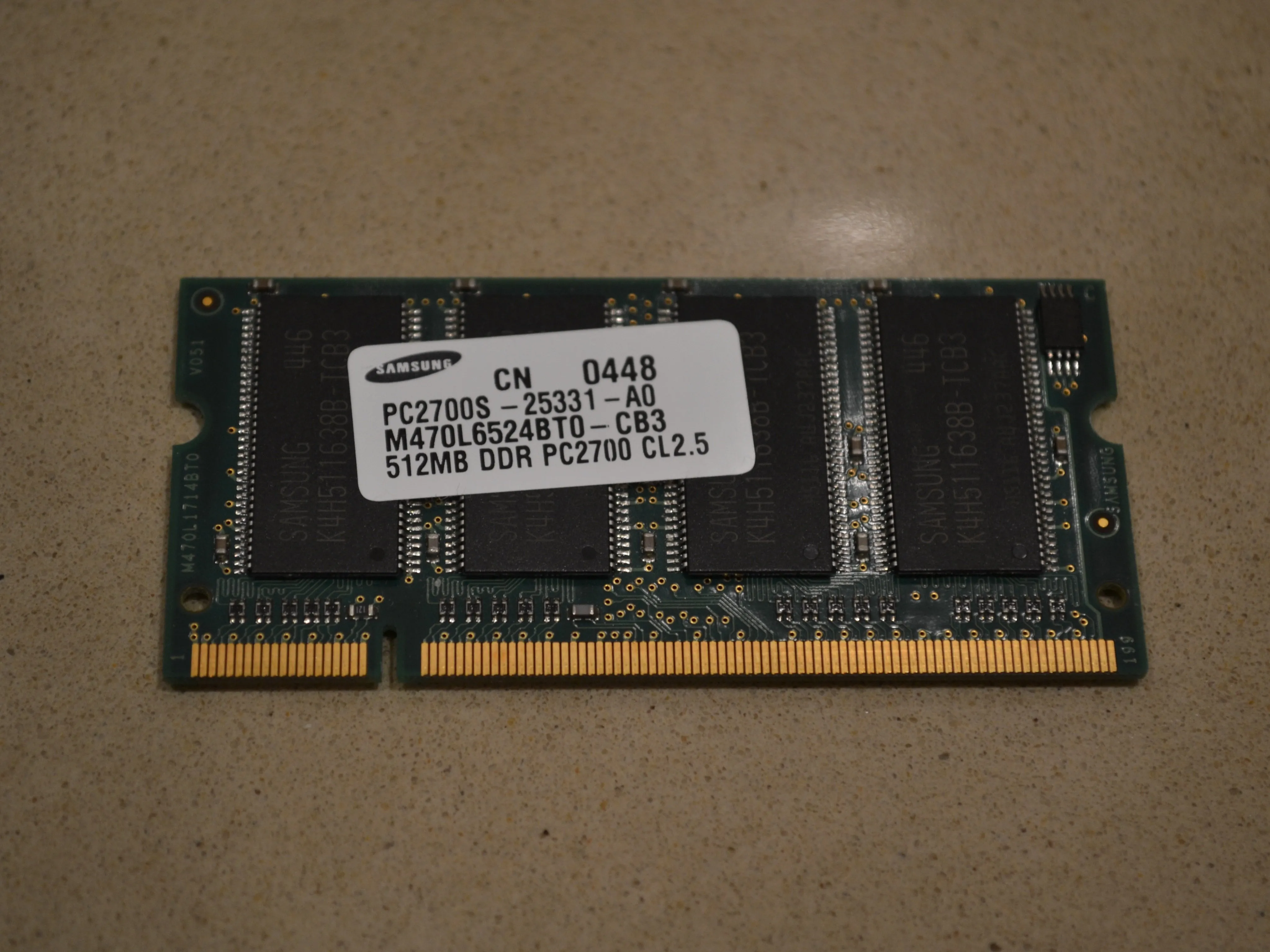

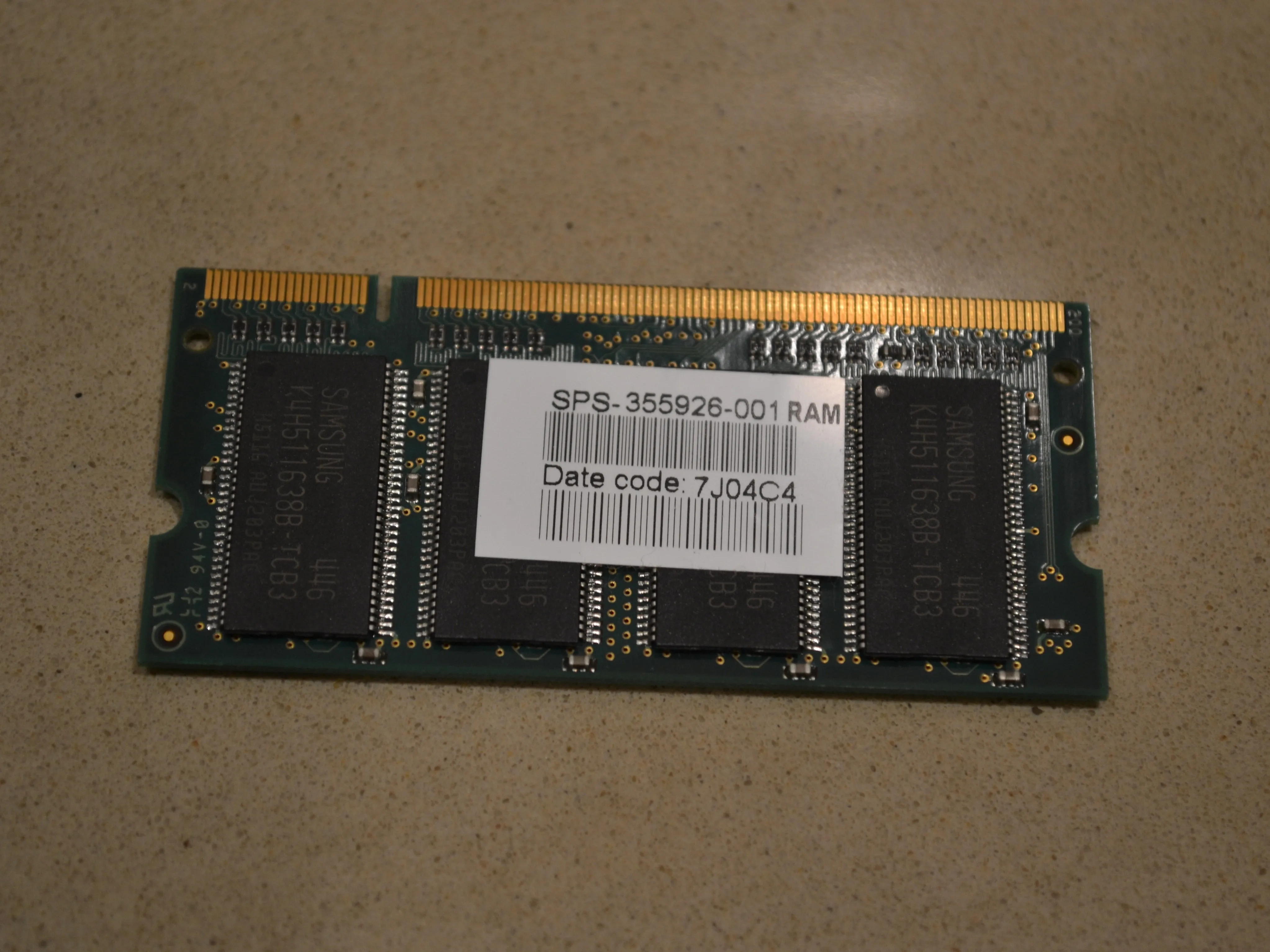

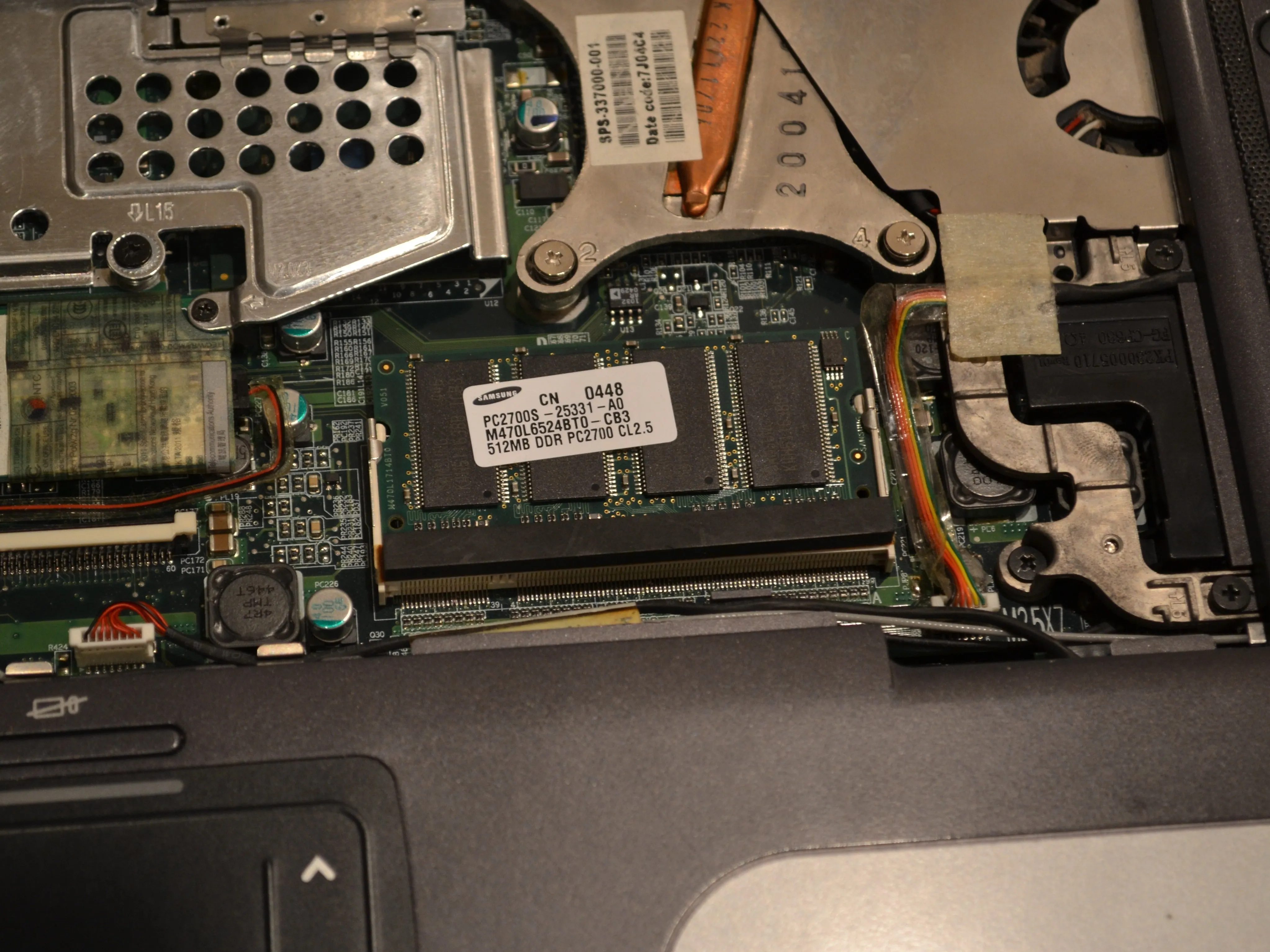

• Слот оперативной памяти 2, расположенный под клавиатурой

• Это еще одна 512 Мб DDR SODIMM производства Samsung.

• Номер продукта [PC2700S-25331-A0].

Шаг 13

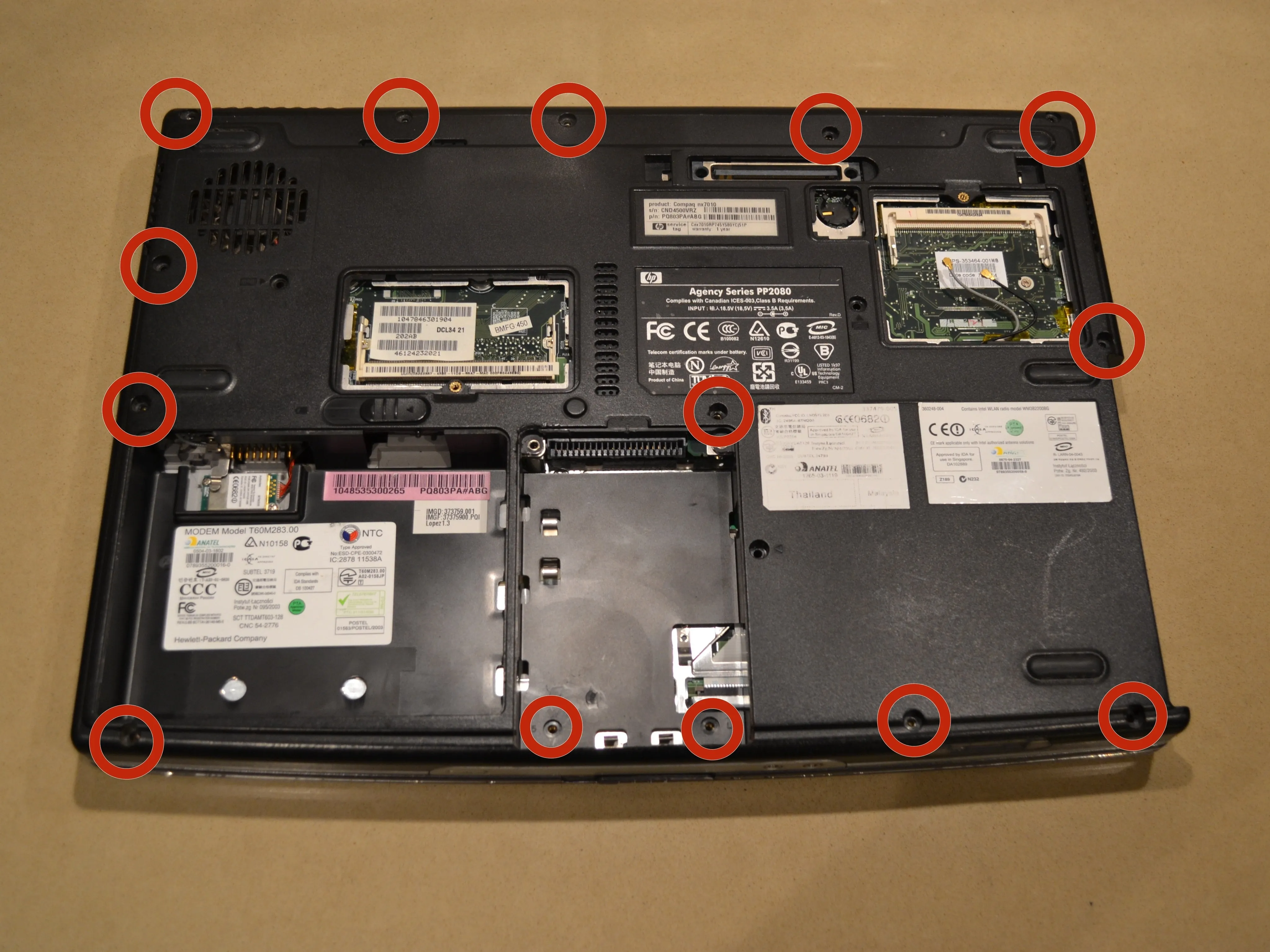

• Выкрутите все 18 винтов из основания и задней панели.

• 14 винтов с основания

• 4 винта с задней панели

• Следите за всеми винтами, так как они имеют разную длину

Шаг 14

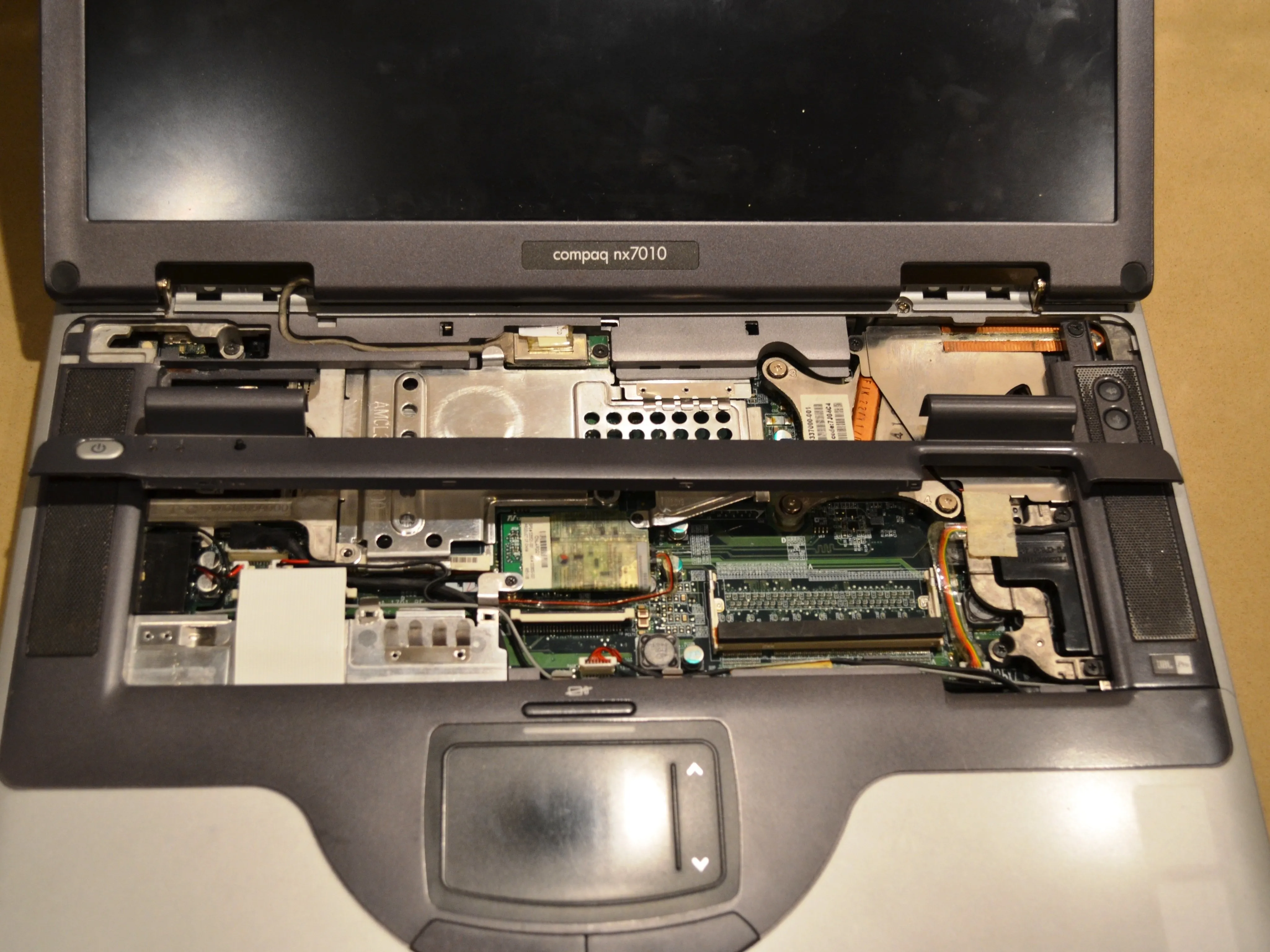

• Сняв верхнюю панель между клавиатурой и экраном, вы обнаружите еще несколько винтов, которые нужно открутить

Шаг 15

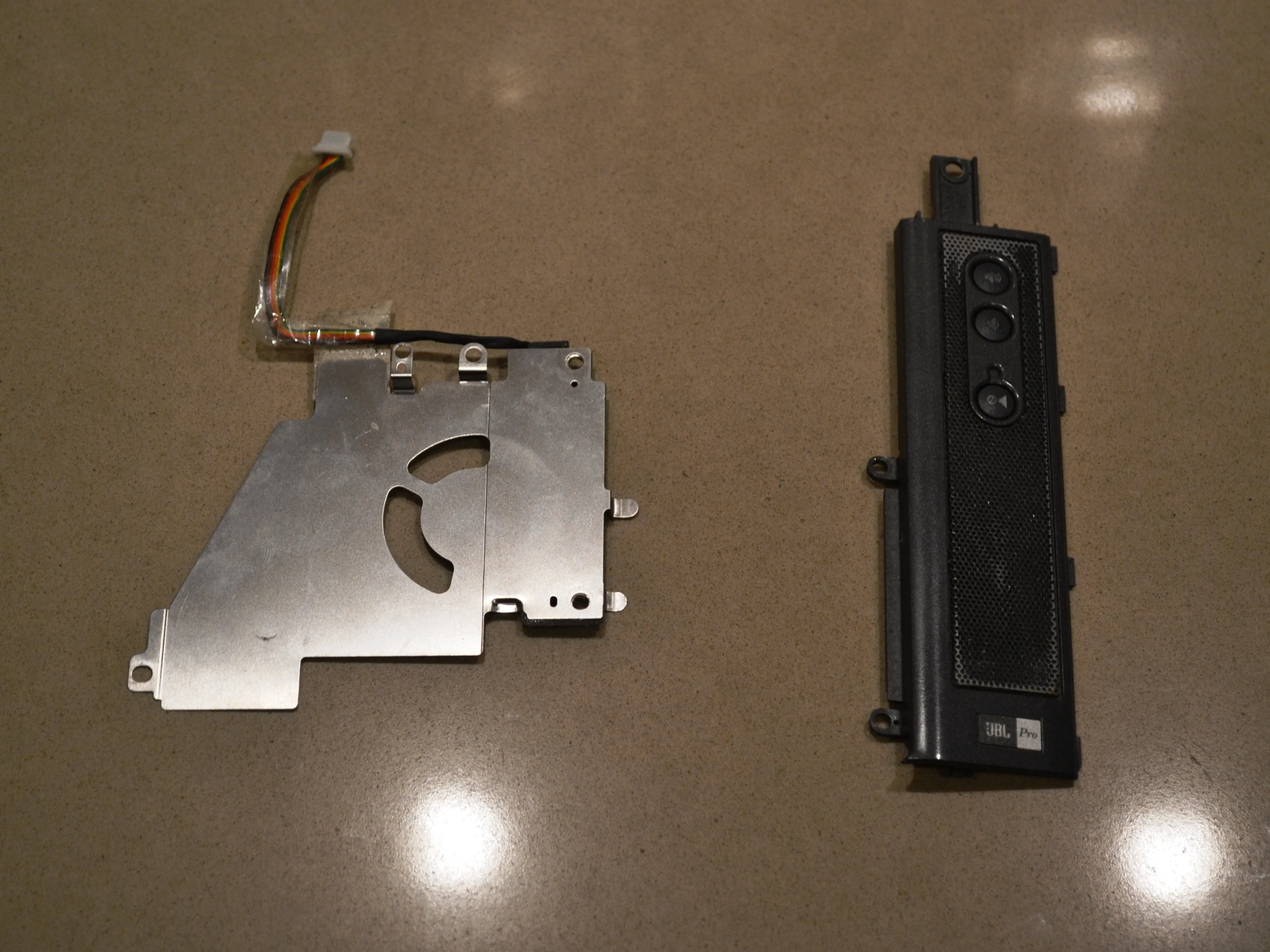

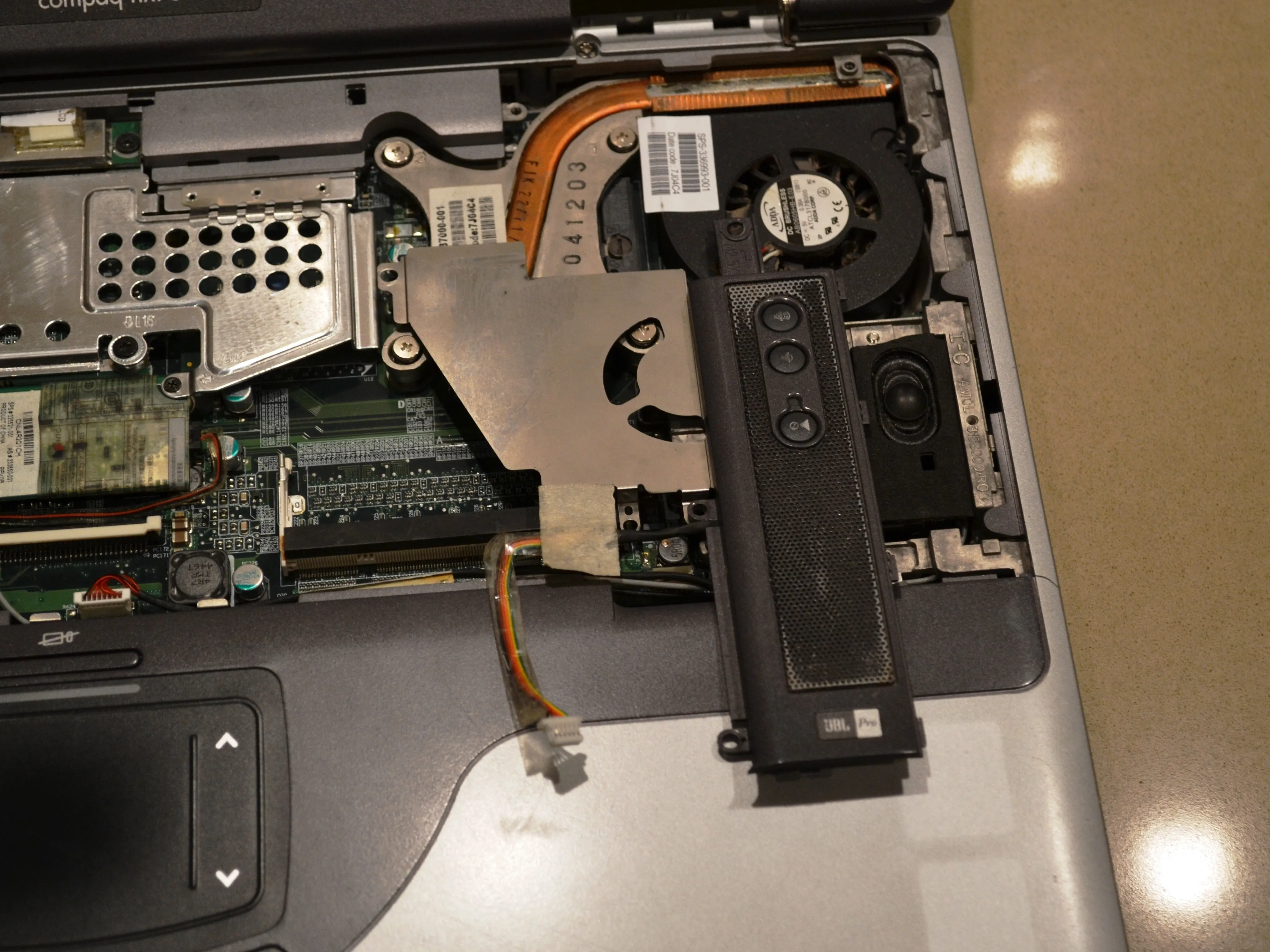

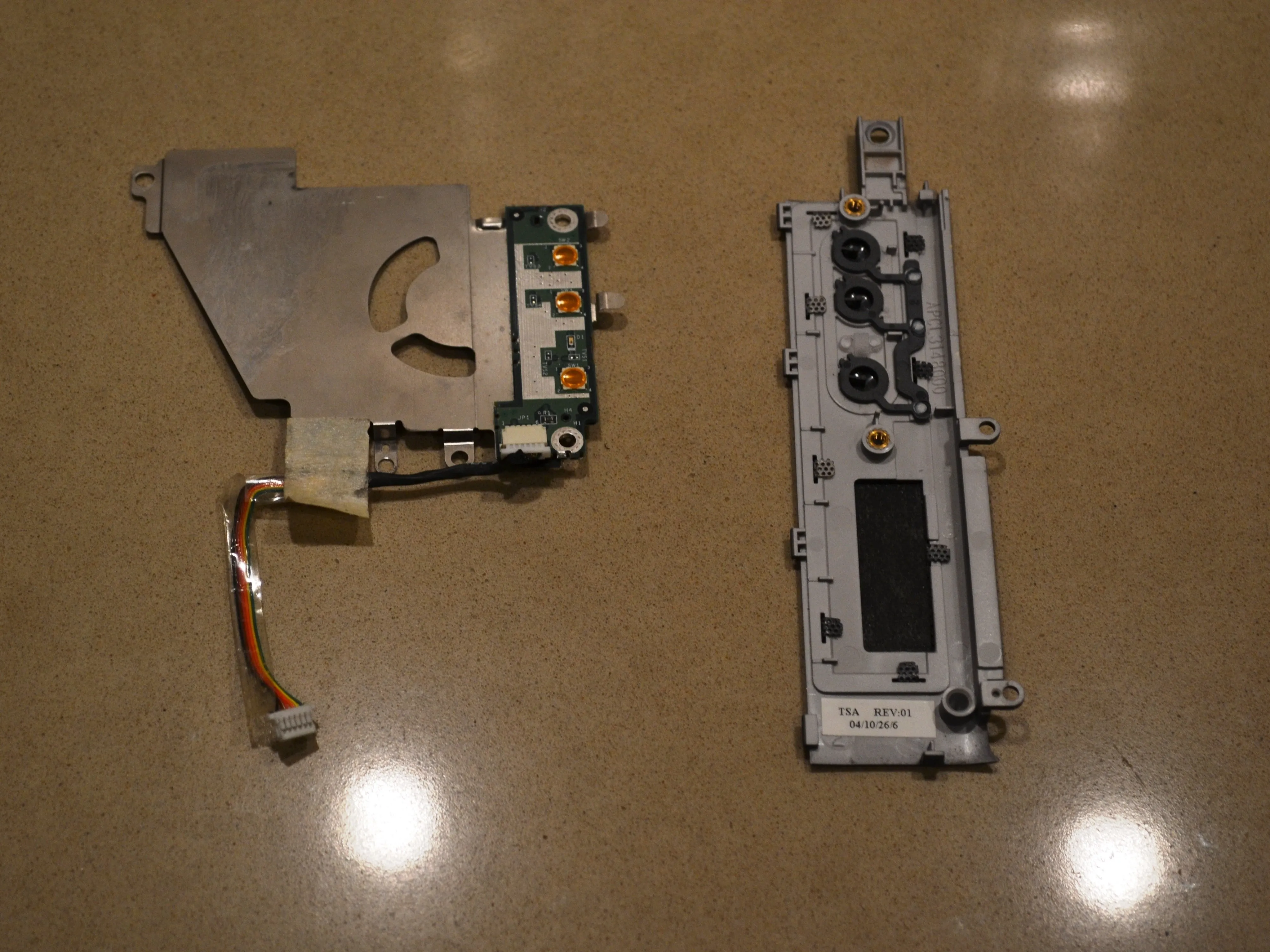

• Открутите 4 винта, чтобы снять левый динамик и кожух вентилятора.

• Три кнопки на решетке динамика управляют динамиками

• Сверху вниз идут кнопки увеличения громкости, уменьшения громкости и отключения звука.

Шаг 16

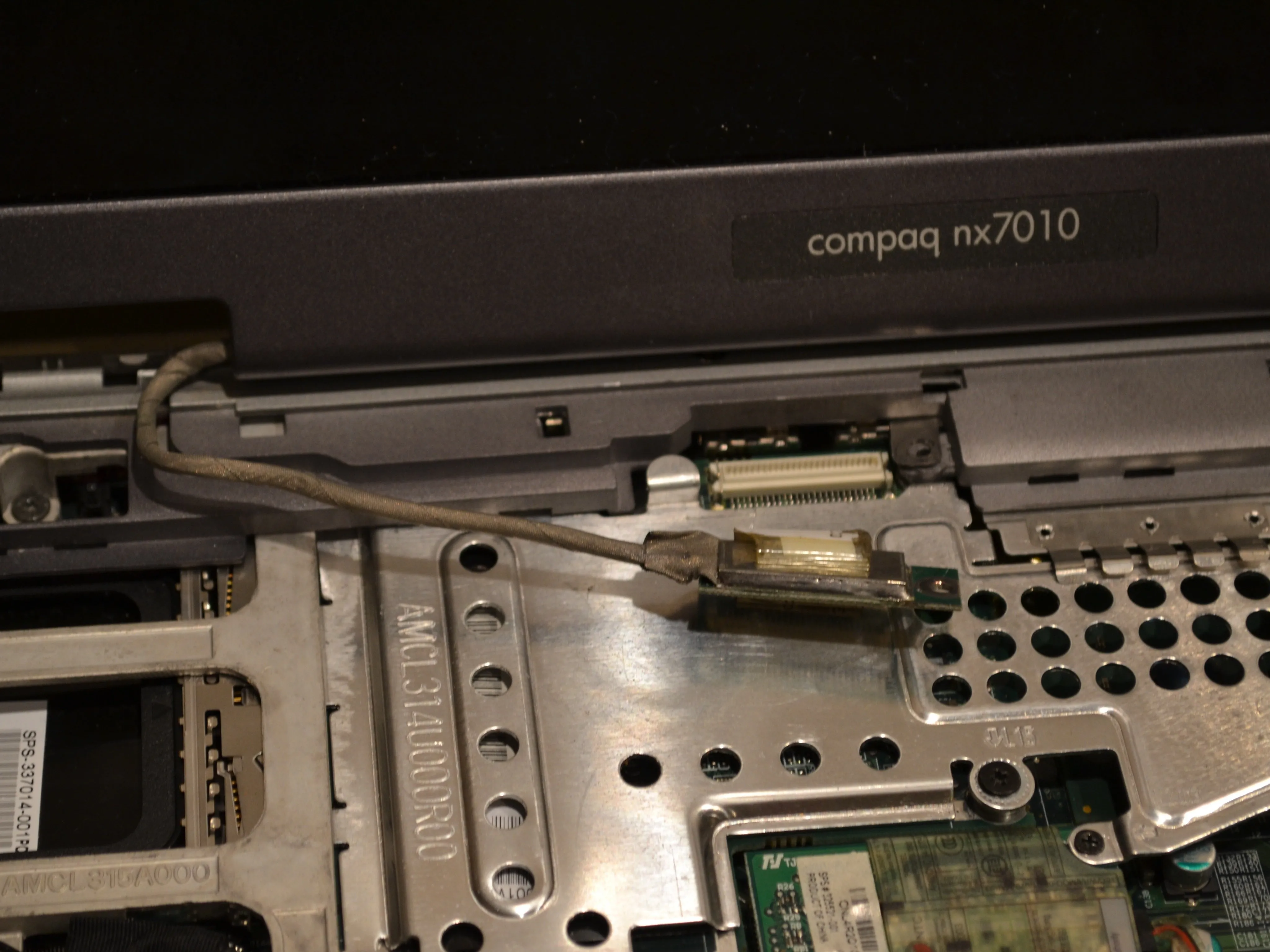

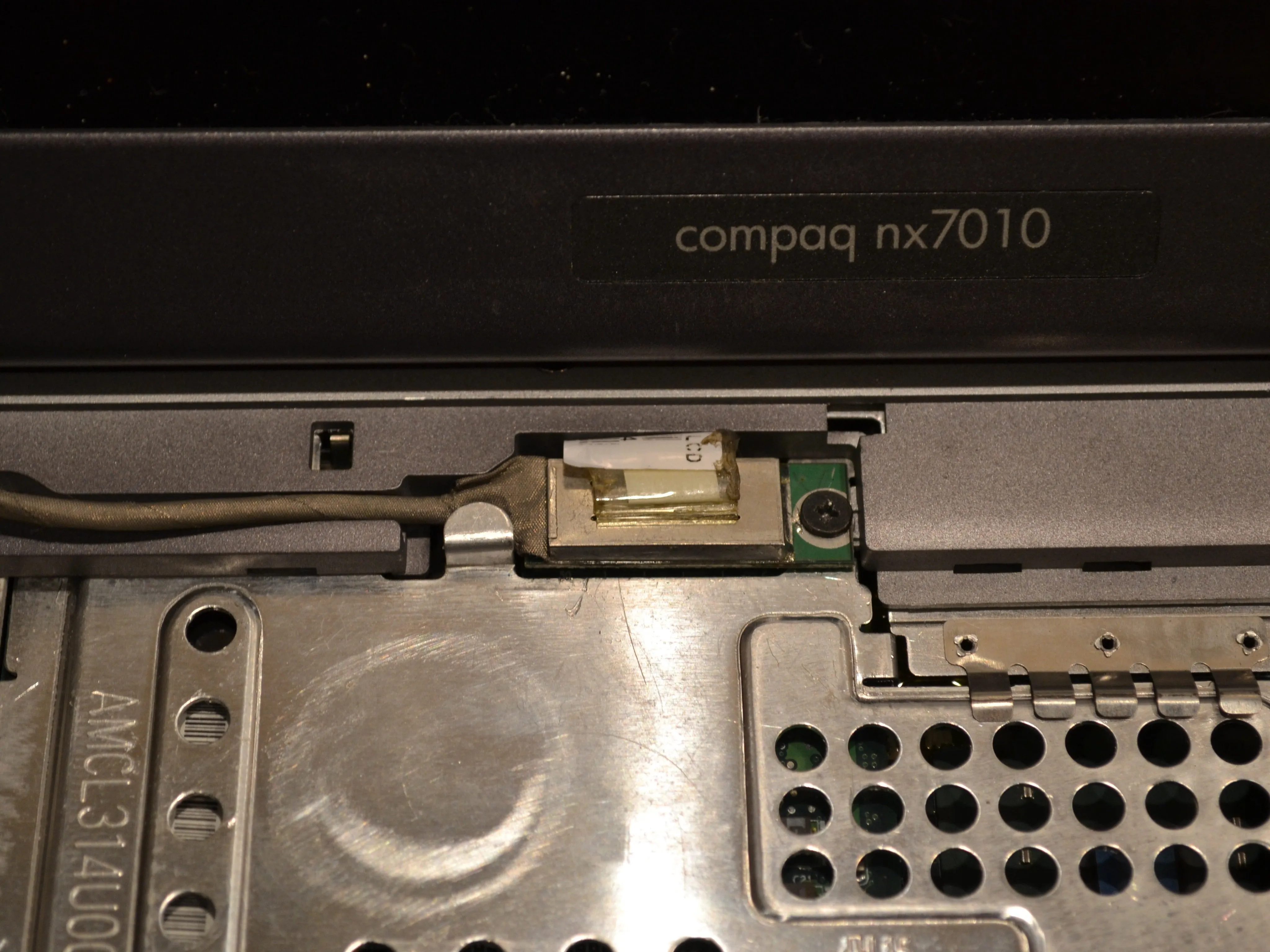

• Выкрутите один винт и подденьте разъем для экрана с материнской платы.

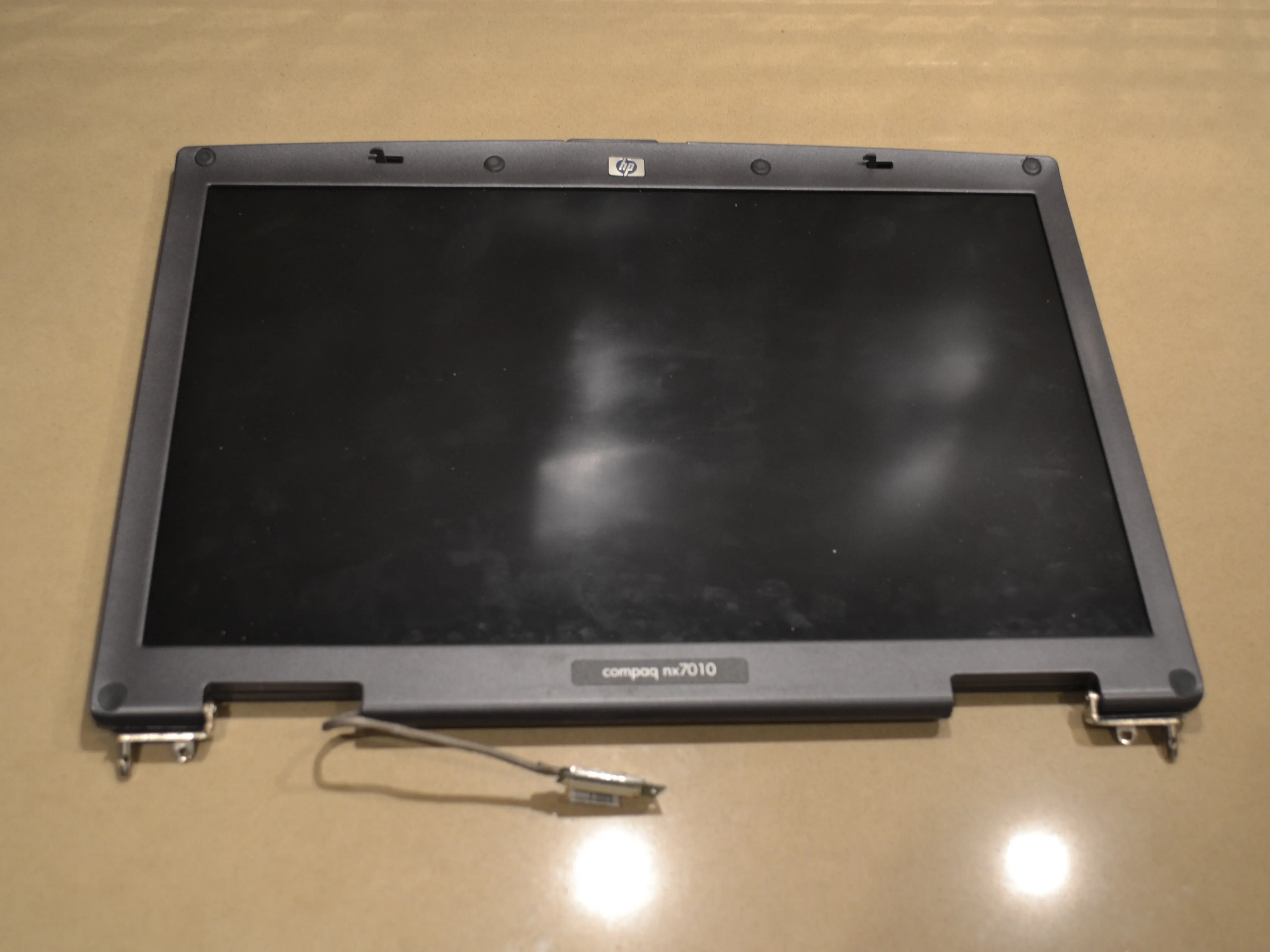

• После извлечения разъема экран 1680x1050 с диагональю 15 дюймов (38 см) будет свободен.

Шаг 17

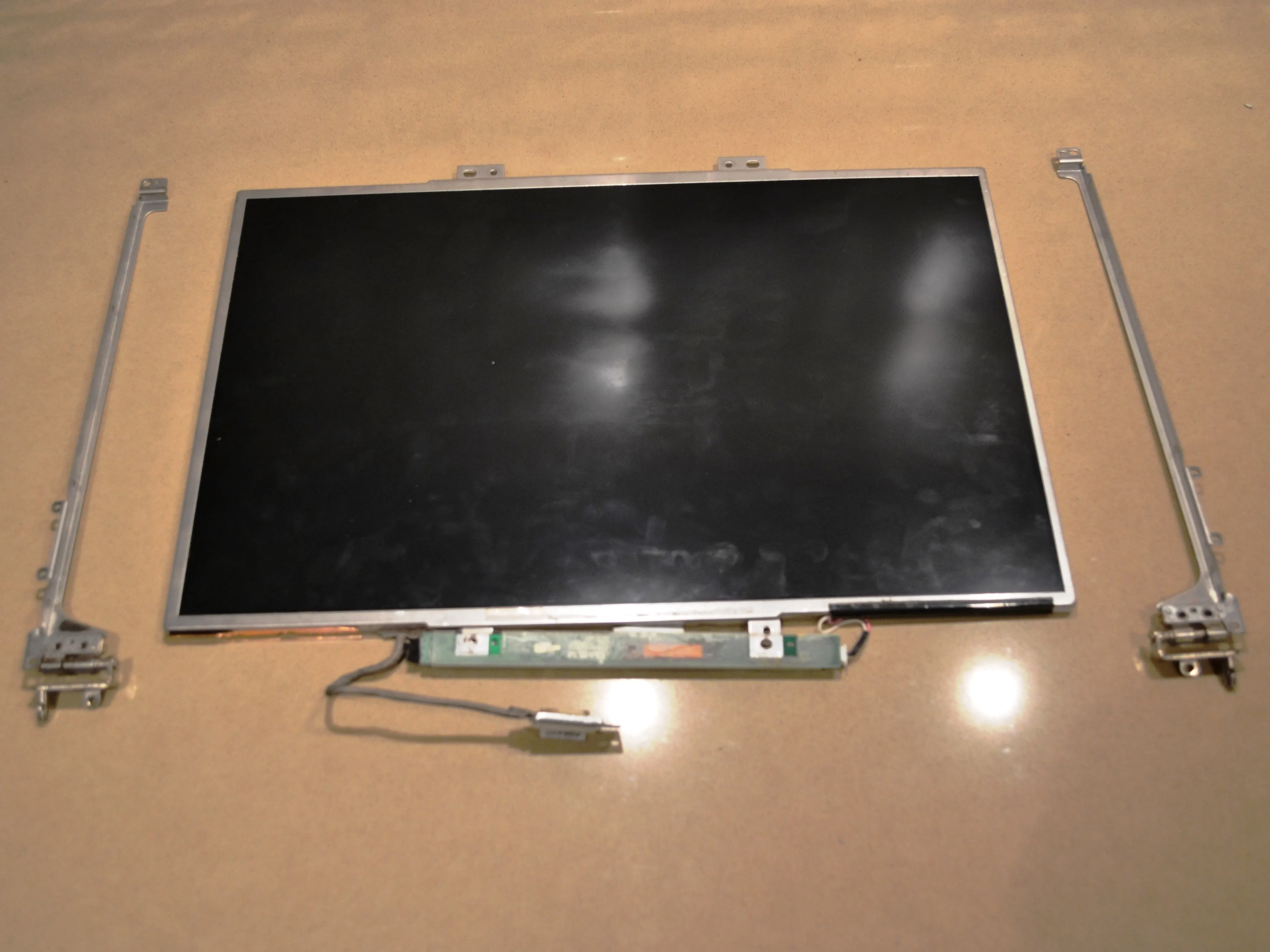

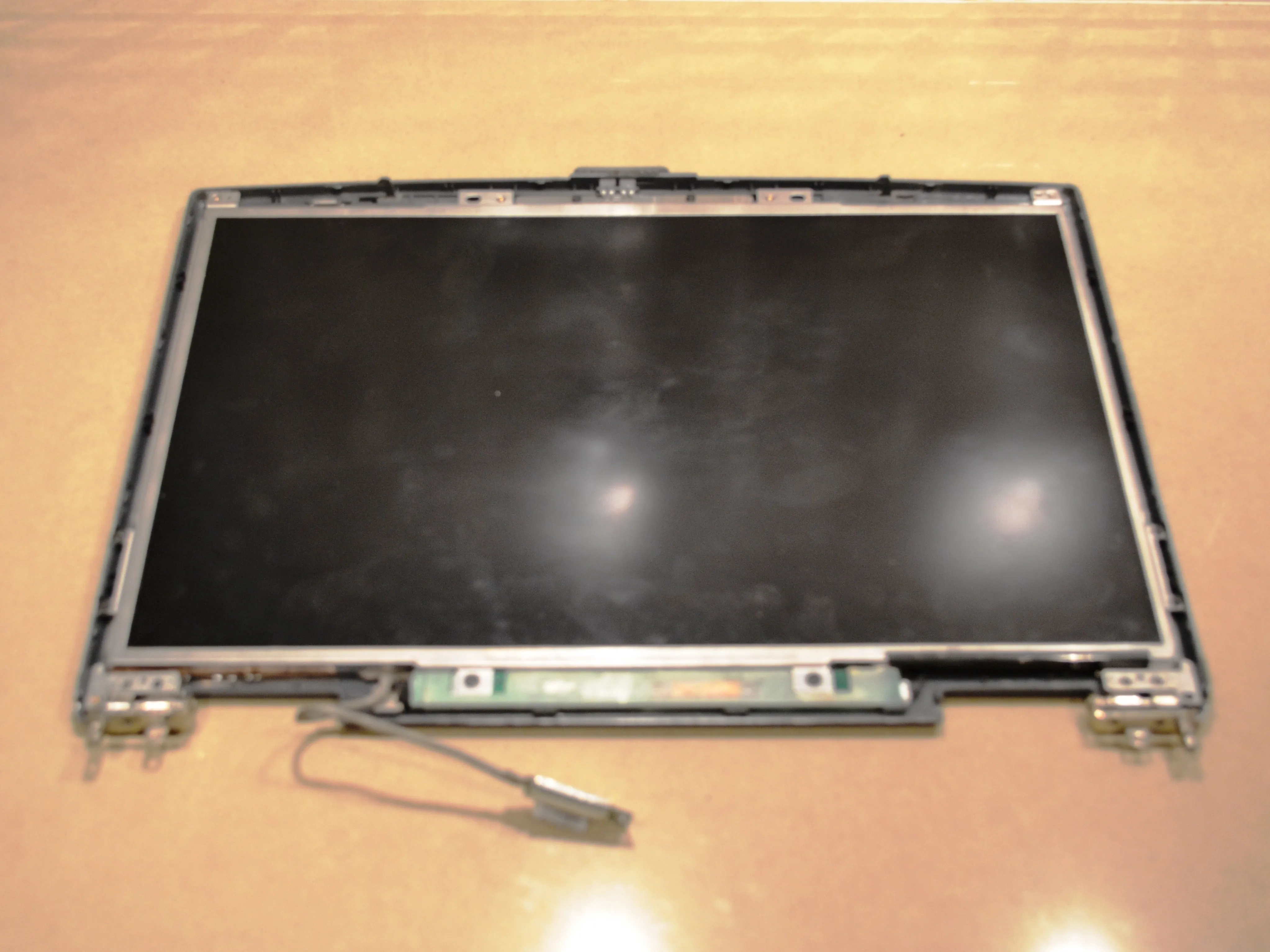

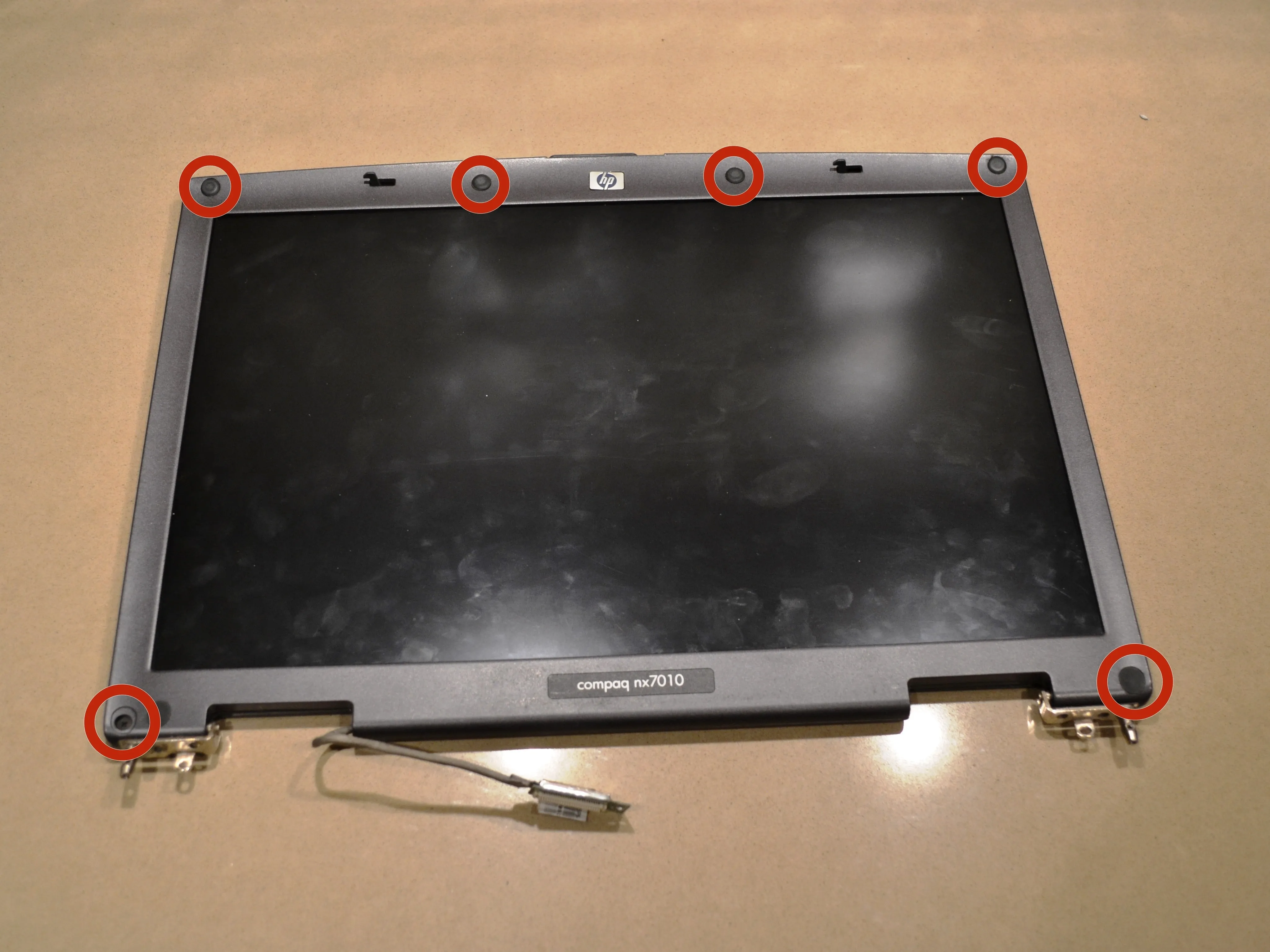

• Корпус дисплея

• На самом деле замена экрана 'сделай сам' довольно проста, поскольку здесь нет стекла или клея, а есть вкладки, которые скрепляют все вместе.

• Открутив 6 винтов, вы сможете аккуратно снять рамку, осторожно открутив язычки плоской отверткой.

• Рекомендую использовать что-то из мягкого пластика для откручивания язычков, так как пластиковый ободок и металлическая задняя панель легко повреждаются.

• Шарниры просто прикручиваются и откручиваются

Шаг 18

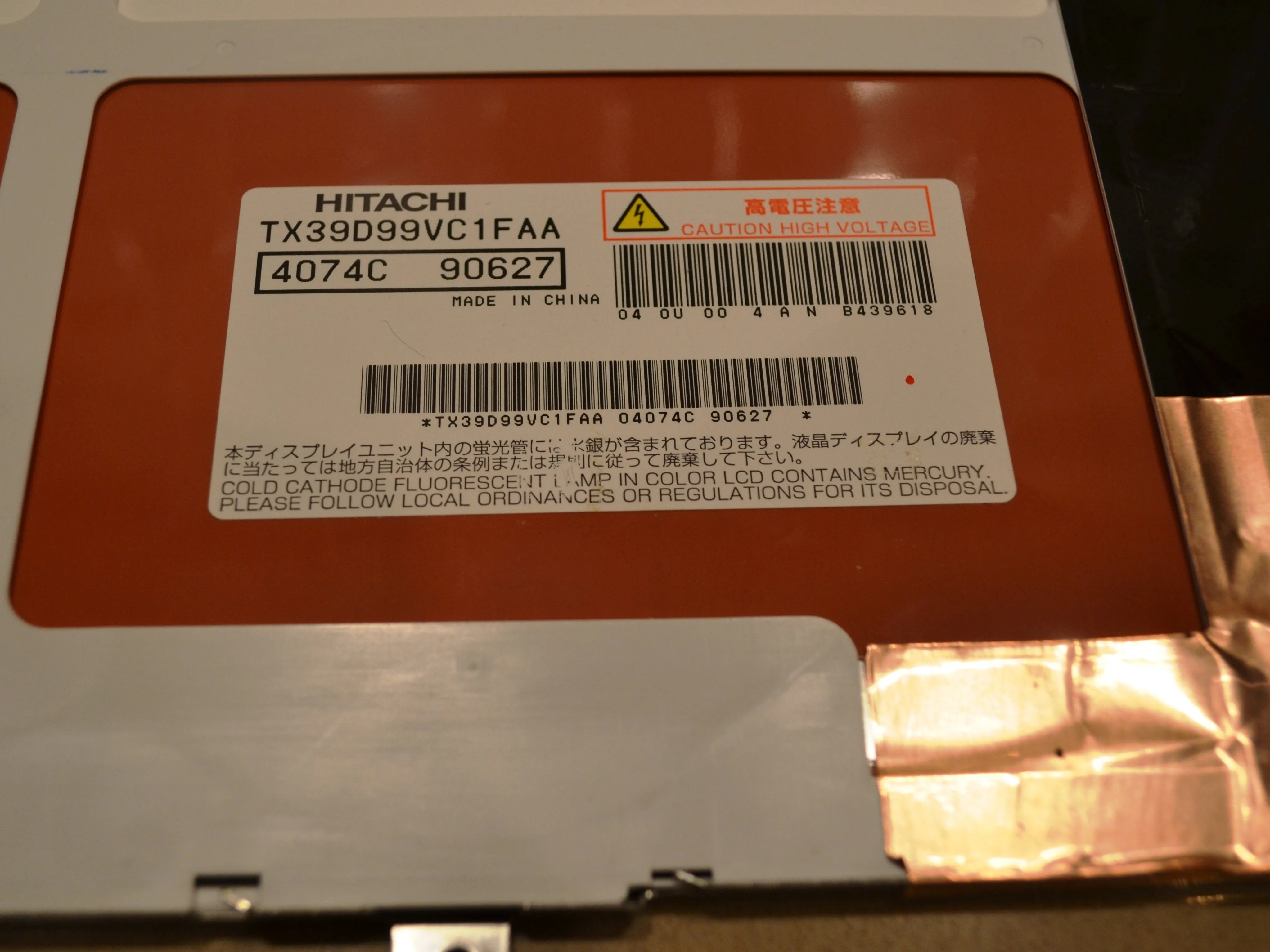

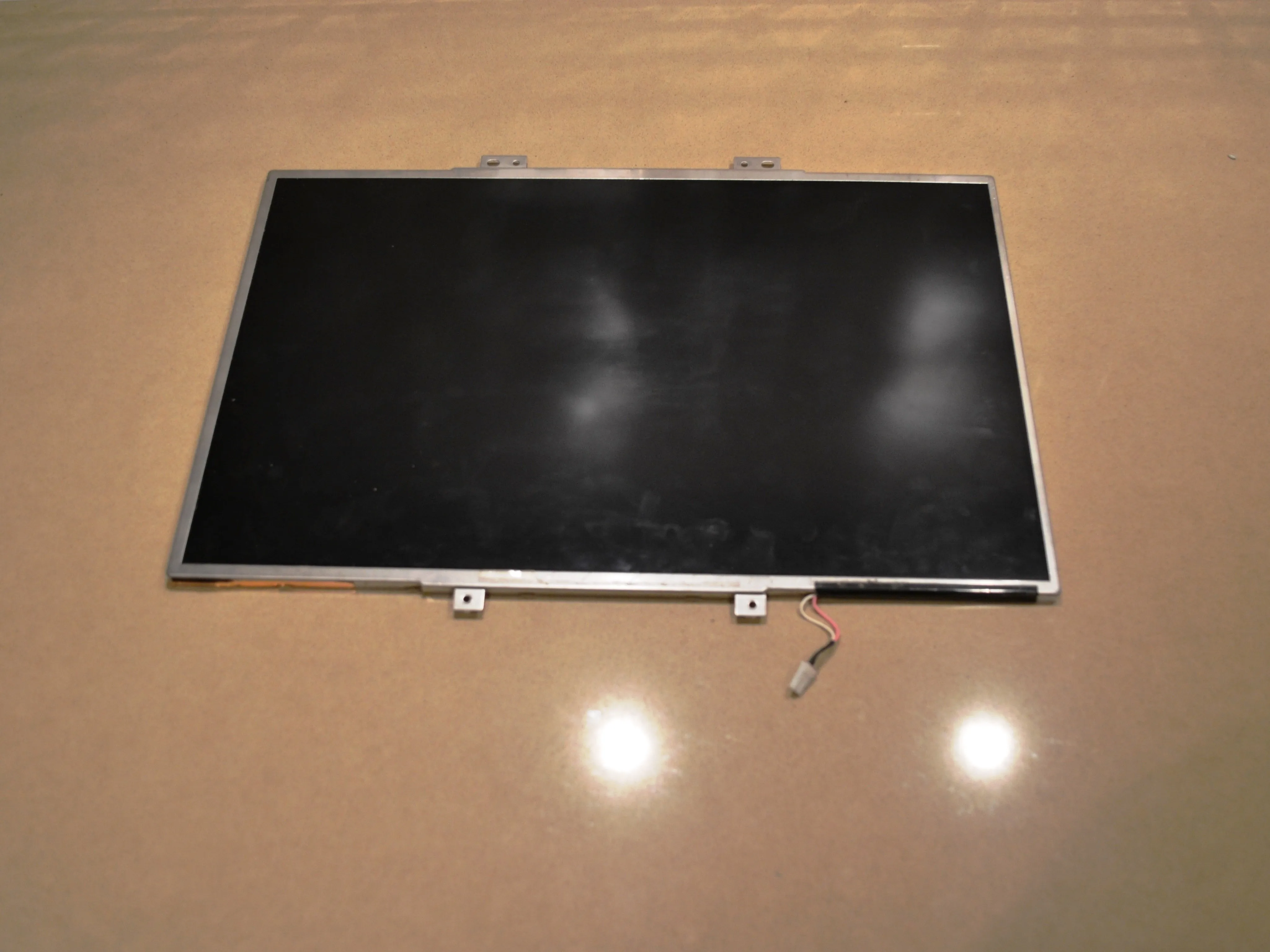

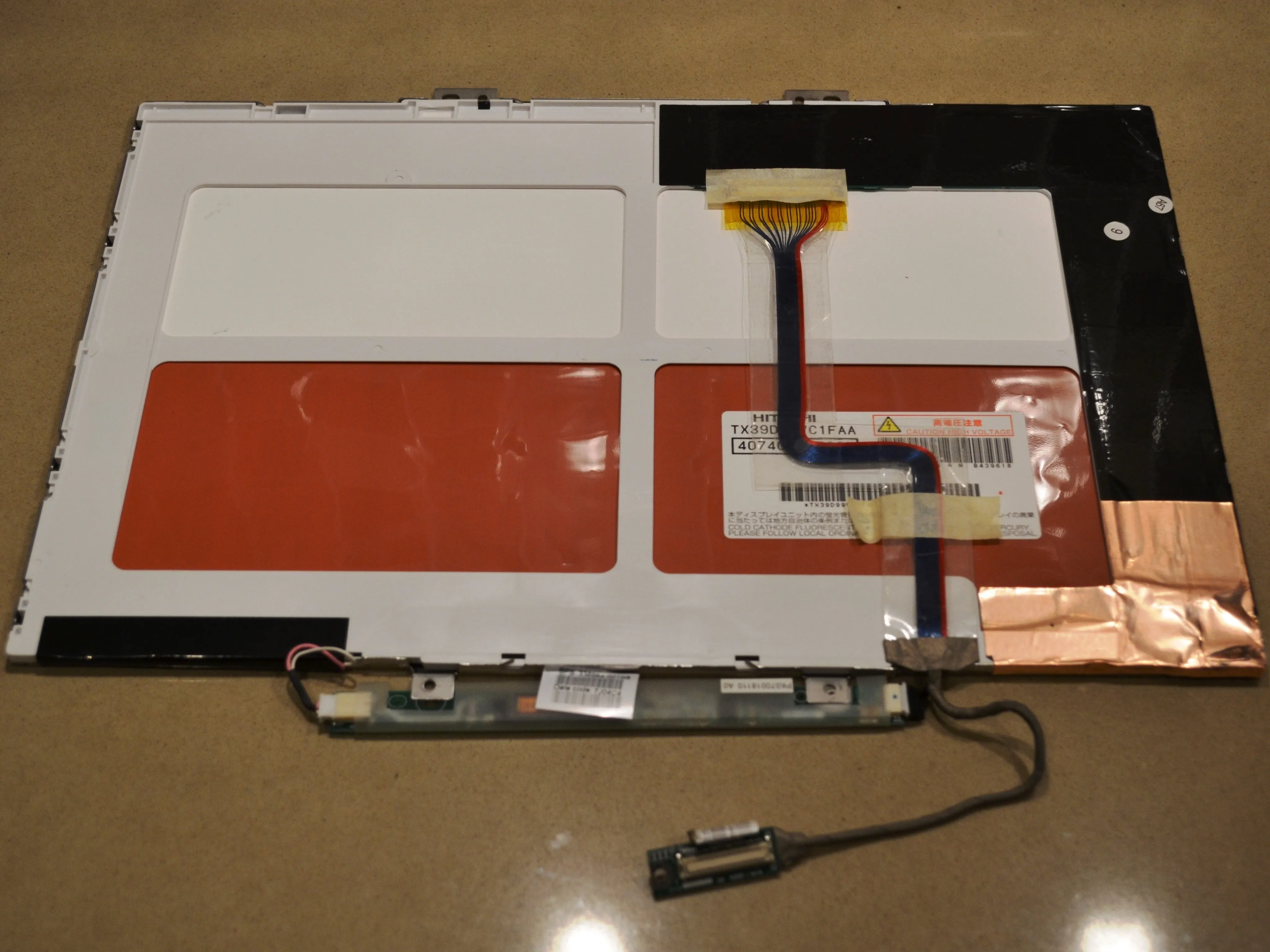

• Дисплей 1680x1050 с люминесцентной подсветкой с холодным катодом (CCFL).

• Номер модели Hitachi TX39D99VC1FAA

• Работа и/или обращение с CCFL-дисплеями опасны, так как они содержат ртуть и работают при очень высоком напряжении.

Шаг 19

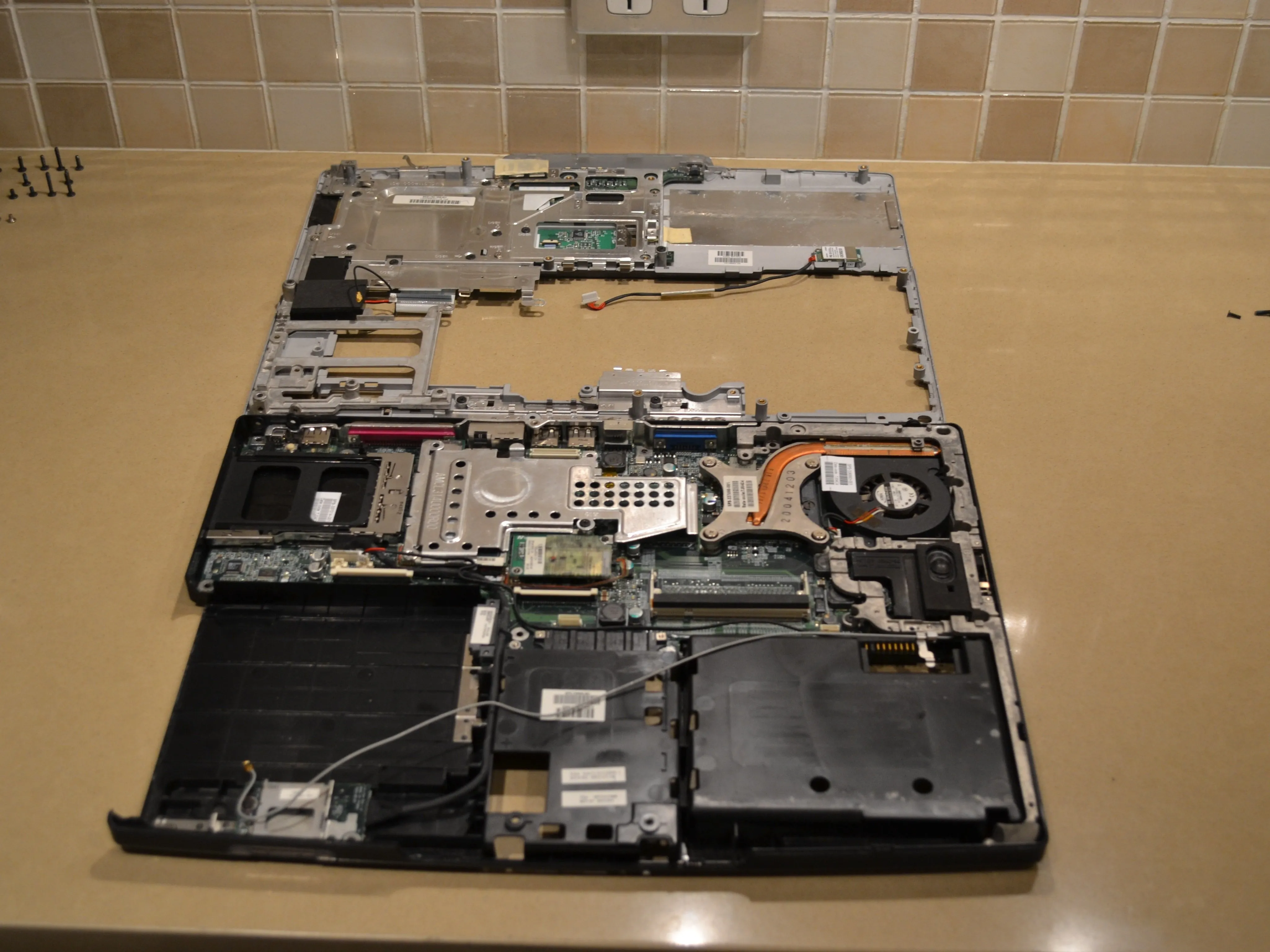

• Отделение верхней части от нижней

• Осторожно извлеките оба динамика, SD-карту, сенсорную панель и модуль Bluetooth, а также отсоедините кабель, ведущий к модулю беспроводной связи (на фото отсутствует).

• После этого вы можете поднять верхнюю часть с основания.

Шаг 20

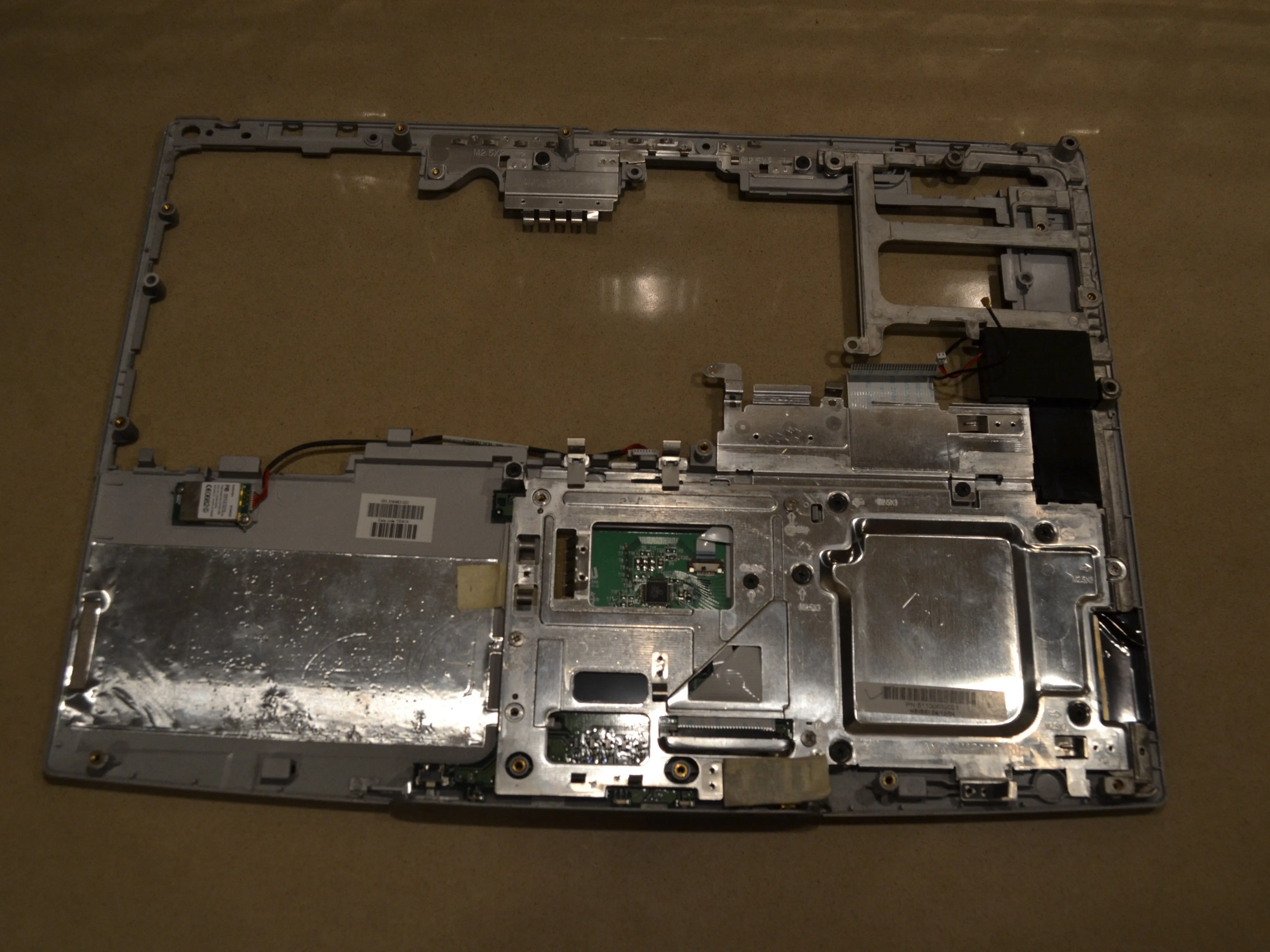

• Внутренняя часть верхней панели

• Содержит правый динамик, модуль Bluetooth и тачпад в сборе

Шаг 21

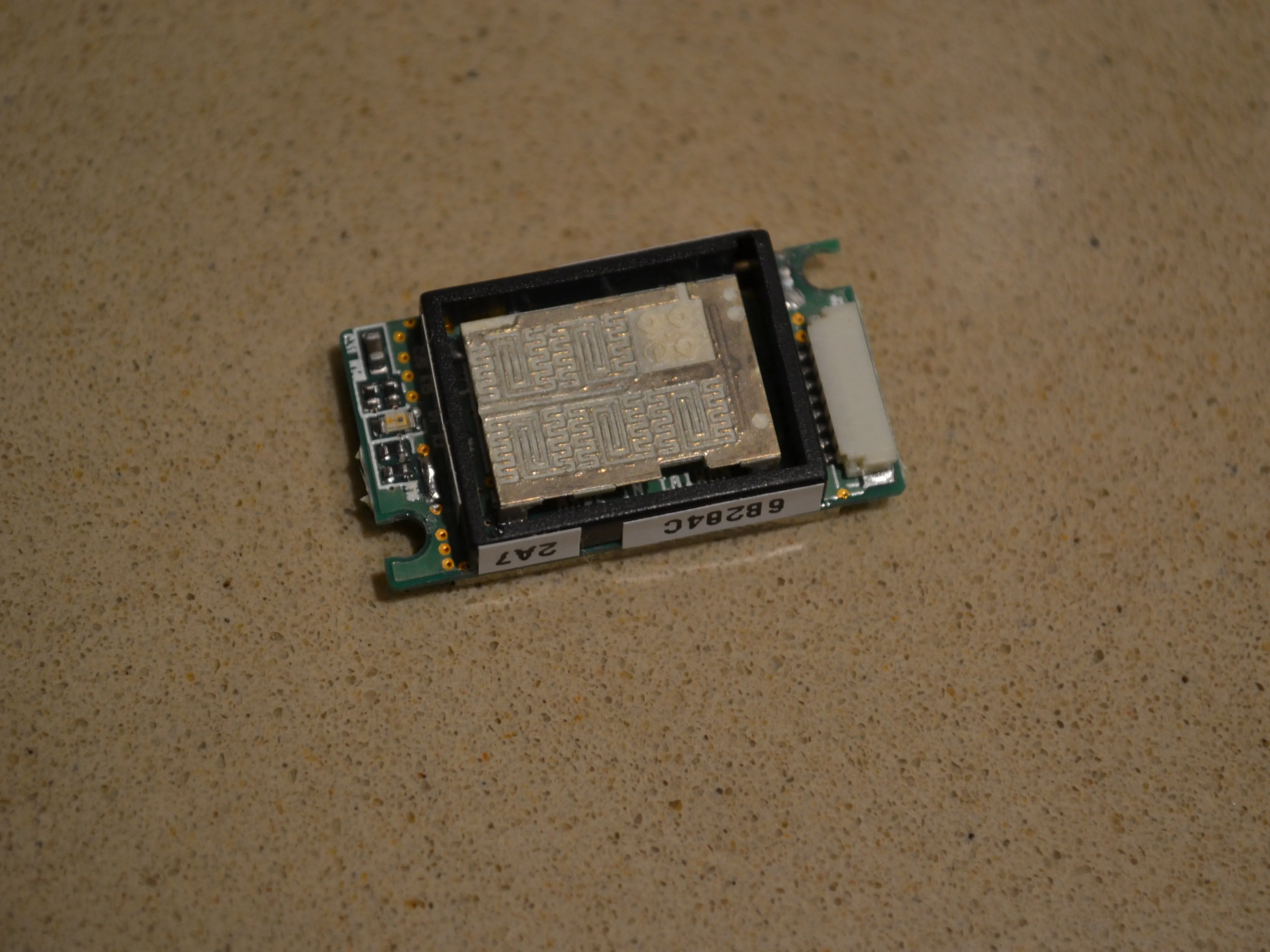

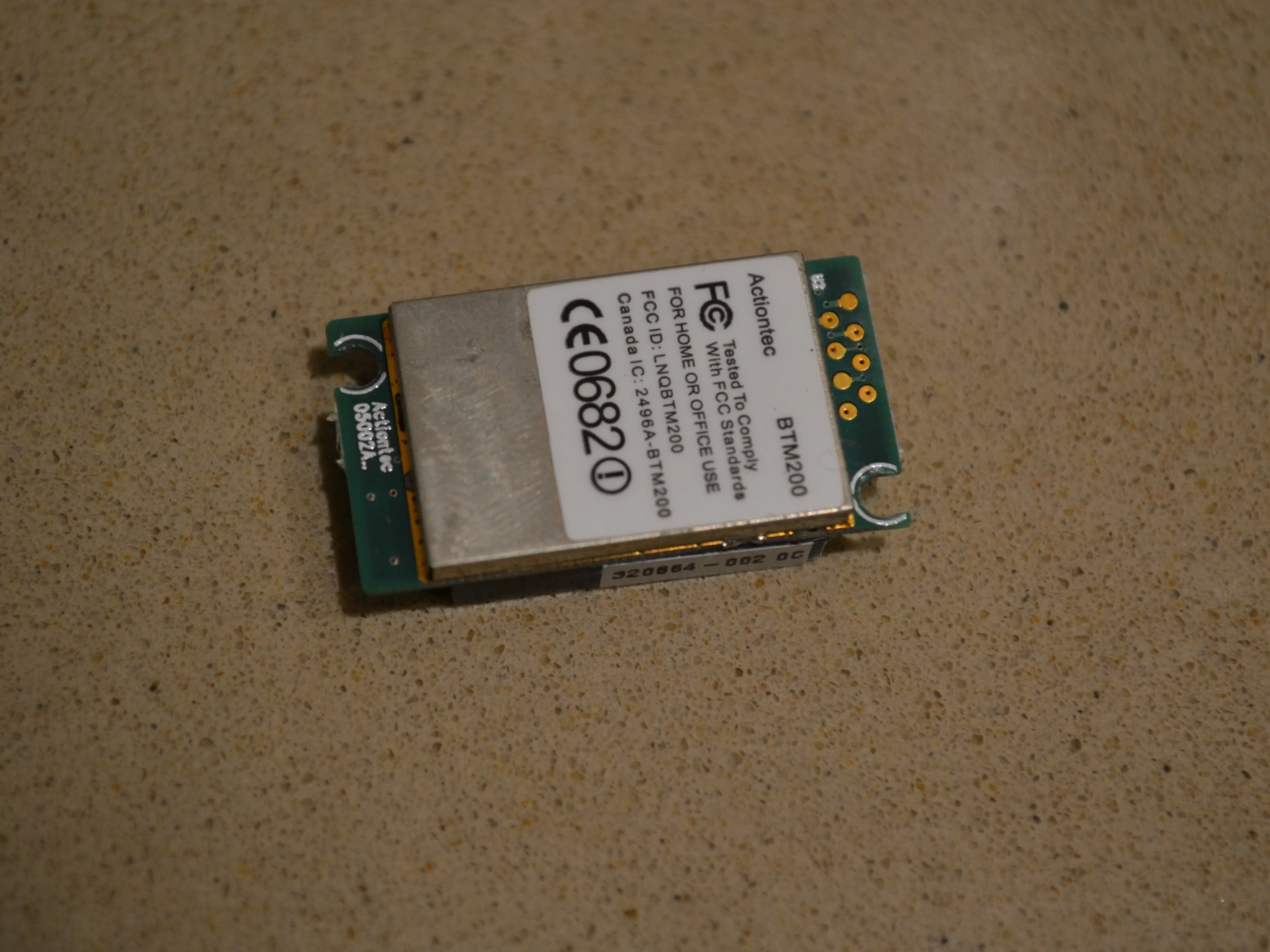

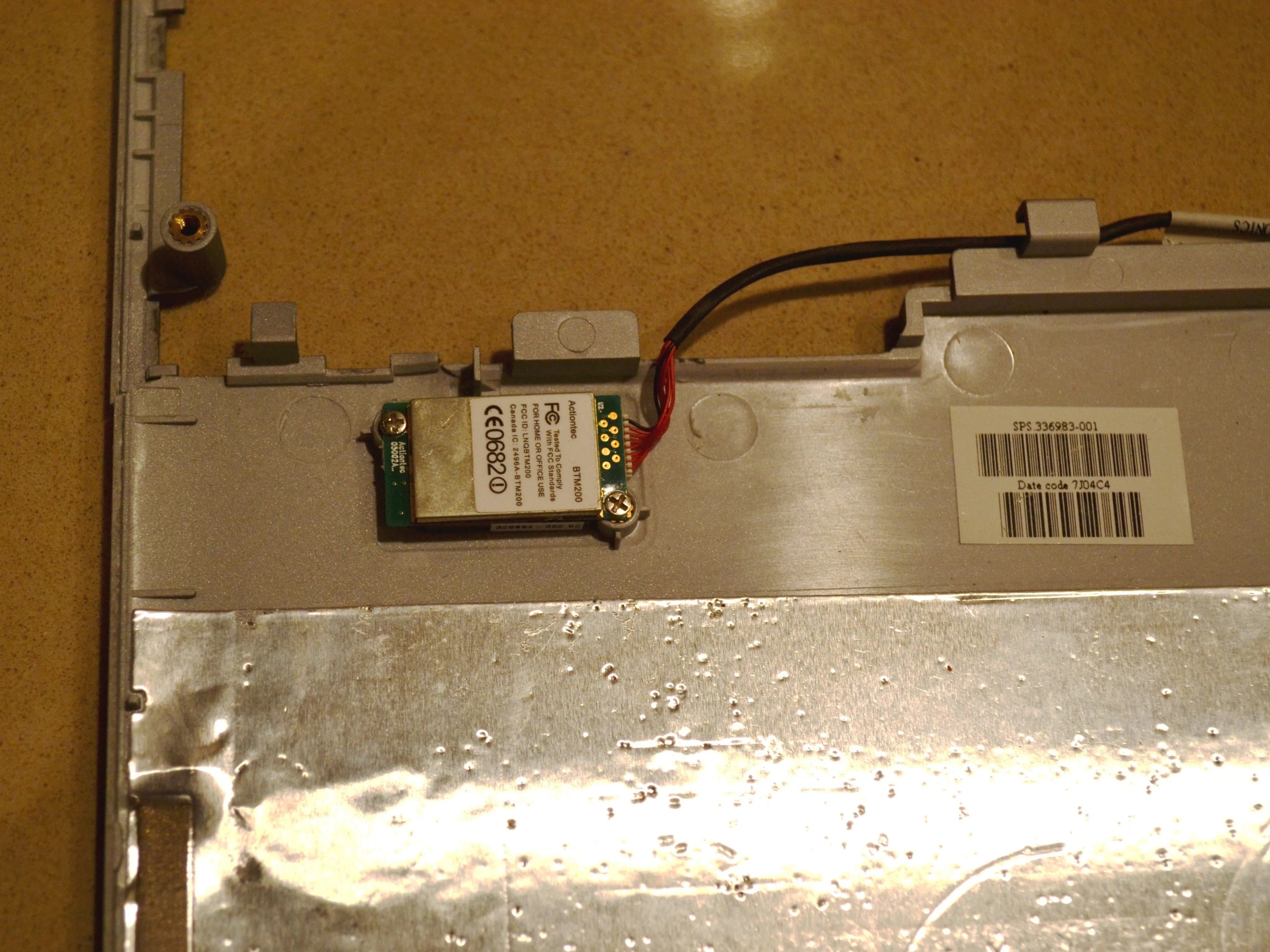

• Модуль Bluetooth расположен над батареей или под подставкой для ладоней на верхней правой стороне.

• Это Actiontec BTM200

Шаг 22

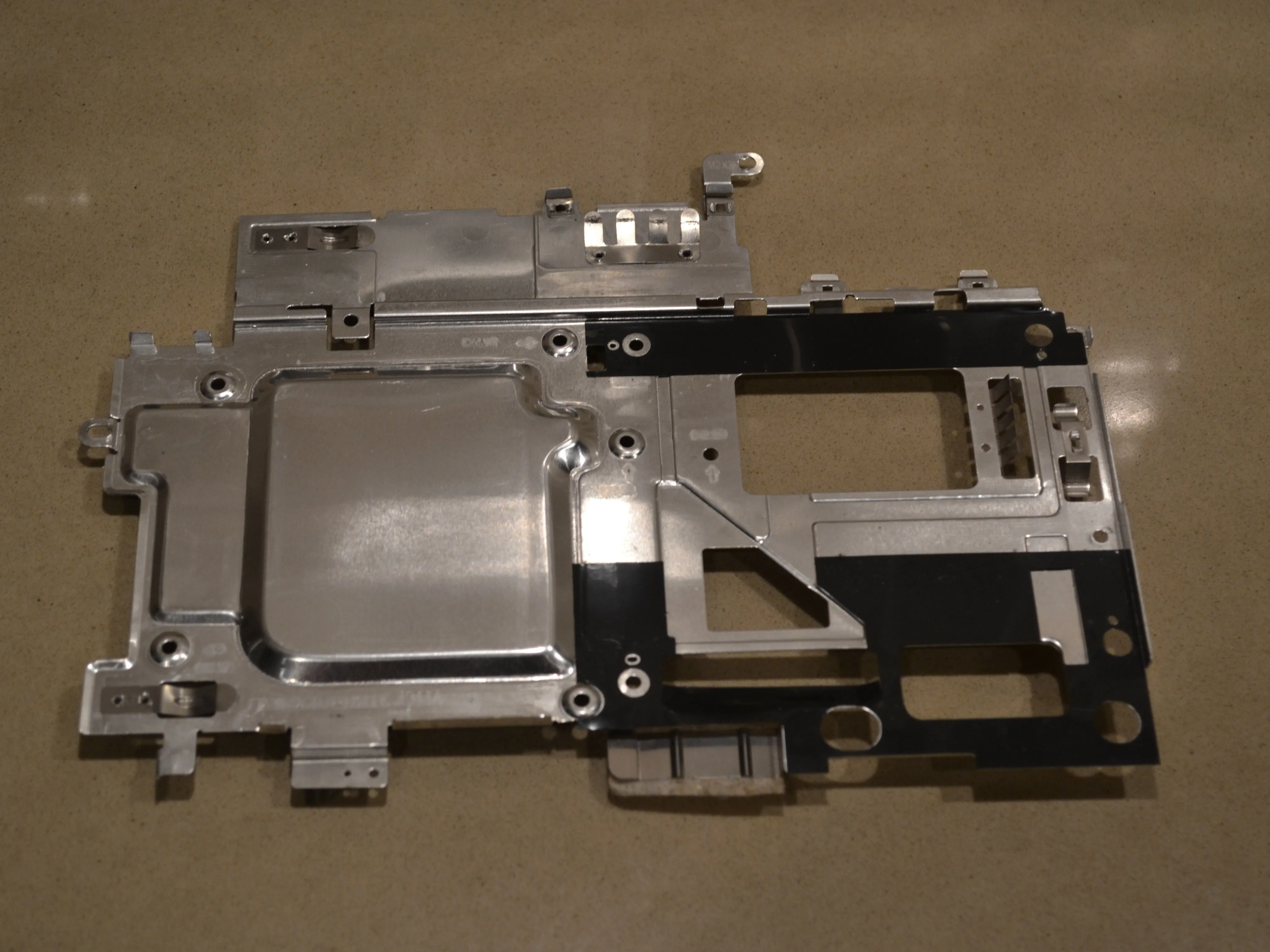

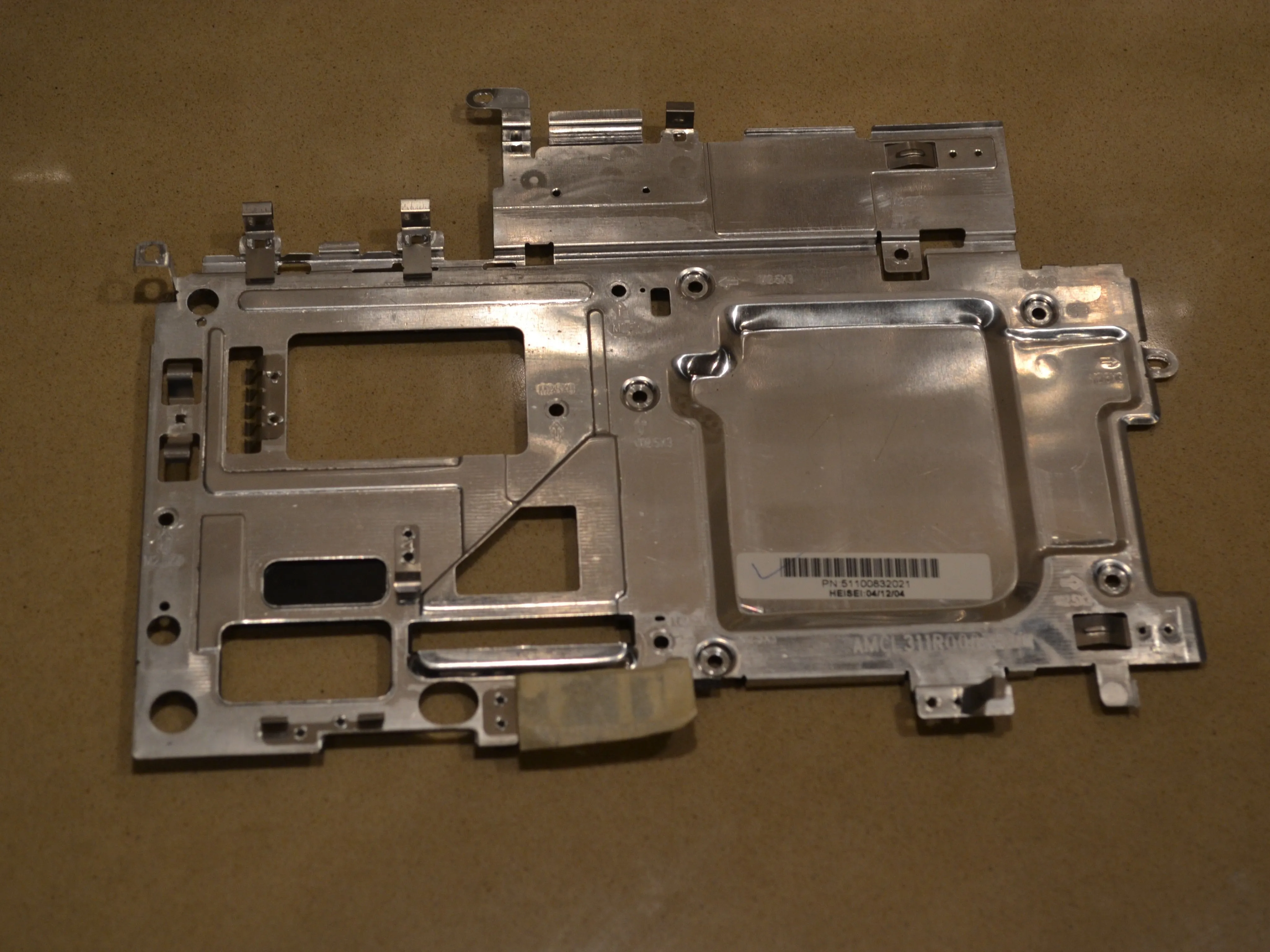

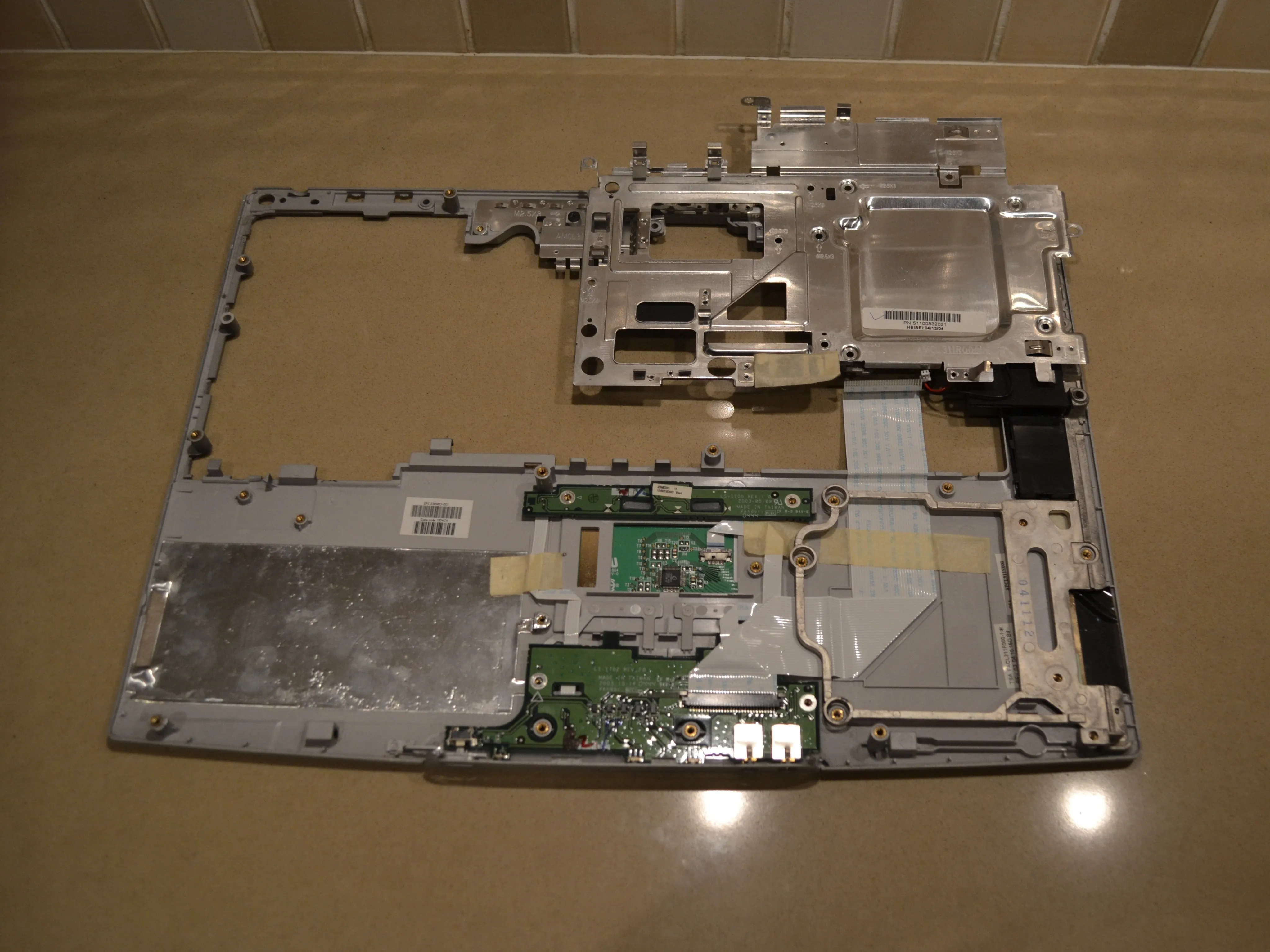

• Электромагнитный экран для оптического привода и тачпада

• Его удаление открывает доступ к дочерним платам тачпада и кнопок мыши.

Шаг 23

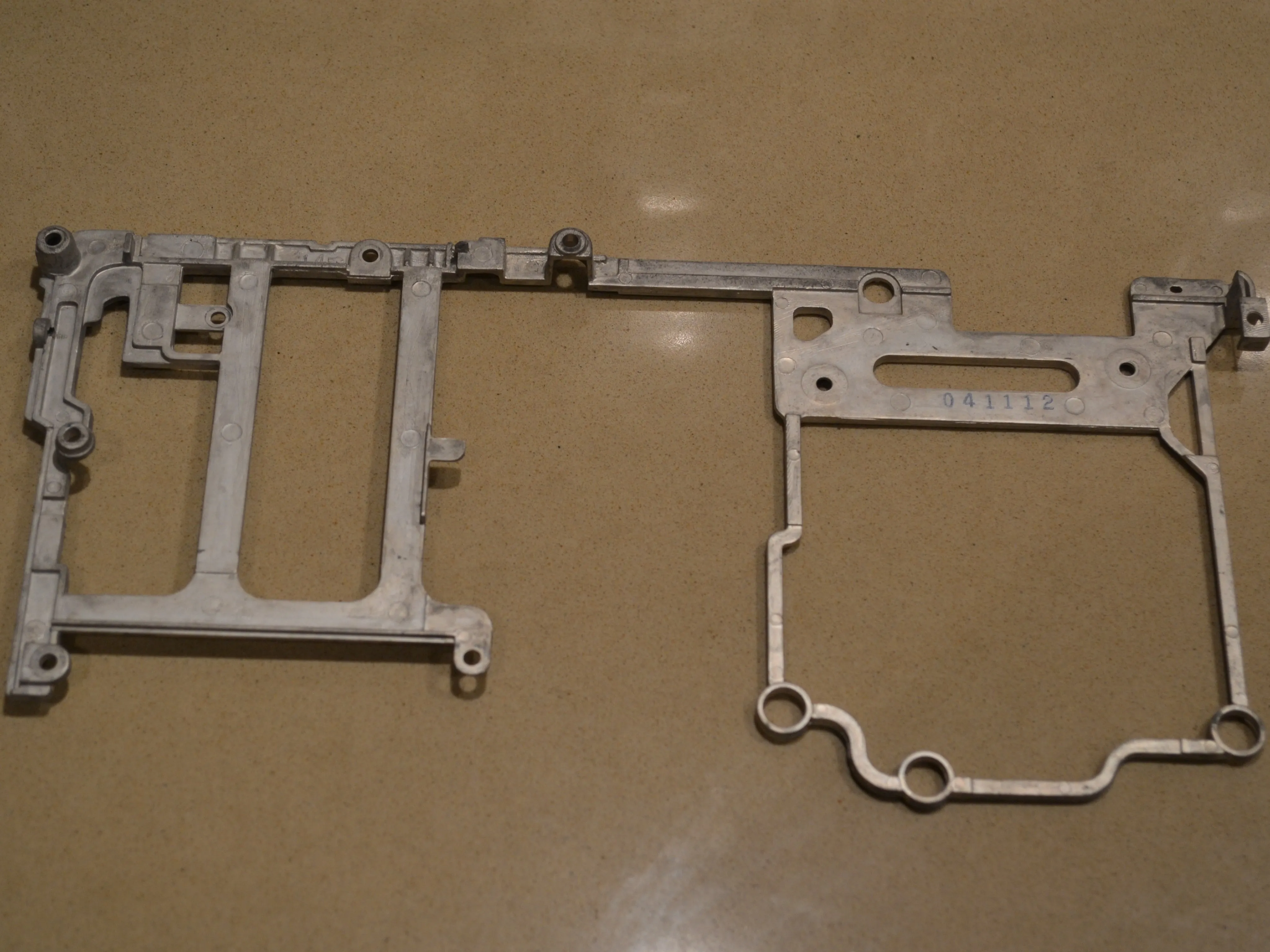

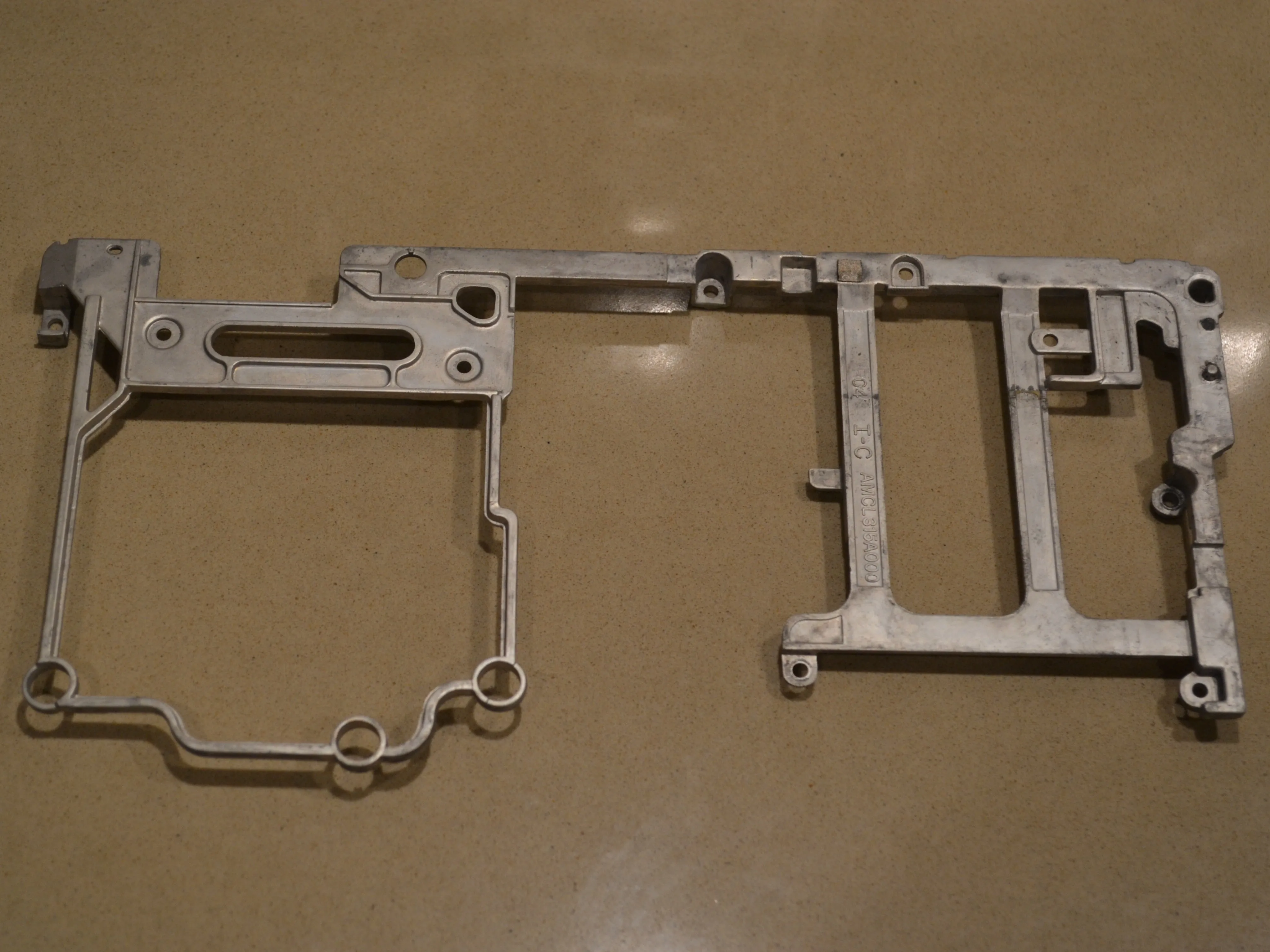

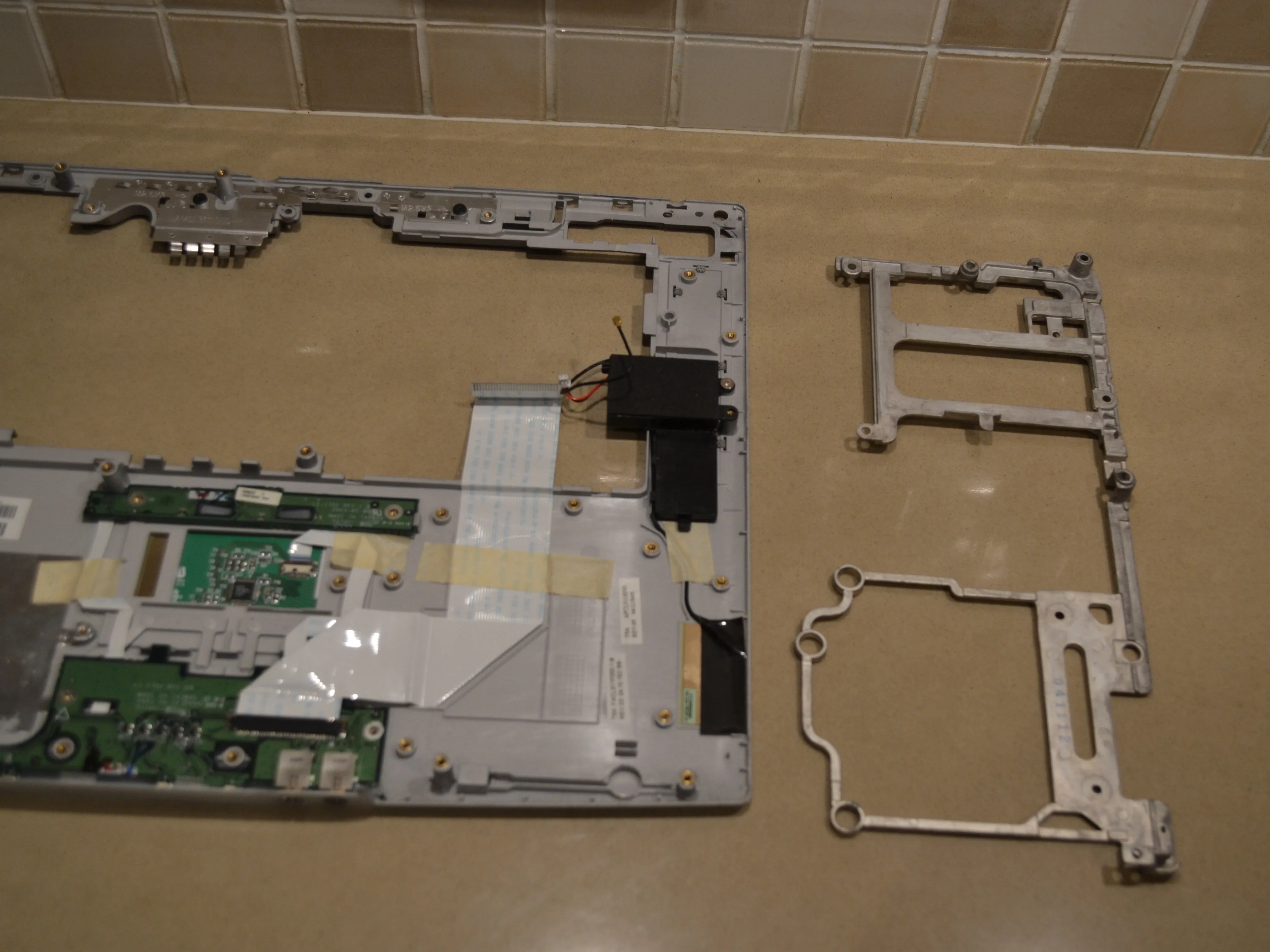

• Кронштейн металлической рамы

• Он обеспечивает поддержку ноутбука и придает ему прочность и жесткость.

Шаг 24

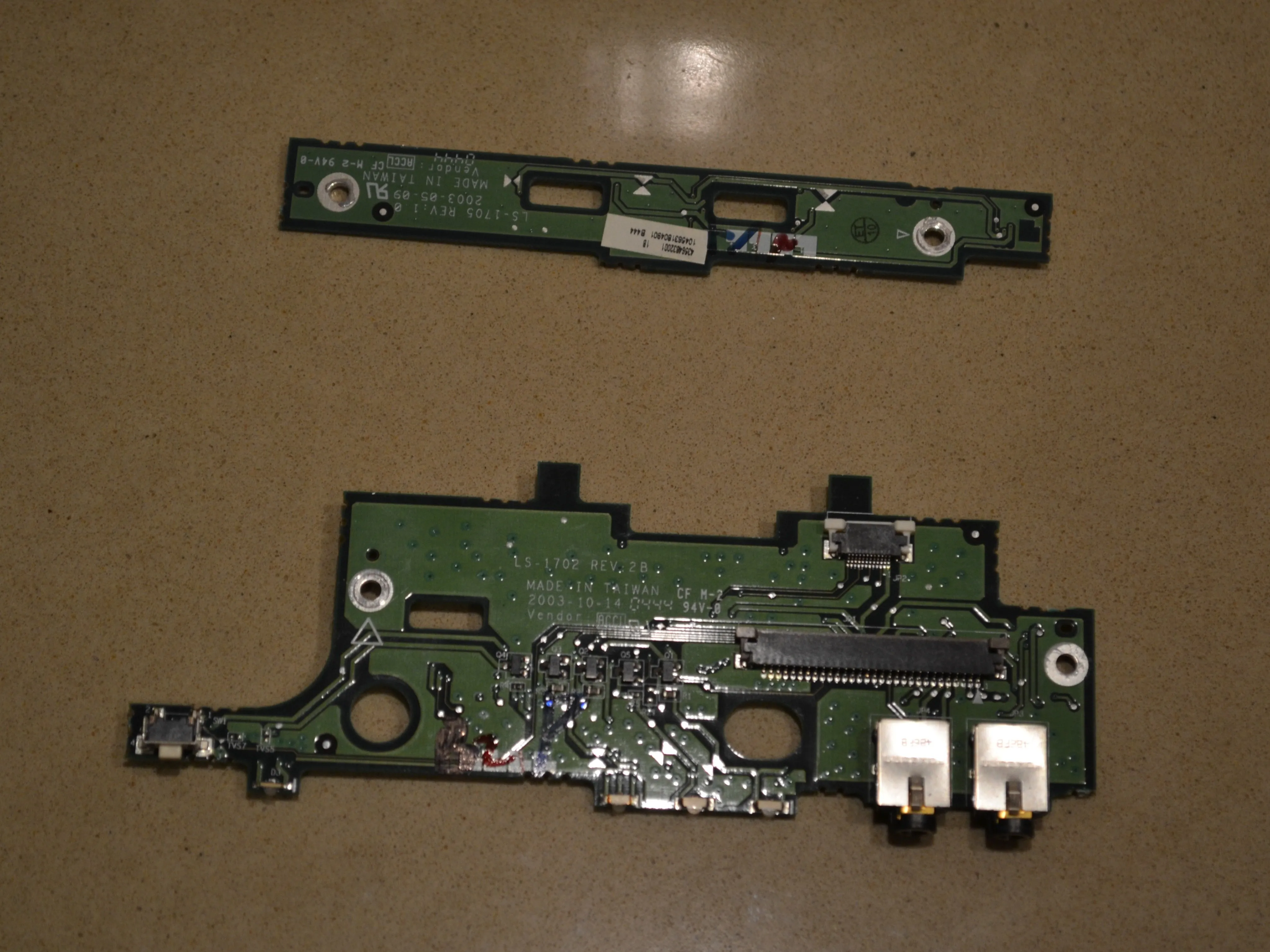

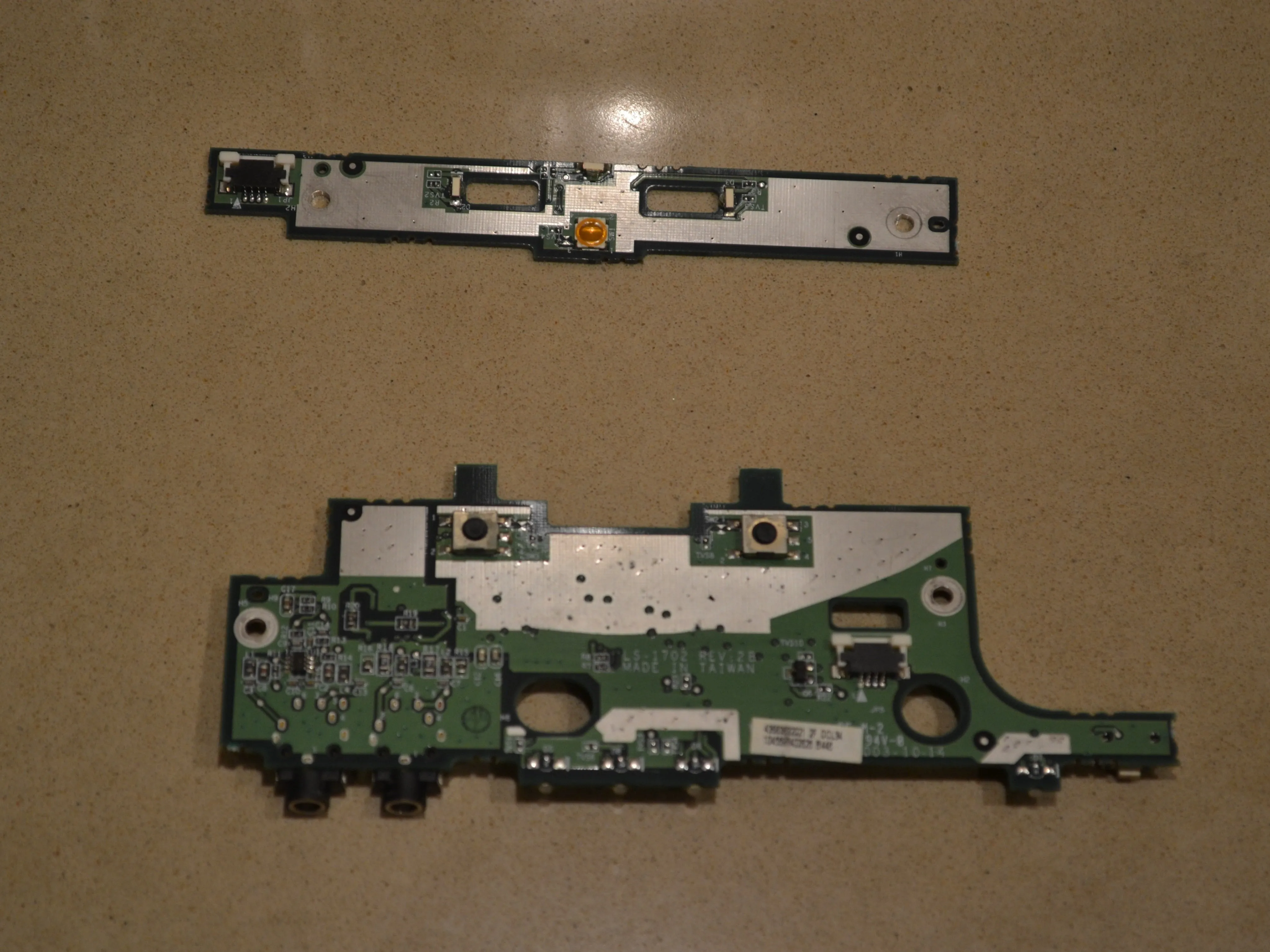

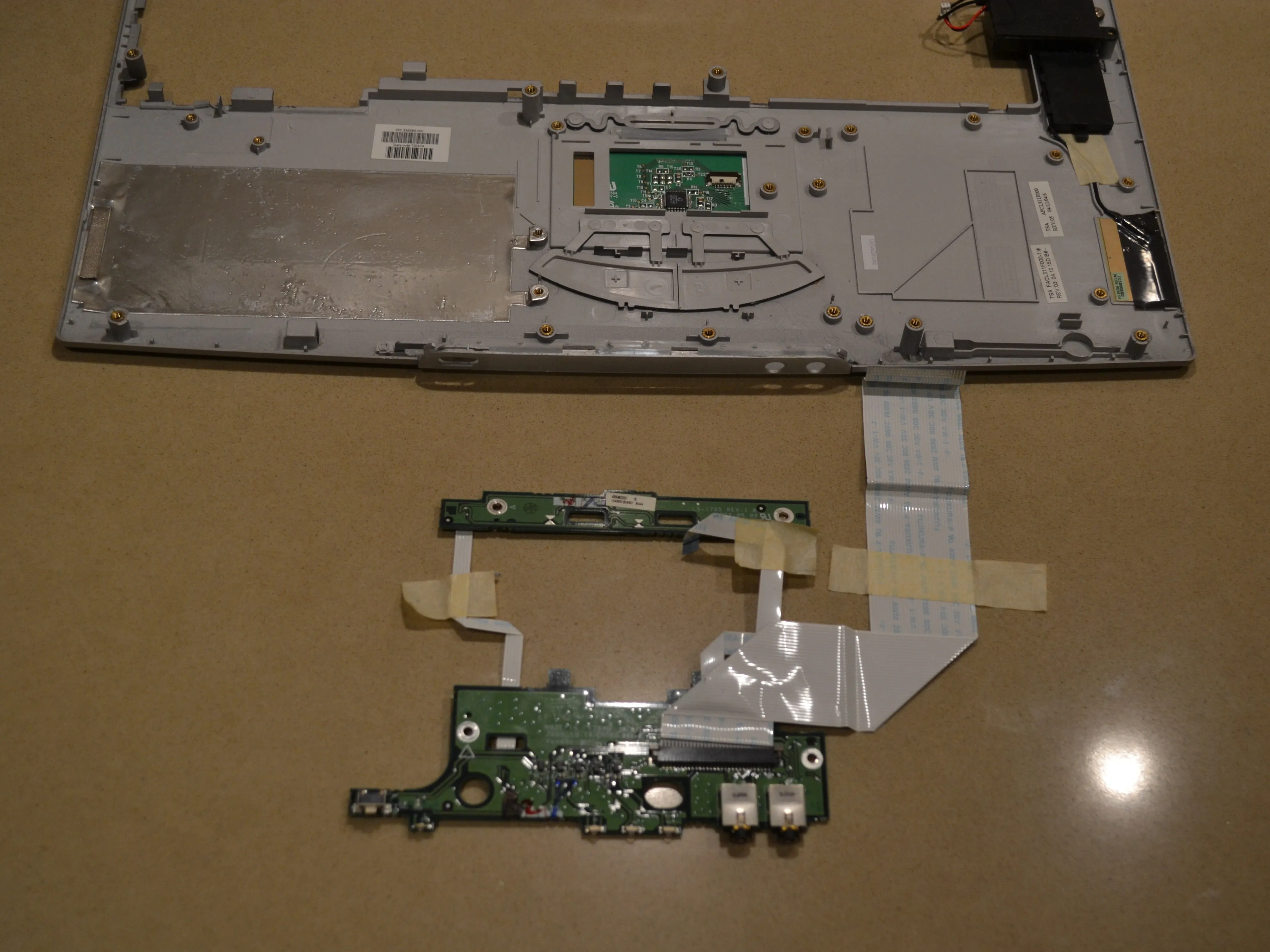

• Дочерние платы мыши и светодиодного индикатора состояния

• Дочерняя плата сверху управляет переключателем включения/выключения мыши. Нижняя дочерняя плата содержит светодиодные индикаторы состояния, переключатель включения/выключения беспроводной связи и разъемы для наушников/микрофона.

• Сенсор тачпада был встроен в подставку для ладоней и поэтому не снимается.

Шаг 25

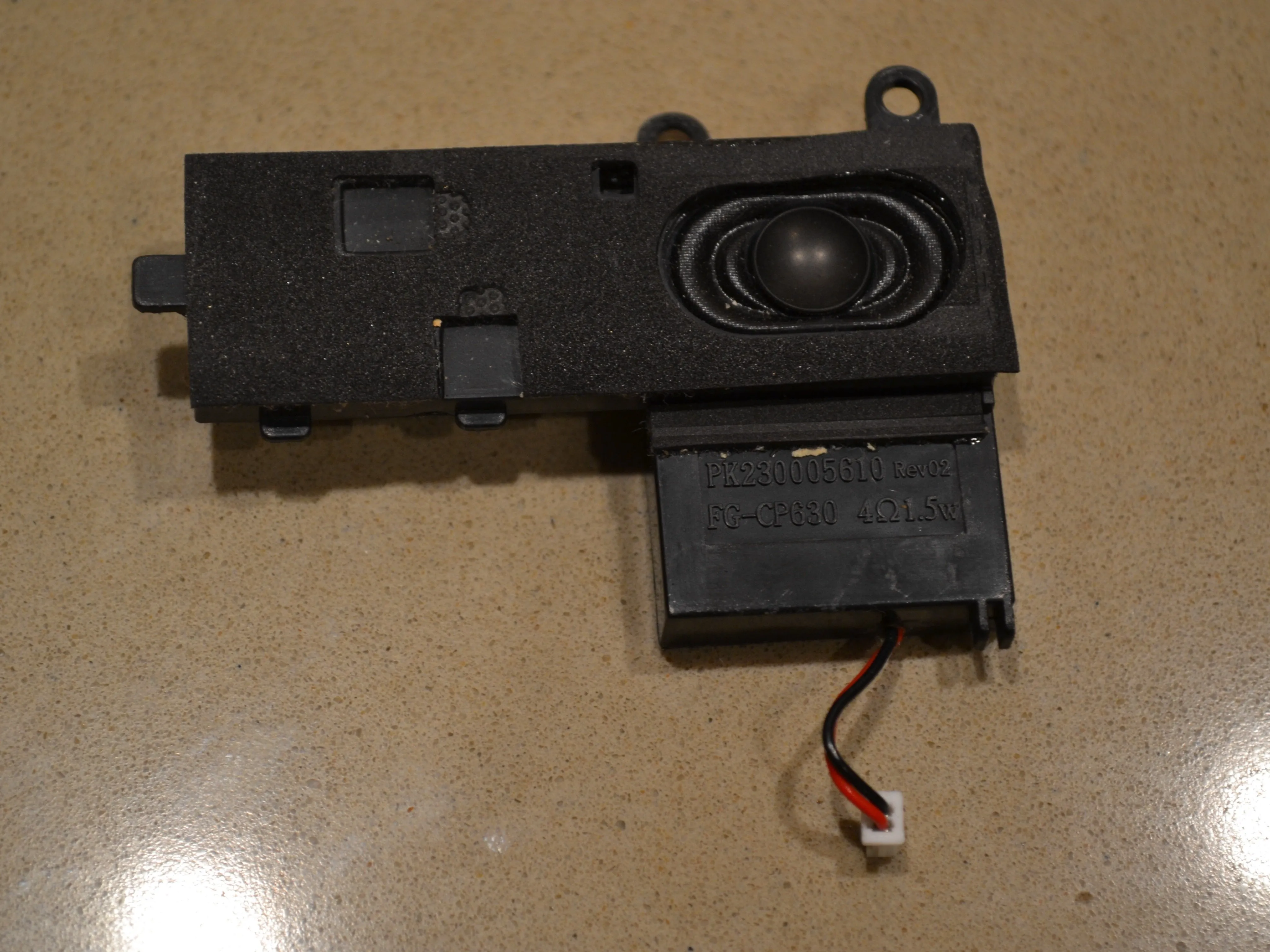

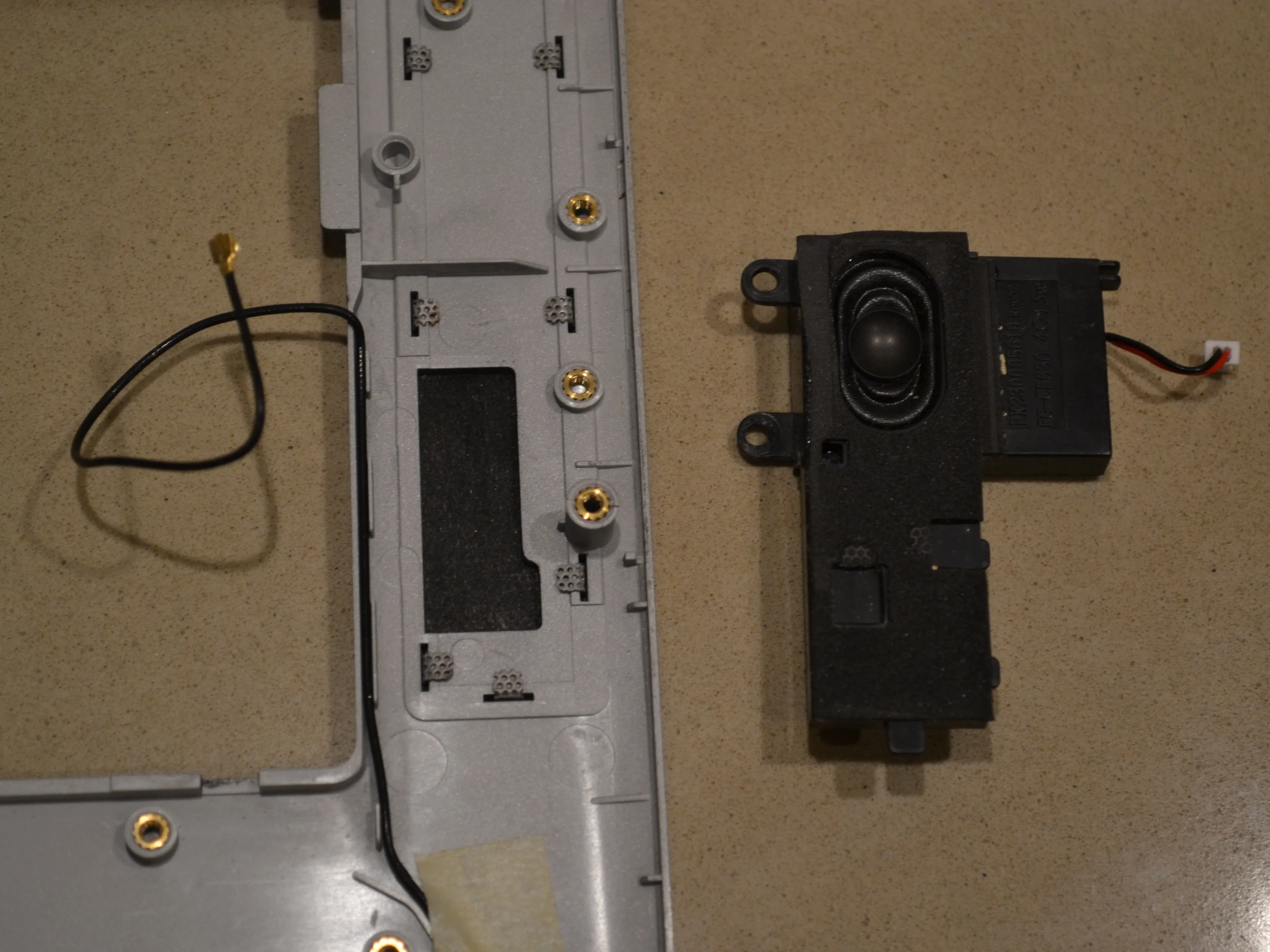

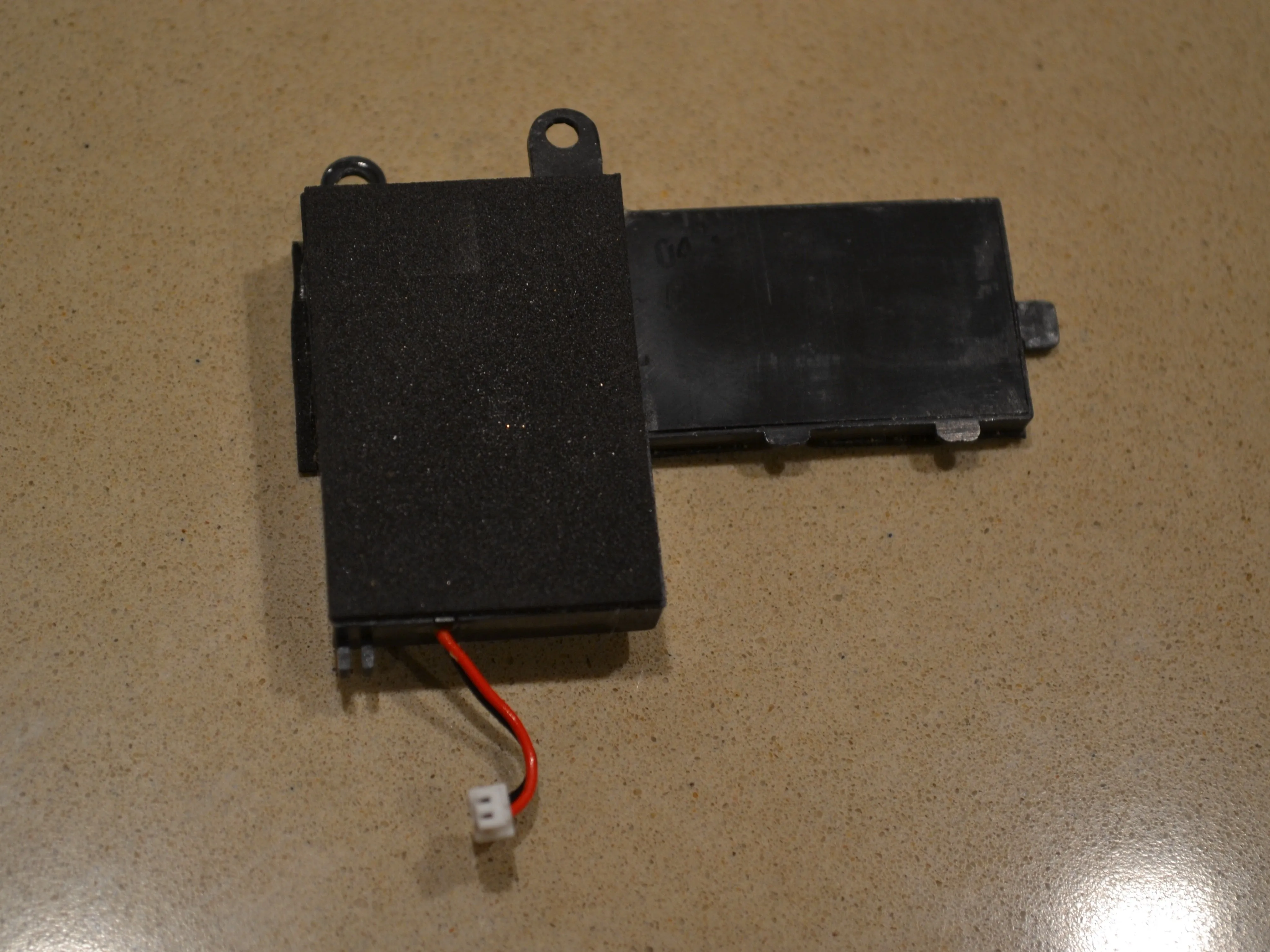

• Левый динамик

• Номер модели: FG-CP630

• Номер продукта: PK230005610

• 1,5 Вт достойного качества звука.

Шаг 26

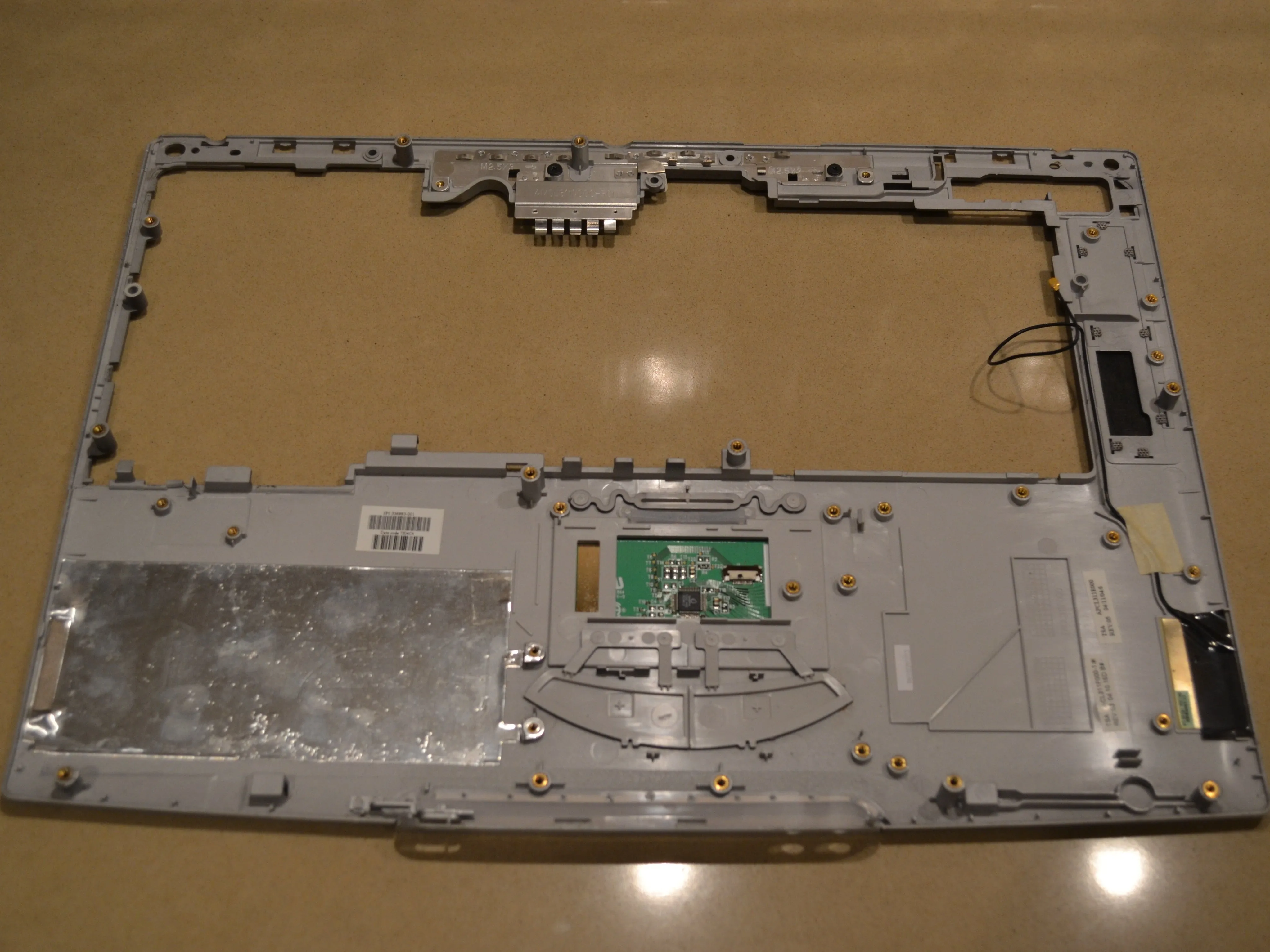

• Голое верхнее основание.

• Все, что осталось и что не стоит удалять, - это экран EMI и кабель беспроводной сети, а также тачпад, встроенный в верхнее основание.

Шаг 27

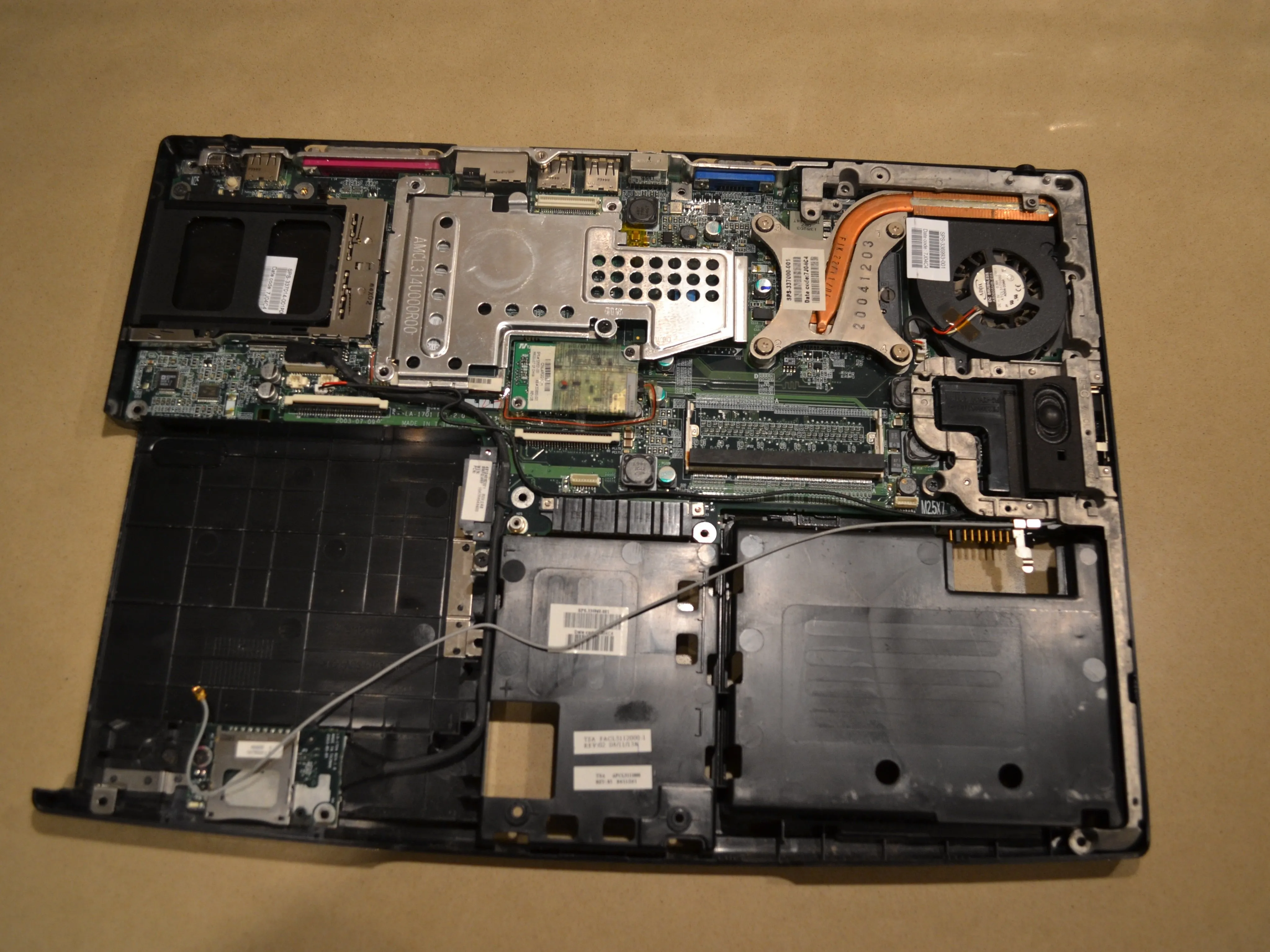

• Теперь самое интересное. Нижнее основание

• В нем находится материнская плата, а также все остальные важные компоненты, такие как видеокарта и процессор.

Шаг 28

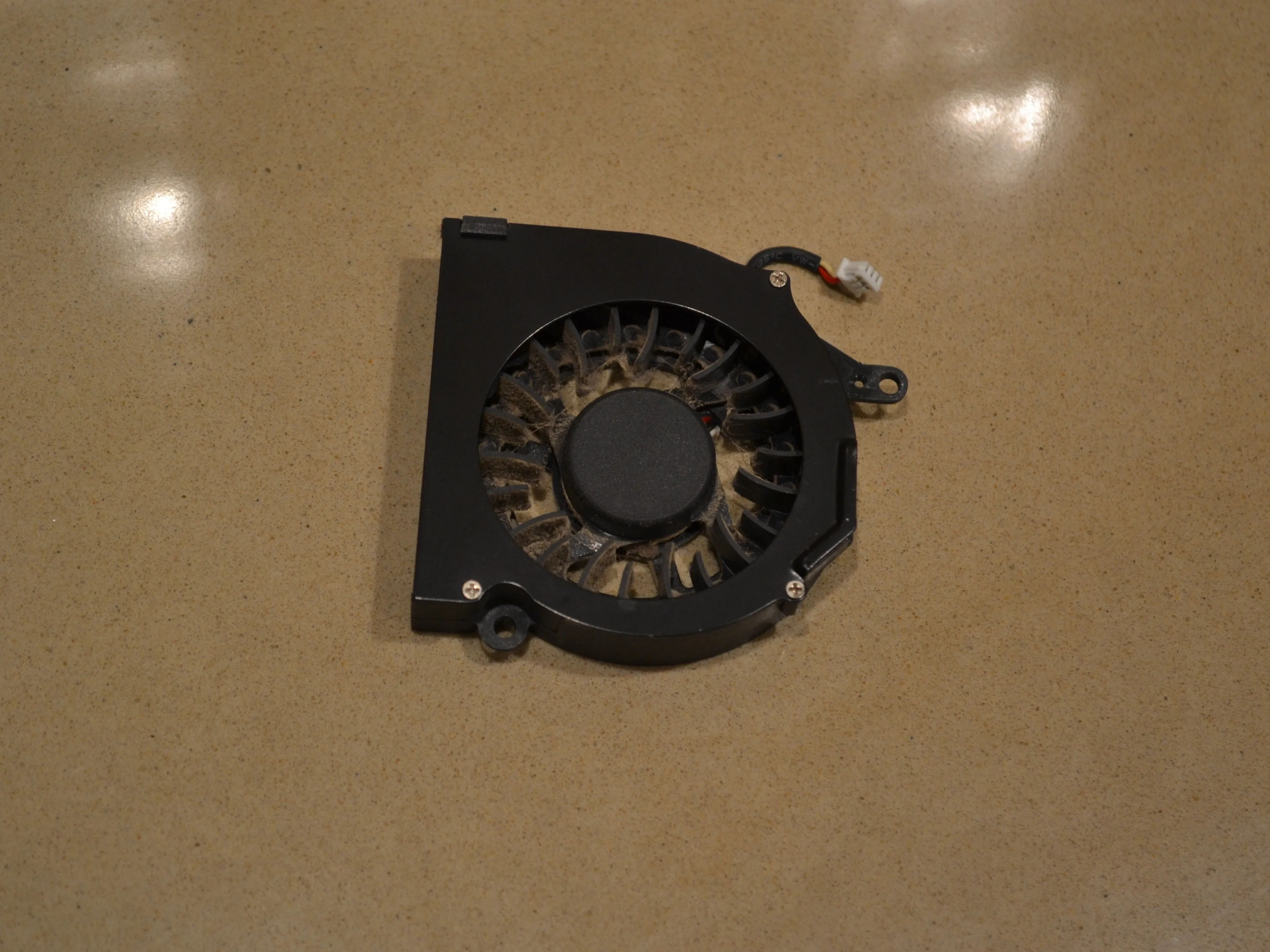

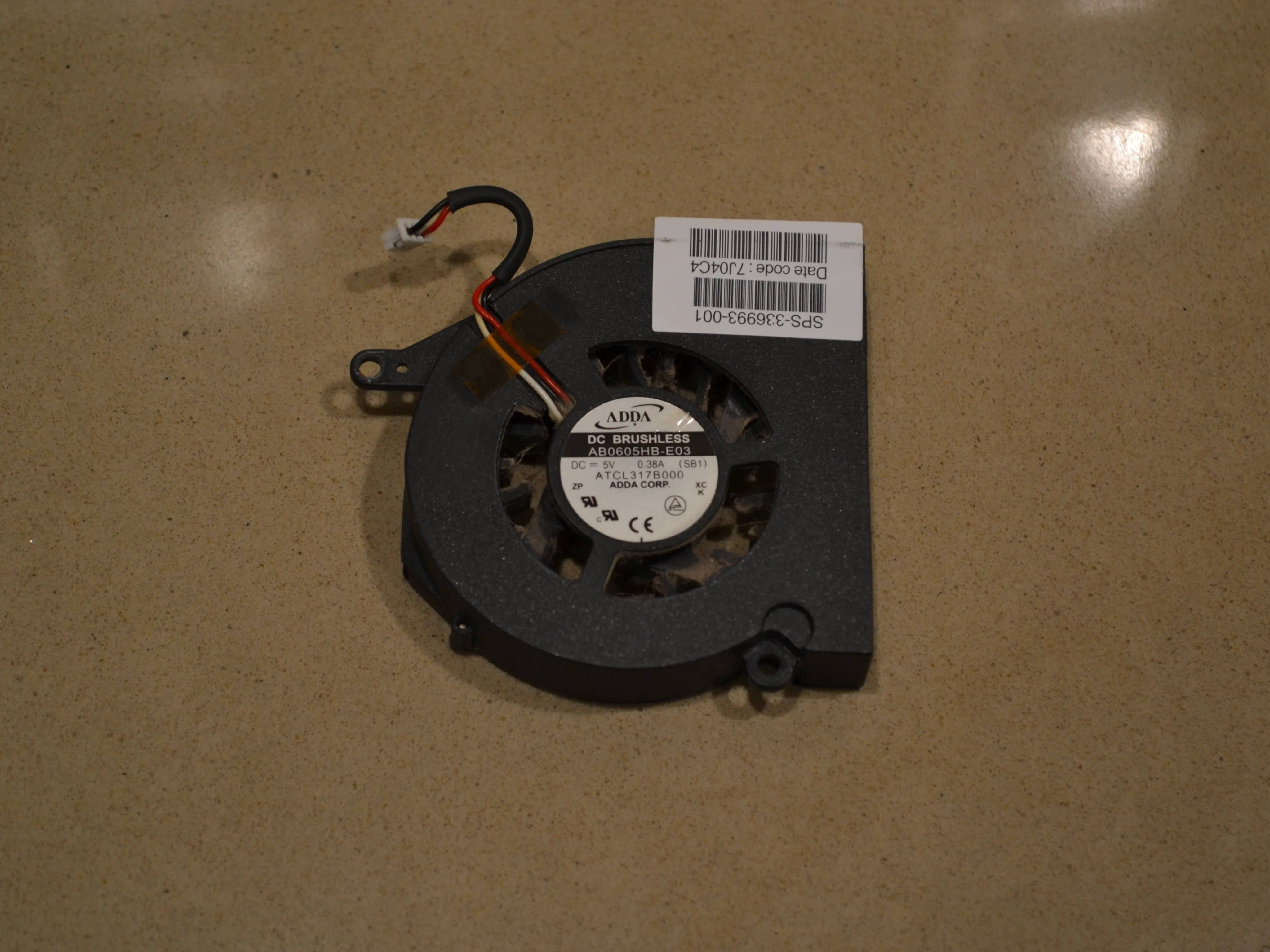

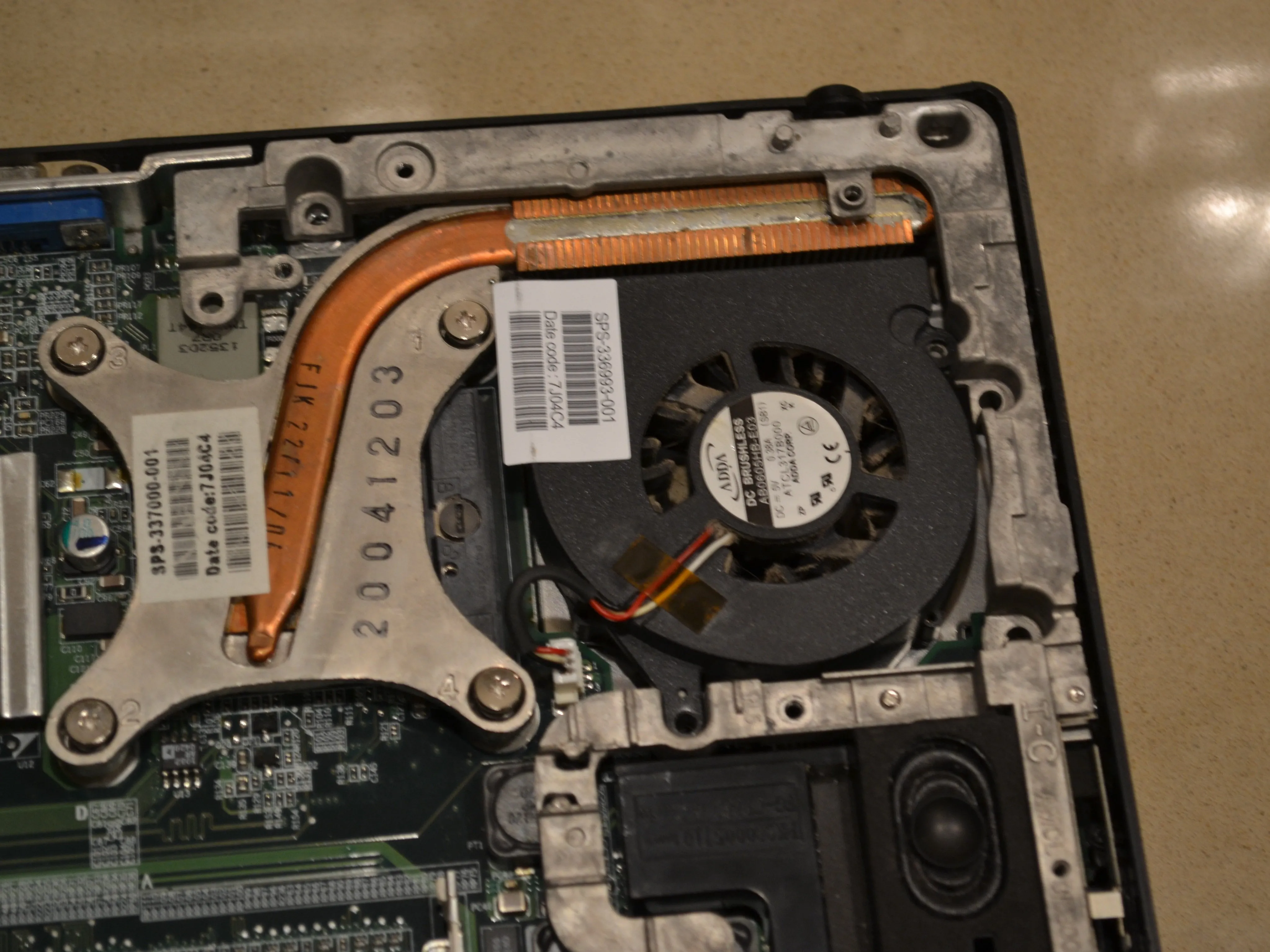

• Первое, что нужно снять с материнской платы - это вентилятор.

• Вентилятор не прикручен винтами, поэтому его можно просто вытащить.

• Перед извлечением вентилятора обязательно отключите его от сети.

• Провода очень хрупкие, и их очень сложно восстановить. Осторожно потяните за штекер.

Шаг 29

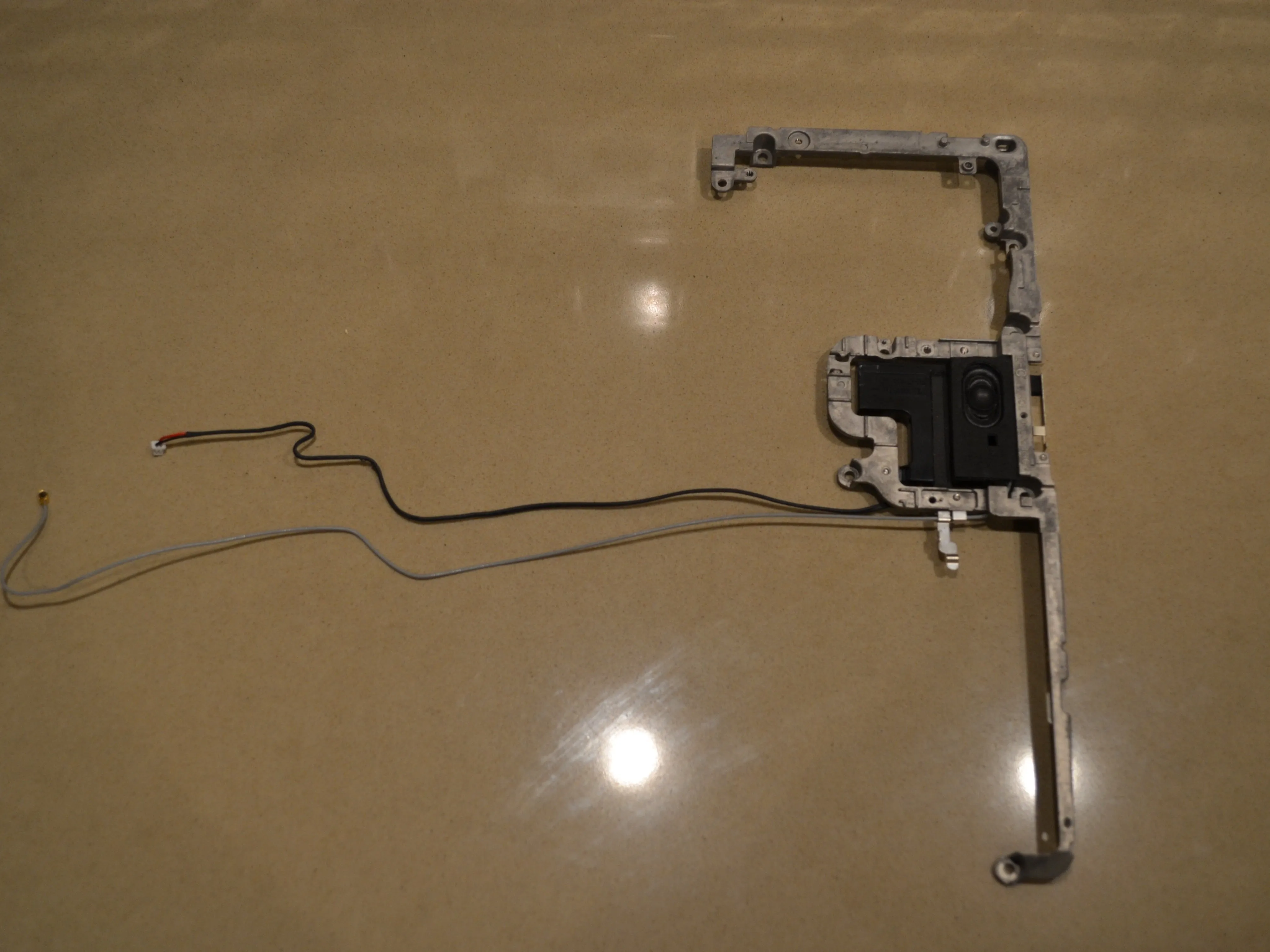

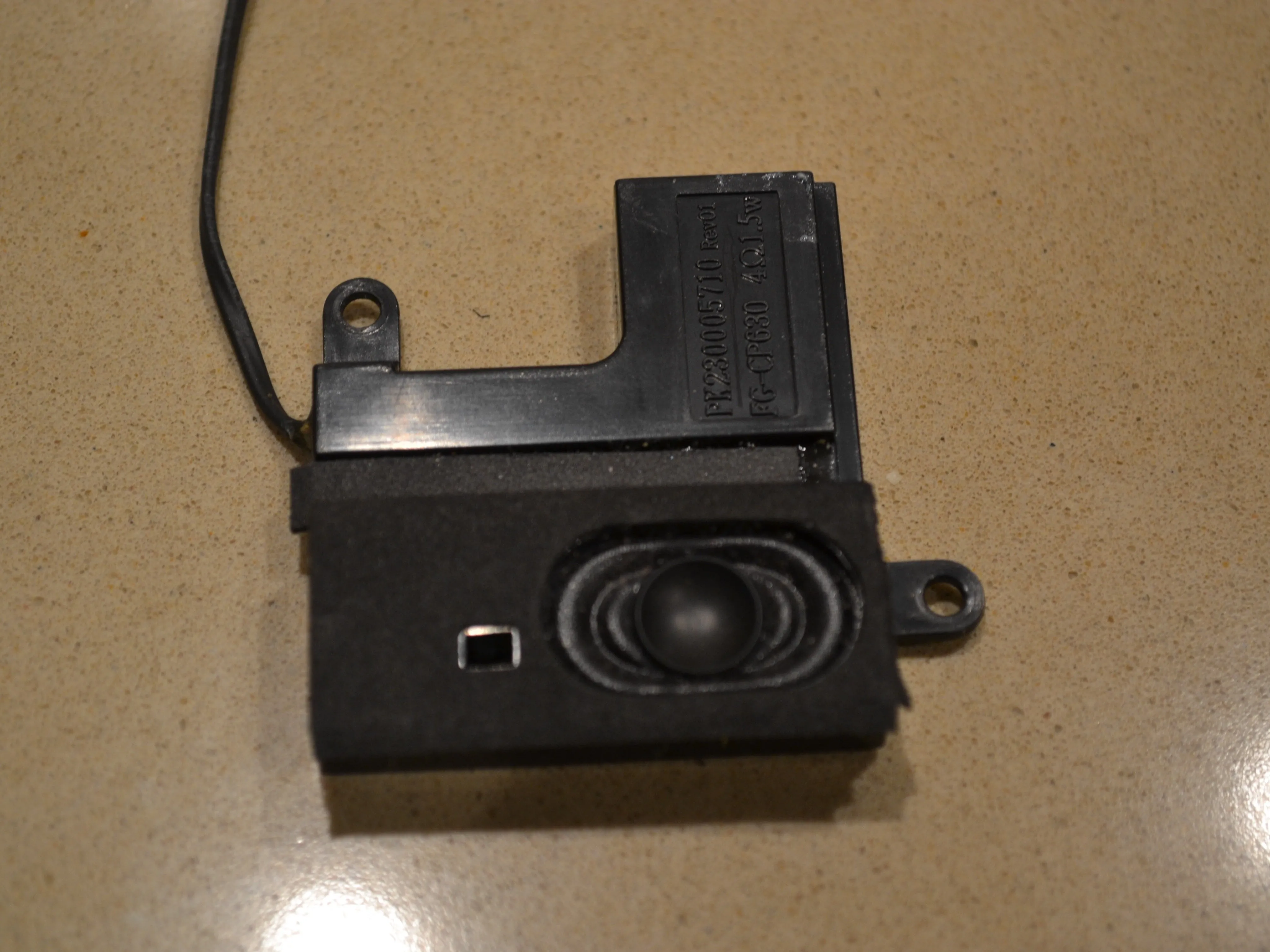

• Левый динамик, металлическая рамка и беспроводные коммуникации.

• Беспроводной кабель (серый) крепится к рамке, поэтому рамка может выступать в качестве антенны.

• Динамик имеет номер модели PK230005710.

• Этот динамик также обеспечивает выходную мощность 1,5 Вт.

Шаг 30

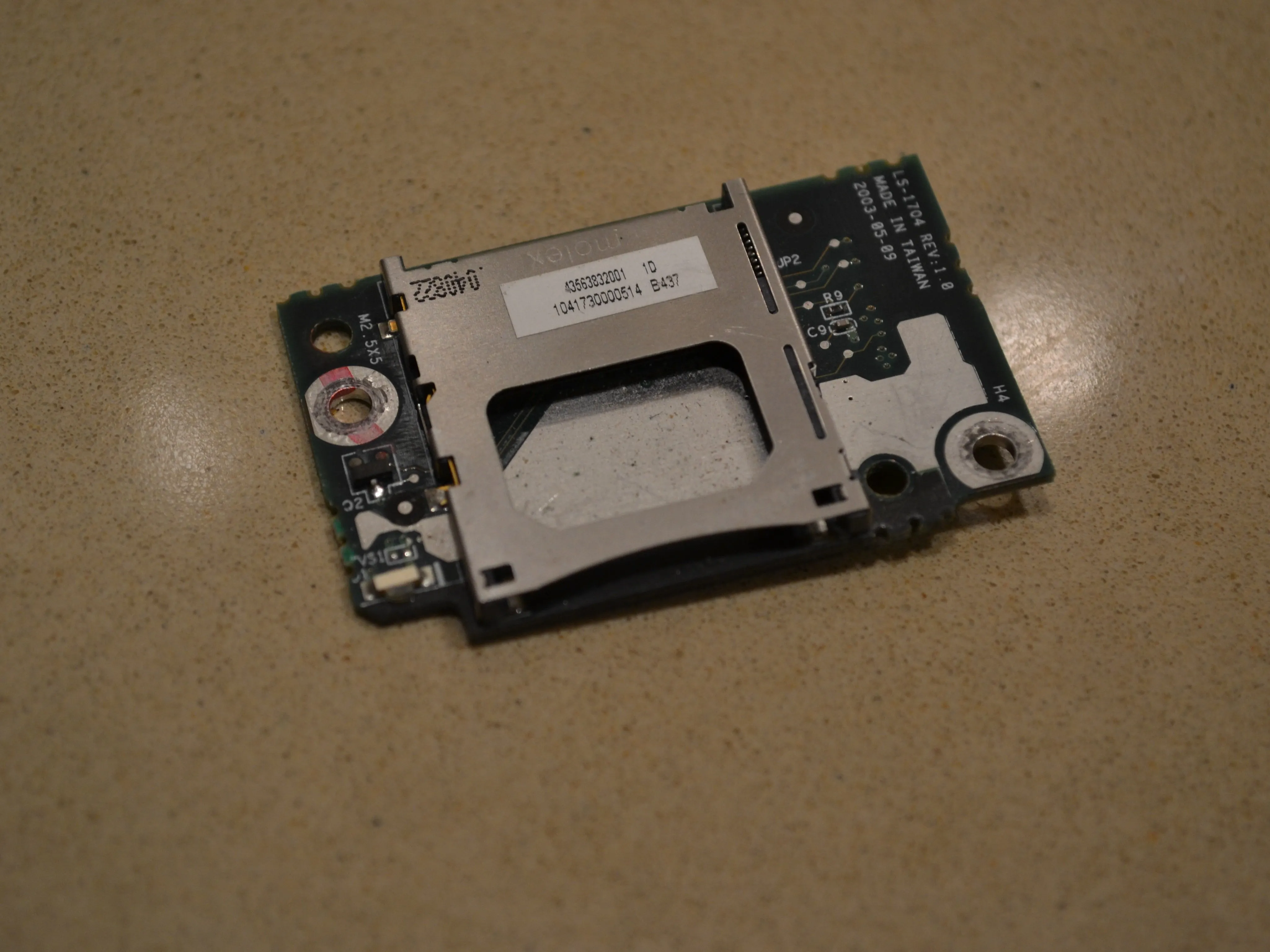

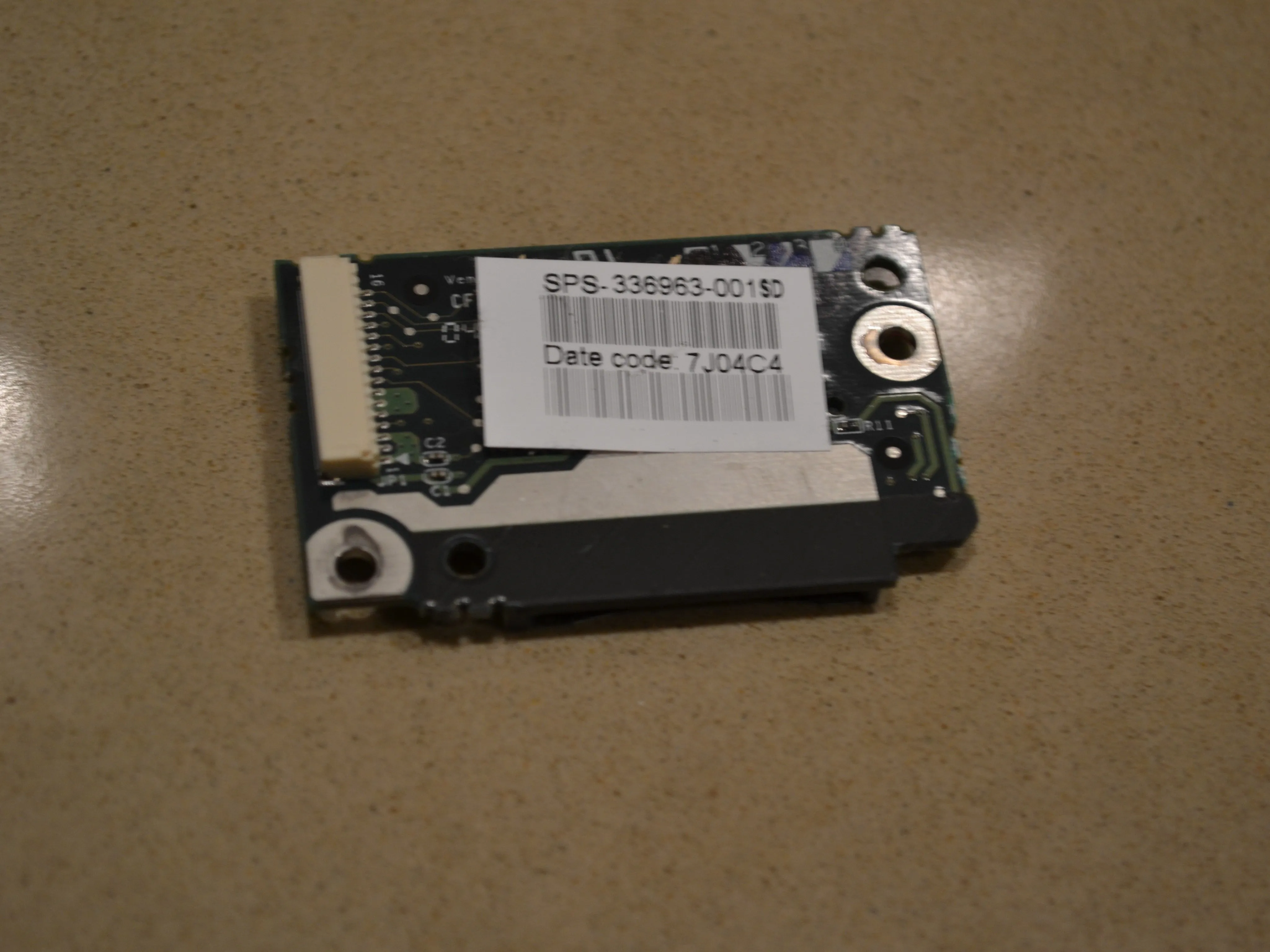

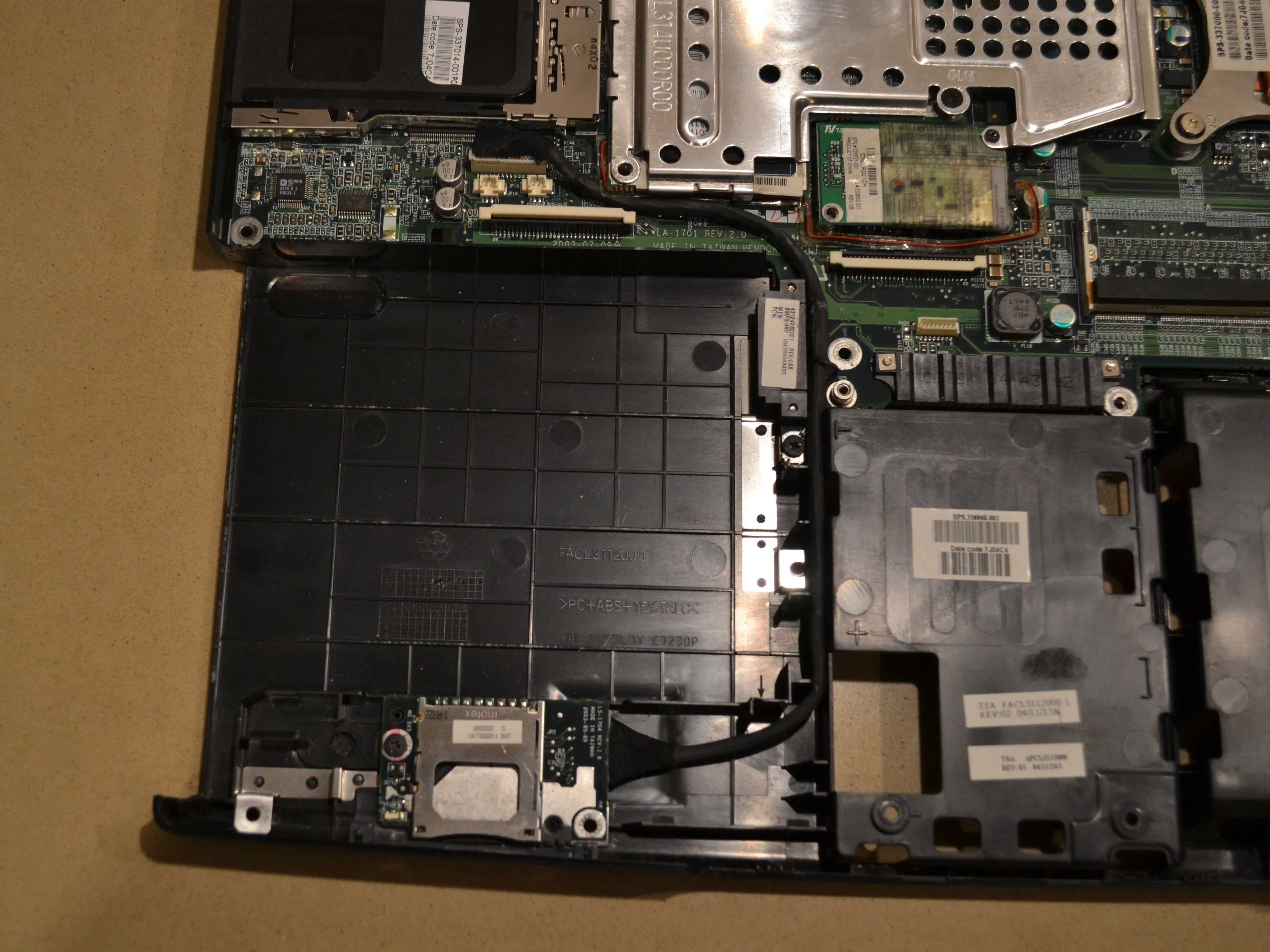

• Устройство чтения карт памяти SD расположено прямо на передней панели компьютера и прикручено к основанию одним винтом.

• Номер модели - LS-1704.

• Произведено 09/05/2003 (9 мая 2003 года).

Шаг 31

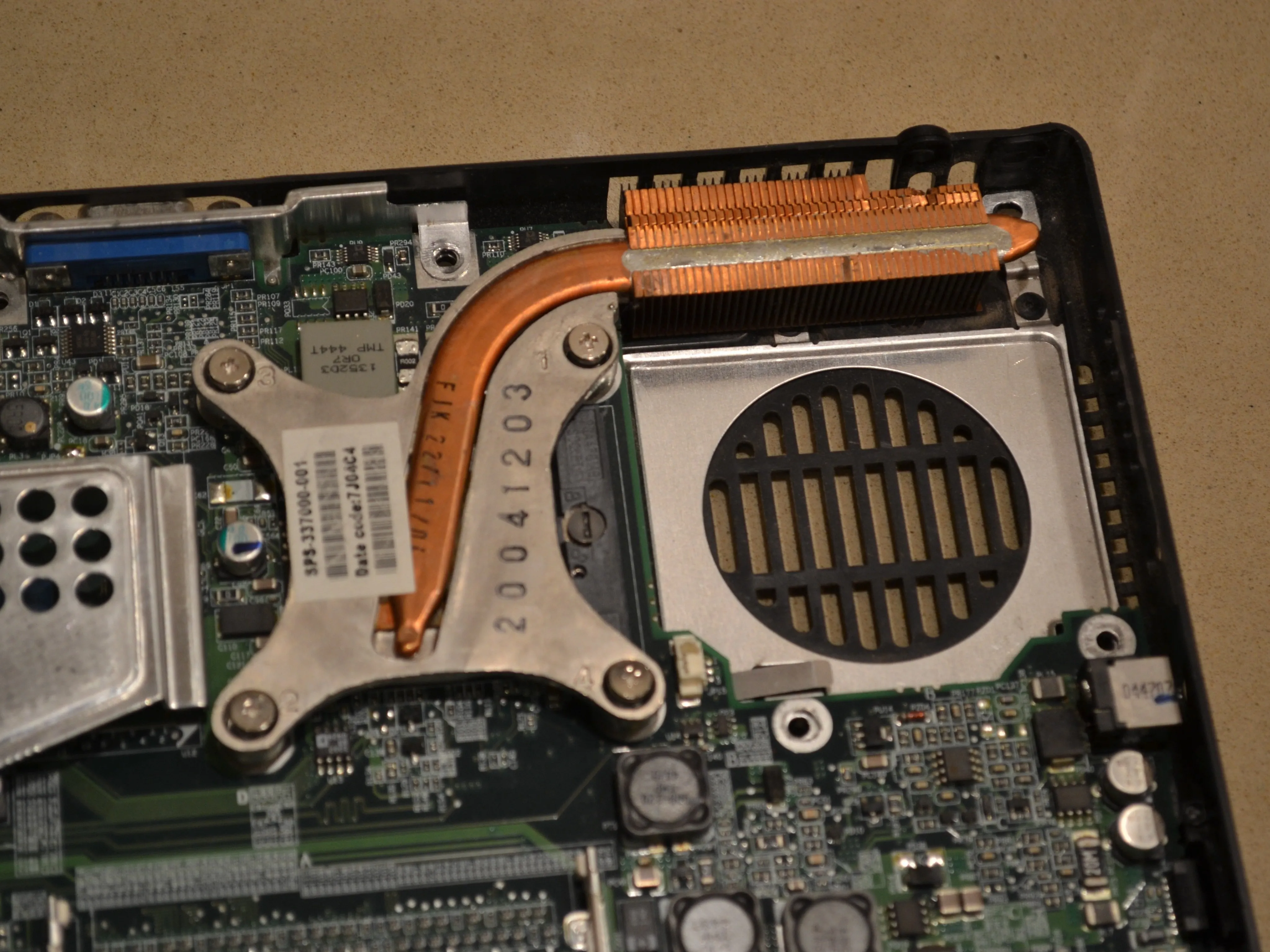

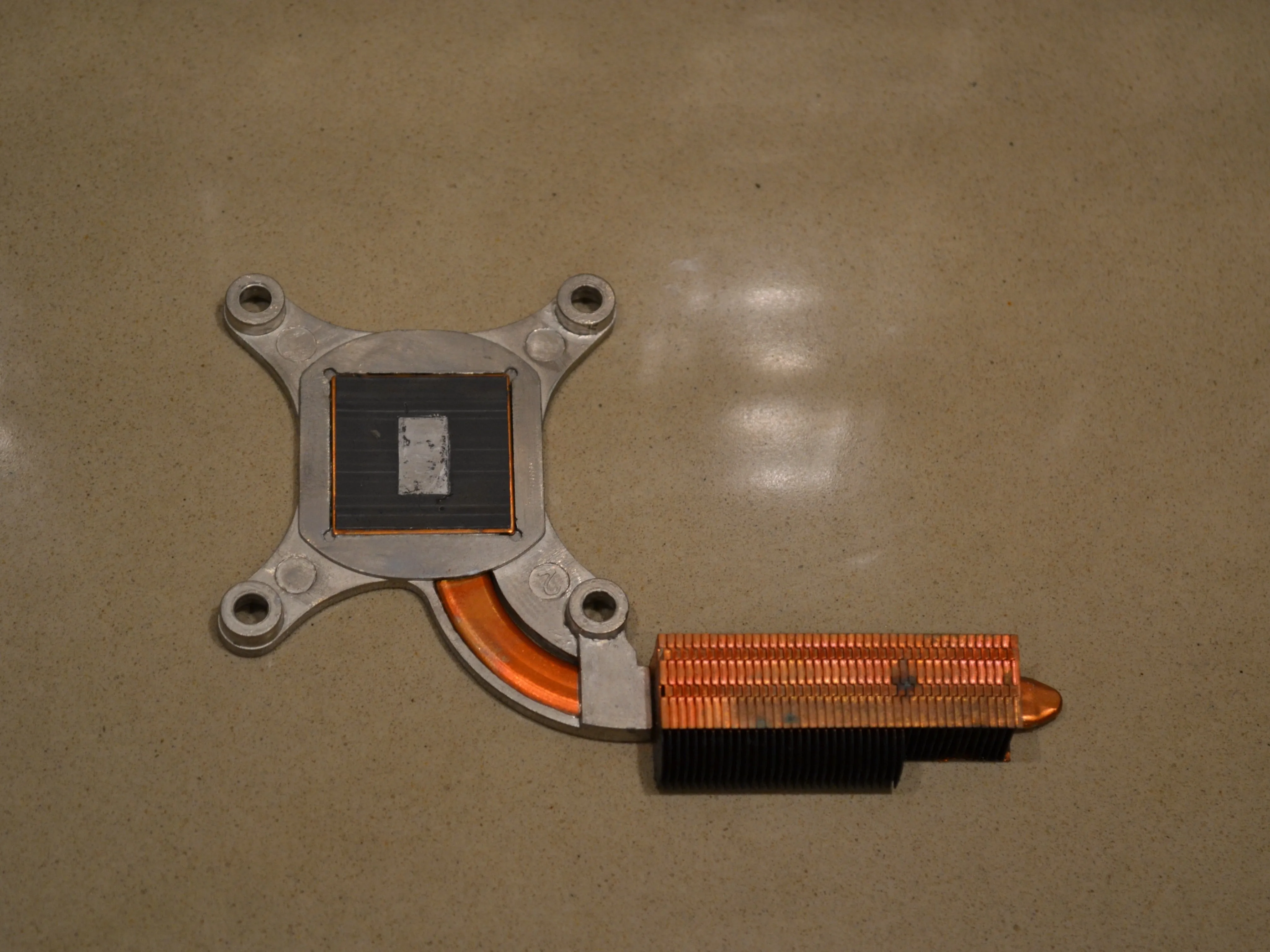

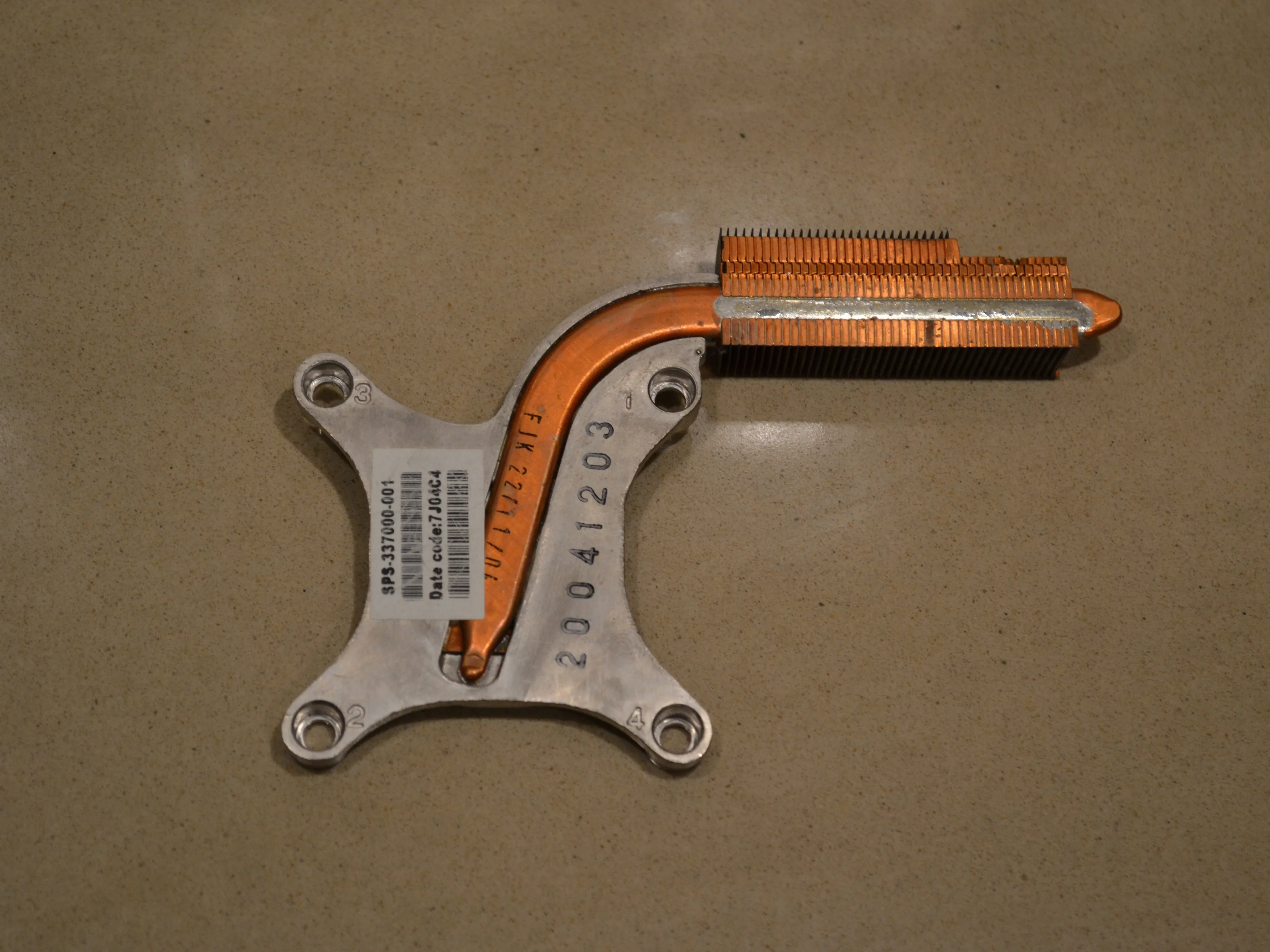

• Далее вынимаем радиатор процессора.

• Он удерживается 4 подпружиненными винтами, расположенными вокруг каждого угла процессора.

• Термопаста на процессоре может представлять потенциальную опасность для здоровья. Старайтесь не допускать попадания на кожу.

• Рекомендуется (но не обязательно) повторно нанести термопасту после снятия радиатора, чтобы избежать проблем с перегревом.

Шаг 32

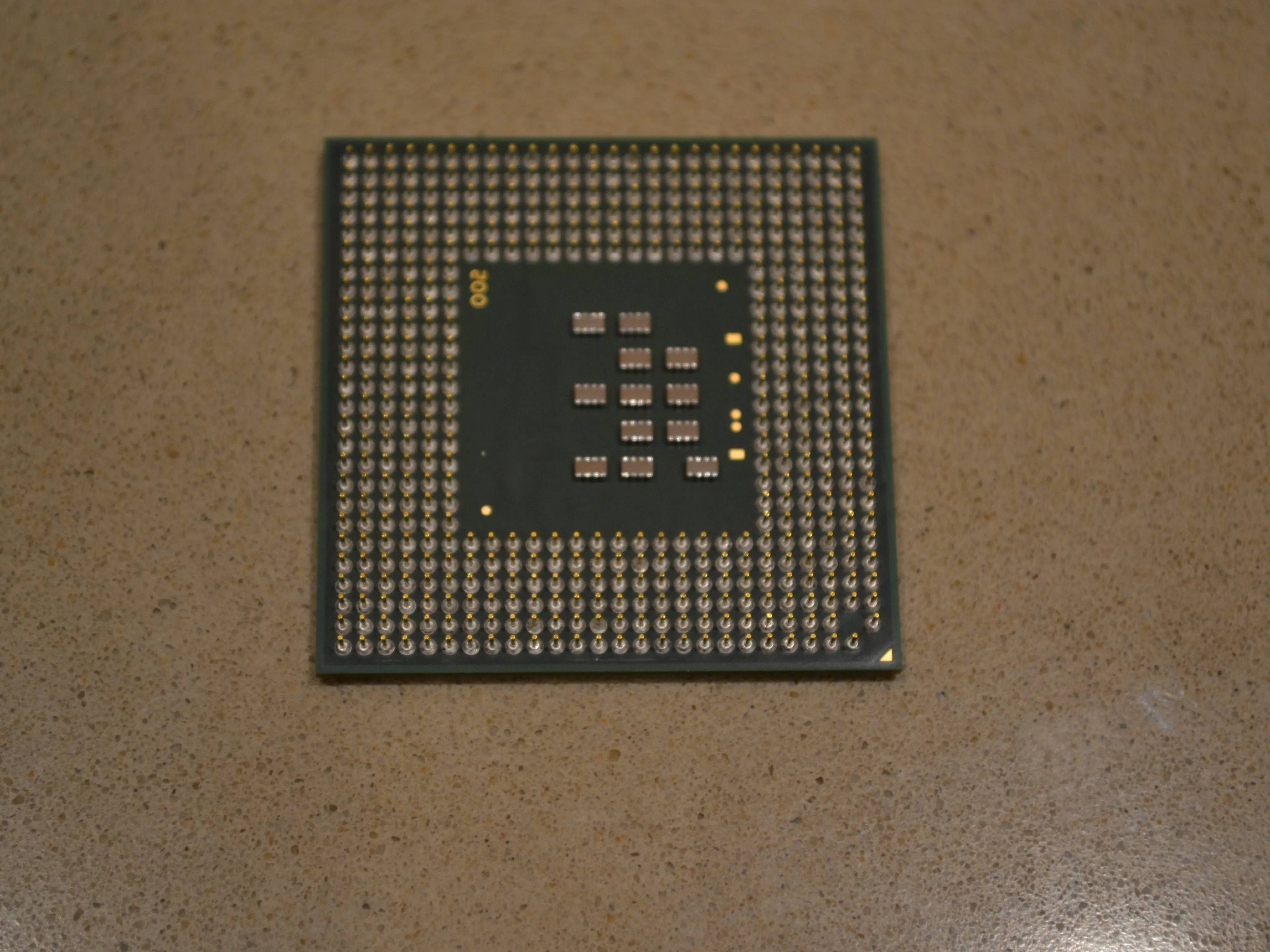

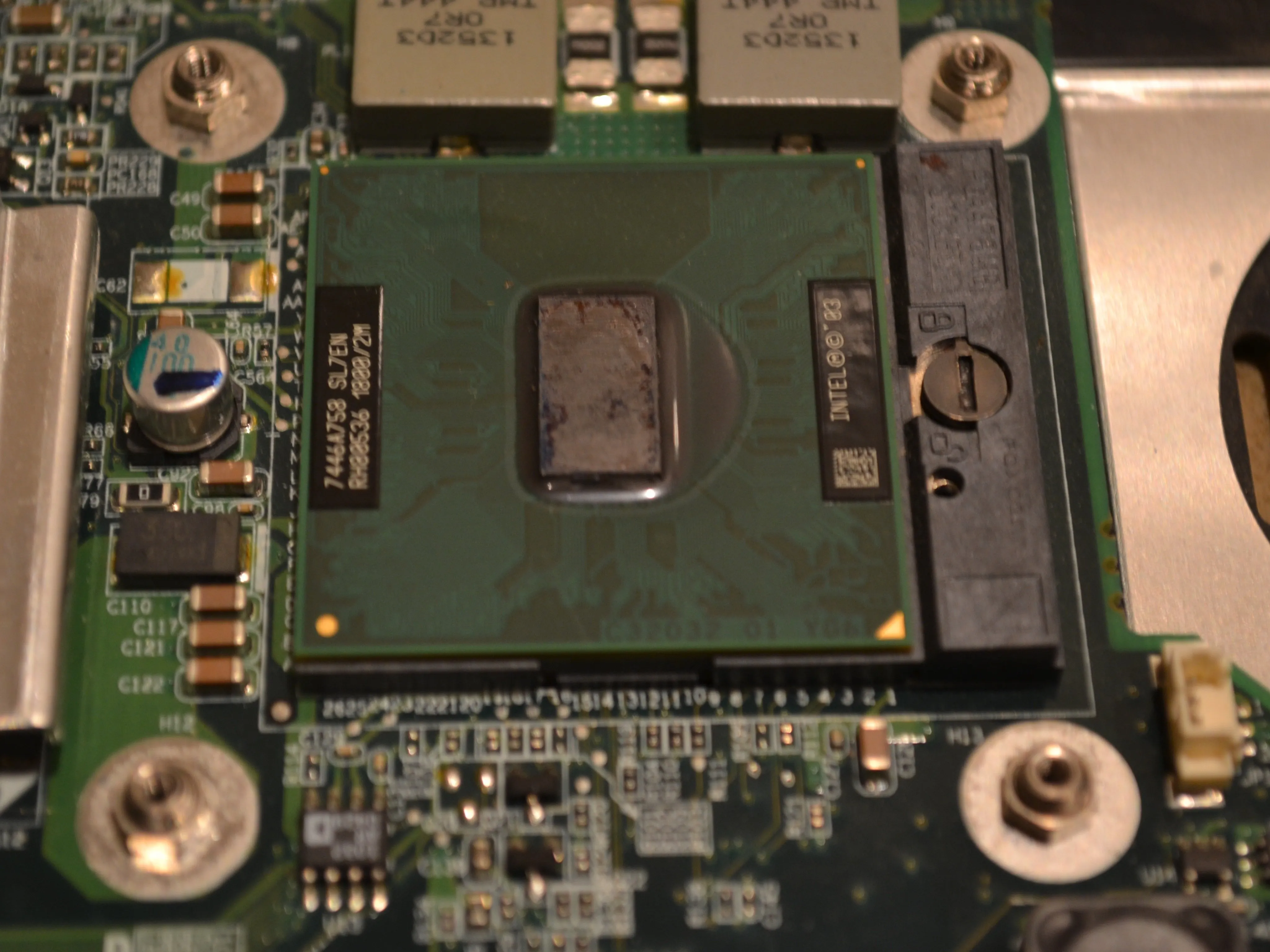

• И, наконец, процессор.

• Это одноядерный Intel Celeron M 1,8 ГГц с 256 тыс. кэш-памяти.

• 55 миллионов транзисторов процессорной матрицы

• 400 МГц фронтальная шина (FSB)

• Извлечь процессор очень просто: поверните стопорный винт на пол-оборота против часовой стрелки, чтобы разблокировать его, а затем аккуратно поднимите вверх, чтобы извлечь.

• Процессоры очень хрупкие, особенно контакты, и остатки термопасты представляют потенциальную опасность для здоровья.

Шаг 33

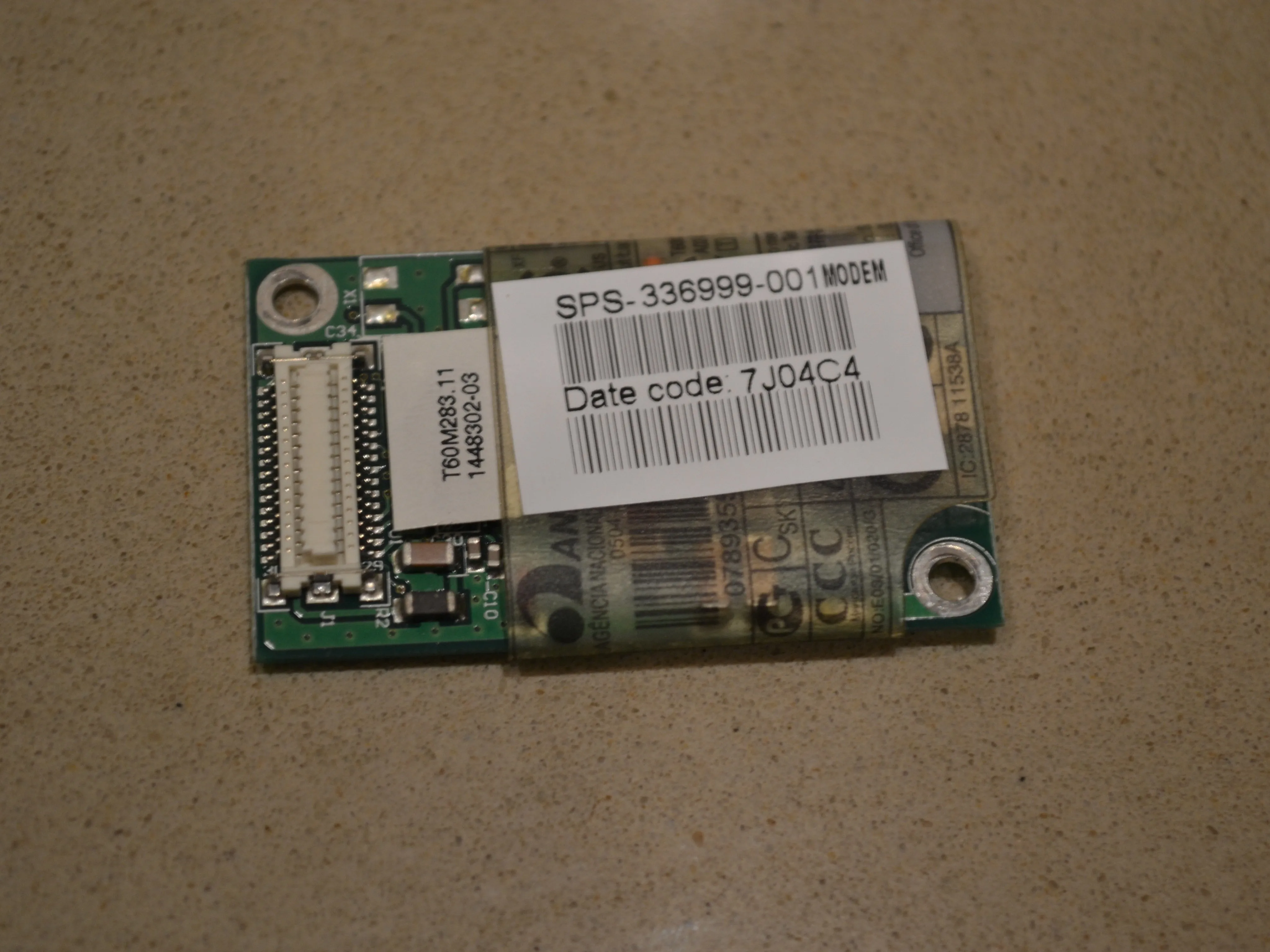

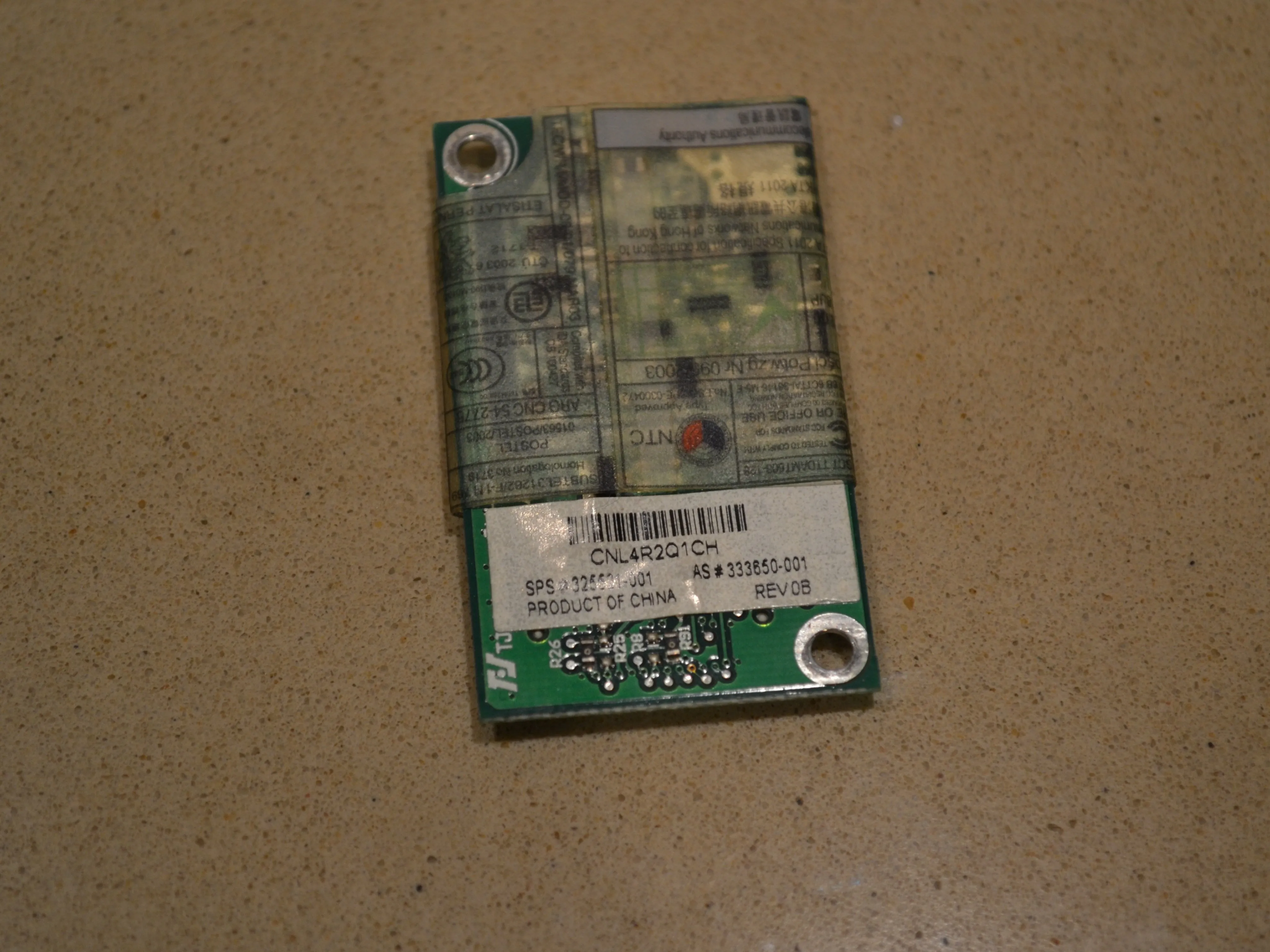

• Модулятор-демодулятор (или модем)

• Это Ambit Microsystems T60M283.11

Шаг 34

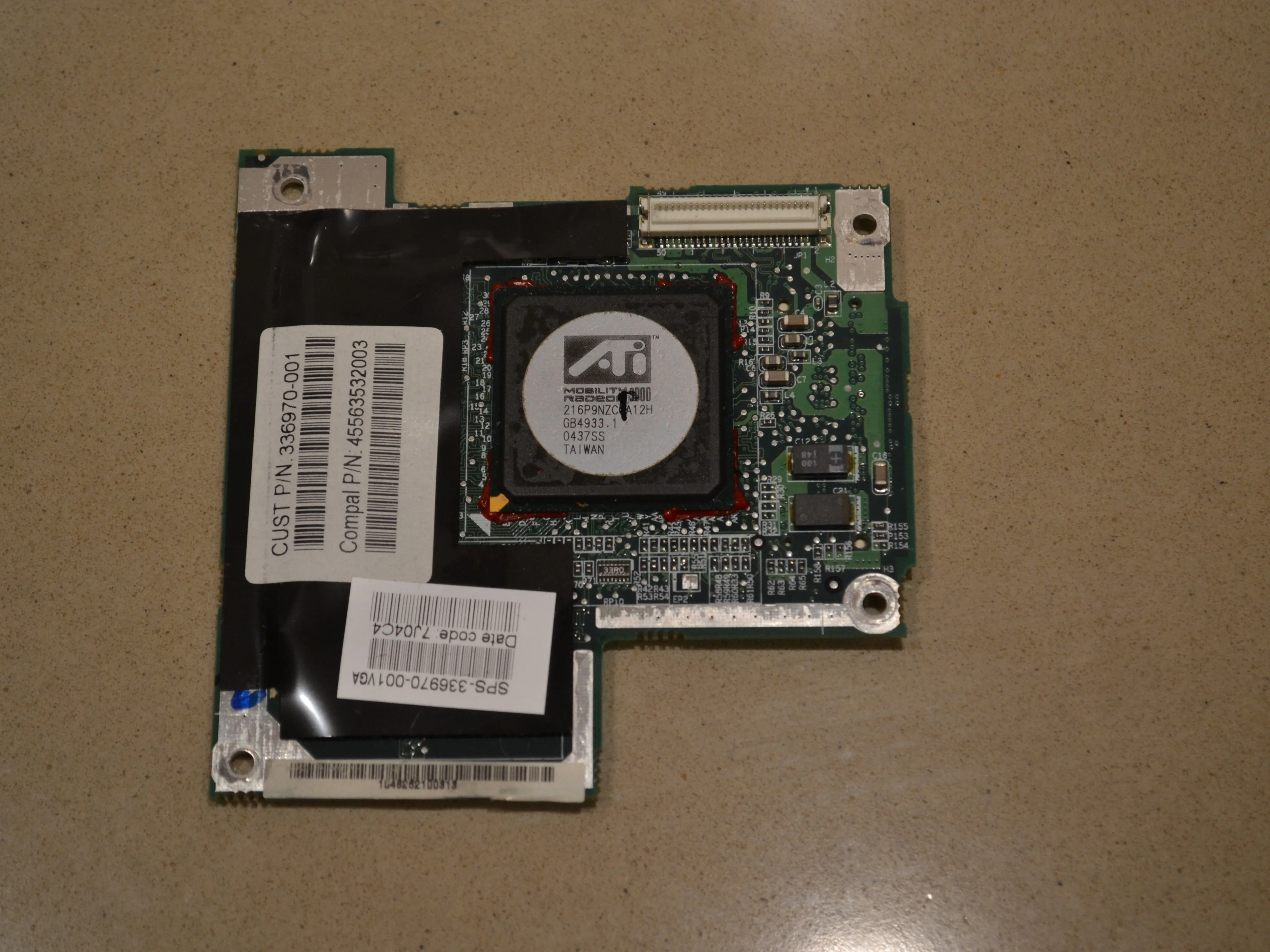

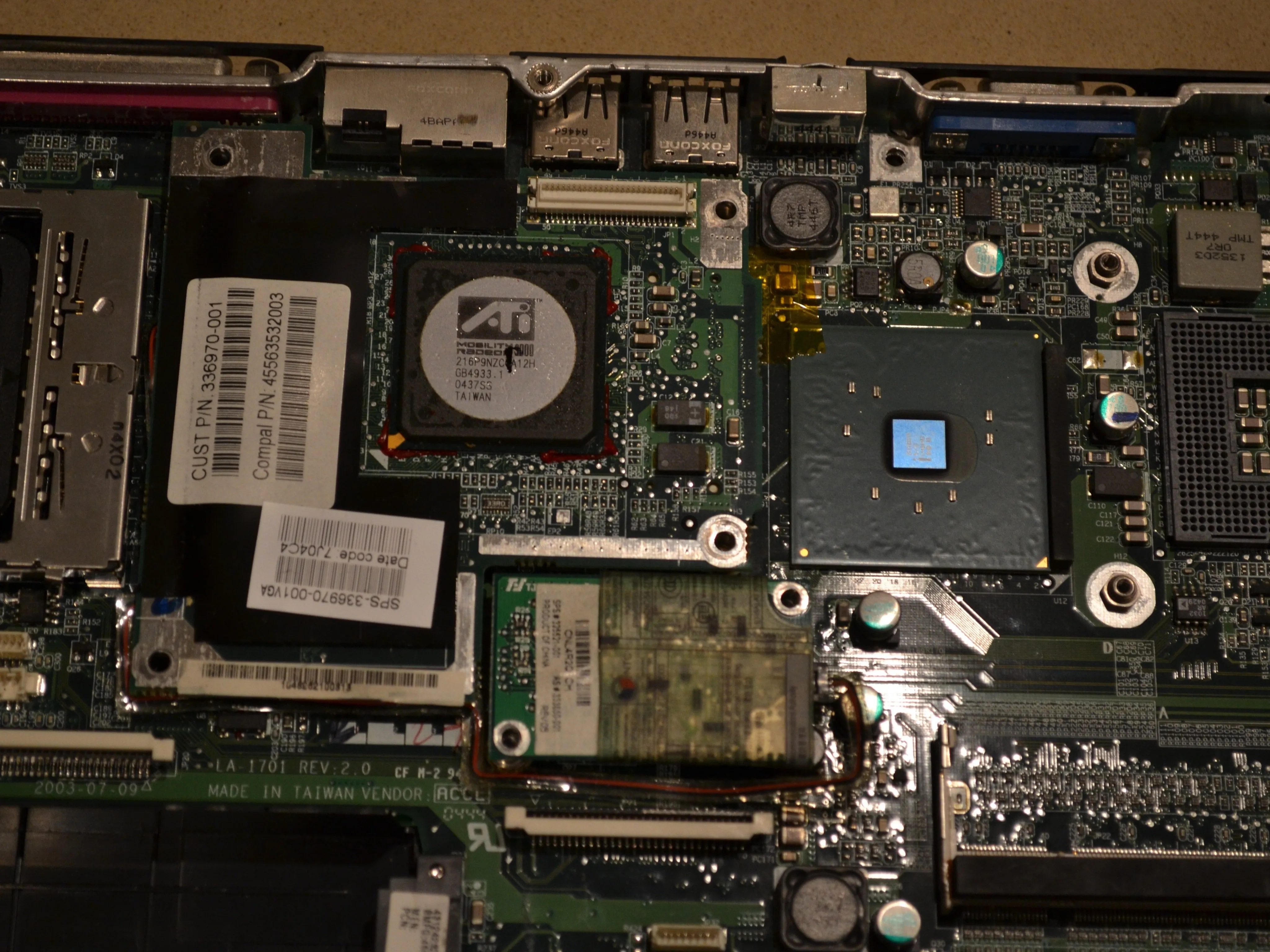

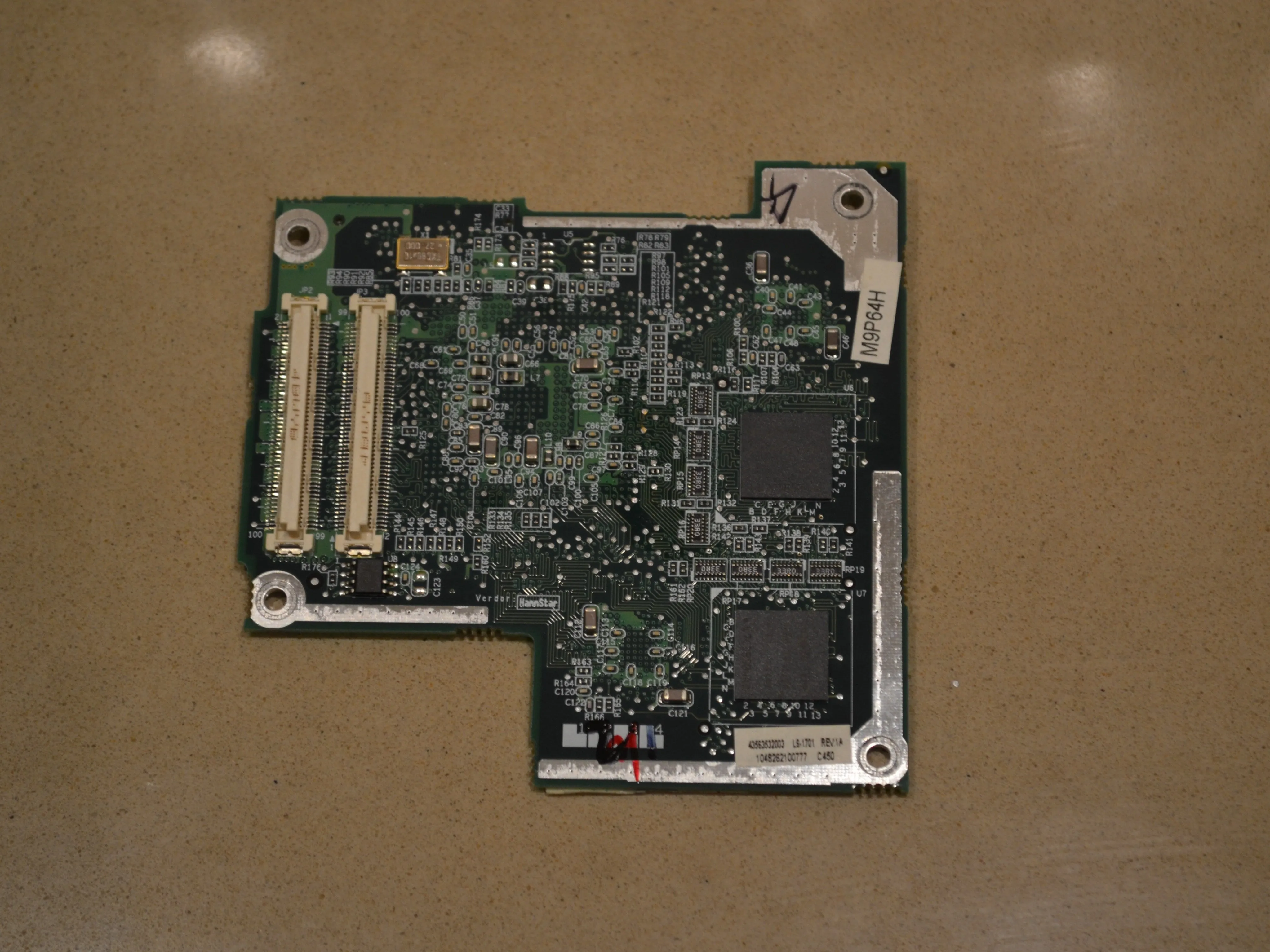

• Под экраном EMI (не изображен) мы находим видеокарту ATi Mobility Radeon 9200.

• 64 Мб выделенной графической памяти.

• Она не интегрирована в материнскую плату, поэтому в случае выхода из строя ее можно заменить отдельно, а не менять всю материнскую плату или процессор.

• Ноутбук можно было приобрести с 32 или 64 Мб выделенной видеокарты.

Шаг 35

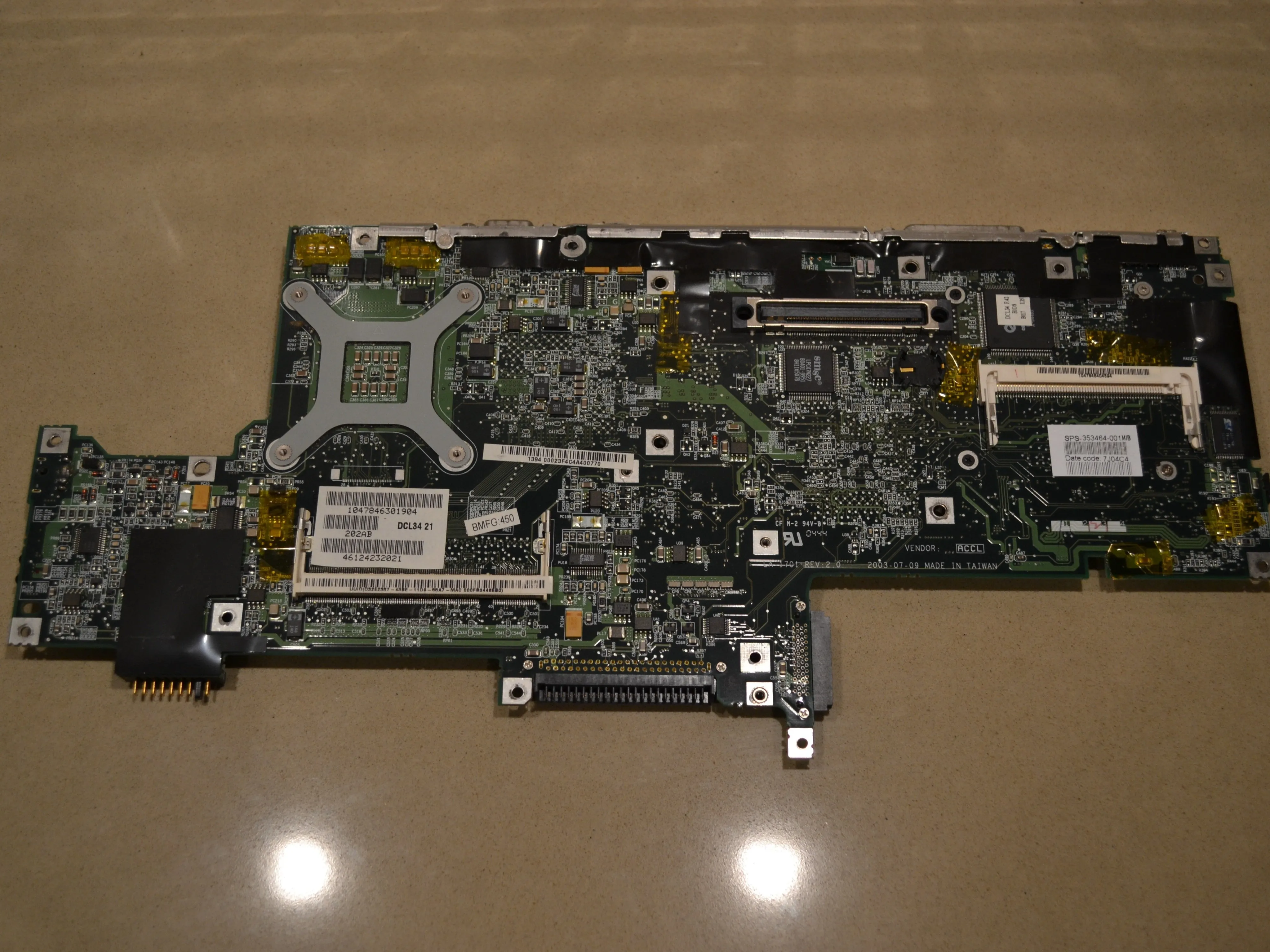

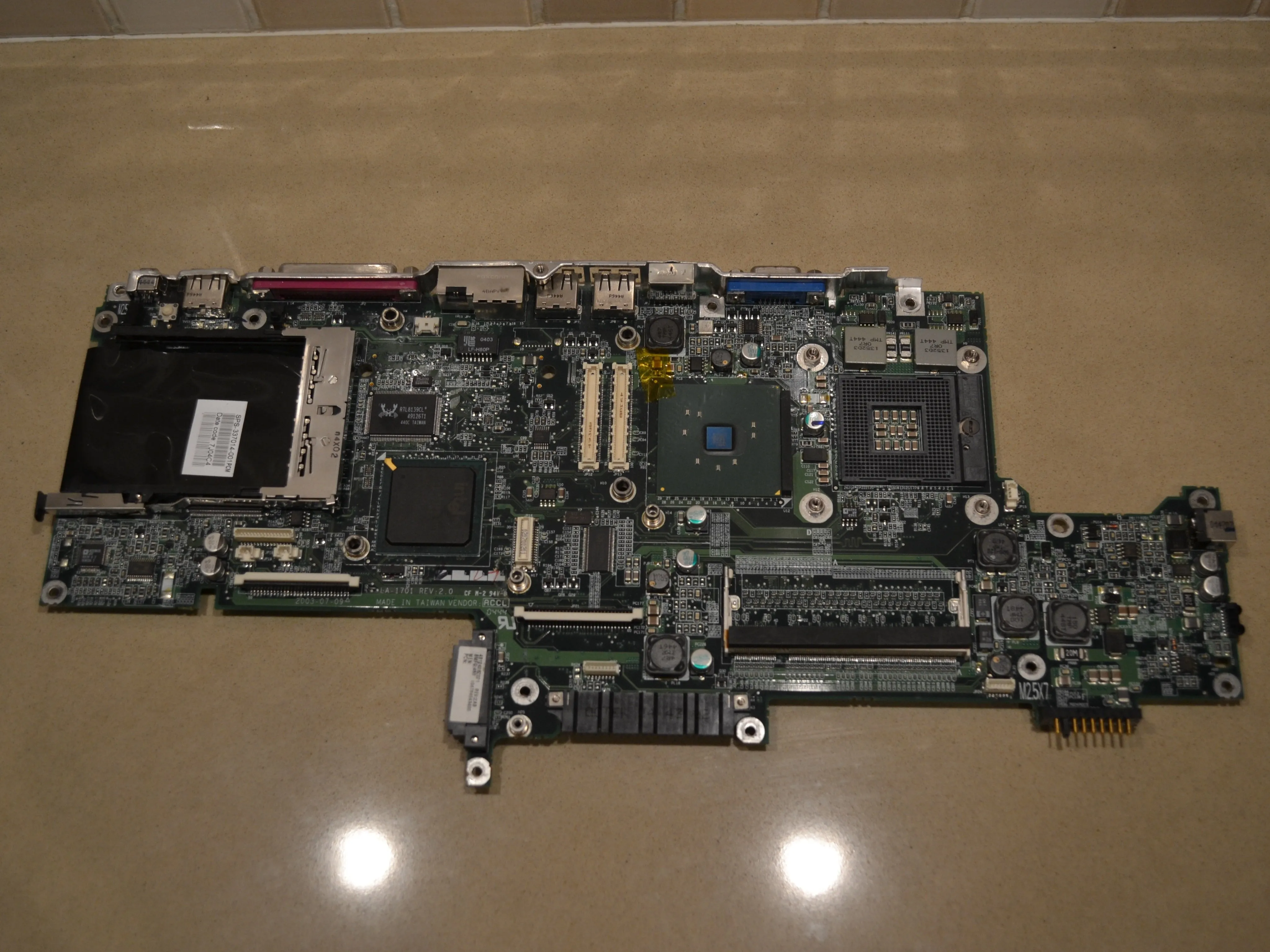

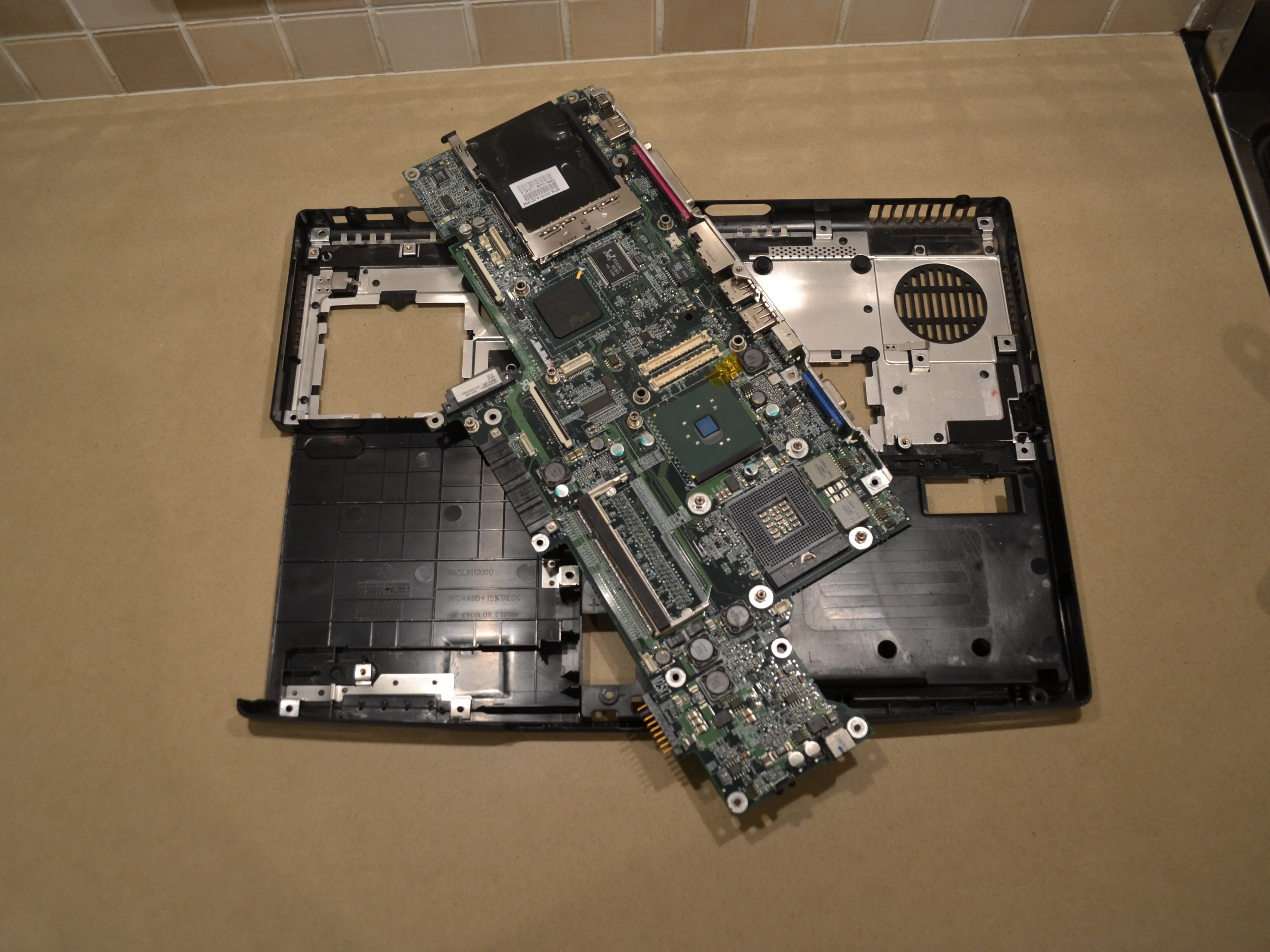

• Снятие материнской платы.

• Чтобы снять материнскую плату, необходимо нажать и удерживать кнопку фиксации слота карты расширения.

• Номер модели A-1701 REV:2.0

• Произведено 9 июля 2003 года

Шаг 36

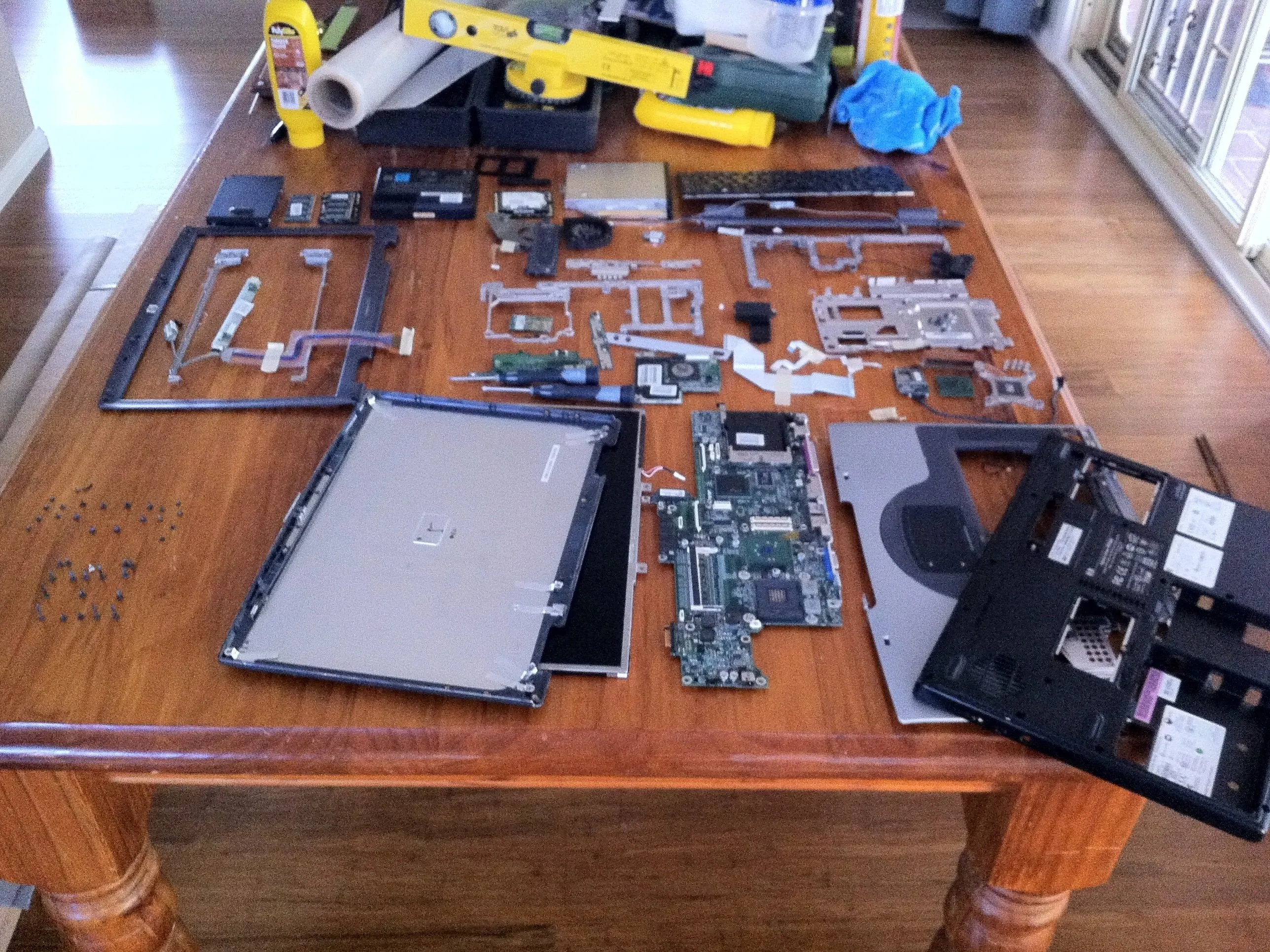

• Все части, из которых состоит ноутбук.
