Введение

Прежде всего: прошу прощения за мой английский, мой родной язык - голландский.

Поэтому я надеюсь, что вы поймете написанное мной руководство ;)

Удачи!

Что вам понадобится

Инструменты

  • iOpener
    iOpener | Источник - ifixit.com

Шаг 1 Разборка HP G61-430SB

Разборка HP G61-430SB, разборка HP G61-430SB: шаг 1, изображение 1 из 1
HP G61-430SB разборка, HP G61-430SB разборка: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Переверните устройство и открутите винты от аккумулятора. Снимите черные панели, удерживающие жесткий диск, модуль памяти и wifi.

Шаг 2

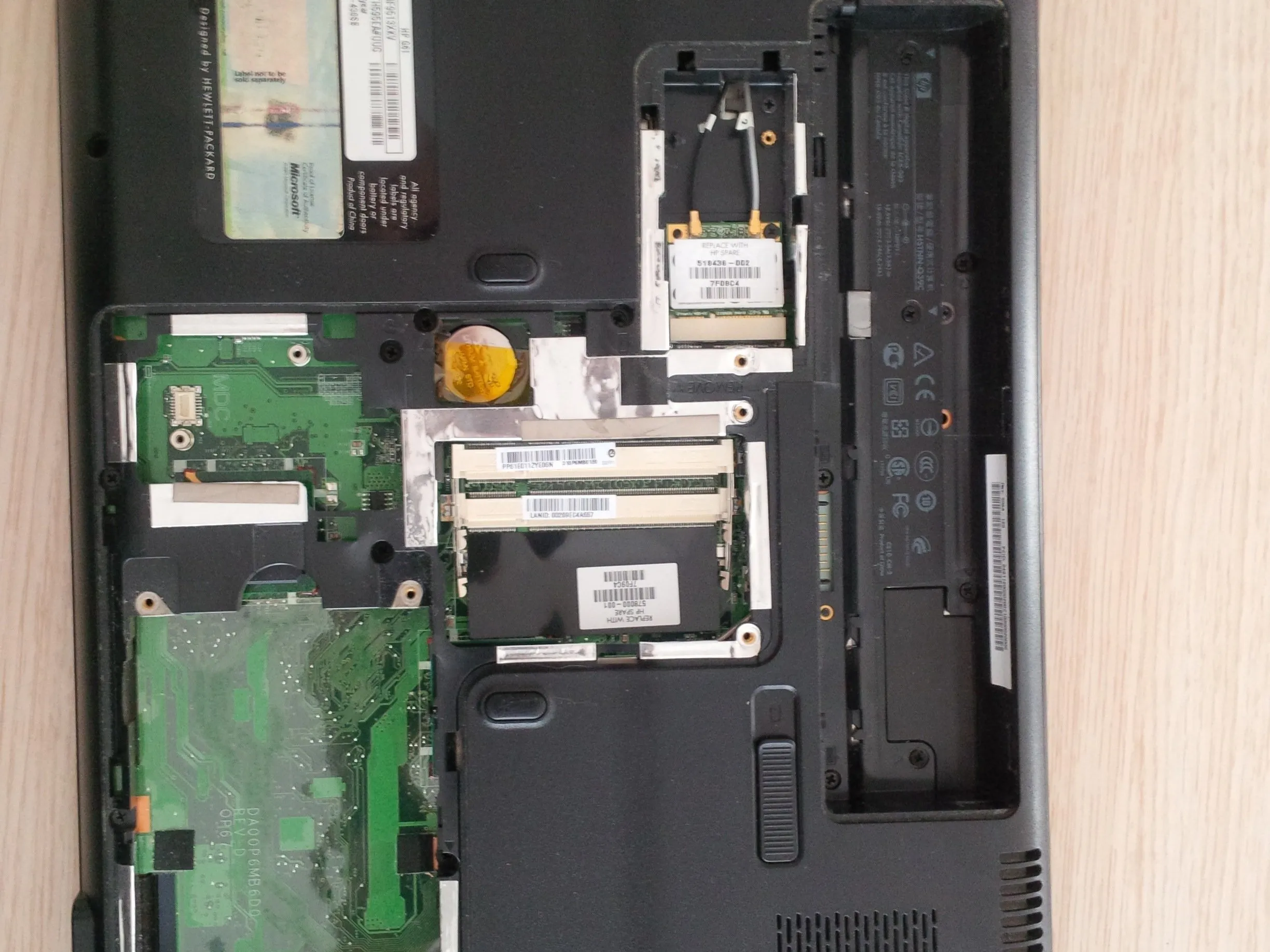

Разборка HP G61-430SB: шаг 2, изображение 1 из 3
Разборка HP G61-430SB: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 2, изображение 2 из 3
Разборка HP G61-430SB: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 2, изображение 3 из 3
Разборка HP G61-430SB: шаг 2, изображение 3 из 3 | Источник - ifixit.com

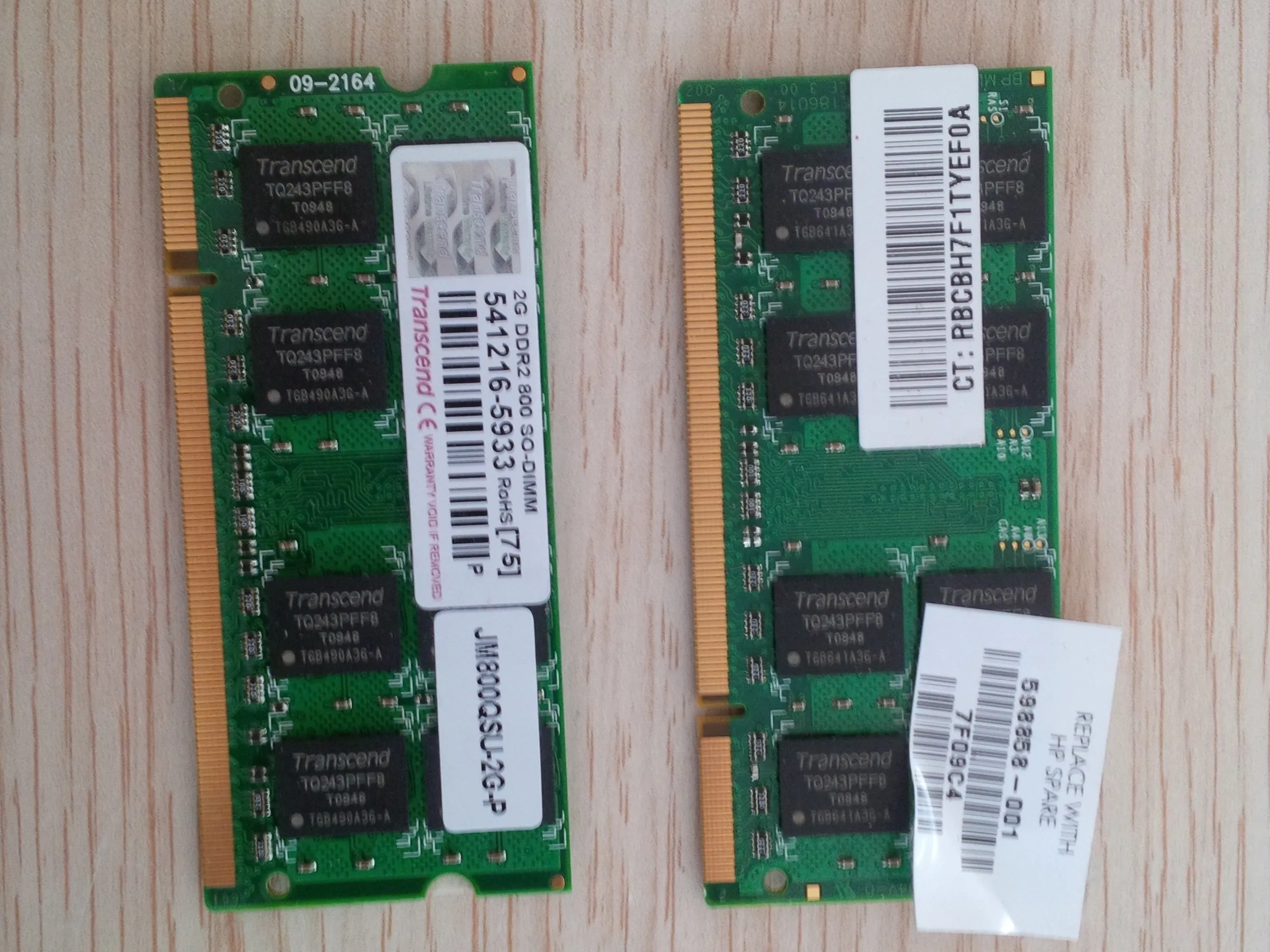

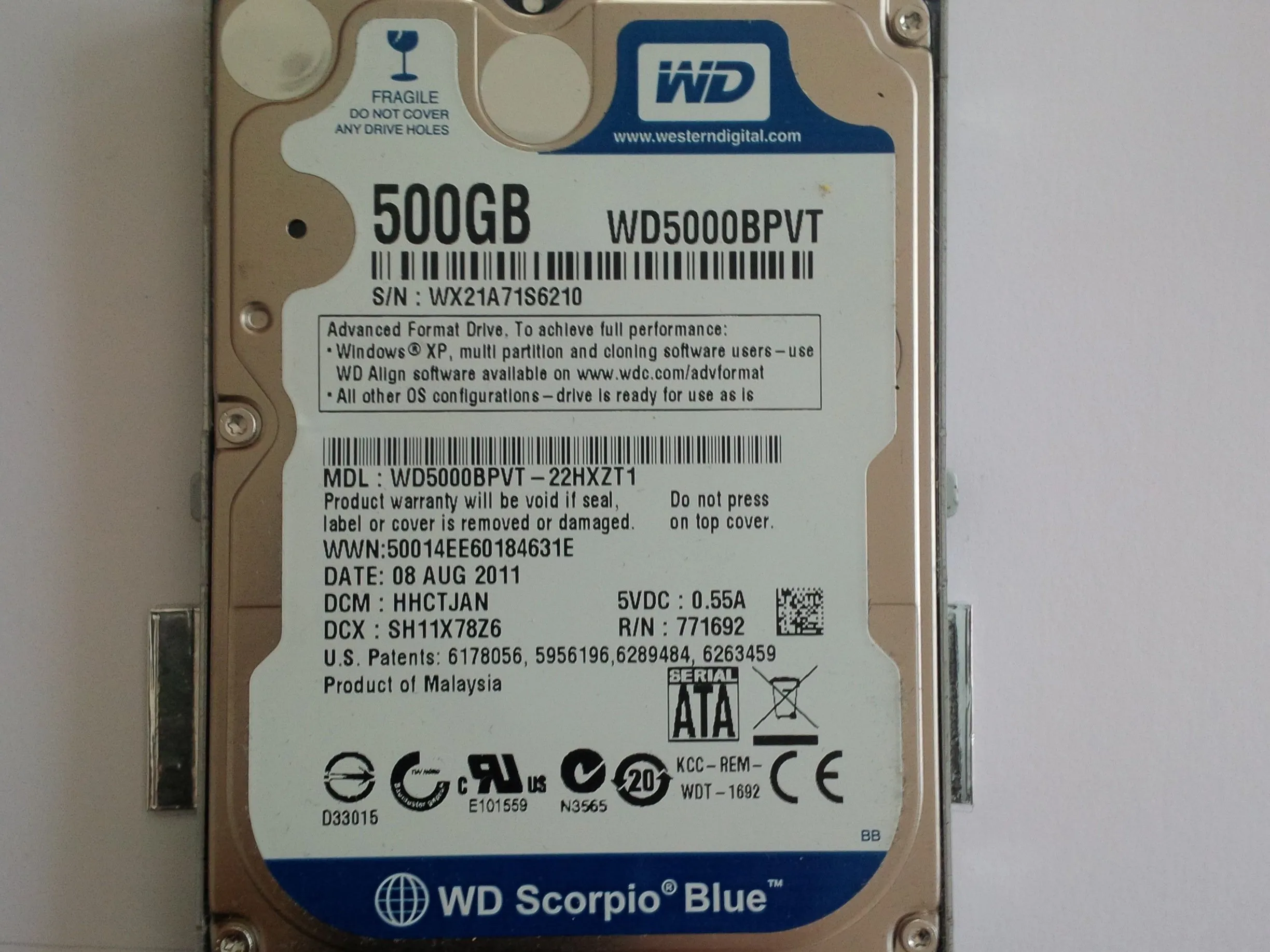

  • Извлеките модули оперативной памяти и жесткий диск, как показано на рисунках.

Шаг 3

Разборка HP G61-430SB: шаг 3, изображение 1 из 2
Разборка HP G61-430SB: шаг 3, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 3, изображение 2 из 2
Разборка HP G61-430SB: шаг 3, изображение 2 из 2 | Источник - ifixit.com

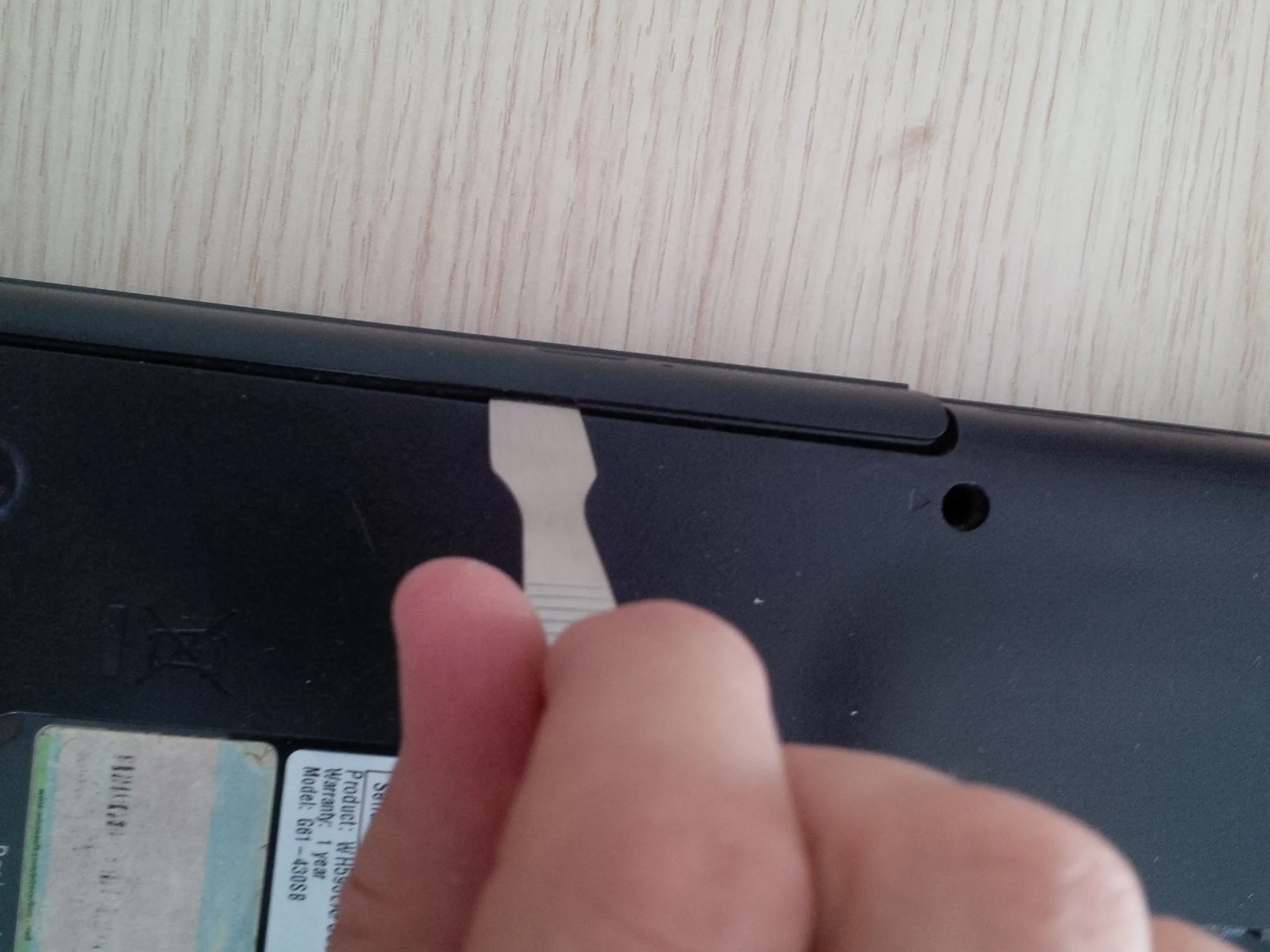

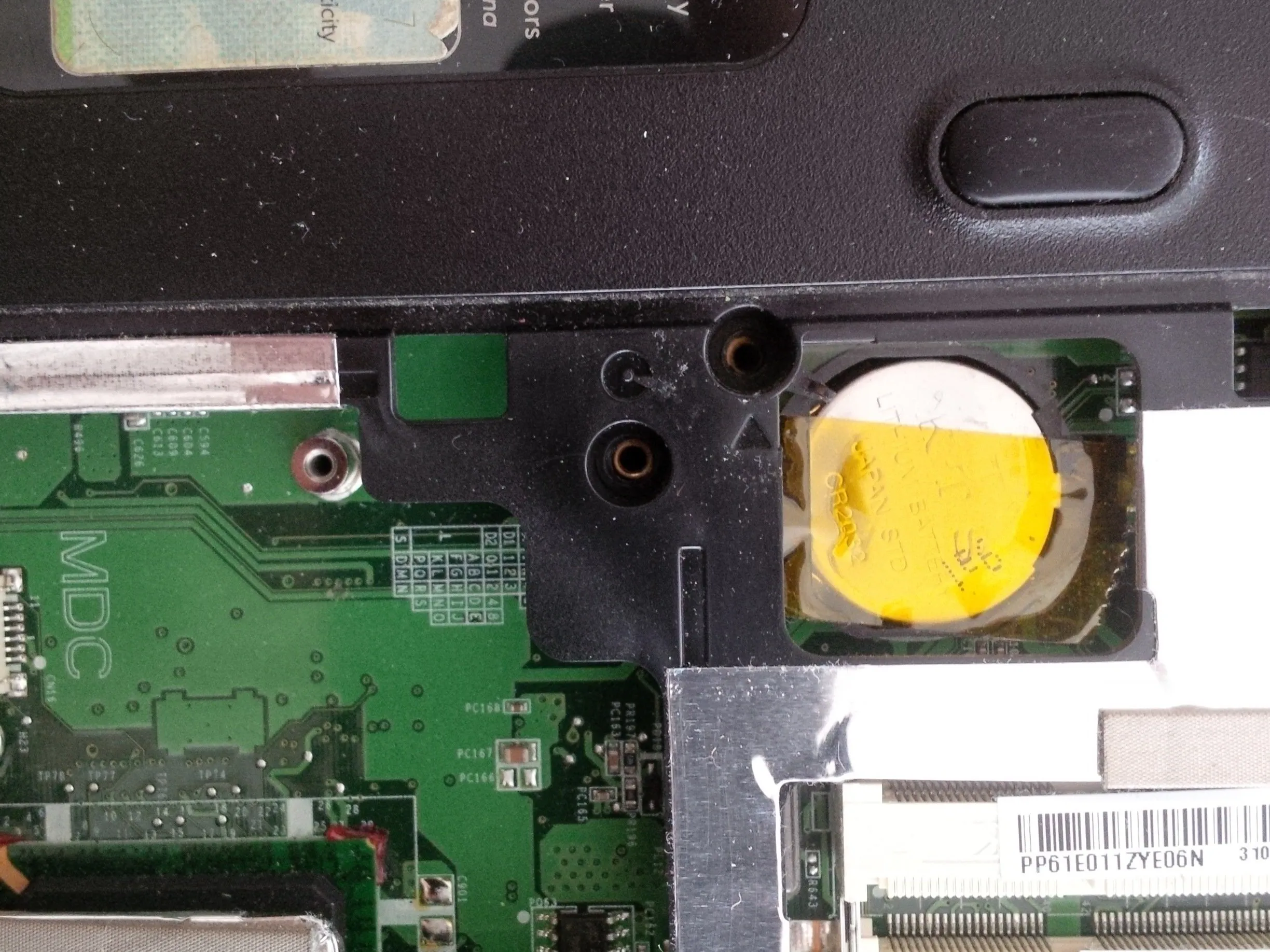

  • Найдите винт крепления DVD-плеера и удалите его. Затем извлеките DVD-плеер с помощью тонкой лопатки.

Шаг 4

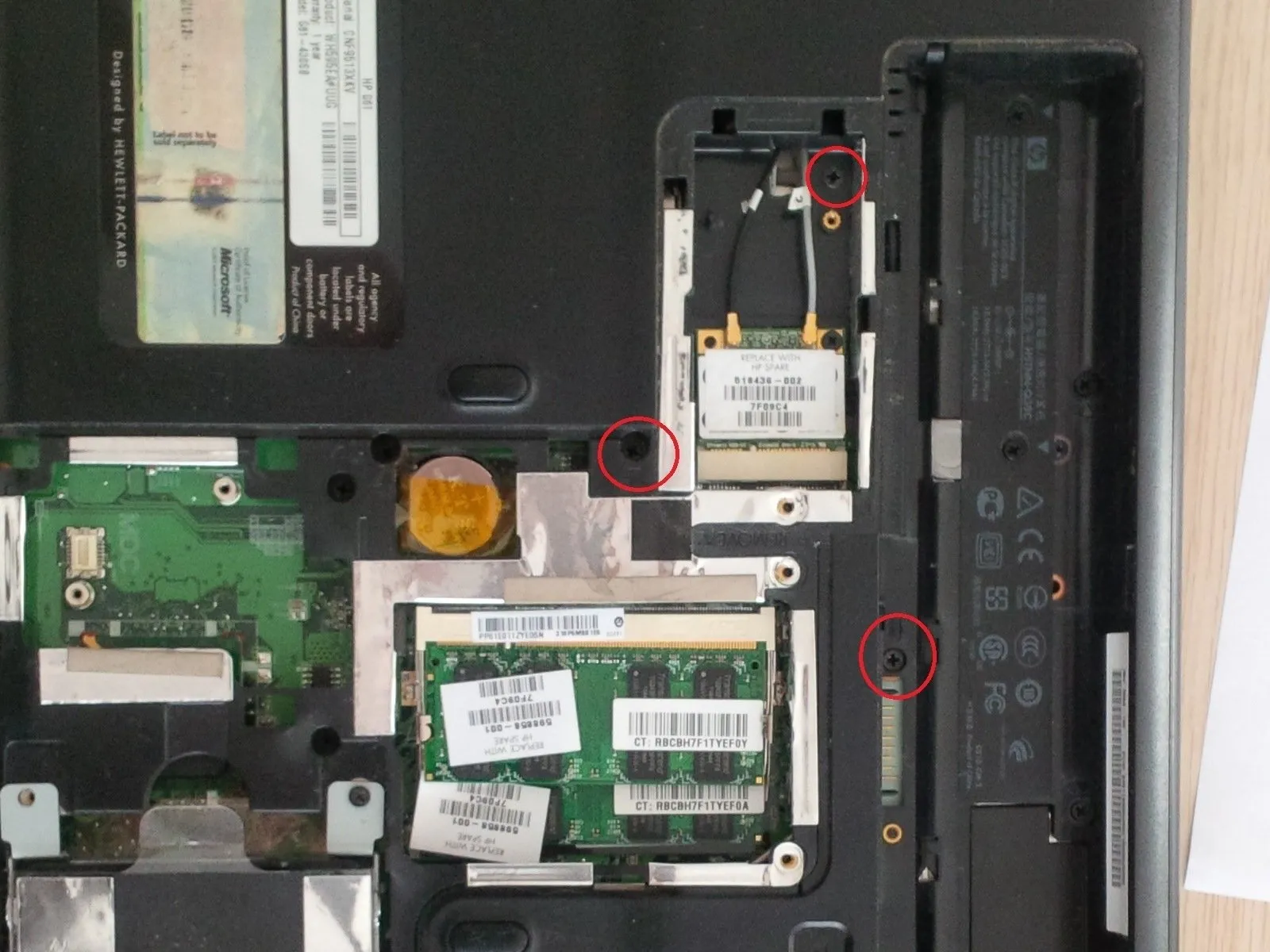

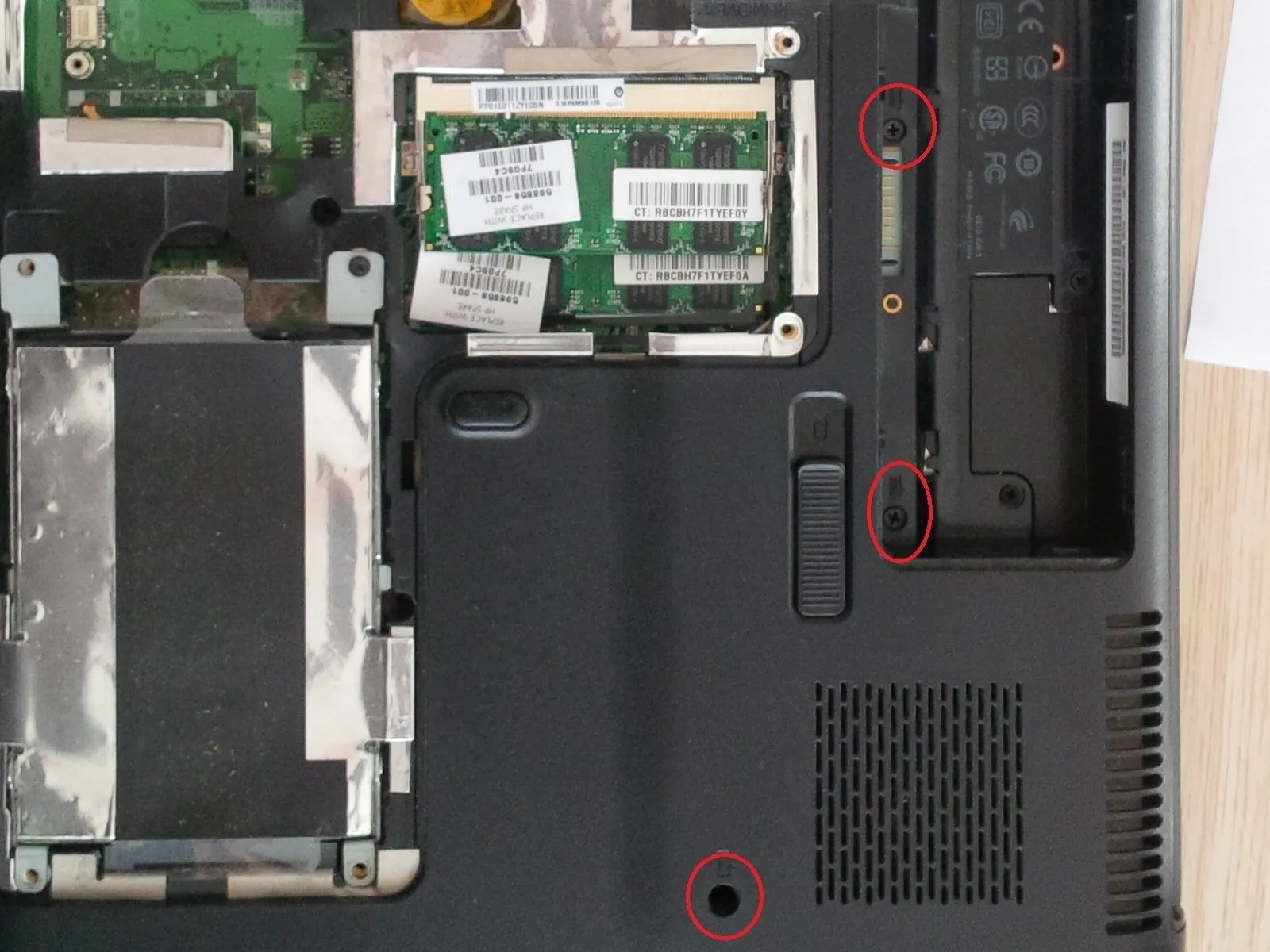

Разборка HP G61-430SB: шаг 4, изображение 1 из 2
Разборка HP G61-430SB: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 4, изображение 2 из 2
Разборка HP G61-430SB: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Открутите винты, чтобы снять клавиатуру.

Шаг 5

Разборка HP G61-430SB: шаг 5, изображение 1 из 2
Разборка HP G61-430SB: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 5, изображение 2 из 2
Разборка HP G61-430SB: шаг 5, изображение 2 из 2 | Источник - ifixit.com

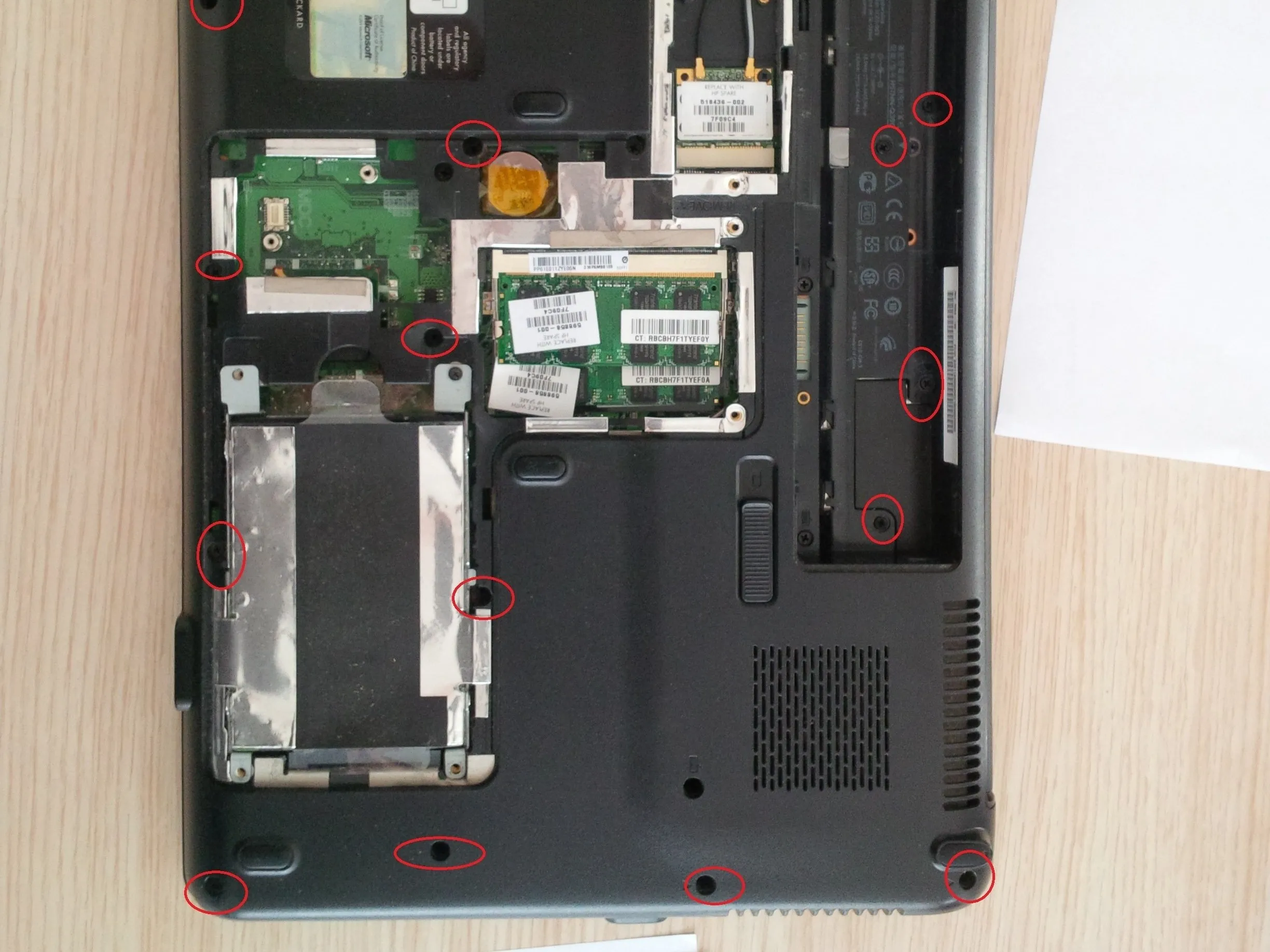

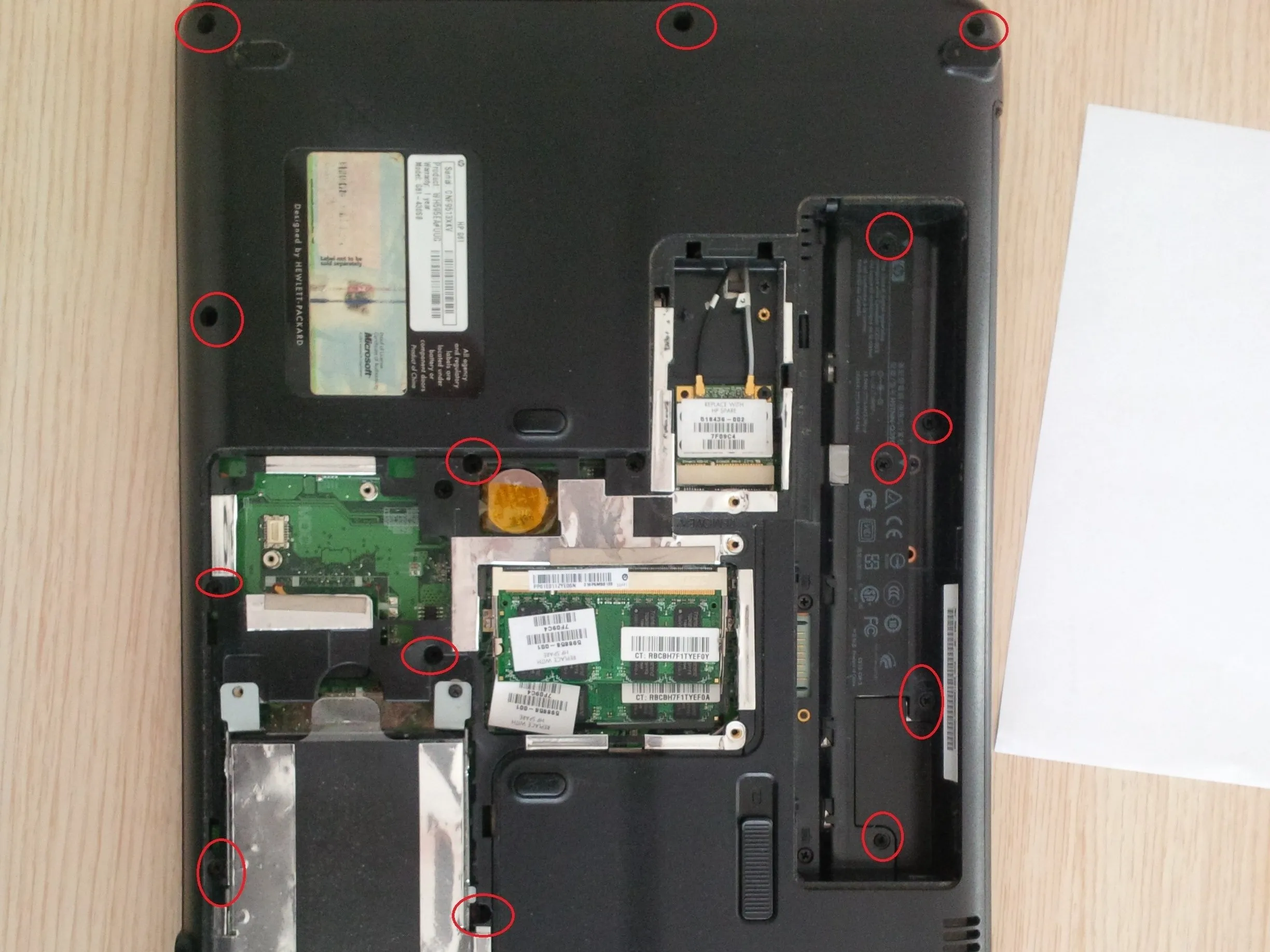

  • Открутите винты, обведенные на рисунке. Эти винты держат корпус ноутбука.

Шаг 6

Разборка HP G61-430SB: шаг 6, изображение 1 из 1
Разборка HP G61-430SB: шаг 6, изображение 1 из 1 | Источник - ifixit.com

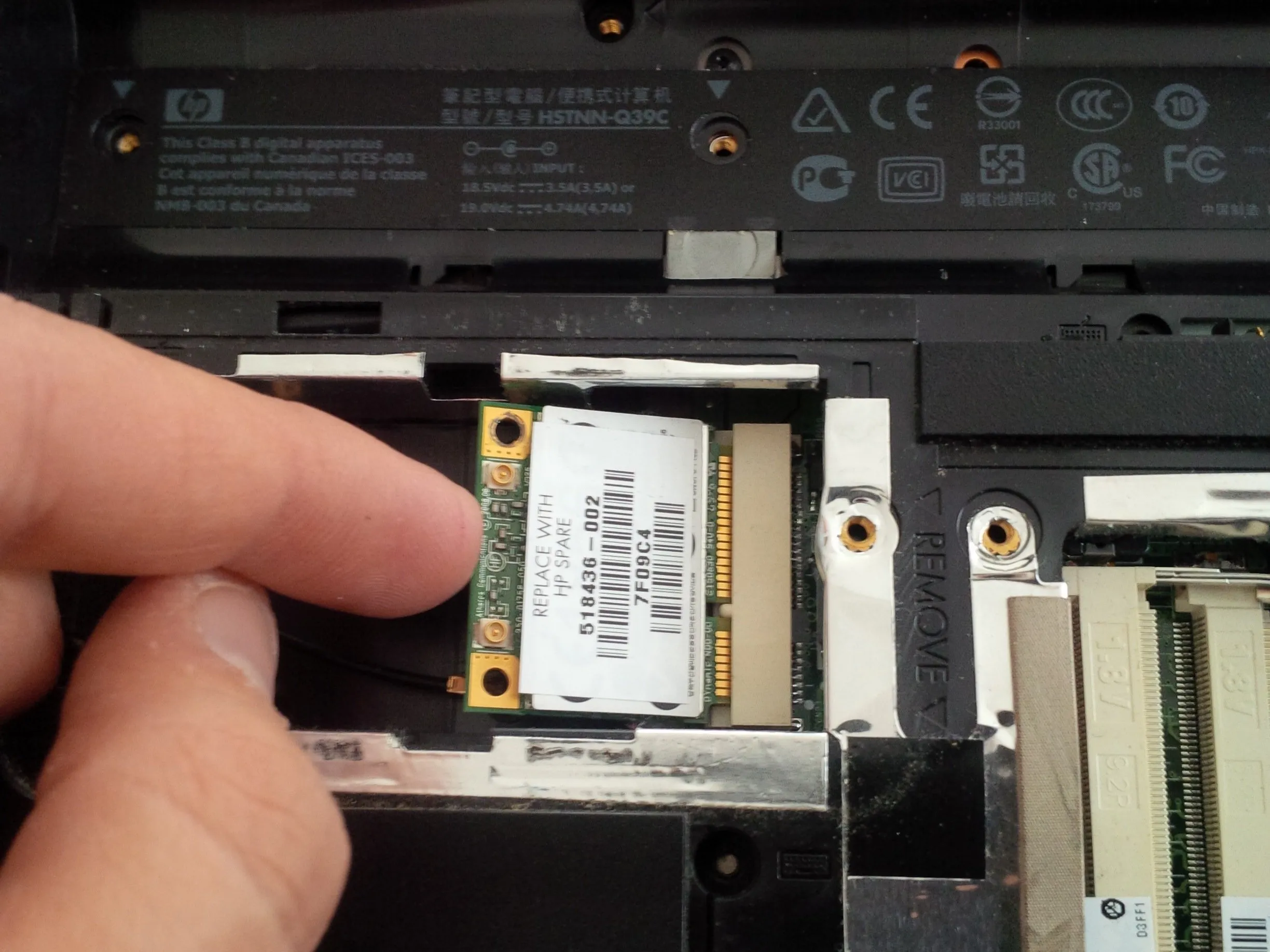

  • Отсоедините антенные кабели WIFI от карты WIFI.

  • Затем открутите винты WIFI-карты и извлеките ее.

Шаг 7

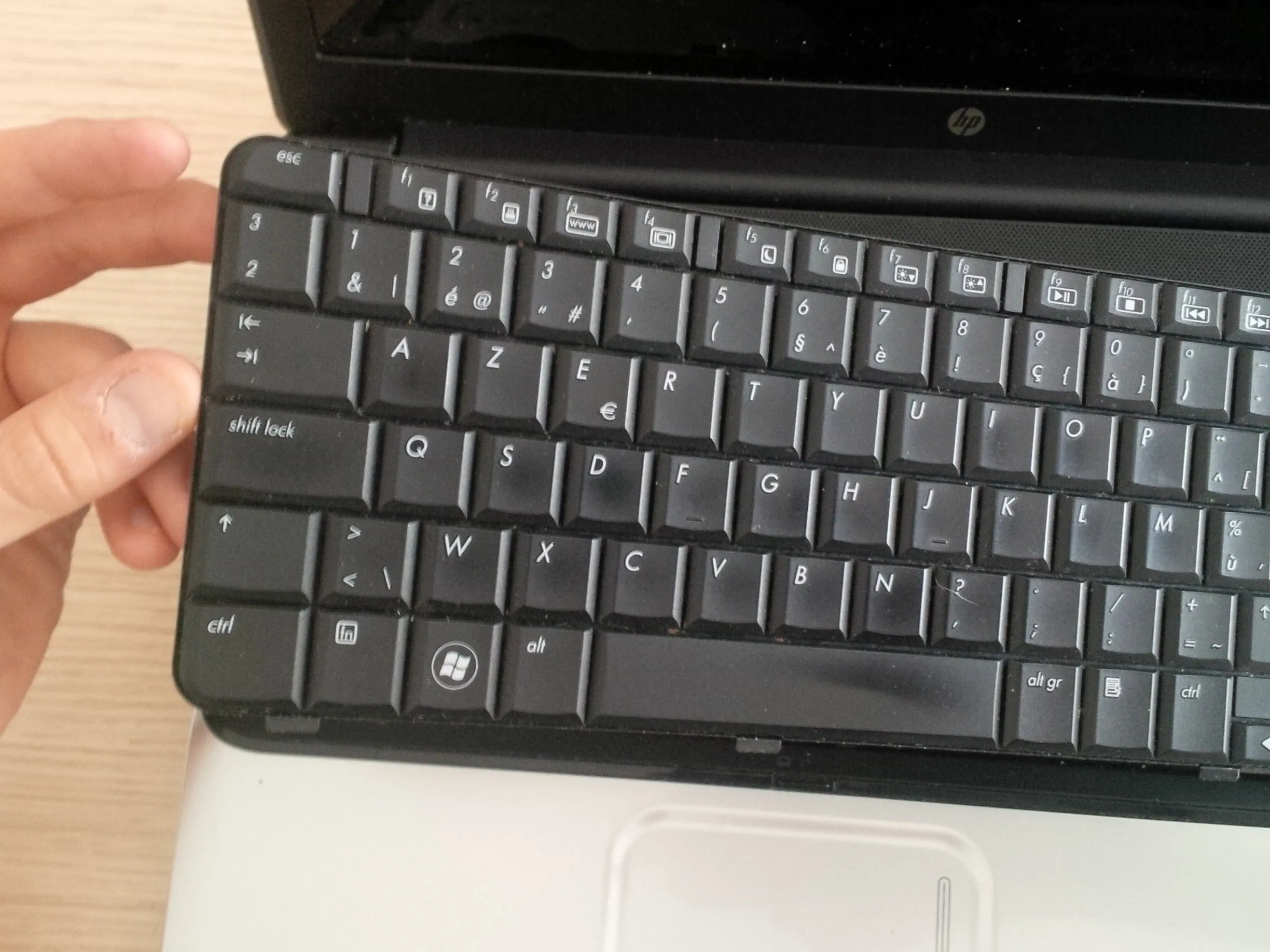

Разборка HP G61-430SB: шаг 7, изображение 1 из 2
Разборка HP G61-430SB: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 7, изображение 2 из 2
Разборка HP G61-430SB: шаг 7, изображение 2 из 2 | Источник - ifixit.com

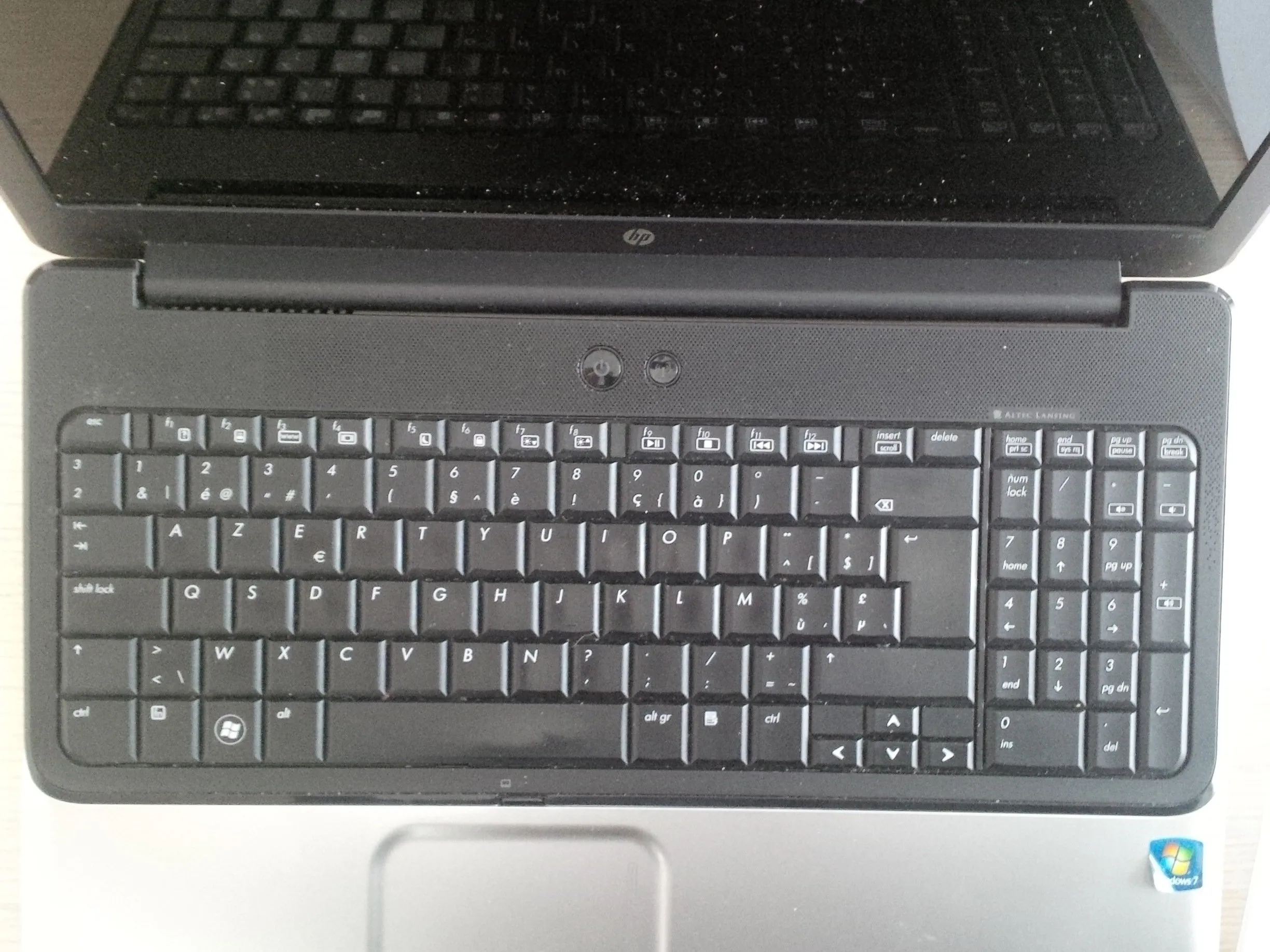

  • Переверните ноутбук и аккуратно снимите клавиатуру пальцами.

  • Начните с углов клавиатуры.

  • Аккуратно отсоедините клавиатуру с помощью плоской отвертки или тонкой лопатки.

Шаг 8

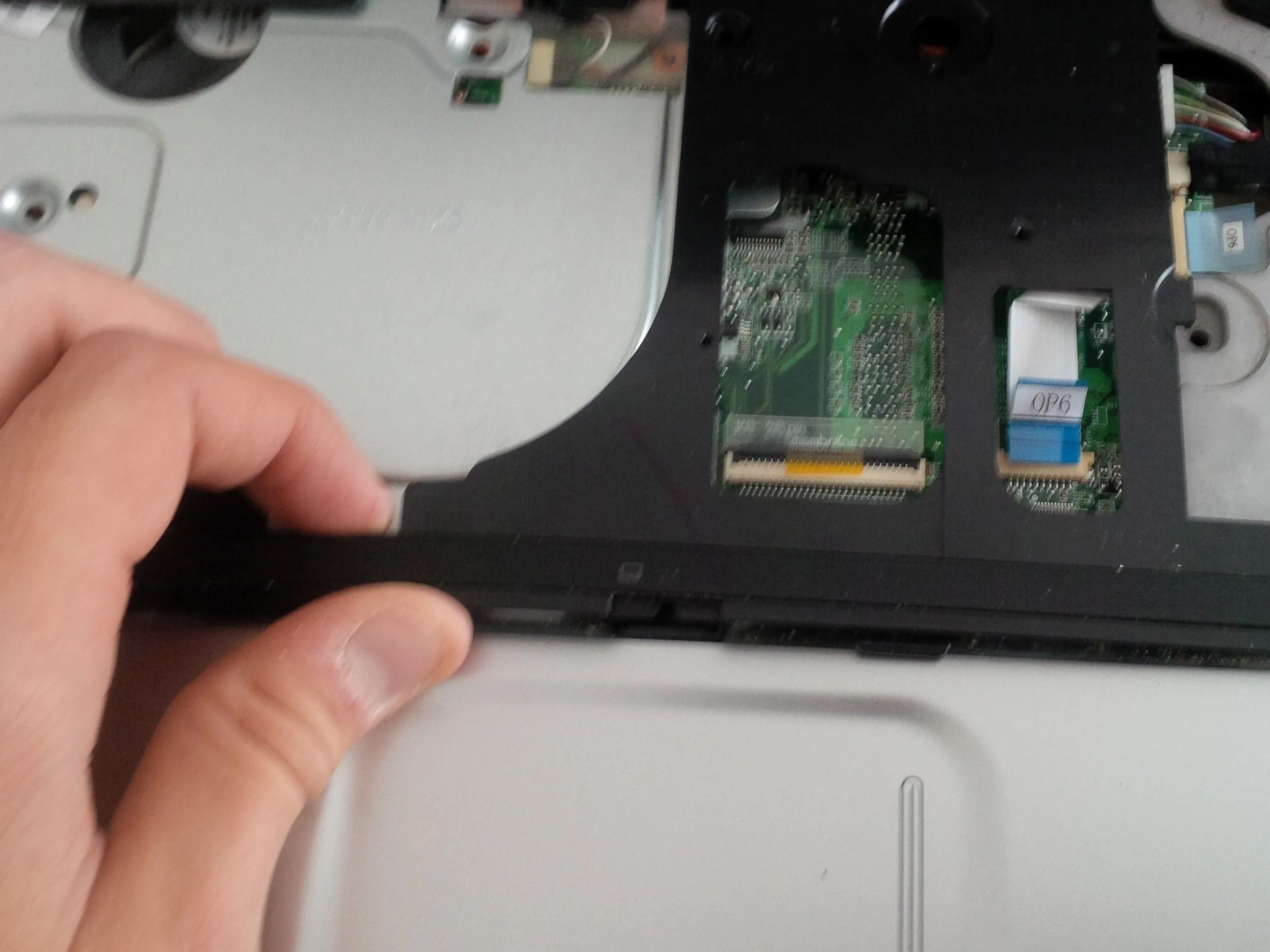

Разборка HP G61-430SB: шаг 8, изображение 1 из 2
Разборка HP G61-430SB: шаг 8, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 8, изображение 2 из 2
Разборка HP G61-430SB: шаг 8, изображение 2 из 2 | Источник - ifixit.com

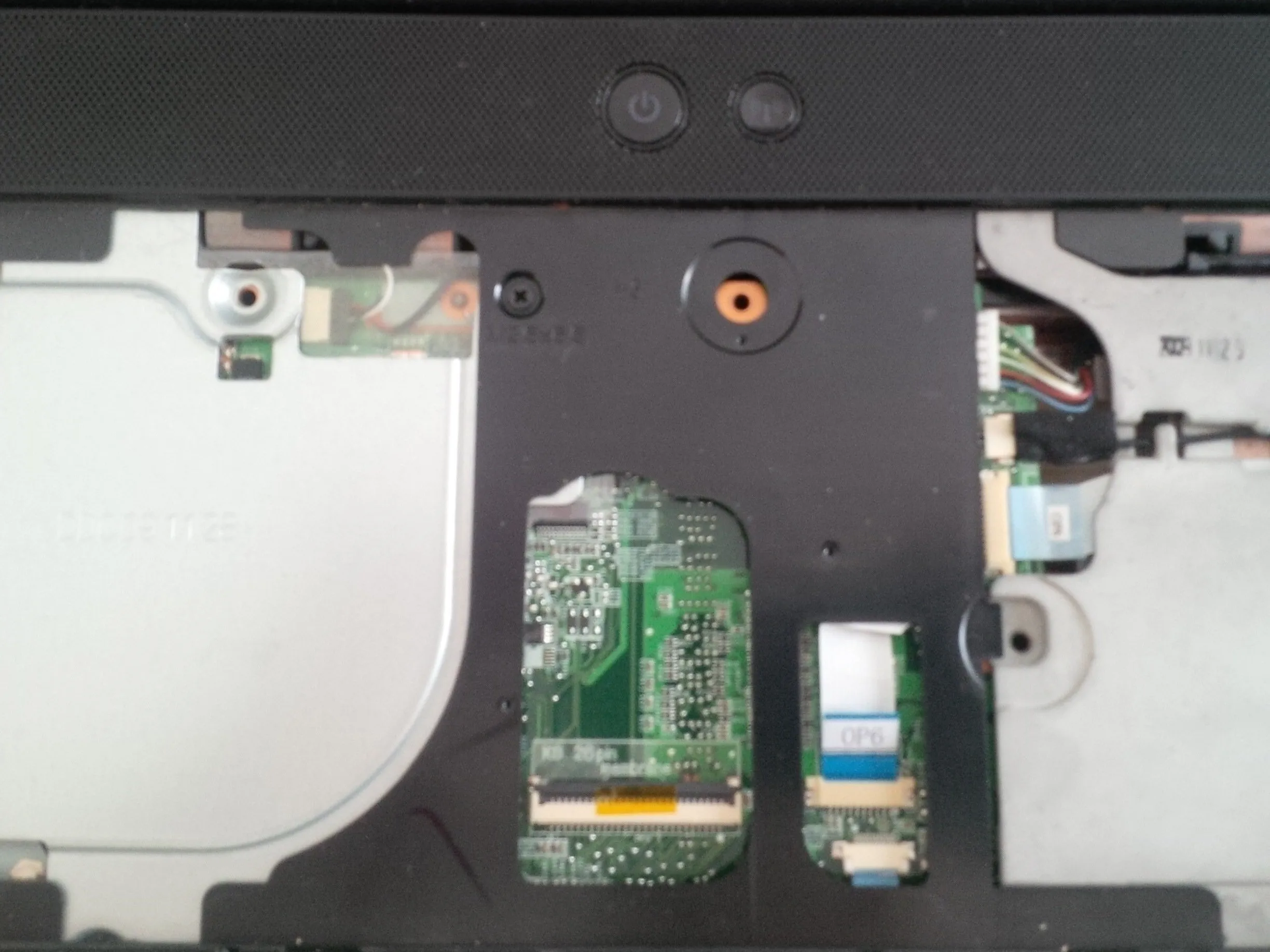

  • После снятия клавиатуры найдите другие винты, расположенные на серой панели.

  • Снимите черный пластик. Будьте осторожны с белым плоским кабелем.

Шаг 9

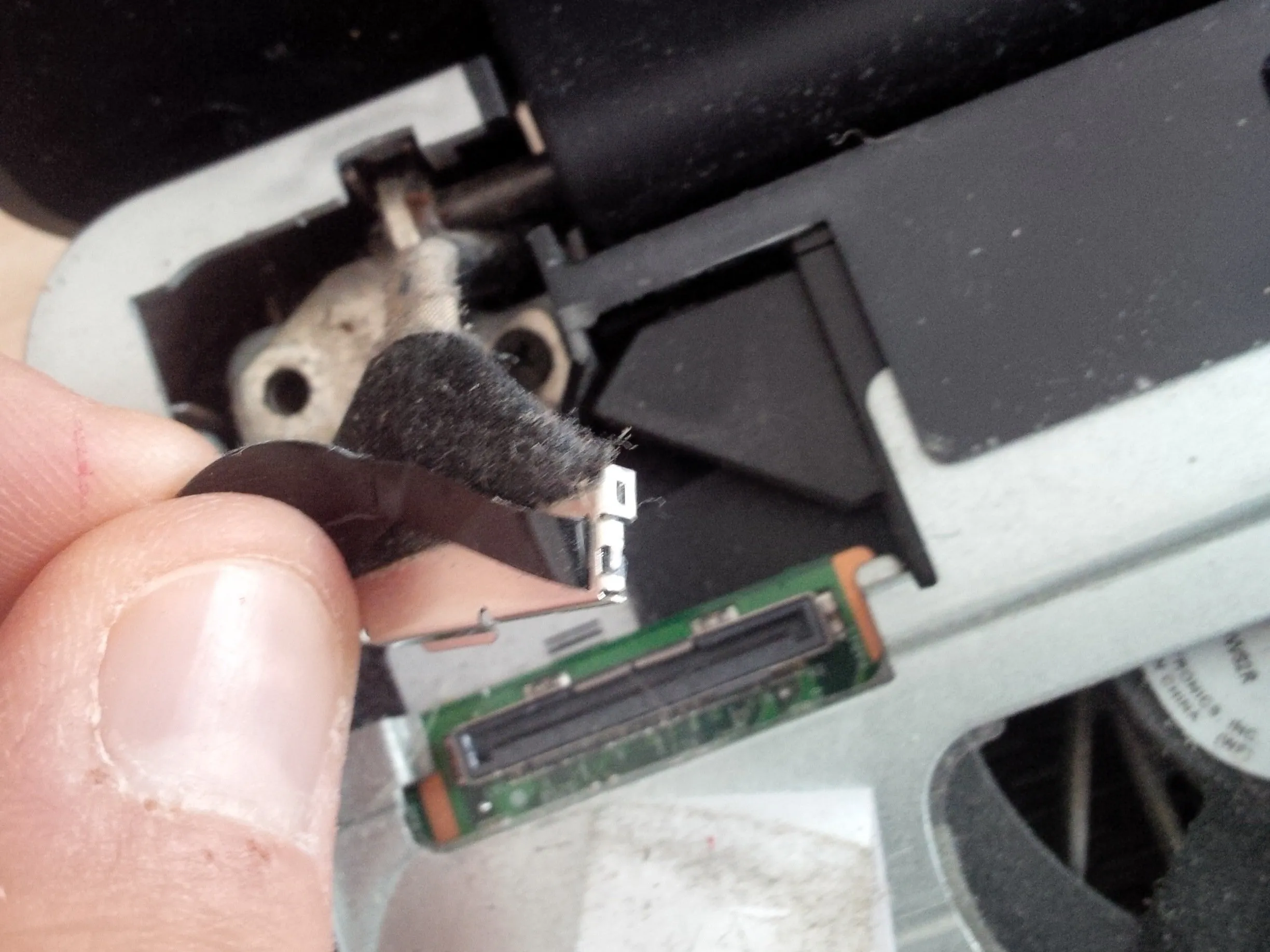

Разборка HP G61-430SB: шаг 9, изображение 1 из 1
Разборка HP G61-430SB: шаг 9, изображение 1 из 1 | Источник - ifixit.com

  • Отсоедините черный плоский провод ЖК-экрана от материнской платы.

Шаг 10

Разборка HP G61-430SB: шаг 10, изображение 1 из 1
Разборка HP G61-430SB: шаг 10, изображение 1 из 1 | Источник - ifixit.com

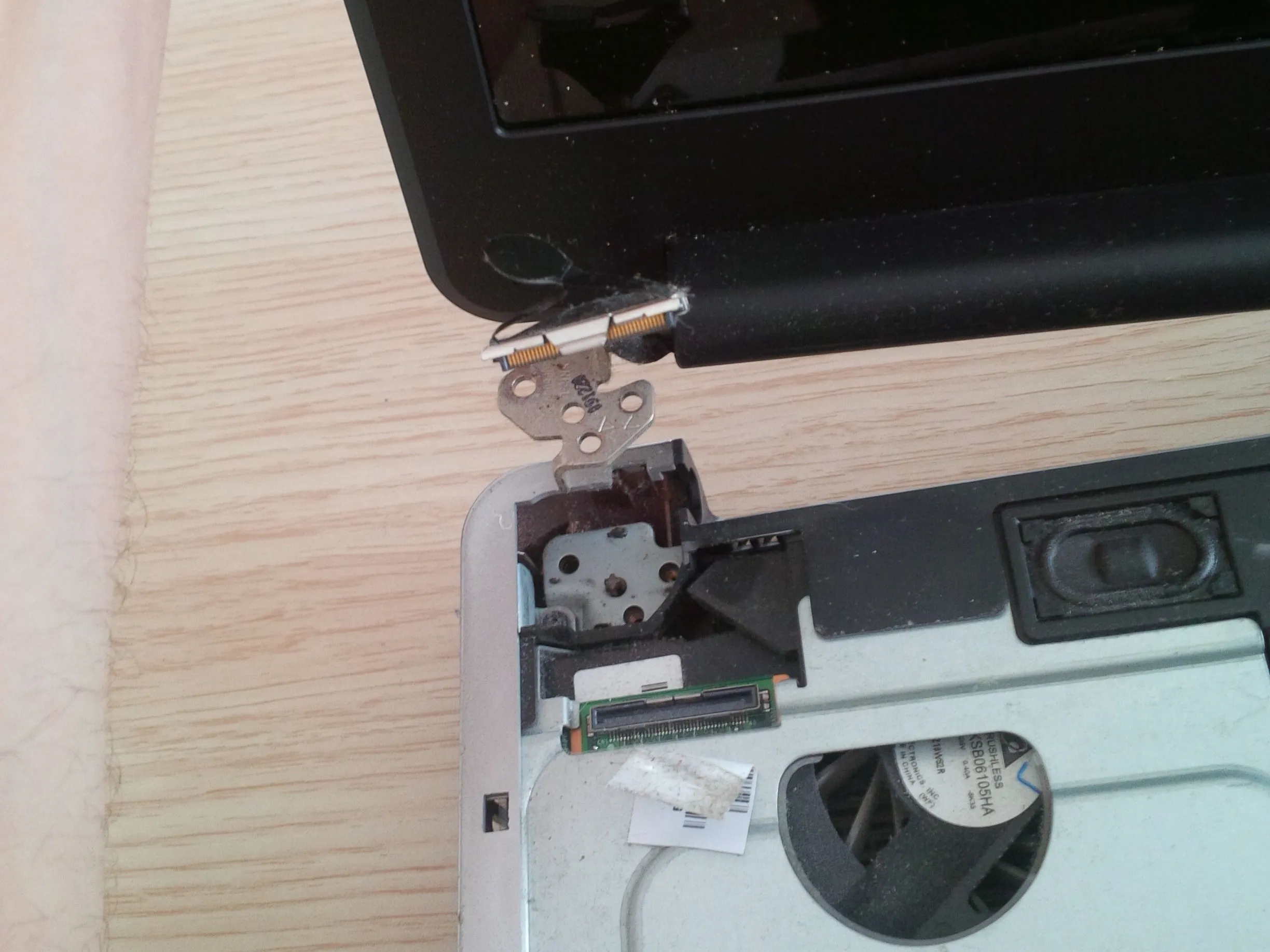

  • Выкрутите винты петель с помощью отвертки с левой стороны на правую.

  • Под одной из двух петель находится скрытый винт (корпус).

Шаг 11

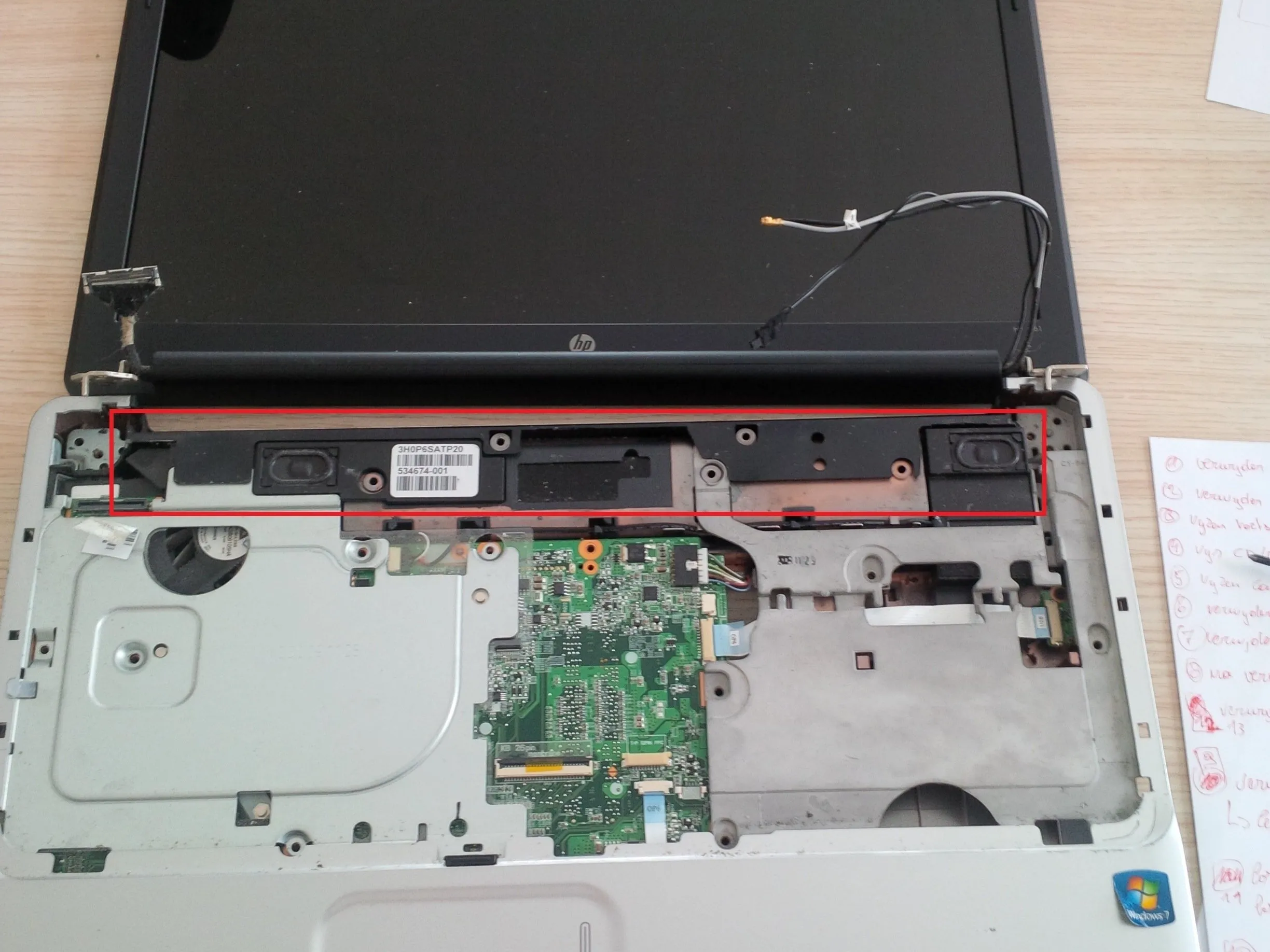

Разборка HP G61-430SB: шаг 11, изображение 1 из 2
Разборка HP G61-430SB: шаг 11, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 11, изображение 2 из 2
Разборка HP G61-430SB: шаг 11, изображение 2 из 2 | Источник - ifixit.com

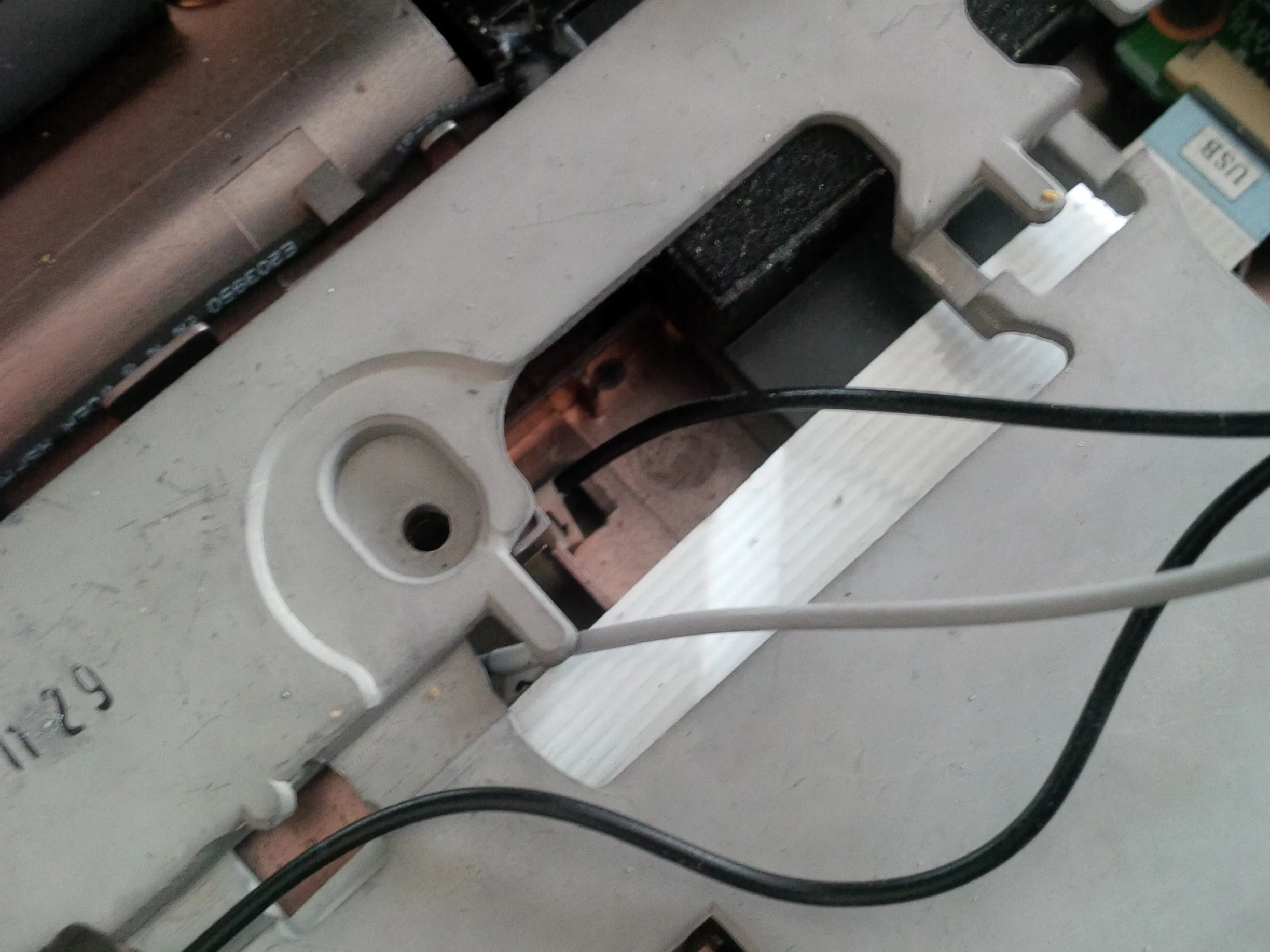

  • Снимите черный пластик.

  • Извлеките звуковые блоки.

  • Отсоедините все остальные провода и кабели.

  • Затем аккуратно отделите экран от корпуса.

Шаг 12

Разборка HP G61-430SB: шаг 12, изображение 1 из 2
Разборка HP G61-430SB: шаг 12, изображение 1 из 2 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 12, изображение 2 из 2
Разборка HP G61-430SB: шаг 12, изображение 2 из 2 | Источник - ifixit.com

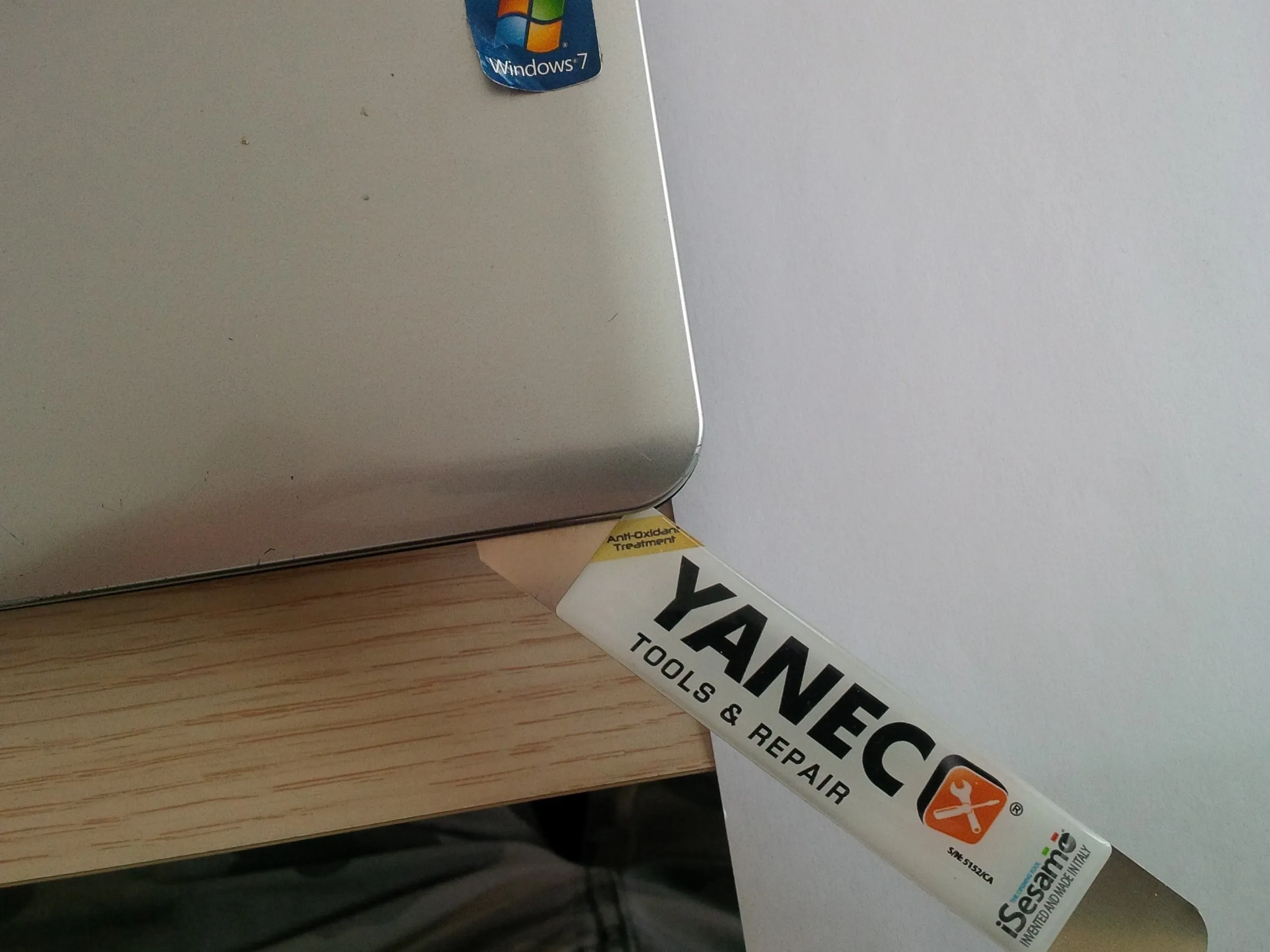

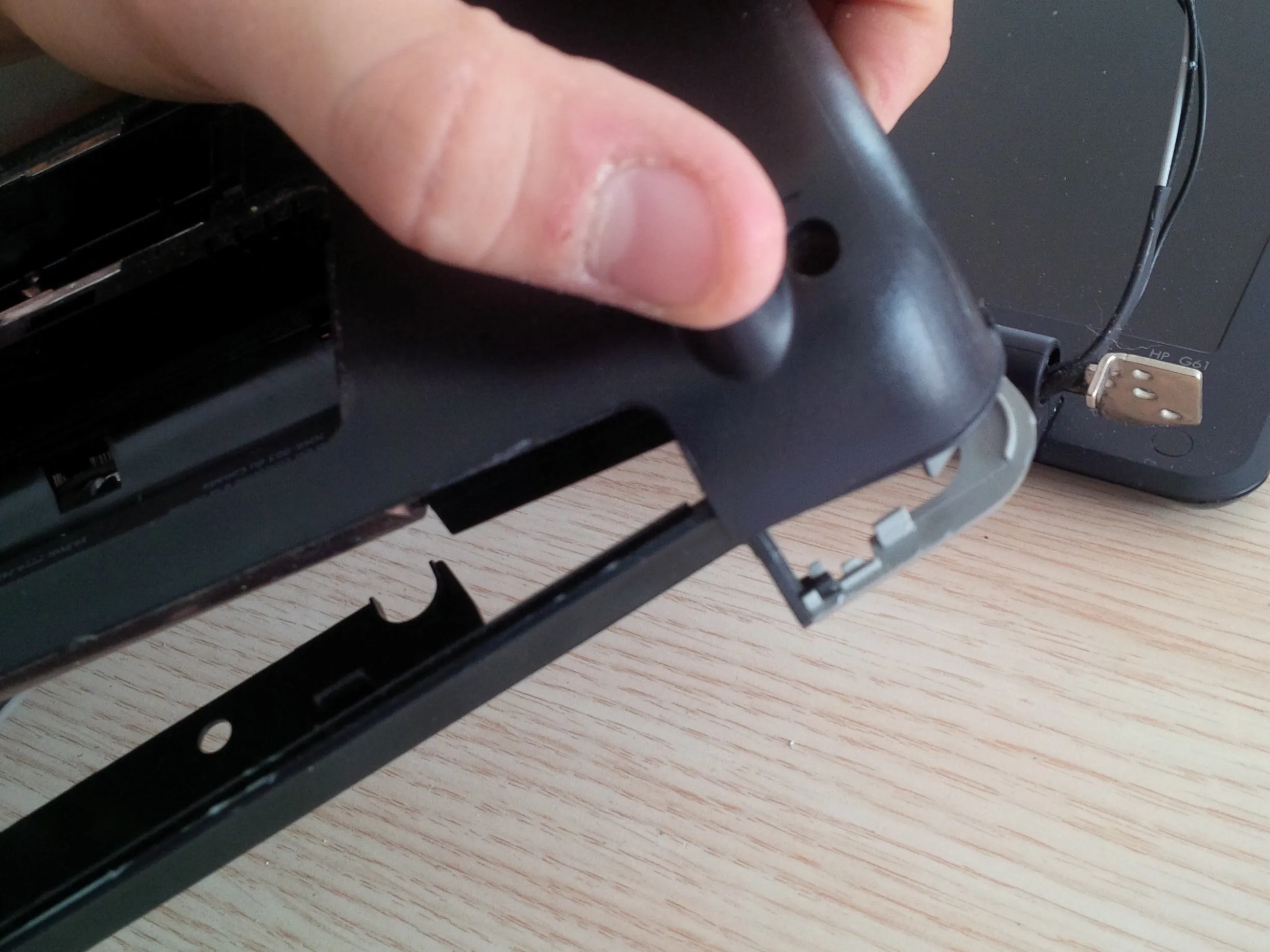

  • С помощью iOpener отделите серый корпус от нижнего корпуса.

  • Осторожно: отсек для аккумулятора находится вместе с серой панелью.

  • Совет: 'сдвигайте' iOpener при открытии до щелчка. Это легко, если вы будете скользить.

Шаг 13

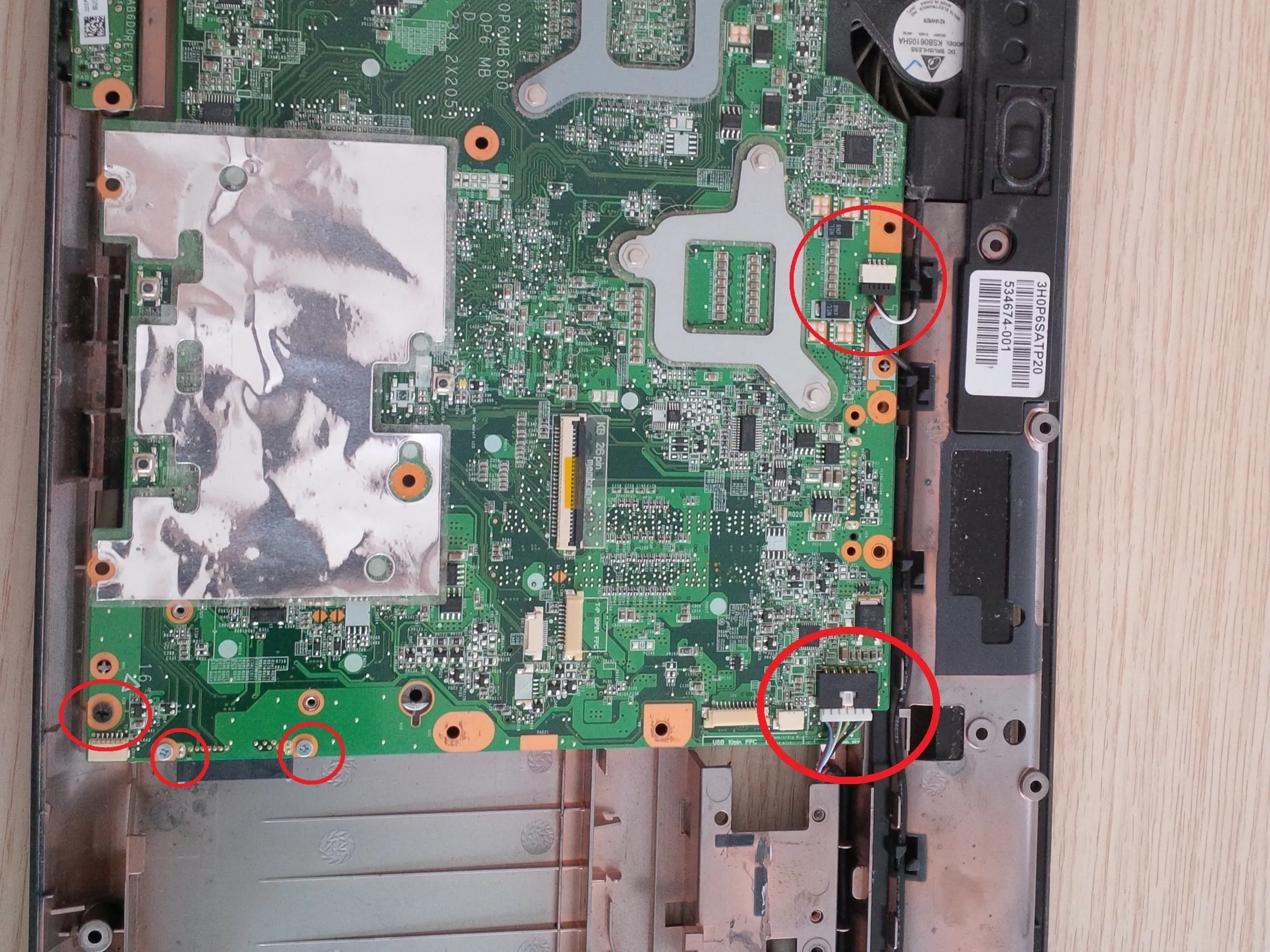

Разборка HP G61-430SB: шаг 13, изображение 1 из 3
Разборка HP G61-430SB: шаг 13, изображение 1 из 3 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 13, изображение 2 из 3
Разборка HP G61-430SB: шаг 13, изображение 2 из 3 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 13, изображение 3 из 3
Разборка HP G61-430SB: шаг 13, изображение 3 из 3 | Источник - ifixit.com

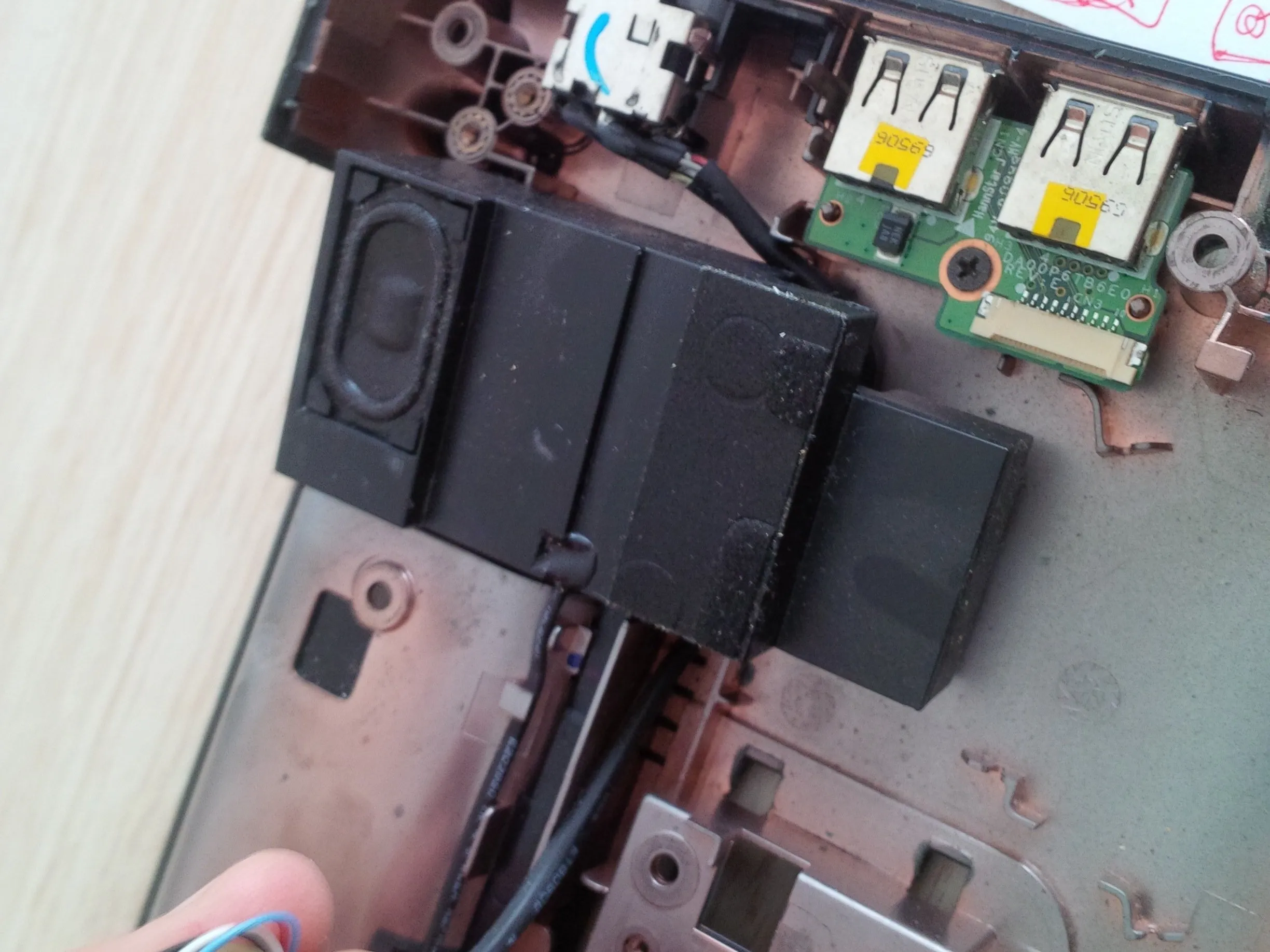

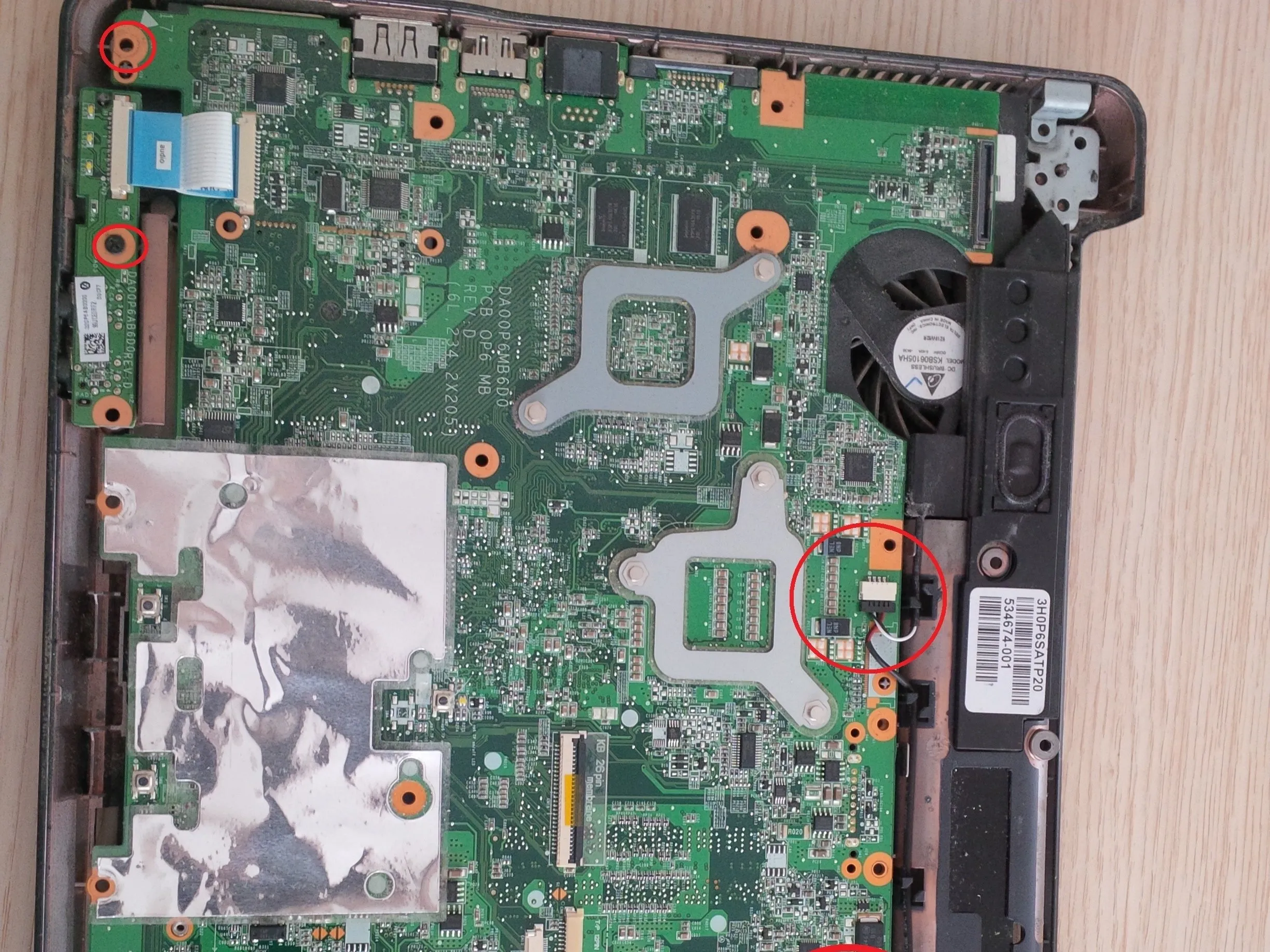

  • Снимите материнскую плату, открутив сначала винты. Будьте осторожны с кабелями и проводами.

  • Будьте осторожны с разъемом питания постоянного тока. На этой стороне также можно заменить USB-драйверы.

Шаг 14

Разборка HP G61-430SB: шаг 14, изображение 1 из 3
Разборка HP G61-430SB: шаг 14, изображение 1 из 3 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 14, изображение 2 из 3
Разборка HP G61-430SB: шаг 14, изображение 2 из 3 | Источник - ifixit.com
Разборка HP G61-430SB: шаг 14, изображение 3 из 3
Разборка HP G61-430SB: шаг 14, изображение 3 из 3 | Источник - ifixit.com

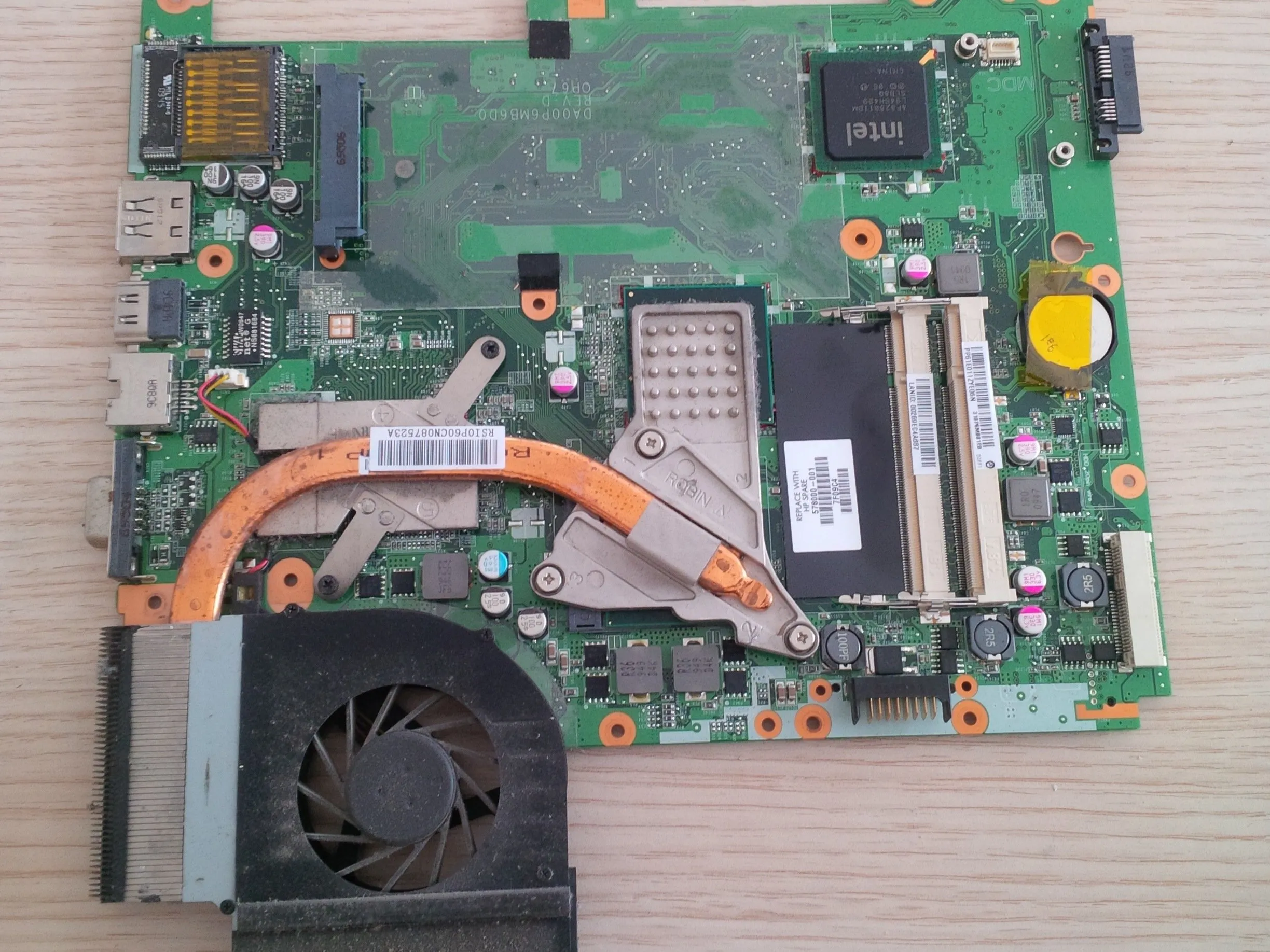

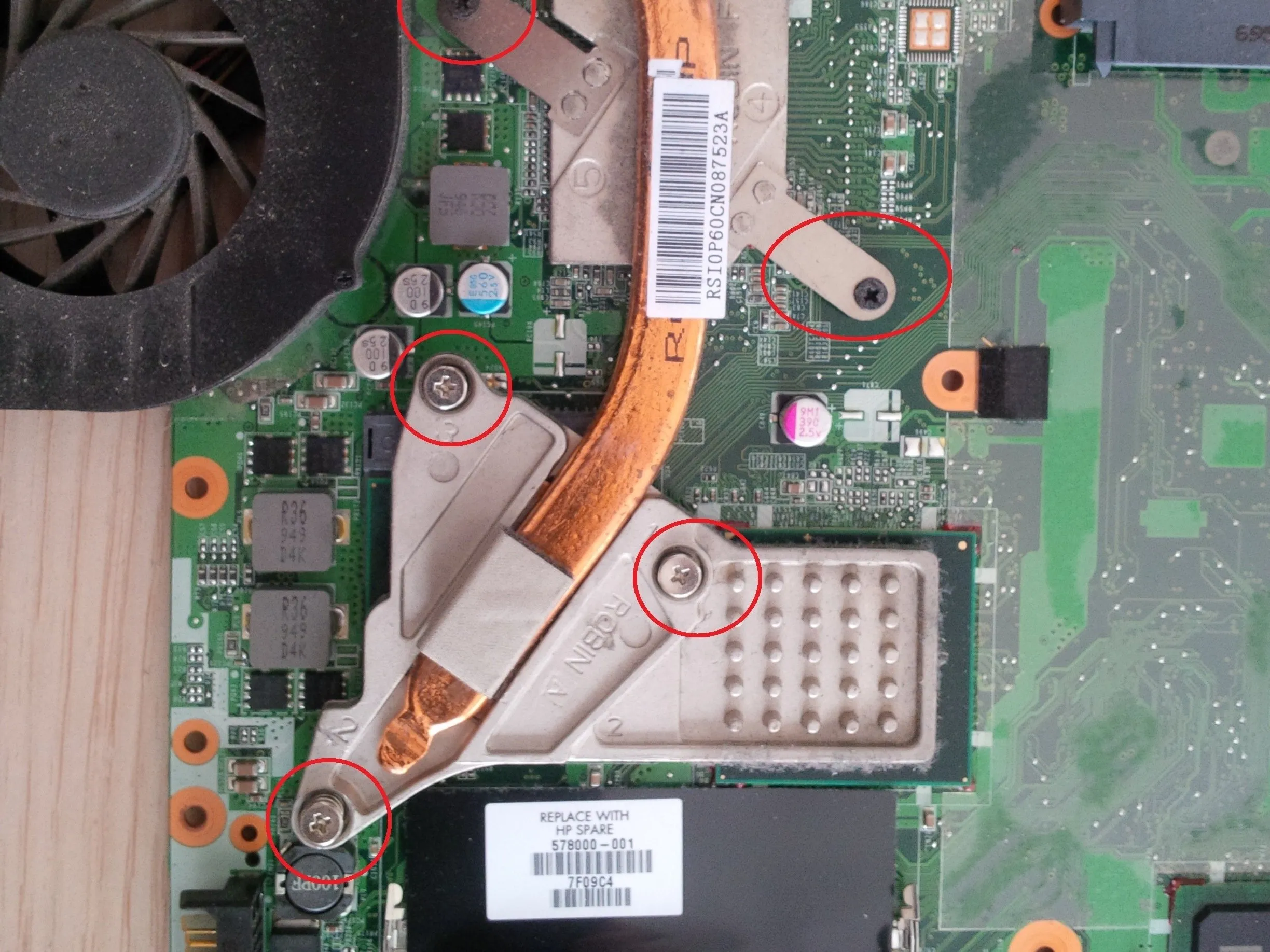

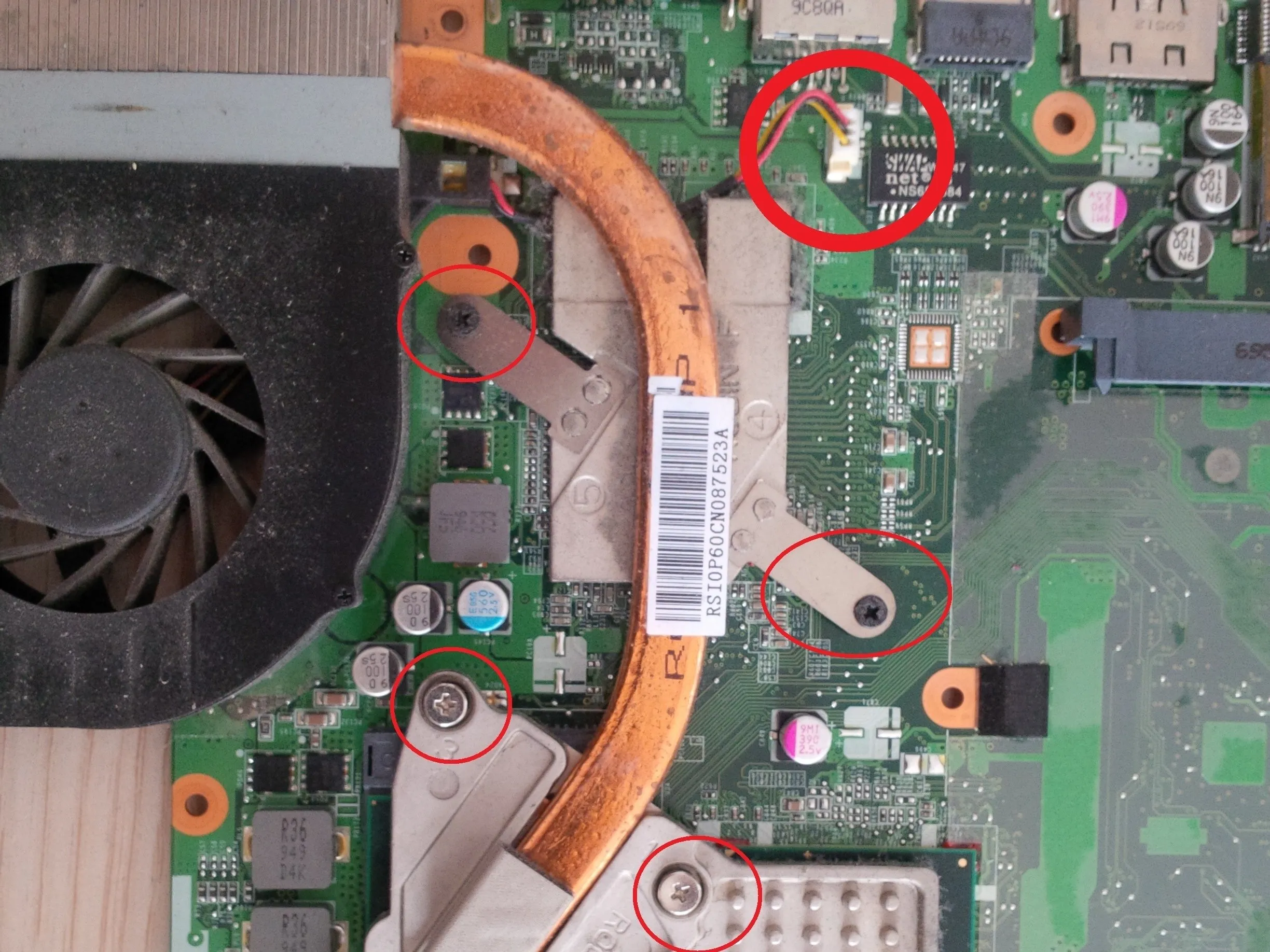

  • Снимите кулер.

Шаг 15

Разборка HP G61-430SB: шаг 15, изображение 1 из 1
Разборка HP G61-430SB: шаг 15, изображение 1 из 1 | Источник - ifixit.com

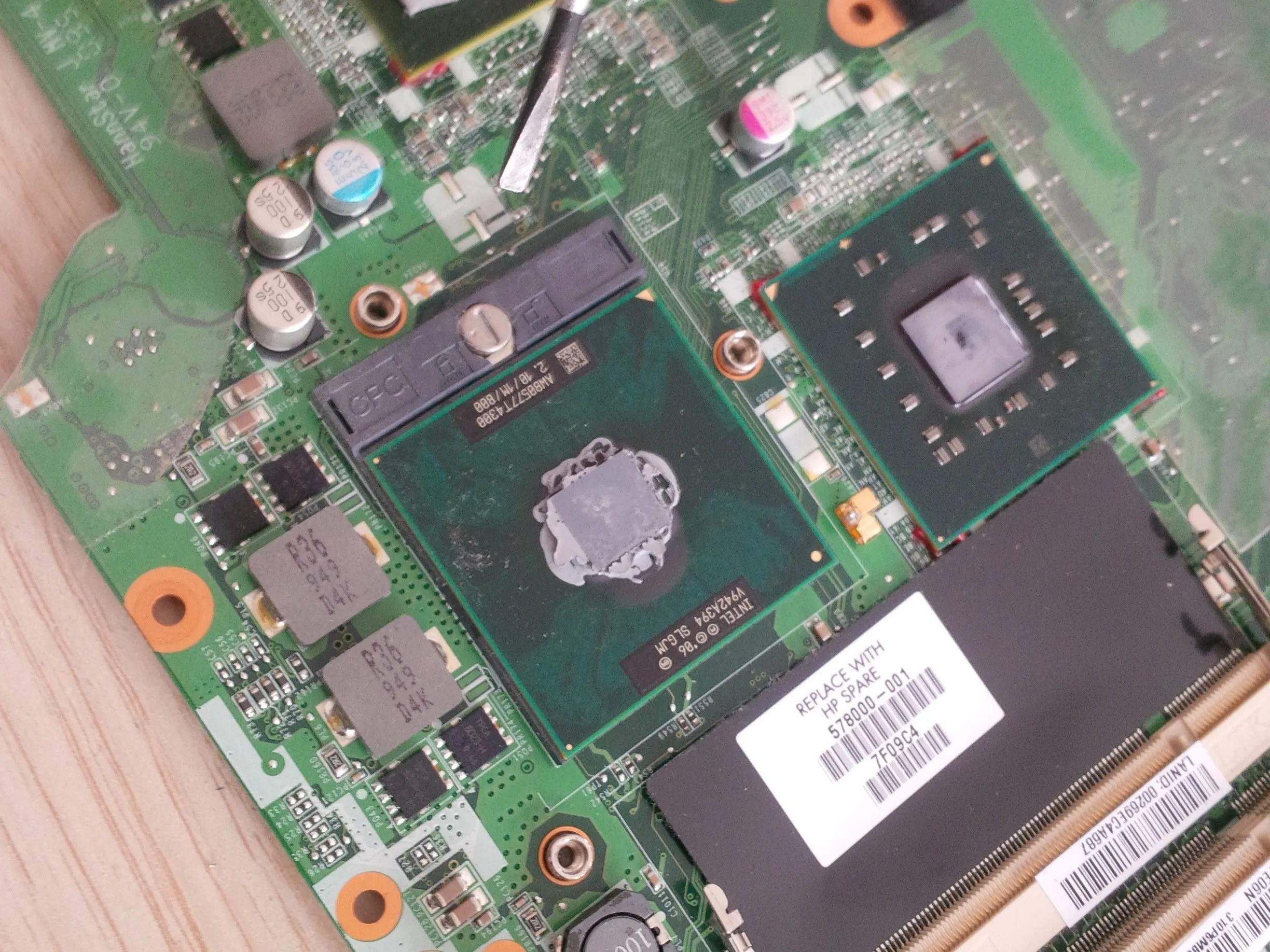

  • Чтобы извлечь процессор, разблокируйте процессорное гнездо с помощью плоской отвертки.

  • Затем аккуратно извлеките процессор.
