Разборка ноутбука hp dv9000 serie dv9363ea

Введение

При полной разборке ноутбука вы также увидите, как нужно заменять детали.

Что вам понадобится

Инструменты

•

•

•

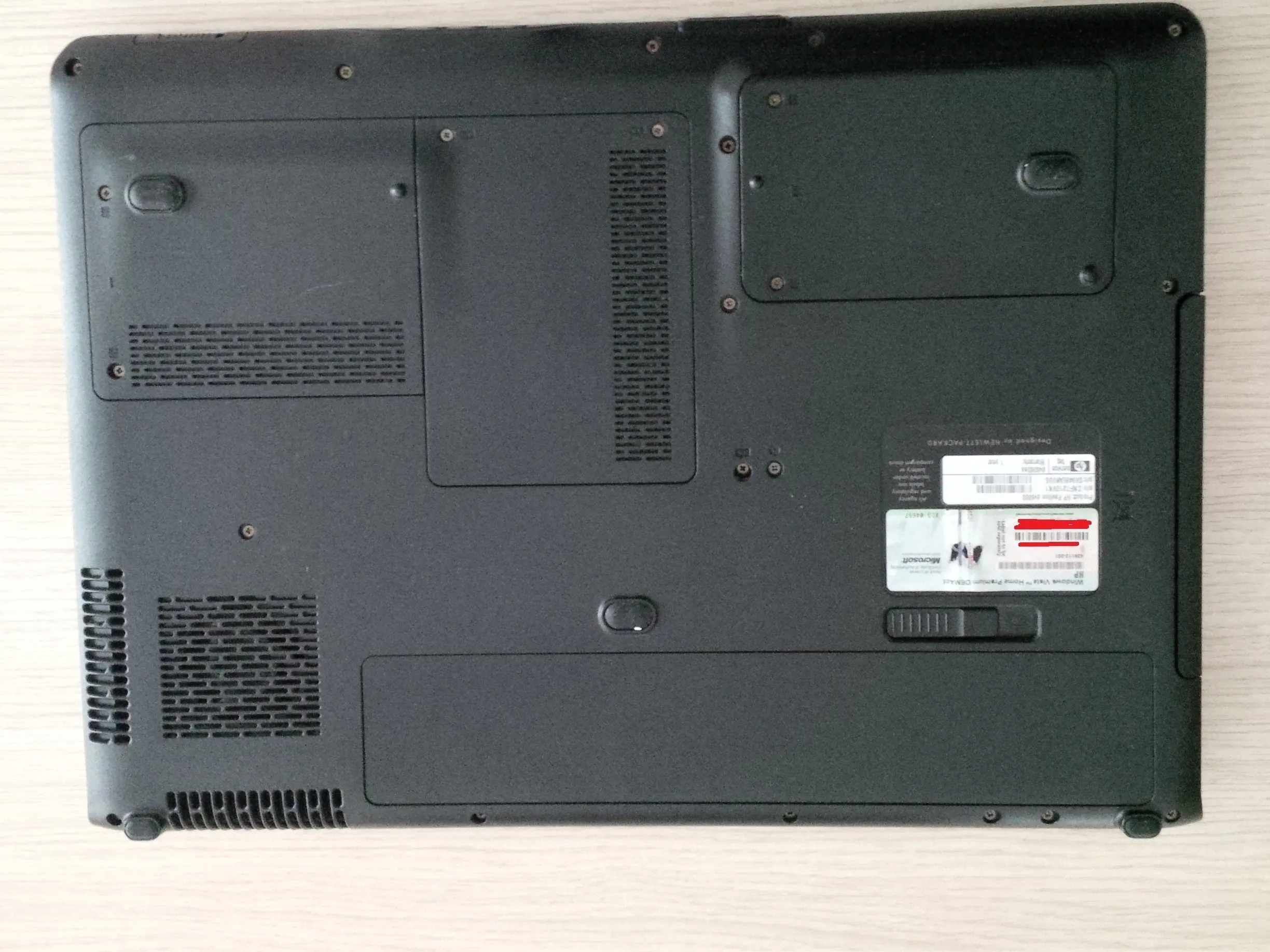

Шаг 1. Разборка ноутбука hp dv9000 serie dv9363ea

• Прежде всего, если вы начинаете работать на ноутбуке, сделайте плоскость из винтов. Используйте магнитную доску для проектов. или просто бумагу и скотч и нарисуйте план.

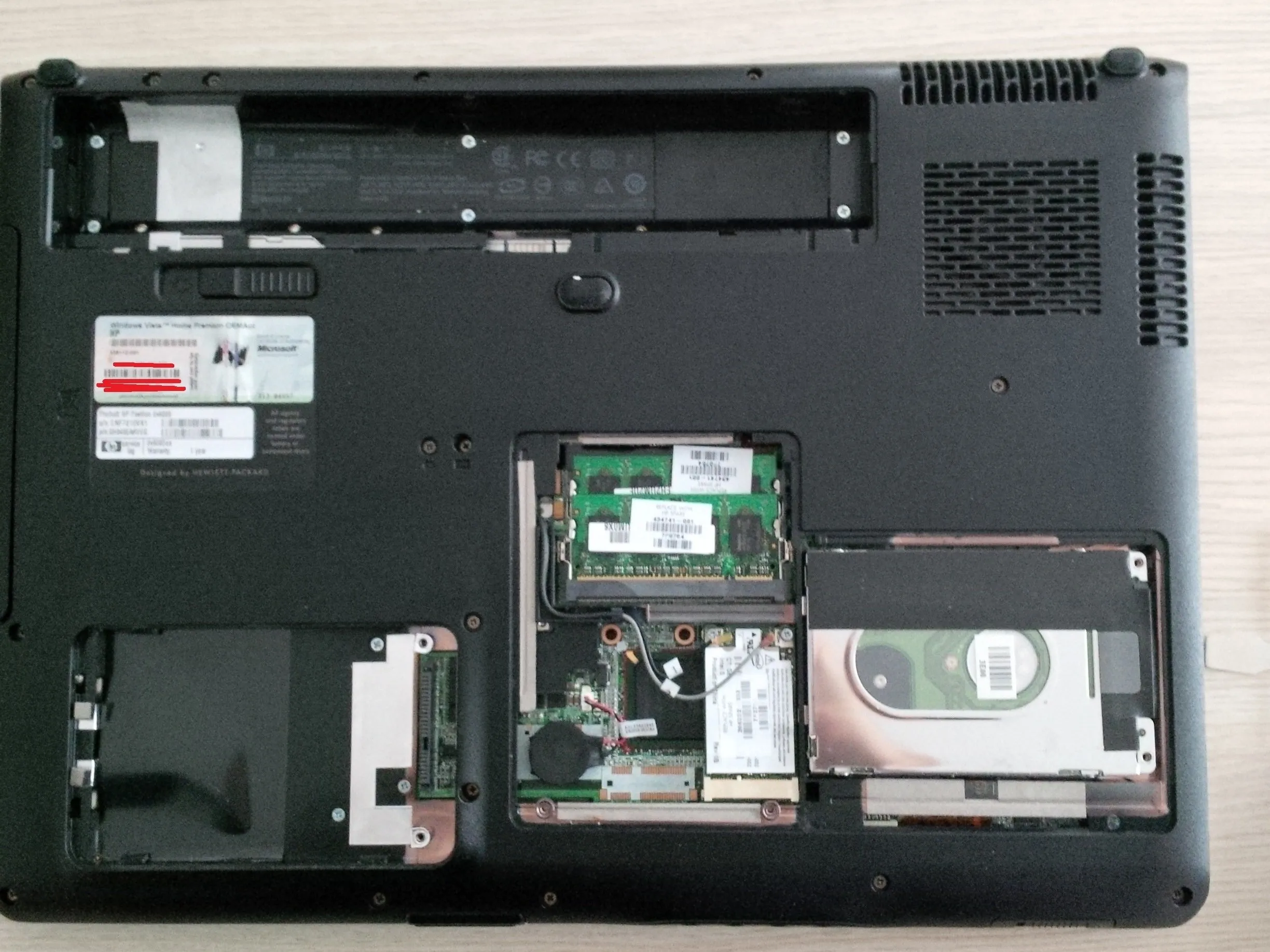

• Снимите батарею и 3 панели.

Шаг 2

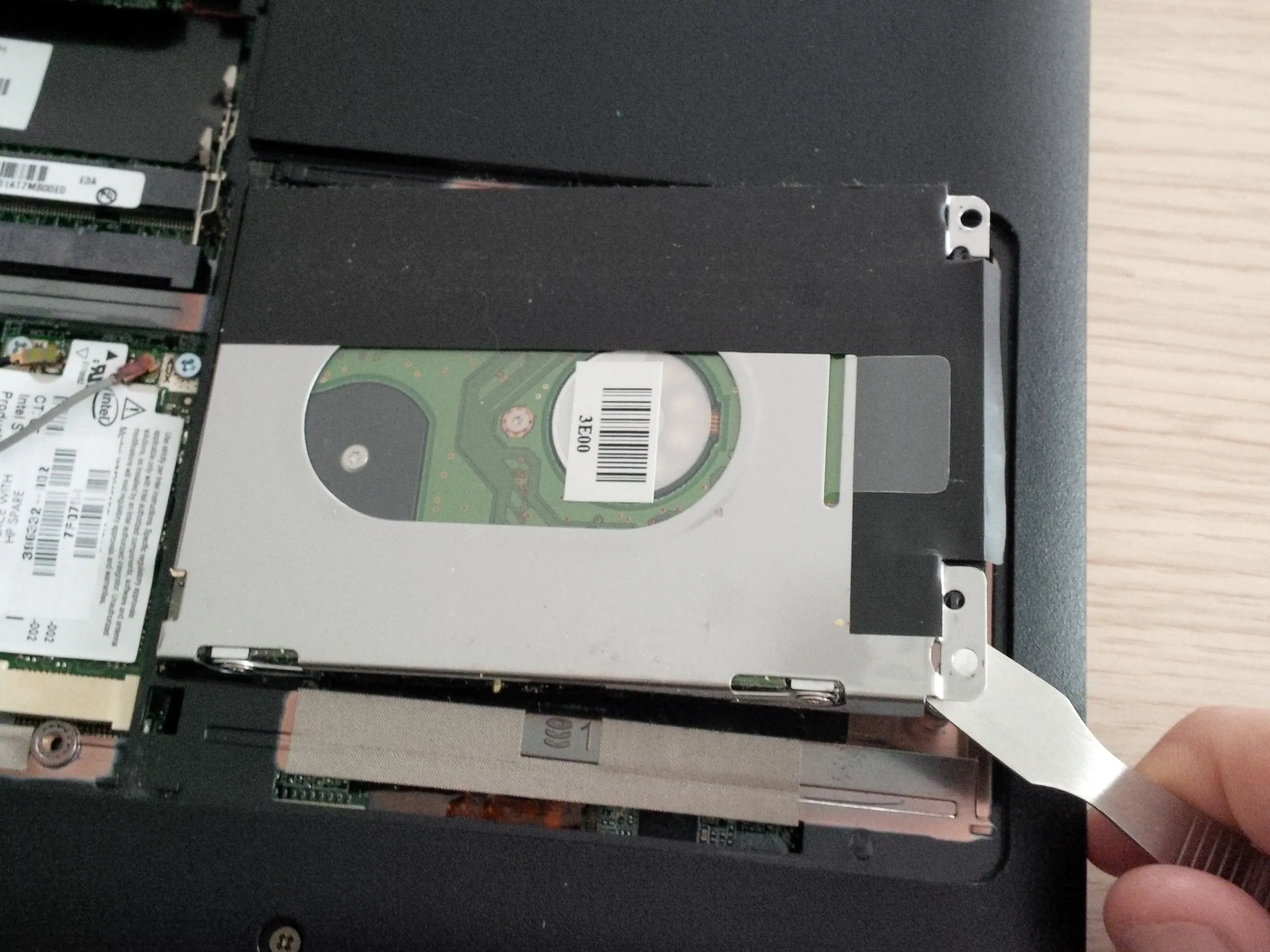

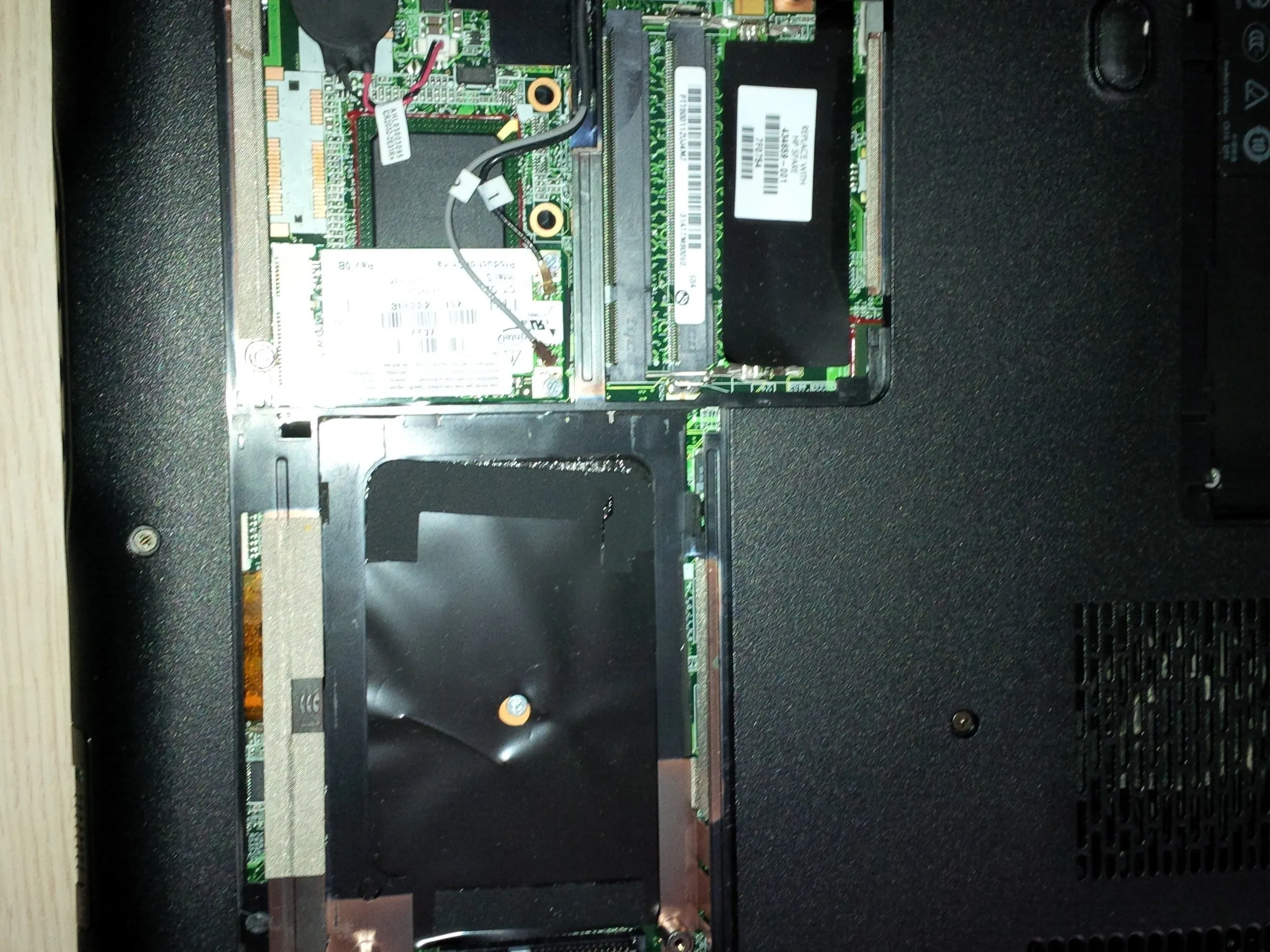

• Извлеките оперативную память и жесткий диск.

• Чтобы извлечь жесткий диск, просто поднимите его вверх. (это sata hdd, но они используют IDE адаптер.

Шаг 3

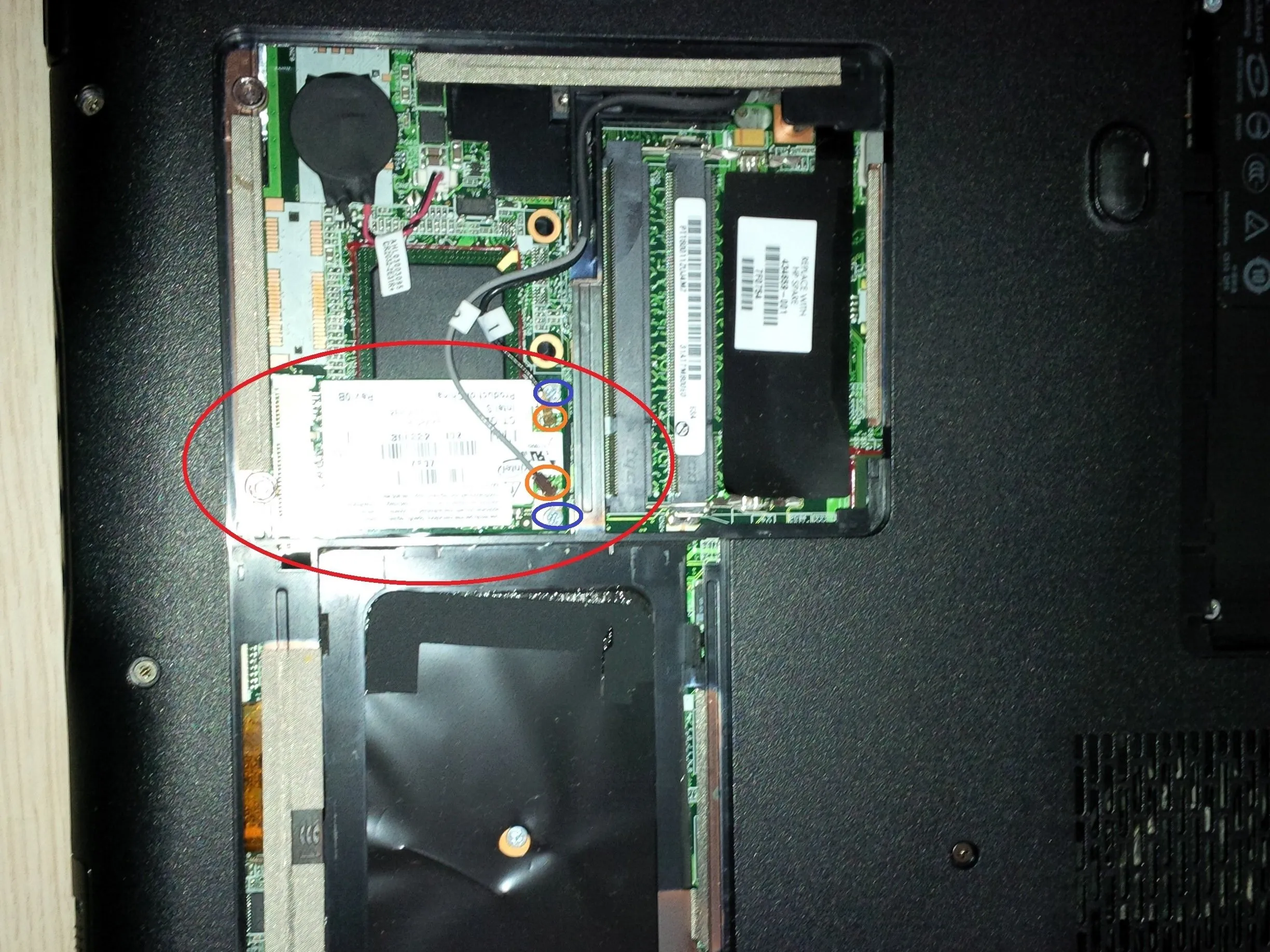

• извлеките карту wifi pci-e и антенны.

• Они выйдут из гнезд для винтов, когда вы выкрутите винты.

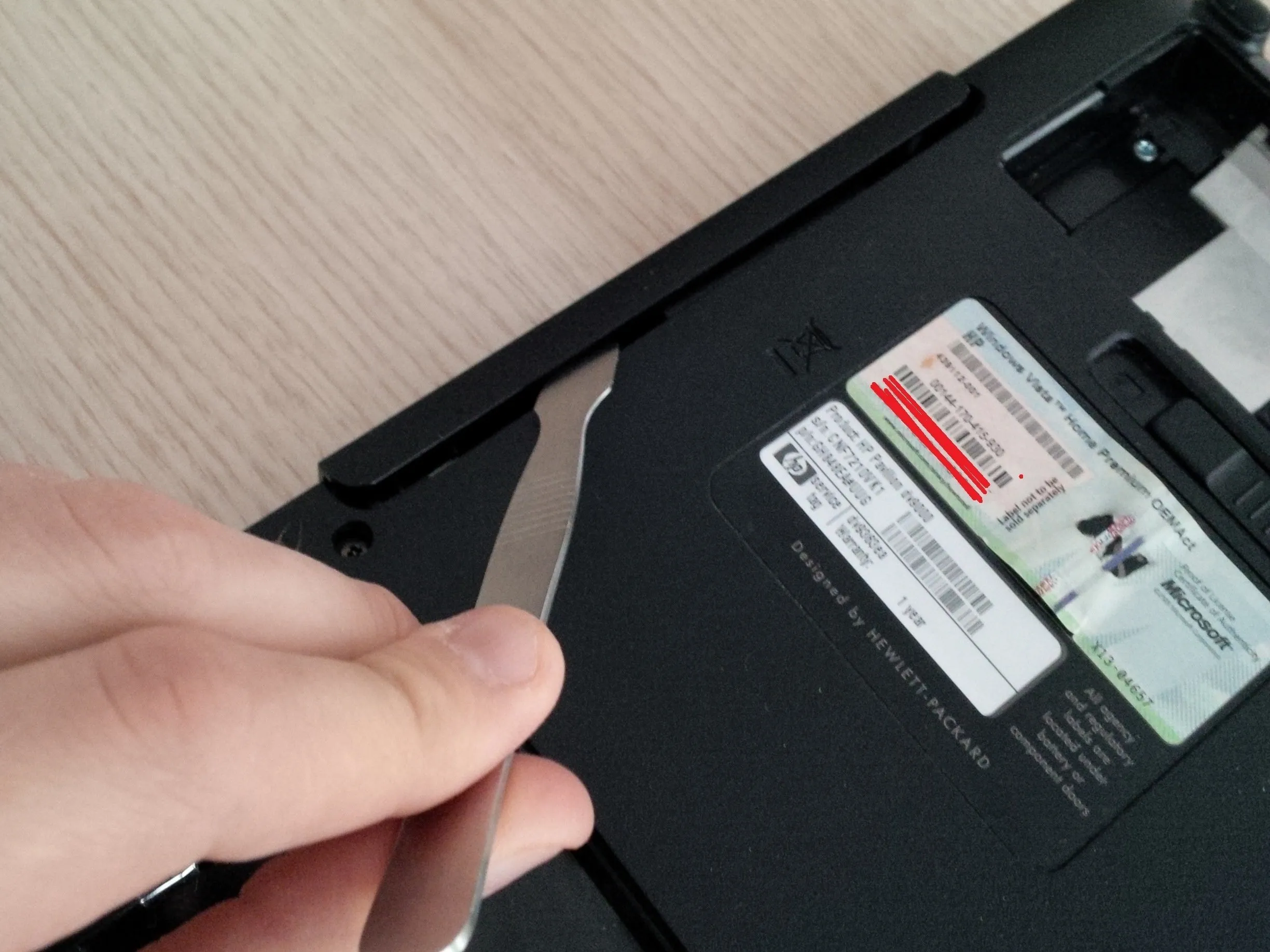

Шаг 4

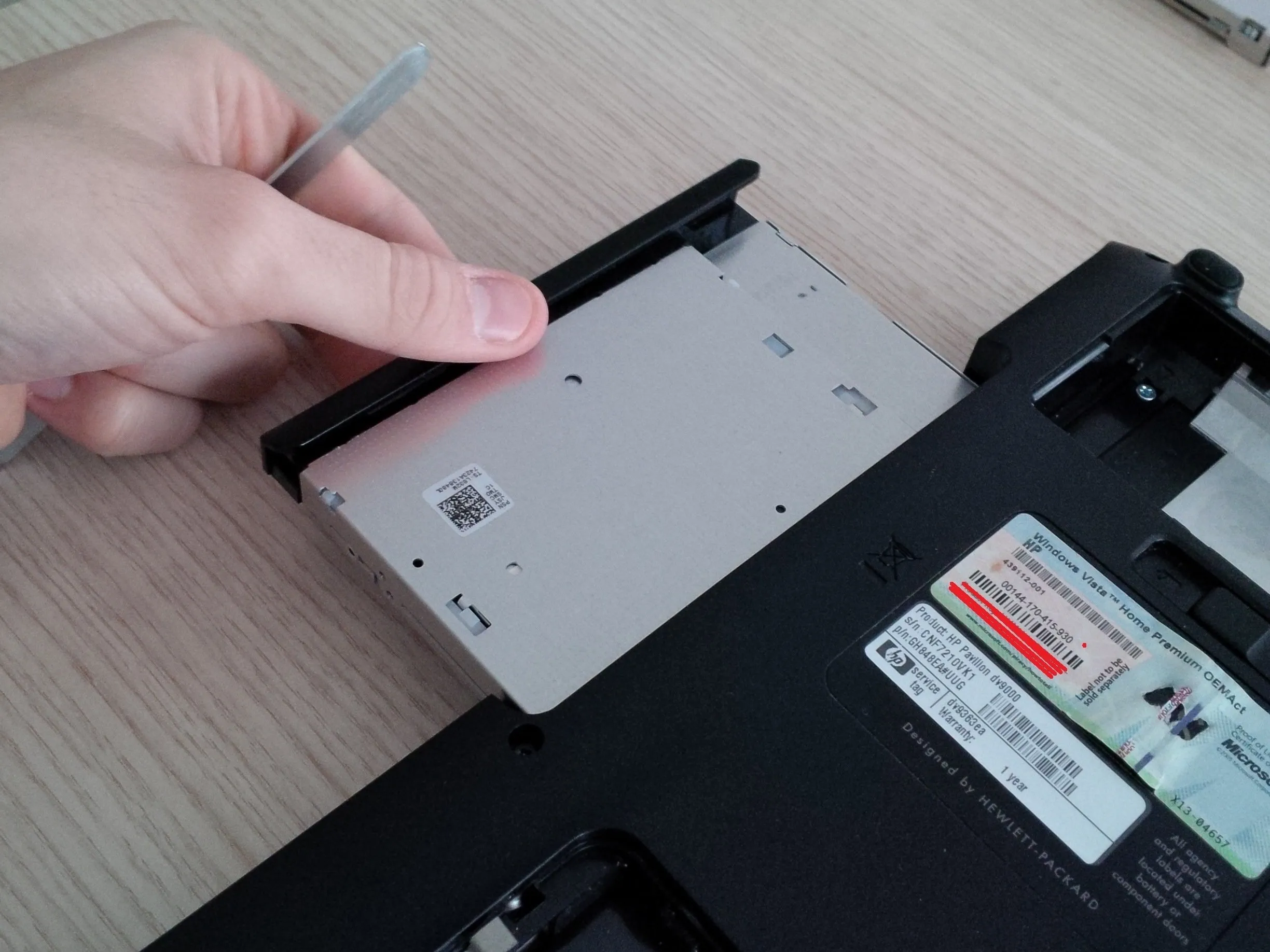

• теперь мы будем снимать привод dvd rw.

• Сначала открутите винт в задней части ноутбука (снизу), см. первую фотографию.

• Затем с помощью пробки сдвиньте dvd-привод с ноутбука.

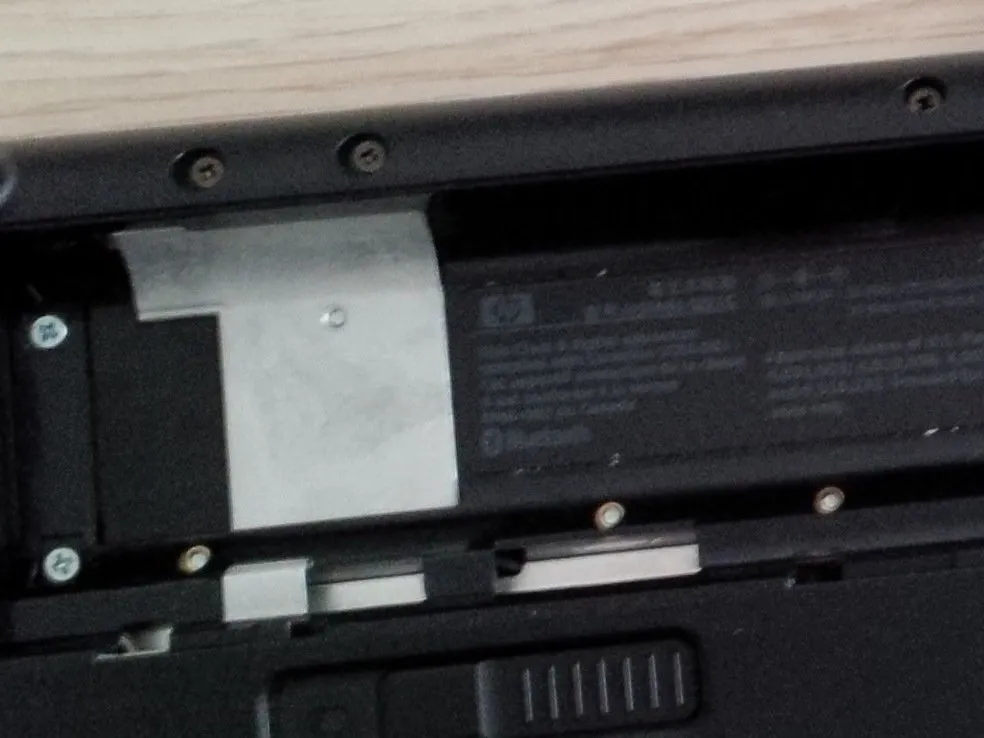

Шаг 5

• В этом шаге мы будем снимать клавиатуру.

• Всего нужно открутить 10 винтов. 1 винт на пластине botoom, 6 винтов в батарейном отсеке и 3 под серой пластиковой панелью над клавиатурой.

• Сначала открутите черный винт на днище, он находится рядом с винтом dvd-привода.

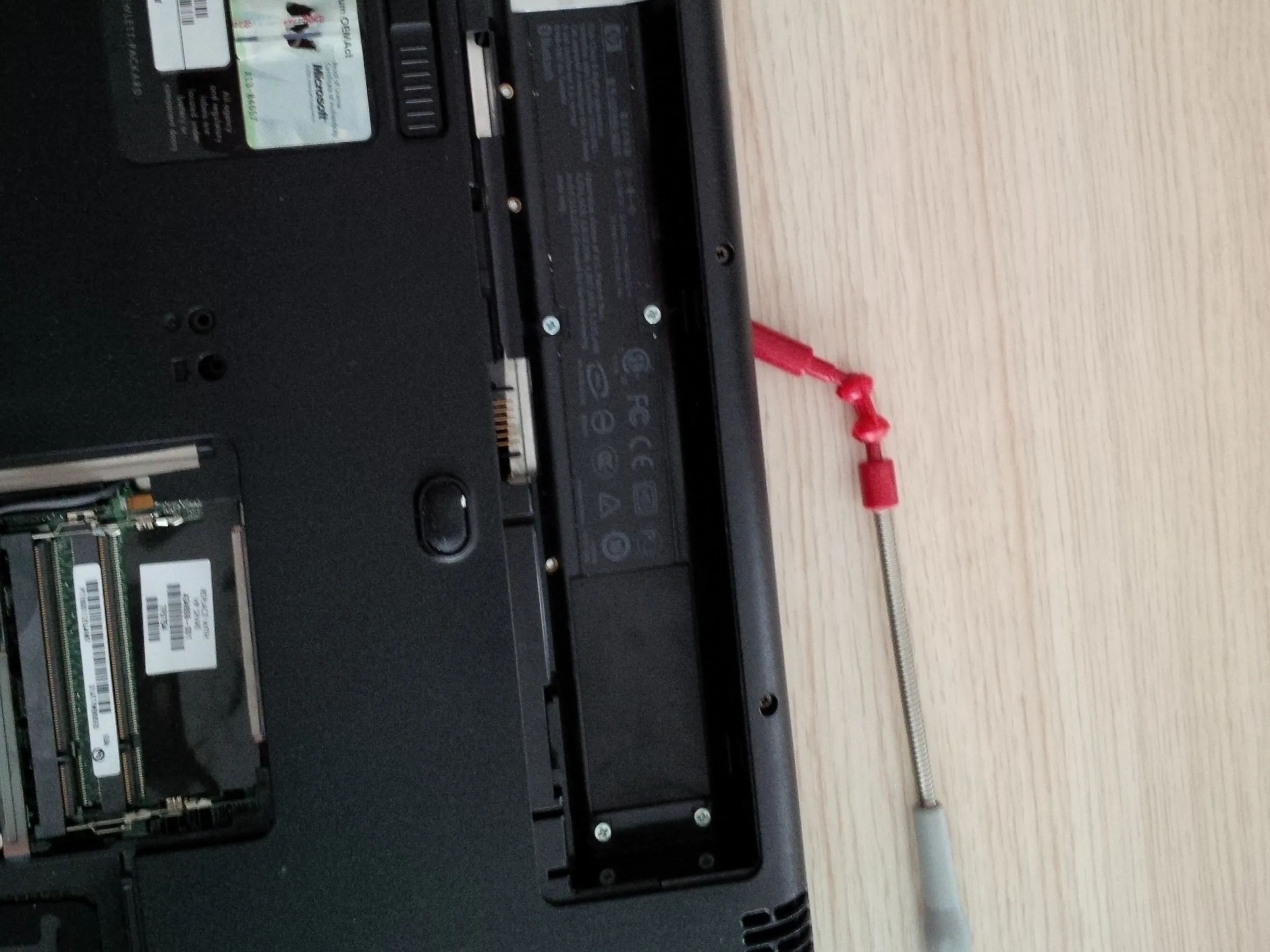

• Затем открутите 6 серых винтов в батарейном отсеке.

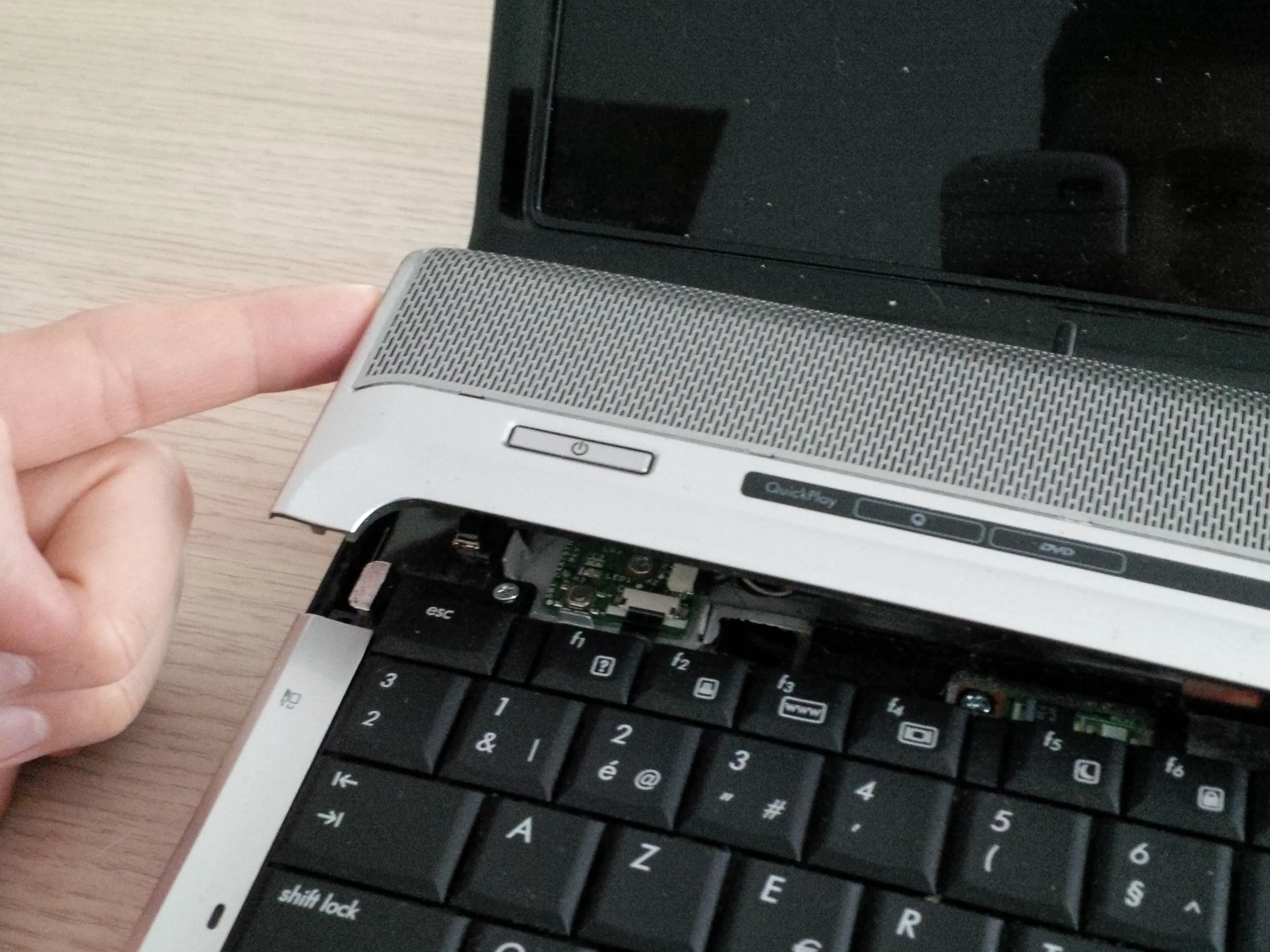

• Затем снимите серую пластиковую плату над клавиатурой. см. рисунок 3, продолжение следует в следующем шаге

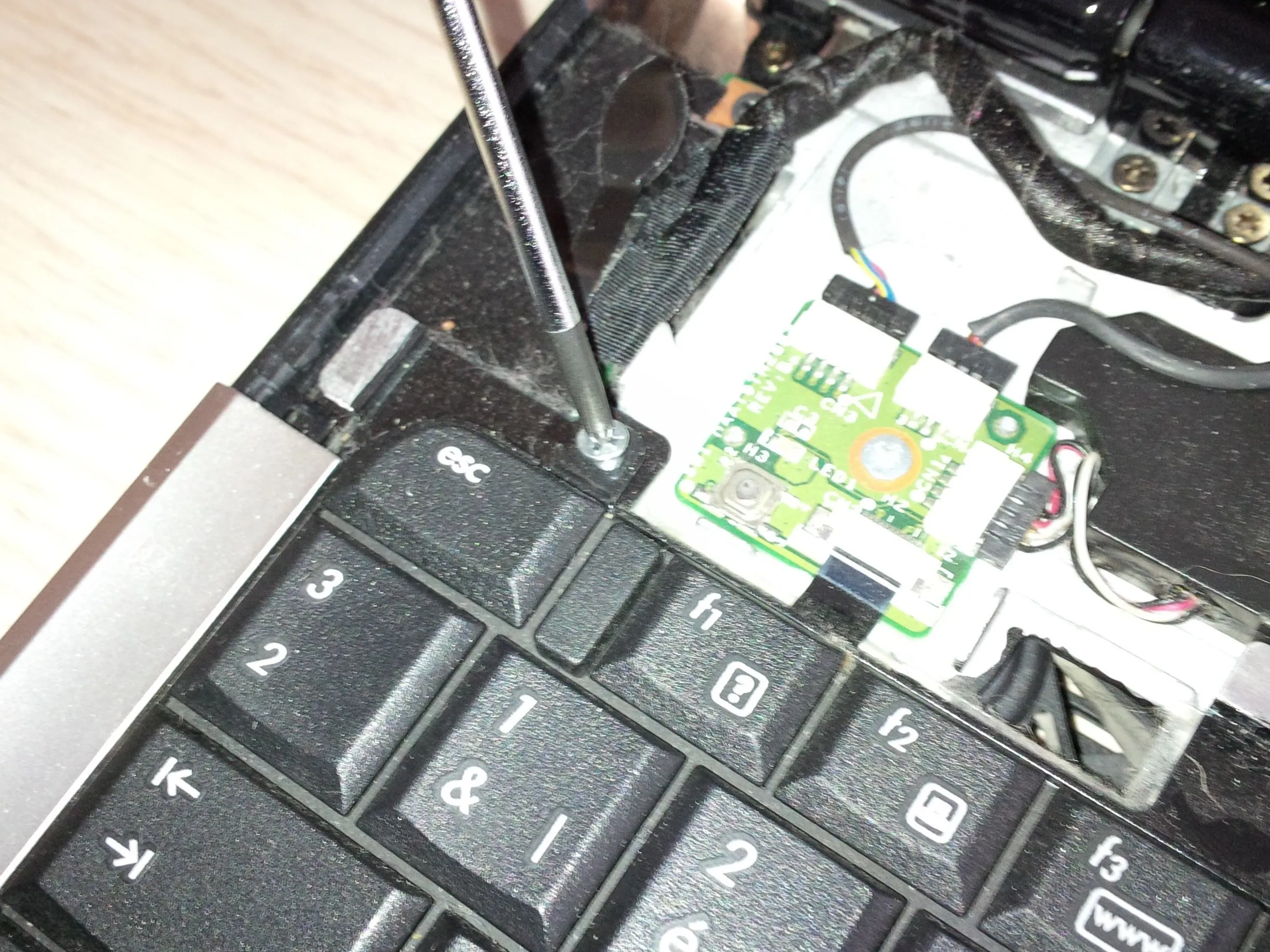

Шаг 6

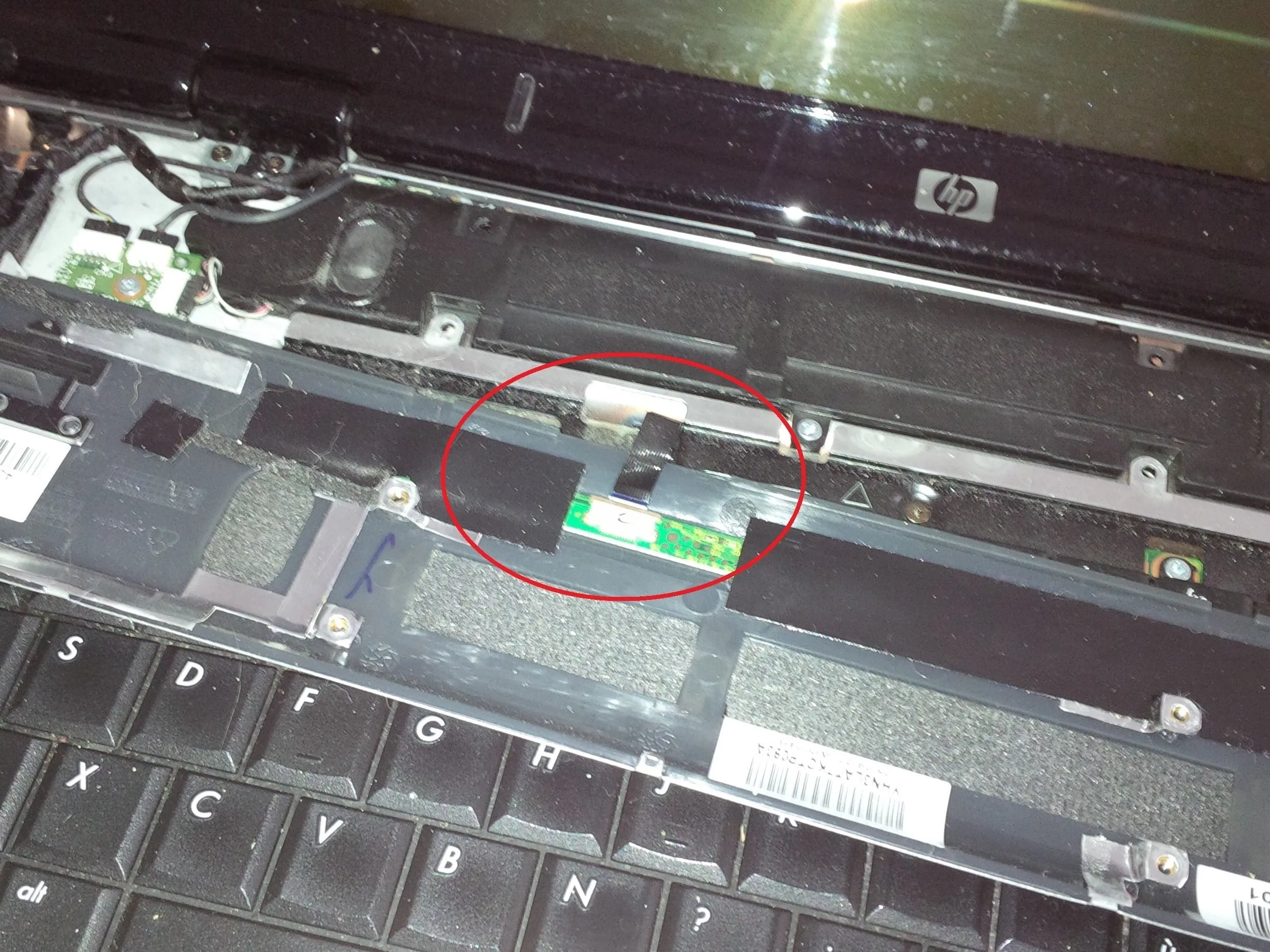

• Если вы снимаете серую пластиковую плату, будьте осторожны с проводами и разъемом

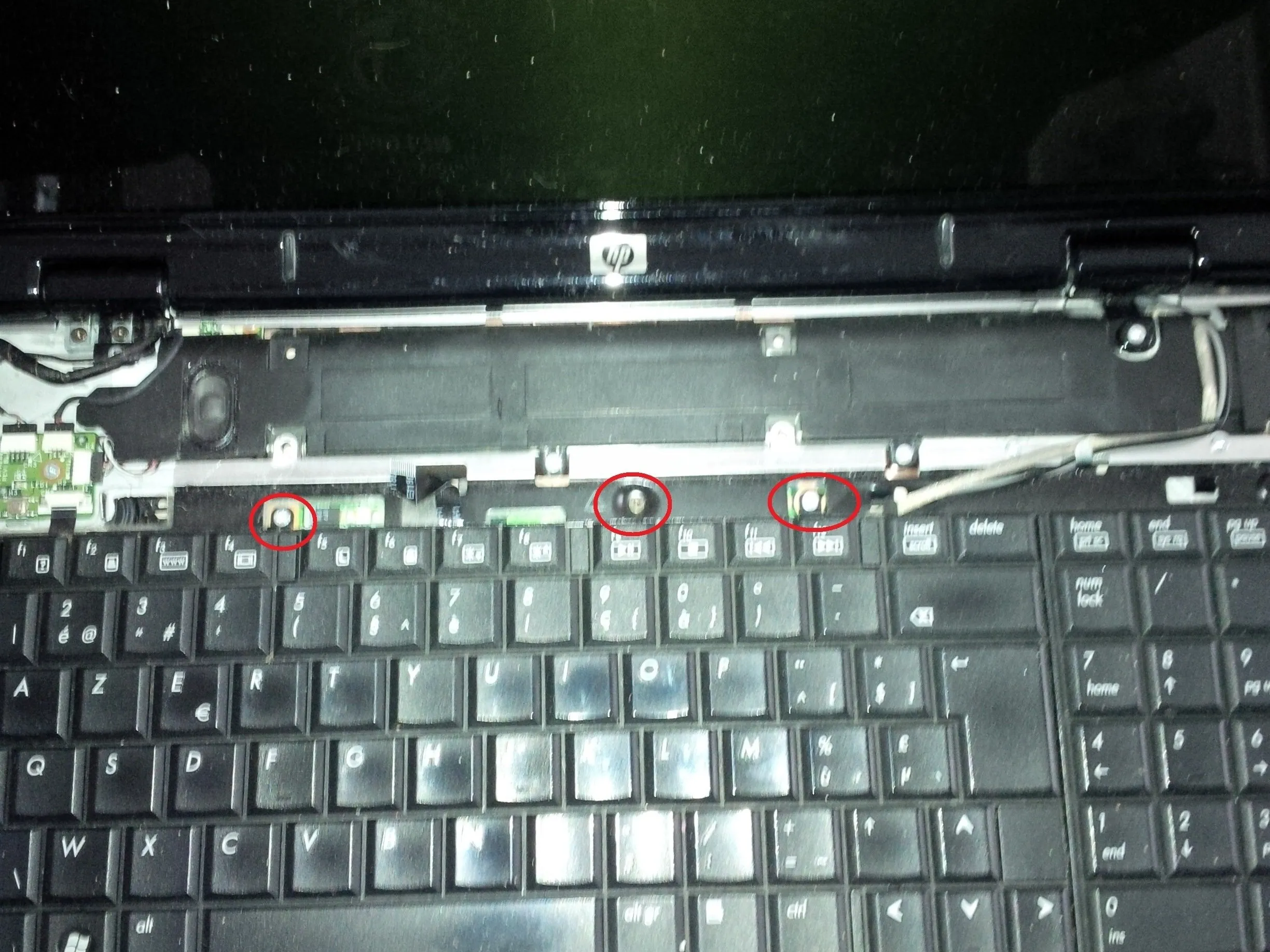

• Затем открутите остальные винты на клавиатуре. см. фото 2

• Теперь вы можете снять клавиатуру.

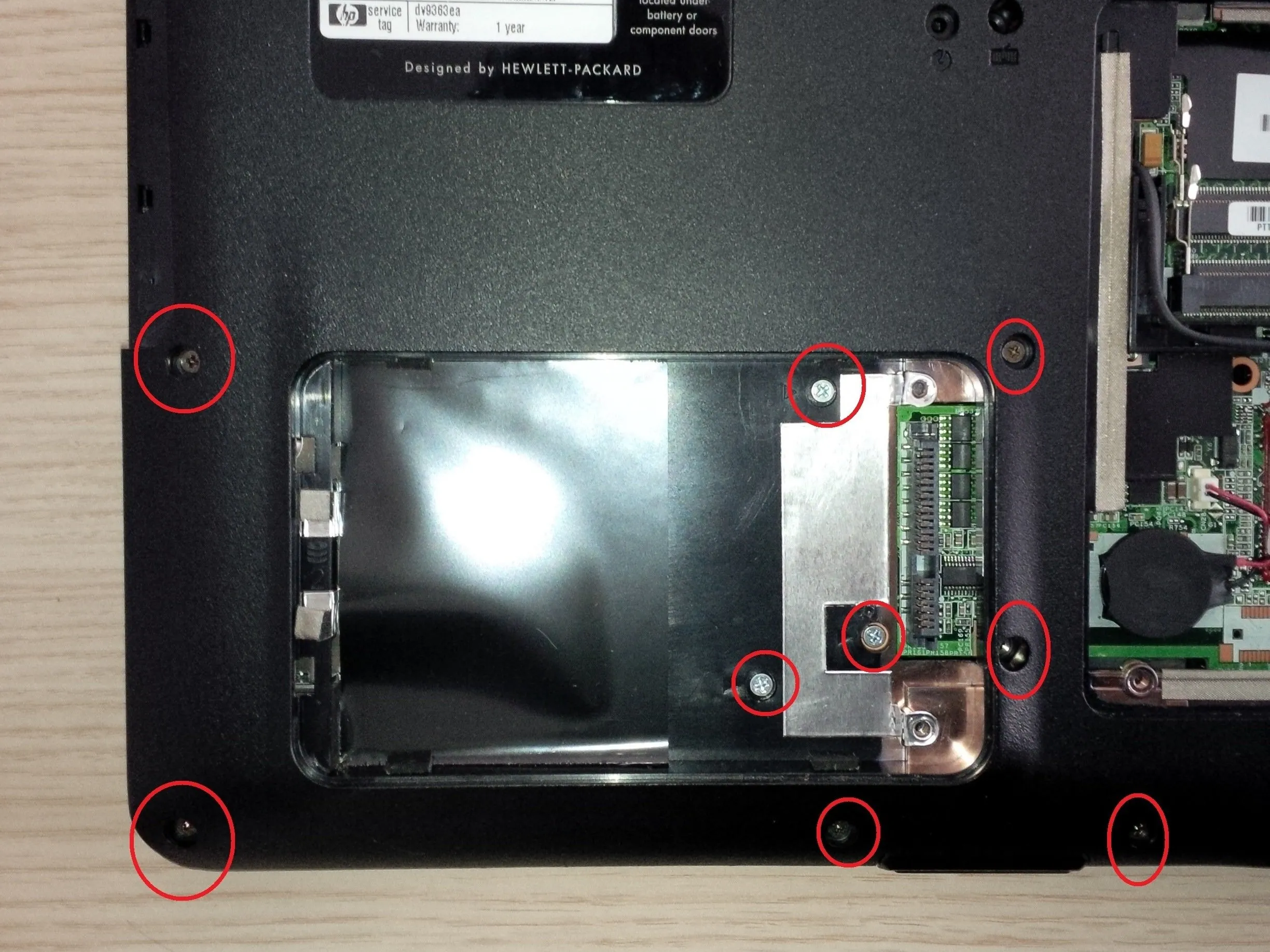

Шаг 7

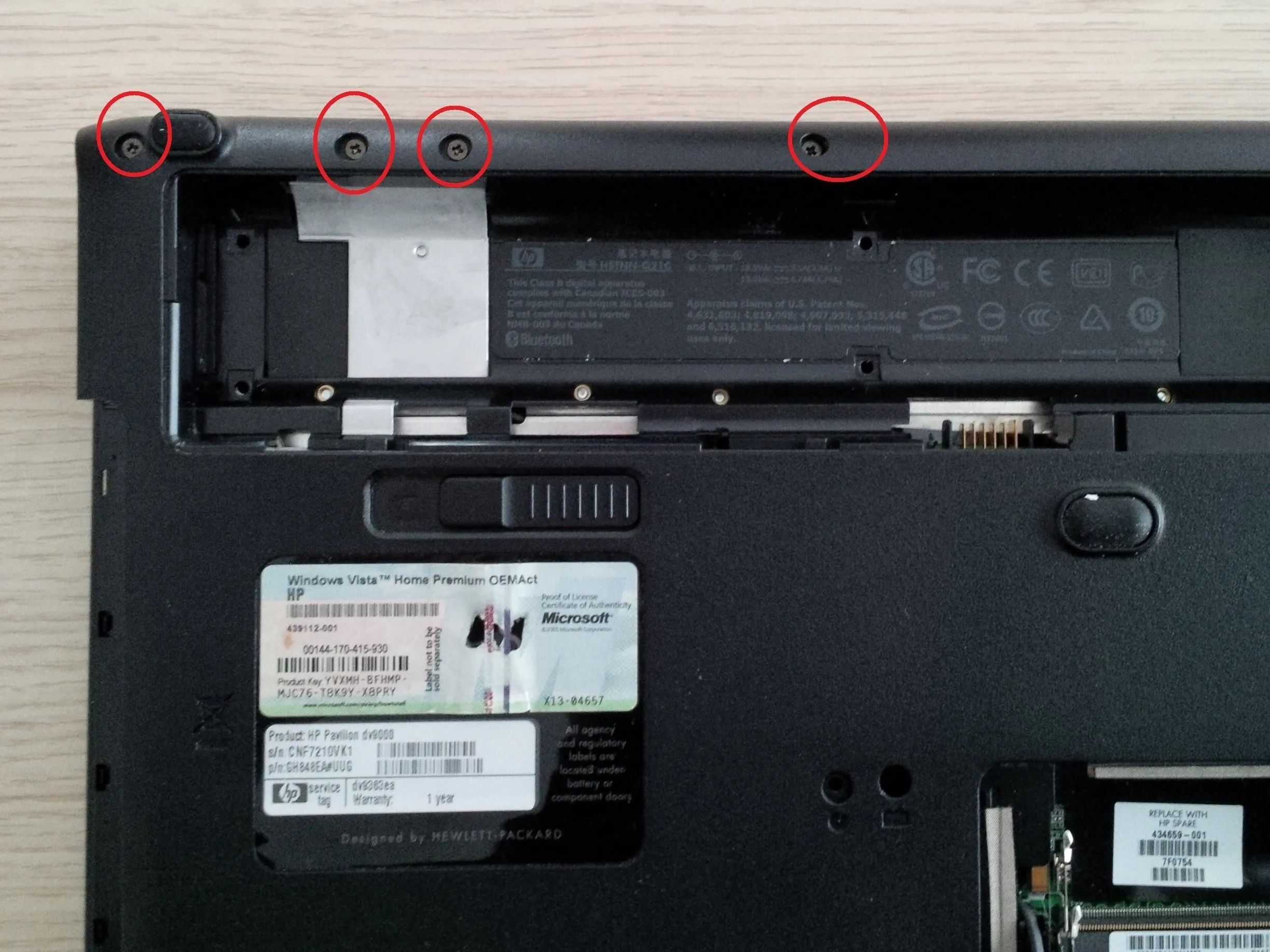

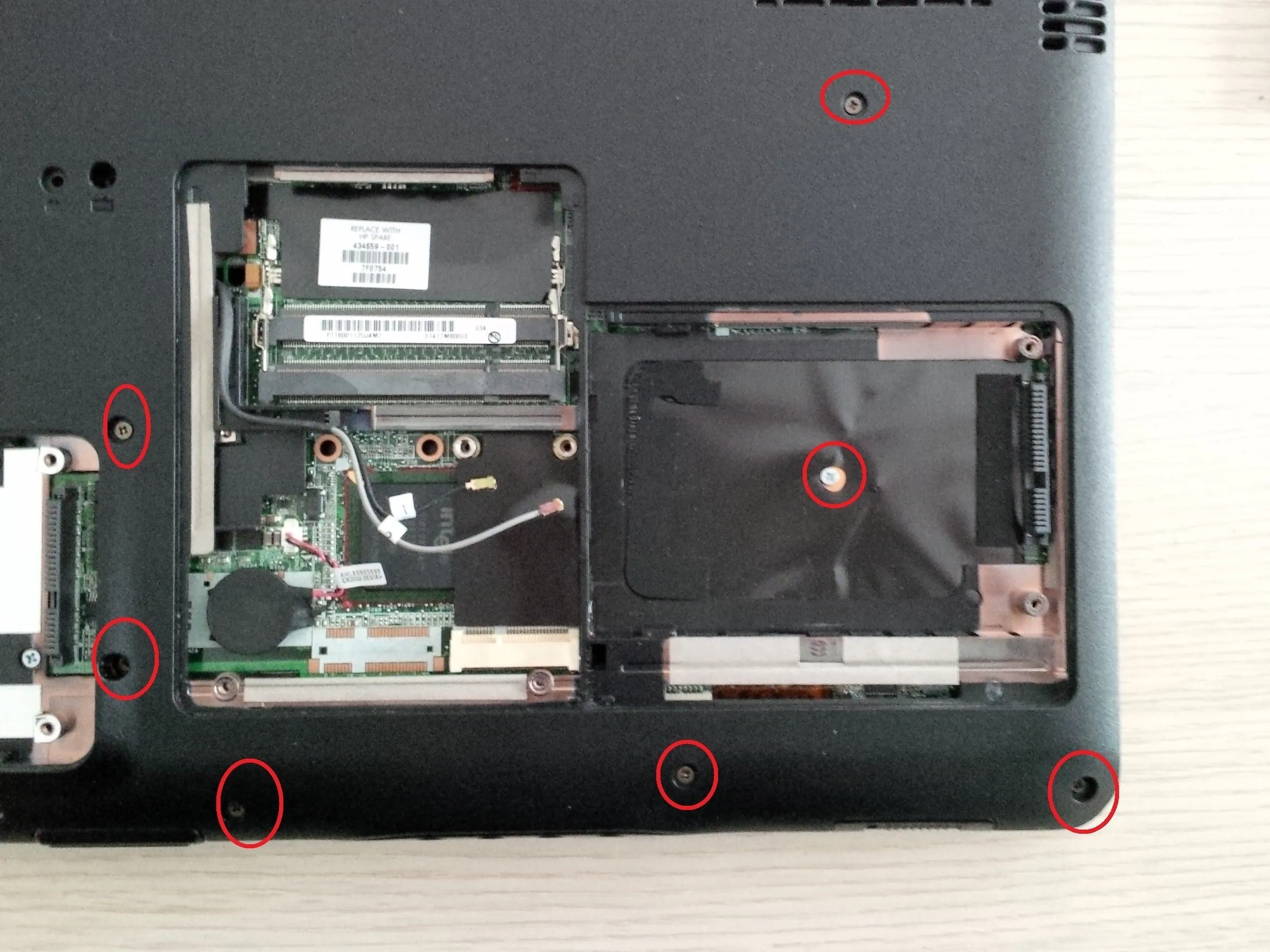

• Открутите остальные винты нижней пластины.

• Как я уже говорил, составьте план расположения винтов и деталей. Так будет проще собрать его обратно.

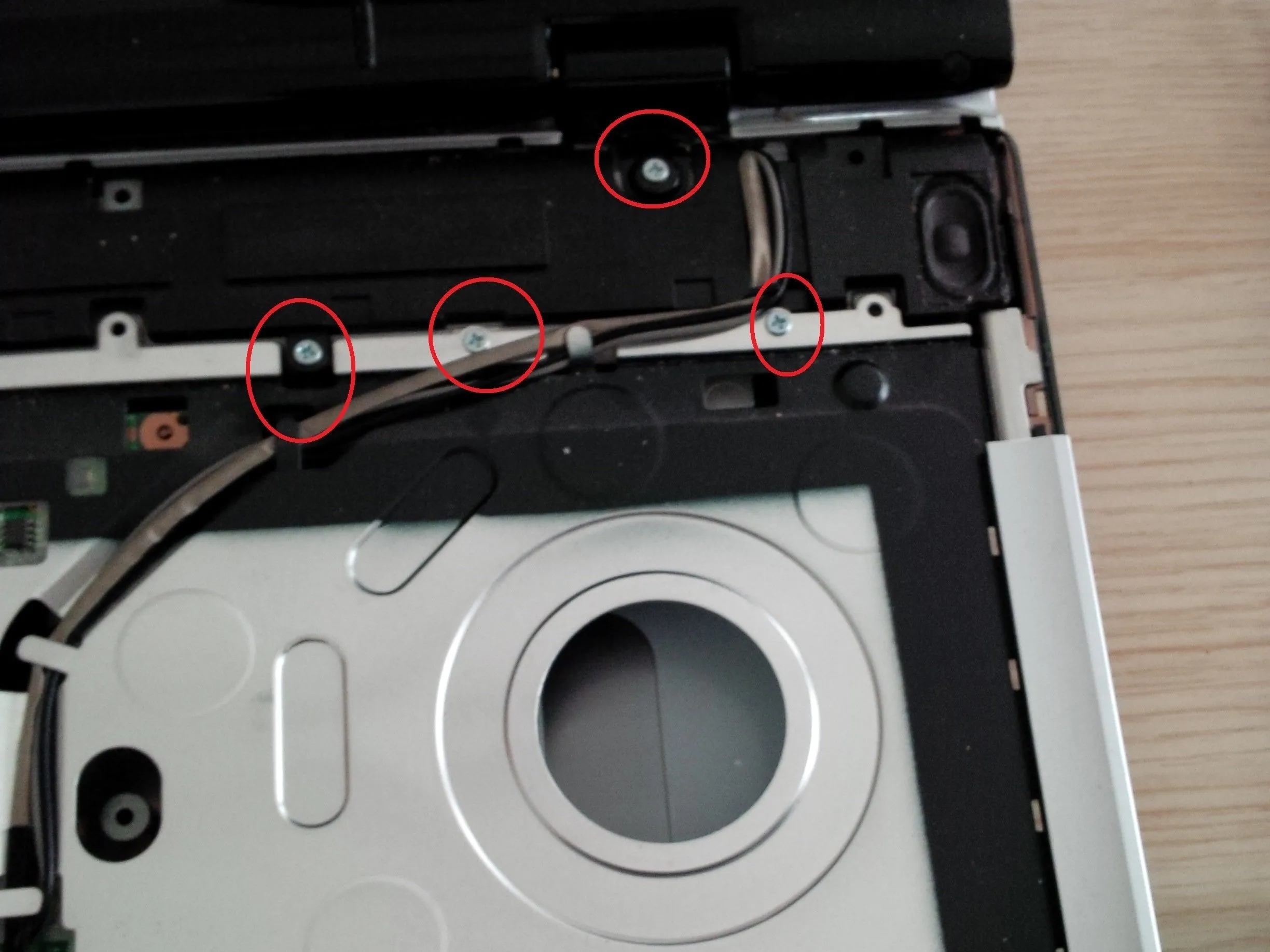

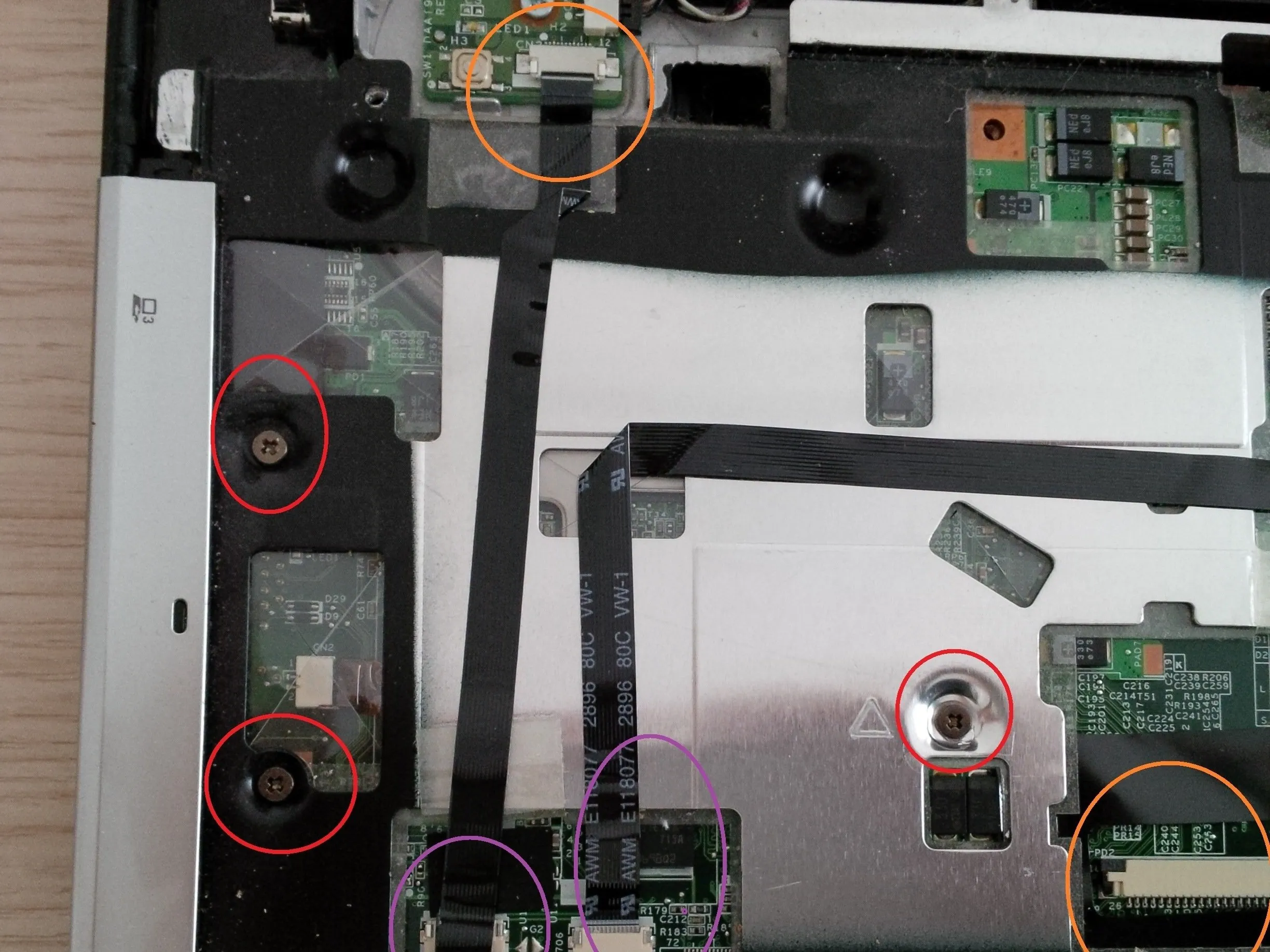

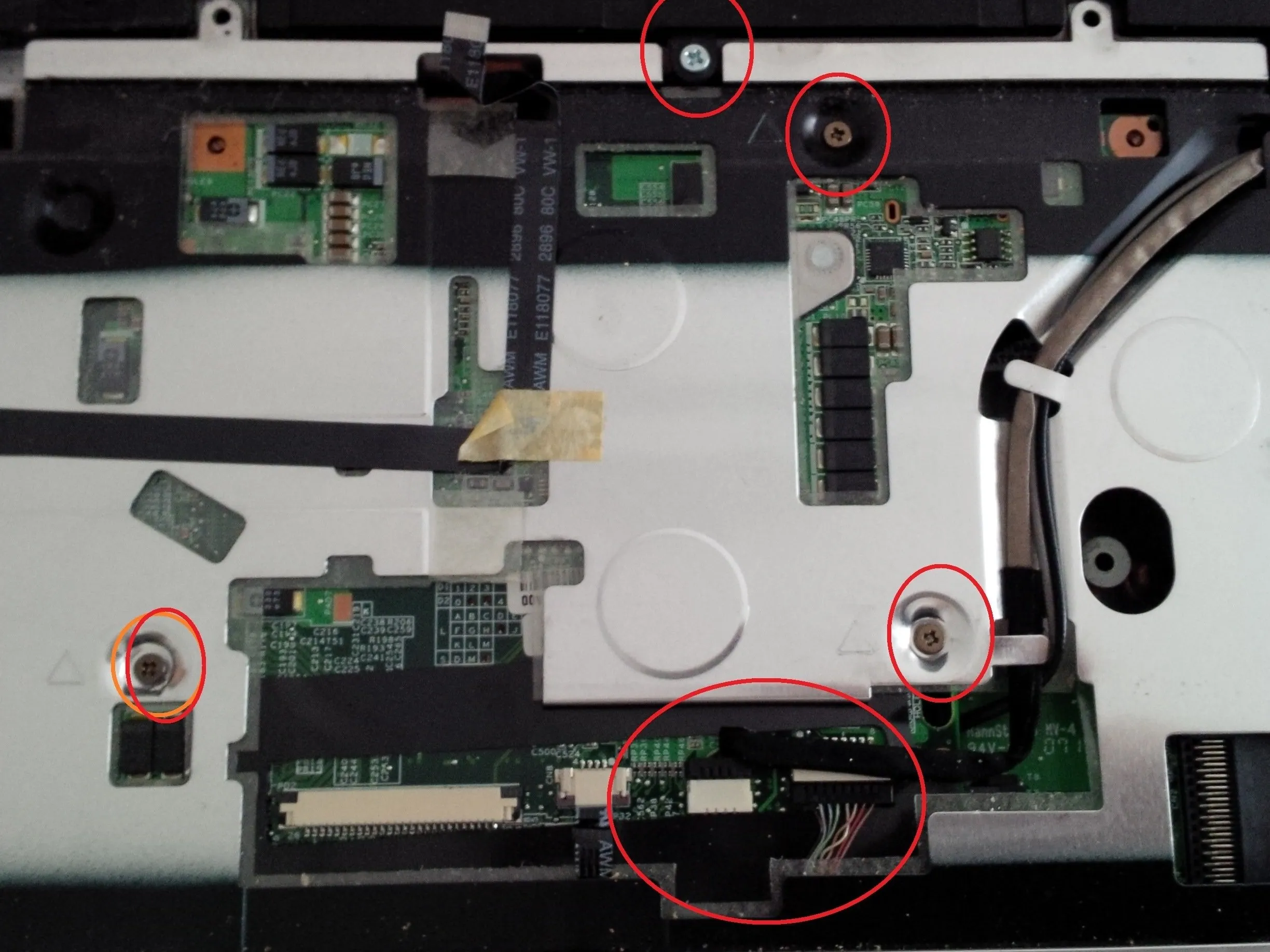

Шаг 8

• Теперь открутите все остальные винты на верхнем корпусе. (под клавиатурой)

• также отсоедините кабели/провода.

• Плата питания находится в левом верхнем углу. будьте осторожны с разъемами.

• Некоторые провода заклеены скотчем или приклеены, так что будьте осторожны.

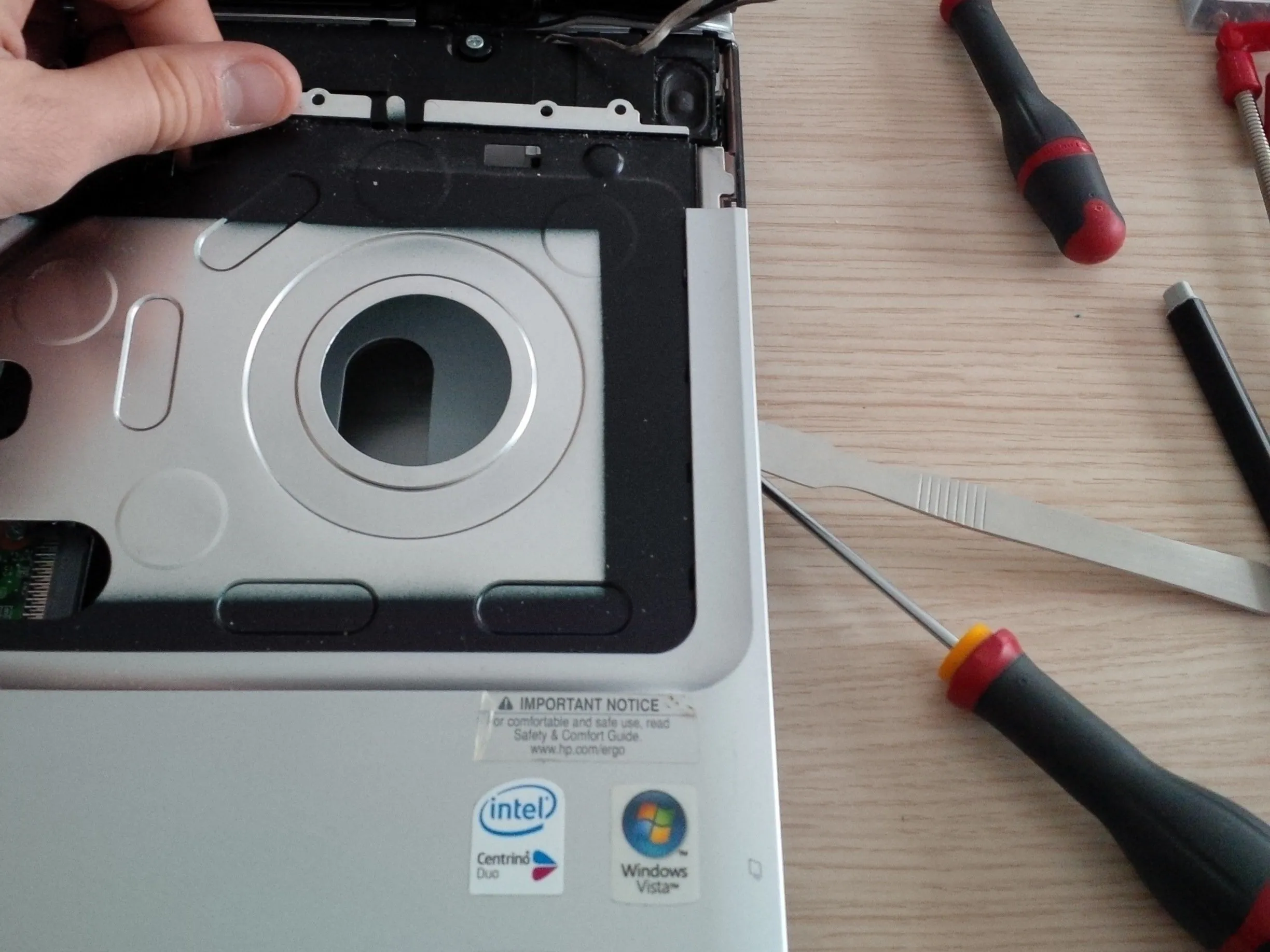

Шаг 9

• Если все винты и провода ослаблены, значит, вы готовы снять серую пластиковую плату (вокруг клавиатуры).

• Проведите шпателем вокруг корпуса. Его очень легко снять. Просто услышьте щелчки.

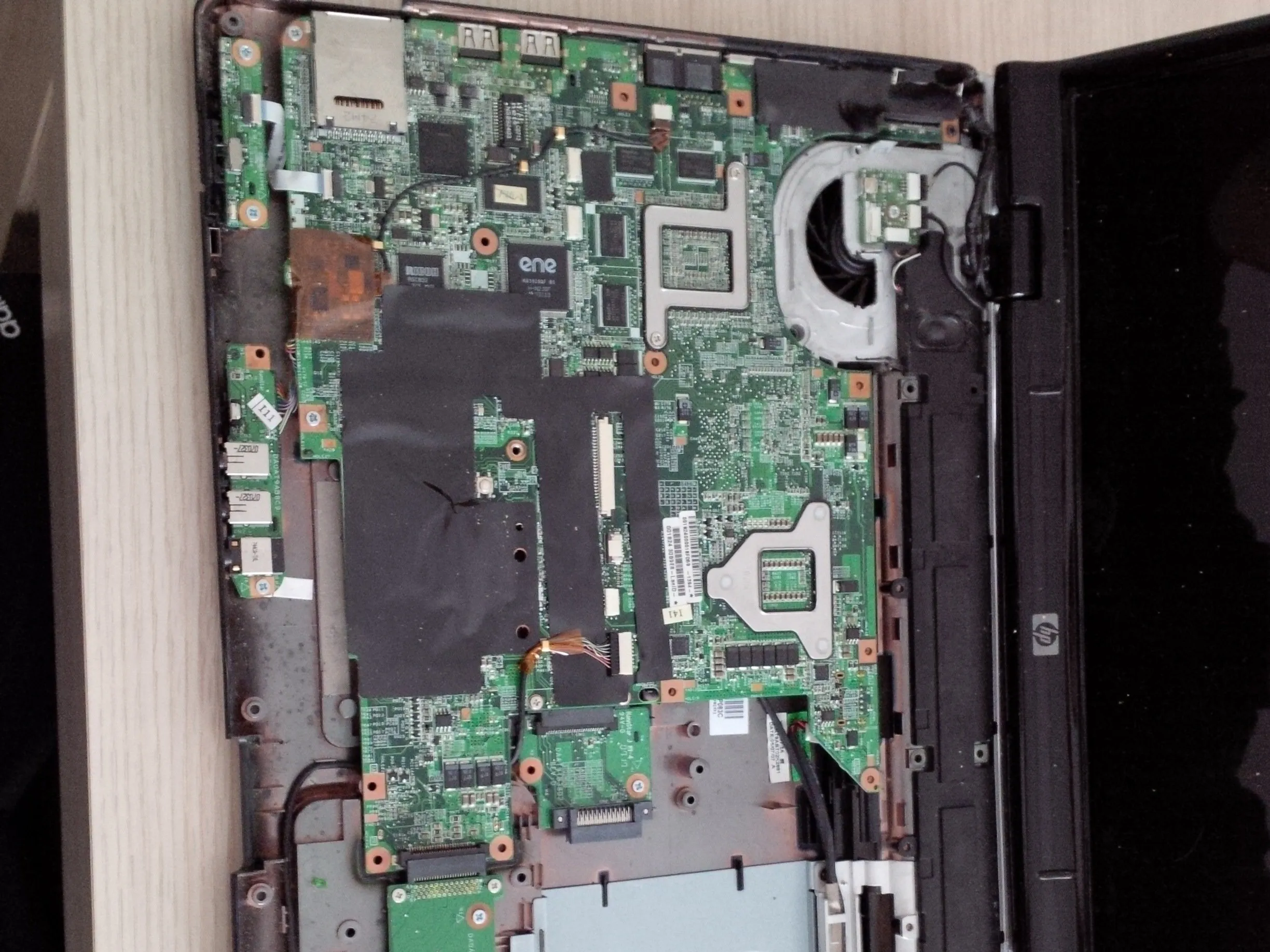

• После удаления этой пластиковой рамки видна основная плата.

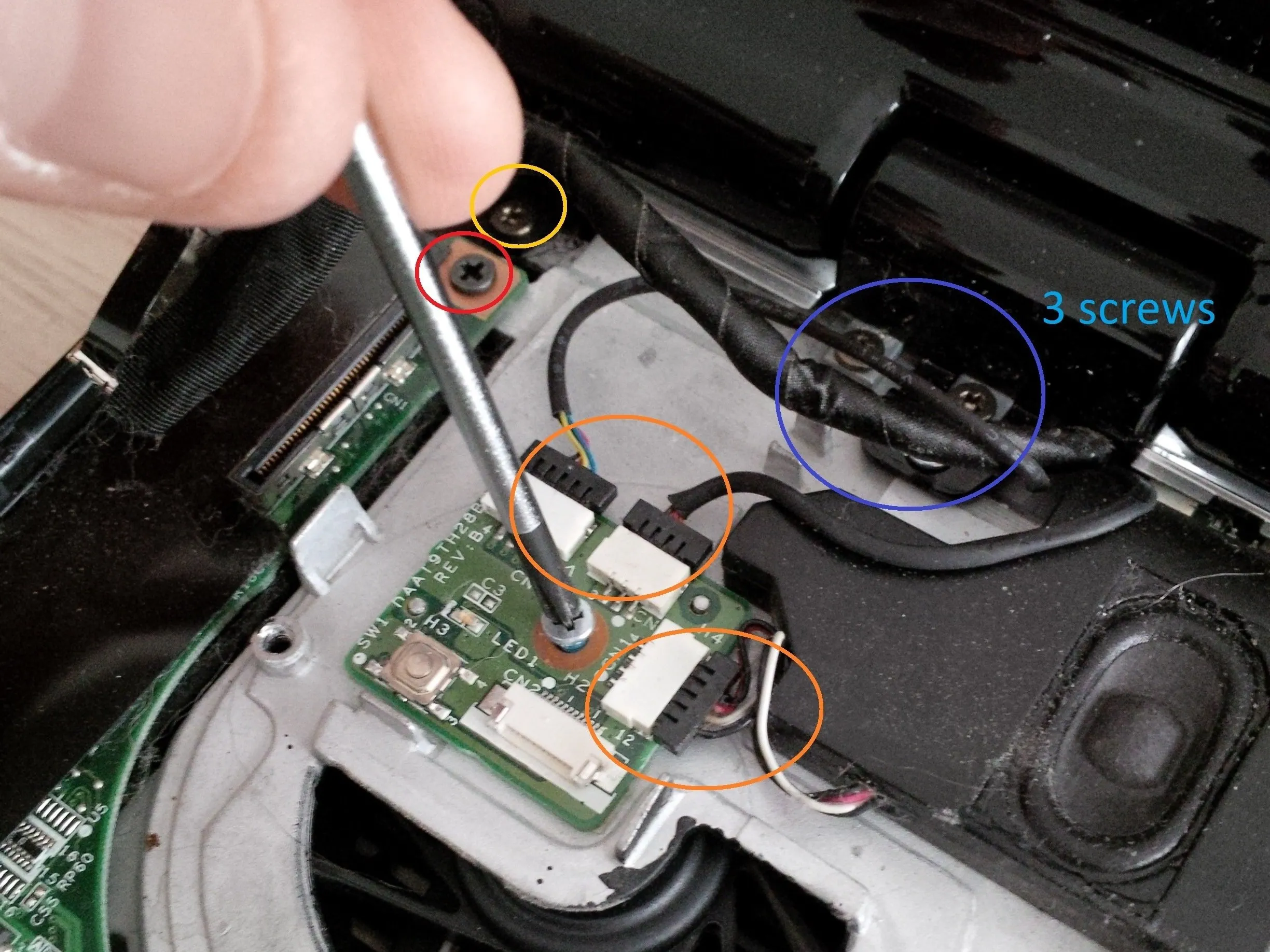

Шаг 10

• Теперь мы будем снимать печатную плату питания

• Сначала отсоедините разъемы, но будьте осторожны, они очень легко ломаются. и открутите винт, затем снимите печатную плату.

• затем удалите красный обведенный винт

• Желтый и 3 синих винта - это винты крепления экрана.

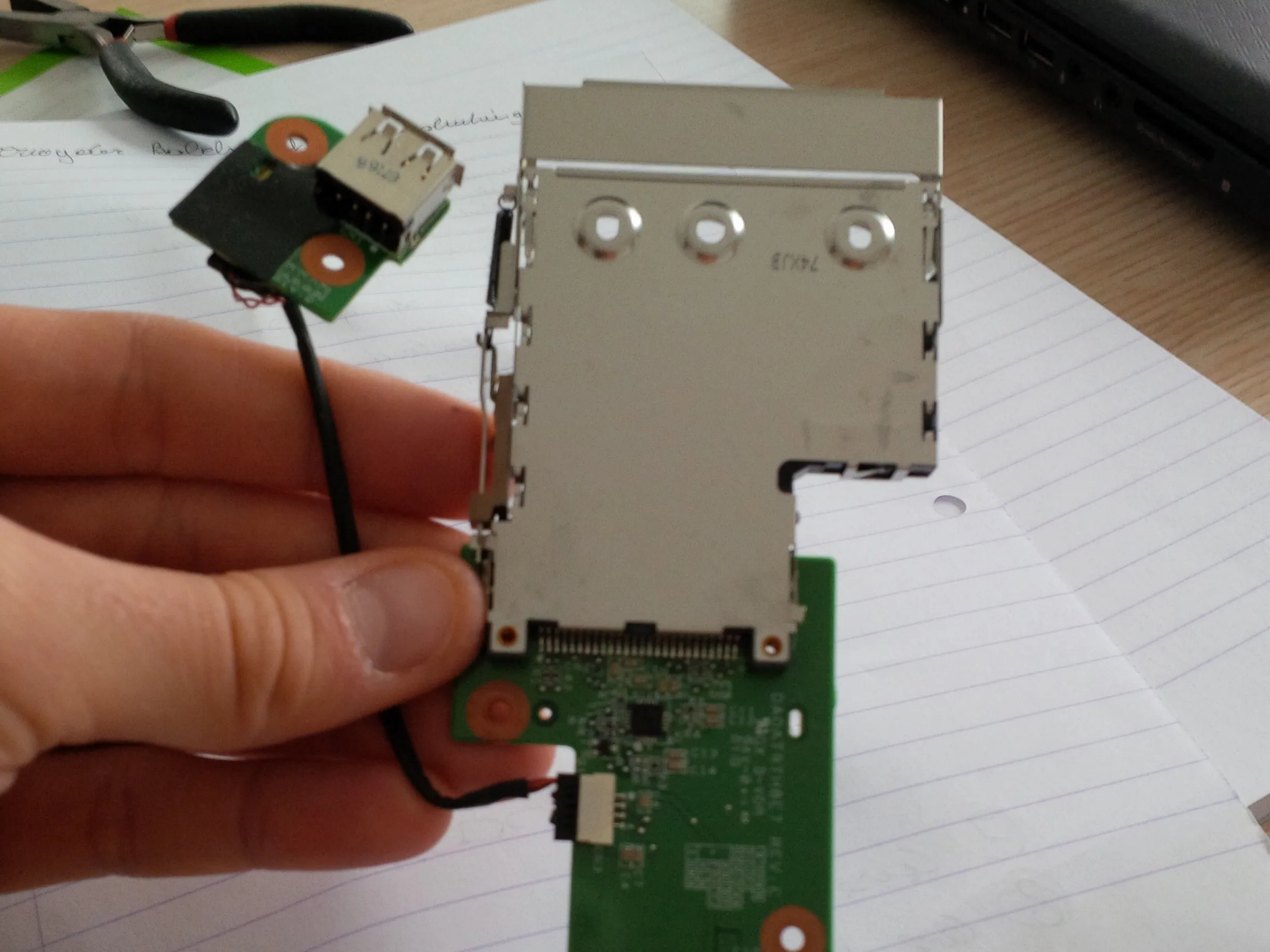

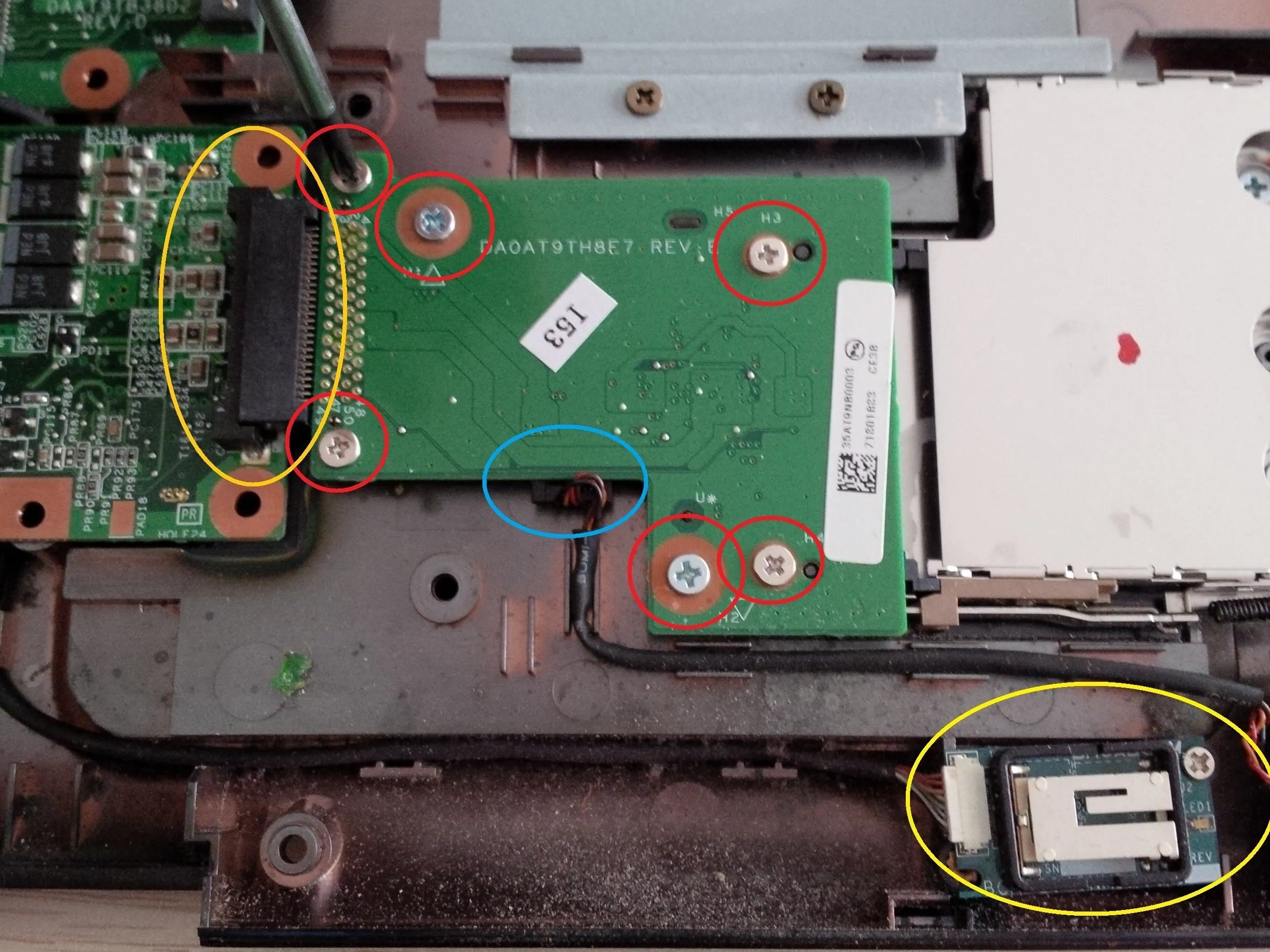

Шаг 11

• извлеките платы usb и устройство чтения карт памяти sd.

• Печатная плата с желтым кружком внизу - это печатная плата Bluetooth. обратите внимание на разъем.

• Синий обведенный кружком разъем - это разъем печатной платы устройства чтения sd-карт; будьте осторожны при извлечении.

Шаг 12

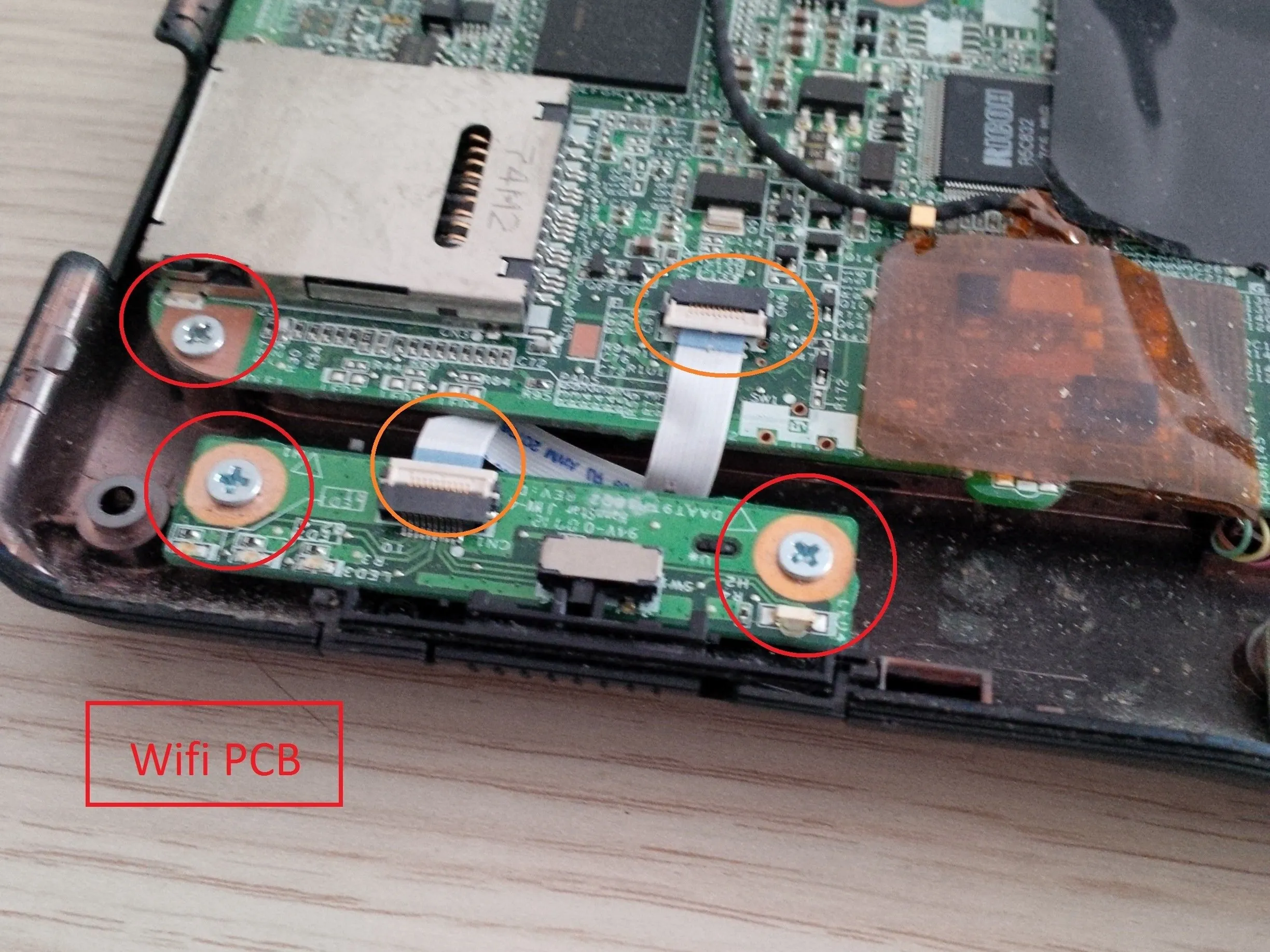

• Снимите печатную плату wifi. Будьте осторожны с разъемами.

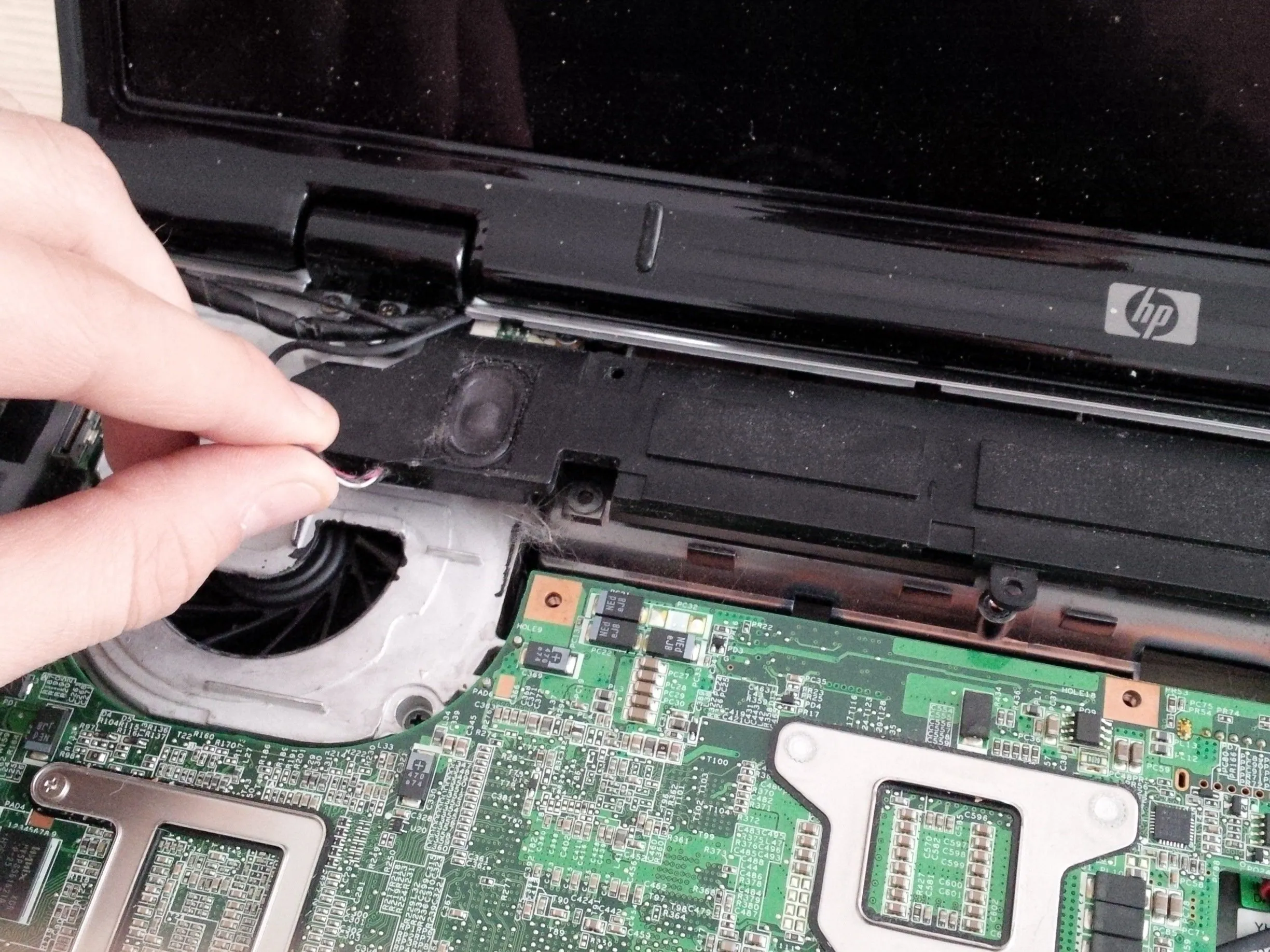

Шаг 13

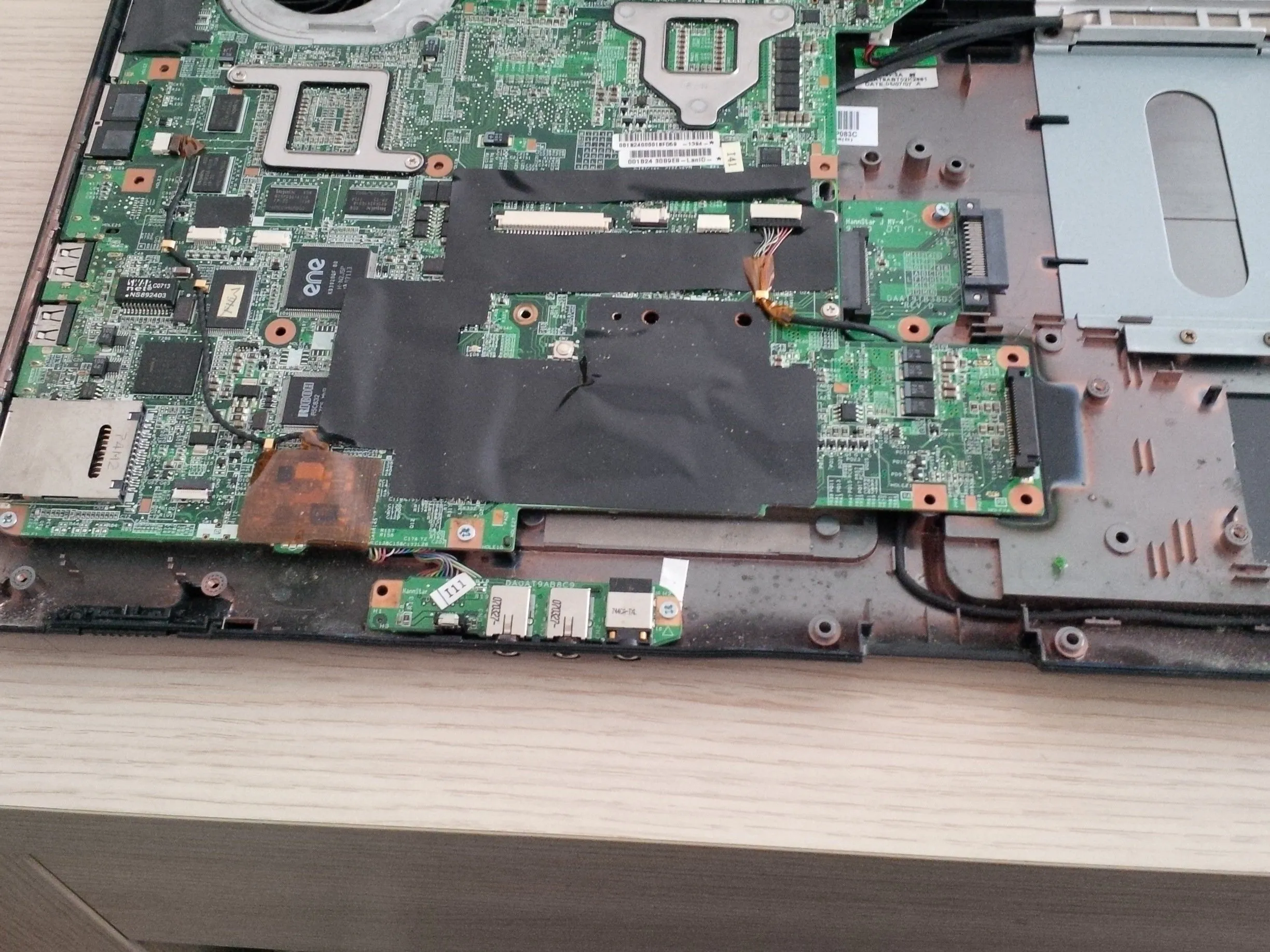

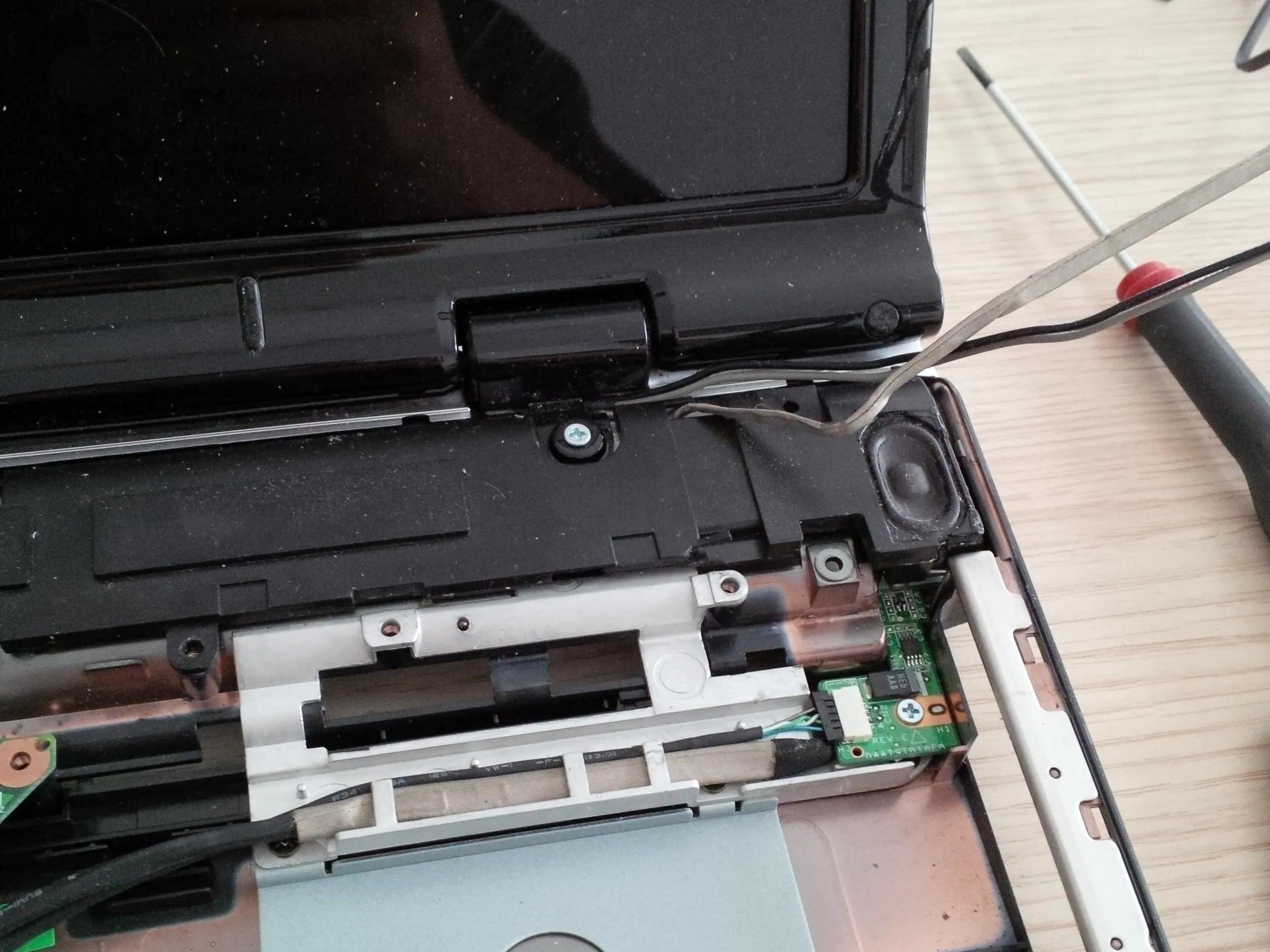

• снимите печатную плату для звука на боковой стороне рамы.

• Снимите динамики и прикрепленную к ним черную рамку.

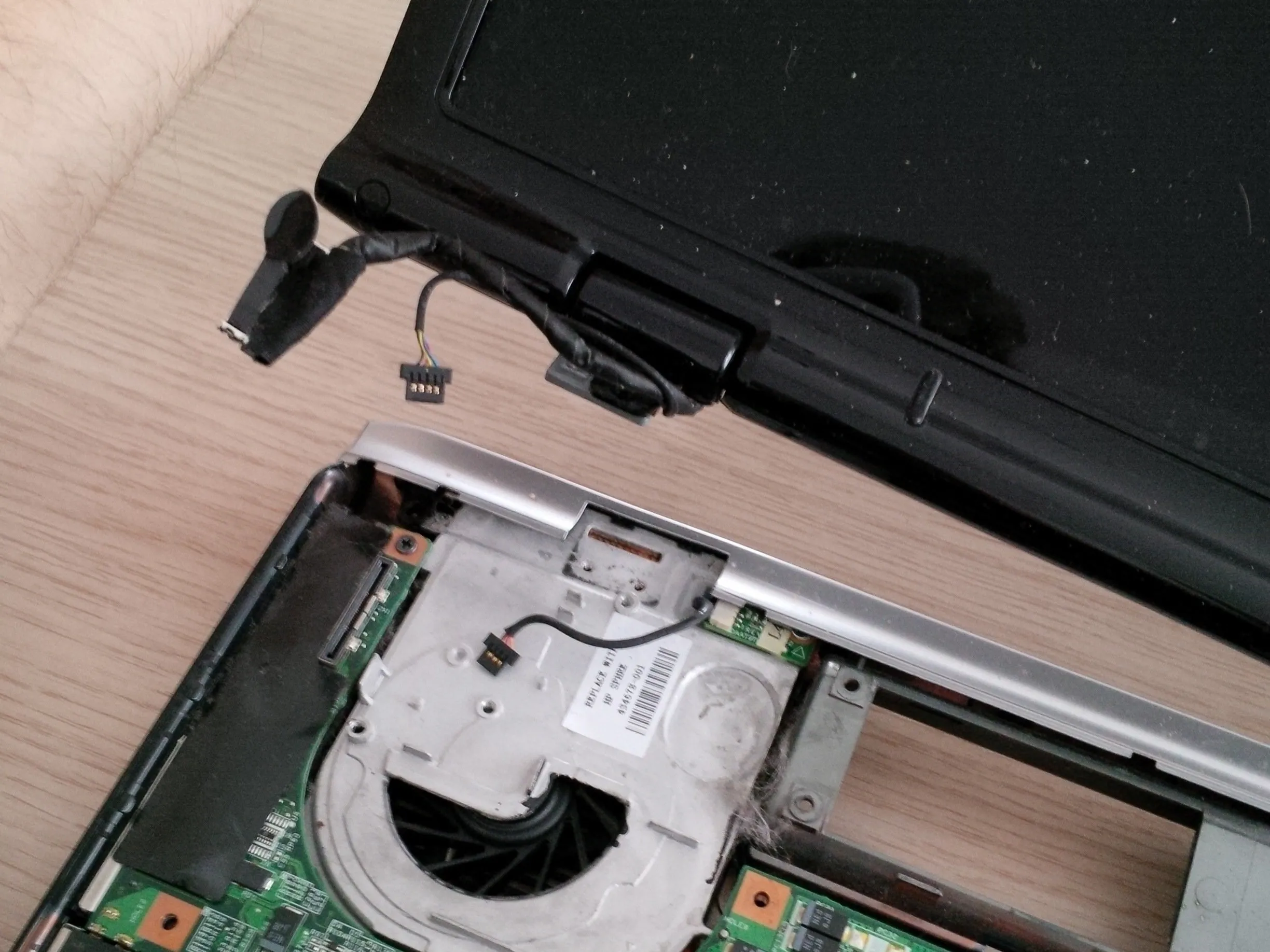

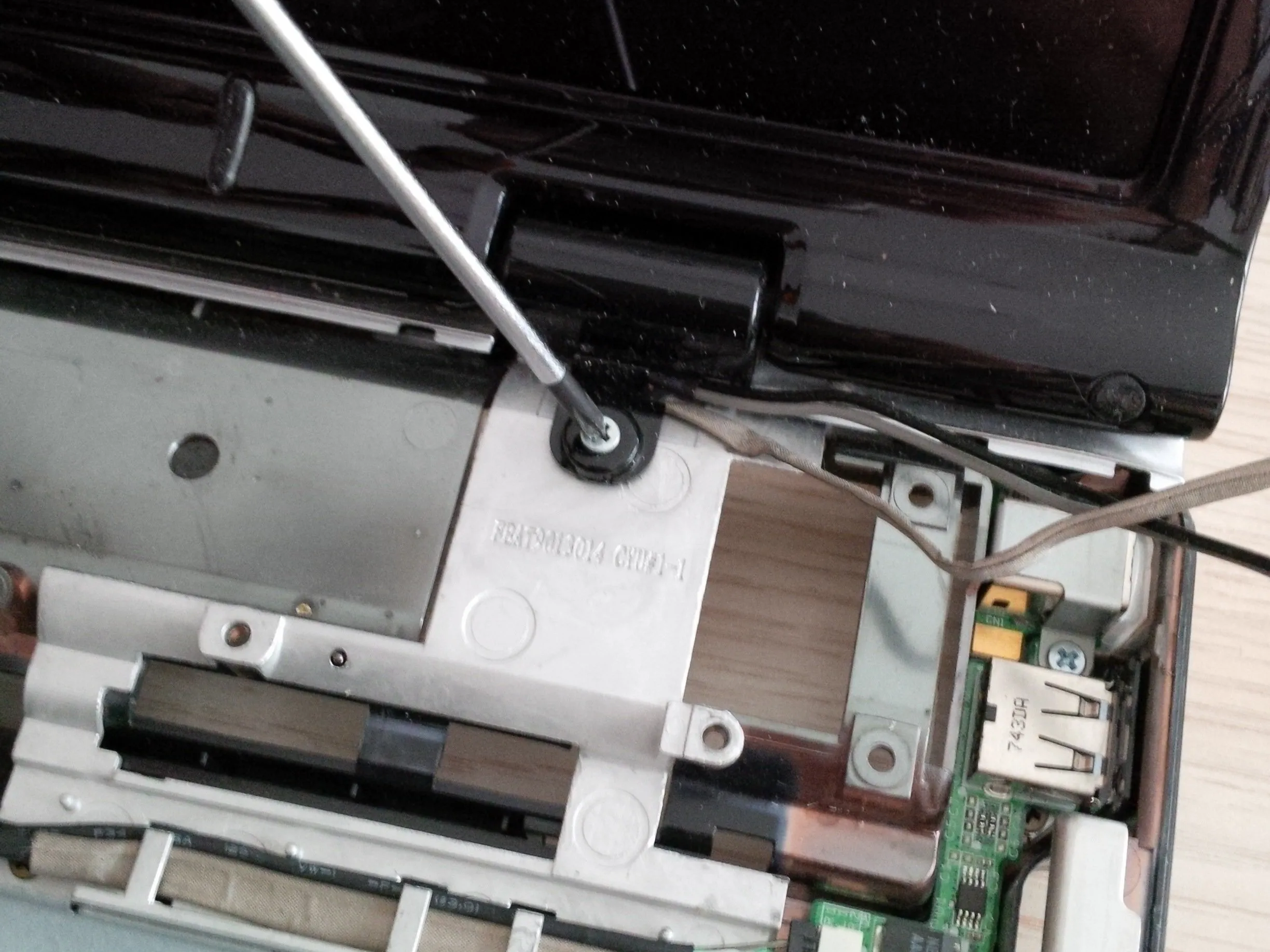

Шаг 14

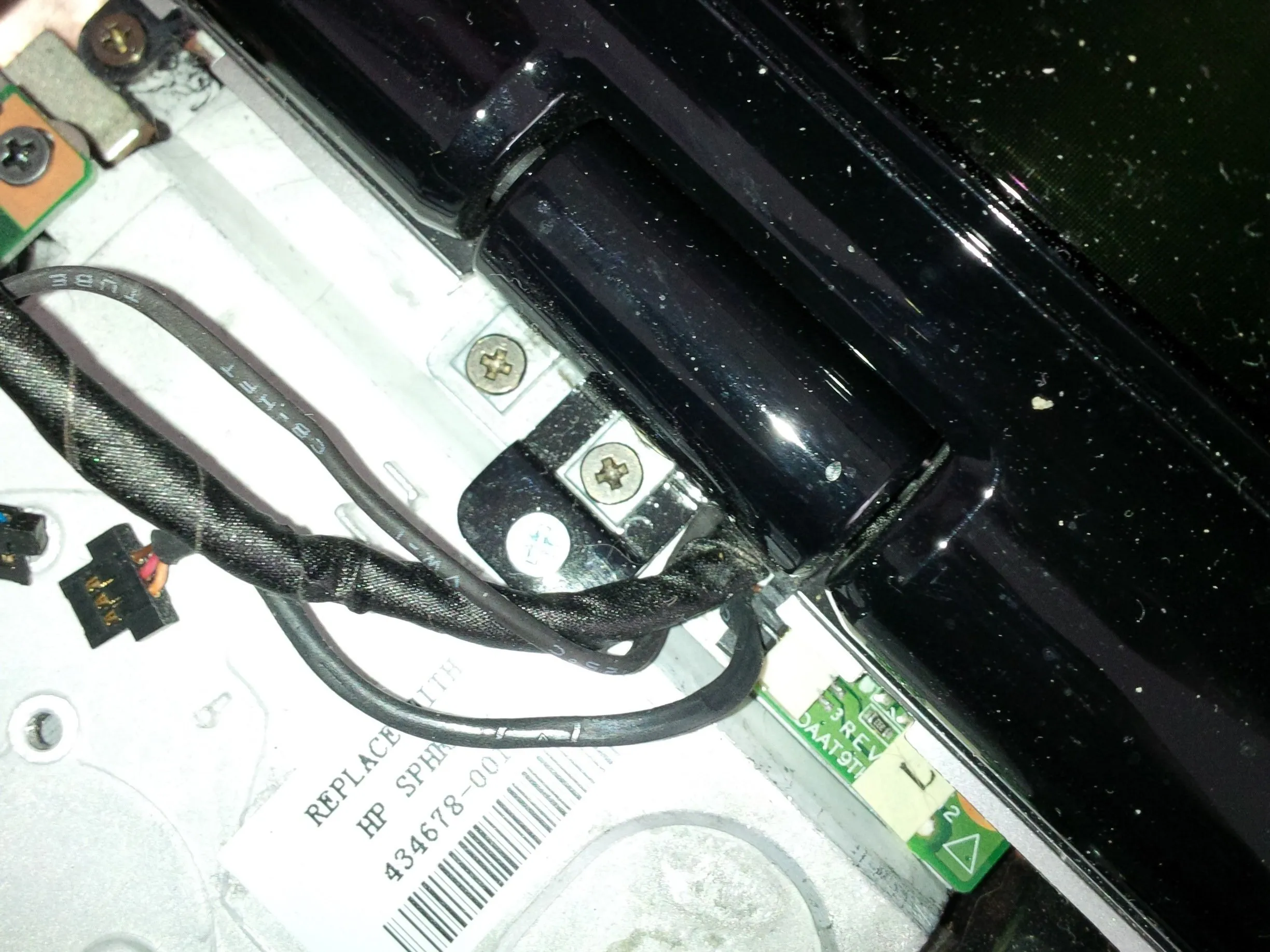

• Прежде чем приступить к работе с печатной платой, снимите экран.

• Открутите винты с двух сторон.

• Будьте осторожны с разъемами. я сломал разъем печатной платы веб-камеры.

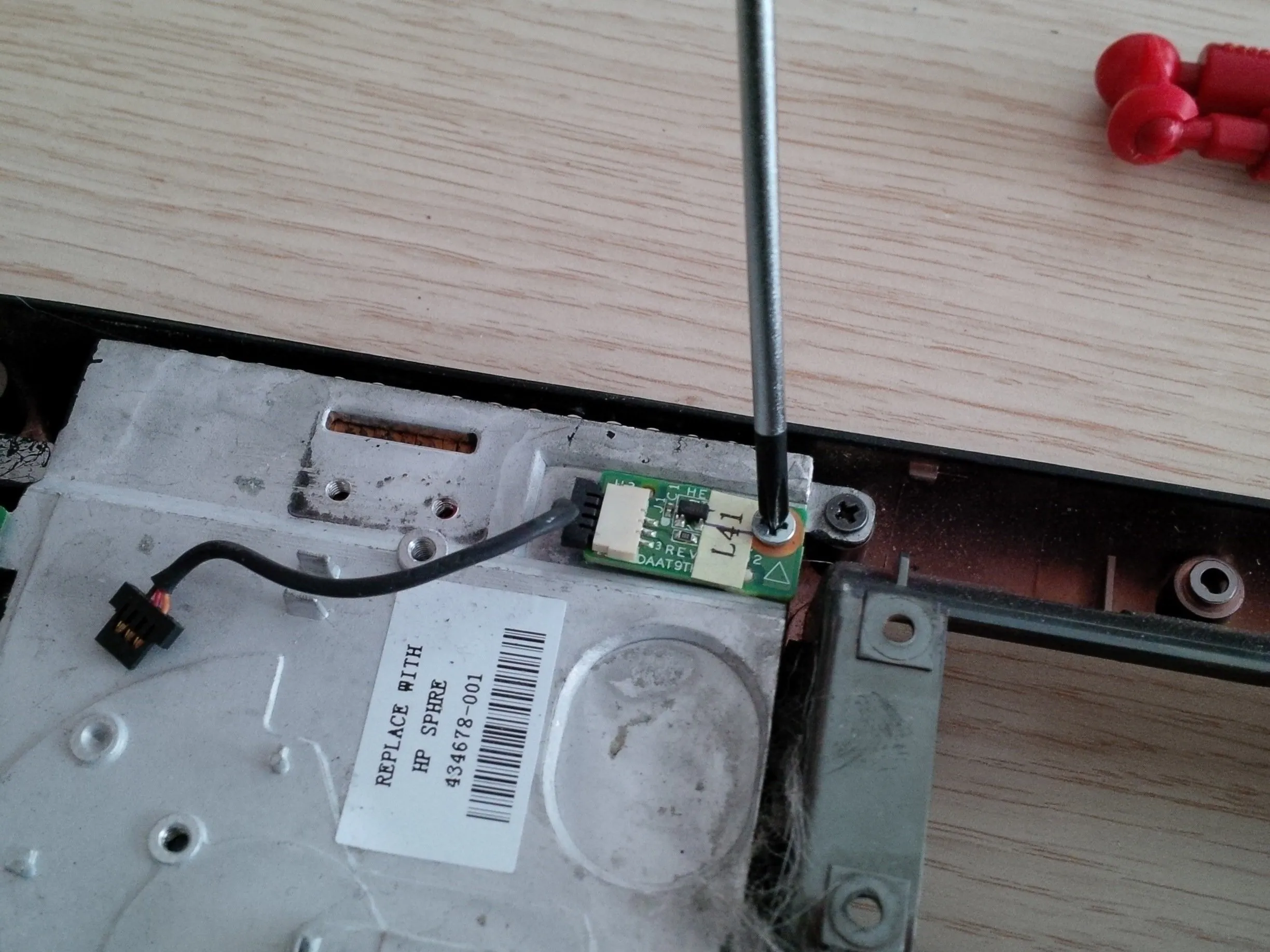

Шаг 15

• извлеките вторую печатную плату питания.

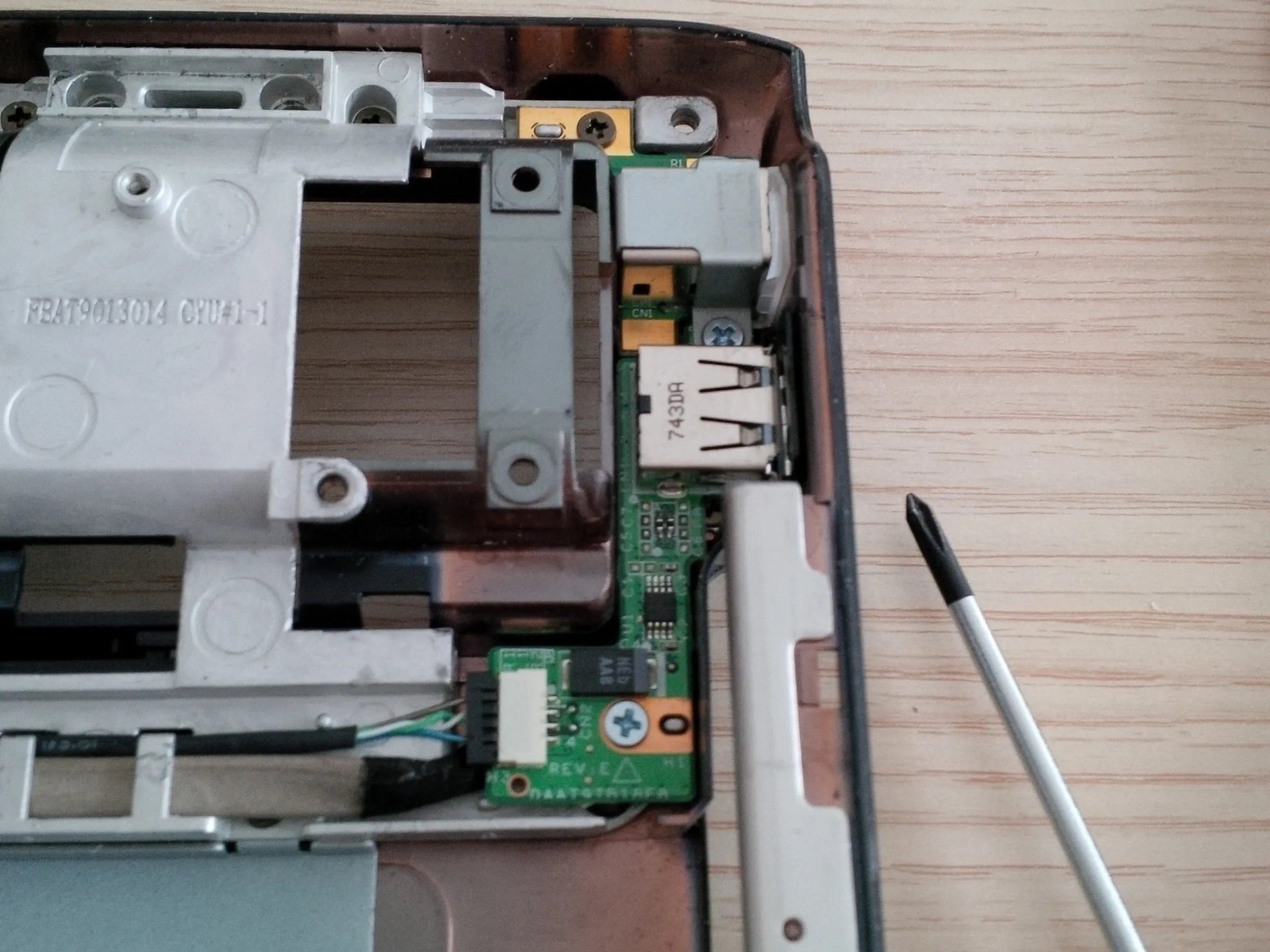

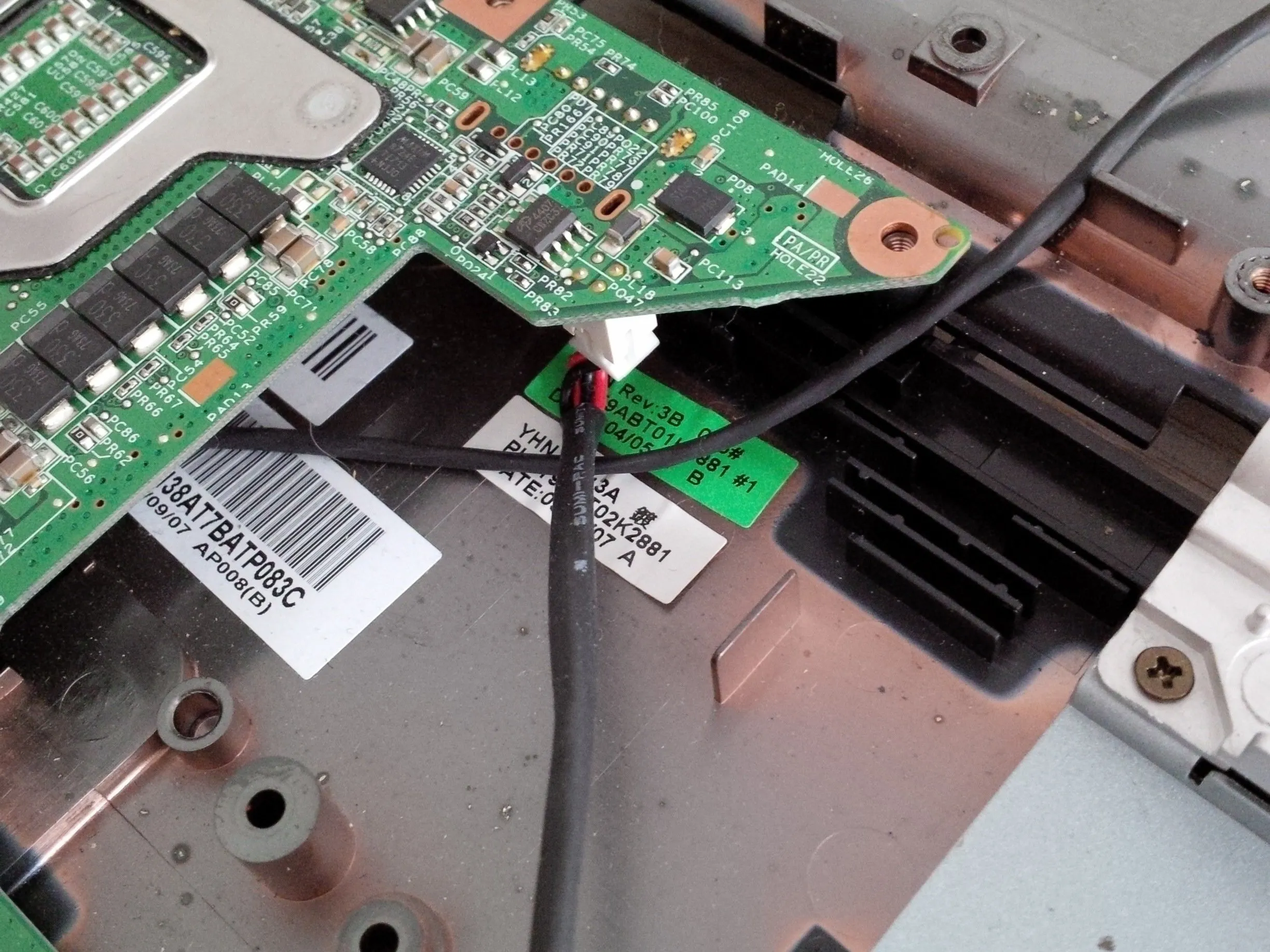

Шаг 16

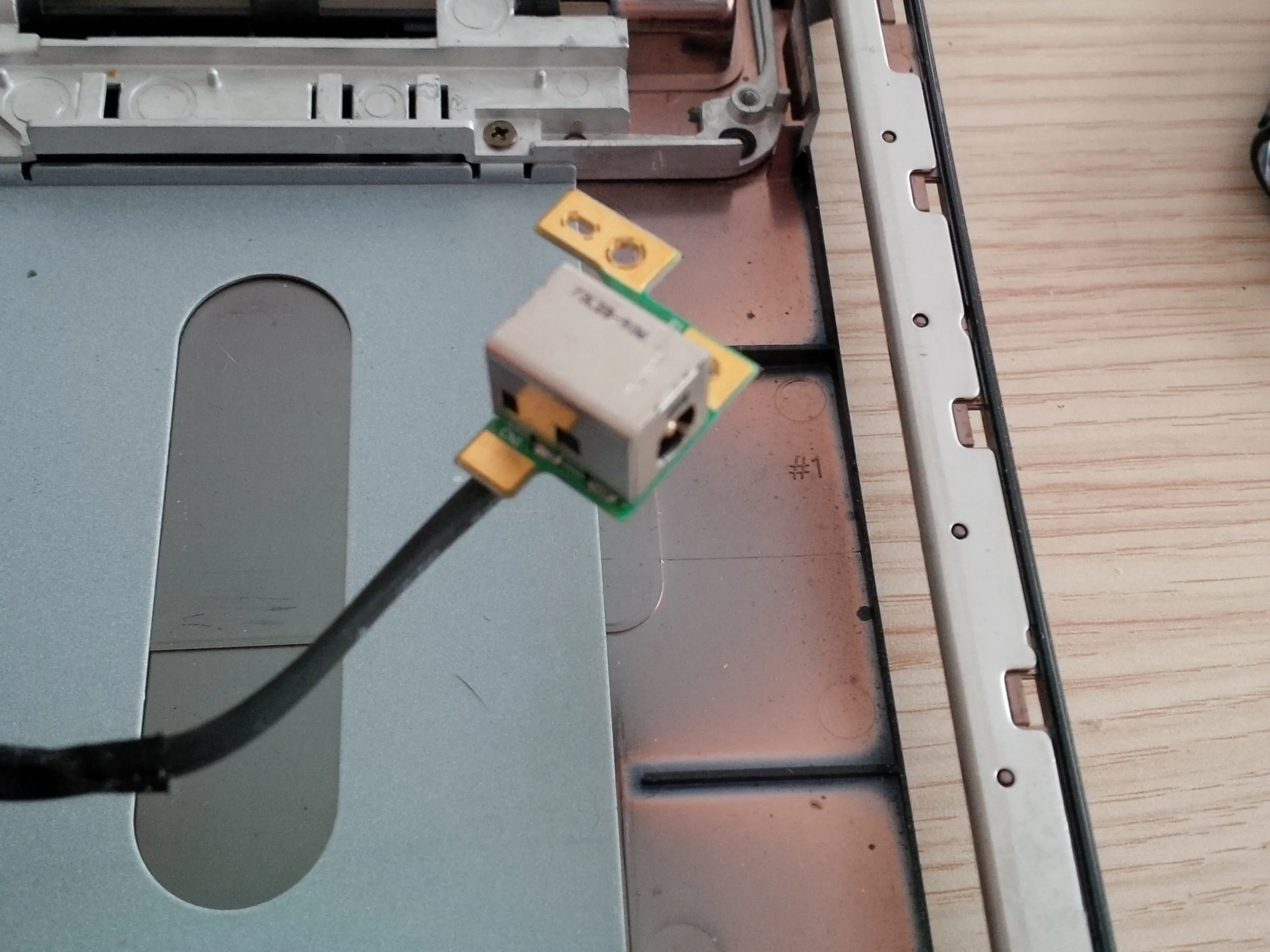

• Снимите разъем DC и печатную плату usb.

• снова будьте осторожны с разъемами.

• Вокруг разъема постоянного тока есть металлическая рамка. Снимите ее, прежде чем снимать печатную плату.

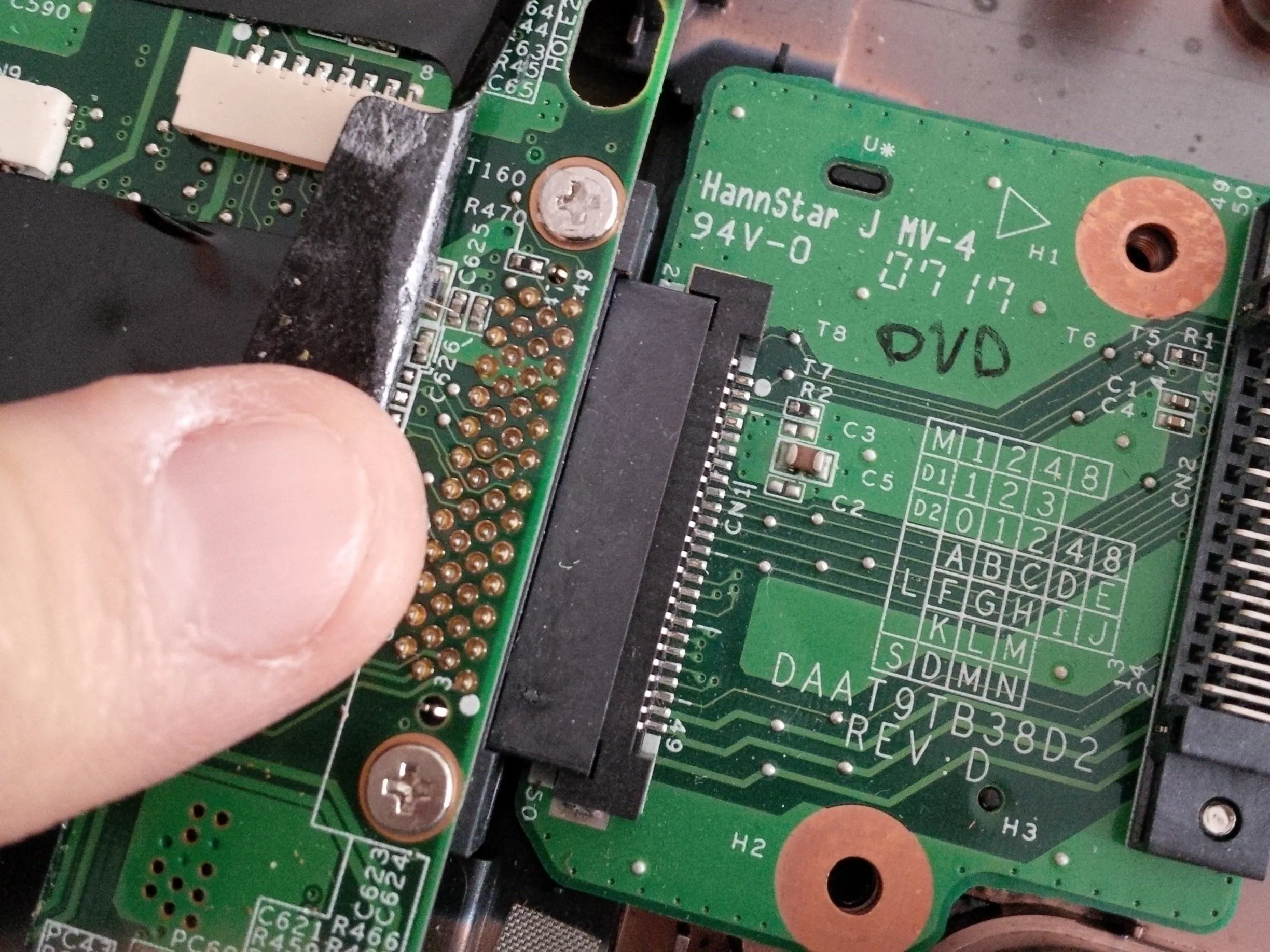

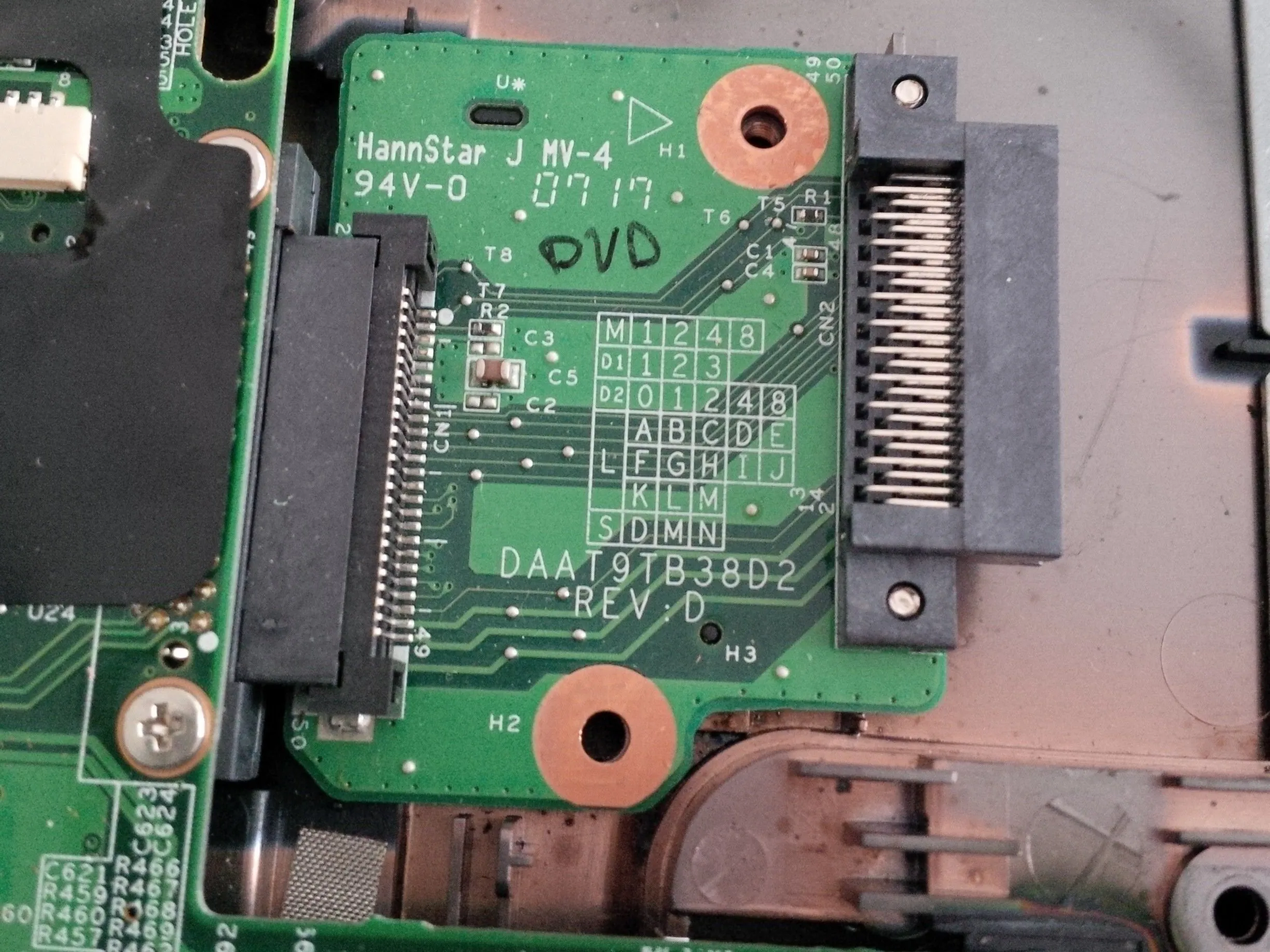

Шаг 17

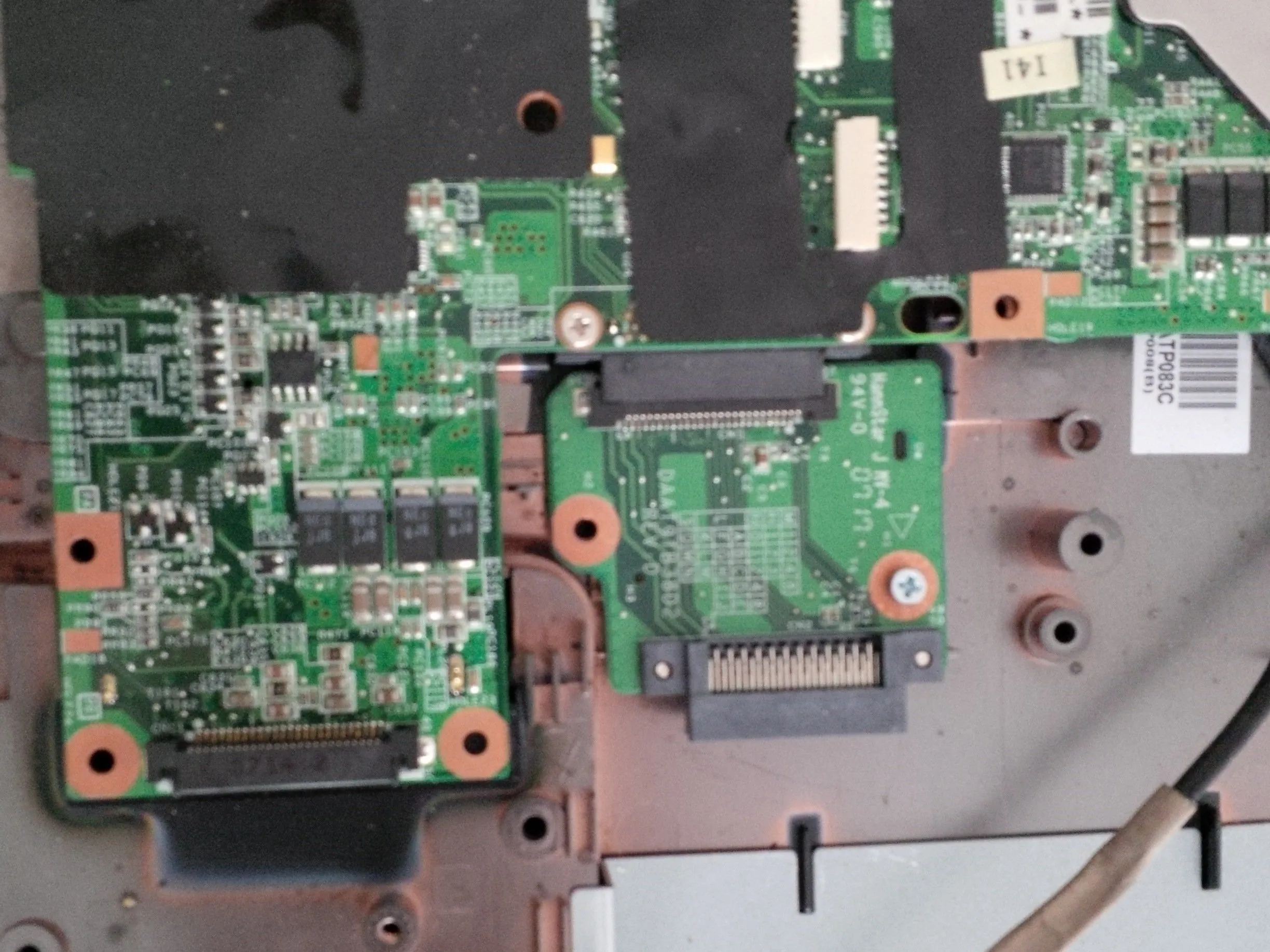

• Снимите печатную плату DVD-привода.

• 2 винта скрыты под черной лентой.

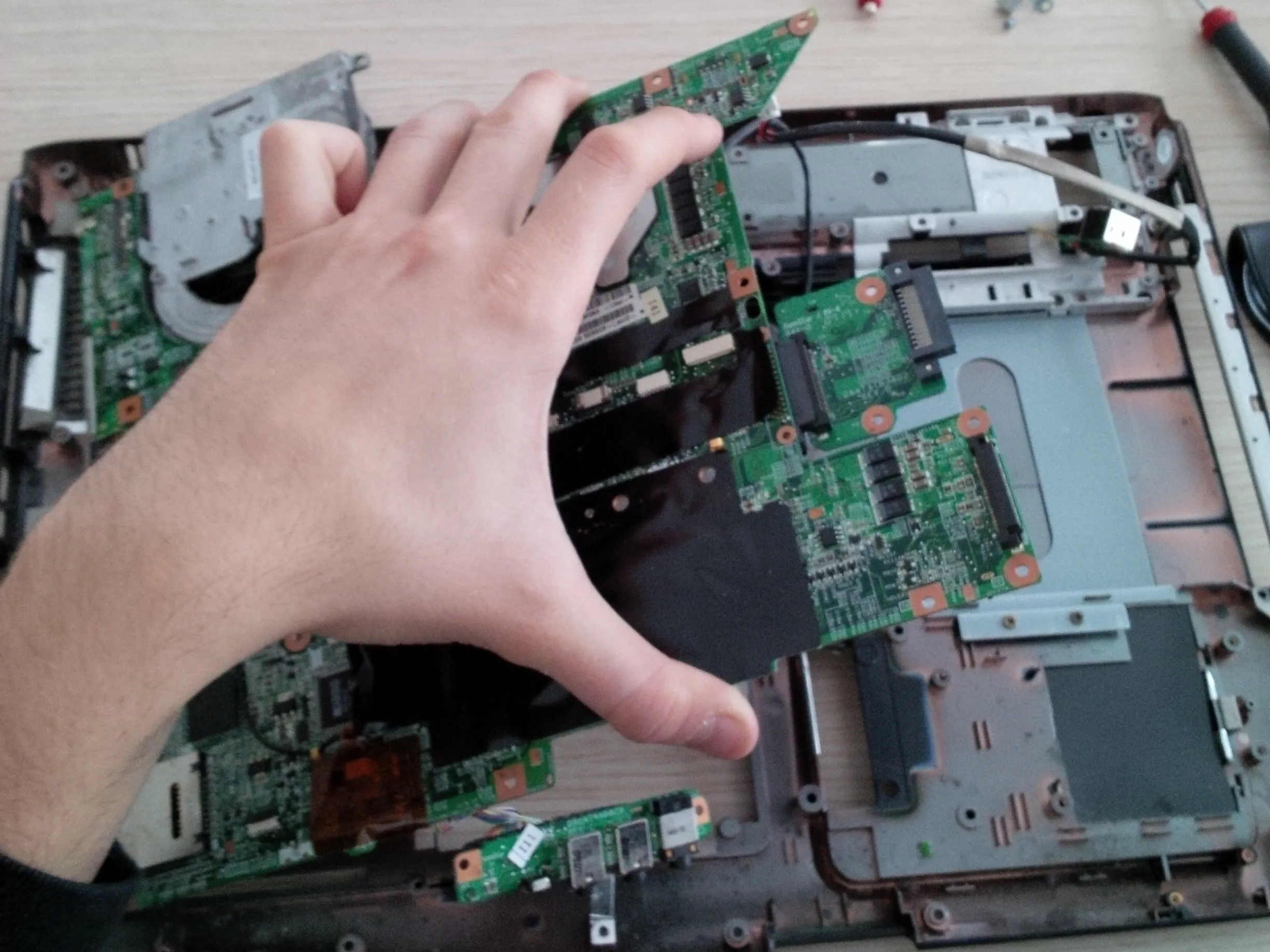

Шаг 18

• Теперь открутите последние винты материнской платы. У меня нет фотографии винтов... извините.

• снимите главную плату.

• Вокруг вентилятора есть маленькие черные винты.

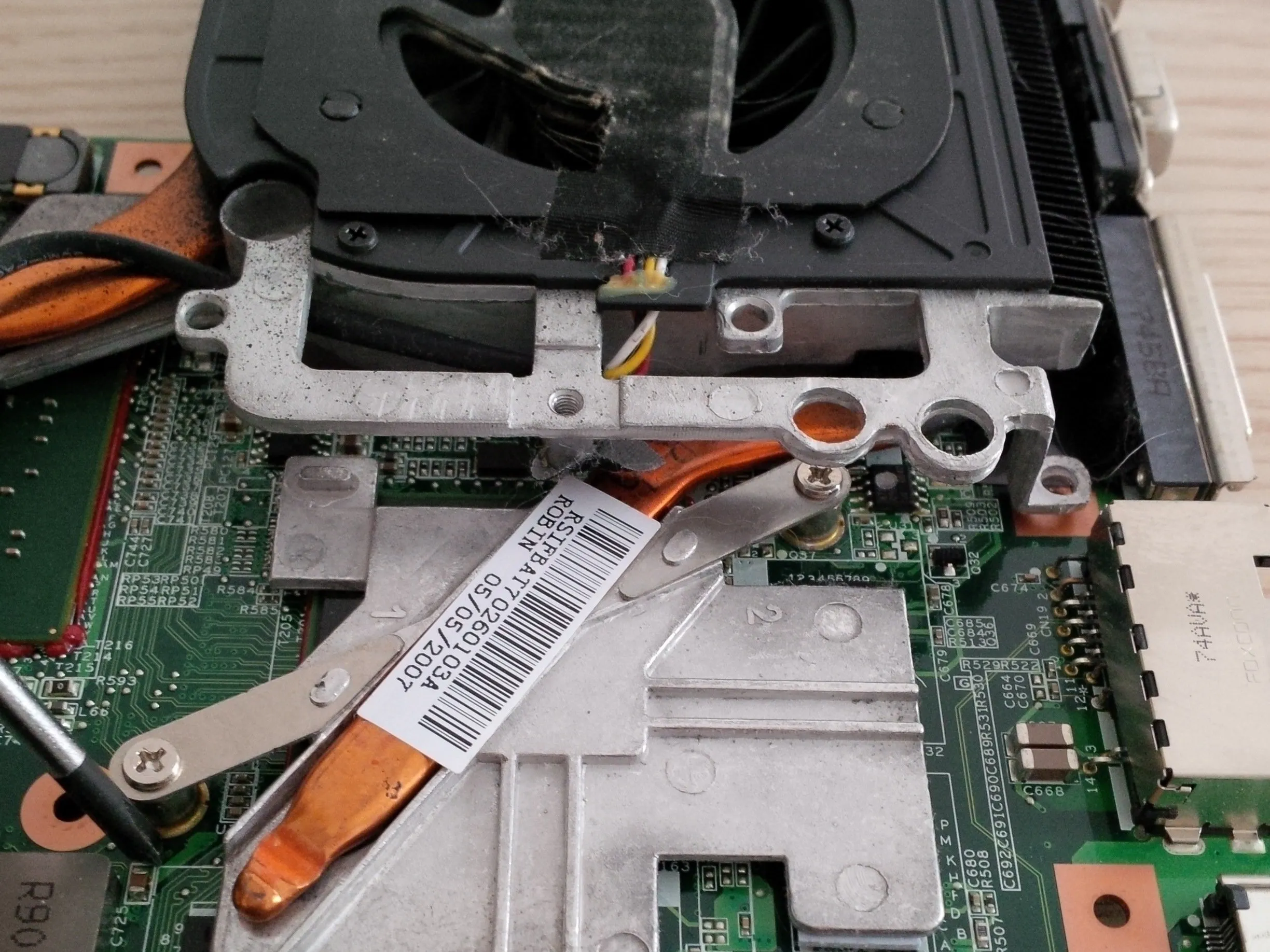

Шаг 19

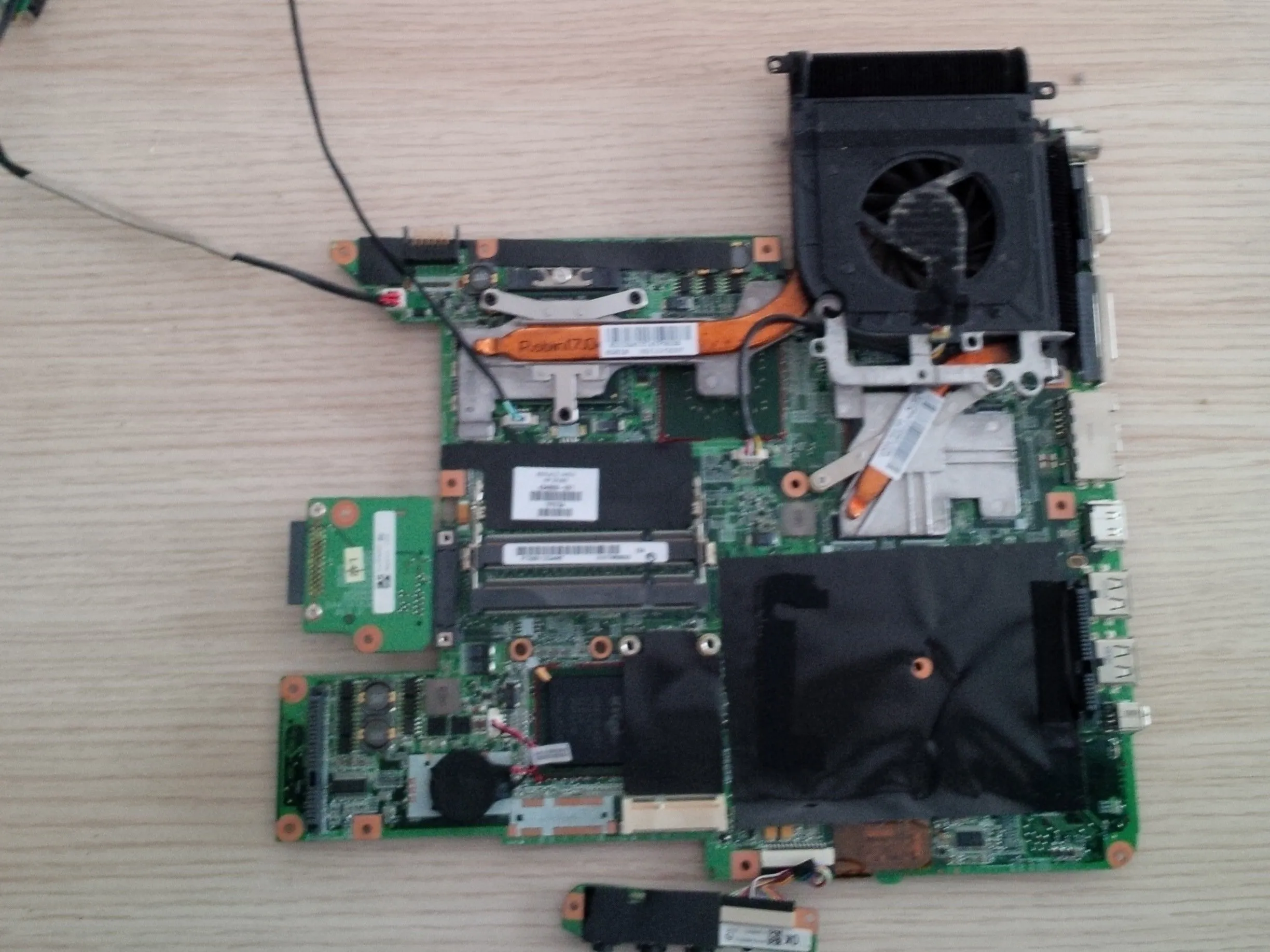

• В этом шаге мы начнем с главной платы или материнской платы.

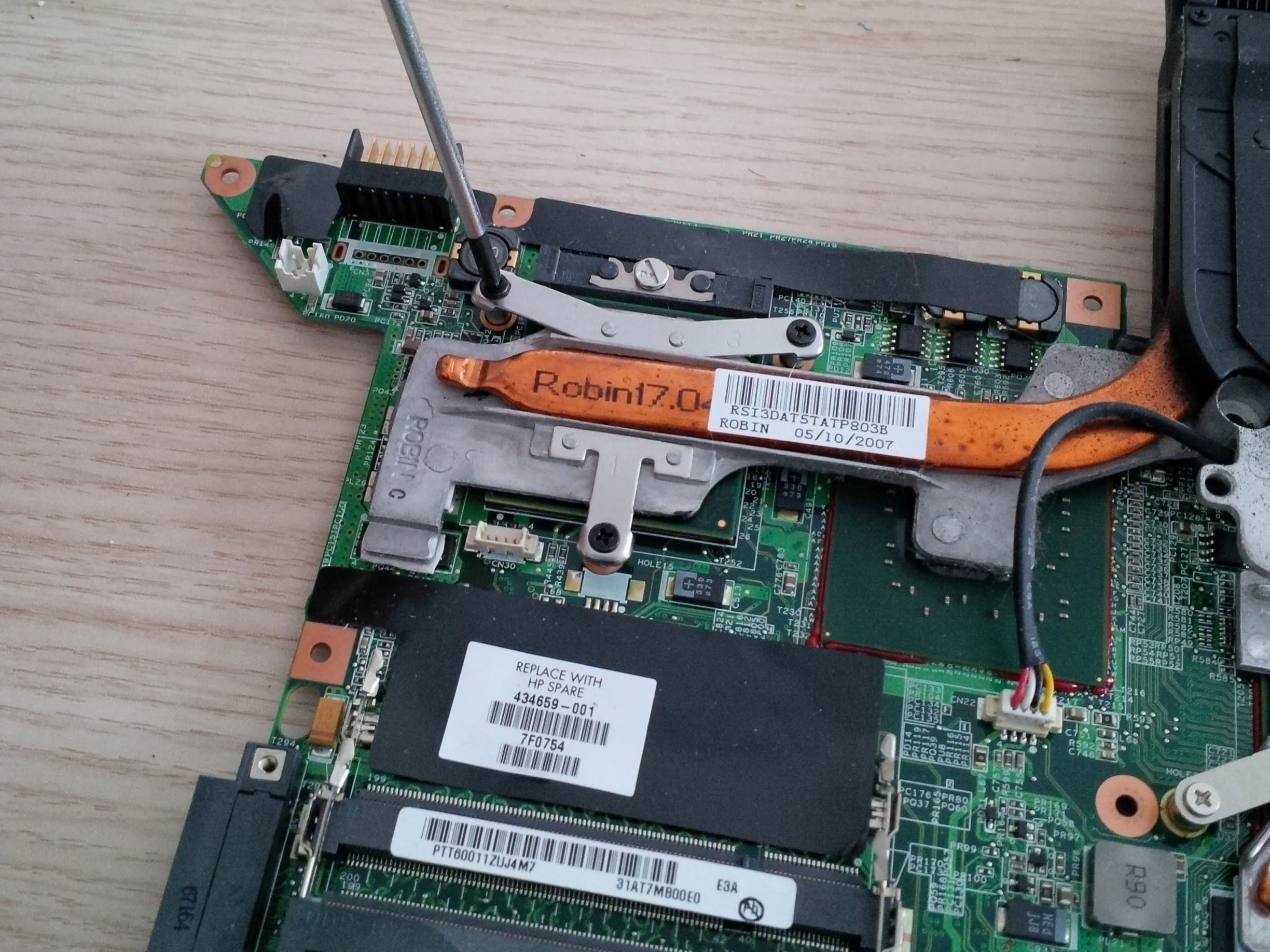

• Мы снимем вентилятор и кулер процессора.

• Кулер процессора состоит из 2 частей. 1 - для процессора и еще одного чипа.

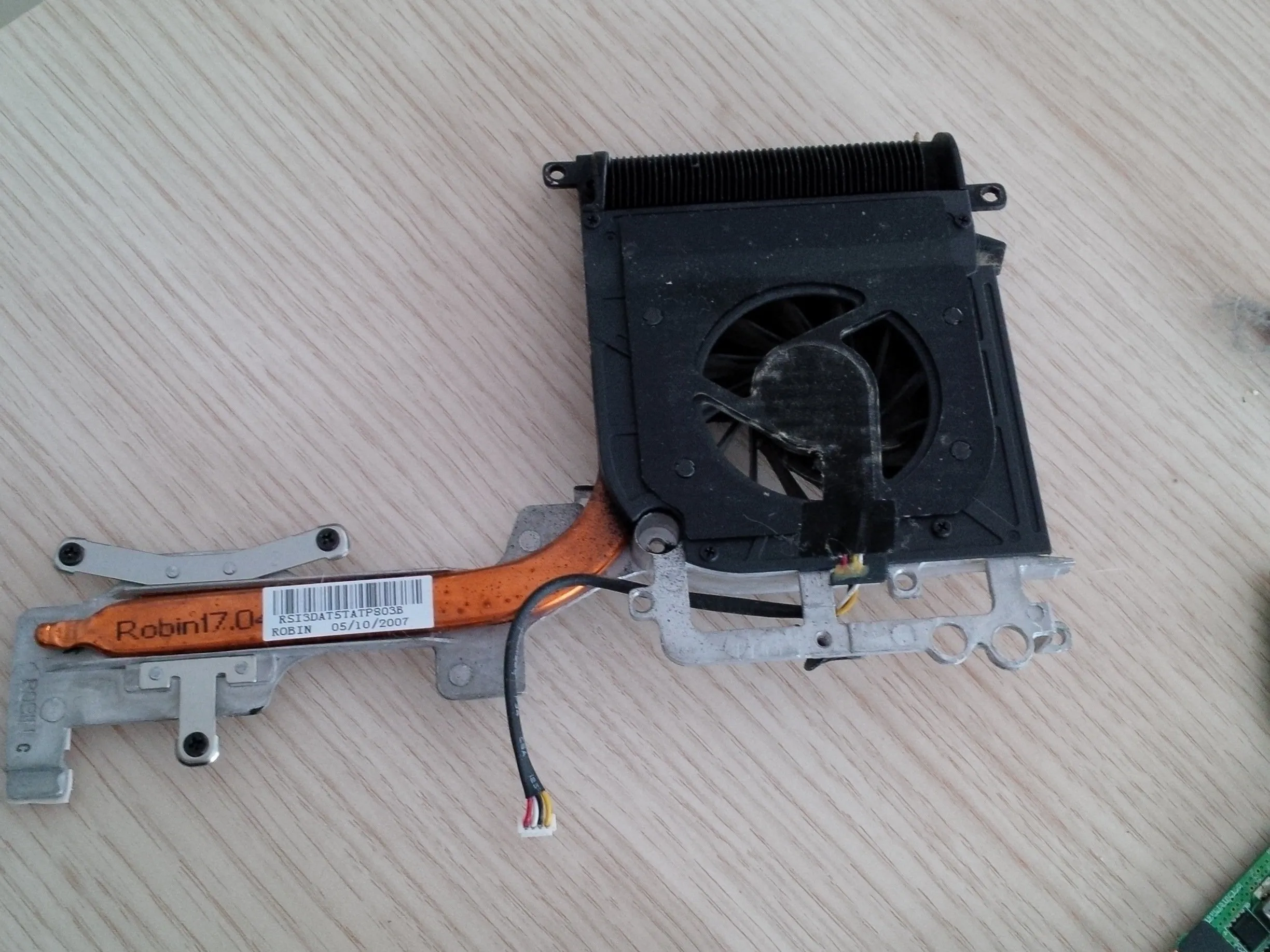

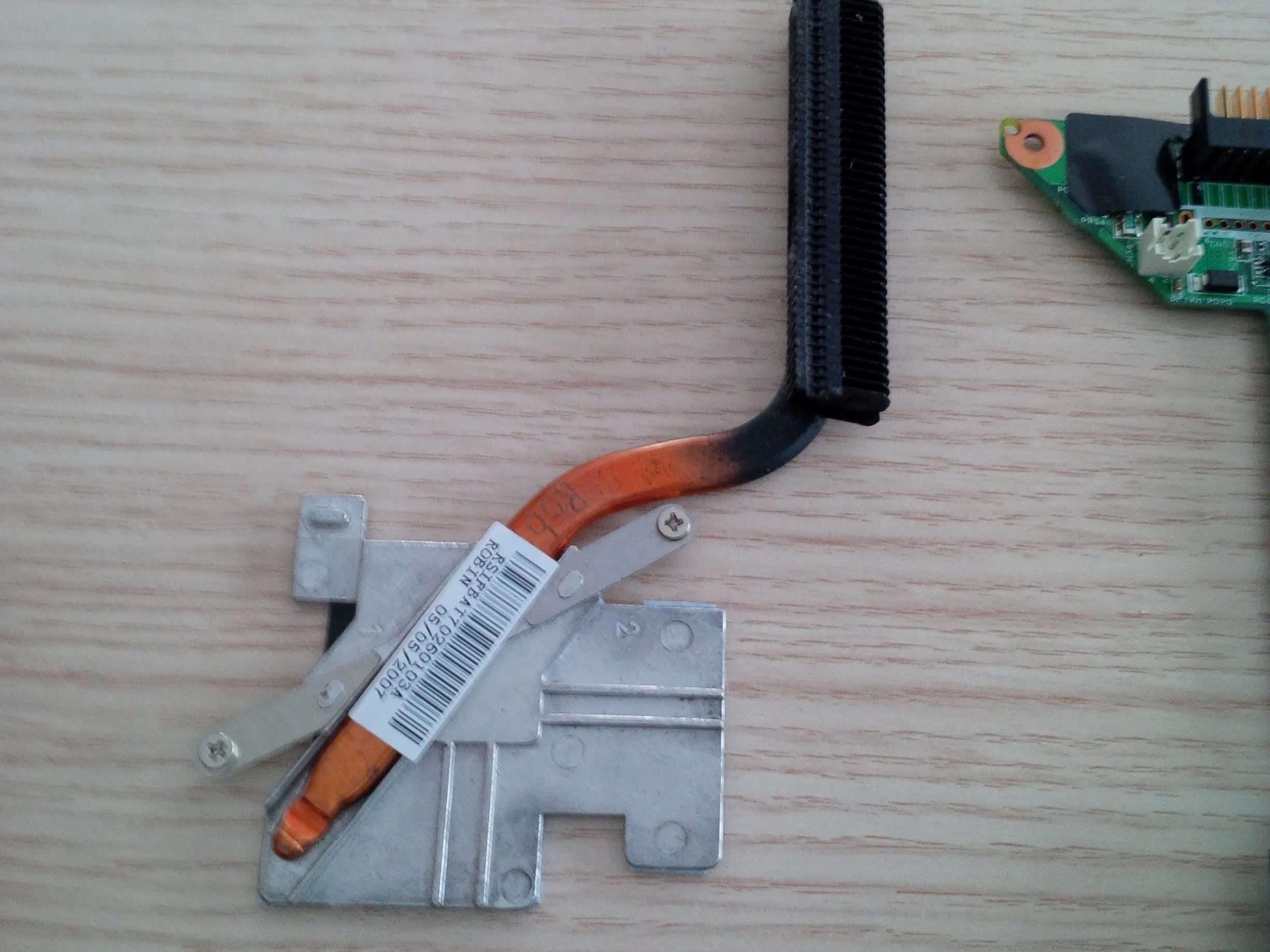

Шаг 20

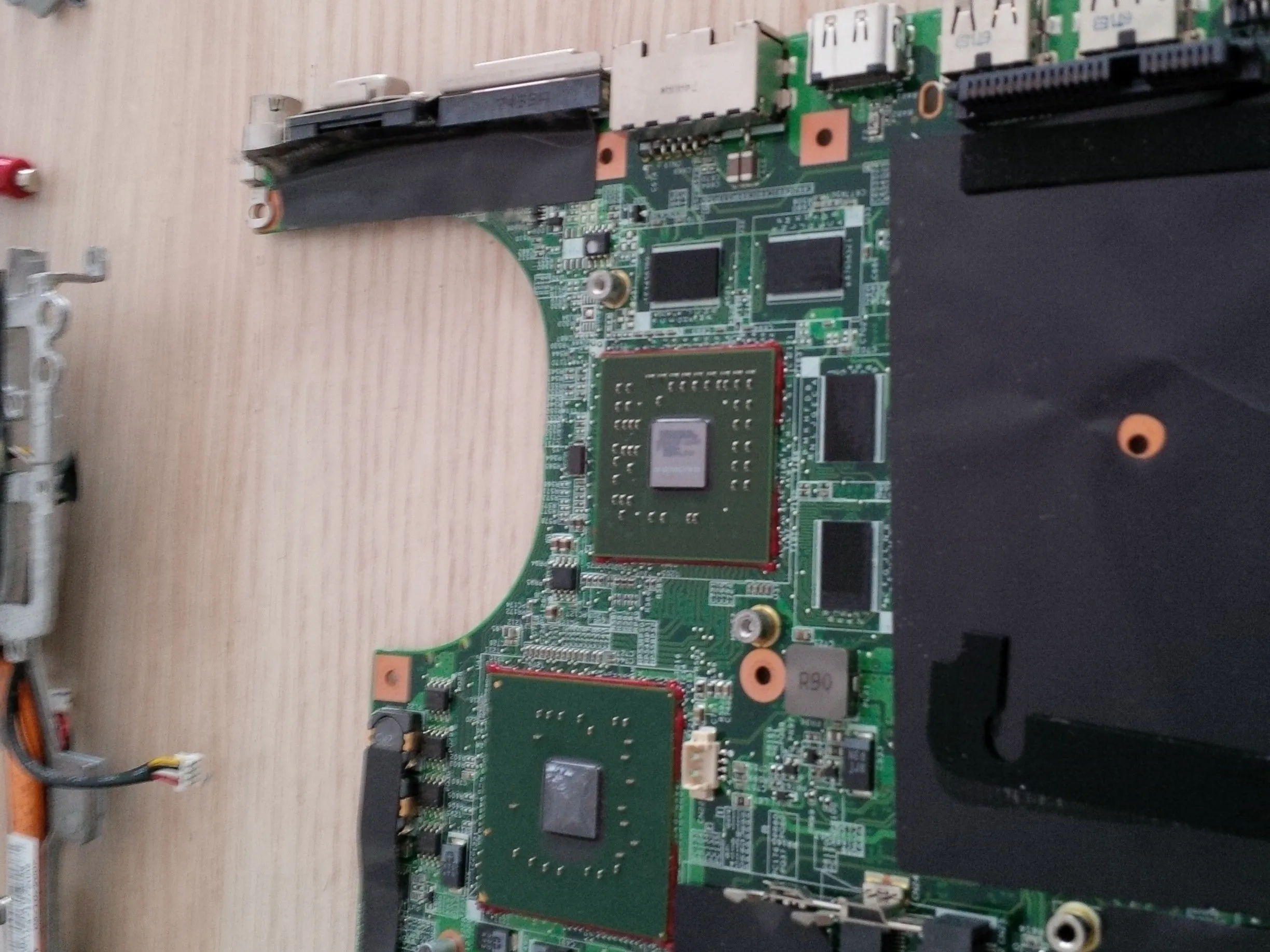

• снимите и прочистите вентилятор процессора. в этом ноутбуке было много кошачьих звуков, что привело к блокировке вентилятора.

• Также нанесите новую охлаждающую пасту на чипы процессора. (и процессор)

Шаг 21

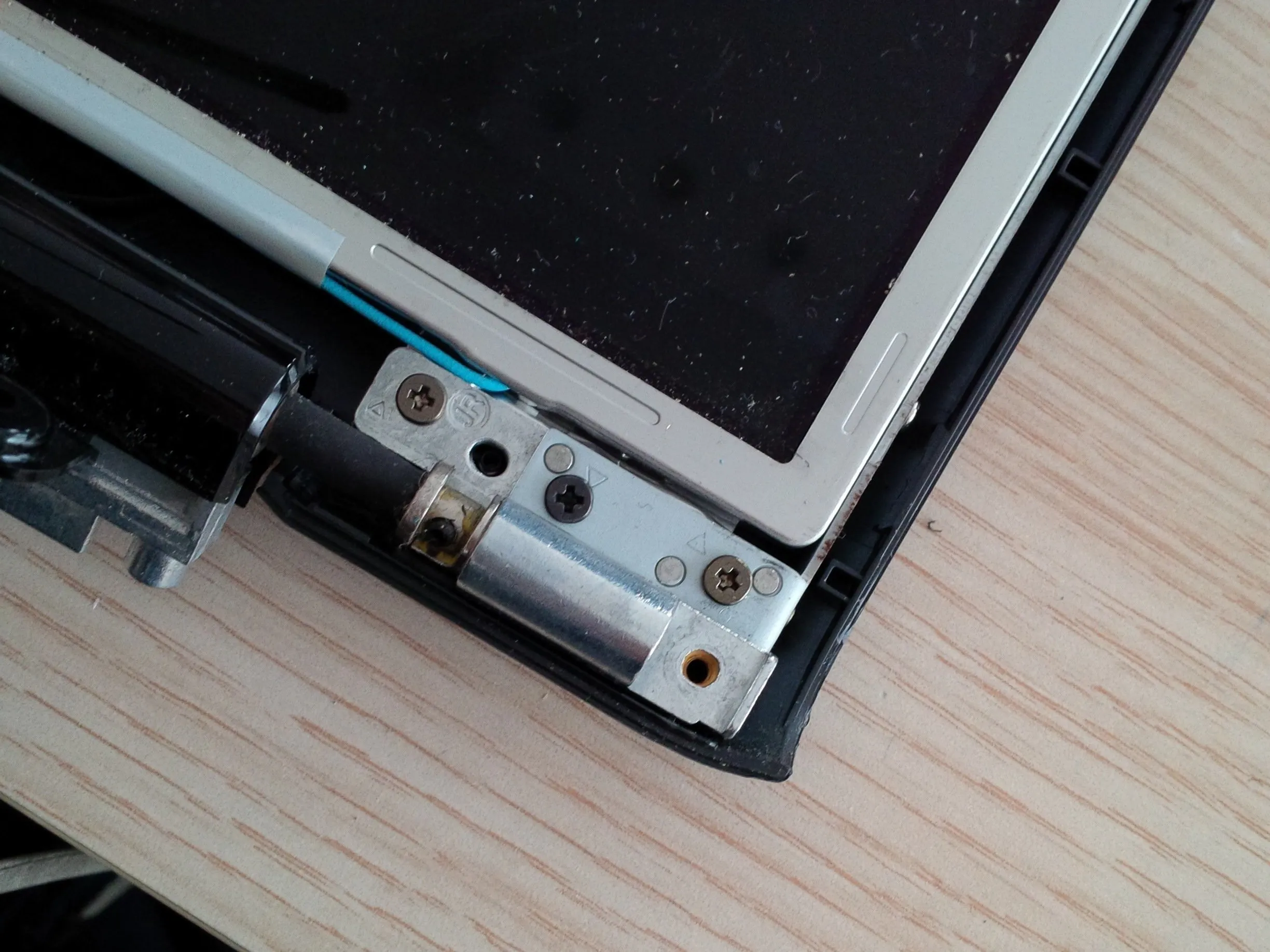

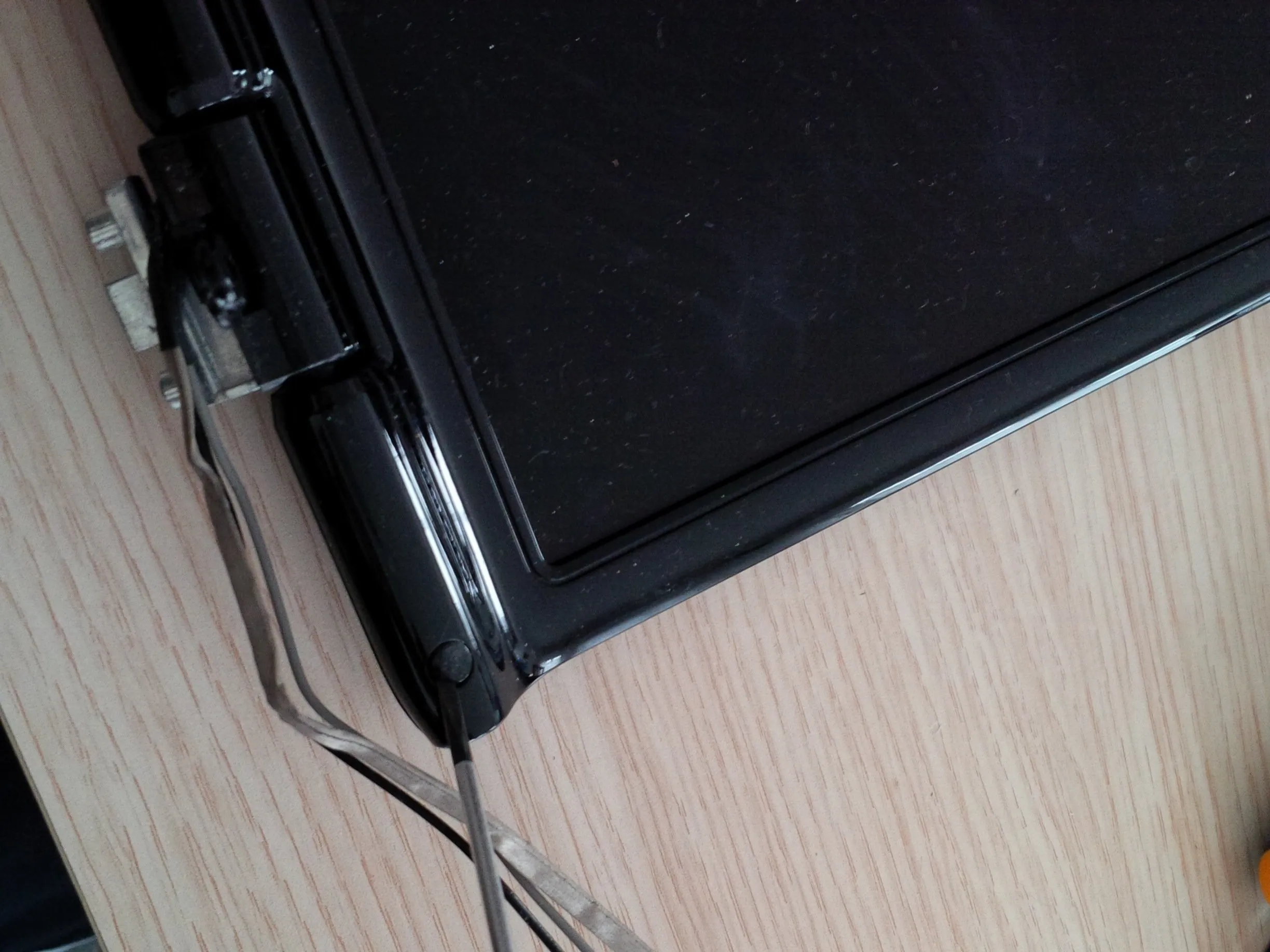

• теперь lcd экран...

• не нужно говорить вам, что нужно быть осторожным...

• снимите черные точки (винты находятся под черными точками).

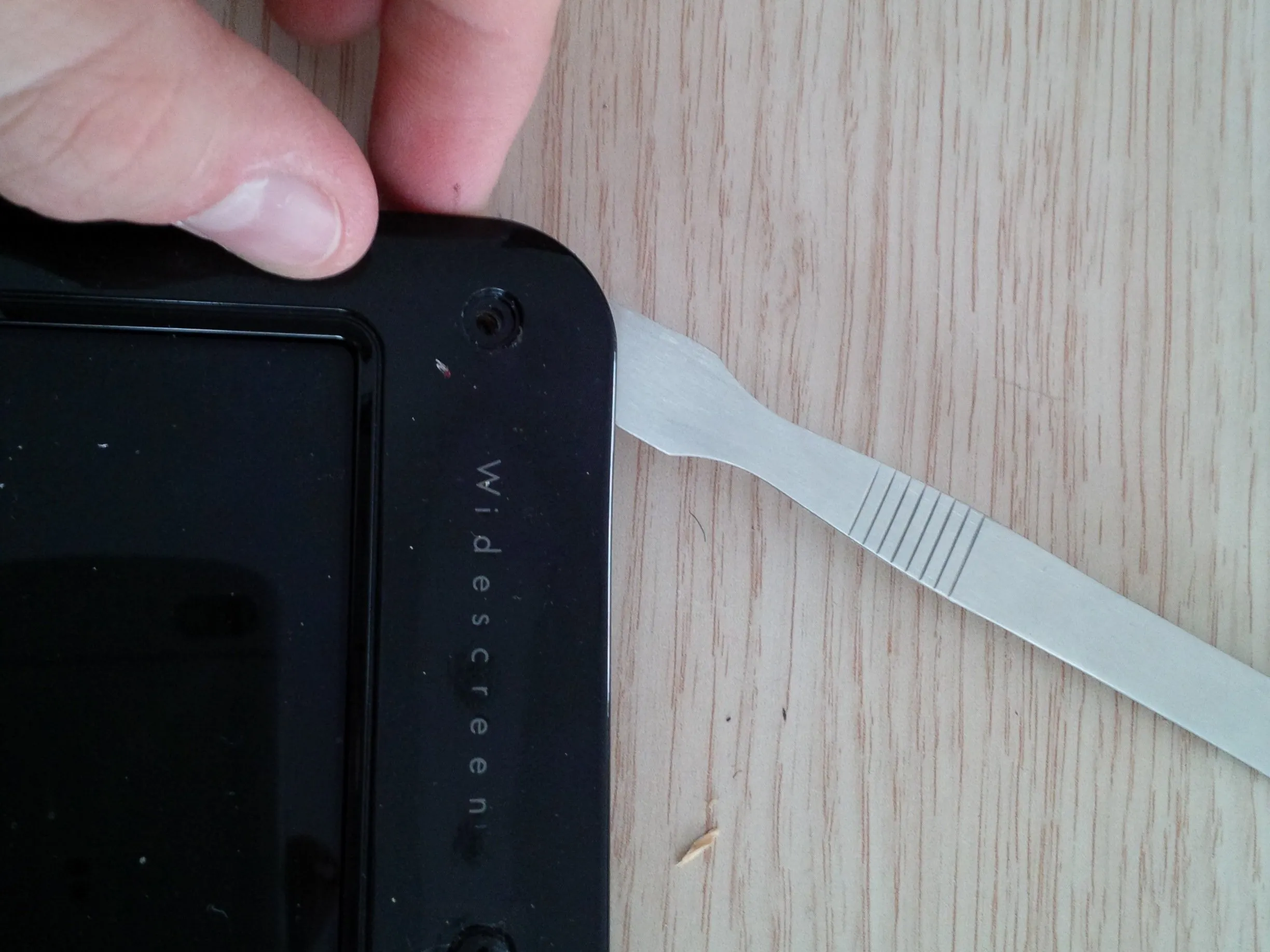

• Если вы выкрутили все винты, используйте пассатижи или изесамо, чтобы открыть раму. вы услышите щелчки.

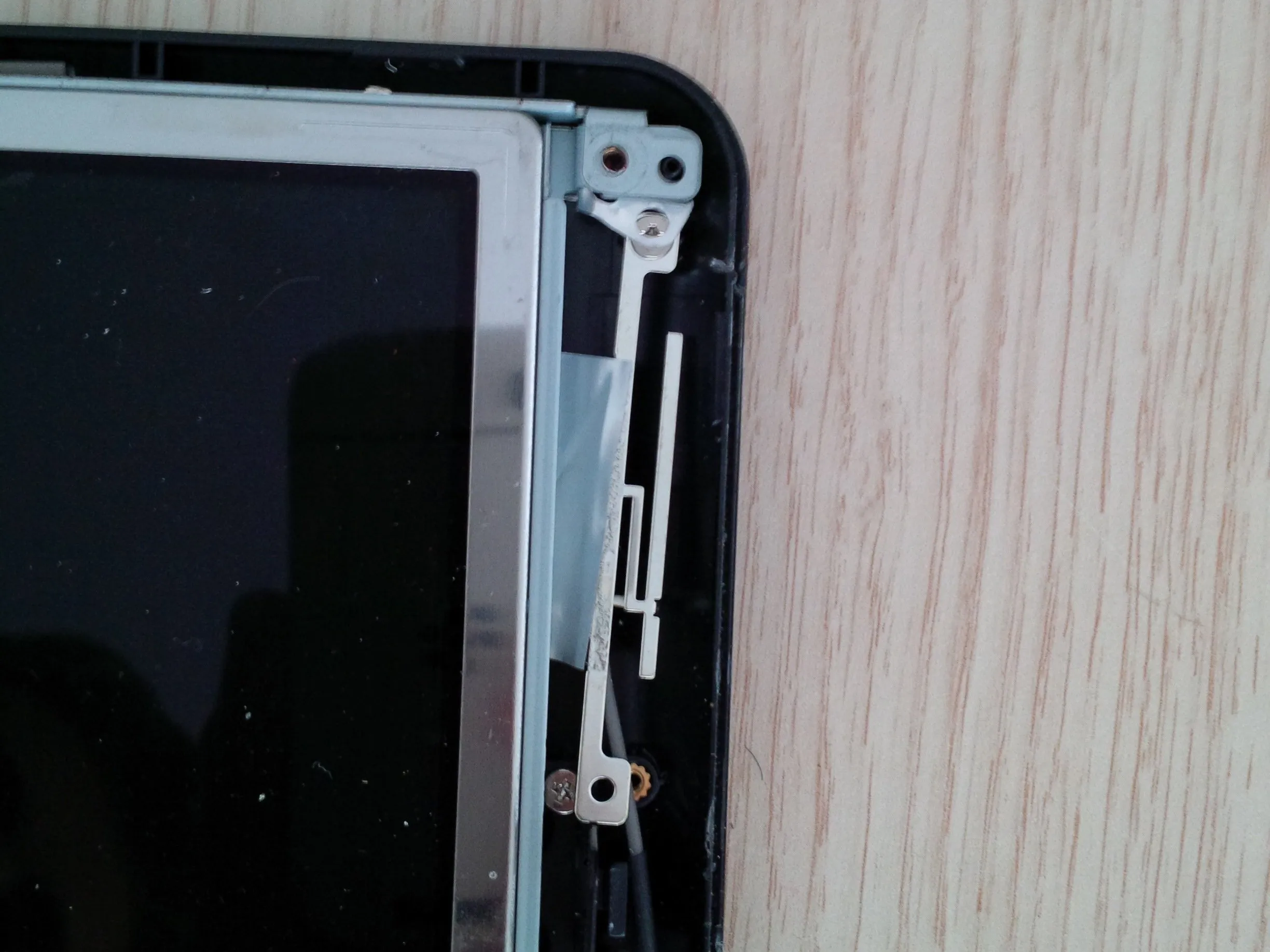

Шаг 22

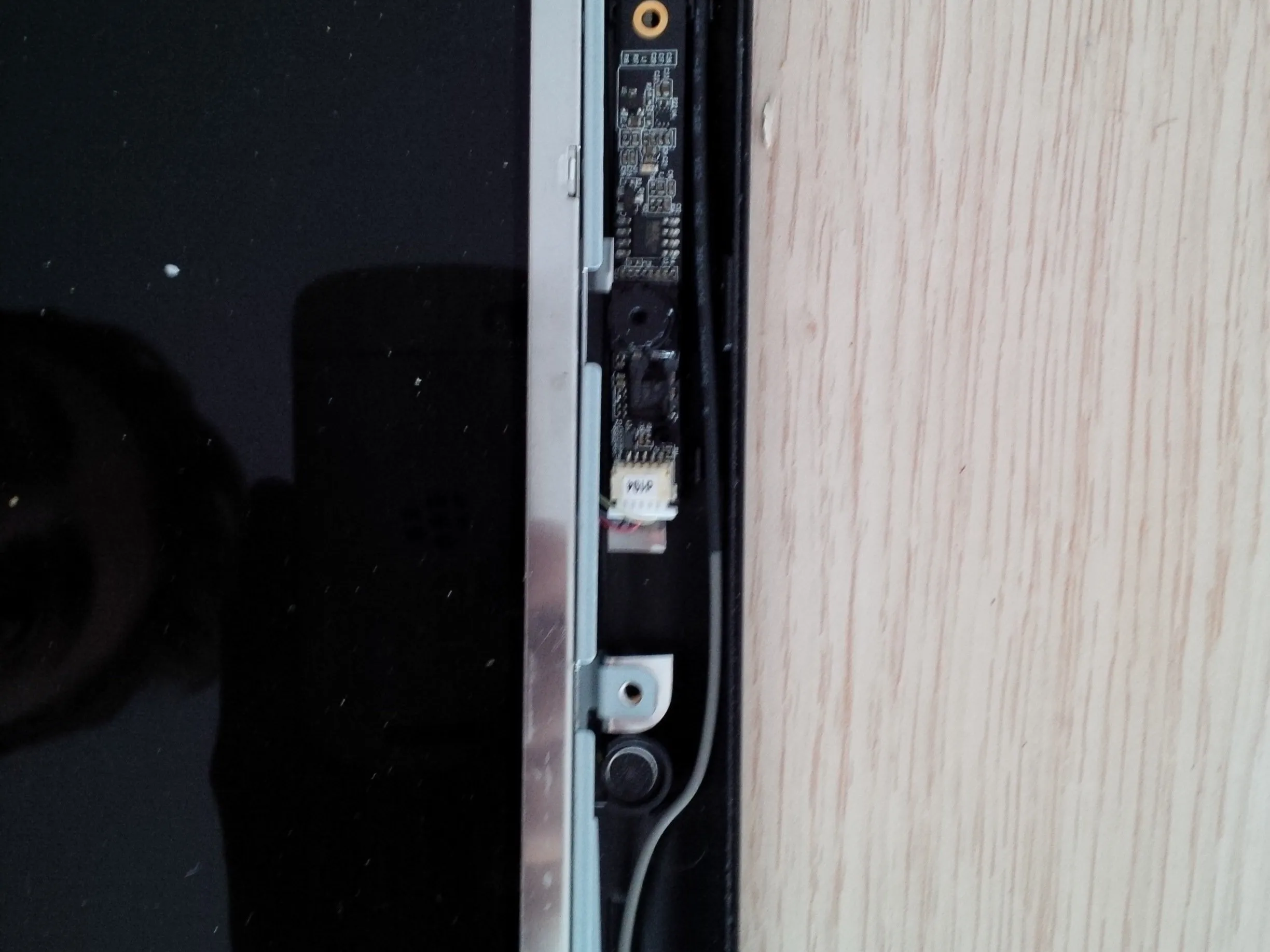

• извлеките модуль микрофона и печатную плату веб-камеры.

• снимите антенны Wi-Fi.

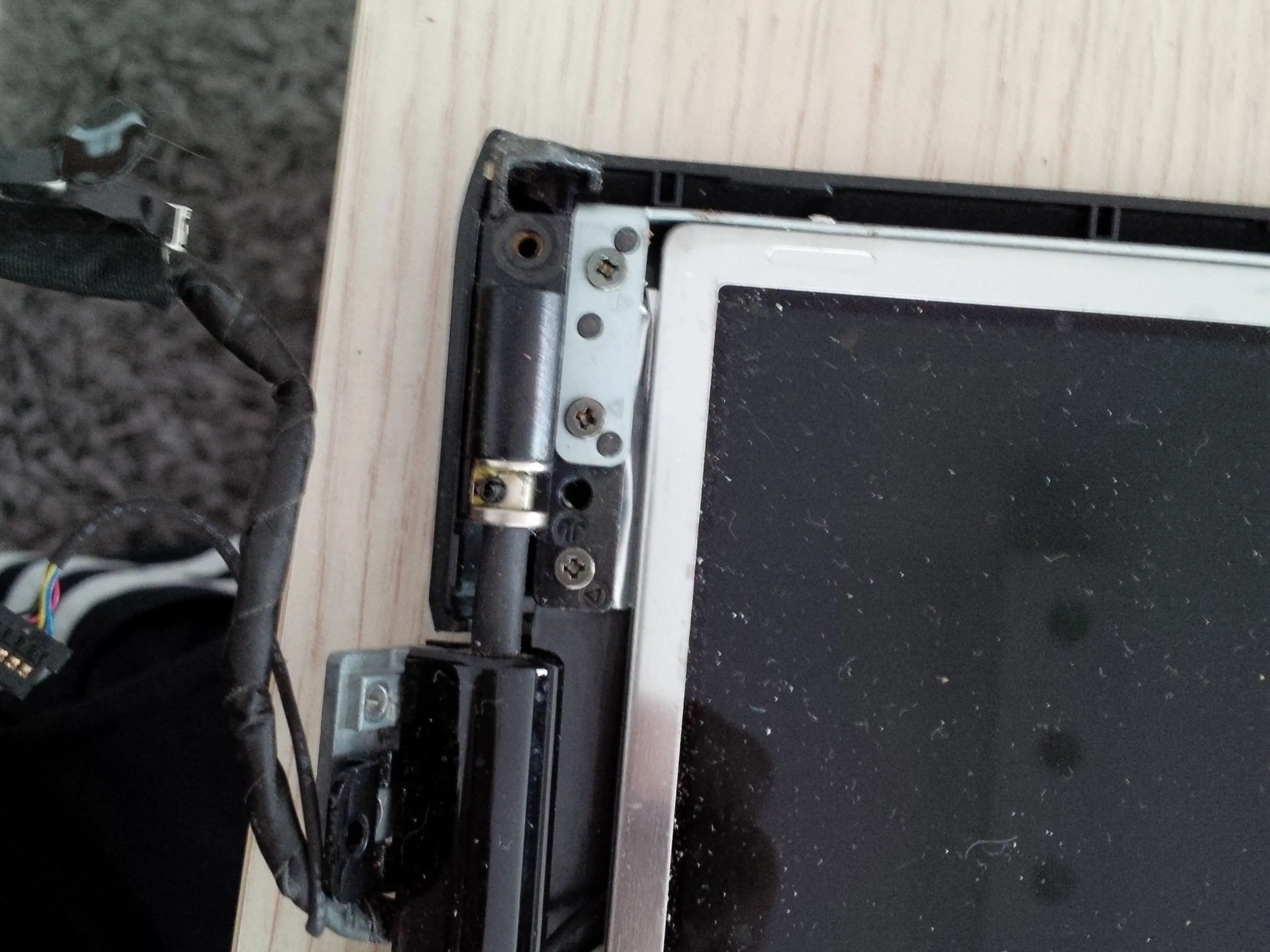

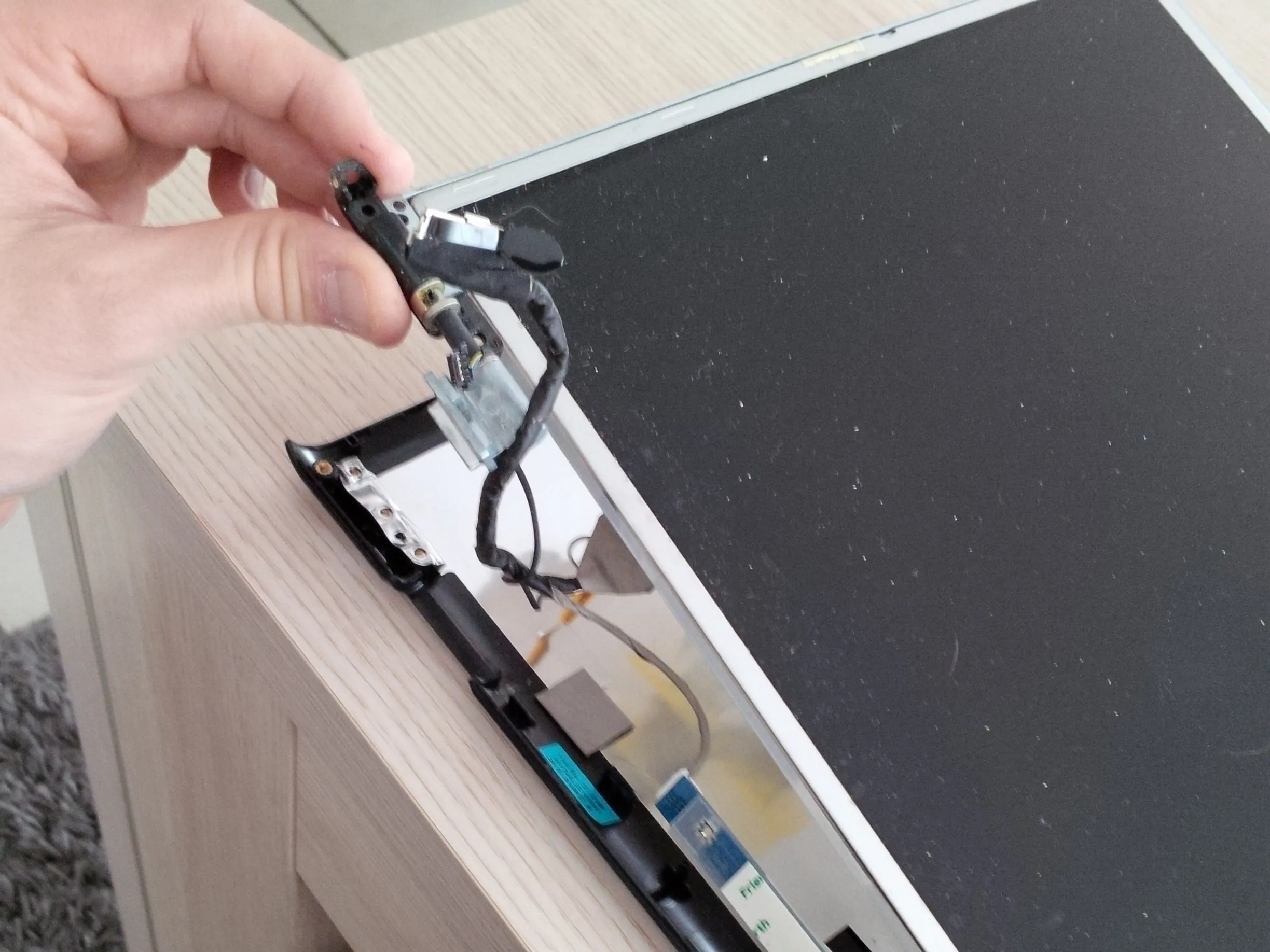

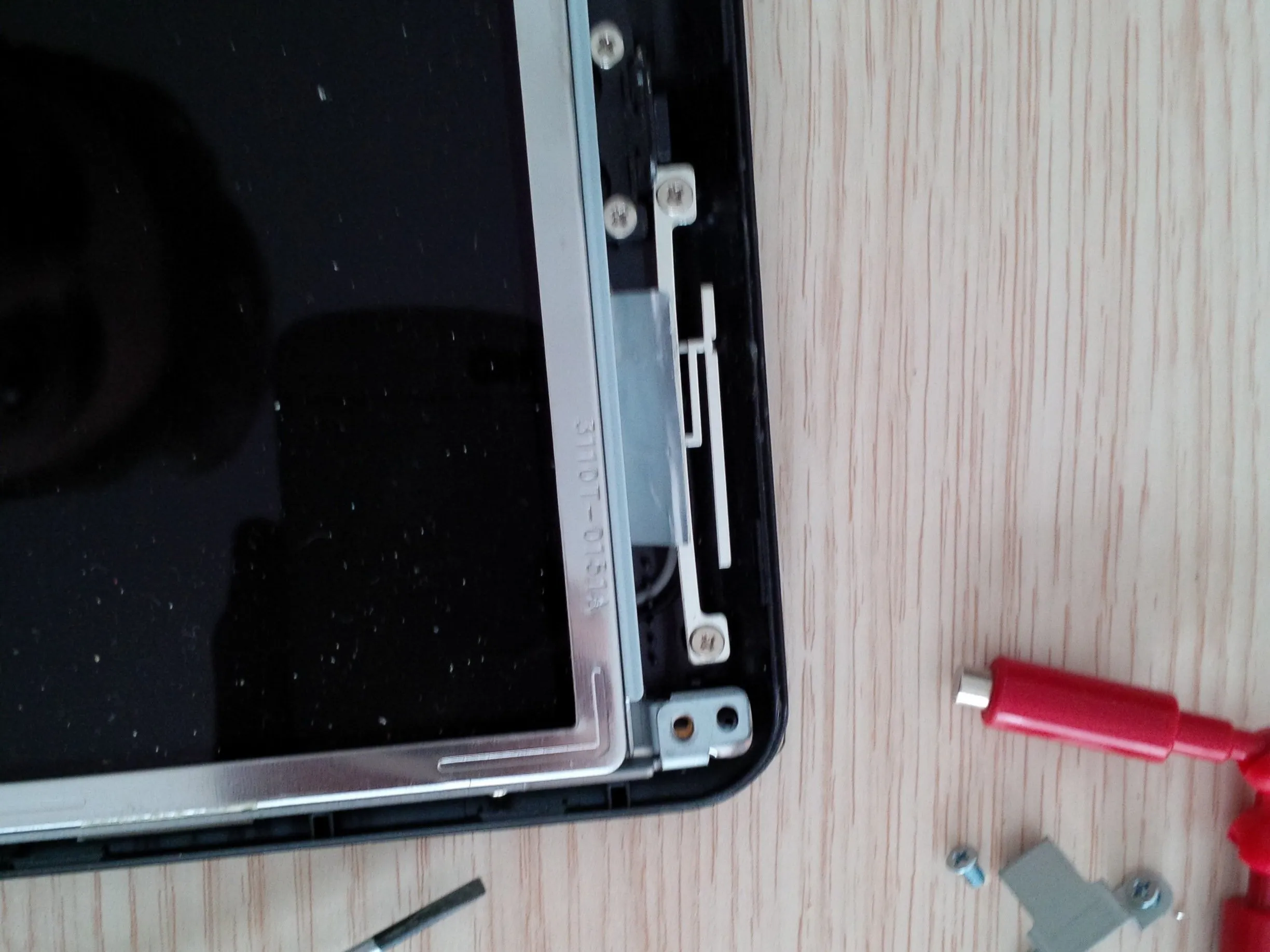

Шаг 23

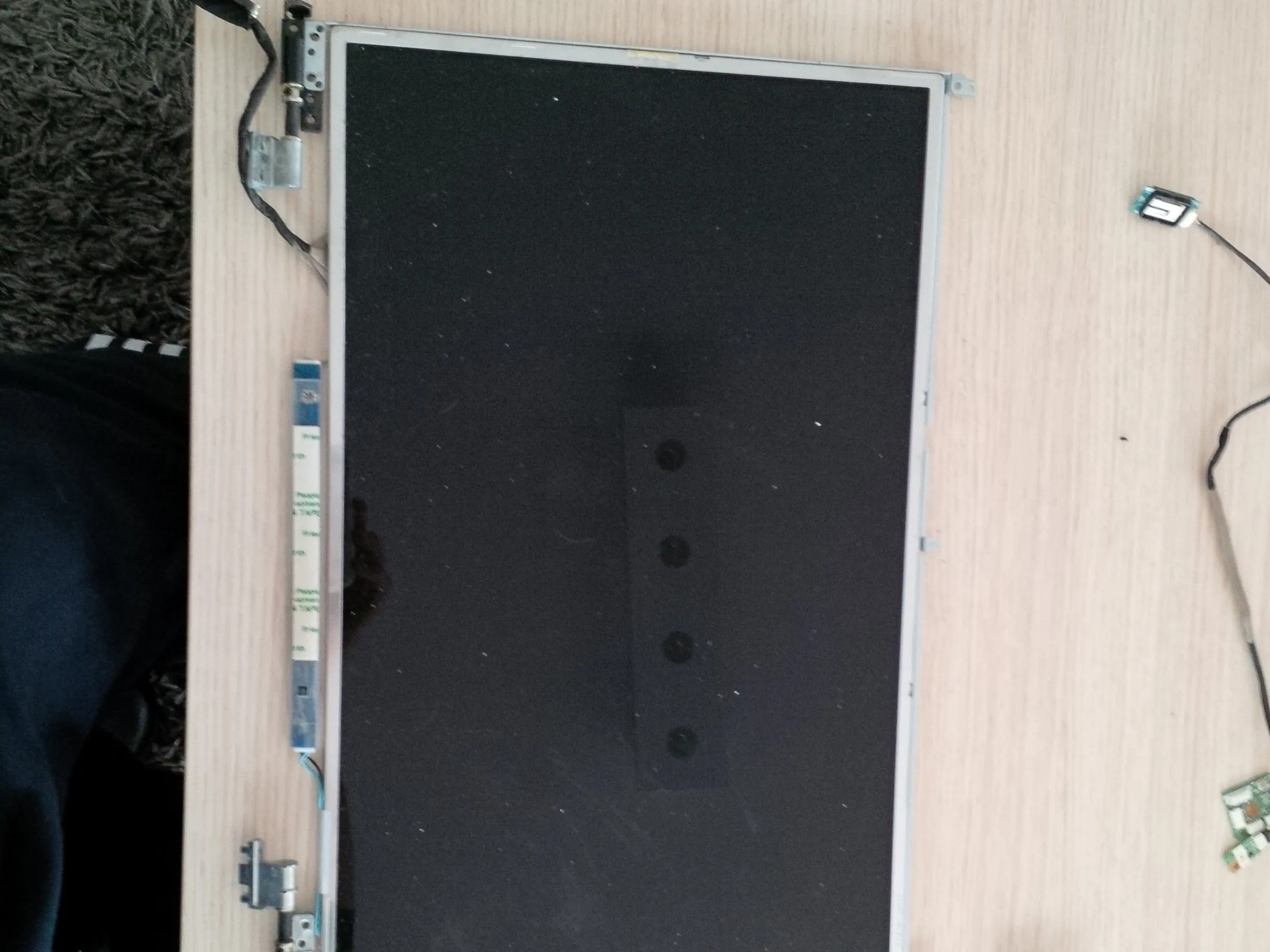

• Открутите все остальные винты и зацепы, чтобы снять ЖК-экран с рамки.

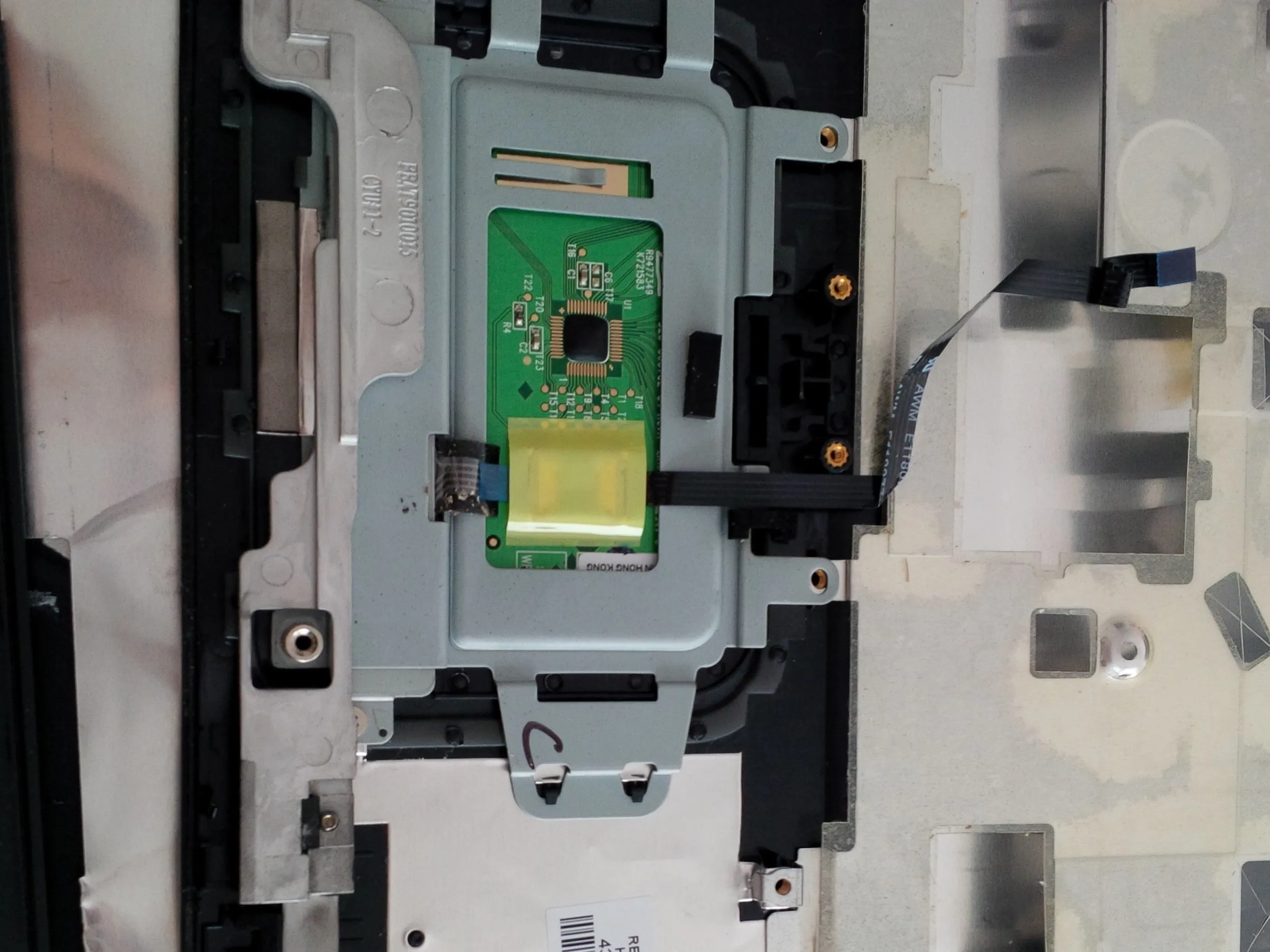

Шаг 24

• снимите модуль мыши или тачпада.
