Разборка HP LaserJet 1320

Введение

Первый разбор лазерного принтера на Делаете.ру.

Что вам понадобится

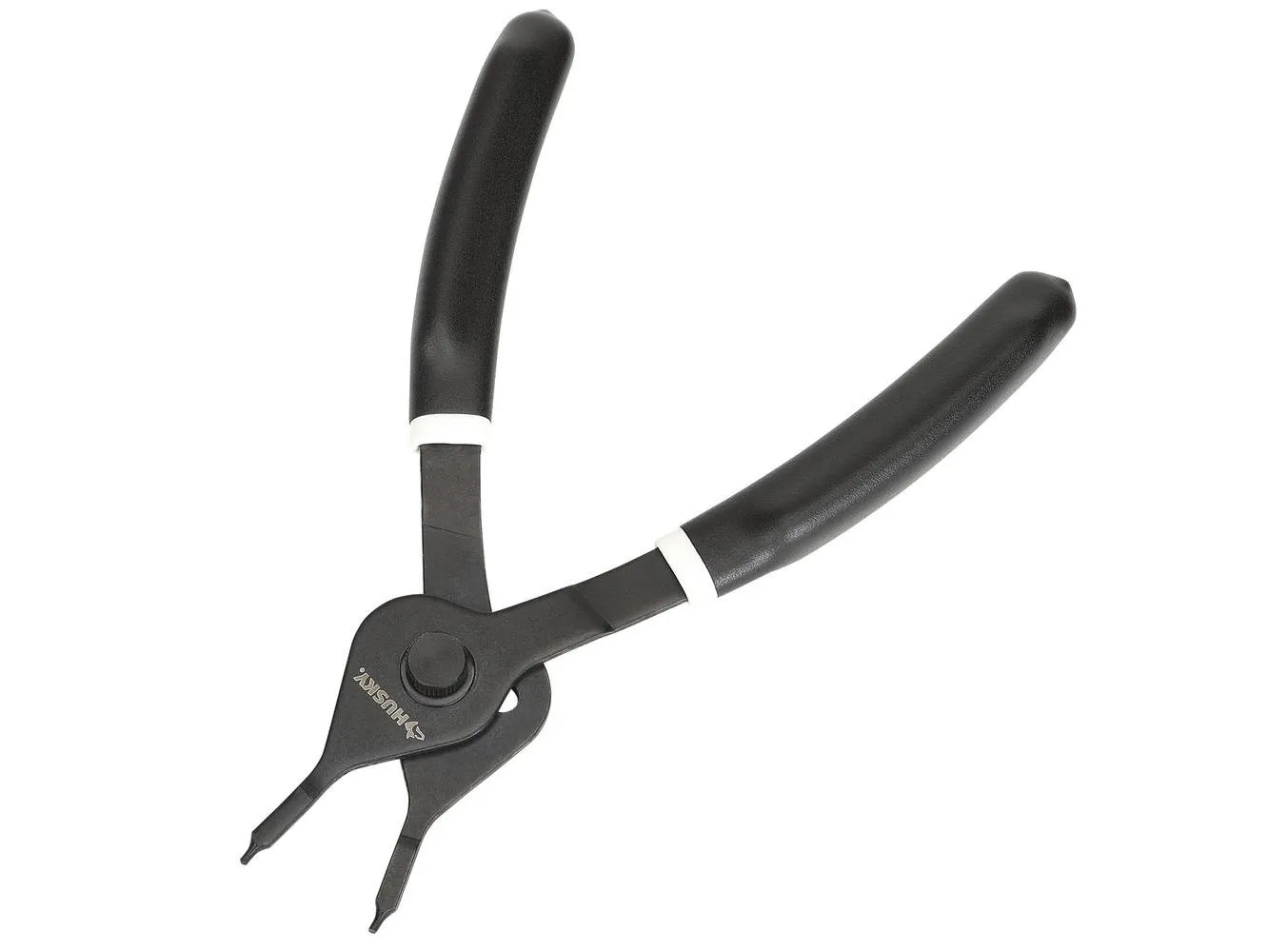

Инструменты

•

•

•

•

•

•

•

•

  Посмотреть

•

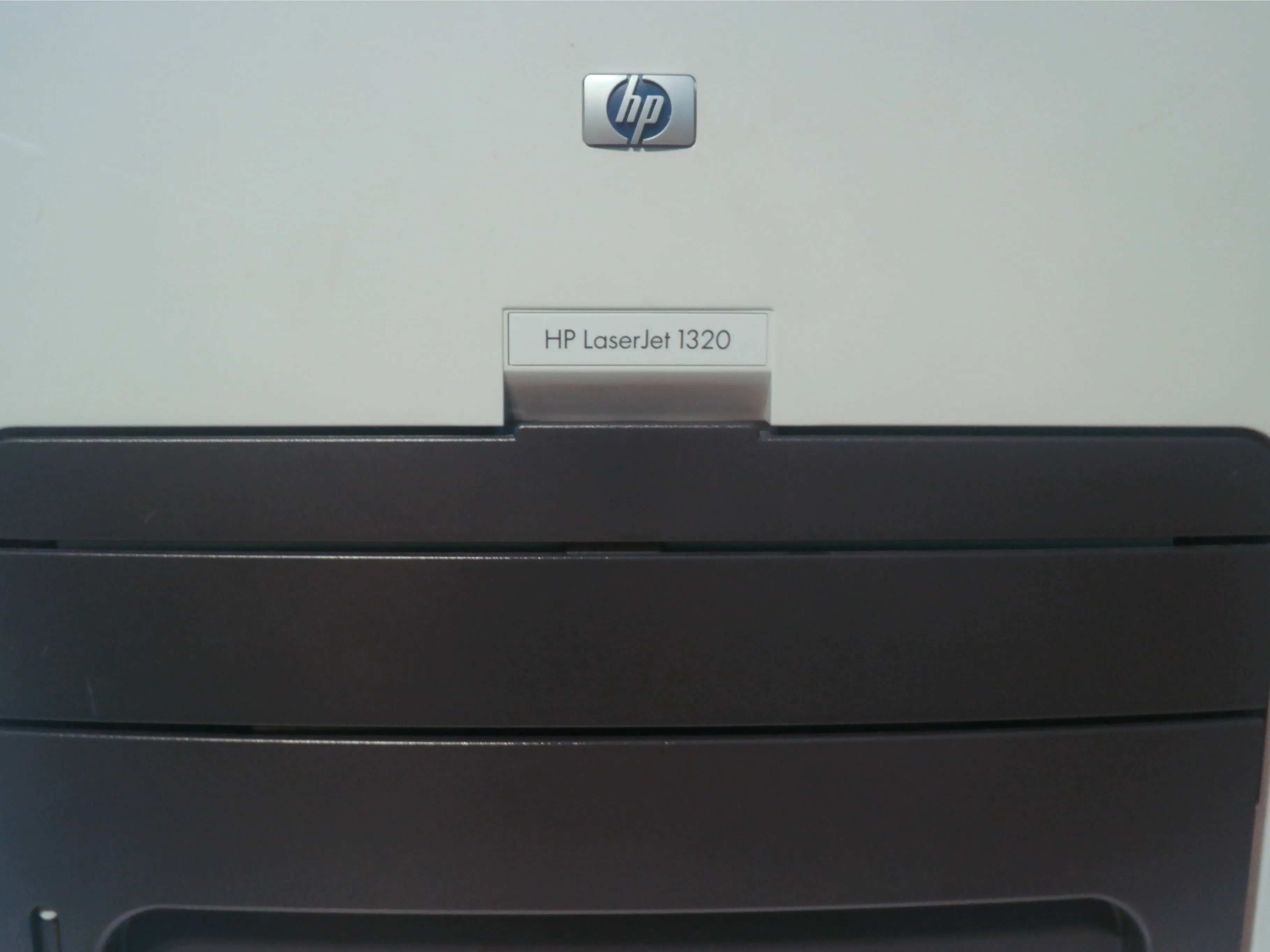

Шаг 1 Принтер

• Этот разбор HP LaserJet 1320 официально является первым разбором лазерного принтера на Делаете.ру.

• На разборку этого удивительно сложного принтера ушло почти 7 часов.

• Спойлер: очень приятно видеть что-то настолько ремонтопригодное.

• Также ознакомьтесь с полным руководством по ремонту этого принтера!

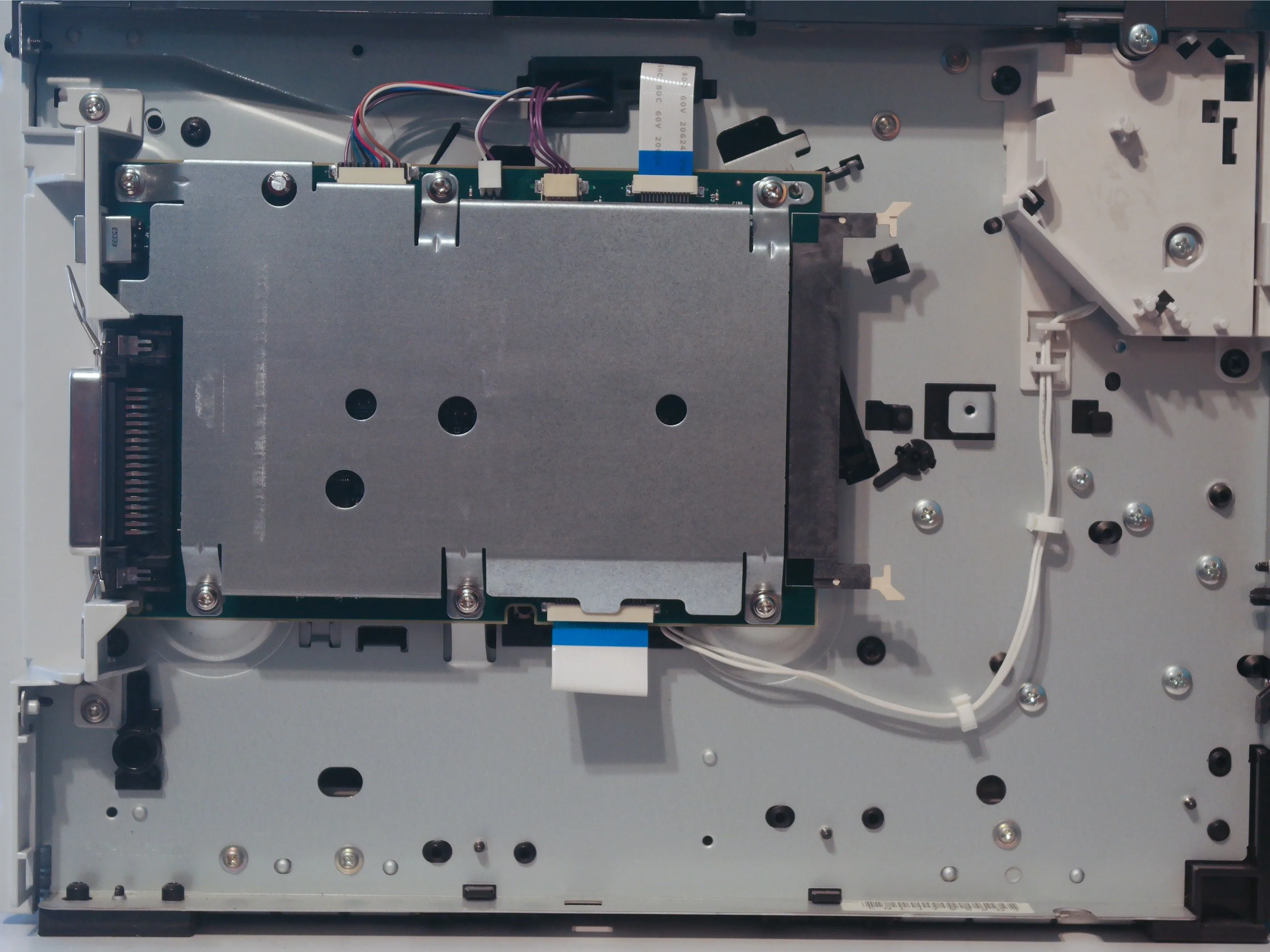

Шаг 2 Левая боковая крышка

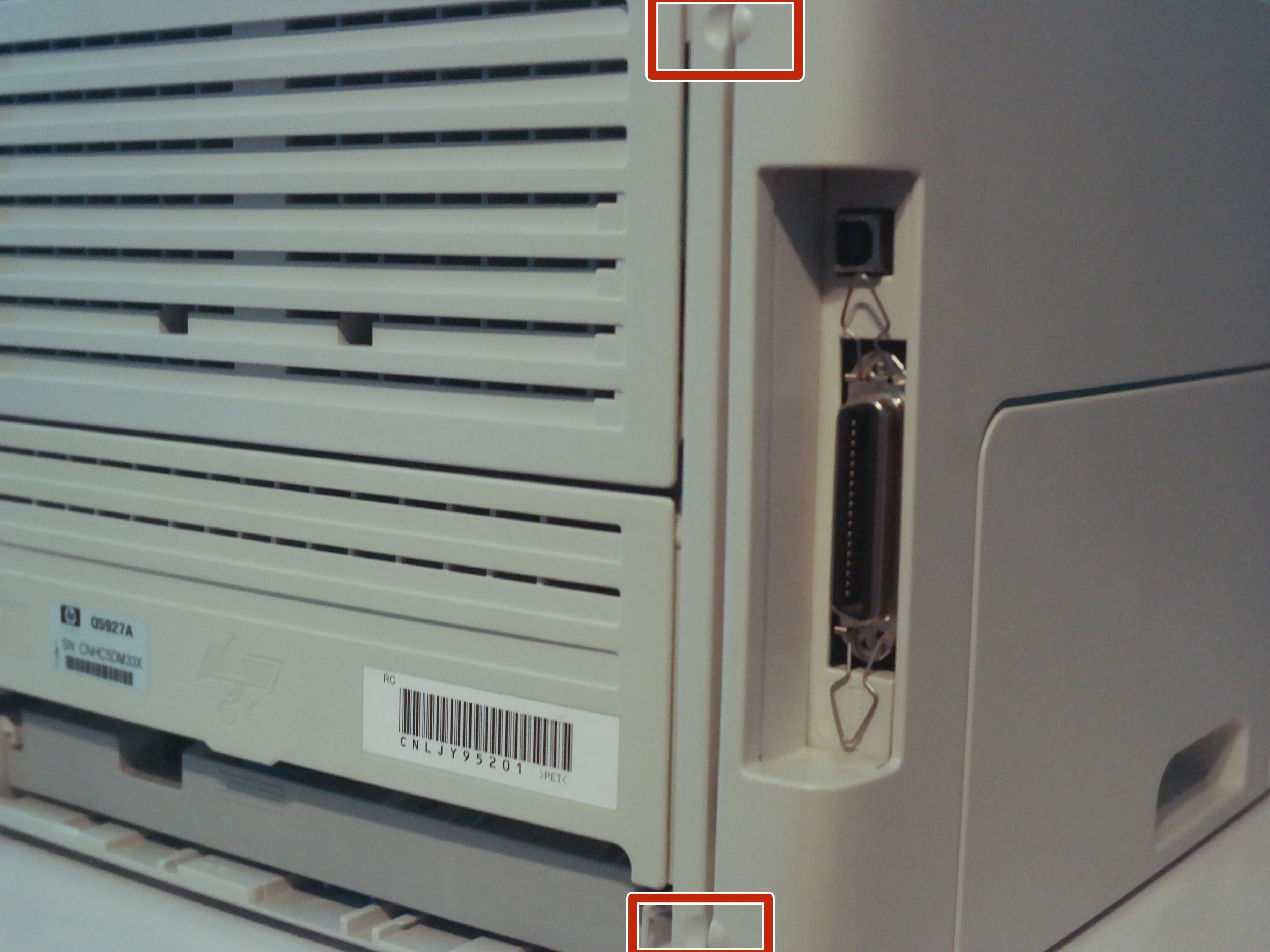

• Согласно руководству по эксплуатации (ссылка есть в разделе документов), левую крышку принтера можно открыть без каких-либо инструментов, потянув за 2 язычка.

• Руководство по обслуживанию было верно. К сведению, это на самом деле проще, чем кажется.

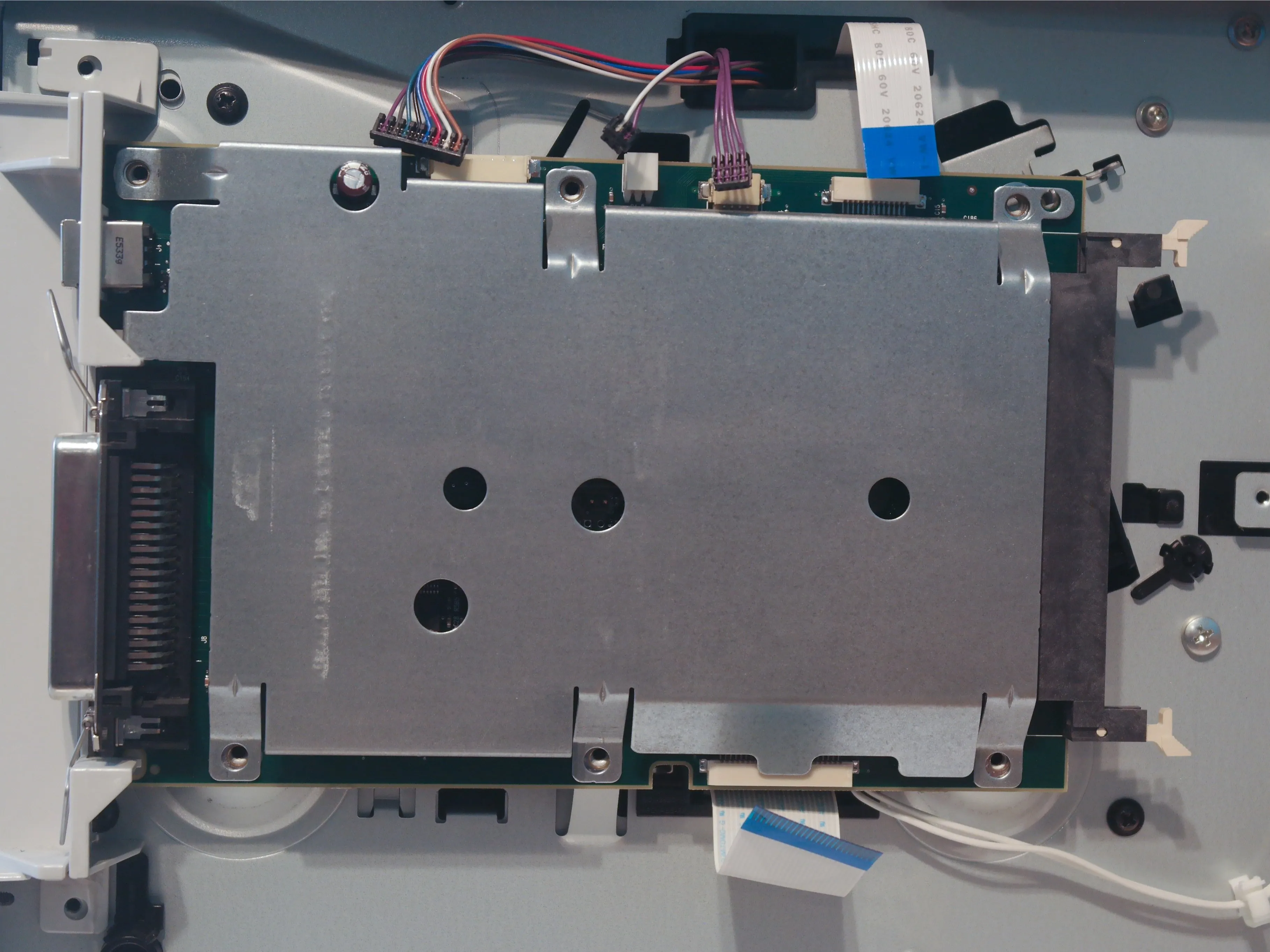

Шаг 3 Сборка форматера

• Переходим к форматеру.

• Открутите 2 винта на крышке порта ввода/вывода.

• Открутите 6 винтов на крышке форматера.

• Отсоедините 3 разъема от блока лазера, разъема картриджа и панели управления.

• Отсоедините 2 плоских гибких кабеля от блока лазера и платы управления.

• Хотя в руководстве по обслуживанию сказано, что не следует использовать отвертку PoziDriv, я обнаружил, что использование обычной крестовой отвертки для винтов этого принтера потребует чрезмерного усилия и повредит винты, а отвертка PoziDriv откручивает винты, не причиняя никакого вреда.

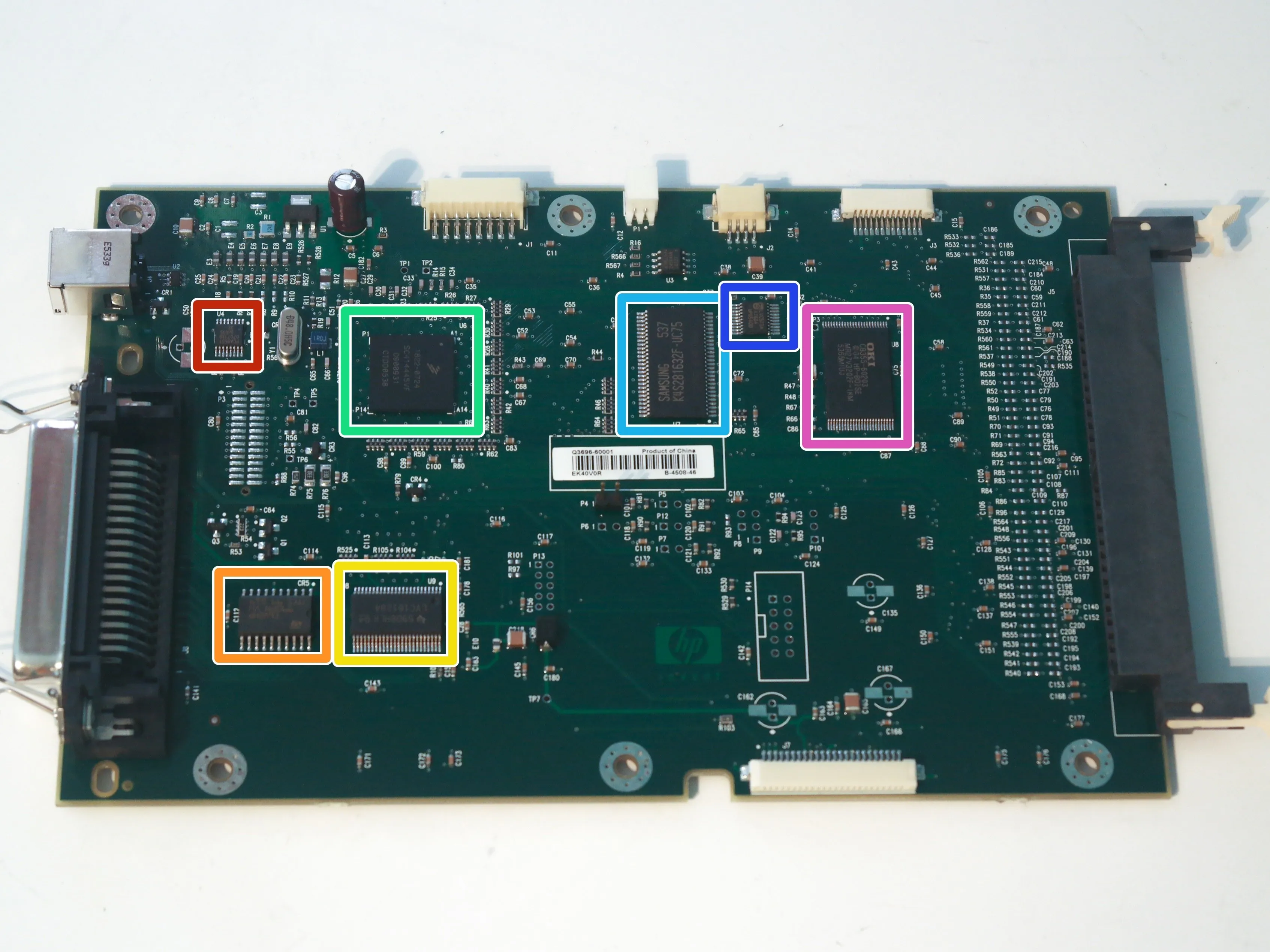

Шаг 4

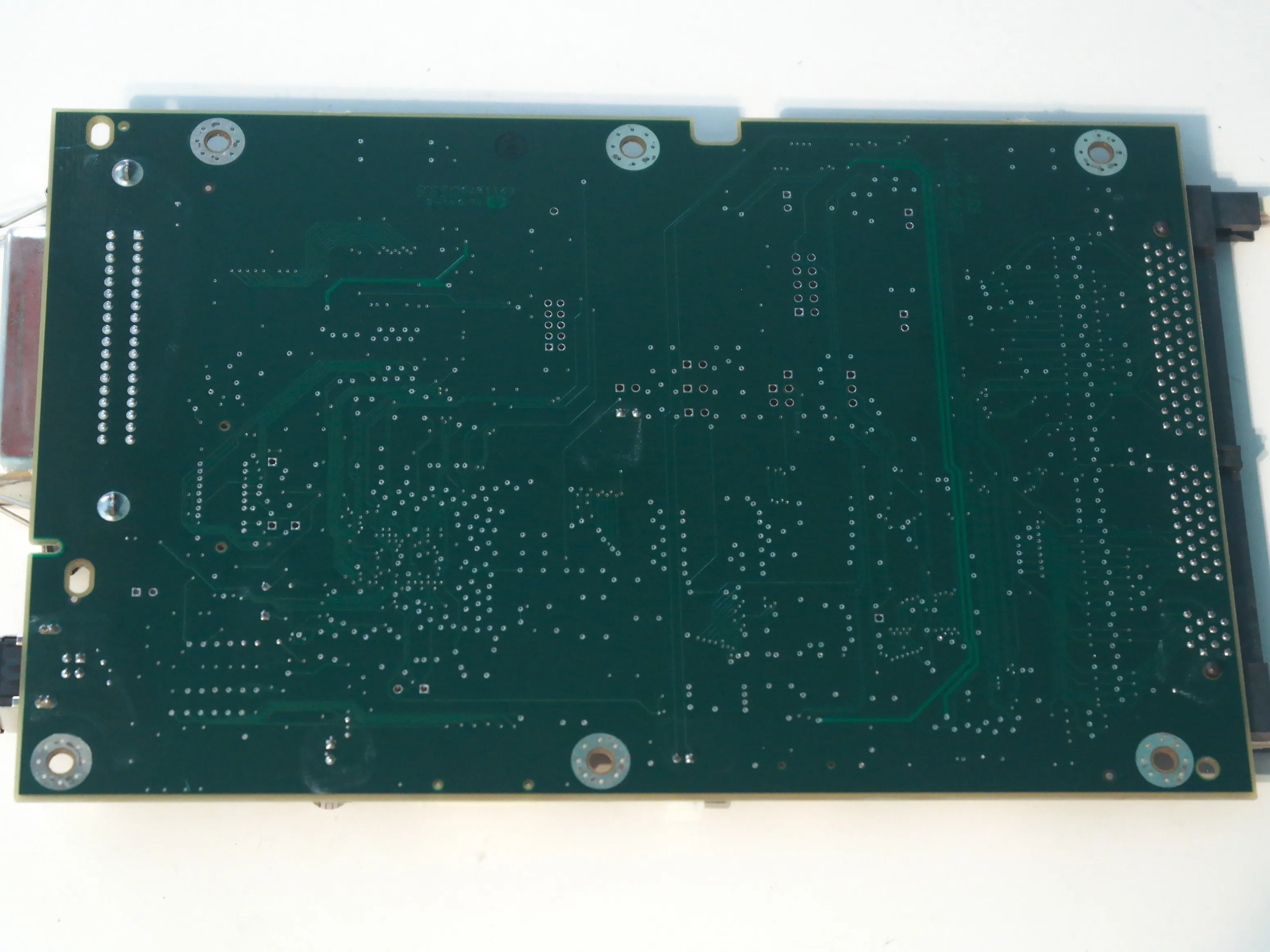

• Микросхемы на форматере:

• PCA9551 I2C LED Blinker. Я никогда не знал, что существует микросхема с единственной целью - мигать светодиодами.

• STMicroelectronics E6V2HP

• SN74LVC161284 19-разрядный интерфейс шины

• SC414445VF Собственная ASIC

• K4S281632F-UC75 128 Мб (16 Мб) SDRAM

• 74LVC573A Октальная прозрачная защелка D-типа

• MR27V3202F 32Mb (4MB) Однократно программируемое ПЗУ

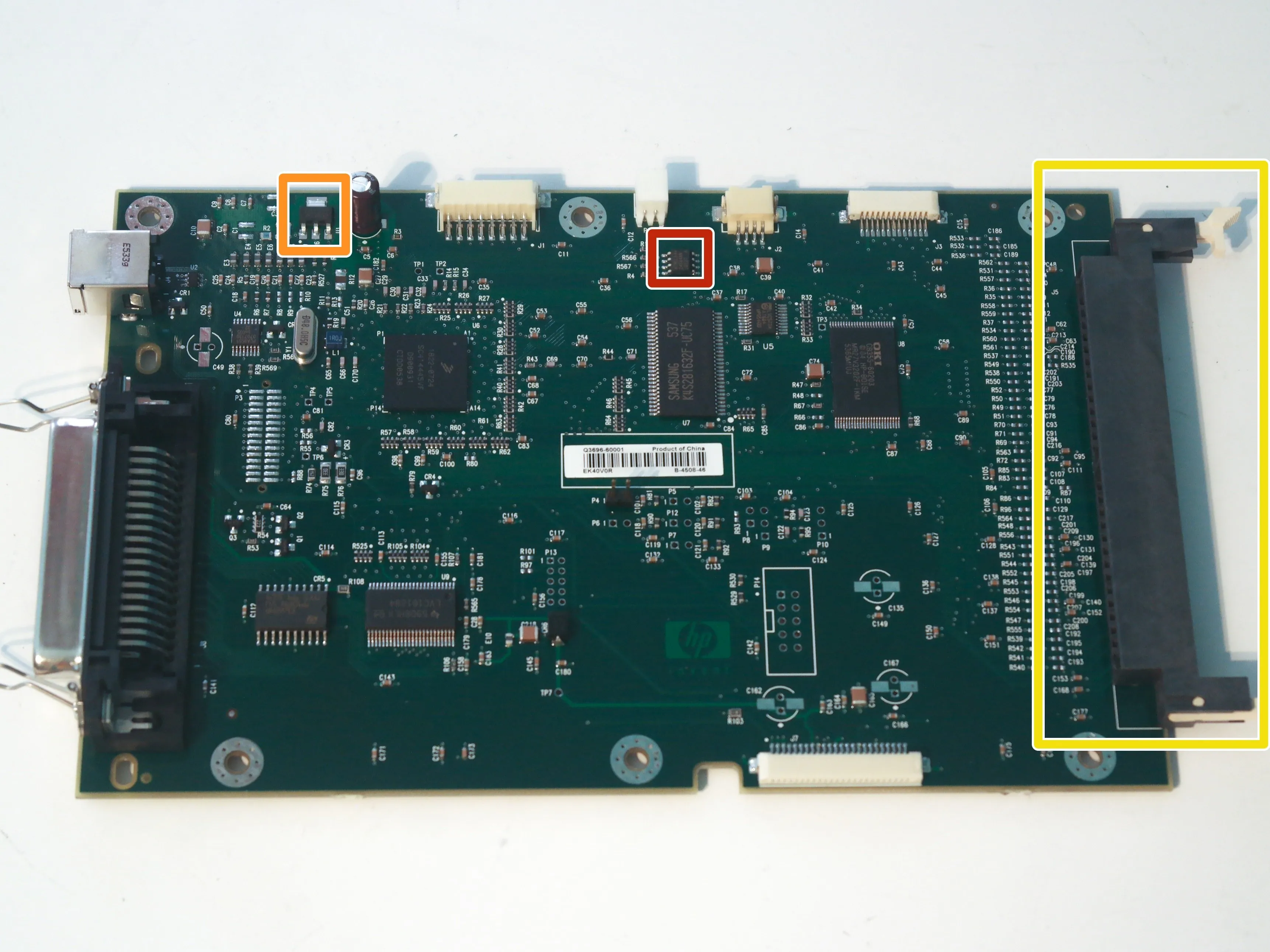

Шаг 5

• Больше микросхем на форматере...

• AT24C64 64Kb (8KB) 2-проводная последовательная память EEPROM

• LD1117 Регулятор напряжения с низким падением

• Большой серый объект справа - это 100-контактный слот DIMM для расширения внутренней памяти.

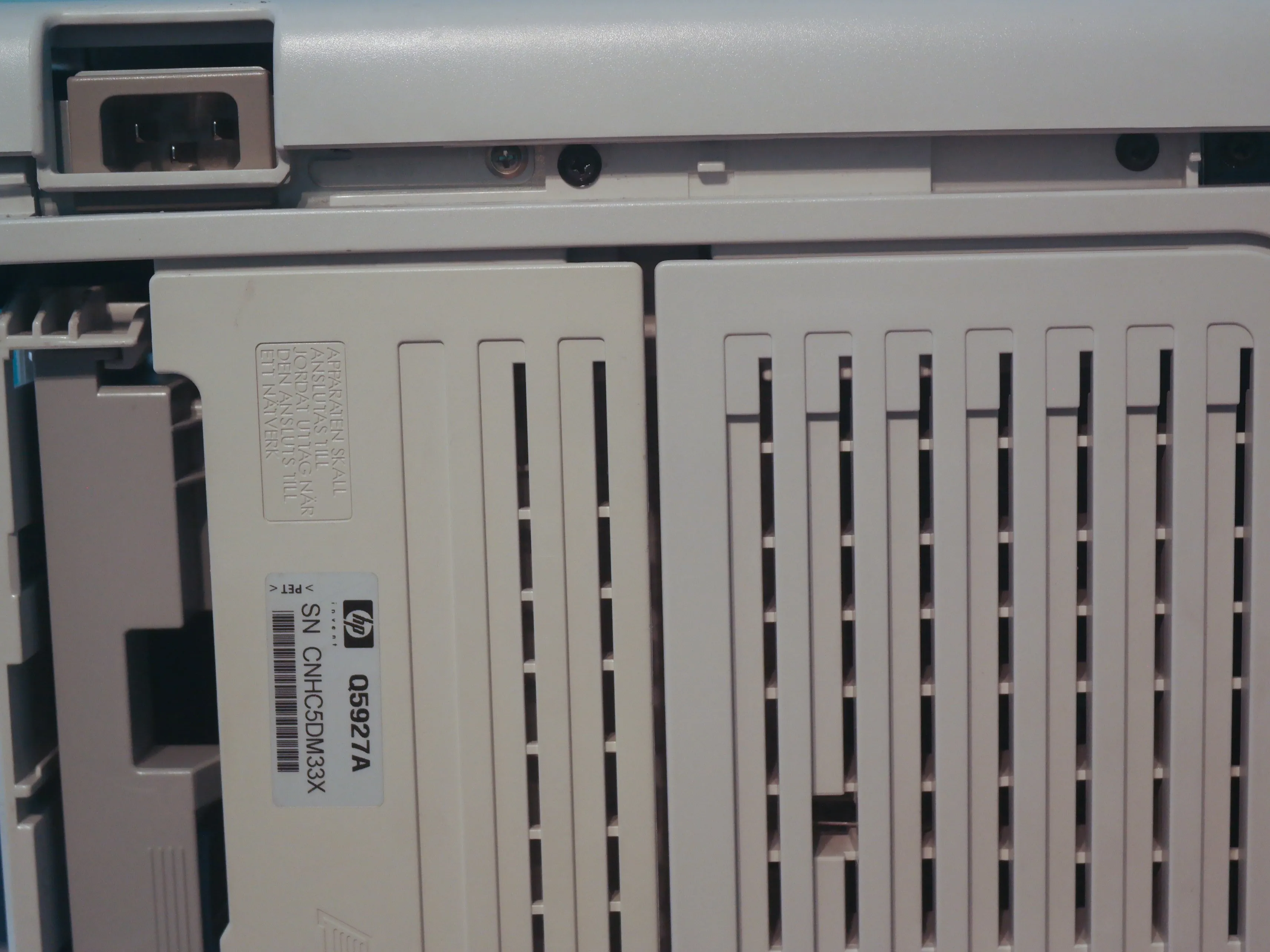

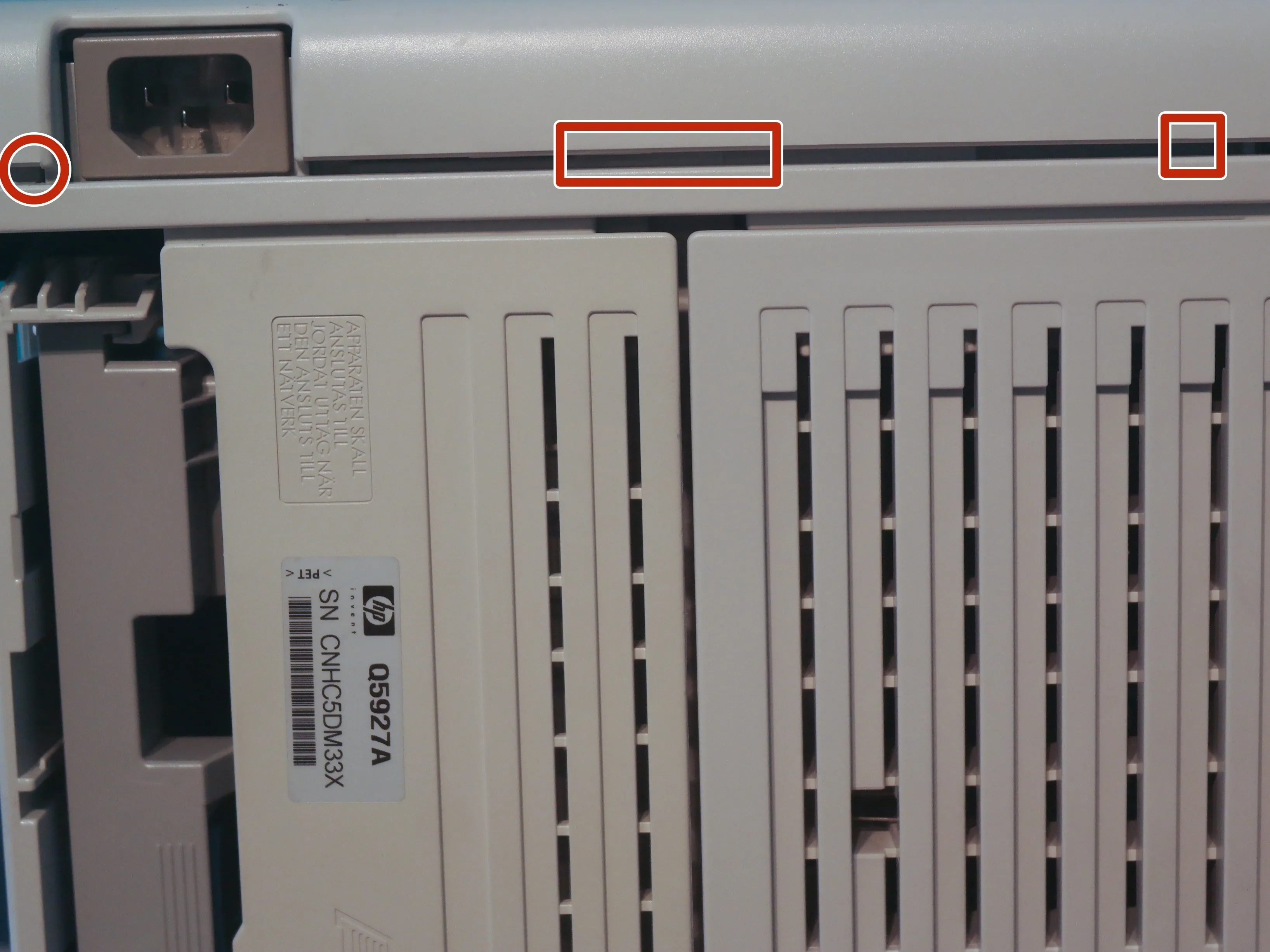

Шаг 6 Правая боковая крышка

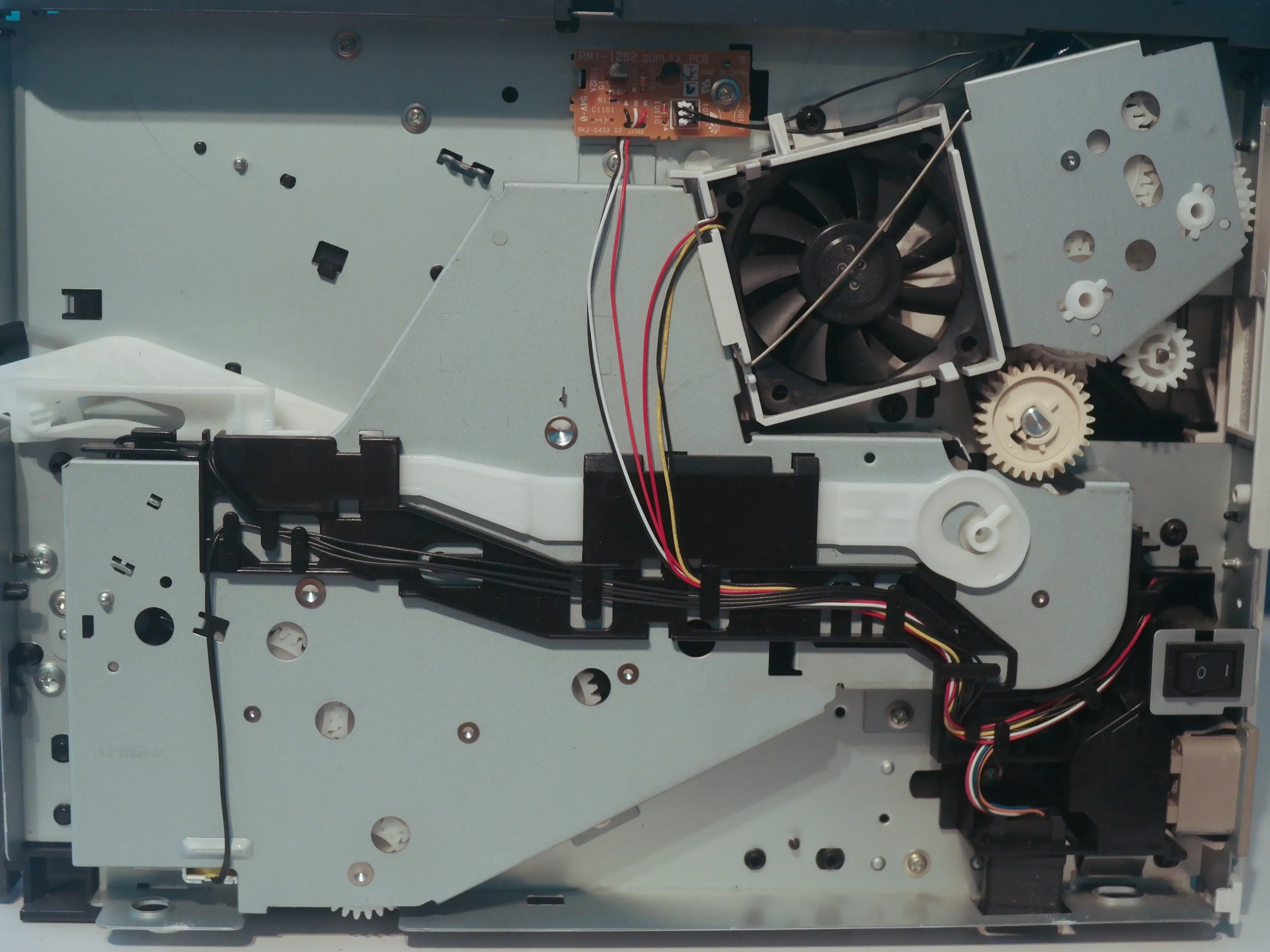

• Снять правую крышку так же просто, как отсоединить 3 защелки, перевернув принтер на бок.

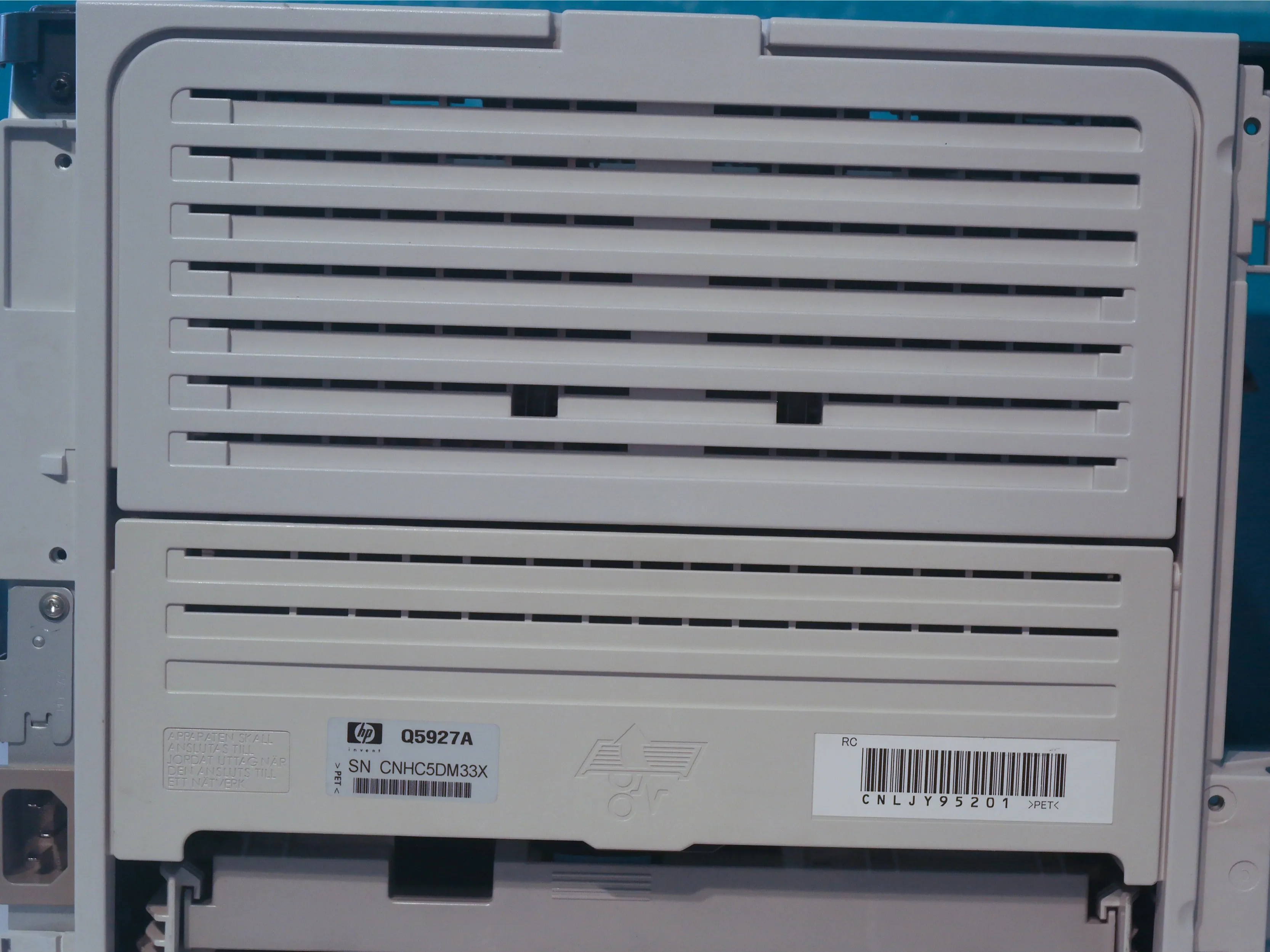

Шаг 7 Задняя крышка

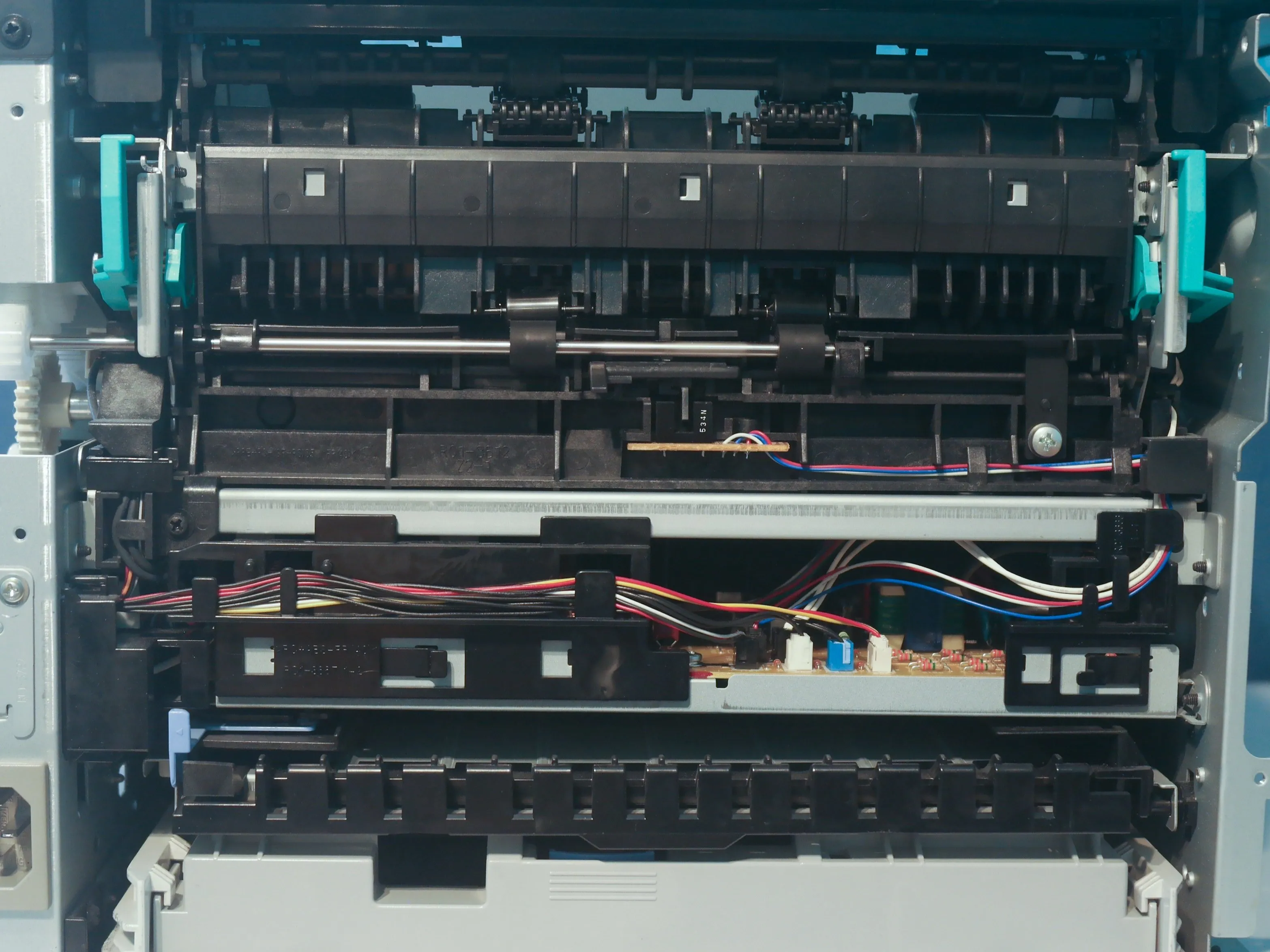

• Заднюю крышку можно снять, открутив 4 винта на задней панели принтера.

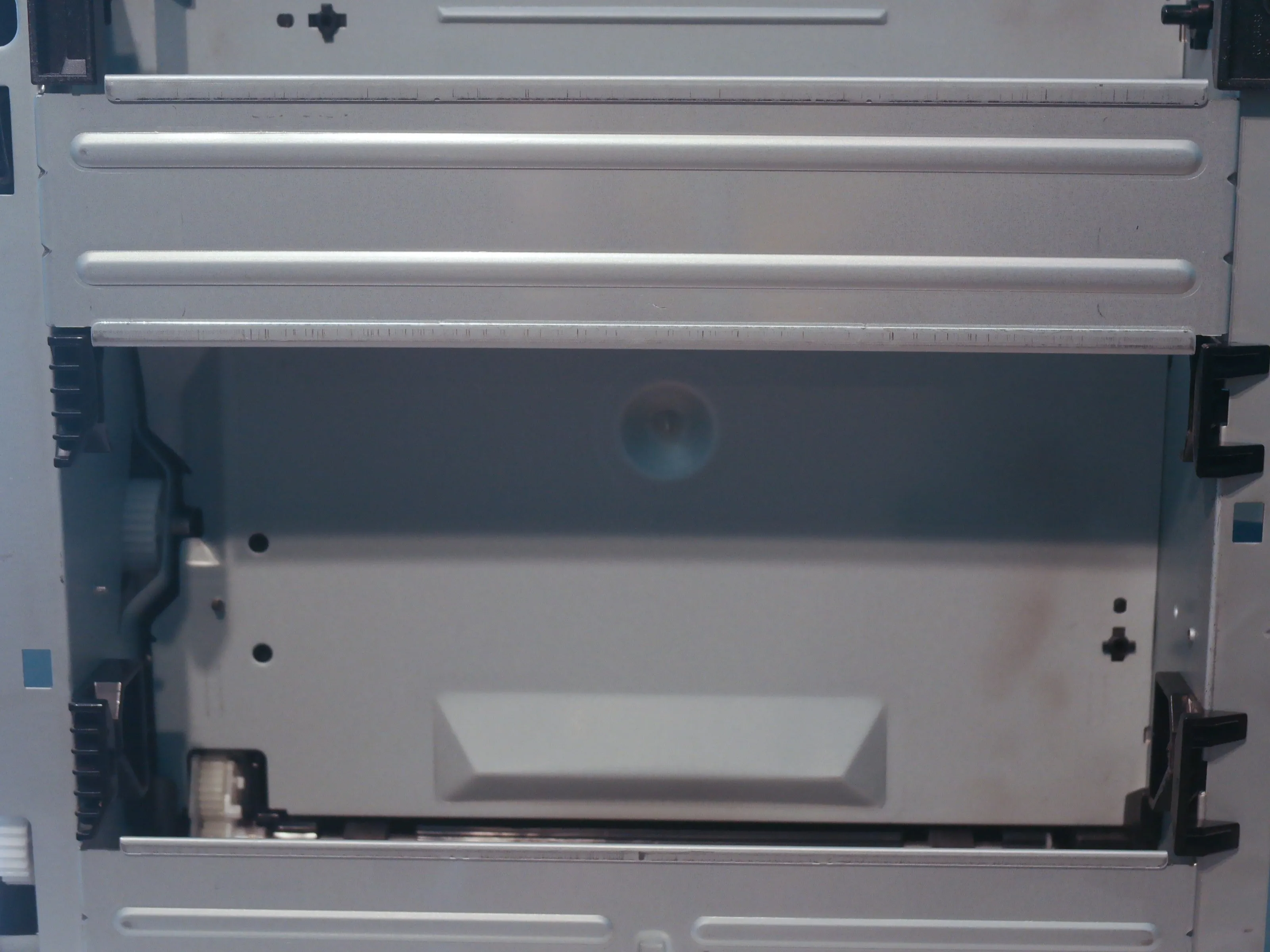

Шаг 8 Лоток для двусторонней печати

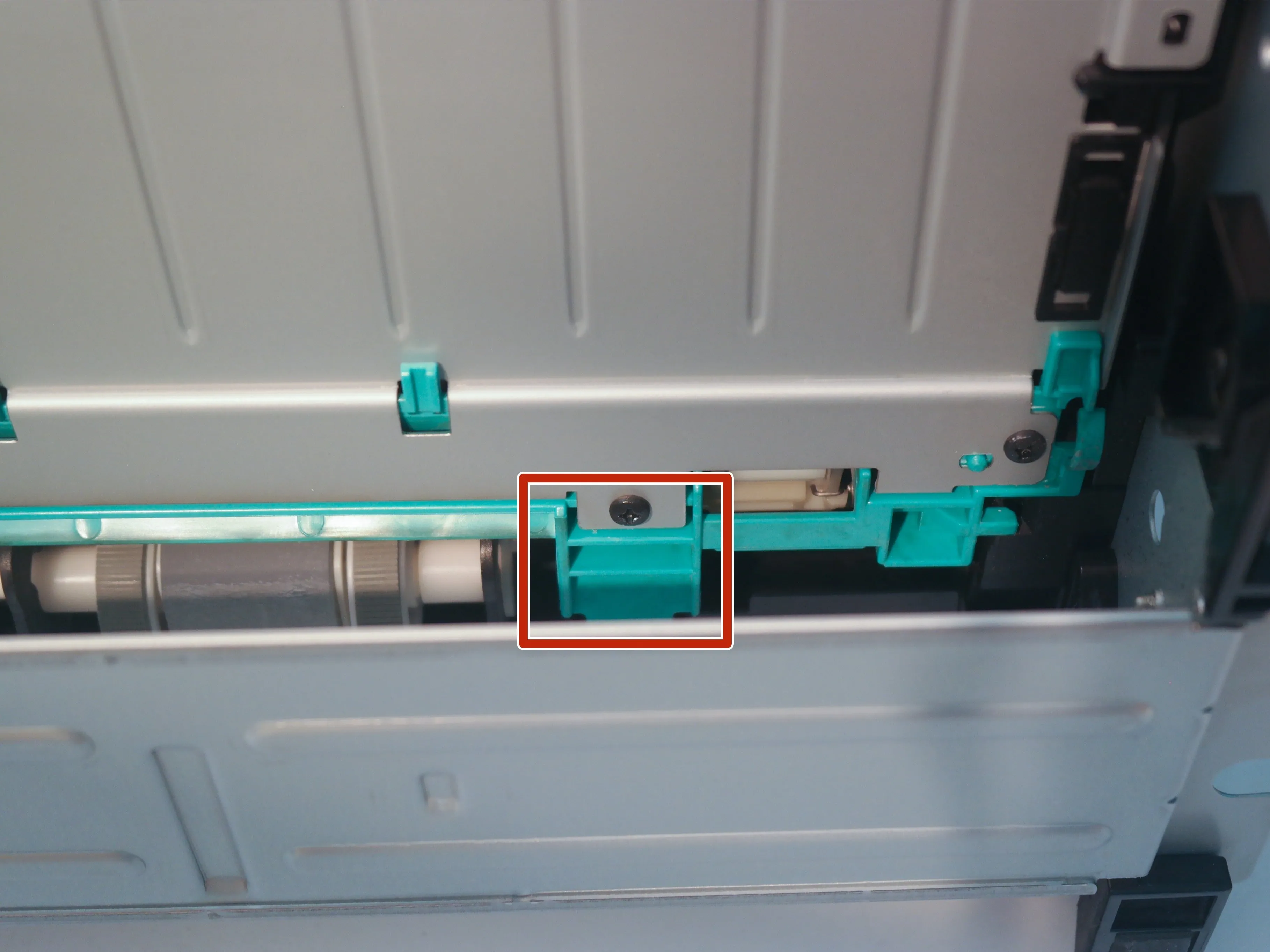

• Лоток дуплексера можно извлечь, потянув за сине-зеленый выступ, который освобождает магниты, удерживающие лоток на месте.

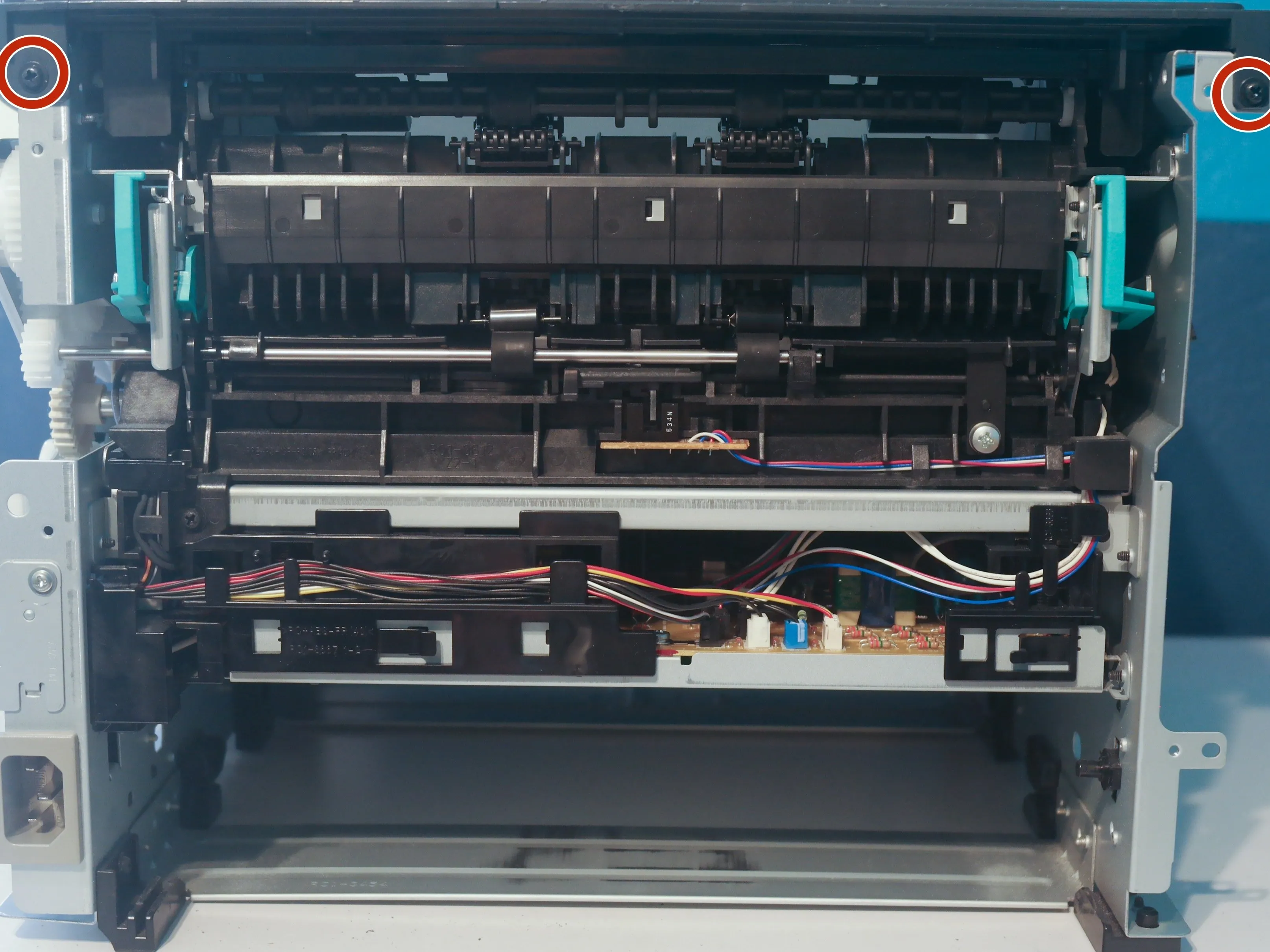

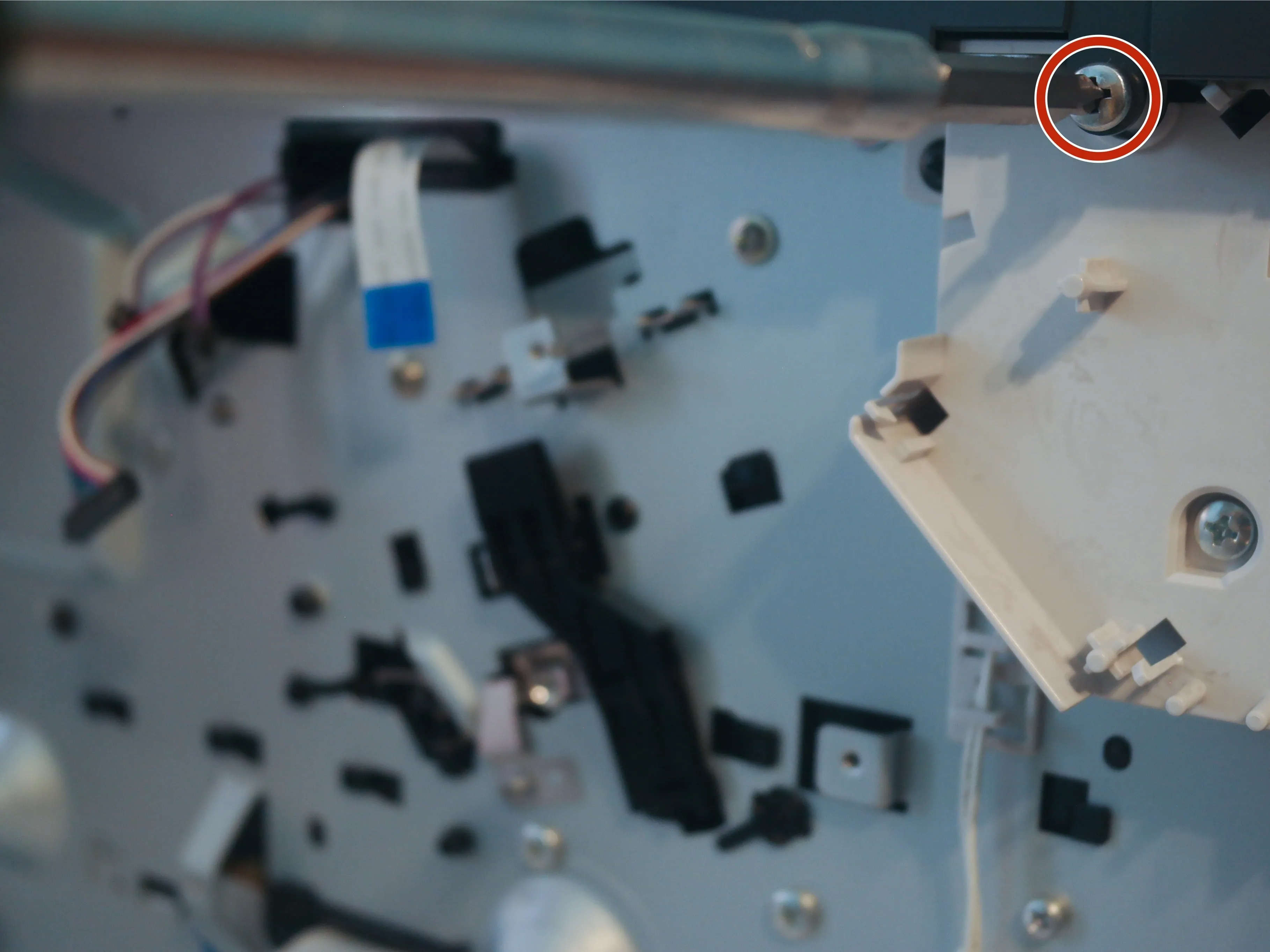

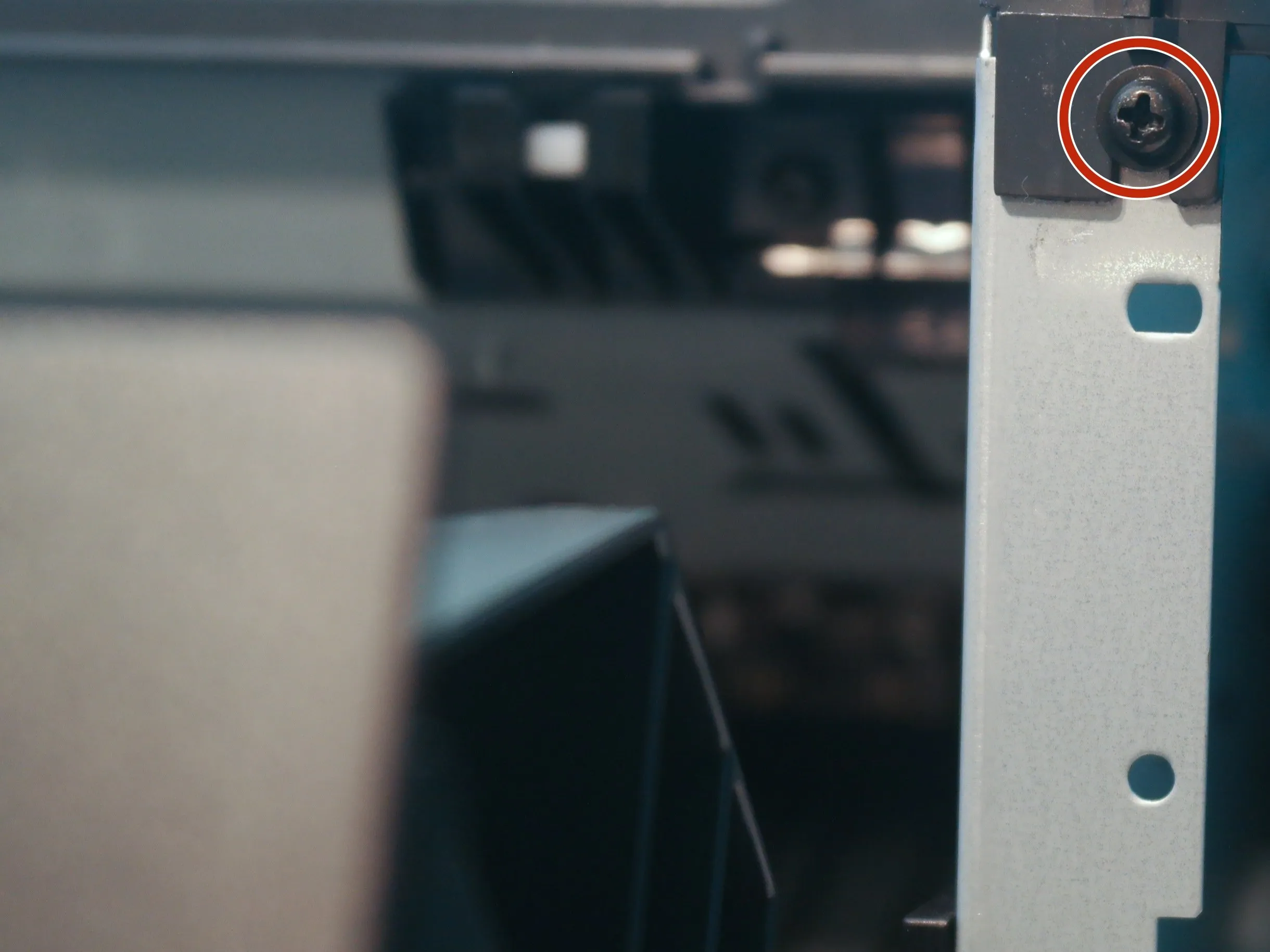

Шаг 9 Верхняя крышка

• Выкрутите 2 винта на задней панели принтера, один на левой стороне и один на передней.

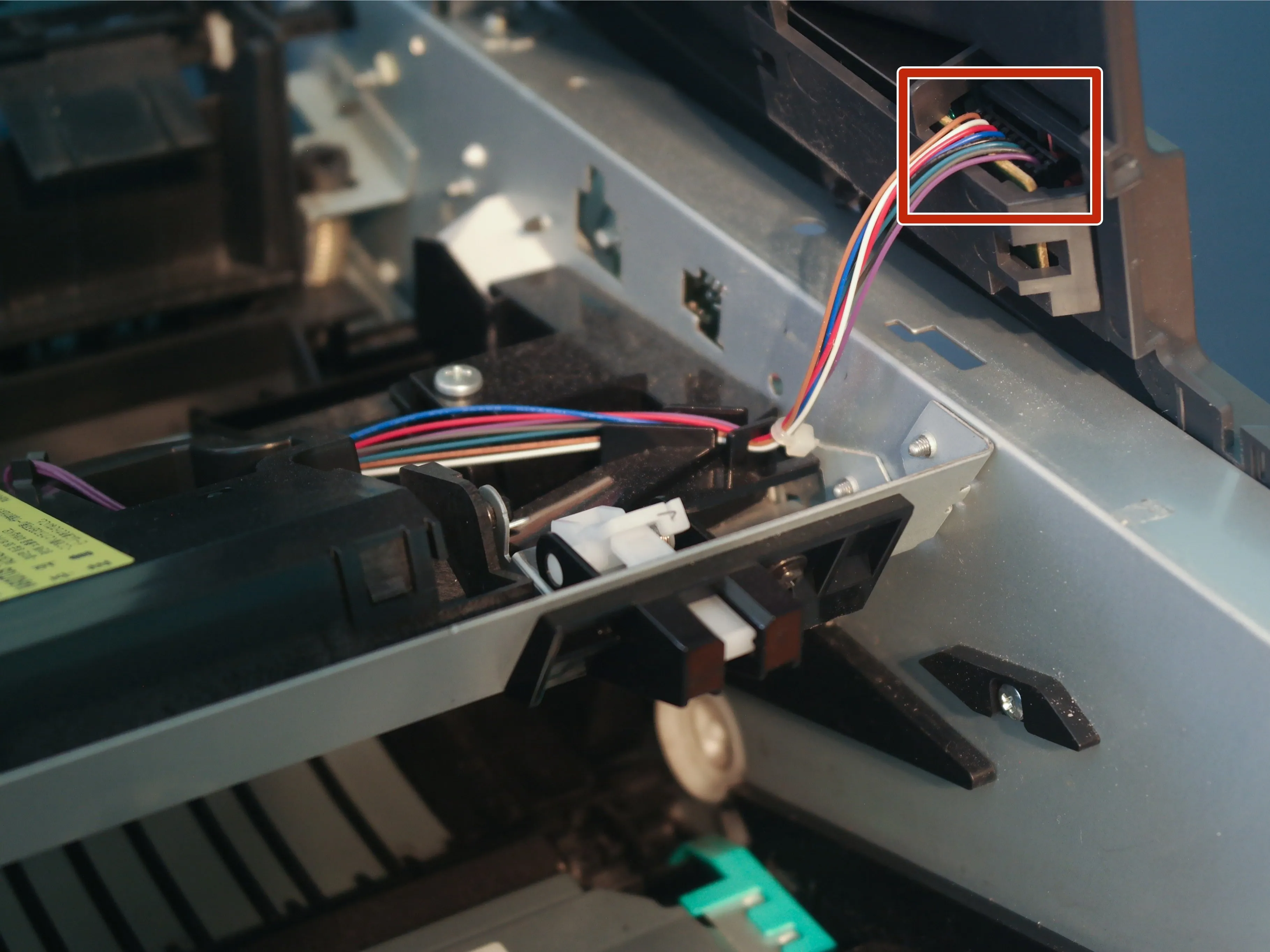

Шаг 10 Верхняя крышка

• После отсоединения кабеля панели управления можно снять верхнюю крышку.

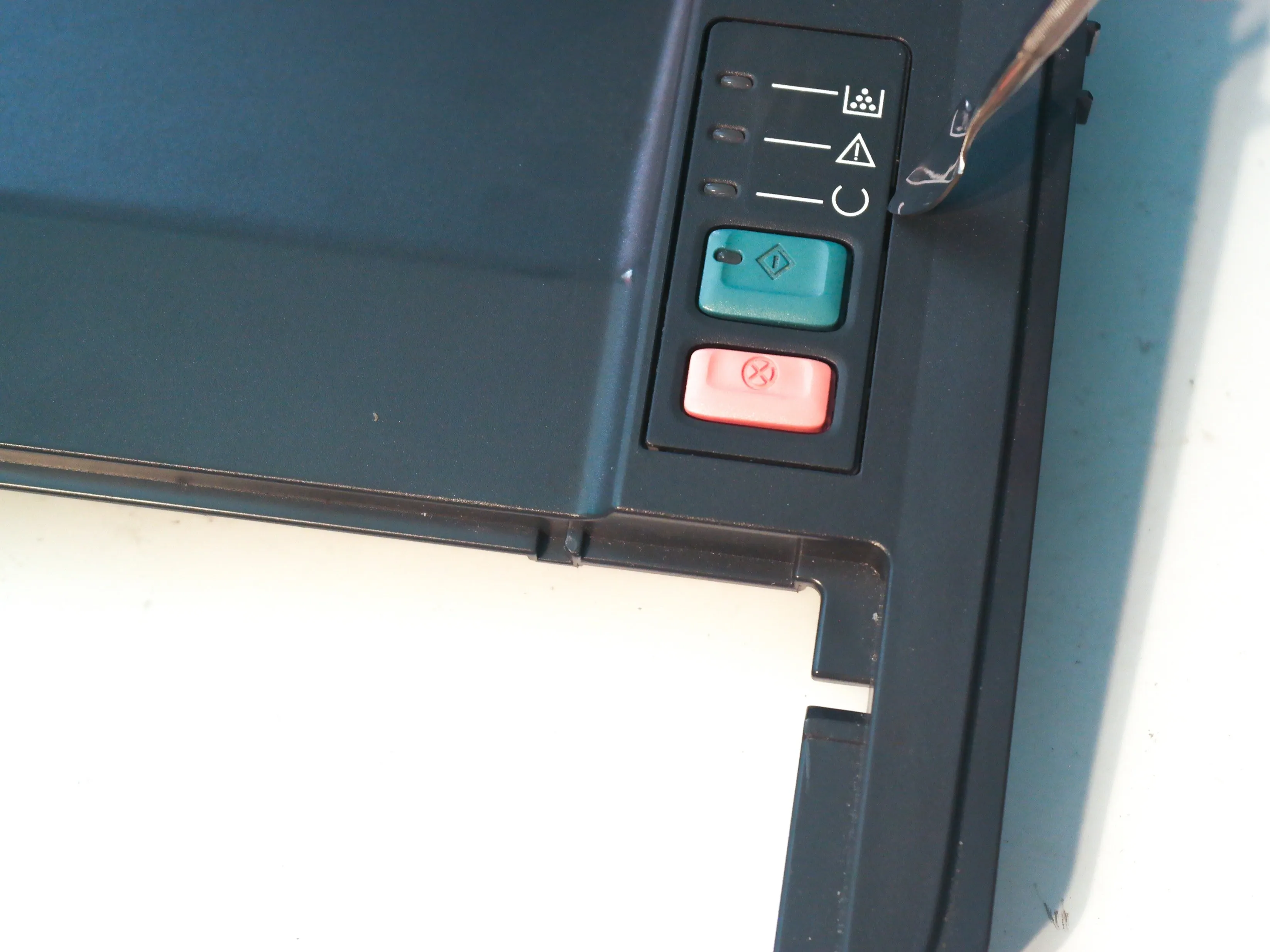

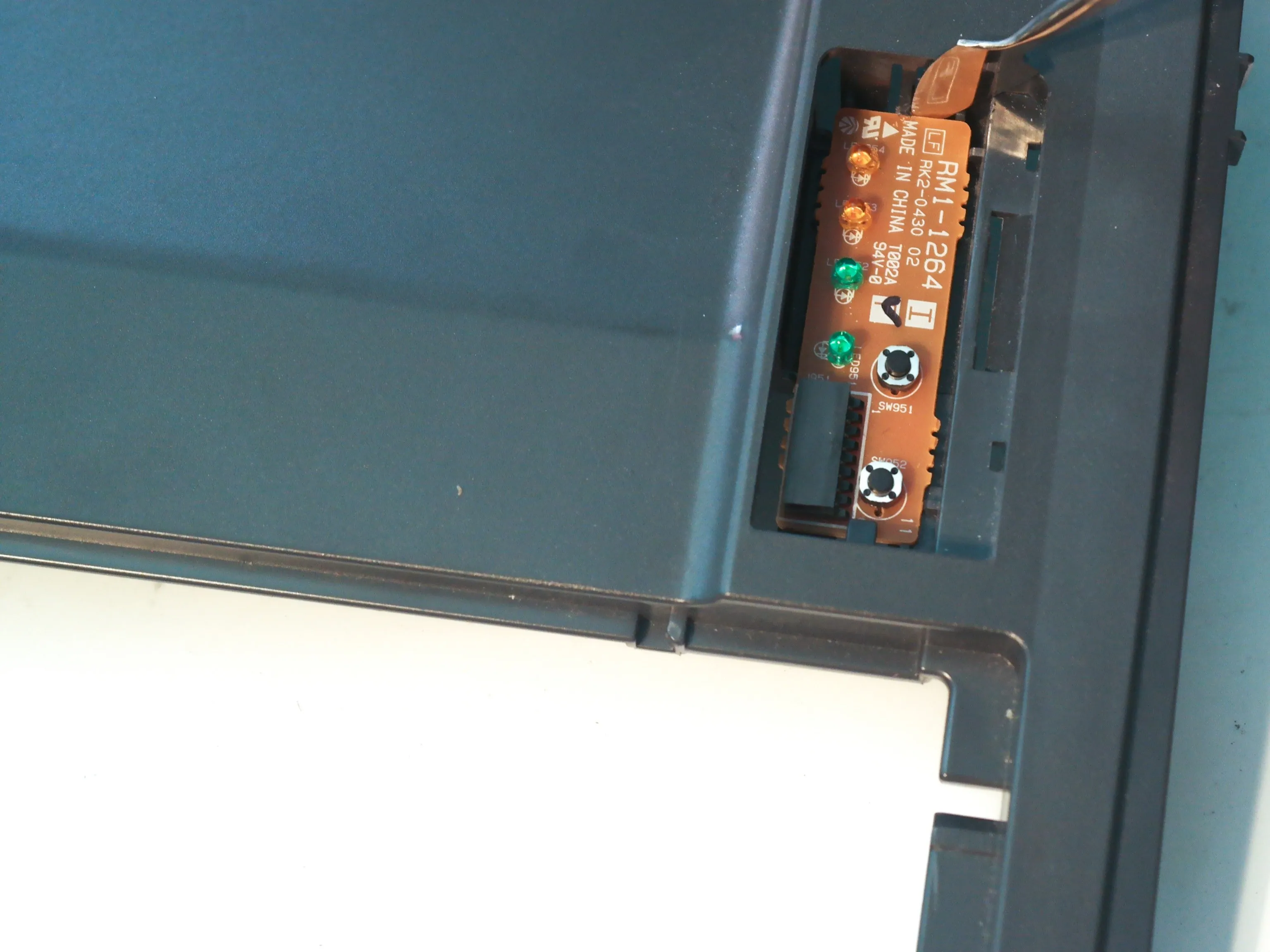

Шаг 11 Панель управления

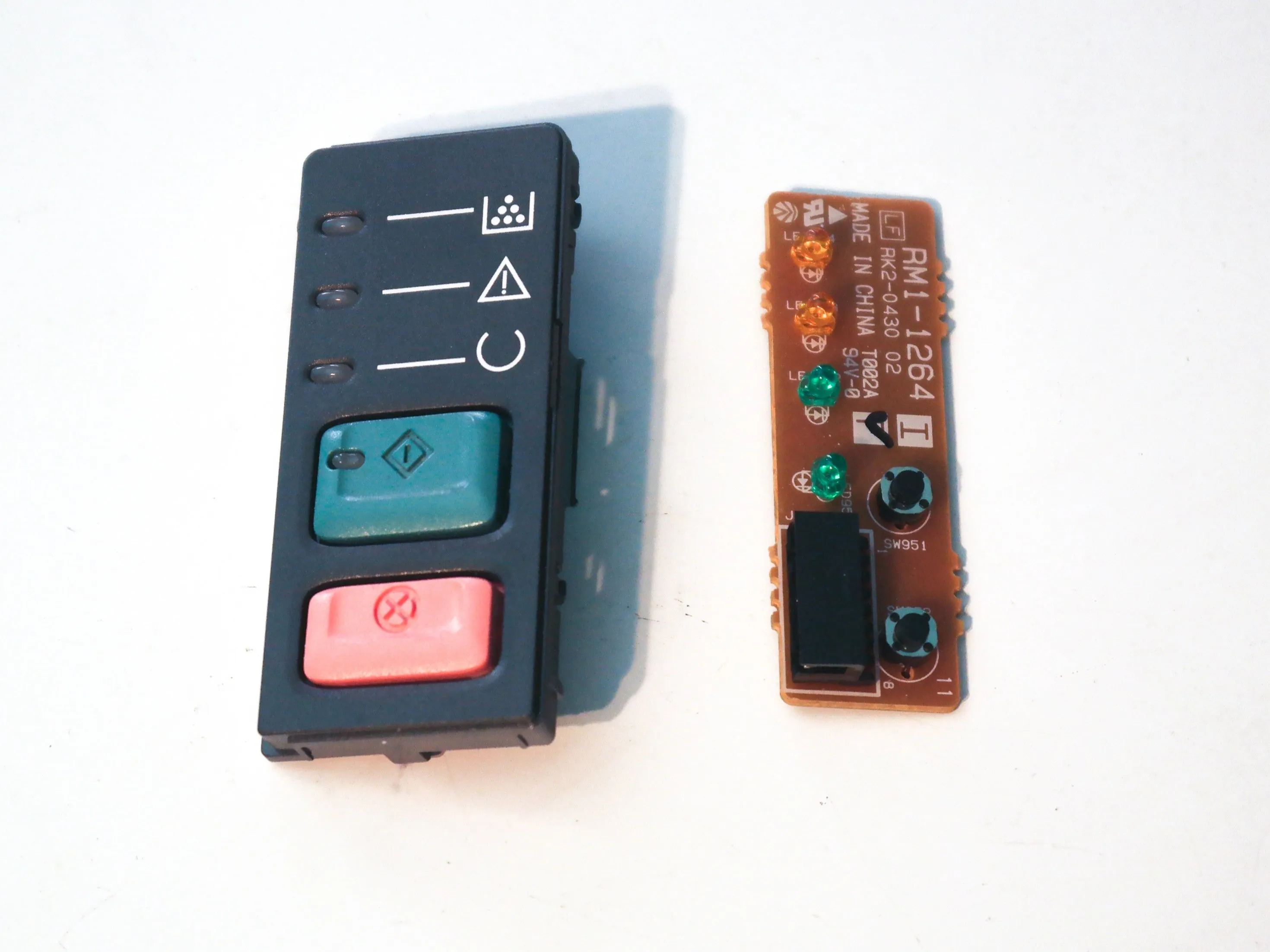

• Панель управления и ее печатная плата легко снимаются с помощью металлической лопатки.

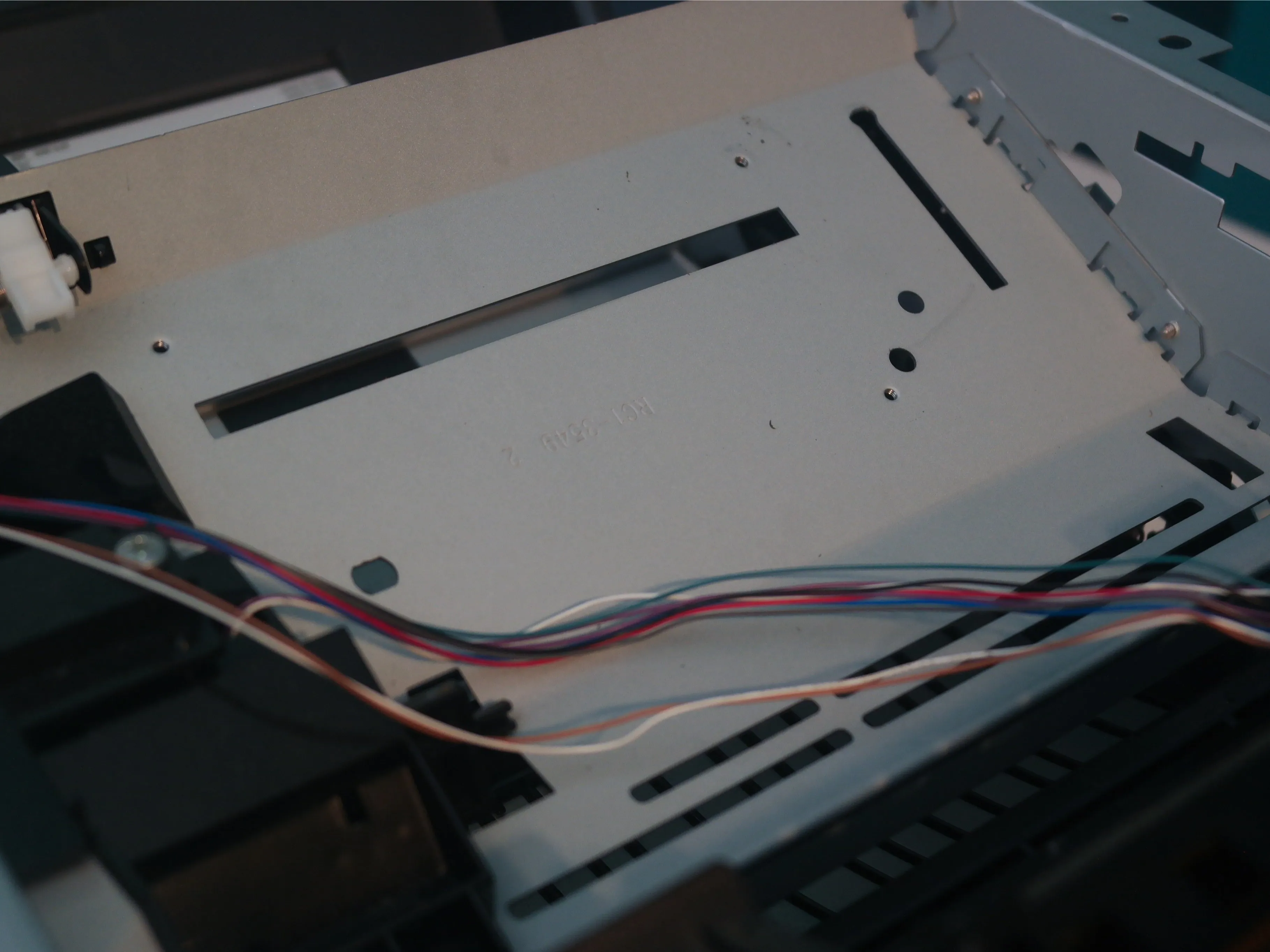

Шаг 12 Сборка лазера

• Отсоедините один кабель от узла лазера.

• Выкрутите 4 винта из узла лазера.

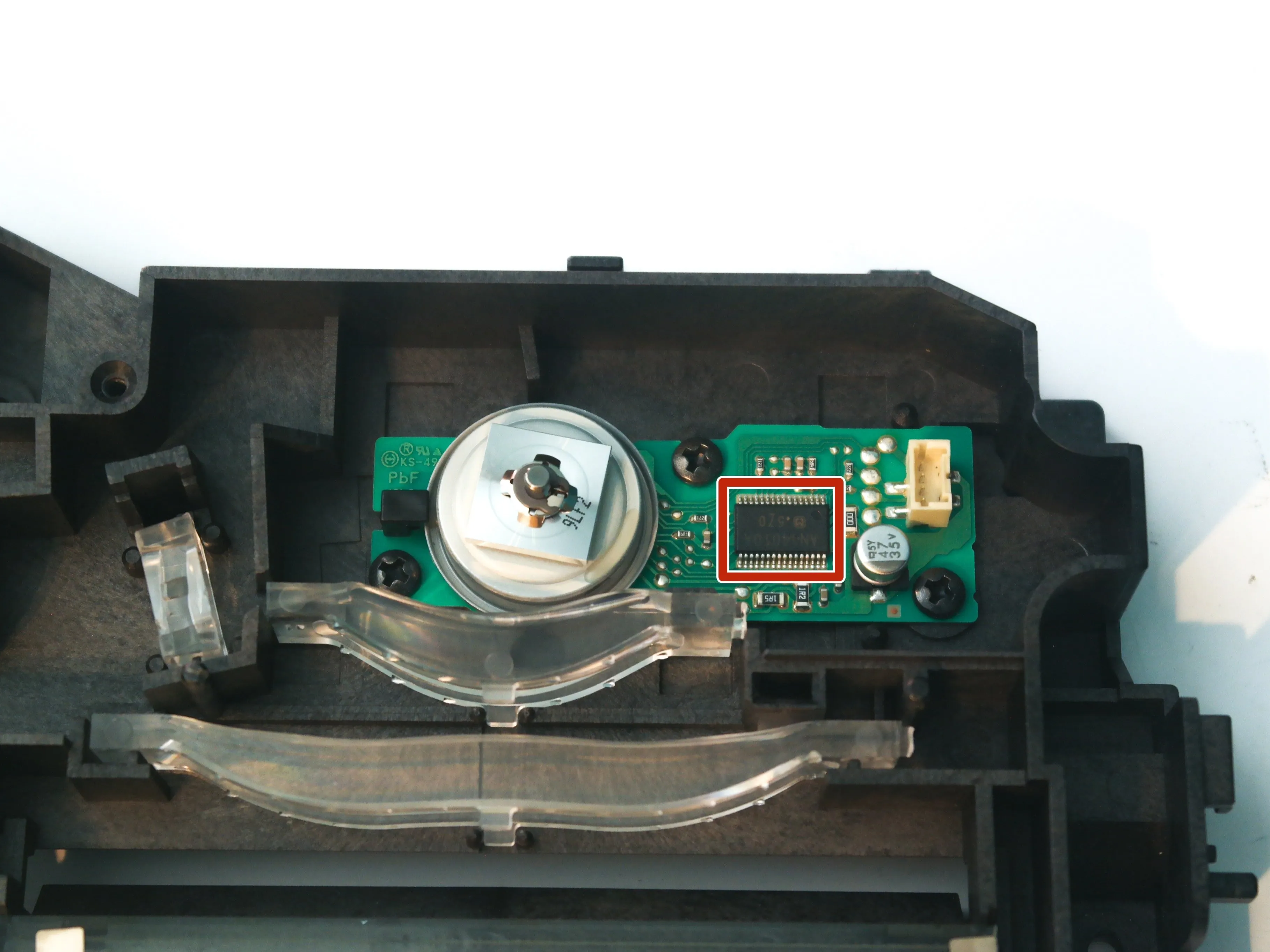

Шаг 13

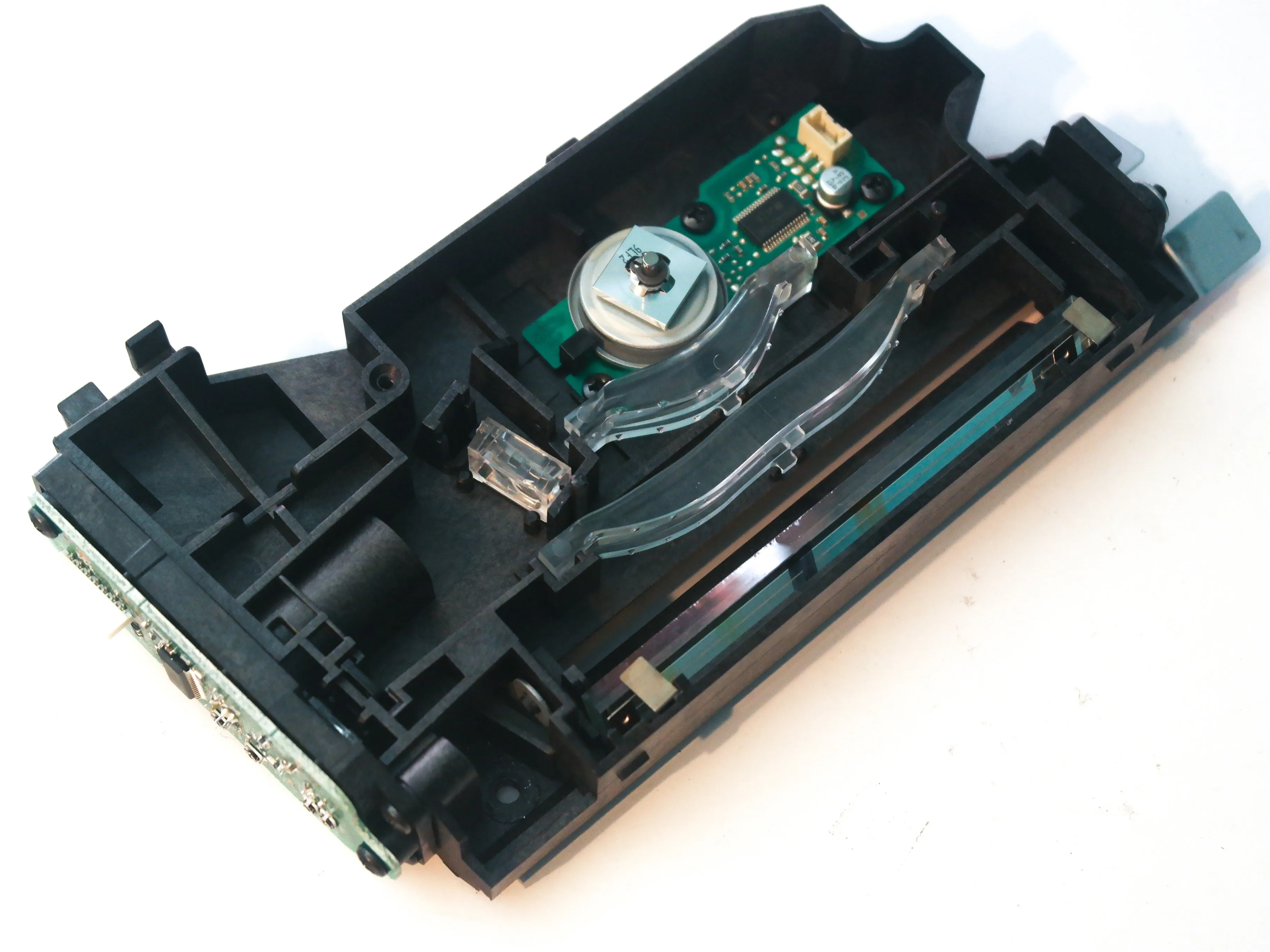

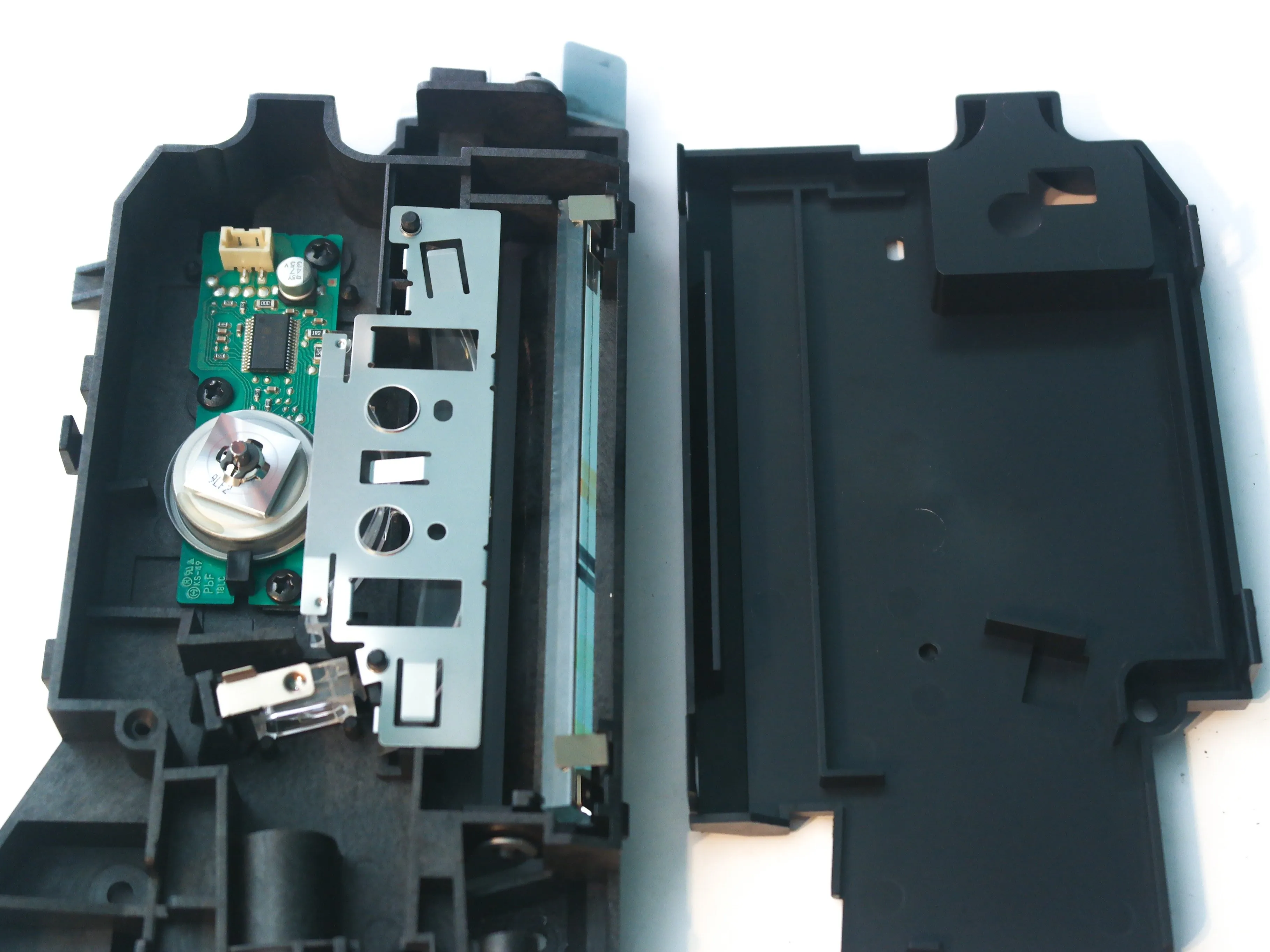

• После снятия крышки и фиксаторов, удерживающих линзы, можно увидеть внутреннюю часть лазерного узла.

• Микросхема на плате двигателя - AN44010A, скорее всего, это какой-то драйвер бесщеточного двигателя, хотя даташит найти не удалось.

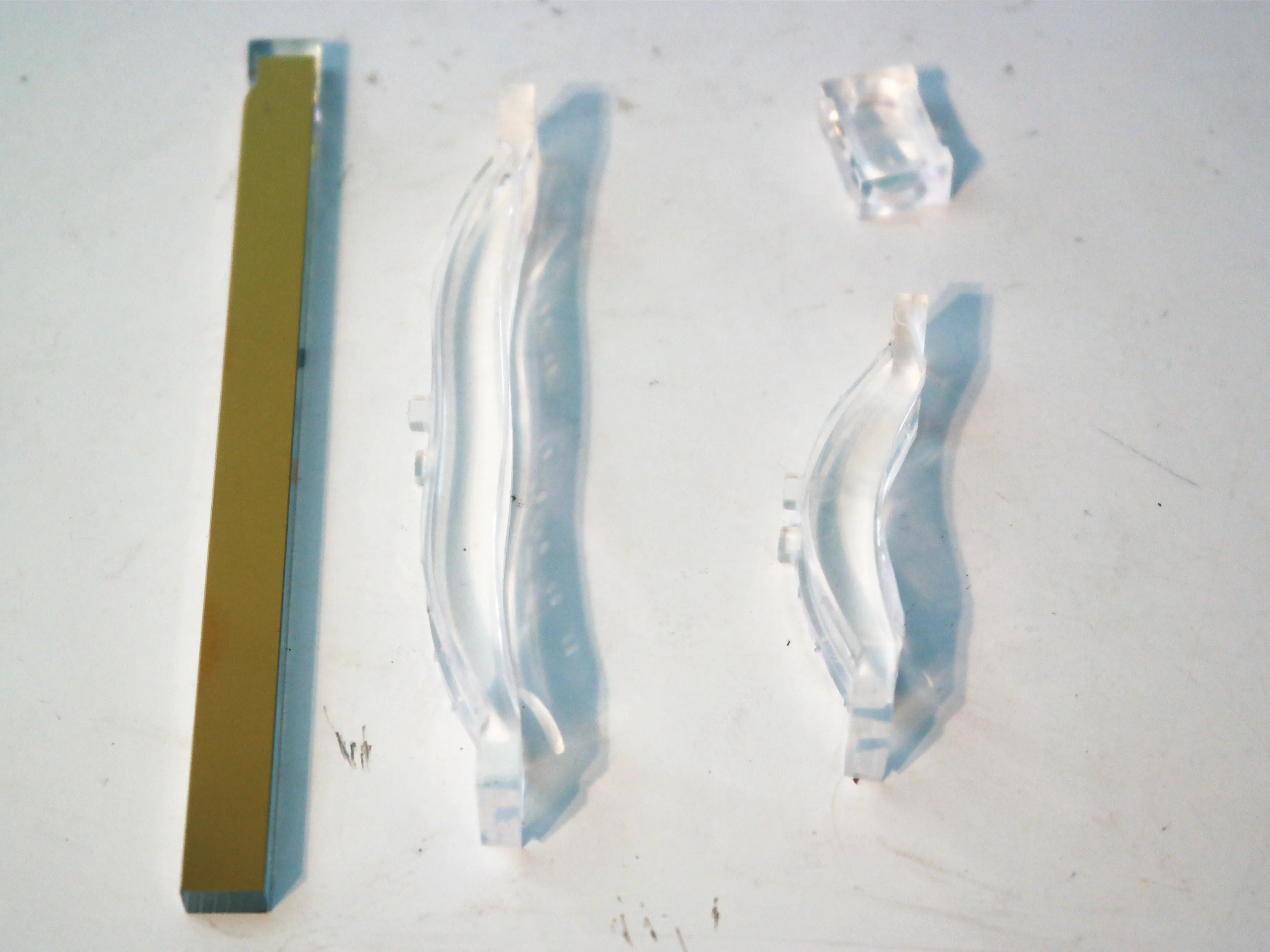

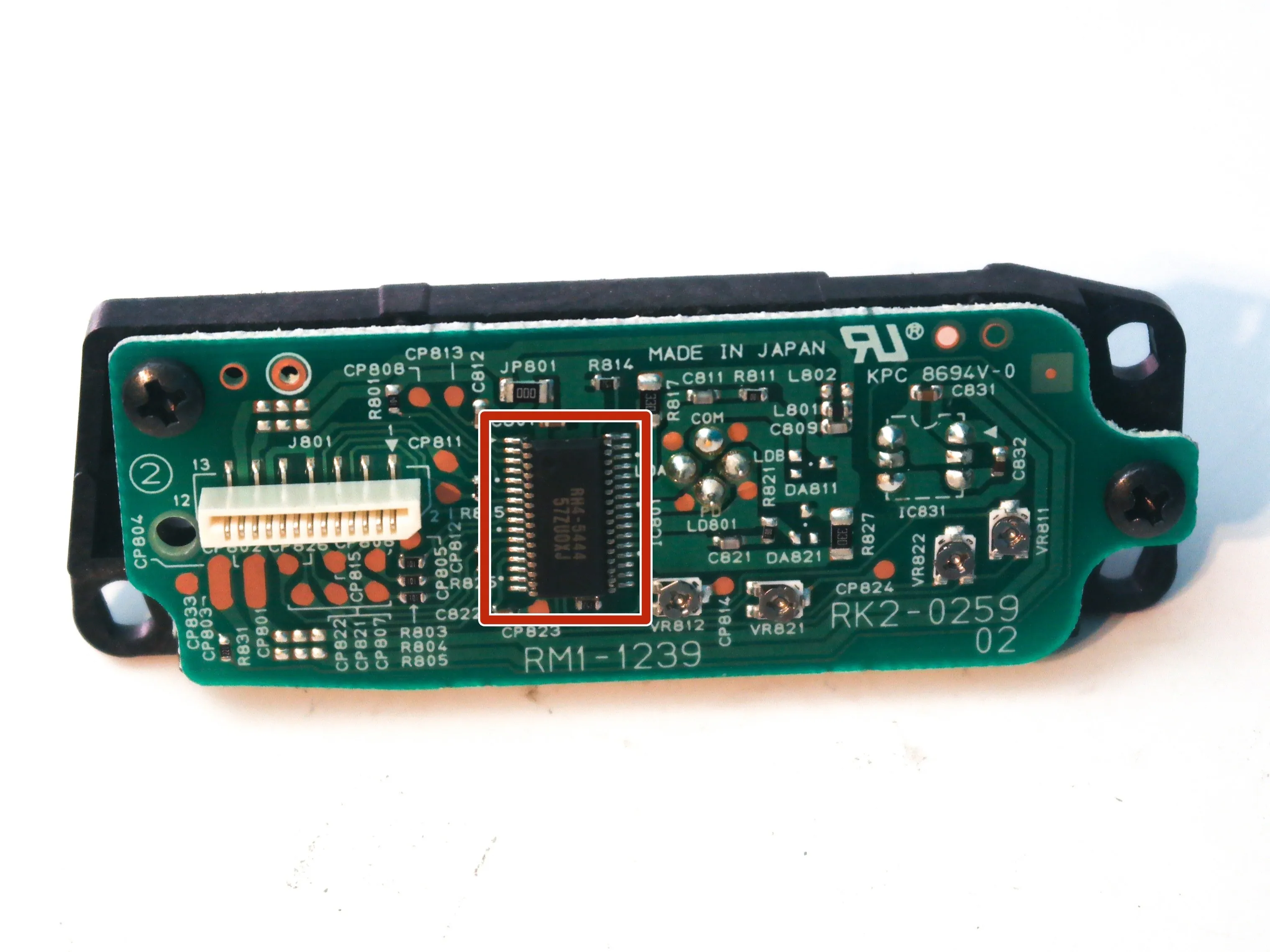

Шаг 14

• Плата, установленная на боковой стороне лазерного узла, содержит инфракрасный лазерный диод и фотодиод для определения направления луча. На ней установлена микросхема с маркировкой RH4-5444, даташит на которую найти не удалось.

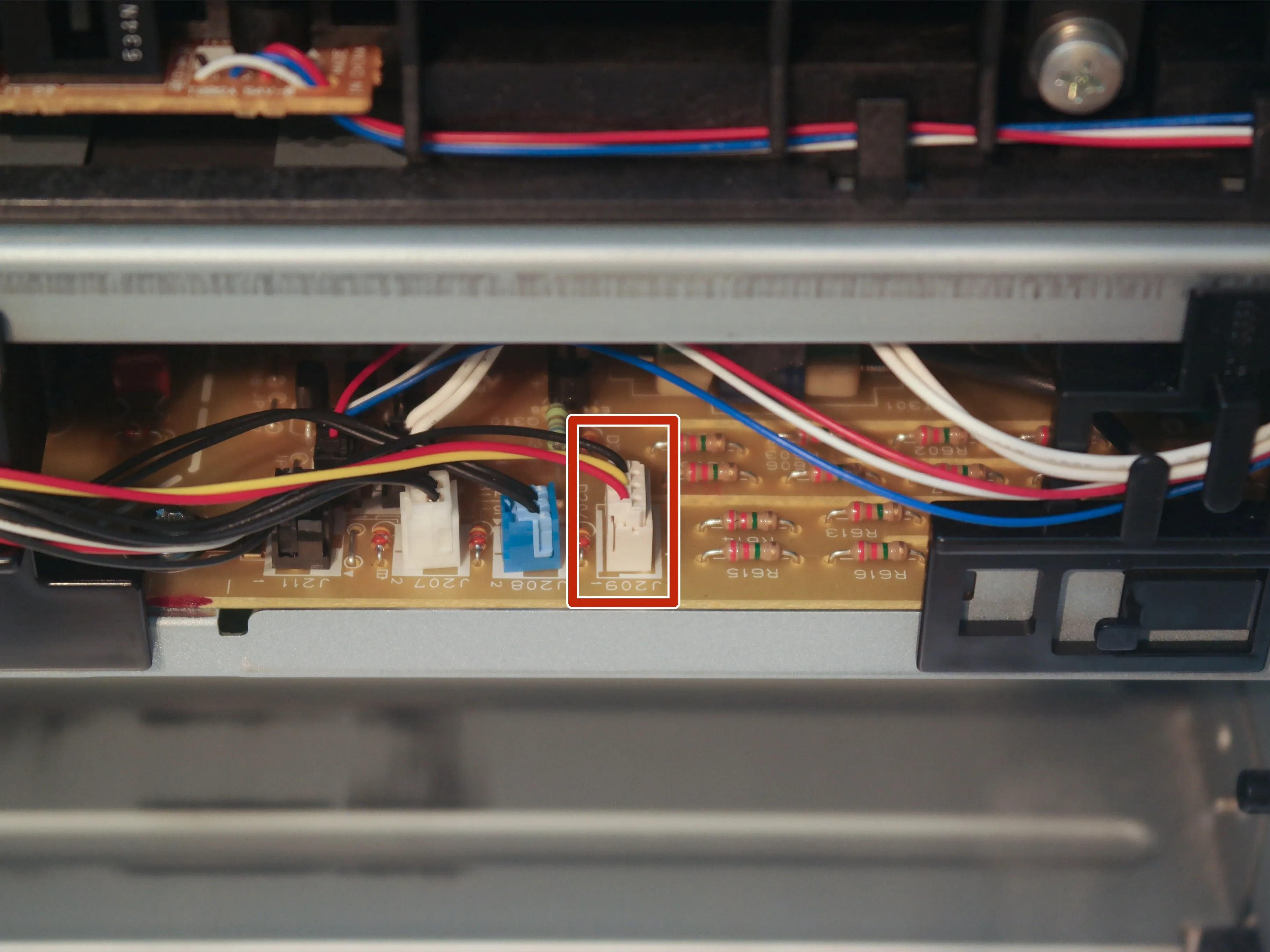

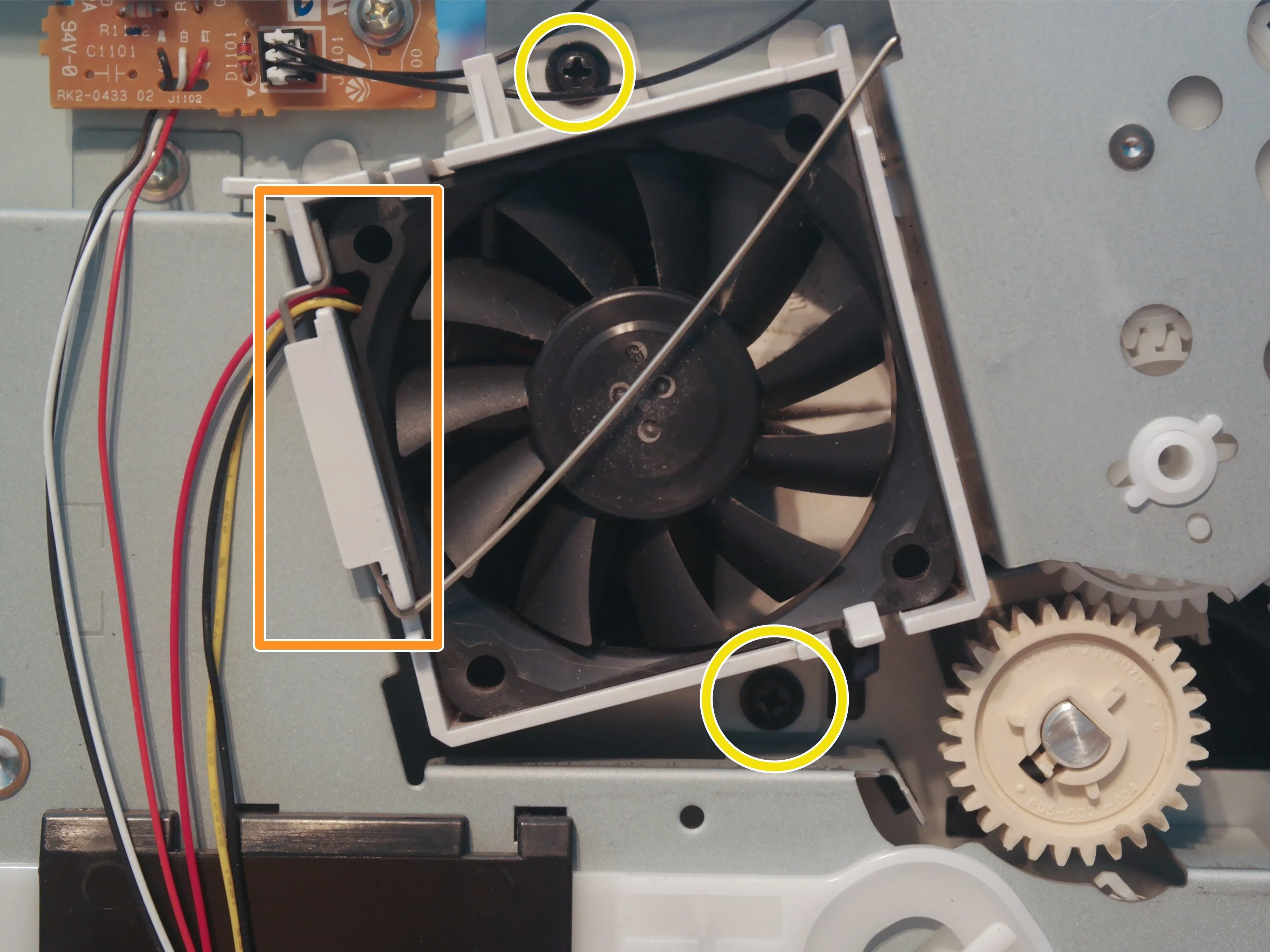

Шаг 15 Вентилятор

• Отсоедините кабель вентилятора от платы управления на задней панели принтера.

• Снимите крепежный зажим с вентилятора.

• Выкрутите 2 винта, крепящие вентилятор.

• Хотя вентилятор еще нельзя снимать полностью, это облегчит разборку других частей принтера.

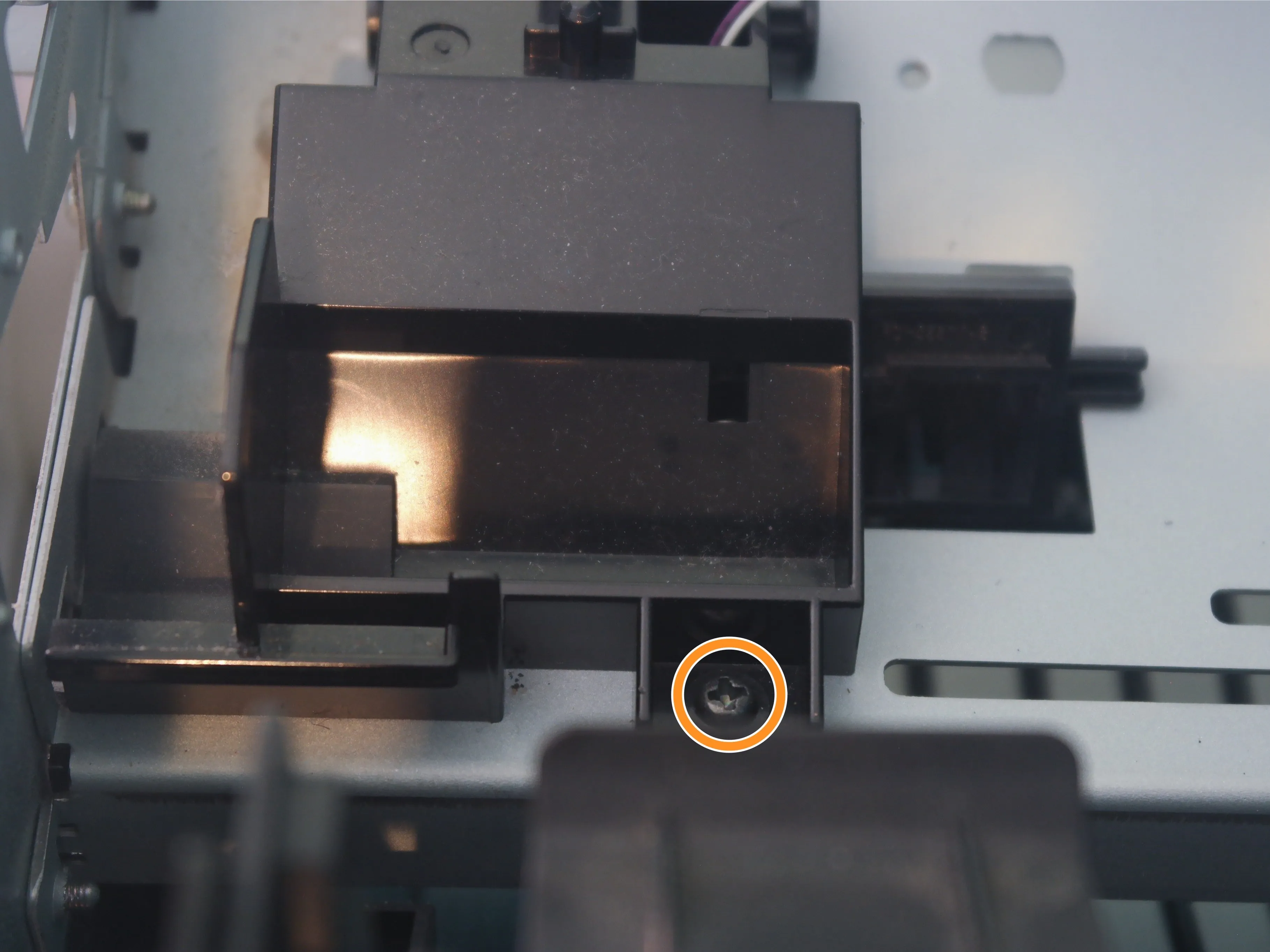

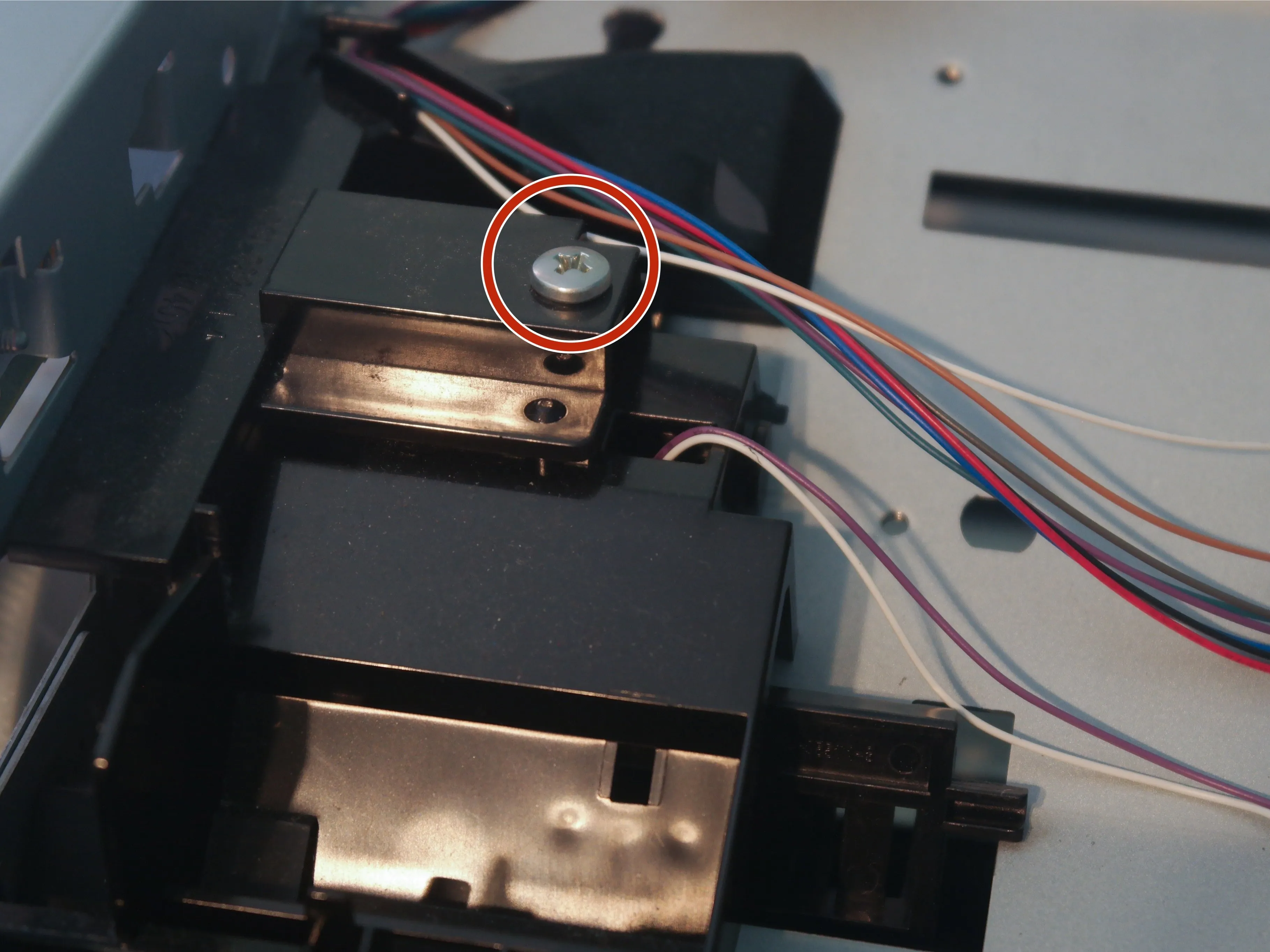

Шаг 16 Разъем картриджа

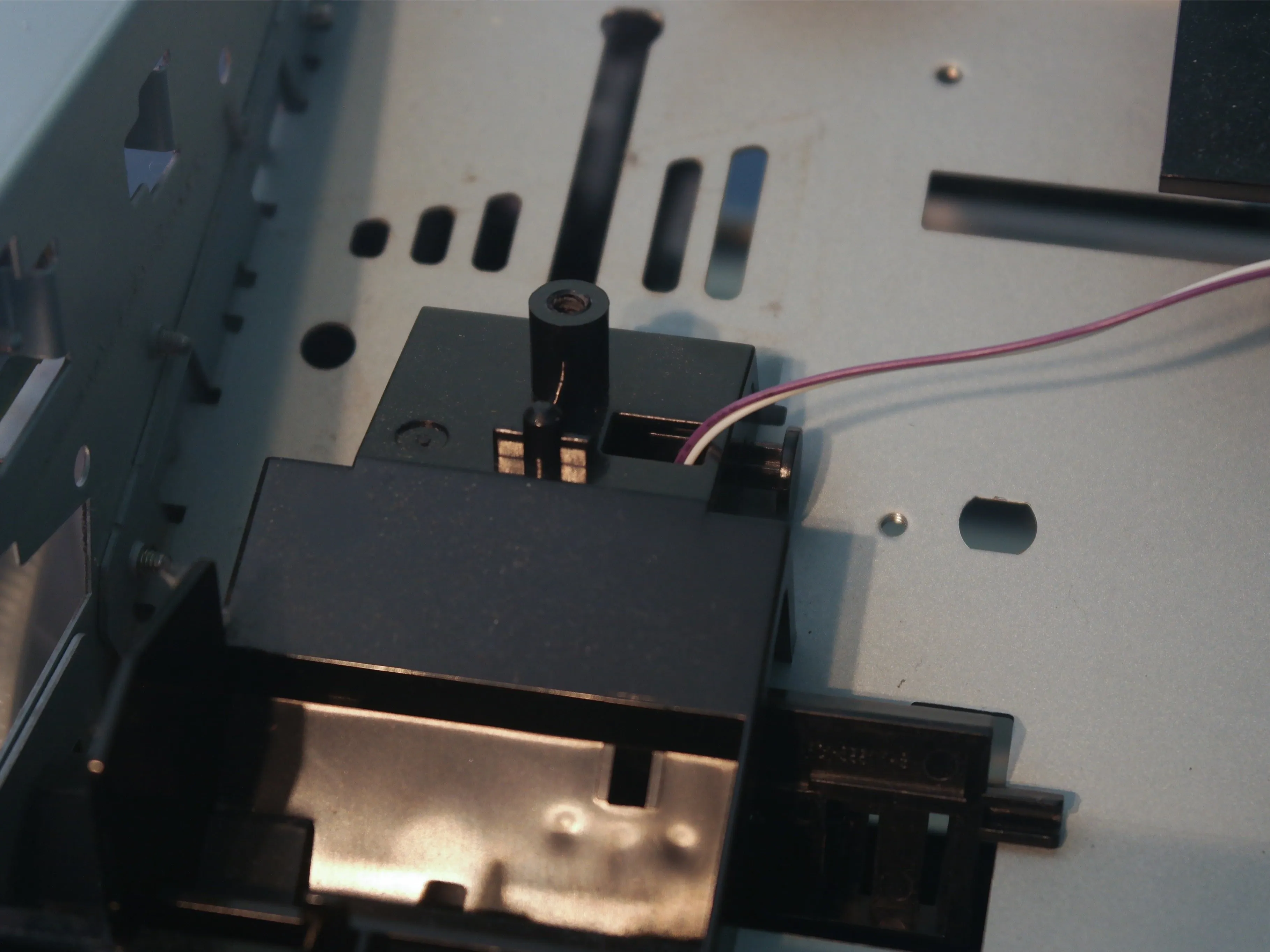

• Выкрутите 1 винт в верхней части разъема картриджа.

• Выкрутите 1 винт на передней части разъема картриджа.

• Разъем картриджа можно извлечь из принтера.

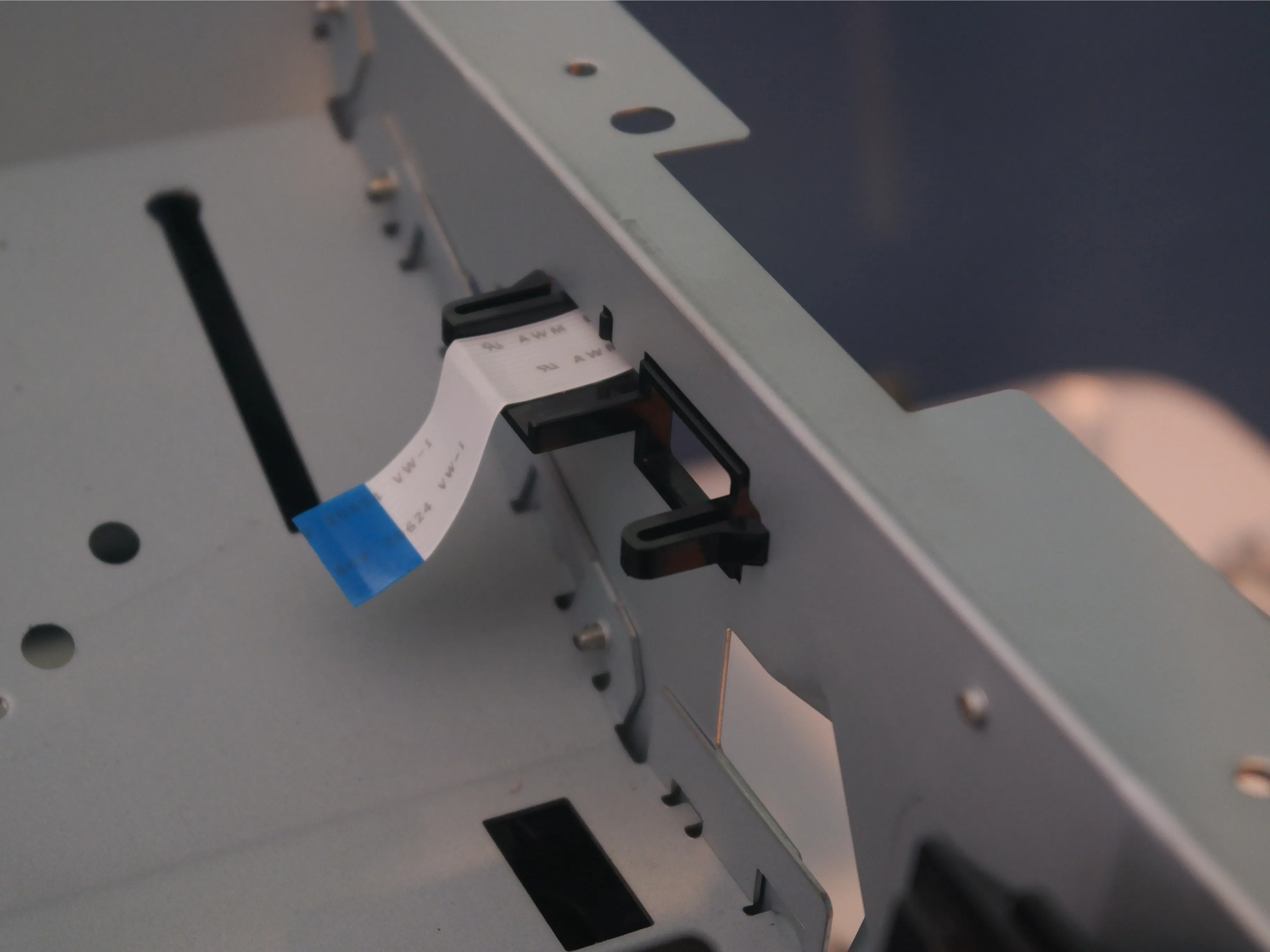

Шаг 17 Зажим для кабеля

• Кабельный зажим для кабеля лазерной сборки можно извлечь из корпуса.

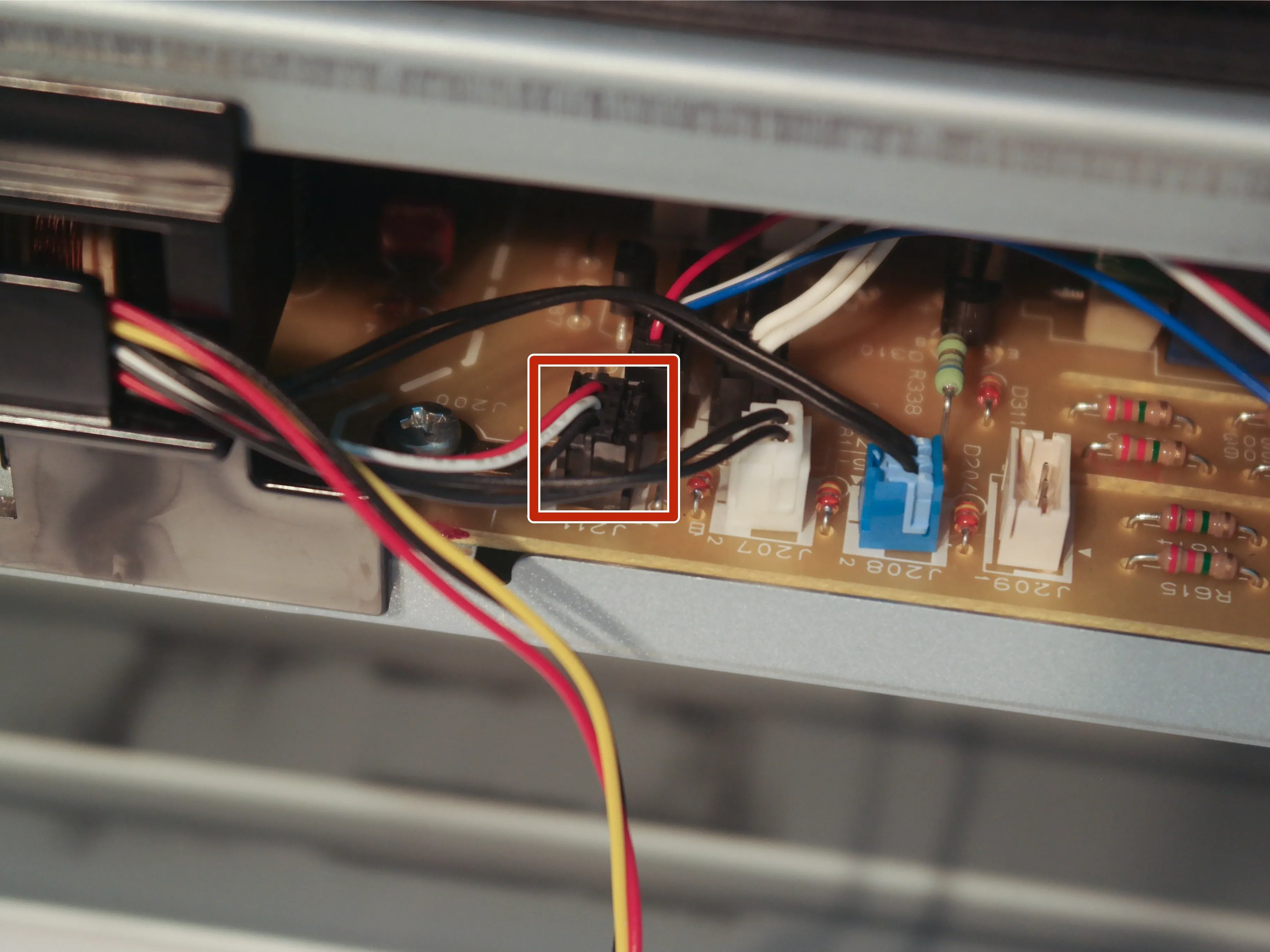

Шаг 18 Печатная плата дуплексера

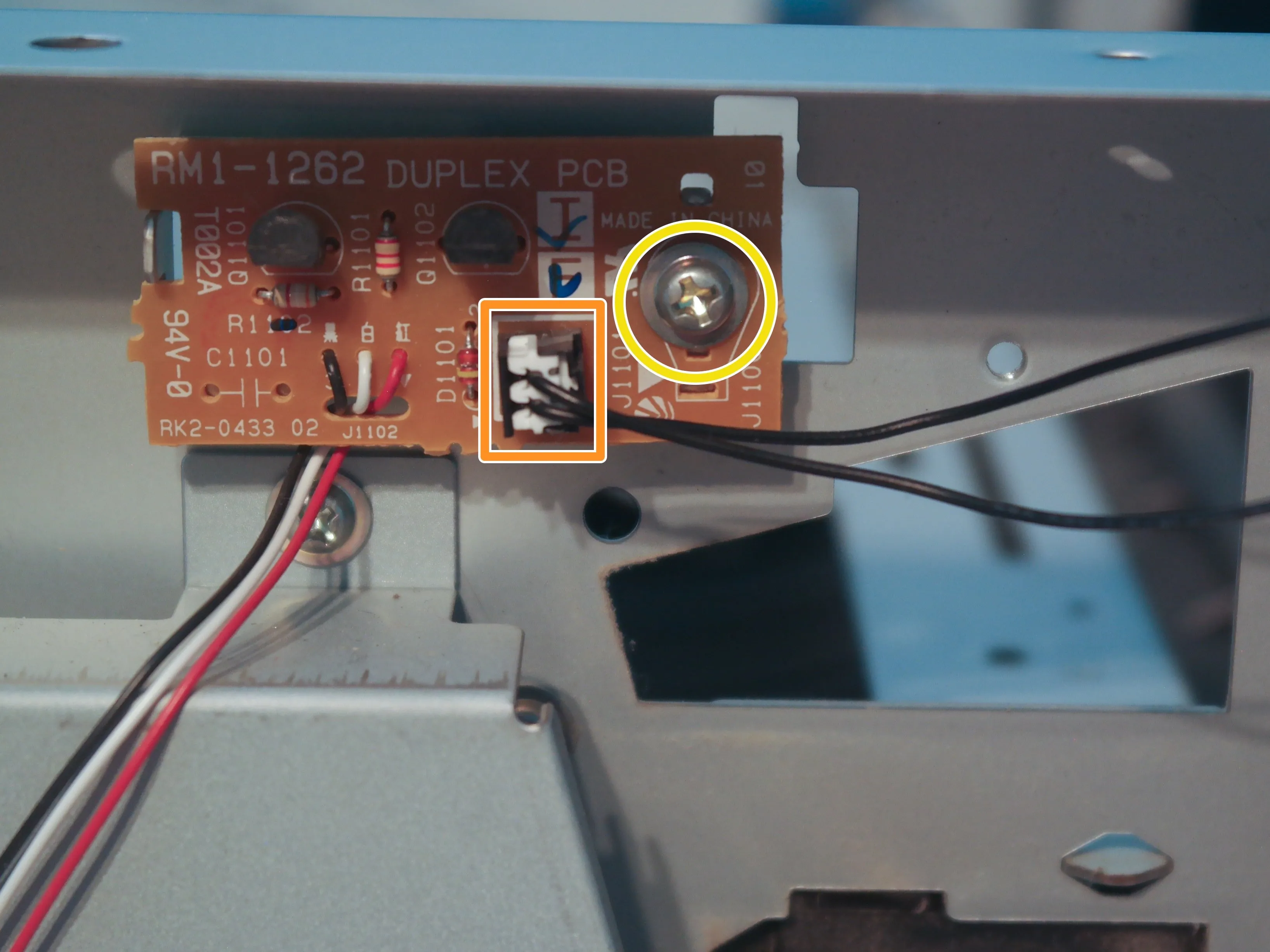

• Отсоедините кабель дуплексера от платы управления.

• Отсоедините кабель соленоида дуплексера от печатной платы дуплексера.

• Выкрутите один винт из печатной платы и снимите ее с принтера.

• Эта крошечная плата содержит 2 NPN-транзистора с маркировкой C2120 и C1815которые используются для управления соленоидом дуплексера.

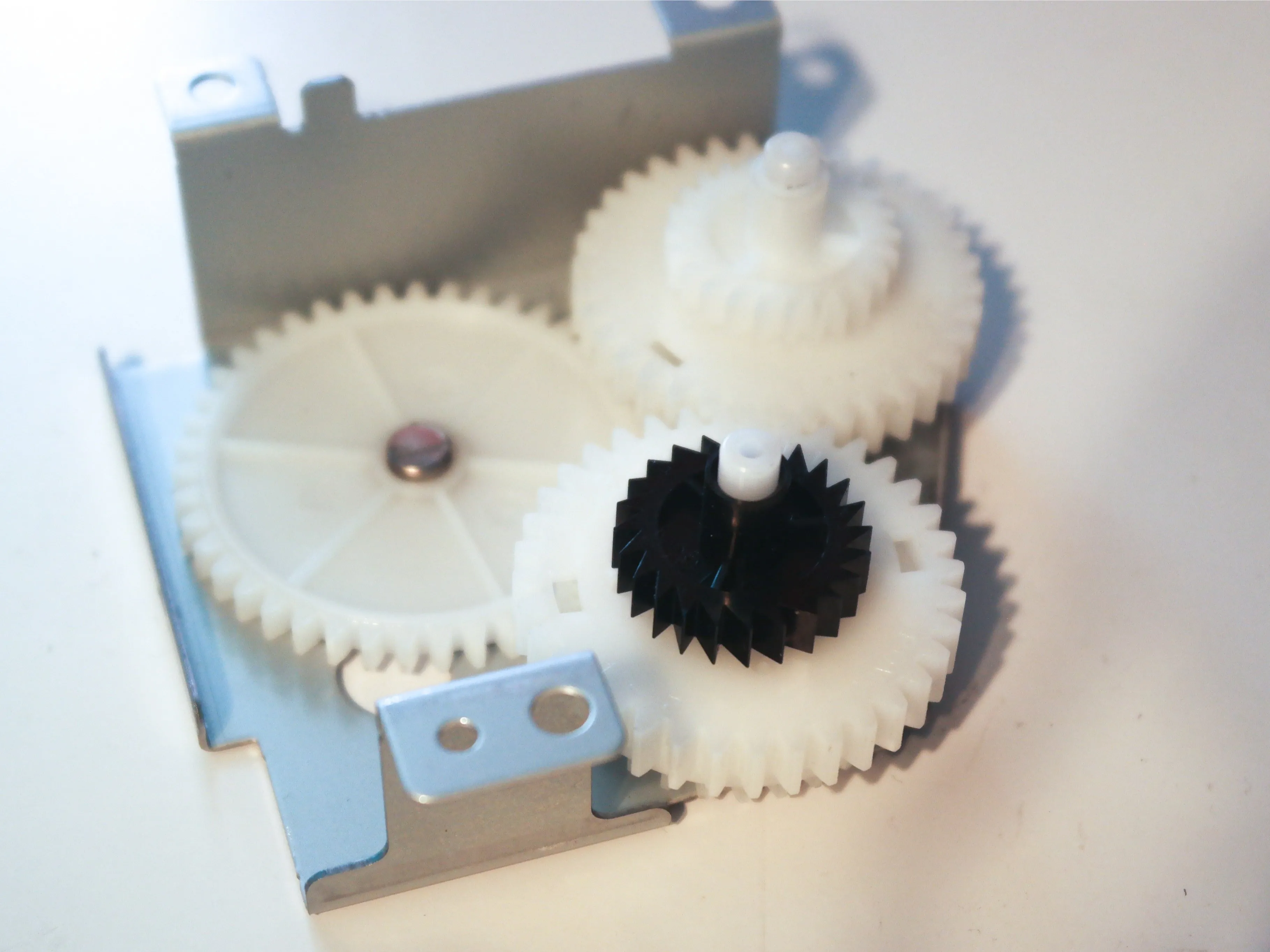

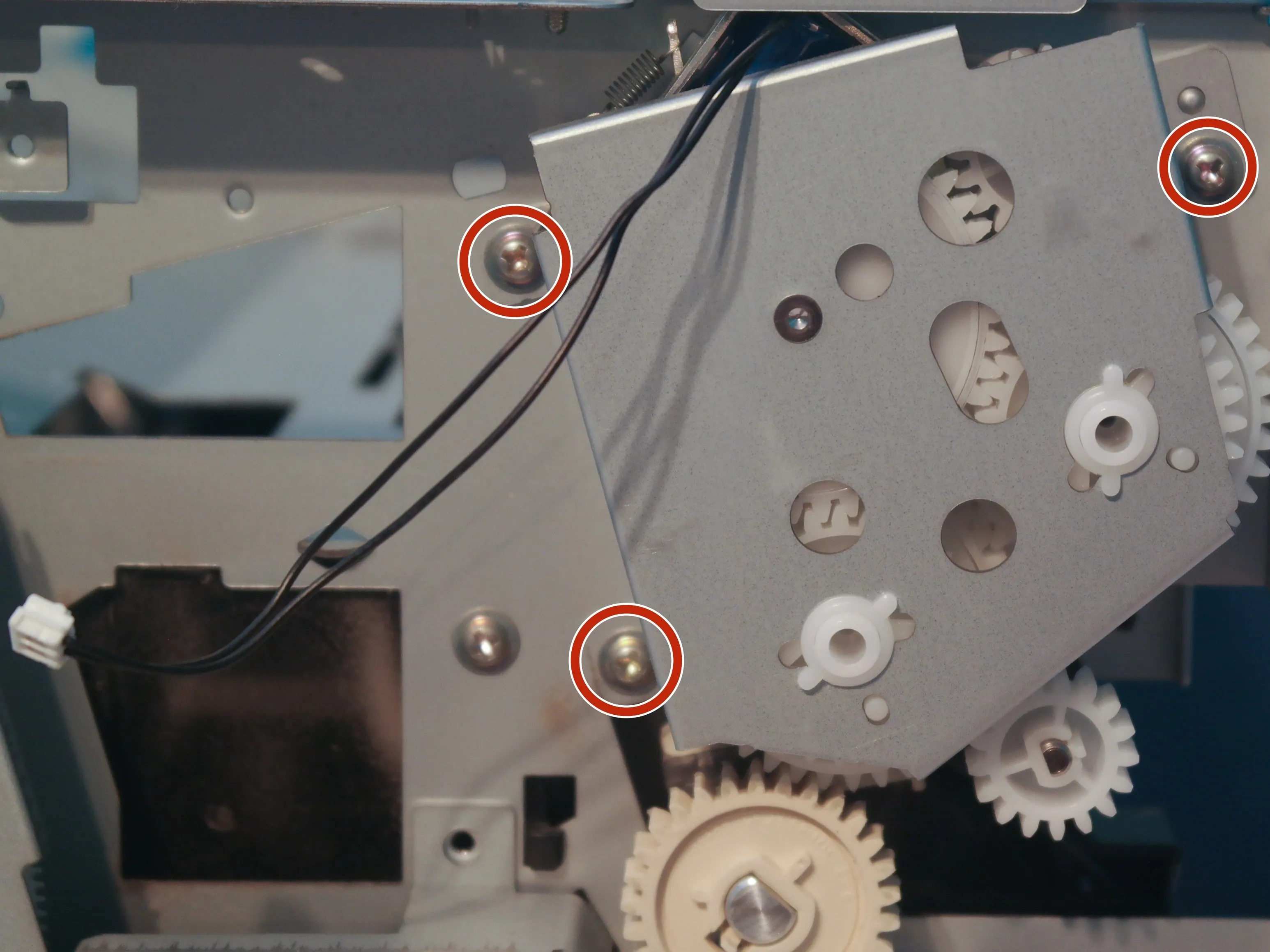

Шаг 19 Шестерни дуплексера

• Выкрутите 3 винта на редукторе дуплексера в сборе.

• Теперь можно снять редуктор дуплексера.

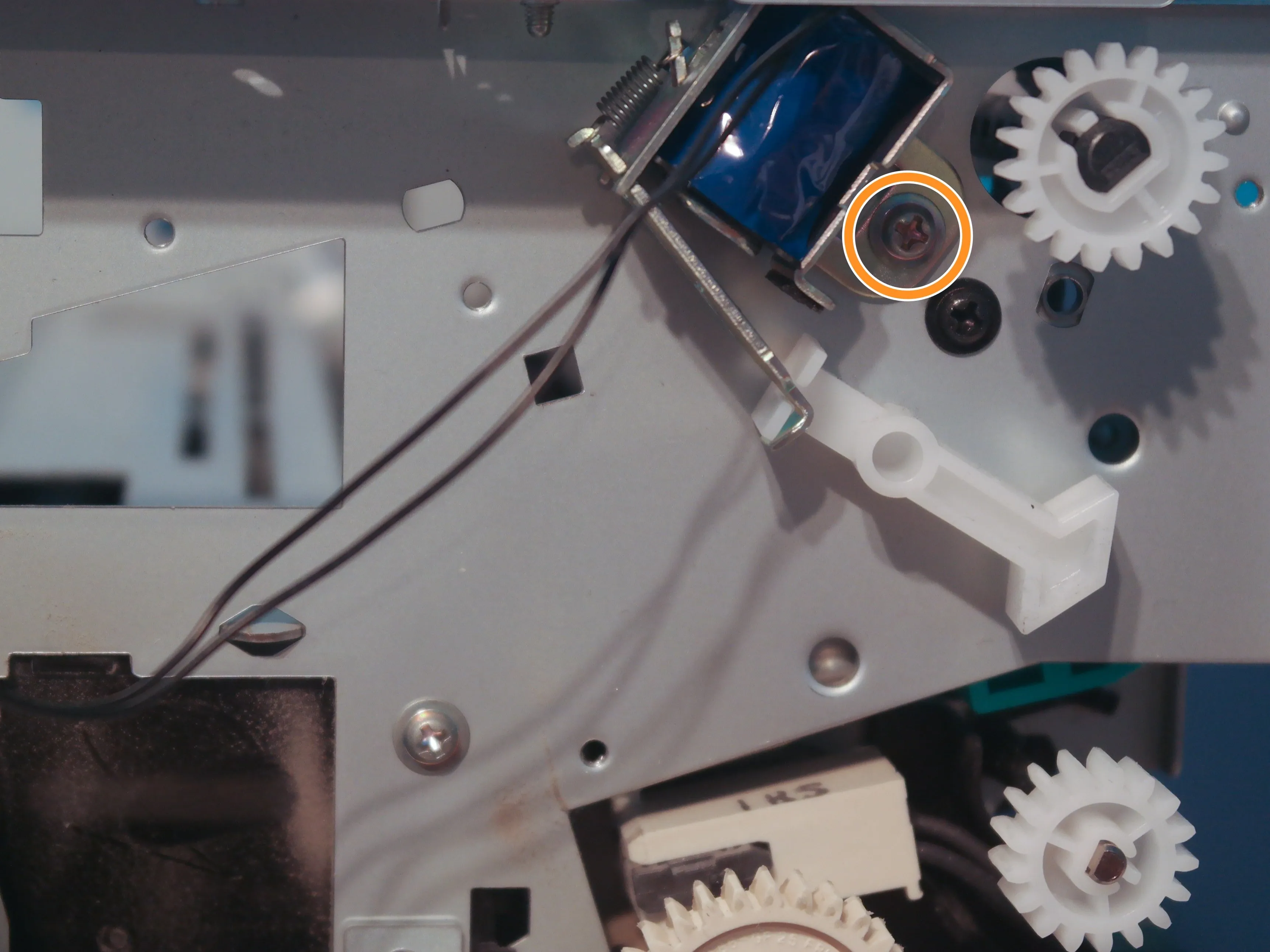

• Выкрутите один винт, удерживающий соленоид дуплексера.

• Это, по-видимому, стандартный 24-вольтовый соленоид с открытой рамкой, хотя на нем не было обнаружено никакой маркировки.

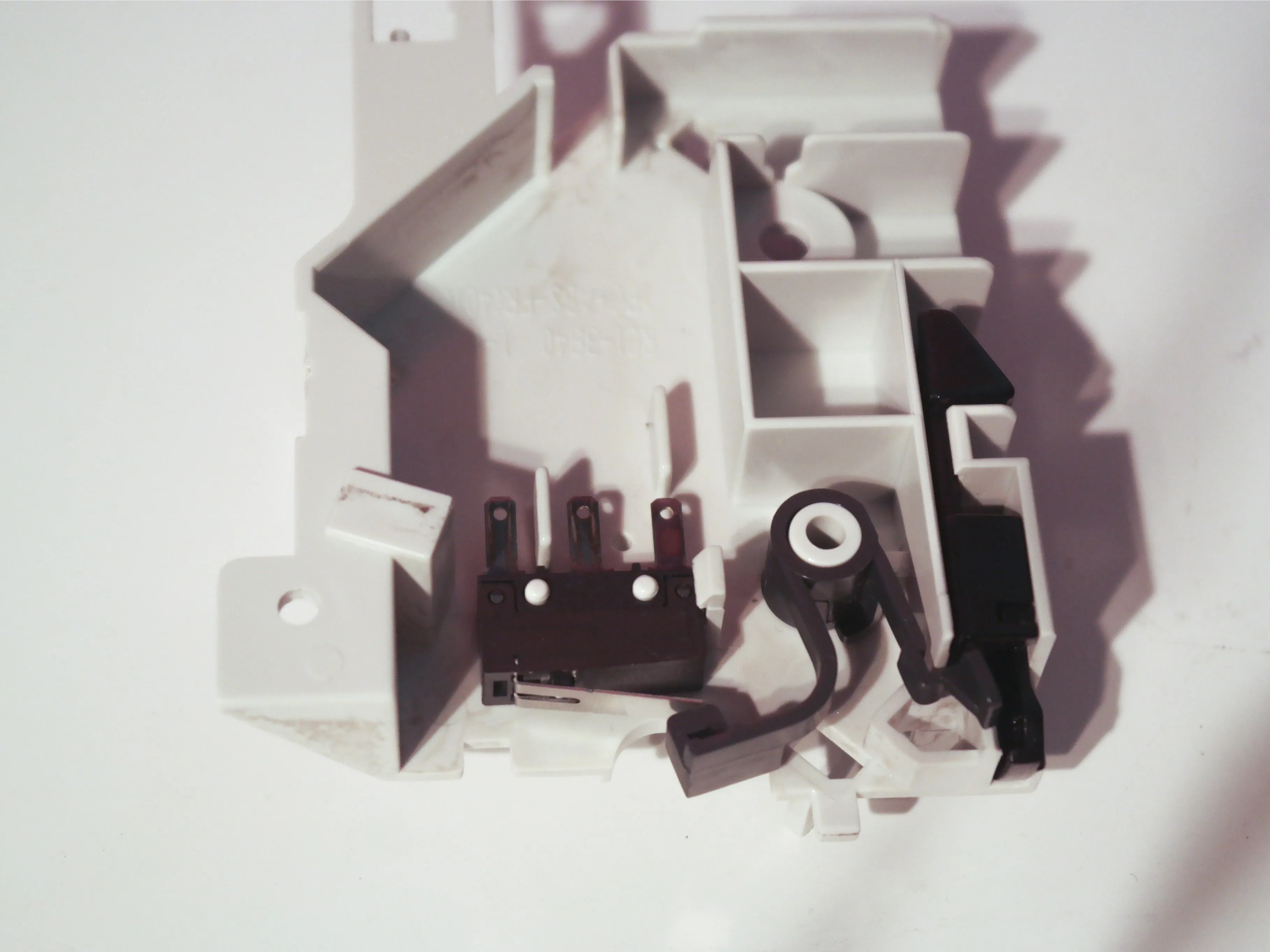

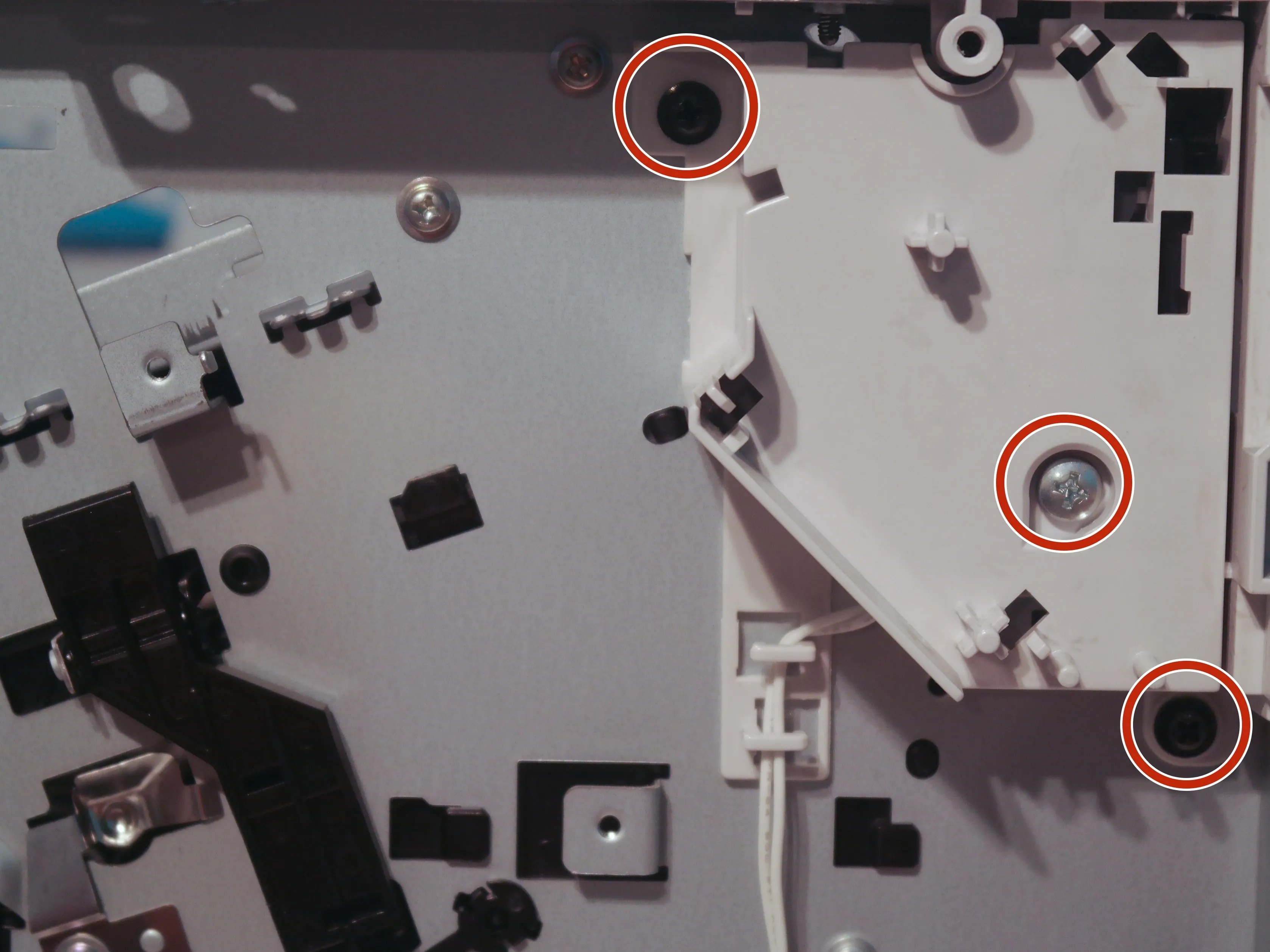

Шаг 20 Защитная блокировка

• Выкрутите 3 винта, чтобы снять узел блокировки безопасности.

• Отсоедините 2 разъема с лопатками от микропереключателя.

• Защитная блокировка предотвращает включение лазеров или высоковольтного источника питания при открытой дверце картриджа.

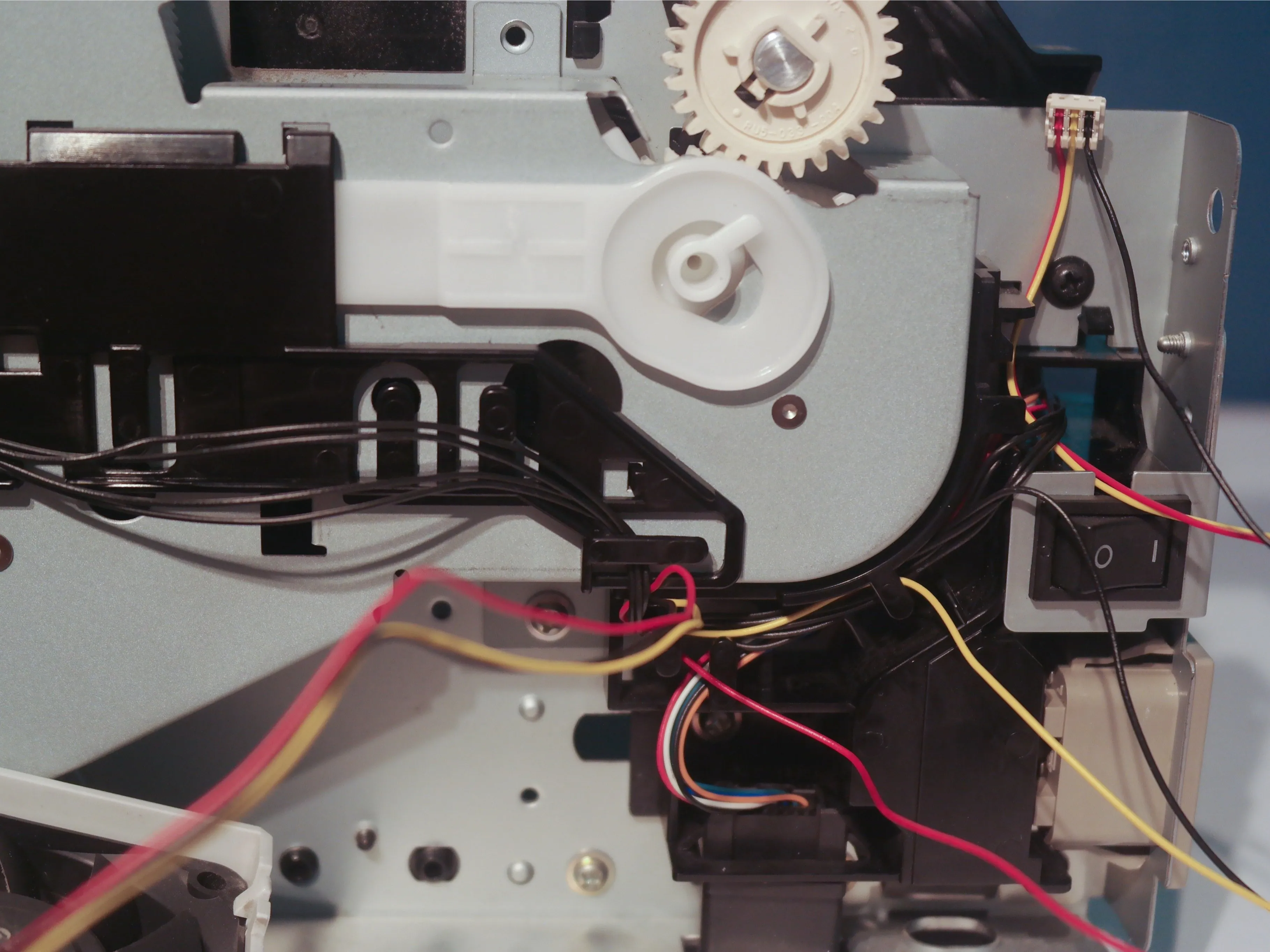

Шаг 21 Кабель вентилятора

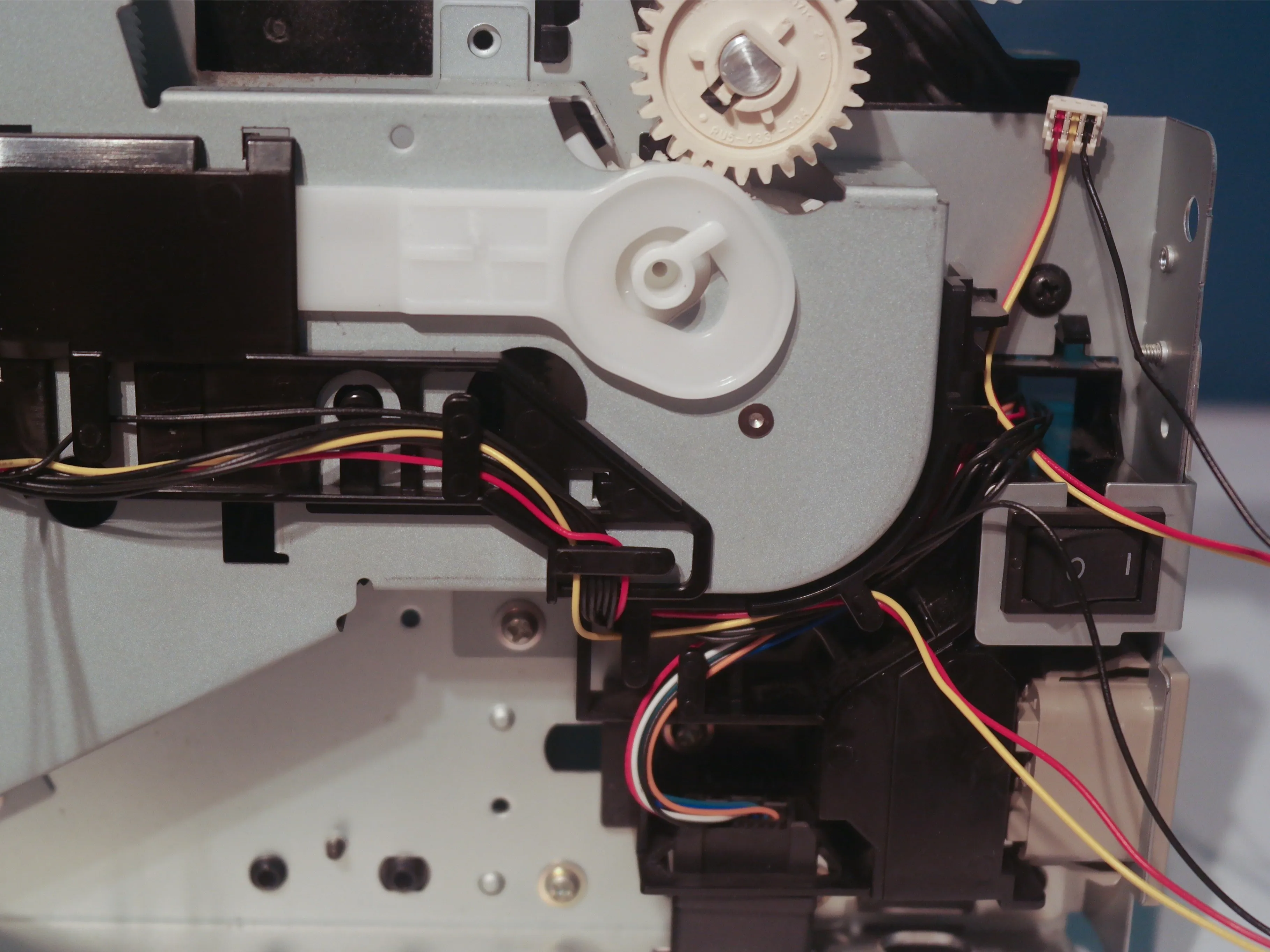

• Теперь кабель вентилятора можно извлечь из кабельной направляющей и снять вентилятор.

Шаг 22

• Вентилятор представляет собой стандартный 24-вольтовый бесщеточный вентилятор с датчиком скорости производства Nidec.

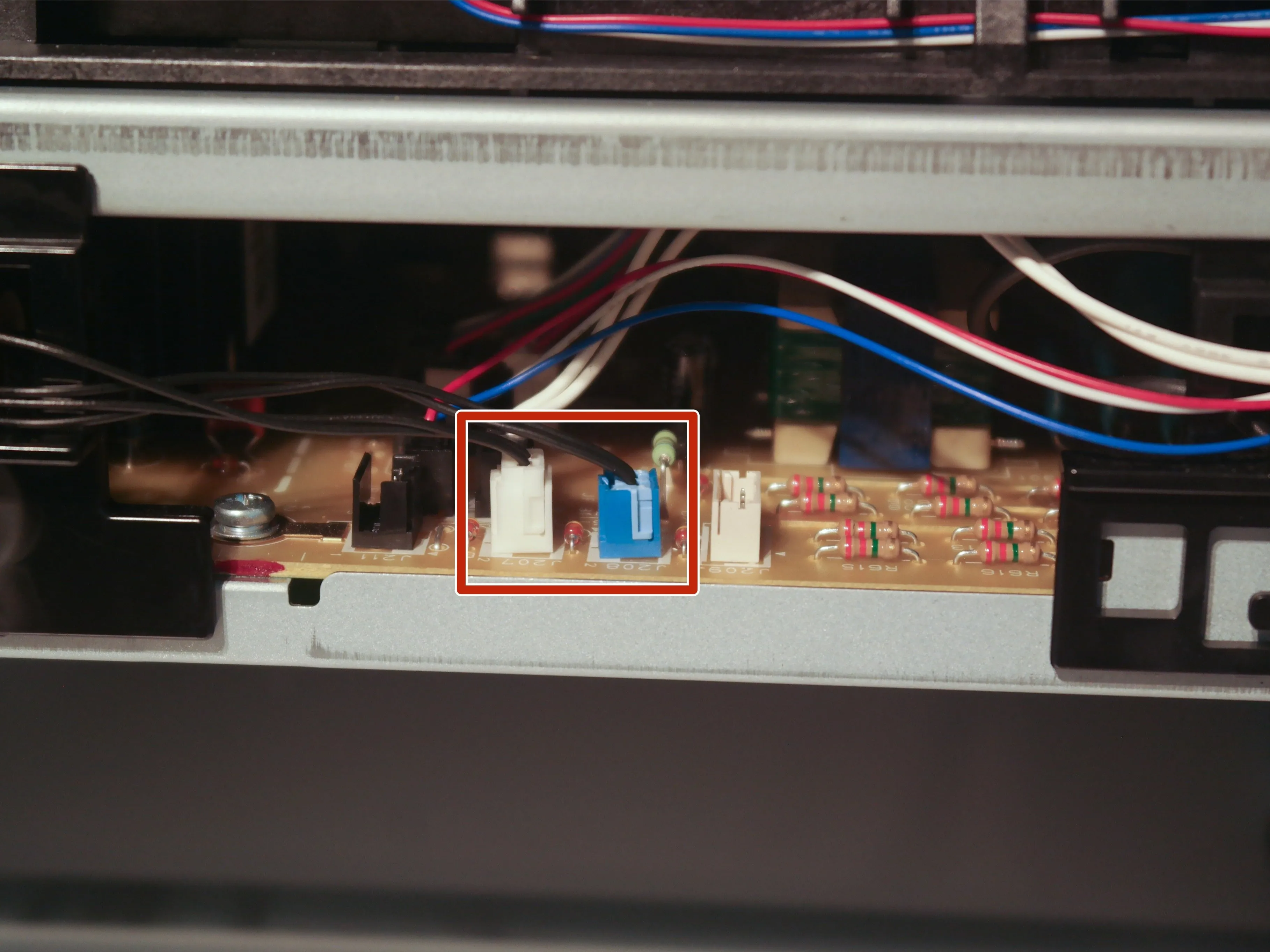

Шаг 23 Сборка главной шестерни

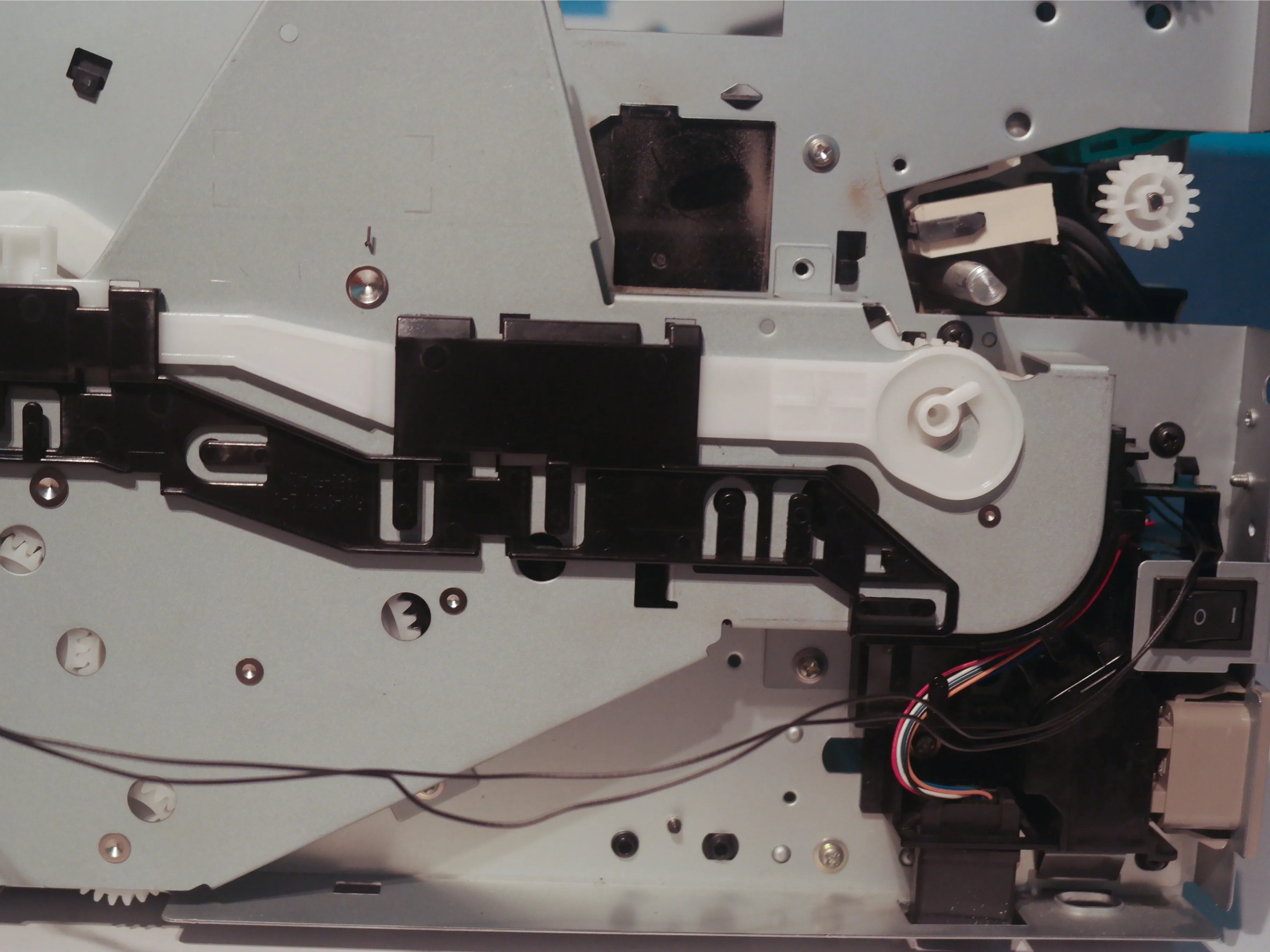

• Отсоедините 2 кабеля от платы управления.

• Снимите шестерню с вала фьюзера.

• Отсоедините оставшиеся кабели в кабельной направляющей.

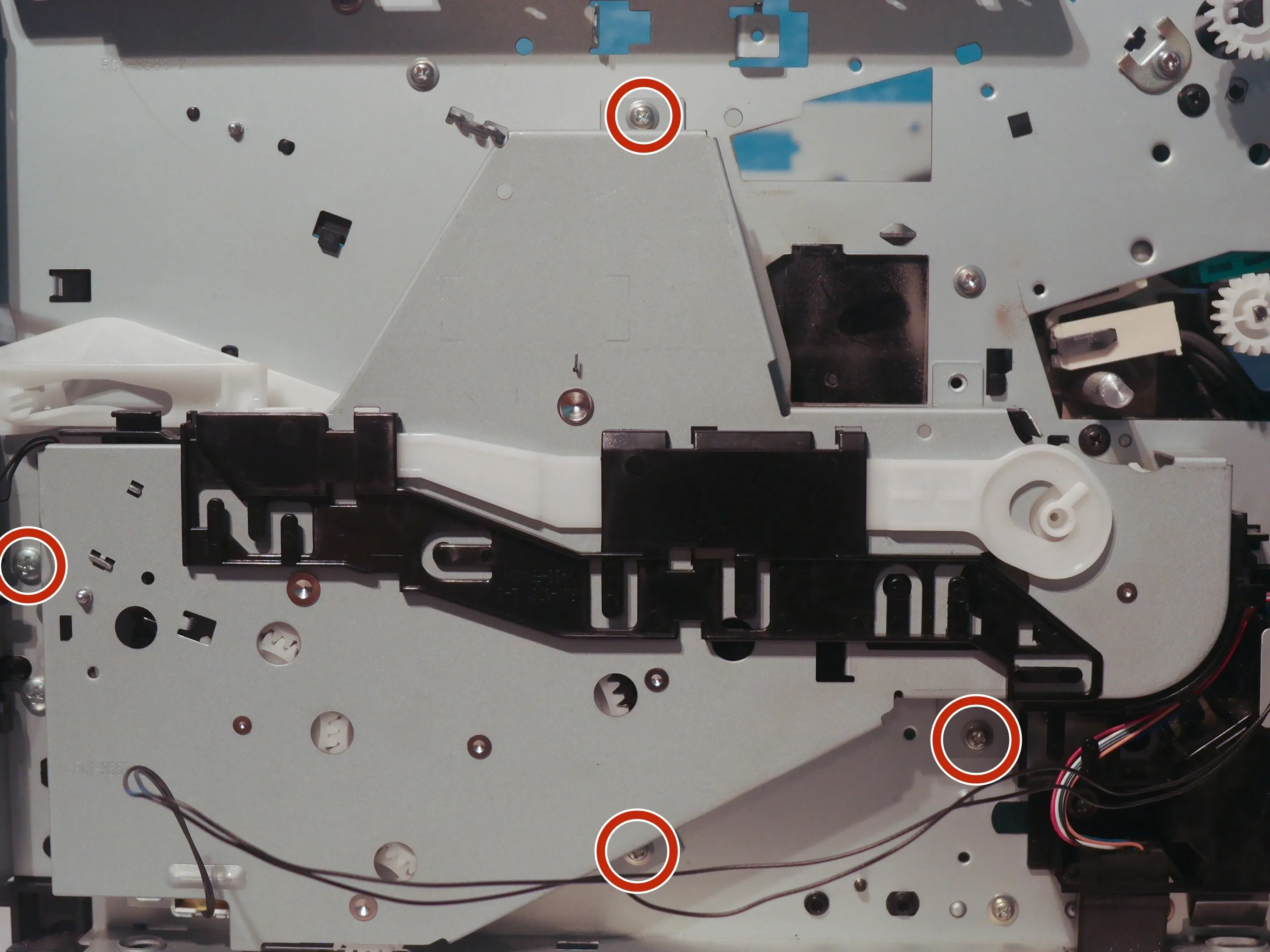

Шаг 24 Сборка главной шестерни

• Выкрутите 4 винта, чтобы снять узел главной передачи.

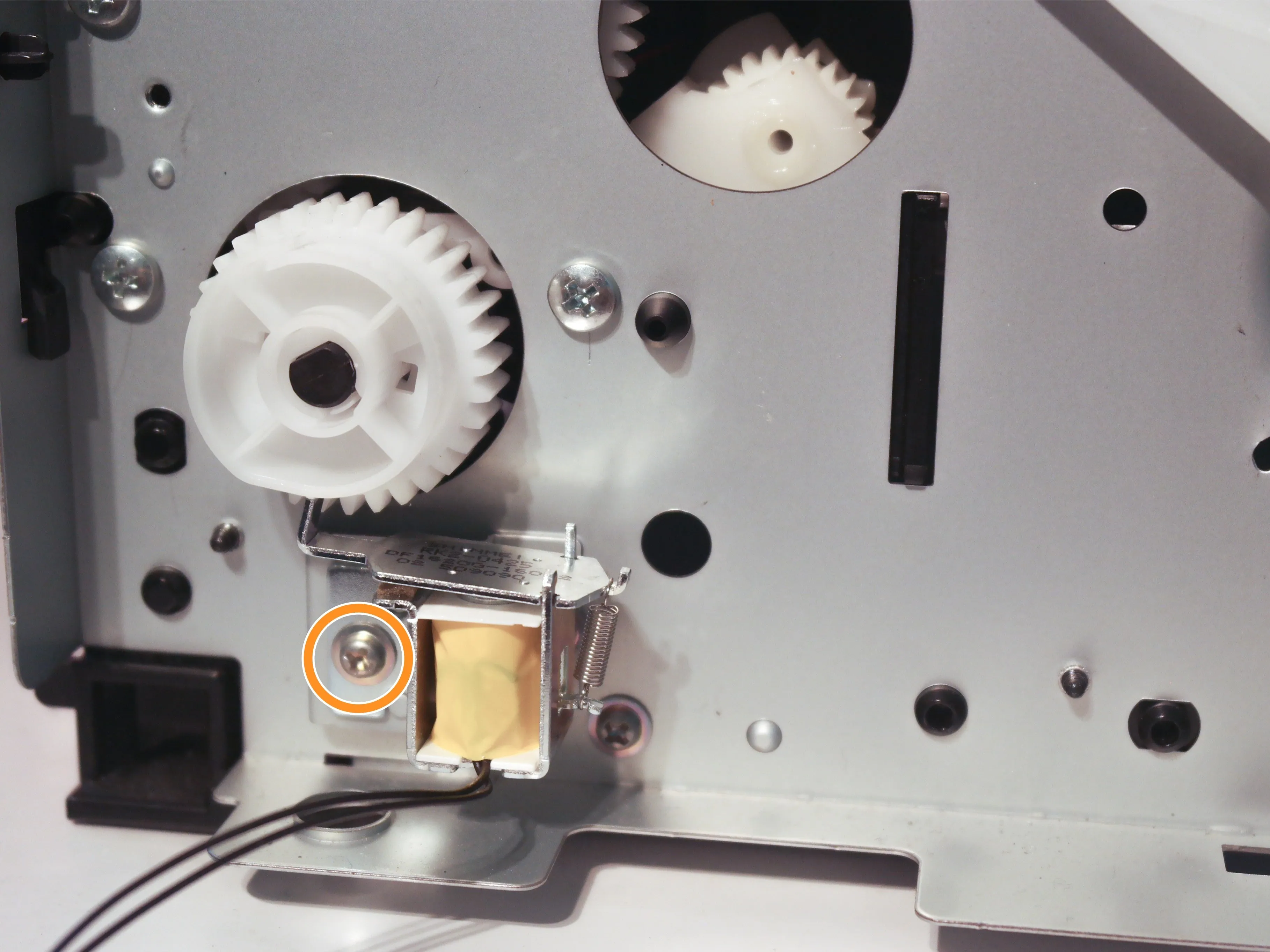

• Выкрутите 1 винт, чтобы снять третий соленоид.

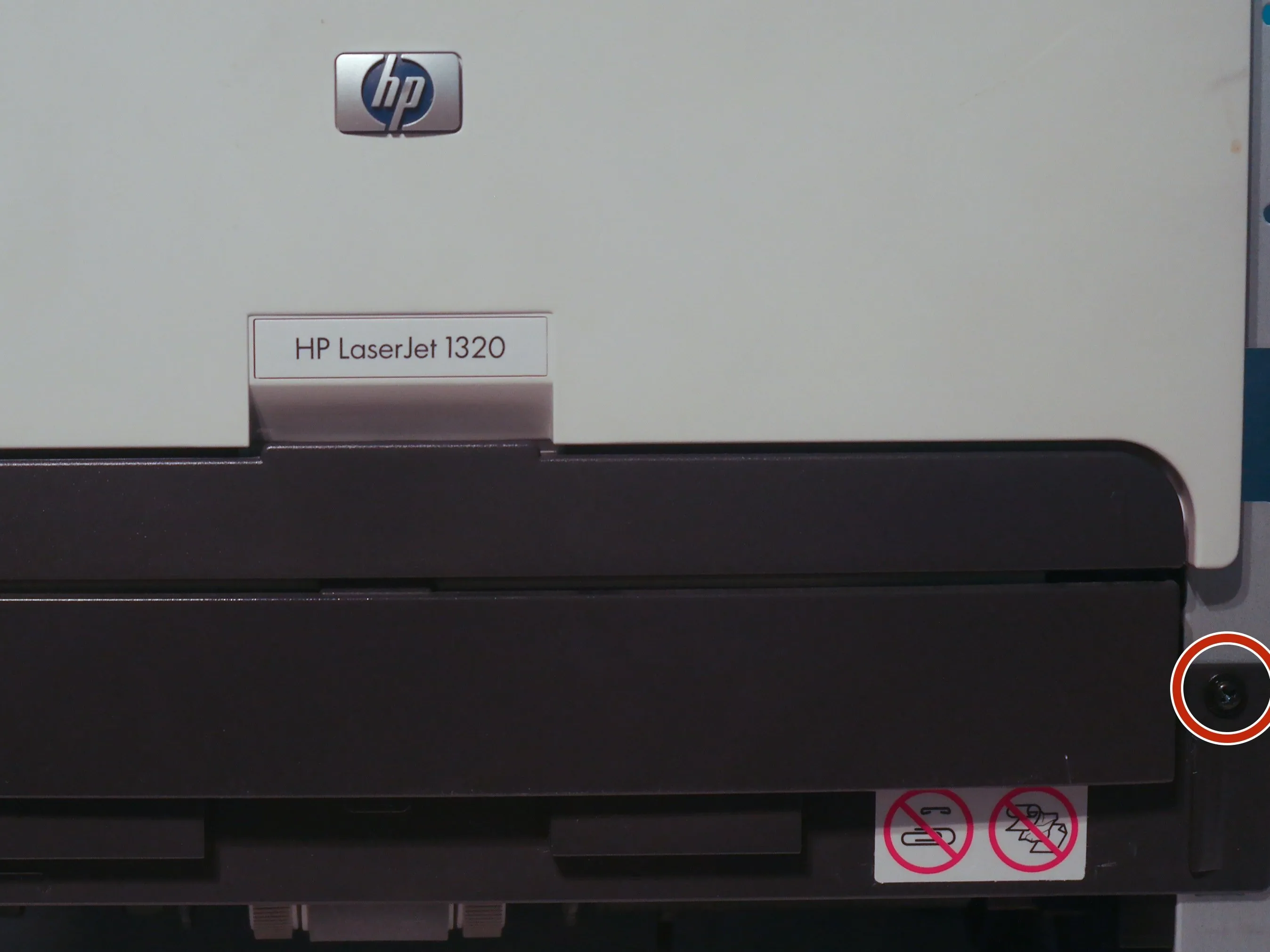

Шаг 25 Дверца картриджа

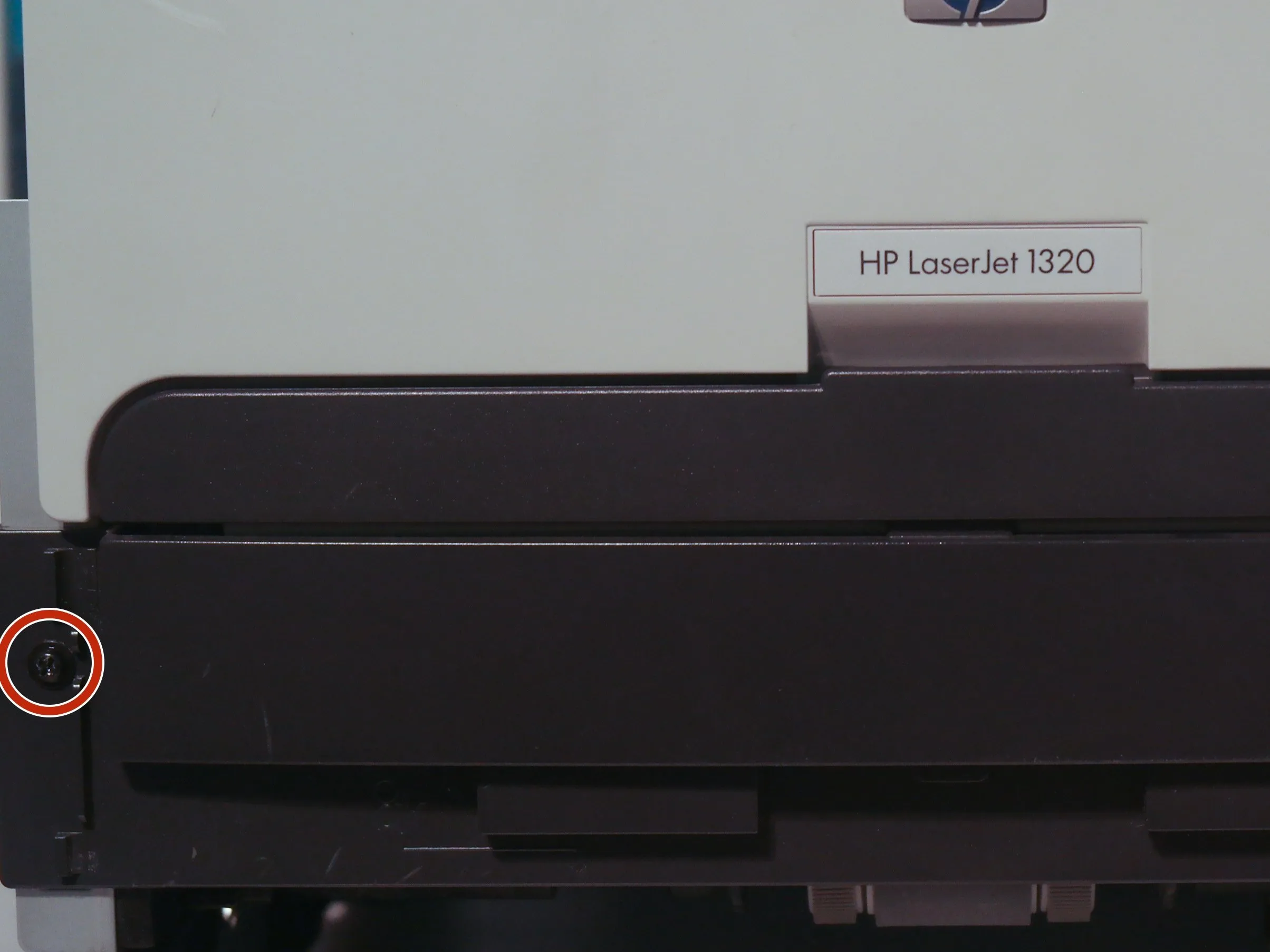

• Дверцу картриджа можно снять, открутив 2 винта на передней панели принтера.

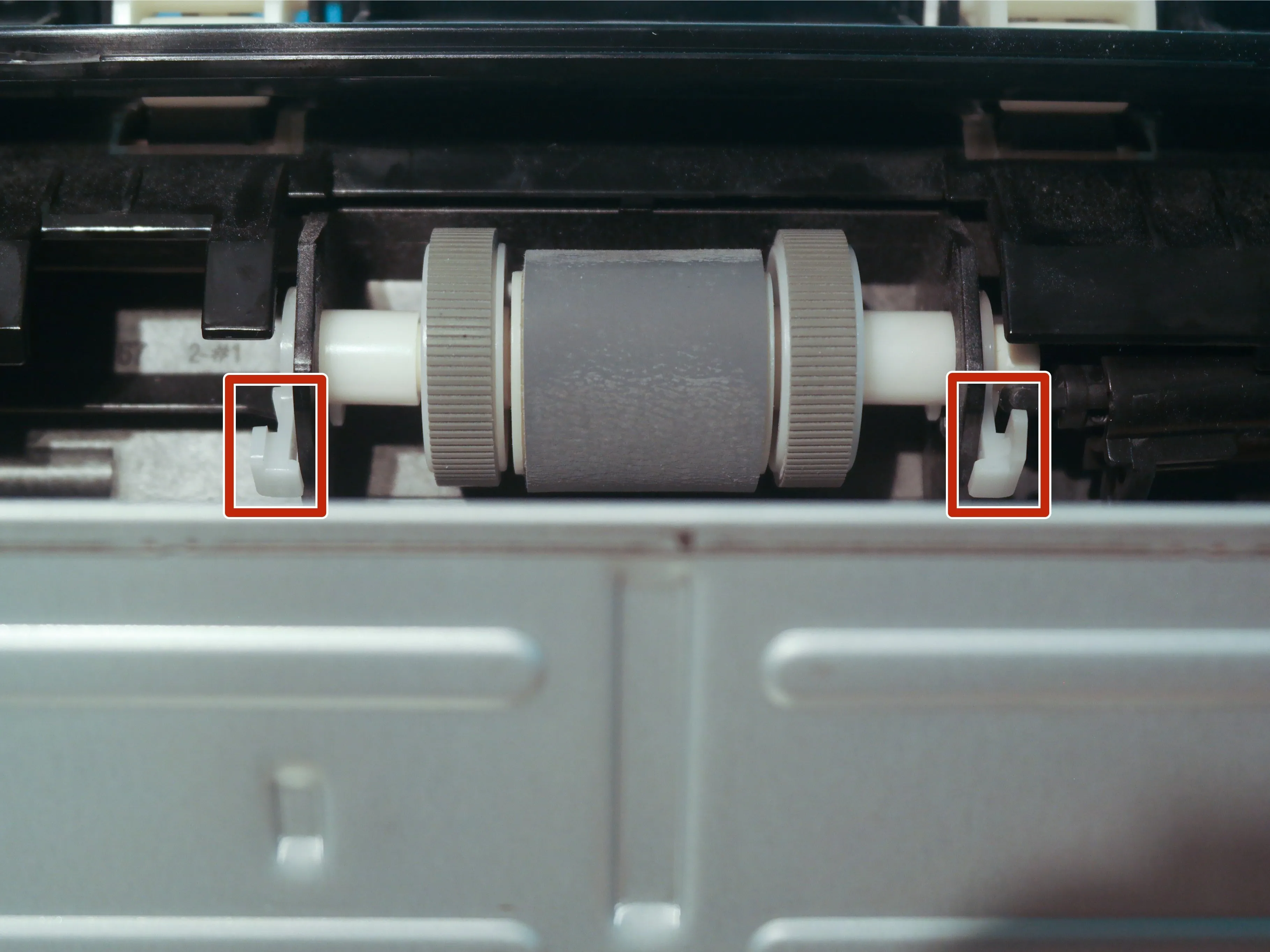

Шаг 26 Ролик подборщика

• Теперь можно снять ролик подборщика, повернув белые выступы вверх и потянув их.

Шаг 27 Узел регистрации

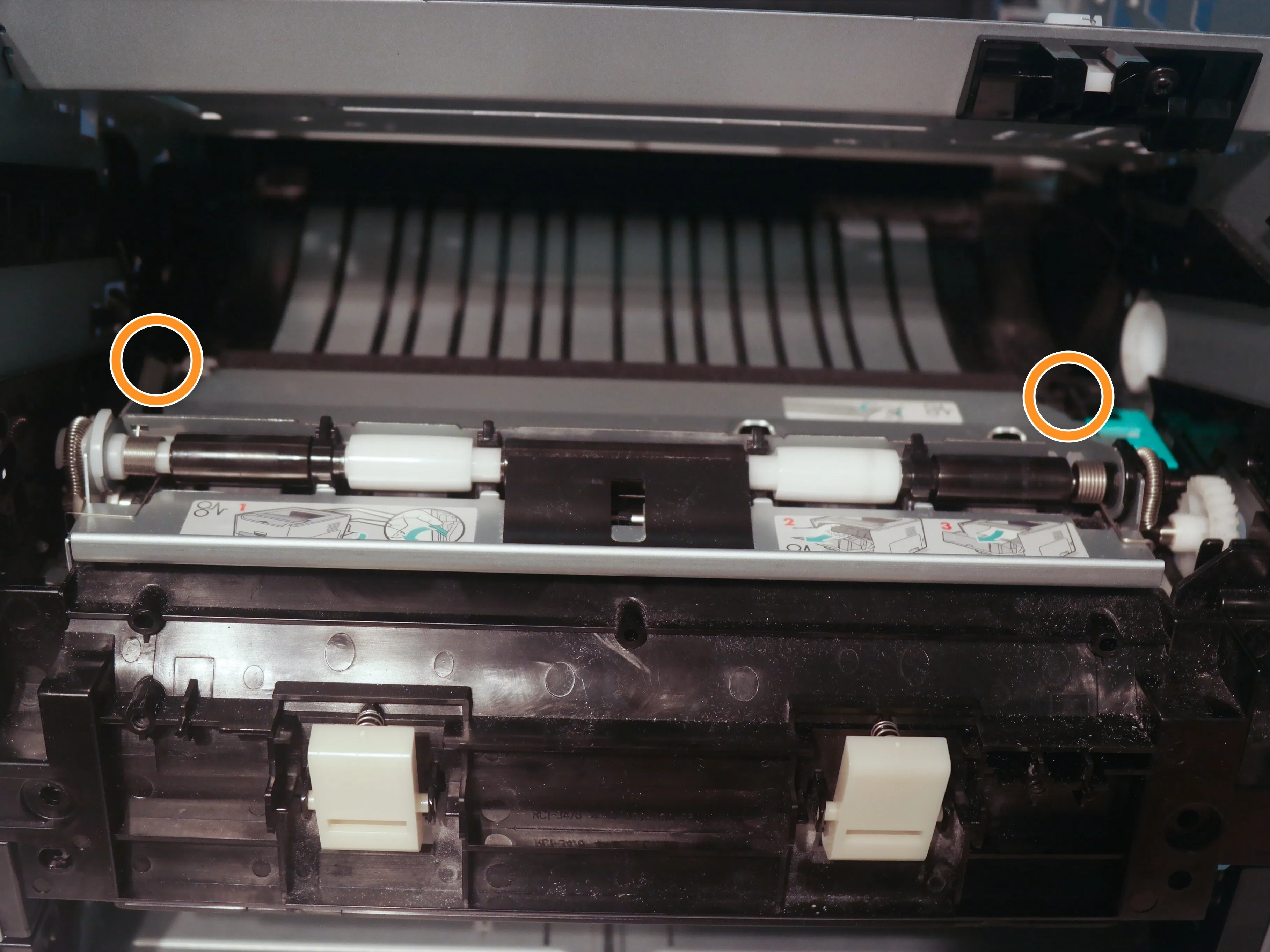

• Выкрутите 2 винта, чтобы снять планку подачи бумаги.

• Выкрутите 2 (скрытых) винта, чтобы снять узел регистрации.

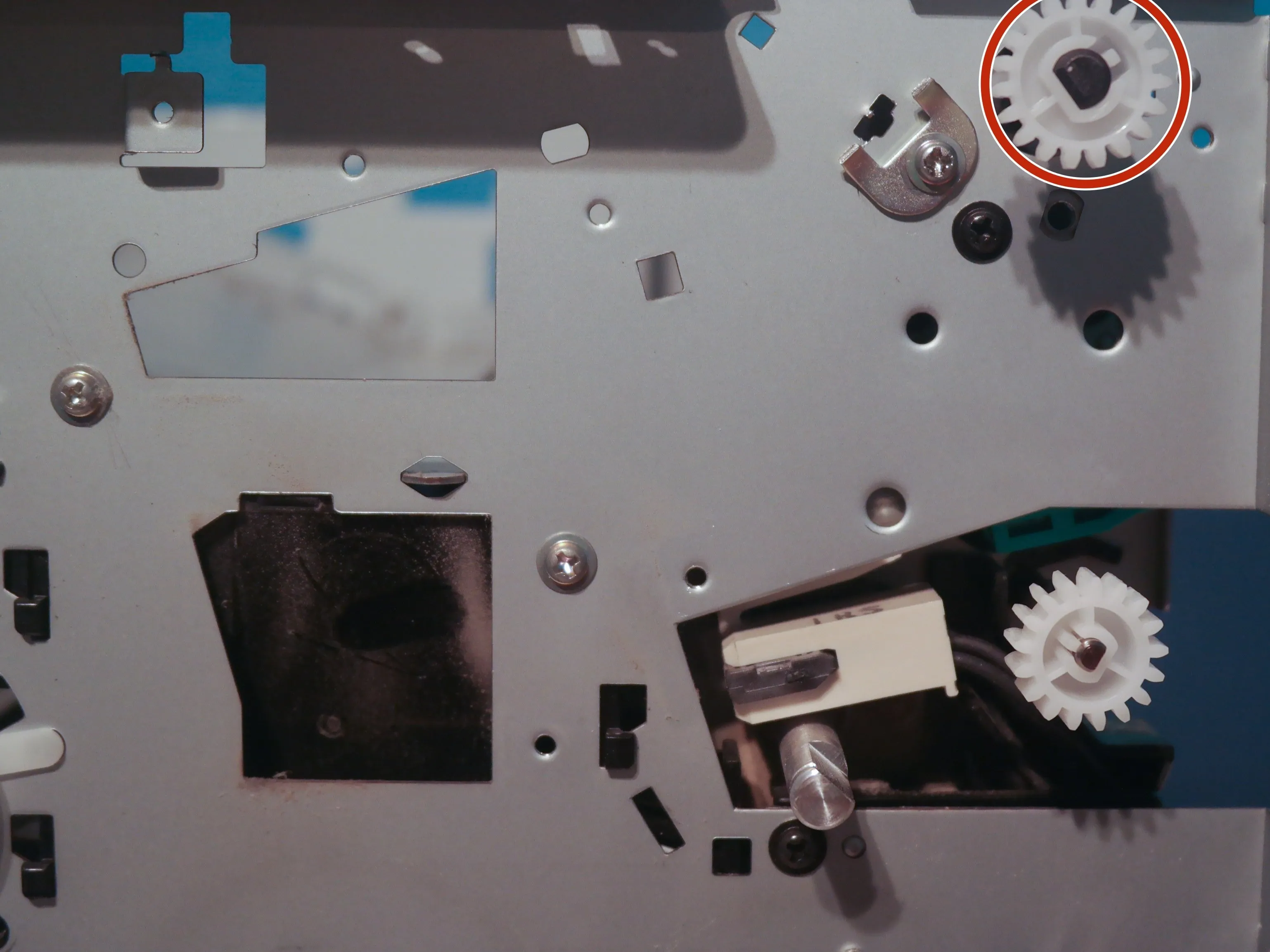

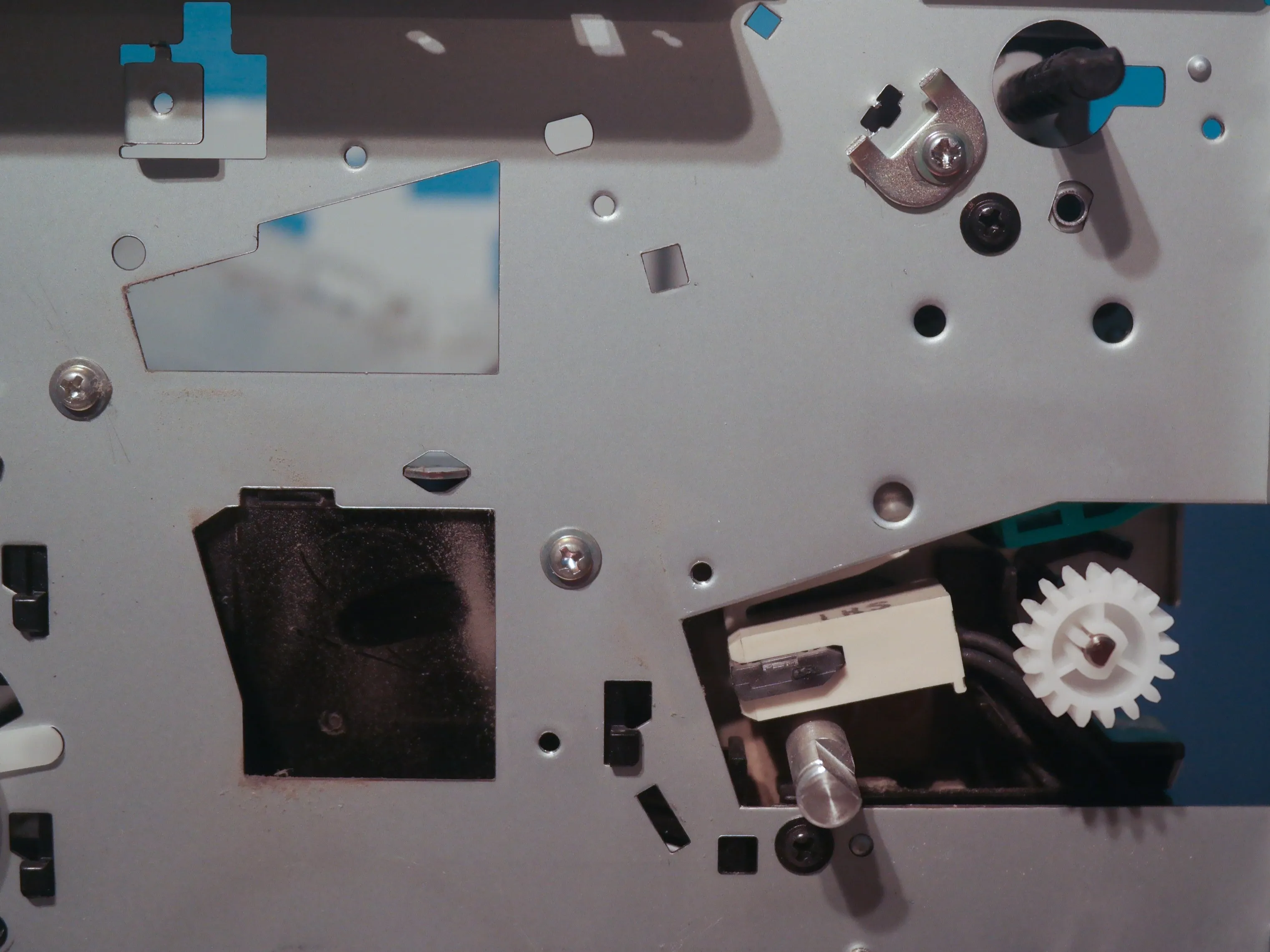

Шаг 28 Шестерни фьюзера

• Снимите одну шестерню на выходном валу фьюзера.

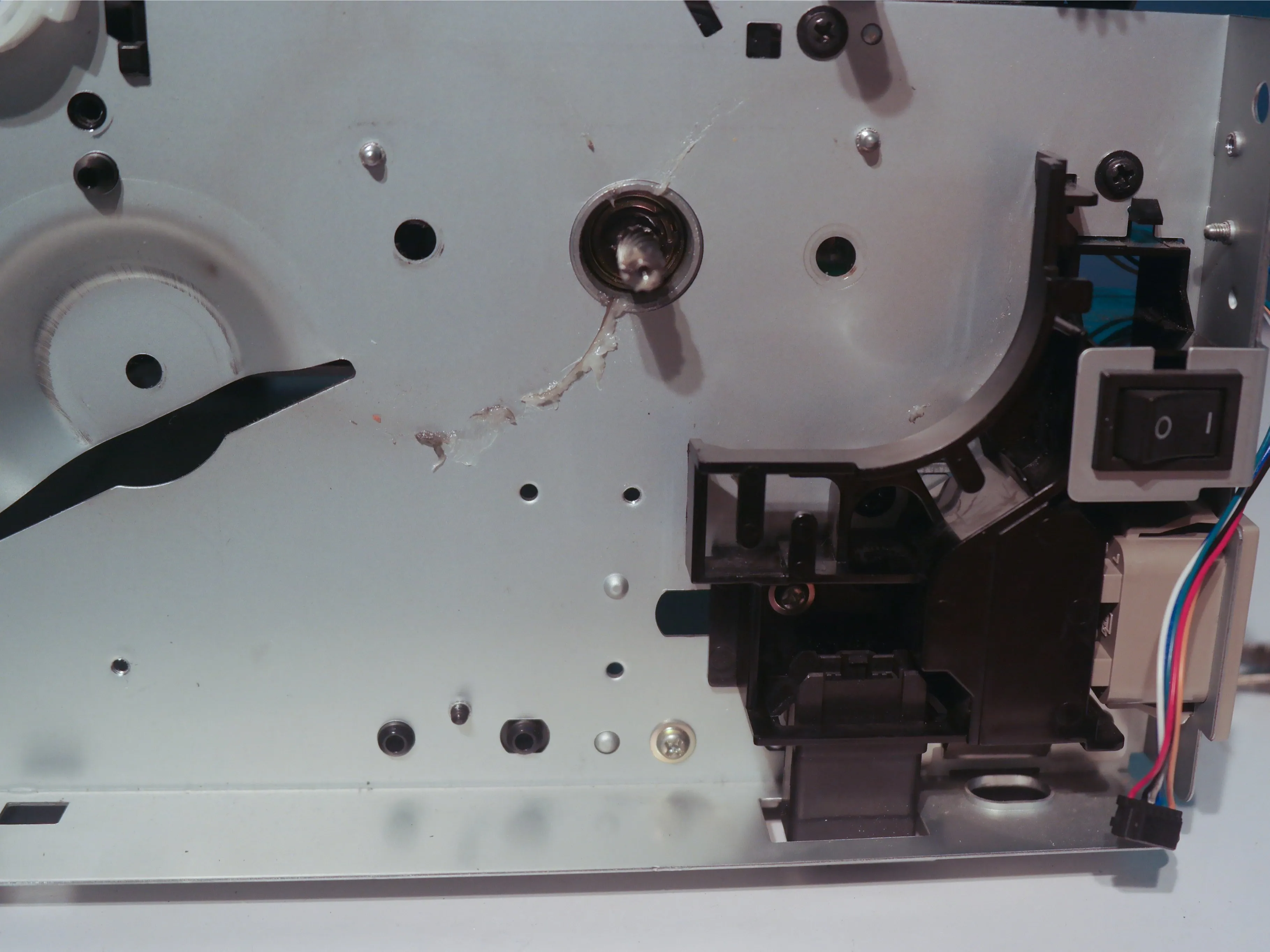

Шаг 29 Разъем лотка

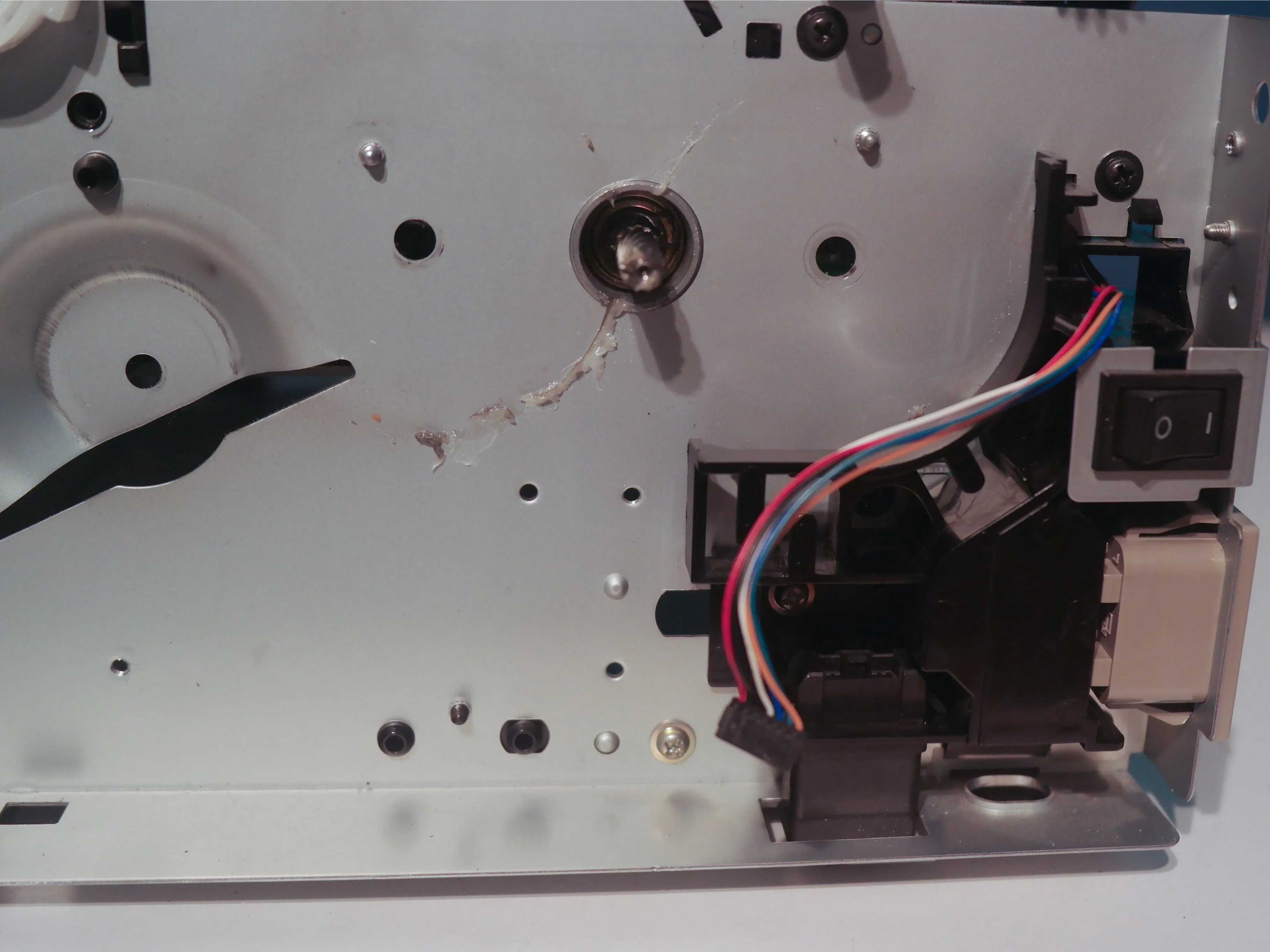

• Отсоедините кабель от разъема лотка и проведите его через отверстие в корпусе.

• Теперь вы на полпути к разборке.

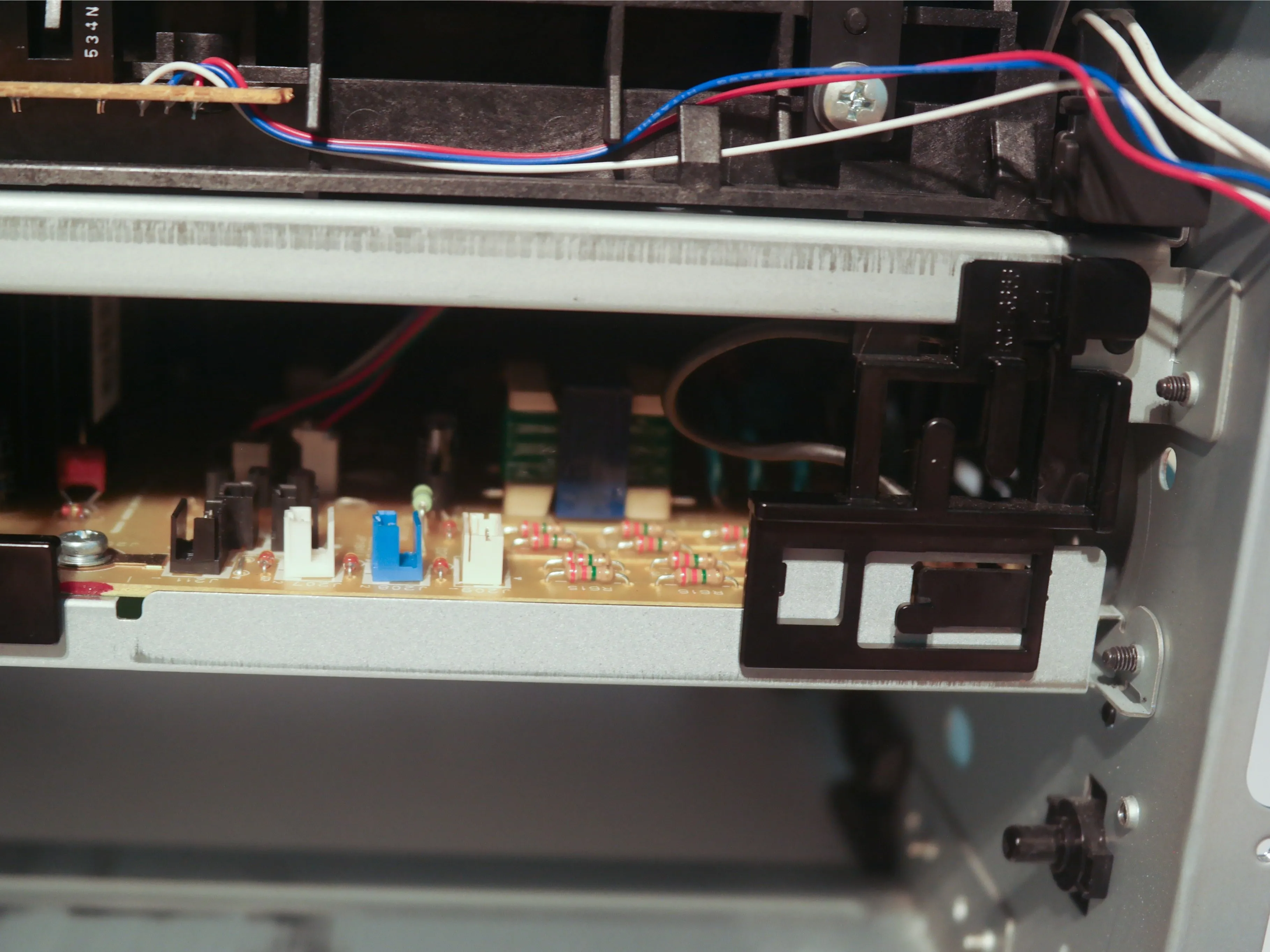

Шаг 30 Кабели фьюзера

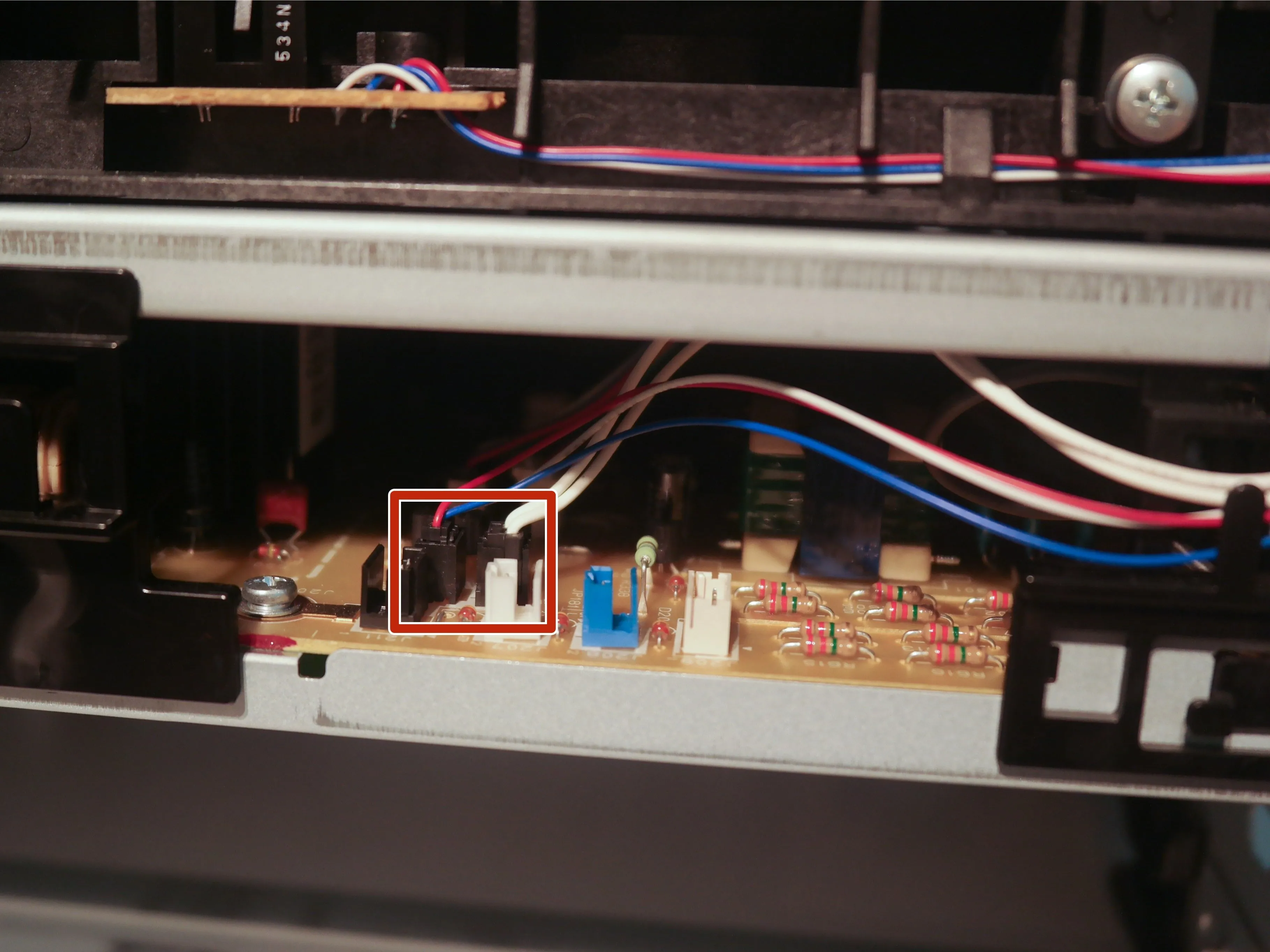

• Отсоедините 2 кабеля от платы управления и извлеките их из кабельной направляющей.

Шаг 31 Кабели фьюзера

• Извлеките направляющую кабеля из корпуса.

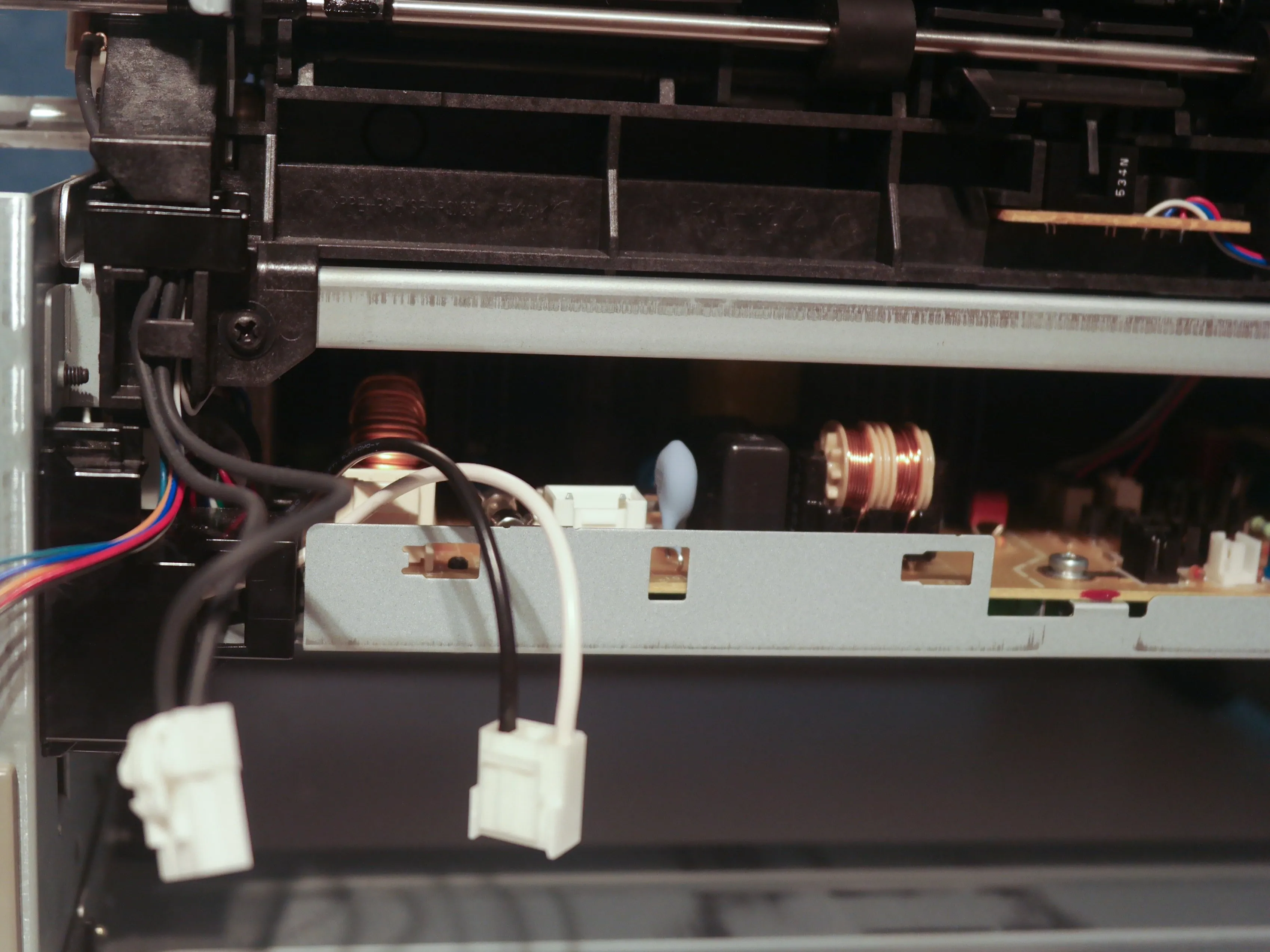

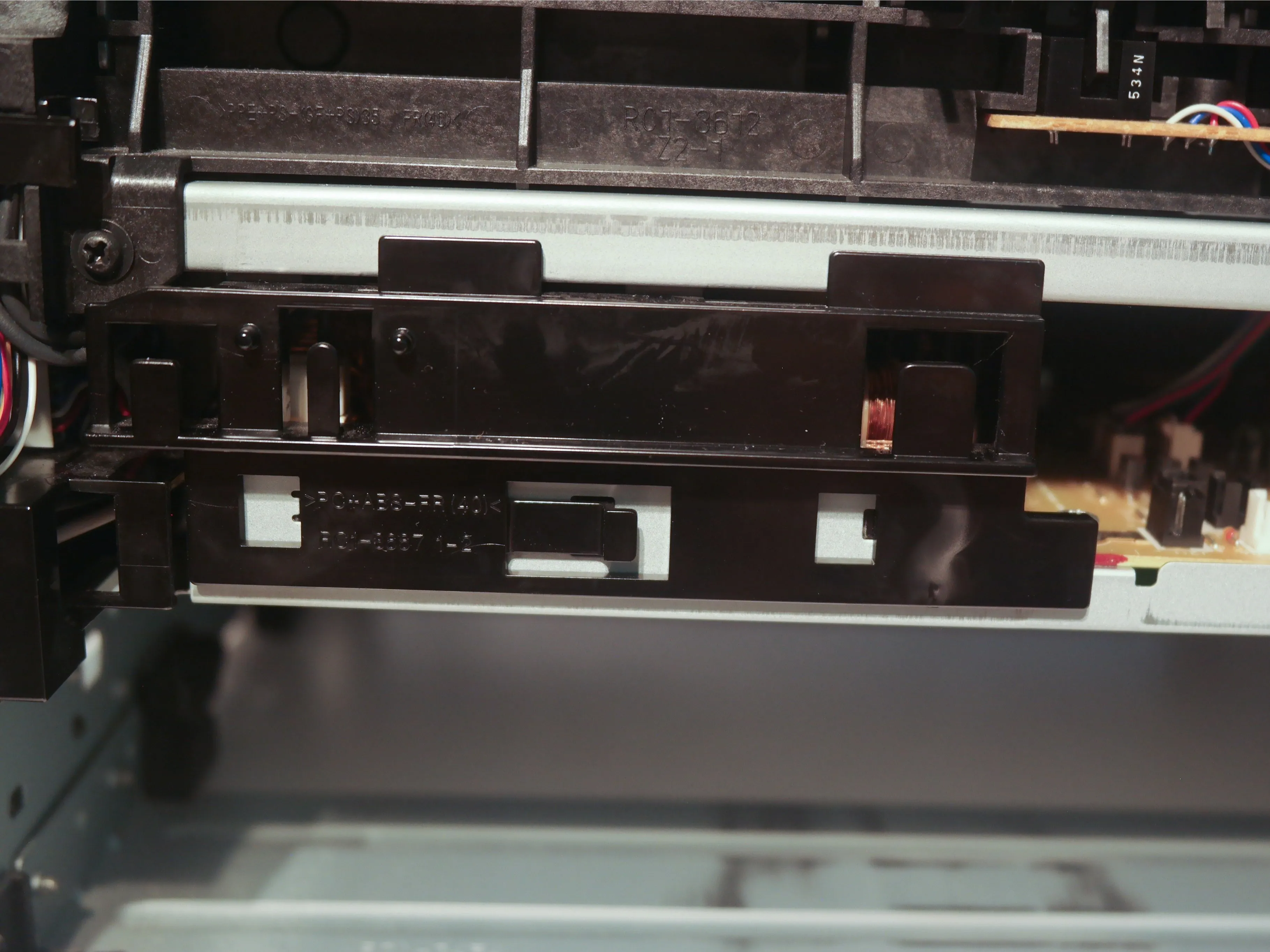

Шаг 32 Кабели фьюзера

• Снимите кабельную направляющую на другой стороне корпуса.

• Отсоедините 2 разъема от платы управления.

Шаг 33 Кабели фьюзера

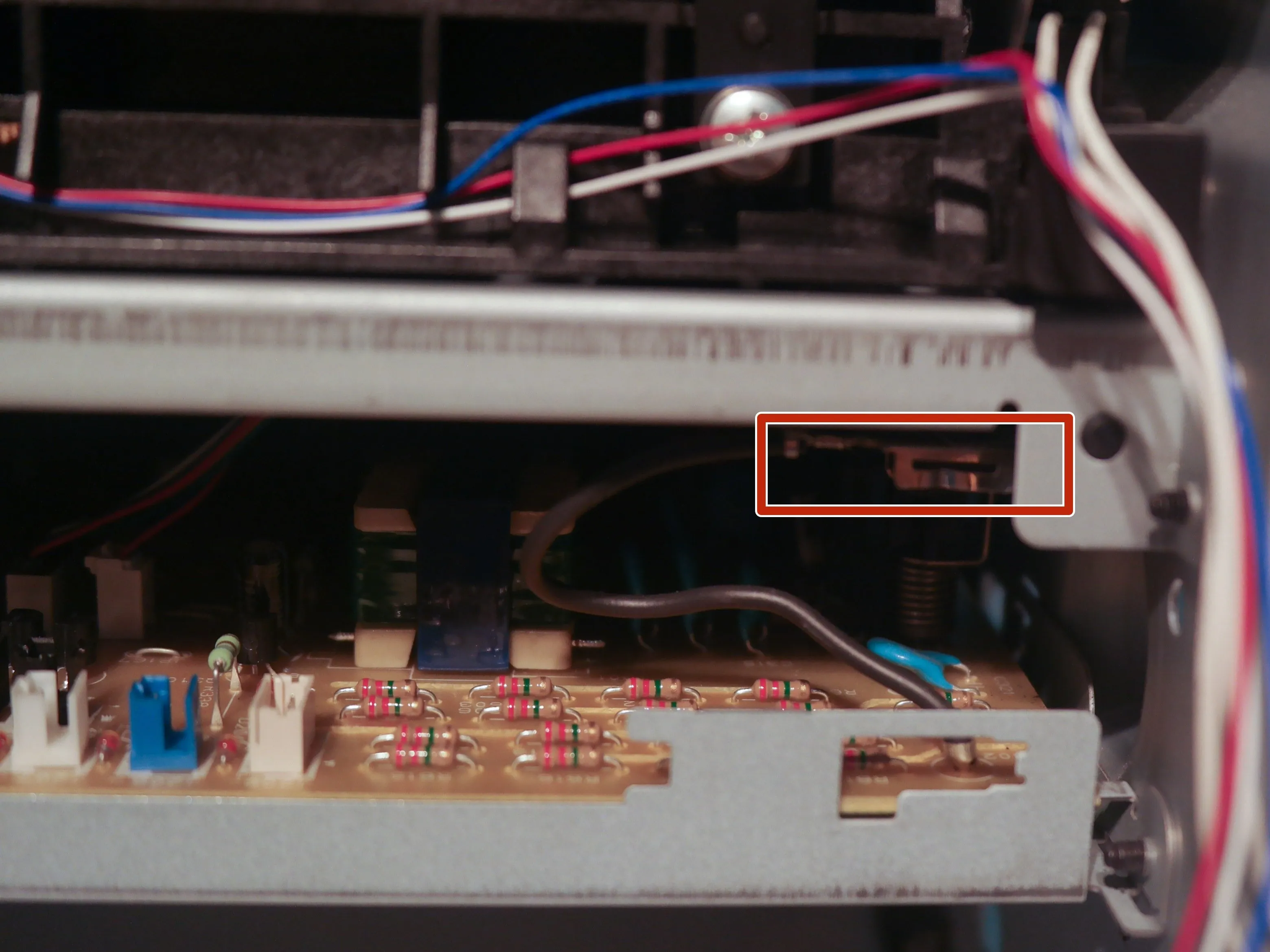

• Отсоедините высоковольтный провод от фьюзера.

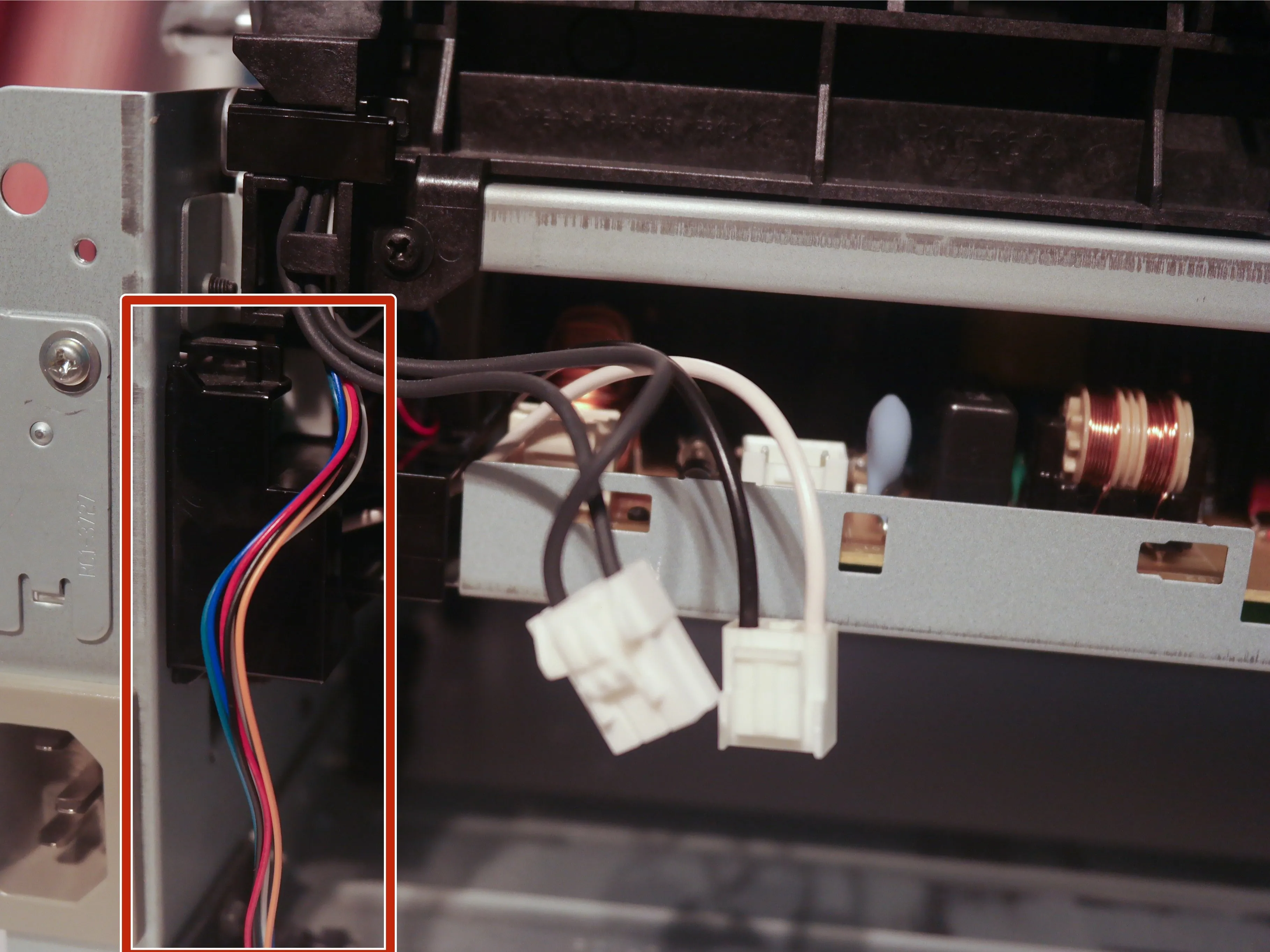

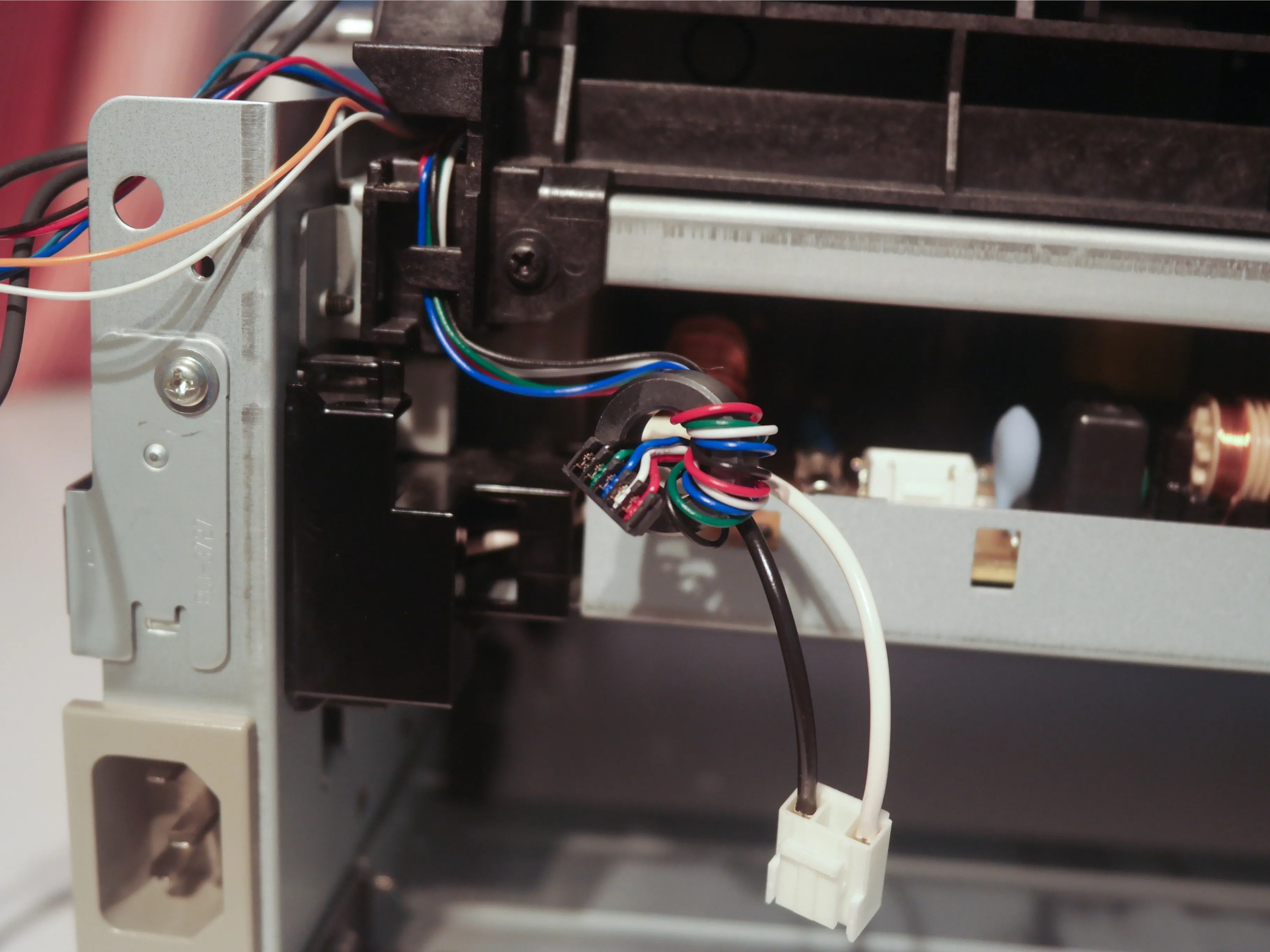

Шаг 34 Кабели фьюзера

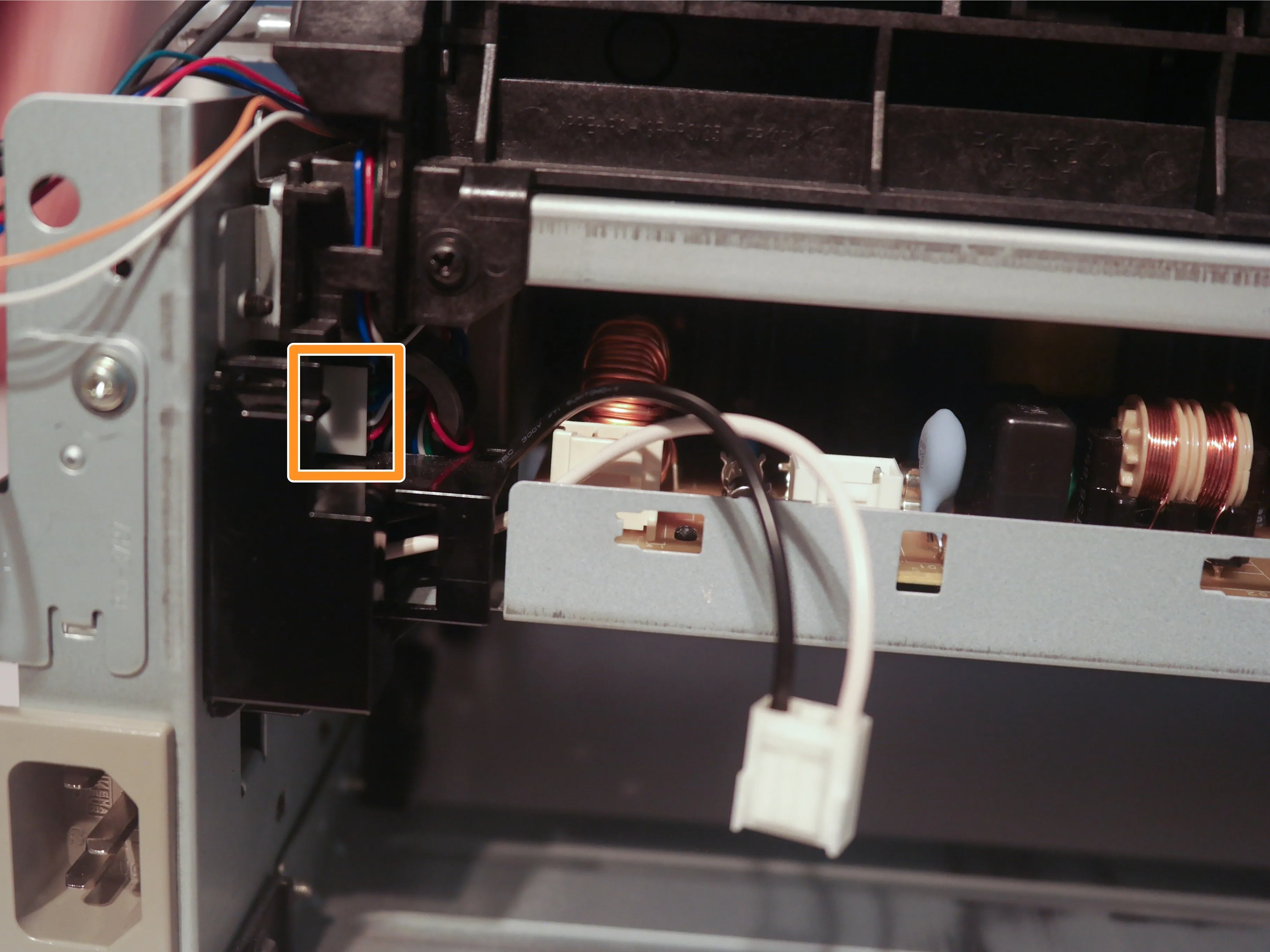

• Отсоедините кабель разъема лотка через кабельную направляющую.

• Отсоедините кабель главного двигателя.

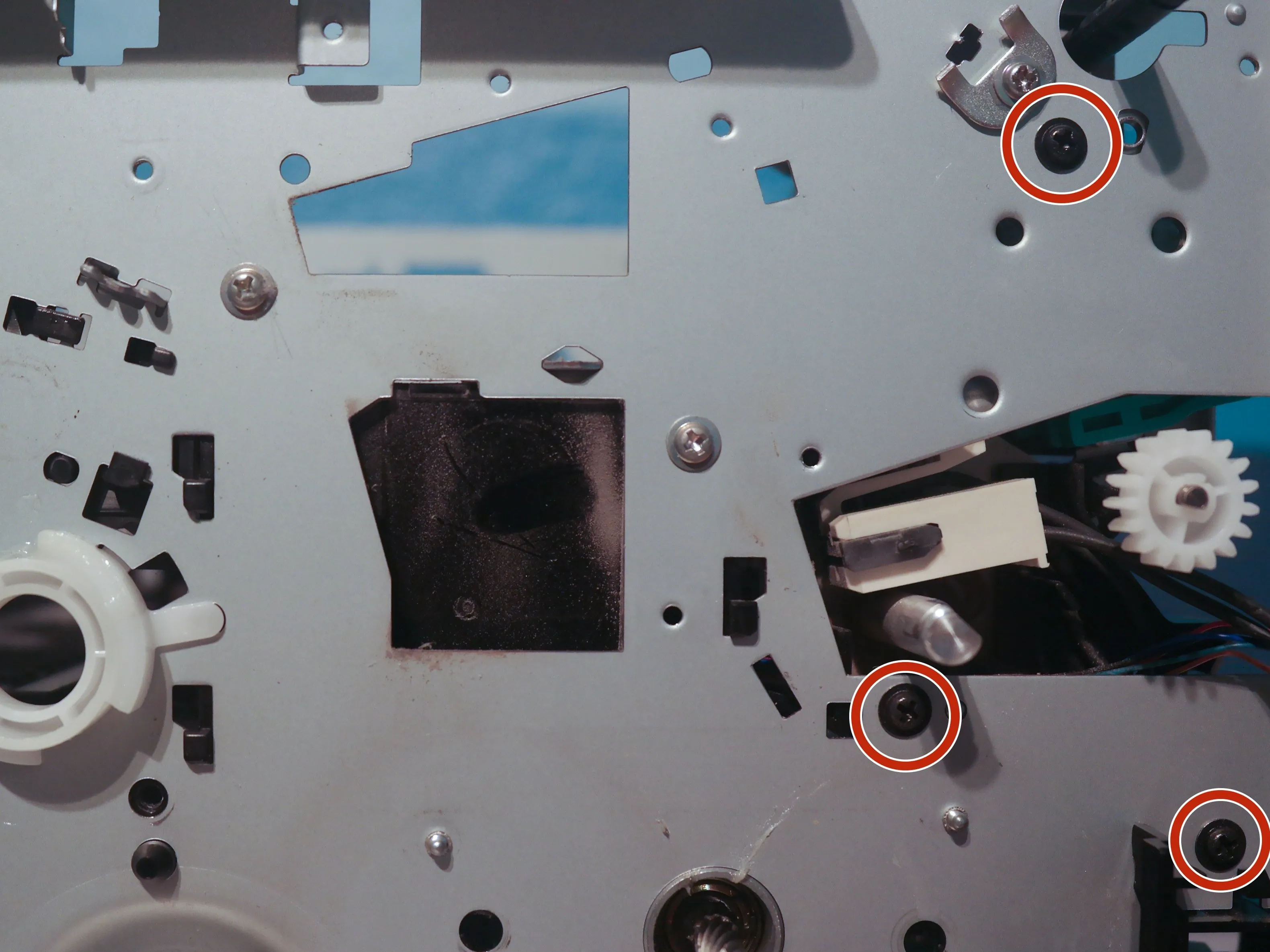

Шаг 35 Фьюзер

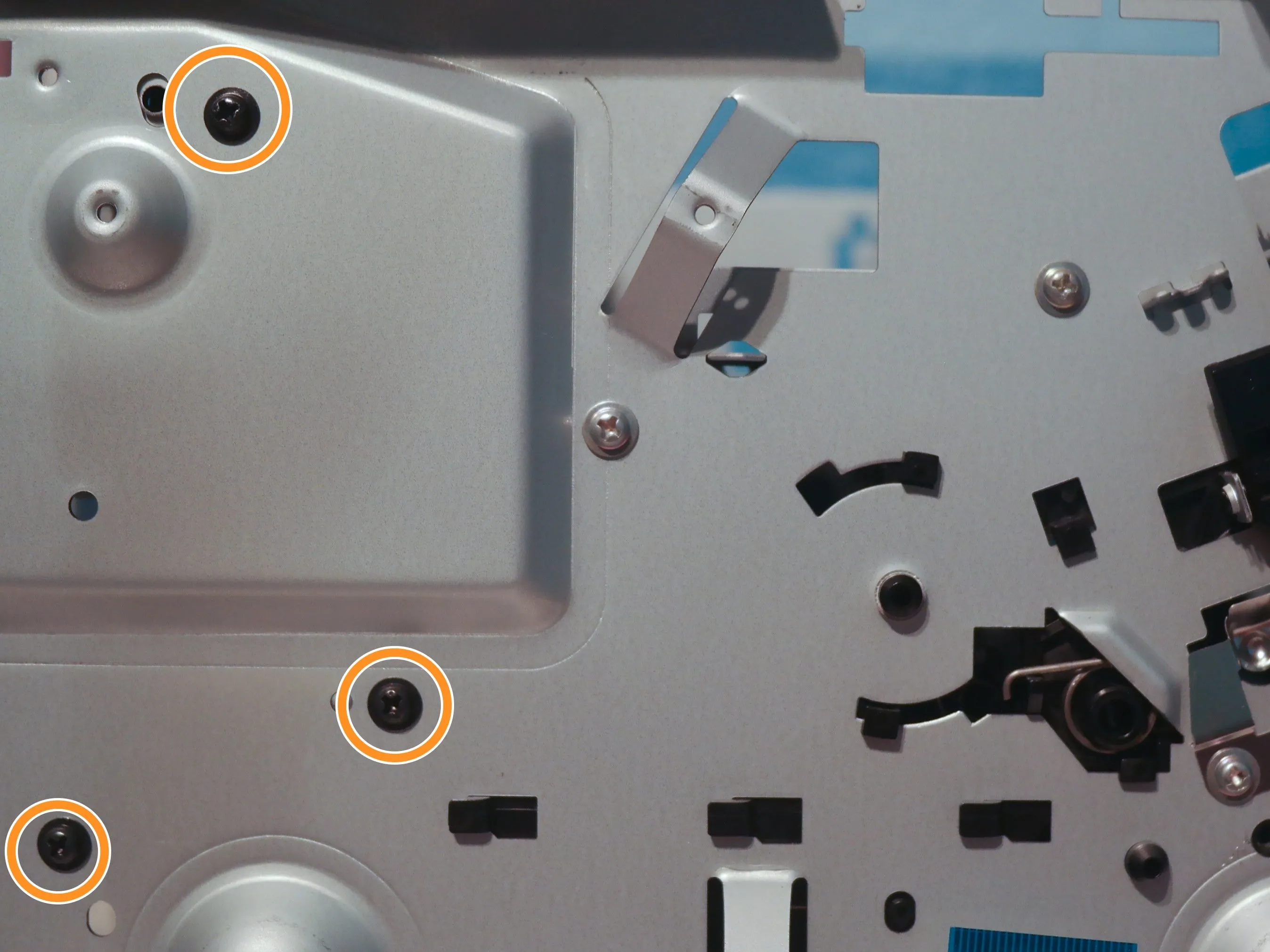

• Выкрутите 3 винта с правой стороны принтера.

• Выкрутите 3 винта с левой стороны принтера.

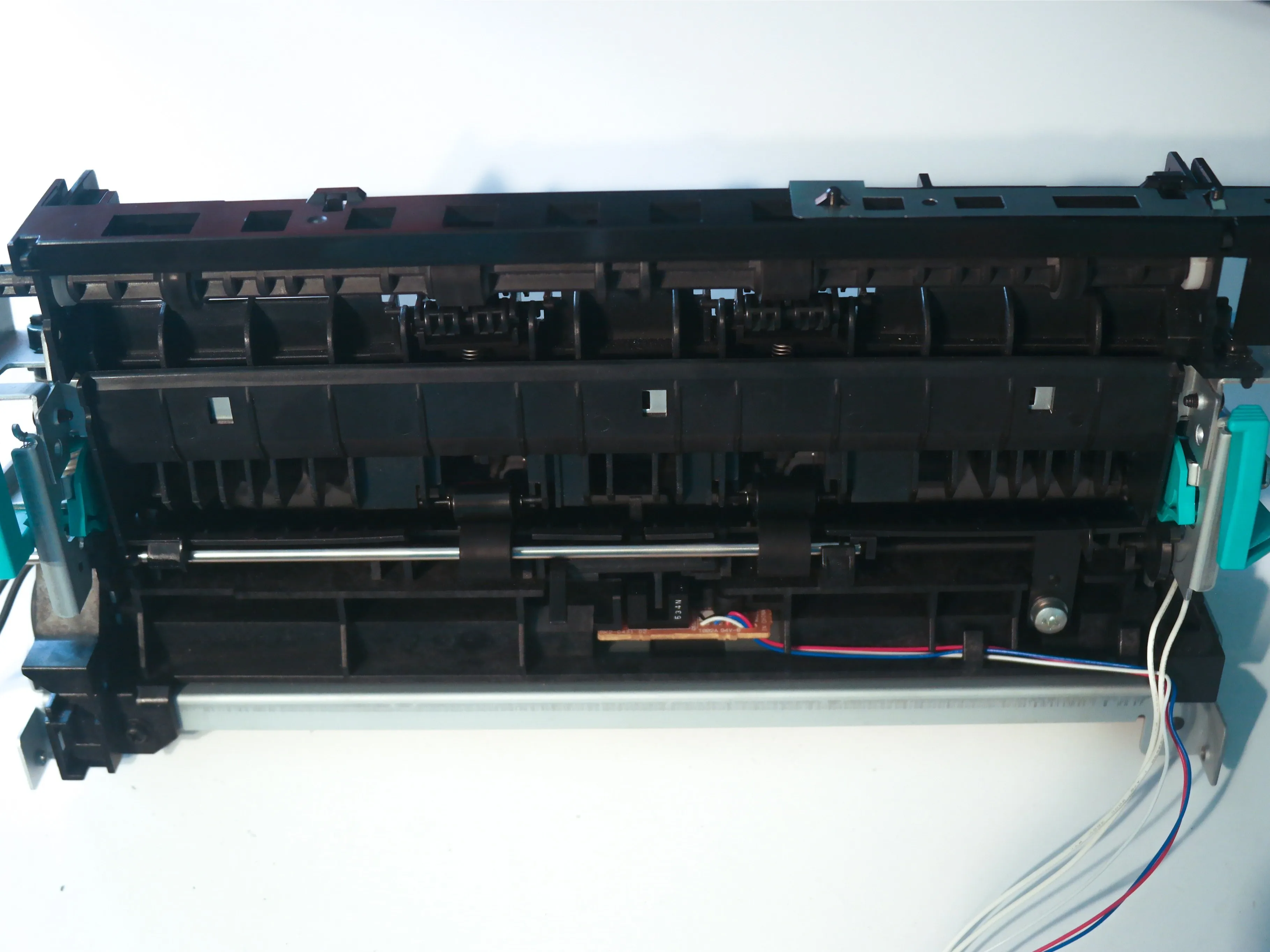

Шаг 36

• Теперь фьюзер можно извлечь из принтера.

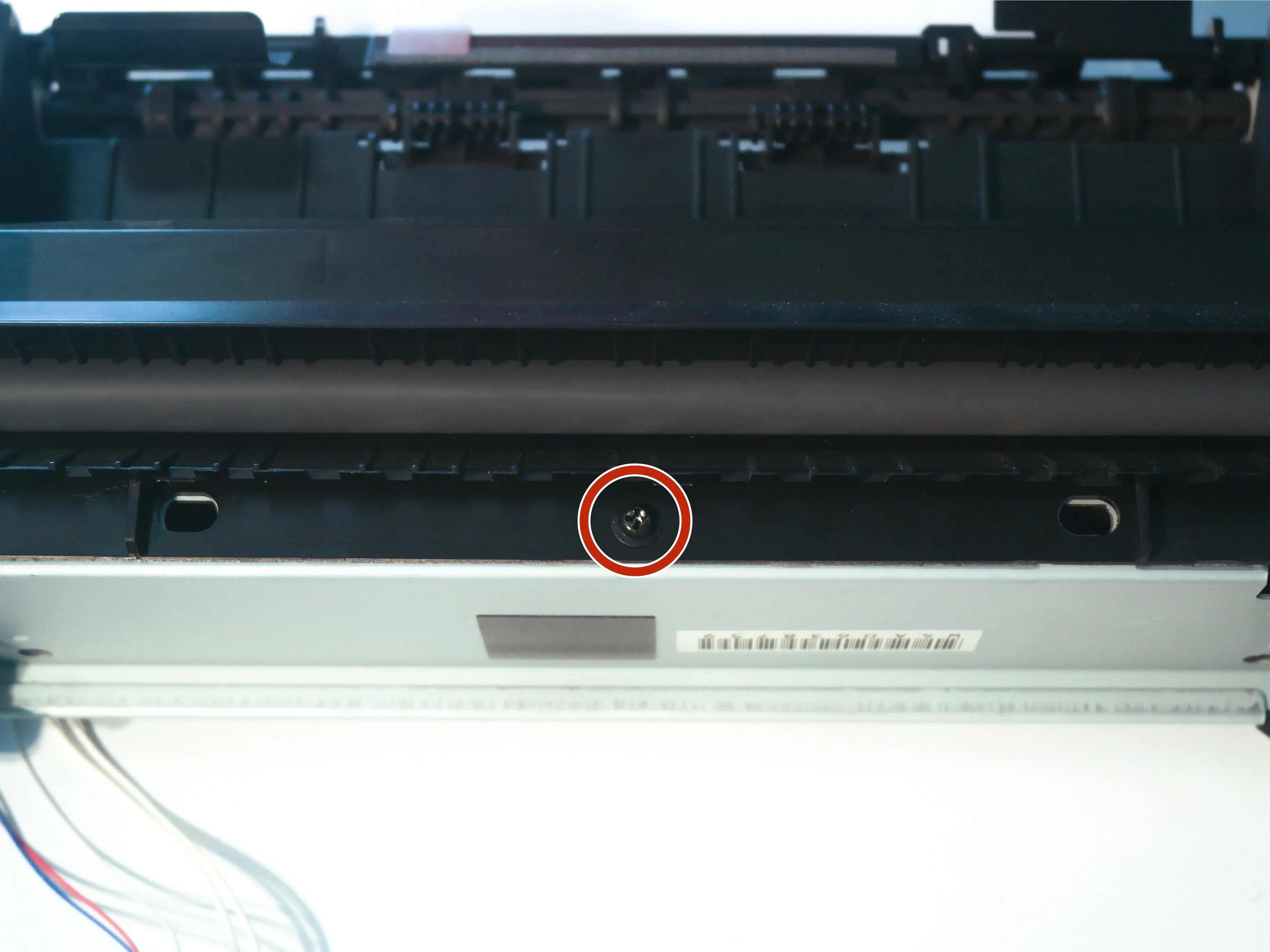

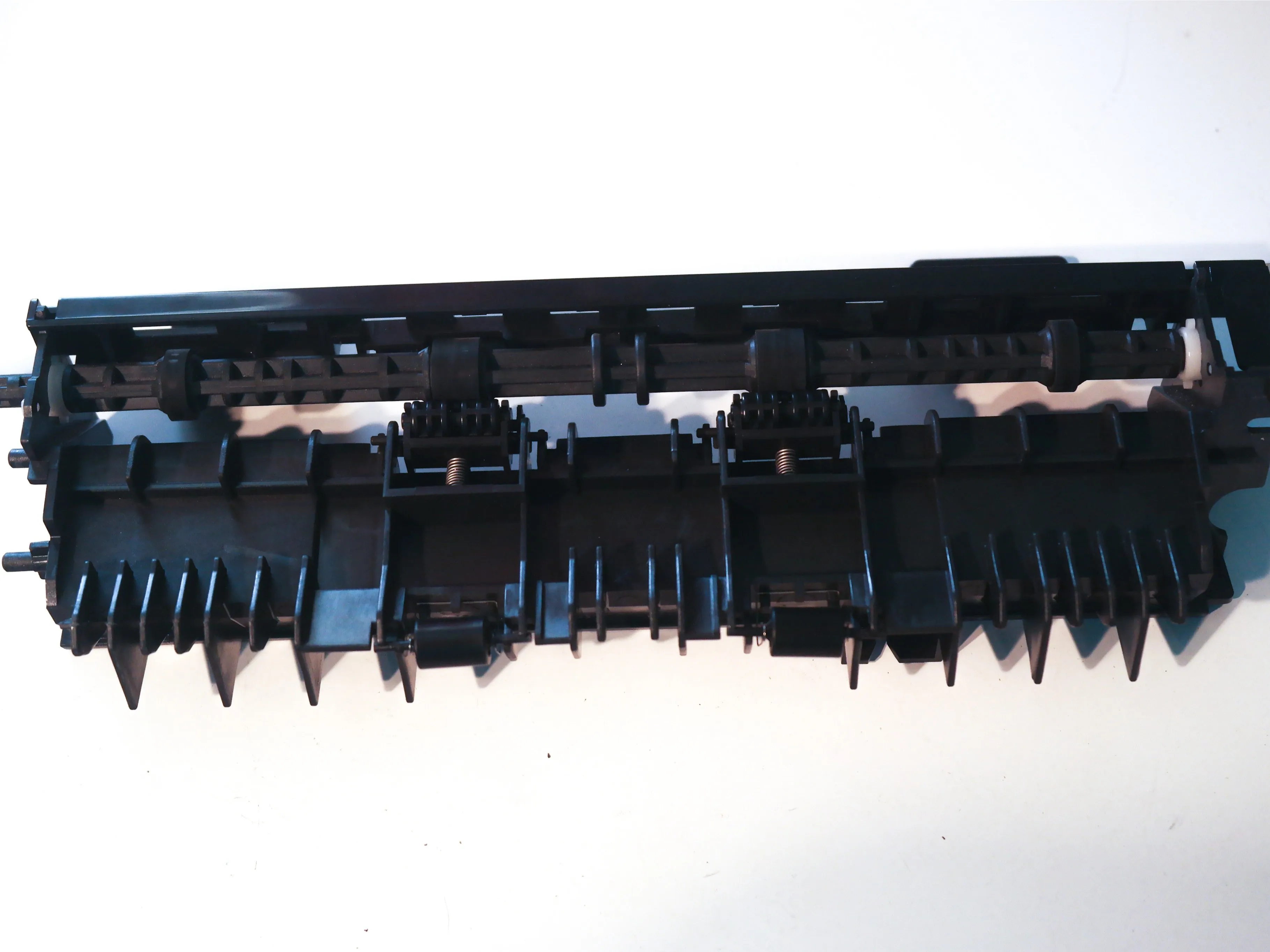

Шаг 37

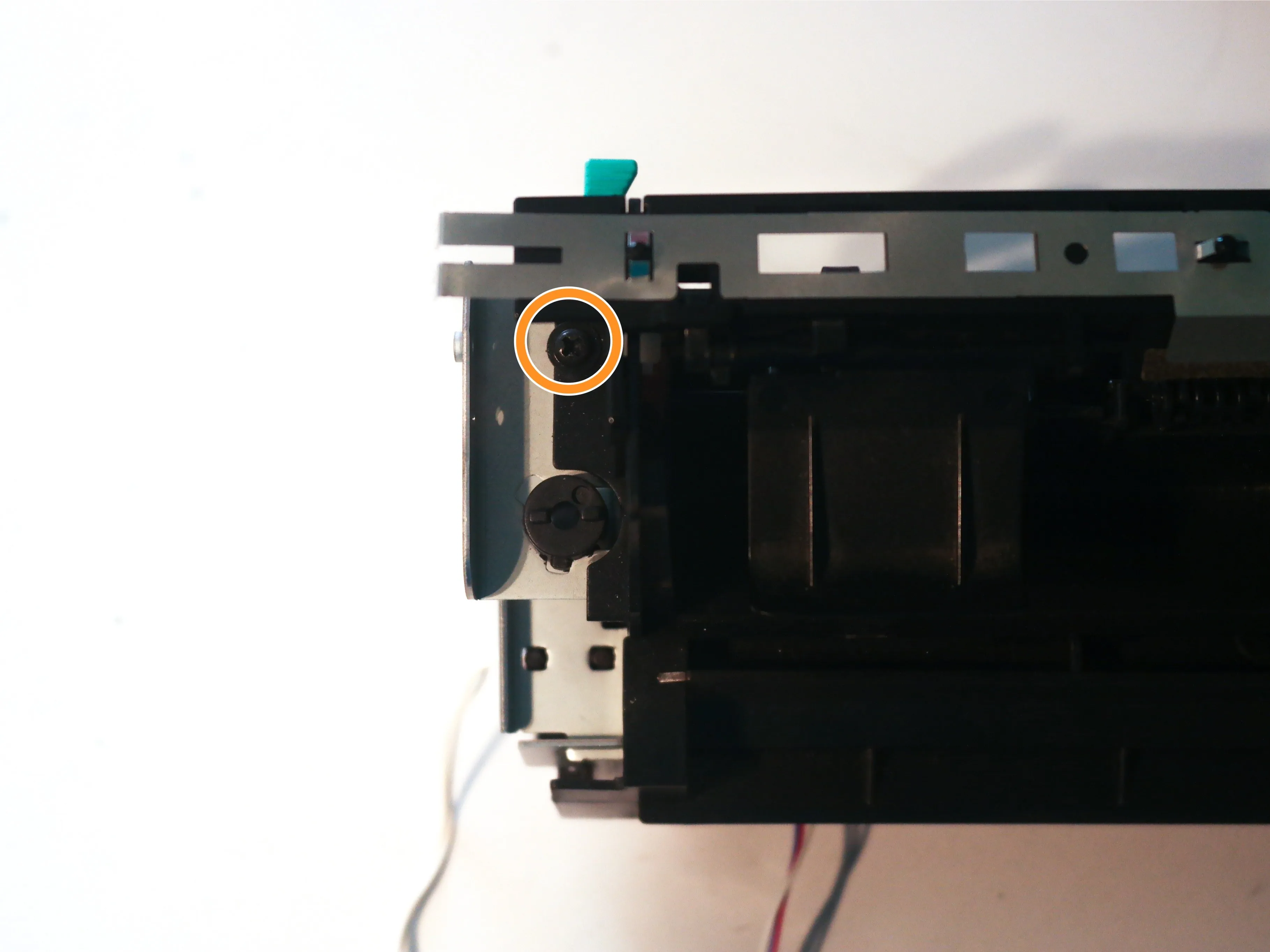

• Выкрутите один винт на передней панели фьюзера.

• Выкрутите один винт в верхней части фьюзера.

• Теперь можно снять узел вывода бумаги.

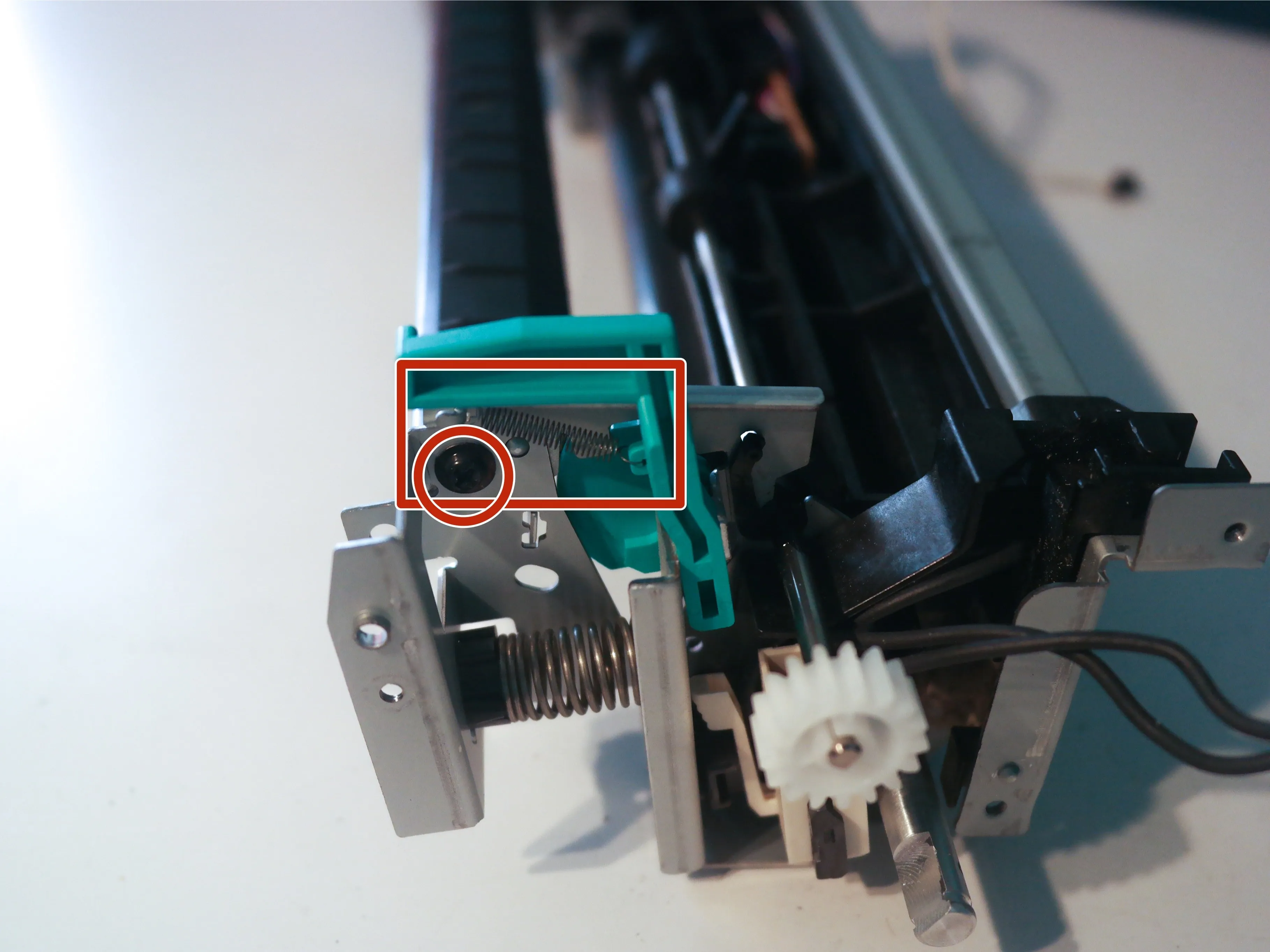

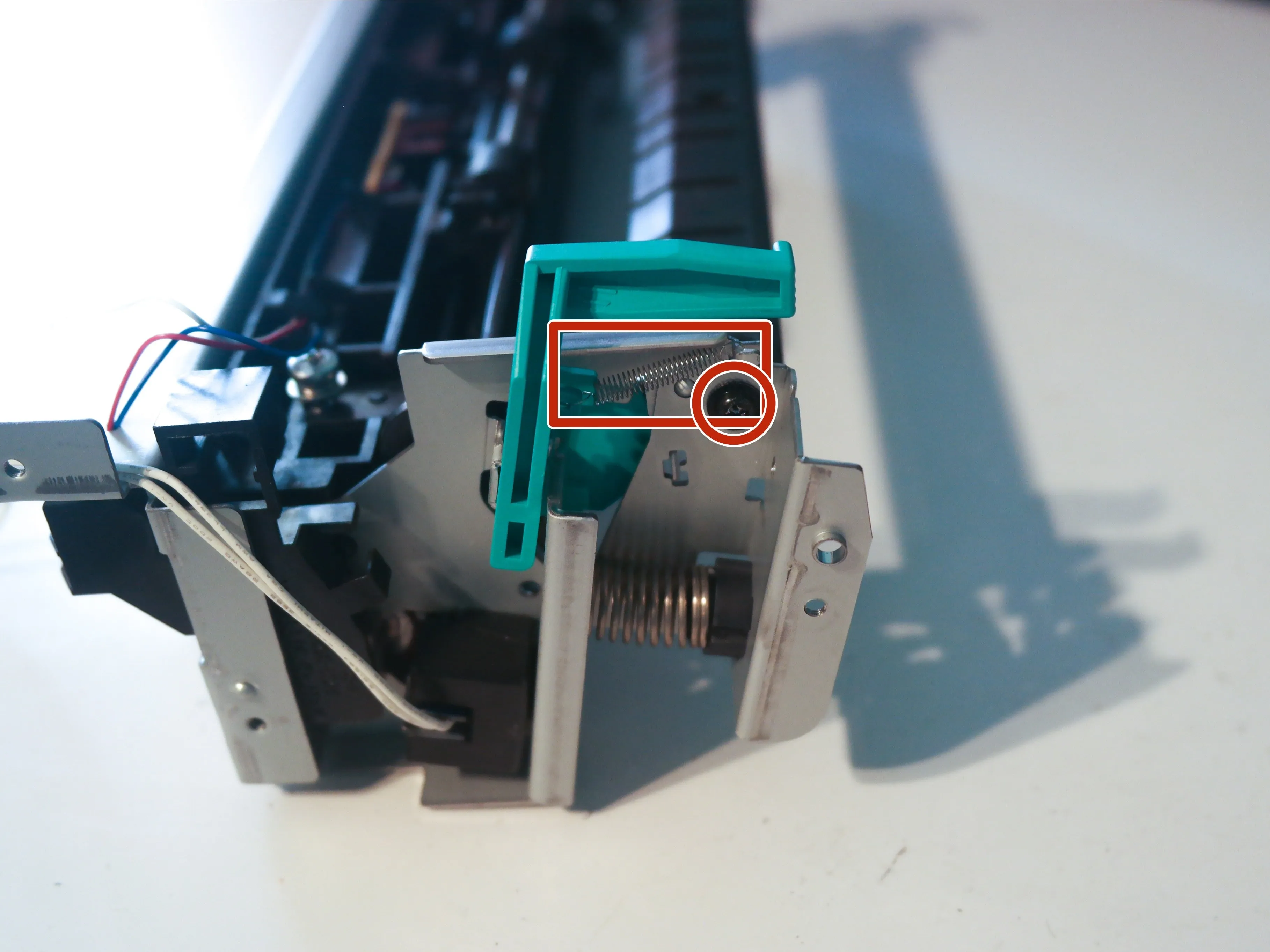

Шаг 38

• Снимите по одной пружине и одному винту с каждой стороны фьюзера.

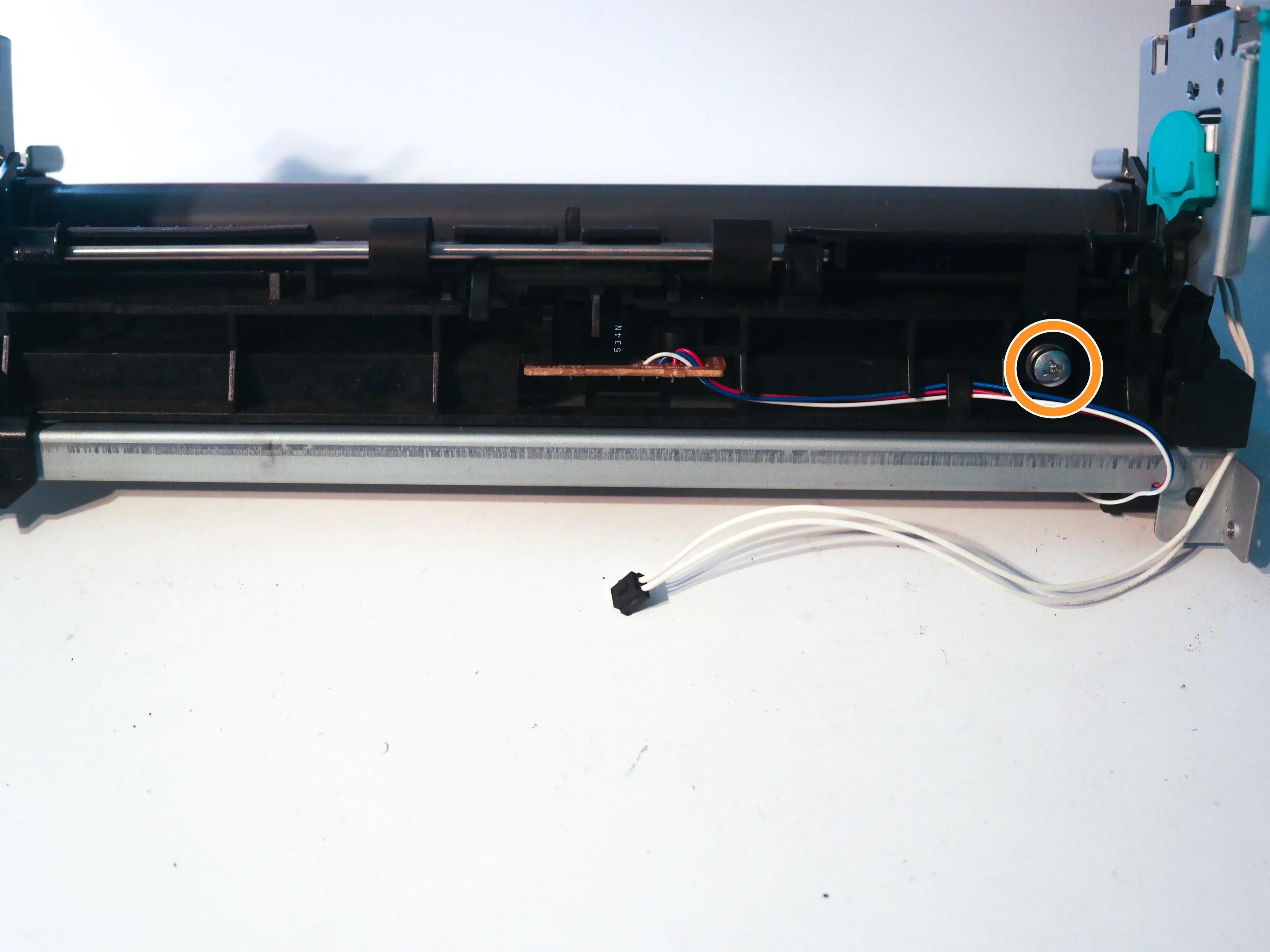

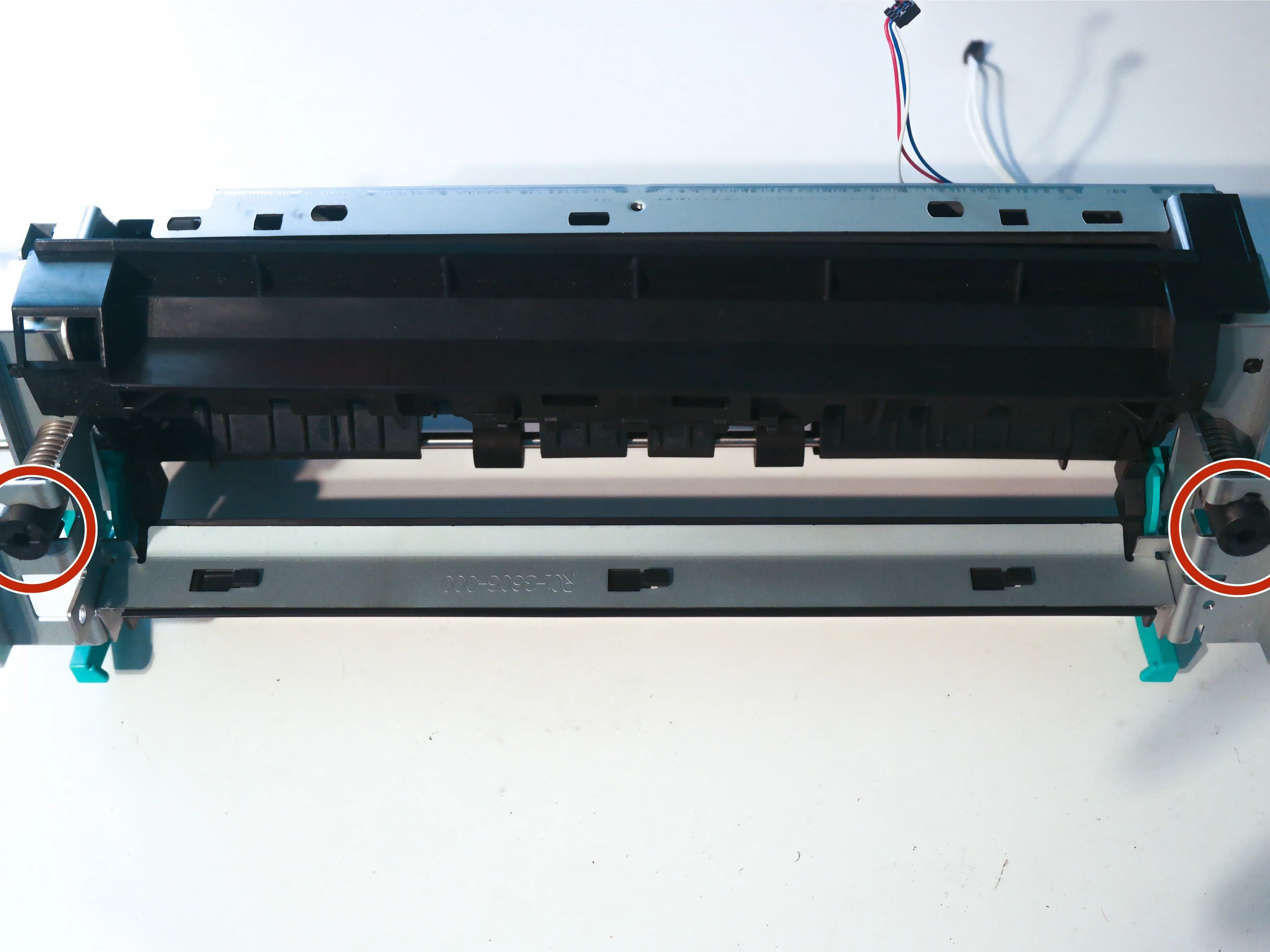

Шаг 39

• Извлеките большие пружины с каждой стороны фьюзера, надавив на пластиковые вставки.

• Пружины вылетят с силой, если не удерживать их плоскогубцами.

• Выкрутите один винт на фьюзере.

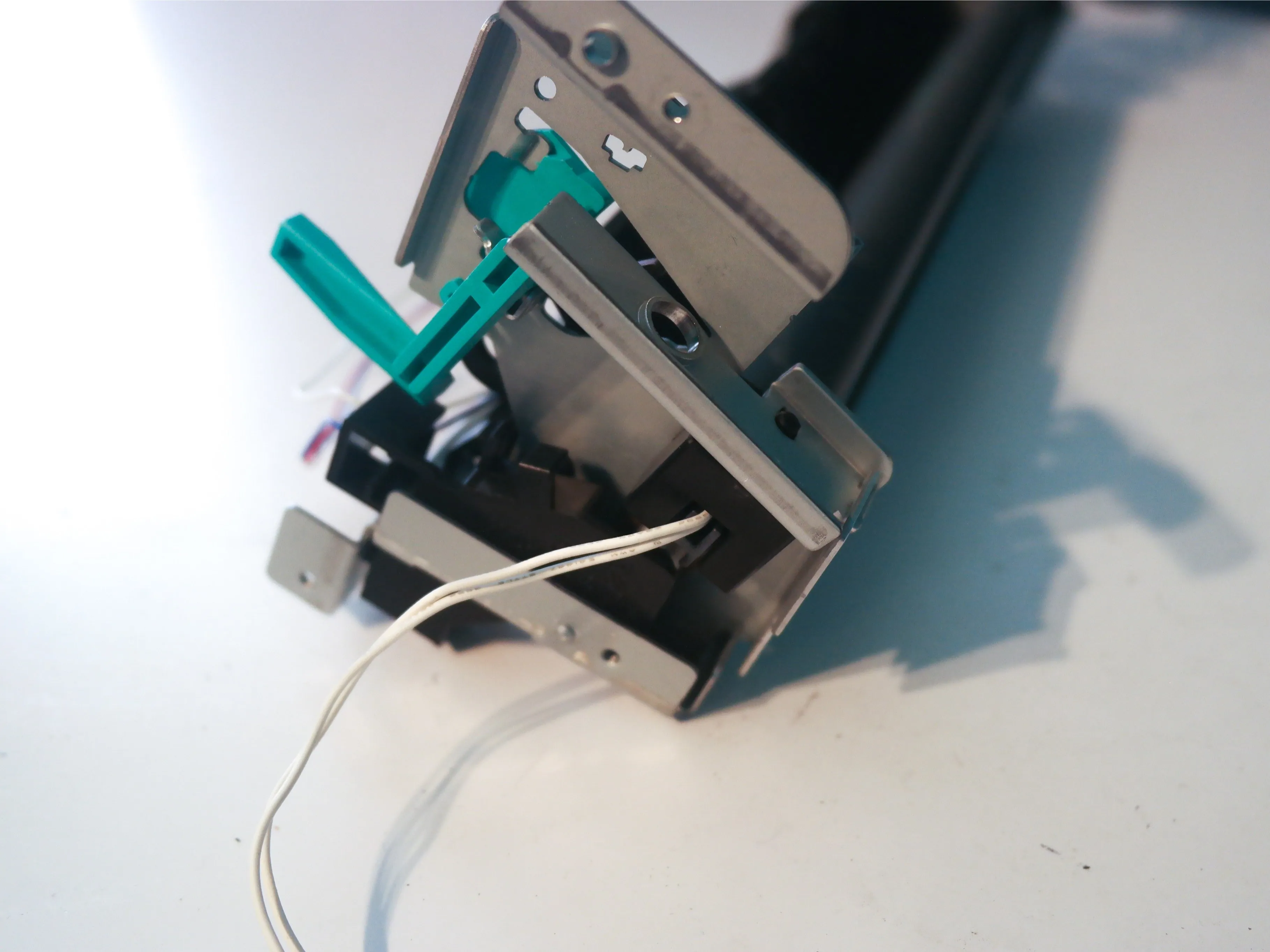

Шаг 40

• Снимите металлическую деталь, удерживаемую пружиной, с каждой стороны фьюзера.

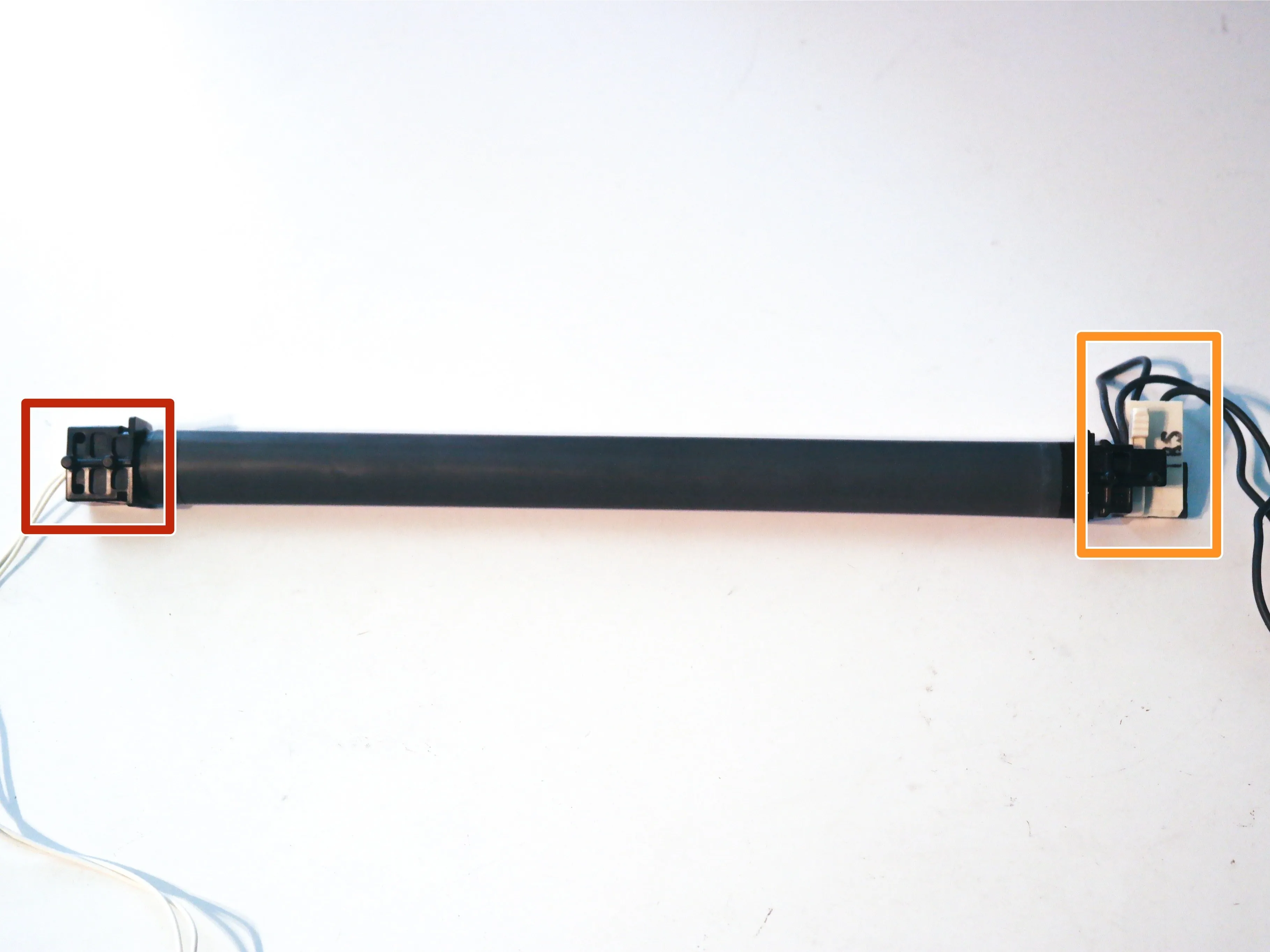

Шаг 41

• Ролик фьюзера можно извлечь из принтера.

• Белые провода слева подключаются к датчику температуры.

• Большой разъем справа подключается к нагревательному элементу и термопредохранителю.

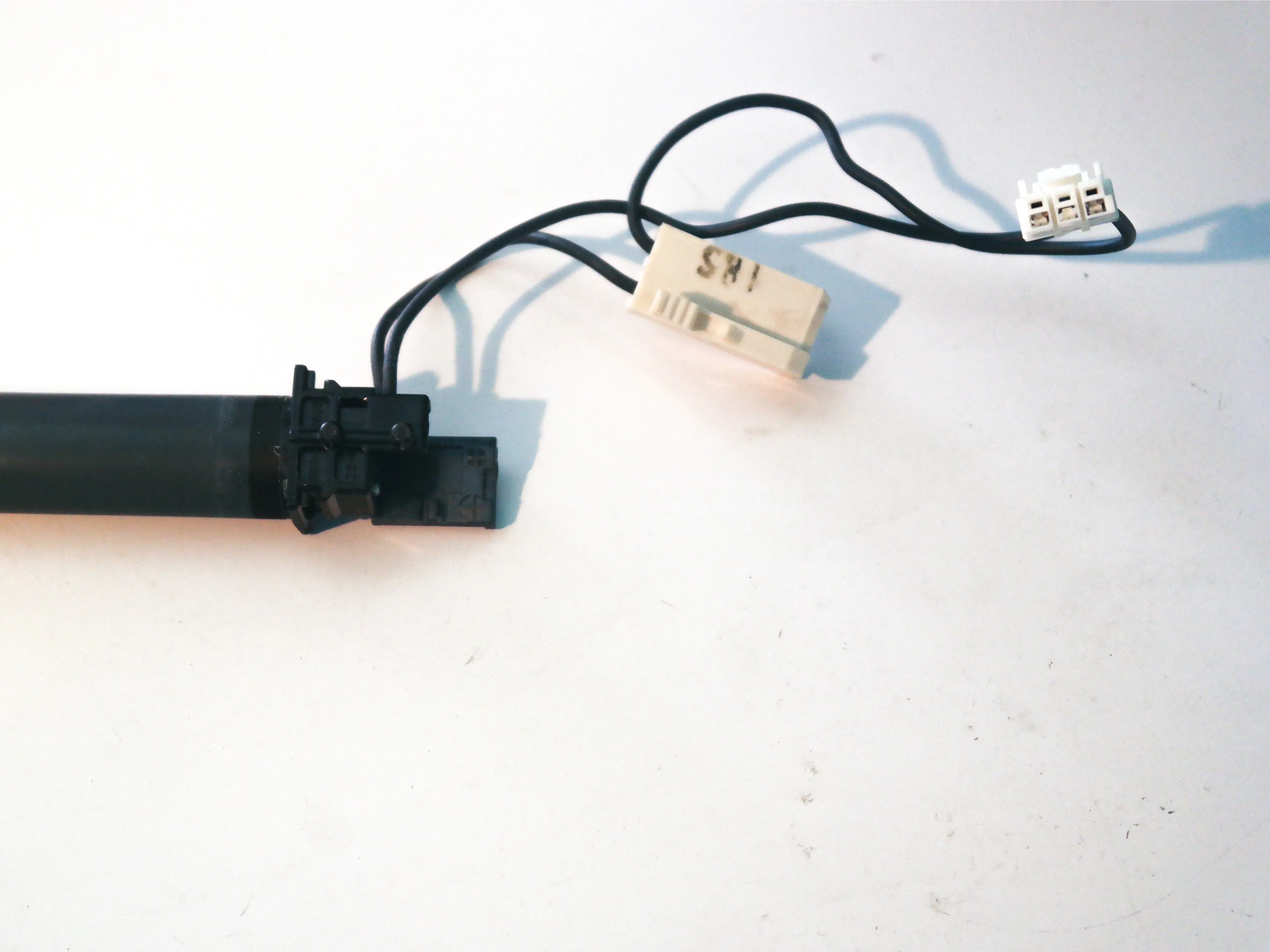

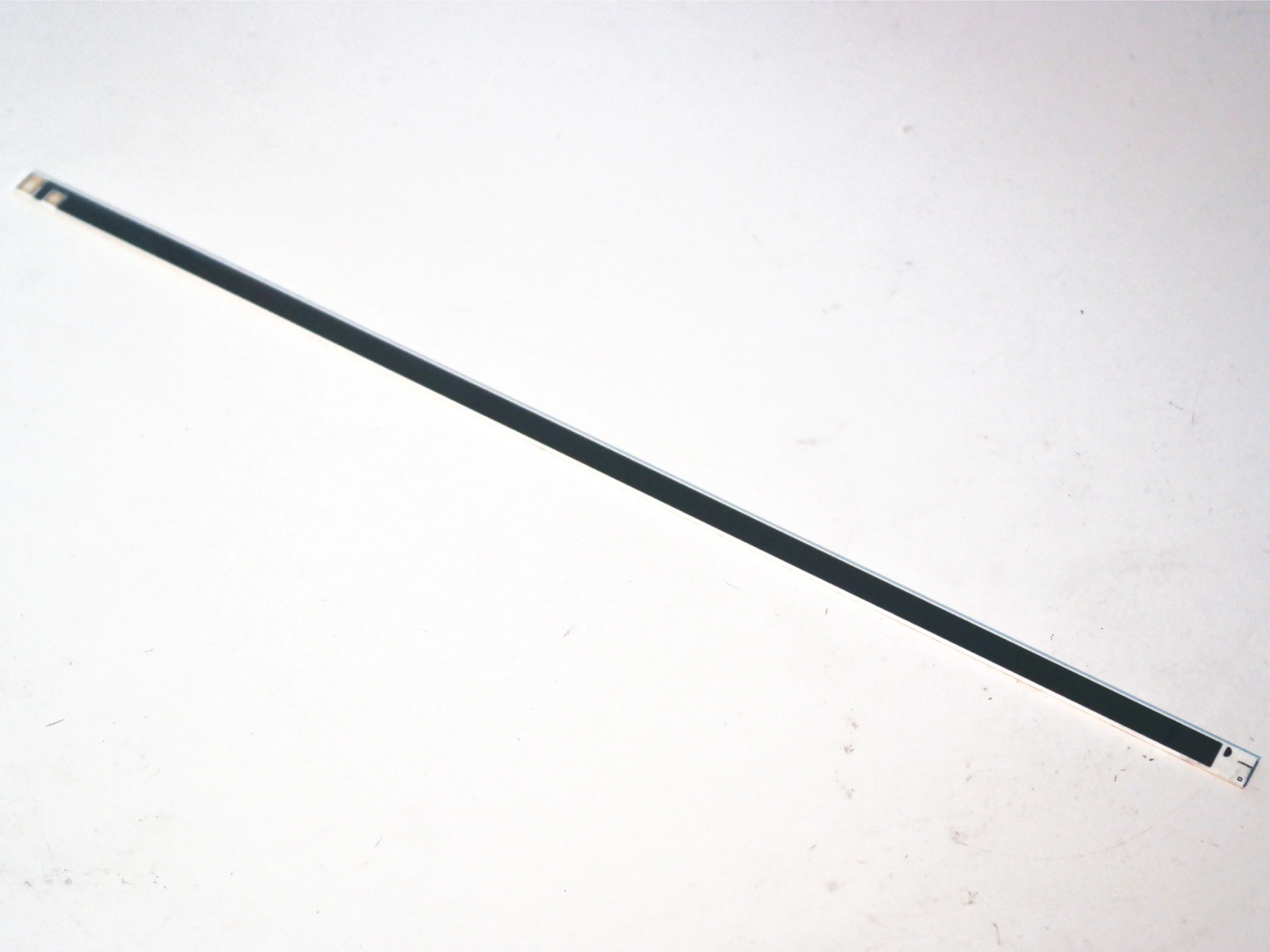

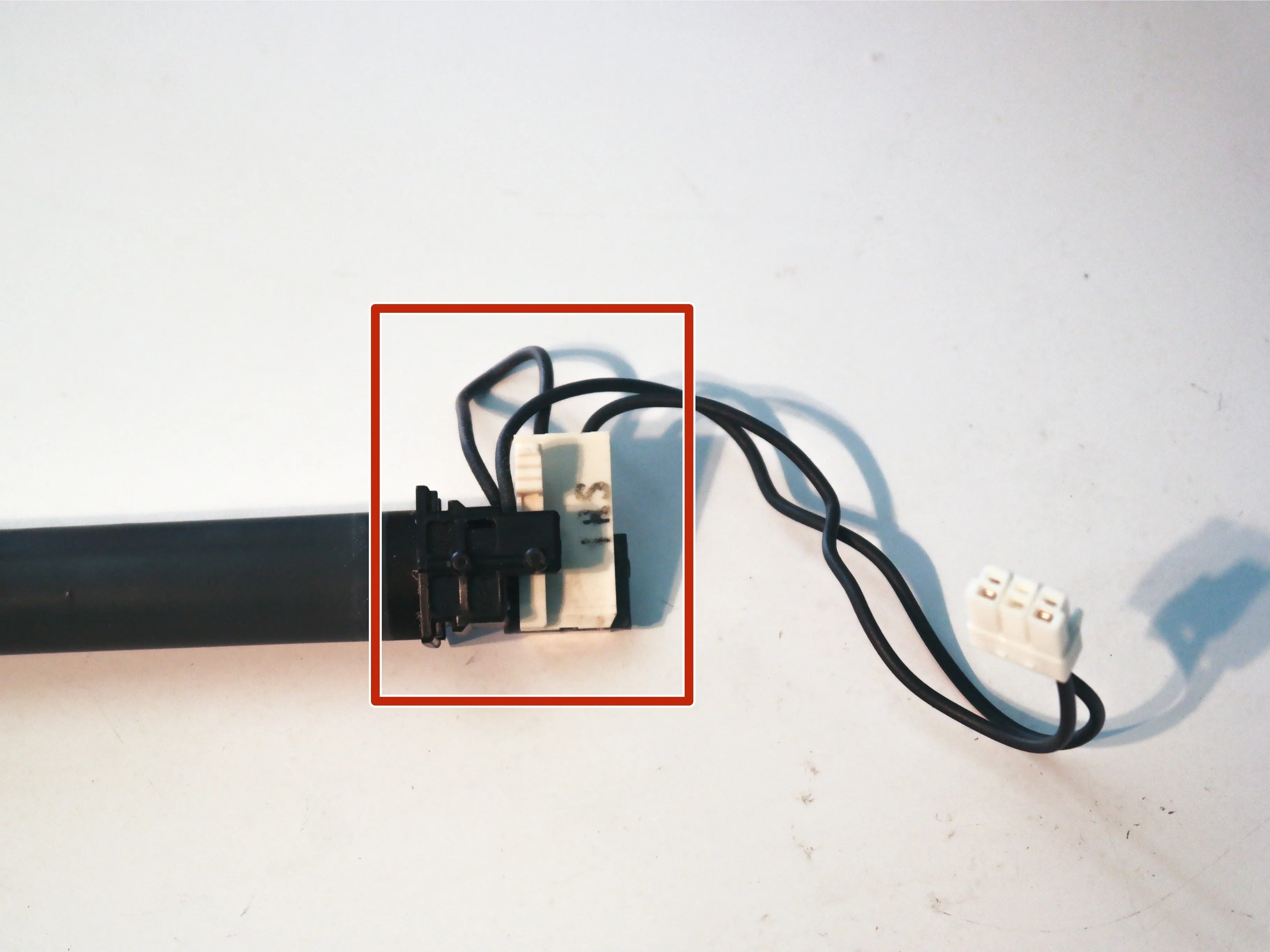

Шаг 42

• Отсоедините защелкивающийся разъем с правой стороны ролика фьюзера.

• Нагревательный элемент можно извлечь из его канала в ролике.

• Нагревательный элемент представляет собой толстопленочный керамический нагреватель мощностью 576 Вт.

Шаг 43

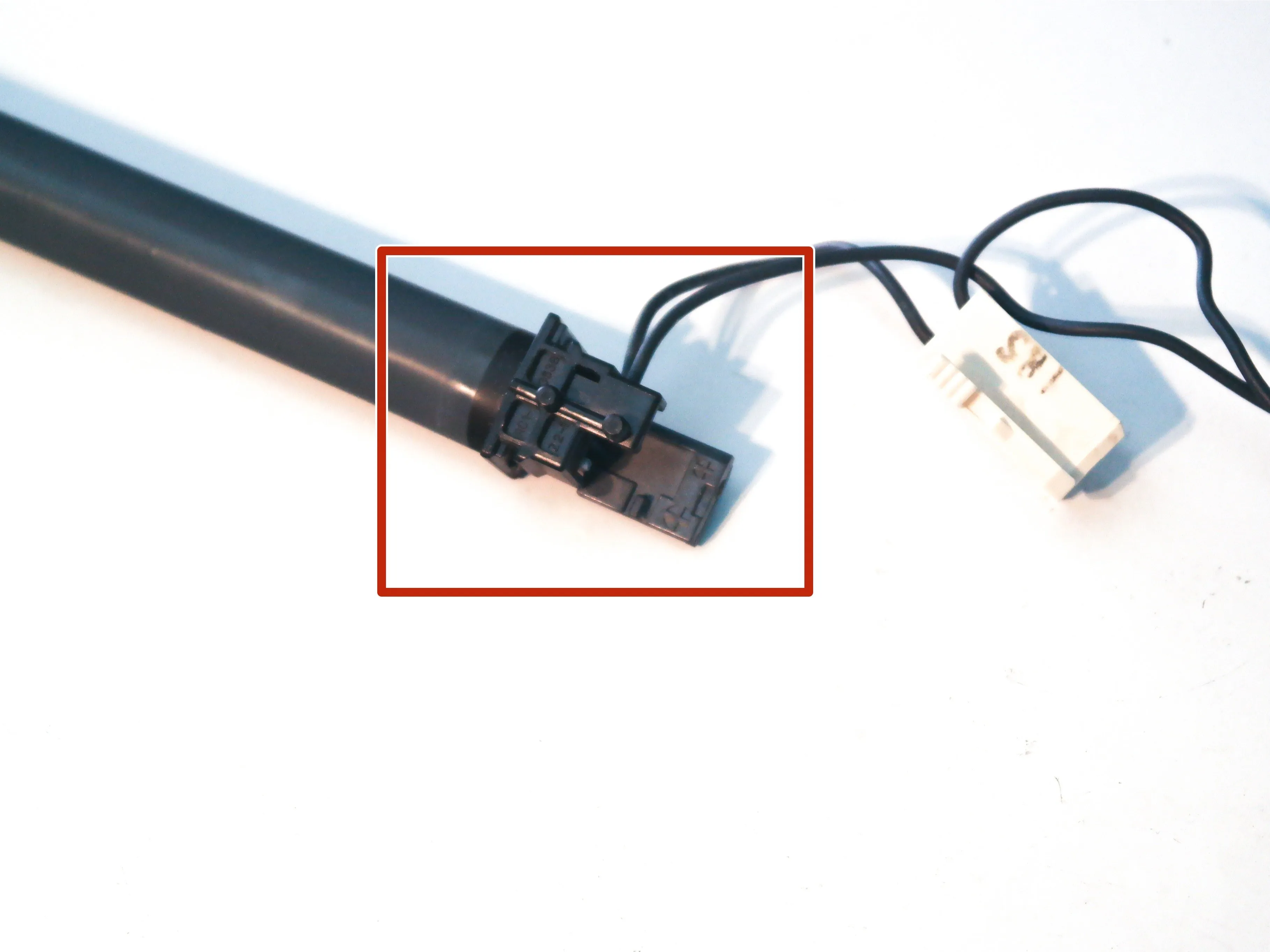

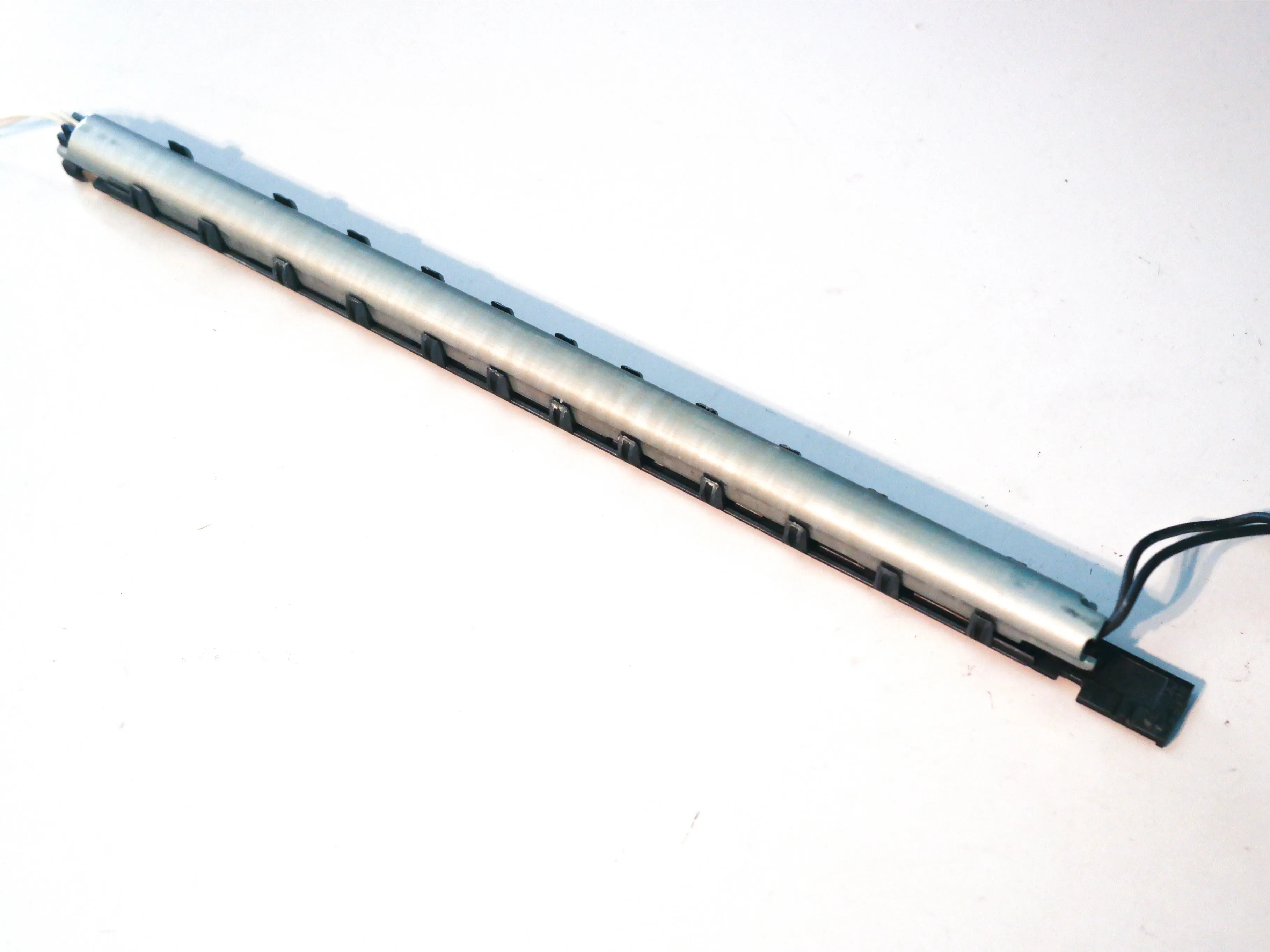

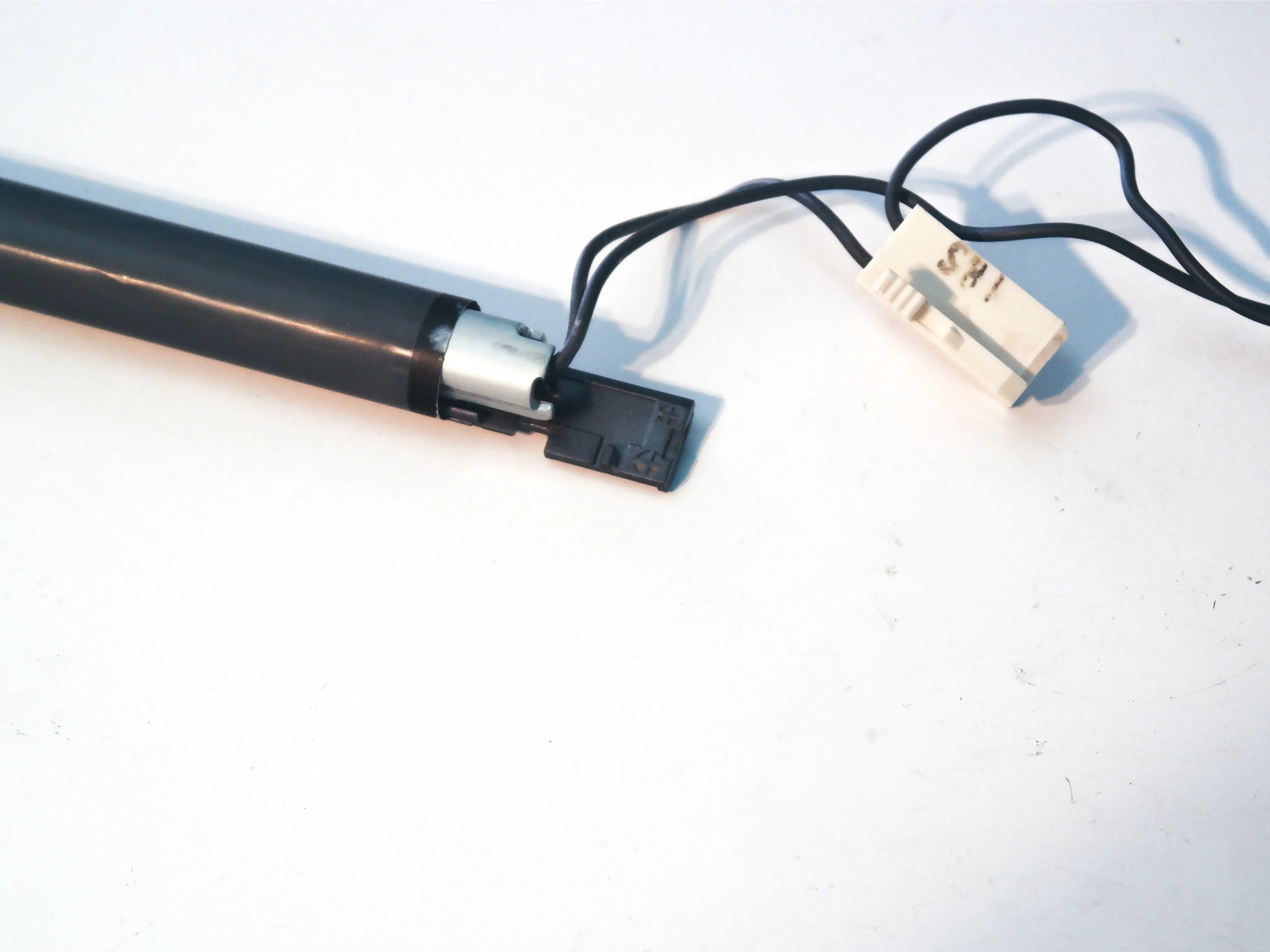

• Снимите пластиковый зажим с обеих сторон ролика.

• Пленку можно сдвинуть с валика без мешающих зажимов.

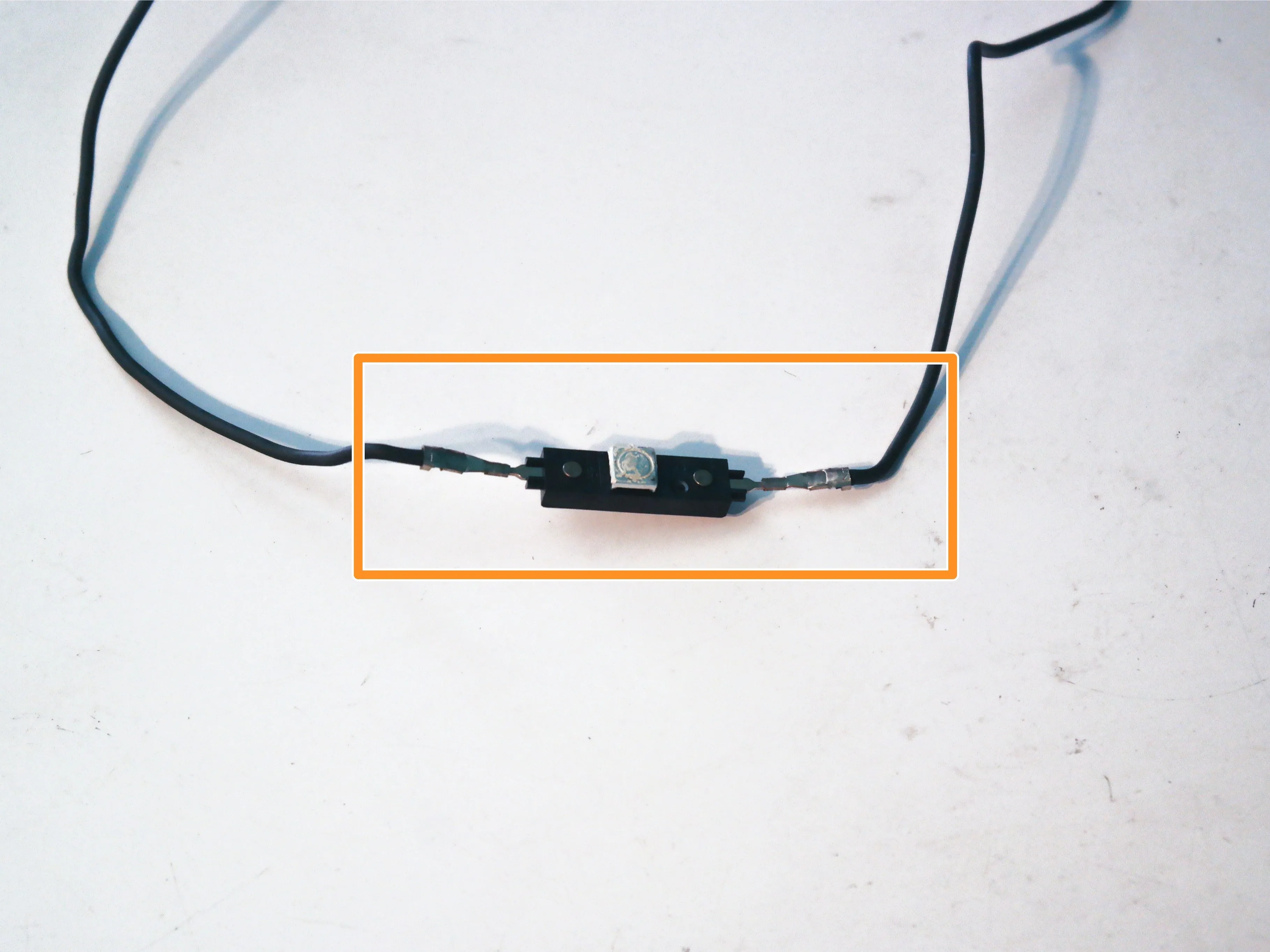

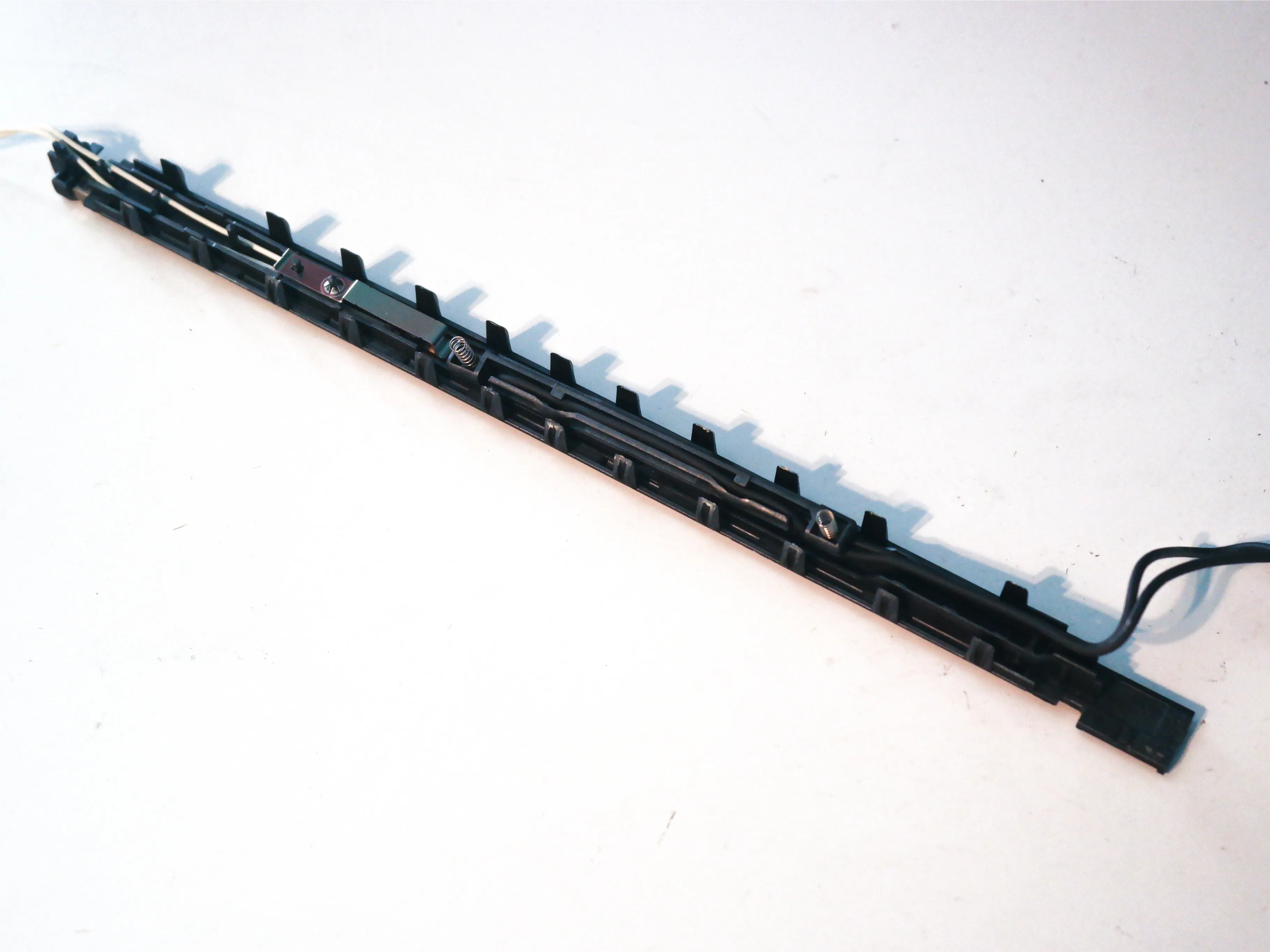

Шаг 44

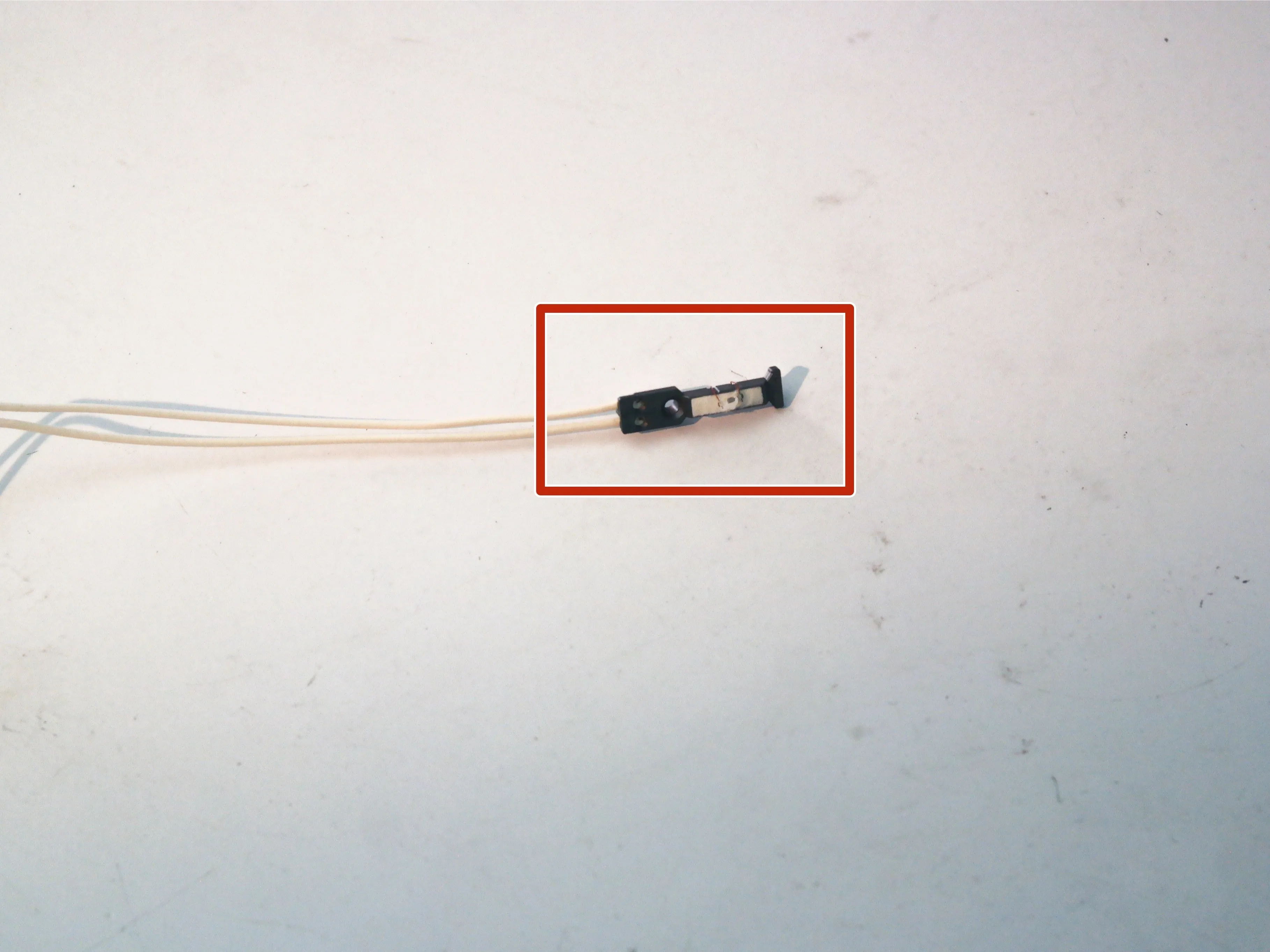

• После снятия металлической крышки можно извлечь датчик температуры (красный) и термопредохранитель (оранжевый).

• Провода обоих этих компонентов имеют очень толстую силиконовую изоляцию для защиты от нагрева.

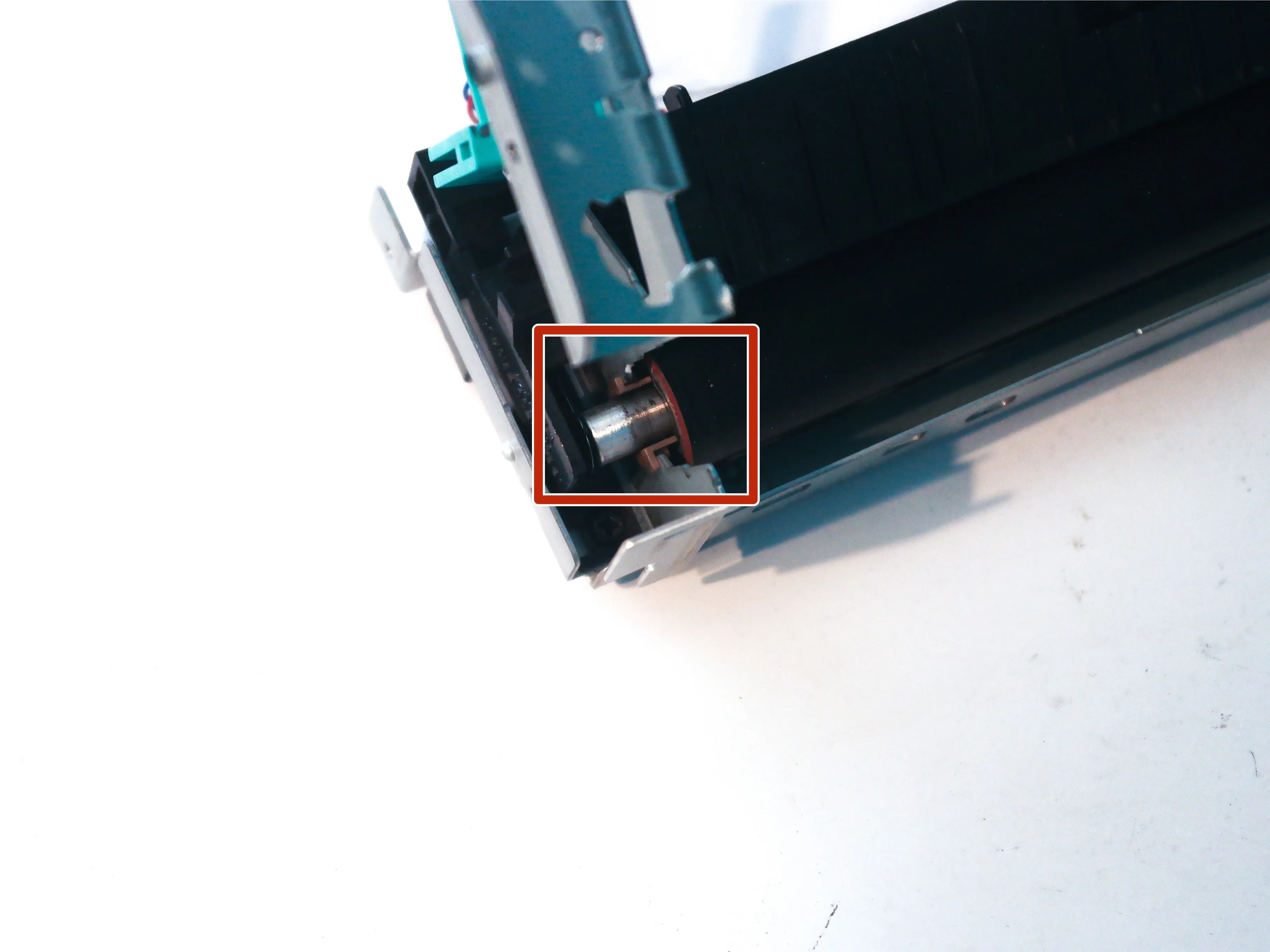

Шаг 45

• После снятия пластикового зажима можно извлечь прижимной валик из мягкой пены.

• Металлический стержень в ролике обеспечивает отрицательный заряд ролика, что предотвращает прилипание тонера к фьюзинговой пленке. Каждый конец стержня покрыт проводящей черной жидкостью, которая помогает ему установить контакт с высоковольтным разъемом.

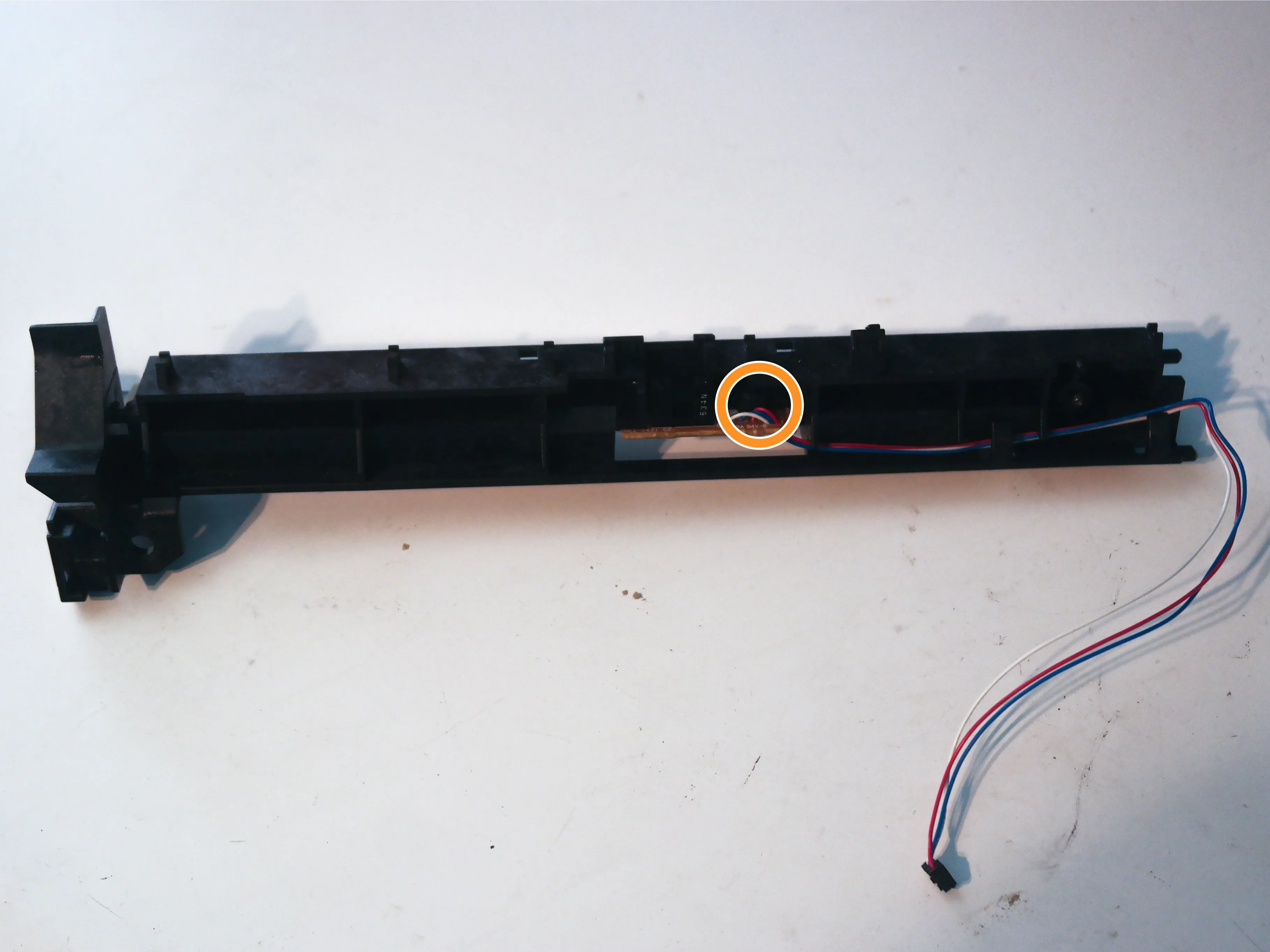

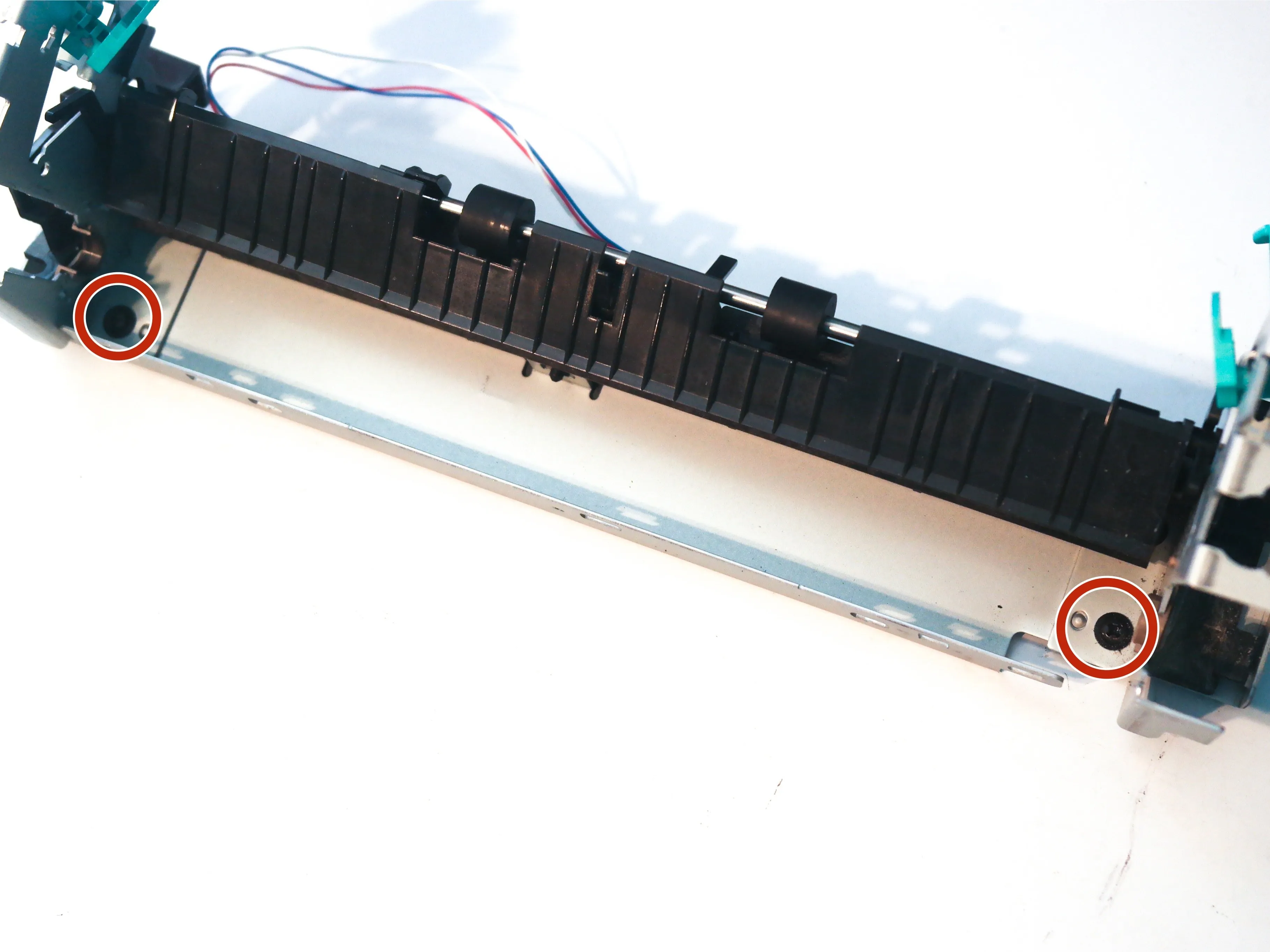

Шаг 46

• Выкрутите 2 винта, чтобы снять металлическую планку с фьюзера.

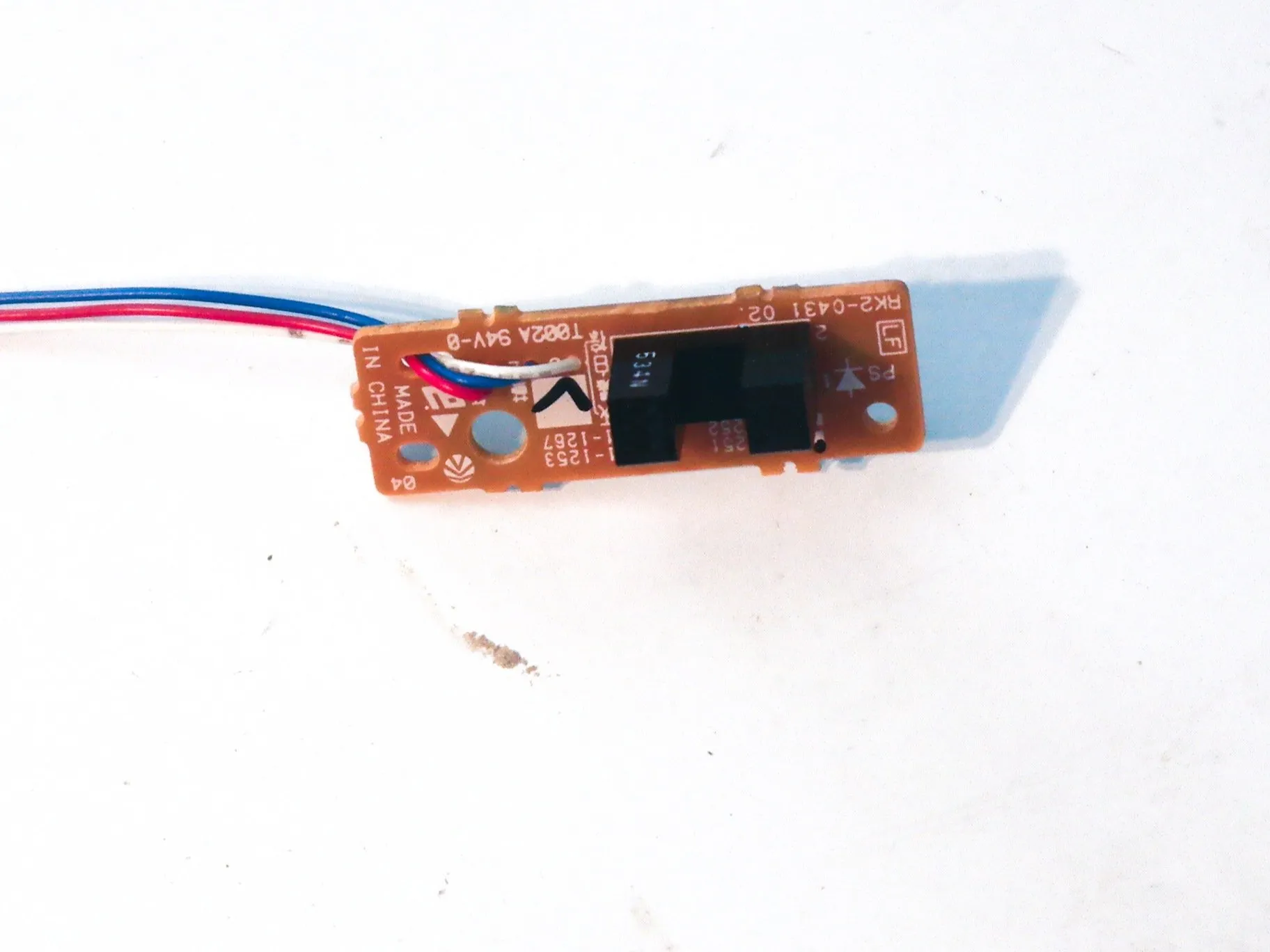

• Открутив один винт, можно извлечь небольшую печатную плату.

• На плате находится датчик прерывания луча, который содержит инфракрасный светодиод, направленный на инфракрасный фототранзистор. Когда какой-либо предмет попадает в щель и прерывает луч, фототранзистор фиксирует это как падение инфракрасного света.

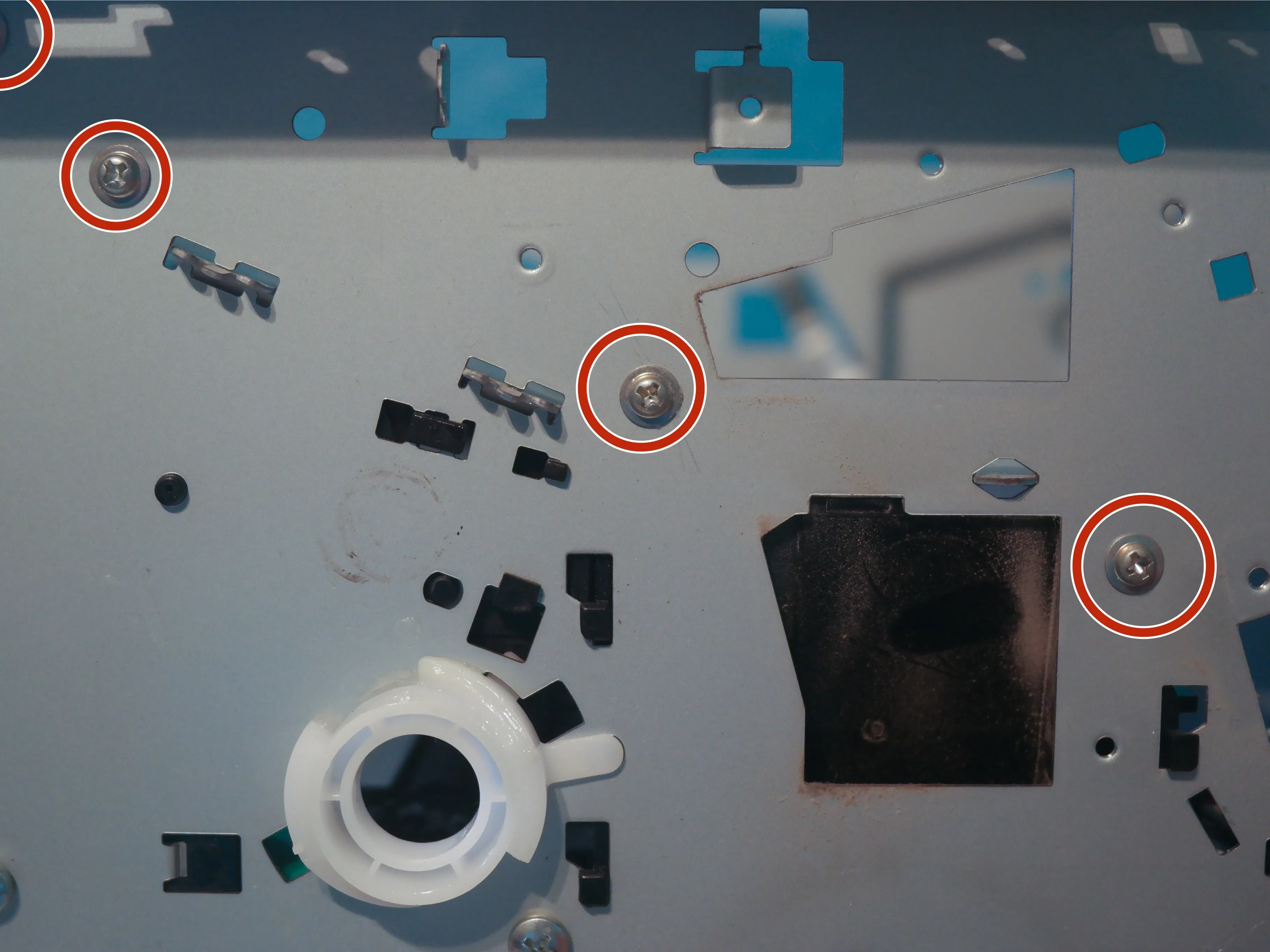

Шаг 47 Средняя рамка

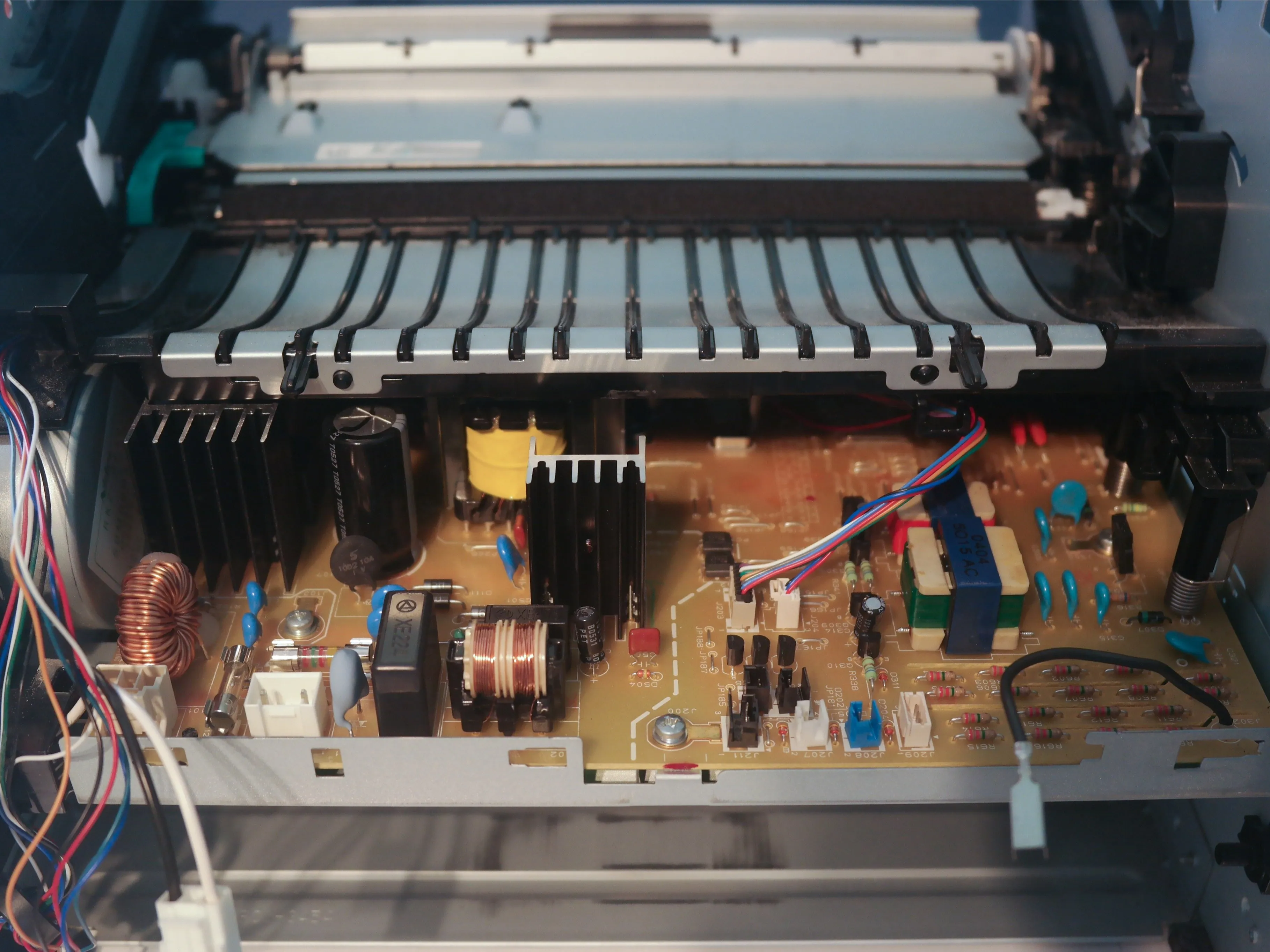

• Открутите 4 винта с каждой стороны принтера, чтобы снять металлическую среднюю часть, которая удерживает шасси вместе.

• Теперь можно увидеть массивную плату управления.

Шаг 48 Пластина подачи

• Снимите металлическую пластину подачи бумаги с механизма подачи бумаги.

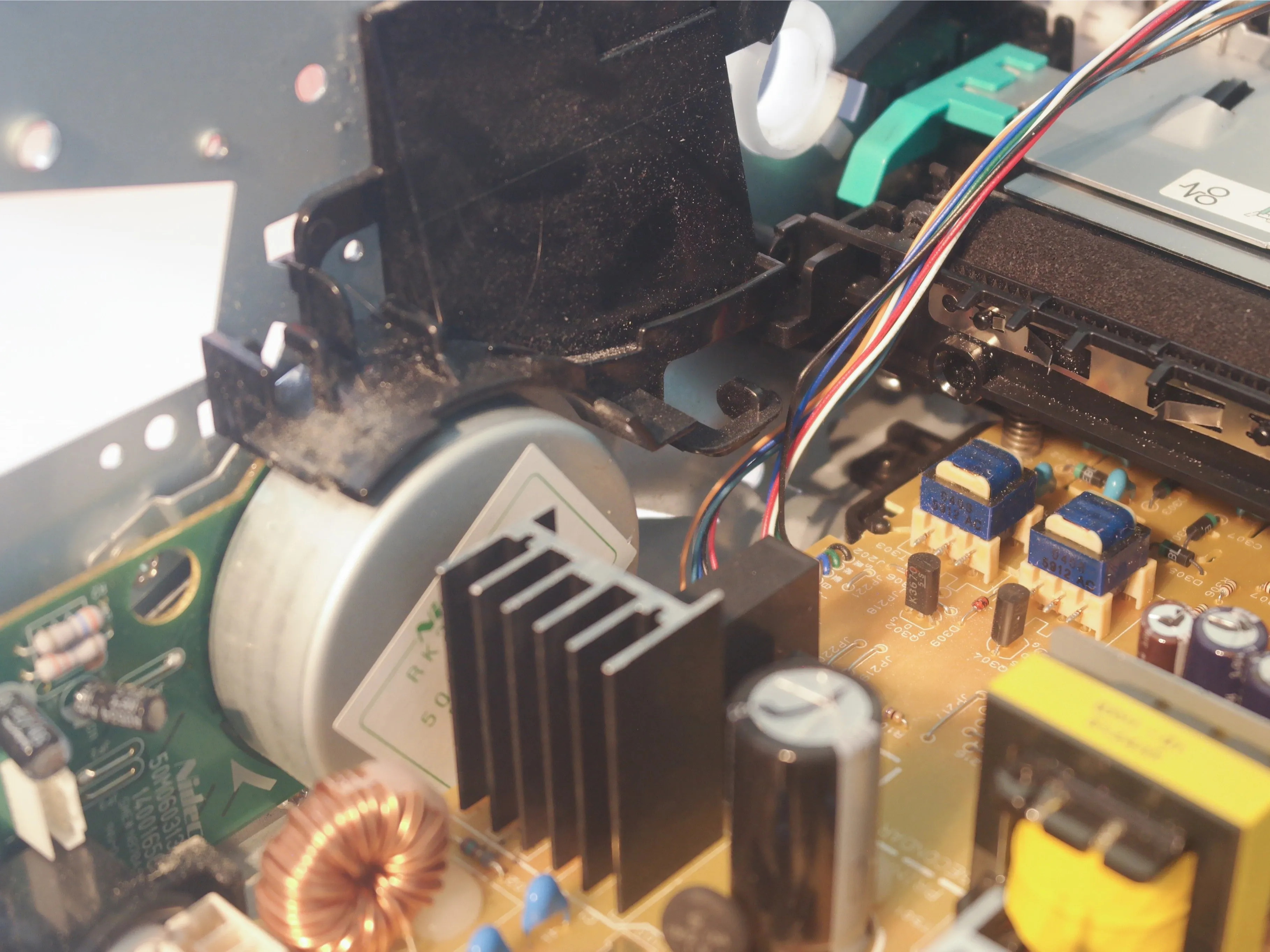

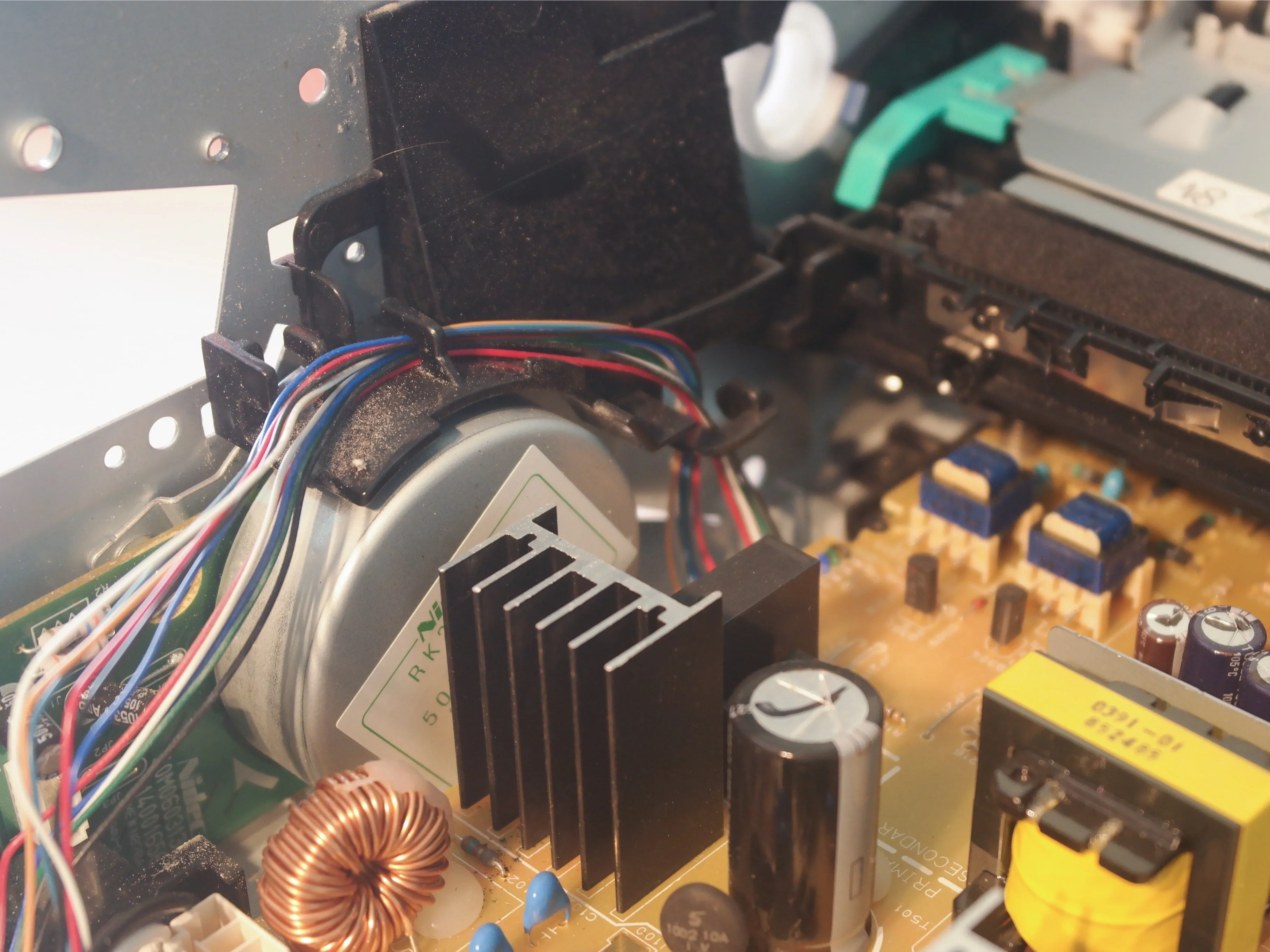

Шаг 49 Кабели платы управления

• Извлеките разъем лотка и кабели двигателя из кабельной направляющей.

• Высоковольтный коронирующий провод, используемый для подачи заряда на бумагу, виден на правой из этих фотографий (металлическая полоса с шипами, прикрепленная к узлу подачи бумаги).

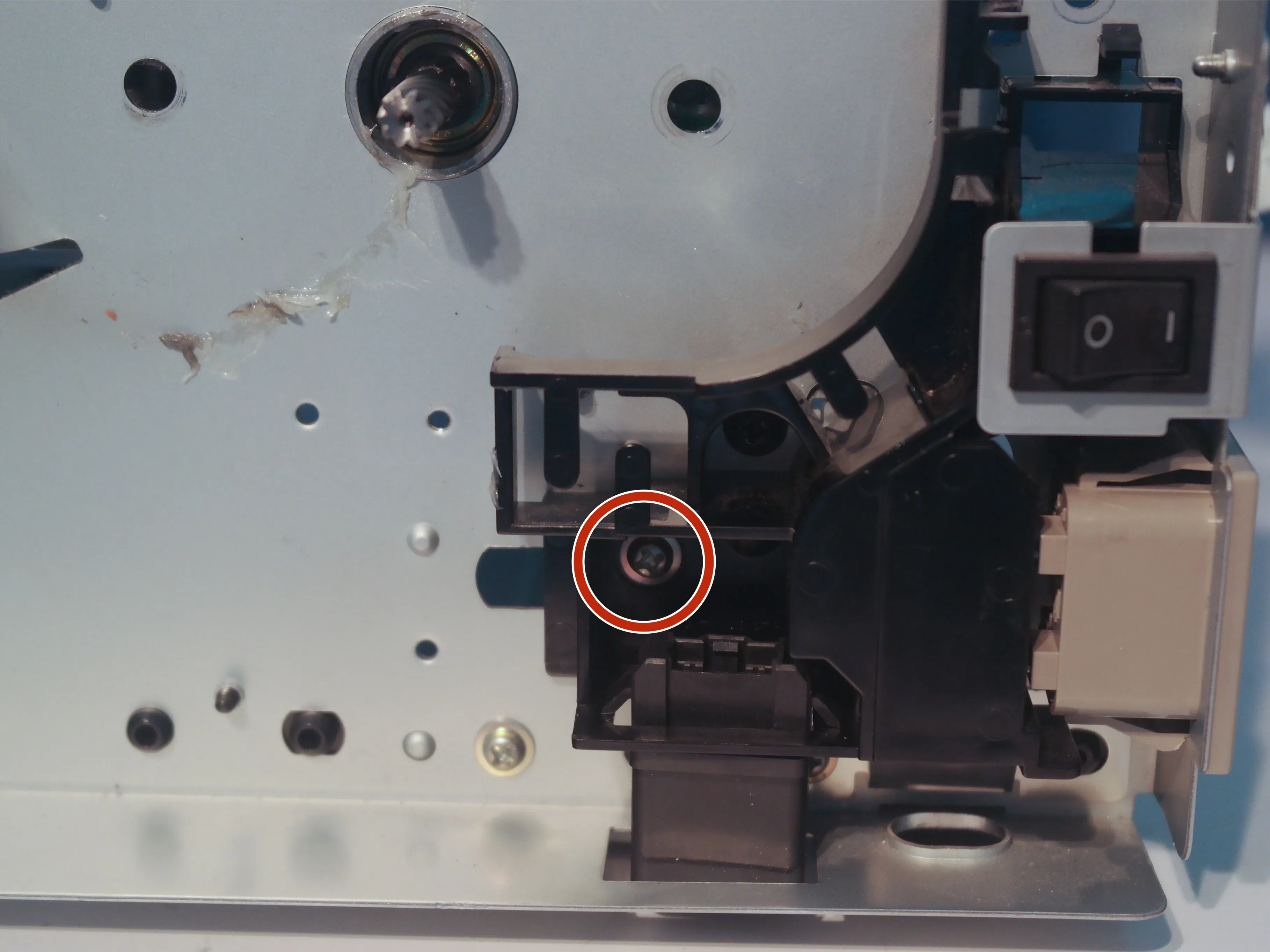

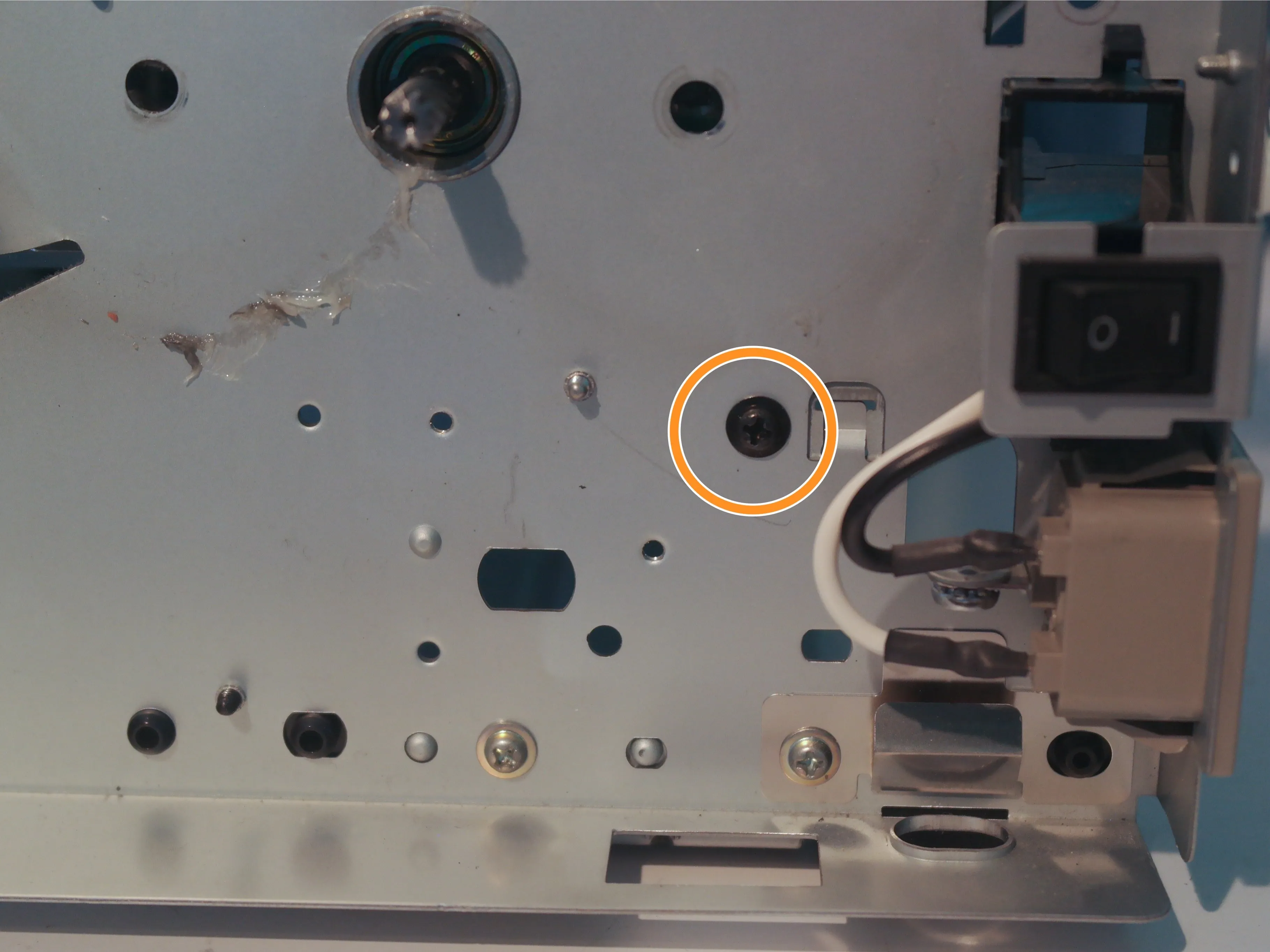

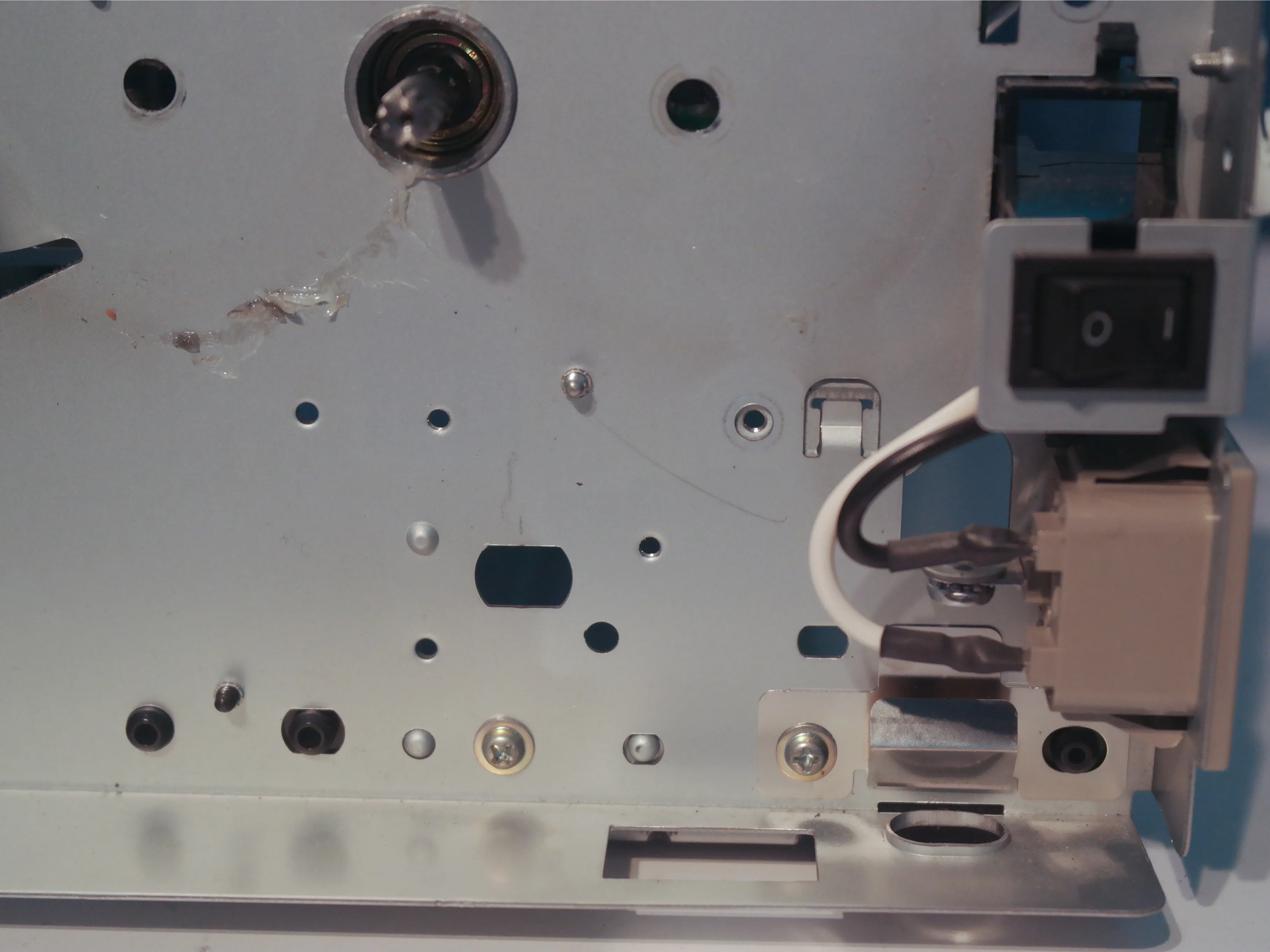

Шаг 50 Плата управления

• Выкрутите один винт, удерживающий кабельную направляющую разъема лотка, а затем снимите кабельную направляющую.

• Выкрутите один винт на шасси принтера.

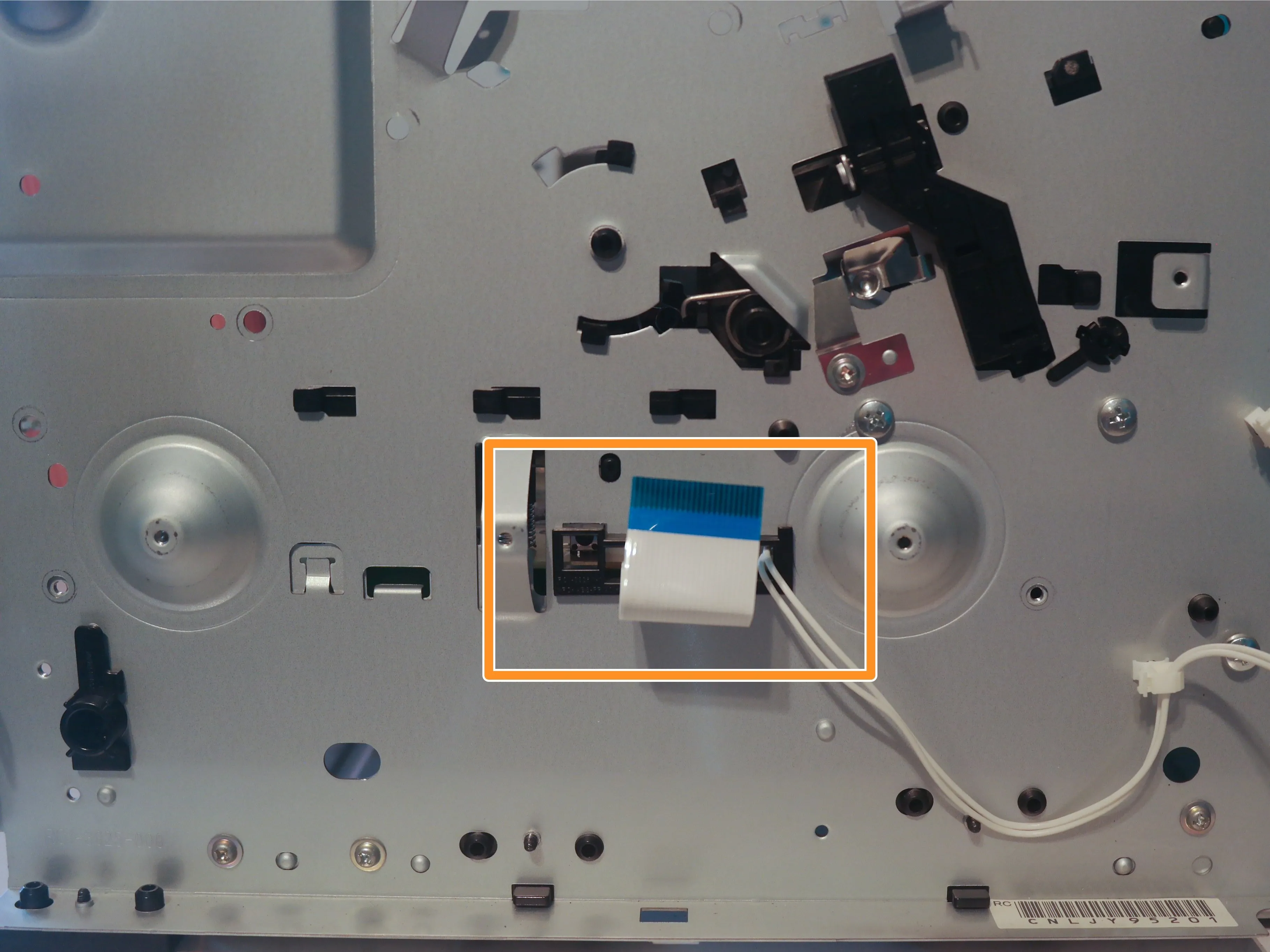

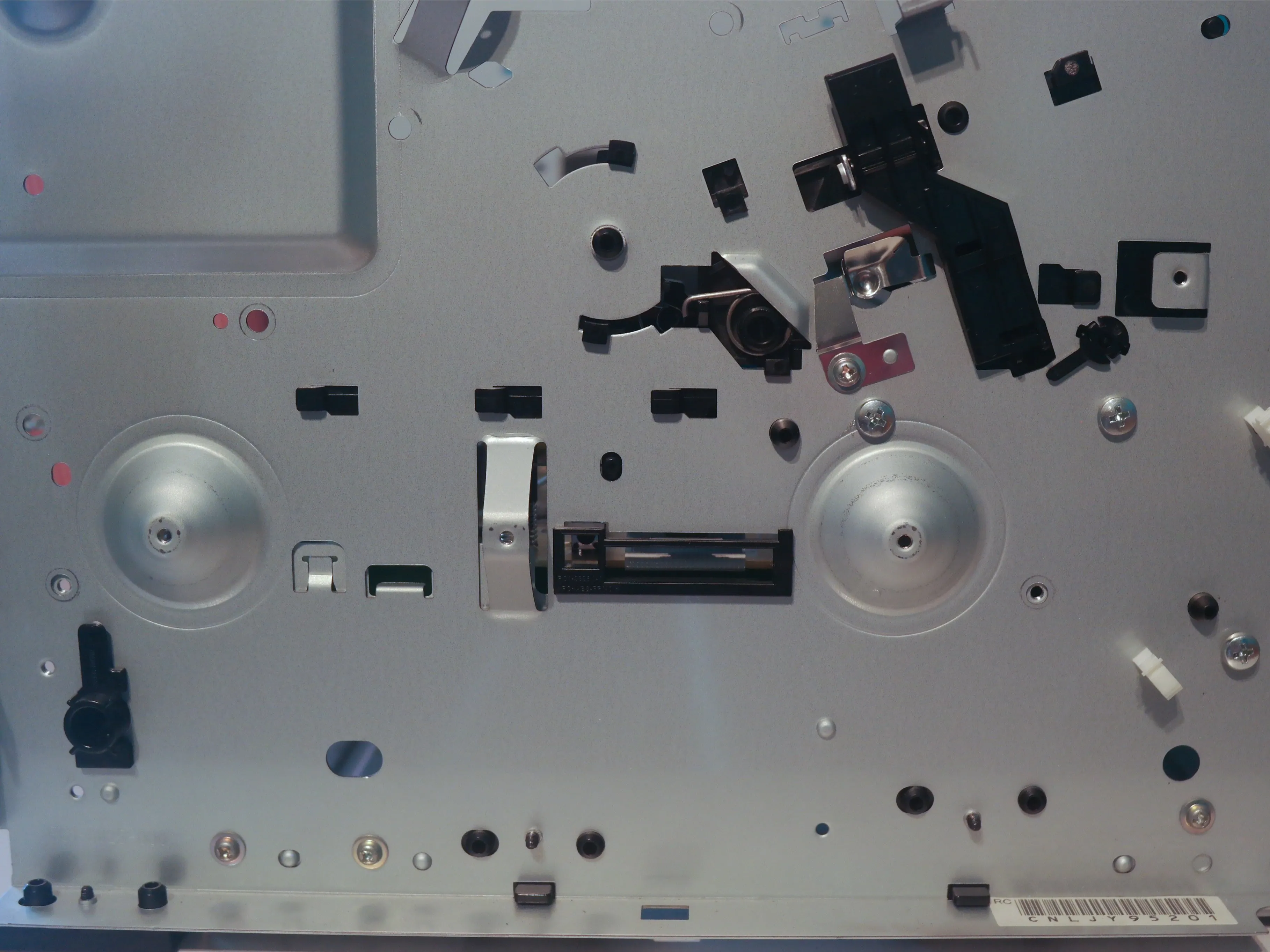

Шаг 51 Плата управления

• Выкрутите 2 винта с левой стороны корпуса.

• Проденьте кабели блокировки и форматера через отверстие в шасси.

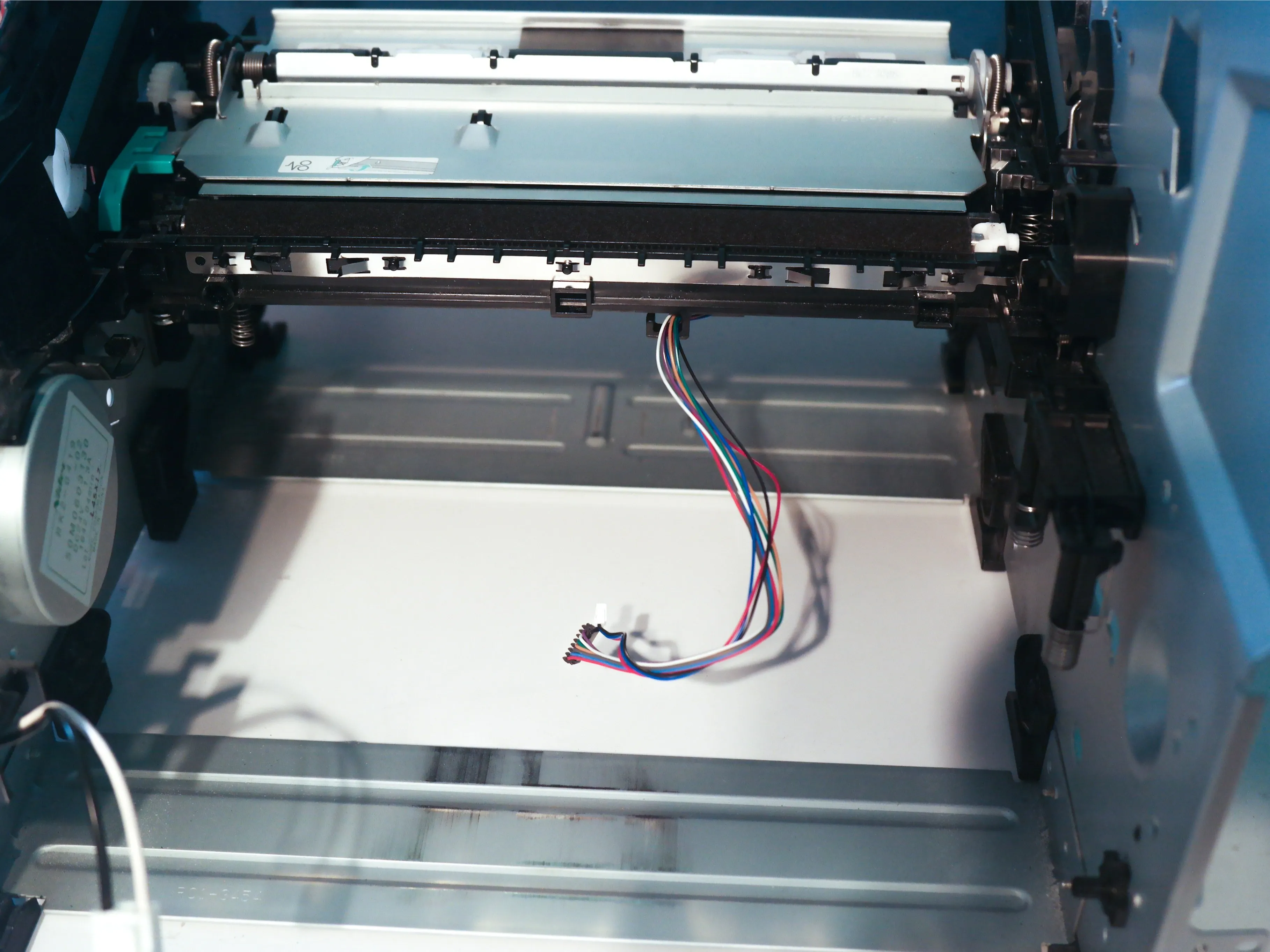

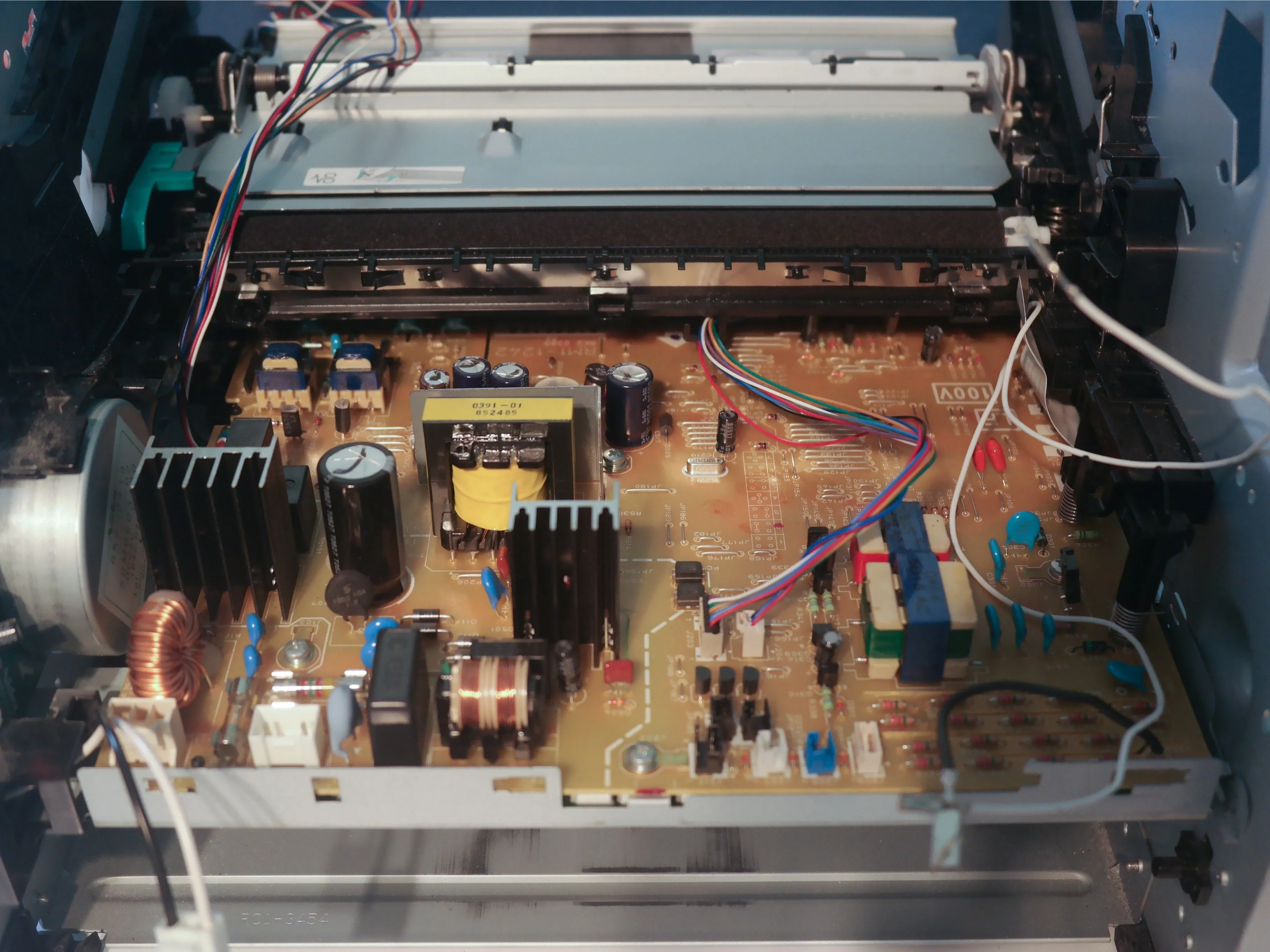

Шаг 52 Плата управления

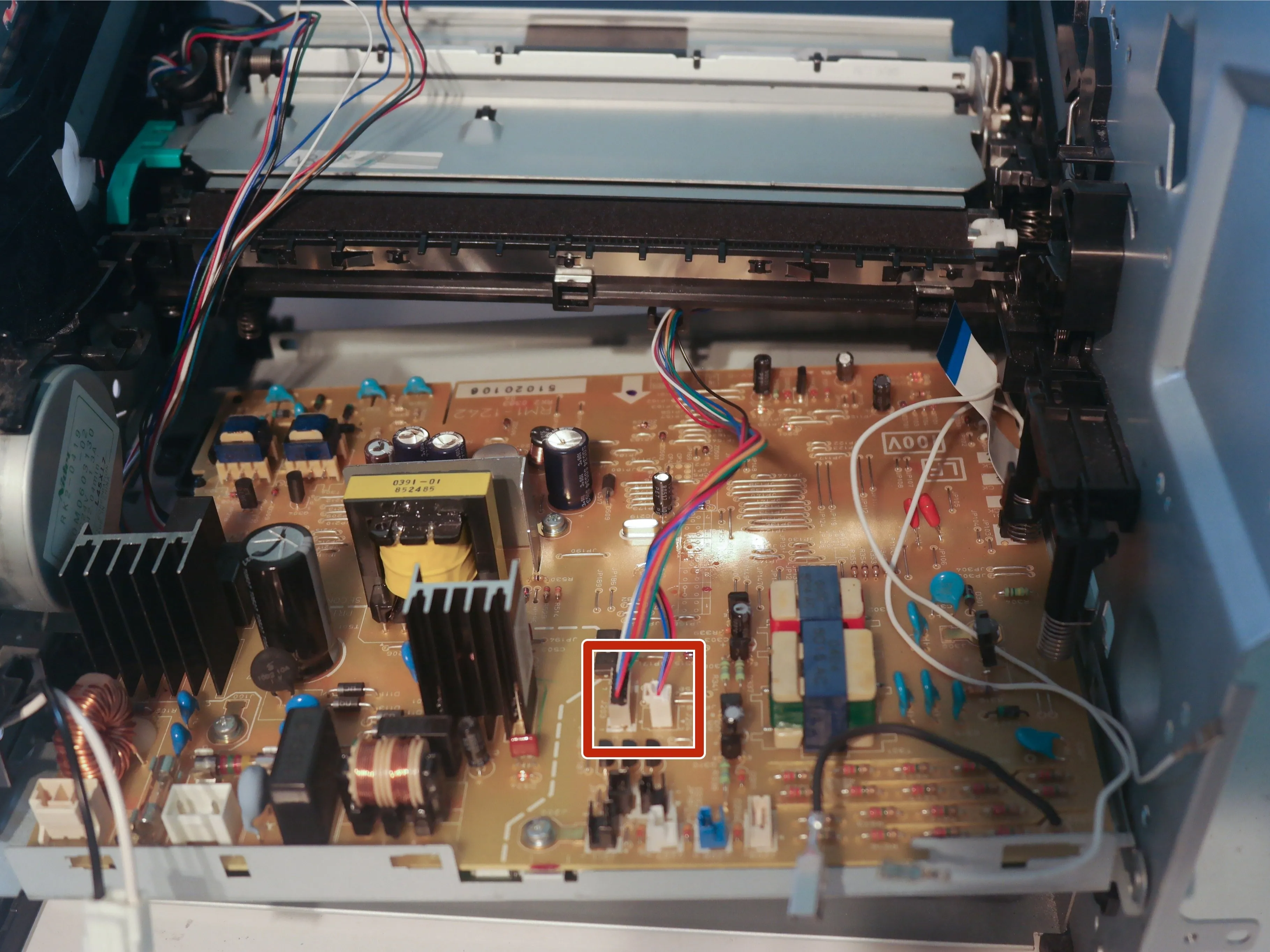

• Отогните шасси, чтобы плата управления освободилась, и отсоедините 2 кабеля от узла подачи бумаги, чтобы снять плату управления.

Шаг 53 Плата управления

• Открутите 4 винта на плате управления, чтобы снять ее с металлической пластины.

Шаг 54

• Вот основные компоненты на верхней стороне платы управления:

• 2SK3561 Коммутационный регулятор MOSFET

• Тиристор CR8KM-12A (Скорее всего, для управления фьюзером)

• YG862C15R Диод с барьером Шоттки

• Неопознанные высоковольтные трансформаторы

• Конденсатор 220uF 200V

• Главный коммутационный трансформатор

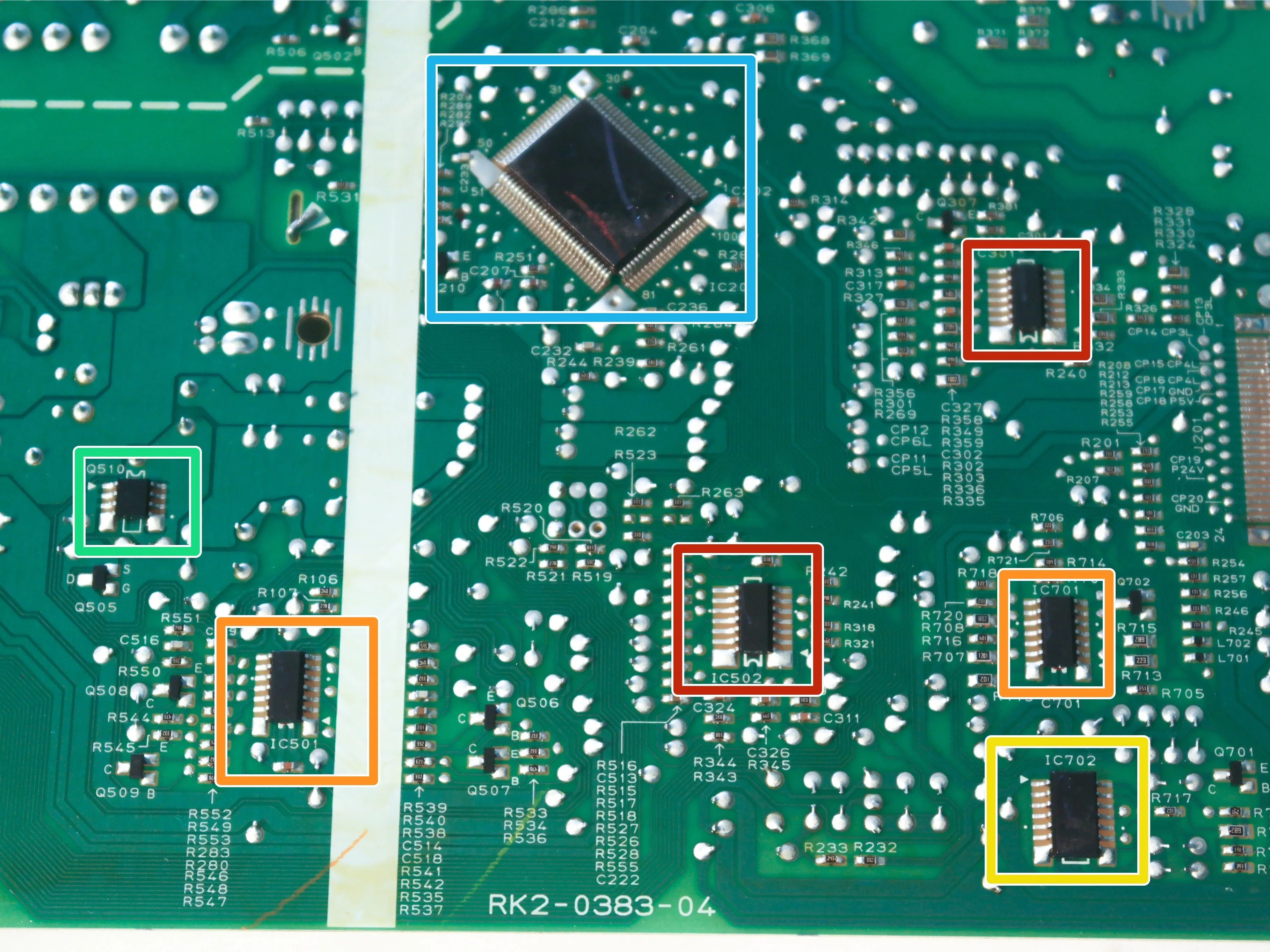

Шаг 55

• Микросхемы на задней стороне платы:

• STMicroelectronics 324 E9SU518 - возможно, LM324 Quad Op Amp?

• STMicroelectronics 339 E9W2513 - Возможно, LM339 Quad Comparator?

• Неопознанная микросхема Texas Instruments со стертым номером детали.

• A2714 Силовой МОП-транзистор

• Большая микросхема QFP со стертым наждаком номером детали и красной и синей метками сверху.

• Интересно, что все микросхемы были покрыты прозрачным слоем, что затрудняло чтение номеров деталей.

• Похоже, что тот, кто разрабатывал эту плату, пытался предотвратить обратный инжиниринг, затрудняя чтение номеров деталей на микросхемах.

Шаг 56 Главный двигатель

• Главный двигатель можно снять, отсоединив направляющую кабеля и открутив 3 винта.

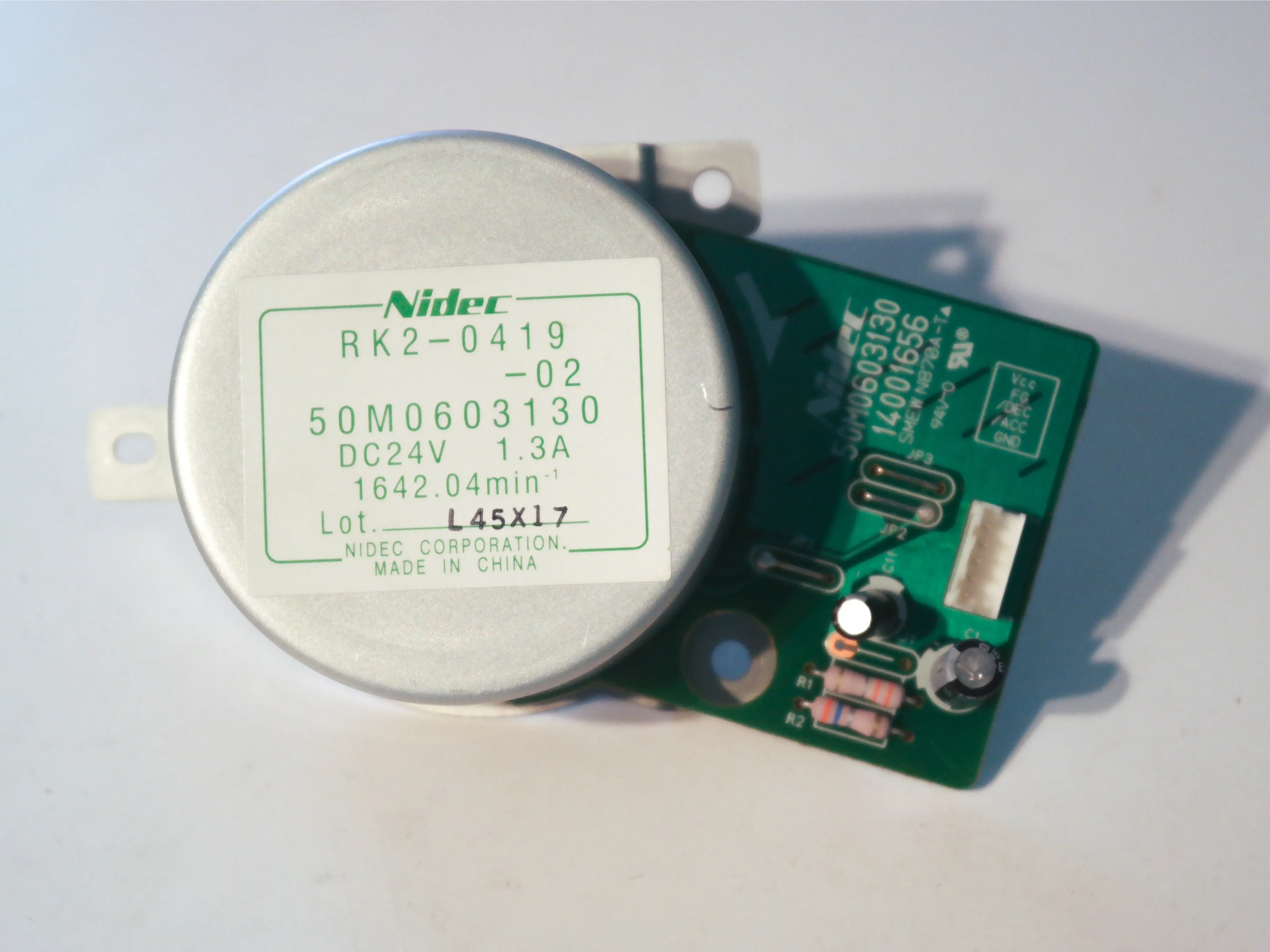

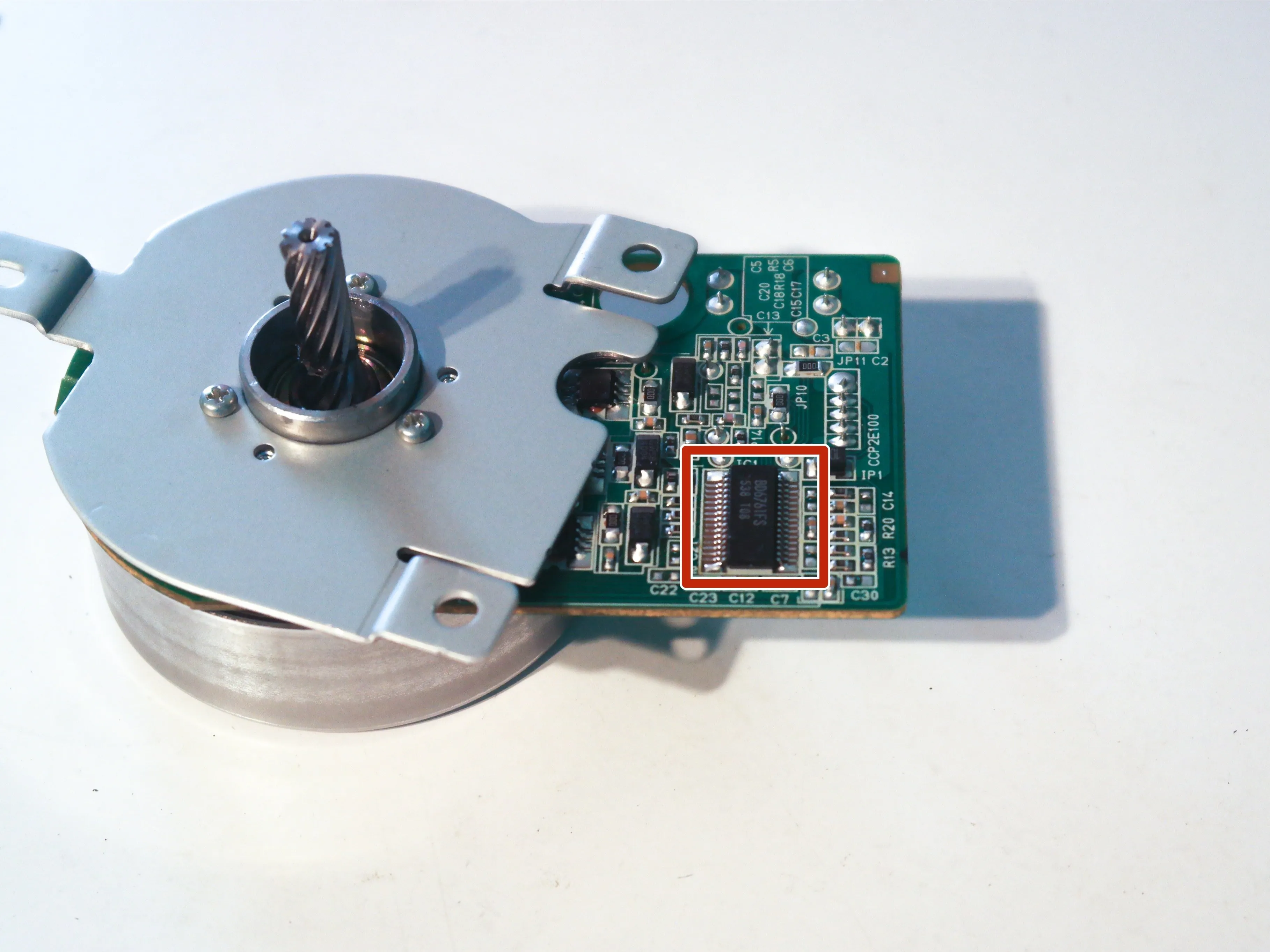

Шаг 57

• Мотор - Nidec RK2-0419, который, судя по всему, является довольно мощным бесщеточным двигателем типа 'outrunner', рассчитанным на 1,3 А при 24 В. Ротор (круглая металлическая часть) имеет диаметр около 3 дюймов, а весь мотор весит около 15 унций.

• Возможно, этот двигатель специально разработан для использования в этом принтере, так как на нем и многих других компонентах есть номер с форматом RK2-0xxx.

• Единственный чип на двигателе - это BD6761FS драйвер бесщеточного двигателя.

• На этом этапе от принтера осталось только металлическое шасси и узел подачи бумаги - большой кусок пластика, содержащий еще 2 датчика прерывания луча.

Шаг 58

• Этот принтер получил отличную оценку ремонтопригодности - 10/10.

• Никаких клеев, термопластичных сталейне используются клеи, точечная сварка или заклепки.

• Руководства по обслуживанию для этого и большинства принтеров HP легко найти и они бесплатны.

• Запасные части легко найти.

• Принтер предназначен для ремонта.
