Разборка HP Officejet Pro L7580

Введение

L7580 - это отличный многофункциональный принтер от HP. Здесь мы узнаем, что находится внутри принтера, и разберем его датчики и двигатели постоянного тока.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разборка HP Officejet Pro L7580

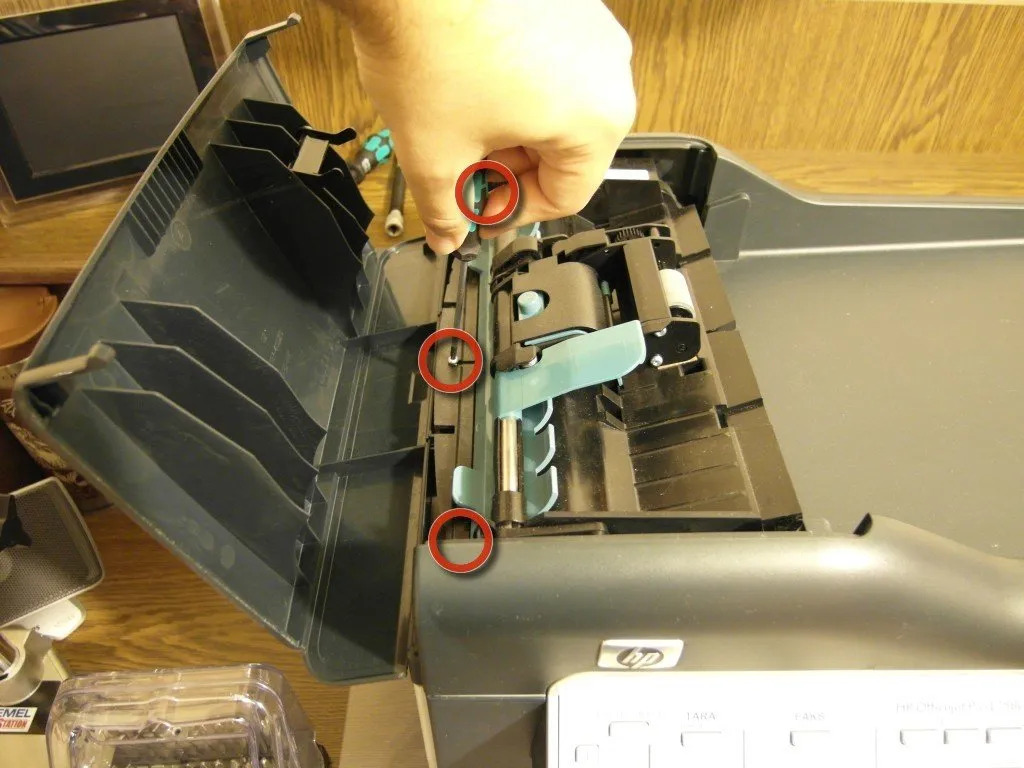

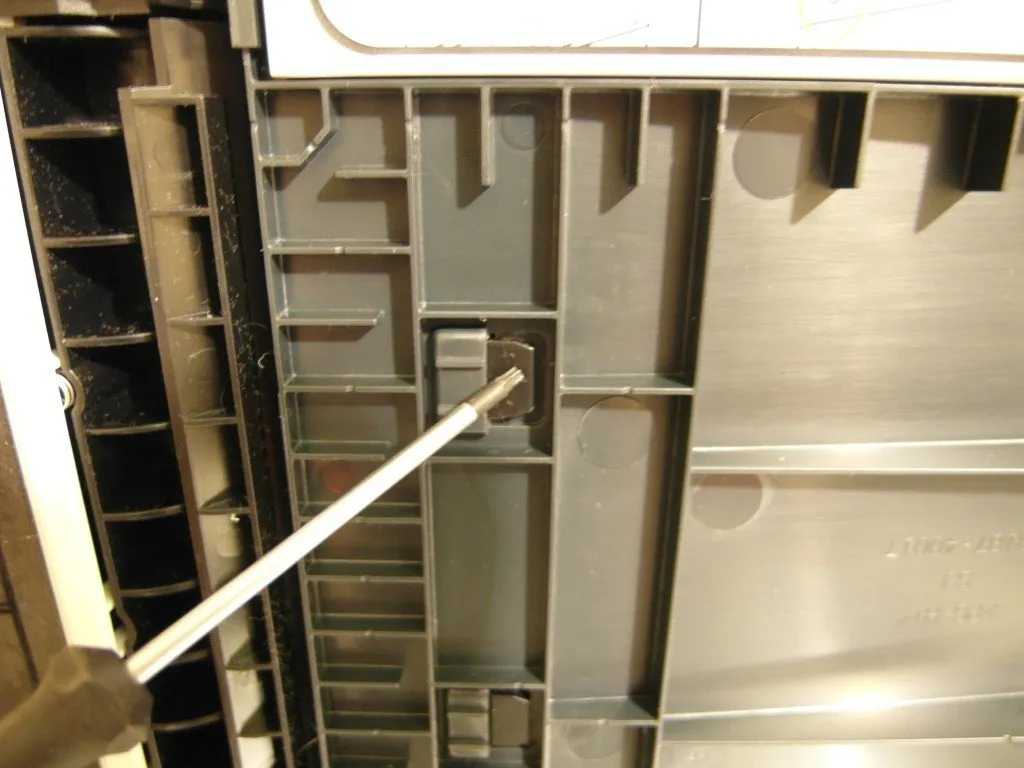

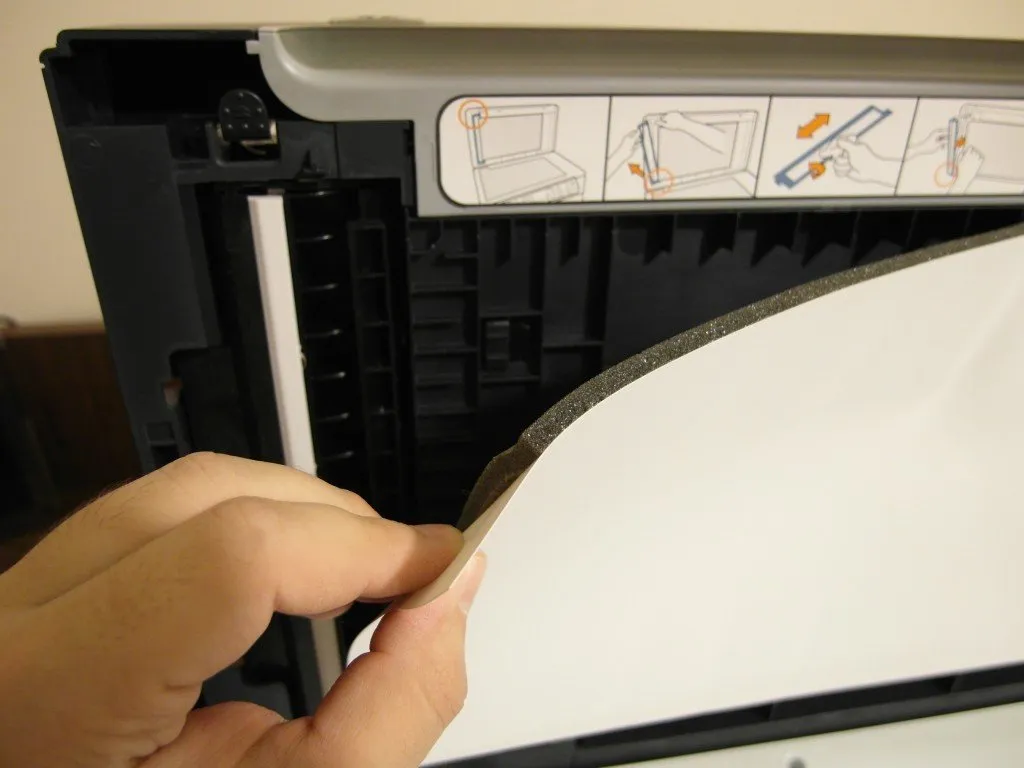

• Выкрутите 3 винта T8 Torx из устройства подачи бумаги.

• Приподнимите белую поверхность, чтобы обнаружить две выемки.

• Нажмите на выемки, чтобы отсоединить механизм подачи бумаги.

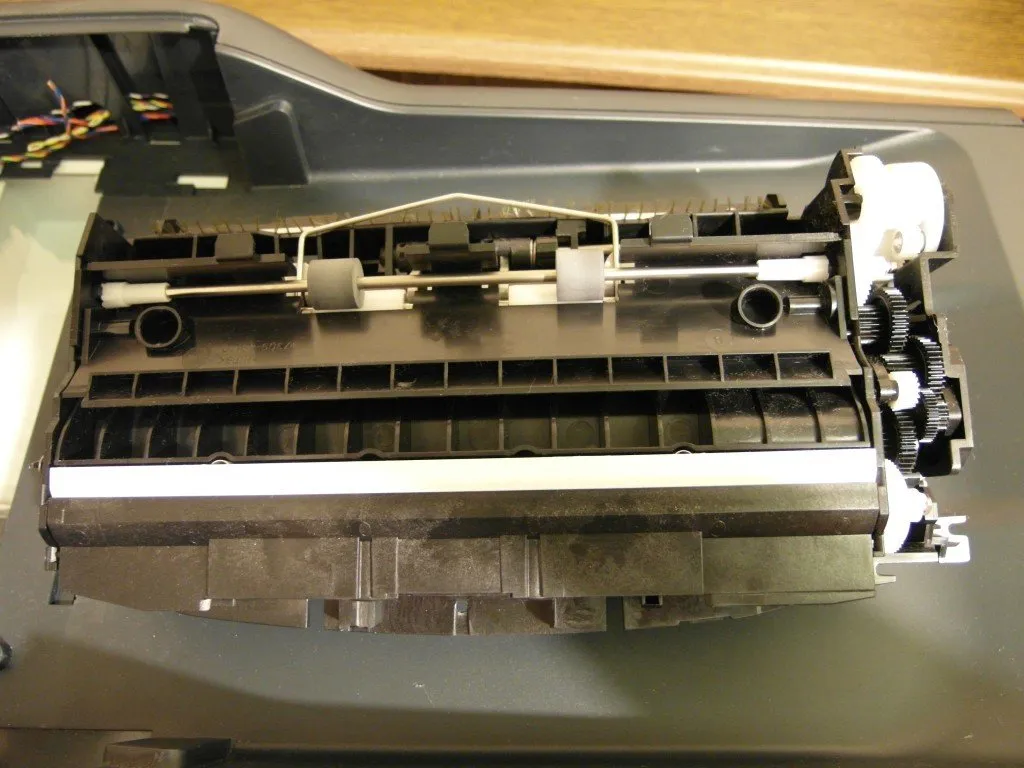

Шаг 2

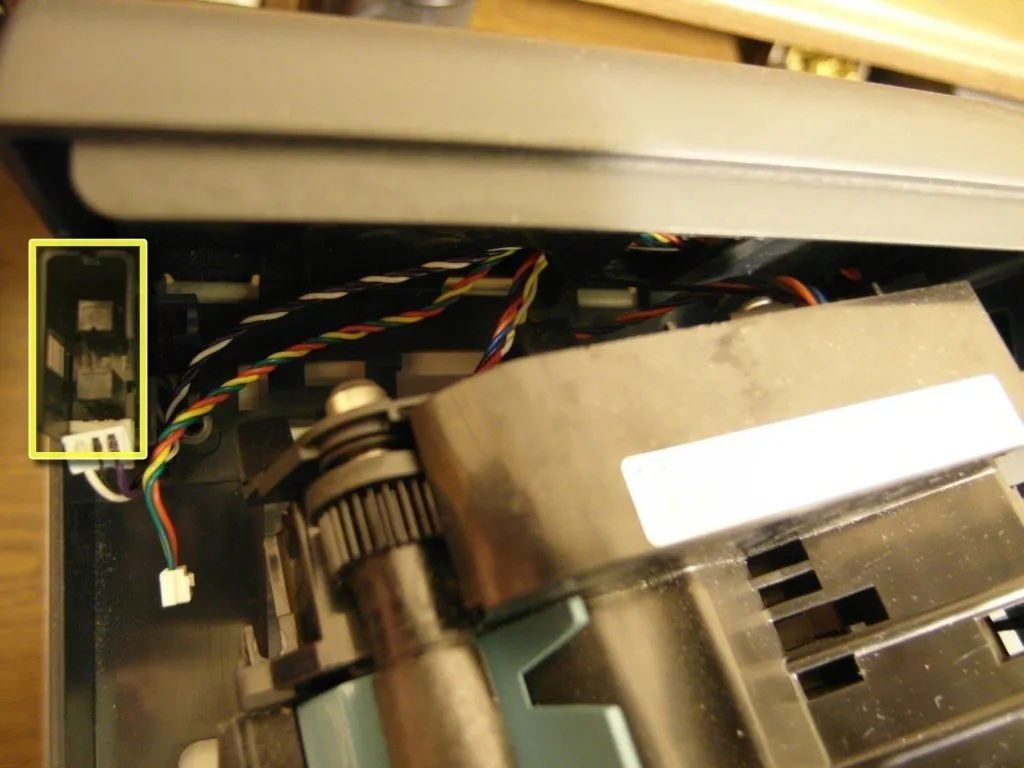

• После снятия устройства подачи бумаги вы заметите щелевой оптический переключатель.

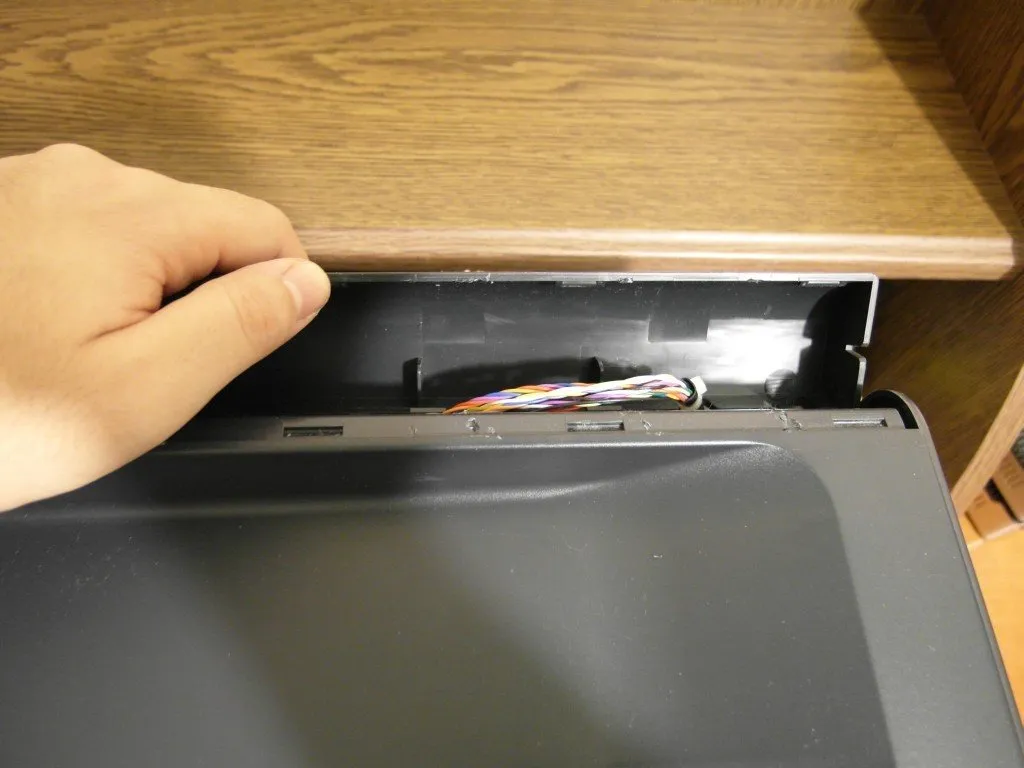

• Снимите заднюю крышку, чтобы демонтировать кабельные разъемы.

• Потяните и отсоедините механизм подачи бумаги.

Шаг 3

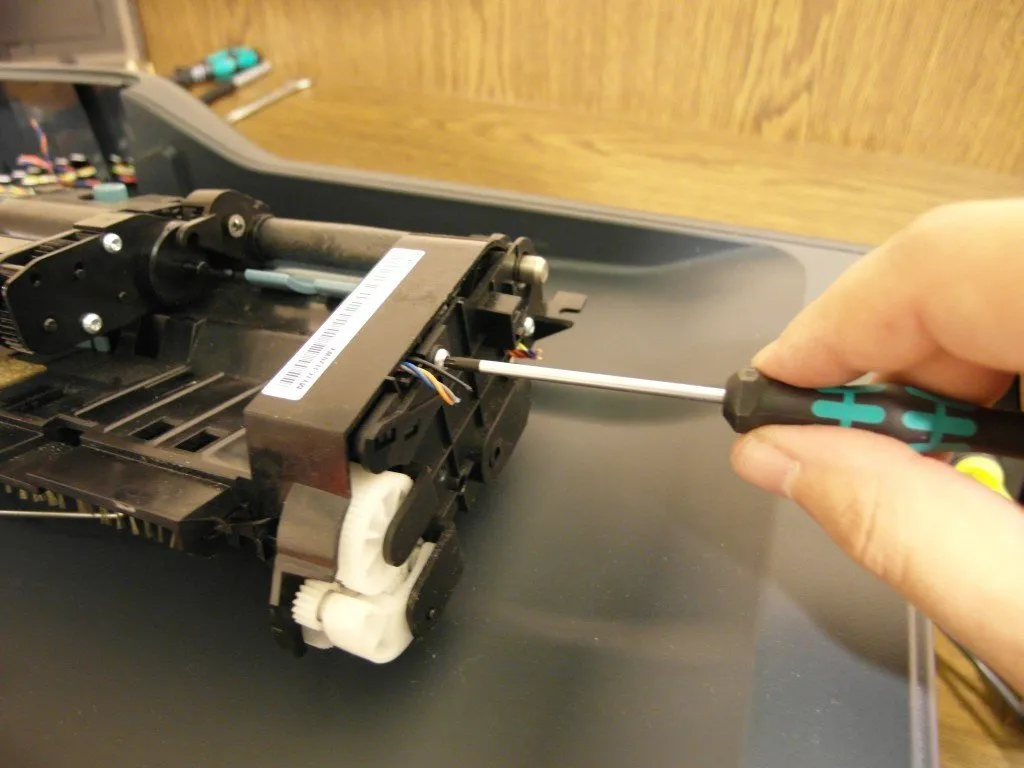

• Открутите винты T8 Torx с правой крышки.

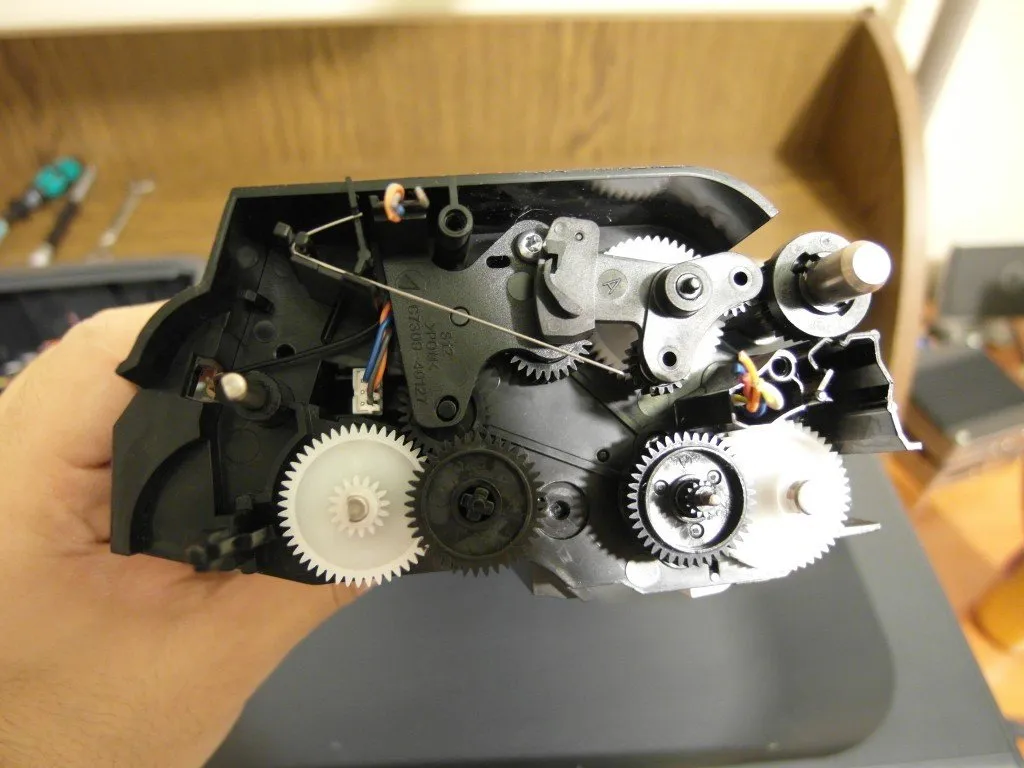

• После снятия крышки вы увидите механику устройства подачи.

• Снимите верхнюю крышку, и вот первый двигатель постоянного тока и его энкодер.

Шаг 4

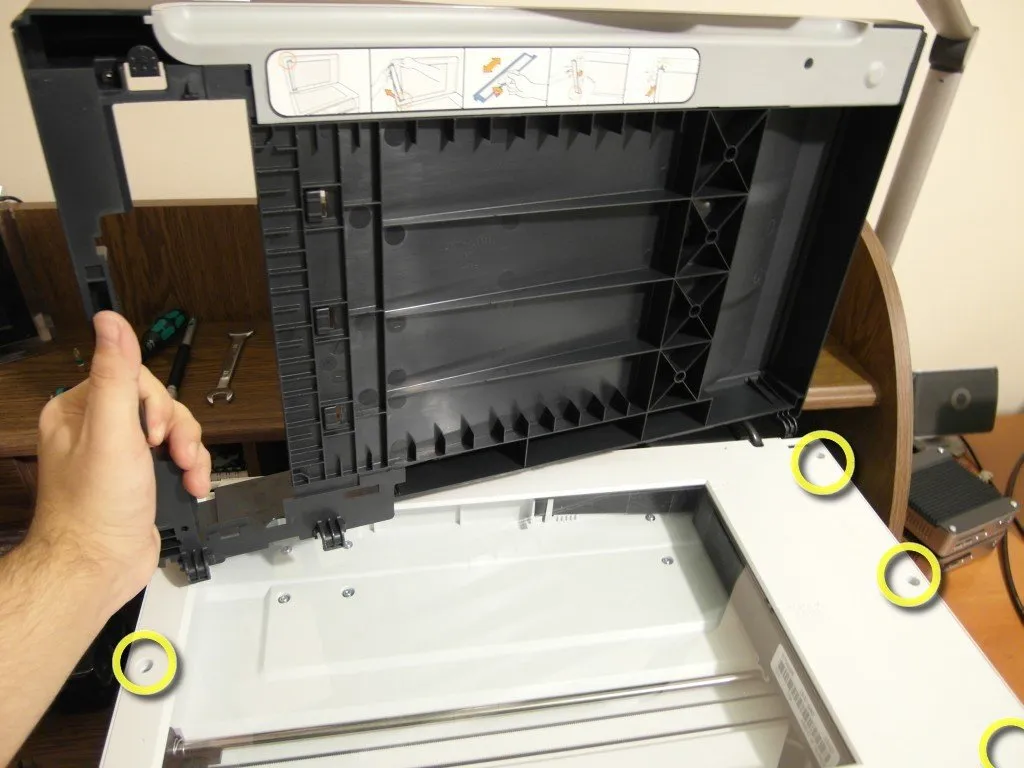

• Потяните крышку сканера вверх, чтобы отсоединить ее от основного корпуса. Затем открутите винты T8 Torx вокруг окна сканера.

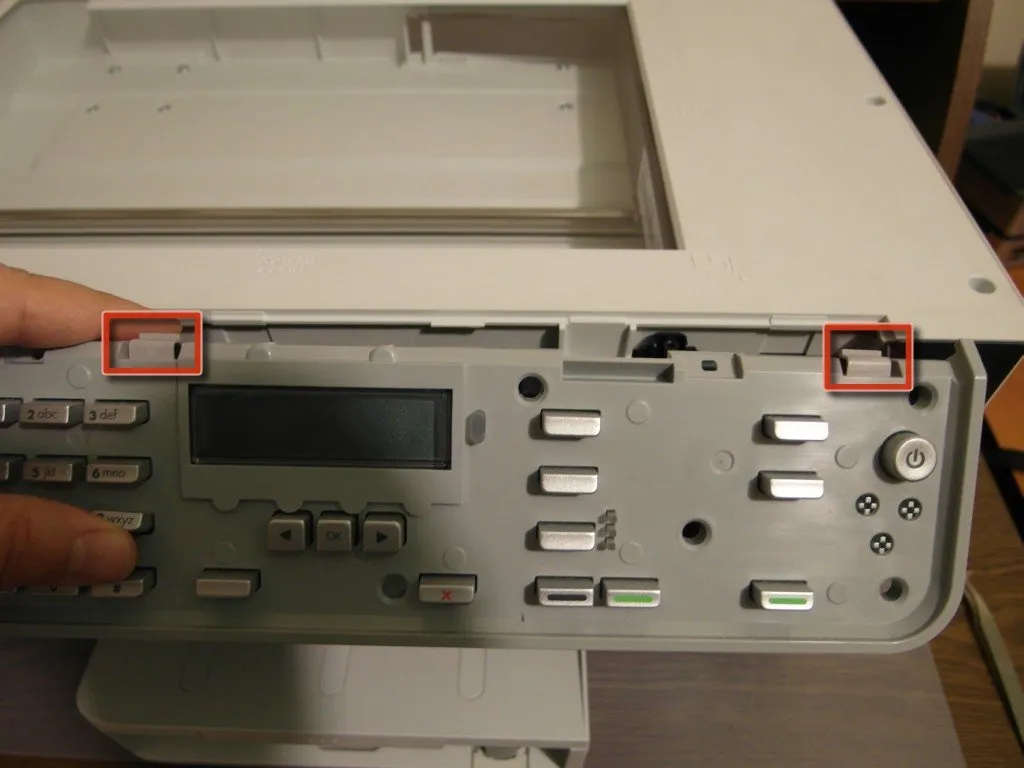

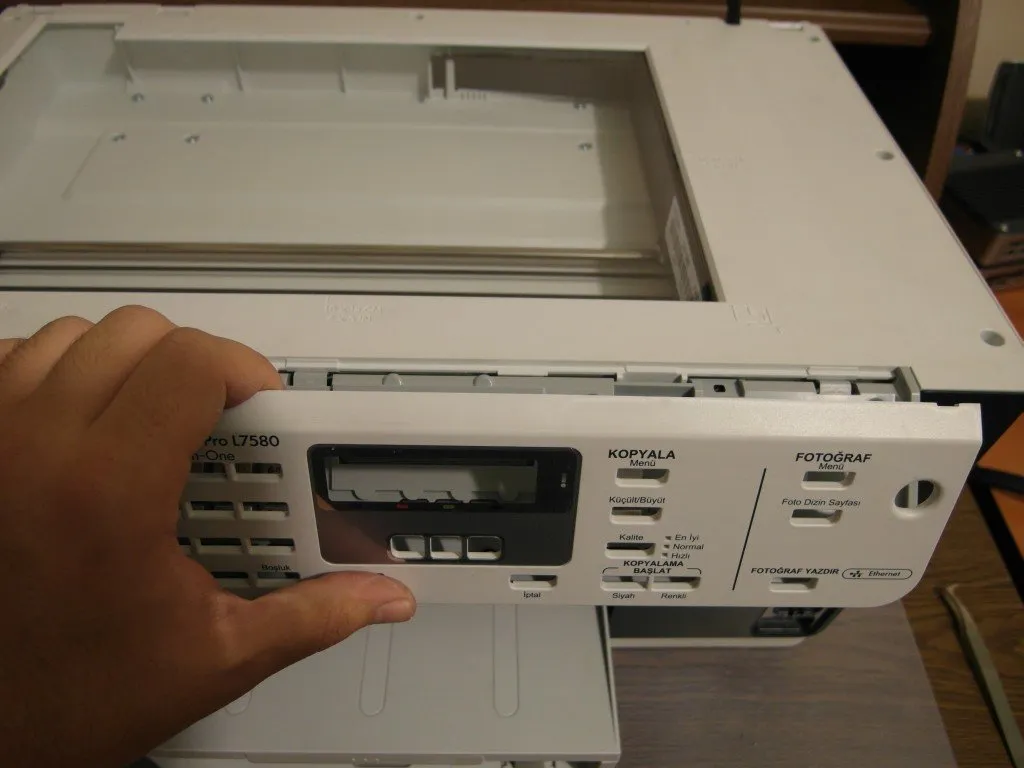

• Снимите панель управления, потянув ее на себя.

• Наконец, снимите внутренний слой панели управления, нажав на выемки.

Шаг 5

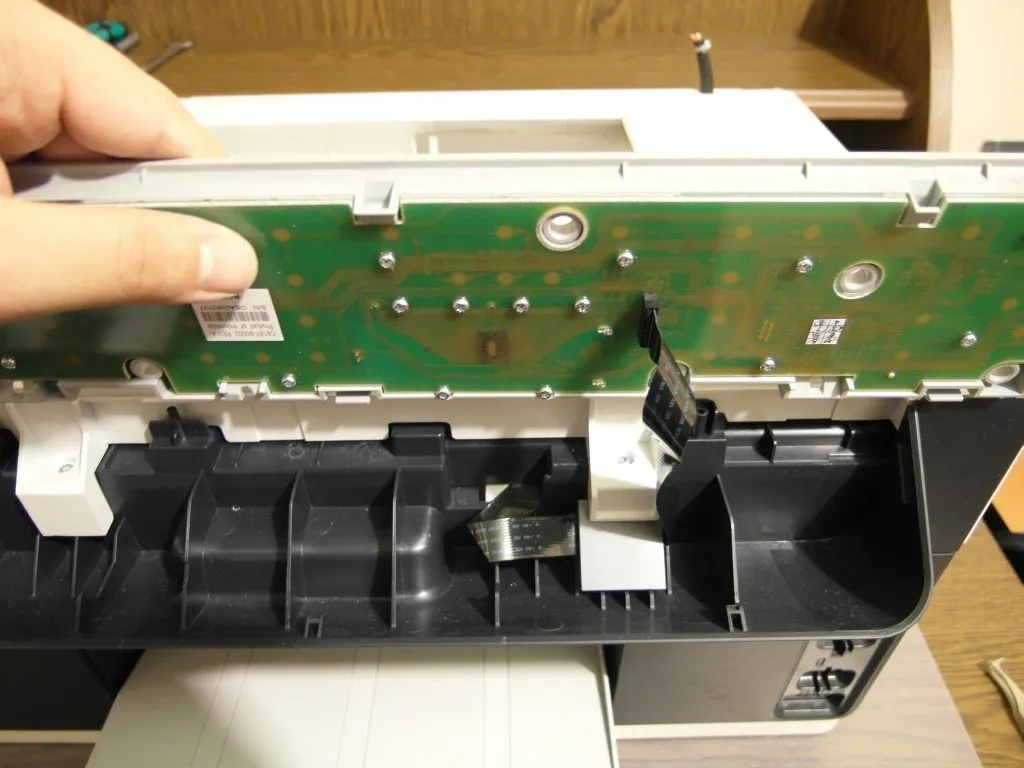

• Отсоедините плоский кабель от панели управления.

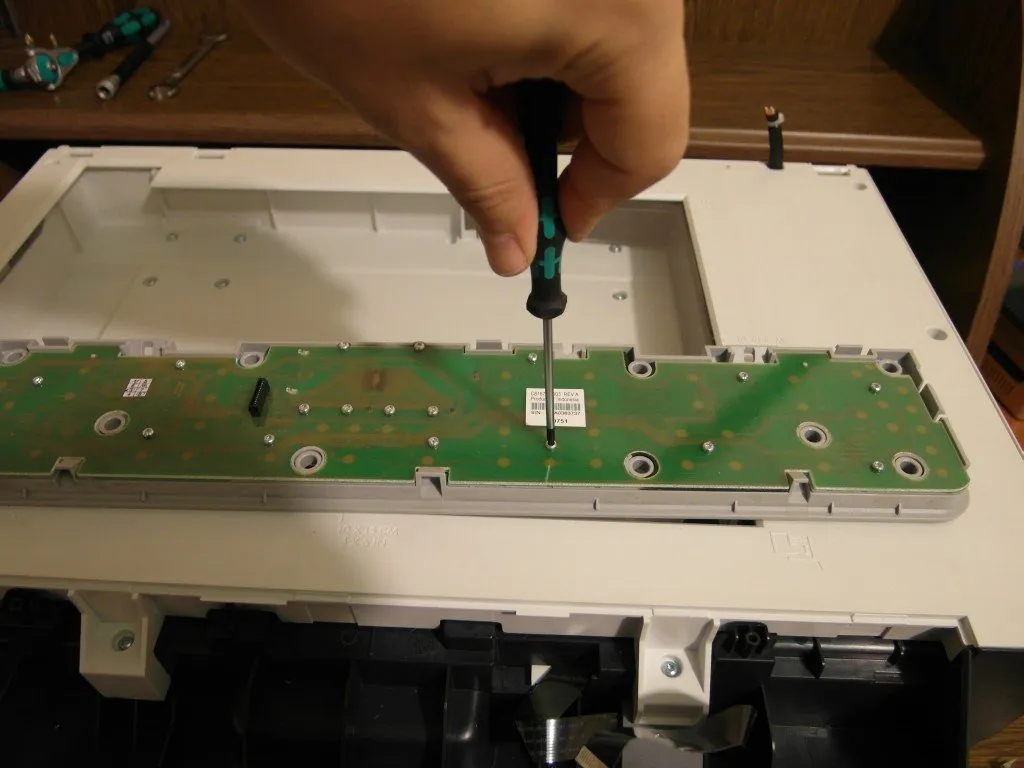

• Выкрутите винты T8 Torx, чтобы увидеть, что находится внутри панели управления.

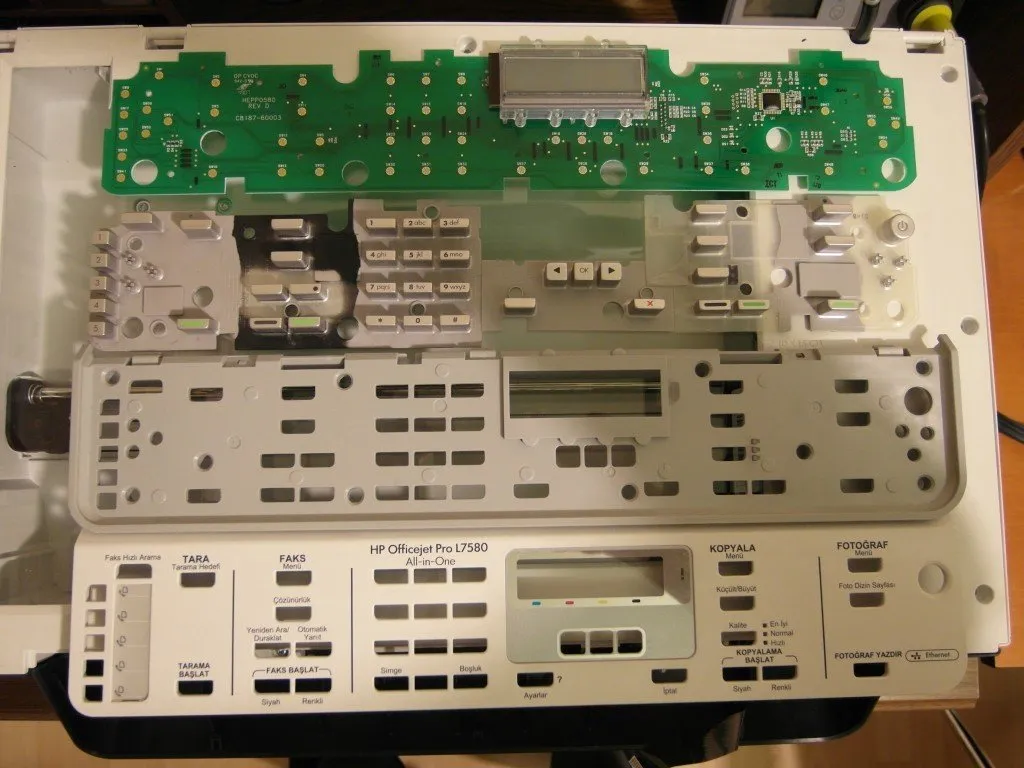

• Затем мы увидим 4 слоя панели управления.

Шаг 6

• Выкрутите два винта T8, чтобы отсоединить крышку сканера.

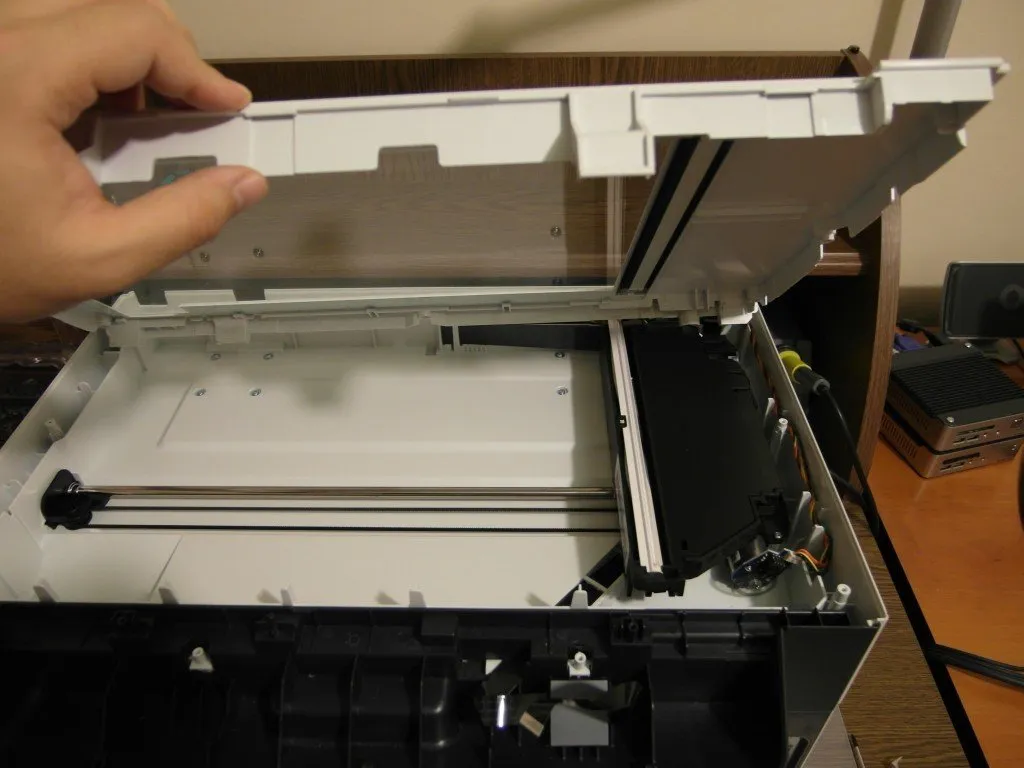

• Поднимите крышку вверх, чтобы открыть механизм сканера.

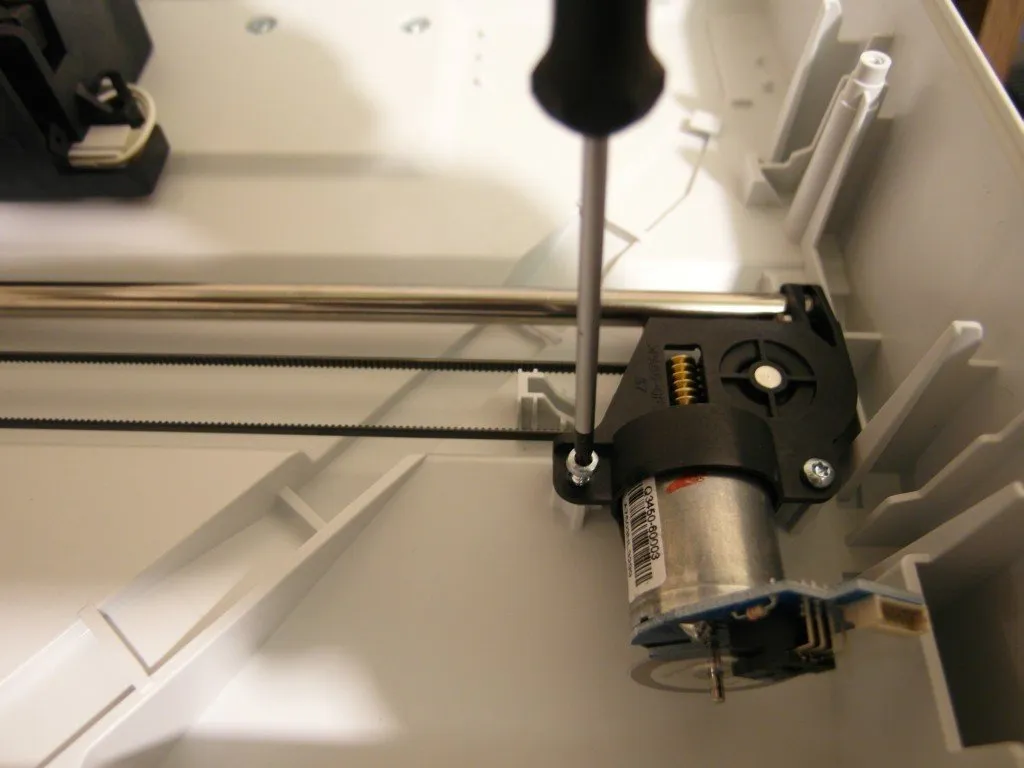

• У нас есть второй двигатель постоянного тока и энкодер. А также несущий механизм.

Шаг 7

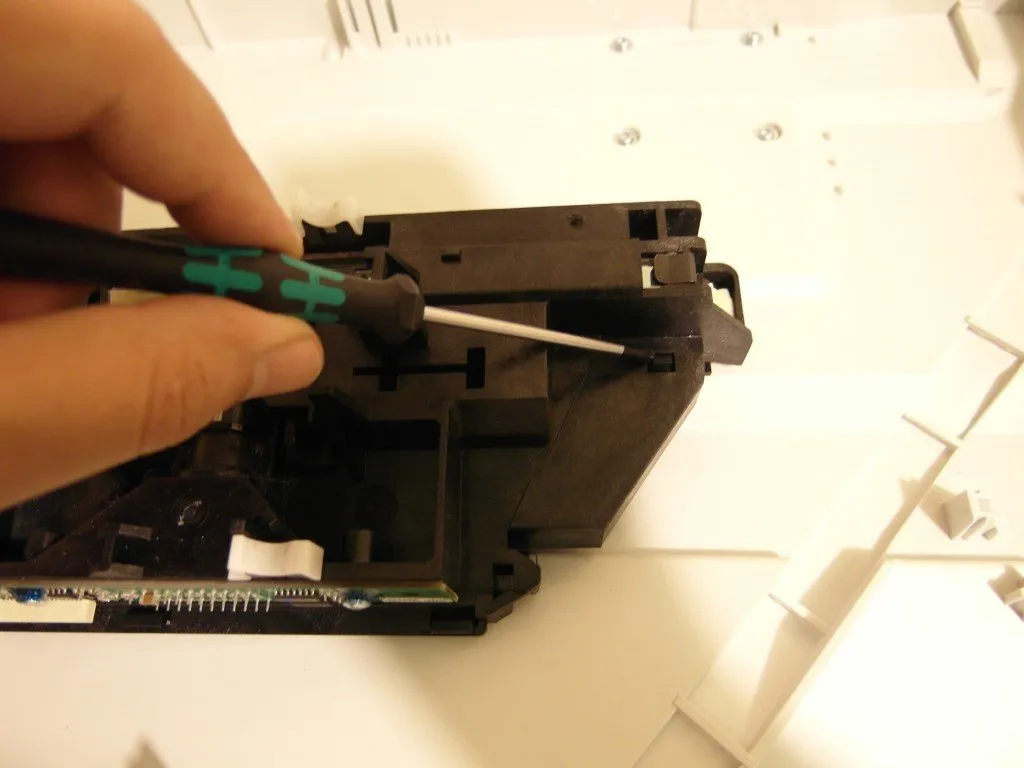

• Снимите верхнюю крышку сканирующей головки, нажав на две выемки на задней стороне.

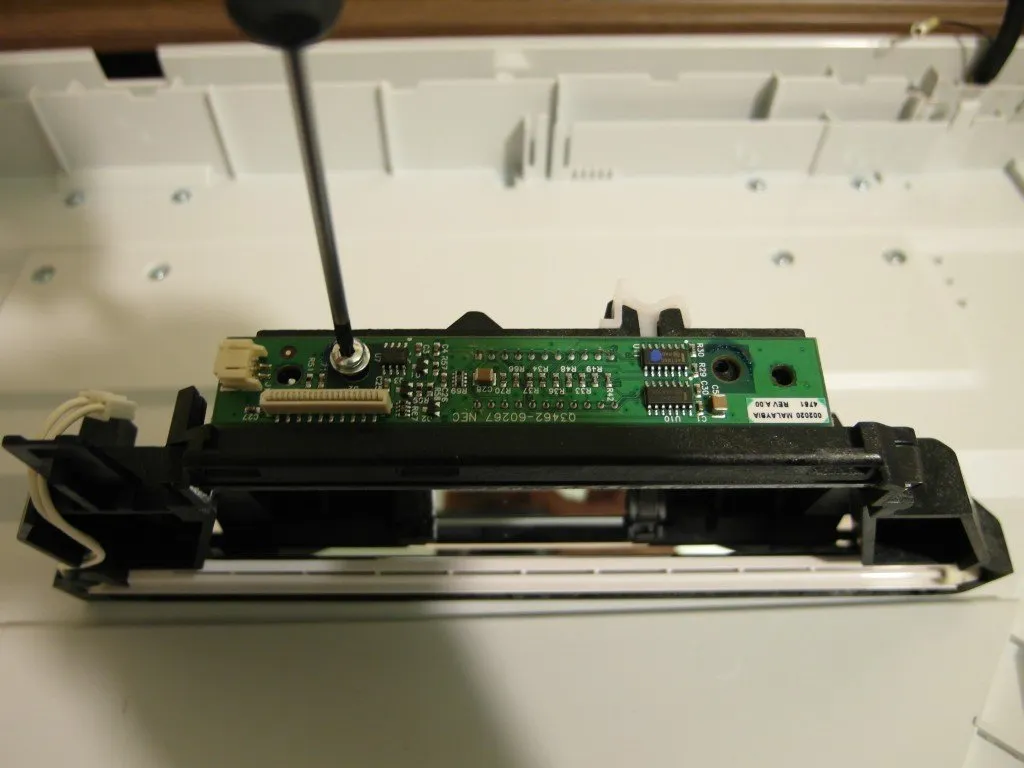

• Открутите винты T8 печатной платы.

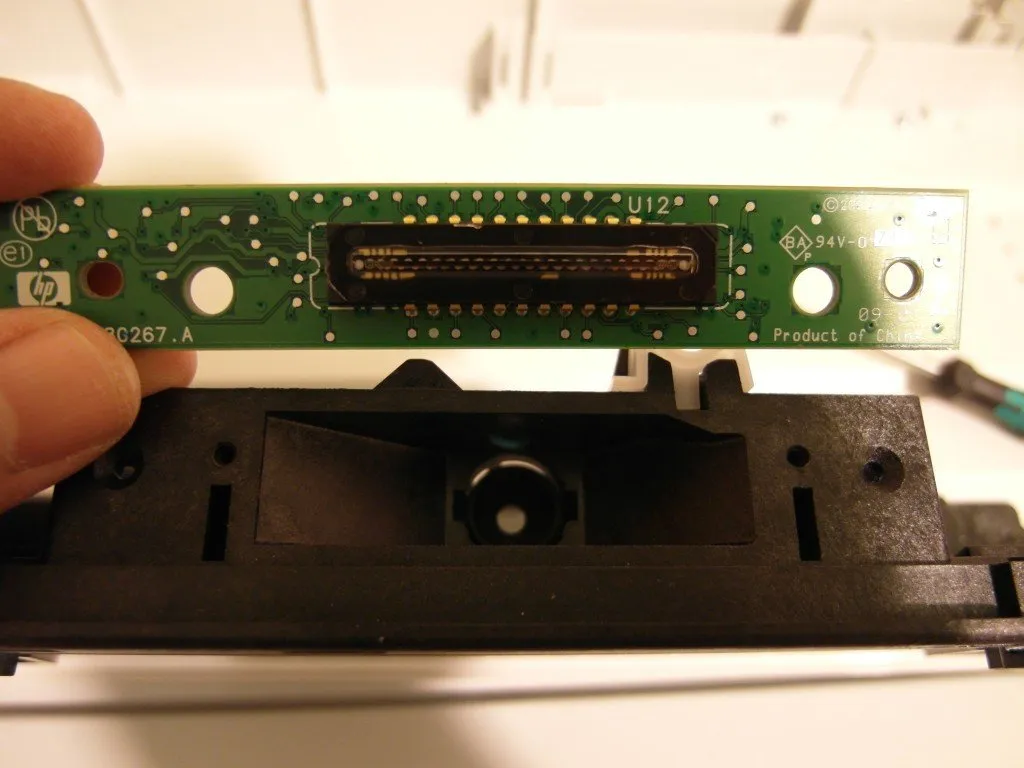

• Здесь находится датчик сканера и объектив.

Шаг 8

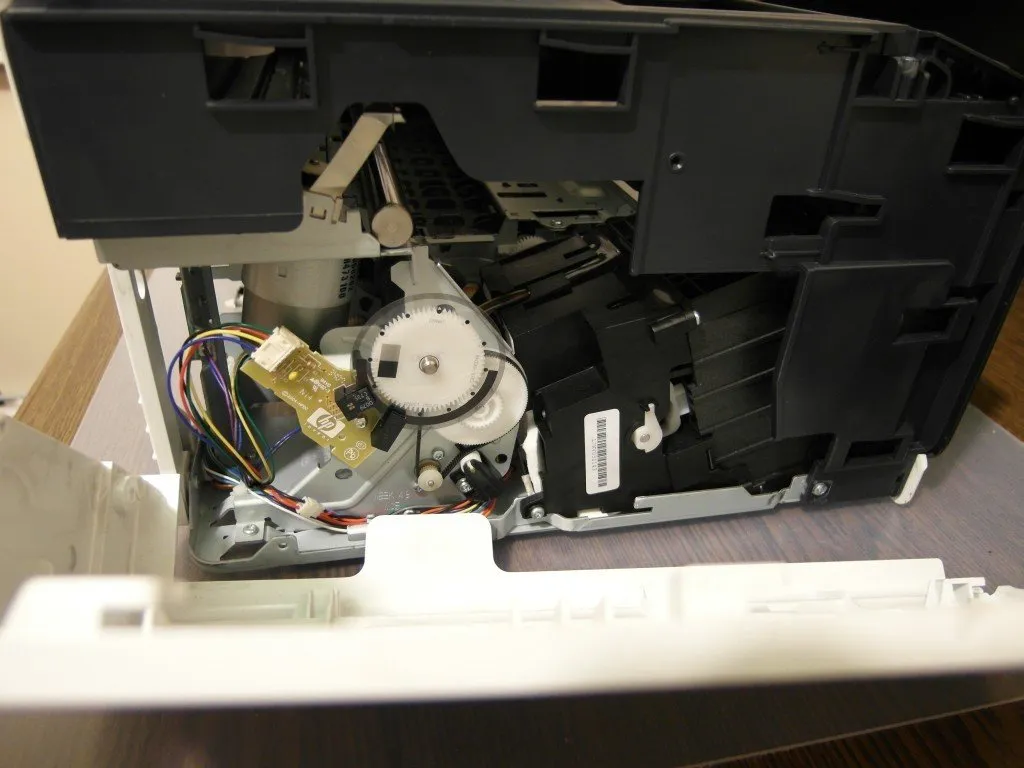

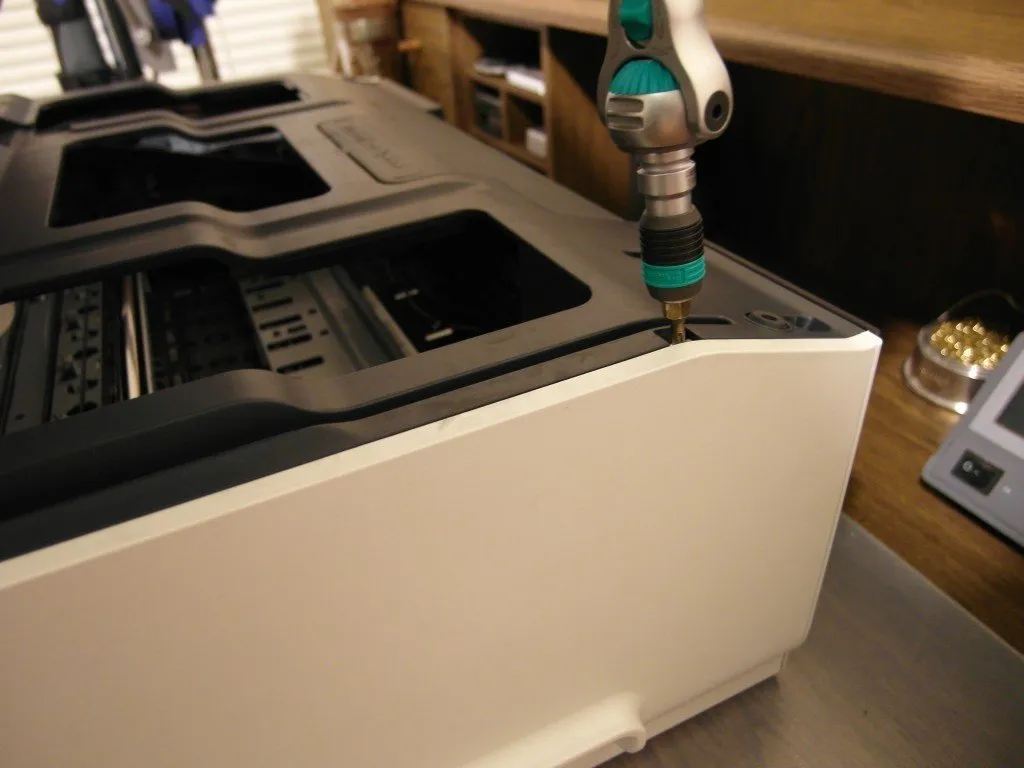

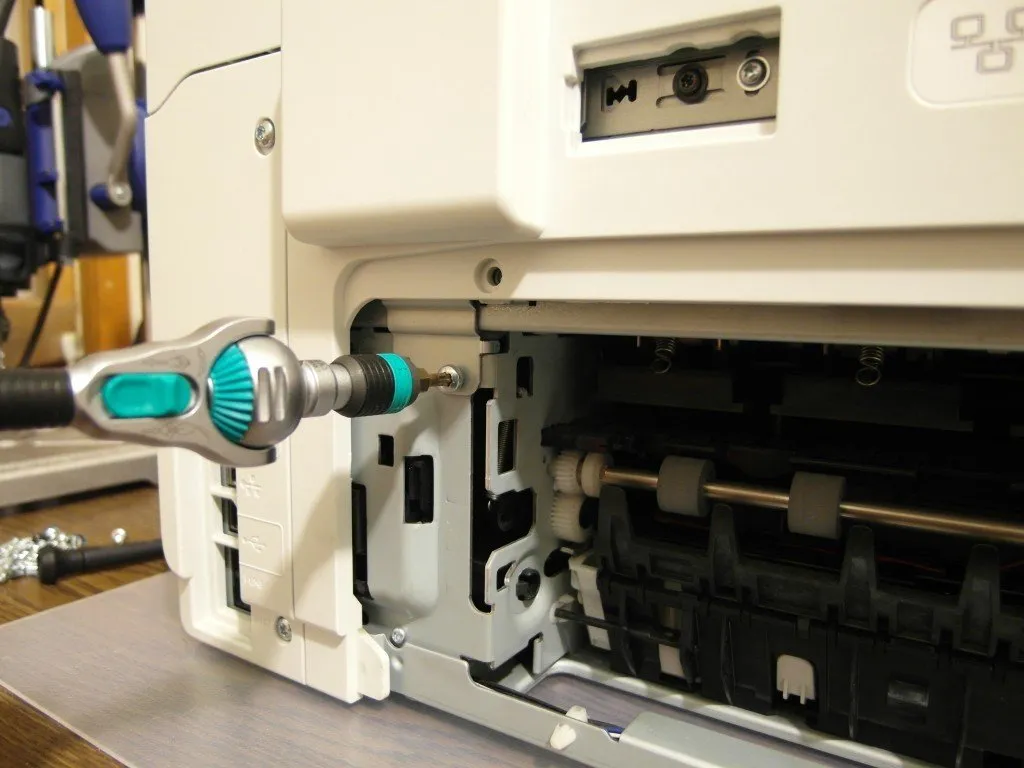

• Выкрутите все винты с задней стороны, включая те, что находятся внутри 3 крышек.

• Выкрутите два винта из верхней части крышки для смены картриджей.

• Отсоедините две боковые крышки, потянув за них.

Шаг 9

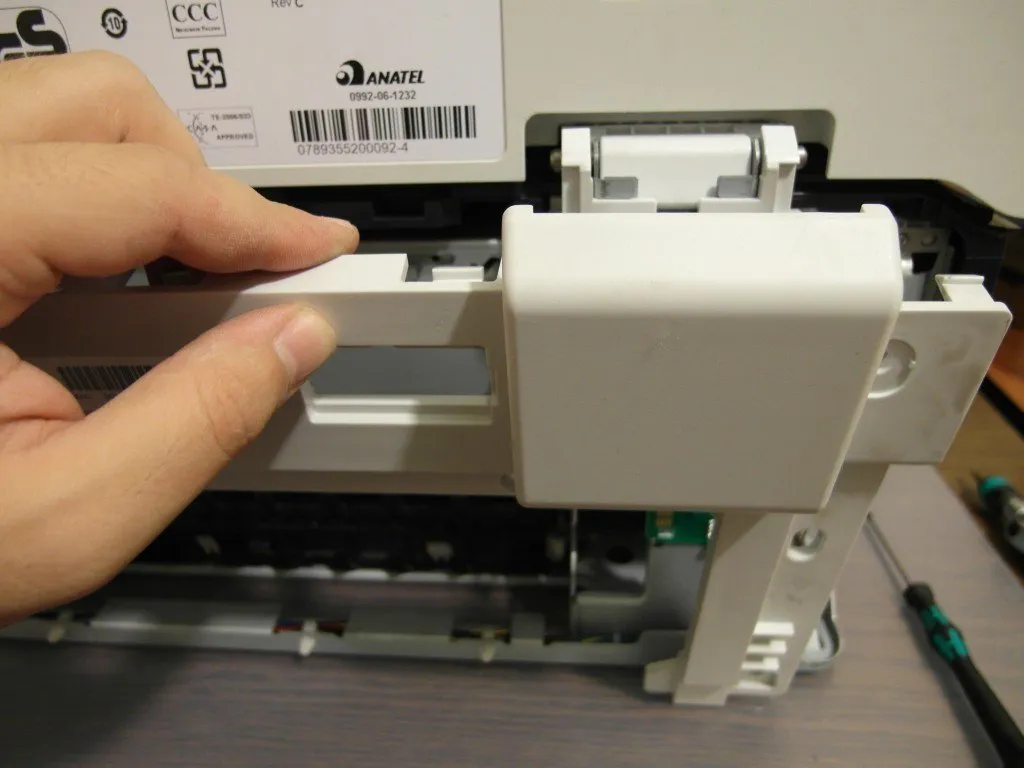

• Отсоедините заднюю крышку.

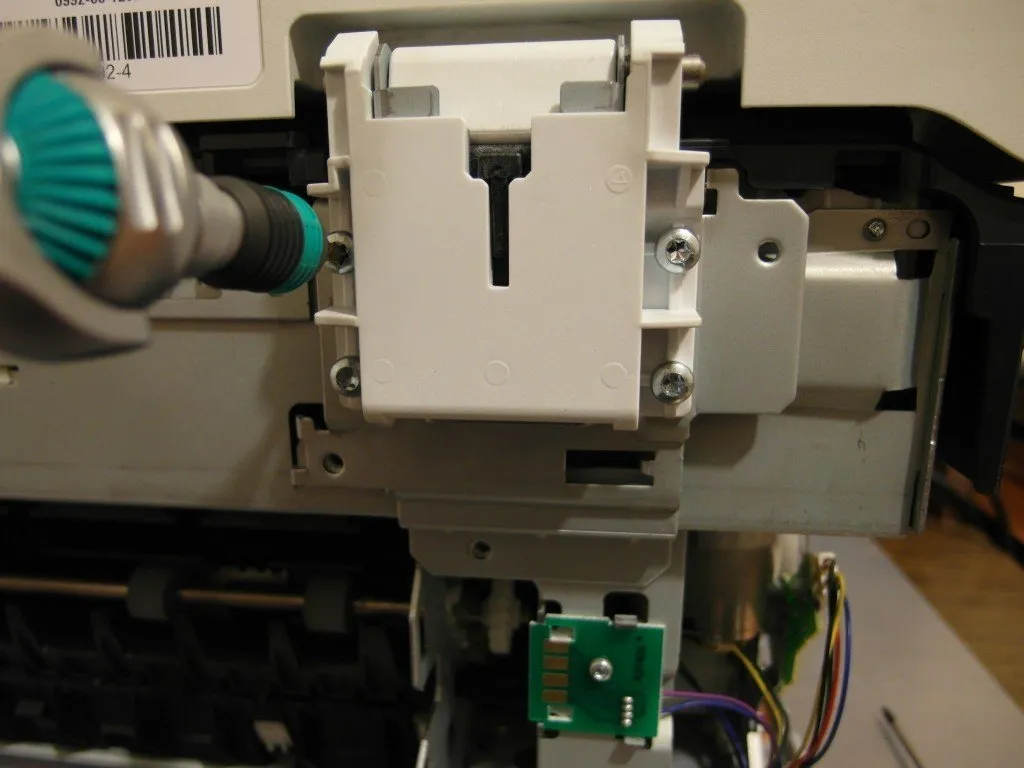

• Выкрутите 4 винта из обеих петель.

• Петли могут неожиданно выскочить, поэтому будьте осторожны.

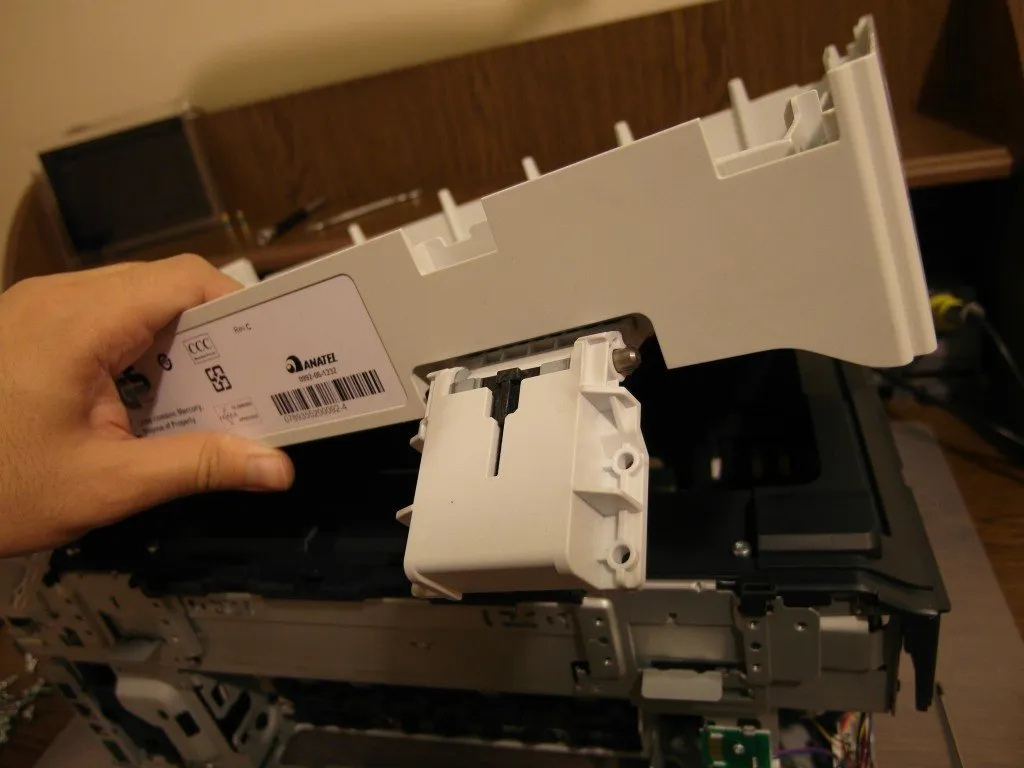

• Затем снимите крышку сканера, чтобы открыть механизм печати.

Шаг 10

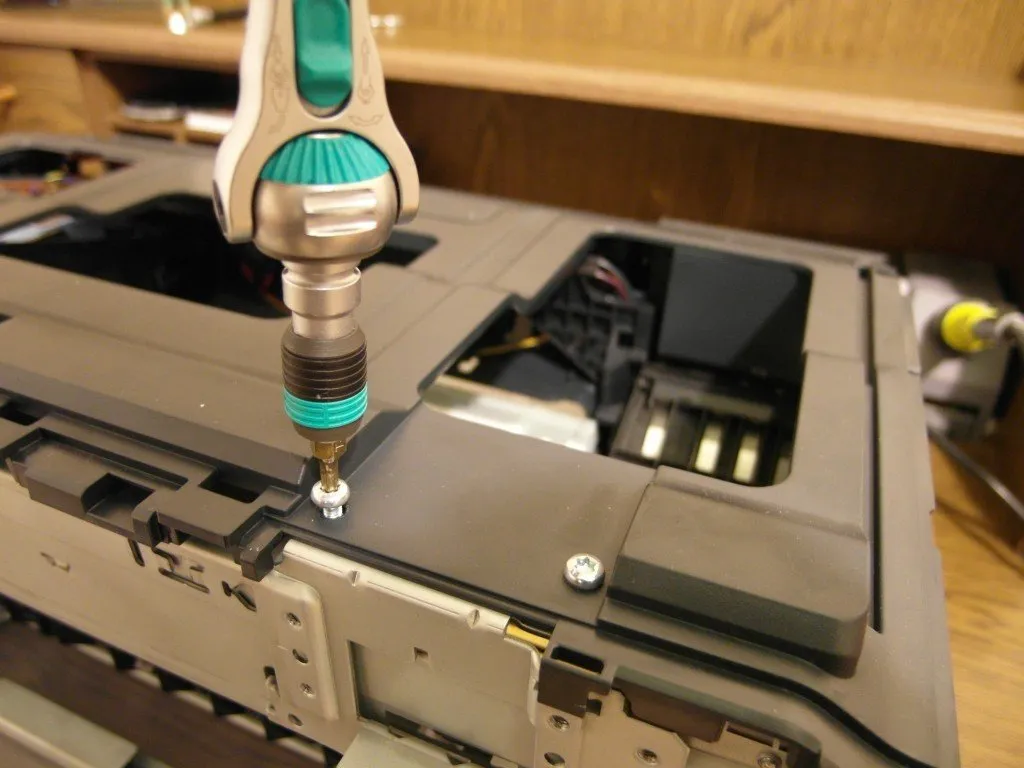

• Открутите винты крышки.

• Под крышкой вы заметите динамик.

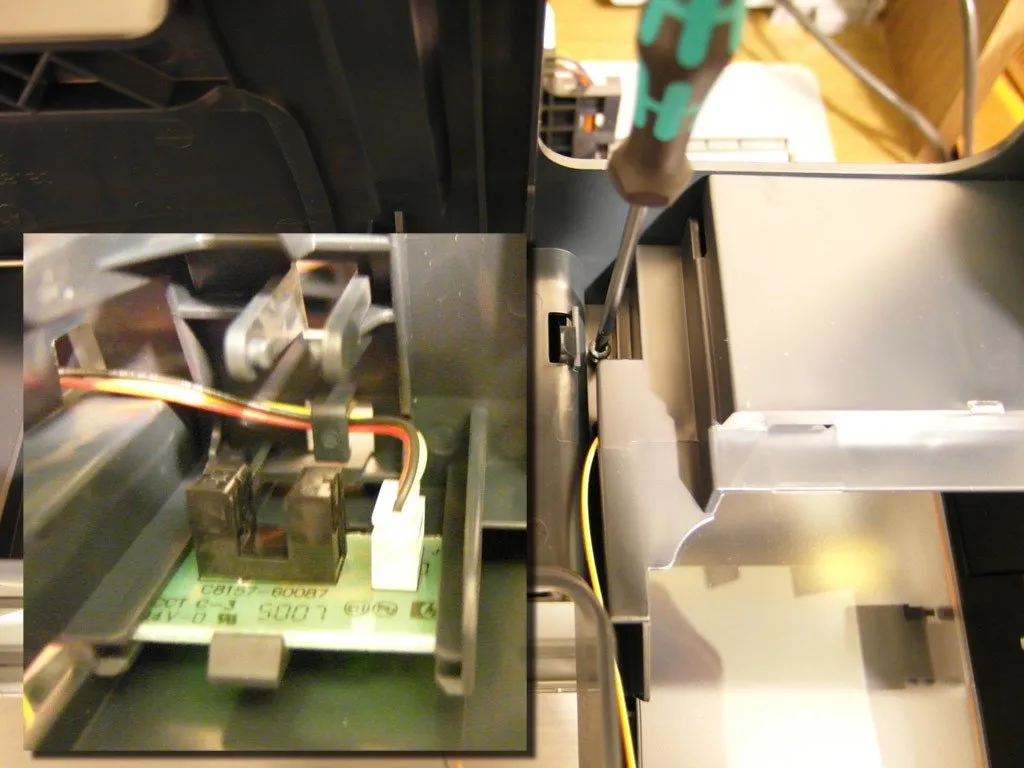

• Открутите винты дверцы картриджа. Здесь находится еще один щелевой оптопереключатель.

Шаг 11

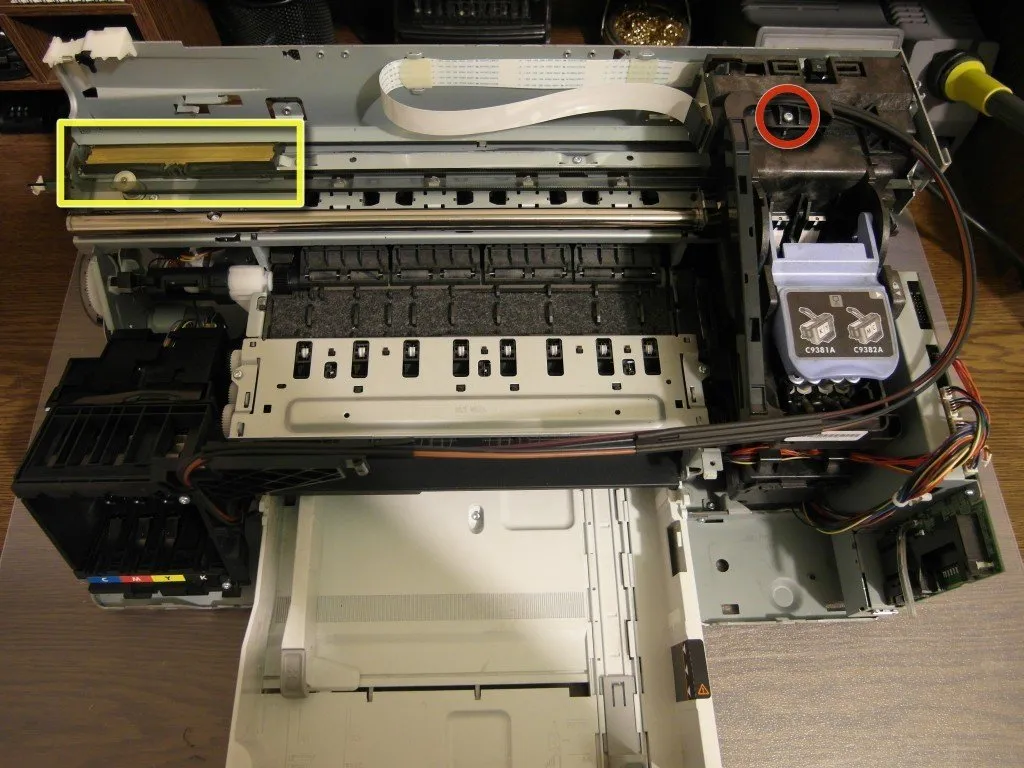

• На механизме печати установлен дополнительный блок для предотвращения вибрации.

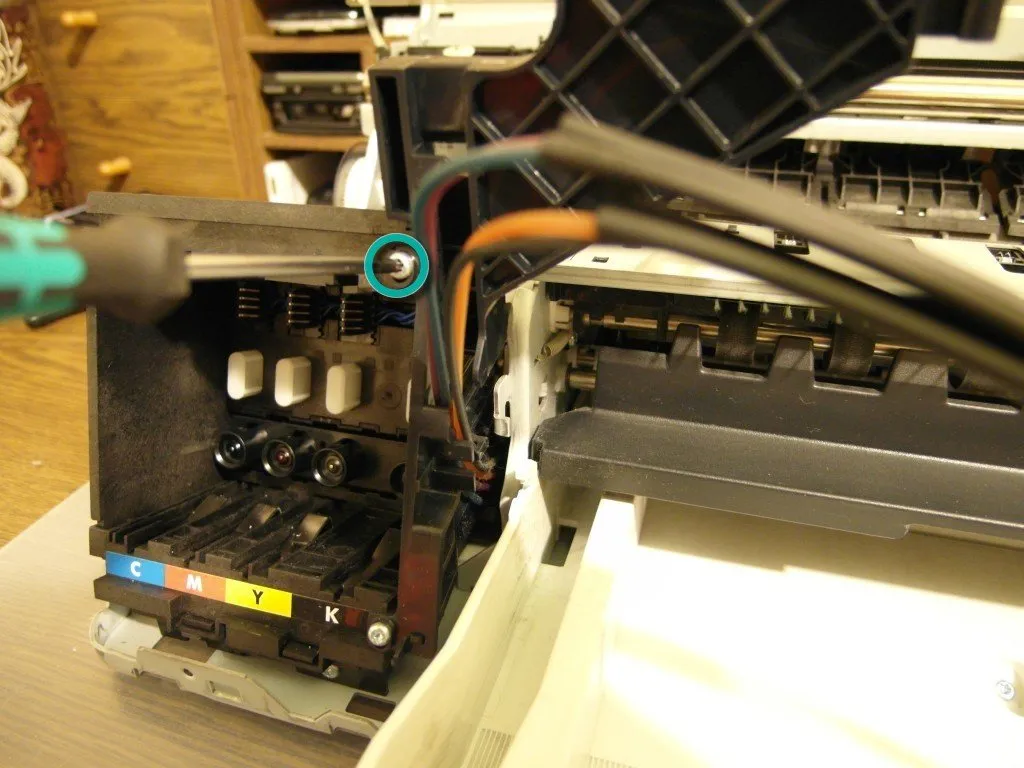

• Открутите винт с красной меткой, чтобы отсоединить шланг подачи чернил.

• Выкрутите винт с зеленой меткой, чтобы отсоединить гнездо для чернильного картриджа.

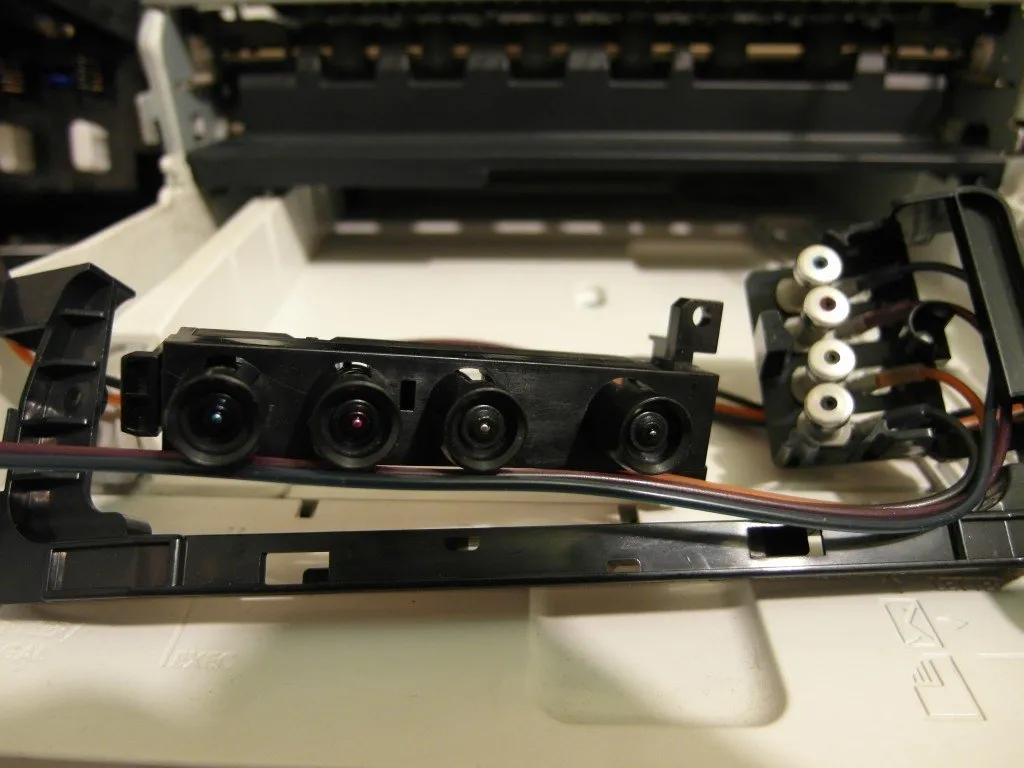

• Наконец, у нас есть чернильный шланг и сопла.

Шаг 12

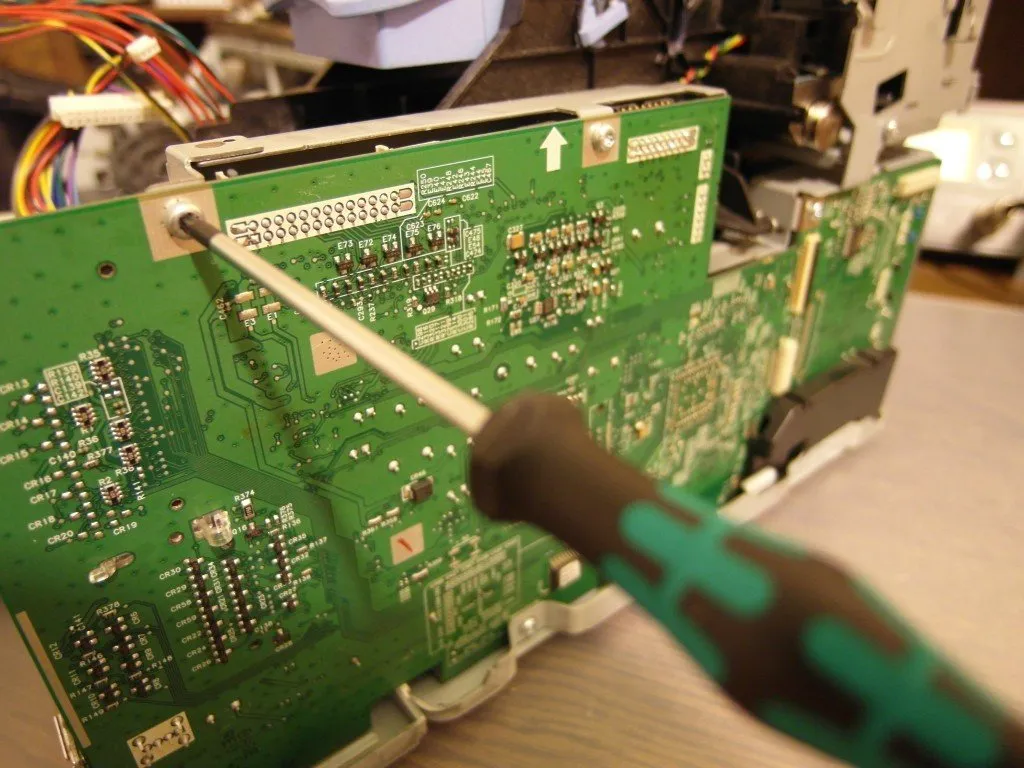

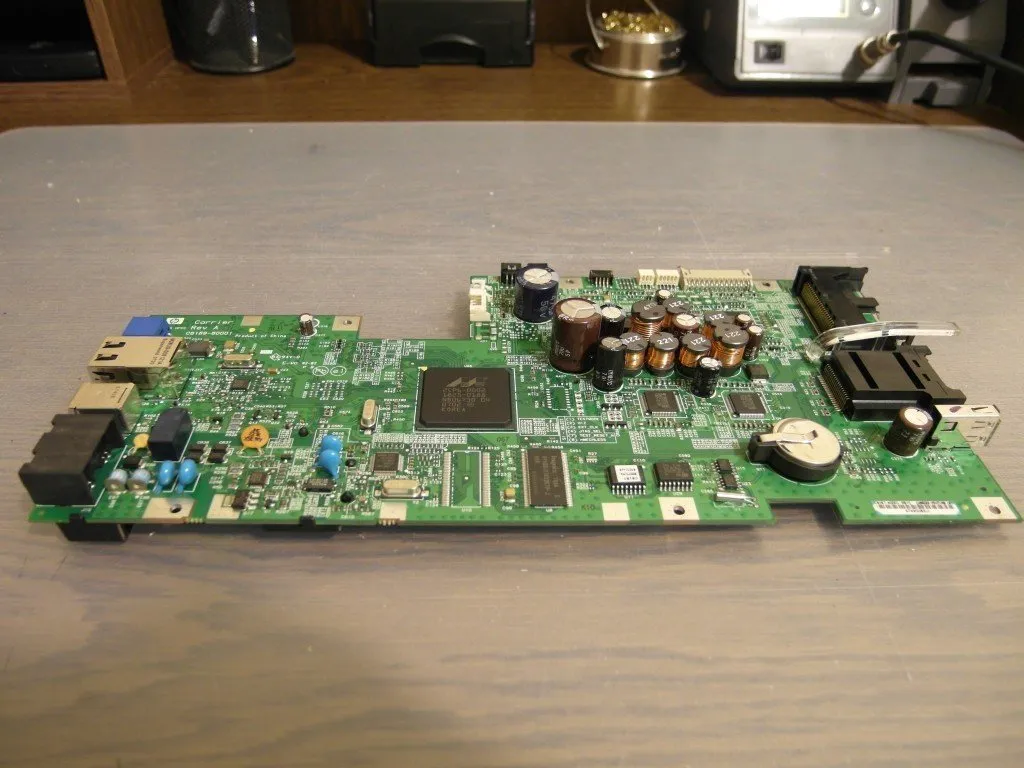

• Открутите винты, чтобы отсоединить основную плату принтера.

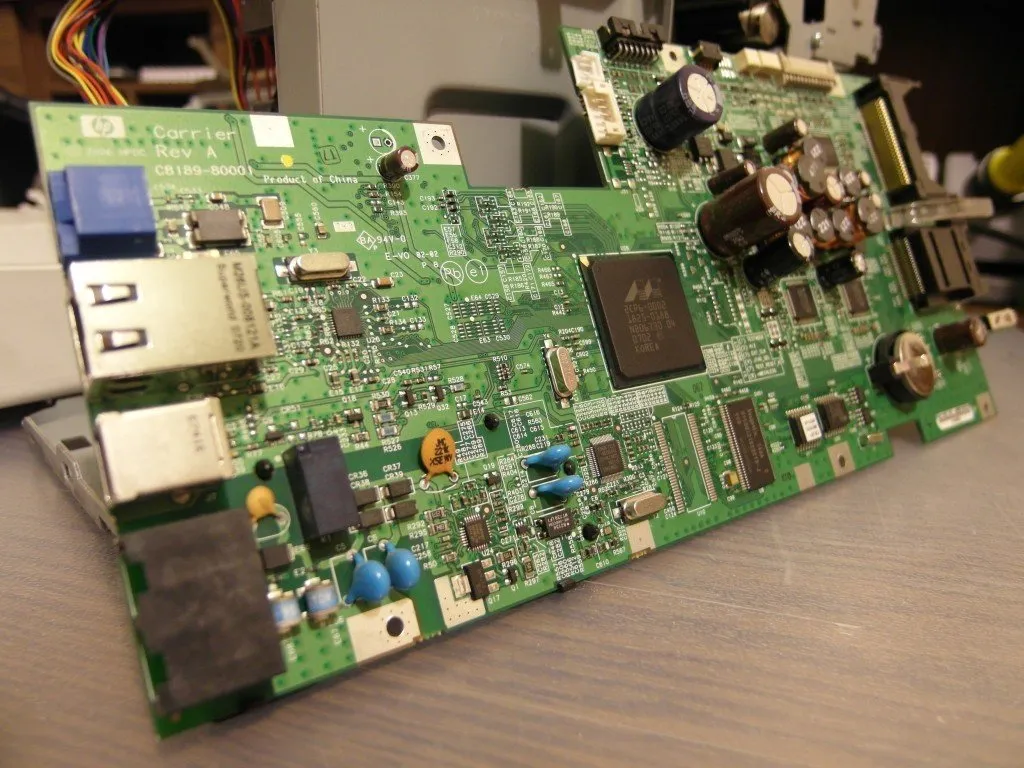

• На плате расположены вход питания, разъем Ethernet, порт USB-устройства, входы и выходы телефонной линии, слоты для карт памяти, порт USB-хоста, различные внутренние разъемы и батарея CR2032 RTC.

Шаг 13

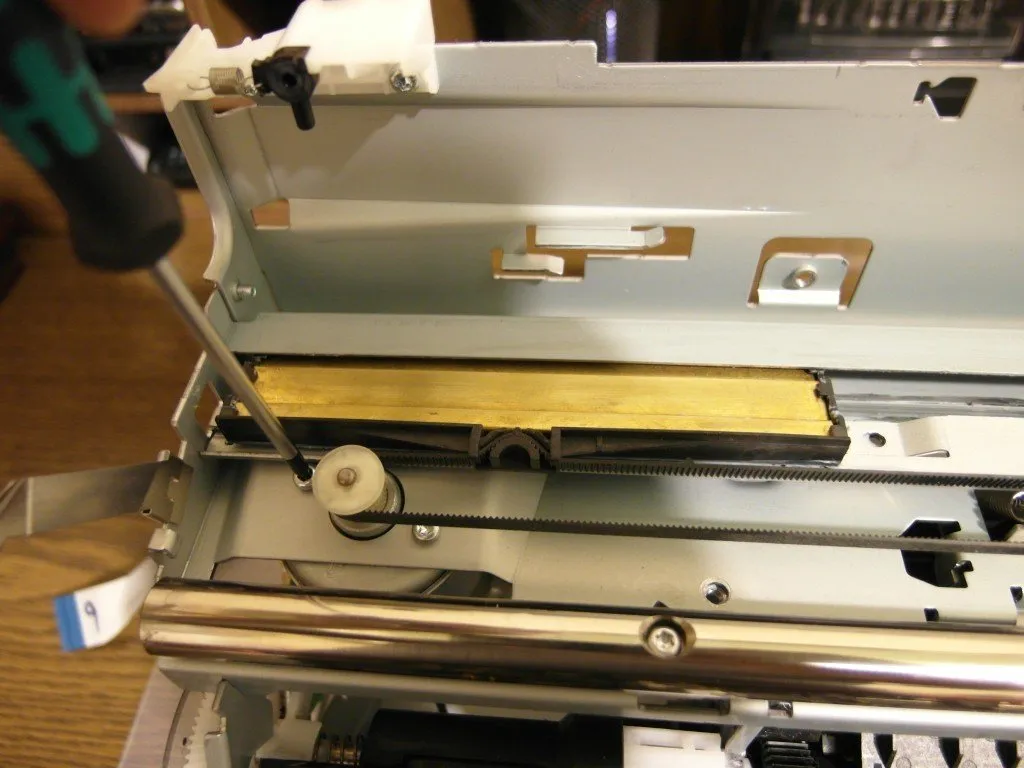

• Открутите винты двигателя печатающей головки.

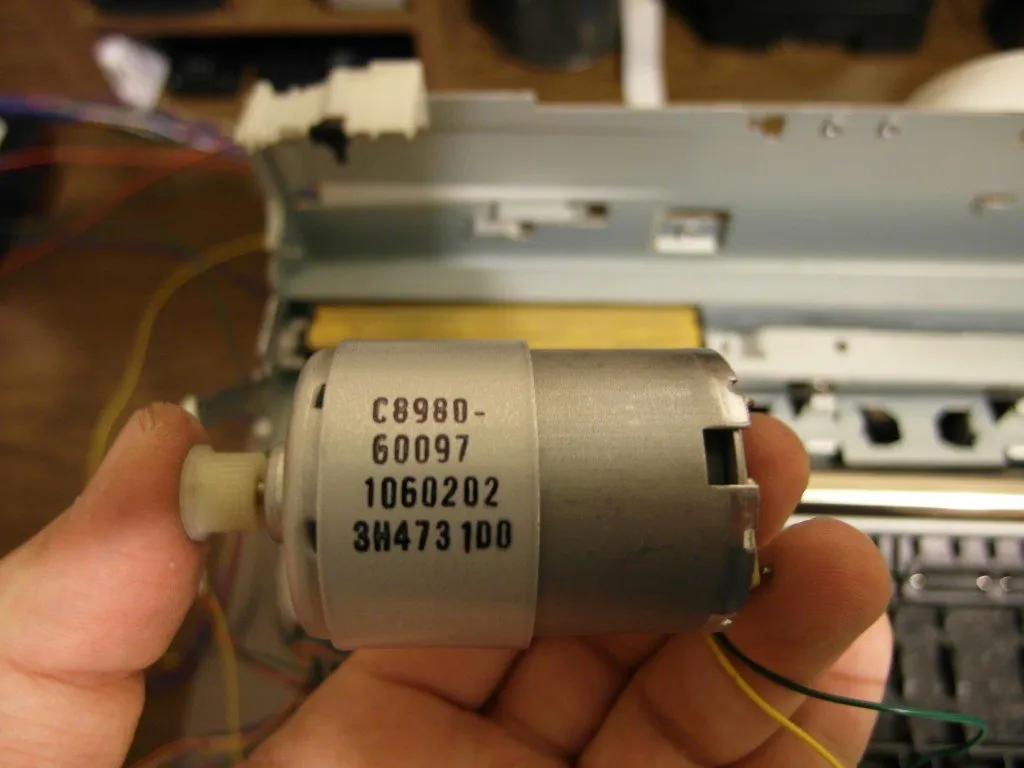

• Здесь у нас двигатель постоянного тока.

Шаг 14

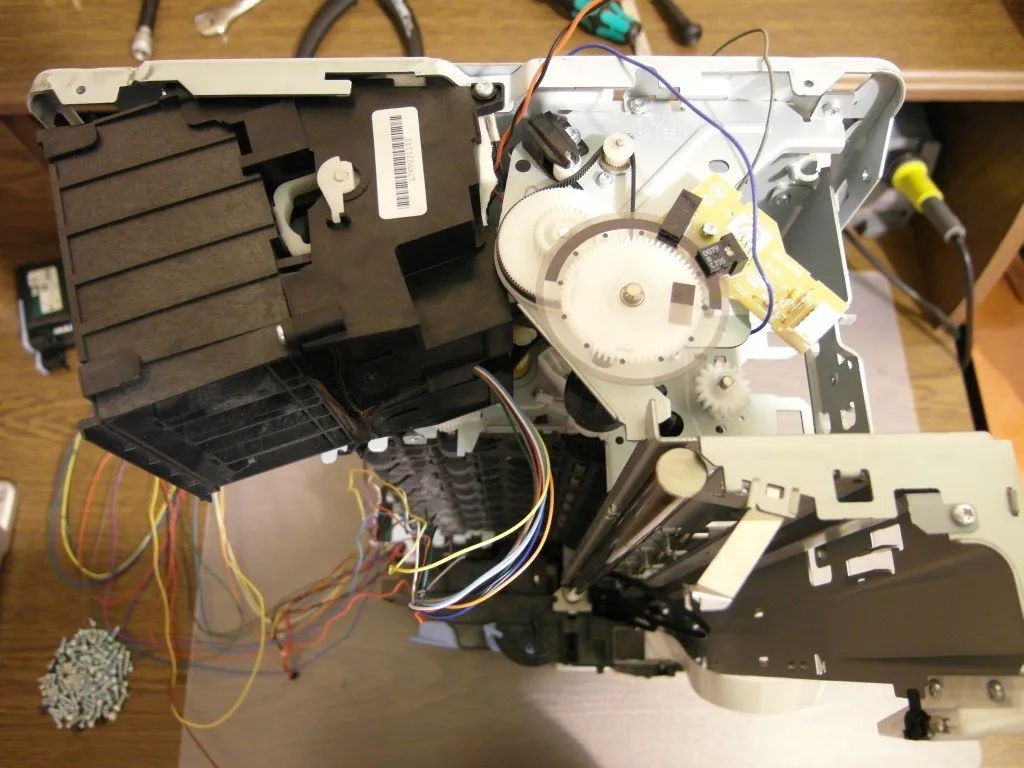

• Поверните принтер вправо, чтобы добраться до другого двигателя постоянного тока.

• Выкрутите два винта, соединяющие мотор с корпусом.

• У нас будет еще один двигатель постоянного тока.

Шаг 15

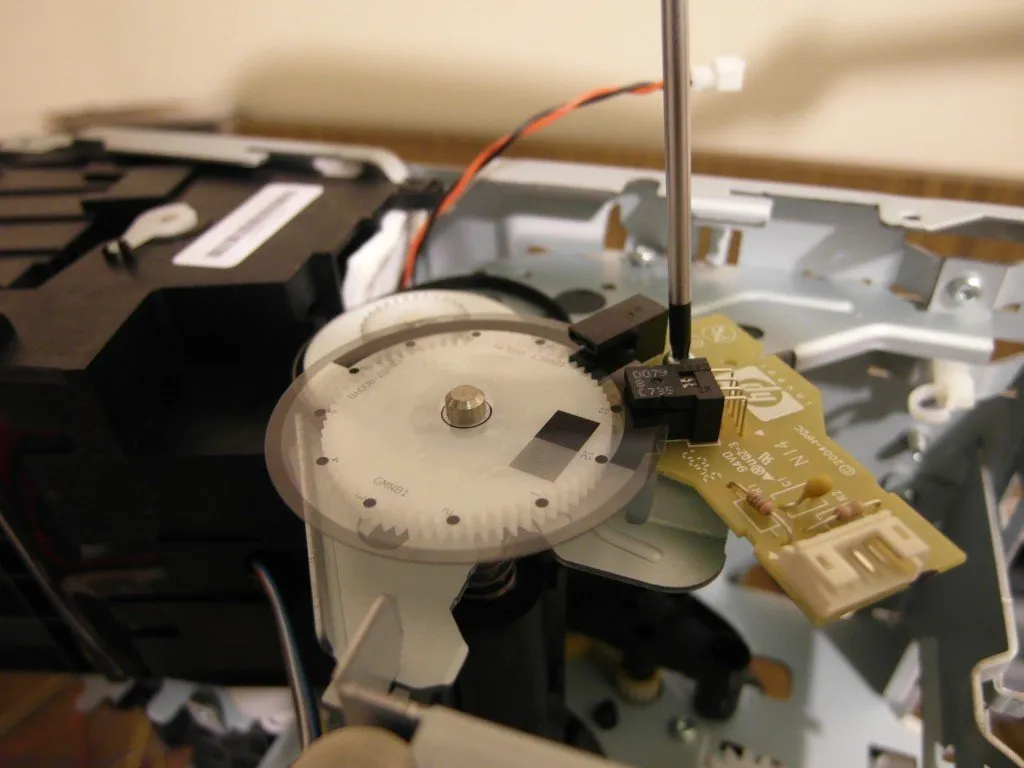

• Выкрутите винт, чтобы достать щелевые оптопереключатели.

Шаг 16

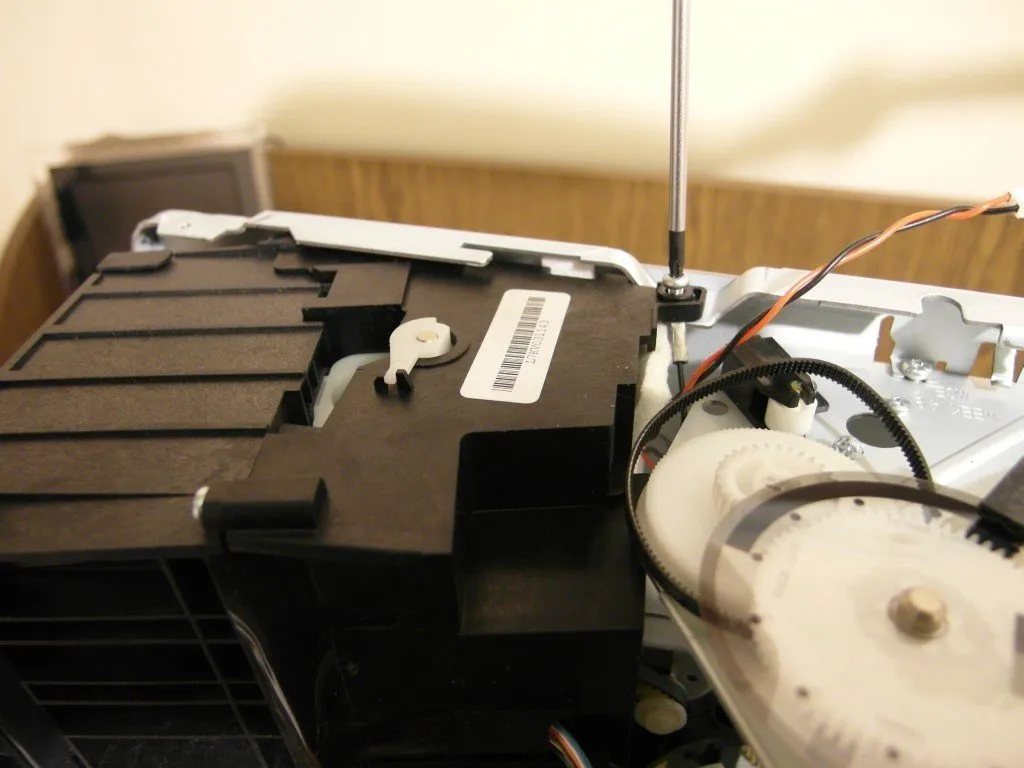

• Внутри L7580 находится множество двигателей постоянного тока. Отсоедините слоты для чернильных картриджей, открутив винты, чтобы обнаружить еще один двигатель постоянного тока.

Шаг 17

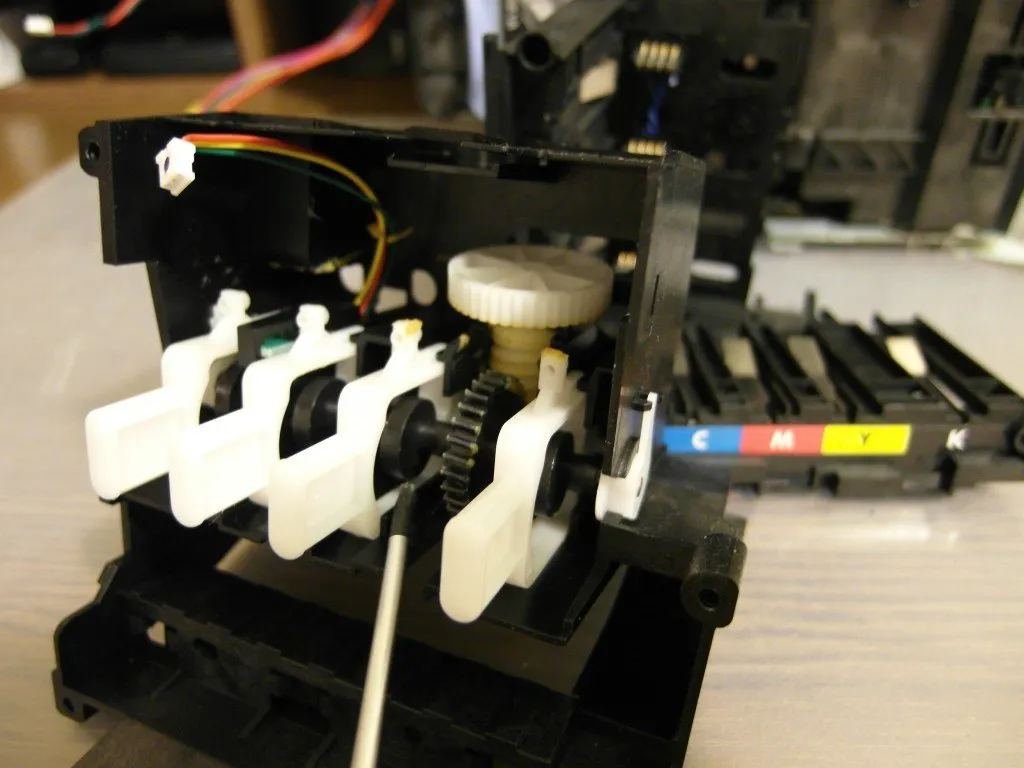

• Это механизм прокачки чернильного картриджа. Последний двигатель постоянного тока, который мы отсоединили, управляет этим механизмом.

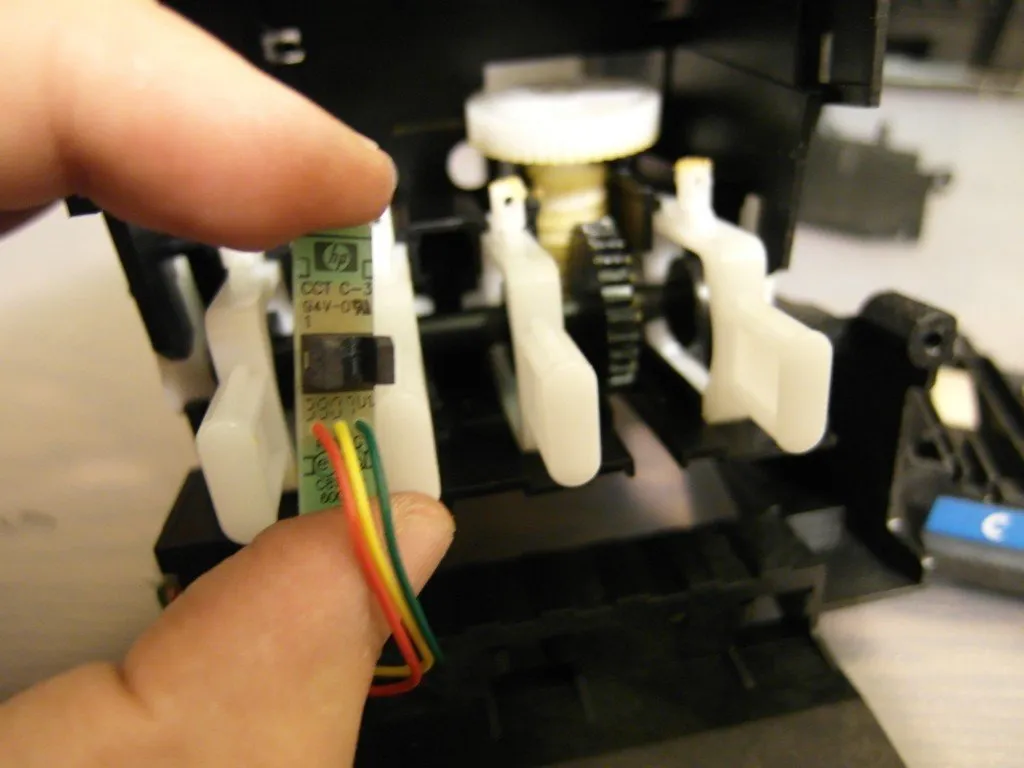

• Оптопереключатель сообщает о положении механизма.

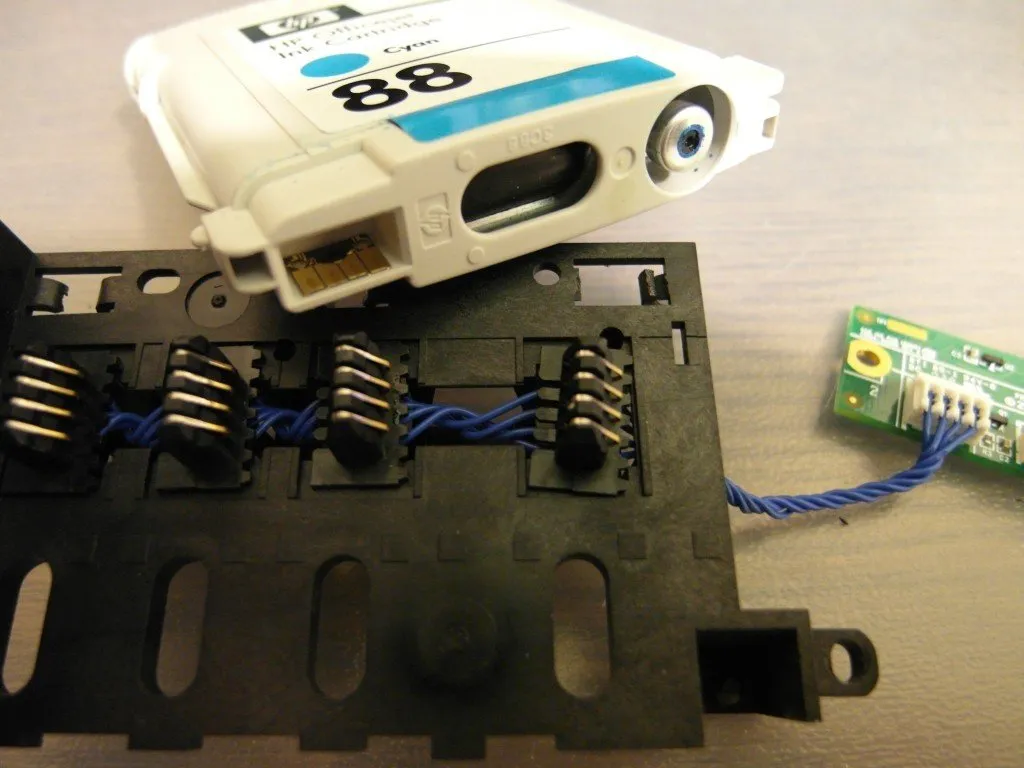

• Связь между платой и картриджами устанавливается по последовательной линии данных, как я предполагаю.

Шаг 18

• Далее мы видим механизм очистки печатающей головки.

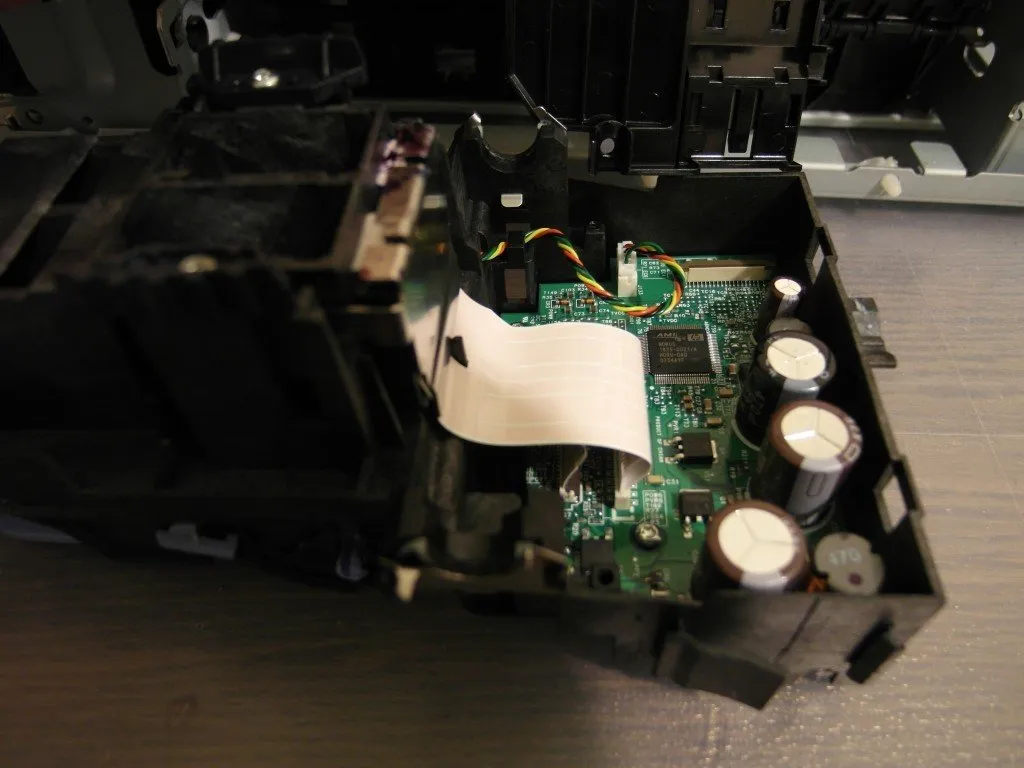

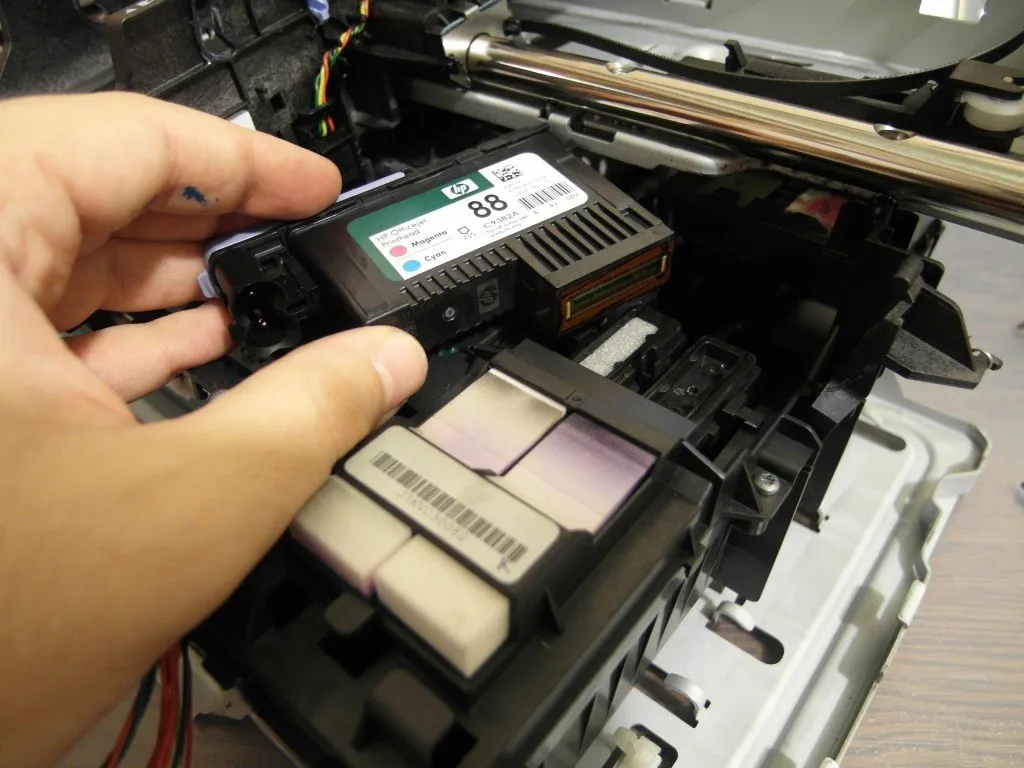

• Главная печатающая головка (которая включает в себя две сменные головки) имеет внутри печатную плату.

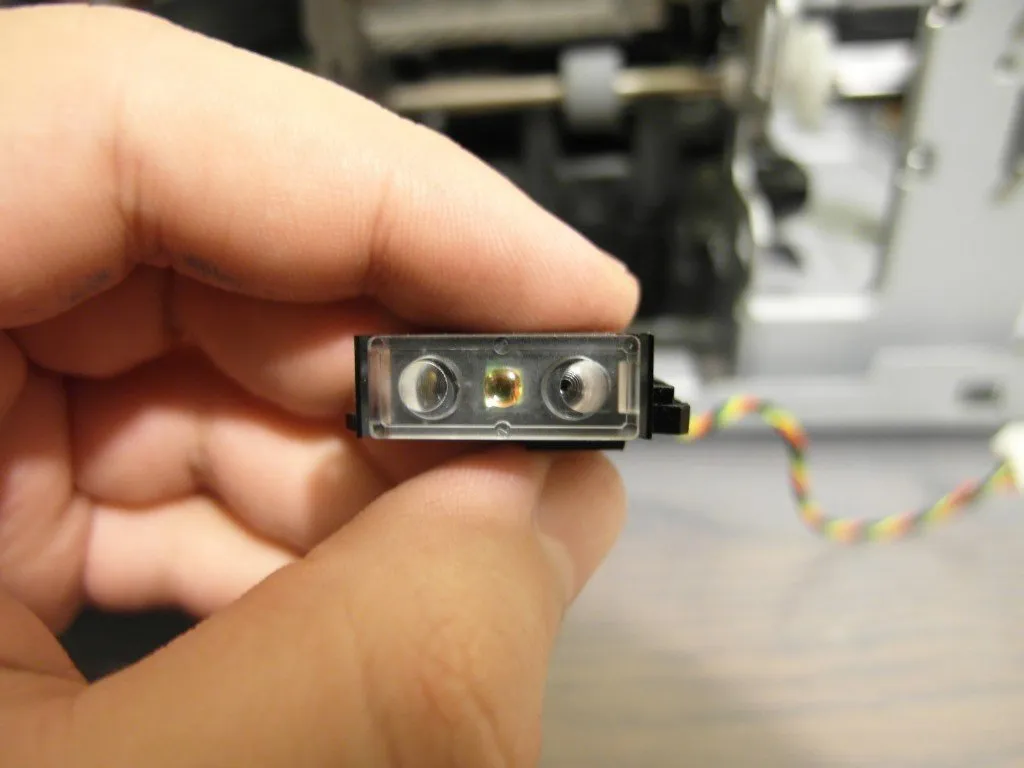

• А это - детектор типа бумаги. По сравнению с предыдущими версиями он немного уплотнился.

Шаг 19

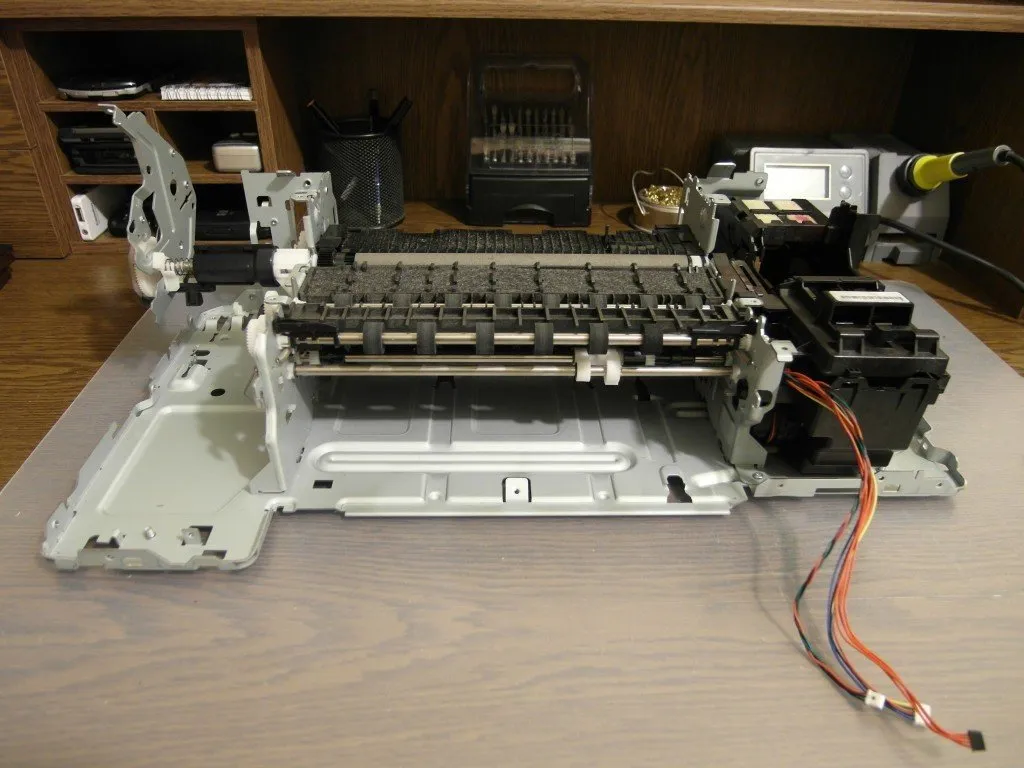

• Достигнув нижнего слоя, мы обнаруживаем механизм подачи бумаги.

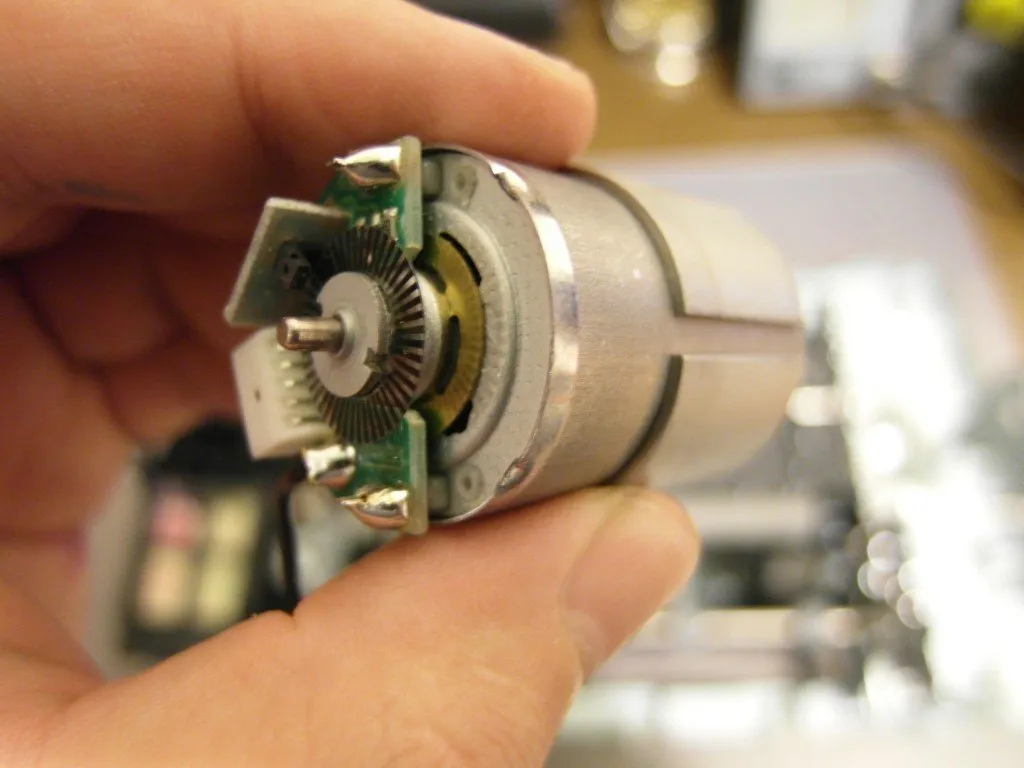

• Сняв верхнюю крышку, мы обнаруживаем шестой и последний двигатель постоянного тока с энкодером.

Шаг 20

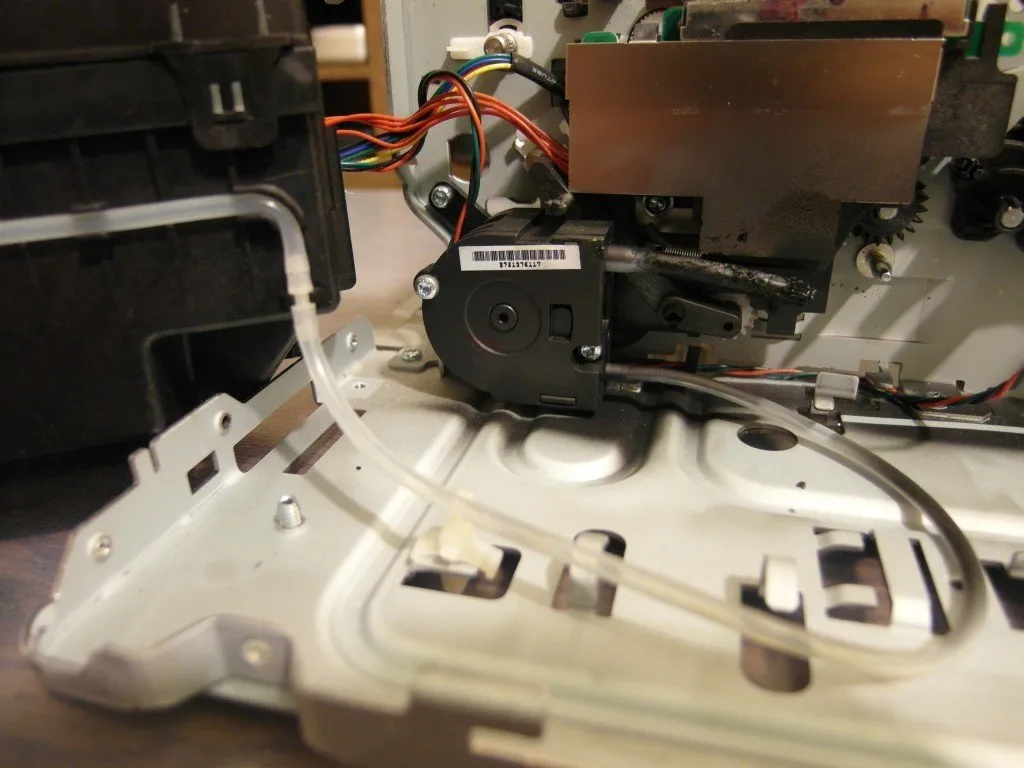

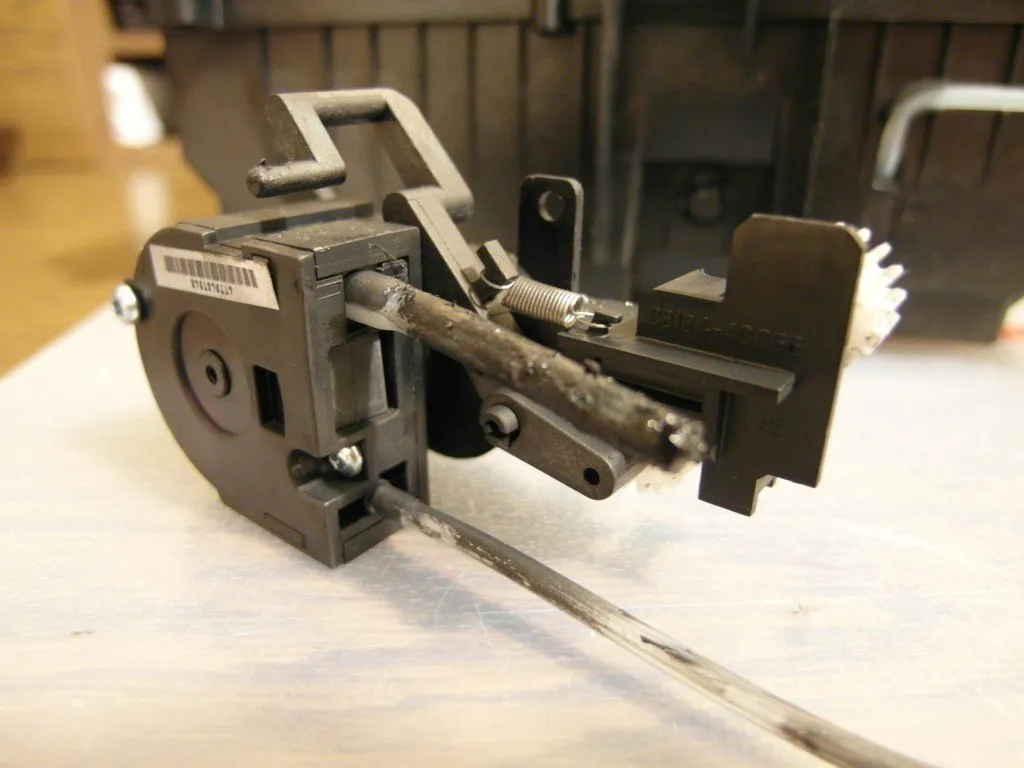

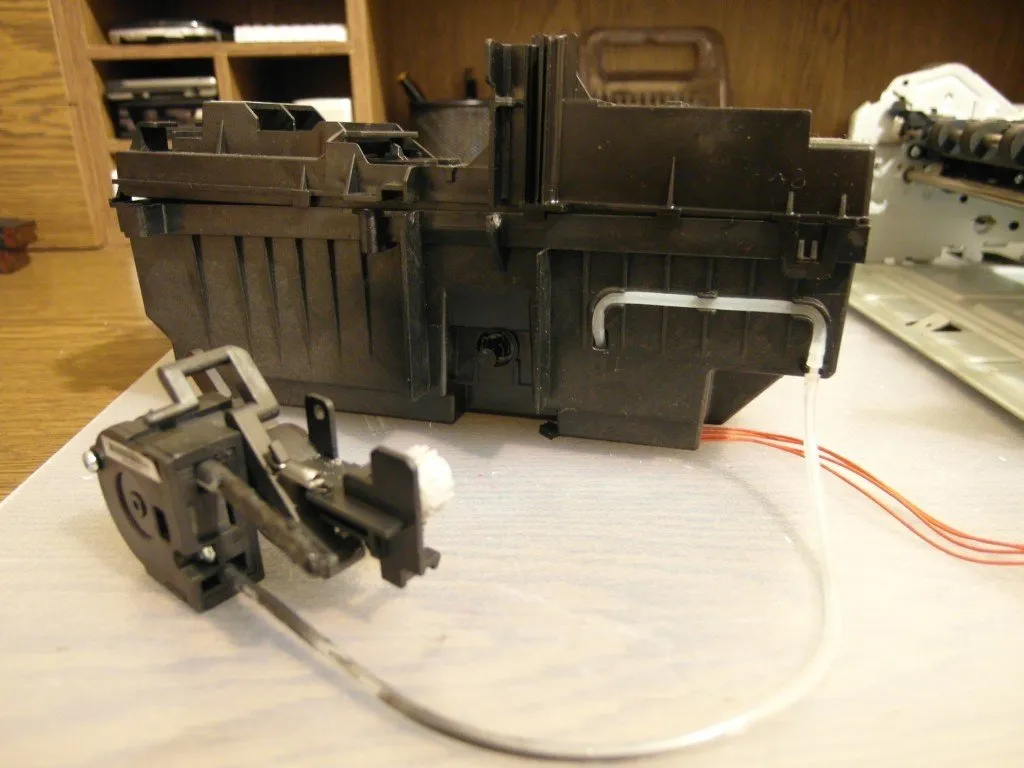

• На последнем этапе мы обнаруживаем воздушный насос для механизма очистки печатающей головки. Это удивительно!

Комментарии к статье

Если вам нужно снять только окно сканера и вы не хотите разбирать автоподатчик:

1. Выкрутите семь винтов T8 вокруг окна сканера и два за панелью управления.

2. Поднимите переднюю часть окна в сборе, чтобы ослабить его.

3. Закройте крышку сканера/ADF.

4. Поднимите узел окна сканера спереди вверх и назад, стараясь не задеть кабель, идущий к автоподатчику сзади справа.

Если вы попытаетесь открыть окно в сборе с открытой крышкой/АПД, оно заблокируется сзади, поскольку петля представляет собой единую деталь, которую трудно разобрать.

Привет, Эрик

Отличная разборка. Я надеялся найти схему, чтобы увидеть, как взаимодействуют системы передач. Мой аппарат захватывает бумагу и толкает ее к задним роликам, но ролики не вращаются. Они вращаются свободно, и я думаю, что это странно, если только нет сцепления или сломанной шестерни. Поэтому я ищу схему. Вы знаете, как подаются эти ролики? Есть ли у них собственный двигатель?

Спасибо за любой комментарий
