Разборка HP Pavilion dv6000

Введение

На этом ноутбуке умерла материнская плата, и я подумал: достаточно ли хороший повод для разборки?

Да.

Это руководство должно помочь вам, независимо от того, нужно ли вам заменить память или весь ЖК-дисплей.

Что вам понадобится

Инструменты

•

•

  Посмотреть

•

Шаг 1 Разборка HP Pavilion dv6000

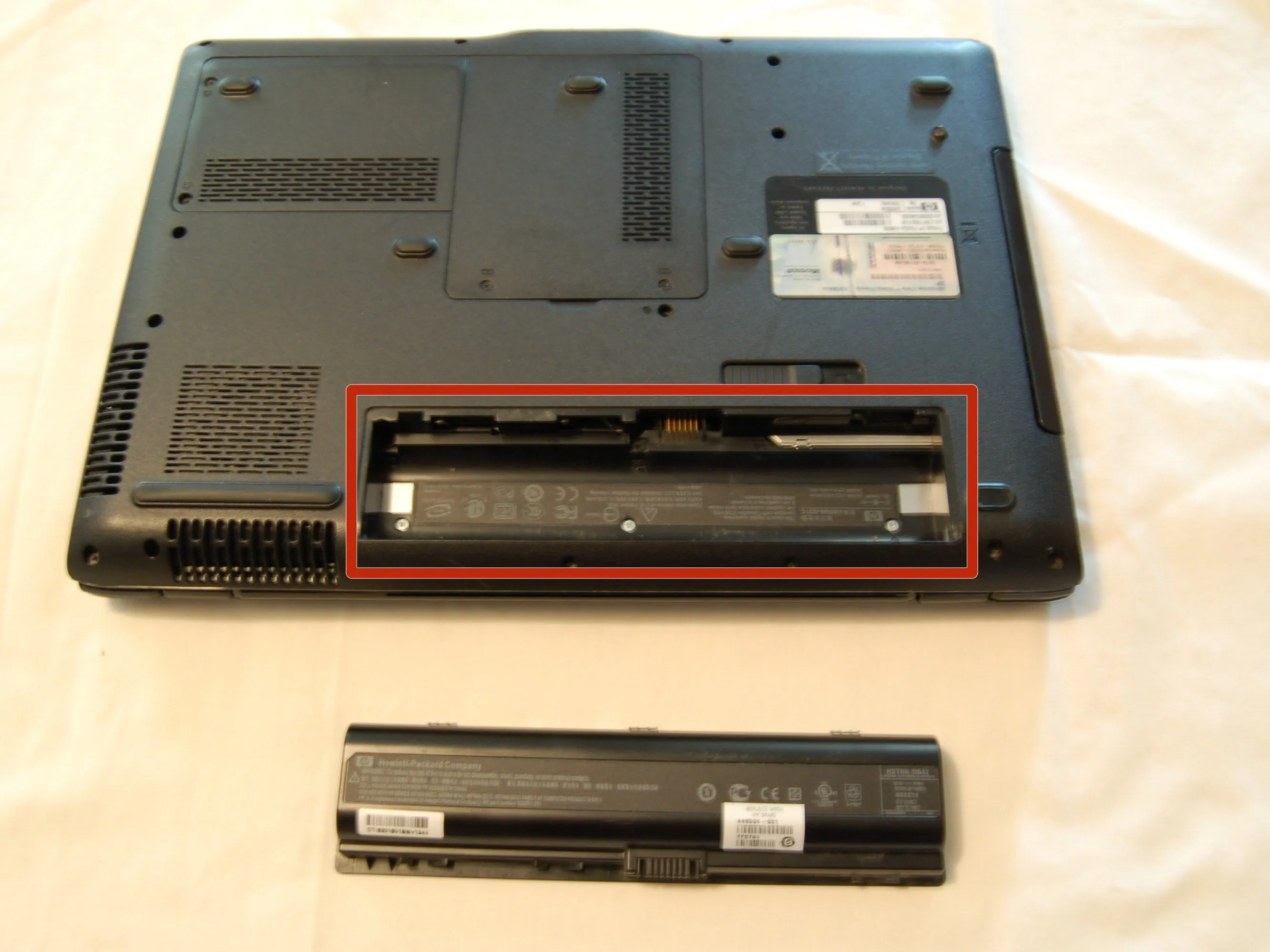

• Извлеките аккумулятор. Если его не извлечь, то электрический заряд может привести к повреждению и/или удару.

Шаг 2

• Открутите 15 винтов вокруг нижней части корпуса, отложите в сторону.

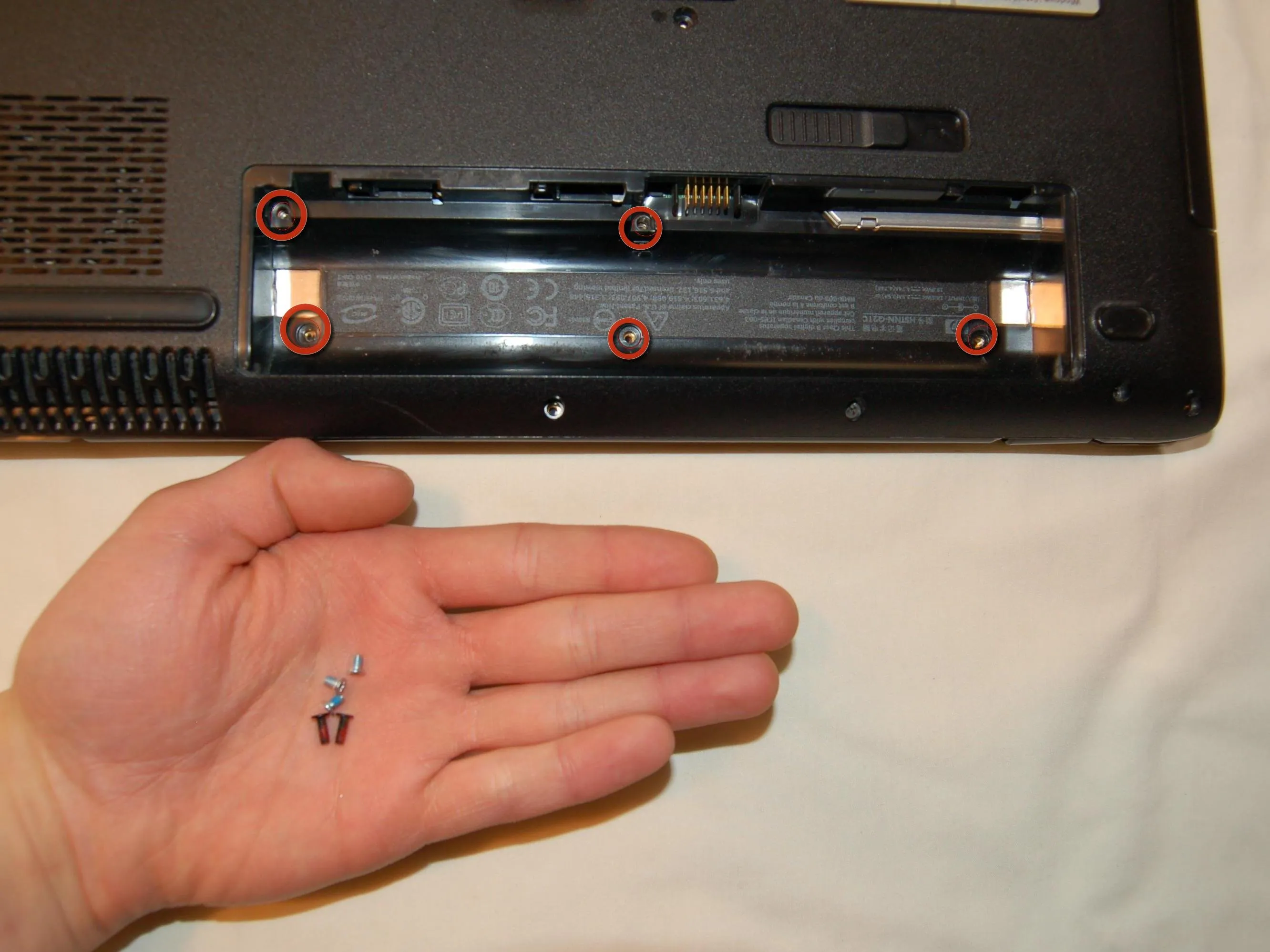

• Выкрутите 5 винтов из батарейного отсека.

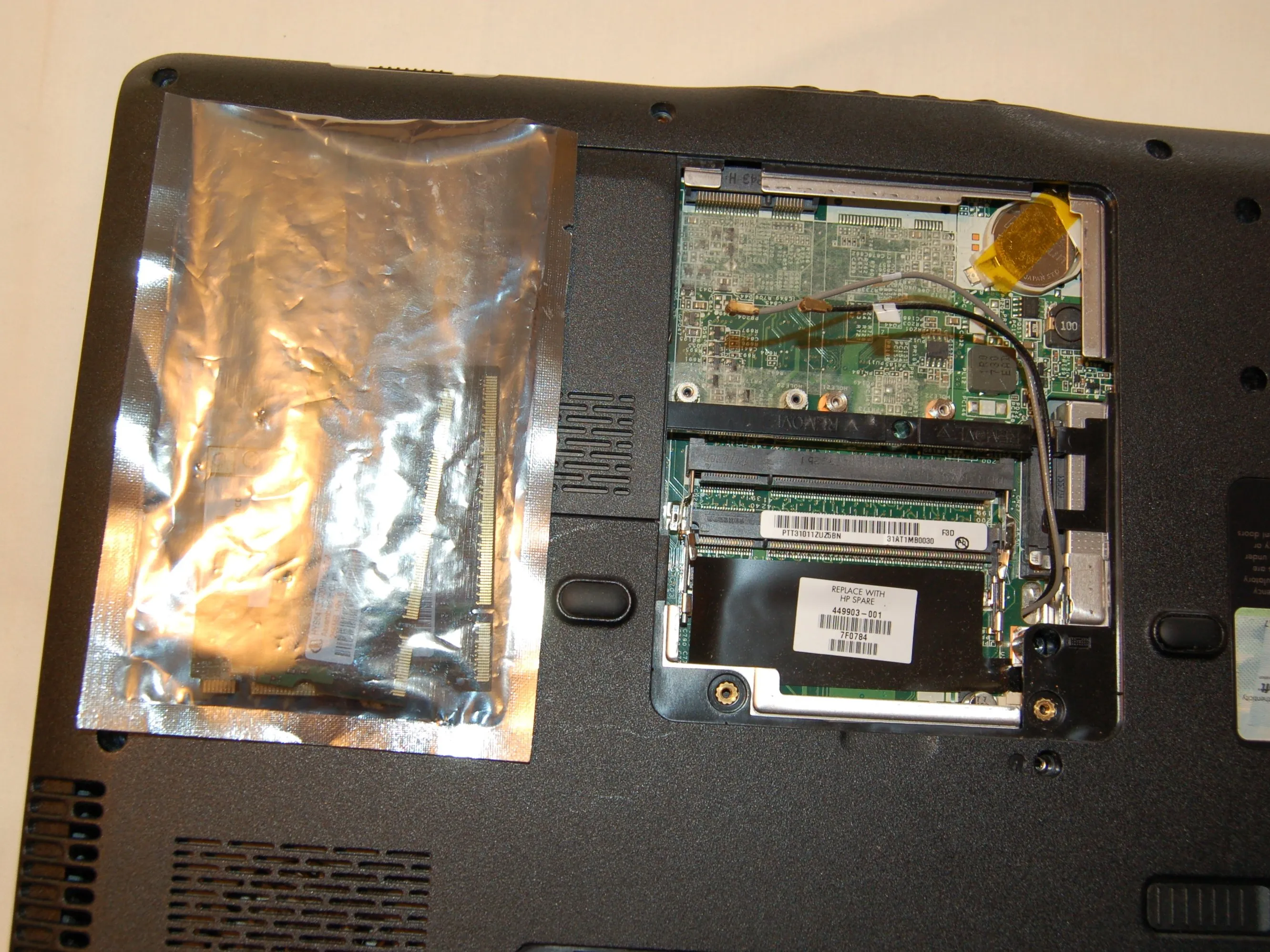

Шаг 3

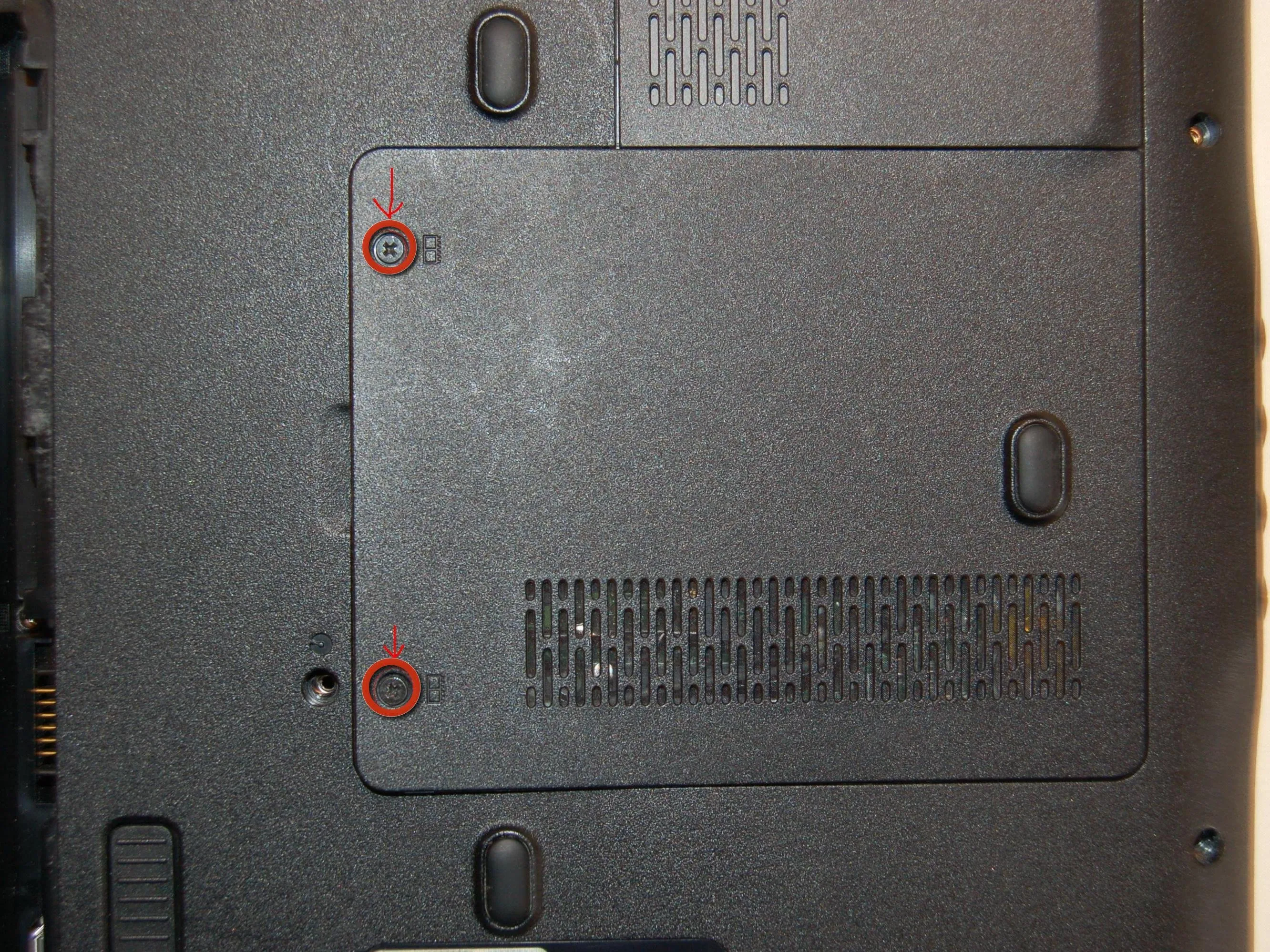

• Открутите два винта на панели памяти и снимите ее.

• Извлеките беспроводную карту mini-pci и память, поместите их в антистатический пакет.

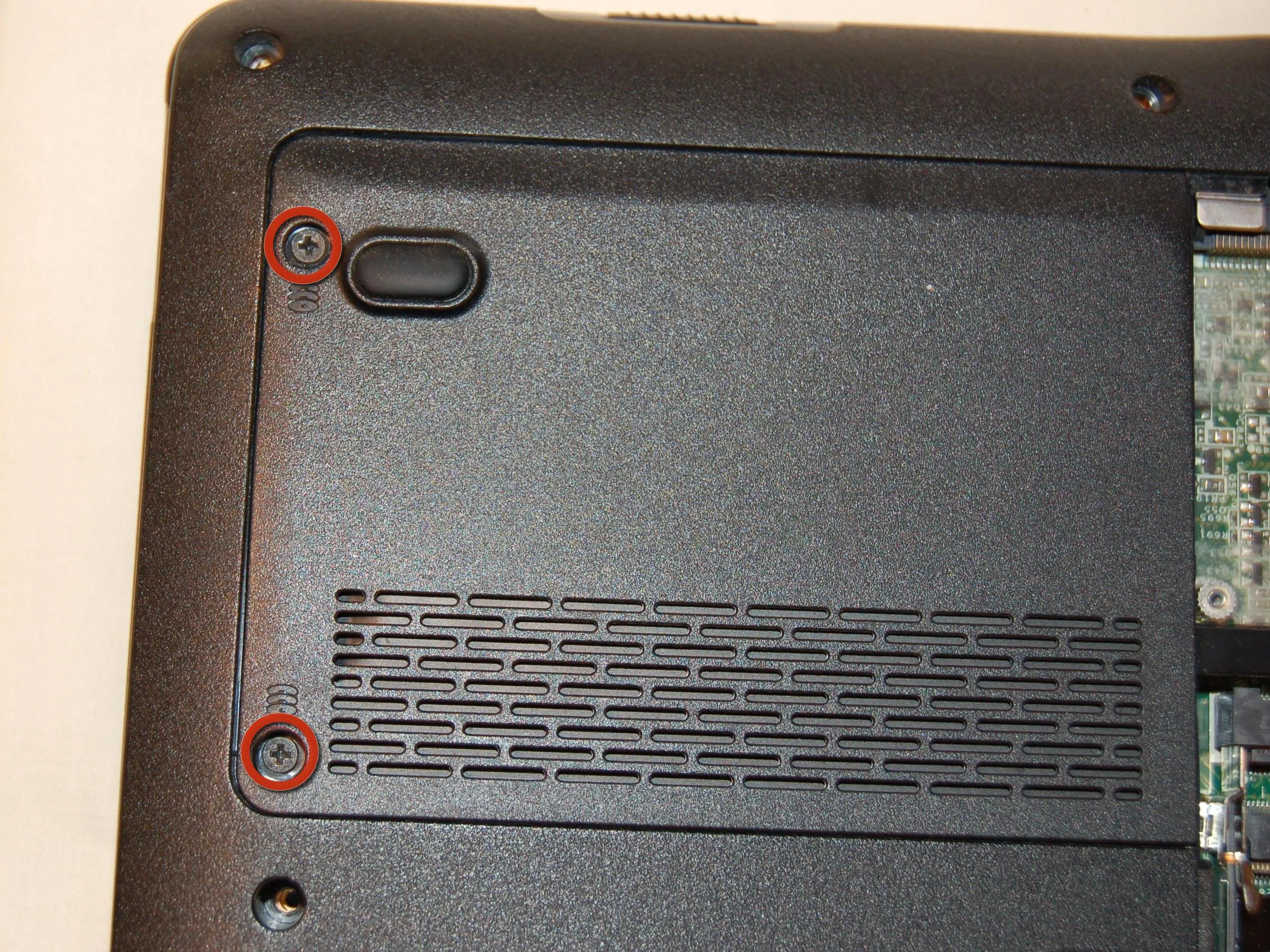

Шаг 4

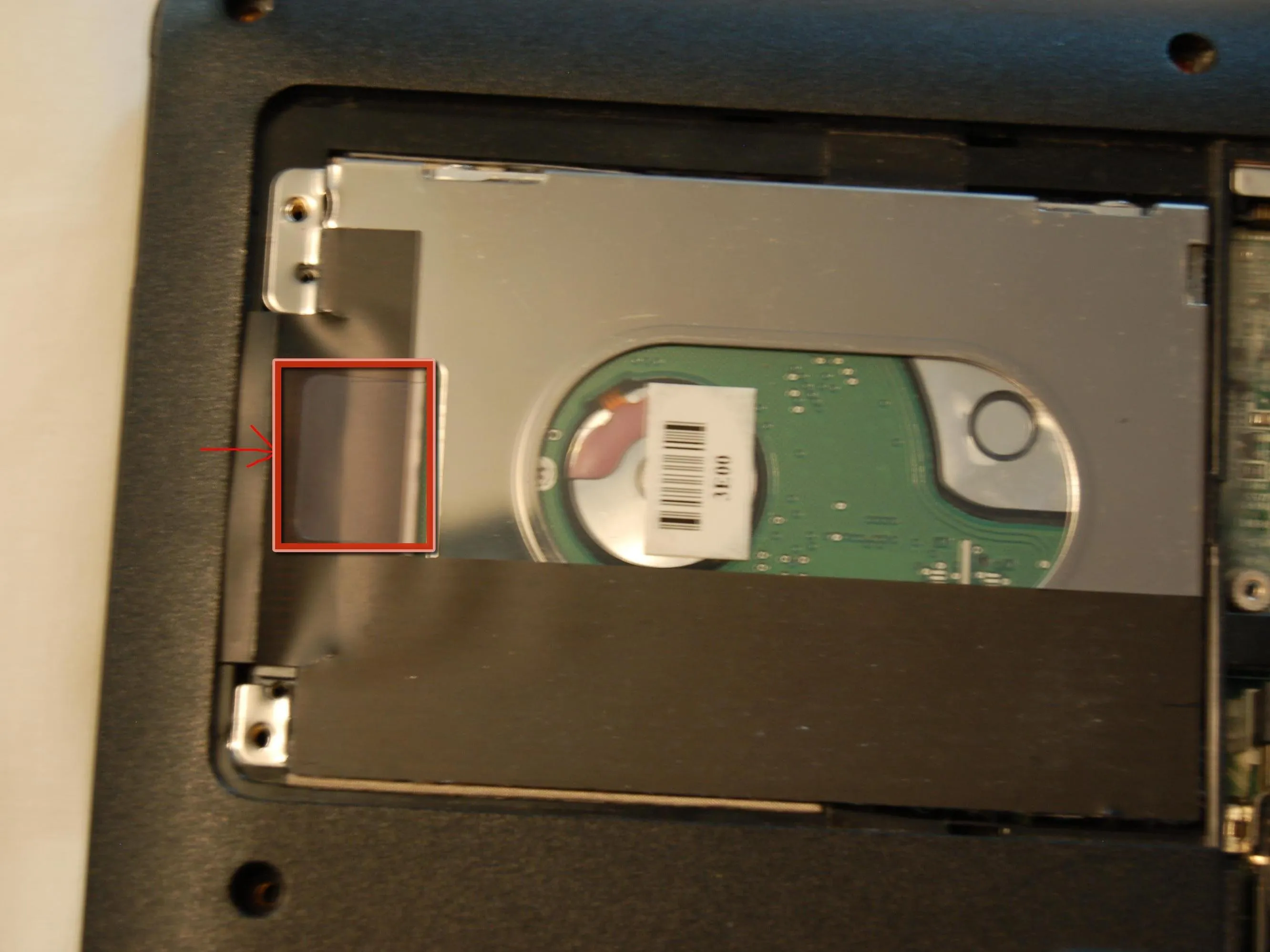

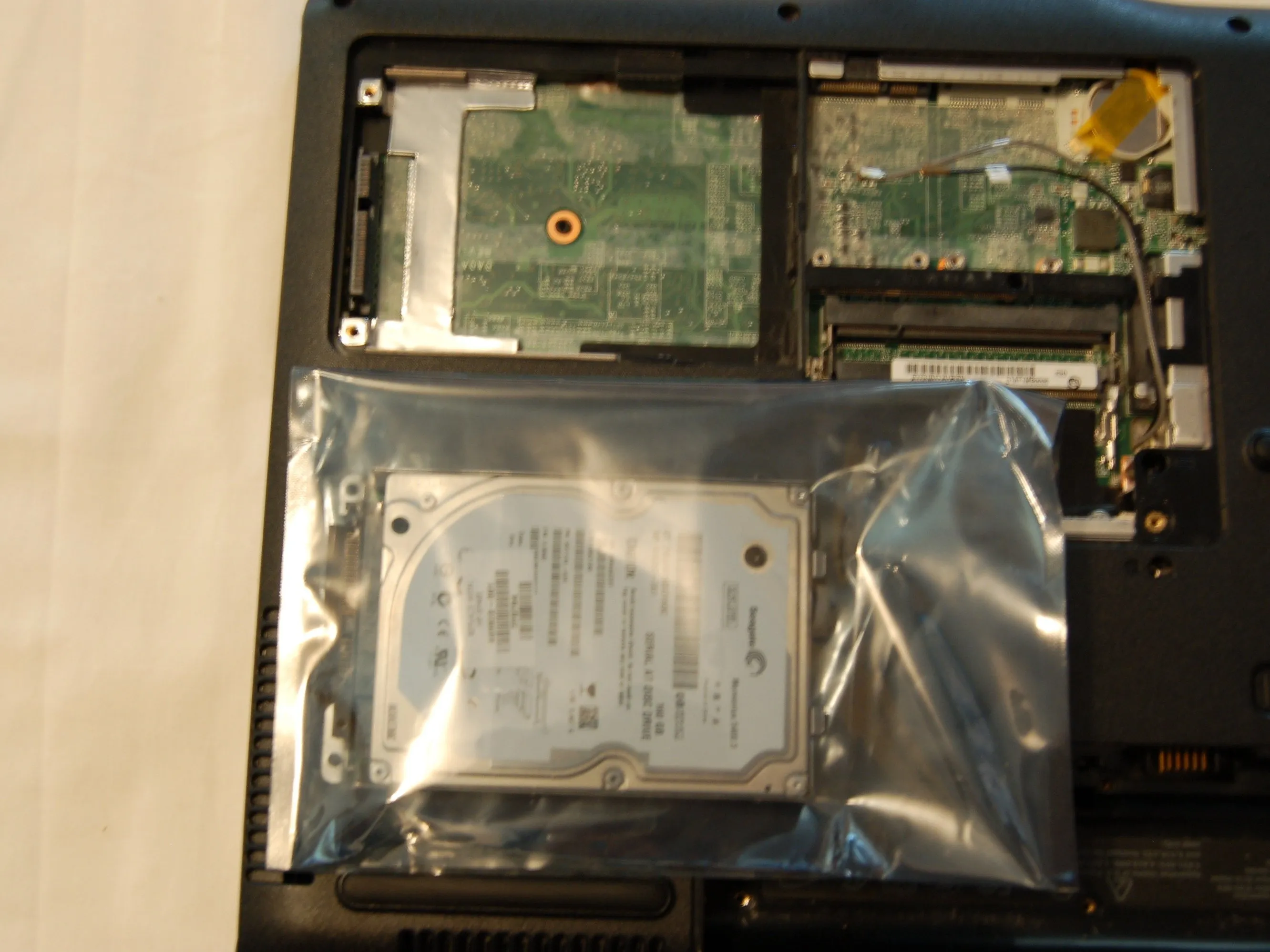

• Выкрутите два винта из защитного кожуха жесткого диска и снимите его.

• Извлеките жесткий диск, взявшись за пластиковый выступ и осторожно потянув. Поместите его в антистатический пакет.

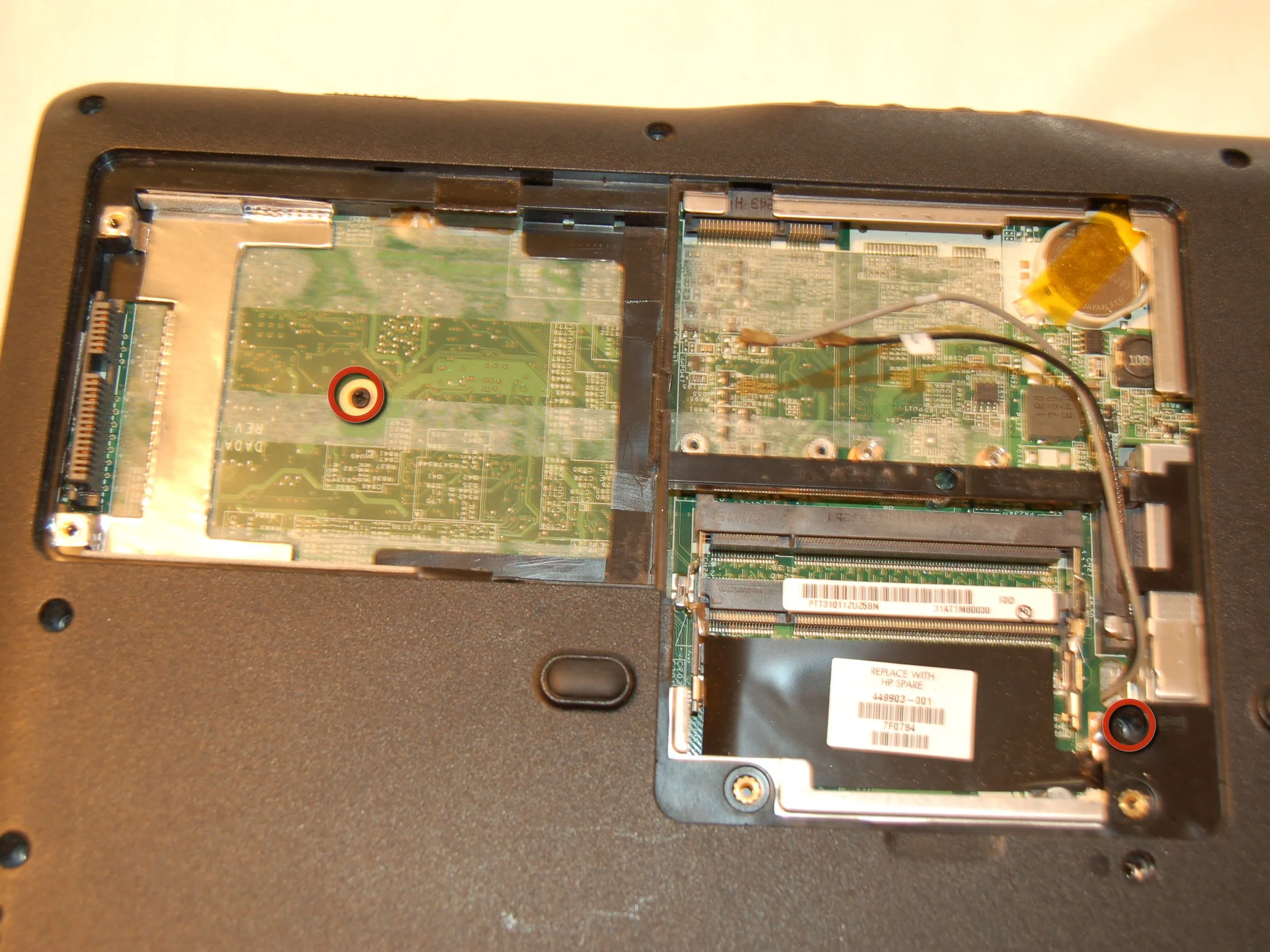

Шаг 5

• Выкрутите один винт с клеймом клавиатуры в отсеке памяти и один винт из отсека жесткого диска.

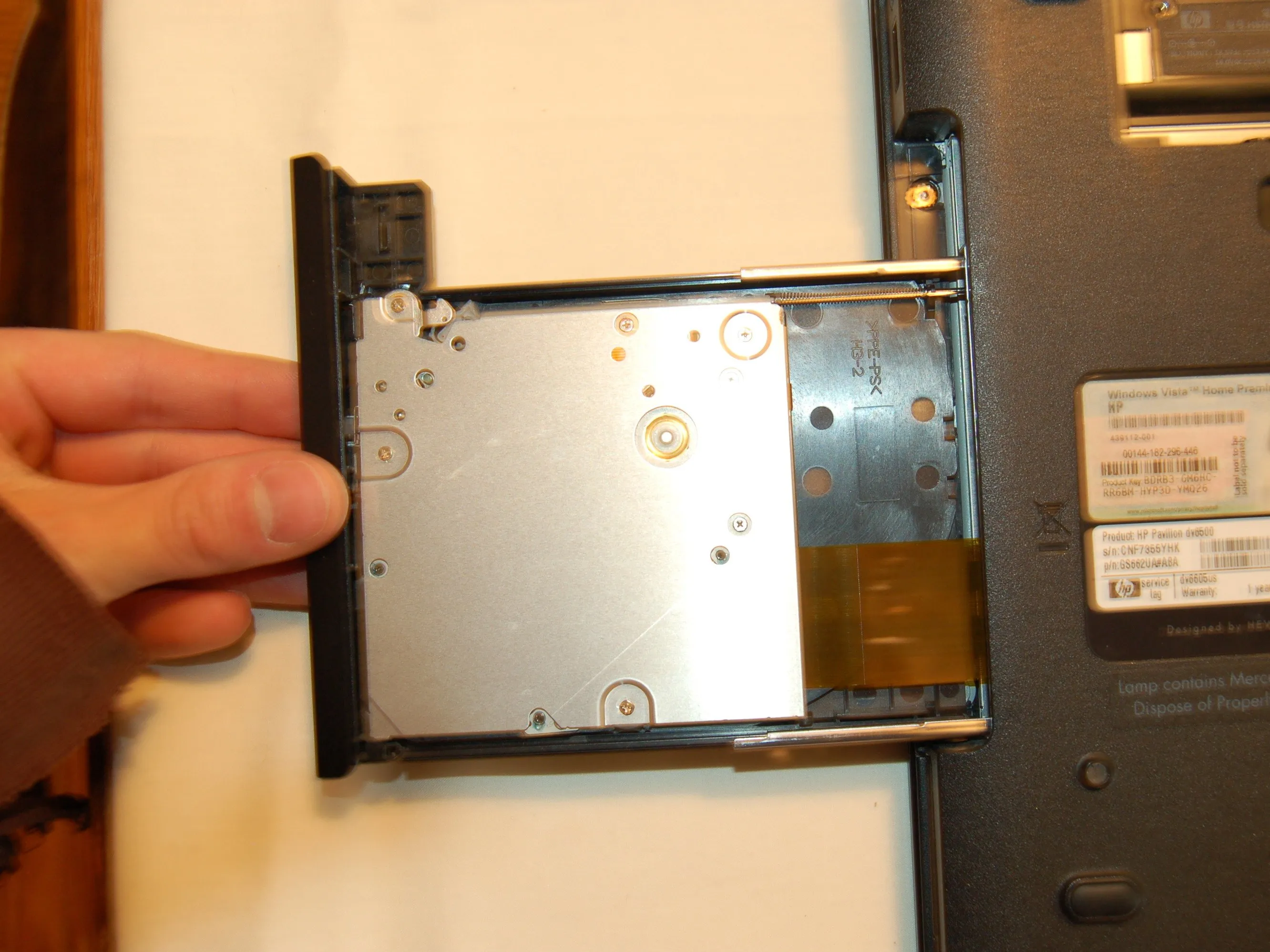

Шаг 6

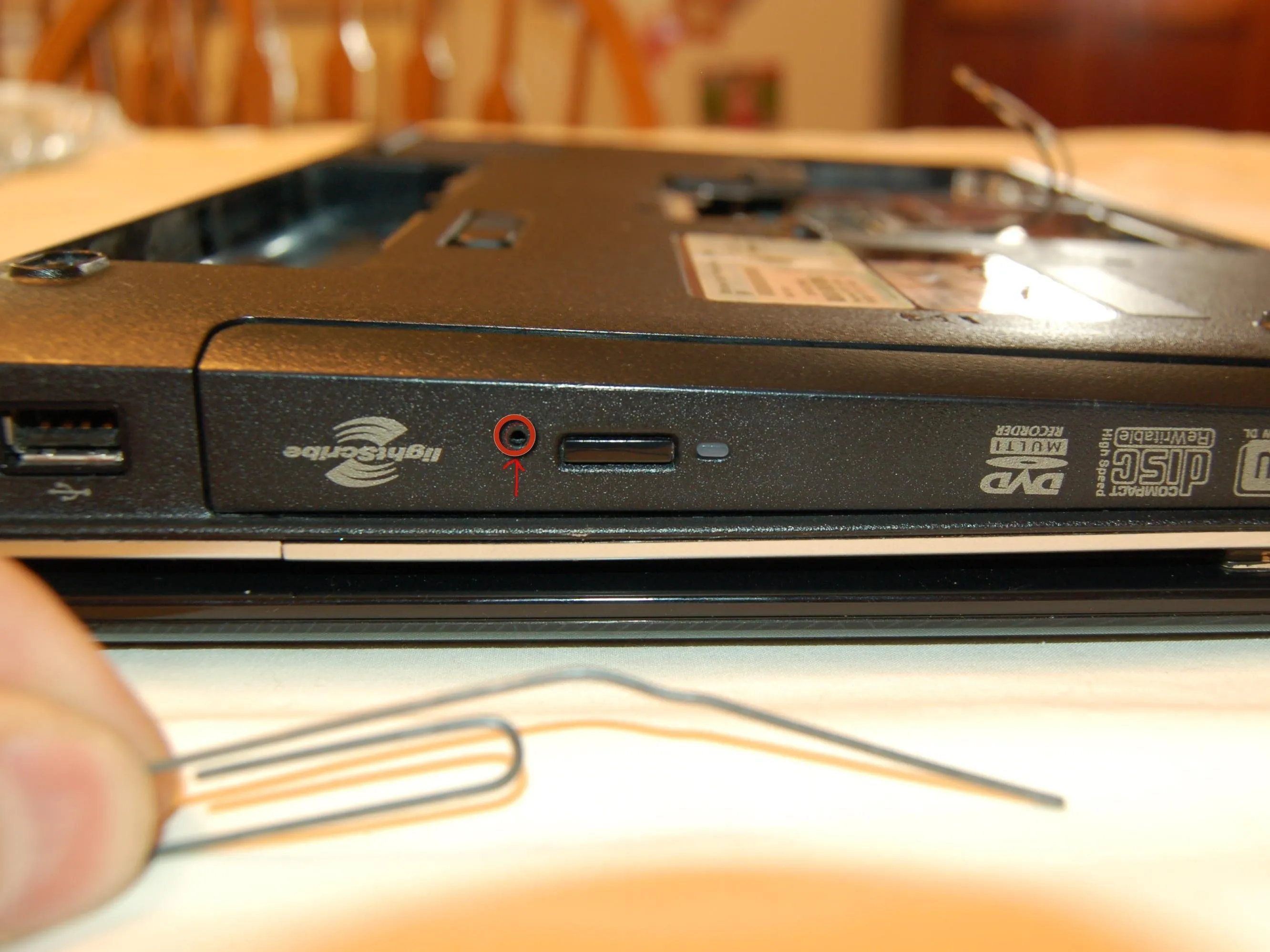

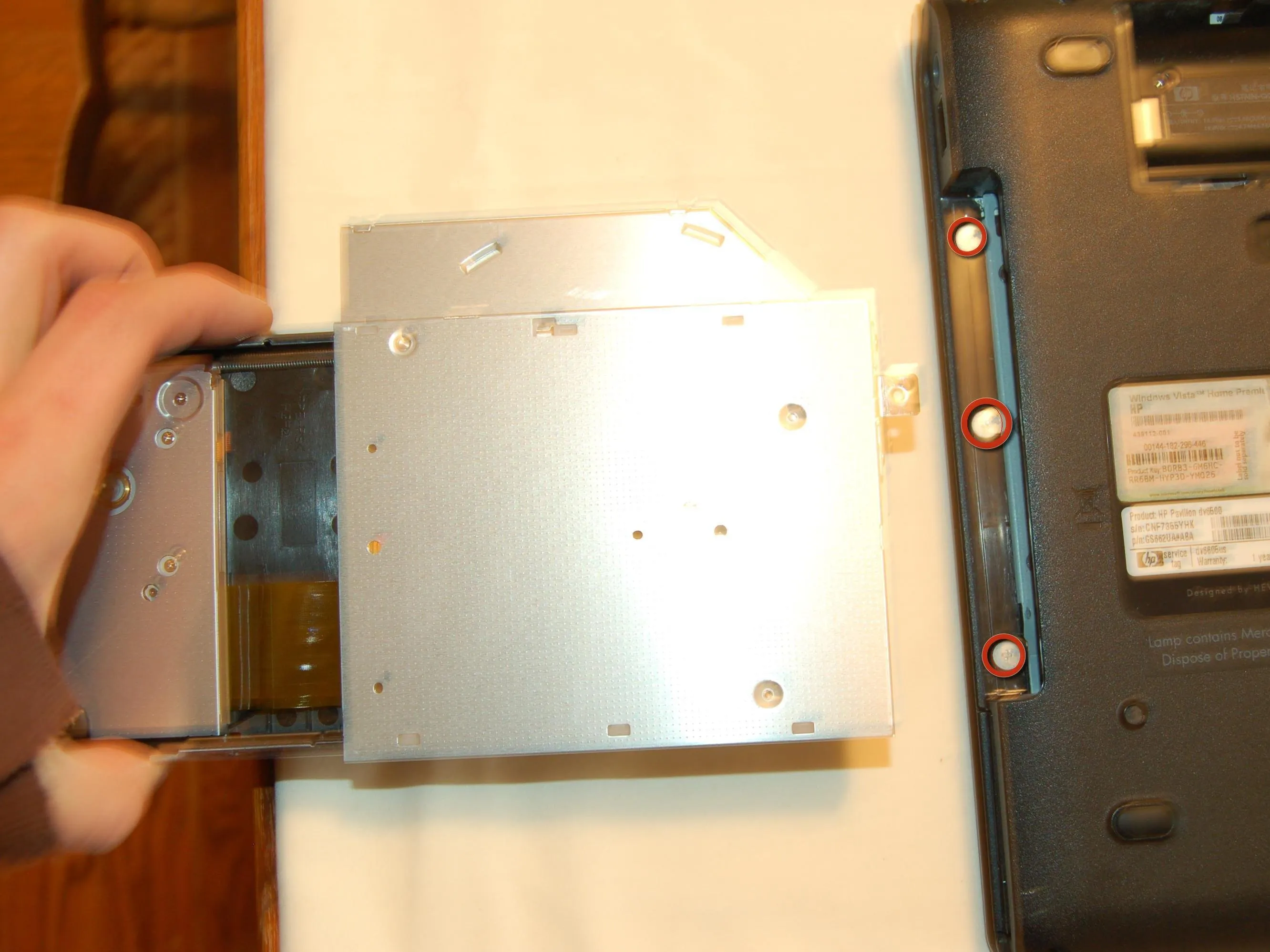

• Используйте разогнутую скрепку или другой инструмент с жесткой проволокой, чтобы просунуть ее в крошечное отверстие в лотке для компакт-дисков, и, крепко ухватившись за лоток, медленно вытащите его из ноутбука.

• Выкрутите 3 винта, которые остались после снятия дисковода

Комментарии к шагу

О, я забыл упомянуть, что я купил новую материнскую плату за 100 и она снова работает:)

Обязательно обновите BIOS на этой штуке как можно скорее, чтобы это не повторилось! Умирающая материнская плата - это проблема, которой страдают все HP dvx000 на базе AMD, у которых не обновлен BIOS. Зайдите на сайт HP, введите полный номер модели (например, dv6258se - проверьте белую наклейку внизу) и найдите обновление BIOS. Это поможет предотвратить проблему в будущем, но не забывайте следить за чистотой радиатора!

О, чувак, я точно сделал это уже в первый раз после того, как собрал его обратно. Я просто проверил еще раз, чтобы убедиться.

А что касается радиатора... на нем стоит Arctic MX-2, так что я не понимаю, как он может перегреваться, хотя в целом он работает в районе верхних 70-х (виноваты вентиляторы охлаждения ноутбука).

Не нужно, сэр! Ноутбук снова жив. Я могу обновить раздел с фотографиями его работы.

В конце концов, я так и сделаю, но пока что Vista вполне приемлема.

Home Premium. Это прилично с пакетом обновления 2.

Есть ли провод с CD-плеером и можно ли его заменить после этого шага.

Что именно вы имеете в виду? ...провод?

И еще, какой шаг?

Что касается шага 6... Я не могу полностью понять, как CD-плеер соединен с остальной частью рамы.

Ааа!

У него нет проводов или чего-то еще, есть разъем, который вставляется прямо в устройство, когда вы его вставляете, а когда вы его вытаскиваете, он... ну, он вытаскивается прямо. Не нужно ничего отсоединять, кроме винтов, просто вытащите его.

Шаг 7

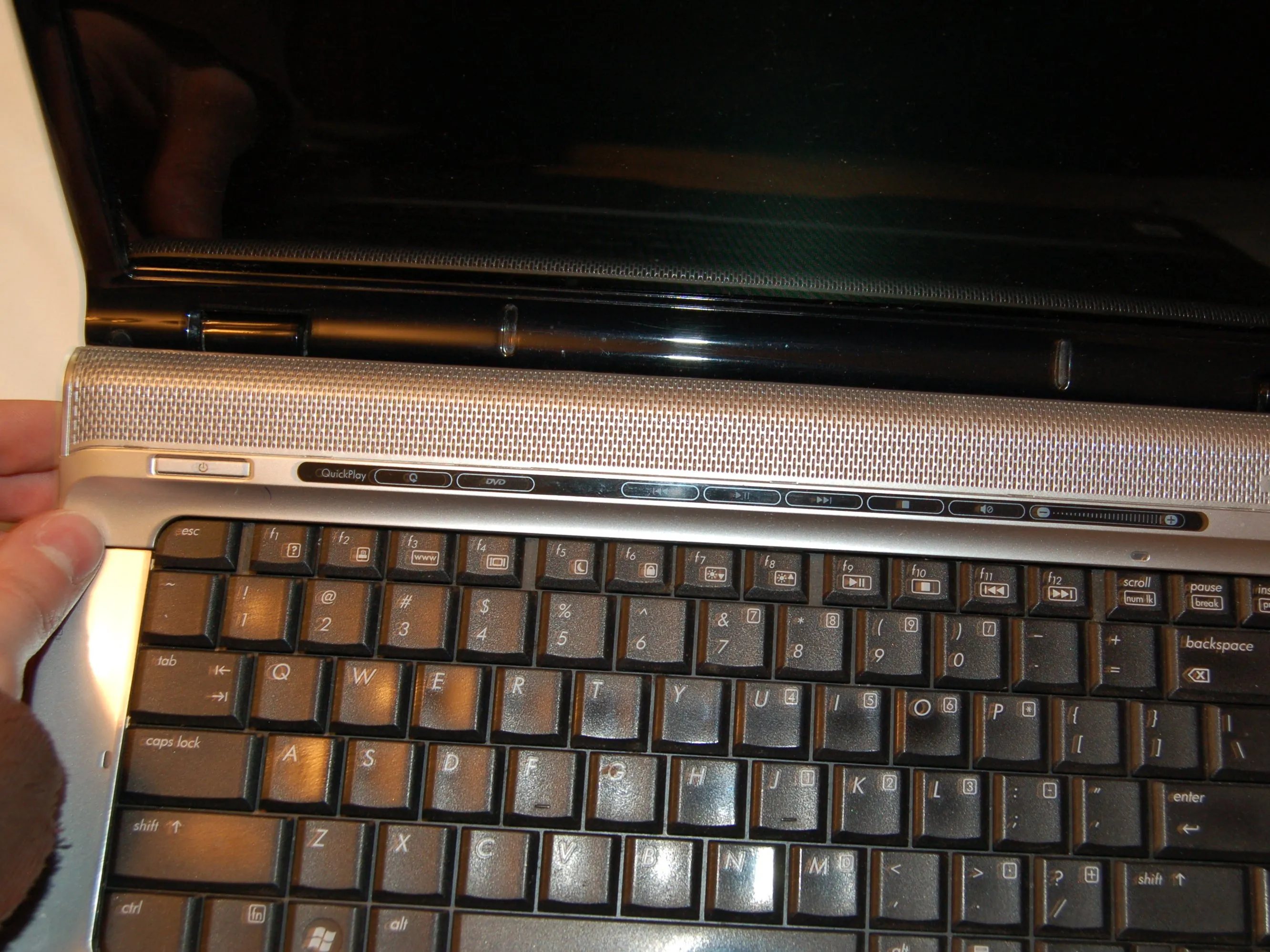

• Отделите ближайшую к экрану рамку, стараясь не повредить находящиеся под ней хрупкие ленточные кабели.

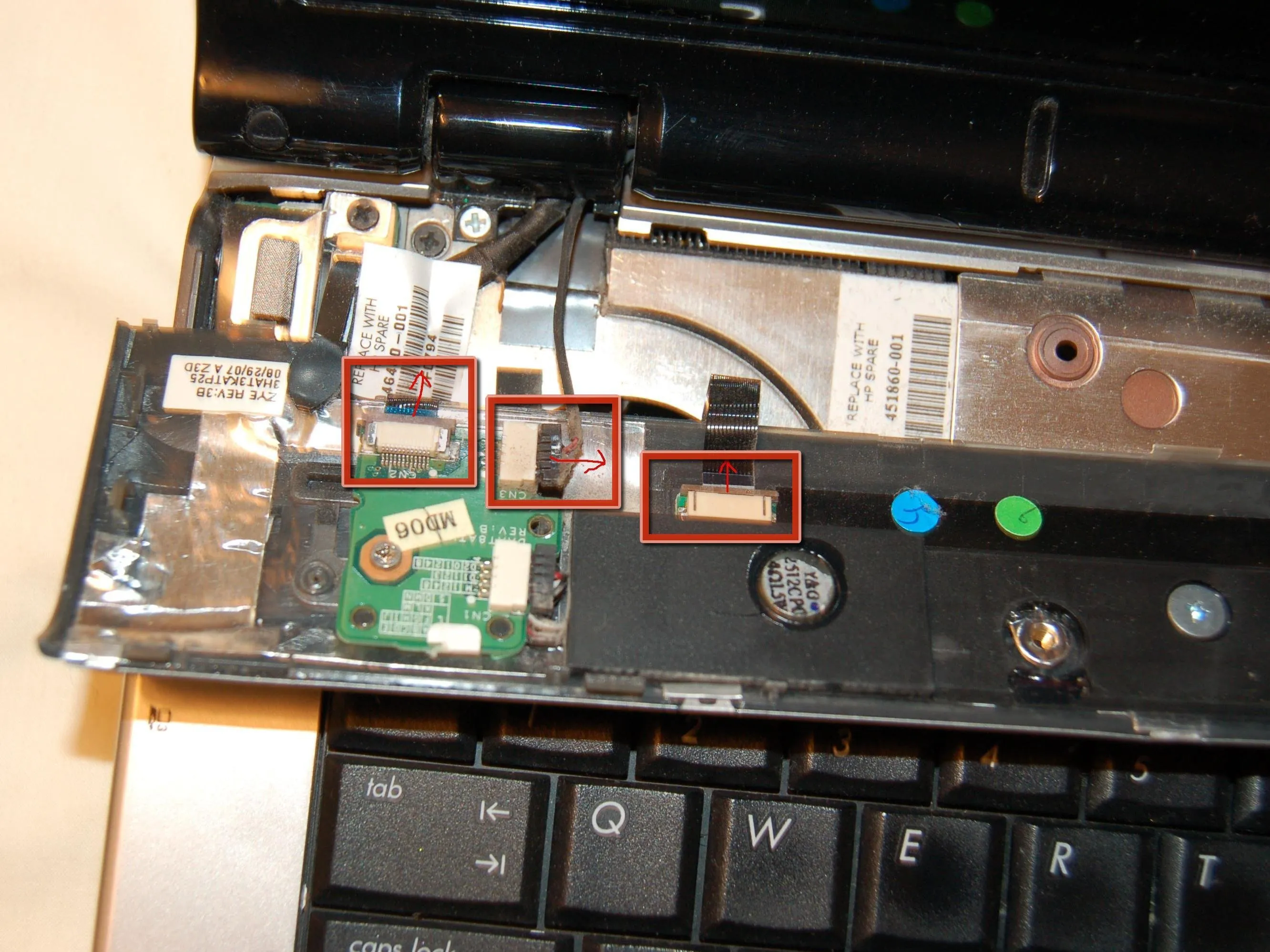

• Отсоедините три кабеля, соединяющие рамку с ноутбуком, и снимите ее.

• Если у вас не получается отсоединить рамку, попробуйте закрыть ноутбук и перевернуть его. Я сделал это, и когда я снова открыл его, ободок отсоединился сам собой.

Шаг 8

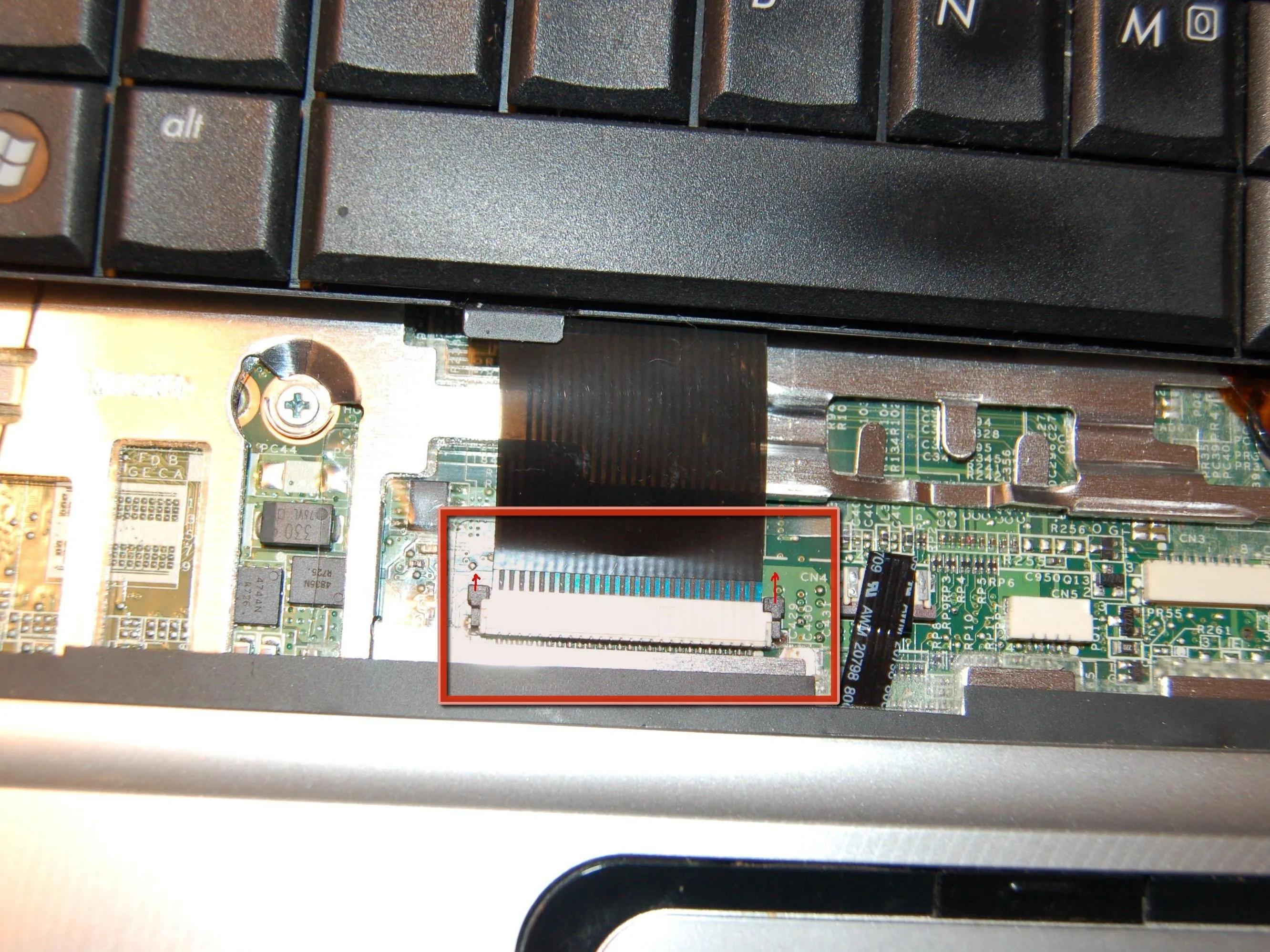

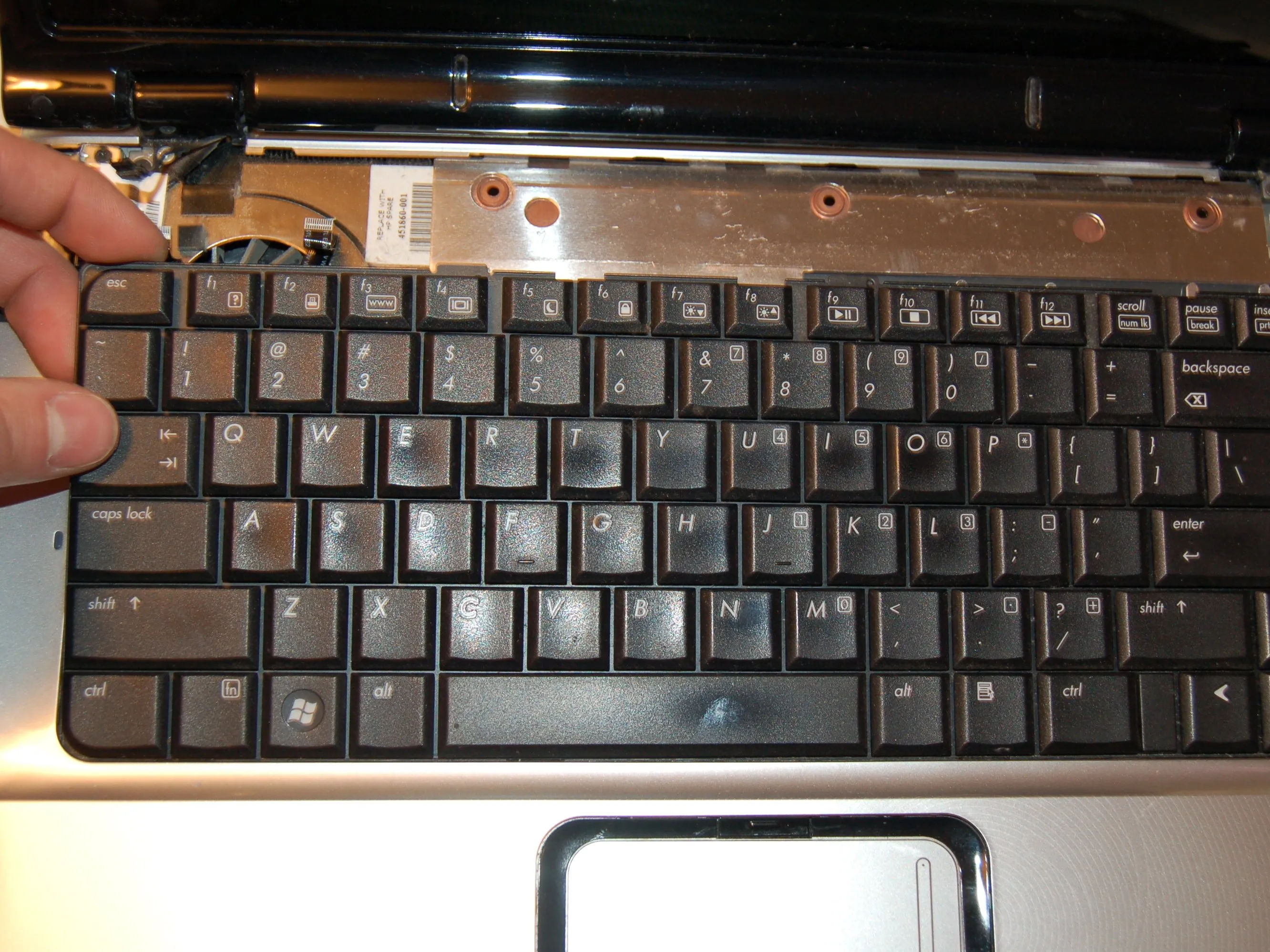

• Поднимите заднюю часть клавиатуры и медленно сдвиньте ее к экрану. Отсоедините ленточный кабель возле тачпада. Отложите клавиатуру в сторону.

Шаг 9

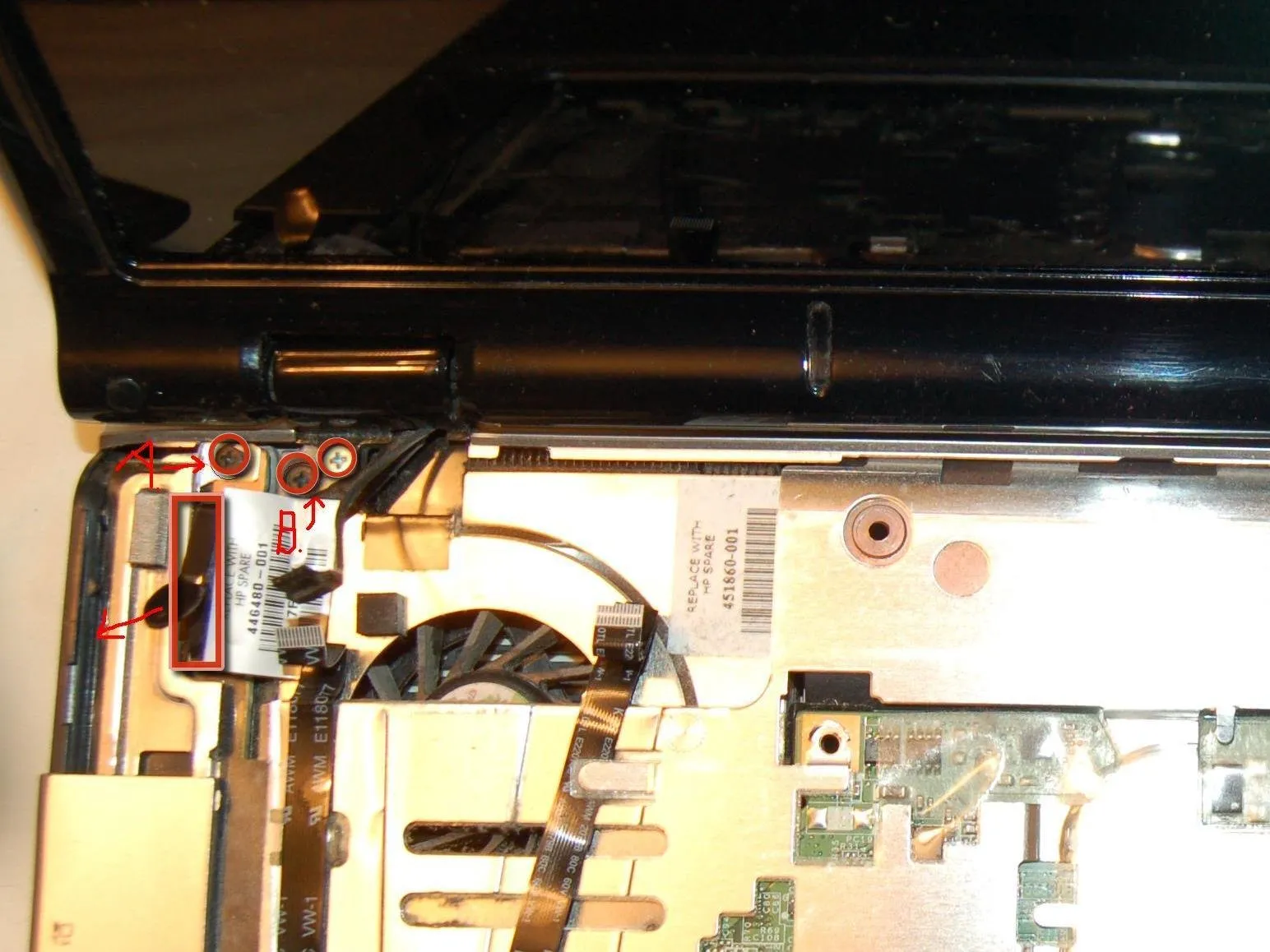

• Пора снимать экран.

• A. Открутите винт слева, который удерживает зажим, и снимите его.

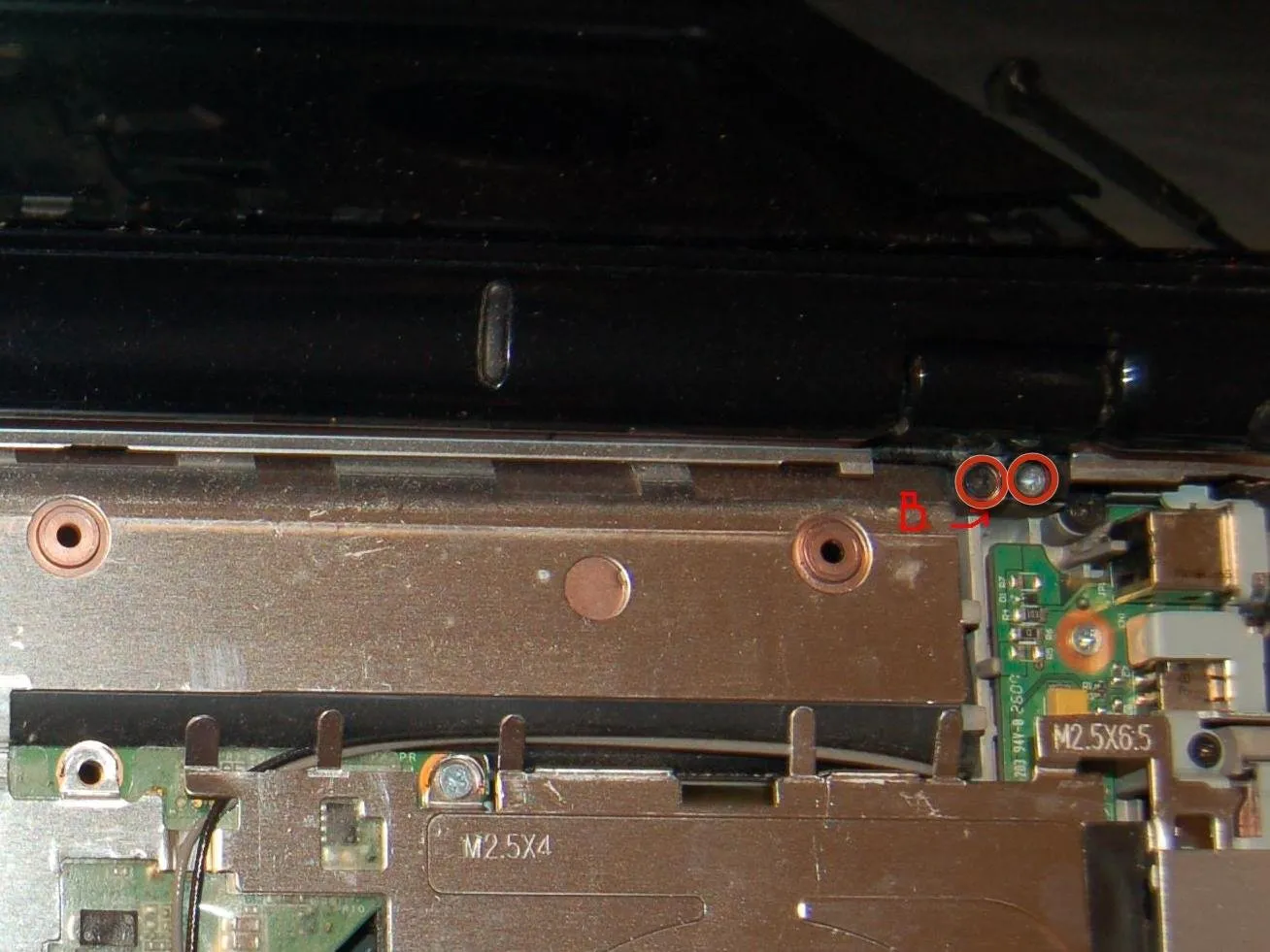

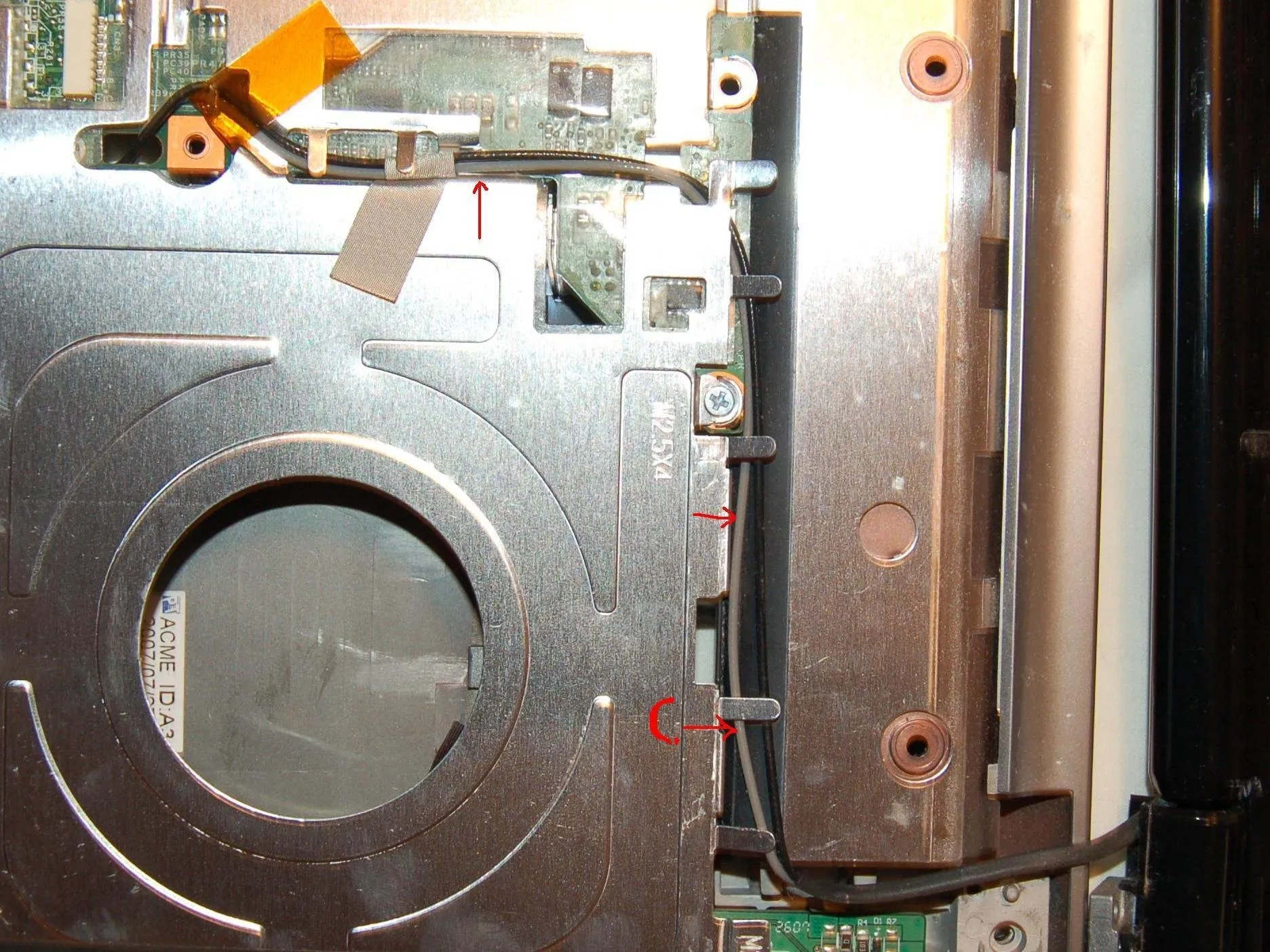

• B. Открутите четыре винта в основании экрана и выньте его, следя за проводами антенны справа.

• C. Выведите их из зажимов по направлению к тачпаду. Затем протяните их через плату, проверяя снизу, чтобы убедиться, что они свободны.

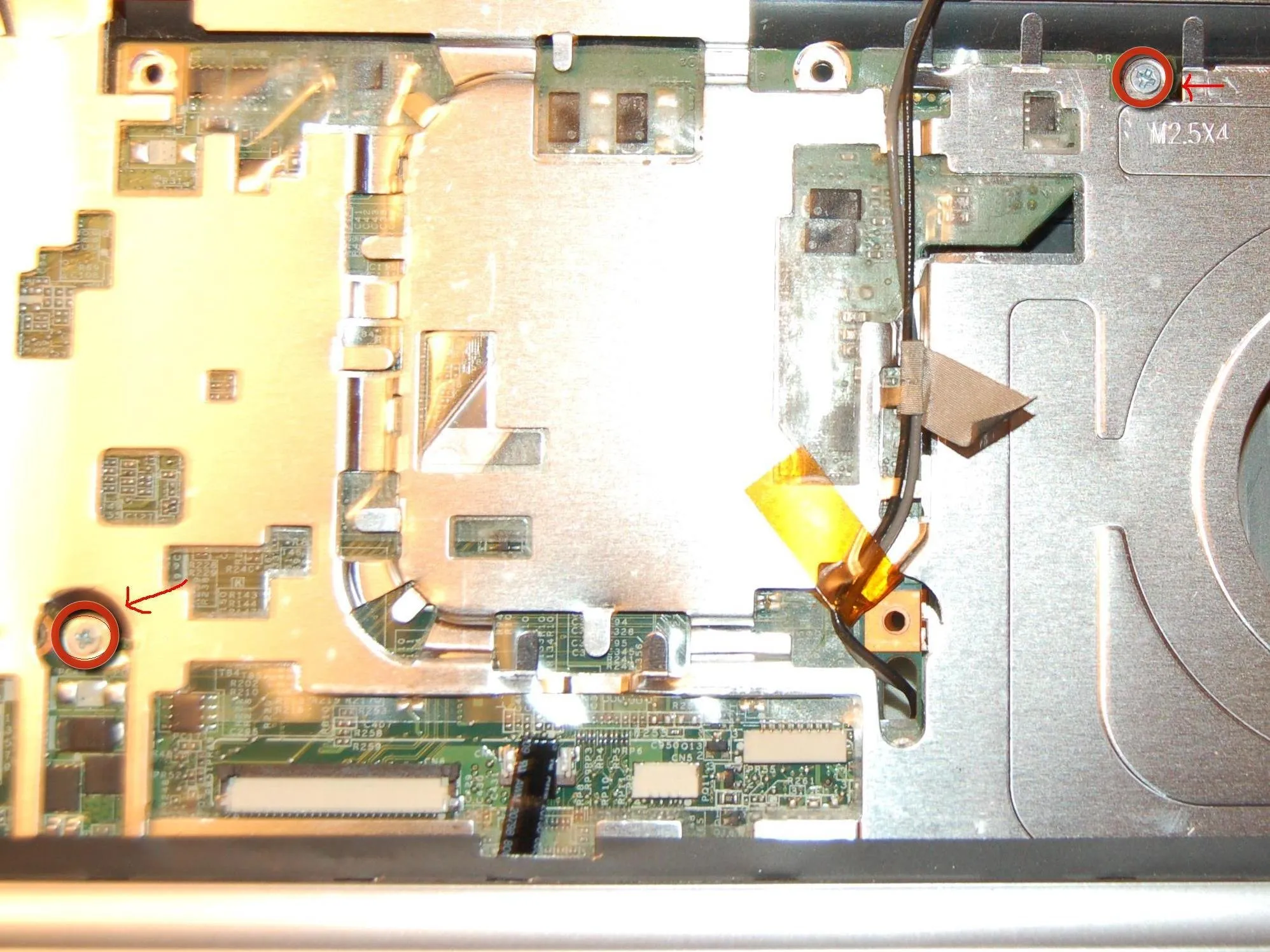

Шаг 10

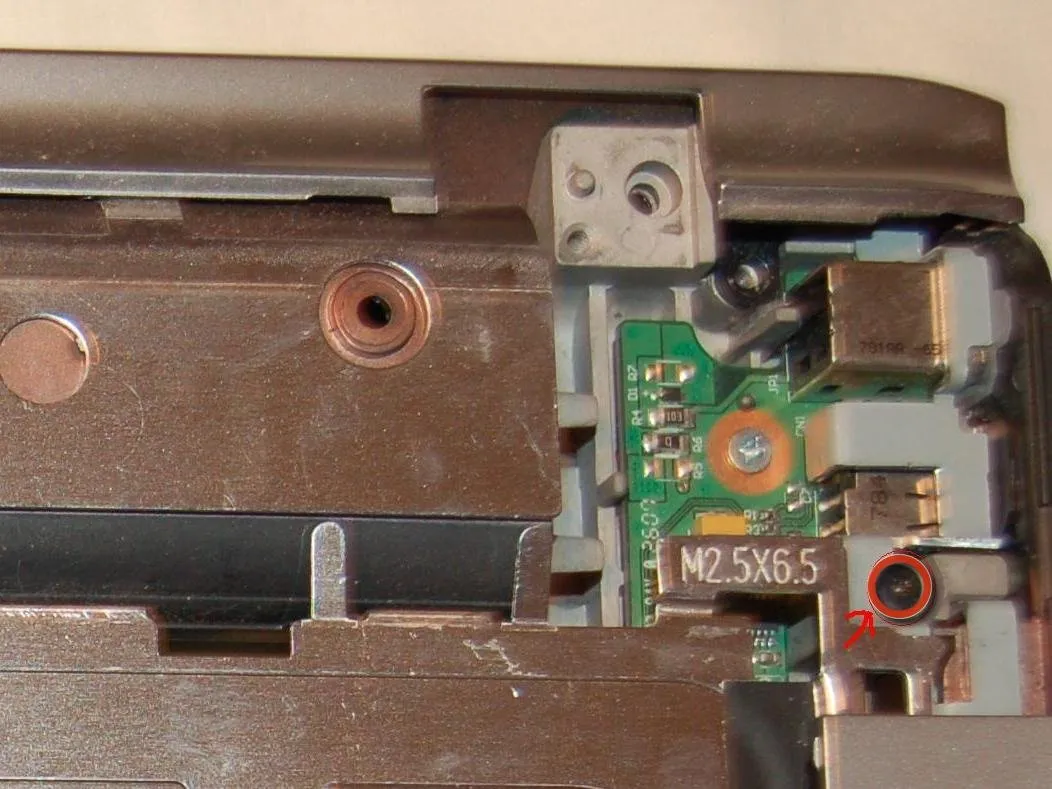

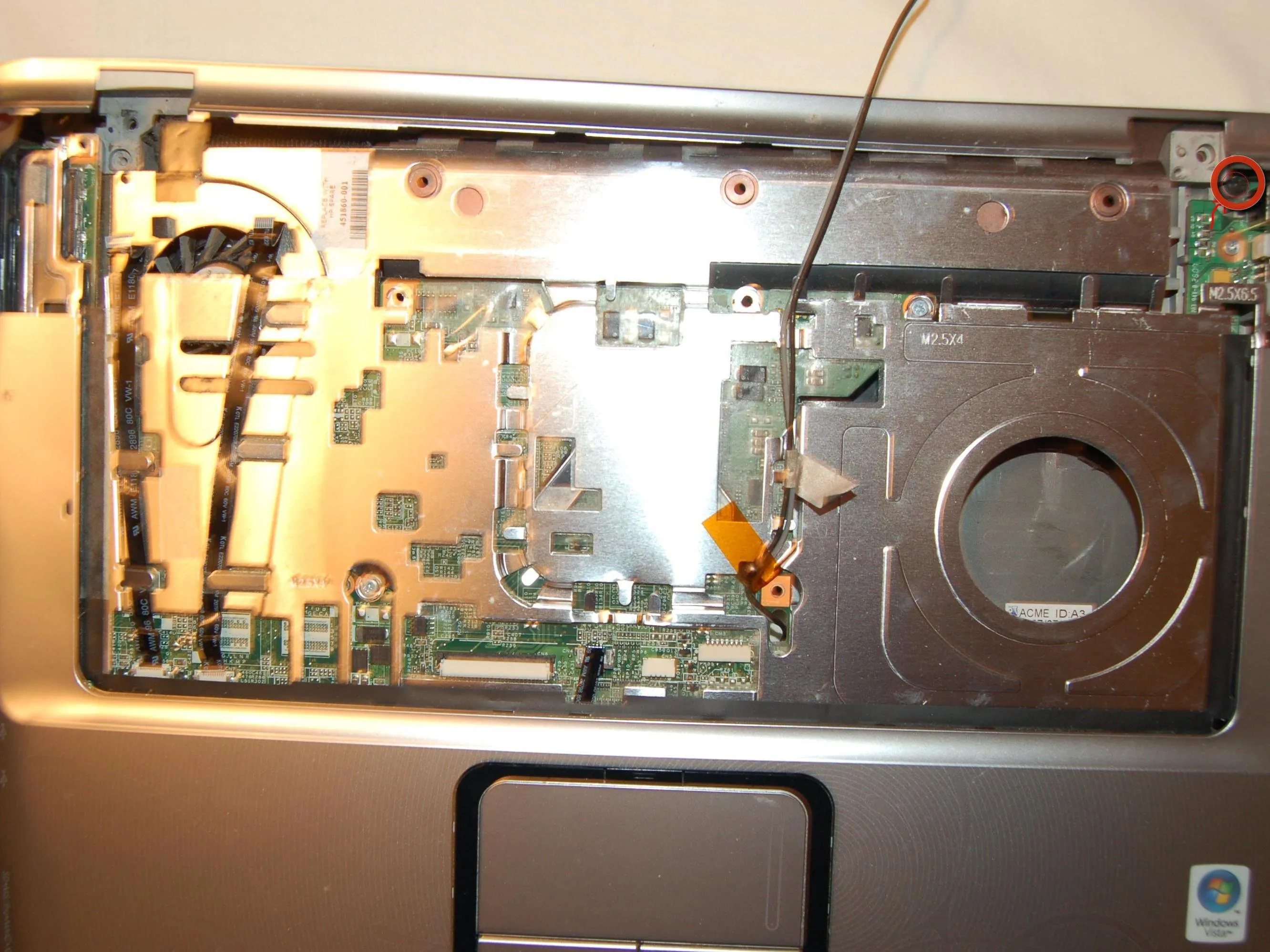

• Выкрутите винт справа и снимите заднюю панель.

• Открутите три винта в верхней части ободка тачпада.

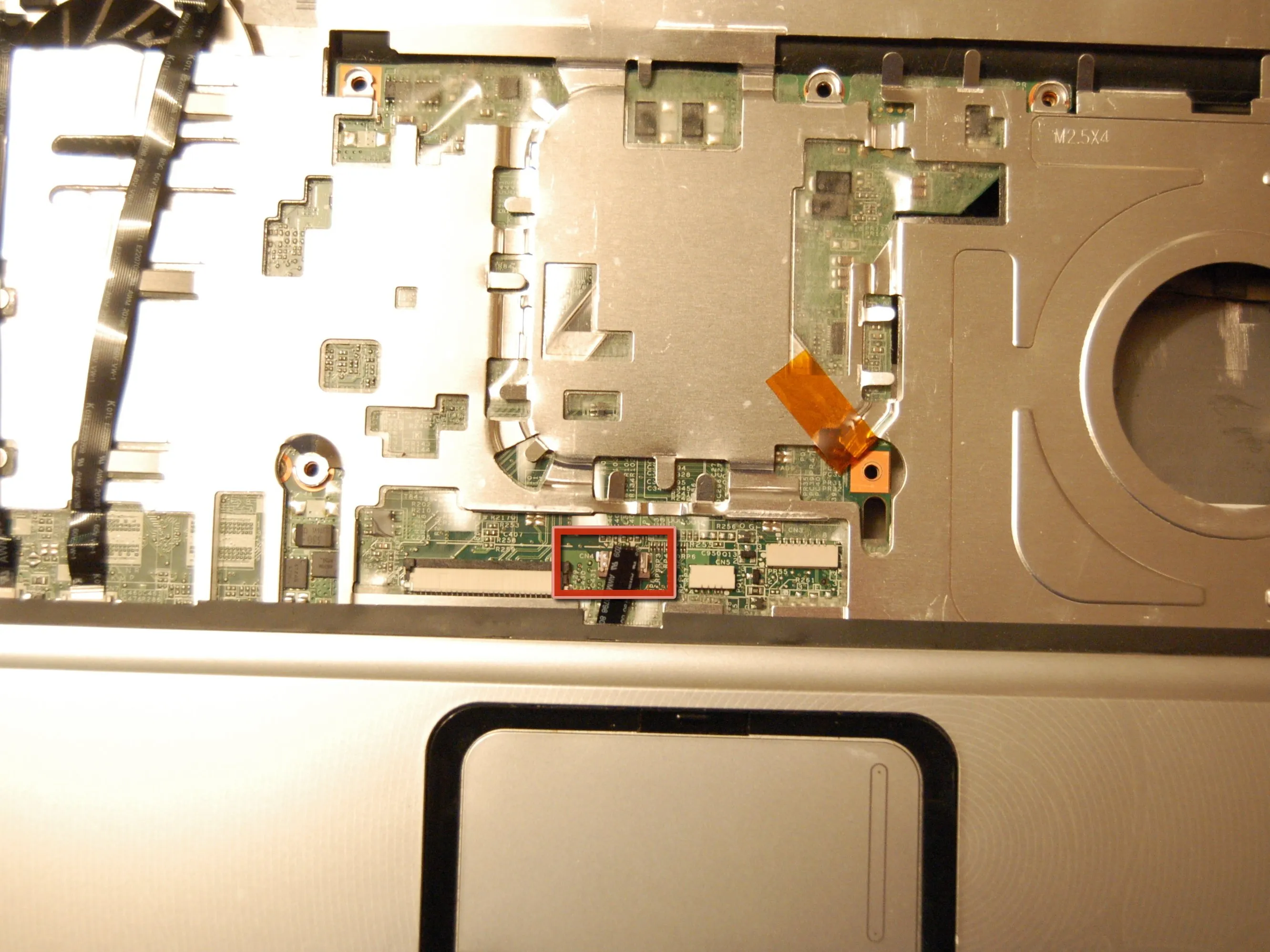

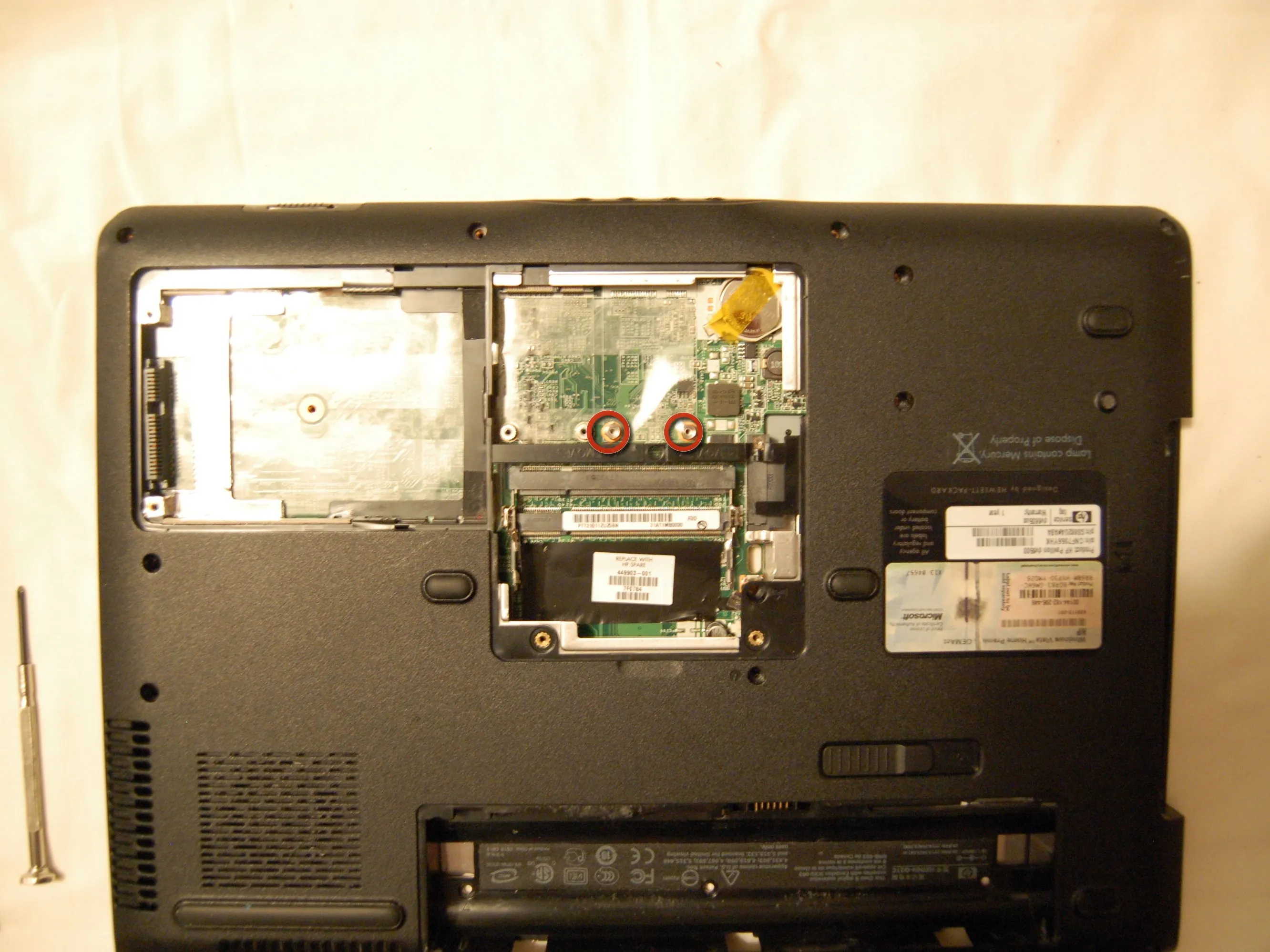

Шаг 11

• Снимите две стойки в нижней части (гнездо 5 мм).

• Отстегните этот зажим и снимите ободок тачпада.

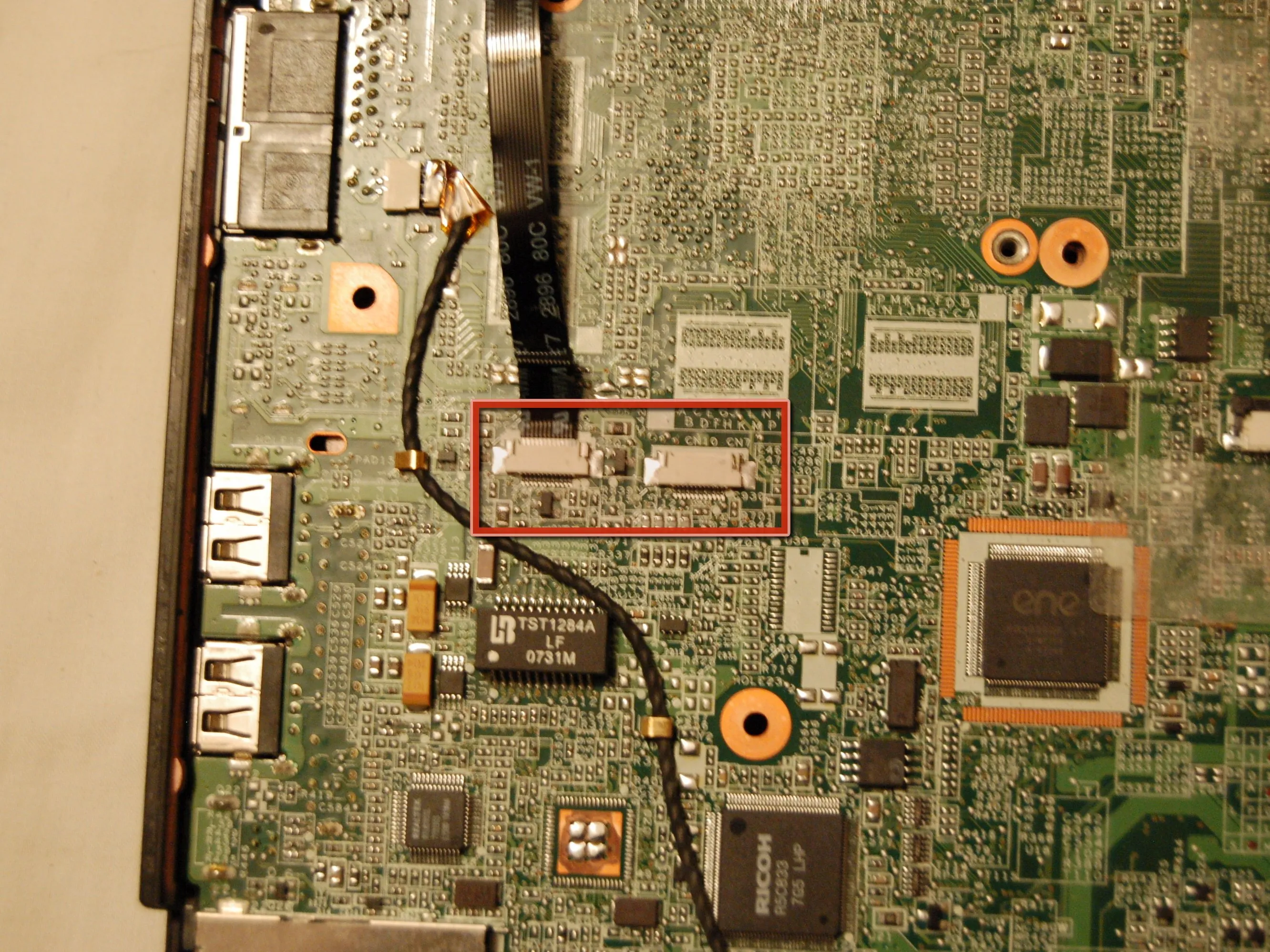

• Два ленточных кабеля на третьем изображении (один из них я вынул перед съемкой) просто зажаты в зажимах, вам придется приложить некоторое усилие, чтобы вытащить их, только будьте осторожны, прикладывайте его прямо от зажимов.

Шаг 12

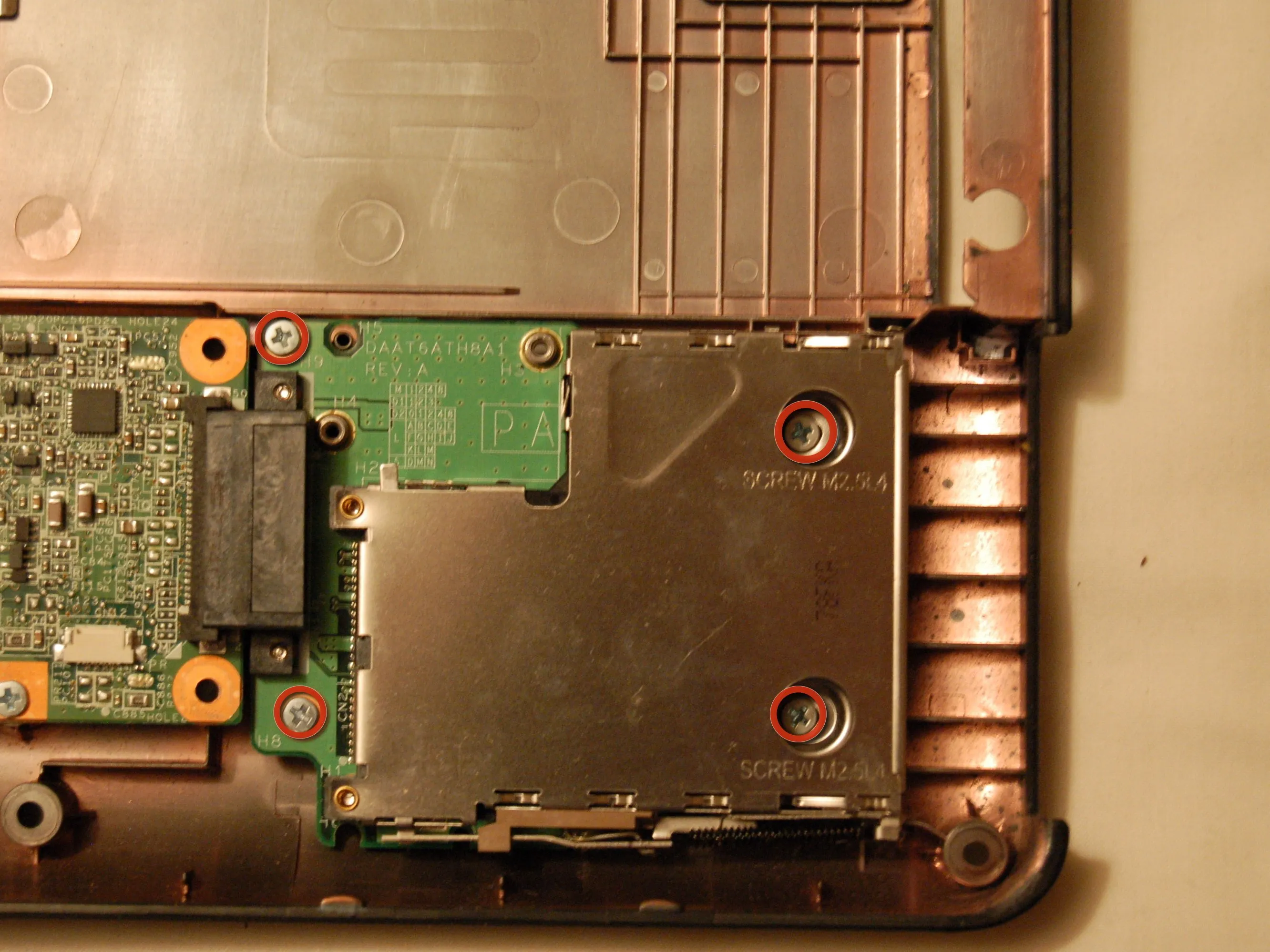

• Выкрутите эти четыре винта и потяните модуль экспресс-карты в сторону от материнской платы.

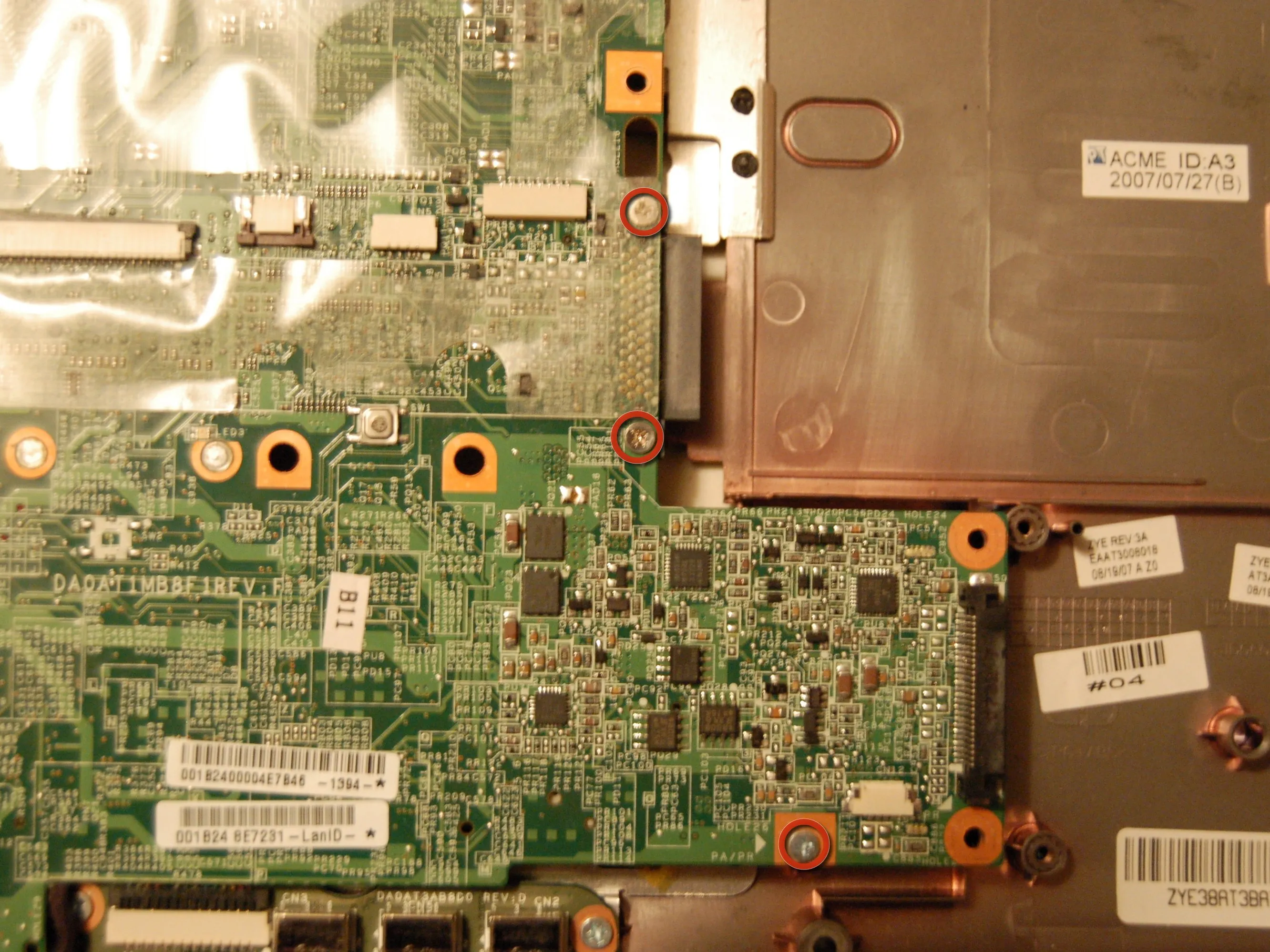

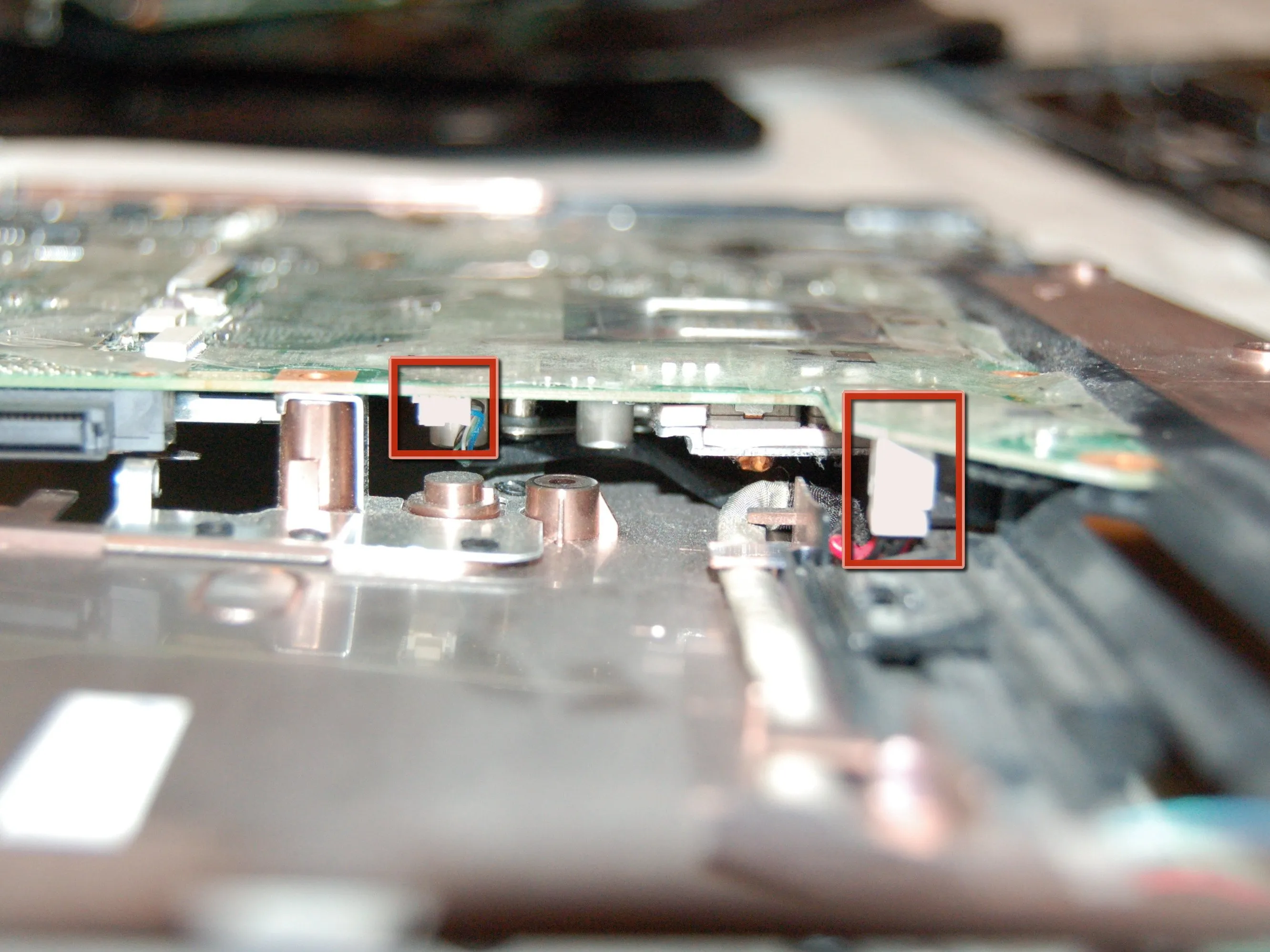

• Открутите эти три винта, а затем эти зажимы (вы сможете лучше добраться до них после того, как открутите винты, и большой из них должен отсоединиться первым) и поднимите плату от корпуса, осторожно придерживая кабель аудиоразъема.

Шаг 13

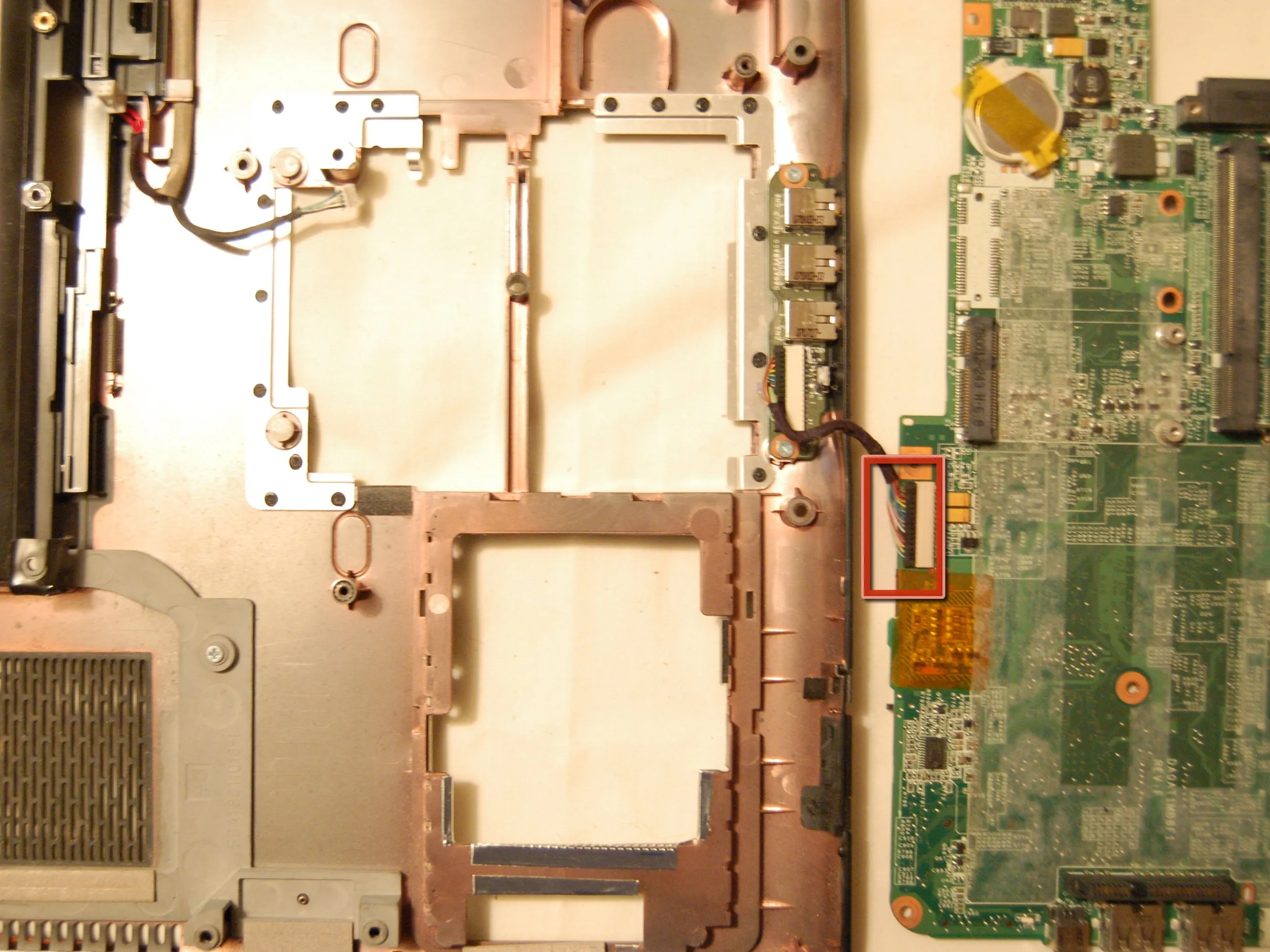

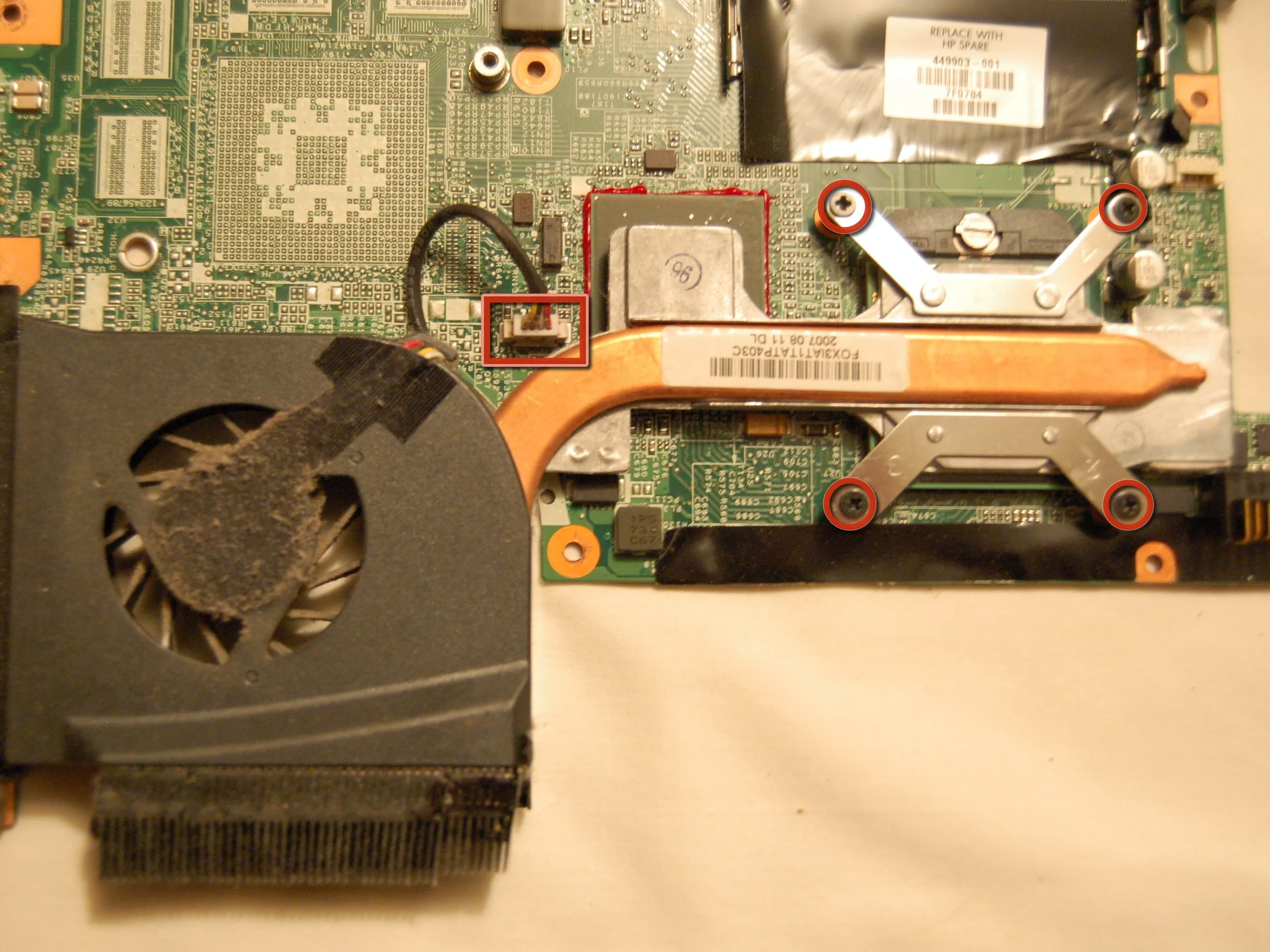

• Теперь можно отсоединить кабель аудиоразъема.

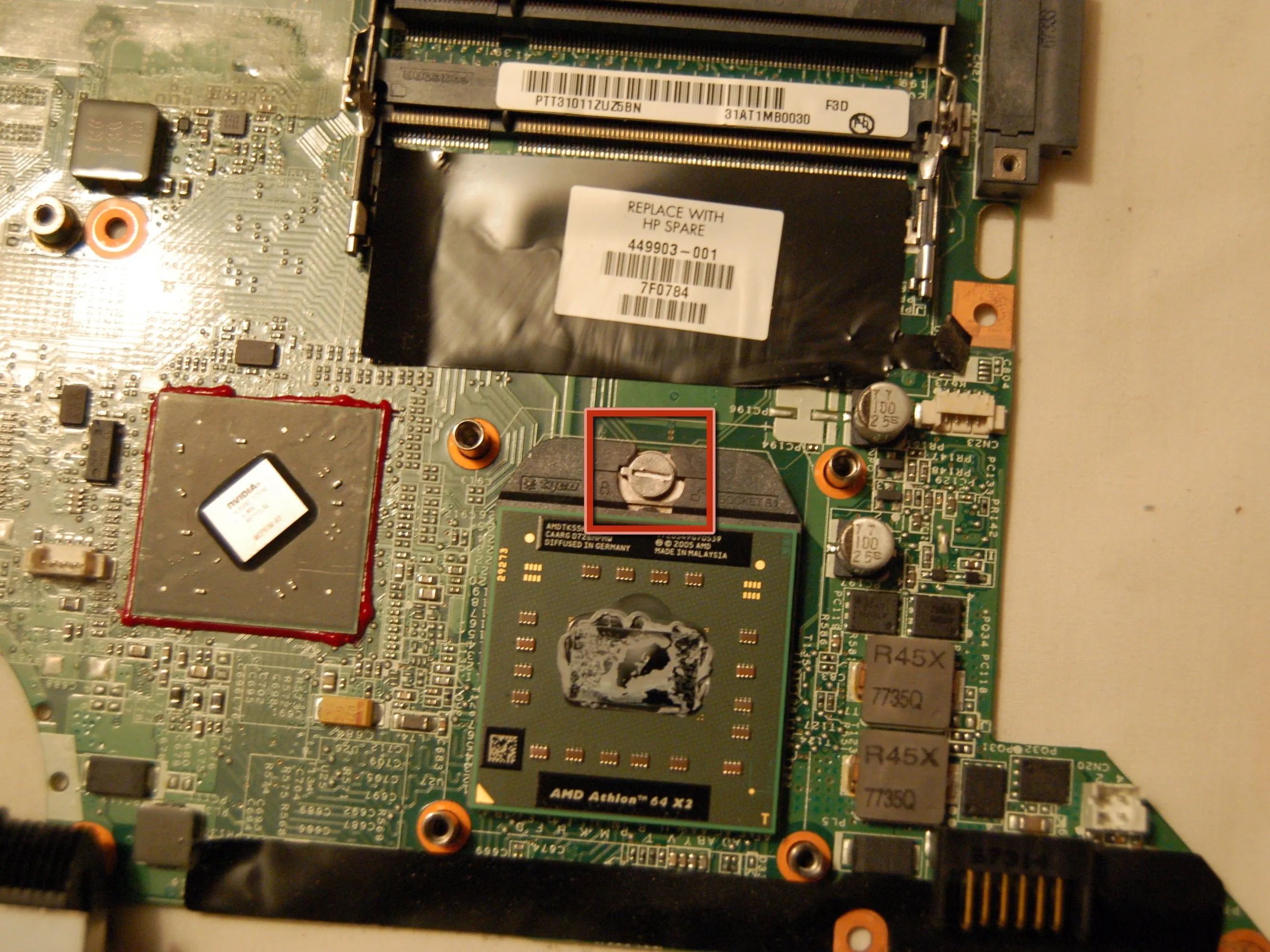

• Радиатор - нужно открутить четыре винта и снять зажим, и он просто снимается. Процессор вынимается, если повернуть этот переключатель в положение разблокировки. Последний шаг довольно прост.

Шаг 14

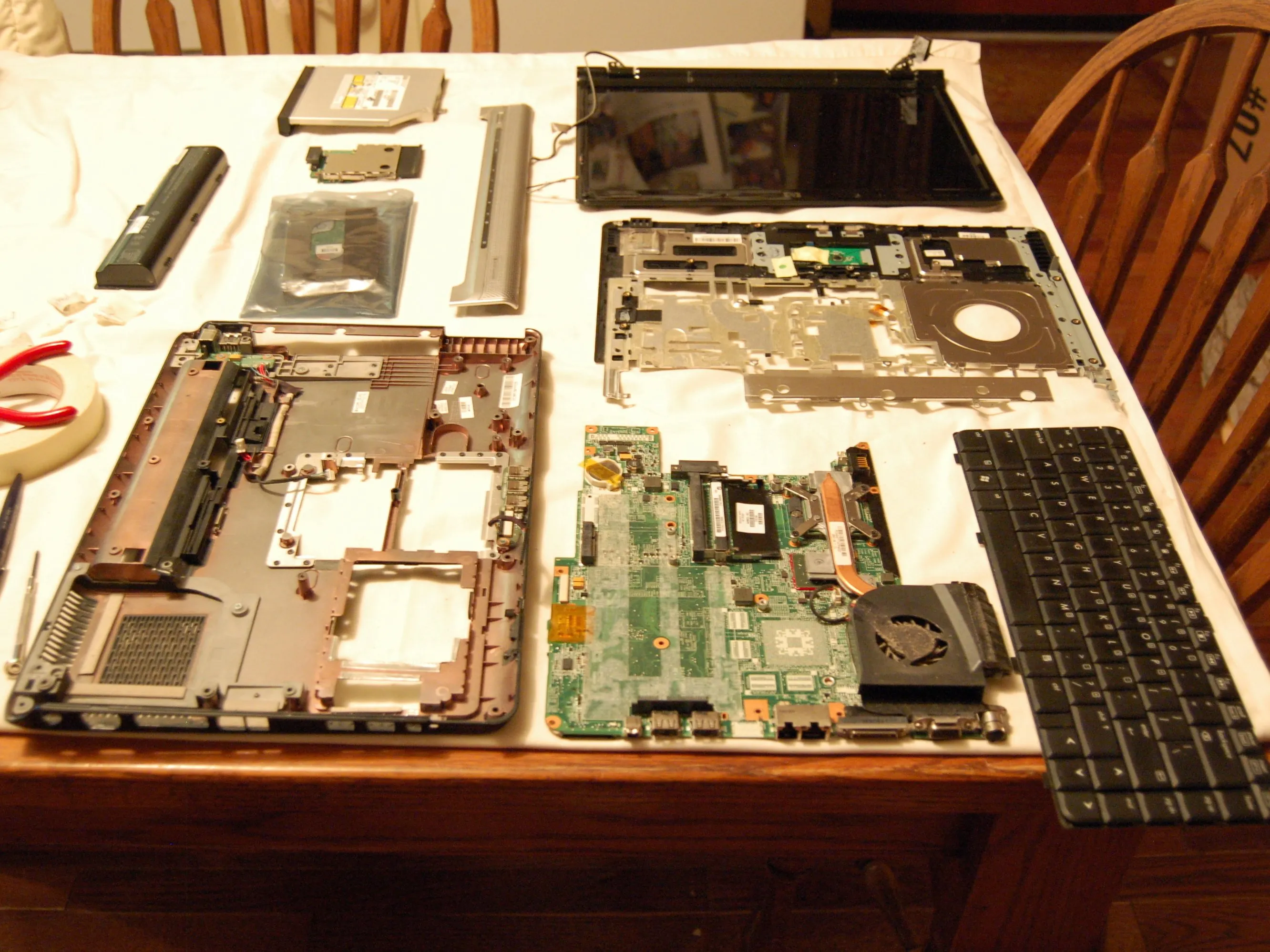

• Вуаля! Эта схема приведена без разборки радиатора, но я считаю ее достаточной. Для сборки просто проделайте все шаги в обратном порядке. Удачи!
