Разборка HP Z1

Введение

Мы решили, что этот аппарат как раз по нашей части. Да и как можно устоять перед устройством с таким вступлением: 'Представляем HP Z1, первую в мире рабочую станцию 'все в одном' с 27-дюймовым (по диагонали) дисплеем, который открывается, чтобы вы могли заменять детали и производить модернизацию. Никаких инструментов не требуется'.

Насколько ремонтопригоден/модернизируем Z1? Присоединяйтесь к нам в этом путешествии, когда мы разбираем новейшую разработку HP в области ПК - рабочую станцию HP Z1.

Вам нравятся эти разборки? Хотите быть более крутыми, чем ваши коллеги-гики, и узнавать о разборах сразу же, как только они появятся? Следите за сайтом . Делаете.ру в Twitter, чтобы получать самые свежие новости.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка HP Z1

• Вот она, рабочая станция HP Z1. В сложенном виде Z1 складывается для удобства ремонта компонентов.

• Под капотом у Z1 находятся:

• Двухъядерный процессор Intel® Core™ i3-2120

• IPS-дисплей со светодиодной подсветкой и диагональю 27' 2560x1440 пикселей

• Четыре слота для оперативной памяти DDR3 объемом до 32 ГБ

• Жесткий диск SATA 7200 об/мин, 500 ГБ

• Внутренний порт USB

Шаг 2

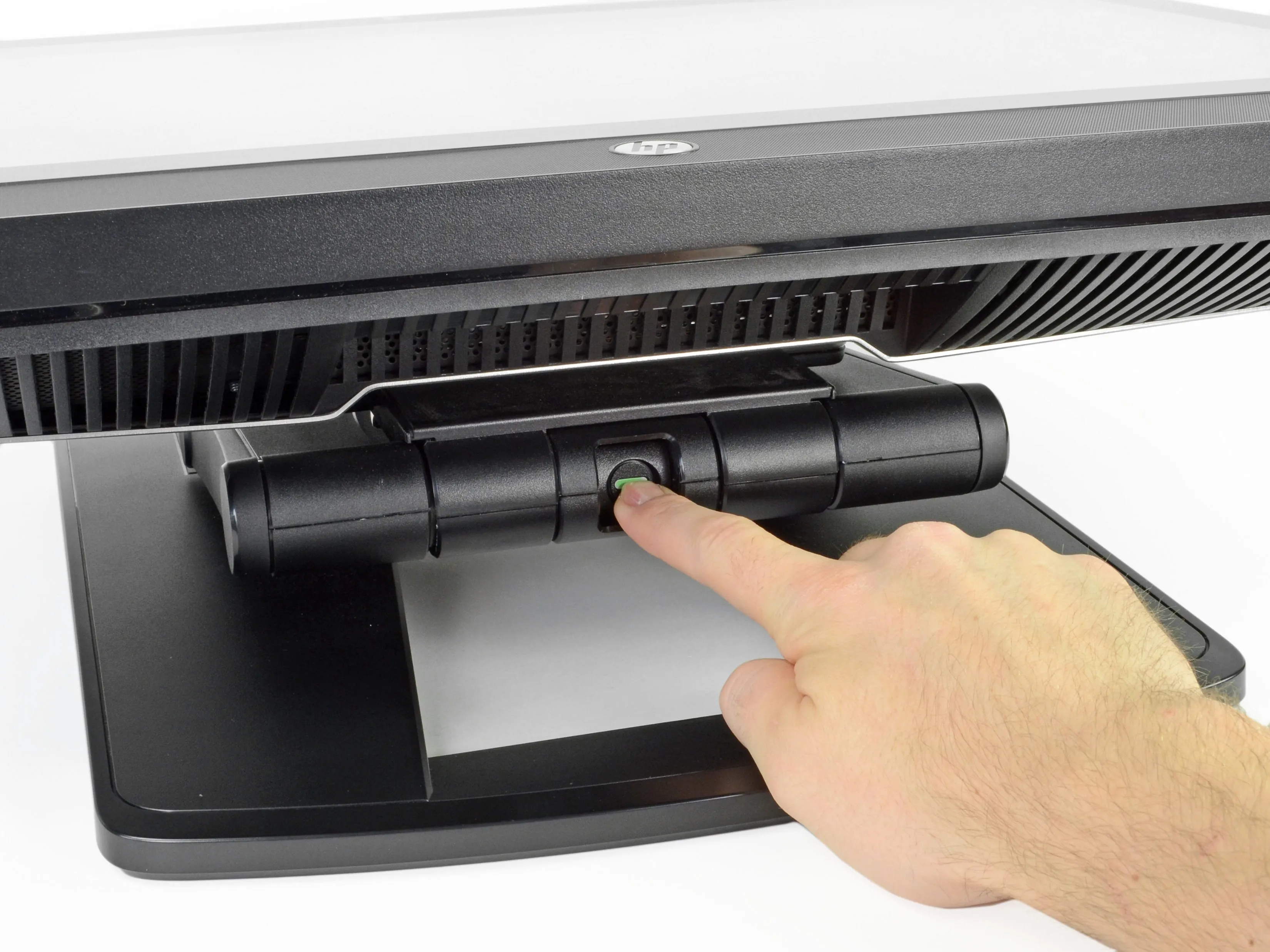

• Мы ошибочно приняли эту большую зеленую кнопку в центре за кнопку питания.

• Мы ошибались.

• Эта кнопка на самом деле активирует процедуру 'поднятия', то есть если вы не хотите использовать Z1 в качестве 40-фунтового планшета без сенсорного экрана.

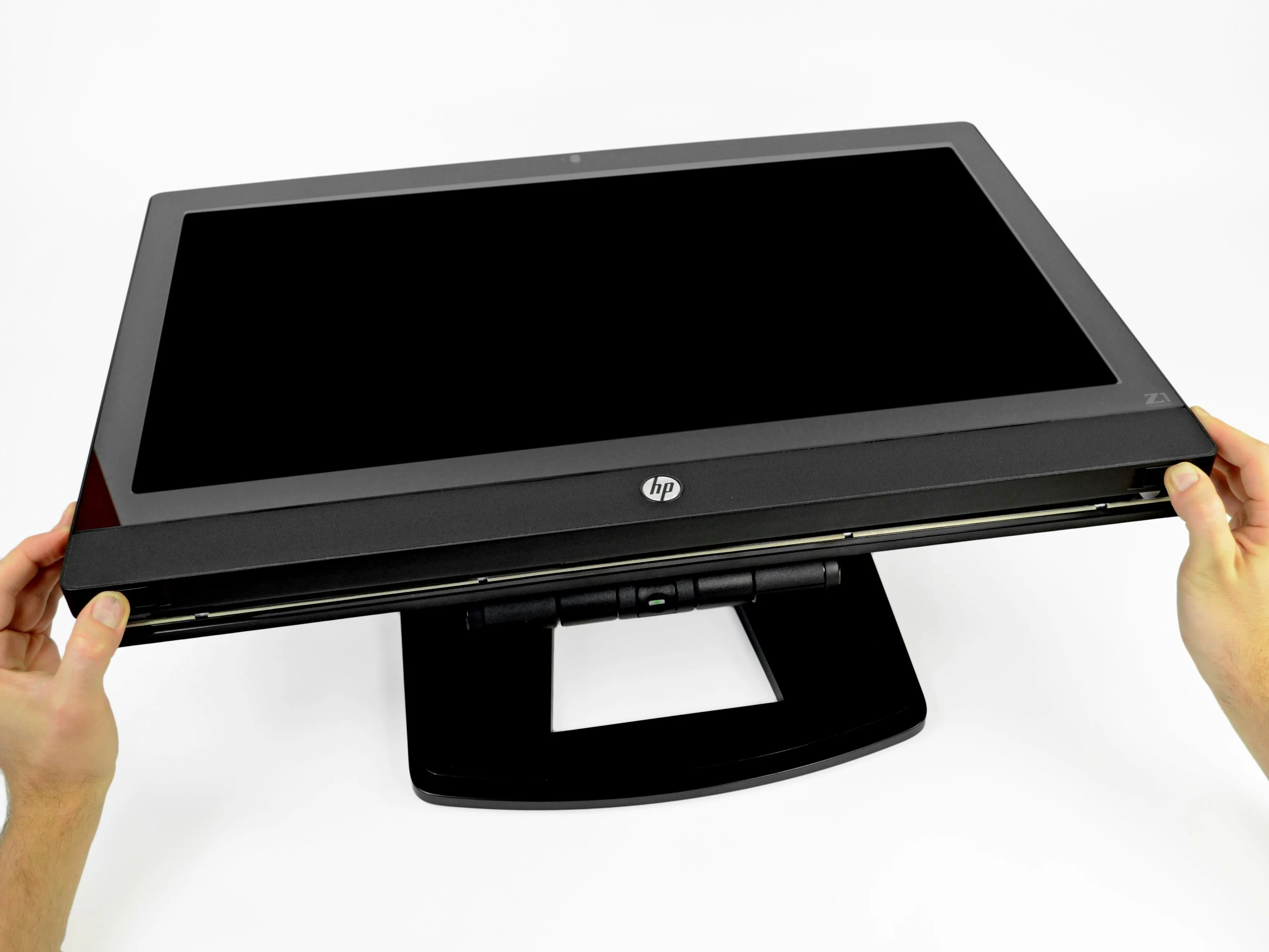

Шаг 3

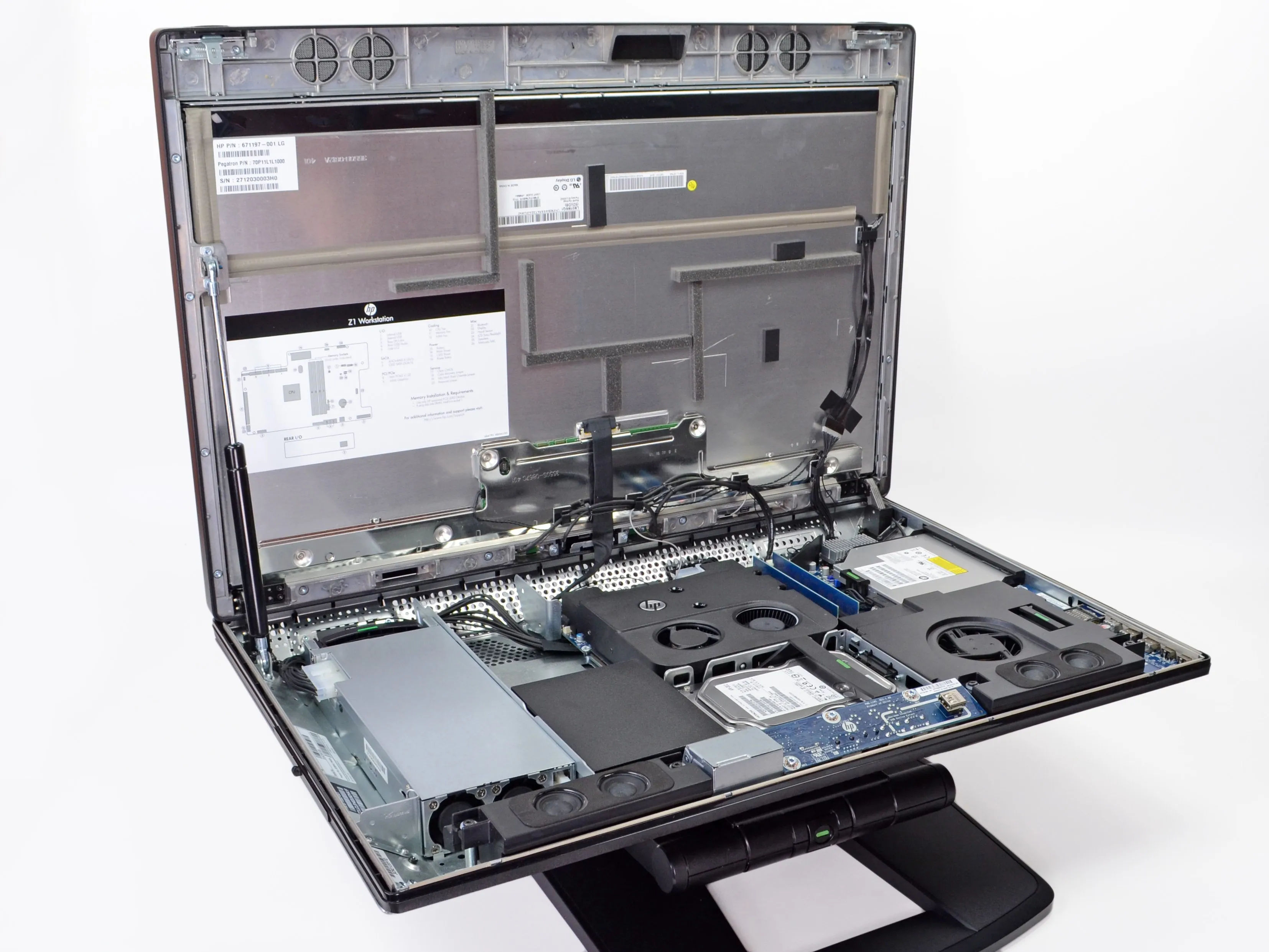

• Хотя Z1 имеет сильное сходство с определенной группой моллюсковего гораздо легче открыть. Нам еще предстоит выяснить, какой из них вкуснее.

• Устройство выполнено в виде портфеля, и чтобы открыть его, достаточно отпустить язычки для большого пальца.

Шаг 4

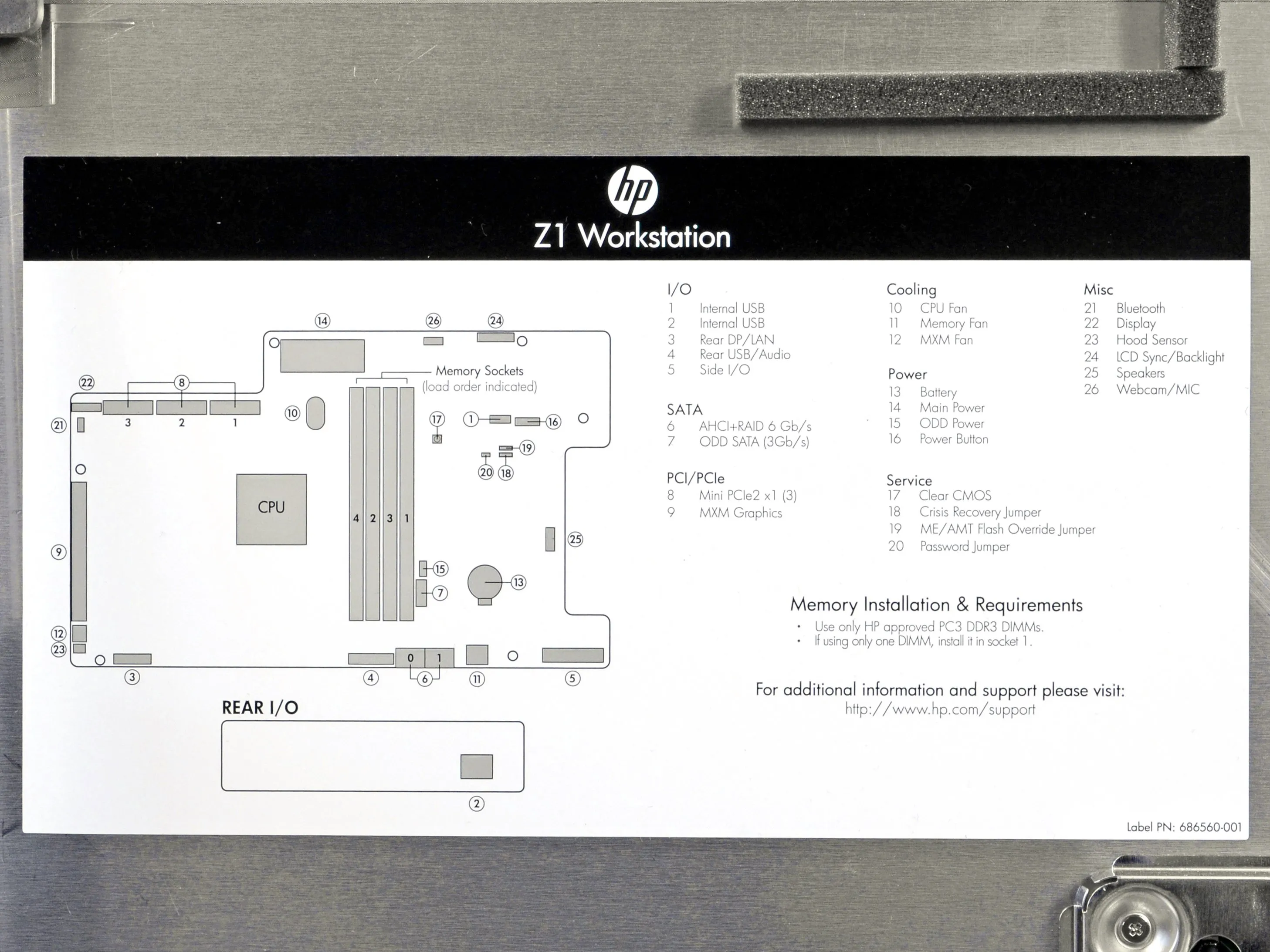

• Прямо под капотом Z1 находится удобная диаграмма всех компонентов, которые легко заменить.

• Нам больше нравится думать о ней не как о 'схеме', а как о карте сокровищ, ведущей нас к обслуживаемой добыче.

Шаг 5

• Все основные компоненты Z1 оснащены замечательными защелками - отвертка не требуется!

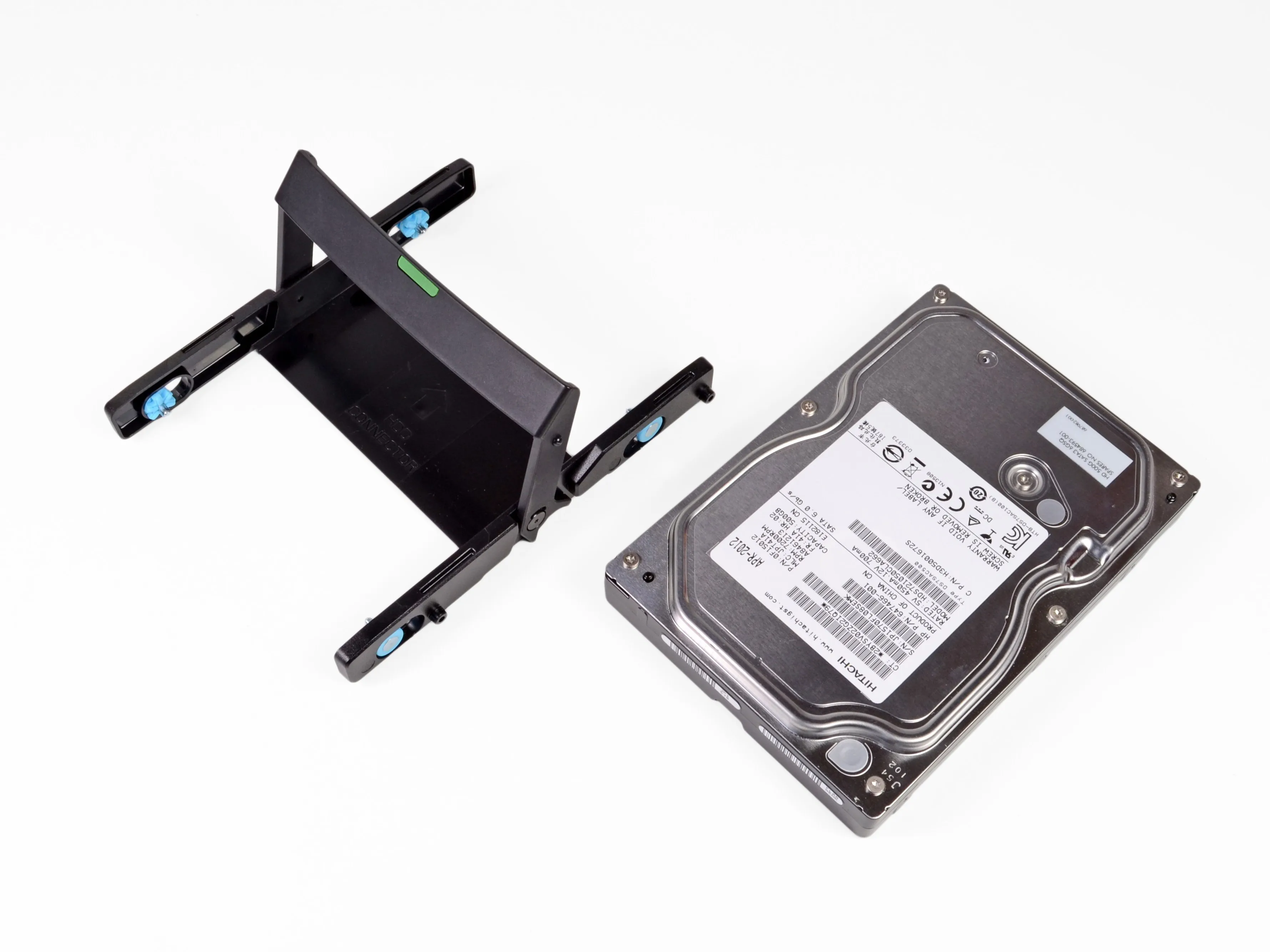

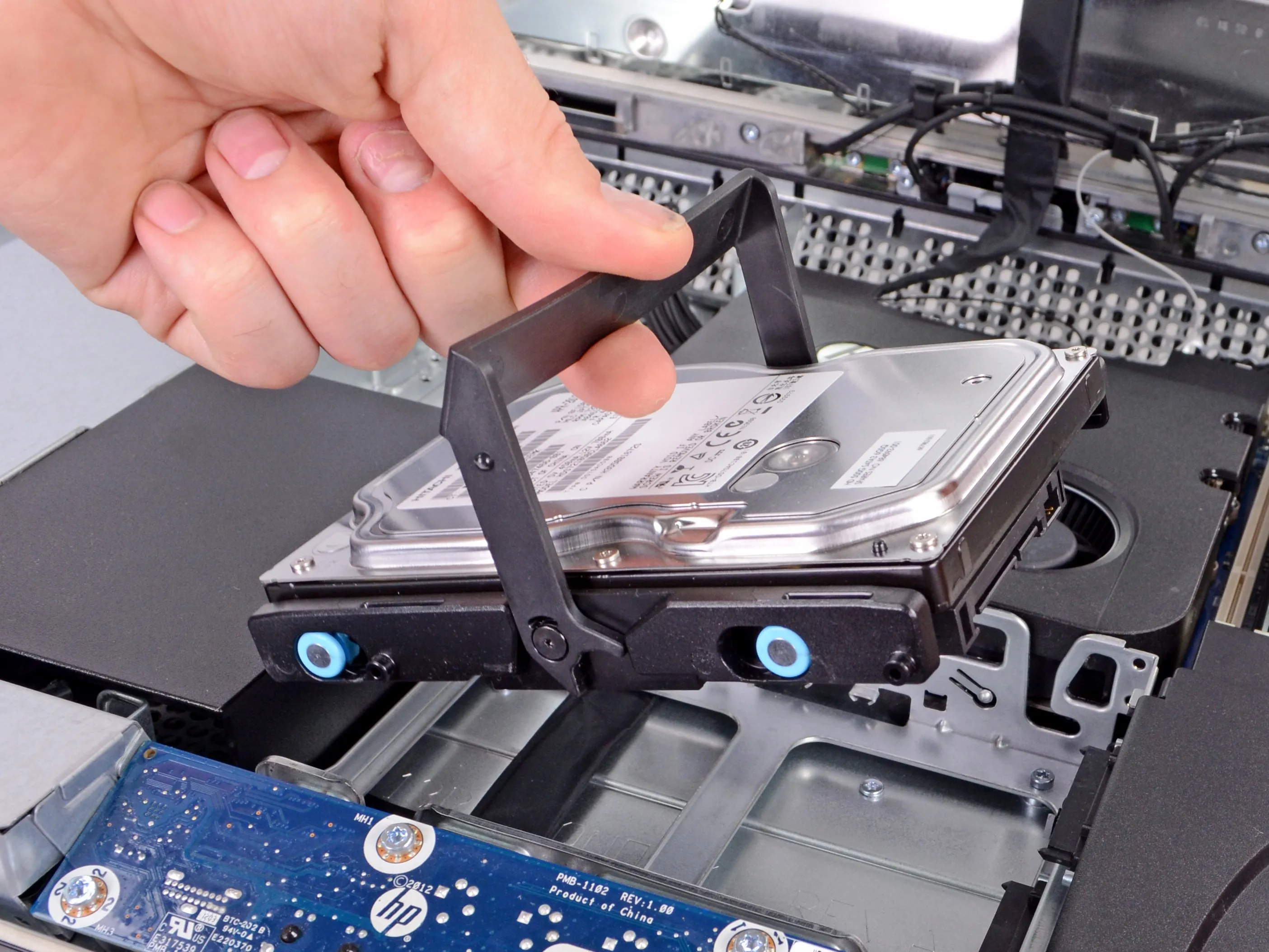

• Кронштейн для жесткого диска, способный удерживать как один 3,5-дюймовый HDD, так и два 2,5-дюймовых накопителя, поразительно похож на корзина для пикника.

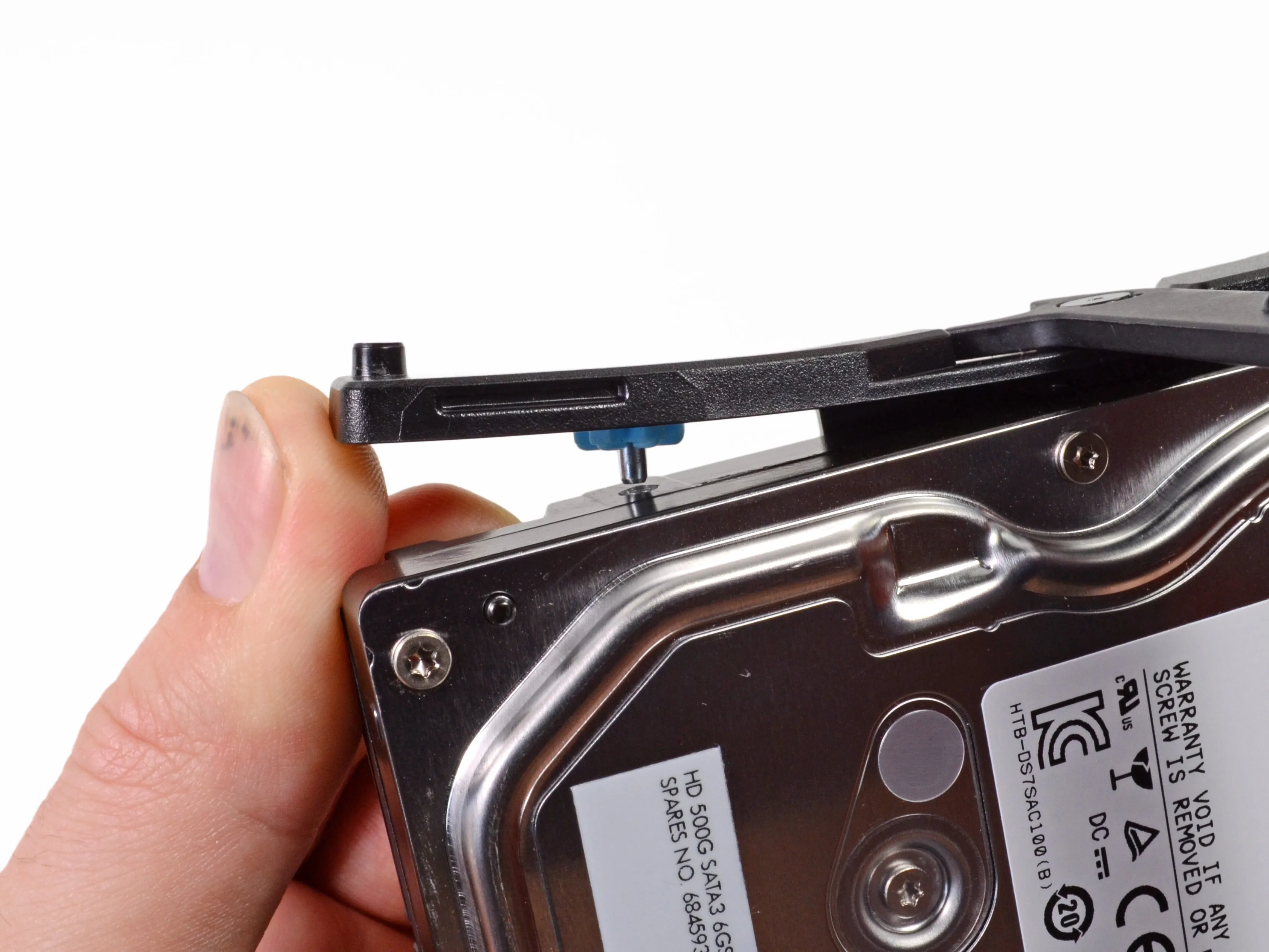

• Простые штифты удерживают 3,5-дюймовый жесткий диск в кронштейне, избавляя от необходимости использовать какую-либо отвертку.

Шаг 6

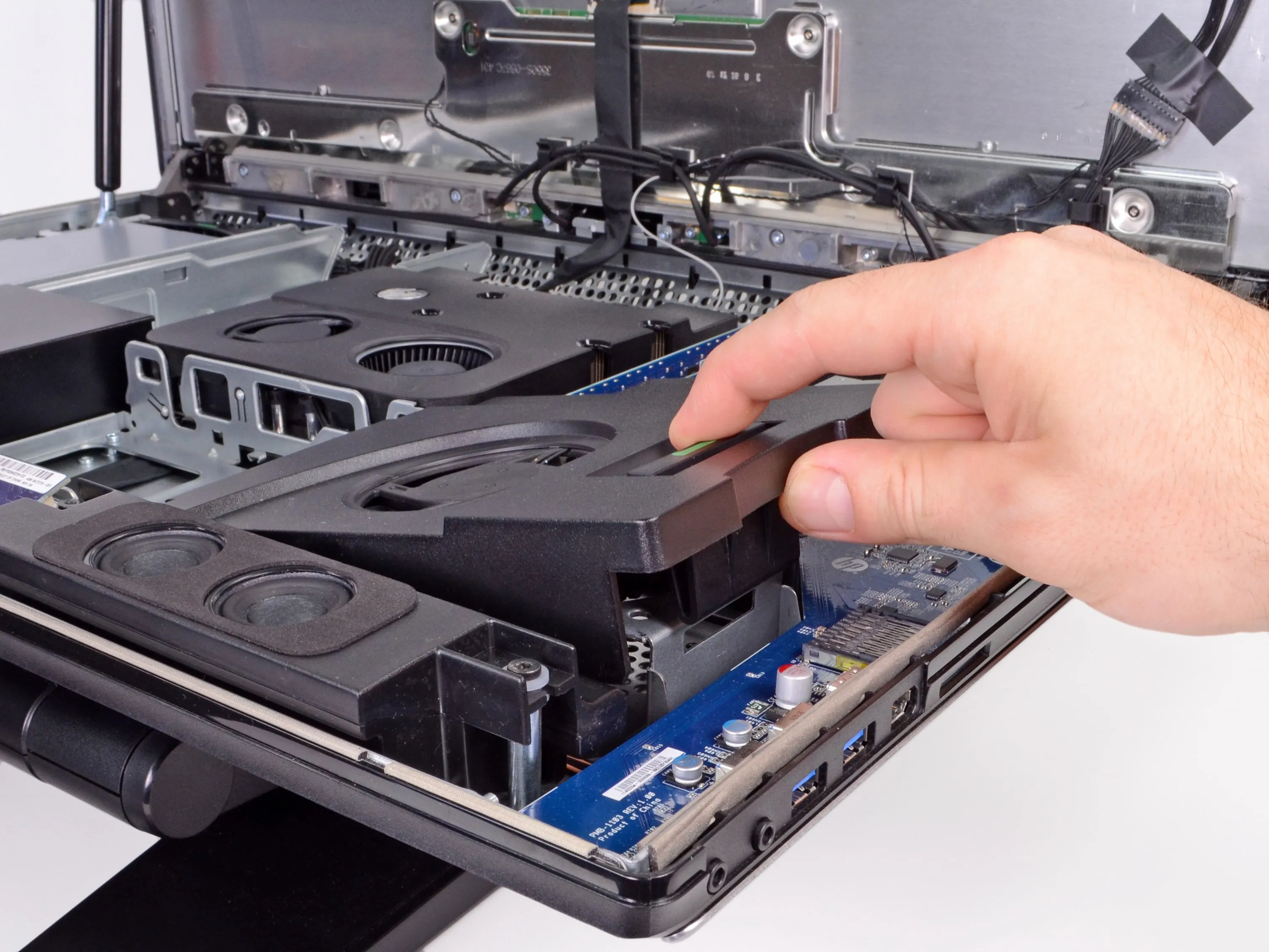

• Мы большие поклонники этого компьютера. Или, по крайней мере, поклонники вентиляторов внутри него.

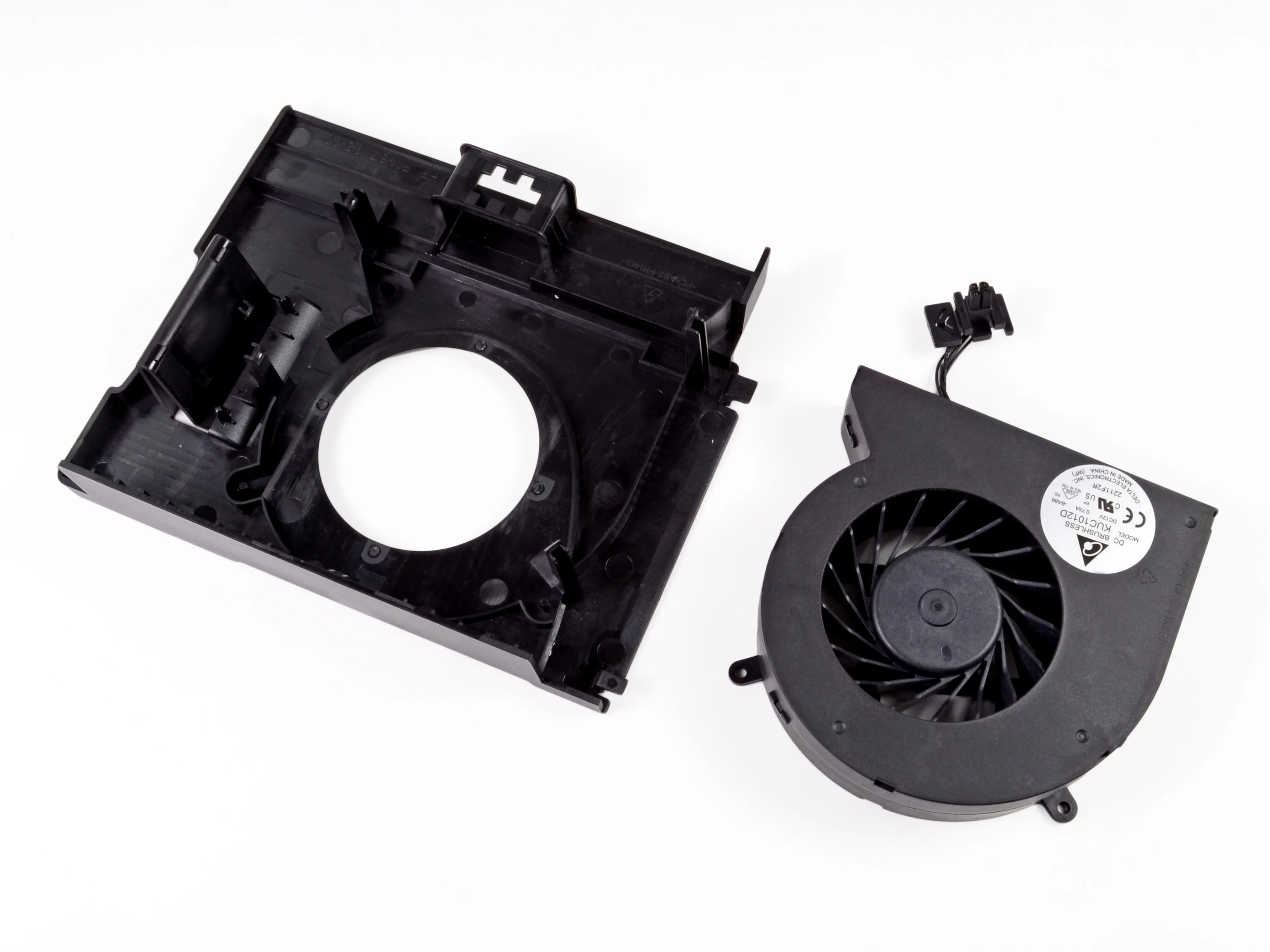

• Вентилятор Delta Electronics KUC1012D 12V в этом корпусе, похоже, имеет уникальный форм-фактор, что означает, что приобретение запасных частей может быть затруднено.

Шаг 7

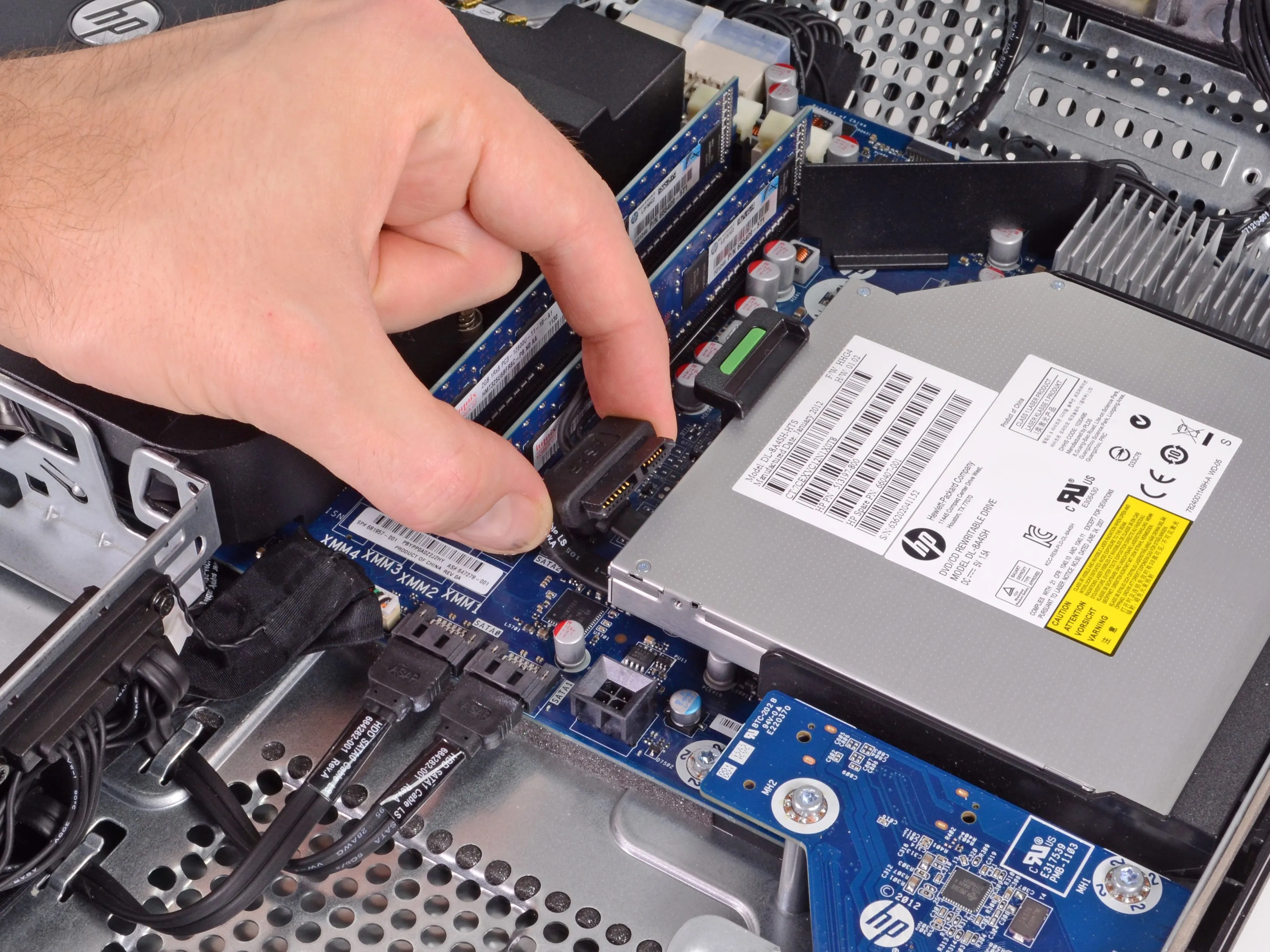

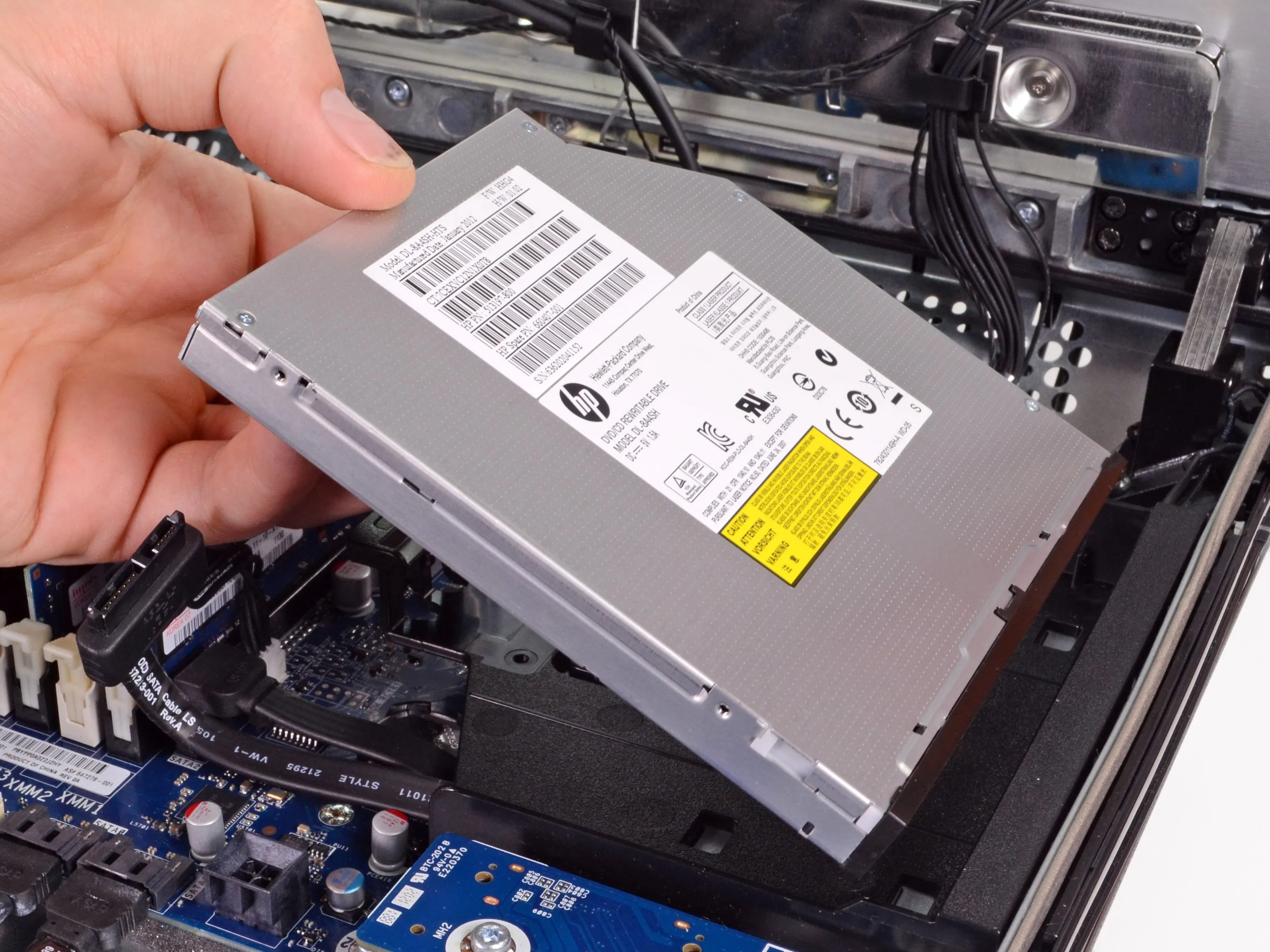

• Отключить оптический привод - это всего лишь вытащить кабель SATA.

• Если использовать один из корпусов для жестких дисков с оптическим отсеком от Делаете.ру, то в Z1 можно будет установить еще один жесткий диск.

• Это, конечно, означает потерю возможностей Blu-ray, но, установив один из жестких дисков Делаете.ру, вы сможете поместить в компьютер до 50 фильмов в формате HD. в компьютер!

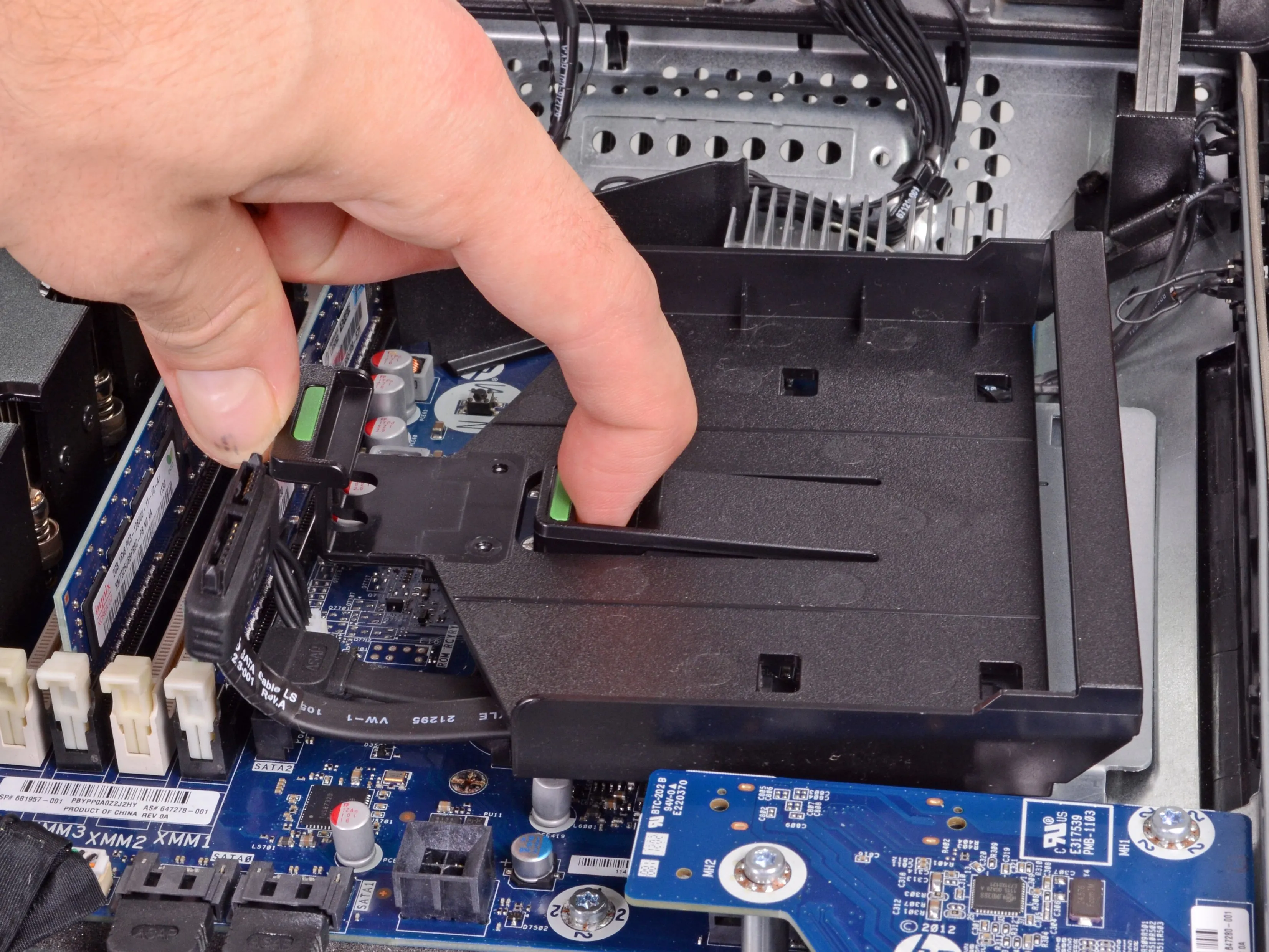

• Зеленый означает 'вперед', так как кронштейн оптического привода вынимается из Z1.

Шаг 8

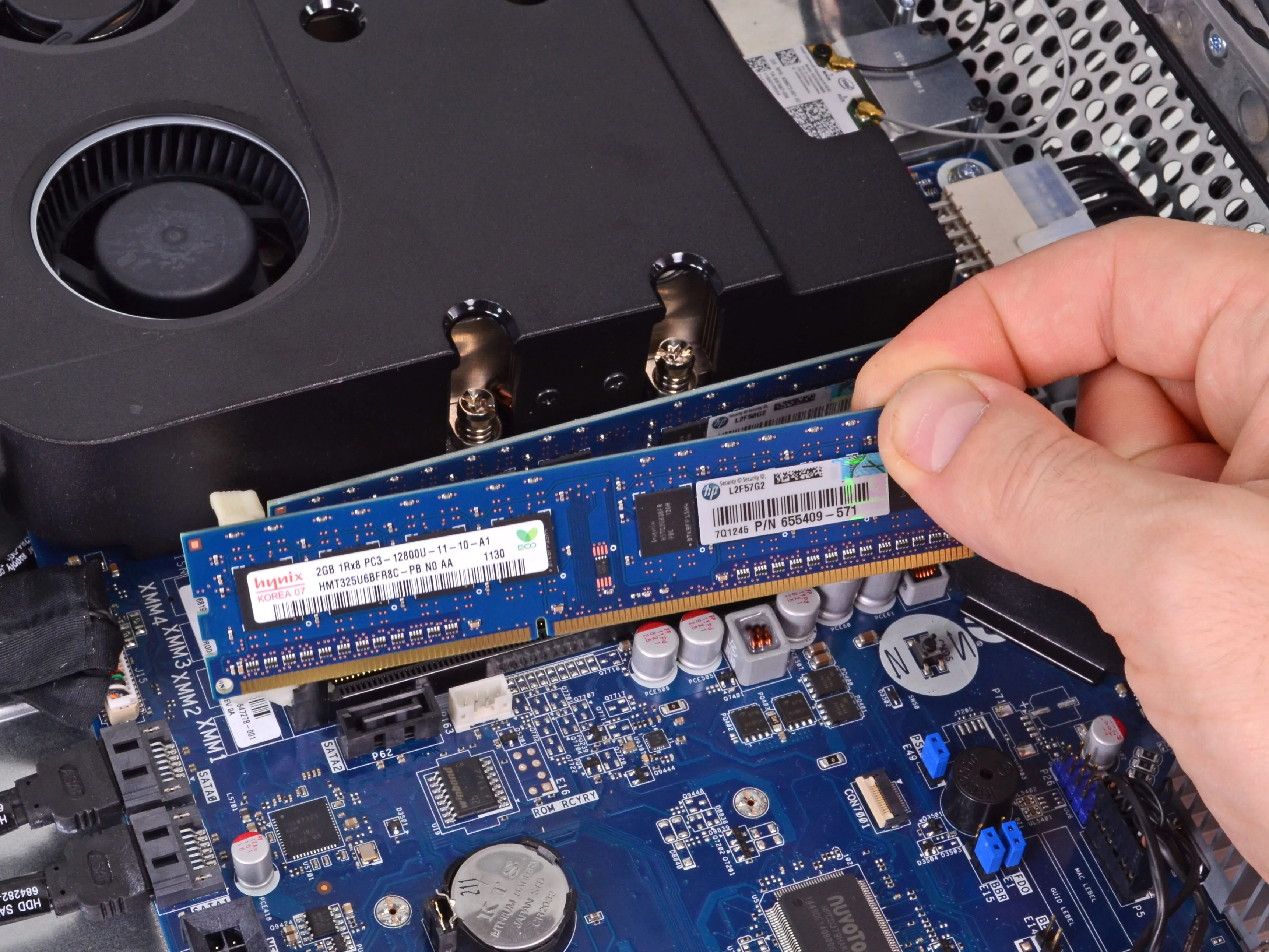

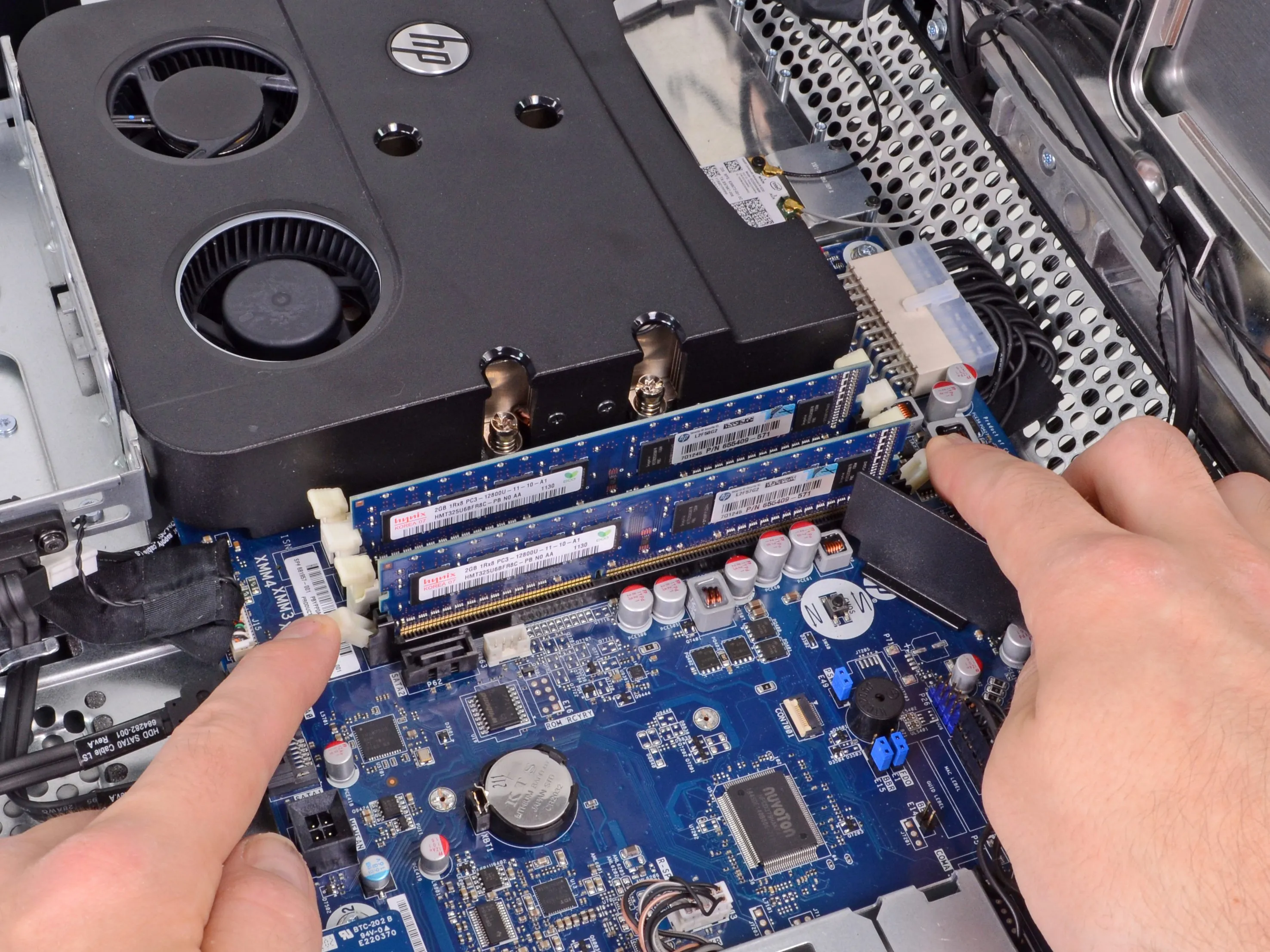

• Замена оперативной памяти требует сгибания пары пальцев.

• Мы бы похвалили Z1 за легко извлекаемые модули оперативной памяти, но потом вспомнили, что большинство компьютеров имеют легко извлекаемые модули оперативной памяти.

• Z1 способен поддерживать до 32 ГБ оперативной памяти DDR3. Если вы спрашиваете, зачем вам 32 ГБ, значит, они вам явно не нужны.

Шаг 9

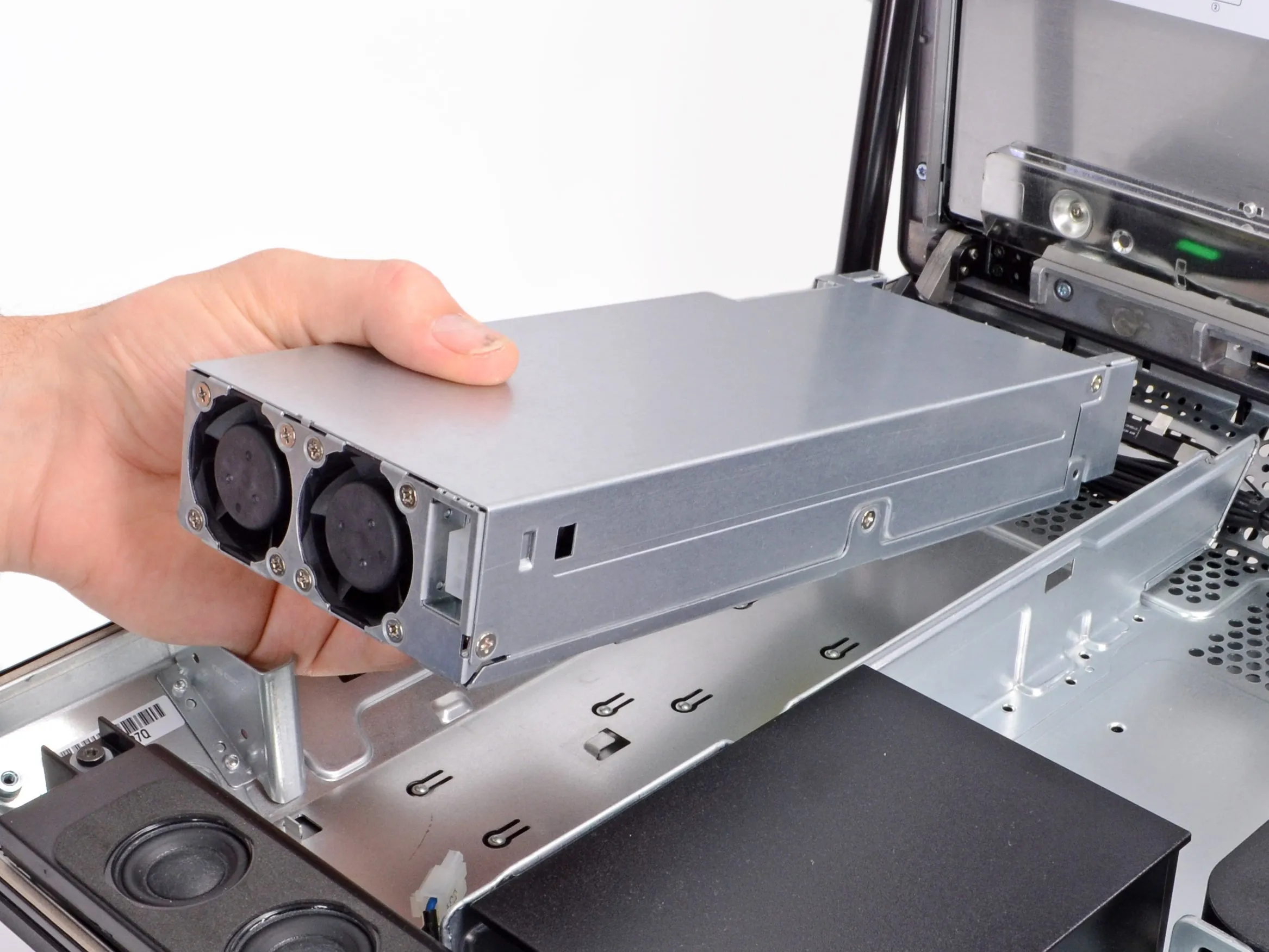

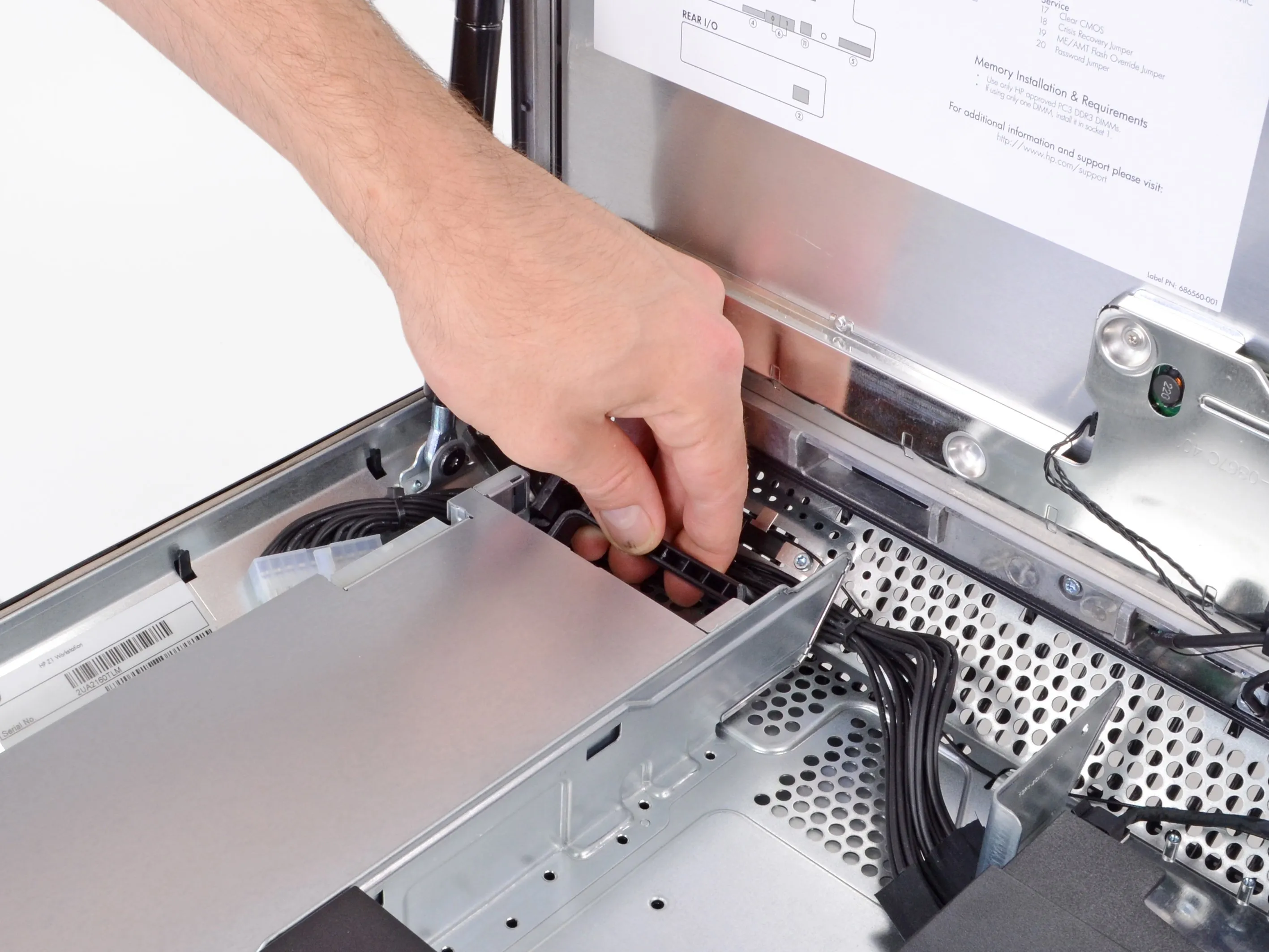

• Далее следует блок питания - 400 Вт 'это было просто'.

• Мы не так беспокоимся о том, что можем получить удар током от этого блока питания, как в случае с другиеболее голые версиями.

• Надеемся, что легкость замены блока питания не предвещает легкости его выхода из строя.

Шаг 10

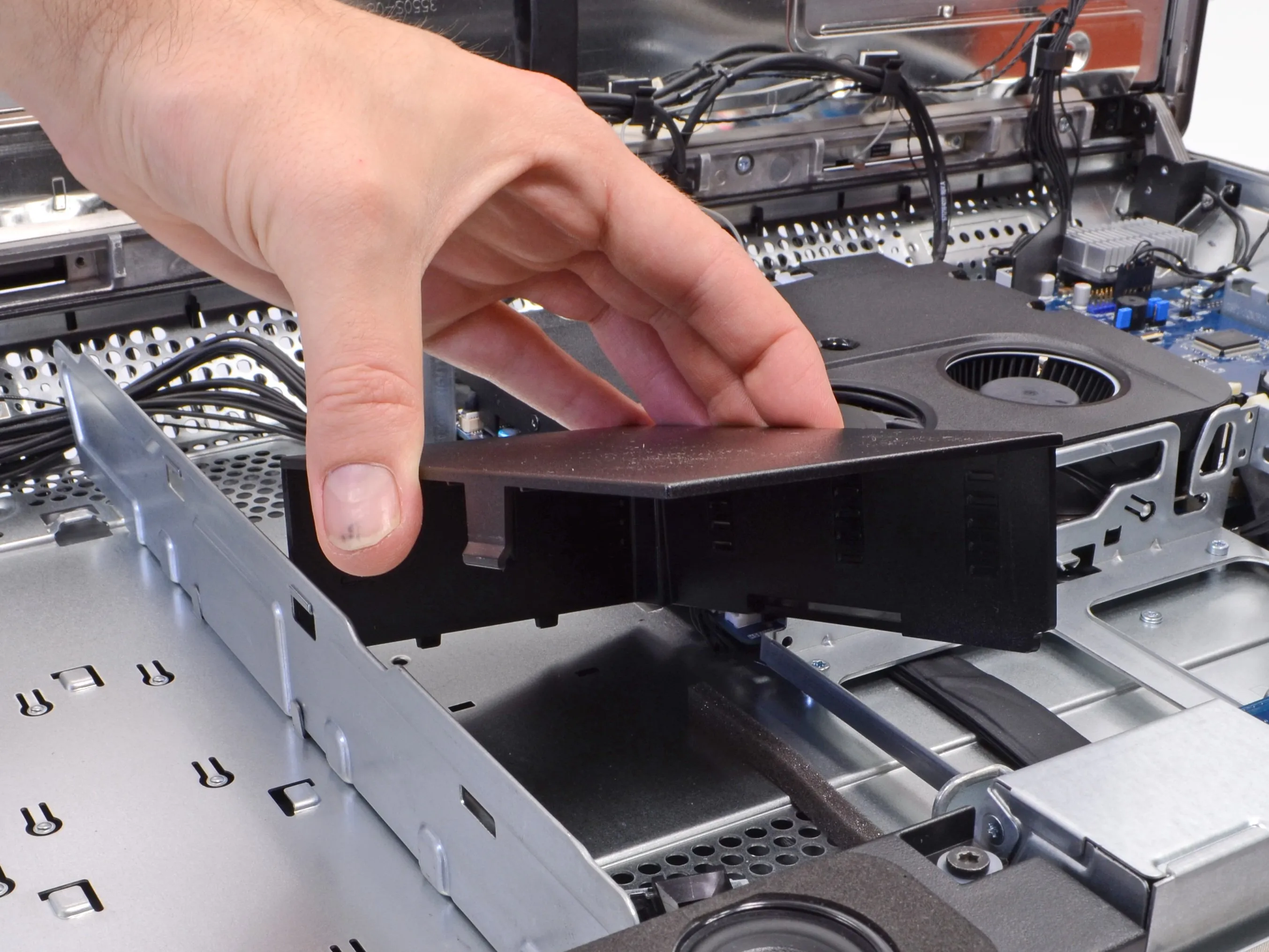

• Что находится под большим черным корпусом? Ничего, по крайней мере, в нашей машине за 2000 долларов.

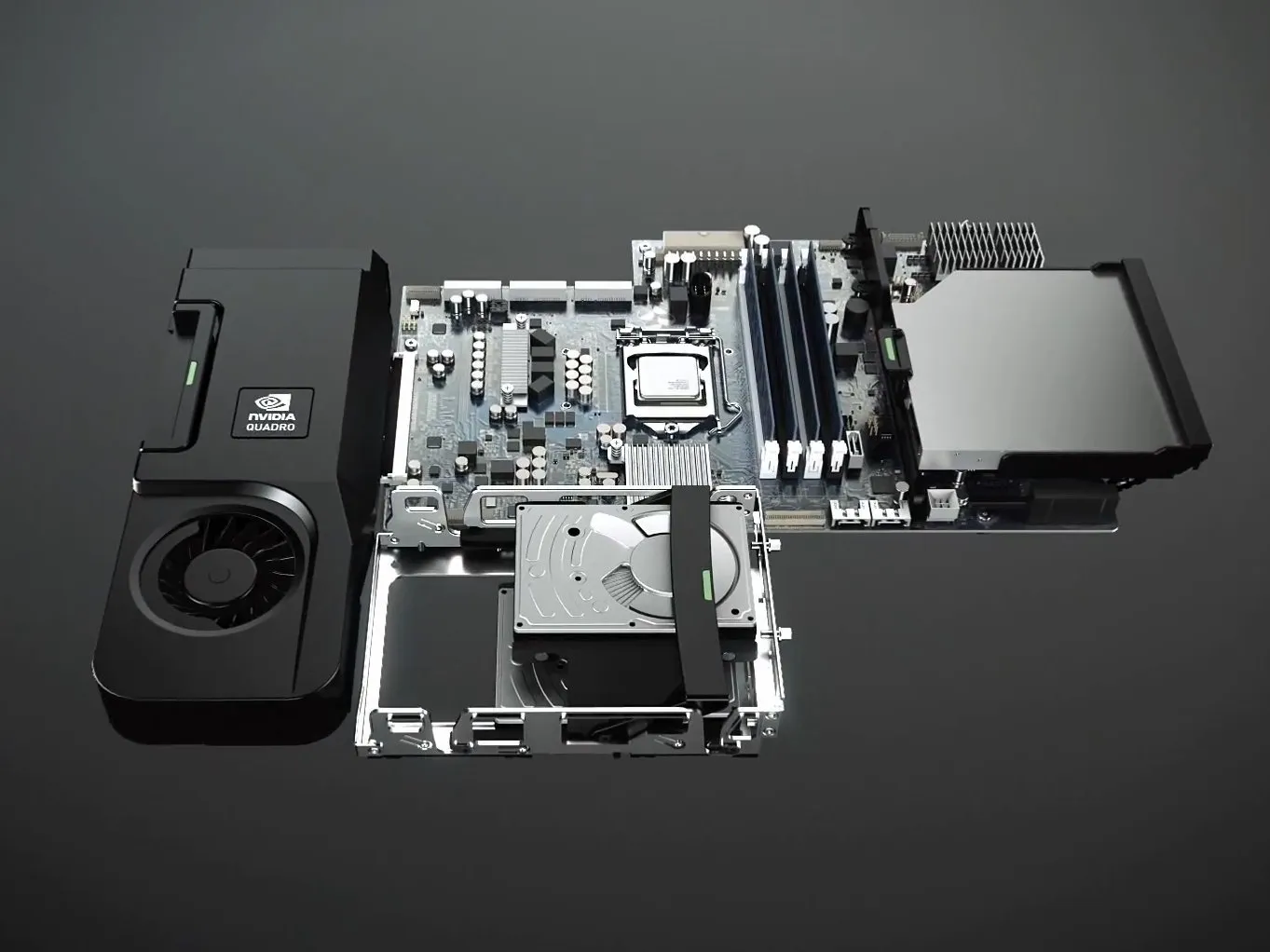

• Если вы выложите за Z1 еще несколько лямов, вы найдете шикарный процессор NVIDIA Quadro видеокарту NVIDIA Quadro, как видно из художественного рендеринга HP на втором изображении.

Шаг 11

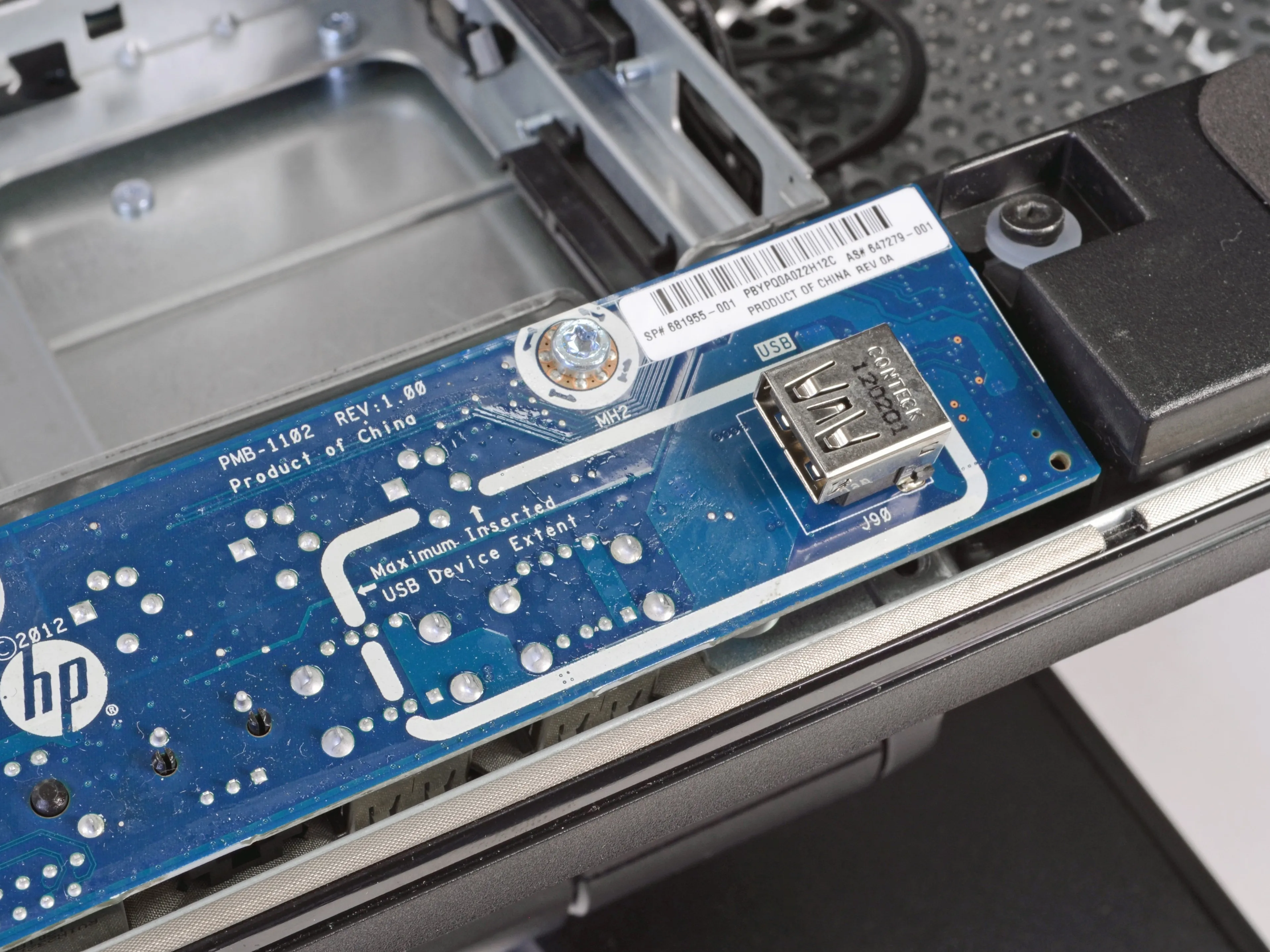

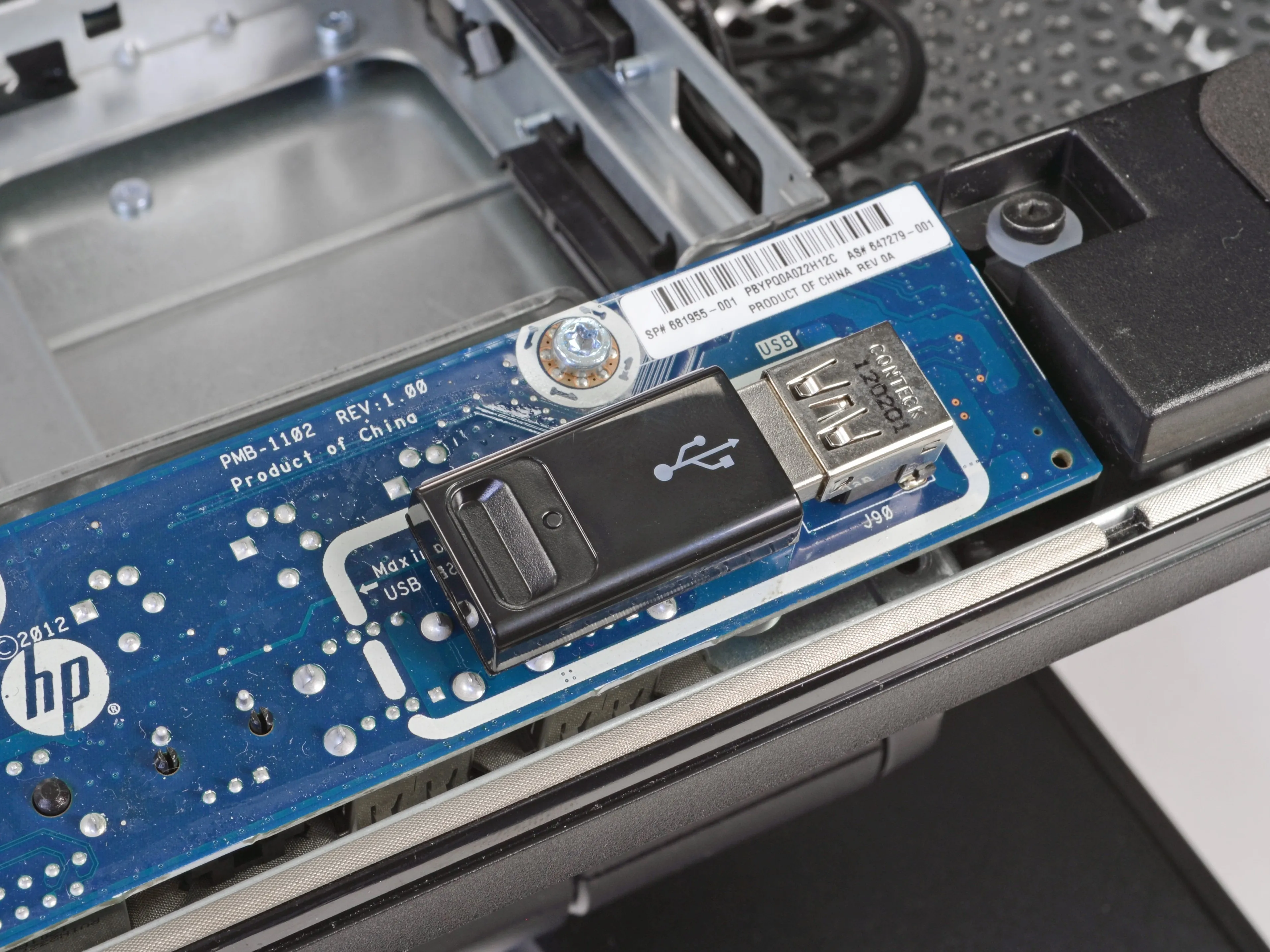

• Внутренний USB-порт - отличное место, чтобы спрятать беспроводной донгл для мыши.

• Мы хотели бы на секунду задуматься о том, как это здорово. Представьте себе, что вы можете подключить этот надоедливый беспроводной донгл и больше никогда о нем не вспоминать. Невероятно!

Шаг 12

• Наконец-то! Наши первые винты. Мы уже начали беспокоиться, что наш набор 54-битных драйверов не пригодится.

• Но даже с надоедливыми винтами Torx T15 снять вентиляторы и радиатор с верхней части процессора очень просто.

Шаг 13

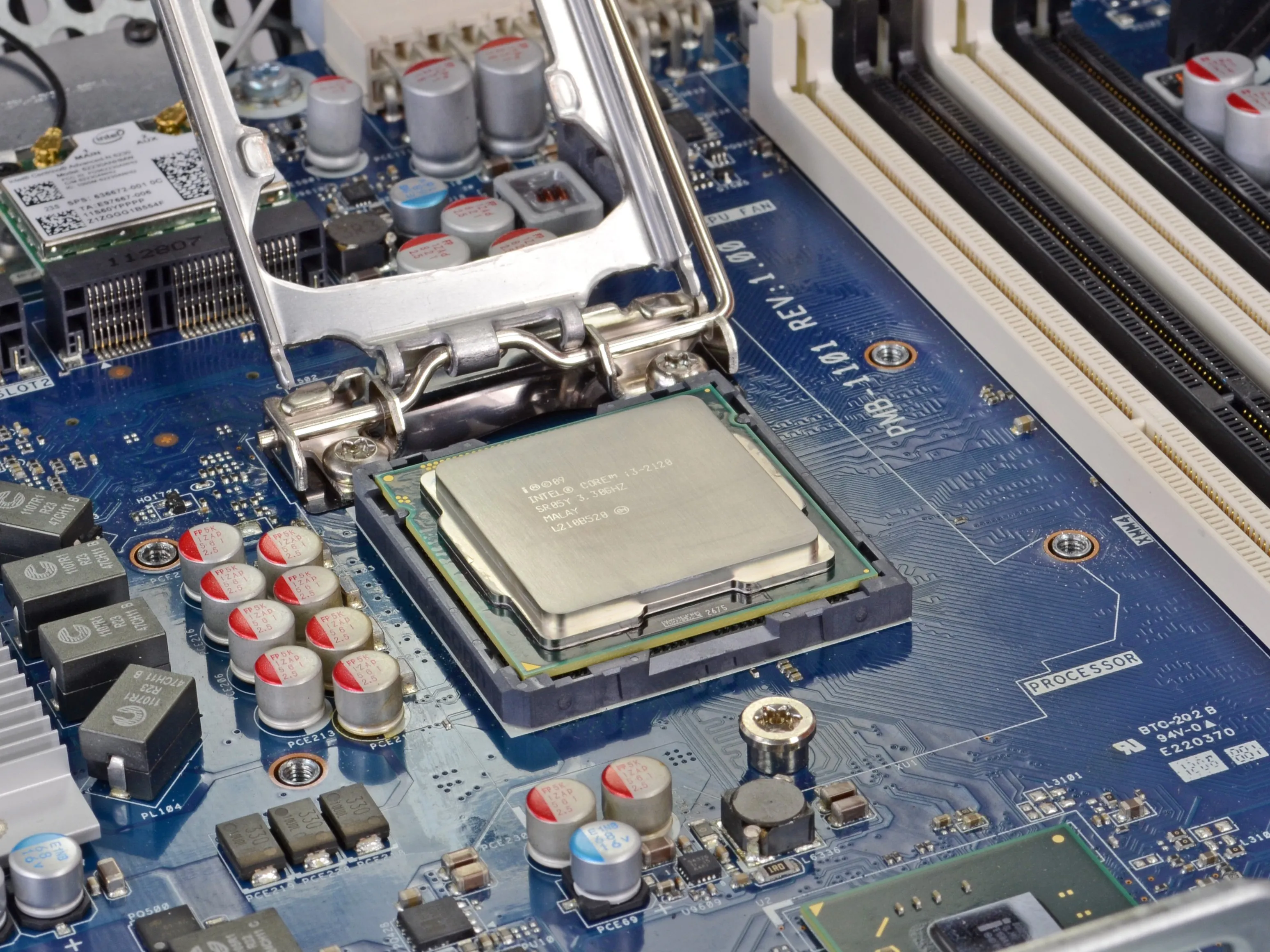

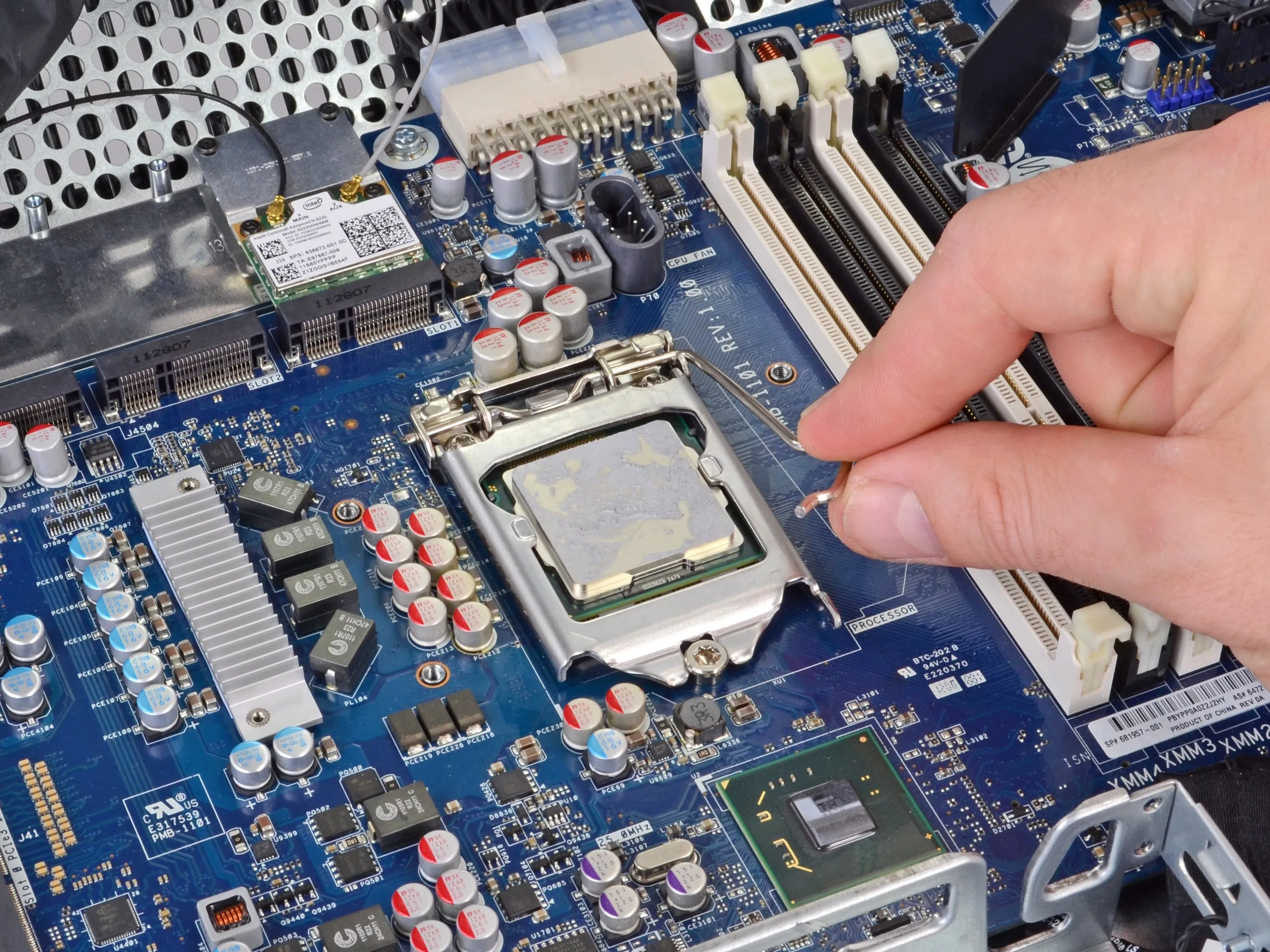

• Это почти слишком просто! Простое нажатие на рычаг, и процессор Intel практически спрыгивает с материнской платы.

• В наши дни мы чаще всего встречаем впаянные процессоры в ноутбуках и смартфонах, поэтому немного освежает возможность потрогать и ощутить в руках симпатичный кусок процессорного кремния. Несмотря на то что эта машина совсем не похожа на бежевые коробки для ПК, которые некоторые из нас собирали в свое время, есть что-то успокаивающее в том, чтобы держать в руках процессор, который можно модернизировать, и рассматривать его вблизи.

• Ложные слухи подтвердились: наш Z1 действительно оснащен процессором Intel Core i3 2120, работающим на частоте 3,30 ГГц.

Шаг 14

• Согласно карте сокровищ Z1 карта сокровищэта маленькая кнопка предназначена для сброса CMOS. Больше никаких перемычек для замыкания. Круто.

• Этот разъем - место, где кнопка питания подключается к материнской плате.

• И, согласно той же карте сокровищ, этот разъем позволяет подключить второй внутренний USB-порт, если вам понадобится еще один внутри устройства.

Шаг 15

• Следующим идет левый динамик в сборе.

• Поворот отвертки - и Z1 возвращается к старому доброму монофоническому режиму.

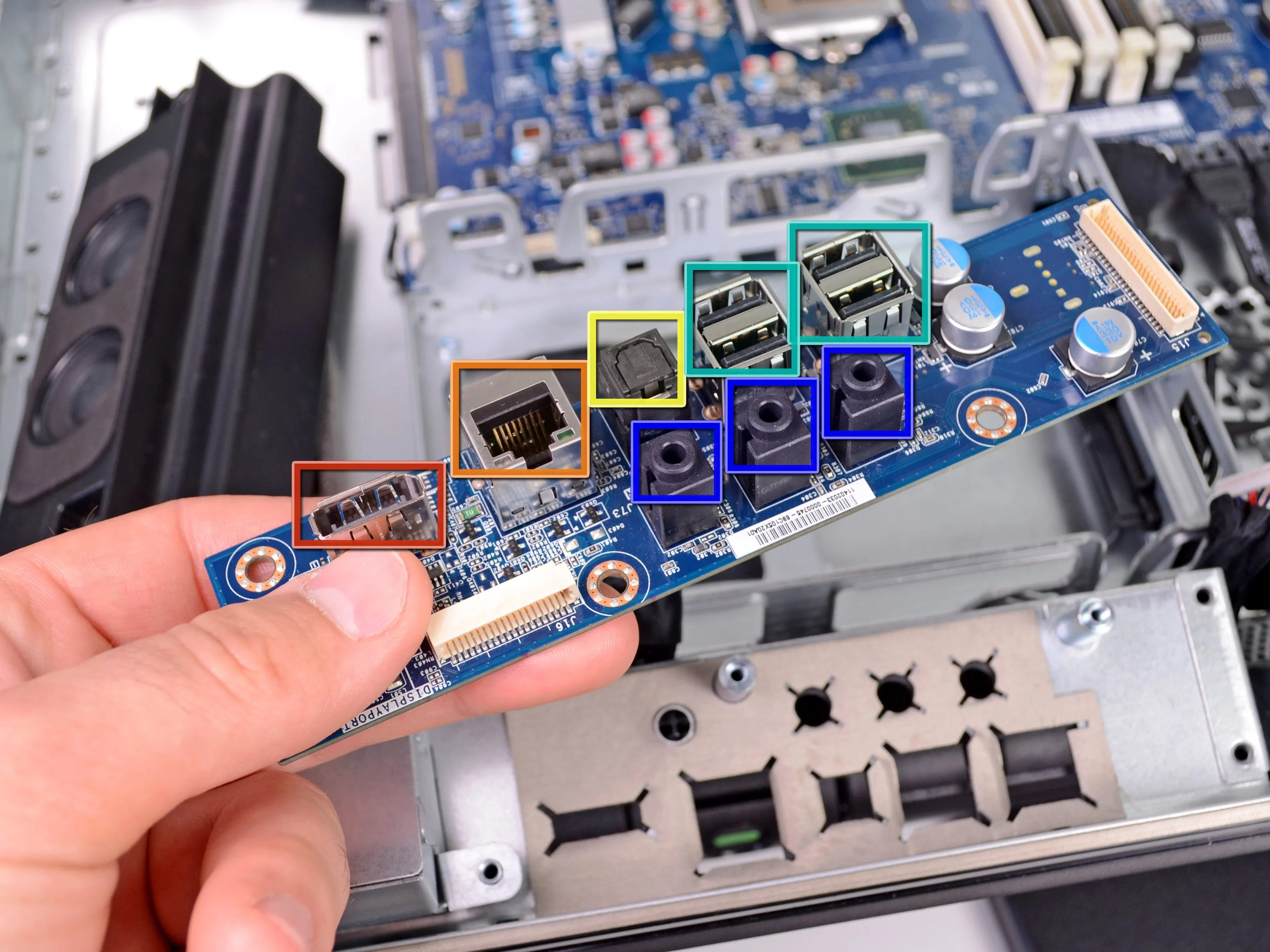

Шаг 16

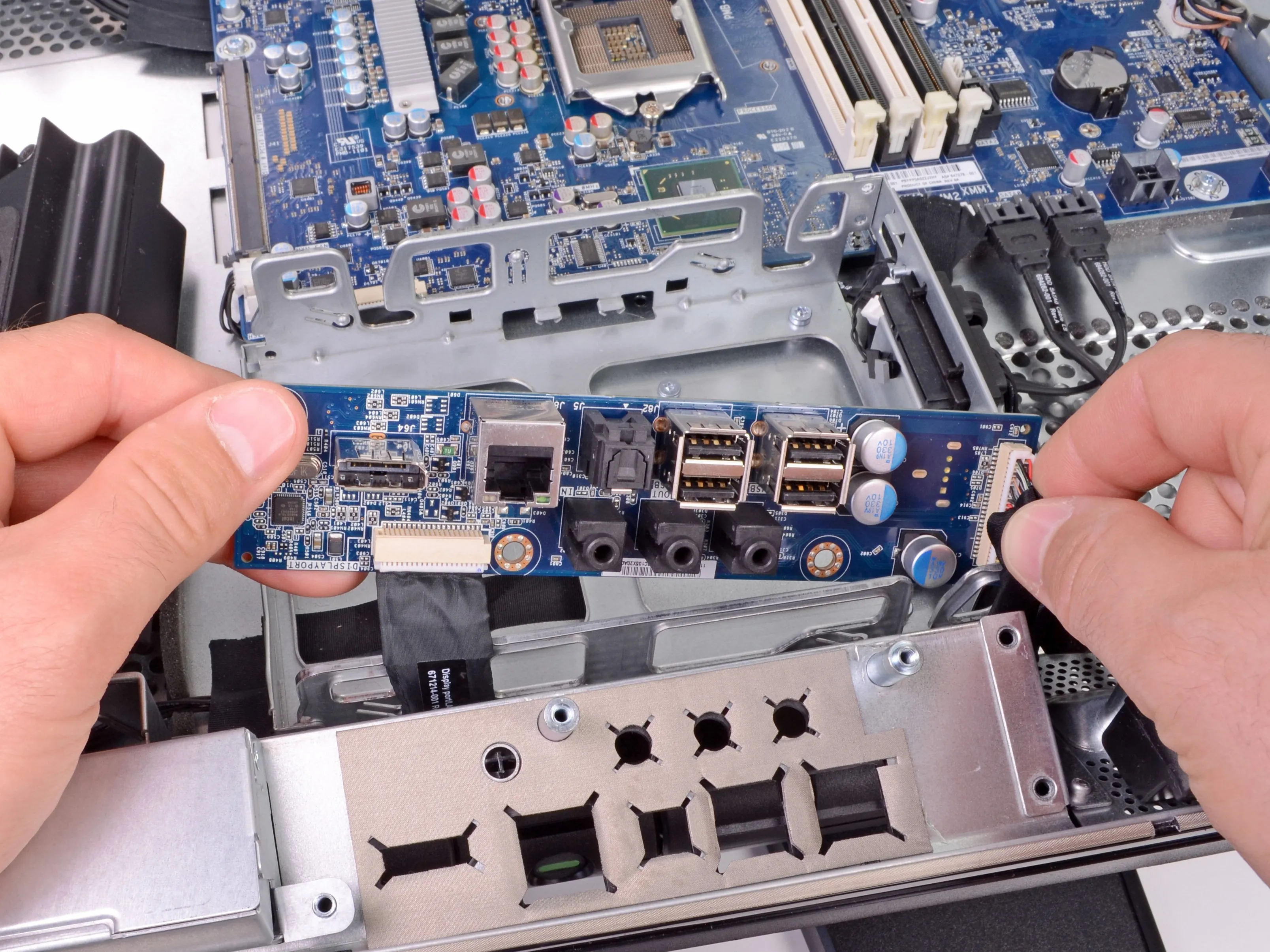

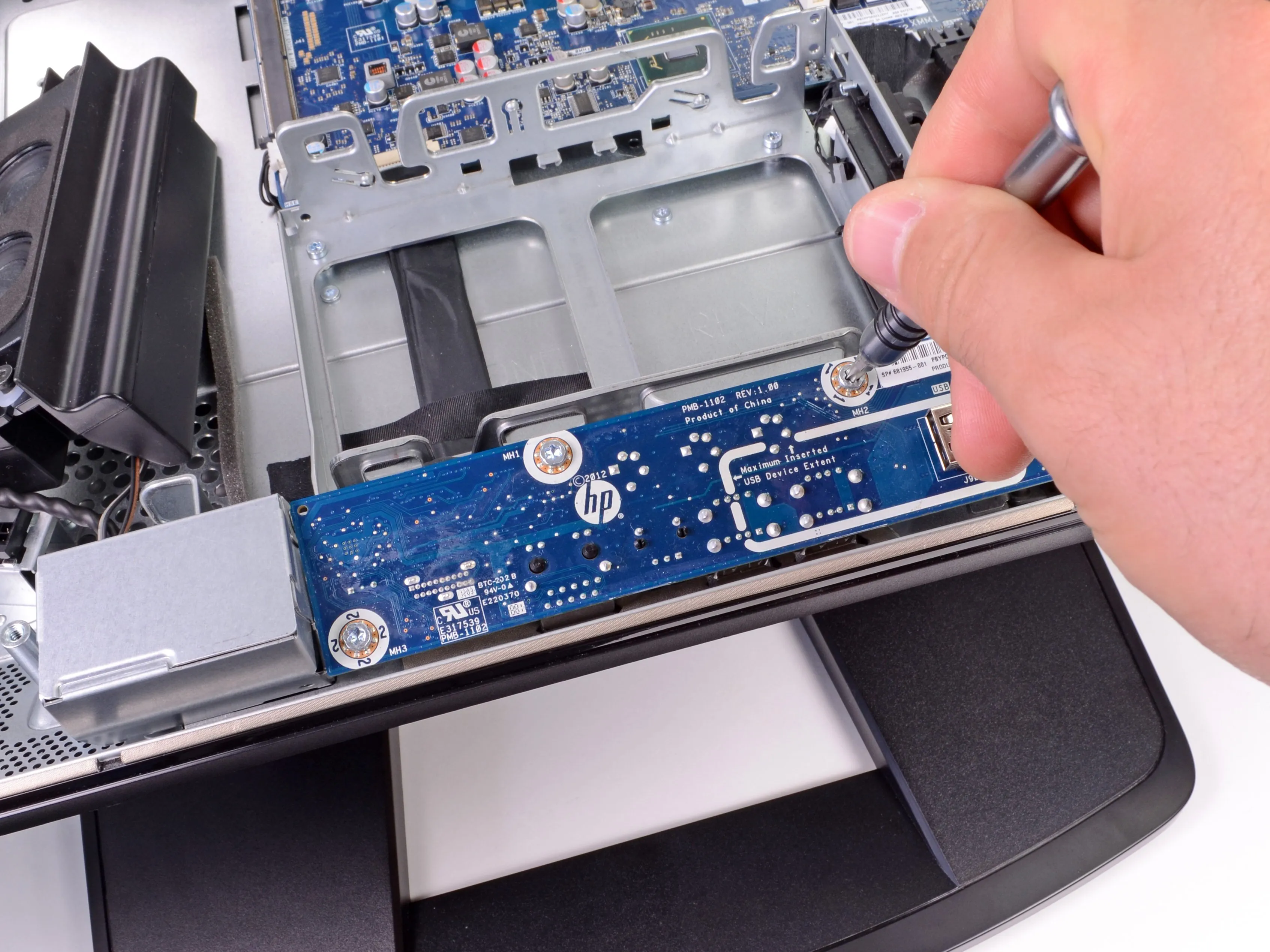

• Открутив винты вокруг внутреннего USB-порта, мы освобождаем заднюю плату ввода/вывода, на которой и находимся:

• Вход/выход дисплея

• порт Ethernet

• S/PDIF

• Четыре порта USB 2.0

• Аудиопорты и сабвуфер

Шаг 17

• Второй раунд снятия динамиков не вызывает затруднений у нашей отвертки.

• Мы предполагаем, что удаление динамиков, вероятно, разрушит прекрасно спроектированный SRS Premium Sound.

Шаг 18

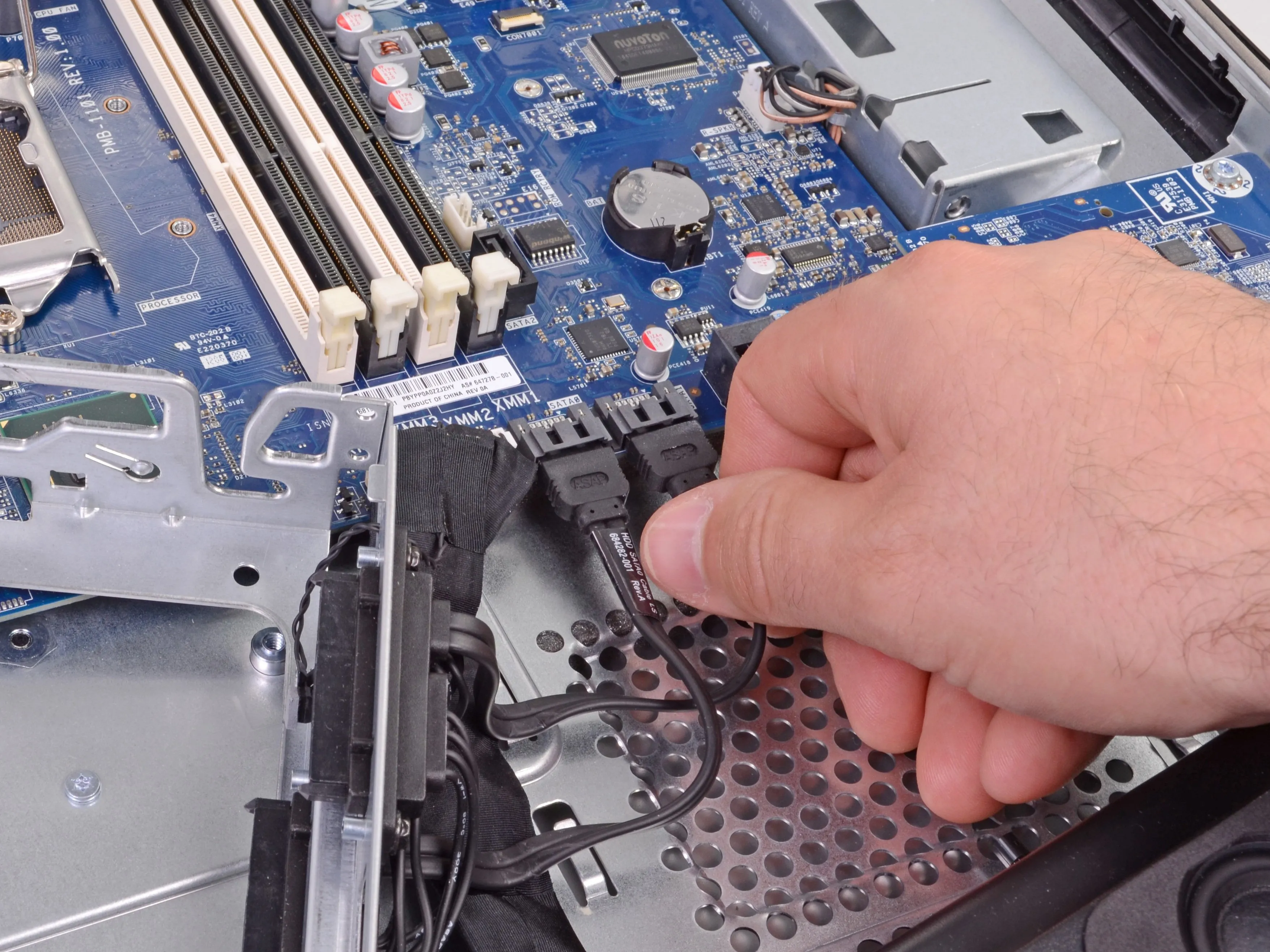

• Теперь мы приступаем к серьезной разборке. Вытаскиваем несколько разъемов SATA и освобождаем кронштейн жесткого диска.

• Эти кабели SATA соединяют одинарный или двойной жесткие диски к материнской плате.

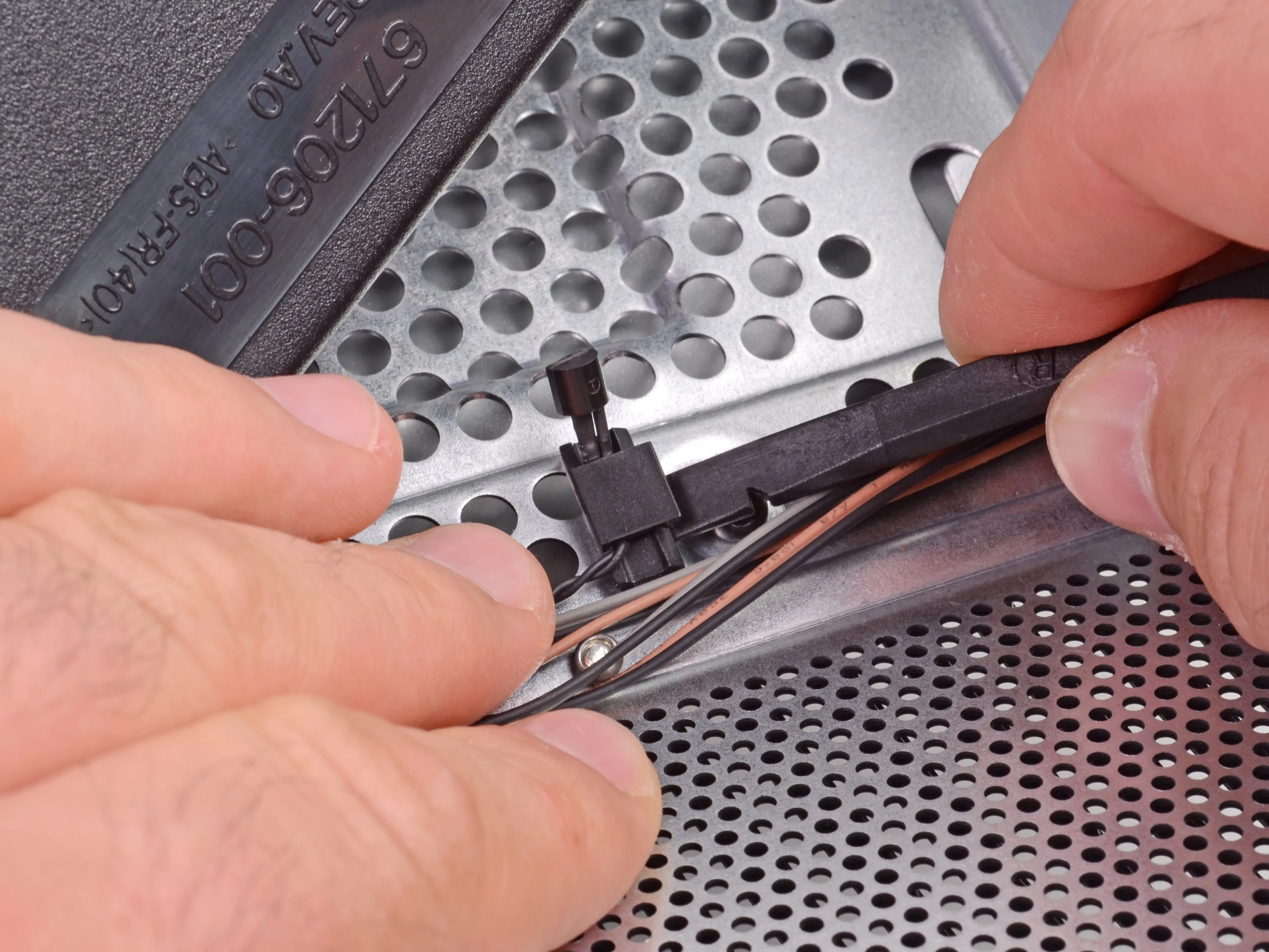

• Далее находится термодатчик жесткого диска, который не оказывает особого сопротивления.

• Вместо того чтобы пойти по пути Apple, которая заменила разъемы SATA на фирменные 7-контактные и встроила термодатчик внутрь жесткого диска, HP придерживается удобной для модернизации конструкции со стандартными разъемами SATA и термодатчиком, установленным на внутренней раме компьютера.

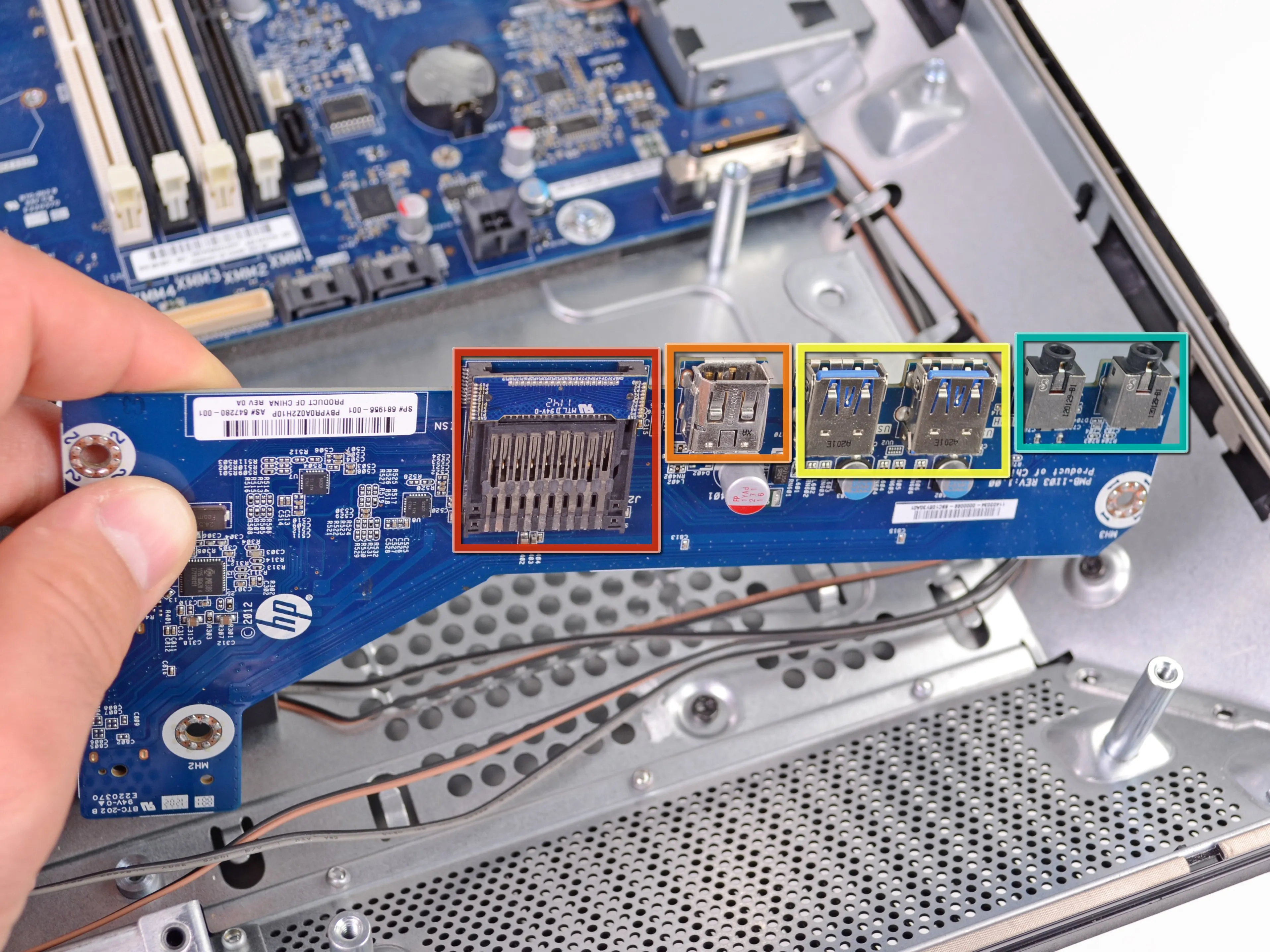

Шаг 19

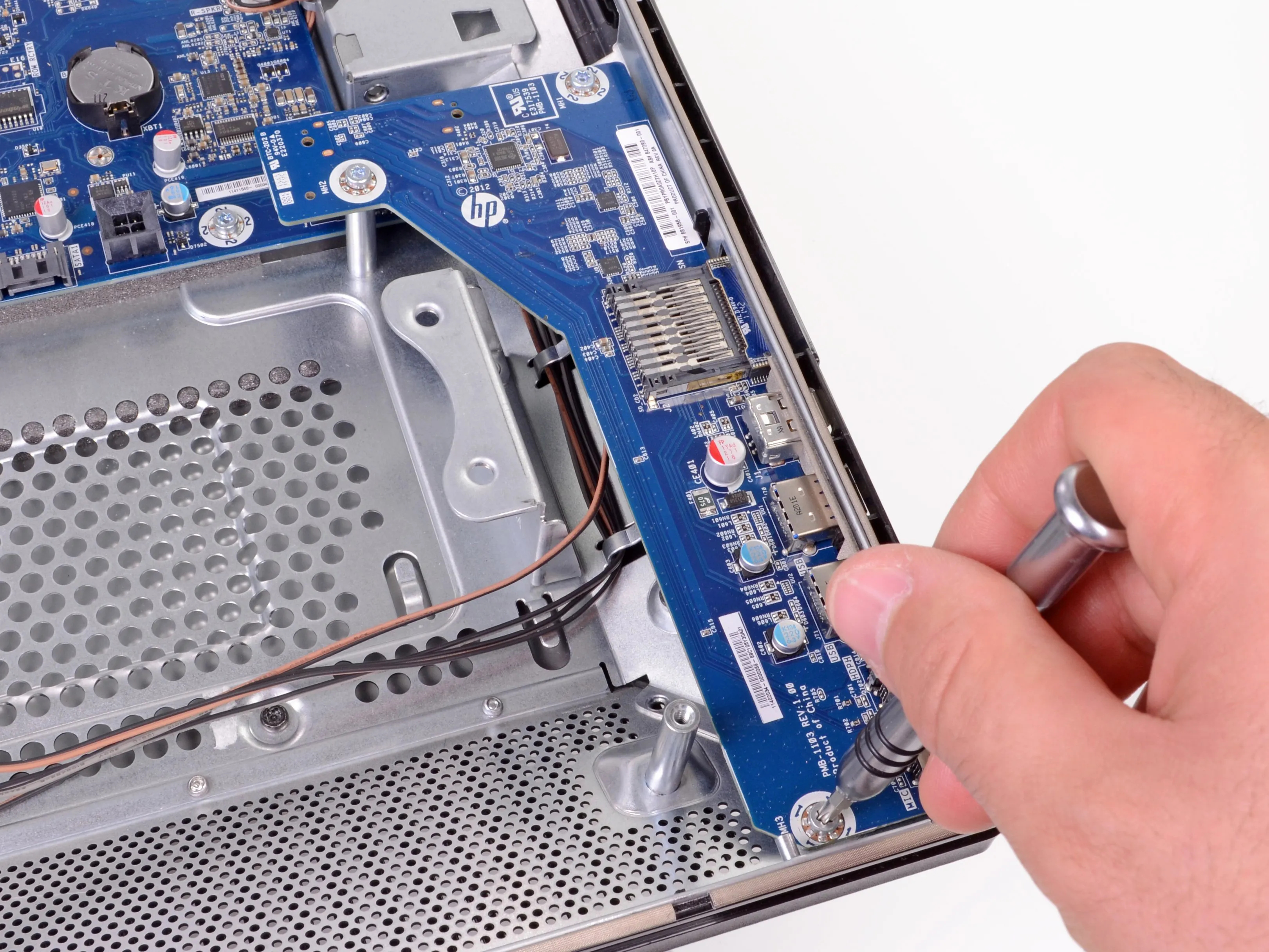

• Далее: боковая плата ввода/вывода. На этой плате расположены:

• устройство чтения мультимедийных карт 4-в-1

• порт Firewire

• Два синих порта USB 3.0

• Порты для наушников и микрофона

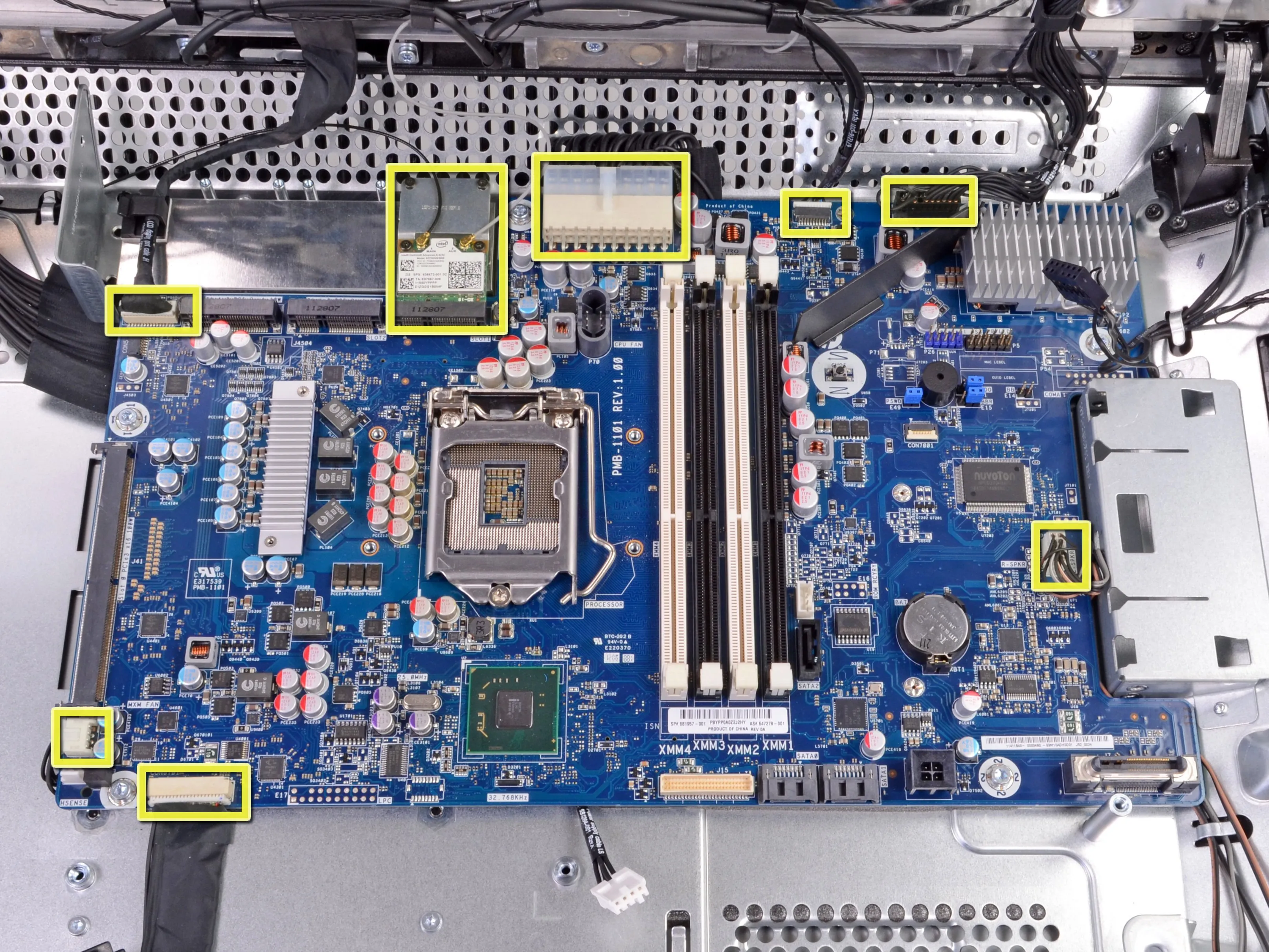

Шаг 20

• Еще пара разъемов, и материнская плата извлечена.

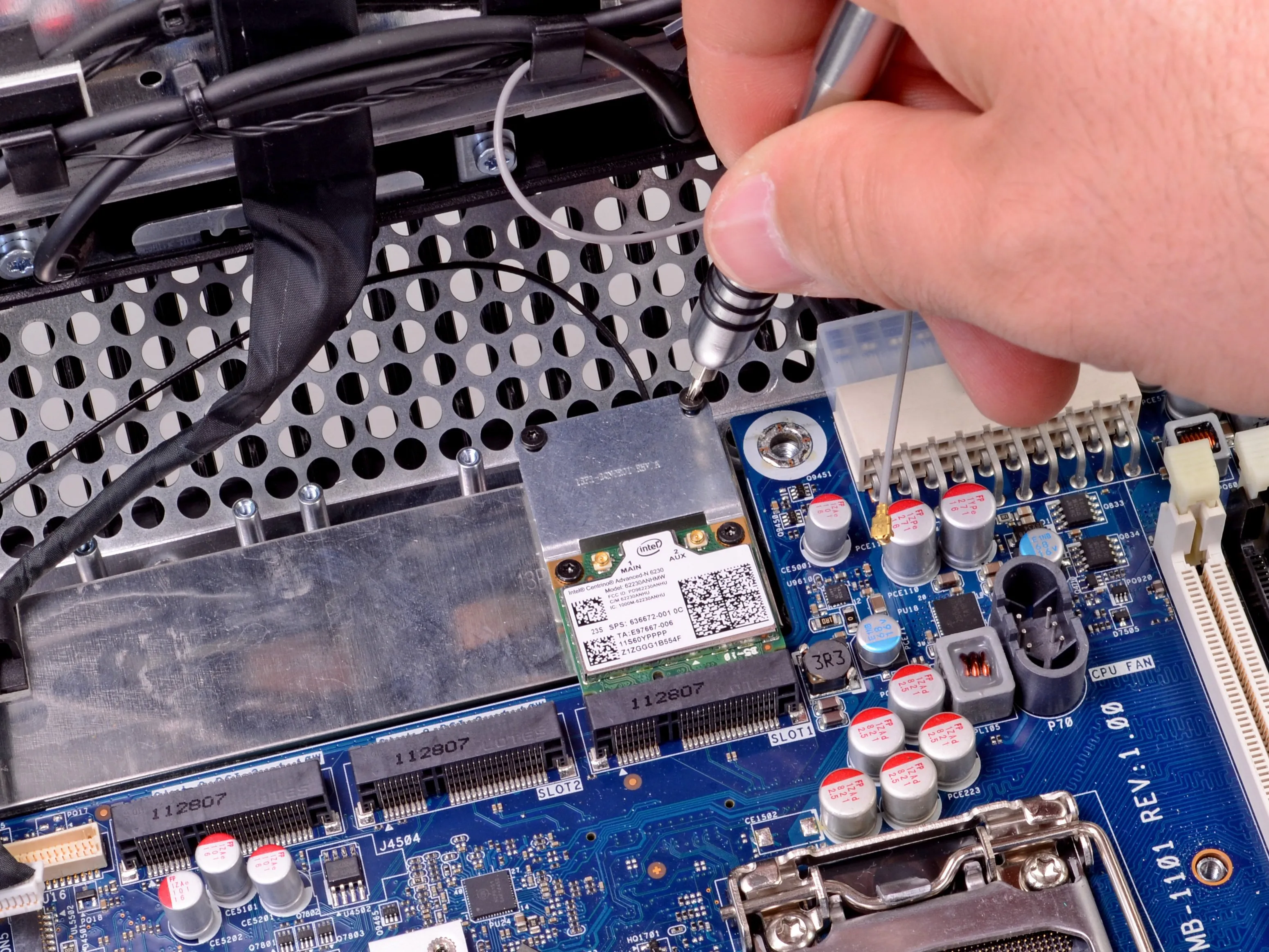

• Но прежде чем вынимать плату, нам нужно снять плату Intel 6230 Bluetooth/WiFi Bluetooth/WiFi карту Intel 6230, которая удерживается на месте двумя винтами T6 Torx.

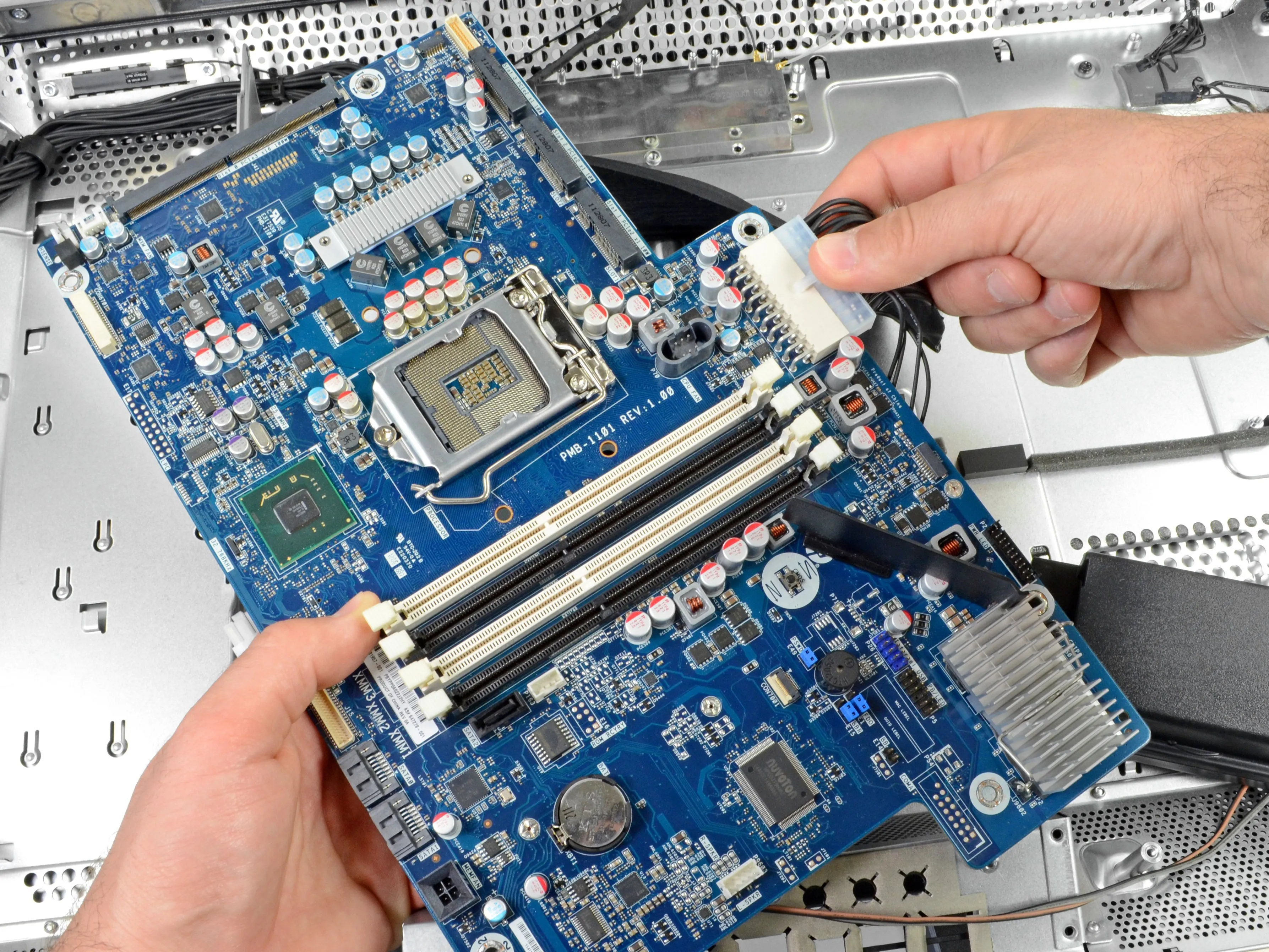

• Материнская плата, соединенная с блоком питания разъемом ATX, снимается легче, чем большинство логических плат.

Шаг 21

• Вот и все, что касается нижней половины компьютера. Теперь перейдем к тяжелым ЖК-дисплею и стеклу.

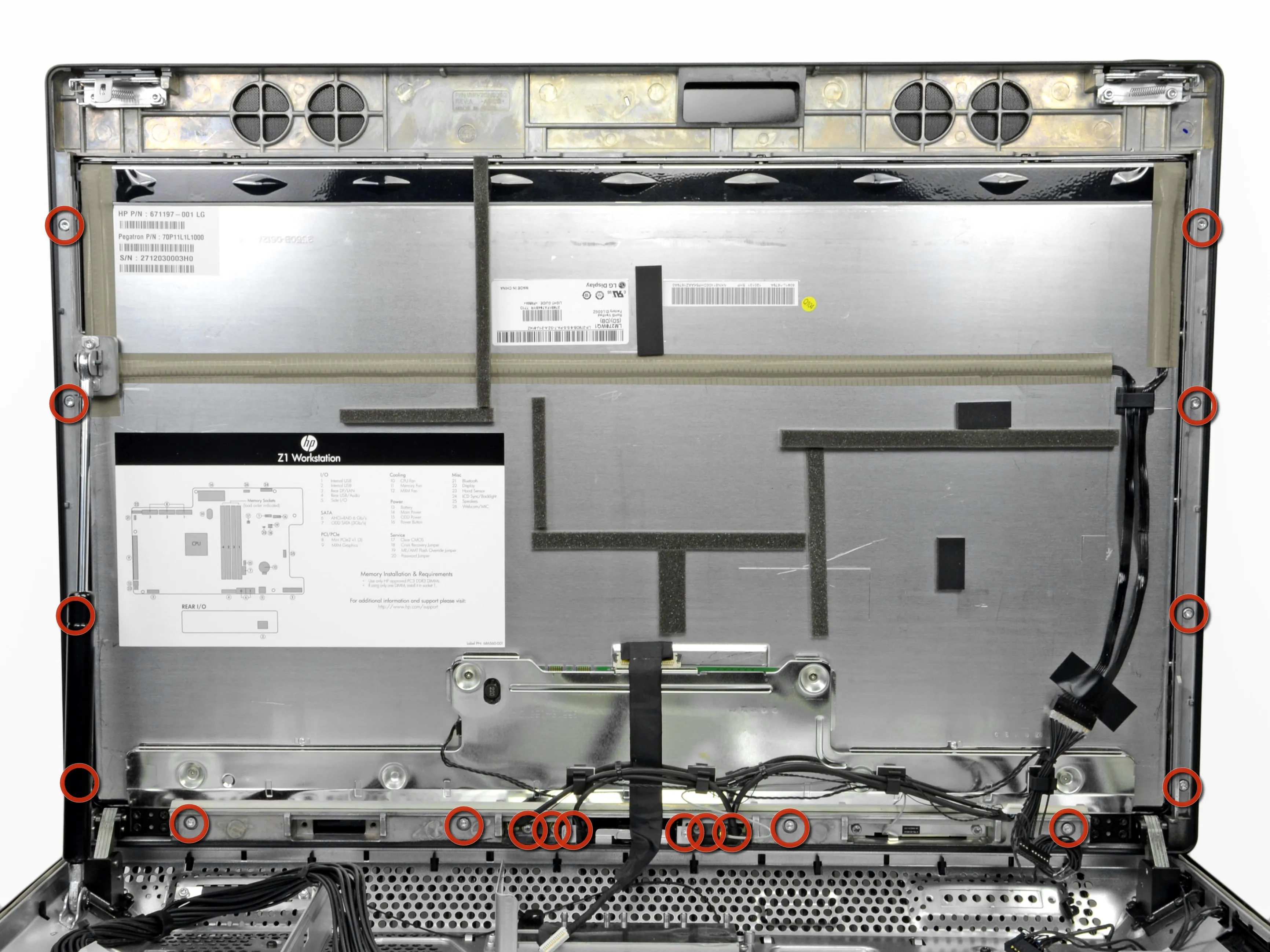

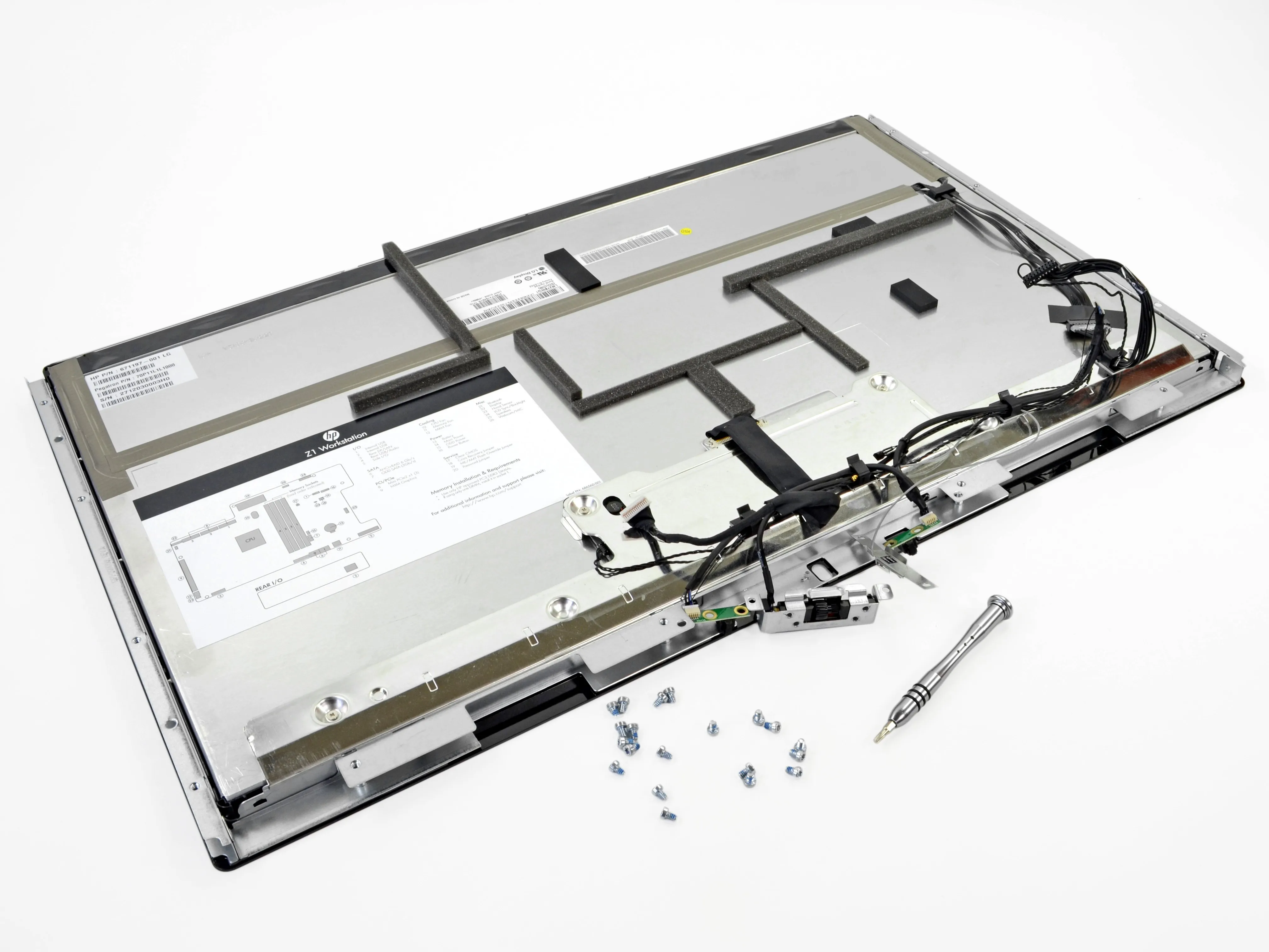

• Открутите несколько удобно расположенных винтов T15 - это все, что нужно, чтобы отделить ЖК-дисплей и стекло от остальной части компьютера.

• Несмотря на кучу винтов, оставшихся на столе, мы с облегчением отмечаем отсутствие нашего заклятого врага - клея, в конструкции HP.

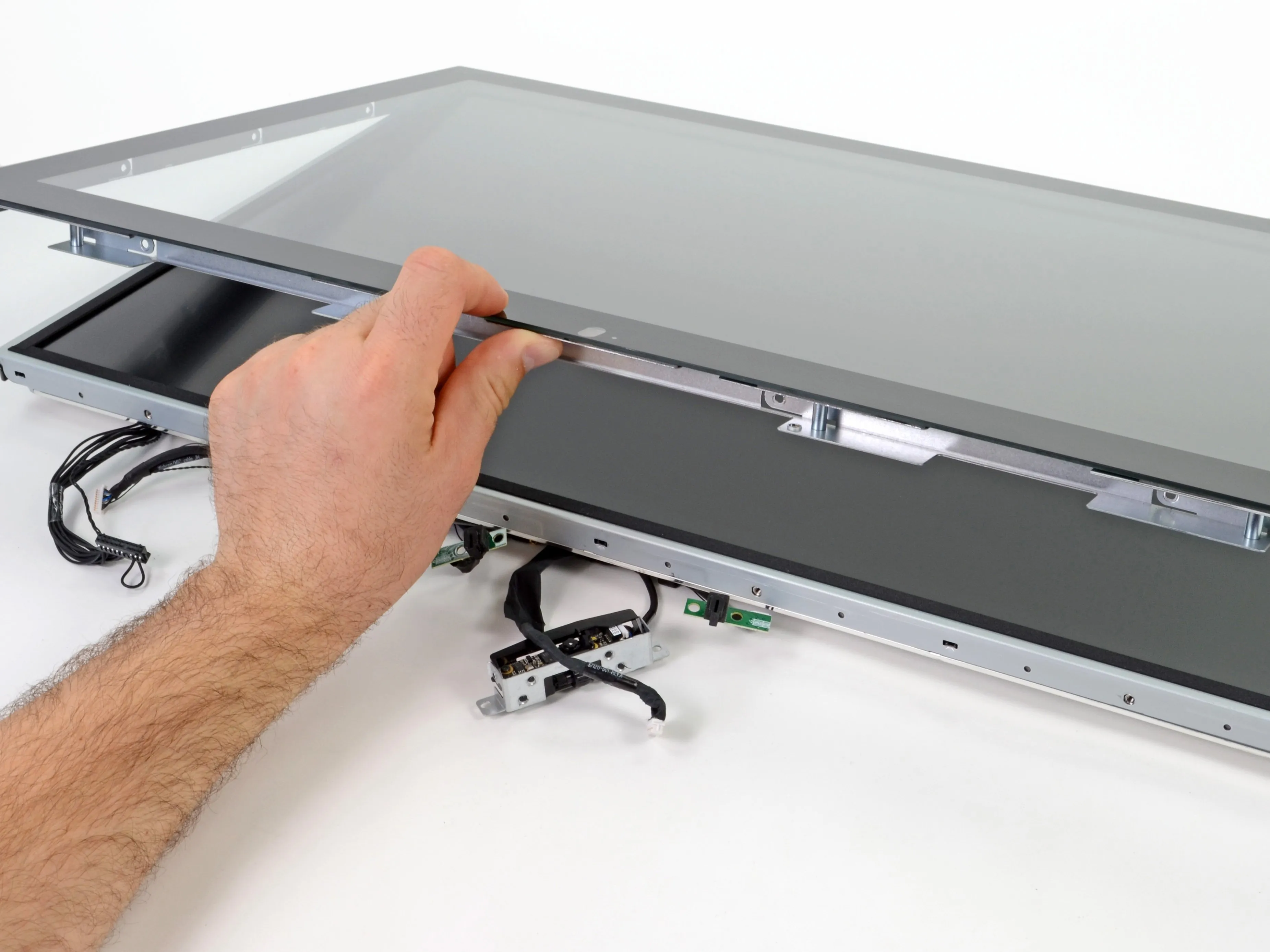

• Чтобы отделить стекло от ЖК-дисплея, нужно открутить еще около дюжины винтов, но это винты одного размера T15, и стекло снимается сразу после откручивания винтов! Конструкция настолько проста, насколько это вообще возможно для такого тяжелого компонента.

Шаг 22

• Мы сказали HP, что устраиваем вечеринку, и они принесли чипы:

• Intel Core i3-2120 Процессор с графикой Intel HD Graphics 2000

• Intel BD82C206 Концентратор контроллера платформы

• ON NCP6151 CPU & контроллер GPU

• Texas Instruments TUSB7320 Контроллер хоста сверхскоростного USB xHCI

• IDT 92HD91B Аудиокодек

• Texas Instruments DRV604 Линейный драйвер и усилитель для наушников

• MPS MP3399 Светодиодные драйверы

Шаг 23

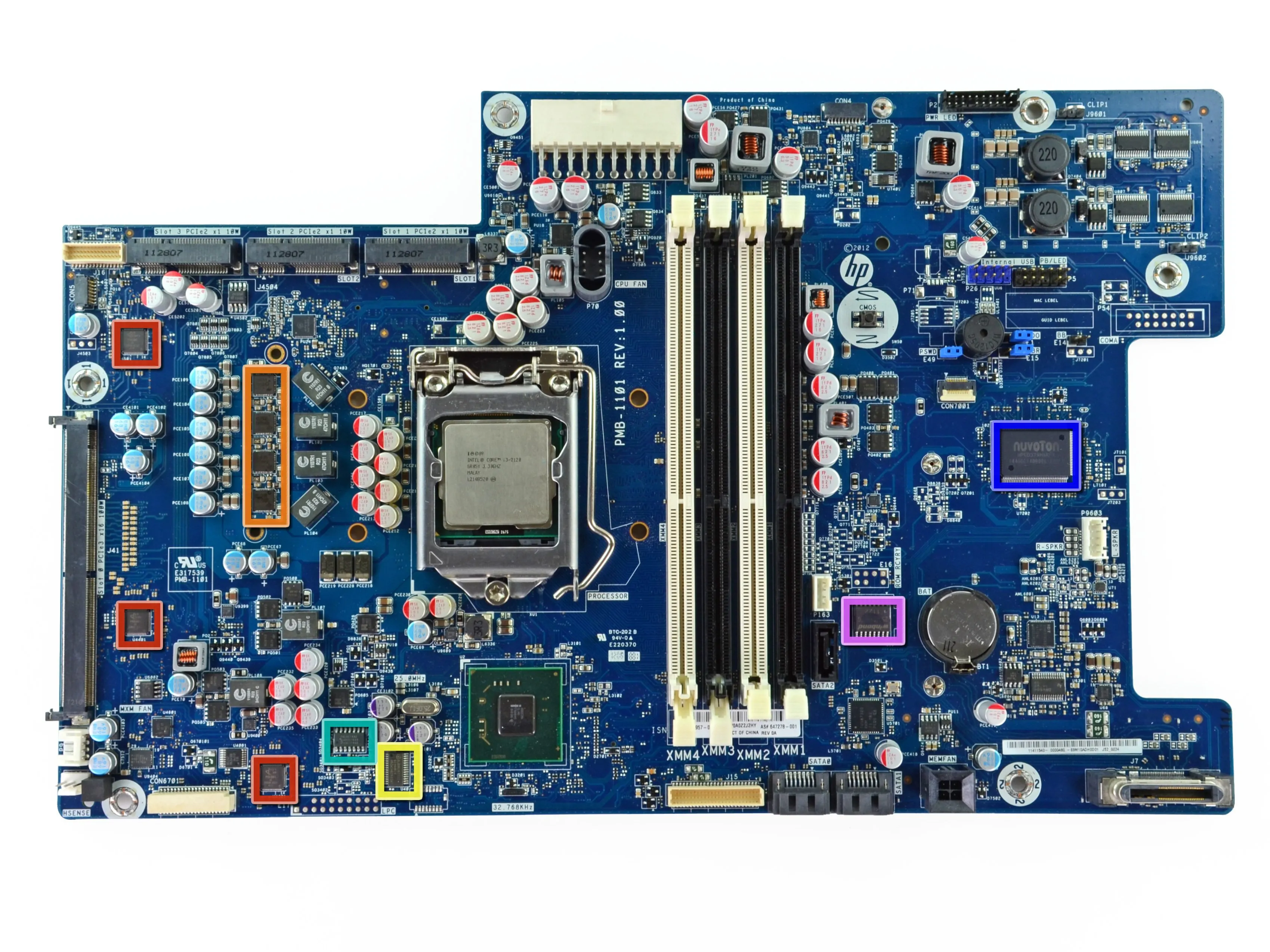

• Придется купить еще немного гуакамоле, чтобы добавить все эти чипсы:

• Парад PS8321 Мультиплексоры DisplayPort Source 2:1

• Alpha & Omega AOZ5006Q1 Модули синхронного Buck-каскада питания

• Infineon SLB9635TT1.2 Встраиваемый контроллер безопасности TPM

• NXP 74LVC14AD Инвертирующий триггер Шмитта

• Nuvoton NPCD379HAKFX

• Winbond 250128BVFG

• На обратной стороне платы ничего интересного. Ух ты!

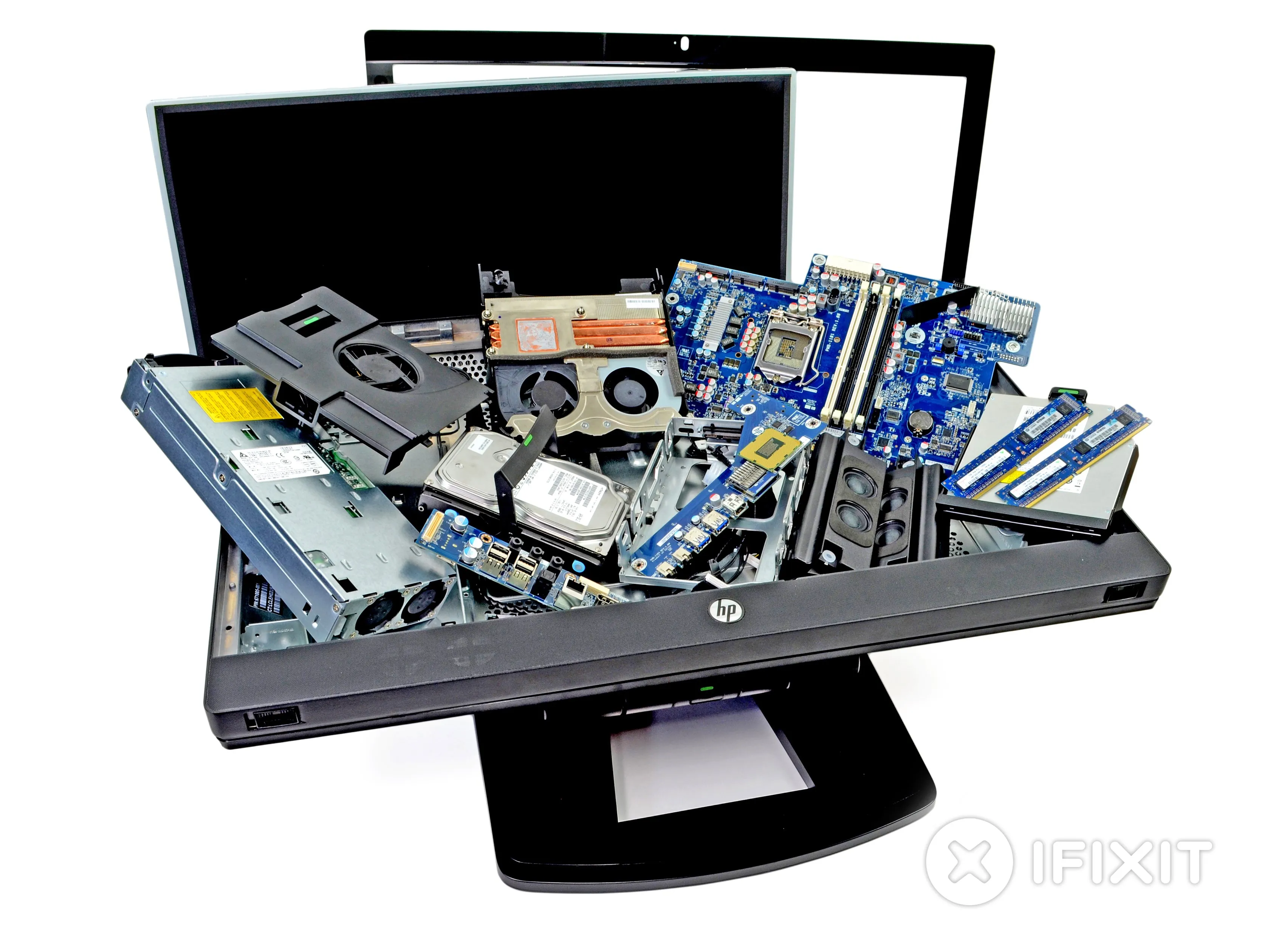

Шаг 24

• HP Z1 получил беспрецедентный балл ремонтопригодности: 10 из 10! (10 - самый простой ремонт)

• Модульная конструкция позволяет пользователю заменить большинство основных компонентов за пять минут.

• Немодульные компоненты внутри удерживаются на месте винтами T15 или T6 Torx или пластиковыми крепежами. Никакого клея или других 'приколов' внутри не используется, за исключением приклеенного термодатчика.

• HP предлагает пользователю множество вариантов устранения неисправностей устройства: полезная схема полезная схема на внутренней стороне аппарата, набор руководства в формате PDF по обслуживанию устройства и даже видео по основным процедурам ремонта!

• Стекло и ЖК-дисплей заменить сложнее всего, но все же не очень сложно - просто их немного громоздко перемещать. Они не скреплены вместе, а удерживаются на месте замечательными винтами T15 Torx. Самый сложный ремонт в этой машине должен занять не более часа.
