Разборка HP Z820

Введение

Флагманская рабочая станция HP называется супермодернизируемой и рекламирует 'возможность обслуживания без инструментов'. Присоединяйтесь к нам, чтобы узнать, является ли эта машина слишком хорошей, чтобы быть правдой, или это именно то, что доктор прописал!

Полное раскрытие информации: Как правило, Делаете.ру проводит разборку только тех устройств, которые мы приобрели сами по обычным розничным каналам. Это позволяет нам получить наиболее объективную и справедливую оценку устройства, не давая производителям возможности приукрасить его для наших сканеров ремонтопригодности.

Поэтому, когда HP предложила предоставить нам свою гордость и радость для алтаря разбора, мы немного засомневались. Но в итоге мы не смогли устоять перед возможностью залезть внутрь этого монстра и посмотреть, как он сравнится с новой модной мини-башней от Apple, Mac Pro. Mac Pro. Мы просили HP максимально приблизиться к стартовой цене Mac Pro в $3000, так что это не столько 'яблоко к Апельсины сравнение.

Найдите нашу дружбу на Facebook, крутые конкурсы и милые фотографии на Instagram и легкоусвояемые самородки мудрости на Twitter.

Что вам нужно

Инструменты

•

  Посмотреть

•

Шаг 1 Разборка HP Z820

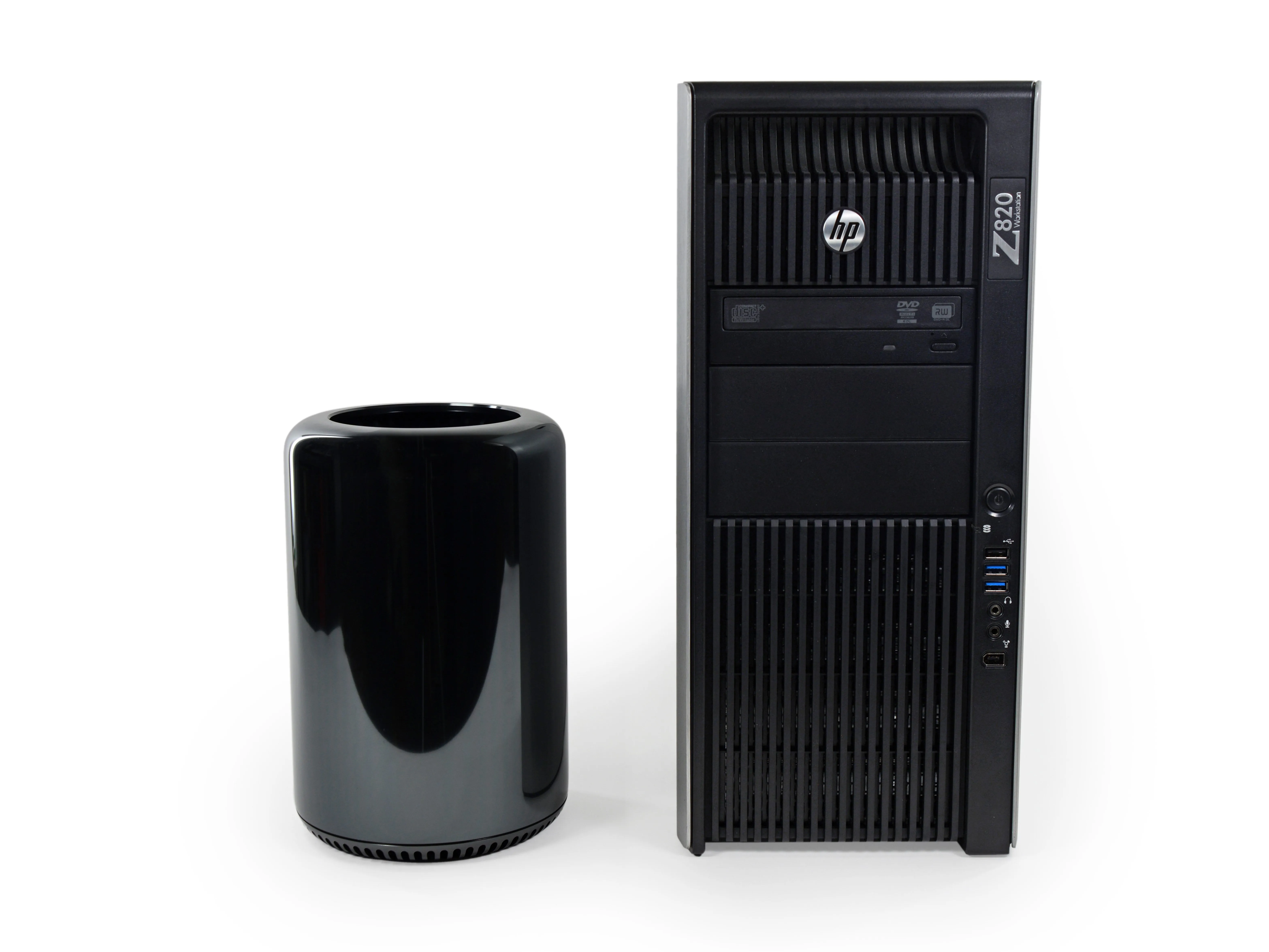

• Яблоко от глаз HP, рабочая станция Z820 - это самый большой и самый плохой ПК на рынке, а также ближайший аналог ПК. Новый Mac Pro от Apple. Что же вы можете получить в Z820?

• 16 слотов DIMM с возможностью конфигурирования до половины терабайта оперативной памяти ECC DDR3.

• До 5 3,5-дюймовых дисков SATA со скоростью вращения шпинделя 7200 об/мин, максимальный объем - 15 ТБ.

• Три внешних отсека для 5,25-дюймовых дисков

• Множество вариантов графических карт, начиная от Nvidia Quadro K600 начального уровня, с которой поставлялся наш образец, и заканчивая Quadro K6000 стоимостью $4500.

• Поддержка одного или двух процессоров Intel Xeon E5

• 3 x USB 3.0 и 5 x USB 2.0 портов, плюс опциональный Thunderbolt 2 через дополнительную PCIe-карту.

Шаг 2

• Прежде чем мы окажемся внутри, давайте уделим минуту разнице в размерах между Z820 и Mac Pro.

• Масштаб приведен для наглядности.

• Z820 имеет размеры 17,5' x 8' x 20,7' и вес 55,4 фунта, что делает его фотографирование сложной задачей.

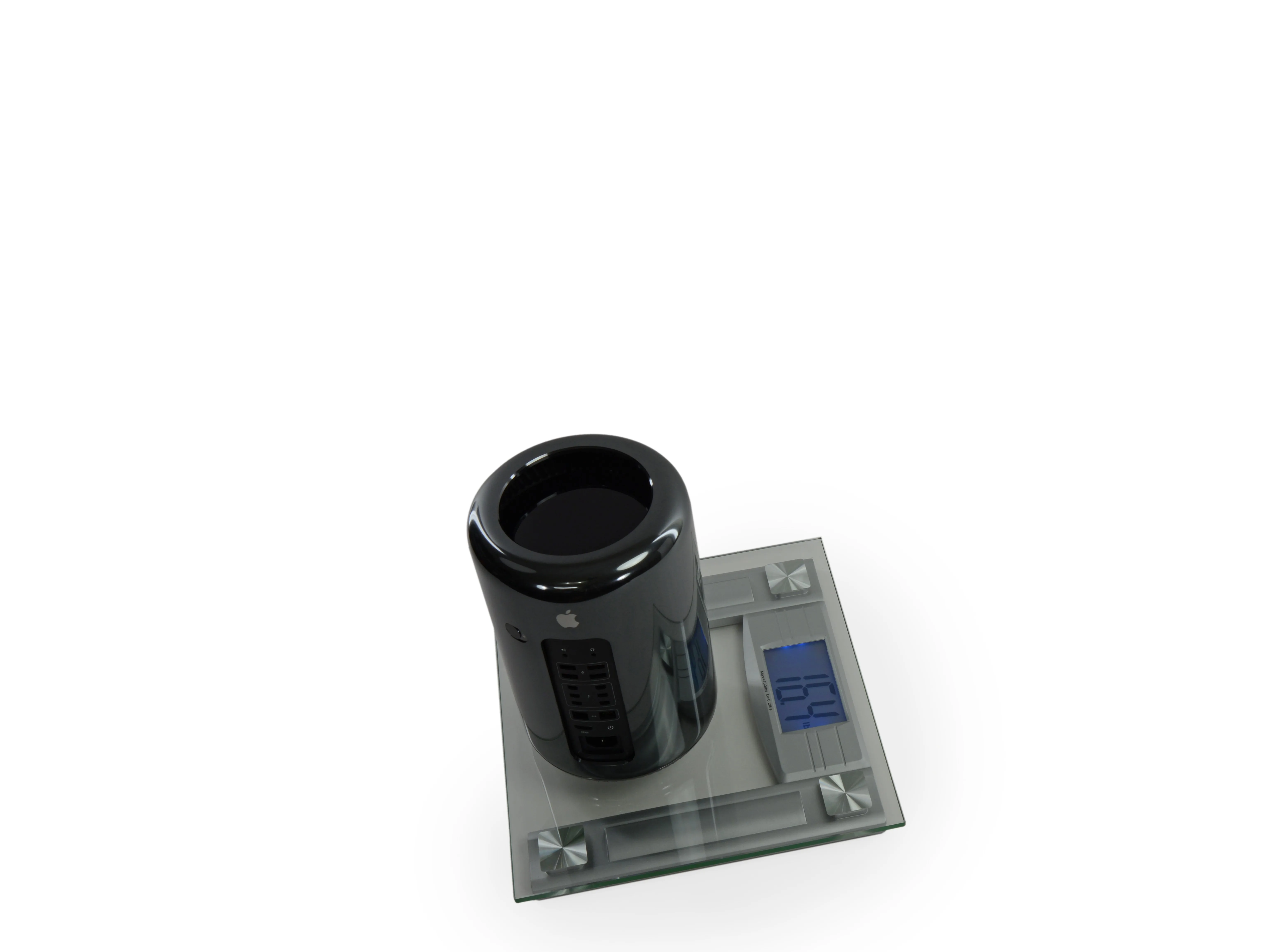

• С другой стороны, миниатюрный Mac Pro имеет высоту 9,9 дюйма, ширину 6,6 дюйма и вес 16,4 фунта по нашим весам.

• Мы скажем это до того, как появятся комментарии: похоже, наши весы не совсем точны при малых весах, поскольку Apple указывает вес Mac Pro в 11 фунтов. Не сертифицировано отделом мер и весов.

Шаг 3

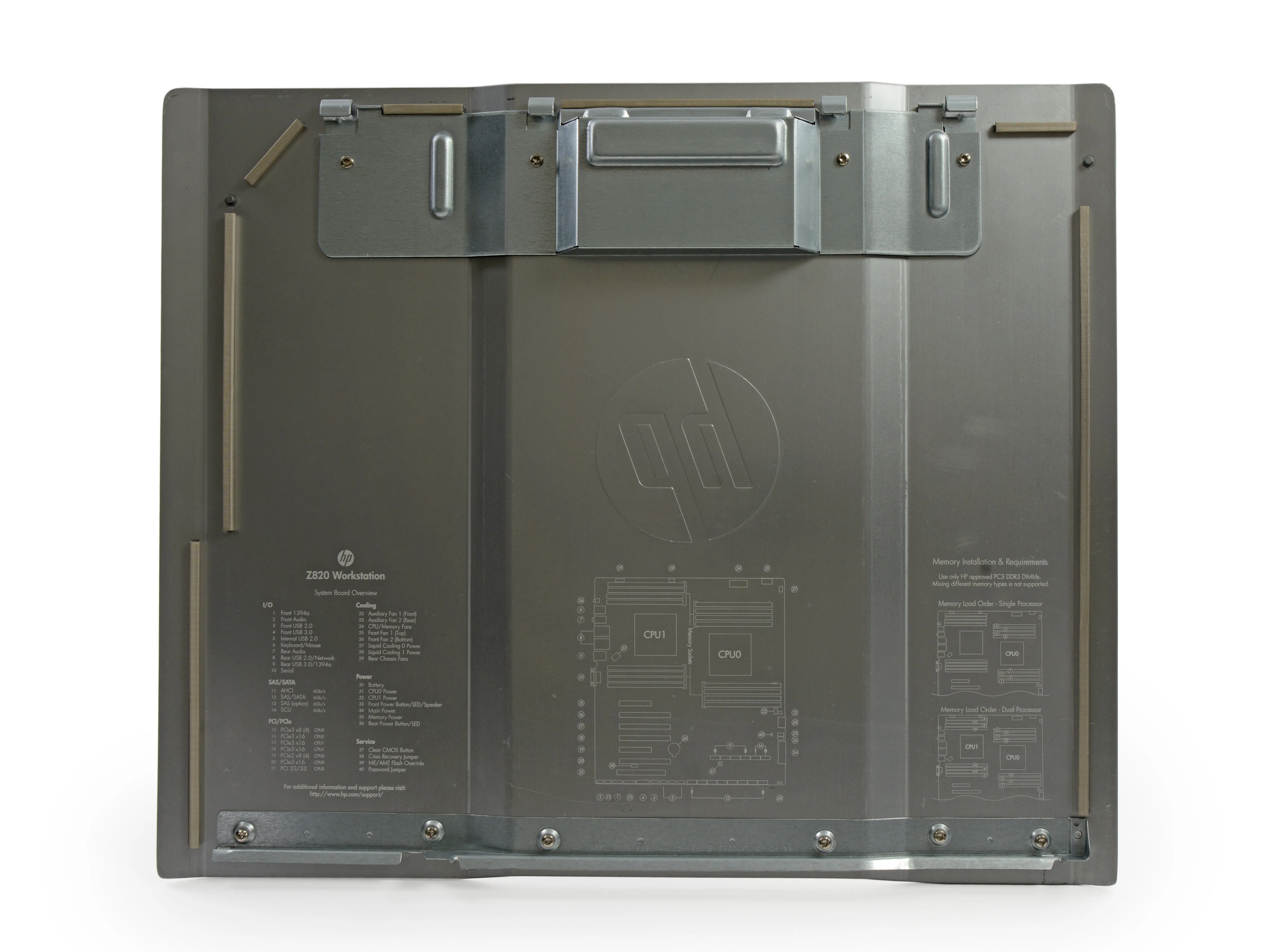

• Откиньте это, потяните это, откройте прямо вверх - боковая панель Z820 снимается с легкостью.

• Карта материнской платы удобно выгравирована на внутренней стороне боковой панели, указывая нам на все богатства и правильный порядок загрузки оперативной памяти.

• Мы любим хорошие карты сокровищ, и HP с удовольствием их предоставляет..

• Mac Pro имеет такой же легко открывающийся корпусТак что у нас пока один к одному. Но надолго ли?

Шаг 4

• Добро пожаловать на космическая станция Z820. Здесь вы найдете ручки доступа с зелеными метками для всех ваших потребностей в модернизации и обслуживании:

• Блок питания

• Блок вентилятора процессора

• Рычаг освобождения оптического привода

• Нижняя крышка корпуса

• Защелки для извлечения жесткого диска

• В нижней части мы находим явное доказательство того, что это не обычное устройство: этот компьютер имеет надпись 'Собственность Hewlett Packard Company', обратный адрес и несколько спецификаций, которые не совсем соответствуют тому, что находится внутри. (Подробнее об этом в ближайшее время!)

Шаг 5

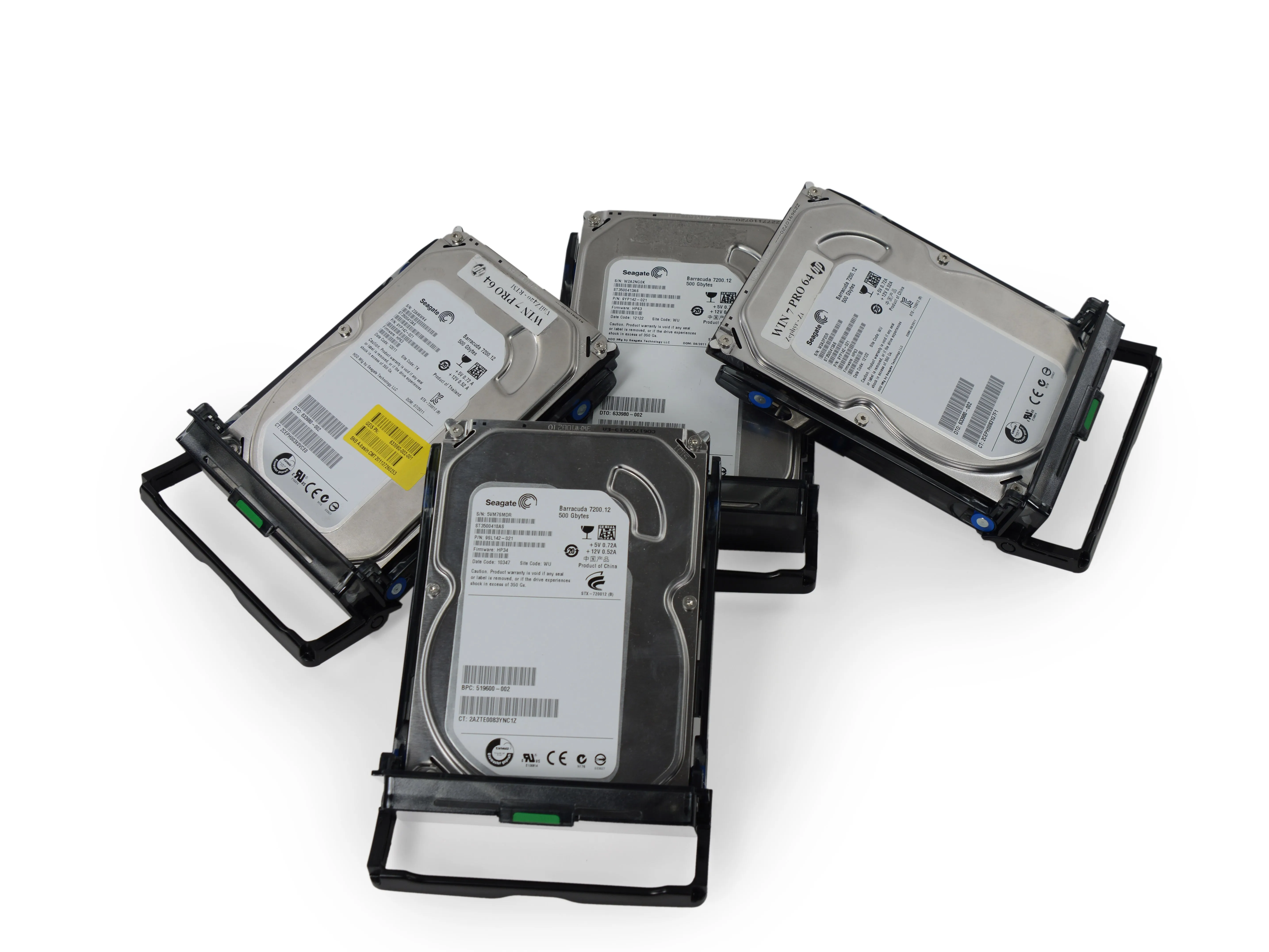

• Мы понимаем, что разработка сложного устройства предполагает множество компромиссов и компромиссов.

• Когда Apple решила сделать новый Mac Pro компактным и энергоёмким, она отказалась от многих опций, которые, по мнению HP, были необходимы её топовой машине. От таких опций, как обширная, легко обновляемая внутренняя память (совершенно без инструментов!), два процессора, смехотворный максимальный объём оперативной памяти, оптические приводы и обновляемые пользователем видеокарты.

• Чем же HP пожертвовала? Компьютер, который весит столько же, сколько сибирский хаски..

Шаг 6

• Объем и вес, конечно, представляют интерес, но это Делаете.ру, поэтому давайте поговорим о ремонтопригодности.

• В наших руководствах по Mac Pro вы найдете все, что нужно знать для замены блока питания, в 26 простых шагах.

• Но что делать, если вам нужно заменить блок питания в вашем Z820? Открутить десятки винтов, несколько разъёмов питания материнской платы, перевернуть несколько шлейфов? ...о, подождите, мы закончили.

• Мы уверены, что это будет повторяющейся темой для этой башни, поэтому постараемся не переусердствовать с ремонтом и сравнением.

Шаг 7

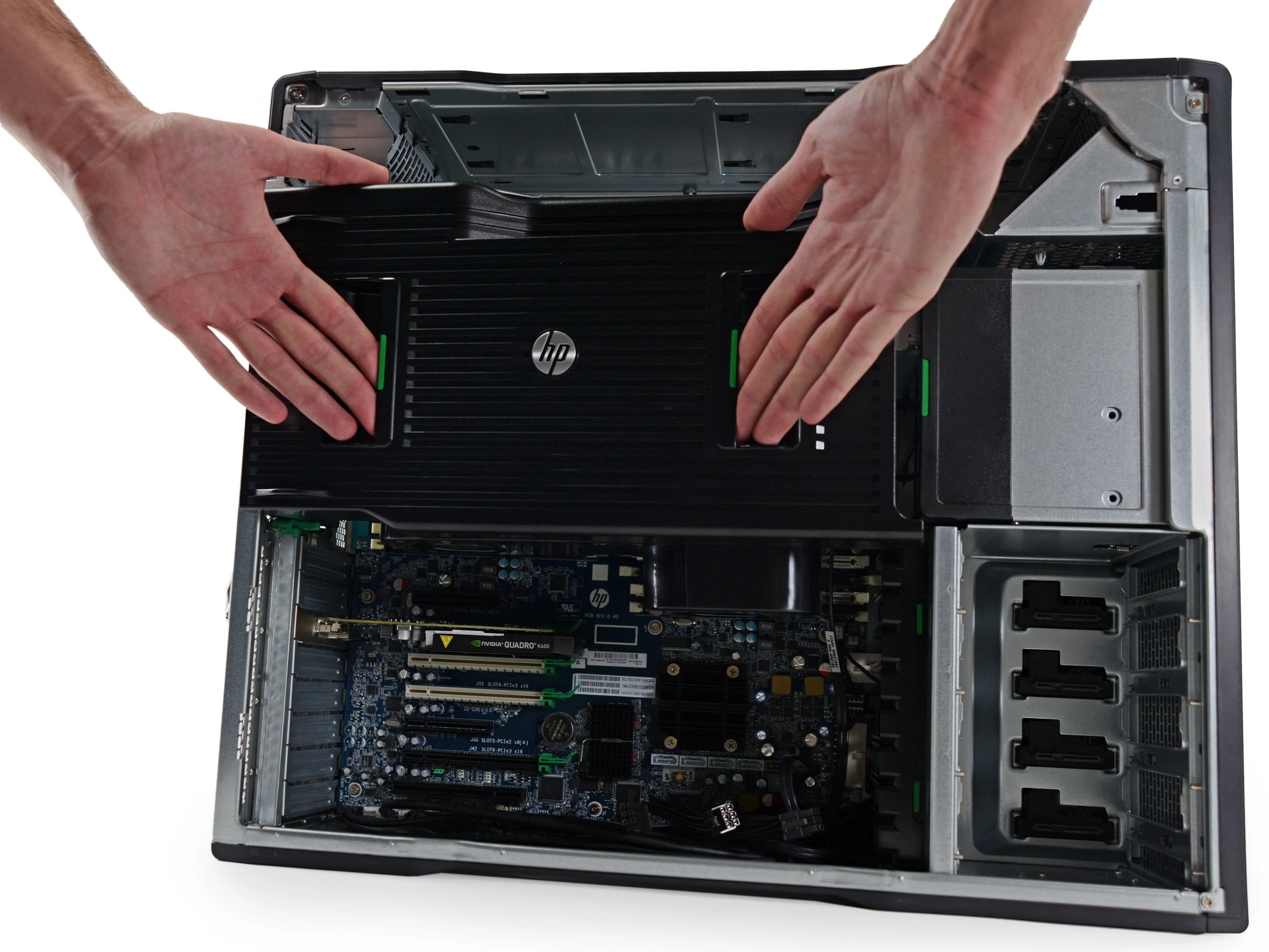

• Продолжая наш путь без инструментов, давайте посмотрим, что находится что скрывается за этими огромными панелями. Нижняя представляет собой довольно скромную крышку, которая держит ваши PCIe-карты отдельно и уютно.

• Что касается содержимого дверцы номер два, то, если вы следите за нами в Instagram, вы уже видели эту милую вещицу.

• Вот список того, чем этот компонент не является, предоставленный нашими подписчиками в Instagram:

• Какой-то принтер

• Миниатюрный уровень Portal 2

• Пылесос (пылесос)

• Карбоновый 3d-принтер от Макса idontknowhislastname

• Сюрприз, это вентиляторный блок процессора! Здесь находятся два основных вентилятора, направленных на радиаторы процессора, и четыре вентилятора поменьше, которые помогают модулям оперативной памяти охлаждаться.

Шаг 8

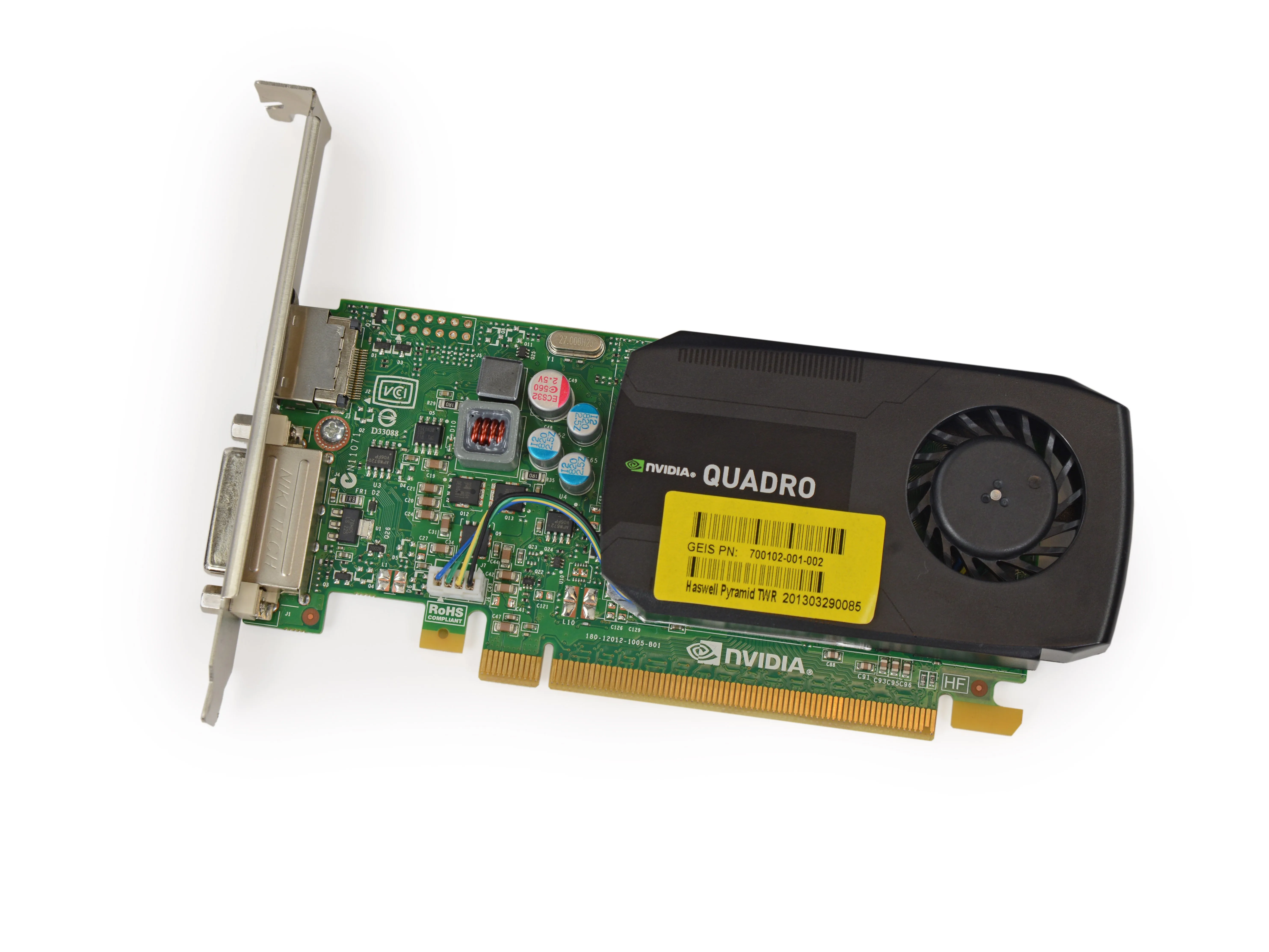

• Как и ожидалось, извлечь видеокарту PCIe из Z820 было сродни тому, чтобы кража лакомства у младенца..

• Карта, которую HP положила в нашу коробку для временного пользования, не так уж хороша, но потенциал для модернизации довольно велик.

• Пользователи могут установить собственную графическую карту PCIe или сконфигурировать Z820 с одной из нескольких различных карт AMD или Nvidia.

• О, и мы уже упоминали? У них есть руководства по этой модернизации и многим другим в их библиотеке руководств по самостоятельному ремонту. Этого достаточно, чтобы заставить ремонтника упасть в обморок.

• Итак, можно сказать, что это простая в обновлении плата с множеством совместимых опций сейчас и в будущем. Сейчас Mac Pro выглядит не лучшим образом.

Шаг 9

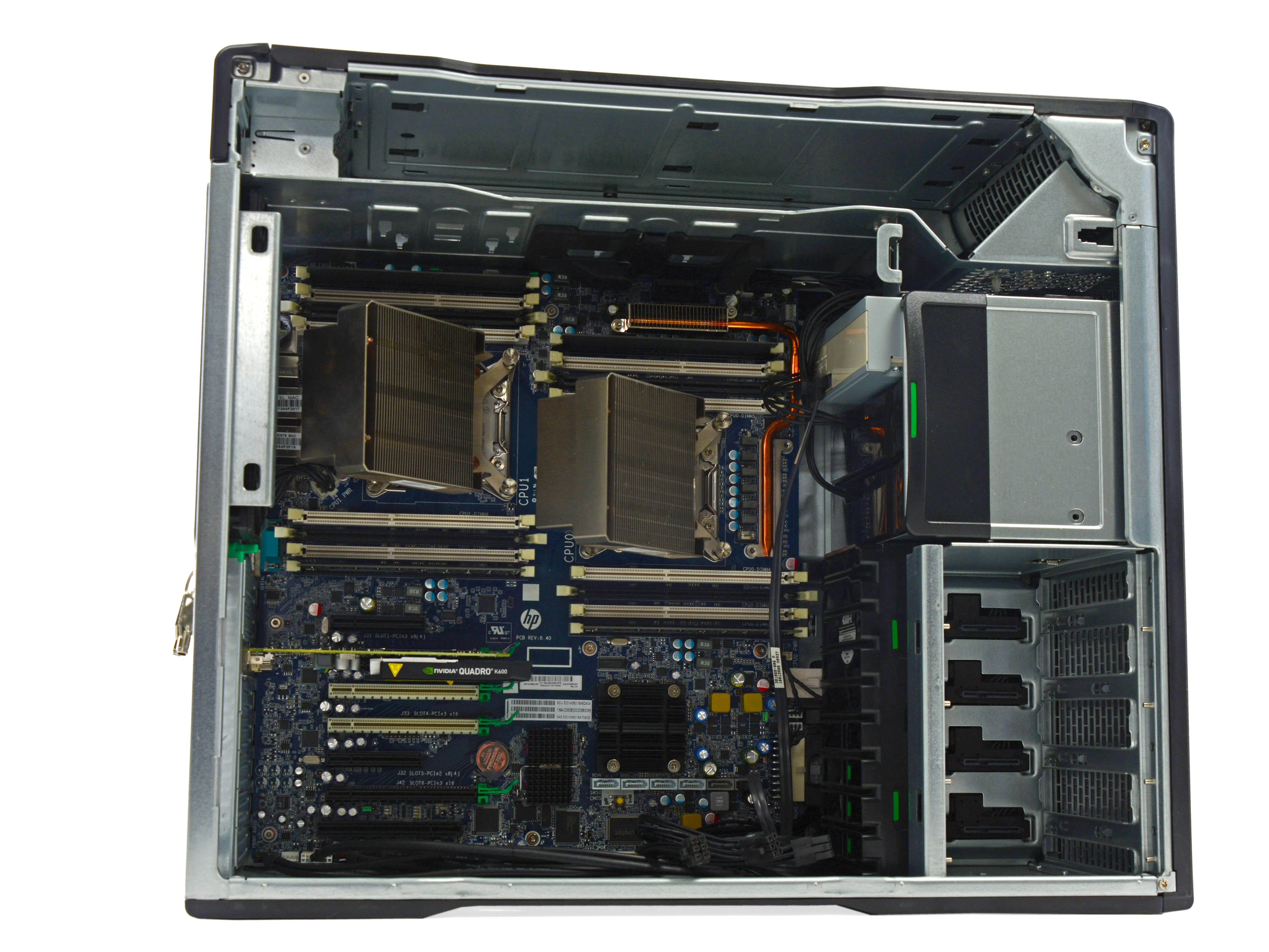

• Время для перерыва, чтобы остановиться и полюбоваться пейзажами.

• оооо

• аххх

• Гм.

• Конечно же, двигаемся дальше.

Шаг 10

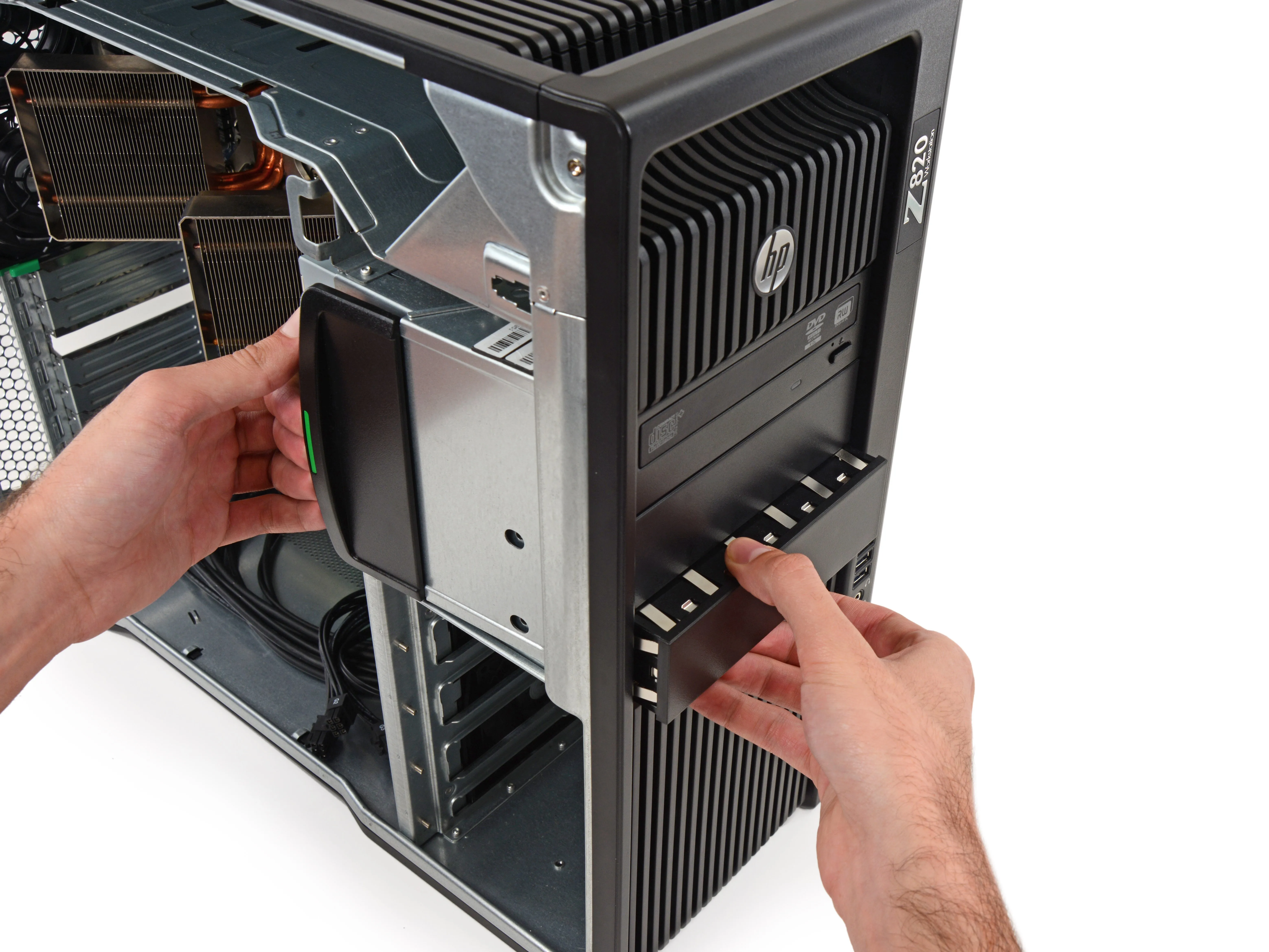

• Легкое нажатие на рычаг освобождения привода втягивает подпружиненные штифты с обеих сторон трех отсеков, позволяя нам легко освободить блок наполнителя... полный черепах*.

• Тот же трюк позволяет освободить привод DVD+/-RW. Может быть, это и банально, но полезно, если вы хотите пересмотреть старые любимые фильмы, недоступные на Netflix в потоковом режиме.

• * Никаких черепах компания Hewlett Packard на самом деле не предоставляла. Делаете.ру не дает никаких прямых или подразумеваемых гарантий того, что в ПК рабочей станции Hewlett Packard Z820 есть черепахи, но считает, что это было бы совершенно не так.

Шаг 11

• Чтобы добраться до оперативной памяти, нам пришлось открыть корпус и снять блок вентилятора - на один шаг больше, чем в Mac Pro, так что мы снимаем очко с Apple за то, что в этом отношении она оказалась немного проще.

• Как только вы добрались до сокровищницы, у Z820 появились впечатляющие возможности для модернизации.

• 16 слотов DIMM распределены по 4 отдельным каналам, по 8 слотов на процессор. При полной загрузке вы получите 512 ГБ 8-канальной ECC DDR3 с частотой до 1866 МГц.

• Вы также не пожалеете о своих стараниях.

• В нашем случае в комплект поставки входило 4 планки Micron 4 GB DDR3, что в сумме составляет 16 GB.

Шаг 12

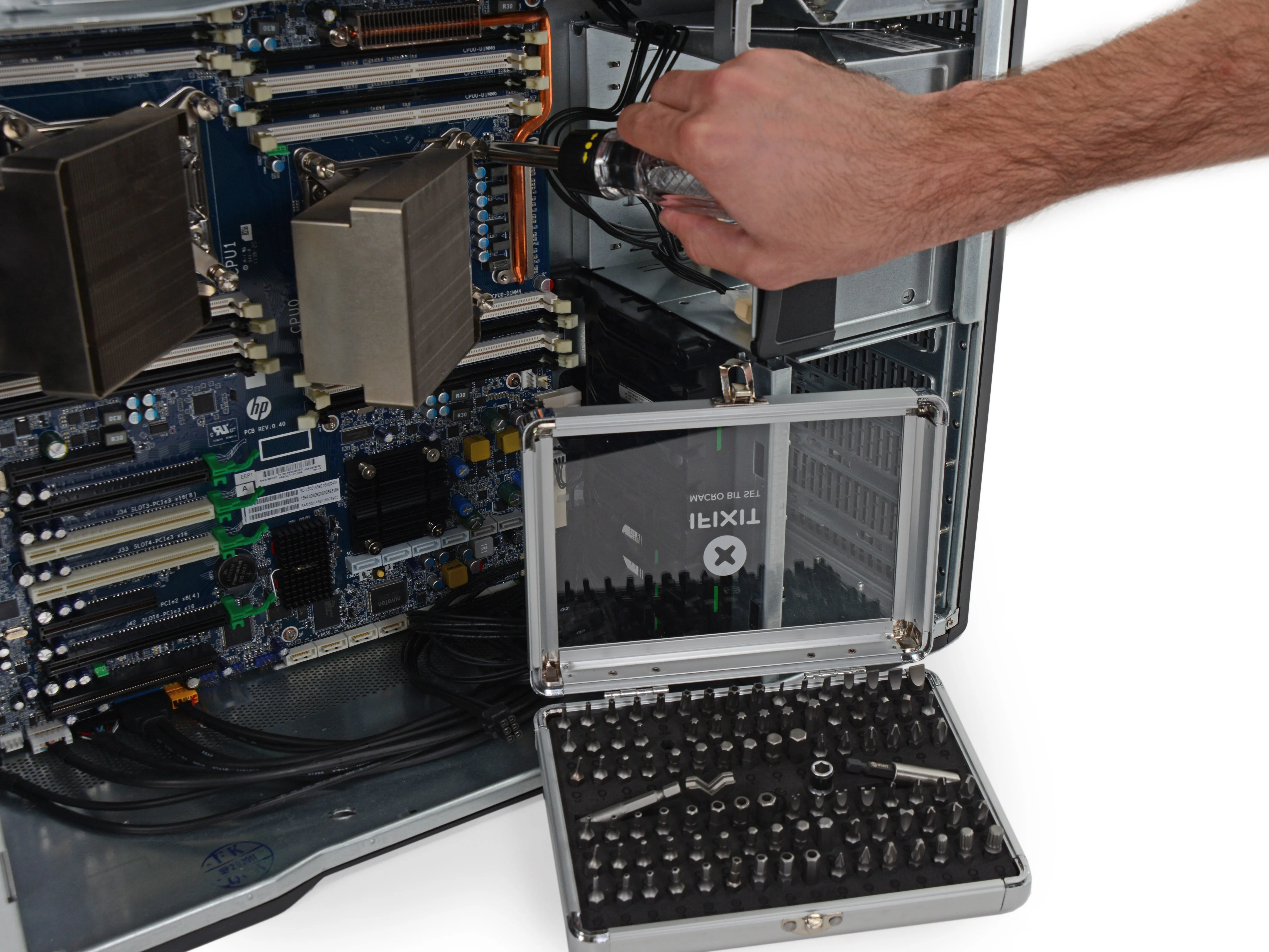

• Винты! Мы так долго обходились без инструментов, что почти забыли, что это такое, но наконец-то мы достали некоторые биты, чтобы продолжить разборку.

• Радиаторы CPU прикреплены комбинированными винтами с плоской головкой/T15 Torx. Выбирайте: доступность плоской головки или надежность Torx. Отлично!

• Для больших устройств мы используем большие инструменты. Наш набор бит Macro и трещоточная рукоятка - идеальная команда для извлечения этих тонких радиаторов.

Шаг 13

• Раковины снимаются, процессоры вынимаются. Каким должен быть наш ПК?

• Пара конфиденциальных процессоров Intel Xeon E5-2602 четырехъядерных процессоров!

• Сайт Intel Confidential означает, что это инженерные образцы процессоров, предоставленные во временное пользование людям (например, HP), которые будут разрабатывать компьютеры и приложения, использующие новую технологию, прежде чем она появится на рынке.

• Такого вы не найдете в обычных розничных вариантах.

Шаг 14

• Прицелившись на материнскую плату, мы должны сделать небольшую работу по дому, чтобы извлечь ее.

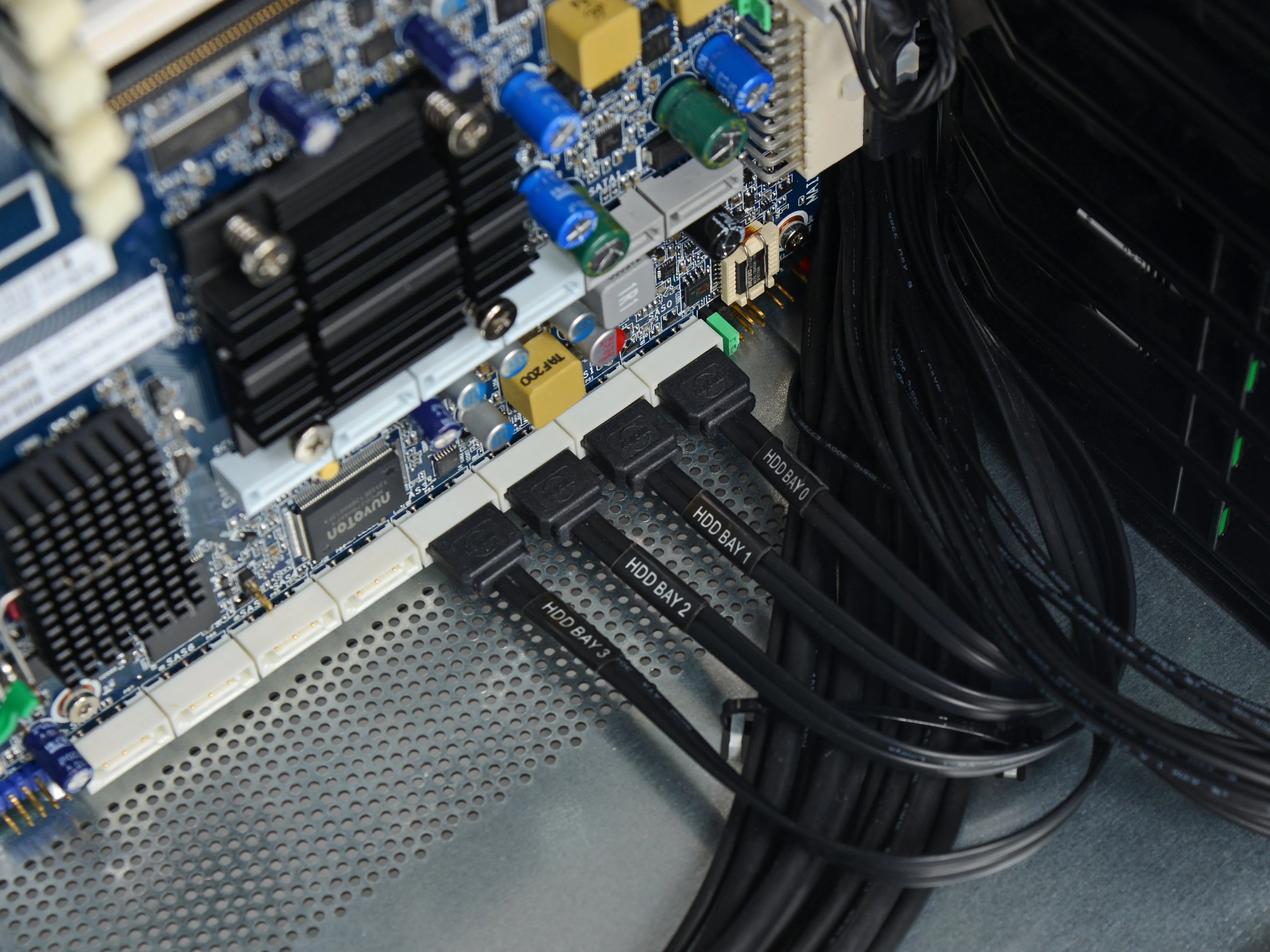

• Все SATA-кабели жестких дисков аккуратно промаркированы и выведены на противоположную сторону корпуса.

• Блок вентиляторов между материнской платой и корпусом жесткого диска окрашен в дружелюбный зеленый цвет, который мы так любим видеть. Немного поднатужившись, мы вытаскиваем их, освобождая путь к материнской плате.

Шаг 15

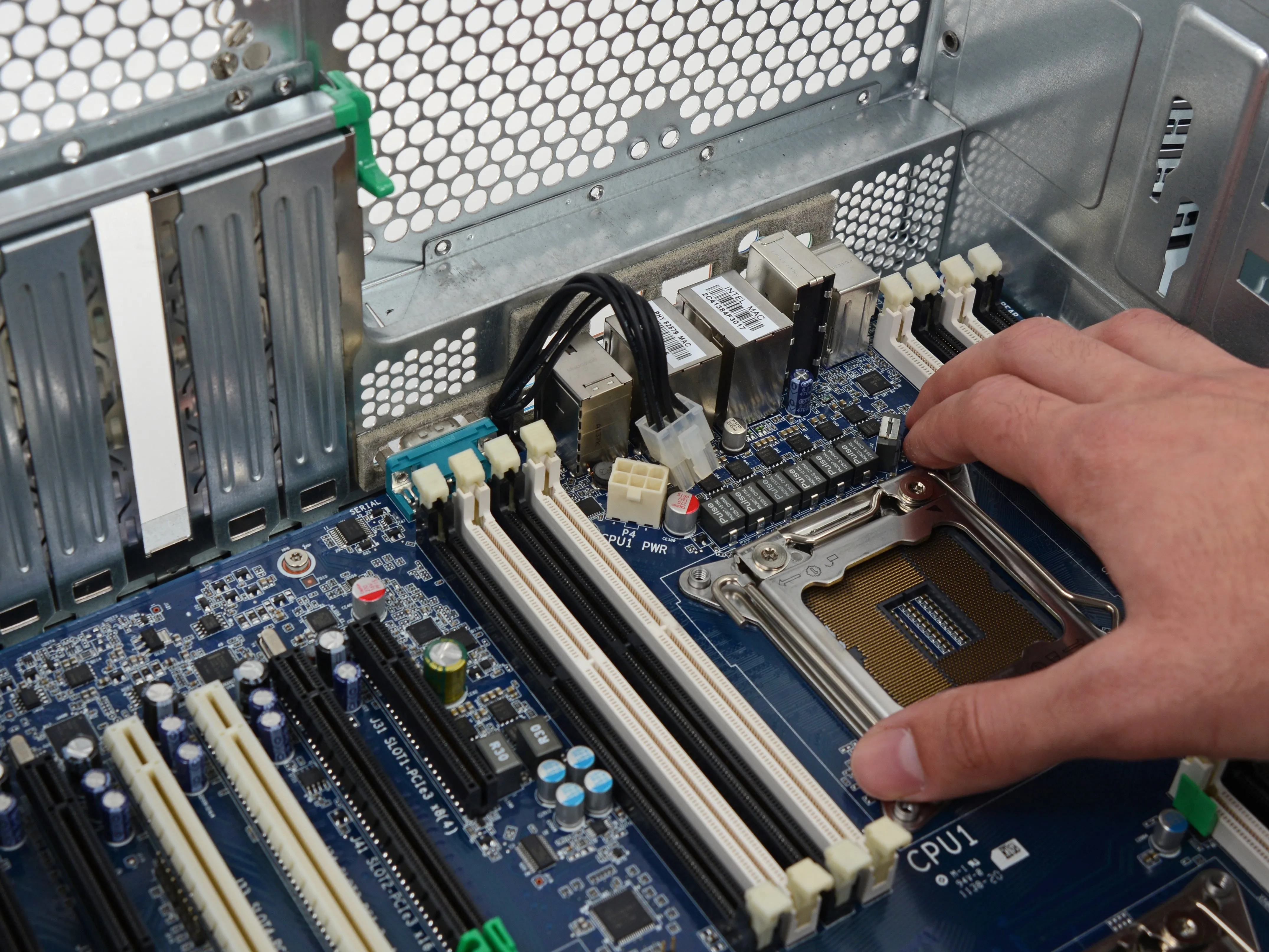

• Что это? Винты безопасности? Мы неохотно последовали за этой красной селедкой, но обнаружили, что у инженеров HP было наготове более простое решение.

• Не трогайте драйвер безопасности, эти винты на самом деле остаются на месте, а вся материнская плата сдвигается вперед на фиксирующих штифтах.

• Это не так важно для оценки ремонтопригодности, но похоже, что Z820 не рекомендовал удалять эти винты по правильным причинам.

Шаг 16

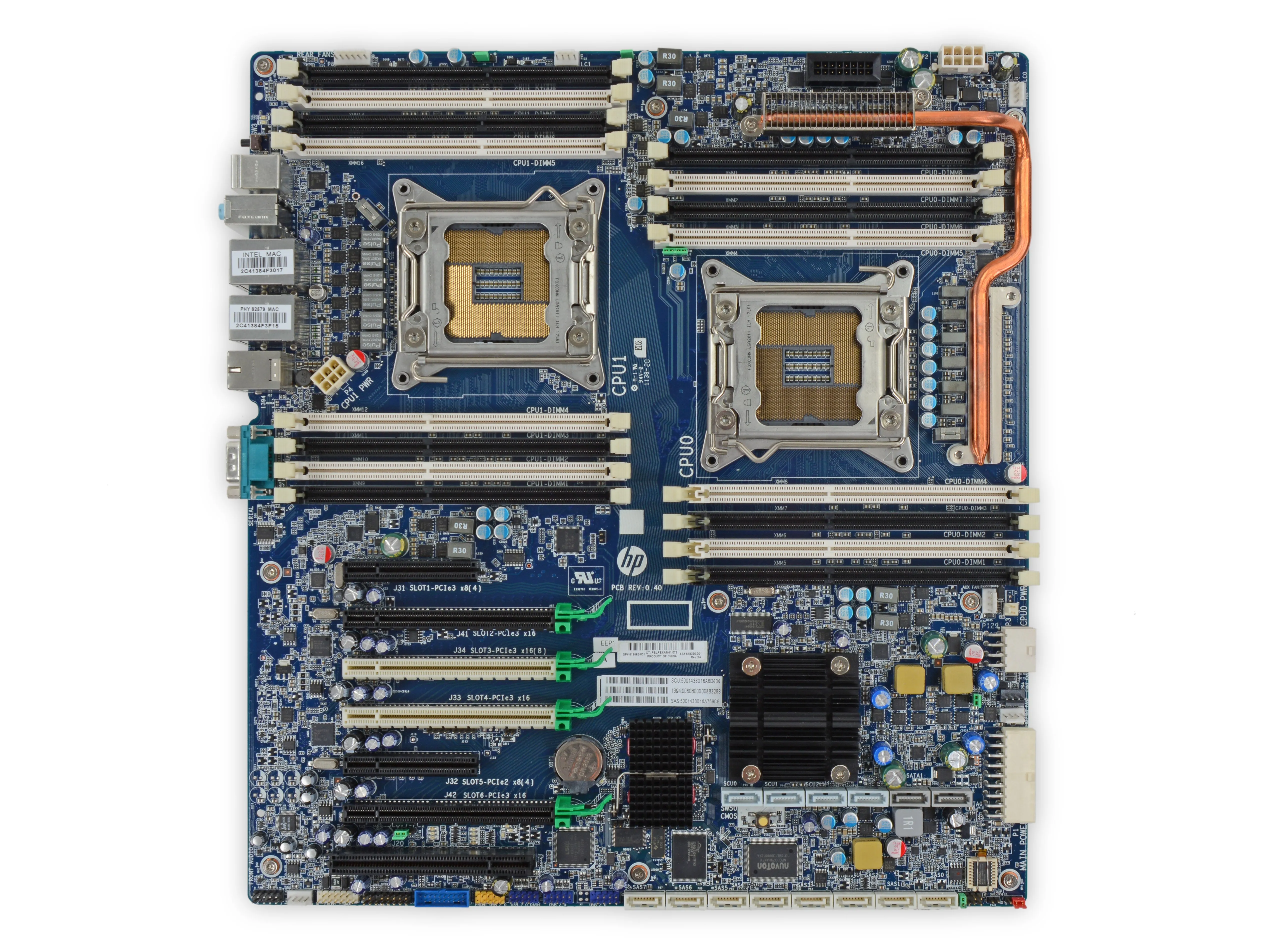

• Безопасный взлом, материнская плата извлечена. Давайте посмотрим, что мы получили:

• Чипсет Intel C602

• Поддержка одного или двух процессоров Intel Xeon

• Три интегрированных контроллера SATA RAID с 2, 4 и 8 каналами.

• Множество слотов расширения, от новейших PCI Express Gen3 x 16 до устаревших PCI для максимальной совместимости

• Двойная интегрированная локальная сеть Intel GbE

Комментарии к шагу

Что скрывается под радиаторами?

Если вы смотрите на то, что я думаю, то это термопаста.

Она обеспечивает более эффективную передачу тепла между процессором и радиатором. Без нее процессор работает очень горячо.

Шаг 17

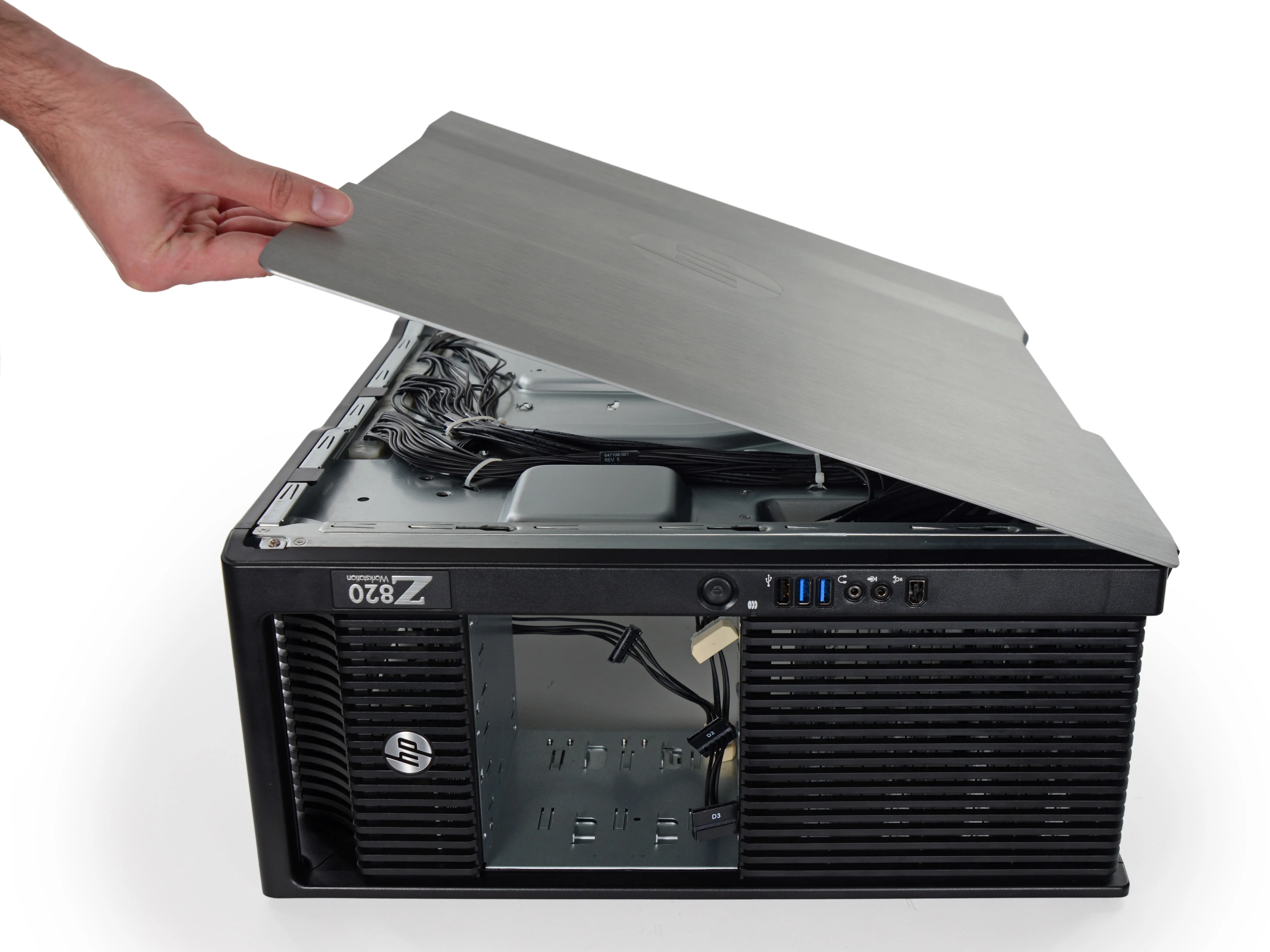

• Пробравшись через материнскую плату, мы поняли, что вторая боковая панель скрывает потайной отсек. Несколько неудачных попыток открыть потайную дверцу напомнили нам, что HP прикрывает нас своей ремонтной документацией.

• Оказалось, что мы пропустили несколько винтов и не совсем правильно выполнили скользящее действие. Никого не удивляет, что работать с машиной, к которой есть руководство по обслуживанию, гораздо проще!

• Откинув боковую панель, мы обнаружили несколько красиво уложенных кабелей, проложенных вдоль внутренней стенки и ведущих в основной отсек. HP знает толк в этой весенней уборке.

• Теперь передняя панель свободна, открывая доступ к кнопкам питания и некоторым портам.

Комментарии к шагу

Инструкции по разборке, вероятно, должны содержать либо ссылку на документацию HP, либо описание того, где находятся эти скрытые винты.

После откручивания двух винтов torx внизу правая крышка сдвигается вниз и легко поднимается вверх. (Я также указал это в качестве 2-го пункта для этого шага).

Найдите в 'Руководстве по техническому обслуживанию и ремонту' [1] для рабочей станции Z800 на странице 80 'Снятие правой боковой панели'.

Имейте в виду, что руководство предназначено для Z800, а не для Z820, но в данном случае оно все равно помогло.

[1]: https://jp.ext.hp.com/lib/doc/manual/work...

На Z620 сначала находится T15, который удерживает правую пластиковую ножку. Сдвиньте ножку к задней стенке корпуса, чтобы освободить защелки. Под ножкой есть еще два T15, расположенные в том же месте, что и на Z800. Но правая панель на Z620 после этого не сдвигается с места. Есть ли еще винты в других местах? Внизу есть углубление, которое, похоже, предназначено для того, чтобы поддеть его плоской отверткой и отжать...

Шаг 18

• Оценка ремонтопригодности HP Z820: 10 из 10 (10 - самый простой ремонт)

• Z820 - безумно модульный, даже для настольного ПК, и полон заменяемых и модернизируемых деталей.

• Без помощи отвертки можно извлечь множество деталей: блок питания, жесткие диски, оперативную память, оптические приводы, карты расширения PCI, материнскую плату и несколько вентиляторов.

• Винты радиатора имеют комбинированную плоскую головку/Torx, что сочетает в себе доступность и качество.

• Много места для модернизации означает много 'о' обслуживания этой машины.

• HP создала и распространяет полный набор руководств по ремонту и замене и делится с миром целым набором руководств по ремонту и замене, предоставляя возможность любому желающему починить свою рабочую станцию. Так держать, HP!

Комментарии к шагу

Меня беспокоит наличие в блоке питания и кожухе процессора деталей, похожих на фирменные, если их можно заменить.

Каков размер карты PCI express?

Процессор не является проблемой, потому что его можно заменить на любой Sandy Bridge EP. Модель 2602 является предрелизным продуктом, но у вас есть модель 2603.

Что касается блока питания, то это то, что вызывает наибольшее беспокойство. HP, вероятно, использует более качественные БП, но в Dell XPS были проприетарные БП, которые замыкали компоненты. Большинство серверов и компьютеров класса рабочих станций имеют проприетарную конструкцию БП. Это часть природы, поскольку им приходится вмещать много энергии в меньшее пространство.
