Разборка HTC Droid Incredible

Разборка HTC Droid Incredible

Введение

Это разборка HTC Droid Incredible. Мы покажем вам, как разобрать телефон.

Это займет пятнадцать минут. Для того чтобы восстановить телефон, пожалуйста, выполните все шаги от начала до конца.

Что вам понадобится

Инструменты

  • Набор Mako Driver Kit - 64 прецизионные биты
    Набор драйверов Mako - 64 точные биты | Источник - ifixit.com
  • Набор инструментов для электроники
    Essential Electronics Toolkit | Источник - ifixit.com

Шаг 1 Открытие

HTC Droid Incredible Teardown, Открытие: шаг 1, изображение 1 из 1
Разборка HTC Droid Incredible, открытие: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Начните со снятия задней крышки.

Шаг 2 Извлечение аккумулятора

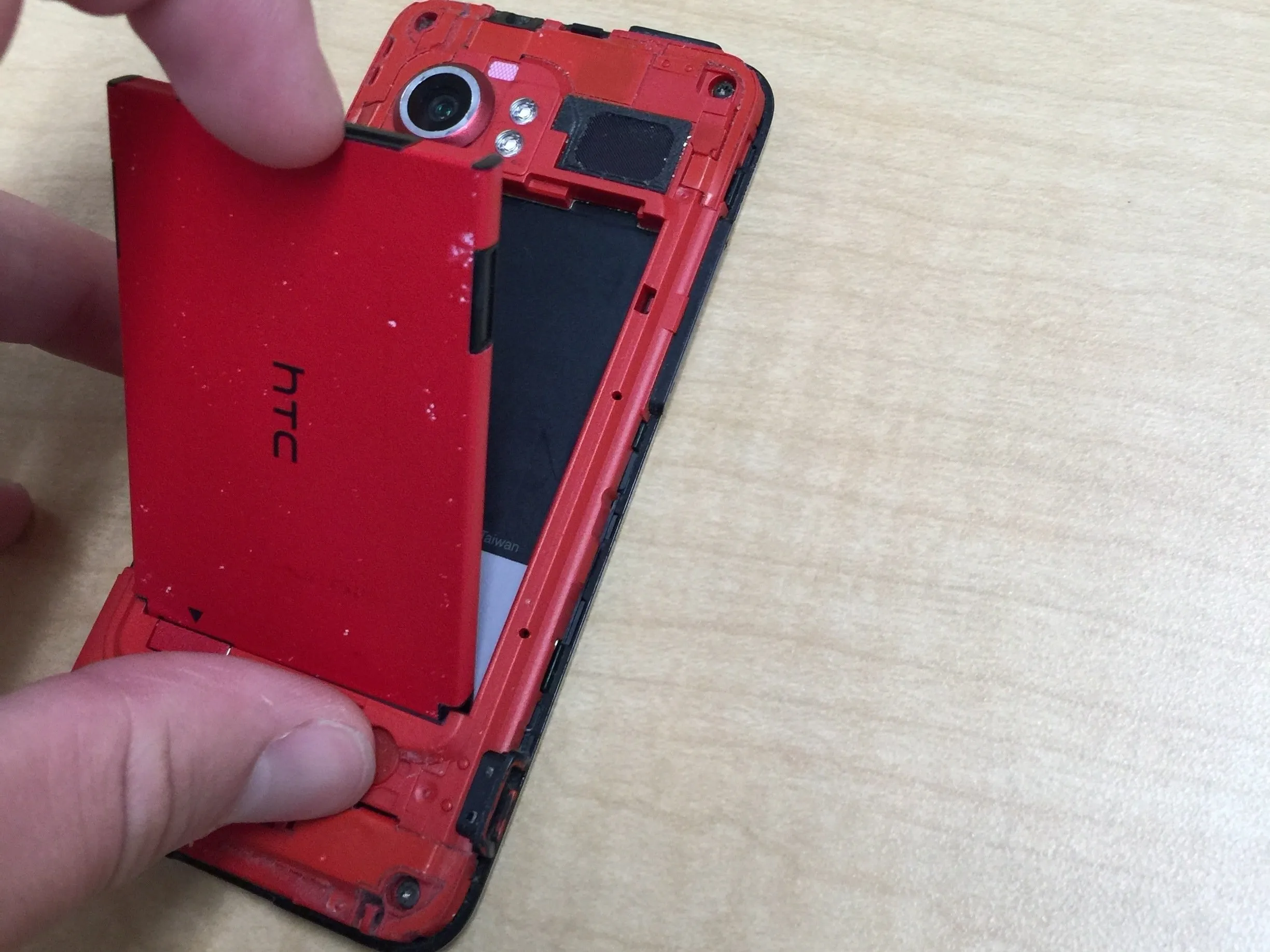

HTC Droid Incredible Teardown, извлечение аккумулятора: шаг 2, изображение 1 из 1
HTC Droid Incredible разборка, извлечение аккумулятора: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Затем извлеките батарею.

Шаг 3 Откручивание задней панели

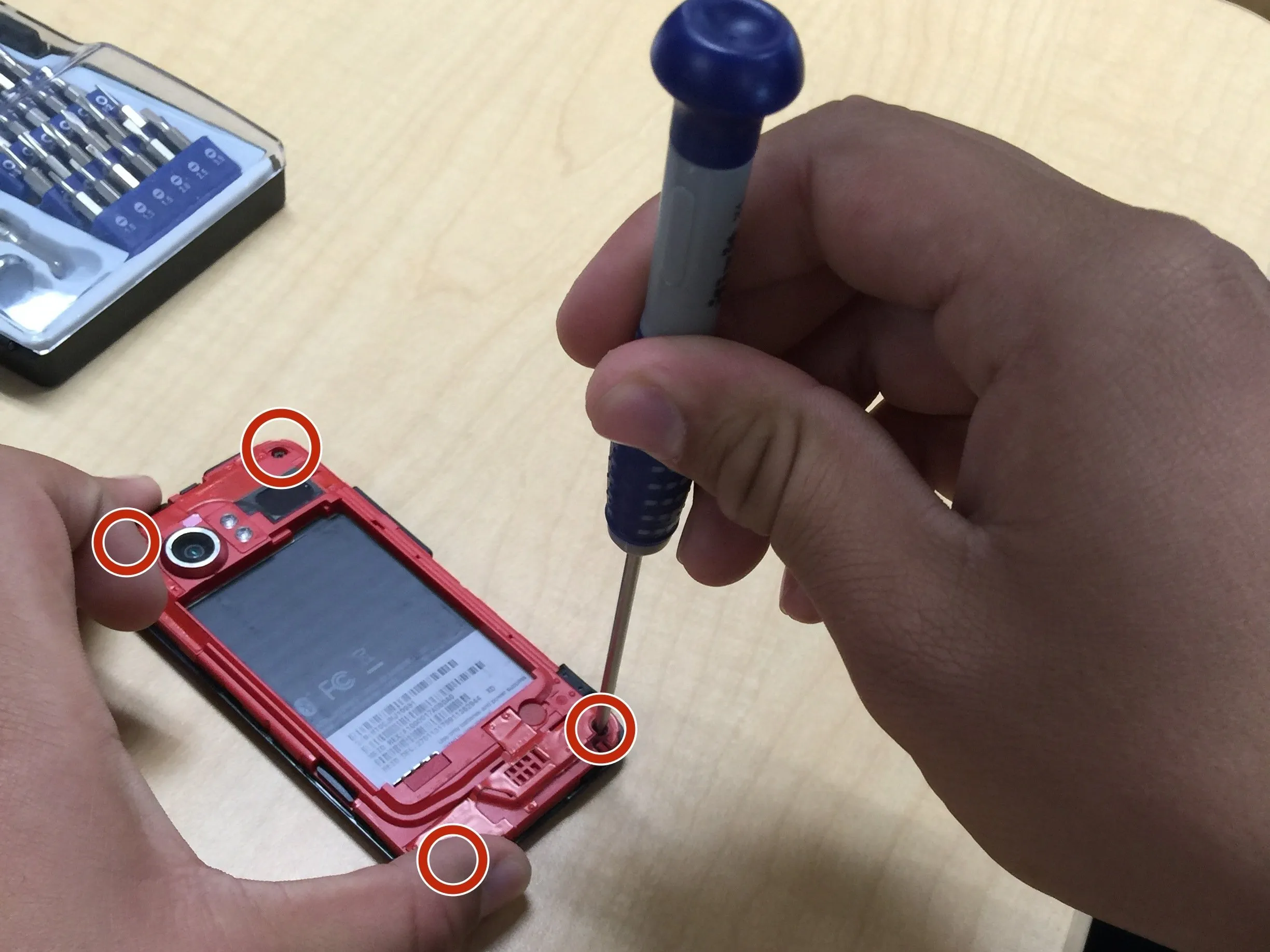

HTC Droid Incredible Разборка, откручивание задней панели: шаг 3, изображение 1 из 1
HTC Droid Incredible разборка, откручивание задней панели: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Затем открутите четыре винта, расположенные в каждом углу телефона.

Шаг 4 Снятие задней панели

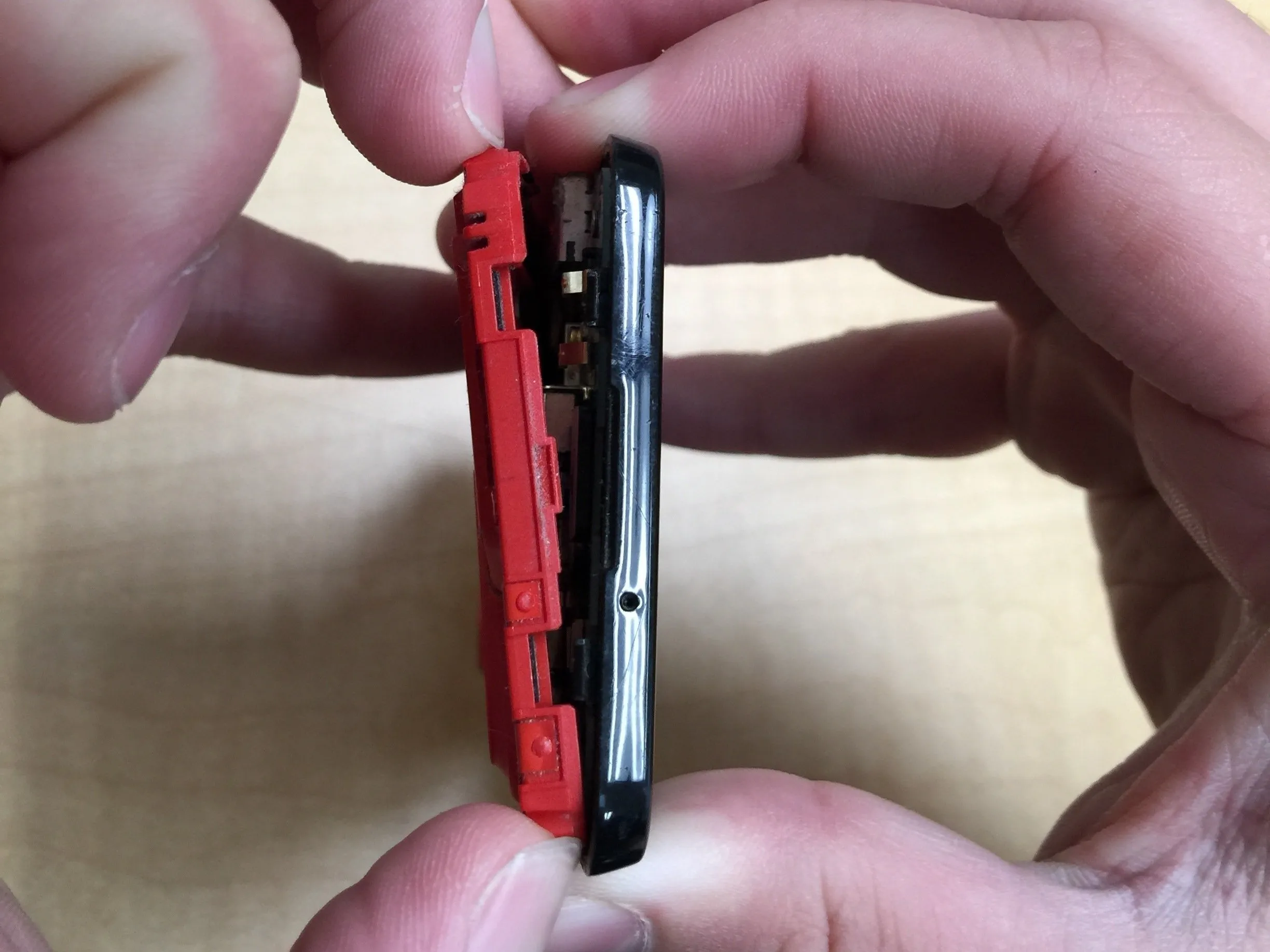

HTC Droid Incredible Teardown, Снятие задней панели: шаг 4, изображение 1 из 1
HTC Droid Incredible разборка, снятие задней панели: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Затем осторожно начните выплевывать телефон из любого угла.

Шаг 5 Откручивание материнской платы

Разбор HTC Droid Incredible, откручивание материнской платы: шаг 5, изображение 1 из 3
Разборка HTC Droid Incredible, откручивание материнской платы: шаг 5, изображение 1 из 3 | Источник - ifixit.com

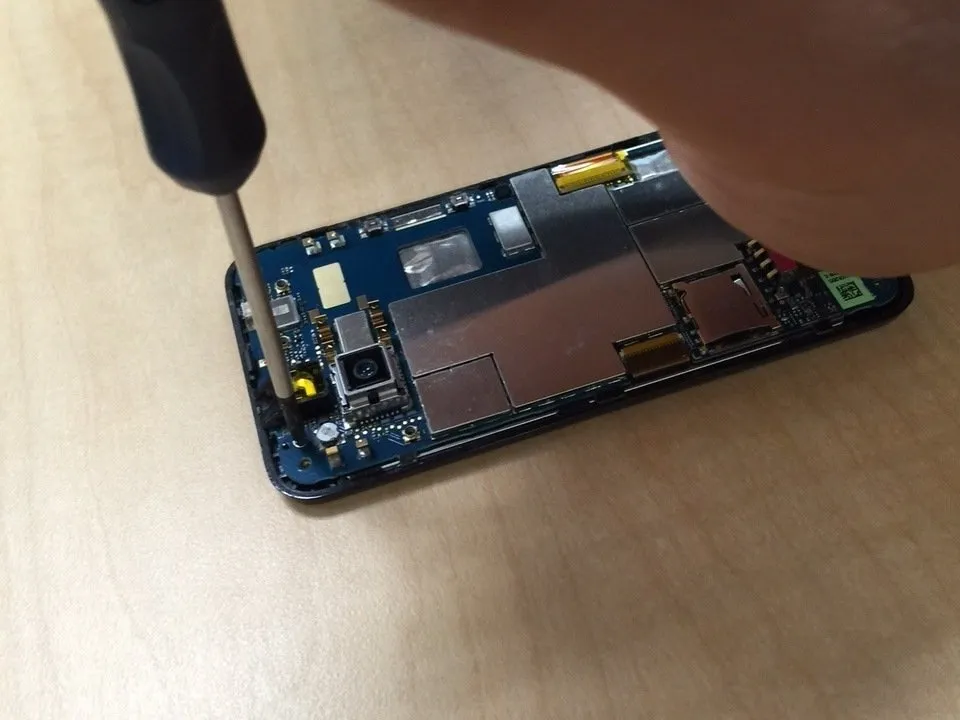

Разборка HTC Droid Incredible, отвинчивание материнской платы: шаг 5, изображение 2 из 3
Разборка HTC Droid Incredible, отвинчивание материнской платы: шаг 5, изображение 2 из 3 | Источник - ifixit.com
HTC Droid Incredible разборка, отвинчивание материнской платы: шаг 5, изображение 3 из 3
HTC Droid Incredible разборка, откручивание материнской платы: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Затем открутите три винта: один сверху и два снизу.

Шаг 6 Снятие планок и материнской платы

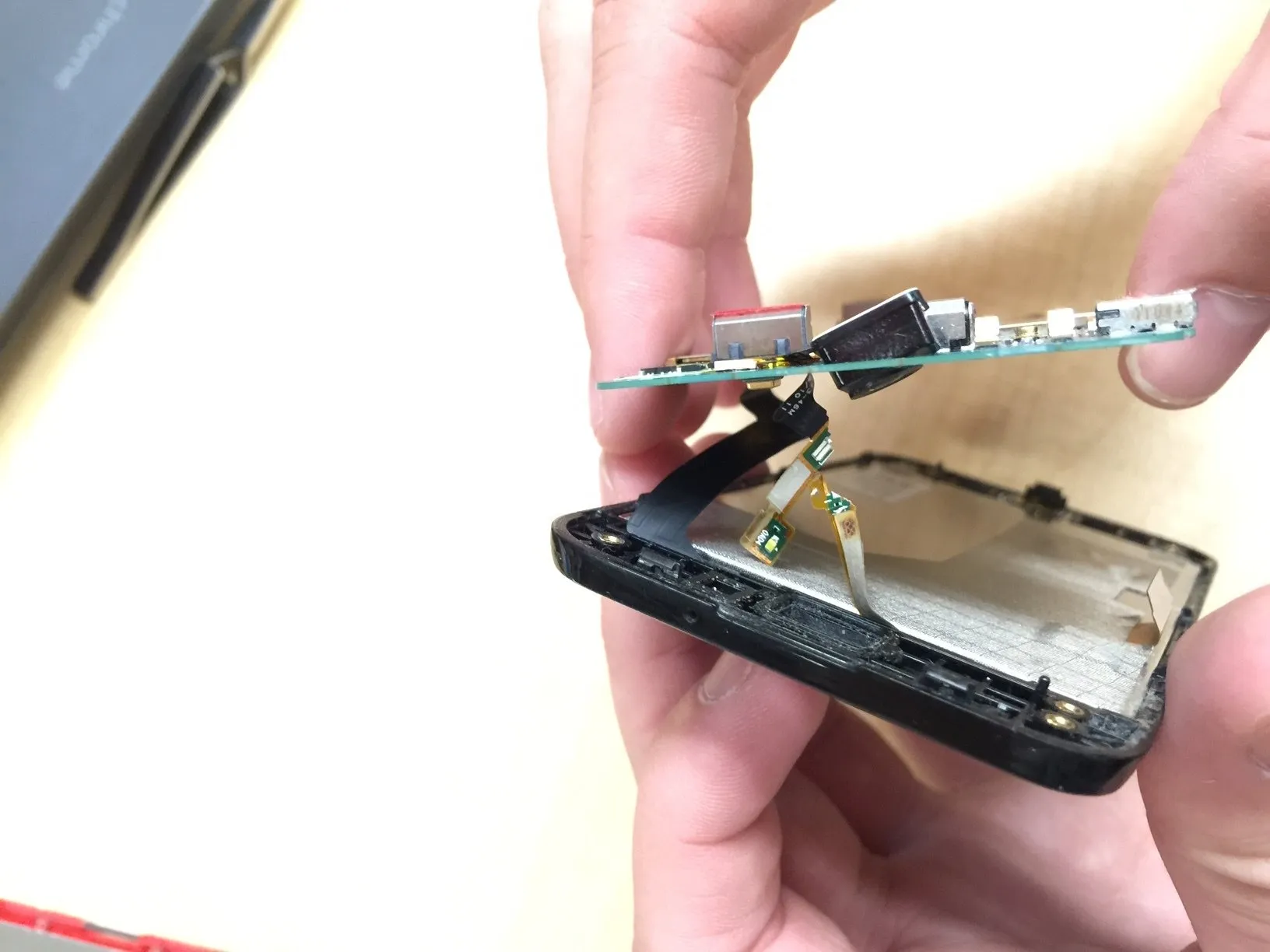

Разборка HTC Droid Incredible, снятие планок и материнской платы: шаг 6, изображение 1 из 3
Разборка HTC Droid Incredible, удаление полосок и материнской платы: шаг 6, изображение 1 из 3 | Источник - ifixit.com
HTC Droid Incredible разборка, снятие полосок и материнской платы: шаг 6, изображение 2 из 3
Разборка HTC Droid Incredible, снятие панелей и материнской платы: шаг 6, изображение 2 из 3 | Источник - ifixit.com
HTC Droid Incredible разборка, снятие полосок и материнской платы: шаг 6, изображение 3 из 3
Разборка HTC Droid Incredible, снятие планок и материнской платы: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • После извлечения винта вам также нужно извлечь оранжевую полоску, приподняв верхнюю часть контейнера. Затем вытащите полоску из контейнера.

Шаг 7 Снятие экрана

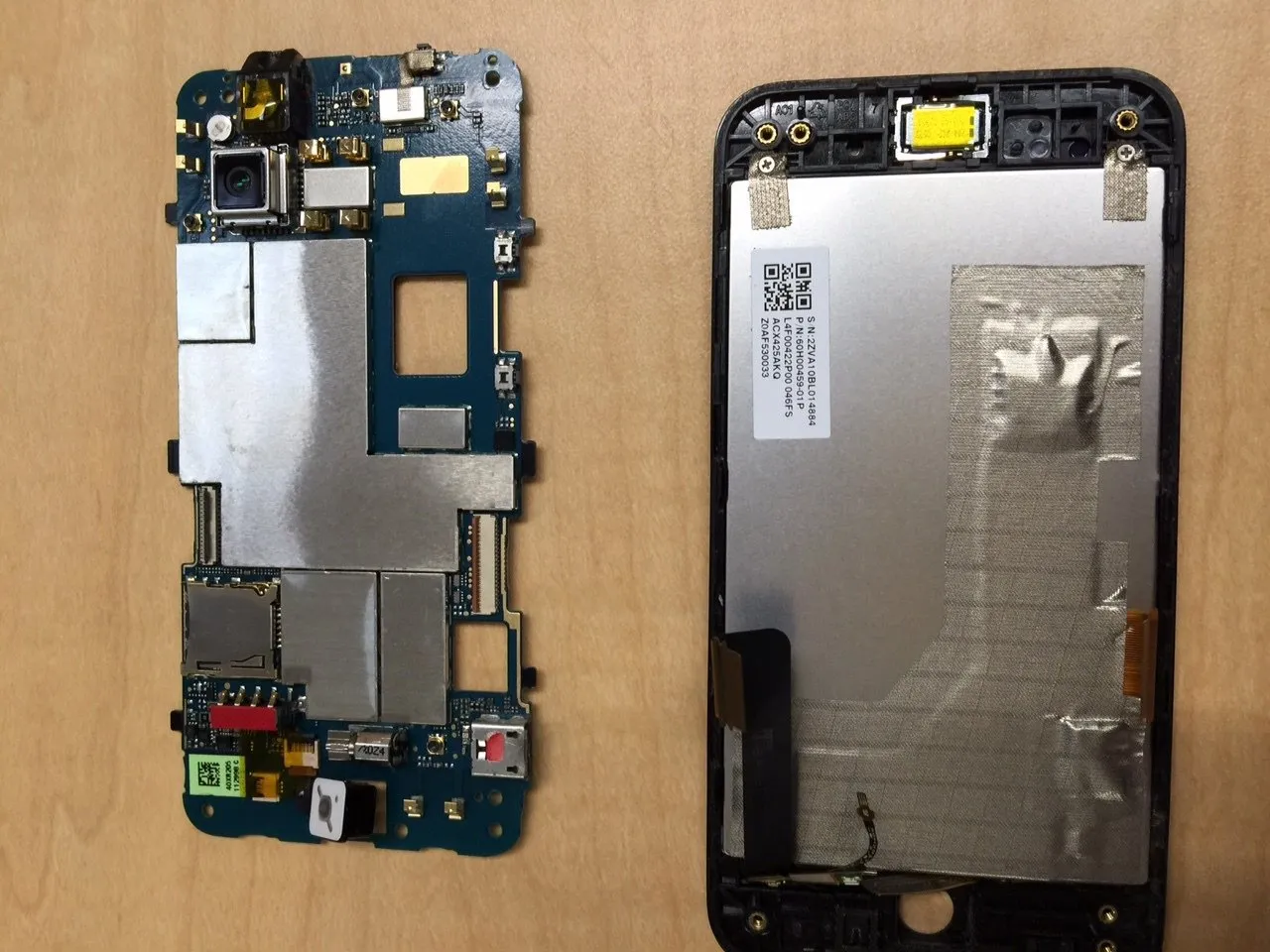

HTC Droid Incredible Teardown, снятие экрана: шаг 7, изображение 1 из 3
HTC Droid Incredible разборка, снятие экрана: шаг 7, изображение 1 из 3 | Источник - ifixit.com

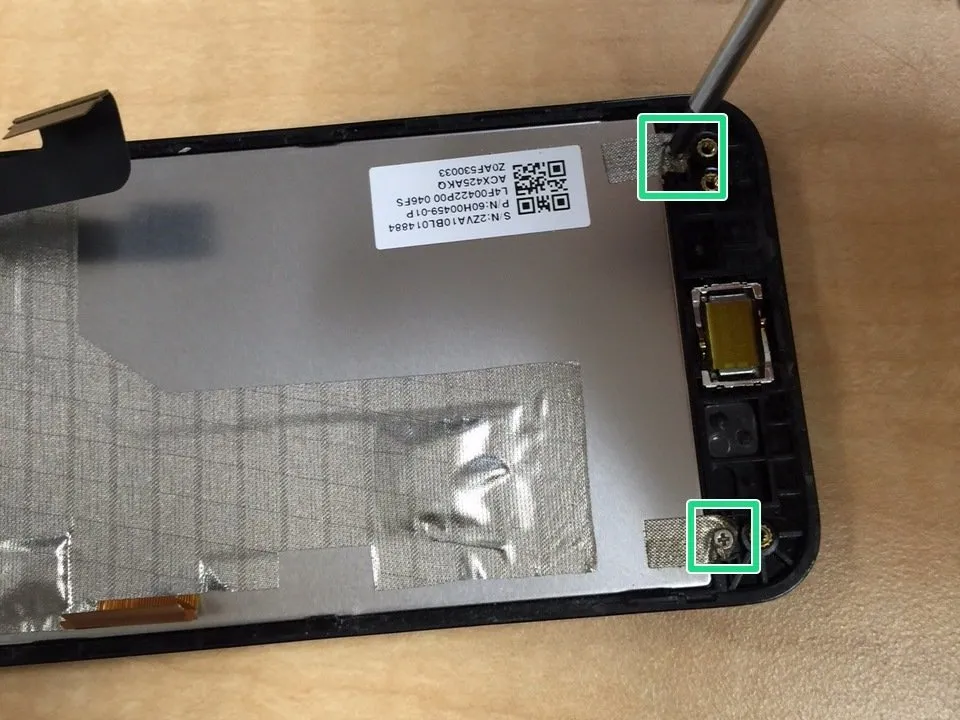

HTC Droid Incredible разборка, снятие экрана: шаг 7, изображение 2 из 3
HTC Droid Incredible разборка, снятие экрана: шаг 7, изображение 2 из 3 | Источник - ifixit.com
HTC Droid Incredible разборка, снятие экрана: шаг 7, изображение 3 из 3
HTC Droid Incredible разборка, снятие экрана: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Открутите два верхних винта, которые будут закрыты скотчем, а затем вытащите экран с помощью инструмента Blue Opening или другого.

Шаг 8 Экран снят

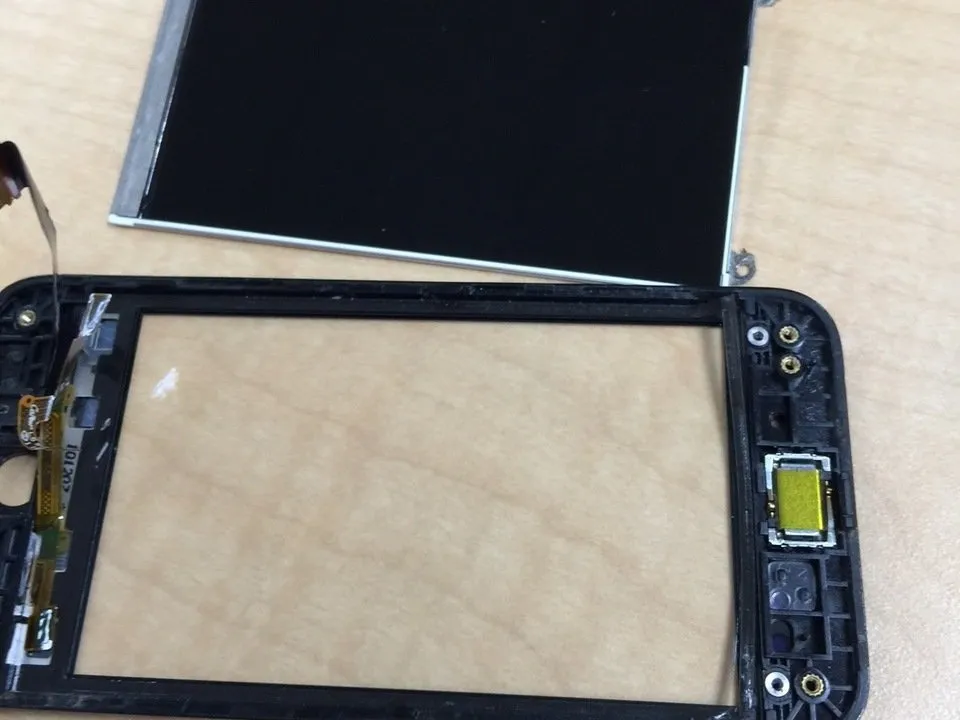

HTC Droid Incredible Teardown, экран снят: шаг 8, изображение 1 из 2
Разборка HTC Droid Incredible, снятие экрана: шаг 8, изображение 1 из 2 | Источник - ifixit.com

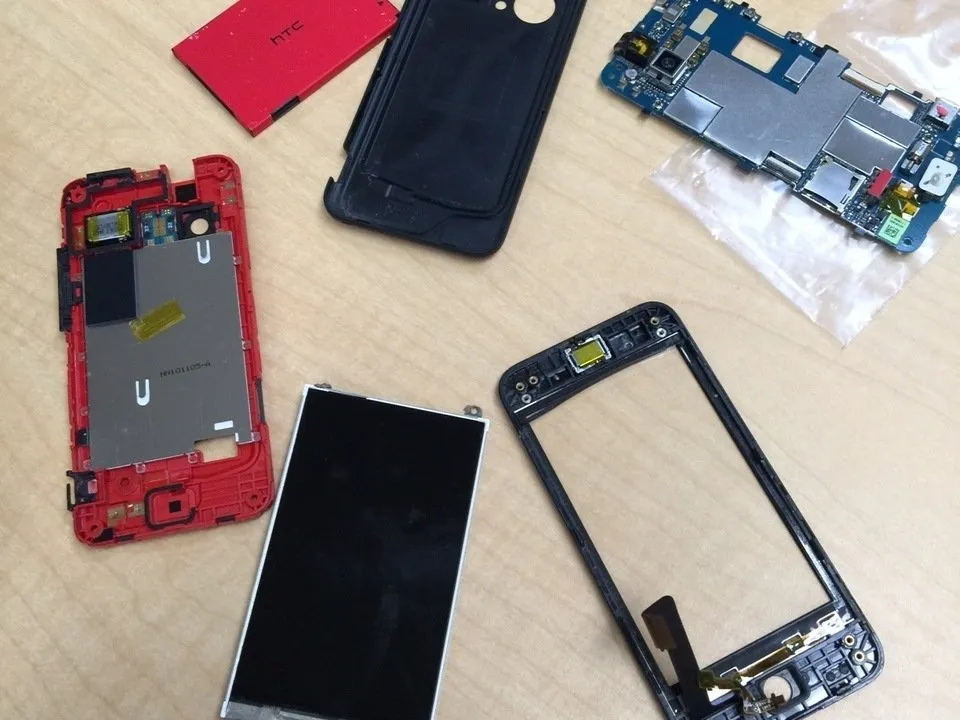

HTC Droid Incredible разборка, экран снимается: шаг 8, изображение 2 из 2
Разборка HTC Droid Incredible, снятие экрана: шаг 8, изображение 2 из 2 | Источник - ifixit.com

  • Вот как нужно разбирать HTC
